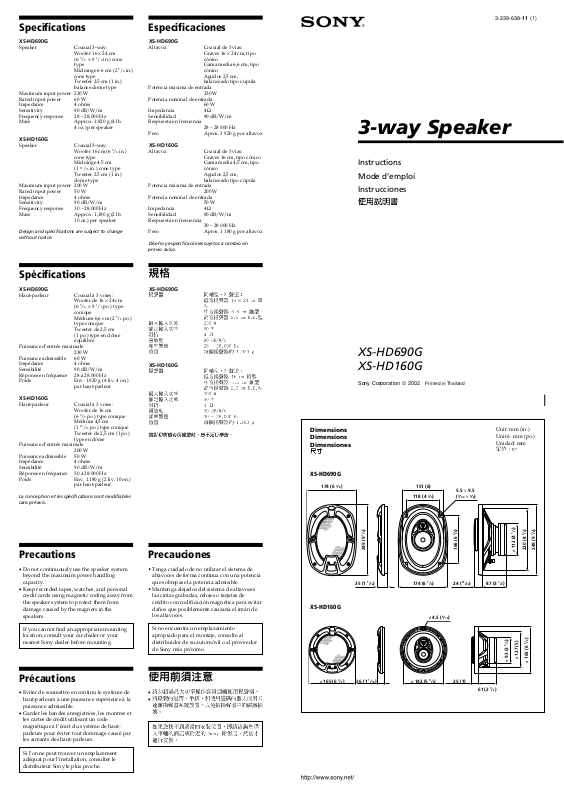

Sony XS-HD160G User Manual

Specifications

3-239-638-11 (1)

Especificaciones

XS-HD690G

Speaker Coaxial 3-way:

Maximum input power 230 W
Rated input power 60 W
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 28 – 28,000 Hz
Mass Approx. 1,920 g (4 lb.

Woofer 16 × 24 cm

3

(6

/8 × 9 1/2 in.) cone
type
Midrange 6.6 cm (2 5/8 in.)
cone type
Tweeter 2.5 cm (1 in.)
balance dome type

4 oz.) per speaker

XS-HD160G

Speaker Coaxial 3-way:

Maximum input power 200 W
Rated input power 50 W
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 30 – 28,000 Hz
Mass Approx. 1,180 g (2 lb.

Design and specifications are subject to change
without notice.

Woofer 16 cm (6 3/8 in.)
cone type
Midrange 4.5 cm
(1 13/16 in.) cone type
Tweeter 2.5 cm (1 in.)
dome type

10 oz.) per speaker

XS-HD690G

Altavoz Coaxial de 3 vías:

Graves 16 × 24 cm, tipo
cónico
Gama media 6,6 cm, tipo
cónico
Agudos 2,5 cm,
balanceado tipo cúpula

Potencia máxima de entrada

230 W

Potencia nominal de entrada

60 W
Impedancia 4 Ω
Sensibilidad 90 dB/W/m
Respuesta en frecuencia

28 – 28 000 Hz
Peso Aprox. 1 920 g por altavoz

XS-HD160G

Altavoz Coaxial de 3 vías:

Graves 16 cm, tipo cónico

Gama media 4,5 cm, tipo

cónico

Agudos 2,5 cm,

balanceado tipo cúpula
Potencia máxima de entrada

200 W
Potencia nominal de entrada

50 W
Impedancia 4 Ω
Sensibilidad 90 dB/W/m
Respuesta en frecuencia

30 – 28 000 Hz
Peso Aprox. 1 180 g por altavoz

Diseño y especificaciones sujetos a cambio sin
previo aviso.

3-way Speaker

Instructions

Mode d’emploi

Instrucciones

Spécifications

XS-HD690G

Haut-parleur Coaxial à 3 voies:

Woofer de 16 × 24 cm
(6 3/8 × 9 1/2 po.) type
conique
Médium 6,6 cm (2 5/8 po.)
type conique
Tweeter de 2,5 cm
(1 po.) type en dôme
équilibre

Puissance d’entrée maximale

230 W
Puissance admissible 60 W
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 28 à 28.000 Hz
Poids Env. 1.920 g (4 liv. 4 on.)

par haut-parleur

XS-HD160G

Haut-parleur Coaxial à 3 voies:

Woofer de 16 cm

(6 3/8 po.) type conique

Médium 4,5 cm

(1 13/16 po.) type conique

Tweeter de 2,5 cm (1 po.)

type en dôme
Puissance d’entrée maximale

200 W
Puissance admissible 50 W
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 30 à 28.000 Hz
Poids Env. 1.180 g (2 liv. 10 on.)

par haut-parleur

La conception et les spécifications sont modifiables
sans préavis.

XS-HD690G

XS-HD160G

×

XS-HD690G
XS-HD160G

Sony Corporation  2002 Printed in Thailand

Dimensions
Dimensions
Dimensiones

XS-HD690G

174 (6 7/8)

151 (6)

118 (4 3/4)

5.5 × 9.5

7

(

/32 × 3/8)

Unit: mm (in.)
Unité : mm (po.)
Unidad: mm

Precautions

• Do not continuously use the speaker system

beyond the maximum power handling
capacity.

• Keep recorded tapes, watches, and personal

credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.

If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.

Précautions

• Eviter de soumettre en continu le système de

haut-parleurs à une puissance supérieure à la
puissance admissible.

• Garder les bandes enregistrées, les montres et

les cartes de crédit utilisant un code
magnétique à l’écart du système de haut­parleurs pour éviter tout dommage causé par
les aimants des haut-parleurs.

Precauciones

•Tenga cuidado de no utilizar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.

•Mantenga alejados del sistema de altavoces
las cintas grabadas, relojes o tarjetas de
crédito con codificación magnética para evitar
daños que posiblemente causaría el imán de
los altavoces.

Si no encuentra un emplazamiento
apropiado para el montaje, consulte al
distribuidor de su automóvil o al proveedor
de Sony más próximo.

•

•

XS-HD160G

)

8

/

7

249 (9

35 (1 7/16) 174 (6 7/8)

ø 4.5 (3/16)

26 (1 1/16)ø 165 (6 1/2) 25 (1)

ø 142 (5

5

/8)

)

8

/

5

166 (6

24 (

31

/32) 87 (3 1/2)

1

61 (2

/2)

)

4

/

3

ø 93 (3

)

2

/

1

ø 112 (4

ø 127 (5)

)

4

/

3

220 (8

)

2

/

1

ø 165 (6

)

8

/

7

249 (9

Si l’on ne peut trouver un emplacement
adéquat pour l’installation, consulter le
distributeur Sony le plus proche.

Mounting/Montage/Montaje/

Before mounting

A depth of at least 87 mm / 3 1/2 in. (61 mm /
2 1/2 in.)* is required for flush mounting.
Measure the depth of the area where you are to
mount the speaker, and ensure that the speaker
is not obstructing any other components of the
car. Keep the following in mind when choosing
a mounting location:

• Make sure that nothing is obstructing around
the mounting location of the rear tray where
you are to mount the speaker.

• A hole for mounting may already be cut out
of the inner panel of the rear tray. In this case,
you need to modify the board only.

• If you are to mount this speaker system in the
rear tray, make sure that the speaker
terminals, frame or magnet do not touch any
inner parts of the car, such as the torsion bar
springs (when you open or close the trunk
lid), etc.
Also make sure that the speaker grille does
not touch any inner fittings, such as seat belts,
head rests, center brake lights, inner covers of
the rear wipers, curtains or air purifiers etc.

* (XS-HD160G)

Antes del montaje

Para el montaje alineado, es necesaria una
profundidad mínima de 87 mm (61 mm)*. Mida
la profundidad del lugar donde desea montar
el altavoz y compruebe que el altavoz no
obstruya ningún componente del automóvil.
Antes de elegir el lugar de montaje, se debe
tener en cuenta lo siguiente:

•Asegúrese de que no haya obstáculos en el
lugar de montaje de la bandeja posterior en la
que desea instalar el altavoz.

•Es posible que ya exista un orificio de montaje
en el panel interior de la bandeja posterior. En
este caso, sólo debe modificar el salpicadero.

•Si desea montar el sistema de altavoces en la
bandeja posterior, asegúrese de que los
terminales del altavoz, automóvil o el imán no
están en contacto con los componentes
interiores del la estructura como, por ejemplo,
los resortes de la barra de torsión (cuando
abra o cierre el portaequipajes), etc.
Asegúrese también de que la rejilla del
altavoz no está en contacto con accesorios
interiores como, por ejemplo, los cinturones
de seguridad, los reposacabezas, las luces de
frenos centrales, las cubiertas interiores de los
limpiaparabrisas posteriores, cortinas o
ambientadores, etc.

Parts list / Liste des pièces / Lista de las piezas /

1 2

× 2

Mark the four bolt holes and make them 3.3 mm (5/32 in.) in diameter.

1

Marquer les quatre orifices des boulons et percer des trous de 3,3 mm (5/32 po.)
de diamètre.

Marque los orificios para los cuatro pernos y haga agujeros de 3,3 mm de
diámetro.

1

3

ø 4 × 30

× 8

ø 3.3 (5/32 )

Avant le montage

Une profondeur d’au moins 87 mm / 3 1/2 po.
(61 mm / 2 1/2 po.)* est nécessaire pour
effectuer le montage encastré. Mesurez la
profondeur de l’emplacement où vous
souhaitez monter le haut-parleur, puis assurez­vous que le haut-parleur ne gène en rien les
autres composants du véhicule. Prenez en
considération les points suivants lors du choix
de l’emplacement de montage:

• Assurez-vous qu’aucun objet ne gêne à
proximité de l’emplacement de montage sur
la plage arrière où vous envisagez de monter
le haut-parleur.

• Il est possible qu’un trou ait déjà été découpé
dans le panneau intérieur de la plage arrière.
Dans ce cas, il vous suffit de modifier le
panneau.

• Si vous envisagez de monter ce système de
haut-parleur sur la plage arrière, assurez-vous
que les bornes, le cadre ou les aimants du
haut-parleur ne sont pas en contact avec des
pièces internes du véhicule, telles que les
ressorts à barre de torsion (lorsque vous
ouvrez ou fermez le coffre), etc.
Assurez-vous également que la grille du haut­parleur n’entre pas en contact avec des
éléments internes, tels que ceintures de
sécurité, appuis-tête, feux de stop centraux,
garnitures intérieures des essuie-glaces
arrières, rideaux ou filtres à air, etc.

* (XS-HD160G)

* (XS-HD160G)

*

•

•

•

*

2

Rear tray
Plage arrière
Bandeja posterior

not supplied
non fourni
no incluido

c

XS-HD690G :
152 (6)

XS-HD160G :
ø 128 (5

Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.

× 221 (8

1

/8)

3

/4)

7 (9/32)

Unit: mm (in.)
Unité : mm (po.)
Unidad: mm

Unit: mm (in.)
Unité : mm (po.)
Unidad: mm

Note

Check the connections
periodically and tighten
the screws if necessary.

Remarque

Vérifiez les connexions
périodiquement et serrez
les vis si nécessaire.

Nota

Compruebe
periódicamente las
conexiones y apriete los
tornillos si fuera
necesario.

Warning on speaker
installation

Make sure that the speaker terminal and the
network coil do not touch any part of the car
frame to avoid grounding.
If the speaker terminal or network coil is
grounded, it may cause fire or a malfunction of
the car stereo.

Avertissement relatif à
l’installation des haut­parleurs

Assurez-vous que le terminal du haut-parleur
et que le rouleau du réseau ne touchent aucune
partie du châssis de la voiture afin d’éviter une
mise à la terre.
Une mise à la terre est susceptible de provoquer
un incendie ou un mauvais fonctionnement de
l’autoradio.

Advertencia acerca de
la instalación de los
altavoces

Asegúrese de que la terminal del altavoz y la
bobina de red no toquen ninguna parte de la
carrocería del auto para evitar que un mal
contacto o que generen una toma de tierra.
Si la terminal del altavoz o la bobina de red se
conectan a tierra puede producirse un incendio
o una falla del equipo de sonido del auto.

3

3

2
