Sony XBR-55X806E, XBR-55X800E, XBR-49X800E Users guide

Televisor digital a
color con pantalla
de cristal líquido

Guía de referencia

4-684-575-31(1)

XBR-55X806E / 55X800E / 49X800E

Lea este manual antes de usar el
producto

Centro de Asistencia de
Sony

http://esupport.sony.com/ES/LA/

Llame al número telefónico que
aparece en su póliza de garantía.

Por favor no devuelva el producto
a la tienda donde adquirió el
producto.

Tabla de contenido

AVISO IMPORTANTE . . . . . . . . . . . . . . . . 2

Información sobre seguridad . . . . . . . . 3

Precauciones. . . . . . . . . . . . . . . . . . . . . . 5

Partes y controles. . . . . . . . . . . . . . . . .9

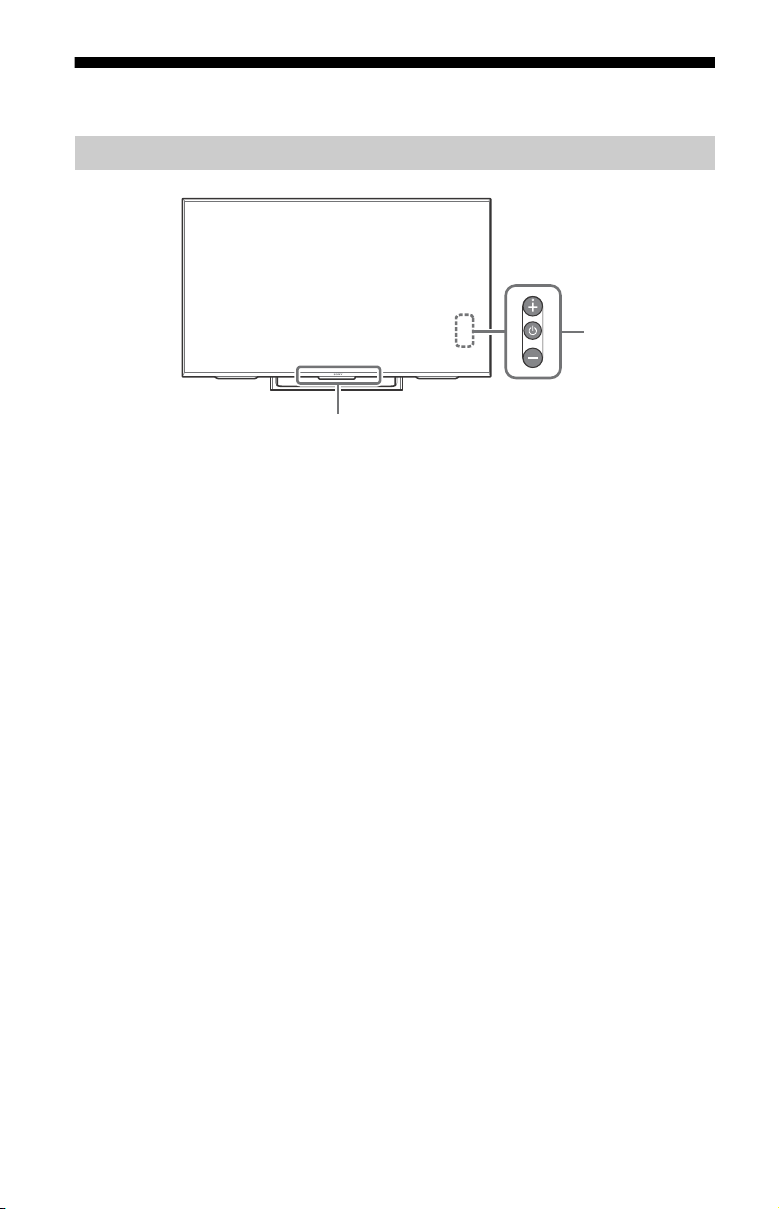

Controles e indicadores . . . . . . . . . . . . .9

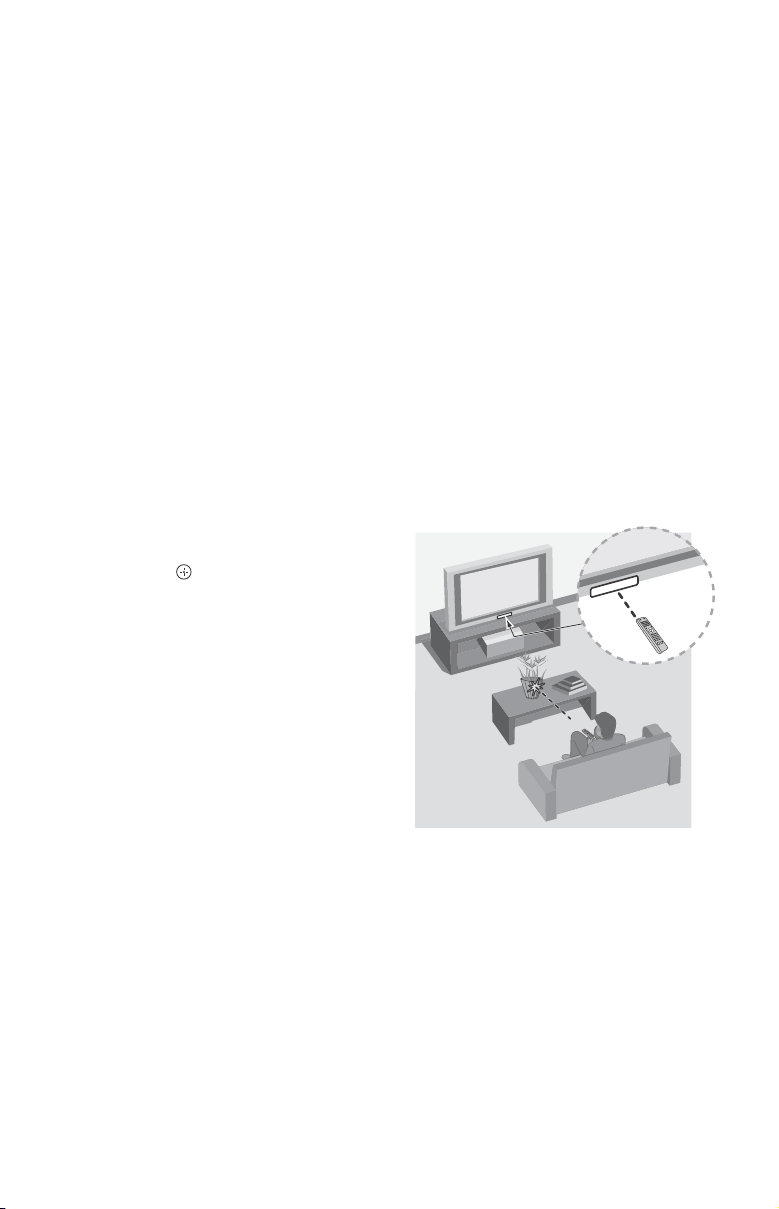

Utilice el control remoto . . . . . . . . . . 10

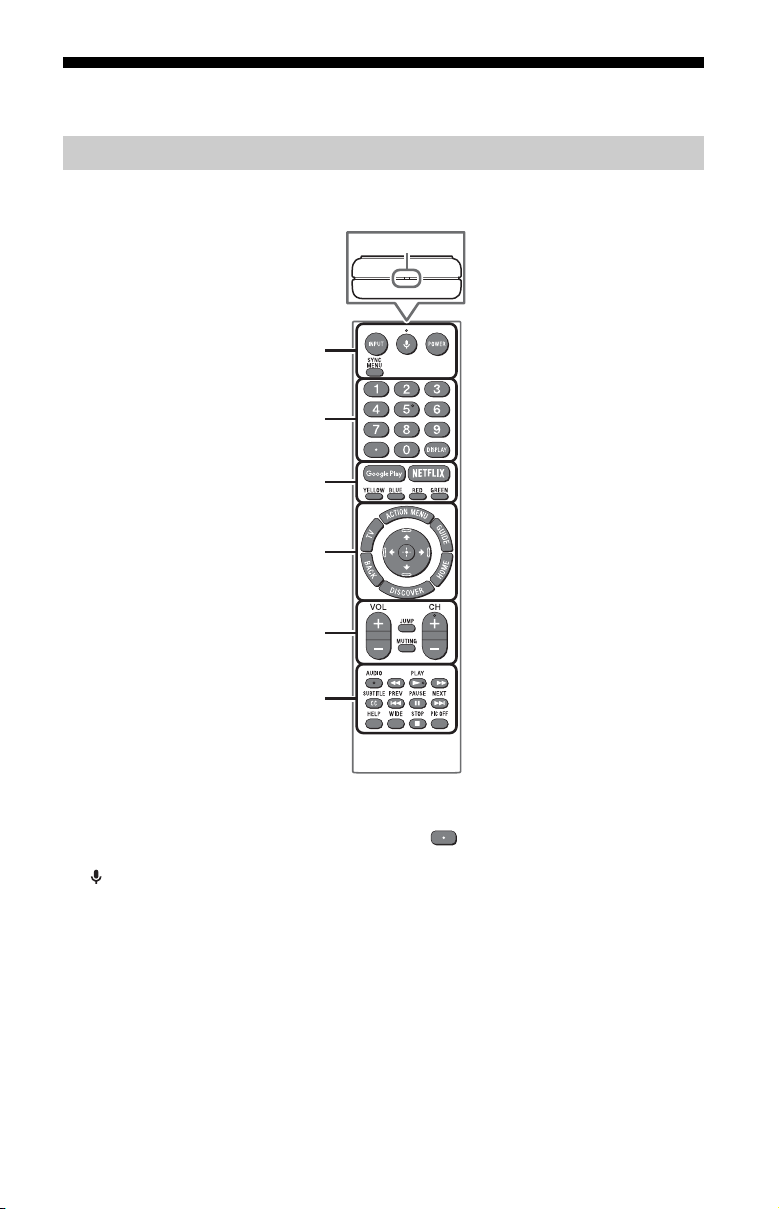

Descripción de las partes del control

remoto. . . . . . . . . . . . . . . . . . . . . . . . . . 10

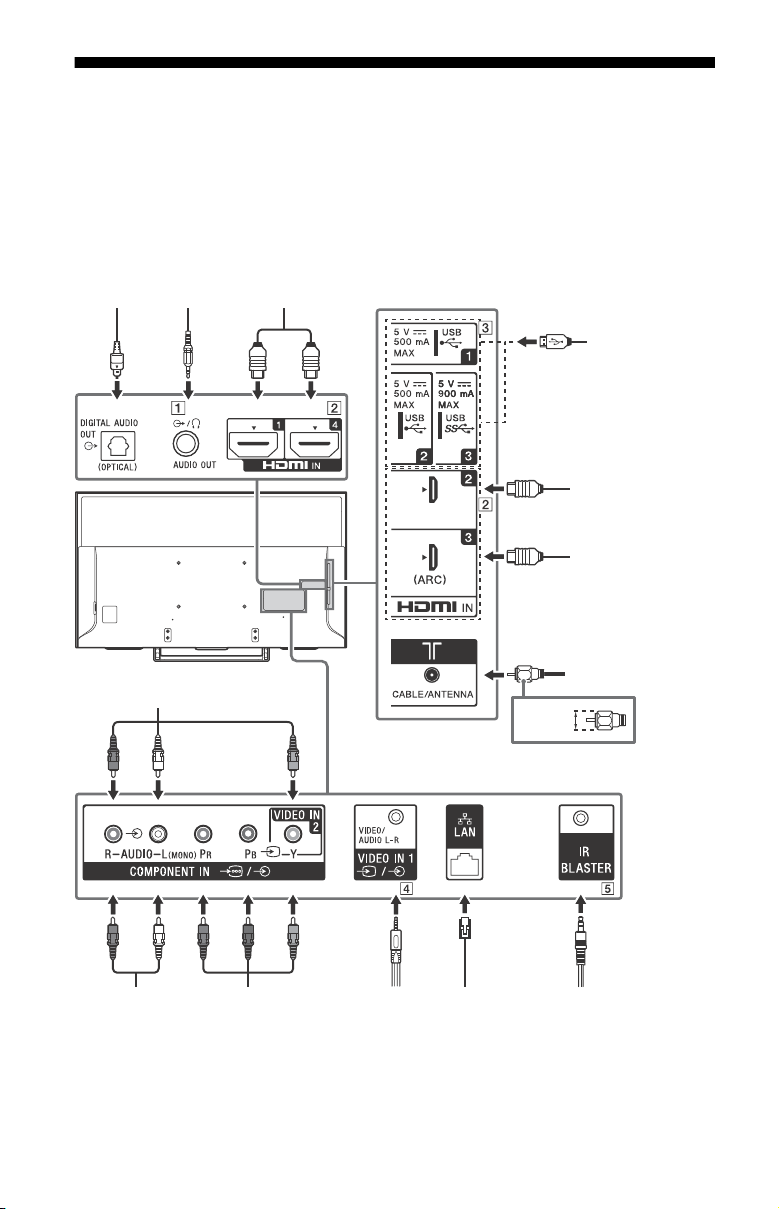

Diagrama de conexión. . . . . . . . . . . . 13

Instalación del TV en la pared. . . . . .15

Desinstalación del soporte de

sobremesa del TV. . . . . . . . . . . . . . . . . 16

Instalación del TV en una pared o

en un lugar cerrado . . . . . . . . . . . . . . 17

Solución de problemas . . . . . . . . . . .18

Problemas y soluciones . . . . . . . . . . . . 18

Especificaciones. . . . . . . . . . . . . . . . . 19

Introducción

Gracias por elegir este producto Sony.
Antes de poner en funcionamiento el TV, lea
detenidamente este manual y consérvelo para futuras
referencias .

Nota

• Las imágenes e ilustraciones que aparecen en este
manual y Guía de configuración son solo de referencia y
pueden diferir del producto real.

La clase 55” tiene un tamaño de imagen visible de
54,6 pulgadas (138,8 cm) y la clase 49” tiene un tamaño
de imagen visible de 48,5 pulgadas (123,2 cm) (medido
diagonalmente).

Ubicación de la Guía de configuración

La Guía de configuración está ubicada encima de la
protección dentro de la caja de cartón del TV.

Ayuda/Guía de ayuda

La función Ayuda le ofrece mucha información acerca de su
TV. Para utilizar la función Ayuda, presione HELP en el
control remoto. Puede buscar procedimientos y soluciones
a problemas desde la lista o mediante búsqueda por
palabra clave. Seleccione [Guía de Ayuda] en el menú de
Ayuda para visualizar el manual. Si conecta su TV Internet,
la función Ayuda y la información se actualizará.

Ubicación de la etiqueta de identificación

Las etiquetas que identifican el No. de modelo y las
características eléctricas se encuentran en la parte posterior
del TV.
Para modelos con adaptador de ca suministrado:
Las etiquetas del N° de modelo y N° de serie del adaptador
de ca se ubican en la parte inferior del adaptador de ca.

AVISO IMPORTANTE

Registro de propiedad

El modelo y los números de serie están ubicados en el
costado y/o en la parte posterior del televisor. Anote
estos números en los espacios que se proporcionan a
continuación. Refiérase a ellos cuando contacte con su
distribuidor Sony acerca de este televisor.

Nombre de modelo

N° de serie

AVISO IMPORTANTE PARA MÉXICO

La operación de este equipo está sujeta a las siguientes dos
condiciones: (1) es posible que este equipo o dispositivo no
cause interferencia perjudicial y (2) este equipo o
dispositivo debe aceptar cualquier interferencia,
incluyendo la que pueda causar su operación no deseada.

Para consultar la información relacionada al número del
certificado, refiérase a la etiqueta del empaque y/o del
producto.

2

PRECAUCIÓN

Para evitar descargas eléctricas y exposición a contactos
eléctricos, no utilice este enchufe de corriente alterna con
un cable de extensión, receptáculo u otro tomacorriente a
menos que los contactos eléctricos puedan ser
introducidos completamente.

• Opere el TV únicamente con ca de 110 V a 240 V (para
modelos sin adaptador de ca suministrado).

• Opere el TV únicamente con cc de 19,5 V (con adaptador
de ca) (sólo XBR-49X800E).

Nota

Este televisor incluye un demodulador QAM que debe
permitir la recepción de programación de televisión por
cable digital descodificada mediante un servicio de
suscripción con un proveedor de servicios por cable. La
disponibilidad de la programación de televisión por cable
digital en su localidad depende del tipo de programación y
señal suministradas por su proveedor de servicios por
cable.

Información sobre seguridad

ADVERTENCIA

Nunca coloque un televisor en una ubicación inestable. Un
televisor se puede caer, ocasionando lesiones personales
graves o la muerte. Se pueden evitar muchas lesiones,
particularmente a los niños, tomando en cuenta simples
precauciones como:
 Utilizar gabinetes o soportes recomendados por el

fabricante del televisor.

 Utilizar solamente muebles que puedan tolerar el

televisor.

 Garantizar que el televisor no sobresalga el borde del

mueble de soporte.

 No colocar el televisor en muebles altos (por ejemplo,

armarios o libreros) sin anclar el mueble y el televisor a
un soporte adecuado.

 No colocar el televisor sobre ropa u otros materiales que

pudieran estar ubicados entre el televisor y el mueble de
soporte.

 Educar a los niños acerca de los peligros de colgarse del

mueble para alcanzar el televisor o sus controles.
Si va conservar y reub icar su televisor actual, se deben
poner en práctica las mismas consideraciones anteriores.

NOTA SOBRE EL ADAPTADOR DE
CORRIENTE (para modelos con adaptador
de ca suministrado)
Advertencia

Para reducir el riesgo de incendio o descarga eléctrica, no
exponga este aparato a la lluvia o la humedad.
Para evitar el riesgo de incendio o descarga eléctrica, no
coloque recipientes con líquidos, por ejemplo, floreros,
sobre el aparato.
No instale este equipo en un espacio cerrado, como un
estante o un mueble similar.

• Asegúrese de que la toma de corriente de ca esté situada

cerca del equipo para accesarla fácilmente.

• Asegúrese de usar el adaptador de corriente y el cable de

alimentación de ca suministrados. De lo contrario, puede
ser que el TV no funcione correctamente.

• Conecte el adaptador de corriente a una toma de

corriente de ca que esté fácilmente accesible.

• No enrolle el cable de alimentación

de ca alrededor del adaptador de
corriente. Los filamentos del núcleo
se podrían cortar y/o provocar un
error de funcionamiento del
televisor.

• No toque el adaptador de corriente con las manos

mojadas.

• Si observa alguna irregularidad en el adaptador de

corriente, desconéctelo inmediatamente de la toma de
corrient e de ca.

• Aunque esté apagado, el equipo no está totalmente
desconectado del adaptador de corriente de ca si
permanece enchufado a una toma de corriente de ca.

• Puesto que el adaptador de corriente se calentará cuando
se utiliza durante un período de tiempo prolongado, es
posible que se sienta caliente al tocarlo con la mano.

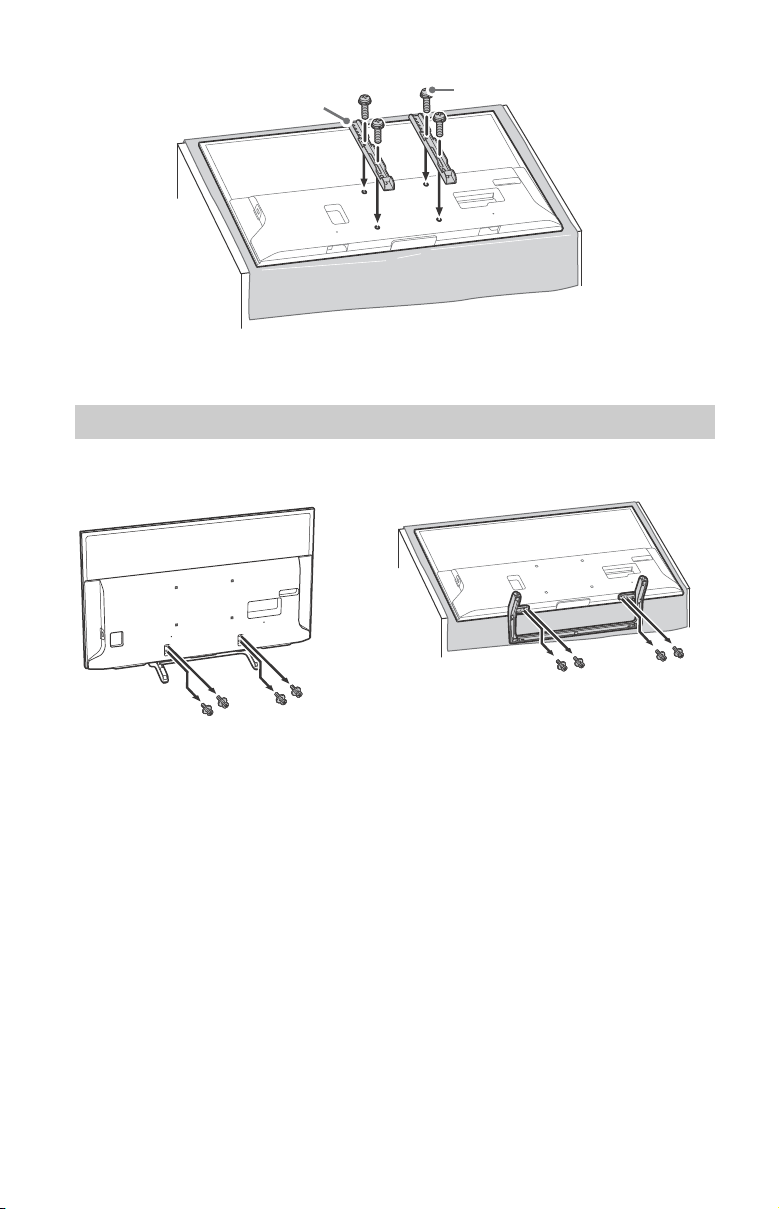

Antes de configurar su TV

Algunos modelos de TV se entregan con un soporte de
sobremesa desmontable de modo que pueda instalar el TV
en la pared. Consulte la
pared) si desea montar su TV en la pared. Si decide no
montar el TV en la pared, tendrá que instalar el soporte de
sobremesa. Para completar esta tarea necesitará un
destornillador Phillips (de cruz) (no suministrado) y los
tornillos suministrados. Busque la Guía de configuración.
Tenga en cuenta lo siguiente al instalar el TV:

• Desconecte todos los cables para transportar el TV.

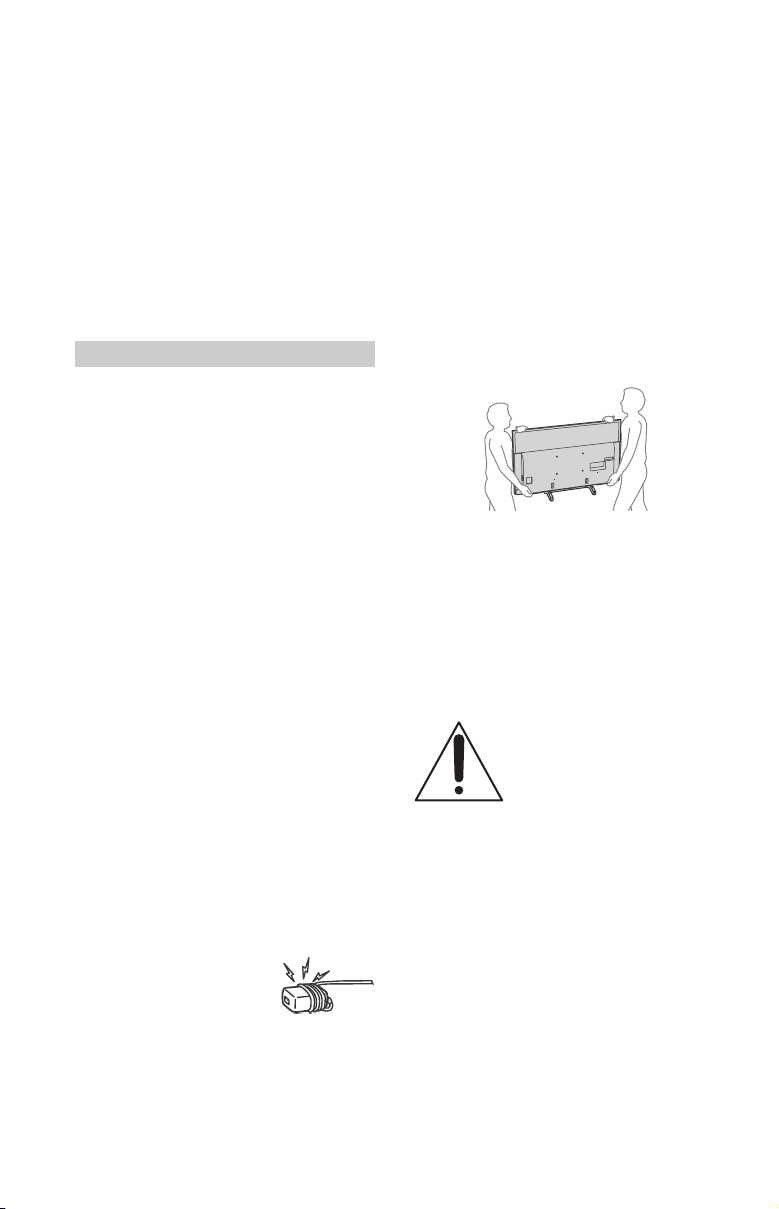

• Para transportar el TV asegúrese de contar con la cantidad
suficiente de personas; para los TV de gran tamaño se
necesitan dos o más personas.

• Es muy importante la colocación correcta de las manos
para trasladar el TV, por seguridad y para evitar cualquier
daño.

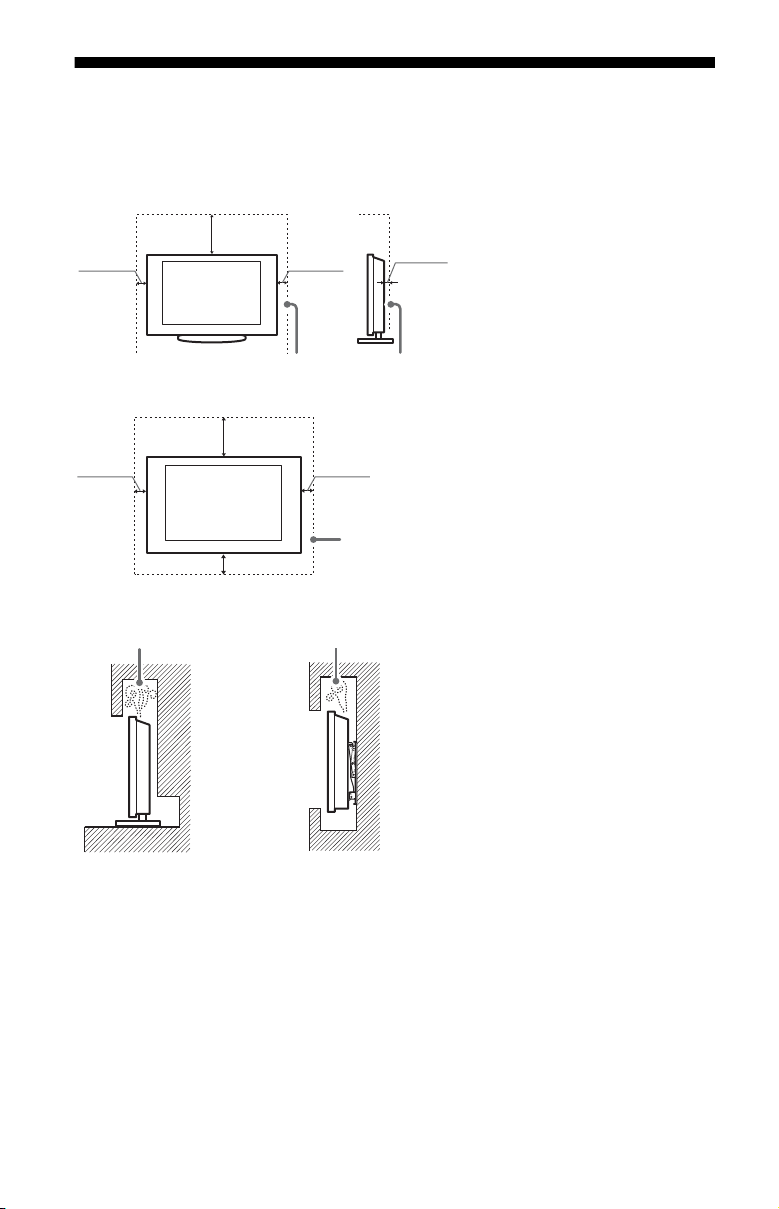

• Asegúrese de que su TV tenga la ventilación adecuada,
consulte la

• Para una mejor calidad de imagen, no exponga la pantalla
a iluminación directa o a la luz del sol.

• Evite instalar el TV en una habitación con materiales que
reflejen luz en las paredes o el piso.

• Evite trasladar el TV de un área fría a una caliente. Los
cambios bruscos de temperatura ambiente pueden crear
humedad por condensación. Como consecuencia de ello,
podría verse afectada la calidad de la imagen y de los
colores. En caso de que eso ocurra, deje evaporar la
humedad por completo antes de encender el TV.

página 15 (Instalación del TV en la

página 17.

Fijación del TV

Sony recomienda tomar medidas
especiales para evitar que el televisor
se caiga.
Los televisores que no están instalados
de manera segura pueden caerse y
provocar daños a la propiedad, causar
lesiones corporales o incluso la
muerte.

Medidas para evitar que se caiga el TV

• Instale el TV de modo que quede fijo a la pared o base.

• No permita que los niños jueguen o se cuelguen del
mueble o del TV.

• Evite colocar o colgar objetos en el TV.

• No instale nunca el TV en:

 Superficies resbaladizas, inestables o irregulares.
 Muebles que pueden utilizarse fácilmente como

escalones, como una cómoda.

• Instale el TV donde no puedan deslizarlo, empujarlo o
hacerlo caer.

3

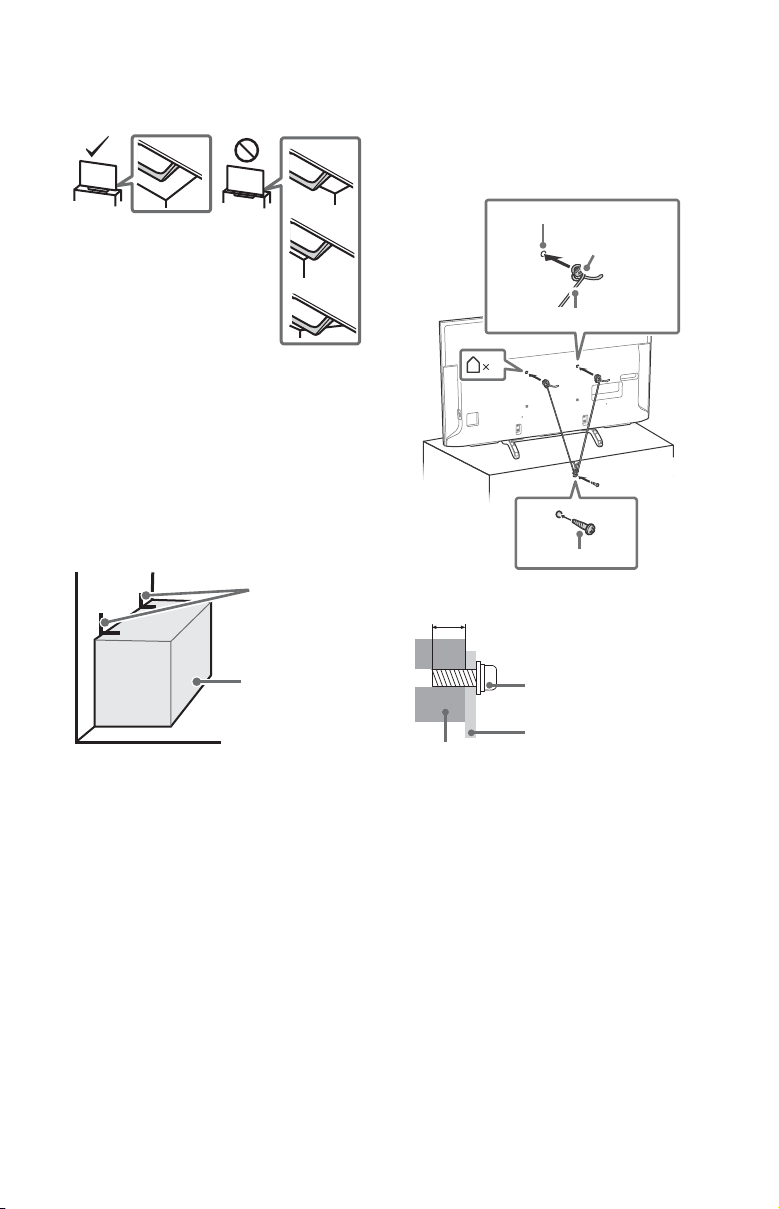

• Instale el televisor de manera que el soporte de

Soportes en
ángulo (no
suministrados)

Base de soporte

2

1

Orificio para tornillo en la parte posterior

Tornillo tipo M6
(retirados previamente)

Cuerda o cadena (no suministrada)

Tornillo (no suministrado)

8 mm - 12 mm

Tornillo M6

Parte posterior del TV

Cuerda o cadena

sobremesa del televisor no sobresalga de la superficie de
la mesa. Si el soporte de sobremesa sobresale de la
superficie de la mesa, esto podria hacer que el televisor
se caiga, vuelque y provoque lesiones personales o daños
en el TV.

• Coloque todos los cables de alimentación ca y cables de
conexión de modo que no estén al alcance de los niños.

Medidas recomendadas para la
instalación del TV

Preste atención a las siguientes medidas de seguridad
cuando instale un TV en el soporte de TV (no suministrado).

1 Fije la base de soporte donde se apoyará el TV.

Asegúrese de que la base de soporte tolere
correctamente el peso del TV. Utilice dos soportes en
ángulo (no suministrados) para fijar la base de soporte.
Para cada soporte en ángulo, utilice el herraje adecuado
a fin de:

• Sujetar un lado del soporte en ángulo a la pared.

• Sujetar el otro lado a la base de soporte.

2 Fije el TV a la base de soporte.

Utilice los herrajes opcionales que se enumeran a
continuación (no suministrados):

• El tornillo tipo M6 (atornillado a la cubierta trasera del
TV).

• Un tornillo o elemento similar (sujetado a la base de
soporte del TV).

• Cuerda o cadena (lo suficientemente fuerte para tolerar
el peso del TV). Asegúrese de que no haya demasiada
longitud sobrante de cuerda o cadena.

La longitud del tornillo M6 difiere según el grosor de cuerda
o cadena utilizada. Observe la ilustracion a continuación.

4

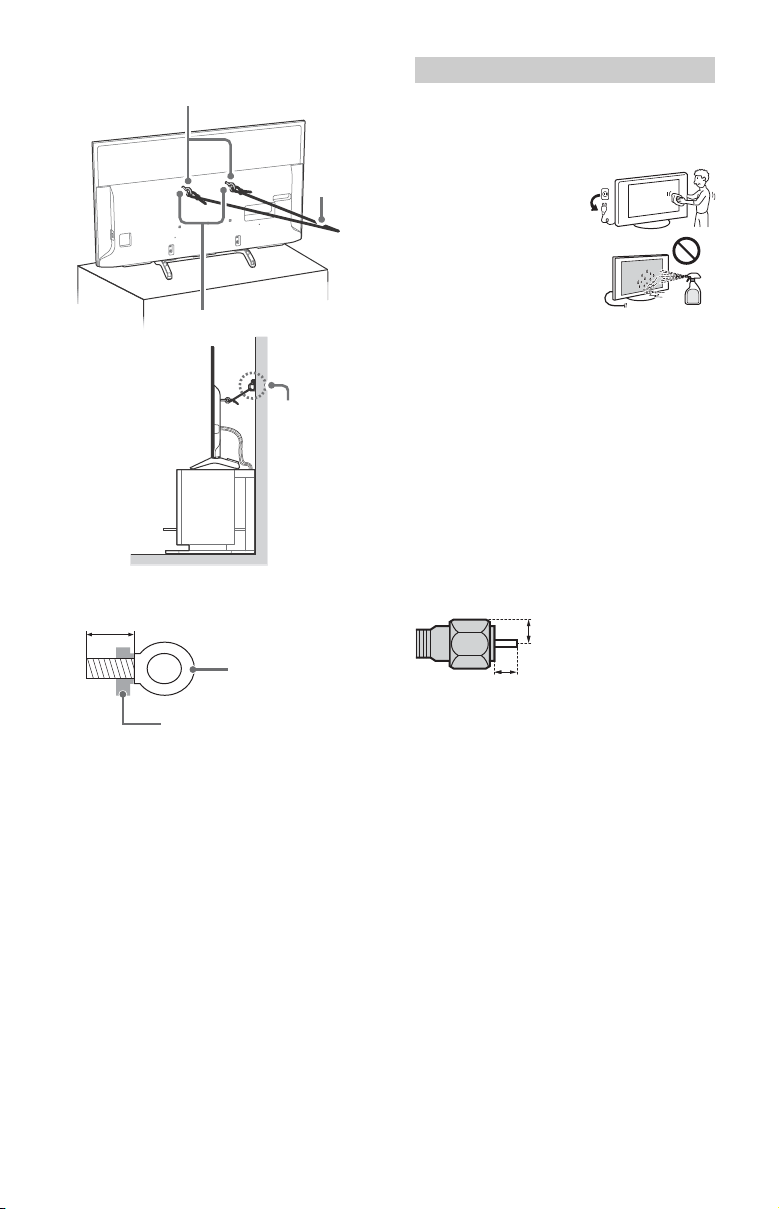

3 Sujete el TV a la pared mediante pernos, tornillos de

Armellas roscadas M6 (no suministrados)

Orificios para montaje de pared

Cuerda o
cadena (no
suministrada)

Anclaje
(no suministrado)

8 mm - 12 mm

Armellas roscadas M6

Parte posterior del TV

(Ilustración de referencia para el enchufe tipo F)

1,5 mm máx.

7 mm máx.

anclaje y cadena (o soga).

Observe la siguiente ilustración para saber la longitud de
las armellas roscadas M6.

Precauciones

Cuidados de su BRAVIA TV

La seguridad es muy importante. Por favor lea y respete la
documentación de seguridad (Manual de seguridad)
suministrado por separado.

Antes de comenzar a limpiar
su TV, desenchufe el TV y los
otros equipos conectados de
la fuente de energía.

• Limpie la pantalla de LCD
con mucho cuidado
utilizando un paño suave.

• Las manchas dificiles de
quitar se pueden eliminar
con un paño humedecido
en agua tibia y jabón
suave.

• Si utiliza un paño previamente tratado con productos
químicos, siga las instrucciones del envase.

• Nunca rocíe agua o detergente directamente sobre el
televisor. El agua podría gotear hasta la parte inferior de
la pantalla y entrar al interior del televisor provocándole
daños.

• Nunca utilice solventes fuertes como diluyentes de
pintura, alcohol o bencina para limpiarlo.

• No vuelva a enchufar el TV hasta que se haya evaporado
la humedad generada por la limpieza del producto.

• No toque el TV si su mano se encuentra cubierta con
cualquier tipo de sustancia química, como crema para
manos o bloqueador solar.

El TV también se debe colocar sobre una superficie estable
para evitar que se caiga (consulte la
niños o mascotas en la casa, revise con frecuencia el TV
para asegurar que esté correctamente fijado.

página 3). Si viven

Recomendación para el enchufe tipo F

La proyección del cable interno desde la parte de conexión
debe ser menor que 1,5 mm

Nota

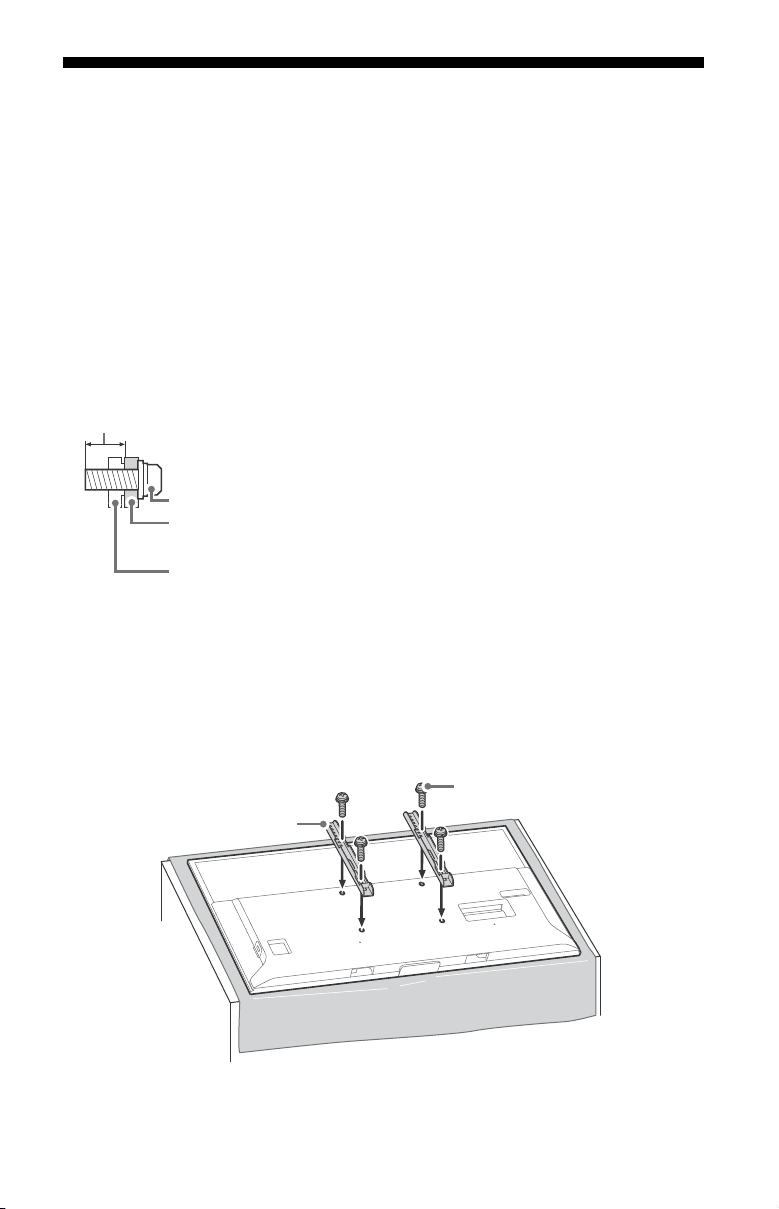

• Junto con el TV se incluyen tornillos que se encuentran
instalados en la parte posterior del TV dependiendo del
modelo de TV. (Están fijados a los orificios de los tornillos
para el montaje mural.) Asegúrese de quitar los dos
tornillos superiores antes de anclar el TV en la pared.

• Fijar el TV al soporte sin sujetar correctamente el TV ni el
soporte a la pared no es garantía suficiente para evitar
que el TV se caiga. Para una mayor protección, siga las
tres medidas recomendadas anteriormente.

5

La experiencia de TV BRAVIA® 4K

¡Gracias por elegir a Sony! Su nuevo TV BRAVIA® le abre
la puerta hacia la “Experiencia de TV 4K”. Este
documento le ayudará a aprovechar su TV al máximo.
Registre su TV en:

http://esupport.sony.com/LA/perl/registration.pl

Cuatro pasos para una experiencia de
TV 4K

TV, fuente, sonido y configuración.

1 TV

Ahora que ya hizo la mejor elección en tecnología LCD
TV con retroiluminación LED, retire todos los accesorios
del empaque antes de configurar su TV.

2 Fuente

Necesita tener acceso a los programas en alta
definición para experimentar los impactantes detalles
de su TV BRAVIA.

• Póngase en contacto con su proveedor de servicio HD
(alta definición) para actualizar la fuente de su
contenido o su señal a alta definición (4K).

Este TV muestra todas las señales de entrada de video en una resolución de 3 840 puntos × 2 160 líneas.

El siguiente cuadro muestra los formatos de video de alta definición (HD) y los de definición estándar (SD) compatibles con las
entradas de TV de su BRAVIA.

• Haga que la impresionante resolución de su TV Sony
4K Ultra HD cobre vida con el Reproductor Multimedia
Sony 4K Ultra HD. (La disponibilidad depende de la
región)

• Recibiendo emisiones de HD por aire a través de una
antena para TV de alta definición (HD) conectada
directamente a la parte posterior del TV.
Visite http://www.antennaweb.org para recibir más
información sobre la selección y configuración de
antena.
A través de los reproductores Blu-ray Disc™ de super
alta resolución ó demás equipos HD de Sony.

3 Sonido

Complete la experiencia de alta definición con un
sistema de sonido envolvente BRAVIA Sync™ o un
receptor de audio/video de Sony.

4 Ajustes

Instale su TV y conecte sus fuentes. Consulte la
página 13 para ver ejemplos de diagramas de conexión.
Para obtener la más alta calidad de experiencia HD,
utilice los cables de HDMI de Sony.

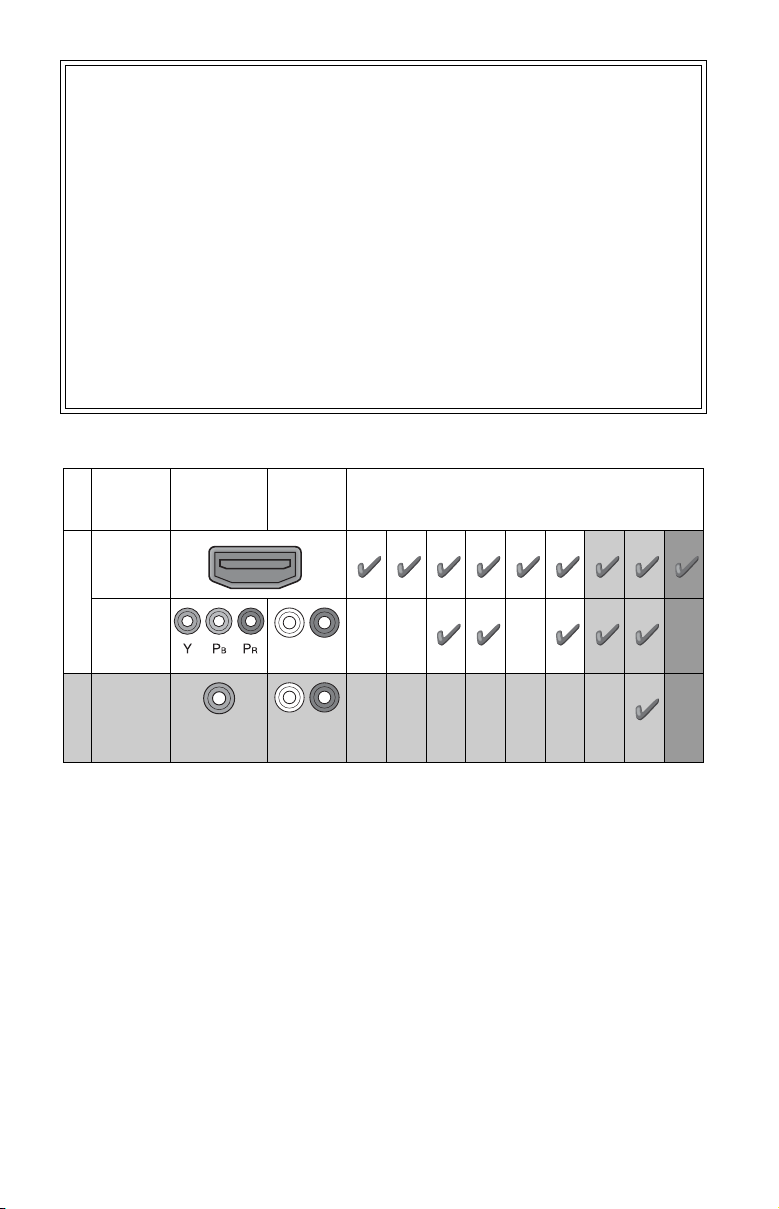

Formatos compatibles

Entradas Video Audio

HDMI

4K*11 080/

1 080p*11 080i 720/

24p/

30p

720p*1480p 480i PC*

24p/

30p

4K

/

HD

Componente

Audio L/R
(Izq./Der.)

2

Video

SD

*1 Para más información acerca de formatos compatibles, consulte la sección de “Especificaciones” en este manual.
*2 Para los formatos de PC compatibles, consulte la Guía de ayuda.

Conexión para

video

compuesto

Audio L/R
(Izq./Der.)

6

Referencia de funciones y traducciones

En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.

Texto en el manual Español Explicación

4K Imágenes de 3 840 × 2 160
8VSB Modulación de banda lateral Nivel-8
ACTION MENU Menú de funciones
ARC Canal de Retorno de Audio
ATSC Marca comercial registrada Comité de Sistemas de Televisión

AUDIO OUT Salida de audio
A/V Audio/Video
BACK Volve r
Blu-ray Disc Marca comercial registrada Medio óptico para el almacenamiento de

BRAVIA Sync Marca comercial registrada Tecnología que permite comunicación

CABLE/ANTENNA Cable/Antena
ca Corriente alterna
CableCARD Marca comercial Proporciona a los usuarios de cable

CHANNEL +/–, CH +/–,
– CHANNEL +

COMPONENT Componente
DIGITAL AUDIO OUT Salida de audio digital
DISCOVER Descubriendo contenido de su interés
DISPLAY Mostrar
DLNA CERTIFIED

DVD Disco digital de video
GUIDE Guía de programación
HD Alta definición
HDMI Interfaz multimedia de alta definición
HDTV Televisión de alta definición
HELP Ayuda
HOME Inicio
IN, INPUT Entrada
Internet Red Mundial de Información
IP Protocolo de Internet
IR Infrarrojo
IR BLASTER Receptor infrarrojo con cable
JUMP Alternador de canales
L Izquierda
LAN Red de área local
LCD Pantalla de cristal líquido
LED Diodo emisor de luz
MENU Menú
MIC Micrófono
Motionflow Mejorador de movimiento
MUTING Silenciador
NTSC Comité nacional de sistema de televisión
OPTICAL Óptica
OPTIONS Opciones
OUT Salida

®

Canal +/–, – Canal +

Marca comercial registrada Marca de certificación para equipos que

Avanzada

datos de super alta resolución

entre productos Sony por medio de una
conexión de HDMI

acceso a canales codificados
digitalmente – sin la necesidad de usar
un receptor de televisión digital.

cumplen con las guías de
interoperabilidad de la agencia DLNA

7

Texto en el manual Español Explicación

PC Computadora personal
PCM Modulación del pulso-código
PIC OFF Desactiva la imagen
PIN Código de identificación Personal
POWER Encendido/Apagado
QAM Modulación de la amplitud de la

SD Definición estándar
SSID Identificador de conjunto de servicios
SUBTITLE/CC Subtítulos/Despliegue del audio en

Subwoofer Altavoz de subgraves
SYNC MENU Menú de sincronización
TV Televisor
USB Puerto Serial Universal
VCR Videograbadora
VHF/UHF Señal de televisión de frecuencias altas/

VIDEO IN Entrada de vídeo
VOL Vol umen
WEP Sistema de privacidad inalámbrico

WIDE Pan orámi co
Wi-Fi Fidelidad Inalámbrica
Wi-Fi Direct Wi-Fi CERTIFIED Wi-Fi Direct ™

WPS (Wi-Fi Protected Setup) Ajuste protegido Wi-Fi Es una función que está diseñada para

cuadratura

forma de texto

ultra altas

equivalente a sistemas de privacidad
alámbricos

característica que facilitara la conexión
entre dispositivos directamente de forma
inalámbrica

facilitar el proceso de conexión a una red
inalámbrica segura desde una
computadora u otro dispositivo

8

Partes y controles

ȩ



Controles e indicadores

 (Encender / Apagar) /+/-

Cuando el TV está apagado,

Presione  para encenderlo.

Cuando el TV está encendido,

Pulse y mantenga pulsado  para
apagar.
Presione  repetidas veces para
cambiar la función, luego pulse el
botón + o – para:

• Ajustar el volumen.

• Seleccionar el canal.

• Seleccionar la fuente de entrada del
TV.

 Sensor del control remoto* /

Sensor de luz*

La iluminación LED se enciende o
parpadea según el estado de la TV.
Para obtener más información, consulte
la Guía de ayuda.

/ Iluminación LED

* No coloque ningún objeto cerca del sensor.

9

Utilice el control remoto

Ȫ

ȩ

ȫ

Ȭ

ȭ

Ȯ

MIC

Descripción de las partes del control remoto

La forma del control remoto, la ubicación, la disponibilidad y la función del botón del control
remoto puede variar según la región/país/modelo de TV.

 INPUT

Muestra y permite seleccionar la fuente
de entrada.

(Micrófono)

Utilice la Función de Voz. (por ejemplo,
Buscar varios contenidos por voz.)

POWER

Enciende o apaga el TV (modo en
espera).

SYNC MENU

Despliega el menú de BRAVIA Sync.

10

 Botones numéricos

Utilice con los botones 0-9 para
seleccionar los canales digitales.

DISPLAY

Muestra la información sobre el canal/
programa/entrada que está viendo.

 Google Play

Accede al servicio “Google Play” en
línea.

NETFLIX (sólo en ciertas regiones/
países/modelo de TV)

Accede al servicio “NETFLIX” en línea.

Botones de color

Ejecute la función correspondiente en
ese momento.

 ACTION MENU

Despliega una lista de funciones
contextuales.

TV

• Cambia a un canal o entrada de TV
desde otras aplicaciones.

• Encienda el TV para mostrar el canal o
entrada de TV.

GUIDE

Despliega la guía de programación
digital.

BACK

Vuelve a la pantalla anterior.

HOME

Despliega el menú de inicio de el TV.

DISCOVER

Abre la Barra de contenido para buscar
más información sobre el contenido.

//// (Seleccion de
elemento/Ingresar)

 VOL +/– (Volumen)

Ajuste el volumen.

JUMP

Salta de un canal a otro o de una
entrada a otra. El TV alterna entre el
canal o la entrada actual y el último
canal o entrada que fue seleccionado.

MUTING

Silencia el sonido. Pulse de nuevo para
restaurar el sonido.

CH +/- (Canal)

Selecciona el canal.

 AUDIO

Cambia el idioma del Audio en el
programa que se esta visualizando.

//////

Ejecute los contenidos multimedia en el
TV y conectado al dispositivo
compatible de sincronización de
BRAVIA.

SUBTITLE/CC

Activa o desactiva los subtítulos
(cuando la función esté disponible).

HELP

Despliega el menu de Ayuda. La guía de
ayuda se puede acceder desde aquí.

WIDE

Cambia el formato de la pantalla.

PIC OFF

Desactiva la imagen mientras sigue el
sonido.

Algunas indicaciones para el Control
remoto IR

• Apunte el control remoto directamente
hacia el sensor infrarrojo que tiene el
TV.

• Asegúrese de que ningún objeto
obstruya la comunicación entre el
control remoto y el sensor infrarrojo
del TV.

• Las lámparas fluorescentes pueden
interferir con el funcionamiento del
control remoto; se recomienda
apagarlas.

• Si tiene problemas con el control
remoto, vuelva a colocar las baterías o
reemplácelas.

11

Configuración IR Blaster (Receptor
infrarrojo con cable)

• Siga las instrucciones que aparecen en
pantalla para realizar la configuración
IR Blaster (Receptor infrarrojo con
cable) durante la configuración inicial.

• Para realizar la configuración IR Blaster
(Receptor infrarrojo con cable)
después, pulse el botón HOME, luego
seleccione [Configuración]
[Entradas externas]
de IR Blaster].



 [Configuración

12

Diagrama de conexión

*1

Auriculares/
Sistema de
audio en
casa/
Subwoofer

Cámara
fotográfica
digital/
Videograbadora/
Medio de
almacenamiento
USB

Sistema de audio
en casa con ARC/
Dispositivo HDMI

Cable/Antena

Sistema de
audio en
casa con
entrada de
audio óptica

Reproductor de DVD con
salida para componente

Dispositivo
HDMI

Enrutador

Dispositivo HDMI

VCR/Equipo de videojuego/
Reproductor de DVD/Videograbadora

VCR/Equipo de
videojuego/
Reproductor de
DVD/
Videograbadora

IR Blaster

< 14 mm

Para obtener más información sobre las conexiones, consulte la Guía de ayuda pulsando
HELP en el control remoto.

Nota

• Cuando conecte el cable en la terminal Cable/Antena, ajuste el conector sólo con los dedos, apretar
demasiado la conexión puede dañar el TV.

13

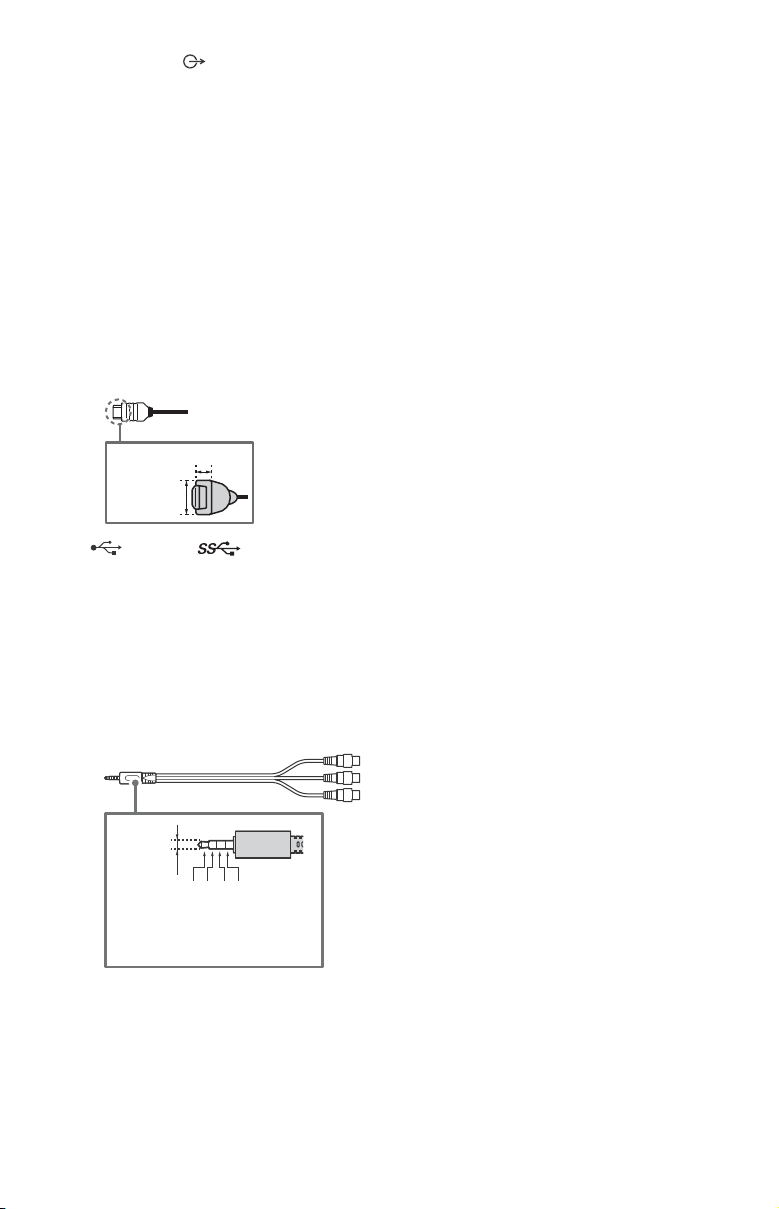

 AUDIO OUT /

< 21 mm

< 12 mm

3,5 mm

1: L (Izq.)
2: Video
3: Tierra
4: R (Der.)

3214

• Sólo es compatible con la minitoma
estéreo de 3 polos.

• Para escuchar el sonido del TV a
través del equipo conectado, pulse
HOME. Seleccione [Configuración] 
[Sonido]  [Auriculares/Salida de
audio] y luego seleccione el elemento
deseado.

 HDMI IN 1/2/3/4

• Si se conecta un sistema de audio
digital que es compatible con la
tecnología de Canal de Retorno de
Audio (ARC, por sus siglas en inglés),
utilice HDMI IN 3. Si no, es necesario
contar con una conexión adicional
con DIGITAL AUDIO OUT (OPTICAL).

•

 USB 1/2, USB 3

• La conexión de un dispositivo USB
puede interferir con otros dispositivos
conectados cerca del mismo.

• Cuando conecte un dispositivo USB
grande, conéctelo al puerto USB 1.

 / VIDEO IN 1

• Para una conexión compuesta, utilice
un cable de extensión análoga (no
suministrado).

•

 IR BLASTER*

*1 Cuando conecte un equipo monoaural,

conéctelo a un enchufe de audio L (MONO).

*2 Sólo en ciertas regiones/países/modelo de TV.

14

2

Instalación del TV en la pared

Soporte de montaje mural

Tornillo (M6)

8 mm - 12 mm

Parte posterior del TV

Tornillo (no suministrado)

Soporte de montaje
mural (no suministrado)

Este manual de instrucciones del TV solo muestra los pasos de preparación para la instalación
del TV antes de la instalación en la pared.

Su TV se puede montar en la pared con un soporte de montaje mural (no suministrado). Para
algunos modelos de TV de mayor tamaño, es necesario desmontar el soporte de sobremesa;
consulte la página 16 (Desinstalación del soporte de sobremesa del TV).
Prepare el TV para el soporte de montaje mural antes de conectar los cables.

Por motivos de seguridad y protección del producto, Sony recomienda que la instalación
del televisor en la pared sea realizada por profesionales calificados. No trate de instalarlo
usted mismo.

• Siga el manual de instrucciones proporcionado con el soporte de montaje mural para
su modelo. Se requiere experiencia suficiente en la instalación de este TV,
especialmente para determinar la fortaleza de la pared que soportará el peso.

• La longitud del tornillo para el soporte de montaje mural varía dependiendo del
espesor del soporte de montaje mural. Consulte la siguiente ilustración.

• Guarde los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta
que esté listo para fijarlo. Mantenga los tornillos fuera del alcance de los niños
pequeños.

Nota

• Para obtener información adicional de seguridad, consulte el Manual de Seguridad que se proporciona.

Fije el soporte de montaje mural (no suministrado) utilizando los tornillos (no
suministrados).

Sólo XBR-55X806E, XBR-55X800E

15

Sólo XBR-49X800E

Tornillo (no suministrado)

Soporte de montaje
mural (no suministrado)

Sólo XBR-55X806E, XBR-55X800E

Sólo XBR-49X800E

Nota

• Si utiliza un destornillador eléctrico, ajuste el par de apriete a aproximadamente 1,5 N·m {15 kgf·cm}.

Desinstalación del soporte de sobremesa del TV

Para desinstalar el soporte de sobremesa del TV, quite los tornillos.

Nota

• No quite el soporte de sobremesa por ningún motivo, excepto para instalar los accesorios adicionales
para su TV.

• Asegúrese de que el TV esté en la posición vertical antes de encenderlo. Para evitar deformaciones de la
imagen no encienda el TV con la pantalla LCD apuntando hacia abajo.

• Cuando vuelva a instalar el soporte de sobremesa, asegúrese de fijar los tornillos (retirados previamente)
en los orificios originales de la parte posterior del TV.

(Sólo XBR-49X800E)

• Cuando quite el soporte de sobremesa del TV, coloque la cara de la pantalla hacia abajo sobre una
superficie de trabajo firme que sea más grande que el TV.

• Para no dañar la superficie de la pantalla LCD, asegúrese de colocar un paño suave sobre la superficie de
trabajo.

16

Instalación del TV en una pared o en un lugar cerrado

Deje como mínimo este espacio alrededor del TV.

Instalado con un soporte

10 cm

30 cm

10 cm

6 cm

Instalado en la pared

Deje como mínimo este espacio alrededor del TV.

10 cm

10 cm

10 cm

30 cm

No instale nunca el TV de este modo:

Se impide la circulación del aire. Se impide la circulación del aire.

Pared Pared

Ventilación

• Nunca cubra los orificios de ventilación ni inserte nada en el gabinete.

• Deje espacio alrededor del TV como se muestra a continuación.

Nota

• La ventilación insuficiente puede provocar el sobrecalentamiento del TV y dañarlo o producir un incendio.

17

Solución de problemas

Updating...

Para la solución de problemas en general
como: pantalla negra, ausencia de sonido,
imagen congelada, el TV no responde o se
pierde la red, realice los siguientes pasos.

1 Vuelva a encender el TV presionando el

botón de encendido en el control remoto
hasta que aparezca un mensaje. El TV se
volverá a encender. Si el TV no se
recupera, intente desenchufando el
cable de alimentación de ca del TV
durante dos minutos y luego enchúfelo
nuevamente.

2 Consulte el menú de Ayuda pulsando

HELP en el control remoto.

3 Conecte el TV a Internet y realice una

actualización de software.

4 Visite el sitio web de soporte de Sony

(información suministrada en la
portada).

5 Realice el restablecimiento de la

configuración de fábrica. Consulte
“Cómo restablecer el TV a los ajustes de
fábrica” (página 18).

Cuando se muestra el mensaje [Hay una
nueva actualización de software del
sistema del TV...].

Sony recomienda enfáticamente que
actualice el software del TV seleccionando
[Actualizar ahora]. Estas actualizaciones de
software mejoran el desempeño del TV o
agregan nuevas funciones.

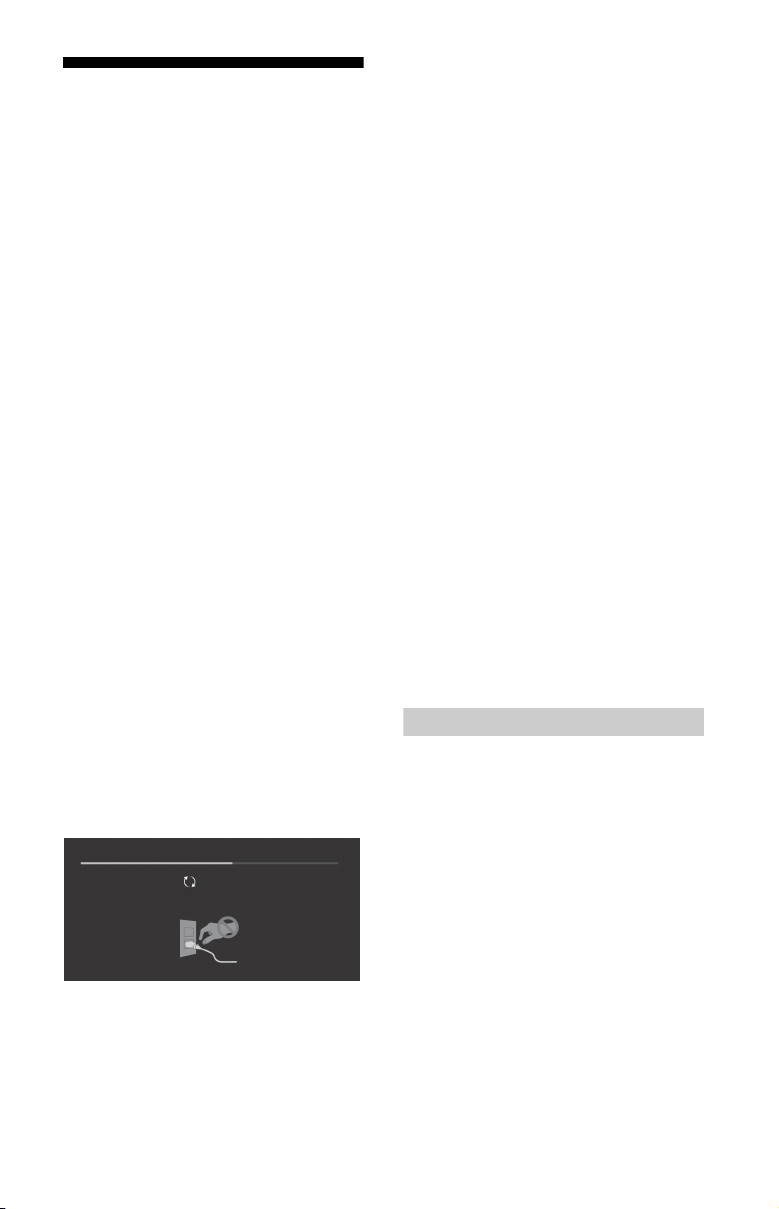

La siguiente pantalla con [Updating…]
(Actualizando…) aparecerá y el LED de
iluminación destellará en blanco durante la
actualización de software.

No desconecte el cable de alimentación de
ca durante la actualización de software. Si
lo hace, es posible que la actualización no
se complete y esto puede causar una falla
en el funcionamiento del software. Las
actualizaciones de software pueden tomar
hasta 15 minutos.

Al conectar el TV, es posible que el TV no
pueda encenderse durante un cierto
tiempo aunque pulse el botón de
encendido del control remoto o del TV.

El sistema tarda un tiempo en inicializarse.
Espere aproximadamente un minuto y
vuelva a intentarlo.

Cómo restablecer el TV a los ajustes de
fábrica

ADVERTENCIA: El restablecimiento borrará
todas sus configuraciones personalizadas
incluyendo la configuración de control
parental.

 Encienda el TV. Puede restablecer el TV a los

ajustes de fábrica pulsando HOME

, luego

seleccione [Configuración] 

[Almacenamiento y restablecimiento] 
[Restablecer config. de fábrica].

 Para forzar el restablecimiento de la

configuración de fábrica, desenchufe el
cable de alimentación de ca. Pulse y
mantenga pulsados los botones  y – en el
TV, luego enchufe el cable de alimentación
de ca. Suelte ambos botones cuando el LED
de iluminación parpadee en verde.

 Para propósitos de seguridad, asegúrese de

borrar toda la información personal y de
cuentas antes de desechar, vender o
entregar su TV a otra persona mediante: la
desvinculación/anulación del registro,
desconexión de la sesión y desactivación de
todos los servicios de red así como también
el restablecimiento del modo de fábrica del
TV.

Problemas y soluciones

Cuando el LED de iluminación esté
destellando en rojo.

 Cuente cuántas veces destella (el intervalo

de tiempo es de tres segundos).
Restablezca el TV desenchufando el cable de
alimentación de ca del TV durante dos
minutos, luego encienda el TV.
Si el problema persiste, desconecte el cable
de alimentación de ca, y póngase en
contacto con el Centro de asistencia de Sony
(información suministrada en la portada)
para proporcionar el número de veces que el
LED de iluminación parpadea.

No hay imagen ni sonido (pantalla en
negro).

 Verifique la conexión del cable o la antena.
 Conecte el TV a la alimentación de ca y pulse

el botón  en el TV o el botón POWER en el
control remoto.

18

Algunos programas no se pueden
sintonizar.

 Verifique la conexión del cable o la antena.

El control remoto no funciona.

 Reemplace las baterías.

Se olvidó la contraseña de control
parental.

 Introduzca 4357 como contraseña y

seleccione [Cambiar PIN].

Se olvidó la contraseña de perfil
restringido.

 Realice el restablecimiento forzado de la

configuración de fábrica. Consulte “
restablecer el TV a los ajustes de fábrica”
(página 18).

Cómo

El TV y sus áreas circundantes suelen
calentarse.

 Cuando el TV se utiliza durante un período

de tiempo prolongado, es posible que el TV y
el área circundante se sientan calientes al
tocarlos. Esto no implica un mal
funcionamiento del TV.

Especificaciones

Sistema

Sistema de TV

NTSC: Norma de TV americana
ATSC (8VSB terrestre): 8VSB compatible con
ATSC
QAM por cable: ANSI/SCTE 07 2000 (No
incluye la funcionalidad CableCARD)

Cobertura de canales

Terrestre analógico: 2 - 69 / Terrestre digital:
2 - 69
Cable analógico: 1 - 135 / Cable digital: 1 - 135

Sistema del panel

Panel LCD (pantalla de cristal líquido), luz de
fondo LED

Salida de bocinas

10 W + 10 W

Tecnología inalámbrica

Protocolo IEEE802.11ac/a/b/g/n
Bluetooth versión 4.1

Tomas de entrada/salida

CABLE/ANTENNA (Cable/Antena)

Terminal externa de 75 ohms para entrada de
señal de radiofrecuencia

VIDEO IN 1 (Entrada de video 1)

Entrada de video/audio (minitoma)

componente)

HDMI IN 1/2/3/4 (Entrada HDMI 1/2/3/4)
(compatible con la resolución 4K,
compatible con HDCP 2.2)

COMPONENT IN (Entrada de

YPBPR (video componente): 1 080p (60 Hz),
1 080i (60 Hz), 720p (60 Hz), 480p, 480i
Entrada de audio (enchufe de sonido de
pines)

VIDEO IN 2 (Entrada de video 2)

Entrada de video (toma común de audio con
entrada Y)

Video:

4 096 × 2 160p (60 Hz)*1*2, 4 096 × 2 160p
(24 Hz)*1, 3 840 × 2 160p (60 Hz)*2,
3 840 × 2 160p (24, 30 Hz), 1 080p (30,
60 Hz), 1 080/24p, 1 080i (60 Hz), 720p
(30, 60 Hz), 720/24p, 480p, 480i, Formatos
de PC

*1 Cuando se ingresa 4 096 × 2 160p y [Modo

ancho] se ajusta en [Normal], la resolución
se muestra como 3 840 × 2 160p. Para
mostrar 4 096 × 2 160p, ajuste la
configuración de [Modo ancho] en

[Completa 1] o [Completa 2].
*2 Sólo HDMI IN 2 / 3.
*3 Consulte la Guía de ayuda para más

información.

19

Audio: 5,1 canal lineal PCM: 32, 44,1, 48, 88,2,
96, 176,4 y 192 kHz, 16, 20 y 24 bits, Dolby
Digital

, Dolby Digital Plus y DTS

ARC (Canal de retorno de audio) (sólo
HDMI IN 3)

(PCM lineal de dos canales: 48 kHz, 16 bits,
Dolby Digital

, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Toma óptica digital (PCM lineal de dos
canales: 48 kHz, 16 bits, Dolby Digital, DTS)

AUDIO OUT (Salida de audio) /
(minitoma estéreo)

Auriculares, salida de audio, subwoofer

1, 2, 3

Los puertos USB 1 y 2 son compatibles con
USB de alta velocidad (USB2.0).
El puerto USB 3 es compatible con USB de
súper velocidad (USB3.0).

LAN

Conector 10BASE-T/100BASE-TX
(La velocidad de la conexión podría variar en
función del entorno de red. No se garantizan
la tasa de comunicación ni la calidad de
comunicación 10BASE-T/100BASE-TX para
este TV.)

Red doméstica

Consulte la Guía de ayuda para conocer los
formatos admitidos.

DC IN 19.5 V (sólo XBR-49X800E)

Entrada del adaptador de ca/cc (cc de 19,5 V)

IR BLASTER

Entrada de cable de IR Blaster (minitoma)

Otros

Receptor IR (infrarrojo) con cable
Adaptador de ca*

ACDP-160D02, ACDP-160D01, ACDP-160M01
(sólo XBR-49X800E)

Temperatura de funcionamiento

0 ºC – 40 ºC

1

Alimentación y otras
especificaciones

Requisitos de alimentación

para modelos sin adaptador de ca
suministrado
ca 110 V - 240 V 50/60 Hz
para modelos con adaptador de ca
suministrado
cc de 19,5 V con adaptador de ca
(XBR-49X800E)

Datos de alimentación del adaptador de

1

ca*

Modelo: ACDP-160D02, ACDP-160D01,
ACDP-160M01
Entrada: ca 100 V - 240 V 50/60 Hz 2,45 A
Salida: cc 19,5 V 8,21 A

Consumo de potencia
en uso

XBR-55X806E / XBR-55X800E: 149 W
XBR-49X800E: 130 W

En espera*2*

Menos de 0,50 W con ca 120 V y menos de
0,50 W con ca 240 V

3

Tamaño de pantalla (medido
diagonalmente) (Aprox.)

XBR-55X806E / XBR-55X800E: 138,8 cm /
54,6 pulgadas (
XBR-49X800E: 123,2 cm / 48,5 pulgadas
(

Clase 49”)

Clase 55”)

Resolución del monitor

3 840 puntos (horizontal) × 2 160 líneas
(vertical)

Clasificación de salida
USB 1/2

cc 5 V 500 mA MAX (Máximo)

USB 3

cc 5 V 900 mA MAX (Máximo)

*1 Sólo en ciertas regiones/países/modelo de TV.
*2 La energía en modo de espera especificada se

alcanza después de que el TV termina los
procesos internos necesarios.

*3 El consumo de potencia en espera se

incrementará cuando su TV esté conectado a la
red.

Dimensiones (Aprox.)

Con soporte

XBR-55X806E / XBR-55X800E:
1 232 × 772 × 252 mm
XBR-49X800E: 1 096 × 691 × 252 mm

Sin soporte

XBR-55X806E / XBR-55X800E:
1 232 × 716 × 57 mm
XBR-49X800E: 1 096 × 640 × 57 mm

Patrón de orificios de montaje mural

XBR-55X806E / XBR-55X800E: 300 × 200 mm
XBR-49X800E: 200 × 200 mm

Tamaño de tornillos de montaje mural
(mm)

M6 (longitud: consulte el diagrama en la
página 15.)

20

Peso (Aprox.)

Con soporte

XBR-55X806E / XBR-55X800E: 18,6 kg
XBR-49X800E: 12,9 kg

Sin soporte

XBR-55X806E / XBR-55X800E: 17,6 kg
XBR-49X800E: 12,2 kg

Nota

• La disponibilidad de los accesorios opcionales
dependerá de los países, regiones, modelo del
TV y de las existencias.

• El diseño y las especificaciones están sujetos a
cambios sin previo aviso.

Información de licencias

• Los términos HDMI, el logotipo de

HDMI y High-Definition Multimedia
Interface son marcas comerciales o
marcas comerciales registradas de
HDMI Licensing, LLC. en EE. UU. y en
otros países.

• Fabricado con la autorización de Dolby

Laboratories. Dolby, Dolby Audio y el
símbolo de la doble D son marcas
comerciales de Dolby Laboratories.

•“BRAVIA” y , S-Force,

Motionflow, BRAVIA Sync, y son
marcas comerciales o marcas
registradas de Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore, el
logo y logotipo de Gracenote y el logo
“Powered by Gracenote” son marcas
comerciales registradas o marcas
comerciales de Gracenote en EE. UU. y
en otros países.

• Dispositivos SDK Opera®. Copyright

1995-2016 Opera TV AS. Todos los
derechos reservados.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup y el logo de Wi-Fi
CERTIFIED son marcas comerciales o
marcas comerciales registradas de
Wi-Fi Alliance.

• Para información sobre las patentes de
DTS, visite en el sitio
http://patents.dts.com.
Fabricado bajo licencia de DTS, Inc.
DTS, el símbolo, y DTS y el símbolo
juntos son marcas comerciales
registradas, y DTS Digital Surround es
una marca comercial de DTS, Inc. ©
DTS, Inc. Todos los derechos
reservados.

• La marca denominativa y los logos
Bluetooth® son marcas comerciales
propiedad de Bluetooth SIG, Inc. y
cualquier uso de dichas marcas por
Sony Corporation es bajo licencia. Las
otras marcas comerciales y nombres
de marca pertenecen a sus respectivos
propietarios.

• TUXERA es una marca registrada de
Tuxera Inc. en los EE.UU. y en otros
países.

• El logo del tridente de USB-IF
SuperSpeed USB es una marca
registrada de USB Implementers
Forum, Inc.

21

22

Para su conveniencia

Guía de Ayuda

http://rd1.sony.net/help/tv/eusltn3/h_us/

Registro en
línea:

Actualizaciones
de software:

Registre su televisor en:
http://esupport.sony.com/LA/perl/registration.pl

Su televisor puede recibir actualizaciones de software. Si
desea conocer la información más reciente sobre
actualizaciones de software para su televisor, visite:

http://esupport.sony.com/LA/

NOTA: Si el TV está conectado a Internet, puede buscar
actualizaciones de software pulsando HELP, y
seleccionando [Actualización de software del sistema].

© 2017 Sony Corporation Impreso en México
