Sony XAV-72BT Users guide [ko]

4-180-028-21(2)

FM/AM
컴팩트 디스크 플레이어

사용 설명서

데모(DEMO) 화면을 취소하는 방법은 6페이지를 참조하십시오.

DSX-S100

ⓒ

2010 Sony Korea Corporation

2

이 제품은 차량의 대시보드에 안전하게 설치해야
합니다. 설치 및 연결 방법은 제공된 설치/연결
설명서를 참조하십시오.

ZAPPIN는 Sony의 상표입니다.

“WALKMAN”과“WALKMAN”로고는 Sony의 등록
상표입니다.

Windows Media 및 Windows 로고는
미국 및/또는 기타 국가에서
Microsoft Corporation의 상표 또는

등록 상표입니다.

iPod는 미국 및 기타 국가에 등록된 Apple Inc.의
상표입니다.

MPEG Layer-3 오디오 코딩 기술 및 특허는
Fraunhofer IIS 및 Thomson으로부터 허가 받았습니다.

본 제품은 Microsoft Corporation의 특정 지적 재산권의
보호를 받습니다. Microsoft나 공인 Microsoft 자회사의
허가 없이 본 제품 이외의 다른 제품에 이 기술을 사용
하거나 배포하는 것을 금합니다.

3

콘텐츠 공급자는 콘텐츠 (이하“보호된 콘텐츠”)의
무결성을 보호하여 저작권을 비롯한 콘텐츠의 지적
재산이 남용되지 않도록 이 장치에 포함된 Windows
Media에 DRM (Digital Rights Management) 기술(이하
“WM-DRM”)을 사용하고 있습니다.
이 장치는 WM-DRM 소프트웨어 (“WM-DRM 소프트웨어”)
를 사용하여 보호된 콘텐츠를 재생합니다.이 장치에
설치된 WM-DRM 소프트웨어의 보안 기능이 손상된
경우, 보호된 콘텐츠의 소유자 (이하“보호된 콘텐츠의
소유자”)는 WM-DRM 소프트웨어가 보호된 콘텐츠를
복사, 표시 및/또는 재생할 수 있는 라이센스를 신규로
취득할 수 있는 권한을 취소하도록 Microsoft에 요청
할 수 있습니다. 이 권한이 취소된 경우에도 WM
소프트웨어는 보호되지 않은 콘텐츠를 재생할 수 있습
니다. 인터넷이나 PC에서 보호된 콘텐츠의 라이센스를
다운로드할 때마다 무효화된 WM-DRM 소프트웨어의
목록이 사용자의 장치로 전송됩니다. Microsoft는 또한
보호된 콘텐츠의 소유자를 대신하여 사용자의 장치에
그러한 라이센스와 관련된 취소 목록을 다운로드할 수
있습니다.

-

DRM

리튬 배터리에 대한 주의사항

배터리를 직사광선, 화기 등의 과도한 열에 노출하지
마십시오.

차량의 시동 스위치에 ACC(액세서리) 위치가
없는 경우 주의사항

반드시 자동 꺼짐(Auto Off) 기능을 설정하십시오
(21페이지 참조). 전원을 끄면 배터리 소모를 방지
하기 위해 설정된 시간 이내에 전원이 자동으로 완전
차단됩니다.
자동 꺼짐(Auto Off) 기능을 설정하지 않은 경우,
시동을 끌 때마다 표시창이 꺼질 때까지

버튼을 수 초 이상 누르십시오.

4

목차

시작하기

기기 초기화하기 ………………………………………… 6
DEMO 모드 취소하기 …………………………………… 6
카드 리모컨 준비하기 …………………………………… 6
시계 설정하기 …………………………………………… 6
전면 패널 분리하기 ……………………………………… 7
전면 패널 장착하기 ………………………………… 7

버튼의 위치 및 기본 조작

본체 …………………………………………………… 8
카드 리모컨 RM-X151 ……………………………… 10
트랙 검색하기 …………………………………………… 11
이름으로 트랙 검색하기

- Quick-BrowZer ………………………………… 11
트랙 구간 청취하면서 트랙 검색하기

- ZAPPIN™ ……………………………………… 12

라디오

방송국 저장 및 수신하기 ……………………………… 12
자동으로 저장하기 - BTM ……………………… 12
수동으로 저장하기 ………………………………… 12
저장된 방송국 수신하기 …………………………… 13
자동으로 선국하기 ………………………………… 13
RDS ………………………………………………………… 13

개요 …………………………………………………… 13
PTY 선택하기 ……………………………………… 14
CT 설정하기 ………………………………………… 14

기타 기능

사운드 설정 변경하기 ……………………………………20
사운드 특성 조정하기 ………………………………20
이퀄라이저 곡선 조정하기 - EQ3 ……………20
설정 항목 조정하기 - SET ………………………… 21
선택사양 장비 사용하기 …………………………………22
외부 오디오 장비 ……………………………………22

기타 정보

주의사항 ……………………………………………………23
MP3/WMA/AAC 파일의 재생 순서 ……………… 23
DEVICE INSIDE 알림 ………………………………23
iPod ……………………………………………………23
유지보수 ……………………………………………………24
본체 분리하기 …………………………………………… 25
규격 …………………………………………………………25
문제 해결 …………………………………………………26
오류 표시/메시지 ……………………………………28

USB 장치

USB 장치 재생하기 ……………………………………… 14
표시 항목 …………………………………………… 16
반복 재생 …………………………………………… 16
셔플 재생 …………………………………………… 16

iPod

iPod 재생하기 …………………………………………… 17
표시 항목 …………………………………………… 19
반복 재생 …………………………………………… 19
셔플 재생 …………………………………………… 19

5

지원 사이트

본 제품과 관련한 문의사항 또는 최신 지원 정보는 다음 웹사이트를 참조하십시오.

중남미 고객:

http://esupport.sony.com/ES/LA/

아시아 고객:

http://www.sony-asia.com/section/support
http://www.sony-asia.com/caraudio/

다음에 대한 정보를 제공합니다.

●

호환되는 디지털 오디오 플레이어의 모델 및 제조업체

●

지원되는 MP3/WMA/AAC 파일

6

시작하기

기기 초기화하기

기기를 처음으로 작동하거나, 차량 배터리 교체 후 또는
연결 상태 변경 후에는 기기를 초기화해야 합니다.
전면 패널을 분리한 다음(7페이지) 볼펜과 같은 뾰족한
물건으로 RESET 버튼(8페이지)을 누르십시오.

참고

RESET 버튼을 누르면 시계 설정과 일부 저장된 내용이 삭제됩니다.

DEMO 모드 취소하기

전원을 끄는 동안 데모 화면이 나타나지 않게 할 수
있습니다.

선택 버튼을 수 초 이상 누릅니다.

1

설정 화면이 나타납니다.

“DEMO”가 표시될 때까지 선택 버튼을 반복

2

해서 누릅니다.

조정 다이얼을 돌려“DEMO-OFF”를 선택

3

합니다.

선택 버튼을 수 초 이상 누릅니다.

4

설정이 완료되면 표시창은 일반 재생/수신 모드로
돌아갑니다.

시계 설정하기

시계는 12시간제 디지털 표시 방식입니다.

선택 버튼을 수 초 이상 누릅니다.

1

설정 화면이 나타납니다.

“CLOCK-ADJ”가 표시될 때까지 선택 버튼을

2

반복해서 누릅니다.

+ 를 누릅니다.

3

시간 표시가 깜빡입니다.

조정 다이얼을 돌려서 시와 분을 설정합니다.

4

자릿수를 이동하려면 -

분을 설정하고 선택 버튼을 누릅니다.

5

설정이 완료되고 시계가 작동하기 시작합니다.

시계를 표시하려면 버튼을 누릅니다. 이전
화면으로 돌아가려면 다시 버튼을 누릅니다.

팁

RDS 기능(13, 14페이지)을 사용하면 시계를 자동으로 설정할 수
있습니다.

카드 리모컨 준비하기

절연 필름을 제거하십시오.

버튼을 누릅니다.

/+

팁

배터리를 교체하는 방법은 21페이지를 참조하십시오.

7

전면 패널 분리하기

기기 도난을 방지하기 위해 전면 패널을 분리할 수
있습니다.

주의 경보음

전면 패널을 분리하지 않은 상태에서 시동장치의 스위치를
OFF로 돌리면 몇 초간 주의 경보음이 울립니다.
경보음은 내장 앰프를 사용하는 경우에만 울립니다.

버튼을 수 초 이상 누릅니다.

1

기기가 꺼집니다.

을 누릅니다.

2

전면 패널이 열립니다.

전면 패널을 오른쪽으로 민 다음, 전면 패널의 왼쪽

3

끝을 살짝 잡아 당깁니다.

참고

전면 패널 안쪽 면에 이물질이 끼이지 않도록 주의하십시오.

참고

●

전면 패널과 디스플레이 창을 떨어뜨리거나 과도한 힘을 가하지

마십시오.

●

전면 패널을 열이나 고온 또는 습기에 노출하지 마십시오. 또한,
주차된 차량 안이나 대시보드/리어 트레이에 두지 마십시오.

●

화면에“DEVICE INSIDE”표시가 나타나거나 DEVICE INSIDE
알림 LED가 깜빡이면 전면 패널을 분리하고 USB 장치 또는
iPod를 분리하십시오.

전면 패널 장착하기

전면 패널의 구멍 를 기기의 부분에 끼운 다음 왼쪽을
살짝 밀어 넣으십시오.

버튼을 눌러 장치를 작동하십시오.

버튼의 위치 및 기본 조작

본체

전면 패널을 생략한 그림

이 절에서는 버튼의 위치와 기본 조작에 대해 설명합니다.
자세한 내용은 해당 페이지를 참조하십시오.

1

SOURCE/OFF 버튼

전원 켜기. 소스(라디오/USB/AUX) 변경.
전원을 끄려면 1초 간 누릅니다. 전원을 끄려면 2초
이상 누릅니다. 디스플레이 창이 꺼집니다.

2

(검색) 버튼

방송국을 표시하거나(라디오), Quick-BrowZer 모드를
시작합니다(USB).

3

PAUSE 버튼

재생을 일시 정지합니다. 취소하려면 다시 누릅니다.

4

+ /- 버튼

라디오:

자동 선국(누릅니다). 수동 선국(수 초 이상 누릅니다).

USB:

트랙 건너뛰기(누릅니다). 트랙 계속 건너뛰기(누른
다음 1초 이내에 다시 누르고 수 초 이상 유지합니다).
트랙 빨리감기/되감기(수 초 이상 누릅니다).

11, 13페이지

8

5

조정 다이얼/선택 버튼

볼륨 조정(돌립니다). 설정 항목 선택(누른 상태에서
돌립니다).

6

카드 리모컨 센서

디스플레이 창

7

8

OPEN 버튼

9

AUX 입력 단자

휴대용 오디오 장치를 연결합니다.

10

(뒤로)/MODE

이전 화면으로 돌아가려면 라디오 주파수 대역
(FM/AM)을 선택합니다.

11

ZAP/SHUF 버튼

ZAPPIN™모드로 전환(누릅니다). 셔플 재생 모드
선택(수 초 이상 누릅니다).

12

PTY 버튼

RDS에서 PTY를 선택합니다.

13

주파수 선택 스위치

제공된 설치/연결 설명서의“주파수 선택 스위치”를
참조하십시오.

14

DSPL(표시)/SCRL(스크롤) 버튼

표시 항목 변경(누릅니다). 디스플레이 창 항목 스크롤
(수 초 이상 누릅니다).

15

USB 커넥터(튠 트레이에 있음)

USB 장치를 연결합니다.

16

튠 트레이

USB 장치 또는 iPod를 삽입할 트레이 유닛.

17

DEVICE INSIDE 알림 LED

18

RESET 버튼

7페이지

14페이지

14, 15, 17페이지

6페이지

20, 21페이지

22페이지

11, 12, 20페이지

12, 16, 19페이지

(본체 바닥에 위치)

13, 16, 19페이지

14, 15, 17페이지

23페이지

9

카드 리모컨 RM-X151

사용하기 전에 절연 필름을 제거하십시오(6페이지).

1

OFF 버튼

전원을 끄거나 소스를 중단합니다.

2

SOURCE 버튼

전원 켜기. 소스(라디오/USB/AUX) 변경.

버튼

3

라디오/USB를 제어하며 본체의
같은 기능을 합니다.

설정, 사운드 설정 등을 버튼으로 조작
할 수 있습니다.

4

DSPL(표시) 버튼

표시 항목을 변경합니다.

5

VOL(볼륨) +*/- 버튼

볼륨을 조정합니다.

6

ATT(감쇠) 버튼

음향을 감쇠합니다. 취소하려면 다시 누릅니다.

7

SEL(선택) 버튼

본체의 선택 버튼과 같은 기능을 합니다.

8

MODE 버튼

라디오 주파수 대역(FM/AM)을 선택하려면 누릅니다.

(-) 버튼

9

USB를 제어하며 앨범을 건너뜁니다.
설정, 사운드 설정 등을 버튼으로 조작할 수

있습니다.

10

SCRL(스크롤) 버튼

표시 항목을 스크롤합니다.

11

숫자 버튼

저장된 방송국 수신(누릅니다). 방송국 저장(수 초
이상 누릅니다).

- /+

와

10

*

이 버튼에는 작은 돌기가 있습니다.

참고

기기와 디스플레이 창이 꺼진 경우, 본체의
버튼을 눌러 기기를 켠 후에 카드 리모컨으로 기기를 작동할 수
있습니다.

11

트랙 검색하기

이름으로 트랙 검색하기

-

Quick-BrowZer

USB 장치의 트랙을 범주별로 쉽게 검색할 수 있습니다.

(검색)

(뒤로)

(검색)를 누릅니다.

1

기기가 Quick-BrowZer 모드로 바뀌고 검색 범주

목록이 나타납니다.

다이얼을 돌려 원하는 검색 범주를 선택한

2

다음, 다이얼을 눌러 확인합니다.

원하는 트랙이 선택될 때까지 2단계를 반복

3

조정 다이얼/
선택 버튼

-

+ /

건너뛰기로 검색하기

-

한 범주에 많은 항목이 있는 경우 원하는 항목을 빠르게
검색할 수 있습니다.

Quick-BrowZer 모드에서 + 를 누릅니다.

1

다음과 같은 표시가 나타납니다.

항목 이름이 나타납니다.

조정 다이얼을 돌려 원하는 항목 또는 원하는 항목과

2

가까운 항목을 선택합니다.

총 항목 수의 10% 간격으로 건너 뜁니다.

선택 버튼을 누릅니다.

3

디스플레이 창이 Quick-BrowZer 모드로 돌아가고

선택한 항목이 나타납니다.

조정 다이얼을 돌려 원하는 항목을 선택한 다음

4

누릅니다.

선택한 항목이 트랙이면 재생이 시작됩니다.

합니다.

재생이 시작됩니다.

이전 화면으로 돌아가려면

(뒤로)을 누릅니다.

Quick-BrowZer 모드를 종료하려면

(검색)를 누릅니다.

참고

Quick-BrowZer 모드를 시작하면 반복/셔플 설정이 취소됩니다.

Jump 모드를 취소하려면

Jump 모드

현재 항목 번호
현재 레이어의 총 항목 수

(뒤로) 또는 - 를 누릅니다.

12

트랙 구간 청취로 트랙 검색하기

-

ZAPPIN™

USB 장치에서 짧은 트랙 구간을 차례로 재생하면서
청취를 원하는 트랙을 검색할 수 있습니다.
ZAPPIN 모드는 셔플 또는 셔플 반복 모드에서 트랙을
검색하는 경우에 적합합니다.

(뒤로)

선택 버튼

주의

운전 중 방송국 주파수를 검색하려면 사고 예방을 위해
자동 선국 저장(BTM) 기능을 사용하십시오.

자동으로 저장하기 - BTM

1

버튼을 반복해서 누릅니다.

주파수 대역을 변경하려면 버튼을 반복

2

ZAP

재생 중에 버튼을 누릅니다.

1

디스플레이 창에“ZAPPIN”이 나타난 후 다음 트랙의

구간부터 재생이 시작됩니다.
설정 시간 동안 구간이 재생된 다음“딸깍”소리가 나고
다음 구간이 시작됩니다.

트랙

설정 화면이 나타납니다.

3

4

수동으로 저장하기

1

ZAPPIN 모드에서 재생되는
각 트랙의 부분

2

청취를 원하는 트랙이 재생될 때 선택 버튼

2

또는 버튼을 누릅니다.

선택한 트랙이 처음 부분부터 정상 재생 모드로

돌아옵니다.
다시 ZAPPIN 모드로 트랙을 검색하려면 1, 2단계를

반복하십시오.

팁

●

재생 시간은 약 6초/15초/30초 중에서 선택할 수 있습니다(21페이지).
재생할 트랙의 구간을 선택할 수는 없습니다.

●

트랙을 건너뛰려면 ZAPPIN 모드에서 + /- 를 누릅니다.

●

(뒤로)를 눌러도 재생할 트랙을 확인할 수 있습니다.

3

(카드 리모컨을 사용하는 경우)

1

참고

같은 숫자 버튼에 다른 방송국을 저장하면 이전에 저장되어 있던
방송국은 새 방송국으로 교체됩니다.

라디오

방송국 저장 및 수신하기

“TUNER”가 나타날 때까지

해서 누릅니다. FM1, FM2, FM3, AM1 또는 AM2
중에서 선택할 수 있습니다.

선택 버튼을 수 초 이상 누릅니다.

“BTM”이 표시될 때까지 선택 버튼을 반복해서

누릅니다.

+ 를 누릅니다.

방송국이 주파수 순서대로 숫자 버튼에 저장됩니다.
설정이 저장되면“삐”소리가 울립니다.

저장하려는 방송국을 수신하면서 (BROWSE)

버튼을 누릅니다.

사전 설정 목록이 나타납니다.

조정 다이얼을 돌려 사전 설정 번호를 선택
합니다.

“MEMORY”가 나타날 때까지 선택 버튼을

수 초 이상 누릅니다.

저장할 방송국이 수신되면“MEMORY”가 나타날

때까지 숫자 버튼( ~ )을 수 초 이상
누릅니다.

13

저장된 방송국 수신하기

목록을 통해 수신할 방송국을 선택할 수 있습니다.

주파수 대역을 선택하고 (BROWSE) 버튼을

1

누릅니다.

사전 설정 목록이 나타납니다.

원하는 방송국이 나타날 때까지 조정 다이얼을

2

돌립니다.

방송국을 수신하려면 선택 버튼을 누릅니다.

3

디스플레이 창이 정상 수신 모드로 돌아갑니다.

(카드 리모컨을 사용하는 경우)

주파수 대역을 선택한 다음 숫자 버튼

1

( ~ )을 누릅니다.

자동으로 선국하기

주파수 대역을 선택한 다음 + /- 를 눌러

1

방송국을 검색합니다.

방송국이 수신되면 검색이 중단됩니다.
원하는 방송국이 수신될 때까지 이 절차를 반복합니다.

팁

들으려는 방송국의 주파수를 아는 경우, + /- 를 누른 상태를
유지해서 가까운 주파수로 이동한 다음, + /- 를 반복해서
눌러 원하는 주파수에 맞추십시오(수동 선국).

RDS

개요

RDS(Radio Data System) 서비스를 제공하는 FM 방송국은
일반 라디오 프로그램 신호와 함께 오디오가 아닌 디지털
정보도 송신합니다.

표시 항목

라디오 주파수 대역, 기능, 주파수, 사전 설정 번호
프로그램 서비스 이름, 시계, 주파수*, 사전설정 번호

*

RDS 방송국을 수신하는 동안 주파수 표시 왼쪽에 ＂*＂가 나타납니다.

표시 항목 , 을 변경하려면 을 누릅니다.

RDS 서비스

본 제품은 다음과 같은 RDS 서비스를 자동으로 제공
합니다.

(Program Types; 프로그램 유형)

PTY

현재 수신된 프로그램 유형을 표시합니다.
또한 선택된 프로그램 유형을 검색합니다.

(Clock Time; 시각)

CT

RDS 전송에서 제공하는 CT 데이터에 따라 시계를
설정합니다.

참고

●

국가/지역에 따라 일부 RDS 기능이 제공되지 않을 수 있습니다.

●

신호 강도가 너무 약하거나 선국한 방송국이 RDS 데이터를

송신하고 있지 않는 경우는 RDS가 작동하지 않습니다.

14

PTY 선택하기

FM 수신 중 를 누릅니다.

1

방송국에서 PTY 데이터를 송출하는 경우 현재

프로그램 유형 이름이 나타납니다.

원하는 프로그램 유형이 나타날 때까지

2

버튼을 반복해서 누릅니다.

+ /- 를 누릅니다.

3

기기가 선택한 프로그램 유형을 방송하는 방송국을

검색하기 시작합니다.

프로그램 유형

(뉴스),

NEWS
EDUCATE
SCIENCE
M

(교육),

(과학),

(록 음악),

CLASSICS
WEATHER

프로그램),

PHONE IN
LEISURE

음악),

M

참고

●

●

(날씨),

(시청자 전화 참가 프로그램),

(레저),

NATION M

(포크 음악),

PTY 데이터를 지원하지 않는 국가/지역에서는 이 기능을 사용
할 수 없습니다.
선택한 것과 다른 라디오 프로그램이 수신될 수 있습니다.

(시사),

AFFAIRS

DRAMA

(버라이어티),

VARIED

(이지 리스닝),

EASY M

(클래식),

OTHER M

FINANCE

SOCIAL A

(재즈 음악),

JAZ Z

(국악),

DOCUMENT

(정보),

INFO

(드라마),

POP M

LIGHT M

(기타 음악 종류),

(금융),

CHILDREN

(사회),

RELIGION

COUNTRY

OLDIES

(다큐멘터리)

SPORT

CULTURE

(팝 음악),

(경음악),

TRAVEL

(옛 음악),

(스포츠),

(문화),

ROCK

(어린이
(종교),

(여행),

(컨트리

FOLK

USB 장치

USB 장치 호환성에 대한 자세한 내용은 지원 사이트를
참조하십시오.

●

USB 표준과 호환되는 MSC(대용량 저장 장치) 및
MTP(미디어 전송 프로토콜) 유형의 USB 장치를 사용할
수 있습니다.

●

해당 코덱은 MP3(.mp3), WMA(.wma) 및 AAC(.m4a)
입니다.

●

USB 장치의 데이터는 백업해 둘 것을 권장합니다.

참고

●

엔진을 시작한 후 USB 장치를 연결하십시오. USB 장치에 따라
엔진을 시작하기 전에 연결하면 오작동 또는 손상이 발생할 수
있습니다.

●

휴대전화 또는 무선 통신 기능이 있는 제품을 튠 트레이에 올려
놓지 마십시오. 전화 신호를 수신하지 못하거나 통신이 중단될
수 있습니다.

●

USB 장치를 주차된 차 안에 두면 오작동할 수 있습니다.

USB 장치 재생하기

을 누릅니다.

1

전면 패널이 열립니다.

튠 트레이에서 PUSH OPEN을 누릅니다.

2

튠 트레이가 천천히 열립니다.

지원 사이트

중남미 고객:

http://esupport.sony.com/ES/LA/

아시아 고객:

http://www.sony-asia.com/section/support
http://www.sony-asia.com/caraudio/

CT 설정하기

“CT-ON”을 설정합니다(21페이지).

1

참고

●

RDS 방송국을 수신하는 동안에도 CT 기능이 작동하지 않을 수
있습니다.

●

CT 기능으로 설정된 시간과 실제 시각은 다를 수 있습니다.

튠 트레이

15

USB 장치를 USB 커넥터에 연결합니다.

3

튠 트레이에서 CLOSE를 누릅니다. 튠 트레이가

4

들어가면서 잠깁니다.

USB 장치 분리하기

USB 장치 재생을 정지합니다.

1

을 누릅니다.

2

튠 트레이에서 PUSH OPEN을 누릅니다.

3

USB 장치를 분리합니다.

4

튠 트레이를 밀어 넣고 전면 패널을 닫습니다.

5

참고

●

재생 중에 USB 장치를 분리하면 USB 장치의 데이터가 손상될
수 있습니다.

●

튠 트레이에 USB 장치 이외의 동전, 열쇠, 카드, 액체 등과 같은

이물질을 올려놓지 마십시오.

●

튠 트레이에 라이터와 같은 가연성 물질을 올려놓지 마십시오.
연기, 화재 또는 기타 사고의 원인이 될 수 있습니다.

●

트레이 용량: 약 65×17×118mm(너비×높이×깊이)

●

USB 장치 자체 또는 USB 케이블과 합친 크기가 튠 트레이에 잘
들어가지 않는 경우 장치가 트레이 용량을 초과했을 수 있습니다.

튠 트레이 또는 USB 케이블을 강제로 밀어 넣지 마십시오.

●

“WALKMAN”사용자는 선택사양 어댑터 XA-50WM을 사용할
것을 권장합니다. 이 어댑터는 WALKMAN 기기 전용으로 설계
되었으며 다른 USB 장치에 사용해서는 안 됩니다.

●

이 장치는 USB 허브를 통해 USB 장치를 인식할 수 없습니다.

●

재생하기 전에 튠 트레이를 밀어 넣고 전면 패널을 닫으십시오.
자동차에 장애물 등이 있을 경우 장치가 손상될 수 있습니다.

●

설치 위치의 대시보드 모양으로 인해 전면 패널이 완전히 열리지
않을 경우 전면 패널을 분리하고 튠 트레이를 수동으로 여십시오.

전면 패널을 분리하는 방법은 7페이지를 참조하십시오.

●

운전 중에 USB 장치를 연결하거나 분리하는 행위는 매우 위험
합니다.

전면 패널을 닫습니다.

5

재생이 시작됩니다.

USB 장치가 이미 연결되어 있는 경우, 재생을 시작
하려면“USB”표시가 나타날 때까지
버튼을 반복해서 누릅니다.

버튼을 1초 동안 눌러 재생을 중지

합니다.

16

표시 항목

반복 재생

재생 중에 선택 버튼을 수 초 이상 누릅니다.

1

설정 화면이 나타납니다.

“REPEAT”이 표시될 때까지 선택 버튼을 반복

2

해서 누릅니다.

조정 다이얼을 돌려 재생 모드를 조정합니다.

3

선택 버튼을 수 초 이상 누릅니다.

소스, 트랙 이름, 음악가 이름, 앨범 이름
트랙 이름, 음악가 이름, 앨범 번호*, 앨범 이름, 트랙

번호/경과된 재생 시간, 시계

*앨범 번호는 앨범이 바뀔 때에만 표시됩니다.

4

설정이 완료되면 디스플레이 창은 일반 재생 모드로
돌아갑니다.

선택 재생

REPEAT-TRK
REPEAT-ALB

표시 항목 , 을 변경하려면 을 누릅니다.

참고

●

표시되는 항목은 USB 장치, 녹음 포맷 및 설정에 따라 다릅니다.
자세한 내용은 지원 사이트를 참조하십시오.

●

표시 가능한 최대 데이터 수는 다음과 같습니다.

-

폴더(앨범): 128개

-

폴더당 파일(트랙): 500개

●

기록된 데이터의 양에 따라 재생을 시작하는 데 많은 시간이 소요될
수 있습니다.

●

DRM(Digital Rights Management) 파일은 재생이 안될 수 있습니다.

●

가변 비트율 레이트(VBR)의 MP3/WMA/AAC 파일을 재생하는
동안 또는 빨리감기/되감기하는 동안 경과된 재생 시간은 정확
하게 표시되지 않을 수 있습니다.

●

다음 WMA/WMA/AAC 파일은 재생할 수 없습니다.

- 무손실 압축 파일

- 저작권 보호 파일

일반 재생 모드로 돌아가려면“REPEAT-OFF”를 선택
합니다.

셔플 재생

재생 중에 를 수 초 이상 누릅니다.

1

디스플레이 창의 하단이 깜빡이기 시작합니다.

원하는 설정이 나타날 때까지

2

버튼을 반복해서 누릅니다.

트랙을 반복 재생합니다.
앨범을 반복 재생합니다.

선택 재생

ALBUM
DEVICE

앨범을 임의 순서로 재생합니다.

장치를 임의 순서로 재생합니다.

3초 후 설정이 완료됩니다.

일반 재생 모드로 돌아가려면“OFF”를 선택합니다.

17

iPod

iPod 호환성에 대한 자세한 내용은 23페이지의“iPod”
또는 지원 사이트를 참조하십시오.

본 사용 설명서에서 텍스트 또는 그림으로 지정되지 않은
경우에“iPod”는 iPod 및 iPhone의 iPod 기능을 일반적
으로 나타내는 데 사용되었습니다.

기본 제공된 어댑터를 USB 커넥터에 연결합니다.

3

지원 사이트

중남미 고객:

http://esupport.sony.com/ES/LA/

아시아 고객:

http://www.sony-asia.com/section/support
http://www.sony-asia.com/caraudio/

참고

●

휴대전화 또는 무선 통신 기능이 있는 제품을 튠 트레이에 올려
놓지 마십시오. 전화 신호를 수신하지 못하거나 통신이 중단될
수 있습니다.

●

iPod를 주차된 차 안에 두면 오작동할 수 있습니다.

iPod 재생하기

iPod를 연결하기 전에 본체의 볼륨을 낮추십시오.

을 누릅니다.

1

전면 패널이 열립니다.

튠 트레이에서 PUSH OPEN을 누릅니다.

2

튠 트레이가 천천히 열립니다.

iPod를 기본 제공된 어댑터에 연결합니다.

4

튠 트레이에서 CLOSE를 누릅니다. 튠 트레이가

5

들어가면서 잠깁니다.

튠 트레이

다음 페이지에 계속 →

18

전면 패널을 닫습니다.

6

iPod가 자동으로 켜지고 iPod 화면에 다음과 같은
그림이 나타납니다.*

마지막으로 재생한 부분부터 iPod의 트랙이 자동
으로 재생되기 시작합니다. iPod가 이미 연결되어 있는
경우, 재생을 시작하려면“USB”표시가 나타날 때
까지 버튼을 반복해서 누릅니다.
(iPod가 인식되면 디스플레이 창에“IPOD”가 나타
납니다.)

* 디스플레이 창은 iPod에 따라 다르며, iPod 터치에 연결 중인

경우에는 나타나지 않을 수 있습니다.

볼륨을 조정합니다.

7

버튼을 1초 동안 눌러 재생을 중지

합니다.

iPod 분리하기

iPod 재생을 정지합니다.

1

을 누릅니다.

2

튠 트레이에서 PUSH OPEN을 누릅니다.

3

iPod를 분리합니다.

4

튠 트레이를 밀어 넣고 전면 패널을 닫습니다.

5

참고

●

재생 중에 iPod를 분리하면 데이터가 손상될 수 있습니다.

●

튠 트레이에 iPod 장치 이외의 동전, 열쇠, 카드, 액체 등과 같은
이물질을 올려놓지 마십시오.

●

튠 트레이에 라이터와 같은 가연성 물질을 올려놓지 마십시오.
연기, 화재 또는 기타 사고의 원인이 될 수 있습니다.

●

iPod 사용자는 기본 제공된 어댑터 XA-50IP를 사용하십시오.
이 어댑터는 WALKMAN 기기 전용으로 설계되었으며 다른 USB
장치에 사용해서는 안 됩니다.

●

이 장치는 USB 허브를 통해 iPod를 인식할 수 없습니다.

●

재생하기 전에 튠 트레이를 밀어 넣고 전면 패널을 닫으십시오.
자동차에 장애물 등이 있을 경우 장치가 손상될 수 있습니다.

●

설치 위치의 대시보드 모양으로 인해 전면 패널이 완전히 열리지
않을 경우 전면 패널을 분리하고 튠 트레이를 수동으로 여십시오.
전면 패널을 분리하는 방법은 7페이지를 참조하십시오.

●

운전 중에 iPod를 연결하거나 분리하는 행위는 매우 위험합니다.

팁

●

시동 키를 ACC 위치로 돌리고 본체 전원을 켜면 iPod가 충전
됩니다.

●

재생하는 동안 iPod를 분리하면 본체의 표시창에“NO DEV”가
나타납니다.

재개 모드

iPod를 연결하면 기기의 모드가 재개 모드로 변경되며
iPod에서 설정한 모드에서 재생이 시작됩니다.
재개 모드에서는 반복/셔플 재생이 작동하지 않습니다.

19

표시 항목

선택 재생

REPEAT-TRK
REPEAT-ALB
REPEAT-PCS
REPEAT-ART
REPEAT-PLY
REPEAT-GNR

일반 재생 모드로 돌아가려면“REPEAT-OFF”를 선택
합니다.

소스, 트랙 이름, 음악가 이름, 앨범 이름
트랙 이름, 음악가 이름, 앨범 이름, 트랙 번호/경과된
재생 시간, 시계

표시 항목을 , 변경하려면 을 누릅니다.

팁

앨범/Podcast/장르/음악가/재생 목록이 변경되면 해당 항목 번호가
잠시 나타납니다.

참고

iPod에 저장된 일부 문자는 올바르게 표시되지 않을 수 있습니다.

셔플 재생

재생 중에 를 수 초 이상 누릅니다.

1

디스플레이 창의 하단이 깜빡이기 시작합니다.

원하는 설정이 나타날 때까지 버튼을

2

반복해서 누릅니다.

트랙을 반복 재생합니다.
앨범을 반복 재생합니다.
Podcast를 반복 재생합니다.
음악가를 반복 재생합니다.

재생 목록을 반복 재생합니다.

장르를 반복 재생합니다.

반복 재생

재생 중에 선택 버튼을 수 초 이상 누릅니다.

1

설정 화면이 나타납니다.

“REPEAT”이 표시될 때까지 선택 버튼을 반복

2

해서 누릅니다.

조정 다이얼을 돌려 재생 모드를 조정합니다.

3

선택 버튼을 수 초 이상 누릅니다.

4

설정이 완료되면 디스플레이 창은 일반 재생 모드로
돌아갑니다.

선택 재생

ALBUM
PODCAST
ARTIST
PLAYLIST
GENRE
DEVICE

3초 후 설정이 완료됩니다.

일반 재생 모드로 돌아가려면“OFF”를 선택합니다.

앨범을 임의 순서로 재생합니다.

Podcast를 임의 순서로 재생합니다.

음악가를 임의 순서로 재생합니다.

재생 목록을 임의 순서로 재생합니다.

장르를 임의 순서로 재생합니다.

장치를 임의 순서로 재생합니다.

20

기타 기능

사운드 설정 변경하기

사운드 특성 조정하기

원하는 항목이 나타날 때까지 선택 버튼을

1

반복해서 누릅니다.

조정 다이얼을 돌려 선택한 항목을 조정합니다.

2

(뒤로)을 누릅니다.

3

설정이 완료되며 디스플레이 창은 일반 수신/재생

모드로 돌아갑니다.

다음 항목을 설정할 수 있습니다. 자세한 내용은 참조
페이지에서 확인하십시오.

EQ3

7가지 음악 유형(XPLOD, VOCAL, EDGE, CRUISE,
SPACE, GRAVITY, CUSTOM 또는 OFF) 중에서 이퀄라
이저 곡선을 선택합니다.

(Dynamic Soundstage Organizer; 다이나믹

DSO

음장 조성)

에워싸는 듯한 사운드 영역을 만듭니다.
DSO 모드를 선택합니다(“1”,“2”,“3”또는“OFF”).
숫자가 클수록 효과가 커집니다.

1

LOW*1, MID*1, HIGH*

BALANCE

왼쪽-오른쪽 스피커의 밸런스를 조정합니다.

FADER

프론트-리어 스피커의 밸런스를 조정합니다.

*2 (서브우퍼 볼륨)

SUB

서브우퍼의 볼륨을 조정합니다.

*3 (AUX 레벨)

AUX LV

“+18dB”~“0dB” ~“-8dB”사이에서 연결된 각 외부
장비의 볼륨 레벨을 조정합니다.
이 설정을 지정하면 소스 간의 볼륨 레벨을 조정하지
않아도 됩니다.

(20페이지)

이퀄라이저 곡선 조정하기

-

EQ3

EQ3의“CUSTOM”기능을 사용하여 이퀄라이저 설정을
원하는 대로 조정할 수 있습니다.

소스를 선택한 다음, 선택 버튼을 반복해서

1

눌러“EQ3”를 선택합니다.

조정 다이얼을 돌려“CUSTOM”을 선택합니다.

2

“LOW”,“MID”또는“HIGH”가 표시될 때까지

3

선택 버튼을 반복해서 누릅니다.

조정 다이얼을 돌려 선택한 항목을 조정합니다.

4

볼륨 레벨은 -10dB부터 +10dB까지 1dB 단위로

조정할 수 있습니다.

3, 4단계를 반복하여 이퀄라이저 곡선을 조정합니다.
이퀄라이저 곡선을 출고 시 설정으로 복원하려면

설정이 완료되기 전에 선택 버튼을 수 초 이상 누릅니다.

(뒤로)을 누릅니다.

5

설정이 완료되면 디스플레이 창은 일반 수신/재생

모드로 돌아갑니다.

팁

다른 이퀄라이저 유형도 조정할 수 있습니다.

*1 EQ3가 활성화된 경우
*2 EQ3가 활성화된 경우
*3 오디오 출력을“SUB-OUT”으로 설정한 경우(21페이지).

가장 낮은 설정에서는“ATT”가 표시되며 21단계까지 조정할
수 있습니다.

*4 AUX 소스를 활성화한 경우(22페이지).

21

설정 항목 조정하기 - SET

선택 버튼을 수 초 이상 누릅니다.

1

설정 화면이 나타납니다.

원하는 항목이 나타날 때까지 선택 버튼을 반복해서

2

누릅니다.

조정 다이얼을 돌려 설정을 선택합니다

3

(예:“ON”또는“OFF”).

선택 버튼을 수 초 이상 누릅니다.

4

설정이 완료되면 디스플레이 창은 일반 재생/수신
모드로 돌아갑니다.

참고

표시되는 항목은 소스 및 설정에 따라 다릅니다.

다음 항목을 설정할 수 있습니다. 자세한 내용은 참조
페이지에서 확인하십시오.

CLOCK-ADJ

(Clock Time; 시각)

CT

CT 기능을 활성화합니다: “ON,”“OFF”(13, 14페이지).

BEEP

신호음을 활성화합니다:“ON,”“OFF.”

AUX-A

AUX 소스 표시를 활성화합니다:“ON,”“OFF”(22페이지).

AUTO OFF

전원을 끄면“NO,”“30S(초),”“30M(분),”“60M(분)”중
선택한 시간 후에 자동으로 전원이 차단됩니다.

SUB/REAR

“SUB-OUT”(서브우퍼),“REAR-OUT”(파워 앰프)
사이에서 오디오 출력을 전환합니다.

(시계 조정) (6페이지)

(신호음)

*1 (외부 오디오)

(자동 꺼짐)

1

*

(조명 꺼짐)

B.OUT

5초 동안 작동하지 않는 경우 모든 소스의 조명을 자동
으로 끕니다(예: 라디오 수신/USB 장치 재생 도중):
“ON”,“OFF.”
조명을 다시 켜려면 본체에서 아무 버튼이나 누릅니다.
이 기능을 켜면 리모컨이 작동하지 않습니다.

DEMO

데모를 활성화합니다:“ON,”“OFF.”

DIMMER

디스플레이 창의 밝기를 변경합니다.

-“AT”: 실내등을 켜면 디스플레이 창이 자동으로
어두워집니다. (조명 컨트롤 단자를 연결한 경우에만
사용할 수 있음)

-“ON”: 디스플레이 창을 어둡게 합니다.

-“OFF”: 디머를 끕니다.

CONTRAST

설치된 시청 각도에 맞게 화면을 선명하게 볼 수 있도록
명암을 조정합니다. 명암 레벨은 7단계로 조정할 수
있습니다.

LV-METER

레벨 미터를 활성화합니다: “ON,”“OFF.”

A.SCRL

긴 항목을 자동으로 스크롤합니다: “ON,”“OFF.”

REPEAT

LOCAL

- “ON”: 강한 신호를 송출하는 방송국에만 주파수를

- “OFF”: 일반 수신 모드로 주파수를 맞춥니다.

MONO

FM 수신 상태를 개선하기 위해 모노 수신 모드를 선택
합니다: “ON”,“OFF.”

ZAP.TIME

ZAPPIN 기능의 재생 시간을 선택합니다.

- “ZAP.TIME-1(약 6초)”,

“ZAP.TIME-2(약 15초)”,
“ZAP.TIME-3(약 30초).”

(레벨 미터)

(자동 스크롤)

(16페이지)

(지역 선국 모드)

맞춥니다.

2

*

(모노 모드)

(구간 재생 시간)

다음 페이지에 계속 →

22

*3 (Low Pass Filter)

LPF

“OFF,”“80Hz,”“100Hz,”“120Hz,”“140Hz,”“160Hz”
중에서 서브우퍼 차단 주파수를 선택합니다.

*3 (서브우퍼 위상)

SUB

서브우퍼 위상을 선택합니다.“NORM,”“REV.”

(High Pass Filter)

HPF

“OFF,”“80Hz,”“100Hz,”“120Hz,”“140Hz,”“160Hz”

중에서 프론트/리어 스피커 차단 주파수를 선택합니다.

(음량)

LOUD

낮은 볼륨 레벨에서 저음과 고음을 선명한 사운드로
강화합니다:“ON,”“OFF.”

DM+

DM+ 기능을 활성화합니다: “ON,”“OFF.”

(12페이지)

BTM

*1 기기가 꺼져 있는 경우
*2 FM을 수신하는 경우
*3 오디오 출력을“SUB-OUT”으로 설정한 경우

외부 오디오 장비

선택사양 휴대용 오디오 장치를 본체의 AUX 입력 단자
(스테레오 미니 단자)에 연결하고 해당 소스를 선택하면
차량 스피커를 통해 사운드가 출력됩니다. 기기와 휴대용
오디오 장치 간 볼륨 크기의 차이는 조정할 수 있습니다.
다음과 같이 하십시오.

휴대용 오디오 장치 연결하기

1

2

3

선택사양 장비 사용하기

휴대용 오디오 장치의 전원을 끕니다.

본체의 볼륨을 줄입니다.

외부 장치를 본체에 연결합니다.

연결 코드*
(별매)

*

직선형 플러그를 사용하십시오.

볼륨 조정하기

재생 전 반드시 연결된 각 오디오 기기의 볼륨을 조정
하십시오.

본체의 볼륨을 줄입니다.

1

“AUX”가 나타날 때까지 버튼을

2

반복해서 누릅니다.
그러면“AUX FRONT IN”이 나타납니다.

볼륨을 적당히 조정한 후 휴대용 오디오 장치에서

3

재생을 시작합니다.

본체의 볼륨을 평소 청취 수준으로 조정합니다.

4

입력 레벨을 조정합니다 (20페이지 참조).

5

23

기타 정보

주의사항

●

자동차를 직사광선이 비추는 곳에 주차해 둔 경우
기기를 작동하기 전에 충분히 식히십시오.

●

파워 안테나가 자동으로 펴집니다.

팁

USB 장치 또는 iPod를 분리하는 방법은 15페이지(USB) 또는 18
페이지(iPod)를 참조하십시오.

참고

●

DEVICE INSIDE 알림은 내장 앰프를 사용하는 경우에만 울립니다.

●

“B.OUT”이“ON”으로 설정되어 있으면 화면에“DEVICE INSIDE”

표시가 나타나지 않습니다.

MP3/WMA/AAC 파일의 재생 순서

MP3/WMA/AAC

폴더
(앨범)

MP3/WMA/
AAC 파일
(트랙)

DEVICE INSIDE 알림

USB 장치 또는 iPod를 분리하지 않고 시동 스위치를
OFF 위치로 돌리면 화면에“DEVICE INSIDE”표시가
나타납니다.

전면 패널을 열고 USB 장치 또는 iPod를 분리합니다.

시동이 꺼진 상태에서 전면 패널을 분리하는 경우

DEVICE INSIDE 알림 LED가 깜빡입니다.

iPod

●

다음과 같은 iPod 모델에 연결할 수 있습니다. iPod
장치를 사용하기 전에 최신 소프트웨어로 업데이트
하십시오.

지원 제품

- iPod 터치(2세대)

- iPod 터치(1세대)

- iPod 클래식

- 동영상 지원 iPod

- iPod 나노(5세대)

- iPod 나노(4세대)

- iPod 나노(3세대)

- iPod 나노(2세대)

- iPod 나노(1세대)

●

“Made for iPod”는 전자 액세서리가 iPod에 연결할
수 있도록 특별히 설계되었고 Apple 성능 표준을
충족함을 개발자가 인증했음을 의미합니다.

●

Apple은 본 장치의 작동 또는 안전 및 규정 표준 적
합성에 대해 책임지지 않습니다..

기기에 관해 이 설명서에 소개되지 않는 문의 사항이나
문제가 있는 경우 가까운 소니 대리점에 문의하십시오.

24

유지보수

카드 리모컨의 리튬 배터리 교체하기

배터리는 일반적인 작동 조건에서 약 1년간 사용할 수
있습니다. 단, 사용 조건에 따라 수명이 다소 짧아질 수
있습니다. 배터리가 거의 소모되면 카드 리모컨의 작동
범위가 짧아집니다. 이 경우 새 CR2025 리튬 배터리로
교체하십시오. 다른 종류의 배터리를 사용하면 화재나
폭발의 위험이 있습니다.

퓨즈 교체

퓨즈를 교체할 때에는 원래 퓨즈에
표시된 정격 전류와 일치하는
퓨즈를 사용해야 합니다. 퓨즈가
끊어지면 전원 연결 상태를 점검
하고 퓨즈를 교체하십시오. 교체
후에도 퓨즈가 끊어지는 경우는
기기 내부의 고장일 수 있습니다.
이 경우, 가까운 소니 대리점에
문의하십시오.

+ 표시를 위로

커넥터 청소하기

본체와 전면 패널 간의 커넥터가 깨끗하지 않으면 기기가
제대로 작동하지 않을 수 있습니다. 이를 방지하려면 전면
패널을 분리하고(7페이지 참조) 면봉으로 커넥터를
닦으십시오. 이때 무리한 힘을 가하지 마십시오. 커넥터가
손상될 수 있습니다.

리튬 배터리에 대한 주의사항

●

리튬 배터리는 어린이의 손이 닿지 않는 곳에 보관하십시오.
배터리를 삼킨 경우 즉시 의사의 진료를 받으십시오.

●

배터리를 사용하기 전에 마른 천으로 닦아주면 접촉이 양호해집니다.

●

배터리를 설치할 때에는 극성이 올바른지 확인하십시오.

●

단락의 가능성이 있으므로 배터리를 금속 집게로 집지 마십시오.

본체 전면 패널 뒷면

경고

배터리는 잘못 취급할 경우 폭발할 수 있습니다.
배터리를 재충전 또는 분해하거나 불 속에 버리지
마십시오.

참고

●

안전을 위하여 커넥터를 청소하기 전에 시동을 끄고 시동 스위치
에서 키를 빼십시오.

●

커넥터를 손이나 금속 물체를 사용하여 직접 만지지 마십시오.

퓨즈(10A)

25

본체 분리하기

보호 테두리를 분리합니다.

1

 전면 패널을 분리합니다(7페이지 참조).
 보호 테두리의 양쪽 가장자리를 손 끝으로 잡고

당겨서 뺍니다.

본체를 분리합니다.

2

 “딸깍”소리가 날 때까지 릴리스 키 2개를 동시에

삽입합니다.

후크를 안쪽으로

규격

튜너

FM

선국 범위:

87.5 ∼ 108.0MHz(50kHz 간격)

87.5 ∼ 107.9MHz(200kHz 간격)

FM 선국 간격: 50kHz/200kHz 전환 가능
안테나 단자: 외부 안테나 커넥터
중간 주파수(IF): 150kHz
가용 감도: 10dBf
감도: 400kHz에서 75dB
신호 대 잡음비: 70dB(모노)
분리도: 1kHz에서 40dB
주파수 응답: 20~15,000Hz

AM

선국 범위:

531 ∼ 1,602kHz(9kHz 간격)
530 ∼ 1,710kHz(10kHz 간격)

AM 선국 간격: 9kHz/10kHz 전환 가능
안테나 단자: 외부 안테나 커넥터
중간 주파수(IF): 25kHz
감도: 26µV

USB 플레이어

인터페이스: USB(Full-speed)
최대 전류: 500mA

파워 앰프

출력: 스피커 출력
스피커 임피던스: 4~8Ω
최대 출력: 52Wx4(4Ω에서)

 릴리스 키를 당겨 본체를 분리합니다.

 본체를 끌어당겨 장착부에서 꺼냅니다.

다음 페이지에 계속 →

26

일반 사항

출력:

오디오 출력 단자 (프론트, 서브/리어 전환 가능)
파워 안테나 릴레이 컨트롤 단자
파워 앰프 컨트롤 단자

입력:

리모컨 입력 단자
안테나 입력 단자
전화 ATT 컨트롤 단자
조명 컨트롤 단자
AUX 입력 단자 (스테레오 미니 단자)
USB 신호 입력 커넥터

톤 조절:

Low: 60Hz에서 ±10dB (XPLOD)
Mid: 1kHz에서 ±10dB (XPLOD)
High: 10kHz에서 ±10dB (XPLOD)

사용 전원: 12V DC 차량용 배터리 (음극 접지)
크기: 약 178x50x180mm (너비x높이x깊이)
장착부 치수:

약 182x53x163mm (너비x높이x깊이)

중량: 약 1.0kg
기본 제공 액세서리:

카드 리모컨: RM-X151
iPod XA-50IP용 USB 커넥터
설치 및 연결용 부품 (1세트)

선택사양 액세서리/장비:

Walkman 어댑터 XA-50WM

대리점에 따라 위에 열거된 액세서리를 제공하지 않을 수
있습니다. 자세한 사항은 해당 대리점에 문의하십시오.

디자인 및 규격은 통보 없이 변경될 수 있습니다.

다음 점검 목록은 기기에서 발생할 수 있는 문제를 해결
하는 데 도움이 될 수 있습니다.
아래 점검 목록을 확인하기 전에 연결 상태와 조작 절차를
확인하십시오.
문제가 해결되지 않는 경우 다음 지원 사이트를 방문하십시오.

일반 사항

기기에 전원이 공급되지 않는 경우

●

●

→ 제품의 전원을 켜십시오.

파워 안테나가 연장되지 않는 경우

파워 안테나에 릴레이 박스가 없습니다.

사운드가 출력되지 않는 경우

●

●

신호음(BEEP)이 나오지 않는 경우

●

●

문제 해결

지원 사이트

중남미 고객:

http://esupport.sony.com/ES/LA/

아시아 고객:

http://www.sony-asia.com/section/support
http://www.sony-asia.com/caraudio/

연결 상태 또는 퓨즈를 점검하십시오.
기기와 디스플레이 창이 꺼져 있으면 리모컨으로 작동
할 수 없습니다.

ATT 기능 또는 전화 ATT 기능(카폰의 인터페이스
케이블이 ATT 단자에 연결되어 있는 경우)이 활성화
되었습니다.
페이더 컨트롤“FADER”의 위치가 2스피커 시스템용
으로 설정되어 있지 않습니다.

신호음을 사용하지 않도록 설정했습니다 (21페이지).
선택사양 파워 앰프가 연결되어 있으므로 내장 앰프는
사용되지 않습니다.

27

메모리의 내용이 삭제된 경우

●

RESET 버튼이 눌러졌습니다.

→ 메모리에 다시 저장하십시오.

●

전선 또는 배터리가 빠졌거나 올바르게 연결되지
않았습니다.

저장된 방송국과 시간 설정이 삭제된 경우

라디오 수신

방송이 수신되지 않는 경우
사운드에 잡음이 심한 경우

●

→ 파워 안테나 제어 도선(청색) 또는 액세서리 전원

퓨즈가 끊어진 경우
시동 키 위치를 바꿀 때 소음이 나는 경우

리드선이 자동차의 액세서리 전원 커넥터에 제대로
연결되지 않았습니다.

→ 차량 안테나의 연결 상태를 점검하십시오.
→ 자동 안테나가 올라가지 않는 경우 파워 안테나

재생 또는 수신 중 데모 모드가 시작되는 경우

“DEMO-ON”을 설정한 상태에서 5분 동안 아무 조작도

→ DSO 모드가 켜져 있을 때에는 잡음이 들릴 수

하지 않으면 데모 모드가 시작됩니다.
→“DEMO-OFF”를 설정하십시오 (21페이지).

디스플레이 창에서 표시가 사라지거나 나타나지 않는
경우

●

디머가“DIMMER-ON”으로 설정되어 있습니다 (21페이지).

●

버튼을 수 초 이상 누르면 표시가
사라집니다.
→ 표시가 나타날 때까지 버튼을 누르고

계십시오.

●

커넥터에 이물질이 있습니다 (24페이지).

자동 꺼짐 (Auto Off) 기능이 작동하지 않는 경우

본체 전원이 켜져 있습니다. 자동 꺼짐 (Auto Off) 기능은
전원을 끈 후 작동합니다.
→ 전원을 끄십시오.

DSO가 작동하지 않는 경우

●

차량의 인테리어 또는 음악의 종류에 따라 DSO 기능이
만족스러운 효과를 내지 못할 수도 있습니다.

DSO 모드를“OFF”로 설정하십시오 (20페이지).

사전 선국할 수 없는 경우

●

●

자동 선국할 수 없는 경우

●

→ 선국이 너무 자주 멈추는 경우:

→ 선국 중 방송국에서 멈추지 않는 경우:

●

→ 수동으로 선국하십시오.

FM 수신 도중“ST”표시가 깜빡일 경우

●

●

→“MONO-ON”을 설정하십시오 (21페이지).

기기가 작동하는 동안 디스플레이 창이 꺼지는 경우

Black Out 기능(조명 꺼짐)이 켜져 있습니다
(21페이지 참조).

카드 리모컨이 작동하지 않는 경우

Black Out 기능(조명 꺼짐)이 활성화되어 있으면 카드
리모컨이 작동하지 않습니다 (21페이지).

연결이 올바르지 않습니다.

공급 도선(적색)을 자동차의 안테나 부스터의 전원
공급 도선에 연결하십시오(뒤/옆 유리에 FM/AM
안테나가 내장된 경우만 해당).

제어 리드선의 연결 상태를 점검하십시오.

있습니다.

메모리에 정확한 주파수를 저장하십시오.
방송 신호가 너무 약합니다.

지역 선국 모드의 설정이 올바르지 않습니다.

“LOCAL-ON”을 설정하십시오 (21페이지).

“LOCAL-OFF”을 설정하십시오 (21페이지).

방송 신호가 너무 약합니다.

주파수를 정확히 맞추십시오.
방송 신호가 너무 약합니다.

다음 페이지에 계속 →

28

FM 스테레오 방송이 모노로 들릴 때

모노 수신 모드로 설정되어 있습니다.
→“MONO-OFF”를 설정하십시오 (21페이지).

RDS

PTY에 “- - - - - - - -”가 나타나는 경우

●

현재 방송국이 RDS 방송국이 아닙니다.

●

RDS 데이터가 수신되지 않았습니다.

●

방송국이 프로그램 유형을 지정하지 않습니다.

USB 재생

USB 허브를 통해 항목을 재생할 수 없는 경우

이 장치는 USB 허브를 통해 USB 장치를 인식할 수
없습니다.

항목을 재생할 수 없는 경우

USB 장치가 작동하지 않습니다.
→ 다시 연결해 보십시오.

USB 장치를 재생하는 데 더 오랜 시간이 소요됩니다.

USB 장치에 복잡한 트리 구조의 파일이 포함되어 있을
수 있습니다.

표시 항목이 스크롤되지 않는 경우

●

문자 수가 너무 많으면 스크롤되지 않을 수 있습니다.

●

“A.SCRL”이“OFF”로 설정되어 있습니다.

→“A.SCRL-ON”을 설정하십시오 (21페이지).
→ (SCRL) 버튼을 수 초 이상 누르십시오.

“삐”신호음이 울리는 경우

재생 도중 USB 장치가 분리되었습니다.
→ 데이터 보호를 위해 먼저 재생을 정지한 다음 USB

장치를 분리하십시오.

오류 표시/메시지

CHECKING

기기가 USB 장치의 연결 상태를 확인하고 있습니다.
→ 연결 상태의 확인을 마칠 때까지 기다리십시오.

DEVICE INSIDE

USB 장치 또는 iPod를 분리하지 않고 시동 스위치를
OFF 위치로 돌리면 화면에“DEVICE INSIDE”표시가
나타납니다.

ERROR

USB 장치가 자동으로 인식되지 않았습니다.
→ 다시 연결하십시오.

FAILURE

스피커/앰프의 연결이 잘못되었습니다.
→ 이 모델의 설치/연결 설명서를 참조하여 연결 상태를

HUB NO SUPRT (HUB 지원 안 됨)

이 기기는 USB 허브를 지원하지 않습니다.

L. SEEK +/-

자동 선국 도중 지역 선국 모드를 켰습니다.

NO DEV (장치 없음)

USB를 연결하지 않은 상태에서 소스로 USB를 선택
했습니다. 재생 도중 USB 장치 또는 USB 케이블이
분리되었습니다.
→ USB 장치와 USB 케이블을 제대로 연결하십시오.

NO MUSIC

USB 장치에 음악 파일이 없습니다.
→ 음악 파일이 들어 있는 USB 장치를 연결하십시오.

음이 끊기는 경우

320kbps 이상의 높은 비트율에서는 음이 끊길 수
있습니다.

확인하십시오.

29

NO NAME

트랙에 앨범/음악가/트랙 이름이 기록되어 있지 않습니다.

OFFSET

내부 고장일 수 있습니다.
→ 연결 상태를 점검하십시오. 디스플레이 창에 계속

오류 표시가 나타나는 경우, 가까운 소니 대리점에
문의하십시오.

OVERLOAD

USB 장치가 과부하 상태입니다.
→ USB 장치를 분리한 다음 버튼을 눌러

소스를 변경하십시오.

→ USB 장치가 고장 났거나 지원되지 않는 장치가

연결되어 있습니다.

READ

기기가 USB 장치의 모든 트랙 및 앨범 정보를 읽는
중입니다.
→ 읽기가 끝날 때까지 기다리면 자동으로 재생이 시작

됩니다.

RESET (초기화)

어떤 문제로 인해 USB 장치를 작동할 수 없습니다.
→ RESET 버튼을 누르십시오 (6페이지 참조).

USB NO SUPRT (지원되지 않는 USB)

지원되지 않는 USB 장치를 연결했습니다.
→ USB 장치 호환성에 대한 자세한 내용은 지원

사이트를 참조하십시오.

＂ ＂ 또는 ＂ ＂

빨리감기 또는 되감기 도중 디스크의 시작 또는 끝 부분에
도달해서 더 이상 진행할 수 없습니다.

＂ ＂

기기에 문자를 표시할 수 없습니다.

위와 같은 방법으로도 문제를 해결할 수 없는 경우,
가까운 소니 대리점에 문의하십시오.

30

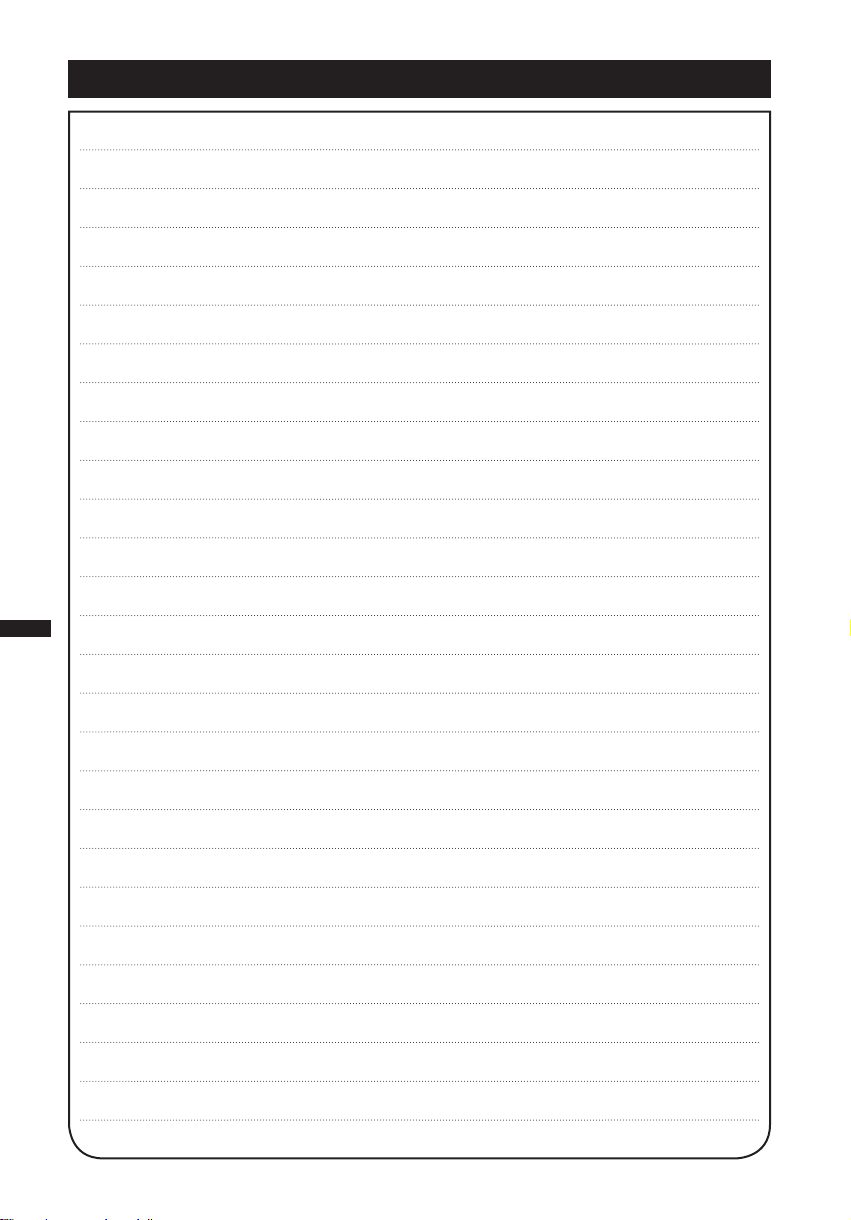

Memo

31

Memo

Sony Korea Corporation, Printed in Korea

www.sonystyle.co.kr
