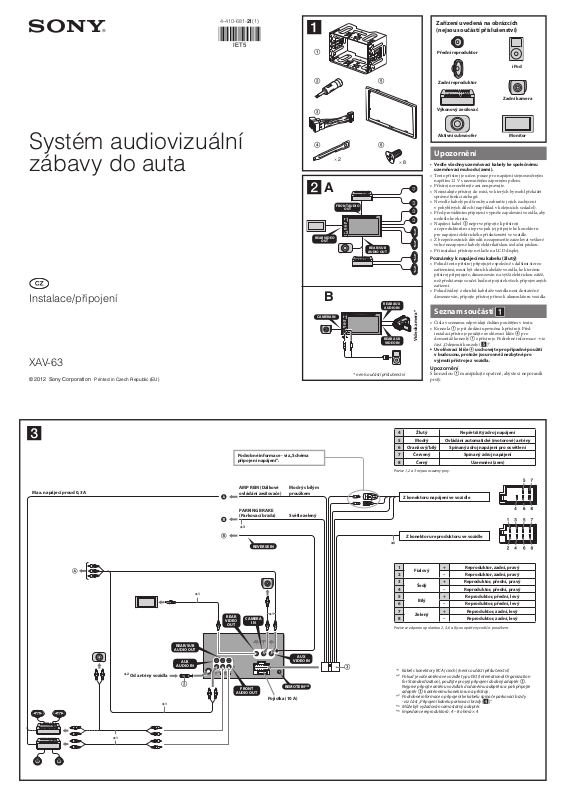

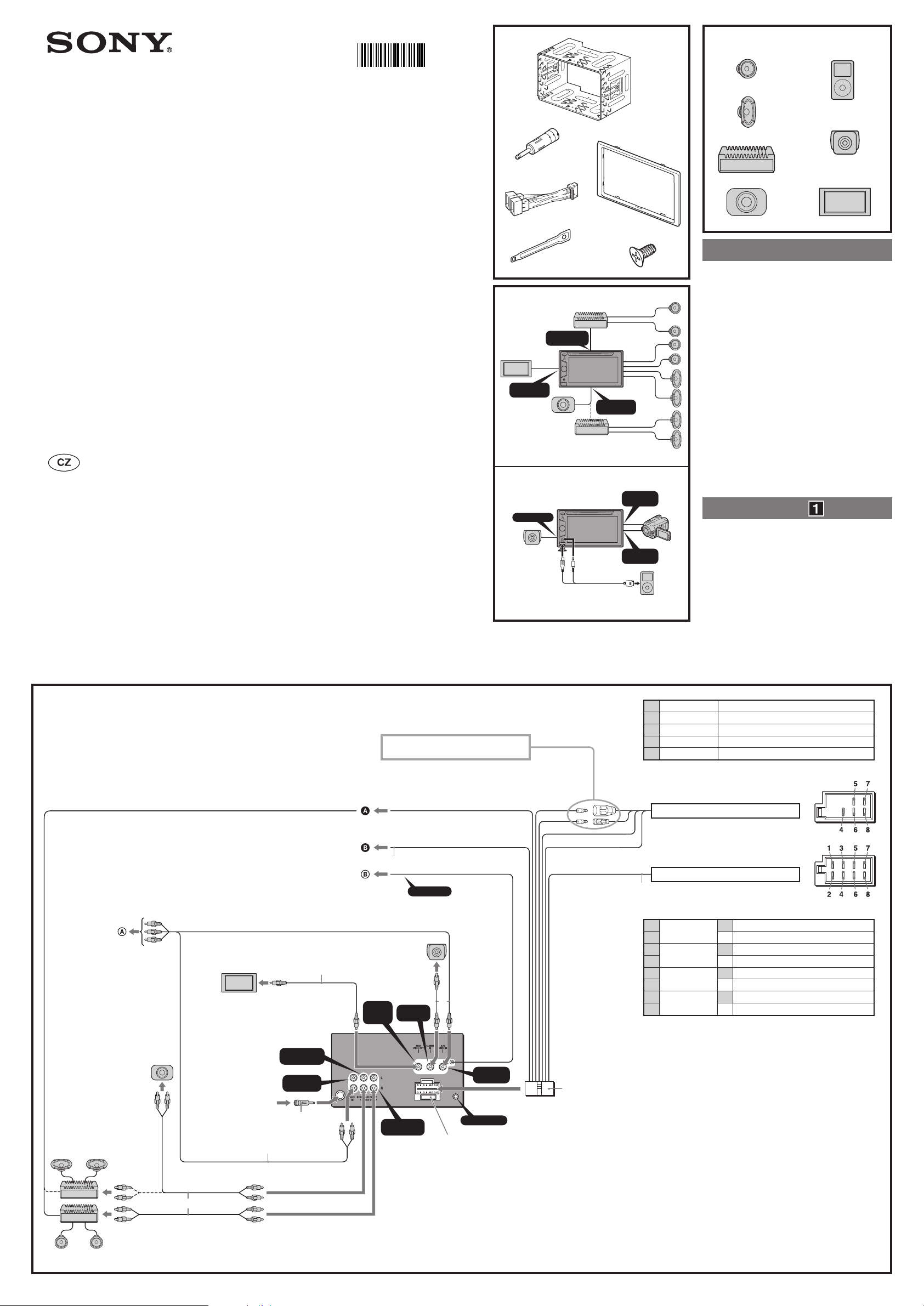

Upozornění

• Veďte všechny uzemňovací kabely ke společnému uzemňovacímu bodu (zemi).

• Tento přístroj je určen pouze pro napájení stejnosměrným napětím 12 V s uzemněným záporným pólem.

• Přístroj nerozebírejte ani neupravujte.

• Neinstalujte přístroj do míst, ve kterých by mohl překážet správné funkci airbagů.

• Neveďte kabely pod šrouby a zabraňte jejich zachycení vpohyblivých dílech (například v kolejnicích sedadel).

• Před prováděním připojení vypněte zapalování vozidla, aby nedošlo ke zkratu.

• Napájecí kabel 3 nejprve připojte k přístroji areproduktorům a teprve pak jej připojte ke konektoru pronapájení elektrického příslušenství ve vozidle.

• Z bezpečnostních důvodů nezapomeňte zaizolovat veškeré volné nezapojené kabely elektrikářskou izolační páskou.

• Při instalaci přístroje netlačte na LCD displej.

Poznámky k napájecímu kabelu (žlutý)

• Pokud tento přístroj připojujete společně s dalšími stereo zařízeními, musí být okruh kabeláže vozidla, ke kterému přístroj připojujete, dimenzován na vyšší elektrickou zátěž, než představuje součet hodnot pojistek všech připojovaných zařízení.

• Pokud žádný z okruhů kabeláže vozidla není dostatečně dimenzován, připojte přístroj přímo k akumulátoru vozidla.

Seznam součástí

• Čísla v seznamu odpovídají číslům použitým v textu.

• Konzola 1 je při dodání upevněna k přístroji. Před instalací přístroje použijte uvolňovací klíče 4 pro demontáž konzoly 1 z přístroje. Podrobné informace - viz část „Odejmutí konzoly (5)“.

• Uvolňovací klíče 4 uschovejte pro případné použití vbudoucnu, protože jsou rovněž nezbytné pro vyjmutí přístroje z vozidla.

Upozornění

S konzolou 1 manipulujte opatrně, abyste si neporanili prsty.

Zařízení uvedená na obrázcích (nejsousoučástí příslušenství)

Instalace/připojení

4-410-681-21(1)

Systém audiovizuální zábavy do auta

XAV-63

Přední reproduktor

Výkonový zesilovač

Zadní reproduktor

* není součástí příslušenství

Videokamera *

Aktivní subwoofer

iPod

Zadní kamera

Monitor

 8

Z konektoru napájení ve vozidle

Podrobné informace - viz „Schéma připojení napájení“.

Max. napájecí proud 0,3 A

Z konektoru reproduktoru ve vozidle

Pozice se zápornou polaritou 2, 4, 6 a 8 jsou opatřeny vodiči s proužkem.

Fialový

+ Reproduktor, zadní, pravý 2–Reproduktor, zadní, pravý 3

Šedý

+ Reproduktor, přední, pravý 4 – Reproduktor, přední, pravý 5

Bílý

+ Reproduktor, přední, levý 6–Reproduktor, přední, levý 7

Zelený

+ Reproduktor, zadní, levý 8–Reproduktor, zadní, levý

Pozice 1, 2 a 3 nejsou osazeny piny.

4 Žlutý Nepřetržitý zdroj napájení 5 Modrý Ovládání automatické (motorové) antény 6 Oranžový/bílý Spínaný zdroj napájení pro osvětlení 7 Červený Spínaný zdroj napájení 8 Černý Uzemnění (zem)

 2

Modrý s bílým proužkem

AMP REM (Dálkové ovládání zesilovače)

Světle zelený

PARKING BRAKE (Parkovací brzda)

Pojistka (10 A)

Od antény vozidla

*1 Kabel s konektory RCA (cinch) (není součástí příslušenství)

Pokud je vaše anténa ve vozidle typu ISO (International Organization for Standardization), použijte pro její připojení dodaný adaptér 2. Nejprve připojte anténu vozidla k dodanému adaptéru a pak připojte adaptér 2 k anténnímu konektoru na přístroji.

Podrobné informace o připojení ke kabelu spínače parkovací brzdy

- viz část „Připojení kabelu parkovací brzdy (4)“.

Může být vyžadován samostatný adaptér.

Impedance reproduktorů: 4 – 8 ohmů × 4

IET5

REAR VIDEO

CAMERA IN

OUT

FRONT AUDIO

OUT

REAR/SUB

AUDIO OUT

REAR AUX

AUDIO IN

REAR AUX

VIDEO IN

REVERSE IN

REAR

VIDEO

OUT

CAMERA

REAR/SUB

AUDIO OUT

AUX

AUDIO IN

FRONT

AUDIO OUT

REMOTE IN

AUX

VIDEO IN

Page 2

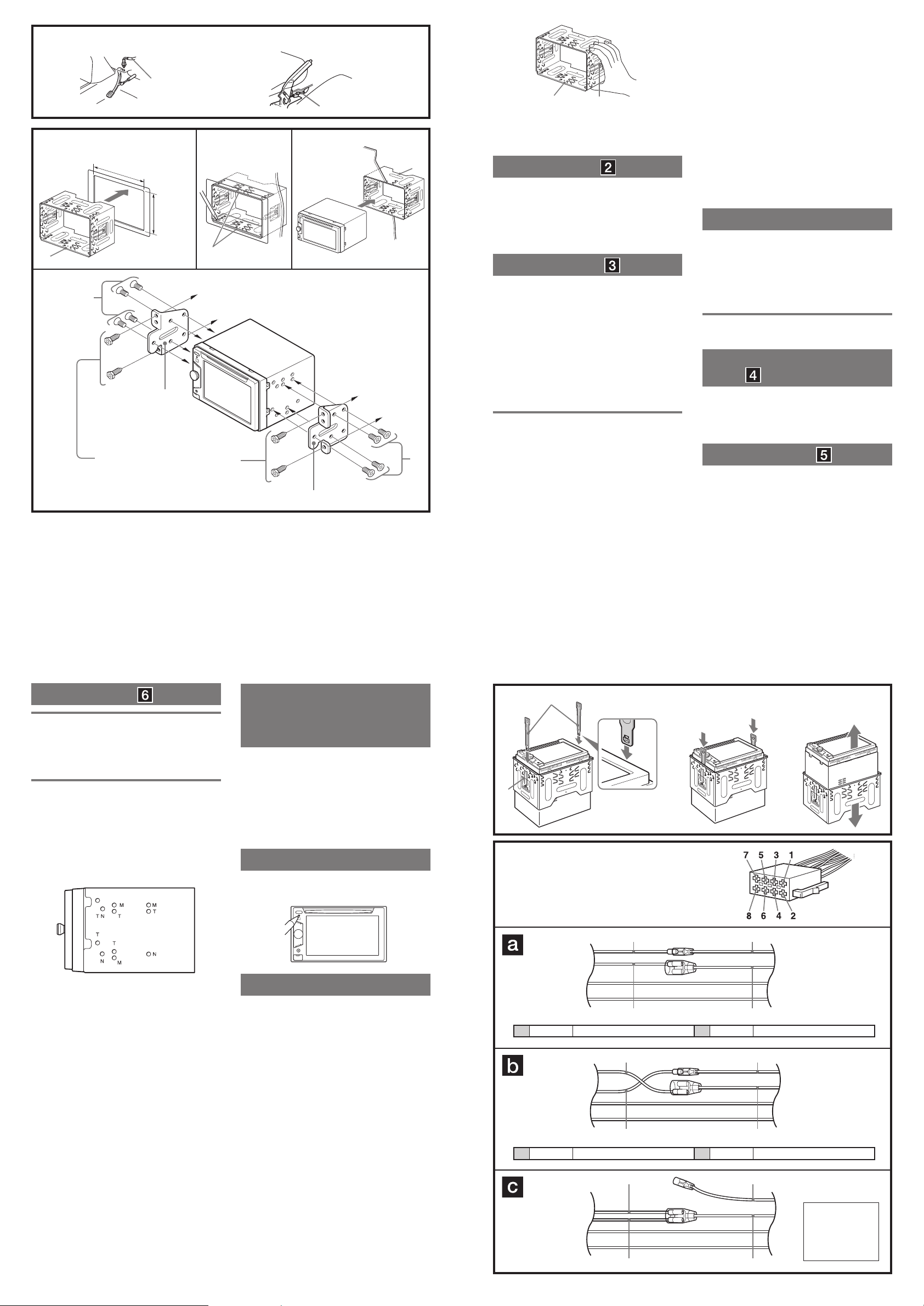

Montáž přístroje

6-A Montáž přístroje s dodanou konzolou

1 Umístěte dodanou konzolu 1 do palubní desky. 2 Ohněte příchytky směrem ven, aby byla konzola

pevně uchycena.

3 Upevněte přístroj do dodané konzoly 1.

6-B Montáž přístroje do japonského vozidla

Některé japonské značky vozidel umožňují nainstalovat tento přístroj bez použití dodané konzoly. Pokud nelze instalaci provést, obraťte se na vašeho prodejce Sony.

Při montáži tohoto přístroje do předem nainstalovaných konzol ve vašem vozidle připevněte dodané šrouby 6 do příslušných otvorů podle typu vašeho vozidla: T pro značku TOYOTA, M pro značku MITSUBISHI a N pro značku NISSAN.

Poznámky

• Aby nedošlo k poruše, použijte pro instalaci pouze dodané šrouby 6.

• Nevyvíjejte na tlačítka tohoto přístroje nadměrnou sílu.

• Netlačte na LCD displej.

• Před montáží zajistěte, aby nebyly na horní části přístroje žádné

předměty.

Varování v případě, že zapalování vašeho vozidla nemá polohu ACC (elektrické příslušenství)

Nezapomeňte nastavit funkci Auto O (Automatické vypnutí). Podrobné informace - viz dodaný návod kobsluze. Pokud není vybrán žádný zdroj signálu, bude přístroj po uplynutí nastavené doby automaticky zcela odpojen od napájení, což zabraňuje vybití akumulátoru. Pokud funkci Auto O (Automatické vypnutí) nenastavíte, tak při každém vypnutí zapalování stiskněte tlačítko (SOURCE/OFF) (Zdroj/vypnout) a podržte jej tak dlouho, dokud displej nezhasne.

Tlačítko RESET

Po dokončení instalace a připojení kabelů nezapomeňte špičatým předmětem (například kuličkovým perem apodobně) stisknout tlačítko RESET.

Západka

Poznámka

Před instalací zajistěte, aby byly západky po obou stranách konzoly 1 ohnuté o 3,5 mm směrem dovnitř. Pokud jsou tyto západky narovnané nebo ohnuté směrem ven, přístroj se nenainstaluje pevně a může dojít k jeho vysunutí.

Příklad připojení

Poznámky (2-A)

• Zajistěte, aby byl uzemňovací kabel připojen před připojením

zesilovače.

• Výstražný alarm uslyšíte pouze v případě, že používáte vestavěný

zesilovač.

Poznámka (2-B)

Nelze používat několik externích zařízení současně, a to ani tehdy, pokud jsou připojena k odlišným konektorům.

Schéma připojení

A Do konektoru AMP REMOTE IN (Vstup dálkového

ovládání zesilovače) volitelného výkonového zesilovače

Toto připojení je určeno pouze pro zesilovače. Připojení jakéhokoliv jiného systému by mohlo vést k poškození přístroje.

B Ke kabelu spínače parkovací brzdy

A K externímu zařízení, jako je například přenosný

multimediální přehrávač, herní konzola atd. (není součástí příslušenství)

Rada

Pro připojení externích zařízení můžete použít kabel RCA (není součástí příslušenství).

B Ke svorce napájení +12 V kabelu světel zpátečky

(pouze v případě připojení zadní kamery)

Varování

Pokud máte ve vozidle nainstalovanou automatickou (motorovou) anténu bez reléové skříňky, může po připojení tohoto přístroje prostřednictvím dodaného napájecího kabelu 3 dojít k poškození antény.

Poznámky k ovládacím a napájecím kabelům

• Ovládací kabel automatické (motorové) antény (modrý) dodává

napětí +12 V stejnosměrných, jakmile zapnete rádio nebo pokud aktivujete funkci AF (Alternativní frekvence) nebo funkci TA (Dopravní zpravodajství).

• Pokud je vaše vozidlo vybaveno FM/MW/LW anténou vestavěnou

v zadním nebo bočním skle, připojte ovládací kabel automatické (motorové) antény (modrý) nebo napájecí kabel elektrického příslušenství vozidla (červený) k napájecí svorce anténního zesilovače. Se žádostí o podrobné informace se obraťte na vašeho prodejce.

• Společně s tímto přístrojem není možno používat automatickou

(motorovou) anténu bez reléové skříňky.

Připojení pro uchování obsahu paměti autorádia

Jestliže je připojen žlutý kabel napájení, bude paměťový okruh neustále napájen, a to i tehdy, pokud je vypnuto zapalování.

Poznámky k připojení reproduktorů

• Před připojováním reproduktorů vypněte přístroj.

• Používejte reproduktory s impedancí 4 až 8 ohmů, které mají

dostatečnou výkonovou zatížitelnost, aby nedošlo k jejich poškození.

• Nepřipojujte svorky reproduktorů ke kostře vozidla ani vzájemně

nepropojujte svorky levého reproduktoru se svorkami pravého reproduktoru.

• Nepřipojujte uzemňovací kabel tohoto přístroje k záporné (–) svorce

reproduktoru.

• Nepokoušejte se připojovat reproduktory paralelně.

• K tomuto přístroji připojujte pouze pasivní reproduktory. Při připojení

aktivních reproduktorů (s vestavěným zesilovačem) ke svorkám reproduktorů může dojít k poškození přístroje.

• Aby nedošlo k poruše, nepoužívejte vodiče pro vestavěné reproduktory

nainstalované ve vašem vozidle, pokud je kabeláž těchto reproduktorů uspořádána tak, že sdílí společný záporný (–) vodič pro pravý a levý reproduktor.

• Nepropojujte vzájemně vodiče reproduktorů tohoto přístroje.

Poznámky k připojení

• Pokud se na displeji zobrazí zpráva „Output connection failure.“

(Chyba připojení.), ujistěte se, že jsou reproduktory a zesilovač připojeny správně.

• Pokud chcete používat monitor pro zadní sedadla, připojte kabel

spínače parkovací brzdy k zemi (uzemnění).

Bezpečnostní upozornění

• Pečlivě vyberte místo pro instalaci tak, aby přístroj nepřekážel běžným úkonům při řízení.

• Vyvarujte se instalace přístroje tam, kde by byl vystaven prachu, nečistotám, nadměrným vibracím nebo vysokým teplotám, jako například na přímém slunci nebo u výstupních otvorů topení.

• Pro spolehlivou a bezpečnou instalaci používejte pouze přiložené montážní vybavení.

Volba montážního úhlu

Přístroj namontujte pod úhlem menším než 45°.

Připojení kabelu parkovací brzdy

Kabel parkovací brzdy (světle zelený) na obrázku 3 připojte ke kabelu spínače parkovací brzdy. Montážní poloha kabelu spínače parkovací brzdy závisí na typu vozidla. Podrobné informace si zjistěte u prodejce vašeho vozidla nebo nejbližšího prodejce Sony.

Odejmutí konzoly

Před instalací přístroje z něj odejměte konzolu1.

1 Zasuňte oba uvolňovací klíče 4 mezi přístroj

akonzolu 1 tak, aby zacvakly na místo.

2 Stáhněte konzolu 1 směrem dolů a pak z ní

vysuňte přístroj.

Konektor pro napájení elektrického příslušenství vozidla

ČervenýČervený

Žlutý Žlutý

Červený Červený

Vozidlo, jehož spínací skříňka (zapalování) není vybavena polohou ACC (elektrické příslušenství)

Žlutý Žlutý

Palubní deska

Příchytky

k palubní desce/středové konzole

Konzola

Součásti dodané k vašemu vozidlu

velikost 5 × max. 8 mm

velikost 5 × max. 8mm

Konzola

Delší než 182 mm

Delší než

111 mm

Typ s nožní parkovací brzdou Typ s ruční parkovací brzdou

Kabel spínače parkovací brzdy

Háček musí směřovat dovnitř.

Schéma připojení napájení

Konektor pro napájení elektrického příslušenství vozidla se může u jednotlivých vozidel lišit. Prověřte schéma připojení konektoru pro napájení elektrického příslušenství ve vašem vozidle, abyste se ujistili, že je připojení správné. Existují tři základní typy (viz níže uvedené vyobrazení). Možná bude nutné přepojit pozice červeného a žlutého vodiče v napájecím kabelu přístroje

3. Po odpovídajícím přizpůsobení připojení a správném uspořádání napájecích vodičů připojte přístroj ke konektoru napájení ve vozidle. Pokud máte jakékoliv dotazy nebo problémy týkající se připojení vašeho přístroje, které nejsou uvedeny v této příručce, obraťte se prosím na prodejce vašeho vozidla.

4 Žlutý Nepřetržitý zdroj napájení 7 Červený Spínaný zdroj napájení

4 Žlutý Spínaný zdroj napájení 7 Červený Nepřetržitý zdroj napájení
