Précautions

• Cet appareil est conçu pour fonctionner sur un courant
continu de 12 V avec masse négative uniquement.

• Ne démontez pas et ne modifiez pas l’appareil.

• N’installez pas l’appareil dans des endroits où il
pourrait gêner le fonctionnement de l’airbag.

• Evitez de coincer les câbles sous des vis ou dans des
pièces mobiles (par exemple, armature de siège).

• Avant d’effectuer des raccordements, coupez le moteur
pour éviter les courts-circuits.

• Branchez le câble d’alimention  sur l’appareil et les
haut-parleurs avant de le brancher sur le connecteur
d’alimentation auxiliaire.

• Rassemblez tous les câbles de terre en un

point de masse commun.

• Veillez à isoler tout câble ou câble non connecté avec
du ruban isolant.

• N’exercez pas de pression sur l’écran LCD lors de
l’installation de l’appareil.

Remarques sur le câble d’alimentation (jaune)

• Lorsque cet appareil est raccordé à d’autres
équipements stéréo, la valeur nominale des circuits du
véhicule raccordés doit être supérieure à la somme des
fusibles de chaque élément.

• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.

Liste des pièces

• Les numéros de la liste correspondent à ceux des
instructions.

• Le support  est fixé à l’appareil en usine. Avant le
montage de l’appareil, utilisez les clés de déblocage 
pour détacher le support  de l’appareil. Pour de plus
amples informations, reportez-vous à la section
« Retrait du support () » au verso de la feuille.

• Conservez les clés de déblocage  pour une

utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.

Avertissement

Manipulez le support  avec soin pour éviter de vous
blesser aux doigts.



Loquet

Remarque

Avant l’installation, assurez-vous que les loquets des deux côtés
du support  sont bien pliés de 3,5 mm vers l’intérieur. Si les
loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut pas
être fixé solidement et peut se détacher.

 



 

× 2





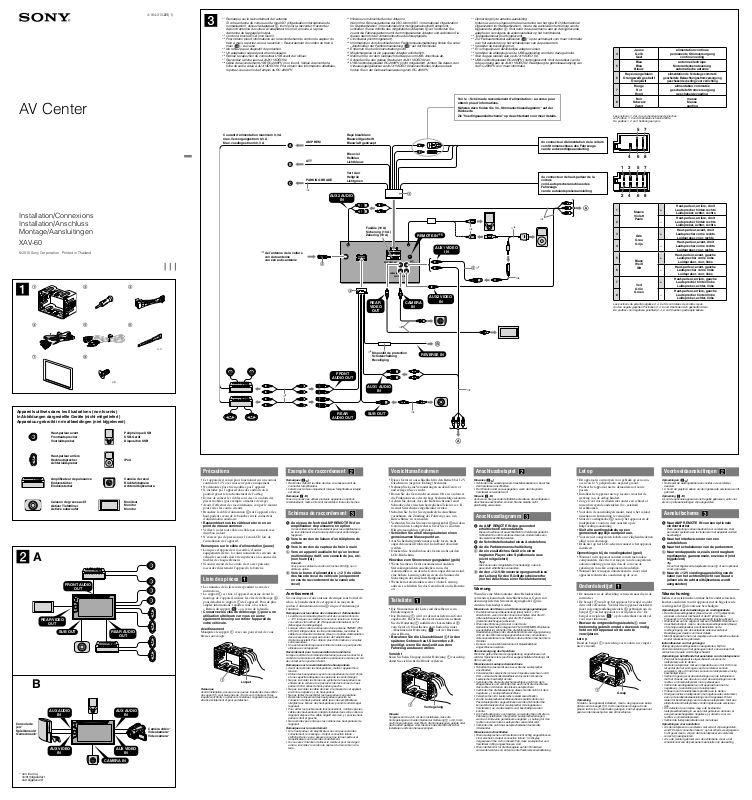

Exemple de raccordement

Remarques (-A)

• Raccordez d’abord le câble de mise à la masse avant de
connecter l’amplificateur.

• L’alarme est émise uniquement lorsque l’amplificateur intégré
est utilisé.

Remarque (-B)

Vous ne pouvez pas utiliser plusieurs appareils en options
simultanément, même s’ils sont raccordés à toutes les bornes.

Schémas de raccordement

 Au niveau de l’entrée AMP REMOTE IN d’un

amplificateur de puissance en option

Ce raccordement existe seulement pour les amplificateurs.
Le raccordement à tout autre système peut endommager
l’appareil.

 Vers le cordon de liaison d’un téléphone de

voiture

 Vers le cordon du capteur du frein à main
 Vers un appareil auxiliaire tel qu’un lecteur

multimédia portatif, une console de jeu, etc.
(non fourni(e))

Conseil

Vous pouvez utiliser le cordon à broches RCA  ou un
câble en option.

 Vers la borne d’alimentation + 12 V du câble

des feux de recul du véhicule (uniquement
en cas de raccordement de la caméra de
recul)

Avertissement

Si vous disposez d’une antenne électrique sans boîtier de
relais, le branchement de cet appareil au moyen du
cordon d’alimentation fourni  risque d’endommager
l’antenne.

Remarques sur les câbles de commande et d’alimentation

• Le câble de commande (bleu) fournit du courant continu de
+ 12 V lorsque vous mettez le tuner sous tension ou lorsque
vous activez la fonction AF (Fréquences alternatives) ou TA
(Messages de radioguidage).

• Lorsque votre voiture est équipée d’une antenne FM/MW (PO)/
LW (GO) intégrée dans la vitre arrière/latérale, raccordez le
câble de commande d’antenne (bleu) ou l’entrée d’alimentation
des accessoires (rouge) au bornier de l’amplificateur
d’antenne existant. Pour obtenir plus d’informations, consultez
votre revendeur.

• Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.

Raccordement pour la conservation de la mémoire

Lorsque le câble de commande d’antenne jaune est connecté, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est en position d’arrêt.

Remarques sur le raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, mettre l’appareil hors
tension.

• Utiliser des haut-parleurs ayant une impédance de 4 à 8 ohms
et une capacité adéquate sous peine de les endommager.

• Ne pas raccorder les bornes du système de haut-parleurs au
châssis de la voiture et ne pas raccorder les bornes du haut­parleur droit à celles du haut-parleur gauche.

• Ne pas raccorder le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur.

• Ne pas tenter de raccorder les haut-parleurs en parallèle.

• Raccorder uniquement des haut-parleurs passifs. La
connexion de haut-parleurs actifs (avec des amplificateurs
intégrés) aux bornes des haut-parleurs pourrait endommager
l’appareil.

• Pour éviter tout problème de fonctionnement, n’utilisez pas les
câbles des haut-parleurs intégrés installés dans votre voiture si
l’appareil dispose d’un câble négatif commun (–) pour les haut­parleurs droit et gauche.

• Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.

Remarques sur le raccordement

• Si le haut-parleur et l’amplificateur ne sont pas raccordés
correctement, le message « Output connection failure. »
s’affiche. Dans ce cas, assurez-vous que le haut-parleur et
l’amplificateur sont raccordés correctement.

• Si vous avez l’intention d’utiliser le moniteur pour les sièges
arrière, raccordez le cordon du capteur du frein à main à la
terre.

REAR VIDEO OUT

CAMERA IN

AUX1
VIDEO IN

AUX2 VIDEO IN

1 3 5 7

2 4 6 8

6

5 7

4 8

SUB OUT

REVERSE IN

REMOTE IN

*

5

FRONT

AUDIO OUT

AUX1 AUDIO

IN

REAR
VIDEO

OUT

AUX2 VIDEO

IN

AUX1 VIDEO

IN

CAMERA

IN

REAR

AUDIO OUT

AUX2 AUDIO

IN



*

1

de l’antenne de la voiture
von Autoantenne
van een auto-antenne

Fusible (10 A)
Sicherung (10 A)
Zekering (10 A)



Rayé bleu/blanc
Blauweiß gestreift
Blauw/wit gestreept

AMP REM

du connecteur d’alimentation de la voiture
vom Stromanschluss des Fahrzeugs
van de autovoedingsaansluiting

Voir le « Schéma de raccordement d’alimentation » au verso pour
obtenir plus d’informations.

Näheres dazu finden Sie im „Stromanschlussdiagramm“ auf der
Rückseite.

Zie "Voedingsaansluitschema" op de achterkant voor meer details.

Courant d’alimentation maximum 0,3 A
max. Versorgungsstrom 0,3 A
Max. voedingsstroom 0,3 A

du connecteur de haut-parleur de la
voiture
vom Lautsprecheranschluss des
Fahrzeugs
van de autoluidsprekeraansluiting

Vert clair
Hellgrün
Lichtgroen

*

2

PARKING BRAKE



*

2

*

2

*

3

Bleu ciel
Hellblau
Lichtblauw

ATT

Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
An den negativ gepolten Positionen 2, 4, 6 und 8 befinden sich gestreifte Adern.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.

1

Mauve
Violett

Paars

+

Haut-parleur, arrière, droit

Lautsprecher hinten rechts

Luidspreker, achter, rechts

2 –

Haut-parleur, arrière, droit

Lautsprecher hinten rechts

Luidspreker, achter, rechts

3

Gris
Grau
Grijs

+

Haut-parleur, avant, droit

Lautsprecher vorne rechts

Luidspreker, voor, rechts

4 –

Haut-parleur, avant, droit

Lautsprecher vorne rechts

Luidspreker, voor, rechts

5

Blanc

Weiß

Wit

+

Haut-parleur, avant, gauche

Lautsprecher vorne links

Luidspreker, voor, links

6 –

Haut-parleur, avant, gauche

Lautsprecher vorne links

Luidspreker, voor, links

7

Vert
Grün

Groen

+

Haut-parleur, arrière, gauche

Lautsprecher hinten links

Luidspreker, achter, links

8 –

Haut-parleur, arrière, gauche

Lautsprecher hinten links

Luidspreker, achter, links

Les positions 1, 2 et 3 ne comportent pas de broches.
An Position 1, 2 und 3 befinden sich keine Stifte.
De posities 1, 2 en 3 hebben geen pins.

4

Jaune

Gelb
Geel

alimentation continue

permanente Stromversorgung

continu voeding

5

Bleu
Blau

Blauw

antenne électrique

Motorantennensteuerung

automatische antenne

6

Rayé orange/blanc

Orangeweiß gestreift

Oranje/wit

alimentation de l’éclairage commuté

geschaltete Beleuchtungsstromversorgung

geschakelde voeding voor verlichting

7

Rouge

Rot

Rood

alimentation commutée

geschaltete Stromversorgung

geschakelde voeding

8

Noir

Schwarz

Zwart

masse
Masse

aarding

*1 Remarque sur le raccordement de l’antenne

Si votre antenne de voiture est de type ISO (Organisation internationale de
normalisation), utilisez l’adaptateur  fourni pour la raccorder. Raccordez
d’abord l’antenne de voiture à l’adaptateur fourni et, ensuite, à la prise
d’antenne de l’appareil principal.

*2 Cordon à broche RCA (non fourni).
*3 Pour obtenir plus d’informations sur le raccordement du cordon du capteur du

frein à main, reportez-vous à la section « Raccordement du cordon du frein à
main () » au verso.

*4 Ne retirez pas le dispositif de protection.
*5 Un adaptateur séparé peut être nécessaire.
*6 Retirez le capuchon du connecteur USB avant de l’utiliser.
*7 Raccordez la fiche jaune à AUX1 VIDEO IN.
*8 Câble de raccordement USB RC-200IPV (non fourni). Veillez à raccorder la

fiche de sortie vidéo à AUX VIDEO IN. Pour obtenir des informations détaillées,
reportez-vous au mode d’emploi du RC-200IPV.

*1 Hinweis zum Anschließen der Antenne

Wenn Ihre Fahrzeugantenne der ISO-Norm (ISO = International Organization
for Standardization - Internationale Normungsgemeinschaft) entspricht,
schließen Sie sie mithilfe des mitgelieferten Adapters  an. Verbinden Sie
zuerst die Fahrzeugantenne mit dem mitgelieferten Adapter und verbinden Sie
diesen dann mit der Antennenbuchse des Hauptgeräts.

*2 Cinchkabel (nicht mitgeliefert).
*3 Informationen zum Anschließen der Parkbremsenschaltleitung finden Sie unter

„Anschließen der Parkbremsenleitung ()“ auf der Rückseite.

*4 Entfernen Sie die Schutzschaltung nicht.
*5 Möglicherweise ist ein separater Adapter erforderlich.
*6 Nehmen Sie vor dem Gebrauch die Kappe vom USB-Anschluss ab.
*7 Schließen Sie den gelben Stecker an AUX1 VIDEO IN an.
*8 USB-Verbindungskabel RC-200IPV (nicht mitgeliefert). Achten Sie darauf, den

Videoausgangsstecker an AUX1 VIDEO IN anzuschließen. Näheres dazu
finden Sie in der Gebrauchsanweisung zum RC-200IPV.

*1 Opmerking bij de antenne-aansluiting

Indien uw auto is uitgerust met een antenne van het type ISO (International
Organization for Standardization), moet u die aansluiten met behulp van de
bijgeleverde adapter . Sluit eerst de auto-antenne aan op de bijgeleverde
adapter en vervolgens de antennestekker op het hoofdtoestel.

*2 Tulpstekkersnoer (niet bijgeleverd).
*3 Zie "Parkeerremkabel aansluiten ()" op de achterkant voor meer informatie

over het aansluiten op het schakelsnoer van de parkeerrem.

*4 Verwijder de beveiliging niet.
*5 Er is mogelijk een afzonderlijke adapter vereist.
*6 Verwijder de afdekplug van de USB-aansluiting voordat u deze gebruikt.
*7 Sluit de gele stekker aan op AUX1 VIDEO IN.
*8 USB-verbindingskabel RC-200IPV (niet bijgeleverd). Sluit de stekker van de

video-uitgang aan op AUX1 VIDEO IN. Raadpleeg de gebruiksaanwijzing van
de RC-200IPV voor meer informatie.

FRONT AUDIO

OUT

REAR AUDIO

OUT

SUB OUT

REAR VIDEO

OUT

A

B

* non fournie

nicht mitgeliefert
niet bijgeleverd

*

2

× 8

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Betrieb bei 12 V
Gleichstrom (negative Erdung) bestimmt.

• Nehmen Sie keine Veränderungen an dem Gerät vor
und zerlegen Sie es nicht.

• Bauen Sie das Gerät nicht an einem Ort ein, an dem es
die Funktionsweise des Airbags beeinträchtigen könnte.

• Achten Sie darauf, dass die Kabel nicht unter einer
Schraube oder zwischen beweglichen Teilen wie z. B.
in einer Sitzschiene eingeklemmt werden.

• Schalten Sie, bevor Sie irgendwelche Anschlüsse
vornehmen, die Zündung des Fahrzeugs aus, um
Kurzschlüsse zu vermeiden.

• Verbinden Sie das Stromversorgungskabel  mit dem
Gerät und den Lautsprechern, bevor Sie es mit dem
Hilfsstromanschluss verbinden.

• Schließen Sie alle Erdungskabel an einen

gemeinsamen Massepunkt an.

• Aus Sicherheitsgründen müssen alle losen, nicht
angeschlossenen Drähte mit Isolierband abisoliert
werden.

• Drücken Sie beim Einbau des Geräts nicht auf den
LCD-Bildschirm.

Hinweise zum Stromversorgungskabel (gelb)

• Wenn Sie dieses Gerät zusammen mit anderen
Stereokomponenten anschließen, muss der
Autostromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.

• Wenn kein Autostromkreis eine so hohe Leistung
aufweist, schließen Sie das Gerät direkt an die Batterie
an.

Teileliste

• Die Nummern in der Liste sind dieselben wie im
Erläuterungstext.

• Die Halterung  wird vor dem Ausliefern am Gerät
angebracht. Bevor Sie das Gerät montieren, nehmen
Sie die Halterung  mithilfe der Löseschlüssel 
vom Gerät ab. Einzelheiten dazu finden Sie unter
„Abnehmen der Halterung ()“ auf der Rückseite
dieses Blattes.

• Bewahren Sie die Löseschlüssel  für den

späteren Gebrauch auf. Sie werden z. B.
benötigt, wenn Sie das Gerät aus dem
Fahrzeug ausbauen wollen.

Vorsicht

Seien Sie beim Umgang mit der Halterung  vorsichtig,
damit Sie sich nicht die Hände verletzen.



Verriegelung

Hinweis

Vergewissern Sie sich vor dem Installieren, dass die
Verriegelungen an beiden Seiten der Halterung  um 3,5 mm
nach innen gebogen sind. Wenn die Verriegelungen gerade oder
nach außen gebogen sind, lässt sich das Gerät nicht sicher
installieren und kann herausspringen.

Anschlussbeispiel

Hinweise (-A)

• Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie
den Verstärker anschließen.

• Der Warnton wird nur ausgegeben, wenn der integrierte
Verstärker verwendet wird.

Hinweis (-B)

Auch wenn Sie gesondert erhältliche Geräte an die verfügbaren
Anschlüsse anschließen, können Sie die Geräte nicht
gleichzeitig verwenden.

Anschlussdiagramm

 An AMP REMOTE IN des gesondert

erhältlichen Endverstärkers

Dieser Anschluss ist ausschließlich für Verstärker gedacht.
Schließen Sie nichts anderes daran an. Andernfalls kann
das Gerät beschädigt werden.

 An Schnittstellenkabel eines Autotelefons
 An die Parkbremsenschaltleitung

 An ein zusätzliches Gerät wie einen

tragbaren Player, eine Spielkonsole usw.
(nicht mitgeliefert)

Tipp

Sie können das mitgelieferte Cinchkabel  oder ein
gesondert erhältliches verwenden.

 An den +12-V-Stromversorgungsanschluss

der Leitung für den Rückfahrscheinwerfer
(nur bei Anschluss einer Rückfahrkamera)

Warnung

Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden, kann durch Anschließen dieses Geräts mit
dem mitgelieferten Stromversorgungskabel  die
Antenne beschädigt werden.

Hinweise zu den Steuer- und Stromversorgungsleitungen

• Die Motorantennen-Steuerleitung (blau) liefert +12 V
Gleichstrom, wenn Sie den Tuner einschalten oder die AF-
(Alternativfrequenzsuche) oder die TA-Funktion
(Verkehrsdurchsagen) aktivieren.

• Wenn das Fahrzeug mit einer in der Heck-/
Seitenfensterscheibe integrierten FM (UKW)/MW/LW-Antenne
ausgestattet ist, schließen Sie die Motorantennen­Steuerleitung (blau) oder die Zubehörstromversorgungsleitung
(rot) an den Stromversorgungsanschluss des vorhandenen
Antennenverstärkers an. Näheres dazu erfahren Sie bei Ihrem
Händler.

• Es kann nur eine Motorantenne mit Relaiskästchen
angeschlossen werden.

Stromversorgung des Speichers

Wenn die gelbe Stromversorgungsleitung angeschlossen ist,
wird der Speicher stets (auch bei ausgeschalteter Zündung) mit
Strom versorgt.

Hinweise zum Lautsprecheranschluss

• Schalten Sie das Gerät aus, bevor Sie die Lautsprecher
anschließen.

•

Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und 8

Ohm und ausreichender Belastbarkeit. Ansonsten können die
Lautsprecher beschädigt werden.

• Verbinden Sie die Lautsprecheranschlüsse nicht mit dem
Wagenchassis und verbinden Sie auch nicht die Anschlüsse
des rechten mit denen des linken Lautsprechers.

• Verbinden Sie die Masseleitung dieses Geräts nicht mit dem
negativen (–) Lautsprecheranschluss.

•

Versuchen Sie nicht, Lautsprecher parallel anzuschließen.

• An die Lautsprecheranschlüsse dieses Geräts dürfen nur
Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden
könnte.

• Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die im
Fahrzeug installierten, integrierten Lautsprecherleitungen,
wenn am Ende eine gemeinsame negative (–) Leitung für den
rechten und den linken Lautsprecher verwendet wird.

• Verbinden Sie nicht die Lautsprecherkabel des Geräts
miteinander.

Hinweise zum Anschließen

• Wenn Lautsprecher und Verstärker nicht richtig angeschlossen
sind, erscheint „Output connection failure.“ im Display.
Vergewissern Sie sich in diesem Fall, dass Lautsprecher und
Verstärker richtig angeschlossen sind.

•

Wenn der Monitor für die Passagiere auf den Rücksitzen
verwendet werden soll, erden Sie die Parkbremsenschaltleitung.

Let op

• Dit apparaat is ontworpen voor gebruik op een auto­accu van 12 V gelijkstroom, negatief geaard.

• Probeer het apparaat niet te demonteren of aan te
passen.

• Installeer het apparaat niet op locaties waar het de
werking van de airbag hindert.

• Zorg ervoor dat de draden niet onder een schroef of
tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.

• Voordat u de aansluitingen maakt, moet u het contact
uitzetten om kortsluiting te vermijden.

• Sluit de voedingskabel  aan op het apparaat en de
luidsprekers voordat u deze aansluit op de
hulpvoedingsaansluiting.

• Sluit alle aardingskabels op een

gemeenschappelijk aardpunt aan.

• Voorzie niet aangesloten kabels om veiligheidsredenen
altijd van isolatietape.

• Druk niet op het LCD-scherm wanneer u het apparaat
installeert.

Opmerkingen bij de voedingskabel (geel)

• Wanneer u dit apparaat aansluit samen met andere
componenten, moet het vermogen van de aangesloten
autostroomkring groter zijn dan de som van de
zekeringen van elke component afzonderlijk.

• Wanneer het vermogen ontoereikend is, moet u het
apparaat rechtstreeks aansluiten op de accu.

Onderdelenlijst

• De nummers in de afbeelding verwijzen naar die in de
instructies.

• De beugel  wordt op het apparaat bevestigd voordat
dit wordt verzonden. Voordat u het apparaat installeert,
moet u de ontgrendelingssleutels  gebruiken om de
beugel  van het apparaat te verwijderen. Zie "De
beugel verwijderen ()" op de achterkant van dit vel
voor meer informatie.

• Bewaar de ontgrendelingssleutels  voor

toekomstig gebruik omdat u deze ook nodig
hebt om het apparaat uit de auto te
verwijderen.

Let op

Houd de beugel  voorzichtig vast zodat u uw vingers
niet verwondt.

Greep



Opmerking

Voordat u het apparaat installeert, moet u de grepen aan beide
zijden van de beugel  3,5 mm naar binnen buigen. Als de
grepen recht zijn of naar buiten gebogen, kan het apparaat niet
goed worden bevestigd en kan dit losschieten.

Voorbeeldaansluitingen

Opmerkingen (-A)

• Sluit eerst de aardingskabel aan voordat u de versterker
aansluit.

• U hoort de pieptoon alleen als de ingebouwde versterker wordt
gebruikt.

Opmerking (-B)

U kunt de optionele apparaten niet tegelijk gebruiken, zelfs niet
als ze op alle aansluitingen zijn aangesloten.

Aansluitschema

 Naar AMP REMOTE IN van een optionele

eindversterker

Deze aansluiting is alleen bedoeld voor versterkers. Door
een ander systeem aan te sluiten kan het apparaat worden
beschadigd.

 Naar het interface-snoer van een

autotelefoon

 Naar het schakelsnoer van de parkeerrem
 Naar randapparatuur, zoals een draagbare

mediaspeler, gameconsole, enzovoort (niet
bijgeleverd)

Tip

U kunt het bijgeleverde tulpstekkersnoer  of een optioneel
snoer gebruiken.

 Naar de +12 V voedingsaansluiting van de

kabel van het achteruitrijlicht van de auto
(alleen als de achteruitkijkcamera wordt
aangesloten)

Waarschuwing

Indien u een elektrische antenne hebt zonder relaiskast,
kan het aansluiten van dit apparaat met de bijgeleverde
voedingskabel  de antenne beschadigen.

Opmerkingen over de bedienings- en voedingskabels

• De antennevoedingskabel (blauw) levert +12 V gelijkstroom
wanneer u de tuner inschakelt of de AF (Alternative
Frequency) of TA (Traffic Announcement) functie activeert.

• Wanneer uw auto is uitgerust met een FM/MW/LW-antenne in
de achterruit/zijruit, moet u de antennevoedingskabel (blauw)
of de hulpvoedingskabel (rood) aansluiten op de
voedingsingang van de bestaande antenneversterker.
Raadpleeg uw dealer voor meer details.

• Met dit apparaat is het niet mogelijk een automatische antenne
zonder relaiskast te gebruiken.

Instandhouden van het geheugen

Zolang de gele voedingskabel is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer het
contact van de auto wordt uitgeschakeld.

Opmerkingen betreffende het aansluiten van de luidsprekers

• Zorg dat het apparaat is uitgeschakeld, alvorens de
luidsprekers aan te sluiten.

• Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm en
let op dat die het vermogen van de versterker kunnen
verwerken. Als u dit niet doet, kunnen de luidsprekers ernstig
beschadigd raken.

• Verbind in geen geval de aansluitingen van de luidsprekers
met het chassis van de auto en sluit de aansluitingen van de
rechter- en linkerluidspreker niet op elkaar aan.

• Verbind de aardingskabel van dit apparaat niet met de
negatieve (–) aansluiting van de luidspreker.

• Probeer nooit de luidsprekers parallel aan te sluiten.

• Sluit geen actieve luidsprekers (met ingebouwde versterkers)
aan op de luidsprekeraansluiting van dit apparaat. Dit zal
leiden tot beschadiging van de actieve luidsprekers. Sluit dus
altijd uitsluitend luidsprekers zonder ingebouwde versterker
aan.

• Om defecten te vermijden mag u de bestaande
luidsprekerbedrading in uw auto niet gebruiken wanneer er
een gemeenschappelijke negatieve (–) draad is voor de
rechter- en linkerluidsprekers.

• Verbind de luidsprekerdraden niet met elkaar.

Opmerkingen over aansluiten

• Als de luidspreker en versterker niet correct zijn aangesloten,
wordt "Output connection failure." op het scherm weergegeven.
In dit geval moet u zorgen dat de luidspreker en versterker
correct zijn aangesloten.

• Als u de monitor gebruikt voor de achterbank, moet u het
schakelsnoer van de parkeerrem aansluiten op de aarding.

*

4

Dispositif de protection
Schutzschaltung
Beveiliging

*

8

*

8

*

2

Appareils utilisés dans les illustrations (non fournis)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)

Haut-parleur avant
Frontlautsprecher
Voorluidspreker

Amplificateur de puissance
Endverstärker
Eindversterker

Haut-parleur arrière
Hecklautsprecher
Achterluidspreker

Caisson de graves actif
Aktiver Tiefsttöner
Actieve subwoofer

Périphérique USB
USB-Gerät
Dispositivo USB

iPod

Caméra de recul
Rückfahrkamera
Achteruitkijkcamera

Moniteur
Monitor
Monitor

*

6

4-164-313-31(1)

Installation/Connexions
Installation/Anschluss
Montage/Aansluitingen

AV Center

XAV-60

©2010 Sony Corporation Printed in Thailand



*

7

CAMERA IN

AUX VIDEO

IN

AUX AUDIO

IN

AUX VIDEO

IN

AU

X AUDIO

IN

Caméra vidéo*
Videokamera*
Videocamera*

Console de
jeu*
Spielkonsole*
Gameconsole*

Voorzorgsmaatregelen

• Kies de installatieplaats zorgvuldig zodat het apparaat de bestuurder niet hindert
tijdens het rijden.

• Installeer het apparaat niet op plaatsen waar het blootgesteld wordt aan hoge
temperaturen, b.v. in direct zonlicht of bij de warme luchtstroom van de
autoverwarming, aan sterke trillingen, of waar het in contact komt met veel stof
of vuil.

• Gebruik voor het veilig en stevig monteren van het apparaat uitsluitend de
bijgeleverde montage-onderdelen.

Maximale montagehoek

Installeer het apparaat nooit onder een hoek van meer dan 45° met het horizontale
vlak.

Parkeerremkabel aansluiten

Sluit de parkeerremkabel (lichtgroen) van  aan op het schakelsnoer van de
parkeerrem. De plaats waar het schakelsnoer van de parkeerrem moet worden
geplaatst, is afhankelijk van de auto. Raadpleeg de autohandelaar of de
dichtstbijzijnde Sony-handelaar voor meer informatie.

De beugel verwijderen

Voordat u het apparaat installeert, moet u de beugel  van het
apparaat verwijderen.

1 Plaats de ontgrendelingssleutels  tussen het apparaat en de

beugel  tot deze vastklikken.

2 Trek de beugel  omlaag en trek het apparaat omhoog om deze

van elkaar te scheiden.

Het apparaat installeren

-A Het apparaat installeren met de bijgeleverde beugel

Opmerking (-A-2)

Buig de klemhaken naar buiten zodat de beugel stevig vastzit.

-B Het apparaat in een Japanse auto installeren

In bepaalde merken Japanse auto’s kunt u dit apparaat mogelijk installeren zonder
de bijgeleverde beugel. Als dit niet het geval is, neemt u contact op met uw Sony­handelaar.

Wanneer u dit apparaat bevestigt aan de vooraf geïnstalleerde beugels van de auto,
gebruikt u de bijgeleverde schroeven  in de betreffende schroefgaten,
afhankelijk van uw auto: T voor TOYOTA, M voor MITSUBISHI en N voor
NISSAN.

Opmerkingen

• Installeer het apparaat alleen met de bijgeleverde schroeven  om defecten te voorkomen.

• Oefen niet te veel druk uit op de toetsen van het apparaat.

• Druk niet op het LCD-scherm.

• Voordat u het apparaat installeert, moet u controleren of er niets op het apparaat ligt.

Waarschuwing als het contactslot van de auto
geen ACC-positie heeft

Zorg ervoor dat u de functie voor automatisch uitschakelen instelt. Raadpleeg de
bijgeleverde gebruiksaanwijzing voor meer informatie.
Het apparaat wordt na de ingestelde tijd automatisch volledig uitgeschakeld nadat
het apparaat is uitgeschakeld. Zo wordt voorkomen dat de accu leegloopt.
Als u de functie voor automatisch uitschakelen niet instelt, moet u
 ingedrukt houden tot het scherm wordt uitgeschakeld telkens
wanneer u het contact uitschakelt.

Hersteltoets

Als u de installatie en aansluitingen hebt voltooid, moet u met een puntig
voorwerp, zoals de punt van een balpen, de hersteltoets indrukken om het apparaat
opnieuw in te stellen.

Précautions

• Choisir soigneusement l’emplacement de l’installation afin que l’appareil ne
gêne pas la conduite normale du véhicule.

• Eviter d’installer l’appareil dans un endroit exposé à de la poussière, de la saleté,
des vibrations violentes ou à des températures élevées, comme en plein soleil ou
à proximité d’un conduit de chauffage.

• Pour garantir un montage sûr, n’utiliser que le matériel fourni.

Réglage de l’angle de montage

Ajuster l’inclinaison à un angle inférieur à 45 °.

Raccordement du cordon du frein à main

Veillez à raccorder le cordon du frein (vert clair)  au cordon du capteur du frein
à main. La position de montage du cordon du capteur du frein à main varie selon la
voiture. Consultez votre concessionnaire automobile ou votre revendeur Sony le
plus proche pour obtenir plus d’informations.

Retrait du support

Avant d’installer l’appareil, retirez le support  de l’appareil.

1 Insérez les deux clés de déblocage  simultanément entre

l’appareil et le support  jusqu’au déclic indiquant qu’elles sont
en place.

2 Tirez le support  vers le bas, puis tirez l’appareil vers le haut

pour les séparer.

Montage de l’appareil

-A Montage de l’appareil à l’aide du support fourni

Remarque (-A-2)

Pliez ces griffes vers l’extérieur pour assurer une prise correcte.

-B Montage de l’appareil dans une voiture japonaise

Il peut être possible d’installer cet appareil dans certaines voitures japonaises sans
le support fourni. Dans le cas contraire, consultez votre revendeur Sony agréé.

Si vous installez cet appareil sur les supports préinstallés de votre véhicule, faites
passer les vis fournies  par les trous de vis appropriés, en fonction de votre
véhicule : T pour TOYOTA, M pour MITSUBISHI et N pour NISSAN.

Remarques

• Pour éviter tout dysfonctionnement, utilisez uniquement les vis fournies .

• N’exercez pas de pression excessive sur les touches de l’appareil.

• N’exercez pas de pression sur l’écran LCD.

• Avant de procéder au montage, vérifiez que rien ne se trouve au dessus de l’appareil.

Avertissement au cas où le contact de votre
voiture ne dispose pas d’une position ACC

Veillez à régler la fonction de mise hors tension automatique. Pour obtenir
davantage d’informations, reportez-vous au mode d’emploi fourni.
L’appareil s’éteint complètement et automatiquement après le laps de temps choisi
une fois l’appareil mis hors tension afin d’éviter que la batterie ne se décharge.
Si vous ne réglez pas la fonction de mise hors tension automatique, appuyez sur la
touche  et maintenez-la enfoncée jusqu’à ce que l’affichage
disparaisse à chaque fois que vous coupez le contact.

Touche de réinitialisation

Une fois l’installation et les connexions terminés, appuyez sur la touche de
réinitialisation à l’aide d’un stylo à bille, etc.

Sicherheitshinweise

• Wählen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht
hinderlich ist.

• Bauen Sie das Gerät so ein, dass es keinen hohen Temperaturen (keinem direkten
Sonnenlicht, keiner Warmluft von der Heizung), keinem Staub, keinem Schmutz
und keinen starken Vibrationen ausgesetzt ist.

•

Für eine sichere Befestigung verwenden Sie stets die mitgelieferten Montageteile.

Hinweis zum Montagewinkel

Das Gerät sollte in einem Winkel von weniger als 45° montiert werden.

Anschließen der Parkbremsenleitung

Die Parkleitung (hellgrün) von  muss unbedingt an die
Parkbremsenschaltleitung angeschlossen werden. Die Montageposition der
Parkbremsenschaltleitung ist von Fahrzeugmodell zu Fahrzeugmodell
unterschiedlich. Weitere Informationen erhalten Sie bei Ihrem Fahrzeughändler
oder Ihrem Sony-Händler.

Abnehmen der Halterung

Nehmen Sie vor dem Installieren des Geräts die Halterung  vom
Gerät ab.

1 Führen Sie beide Löseschlüssel  zwischen dem Gerät und der

Halterung  ein, bis sie mit einem Klicken einrasten.

2 Ziehen Sie die Halterung  nach unten und das Gerät nach oben,

um die beiden zu trennen.

Montieren des Geräts

-A Montieren des Geräts mithilfe der mitgelieferten
Halterung

Hinweis (-A-2)

Biegen Sie diese Klammern für einen sicheren Halt nach außen.

-B Montieren des Geräts in einem japanischen
Fahrzeug

Das Gerät lässt sich bei einigen japanischen Fahrzeugmodellen möglicherweise
ohne die mitgelieferte Halterung einbauen. Falls dies nicht möglich ist, wenden
Sie sich bitte an Ihren Sony-Händler.

Wenn Sie das Gerät in die vorinstallierten Halterungen des Fahrzeugs einbauen,
drehen Sie die mitgelieferten Schrauben  in die für das jeweilige Fahrzeug
geeigneten Schraublöcher: T für TOYOTA, M für MITSUBISHI und N für NISSAN.

Hinweise

• Um Fehlfunktionen zu vermeiden, verwenden Sie zum Einbauen des Geräts nur die
mitgelieferten Schrauben .

• Drücken Sie nicht zu fest auf die Tasten am Gerät.

• Drücken Sie nicht auf den LCD-Bildschirm.

• Achten Sie vor dem Einbau darauf, dass sich nichts auf dem Gerät befindet.

Warnhinweis, wenn die Zündung Ihres
Fahrzeugs nicht über eine Zubehörposition
(ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik. Näheres dazu finden Sie in der
mitgelieferten Bedienungsanleitung.
Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit
automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr
entzogen wird.
Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedes Mal, wenn Sie
die Zündung ausschalten, die Taste  gedrückt halten, bis die
Anzeige ausgeblendet wird.

Rücksetztaste

Wenn Sie das Gerät eingebaut und alle Anschlüsse vorgenommen haben, müssen
Sie mit einem Kugelschreiber o. Ä. die Rücksetztaste drücken.

Tableau de bord
Armaturenbrett
Dashboard



Griffes
Klammern
Klemhaken

Connecteur d’alimentation auxiliaire

Hilfsstromanschluss

Hulpvoedingsaansluiting

Rouge
Rot
Rood

Rouge
Rot
Rood

Jaune
Gelb
Geel

Jaune
Gelb
Geel

Rouge
Rot
Rood

Rouge
Rot
Rood

Jaune
Gelb
Geel

Jaune
Gelb
Geel

Rouge
Rot
Rood

Rouge
Rot
Rood

Jaune
Gelb
Geel

Jaune
Gelb
Geel

Schéma de raccordement
d’alimentation

Le connecteur d’alimentation auxiliaire peut varier
suivant le type de voiture. Vérifiez le schéma du
connecteur d’alimentation auxiliaire de votre voiture
pour vous assurer que les connexions correspondent. Il
en existe trois types de base (illustrés ci-dessous). Il se
peut que vous deviez commuter la position des fils rouge
et jaune du cordon d’alimentation de l’autoradio.
Après avoir établi les connexions et commuté
correctement les fils d’alimentation, raccordez l’appareil
à l’alimentation de la voiture. Si vous avez des questions
ou des difficultés à propos de cet appareil qui ne sont pas
abordées dans le présent mode d’emploi, consultez votre
concessionnaire automobile.

Voedingsaansluitschema

De hulpvoedingsaansluiting kan verschillen afhankelijk
van de auto. Controleer het voedingsaansluitschema dat
bij dit apparaat wordt geleverd om te zien of de
aansluitingen kloppen. Er zijn drie basistypes (zie
afbeelding hieronder). Het is mogelijk dat u de posities
van de rode en gele kabels in de voedingskabel van het
car audiosysteem moet omwisselen.
Als de aansluitingen en geschakelde voedingskabels
kloppen, sluit u het apparaat aan op de voeding van de
auto. Indien u nog vragen of problemen hebt in verband
met het aansluiten van het apparaat die niet in deze
handleiding vermeld staan, raadpleeg dan de autodealer.

Stromanschlussdiagramm

Der Hilfsstromanschluss kann je nach Fahrzeugtyp
unterschiedlich sein. Sehen Sie im Hilfsstroman­schlussdiagramm für Ihr Fahrzeug nach, wie die
Verbindung ordnungsgemäß vorgenommen werden muss.
Es gibt, wie unten abgebildet, drei grundlegende Typen.
Sie müssen möglicherweise die rote und gelbe Leitung
des Stromversorgungskabels der Autostereoanlage
vertauschen.
Stellen Sie die Anschlüsse her, schließen Sie die
geschalteten Stromversorgungsleitungen richtig an und
verbinden Sie dann das Gerät mit der Stromversorgung
Ihres Fahrzeugs. Wenn beim Anschließen des Geräts
Fragen oder Probleme auftreten, die in dieser
Bedienungsanleitung nicht erläutert werden, wenden Sie
sich bitte an den Autohändler.

Véhicule sans position ACC

Fahrzeug ohne Zubehörposition (ACC)

Auto zonder ACC-positie

4

Jaune

Gelb
Geel

alimentation continue

permanente Stromversorgung

continu voeding

7

Rouge

Rot

Rood

alimentation commutée

geschaltete Stromversorgung

geschakelde voeding

Type pédale de frein
Fußbremse
Type voetrem

Cordon du capteur du frein à main
Parkbremsenschaltleitung
Schakelsnoer van de parkeerrem

Type frein à main
Handbremse
Type handrem

Cordon du capteur du frein à main
Parkbremsenschaltleitung
Schakelsnoer van de parkeerrem



Plus de 182 mm
Mehr als 182 mm
Groter dan 182 mm

Plus de 111 mm
Mehr als 111 mm
Groter dan 111 mm

vers le tableau de bord/la console centrale
an Armaturenbrett/Mittelkonsole
naar dashboard/middenconsole

Support
Halterung
beugel

Pièces existantes fournies avec la voiture
Vorhandene, mit dem Fahrzeug gelieferte Teile
Bestaande onderdelen die bij de auto zijn geleverd

taille
5 × 8 mm max.
Größe
5 × max. 8 mm
grootte
5 × max. 8 mm

taille
5 × 8 mm max.
Größe
5 × max. 8 mm
grootte
5 × max. 8 mm





Support
Halterung
beugel

 





Tournez le crochet vers l’intérieur.

Der Haken muss nach innen weisen.

Het haakje moet naar binnen wijzen.

4

Jaune

Gelb
Geel

alimentation commutée

geschaltete Stromversorgung

geschakelde voeding

7

Rouge

Rot

Rood

alimentation continue

permanente Stromversorgung

continu voeding

2

3

1

A

B
