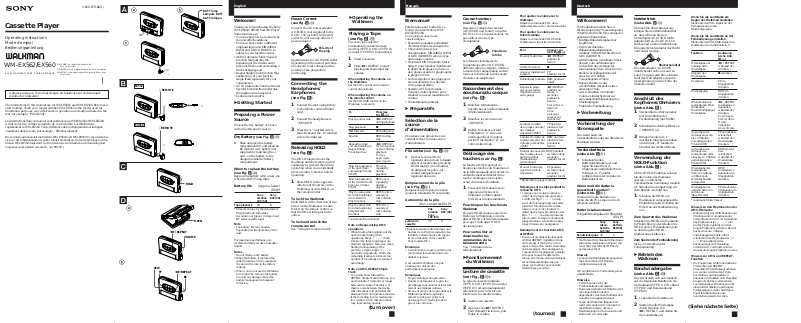

Sony WM-EX560 User Manual

3-860-970-11(1)

Cassette Player

Operating instructions Mode d’emploi Bedienungsanleitung

WALKMAN is a registered trademark of

WM-EX562/EX560

A pleine puissance, l’écoute prolongée du baladeur peut endommager l’oreille de l’utilisateur.

The instructions in this manual are for WM-EX562 and WM-EX560. Before you start reading, check your model number. WM-EX562 is the model used for illustration purposes. Any differences in operation are clearly indicated in the text, for example, “EX562 only”.

Les instructions dans ce manuel sont destinées aux WM-EX562 et WM-EX560. Avant de les lire, vérifiez le numéro de votre modèle. Les illustrations représentent le WM-EX562. Toute différence de fonctionnement est indiquée clairement dans le texte, par exemple, “EX562 seulement”.

Diese Anleitung behandelt die Modelle WM-EX562 und WM-EX560. Vergewissern Sie sich vor der Inbetriebnahme, welches Modell Sie besitzen. In den Abbildungen ist das Modell WM-EX562 dargestellt. Auf Unterschiede wird deutlich im Erläuterungstext hingewiesen (beispielsweise durch „nur EX562”).

Sony Corporation. WALKMAN est une marque déposée de Sony Corporation. WALKMAN ist ein eingetragenes Warenzeichen der Sony

Corporation.

EX562

EX560

2REMOTE

œ•REPEAT

REW

FF œ•REPEAT

HOLD

VOLUME

OPEN

BATT lamp Lámpara BATT BATT-lamppu

English

Welcome!

Thank you for purchasing the Sony WM-EX562/EX560 Cassette Player. Some features are:

•You can enjoy low bass sounds by the powerful headphone.

•You can choose from 2 different emphasizing tones: MB (MEGA BASS) and GRV (GROOVE) to adjust to your favorite sound.

•AMS (Automatic Music Sensor) function that searches the beginning of the current and 2 previous tracks, and succeeding 3 tracks at high speed.

•Repeat Single Track function that enables play of your favorite single track repeatedly for your convenience.

•AVLS (Automatic Volume Limiter System) function that moderates the maximum volume level.

•Useful remote control.

zGetting Started

Preparing a Power Source

Choose the dry battery or house current as the power source.

Dry Battery (see Fig. A-a)

1 Slide and open the battery

compartment lid, and insert an R6 (size AA) dry battery (not supplied) by matching the + and – on the battery to the diagram inside the battery compartment.

When to replace the battery (see Fig. A-b)

Replace the battery with a new one when the BATT lamp dims.

Battery life (Approx. hours)

Sony Sony alkaline R6P (SR) LR6 (SG)

Tape playback 29 8

* Measured value by the standard of

EIAJ (Electronic Industries Association of Japan). (Using a Sony HF series cassette tape)

Note

• The battery life may shorten depending on the operation of the unit.

For maximum performance we recommend that you use an alkaline battery.

Notes

• Do not charge a dry battery.

• When the battery is replaced the setted functions will be cancelled, the unit will return to the factory settings.

• When you do not use the Walkman for a long time, remove the battery to avoid any damage caused by battery leakage and subsequent corrosion.

(EIAJ*)

House Current

(see Fig. A-c)

Connect the AC power adaptor AC-E15HG (not supplied) to the DC IN 1.5V jack and to the wall outlet. Do not use any other AC power adaptor.

Polarity of the plug

Specifications for AC-E15HG differ depending on the area of purchase. Check your local voltage and the polarity of the plug before purchasing.

Connecting the Headphones/ Earphones

(see Fig. B)

1 Connect the micro plug firmly

to the remote control (EX562 only).

2 Connect the headphones to

2REMOTE.

3 Wear the ”L” marked side to

the left ear and the ”R” marked side to the right ear.

Releasing HOLD

(see Fig. C)

The HOLD function locks the Walkman and the remote control separately to prevent them from operating when you accidentally press a button. Unlock it before operating.

1 Slide HOLD in the opposite

direction of the arrow on the Walkman, or slide HOLD on the remote control.

To lock the Walkman

Slide HOLD in the direction of the arrow on the Walkman, or slide HOLD on the remote control so that the HOLD indicator turns yellow.

To lock and unlock the remote control

See ”Using the remote control”.

z Operating the

Walkman

Playing a Tape

(see Fig. D-a)

The Auto tape selector automatically selects the tape (normal (TYPE I), CrO2 (TYPE II) or metal (TYPE IV)) for playback.

1 Insert a cassette. 2 Press œ•REPEAT to start

playing and then adjust the volume.

When adjusting the volume on the Walkman

Set the VOL control on the remote control at maximum.

When adjusting the volume on the remote control

Set the VOLUME control on the Walkman to around 6.

To Press (see

Play the other side œ•REPEAT

Stop playback p Fast forward FF during stop Rewind REW during

Repeat the track œ•REPEAT you are listening to for two seconds (Repeat Single or more during Track function) playback

Find the beginning FF once/ of the next track/ repeatedly succeeding 3 tracks during (AMS*) playback

Find the beginning REW once/ of the current track/ repeatedly previous 2 tracks during (AMS) playback

Play the same side REW for two from the beginning seconds or (Auto Rewind more during Play function) stop

Play the other side FF for two from the beginning seconds or (Skip Reverse more during function) stop

* Automatic Music Sensor

Note on Beeps during AMS operations

• When finding the beginning of the next 3 tracks during AMS operations, beeps “• – – –” (beep followed by three long beeps) are emitted repeatedly. Likewise, when finding the beginning of the previous 2 tracks, beeps “•• – – –” are emitted repeatedly. While the remaining tracks are reduced, the number of long beeps are reduced accordingly.

Note on AMS, REPEAT Single Track

• To operate the AMS and the REPEAT Single Track functions, you need a blank of 4 seconds or longer between the tracks. Therefore, if there is noise between the tracks, these functions will not detect the blank and will not operate. Likewise, if the recording level is moderately low within a track, these functions may inaccurately operate.

Fig. D-b)

during playback

stop

To stop a single repeat, press it again.

(turn over)

Français

Bienvenue!

Félicitations pour l’achat de ce lecteur de cassette Sony WMEX562/EX560.

Voici quelques unes de ses caractéristiques:

•Ecouteurs puissants permettant d’écouter même les sons graves.

•Choix entre deux types d'accentuation: MB (MEGA BASS) et GRV (GROOVE) selon le type de musique écoutée.

•Fonction AMS (Automatic Music Sensor) pour localiser rapidement le début de la plage en cours, ou de 2 plages avant et 3 plages après la plage en cours.

•Lecture répétée d’une plage pour écouter plusieurs fois de suite votre plage préférée.

•Système AVLS (Automatic Volume Limiter System) pour modérer le niveau maximum du volume.

•Télécommande pratique.

z Préparatifs

Sélection de la source d’alimentation

Choisissez une pile sèche ou le courant secteur comme source d’alimentation.

Pile sèche (voir Fig. A-a)

1 Ouvrez le couvercle du

logement de la pile en le faisant glisser et insérez une pile sèche R6 (format AA) (non fournie) en dirigeant les pôles + et – comme indiqué dans le logement de la pile.

Remplacement de la pile (voir Fig. A-b)

Remplacez la pile par une neuve quand le témoin BATT est sombre.

Autonomie de la pile

Lecture de 29 8 cassette

* Valeur mesurée conformément aux

normes de la EIAJ (Association des industries électroniques du Japon). (Avec utilisation d’une cassette Sony modèle HF.)

Remarque

• L’autonomie de la pile peut être plus courte selon la manière dont vous utilisez le lecteur.

Il est conseillé d’utiliser une pile alcaline pour obtenir des performances optimales.

Remarques

• Ne pas recharger une pile sèche.

• Quand vous remplacez la pile, les préréglages sont annulés et le lecteur revient aux réglages initiaux.

• Si vous prévoyez de ne pas utiliser le Walkman pendant longtemps, enlevez la pile pour éviter tout dommage dû à l’électrolyte de la pile et à la corrosion.

(Env. en heures)(EIAJ*)

Pile Sony alcaline R6P (SR) Sony LR6 (SG)

Courant secteur

(voir Fig. A-c)

Raccordez l’adaptateur secteur (AC-E15HG non fourni) à la prise DC IN 1.5V et à la prise secteur. Ne pas utiliser d’autre type d’adaptateur.

Polarité de la fiche

Les données techniques de l’adaptateur secteur AC-E15HG diffèrent selon les régions. Vérifiez la tension de l’alimentation secteur locale et la forme de la fiche avant d’acheter un adaptateur.

Raccordement des écouteurs/du casque

(voir Fig. B)

1 Branchez fermement la

microfiche sur la télécommande (EX562 seulement).

2 Branchez les écouteurs sur

2REMOTE.

3 Mettez l’écouteur portant

l’inscription “L” sur votre oreille gauche et l’écouteur portant l’inscription “R” sur votre oreille droite.

Déblocage des touches

La fonction HOLD permet de bloquer les touches du Walkman et de la télécommande pour éviter un enclenchement accidentel d’une touche. Débloquez les touches avant d’utiliser le Walkman.

(voir Fig. C)

1 Poussez HOLD dans le sens

opposé à la flèche sur le Walkman, ou faites glisser HOLD sur la télécommande.

Pour bloquer les touches du Walkman

Poussez HOLD dans le sens de la flèche sur le Walkman, ou faites glisser HOLD sur la télécommande pour que l’indicateur HOLD devienne jaune.

Pour verrouiller et déverrouiller les commandes de la télécommande

Voir ”Utilisation de la télécommande”.

z Fonctionnement

du Walkman

Lecture de cassette

(voir Fig. D-a)

Le type de cassette (normale (TYPE I), CrO2 (TYPE II) ou métal (TYPE IV)) est automatiquement sélectionné pour la lecture en fonction de la cassette insérée.

1 Insérez une cassette. 2 Appuyez sur œ•REPEAT

pour démarrer la lecture, puis réglez le volume.

Pour ajuster le volume sur le Walkman

Réglez la commande VOL de la télécommande sur le volume maximal.

Pour ajuster le volume sur la télécommande

Réglez la commande VOLUME du Walkman sur la position 6 environ.

Pour Appuyer sur

Ecouter l’autre face œ•REPEAT

Arrêter la lecture p Avancer rapidement FF

la bande pendant l’arrêt Rembobiner la bande REW pendant

Répéter la plage œ•REPEAT que vous écoutez pendant au (répétition d’une moins 2 seule plage) secondes

Localiser le début FF une fois/ de la plage suivante/ plusieurs fois des 3 plages pendant la suivantes (AMS*) lecture

Localiser le début de REW une fois/ la plage actuelle/des plusieurs fois 2 plages précédentes pendant la (AMS) lecture

Ecouter une nouvelle REW pendant fois la même face à au moins deux partir du début secondes (Rembobinage pendant l’arrêt automatique)

Ecouter l’autre face FF pendant à partir du début au moins deux (Inversion) secondes

* Recherche de plage musicale

Remarque sur les bips pendant la recherche AMS

• Lorsque vous voulez localiser le début des 3 plages suivantes avec l’AMS, des bips “• – – –” (un bip suivi de trois longs bips) sont émis plusieurs fois de suite. De même lorsque vous voulez localiser le début des 2 plages précédentes, des bips “•• – – –” sont émis plusieurs fois de suite. Lorsque le nombre de plages diminue, le nombre de bips longs diminue en conséquence.

Remarque sur les fonctions AMS et REPEAT

• Pour pouvoir utiliser les fonctions AMS et REPEAT (répétition d’une seule plage), il faut qu’il y ait un espace vierge d’au moins 4 secondes entre les plages. Par conséquent, si l’espace entre les plages est parasité, il ne pourra pas être détecté. De même, si le niveau d’enregistrement est extrêmement faible sur une plage, ces fonctions peuvent être déclenchées par erreur.

(voir Fig.D-b)

pendant la lecture

l’arrêt

pendant la lecture

Pour arrêter la répétition d’une seule plage, appuyez une seconde fois.

pendant l’arrêt

(tournez)

Deutsch

Willkommen!

Wir beglückwünschen Sie zu Ihrem neuen Sony Cassettenspieler WM-EX562/EX560. Hier einige der gebotenen Funktionen:

•Kräftige Baßwiedergabe über Kopfhörer.

•Zwei verschiedene Baßanhebungsfunktionen wählbar: MB (MEGA BASS) und GRV (GROOVE).

•AMS-Funktion (Automatic Music Sensor) zum automatischen Aufsuchen des Anfangs des momentanen Titels, eines bis zu 2 Stellen zurückliegenden oder eines bis zu 3 Stellen vorausliegenden Titels.

•Repeat-Funktion zum wiederholten Abspielen eines einzelnen Titels.

•AVLS-Funktion (Automatic Volume Limiter System) zur automatischen Begrenzung des Maximalpegels.

•Praktische Fernbedienung.

z Vorbereitung

Vorbereitung der Stromquelle

Das Gerät kann mit Trockenbatterie oder am Stromnetz betrieben werden.

Trockenbatterie

(siehe Abb. A-a)

1 Schieben Sie den

Batteriefachdeckel auf, und legen Sie eine R6/AAMignonzelle (mitgeliefert) mit richtiger +/– Polarität (entsprechend der Angabe im Batteriefach) ein.

Wann muß die Batterie gewechselt werden? (siehe Abb. A-b)

Wechseln Sie die Batterie aus, wenn die BATT-Lampe nur noch schwach leuchtet.

Batterie-Lebensdauer

(Ungefähre Angaben in Stunden)

Sony Sony Alkali- Batterie batterie R6P(SR) LR6 (SG)

Bandwiedergabe 29 8

* Nach dem EIAJ-Standard (Electronic

Industries Association of Japan) mit einer Sony Cassette der HF-Serie gemessener Wert.

Hinweis

• Je nach den Betriebsbedingungen ist die Lebensdauer der Batterie möglicherweise kürzer.

Wir empfehlen die Verwendung einer Alkalibatterie.

Hinweise

• Versuchen Sie nicht, die Trockenbatterie aufzuladen.

• Beim Auswechseln der Batterie wird die eingestellte Funktion abgeschaltet; das Gerät befindet sich danach im Ausgangszustand.

• Wenn der Walkman längere Zeit nicht verwendet wird, nehmen Sie die Batterie heraus, um eine Beschädigung durch Auslaufen und Korrosion zu vermeiden.

(EIAJ*)

Netzbetrieb

(siehe Abb. A-c)

Nehmen Sie den Akku heraus, bringen Sie den BatteriebehÄlter an, und schlie·en Sie den Netzadapter AC-E15HG (nicht mitgeliefert) an die DC IN 1.5VBuchse und an eine Steckdose an. Ein anderer Netzadapter darf nicht verwendet werden.

Steckerpolarität

Der Netzadapter AC-E15HG unterscheidet sich von Land zu Land. Vergewissern Sie sich beim Kauf des Netzadapters, daß die Netzspannung und die Form des Steckers stimmt.

Anschluß des Kopfhörers/Ohrhörers

(siehe Abb. B)

1 Stecken Sie den Microstecker

fest in die Buchse der Fernbedienung (nur EX562).

2 Schließen Sie den Kopfhörer an

2REMOTE an.

3 Bringen Sie die mit „L”

markierte Muschel am linken und die mit „R” markierte Muschel am rechten Ohr an.

Verwendung der HOLD-Funktion

(siehe Abb. C)

Mit der HOLD-Funktion können Sie die Tasten des Walkman sperren, so daß keine versehentliche Verstellung möglich ist. Schalten Sie die Sperrung vor dem Betrieb wie folgt aus:

1 Schieben Sie HOLD am

Walkman in entgegengesetzte Pfeilrichtung oder schalten Sie HOLD an der Fernbedienung aus.

Zum Sperren des Walkman

Schieben Sie HOLD am Walkman in Pfeilrichtung oder schalten Sie HOLD an der Fernbedienung ein, so daß die gelbe HOLDMarkierung sichtbar ist.

Zum Sperren der Fernbedienung

Siehe „Verwendung der Fernbedienung”.

z Betrieb des

Walkman

Bandwiedergabe

(siehe Abb. D-a)

Das Gerät stellt sich automatisch auf die folgenden Bandtypen ein: Normalband (TYPE I), CrO2-Band (TYPE II) und Reineisenband (TYPE IV).

1 Legen Sie die Cassette ein. 2 Starten Sie die Wiedergabe

durch Drücken von œ•REPEAT, und stellen Sie die Lautstärke ein.

Wenn Sie die Lautstärke am Regler des Walkman einstellen

Stellen Sie den VOL-Regler an der Fernbedienung in die Maximalposition.

Wenn Sie die Lautstärke an der Fernbedienung einstellen

Stellen Sie den VOLUME-Regler am Walkman etwa in die Position 6.

Funktion Bedienung

Wiedergabe der œ•REPEAT anderen Seite während der Wiedergabe drücken.

Stoppen der p drücken. Wiedergabe

Vorspulen FF im

Zurückspulen REW im

Wiederholen des œ•REPEAT momentanen Titels mindestens 2 (Einzeltitel- Sekunden Wiederholfunktion) während der Wiedergabe drücken.

Aufsuchen des FF einmal bzw Anfangs eines um wiederholt bis zu 3 Stellen während der vorausliegenden Wiedergabe Titels (AMS*) drücken.

Aufsuchen des REW einmal Anfangs des bzw momentanen oder wiederholt eines bis zu 2 Stellen während der zurückliegenden Wiedergabe Titels (AMS) drücken.

Wiedergabe der REW momentanen mindestens 2 Seite von Anfang Sekunden im an (Rückspul- Stoppbetrieb Wiedergabestart- drücken. Automatik)

Wiedergabe der FF mindestens anderen Seite von 2 Sekunden im Anfang an Stoppbetrieb (Skip Reverse) drücken.

* Automatic Music Sensor

Hinweis zu den Pieptönen bei der AMS-Titelsuche

• Während mit der AMS-Funktion ein 3 Stellen weiter vorausliegender Titel aufgesucht wird, ist wiederholt das Pieptonmuster „• – – –” (ein kurzer Piepton gefolgt von drei langen Pieptönen) zu hören. Bei der Suche eines um 2 Stellen zurückliegenden Titels ertönt wiederholt das Pieptonmuster „•• – – –”. Wenn während des Suchvorgangs ein Titelanfang erreicht wird, verringert sich die Anzahl der langen Pieptöne um eins.

Hinweis zur AMS- und REPEATFunktion

• Die Funktionen AMS (automatische Titelsuche) und REPEAT (Einzeltitel-Wiederholung) arbeiten nur, wenn zwischen den Titeln Leerstellen von mindestens 4 Sekunden vorhanden sind. Beachten Sie jedoch, daß bei verrauschten Leerstellen diese Funktionen nicht einwandfrei arbeiten und längere Titelpassagen mit sehr niedrigem Pegel fälschlicherweise als Leerstellen gewertet werden.

(siehe Abb.

D-b)

Stoppbetrieb drücken.

Zum Stoppen der EinzeltitelWiederholfunktion erneut drücken

(Siehe nächste Seite)

English

Français

Deutsch

REW

EX562

EX560

AVLS

VOL

REW

SOUND•AVLS

œ•REPEAT

FF/REW

aNR FUNCTION

SOUND•MB/GRV œ•REPEAT

FUNCTION

BL SKIP

FUNCTION

EX562

SOUND•AVLS

œ•REPEAT

HOLD

HOLD indicator

Indicateur HOLD

Indicador HOLD

HOLD Anzeige

HOLD

VOL

Using Other Functions

The following operations are used by a combination of the FUNCTION button with other operating buttons. The combination of the FUNCTION button can only be used on the main unit.

To skip a long blank space between musics (BL SKIP function)

(see Fig. D-c)

1 While holding down

FUNCTION, press the FF button. The BL SKIP indicator will be lit. To cancel the BL SKIP mode, hold down FUNCTION and then press FF. Then the BL SKIP indicator goes off.

Note on BL SKIP

• For the BL SKIP function, you need a blank of 12 seconds or longer between the tracks. Therefore, if there is noise between the tracks, these functions will not detect the blank and will not operate. Likewise, if the recording level is moderately low within a track, this function may inaccurately operate.

To play a tape recorded with Dolby* NR system

(see Fig. D-d)

1 While holding down

FUNCTION, press p. a NR indicator will be lit. To cancel the Dolby function, hold down FUNCTION and then press p. Then the a NR indicator goes off.

* Dolby noise reduction

manufactured under license from Dolby Laboratories Licensing Corporation. “DOLBY” and the double-D symbol a are trademarks of Dolby Laboratories Licensing Corporation.

Emphasizing Bass

(see Fig. E)

1 While holding down

FUNCTION, press œ • REPEAT. The MB or GRV indicator of the SOUND mode will be lit, and switches to either one each time you press œ • REPEAT. Either MB or GRV indicator will be lit when the SOUND mode is being used. To cancel the SOUND mode, while holding down FUNCTION, press œ • REPEAT repeatedly until the MB and GRV indicators go off.

MB: emphasizes bass sound GRV: emphasizes deeper bass

sound

no message: off (normal)

Operating the remote control (EX562 only)

Press SOUND•AVLS to select the desired mode. With each press, the indications in the display changes as follows: MB: emphasizes bass sound GRV: emphasizes deeper bass

sound

No message: off (normal)

Note

• If the sound is distorted with the mode “GRV”, select the mode “MB” or no message.

Protecting Your Hearing (AVLS) (see Fig. E)

When AVLS (Automatic Volume Limiter System) is turned on, the maximum volume is kept down to protect your ears.

1 While holding down

FUNCTION, press REW. The AVLS indicator will be lit. To cancel the AVLS, while holding down FUNCTION, press REW. The AVLS indicator goes off.

Operating the remote control (EX562 only)

1 Press and hold SOUND•AVLS

for two seconds or more. “ ” appears in the display. To cancel, press SOUND•AVLS again.

Note

• If the sound is distorted when you listen to the bass-boosted sound with the AVLS, turn down the volume.

Notes on FUNCTION

• Even when the tape is stopped, the FUNCTION may be operated. When FUNCTION and other operating buttons are pressed the LED lamp will light to show the present mode, and when FUNCTION and other operating buttons are released, the LED will go off.

• Do not press the FUNCTION button on the Walkman when switching SOUND • AVLS on the remote control.

Using the Remote Control

To lock the buttons

For EX562

(see Fig. F)

1 Slide HOLD in the direction of

the arrow. When you press any button, “Hold” appears in the display. To unlock, slide HOLD in the opposite direction of the arrow.

For EX560

1 Slide HOLD so that the HOLD

indicator turns yellow. To unlock, slide HOLD so that the yellow HOLD indicator is hidden.

z Additional

Information

Precautions

On batteries

Do not carry the dry batteries with coins or other metallic objects. It can generate heat if the positive and negative terminals of the batteries are accidentally contacted by a metallic object.

On the unit

•Do not drop the unit or give a shock to the unit, or it may cause a malfunction.

•Do not leave the unit in a location near heat sources, or in a place subject to direct sunlight, excessive dust or sand, moisture, rain, mechanical shock, or in a car with its windows closed.

•(EX562 only) The LCD display may become hard to see or slow down when using the unit at high temperatures (above 40°C/104°F) or at low temperatures (below 0°C/32°F). At room temperature, the display will return to its normal operating condition.

•If the unit has not been used for long, set it in the playback mode and warm it up for a few minutes before inserting a tape.

On tapes longer than 90 minutes

We do not recommend the use of tapes longer than 90 minutes except for a long continuous playback. They are very thin and tend to be stretched easily.

On the remote control

Use the supplied remote control only with this unit.

On headphones/earphones

Road safety

Do not use headphones/earphones while driving, cycling, or operating any motorized vehicle. It may create a traffic hazard and is illegal in some areas. It can also be potentially dangerous to play your headphones/earphones at high volume while walking, especially at pedestrian crossings. You should exercise extreme caution or discontinue use in potentially hazardous situations.

Preventing hearing damage

Do not use headphones/earphones at high volume. Hearing experts advise against continuous, loud and extended play. If you experience a ringing in your ears, reduce volume or discontinue use.

Caring for others

Keep the volume at a moderate level. This will allow you to hear outside sounds and to be considerate to the people around you.

Maintenance

To clean the tape head and path

Use the cleaning cassette CHK-1 (not supplied) every 10 hours of use.

Note

• Use only the recommended cleaning cassette.

To clean the exterior

Use a soft cloth slightly moistened in water. Do not use alcohol, benzine or thinner.

Note

• Clean the headphones/earphones plug periodically.

Troubleshooting

The cassette holder does not open.

•If the tape is playing, stop and then slide OPEN.

•This condition may occur when you remove the power sources during playback, or when you use exhausted dry battery. Set the power sources again or replace the exhausted battery with a new one.

The volume cannnot be turned up.

•Set AVLS to off. When operating the remote control, press and hold SOUND•AVLS until ” ” is not displayed (EX562 only).

The tape fast forwards by itself during playback.

•Set BL SKIP to off.

Specifications

Tape section

Frequency response (Dolby NR off)

Playback: 20 – 18,000 Hz

Output

Headphones 2REMOTE jack Load impedance 8 – 300 ohms

General

Power requirements

1.5 V One R6 (size AA) battery

Dimensions (w/h/d)

Approx. 109.0 x 79.2 x 28.6 mm

⁄8x 31⁄8

x 1

(4 incl. projecting parts and controls

Mass

Approx. 145 g (5.2 oz) Approx. 205 g (7.3 oz)

(incl. a battery and a cassette)

Supplied accessories

• Stereo headphones or earphones with remote control (1)

• Carrying case (1)

Design and specifications are subject to change without notice.

⁄16 inches),

Autres fonctions

Pour mettre les fonctions suivantes en service, vous devez appuyer sur la touche FUNCTION en même temps que sur une autre touche. Vous ne pouvez utiliser que la touche FUNCTION de l’appareil en combinaison avec d’autres touches.

Pour sauter un long passage vierge entre les plages (fonction BL SKIP)

(voir Fig. D-c)

1 Tout en tenant FUNCTION

enfoncée, appuyez sur la touche FF. L’indicateur BL SKIP s’allume. Pour annuler le mode BL SKIP, appuyez sur FF tout en tenant FUNCTION enfoncée. L’indicateur BL SKIP s’éteint.

Remarque sur la fonction BL SKIP

• Pour utiliser la fonction BL SKIP, l’espace vierge entre les plages doit être d’au moins 12 secondes. Donc si l’espace entre les plages est parasité, il ne pourra pas être détecté. De même, si le niveau d’enregistrement est extrêmement faible sur une plage, cette fonction peut être déclenchée par erreur.

Lecture d’une cassette enregistrée avec le réducteur de bruit Dolby*

1 Tout en tenant FUNCTION

Amplification des graves

(voir Fig. E) 1 Tout en appuyant sur

MB: accentue les graves GRV: accentue les graves profonds Aucun message: hors service (normal)

(voir Fig. D-d)

enfoncée, appuyez sur p.

L’indicateur a NR s’allume. Pour annuler le réducteur de bruit Dolby, appuyez sur p tout en tenant FUNCTION enfoncée. L’indicateur a NR s’éteint.

* Réduction de bruit Dolby

fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole double-D a sont des marques de Dolby Laboratories Licensing Corporation.

FUNCTION, appuyez sur œ • REPEAT.

L’indicateur MB ou GRV du mode SOUND s’allume et les deux indicateurs sont successivement affichés chaque fois que vous appuyez sur œ • REPEAT. MB ou GRV doit s’allumer quand le mode SOUND est utilisé. Pour annuler le mode SOUND, tenez FUNCTION enfoncée et appuyez de façon répétée sur œ • REPEAT jusqu’à ce que les indicateurs MB et GRV s’éteignent.

Utilisation de la télécommande (EX562 seulement)

Appuyez sur SOUND•AVLS pour sélectionner le mode souhaité. A chaque pression, les indications dans l’afficheur change comme suit:

MB: accentue les graves GRV: accentue les graves profonds Aucun Message: hors service (normal)

Remarque

• Si le son présente de la distorsion lorsque le mode est réglé sur “GRV”, réglez-le sur “MB” ou sans message.

Protection de l’ouïe (AVLS)

Lorsque vous activez la fonction AVLS (réduction automatique du volume), le volume maximal est limité pour vous protéger l’ouïe.

1 Tout en tenant FUNCTION

Utilisation de la télécommande (EX562 seulement)

1 Appuyez pendant au moins

Remarque

• Si le son présente de la distorsion

Remarques sur la touche FUNCTION

• Même si le lecteur est arrêté, la

• Ne pas appuyer sur la touche

(voir Fig. E)

enfoncée, appuyez sur REW.

L’indicateur AVLS s’allume. Pour annuler la fonction AVLS, tenez FUNCTION enfoncée et appuyez sur REW quand l’indicateur AVLS s’éteint.

deux secondes sur SOUND•AVLS jusqu’à ce que “ ” apparaisse. Pour annuler la fonction, appuyez une nouvelle fois sur SOUND•AVLS.

quand les graves sont amplifiés et que la fonction AVLS est utilisée, réduisez le volume.

touche FUNCTION est opérationnelle. Quand vous appuyez sur FUNCTION, la LED s’allume pour indiquer le mode actuel, et quand la touche FUNCTION et d’autres touches d’exploitation sont désactivées, la LED s’éteint.

FUNCTION de l’appareil quand vous réglez SOUND • AVLS sur la télécommande.

Utilisation de la télécommande

(voir Fig. F)

Blocage des touches

EX562

1 Poussez HOLD dans le sens de

la flèche. Quand vous appuyez sur une touche, “Hold” apparaît sur l’afficheur. Pour débloquer les touches, poussez HOLD dans le sens opposé à la flèche.

EX560

1 Poussez HOLD de sorte que

l’indicateur devienne jaune. Pour débloquer les touches, poussez HOLD de sorte que l’indicateur jaune soit caché.

z Informations

complémentaires

Précautions

Pile

Ne pas porter la pile sèche avec des pièces de monnaie ou d’autres objets métalliques. Le contact des bornes positive et négative avec un objet métallique peut générer de la chaleur.

Appareil

•Ne pas laisser tomber l’appareil ou lui faire subir des chocs, afin d’éviter tout problème de fonctionnement.

•Ne pas exposer l’appareil à une source de chaleur, au soleil, à la poussière, au sable, à l’humidité, à la pluie, à des chocs mécaniques et ne pas le laisser dans une voiture garée en plein soleil, toutes fenêtres closes.

•(EX562 seulement) L’afficheur LCD risque d’être à peine visible ou de réagir lentement si vous utilisez l’appareil à des températures élevées (supérieures à 40°C) ou basses (inférieures à 0°C). Il redeviendra normal à la température normale d’une pièce.

•Si l’appareil n’a pas été utilisé pendant longtemps, mettez-le en mode de lecture et laissez-le chauffer pendant quelques minutes avant d’insérer une cassette.

A propos des cassettes de plus de 90 minutes

Il n’est pas conseillé d’utiliser les cassettes de plus de 90 minutes, sauf pour une lecture de longue durée. Les bandes de ces cassettes sont très fines et ont tendance à se détendre.

Télécommande

Utilisez la télécommande fourni avec cet appareil.

Ecouteurs/casque

Sécurité routière

Ne vous servez pas des écouteurs ou d'un casque pendant la conduite d’une voiture, d’une moto ou de tout autre véhicule motorisé, afin d’éviter tout accident de la circulation. En outre, il est interdit dans certains pays d’utiliser un casque ou des écouteurs en conduisant.

Il peut être également dangereux d’écouter à volume élevé tout en marchant, spécialement aux croisements. Soyez toujours extrêmement prudent et cessez d’utiliser cet appareil dans les situations présentant des risques d’accident.

Prévention des dommages auditifs

Evitez d’utiliser les écouteurs ou le casque à volume élevé. Les médecins déconseillent une écoute continuelle à volume trop élevé. Si vous percevez un sifflement dans les oreilles, mieux vaut réduire le volume ou cesser d’écouter.

Ne gênez pas les personnes qui vous entourent

Maintenez un volume modéré d’écoute. Vous pourrez ainsi entendre les sons extérieurs et être attentifs aux gens qui vous entourent.

Entretien

Nettoyage de la tête et du passage de la bande

Utilisez une cassette de nettoyage CHK-1 (non fournie) toutes les 10 heures d’écoute.

Remarque

• Utilisez la cassette de nettoyage recommandée.

Nettoyage du coffret

Utilisez un chiffon doux légèrement mouillé. Ne pas utiliser d’alcool, de benzine ni de diluant.

Remarque

• Nettoyez régulièrement la fiche des écouteurs ou du casque.

Guide de dépannage

Le logement de la cassette ne s’ouvre pas.

•Si la cassette est en cours de lecture, arrêtez l’appareil et poussez OPEN.

•Ceci peut arriver quand vous débranchez la source d’alimentation en cours de lecture, ou lorsque vous utilisez une pile usée. Rebranchez la source d’alimentation ou remplacez la pile usée par une neuve.

Le volume ne peut pas être augmenté.

•Réglez AVLS sur arrêt. Quand vous utilisez la télécommande, appuyez en continu sur SOUND•AVLS jusqu’à ce que “ ” disparaisse (EX562 seulement).

La bande se rembobine d’ellemême pendant la lecture.

•Réglez BL SKIP sur arrêt.

Spécifications

Section Magnétophone

Réponse en fréquence (Dolby NR hors service)

Lecture: 20 –18.000 Hz

Sortie

Ecouteurs Prise 2REMOTE Impédance de charge 8 – 300 ohms

Généralités

Alimentation

1,5 V Une pile R6 (format AA)

Dimensions (l/h/p)

Env. 109,0 x 79,2 x 28,6 mm (4

1⁄8

x 1

⁄16 po.) parties saillantes et

3 commandes comprises

Poids

Env. 145 g (5,2 on.) Env. 205 g (7,3 on.) (pile et cassette

compris)

Accessoires fournis

• Casque ou écouteurs stéréo avec télécommande (1)

• Pochette de transport (1)

Pour les utilisateurs en France (EX560 seulement)

En cas de remplacement du casque/ écouteurs, référez-vous au modéle de casques/écouteurs adaptés à votre appareil et indiqué ci-dessous.

• MDR-WME652 (pour WM-EX560)

La conception et les spécifications peuvent être modifiées sans préavis.

⁄8x

Zusatzfunktionen

Für die folgenden Funktionen muß die betreffende Taste zusammen mit der FUNCTION-Taste gedrückt werden. Diese Funktionen können nicht von der Fernbedienung aus aktiviert werden.

Überspringen einer längeren Leerstelle in einem Titel – BL SKIPFunktion

1 Während Sie FUNCTION

gedrückt halten, drücken Sie gleichzeitig die FF-Taste. BL SKIP-Anzeige leuchtet auf, und die Leerstellensprungfunktion ist eingeschaltet. Zum Ausschalten der Leerstellensprungfunktion drücken Sie die FF-Taste erneut bei gedrückt gehaltener FUNCTION-Taste. Die BL SKIP-Anzeige erlischt dann wieder.

Hinweis zur BL SKIP-Funktion

• Die Leerstellensprung funktion arbeitet nur, wenn die Leerstelle zwischen den Titeln länger als 12 Sekunden ist. Beachten Sie Sie jedoch, daß bei verrauschten Leerstellen diese Funktion nicht einwandfrei arbeitet und längere Titelpassagen mit sehr niedrigem Pegel fälschlicherweise als Leerstellen gewertet werden.

Zur Wiedergabe einer Dolby*-Aufzeichnung

(siehe Abb. D-d)

1 Halten Sie FUNCTION

gedrückt und drücken Sie gleichzeitig p. Die a NRAnzeige leuchtet auf. Zum Abschalten der DolbyFunktion halten Sie FUNCTION gedrückt und drücken Sie gleichzeitig p. Die a NR-Anzeige erlischt dann.

* Dolby Rauschunterdrückung ist

Baßanhebung

(siehe Abb. E)

1 Halten Sie FUNCTION

gedrückt und drücken Sie gleichzeitig œ • REPEAT.

Die SOUND-Anzeige MB oder GRV leuchtet auf. Durch wiederholtes Drücken von œ • REPEAT kann zwischen MB und GRV umgeschaltet werden. Zum Abschalten der Baßanhebung halten Sie FUNCTION gedrückt und drücken Sie gleichzeitig œ • REPEAT wiederholt, bis weder die SOUND-Anzeige MB noch GRV leuchtet.

MB: Anhebung der normalen

GRV: Anhebung der Tiefbässe. Keine Anzeige: Baßanhebung

(siehe Abb. D-c)

hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. DOLBY und das doppel D Symbol a sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Bässe.

ausgeschaltet (Normalbetrieb).

Verwendung der Fernbedienung (nur EX562)

Drücken Sie SOUND•AVLS wiederholt, um eine der folgenden beiden Funktionen zu wählen. Die Funktion wird im Display angezeigt.

MB: Anhebung der normalen Bässe. GRV: Anhebung der Tiefbässe. Keine Anzeige: Baßanhebung ausgeschaltet (Normalbetrieb).

Hinweis

• Wenn es im Modus „GRV” zu Verzerrungen kommt, schalten Sie auf „MB” oder schalten Sie die Baßanhebung ganz aus.

Automatische Lautstärkebegrenzung –AVLS-Funktion

(siehe Abb. E)

Die AVLS-Funktion (Automatic Volume Limiter System) begrenzt den maximalen Lautstärkepegel auf einen Pegel, der für Ihre Hörorgane unschädlich ist.

1 Halten Sie FUNCTION

gedrückt und drücken Sie gleichzeitig REW.

Die AVLS-Anzeige leuchtet auf. Zum Abschalten der AVLSFunktion drücken Sie REW erneut, während Sie gleichzeitig FUNCTION gedrückt halten. Die AVLS-Anzeige erlischt.

Verwendung der Fernbedienung (nur EX562)

1 Halten Sie SOUND•AVLS

mindestens 2 Sekunden gedrückt. „ ” erscheint dann im Display. Zum Abschalten drücken Sie SOUND•AVLS erneut.

Hinweis

• Bei eingeschalteter Baßanhebung verursacht die AVLS-Funktion manchmal Verzerrungen. Reduzieren Sie in einem solchen Fall die Lautstärke.

Hinweise zur FUNCTION-Taste

• Die FUNCTION-Taste arbeitet auch bei gestopptem Band. Wird die FUNCTION-Taste gedrückt, zeigt die LED den momentanen Betriebsmodus an. Wenn die FUNCTION-Taste (und die andere Taste) losgelassen wird, erlischt die LED wieder.

• Drücken die FUNCTION-Taste am Walkman nicht, wenn SieSOUND • AVLS an der Fernbedienung umschalten.

Verwendung der Fernbedienung

(siehe Abb. F)

Zum Sperren der Tasten

Bei EX562

1 Schieben Sie HOLD in

Pfeilrichtung.

Beim Drücken einer Taste erscheint dann die Anzeige „Hold” im Display. Zum Abschalten der Sperrung schieben Sie HOLD in die entgegengesetzte Pfeilrichtung.

Bei EX560

1 Stellen Sie HOLD so ein, daß

die HOLD-Anzeige gelb ist. Zum Abschalten der Sperrung stellen Sie HOLD so ein, daß die gelbe HOLD-Anzeige verdeckt ist.

z Zusatz-

informationen

Zur besonderen Beachtung

Batterien

Stecken Sie keine Batterien zusammen mit Metallgegenstände in eine Tasche, da es sonst durch Kurzschluß der Batteriekontakte zu Hitzeentwicklung kommen kann.

Gerät

• Lassen Sie das Gerät nicht fallen und stoßen Sie es nirgends an, da es sonst zu Störungen kommen kann.

• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen und auch nicht an Plätze, die prallem Sonnenlicht, Sand, Staub, Feuchtigkeit oder Regen ausgesetzt sind. Lassen Sie es auch nicht in einem in der prallen Sonne geparkten Wagen zurück.

• (Nur EX562) Wenn die Umgebungstemperatur sehr hoch (über 40 °C) oder sehr niedrig (unter 0 °C) ist, sind die Anzeigen im Display möglicherweise nur schwer zu sehen und das Display arbeitet sehr träge. Sobald das Gerät wieder Zimmertemperatur ausgesetzt wird, arbeitet das Display wieder normal.

• Wenn das Gerät längere Zeit nicht verwendet worden ist, schalten Sie es einige Minuten ohne Cassette auf Wiedergabe, damit es sich etwas aufwärmt.

Hinweis zu Cassetten mit langer Spielzeit

Cassetten mit einer Spielzeit von 90 Minuten oder mehr sollten nur verwendet werden, wenn eine lange durchgehende. Wiedergabezeit unbedingt erforderlich ist. Da das Band dieser Cassetten sehr dünn ist, kann es sich leicht verziehen.

Fernbedienung

Verwenden Sie die mitgelieferte Fernbedienung nur zusammen mit diesem Gerät.

Hinweise zum Kopfhörer/ Ohrhörer

Verkehrssicherheit

Verwenden Sie beim Autofahren, Fahrradfahren oder Betrieb irgendeines motorisierten Fahrzeugs keinen Kopfhörer/Ohrhörer, da dies gefährlich und in vielen Ländern gesetzlich verboten ist. Auch beim Gehen kann Kopfhörer- /Ohrhörerbetrieb mit hoher Lautstärke gefährlich sein, insbesondere an Kreuzungen und Fußgänger-überwegen. Nehmen Sie den Kopfhörer/Ohrhörer in Gefahrensituationen sofort ab.

Vermeidung von Gehörschäden

Betreiben Sie den Kopfhörer/ Ohrhörer nicht mit hoher Lautstärke, da dies schädlich für Ihre Hörorgane ist. Wenn Sie ein dumpfes Gefühl in Ihren Ohren verspüren, reduzieren Sie die Lautstärke oder nehmen Sie den Kopfhörer/Ohrhörer ab.

Rücksicht auf andere

Stellen Sie stets nur einen mäßigen Lautstärkepegel ein. So können Sie Außengeräusche noch wahrnehmen, und andere Leute werden nicht gestört.

Wartung

Reinigung von Tonkopf und Bandpfad

Reinigen Sie diese Teile nach jeweils 10 Betriebsstunden mit der Reinigungscassette CHK-1 (nicht mitgeliefert).

Hinweis

• Verwenden Sie nur die empfohlene Reinigungscassette.

Reinigung des Gehäuses

Zur Reinigung des Gehäuses verwenden Sie ein weiches, leicht mit Wasser angefeuchtetes Tuch. Alkohol, Benzin oder Verdünner dürfen nicht verwendet werden.

Hinweis

• Reinigen Sie auch die Kopfhörer-/ Ohrhörerbuchse regelmäßig.

Störungsüberprüfungen

Der Cassettenhalter läßt sich nicht öffnen.

•Wenn das Band läuft, stoppen Sie es, und betätigen Sie dann OPEN.

•Während der Wiedergabe wurde die Stromquelle abgetrennt oder die Batterie ist erschöpft. Bringen sie die Stromquelle wieder an bzw. wechseln Sie die Batterie aus.

Die Lautstärke läßt sich nicht erhöhen.

•Schalten Sie AVLS aus. Bei Verwendung der Fernbedienung halten Sie SOUND•AVLS gedrückt, bis „ ” erlischt (nur EX562).

Während der Wiedergabe beginnt plötzlich der Vorspulvorgang.

•Schalten Sie BL SKIP aus.

Technische Daten

Cassettenlaufwerk

Frequenzgang (Dolby ausg.)

Wiedergabe: 20 – 18.000 Hz

Ausgang

2REMOTE-Buchse (für Kopfhörer), Lastimpedanz 8 – 300 Ohm

Allgemeines

Stromversorgung

1,5 V Eine Mignonzelle R6 (Größe AA)

Abmessungen (B/H/T)

ca. 109,0 x 79,2 x 28,6 mm, einschl. vorspringender Teile und Bedienungslemente

Gewicht

ca. 145 g ca. 205 g (einschl. Batterie und Cassette)

Mitgeliefertes Zubehör

• Stereokopfhörer oder Ohrhörer mit Fernbedienung (1)

• Trageetui (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
