Sony VPL-VW790ES, VPL-VW915ES Users guide [fr]

5-022-947-21 (1)

Video Projector

Mode d’emploi

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel, le Guide de référence
rapide, ainsi que les Consignes de sécurité, et les conserver précieusement en vue de
toute consultation ultérieure.

VPL-VW790ES
VPL-VW915ES

© 2020 Sony Corporation

Table des matières

Emplacement des commandes

Face avant/droite ......................................................... 3

Arrière/gauche/bas ...................................................... 4

Télécommande ............................................................ 5

Raccordements et préparatifs

Installation de l’appareil ............................................. 6

Réglage de la position de l’image ............................... 6

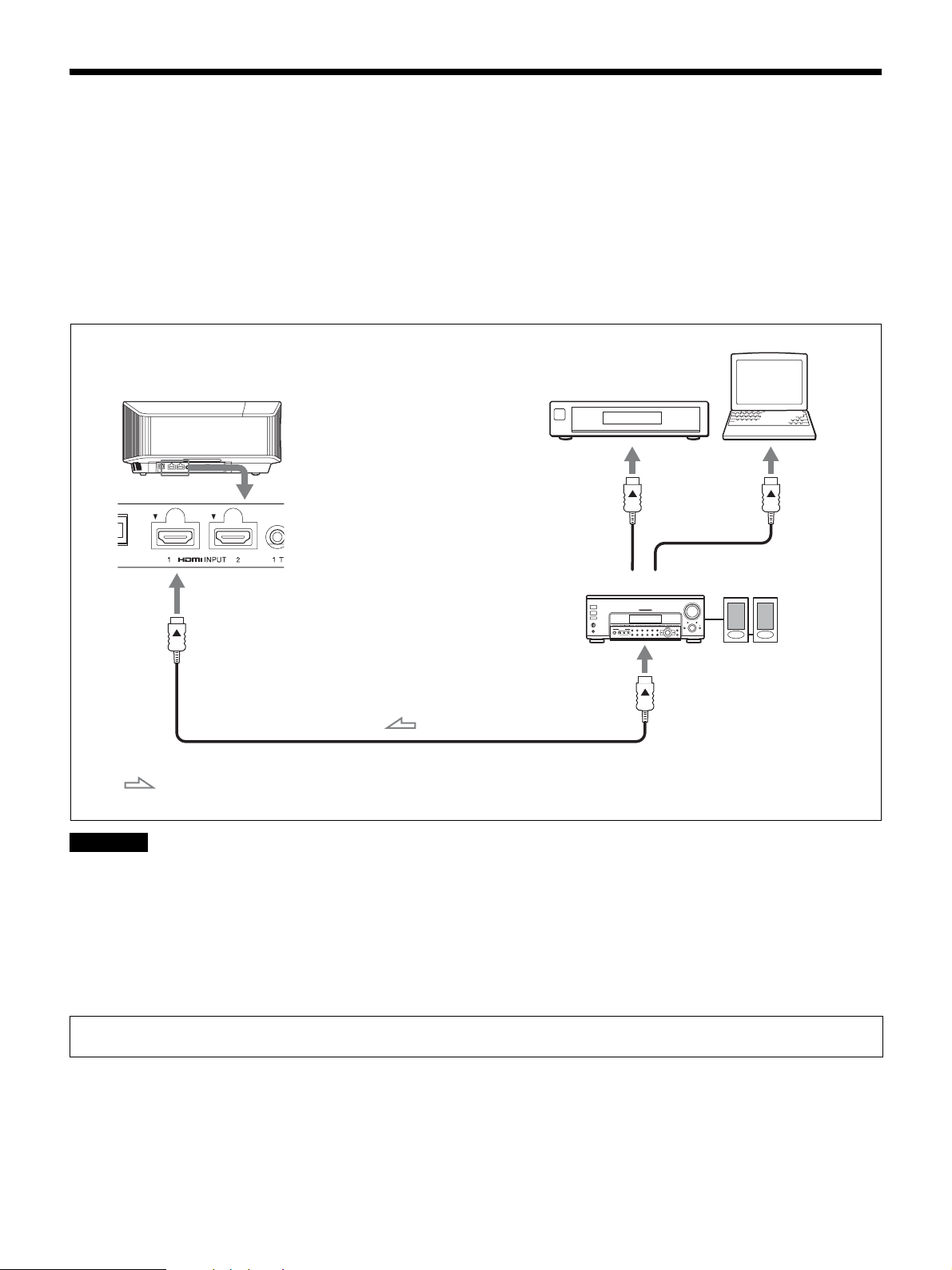

Raccordement à un appareil vidéo ou à un

ordinateur ............................................................... 10

Projection

Projection de l’image ................................................ 11

Mise hors tension ................................................. 11

Visionnage d’images vidéo 3D .................................11

Utilisation des lunettes 3D ................................... 12

Utilisation de la Position de l’image ......................... 12

Sélection du rapport d’aspect en fonction du signal

vidéo ....................................................................... 13

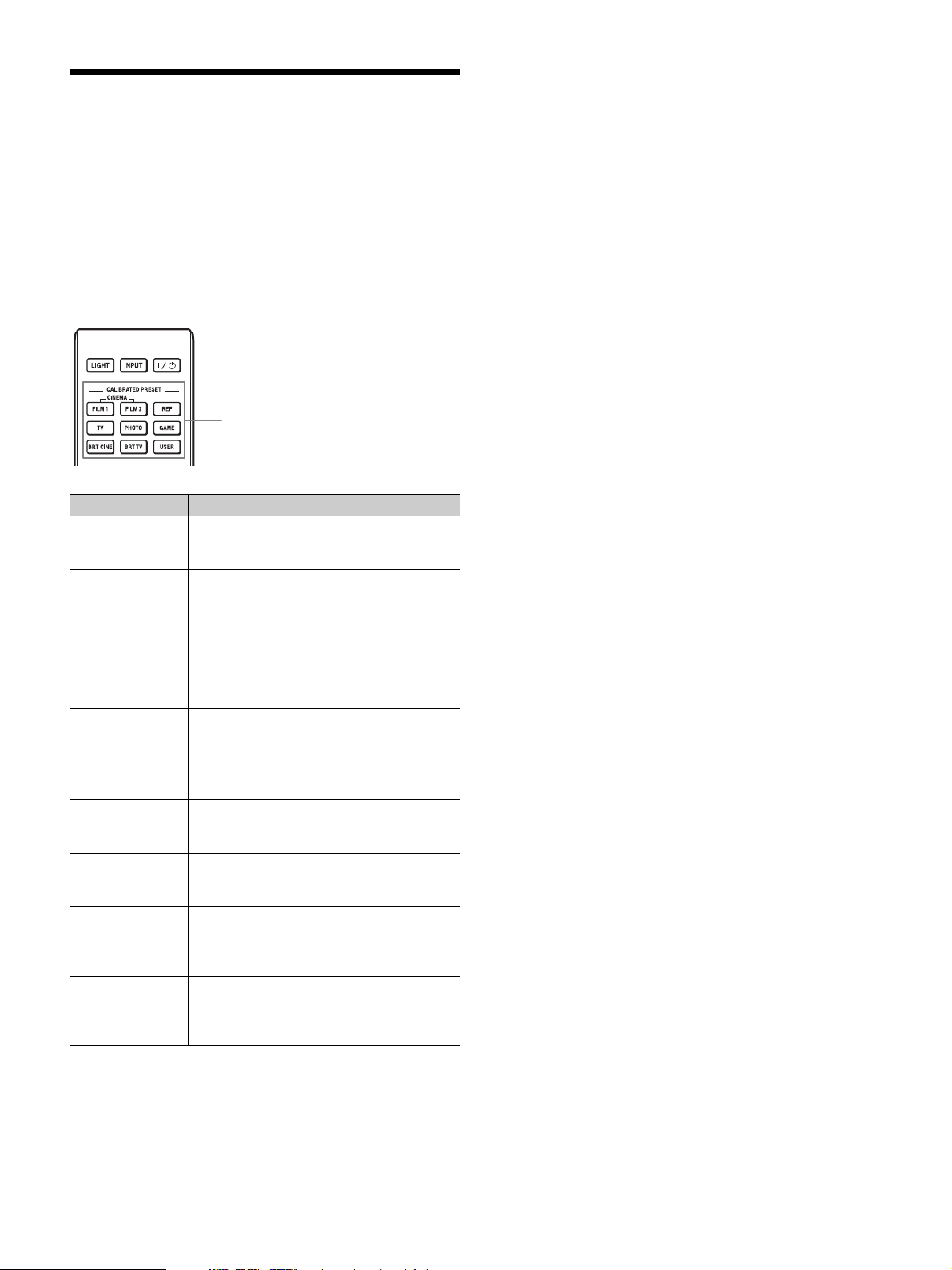

Sélection du mode d’affichage de l’image ................ 15

Utilisation des menus

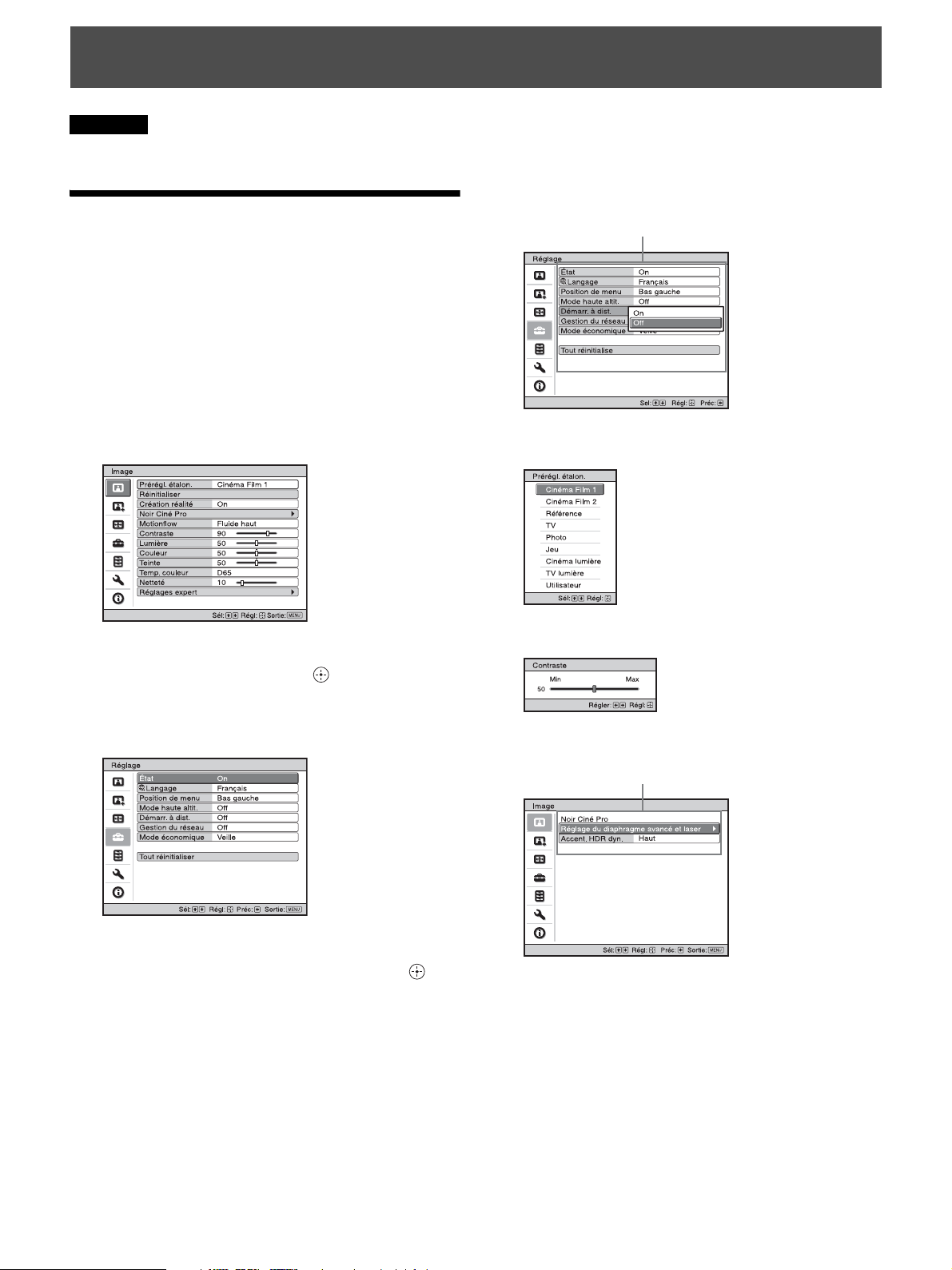

Commande par les menus .........................................16

Menu Image .............................................................. 18

Menu Image avancée ................................................ 23

Menu Écran ............................................................... 24

Menu Réglage ...........................................................26

Menu Fonction .......................................................... 27

Éléments verrouillés à l’aide de Verrou

réglages ............................................................. 29

Menu Installation ...................................................... 30

Menu Informations ....................................................32

À propos de la mémoire préréglée ....................... 32

Utilisation des fonctionnalités
réseau

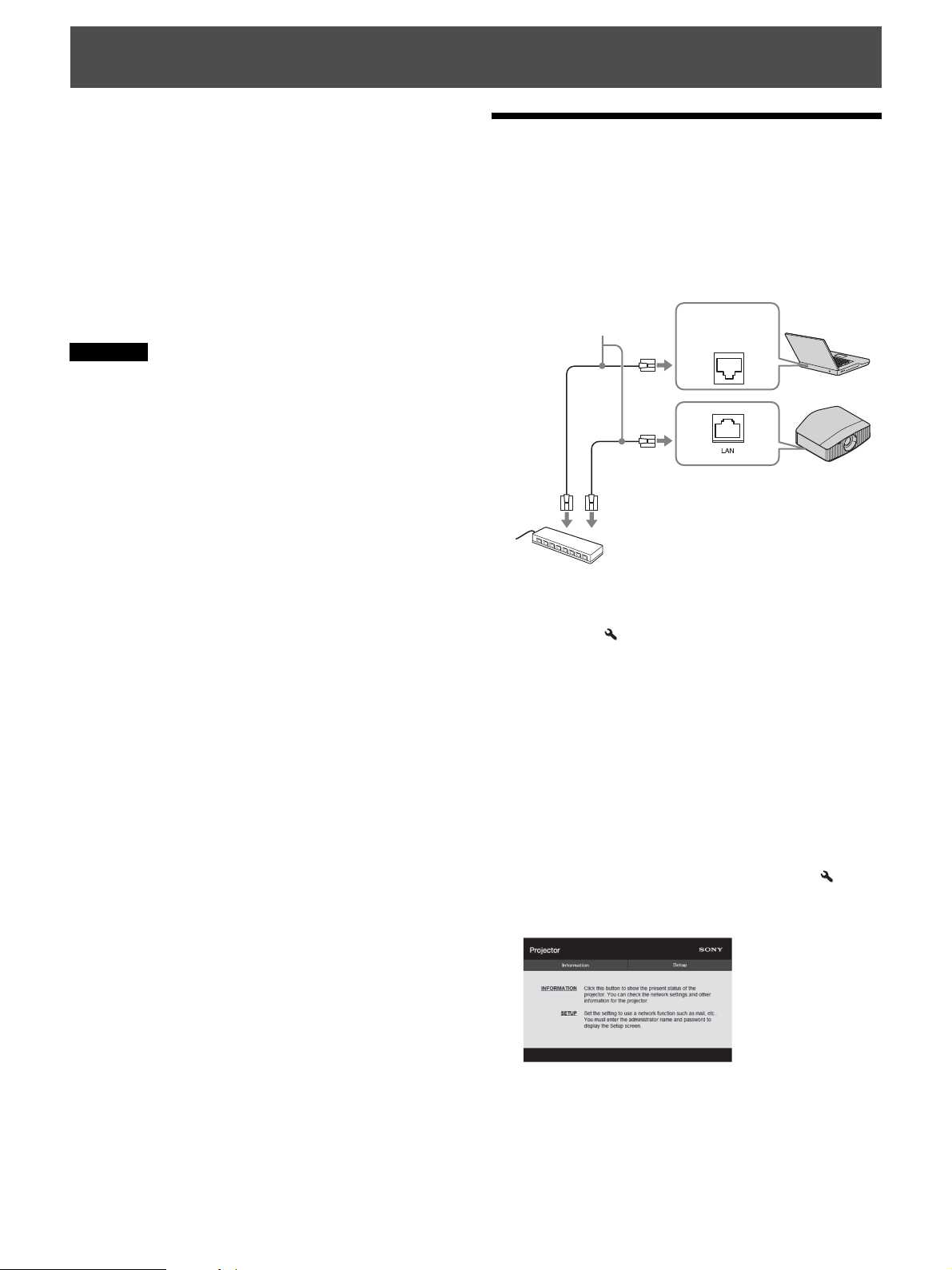

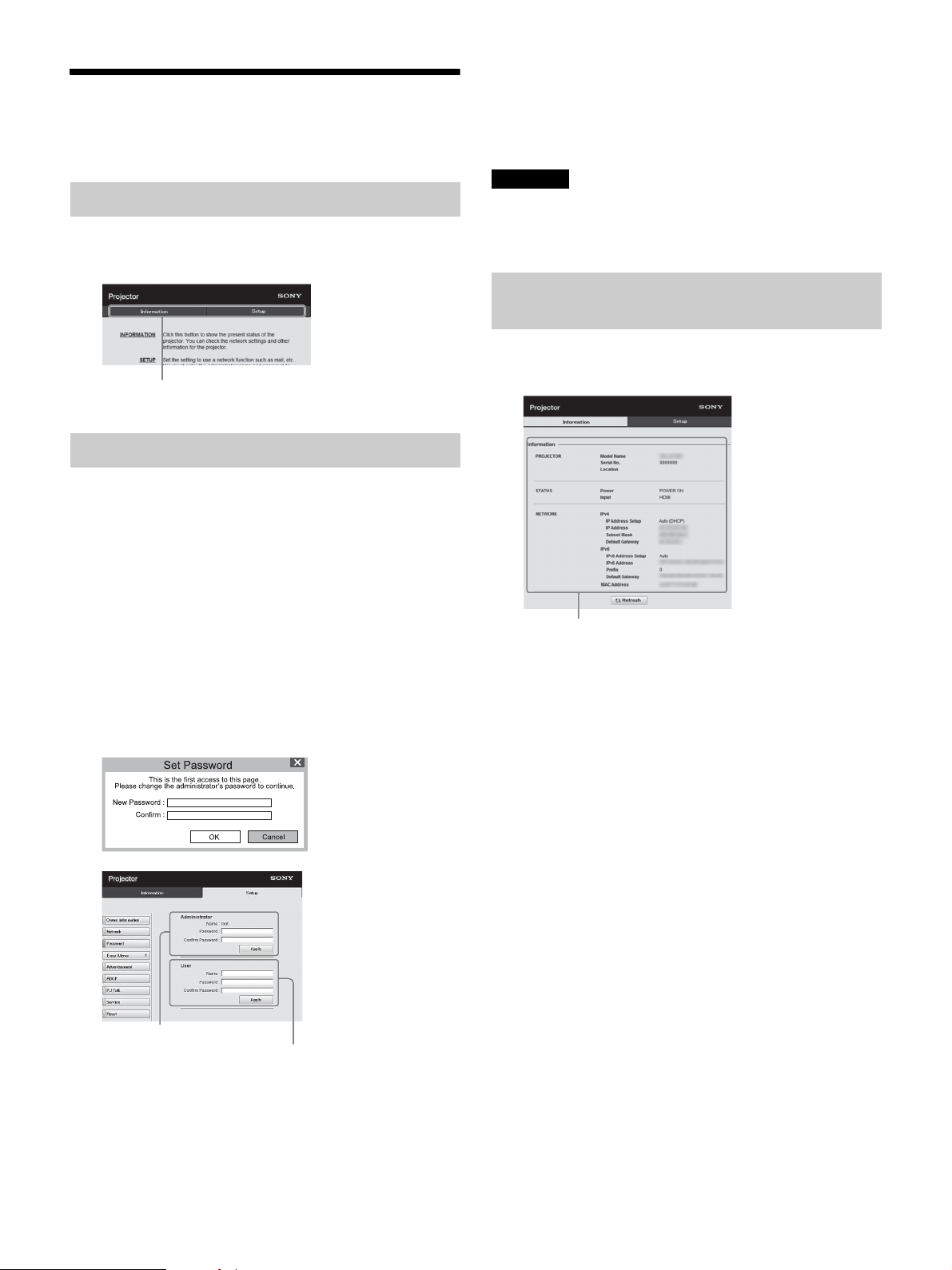

Affichage de la fenêtre de contrôle de l’appareil avec un

navigateur Web ......................................................33

Utilisation de la fenêtre de contrôle .......................... 34

Changement de page ............................................ 34

Définition de la restriction d’accès ...................... 34

Confirmation des informations relatives à

l’appareil ........................................................... 34

Gestion des erreurs

Dépannage ................................................................. 35

À propos des indicateurs ........................................... 37

Listes de messages ....................................................38

Autres

Mise à jour du logiciel .............................................. 39

À propos de HDR (High Dynamic Range) ............... 39

À propos de la fonction 3D simulé ........................... 39

AVIS ET LICENCES POUR LES LOGICIELS

UTILISÉS DANS CE PRODUIT .......................... 39

Spécifications ............................................................40

Signaux préréglés ................................................. 41

Signaux d’entrée et options réglables/

paramétrables .................................................... 42

Signaux 3D compatibles ...................................... 43

Signaux 3D et options réglables/

paramétrables .................................................... 43

Rapport de format ................................................ 44

Motionflow ..........................................................45

Conditions de mémorisation des options réglables/

paramétrables .................................................... 46

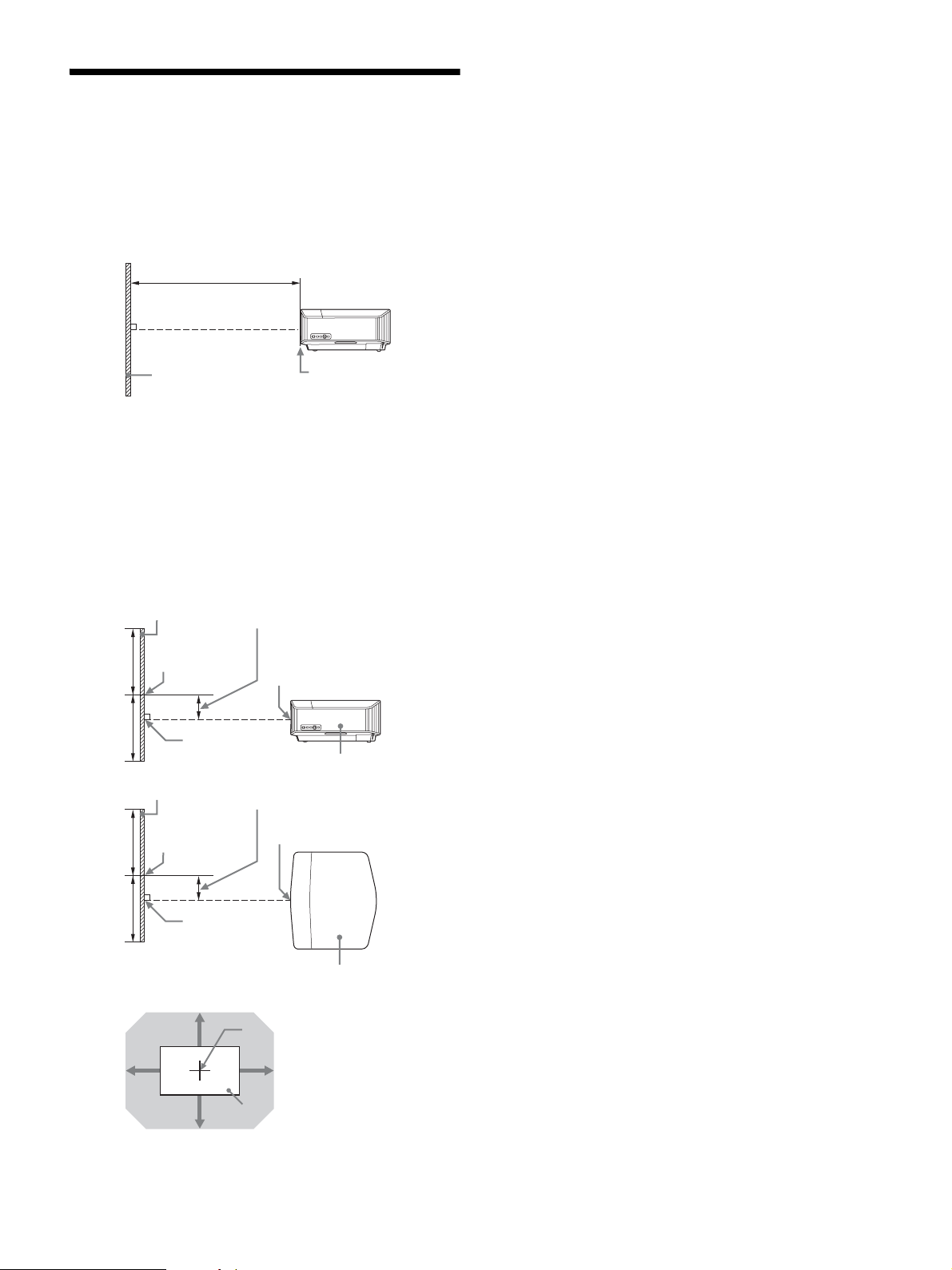

Distance de projection et plage de déplacement

d’objectif ................................................................ 48

Dimensions ............................................................... 52

2

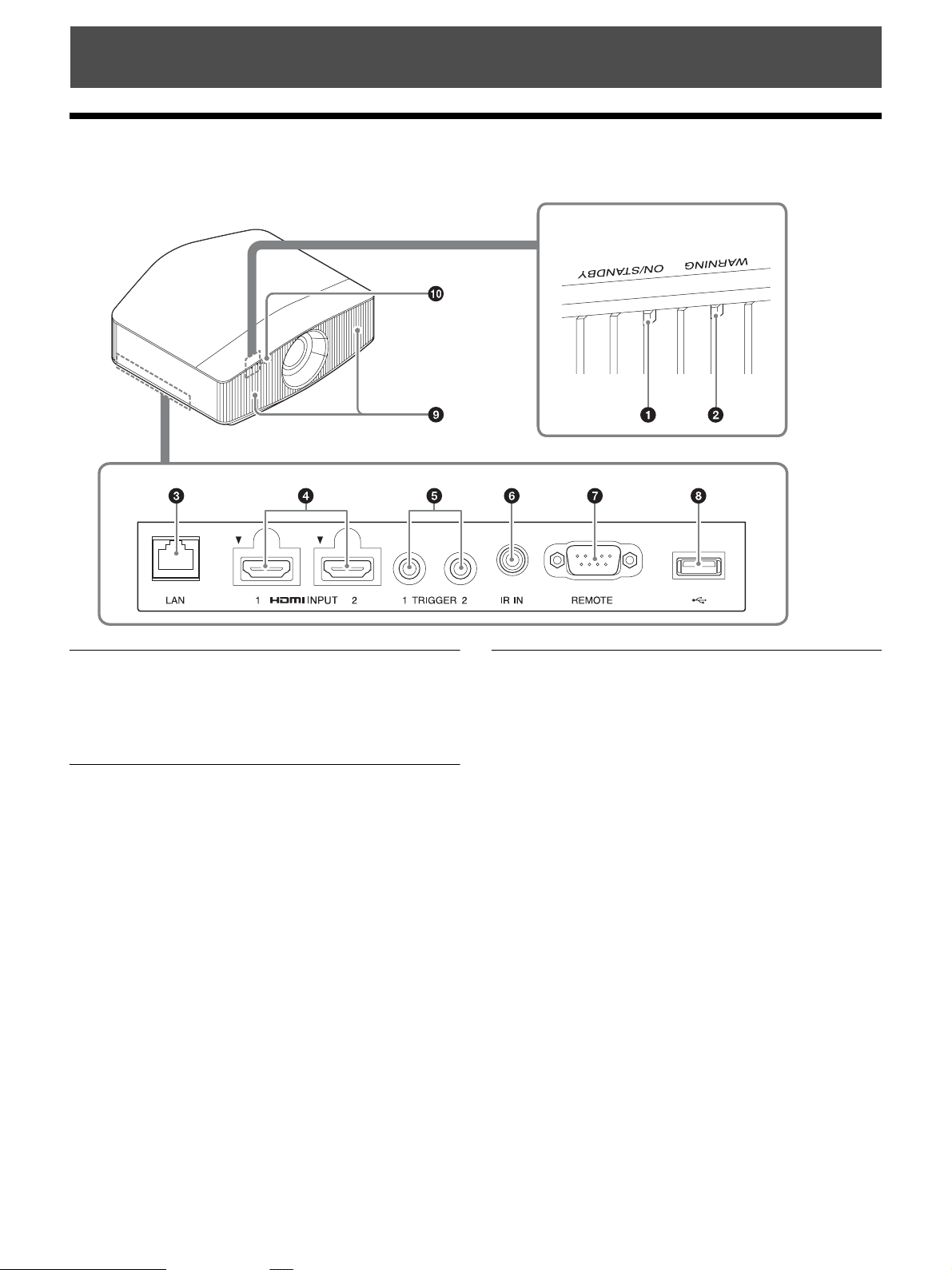

Emplacement des commandes

Face avant/droite

Connecteurs

Indicateurs

a Indicateur ON/STANDBY (page 37)

b Indicateur WARNING (page 37)

Connecteurs

c Connecteur LAN (page 33)

d Connecteur HDMI 1/HDMI 2 (page 10)

e Connecteur TRIGGER 1/TRIGGER 2 (page 30)

f Connecteur IR IN

Transmet les signaux pour commander le projecteur.

g Connecteur REMOTE

Se connecte à un ordinateur, etc. pour la
télécommande.

h Connecteur USB (page 39)

Autres

i Orifices de ventilation (prise d’air)

j Capteur de télécommande (page 6)

3

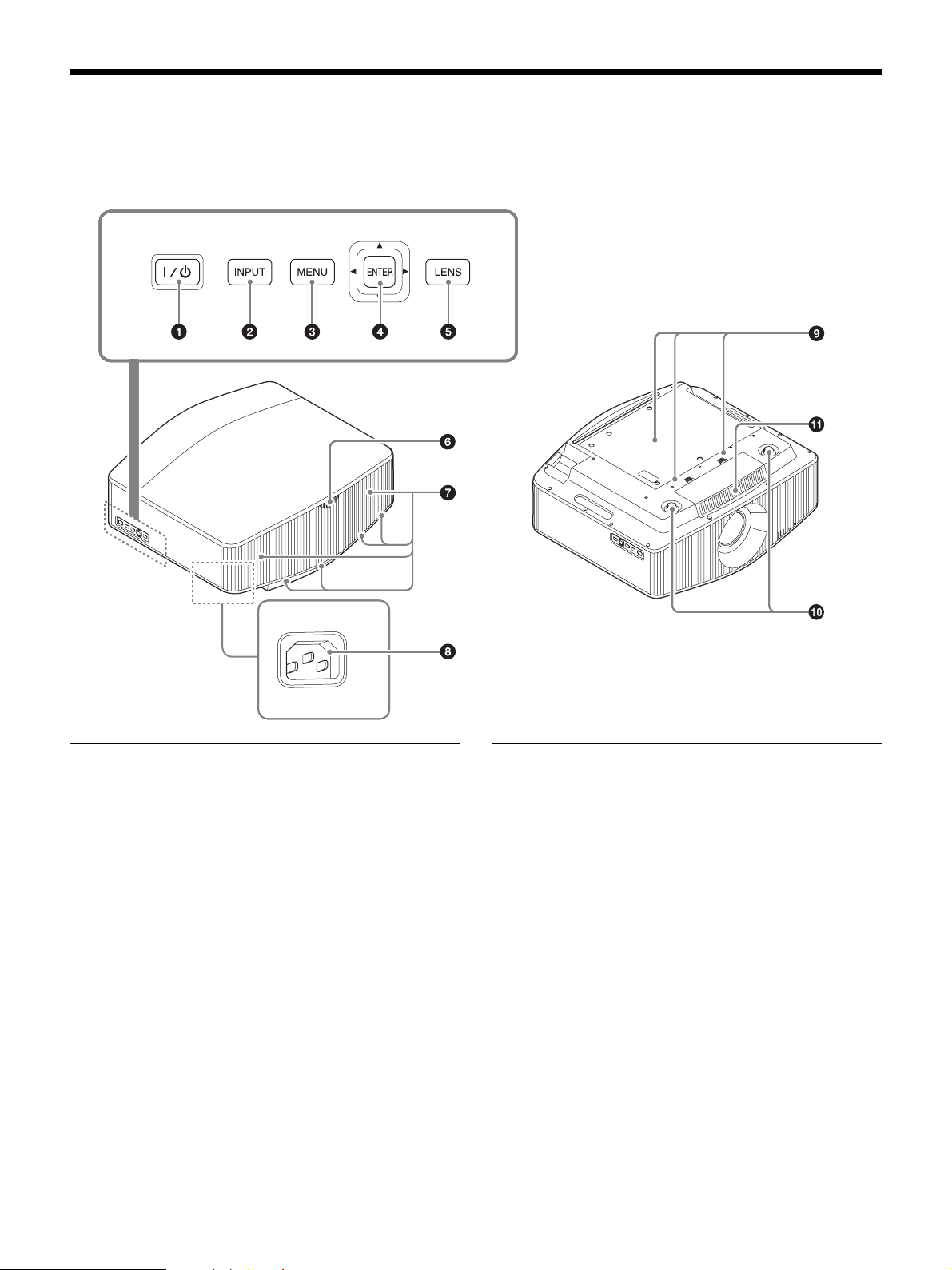

Arrière/gauche/bas

Les boutons du panneau de commande fonctionnent de la même manière que ceux de la télécommande.

Panneau de commande

Panneau de commande

a Bouton [/1 (Marche/Veille) (page 7)

b Bouton INPUT (page 11)

c Bouton MENU (page 16)

d Bouton M/m/</, (flèche)/ENTER (page 16)

e Bouton LENS (page 6)

Autres

f Capteur de télécommande (page 6)

g Orifices de ventilation (sortie d’air)

h Prise d’alimentation c.a. (page 7)

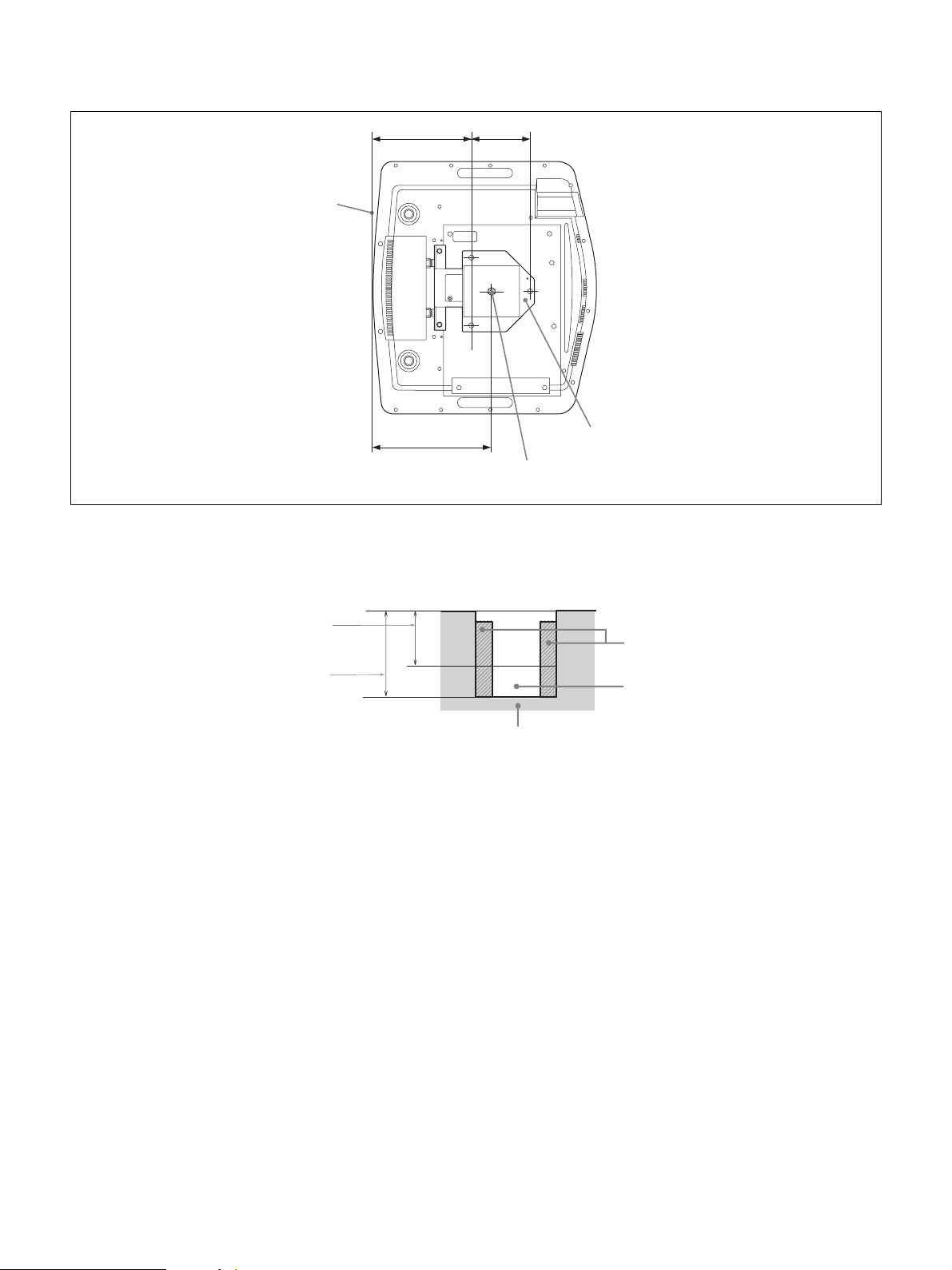

i Trou de fixation du support de suspension du

projecteur (page 53)

j Pieds avant (réglables) (page 9)

k Orifices de ventilation (prise d’air)

4

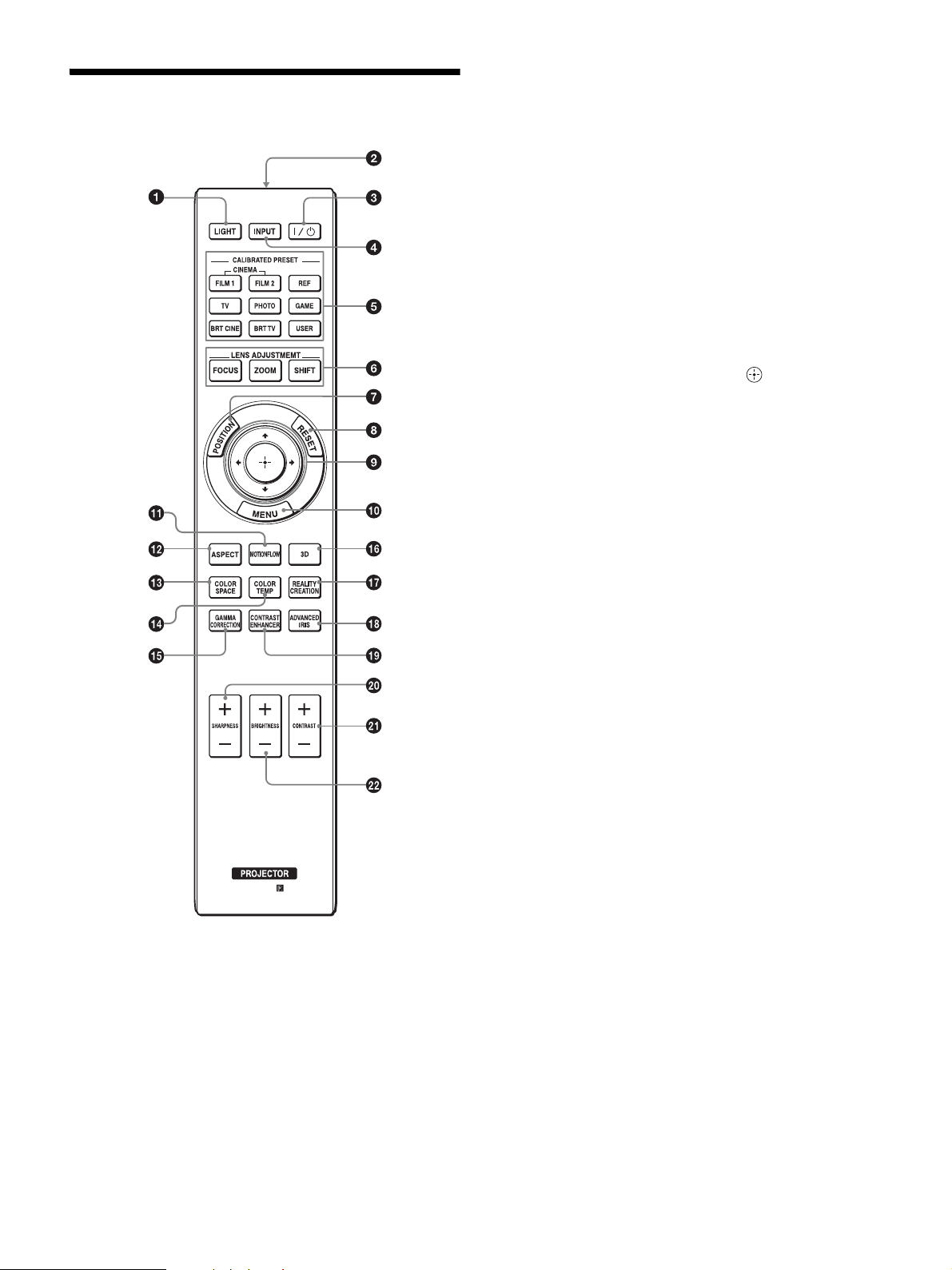

Télécommande

a Bouton LIGHT

Illumine les boutons de la télécommande.

b Émetteur infrarouge

c Bouton ?/1 (Marche/Veille) (page 7)

d Bouton INPUT (page 11)

e Boutons CALIBRATED PRESET (page 15)

f Bouton LENS ADJUSTMENT (page 7)

g Bouton POSITION (page 12)

h Bouton RESET (page 17)

i Bouton M/m/</, (flèche)/ (entrée)

(page 16)

j Bouton MENU (page 16)

k Bouton MOTIONFLOW (page 19)

l Bouton ASPECT (page 13)

m Bouton COLOR SPACE (page 22)

n Bouton COLOR TEMP (page 20)

o Bouton GAMMA CORRECTION (page 21)

p Bouton 3D (page 11)

q Bouton REALITY CREATION (page 18)

r Bouton ADVANCED IRIS (page 19)

s Bouton CONTRAST ENHANCER (page 19)

t Bouton SHARPNESS +/– (page 20)

u Bouton CONTRAST +/– (page 19)

v Bouton BRIGHTNESS +/– (page 19)

5

Raccordements et préparatifs

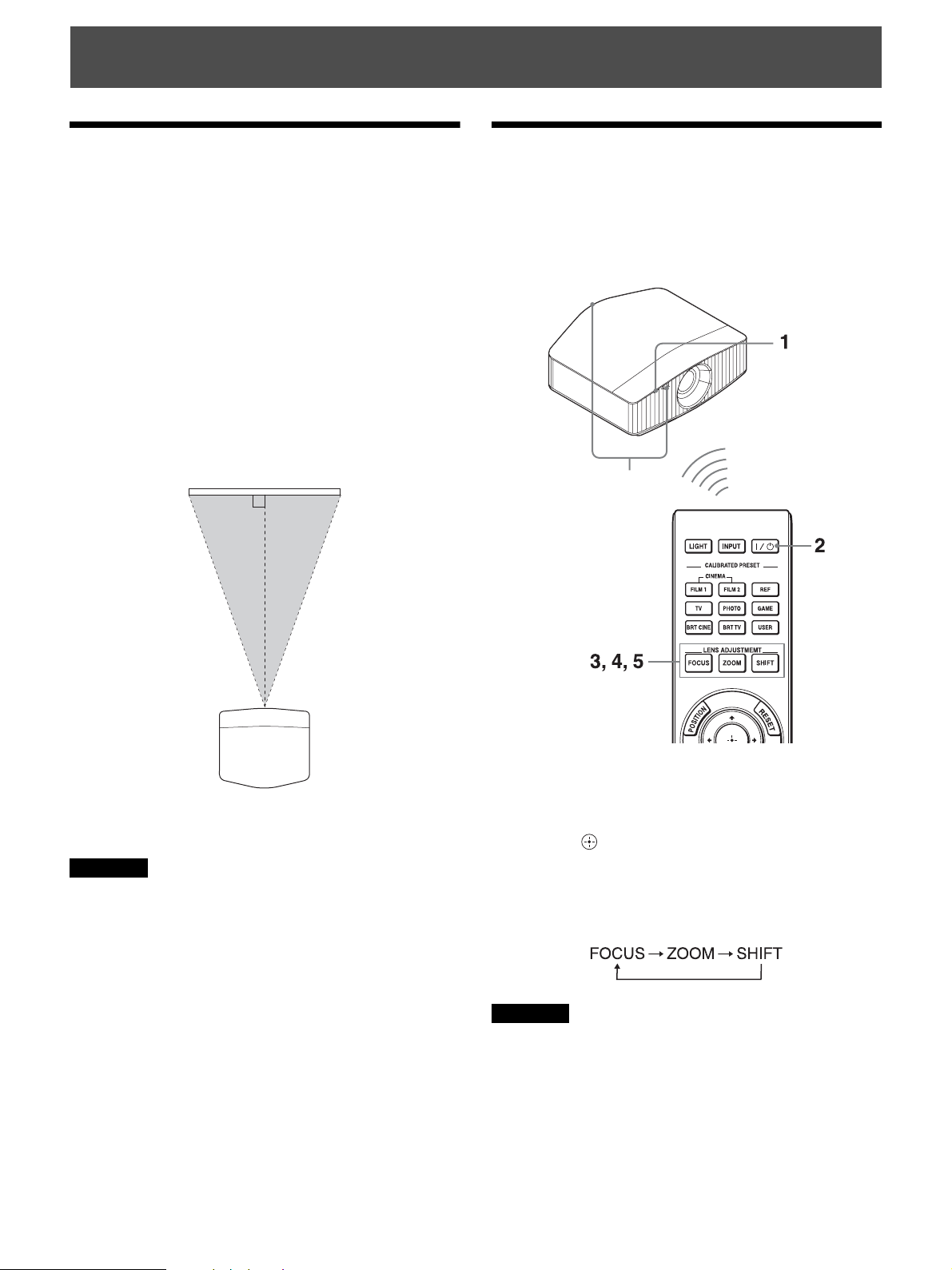

Installation de l’appareil

La distance qui doit séparer l’appareil de l’écran lors de
l’installation varie suivant la taille de l’écran ou selon que
vous utilisez ou non les fonctions de déplacement de
l’objectif. Installez cet appareil de façon à ce qu’il s’ajuste
à la taille de votre écran. Pour plus d’informations sur la
distance entre l’appareil et l’écran (la distance de
projection) et la taille de la vidéo projetée, voir « Distance
de projection et plage de déplacement d’objectif »
(page 48).

1 Positionnez l’appareil de façon à ce que l’objectif soit

parallèle à l’écran.

Vue du haut

Écran

Réglage de la position de l’image

Projetez une image sur l’écran, puis réglez la position de
l’image.

Capteur de télécommande

2 Projetez une image sur l’écran et réglez l’image de

sorte qu’elle s’adapte à la taille de l’écran (page 6).

Remarque

Lorsqu’un écran à surface inégale est utilisé, des bandes peuvent
parfois apparaître sur l’écran suivant la distance qui sépare l’écran de
l’appareil ou suivant l’agrandissement effectué avec le zoom. Ceci
n’est pas un dysfonctionnement de l’appareil.

Conseils

• Les boutons ?/1 (Marche/Veille), INPUT et MENU du panneau

latéral de l’appareil fonctionnent de la même manière que ceux de
la télécommande. Le bouton M/m/</, (flèche)/ENTER de
l’appareil fonctionne de la même manière que le bouton M/m/</
, (flèche)/ (entrée) de la télécommande. Le bouton LENS
fonctionne de la même manière que les boutons LENS
ADJUSTMENT (FOCUS, ZOOM, SHIFT) de la télécommande.

• Lors du réglage de l’objectif, à chaque appui du bouton LENS de
l’appareil, la fonction de réglage de l’objectif bascule entre
« Focus d’objectif », « Zoom d’objectif » et « Déplac. objectif ».

Remarque

Suivant l’emplacement d’installation de l’appareil, il se peut que
vous ne soyez pas en mesure de l’utiliser à l’aide de la
télécommande. Le cas échéant, dirigez la télécommande vers le
capteur de télécommande de l’appareil ou de l’écran.

6

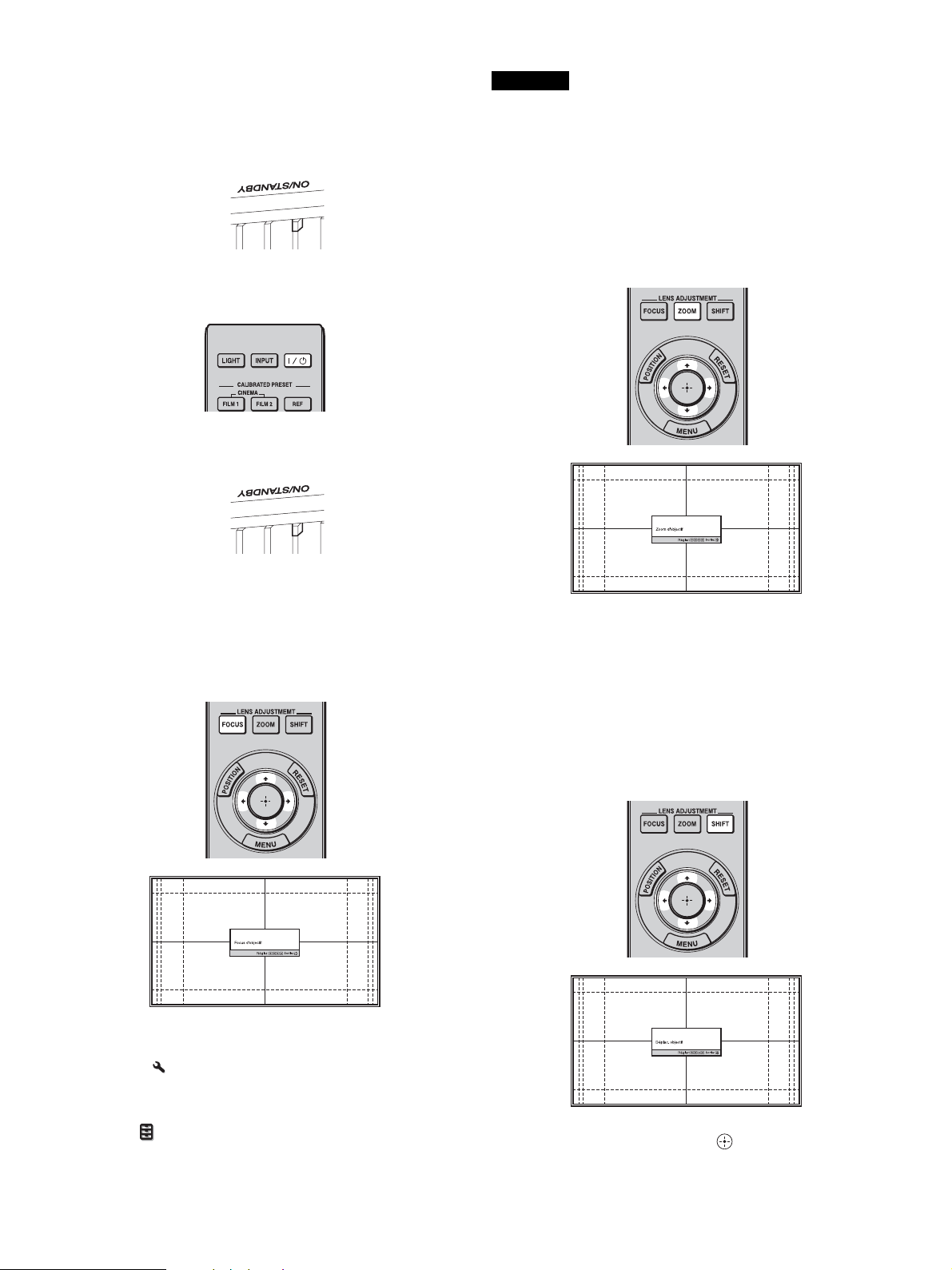

1 Après avoir branché le cordon d’alimentation à

l’appareil, branchez le cordon d’alimentation secteur
à une prise murale.

L’indicateur ON/STANDBY s’allume en rouge et
l’appareil passe en mode veille.

S’allume en rouge.

2 Appuyez sur le bouton ?/1 (Marche/Veille) pour

mettre l’appareil sous tension.

L’indicateur ON/STANDBY clignote en vert, puis
brille en vert.

Clignote en vert
pendant quelques
dizaines de secondes,
puis s’allume en vert.

Remarque

Réglez l’objectif à l’aide des boutons de la télécommande ou du
panneau de commande de l’appareil. Ne jamais effectuer de réglages
en tournant directement l’objectif avec la main, ce qui pourrait
endommager l’appareil ou provoquer son dysfonctionnement.

4 Réglez la taille de l’image.

Appuyez sur le bouton LENS ADJUSTMENT
(ZOOM) pour afficher la fenêtre de réglage Zoom
d’objectif (mire d’essai). Réglez ensuite la taille de
l’image en appuyant sur le bouton M/m/</,.

3 Réglez la mise au point.

Appuyez sur le bouton LENS ADJUSTMENT
(FOCUS) pour afficher la fenêtre de réglage Focus
d’objectif (mire d’essai). Réglez ensuite la mise au
point de l’image en appuyant sur le bouton M/m/</
,.

Conseils

• Lorsque « Cde objectif » est réglé sur « Off » dans le menu
Installation , il est impossible de régler la mise au point, la taille
d’image ou la position adéquate en appuyant sur le bouton
FOCUS, ZOOM ou SHIFT (page 30).

• Lorsque « Mire d’essai » est réglé sur « Off » dans le menu
Fonction , la mire d’essai n’est pas affichée (page 28).

Pour agrandir l’image, appuyez sur M/,.
Pour réduire l’image, appuyez sur m/<.

5 Réglez la position de l’image.

Appuyez sur le bouton LENS ADJUSTMENT
(SHIFT) pour afficher la fenêtre de réglage Déplac.
objectif (mire d’essai). Réglez ensuite la position
correcte de l’image en appuyant sur le bouton M/m/
</,.

Conseils

• Dès que vous appuyez sur le bouton , la mire d’essai disparaît.

7

• Appuyez sur la touche RESET de la télécommande pendant
l’affichage de la fenêtre de réglage du déplacement d’objectif ; la
position de déplacement revient au centre de l’objectif (position
par défaut). Le zoom et la mise au point ne sont pas modifiés.

Remarque

Lors du réglage de la position de l’image, ne touchez pas l’objectif,
au risque de vous coincer les doigts entre les pièces mobiles.

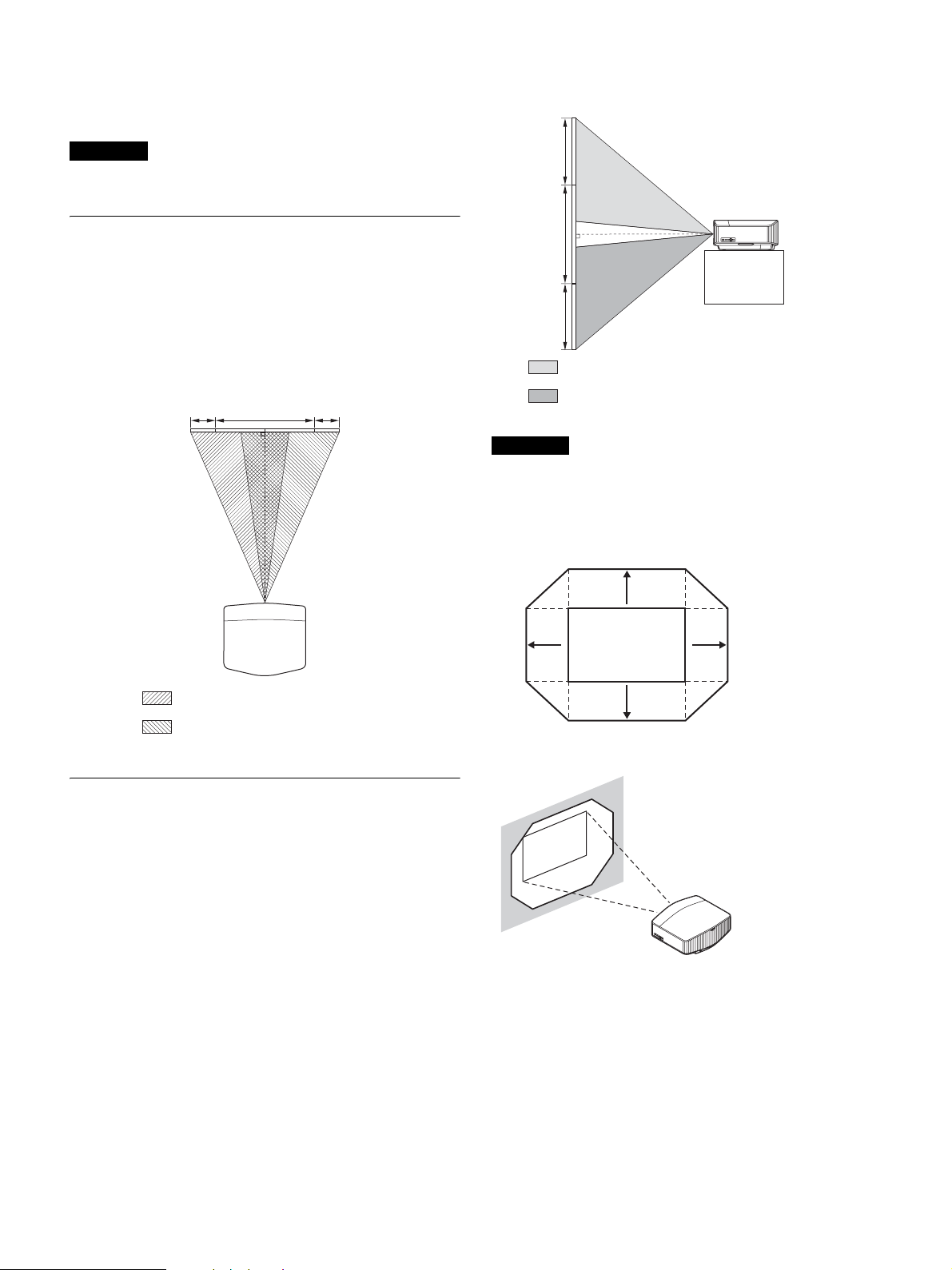

Vue de côté

85 %

Pour régler la position horizontale

Appuyez sur </,.
L’image projetée sur l’écran se décale vers la droite ou la

gauche sur 31 % maximum de la largeur d’écran en partant
du centre de l’objectif.

Vue du haut

31 % 31 %

1 largeur

d’écran

1 hauteur
d’écran

80 %

: position de l’image décalée au

maximum vers le haut

: position de l’image décalée au

maximum vers le bas

Remarque

La plage de déplacement de l’image projetée sur l’écran ne peut être
réglée que dans la zone octogonale illustrée ci-dessous. Pour plus
d’informations, reportez-vous à « Distance de projection et plage de
déplacement d’objectif » (page 48).

Plage de déplacement de l’image projetée

0,85 V

0,31 H

Image projetée

0,31 H

: position de l’image décalée au

maximum vers la gauche

: position de l’image décalée au

maximum vers la droite

Pour régler la position verticale

Appuyez sur M/m.
L’image projetée sur l’écran se décale vers le haut sur 85 %

maximum ou vers le bas sur 80 % maximum de la hauteur
de l’écran en partant du centre de l’objectif.

0,8 V

H : Largeur de l’image projetée
V : Hauteur de l’image projetée

8

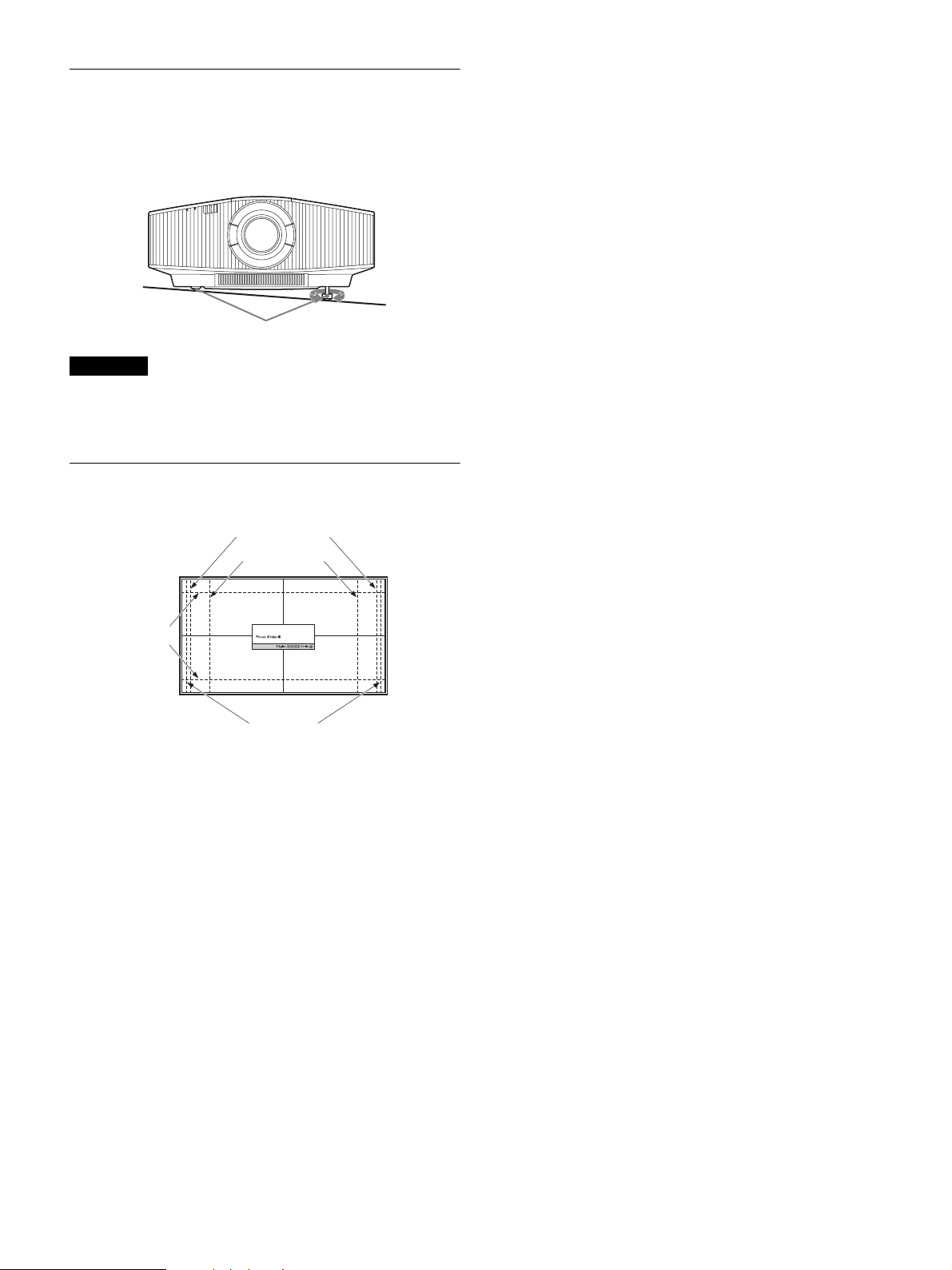

Pour régler l’inclinaison par rapport à la
surface d’installation

Si vous installez l’appareil sur une surface inégale, utilisez
les pieds avant (réglables) pour le maintenir à
l’horizontale.

Tournez pour régler.

Pieds avant (réglables)

Remarques

• Si l’appareil est incliné vers le haut ou le bas, l’image projetée peut
être trapézoïdale.

• Veillez à ne pas vous coincer les doigts lorsque vous faites pivoter
les pieds avant (réglables).

Fenêtre de réglage de l’objectif (mire
d’essai)

1,78:1 (16:9)

1,33:1 (4:3)

2,35:1

1,85:1

Les lignes pointillées indiquent les tailles
d’écran de chaque rapport de format.

9

Raccordement à un appareil vidéo ou à un ordinateur

Vous pouvez bénéficier d’une qualité d’image élevée en raccordant un lecteur/enregistreur DVD, un lecteur/enregistreur
Blu-ray Disc ou un système PlayStation

®

équipé d’une sortie HDMI à l’entrée HDMI de l’appareil.

Lors de l’exécution des raccordements, vous devez procéder comme suit :

• Mettez tous les appareils hors tension avant tout raccordement.

• Utilisez les câbles appropriés pour chaque raccordement.

• Insérez correctement les fiches de câble ; le mauvais raccordement des fiches peut entraîner un dysfonctionnement ou
une piètre qualité d’image. Débranchez les câbles en les tenant par leur fiche. Ne tirez pas sur le câble proprement dit.

• Reportez-vous au mode d’emploi de l’appareil à raccorder.

Ordinateur

Côté droit de l’appareil Appareil avec des connecteurs de sortie HDMI

vers l’entrée HDMI

Amplificateur AV

Haut-parleurs

vers la sortie HDMI

Câble HDMI (non fourni)

: Flux du signal vidéo

Remarques

• Utilisez un câble HDMI haut débit premium. Si vous utilisez un câble autre qu’un câble haut débit premium, il est possible que les images
vidéo 4K ne s’affichent pas correctement.

• Lorsque vous raccordez un câble HDMI à l’appareil, assurez-vous que le repère V situé au-dessus de l’entrée HDMI de l’appareil et le repère
v du connecteur du câble sont disposés face à face.

• Si l’image d’un appareil raccordé à cet appareil avec un câble HDMI n’est pas claire, vérifiez les paramètres de l’appareil raccordé.

• Si vous réglez votre ordinateur, un portable par exemple, pour qu’il émette le signal à la fois sur son propre écran et sur cet appareil, il se
peut que l’image n’apparaisse pas correctement sur l’appareil. Réglez votre ordinateur pour qu’il reproduise le signal sur un moniteur externe
uniquement. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec votre ordinateur. Consultez le fabricant de l’ordinateur
pour son paramétrage.

Pour surveiller et commander le projecteur via le réseau, accédez à la page Setup du projecteur (page 33) via un navigateur Web et activez le
protocole de contrôle souhaité.

Utilisez un câble HDMI haut débit premium qui
porte le logo du type de câble.

10

.

Projection

Projection de l’image

1 Mettez sous tension cet appareil et l’appareil qui y est

raccordé.

2 Appuyez sur INPUT pour afficher la palette d’entrée

sur l’écran.

3 Sélectionnez le périphérique à partir duquel vous

voulez afficher les images.
Appuyez plusieurs fois sur INPUT ou sur M/m/

(entrée) pour sélectionner l’appareil à utiliser pour

la projection.

Conseils

• Lorsque « État » est réglé sur « Off » dans le menu Réglage ,
la palette d’entrée n’apparaît pas. Appuyez sur le bouton INPUT
pour basculer successivement entre les bornes d’entrée.

• Vous pouvez modifier la langue des menus et des affichages sur
écran sous « Langage » dans le menu Réglage (page 26).

Mise hors tension

1 Appuyez sur le bouton ?/1 (Marche/Veille).

Le message « METTRE HORS TENSION? »
apparaît sur l’écran.

2 Appuyez une nouvelle fois sur le bouton

(Marche/Veille) avant que le message disparaisse.

?/1

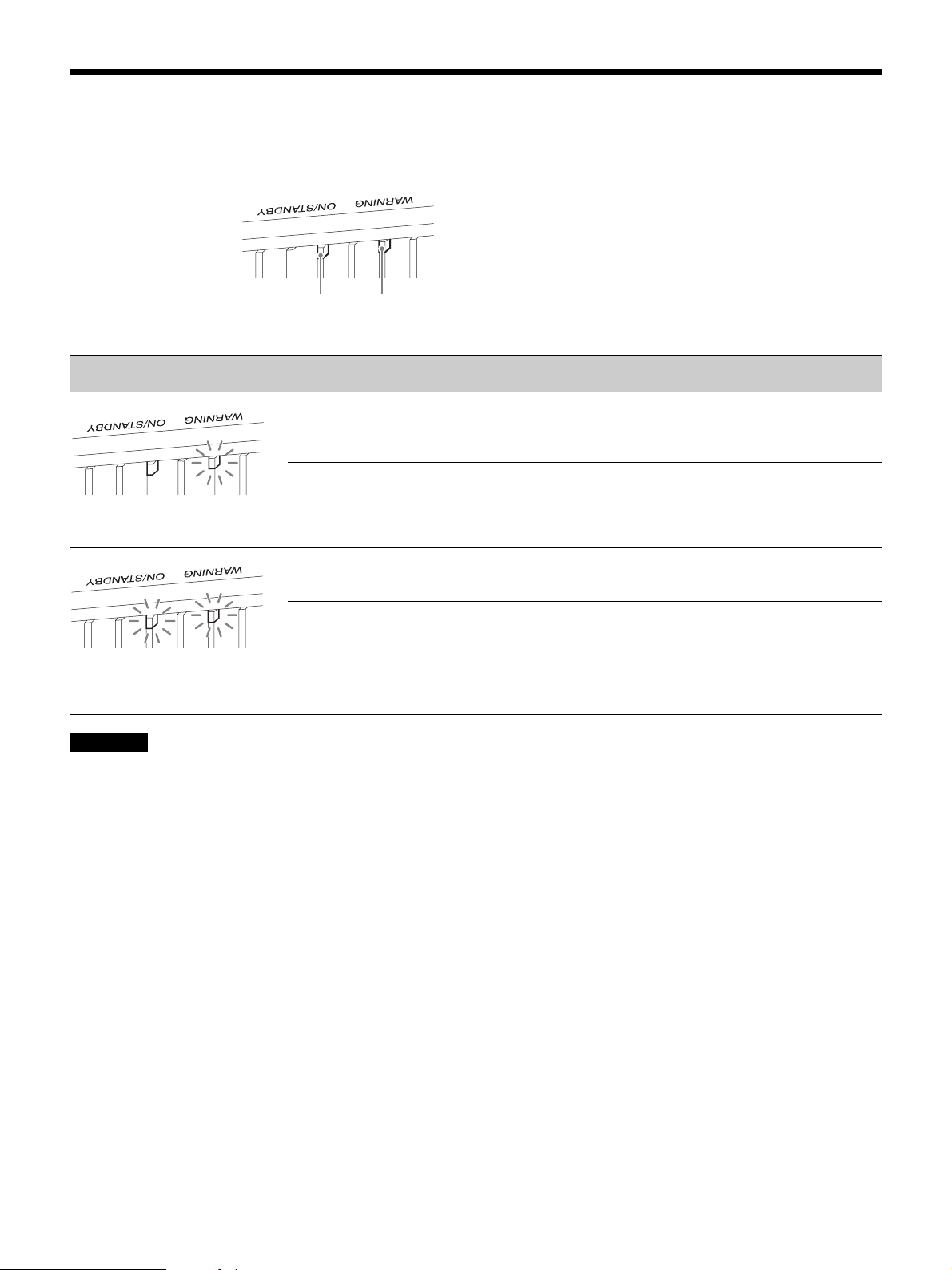

L’indicateur ON/STANDBY clignote en vert et le
ventilateur continue à tourner pour abaisser la
température interne.

Le ventilateur s’arrête et l’indicateur ON/STANDBY
cesse de clignoter en vert pour s’allumer en rouge.

Vous pourrez couper complètement l’alimentation, puis
débrancher le cordon d’alimentation c.a.

Remarque

Ne jamais débrancher le cordon d’alimentation lorsque l’indicateur
clignote.

Conseil

Vous pouvez mettre l’appareil hors tension en maintenant le bouton
?/1 (Marche/Veille) enfoncé pendant 1 seconde environ, plutôt
qu’en suivant les étapes ci-dessus.

Visionnage d’images vidéo 3D

Vous pouvez profiter de la qualité des images vidéo 3D,
par exemple dans des jeux 3D et des disques Blu-ray 3D,
en utilisant les lunettes 3D actives.

1 Mettez sous tension l’appareil HDMI pour

compatibilité 3D raccordé à cet appareil, puis
entamez la lecture du contenu 3D.

Pour plus d’informations sur la lecture d’un contenu
3D, reportez-vous au mode d’emploi de l’équipement
connecté.

2 Mettez l’appareil sous tension et projetez l’image

vidéo 3D.
Pour plus d’informations sur la manière de projeter

l’image, reportez-vous à « Projection de l’image »
(page 11).

3 Allumez les lunettes 3D, puis mettez-les et ajustez-les

à votre convenance.
Pour plus d’informations sur l’utilisation des lunettes

3D, reportez-vous à « Utilisation des lunettes 3D »
(page 12).

Conseil

Le réglage d’usine par défaut de « Sél. affichage 2D-3D » est
« Auto » pour permettre la projection automatique des images vidéo
3D dès que l’appareil détecte des signaux 3D.

Remarques

• Selon le type de signal, il est possible que vous ne puissiez pas
afficher d’image vidéo 3D. Réglez « Sél. affichage 2D-3D » sur
« 3D » et « Format 3D » sur « Côte à côte » ou « Dessus­Dessous » en fonction du format du contenu 3D que vous
souhaitez regarder (page 27).

• Utilisez les lunettes 3D en respectant leur portée (page 12).

• Toutes les personnes ne perçoivent pas les images vidéo 3D de la
même façon.

• L’effet 3D peut être moindre si la température ambiante est basse.

Réglage/Définition des fonctions 3D

Vous pouvez régler/définir les fonctions 3D en appuyant
sur le bouton 3D de la télécommande ou à l’aide de
« Paramètres 3D » du menu Fonction . Pour plus
d’informations, reportez-vous à « Paramètres 3D »
(page 27).

11

Utilisation des lunettes 3D

Utilisation de la Position

1 Mettez sous tension les lunettes 3D et enregistrez-les

sur l’appareil.
Pour plus d’informations sur l’enregistrement des

lunettes 3D, reportez-vous au mode d’emploi fourni
avec celles-ci.

2 Mettez les lunettes 3D.
3 Orientez-vous vers l’écran.

Précautions d’utilisation

Le fonctionnement peut être défaillant si :

• La position de visionnage est trop éloignée du projecteur

• D’autres dispositifs de communication, notamment un
réseau sans fil LAN (IEEE802.11 b/g/n) ou un micro­ondes opérant dans la gamme de fréquences des
2,4 GHz, se trouvent à proximité de l’appareil

Portée des lunettes 3D

La figure ci-dessous indique la portée des lunettes 3D. Si
vous tentez de regarder des images vidéo 3D à une distance
supérieure ou installez l’appareil en dehors de la portée
recommandée, il est possible que les lunettes 3D ne
puissent pas afficher correctement les images. De plus, la
distance varie selon le l’environnement de la pièce et
l’environnement d’installation de l’appareil.

Vue d’en haut ou de côté

Projecteur

10 m

10 m 10 m

10 m

de l’image

Vous pouvez mémoriser jusqu’à cinq combinaisons de
paramètres de l’objectif (mise au point, taille de l’image,
position de l’image), le rapport de format et le blanc. Il est
possible de rappeler ces paramètres.
Dans le paramétrage préréglé d’usine, la Position de
l’image n’est pas mémorisée.

1 Appuyez sur POSITION.

La palette de sélection de la Position de l’image
s’affiche.

2 Appuyez plusieurs fois sur POSITION ou appuyez

sur M/m/ pour sélectionner la position.
Les paramètres de la position sélectionnée sont

rappelés.
Mémorisez ou supprimez les paramètres de l’objectif,
le rapport d’aspect et le blanc dans la « Position de
l’image » du menu Écran (page 24).
La position sur laquelle les paramètres de l’objectif, le
rapport d’aspect et le blanc ne sont pas mémorisés,
s’affiche sous la forme « --- ».

Conseil

Pour masquer le rappel affiché à l’écran lorsque la position est lue,
réglez « État » sur « Off » dans le menu Réglage .

12

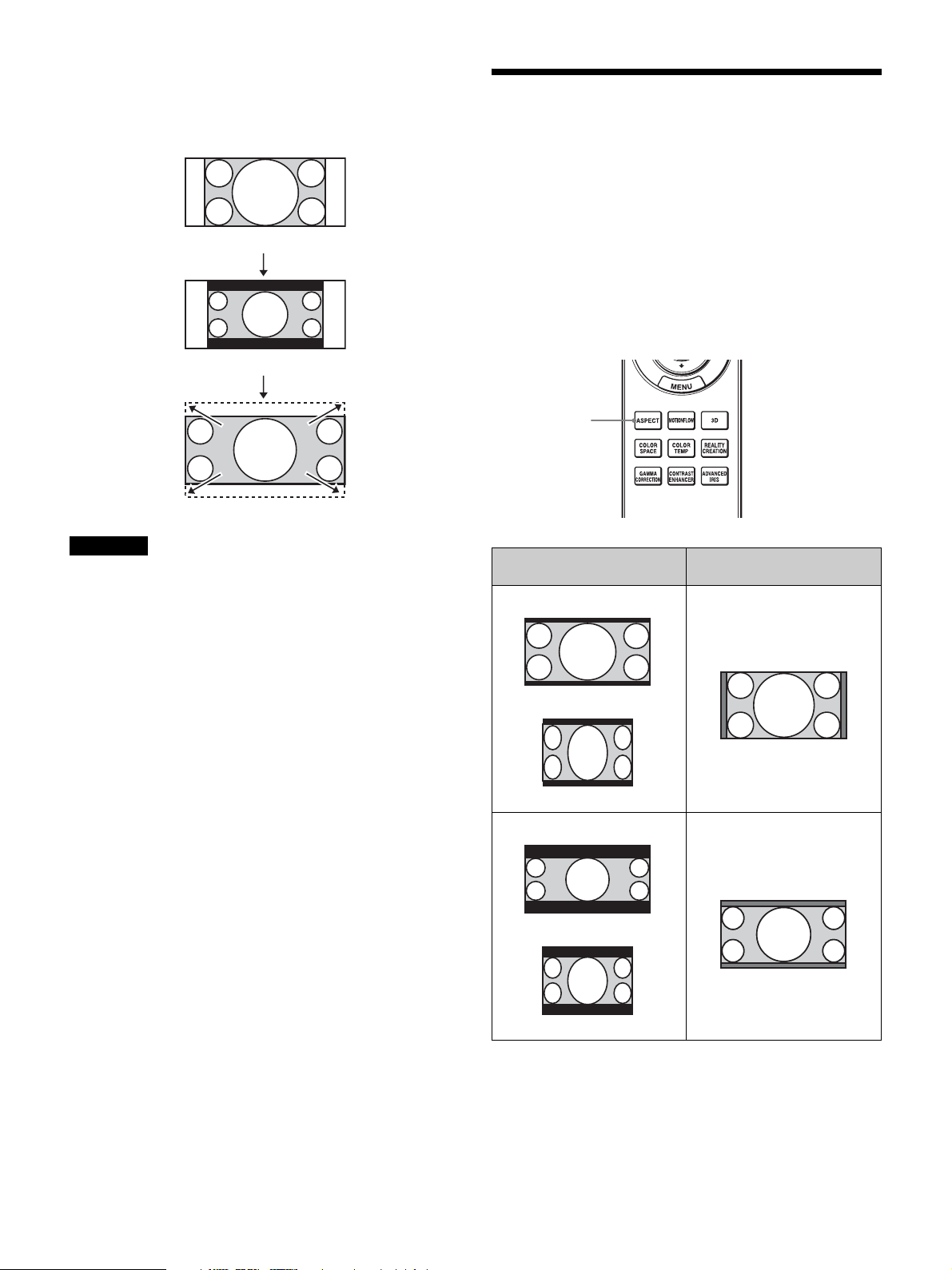

Image représentant le déplacement de l’objectif

Dans l’exemple ci-dessous, les images dont le rapport de
format est de 1,78:1 (16:9) et de 2,35:1 sont projetées sur
un écran de 2,35:1.

Lors de l’entrée d’une image 1,78:1 (16:9)

Sélection du rapport d’aspect en fonction du signal vidéo

Vous pouvez sélectionner un rapport de format adapté au
signal vidéo reçu.

Appuyez sur ASPECT.
À chaque pression sur le bouton, vous pouvez sélectionner

le paramètre « Aspect ». Vous pouvez aussi le sélectionner
à l’aide du menu (page 24).

Lors de l’entrée d’une image 2,35:1

Appuyez sur le bouton
POSITION.

L’image 2,35:1 s’agrandit pour remplir l’écran.

Remarques

• Après la sélection et la confirmation de la position de l’objectif,
l’objectif commence à se déplacer. Ne touchez pas l’objectif ou ne
placez rien à proximité, au risque de provoquer des blessures ou
un dysfonctionnement.

• Si vous appuyez sur n’importe quel bouton de la télécommande ou
de l’appareil pendant que l’objectif se déplace, il s’immobilise.
Dans ce cas, sélectionnez de nouveau la position de l’objectif ou
ajustez-le manuellement.

• La fonction Position de l’image ne garantit pas de reproduire
précisément les paramètres de l’objectif.

• Lorsque vous utilisez l’angle d’écran sous-tendu d’au moins deux
aspects au moyen du zoom d’objectif, installez l’appareil dans la
limite des paramètres spécifiés en vous reportant à « Distance de
projection » (page 49). Avec certaines positions de réglage, la
plage de déplacement d’objectif risque d’être restreinte, même si
l’appareil est installé dans les paramètres spécifiés.

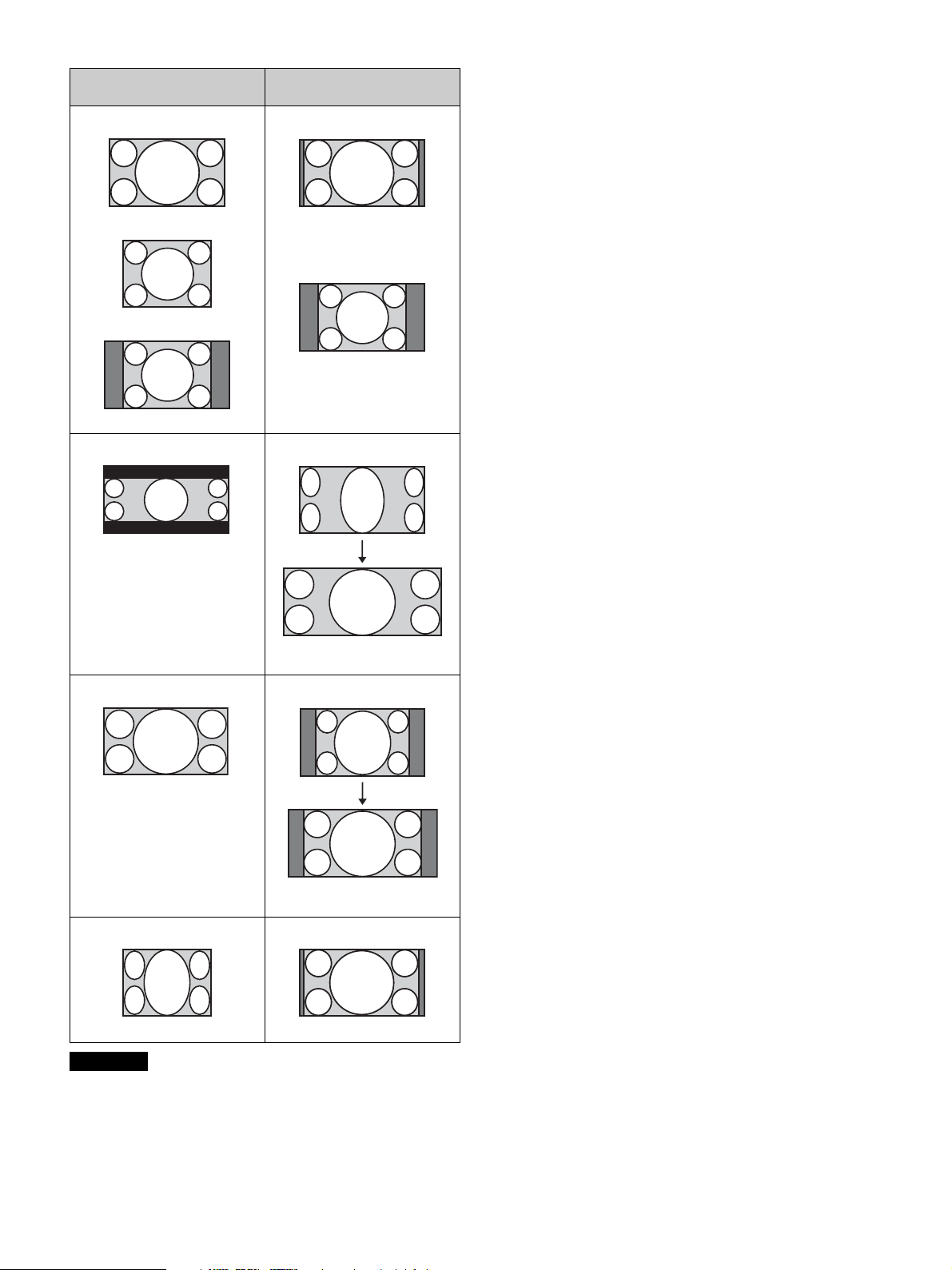

Bouton
ASPECT

Image d’origine

1,85:1

1,85:1 rétrécie

Réglage recommandé et
images résultantes

Zoom 1,85:1

Zoom 2,35:1

13

2,35:1

2,35:1 rétrécie

Image d’origine

1,78:1 (16:9)

1,33:1 (4:3)

1,33:1 (4:3) avec barres latérales

Réglage recommandé et
images résultantes

Normal

Etirement V

Remarques sur le changement du paramètre
« Aspect »

• Sélectionnez le mode d’aspect en tenant compte du fait
que la modification du rapport de format de l’image
originale résultera en une image d’apparence différente.

• Remarque : en cas d’utilisation de l’appareil à des fins
lucratives ou pour une projection publique, la
modification de l’image originale en basculant sur aspect
peut porter atteinte aux droits des auteurs ou producteurs
qui sont protégés légalement.

2,35:1

16:9

Lors de l’utilisation d’un objectif

anamorphique

Serrer

Lors de l’utilisation d’un objectif

anamorphique

Etirer

Rétrécie

Remarque

Les modes d’aspect disponibles diffèrent suivant le signal d’entrée
(page 44).

14

Sélection du mode d’affichage de l’image

Vous pouvez sélectionner le mode d’affichage de l’image
qui convient le mieux au type de source vidéo ou aux
conditions de la pièce.
Vous pouvez enregistrer et utiliser différents modes de
préréglage respectivement pour la 2D/3D.

Appuyez sur un des boutons CALIBRATED PRESET.

Boutons CALIBRATED PRESET

Paramètres Description

CINEMA FILM 1 Qualité d’image adaptée à la reproduction

CINEMA FILM 2 Qualité d’image adéquate pour la

REF Configuration de qualité d’image appropriée

TV Qualité d’image adéquate pour regarder des

PHOTO Idéal pour la projection d’images fixes

GAME Qualité d’image adaptée aux jeux, avec des

BRT CINE Qualité d’image adéquate pour regarder des

BRT TV Qualité d’image adéquate pour regarder des

USER Règle la qualité de l’image en fonction de

d’images hautement dynamiques et nettes,
typiques d’un chef-d’œuvre du cinéma.

reproduction de tons riches et de couleurs
dignes du cinéma, en fonction de l’option
« CINEMA FILM 1 ».

lorsque vous souhaitez reproduire fidèlement
la qualité d’image d’origine ou pour profiter
de la qualité d’image sans aucun réglage.

programmes TV, du sport, des concerts et
d’autres images vidéo.

provenant d’un appareil photo numérique.

couleurs bien modulées et une réponse
rapide.

films dans un environnement lumineux,
comme un salon.

programmes TV, du sport, des concerts et
d’autres vidéos dans un environnement
lumineux, comme un salon.

votre goût, puis enregistre le paramètre. Le
réglage en usine par défaut est identique à
«REF».

15

Utilisation des menus

Remarque

Les écrans de menu utilisés pour les explications ci-dessous peuvent être différents de ceux qui s’affichent sur votre appareil.

Menu local

Commande par les menus

L’appareil est doté d’un menu sur écran permettant
d’effectuer divers réglages et paramétrages. Si vous
sélectionnez un nom d’option suivi d’une flèche (B), la
fenêtre de menu suivante avec options de paramétrage
apparaît.

1 Appuyez sur MENU.

La fenêtre de menu apparaît.

2 Appuyez sur M/m pour sélectionner une option de

menu, puis appuyez sur , ou .
Les options qui peuvent être paramétrées ou réglées

au moyen du menu sélectionné apparaissent. L’option
actuellement sélectionnée est affichée en blanc.

Paramètres

Menu de paramétrage

Menu de réglage

Fenêtre de menu suivante

3 Appuyez sur M/m pour sélectionner une option à

configurer ou régler, puis appuyez sur , ou .
Les paramètres s’affichent sur un menu local, un

menu de paramétrage, un menu de réglage ou sur la
fenêtre de menu suivante.

Paramètres

16

4 Réglez le paramètre ou ajustez une option.

Pour changer la valeur d’un paramètre

Appuyez sur M/, pour accroître la valeur, puis
appuyez sur m/< pour réduire la valeur.
Appuyez sur pour mémoriser le réglage et revenir
au menu original.

Pour changer le réglage

Appuyez sur M/m pour changer le réglage.
Appuyez sur pour rétablir l’écran initial.
Suivant l’option sélectionnée, vous pouvez parfois
rétablir l’écran initial avec <.

Pour faire disparaître le menu

Appuyez sur MENU.

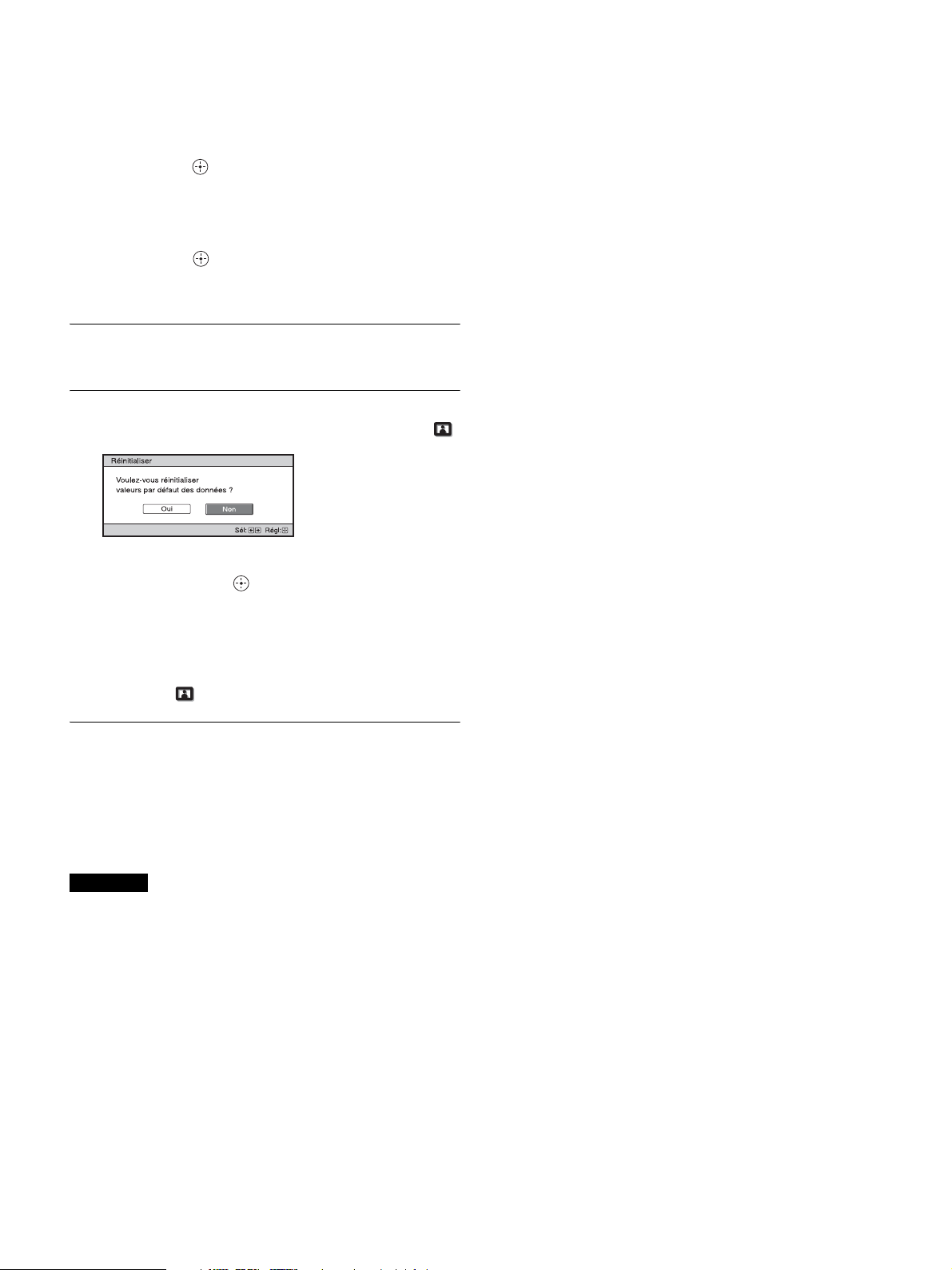

Pour réinitialiser l’image qui a été modifiée

Sélectionnez « Réinitialiser » à partir du menu Image .

Quand l’écran s’affiche à nouveau, sélectionnez « Oui »
avec < et appuyez sur .
Tous les réglages suivants retournent à leurs valeurs
d’usine :
« Création réalité », « Noir Ciné Pro », « Motionflow »,
« Contraste », « Lumière », « Couleur », « Teinte »,
« Temp. couleur », « Netteté » et « Réglages expert » dans
le menu Image

Pour réinitialiser les paramètres modifiés

Sélectionnez un paramètre sur l’écran Menu, puis affichez
le menu local, le menu de paramétrage ou le menu de
réglage.
Appuyez sur le bouton RESET de la télécommande pour
réinitialiser les paramètres sélectionnés à leurs valeurs
d’usine.

Remarque

Le bouton RESET de la télécommande n’est disponible que lorsque
le menu de réglage ou le menu de paramétrage est sélectionné.

17

Menu Image

Le menu Image sert à régler l’image.

Remarque

Il se peut que ces options ne soient pas réglables/paramétrables, en fonction du type de signal d’entrée. Pour plus
d’informations, reportez-vous à « Signaux d’entrée et options réglables/paramétrables » (page 42).
Les noms d’option entre parenthèses correspondent à ceux qui sont imprimés sur la télécommande.

Paramètres Description

Prérégl. étalon. [CALIBRATED
PRESET]

Vous pouvez sélectionner le mode de visualisation de l’image qui convient le mieux au type de source
vidéo ou d’environnement.
Vous pouvez enregistrer et utiliser différents modes de préréglage respectivement pour la 2D/3D.
Cinéma Film 1 : Qualité d’image adaptée à la reproduction d’images hautement dynamiques et nettes,
typiques d’un chef-d’œuvre du cinéma.
Cinéma Film 2 : Qualité d’image adaptée à la reproduction de tons riches et de couleurs dignes du
cinéma, en fonction de Cinéma Film 1.
Référence : Configuration de qualité d’image appropriée lorsque vous souhaitez reproduire fidèlement
la qualité d’image d’origine ou pour profiter de la qualité d’image sans aucun réglage.
TV : Qualité d’image adéquate pour regarder des programmes TV, du sport, des concerts et d’autres
images vidéo.

Photo : Idéal pour la projection d’images fixes provenant d’un appareil photo numérique.
Jeu : Qualité d’image adaptée aux jeux, avec des couleurs bien modulées et une réponse rapide.
Cinéma lumière : Qualité d’image adéquate pour regarder des films dans un environnement lumineux,

comme un salon.
TV lumière : Qualité d’image adéquate pour regarder des programmes TV, du sport, des concerts et
d’autres vidéos dans un environnement lumineux, comme un salon.
Utilisateur : vous pourrez régler la qualité d’image à votre guise, puis enregistrer le paramétrage. Le
réglage en usine par défaut est identique à « Référence ».

Conseil

Toutes les modifications apportées aux paramètres de qualité d’image sont enregistrées pour chaque
entrée.

Réinitialiser Réinitialise tous les paramètres du mode Pérégl. étalon. actuellement sélectionnés à leurs valeurs par

Création réalité [REALITY
CREATION]

défaut (page 17).

Conseil

La réinitialisation n’affecte pas les réglages enregistrés pour des options de « Temp. couleur ».
Règle les détails et le traitement du bruit des images. (Fonction Super-résolution)

On : Ajuste les réglages de « Création réalité ».

Base de données : Sélectionnez « Normal » ou « Mastered in 4K ».

« Mastered in 4K » fournit une qualité d’image adaptée avec Blu-ray Disc™ « Mastered in 4K »
publiées par Sony Pictures Home Entertainment.
Résolution : Lorsque vous augmentez la valeur de réglage, la texture et le détail de l’image
deviennent plus nets.
Filtrage bruit : Lorsque vous augmentez la valeur de réglage, les parasites (flou de l’image)
deviennent moins visibles.
Optim m au p num : Lorsque vous sélectionnez « On », l’image projetée est optimisée. Cela permet
d’améliorer la texture et les détails de l’image et rend l’image plus nette.
Test: Oui/Non : Bascule vers « On » et « Off » à une certaine fréquence afin de vérifier l’effet de
« Création réalité ».

Conseil

La position d’affichage de l’état au cours du test est liée au réglage « Position de menu » (page 26).

Off : La fonction « Création réalité » n’est pas appliquée.

18

Paramètres Description

Noir Ciné Pro

Réglage du diaphragme
avancé et laser
[ADVANCED IRIS]

Commande dyn. : Règle la portée de la lumière laser et de l’iris (diaphragme).

Maximum : Règle automatiquement la lumière laser, l’iris (diaphragme) et le traitement du signal

selon le niveau de luminosité de la source d’entrée et optimise la quantité de lumière. Cela donne une
image lumineuse au contraste élevé.
Limité : Comparé à « Maximum », cela supprime le mouvement et la luminosité de la lumière laser et
de l’iris (diaphragme). Cela convient au visionnage d’une image dans une pièce sombre.

Off : La fonction « Commande dyn. » n’est pas appliquée.

Sortie lum. laser : Plus la valeur est élevée, plus l’image est lumineuse. Plus la valeur est basse, plus

l’image est sombre.

Conseil

Réglez « Sortie lum. laser » en fonction de la luminosité de l’image.

Accent. HDR dyn.
[CONTRAST ENHANCER]

Pour le contenu HDR, règle automatiquement la plage de mouvement de la lumière laser et du
diaphragme (diaphragme) et le niveau de signal des parties claires et foncées afin d’optimiser le
contraste en fonction de la scène.
Augmente la netteté de l’image et la rend plus dynamique.
« Accent. Contraste » apparaît à la place de « Accent. HDR dyn. » et adapte le traitement de l’image au
signal SDR dans les cas suivants :

- Lorsque le signal HDR est reçu alors que « Auto » est défini pour « HDR »

- Lorsque « HDR » est réglé sur « Off »

Haut/Moyen/Bas : Vous pouvez régler l’accent. HDR dyn./Accent. Contraste.
Off : La fonction d’accent. HDR dyn. n’est pas appliquée.

Motionflow [MOTIONFLOW] Fluide haut : Fluidifie les mouvements de l’image, spécialement dans le cas d’un film.

Fluide bas : Fluidifie les mouvements de l’image pour une utilisation ordinaire.
True Cinema : Les images, notamment celles d’un film créé en 24 images par seconde, sont reproduites

à la cadence d’images originale.
Off : La fonction « Motionflow » n’est pas appliquée.

Conseils

• Choisissez « Off » si l’option « Fluide haut », « Fluide bas » ou « True Cinema » engendre une image
déformée.

• Selon le contenu de l’image, il est possible que vous ne voyiez pas l’effet même si vous avez modifié
les réglages.

• Seul « Off » est disponible en présence d’un signal d’entrée possédant une résolution de 4096 × 2160.

Contraste
[CONTRAST]

Règle le contraste.
Les valeurs supérieures augmentent la netteté dans les images et les valeurs inférieures la diminuent.
Vous pourrez effectuer des réglages en appuyant sur le bouton CONTRAST +/– de la télécommande.
« Contraste(HDR) » apparaît à la place de « Contraste » dans les cas suivants :

- Lorsque le signal HDR est reçu alors que « Auto » est défini pour HDR

- Lorsque « HDR » est réglé sur « HDR10 », « Référence HDR », ou « HLG ».

Lumière
[BRIGHTNESS]

Règle la luminosité de l’image.
Plus la valeur est élevée, plus l’image est lumineuse. Plus la valeur est basse, plus l’image est sombre.
Vous pourrez effectuer des réglages en appuyant sur le bouton BRIGHTNESS +/– de la télécommande.

Couleur Règle la densité de couleur.

Plus la valeur est élevée, plus l’intensité est grande. Plus la valeur est basse, plus l’intensité est faible.

Teinte Règle la tonalité de couleur.

Plus la valeur est élevée, plus les tons d’image sont verdâtres. Plus la valeur est basse, plus l’image
devient rougeâtre.

19

Paramètres Description

Temp. couleur
[COLOR TEMP]

Permet de régler la température de couleur.
D93 : Équivalent à une température de couleur de 9 300 K habituellement utilisée dans les téléviseurs.
Donne aux couleurs blanches une teinte bleue.
D75 : Équivalent à une température de couleur de 7 500 K utilisée comme illuminant standard
auxiliaire. Donne une teinte neutre, entre « D93 » et « D65 ».
D65 : Équivalent à une température de couleur de 6 500 K utilisée comme illuminant standard. Donne
aux couleurs blanches une teinte rouge.
D55 : Équivalent à une température de couleur de 5 500 K utilisée comme illuminant standard
auxiliaire. Donne aux couleurs blanches une teinte encore plus rouge.
Personnalisé 1 à 5 : Vous permet de régler, valider et enregistrer en mémoire votre température de
couleur favorite.
Les réglages par défaut au départ d’usine sont les suivants.

Personnalisé 1 : Identique au réglage de température couleur « D93 ».
Personnalisé 2 : Identique au réglage de température couleur « D75 ».
Personnalisé 3 : Identique au réglage de température couleur « D65 ».
Personnalisé 4 : Identique au réglage de température couleur « D55 ».
Personnalisé 5 : Réglage qui accorde la priorité à la luminosité.

Conseil

Vous pouvez régler chaque option sur une température de couleur adaptée à vos préférences.

Netteté
[SHARPNESS]

Rend les contours de l’image plus nets ou réduit les parasites.
Plus la valeur est élevée, plus l’image est nette. Plus la valeur est basse, plus l’image est douce, ce qui
réduit les parasites.
Vous pourrez effectuer des réglages en appuyant sur le bouton SHARPNESS +/– de la télécommande.

Réglages expert

NR (Réduction du bruit) Réduit le flou ou les parasites de l’image.

Aut o : Détecte le niveau de bruit afin de réduire automatiquement le flou ou le bruit de l’image.
Haut/Moyen/Bas : Sélectionnez le réglage qui correspond au flou ou au bruit de la source du signal

d’entrée.
Off : La fonction NR (Réduction du bruit) n’est pas appliquée.

Conseil

Selon la source du signal d’entrée, il est possible que « Auto » ne permette pas de détecter avec précision
le niveau de bruit. Si l’image n’est pas acceptable avec « Auto », sélectionnez le réglage « Haut »,
«Moyen», «Bas» ou «Off».

MPEG NR (MPEG réduction
du bruit)

Réduit le bruit de bloc et le bruit mineur (bruit « mosquito »), tout particulièrement sur les signaux
numériques.
Aut o : Détecte le niveau de bruit afin de réduire automatiquement le bruit de bloc et le bruit mosquito de
l’image.
Haut/Moyen/Bas : Sélectionnez un réglage qui correspond au bruit de bloc et au bruit mosquito de la
source du signal d’entrée.
Off : La fonction MPEG NR (MPEG Réduction du bruit) n’est pas appliquée.

Conseil

Selon la source du signal d’entrée, il est possible que « Auto » ne permette pas de détecter avec précision
le niveau de bruit. Si l’image n’est pas acceptable avec « Auto », sélectionnez le réglage « Haut »,
«Moyen», «Bas» ou «Off».

Gradation progr. Facilite la gradation des parties plates des images.

Haut/Moyen/Bas : Vous pouvez régler l’effet de gradation progressive.
Off : La fonction de gradation progressive n’est pas appliquée.

Conseil

Cet élément n’est pas disponible pour les signaux 3D.

Mode Film D’après la source film que vous avez sélectionnée, crée un paramètre de lecture.

Aut o : Approprié pour reproduire le mouvement d’image d’origine. Réglez normalement ce paramètre
sur «Auto».
Off : Lit l’image en format progressif sans détecter automatiquement les signaux vidéo.

Conseil

Ce paramètre est uniquement compatible avec un signal 1080i.

20

Paramètres Description

Correct. Gamma
[GAMMA CORRECTION]

Règle les caractéristiques de transfert de la tonalité d’image.
Sélectionnez la tonalité favorite parmi les 10 options.

1.8 : Lumineux Produit une image globalement plus lumineuse.

2

2.1

2.2

2.4

2.6 : Sombre Produit une image globalement plus sombre.

Gamma 7 : Améliore les parties sombres et accentue la netteté des images.
Gamma 8 : Produit une image plus éclatante que Gamma 7. Sélectionnez cette option pour regarder des

contenus dans un environnement lumineux, comme un salon.

Gamma 9 : Produit une image plus lumineuse que Gamma 8.
Gamma 10 : Accentue la netteté des images. Sélectionnez cette option pour regarder des programmes

TV, etc., dans un environnement lumineux, comme un salon.
Off : La fonction « Correct. Gamma » n’est pas appliquée.

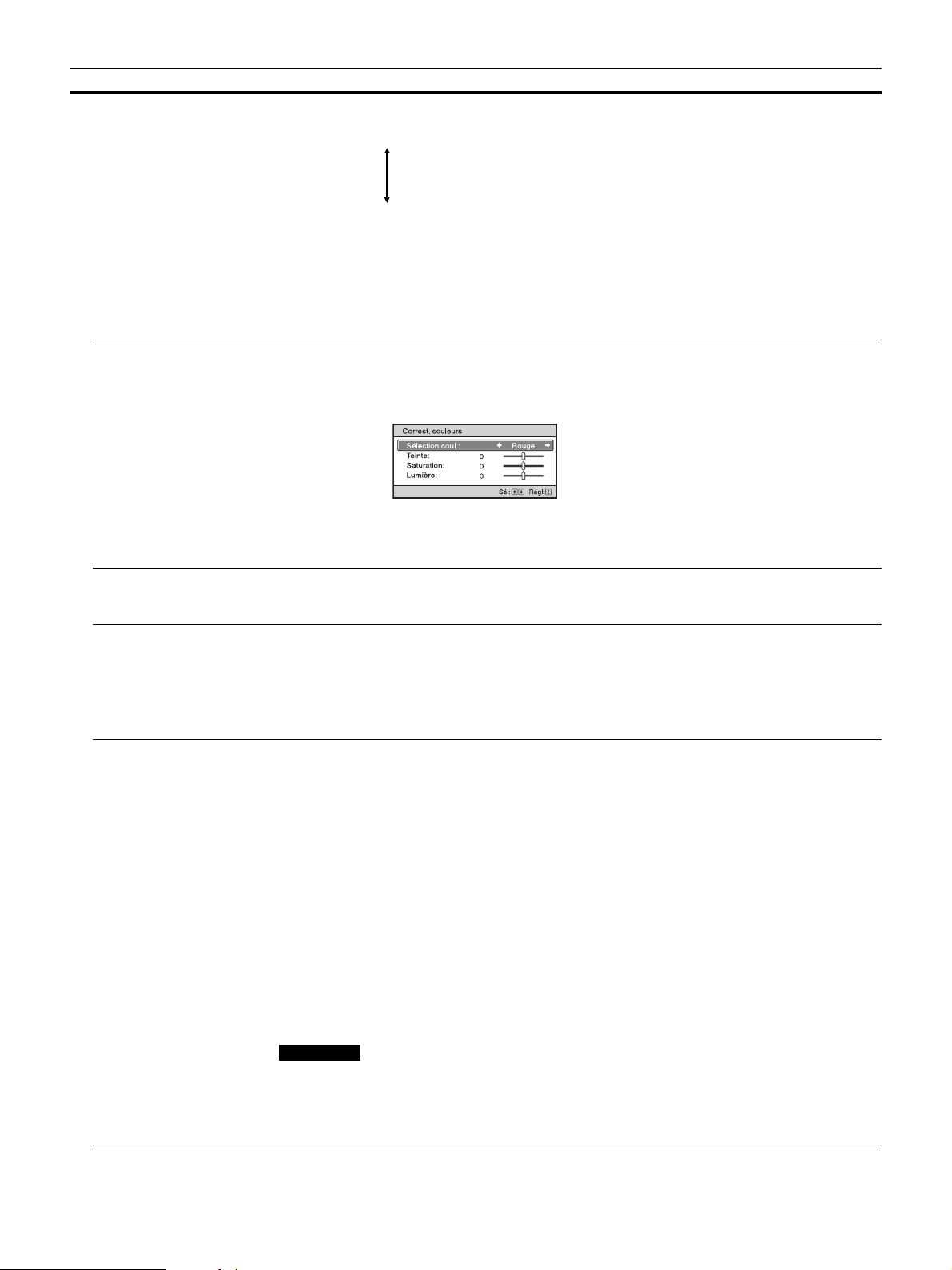

Correct. couleurs On : Règle la Teinte, la Saturation et la Lumière des couleurs sélectionnées.

Répétez les étapes 1 et 2 ci-dessous pour spécifier la couleur cible.
1 Appuyez sur M/m pour sélectionner « Sélection coul.: », puis appuyez sur </, pour sélectionner

la couleur souhaitée parmi «Rouge», «Jaune», «Vert», «Cyan», «Bleu» et «Magenta».

2 Appuyez sur M/m pour sélectionner « Teinte: », « Saturation: » ou « Lumière: », puis procédez aux

réglages en fonction de vos préférences à l’aide de </, tout en regardant l’image projetée.

Off : L’effet « Correct. couleurs » n’est pas appliqué.

Blanc clair Accentue les blancs vifs.

Haut/Bas : Vous pouvez régler l’effet « Blanc clair ».
Off : L’effet « Blanc clair » n’est pas appliqué.

x.v.Color Réglez cet élément lors du raccordement de cet appareil à un autre qui prend en charge x.v.Color et la

visualisation d’un signal vidéo x.v.Color.

On : Vous pouvez visionner un signal vidéo x.v.Color.
Off : La fonction « x.v.Color » n’est pas appliquée.

Conseil

Si vous réglez x.v.Color sur « On », le réglage gamma est désactivé.

HDR Détermine la manière dont le contenu HDR est lu.

Aut o : Distingue automatiquement le contenu HDR et applique la qualité d’image optimale. Vous
pouvez modifier le réglage HDR qui est automatiquement sélectionné lorsque le contenu compatible
HDR10 est reconnu.

HDR10/HLG : Lorsqu’un signal reçu prend en charge HDR10, le réglage « HDR10 » s’applique, et
lorsqu’il prend en charge HLG, le réglage « HLG » s’applique.
Référence HDR/HLG : lorsqu’un signal reçu prend en charge HDR10, le réglage « Référence
HDR » s’applique, et lorsqu’il prend en charge HLG, le réglage « HLG » s’applique.

En cas de réception d’un signal d’entrée BT.2020, l’« Esp. couleur » est paramétré automatiquement sur
« BT.2020 ». En cas de réception d’un signal d’entrée différent de BT.2020, le mode paramétré dans
« Esp. couleur » est appliqué. (« BT.2020 » est indisponible dans ce cas.)

HDR10 : À sélectionner pour la lecture de contenu compatible HDR10.
Référence HDR : Ce mode convient au visionnage de contenus compatibles HDR10 avec une

luminosité maximale de 1 000 nit (1 000 cd/m²).

HLG : À sélectionner pour la lecture de contenu compatible HLG.
Off : Pour lire le contenu autre que le contenu HDR.

Tous les modes d’« Esp. couleur » sont sélectionnables lorsque « HDR10 », « Référence HDR »,
« HLG » ou « Off » est sélectionné.

Remarques

• Si le réglage du contenu à reproduire n’est pas correct, les zones claires et foncées de la vidéo risquent
d’apparaître trop lumineuses ou trop foncées.

• Lors du paramétrage de « HDR10 » ou « Référence HDR », comparez la qualité d’image des deux
modes, puis sélectionnez celui qui affiche de façon optimale la luminosité moyenne et le ton des
parties lumineuses.

21

Paramètres Description

Esp. couleur
[COLOR SPACE]

Convertit l’espace colorimétrique.
BT.709 : Un esp. couleur ITU-R BT.709, qui est utilisé pour la diffusion de contenus TV en haute
définition ou la lecture d’un Blu-ray Disc. L’esp. couleur est équivalent à sRGB.
BT.2020 : L’esp. couleur est plus large que BT.709. Utilisez ce paramètre pour la lecture du contenu
HDR.
Esp. couleur 1 : Esp. couleur adapté au visionnage de programmes TV et vidéos, comme du sport, des
concerts, etc.
Esp. couleur 2 : Qualité d’image adéquate pour regarder des programmes TV, du sport, des concerts et
d’autres vidéos dans un environnement lumineux, comme un salon.
Esp. couleur 3 : Qualité d’image adéquate pour regarder des films dans un environnement lumineux,
comme un salon.

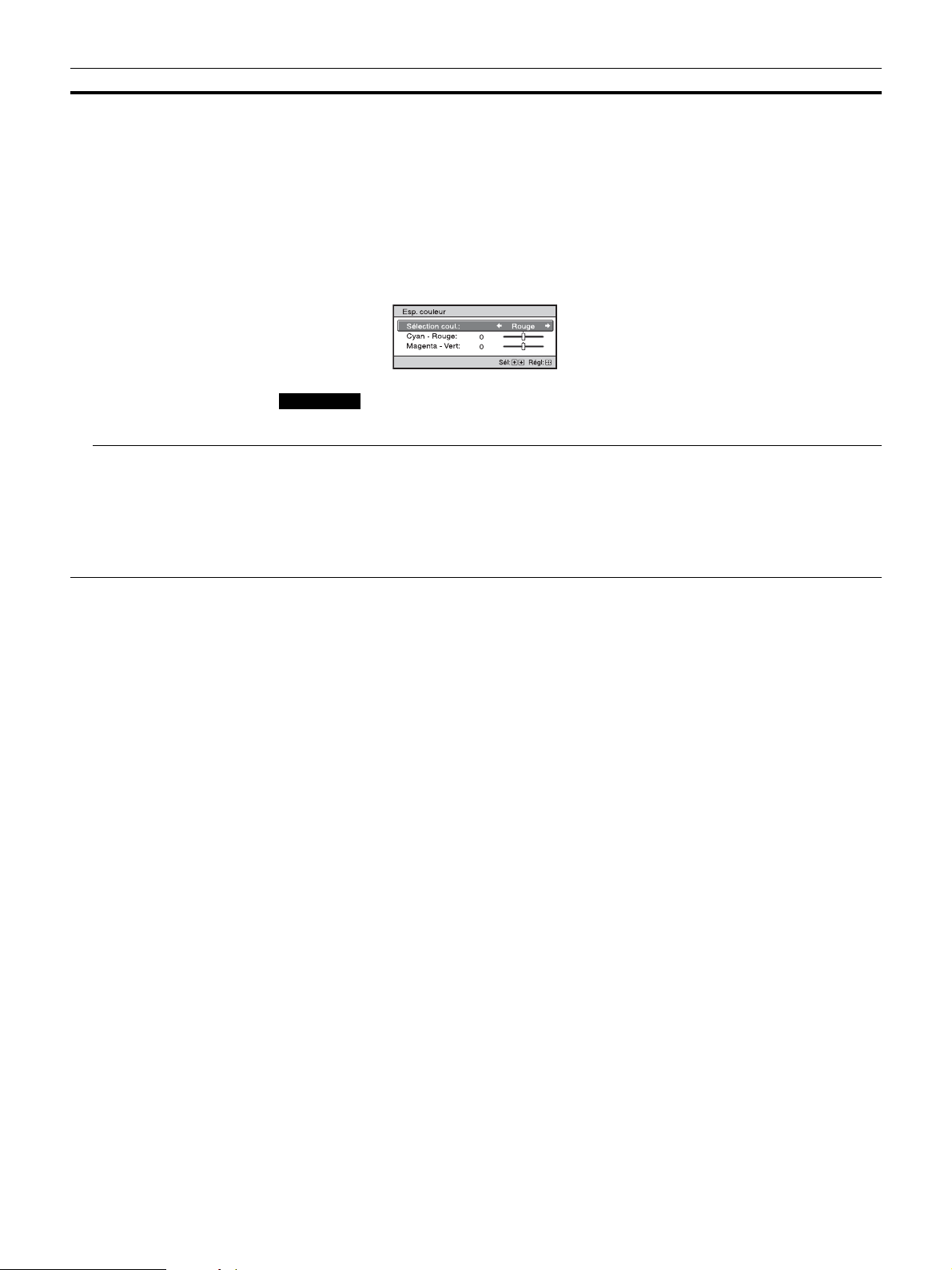

Personnalisé : Vous pourrez régler le paramétrage d’esp. couleur.

Remarque

Lorsque le « HDR » est réglé sur « Auto », le mode susceptible d’être sélectionné change en fonction du
type de signal (page 21).

Réduc. délai entrée Réduit le délai d’affichage d’une vidéo.

On : Réduit la durée d’affichage de l’image vidéo d’entrée, augmentant ainsi effectivement la vitesse de
réaction de l’affichage en cas d’utilisation d’une commande externe, par exemple.
Off : Désactive la fonction Réduc. délai entrée.

Conseil

Lorsque la « Réduc. délai entrée » est paramétrée sur « On », les options « Motionflow », « NR », et
« MPEG NR » ne peuvent être paramétrées.

22

Menu Image avancée

Vous pouvez ajuster les écarts de couleur qui apparaissent après une longue période d’utilisation.

Remarques

• Etalonnage auto donne un étalonnage relativement grossier. Il n’est pas garanti que les réglages des couleurs soient identiques aux valeurs
d’usine par défaut.

• Les couleurs sont automatiquement projetées pendant l’exécution de « Pré-contrôle » ou « Régler ». Il ne s’agit pas d’un dysfonctionnement.

• Ne mettez pas l’appareil hors tension et ne le commandez pas à l’aide de la télécommande ou du panneau de commande au cours de
l’exécution de « Pré-contrôle » ou « Régler », car cela peut annuler la procédure en cours.

Conseils

• dE est un indicateur de changement de couleur. Plus la valeur de dE est faible, moins la couleur entraîne de changement.

• Exécutez l’étalonnage une fois que l’appareil est resté sous tension pendant au moins 30 minutes.

• L’exécution de « Pré-contrôle » ou « Régler » prend quelques minutes.

• Lorsque « Pré-contrôle » ou « Régler » démarre, la position de l’écran peut être décalée, car l’objectif revient à sa position par défaut. Une
fois l’opération terminée, l’écran revient automatiquement à sa position antérieure.

• Tout changement qui intervient dans l’environnement, notamment dans la luminosité de la pièce, pendant l’exécution de « Pré-contrôle » ou
de « Régler », peut affecter les mesures.

• En cas d’échec de la fonction « Pré-contrôle » ou « Régler », réessayez immédiatement.

Paramètres Description

Etalonnage auto Pré-contrôle : Vérifiez la différence de couleur par rapport aux réglages d’usine par défaut, avant le

début de l’étalonnage.

Régler : Exécute Etalonnage auto.
Avant/Après : Permute, selon une certaine fréquence, les réglages en usine par défaut et le réglage après

étalonnage. Vous pouvez vérifier l’effet de l’étalonnage en examinant l’image obtenue.
Réinitialiser : Réinitialise les résultats de l’étalonnage et rétablit les réglages d’usine par défaut.

23

Menu Écran

Vous pouvez régler la taille de l’image, le mode d’aspect, etc.

Remarque

Suivant les types de signaux d’entrée, il se peut que ces options ne soient pas disponibles. Pour plus d’informations, reportez-vous à « Signaux
d’entrée et options réglables/paramétrables » (page 42).

Les noms d’option entre parenthèses correspondent à ceux qui sont imprimés sur la télécommande.

Paramètres Description

Position de l’image
[POSITION]

Vous pouvez mémoriser jusqu’à cinq combinaisons de paramètres de l’objectif, de rapport de format et
de blanc.
Après le réglage de l’objectif (mise au point, taille de l’image, position de l’image), sélectionnez
« 1.85:1 », « 2.35:1 », « Person. 1 », « Person. 2 » ou « Person. 3 » selon l’angle d’écran sous-tendu et,
après confirmation, continuez en sélectionnant « Sauvegarder », « Supprimer » ou « Sélectionner ».
Sauvegarder : Mémorise les paramètres actuels de l’objectif (mise au point, taille de l’image, position
de l’image) dans la position sélectionnée. Si un paramètre est déjà mémorisé dans cette position, il est
écrasé.
Supprimer : Supprime le paramètre stocké. Une fois le paramètre supprimé, « 1.85:1 », « 2.35:1 »,
« Person. 1 », « Person. 2 » ou « Person. 3 » de l’affichage bascule sur « --- ».
Sélectionner : Rappelle les paramètres de la position sélectionnée.

Conseils

• Le rapport de format optimal est préréglé pour chaque position d’image. Le rapport de format peut
être modifié et enregistré pour chaque position d’image.

• Pour enregistrer la Position de l’image, déplacez momentanément l’image en partant du point
d’enregistrement, vers le bas de 5 cm ou plus. Remontez l’image, puis enregistrez. Cette procédure
améliore la reproductibilité de la Position de l’image lorsque vous recourez à cette fonction.

Aspect
[ASPECT]

Remarques

• Après la sélection et la confirmation de la position de l’objectif, l’objectif commence à se déplacer. Ne
touchez pas l’objectif et la zone entourant l’objectif, au risque de provoquer des blessures ou un
dysfonctionnement.

• Si vous appuyez sur n’importe quel bouton de la télécommande ou de l’appareil pendant que l’objectif
se déplace, il s’immobilise. Dans ce cas, sélectionnez de nouveau la position de l’objectif ou ajustez­le manuellement.

• Lorsque vous utilisez un écran à angle sous-tendu 2,35:1 ou 16:9 avec la fonction Position de l’image,
assurez-vous que la position d’installation est appropriée (page 12).

• La fonction Position de l’image ne garantit pas de reproduire précisément les paramètres de l’objectif.

Vous pouvez définir le rapport de format de l’image à afficher pour le signal d’entrée actuel (page 13).
Zoom 1,85:1 : Une image à rapport de format 1,85:1 s’affiche dans son rapport de format original,
élargi pour qu’aucune bande noire n’apparaisse en haut et en bas de la surface de projection.
Zoom 2,35:1 : Une image à rapport de format 2,35:1 s’affiche dans son rapport de format original,
agrandi pour limiter au maximum la taille des bandes noires en haut et en bas de la surface de projection.
Lorsque vous sélectionnez « Zoom 2,35:1 » à partir de « Sélect. déclench. 1/2 » dans le menu
Installation , le connecteur TRIGGER 1 ou TRIGGER 2 reproduit un signal 12 V (page 30).
Normal : La vidéo d’entrée s’affiche dans son rapport de format original, élargi pour remplir toute la
surface de projection. Ce mode convient au visionnage de vidéos 1,78:1 (16:9) et 1,33:1 (4:3).
Etirement V : Mode le mieux adapté à un écran 2,35:1 pour visionner une vidéo 2,35:1 avec un objectif
anamorphique disponible dans le commerce.
Lorsque vous sélectionnez « Etirement V » à partir de « Sélect. déclench. 1/2 » dans le menu Installation

, le connecteur TRIGGER 1 ou TRIGGER 2 reproduit un signal 12 V (page 30).
Serrer : Avec ce réglage, les vidéos 1,78:1 (16:9) et 1,33:1 (4:3) s’affichent dans leur rapport d’aspect
correct lorsque vous utilisez un objectif anamorphique en vente dans le commerce.
Etirer : Affiche une vidéo serrée à 1,33:1 (4:3) comme rapport de format 1,78:1 (16:9).

Conseils

• Lorsque vous sélectionnez « Etirement V » ou « Serrer », sélectionnez le type d’objectif

anamorphique sous « Objectif anamor. » dans le menu Installation .

• Les modes d’aspect disponibles diffèrent suivant le signal d’entrée (page 44).

• Le paramètre de l’aspect est stocké pour chacune des cinq Positions de l’image. Réglez l’aspect après

avoir sélectionné la Position de l’image. Les valeurs réglées finales sont stockées automatiquement.

24

Paramètres Description

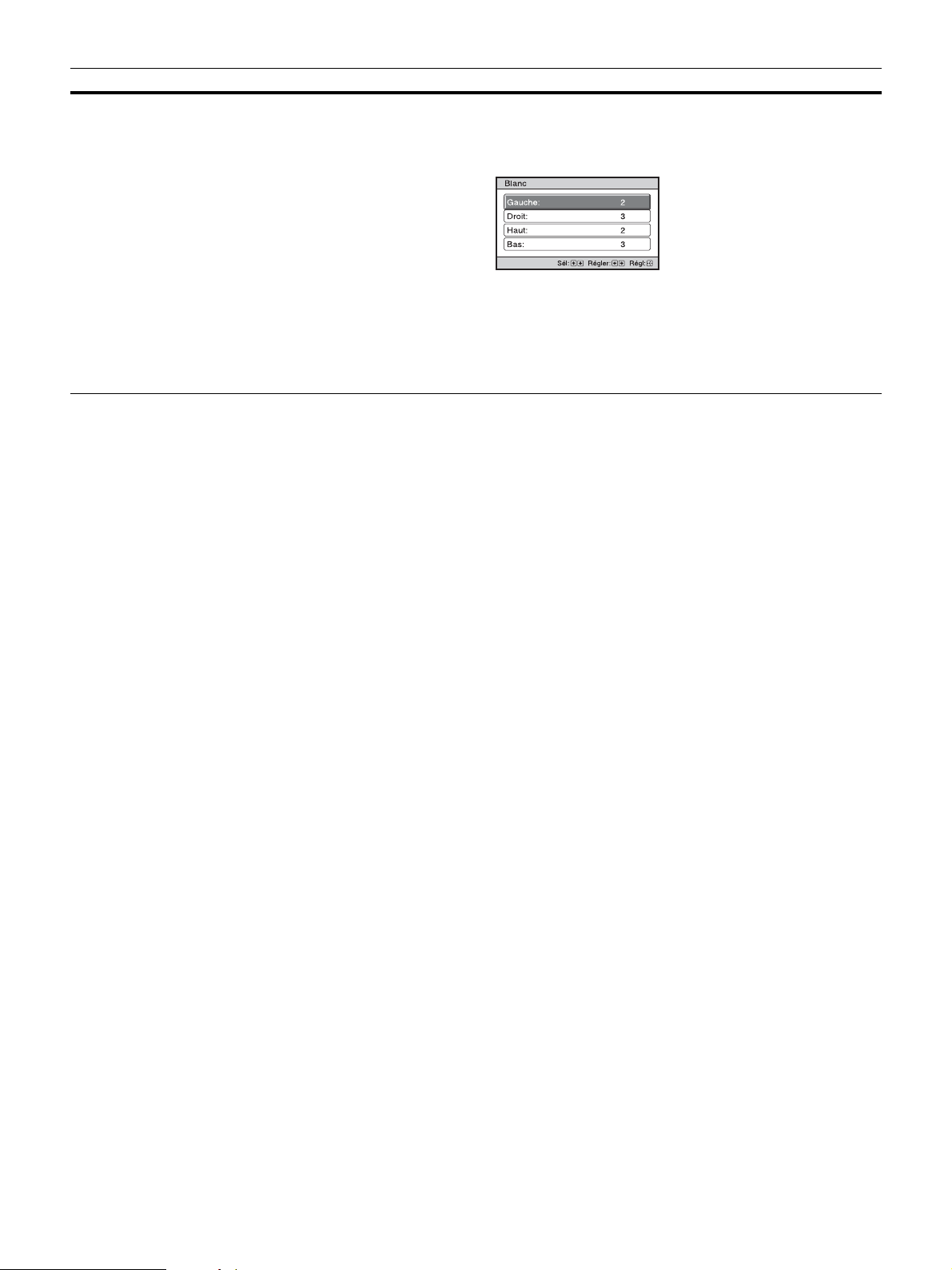

Blanc Cette option vous permet de régler la zone affichable dans le périmètre des quatre directions de l’écran.

On : Sélectionnez le bord à régler en mettant en surbrillance Gauche, Droit, Haut ou Bas à l’aide du
bouton M/m.
Réglez la quantité de blanc à l’aide du bouton </,.

Off: Désactive la fonction Blanc.

Conseils

• Selon le paramètre du rapport de format, le blanc gauche/droit peut ne pas être disponible.

• Le paramètre du blanc est mémorisé pour chacune des cinq Positions de l’image. Réglez le blanc

après avoir sélectionné la Position de l’image. Les valeurs réglées finales sont mémorisées
automatiquement.

25

Menu Réglage

Le menu Réglage sert à modifier les réglages d’usine, etc.

Paramètres Description

État Paramètres si l’affichage à l’écran est affiché.

Langage Sélectionne la langue des menus et de l’affichage sur écran.
Position de menu Il est possible de modifier la position d’affichage du menu sur la surface de projection.

Mode haute altit. Règle l’appareil pour qu’il fonctionne sous la pression atmosphérique prédominante.

Démarr. à dist. Définit les paramètres de Démarr. à dist.

On : Affiche les messages et les menus à l’écran.
Off : Désactive l’affichage sur écran, à l’exception de certains menus, du message de mise hors tension

et des messages d’avertissement.

Bas gauche : Affiche le menu sur la partie inférieure gauche de la surface de projection.
Centre : Affiche le menu au centre de la surface de projection.

On : Utilisez ce paramètre lorsque vous faites fonctionner l’appareil à une altitude égale ou supérieure à

1 500 m (environ 4 900 pieds).
Off : Utilisez ce paramètre lorsque vous faites fonctionner l’appareil à des altitudes normales.

Conseil

Lorsque cet élément est réglée sur « On », le ventilateur fait légèrement plus de bruit puisque sa vitesse
augmente.

On : La mise sous tension est possible à partir d’un PC ou d’un terminal connecté à un réseau.
Off : Désactive la fonction Démarr. à dist.

Conseils

• Pour utiliser la fonction, l’appareil doit être connecté préalablement au réseau (page 31).

• Pour mettre sous tension à l’aide de la fonction Démarr. à dist., une commande spéciale doit être

envoyée à partir d’un PC ou d’un terminal. Pour plus d’informations, consultez le service après-vente
Sony.

Remarque

Lorsque Démarr. à dist. est réglé sur « On », les besoins en alimentation de veille augmentent. Lorsque
la Gestion du réseau est paramétrée sur « On », le paramètre Démarr. à dist. est défini sur « Off » et
n’apparaît pas dans le menu.

Gestion du réseau On : À régler lors de la connexion au réseau et de la communication continue avec l’appareil de

Mode économique Définit le mode économique.

Tout réinitialiser Tous les paramétrages suivants sont rétablis à leurs valeurs préréglées d’usine.

commande du projecteur.
Off : Désactive la fonction Gestion du réseau.

Remarque

Lorsque Gestion du réseau est réglé sur « On », la fonction réseau est active en permanence. Réglez
Gestion du réseau sur « Off » pour un usage normal. Si vous le réglez sur « On », la consommation
d’énergie augmente.

Veille : Si aucun signal n’est reçu pendant 10 minutes, le projecteur se met automatiquement hors
tension et passe en mode veille.
Off : Désactive le mode économique.

26

Menu Fonction

Le menu Fonction permet de modifier les paramètres des diverses fonctions de l’appareil.

Paramètres Description

Paramètres 3D Vous pouvez modifier les réglages de la fonction 3D.

Sél. affichage 2D-3D Pour commuter les images vidéo sur « 2D » ou « 3D ».

Régl. profondeur 3D Pour régler la profondeur des images vidéo 3D sur la surface de projection. Ce réglage est disponible

Aut o : Affiche les images vidéo 3D lors de la réception de signaux HDMI avec informations 3D*.
Affiche les images vidéo 2D lors de la réception d’autres signaux.
3D : Affiche les images vidéo 3D en fonction du système 3D sélectionné dans « Format 3D ». Toutefois,
lors de la réception de signaux HDMI avec informations 3D, l’appareil affiche les images vidéo 3D en
fonction du système 3D de ces signaux HDMI.
* Les informations 3D sont des informations supplémentaires permettant de distinguer les contenus 3D.

Certains signaux HDMI présentent des informations supplémentaires pour distinguer les contenus 3D,
tandis que d’autres signaux HDMI ne comportent aucune information.

Format 3D : Réglez le système 3D lorsque les signaux HDMI reçus n’incluent pas d’informations 3D.

3D simulé : Convertit les images vidéo 2D en images vidéo 3D. Ce réglage est disponible uniquement

lors de la réception de signaux HD.
Selon la source vidéo, l’effet de la fonction 3D simulé peut être limité.
Toutes les personnes ne perçoivent pas les images vidéo 3D de la même façon.
Côte à côte : Sélectionnez cette option pour afficher des images 3D sous la forme de deux images
similaires, côte à côte.
Dessus-Dessous : Sélectionnez cette option pour afficher des images 3D sous la forme de deux
images similaires, l’une au-dessus de l’autre.

Conseils

• « Sél. affichage 2D-3D » ne peut pas être réglé sur « 3D » pour certaines sources vidéo. Pour

connaître les signaux vidéo 3D disponibles, reportez-vous à « Signaux 3D compatibles » (page 43).

• Selon la taille de l’écran (100 à 120 pouces sont recommandés) et la source vidéo, l’effet de la

fonction 3D simulé peut être limité.

• Le menu apparaît sous la forme d’une image fantôme lorsqu’une image vidéo 3D est affichée et il est

alors préférable d’utiliser les lunettes 3D.

uniquement lorsque vous sélectionnez un Format 3D autre que « 3D simulé ».

Profondeur

NormalAvant Profondeur

Nous vous recommandons de régler « Régl. profondeur 3D » sur « 0 ». Il est possible que vous ayez des
difficultés à percevoir les images vidéo 3D selon le réglage de « Régl. profondeur 3D ».

Effet 3D simulé Pour régler l’effet 3D lorsque vous convertissez du contenu 2D en images vidéo 3D. Vous pouvez

Plage dynamique Règle le niveau d’entrée vidéo des connecteurs HDMI 1 et HDMI 2.

Format de signal HDMI Permute les formats de signaux vidéo pour le 4K.

sélectionner un des effets suivants : « Haut », « Moyen » ou « Bas ».

Conseil

Toutes les personnes ne perçoivent pas de la même façon les images vidéo 3D converties par la fonction
3D simulé.

Aut o : Règle automatiquement le niveau d’entrée vidéo.
Limitée : Le niveau d’entrée vidéo est défini pour les signaux qui sont équivalents à 16-235.
Plein : Le niveau d’entrée vidéo est défini pour les signaux qui sont équivalents à 0-255.

Remarque

Si le paramètre de la sortie vidéo de l’appareil HDMI raccordé n’est pas défini correctement, les parties
claires et sombres de la vidéo risquent d’apparaître trop claires ou trop sombres.

Format standard : Affiche une image au format HDMI standard.
Format amélioré : Affiche une image au format HDMI plus détaillé.

Conseils

• Il est possible qu’une image ou qu’un son ne soit pas rendu(e) normalement si « Format amélioré » est

sélectionné. Dans ce cas, choisissez « Format standard ».

• L’affichage d’une image après permutation des formats de signaux vidéo peut prendre un certain

temps.

27

Paramètres Description

Mire d’essai Affiche une mire d’essai selon le réglage.

On : Une mire d’essai apparaît sur l’écran à utiliser lors du réglage de l’objectif avec « Focus
d’objectif », « Zoom d’objectif » et « Déplac. objectif ».
Off : Aucune mire d’essai n’apparaît.

Conseil

Durant l’affichage de la mire d’essai, elle s’affiche uniquement en vert pour vous permettre d’ajuster la
mise au point facilement.

Verrou réglages Verrouille les réglages des options de menu afin d’éviter toute erreur de fonctionnement (page 29).

Off : Annule Verrou réglages.
Niveau A : Les éléments du Groupe 1 (ci-dessous) ne sont pas affichés dans le menu et ne sont pas

disponibles.
Niveau B : Les éléments du Groupe 1 et du Groupe 2 (ci-dessous) ne sont pas affichés dans le menu et
ne sont pas disponibles.

28

Éléments verrouillés à l’aide de Verrou réglages

Groupe 1 Group 2

Menu Image

Réinitialiser
Création réalité
Réglage du diaphragme avancé et laser
Accent. HDR dyn.
Motionflow
Contraste
Lumière
Couleur
Teinte
Temp. couleur
Netteté
NR
MPEG NR
Gradation progr.
Mode Film
Correct. Gamma
Correct. couleurs
Blanc clair
x.v.Color
HDR
Esp. couleur
Réduc. délai entrée

Menu Image avancée

Etalonnage auto

Menu Réglage

État
Langage
Position de menu
Mode haute altit.
Démarr. à dist.
Gestion du réseau
Mode économique

Menu Fonction

Plage dynamique
Mire d’essai

Menu Installation

Symétrie
Cde objectif
Objectif anamor.
Sélect. déclench.
Récepteur IR
Alig. panneau
Param. réseau

29

Menu Installation

Le menu Installation permet de modifier les paramètres d’installation.

Paramètres Description

Symétrie Fait pivoter horizontalement et/ou verticalement l’image sur l’écran.

Cde objectif Évite toute utilisation accidentelle des fonctions de l’objectif, comme par exemple « Focus d’objectif »,

Objectif anamor. Sélectionnez un paramètre pour correspondre au rapport de conversion de l’objectif anamorphique.

Sélect. déclench. Permet de commuter la fonction de sortie du connecteur TRIGGER 1/TRIGGER 2.

Récepteur IR Sélectionne les capteurs de télécommande (Récepteur IR) à l’avant et à l’arrière de l’appareil.

Alig. panneau Cette fonction permet de régler les écarts de couleur des caractères ou de l’image sur l’écran.

HV : Fait pivoter l’image horizontalement et verticalement.
H: Fait pivoter l’image horizontalement.
V: Fait pivoter l’image verticalement.
Off : L’image ne pivote pas.

Utilisez cet élément pour l’installation en vue de la projection arrière ou pour l’installation au plafond.

« Zoom d’objectif » et « Déplac. objectif ».

On : Permet le réglage de l’objectif.
Off : Empêche tout réglage de l’objectif.

1.24x : À sélectionner lorsque vous utilisez un objectif anamorphique avec un taux horizontal de 1.24×.

1.32x : À sélectionner lorsque vous utilisez un objectif anamorphique avec un taux horizontal de 1.32×.

Off : Désactive la fonction du connecteur TRIGGER.
Puissance : Émission de signaux de 12 V par les connecteurs TRIGGER 1/TRIGGER 2 lorsque

l’appareil est sous tension. Les connecteurs TRIGGER 1/TRIGGER 2 ne reproduisent aucun signal
lorsque l’appareil est en veille.
Etirement V : Fonctionne avec « Etirement V » du paramètre’ « Aspect » (page 24) et reproduit un
signal 12 V à partir du connecteur TRIGGER 1 ou TRIGGER 2.
Zoom 2,35:1 : Fonctionne avec le paramètre « Zoom 2,35:1 » d’« Aspect » (page 24) et émet un signal
de 12 V depuis le connecteur TRIGGER 1 ou TRIGGER 2.

Avant & A r ri è r e : Active à la fois le capteur avant et le capteur arrière.
Ava nt : N’active que le capteur avant.
Arrière : N’active que le capteur arrière.

Régler : Règle les écarts des couleurs en sélectionnant « Mode de régl. » ou « Couleur cible. »

Mode de régl. : Permet de sélectionner comment effectuer les réglages.

Déplacement : Déplace toute l’image et effectue les réglages.
Zone : Sélectionne la plage désirée et effectue les réglages.

Couleur cible : Définit la couleur désirée pour régler les écarts de couleur. Sélectionnez « R »

(Rouge) ou « B » (Bleu) pour effectuer des réglages basés sur « G » (Vert).
Couleur écran : Sélectionnez « R/G » (Rouge et Vert) ou « R/G/B » (Blanc, toutes les couleurs)
lorsque le paramètre « Couleur cible » est « R » (Rouge). Sélectionnez « B/G » (Bleu et Vert) ou
« R/G/B » (Blanc, toutes les couleurs) lorsque le paramètre « Couleur cible » est « B » (Bleu).
Régler : Le réglage de déplacement et le réglage de zone de la couleur sélectionnés dans « Couleur
cible » peuvent être effectués avec le bouton </,/M/m.

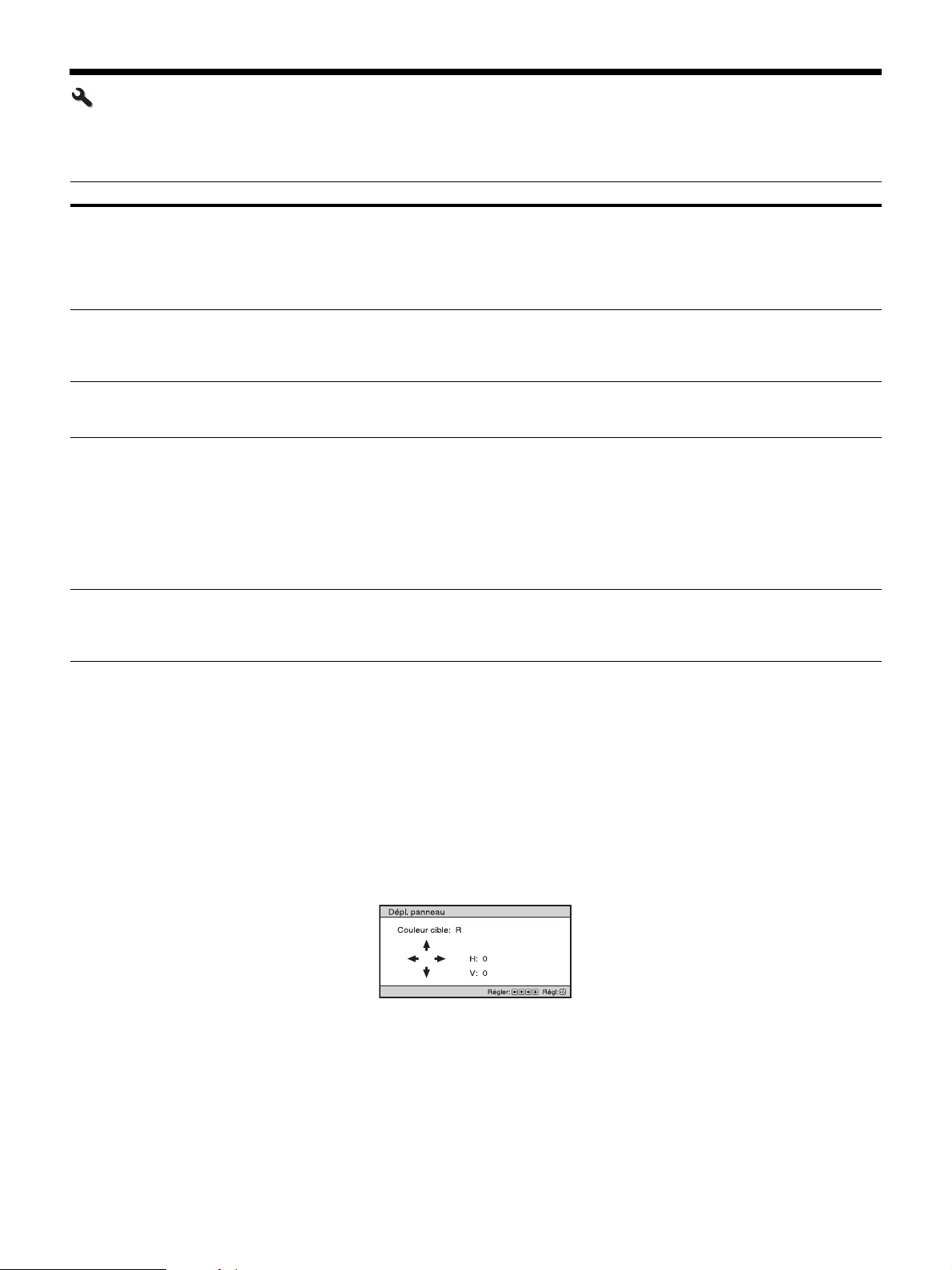

Lorsque « Déplacement » est sélectionné : Affectez les paramètres du sens horizontal (H) avec le
bouton </, et du sens vertical (V) avec le bouton M/m sur l’écran de réglage du déplacement.

30

Paramètres Description

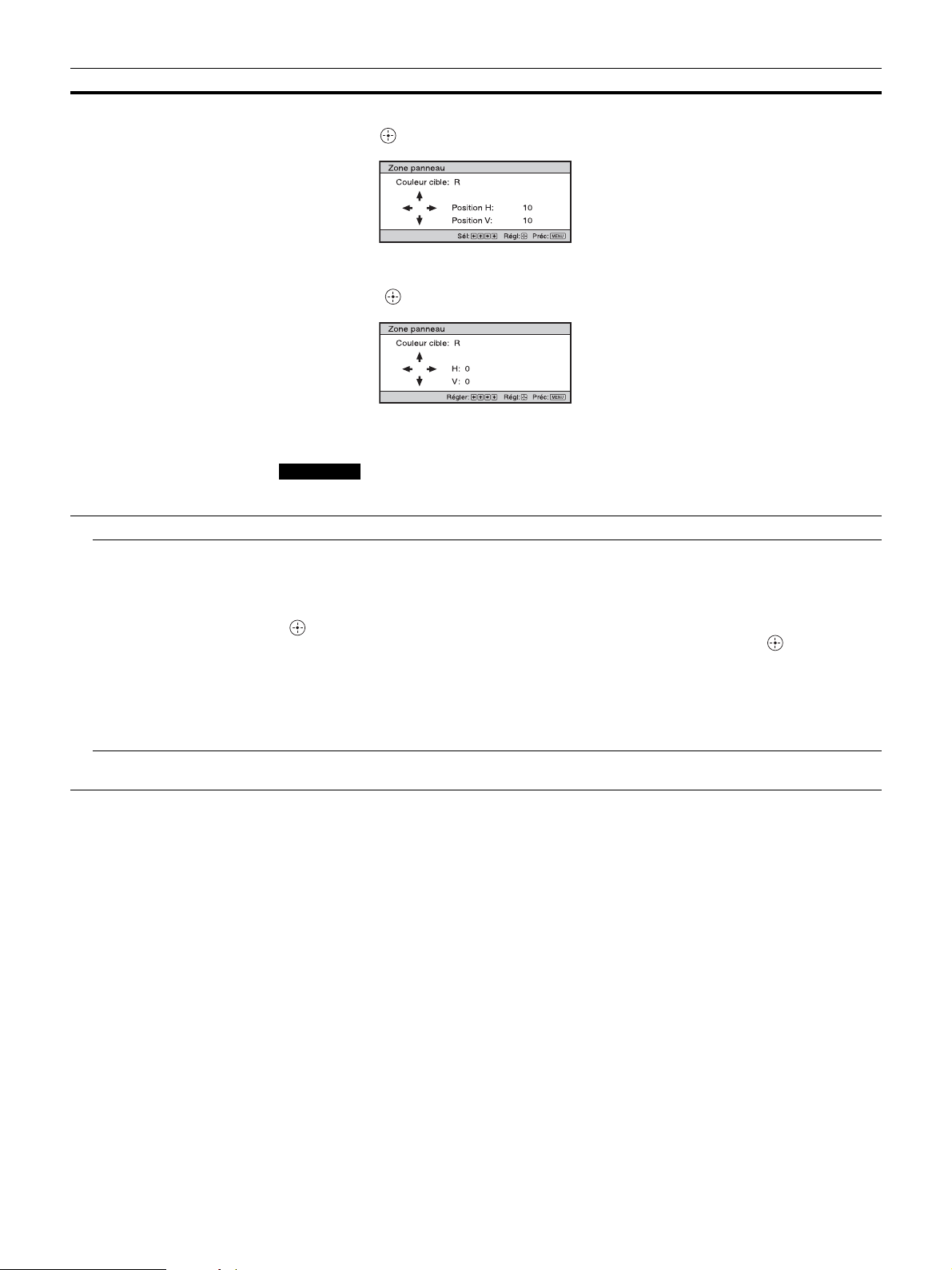

Lorsque « Zone » est sélectionné : Sélectionnez la position à régler avec le bouton </, pour la
position horizontale (Position H) et le bouton M/m pour la position verticale (Position V), puis
appuyez sur .

Spécifiez la quantité de réglage avec le bouton </, pour le sens horizontal (H) et avec le bouton
M/m pour le sens vertical (V). Vous pouvez sélectionner la position à régler de nouveau en
appuyant sur .

Réinitialiser : Rétablit les réglages d’usine.

Préréglage : Les données optimisées ont été préréglées.

Remarque

Selon les réglages effectués ci-dessus, il est possible que les couleurs deviennent irrégulières ou que la
résolution change.

Param. réseau Effectuez les réglages liés au protocole Internet.

Paramètre IPv4 Définition Adress IP : Sélectionne la méthode de réglage de l’adresse IP.

Auto(DHCP) : L’adresse IP est attribuée automatiquement par le serveur DHCP, notamment un routeur.
Manuel : Spécifie manuellement l’adresse IP.

Lorsque « Manuel » est sélectionné pour « Définition Adress IP », saisissez « Adresse IP », « Masq. sous­rés. », et « Passer. par déf. ». Sélectionnez chaque option à l’aide du bouton M/m, puis appuyez sur le bouton

. Sélectionnez l’image à saisir à l’aide du bouton </, puis saisissez la valeur à l’aide du bouton M/m.

Une fois tous les éléments saisis, sélectionnez « Appliquer », puis appuyez sur la touche . Les paramètres
saisis sont enregistrés.

Adresse IP : Règle l’adresse IP de l’appareil.
Masq. sous-rés. : Règle le masque de sous-réseau de l’appareil.
Passer. par déf. : Règle la passerelle par défaut de l’appareil.
Adresse MAC : Affiche l’adresse MAC de l’appareil. Celle-ci ne peut pas être modifiée.
Appliquer : Active l’adresse IP réglée manuellement.

Informations IPv6 Affiche les informations IPv6.

Lorsque vous réglez l’adresse IP IPv6, faites-le sur un navigateur Web (page 33).

31

Menu Informations

Le menu Informations affiche le nom du modèle, le numéro de série, le type/format de signal d’entrée, la version du
logiciel et le nombre d’heures cumulées d’usage de la lumière.

Éléments Description

Nom du modèle Affiche le nom du modèle
N° de Série Affiche le numéro de série.
Type de signal Affiche la résolution du signal d’entrée que vous sélectionnez. Lors de la réception de signaux d’entrée

Format de couleur Affiche le format de couleur du signal d’entrée que vous sélectionnez.
Esp. couleur Affiche l’esp. couleur du signal d’entrée que vous sélectionnez. (« BT.601 », « BT.709 », ou

Format HDR Lorsque le signal d’entrée est compatible avec HDR, « HDR10 » ou « HLG » s’affiche selon le signal

Version du logiciel Affiche la version du logiciel.
Durée éclairage Affiche la durée pendant laquelle l’éclairage a été allumé (usage total).

Remarque

Les affichages énumérés ci-dessus ne sont ni réglables, ni modifiables.

À propos de la mémoire préréglée

avec informations 3D, le type des signaux d’entrée et le format 3D s’affichent.

« BT.2020 »).

d’entrée.

Cet appareil possède des données d’image par défaut destinées à ajuster correctement les données préréglées des signaux
d’entrée en fonction des signaux affichés dans « Signaux préréglés » (page 41) (la mémoire préréglée). Lorsque l’appareil
reçoit un signal préprogrammé, il le détecte automatiquement et rappelle les données correspondantes depuis la mémoire
préréglée pour permettre d’obtenir une image optimale. Le type de signal est affiché dans le menu Informations .

Remarque

Selon le signal d’entrée de l’ordinateur, des parties de l’image de projection peuvent être masquées ou mal affichées.

32

Utilisation des fonctionnalités réseau

La connexion au réseau vous permet d’utiliser les
fonctionnalités suivantes.
Utilisez le projecteur uniquement lorsque les fonctions
nécessaires ont été activées.

• Vérification de l’état actuel de l’appareil par le biais d’un
navigateur Web.

• Définition des paramètres réseau de l’appareil.

• Surveillance et contrôle du réseau à l’aide du protocole
de contrôle (Publication, ADCP, AMX DDDP (Dynamic
Device Discovery Protocol – Protocole de détection de
périphérique dynamique), Crestron RoomView,
Control4).

Remarques

• Lors du raccordement de ce projecteur au réseau, consultez
l’administrateur réseau. Le réseau doit être sécurisé.

• Lors de l’utilisation de ce projecteur connecté au réseau, accédez
à la fenêtre de commande via un navigateur Web et modifiez la
limitation d’accès des valeurs d’usine préréglées (page 34). Il est
recommandé de modifier régulièrement le mot de passe.

• Lorsque la configuration du navigateur Web est terminée, fermez­le pour vous déconnecter.

• Les écrans de menu utilisés pour les descriptions ci-dessous
peuvent varier selon le modèle que vous utilisez.

• Les navigateurs Web pris en charge sont Internet Explorer (version
11 ou ultérieure), Safari et Chrome.

• La seule langue prise en charge est l’anglais.

• Si le navigateur de votre ordinateur est défini sur [Utiliser un
serveur proxy] lorsque vous accédez à l’appareil depuis votre
ordinateur, cliquez sur la case pour définir l’accès sans utiliser de
serveur proxy.

• AMX DDDP est incompatible avec IPv6.

• Ces fonctions réseau sont disponibles quand l’appareil est sous
tension.

Affichage de la fenêtre de contrôle de l’appareil avec un navigateur Web

1 Raccordez le câble LAN.

Câble LAN
(type droit)
(non fourni)

Concentrateur, routeur, etc.

2 Définissez les paramètres réseau pour l’appareil à

l’aide de l’option « Param. réseau » du menu
Installation (page 31).

3 Démarrez un navigateur Web sur l’ordinateur,

saisissez les informations suivantes dans le champ
d’adresse, puis appuyez sur la touche Entrée de
l’ordinateur.

http://xxx.xxx.xxx.xxx
(xxx.xxx.xxx.xxx: adresse IP de l’appareil)

Connecteur
LAN

33

Pour une connexion avec l’adresse IPv6

http://[xxxx:xxxx:- xxxx]

Vous pouvez vérifier l’adresse IP de l’appareil sous
« Param. réseau » dans le menu Installation .

La fenêtre suivante s’affiche dans le navigateur Web :

Lorsque vous définissez les paramètres réseau, vous
ne pouvez ouvrir la fenêtre de contrôle qu’en
exécutant l’étape 3 de cette procédure.

Utilisation de la fenêtre de contrôle

Changement de page

Cliquez sur un bouton de changement de page pour
afficher la page de paramètres souhaitée.

Boutons de changement de page

Définition de la restriction d’accès

Vous pouvez limiter l’accès d’un utilisateur à une page
particulière.

Administrator : Pour autoriser l’accès à toutes les

pages

User : Pour autoriser l’accès à toutes les pages, à

l’exception de la page Setup
La première fois que vous accédez à la page Setup,
saisissez « root » comme nom d’utilisateur et entrez
« Projector » comme mot de passe dans la boîte de
dialogue d’authentification.
La première fois que vous vous connectez, une fenêtre
vous invite à modifier le mot de passe. Suivez les
instructions affichées pour modifier votre mot de passe.
Le nom de l’administrateur prédéfini est « root ».

Le mot de passe de l’administrateur et celui de l’utilisateur
doivent compter de 8 à 16 caractères alphabétiques et
numériques. L’alphabet est sensible à la casse.
Le mot de passe par défaut « Projector » ne peut pas être
défini comme nouveau mot de passe.

Remarque

Si vous avez oublié votre mot de passe, contactez le service après­vente Sony.
Le mot de passe sera réinitialisé avec votre permission.

Confirmation des informations relatives à l’appareil

Vous pouvez vérifier les paramètres actuels du projecteur
dans la page Information.

Zone Information

Zone d’entrée de [Administrator]

Zone d’entrée de [User]

Le mot de passe peut être modifié à la page Password de la
page Setup.
Pour changer de mot de passe, saisissez-en un nouveau.

34

Gestion des erreurs

Dépannage

Si l’appareil ne fonctionne pas correctement, essayez d’en déterminer la cause et remédiez au problème comme il est
indiqué ci-dessous. Si le problème persiste, consultez le service après-vente Sony.

Alimentation

Symptôme Cause et remède Page

Le projecteur ne se met pas sous
tension.

Le projecteur se met soudainement
hors tension.


Symptôme Cause et remède Page

Pas d’image. Vérifiez si le câble de raccordement est correctement raccordé à l’appareil externe. 10

Des images fantômes apparaissent à
l’écran.

La zone claire ou sombre de la vidéo
apparaît trop claire ou trop sombre.

L’image est trop sombre. Réglez correctement « Contraste » ou « Lumière » dans le menu Image . 19
L’image n’est pas nette. Réglez la mise au point. 7

La couleur des caractères ou de
l’image n’est pas appropriée.

L’image demeure sur la surface de
projection. (Rémanence)

Une couleur apparaît autour de
l’image.

Il se peut que l’alimentation ne se rétablisse pas si vous la coupez à l’aide du bouton

1 (Marche/Veille), puis la rétablissez dans un court laps de temps. Patientez environ

?/

1 minute avant de rétablir l’alimentation.
Vérifiez les indicateurs. 37
Vérifiez que le paramètre « Mode économique » dans le menu Réglage est défini sur

« Veille ».
Réglez « Mode économique » sur « Off ». 26

Sélectionnez la source d’entrée correctement au moyen du bouton INPUT. 11
Vérifiez si le signal de l’ordinateur est réglé pour la sortie vers un moniteur externe.

Si, dans le cas d’un ordinateur portable, le signal est reproduit sur son écran et sur un
moniteur externe, l’image du moniteur externe risque de ne pas s’afficher correctement.
Réglez votre ordinateur pour reproduire le signal uniquement sur un moniteur externe.

Les images vidéo sont affichées en 3D. Regardez les images vidéo 3D à l’aide des lunettes
3D, puis réglez « Sél. affichage 2D-3D » sur « 3D ».

Ce symptôme peut se présenter lors de l’entrée d’un niveau de signal autre que ceux de la
norme HDMI. Modifiez le niveau de sortie de l’appareil raccordé ou modifiez la Plage
dynamique du menu Fonction de l’appareil.

Si l’objectif est obscurci par de la condensation de rosée, laissez l’appareil sous tension
pendant environ 2 heures.

Sélectionnez le calage des couleurs désiré dans « Alig. panneau » du menu Installation . 30

Lorsqu’une image fixe à contraste élevé demeure affichée longtemps, il peut y avoir de la
rémanence sur la surface de projection. Cette situation n’est que temporaire. La rémanence
sera éliminée si l’appareil est laissé hors tension pendant un certain temps.

Cela peut être dû à la condensation.
Patientez environ 5 minutes en laissant l’appareil sous tension.

12, 27

–

26

–

27

–

–

–

Affichage sur écran

Symptôme Cause et remède Page

L’affichage sur écran n’apparaît pas. Réglez « État » dans le menu Réglage sur « On ». 26

Assurez-vous que l’indicateur ON/STANDBY brille en vert. Lorsque l’indicateur ON/
STANDBY clignote en vert, l’appareil démarre. Attendez qu’il cesse de clignoter et reste
allumé en vert.

Le nom du modèle ne disparaît pas de
l’écran.

Le mode d’affichage de l’appareil peut être paramétré au moment de l’achat. Consultez
votre revendeur local ou le service après-vente Sony.

35

7

–

Télécommande

Symptôme Cause et remède Page

La télécommande ne fonctionne pas. Les piles sont peut-être faibles. Remplacez-les par des piles neuves. –

Insérez les piles avec les pôles dans le bon sens. –
S’il y a une lampe fluorescente est à proximité du capteur de la télécommande, l’appareil

risque de présenter des dysfonctionnements ou de fonctionner de manière inopinée.
Vérifiez la position du capteur de télécommande de l’appareil. 3, 4
Réglez « Récepteur IR » sur « Avant & Arrière » dans le menu Installation .
Assurez-vous que le câble n’est pas raccordé au connecteur IR IN.

Images vidéo 3D

Symptôme Cause et remède Page

L’image vidéo ne ressemble pas à une
image vidéo 3D.

Vérifiez si les lunettes 3D sont allumées. 12
Assurez-vous que la batterie des lunettes 3D est suffisamment chargée. –
Réglez « Sél. affichage 2D-3D » sur « Auto » ou « 3D ». 27
Vérifiez si les signaux d’entrée sont compatibles avec les signaux 3D. 43
L’entrée des signaux 3D peut être absente selon les spécifications du sélecteur AV/

amplificateur AV/appareil externe raccordé. En l’absence de signal 3D, vérifiez les
spécifications et/ou les réglages du sélecteur AV/amplificateur AV/appareil externe.

Lorsque la position de visionnage est trop éloignée de l’appareil, il est possible que les
lunettes 3D ne puissent pas afficher correctement les images.

La taille de l’écran est inadaptée. Réduisez l’agrandissement du zoom ou éloignez-vous de
l’écran pour regarder l’image.

Pour plus d’informations, reportez-vous à « Précautions d’utilisation » de « Utilisation des
lunettes 3D ».

–

30

3

–

12

48

12

Autres

Symptôme Cause et remède Page

Le ventilateur est bruyant. Vérifiez le réglage de « Mode haute altit. » dans le menu Réglage . 26

Assurez-vous que la température de la pièce n’est pas trop élevée. –
Vérifiez les conditions d’installation de l’appareil.

La vitesse du ventilateur augmente pour préserver la fiabilité des composants du projecteur
dans une pièce où la température est plus élevée que la normale. Le ventilateur fait
légèrement plus de bruit dans ces pièces. La température normale de l’appareil est de 25 °C
(77 °F) environ.

Le déplacement de l’objectif ne peut
pas être réglé.

Le déplacement de l’objectif ne peut pas être réglé au-delà de la plage de décalage. Réglez
le déplacement de l’objectif dans la plage de décalage.

8, 48

–

36

À propos des indicateurs

L’indicateur ON/STANDBY ou WARNING s’allume ou clignote en cas de problème quelconque sur le projecteur.

Clignotement/Éclairage des
indicateurs

Indicateur
ON/STANDBY

Le nombre de
clignotements

Indicateur
WARNING

Cause et remède

Trois fois L’appareil ne s’allume pas correctement en raison d’une anomalie de la source

lumineuse et de l’alimentation de la source lumineuse. Mettez hors tension
l’appareil, puis remettez-le sous tension.
Si ce symptôme persiste, consultez le service après-vente Sony.

Six fois L’appareil détecte l’impact d’une chute.

En cas d’anomalie de l’appareil, consultez le service après-vente Sony.

(Indicateurs
en rouge)

(Clignote en
rouge)

En l’absence d’anomalie sur l’appareil, débranchez le cordon d’alimentation et
assurez-vous que l’indicateur ON/STANDBY s’éteint, puis rebranchez le cordon
d’alimentation et remettez l’appareil sous tension.

Deux fois La température à l’intérieur du projecteur est anormalement élevée. Assurez-vous

que rien ne colmate les orifices de ventilation et que l’appareil n’est pas utilisé à
haute altitude.

Trois fois Le ventilateur est endommagé. Consultez le service après-vente Sony.

(Clignote en
rouge)

Les deux indicateurs clignotent

Remarque

(Clignote en
rouge)

Si le symptôme persiste même après avoir suivi les méthodes décrites ci-dessus, consultez le service après-vente Sony.
Si l’indicateur se met à clignoter d’une manière qui n’est pas décrite ci-dessus, éteignez et rallumez l’appareil en appuyant sur le bouton
[/1 (Marche/Veille) de la télécommande ou du panneau de commande de l’appareil.
Si le symptôme s’affiche toujours, consultez le service après-vente Sony personnel.

37

Listes de messages

Messages d’avertissement

Symptôme Cause et remède Page

Surchauffe ! Eclairage OFF 1 min. Mettez le projecteur hors tension. –

Vérifiez si rien ne colmate les orifices de ventilation. 3, 4

Fréquence est hors limites! Fréquence hors plage. Le signal d’entrée doit être dans la plage de fréquences prise en

Température de projecteur élevée.
Mode Haute altitude doit être “On” si
le proj est utilisé à haute altitude.

Mode économie réglé. Projecteur
passera auto en veille ds 1 min.

Messages de mise en garde

Symptôme Cause et remède Page

x

Non applicable! Appuyez sur le bon bouton.

Verrouillage des réglages activé. « Verrou réglages » est réglé sur « Niveau A » ou « Niveau B ». 28

charge par l’appareil.
Vérifiez si rien ne colmate les orifices de ventilation. 3, 4
Lorsque vous utilisez l’appareil à haute altitude, réglez « Mode haute altit. » sur « On ».

Remarque

Lorsque la température interne de l’appareil reste élevée, « Mode haute altit. » bascule sur
« On » en 1 minute, puis la vitesse du ventilateur augmente.

« Mode économique » est réglé sur « Veille ».

Remarque

Si aucun signal n’est reçu, le projecteur se met automatiquement hors tension au bout de
1 minute et passe en mode veille.

Aucun signal n’est reçu dans l’entrée sélectionnée. Vérifiez les raccordements. 10

Le fonctionnement normalement activé par le bouton est actuellement interdit.

41

26

26

–

38

Autres

Mise à jour du logiciel

Vous pouvez télécharger les fichiers des mises à jour du
logiciel de l’appareil. Copiez les fichiers téléchargés sur
votre mémoire USB, insérez-la dans le port USB de
l’appareil, puis procédez à la mise à jour.
Pour utiliser les fonctions mises à jour, insérez une clé
USB dans un PC connecté à Internet.
Téléchargez les fichiers de mise à jour à partir du site Web
Sony suivant :
https://www.pro.sony.eu/
Le site Web explique également comment installer la mise
à jour.

Remarque

Il est possible que l’utilisation de certaines mémoires USB
ne soit pas prise en charge. Pour plus d’informations,
reportez-vous au site Web ci-dessus.

À propos de HDR (High Dynamic Range)

AVIS ET LICENCES POUR LES LOGICIELS UTILISÉS DANS CE PRODUIT

Reportez-vous à « Software License Information » fourni
séparément.

HDR est une expression vidéo qui améliore la capacité de
restitution des endroits sombres et des endroits lumineux,
par rapport aux expressions vidéo antérieures.

À propos de la fonction 3D simulé

• Utilisez la fonction 3D simulé en n’oubliant pas que les

images auront un aspect différent des images originales,
puisque cette fonction convertit les images vidéo.

• Notez que si l’appareil est utilisé pour une projection en

public ou à but lucratif, l’affichage en 3D d’images vidéo
2D par conversion en 3D simulé peut constituer une
violation des droits des auteurs ou producteurs, qui sont
protégés par la loi.

Informations sur les marques commerciales

• « PlayStation » est une marque déposée de Sony
Interactive Entertainment Inc.

• Les termes HDMI et High-Definition Multimedia
Interface ainsi que le logo HDMI sont des marques
commerciales ou des marques déposées de HDMI
Licensing Administrator, Inc. aux États-Unis et
dans d’autres pays.

• « Blu-ray » et « Blu-ray Disc » sont des marques
commerciales de Blu-ray Disc Association.

• « x.v.Color (x.v.Colour) », « Motionflow » et leurs
logos sont des marques commerciales de Sony
Corporation.

.....................................................................................

Ce projecteur prend en charge DeepColor, x.v.Color,
LipSync, un signal d’entrée d’ordinateur, un signal
3D, un signal 4K de normes HDMI. Il prend
également en charge HDCP.

39

Spécifications

Option Description

Système d’affichage Panneau SXRD, système de projection
Dispositif d’affichage Taille de la zone

Objectif de projection Objectif zoom 2,06 fois (motorisé)

Source de lumière Diode laser
Taille de l’image de projection 60 pouces à 300 pouces (1 524 mm à 7 620 mm ) (mesures prises en diagonal)
Signaux numériques acceptés Reportez-vous à « Signaux préréglés » (page 41).
Entrées/sorties Connecteurs HDMI

Dimensions extérieures (l/h/p) 560 mm × 223 mm × 496 mm (22

Poids Environ 20 kg (44 lb)
Alimentation requise 100 V à 240 V CA, 4,3 A à 1,8 A, 50/60 Hz
Consommation

électrique
Consommation

électrique en mode
veille

Température de fonctionnement 5 °C à 35 °C (41 °F à 95 °F)
Humidité en fonctionnement 20 % à 80 % (sans condensation)
Température de stockage –10 °C à +60 °C (14 °F à +140 °F)
Humidité de stockage 20 % à 80 % (sans condensation)
Accessoires fournis Reportez-vous à « Vérification des accessoires fournis » dans le Guide de référence rapide.
Accessoires en option Support de suspension du projecteur : PSS-H10

d’affichage effective
Nombre de pixels 26 542 080 pixels (8 847 360 pixels × 3)

(HDCP 2.2)
Connecteurs

TRIGGER
Connecteur

REMOTE
Connecteur LAN RJ45, 10BASE-T/100BASE-TX
Connecteurs IR IN Mini-jack
Connecteur USB Type A, 5 V CC, Max. 500 mA

Veille 0,4 W (lorsque « Démarr. à dist. » est paramétré sur « Off »)
Veille en réseau 1,0 W (LAN) (lorsque « Démarr. à dist. » est paramétré sur « On »)Lorsque le terminal LAN

0,74 pouce (18,8 mm) SXRD

f = 21,7 mm à 44,7 mm
F3.0 à F4.0

× 2

× 2, mini-jack, 12 V CC, Max. 100 mA

RS-232C : D-sub à 9 broches (mâle)

1

protubérance)

430 W

n’est pas raccordé, il passe en mode basse consommation d’énergie (0,5 W).

/16 pouces × 8 25/32 pouces × 19 17/32 pouces) (sans

Remarques

• Les valeurs relatives au poids et aux dimensions sont approximatives.

• Tous les accessoires en option ne sont pas disponibles dans tous les pays et régions. Veuillez consulter le revendeur agréé Sony le plus proche.

• Les informations de ce manuel relatives aux accessoires en option sont valables à compter du mois de septembre 2020.

La conception et les spécifications de cet appareil et de ses accessoires en option sont susceptibles d’être modifiées sans
préavis.

40

Signaux préréglés

Le tableau suivant indique les signaux et formats vidéo pour lesquels la projection est possible avec ce projecteur.
Il se peut que l’image ne s’affiche pas correctement, en cas de réception d’un signal différent des signaux préréglés
indiqués ci-dessous.

Mémoire

préréglée

n°

5 480/60p 480/60p (NTSC progressif) (720 × 480p) 31,470 60,000 –

6 576/50p 576/50p (PAL progressif) (720 × 576p) 31,250 50,000 –

7 1080/60i 1080/60i (1920 × 1080i) 33,750 60,000 –

8 1080/50i 1080/50i (1920 × 1080i) 28,130 50,000 –

10 720/60p 720/60p (1280 × 720p) 45,000 60,000 –

11 720/50p 720/50p (1280 × 720p) 37,500 50,000 –

12 1080/60p 1080/60p (1920 × 1080p) 67,500 60,000 –

13 1080/50p 1080/50p (1920 × 1080p) 56,260 50,000 –

14 1080/24p 1080/24p (1920 × 1080p) 26,973 23,976 –

18 720/60p (Paquet images) 720/60p (1280 × 720p) 90,000 60,000 –

19 720/50p (Paquet images) 720/50p (1280 × 720p) 75,000 50,000 –

20 1080/24p (Paquet images) 1080/24p (1920 × 1080p) 53,946 23,976 –

26 640 × 480 VESA 60 31,469 59,940 H-Nég, V-Nég

Signal préréglé (résolution) fH (kHz) fV (Hz) Sync

32 800 × 600 VESA 60 37,879 60,317 H-Pos, V-Pos

37 1024 × 768 VESA 60 48,363 60,004 H-Nég, V-Nég

45 1280 × 960 VESA 60 60,000 60,000 H-Pos, V-Pos

47 1280 × 1024 VESA 60 63,974 60,013 H-Pos, V-Pos

50 1400 × 1050 SXGA+ 65,317 59,978 H-Nég, V-Pos

55 1280 × 768 1280 × 768/60 47,776 59,870 H-Nég, V-Pos

71 1920 × 1080/60i (Paquet

images)

72 1920 × 1080/50i (Paquet

images)

74 3840 × 2160/60p 3840 × 2160/60p (3840 × 2160) 135,000 60,000 –

75 3840 × 2160/50p 3840 × 2160/50p (3840 × 2160) 112,500 50,000 –

76 4096 × 2160/60p 4096 × 2160/60p (4096 × 2160) 135,000 60,000 –

77 4096 × 2160/50p 4096 × 2160/50p (4096 × 2160) 112,500 50,000 –

78 4096 × 2160/30p 4096 × 2160/30p (4096 × 2160) 67,500 30,000 –

79 4096 × 2160/25p 4096 × 2160/25p (4096 × 2160) 56,250 25,000 –

93 3840 × 2160/24p 3840 × 2160/24p (3840 × 2160) 53,946 23,976 –

1080/60i (1920 × 1080i) 67,500 60,000 –

1080/50i (1920 × 1080i) 56,250 50,000 –

41

Mémoire

préréglée

Signal préréglé (résolution) fH (kHz) fV (Hz) Sync

n°

94 3840 × 2160/25p 3840 × 2160/25p (3840 × 2160) 56,250 25,000 –

95 3840 × 2160/30p 3840 × 2160/30p (3840 × 2160) 67,433 29,970 –

96 4096 × 2160/24p 4096 × 2160/24p (4096 × 2160) 54,000 24,000 –

Numéro de mémoire préréglée pour chaque signal d’entrée

Signal numérique

Signal Numéro de mémoire préréglée

Signal composante (connecteurs HDMI 1, 2) 5 à 8, 10 à 14, 18 à 20, 71, 72, 74 à 79, 93 à 96
Signal vidéo GBR (connecteurs HDMI 1, 2) 5 à 8, 10 à 14, 18 à 20, 71, 72, 74 à 79, 93 à 96
Signal d’ordinateur (connecteurs HDMI 1, 2) 10*, 12*, 26, 32, 37, 45, 47, 50, 55

* Certains signaux numériques d’entrée provenant d’ordinateurs peuvent être affichés en tant que numéro de mémoire préréglée de signal

vidéo GBR ou composante.

Signaux d’entrée et options réglables/paramétrables

Les options des menus qu’il est possible de régler diffèrent suivant le signal d’entrée. Elles sont indiquées dans les tableaux
suivants. Les options non réglables/définissables n’apparaissent pas dans le menu.

Menu Image

Option

Création réalité
Réglage du diaphragme avancé

Signal composante Signal vidéo GBR Signal d’ordinateur

zz –

zz z

et laser
Accent. HDR dyn. zz –
Motionflow*
Contraste

1

zz –

zz z

Lumière zz z
Couleur zz –
Teinte
Temp. couleur

zz –

zz z

Netteté zz –
NR

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

MPEG NR

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

Gradation progr.

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

Mode Film

z (hors numéros de mémoire

préréglée 5, 6, 10 à 14, 18 à 20,

préréglée 5, 6, 10 à 14, 18 à 20,

74 à 79, et 93 à 96)

Correct. Gamma

zz z

Correct. couleurs zz z
Blanc clair zz z
x.v.Color z ––
HDR

z (numéros de mémoire

z (numéros de mémoire préréglée

préréglée 74 à 79 et 93 à 96

uniquement)

Signal d’entrée

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

z (hors numéros de mémoire

préréglée 18 à 20, 71 et 72)

z (hors numéros de mémoire

74 à 79, et 93 à 96)

74 à 79 et 93 à 96 uniquement)

–

–

–

–

–

42

Option

Signal composante Signal vidéo GBR Signal d’ordinateur

Signal d’entrée

Esp. couleur zz z

z : Réglable/paramétrable

–: Non réglable/paramétrable
*1: Pour plus de détails, reportez-vous aux tableaux sous « Motionflow » (page 45).

Menu Écran

Option

Aspect*

z : Réglable/paramétrable

1

Signal composante Signal vidéo GBR Signal d’ordinateur

zz–

Signal d’entrée

–: Non réglable/paramétrable
*1: Pour plus de détails, reportez-vous aux tableaux sous « Rapport de format » (page 44).

Remarque

Lors du raccordement d’un câble de type HDMI par exemple, vérifiez le type de signal dans le menu Informations, (page 32) puis « Signal
numérique » (page 42), vérifiez les options réglables/paramétrables

Signaux 3D compatibles

L’appareil prend en charge les types de signaux 3D suivants.

Résolution Format des signaux 3D

720/60p, 720/50p Format Côte à côte

Format Dessus-Dessous*
Paquet images*

1080/60i, 1080/50i Format Côte à côte*

Paquet images

1080/24P Format Côte à côte

Format Dessus-Dessous*
Paquet images*

1080/60p, 1080/50p Format Côte à côte

Format Dessus-Dessous

*: Format 3D obligatoire des normes HDMI

Signaux 3D et options réglables/paramétrables

Certaines options des menus peuvent ne pas être réglables/paramétrables, en fonction des signaux 3D.
Les options non réglables n’apparaissent pas dans le menu. Les tableaux suivants indiquent ces options.

Option

Création réalité
Réglage du diaphragme avancé et

1

laser*
Motionflow*

2

720/60p, 720/50p 1080/60i, 1080/50i 1080/24p 1080/60p, 1080/50p

zzzz

zzzz

zzzz

NR – – – –
MPEG NR – – – –
Gradation progr. – – – –
Mode Film –
x.v.Color

zzzz

HDR – – – –

43

Signaux 3D

z ––

Option

Aspect*

z : Réglable/paramétrable

3

720/60p, 720/50p 1080/60i, 1080/50i 1080/24p 1080/60p, 1080/50p

zzzz

Signaux 3D

–: Non réglable/paramétrable
*1: La « Commande dyn. » ne peut être sélectionnée.
*2: Cet élément n’est pas disponible lorsque le signal 3D est au format 720/60p Paquet images/Dessus-Dessous ou au format 1080/60p Dessus-

Dessous.

*3: Pour plus de détails, reportez-vous aux tableaux sous « Rapport de format » (page 44).

Lorsque l’appareil est paramétré sur convertir des images de vidéo 2D en 3D, il se peut que certaines options des menus
ne soient pas réglables/paramétrables sur le paramétrage « Format 3D » du menu Function . Les options non réglables
n’apparaissent pas dans le menu. Les tableaux suivants indiquent ces options.

Option

Création réalité
Réglage du diaphragme avancé et laser*
Motionflow*

2

1

Dessus-Dessous Côte à côte 3D simulé

zzz

zzz

zzz

NR – – z
MPEG NR – – z
Gradation progr. zzz
Mode Film*

3

– zz
x.v.Color zzz
HDR – – –
Aspect*

4

zzz

Signaux 3D

z : Réglable/paramétrable

–: Non réglable/paramétrable
*1: La « Commande dyn. » ne peut être sélectionnée.
*2: Cet élément n’est pas disponible lorsque le signal 3D est au format 720/60p Paquet images/Dessus-Dessous ou au format 1080/60p Dessus-

Dessous.
*3: Cette option n’est disponible que lorsqu’un signal 1080/60i ou 1080/50i est reçu.
*4: Pour plus de détails, reportez-vous aux tableaux sous « Rapport de format » (page 44).

Rapport de format

Les options disponibles varient selon le type de signal d’entrée ou le format 3D.
Pour plus de détails, reportez-vous aux tableaux ci-dessous. Les options non disponibles ne sont pas affichées dans le
menu.

2D

Signaux pris en charge 4096 × 2160 3840 × 2160

Numéro de mémoire
préréglée (page 41)

Zoom 1,85:1 –
Zoom 2,35:1 –
Normal
Etirement V
Serrer

76 à 79, 96 74, 75, 93 à 95 7, 8, 10 à 14 5, 6

zzz

zzz

z

zzzz

zzzz

zzz

1920 × 1080

1280 × 720

Etirer – – –

720 × 480
720 × 576

z

Autres

26, 32, 37, 45, 47,

50,55

–
–

1

z*

–
–
–

*1 : Non affiché dans le menu puisque réglé sur Normal.

44

3D

Signaux pris en charge 1920 × 1080, 1280 × 720
Format 3D Côte à côte Dessus-Dessous Paquet images 3D simulé
Numéro de mémoire

préréglée (page 41)

Zoom 1,85:1
Zoom 2,35:1
Normal
Etirement V
Serrer z
Etirer

7, 8, 10 à 14 10 à 14 18 à 20, 71, 72 7, 8, 10 à 14

zzzz

zzzz

zzzz

zzzz

zzz

––––

Motionflow

Les options disponibles varient selon le type de signal d’entrée ou le format 3D.
Pour plus de détails, reportez-vous aux tableaux ci-dessous. Les options non disponibles ne sont pas affichées dans le
menu.

2D

1920 × 1080

Signaux pris en charge

Numéro de mémoire préréglée

(page 41)

Fluide haut
Fluide bas
True Cinema

1280 × 720

720 × 480

3840 × 2160 4096 × 2160 Autres

720 × 576

5 à 8, 10 à 14 74, 75, 93 à 95 76 à 79, 96

zz–
zz–
zz–

26, 32, 37, 45, 47, 50,

55

–
–
–

3D

Signaux pris en charge 1920 × 1080, 1280 × 720
Format 3D Paquet images Dessus-Dessous Côte à côte 3D simulé
Numéro de mémoire

préréglée (page 41)

18 19

Fluide haut – –
Fluide bas –

zz

True Cinema –––––– – –

20, 71,

72

z

10,12 11,13 14 7, 8, 10 à 14 7, 8, 10 à 14

––
–

zz z z

zz z

45

Conditions de mémorisation des options réglables/paramétrables

Chaque option réglable/paramétrable est mémorisée individuellement pour chaque connecteur d’entrée. Pour plus de
détails, reportez-vous aux tableaux ci-dessous.

Numéro de mémoire préréglée pour chaque signal d’entrée

Entrée Numéros de mémoire préréglée

HDMI 1 (2D) 5 à 8, 10 à 14, 26, 32, 37, 45, 47, 50, 55, 74 à 79, 93 à 96
HDMI 2 (2D)
HDMI 1 (3D) 7, 8, 10 à 14, 18 à 20, 71, 72
HDMI 2 (3D)

Menu Image

Option Conditions de mémorisation

Prérégl. étalon. Pour chaque connecteur d’entrée et 2D/3D

1

Réinitialiser Pour chaque connecteur d’entrée, 2D/3D, HDR/SDR*
Création réalité
Réglage du diaphragme

avancé et laser
Accent. HDR dyn.
Motionflow
Contraste
Lumière
Couleur
Teinte
Temp. couleur
D93 - D55
Personnalisé 1-5
Gain R Pour chaque Temp. couleur., D93-D55 et Personnalisé 1-5
Gain G
Gain B
Polarisation R
Polarisation G
Polarisation B
Netteté Pour chaque connecteur d’entrée, 2D/3D, HDR/SDR*
NR
MPEG NR
Gradation progr.
Mode Film
Correct. Gamma
Correct. couleurs
Blanc clair
x.v.Color
HDR Pour chaque connecteur d’entrée et Prérégl. étalon.
Esp. couleur Pour chaque connecteur d’entrée, 2D/3D, HDR/SDR*
Cyan - Rouge Pour chaque Esp. couleur
Magenta - Vert

et Prérégl. étalon.

1

et Prérégl. étalon.

1

et Prérégl. étalon.

46

Option Conditions de mémorisation

Réduc. délai entrée Pour chaque connecteur d’entrée, 2D/3D, HDR/SDR*1 et Prérégl. étalon.

*1: HDR/SDR

HDR : Lorsque le signal HDR est reçu alors que « Auto » est défini pour HDR

Lorsque « HDR » est réglé sur « HDR10 », «Référence HDR »

, ou « HLG »

SDR : Réglages autres que ci-dessus

Menu Écran

Option Conditions de mémorisation

Aspect Pour Position de l’image 1.85:1, 2.35:1, ou Personnalisé 1-3
Blanc

47

Distance de projection et plage de déplacement d’objectif

La distance de projection désigne la distance séparant
l’avant de l’objectif de la surface de projection.

Distance de projection L

VS + : Plage de déplacement vertical de l’objectif (haut)
[%]
VS – : Plage de déplacement vertical de l’objectif (bas)
[%]
HS + : Plage de déplacement horizontal de l’objectif
(droite) [%]
HS – : Plage de déplacement horizontal de l’objectif
(gauche) [%]

Image projetée

Avant de l’objectif

La plage de déplacement d’objectif représente, sous forme
de pourcentage (%), la distance de déplacement de
l’objectif par rapport au centre de l’image projetée. La
plage de déplacement de l’objectif est considérée comme
égale à 0 % quand le point A de l’illustration (point qui est
perpendiculaire à une ligne tracée entre le centre de
l’objectif et celui de l’image projetée) est aligné avec le
centre de l’image projetée ; la pleine largeur ou la pleine
hauteur de l’image projetée est considérée comme égale à
100 %.

Image projetée

50 %

50 %

Image projetée

50 %

Centre de
l’image projetée

A

Centre de
l’image projetée

Plage de déplacement d’objectif

Centre de l’objectif

Côté de l’appareil

Plage de déplacement d’objectif

Centre de l’objectif

50 %

HS – HS +

Zone ombrée : plage de déplacement de l’objectif

VS +

VS –

A

Face supérieure
de l’appareil

Centre de l’objectif

Image projetée

48

Lors d’une projection au format 1,90:1 (Plein écran natif 17:9)

1,90

1

Distance de projection

Unité : m (pouces)

Taille de l’image de projection

Diagonale Largeur × Hauteur

80" (2,03 m) 1,80 × 0,95 (71 × 37) 2,32 – 4,77 (91 – 187)
100" (2,54 m) 2,25 × 1,18 (88 × 47) 2,90 – 5,97 (115 – 235)
120" (3,05 m) 2,70 × 1,42 (106 × 56) 3,49 – 7,18 (138 – 282)
150" (3,81 m) 3,37 × 1,78 (133 × 70) 4,38 – 8,98 (173 – 353)
200" (5,08 m) 4,49 × 2,37 (177 × 93) 5,85 – 11,99 (231 – 472)

Formule de la distance de projection

D : taille de l’image de projection (”)
Exemple) Entrez 80 dans D lorsque la taille de l’image de projection est de 80”. Unité : m (pouces)

Distance de projection L

(longueur minimale)

L = 0,029432 × D – 0,0434

(L = 1,158727 × D – 1,7084)

Distance de projection L

(longueur maximale)

L = 0,060197 × D – 0,0420

(L = 2,369978 × D – 1,6545)

Distance de projection L

Plage de déplacement d’objectif

85 %

31 % 31 %

VS + = 85 – 2,742 × (HS + ou HS –) [%]
VS – = 80 – 2,742 × (HS + ou HS –) [%]
HS + = HS – = 31 – 0,365 × (VS + ou VS –) [%]

80 %

49

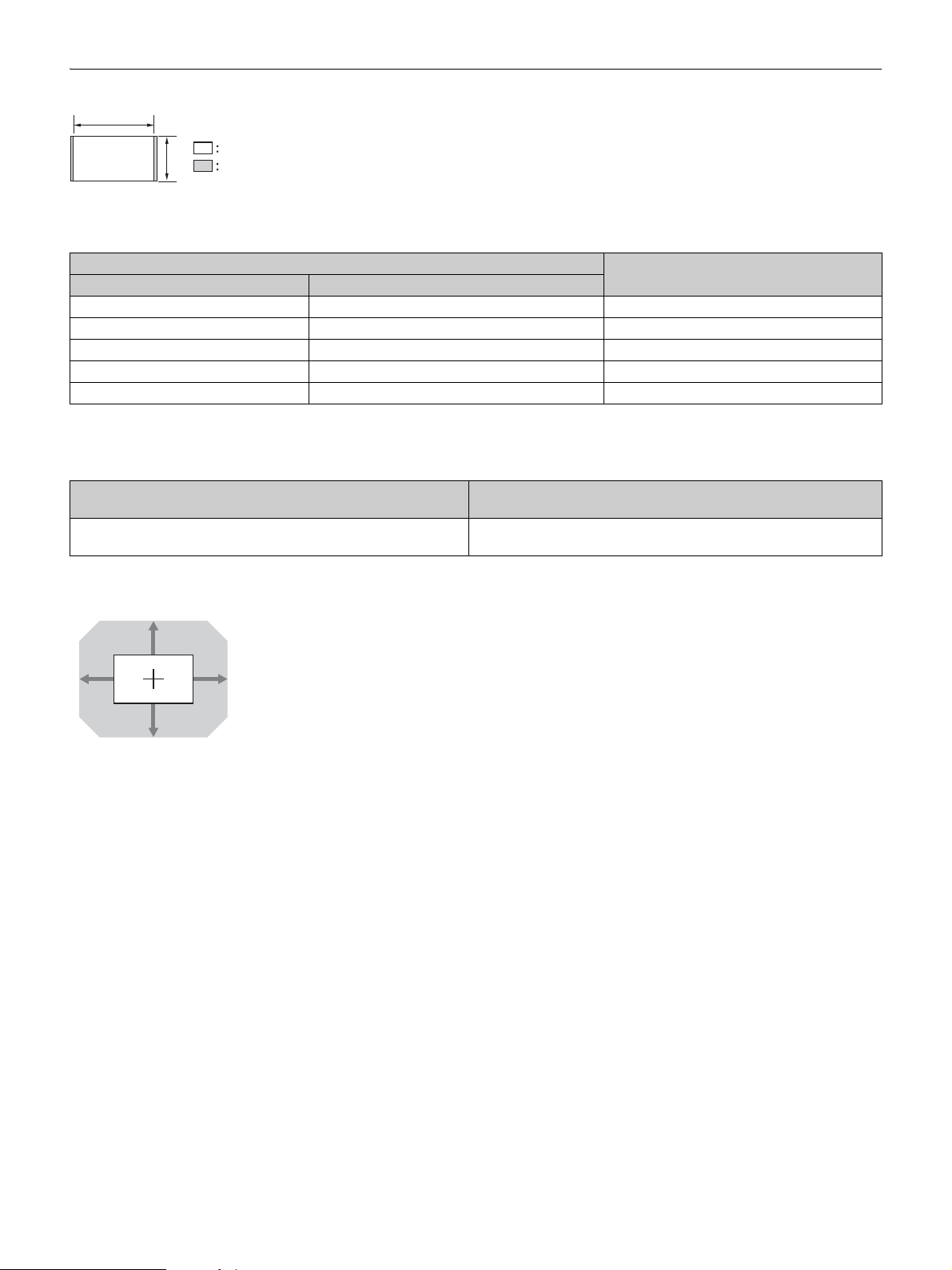

Lors d’une projection au format 1,78:1 (16:9)

1,78

1

Zone d’affichage vidéo
Zone de projection

Distance de projection

Unité : m (pouces)

Taille de l’image de projection

Diagonale Largeur × Hauteur

80" (2,03 m) 1,77 × 1,00 (70 × 39) 2,44 – 5,01 (96 – 197)
100" (2,54 m) 2,21 × 1,25 (87 × 49) 3,05 – 6,28 (121 – 247)
120" (3,05 m) 2,66 × 1,49 (105 × 59) 3,67 – 7,55 (145 – 297)
150" (3,81 m) 3,32 × 1,87 (131 × 74) 4,60 – 9,44 (181 – 371)
200" (5,08 m) 4,43 × 2,49 (174 × 98) 6,15 – 12,61 (242 – 496)

Distance de projection L

Formule de la distance de projection

D : taille de l’image de projection (”)
Exemple) Entrez 80 dans D lorsque la taille de l’image de projection est de 80”. Unité : m (pouces)

Distance de projection L

(longueur minimale)

L = 0,030934 × D – 0,0434

(L = 1,217856 × D – 1,7084)

Distance de projection L

(longueur maximale)

L = 0,063269 × D – 0,0420

(L = 2,490916 × D – 1,6545)

Plage de déplacement d’objectif

85 %

33 % 33 %

80 %

VS + = 85 – 2,576 × (HS + ou HS –) [%]
VS – = 80 – 2,576 × (HS + ou HS –) [%]
HS + = HS – = 33 – 0,388 × (VS + ou VS –) [%]

50

Lors d’une projection au format 2,35:1

2,35

Zone d’affichage vidéo

1

Zone de projection

Distance de projection

Unité : m (pouces)

Taille de l’image de projection

Diagonale Largeur × Hauteur

80" (2,03 m) 1,87 × 0,80 (74 × 31) 2,41 – 4,96 (95 – 195)
100" (2,54 m) 2,34 × 0,99 (92 × 39) 3,02 – 6,22 (119 – 244)
120" (3,05 m) 2,80 × 1,19 (110 × 47) 3,64 – 7,47 (143 – 294)
150" (3,81 m) 3,51 × 1,49 (138 × 59) 4,55 – 9,35 (180 – 368)
200" (5,08 m) 4,67 × 1,99 (184 × 78) 6,08 – 12,48 (240 – 491)

Formule de la distance de projection

D : taille de l’image de projection (”)
Exemple) Entrez 80 dans D lorsque la taille de l’image de projection est de 80”. Unité : m (pouces)

Distance de projection L

(longueur minimale)

L = 0,030617 × D – 0,0434

(L = 1,205377 × D – 1,7084)

Distance de projection L

(longueur maximale)

L = 0,062621 × D – 0,0420

(L = 2,465393 × D – 1,6545)

Distance de projection L

Plage de déplacement d’objectif

105 %

31 %

31 %

VS + = 105 – 3,387 × (HS + ou HS –) [%]
VS – = 99 – 3,387 × (HS + ou HS –) [%]
HS + = HS – = 31 – 0,295 × (VS + ou VS –) [%]

99 %

51

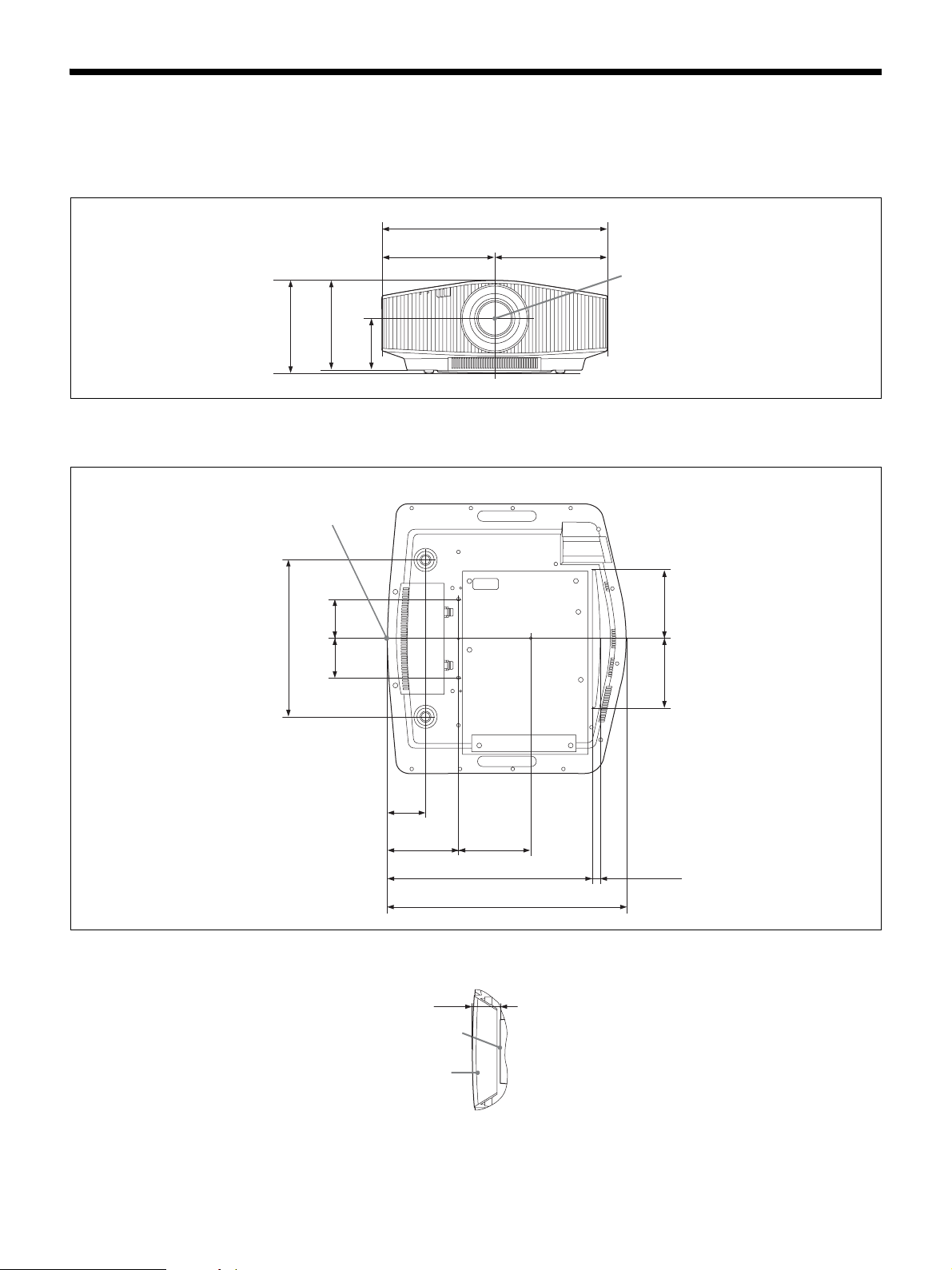

Dimensions

Avant

Dessous

)

)

32

16

/

/

1

25

230 (9

223 (8

Avant du boîtier

Unité : mm (pouces)

560 (22 1/16)

1

280 (11

/32) 280 (11 1/32)

Centre de l’objectif

)

32

/

1

128 (5

Unité : mm (pouces)

)

)

32

/

32

/

7

81,5

27

(3
)

32

/

7

81,5

326 (12

(3

79,7

1

/8)

(3

147,7

13

(5

/16)

150,6

15

(5

/16)

425,8 (16

496 (19

La distance entre l’avant de l’objectif et l’avant du boîtier

41,9 (1 21/32)

Avant de l’objectif

)

32

/

19

142

(5

)

32

/

19

142

(5

3

/4)

17

/32)

15,7 (

5

/8)

Unité : mm (pouces)

Avant du boîtier

52

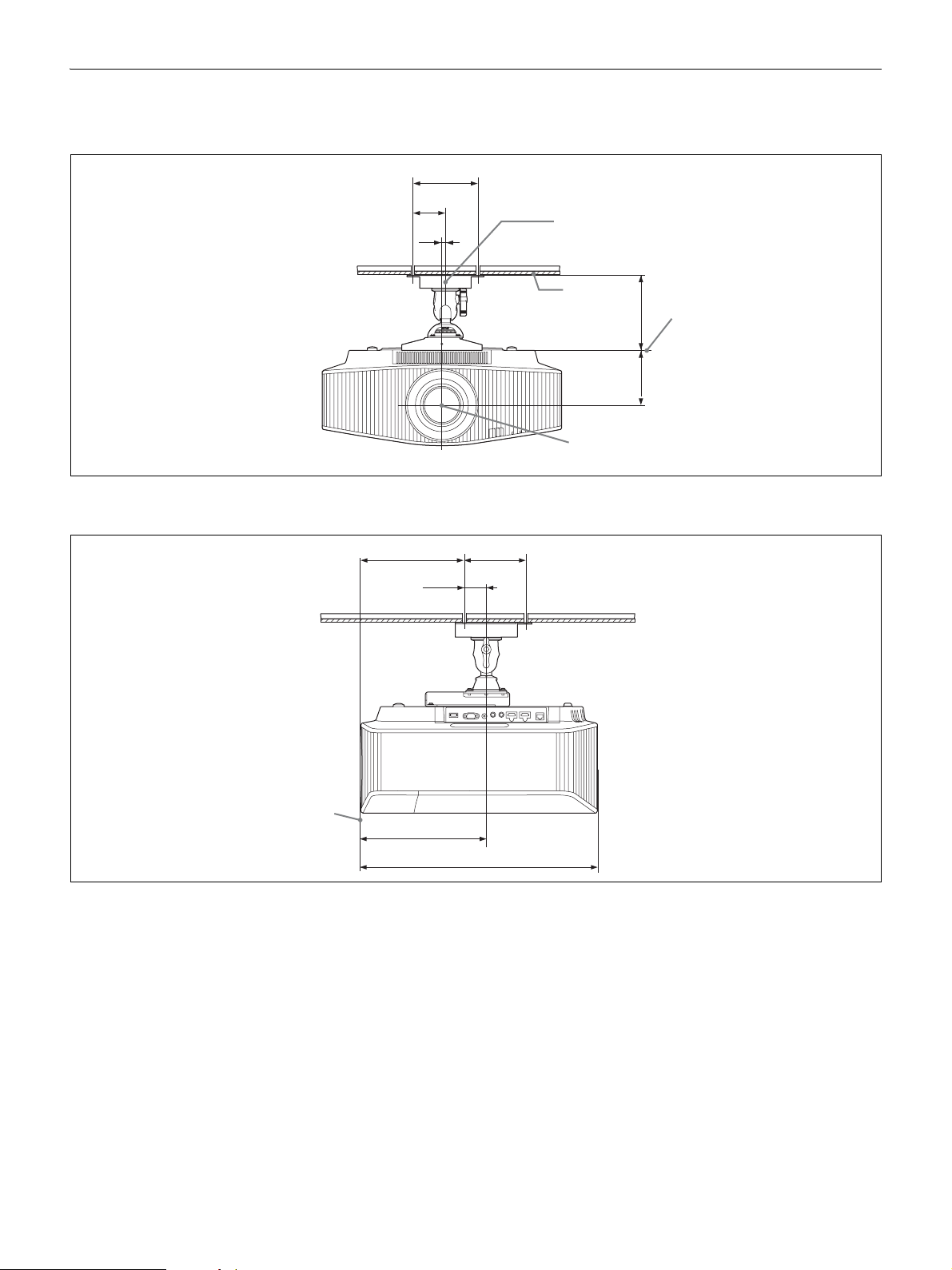

Fixation du support de suspension du projecteur PSS-H10

Vue de face

150 (5 29/32)

75

15

/16)

(2

8

5

(

/16)

Centre du poteau de soutien

Unité : mm (pouces)

Vue de côté

218.3 (8 19/32) 130 (5 1/8)

45 (1 25/32)

Plafond

)128 (5

8

/

7

175 (6

)

32

/

1

Centre de l’objectif

La surface
inférieure du
support de
montage

Unité : mm (pouces)

Avant du boîtier

263,3 (10 3/8)

496 (19 17/32)

53

Vue du haut

Unité : mm (pouces)

218,3 (8 19/32) 130 (5 1/8)

Avant du boîtier

263,3 (10 3/8)

Centre du poteau de soutien (le centre du
poteau de soutien est différent de celui de
l’appareil.)

Support de montage au
plafond supérieur

Trous pour le montage au plafond

7

Utilisez des vis d’une longueur de 5,3 mm (

/32pouces minimums) à 7 mm (9/32pouces maximums) pour le montage au
plafond.
Couple de serrage recommandé (tension au moment de faire tourner les vis dans le sens de rotation) : 1,4 ± 0,2 N-m

La longueur

minimale de la vis

La longueur

maximale de la vis

Unité

Écrou d’insertion
(M5).

Trou de vis

54

Sony Corporation
