Page 1

3-866-603-21 (2)

LCD Data Pr ojector

Bedienungsanleitung Istruzioni per l’uso

DE IT

VPL-SC60E

 1999 by Sony Corporation

Page 2

Deutsch

ACHTUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Für Kunden in Deutschland

Dieses Produkt kann im kommerziellen und in begrenztem Maße auch im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse B besitzt.

Die Steckdose muß nahe bei diesem Gerät angebracht und leicht zugänglich sein.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT

RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL A LASER DE CLASSE 2

LASER–STRAHLING NIGHT IN DEN STRAHL BLICKEN LASER KLASSE 2

MAX OUTPUT:1mW WAVE LENGTH:645nm

Hinweise

• Richten Sie den Laser nicht auf Personen, und schauen Sie nicht in den Laser-Sender.

• Wenn die Fernbedienung Fehlfunktionen verursacht, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony. Die Fernbedienung wird gemäß den Garantiebestimmungen gegen eine neue ausgetauscht.

Dieses Etikett befindet sich auf der Rückseite der Fernbedienung.

Dieses Etikett befindet sich an der Seite der Fernbedienung.

2 (DE)

Page 3

Inhalt

Übersicht

Zur besonderen Beachtung......................................4 (DE)

Merkmale und Funktionen ........................................6 (DE)

Lage und Funktion der Teile und Bedienelemente 8 (DE)

Vorderseite/Linke Seite ............................................8 (DE)

Rückseite/Rechte Seite/Unterseite ..........................11 (DE)

Fernbedienung ........................................................14 (DE)

Aufstellung und Betrieb des Projektors

Aufstellen des Projektors ....................................... 16 (DE)

Anschließen des Projektors ................................... 17 (DE)

Anschließen an einen Computer ............................. 17 (DE)

Anschließen an Videorecorder/15k RGB/Gerät mit

Betrieb des Projektors ............................................ 21 (DE)

Farbdifferenzsignalen ........................................19 (DE)

Deutsch

Einstellen und Anpassen des Geräts mit dem Menü

Arbeiten mit dem Menü...........................................24 (DE)

Das Menü EINST. BILD............................................25 (DE)

Das Menü EING.-EINST ........................................... 27 (DE)

Das Menü EINSTELLUNG ....................................... 30 (DE)

Aufstellung

Installationsbeispiel ................................................ 32 (DE)

Ungeeignete Aufstellung ........................................ 33 (DE)

Hinweise zur Installation.........................................34 (DE)

Wartung

Wartung .................................................................... 35 (DE)

Austauschen der Birne ............................................35 (DE)

Reinigen des Luftfilters ..........................................36 (DE)

Störungsbehebung..................................................37 (DE)

Sonstiges

Technische Daten....................................................39 (DE)

Index ......................................................................... 43 (DE)

3 (DE)

Page 4

Zur besonderen Beachtung

Sicherheit

•Achten Sie darauf, daß die Betriebsspannung des Geräts der lokalen Stromversorgung entspricht. Wenn die Betriebsspannung angepaßt werden muß, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony.

•Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

•Wollen Sie das Gerät einige Tage nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose.

•Ziehen Sie, um das Netzkabel zu lösen, immer am Stecker, niemals am Kabel.

•Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

•Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

•Schauen Sie nicht in das Objektiv, während die Birne eingeschaltet ist.

•Richten Sie den Laser nicht auf Personen, und schauen Sie nicht in den Laser-Sender.

•Stellen Sie keine Gegenstände in die Nähe der Lüftungsöffnungen, und halten Sie auch Ihre Hände davon fern — die ausströmende Luft ist heiß!

•Achten Sie darauf, die Hände nicht am Ständer einzuklemmen, wenn Sie den Projektor heben. Drücken Sie nicht zu stark auf die Oberseite des Projektors, wenn das Gerät mit Hilfe des Ständers aufgestellt wurde.

Beleuchtung

•Um eine optimale Bildqualität zu erzielen, achten Sie darauf, daß kein Licht direkt auf die Vorderseite des Projektionsschirms fällt.

•Empfohlen wird eine Spotbeleuchtung an der Decke. Leuchtstoffröhren sollten Sie abdecken, um eine Verminderung des Kontrasts zu verhindern.

•Verhängen Sie Fenster, die dem Projektionsschirm direkt gegenüberliegen.

•Sie sollten den Projektor in einem Raum installieren, in dem Boden und Wände mit einem Material verkleidet sind, das kein Licht reflektiert. Ist dies nicht möglich, sollten Sie für Bodenbelag und Wandverkleidung ein dunkles Material wählen.

4 (DE)

Page 5

Vermeiden eines internen Hitzestaus

Nachdem Sie das Gerät mit der Taste I / u auf der Fernbedienung oder dem Bedienfeld ausgeschaltet haben, trennen Sie das Gerät nicht von der Netzsteckdose, solange der Ventilator noch läuft.

Vorsicht

Der Projektor ist an der rechten Seite mit Ansaugöffnungen und an beiden Seiten und hinten mit Auslaßöffnungen ausgestattet. Blockieren Sie diese Öffnungen nicht, und stellen Sie keine Gegenstände in die Nähe der Öffnungen. Andernfalls kann es zu einem Wärmestau kommen, der zu einer Verringerung der Bildqualität oder Schäden am Projektor führen kann.

Reinigung

•Damit das Gehäuse immer wie neu aussieht, reinigen Sie es regelmäßig mit einem weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine starken Lösungsmittel wie Verdünner oder Benzin und keine Scheuermittel, da diese die Gehäuseoberfläche angreifen.

•Berühren Sie das Objektiv nicht. Mit einem weichen, trockenen Tuch können Sie Staub vom Objektiv entfernen. Feuchten Sie das Tuch nicht an, und benutzen Sie weder eine Reinigungsflüssigkeit noch Verdünner.

•Reinigen Sie den Filter in regelmäßigen Abständen.

Übersicht

Verpacken

•Bewahren Sie Originalkarton und Verpackungsmaterialien gut auf für den Fall, daß Sie das Gerät später einmal transportieren müssen. Am besten geschützt ist das Gerät beim Transport, wenn Sie es wieder so verpacken, wie es geliefert wurde.

5 (DE)

Page 6

Merkmale und Funktionen

Hohe Mobilität

•Leicht und kompakt

Das Gewicht dieses Projektors beträgt dank eines MagnesiumDruckgußgehäuses nur 3,7 kg. Darüber hinaus ist der Projektor mit einem Tragegriff ausgestattet, so daß Sie ihn problemlos zusammen mit Ihrem Computer tragen können.

Große Bildhelligkeit – hohe Bildqualität

•Große Helligkeit

Das neu entwickelte optische System und die 120-W-UHP-Birne ermöglichen eine große Helligkeit (Lichtleistung 650 ANSI-Lumen) und ausgezeichnete Bildgleichförmigkeit.

•Hohe Auflösung

Die drei 0,9-Zoll-SVGA-Displays (mit 480.000 Pixeln) erlauben bei diesem Projektor eine Auflösung von 800 × 600 Punkten für RGBEingangssignale und 600 horizontale Fernsehzeilen für Videoeingangssignale.

Einfache Konfiguration – Präsentationen leicht gemacht

•Einfache Konfiguration mit externen Geräten

Dieser Projektor verfügt über 38 verschiedene Voreinstellungen für Eingangssignale. So läßt sich eine akzeptable Bildqualität bereits erzielen, indem Sie einfach ein Gerät mit dem mitgelieferten Kabel anschließen und die APA-Taste drücken.

•Fernbedienung mit Maussteuerungs- und Laser-Zeigefunktionen

Über die Fernbedienung können Sie einen Computer steuern, da das Gerät über einen integrierten Maussignalempfänger verfügt. Für eine Präsentation können Sie auch den in der Fernbedienung integrierten Laser-Zeiger verwenden.

6 (DE)

Page 7

Kompatibel mit verschiedenen Eingangssignalen

•Bildrasterwandler geladen

Dieser Projektor verfügt über einen integrierten Bildrasterwandler, der das Eingangssignal innerhalb von 800 × 600 Punkten konvertiert.

•Kompatible Eingangssignale

Dieser Projektor eignet sich für folgende Videosignale, die alle projiziert werden können: FBAS-, S-Video- und Farbdifferenzsignale sowie 15k RGB-, VGA

-, SVGA1)- XGA1)- und SXGA1)-Signale.

•Kompatibel mit fünf Farbsystemen

Das Farbsystem NTSC, PAL, SECAM, NTSC 4.43 automatisch oder manuell ausgewählt werden.

oder PAL-M kann

..........................................................................................................................................................................................................

1) VGA, SVGA, XGA und SXGA sind eingetragene Warenzeichen der International Business Machines Corporation in den USA.

2) NTSC 4.43 wird zur Wiedergabe eines mit dem NTSC-System auf einem NTSC 4.43-Videorecorder aufgenommenen Videos verwendet.

7 (DE)

Page 8

Lage und Funktion der Teile und Bedienelemente

Vorderseite/Linke Seite

1 2 3 4

1 Zoom-Ring

Zum Einstellen der Bildgröße.

2 Fokussierring

Zum Einstellen des Bildfokus.

3 Objektiv

Öffnen Sie vor dem Projizieren den Objektivverschluß.

4 Objektivverschluß

!º Tragegriff

Klappen Sie den Griff zum Tragen des Projektors nach oben.

5 Fernbedienungsdetektor vorn

6 Ständer

Damit können Sie den Projektor waagerecht ausrichten, wenn er auf einer unebenen Oberfläche aufgestellt wird.

Einzelheiten zum Verwenden des Ständers finden Sie unter „So benutzen Sie den Ständer“ auf Seite 12 (DE).

7 Lüftungsöffnungen (Auslaßöffnungen)

8 Linker Lautsprecher

9 Bedienfeld

Näheres dazu finden Sie unter „Bedienfeld“ auf Seite 9 (DE).

8 (DE)

Hinweise

•Stellen Sie keine Gegenstände in die Nähe der Lüftungsöffnungen. Ansonsten kann es zu einem Wärmestau im Gerät kommen.

•Stellen Sie keine Gegenstände in die Nähe der Lüftungsöffnungen, und halten Sie auch Ihre Hände davon fern — die ausströmende Luft ist heiß!

Page 9

Bedienfeld

LIGHT

0 9

APA

1 Taste

I / u

(Ein/Bereitschaft)

Zum Ein- und Ausschalten des Projektors, wenn sich dieser im Bereitschaftsmodus befindet. Die Anzeige ON/STANDBY leuchtet grün, wenn das Gerät eingeschaltet ist.

Drücken Sie beim Ausschalten des Geräts zweimal die Taste

I / u

, wie in der Meldung auf dem Projektionsschirm angegeben, oder halten Sie die Taste etwa eine Sekunde lang gedrückt.

Weitere Informationen zu den einzelnen Schritten beim Ausschalten des Geräts finden Sie unter „Ausschalten des Geräts“ auf Seite 23 (DE).

2 Anzeigen

ON/STANDBY: Leuchtet oder blinkt in folgenden

Fällen:

• Leuchtet rot, wenn das Netzkabel in die Netzsteckdose gesteckt wird. Wenn sich der Projektor im Bereitschaftsmodus (Standby) befindet, können Sie ihn mit der Taste

I / u

auf der Fernbedienung oder am Bedienfeld einschalten.

• Leuchtet grün, wenn das Gerät eingeschaltet ist.

• Blinkt grün, während der Ventilator läuft, nachdem Sie das Gerät mit der Taste

I / u

ausgeschaltet haben. Der Ventilator läuft nach dem Ausschalten des Geräts noch etwa 90 Sekunden. Die Anzeige ON/STANDBY blinkt in den ersten 30 Sekunden schnell. In dieser Zeit können Sie das Gerät mit der Taste

I / u

nicht

wieder einschalten.

VOLUME I/u

INPUT

ENTERRESET

POWER SAVING: Leuchtet auf, wenn sich der

Projektor im Energiesparmodus befindet. Wenn P SAVE-MODUS im Menü EINSTELLUNG auf EIN gesetzt ist, wechselt der Projektor in den Energiesparmodus, wenn 10 Minuten lang kein Signal eingeht. Auch wenn die Birne erlischt, läuft der Ventilator noch weiter. Im Energiesparmodus funktioniert in den ersten 30 Sekunden keine der Tasten. Der Energiesparmodus wird aufgehoben, wenn ein Signal eingeht oder eine Taste gedrückt wird.

TEMP (Temperatur)/FAN: Leuchtet oder blinkt in

folgenden Fällen:

• Leuchtet, wenn die Temperatur im Inneren des

• Blinkt, wenn der Ventilator nicht funktioniert.

LAMP/COVER: Leuchtet oder blinkt in folgenden

Fällen:

• Leuchtet, wenn die Birne ausgetauscht werden

• Blinkt, wenn die Birnen- oder

Einzelheiten zu den Anzeigen LAMP/COVER und TEMP/ FAN finden Sie auf Seite 38 (DE).

3 Taste INPUT

Zum Auswählen des Eingangssignals. Mit jedem Tastendruck wechselt das Eingangssignal zwischen dem Video-/Audioeingang und dem INPUT AAnschluß.

ON /STANDBY

POWER SAVING

TEMP /FAN

LAMP /COVER

Projektors ungewöhnlich stark ansteigt.

muß oder zu heiß wird. Luftfilterabdeckung nicht korrekt geschlossen

ist.

(Fortsetzung)

9 (DE)

Page 10

Lage und Funktion der Teile und Bedienelemente

4 Taste MENU

Zum Anzeigen des Menüs auf dem Projektionsschirm. Drücken Sie die Taste nochmals, wenn Sie das Menü wieder ausblenden wollen.

5 Taste ENTER

Zum Bestätigen der Einstellung von Optionen im Menüsystem.

6 Taste RESET

Zum Zurücksetzen des Wertes einer Menüoption auf den werkseitig eingestellten Wert. Diese Taste funktioniert nur, wenn das Menü oder die Einstellung einer Option angezeigt wird.

7 Pfeiltasten (V/v/B/b)

Zum Auswählen eines Menüs bzw. zum Auswählen verschiedener Einstellungen.

8 Taste APA (Auto Pixel Alignment)

Stellt das Bild automatisch so ein, daß es möglichst scharf projiziert wird, wenn ein Signal von einem Computer eingespeist wird.

9 Tasten VOLUME +/–

Zum Einstellen der Lautstärke der eingebauten Lautsprecher und des Ausgangspegels der Buchse AUDIO OUT.

+ : Erhöhen der Lautstärke. – : Verringern der Lautstärke.

!º Taste LIGHT

Zum Einschalten der Hintergrundbeleuchtung (orange) für das Bedienfeld, wenn das Gerät eingeschaltet ist. Drücken Sie die Taste nochmals, wenn Sie die Hintergrundbeleuchtung wieder ausschalten wollen.

10 (DE)

Page 11

Rückseite/Rechte Seite/Unter seite

!¡

1 Fernbedienungsdetektor hinten

2 Lüftungsöffnungen (Auslaßöffnungen)

3 Netzbuchse AC IN

Zum Anschluß des mitgelieferten Netzkabels.

4 6 75

6 Anschlußfeld

Näheres dazu finden Sie auf Seite 13 (DE).

7 Birnenabdeckung (Unterseite)

8 Ständereinstelltaste

4 Sicherheitssperre

Zum Anschließen eines gesondert erhältlichen Sicherheitskabels (Kensington).

Die Sicherheitssperre entspricht der MicroSaverSicherheitsvorrichtung von Kensington. Bei Fragen wenden Sie sich bitte an

Kensington 2853 Campus Drive, San Mates, CA 94403 U.S.A. Tel: 800-535-4242: Durchwahl 3348 Homepage-Adresse: http://www.kensington.com/

5 75-Ω-Abschlußwiderstand-Schalter (Unterseite)

In der Regel steht dieser Schalter auf ON. Stellen Sie ihn auf OFF, wenn der Projektor an einen Computer oder einen Monitor angeschlossen ist.

9 Drehregler für Objektivverschluß

Drehen Sie den Drehregler nach oben, um den Objektivverschluß zu öffnen.

0 Rechter Lautsprecher

!¡ Lüftungsöffnungen (Ansaugöffnungen)/

Luftfilterabdeckung

Hinweise

•Stellen Sie keine Gegenstände in die Nähe der Lüftungsöffnungen. Ansonsten kann es zu einem Wärmestau im Gerät kommen.

•Stellen Sie keine Gegenstände in die Nähe der Lüftungsöffnungen, und halten Sie auch Ihre Hände davon fern — die ausströmende Luft ist heiß!

11 (DE)

Page 12

Lage und Funktion der Teile und Bedienelemente

So benutzen Sie den Ständer

So stellen Sie die Höhe ein

Heben Sie den Projektor an, und stellen Sie die Höhe so ein, daß der Projektor waagerecht steht.

Zum Einstellen der Höhe drücken Sie beim Anheben des Projektors die Ständereinstelltaste.

Ständereinstelltaste

Stabilisieren des Projektors

Sie können den Ständer nach links und rechts ausziehen, um den Projektor zu stabilisieren.

Hinweise

•Achten Sie darauf, daß Sie Ihre Finger nicht unter dem Projektor einklemmen.

•Drücken Sie nicht zu stark auf die Oberseite des Projektors, wenn das Gerät mit Hilfe des Ständers aufgestellt wurde.

•Wenn sich der Ständer nicht in der im Bild gezeigten Position befindet, kann es zu einer Gefährdung durch das umkippen des Projektors kommen.

12 (DE)

Page 13

Anschlußfeld

Rechte Seite

1 Video-/Audioeingang

Zum Anschließen externer Videogeräte, zum Beispiel eines Videorecorders.

S VIDEO (Mini-DIN, 4pol): Zum Anschluß an den

S-Videoausgang (Y/C-Videoausgang) eines Videogeräts.

VIDEO (Cinchbuchse): Zum Anschluß an den

FBAS-Videoausgang eines Videogeräts.

Hinweis

Wenn Sie an die Buchsen S VIDEO und VIDEO Videogeräte angeschlossen haben, wird das Signal von der Buchse S VIDEO ausgewählt. Wenn Sie das Bild von der Buchse VIDEO projizieren wollen, achten Sie darauf, daß an die Buchse S VIDEO kein Kabel angeschlossen ist.

Eingangsbuchsen AUDIO L (MONO)/R

(Cinchbuchsen): Zum Anschließen an den

Audioausgang eines Geräts. Bei Stereogeräten verwenden Sie die Buchsen L und R, bei Monogeräten nur die Buchse L (MONO).

S VIDEO VIDEO

INPUT A MOUSE

L-AUDIO-R

AUDIO OUT

AUDIO IN

2 INPUT A-Anschluß

Zum Anschließen externer Geräte, zum Beispiel eines Computers. Sie können das Maussignal mit der Fernbedienung steuern.

INPUT A (HD, D-Sub, 15pol, weiblich): Zum

Anschließen an den Monitorausgang eines Computers über das mitgelieferte Kabel. Wenn Sie ein Farbdifferenzsignal oder 15k RGB-Signal einspeisen, verwenden Sie ein gesondert erhältliches Kabel.

MOUSE (13pol): Zum Anschließen an den

Mausanschluß eines Computers, um die Mausfunktion über das mitgelieferte Mauskabel zu steuern.

AUDIO IN (Stereominibuchse): Zum Anschließen

an den Audioausgang eines Computers, um das Audiosignal einzuspeisen.

3 Buchse AUDIO OUT (Stereominibuchse)

Zum Anschließen an externe Aktivlautsprecher. Die Lautstärke der Lautsprecher können Sie mit den Tasten VOLUME auf der Fernbedienung oder am Bedienfeld einstellen.

13 (DE)

Page 14

Lage und Funktion der Teile und Bedienelemente

Fernbedienung

Die Tasten mit derselben Bezeichnung wie Tasten auf dem Bedienfeld haben auch dieselbe Funktion. Sie können einen angeschlossenen Computer über die Fernbedienung steuern.

Einzelheiten dazu finden Sie unter „Anschließen an einen Computer“ auf Seite 17 (DE).

Vorderseite Rückseite

!§ !∞

!¢ !£

!™

!¶ !•

COMMAND

MUTING

PICTUREAUDIO

APA

I / u

ONOFF

INPUT

1 2

LASER

3 4

!¡

ENTER

RESET

R CLICK

VOLUME

+ –

Hinweise zum Laserstrahl

•Schauen Sie nicht in den Laser-Sender.

•Richten Sie den Laser nicht auf Personen.

!ª

9, 0

1 Taste 2 Taste INPUT 3 Taste LASER

Wenn Sie diese Taste drücken, wird am Laser-Sender

I / u

7 Taste RESET 8 Tasten VOLUME +/– 9 Riemenhalter

Zum Anbringen des mitgelieferten Riemens.

ein Laserstrahl ausgegeben.

4 Joystick

Fungiert als Maus eines Computers, der an das Gerät angeschlossen ist.

5 Pfeiltasten (V/v/B/b) 6 Taste R CLICK

Fungiert als rechte Maustaste. Wenn Sie das Gerät an einen Macintosh

-Computer anschließen, fungiert die

Taste R CLICK als Maustaste.

1) Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

14 (DE)

Page 15

!º Buchse CONTROL S OUT (Stereominibuchse)

Diese Buchse hat bei diesem Gerät keine Funktion.

Einlegen der Batterien

Hinweis

Die Fernbedienung funktioniert nicht, wenn ein Kabel an diese Buchse angeschlossen ist.

!¡ Taste ENTER !™ Taste MENU !£ Taste APA (Auto Pixel Alignment) !¢ MUTING-Tasten

Zum Ausschalten von Bild bzw. Ton.

PICTURE: Zum Ausblenden des Bildes. Drücken

Sie die Taste nochmals, wenn Sie das Bild wieder anzeigen wollen.

AUDIO: Zum Stummschalten des Tons von den

Lautsprechern und der Buchse AUDIO OUT. Drücken Sie die Taste nochmals, oder drücken Sie VOLUME +, wenn der Ton wieder zu hören sein soll.

!∞ Schalter COMMAND ON/OFF

Wenn dieser Schalter auf OFF steht, funktioniert keine Taste auf der Fernbedienung. Dadurch lassen sich die Batterien der Fernbedienung schonen.

1 Drücken Sie auf den Batteriefachdeckel, und

schieben Sie ihn zum Öffnen in Pfeilrichtung.

2 Legen Sie die beiden R6-Batterien der Größe AA

(mitgeliefert) polaritätsrichtig ein.

Achten Sie darauf, die Batterien zuerst mit der Seite ’ einzulegen.

3 Schließen Sie den Deckel wieder.

!§ Übertragungsanzeige

Leuchtet auf, wenn Sie eine Taste auf der Fernbedienung drücken. Diese Anzeige leuchtet nicht auf, wenn Sie den LaserZeiger verwenden.

!¶ Infrarot-Sender !• Laser-Sender !ª Taste L CLICK

Fungiert als linke Maustaste. Wenn Sie das Gerät an einen Macintosh-Computer anschließen, fungiert die Taste L CLICK als Maustaste.

Hinweise zu den Batterien

•Achten Sie beim Einlegen der Batterien darauf, daß Sie sie polaritätsrichtig einlegen.

•Verwenden Sie alte Batterien nicht zusammen mit neuen, und verwenden Sie auch keine unterschiedlichen Batterietypen zusammen.

•Wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen, nehmen Sie die Batterien heraus, um Schäden durch auslaufende Batterien zu vermeiden. Ist eine Batterie ausgelaufen, nehmen Sie die Batterien heraus, wischen Sie das Batteriefach trocken, und tauschen Sie die Batterien gegen neue aus.

Hinweise zur Verwendung der Fernbedienung

•Achten Sie darauf, daß sich kein Hindernis zwischen dem Infrarotsignal der Fernbedienung und dem Fernbedienungsdetektor des Projektors befindet.

•Die Reichweite der Fernbedienung ist begrenzt. Je kürzer der Abstand zwischen der Fernbedienung und dem Projektor, desto breiter der Winkel, in dem Sie den Projektor über die Fernbedienung steuern können.

15 (DE)

Page 16

Aufstellen des Projektors

In diesem Abschnitt wird die Installation des Projektors erläutert.

Vertikale Mittellinie des Projektionsschirms

Der Abstand zwischen Objektiv und Projektionsschirm hängt von der Größe des Projektionsschirms ab. Die folgende Tabelle enthält einige Richtwerte.

Projektionsschirmgröße (Zoll) 40 60 80 100 120 150

Abstand

Mindestens 1,5 2,4 3,2 4,0 4,8 6,0 Höchstens 1,8 2,8 3,7 4,7 5,6 7,0

Einzelheiten zu den genauen Abständen finden Sie auf Seite 32 (DE).

16 (DE)

Maßeinheit: m

Page 17

Anschließen des Projektors

Anschließen an einen Computer

In diesem Abschnitt wird erläutert, wie Sie den Projektor an einen Computer anschließen. Einzelheiten zum Anschließen an einen Videorecorder, 15k RGB- oder ein Gerät mit Farbdifferenzsignalen finden Sie auf Seite 19 (DE).

Wenn der Projektor an einen Computer angeschlossen ist, können Sie die Maus des Computers über die Fernbedienung steuern. Die Tasten R/L CLICK und der Joystick funktionieren folgendermaßen.

Hinweis

Achten Sie darauf, daß sich kein Hindernis zwischen dem Infrarotsignal der Fernbedienung und dem Fernbedienungsdetektor des Projektors befindet.

Aufstellung und Betrieb des Projektors

Taste und Joystick

IBM PC/AT kompatibel, seriell

R CLICK (vorne) Rechte Taste Maustaste L CLICK (hinten) Linke Taste Maustaste Joystick Entspricht den Bewegungen der Maus

a) IBM PC/AT ist ein eingetragenes Warenzeichen der International Business

Machines Corporation, USA.

Funktion

Macintosh

Schlagen Sie bitte auch in den Bedienungsanleitungen zu den anzuschließenden Geräten nach.

Hinweise

•Dieses Gerät arbeitet mit VGA-, SVGA-, XGA- und SXGA-Signalen. Es empfiehlt sich jedoch, am Computer als Ausgangsmodus für den externen Monitor den SVGA-Modus einzustellen.

•Wenn Sie Ihren Computer, z. B. einen IBM PC/AT-kompatiblen Notebook-Computer, so einstellen, daß das Signal auf dem Bildschirm des Computers und auf dem externen Monitor ausgegeben wird, erscheint das Bild des externen Monitors möglicherweise nicht ordnungsgemäß. Stellen Sie in diesem Fall den Ausgangsmodus am Computer so ein, daß das Signal nur auf dem externen Monitor ausgegeben wird.

Näheres dazu schlagen Sie bitte in der mit dem Computer gelieferten Bedienungsanleitung nach.

Vorbereitungen:

•Schalten Sie unbedingt alle Geräte aus, bevor Sie die Anschlüsse vornehmen.

•Verwenden Sie für jeden Anschluß die geeigneten Kabel.

•Stecken Sie die Kabel richtig ein. Wenn die Stecker lose sitzen, kommt es häufig zu Störungen. Ziehen Sie ein Kabel immer am Stecker heraus, nie am Kabel selbst.

17 (DE)

Page 18

Anschließen des Projektors

Hinweis

Je nach Computer funktionieren die mitgelieferten Mauskabel möglicherweise nicht ordnungsgemäß.

Anschließen an einen IBM PC/AT-kompatiblen Computer

Mauskabel SIC-S21 für seriellen Anschluß (nicht mitgeliefert)

an seriellen Anschluß

oder

Mauskabel SIC-S22 für PS/2-Anschluß (mitgeliefert)

Rechte Seite

S VIDEO VIDEO

L-AUDIO-R

Stereo-Audioverbindungskabel

AUDIO OUT

AUDIO IN

INPUT A MOUSE

(nicht mitgeliefert)

15poliges D-Sub-Kabel hoher Dichte SMF-401 (mitgeliefert)

Anschließen an einen Macintosh-Computer

Näheres zum Einstellen der DIP-Schalter am Adapter finden Sie auf Seite 41 (DE).

Computer

an Mausanschluß

an Audioausgang

an Monitorausgang

Computer

Rechte Seite

S VIDEO VIDEO

18 (DE)

L-AUDIO-R

INPUT A MOUSE

AUDIO OUT

AUDIO IN

Mauskabel SIC-S20 (mitgeliefert)

Stereo-Audioverbindungskabel (nicht mitgeliefert)

15poliges D-Sub-Kabel hoher Dichte SMF-401 (mitgeliefert)

an Mausanschluß

an Audioausgang

an Monitorausgang

Signaladapter (mitgeliefert)

Page 19

Anschließen an Videorecorder/15k RGB/Gerät mit Farbdifferenzsignalen

Im folgenden wird erläutert, wie Sie den Projektor an einen Videorecorder, an externe Aktivlautsprecher und 15k RGB/an ein Gerät mit Farbdifferenzsignalen anschließen. Einzelheiten zum Anschließen an einen Computer finden Sie auf Seite 17 (DE). Schlagen Sie bitte auch in den Bedienungsanleitungen zu den anzuschließenden Geräten nach.

Vorbereitungen:

•Schalten Sie unbedingt alle Geräte aus, bevor Sie die Anschlüsse vornehmen.

•Verwenden Sie für jeden Anschluß die geeigneten Kabel.

•Stecken Sie die Kabel richtig ein. Wenn die Stecker lose sitzen, kommt es häufig zu Störungen. Ziehen Sie ein Kabel immer am Stecker heraus, nie am Kabel selbst.

Videorecorder

an SVideo-

ausgang

S-Videokabel

(nicht mitgeliefert)

Rechte Seite

1)Wenn die Buchse S VIDEO und die Buchse VIDEO mit einem externen Gerät verbunden sind, wird das Eingangssignal von der Buchse S VIDEO ausgewählt.

Rechte Seite

S VIDEO VIDEO

INPUT A MOUSE

S VIDEO VIDEO

an Audio-/Video-Ausgänge

Audio-/Videokabel (mitgeliefert)

L-AUDIO-R

AUDIO OUT

AUDIO IN

Aktivlautsprecher

AUDIO OUT

AUDIO IN

Signalkabel SMF-402 (nicht mitgeliefert) 3X Cinchbuchse ˜ D-Sub hoher Dichte 15polig (männlich)

INPUT A MOUSE

15k RGB/Gerät mit Farbdifferenzsignalen

StereoAudioverbindungskabel (nicht mitgeliefert)

an RGB/ Farbdifferenzsignalausgang

19 (DE)

Page 20

Anschließen des Projektors

•Stellen Sie das Bildseitenverhältnis mit BILDFORMAT im Menü EING.-

•Das 15k RGB- oder Farbdifferenzsignal können Sie über die Option

•Verwenden Sie das zusammengesetzte Synchronisationssignal, wenn ein

Hinweis

EINST je nach Eingangssignal ein.

EING. A im Menü EINSTELLUNG auswählen.

externes Synchronisationssignal von einem Gerät mit 15k RGB/ Farbdifferenzsignalen eingespeist werden soll.

20 (DE)

Page 21

Betrieb des Projektors

Anzeige ON/STANDBY

LIGHT

Taste APA

VOLUME I/u

APA

INPUT

ENTERRESET

ON /STANDBY

POWER SAVING

TEMP /FAN

LAMP /COVER

2 3

Taste APA

4 5

COMMAND

MUTING

APA

ENTER

PICTUREAUDIO

ONOFF

RESET

VOLUME

+ –

I / u

INPUT

LASER

R CLICK

Fernbedienungsdetektor hinten

Fernbedienungsdetektor vorn

2 3

1 Wenn alle Geräte vollständig angeschlossen sind, stecken Sie den

Stecker des Netzkabels in die Netzsteckdose. Die Anzeige ON/STANDBY leuchtet rot, und der Projektor schaltet in

den Bereitschaftsmodus.

2 Drücken Sie die Taste I /

auf der Fernbedienung oder am

Bedienfeld. Die Anzeige ON/STANDBY leuchtet grün.

3 Schalten Sie die an den Projektor angeschlossenen Geräte ein. Wählen

Sie mit der Taste INPUT auf der Fernbedienung oder am Bedienfeld die Eingangsquelle aus.

EING. A: Wählt das Audio- und Videoeingangssignal vom

INPUT A-Anschluß aus.

VIDEO: Wählt das Audio- und Videoeingangssignal vom Video-/

Audioeingang aus. (Wenn Sie an die Buchsen S VIDEO und VIDEO ein Gerät angeschlossen haben, wird das Signal von der Buchse S VIDEO ausgewählt.)

(Fortsetzung)

21 (DE)

Page 22

Betrieb des Projektors

4 Drehen Sie den Zoom-Ring, um die Größe des Bildes einzustellen. 5 Drehen Sie den Fokussierring, um den Fokus einzustellen.

Hinweis

Schauen Sie nicht in das Objektiv, wenn die Projektorbirne eingeschaltet ist.

Zum Drücken Sie Einstellen der Lautstärke die Tasten VOLUME +/– am

Bedienfeld oder auf der Fernbedienung.

Stummschalten des Tons die Taste AUDIO MUTING auf der

Fernbedienung. Wenn der Ton wieder zu hören sein soll, drücken Sie nochmals die Taste AUDIO MUTING, oder drücken Sie die Taste VOLUME +.

Ausblenden des Bildes die Taste PICTURE MUTING auf der

So erzielen Sie eine optimale Bildqualität

Sie können eine gute Bildqualität erzielen, wenn ein Signal vom Computer eingespeist wird. Drücken Sie die Taste APA auf der Fernbedienung oder am Bedienfeld. Das Bild wird automatisch optimal eingestellt.

Hinweise

•Stellen Sie das Signal ein, wenn ein Standbild auf dem Projektionsschirm angezeigt wird.

•Wenn Sie das Eingangssignal wechseln oder einen anderen Computer anschließen, drücken Sie die Taste APA nochmals, um die Bildqualität zu optimieren.

•„EINSTELLUNG“ erscheint auf dem Projektionsschirm. Wenn Sie während der Einstellung erneut die Taste APA drücken, erscheint wieder die ursprüngliche Anzeige auf dem Projektionsschirm.

•„Ausgeführt!“ erscheint auf dem Projektionsschirm, wenn das Bild korrekt eingestellt wurde. Je nach Art des Eingangssignals wird das Bild möglicherweise nicht korrekt eingestellt.

•Stellen Sie PUNKT-PHASE im Menü EING.-EINST ein, wenn Sie die Bildqualität von Hand einstellen wollen.

Näheres zu PUNKT-PHASE finden Sie auf Seite 27 (DE).

Fernbedienung. Wenn Sie das Bild wieder anzeigen wollen, drücken Sie erneut die Taste PICTURE MUTING.

22 (DE)

Page 23

Ausschalten des Geräts

1 Drücken Sie die Taste I /

auf der Fernbedienung oder am

Bedienfeld.

In der folgenden Meldung müssen Sie bestätigen, daß das Gerät ausgeschaltet werden soll.

AUSSCHALTEN? Bitte Tas t e erneut drücken.

Hinweis

I / u

Die Meldung wird ausgeblendet, wenn Sie eine Taste drücken (mit

Ausnahme der Taste I /

) bzw. fünf Sekunden lang keine Taste

drücken.

2 Drücken Sie die Taste I /

auf der Fernbedienung oder am Bedienfeld

erneut. Die Anzeige ON/STANDBY blinkt grün, und der Ventilator läuft noch

etwa 90 Sekunden lang weiter, um das Gerät abzukühlen. Außerdem blinkt die Anzeige ON/STANDBY in den ersten 30 Sekunden schnell.

In dieser Zeit können Sie das Gerät mit der Taste I /

nicht wieder

einschalten.

3 Lösen Sie das Netzkabel von der Netzsteckdose, wenn der Ventilator

nicht mehr läuft und die Anzeige ON/STANDBY rot leuchtet.

Wenn Sie die Bildschirmmeldung nicht bestätigen können

Wenn Sie die Bildschirmmeldung unter bestimmten Umständen nicht bestätigen können, können Sie das Gerät ausschalten, indem Sie die Taste

auf der Fernbedienung oder am Bedienfeld etwa eine Sekunde lang

I / gedrückt halten.

Hinweis

Lösen Sie das Netzkabel nicht, solange der Ventilator noch läuft. Andernfalls stoppt der Ventilator, obwohl das Gerät noch heiß ist, und es kann zu Schäden am Projektor kommen.

23 (DE)

Page 24

Arbeiten mit dem Menü

VIDEO KEIN SIGNAL

KEIN SIGNAL– Ei ns t e l l ung n i c h t möglich.

EING.–EINST

Der Projektor verfügt über ein Menü für verschiedene Einstellungs- und Anpassungsoptionen.

Erläuterungen zum Auswählen der Menüsprache finden Sie auf Seite 30 (DE).

1 Drücken Sie die Taste MENU.

Die Menüanzeige erscheint. Das momentan ausgewählte Menü wird blau hervorgehoben.

EINST. BILD

KONTRAST : 80 HELL IGK: 50 GAMM A– MO DUS :GRA F IK FARBTE M P. :HO CH

EING.A

2 Wählen Sie mit der Taste V oder v ein Menü aus,

und drücken Sie dann die Taste b oder die Taste ENTER. Das ausgewählte Menü erscheint.

Menüs Optionen

So blenden Sie die Menüanzeige aus

Drücken Sie die Taste MENU. Die Menüanzeige wird aber auch automatisch ausgeblendet, wenn eine Minute lang keine Taste gedrückt wird.

So setzen Sie die Werte eingestellter Optionen wieder zurück

Drücken Sie die Taste RESET. „Ausgeführt!“ erscheint auf dem Projektionsschirm, und die angezeigten Einstellungen werden auf ihre werkseitigen Werte zurückgesetzt. Folgende Optionen können zurückgesetzt werden:

•„KONTRAST“, „HELLIGK“, „FARBE“, „FARBTON“ und „SCHÄRFE“ im Menü EINST. BILD

•„PUNKT-PHASE“, „GRÖSSE“ und „LAGE“ im Menü EING.-EINST.

EINSTELLUN G

STATUS:EIN EING.A:RGB SPRACHE : DEUTSCH LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EING.A

3 Stellen Sie die Optionen wie gewünscht ein.

Einzelheiten zum Einstellen der einzelnen Menüoptionen finden Sie auf den Seiten zu dem entsprechenden Menü.

Hinweis zum Speichern der Einstellungen

Die Einstellungen werden automatisch im Projektor gespeichert.

Wenn kein Signal eingeht

Wenn kein Signaleingang vorliegt, erscheint „KEIN SIGNAL – Einstellung nicht möglich.“ und es ist keine Parametereinstellung möglich.

24 (DE)

Page 25

Das Menü EINST. BILD

KONTRA ST : 8 0

HELL IGK: 50

FARBE: 50

FARBTON : 5 0

Einstellen und Anpassen des Geräts mit dem Menü

Auf dem Menü EINST. BILD (Bild einstellen) können Sie die Bildqualität einstellen. Die Optionen, die je nach Eingangssignal nicht eingestellt werden können, werden im Menü nicht angezeigt.

Wenn ein Videosignal eingespeist wird

EINST.BILD

KONTRAST : 80 HELLIGK:50 FARBE: 50 FARBTON: 50 SCHÄRFE : 5 0 DYNAMI K : AUS FARB TEM P . :N IEDR . FARBSYSTEM :AUTOM .

Wenn ein RGB-Signal eingespeist wird

EINST.BILD

KONTRAST : 8 0 HELL IGK: 50 GAM MA– MODUS: GRAF I K FAR BTEM P. :HO CH

VIDEO

EING.A

KONTRAST

Zum Einstellen des Bildkontrasts.

Je höher der Wert, desto stärker der Kontrast. Je niedriger der Wert, desto schwächer der Kontrast.

HELLIGK

Zum Einstellen der Bildhelligkeit.

Je höher der Wert, desto heller das Bild. Je niedriger der Wert, desto dunkler das Bild.

FARBE

Vorgehen

1. Wählen Sie eine Option

Wählen Sie mit der Taste V oder v die Option aus, und drücken Sie dann die Taste b oder die Taste ENTER.

2. Wählen Sie einen Wert für die Option

• Wenn Sie den eingestellten Wert ändern wollen: Zum Erhöhen des Werts drücken Sie die Taste V oder b. Zum Verringern des Werts drücken Sie die Taste v oder B. Mit der Taste ENTER kehren Sie zur ursprünglichen Anzeige zurück.

• Wenn Sie die Einstellung ändern wollen: Ändern Sie die Einstellung mit der Taste V oder v. Mit der Taste ENTER oder B kehren Sie zur ursprünglichen Anzeige zurück.

Zum Einstellen der Farbintensität.

Je höher der Wert, desto stärker die Intensität. Je niedriger der Wert, desto schwächer die Intensität.

FARBTON

Zum Einstellen der Farbtöne.

Bei einem hohen Wert werden die Grüntöne betont. Bei einem niedrigen Wert werden die Violettöne betont.

(Fortsetzung)

25 (DE)

Page 26

VIDEO

EINST.BILD

KONTRA S T : 8 0 HELL IGK: 50 FARBE : 5 0 FARBTON : 50 SCHÄRFE : 50 DYNAMI K : AUS FARB TEMP. : N IEDR. FARBSYS T EM :AUTOM .

VIDEO

EINST.BILD

KONTRA S T : 8 0 HELL IGK: 50 FARBE: 5 0 FARBTON : 50 SCHÄRFE : 50 DYNAMI K : AUS FARB TEM P.:NIE DR. FARBSYSTEM : AUTOM .

Das Menü EINST. BILD

SCHÄRFE

Zum Einstellen der Bildschärfe.

SCHÄRFE : 5 0

Bei einem hohen Wert sind die Bildkonturen schärfer. Bei einem niedrigen Wert sind die Bildkonturen weicher.

DYNAMIK

Zum Betonen der schwarzen Farbe.

EINST.BILD

KONTRA ST : 80 HELL IGK: 50 FARBE : 5 0 FARBTON : 5 0 SCHÄRFE : 5 0 DYNAMI K : AUS FARB TEMP. : N IEDR. FARBSYS T EM :AUTOM .

VIDEO

FARBTEMP.

Zum Einstellen der Farbtemperatur.

HOCH: Läßt Weiß bläulich wirken. NIEDR.: Läßt Weiß rötlich wirken.

FARBSYSTEM

Zum Auswählen des Farbsystems des Eingangssignals.

EIN: Betont die schwarze Farbe und erzeugt somit

ein dynamisch wirkendes Bild.

AUS: Erzeugt die dunklen Bereiche des Bildes genau

in Übereinstimmung mit dem Quellensignal.

GAMMA-MODUS

Zum Auswählen einer Kurve zur Gammakorrektur.

EINST.BILD

KONTRAST : 80 HELL IGK: 50 GAMMA–MODUS : GRAF I K

FARBTEMP . :HOCH

GRAFIK: Verbessert die Reproduktion von

Halbtönen. Fotos lassen sich so in natürlichen Farbtönen reproduzieren.

TEXT: Verstärkt den Kontrast zwischen Schwarz

und Weiß. Geeignet für Bilder, die viel Text enthalten.

EING.A

In der Regel ist diese Option auf AUTOM. gesetzt. Wenn das Bild verzerrt oder farblos ist, wählen Sie das Farbsystem entsprechend dem Eingangssignal aus.

Eingangssignale und einstellbare Optionen

Option Eingangssignal

Video- oder SVideosignal (Y/C)

KONTRAST HELLIGK FARBE –– FARBTON

(nur NTSC

3.58/4.43)

SCHÄRFE – DYNAMIK – GAMMA-MODUS

–– – FARBTEMP. FARBSYSTEM

Farbdifferenz-

RGB-

Schwarz-

signal Signal weißsignal

–––

––

26 (DE)

: Einstellbar

– : Nicht einstellbar

Page 27

Das Menü EING.-EINST

PUNKT– PHASE : 5

GRÖSSE H : 10 56

LAGE H:219 V : 17

Im Menü EING.-EINST können Sie das Eingangssignal einstellen. Die Optionen, die je nach Eingangssignal nicht eingestellt werden können, werden im Menü nicht angezeigt.

Wenn ein Videosignal eingespeist wird

EING.–EINST

BILDFORMAT:4:3

Wenn ein RGB-Signal eingespeist wird

EING.–EINST

PUNKT– PHASE : 5 GRÖSS E H: 1056 LAGE H:219 V: 17

VIDEO

No .01 VIDEO/60

EING.A

Speichernr.

Signaltyp

PUNKT-PHASE

Zum Einstellen der Punktphase auf dem LCD-Display und des über den Anschluß INPUT A eingespeisten Signals. Nehmen Sie damit die Feineinstellung vor, nachdem das Bild mit der Taste APA eingestellt wurde. Stellen Sie das Bild auf den Wert ein, bei dem es am schärfsten ist.

GRÖSSE

Zum Einstellen der Breite der über den Anschluß INPUT A eingespeisten Bilder.

No . 17 800X600

Speichernr.

Signaltyp

Vorgehen

1. Wählen Sie eine Option

Wählen Sie mit der Taste V oder v die Option aus, und drücken Sie dann die Taste b oder die Taste ENTER.

2. Wählen Sie einen Wert für die Option

• Wenn Sie die Einstellung ändern wollen: Ändern Sie die Einstellung mit der Taste V oder v. Mit der Taste ENTER oder B kehren Sie zur ursprünglichen Anzeige zurück.

Je höher der Wert, desto breiter das Bild. Je niedriger der Wert, desto schmaler das Bild. Nehmen Sie die Einstellung entsprechend der Anzahl der Punkte des Eingangssignals vor. Einzelheiten zu den geeigneten Werten für die voreingestellten Signale finden Sie auf Seite 29 (DE).

LAGE

Zum Einstellen der Position der über den Anschluß INPUT A eingespeisten Bilder.

Mit H wird die horizontale Bildposition eingestellt. Mit V wird die vertikale Bildposition eingestellt. Je höher der Wert für H, desto weiter wird das Bild nach rechts verschoben. Je niedriger der Wert, desto weiter wird es nach links verschoben. Je höher der Wert für V, desto weiter wird das Bild nach oben verschoben. Je niedriger der Wert, desto weiter wird es nach unten verschoben. Stellen Sie die horizontale Position mit der Taste B oder b ein, die vertikale mit der Taste V oder v.

(Fortsetzung)

27 (DE)

Page 28

Das Menü EING.-EINST

BILDFORMAT

Zum Einstellen des Bildformats. Wenn Sie ein 16:9-Signal (komprimiertes Signal) von Geräten wie z. B. einem DVD-Player einspeisen, setzen Sie diese Option auf 16:9.

EING.–EINST

BILDFORMAT:4:3

Wenn ein Bild mit dem Format 4:3 eingespeist wird.

4:3:

VIDEO

No .0 1 VIDEO/60

16:9: Wenn ein Bild mit dem Format 16:9

(komprimiert) eingespeist wird.

SCAN-KONV (Bildrasterwandler)

Zum Konvertieren des Signals, so daß das Bild an die Projektionsschirmgröße angepaßt wird.

EING.–EINST

PUNKT– PHASE : 7 GRÖSS E H:1056 LAGE H:320 V: 24 SCAN–KONV : EIN

EIN: Stellt das angezeigte Bild auf die Größ des

Projektionsschirms ein. Dadurch büßt das Bild etwas an Schärfe ein.

AUS: Stellt zum Anzeigen des Bildes die Anzahl der

Bildelemente im Eingangssignal im Verhältnis Eins-zu-Eins auf die LCD-Pixelzahl ein. Das Bild wird scharf dargestellt, ist aber etwas kleiner.

EING.A

No . 11 640X480

Eingangssignale und einstellbare Optionen

Option Eingangssignal

Video- oder 15k RGB/ RGB- SchwarzS-Video- Farbdifferenz- Signal weißsignal signal (Y/C) signal

PUNKT-PHASE GRÖSSE – – – LAGE – – – BILDFORMAT SCAN-KONV

: Einstellbar

– : Nicht einstellbar

Hinweis zur Voreinstellspeichernummer

Im Projektor sind 38 verschiedene Eingangssignaldaten für EING.A voreingestellt (Voreinstellspeicher). Die Speichernummer des aktuellen Eingangssignals und der Signaltyp werden angezeigt, wenn ein voreingestelltes Signal eingeht. Dieser Projektor erkennt automatisch den Signaltyp. Wenn das Signal im Voreinstellspeicher registriert ist, wird je nach Signaltyp ein geeignetes Bild auf dem Projektionsschirm angezeigt. Sie können das Bild über das Menü EING.-EINST einstellen. Im Projektor können außerdem 20 verschiedene benutzerdefinierte Signaldaten für EING.A gespeichert werden. Wenn ein nicht voreingestelltes Signal zum ersten Mal eingeht, wird als Speichernummer 00 angezeigt. Wenn Sie das Eingangssignal im Menü EING.-EINST einstellen, wird die Einstellung für das Signal über EING.A unter der Speichernummer 51 bis 70 gespeichert. Wenn jeweils mehr als 20 benutzerdefinierte Einstellungen für EING.A gespeichert sind, überschreibt die neueste Einstellung automatisch die älteste.

–– –

–

–– –

Hinweis

Wenn ein SVGA-, XGA- oder SXGA-Signal eingeht, wird diese Option nicht angezeigt.

28 (DE)

Page 29

Voreingestellte Signale

Spei- Voreingestelltes Signal chernr.

1 Video (60 Hz) 2 Video (50 Hz) 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Sunmicro HI 32 33 34 35 SGI-5 36 37 38

15k RGB/Farbdifferenzsignal (60 Hz) 15k RGB/Farbdifferenzsignal (50 Hz)

640 × 350

640 × 400

640 × 480

800 × 600

832 × 624 1024 × 768

1152 × 864 SXGA VESA 70 Hz

1152 × 900

1280 × 960 SXGA VESA 60 Hz

1280 × 1024

VGA-Modus 1 VGA VESAa) 85 Hz PC-9801b)-Normal VGA-Modus 2 VGA VESA 85 Hz VGA-Modus 3 Macintosh, 13 Zoll VGA VESA 72 Hz VGA VESA 75 Hz VGA VESA 85 Hz SVGA VESA 56 Hz SVGA VESA 60 Hz SVGA VESA 72 Hz SVGA VESA 75 Hz SVGA VESA 85 Hz Macintosh, 16 Zoll XGA VESA 43 Hz 35,522 43,479 XGA VESA 60 Hz XGA VESA 70 Hz XGA VESA 75 Hz XGA VESA 85 Hz

SXGA VESA 75 Hz SXGA VESA 85 Hz Sunmicro LO

SXGA VESA 75 Hz SXGA VESA 43 Hz

SXGA VESA 60 Hz SXGA VESA 75 Hz SXGA VESA 85 Hz

fH fV (kHz) (Hz)

15,734 59,940 H-neg V-neg 15,625 50,000 H-neg V-neg 15,734 59,940 H-neg V-neg 15,625 50,000 H-neg V-neg 31,469 70,086 H-pos V-neg 800 37,861 85,080 H-pos V-neg 832 24,823 56,416 H-neg V-neg 848 31,469 70,086 H-neg V-pos 800 37,861 85,080 H-neg V-pos 832 31,469 59,940 H-neg V-neg 800 35,000 66,667 H-neg V-neg 864 37,861 72,809 H-neg V-neg 832 37,500 75,000 H-neg V-neg 840 43,269 85,008 H-neg V-neg 832 35,156 56,250 H-pos V-pos 1024 37,879 60,317 H-pos V-pos 1056 48,077 72,188 H-pos V-pos 1040 46,875 75,000 H-pos V-pos 1056 53,674 85,061 H-pos V-pos 1048 49,724 74,550 H-neg V-neg 1152

48,363 60,004 H-neg V-neg 1344 56,476 70,069 H-neg V-neg 1328 60,023 75,029 H-pos V-pos 1312 68,677 84,997 H-pos V-pos 1376 63,995 70,016 H-pos V-pos 1472 67,500 75,000 H-pos V-pos 1600 77,487 85,057 H-pos V-pos 1568 61,795 65,960 H-neg V-neg 1504 71,713 76,047 H-neg V-neg 1472 60,000 60,000 H-pos V-pos 1800 75,000 75,000 H-pos V-pos 1728 46,433 43,436 H-pos V-pos 1696 53,316 50,062 H-neg V-neg 1680 63,974 60,013 H-pos V-pos 1696 79,976 75,025 H-pos V-pos 1688 91,146 85,024 H-pos V-pos 1012

Synchronisation

H-pos V-pos 1264

GRÖSSE

Da die Daten zu folgenden Signalen aus dem Speicher für voreingestellte Signale abgerufen werden, können Sie diese voreingestellten Daten benutzen, indem Sie GRÖSSE einstellen. Nehmen Sie eine Feineinstellung vor, indem Sie LAGE einstellen.

Signal Speichernr. GRÖSSE

Super Mac-2 23 1312 SGI-1 23 1320 Macintosh 19” 25 1328 Macintosh 21” 28 1456 Sony News 36 1708 PC-9821 36 1600

1280 × 1024 WS Sunmicro 37 1664

Hinweise

Wenn das Eingangssignal ein anderes Bildformat als 4:3 aufweist, wird ein Teil des Projektionsschirms schwarz angezeigt.

a) VESA ist ein eingetragenes Warenzeichen der Video

Electronics Standard Association.

b) PC-98 ist ein eingetragenes Warenzeichen der NEC

Corporation.

29 (DE)

Page 30

Das Menü EINSTELLUNG

EING.A

EINSTEL LUN G

STATUS:EIN SPRACHE : DEUTSCH

LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EING.A:RGB

EING.A

E I NSTEL LUNG

STATUS:EIN SPRACHE : DEUTSCH

LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EING.A:RGB

EING.A

EINSTEL LUN G

STATUS:EIN SPRACHE : DEUTSCH

LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EING.A:RGB

Im Menü EINSTELLUNG können Sie die Einstellungen für den Projektor ändern.

EINSTELLUNG

STATUS:EIN EING.A:RGB SPRACHE : DEUTSCH LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMPFÄNGER : VORN&H I NTEN

EING.A

Vorgehen

1. Wählen Sie eine Option

Wählen Sie mit der Taste V oder v die Option aus, und drücken Sie dann die Taste b oder die Taste ENTER.

2. Ändern Sie die Einstellung

Ändern Sie die Einstellung mit der Taste V oder v. Mit der Taste ENTER oder

kehren Sie zur

ursprünglichen Anzeige zurück.

EING. A

Zum Auswählen des RGB- oder Farbdifferenzsignals das über die INPUT A-Anshlüsse eingespeist wird.

Hinweis

Ist die Einstellung nicht korrekt, erscheint „EING. A in EINSTELLUNG überprüfen.“ auf dem Projektionsschirm, und die Farben des Bildes sind fehlerhaft, oder es wird kein Bild angezeigt.

SPRACHE

Zum Auswählen der Sprache in den Menüs und Projektionsschirmanzeigen.

STATUS (Projektionsschirmanzeige)

Zum Einblenden der Projektionsschirmanzeigen.

EINSTEL LUN G

STATUS:EIN EING.A:RGB SPRACHE : DEUTSCH LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EIN: Zeigt alle Projektionsschirmanzeigen an. AUS: Schaltet die Projektionsschirmanzeigen außer

den Menüs, einer Meldung beim Ausschalten des Geräts und den Warnmeldungen aus.

Näheres zu den Warnmeldungen finden Sie auf Seite 38 (DE).

EING.A

Die folgenden Sprachen stehen zur Verfügung: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Japanisch und Chinesisch.

LAUTSPR.

Setzen Sie die Option auf AUS, um den Ton der eingebauten Lautsprecher stummzuschalten. Ist die Option auf AUS gesetzt, erscheint „LAUTSPR. AUS“, wenn Sie das Gerät einschalten.

30 (DE)

Page 31

P SAVE-MODUS (Energiesparmodus)

Ist die Option auf EIN gesetzt, schaltet der Projektor in den Energiesparmodus, wenn 10 Minuten lang kein Signal eingeht.

E I NSTEL LUNG

STATUS:EIN EING.A:RGB SPRACHE : DEUTSCH

LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

EING.A

SIRCS-EMPFÄNGER

Zum Auswählen der Fernbedienungsdetektoren an der Vorder- und Rückseite des Projektors.

EINSTEL LUNG

STATUS:EIN EING.A:RGB SPRACHE : DEUTSCH LAUTSPR. :EIN P SAVE–MODUS: AUS S I RCS –EMP FÄNGER : VORN&H INTEN

VORN & HINTEN: Aktiviert die

Fernbedienungsdetektoren vorn und hinten.

VORN: Aktiviert nur den Fernbedienungsdetektor

vorn.

HINTEN: Aktiviert nur den Fernbedienungsdetektor

hinten.

EING.A

31 (DE)

Page 32

Installationsbeispiel

Sie können den Projektor nicht umdrehen und z. B. an der Decke installieren.

Wand

Mitte des Projektionsschirms

a: Abstand zwischen dem Projektionsschirm und der Mitte des

Objektivs b: Abstand zwischen dem Boden und der Mitte des Objektivs c: Abstand zwischen dem Boden und der Standfläche des

Projektors x: Frei

Mitte des Objektivs

Abstand zwischen der Vorderseite des Gehäuses und der Mitte des Objektivs

15 mm

Maßeinheit: mm

Projektionsschirmgröße (Zoll) 40 60 80 100 120 150

Mindestens 1550 2360 3170 3980 4790 6010

Höchstens 1830 2780 3720 4670 5610 7030 b x–265 x–398 x–530 x–663 x–795 x–994 c x–423 x–556 x–688 x–821 x–953 x–1152

So berechnen Sie die Abstände für die Installation (Maßeinheit: mm)

PS: Projektionsschirmdiagonale (Zoll) a (mindestens) = {(PS × 35,82/0,9055) – 72,99} × 1,025 a (höchstens) = {(PS × 43,834/0,9055) – 54,66} × 0,975 b = x – (PS/0,9055 × 6) c = x – (PS/0,9055 × 6 + 158,3)

Boden

32 (DE)

Page 33

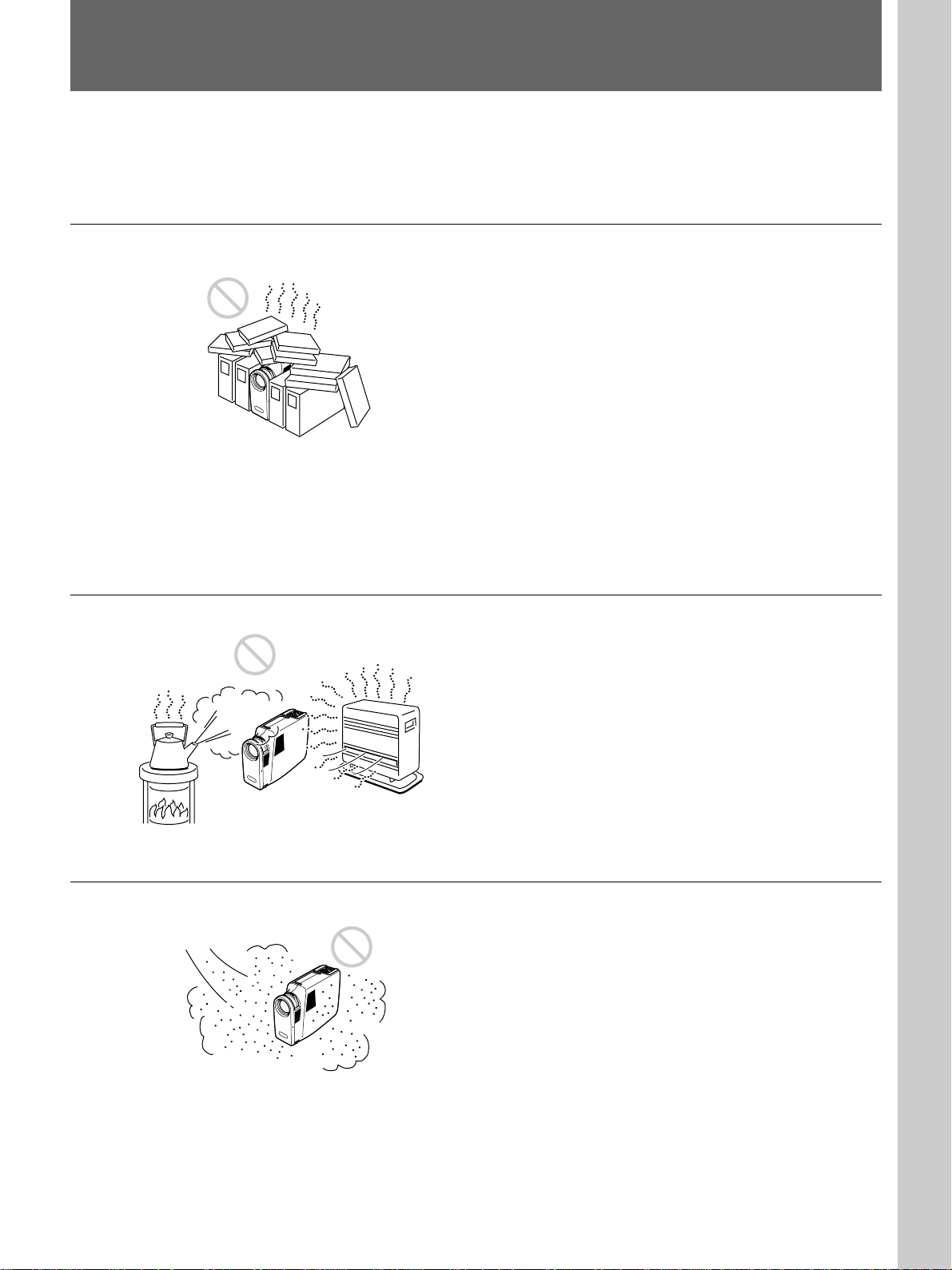

Ungeeignete Aufstellung

Stellen Sie den Projektor nicht unter folgenden Bedingungen auf. Ansonsten kann es zu Fehlfunktionen kommen, oder der Projektor könnte beschädigt werden.

Ungenügende Luftzufuhr

Aufstellung

•Achten Sie auf ausreichende Luftzufuhr, damit sich im Gerät kein Wärmestau bildet. Stellen Sie das Gerät nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren könnten. Wenn die Lüftungsöffnungen blockiert sind und sich im Gerät ein Wärmestau bildet, gibt der Temperatursensor die Meldung „Zu heiß! Ausschaltung in 1 Min.“ aus. Das Gerät wird nach einer Minute automatisch ausgeschaltet.

•Achten Sie auf einen Mindestabstand von 30 cm um das Gerät.

•Achten Sie darauf, daß an den Ansaugöffnungen keine kleinen Fremdkörper wie z. B. Papierstücke eingesogen werden.

Hitze und hohe Feuchtigkeit

Starke Staubentwicklung

•Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur oder Luftfeuchtigkeit sehr hoch oder aber die Temperatur sehr niedrig ist.

•Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur sehr schnell ansteigen und zu Feuchtigkeitskondensation führen könnte.

Stellen Sie das Gerät nicht an einem Ort auf, an dem es übermäßig viel Staub ausgesetzt ist. Andernfalls wird der Luftfilter blockiert. Wenn die Luft im Filter nicht mehr richtig zirkulieren kann, kann es im Projektor zu einem Temperaturanstieg kommen. Reinigen Sie den Luftfilter regelmäßig.

33 (DE)

Page 34

Hinweise zur Installation

Beachten Sie bitte folgende Hinweise.

Kippen Sie das Gerät nicht

Waagerechte Aufstellung

Legen Sie das Gerät nicht flach auf die Seite. Andernfalls kann es beim Betrieb zu Fehlfunktionen kommen.

Stellen Sie das Gerät nur auf einer möglichst waagerechten Fläche auf. Wenn Sie das Gerät wie in der Abbildung dargestellt um mehr als 20 Grad neigen, kann es kippen, oder es kann zu Fehlfunktionen kommen.

20°20°

Blockieren Sie die Lüftungsöffnungen nicht

Bedecken Sie die Lüftungsöffnungen nicht mit einem Tuch o. ä. Andernfalls kann es im Gerät zu einem Wärmestau kommen.

34 (DE)

Page 35

Wartung

Austauschen der Birne

Wenn die Birne ausgetauscht werden muß, tauschen Sie sie umgehend gegen eine neue Projektorbirne LMP-600 aus.

Austauschen der Birne nach Projektorbenutzung

Schalten Sie den Projektor aus, und lösen Sie das Netzkabel. Warten Sie mindestens eine Stunde, bis sich die Birne abgekühlt hat.

Hinweis

Die Birne ist noch sehr heiß, nachdem Sie das Gerät ausgeschaltet haben. Warten Sie, bis die Birne ganz abgekühlt ist, bevor Sie sie austauschen.

1 Legen Sie eine Schutzfolie oder ein Tuch unter den

Projektor. Drehen Sie den Projektor um, so daß er mit der Unterseite nach oben liegt.

Hinweis

Achten Sie darauf, daß der Projektor nach dem Umdrehen nicht umkippt.

4 Lösen Sie die Schraube an der Birneneinheit mit

dem Kreuzschlitzschraubenzieher. Ziehen Sie die Birneneinheit am Griff heraus.

5 Schieben Sie die neue Birne ganz hinein, bis sie

fest sitzt. Ziehen Sie die Schraube an. Drücken Sie den einklappbaren Griff nach unten.

2 Drücken Sie die Ständereinstelltaste, ziehen Sie

den Ständer heraus, und drehen Sie ihn nach außen.

3 Öffnen Sie die Birnenabdeckung, indem Sie mit

dem Kreuzschlitzschraubenzieher (mit der Projektorbirne LMP-600 mitgeliefert) die beiden Schrauben lösen. Vorsicht: Lösen Sie keine der anderen Schrauben.

Hinweise

•Achten Sie darauf, die Glasoberfläche der Birne nicht zu berühren.

•Das Gerät läßt sich nicht einschalten, wenn die Birne nicht fest sitzt.

6 Schließen Sie die Birnenabdeckung, und ziehen

Sie die Schrauben an.

7 Drehen Sie den Ständer nach innen, und schieben

Sie ihn in seine Ausgangsposition.

8 Drehen Sie den Projektor wieder um. 9 Schließen Sie das Netzkabel an, und schalten Sie

den Projektor in den Bereitschaftsmodus.

Drücken Sie die folgenden Tasten auf dem Bedienfeld in der unten aufgeführten Reihenfolge innerhalb von weniger als 5 Sekunden: LIGHT, ?, /, ENTER.

35 (DE)

Page 36

Wartung

Hinweise

•Die Birne bleibt noch längere Zeit heiß, wenn Sie den

Projektor mit der Taste I /u ausschalten. Wenn Sie die Birne berühren, besteht Verbrennungsgefahr. Wenn Sie die Birne austauschen wollen, warten Sie mindestens eine Stunde, bis die Birne abgekühlt ist.

•Verwenden Sie unbedingt die Projektorbirne LMP-600 als Ersatz. Bei anderen Birnen als der LMP-600 kann es am Projektor zu Fehlfunktionen kommen.

•Schalten Sie unbedingt den Projektor aus, und lösen Sie das Netzkabel, bevor Sie die Birne austauschen.

•Legen Sie die alte Birne nicht in die Reichweite von Kindern oder in die Nähe von Gegenständen, die leicht brennbar sind.

•Schützen Sie die Birne vor Feuchtigkeit, und achten Sie darauf, daß keine Flüssigkeiten oder Fremdkörper in die Birne gelangen. Andernfalls kann die Birne beschädigt werden.

•Greifen Sie nicht in die Montagestelle, an der die Birne in den Projektor eingesetzt wird, und achten Sie darauf, daß keine Flüssigkeiten oder Gegenstände hineingeraten. Andernfalls besteht die Gefahr eines elektrischen Schlages oder Feuergefahr.

3 Halten Sie die Taste PUSH gedrückt, und nehmen

Sie die Luftfilterabdeckung an der rechten Seite des Projektors ab.

4 Ziehen Sie die Feder nach oben.

Reinigen des Luftfilters

Der Luftfilter sollte alle 300 Stunden gereinigt werden. Wenn sich der Filter nicht mehr richtig reinigen läßt, tauschen Sie ihn gegen einen neuen aus. Gehen Sie beim Reinigen des Luftfilters wie im folgenden beschrieben vor:

1 Schalten Sie das Gerät aus, und lösen Sie das

Netzkabel.

2 Klappen Sie den Tragegriff nach oben.

5 Nehmen Sie den Luftfilter heraus.

6 Entfernen Sie den Staub mit einem Staubsauger. 7 Setzen Sie den Luftfilter wieder ein, und bringen

Sie die Abdeckung wieder an.

36 (DE)

Page 37

Störungsbehebung

Wenn am Projektor Probleme auftreten, versuchen Sie bitte anhand der folgenden Tabelle, das Problem einzugrenzen und zu beheben. Wenn das Problem bestehen bleibt, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony.

Symptom

Ursache Abhilfemaßnahme

Das Gerät ist nicht eingeschaltet.

Kein Bild und kein Ton. Ein Kabel ist nicht angeschlossen. Überprüfen Sie, ob die Anschlüsse korrekt sind

Kein Bild oder kein Ton. Bild oder Ton wurde ausgeschaltet. Drücken Sie die MUTING-Tasten, um die

Es wird kein Bild angezeigt. Das Computersignal ist nicht auf

Das Bild ist gestört.

Beim Einspeisen von Ton über den INPUT A-Anschluß wird der Ton nur über einen Kanal wiedergegeben.

Das über den INPUT AEingang zugeleitete Bild ist zu hell.

Die Farben des über den INPUT A-Anschluß eingespeisten Bildes sind fehlerhaft.

„EING. A in EINSTELLUNG überprüfen.“ erscheint, obwohl das korrekte Signal über INPUT A einght.

Projektionsschirmanzeigen erscheinen nicht.

Die Farbbalance ist nicht korrekt.

Das Bild ist zu dunkel. Kontrast oder Helligkeit wurde nicht

Das Bild ist unscharf. Das Bild wurde nicht richtig fokussiert. Stellen Sie den Fokus ein

Das Gerät wurde mit der Taste I / u aus- und nach zu kurzer Zeit wieder eingeschaltet.

Die Birnenabdeckung wurde abgenommen.

Die Luftfilterabdeckung wurde abgenommen.

Es wurden falsche Anschlüsse vorgenommen.

Die Eingangswahl ist nicht korrekt. Wählen Sie mit der Taste INPUT die

Ausgabe an den externen Monitor eingestellt.

Am Computer ist die Ausgabe des Signals auf das LCD-Display des Computers und den externen Monitor eingestellt.

Störungen im Hintergrund können verursacht werden, wenn die Anzahl der über den Anschluß eingespeisten Bildpunkte und die Anzahl der Pixel auf dem LCD-Display nicht kompatibel sind.

Über den INPUT A-Eingang wird monauraler Ton eingespeist.

Der 75-Ohm-Abschlußschalter an der Unterseite des VPL-SC60E ist auf OFF gestellt.

Die Einstellung für EING. A im Menü EINSTELLUNG ist nicht korrekt.

STATUS im Menü EINSTELLUNG wurde auf AUS gesetzt.

Das Bild wurde nicht korrekt eingestellt. Stellen Sie das Bild ein

Am Projektor wurde das falsche Farbsystem eingestellt.

korrekt eingestellt.

Auf dem Objektiv hat sich Feuchtigkeit niedergeschlagen.

Warten Sie etwa 90 Sekunden, bevor Sie das Gerät wieder einschalten

Schließen Sie die Birnenabdeckung korrekt

Seite 35 (DE)).

Schließen Sie die Luftfilterabdeckung korrekt

(siehe Seite 36 (DE)).

(siehe Seite 17 (DE) bis 20 (DE)).

Überprüfen Sie, ob die Anschlüsse korrekt sind

(siehe Seite 17 (DE) bis 20 (DE)).

Eingangsquelle korrekt aus

Stummschalt- bzw. Ausblendfunktion zu deaktivieren

Stellen Sie das Computersignal so ein, daß die Ausgabe auf dem externen Monitor erfolgt

Seite 17 (DE)).

Stellen Sie das Computersignal so ein, daß die Ausgabe auf dem externen Monitor erfolgt

Seite 17 (DE)).

Ändern Sie die Desktop-Einstellung am angeschlossenen Computer.

Speisen Sie Stereoton ein.

Stellen Sie den 75-Ohm-Abschlußschalter auf ON.

Wählen Sie je nach Eingangssinal RGB oder KOMPONENTEN für EING. A im Menü EINSTELLUNG aus

Setzen Sie STATUS im Menü EINSTELLUNG auf

(siehe Seite 30 (DE)).

EIN

26 (DE)).

Stellen Sie im Menü EINST. BILD die Option FARBSYSTEM entsprechend dem Farbsystem des eingespeisten Signals ein

Stellen Sie im Menü EINST. BILD Kontrast oder Helligkeit korrekt ein

Lassen Sie den Projektor etwa zwei Stunden eingeschaltet stehen

(siehe Seite 22 (DE)).

(siehe Seite 21 (DE)).

(siehe Seite 30 (DE)).

(siehe Seite 25 (DE) und

(siehe Seite 26 (DE)).

(siehe Seite 25 (DE)).

(siehe Seite 22 (DE)).

(siehe Seite 33 (DE)).

(siehe

(Fortsetzung)

37 (DE)

Page 38

Störungsbehebung

Symptom

Die Anzeige LAMP/COVER blinkt.

Die Anzeige LAMP/COVER leuchtet auf.

Die Anzeige TEMP/FAN blinkt.

Die Anzeige TEMP/FAN leuchtet auf.

Die Fernbedienung funktioniert nicht.

Der Laser-Zeiger funktioniert nicht.

Der Joystick oder die Taste R CLICK oder L CLICK funktioniert nicht.

Ursache Abhilfemaßnahme

Die Birnenabdeckung oder die Luftfilterabdeckung wurde abgenommen.

Die Birne muß ausgetauscht werden. Tauschen Sie die Birne aus

Die Birne hat sich erhitzt. Warten Sie 90 Sekunden, bis die Birne etwas

Der Ventilator funktioniert nicht mehr. Wenden Sie sich bitte an qualifiziertes Personal

Die Temperatur im Inneren des Geräts ist ungewöhnlich hoch.

Die Batterien in der Fernbedienung sind erschöpft.

Der Schalter COMMANDER ON/OFF steht auf OFF.

An die Buchse CONTROL S OUT ist ein Kabel angeschlossen.

Der vordere/hintere Fernbedienungsdetektor befindet sich in der Nähe einer Leuchtstoffröhre.

Die Batterien sind leer. Tauschen Sie die Batterien gegen neue aus

Die Fernbedienung wird als Kabelfernbedienung ohne Batterien verwendet.

Der Mausanschluß am Computer erkennt das Mauskabel nicht.

Bringen Sie die Abdeckung korrekt an

35 (DE) und 36 (DE)).

(siehe Seite 35 (DE)).

abgekühlt ist, und schalten Sie das Gerät wieder

(siehe Seite 21 (DE)).

ein

von Sony. Sorgen Sie dafür, daß die Lüftungsöffnungen nicht

blockiert werden. Tauschen Sie die Batterien gegen neue aus

Seite 15 (DE)).

Stellen Sie den Schalter in die Position ON

Seite 15 (DE)).

Lösen Sie das Kabel

Ändern Sie die Einstellung für SIRCSEMPFÄNGER im Menü EINSTELLUNG

Seite 31 (DE)).

Seite 15 (DE)).

Legen Sie Batterien ein

Starten Sie den Computer neu.

(siehe Seite 15 (DE)).

(siehe Seite

(siehe

Warnmeldungen

In der Liste unten werden die auf dem Projektionsschirm angezeigten Meldungen erläutert.

Meldung

Zu heiß! Ausschaltung in 1 Min.

Frequenz liegt außerhalb des Bereichs!

EING. A in EINSTELLUNG überprüfen.

Bedeutung Abhilfemaßnahme

Die Temperatur im Inneren des Geräts ist zu hoch.

Dieses Eingangssignal kann nicht projiziert werden, da die Frequenz außerhalb des für den Projektor gültigen Bereichs liegt.

Die Auflösung des Computerausgangssignals ist zu hoch eingestellt.

Sie haben RGB-Signale vom Computer eingespeist, aber EING. A im Menü EINSTELLUNG ist auf KOMPONENTEN gesetzt.

Schalten Sie das Gerät aus. Sorgen Sie dafür, daß die Lüftungsöffnungen nicht blockiert werden.

Speisen Sie ein Signal ein, das im zulässigen Frequenzbereich liegt.

Stellen Sie als Ausgabemodus SVGA ein

Seite 17 (DE)).

Stellen Sie EING. A korrekt ein.

Weitere Meldungen

In der Liste unten werden die auf dem Projektionsschirm angezeigten Meldungen erläutert.

Meldung

KEIN SIGNAL Ungültig! Sie haben die falsche Taste gedrückt. Drücken Sie die entsprechende Taste.

Bedeutung Abhilfemaßnahme

Kein Eingangssignal

Überprüfen Sie die Anschlüsse.

(siehe

38 (DE)

Page 39

Technische Daten

Sonstiges

Optische Komponenten

Projektionssystem 3 LCD-Displays, 1 Objektiv LCD-Display 0,9-Zoll-TFT-LCD-Display,

1.440.000 Pixel (480.000 Pixel ×

Objektiv 1,2 faches Zoom-Objektiv 36,0 bis

43,5 mm/F 2,0 bis 2,3 Birne 120 W UHP Größe des projizierten Bildes

Bereich: 40 bis 150 Zoll

(Diagonale) Lichtleistung ANSI-Lumen Projektionsentfernung (wenn SVGA-Signale

eingespeist werden)

40 Zoll: 1550 bis 1830 mm 60 Zoll: 2360 bis 2780 mm 80 Zoll: 3170 bis 3720 mm 100 Zoll: 3980 bis 4670 mm 120 Zoll: 4790 bis 5610 mm 150 Zoll: 6010 bis 7030 mm

650 lm

Elektronische Komponenten

Farbsystem NTSC3.58-/PAL-/SECAM-/

4.43-/PAL-M-System,

NTSC

automatische/manuelle

Umschaltung Auflösung 600 horizontale Fernsehzeilen

(Videoeingang)

800 × 600 Punkte (RGB-Eingang)

Kompatible Computersignale

fH: 15, 24 bis 91 kHz fV: 43 bis 85 Hz

Lautsprecher Stereolautsprechersystem, 36 mm

Durchmesser, max. 0,5 W × 2

Ein-/Ausgang

Video-/Audioeingang

VIDEO: Cinchbuchse

FBAS-Videosignal: 1 Vs-s

±2 dB, sync-negativ (75-Ohm-

Abschlußwiderstand)

S VIDEO: Y/C, Mini-DIN, 4pol

(männlich)

Y-Signal (Luminanz): 1 Vs-s ±2 dB, sync-negativ (75-OhmAbschlußwiderstand) C-Signal (Chrominanz): Burst 0,286 Vs-s ±2 dB (NTSC) (75-Ohm-Abschlußwiderstand), Burst 0,3 Vs-s ±2 dB (PAL) (75-Ohm-Abschlußwiderstand)

AUDIO: Cinchbuchse × 2

500 mV effektiver Mittelwert, Impedanz über 47 kOhm

INPUT A INPUT A: HD, D-Sub, 15pol

(weiblich): Analoges RGB-/

Farbdifferenzsignal: R/R-Y: 0,7 Vs-s ±2 dB (75-Ohm-Abschlußwiderstand) G: 0,7 Vs-s ±2 dB (75-Ohm-Abschlußwiderstand) Grün mit Sync/Y: 1 Vs-s ±2 dB, sync-negativ (75-OhmAbschlußwiderstand) B/B-Y: 0,7 Vs-s ±2 dB (75-Ohm-Abschlußwiderstand) SYNC/HD: Zusammengesetzter Synchronisationssignaleingang: 1 bis 5 Vs-s, hohe Impedanz, positiv/negativ H

orizontaler Synchronisationssignaleingang: 1 bis 5 Vs-s, hohe Impedanz, positiv/negativ VD: Vertikaler Synchronisationssignaleingang: 1 bis 5 Vs-s, hohe Impedanz, positiv/negativ

MOUSE (Ausgang): 13pol

(weiblich)

(Näheres finden Sie unter

„Stiftbelegung“ auf Seite 41 (DE).)

AUDIO: Stereominibuchse 500 mV

effektiver Mittelwert, Impedanz über 47 kOhm

(Fortsetzung)

1) ANSI-Lumen ist ein Meßverfahren der American National Standard IT 7.228.

39 (DE)

Page 40

Technische Daten

AUDIO OUT (variabel): Stereominibuchse

max. 500 mV effektiver Mittelwert,

weniger als 5 kOhm Impedanz

Sicherheitsbestimmungen

EN60950, EN60825-1, CE, C-Tick

Laser-Strahl

Laser-Typ Klasse 2 Wellenlänge 645 nm Abgabe 1 mW

Allgemeines

Abmessungen 107 × 218 × 314 mm (B/H/T) Gewicht ca. 3,7 kg Betriebsspannung 100 bis 120 V/220 bis 240 V

Wechselstrom, 2 A/0,9 A, 50/60 Hz

Leistungsaufnahme

max. 190 W (Bereitschaftsmodus:

5 W) Verlustwärme 648,37 BTU Betriebstemperatur

0 °C bis 40 °C

Luftfeuchtigkeit bei Betrieb

35 % bis 85 % (nicht

kondensierend) Lagertemperatur

–20 °C bis 60 °C

Luftfeuchtigkeit bei Lagerung

10 % bis 90 %

Mitgeliefertes Zubehör

Fernbedienung RM-PJM600 R6-Batterien der Größe AA (2) V

ideosignalkabel SMF-401 Signaladapter (für Macintosh) (1) Mauskabel

SIC-S20 (

für Macintosh (1) SIC-S22 (für PS/2) (2 m) (1)

Audio-/Videokabel

(1,5 m) Riemen für Fernbedienung (1) Netzkabel (1) Luftfilter (Ersatz) (1) Bedienungsanleitung (1) Kurzreferenz (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

(1)

) (2 m)

(1)

Sonderzubehör

Projektorbirne LMP-6001) (Ersatz) Tragetasche VLC-SC50 Signalwähler IFU-SC50 Videosignalkabel SMF-401 (15poliger D-Sub-Stecker

hoher Dichte (männlich) ˜ 15poliger D-SubStecker hoher Dichte (männlich))

Signalkabel

SMF-402 (15poliger D-Sub-Stecker hoher Dichte (männlich) ˜ 3 × Cinchstecker (männlich))

Mauskabel

SIC-S20 (für Macintosh) SIC-S21 (für seriellen Anschluß) SIC-S22 (für PS/2)

Signaladapter

ADP-10 (15poliger D-Sub-Anschluß hoher Dichte ˜ 9poliger D-Sub-Anschluß (für SIC-Kabel)) ADP-20 (Macintosh ˜ 15poliger D-Sub-Anschluß hoher Dichte)

SIC-Kabel

SIC-20A/20C/21/22

Projektionsschirme

80-Zoll-Projektionsschirm VPS-80C 100-Zoll-Flachprojektionsschirm VPS-100FH 120-Zoll-Flachprojektionsschirm VPS-120FH

Einige der Zubehörteile sind in einigen Regionen möglicherweise nicht erhältlich. Einzelheiten dazu erfahren Sie in Ihrer Sony-Niederlassung.

(2 m)

Stiftbelegung

Anschluß INPUT A (HD, D-Sub, 15pol, weiblich)

1 R/R-Y 9 N.C. 2 G/Y 10 Masse 3 B/B-Y 11 Masse 4 Masse 12 N.C. 5 Masse 13 HD/Zusammengesetzte Sync. 6 Masse (R) 14 VD 7 Masse (G) 15 N.C. 8 Masse (B)

1) Die Birne LMP-600 und die Tragetasche VLC-SC50 sind in einigen Regionen möglicherweise nicht erhältlich.

40 (DE)

Einzelheiten dazu erfahren Sie in Ihrer Sony-Niederlassung.

Page 41

Anschluß MOUSE (13pol, weiblich)

SIC-S21 (nicht mitgeliefert)

1013 69 35 12

1 RTS 8 R 2 Masse 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

Buchse S VIDEO (4pol, Mini-DIN)

Chrominanz

Masse

Luminanz

Masse

Stiftbelegung des Mauskabels

SIC-S20

13pol

1310 96 53 21

Mini-DIN, 4pol

13pol

1310 96 53 21

1 RTS 8 R 2 Masse 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

D-Sub, 9pol

1 DCD 2 RXD 3 TXD 4 DTR 5 Masse 6 DSR 7 RTS

8 CTS 9RI

SIC-S22

13pol

1310 96 53 21

1 RTS 8 R 2 Masse 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA

6 YB 13 RXD 7 L/PS

Mini-DIN, 6pol

1 DATA 2 N.C. 3 Masse 4 +5V 5 CLOCK 6 N.C.

1 RTS 8 R 2 Masse 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

1 ADB 2 N.C. 3 +5V 4 Masse

Schalterstellung des Signaladapters

an Macintosh

DIP-Schalter

ON (oben) = 1

an Projektor

Modus fH

VGA/S VGA 31,5 kHz/37,8 kHz 001 11001 Macintosh 13 Zoll Macintosh 16 Zoll

OFF (unten) = 0

DIP-Schalter

12345678

35,0 kHz 11001001 49,7 kHz 01011001

41 (DE)

Page 42

Technische Daten

98,2

84,8

Abmessungen

Vorderseite

106,9

261,7

218,7

48,5

64,6

104,6

Seitenansicht

201,1

158,325

UnteransichtDraufsicht

7,9

121,5

173,3

125,263

34,8 23,4

⁄3232)79,8

53,846

79.8 (3

167,6

Rückseite

Mitte des Objektivs

313,7

34,823,4

54,3 30,9

218,7

20 25,5

Maßeinheit: mm

42 (DE)

Page 43

Index

Abmessungen 42 (DE) Anschließen

Computer 17 (DE) Gerät mit Farbdifferenzsignalen 19

(DE)

Videorecorder 19 (DE)

Ausschalten

Bild 22 (DE) Ton 22 (DE)

B, C

Batterien

einlegen 15 (DE)

Hinweise 15 (DE) BILDFORMAT 28 (DE) Birne austauschen 35 (DE)

DYNAMIK 26 (DE)

EING.A, Stiftbelegung 40 (DE) EING.-EINST, Menü 27 (DE) EINST. BILD, Menü 25 (DE) Einstellen

Bild 25 (DE), 26 (DE)

Größe/Position des Bildes 27 (DE)

Speicher für Einstellungen 24 (DE) EINSTELLUNG, Menü 30 (DE)

FARBE 25 (DE) FARBSYSTEM 26 (DE) FARBTEMP. 26 (DE) FARBTON 25 (DE) Fernbedienung

Batterien einlegen 15 (DE)

Lage und Funktion der Teile und

Bedienelemente 14 (DE)

Laser-Zeigefunktion 14 (DE) Fernbedienungsdetektor

einstellen 31 (DE)

hinten 11 (DE)

vorn 8 (DE)

GAMMA-MODUS 26 (DE) GRÖSSE 27 (DE)

HELLIGK 25 (DE)

I, J

INPUT A-Anschluß 13 (DE) Installationsbeispiele 16 (DE), 32 (DE)

Hinweise 34 (DE)

ungeeignete Aufstellung 33 (DE)

KONTRAST 24 (DE)

LAGE 27 (DE) Lage und Funktion der Teile und

Bedienelemente Anschlußfeld 13 (DE) Bedienfeld 9 (DE) Fernbedienung 14 (DE) Rückseite/Rechte Seite/Unterseite

11 (DE)

Vorderseite/Linke Seite 8 (DE) Laser-Zeigefunktion 14 (DE) LAUTSPR. 30 (DE) Luftfilter 36 (DE) Lüftungsöffnungen

Ansaugöffnungen 11 (DE)

Auslaßöffnungen 8 (DE), 11 (DE)

M, N, O

Mausanschluß 13 (DE)

Stiftbelegung 41 (DE) Mauskabel

anschließen 17 (DE)

Stiftbelegung 41 (DE) Menü

Arbeiten mit dem Menü 24 (DE)

Ausblenden der Menüanzeige 24 (DE)

EING.-EINST 27 (DE)

EINST. BILD 25 (DE)

EINSTELLUNG 30 (DE) Meldungen

Warnmeldungen 38 (DE)

weitere Meldungen 38 (DE) Mitgeliefertes Zubehör 40 (DE)

P, Q, R

P SAVE-MODUS 9 (DE), 31 (DE) Projektionsschirmgröße 16 (DE), 32 (DE) PUNKT-PHASE 27 (DE)

SCHÄRFE 26 (DE) Sicherheitsmaßnahmen 4 (DE) Signaladapter 18 (DE)

Schalterposition 41 (DE) SIRCS-EMPFÄNGER 31 (DE) Sonderzubehör 40 (DE) SPRACHE 30 (DE) Ständer 12 (DE) STATUS (Projektionsschirmanzeige)

30 (DE) Stiftbelegung 40 (DE), 41 (DE) Störungsbehebung 37 (DE) Stromversorgung

ausschalten 23 (DE)

einschalten 21 (DE)

T, U, V, W, X, Y

Technische Daten 39 (DE) Tragegriff 8 (DE)

Zurücksetzen

einer Option 24 (DE) zurücksetzbare Optionen 24 (DE)

43 (DE)

Page 44

Italiano

AVVERTENZA

Per evitare il pericolo di incendi o scosse elettriche, non esporre l’apparecchio alla pioggia o all’umidità e non apririo.

Per eventuali riparazioni, rivolgersi esclusivamente a personale qualificato.

La presa di corrente deve essere situata vicino all’apparecchio e deve essere facilmente accessibile.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT

RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL A LASER DE CLASSE 2

LASER–STRAHLING NIGHT IN DEN STRAHL BLICKEN LASER KLASSE 2

MAX OUTPUT:1mW WAVE LENGTH:645nm

Note

• Non dirigere il fascio laser verso le persone e non guardare l’interno dell’unità trasmittente del laser.

• Se il telecomando non dovesse funzionare in modo corretto, rivolgersi al personale qualificato Sony, presso il quale verrà sostituito con un telecomando nuovo, in base alla garanzia.

Questa etichetta è posta sul retro del telecomando.

L’etichetta è situata sul lato del telecomando.

2 (IT)

Page 45

Indice

Presentazione

Installazione e proiezione

Precauzioni ..................................................................4 (IT)

Funzioni........................................................................6 (IT)

Posizione e funzione dei comandi .............................8 (IT)

Parte anteriore/lato sinistro ........................................ 8 (IT)

Parte posteriore/lato destro/parte inferiore .............. 11 (IT)

Telecomando............................................................ 14 (IT)

Installazione del proiettore .......................................16 (IT)

Collegamento.............................................................17 (IT)

Collegamento con un computer ............................... 17 (IT)

Collegamento con un videoregistratore/apparecchio con

uscita RGB 15k/componenti............................... 19 (IT)

Proiezione ..................................................................21 (IT)

Regolazioni e impostazioni con il menu

Uso del MENU ............................................................24 (IT)

Il menu CTRL IMMAG. ...............................................25 (IT)

Il menu REGOL INGR. ...............................................27 (IT)

Il menu REGOLAZ. ....................................................30 (IT)

Installazione

Esempio di installazione...........................................32 (IT)

Installazione impropria .............................................33 (IT)

Note sull’installazione...............................................34 (IT)

Manutenzione

Manutenzione.............................................................35 (IT)

Sostituzione della lampada ...................................... 35 (IT)

Pulizia del filtro dell’aria ......................................... 36 (IT)

Italiano

Altro

Soluzione dei problemi .............................................37 (IT)

Caratteristiche tecniche............................................39 (IT)

Indice analitico...........................................................43 (IT)

3 (IT)

Page 46

Precauzioni

Sicurezza

•Assicurarsi che la tensione operativa dell’apparecchio sia identica alla tensione dell’alimentazione elettrica locale. Nel caso in cui fosse necessario adattare la tensione, rivolgersi a personale qualificato Sony.

•Se del liquido o un oggetto dovessero entrare nell’apparecchio, scollegarlo e farlo controllare da personale qualificato prima di farlo funzionare nuovamente.

•Se non si intende usare l’apparecchio per diversi giorni scollegarlo dalla presa di rete.

•Per scollegare il cavo, tirarlo dalla spina. Non tirare mai il cavo.

•La presa di rete deve essere vicina all’apparecchio e facilmente accessibile.

•L’apparecchio non viene scollegato dalla fonte di alimentazione CA (rete elettrica domestica) fintanto che è collegato alla presa di rete, anche se è stato spento.

•Non guardare l’obiettivo mentre la lampada è accesa.

•Non dirigere il fascio laser verso le persone e non guardare l’interno dell’unità trasmittente del laser.

•Non avvicinare mani o oggetti alle prese di ventilazione, poiché l’aria che fuoriesce è calda.

•Fare attenzione a non incastrare le dita nel dispositivo di regolazione quando si solleva il proiettore. Non premere con forza sulla parte superiore del proiettore quando il dispositivo di regolazione è all’esterno.

Illuminazione

•Per ottenere immagini nitide, la parte anteriore dello schermo non deve essere esposta a fonti di luce o alla luce del sole diretta.

•Si raccomanda l’uso di faretti a sospensione. Per evitare di abbassare il rapporto del contrasto utilizzare un coprilampada sulle lampade fluorescenti.

•Coprire le finestre di fronte allo schermo con tende opache.

•È preferibile montare il proiettore in una stanza in cui il pavimento e le pareti non siano composti da materiali che riflettono la luce, nel caso contrario si raccomanda che tappeti e carta da parati siano di un colore scuro.

Prevenzione del surriscaldamento interno

Dopo aver disattivato l’alimentazione con il tasto I / u del telecomando o del pannello di controllo, non scollegare l’apparecchio dalla presa a muro mentre la ventola di raffreddamento è ancora in funzione.

Attenzione

Il proiettore dispone di prese di ventilazione di aspirazione sul lato destro e di prese di ventilazione di scarico su entrambi i lati e nella parte posteriore. Non bloccare tali prese con oggetti onde evitare un surriscaldamento interno che potrebbe compromettere la qualità dell’immagine o danneggiare il proiettore.

4 (IT)

Page 47

Pulizia

Imballaggio

Presentazione

•Pulire periodicamente le parti esterne dell’apparecchio con un panno morbido per conservarne l’aspetto originale. Rimuovere le macchie ostinate con un panno leggermente inumidito con una soluzione detergente leggera. Non utilizzare solventi forti come trielina, benzene o polvere abrasiva onde evitare di danneggiare l’apparecchio.

•Evitare di toccare l’obiettivo. Per rimuovere la polvere dall’obiettivo utilizzare un panno morbido asciutto. Non utilizzare panni inumiditi, soluzioni detergenti o solventi.

•Pulire regolarmente il filtro.

•Conservare la scatola e il materiale originale di imballaggio dato che potranno risultare utili in caso di spostamento dell’apparecchio. Per ottenere la massima protezione, imballare l’apparecchio nello stesso modo in cui è stato imballato in fabbrica.

5 (IT)

Page 48

Funzioni

Comodamente trasportabile

•Peso esiguo/dimensioni ridotte

Il peso di questo proiettore è stato ridotto a 3,7 kg grazie all’utilizzo di un rivestimento pressofuso di magnesio. Inoltre il proiettore dispone di una maniglia che facilita il trasporto assieme al computer.

Alta luminosità, alta qualità di immagini

•Alta luminosità

Grazie al nuovo sistema ottico sviluppato e alla lampada UHP da 120 W si ottengono un’elevata luminosità (emissione luce di 650 lumen ANSI) e immagini perfettamente nitide.

•Alta risoluzione

Grazie ai tre pannelli SVGA da 480.000 pixel e 0,9", il proiettore offre una risoluzione di 800 × 600 punti per l’ingresso RGB e 600 linee televisive orizzontali per l’ingresso video.

Installazione semplice, presentazioni semplici

•Installazione semplice con l’apparecchio esterno

Il proiettore dispone di 38 tipi di dati preimpostati per i segnali di ingresso. Si possono ottenere immagini appropriate collegando un apparecchio con il cavo in dotazione e premendo il tasto APA.

•Telecomando con funzioni di controllo con mouse e di puntatore laser

È possibile far funzionare un computer con il telecomando visto che l’apparecchio dispone di un ricevitore per mouse incorporato. Oltre a ciò per le presentazioni è possibile utilizzare il puntatore laser incorporato nel telecomando.

6 (IT)

Page 49

Compatibile con diversi segnali di ingresso

•Dotato di convertitore di scansione Il proiettore è dotato di un convertitore di scansione incorporato, in grado di convertire il segnale di ingresso in un intervallo di 800 × 600 punti.

•Segnali di ingresso compatibili Il proiettore accetta segnali video compositi, S video e a componenti oltre che segnali RGB 15k, VGA essere visualizzati.

•Compatibile con cinque sistemi di colore È possibile selezionare automaticamente o manualmente il sistema di colore NTSC, PAL, SECAM, NTSC 4.43

, SVGA1) XGA

e SXGA1), tutti in grado di

o PAL-M.

1) VGA, SVGA, XGA e SXGA sono marchi di fabbrica registrati di International Business Machines Corporation, USA.

2) NTSC 4.43 è il sistema di colore utilizzato nella riproduzione di video registrati su NTSC con un videoregistratore con sistema NTSC 4.43.

7 (IT)

Page 50

Posizione e funzione dei comandi

Parte anteriore/lato sinistro

1 2 3 4

1 Regolatore dello zoom

Regola le dimensioni delle immagini.

2 Regolatore della focalizzazione

Regola la focalizzazione dell’immagine.

3 Obiettivo

Prima della proiezione aprire l’otturatore dell’obiettivo.

4 Otturatore dell’obiettivo

0 Maniglia

Per il trasporto tirare verso l’alto la maniglia del proiettore.

5 Sensore anteriore del comando a distanza 6 Dispositivo di regolazione

Utilizzato per regolare il livello del proiettore se questo viene montato su una superficie non perfettamente piana.

Per maggiori dettagli sull’uso dei dispositivi di regolazione, vedere “Come usare il dispositivo di regolazione” a pagina 12 (IT).

7 Prese di ventilazione (scarico) 8 Altoparlante di sinistra 9 Pannello di controllo

Per maggiori dettagli, vedere “Pannello di controllo” a pagina 9 (IT).

8 (IT)

Note

•Non collocare nulla vicino alle prese di ventilazione onde evitare il surriscaldamento interno dell’apparecchio.

•Non avvicinare mani o oggetti alle prese di ventilazione, poiché l’aria che fuoriesce è calda.

Page 51

Pannello di controllo

LIGHT

0 9

APA

1 Tasto

I / u (

accensione / attesa

)

Per accendere e spegnere il proiettore in modo di attesa. L’indicatore ON/STANDBY si illumina in verde quando viene attivata l’alimentazione.

Quando si disattiva l’alimentazione, premere due volte il tasto

I / u

seguendo il messaggio sullo schermo oppure tenere premuto il tasto per circa un secondo.

Per maggiori dettagli sulle procedure per disattivare l’alimentazione, vedere “Come disattivare l’alimentazione” a pagina 23 (IT).

2 Spie

ON/STANDBY: si illumina o lampeggia durante le

seguenti condizioni:

• Si illumina in rosso quando il cavo di alimentazione CA viene inserito nella presa a muro. Una volta nel modo di attesa, è possibile accendere il proiettore usando il tasto

I / u

sul

telecomando o sul pannello di controllo.

• Si illumina in verde quando viene attivata l’alimentazione.

• Lampeggia in verde durante il funzionamento della ventola di raffreddamento dopo aver disattivato l’alimentazione con il tasto

I / u

. La ventola funziona per 90 secondi circa dopo la disattivazione dell’alimentazione.

L’indicatore ON/STANDBY lampeggia

rapidamente per i primi 30 secondi.

Durante questo periodo, non è possibile

riattivare l’alimentazione con il tasto

I / u

VOLUME I/u

INPUT

ON /STANDBY

POWER SAVING

TEMP /FAN

LAMP /COVER

ENTERRESET

POWER SAVING: si illumina quando il proiettore è

nel modo di risparmio di energia. Quando POWER SAVING nel menu REGOLAZ. viene impostato su INSER, il proiettore entra in modo di risparmio di energia nel caso in cui non venga ricevuto alcun segnale per 10 minuti. Anche se la lampada si spegne, la ventola di raffreddamento continua a funzionare. Nel modo di risparmio di energia per i primi 30 secondi i tasti non sono utilizzabili. Il modo di risparmio di energia viene annullato se viene ricevuto un segnale o premuto un tasto qualsiasi.

TEMP (temperatura)/FAN: si illumina o lampeggia

durante le seguenti condizioni:

• Si illumina quando la temperatura all’interno del proiettore sale in modo anomalo.

• Lampeggia quando è rotta la ventola.

LAMP/COVER: si illumina o lampeggia durante le

seguenti condizioni:

• Si illumina quando la lampada è consumata o raggiunge una temperatura troppo elevata.

• Lampeggia quando il coprilampada o il coperchio del filtro dell’aria non sono chiusi saldamente.

Per maggiori dettagli sulle spie LAMP/COVER e TEMP/ FAN, vedere pagina 38 (IT).

9 (IT)

Page 52

Posizione e funzione dei comandi

3 Tasto INPUT

Per selezionare il segnale di ingresso. Ad ogni pressione del tasto, il segnale di ingresso si alterna tra l’ingresso video/audio e il connettore INPUT A.

4 Tasto MENU

Per visualizzare il menu a schermo. Per eliminare il menu premere nuovamente il tasto.

5 Tasto ENTER

Per inserire le impostazioni delle voci nel sistema del menu.

6 Tasto RESET

Per reimpostare il valore di una voce sul valore preimpostato in fabbrica. Questo tasto è utilizzabile quando sullo schermo viene visualizzato il menu o una voce per l’impostazione.

7 Tasti direzionali (V/v/B/b)

Utilizzati per selezionare il menu o per effettuare diverse regolazioni.

8 Tasto APA (Auto Pixel Alignment, Allineamento automatico dei pixel)

Quando il segnale viene immesso da un computer, effettua una regolazione automatica in modo da proiettare l’immagine più nitida possibile.

9 Tasti VOLUME +/–

Per regolare il volume degli altoparlanti incorporati e il livello di uscita della presa AUDIO OUT.

+ : per alzare il volume. – : per abbassare il volume.

!º Tasto LIGHT

Per attivare la retroilluminazione (colore arancio) per i tasti sul pannello di controllo quando viene attivata l’alimentazione. Per disattivare la retroilluminazione premere nuovamente questo tasto.

10 (IT)

Page 53

Parte posteriore/lato destro/parte inferiore

!¡

4 6 75

1 Sensore posteriore del comando a distanza

2 Prese di ventilazione (scarico)

3 Presa AC IN

Per collegare il cavo di alimentazione CA in dotazione.

6 Pannello dei connettori

Per maggiori dettagli, vedere pagina 13 (IT).

7 Coprilampada (parte inferiore)

8 Tasto del dispositivo di regolazione

4 Protezione

Per effettuare il collegamento ad un cavo di sicurezza opzionale (Kensington).

La protezione corrisponde al sistema di sicurezza MicroSaver Kensington. In caso di delucidazioni, rivolgersi a:

Kensington 2853 Campus Drive, San Mates, CA 94403 U.S.A. Tel: 800-535-4242: interno 3348 Indirizzo: http://www.kensington.com/

5 Interruttore di terminazione a 75Ω (parte inferiore)

Normalmente impostare su ON. Impostare su OFF quando il proiettore viene collegato ad un computer o ad un monitor.

9 Manopola dell’otturatore dell’obiettivo

Per aprire l’otturatore dell’obiettivo girare la manopola verso l’alto.

0 Altoparlante di destra

!¡ Prese di ventilazione (aspirazione)/Coperchio del

filtro dell’aria

Note

•Non collocare nulla vicino alle prese di ventilazione onde evitare un surriscaldamento interno.

•Non avvicinare mani o oggetti alle prese di ventilazione, poiché l’aria che fuoriesce è calda.

11 (IT)

Page 54

Posizione e funzione dei comandi

Come usare il dispositivo di regolazione

Regolazione dell’altezza

Tenendo il proiettore sollevato, regolare l’altezza del proiettore in modo che sia perfettamente piano.

Per regolare l’altezza premere il tasto del dispositivo di regolazione tenendo il proiettore sollevato.

Tasto del dispositivo di

regolazione

Come posizionare in modo stabile il proiettore

Il dispositivo di regolazione può essere allungato verso l’esterno in modo da posizionare stabilmente il proiettore.

Note

•Procedere con cautela per evitare di schiacciarsi le dita con il proiettore.

•Non spingere troppo sulla parte superiore del proiettore quando i dispositivi di regolazione sono estratti.

•Se il dispositivo di regolazione non viene allungato verso il lato sinistro e destro del proiettore in mode uguale, l’appareccho potrebbe non essere bilanciato.

12 (IT)

Page 55

Pannello dei connettori

Lato destro

1 Connettore di ingresso video/audio

Si collega ad un apparecchio video esterno come un videoregistratore.

S VIDEO (mini DIN a 4 piedini): si collega

all’uscita S video (uscita video Y/C) di un apparecchio video.

VIDEO (tipo fono): si collega all’uscita video

composito dell’apparecchio video.

Nota

Se si collega un apparecchio video alle prese S VIDEO e VIDEO, viene selezionato il segnale proveniente dalla presa S VIDEO. Durante la proiezione delle immagini attraverso la presa VIDEO, accertarsi di non collegare un cavo alla presa S VIDEO.

Prese di ingresso AUDIO L (MONO)/R (tipo

fono): si collegano all’uscita audio

dell’apparecchio. Per gli apparecchi stereo, usare entrambe le prese L e R; per gli apparecchi monofonici, usare solamente la presa L (MONO).

S VIDEO VIDEO

INPUT A MOUSE

L-AUDIO-R

AUDIO OUT

AUDIO IN

2 Connettore INPUT A

Si collega ad un apparecchio esterno come per esempio un computer. Con il telecomando si può controllare il segnale del mouse.

INPUT A (HD D-sub a 15 piedini, femmina): si

collega all’uscita del monitor di un computer usando il cavo in dotazione. Per ricevere un segnale a componenti o RGB 15k, usare il cavo opzionale.

MOUSE (a 13 piedini): si collega alla porta del

mouse di un computer per controllare la funzione del mouse usando il cavo del mouse in dotazione.

AUDIO IN (minipresa stereo): si collega all’uscita

audio di un computer per ricevere il segnale audio.

3 Presa AUDIO OUT (minipresa stereo)

Si collega ad altoparlanti esterni attivi. Tramite i tasti VOLUME del telecomando o del pannello di controllo è possibile controllare il volume degli altoparlanti.

13 (IT)

Page 56

Posizione e funzione dei comandi

Telecomando

I tasti aventi le stesse denominazioni di quelli del pannello di controllo funzionano in modo identico. Usando il telecomando si può far funzionare un computer collegato.

Per maggiori dettagli, vedere “Collegamento con un computer” a pagina 17 (IT).

Vista anteriore Vista posteriore

!§ !∞

!¢ !£

!™

!¶ !•

COMMAND

MUTING

PICTUREAUDIO

APA

I / u

ONOFF

INPUT

1 2

LASER

3 4

!¡

ENTER

RESET

R CLICK

VOLUME

+ –

Note sul fascio laser

•Non guardare nell’unità trasmittente laser.

•Non dirigere il fascio laser verso le persone.

!ª

9, 0

1 Tasto

I / u

6 Tasto R CLICK

Funziona come il pulsante destro di un mouse. Se

2 Tasto INPUT

collegato ad un computer Macintosh

, il tasto R

CLICK funziona come il pulsante di un mouse.

3 Tasto LASER

Premendo questo tasto viene emesso il fascio laser

7 Tasto RESET

dall’unità trasmittente laser.

8 Tasti VOLUME +/–

4 Joystick

Funziona come il mouse di un computer collegato all’apparecchio.

9 Portacinghia

Per applicare la cinghia in dotazione.

5 Tasti freccia (V/v/B/b)

1) Macintosh è un marchio di fabbrica registrato di Apple Computer, Inc.

14 (IT)

Page 57

!º Presa CONTROL S OUT (minipresa stereo)

Questa presa non è utilizzabile con questo apparecchio.

Nota

Se il cavo viene collegato a questa presa il telecomando non è utilizzabile.

!¡ Tasto ENTER

!™ Tasto MENU

!£ Tasto APA (Auto Pixel Alignment, allineamento

automatico dei pixel)

!¢ Tasti MUTING

Eliminano l’immagine e il suono.

PICTURE: elimina l’immagine. Per ripristinarla

premere nuovamente questo tasto.

AUDIO: elimina il suono dagli altoparlanti e dalla

presa AUDIO OUT. Per ripristinare il suono premere nuovamente questo tasto oppure premere il tasto VOLUME +.

Installazione delle pile

1 Per aprire il coperchio spingerlo e farlo scorrere.

2 Inserire le due pile formato AA (R6) (in dotazione)

rispettando la corretta polarità.

Accertarsi di inserire le pile dal lato ’.

3 Richiudere il coperchio.

!∞ Interruttore COMMAND ON/OFF

Quando questo interruttore viene impostato su OFF, i tasti del telecomando non funzionano. In questo modo si ottiene un risparmio di alimentazione della batteria.

!§ Spia di trasmissione

Premendo un tasto sul telecomando la spia si illumina. Quando si usa il puntatore laser questa spia non si illumina.

!¶ Unità trasmittente infrarossi

!• Unità trasmittente laser

!ª Tasto L CLICK

Funziona come il pulsante sinistro del mouse. In caso di collegamento ad un computer Macintosh, il tasto L CLICK funziona come il pulsante del mouse.

Note sulle pile

•Durante l’inserimento delle pile accertarsi che il loro orientamento sia corretto.

•Non utilizzare una pila vecchia con una nuova o tipi di pile diversi.

•Se non si intende usare il telecomando per un lungo periodo di tempo, rimuovere le pile per evitare danni dovuti a perdite di elettrolita. In caso di perdite, rimuovere le pile asciugare lo scomparto e sostituire le pile con altre nuove.

Note sul funzionamento del telecomando

•Assicurarsi che non ci sia nulla che ostruisca il fascio a raggi infrarossi tra il telecomando e il sensore del comando a distanza del proiettore.

•La gamma di funzionamento è limitata. Minore è la distanza tra il telecomando e il proiettore, maggiore è l’ampiezza dell’angolo all’interno del quale il telecomando è in grado di controllare il proiettore.

15 (IT)

Page 58

Installazione del proiettore

In questa sezione vengono descritte le modalità di installazione del proiettore.

Centratura orizzontale dello schermo

La distanza tra l’obiettivo e lo schermo varia a seconda delle dimensioni di quest’ultimo. Usare la seguente tabella come guida.

Dimensioni dello schermo (pollici) 40 60 80 100 120 150

Distanza

Minima 1,5 2,4 3,2 4,0 4,8 6,0 Massima 1,8 2,8 3,7 4,7 5,6 7,0

Per informazioni dettagliate sui valori per l’installazione, vedere pagina 32 (IT).

16 (IT)

Unità: m

Page 59

Collegamento

Collegamento con un computer

In questa sezione vengono descritte le modalità di collegamento del proiettore ad un computer. Per maggiori dettagli sulle modalità di collegamento di un videoregistratore o di un apparecchio con uscita RGB 15k o a componenti, vedere pagina 19 (IT).

In caso di collegamento del proiettore ad un computer, è possibile controllare il mouse del computer tramite il telecomando. I tasti R/L CLICK e il joystick funzionano nel seguente modo.

Nota

Accertarsi che nulla ostruisca il fascio dei raggi infrarossi tra il telecomando e il sensore del comando a distanza sul proiettore.

Installazione e proiezione

Tasto e joystick

IBM PC/AT compatibile, seriale

R CLICK (anteriore) Tasto destro Pulsante del mouse L CLICK (posteriore) Tasto sinistro Pulsante del mouse Joystick Corrisponde ai movimenti del mouse

a) IBM PC/AT è un marchio registrato di International Business Machines

Corporation, U.S.A.

Funzionamento

Macintosh

Inoltre fare riferimento alle istruzioni per l’uso dell’apparecchio da collegare.

Note

•Questo apparecchio è compatibile con i segnali VGA, SVGA, XGA e SXGA. Tuttavia, si raccomanda di impostare il modo di uscita del computer sul modo SVGA per il monitor esterno.

•Se si imposta il computer, come ad esempio un notebook tipo IBM PC/ AT compatibile, in modo da emettere il segnale sul display del computer e sul monitor esterno, è possibile che le immagini del monitor esterno non vengano visualizzate in modo appropriato. In questi casi, impostare il modo di uscita del computer in modo da emettere il segnale solo sul monitor esterno.

Per maggiori dettagli, fare riferimento alle istruzioni per l’uso in dotazione con

il computer.

Nell’effettuare i collegamenti, accertarsi di:

•spegnere tutti gli apparecchi prima di effettuare un qualsiasi collegamento.

•usare i cavi appropriati per ciascun collegamento.

•inserire in modo appropriato le spine dei cavi; le spine non perfettamente inserite spesso generano disturbi. Quando si scollega un cavo, assicurarsi di tirarlo dalla spina e di non tirare il cavo.

17 (IT)

Page 60

Collegamento

Nota

È possibile che i cavi del mouse in dotazione non funzionino in modo appropriato a seconda del tipo di computer.

Quando si effettua un collegamento con un computer IBM PC/AT compatibile

Cavo del mouse SIC-S21 per la porta seriale

alla porta seriale

(non in dotazione)

oppure

Cavo del mouse SIC-S22 per la porta PS/2 (in dotazione)

alla porta del mouse

Lato destro

S VIDEO VIDEO

L-AUDIO-R

INPUT A MOUSE

AUDIO OUT

AUDIO IN

Cavo di collegamento audio

stereo (non in dotazione)

Cavo SMF-401 HD D-sub a 15 piedini (in dotazione)

all’uscita audio

all’uscita del monitor

Quando si effettua un collegamento con un computer Macintosh

Computer

Per maggiori dettagli sull’impostazione dell’interruttore DIP dell’adattatore, vedere pagina 41 (IT).

alla porta del mouse

all’uscita audio

all’uscita del monitor

Lato destro

S VIDEO VIDEO

INPUT A MOUSE

L-AUDIO-R

AUDIO OUT

AUDIO IN

Cavo del mouse SIC-S20 (in dotazione)

Cavo di collegamento audio stereo (non in dotazione)

Cavo SMF-401 HD D-sub a 15 piedini (in dotazione)

Adattatore del segnale (in dotazione)

18 (IT)

Computer

Page 61

Collegamento con un videoregistratore/apparecchio con uscita RGB 15k/componenti

Questa sezione descrive come collegare il proiettore ad un videoregistratore, ad altoparlanti esterni attivi e ad apparecchi con uscita RGB 15k/componenti. Per maggiori dettagli sulla modalità di collegamento ad un computer, vedere pagina 17 (IT). Inoltre, fare riferimento alle istruzioni per l’uso dell’apparecchio da collegare.

Nell’effettuare i collegamenti, accertarsi di:

•spegnere tutti gli apparecchi prima di effettuare un qualsiasi collegamento.

•usare i cavi appropriati per ciascun collegamento.

Videoregistratore

all’uscita S

video

Cavo S-Video

(non in dotazione)

Lato destro

1) Quando all’apparecchio esterno sono collegate entrambe le prese S VIDEO e VIDEO, viene selezionato il segnale di ingresso dalla presa S VIDEO.

Lato destro

S VIDEO VIDEO

INPUT A MOUSE

S VIDEO VIDEO

alle uscite audio/video

Cavo audio/video (in dotazione)

L-AUDIO-R

AUDIO OUT

AUDIO IN

Altoparlanti attivi

AUDIO OUT

AUDIO IN

Cavo del segnale SMF-402 (non in dotazione) Presa fono 3X ˜ HD D-sub a 15 piedini (maschio)

INPUT A MOUSE

Apparecchio con uscita RGB 15k/componenti

Cavo di collegamento audio stereo (non in dotazione)

all’uscita RGB/componenti

19 (IT)

Page 62

Collegamento

Note

•Impostare il rapporto di formato usando la voce FORMATO del menu REGOL INGR. conformemente al segnale di ingresso.

•Quando si collega il proiettore ad un apparecchio video con uscita RGB 15k/componenti, selezionare il segnale RGB o a componenti con INGRE A nel menu REGOLAZ.

•Utilizzare il segnale sincronico composito quando si immette il segnale sincronico esterno da un apparecchio con uscita RGB 15k/componenti.

20 (IT)

Page 63

Proiezione

LIGHT

VOLUME I/u

Tasto APA

APA

Indicatore ON/ STANDBY

ON /STANDBY

POWER

INPUT

SAVING

TEMP

/FAN LAMP

/COVER

ENTERRESET

2 3

Tasto APA

4 5

COMMAND

MUTING

APA

ENTER

PICTUREAUDIO

ONOFF

RESET

VOLUME

+ –

I / u

INPUT

LASER

R CLICK

Sensore del comando a distanza posteriore

Sensore del comando a distanza anteriore

2 3

1 Una volta completati i collegamenti di tutti gli apparecchi, inserire il

cavo di alimentazione CA nella presa di rete.

L’indicatore ON/STANDBY si illumina in rosso e il proiettore passa in modo di attesa.

2 Premere il tasto I /

sul telecomando o sul pannello di controllo.

L’indicatore ON/STANDBY si illumina in verde.

3 Accendere l’apparecchio collegato al proiettore. Per selezionare la

sorgente di ingresso premere il tasto INPUT del telecomando o del pannello di controllo.

INGRE A: seleziona i segnali audio e video ricevuti dal connettore

INPUT A.

VIDEO: seleziona i segnali audio e video ricevuti dal connettore di

ingresso video/audio (se si effettua il collegamento ad entrambe le prese S VIDEO e VIDEO, viene selezionato il segnale dalla presa S VIDEO).

(Continua)

21 (IT)

Page 64

Proiezione

4 Per regolare le dimensioni dell’immagine ruotare il regolatore dello

zoom.

5 Per regolare la messa a fuoco ruotare il regolatore della focalizzazione.

Nota

Non guardare nell’obiettivo quando la lampada del proiettore è accesa.

Per Premere Regolare il volume i tasti VOLUME +/– sul pannello di

controllo o sul telecomando.

Eliminare il suono i tasti AUDIO MUTING sul

telecomando. Per ripristinare il suono, premere nuovamente il tasto AUDIO MUTING oppure premere il tasto VOLUME +.

Eliminare l’immagine il tasto PICTURE MUTING sul

telecomando. Per ripristinare l’immagine, premere nuovamente il tasto PICTURE MUTING.

Ottenere l’immagine più chiara possibile

È possibile ottenere un’immagine chiara quando il segnale viene immesso da un computer. Premere il tasto APA sul telecomando o sul pannello di controllo. Viene effettuata una regolazione automatica e proiettata un’immagine nitida.

Note

•Regolare il segnale quando sullo schermo viene visualizzato il fermo immagine.

•Se si cambia segnale oppure ci si ricollega a un computer, premere il tasto APA ancora una volta per ottenere un’immagine chiara.

•Viene visualizzato il messaggio “REGOLAZIONE”. Premere il tasto APA ancora una volta durante la regolazione per ripristinare lo schermo originale.

•Quando l’immagine è stata accuratamente regolata, sullo schermo viene visualizzato “Completato!”. È possibile che l’immagine non venga regolata correttamente, in base al tipo di segnali di ingresso.

•Regolare FASE PUNTO nel menu REGOL INGR. quando si regola l’immagine manualmente.

Per maggiori dettagli su FASE PUNTO, vedere pagina 27 (IT).

22 (IT)

Page 65

Per spegnere l’alimentazione

1 Premere il tasto I /

del telecomando o del pannello di controllo.

Viene visualizzato il seguente messaggio per confermare che si desidera disattivare l’alimentazione.

DISATTIVARE ? Premere i l tas to di nuovo.

Nota

I / u

Il messaggio scompare premendo un tasto qualsiasi, ad eccezione del

tasto I /

2 Premere nuovamente il tasto I /

, oppure se non si preme alcun tasto per cinque secondi.

del telecomando o del pannello di

controllo. L’indicatore ON/STANDBY lampeggia in verde e la ventola continua

a funzionare per 90 secondi circa in modo da ridurre il calore interno. Inoltre, l’indicatore ON/STANDBY lampeggia velocemente per i primi 30 secondi. Durante questo lasso di tempo non è possibile

riattivare l’alimentazione con il tasto I /

3 Una volta che la ventola si è fermata e che l’indicatore ON/STANDBY

si è illuminato in rosso, scollegare il cavo di alimentazione CA dalla presa di rete.

Nel caso in cui non sia possibile confermare il messaggio a schermo

Nel caso in cui non sia possibile confermare il messaggio a schermo in una determinata condizione, è possibile disattivare l’alimentazione tenendo

premuto il tasto I / secondo circa.

Nota

Non scollegare il cavo di alimentazione CA con la ventola ancora in funzione, altrimenti questa si fermerà anche se la temperatura interna è ancora alta, danneggiando così il proiettore.

del telecomando o del pannello di controllo per un

23 (IT)

Page 66

Uso del MENU

V IDEO NESSUN INGR.

NESSUN I NGRESSO–

Impossibile regolare il parametro.

REGOL INGR .

Il proiettore dispone di un menu a schermo che permette di effettuare diverse regolazioni e impostazioni.

Per selezionare la lingua usata nel menu, vedere pagina 30 (IT).

1 Premere il tasto MENU.

Appare la videata del menu. Il menu attualmente selezionato viene evidenziato in blu.

CTRL IMMAG.

CONTRASTO: 80

LUMINOS: 50 GAMMA :GRAF ICA TEMP COLORE: ALTO

INGRE A

2 Per selezionare un menu usare il tasto V o v, poi

premere il tasto b o ENTER. Appare il menu selezionato.

Menu Impostazione di voci

Per eliminare la visualizzazione del menu

Premere il tasto MENU. La videata del menu scompare automaticamente se non viene premuto alcun tasto per un minuto.

Per reimpostare voci precedentemente regolate

Premere il tasto RESET. Sullo schermo viene visualizzato il messaggio “Completato!” e le impostazioni vengono reimpostate ai valori preimpostati in fabbrica. È possibile reimpostare i valori delle seguenti voci:

•“CONTRASTO”, “LUMINOS”, “COLORE”, “TINTA” e “DETTAG.” del menu CTRL IMMAG.

•“FASE PUNTO”, “DIMEN ” e “SPOST” del menu REGOL INGR.

Memorizzazione delle impostazioni

REGOLAZ .

STATUS: INSER

NGRE A : RGB

INGUAGGIO: ITAL IANO

L AL TOPARL : I NSER POWER SAVING:DISIN

RICEVITORE SIRCS:ANTER.&POSTER.

I NGRE A

3 Effettuare le impostazioni o regolazioni di una

voce.

Per maggiori dettagli sull’impostazione di voci singole, vedere le relative pagine dei menu.

Le impostazioni vengono memorizzate automaticamente nella memoria del proiettore.

Se non si immette alcun segnale

Se non c’è un segnale in ingresso, “NESSUN INGRESSO - Impossibile regolare il parametro.” appare sullo schermo e non è possibile regolare alcuna voce.

24 (IT)

Page 67

Il menu CTRL IMMAG.

CONTRAS TO : 8 0

LUMINOS: 50

COLORE : 5 0

TINTA:50

Regolazioni e impostazioni con il menu

Il menu CTRL IMMAG. (controllo) viene usato per la regolazione dell’immagine. Le voci che non è possibile regolare in base al segnale di ingresso non vengono visualizzate nel menu.

Quando viene immesso il segnale video

CTRL IMMAG .

CONTRASTO: 80 LUMINOS :50 COLORE : 5 0 TINTA:50 DETTAG . : 50 DIN. IMMAG:DISIN TEMP COLORE: BASSO STD COLORE: AUTO

CTRL IMMAG .

CONTRASTO: 80 LUMINOS :50

GAMMA : GRAF I CA

TEMP COLORE :ALTO

VIDEO

INGRE A

CONTRASTO

Regola il contrasto dell’immagine.

Maggiore è il valore impostato, maggiore è il contrasto. Minore è il valore impostato, minore è il contrasto.

LUMINOS

Regola la luminosità dell’immagine.

Maggiore è il valore impostato, più chiara è l’immagine. Minore è il valore impostato, più scura è l’immagine.

Operazione

1. Selezione di una voce

Per selezionare una voce usare il tasto V o v, poi premere il tasto b o ENTER.

2. Regolazione di una voce

• In caso di modifica del livello di regolazione: Per aumentare il valore, premere il tasto V o b. Per diminuire il valore, premere il tasto v o B. Per ripristinare lo schermo originale premere il tasto ENTER.

• In caso di modifica dell’impostazione: Per modificare l’impostazione premere il tasto V o v. Per ripristinare lo schermo originale premere il tasto ENTER o B.

COLORE

Regola l’intensità del colore.

Maggiore è il valore impostato, maggiore è l’intensità. Minore è il valore impostato, minore è l’intensità.

TINTA

Regola i toni della pelle.

Con un’impostazione alta, l’immagine diventa verdastra. Con un’impostazione bassa, l’immagine diventa violacea.

(Continua)

25 (IT)

Page 68

Il menu CTRL IMMAG.

VIDEO

CTRL IMMAG.

CONTRAS TO : 8 0 LUMINOS: 50 COLORE: 50 TINTA:50 DETTAG. : 5 0 DIN. IMMAG:DISIN TEMP COLORE: BASSO STD COLORE : AUTO

VIDEO

CTRL IMMAG.

CONTRAS TO : 8 0 LUMINOS: 50 COLORE: 50 TINTA:50 DETTAG. : 5 0 DIN. IMMAG:DISIN TEMP COLORE: BASSO STD COLORE:AUTO

DETTAG.

Regola la nitidezza dell’immagine.

DETT AG. : 5 0

Maggiore è il valore impostato, più nitida è l’immagine. Minore è il valore impostato, più sfocata è l’immagine.

DIN. IMMAG

Enfatizza il colore nero.

CTRL IMMAG.

CONTRAS TO : 8 0 LUMINOS: 50 COLORE: 50 TINTA:50 DETTAG. : 5 0 DIN. IMMAG:DISIN TEMP COLORE: BASSO STD COLORE : AUTO

VIDEO

TEMP COLORE

Regola la temperatura del colore.

ALTO: per rendere bluastro il colore bianco. BASSO: per rendere rossastro il colore bianco.

STD COLORE (sistema)

Seleziona il sistema di colore del segnale di ingresso.

INSER: per enfatizzare il colore nero per produrre

un’immagine “dinamica” più evidenziata.

DISIN: per riprodurre le parti scure dell’immagine in

modo accurato, secondo il segnale di sorgente.

GAMMA

Seleziona una curva di correzione della gamma.

INGRE A

GRAFICA: per migliorare la riproduzione delle

TESTO: per creare un contrasto tra il bianco e il

26 (IT)

CTRL IMMAG.

CONTRAS TO : 8 0 LUMINOS: 50 GAMMA :GRAF ICA TEMP COLORE: ALTO

mezzetinte. È possibile riprodurre le foto con toni naturali.

nero. Adatto alle immagini che contengono molto testo.

Di solito è impostato su AUTO. Se l’immagine appare distorta o senza colore, selezionare il sistema di colore in base al segnale di ingresso.

Segnali di ingresso e voci regolabili/di impostazione

Voce Segnale di ingresso

Video o S video (Y/C)

CONTRASTO LUMINOS COLORE –– TINTA

(Solo NTSC

3.58/4.43)

DETTAG. – DIN. IMMAG – GAMMA – – – TEMP COLORE STD COLORE ––

: regolabile/può essere impostata

– : non regolabile/non può essere impostata

Componenti

RGB B&W

–––

Page 69

Il menu REGOL INGR.

FASE PUNTO : 5

DIME NH:1056

SPOST H : 219 V : 17

Il menu REGOL INGR. viene usato per regolare il segnale di ingresso. Le voci non regolabili in base al segnale di ingresso non vengono visualizzate nel menu.

Quando viene immesso il segnale video

REGOL INGR.

FORMATO : 4 : 3

Quando viene immesso il segnale RGB

REGOL INGR.

FASE PUNTO: 5 DIME N H:1056 SPOST H:219 V: 17

VIDEO

No .01 VIDEO/60

INGRE A

Numero della memoria.

Tipo di segnale

FASE PUNTO

Regola la fase del punto del pannello LCD e il segnale di ingresso proveniente dal connettore INPUT A. Usarlo per una regolazione più precisa dell’immagine dopo la regolazione con il tasto APA. Regolare l’immagine in modo che risulti il più nitida possibile.

DIMEN

Regola la dimensione orizzontale dell’immagine ricevuta dal connettore INPUT A.

No . 17 800X600

Numero della memoria

Tipo di segnale

Operazione

1. Selezione di una voce

Per selezionare la voce usare il tasto V o v, poi premere il tasto b o ENTER.

2. Regolazione di una voce

• In caso di modifica dell’impostazione: Premere il tasto V o v per modificare l’impostazione. Premere il tasto ENTER o B per ripristinare lo schermo originale.

Maggiore è l’impostazione, più ampia è la dimensione orizzontale dell’immagine. Minore è il valore, minore è la dimensione orizzontale dell’immagine. Regolare l’impostazione in base ai punti del segnale di ingresso. Per maggiori dettagli sul valore appropriato per i segnali preimpostati, vedere pagina 28 (IT).

SPOST

Regola la posizione dell’immagine ricevuta dal connettore INPUT A.

H regola la posizione orizzontale dell’immagine. V regola la posizione verticale dell’immagine. Aumentando l’impostazione di H, l’immagine si sposta a destra, diminuendola l’immagine si sposta a sinistra. Aumentando l’impostazione di V, l’immagine si sposta verso l’alto, diminuendola l’immagine si sposta verso il basso. Usare il tasto B o b per regolare la posizione orizzontale e il tasto V e v per la posizione verticale.

(Continua)

27 (IT)

Page 70

Il menu REGOL INGR.

FORMATO

Imposta il rapporto di formato dell’immagine. In caso di ricevimento del segnale 16:9 (compresso) da un apparecchio come ad esempio un lettore DVD, impostare su 16:9.

REGOL INGR .

FORMA TO: 4 : 3

VIDEO

No .0 1 VIDEO/60

4:3: in caso di ricevimento di un’immagine con un

rapporto 4:3.

16:9: in caso di ricevimento di un’immagine con un

rapporto 16:9 (compressa).

CONV SCAN (convertitore di scansione)

Converte il segnale per visualizzare l’immagine in base alle dimensioni dello schermo.

REGOL INGR .

FASE PUNTO : 7 DIMEN H: 1056 SPOST H:320 V: 24 CONV SCAN : I NSER

INSER: Visualizza l’immagine in base alle

dimensioni dello schermo. L’immagine perde parte della sua nitidezza.

DISIN: Visualizza l’immagine mentre si fa

corrispondere un pixel dell’elemento dell’immagine di ingresso a quello dello schermo a cristalli liquidi. L’immagine risulta nitida ma le sue dimensioni sono ridotte.

INGRE A

No . 11 640X480

Segnali di ingresso e voci regolabili/di impostazione

Voce Segnale di ingresso

Video o RGB 15k/ RGB B&W S video (Y/C) Componenti

FASE PUNTO – – – DIMEN – – – SPOST – – – FORMATO CONV SCAN – – –

: regolabile/può essere impostata

– : non regolabile/non può essere impostata

Numero della memoria preimpostato

Il proiettore è dotato di 38 tipi di dati preimpostati per i segnali di ingresso per INGRE A (memoria preimpostata). In caso di ricevimento del segnale preimpostato vengono visualizzati il numero della memoria del segnale di ingresso corrente ed il tipo di segnale. Il proiettore identifica automaticamente il tipo di segnale. Quando il segnale viene registrato nella memoria preimpostata, sullo schermo viene visualizzata un’immagine appropriata a seconda del tipo di segnale. Tramite il menu REGOL INGR. è possibile regolare l’immagine. Inoltre il proiettore è dotato di 20 tipi di memorie utente per INGRE A. Quando viene ricevuto per la prima volta un segnale non preimpostato, viene visualizzato 00 come numero della memoria. Se viene regolato il segnale di ingresso nel menu REGOL INGR., il segnale attraverso INGRE A viene memorizzato con un numero di memoria compreso tra 51 e 70. Quando per INGRE A vengono registrate più di 20 memorie utente, la memoria più recente viene memorizzata automaticamente sovrascrivendo sulla memoria più vecchia.

–

Nota

Quando viene immesso il segnale SVGA, XGA o SXGA, questa voce non viene visualizzata.

28 (IT)

Page 71

Segnali preimpostati

N. Segnali preimpostati Memoria

1 Video 60 Hz 2 Video 50 Hz 3

RGB 15k/componenti 60 Hz

RGB 15k/componenti 50 Hz

640 × 350 7 8

640 × 400 9 10 11

640 × 480 12 13 14 15 16

800 × 600 17 18 19 20 21

832 × 624 22

1024 × 768 23 24 25 26 27

1152 × 864 SXGA VESA 70 Hz 28 29 30

1152 × 900 31 32

1280 × 960 SXGA VESA 60 Hz 33 34

1280 × 1024 SXGA VESA 43 Hz 35 36 37 38

VGA mode 1 VGA VESAa) 85 Hz PC-9801b) Normal VGA mode 2 VGA VESA 85 Hz VGA mode 3 Macintosh 13” VGA VESA 72 Hz VGA VESA 75 Hz VGA VESA 85 Hz SVGA VESA 56 Hz SVGA VESA 60 Hz SVGA VESA 72 Hz SVGA VESA 75 Hz SVGA VESA 85 Hz Macintosh 16” XGA VESA 43 Hz XGA VESA 60 Hz XGA VESA 70 Hz XGA VESA 75 Hz XGA VESA 85 Hz

SXGA VESA 75 Hz SXGA VESA 85 Hz Sunmicro LO 61,795 65,960 H-neg V-neg 1504 Sunmicro HI 71,713 76,047 H-neg V-neg 1472

SXGA VESA 75 Hz

SGI-5 SXGA VESA 60 Hz SXGA VESA 75 Hz SXGA VESA 85 Hz

fH fV Sincro (kHz) (Hz) nismo

60,000 60,000 H-pos V-pos 1800 75,000 75,000 H-pos V-pos 1728 46,433 43,436 H-pos V-pos 1696 53,316 50,062 H-neg V-neg 1680

63.974 60,013 H-pos V-pos 1696 79,976 75,025 H-pos V-pos 1688 91,146 85,024 H-pos V-pos 1012

DIMEN

Per quanto riguarda i seguenti segnali, i dati sono preimpostati in memoria ed è quindi possibile usare questi dati preimpostati regolando DIMEN. Effettuare regolazioni più accurate mediante SPOST.

Segnale N. Memoria DIMEN

Super Mac-2 23 1312 SGI-1 23 1320 Macintosh 19” 25 1328 Macintosh 21” 28 1456 Sony News 36 1708 PC-9821 36 1600

1280 × 1024 WS Sunmicro 37 1664

Nota

Quando il rapporto tra la larghezza e l’altezza dell’immagine del segnale di ingresso è diverso da 4:3, una parte dello schermo viene visualizzata in nero.

a) VESA è un marchio di fabbrica registrato della Video

Electronics Standard Association.

b) PC-98 è un marchio di fabbrica registrato della NEC

Corporation.

29 (IT)

Page 72

Il menu REGOLAZ.

INGRE A

REGOLAZ .

STATUS: I NSER LINGUAGGIO:I TALIANO

AL TOPARL : I NSER POWER SAVING:DISIN

I NGRE A: RGB

RICEVITORE SIRCS:ANTER.&POSTER.

I NGRE A

REGOLAZ .

STATUS: I NSER LINGUAGGIO:I TALIANO

AL TOPARL : I NSER POWER SAVING:DISIN

I NGRE A: RGB

RICEVITORE SIRCS:ANTER.&POSTER.

I NGRE A

REGOLAZ .

STATUS: I NSER LINGUAGGIO:I TALIANO

AL TOPARL : I NSER POWER SAVING:DISIN

I NGRE A: RGB

RICEVITORE SIRCS:ANTER.&POSTER.

Il menu REGOLAZ. viene usato per modificare le impostazioni del proiettore.

REGOLAZ .

STATUS: INSER

I NGRE A : RGB

LINGUAGGIO: ITALIANO AL TOPARL : I NSER POWER SAVING:DISIN

RICEVITORE SIRCS:ANTER.&POSTER.

I NGR E A

Operazione

1. Selezione di una voce

Per selezionare una voce usare il tasto V o v, poi premere il tasto b o ENTER.

2. Modifica dell’impostazione

Per modificare l’impostazione premere il tasto V o v. Per ripristinare lo schermo originale, premere il tasto ENTER o

INGRE A

Seleziona il segnale RGB o a componenti immesso dal connettore INPUT A.

Nota

Se l’impostazione non è corretta, viene visualizzato il messaggio “Controllare INGRE A in REGOLAZ.” e il colore dell’immagine risulta anomalo oppure l’immagine non viene visualizzata.

LINGUAGGIO

Seleziona la lingua usata nel menu e nelle visualizzazioni a schermo.

STATUS (visualizzazioni a schermo)

Imposta le visualizzazioni a schermo.

REGOLAZ .

STATUS: I NSER

I NGRE A: RGB LINGUAGGIO:I TALIANO AL TOPARL : I NSER POWER SAVING:DISIN RICEVITORE SIRCS:ANTER.&POSTER.

INSER: per attivare tutte le visualizzazioni a

schermo.

DISIN: per disattivare le visualizzazioni a schermo,

ad eccezione dei menu, di un messaggio quando si disattiva l’alimentazione e dei messaggi di avvertimento.

Per maggiori dettagli sui messaggi di avvertimento, consultare pagina 38 (IT).

INGRE A

Le lingue disponibili sono inglese, francese, tedesco, italiano, spagnolo, giapponese e cinese.

ALTOPARL

Per eliminare il suono degli altoparlanti interni impostare questa voce su DISIN. Se impostato su DISIN, sullo schermo viene visualizzato il messaggio “ALTOPARL DISIN” quando si attiva l’alimentazione.

30 (IT)

Page 73

POWER SAVING

Quando questa voce è impostata su INSER, il proiettore passa in modo di risparmio di energia se per 10 minuti non viene ricevuto alcun segnale.

REGOLAZ .

STATUS: I NSER I NGRE A: RGB LINGUAGGIO:I TALIANO AL TOPARL : I NSER POWER SAVING:DISIN RICEVITORE SIRCS:ANTER.&POSTER.

I NGRE A

RICEVITORE SIRCS

Seleziona i sensori del comando a distanza sulla parte anteriore e posteriore del proiettore.

REGOLAZ .

STATUS: I NSER

I NGRE A: RGB LINGUAGGIO:I TALIANO AL TOPARL : I NSER POWER SAVING:DISIN RICEVITORE SIRCS:ANTER.&POSTER.

ANTER. & POSTER.: per attivare entrambi i

sensori anteriore e posteriore.

ANTER.: per attivare solo il sensore anteriore. POSTER.: per attivare solo il sensore posteriore.

I NGRE A

31 (IT)

Page 74

Esempio di installazione

Non è possibile montare il proiettore capovolto, come ad esempio su un soffitto.

Muro

Centro dello schermo

a: distanza tra lo schermo e il centro dell’obiettivo b: distanza dal pavimento al centro dell’obiettivo c: distanza dal pavimento al piede del proiettore x: libero

Distanza tra la parte anteriore dell’apparecchio e il centro dell’obiettivo

Centro dell’obiettivo

15 mm

Unità: mm

Dimensioni dello schermo (pollici) 40 60 80 100 120 150

Minimo 1550 2360 3170 3980 4790 6010

Massimo 1830 2780 3720 4670 5610 7030 b x–265 x–398 x–530 x–663 x–795 x–994 c x–423 x–556 x–688 x–821 x–953 x–1152

Come calcolare i valori per l’installazione (unità: mm)

SS: diagonale delle dimensioni dello schermo (pollici) a (minimo) = {(SS × 35,82/0,9055) – 72,99} × 1,025 a (massimo) = {(SS × 43,834/0,9055) – 54,66} × 0,975 b = x – (SS/0,9055 × 6) c = x – (SS/0,9055 × 6 + 158,3)

Pavimento

32 (IT)

Page 75

Installazione impropria

Non installare il proiettore nelle seguenti situazioni. È possibile che queste installazioni compromettano il corretto funzionamento del proiettore o che lo danneggino.

Ventilazione insufficiente

Installazione

•Per evitare il surriscaldamento all’interno dell’apparecchio, accertarsi che la circolazione dell’aria sia adeguata. Non appoggiare l’apparecchio su tappeti, coperte o vicino a superfici simili o nelle vicinanze di tessuti come tende che potrebbero bloccare le prese di ventilazione. In caso di surriscaldamento interno, il sensore della temperatura attiva la visualizzazione del messaggio “Temp. alta! Spegnimento tra 1 min.” Dopo un minuto l’alimentazione viene disattivata automaticamente.

•Intorno all’apparecchio lasciare uno spazio di almeno 30 cm.

•Prestare attenzione alle prese di ventilazione che potrebbero aspirare piccoli oggetti, come ad esempio un pezzo di carta.

Calore e umidità eccessivi

Polvere eccessiva

•Evitare di installare l’apparecchio in un luogo eccessivamente caldo, umido o molto freddo.

•Per evitare la formazione di condensa, non installare l’apparecchio in un luogo in cui la temperatura è soggetta a variazioni repentine.

Evitare di installare l’apparecchio in un luogo molto polveroso onde evitare l’intasamento del filtro. La polvere che blocca l’aria attraverso il filtro può causare l’aumento della temperatura all’interno del proiettore. Pulire il filtro periodicamente.

33 (IT)

Page 76

Note sull’installazione

Assicurarsi che vengano rispettati i seguenti punti.

Non rovesciare l’apparecchio

Usare l’apparecchio su una superficie piana

Evitare di rovesciare l’apparecchio sul lato, perché questo può comprometterne il corretto funzionamento.

Installare l’apparecchio unicamente sul pavimento. Evitare di inclinare l’apparecchio in avanti o indietro sul proprio asse per più di 20 gradi. Questi tipi di installazione possono compromettere il corretto funzionamento.

20°20°

Non bloccare le prese di ventilazione

Evitare di coprire le prese di ventilazione onde evitare il surriscaldamento interno.

34 (IT)

Page 77

Manutenzione

Sostituzione della lampada

Nel caso in cui occorra sostituire la lampada, sostituirla tempestivamente usando una nuova lampada per proiettore LMP-600.

Quando si sostituisce la lampada dopo l’uso del proiettore

Spegnere il proiettore, quindi scollegare il cavo di alimentazione. Attendere almeno un’ora che la lampada si raffreddi.

Nota

Dopo aver spento il proiettore, la lampada avrà ancora una temperatura molto elevata. Attendere che la lampada si raffreddi completamente prima di sostituirla.

1 Poggiare un telo di stoffa protettivo sotto il

proiettore. Capovolgere il proiettore.

Nota

Fare attenzione a non far cadere il proiettore dopo averlo capovolto.

4 Allentare la vite sull’unità lampada con il

cacciavite Philips. Estrarre l’unità lampada usando la maniglia.

5 Inserire direttamente la nuova lampada fino ad

alloggiarla saldamente. Stringere la vite e piegare in basso la maniglia.

2 Estrarre il dispositivo di regolazione premendo

l’apposito tasto e girarlo verso l’esterno.

3 Aprire il coperchio della lampada allentando le due

viti con il cacciavite Philips (in dotazione con la lampada per proiettore LMP-600). Per motivi di sicurezza, non allentare le altre viti.

Note

•Fare attenzione a non toccare la superficie di vetro della lampada.

•Se la lampada non è stata fissata correttamente non sarà possibile accendere l’apparecchio.

6 Chiudere il coperchio della lampada e stringere le

viti.

7 Girare il dispositivo di regolazione verso l’interno

e premerlo per chiudere.

8 Riportare il proiettore nella posizione diritta. 9 Collegare il cavo di alimentazione e accendere il

proiettore sul modo di attesa.

Premere i seguenti tasti sul pannello di controllo nell’ordine descritto per meno di cinque secondi ciascuno: LIGHT, ?, /, ENTER.

35 (IT)

Page 78

Manutenzione

Note

•Dopo aver spento il proiettore con il tasto I /u, la

temperatura della lampada sarà elevata. Non toccare la lampada onde evitare di scottarsi le dita. Per sostituire la lampada, attendere almeno un’ora che questa si raffreddi.

•Per la sostituzione accertarsi di utilizzare una lampada per proiettore LMP-600. Se si usa una lampada diversa dal tipo LMP-600, potrebbero verificarsi problemi di funzionamento del proiettore.

•Prima di sostituire la lampada, accertarsi di spegnere il proiettore e di scollegare il cavo di alimentazione.

•Non collocare la lampada in luoghi alla portata dei bambini o vicino ad oggetti facilmente infiammabili.

•Non bagnare la lampada né farvi penetrare alcun liquido od oggetto solido onde evitare di romperla.

•Non mettere le mani all’interno dell’alloggiamento della lampada né farvi cadere alcun liquido od oggetto solido, onde evitare il rischio di scosse elettriche o di incendi.

Pulizia del filtro dell’aria

3 Per rimuovere il coperchio del filtro dell’aria sul

lato destro del proiettore, tenere premuto il tasto PUSH.

4 Sollevare la molla.

Il filtro dell’aria deve essere pulito ogni 300 ore. Nel caso in cui la rimozione della polvere risultasse difficile, sostituire il filtro con uno nuovo. Per la pulizia del filtro dell’aria, seguire le seguenti operazioni:

1 Disattivare l’alimentazione e scollegare il cavo di

alimentazione.

2 Estrarre la maniglia.

5 Rimuovere il filtro dell’aria.

6 Pulire la polvere dal filtro con un aspirapolvere. 7 Fissare il filtro dell’aria e rimettere il coperchio.

36 (IT)

Page 79

Soluzione dei problemi

Se il proiettore funziona in modo irregolare, provare a diagnosticare e correggere il problema utilizzando la seguente guida. Nel caso in cui non si riesca a risolvere il problema, rivolgersi al personale qualificato Sony.

Sintomo

L’alimentazione non viene attivata.

Non vengono riprodotte né immagini né suono.

Non vengono riprodotte immagini o suono.

Non viene riprodotta alcuna immagine.

L’immagine è disturbata. È possibile che l’immagine sia disturbata

In caso di ricevimento del suono attraverso il connettore INPUT A, questo arriva solo da un canale.

L’immagine in ingresso dal connettore INPUT A è troppo luminosa.

Il colore dell’immagine dal connettore INPUT A è anomalo.

Nonostante il segnale immesso dal connecttore INPUT A sia corretto, viene visualizzato il messaggio “Controllare INGRE A in REGOLAZ.”

Non appaiono le indicazioni a schermo.

Il bilanciamento del colore non è corretto.

L’immagine è troppo scura. Il contrasto o la luminosità non è stato

L’immagine non è chiara. L’immagine è fuori fuoco. Regolare la messa a fuoco

Causa Soluzione

L’alimentazione è stata disattivata e attivata con il tasto I / u troppo rapidamente.

Il coprilampada è staccato. Chiudere saldamente il coprilampada

Il coperchio del filtro dell’aria è staccato. Chiudere il coperchio del filtro dell’aria

Il cavo è scollegato. Accertarsi che siano stati effettuati i collegamenti

Il collegamento è stato effettuato in modo errato.

La selezione dell’ingresso non è corretta.

L’immagine o il suono sono stati eliminati.

Il segnale del computer non è stato impostato per l’emissione sul monitor esterno.

Il segnale del computer è stato impostato per l’emissione sul display a cristalli liquidi del computer e sul monitor esterno.

sullo sfondo a seconda della combinazione dei numeri di punto ricevuti dal connettore e numeri di pixel sul pannello LCD.

Dal connettore INPUT A il proiettore riceve il suono monofonico.

L’interruttore di terminazione 75 ohm sul fondo del VPL-SC60E è regolato su OFF.

Le impostazioni per INGRE A nel menu REGOLAZ. non sono corrette.

’impostazione per INGRE A nel menu

L REGRAZ. non è corretta.

Nel menu REGOLAZ. la voce STATUS è stata impostata su DISIN.

L’immagine non è stata regolata in modo appropriato.

Il proiettore è stato impostato sul sistema di colore errato.

impostato in modo appropriato.

Sull’obiettivo si è creata della condensa. Lasciare acceso il proiettore per circa due ore

Prima di attivare l’alimentazione attendere 90 secondi circa

pagina 35 (IT))

pagina 36 (IT))

appropriati Accertarsi che siano stati effettuati i collegamenti

appropriati Selezionare in modo corretto la sorgente di ingresso

usando il tasto INPUT Premere i tasti MUTING per rilasciare la funzione

di disattivazione audio Impostare il segnale del computer per l’emissione

sul monitor esterno

Impostare il segnale del computer per l’emissione solo sul monitor esterno

Modificare il modello del desktop del computer collegato.

Immettere il suono stereo.

Regolare l’interruttore di terminazione 75 ohm su ON.

Selezionare RGB o COMPONENTI per INGRE A nel menu REGOLAZ. in base al segnale di ingresso

Impostare la voce STATUS del menu REGOLAZ. su INSER

Regolare l’immagine

(vedere pagina 21 (IT))

(vedere da pagina 17 (IT) a 19 (IT))

(vedere pagina 21 (IT)).

(vedere pagina 22 (IT))

(vedere pagina 17 (IT)).

(vedere pagina 30 (IT))

(vedere le pagine 30 (IT))

(vedere pagina 30 (IT)).

(vedere le pagine 25 (IT) e 26

(IT)).

Impostare la voce STD COLORE del menu CTRL IMMAG. in modo che corrisponda al sistema di colore ricevuto

Regolare in modo appropriato il contrasto o la luminosità del menu CTRL IMMAG.

(vedere pagina 33 (IT))

(vedere pagina 26 (IT)).

(vedere pagina 25 (IT))

(vedere

(vedere pagina 22 (IT))

(Continua)

37 (IT)

Page 80

Soluzione dei problemi

Sintomo

L’indicatore LAMP/COVER lampeggia.

L’indicatore LAMP/COVER si illumina.

L’indicatore TEMP/FAN lampeggia.

L’indicatore TEMP/FAN si illumina.

Il telecomando non funziona. Le pile del telecomando sono scariche. Sostituire le pile con altre nuove

Non viene emesso il puntatore laser.

Il joystick, il tasto R CLICK o il tasto L CLICK non funzionano.

Causa Soluzione

Il coprilampada o il coperchio del filtro dell’aria è staccato.

La lampada si è consumata. Sostituire la lampada

La lampada ha raggiunto una temperatura elevata.

La ventola è rotta. Rivolgersi a personale qualificato Sony.

La temperatura interna è stranamente alta.

L’interruttore COMMANDER ON/OFF è impostato sulla posizione OFF.

Il cavo è collegato alla presa CONTROL S OUT.

Il sensore di comando a distanza anteriore/posteriore è vicino alla lampada fluorescente.

Le pile sono scariche. Sostituire le pile con altre nuove

Il telecomando viene usato come se fosse un modello a filo, senza pile.

La porta del mouse del computer non riconosce il cavo del mouse.

Fissare saldamente il coperchio

(IT) e 36 (IT)).

(vedere pagina 35 (IT))

Attendere 90 secondi per far raffreddare la lampada e riattivare l’alimentazione

21 (IT)).

Assicurarsi che nulla ostruisca le prese di ventilazione.

(IT)).

Impostare l’interruttore sulla posizione di ON

(vedere pagina 15 (IT)).

Scollegare il cavo

Modificare l’impostazione di RICEVITORE SIRCS del menu REGOLAZ.

(IT)).

Installare le pile

Riavviare il computer.

(vedere pagina 15 (IT)).

(vedere pagina 31 (IT))

(vedere pagina 15 (IT)).

(vedere pagina 35

(vedere pagina

(vedere pagina 15

Messaggi di avvertimento

Usare il seguente elenco per controllare il significato dei messaggi visualizzati sullo schermo.

Messaggio

Temp. alta! Spegnimento tra 1 min.

Frequenza fuori limite! Non è possibile proiettare questo segnale

Controllare INGRE A in REGOLAZ.

Significato Soluzione

La temperatura interna è troppo alta. Disattivare l’alimentazione.

d’ingresso perché la frequenza supera il limite accettabile del proiettore.

Il valore dell’impostazione della risoluzione del segnale di uscita del computer è troppo alto.

È stato immesso il segnale RGB dal computer, ma INGRE A nel menu REGOLAZ. è impostato su COMPONENTI.

Accertarsi che nulla ostruisca le prese di ventilazione.

Immettere un segnale compreso nella gamma di frequenza.

Impostare la voce di impostazione dell’uscita su

(vedere pagina 17 (IT)).

SVGA

Impostare correttamente INGRE A.

Messaggi di avviso

Usare il seguente elenco per verificare il significato dei messaggi visualizzati sullo schermo.

Messaggio

NESSUN INGR. Non applicabile! È stato premuto il tasto sbagliato. Premere il tasto appropriato.

Significato Soluzione

Non viene ricevuto alcun segnale Verificare i collegamenti.

38 (IT)

Page 81

Caratteristiche tecniche

Altro

Caratteristiche ottiche

Sistema di proiezione

Sistema di proiezione a 3 pannelli

LCD, 1 obiettivo

Pannello LCD Pannello LCD TFT da 0,9",

1.440.000 pixel (480.000 pixel × 3)

Obiettivo 1,2 volte l’obiettivo a focale

regolabile f da 36,0 a 43,5 mm/F da 2,0 a

2,3 Lampada 120 W UHP Dimensione dell’immagine di proiezione

Gamma: da 40 a 150 pollici di

diagonale Emissione luce da 650 lm ANSI lumen Raggio di emissione (quando viene immesso il segnale

SVGA)

40": da 1550 a 1830 mm 60": da 2360 a 2780 mm 80": da 3170 a 3720 mm 100": da 3980 a 4670 mm 120": da 4790 a 5610 mm 150": da 6010 a 7030 mm

INPUT A INPUT A: HD D-sub a 15 piedini

Caratteristiche elettriche

Sistema di colore NTSC3.58/PAL/SECAM/NTSC4.43/

PAL-M, selezionabili

automaticamente e manualmente Risoluzione 600 linee televisive orizzontali

(ingresso video)

800 × 600 punti (ingresso RGB)

Segnali del computer compatibili

fH: da 15, 24 a 91 kHz fV: da 43 a 85 Hz

Altoparlante Sistema a tre altoparlanti stereo,

36 mm di diametro, 0,5 W

× 2 massimo

Ingresso/uscita

Ingresso video/audio

VIDEO: tipo fono

Video composito:

sincronizzazione negativa da

1 Vp-p ±2 dB

1) ANSI lumen è un metodo di misurazione dell’American National Standard IT 7.228.

(terminazione a 75 ohm)

S VIDEO: tipo Y/C mini DIN a

4 piedini(maschio) Y (luminanza): sincronizzazione negativa da 1 Vp-p ±2 dB (terminazione a 75 ohm) C (crominanza): segnale di sincronizzazione 0,286 Vp-p ±2 dB (NTSC) (terminazione a 75 ohm), segnale di sincronizzazione 0,3 Vp-p ±2 dB (PAL) (terminazione a 75 ohm)

AUDIO: tipo fono × 2

500 mVrm, impedenza superiore a 47 kilohm

(femmina) RGB analogico/componenti:

R/R-Y: 0,7 Vp-p ±2 dB (terminazione a 75 ohm) G: 0,7 Vp-p ±2 dB (terminazione a 75 ohm) G con sincronismo/Y: sincronismo negativo da 1 Vp-p ±2 dB (terminazione a 75 ohm) B/B-Y: 0,7 Vp-p ±2 dB (terminazione a 75 ohm) SYNC/HD: Ingresso sincronizzazione composito: impedenza alta 1-5 Vp-p, positivo/negativo Ingresso sincronizzazione orizzontale: impedenza alta 1-5 Vp-p, positivo/negativo VD: Ingresso sincronizzazione verticale: impedenza alta 1-5 Vp-p, positivo/negativo

MOUSE (uscita): a 13 piedini

(femmina)

(Per maggiori dettagli, vedere

“Assegnazione dei piedini” a pagina 41 (IT ).)

AUDIO: minipresa stereo

500 mVrm, impedenza superiore a 47 kilohm

(Continua)

39 (IT)

Page 82

Caratteristiche tecniche

AUDIO OUT (uscita variabile): minipresa stereo

500 mVrm massimo, impedenza

inferiore a 5 kilohm Norme sulla sicurezza

EN60950, EN60825-1, CE, C-Tick

Fascio laser

Tipo di laser Classe 2 Lunghezza d’onda

645 nm

Uscita 1 mW

Informazioni generali

Dimensioni 107 × 218 × 314 mm (l/a/p) Peso Circa 3,7 kg Alimentazione CA da 100 a 120 V/ da 220 a

240 V, 2A/0,9A, 50/60 Hz Consumo energetico

Massimo 190 W (modo di attesa:

5 W) Dissipazione del calore

648,37 BTU

Temperatura di utilizzo

da 0°C a 40°C

Umidità di utilizzo

da 35% a 85% (senza condensa)

Temperatura di deposito

da –20°C a 60°C

Umidità di deposito

dal 10% al 90%

Accessori in dotazione

Telecomando RM-PJM600 (1) Pile formato AA (R6) (2) Cavo per segnale video SMF-401

(1)

Adattatore di segnale (per

Macintosh) (1)

Cavo per mouse

SIC-S20 (

(1)

SIC-S22 (

(2 m) (1)

Cavo audio/video Cinghia per telecomando (1) Cavo di alimentazione CA (1) Filtro dell’aria (ricambio) (1) Istruzioni per l’uso (1) Scheda di riferimento rapido (1)

per Macintosh

) (2 m)

per il modello PS/2

(1,5 m)

(1)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Accessori opzionali

Lampada per proiettore LMP-6001) (ricambio) Custodia VLC-SC50 Selettore di segnale IFU-SC50 Cavo per segnale video SMF-401 (HD D-sub a

15 piedini (maschio) ˜ HD D-sub a 15 piedini (maschio))

Cavo per segnale

SMF-402 (HD D-sub a 15 piedini (maschio) ˜ 3 × tipo fono (maschio))

Cavo per mouse

SIC-S20 (per Macintosh) SIC-S21 (per il modello seriale) SIC-S22 (per il modello PS/2)

Adattatore per segnale

ADP-10 (HD D-sub a 15 piedini ˜ D-sub a 9 piedini (per Cavo SIC)) ADP-20 (Macintosh ˜ HD D-sub a 15 piedini)

Cavo SIC

SIC-20A/20C/21/22

Schermi

Portatile da 80" VPS-80C Schermo piatto da 100" VPS-100FH Schermo piatto da 120" VPS-120FH

Alcuni componenti potrebbero non essere disponibili in alcune zone. Per maggiori dettagli, rivolgersi all’ufficio Sony più vicino.

(2 m)

Assegnazione dei piedini

Connettore INPUT A (HD D-sub a 15 piedini, femmina)

1 R/R-Y 9 N.C.

)

2 G/Y 10 GND 3 B/B-Y 11 GND 4 GND 12 N.C. 5 GND 13 HD/C.Sync 6 GND (R) 14 VD 7 GND (G) 15 N.C. 8 GND (B)

1) È possibile che i ricambi LMP-600 e VLC-SC50 non siano disponibili in alcune zone. Per maggiori dettagli

40 (IT)

rivolgersi all’ufficio Sony più vicino.

Page 83

Connettore MOUSE (a 13 piedini, femmina)

SIC-S21 (non in dotazione)

1013 69 35 12

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

Presa S VIDEO (a 4 piedini, mini-DIN)

Crominanza

GND

Luminanza

GND

Assegnazione dei piedini per il cavo del mouse

SIC-S20

13 piedini

1310 96 53 21

mini DIN a 4 piedini

13 piedini

1310 96 53 21

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

D-sub a 9 piedini

1 DCD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS

8 CTS 9RI

SIC-S22

13 piedini

1310 96 53 21

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD

7 L/PS

mini DIN a 6 piedini

1 DATA 2NC 3 GND 4 +5V 5 CLOCK 6NC

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

1 ADB 2NC 3 +5V 4 GND

Posizione dell’interruttore per l’adattatore del segnale

al Macintosh

Interruttore DIP

ON (posizione verso l’alto) = 1 al il proiettore

Modo fH

OFF (posizione verso il basso) = 0

Interruttore DIP 12345678

VGA/S VGA 31,5 kHz/37,8 kHz 0 0 1 11001 Macintosh 13" 35,0 kHz 1 1 0 01001 Macintosh 16" 49,7 kHz 0 1 0 11001

41 (IT)

Page 84

Caratteristiche tecniche

98,2

84,8

Dimensioni

Parte anteriore

106,9

261,7

218,7

48,5

64,6

104,6

Lato

201,1

158,325

34,823,4

Centro dell’obiettivo

313,7

Parte posteriore

54,3 30,9

218,7

Parte inferioreParte superiore

125,263

34,8 23,4

⁄3232)79,8

79.8 (3

7,9

121,5

173,3

53,846

167,6

20 25,5

Unità: mm

42 (IT)

Page 85

Indice analitico

A, B

Accessori in dotazione 40 (IT) Accessori opzionali 40 (IT) Adattatore del segnale 18 (IT)

posizione dell’interruttore 41 (IT)

Alimentazione

attivazione 21 (IT)

disattivazione 23 (IT) ALTOPARL 30 (IT) Assegnazione dei piedini 40 (IT), 41 (IT)

Caratteristiche tecniche 39 (IT) Cavo del mouse

assegnazione dei piedini 41 (IT)

collegamento 17 (IT) Collegamenti

apparecchi componenti 19 (IT)

computer 17 (IT)

videoregistratore 19 (IT) COLORE 25 (IT) Connettore del mouse 13 (IT)

assegnazione dei piedini 41 (IT) Connettore INPUT A 13 (IT)

assegnazione dei piedini 40 (IT) CONTRASTO 25 (IT) CONV SCAN 28 (IT)

DETTAG. 26 (IT) DIMEN 27 (IT) Dimensioni 42 (IT) Dimensioni dello schermo 16 (IT), 32 (IT) DIN. IMMAG 26 (IT)

Eliminazione

del suono 22 (IT)

dell’immagine 22 (IT) Esempi di installazione 16 (IT), 32 (IT)

note 34 (IT)

posti inadatti 33 (IT)

FASE PUNTO 27 (IT) Filtro dell’aria 36 (IT) FORMATO 28 (IT) Funzione del puntatore laser 14 (IT)

G,H

GAMMA 26 (IT)

I, J, K

INGRE A 30 (IT)

LINGUAGGIO 30 (IT) LUMINOS 25 (IT)

M, N, O

Maniglia 8 (IT) Menu

eliminazione della videata del menu

24 (IT) menu CTRL IMMAG. 25 (IT) menu REGOL INGR. 27 (IT) menu REGOLAZ. 30 (IT) uso del menu 24 (IT)

Menu CTRL IMMAG. 25 (IT) Menu REGOL INGR. 27 (IT) Menu REGOLAZ. 30 (IT) Messaggio

di avvertimento 38 (IT) di avviso 38 (IT)

P, Q

Pile

installazione 15 (IT) note 15 (IT)

Posizione e funzione dei comandi

pannello del connettore 13 (IT) pannello di controllo 9 (IT) parte anteriore/lato sinistro 8 (IT) parte posteriore/lato destro/inferiore

11 (IT) Telecomando 14 (IT)

POWER SAVING 9 (IT), 31 (IT) Precauzioni 4 (IT) Prese di ventilazione

aspirazione 11 (IT) scarico 8 (IT), 11 (IT)

Regolatore 12 (IT) Regolazione

dell’immagine 25 (IT), 26 (IT) dimensioni e spostamento

dell’immagine 27 (IT) memoria delle impostazioni 24 (IT)

Reimpostazione

reimpostazione di una voce 24 (IT) voci reimpostabili 24 (IT)

RICEVITORE SIRCS 31 (IT)

Sensore del comando a distanza

anteriore 8 (IT) impostazione 31 (IT)

posteriore 11 (IT) Soluzione dei problemi 37 (IT) Sostituzione della lampada 35 (IT) SPOST 27 (IT) STATUS (indicazioni a schermo) 30 (IT) STD COLORE (sistema) 26 (IT)

T, U, V, W, X, Y, Z

Telecomando

funzione del puntatore laser 14 (IT)

installazione delle pile 15 (IT)

posizione e funzione dei comandi 14

(IT) TEMP COLORE 26 (IT) TINTA 25 (IT)

43 (IT)

Page 86

Caratteristiche tecniche

44 (IT)

Page 87

45 (IT)

Page 88

Sony Corporation Printed in Japan
