Projector

4-435-798-43 (1)

Bedienungsanleitung

Lesen Sie sich dieses Handbuch und die mitgelieferte Kurzreferenz sorgfältig durch und
bewahren Sie sie zur künftigen Verwendung auf.

VPL-EW275/EW245/EW225
VPL-EX275/EX271/EX245/EX241/EX225/EX221

Nicht alle Modelle sind in allen Ländern und Regionen erhältlich.
Bitte wenden Sie sich an Ihren autorisierten Sony-Händler.

© 2012 Sony Corporation

Inhaltsverzeichnis

Überblick

Lage und Funktion der

Bedienelemente .............................. 4

Hauptgerät ....................................4

Anschlussfeld ...............................5

Fernbedienungs- und

Bedienfeldtasten ........................ 6

Vorbereitungen

Anschließen des Projektors ................9

Anschließen an einen

Computer ..................................9

Anschließen eines

Videogeräts .............................10

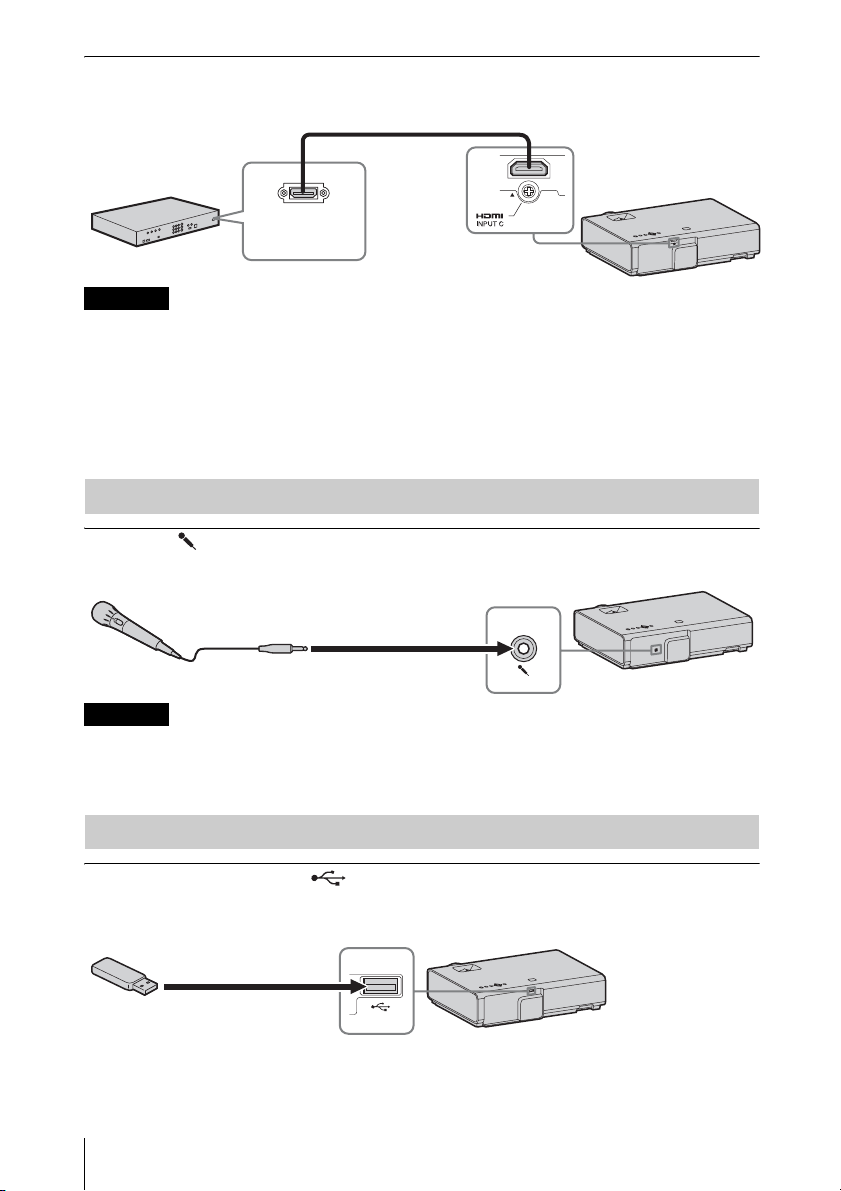

Anschließen eines Mikrofons ..... 12

Anschließen eines USB-

Speichergeräts .........................12

Anschließen an ein USB-WLAN-

Modul ......................................13

Anschließen eines externen

Monitors und eines

Audiogeräts ............................. 13

Das Menü Bild ..................................21

Das Menü Bildschirm .......................22

Das Menü Funktion ..........................26

Das Menü Bedienung .......................27

Das Menü Verbindung/Strom ...........28

Das Menü Installation ......................30

Das Menü Informationen ..................31

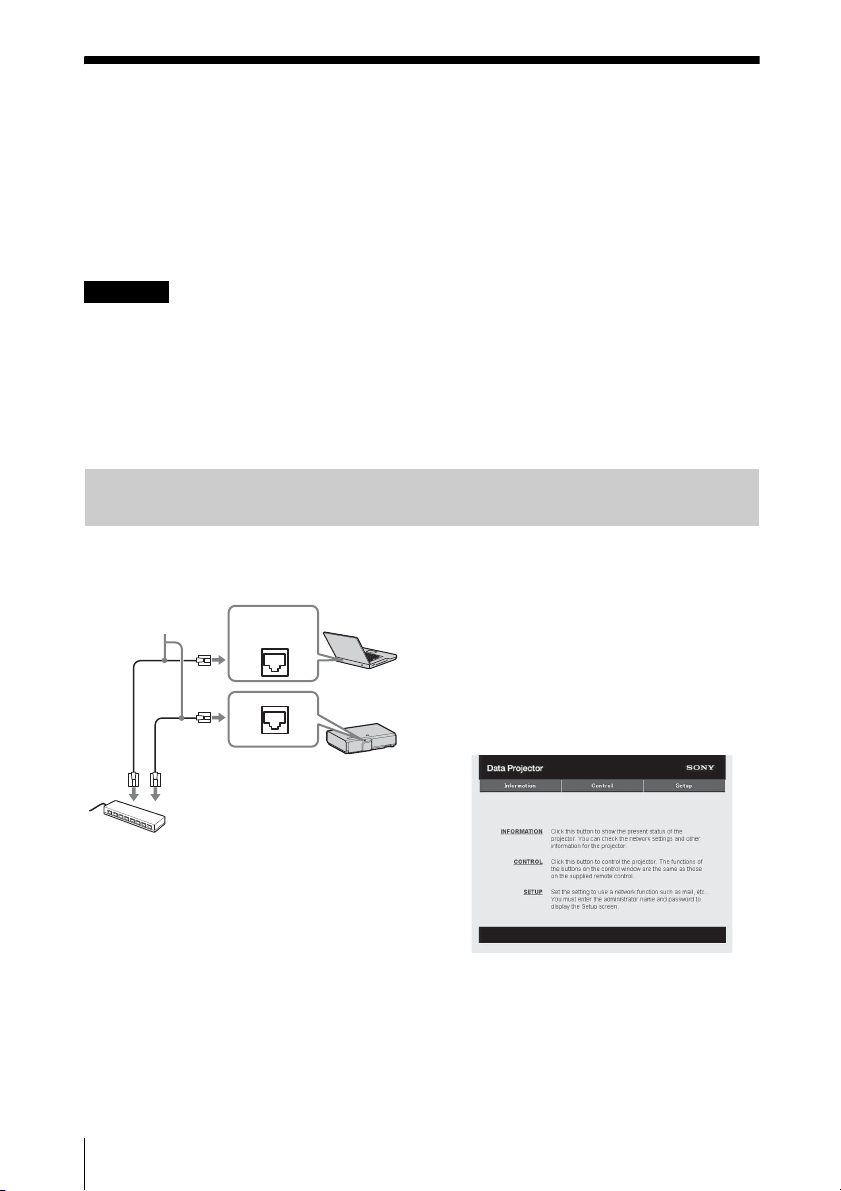

Netzwerk

Verwenden der

Netzwerkfunktionen ......................32

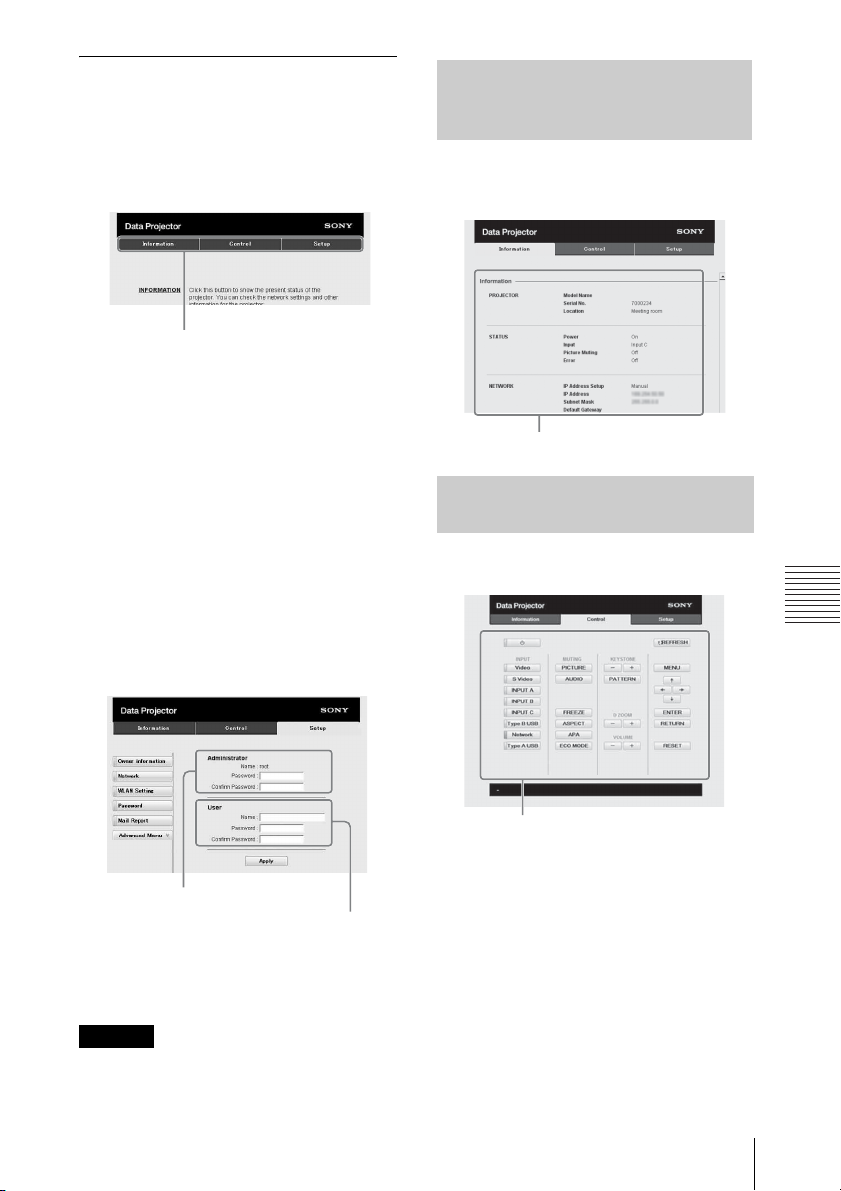

Anzeigen des Steuerfensters für den

Projektor mit einem

Webbrowser .............................32

Überprüfen der projektorbezogenen

Informationen ..........................33

Bedienen des Projektors von einem

Computer aus ...........................33

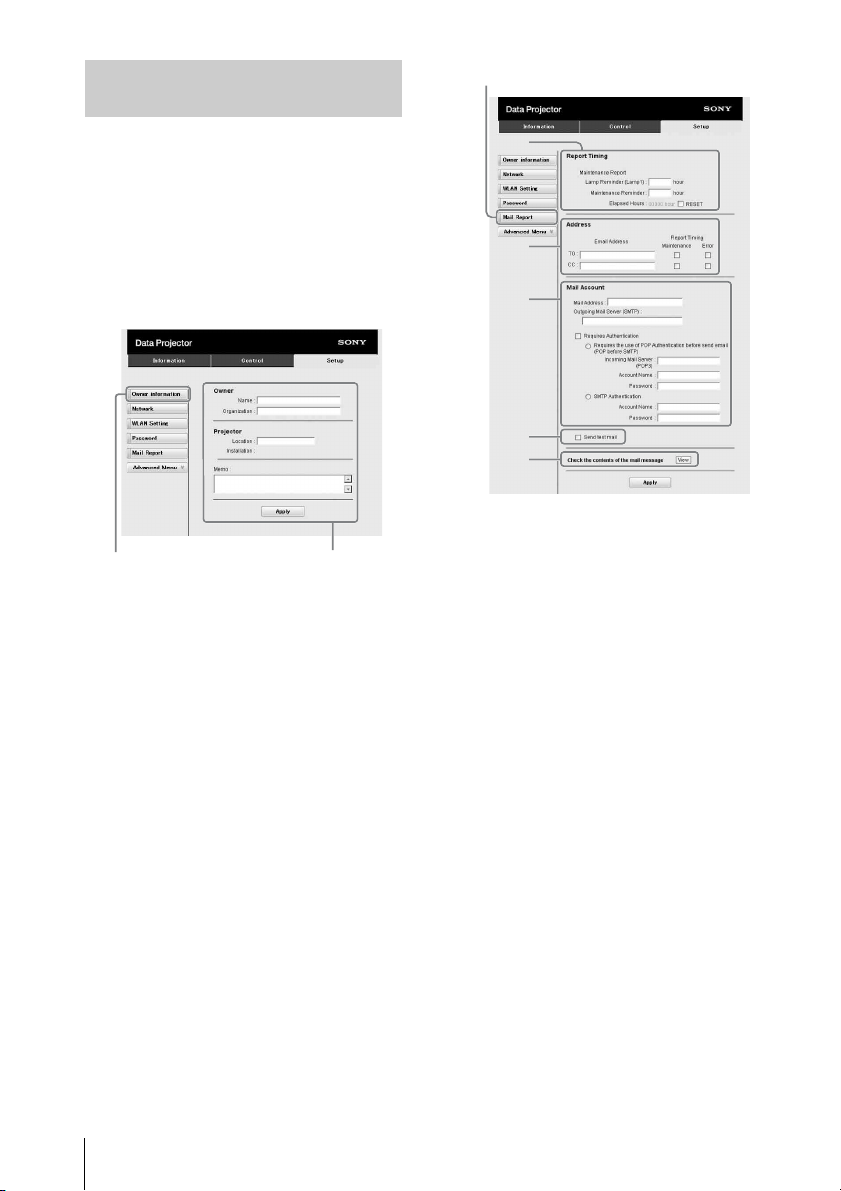

Verwendung der E-Mail-Bericht-

Funktion ..................................34

Präsentationsfunktion über
das Netzwerk

Projizieren/Einstellen von
Bildern

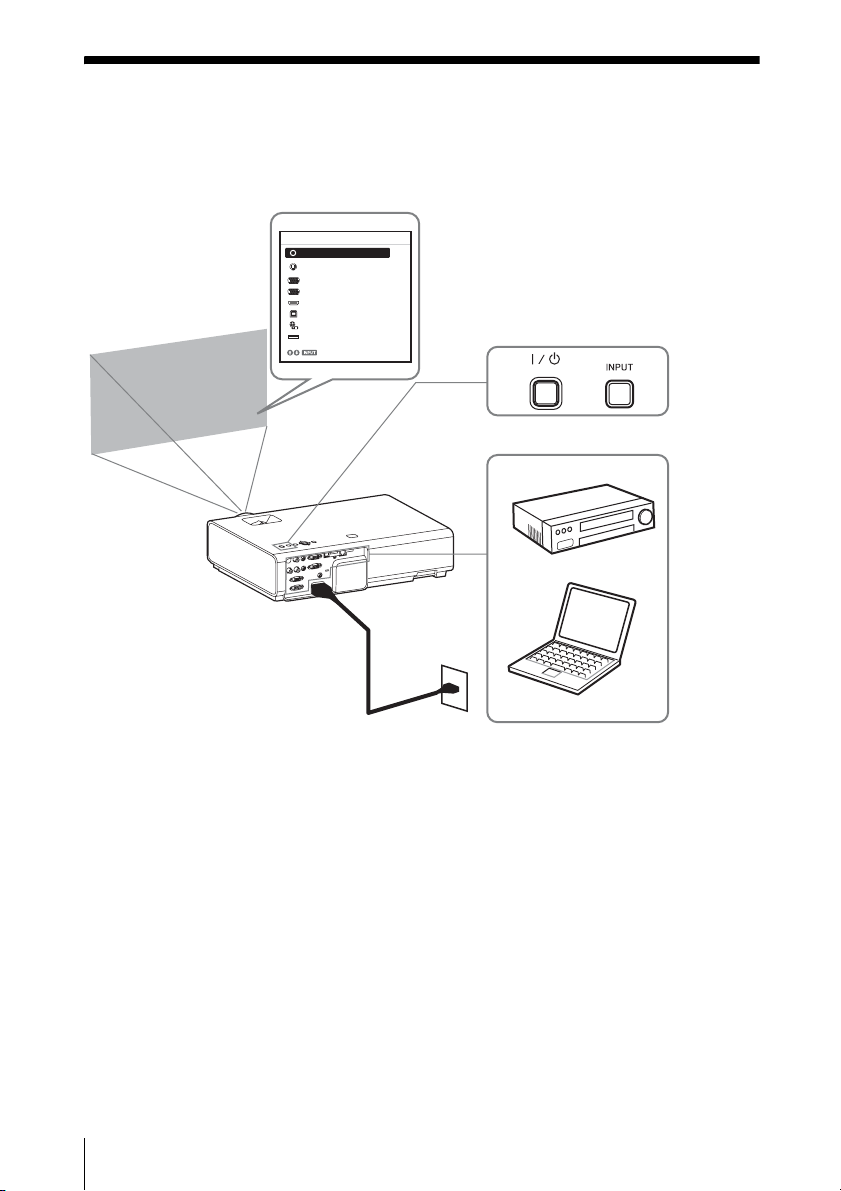

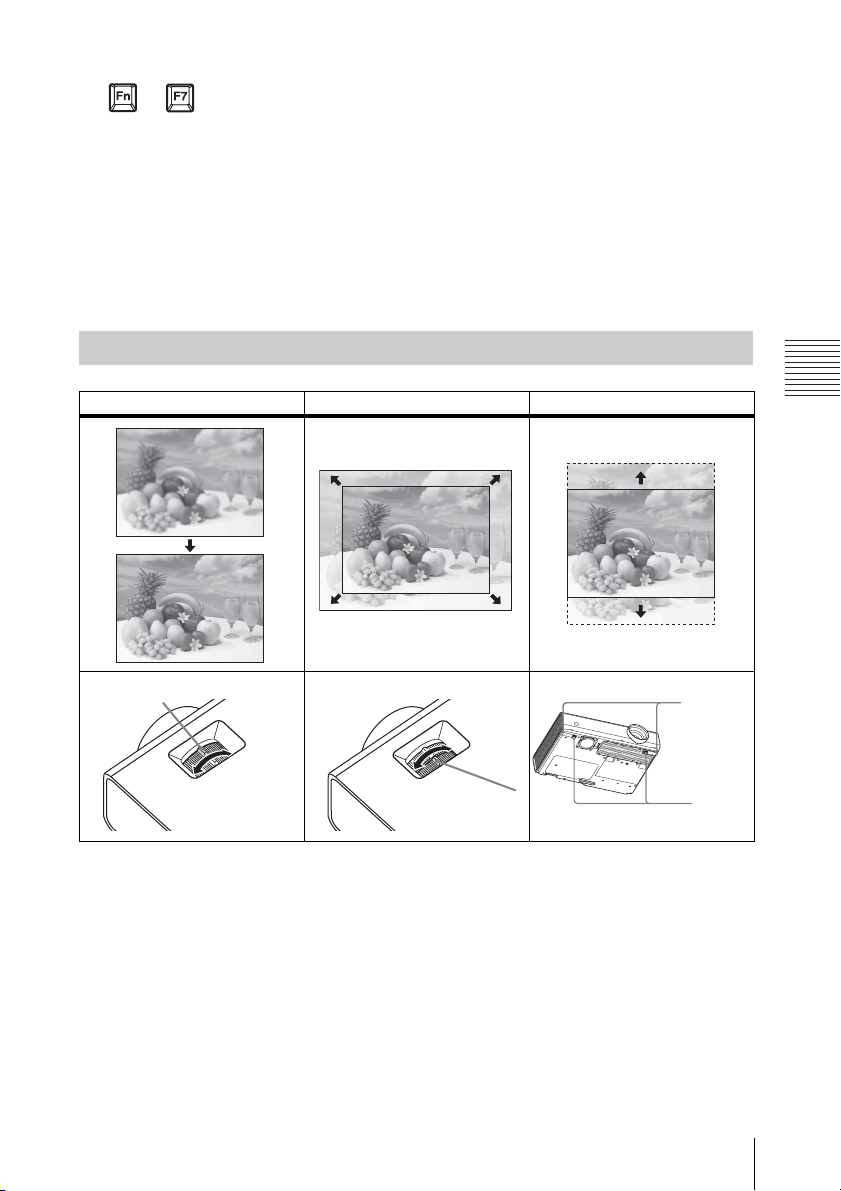

Projizieren von Bildern .................... 14

Einstellen des projizierten

Bildes ......................................15

Ausschalten des Projektors ........18

Einstellen des Geräts über
das Menü

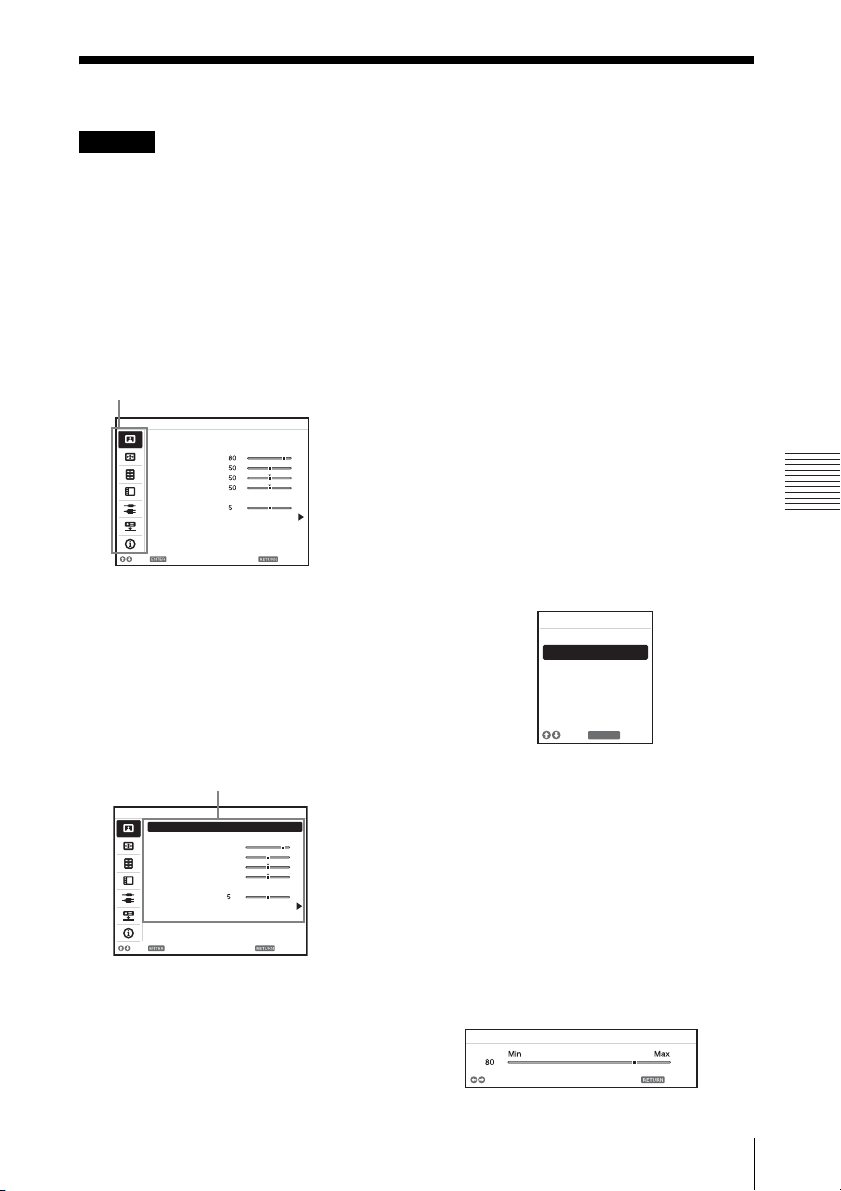

Das Menü .........................................19

2

Inhaltsverzeichnis

Verwenden der Präsentationsfunktion

über das Netzwerk .........................36

Installieren von Projector Station for

Network Presentation ..............36

Starten von Projector Station for

Network Presentation ..............36

Projizieren von Bildern ...............37

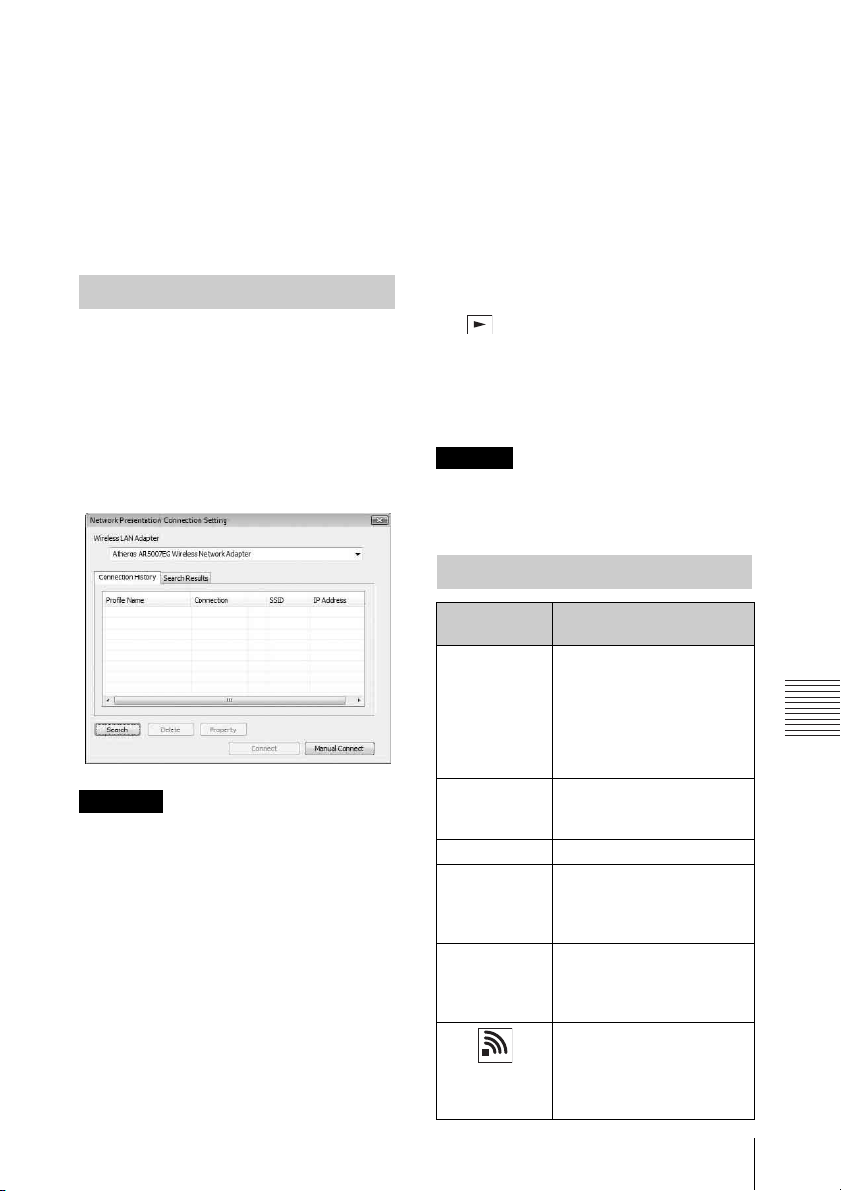

Verbindungseinstellungen ...........37

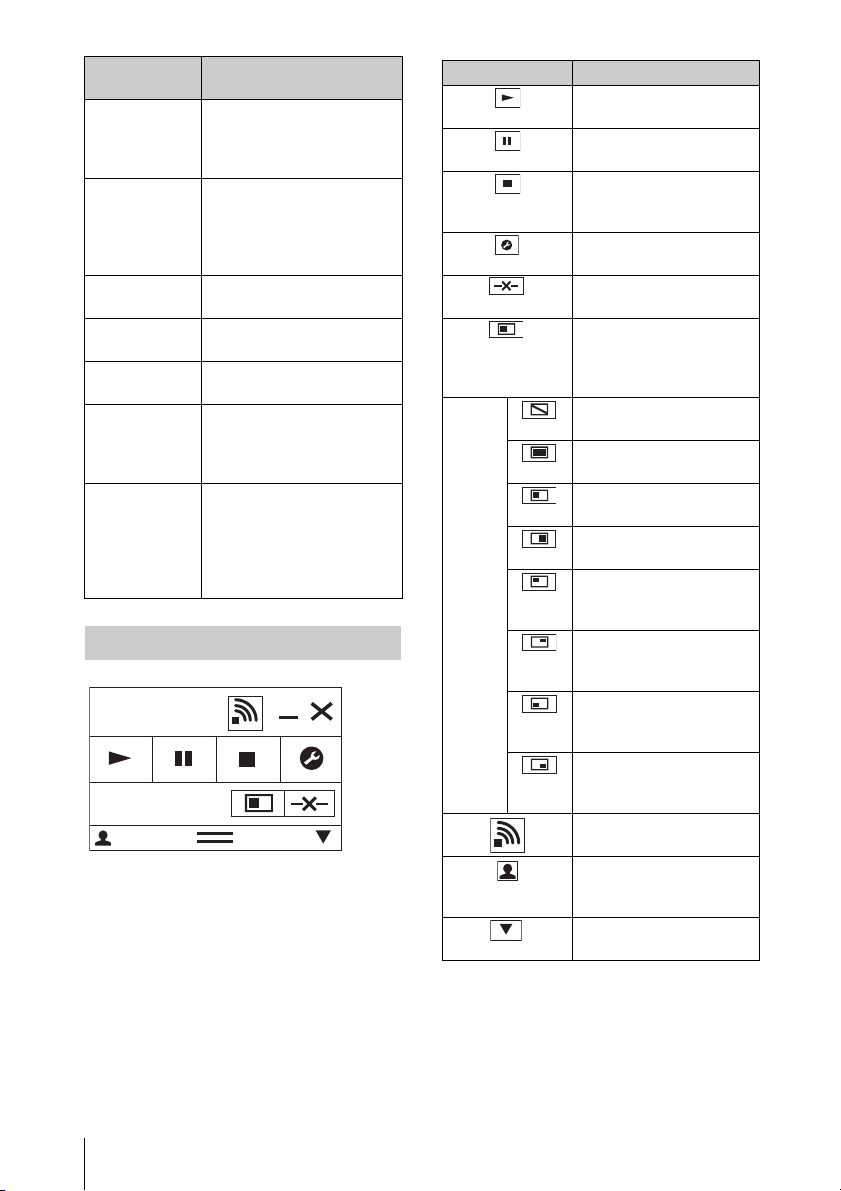

Verwenden der Steuerung ...........38

Projizieren eines Bildes
über eine USB-Verbindung

Projizieren eines Bildes über eine

USB-Verbindung ..........................39

Starten von USB Display ...........39

Projizieren von Bildern ..............39

Verwenden der Steuerung ...........39

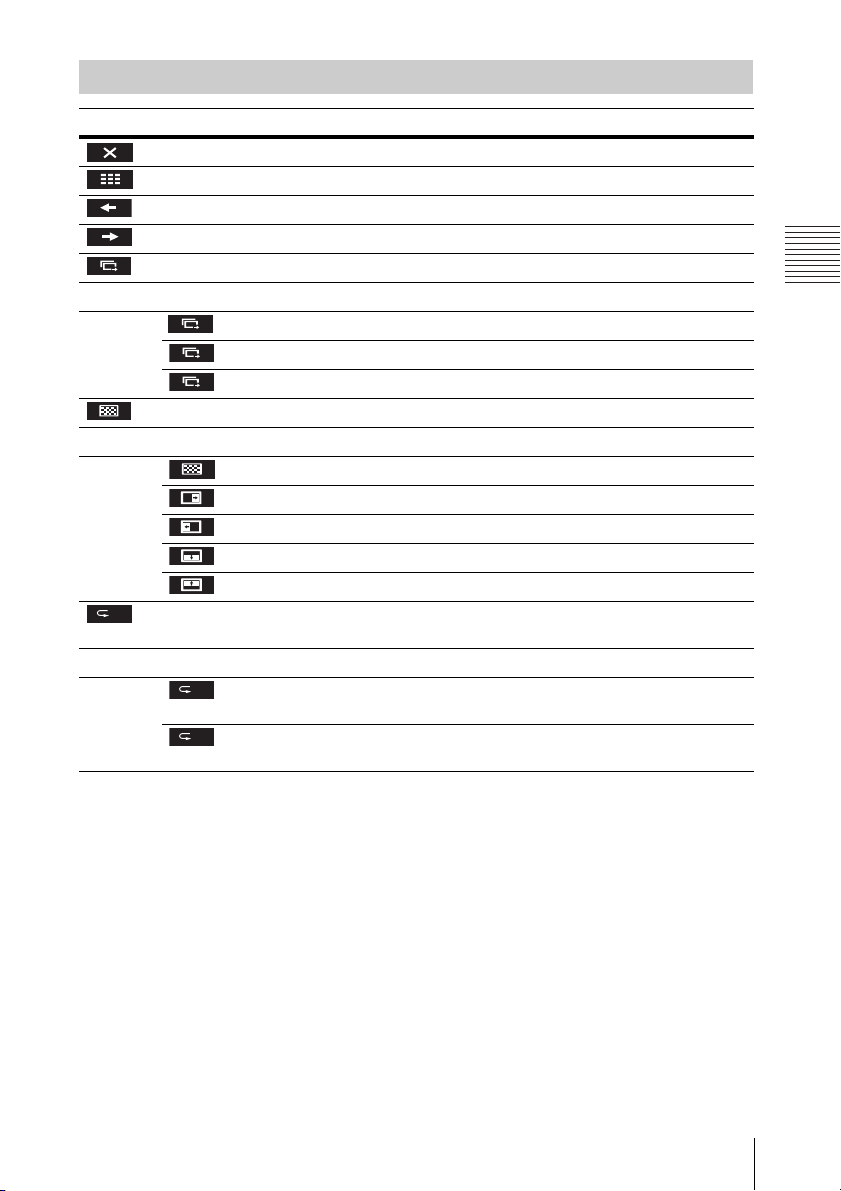

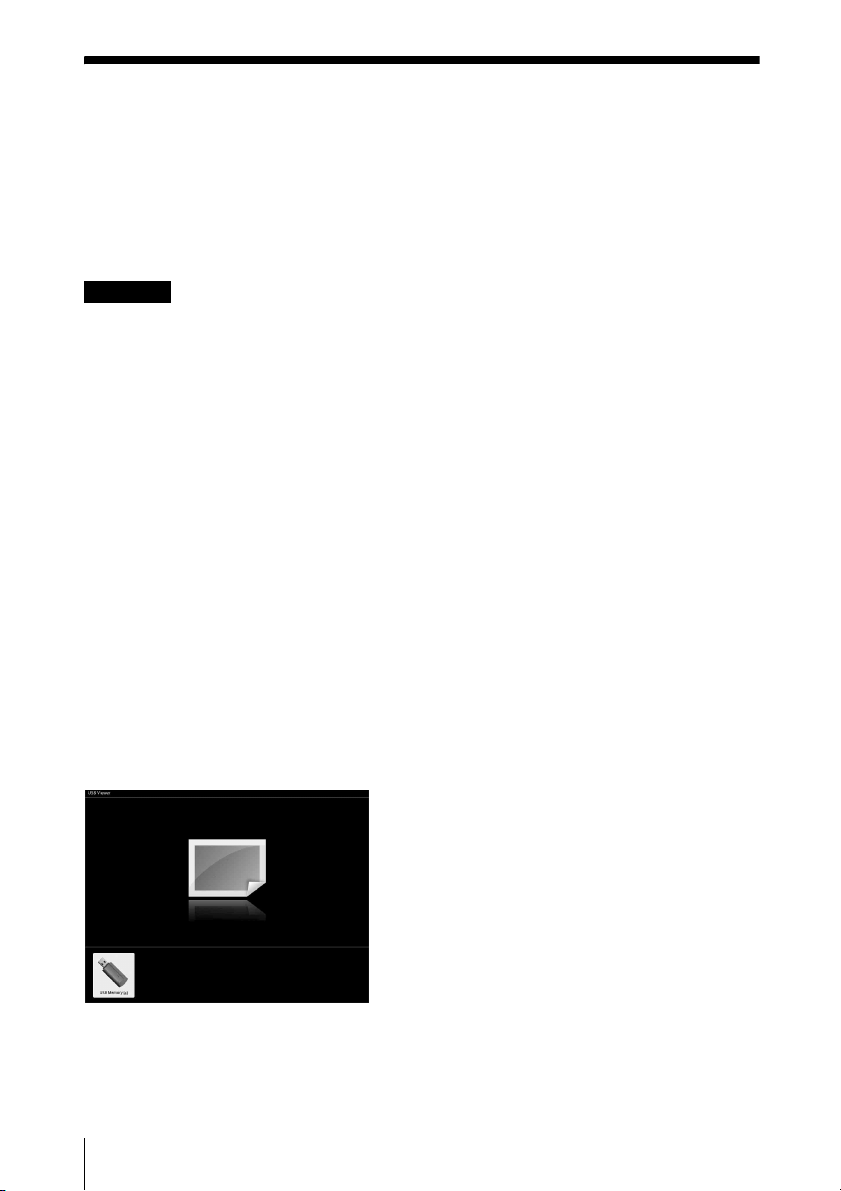

USB Media Viewer

Verwenden von USB Media

Viewer ...........................................40

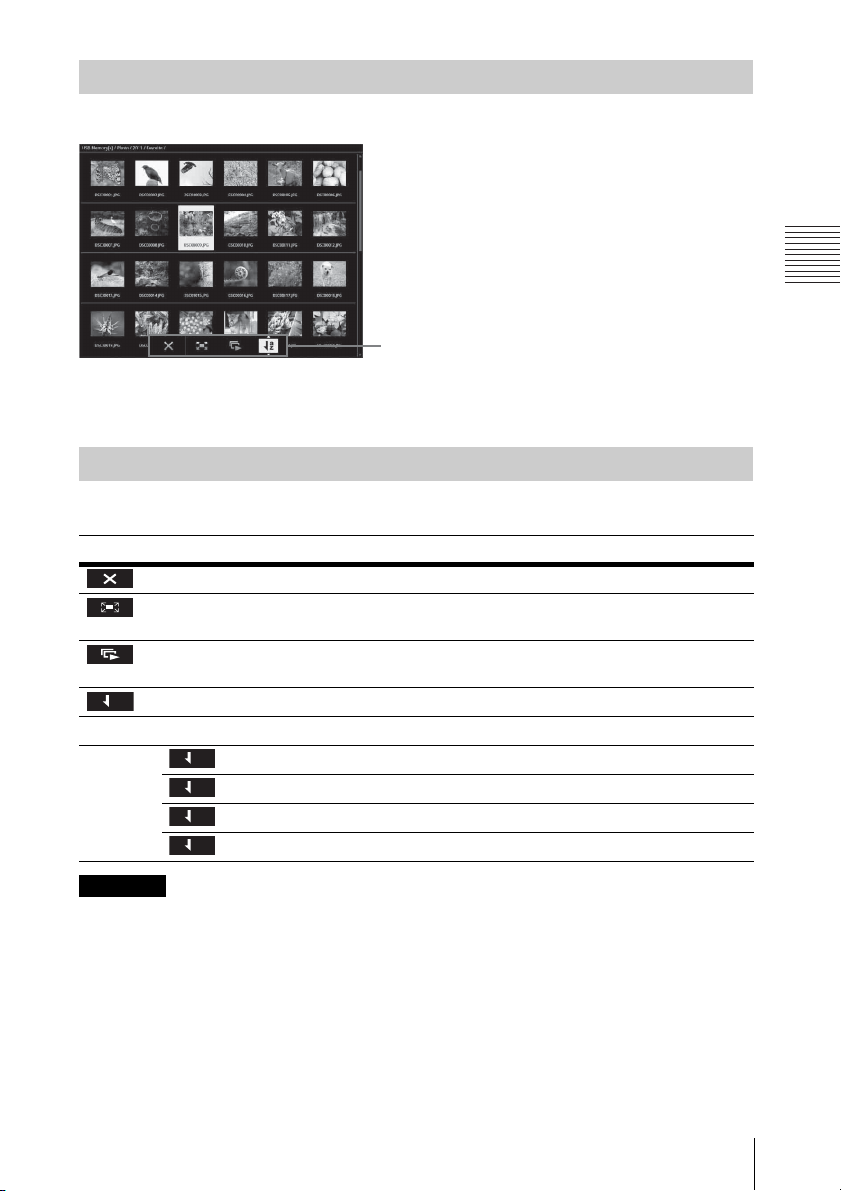

Miniaturansicht-Modus ..............41

Option-Menü ..............................41

Anzeige-Modus ..........................42

Option-Menü ..............................42

Diaschau-Modus .........................42

Option-Menü ..............................43

Sonstiges

Anzeigen ..........................................44

Liste der Meldungen ........................45

Fehlerbehebung ................................46

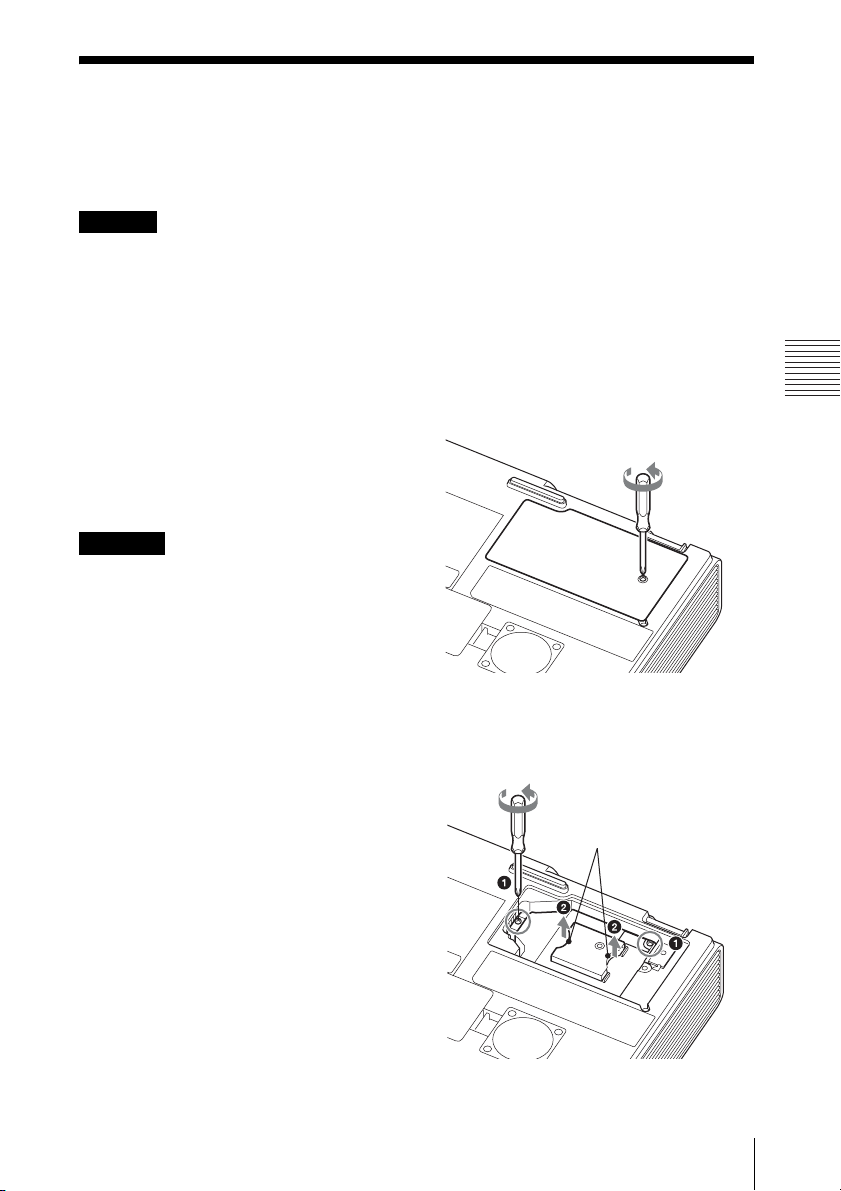

Austauschen der Lampe ...................49

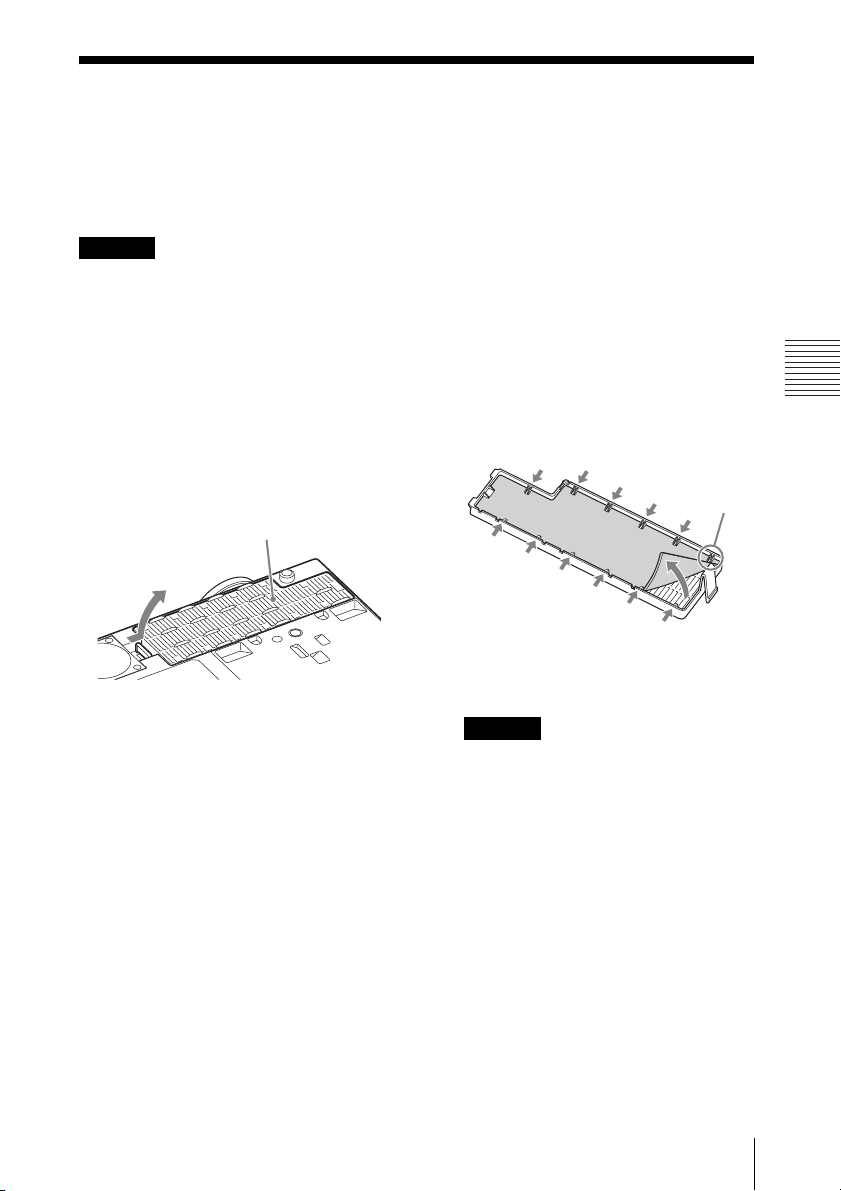

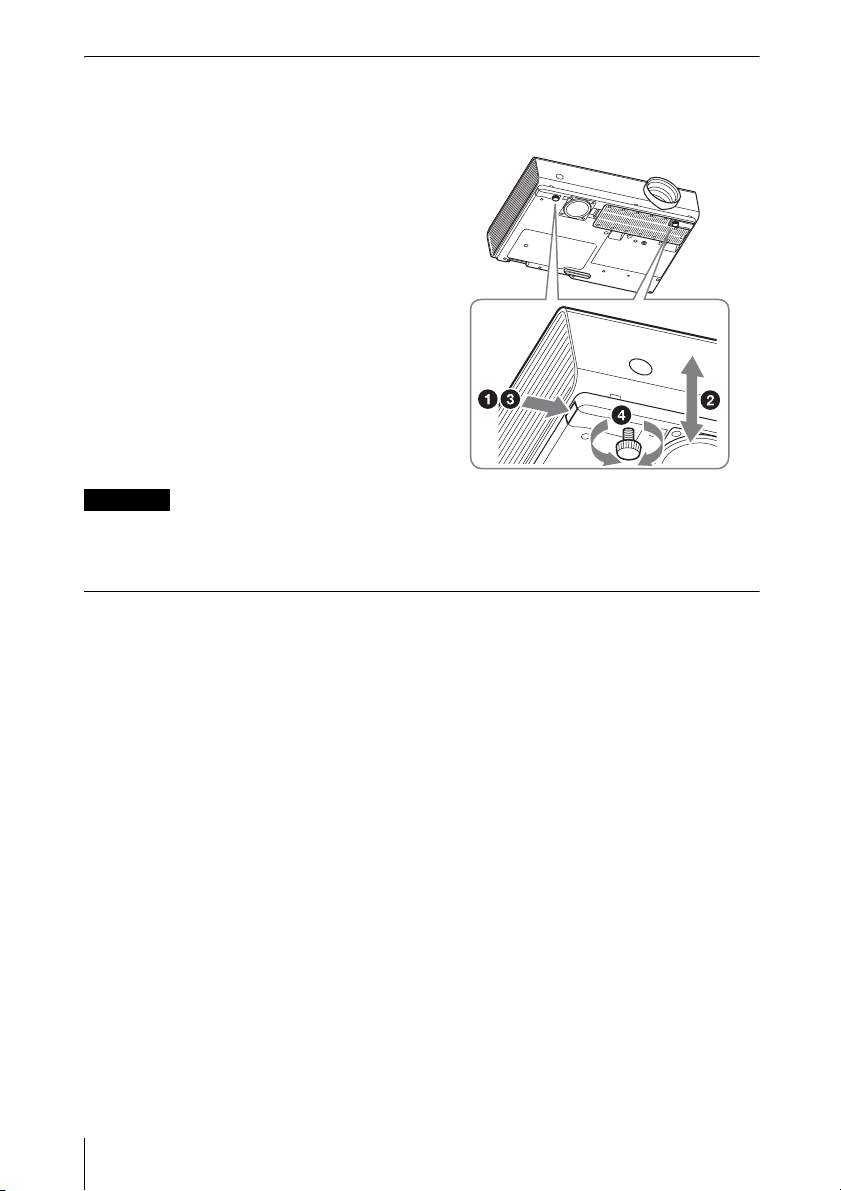

Reinigen des Luftfilters ....................51

Spezifikationen .................................52

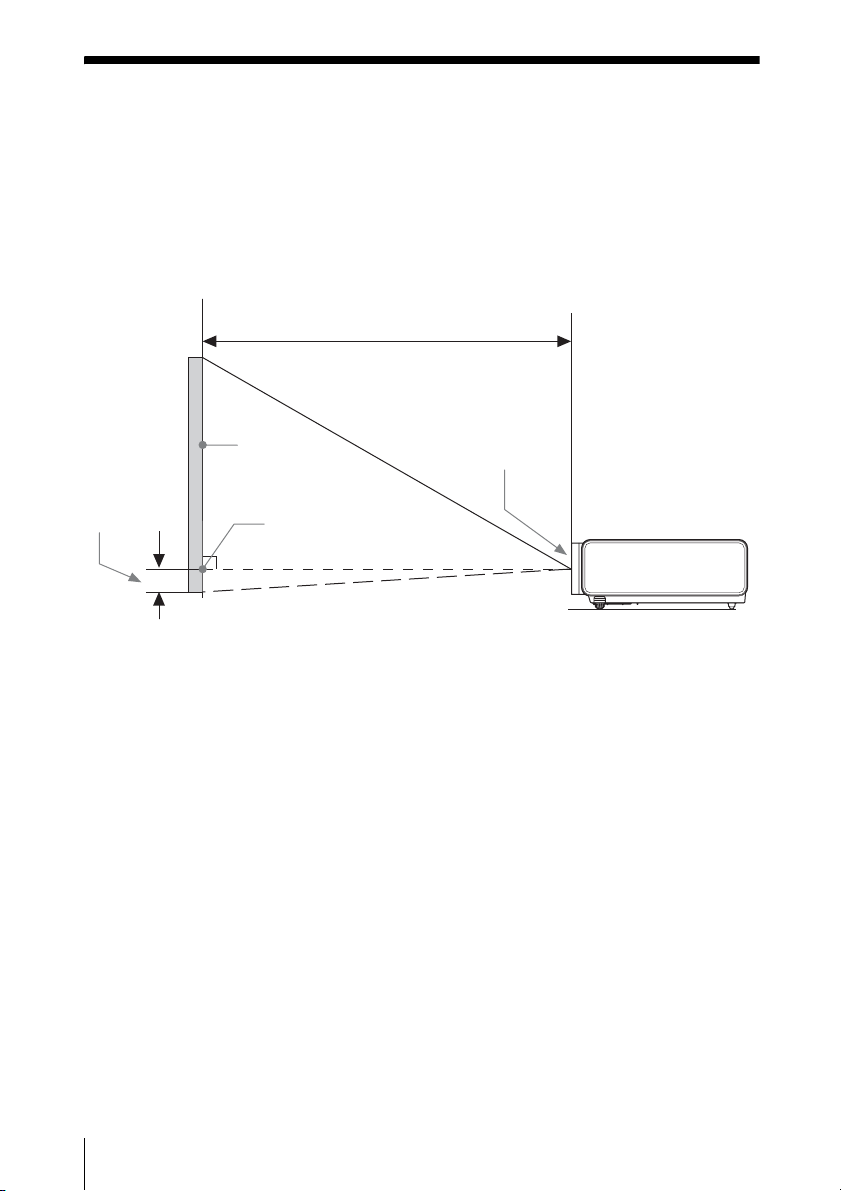

Projektionsentfernung ......................60

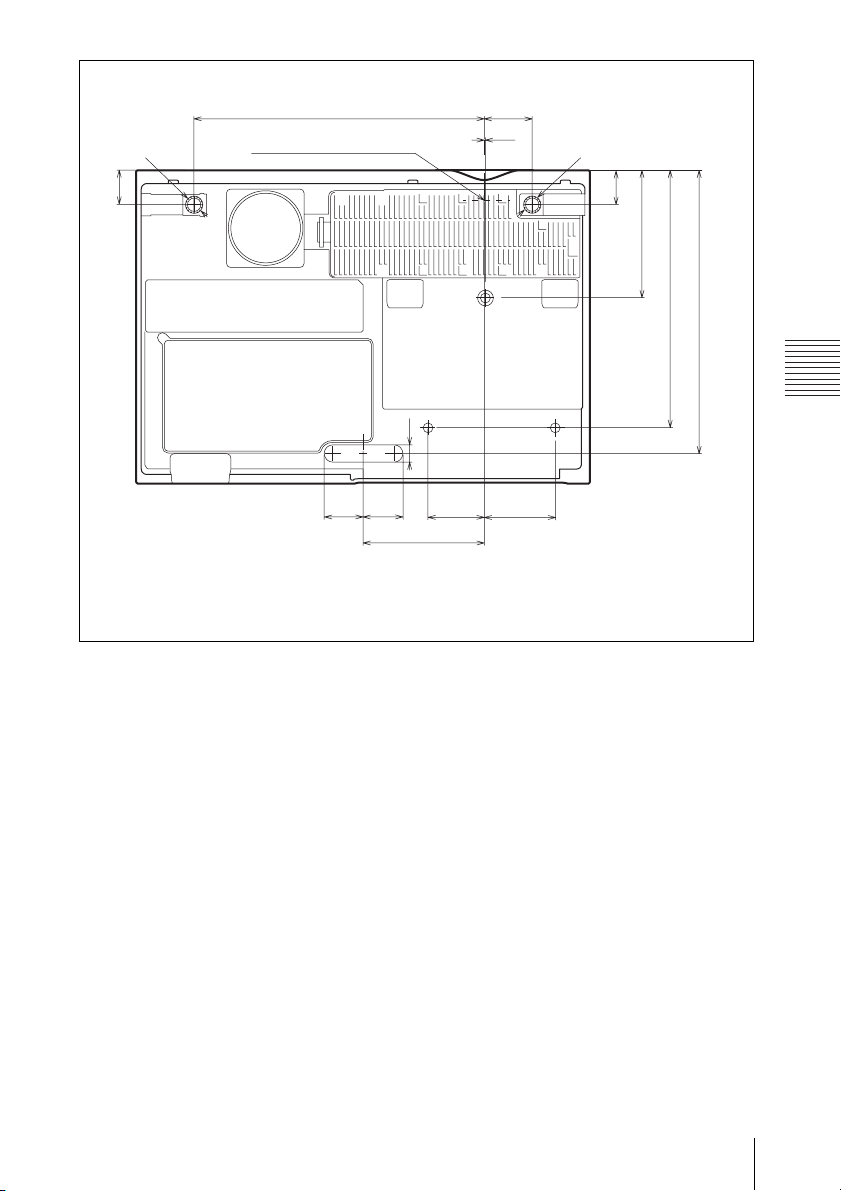

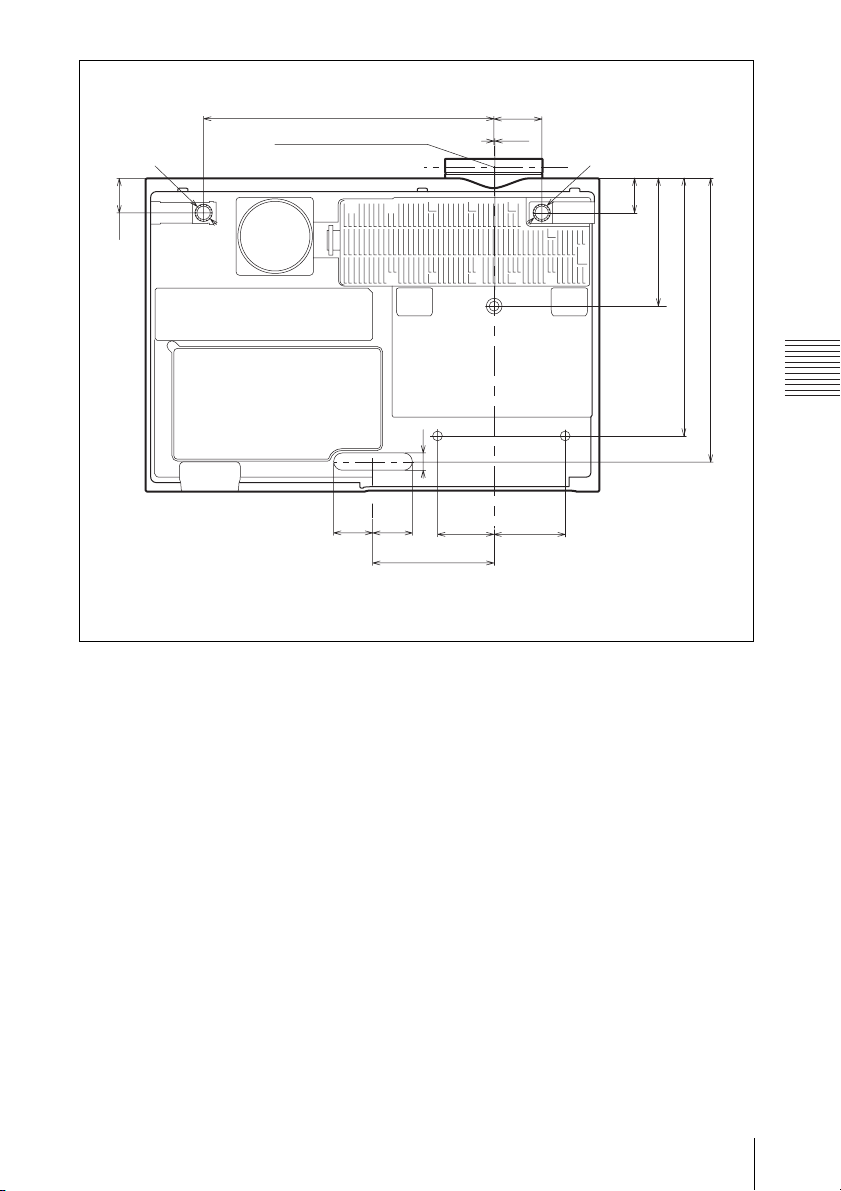

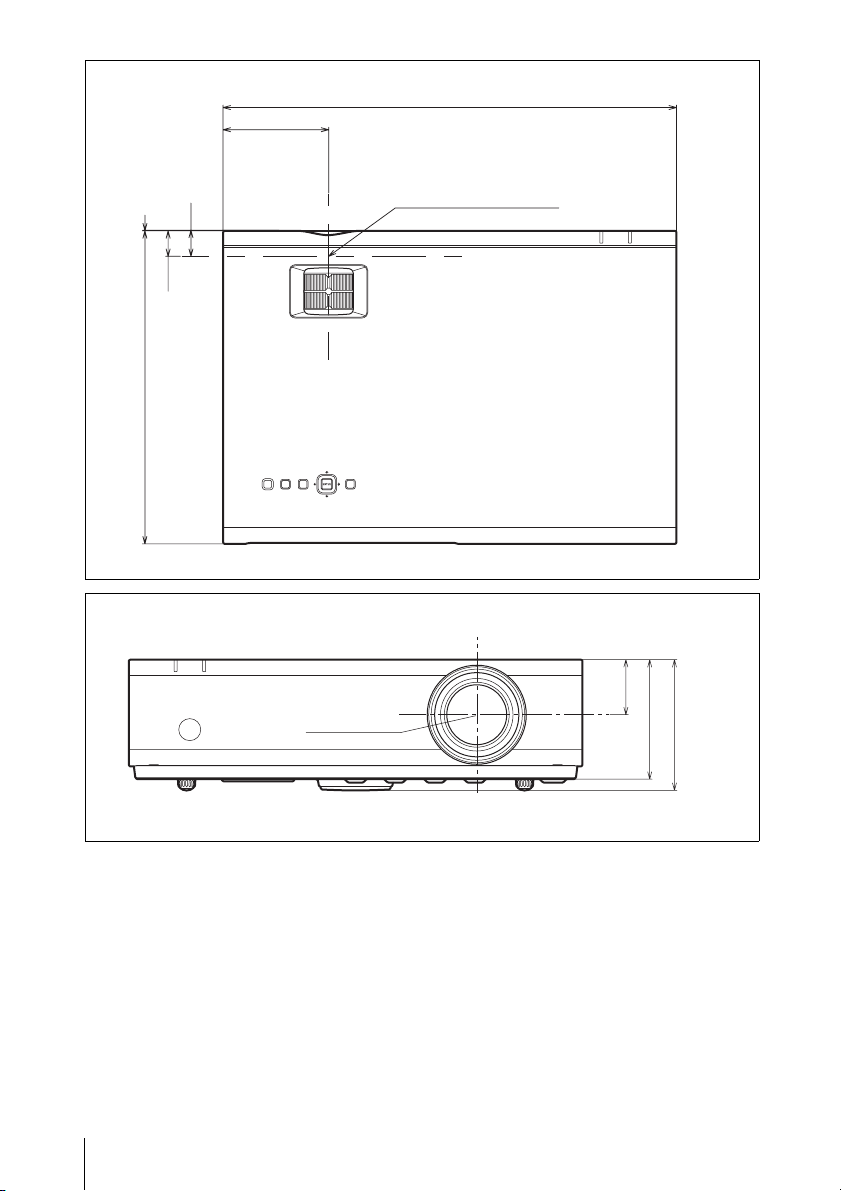

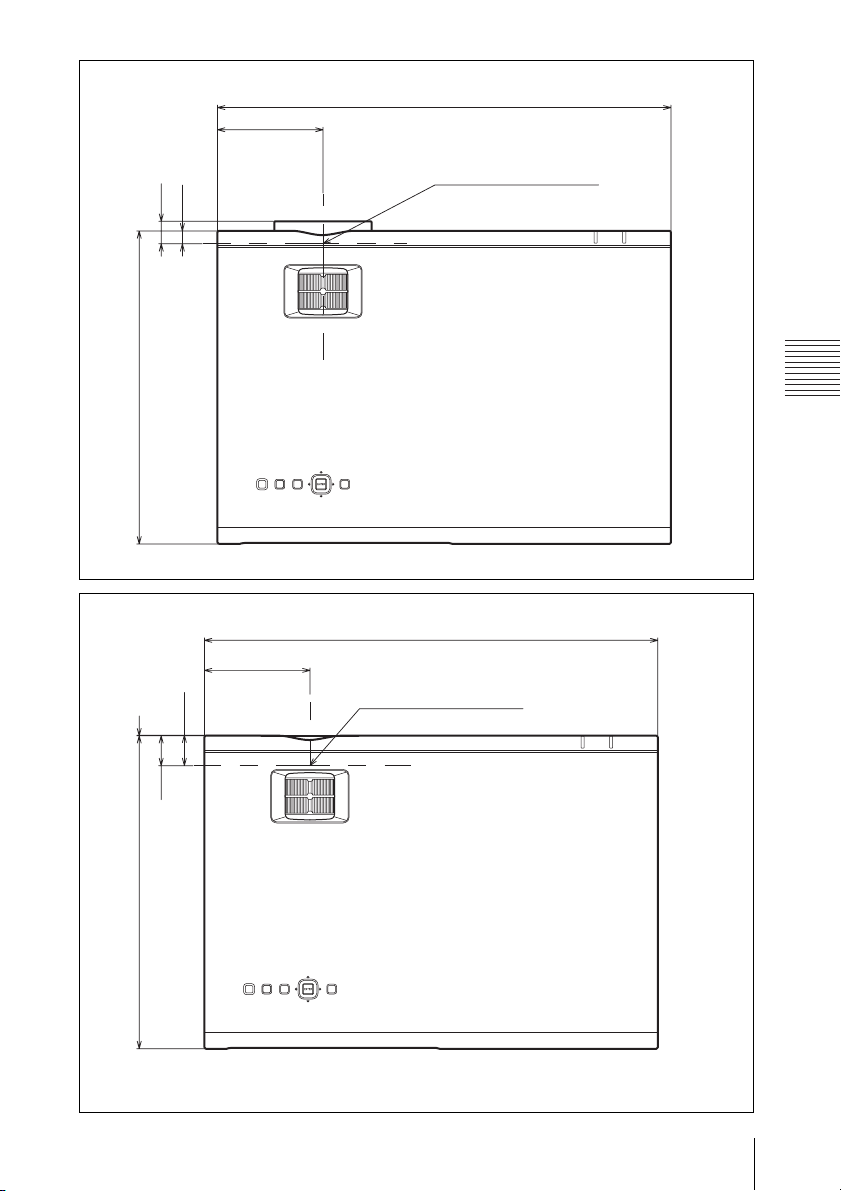

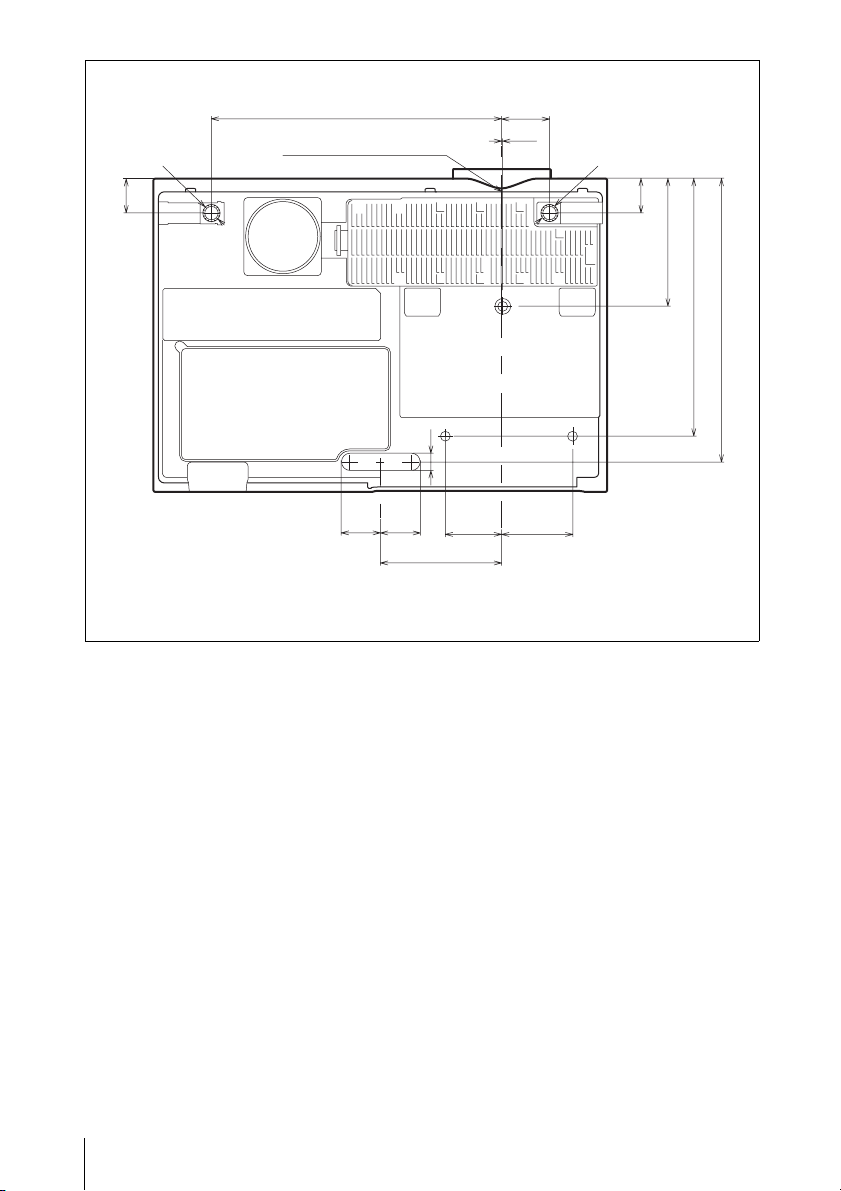

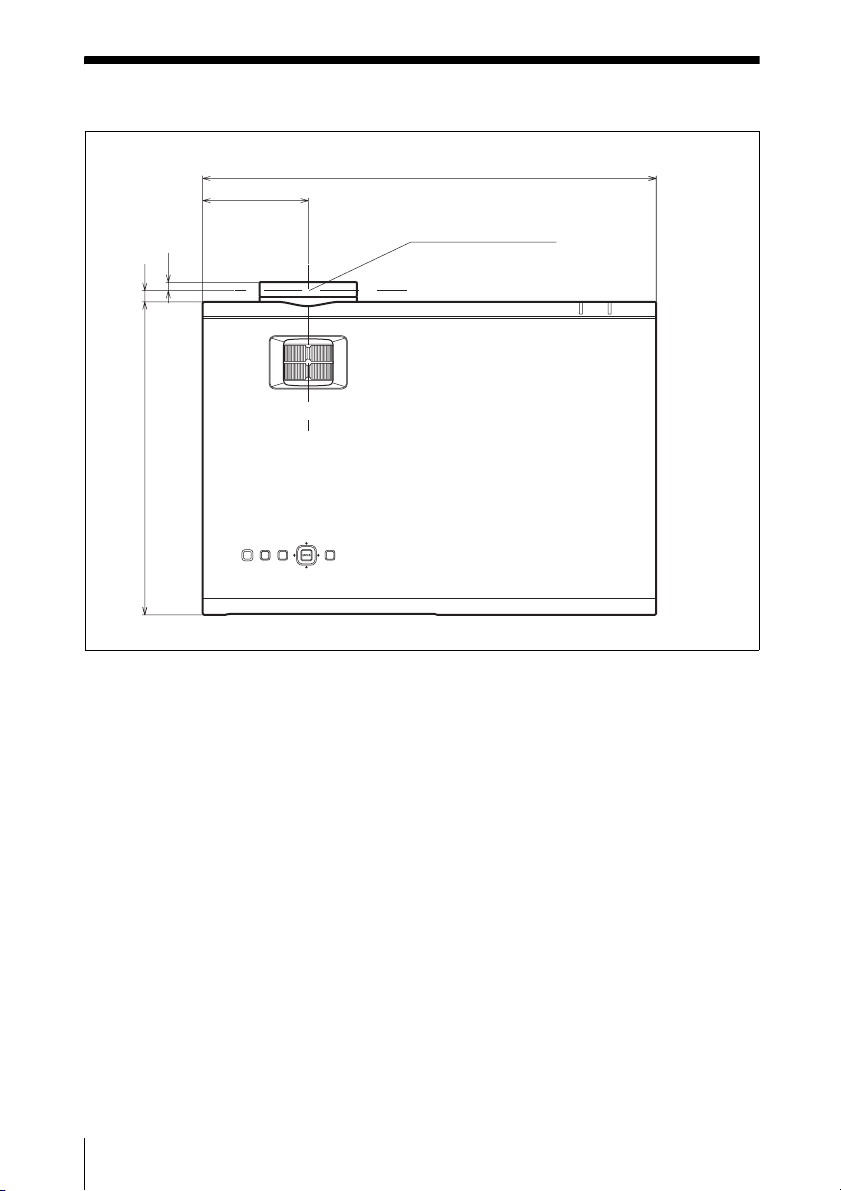

Abmessungen ...................................74

Index .................................................80

Inhaltsverzeichnis

3

B Überblick

q

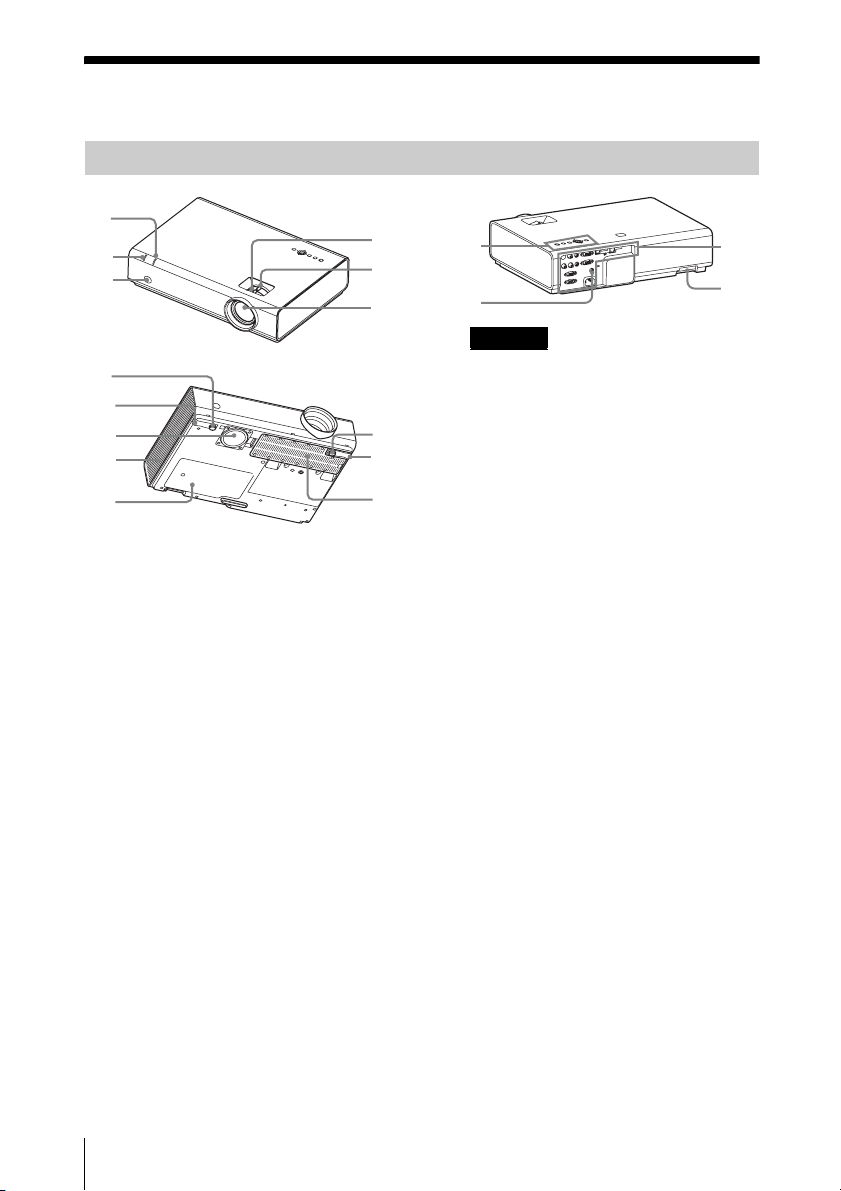

Lage und Funktion der Bedienelemente

Hauptgerät

6

5
4

7
8

qs
qa

0

a Fokussierring (Seite 15)

b Zoomring (Seite 15)

c Linse

d Fernbedienungssensor

e ON/STANDBY-Anzeige

(Seite 44)

f LAMP/COVER-Anzeige

(Seite 44)

g Vorderer Fuß (einstellbar)

(Seite 16)

h Fußeinstelltaste (Seite 16)

1
2

3

7
8

9

qh

g

Vor sich t

Stellen Sie keine Gegenstände in die Nähe
der Lüftungsöffnungen, da dies zu einem
internen Hitzestau führen kann. Halten Sie
die Hände von den Lüftungsöffnungen und
den umliegenden Bereichen fern, da es
andernfalls zu Verletzungen kommen
kann.

l Lautsprecher (nur VPL-EW275/

EW245/EW225/EX275/EX245/
EX225)

m Anschlussfeld (Seite 5)

n Sicherheitsstange

Zum Anbringen einer handelsüblichen
Sicherungskette oder eines Drahtes.

o Sicherheitssperre

Zum Anschließen eines gesondert
erhältlichen, von Kensington
hergestellten Sicherheitskabels.
Einzelheiten dazu finden Sie auf der
Webseite von Kensington.
http://www.kensington.com/

p Bedienfeldtasten (Seite 6)

qd

qf

i Luftfilterabdeckung/

Lüftungsöffnungen (Einlass)
(Seite 51)

j Lampenabdeckung (Seite 49)

k Lüftungsöffnungen (Auslass)

4

Lage und Funktion der Bedienelemente

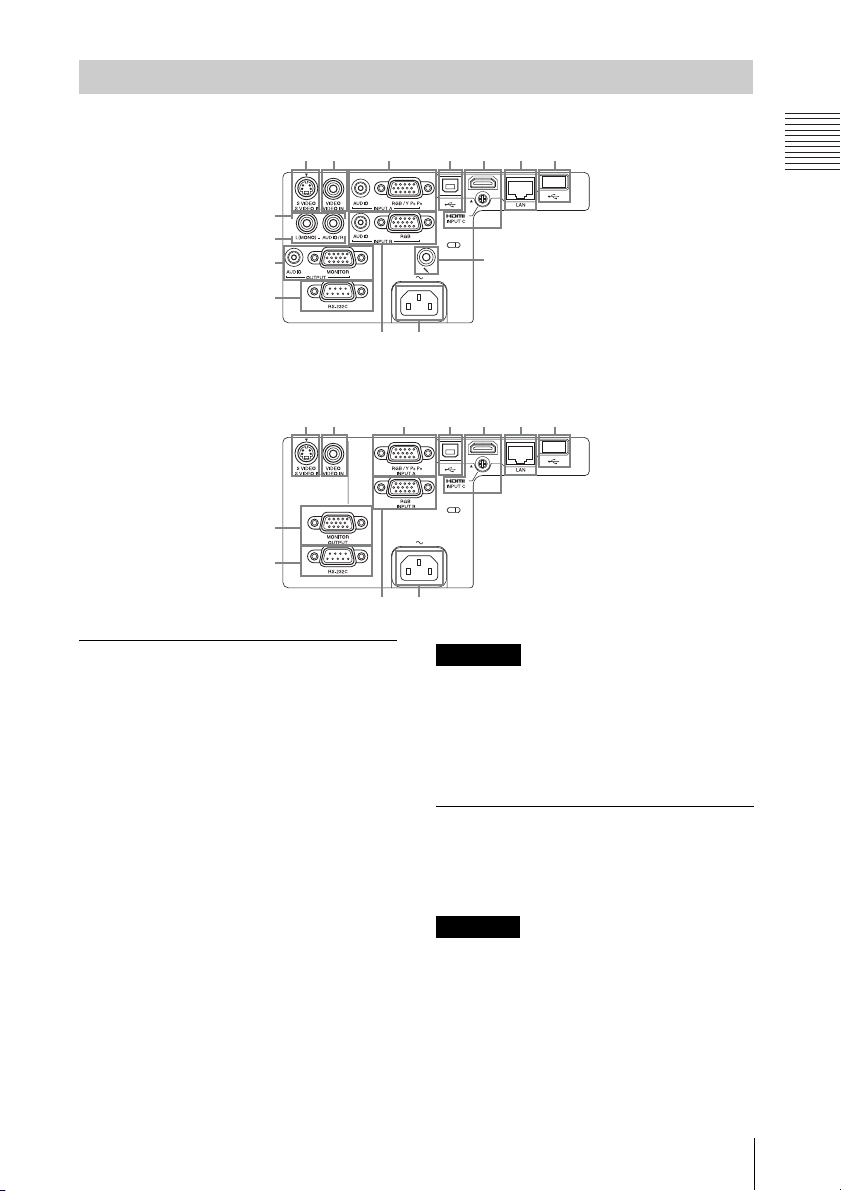

Anschlussfeld

29

29

VPL-EW275/EW245/EW225/EX275/EX245/EX225

4
5
6

7

VPL-EX271/EX241/EX221

6
7

Eingang (Seite 9, 10)

a INPUT A

Video: RGB/YPBPR-Eingang (RGB/

BPR)

YP

Audio: Audioeingang (AUDIO)

b INPUT B

Video: RGB-Eingang (RGB)
Audio: Audioeingang (AUDIO)

c INPUT C

Video: HDMI-Eingang (HDMI)
Audio: HDMI-Eingang (HDMI)

d S VIDEO (S VIDEO IN)

Video: S-Videoeingang (S VIDEO IN)
Audio: Audioeingang (L (MONO)

AUDIO/R)

e VIDEO (VIDEO IN)

Video: Videoeingang (VIDEO)
Audio: Audioeingang (L (MONO)

AUDIO/R)

1

54

qa

8q;3

Überblick

qs

54

1

Hinweise

• Die Audioeingänge S VIDEO und VIDEO

• Der Audioeingang und Audioausgang des

Ausgang (Seite 13)

f OUTPUT

Hinweise

• Dieser Anschluss gibt das projizierte Bild

• Der Audioausgang ist nur beim VPL-

8q;3qa

werden gemeinsam genutzt.

HDMI-Anschlusses sind nur beim VPL­EW275/EW245/EW225/EX275/EX245/
EX225 verfügbar.

Video: Monitorausgang (MONITOR)
Audio: Audioausgang (AUDIO)

oder nur Audio aus, wenn INPUT A oder
INPUT B verwendet werden.

EW275/EW245/EW225/EX275/EX245/
EX225 verfügbar.

Lage und Funktion der Bedienelemente

5

Sonstiges

g RS-232C-Anschluss (RS-232C)

RS-232C-kompatibler Steueranschluss.

j USB-Anschluss (Typ A) ( )

k USB-Anschluss (Typ B) ( )

Hier werden der RS-232C-Stecker des
Computers und die RS-232C-Crossover­Kabel angeschlossen.

h LAN-Anschluss (Seite 32)

i Netzeingang (AC IN) (∼)

Hier wird das mitgelieferte Netzkabel

l Mikrofoneingang ( )

Der Mikrofoneingang ist nur beim VPL­EW275/EW245/EW225/EX275/EX245/
EX225 verfügbar.

angeschlossen.

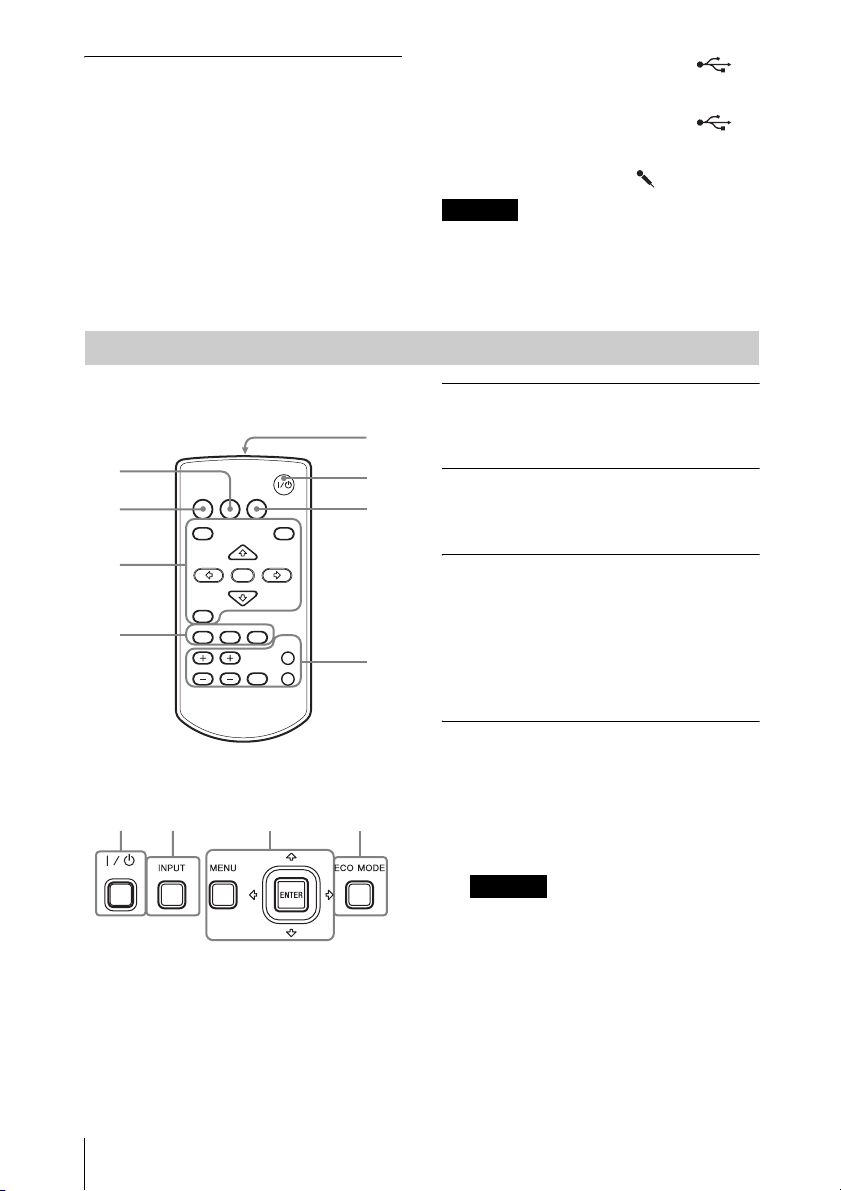

Fernbedienungs- und Bedienfeldtasten

(Seite 12, 40)

(Seite 39)

Hinweis

Fernbedienung

4

INPUT

2

MENU

3

RETURN

4

Bedienfeldtasten

12

ASPECT

D ZOOM

APA ECO MODE

ENTER

KEYSTONE

VOLUME

PATTERN

FREEZE

3

RESET

BLANK

MUTING

6

7

1
6

5

a Einschalten/Wechseln in den

Bereitschaftsmodus

Taste ?/1 (Ein/Bereitschaft)

b Auswählen eines

Eingangssignals (Seite 14)

Taste INPUT

c Navigieren in einem Menü

(Seite 19)

Taste MENU
Taste RESET
Tasten ENTER /V/v/B/b
(Pfeiltasten)
Taste RETURN

d Einstellen des Bildes (Seite 15)

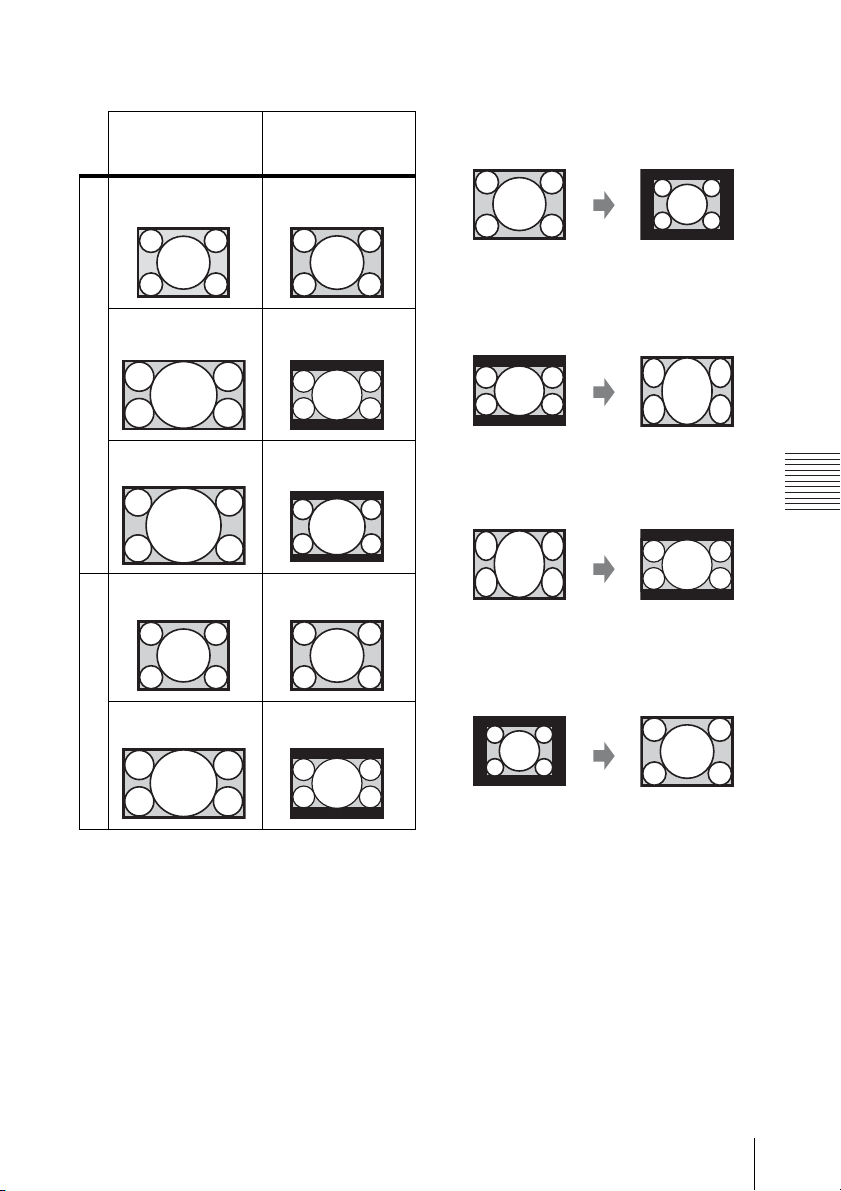

Taste ASPECT (Seite 22)

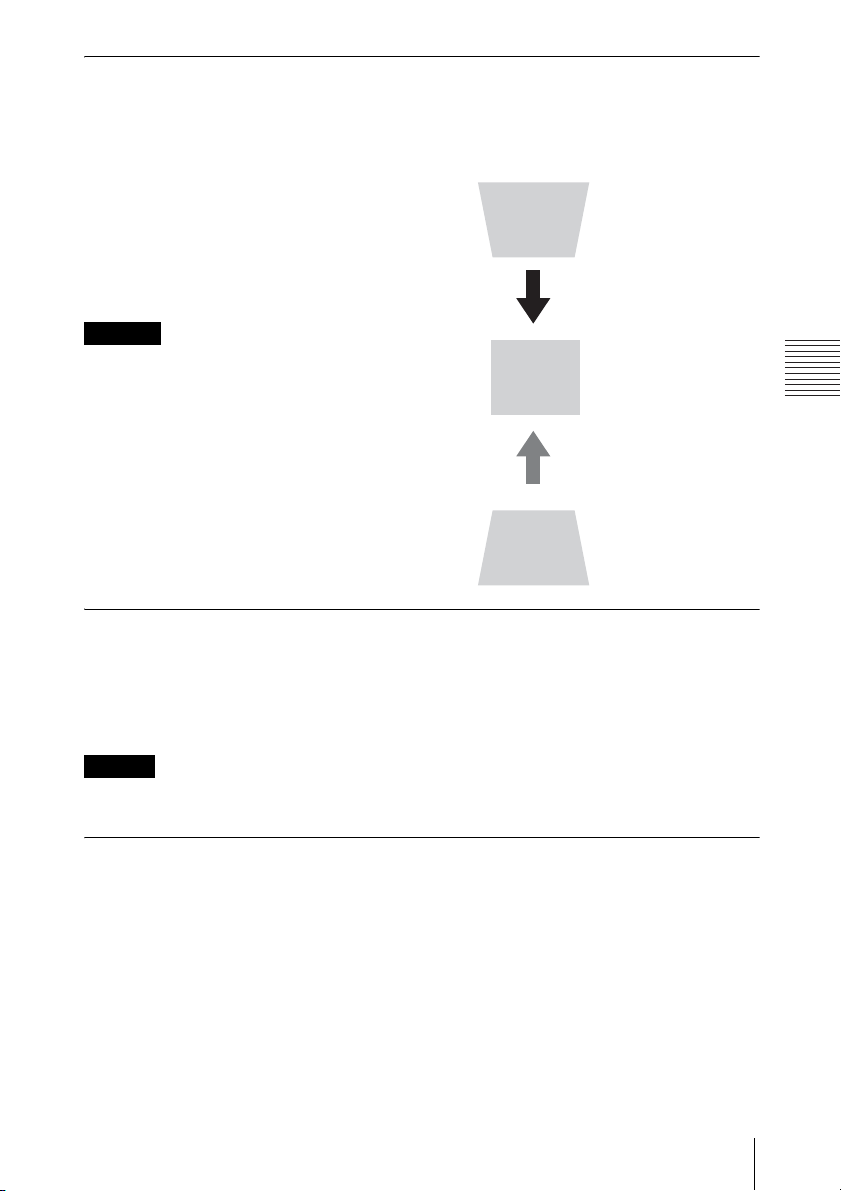

Taste KEYSTONE (Seite 17)
Taste PATTERN (Seite 17)
Taste APA (Auto Pixel Alignment)

(Seite 17)

Hinweis

Verwenden Sie diese Taste, wenn

*

Computersignale über den RGB-

Eingang eingespeist werden (INPUT A

oder INPUT B).

*

6

Lage und Funktion der Bedienelemente

e Verschiedene Funktionen

während des Projizierens

Taste D ZOOM (Digitalzoom) +/–

Zum Vergrößern eines Bildbereichs
während des Projizierens.

1 Drücken Sie die Taste D ZOOM +, um

das Symbol für den Digitalzoom auf
dem projizierten Bild anzuzeigen.

2 Verschieben Sie das Symbol für den

Digitalzoom mit den Tasten V/v/B/b
an die Stelle des Bildes, die vergrößert
werden soll.

3 Drücken Sie mehrmals die Taste D

ZOOM + bzw. D ZOOM –, um den
Vergrößerungsfaktor zu ändern. Das
Bild kann bis auf das 4-fache

vergrößert werden.
Mit der Taste RESET lassen Sie das Bild
wieder wie zuvor anzeigen.

Taste BLANK

Zum vorübergehenden Ausblenden des
projizierten Bildes. Drücken Sie die
Taste erneut, um das vorherige Bild
wiederherzustellen. Durch die
Bildabschaltung können Sie den
Energieverbrauch senken.

Taste MUTING (nur VPL-EW275/
EW245/EW225/EX275/EX245/
EX225)

Zum vorübergehenden Stummschalten
der Audioausgabe. Drücken Sie die
Taste erneut, um die vorherige
Lautstärke wieder einzustellen.

Taste VOLUME +/– (nur VPL­EW275/EW245/EW225/EX275/
EX245/EX225)

Passt die Lautstärke an.

Taste FREEZE

*2

Zum Anhalten des projizierten Bildes.
Drücken Sie die Taste erneut, um die
Funktion auszuschalten.

Hinweise

*1: Verwenden Sie diese Taste, wenn ein

Computersignal eingespeist wird. Je
nach der Auflösung des
Eingangssignals wird sie jedoch u. U.
nicht benutzt.

*2: Verwenden Sie diese Taste, wenn ein

Computersignal eingespeist wird.
Diese Taste steht nicht zur Verfügung,

wenn „USB Typ A“, „USB Typ B“
oder „Netzwerk“ als Eingang

*1

ausgewählt ist.

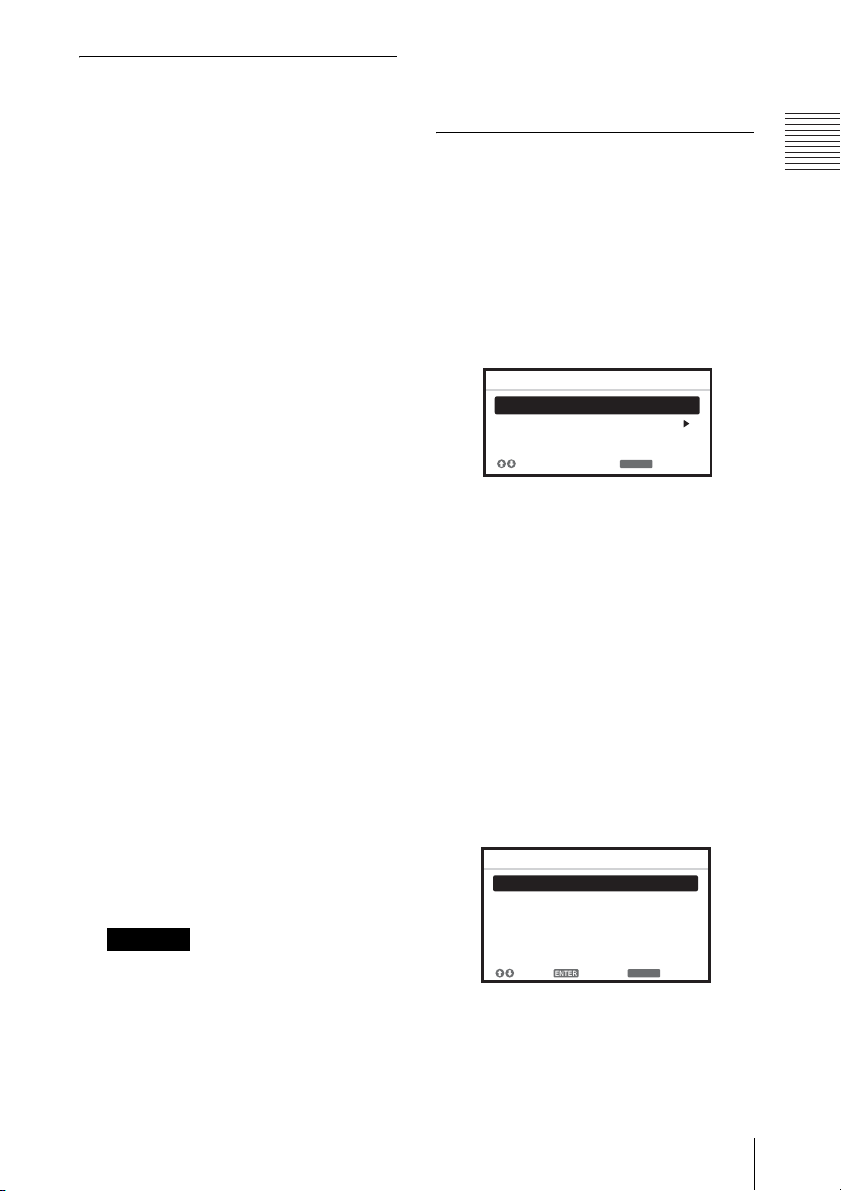

f Müheloses Einstellen des

Energiesparmodus

Tas t e ECO MODE

Der Energiesparmodus lässt sich ganz
leicht einstellen. Der Energiesparmodus
umfasst die Modi „Lichtleistung“,
„Keine Eingabe“, „Bei stat. Signal“ und
„Bereitschaft“.

1 Rufen Sie mit der Taste ECO MODE

das Menü ECO-Modus auf.

ECO-Modus

ECO

Benutzer

:Sel

2 Wählen Sie mit der Taste V/v oder der

Taste ECO MODE den „ECO“- oder
den „Benutzer“-Modus aus.
ECO: Jeder Modus wird auf

optimales Energiesparen
eingestellt.
Lichtleistung: Niedrig
Keine Eingabe: Bereitschaft
Bei stat. Signal: Licht-Dimmung
Bereitschaft: Niedrig

Benutzer: Stellen Sie jede Option im

Menü für den ECO-Modus wie
gewünscht ein (fahren Sie mit
Schritt 3 fort).

3 Wählen Sie „Benutzer“ und drücken

Sie die Taste b.
Die Einstelloptionen erscheinen.

Benutzer

Lichtleistung Hoch

Auto P Save

Keine Eingabe
Bei stat. Signal

Bereitschaft

:S el

4 Drücken Sie die Taste V/v, um die

Option auszuwählen, und drücken Sie
dann die Taste ENTER.

5 Nehmen Sie mit der Taste V/v die

Einstellung vor.

:Reg

RETURN

:Zurück

Aus
Licht-Dimmung

Standard

RETURN

:Zurück

Überblick

Lage und Funktion der Bedienelemente

7

6 Drücken Sie die ENTER-Taste.

Der Bildschirm zeigt wieder den

Benutzer-Bildschirm an.
Ausführliche Informationen zu den
Einstellungen von ECO-Modus finden
Sie unter „Lichtleistung“, „Keine
Eingabe“, „Bei stat. Signal“ und
„Bereitschaft“ im Menü Verbindung/
Strom (Seite 28).

Sonstiges

g Infrarotsender

Hinweis zur Fernbedienung

• Richten Sie die Fernbedienung auf den
Fernbedienungssensor.

• Je kleiner der Abstand zwischen der
Fernbedienung und dem Projektor ist,
desto größer wird der Winkel, innerhalb
dessen der Projektor mit der
Fernbedienung gesteuert werden kann.

• Vergewissern Sie sich, dass der
Infrarotstrahl zwischen de r Fernbedienung
und dem Fernbedienungssensor am
Projektor durch nichts behindert wird.

8

Lage und Funktion der Bedienelemente

B Vorbereitungen

Anschließen des Projektors

Hinweise

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, wenn Sie den Projektor anschließen.

• Verwenden Sie für jede Verbindung die korrekten Kabel.

• Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität
beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels am
Stecker, nicht am Kabel selbst.

• Weitere Informationen hierzu entnehmen Sie bitte auch den Bedienungsanleitungen der
anzuschließenden Geräte.

• Verwenden Sie ein Audiokabel ohne Widerstand.

Anschließen an einen Computer

Im Folgenden wird das Anschließen an einen Computer bei verschiedenen Eingangssignalen
erläutert.

INPUT A/INPUT B

Diese Verbindung ist geeignet, wenn Sie den Projektor an einen Computer mit einem RGB-Ausgang
anschließen.

15-poliges Mini-D-Sub-Kabel (mitgeliefert)

RGB-

Ausgang

Vorbereitungen

Computer

Hinweise

• Der Audioeingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225 verfügbar.

• Es empfiehlt sich, am Computer die Auflösung für den externen Monitor auf 1280 × 800 Pixel
(VPL-EW275/EW245/EW225) bzw. 1024 × 768 Pixel (VPL-EX275/EX271/EX245/EX241/
EX225/EX221) einzustellen.

Audioausgang

Audiokabel (Stereoministecker)
(nicht mitgeliefert)

Anschließen des Projektors

9

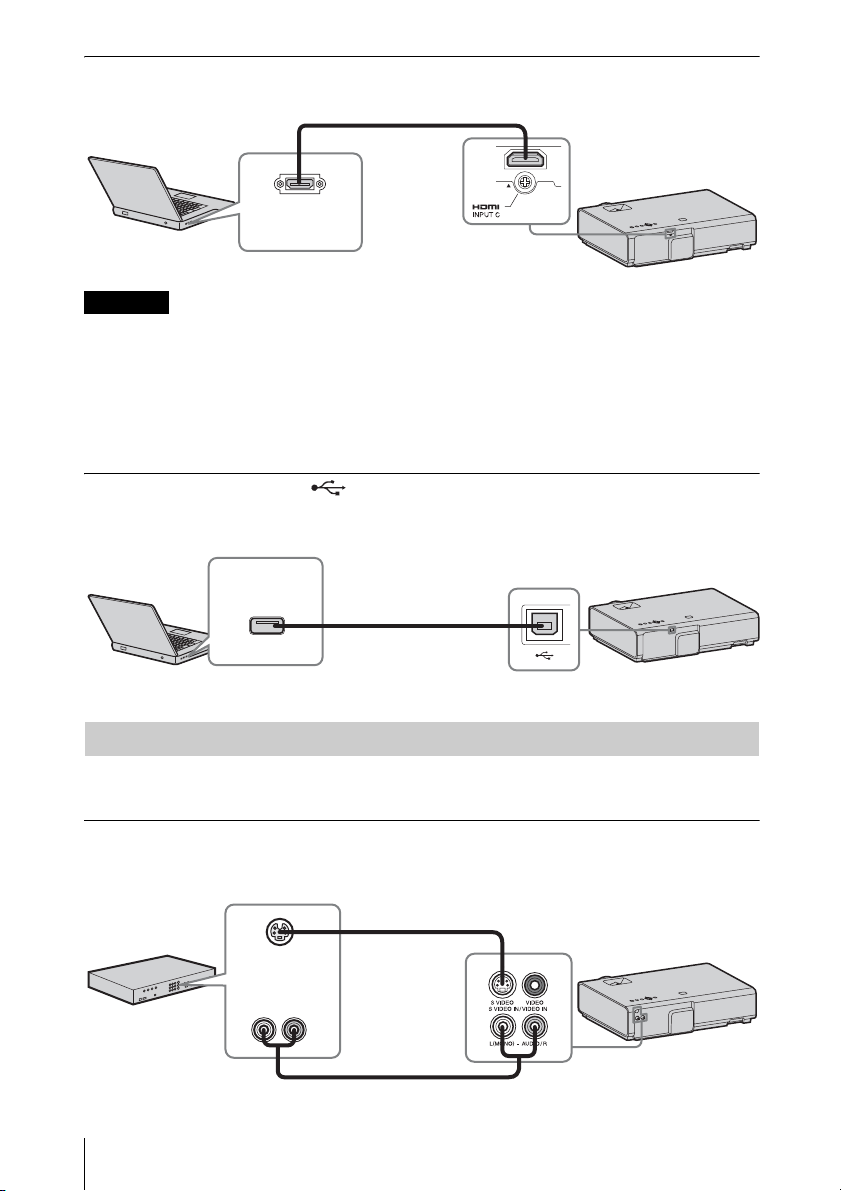

INPUT C

Diese Verbindung ist geeignet, wenn Sie den Projektor an einen Computer mit einem HDMI-Ausgang
anschließen.

HDMI-Ausgang

Computer

Hinweise

HDMI-Kabel
(nicht
mitgeliefert)

• Der Audioausgang über den HDMI-Anschluss ist nur beim VPL-EW275/EW245/EW225/EX275/
EX245/EX225 verfügbar.

• Verwenden Sie HDMI-kompatible Geräte, die das HDMI-Logo aufweisen.

• Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das Logo des Kabeltyps aufweisen.
(Sony-Produkte werden empfohlen.)

• Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD (Direct Stream Digital)-Signal
oder dem CEC (Consumer Electronics Control)-Signal kompatibel.

USB-Anschluss (Typ B) ( )

Zum Anschluss an einen Computer mit einem USB-Anschluss („Projizieren eines Bildes über
eine USB-Verbindung“ (Seite 39)).

USB-

Anschluss

(Typ A)

USB A-B-Kabel (nicht
mitgeliefert)

Computer

Anschließen eines Videogeräts

Im Folgenden wird das Anschließen an ein VHS-Videodeck, einen DVD-Player oder einen
BD-Player bei verschiedenen Eingangssignalen erläutert.

S VIDEO IN

Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem
S-Videoausgang anschließen.

S-Videokabel (nicht mitgeliefert)

S-

Videoausgang

Computer

10

Anschließen des Projektors

Audioausgang

Audiokabel (Cinchstecker × 2)
(nicht mitgeliefert)

Hinweis

Der Audioeingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225
verfügbar.

VIDEO IN

Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem
Videoausgang anschließen.

Videokabel (nicht mitgeliefert)

Videoausgang

Videogerät

Hinweis

Audioausgang

Audiokabel (Cinchstecker × 2 – Stereoministecker) (nicht mitgeliefert)

Der Audioeingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225
verfügbar.

INPUT A

Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem YPBPR-
Ausgang anschließen.

Komponente – 15-poliges Mini-D-Sub-Kabel (nicht mitgeliefert)

BPR-

YP

Ausgang

Videogerät

Audioausgang

Vorbereitungen

Audiokabel (Cinchstecker × 2 – Stereoministecker) (nicht mitgeliefert)

Hinweis

Der Audioeingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225
verfügbar.

Anschließen des Projektors

11

INPUT C

Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem HDMI­Ausgang anschließen.

HDMI-Kabel
(nicht
mitgeliefert)

HDMI-Ausgang

Videogerät

Hinweise

• Der Audioausgang über den HDMI-Anschluss ist nur beim VPL-EW275/EW245/EW225/EX275/
EX245/EX225 verfügbar.

• Verwenden Sie HDMI-kompatible Geräte, die das HDMI-Logo aufweisen.

• Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das Logo des Kabeltyps aufweisen.
(Sony-Produkte werden empfohlen.)

• Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD (Direct Stream Digital)-Signal
oder dem CEC (Consumer Electronics Control)-Signal kompatibel.

Anschließen eines Mikrofons

Mikrofon ( )

Zum Anschließen eines Mikrofons.

Mikrofon (nicht
mitgeliefert)

Hinweise

• Der Mikrofoneingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225
verfügbar.

• Es werden nur dynamische Mikrofone unterstützt.

Anschließen eines USB-Speichergeräts

USB-Anschluss (Typ A) ( )

Zum Anschließen eines USB-Speichergeräts („Verwenden von USB Media Viewer“
(Seite 40)).

USB-Speichergerät
(nicht mitgeliefert)

12

Anschließen des Projektors

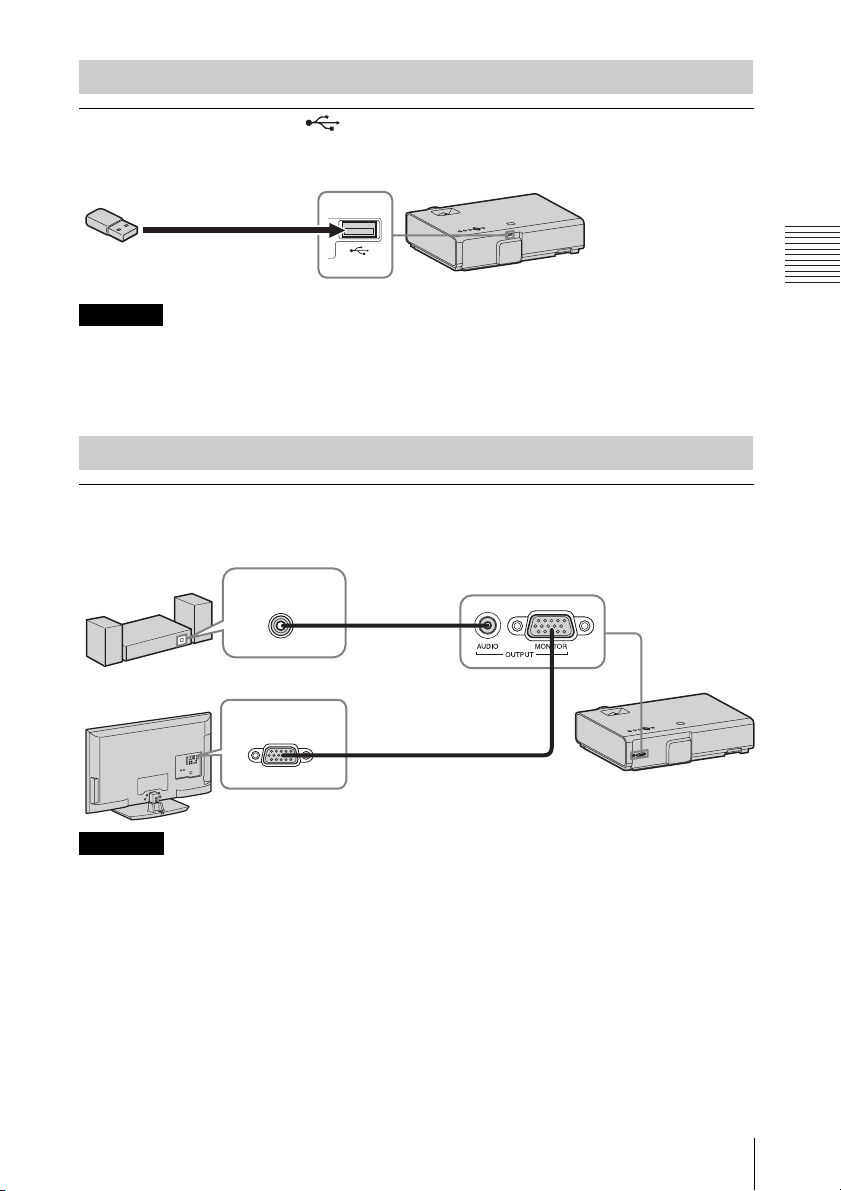

Anschließen an ein USB-WLAN-Modul

USB-Anschluss (Typ A) ( )

Zum Anschließen an ein USB-WLAN-Modul IFU-WLM3 (nicht mitgeliefert)
(„Präsentationsfunktion über das Netzwerk“ (Seite 36)).

USB-WLAN-Modul IFU-WLM3
(nicht mitgeliefert)

Hinweise

• Unbezeichnete USB-WLAN-Module funktionieren nicht.

• Wenn Sie das USB-WLAN-Modul anschließen/trennen, stellen Sie sicher, dass sich der Projektor
im Modus Bereitschaft (Bereitschaft: „Niedrig“) befindet oder dass das Netzkabel von der
Netzsteckdose getrennt wurde.

Anschließen eines externen Monitors und eines Audiogeräts

OUTPUT

Projizierte Bilder oder eingespeister Ton können an Anzeigegeräte, wie z. B. einen Monitor,
oder Audiogeräte, wie z. B. Lautsprecher mit integriertem Verstärker, ausgegeben werden.

Audiogerät

Audioeingang

Audiokabel
(Stereoministecker)
(nicht mitgeliefert)

Vorbereitungen

Anzeigegerät

RGB-Eingang

15-poliges Mini-D-Sub­Kabel (mitgeliefert)

Hinweise

• Der Audioeingang ist nur beim VPL-EW275/EW245/EW225/EX275/EX245/EX225 verfügbar.

• Projizierte Bilder und Ton können an Anzeigegeräte ausgegeben werden.

Anschließen des Projektors

13

B Projizieren/Einstellen von Bildern

Projizieren von Bildern

Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab.
Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten
zu Projektionsabstand und Projektionsbildgrößen finden Sie unter

(Seite 60)

.

Eingang

Video

S-Video
Eingang A

Eingang B
Eingang C
USB Typ B
Netzwerk
USB Typ A

Sel

4

2

Projektor

„Projektionsentfernung“

3

Videogerät

5

1 Stecken Sie den Stecker des

Netzkabels in die Netzsteckdose.

2 Schließen Sie alle Geräte an den

Projektor an (Seite 9).

3 Drücken Sie die Taste ?/1, um das

Hauptgerät einzuschalten.

4 Schalten Sie die angeschlossenen

Geräte ein.

14

Projizieren von Bildern

1

Netzsteckdose

5 Wählen Sie das Eingangssignal aus.

6 Schalten Sie die Ausgabe des

6

Computer

Drücken Sie die INPUT-Taste am
Projektor, um das Menü zum
Umschalten des Eingangssignals auf
dem Bildschirm anzuzeigen. Drücken
Sie wiederholt die INPUT-Taste oder die

V/v, um das zu projizierende Bild

Tas te
auszuwählen.

Computers zum externen
Anzeigegerät um, wenn Sie ein
Computerbild projizieren.

Das Verfahren zum Umschalten der
Ausgabe variiert abhängig vom
Computertyp.

(Beispiel)

+

Um Bilddateien zu projizieren, die auf
einem USB-Speichergerät gespeichert
sind, siehe „USB Media Viewer“
(Seite 40). Um ein Bild über eine USB­Verbindung zu projizieren, siehe
„Projizieren eines Bildes über eine
USB-Verbindung“ (Seite 39). Um die
Präsentationsfunktion über das
Netzwerk zu nutzen, siehe

Einstellen des projizierten Bildes

„Präsentationsfunktion über das
Netzwerk“ (Seite 36).

7 Stellen Sie Fokus, Größe und Position

des projizierten Bildes ein (Seite 15).

Fokus Größe (Zoom) Position

Fokussierring

Zoomring

Projizieren/Einstellen von Bildern

Fußeinstelltaste

Vorderer
Fuß
(einstellbar)

Projizieren von Bildern

15

Einstellen der Neigung des Projektors mit dem Vorderer Fuß (einstellbar)

Indem Sie über Fußeinstelltaste/hinteren Füße (einstellbar) die Neigung des Projektors ändern,
können Sie die Position des projizierten Bildes anpassen.

So passen Sie den Winkel an

1 Halten Sie die Fußeinstelltaste

gedrückt.

2 Heben Sie die Vorderseite des

Projektors an, um den Winkel
einzustellen.

3 Lassen Sie die Fußeinstelltaste los.

4 Drehen Sie den Vorderer Fuß

(einstellbar), um den Winkel des
Projektors präzise festzulegen.

Hinweise

• Achten Sie darauf, dass Sie sich beim Absenken des Projektors nicht die Finger einklemmen.

• Vermeiden Sie festes Drücken auf die Oberseite des Projektors bei ausgefahrenem Vorderer Fuß
(einstellbar).

Wechseln des Bildseitenverhältnisses des projizierten Bildes

Drücken Sie die ASPECT-Taste auf der Fernbedienung, um das Bildseitenverhältnis des
projizierten Bildes zu ändern. Sie können die Einstellung auch über Seitenverhältnis im Menü
Bildschirm ändern (Seite 22, 24).

16

Projizieren von Bildern

Korrigieren der Trapezverzeichnung des projizierten Bildes
(Trapezausgleichsfunktion)

Normalerweise passt die Trapezausgleichsfunktion das projizierte Bild automatisch an. Die
Trapezausgleichsfunktion funktioniert möglicherweise nicht automatisch, wenn die Leinwand
geneigt ist. Stellen Sie in diesem Fall den Trapezausgleich manuell ein.

1 Drücken Sie auf der Fernbedienung die

KEYSTONE-Taste oder wählen Sie V
Trapez im Menü Installation.

2 Stellen Sie den Wert mit den Tasten V/v/

B/b ein. Je höher der Wert, desto schmaler

die obere Kante des projizierten Bildes. Je
niedriger der Wert, desto schmaler die
untere Kante.

Hinweis

Da es sich bei der Trapezausgleichsfunktion
um eine elektronische Korrektur handelt,
verschlechtert sich möglicherweise die
Bildqualität.

Steigern der Zahl in
Richtung plus

Steigern der Zahl in
Richtung minus

Anzeigen eines Musters

Sie können mit der Taste PATTERN auf der Fernbedienung ein Muster oder ein Gittermuster
anzeigen, um das projizierte Bild anzupassen. Durch erneutes Drücken der Taste PATTERN
können Sie das vorherige Bild wiederherstellen. Die Linien des Gittermusters können Sie als
Hilfslinien verwenden, wenn Sie auf dem Whiteboard oder Blackboard ohne Computer Text
schreiben oder Linien und Formen zeichnen.

Projizieren/Einstellen von Bildern

Hinweis

Diese Taste steht nicht zur Verfügung, wenn „USB Typ A“, „USB Typ B“ oder „Netzwerk“ als
Eingang ausgewählt ist.

Automatisches Einstellen von Phase, Teilung und Lage des projizierten
Bildes bei Signaleinspeisung von einem Computer (APA (Auto Pixel
Alignment))

Drücken Sie die APA-Taste auf der Fernbedienung. Drücken Sie die Taste erneut, um die
Anpassung während der Einstellung abzubrechen.
Sie können APA auch über das Menü Bildschirm einstellen (Seite 23). Wenn Intelligente APA
im Menü Funktion auf „Ein“ gesetzt ist, wird die APA automatisch ausgeführt, wenn ein Signal
eingespeist wird (Seite 26).

Projizieren von Bildern

17

Ausschalten des Projektors

1 Drücken Sie die Taste ?/1 am Hauptgerät bzw. auf der Fernbedienung.

Der Projektor wird heruntergefahren und ausgeschaltet. Wenn Sie innerhalb von
10 Sekunden die Taste ?/1 erneut drücken, wird das Herunterfahren abgebrochen.

2 Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

So schalten Sie das Gerät ohne Anzeigen einer Bestätigungsmeldung aus

Halten Sie die Taste ?/1 am Gerät einige Sekunden lang gedrückt (Seite 45).

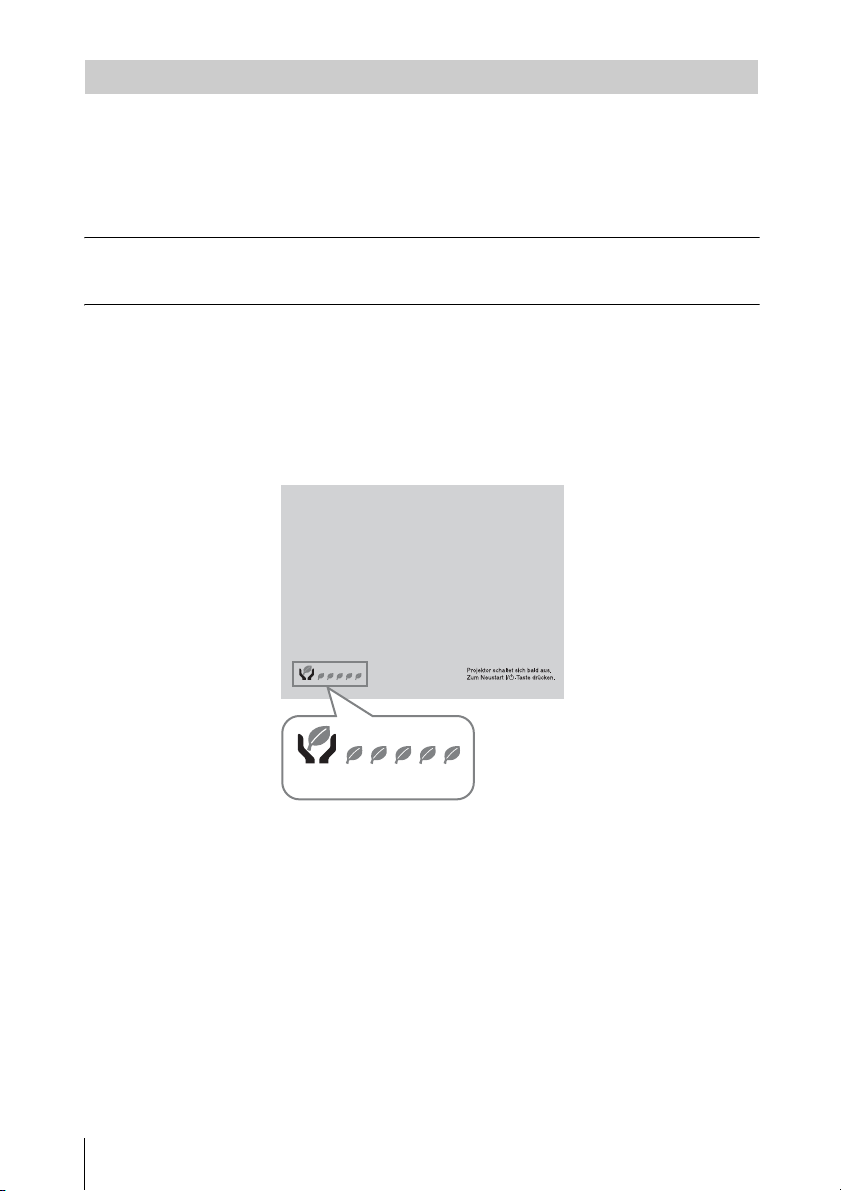

ECO-Anzeige

Diese Anzeigt zeigt die aktuelle Effizienz der ECO-Funktion des Projektors an. (Ausführliche
Informationen zur ECO-Funktion finden Sie unter „Taste ECO MODE“ (Seite 7) und „ECO“
(Seite 28).)
Die Blattsymbole werden angezeigt, wenn der Projektor heruntergefahren wird. Die Anzahl der
angezeigten Symbole variiert abhängig davon, wie viel Strom aufgrund der ECO-Funktion
gespart wird.

18

Projizieren von Bildern

ECO-Anzeige

B Einstellen des Geräts über das Menü

Das Menü

Hinweis

Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten
Modell anders aussehen.

1 Rufen Sie mit der Taste MENU das

Menü auf.

2 Wählen Sie das Einstellmenü aus.

Wählen Sie mit der Taste V/v das
Einstellmenü aus und drücken Sie dann

Taste b oder ENTER.

die

Einstellmenü


Bildmodus Standard
Rückstellen
Kontrast
Helligkeit
Farbe
Farbton
Farbtemperat ur
Schärfe
Experten-Einstellung

:Sel :Reg :Zurück

Niedrig

3 Wählen Sie die Einstelloption aus.

Wählen Sie mit der Taste V/v das
Einstellmenü aus und drücken Sie dann

Taste b oder ENTER.

die
Wenn Sie wieder zum
Auswahlbildschirm des Einstellmenüs
wechseln wollen, drücken Sie die Taste
B oder RETURN.

Einstelloptionen


Bildmodus Standard

Rückstellen
Kontrast
Helligkeit
Farbe
Farbton
Farbtemperat ur
Schärfe
Experten-Einstellung

:Sel :Reg :Zurück

80
50
50
50

Niedrig

4 Nehmen Sie die Einstellung der

ausgewählten Option vor.

Das Konfigurationsverfahren variiert
abhängig vom Einstellungselement.
Wenn das nächste Menüfenster
angezeigt wird, wählen Sie das Element

entsprechend dem Vorgang in Schritt 3
und drücken Sie dann die Taste ENTER,
um die Einstellung zu registrieren.
Wenn Sie wieder zum
Auswahlbildschirm des Einstellmenüs
wechseln wollen, drücken Sie die Taste
B oder RETURN. Sie können die Taste
RESET drücken, um ein Element auf
seinen werkseitigen Einstellwert
zurückzusetzen, um die Einstellung zu
erleichtern.

Verwenden eines Popupmenüs

Wählen Sie mit der Taste V/v/B/b eine
Option aus.
Die ausgewählte Option wird sofort
übernommen, mit Ausnahme von
„Sprache“, die erst nach Betätigen der
ENTER-Taste übernommen wird.

Bildmodus

Dynamisch

Sta ndard

Präsentation
Tafel
Spiel
Kino

:Zurück

RETURN

:Sel

Einstellen im Einstellmenü

Wählen Sie mit der Taste V/v die Option
aus.
Drücken Sie die Taste ENTER, um die
Einstellung zu registrieren und zum
vorherigen Bildschirm zurückzukehren.

Einstellen im Anpassungsmenü

Zum Erhöhen des Wertes drücken Sie
die Taste V/b, zum Verringern drücken
Sie die Taste v/B. Drücken Sie die Taste
ENTER, um die Einstellung zu
registrieren und zum vorherigen
Bildschirm zurückzukehren.

Kontr ast

Einst

Zurück

Einstellen des Geräts über das Menü

Das Menü

19

5 Drücken Sie die Taste MENU, um das

Menü auszublenden.

Das Menü wird automatisch
ausgeblendet, wenn keine Operation
durchgeführt wird.

20

Das Menü

Das Menü Bild

Das Menü Bild wird verwendet, um das Bild für jedes Eingangssignal anzupassen.

Posten Beschreibungen des Elements

Bildmodus Dynamisch: Der Kontrast wird betont, um ein dynamisches und lebendiges

Rückstellen

Kontrast Je höher der Wert, desto stärker der Kontrast. Je niedriger der Wert, desto

Helligkeit Je höher der Wert, desto heller das Bild. Je niedriger der Wert, desto dunkler

*3 *4

Farbe

*3 *4 *5

Farbton

Farbtemperatur*6Hoch/Mittel/Niedrig: Je höher der Wert, desto stärker werden die Blautöne

Schärfe Je höher der Wert, desto schärfer die Bildkonturen. Je niedriger der Wert,

Experten­Einstellung

Gamma­Modus

Bild zu erzeugen.

Standard: Liefert ein natürlich wirkendes und sehr ausgeglichenes Bild.
Präsentation
Tafel: Bietet ein Bild, das für die Anzeige auf einer Tafel geeignet ist.
Spiel: Liefert ein Bild, das zur Darstellung von Spielen geeignet ist.
Kino: Liefert ein Bild, das zur Darstellung von Filmen geeignet ist.

*2

Setzt die Werte auf die Standardeinstellungen zurück.

schwächer der Kontrast.

das Bild.

Je höher der Wert, desto größer die Farbsättigung. Je niedriger der Wert, desto
schwächer die Farbsättigung.

Je höher der Wert, desto stärker wird Grün betont. Je niedriger der Wert, desto
stärker wird Rot betont.

betont. Je niedriger der Wert, desto stärker werden die Rottöne betont.

desto weicher die Bildkonturen.

Grafiken1: Es wird eine Gammakorrektur durchgeführt, um die Halbtöne

*1 *7

heller zu machen. Diese Einstellung ist geeignet, wenn sehr bunte Bilder, wie
z. B. Fotos, an einem hellen Ort projiziert werden.
Grafiken2: Die Gammakorrektur zur Verbesserung der Darstellung von
Halbtönen. Sehr bunte Bilder, wie z. B. Fotos, können in natürlichen Tönen
reproduziert werden.
Tex t: Der Kontrast von Schwarz und Weiß wird verstärkt. Eignet sich für
Bilder, die viel Text enthalten.

*1

: Liefert ein helles Bild, das für Präsentationen geeignet ist.

Einstellen des Geräts über das Menü

Hinweise

*1: Diese Option steht zur Verfügung, wenn ein Computersignal eingespeist wird.
*2: Die Einstellungen unter Bild werden auf die werkseitigen Standardeinstellungen zurückgesetzt,

mit Ausnahme von Bildmodus.
*3: Diese Option steht zur Verfügung, wenn ein Videosignal eingespeist wird.
*4: Wenn das Signal ohne Farberkennungssignal eingespeist wird, nachdem „Video“ oder

„S-Video“ ausgewählt wurde, ist diese Option nicht verfügbar.
*5: Diese Option steht je nach Farbsystem möglicherweise nicht zur Verfügung, wenn ein analoges

Fernsehsignal eingespeist wird.
*6: Diese Option steht zur Verfügung, wenn „Bildmodus“ auf eine andere Option als „Präsentation“

oder „Tafel“ gesetzt ist.
*7: Wenn „Bildmodus“ auf „Tafel“ gesetzt ist, ist diese Option nicht verfügbar.

Das Menü Bild

21

Das Menü Bildschirm

Das Menü Bildschirm wird verwendet, um die Größe, Position und das Seitenverhältnis des
projizierten Bildes für jedes Eingangssignal anzupassen.

Posten Beschreibungen des Elements

Seitenverhältnis

VPL-EW275/EW245/
EW225: Wenn das
Computersignal
eingespeist wird

VPL-EW275/EW245/
EW225: Wenn das
Videosignal
eingespeist wird

VPL-EX275/EX271/
EX245/EX241/
EX225/EX221: Wenn
das Computersignal
eingespeist wird

VPL-EX275/EX271/
EX245/EX241/
EX225/EX221: Wenn
das Videosignal
eingespeist wird

*1

Zum Wechseln des Bildseitenverhältnisses des projizierten Bildes
(Seite 24).

4:3: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 4:3 fixiert.
16:9: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 16:9 fixiert.
Voll 1: Das Bild wird an die maximale projizierte Bildgröße
angepasst, ohne das Seitenverhältnis des Eingangssignals zu
ändern.
Voll 2: Das Bild wird an die maximale projizierte Bildgröße
angepasst, wobei das Seitenverhältnis des Eingangssignals
geändert wird.
Voll 3: Das Bild wird an die maximale Breite oder Höhe, bis zu
1280 × 720 Pixel, angepasst, ohne das Seitenverhältnis des
Eingangssignals zu ändern.
Normal: Das Bild wird im mittleren Bereich der
Projektionsleinwand angezeigt, ohne die Auflösung des
Eingangssignals zu ändern oder das Bild zu vergrößern.

4:3: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 4:3 fixiert.
16:9: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 16:9 fixiert.
Voll: Das Bild wird an die maximale projizierte Bildgröße
angepasst, wobei das Seitenverhältnis des Eingangssignals
geändert wird.
Zoom: Vergrößert den zentralen Bereich eines projizierten
Bildes.

4:3: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 4:3 fixiert.
16:9: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 16:9 fixiert.
Voll 1: Das Bild wird an die maximale projizierte Bildgröße
angepasst, ohne das Seitenverhältnis des Eingangssignals zu
ändern.
Normal: Das Bild wird im mittleren Bereich der
Projektionsleinwand angezeigt, ohne die Auflösung des
Eingangssignals zu ändern oder das Bild zu vergrößern.

4:3: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 4:3 fixiert.
16:9: Das Bild wird an die maximale projizierte Bildgröße
angepasst und das Seitenverhältnis auf 16:9 fixiert.
Zoom: Vergrößert den zentralen Bereich eines projizierten
Bildes.

22

Das Menü Bildschirm

Posten Beschreibungen des Elements

Signal einstellen Das Bild eines Computersignals wird eingestellt. Verwenden Sie

diese Option bei abgeschnittenen Bildrändern oder schlechtem
Empfang.

*2 *3

APA

Passt automatisch das projizierte Bild an die optimale Qualität an,
wenn Sie die Taste ENTER drücken (Seite 6).

*2

Phase

Die Punktphase der Anzeigepixel und des Eingangssignals wird
eingestellt. Stellen Sie den Wert ein, mit dem das Bild am
schärfsten ist.

*2

Teilu ng

Je höher der Wert, desto breiter die horizontalen Bildelemente
(Teilung). Je niedriger der Wert, desto schmaler die horizontalen
Bildelemente (Teilung).

*4

Lage

H (Horizontal): Je höher der Wert, desto weiter rechts wird das
Bild auf der Leinwand projiziert. Je niedriger der Wert, desto
weiter links wird das Bild projiziert.
V (Vertikal): Je höher der Wert, desto weiter oben wird das Bild
auf der Leinwand projiziert. Je niedriger der Wert, desto weiter
unten wird das Bild projiziert.

Hinweise

*1: • Beachten Sie, dass bei kommerziellem oder öffentlichem Einsatz des Projektors die

Veränderung des Originalbilds durch Umschalten des Bildseitenverhältnisses eine
Beeinträchtigung der gesetzlich geschützten Rechte der Autoren oder Produzenten darstellen
kann.

• Bei manchen Eingangssignalen lassen sich das Bildseitenverhältnis und andere
Einstelloptionen möglicherweise nicht einstellen oder das Ändern des Bildseitenverhältnisses
zeigt keine Wirkung.

• Je nach Einstelloption wird ein Bereich des Bildes möglicherweise schwarz angezeigt.

*2: Verfügbar, wenn ein Computersignal über den RGB-Eingang (INPUT A/INPUT B) eingespeist

wird.

*3: Wenn das projizierte Bild von einem großen schwarzen Bereich umgeben ist, funktioniert die

Funktion APA nicht einwandfrei, ein Bereich des Bildes wird möglicherweise auf der Leinwand
nicht angezeigt und je nach Eingangssignaltyp wird auch das Bild möglicherweise nicht optimal
eingestellt. Passen Sie in diesem Fall „Phase“, „Teilung“ und „Lage“ manuell an.

*4: Verfügbar, wenn ein Computer- oder Videosignal über den RGB-/YP

BPR-Eingang (INPUT A)

eingespeist wird.

Einstellen des Geräts über das Menü

Das Menü Bildschirm

23

Seitenverhältnis

VPL-EW275/EW245/EW225

Eingangssignal Empfohlener

Einstellwert und
projiziertes Bild

4:3 Voll1

16:9 Voll1

Computersignal

16:10 Voll1

4:3 4:3

*1 *2 *3

*1 *2 *3

*3

*4 *5

*1: Wenn Sie „Normal“ auswählen, wird das

Bild mit der Auflösung des
Eingangssignals projiziert, ohne das
Bildseitenverhältnis des Originalbildes zu
ändern.

*2: Wenn Sie „Voll2“ auswählen, wird das

Bild unabhängig vom Bildseitenverhältnis
so projiziert, dass es der Projektionsgröße
entspricht.

*3: Wenn Sie die Position des projizierten

Bildes mit einem Bild mit dem
Seitenverhältnis 16:9 anpassen und dann
die Eingangsquelle zu einem Bild mit 4:3
umschalten, werden die obere und untere
Kante des Bildes möglicherweise nicht
angezeigt. Wählen Sie in diesem Fall die
Option „Voll3“.

Videosignal

24

Das Menü Bildschirm

16:9 16:9

*4: Je nach Eingangssignal wird das

projizierte Bild möglicherweise wie unten
abgebildet projiziert. Wählen Sie in
diesem Fall die Option „16:9“.

*5: Je nach Eingangssignal wird das Bild

möglicherweise wie unten abgebildet
projiziert. Wählen Sie in diesem Fall die
Option „Zoom“.

VPL-EX275/EX271/EX245/EX241/
EX225/EX221

Eingangssignal Empfohlener

Einstellwert und
projiziertes Bild

4:3

16:9

Vo l l 1

Voll1

Computersignal

16:10 Voll1

4:3 4:3*3

16:9 16:9

Videosignal

*1

*1 *2

*1 *2

*4

*1: Wenn Sie „Normal“ auswählen, wird das

Bild mit der Auflösung des
Eingangssignals projiziert, ohne das
Bildseitenverhältnis des Originalbildes zu
ändern.

*2: Wenn Sie „4:3“ auswählen, wird das Bild

unabhängig vom Bildseitenverhältnis so
projiziert, dass es der Projektionsgröße
entspricht.

*3: Je nach Eingangssignal wird das

projizierte Bild möglicherweise wie unten
abgebildet projiziert. Wählen Sie in
diesem Fall die Option „16:9“.

*4: Je nach Eingangssignal wird das

projizierte Bild möglicherweise wie unten
abgebildet projiziert. Wählen Sie in
diesem Fall die Option „Zoom“.

Einstellen des Geräts über das Menü

Das Menü Bildschirm

25

Das Menü Funktion

Mit dem Menü Funktion können Sie verschiedene Projektorfunktionen einstellen.

Posten Beschreibungen des Elements

Lautstärke

Mik-Lautstärke

Lautsprecher

Intelligente APA Ein/Aus: Wenn „Ein“ eingestellt ist, werden die APA-Funktionen

CC-Display CC1/CC2/CC3/CC4/Text1/Text2/Text3/Text4: Damit wählen Sie

Lampentimer Rück Nach dem Austauschen der Lampe wird der Lampentimer

Startbild Ein/Aus: Wenn „Ein“ eingestellt ist, wird das Startbild beim Starten

Hinweise

*1: APA-Funktionen, wenn ein Computersignal über den RGB-Eingang (INPUT A/INPUT B)

*2: Die maximal verfügbare Mik-Lautstärke wird über den Wert „Lautstärke“ festgelegt.
*3: Nur VPL-EW275/EW245/EW225/EX275/EX245/EX225.

*3

*3

*3

eingespeist wird.

Je höher der Wert, desto höher die Lautstärke, je niedriger der Wert,
desto niedriger die Lautstärke.

Passen Sie die Lautstärke des Mikrofons an.

Ein/Aus: Wenn die Option auf „Ein“ gesetzt ist, gibt der Lautsprecher
Ton aus. Wählen Sie „Aus“, damit kein Ton über den Lautsprecher
ausgegeben wird.

beim Einspeisen eines Signals automatisch ausgeführt.

Untertitel für Hörgeschädigte (Untertitel oder Text).
Aus : Untertitel für Hörgeschädigte werden nicht angezeigt.

zurückgesetzt (Seite 49).

des Projektors auf der Leinwand angezeigt.

*2

*1

26

Das Menü Funktion

Das Menü Bedienung

Das Menü Bedienung dient zum Einstellen der Bedienung des Geräts über das Menü oder die
Fernbedienung.

Posten Beschreibungen des Elements

Sprache Damit wählen Sie die für die Menüs und Meldungen verwendete Sprache.

Status Ein: Alle Statusanzeigen auf dem Bildschirm sind aktiviert.

Aus: Schaltet die Bildschirmanzeigen, mit Ausnahme der Menüs, der
Warnmeldungen und Meldungen der Meldungsliste, aus.

Sicherheitssperre*1Ein/Aus: Damit wird die Nutzung des Projektors per Passwort auf autorisierte

Benutzer eingeschränkt. Für die Sicherheitssperre müssen Sie folgende
Einstellungen vornehmen:

1 Wählen Sie „Ein“ und drücken Sie die ENTER-Taste, um das

Einstellmenü aufzurufen.

2 Geben Sie das Passwort mit den Tasten MENU, V/v/B/b und ENTER ein.

(Standardmäßig ist als Passwort „ENTER, ENTER, ENTER, ENTER“.)

3 Geben Sie das Passwort mit den Tasten MENU, V/v/B/b und ENTER ein.
4 Geben Sie das Passwort zur Bestätigung noch einmal ein.

Geben Sie das Passwort ein, wenn Sie das Netzkabel gelöst und wieder
angeschlossen haben und den Projektor danach einschalten.
Wenn Sie diese Option auf „Aus“ setzen, können Sie die Sicherheitssperre
deaktivieren. Dafür müssen Sie ebenfalls das Passwort eingeben.
Falls dreimal hintereinander nicht das korrekte Passwort eingegeben wird,
kann der Projektor nicht benutzt werden. Schalten Sie in diesem Fall den
Projektor durch Drücken der Taste ?/1 in den Bereitschaftsmodus und dann
wieder ein.

Bed.-tastensperre Ein/Aus: Wenn diese Option auf „Ein“ gesetzt ist, sind alle Tasten des

Bedienfelds am Projektor gesperrt. Sie können allerdings Folgendes noch
ausführen, wenn „Ein“ eingestellt ist:

• Halten Sie die Taste ?/1 im Bereitschaftsmodus etwa 10 Sekunden lang

gedrückt.
c Der Projektor wird eingeschaltet.

• Halten Sie die Taste MENU beim Einschalten etwa 10 Sekunden lang
gedrückt.
c „Bed.-tastensperre“ wird auf „Aus“ gesetzt und alle Tasten des Projektors

stehen wieder zur Verfügung.

Einstellen des Geräts über das Menü

Hinweis

*1: Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht benutzen. Wenn Sie sich

an qualifizierte Sony-Mitarbeiter wenden, weil Sie das Passwort vergessen haben, müssen Sie
die Seriennummer des Projektors und Ihre Personalien angeben. (Dieser Vorgang kann in
anderen Ländern/Regionen anders sein.) Nachdem Ihre Personalien überprüft wurden, erhalten
Sie das Passwort.

Das Menü Bedienung

27

Das Menü Verbindung/Strom

Das Menü Verbindung/Strom wird verwendet, um Einstellungen für die Anschlüsse und den
Netzanschluss vorzunehmen.

Posten Beschreibungen des Elements

LAN-Einstellungen

IP-Adressen-

*9

Einstlg.

WLAN-Einst.

WLAN­Verbindung

Input-A Sig.wahl

ECO

Lichtleistung Hoch/Standard/Niedrig/Auto

Auto P Save

Keine Eingabe Lampe aus: Wenn 10 Minuten lang kein Signal eingespeist wird, wird

Bei stat. Signal Licht-Dimmung

Auto (DHCP): Die IP-Adresse wird vom DHCP-Server, wie einem
Router, automatisch zugewiesen.

Manuell: Die IP-Adresse muss manuell angegeben werden.

Ein/Aus: Setzen Sie die kabellose Ausgabe des USB-WLAN-Modul

*8

(nicht mitgeliefert) auf Ein/Aus.

Auto/Computer/Video GBR/Komponenten:

„Auto“ gesetzt ist, wird die Art des Videosignaleingangs automatisch
ausgewählt, wenn „Eingang A“ ausgewählt wird.

*5 *7

wird das Bild heller und der Stromverbrauch steigt. Wenn „Niedrig“
eingestellt ist, wird der Stromverbrauch minimiert, aber das Bild wird
dunkler. Wenn „Auto“ eingestellt ist, wird die Helligkeit automatisch
entsprechend dem Bildinhalt angepasst. Dunkle Bilder werden mit
angepasster Helligkeit projiziert, was zu einer Energieersparnis führt.
Helle Bilder werden hell projiziert, ohne dass die Helligkeit angepasst
wird.

die Lampe automatisch ausgeschaltet und der Energieverbrauch wird
gesenkt.
Die Lampe schaltet sich wieder ein, wenn ein Signal eingespeist oder
eine beliebige Taste gedrückt wird. Bei Lampe aus leuchtet die Anzeige
ON/STANDBY orange. (Seite 44)
Bereitschaft*
eingespeist wird, wird es automatisch ausgeschaltet und wechselt in den
Bereitschaftsmodus.
Aus: Sie können die Option Keine Eingabe deaktivieren.

lang nicht ändert, wird die Ausgabe der Lampe ab dem Pegel, der unter
Lichtleistung eingestellt ist, schrittweise reduziert (ungefähr 10 % bis
15 %*
Änderung des Eingangssignals), „5“, „10“, „15“, „20“ Minuten oder
„Demo.“, automatisch auf ungefähr 30 % der Lampenausgabe
verdunkelt. Während der Dimmung der Lampe wird die Meldung
„Licht-Dimmung“ angezeigt. Wenn Sie „Demo.“ auswählen, beginnt
die Verdunklung des Bildes ungefähr 40 Sekunden später. Wenn eine
Änderung des Signals erkannt wird oder ein Bedienvorgang
(Fernbedienung oder Bedienfeld) durchgeführt wird, wird die normale
Helligkeit wiederhergestellt.
Aus: Sie können die Option Bei stat. Signal deaktivieren.

6

: Wenn länger als 10 Minuten kein Signal in das Gerät

*4 *5 *7

: Wenn sich ein Bild ungefähr 10 Sekunden

3

). Die Lampe wird entsprechend der ausgewählten Zeit (ohne

: Wenn „Hoch“ eingestellt wird,

Wenn diese Option auf

*1

28

Das Menü Verbindung/Strom

Posten Beschreibungen des Elements

Bereitschaft

Direkteinschaltg. Ein/Aus: Wenn „Ein“ eingestellt ist und das Netzkabel mit einer

Hinweise

*1: Je nach Eingangssignal ist dies möglicherweise nicht optimal. Nehmen Sie in diesem Fall die

Einstellung manuell entsprechend den angeschlossenen Geräten vor.

*2: Wenn „Bereitschaft“ auf „Niedrig“ gesetzt ist, steht die Netzwerk- und Netzwerksteuerfunktion

nicht zur Verfügung, solange sich der Projektor im Bereitschaftsmodus befindet.
*3: Diese Option variiert abhängig von der Einstellung „Lichtleistung“.
*4: Da die Lampe schrittweise gedimmt wird, bemerken Sie möglicherweise keine Änderung der

Helligkeit. Ihnen fällt möglicherweise auf, dass die Lampe gedimmt wurde, wenn die Helligkeit

bei einer Änderung des Eingangssignals wiederhergestellt wird.
*5: Dieser Modus wird ungefähr drei Minuten, nachdem die Lampe aufleuchtet, nicht umgesetzt

werden. Abhängig vom Eingangsbild wird eine Signaländerung möglicherweise nicht erkannt.

Die Lampe wird während der Licht-Dimmung zeitweise heller. Dies ist aber keine Fehlfunktion.

Wenn Keine Eingabe eingestellt ist, hat sie Priorität.
*6: Wählen Sie „Aus“, um zu verhindern, dass das Gerät in den Bereitschaftsmodus wechselt, wenn

kein Eingangssignal vorliegt.
*7: Diese Option funktioniert nicht, wenn „USB Typ A“, „USB Typ B“ oder „Netzwerk“ als

Eingang ausgewählt ist. In diesem Fall entspricht die Option „Standard“.
*8: Die Übernahme von Änderungen an den WLAN-Einstellungen kann einige Momente dauern.
*9: Wenn Sie eine IP-Adresse manuell festlegen möchten: Wählen Sie die Schaltfläche „Manuell“,

dann die Schaltfläche „Übernehmen“ und drücken Sie dann die Enter-Taste. Nun können Sie die

IP-Adresse eingeben.

*2

Standard/Niedrig: Wenn diese Option auf „Niedrig“ gesetzt ist, wird
der Energieverbrauch im Bereitschaftsmodus gesenkt.

Netzsteckdose verbunden wird, wird das Gerät ohne
Bereitschaftsmodus eingeschaltet. Wenn der Projektor ausgeschaltet ist,
können Sie auch das Netzkabel trennen, ohne dass Sie in den
Bereitschaftsmodus wechseln müssen, unabhängig von der Einstellung
für Direkteinschaltg.

Einstellen des Geräts über das Menü

Das Menü Verbindung/Strom

29

Das Menü Installation

Im Menü Installation nehmen Sie Einstellungen bei der Installation des Projektors vor.

Posten Beschreibungen des Elements

Bildumklappung HV/H/V/Aus: Das projizierte Bild wird je nach Installation horizontal oder

Montageposition Oberseite oben/Oberseite unten/Verkn. Bildumkl.: Ändern Sie die

Höhenlagenmodus

V Trapez

Hinweise

*1: Wenn Sie „Höhenlagenmodus“ auf „Ein“ setzen, erhöht sich die Drehzahl des Lüfters und das

*2: Da es sich bei der Trapezausgleichsfunktion um eine elektronische Korrektur handelt,

*2

Lüftergeräusch wird etwas lauter.

verschlechtert sich möglicherweise die Bildqualität.

vertikal umgekehrt angezeigt.

Kühleinstellung entsprechend der Montageposition. Wenn „Verkn.
Bildumkl.“ eingestellt ist, ändert sich die Kühleinstellung auf Grundlage
der Einstellung von „Bildumklappung“. Wenn Sie längere Zeit die falsche
Einstellung verwenden, wird möglicherweise die Zuverlässigkeit von
Bauteilen beeinträchtigt.

*1

Ein/Aus: Setzen Sie diese Option auf „Ein“, wenn Sie den Projektor in
einer Höhe von 1.500 m oder darüber verwenden. Wenn Sie längere Zeit
die falsche Einstellung verwenden, wird möglicherweise die
Zuverlässigkeit von Bauteilen beeinträchtigt.

Auto/Manuell*2: Je höher der Wert, desto schmaler die obere Kante des

projizierten Bildes. Je niedriger der Wert, desto schmaler die untere Kante.

30

Das Menü Installation

Das Menü Informationen

Mit dem Menü Informationen wird der Projektionsstatus überprüft, wie z. B. die
Gesamtnutzungsdauer der Lampe.

Posten Beschreibungen des Elements

Modellbezeichnung Die Modellbezeichnung wird angezeigt.

Serien-Nr. Die Seriennummer wird angezeigt.

*1

fH/fV

Signaltyp Der Typ des aktuellen Eingangssignals wird angezeigt.

Lampentimer Die Gesamtbetriebsdauer der Lampe wird angegeben.

Hinweis

*1: Je nach Eingangssignal werden diese Optionen möglicherweise nicht angezeigt.

Die horizontale/vertikale Frequenz des aktuellen Eingangssignals wird
angezeigt.

Einstellen des Geräts über das Menü

Das Menü Informationen

31

B Netzwerk

Verwenden der Netzwerkfunktionen

Wenn eine Verbindung zum Netzwerk besteht, stehen folgende Funktionen zur Verfügung:

• Überprüfen des aktuellen Projektorstatus über einen Webbrowser.

• Fernsteuern des Projektors über einen Webbrowser.

• Empfangen des E-Mail-Berichts für den Projektor.

• Vornehmen der Netzwerkeinstellungen für den Projektor.

• Unterstützung für Netzwerküberwachung, Steuerprotokoll (Advertisement, PJ Talk, PJ Link,
AMX DDDP [Dynamic Device Discovery Protocol], Crestron RoomView).

Hinweise

• Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten
Modell anders aussehen.

• Als Webbrowser wird Internet Explorer 6/7/8 unterstützt.

• Als Sprache wird ausschließlich Englisch unterstützt.

• Wenn der Browser Ihres Computers beim Zugriff auf den Projektor über den Computer auf die
Einstellung [Einen Proxyserver verwenden] gesetzt ist, klicken Sie auf das Häkchen, um
festzulegen, dass der Zugriff ohne Verwendung eines Proxyservers erfolgen soll.

Anzeigen des Steuerfensters für den Projektor mit einem Webbrowser

1 Schließen Sie das LAN-Kabel an.

LAN-Kabel (ohne
Überkreuzung)
(nicht mitgeliefert)

Hub oder Router usw.

LAN-Anschluss

2 Nehmen Sie die

Netzwerkeinstellungen für den
Projektor über „LAN-Einstellungen“
im Menü „Verbindung/Strom“ vor
(Seite 28).

3 Starten Sie am Computer einen

Webbrowser, geben Sie Folgendes in das
Adressfeld ein und drücken Sie dann die
Eingabetaste am Computer.

http://xxx.xxx.xxx.xxx
(xxx.xxx.xxx.xxx: IP-Adresse des
Projektors)
Sie können die IP-Adresse des
Projektors unter „LAN-Einstellungen“
im Menü „Verbindung/Strom“ anzeigen
lassen (Seite 28).

Das folgende Fenster erscheint im
Web br owser:

Wenn Sie die Netzwerkeinstellungen
vorgenommen haben, können Sie das
Steuerfenster öffnen, indem Sie nur
Schritt 3 dieses Verfahrens ausführen.

32

Verwenden der Netzwerkfunktionen

So arbeiten Sie mit dem
Steuerfenster

Wechseln der Seite

Klicken Sie auf eine der Schaltflächen zum
Wechseln der Seite, um die Seite mit den
gewünschten Einstellungen aufzurufen.

Schaltflächen zum Wechseln der Seite

Einstellen der Zugriffseinschränkung

Sie können den Seitenzugriff für die
Benutzer einschränken.

Administrator: Zulassen des Zugriffs

auf alle Seiten

User: Zulassen des Zugriffs auf alle

Seiten außer der Seite Setup
Legen Sie die Zugangsbeschränkung über
[Password] auf der Konfigurationsseite fest.
Wenn Sie zum ersten Mal auf die Seite Setup
zugreifen, geben Sie „root“ als
Benutzername ein und lassen das
Passwortfeld leer.
Der Name des Administrators ist auf „root“
voreingestellt.

Überprüfen der projektorbezogenen Informationen

Sie können die aktuellen Einstellungen des
Projektors auf der Seite „Information“
überprüfen.

Informationsbereich

Bedienen des Projektors von einem Computer aus

Auf der Steuerungsseite können Sie den
Projektor vom Computer aus steuern.

Netzwerk

Eingabebereich für [Administrator]

Eingabebereich für [User]

Um das Passwort zu ändern, löschen Sie
zunächst das eingestellte Passwort (*****)
und geben dann ein neues Passwort ein.

Hinweis

Wenn Sie Ihr Passwort vergessen haben,
wenden Sie sich an qualifiziertes Fachpersonal
von Sony.

Steuerbereich

Die Funktionen der im Steuerbereich
angezeigten Schaltflächen entsprechen
denen der Tasten auf der Fernbedienung.

Verwenden der Netzwerkfunktionen

33

Verwendung der E-Mail­Bericht-Funktion

Stellen Sie die E-Mail-Bericht-Funktion auf
der Seite „Setup“ ein.
Die eingegebenen Werte werden erst gültig,
wenn Sie auf [Apply] klicken.

Mail Report-Schaltfläche

2

1 Klicken Sie auf [Owner information],

um die im E-Mail-Bericht
aufgezeichneten

Benutzerangaben einzugeben.

Owner information-Schaltfläche

1

2 Stellen Sie den Zeitpunkt des E-Mail-

Berichts ein.

Klicken Sie auf [Mail Report], um die
Seite Mail Report zu öffnen.
Lamp Reminder (Lamp1): Setzen Sie

das Timing für den E-Mail-Bericht für
den Austausch der Lampe fest. Wenn
Sie Lamp Reminder zurücksetzen
wollen, führen Sie „Lampentimer
Rück“ am Projektor aus (Seite 26).

Maintenance Reminder: Setzen Sie

das Timing für den E-Mail-Bericht für
die Wartung fest. Wenn Sie
Maintenance Reminder zurücksetzen
wollen, aktivieren Sie das
Kontrollkästchen RESET und klicken
dann auf [Apply].

3

4

6
5

3 Geben Sie die E-Mail-Adresse des

Empfängers in das Feld Email
Address ein, und klicken Sie dann auf
das Kontrollkästchen Report Timing
des zu sendenden E-Mail-Berichts.

4 Geben Sie das Mail-Konto zum

Senden von E-Mail-Berichten an.

Mail Address: Geben Sie die E-Mail-

Adresse ein.

Outgoing Mail Server (SMTP): Geben

Sie die Adresse des Servers für
ausgehende Mails (SMTP) ein.

Required Authentication: Aktivieren

Sie dieses Kontrollkästchen, wenn für
das Senden einer E-Mail eine
Authentifizierung erforderlich ist.

Requires the use of POP

Authentication before sending email
(POP before SMTP): Aktivieren Sie

dieses Kontrollkästchen, um vor dem
Senden einer E-Mail eine POP­Authentifizierung festzulegen.

Incoming Mail Server (POP3): Geben

Sie die Adresse des Servers für
eingehende E-Mails (POP3) an, der
für die POP-Authentifizierung
verwendet werden soll.

34

Verwenden der Netzwerkfunktionen

Account Name: Geben Sie den Namen

des E-Mail-Kontos ein.

Password: Geben Sie das Passwort ein.
SMTP Authentication: Aktivieren Sie

dieses Kontrollkästchen, um vor dem
Senden einer E-Mail eine SMTP­Authentifizierung festzulegen.

Account Name: Geben Sie den Namen

des E-Mail-Kontos ein.

Password: Geben Sie das Passwort ein.

5 Überprüfen Sie den Inhalt des E-Mail-

Berichts.

Wenn Sie auf [View] klicken, wird der
Inhalt des E-Mail-Berichts angezeigt.

6 Senden Sie eine Test-Mail.

Aktivieren Sie das Kontrollkästchen
Send test mail und klicken Sie dann auf
[Apply], um eine Test-E-Mail an die
angegebene E-Mail-Adresse zu senden.

Hinweise

• Die E-Mail-Berichtfunktion funktioniert
nicht, wenn das Netzwerk Outbound Port25
Blocking nutzt, was den Zugriff auf den
SMTP-Server verhindert.

• Sie können die folgenden Zeichen nicht
verwenden, um Zeichen im Textfeld
einzugeben: „ ' “, „ “ “, „

\ “, „ & “, „ < “, „ > “

Netzwerk

Verwenden der Netzwerkfunktionen

35

B Präsentationsfunktion über das Netzwerk

Verwenden der Präsentationsfunktion über das Netzwerk

Mit der Präsentationsfunktion über das Netzwerk können Sie folgende Funktion ausführen:

• Sie können bis zu 8 Computer an den Projektor anschließen.

• Sie können Bilder von bis zu 4 Computern gleichzeitig anzeigen.

• Sie können ein USB-WLAN-Modul (nicht mitgeliefert) an den Projektor anschließen, mit
dem sich der Projektor drahtlos mit einem Netzwerk verbinden kann.

Die Präsentationsfunktion über das Netzwerk erfordert die Installation von Projector Station
for Network Presentation (mitgelieferte CD-ROM). Informationen zu Aktualisierungen von
Projector Station for Network Presentation finden Sie auf der Sony-Website:
https://www.servicesplus.sel.sony.com/
Im Folgenden finden Sie die Systemanforderungen zur Verwendung der Anwendung.

Betriebssystem

WindowsXP: Home/Professional (empfohlen)
WindowsVista: Home Premium/Business/Ultimate/Enterprise
Windows7: Home Premium/Professional (empfohlen)/Ultimate/Enterprise

CPU

Pentium4 2,8 GHz oder schneller

Hinweise

• Zur Installation der Anwendung sind Administratorrechte erforderlich.

• Wenn Sie nicht über Administratorrechte verfügen, wird die Anwendung möglicherweise nicht
ordnungsgemäß ausgeführt.

• Wenn eine Firewall oder Sicherheitssoftware installiert ist, wird die Anwendung möglicherweise
nicht ordnungsgemäß ausgeführt.

• Abhängig von der Art des Netzwerkadapters wird die Anwendung möglicherweise nicht
ordnungsgemäß ausgeführt.

• Die Bilder eines Movie-Players (Media Player usw.) werden nicht ordnungsgemäß projiziert.

Installieren von Projector Station for Network Presentation

1 Schließen Sie alle laufenden

Anwendungen.

2 Legen Sie die mitgelieferte CD-ROM

in das CD-ROM-Laufwerk des
Computers ein.

3 Öffnen Sie die CD-ROM und

doppelklicken Sie auf die .exe-Datei.

Wenn die Meldung
„Benutzerkontensteuerung“ angezeigt
wird, klicken Sie auf „Zulassen“ oder
„Ja“.

36

Verwenden der Präsentationsfunktion über das Netzwerk

4 Befolgen Sie die Anweisungen auf

dem Bildschirm, um die Software zu
installieren.

Starten von Projector Station for Network Presentation

1 Schließen Sie den Projektor an ein

Netzwerk an.

Schließen Sie bei einer
kabelgebundenen Verbindung den
Projektor über ein LAN-Kabel an und
nehmen Sie dann die
Netzwerkeinstellungen vor (Seite 32).
Lesen Sie bei einer kabellosen
Verbindung unter „Anschließen an ein
USB-WLAN-Modul“ (Seite 13) nach.

Überprüfen Sie auch die WLAN-Einst.
(Seite 28).

2 Schalten Sie den Projektor ein.

Wählen Sie „Netzwerk“ als
Eingangsquelle (Seite 14).

3 Wählen Sie [Start]-[Alle Programme]-

[Projector Station for Network
Presentation] auf dem Computer.

Projizieren von Bildern

Nach dem Start von Projector Station for
Network Presentation wird das Fenster für
die Verbindungseinstellungen angezeigt.

1 Suchen Sie nach Projektoren, die mit

dem Netzwerk verbunden sind.

Klicken Sie im Fenster für die
Verbindungseinstellungen auf „Search“,
um nach Projektoren zu suchen.

„Wireless Password“ unter „Wireless LAN
Setting“ geändert wurden, wählen Sie
„Manual Connect“ und stellen Sie die
Verbindung manuell her.

2 Wählen Sie einen Projektor aus, um

ein Bild zu projizieren.

Aktivieren Sie das Kontrollkästchen.

3 Klicken Sie auf „Connect“.

Wenn andere Benutzer ein Bild
projizieren, wird die Steuerung auf der
Leinwand angezeigt. Klicken Sie auf

, um die Projektion eines Bildes zu
starten (Seite 38).
Wenn keine anderen Benutzer ein Bild
projizieren, wird die Steuerung auf der
Leinwand angezeigt und die Projektion
des Bildes wird gestartet.

Hinweis

Auf die Anzeige bezogene Einstellungen (wie
z. B. die Auflösung des Computers) ändern
sich, wenn die Anwendung gestartet wird.

Verbindungseinstellungen

Hinweise

• Die Darstellung der Anwendung auf der
Leinwand kann ohne vorherige
Ankündigung geändert werden.

• Wenn ein Projektor über eine drahtlose
Verbindung mit dem Netzwerk verbunden
ist, wird er möglicherweise nicht gefunden,
wenn die „SSID“ gegenüber der werkseitig
eingestellten verändert wurde.

• Wenn ein Projektor über eine
kabelgebundene Verbindung mit dem
Netzwerk verbunden ist, wird er abhängig
von der Netzwerkverbindung
möglicherweise nicht gefunden.

• Wenn ein Projektor angeschlossen wird, bei
dem „SSID“, „Security Method“ und

Verwenden der Präsentationsfunktion über das Netzwerk

Element Beschreibungen des

Wireless LAN
Adapter

Connection
History

Search Results Zeigt die Suchergebnisse an.
Profile Name Zeigt die registrierten

Connection Zeigt die

Zur Auswahl eines WLAN­Adapters, der für Projector
Station for Network
Presentation verwendet wird
(wird nur angezeigt, wenn
eine drahtlose Verbindung
verwendet wird).

Listet die Profile auf, mit
denen zuvor eine
Verbindung bestand.

Namen der Projektoren an,
die im Netzwerk gefunden
wurden.

Verbindungsmethode
(kabelgebunden/kabellos)
an.

Zeigt die Stärke des
drahtlosen Signals an (wird
nur angezeigt, wenn die
drahtlose Verbindung
verwendet wird).

Elements

Präsentationsfunktion über das Netzwerk

37

Element Beschreibungen des

SSID Zeigt die SSID an (wird nur

IP Address Zeigt die IP-Adresse an

Search Startet die Suche nach

Delete Löscht das ausgewählte

Property Zeigt die Eigenschaften des

Connect Stellt die Verbindung zum

Manual
Connect

angezeigt, wenn die
drahtlose Verbindung
verwendet wird).

(wird nur angezeigt, wenn
die kabelgebundene
Verbindung verwendet
wird).

Projektoren im Netzwerk.

Profil.

ausgewählten Profils an.

ausgewählten Projektor her
und startet die Projektion
eines Bildes.

Geben Sie die SSID und IP­Adresse manuell ein, um
eine Verbindung mit dem
Projektor herzustellen, und
starten Sie die Projektion
eines Bildes.

Elements

Verwenden der Steuerung

Network
Presentation

User 000001

8

Posten Funktionen

Startet die Projektion eines
Bildes.

Hält die Projektion eines
Bildes an.

Stoppt die Projektion eines
Bildes (der Bildschirm
wird schwarz).

Ändert die
Anwendungseinstellungen.

Trennt die Verbindung mit
dem Projektor.

Wählt ein
Projektionsverfahren und
startet dann die Projektion
eines Bildes.

Projek­tionsver­fahren

Es wird kein Bild
projiziert.

Projektion im
Vollbildmodus.

Projektion in der linken
Hälfte der Leinwand.

Projektion in der rechten
Hälfte der Leinwand.

Projektion im oberen
linken Quadrant der
Leinwand.

Projektion im oberen
rechten Quadrant der
Leinwand.

Projektion im unteren
linken Quadrant der
Leinwand.

Projektion im unteren
rechten Quadrant der
Leinwand.

Zeigt die Stärke des
drahtlosen Signals an.

Zeigt die Anzahl der mit
dem Projektor
verbundenen Benutzer an.

Zeigt den Status der
Benutzer an.

38

Verwenden der Präsentationsfunktion über das Netzwerk

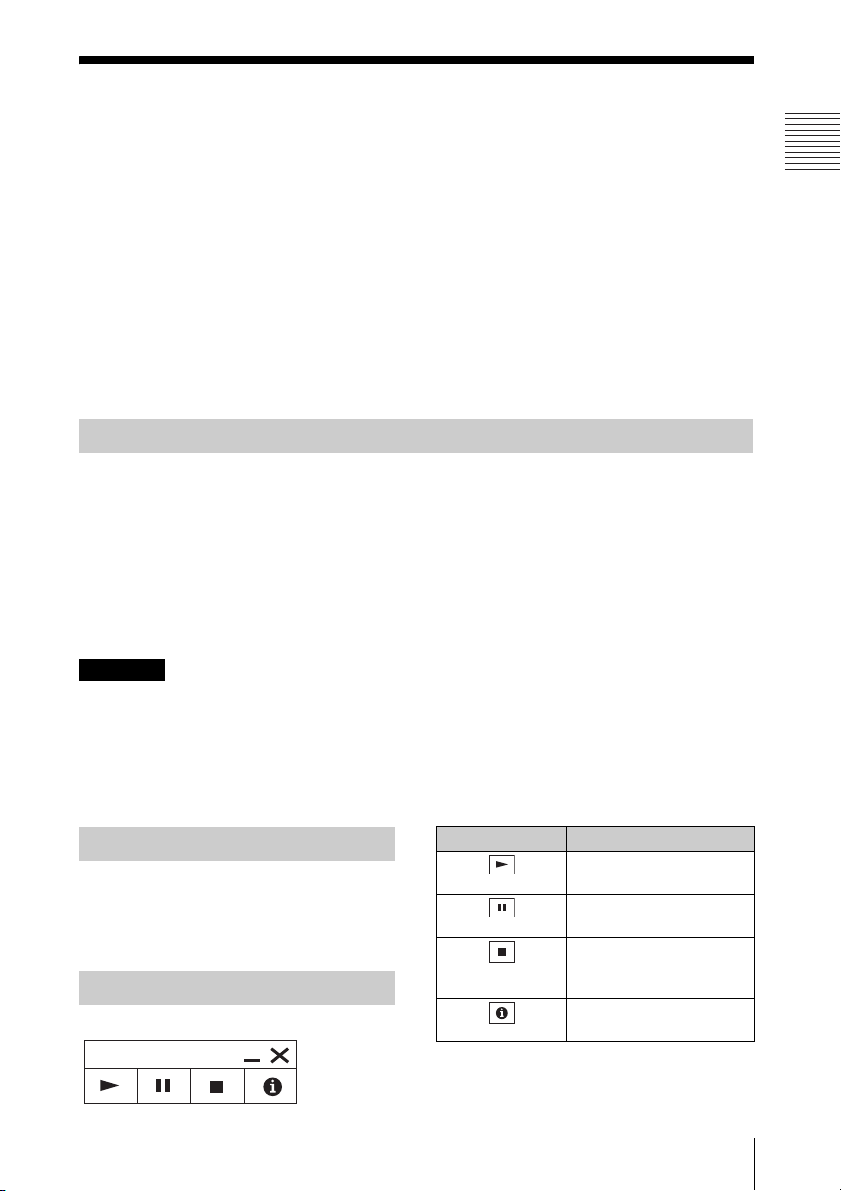

B Projizieren eines Bildes über eine USB-Verbindung

Projizieren eines Bildes über eine USB-Verbindung

Sie können ein Bild auch einfach projizieren, indem Sie den Projektor und Computer über ein
USB A-B-Kabel verbinden (nicht mitgeliefert).
Zum Projizieren eines Bildes über eine USB-Verbindung muss USB Display gestartet werden.
Im Folgenden finden Sie die Systemanforderungen zur Verwendung der Anwendung.

Betriebssystem

WindowsXP: Home/Professional (empfohlen)
WindowsVista: Home Premium/Business/Ultimate/Enterprise
Windows7: Home Premium/Professional (empfohlen)/Ultimate/Enterprise

CPU

Pentium4 2,8 GHz oder schneller

Starten von USB Display

1 Verbinden Sie den Projektor und Ihren Computer über ein USB A-B-Kabel (nicht

mitgeliefert) (Seite 10).

2 Schalten Sie den Projektor ein.

Wählen Sie „USB Typ B“ als Eingangsquelle (Seite 14). Nach einer kurzen Zeit wird der
Projektor vom Computer als CD-ROM-Laufwerk erkannt.

3 Öffnen Sie „USB Display“ auf dem CD-ROM-Laufwerk.

Hinweise

• Die Auflösung des Computers ändert sich, wenn die Anwendung gestartet wird.

• Abhängig von den Einstellungen des Computers wird die Anwendung möglicherweise
automatisch gestartet.

• Wenn Sie die Verwendung des Projektors beendet haben, können Sie das USB-Kabel ganz einfach
trennen, ohne dass Sie die Option „Hardware sicher entfernen“ nutzen müssen.

• Die Bilder eines Movie-Players (Media Player usw.) werden nicht ordnungsgemäß projiziert.

Projizieren eines Bildes über eine USB-Verbindung

Projizieren von Bildern

Nach dem Einschalten des USB-Displays
wird der Controller auf dem Bildschirm
angezeigt und die Projektion startet
automatisch.

Verwenden der Steuerung

USB Display

Posten Funktionen

Startet die Projektion eines
Bildes.

Hält die Projektion eines
Bildes an.

Stoppt die Projektion eines
Bildes (der Bildschirm
wird schwarz).

Informationen über USB
Display werden angezeigt.

Projizieren eines Bildes über eine USB-Verbindung

39

B USB Media Viewer

Verwenden von USB Media Viewer

Sie können auf einem USB-Speichergerät gespeicherte Bilddateien durchsuchen, das an den
USB-Anschluss des Projektors angeschlossen ist, ohne einen Computer zu verwenden.
Unterstützte Speichermedien und Dateiformate:

• Unterstütztes Speichermedium: USB-Flashspeicher

• Unterstütztes Format des Speichermediums: FAT-Format

• Unterstützte Dateiformate: JPEG (.jpg/.jpeg), Bitmap (.bmp), PNG (.png), GIF (.gif),
TIFF (.tif/.tiff)

Hinweise

• exFAT und NTFS werden nicht unterstützt.

• TIFF-Dateien, die EXIF-Informationen enthalten, werden nicht unterstützt.

• Bilddateien auf einem USB-Speichergerät, das über einen USB-Hub mit dem Projektor verbunden
ist, können nicht angezeigt werden.

• Sicherheitsgeschützte USB-Speicher funktionieren möglicherweise nicht korrekt.

• Ein USB-Speicherkartenlesegerät, das als mehr als ein Laufwerk erkannt wird, funktioniert
möglicherweise nicht ordnungsgemäß.

• Die Anzeige von Bilddateien, die größer als 4092 × 3072 Pixel sind, ist nicht gewährleistet. Bis
zur Anzeige kann es sehr lange dauern oder es erfolgt gar keine Anzeige.

• Ein Ordner, der eine tiefe Ordnerstruktur aufweist oder dessen Name sehr lang ist, wird
möglicherweise nicht angezeigt.

• Abhängig vom Dateityp wird ein Bild möglicherweise nicht angezeigt.

• Dateien oder Ordner mit Namen, die nicht-alphanumerische Zeichen enthalten, werden
möglicherweise nicht angezeigt.

• Trennen Sie das USB-Speichergerät nicht, während eine Bilddatei angezeigt wird. Andernfalls
kann es zu einer Fehlfunktion des USB-Speichergeräts oder des Projektors kommen. Trennen Sie
das USB-Speichergerät, wenn der Auswahlbildschirm für das USB-Speichergerät angezeigt wird.

1 Schließen Sie ein USB-Speichergerät an den Projektor an (Seite 12).
2 Wählen Sie „USB Typ A“ als Eingangsquelle (Seite 14).
3 Wählen Sie das USB-Speichergerät.

Drücken Sie die Taste ENTER, um den Miniaturansicht-Modus anzuzeigen.
USB Media Viewer verfügt über drei Anzeigemodi: „Miniaturansicht-Modus“, „Anzeige­Modus“ und „Diaschau-Modus“.

40

Verwenden von USB Media Viewer

Miniaturansicht-Modus

Die Bilddateien in dem Ordner werden als Miniaturansichtsliste angezeigt.

Option-Menü

Drücken Sie die Taste V/v/B/b auf der Fernbedienung, um ein Bild auszuwählen, und drücken
Sie dann die ENTER-Taste. Das Option-Menü wird im unteren Bereich des Bildschirms
angezeigt.

Option-Menü

Sie können die Anzeigereihenfolge der Miniaturansichten sowie das Anzeigeverfahren der
Bilddateien auswählen.

Posten Beschreibungen des Elements

Das Option-Menü wird ausgeblenet.

Es wird zum Anzeige-Modus umgeschaltet und das ausgewählte Bild wird
im Vollbildmodus angezeigt. (Seite 42)

Es wird zum Diaschau-Modus umgeschaltet und die Diaschau beginnt mit
dem ausgewählten Bild. (Seite 42)

a
z

Die Bilddateien werden sortiert

Die Bilddateien werden sortiert.

a
z

Sortieren nach dem Namen im alphabetischer Reihenfolge.

z
a

Sortieren nach dem Namen in umgekehrter alphabetischer Reihenfolge.

1
2

Sortieren nach dem Datum in chronologischer Reihenfolge.

2
1

Sortieren nach dem Datum in umgekehrter chronologischer Reihenfolge.

USB Media Viewer

Hinweise

• Dateien ohne Miniaturansichtsdaten (einschließlich solcher, die durch eine Anwendung erstellt
wurden) werden als leere Symbole angezeigt.

• In einem Ordner können nicht mehr als 200 Bilddateien und Ordner angezeigt werden.

Verwenden von USB Media Viewer

41

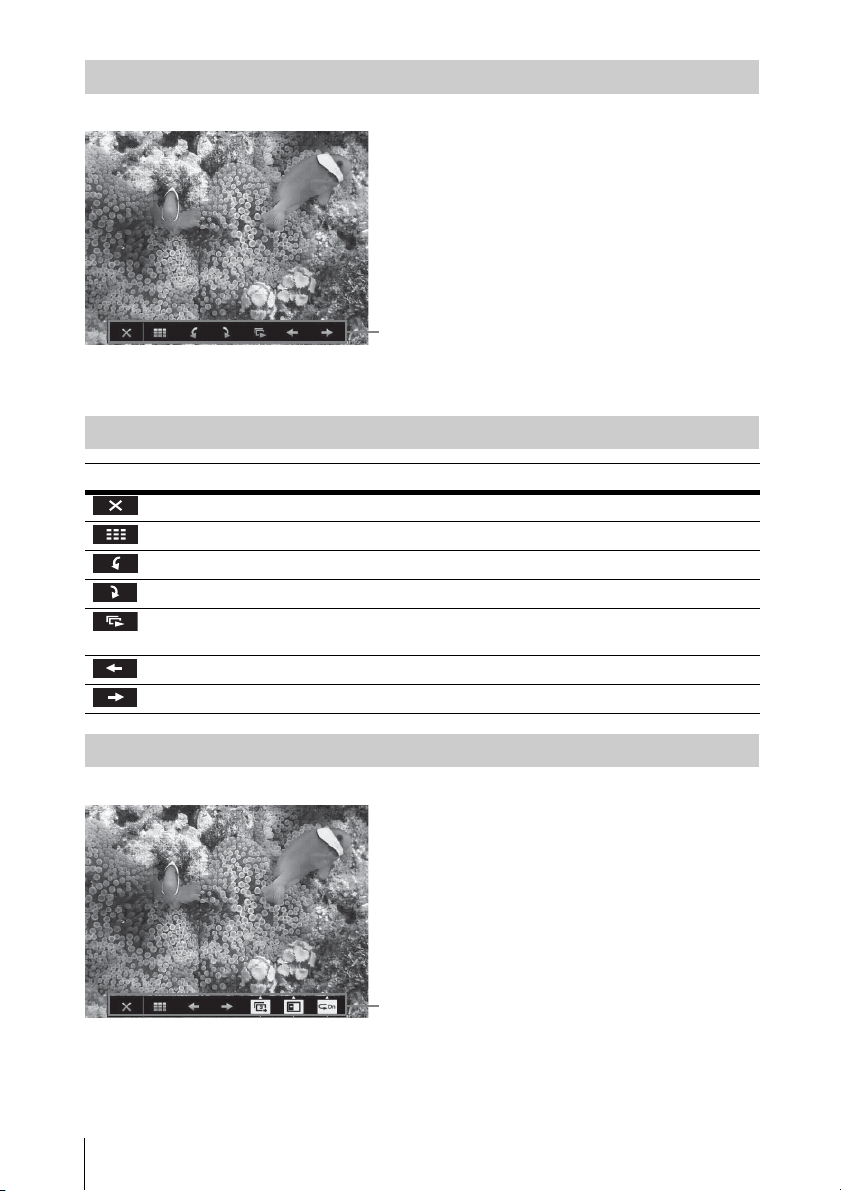

Anzeige-Modus

Im Anzeige-Modus können Sie ein ausgewähltes Bild im Vollbildmodus anzeigen.

Option-Menü

Drücken Sie die ENTER-Taste auf der Fernbedienung. Das Option-Menü wird im unteren
Bereich des Bildschirms angezeigt.

Option-Menü

Posten Beschreibungen des Elements

Das Option-Menü wird ausgeblenet.

Kehrt zum Miniaturansicht-Modus zurück (Seite 41).

Das Bild wird um 90 Grad gegen den Uhrzeigersinn gedreht.

Das Bild wird um 90 Grad im Uhrzeigersinn gedreht.

Es wird zum Diaschau-Modus umgeschaltet und die Diaschau beginnt mit
dem ausgewählten Bild. (Seite 42)

Das vorherige Bild wird angezeigt.

Das nächste Bild wird angezeigt.

Diaschau-Modus

Im Diaschau-Modus können Sie Bilder als Diaschau anzeigen.

Option-Menü

Drücken Sie die ENTER-Taste auf der Fernbedienung. Die Diaschau stoppt und das Option­Menü wird im unteren Bereich des Bildschirms angezeigt.

42

Verwenden von USB Media Viewer

Option-Menü

Posten Beschreibungen des Elements

Das Option-Menü wird ausgeblenet.

Kehrt zum Miniaturansicht-Modus zurück (Seite 41).

Das vorherige Bild wird angezeigt.

Das nächste Bild wird angezeigt.

3

Diaschau-Zeitintervall

Diaschau-Effekt

On

Wiederholungseinstellung

Drücken Sie die Taste V/v, um das Diaschau-Zeitintervall zu ändern.

3

Nach 3 Sekunden wird das nächste Bild angezeigt.

5

Nach 5 Sekunden wird das nächste Bild angezeigt.

10

Nach 10 Sekunden wird das nächste Bild angezeigt.

Drücken Sie die Taste V/v, um den Diaschau-Effekt zu ändern.

Das Bild wechselt kachelweise zum nächsten Bild.

Das nächste Bild erscheint an der linken Seite des Bildschirms.

Das nächste Bild erscheint an der rechten Seite des Bildschirms.

Das nächste Bild erscheint an der oberen Seite des Bildschirms.

Das nächste Bild erscheint an der unteren Seite des Bildschirms.

Drücken Sie die Taste V/v, um die Diaschau-Wiederholungseinstellung zu
ändern.

On

Nach der Anzeige des letzten Bildes beginnt die Diaschau mit dern ersten
Bild erneut.

Off

Nach der Anzeige des letzten Bildes endet die Diaschau und kehrt zum
Miniaturansicht-Modus zurück.

USB Media Viewer

Verwenden von USB Media Viewer

43

B Sonstiges

Anzeigen

Die Anzeigen geben Aufschluss über den Status des Projektors und weisen auf
Funktionsstörungen hin.
Wenn am Projektor Funktionsstörungen auftreten, lesen Sie zur Behebung des Problems in der
folgenden Tabelle nach.

ON/STANDBY-Anzeige

Status Bedeutung/Abhilfemaßnahmen

Leuchtet rot Der Projektor befindet sich im Bereitschaftsmodus.

Blinkt grün • Wenn der Projektor eingeschaltet ist, ist der Projektor betriebsbereit.

Leuchtet grün Der Projektor ist eingeschaltet.

Leuchtet orange Der Projektor befindet sich im Modus Keine Eingabe (Lampe aus).

Blinkt rot Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch

Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie

Blinkt sechsmal Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

Blinkt eine andere
Anzahl von Malen

• Wenn der Projektor ausgeschaltet ist, kühlt die Lampe ab.

(Seite 28)

die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des
Problems die folgenden Hinweise. Sollte die Störung bestehen
bleiben, wenden Sie sich an qualifiziertes Sony-Personal.

Folgendes.

• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
(Seite 4, 4)

• Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist. (Seite 51)

• Überprüfen Sie, ob die Option Montageposition im Menü
Installation richtig eingestellt ist. (Seite 30)

Vergewissern Sie sich, dass die Anzeige ON/STANDBY nicht mehr
leuchtet, stecken Sie dann das Netzkabel wieder in eine Netzsteckdose
und schalten Sie den Projektor ein.

Wenden Sie sich an qualifiziertes Sony-Personal.

LAMP/COVER -Anzeige

Status Bedeutung/Abhilfemaßnahmen

Blinkt rot Die Ursache wird durch die Häufigkeit des Blinkens angegeben.

Blinkt zweimal Die Lampenabdeckung ist nicht sicher angebracht. (Seite 49)

Blinkt dreimal Die Temperatur der Lampe ist ungewöhnlich hoch. Schalten Sie den

44

Anzeigen

Lesen Sie zur Behebung des Problems die folgenden Hinweise.

Projektor aus, warten Sie, bis die Lampe abgekühlt ist, und schalten
Sie den Projektor dann wieder ein. Bleibt das Problem bestehen, ist
eventuell die Lampe durchgebrannt. Tauschen Sie die Lampe in
diesem Fall gegen eine neue aus (Seite 49).

Liste der Meldungen

Wenn eine der folgenden Meldungen auf dem projizierten Bild angezeigt wird, lesen Sie zur
Behebung des Problems in der folgenden Tabelle nach.

Meldungen Bedeutung/Abhilfemaßnahme Seite

Zu heiß! Birne aus in
1 Min.

Frequenz außerhalb
Bereichs!

Input-A Sig.wahl­Einstellung prüfen.

Filter reinigen. Reinigen Sie den Luftfilter. 51

Bitte die Lampe
auswechseln und den
Filter reinigen.

Hohe
Projektortemperatur.
Höhenlagenmodus muss
„Ein“ sein, wenn
Projektor in Höhenlagen
verwendet wird.

Ungültig! Es wurde eine ungültige Taste gedrückt. –

Bedienungstasten
gesperrt!

Projektor schaltet sich
bald aus.
Zum Neustart ?/1-Taste
drücken.

Licht-Dimmung Reduziert die Leuchtstärke der Lampe, wenn „Bei stat. Signal“

Überprüfen Sie Folgendes.

• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert
sind.

• Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist.

• Überprüfen Sie, ob die Option Montageposition im Menü
Installation richtig eingestellt ist.

Stellen Sie den Ausgang am angeschlossenen Gerät auf
Signale ein, die vom Projektor unterstützt werden.

Setzen Sie „Input-A Sig.wahl“ auf „Auto“ oder wählen Sie den
richtigen Eingangssignaltyp aus.

Tauschen Sie die Lampe gegen eine neue aus und reinigen Sie
den Luftfilter. Die Meldung erscheint bei jedem Einschalten
des Projektors, bis Sie die Lampe ausgetauscht und den
Lampentimer zurückgesetzt haben.

Überprüfen Sie die unten aufgeführten Punkte, wenn Sie den
Projektor in einer Höhe von 1.500 m oder darüber verwenden.

• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert
sind.

• Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist.

• Überprüfen Sie, ob die Option Montageposition im Menü
Installation richtig eingestellt ist.

„Bed.-tastensperre“ ist auf „Ein“ gesetzt. 27

Die Taste ?/1 wurde betätigt und der Projektor wird bald
heruntergefahren. Um das Herunterfahren abzubrechen,
betätigen Sie die Taste ?/1 erneut (der Projektor bleibt
eingeschaltet). Um den Projektor direkt auszuschalten, halten
Sie die Taste ?/1 gedrückt.

eingestellt ist. Wenn eine Änderung des Signals erkannt wird
oder ein Bedienvorgang (Fernbedienung oder Bedienfeld)
durchgeführt wird, wird die normale Helligkeit
wiederhergestellt.

4, 4,
30, 51

59

28

49, 51

4, 4,

30, 51

18

28

Sonstiges

Liste der Meldungen

45

Fehlerbehebung

Bevor Sie den Projektor zur Reparatur bringen, versuchen Sie bitte, das Problem anhand der
folgenden Hinweise zu beheben.

Symptome Abhilfemaßnahme Seite

Der Projektor lässt sich
nicht einschalten.

Kein Bild. Überprüfen Sie, ob das Verbindungskabel fest mit dem

Die Anwendung „USB
Display“ oder „Projector
Station for Network
Presentation“ startet
nicht.

Der Computer kann
keine Verbindung zum
Projektor herstellen.

Die Bildschirmanzeige
erscheint nicht.

Das Bildseitenverhältnis
der Anzeige stimmt
nicht/das Bild wird
kleiner angezeigt/ein
Bereich des Bildes wird
nicht angezeigt.

Überprüfen Sie, ob das Netzkabel fest angeschlossen ist. –

Wenn „Bed.-tastensperre“ auf „Ein“ gesetzt ist, lässt sich der
Projektor nicht mit der Taste ?/1 am Projektor einschalten.

Wenn die Lampe oder die Lampenabdeckung nicht sicher
angebracht sind, kann der Projektor nicht eingeschaltet
werden.

externen Gerät verbunden ist.

Überprüfen Sie, ob der Computer so eingestellt ist, dass das
Computersignal nur an einen externen Monitor ausgegeben
wird. Wenn Sie Ihren Computer so einrichten, dass die
Ausgabe sowohl an den Computermonitor als auch an den
externen Monitor erfolgt, wird das Bild des externen Monitors
möglicherweise nicht ordnungsgemäß angezeigt. Stellen Sie
Ihren Computer so ein, dass das Signal nur am externen
Monitor ausgegeben wird.

Überprüfen Sie, ob die Anwendung „USB Display“ oder
„Projector Station for Network Presentation“ läuft.

Überprüfen Sie, ob das USB-Speichergerät, das an den
Projektor angeschlossen ist, mit dem Projektor kompatibel ist.

Überprüfen Sie, ob die richtige Eingangsquelle ausgewählt ist. 14

Überprüfen Sie, ob das Bild ausgeblendet wurde, indem Sie
die Taste BLANK drücken.

Überprüfen Sie, ob der Computer, der mit dem Projektor
verbunden ist, die Systemanforderungen für die Anwendungen
erfüllt.

• Überprüfen Sie die „LAN-Einstellungen“ des Projektors.

• Überprüfen Sie die Bedingungen der drahtlosen Verbindung.

Die Bildschirmanzeige erscheint nicht, wenn „Status“ im
Menü Bedienung auf „Aus“ gesetzt ist.

Das Bild wird möglicherweise nicht richtig angezeigt, weil das
Eingangssignal nicht richtig bewertet werden kann. Stellen Sie
in diesem Fall „Seitenverhältnis“ manuell ein.

27

49

14

36, 39

40

36, 39

28

27

6, 22,
24

9

7

46

Fehlerbehebung

Symptome Abhilfemaßnahme Seite

Das Bild ist
trapezförmig.

Das Bild ist zu dunkel/
zu hell.

Die Trapezverzeichnung ist auf den Projektionswinkel
zurückzuführen. In diesem Fall können Sie die
Trapezverzeichnung mit der Trapezausgleichsfunktion
korrigieren.

Wenn „V Trapez“ auf „Manuell“ gesetzt ist, funktioniert die
Trapezausgleichsfunktion nicht automatisch. Setzen Sie „V
Trapez“ auf „Auto“ oder „Manuell“, um sie manuell zu
konfigurieren.

Wenn der Projektor auf einer unebenen Oberfläche aufgestellt
ist, funktioniert diese Funktion möglicherweise nicht
ordnungsgemäß. Wählen Sie in diesem Fall „Manuell“, um „V
Trapez“ manuell zu konfigurieren.

Die Einstellungen für „Helligkeit“, „Kontrast“ und
„Lichtleistung“ wirken sich auf die Helligkeit des Bildes aus.
Überprüfen Sie, ob der Einstellwert geeignet ist.

Das Bild wird dunkel, wenn die Lampe durchgebrannt ist.
Prüfen Sie den „Lampentimer“ und tauschen Sie die Lampe
gegebenenfalls gegen eine neue aus.

„Bei stat. Signal“ ist auf „Ein“ gesetzt. 28

6, 17,
30

6, 17,
30

6, 17,
30

21, 28

31, 49

Sonstiges

Während des Video-Mutings wird die Lampe gedimmt, um
den Energieverbrauch zu senken.

Wenn kein Videosignal eingespeist wird, wird die Lampe
gedimmt, um den Energieverbrauch zu senken.

Das Bild wird dunkler
oder heller.

Das Bild ist nicht scharf. Überprüfen Sie, ob der Fokus am Projektor richtig eingestellt

Das Bild ist verrauscht. Überprüfen Sie, ob das Verbindungskabel ordnungsgemäß mit

Wenn die Lampe längere Zeit gedimmt war, kann sich die
Helligkeit vorübergehend erhöhen, aber dies ist keine
Fehlfunktion.

Wenn „Lichtleistung“ auf „Auto“ gesetzt ist, ändert sich die
Luminanz der Lampe entsprechend dem eingespeisten Bild.

ist.

Das Bild lässt sich nicht scharfstellen, wenn sich Kondensation
auf dem Objektiv niedergeschlagen hat. Lassen Sie den
Projektor in diesem Fall etwa zwei Stunden lang eingeschaltet
stehen.

dem externen Gerät verbunden ist.

28

–

–

28

15

–

9

Fehlerbehebung

47

Symptome Abhilfemaßnahme Seite

Kein Ton. (nur VPL­EW275/EW245/
EW225/EX275/EX245/
EX225)

Die Fernbedienung
funktioniert nicht.

Das Lüftergeräusch ist
laut.

Vergewissern Sie sich, dass die Verbindungskabel zwischen
dem Projektor und externen Video- oder Audiogeräten fest
angeschlossen sind.

Überprüfen Sie, ob das externe Audiogerät ordnungsgemäß
angeschlossen ist.

Es wird kein Ton ausgegeben, wenn „Lautsprecher“ auf „Aus“
gesetzt ist.

Wenn die Stummschaltung aktiviert ist, wird kein Ton
ausgegeben.

Prüfen Sie, ob die Lautstärke auf den Minimalwert eingestellt
ist.

Stellen Sie sicher, dass die Batterien richtig eingelegt sind. –

Stellen Sie sicher, dass die Batterien nicht erschöpft sind. –

In den folgenden Fällen sind die Geräusche des Lüfters häufig
lauter als normal, um die Lampe zu kühlen usw.

• „Lichtleistung“ ist auf „Hoch“ gesetzt.

• Das Gerät wird in sehr hoher Höhe verwendet.
„Höhenlagenmodus“ ist auf „Ein“ gesetzt.

• Das Gerät wird an einem Standort mit hohen Temperaturen
verwendet.

Wenn die Lüftungsöffnungen blockiert sind, steigt die
Temperatur im Inneren des Projektors und der Lüfter wird
lauter.

9

–

26

7

7, 26

28, 30

4, 4

48

Fehlerbehebung

Austauschen der Lampe

Tauschen Sie die Lampe gegen eine neue aus, wenn auf dem projizierten Bild eine Meldung
angezeigt wird (Seite 45).
Verwenden Sie die Projektorlampe LMP-E212 (nicht mitgeliefert) als Ersatz.

Vorsi ch t

• Die Lampe bleibt nach dem Ausschalten des
Projektors noch heiß. Falls Sie die Lampe

berühren, können Sie sich die Finger
verbrennen. Lassen Sie die Lampe nach
dem Ausschalten des Projektors
mindestens eine Stunde lang ausreichend
abkühlen, bevor Sie sie austauschen.

• Achten Sie darauf, dass nach dem
Herausnehmen der Lampe kein metallener
oder entzündlicher Gegenstand in den
Lampensteckplatz gerät. Andernfalls besteht
die Gefahr eines elektrischen Schlags oder
Feuergefahr. Greifen Sie nicht mit den
Händen in den Steckplatz.

Hinweise

• Wenn die Lampe zerbricht, wenden Sie
sich an qualifiziertes Sony-Personal.
Tauschen Sie die Lampe nicht selbst
aus.

• Achten Sie beim Herausnehmen der Lampe
darauf, dass Sie sie gerade herausziehen und
dabei an der gekennzeichneten Position
halten. Wenn Sie einen anderen Bereich der
Lampe außer dem gekennzeichneten Bereich
berühren, können Sie sich verbrennen oder
verletzen. Wenn Sie die Lampe schräg aus
dem Projektor herausziehen und diese dabei
bricht, können sich die Bruchstücke
verstreuen und Verletzungen verursachen.

1 Schalten Sie den Projektor aus und

trennen Sie das Netzkabel von der
Netzsteckdose.

2 Wenn die Lampe ausreichend

abgekühlt ist, öffnen Sie die
Lampenabdeckung, indem Sie die 1
Schraube lösen.

Sonstiges

3 Lösen Sie die 2 Schrauben an der

Lampe und ziehen Sie die Lampe
dann am Griff heraus.

Griff

Austauschen der Lampe

49

4 Setzen Sie die neue Lampe bis zum

Anschlag ein, so dass sie richtig sitzt.
Ziehen Sie die 2 Schrauben an.

5 Schließen Sie die Lampenabdeckung

und ziehen Sie die 1 Schraube fest.

6 Schließen Sie das Netzkabel an eine

Netzsteckdose an und schalten Sie den
Projektor ein.

7 Setzen Sie den Lampentimer zurück,

damit zum nächsten Lampentausch eine
Benachrichtigung angezeigt wird.

Wählen Sie „Lampentimer Rück“ im
Menü „Funktion“ und drücken Sie dann
die Taste ENTER. Wenn eine Meldung
erscheint, wählen Sie „Ja“, um den
Lampentimer zurückzusetzen
(Seite 26).

Hinweis

Das Gerät lässt sich nicht einschalten,
wenn die Lampe nicht ordnungsgemäß
eingesetzt ist.

50

Austauschen der Lampe

Reinigen des Luftfilters

Reinigen Sie den Luftfilter, wenn auf dem projizierten Bild eine Meldung angezeigt wird,
welche die Zeit für eine Filterreinigung angibt (Seiten 44, 45).
Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter
gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie
bitte qualifiziertes Sony-Personal.

Vors icht

Wenn Sie den Luftfilter nicht regelmäßig reinigen, kann sich Staub ansammeln und den Filter
verstopfen. Als Folge davon erhöht sich möglicherweise die Temperatur im Inneren des Geräts
und es besteht die Gefahr einer Fehlfunktion oder Feuergefahr.

1 Schalten Sie den Projektor aus und

trennen Sie das Netzkabel von der
Netzsteckdose.

2 Lassen Sie die Luftfilterabdeckung

aus dem Gerät herausgleiten und
entfernen Sie sie.

Luftfilterabdeckung

3 Reinigen Sie den Luftfilter mit einem

Staubsauger.

Ziehen Sie die Luftfilterabdeckung
heraus, entfernen Sie sie und reinigen
Sie sie mit einem Staubsauger.

Klemmen

4 Bringen Sie die Luftfilterabdeckung

wieder am Gerät an.

Hinweis

Achten Sie darauf, dass Sie die
Luftfilterabdeckung fest anbringen, da es
andernfalls zu einer Fehlfunktion kommen
kann.

Sonstiges

Reinigen des Luftfilters

51

Spezifikationen

Posten Beschreibungen

Modell VPL-EW275/EW245/EW225/EX275/EX271/EX245/EX241/

Projektionssystem 3 LCD-Panels
Anzeigeeinheit Effektive

Projektionsobjektiv

Lichtquelle Quecksilberdampf-Hochdrucklampe, 210 W
Projektionsbildgröße
Lichtfluss

(Helligkeit)

Lautsprecher (nur
VPL-EW275/
EW245/EW225/
EX275/EX245/
EX225)

Geeignete
Abtastfrequenz

Auflösung

Farbsystem NTSC

*1

Anzeigegröße

Effektive
Bildelemente

Zoom Manueller Zoom:

Fokus Manuell

*1

Wenn ein
Computersignal
eingespeist wird

Wenn ein
Videosignal
eingespeist wird

EX225/EX221

VPL-EW275: 19,0 mm, 3 Panels, Bildseitenverhältnis
16:10
VPL-EW245/EW225: 15,0 mm, 3 Panels,
Bildseitenverhältnis 16:10
VPL-EX275/EX271/EX245/EX241/EX225/EX221:
16,0 mm, 3 Panels, Bildseitenverhältnis 4:3

VPL-EW275/EW245/EW225: 3.072.000 Pixel (1280 ×
800 Pixel, 3 Panels)
VPL-EX275/EX271/EX245/EX241/EX225/EX221:

2359.296 Pixel (1024 × 768 Pixel, 3 Panels)

VPL-EW275/EW245/EX275/EX271/EX245:
1,6-fach
VPL-EW225/EX241/EX225: 1,3-fach
VPL-EX221: 1,2-fach

0,76 m bis 7,62 m
VPL-EW275: 3700 lm

VPL-EW245: 3100 lm
VPL-EW225: 2600 lm
VPL-EX275/EX271: 3700 lm
VPL-EX245/EX241: 3200 lm
VPL-EX225/EX221: 2700 lm
(wenn „Lichtleistung“ auf „Hoch“ gesetzt ist)

16 W × 1 (monaural)

Horizontal: 14 kHz bis 93 kHz, Vertikal: 47 kHz bis
93 kHz

Maximale Anzeigeauflösung: 1600 × 1200 Pixel
(Größenänderung)
Panel-Anzeigeauflösung:
VPL-EW275/EW245/EW225: 1280 × 800 Pixel
VPL-EX275/EX271/EX245/EX241/EX225/EX221:
1024 × 768 Pixel

NTSC, PAL, SECAM, 480/60i, 576/50i, 480/60p,
576/50p, 720/60p, 720/50p, 1080/60i, 1080/50i,
1080/60p, 1080/50p

3.58, PAL, SECAM, NTSC4.43, PAL-M, PAL-N

52

Spezifikationen

Posten Beschreibungen

Modell VPL-EW275/EW245/EW225/EX275/EX271/EX245/EX241/

EX225/EX221

INPUT OUTPUT
(Computer/Video)

INPUT A RGB/YPBPR-Eingang: Mini-D-Sub 15-polig

(weiblich), G mit Sync/Y: 1 Vp-p ± 2 dB, sync-negativ,
75-Ohm-Abschlusswiderstand, RGB/P

BPR: 0,7 Vp-p

± 2 dB, 75-Ohm-Abschlusswiderstand,
Synchronisationssignal: TTL, hohe Impedanz, positiv/
negativ

Audioeingang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Stereominibuchse,

Nenneingangsspannung 500 mV effektiver Mittelwert,
Eingangsimpedanz über 47 kOhm

INPUT B RGB-Eingang: Mini-D-Sub 15-polig (weiblich), RGB:

0,7 Vp-p ± 2 dB, 75-Ohm-Abschlusswiderstand,
Synchronisationssignal: TTL, hohe Impedanz, positiv/
negativ

Audioeingang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Stereominibuchse,

Nenneingangsspannung 500 mV effektiver Mittelwert,
Eingangsimpedanz über 47 kOhm

INPUT C HDMI-Eingang (Der Audioausgang ist nur beim

VPL-EW275/EW245/EW225/EX275/EX245/EX225
verfügbar.): HDMI 19-polig, HDCP, HDMI-Audio-

Unterstützung

S VIDEO
(SVIDEO IN)

S-Videoeingang: Mini-DIN 4-polig, Y: 1 Vp-p
± 2 dB, sync-negativ, 75-Ohm-Abschlusswiderstand, C:
(Burst-Signal) 0,286 (NTSC)/0,3 (PAL/SECAM) Vp-p
± 2 dB, 75-Ohm-Abschlusswiderstand

Audioeingang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Cinchbuchse × 2,

Nenneingangsspannung 500 mV effektiver Mittelwert,
eingangsimpedanz über 47 kOhm

VIDEO (VIDEO
IN)

Videoeingang: Buchse, 1 Vp-p ± 2 dB, sync-negativ,
75-Ohm-Abschlusswiderstand

Audioeingang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Gemeinsam mit S VIDEO

genutzt

OUTPUT MONITOR-Ausgang: Mini-D-Sub 15-polig (weiblich),

G mit Sync/Y: 1 Vp-p ± 2 dB, sync-negativ, 75-Ohm­Abschlusswiderstand, RGB/P

BPR: 0,7 Vp-p ± 2 dB,

75-Ohm-Abschlusswiderstand, Synchronisationssignal:
HD, VD 4 V (offen), 1 Vp-p (75 Ohm), positiv/negativ

Audioausgang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Stereominibuchse, 1 V

effektiver Mittelwert (maximale Lautstärke, bei Eingang
von 500 mV effektiver Mittelwert), Ausgangsimpedanz
5kOhm

Sonstiges

Spezifikationen

53

Posten Beschreibungen

Modell VPL-EW275/EW245/EW225/EX275/EX271/EX245/EX241/

Sonstige
Anschlüsse

Betriebstemperatur/
Betriebsluft­feuchtigkeit

Lagertemperatur/
Lagerluftfeuchtigkeit

Betriebsspannung VPL-EW275/EX275: 100 V bis 240 V Wechselstrom,

Leistungsaufnahme

EX225/EX221

RS-232C-Anschluss: D-Sub 9-polig, männlich
LAN-Anschluss: RJ45, 10BASE-T/100BASE-TX
USB-Anschluss: Typ A
USB-Anschluss: Typ B

Mikrofoneingang (nur VPL-EW275/EW245/EW225/
EX275/EX245/EX225): Mini-Anschluss

0 °C bis 40 °C/35 % bis 85 % (nicht kondensierend)

–20 °C bis +60 °C/10 % bis 90 % (nicht kondensierend)

3,1 A-1,3 A, 50/60 Hz
VPL-EW245/EX245: 100 V bis 240 V Wechselstrom,
3,2 A-1,3 A, 50/60 Hz
VPL-EW225: 100 V bis 240 V Wechselstrom,
2,9 A-1,2 A, 50/60 Hz
VPL-EX271/EX241: 100 V bis 240 V Wechselstrom,
2,8 A-1,2 A, 50/60 Hz
VPL-EX225: 100 V bis 240 V Wechselstrom,
3,0 A-1,2 A, 50/60 Hz
VPL-EX221: 100 V bis 240 V Wechselstrom,
2,7 A-1,2 A, 50/60 Hz

VPL-EW275:

100 V bis 120 V Wechselstrom: 303 W
220 V bis 240 V Wechselstrom: 294 W

VPL-EW245:

100 V bis 120 V Wechselstrom: 311 W
220 V bis 240 V Wechselstrom: 299 W

VPL-EW225:

100 V bis 120 V Wechselstrom: 287 W
220 V bis 240 V Wechselstrom: 277 W

VPL-EX275:

100 V bis 120 V Wechselstrom: 306 W
220 V bis 240 V Wechselstrom: 298 W

VPL-EX271:

100 V bis 120 V Wechselstrom: 276 W
220 V bis 240 V Wechselstrom: 268 W

VPL-EX245:

100 V bis 120 V Wechselstrom: 315 W
220 V bis 240 V Wechselstrom: 305 W

VPL-EX241:

100 V bis 120 V Wechselstrom: 273 W
220 V bis 240 V Wechselstrom: 265 W

VPL-EX225:

100 V bis 120 V Wechselstrom: 293 W
220 V bis 240 V Wechselstrom: 285 W

VPL-EX221:

100 V bis 120 V Wechselstrom: 268 W
220 V bis 240 V Wechselstrom: 261 W

54

Spezifikationen

Posten Beschreibungen

Modell VPL-EW275/EW245/EW225/EX275/EX271/EX245/EX241/

Leistungsaufnahme
OR Leistungsauf­nahme

Wärmeabstrahlung VPL-EW275:

Standard­abmessungen
(B/H/T)

Gewicht VPL-EW275: ca. 4,1 kg

Mitgeliefertes
Zubehör

Sonderzubehör

*2 *3

EX225/EX221

5,9 W (wenn „Bereitschaft“ auf „Standard“ gesetzt ist)/
0,5 W (wenn „Bereitschaft“ auf „Niedrig“ gesetzt ist)

100 V Wechselstrom: 1034 BTU/h
240 V Wechselstrom: 1003 BTU/h

VPL-EW245:

100 V Wechselstrom: 1061 BTU/h
240 V Wechselstrom: 1020 BTU/h

VPL-EW225:

100 V Wechselstrom: 980 BTU/h
240 V Wechselstrom: 945 BTU/h

VPL-EX275:

100 V Wechselstrom: 1044 BTU/h
240 V Wechselstrom: 1017 BTU/h

VPL-EX271:

100 V Wechselstrom: 942 BTU/h
240 V Wechselstrom: 915 BTU/h

VPL-EX245:

100 V Wechselstrom: 1075 BTU/h
240 V Wechselstrom: 1041 BTU/h

VPL-EX241:

100 V Wechselstrom: 932 BTU/h
240 V Wechselstrom: 904 BTU/h

VPL-EX225:

100 V Wechselstrom: 1000 BTU/h
240 V Wechselstrom: 973 BTU/h

VPL-EX221:

100 V Wechselstrom: 915 BTU/h
240 V Wechselstrom: 891 BTU/h

VPL-EW275:
ca. 365 × 105,3 × 267,7 mm
ca. 365 × 96,2 × 252 mm (ohne vorstehende Teile)
VPL-EW245/EX275/EX271/EX245:
ca. 365 × 105,3 × 259,7 mm
ca. 365 × 96,2 × 252 mm (ohne vorstehende Teile)
VPL-EW225/EX241/EX225/EX221:
ca. 365 × 105,3 × 252,5 mm
ca. 365 × 96,2 × 252 mm (ohne vorstehende Teile)

VPL-EW245: ca. 3,9 kg
VPL-EW225/EX225: ca. 3,9 kg
VPL-EX275/EX245: ca. 4 kg
VPL-EX271: ca. 3,8 kg
VPL-EX241/ EX221: ca. 3,8 kg

Siehe „Überprüfen des mitgelieferten Zubehörs“ in der
mitgelieferten Kurzreferenz.

Projektorlampe LMP-E212 (als Ersatz)
USB-WLAN-Modul IFU-WLM3

Sonstiges

Spezifikationen

55

Hinweise

*1: Ausführliche Informationen finden Sie unter „Geeignete Eingangssignale“ auf Seite 59.
*2: Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand vom August 2012.
*3: Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie

sich an Ihren autorisierten Sony-Händler.

Änderungen an Gerät und Sonderzubehör, die dem technischen Fortschritt dienen, bleiben
vorbehalten.

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN
KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT
BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON
VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND,
ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER
GARANTIEFRIST, ÜBERNEHMEN.

56

Spezifikationen

Stiftbelegung

HDMI-Anschluss (HDMI, weiblich) RGB-Eingang (Mini D-Sub

19

1

15-polig, weiblich)

18

2

1TMDS Daten 2+11 TMDS

Takt Schirmung

2TMDS Daten

2 Schirmung

12 TMDS

Takt–

3TMDS Daten 2–13 N.C.

4TMDS Daten 1+14 RESERVED

(N.C.)

5TMDS Daten

15 SCL

1 Schirmung

6TMDS Daten 1–16 SDA

7TMDS Daten 0+17 DDC Erdung

8TMDS Daten

18 +5V Spannung

0 Schirmung

9TMDS Daten 0–19 Hot-Plug-

Erkennung

10 TMDS Takt+

1 Videoeingang

(rot) R

9 Stromversor-

gungseingang
für DDC

2 Videoeingang

10 GND

(grün) G

3 Videoeingang

11 GND

(blau) B

4 GND 12 DDC/SDA

5 RESERVE 13 Horizontales

Synchronisa­tionssignal

6 GND (R) 14 Vertikales

Synchronisa­tionssignal

7 GND (G) 15 DDC/SCL

8 GND (B)

RS-232C-Anschluss (D-Sub 9-polig,
männlich)

Sonstiges

51

9

6

1NC 6NC

2RXDA 7RTS

3TXDA 8CTS

4DTR 9NC

5 GND

Spezifikationen

57

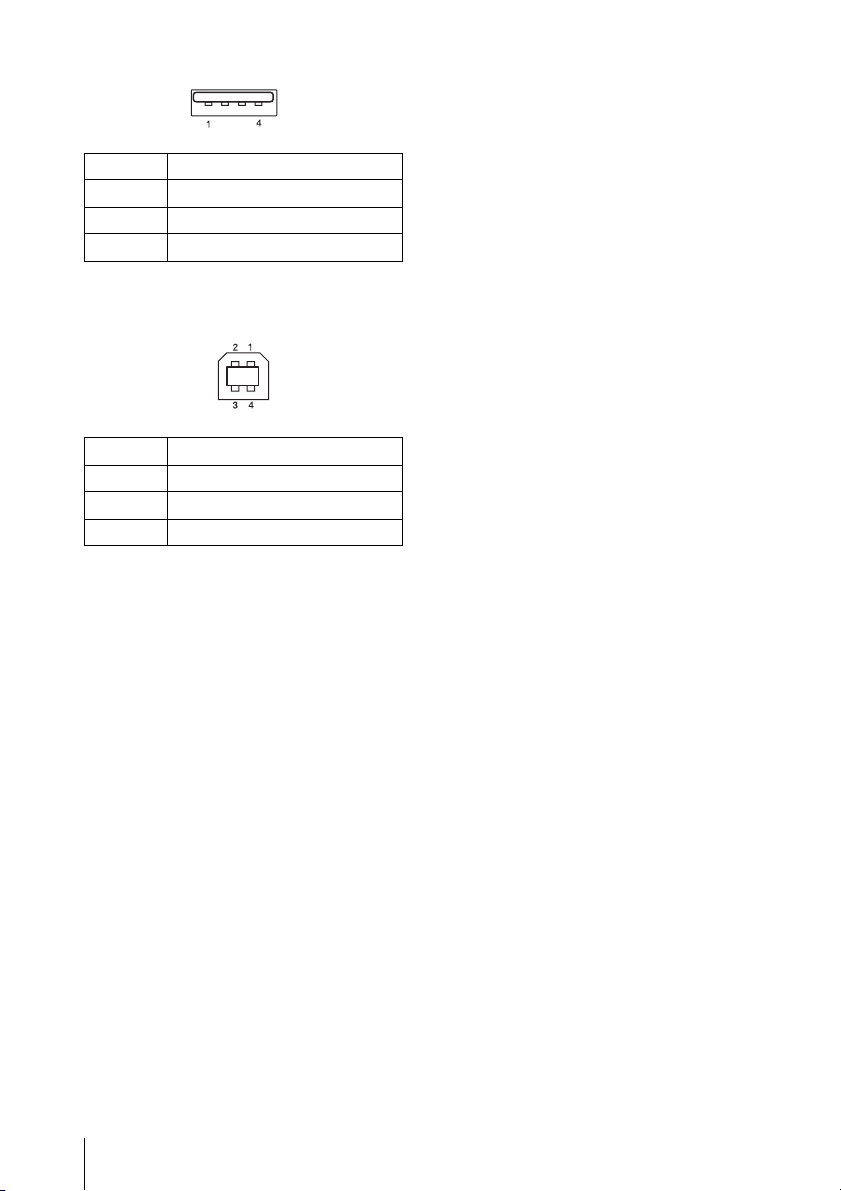

USB-Anschluss (Typ A, weiblich)

1V
2 Daten–
3 Daten+
4Erdung

(4,4 - 5,25 V)

BUS

USB-Anschluss (Typ B, weiblich)

1VCC (+5V)
2 Daten–
3 Daten+
4Erdung

58

Spezifikationen

Geeignete Eingangssignale

Computersignal

Auflösung

fH[kHz]/

fV[Hz]

640 × 350 31,5/70

37,9/85

640 × 400 31,5/70

37,9/85

640 × 480 31,5/60

35,0/67
37,9/73
37,5/75
43,3/85

800 × 600 35,2/56

37,9/60
48,1/72
46,9/75
53,7/85

832 × 624 49,7/75

1.024 × 768 48,4/60
56,5/70
60,0/75
68,7/85

1.152 × 864 64,0/70
67,5/75
77,5/85

1.152 × 900 61,8/66

1.280 × 960 60,0/60

1.280 ×

1.024

64,0/60
80,0/75
91,1/85

1.400 ×

65,3/60

1.050

1.600 ×

75,0/60

1.200

Eingang

RGB/

HDMI RGB

YP

BPR

zz

zz

zz

zz

zzz

zz

zz

zz

zz

zz

zzz

zz

zz

zz

zz

zzz

zz

zz

zz

zz

zz

zz

zz

zzz

zzz

zz

zz

zzz

zzz

1.280 × 768 47,8/60

1.280 × 720 45,0/60

1.920 ×

67,5/60

z

1.080

1

*

Auflösung

fH[kHz]/

fV[Hz]

1.366 × 768 47,7/60

1.440 × 900 55,9/60

1.280 × 800 49,7/60

Digitales Fernsehsignal

Eingang

RGB/

HDMI RGB

YP

BPR

zzz

zzz

zzz

4

*

Eingang

Signal fV[Hz]

480i 60

576i 50
480p 60

576p 50

1080i 60
1080i 50

720p 60

720p 50
1080p 60

1080p 50

RGB/

YP

HDMI

BPR

zz

zz

zz

zz

zz

zz

zz

zz

z

z

Sonstiges

Analoges Fernsehsignal

Signal fV[Hz]

NTSC 60

PA L/ S EC A M 50

Hinweise

Eingang

VIDEO/S VIDEO

z

z

*1: •Wenn ein anderes Signal als die in der

Tabelle aufgeführten Signale eingespeist
wird, wird das Bild möglicherweise nicht
korrekt angezeigt.

• Ein Eingangssignal, dessen

Bildschirmauflösung sich von der Panel­Auflösung unterscheidet, wird nicht in
der ursprünglichen Auflösung angezeigt.
Möglicherweise werden Text und Linien
nicht gerade dargestellt.

z

*2

z

z

*3

z

*2: Dies wird als ein Filmausgabesignal mit

720/60p erkannt.

*3: Dies wird als ein Filmausgabesignal mit

1080/60p erkannt.

*4: Nur G mit Sync/Y wird unterstützt.

Spezifikationen

59

Projektionsentfernung

Die Projektionsentfernung ist der Abstand zwischen der Vorderseite der Linse und der
Oberfläche des projizierten Bildes. Im Folgenden werden die Projektionsentfernung und -höhe
von der Mitte des Objektivs zum Rand der Leinwand für jedes Projektionsbereichsformat
aufgeführt. Höhe H ist die Höhe von der Unterkante des projizierten Bildes (der Oberkante bei
der Befestigung an der Decke) zu A (diese Position wird bestimmt, indem eine senkrechte Linie
von der Mitte des Objektivs zur Oberfläche des projizierten Bildes gezogen wird).

Aufstellung auf dem Boden

Projektionsentfernung L

Höhe H von
der Mitte des
Objektivs zum
Rand der
Leinwand

Projiziertes

A

Mitte des Objektivs

* Die Zahl ist negativ, wenn die Unterseite des projizierten Bildes unterhalb von A liegt.

60

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EW275)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 1,92-3,09 -0,20 -0,20
100 Zoll (2,54 m) 2,15 × 1,35 2,41-3,87 -0,25 -0,25

120 Zoll (3,05 m) 2,58 × 1,62 2,90-4,66 -0,29 -0,29

150 Zoll (3,81 m) 3,23 × 2,02 3,63-5,83 -0,37 -0,37
200 Zoll (5,08 m) 4,31 × 2,69 4,85-7,79 -0,49 -0,49

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW275)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,024366 × D-0,0315 L=0,039132 × D-0,0357

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00246 × D H=-0,00246 × D

Sonstiges

Projektionsentfernung

61

Tabelle Projektionsentfernung (VPL-EW245)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 2,43-3,90 -0,11 -0,11
100 Zoll (2,54 m) 2,15 × 1,35 3,04-4,89 -0,13 -0,13

120 Zoll (3,05 m) 2,58 × 1,62 3,66-5,88 -0,16 -0,16

150 Zoll (3,81 m) 3,23 × 2,02 4,58-7,36 -0,20 -0,20
200 Zoll (5,08 m) 4,31 × 2,69 6,11-9,82 -0,27 -0,27

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW245)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,030704 × D-0,0319 L=0,049310 × D-0,0360

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00135 × D H=-0,00135 × D

62

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EW225)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 2,35-3,06 -0,11 -0,11

100 Zoll (2,54 m) 2,15 × 1,35 2,94-3,83 -0,13 -0,13

120 Zoll (3,05 m) 2,58 × 1,62 3,53-4,61 -0,16 -0,16

150 Zoll (3,81 m) 3,23 × 2,02 4,42-5,77 -0,20 -0,20
200 Zoll (5,08 m) 4,31 × 2,69 5,91-7,70 -0,27 -0,27

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW225)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,029654 × D-0,0291 L=0,038671 × D-0,0282

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00135 × D H=-0,00135 × D

Sonstiges

Projektionsentfernung

63

Tabelle Projektionsentfernung (VPL-EX275/EX271/EX245)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,29-3,68 -0,20 -0,20
100 Zoll (2,54 m) 2,03 × 1,52 2,87-4,61 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,45-5,54 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,32-6,94 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 5,77-9,26 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX275/EX271/EX245)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,028965 × D-0,0315 L=0,046521 × D-0,0363

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

64

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EX241/EX225)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,24-2,92 -0,20 -0,20

100 Zoll (2,54 m) 2,03 × 1,52 2,81-3,66 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,38-4,40 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,23-5,51 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 5,65-7,36 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX241/EX225)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,028353 × D-0,0294 L=0,036975 × D-0,0282

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

Sonstiges

Projektionsentfernung

65

Tabelle Projektionsentfernung (VPL-EX221)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,41-2,88 -0,20 -0,20
100 Zoll (2,54 m) 2,03 × 1,52 3,02-3,60 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,63-4,33 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,54-5,42 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 6,06-7,24 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX221)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,030411 × D-0,0233 L=0,036318 × D-0,0234

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

66

Projektionsentfernung

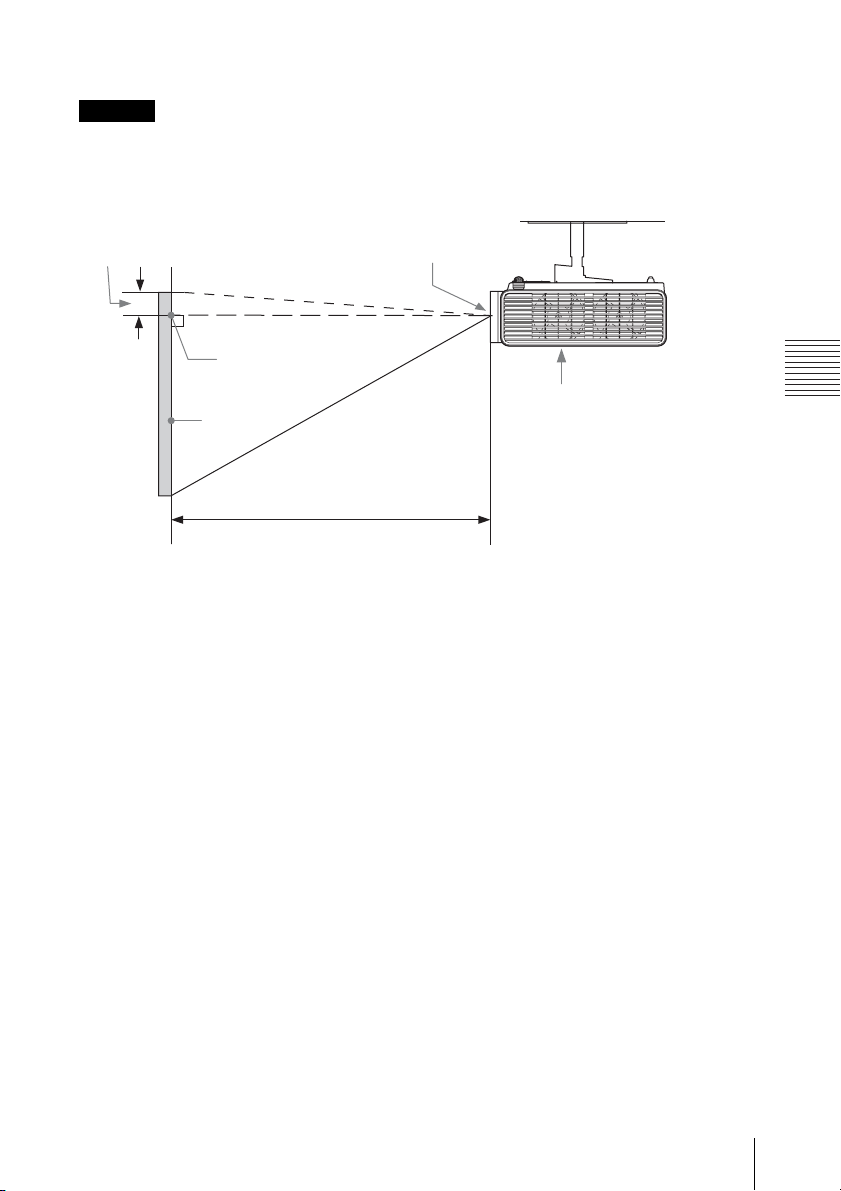

Deckenmontage

Vors icht

Befestigen Sie den Projektor nicht eigenhändig an der Decke bzw. stellen Sie ihn nicht
eigenhändig um.
Wenden Sie sich an qualifiziertes Fachpersonal von Sony (gegen eine Gebühr).

Höhe H von der Mitte des

Objektivs zum Rand der

Leinwand

A

Mitte des Objektivs

Projiziertes

Oberseite


Projektionsentfernung L

* Die Zahl ist negativ, wenn die Oberseite des projizierten Bildes oberhalb von A liegt.

Sonstiges

Projektionsentfernung

67

Tabelle Projektionsentfernung (VPL-EW275)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 1,92-3,09 -0,20 -0,20
100 Zoll (2,54 m) 2,15 × 1,35 2,41-3,87 -0,25 -0,25

120 Zoll (3,05 m) 2,58 × 1,62 2,90-4,66 -0,29 -0,29

150 Zoll (3,81 m) 3,23 × 2,02 3,63-5,83 -0,37 -0,37
200 Zoll (5,08 m) 4,31 × 2,69 4,85-7,79 -0,49 -0,49

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW275)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,024366 × D-0,0315 L=0,039132 × D-0,0357

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00246 × D H=-0,00246 × D

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

68

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EW245)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 2,43-3,90 -0,11 -0,11

100 Zoll (2,54 m) 2,15 × 1,35 3,04-4,89 -0,13 -0,13

120 Zoll (3,05 m) 2,58 × 1,62 3,66-5,88 -0,16 -0,16

150 Zoll (3,81 m) 3,23 × 2,02 4,58-7,36 -0,20 -0,20
200 Zoll (5,08 m) 4,31 × 2,69 6,11-9,82 -0,27 -0,27

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW245)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,030704 × D-0,0319 L=0,049310 × D-0,0360

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00135 × D H=-0,00135 × D

Sonstiges

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

Projektionsentfernung

69

Tabelle Projektionsentfernung (VPL-EW225)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,72 × 1,08 2,35-3,06 -0,11 -0,11
100 Zoll (2,54 m) 2,15 × 1,35 2,94-3,83 -0,13 -0,13

120 Zoll (3,05 m) 2,58 × 1,62 3,53-4,61 -0,16 -0,16

150 Zoll (3,81 m) 3,23 × 2,02 4,42-5,77 -0,20 -0,20
200 Zoll (5,08 m) 4,31 × 2,69 5,91-7,70 -0,27 -0,27

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EW225)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,029654 × D-0,0291 L=0,038671 × D-0,0282

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00135 × D H=-0,00135 × D

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

70

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EX275/EX271/EX245)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,29-3,68 -0,20 -0,20

100 Zoll (2,54 m) 2,03 × 1,52 2,87-4,61 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,45-5,54 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,32-6,94 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 5,77-9,26 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX275/EX271/EX245)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,028965 × D-0,0315 L=0,046521 × D-0,0363

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

Sonstiges

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

Projektionsentfernung

71

Tabelle Projektionsentfernung (VPL-EX241/EX225)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,24-2,92 -0,20 -0,20
100 Zoll (2,54 m) 2,03 × 1,52 2,81-3,66 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,38-4,40 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,23-5,51 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 5,65-7,36 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX241/EX225)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,028353 × D-0,0294 L=0,036975 × D-0,0282

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

72

Projektionsentfernung

Tabelle Projektionsentfernung (VPL-EX221)

Einheit: m

Projektionsbildgröße

Projektions-

Diagonale D Breite × Höhe

80 Zoll (2,03 m) 1,63 × 1,22 2,41-2,88 -0,20 -0,20

100 Zoll (2,54 m) 2,03 × 1,52 3,02-3,60 -0,25 -0,25

120 Zoll (3,05 m) 2,44 × 1,83 3,63-4,33 -0,30 -0,30

150 Zoll (3,81 m) 3,05 × 2,29 4,54-5,42 -0,38 -0,38
200 Zoll (5,08 m) 4,06 × 3,05 6,06-7,24 -0,51 -0,51

entfernung L

Höhe H von der Mitte des Objektivs zum

Projektionsentfernung

Rand der Leinwand

Minimale

L

Maximale

Projektionsentfernung

L

Formel Projektionsentfernung (VPL-EX221)

D: Projektionsbildgröße (Diagonale)
H: Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Ausdruck#1 (Projektionsentfernung L) Einheit: m

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

L=0,030411 × D-0,0233 L=0,036318 × D-0,0234

Ausdruck#2 (Höhe H von der Mitte des Objektivs zum Rand der Leinwand)

Höhe H von der Mitte des Objektivs zum Rand der Leinwand

Minimale Projektionsentfernung L Maximale Projektionsentfernung L

H=-0,00254 × D H=-0,00254 × D

Sonstiges

Hinweis

Wenden Sie sich bei einer Deckenmontage an einen Hersteller von Deckenbefestigungen und
verwenden Sie die Deckenbefestigung, die vom Hersteller für die Verwendung mit diesem Projektor
angegeben wird.

Projektionsentfernung

73

Abmessungen

Oberseite (VPL-EW275)

6,7

9

252

365

85

Mitte der Linse

Einheit: mm

74

Abmessungen

Oberseite (VPL-EW245/EX275/EX271/EX245)

85

10,4

18,1

252

365

Mitte der Linse

Sonstiges

Einheit: mm

Oberseite (VPL-EW225/EX241/EX225)

85

24,7

0,5

24,2

252

365

Mitte der Linse

Einheit: mm

Abmessungen

75

Oberseite (VPL-EX221)

21

0,5

20,5

252

Vorderseite

365

85

Mitte der Linse

Einheit: mm

76

Abmessungen

Mitte der Linse

44,3

96,2

Einheit: mm

105,3

Unterseite (VPL-EW275)

14

233,5

Mitte der Linse

38,5

0,8

14

27,5

27,5

102,5

207

228

Sonstiges

13,5

31,8

31,8

45,3

97,5

57,4

Einheit: mm

Abmessungen

77

Unterseite (VPL-EW245/EX275/EX271/EX245)

233,5

14

Mitte der Linse

38,5

0,8

14

27,5

13,5

31,8

31,8

45,3

97,5

57,4

27,5

102,5

207

Einheit: mm

228

78

Abmessungen

Unterseite (VPL-EW225/EX241/EX225/EX221)

233,5

14

Mitte der Linse

0,8

38,5

14

27,5

27,5

102,5

207

228

Sonstiges

13,5

31,8

31,8

45,3

97,5

57,4

Einheit: mm

Abmessungen

79

Index

A

Anschließen an einen Computer ...............9

Anschließen eines externen Monitors und

eines Audiogeräts ............................13

Anschließen eines Videogeräts ...............10

Anschlussfeld ........................................4, 5

APA ...........................................................6

Ausgang ....................................................5

Ausschalten .........................................6, 18

Austauschen der Lampe ..........................49

Auswählen eines Eingangssignals ............6

B

Bed.-tastensperre .....................................27

Bedienfeldtasten ........................................6

Bei stat. Signal ........................................28

Bild, Menü .............................................. 21

Bildmodus ...............................................21

Bildumklappung ...................................... 30

BLANK .....................................................7

C

CC-Display .............................................26

D

Das Menü Bildschirm .............................22

Das Menü Funktion .................................26

Das Menü Informationen ........................31

Das Menü Installation .............................30

Das Menü Verbindung/Strom ................. 28

Digitalzoom ............................................... 7

E

ECO MODE (Energiesparmodus) ............ 7

Eingang .....................................................5

Einschalten ..........................................6, 14

F

Farbe ........................................................ 21

Farbtemperatur ........................................21

Farbton ....................................................21

Fehlerbehebung .......................................46

Fernbedienung ...........................................6

Fernbedienungssensor ............................... 4

fH ............................................................31

Fokus .......................................................15

Fokussierring .............................................4

Freeze ........................................................7

fV .............................................................31

G

Gamma-Modus ........................................21

Geeignetes Eingangssignal ......................59

H

H (Horizontal) .........................................23

Hauptgerät .................................................4

Helligkeit .................................................21

Höhenlagenmodus ...................................30

I

Intelligente APA ......................................26

K

Keine Eingabe ..........................................28

Keystone ....................................................6

Kontrast ...................................................21

Korrigieren der Trapezverzeichnung des

projizierten Bildes

(Trapezausgleichsfunktion) ..........6, 17

L

Lage und Funktion der Bedienelemente ....4

LAMP/COVER, Anzeige ....................4, 44

Lampenabdeckung .....................................4

Lampentimer ............................................31

Lampentimer Rück ..................................26

LAN-Anschluss .........................................6

Lautsprecher ............................................26

Lautstärke ..................................................7

Luftfilter ...................................................51

Luftfilterabdeckung/Lüftungsöffnungen

(Einlass) .............................................4

Lüftungsöffnungen ....................................4

M

Meldungsliste ..........................................45

Menü Bedienung .....................................27

Modellbezeichnung .................................31

Montageposition ......................................30

MUTING ...................................................7

N

Netzeingang (AC IN) .................................6

Netzwerkfunktionen ................................32

80

Index

P

Phase, Teilung, Lage ...............................23

Projector Station for Network

Presentation ..................................... 36

Projizieren von Bildern ...........................14

R

RS-232C ....................................................6

Rückstellen ..............................................21

S

Schärfe .....................................................21

Seitenverhältnis .............................6, 22, 24

Serien-Nr. ................................................ 31

Sicherheitssperre .................................4, 27

Sicherheitsstange .......................................4

Signal einstellen ......................................23

Signaltyp ..................................................31

Sonderzubehör .........................................55

Spezifikationen ........................................52

Sprache ....................................................27

Startbild ...................................................26

Status .......................................................27

Stiftbelegung ...........................................57

U

USB Display ............................................39

USB Media Viewer .................................40

V

V Trapez ........................................6, 17, 30

Verwendung der

E-Mail-Bericht-Funktion .................34

Verwendung des Menüs ..........................19

Vorderer Fuß (einstellbar) .......................16

Hinweise zu den Markenzeichen

• Adobe und Adobe Acrobat sind
Markenzeichen oder eingetragene
Markenzeichen von Adobe Systems
Incorporated in den Vereinigten Staaten
und/oder anderen Ländern.

• Kensington ist ein eingetragenes
Markenzeichen der Kensington
Technology Group.

• Die Bezeichnungen HDMI und HDMI
High-Definition Multimedia Interface und
das HDMI-Logo sind Marken oder
eingetragene Marken von HDMI
Licensing LLC in den Vereinigten Staaten
und anderen Ländern.

• Internet Explorer ist ein Markenzeichen
oder ein eingetragenes Markenzeichen
von Microsoft Corporation in den
Vereinigten Staaten und/oder anderen
Ländern.

• PJLink ist ein eingetragenes
Markenzeichen von Japan Business
Machine und Information System
Industries Association.

• AMX ist ein Markenzeichen der AMX
Corporation.

• Crestron RoomView ist ein
Markenzeichen der Crestron Corporation.

• Alle anderen Markenzeichen und
eingetragenen Markenzeichen sind
Markenzeichen oder eingetragene
Markenzeichen der entsprechenden
Inhaber. In diesem Handbuch werden die
Kennzeichnungen
verwendet.

™

und ® nicht

Sonstiges

Z

Zoom .......................................................15

Index

81

Sony Corporation
