SONY VPCSA, VPCSD, VPCSE User Manual
使用说明书 － 用户指南
个人电脑
VPCSA 系列 / VPCSD 系列 / VPCSE 系列
N
目录
欢迎使用 ............................................................................. 4
进一步了解您的 VAIO 电脑 ........................................... 5
人体工程学的考虑因素 .................................................. 7
入门..................................................................................... 9
了解控制装置和端口的位置 ......................................... 10
关于指示灯 .................................................................. 16
连接电源...................................................................... 17
使用充电电池............................................................... 19
安全关闭您的电脑 ....................................................... 27
使用节能模式............................................................... 28
将电脑保持在最佳状态 ................................................ 30
使用您的 VAIO 电脑.......................................................... 33
使用键盘...................................................................... 34
使用触摸板 .................................................................. 36
使用便捷功能按钮 ....................................................... 37
使用迅捷上网功能 ....................................................... 38
使用内置摄像头 ........................................................... 40
使用光盘驱动器 ........................................................... 41
使用 Memory Stick ...................................................... 47
使用其他模块 / 记忆卡................................................. 53
使用互联网 .................................................................. 56
使用网络 （局域网）.................................................... 57
使用无线局域网 ........................................................... 58
使用无线广域网 ........................................................... 63
使用蓝牙功能............................................................... 68
使用指纹身份验证 ....................................................... 72
2
nN
使用外围设备.....................................................................76
连接外接扬声器或耳机.................................................77
连接外接显示器 ...........................................................78
选择显示模式 ...............................................................84
使用多监视器功能........................................................85
连接 USB 设备.............................................................87
自定义您的 VAIO 电脑 ......................................................89
选择性能模式 ...............................................................90
设置密码 ......................................................................92
使用 VAIO Control Center ...........................................99
使用 VAIO 电源管理 ..................................................100
保护数据免受未授权的使用 .......................................101
保护硬盘 ....................................................................102
升级您的 VAIO 电脑 ........................................................103
预防措施..........................................................................104
安全信息 ....................................................................105
保养和维护信息 .........................................................107
关于操作电脑的注意事项
关于操作液晶显示器屏幕的注意事项 .........................110
关于使用电源的注意事项 ...........................................111
关于操作内置摄像头的注意事项 ................................112
关于操作光盘的注意事项 ...........................................113
关于使用充电电池的注意事项....................................114
关于操作 Memory Stick 的注意事项 ..........................115
关于操作内置存储设备的注意事项.............................116
关于使用指纹身份验证的注意事项.............................117
...........................................108
故障排除 ......................................................................... 118
电脑操作.................................................................... 120
系统更新 / 安全.......................................................... 125
恢复 / 系统恢复介质 .................................................. 126
分区 ........................................................................... 128
充电电池.................................................................... 129
内置摄像头 ................................................................ 131
网络连接 （局域网 / 无线局域网）............................. 133
无线广域网 ................................................................ 137
蓝牙技术.................................................................... 138
光盘 ........................................................................... 141
显示器 ....................................................................... 146
打印 ........................................................................... 151
麦克风 ....................................................................... 152
扬声器 ....................................................................... 153
触摸板 ....................................................................... 155
键盘 ........................................................................... 156
软盘 ........................................................................... 157
音频 / 视频................................................................. 158
Memory Stick ............................................................ 160
外围设备.................................................................... 161
关于 International ENERGY STAR(R) Program ............. 162
商标................................................................................. 163
声明................................................................................. 165
3
nN
欢迎使用 >
4
nN
欢迎使用
感谢您购买 VAIO® 电脑，欢迎使用电子版使用说明书 — 用户指南。索尼融合了音频、视频、计算和通信等领域的前沿技术，
为您提供最新潮的计算体验。
（注意）
!
本使用说明书举例说明所用的外观图与您电脑的实际外观可能略有不同。
如何查找产品规格
某些功能、选件和随附物品在您的电脑上可能不提供。
要了解您的电脑配置，请访问 VAI O 在线网站 http://vaio-online.sony.com/cn/
。
欢迎使用 >
进一步了解您的 VAI O 电脑
进一步了解您的 VAIO 电脑
本节提供关于您的 VAIO 电脑的支持信息。
1. 印制的文档资料
❑ 使用说明书 — 快速入门指南 — 元件连接、设置信息等的概述。
❑ 使用说明书 — 恢复、备份和故障排除指南
❑ 安全规则
❑ 索尼中国产品保修卡等
（提示）
✍
在激活无线功能（如无线局域网和蓝牙技术）之前，请仔细阅读安全规则。
2. 电子版文档资料
❑ VAIO 使用说明书 — 用户指南 — 您 VAIO 电脑的一般信息，包括支持和故障排除信息。
要访问 VAIO 使用说明书 — 用户指南，请单击开始 ，指 向 所有程序，然后单击 VAIO 手册。
❑ Windows 帮助和支持 — 实用建议、教程和演示的综合资源，帮助您学习使用电脑。
5
nN
要访问 Windows
帮助和支持，请单击开始以及帮助和支持，或者在按住
Microsoft Windows
键的同时按 F1
（功能键 1）键
。
欢迎使用 >
进一步了解您的 VAI O 电脑
3. 支持网站
可以访问 VAIO 在线网站 http://service.sony.com.cn/vaio/，查找如下信息 ：
❑ 规格
❑ 服务中心的联系电话
❑ 最新的驱动程序
❑ 故障排除
❑ 内存升级服务
在打电话与 VAIO 顾客互动中心联系之前，请首先尝试通过阅读提供的文档资料和访问其他索尼网站来自行解决问题。
6
nN
❑ 对于其他索尼产品，请访问网站 http://www.sony.net
❑ 对于可供选购的附件，请访问网站 http://vaio-online.sony.com/cn/
。
。
欢迎使用 >
7
人体工程学的考虑因素
nN
人体工程学的考虑因素
您将在各种环境下把您的电脑作为便携式设备使用。无论是在固定地点使用还是在移动情况下使用，请尽量考虑以下人体工
程学因素 ：
❑ 电脑的位置 — 请将电脑放在您的正前方。使用键盘或点选设备时，您的前臂应保持水平状态，手腕处于放松、舒适的位
置。上臂自然下垂于身体两侧。使用电脑时要勤休息。过度使用电脑可能会导致眼睛、肌肉或肌腱疲劳。
❑ 桌椅和坐姿 — 请坐在具有良好背部支撑的座椅上。调节座椅的高度，使您的双脚能平放在地上。使用脚凳会让您更加舒
适。请以放松而笔直的姿势坐在座椅上，不要向前俯身或过度向后倚靠。
❑ 电脑显示器的视角 — 请使用显示器的倾斜功能寻找最佳位置。通过调节显示器的倾角至适当的位置可缓解眼睛和肌肉疲
劳。同时请调节显示器的亮度。
欢迎使用 >
8
人体工程学的考虑因素
nN
❑ 照明 — 请选择窗口和灯具不会在显示器上造成眩光或反光的位置。使用间接照明以避免显示器上出现亮斑。适当的照明
会增加您的舒适感并提高工作效率。
❑ 摆放外接显示器 — 使用外接显示器时，应将显示器设置在舒适的观看距离。请确保坐在显示器前时，屏幕与视平线相齐或
稍低。
入门 >
入门
本节说明如何开始使用您的 VAIO 电脑。
（注意）
!
在首次启动您的电脑之前，请勿连接任何其他非电脑原配的硬件。启动完成后，请按照制造商的说明一次连接一个设备（例如，一台打
印机、一个外接硬盘驱动器、一台扫描仪等等）。
❑ 了解控制装置和端口的位置（第 10 页）
❑ 关于指示灯（第 16 页）
❑ 连接电源（第 17 页）
❑ 使用充电电池（第 19 页）
❑ 安全关闭您的电脑（第 27 页）
❑ 使用节能模式（第 28 页）
❑ 将电脑保持在最佳状态（第 30 页）
9
nN
入门 >
了解控制装置和端口的位置
了解控制装置和端口的位置
请花点时间了解下面几页显示的控制装置和端口。
（注意）
!
由于规格不同，本使用说明书举例说明所用的外观图与您电脑的实际外观可能略有不同。
正面
A 内置摄像头（第 40 页）
B 内置摄像头指示灯（第 16 页）
C 环境光感应器（第 35 页），（第 149 页），（第 150 页）
测量环境亮度以自动将液晶显示器亮度调节到最佳级别。
D 数字锁定指示灯（第 16 页）
E 大写锁定指示灯（第 16 页）
F 滚动锁定指示灯（第 16 页）
G 键盘（第 34 页）
H ASSIST（帮助）按钮（第 37 页）
I WEB（迅捷上网）按钮（第 37 页）
J VAIO 按钮（第 37 页）
K 液晶显示器屏幕（第 110 页）
L 内置扬声器（立体声）
M 电源按钮
根据电脑的操作模式亮灯（第 28 页）。
10
nN
入门 >
了解控制装置和端口的位置
A 光盘驱动器弹出按钮（第 37 页），（第 41 页）
B 性能选择器开关（第 90 页）
C 触摸板（第 36 页）
D 左侧按钮（第 36 页）
E 指纹传感器
*1
（第 72 页）
F 右侧按钮（第 36 页）
G
WIRELESS
ON（开启）表示“开启”，而 OFF（关闭）表示“关闭”。
（无线通信）开关（第
58
页），（第
63
H WIRELESS（无线通信）指示灯（第 16 页）
I 充电指示灯（第 16 页）
J 磁盘驱动器指示灯（第 16 页）
K 内置麦克风（单声道）
L 数字键盘
使用数字键盘输入数字或执行基本的数学运算。
*1
仅适用于特定机型。
*2
仅适用于 VPCSE 系列。
*2
页），（第
11
nN
68
页）
入门 >
了解控制装置和端口的位置
背面
A 通风口
12
nN
入门 >
了解控制装置和端口的位置
右侧
nN
电脑右侧的端口和插槽位置因您所购买的机型而异。在放大的插图显示
中，上部显示的是
VPCSA 或 VPCSD
系列，下部显示的是
VPCSE 系列。
13
A Memory Stick Duo 插槽
*1
（第 47 页）
B 介质访问指示灯（第 16 页）
C 安全插槽

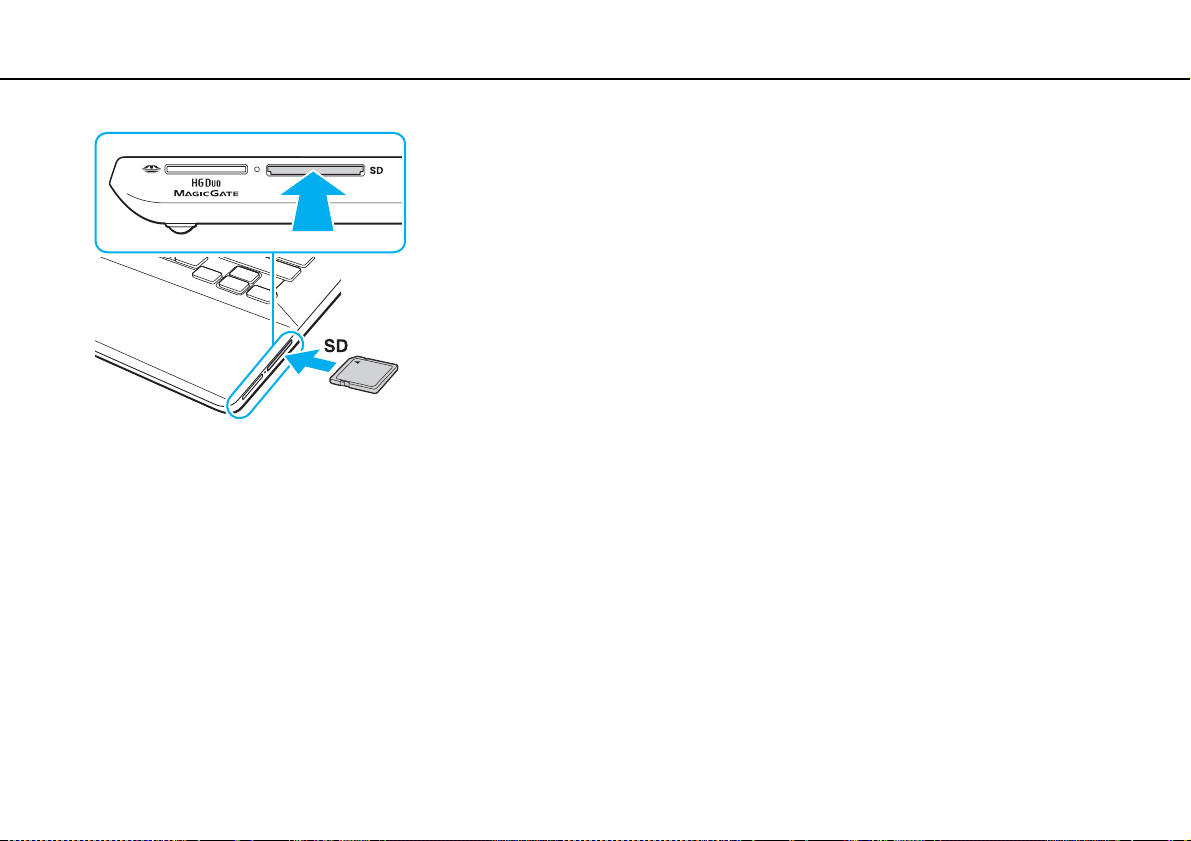

D SD 记忆卡插槽（第 53 页）
E 监视器端口（第 78 页）
F HDMI 输出端口（第 81 页）
G USB 端口
H USB 端口
*2
（第 87 页）
*3
（第 87 页）
I 局域网端口（第 57 页）
J DC IN（直流输入）端口（第 17 页）
*1
您的电脑仅支持 Duo 尺寸的 Memory Stick。
*2
符合 USB 2.0/3.0 标准。蓝色的端口为符合 USB 3.0 标准的 USB 端口。
*3
符合 USB 2.0 标准。
入门 >
了解控制装置和端口的位置
左侧
A 耳机插孔（第 77 页）
B 光盘驱动器（第 41 页）
C 手动退出孔（第 141 页）
14
nN
入门 >
了解控制装置和端口的位置
底部（带底盖）
底部（不带底盖）
A 通风口
B 外置充电电池接口盖
*1
C 电池关闭按钮（第 23 页），（第 122 页），（第 130 页）

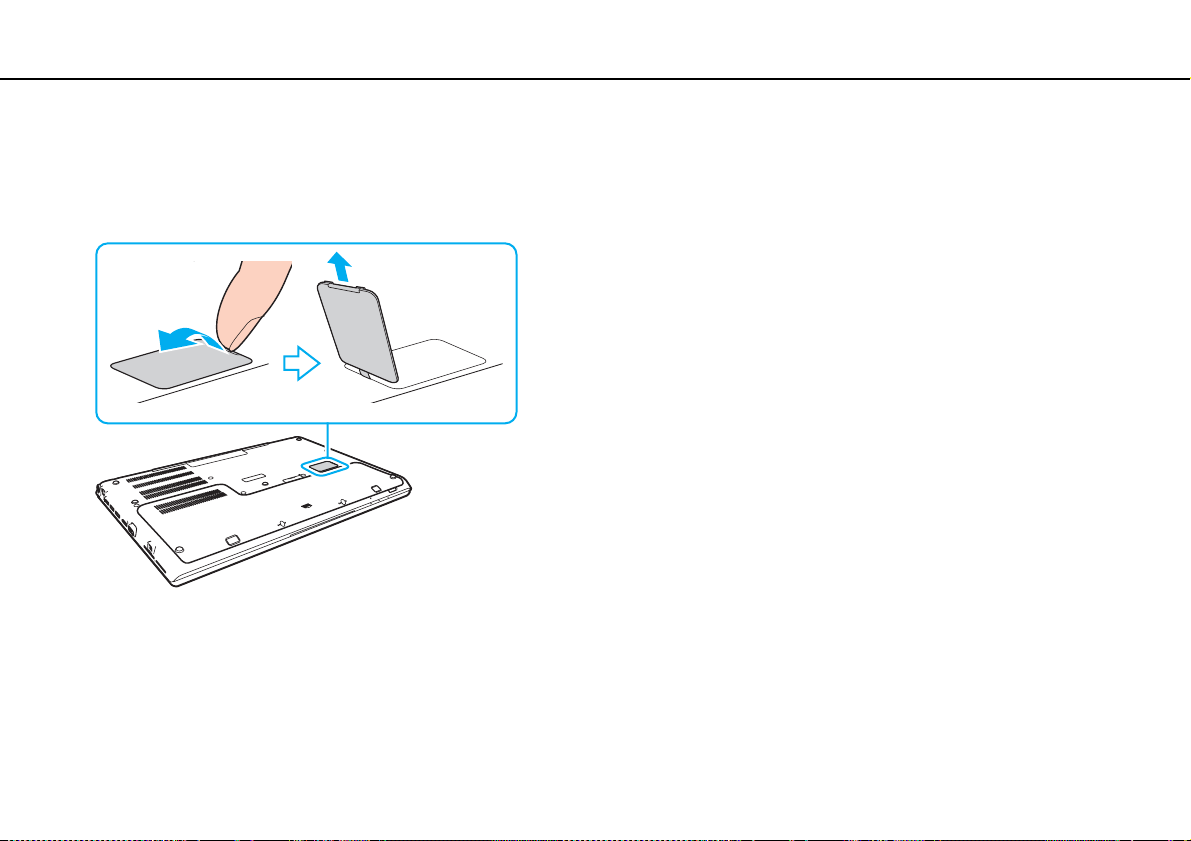

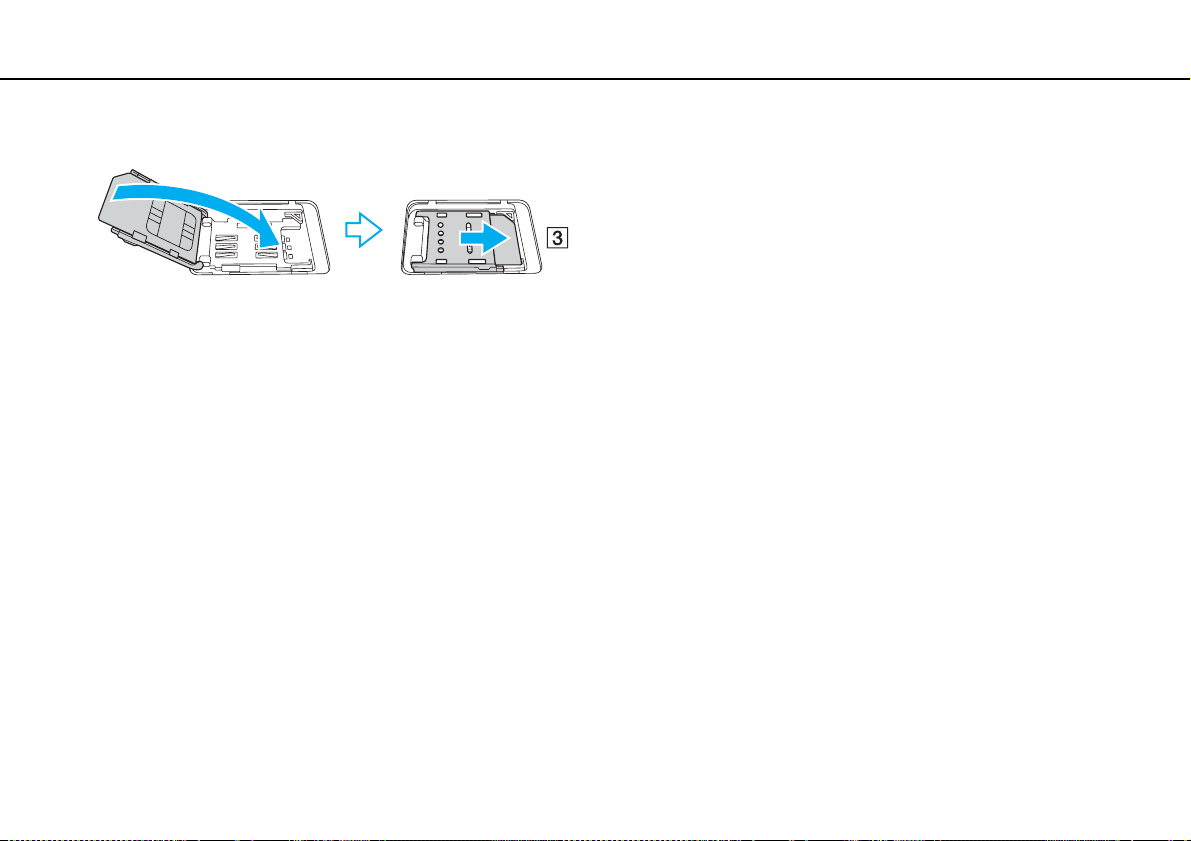

D UIM 卡盖
*2
（第 63 页）
E 底盖
*1
有关如何安装外置充电电池的详细说明，请参阅外置充电电池随附
的使用说明书。
将外置充电电池安装到电脑时，请务必妥善保存卸下的接口盖以供
日后使用。
*2
仅适用于特定机型。
A 电池接口（第 19 页）
15
nN
入门 >
关于指示灯
关于指示灯
您的电脑配有以下指示灯 ：
指示灯 功能
充电
内置摄像头 使用内置摄像头时，此指示灯点亮。
介质访问 正在对记忆卡（如 Memory Stick 和 SD 记忆卡）进行数据访问时，此指示灯点亮。（此指示灯点亮时，请勿将电
磁盘驱动器
数字锁定
大写锁定
滚动锁定
WIRELESS（无线通信） 当启用一个或多个无线选项时，此指示灯点亮。
充电电池正在充电时，此指示灯点亮。有关详细信息，请参阅为充电电池充电（第 24 页）。
脑置于睡眠模式或者关闭。）此指示灯熄灭时，说明未在使用记忆卡。
正在对内置存储设备或光盘驱动器进行数据访问时，此指示灯点亮。此指示灯点亮时，请勿将电脑置于睡眠模式
或者关闭。
使用数字锁定模式期间，此指示灯点亮。在该模式下，您可以使用数字键输入数字或执行基本的数学运算。要启用
数字锁定模式，按
键（配备数字键盘的机型）。要停用数字锁定模式，请再按一次上述按键（组合键）。指示灯将熄灭
按 Caps Lock（大写锁定）键可键入大写字母。如果您在此指示灯点亮时按住 Shift（上档）键，字母将以小写形
式显示。再次按此键，指示灯会熄灭。大写锁定指示灯熄灭时，键入将恢复正常。
按 Fn（功能键）+Scr Lk（滚动锁定）组合键可更改显示屏幕的滚动方式。滚动锁定指示灯熄灭时，滚动将恢复正
常。Scr Lk（滚动锁定）键的功能根据所用程序的不同而异，并非在所有程序中都一样。
Fn（功能键）+Num Lk（数字锁定）
组合键（未配备数字键盘的机型）或 Num Lk（数字锁定）
。
16
nN
入门 >
连接电源
连接电源
您可以使用电源适配器或充电电池作为此款电脑的电源。第一次使用电脑前，您需要将电源适配器连接到电脑。
（注意）
!
请勿在没有安装充电电池的情况下使用电脑，否则可能会引起电脑故障。
使用电源适配器
当电脑直接与交流电源相连，同时装有充电电池时，它将使用来自交流电源插座的电能。
（提示）
✍
请仅使用专为您的电脑提供的电源适配器。
要使用电源适配器
1 将电源线 (1) 的一端插入电源适配器 (3)。
2 将电源线的另一端插入交流电源插座 (2)。
3 将电源适配器 (3) 的电缆插入电脑上的 DC IN（直流输入）端口 (4)。
17
nN
（注意）
!
直流输入插头的形状因电源适配器而异。
入门 >
连接电源
（提示）
✍
要使电脑彻底断开交流电源，请从交流电源插座上拔下电源适配器。
请确保交流电源插座所处位置便于插拔电源线。
如果长时间不使用电脑，请将其置于休眠模式。请参阅使用休眠模式（第 29 页）。
18
nN
入门 >
使用充电电池
使用充电电池
充电电池在电脑出厂时已安装在电脑上，但并未充满电。
（注意）
!
请勿在没有安装充电电池的情况下使用电脑，否则可能会引起电脑故障。
安装 / 取出充电电池
（提示）
✍
为区别出厂时安装在电脑上的充电电池和外置充电电池（仅特定机型随附），本使用说明书中将出厂时安装的电池称为主充电电池。
有关如何对外置充电电池进行安装和充电的详细说明，请参阅外置充电电池随附的使用说明书。
要安装充电电池
1 关闭电脑并合上液晶显示器屏幕盖，然后拔下电源适配器。
2 卸下两颗螺丝 (1)，朝箭头方向滑动底盖 (2)，将盖卸下。
19
nN
（注意）
!
小心不要弄丢卸下的螺丝。
小心不要触摸底盖内部的电线和突出部分。
入门 >
使用充电电池
3 按箭头方向将充电电池滑入电池舱。
4 将充电电池按入电池舱，直至突出部分 (3)“咔嚓”一声固定到位。
20
nN
入门 >
21
使用充电电池
nN
5 将盖装回原位。确保盖上的所有锁片均已滑入到位，然后按箭头方向将盖推入。VPCSA 和 VPCSD 系列机型上有 5 个锁
片，VPCSE 系列机型上有 6 个锁片。
6 重新安装并拧紧卸下的螺丝。
要取出充电电池
（注意）
!
如果在电脑开机且未连接电源适配器时取出充电电池，将丢失所有未保存的数据。
1 关闭电脑并合上液晶显示器屏幕盖，然后拔下电源适配器（若已插入）。
2 卸下两颗螺丝 (1)，朝箭头方向滑动底盖 (2)，将盖卸下。
（注意）
!
小心不要弄丢卸下的螺丝。
入门 >
使用充电电池
3 按箭头方向拉动并按住锁片 (3)，然后再按箭头方向拉起充电电池 (4)。
22
nN
入门 >
使用充电电池
4 按箭头方向将充电电池滑出电脑。
（提示）
✍
如果您的电脑不能识别充电电池，将电脑关闭，然后使用一个细直的物体（比如别针）按住电池关闭按钮约 3 秒钟。如果该操作不能解
决问题，请取出充电电池并重新安装。
如果在电脑上安装了外置充电电池，将电脑关闭，然后取出外置充电电池。如果该操作不能解决问题，请按住电池关闭按钮约 3 秒钟。
如果问题仍然存在，请取出所有两块充电电池并重新安装。
（注意）
!
出于安全的原因，本笔记本电脑只适合使用为此机型设计的索尼原装电池。
23
nN
入门 >
使用充电电池
为充电电池充电
您的电脑出厂时，所附带的充电电池并未充满电。
要为充电电池充电
1 安装充电电池。
2 使用电源适配器将电脑连接至电源。
充电电池开始充电后充电指示灯点亮。当充电电池充到接近所选的最大充电量时，充电指示灯会熄灭。
充电指示灯状态 含义
充电指示灯呈橙色点亮 充电电池正在充电。
充电指示灯与呈绿色的电源指示灯一同闪烁充电电池电量即将耗尽。
（普通模式）
充电指示灯与呈橙色的电源指示灯一同闪烁充电电池电量即将耗尽。
充电指示灯呈橙色快速闪烁 出现电池错误，原因可能是充电电池发生故障或充电电
（注意）
!
从首次为电池充电开始，便请按照本使用说明书的描述为充电电池充电。
（睡眠模式）
池未锁上。
24
nN
入门 >
25
使用充电电池
（提示）
✍
当电脑直接与交流电源相连时，请不要从电脑中取出充电电池。在电脑使用期间，充电电池会继续充电。
当充电电池的电量即将耗尽并且充电指示灯和电源指示灯都在闪烁时，应该连接电源适配器为其充电，或者关闭电脑，然后安装充满电
的充电电池。
此款电脑配备了锂离子充电电池，可以随时充电。为部分放电的充电电池充电不会影响电池工作时间。
在使用某些软件应用程序或外围设备时，即使电池电量不足，电脑也可能不会进入休眠模式。为避免电脑在使用电池作为电源时发生数
据丢失，您应该经常保存数据并手动激活某种电源管理模式，如睡眠或休眠。
在电脑处于睡眠模式期间，如果充电电池电量耗尽，所有未保存的数据将丢失，并且无法恢复到以前的工作状态。为避免数据丢失，您
应该经常保存数据。
nN
关于外置充电电池的使用
❑ 如果在电脑上安装了外置充电电池，则首先会将主充电电池充电至其电池容量的 80% 左右。然后再将外置充电电池充电
至约 80% 的电量。在两块充电电池均充电至约 80% 的电量后，主充电电池会首先充电至 100% 的电量。随后，外置充电
电池也将充电至 100% 的电量。
❑ 如果在电脑上安装了外置充电电池，则会先使用外置充电电池的电量。外置充电电池的电量用尽后，将使用主充电电池的
电量。
入门 >
26
使用充电电池
nN
检查电池充电量
由于电池充电次数的增加或者充电电池使用时间的延长，电池充电量会逐渐减少。要充分利用充电电池，请检查电池充电量并
更改电池设置。
要检查电池充电量
1 单击开始，指 向 所有程序，然后单击 VAIO Control Center。
2 单击电源管理，然后单击电池。
（提示）
✍
此外，您还可以启用电池保养功能以延长充电电池的工作时间。
延长电池工作时间
当电脑使用电池作为电源时，可以使用以下方法来延长电池工作时间。
❑ 调低液晶显示器的亮度。
❑ 使用节能模式。有关详细信息，请参阅使用节能模式（第 28 页）。
❑ 更改电源选项上的节能设置。有关详细信息，请参阅使用 VAI O 电源管理（第 100 页）。
（提示）
✍
有关如何延长电池工作时间的详细信息，请在执行检查电池充电量（第 26 页）中的步骤后参阅帮助文件。
入门 >
安全关闭您的电脑
安全关闭您的电脑
为避免丢失未保存的数据，请确保按照如下所述的方式正确关闭电脑。
要关闭您的电脑
1 关闭连接在电脑上的所有外围设备。
2 保存数据并关闭所有正在运行的软件应用程序。
3 单击开始，然后单击关机按钮。
片刻之后，电脑会自动关闭。请确保电源指示灯已熄灭。
27
nN
入门 >
使用节能模式
nN
使用节能模式
您可以利用电源管理设置来延长电池工作时间。除了普通操作模式外，此款电脑还有两种不同的节能模式以适应您的不同偏
好 ：睡眠和休眠。
（注意）
!
电脑与交流电源断开时，如果打算长时间不使用电脑，请将电脑关闭或置于休眠模式。
电脑在睡眠模式期间如果充电电池电量耗尽，所有未保存的数据将丢失。并且无法恢复到以前的工作状态。为避免数据丢失，您应该经
常保存数据。
模式 说明
普通模式 这是电脑在使用时的正常状态。电脑处于此模式下时电源指示灯呈绿色持续点亮。
睡眠模式 睡眠模式会关闭液晶显示器屏幕，并将内置存储设备和 CPU 置于低能耗模式。电脑处于此模式下时电源指示灯
以橙色缓慢闪烁。电脑从睡眠模式恢复要比从休眠模式恢复所需的时间更短。但是，睡眠模式消耗的电能比休眠
模式多。
休眠模式 电脑处于休眠模式下时，系统的状态信息会保存在内置存储设备上，然后电源关闭。即使充电电池电量用尽，也
不会丢失数据。电脑处于此模式下时电源指示灯熄灭。
（提示）
✍
默认情况下，使用交流电源运行时，电脑会在停用大约 30 分钟之后自动进入睡眠模式。按任意键可使其恢复到普通模式。
28
入门 >
使用节能模式
使用睡眠模式
要激活睡眠模式
单击开始，指 向 关机按钮旁边的箭头 ，然后单击睡眠。
要恢复到普通模式
❑ 按任意键。
❑ 按电脑上的电源按钮。
（注意）
!
如果按住电源按钮四秒钟以上，电脑会自动关闭。您将丢失所有未保存的数据。
使用休眠模式
要激活休眠模式
按 Fn（功能键）+F12（功能键 12）组合键。
或者，也可以单击开始，指 向 关机按钮旁边的箭头，然后单击休眠。
（注意）
!
在电脑的电源指示灯熄灭前，请勿移动电脑。
29
nN
要恢复到普通模式
按电源按钮。
（注意）
!
如果按住电源按钮四秒钟以上，电脑会自动关闭。
入门 >
将电脑保持在最佳状态
将电脑保持在最佳状态
更新您的电脑
请确保使用下列软件应用程序更新您的 VAIO 电脑，以增强电脑的有效性、安全性和功能性。
VAIO Update 会自动通知您互联网上可用的新更新，并将其下载到电脑上进行安装。
❑ Windows Update
依次单击开始、所有程序和 Windows Update，然后按照屏幕指示操作。
❑ VAIO Update
依次单击开始、所有程序、VAIO Care、VA I O 软件，然后单击 VAIO Update。
（注意）
!
您的电脑必须连接到互联网才能下载更新。
30
nN
Loading...
