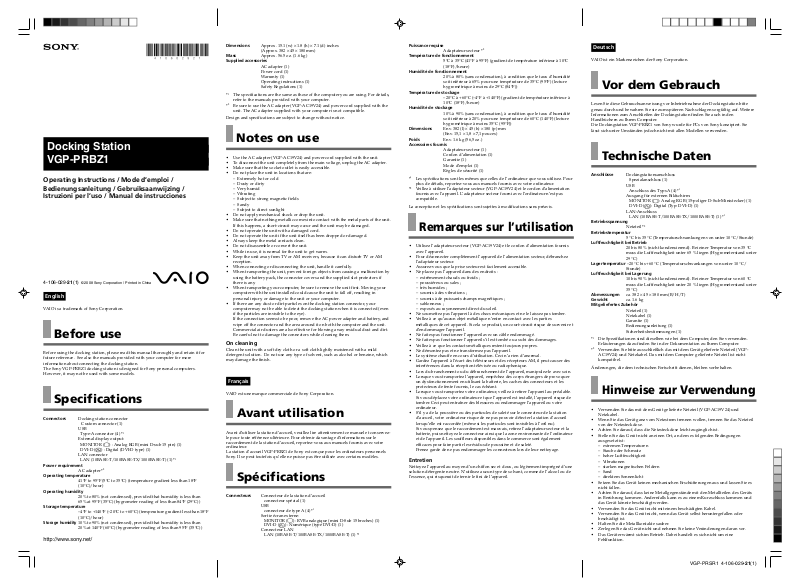

Sony VGP-PRBZ1 Operating Instructions

Docking Station
VGP-PRBZ1

Operating Instructions / Mode d’emploi /
Bedienungsanleitung / Gebruiksaanwijzing /
Istruzioni per l’uso / Manual de instrucciones

4-106-029-21(1)

English

VAIO is a trademark of Sony Corporation.

© 2008 Sony Corporation / Printed in China

Before use

Before using the docking station, please read this manual thoroughly and retain it for
future reference. See also the manuals provided with your computer for more
information about connecting the docking station.
The Sony VGP-PRBZ1 docking station is designed for Sony personal computers.
However, it may not be used with some models.

Specifications

Connectors Docking station connector

Power requirement

Operating temperature

Operating humidity

Storage temperature

Storage humidity

Custom connector (1)
USB
Type-A connector (4) *
External display output:
MONITOR (
DVI-D (
LAN connector
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

AC adapter *

41°F to 95°F (5°C to 35°C) (temperature gradient less than 18°F
(10°C)/hour)

20% to 80% (not condensed), provided that humidity is less than
65% at 95°F (35°C) (hygrometer reading of less than 84°F (29°C))

–4°F to +140°F (–20°C to +60°C) (temperature gradient less than 18°F
(10°C)/hour)
10% to 90% (not condensed), provided that humidity is less than
20% at 140°F (60°C) (hygrometer reading of less than 95°F (35°C))

) : Digital (DVI-D type) (1)

2

1

) : Analog RGB (mini D-sub 15 pin) (1)

1

Dimensions Approx. 15.1 (w) × 1.8 (h) × 7.1 (d) inches

Mass Approx. 56.5 oz. (1.6 kg)
Supplied accessories

1

*

The specifications are the same as those of the computer you are using. For details,
refer to the manuals provided with your computer.

2

*

Be sure to use the AC adapter (VGP-AC19V24) and power cord supplied with the
unit. The AC adapter supplied with your computer is not compatible.

Design and specifications are subject to change without notice.

(Approx. 382 × 45 × 180 mm)

AC adapter (1)
Power cord (1)
Warranty (1)
Operating instructions (1)
Safety Regulations (1)

Notes on use

• Use the AC adapter (VGP-AC19V24) and power cord supplied with the unit.

•To disconnect the unit completely from the main voltage, unplug the AC adapter.

• Make sure that the socket outlet is easily accessible.

• Do not place the unit in locations that are:
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Vibrating
– Subject to strong magnetic fields
– Sandy
– Subject to direct sunlight

• Do not apply mechanical shock or drop the unit.

• Make sure that nothing metallic comes into contact with the metal parts of the unit.
If this happens, a short-circuit may occur and the unit may be damaged.

• Do not operate the unit with a damaged cord.

• Do not operate the unit if the unit itself has been dropped or damaged.

• Always keep the metal contacts clean.

• Do not disassemble or convert the unit.

• While in use, it is normal for the unit to get warm.

• Keep the unit away from TV or AM receivers, because it can disturb TV or AM
reception.

• When connecting or disconnecting the unit, handle it carefully.

• When transporting the unit, prevent foreign objects from causing a malfunction by
using the battery pack, the connector covers and the supplied slot protectors if
there is any.

• When transporting your computer, be sure to remove the unit first. Moving your
computer with the unit installed could cause the unit to fall off, resulting in
personal injury, or damage to the unit or your computer.

• If there are any dust or dirt particles on the docking station connector, your
computer may not be able to detect the docking station when it is connected (even
if the particles are invisible to the eye).
If the connection seems to be poor, remove the AC power adapter and battery, and
wipe off the connector and the area around it on both the computer and the unit.
Commercial air dusters are also effective for blowing away residual dust and dirt.
Be careful not to damage the connectors while cleaning them.

On cleaning

Clean the unit with a soft dry cloth or a soft cloth lightly moistened with a mild
detergent solution. Do not use any type of solvent, such as alcohol or benzine, which
may damage the finish.

Français

VAIO est une marque commerciale de Sony Corporation.

Avant utilisation

Avant d’utiliser la station d’accueil, veuillez lire attentivement ce manuel et conservez­le pour toute référence ultérieure. Pour obtenir davantage d’informations sur le
raccordement de la station d’accueil, reportez-vous aux manuels fournis avec votre
ordinateur.
La station d’accueil VGP-PRBZ1 de Sony est conçue pour les ordinateurs personnels
Sony. Il se peut toutefois qu’elle ne puisse pas être utilisée avec certains modèles.

Spécifications

Connecteurs Connecteur de la station d’accueil

connecteur spécial (1)
USB
connecteur de type A (4) *
Sortie écran externe:

MONITOR ( ) : RVB analogique (mini D-Sub 15 broches) (1)

DVI-D ( ) : Numérique (type DVI-D) (1)
Connecteur LAN
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

1

1

Puissance requise

Température de fonctionnement

Humidité de fonctionnement

Température de stockage

Humidité de stockage

Dimensions Env. 382 (l) × 45 (h) × 180 (p) mm

Poids Env. 1.6 kg (56,5 oz.)
Accessoires fournis

1

*

Les spécifications sont les mêmes que celles de l’ordinateur que vous utilisez. Pour
plus de détails, reportez-vous aux manuels fournis avec votre ordinateur.

2

*

Veillez à utiliser l’adaptateur secteur (VGP-AC19V24) et le cordon d’alimentation
fournis avec l’appareil. L’adaptateur secteur fourni avec l’ordinateur n’est pas
compatible.

La conception et les spécifications sont sujettes à modifications sans préavis.

Remarques sur l’utilisation

• Utilisez l’adaptateur secteur (VGP-AC19V24) et le cordon d’alimentation fournis
avec l’appareil.

• Pour déconnecter complètement l’appareil de l’alimentation secteur, débranchez
l’adaptateur secteur.

• Assurez-vous que la prise secteur est facilement accessible.

• Ne placez pas l’appareil dans des endroits :
– extrêmement chauds ou froids ;
– poussiéreux ou sales ;
– très humides ;
– soumis à des vibrations ;
– soumis à de puissants champs magnétiques ;
– sablonneux ;
– exposés au rayonnement direct du soleil.

• Ne soumettez pas l’appareil à des chocs mécaniques et ne le laissez pas tomber.

•Veillez à ce qu’aucun objet métallique n’entre en contact avec les parties
métalliques de cet appareil. Si cela se produit, un court-circuit risque de survenir et
d’endommager l’appareil.

• Ne faites pas fonctionner l’appareil avec un câble endommagé.

• Ne faites pas fonctionner l’appareil s’il est tombé ou a subi des dommages.

•Veillez à ce que les contacts métalliques restent toujours propres.

• Ne démontez pas et ne transformez pas l’appareil.

• Le système chauffe en cours d’utilisation. Ceci n’a rien d’anormal.

• Gardez l’appareil à l’écart des téléviseurs et des récepteurs AM, il peut causer des
interférences dans la réception télévisée ou radiophonique.

• Lors du branchement ou du débranchement de l’appareil, manipulez-le avec soin.

• Lorsque vous transportez l’appareil, empêchez des corps étrangers de provoquer
un dysfonctionnement en utilisant la batterie, les caches des connecteurs et les
protecteurs de fente fournis, le cas échéant.

• Lorsque vous transportez votre ordinateur, veillez à retirer l’appareil au préalable.
Si vous déplacez votre ordinateur et que l’appareil est installé, l’appareil risque de
tomber. Ceci peut entraîner des blessures ou endommager l’appareil ou votre
ordinateur.

• S’il y a de la poussière ou des particules de saleté sur le connecteur de la station
d’accueil, votre ordinateur risque de ne pas pouvoir détecter la station d’accueil
lorsqu’elle est raccordée (même si les particules sont invisibles à l’œil nu).
Si vous pensez que le raccordement est mauvais, retirez l’adaptateur secteur et la
batterie, puis nettoyez le connecteur ainsi que la zone environnante de l’ordinateur
et de l’appareil. Les souffleurs disponibles dans le commerce sont également
efficaces pour faire partir les résidus de poussière et de saleté.
Prenez garde de ne pas endommager les connecteurs lors de leur nettoyage.

Adaptateur secteur *

5°C à 35°C (41°F à 95°F) (gradient de température inférieur à 10°C
(18°F)/heure)

20% à 80% (sans condensation), à condition que le taux d’humidité
soit inférieur à 65% pour une température de 35°C (95°F) (lecture
hygrométrique à moins de 29°C (84°F))

–20°C à +60°C (–4°F à +140°F) (gradient de température inférieur à
10°C (18°F)/heure)

10% à 90% (sans condensation), à condition que le taux d’humidité
soit inférieur à 20% pour une température de 60°C (140°F) (lecture
hygrométrique à moins 35°C (95°F))

(Env. 15,1 × 1,8 × 7,1 pouces)

Adaptateur secteur (1)
Cordon d’alimentation (1)
Garantie (1)
Mode d’emploi (1)
Règles de sécurité (1)

2

Entretien

Nettoyez l’appareil au moyen d’un chiffon sec et doux, ou légèrement imprégné d’une
solution détergente neutre. N’utilisez aucun type de solvant, comme de l’alcool ou de
l’essence, qui risquerait de ternir le fini de l’appareil.

Deutsch

VAIO ist ein Markenzeichen der Sony Corporation.

Vor dem Gebrauch

Lesen Sie diese Gebrauchsanweisung vor Inbetriebnahme der Dockingstation bitte
genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf. Weitere
Informationen zum Anschließen der Dockingstation finden Sie auch in den
Handbüchern zu Ihrem Computer.
Die Dockingstation VGP-PRBZ1 von Sony wurde für PCs von Sony konzipiert. Sie
lässt sich unter Umständen jedoch nicht mit allen Modellen verwenden.

Technische Daten

Anschlüsse Dockingstationsanschluss

Betriebsspannung

Betriebstemperatur

Luftfeuchtigkeit bei Betrieb

Lagertemperatur –20 °C bis +60 °C (Temperaturschwankungen von unter 10 °C/

Luftfeuchtigkeit bei Lagerung

Abmessungen ca. 382 × 45 × 180 mm (B/H/T)
Gewicht ca. 1.6 kg
Mitgeliefertes Zubehör

1

*

Die Spezifikationen sind dieselben wie bei dem Computer, den Sie verwenden.
Erläuterungen dazu finden Sie in der Dokumentation zu Ihrem Computer.

2

*

Verwenden Sie bitte ausschließlich das mit dem Gerät gelieferte Netzteil (VGP­AC19V24) und Netzkabel. Das mit dem Computer gelieferte Netzteil ist nicht
kompatibel.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise zur Verwendung

•Verwenden Sie das mit dem Gerät gelieferte Netzteil (VGP-AC19V24) und
Netzkabel.

•Wenn Sie das Gerät ganz vom Netzstrom trennen wollen, trennen Sie das Netzteil
von der Netzsteckdose.

• Achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist.

• Stellen Sie das Gerät nicht an einen Ort, an dem es folgenden Bedingungen
ausgesetzt ist:
– extremen Temperaturen
– Staub oder Schmutz
– hoher Luftfeuchtigkeit
– Vibrationen
– starken magnetischen Feldern
– Sand
– direktem Sonnenlicht

• Setzen Sie das Gerät keinen mechanischen Erschütterungen aus und lassen Sie es
nicht fallen.

• Achten Sie darauf, dass keine Metallgegenstände mit den Metallteilen des Geräts
in Berührung kommen. Andernfalls kann es zu einem Kurzschluss kommen und
das Gerät könnte beschädigt werden.

•Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.

•Verwenden Sie das Gerät nicht, wenn das Gerät selbst heruntergefallen oder
beschädigt ist.

• Halten Sie die Metallkontakte sauber.

• Zerlegen Sie das Gerät nicht und nehmen Sie keine Veränderungen daran vor.

• Das Gerät erwärmt sich im Betrieb. Dabei handelt es sich nicht um eine
Fehlfunktion.

Spezialanschluss (1)
USB
Anschluss des Typs A (4) *
Ausgang für externen Bildschirm:
MONITOR (
DVI-D (
LAN-Anschluss
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

Netzteil *

5 °C bis 35 °C (Temperaturschwankungen von unter 10 °C/Stunde)

20 bis 80 % (nicht kondensierend). Bei einer Temperatur von 35 °C
muss die Luftfeuchtigkeit unter 65 % liegen (Hygrometerstand unter
29 °C)

Stunde)

10 bis 90 % (nicht kondensierend). Bei einer Temperatur von 60 °C
muss die Luftfeuchtigkeit unter 20 % liegen (Hygrometerstand unter
35 °C)

Netzteil (1)
Netzkabel (1)
Garantie (1)
Bedienungsanleitung (1)
Sicherheitsbestimmungen (1)

): Analog RGB (15-poliger D-Sub-Ministecker) (1)

): Digital (Typ: DVI-D) (1)

2

1

1

• Halten Sie das Gerät von Fernseh- oder AM-Empfängern fern. Es kann den
Fernseh- bzw. AM-Empfang stören.

• Gehen Sie beim Anschließen und Lösen des Geräts sorgsam damit um.

• Stellen Sie beim Transportieren des Geräts sicher, dass Fremdkörper keine
Fehlfunktion verursachen können. Verwenden Sie gegebenenfalls den Akku, die
Anschlussabdeckungen und die mitgelieferten Einschubschutzabdeckungen.

•Trennen Sie zum Transportieren des Computers unbedingt zunächst dieses Gerät
ab. Wenn Sie den Computer mit installiertem Gerät transportieren, kann das Gerät
herunterfallen und es kann zu Verletzungen sowie zu Schäden am Gerät oder am
Computer kommen.

•Wenn sich auf dem Dockingstationsanschluss Staub- oder Schmutzpartikel
befinden (auch wenn diese für das Auge nicht einmal sichtbar sind), kann der
Computer die Dockingstation möglicherweise nicht erkennen, obwohl sie
angeschlossen ist.
Wenn die Verbindung nicht gut ist, trennen Sie das Netzteil und den Akku von den
Geräten und wischen Sie am Computer und am Gerät den Anschluss und den
Bereich darum herum ab. Handelsübliche Druckluftsprays sind beim Entfernen
von abgelagertem Staub und Schmutz ebenfalls wirksam.
Achten Sie darauf, die Anschlüsse beim Reinigen nicht zu beschädigen.

Reinigung

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch oder einem weichen Tuch,
das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie
keine Lösungsmittel wie Alkohol oder Benzin. Diese könnten die Oberfläche angreifen.

Nederlands

VAIO is een handelsmerk van Sony Corporation.

Vóór gebruik

Voordat u het dokstation gebruikt, moet u deze gebruiksaanwijzing aandachtig
doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later nodig hebt als
referentiemateriaal.Raadpleeg ook de handleidingen die worden geleverd bij uw
computer voor meer informatie over het aansluiten van het dokstation.
Het dokstation VGP-PRBZ1 van Sony is ontworpen voor personal computers van
Sony. Het dokstation kan echter met bepaalde modellen niet worden gebruikt.

Technische gegevens

Aansluitingen Aansluiting voor dokstation

Voedingsvereisten

Werkingstemperatuur

Vochtigheidsgraad bij werking

Opslagtemperatuur

Vochtigheidsgraad bij opslag

Afmetingen Ongeveer 382 (b) × 45 (h) × 180 (d) mm
Gewicht Ongeveer 1.6 kg
Bijgeleverde accessoires

1

*

De technische gegevens zijn dezelfde als die van de computer die u gebruikt.
Raadpleeg de handleidingen die bij de computer worden geleverd voor meer
informatie.

2

*

Gebruik de netspanningsadapter (VGP-AC19V24) en het netsnoer die bijgeleverd
zijn met het toestel. De netspanningsadapter die bijgeleverd is met uw computer is
niet compatibel.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande
kennisgeving.

Eigen aansluiting (1)
USB
Type-A-aansluiting (4) *
Uitgang voor extern display:
MONITOR (
DVI-D (
LAN-aansluiting
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

Netspanningsadapter *

5°C tot 35°C (temperatuurwisseling van minder dan 10°C/uur)

20% tot 80% (geen condensatie), indien de vochtigheid minder is
dan 65% bij 35°C (hygrometerwaarde van minder dan 29°C)

–20°C tot +60°C (temperatuurwisseling van minder dan 10°C/uur)

10% tot 90% (geen condensatie), indien de vochtigheid minder is
dan 20% bij 60°C (hygrometerwaarde van minder dan 35°C)

Netspanningsadapter (1)
Netsnoer (1)
Garantie (1)
Gebruiksaanwijzing (1)
Veiligheidsvoorschriften (1)

): Digitaal (DVI-D-type) (1)

1

): Analoog RGB (mini D-sub 15-polig) (1)

1

2

Opmerkingen over het gebruik

• Gebruik de netspanningsadapter (VGP-AC19V24) en het netsnoer die bijgeleverd
zijn met het toestel.

• Als u dit apparaat volledig wilt loskoppelen van de netspanning, trekt u de stekker
van de netspanningsadapter uit het stopcontact.

• Zorg dat het stopcontact makkelijk bereikbaar is.

• Plaats het apparaat niet op locaties die:
– extreem warm of koud zijn
– stoffig of vuil zijn
– erg vochtig zijn
– worden blootgesteld aan trillingen
– worden blootgesteld aan krachtige magnetische velden
– zanderig zijn
– worden blootgesteld aan direct zonlicht

• Stel het apparaat niet bloot aan mechanische schokken of trillingen en laat het
apparaat niet vallen.

• Zorg ervoor dat metalen voorwerpen niet in contact komen met de metalen
onderdelen van het apparaat. Als dit wel gebeurt, kan er kortsluiting optreden en
kan het apparaat beschadigd raken.

• Gebruik het apparaat niet als het snoer is beschadigd.

• Gebruik het apparaat niet als het apparaat is gevallen of beschadigd.

• Houd de metalen contactpunten altijd goed schoon.

•Probeer het apparaat niet uit elkaar te halen of aan te passen.

• Het is normaal dat het apparaat warm wordt bij gebruik.

• Houd het apparaat uit de buurt van AM- of televisieontvangers, omdat dit storing
in de AM- of televisieontvangst kan veroorzaken.

•Wees voorzichtig als u het apparaat aansluit of loskoppelt.

• Als u het apparaat vervoert, gebruikt u de accu, de dopjes voor de aansluitingen en
de bijgeleverde sleufbeveiligingen, indien aanwezig, om beschadiging door
vreemde voorwerpen te voorkomen.

• Als u de computer vervoert, moet u eerst het apparaat verwijderen. Als u de
computer verplaatst met het apparaat geïnstalleerd, kan het apparaat vallen en
letsel veroorzaken of kan het apparaat of de computer worden beschadigd.

• Als de aansluiting van het dokstation stoffig of vuil is en het dokstation is
aangesloten op de computer, wordt het dokstation wellicht niet herkend (zelfs als u
het stof of vuil niet kunt zien).
Als de aansluiting niet goed is, verwijdert u de netspanningsadapter en de accu en
veegt u de aansluiting en het omliggende gedeelte van zowel de computer als het
apparaat schoon. In de handel verkrijgbare blaaskwastjes zijn ook handig om stof­en vuildeeltjes weg te blazen.
Zorg dat u de aansluitingen niet beschadigt tijdens het reinigen.

Reiniging

Reinig het apparaat met een zachte, droge doek of een zachte doek die licht is
bevochtigd met een mild zeepsopje. Gebruik geen oplosmiddelen, zoals thinner,
alcohol of benzine, omdat deze de afwerking kunnen beschadigen.

Italiano

VAIO è un marchio di fabbrica di Sony Corporation.

Prima dell’uso

Prima di utilizzare la docking station, leggere attentamente il presente manuale e
conservarlo per eventuali riferimenti futuri. Per ulteriori informazioni sul
collegamento della docking station, consultare inoltre i manuali forniti con il computer.
La docking station VGP-PRBZ1 Sony è stata progettata per l’uso con personal
computer Sony. Tuttavia, potrebbe non essere possibile utilizzarla con alcuni modelli.

Caratteristiche tecniche

Connettori Connettore docking station

Requisiti di alimentazione

Temperatura di utilizzo

Umidità di utilizzo

Temperatura di deposito

Umidità di deposito

Dimensioni Circa 382 (l) × 45 (a) × 180 (p) mm
Peso Circa 1.6 kg

Connettore custom (1)
USB
Connettore di tipo A (4) *
Uscita display esterno:
MONITOR (
DVI-D (
Connettore LAN
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

Alimentatore CA *

Da 5°C a 35°C (gradiente termico inferiore a 10°C/ora)

Dal 20% all’80% (senza condensa), a condizione che l’umidità sia
inferiore al 65% a 35°C (lettura igrometrica inferiore a 29°C)

Da –20°C a +60°C (gradiente termico inferiore a 10°C/ora)

Dal 10% al 90% (senza condensa), a condizione che l’umidità sia
inferiore al 20% a 60°C (lettura igrometrica inferiore a 35°C)

) : RGB analogico (mini D-Sub 15 pin) (1)

) : Digitale (tipo DVI-D) (1)

1

1

2

Accessori in dotazione

1

*

Le caratteristiche tecniche sono le stesse del computer in uso. Per ulteriori
informazioni, consultare i manuali forniti con il computer.

2

*

Assicurarsi di utilizzare l’alimentatore CA (VGP-AC19V24) e il cavo di
alimentazione in dotazione con l’apparecchio. L’alimentatore CA fornito con il
computer non è compatibile.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Alimentatore CA (1)
Cavo di alimentazione (1)
Garanzia (1)
Istruzioni per l’uso (1)
Norme di sicurezza (1)

Note sull’uso

• Utilizzare l’alimentatore CA (VGP-AC19V24) e il cavo di alimentazione in
dotazione con l’apparecchio.

• Per scollegare completamente l’apparecchio dall’alimentazione domestica,
rimuovere l’alimentatore CA.

• Assicurarsi che la presa di rete sia facilmente accessibile.

• Non collocare l’apparecchio in luoghi esposti a:
– Temperature estremamente calde o fredde
– Polvere o sporcizia
– Umidità elevata
– Vibrazioni
– Forti campi magnetici
– Sabbia
– Luce solare diretta

• Non sottoporre l’apparecchio a urti meccanici né lasciarlo cadere.

• Assicurarsi che nessun oggetto metallico entri in contatto con le parti in metallo
dell’apparecchio. Diversamente, è possibile che si verifichi un cortocircuito con
conseguenti danni all’apparecchio stesso.

• Non utilizzare l’apparecchio con un cavo danneggiato.

• Non utilizzare l’apparecchio nel caso in cui sia stato danneggiato o fatto cadere.

•Tenere sempre puliti i contatti in metallo.

• Non smontare né convertire l’apparecchio.

• Durante l’uso, è normale che l’apparecchio si riscaldi.

• Allontanare l’apparecchio da televisori o ricevitori AM, onde evitare la ricezione di
tali dispositivi.

•

Durante le operazioni di collegamento e scollegamento, maneggiare l’apparecchio con cura.

• Durante il trasporto dell’apparecchio, evitare che oggetti estranei causino problemi
di funzionamento utilizzando il blocco batteria, i coperchi dei connettori e le
protezioni per slot in dotazione, se presenti.

• Prima di trasportare il computer, assicurarsi di rimuovere l’apparecchio.
Diversamente, l’apparecchio stesso potrebbe cadere, provocando ferite a persone o
danni al computer o all’apparecchio.

•

In caso di presenza di particelle di polvere o sporcizia sul connettore della docking
station, è possibile che il computer non sia in grado di rilevare la docking station, se
collegata (anche se tali particelle sono invisibili all’occhio umano).
Se il collegamento non appare appropriato, scollegare l’alimentatore CA e la
batteria, quindi pulire il connettore e l’area circostante sia sul computer che
sull’apparecchio. Per rimuovere eventuali residui di polvere e sporcizia, è inoltre
possibile utilizzare le bombolette di aria compressa disponibili in commercio.
Durante le operazioni di pulizia, prestare attenzione a non danneggiare i connettori.

Informazioni sulla pulizia

Pulire l’apparecchio con un panno morbido asciutto o leggermente inumidito con una
soluzione detergente neutra. Non utilizzare alcun tipo di solvente, quali alcool o
benzina, che potrebbe danneggiare il rivestimento.

Español

VAIO es una marca comercial de Sony Corporation.

Antes del uso

Antes de utilizar la estación de acoplamiento, lea este manual detenidamente y
consérvelo para consultarlo en el futuro. Asimismo, consulte los manuales
suministrados con el ordenador para obtener más información sobre cómo conectar la
estación de acoplamiento.
La estación de acoplamiento VGP-PRBZ1 de Sony está diseñada para utilizarse con
ordenadores personales Sony. No obstante, es posible que no pueda utilizarse con
algunos modelos.

Especificaciones

Conectores Conector de la estación de acoplamiento

Requisitos de alimentación

Temperatura de funcionamiento

Humedad de funcionamiento

Temperatura de almacenamiento

Humedad de almacenamiento

Dimensiones Aprox. 382 x 45 x 180 mm (an/al/prf)
Peso Aprox. 1.6 kg
Accesorios suministrados

1

*

Las especificaciones son iguales a las del
obtener más información, consulte los manuales suministrados con el ordenador.

2

*

Asegúrese de utilizar el adaptador (modelo VGP-AC19V24) y el cable de
alimentación de CA suministrados con la unidad. El adaptador de CA suministrado
con el ordenador no es compatible.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Conector personalizado (1)
USB
Conector de tipo A (4) *
Salida de pantalla externa:
MONITOR (
DVI-D (
Conector LAN
LAN (10BASE-T/100BASE-TX/1000BASE-T) (1) *

adaptador de CA *

De 5°C a 35°C (cambios de temperatura inferiores a 10°C /hora)

De 20% a 80% (sin condensación), siempre que la humedad sea
inferior al 65% a 35°C (lectura de higrómetro inferior a 29°C )

De –20°C a +60°C (cambios de temperatura inferiores a 10°C /hora)

De 10% a 90% (sin condensación), siempre que la humedad sea
inferior al 20% a 60°C (lectura de higrómetro inferior a 35°C )

Adaptador de CA (1)
Cable de alimentación (1)
Garantía (1)
Manual de instrucciones (1)
Reglamentos de seguridad (1)

): Digital (tipo DVI-D) (1)

1

): RGB analógico (mini D-sub de 15 patillas) (1)

1

2

ordenador

que está utilizando. Para

Notas sobre el uso

• Utilice el adaptador (modelo VGP-AC19V24) y el cable de alimentación de CA
suministrados con la unidad.

• Para desconectar totalmente la unidad de la corriente principal, desenchufe el
adaptador de CA.

• Asegúrese de que la toma de corriente es de fácil acceso.

• No coloque la unidad en lugares:
– extremadamente cálidos o fríos
– polvorientos o sucios
– muy húmedos
– con vibración
– con fuertes campos electromagnéticos
–arenosos
– expuestos a la luz solar directa

• No golpee ni deje caer la unidad.
Asegúrese de que ningún objeto metálico entre en contacto con las partes metálicas

•
de la unidad, ya que podría producirse un cortocircuito y la unidad podría dañarse.

• No utilice la unidad con un cable dañado.

• No utilice la unidad si se ha caído o ha sufrido daños.

• Mantenga siempre limpios los contactos metálicos.

• No desmonte ni modifique la unidad.

• Durante el uso, es normal que la unidad se caliente.

• Mantenga la unidad alejada de los receptores de TV o AM, ya que puede dificultar
la recepción.

• Al conectar o desconectar la unidad, manéjela con cuidado.

• Cuando transporte la unidad, utilice la batería, las cubiertas de los conectores y los
protectores de las ranuras suministrados (si los hubiera) para evitar que algún
objeto extraño provoque un fallo de funcionamiento.
No olvide extraer la unidad cuando vaya a transportar el ordenador. Si no lo hace, la

•
unidad podría caerse y causar daños personales o daños en la unidad o en el ordenador.

• Si hay alguna partícula de polvo o suciedad en el conector de la estación de
acoplamiento, es posible que el ordenador no detecte la conexión con ésta (incluso
si las partículas son tan pequeñas que ni siquiera se ven).
Si la conexión no es adecuada, retire el adaptador de alimentación de CA y la
batería, limpie el conector y el área de su alrededor en el ordenador y en la unidad.
Los pulverizadores de aire que existen en el mercado también son efectivos para
eliminar el polvo y la suciedad residuales.
Tenga cuidado de no dañar los conectores cuando los limpie.

Limpieza

Limpie la unidad con un paño suave y seco o ligeramente humedecido con una
solución de detergente neutro. No utilice ningún tipo de disolvente, como alcohol o
gasolina, que pueda dañar el acabado.
