VGP-BPS9A/S
English
Warning
To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.
Owner’s Record
The model number and serial number are located on the bottom of your
battery pack. Record the serial number in the space provided here. Refer to
the model and serial number when you call your Sony Service Center.
Model Number: VGP-BPS9A/S VGP-BPS9A/B
Serial Number: ______________________
CAUTION
Do not handle damaged or leaking lithium ion batteries.
Danger of explosion if battery is incorrectly replaced. Replace only with the
same or equivalent type recommended by the manufacturer. Discard used
batteries according to the manufacturer’s instructions.
The battery pack used in this device may present a fire or chemical burn
hazard if mistreated. Do not disassemble, heat above 140°F (60°C) or
incinerate.
Do not short circuit.
Dispose of used battery properly.
Keep away from children.
For customers in the USA and Canada
RECYCLING LITHIUM-ION BATTERIES
Lithium-Ion batteries are recyclable.
You can help preserve our environment by returning your
used rechargeable batteries to the collection and recycling
location nearest you.
For more information regarding recycling of rechargeable batteries, call toll
free 1-800-822-8837, or visit http://www.rbrc.org/
Caution: Do not handle damaged or leaking Lithium-Ion batteries.
For customers in the USA
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation.
This equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
For customers in Canada
This Class B digital apparatus complies with Canadian ICES-003.
Before use
Before using the battery pack, please read this manual thoroughly and
retain it for future reference. See the manuals provided with your Sony
personal computer for more information about charging.
The Sony VGP-BPS9A is the rechargeable battery pack designed for Sony
personal computers. However, it may not be used with some models.
Specifications
Battery used Lithium-ion type battery
Mean output voltage
11.1 V DC
Capacity 5200 mAh
Maximum charge current
2.0 A
Maximum charge voltage
12.75 V
Operating temperature
41°F to 95°F (5°C to 35°C)
(temperature gradient less than 18°F (10°C)/hour)
Operating humidity
20% to 80% (not condensed), provided that humidity is
less than 65% of 95°F (35°C)
(hygrometer reading at less than 84°F (29°C))
Storage temperature
–4°F to +140°F (–20°C to +60°C)
(temperature gradient less than 18°F (10°C)/hour)
Storage humidity 10% to 90% (not condensed), provided that humidity is
less than 20% of 140°F (60°C)
(hygrometer reading at less than 95°F (35°C))
Dimensions Approx. 8.2 × 0.8 × 1.9 inches (w/h/d)
(Approx. 206.7 × 19.5 × 46.6 mm)
Mass Approx. 11.7 oz (330 g)
Supplied accessory
Operating instructions (1)
Safety Regulations (1)*
* Availability varies according to country or region.
Design and specifications are subject to change without notice.
Notes on Use
•To prevent short circuit accidents, do not allow metal objects, such as a
necklace, to touch the terminals.
• Do not expose the battery pack to temperatures above 140°F (60°C), such
as under direct sunlight or in a car parked in the sun.
• Keep the battery pack dry.
• Do not drop the battery pack or place heavy objects on it. Do not apply
strong pressure or physical shock to the battery pack. These actions may
cause the battery pack or the personal computer to malfunction.
• Do not carry the personal computer by holding the battery packs as this
may cause a malfunction.
Français
Avertissement
Afin de réduire les risques d’incendie ou de choc électrique,
n’exposez pas cet appareil à la pluie ni à l’humidité.
Pour prévenir tout risque d’électrocution, n’ouvrez pas le
boîtier. Confiez l’entretien exclusivement au personnel qualifié.
ATTENTION
Ne manipulez pas des batteries lithium ion endommagées ou qui fuient.
Danger d’explosion si la batterie est remplacée incorrectement. Remplacez-
la uniquement par une batterie identique ou de type équivalent
recommandée par le fabricant. Eliminez les batteries usagées conformément
aux instructions du fabricant.
La batterie utilisée dans cet appareil peut présenter un risque d’incendie ou
de brûlure par substances chimiques si elle n’est pas manipulée
correctement. Ne pas démonter, exposer à une température de plus de
60°C (140°F) et ne pas incinérer.
Ne faites pas de court-circuit.
Suivez la procédure correcte pour l’élimination des batteries usagées.
A conserver hors de la portée des enfants.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM
Les accumulateurs aux ions de lithium sont recyclables.
Vous pouvez contribuer à préserver l’environnement en
rapportant les piles usées dans un point de collection et
recyclage le plus proche.
Pour plus d’informations sur le recyclage des accumulateurs, téléphonez le
numéro gratuit 1-800-822-8837 (Etats-Units et Canada uniquement), ou
visitez http://www.rbrc.org/
Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui
sont endommagées ou qui fuient.
Avant utilisation
Avant d’utiliser la batterie, lisez attentivement ce mode d’emploi et
conservez-le pour toute référence ultérieure. Consultez les manuels fournis
avec votre ordinateur personnel Sony pour obtenir davantage
d’informations sur la charge.
La batterie rechargeable Sony VGP-BPS9A est conçue pour être utilisée avec
les ordinateurs personnels Sony. Il se peut toutefois qu’elle ne puisse pas
être utilisée avec certains modèles.
Spécifications
Batterie Batterie lithium ion
Tension de sortie moyenne
11,1 V CC
Capacité 5 200 mAh
Courant de charge maximum
2,0 A
Tension de charge maximale
12,75 V
Température de service
5°C à 35°C (41°F à 95°F)
(gradient de température inférieur à 10°C (18°F)/heure)
Humidité de service
20% à 80% (sans condensation), à condition que le taux
d’humidité soit inférieur à 65% à une température de
35°C (95°F)
(lecture de l’hygrométrie à moins de 29°C (84°F))
Température de stockage
–20°C à +60°C (–4°F à +140°F)
(gradient de température inférieur à 10°C (18°F)/heure)
Humidité de stockage
10% à 90% (sans condensation), à condition que le taux
d’humidité soit inférieur à 20% à une température de
60°C (140°F)
(lecture de l’hygrométrie à moins de 35°C (95°F))
Dimensions Approx. 206,7 × 19,5 × 46,6 mm (l/h/p)
(Approx. 8,2 × 0,8 × 1,9 po)
Poids Approx. 330 g (11,7 oz)
Accesoire fourni Mode d’emploi (1)
Règles de sécurité (1)*
*
Disponibles dans certains pays ou certaines régions uniquement.
La conception et les spécifications sont sujettes à modifications sans préavis.
Remarques sur l’utilisation
• Pour éviter les courts-circuits accidentels, veillez à ce qu’aucun objet
métallique, comme un collier, n’entre en contact avec les bornes.
• N’exposez pas la batterie à des températures supérieures à 60°C (140°F),
comme sous le rayonnement direct du soleil ou dans une voiture
parquée en plein soleil.
• Gardez la batterie au sec.
• Ne laissez pas tomber la batterie et ne placez aucun objet lourd dessus.
N’exercez aucune pression excessive ni aucun choc physique sur la
batterie. Ceci risque d’entraîner un dysfonctionnement de la batterie ou
de l’ordinateur personnel.
• Ne portez pas l’ordinateur personnel en le tenant par la batterie car cela
risque d’entraîner un problème de fonctionnement.
Italiano
Operazioni preliminari
Prima di utilizzare il blocco batteria, leggere attentamente il presente
manuale e conservarlo per eventuali riferimenti futuri. Per ulteriori
informazioni sulla modalità di carica, consultare i manuali forniti con il
personal computer Sony.
Il blocco batteria ricaricabile Sony VGP-BPS9A è stato progettato per l’uso
con personal computer Sony. Tuttavia, potrebbe non essere utilizzabile con
alcuni modelli.
Caratteristiche tecniche
Batteria Batteria agli ioni di litio
Tensione di uscita media
11,1 V CC
Capacità 5.200 mAh
Temperatura di utilizzo
Da 5°C a 35°C
(gradiente termico inferiore a 10°C/ora)
Umidità di utilizzo
Da 20% a 80% (senza condensa), a condizione che a
35°C l’umidità sia inferiore a 65%
(lettura igrometro a temperatura inferiore a 29°C)
Temperatura di deposito
Da –20°C a +60°C
(gradiente termico inferiore a 10°C/ora)
Umidità di deposito
Da 10% a 90% (senza condensa), a condizione che a
60°C l’umidità sia inferiore a 20%
(lettura igrometro a temperatura inferiore a 35°C)
Dimensioni Circa 206,7 × 19,5 × 46,6 mm (l/a/p)
Peso Circa 330 g
Accessori in dotazione
Istruzioni per l’uso (1)
Norme di sicurezza (1)*
* La disponibilità varia a seconda del paese o della regione.
Il design e le caratteristiche tecniche sono soggetti a modifiche senza
preavviso.
Note sull'uso
• Onde evitare cortocircuiti, assicurarsi che nessun oggetto metallico, ad
esempio una collana, entri in contatto con i terminali.
• Non esporre il blocco batteria a temperature superiori a 60°C, come alla
luce solare diretta o in un’auto parcheggiata al sole.
• Non bagnare il blocco batteria.
• Non lasciare cadere o collocare oggetti pesanti sul blocco batteria.
Non sottoporre il blocco batteria a pressione eccessiva o urti, onde
evitare di causare problemi di funzionamento allo stesso o al personal
computer.
• Non trasportare il personal computer afferrandolo per il blocco batteria,
onde evitare di causare problemi di funzionamento.
Nederlands
Vóór gebruik
Voordat u de accu gebruikt, moet u deze gebruiksaanwijzing aandachtig
doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later als
referentiemateriaal nodig hebt. Raadpleeg de handleidingen die worden
geleverd bij uw personal computer van Sony voor meer informatie over
opladen.
De Sony VGP-BPS9A is een oplaadbare accu die is ontworpen voor personal
computers van Sony. De accu kan echter met bepaalde modellen niet
worden gebruikt.
Technische gegevens
Gebruikte batterij Lithium-ionen batterij
Gemiddelde uitgangsspanning
11,1 V gelijkstroom
Capaciteit 5.200 mAh
Bedrijfstemperatuur
5°C tot 35°C
(temperatuurwisseling van minder dan 10°C/uur)
Werkingsvochtigheid
20% tot 80% (niet gecondenseerd), indien de
vochtigheid minder is dan 65% bij 35°C
(hygrometerwaarde bij minder dan 29°C)
Opslagtemperatuur
–20°C tot +60°C
(temperatuurwisseling van minder dan 10°C/uur)
Opslagvochtigheid
10% tot 90% (niet gecondenseerd), indien de
vochtigheid minder is dan 20% bij 60°C
(hygrometerwaarde bij minder dan 35°C)
Afmetingen Ongeveer 206,7 × 19,5 × 46,6 mm (b/h/d)
Gewicht Ongeveer 330 g
Bijgeleverde accessoire
Gebruiksaanwijzing (1)
Veiligheidsvoorschriften (1)*
* Beschikbaarheid verschilt per land of regio.
Wijzigingen in ontwerp en technische gegevens voorbehouden zonder
voorafgaande kennisgeving.
Opmerkingen over het
gebruik
• Zorg dat er geen metalen voorwerpen, zoals een ketting, in aanraking
komen met de aansluitpunten. Dit kan kortsluiting tot gevolg hebben.
• Stel de batterij nooit bloot aan temperaturen boven 60°C, zoals in direct
zonlicht of in een auto die in de zon geparkeerd staat.
• Houd de batterij droog.
• Laat de accu niet vallen en plaats geen zware voorwerpen op de accu.
Stel de accu niet bloot aan veel druk of fysieke schokken. Hierdoor kan
er storing optreden in de accu of de personal computer.
•Til de personal computer niet op aan de accu, aangezien dit schade tot
gevolg kan hebben.
Deutsch
Vorbereitung
Lesen Sie diese Anleitung vor Inbetriebnahme des Akkus bitte genau durch
und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.
Informationen zum Laden finden Sie in den mit dem Personal Computer
von Sony gelieferten Handbüchern.
Der Akku VGP-BPS9A von Sony wurde für Personal Computer von Sony
konzipiert. Er lässt sich unter Umständen jedoch nicht mit allen Modellen
verwenden.
Technische Daten
Akku Lithium-Ionen-Akku
Durchschnittliche Ausgangsspannung
11,1 V Gleichstrom
Kapazität 5.200 mAh
Betriebstemperatur
5°C bis 35°C
(Temperaturschwankungen von unter 10°C/Stunde)
Luftfeuchtigkeit bei Betrieb
20% bis 80% (nicht kondensierend), Bei einer
Temperatur von 35°C muss die Luftfeuchtigkeit unter
65% liegen (Hygrometerstand unter 29°C)
Lagertemperatur –20°C bis +60°C
(Temperaturschwankungen von unter 10°C/Stunde)
Luftfeuchtigkeit bei Lagerung
10% bis 90% (nicht kondensierend), Bei einer
Temperatur von 60°C muss die Luftfeuchtigkeit unter
20% liegen (Hygrometerstand unter 35°C)
Abmessungen ca. 206,7 × 19,5 × 46,6 mm (B/H/T)
Gewicht ca. 330 g
Mitgeliefertes Zubehör
Bedienungsanleitung (1)
Sicherheitsbestimmungen (1)*
* Verfügbarkeit variiert je nach Land oder Region.
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweise zur Verwendung des
Geräts
• Halten Sie Gegenstände aus Metall, wie z. B. Halsketten, von den
Kontakten fern. Es kann sonst zu Unfällen durch Kurzschluss kommen.
• Setzen Sie den Akku keinen Temperaturen über 60°C aus, wie sie z. B.
bei direkter Sonneneinstrahlung oder in einem in der Sonne geparkten
Auto auftreten können.
• Schützen Sie den Akku vor Feuchtigkeit.
• Lassen Sie den Akku nicht fallen und stellen Sie keine schweren
Gegenstände darauf. Drücken Sie nicht zu fest auf den Akku und
schützen Sie ihn vor Stößen. Andernfalls kann es zu einer Fehlfunktion
des Akkus oder des Personal Computers kommen.
•Tragen Sie den Personal Computer nicht an den Akkus. Andernfalls
kann es zu Fehlfunktionen kommen.
お使いになる前に
本バッテリーパックは、ソニーパーソナルコンピュータ専用のリチャー
ジャブルバッテリーパックです。機種によっては使えないものもありま
す。お使いになる前に、お手持ちの機器をお確かめください。
充電のしかたと充電時間については、パーソナルコンピュータ本体に付属
の取扱説明書または電子マニュアルをご覧ください。
主な仕様
使用電池 リチウムイオン二次電池
公称電圧
11.1 V DC
容量
5200 mAh
動作温度
5
℃〜
35
℃（温度勾配
10
℃／時以下）
動作湿度
20%
〜
80%
（結露のないこと）
ただし
35
℃における湿度は
65%
以下
（湿球温度
29
℃以下）
保存温度 −
20
℃〜＋
60
℃（温度勾配
10
℃／時以下）
保存湿度
10%
〜
90%
（結露のないこと）
ただし
60
℃における湿度は
20%
以下
（湿球温度
35
℃以下）
外形寸法 約
206.7
（幅）
×
19.5
（高さ）
×
46.6
（奥行き）
mm
質量 約
330 g
付属品 取扱説明書（
1
）
仕様および外観は、改良のため予告なく変更することがありますが、
ご了承ください。
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電・破裂などにより
死亡や大けがなど人身事故が生じます。
この表示の注意事項を守らないと、火災や感電などにより
死亡や大けがなどの人身事故につながることがあります。
この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがあります。
注意を促す記号
下記の注意事項を守らないとけがをしたり
周辺の
家財に損害を与えたりすることが
あります。
パーソナルコンピュータに取り付けて持ち運ぶときは、バッテリーパック部分を持た
ない。
バッテリーパック部分を持つと故障の原因になることがあります。
•
指定された充電方法以外で充電しない。
•
火の中に入れない。ショートさせたり、分解しない。電子レンジやオーブンで加熱
しない。
コインやヘヤーピンなどの金属類と一緒に携帯、保管するとショートすることが
あります。
•
火のそばや炎天下などで充電したり、放置したりしない。
•
バッテリーパックから漏れた液が目に入った場合は、きれいな水で洗った後、
ただちに医師に相談してください。
•
バッテリーパックに衝撃を与えない。
落とすなどして強いショックを与えたり、重いものを載せたり、圧力をかけないで
ください。故障の原因となります。
•
以下の場合の安全性は保証できません。
− 指定された機種以外に使用した。
− 分解、改造を行って使用した。
下記の注意を守らないと火災・
破裂により死亡や大けがなどの
人身事故が生じます。

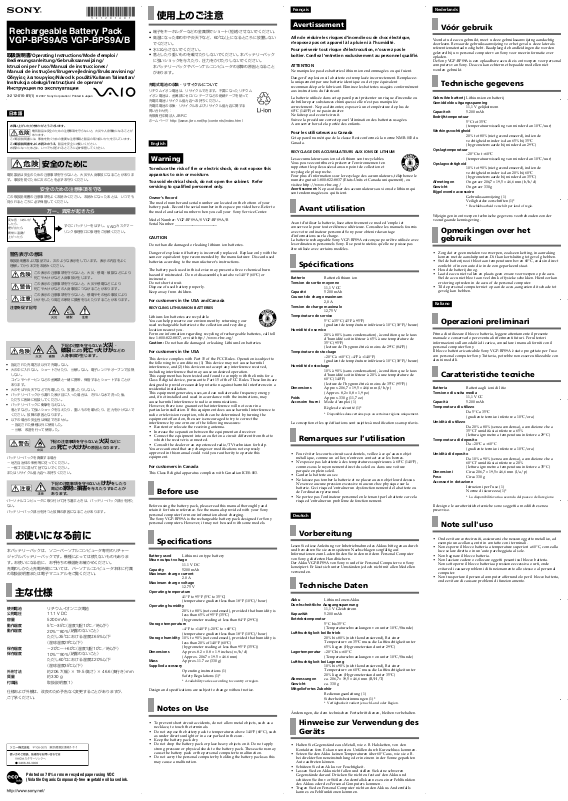

取扱説明書/Operating Instructions/Mode d’emploi/
Bedienungsanleitung/Gebruiksaanwijzing/
Istruzioni per l’uso/Manual de instrucciones/
Manual de instruções/Brugervejledning/Bruksanvisning/
Οδηγίες λειτουργίας/Návod k použití/
Kullanm Talimatlar
/
Instrukcja obsługi/Instrucţiuni de operare/
Rechargeable Battery Pack
VGP-BPS9A/S VGP-BPS9A/B
© 2007 Sony Corporation / Printed in Japan
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故になることが
あります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。
この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。
日本語
下記の注意事項を守らないと火災などに
より死亡や大けがの原因となります。
バッテリーパックを廃棄する場合
− 地方自治体の条例等に従ってください。
− 一般ゴミに混ぜて捨てないでください。
またはリサイクル協力店へお持ちください。
3-212-016-01(1)
使用上のご注意
•
端子をキーホルダーなどの金属類でショート（短絡）させないでください。
•
高温になった車の中や炎天下など、
60
℃以上になるところに放置しない
でください。
•
水にぬらさないでください。
•
落としたり重いものを載せたりしないでください。本バッテリーパック
に強いショックを与えたり、圧力をかけたりしないでください。
本バッテリーパックやパーソナルコンピュータの故障の原因となること
があります。
充電式電池の収集・リサイクルについて
リチウムイオン電池は、リサイクルできます。不要になったリチウム
イオン電池は、金属部にセロハンテープなどの絶縁テープを貼って
充電式電池リサイクル協力店へお持ちください。
充電式電池の収集・リサイクルおよびリサイクル協力店に関する
問い合わせ先：
有限責任中間法人
JBRC
ホームページ
http://www.jbrc.net/hp/contents/index.html
Printed on 70% or more recycled paper using VOC
(Volatile Organic Compound)-free vegetable oil based ink.
b
変な音・においが
したら、
煙が出たら、
異常に温度が
上がったら
安全のために
電気製品は安全のための注意事項を守らないと、火災や人身事故になることがありま
す。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
この取扱説明書の注意事項をよくお読みください。お読みになったあとは、いつでも
見られるところに必ず保管してください。
万一、異常が起きたら
すぐにバッテリーをはずし、
VAIO
カスタマー
リンク修理窓口に修理をご依頼ください。
Loading...
