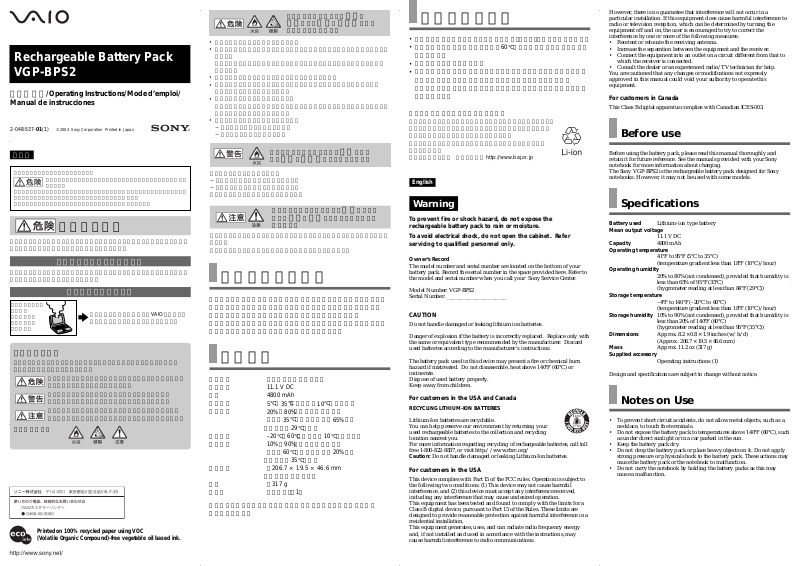

Sony VGP-BPS2 User Manual

Rechargeable Battery Pack
VGP-BPS2

取扱説明書/Operating Instructions/Mode d’emploi/
Manual de instrucciones

2-048-537-01(1)

日本語

お買い上げいただきありがとうございます。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。
この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがありま
す。事故を防ぐために次のことを必ずお守りください。

この取扱説明書の注意事項をよくお読みください。お読みになったあとは、いつでも
見られるところに必ず保管してください。

変な音・においが
したら、
煙が出たら、
異常に温度が
上がったら

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。

注意を促す記号

© 2004 Sony Corporation Printed in Japan

電気製品は安全のための注意事項を守らないと、火災や人身事故になることが
あります。

安全のために

安全のための注意事項を守る

万一、異常が起きたら

すぐにバッテリーをはずし、

b

リンク修理窓口に修理をご依頼ください。

この表示の注意事項を守らないと、火災・感電・破裂などにより
死亡や大けがなど人身事故が生じます。

この表示の注意事項を守らないと、火災や感電などにより
死亡や大けがなどの人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがあります。

Printed on 100% recycled paper using VOC
(Volatile Organic Compound)-free vegetable oil based ink.

VAIO

カスタマー

下記の注意を守らないと火災・

破裂により死亡や大けがなどの

人身事故が生じます。

指定された充電方法以外で充電しない。

•

火の中に入れない。ショートさせたり、分解しない。電子レンジやオーブンで加熱

•

しない。
コインやヘヤーピンなどの金属類と一緒に携帯、保管するとショートすることが
あります。
火のそばや炎天下などで充電したり、放置したりしない。

•

バッテリーパックから漏れた液が目に入った場合は、きれいな水で洗った後、

•

ただちに医師に相談してください。
バッテリーパックに衝撃を与えない。

•

落とすなどして強いショックを与えたり、重いものを載せたり、圧力をかけないで
ください。故障の原因となります。
以下の場合の安全性は保証できません。

•

− 指定された機種以外に使用した。

− 分解、改造を行って使用した。

下記の注意事項を守らないと火災などに
より死亡や大けがの原因となります。

バッテリーパックを廃棄する場合

−地方自治体の条例等に従ってください。

−一般ゴミに混ぜて捨てないでください。
またはリサイクル協力店へお持ちください。

下記の注意事項を守らないとけがをしたり
周辺の家財に損害を与えたりすることが
あります。

ノートブックコンピュータに取り付けて持ち運ぶときは、バッテリーパック部分を持
たない。

バッテリーパック部分を持つと故障の原因になることがあります。

お使いになる前に

本バッテリーパックは、ソニーノートブックコンピュータ専用のリチャー
ジャブルバッテリーパックです。機種によっては使えないものもありま
す。お使いになる前に、お手持ちの機器をお確かめください。
充電のしかたと充電時間については、ノートブックコンピュータ本体に付
属の取扱説明書または電子マニュアルをご覧ください。

主な仕様

使用電池 リチウムイオン二次電池
公称電圧
容量
動作温度
動作湿度

保存温度
保存湿度

外形寸法 約

質量 約
付属品 取扱説明書（1）

仕様および外観は、改良のため予告なく変更することがありますが、
ご了承ください。

11.1 V DC
4800 mAh
5℃〜35
20%〜80%

ただし35℃における湿度は

（湿球温度29℃以下）

–20℃〜60
10%〜90%

ただし60℃における湿度は

（湿球温度35℃以下）

℃（温度勾配10℃／時以下）

（結露のないこと）

℃（温度勾配10℃／時以下）
（結露のないこと）

206.7 × 19.5 × 46.6 mm

（幅／高さ／奥行き）

317 g

65%

20%

以下

以下

使用上のご注意

端子をキーホルダーなどの金属類でショート（短絡）させないでください。

•

高温になった車の中や炎天下など、60℃以上になるところに放置しない

•

でください。
水にぬらさないでください。

•

落としたり重いものを載せたりしないでください。本バッテリーパック

•

に強いショックを与えたり、圧力をかけたりしないでください。
本バッテリーパックやノートブックコンピュータの故障の原因となるこ
とがあります。

充電式電池の収集・リサイクルについて

リチウムイオン電池は、リサイクルできます。不要になったリチウム
イオン電池は、金属部にセロハンテープなどの絶縁テープを貼って
充電式電池リサイクル協力店へお持ちください。
充電式電池の収集・リサイクルおよびリサイクル協力店に関する
問い合わせ先：
社団法人電池工業会 ホームページ

English

Warning

To prevent fire or shock hazard, do not expose the
rechargeable battery pack to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.

Owner’s Record

The model number and serial number are located on the bottom of your
battery pack. Record the serial number in the space provided here. Refer to
the model and serial number when you call your Sony Service Center.

Model Number: VGP-BPS2
Serial Number: ______________________

CAUTION

Do not handle damaged or leaking lithium ion batteries.

Danger of explosion if the battery is incorrectly replaced. Replace only with
the same or equivalent type recommended by the manufacturer. Discard
used batteries according to the manufacturer’s instructions.

The battery pack used in this device may present a fire or chemical burn
hazard if mistreated. Do not disassemble, heat above 140°F (60°C) or
incinerate.
Dispose of used battery properly.
Keep away from children.

For customers in the USA and Canada

RECYCLING LITHIUM-ION BATTERIES

Lithium-Ion batteries are recyclable.
You can help preserve our environment by returning your
used rechargeable batteries to the collection and recycling
location nearest you.
For more information regarding recycling of rechargeable batteries, call toll
free 1-800-822-8837, or visit http://www.rbrc.org/

Caution: Do not handle damaged or leaking Lithium-Ion batteries.

For customers in the USA

This device complies with Part 15 of the FCC rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including any interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation.
This equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.

http://www.baj.or.jp

However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.

For customers in Canada

This Class B digital apparatus complies with Canadian ICES-003.

Before use

Before using the battery pack, please read this manual thoroughly and
retain it for future reference. See the manuals provided with your Sony
notebook for more information about charging.
The Sony VGP-BPS2 is the rechargeable battery pack designed for Sony
notebooks. However, it may not be used with some models.

Specifications

Battery used Lithium-ion type battery
Mean output voltage

11.1 V DC

Capacity 4800 mAh
Operating temperature

41°F to 95°F (5°C to 35°C)
(temperature gradient less than 18°F (10°C)/hour)

Operating humidity

20% to 80% (not condensed), provided that humidity is
less than 65% of 95°F (35°C)

(hygrometer reading at less than 84°F (29°C))

Storage temperature

–4°F to 140°F (–20°C to 60°C)
(temperature gradient less than 18°F (10°C)/hour)

Storage humidity 10% to 90% (not condensed), provided that humidity is

less than 20% of 140°F (60°C)
(hygrometer reading at less than 95°F (35°C))

Dimensions Approx. 8.2 × 0.8 × 1.9 inches (w/h/d)

(Approx. 206.7 × 19.5 × 46.6 mm)

Mass Approx. 11.2 oz (317 g)
Supplied accessory

Operating instructions (1)

Design and specifications are subject to change without notice.

Notes on Use

•To prevent short circuit accidents, do not allow metal objects, such as a
necklace, to touch the terminals.

• Do not expose the battery pack to temperatures above 140°F (60°C), such
as under direct sunlight or in a car parked in the sun.

• Keep the battery pack dry.

• Do not drop the battery pack or place heavy objects on it. Do not apply
strong pressure or physical shock to the battery pack. These actions may
cause the battery pack or the notebook to malfunction.

• Do not carry the notebook by holding the battery packs as this may
cause a malfunction.

Français

Avertissement

Pour prévenir tout risque d’incendie ou d’électrocution, ne pas
exposer cette batterie rechargeable à la pluie et à l’humidité.

Pour prévenir tout risque d’électrocution, n’ouvrez pas le
boîtier. Confiez l’entretien exclusivement au personnel qualifié.

ATTENTION

Ne manipulez pas des batteries lithium ion endommagées ou qui fuient.

Danger d’explosion si la batterie est remplacée incorrectement. Remplacez­la uniquement par une batterie identique ou de type équivalent
recommandée par le fabricant. Eliminez les batteries usagées conformément
aux instructions du fabricant.

La batterie utilisée dans cet appareil peut présenter un risque d’incendie ou
de brûlure par substances chimiques si elle n’est pas manipulée
correctement. Ne pas démonter, exposer à une température de plus de
60°C (140°F) et ne pas incinérer.
Suivez la procédure correcte pour l’élimination des batteries usagées.
A conserver hors de la portée des enfants.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.

RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM

Poids Approx. 317 g (11,2 oz)
Accesoire fourni Mode d’emploi (1)

La conception et les spécifications sont sujettes à modifications sans préavis.

Remarques sur l’utilisation

• Pour éviter les courts-circuits accidentels, veillez à ce qu’aucun objet
métallique, comme un collier, n’entre en contact avec les bornes.

• N’exposez pas la batterie à des températures supérieures à 60°C (140°F),
comme sous le rayonnement direct du soleil ou dans une voiture
parquée en plein soleil.

• Gardez la batterie au sec.

• Ne laissez pas tomber la batterie et ne posez pas d’objets lourds dessus.
Ne soumettez pas la batterie à de fortes pression ni à des chocs
physiques. Ces actions peuvent entraîner un dysfonctionnement de la
batterie rechargeable ou de l’ordinateur portable.

• Ne portez pas l’ordinateur portable par la batterie car ceci peut entraîner
un dysfonctionnement.

Español

Nombre del producto: Batería recargable
Modelo:VGP-BPS2

AVISO

Humedad de almacenamiento

10% a 90% (sin condensación), siempre que la humedad
sea inferior al 20% a 60°C (140°F)
(lectura de higrómetro inferior a 35°C (95°F))

Dimensiones Aprox. 206,7 × 19,5 × 46,6 mm (an/al/prf)

(Aprox. 8,2 × 0,8 × 1,9 pulgadas)

Peso Aprox. 317 g (11,2 oz)
Accesorio suministrado

Manual de instrucciones (1)

Diseño y especificaciones sujetos a cambios sin previo aviso.

Notas sobre el uso

• Para evitar accidentes causados por cortocircuitos, no permita que
objetos metálicos, como collares, entren en contacto con los terminales.

• No exponga la batería a temperaturas superiores a 60°C (140°F), como
bajo la luz solar directa o en un automóvil aparcado al sol.

• Mantenga seca la batería.

• No deje caer la batería ni coloque objetos pesados sobre ella. No aplique
presiones fuertes ni golpes físicos a la batería. Estas acciones pueden
hacer que la batería o el ordenador portátil no funcionen correctamente.

• No transporte el ordenador portátil sujetándolo por la batería, ya que
pueden producirse fallos de funcionamiento.

Les accumulateurs aux ions de lithium sont recyclables.
Vous pouvez contribuer à préserver l’environnement en
rapportant les piles usées dans un point de collection et
recyclage le plus proche.
Pour plus d’informations sur le recyclage des accumulateurs, téléphonez le
numéro gratuit 1-800-822-8837 (Etats-Units et Canada uniquement), ou
visitez http://www.rbrc.org/
Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui
sont endommagées ou qui fuient.

Avant utilisation

Avant d’utiliser cette batterie rechargeable, lisez attentivement le présent
mode d’emploi et conservez-le pour toute référence ultérieure. Reportez­vous aux manuels fournis avec votre ordinateur portable Sony pour plus
d’informations sur le chargement.
La batterie rechargeable Sony VGP-BPS2 est spécialement conçue pour les
ordinateurs portables Sony. Il se peut qu’elle ne puisse pas être utilisée avec
certains modèles.

Spécifications

Batterie Batterie lithium ion
Tension de sortie moyenne

11,1 V CC

Capacité 4800 mAh
Température de service

5°C à 35°C (41°F à 95°F)
(gradient de température inférieur à 10°C (18°F)/heure)

Humidité de service

20% à 80% (sans condensation), à condition que le taux
d’humidité soit inférieur à 65% à une température de
35°C (95°F)
(lecture de l’hygrométrie à moins de 29°C (84°F))

Température de stockage

–20°C à 60°C (–4°F à 140°F)
(gradient de température inférieur à 10°C (18°F)/heure)

Humidité de stockage

10% à 90% (sans condensation), à condition que le taux
d’humidité soit inférieur à 20% à une température de
60°C (140°F)

(lecture de l’hygrométrie à moins de 35°C (95°F))

Dimensions Approx. 206,7 × 19,5 × 46,6 mm (l/h/p)

(Approx. 8,2 × 0,8 × 1,9 po)

Para evitar el riesgo de incendios y electrocución, no exponga
la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite
asistencia técnica únicamente a personal especializado.

PRECAUCIÓN

No maneje pilas de ion de litio dañadas o con fugas.

Existe el riesgo de explosión si la pila se sustituye incorrectamente.
Sustituya la pila únicamente por otra del mismo tipo o equivalente
recomendada por el fabricante. Deseche las pilas usadas según las
instrucciones del fabricante.

La batería utilizada en este dispositivo puede presentar el riesgo de
quemaduras químicas o incendios si se trata incorrectamente. No la
desmonte, no la caliente a más de 60°C (140°F) ni la queme.
Deseche la batería usada correctamente.
Manténgalas alejadas de los niños.

Antes del uso

Antes de utilizar la batería, lea este manual atentamente y consérvelo para
consultarlo en el futuro. Consulte los manuales suministrados con su
ordenador portátil Sony para obtener más información sobre la carga.
La VGP-BPS2 de Sony es la batería recargable diseñada para ordenadores
portátiles Sony. No obstante, es posible que no pueda utilizarse con
determinados modelos.

Especificaciones

Batería utilizada Batería de ion de litio
Tensión media de salida

11,1 V DC

Capacidad 4800 mAh
Temperatura media de funcionamiento

5°C a 35°C (41°F a 95°F)
(cambios de temperatura inferiores a 10°C (18°F)/hora)

Humedad de funcionamiento

20% a 80% (sin condensación), siempre que la humedad
sea inferior al 65% a 35°C (95°F)
(lectura de higrómetro inferior a 29°C (84°F))

Temperatura de almacenamiento

–20°C a 60°C (–4°F a 140°F)
(cambios de temperatura inferiores a 10°C (18°F)/hora)
