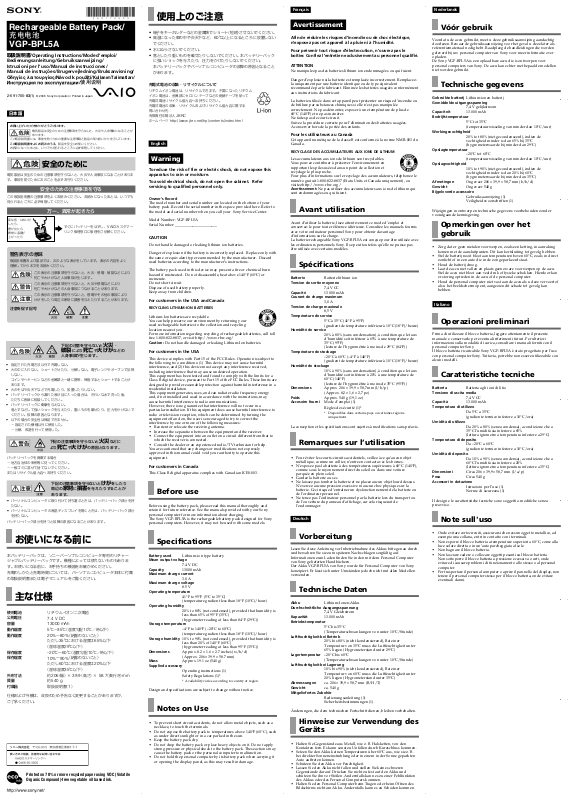

Sony VGP-BPL5A Operating Instructions

Rechargeable Battery Pack/

充电电池

VGP-BPL5A

取扱説明書/Operating Instructions/Mode d’emploi/
Bedienungsanleitung/Gebruiksaanwijzing/
Istruzioni per l’uso/Manual de instrucciones/
Manual de instruções/Brugervejledning/Bruksanvisning/
Οδηγίες λειτουργίας/Návod k použití/

/使用说明

2-691-705-03(1)

日本語

お買い上げいただきありがとうございます。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。
この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。

© 2006 Sony Corporation / Printed in Japan

電気製品は安全のための注意事項を守らないと、火災や人身事故になることが
あります。

安全のために

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがありま
す。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

この取扱説明書の注意事項をよくお読みください。お読みになったあとは、いつでも
見られるところに必ず保管してください。

万一、異常が起きたら

変な音・においが
したら、
煙が出たら、
異常に温度が
上がったら

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。

この表示の注意事項を守らないと、火災・感電・破裂などにより
死亡や大けがなど人身事故が生じます。

この表示の注意事項を守らないと、火災や感電などにより
死亡や大けがなどの人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがあります。

注意を促す記号

指定された充電方法以外で充電しない。

•

火の中に入れない。ショートさせたり、分解しない。電子レンジやオーブンで加熱

•

しない。
コインやヘヤーピンなどの金属類と一緒に携帯、保管するとショートすることが
あります。
火のそばや炎天下などで充電したり、放置したりしない。

•

バッテリーパックから漏れた液が目に入った場合は、きれいな水で洗った後、

•

ただちに医師に相談してください。
バッテリーパックに衝撃を与えない。

•

落とすなどして強いショックを与えたり、重いものを載せたり、圧力をかけないで
ください。故障の原因となります。
以下の場合の安全性は保証できません。

•

− 指定された機種以外に使用した。

− 分解、改造を行って使用した。

バッテリーパックを廃棄する場合

− 地方自治体の条例等に従ってください。

− 一般ゴミに混ぜて捨てないでください。
またはリサイクル協力店へお持ちください。

パーソナルコンピュータに取り付けて持ち運ぶときは、バッテリーパック部分を持

•

たない。
パーソナルコンピュータの液晶ディスプレイを開くときは、バッテリーパック部分

•

を持たない。

バッテリーパック部分を持つと故障の原因になることがあります。

すぐにバッテリーをはずし、

b

リンク修理窓口に修理をご依頼ください。

下記の注意を守らないと火災・

破裂により死亡や大けがなどの

人身事故が生じます。

下記の注意事項を守らないと火災などに
より死亡や大けがの原因となります。

下記の注意事項を守らないとけがをしたり
周辺の

家財に損害を与えたりすることが

あります。

Kullanm Talimatlar

カスタマー

VAIO

Français

Nederlands

使用上のご注意

Avertissement

端子をキーホルダーなどの金属類でショート（短絡）させないでください。

•

高温になった車の中や炎天下など、60℃以上になるところに放置しない

•

でください。
水にぬらさないでください。

•

落としたり重いものを載せたりしないでください。本バッテリーパック

•

に強いショックを与えたり、圧力をかけたりしないでください。
本バッテリーパックやパーソナルコンピュータの故障の原因となること
があります。

/

充電式電池の収集・リサイクルについて

リチウムイオン電池は、リサイクルできます。不要になったリチウム
イオン電池は、金属部にセロハンテープなどの絶縁テープを貼って
充電式電池リサイクル協力店へお持ちください。
充電式電池の収集・リサイクルおよびリサイクル協力店に関する
問い合わせ先：
有限責任中間法人
ホームページ

JBRC

http://www.jbrc.net/hp/contents/index.html

Afin de réduire les risques d’incendie ou de choc électrique,
n’exposez pas cet appareil à la pluie ni à l’humidité.

Pour prévenir tout risque d’électrocution, n’ouvrez pas le
boîtier. Confiez l’entretien exclusivement au personnel qualifié.

ATTENTION

Ne manipulez pas des batteries lithium ion endommagées ou qui fuient.

Danger d’explosion si la batterie est remplacée incorrectement. Remplacez­la uniquement par une batterie identique ou de type équivalent
recommandée par le fabricant. Eliminez les batteries usagées conformément
aux instructions du fabricant.

La batterie utilisée dans cet appareil peut présenter un risque d’incendie ou
de brûlure par substances chimiques si elle n’est pas manipulée
correctement. Ne pas démonter, exposer à une température de plus de
60°C (140°F) et ne pas incinérer.
Ne faites pas de court-circuit.
Suivez la procédure correcte pour l’élimination des batteries usagées.
A conserver hors de la portée des enfants.

Pour les utilisateurs au Canada

English

Warning

To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.

Owner’s Record

The model number and serial number are located on the bottom of your
battery pack. Record the serial number in the space provided here. Refer to
the model and serial number when you call your Sony Service Center.

Model Number: VGP-BPL5A
Serial Number: ______________________

CAUTION

Do not handle damaged or leaking lithium ion batteries.

Danger of explosion if the battery is incorrectly replaced. Replace only with
the same or equivalent type recommended by the manufacturer. Discard
used batteries according to the manufacturer’s instructions.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.

RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM

Les accumulateurs aux ions de lithium sont recyclables.
Vous pouvez contribuer à préserver l’environnement en
rapportant les piles usées dans un point de collection et
recyclage le plus proche.
Pour plus d’informations sur le recyclage des accumulateurs, téléphonez le
numéro gratuit 1-800-822-8837 (Etats-Units et Canada uniquement), ou
visitez http://www.rbrc.org/
Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui
sont endommagées ou qui fuient.

Avant utilisation

Avant d’utiliser la batterie, lisez attentivement ce mode d’emploi et
conservez-le pour toute référence ultérieure. Consultez les manuels fournis
avec votre ordinateur personnel Sony pour obtenir davantage
d’informations sur la charge.
La batterie rechargeable Sony VGP-BPL5A est conçue pour être utilisée avec
les ordinateurs personnels Sony. Il se peut toutefois qu’elle ne puisse pas
être utilisée avec certains modèles.

Spécifications

The battery pack used in this device may present a fire or chemical burn
hazard if mistreated. Do not disassemble, heat above 140°F (60°C) or
incinerate.
Do not short circuit.
Dispose of used battery properly.
Keep away from children.

For customers in the USA and Canada

RECYCLING LITHIUM-ION BATTERIES

Lithium-Ion batteries are recyclable.
You can help preserve our environment by returning your
used rechargeable batteries to the collection and recycling
location nearest you.
For more information regarding recycling of rechargeable batteries, call toll
free 1-800-822-8837, or visit http://www.rbrc.org/

Caution: Do not handle damaged or leaking Lithium-Ion batteries.

For customers in the USA

This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation.
This equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.

For customers in Canada

This Class B digital apparatus complies with Canadian ICES-003.

Before use

Before using the battery pack, please read this manual thoroughly and
retain it for future reference. See the manuals provided with your Sony
personal computer for more information about charging.
The Sony VGP-BPL5A is the rechargeable battery pack designed for Sony
personal computers. However, it may not be used with some models.

Batterie Batterie lithium ion
Tension de sortie moyenne

7,4 V CC

Capacité 13 000 mAh
Courant de charge maximum

3,0 A

Tension de charge maximale

8,5 V

Température de service

5°C à 35°C (41°F à 95°F)
(gradient de température inférieur à 10°C (18°F)/heure)

Humidité de service

20% à 80% (sans condensation), à condition que le taux
d’humidité soit inférieur à 65% à une température de
35°C (95°F)
(lecture de l’hygrométrie à moins de 29°C (84°F))

Température de stockage

–20°C à 60°C (–4°F à 140°F)
(gradient de température inférieur à 10°C (18°F)/heure)

Humidité de stockage

10% à 90% (sans condensation), à condition que le taux
d’humidité soit inférieur à 20% à une température de
60°C (140°F)

(lecture de l’hygrométrie à moins de 35°C (95°F))

Dimensions Approx. 206 × 39,9 × 58,7 mm (l/h/p)

(Approx. 8,2 × 1,6 × 2,7 po)

Poids Approx. 540 g (19,1 oz)
Accesoire fourni Mode d’emploi (1)

Règles de sécurité (1)*

* Disponibles dans certains pays ou certaines régions

uniquement.

La conception et les spécifications sont sujettes à modifications sans préavis.

Remarques sur l’utilisation

• Pour éviter les courts-circuits accidentels, veillez à ce qu’aucun objet
métallique, comme un collier, n’entre en contact avec les bornes.

• N’exposez pas la batterie à des températures supérieures à 60°C (140°F),
comme sous le rayonnement direct du soleil ou dans une voiture
parquée en plein soleil.

• Gardez la batterie au sec.

• Ne laissez pas tomber la batterie et ne placez aucun objet lourd dessus.
N’exercez aucune pression excessive ni aucun choc physique sur la
batterie. Ceci risque d’entraîner un dysfonctionnement de la batterie ou
de l’ordinateur personnel.

• Ne tenez pas l’ordinateur personnel par la batterie lors du transport ou
de l’ouverture du panneau d’affichage, car cela risquerait de
l’endommager.

Deutsch

Vóór gebruik

Voordat u de accu gebruikt, moet u deze gebruiksaanwijzing aandachtig
doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later als
referentiemateriaal nodig hebt. Raadpleeg de handleidingen die worden
geleverd bij uw personal computer van Sony voor meer informatie over
opladen.
De Sony VGP-BPL5A is een oplaadbare accu die is ontworpen voor
personal computers van Sony. De accu kan echter met bepaalde modellen
niet worden gebruikt.

Technische gegevens

Gebruikte batterij Lithium-ionen batterij
Gemiddelde uitgangsspanning

7,4 V gelijkstroom

Capaciteit 13.000 mAh
Bedrijfstemperatuur

5°C tot 35°C
(temperatuurwisseling van minder dan 10°C/uur)

Werkingsvochtigheid

20% tot 80% (niet gecondenseerd), indien de
vochtigheid minder is dan 65% bij 35°C
(hygrometerwaarde bij minder dan 29°C)

Opslagtemperatuur

–20°C tot 60°C
(temperatuurwisseling van minder dan 10°C/uur)

Opslagvochtigheid

10% tot 90% (niet gecondenseerd), indien de
vochtigheid minder is dan 20% bij 60°C
(hygrometerwaarde bij minder dan 35°C)

Afmetingen Ongeveer 206 × 39,9 × 58,7 mm (b/h/d)
Gewicht Ongeveer 540 g
Bijgeleverde accessoire

Gebruiksaanwijzing (1)
Veiligheidsvoorschriften (1)

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder
voorafgaande kennisgeving.

Opmerkingen over het
gebruik

• Zorg dat er geen metalen voorwerpen, zoals een ketting, in aanraking
komen met de aansluitpunten. Dit kan kortsluiting tot gevolg hebben.

• Stel de batterij nooit bloot aan temperaturen boven 60°C, zoals in direct
zonlicht of in een auto die in de zon geparkeerd staat.

• Houd de batterij droog.

• Laat de accu niet vallen en plaats geen zware voorwerpen op de accu.
Stel de accu niet bloot aan veel druk of fysieke schokken. Hierdoor kan
er storing optreden in de accu of de personal computer.

• Houd de personal computer niet vast aan de accu als u deze vervoert of
als u het beeldscherm opent, aangezien dit schade tot gevolg kan
hebben.

Italiano

Operazioni preliminari

Prima di utilizzare il blocco batteria, leggere attentamente il presente
manuale e conservarlo per eventuali riferimenti futuri. Per ulteriori
informazioni sulla modalità di carica, consultare i manuali forniti con il
personal computer Sony.
Il blocco batteria ricaricabile Sony VGP-BPL5A è stato progettato per l’uso
con personal computer Sony. Tuttavia, potrebbe non essere utilizzabile con
alcuni modelli.

Caratteristiche tecniche

Batteria Batteria agli ioni di litio
Tensione di uscita media

7,4 V CC

Capacità 13.000 mAh
Temperatura di utilizzo

Da 5°C a 35°C
(gradiente termico inferiore a 10°C/ora)

Umidità di utilizzo

Da 20% a 80% (senza condensa), a condizione che a
35°C l’umidità sia inferiore a 65%
(lettura igrometro a temperatura inferiore a 29°C)

Temperatura di deposito

Da –20°C a 60°C
(gradiente termico inferiore a 10°C/ora)

Umidità di deposito

Da 10% a 90% (senza condensa), a condizione che a
60°C l’umidità sia inferiore a 20%
(lettura igrometro a temperatura inferiore a 35°C)

Dimensioni Circa 206 × 39,9 × 58,7 mm (l/a/p)
Peso Circa 540 g
Accessori in dotazione

Istruzioni per l’uso (1)
Norme di sicurezza (1)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza
preavviso.

Note sull'uso

お使いになる前に

本バッテリーパックは、ソニーパーソナルコンピュータ専用のリチャー
ジャブルバッテリーパックです。機種によっては使えないものもありま
す。お使いになる前に、お手持ちの機器をお確かめください。
充電のしかたと充電時間については、パーソナルコンピュータ本体に付属
の取扱説明書または電子マニュアルをご覧ください。

主な仕様

使用電池 リチウムイオン二次電池
公称電圧
容量
動作温度
動作湿度

保存温度
保存湿度

外形寸法 約
質量 約
付属品 取扱説明書（1）

仕様および外観は、改良のため予告なく変更することがありますが、
ご了承ください。

7.4 V DC
13000 mAh
5℃〜35
20%〜80%

ただし35℃における湿度は

（湿球温度29℃以下）

–20℃〜60
10%〜90%

ただし60℃における湿度は

（湿球温度35℃以下）

℃（温度勾配10℃／時以下）

（結露のないこと）

℃（温度勾配10℃／時以下）
（結露のないこと）

206

（幅） ×

39.9

（高さ） ×

540 g

65%

20%

58.7

以下

以下

（奥行き）

mm

Specifications

Battery used Lithium-ion type battery
Mean output voltage

7.4 V DC

Capacity 13000 mAh
Maximum charge current

3.0 A

Maximum charge voltage

8.5 V

Operating temperature

41°F to 95°F (5°C to 35°C)
(temperature gradient less than 18°F (10°C)/hour)

Operating humidity

20% to 80% (not condensed), provided that humidity is
less than 65% of 95°F (35°C)

(hygrometer reading at less than 84°F (29°C))

Storage temperature

–4°F to 140°F (–20°C to 60°C)
(temperature gradient less than 18°F (10°C)/hour)

Storage humidity 10% to 90% (not condensed), provided that humidity is

less than 20% of 140°F (60°C)
(hygrometer reading at less than 95°F (35°C))

Dimensions Approx. 8.2 × 1.6 × 2.7 inches (w/h/d)

(Approx. 206 × 39.9 × 58.7 mm)

Mass Approx. 19.1 oz (540 g)
Supplied accessory

Operating instructions (1)
Safety Regulations (1)*

* Availability varies according to country or region.

Design and specifications are subject to change without notice.

Vorbereitung

Lesen Sie diese Anleitung vor Inbetriebnahme des Akkus bitte genau durch
und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.
Informationen zum Laden finden Sie in den mit dem Personal Computer
von Sony gelieferten Handbüchern.
Der Akku VGP-BPL5A von Sony wurde für Personal Computer von Sony
konzipiert. Er lässt sich unter Umständen jedoch nicht mit allen Modellen
verwenden.

Technische Daten

Akku Lithium-Ionen-Akku
Durchschnittliche Ausgangsspannung

7,4 V Gleichstrom

Kapazität 13.000 mAh
Betriebstemperatur

5°C bis 35°C
(Temperaturschwankungen von unter 10°C/Stunde)

Luftfeuchtigkeit bei Betrieb

20% bis 80% (nicht kondensierend), Bei einer
Temperatur von 35°C muss die Luftfeuchtigkeit unter
65% liegen (Hygrometerstand unter 29°C)

Lagertemperatur –20°C bis 60°C

(Temperaturschwankungen von unter 10°C/Stunde)

Luftfeuchtigkeit bei Lagerung

10% bis 90% (nicht kondensierend), Bei einer
Temperatur von 60°C muss die Luftfeuchtigkeit unter
20% liegen (Hygrometerstand unter 35°C)

Abmessungen ca. 206 × 39,9 × 58,7 mm (B/H/T)
Gewicht ca. 540 g
Mitgeliefertes Zubehör

Bedienungsanleitung (1)
Sicherheitsbestimmungen (1)

• Onde evitare cortocircuiti, assicurarsi che nessun oggetto metallico, ad
esempio una collana, entri in contatto con i terminali.

• Non esporre il blocco batteria a temperature superiori a 60°C, come alla
luce solare diretta o in un’auto parcheggiata al sole.

•Non bagnare il blocco batteria.

• Non lasciare cadere o collocare oggetti pesanti sul blocco batteria.
Non sottoporre il blocco batteria a pressione eccessiva o urti, onde
evitare di causare problemi di funzionamento allo stesso o al personal
computer.

• Per trasportare il personal computer o aprire il pannello del display, non
tenere il personal computer stesso per il blocco batteria, onde evitare
eventuali danni.

Printed on 70% or more recycled paper using VOC (Volatile
Organic Compound)-free vegetable oil based ink.

Notes on Use

•To prevent short circuit accidents, do not allow metal objects, such as a
necklace, to touch the terminals.

• Do not expose the battery pack to temperatures above 140°F (60°C), such
as under direct sunlight or in a car parked in the sun.

• Keep the battery pack dry.

• Do not drop the battery pack or place heavy objects on it. Do not apply
strong pressure or physical shock to the battery pack. These actions may
cause the battery pack or the personal computer to malfunction.

• Do not hold the personal computer by its battery pack when carrying it
or opening the display panel, as this may result in damage.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise zur Verwendung des
Geräts

• Halten Sie Gegenstände aus Metall, wie z. B. Halsketten, von den
Kontakten fern. Es kann sonst zu Unfällen durch Kurzschluss kommen.

• Setzen Sie den Akku keinen Temperaturen über 60°C aus, wie sie z. B.
bei direkter Sonneneinstrahlung oder in einem in der Sonne geparkten
Auto auftreten können.

• Schützen Sie den Akku vor Feuchtigkeit.

• Lassen Sie den Akku nicht fallen und stellen Sie keine schweren
Gegenstände darauf. Drücken Sie nicht zu fest auf den Akku und
schützen Sie ihn vor Stößen. Andernfalls kann es zu einer Fehlfunktion
des Akkus oder des Personal Computers kommen.

• Halten Sie den Personal Computer beim Tragen oder beim Öffnen des
Bildschirms nicht am Akku. Andernfalls kann es zu Schäden kommen.

Español

Nombre del producto: Batería recargable
Modelo: VGP-BPL5A

AVISO

Para reducir el riesgo de incendios o electrocución, no exponga
el aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite
asistencia técnica únicamente a personal especializado.

IMPORTANTE!

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE
INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA
GARANTÍA.

PRECAUCIÓN

No maneje pilas de ion de litio dañadas o con fugas.

Existe el riesgo de explosión si la pila se sustituye incorrectamente.
Sustituya la pila únicamente por otra del mismo tipo o equivalente
recomendada por el fabricante. Deseche las pilas usadas según las
instrucciones del fabricante.

La batería utilizada en este dispositivo puede presentar el riesgo de
quemaduras químicas o incendios si se trata incorrectamente. No la
desmonte, no la caliente a más de 60°C (140°F) ni la queme.
No provoque un cortocircuito.
Deseche la batería usada correctamente.
Manténgalas alejadas de los niños.

Antes del uso

Antes de utilizar la batería, lea detenidamente este manual y consérvelo
para consultarlo en el futuro. Consulte los manuales suministrados con el
ordenador personal Sony para obtener más información acerca de la carga.
La batería recargable VGP-BPL5A de Sony ha sido diseñada para los
ordenadores personales Sony. No obstante, es posible que no pueda
utilizarse con algunos modelos.

Especificaciones

Batería utilizada Batería de ion de litio
Tensión media de salida

7,4 V DC

Capacidad 13.000 mAh
Temperatura media de funcionamiento

5°C a 35°C (41°F a 95°F)
(cambios de temperatura inferiores a 10°C (18°F)/hora)

Humedad de funcionamiento

20% a 80% (sin condensación), siempre que la humedad
sea inferior al 65% a 35°C (95°F)
(lectura de higrómetro inferior a 29°C (84°F))

Temperatura de almacenamiento

–20°C a 60°C (–4°F a 140°F)
(cambios de temperatura inferiores a 10°C (18°F)/hora)

Humedad de almacenamiento

10% a 90% (sin condensación), siempre que la humedad
sea inferior al 20% a 60°C (140°F)
(lectura de higrómetro inferior a 35°C (95°F))

Dimensiones Aprox. 206 × 39,9 × 58,7 mm (an/al/prf)

(Aprox. 8,2 × 1,6 × 2,7 pulgadas)

Peso Aprox. 540 g (19,1 oz)
Accesorio suministrado

Manual de instrucciones (1)
Reglamentos de seguridad (1)*

* La disponibilidad varía dependiendo del país o región.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Notas sobre el uso

• Para evitar accidentes causados por cortocircuitos, no permita que
objetos metálicos, como collares, entren en contacto con los terminales.

• No exponga la batería a temperaturas superiores a 60°C (140°F), como
bajo la luz solar directa o en un automóvil aparcado al sol.

• Mantenga seca la batería.

• No deje caer la batería ni coloque objetos pesados sobre ella. No ejerza
excesiva presión ni someta a golpes la batería. Estas acciones pueden
ocasionar fallos de funcionamiento en la batería o en el ordenador
personal.

• No sujete el ordenador personal por la batería al transportarlo ni al abrir
el panel de visualización, ya que esto puede ocasionar daños.

Português

Antes de a utilizar

Antes de utilizar a bateria, leia este manual até ao fim e guarde-o para
consultas futuras. Para obter mais informações sobre a operação de carga,
consulte os manuais fornecidos com o computador pessoal da Sony.
A Sony VGP-BPL5A é uma bateria recarregável concebida para os
computadores pessoais da Sony. No entanto, não é possível utilizá-lo com
determinados modelos.

Especificações

Bateria utilizada Bateria de iões de lítio
Tensão de saída média

CC de 7,4 V

Capacidade 13.000 mAh
Temperatura de funcionamento

5°C a 35°C
(gradiente de temperatura inferior a 10°C/hora)

Humidade de funcionamento

20% a 80% (não condensada), desde que a humidade
seja inferior a 65% de 35°C

(medida do higrómetro a menos de 29°C)

Temperatura de armazenamento

–20°C a 60°C
(gradiente de temperatura inferior a 10°C/hora)

Humidade de armazenamento

10% a 90% (não condensada), desde que a humidade
seja inferior a 20% de 60°C

(medida do higrómetro a menos de 35°C)

Dimensões Aprox. 206 × 39,9 × 58,7 mm (l/a/p)
Peso Aprox. 540 g
Acessório fornecido

Manual de instruções (1)
Normas de segurança (1)

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Notas acerca da utilização

• Para evitar curto-circuitos, não deixe que nenhum objecto metálico
como, por exemplo, um colar, toque nos terminais.

• Não exponha a bateria a temperaturas superiores a 60°C como, por
exemplo, sob a luz solar directa ou dentro de um automóvel estacionado
ao sol.

• Mantenha a bateria seca.

• Não deixe cair a bateria nem coloque objectos pesados em cima dela.
Não faça demasiada força nem bata na bateria. Se o fizer, pode provocar
a avaria da bateria ou do computador pessoal.

• Quando transportar o computador pessoal ou abrir o monitor, não
segure pela bateria porque pode danificá-lo.

Suomi

Ennen käyttöä

Lue tämä käyttöohje huolellisesti ennen akun käytön aloittamista. Säilytä
käyttöohje myöhempää ohjeiden tarvetta varten. Katso Sonyn
henkilökohtaisen tietokoneen käyttöohjeista lisätietoja lataamisesta.
Sony VGP-BPL5A on Sonyn henkilökohtaisiin tietokoneisiin tarkoitettu
akku. Sitä ei kuitenkaan voi käyttää kaikissa malleissa.

Tekniset tiedot

Akku Litium-ioniakku
Nimellinen lähtöjännite

7,4 V DC

Kapasiteetti 13 000 mAh
Käyttölämpötila 5°C - 35°C

(lämpötilagradientti alle 10°C/tunti)

Käyttöympäristön ilmankosteus

20% - 80% (tiivistymätön) edellyttäen, että kosteus on
alle 65% 35°C:n lämpötilassa
(kosteusmittarin lukema alle 29°C:n lämpötilassa)

Säilytyslämpötila –20°C - 60°C

(lämpötilagradientti alle 10°C/tunti)

Säilytysympäristön ilmankosteus

10% - 90% (tiivistymätön) edellyttäen, että kosteus on
alle 20% 60°C:n lämpötilassa
(kosteusmittarin lukema alle 35°C:n lämpötilassa)

Mitat Noin 206 × 39,9 × 58,7 mm (l/k/s)
Paino Noin 540 g
Vakiovaruste Brugervejledning (1)

Turvallisuusohjeet (1)

Valmistaja pidättää itsellään oikeuden muuttaa tuotteen mallia ja
ominaisuuksia ilman erillistä ilmoitusta.

Käyttöä koskevia
huomautuksia

• Estä koruja ja muita metalliesineitä koskettamasta akun kontaktipintoja,
jotta ei synny oikosulkua.

• Älä jätä akkua alttiiksi yli 60°C:n lämpötiloille, esimerkiksi suoraan
auringonpaisteeseen tai aurinkoiseen paikkaan pysäköityyn autoon.

• Pidä akku kuivana.

•Varo pudottamasta akkua, äläkä sijoita sen päälle raskaita esineitä. Vältä
kohdistamasta akkuun voimakasta painetta, ja suojaa se iskuilta.
Muutoin akku tai henkilökohtainen tietokone voi vioittua.

• Älä pitele henkilökohtaista tietokonetta akun kohdalta konetta
kantaessasi tai näyttöä avatessasi, jotta vältät vahingot.

Svenska

Innan användning

Innan du använder batteriet bör du läsa igenom den här bruksanvisningen
noga och spara den för framtida referens. Se också de bruksanvisningar
som levererades tillsammans med Sonys persondator för mer information
om uppladdning.
Sony VGP-BPL5A är ett uppladdningsbart batteri som är avsett för Sonys
persondatorer. Det är emellertid inte säkert att det går att använda i alla
modeller.

Specifikationer

Batterityp Litiumjon-batteri
Medelvärde på utspänning

7,4 V likström (DC)

Kapacitet 13 000 mAh
Drifttemperatur 5°C till 35°C

(vid en temperaturändring som är mindre än 10°C/
timme)

Driftfuktighet 20% till 80% (ingen kondensbildning), förutsatt att

fuktigheten är mindre än 65% vid 35°C
(hygrometeravläsning vid mindre än 29°C)

Förvaringstemperatur

–20°C till 60°C
(vid en temperaturändring som är mindre än 10°C/

timme)

Förvaringsfuktighet

10% till 90% (ingen kondensbildning), förutsatt att
fuktigheten är mindre än 20% vid 60°C
(hygrometeravläsning vid mindre än 35°C)

Storlek Ca. 206 × 39,9 × 58,7 mm (b/h/d)
Vikt Ca. 540 g
Medföljande tillbehör

Bruksanvisning (1)
Säkerhetsföreskrifter (1)

Utförande och specifikationer kan ändras utan föregående meddelande.

Att observera angående
användning

• För att förhindra olyckor från kortslutning ser du till att inga
metallföremål, t.ex. halsband eller liknande, kommer i kontakt med
terminalerna.

• Utsätt inte batteriet för temperaturer som överstiger 60°C, t.ex. i direkt
solljus eller i en bil som står parkerad i solen.

• Håll batteriet torrt.

•Tappa inte batteriet och placera inte tunga föremål på det. Utsätt inte
batteriet för starkt tryck eller mekaniska stötar. Det kan orsaka
funktionsstörningar hos batteriet och persondatorn.

• Bär inte persondatorn i batteriet eller greppa om batteriet när du öppnar
bildskärmen eftersom det kan orsaka skador.

Eλληνικά

Πριν απ τη χρήση

Πριν χρησιµοποιήσετε την µπαταρία, διαβάστε προσεκτικά το παρν
εγχειρίδιο και φυλάξτε το για µελλοντική χρήση. Για περισστερες
πληροφορίες σχετικά µε τη φρτιση, ανατρέξτε στα εγχειρίδια που
συνοδεύουν τον προσωπικ υπολογιστή Sony.
Η µπαταρία Sony VGP-BPL5A είναι µια επαναφορτιζµενη µπαταρία
που έχει σχεδιαστεί αποκλειστικά για τους προσωπικούς υπολογιστές
Sony. Ωστσο, δεν µπορεί να χρησιµοποιηθεί µε ορισµένα µοντέλα.

Τεχνικά χαρακτηριστικά

Μπαταρία Μπαταρία λιθίου - ιντων
Μέση τάση εξδου

7,4 V DC

Χωρητικτητα 13.000 mAh
Θερµοκρασία λειτουργίας

5°C έως 35°C
(βαθµς κλίσης θερµοκρασίας λιγτερο απ 10°C/

ώρα)

Υγρασία λειτουργίας

20% έως 80% (χωρίς συµπύκνωση), µε την
προϋπθεση τι η υγρασία είναι λιγτερη απ 65%
στους 35°C
(ένδειξη υγροµέτρου µικρτερη απ 29°C)

Θερµοκρασία φύλαξης

–20°C έως 60°C
(βαθµς κλίσης θερµοκρασίας λιγτερο απ 10°C/

ώρα)

Υγρασία φύλαξης

10% έως 90% (χωρίς συµπύκνωση), µε την
προϋπθεση τι η υγρασία είναι λιγτερη απ 20%
στους 60°C
(ένδειξη υγροµέτρου µικρτερη απ 35°C)

∆ιαστάσεις Κατά προσέγγιση 206 × 39,9 × 58,7 χιλ (π/υ/β)
Μάζα Κατά προσέγγιση 540 γρ
Παρεχµενα εξαρτήµατα

Οδηγίες λειτουργίας (1)
Κανονισµοί ασφαλείας (1)

Ο σχεδιασµς και οι προδιαγραφές υπκεινται σε τροποποιήσεις
χωρίς προειδοποίηση.

Σηµειώσεις σχετικά µε τη χρήση

• Για να αποφύγετε τον κίνδυνο βραχυκυκλώµατος, µην αφήνετε

µεταλλικά αντικείµενα, πως π.χ. κολιέ, να έρχονται σε επαφή µε
τα τερµατικά.

• Η µπαταρία δεν πρέπει να εκτίθεται σε θερµοκρασίες πάνω απ

60°C, πως π.χ. στο άµεσο ηλιακ φως ή µέσα σε αυτοκίνητο που
είναι σταθµευµένο στον ήλιο.

• ∆ιατηρείτε τη µπαταρία στεγνή.

• Μην πετάτε την µπαταρία κάτω και µην τοποθετείτε βαριά

αντικείµενα πάνω της. Μην ασκείτε πίεση και µην υποβάλετε την
µπαταρία σε κραδασµούς. Αυτές οι ενέργειες µπορεί να
προκαλέσουν βλάβη στην µπαταρία ή τον προσωπικ υπολογιστή.

• Μην κρατάτε τον προσωπικ υπολογιστή απ την µπαταρία ταν

τον µεταφέρετε ή ταν ανοίγετε την οθνη, γιατί ενδέχεται να
προκληθεί ζηµιά.

Česky

Před prvním použitím

Před použitím modulu akumulátoru si pečlivě přečtěte tuto příručku a
uschovejte ji pro další použití. Další informace o dobíjení akumulátorů
najdete v příručkách, jež jsou dodávány s osobním počítačem Sony.
Sony VGP-BPL5A je modul akumulátoru určený pro osobní počítače Sony.
Nelze jej však použít pro všechny modely.

Technické údaje

Použitý akumulátor

Lithium-iontový akumulátor

Střední výstupní napětí

7,4 V ss

Kapacita 13 000 mAh
Provozní teplota 5˚C až 35˚C

(změna teploty menší než 10˚C/h)

Provozní vlhkost 20% až 80% (bez kondenzace), za předpokladu, že je

vlhkost nižší než 65% při 35˚C
(na vlhkoměru méně než 29˚C)

Skladovací teplota

–20˚C až +60˚C
(změna teploty menší než 10˚C/h)

Vlhkost při skladování

10% až 90% (bez kondenzace), za předpokladu, že je
vlhkost nižší než 20% při 60˚C
(na vlhkoměru méně než 35˚C)

Rozměry Přibl. 206 × 39,9 × 58,7 mm (š/v/d)
Hmotnost Přibl. 540 g
Dodávané příslušenství

Návod k použití (1)
Bezpečnostní předpisy (1)

Vzhled a technické údaje mohou být změněny bez předchozího
upozornění.

Poznámky k užívání

• Kontakty akumulátoru by neměly přijít do styku s kovovými předměty,
např. s náhrdelníkem, aby nedošlo ke zkratu.

• Nevystavujte modul akumulátoru vyšší teplotě než 60˚C, např. na
přímém slunci nebo v automobilu zaparkovaném na slunci.

• Uchovávejte modul akumulátoru v suchu.

• Modul akumulátor nepouštějte z výšky na zem ani na něj nepokládejte

těžké předměty. Nevystavujte modul silnému tlaku ani nárazu. Mohlo by
dojít k poškození modulu akumulátoru nebo osobního počítače.

• Při přenášení nebo otevření displeje nedržte osobní počítač za modul
akumulátoru, mohlo by dojít k poškození přístroje.

Türkçe

Kullanmdan önce

Pil takmn kullanmadan önce, bu klavuzu çok dikkatli bir şekilde okuyun
ve ileriye dönük olarak referans amacyla saklayn. Şarj işlemi hakknda
daha fazla bilgi için Sony kişisel bilgisayarnz ile birlikte verilen kullanm
klavuzlarna bakn.
Sony VGP-BPL5A, Sony kişisel bilgisayarlar için tasarlanmş şarj edilebilir
pil takmdr. Ancak, baz modellerle kullanlamayabilir.

Teknik Özellikler

Kullanlan pil Lityum-iyon tipi pil
Ortalama çkş voltaj

7.4 V DC

Kapasite 13000 mAh
Çalşma scaklğ 5°C - 35°C (scaklk değişimi 10°C/saat'in altnda)
Çalşma nemi %20 - %80 (yoğunlaşmasz), nem 35°C'de %65'in

altnda olduğunda (nemölçer 29°C'nin altn
gösterdiğinde)

Saklama scaklğ –20°C - 60°C (scaklk değişimi 10°C/saat'in altnda)
Saklama nemi %10 - %90 (yoğunlaşmasz), nem 60°C'de %20'nin

altnda olduğunda (nemölçer 35°C'nin altn
gösterdiğinde)

Boyutlar Yaklaşk 206 × 39,9 × 58,7 mm (g/y/d)
Ağrlk Yaklaşk 540 g
Verilen aksesuarlar

Kullanm talimatlar (1)
Güvenlik Düzenlemeleri (1)

Tasarm ve teknik özellikler önceden bildirilmeksizin değiştirilebilir.

Kullanmla İlgili Bilgiler

• Ksa devre kazalarn önlemek için, kolye gibi metal cisimlerin
terminallere temas etmesine izin vermeyin.

• Pil takmn doğrudan güneş şğ veya güneş altna park edilmiş araba
gibi 60°C scaklğn üstündeki scaklklara maruz brakmayn.

• Pil takmn kuru tutun.

• Pil takmn düşürmeyin veya üzerine ağr nesneler koymayn. Pil

takmna güçlü basnç veya fiziksel darbe uygulamayn. Bu işlemler pil
takmnn veya kişisel bilgisayarn arza yapmasna neden olabilir.

• Arzaya neden olabileceğinden kişisel bilgisayar, taşrken veya görüntü
panelini açarken pil takmndan tutmayn.

中文

警告

为减少火灾或触电的危险，请勿将本装置暴露在雨中或潮湿环境中。
为防止触电，不要打开外壳，必须请专业人员进行维修。

注意

切勿接触损坏或漏液的电池。请及时，适当处理锂离子电池。

如不正确更换电池有爆炸的危险，更换时只能使用相同或制造商建议的同类电
池，请根据制造商的说明丢弃废电池。

电池如不正确处理可能着火或产生化学损害，不要拆解电池，使电池过热（高
于60℃）或焚烧电池。
正确处理废电池。
把电池放在儿童拿不到的地方。

锂离子电池的丢弃

将用完的电池适当丢弃。有些地区可能禁止将电池作为生活或工业垃圾丢弃。
遇此情况，请依据所在国的环保要求处理或与VAIO热线联系。

使用之前

使用本电池组前，请通读本手册并保存本手册以备将来参考。关于充电的更多
信息参见随 Sony 个人电脑提供的手册。
Sony VGP-BPL5A 是专为Sony 个人电脑设计的充电式电池组。但是，对于
某些型号可能无法使用。

规格

使用的电池 锂离子充电电池
标称电压 直流 7.4 V
容量 13000 mAh
操作温度 5℃ 到 35℃

操作湿度 20% 到 80%（不可结露），假设在 35℃ 时湿度小

存储温度 -20℃ 到 60℃

存储湿度 10% 到 90%（不可结露），假设在 60℃ 时湿度

尺寸
质量 约 540 g
随机附件 使用说明 (1)

设计和规格如有改变，恕不通知。

（温度变化小于 10℃/ 小时）

于 65%

（湿度表读数小于 29℃）

（温度变化小于 10℃/ 小时）

小于 20%

（湿度表读数小于 35℃）

约 206（宽）× 39.9（高）× 58.7（长）mm

保修卡 (1)

使用注意事项

• 为防止短路，请不要用金属物体，如项链，接触终端。

• 不要把电池放在温度超过 60℃ 的地方，如，受到阳光直射处或停在太阳

下的汽车里。

• 保持电池干燥。

• 切勿将电池组掉落或将重物置于其上。请勿对电池组施加重压或物理冲击。

这些动作可能会引起电池组或个人电脑故障。

• 携带个人电脑或打开显示屏时，切勿通过拿着电池组来握住个人电脑，否

则可能会导致损坏。

售后服务

可以在索尼指定的维修站接受售后服务。
详细请向附带的保修卡上记载的VAIO热线电话咨询。

制造商： 索尼公司
制造商地址： 日本国东京都港区港南1-7-1（2007年2月1日起）

日本国东京都品川区北品川6-7-35（2007年1月31日为止）
进口商名称： 索尼（中国）有限公司
进口商地址： 北京市朝阳区东三环北路霞光里18号佳程大厦A座25层

日本制造
2007年1月第3版

vaio-online.sony.com/cn/
