Uživatelská příručka

Osobní počítač

Řada VGN-AR

Obsah

Před zahájením práce ........................................................................................................................................................6

Upozornění...................................................................................................................................................................7

Dokumentace...............................................................................................................................................................8

Ergonomická pravidla ................................................................................................................................................12

Začínáme .........................................................................................................................................................................14

Umístění ovládacích prvků a konektorů......................................................................................................................15

Kontrolky ....................................................................................................................................................................22

Připojení zdroje napájení............................................................................................................................................24

Používání akumulátoru...............................................................................................................................................25

Bezpečné vypnutí počítače ........................................................................................................................................30

Práce s počítačem VAIO..................................................................................................................................................31

Používání klávesnice..................................................................................................................................................32

Používání dotykové podložky.....................................................................................................................................34

Používání tlačítek se speciálními funkcemi ................................................................................................................35

Používání integrované kamery MOTION EYE ...........................................................................................................37

Používání optické jednotky.........................................................................................................................................38

Používání funkce televizoru .......................................................................................................................................48

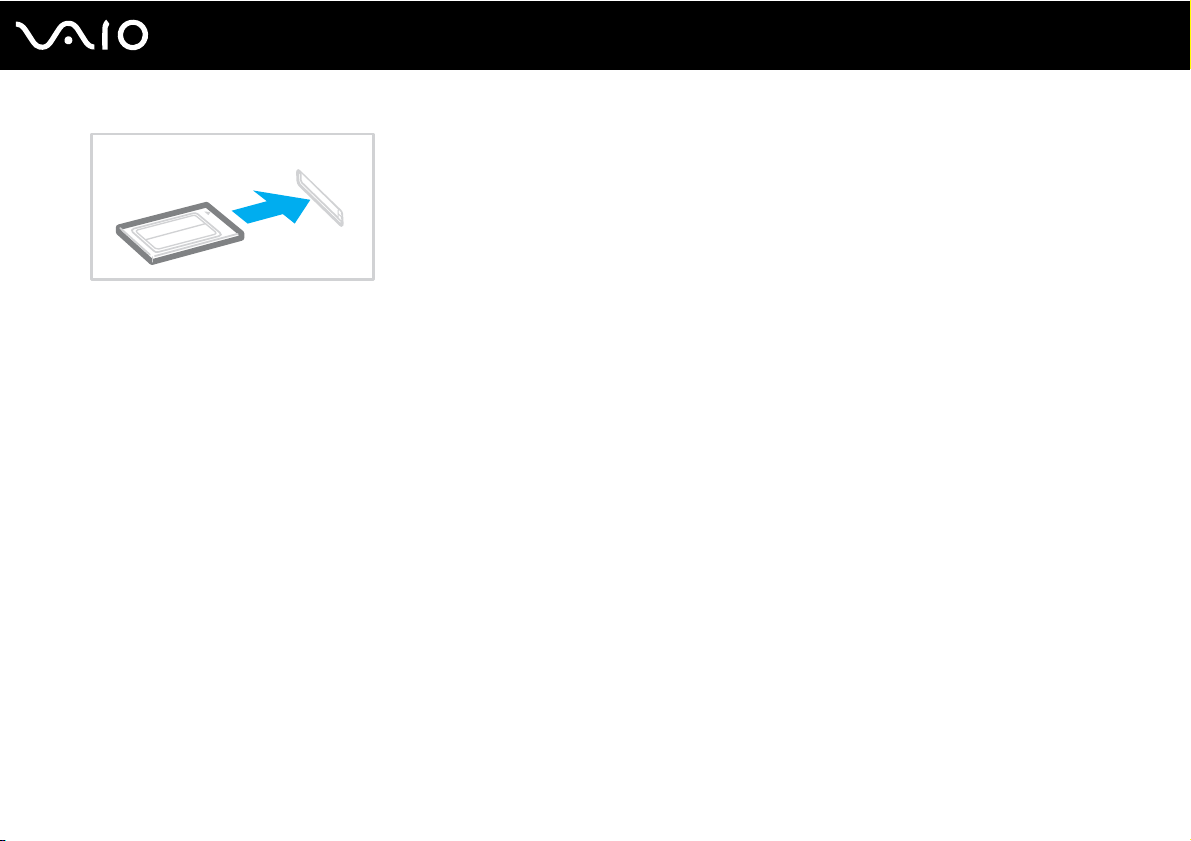

Používání karet PC Card............................................................................................................................................57

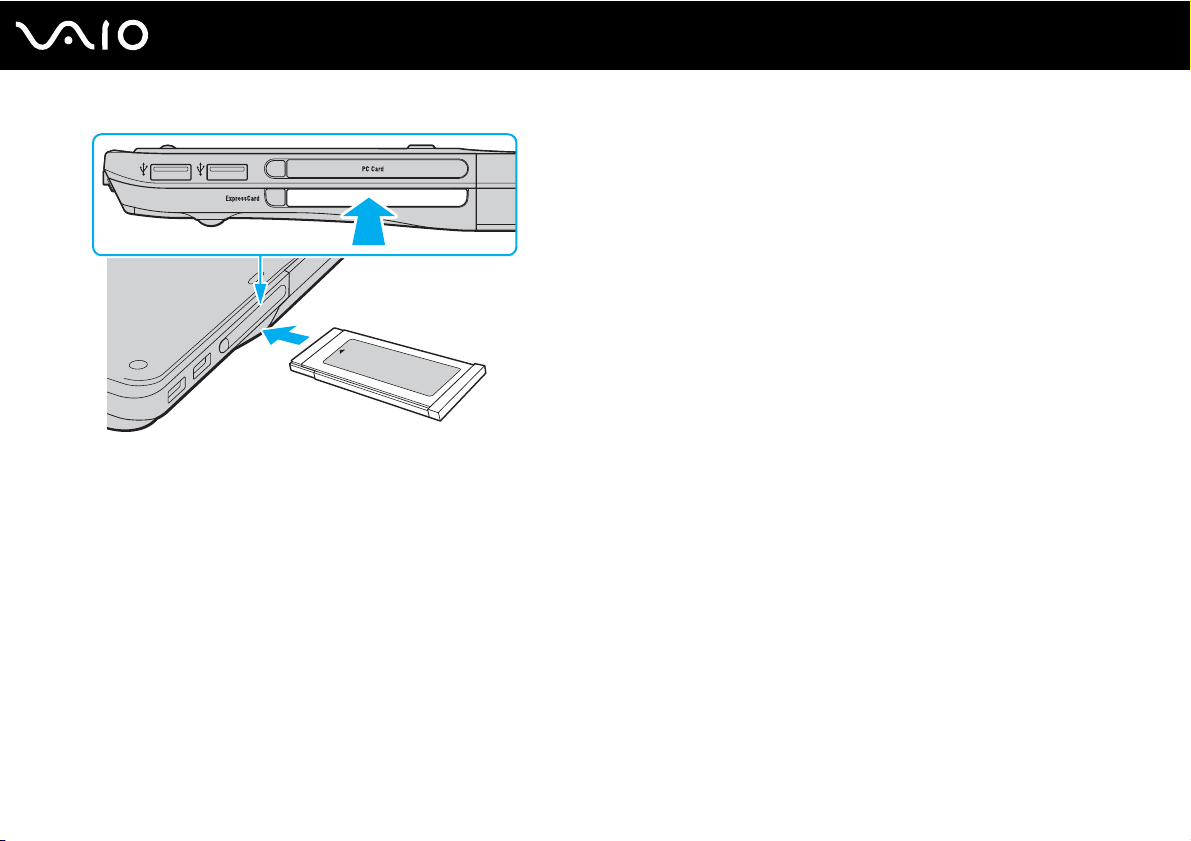

Používání modulu ExpressCard.................................................................................................................................60

Používání médií Memory Stick...................................................................................................................................64

Používání jiných pamět’ových karet ...........................................................................................................................69

Používání sítě Internet................................................................................................................................................72

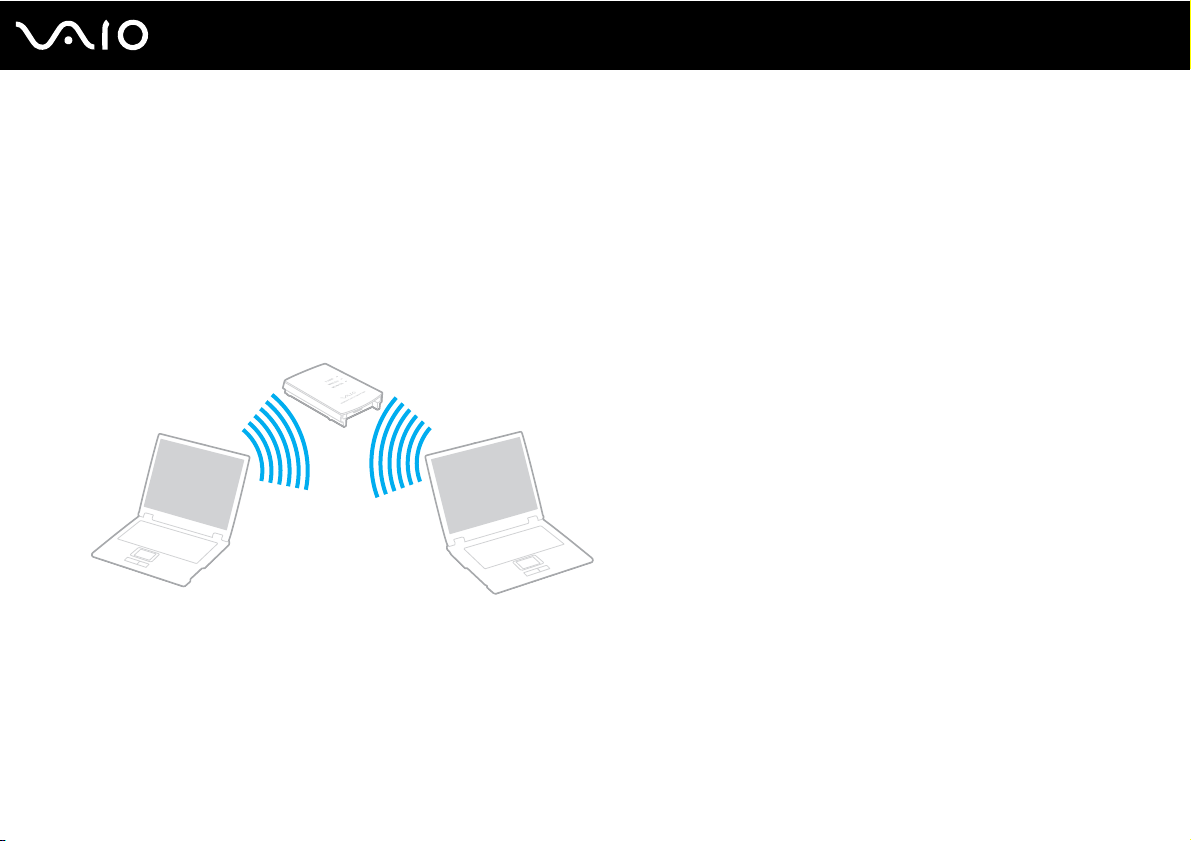

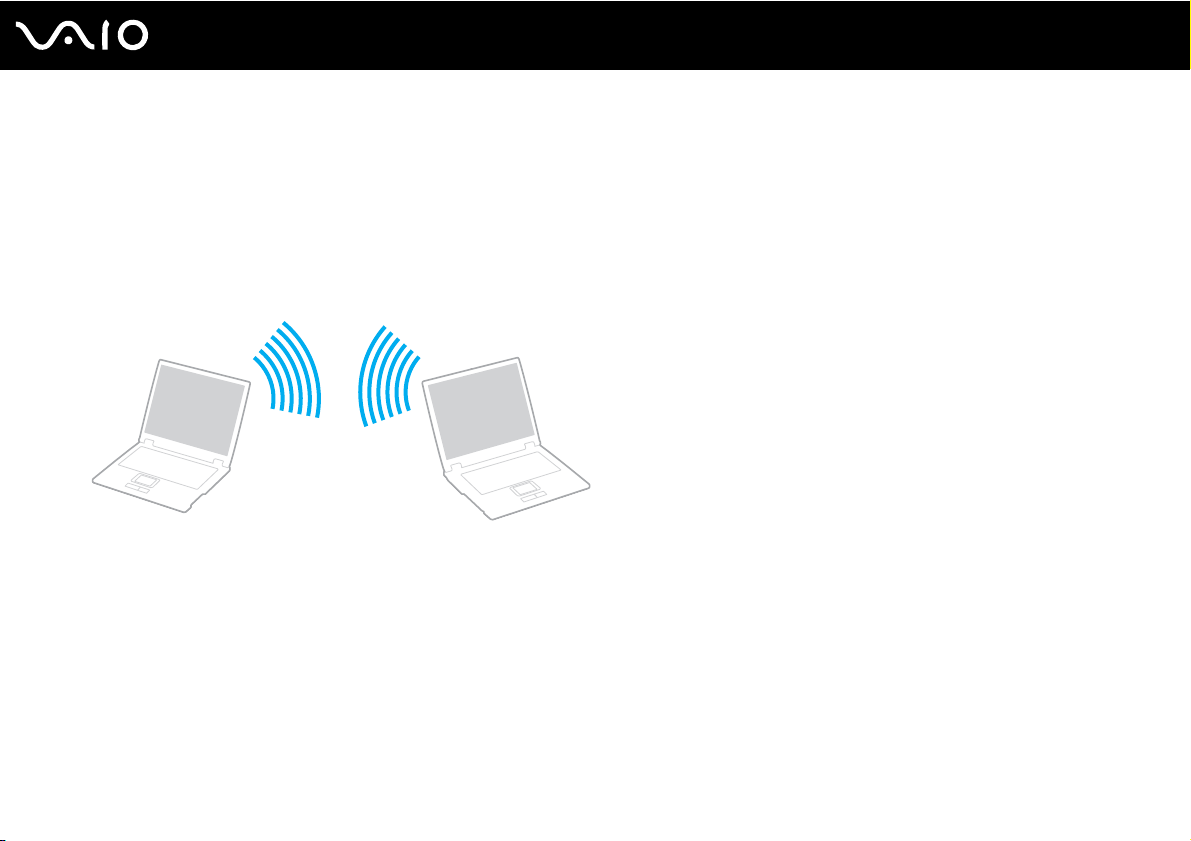

Používání bezdrátových sítí Wireless LAN (WLAN)...................................................................................................74

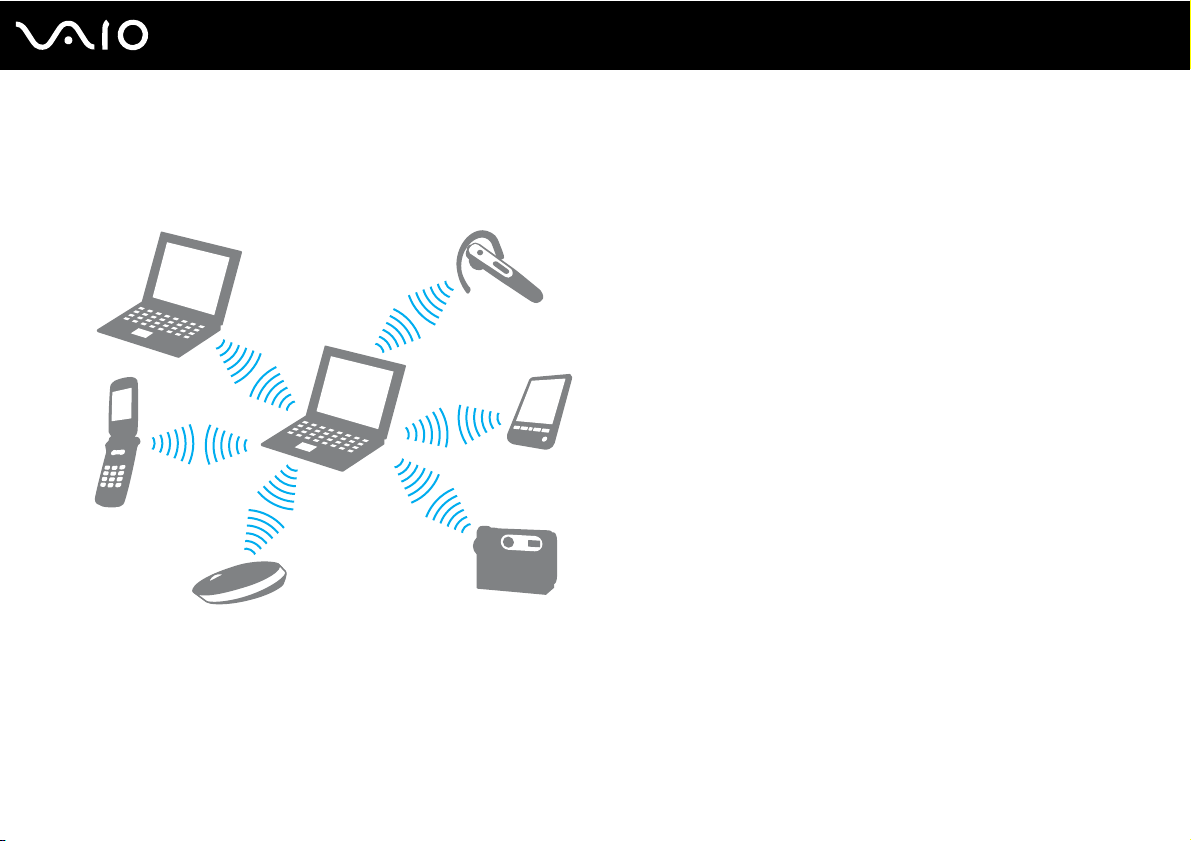

Používání bezdrátové technologie Bluetooth .............................................................................................................81

Práce s periferními zařízeními..........................................................................................................................................88

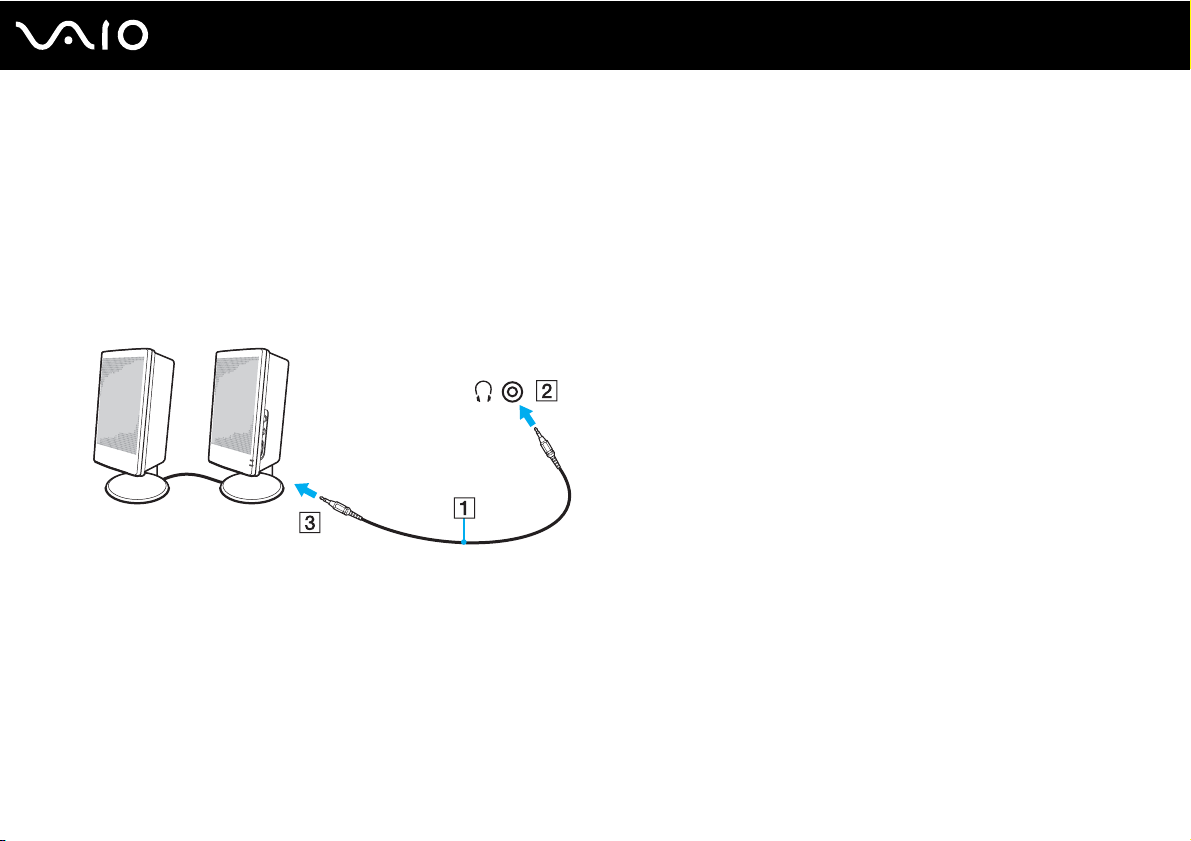

Připojení externích reproduktorů................................................................................................................................89

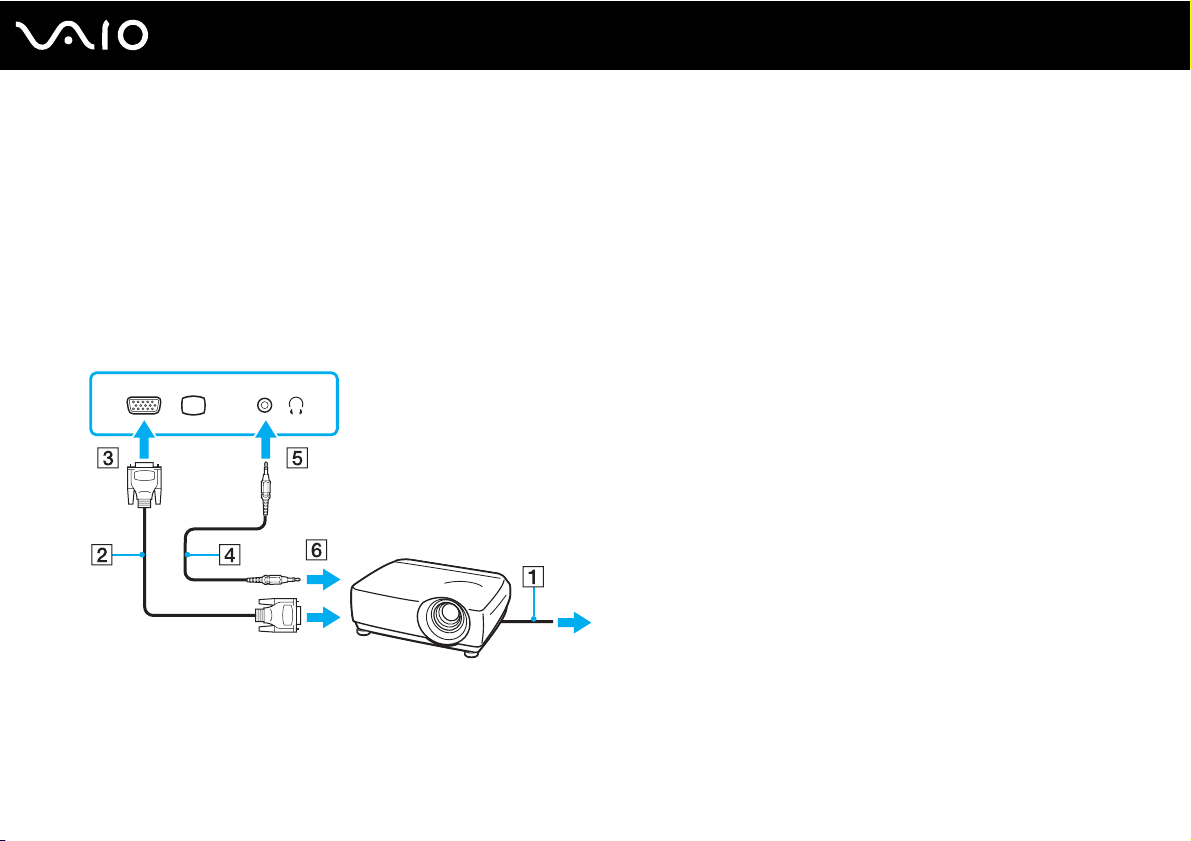

Připojení externího zobrazovacího zařízení................................................................................................................90

Výběr režimu zobrazení .............................................................................................................................................95

Používání funkce více monitorů .................................................................................................................................96

Připojení externího mikrofonu ....................................................................................................................................98

Připojení zařízení s rozhraním USB ...........................................................................................................................99

Připojení tiskárny......................................................................................................................................................102

Připojení zařízení s rozhraním i.LINK.......................................................................................................................103

Připojení k síti (LAN) ................................................................................................................................................105

Přizpůsobení počítače VAIO ..........................................................................................................................................106

Nastavení hesla .......................................................................................................................................................107

Nastavení počítače programem VAIO Control Center .............................................................................................110

Používání úsporných režimů ....................................................................................................................................111

Řízení spotřeby programem VAIO Power Management..........................................................................................116

Nastavení jazyka v systému Windows Vista Ultimate ..............................................................................................117

Konfigurace modemu ...............................................................................................................................................118

Inovování počítače VAIO................................................................................................................................................120

Přidávání a odebírání paměti ...................................................................................................................................121

Bezpečnostní zásady .....................................................................................................................................................126

Manipulace s displejem............................................................................................................................................127

Používání zdroje napájení........................................................................................................................................128

Manipulace s počítačem ..........................................................................................................................................129

Práce s integrovanou kamerou MOTION EYE.........................................................................................................131

Manipulace s disketami............................................................................................................................................132

Manipulace s disky...................................................................................................................................................133

Používání akumulátoru.............................................................................................................................................134

Používání sluchátek .................................................................................................................................................135

Používání médií Memory Stick.................................................................................................................................136

Manipulace s pevným diskem ..................................................................................................................................137

Aktualizace počítače ................................................................................................................................................138

Řešení potíží...................................................................................................................................................................139

Počítač .....................................................................................................................................................................141

Zabezpečení systému ..............................................................................................................................................148

Akumulátor...............................................................................................................................................................149

Integrovaná kamera MOTION EYE .........................................................................................................................151

Internet.....................................................................................................................................................................154

Sítě...........................................................................................................................................................................156

Technologie Bluetooth .............................................................................................................................................159

Optické disky............................................................................................................................................................163

Displej ......................................................................................................................................................................168

Tisk ..........................................................................................................................................................................173

Mikrofon ...................................................................................................................................................................174

Myš ..........................................................................................................................................................................175

Reproduktory ...........................................................................................................................................................176

Dotyková podložka...................................................................................................................................................178

Klávesnice................................................................................................................................................................179

Diskety .....................................................................................................................................................................180

Karty PC Card..........................................................................................................................................................181

Zvuk a video.............................................................................................................................................................183

Média Memory Stick ................................................................................................................................................186

Periferní zařízení......................................................................................................................................................187

Možnosti podpory...........................................................................................................................................................188

Informace o podpoře společnosti Sony....................................................................................................................188

e-Support .................................................................................................................................................................189

Ochranné známky....................................................................................................................................................191

Před zahájením práce

Blahopřejeme vám k zakoupení tohoto počítače Sony VAIO® a vítáme vás v elektronické Uživatelské příručce. Společnost Sony využila špičkových technologií v oblasti zvuku, obrazu, výpočetní techniky a komunikací, aby vám poskytla nejmodernější osobní počítač.

Pohledy zvenku uvedené v této příručce se mohou mírně lišit od exteriéru počítače.

Před zahájením práce

Upozornění

formu bez předchozího písemného svolení je zakázáno. Společnost Sony Corporation neposkytuje na tuto příručku, software ani další uvedené informace žádnou záruku a na žádnou

z těchto položek výslovně neposkytuje žádné předpokládané záruky nebo záruky vztahující se k obchodovatelnosti nebo vhodnosti pro určitý účel. Společnost Sony Corporation nenese žádnou odpovědnost za nepřímé, následné nebo zvláštní škody, bez ohledu na to, zda se zakládají na trestném činu, smlouvě nebo jinak, které vznikly v souvislosti s touto příručkou, softwarem nebo dalšími uvedenými informacemi nebo jejich použitím.

Značky ™ a ® nejsou v této příručce uváděny. Společnost Sony Corporation si vyhrazuje právo na úpravy této příručky nebo obsažených informací bez předchozího

upozornění. Používání softwaru popsaného v této příručce se řídí podmínkami samostatné licenční smlouvy s uživatelem.

Před zahájením práce

Dokumentace

Sada dokumentace obsahuje tištěné informace a uživatelské příručky, které jsou určeny pro čtení v počítači VAIO.

Tištěná dokumentace

❑ Stručná příručka — popisuje postup od vybalení do spuštění počítače VAIO. ❑ Příručka k řešení potíží a zotavení — obsahuje řešení běžných potíží, vysvětluje postup vytvoření záložní kopie dat,

obnovení systému počítače a nabízí seznam zdrojů informací o podpoře.

❑ Předpisy, záruka, licence pro koncového uživatele a servisní podpora — Obsahuje záruční podmínky společnosti

Sony, průvodce bezpečnostními předpisy, předpisy pro modem, předpisy pro bezdrátové sítě LAN, předpisy pro bezdrátové sítě WAN, předpisy pro Bluetooth, licenční smlouvu na software s koncovým uživatelem a informace o poskytování odborné pomoci společností Sony.

Před zahájením práce

Netištěná dokumentace

❑ Uživatelská příručka (tato příručka) — vysvětluje funkce počítače. Obsahuje také informace o programech dodaných

s počítačem a informace o řešení běžných potíží. Uživatelská příručka je ve formátu PDF, takže si ji můžete snadno prohlížet a tisknout.

Zobrazení této příručky na obrazovce:

1 Na pracovní ploše poklepejte na ikonu VAIO User Guide. 2 Otevřete složku pro svůj jazyk. 3 Vyberte příručku, kterou si chcete přečíst.



Ručně se můžete k příručkám dostat procházením položek

Chcete-li klepnutím na adresy URL uvedené v této příručce (začínají písmeny http://) přejít na popisované webové servery, musí být počítač připojen k Internetu.

❑ Specifikace — elektronická příručka Specifikace popisuje konfiguraci hardwaru a softwaru počítače VAIO.

Zobrazení elektronické příručky Specifikace:

1 Připojte počítač k Internetu. 2 Přejděte na webový server podpory Sony na adrese http://www.vaio-link.com

Počítač

VAIO (C:)

(jednotka C) >

Documentation

a otevřením složky ve svém jazyce.



Dokumentace k současně dodávanému příslušenství může být uložena na samostatném disku.

Před zahájením práce

My Club VAIO

Ve složce My Club VAIO najdete tyto položky:

❑ Accessories

Chcete rozšířit možnosti svého počítače? Po klepnutí na tuto ikonu si můžete prohlédnout kompatibilní příslušenství.

❑ Software

Cítíte se kreativně? Po klepnutí na tuto ikonu získáte přehled o svém softwaru a možnostech aktualizace.

❑ Wallpapers

Po klepnutí na tuto ikonu si prohlédnete nejpopulárnější tapety Sony a Club VAIO.

❑ Links

Po klepnutí na tuto ikonu si prohlédnete nejpopulárnější servery Sony a Club VAIO.

Nápověda a podpora k systému Windows

Nápověda a podpora k systému Windows je vyčerpávající zdroj praktických rad, kurzů a prezentací výuky práce s počítačem.

V nápovědě můžete pomocí funkce hledání, rejstříku a obsahu zobrazit všechny zdroje nápovědy systému Windows včetně zdrojů umístěných v síti Internet.

Chcete-li otevřít okno Nápověda a podpora k systému Windows, klepněte na tlačítko Start a klepněte na možnost Nápověda a podpora. Okno Nápověda a podpora k systému Windows můžete zobrazit také stisknutím a podržením klávesy Microsoft Windows a stisknutím klávesy F1.

Před zahájením práce

Další zdroje

❑ Podrobné informace o funkcích a řešení potíží s používaným softwarem najdete v souborech nápovědy k softwaru. ❑ Elektronické výukové programy pro oblíbený software VAIO najdete na serveru http://www.club-vaio.com

Před zahájením práce

Ergonomická pravidla

Tento počítač budete používat jako přenosné zařízení v různých prostředích. Při používání počítače v kanceláři i v terénu v co největší míře dodržujte následující ergonomická pravidla:

❑ Poloha počítače – postavte počítač přímo před sebe (1). Při používání klávesnice, dotykové podložky nebo externí myši

udržujte předloktí vodorovně (2) a mějte zápěstí v neutrální, uvolněné poloze (3). Paže nechejte volně splývat podél těla. Během práce s počítačem dělejte přestávky. Nadměrně dlouhé používání počítače může způsobit přetížení očí, svalů nebo šlach.

❑ Kancelářské vybavení a poloha – použijte židli s dobrou opěrou zad. Nastavte výšku židle tak, aby celá plocha chodidel

spočívala na podlaze. Pro zvýšení pohodlí lze použít opěrku chodidel. Seďte volně a vzpřímeně. Neohýbejte se dopředu ani se nezaklánějte příliš dozadu.

Před zahájením práce

❑ Úhel pohledu na displej počítače – pomocí funkce naklánění nastavte optimální polohu displeje. Správným nastavením

polohy displeje lze snížit namáhání zraku a svalovou únavu. Nastavte také jas zobrazení displeje.

❑ Osvětlení – umístěte počítač tak, aby se na displeji neodráželo světlo nebo záblesky z oken nebo osvětlení. Používejte

nepřímé osvětlení, světlo, které nevytváří na displeji jasná místa. Správné osvětlení zvyšuje pohodlí a efektivitu práce.

❑ Umístění externího monitoru – při používání externího monitoru jej umístěte do vzdálenosti umožňující pohodlné

sledování. Sedíte-li před monitorem, musí se obrazovka nacházet v rovině očí nebo o něco níže.

Začínáme

Tato část popisuje zahájení práce s počítačem VAIO.

❑ Umístění ovládacích prvků a konektorů (str. 15) ❑ Kontrolky (str. 22) ❑ Připojení zdroje napájení (str. 24) ❑ Používání akumulátoru (str. 25) ❑ Bezpečné vypnutí počítače (str. 30)

Začínáme

Umístění ovládacích prvků a konektorů

Podle následujících stránek si osvojte umístění ovládacích prvků a konektorů.

Vzhled vašeho počítače se může od vyobrazení v této příručce kvůli odchylkám ve specifikaci lišit. Může se lišit i v některých zemích nebo místech.

Začínáme

Pohled zepředu

A Integrovaná kamera MOTION EYE (str. 37) B Indikátor vestavěné kamery MOTION EYE (str. 22) C Obrazovka LCD (str. 127) D Klávesnice (str. 32)

E Integrované reproduktory (stereo) F Svítící logo SONY

(str. 110)

G Dotyková podložka (str. 34) H Kontrolka napájení (str. 22) I Kontrolka akumulátoru (str. 22) J Kontrolka pevného disku (str. 22) K Indikátor Memory Stick (str. 22) L Přepínač LOCK/RELEASE zámku displeje LCD

Před přenášením počítače posuňte tento přepínač do polohy LOCK.

M Čidlo dálkového ovládání

Při používání musí dálkový ovladač směřovat k tomuto čidlu.

N Indikátor dálkového ovládání

(str. 22)

O Integrovaný mikrofon (mono) P Indikátor pamět’ové karty SD (str. 22)

Q Patice Memory Stick

(str. 66)

R Patice pro pamět’ovou kartu SD (str. 69) S Přepínač WIRELESS (str. 74) T Kontrolka WLAN (Wireless LAN) (str. 22)

U Indikátor Bluetooth

Pouze u vybraných modelů.

Počítač podporuje standardní média Memory Stick i média o velikosti Duo.

(str. 22)

Začínáme

Kontrolka Num lock (str. 22)

A B Kontrolka Caps lock (str. 22) C Kontrolka Scroll lock (str. 22) D Tlačítka S1/S2 (str. 35) E Tlačítka hlasitosti VOLUME (str. 35) F Tlačítko vysunutí jednotky (str. 38) G Tlačítko vypnutí zvuku (str. 35) H Vypínač I Kontrolka napájení (str. 22)

J Tlačítka kanálů CHANNEL K Tlačítko nahrávání TV REC

(str. 35)

L Tlačítko Přehrát/Pozastavit (str. 35) M Tlačítko Zastavit (str. 35) N Tlačítko Předchozí skladba (str. 35) O Tlačítko Další skladba (str. 35) P Tlačítko AV MOD E (str. 35)

* Pouze u vybraných modelů.

Začínáme

Pohled zezadu

Začínáme

A Vstupní konektor VHF/UHF

(str. 48)

B Větrací otvor C Bezpečnostní otvor D Konektor akumulátoru (str. 25)

E Konektor Hi-Speed USB (USB 2.0) F Konektor DC IN (str. 24)

Pouze u vybraných modelů.

Podporuje vysokou, plnou i nízkou rychlost.

(str. 99)

Pohled zprava

Začínáme

A Konektory Hi-Speed USB (USB 2.0)

(str. 99)

B Tlačítko pro uvolnění karty PC Card (str. 59) C Patice pro kartu PC Card (str. 57)

D Tlačítko k uvolnění modulu E Univerzální patice pro média ExpressCard

ExpressCard (str. 63)

(str. 61)

F Konektor i.LINK (IEEE 1394) S400 (str. 103) G Konektor AV In

*2 *3

Slouží k připojení externího zařízení, například videorekordéru.

H Konektor S VIDEO INPUT

*2 *3

Slouží k připojení externího zařízení, například videorekordéru.

I Konektor S VIDEO OUTPUT (str. 92) J Konektor HDMI (str. 92) K Konektor monitoru (VGA) (str. 90) L Sít’ový konektor (Ethernet) (str. 105) M Konektor modemu (str. 72)

Podporuje vysokou, plnou i nízkou rychlost.

Pouze u vybraných modelů.

Při současném použití konektorů AV In a směrován na konektor

S VIDEO INPUT

je obrazový signál

Pohled zleva

A Konektor OPTICAL OUT

(Vzorkovací kmitočet výstupu: 44,1 kHz/48 kHz/96 kHz) Slouží k připojení zařízení s rozhraním S/PDIF, např. digitálních sluchátek nebo AV zesilovače.

B Konektor mikrofonu (str. 98) C Konektor pro sluchátka (str. 89) D Optická jednotka (str. 38) E Náhradní tlačítko pro vysunutí jednotky (str. 38)/

Indikátor optické jednotky (str. 22)

F Otvor pro ruční vysunutí (str. 163)

Začínáme

Pohled zespodu

A Větrací otvory

Začínáme

Kontrolky

Počítač je vybaven těmito kontrolkami.

Kontrolka Funkce

Napájení 1 Svítí, když je počítač zapnut, bliká v úsporném režimu a nesvítí, když je počítač v režimu spánku nebo vypnut.

Akumulátor e Svítí, když je počítač napájen z akumulátoru, bliká, když se blíží stav nedostatečného nabití akumulátoru a

Memory Stick

Integrovaná kamera MOTION EYE Svítí při práci s integrovanou kamerou MOTION EYE.

Pamět’ová karta SD Svítí, když systém čte z média v patici pro pamět’ovou kartu SD data nebo je na něj zapisuje. (Když tato

Optická jednotka Svítí, když systém zapisuje data na optický disk nebo je z něj čte. Když kontrolka nesvítí, počítač optický disk

Čidlo dálkového ovládání

Pevný disk

Num lock

Caps lock

dvojitě bliká při nabíjení.

Svítí, pokud systém zapisuje data na médium Memory Stick v patici Memory Stick nebo je z něj čte. (Když tato kontrolka svítí, nepřecházejte do úsporného režimu ani počítač nevypínejte.) Když kontrolka nesvítí, počítač médium Memory Stick nevyužívá.

kontrolka svítí, nepřecházejte do úsporného režimu ani počítač nevypínejte.) Když kontrolka nesvítí, počítač pamět’ovou kartu nepoužívá.

nepoužívá.

Rozsvítí se při příjmu infračervených signálů z dálkového ovladače.

Svítí, když systém na pevný disk zapisuje data nebo je z něj čte. Když tato kontrolka svítí, nepřecházejte do úsporného režimu ani počítač nevypínejte.

Stisknutím klávesy Num Lk aktivujete numerickou klávesnici. Dalším stisknutím této klávesy numerickou klávesnici deaktivujete. Když kontrolka nesvítí, není numerická klávesnice aktivní.

Po stisknutí klávesy Caps Lock budete psát velká písmena. Pokud svítí tato kontrolka a stisknete klávesu Shift, budete psát malá písmena. Dalším stisknutím klávesy Caps lock kontrolku zhasnete. Když kontrolka Caps lock nesvítí, můžete pokračovat v normálním psaní.

Začínáme

Kontrolka Funkce

Scroll lock

Technologie Bluetooth

Wireless LAN Svítí, když je zapnuta funkce bezdrátové komunikace Wireless LAN.

* Pouze u vybraných modelů.

Stisknutím klávesy Scr Lk měníte způsob rolování displeje. Když kontrolka Scroll lock nesvítí, můžete pokračovat v normálním posouvání. Funkce klávesy Scr Lk se liší podle programu, který právě používáte, a klávesa nepracuje ve všech programech.

Svítí, když je přepínač bezdrátového spojení WIRELESS zapnut v poloze ON a je zapnuta technologie Bluetooth.

Začínáme

Připojení zdroje napájení

Jako zdroj napájení počítače lze používat adaptér střídavého napětí nebo akumulátor.

Používání adaptéru střídavého napětí (AC)



Používejte počítač pouze s dodaným adaptérem střídavého napětí.

Používání adaptéru střídavého napětí

1 Připojte jeden konec napájecího kabelu (1) k adaptéru střídavého napětí (3). 2 Připojte druhý konec napájecího kabelu k sít’ové zásuvce (2). 3 Připojte kabel adaptéru střídavého napětí (3) ke konektoru DC IN (4) v počítači.

Začínáme

Tvar konektoru pro přívod stejnosměrného napájení se liší podle adaptéru střídavého napětí.



Chcete-li počítač zcela odpojit od napájení ze sítě, odpojte adaptér střídavého napětí.

Sít’ová zásuvka musí být snadno přístupná.

Pokud počítač po delší dobu nebudete používat, uveďte počítač do režimu spánku. Viz část strávený vypínáním počítače a návratem do provozu.

Používání režimu Hibernace (str. 114)

. Tento úsporný režim šetří čas

Používání akumulátoru

Akumulátor dodaný s počítačem není při dodání zcela nabitý.

Vložení akumulátoru

1 Vypněte počítač a zavřete displej LCD. 2 Zámek akumulátoru (1) přepněte dovnitř.

3 Akumulátor zasuňte do určeného prostoru, dokud neuslyšíte zacvaknutí.

Začínáme

4 Pro zabezpečení akumulátoru v počítači posuňte zámek akumulátoru (1) do polohy LOCK.



Je-li počítač s vloženým akumulátorem přímo připojen ke zdroji střídavého napětí, používá napětí ze sítě.

Některé akumulátory nesplňují kvalitativní a bezpečnostní požadavky společnosti Sony. Tento počítač může z bezpečnostních důvodů pracovat pouze s pravým akumulátorem Sony určeným pro tento model. Při instalaci jakéhokoli jiného akumulátoru nebude akumulátor nabíjen a počítač nebude pracovat.

Začínáme

Nabíjení akumulátoru

Akumulátor dodaný s počítačem není při dodání zcela nabitý.

Nabíjení akumulátoru

1 Vložte akumulátor. 2 Připojte k počítači adaptér střídavého napětí.

Počítač automaticky akumulátor nabíjí (při nabíjení dvojitě bliká kontrolka akumulátoru). Když je baterie nabita na přibližně 85 %, kontrolka akumulátoru zhasne.

Stav kontrolky akumulátoru Význam

Svítí Počítač je napájen z akumulátoru.

Bliká Napětí akumulátoru je nedostatečné.

Dvojitě bliká Probíhá nabíjení akumulátoru.

Nesvítí Počítač je napájen ze sít’ové zásuvky.

Akumulátor můžete již od prvního nabíjení nabíjet způsobem popsaným v této příručce.

Začínáme



Pokud napětí akumulátoru klesá pod kritickou úroveň, blikají kontrolky akumulátoru i napájení.

Při napájení ze sítě nechávejte akumulátor vložený v počítači. Během používání počítače se bude akumulátor nabíjet.

Pokud úroveň napětí akumulátoru klesne pod 10 %, připojte adaptér střídavého napětí a nechejte akumulátor nabít nebo vypněte počítač a vložte plně nabitý akumulátor.

Akumulátor dodaný s počítačem je lithium iontový akumulátor, který lze nabíjet kdykoli. Nabíjení částečně vybitého akumulátoru nemá vliv na jeho životnost.

Během napájení počítače z akumulátoru svítí kontrolka akumulátoru. Když je akumulátor téměř vybitý, začnou blikat kontrolky akumulátoru i napájení.

Při používání některých aplikací nebo periferních zařízení počítač pravděpodobně nepřejde do režimu spánku ani v případě, kdy se akumulátor téměř vybije. Chcete-li při napájení z akumulátoru zabránit ztrátě dat, je třeba data často ukládat a ručně aktivovat režim řízení spotřeby, jako například úsporný režim nebo režim spánku.

Pokud se akumulátor vybije, když počítač vstupuje do úsporného režimu, ztratíte všechna neuložená data. Návrat do předchozího pracovního stavu je nemožný. Ztrátě dat předejdete častým ukládáním.

Je-li počítač s vloženým akumulátorem přímo připojen ke zdroji střídavého napětí, používá napětí ze sítě.

Začínáme

Vyjmutí akumulátoru

Při vyjmutí akumulátoru ze zapnutého počítače, který není připojen k adaptéru střídavého napětí, nebo při vyjmutí akumulátoru z počítače, který se nachází v úsporném režimu, může dojít ke ztrátě dat.

Vyjmutí akumulátoru

1 Vypněte počítač a zavřete displej LCD. 2 Zámek akumulátoru (1) přepněte dovnitř.

3 Posuňte a podržte západku zámku akumulátoru (2) a akumulátor vysuňte z počítače.

Začínáme

Bezpečné vypnutí počítače

Chcete-li zabránit ztrátě neuložených dat, vypínejte počítač řádným postupem popsaným níže.

Vypínání počítače

1 Vypněte všechna periferní zařízení připojená k počítači.

2 Klepněte na tlačítko Start, klepněte na šipku u tlačítka Uzamknout a na možnost Vypnout. 3 Dodržujte všechna upozornění na nutnost uložit dokumenty nebo možnost, že jsou přihlášeni další uživatelé, a počkejte,

dokud se počítač nevypne automaticky. Kontrolka napájení zhasne.

+ 163 hidden pages
