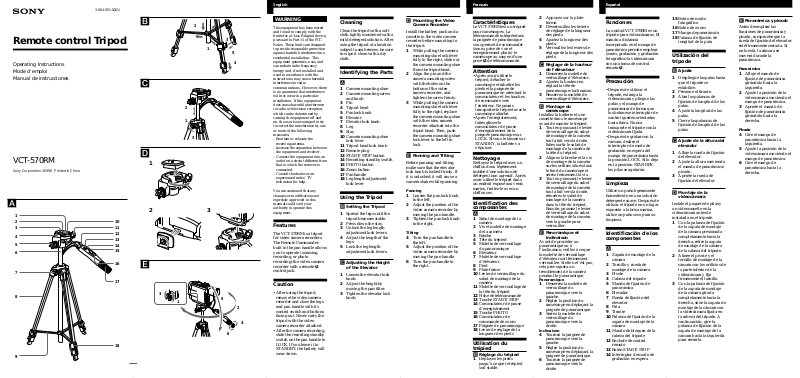

Features
The VCT-570RM is a tripod
for video camera recorders.
The Remote Commander
built in the pan handle allows
you to operate (zooming,
recording, or photo
recording) the video camera
recorder with a remote l
control jack.
Caution
3
1
5
2
4
6
•After using the tripod,
remove the video camera
recorder and close the legs
and pan handle with its
control switch and buttons
facing out. Never carry the
tripod with the video
camera recorder attached.
•After the camera recording,
slide the recording standby
switch on the pan handle to
LOCK. If you leave it in
STANDBY, the battery will
wear down.
Cleaning
Clean the tripod with a soft
cloth lightly moistened with a
mild detergent solution. After
using the tripod at a location
subject to sea breezes, be sure
to wipe it clean with a dry
cloth.
Identifying the Parts
A
1 Camera mounting shoe
2 Camera mounting screw
and knob
3 Pin
4 Tripod head
5 Pan lock knob
6 Elevator
7 Elevator lock knob
8 Leg
9 Stay
10 Camera mounting shoe
lock lever
11 Tripod head lock knob
12 Remote plug
13 START/STOP button
14 Recording standby switch
15 PHOTO button
16 Zoom button
17 Pan handle
18 Leg length adjustment
lock lever
Using the Tripod
B Setting the Tripod
1 Spread the legs until the
tripod becomes stable.
2 Press down the stay.
3 Unlock the leg length
adjustment lock levers.
4 Adjust the length of the
legs.
5 Lock the leg length
adjustment lock levers.
C Adjusting the Height
of the Elevator
1 Loosen the elevator lock
knob.
2 Adjust the height by
moving the pan-tilter.
3 Tighten the elevator lock
knob.
D Mounting the Video
Camera Recorder
Install the battery pack and a
cassette in the video camera
recorder before mounting to
the tripod.
1 While pulling the camera
mounting shoe lock lever
fully to the right, slide out
the camera mounting shoe
from the tripod head.
2 Align the pin and the
camera mounting screw
with the holes on the
bottom of the video
camera recorder, and
tighten the screw firmly.
3 While pulling the camera
mounting shoe lock lever
fully to the right, replace
the camera mounting shoe
with the video camera
recorder attached into the
tripod head. Then, push
the camera mounting shoe
lock lever to the left to
lock.
E Panning and Tilting
Before panning and tilting,
make sure that the elevator
lock knob is locked firmly. If
it is unlocked, it will cause a
camera shake while panning.
Panning
1 Loosen the pan lock knob
to the left.
2 Adjust the position of the
video camera recorder by
moving the pan handle.
3 Tighten the pan lock knob
to the right.
Tilting
4 Turn the pan handle to
the left.
5 Adjust the position of the
video camera recorder by
moving the pan handle.
6 Turn the pan handle to
the right.
Caractéristiques
Le VCT-570RM est un trépied
pour caméscopes. La
télécommande intégrée dans
la poignée de panoramique
vous permet de commander
(zoom, prise de vue et
enregistrement photo) le
caméscope au moyen d’une
prise l de télécommande.
Attention
•Après avoir utilisé le
trépied, détacher le
caméscope et rabattre les
pieds et la poignée de
panoramique en orientant le
commutateur et les touches
de commande vers
l’extérieur. Ne jamais
transporter le trépied avec le
caméscope attaché.
•Après l’enregistrement,
faites glisser le
commutateur de pause
d’enregistrement de la
poignée panoramique sur
LOCK. Si vous le laissez sur
STANDBY, la batterie va
s’épuiser.
Nettoyage
Nettoyez le trépied avec un
chiffon doux légèrement
imbibé d’une solution de
détergent non agressif. Après
avoir utilisé le trépied dans
un endroit exposé aux vents
marins, frottez-le avec un
chiffon sec.
Identification des
composantes
A
1 Sabot de montage de la
caméra
2 Vis et molette de montage
de la caméra
3 Broche
4 Tête du trépied
5 Molette de verrouillage
du panoramique
6 Elévateur
7 Molette de verrouillage
d’élévateur
8 Pied
9 Plate-forme
10 Levier de verrouillage du
sabot de montage de la
caméra
11 Molette de verrouillage de
la tête du trépied
12 Fiche de télécommande
13 Touche START/STOP
14 Commutateur de pause
d’enregistrement
15 Touche PHOTO
16 Commutateur de
commande de zoom
17 Poignée de panoramique
18 Levier de réglage de la
longueur des pieds
Utilisation du
trépied
B Réglage du trépied
1 Déployez les pieds
jusqu’à ce que le trépied
soit stable.
2 Appuyez sur la plate-
forme.
3 Déverrouillez les leviers
de réglage de la longueur
des pieds.
4 Ajustez la longueur des
pieds.
5 Verrouillez les leviers de
réglage de la longueur des
pieds.
C Réglage de la hauteur
de l’élévateur
1 Desserrez la molette de
verrouillage d’élévateur.
2 Ajustez la hauteur en
réglant la tête de
panoramique/inclinaison.
3 Resserrez la molette de
verrouillage d’élévateur.
D Montage du
caméscope
Installez la batterie et une
cassette dans le caméscope
avant de monter le trépied.
1 Tout en poussant le levier
de verrouillage du sabot
de montage de la caméra
tout à fait vers la droite,
faites sortir le sabot de
montage de la caméra de
la tête du trépied.
2 Alignez la broche et la vis
de montage de la caméra
sur les orifices situés dans
le fond du caméscope et
serrez fermement la vis.
3 Tout en poussant le levier
de verrouillage du sabot
de montage de la caméra
tout à fait vers la droite,
réinsérez le sabot de
montage de la caméra
dans la tête du trépied.
Ensuite, poussez le levier
de verrouillage du sabot
de montage de la caméra
vers la gauche pour
verrouiller.
E Panoramique et
inclinaison
Avant de procéder au
panoramique ou à
l’inclinaison, veillez à ce que
la molette de verrouillage
d’élévateur soit fermement
verrouillée. Si elle ne l’est pas,
cela provoquera un
tremblement de la caméra
pendant le panoramique.
Panoramique
1 Desserrez la molette de
verrouillage du
panoramique vers la
gauche.
2 Réglez la position du
caméscope en déplaçant la
poignée de panoramique.
3 Serrez la molette de
verrouillage du
panoramique vers la
droite.
Inclinaison
4 Tournez la poignée de
panoramique vers la
gauche.
5 Réglez la position du
caméscope en déplaçant la
poignée de panoramique.
6 Tournez la poignée de
panoramique vers la
droite.
Funciones
La unidad VCT-570RM es un
trípode para videocámaras. El
mando a distancia
incorporado en el mango de
panorámica permite emplear
(zoom, grabación y grabación
fotogràfica) la videocámara
con una toma de control
remoto l.
Precaución
•Después de utilizar el
trípode, extraiga la
videocámara y pliegue las
patas y el mango de
panorámica de forma que
los botones e interruptor de
control queden orientados
hacia fuera. Nunca
transporte el trípode con la
videocámara fijada.
•Después de grabar con la
cámara, deslice el
interruptor de modo de
grabación en espera del
mango de panorámica hasta
la posición LOCK. Si lo deja
en la posición STANDBY,
las pilas se agotarán.
Limpieza
Utilice un paño ligeramente
humedecido en una solución
detergente suave. Después de
utilizar el trípode en un lugar
expuesto a la brisa marina,
utilice un paño seco para su
limpieza.
Identificación de los
componentes
A
1 Zapata de montaje de la
cámara
2 Tornillo y rueda de
montaje de la cámara
3 Pivote
4 Cabeza del trípode
5 Mando de fijación de
panorámica
6 Elevador
7 Rueda de fijación del
elevador
8 Pata
9 Tirante
10 Palanca de fijación de la
zapata de montaje de la
cámara
11 Mando de bloqueo de la
cabeza del trípode
12 Enchufe de control
remoto
13 Botón START/STOP
14 Interruptor de modo de
grabación en espera
15 Botón de modo
fotográfico
16 Botón de zoom
17 Mango de panorámica
18 Palanca de fijación de
longitud de la pata
Utilización del
trípode
B Ajuste
1 Despliegue las patas hasta
que el trípode se
estabilice.
2 Presione el tirante.
3 Abra las palancas de
fijación de longitud de las
patas.
4 Ajuste la longitud de las
patas.
5 Cierre las palancas de
fijación de longitud de las
patas.
C Ajuste de la altura del
elevador
1 Afloje la rueda de fijación
del elevador.
2 Ajuste la altura moviendo
el mando de panorámica/
picado.
3 Apriete la rueda de
fijación del elevador.
D Montaje de la
videocámara
Instale el paquete de pilas y
un videocassette en la
videocámara antes de
instalarla en el trípode.
1 Con la palanca de fijación
de la zapata de montaje
de la cámara presionada
completamente hacia la
derecha, retire la zapata
de montaje de la cámara
de la cabeza del trípode.
2 Alinee el pivote y el
tornillo de montaje de la
cámara con los orificios de
la parte inferior de la
videocámara y fije
firmemente el tornillo.
3 Con la palanca de fijación
de la zapata de montaje
de la cámara girada
completamente hacia la
derecha, sitúe la zapata de
montaje de la cámara con
la videocámara fijada en
la cabeza del trípode. A
continuación, gire la
palanca de fijación de la
zapata de montaje de la
cámara hacia la izquierda
para cerrarla.
E Panorámica y picado
Antes de emplear las
funciones de panorámica y
picado, compruebe que la
rueda de fijación del elevador
esté firmemente cerrada. Si
no lo está, la cámara se
moverá durante la
panorámica.
Panorámica
1 Afloje el mando de
fijación de panorámica
girándolo hacia la
izquierda.
2 Ajuste la posición de la
videocámara moviendo el
mango de panorámica.
3 Apriete el mando de
fijación de panorámica
girándolo hacia la
derecha.
Picado
4 Gire el mango de
panorámica hacia la
izquierda.
5 Ajuste la posición de la
videocámara moviendo el
mango de panorámica.
6 Gire el mango de
panorámica hacia la
derecha.
English
Français Español
F
G
H
I
Note
J
START/STOP
K
C
O
L
S
T
A
N
D
B
Y
T
W
Using the Remote
Commander
Refer to the operation manual
of the video camera recorder
for further information.
Connect the remote plug
securely to the Remote l
control jack of the video
camera recorder. (F)
If the remote plug is not
connected securely, you may
START/STOP
K
1
C
O
L
Y
B
D
N
S
A
T
ZOOM
T
W
START/STOP
K
2
C
O
L
Y
B
D
N
S
A
T
ZOOM
T
W
K
not be able to operate the
video camera recorder.
Set the power switch of the
video camera recorder to
“CAMERA” and then to
recording standby mode.
F Recording
1 Slide the recording
standby switch on the pan
handle to STANDBY.
START/STOP
K
C
O
L
S
T
A
N
D
B
Y
T
W
L
Slide the recording
standby switch firmly
until it clicks.
2 Press the START/STOP
button to start recording.
To stop recording, press
START/STOP.
To resume recording, press it
again.
G Zooming
Press the zoom button
towards T side for telephoto
START/STOP
K
C
O
L
S
T
A
N
D
B
Y
(subject appears closer), and
W side for wide-angle
(subject appears farther
away). Depending on the
type of your video camera
T
recorder; if you press the
zoom button still more, the
W
zooming will be faster.
H To Finish Recording
Slide the recording standby
switch to LOCK. The power
of the video camera recorder
is turned off.
2
I Changing the Angle of
the Remote
1
Commander
1 Lift up the Remote
Commander on the pan
3
handle. The Remote
Commander turns right
and left.
2 Adjust the angle.
3 Let the Remote
Commander go as before.
•You cannot check still
pictures with some video
camera recorders.
•Photo recording is not
available with some video
camera recorders.
•If you leave the video
camera recorder in Standby
mode for 5 minutes, the
video camera recorder turns
off automatically. To
resume Standby mode, set
the recording standby
switch to LOCK once and
then to STANDBY.
K When you do not use
the Remote
Commander
Insert the remote plug into
the pan handle securely to
prevent the remote plug from
being broken. Tie the pan
handle to the leg with the
supplied belt.
L Changing the Angle of
the Tripod head
Loosen the tripod head lock
knob and tilt the tripod head
to the desired angle.
Specifications
Maximum load
3 kg (6 lb 10 oz)
Panning angle
360 degrees
Tilting angle
90 degrees down,
65 degrees up
Stages of legs
3 stages
Remote control
Function: Recording
start/stop, standby/lock,
Zooming, Photo mode
on/off
Cord length: 320mm
5
(12
⁄8 inches)
Pan handle length:
270 mm (10
Dimensions
Maximum height:
Approx. 1,140 mm
(45 inches) (Legs spread
and elevator used)
Minimum height: Approx.
450 mm (17
Elevator stroke: Approx.
240 mm (9
Mass
Approx. 1.1 kg (2 lb 7 oz)
Supplied accessory
Operating instructions (1)
Design and specifications are
subject to change without
notice.
3
⁄4 inches)
3
⁄4 inches)
1
⁄2 inches)
Utilisation de la
télécommande
Référez-vous au mode
d’emploi du caméscope pour
plus d’informations.
Raccordez la fiche de
télécommande à la prise de
télécommande l du
caméscope. (F)
Si la fiche de télécommande
n’est pas correctement
positionnée, vous risquez de
ne pas pouvoir utiliser le
caméscope. Mettez
l’interrupteur du caméscope
en position “CAMERA” puis
en mode de pause
d’enregistrement.
F Enregistrement
1 Faites glisser le
commutateur de pause
d’enregistrement de la
poignée de panoramique
sur STANDBY.
Faites glisser le
commutateur de pause
d’enregistrement
fermement jusqu’ à ce
qu’il s’encliquette.
2 Appuyez sur la touche
START/STOP pour
entamer l’enregistrement.
Pour arrêter l’enregistrement,
appuyez sur la touche
START/STOP.
Appuyez sur ce même
bouton pour reprendre
l’enregistrement.
G Zoom
Poussez le commutateur de
zoom vers le T (téléobjectif)
pour rapprocher le sujet et
vers le W (grand angle) pour
éloigner le sujet. En fonction
du type de caméscope; si
vous appuyez sur la touche
de zoom un peu plus, le
zoom se fera plus
rapidement.
H Pour terminer
l’enregistrement
Faites glisser le commutateur
de pause d’enregistrement
sur LOCK. Le caméscope est
mis hors tension.
J Recording with photo
mode function
1 Press PHOTO lightly to
check the still picture.
(“PHOTO CAPTURE”
appears on the screen).
2 Press PHOTO deeper to
take the picture (“PHOTO
REC” flashes on the
screen while recording).
This mark indicates that this
product is a genuine
accessory for Sony video
products.
When purchasing Sony video
products, Sony recommends
that you purchase accessories
with this “GENUINE VIDEO
ACCESSORIES” mark.
I Changement de
l’angle de la
télécommande
1 Soulevez la
télécommande de la
poignée de panoramique.
La télécommande tourne
vers la droite et vers la
gauche.
2 Réglez l’angle.
3 Laissez la télécommande
fonctionner comme avant.
J Enregistrement avec
la fonction de mode
1 Appuyez à mi-course sur
PHOTO pour vérifier
l’image fixe. (“PHOTO
CAPTURE” apparaît sur
l’écran.)
2 Appuyez complètement
sur PHOTO pour prendre
la photo. (“PHOTO REC”
clignote à l’écran pendant
l’enregistrement.)
Remarque
•Vous ne pouvez pas vérifier
les images fixes sur
certaines caméscopes.
•La fonction
d’enregistrement de photos
n’est pas disponible sur
certains caméscopes.
•Si vous laissez le caméscope
en mode de veille pendant 5
minutes, le caméscope se
met automatiquement hors
tension. Pour restaurer le
mode de veille, réglez le
commutateur de pause
d’enregistrement sur LOCK
et puis ensuite sur
STANDBY.
K Lorsque vous
n’utilisez pas la
télécommande
Introduisez la fiche de la
télécommande fermement
dans la poignée de
panoramique pour empêcher
que la fiche de télécommande
ne se casse. Bloquez la
poignée de panoramique au
moyen de la courroie fournie.
L Changement de
l’angle de la tête du
trépied
Desserrez la molette de
verrouillage de la tête du
trépied et inclinez la tête du
trépied suivant l’angle voulu.
Spécifications
Charge maximum
3 kg (6 li. 10 on.)
Angle de panoramique
360 degrés
Angle d’inclinaison
90 degrés vers le bas, 65
degrés vers le haut
Niveaux des pieds
3 niveaux
Commande à distance
Fonction : Début/fin
d’enregistrement, attente/
verrouillage, zoom,
Activation/désactivation
mode photo
Longueur de cordon :
320 mm (12
Longueur de la poignée
de panoramique : 270 mm
3
(10
⁄4 pouces)
Dimensions
Hauteur maximum : env.
1.140 mm (45 pouces)
(pieds étendus et
élévateur utilisé)
Hauteur minimum : env.
450 mm (17
Course de la colonne :
env. 240 mm (9
Poids
Env. 1.1 kg (2 li. 7 on.)
Accessoire fourni
Mode d’emploi (1)
Conception et spécifications
modifiables sans préavis.
Ce symbole indique que le
produit est un accessoire
d’origine pour les
équipements vidéo Sony.
Lors de l’achat
d’équipements vidéo Sony,
Sony recommande l’achat
d’accessoires d’origine
affichant le symbole
“GENUINE VIDEO
ACCESSORIES”.
5
⁄8 pouces)
3
⁄4 pouces)
1
⁄2 pouces)
Utilización del
mando a distancia
Si desea obtener información
detallada, consulte el manual
de instrucciones de la
videocámara.
Conecte el enchufe de control
remoto firmemente a la toma
de control remoto l de la
videocámara. (F)
Si el enchufe de control
remoto no está conectado
firmemente, es posible que no
funcione la videocámara.
Sitúe el interruptor de
alimentación de la
videocámara en la posición
“CAMERA” y, a
continuación, en el modo de
grabación en espera.
F Grabación
1 Deslice el interruptor de
modo de grabación en
espera del mango de
panorámica hasta la
posición STANDBY.
Deslice el interruptor de
modo de grabación
firmemente hasta que
chasquee.
2 Pulse el botón START/
STOP para iniciar la
grabación.
Para detener la grabación,
pulse el botón START/STOP.
Para reanudar la grabación,
vuelva a pulsarlo.
G Zoom
Pulse el botón de zoom hacia
el lado T para telefoto (la
imagen aparece más cercana)
y hacia el lado W para gran
angular (la imagen aparece
más lejana). Dependiendo del
tipo de videocámara, si pulsa
el botón de zoom en mayor
medida, el zoom será más
rápido.
H Finalización de la
grabación
Deslice hacia LOCK el
interruptor de modo de
grabación en espera. La
alimentación de la
videocámara se apagará.
I Cambio del ángulo del
mando a distancia
1 Levante el mando a
distancia del mango de
panorámica. Dicho mando
gira a derecha e izquierda.
2 Ajuste el ángulo.
3 Deje el mando a distancia
como estaba inicialmente.
J Grabación con la
función de modo
fotográfico
1 Pulse PHOTO
ligeramente para
comprobar la imagen fija
(“PHOTO CAPTURE”
aparecerá en pantalla).
2 Pulse PHOTO firmemente
para filmar la imagen
(”PHOTO REC“ parpadea
en pantalla durante la
grabación).
Nota
•No es posible comprobar
imágenes fijas con
determinadas
videocámaras.
•La grabación fotográfica no
se encuentra disponible con
determinadas
videocámaras.
•Si deja la videocámara en el
modo de espera durante 5
minutos, ésta se apagará
automáticamente. Para
reanudar el modo de espera,
ajuste el interruptor de
grabación en espera en la
posición LOCK una vez y, a
continuación, en STANDBY.
K Cuando no utilice el
mando a distancia
Inserte firmemente el enchufe
de control remoto en el
mango de panorámica para
evitar que dicho enchufe se
rompa. Fije el mango de
panorámica a la pata con la
correa suministrada.
L Cambio del ángulo de
la cabeza del trípode
Afloje el mando de bloqueo
de la cabeza del trípode y
ajuste ésta en el ángulo que
desee.
Especificaciones
Carga máxima
3 kg
Angulo de panorámica
360 grados
Angulo de picado
90 grados hacia abajo,
65 grados hacia arriba
Alturas de las patas
3 alturas
Control remoto
Función: inicio/detención
de grabación, en espera/
bloqueo, Zoom,
Activación/desactivación
del modo fotográfico
Longitud del cable:
320 mm
Longitud del mango de
panorámica/picado:
270 mm
Dimensiones
Altura máxima: Aprox.
1.140 mm
(Apertura de las patas y
elevador a la altura
máxima)
Altura mínima: Aprox.
450 mm
Carrera del elevador:
Aprox. 240 mm.
Masa
Aprox. 1,1 kg
Accesorio suministrado
Manual de instrucciones
(1)
El diseño y las
especificaciones están sujetos
a cambio sin previo aviso.
Esta marca indica que este
producto es un accesorio
genuino para productos de
vídeo Sony.
Al adquirir productos de
vídeo Sony, Sony recomienda
accesorios que presenten la
marca “GENUINE VIDEO
ACCESSORIES”.
Loading...
