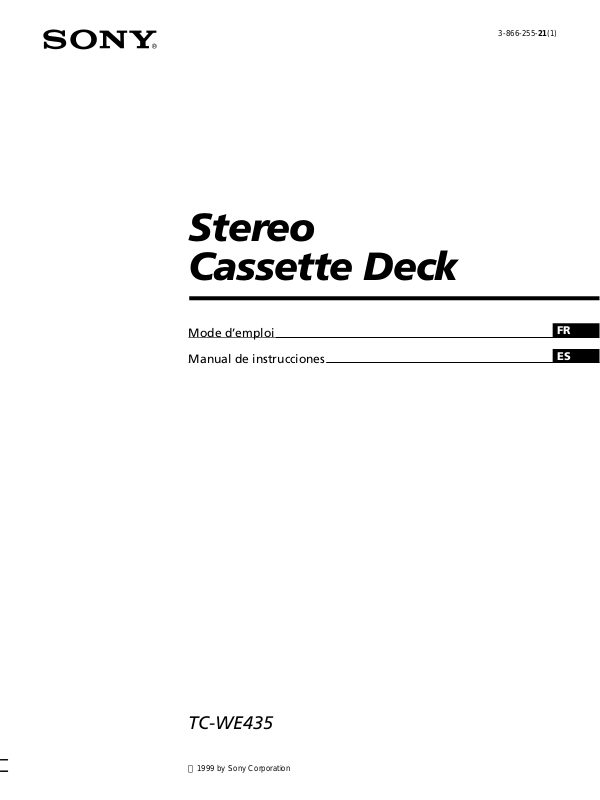

Sony TC-WE435 User Manual

Stereo Cassette Deck

3-866-255-21(1)

Mode d’emploi

Manual de instrucciones

TC-WE435

 1999 by Sony Corporation

AVERTISSEMENT

Bienvenue!

A propos de ce

Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

REMARQUE À L’ATTENTION DE LA CLIENTÈLE CANADIENNE

ATTENTION

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Merci pour l’achat de cette platine à cassette stéréo Sony. Avant de la mettre en service, veuillez lire attentivement ce mode d’emploi et le conserver pour toute référence future.

manuel

Les instructions de ce mode d’emploi concernent le modèle TC-WE435.

Convention

Le symbole suivant est utilisé dans ce mode d’emploi :

Indique des conseils et des suggestions qui facilitent une

manipulation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4 Raccordement de la platine 4

Lecture d’une cassette 5 Enregistrement sur une cassette 6

Fonctions élaborées pour la lecture

Localisation d’une plage (Multi-AMS/Lecture automatique/Lecture mémorisée) 8

Fonctions élaborées pour l’enregistrement

Réglage automatique du niveau d’enregistrement (Auto-réglage␣ du son) 9 Entrée et sortie d’enregistrement en fondu (Fader) 10 Copie d’une cassette 10 Insertion d’un espace vierge pendant l’enregistrement (Enregistrement silencieux) 11 Enregistrement synchronisé d’un CD par un cordon de commande A1 12

Informations complémentaires

Précautions 14 Remarques sur les cassettes 14 Nettoyage 15 En cas de panne 16 Spécifications 17

Index 18

Préparatifs

Déballage

Vérifiez si les éléments suivants se trouvent bien dans l’emballage :

• Cordons de liaison audio (2)

• Cordon de commande A1 (1) (fourni avec le modèle canadien seulement)

Raccordement de la platine

Raccordements

• Raccordement de la platine à cassette à un amplificateur

Raccordez l’amplificateur aux connecteurs LINE IN/OUT avec les cordons de liaison audio fournis. Quand vous branchez un cordon de liaison audio, vérifiez la couleur de la prise et celle de la fiche du cordon : Fiche rouge (droite) dans la prise rouge et fiche blanche (gauche) dans la prise blanche. Veillez à bien enfoncer les fiches pour éviter tout ronflement ou bruit. Raccordez la platine à l’amplificateur comme indiqué cidessous.

Cette partie explique comment raccorder la platine à un amplificateur. N’oubliez pas d’éteindre les deux appareils avant de les raccorder.

TC-WE435

vers une prise

REC

OUT

ç: Sens du signal

TAPE

Amplificateur

vers une prise murale

Lecteur CD

secteur

CONTROL

Platine à cassette Amplificateur

LINE

OUTIN

L R

ç: Sens du signal

• Raccordement de la platine à cassette à un lecteur CD doté de connecteurs CONTROL A1

Pour les informations sur les raccordements via les connecteurs CONTROL A1, voir le supplément inclus dans ce manuel.

TAPE

REC OUT IN

L R

Réglage du sélecteur de tension (uniquement sur les modèles avec sélecteur de tension)

Vérifiez que le sélecteur de tension sur le panneau arrière de la platine à cassette est réglé sur la tension du secteur local. Si ce n’est pas le cas, réglez-le sur la position correcte avec un tournevis avant de brancher le cordon d’alimentation secteur sur une prise secteur.

VOLTAGE

220V

230 – 240V

120V

Branchement du cordon d’alimentation secteur

Branchez le cordon sur une prise secteur.

Que faire ensuite?

Maintenant la platine à cassette est prête. Pour les fonctions de base, voir pages 5 à 7; pour les

fonctions élaborées, voir les paragraphes à partir de la page 8.

Fonctionnement de base

Lecture d’une cassette

32 4

DIRECTION MODE

RELAY

Ø ON ø OFF

PITCH CONTROL

•

–+

• Voir page 4 pour le raccordement.

• Vous pouvez utiliser les deux platines pour la lecture.

z Pour écouter une cassette

enregistrée avec le Dolby* NR (réductieur de bruit)

Réglez la touche DOLBY NR sur la position correspondant au type de Dolby — B ou C — utilisé lors de l’enregistrement de la cassette.

z Qu’est-ce que le Dolby NR

(réducteur de bruit)?

Le réducteur de bruit Dolby élimine le ronflement en accentuant les signaux de basses fréquences dans la plage de hautes fréquences pendant l’enregistrement, puis en les réduisant pendant la lecture. Le type C assure une réduction du bruit supérieure à celle du type B.

)(

AMS

ª ·

COUNTERAB

)

DOLBY NR

OFF

(

AMS

PAUSE REC MUTING REC

DUBBING AnB HIGH/NORMAL

START (DECK B P)

)(

)

AMS

)

ª ·

PRr

AUTO REC LEVEL

•

FADER ARL

SYNCHRO

PHONES

RESET MEMORY RESET MEMORY

(

AMS

§ §

Allumez l’amplificateur et sélectionnez la fonction platine.

Appuyez sur U puis à fond sur § pour

ouvrir le logement de la cassette, et introduisez une cassette.

Tournez la face à lire vers vous

Réglez DIRECTION MODE.

Pour reproduire Réglez sur

Une face seulement A

Les deux faces en continu* a

Les deux platines successivement* RELAY

* La platine s’arrête automatiquement au bout de cinq lectures consécutives.

Appuyez sur ·.

La lecture commence. Réglez le volume sur l’amplificateur.

N’éteignez pas la platine pendant l’enregistrement.

Pour Appuyez sur

Arrêter la lecture p

Commencer la lecture par la face arrière ª

Faire une pause (platine B uniquement) PAUSE P. Appuyez une nouvelle fois

Avancer rapidement ou rembobiner la bande ) ou 0

Sortir la cassette § après avoir arrêté la lecture

sur cette touche pour poursuivre la lecture.

Fonctionnement de base

z Vous pouvez brancher le

casque sur la prise PHONES

* DOLBY, le symbole double-D

a et HX Pro sont des marques de Dolby Laboratories Licensing Corporation.

z Pour régler la vitesse (Fonction de contrôle de la vitesse)

øOFF

ØON

PITCH CONTROL

–

Enfoncez la touche PITCH CONTROL pour activer la fonction de contrôle de la vitesse et tournez la commande dans le sens horaire pour augmenter la vitesse ou dans le sens contraire pour la réduire. La vitesse peut se régler pendant la lecture sur la platine A ou la copie à vitesse normale.

Fonctionnement de base

Enregistrement sur une cassette

32 5 4

DIRECTION MODE

RELAY

Ø ON ø OFF

PITCH CONTROL

•

–+

• Voir page 4 pour le raccordement.

• Utilisez la platine B (côté droit) pour l’enregistrement.

• Voir “Copie d’une cassette” (page 10) pour copier une cassette.

)(

AMS

ª ·

COUNTERAB

)

DOLBY NR

OFF

(

AMS

PAUSE REC MUTING REC

DUBBING AnB HIGH/NORMAL

START (DECK B P)

)(

)

AMS

)

ª ·

PRr

RESET MEMORY RESET MEMORY

(

AMS

§ §

Allumez l’amplificateur et reproduisez la source de

programme que vous voulez enregistrer.

Appuyez sur U puis à fond sur §

pour ouvrir le logement de la cassette, et introduisez une cassette dans la platine B.

Tournez la face à enregistrer vers vous

Réglez DIRECTION MODE.

Pour enregistrer sur Réglez sur

Une face seulement A

Les deux faces* a

* L’enregistrement s’arrête quand la face arrière est finie.

AUTO REC LEVEL

•

FADER ARL

SYNCHRO

PHONES

Appuyez sur REC r.

· s’allume pour indiquer que l’enregistrement commence par la face tournée vers vous. Si ce n’est pas le cas, appuyez une fois sur ·. La platine à cassette ajuste automatiquement le niveau d’enregistrement (voir page 9). Après l’éclairage du voyant AUTO, arrêtez la source de programme. Si vous souhaitez ajuster le niveau d’enregistrement manuellement, voir “Pour ajuster manuellement le niveau d’enregistrement” (page 7).

Fonctionnement de base

z Pour protéger vos

enregistrements contre un effacement accidentel

Brisez la ou les languettes de protection (voir page 14).

z Le Dolby HX Pro* s’active

automatiquement pendant l’enregistrement

La distorsion et le bruit sont réduits dans la réponse de hautes fréquences pour produire un son de haute qualité dont on pourra profiter même pendant la lecture sur d’autres platines à cassette.

Appuyez sur PAUSE P ou ·.

L’enregistrement commence.

Démarrez la source de programme.

N’éteignez pas la platine pendant l’enregistrement.

Pour Appuyez sur

Arrêter l’enregistrement p

Commencez l’enregistrement par la face arrière ª deux fois à l’étape 5

Faire une pause PAUSE P. Appuyez une nouvelle fois

Sortir la cassette § après avoir arrêté l’enregistrement

Utilisez aussi le sélecteur et la commande suivants

(

)

AMS

)

·

DOLBY NR

OFF

COUNTERAB

(

AMS

)(

PAUSE REC MUTING REC

RESET MEMORY

DUBBING AnB HIGH/NORMAL

START (DECK B P)

)

AMS

)

ª ·

PRr

§

sur cette touche pour poursuivre l’enregistrement.

AUTO REC LEVEL

•

FADER ARL

SYNCHRO

PHONES

Fonctionnement de base

Remarque

Selon la source enregistrée, de la distorsion peut apparaître malgré le réglage du niveau d’enregistrement. Si le cas se présente, tournez REC LEVEL vers la gauche pour réduire le niveau.

* HX Pro headroom extension

d’origine Bang & Olufsen et fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D a et HX Pro sont des marques de Dolby Laboratories Licensing Corporation.

DOLBY NR

REC LEVEL

Pour enregistrer avec le Dolby NR (réducteur de bruit)

Réglez DOLBY NR sur B ou C avant de commencer l’enregistrement.

Pour ajuster manuellement le niveau d’enregistrement

Après avoir appuyé sur REC r à l’étape 4 de la page 6, tournez REC LEVEL de sorte que les décibelmètres atteignent le niveau recommandé pour le type de cassette utilisé. Une fois ces réglages effectués, arrêtez la source de programme et continuez la procédure à partir de l’étape 5.

–

∞

L R

Pour une cassette de type I ou II

Pour une cassette de type IV

–

–10–20–

+40

Fonctions élaborées pour la lecture

Localisation d’une plage (Multi-AMS/Lecture automatique/Lecture mémorisée)

Vous pouvez localiser rapidement les plages suivantes et précédentes dans une limite de 30 plages (MultiAMS : Recherche de plage musicale) ou le début d’une cassette (Lecture automatique). Vous pouvez même localiser un point quelconque d’une cassette (Lecture mémorisée).

MEMORY MEMORYRESET RESET

)

ª ·

PRr

)

•

ª ·

§ §

Remarques

• La fonction Multi-AMS ne marche pas correctement si: — l’espace vierge entre les plages est inférieur à

4 secondes;

— les fréquences d’un passage sont très basses ou le

volume d’une plage extrêmement réduit;

— la puissance du signal des canaux gauche et droit est

très différente;

• La fonction Multi-AMS est inopérante sur une platine pendant la lecture, l’enregistrement (sauf la copie) ou la pause sur l’autre platine.

• Pendant la localisation Multi-AMS, la platine s’arrête à la fin de la face présente, même si le sérecteur DIRECTION MODE est réglé sur a.

• Les compteurs sont remis à “0000” quand vous coupez la platine.

ª/· 0/)0/)

Remarque

Vérifiez l’indicateur de sens de défilement de la platine que vous utilisez. Pour localiser une plage sur la face arrière (quand ª s’allume), appuyez sur les touches entre parenthèses.

Pour localiser Appuyez sur

Le début des plages suivantes (Multi-AMS)

Le début de la plage actuelle (Multi-AMS)

Le début des plages précédentes (Multi-AMS)

Le début de la cassette (Lecture automatique)

Un point particulier de la cassette (Lecture mémorisée)

) (ou 0) autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.

0 (ou )) une fois pendant la lecture.

0 (ou )) autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser l’avant dernière plage, appuyez trois fois.

MEMORY, à plusieurs reprises, sur la platine utilisée jusqu’à ce que “M” disparaisse de l’afficheur. Appuyez ensuite sur 0 (ou )) tout en tenant · enfoncée (ou ª).

MEMORY, à plusieurs reprises, sur la platine utilisée jusqu’à ce que “M” apparaisse sur l’afficheur. Recherchez le point souhaité, puis appuyez sur RESET pour remettre le compteur à zéro et mémoriser ce point. Pour localiser ensuite le point mémorisé et commencer la lecture, appuyez sur 0 (ou )) tout en maintenant · (ou ª) enfoncée. (Appuyez sur 0 ou ) pour arrêter la bande à “0.00” .)

Fonctions élaborées pour l’enregistrement

z Réglez le niveau d’enregistrement manuellement

Réglage automatique du niveau d’enregistrement (Auto-réglage␣ du son)

La fonction d’auto-réglage du son ajuste le niveau d’enregistrement en fonction du niveau de crête de la source.

Voyant AUTO

)

•

ª ·

§ §

)

ª ·

PRr

PAUSE P REC r·p

REC LEVEL

ARL

avec la commande REC LEVEL dans les cas suivants:

• Le niveau d’enregistrement ne peut pas être réglé correctement à cause de bruits excessifs dans la source de programme.

• Le niveau de la source de programme est trop faible et le niveau d’enregistrement n’augmente pas. Pendant un passage calme d’un morceau de musique classique, par exemple, le niveau d’enregistrement peut rester faible pendant un certain temps. Si la source contient ensuite des passages à niveau sonore plus élevé , reproduisez le passage au niveau le plus élevé pour pouvoir régler correctement le niveau.

• Le niveau d’enregistrement ne diminue pas pendant un certain temps. La fonction d’auto-réglage du son risque de ne pas fonctionner correctement si vous essayez d’enregistrer le son traité par un égalisateur graphique de niveau très élevé.

1 Suivez les étapes 1 à 3 de “Enregistrement sur une

cassette” de la page 6. Vérifiez que les languettes de protection de la cassette n’ont pas été brisées.

2 Appuyez sur REC r.

Le voyant AUTO clignote et la platine règle automatiquement le niveau d’enregistrement. Une fois que le niveau d’enregistrement est réglé, le voyant AUTO cesse de clignoter et reste allumé.

3 Appuyez sur PAUSE P ou ·.

L’enregistrement commence.

Pour annuler la fonction d’auto-réglage du son

Appuyez sur ARL ou tournez REC LEVEL pour éteindre le voyant AUTO. Dans les deux cas, l’enregistrement continuera, mais la fonction Auto Rec Level sera annulée.

Pour arrêter l’enregistrement

Appuyez sur p.

z Qu’est-ce que la fonction d’auto-réglage du son?

La fonction d’auto-réglage du son ajuste automatiquement le niveau d’enregistrement en fonction du niveau de crête de la source de programme. Lorsque le voyant AUTO clignote, le niveau d’enregistrement se règle le plus haut possible tout en évitant l’apparition de distorsion. Si le niveau du signal augmente trop après le début de l’enregistrement, le niveau d’enregistrement diminuera progressivement.

z Pour enregistrer avec un niveau d’enregistrement

optimal

• Appuyez sur la touche REC r pendant la lecture du passage au niveau le plus élevé de la source à enregistrer pour éviter que le niveau d’enregistrement change après le commencement de l’enregistrement. Vous obtiendrez un enregistrement plus naturel.

• Si toute la source de programme est reproduite lorsque le voyant AUTO s’allume après avoir cessé de clignoter, le niveau d’enregistrement se réglera en fonction du niveau le plus élevé de la source.

z Le réglage du niveau d’enregistrement est maintenu

même après l’enregistrement

Après l’enregistrement avec la fonction d’auto-réglage du son, le voyant AUTO reste allumé et le réglage du niveau d’enregistrement ne change pas. Procédez de l’une des manières suivantes pour annuler ce réglage :

• Appuyez sur ARL pour éteindre le voyant AUTO.

• Tournez REC LEVEL.

• Mettez la platine hors tension.

Fonctions élaborées pour l’enregistrement

ª/·DIRECTION MODE HIGH/NORMALPAUSE P

ª ·

)

§ §

PRr

ª ·

)

•

Entrée et sortie d’enregistrement en fondu (Fader)

Vous pouvez graduellement augmenter le niveau sonore au début de l’enregistrement (entrée en fondu) ou le diminuer à la fin de l’enregistrement (sortie en fondu). Cette fonction est très pratique, par exemple quand la cassette se termine avant la fin du disque, car la dernière plage n’est pas coupée abruptement.

Voyant AUTO

)

ª ·

PRr

)

FADER

•

ª ·

§ §

Pour effectuer Effectuez les opérations suivantes:

une entrée en fondu

une sortir en fondu

1 Suivez les étapes 1 à 4 de

“Enregistrement sur une cassette” à la page 6.

2 Démarrez la lecture de la source de

programme et appuyez sur FADER au point aù vous souhaitez faire démarrer l’entrée en fondu. Le voyant AUTO clignote pendant l’entrée en fondu. A la fin du l’entrée en fondu, le voyant AUTO s’éteint. (Il reste éclairé si la fonction de réglage automatique du niveau d’enregistrement est activée.)

Pendant l’enregistrement, appuyez sur FADER à l’endroit où la sortie en fondu doit commencer. Lorsque le fondu est terminé, “REC ” clignote sur l’afficheur et la platine se met en pause.

Copie d’une cassette

Vous pouvez copier une cassette de la platine A sur une cassette de la platine B à vitesse normale ou rapide.

1 Introduisez une cassette enregistrée dans la

platine A et une cassette vierge dans la platine B. Assurez-vous que les languettes de protection de la cassette dans la platine B n’ont pas été enlevées.

2 Sélectionnez la ou les faces sur lesquelles

enregistrer.

Pour enregistrer sur Réglez DIRECTION MODE sur

Une face A

Les deux faces a.

L’enregistrement sur la face arrière de la cassette dans la platine B commence indépendamment de la lecture de la cassette dans la platine A.

RELAY. L’enregistrement sur la face arrière de la cassette dans la platine B commence simultanément avec la lecture de la face arrière de la cassette dans la platine A.

3 Sélectionnez la vitesse de copie.

Pour sélectionner Appuyez sur HIGH/NORMAL

Vitesse normale Une fois

Vitesse rapide Deux fois

Remarque

L’entrée óu la sortie en fondu est impossible quand la

“HIGH” ou “NORM” apparaît dans l’afficheur. La platine se met en pause de copie.

commande REC LEVEL est réglée sur 0 (minimum).

4 Sélectionnez la face par laquelle la copie doit

commencer.

Pour enregistrer à partir de Appuyez sur

La face avant ·

La face arrière ª

5 Appuyez sur PAUSE P pour commencer la copie.

Pour arrêter la copie

Pendant Appuyez sur

La copie normale p sur la platine B

La copie rapide p sur les deux platines

Fonctions élaborées pour l’enregistrement

Insertion d’un espace vierge pendant l’enregistrement (Enregistrement silencieux)

z Pendant la copie rapide

Seule la touche p peut être utilisée.

z Vous n’avez pas besoin de régler le niveau

d’enregistrement ni de sélectionner le réducteur de bruit Dolby pendant la copie

La copie est automatiquement effectuée au même niveau d’enregistrement et avec le type de Dolby utilisé pour l’enregistrement de la cassette de la platine A. Si vous voulez contrôler le son pendant la copie normale, réglez le sélecteur DOLBY NR sur le type de réducteur utilisé pour la cassette dans la platine A (voir page 5).

z La vitesse de lecture est ajustable sur la platine A

Voir page 5.

Remarque

Si un téléviseur se trouve à proximité de la platine à cassette, du bruit peut être audible pendant la copie rapide. Dans ce cas, éteignez le téléviseur ou éloignez-le de la platine.

Copie de passages particuliers

Ceci n’est possible que pendant la copie normale.

Vous pouvez insérer un espace vierge de quatre secondes entre les plages. Les espaces vierges permettront ensuite de localiser le début de plages particuliéres avec la fonction Multi-AMS (voir page 8). Cette fonction permet également d’effacer les passages inutiles d’une cassette.

)

ª ·

PRr

)

·REC MUTING RPAUSE P

•

ª ·

§ §

1 Suivez les étapes 1 à 5 de “Enregistrement sur une

cassette” aux pages 6 et 7. L’enregistrement commence.

2 Appuyez sur REC MUTING R à l’endroit où vous

voulez insérer un espace vierge. “REC” clignote dans l’afficheur et un espace vierge est enregistré sur la bande. Au bout de 4 secondes, P s’allume et la platine se met en pause d’enregistrement.

1 Appuyez sur p de la platine A au début du

passage que vous voulez omettre. La platine B se met en pause d’enregistrement.

2 Localisez le point où vous voulez poursuivre

l’enregistrement sur la platine A, puis arrêtez la cassette.

3 Appuyez sur PAUSE P pour poursuivre la copie.

3 Appuyez sur PAUSE P ou · pour poursuivre

l’enregistrement.

z Si vous voulez insérer un espace vierge de plus de 4

secondes

Tenez REC MUTING R enfoncée tant que nécessaire. Au bout de 4 secondes, “REC” clignote plus rapidement. Quand vous relâchez REC MUTING R, P s’allume et la platine se met en pause d’enregistrement. Appuyez sur PAUSE P ou · pour poursuivre l’enregistrement.

+ 25 hidden pages
