Page 1

Ster eo Cassette Deck

3-856-296-51(1)

Operating Instructions Mode d‘emploi Manual de instrucciones

®œ•Œª°©˙Æ—

EN F ES C

4/01_TC-KE600S.51(1) C

TC-KE600S

 1996 by Sony Corporation

3-856-296-51(1)

Page 2

WARNING

Welcome!

About This Manual

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

Thank you for purchasing the Sony Stereo Cassette Deck. Before operating the unit, please read this manual thoroughly and retain it for future reference.

Features

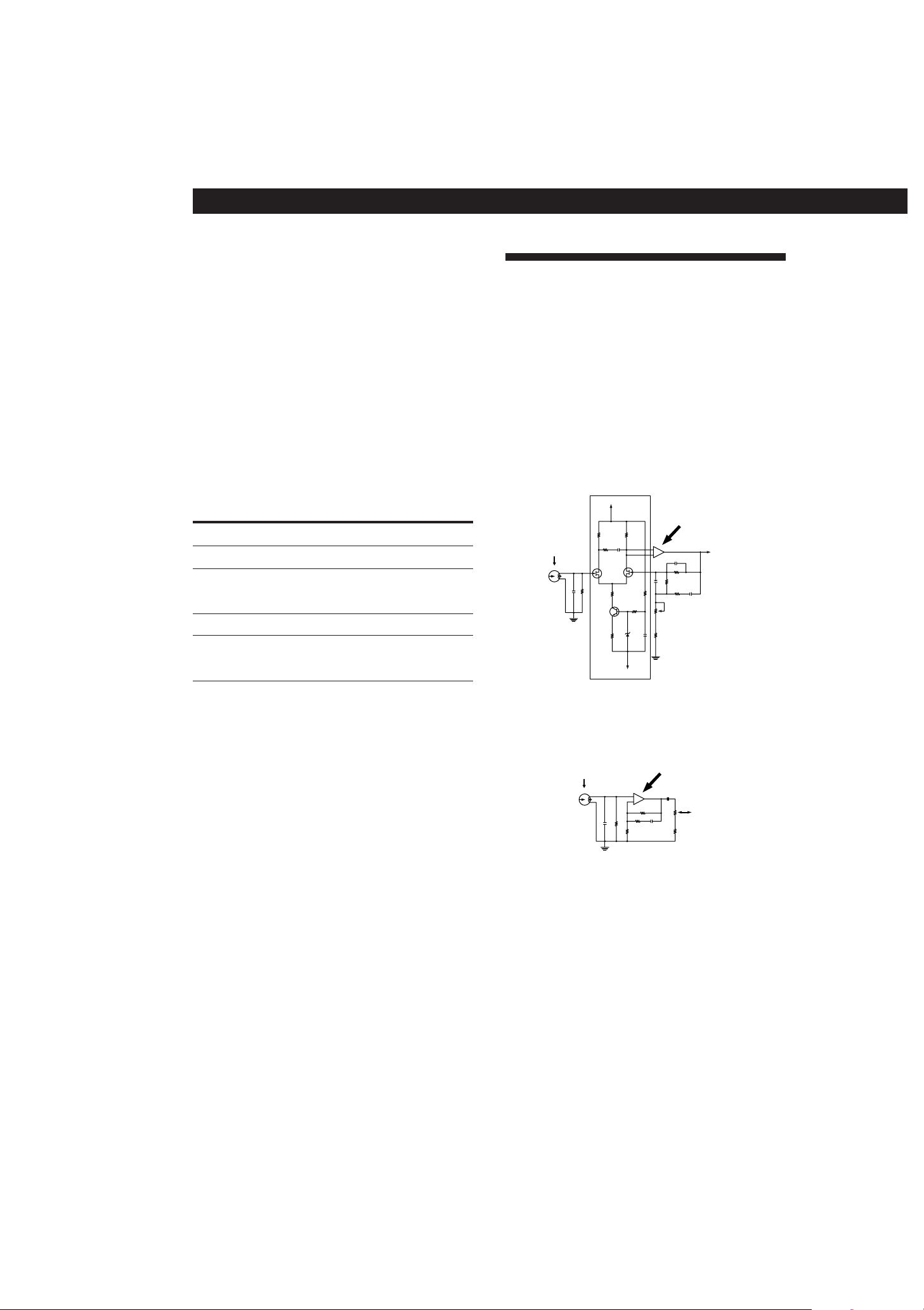

The TC-KE600S is provided with an FET input PB amplifier which enables higher quality sound output. (For details on the FET input PB amplifier, see ”Glossary“ on page 14.)

The instructions in this manual are for model TC-KE600S.

Conventions

• Instructions in this manual describe the controls on the deck.

• The following icon is used in this manual:

Indicates useful information or

tips that make a task easier.

3-856-296-51(1)

Page 3

Getting Started

Unpacking 4 Hooking Up the System 4

Playing a Tape 5 Recording on a Tape 6

Advanced Playback Operations

Locating a Track (Multi-AMS/Auto Play/Memory Play) 8

Advanced Recording Operations

Adjusting Bias and Recording Level Calibration 9 Monitoring the Recorded Sound 10 Inserting a Blank Space During Recording (Record Muting) 10

Additional Information

Precautions 11 Notes on Cassette Tapes 11 Cleaning 12 Troubleshooting 12 Specifications 13 Glossary 14

Index 16

GBGB

3-856-296-51(1)

Page 4

Getting Started

Unpacking

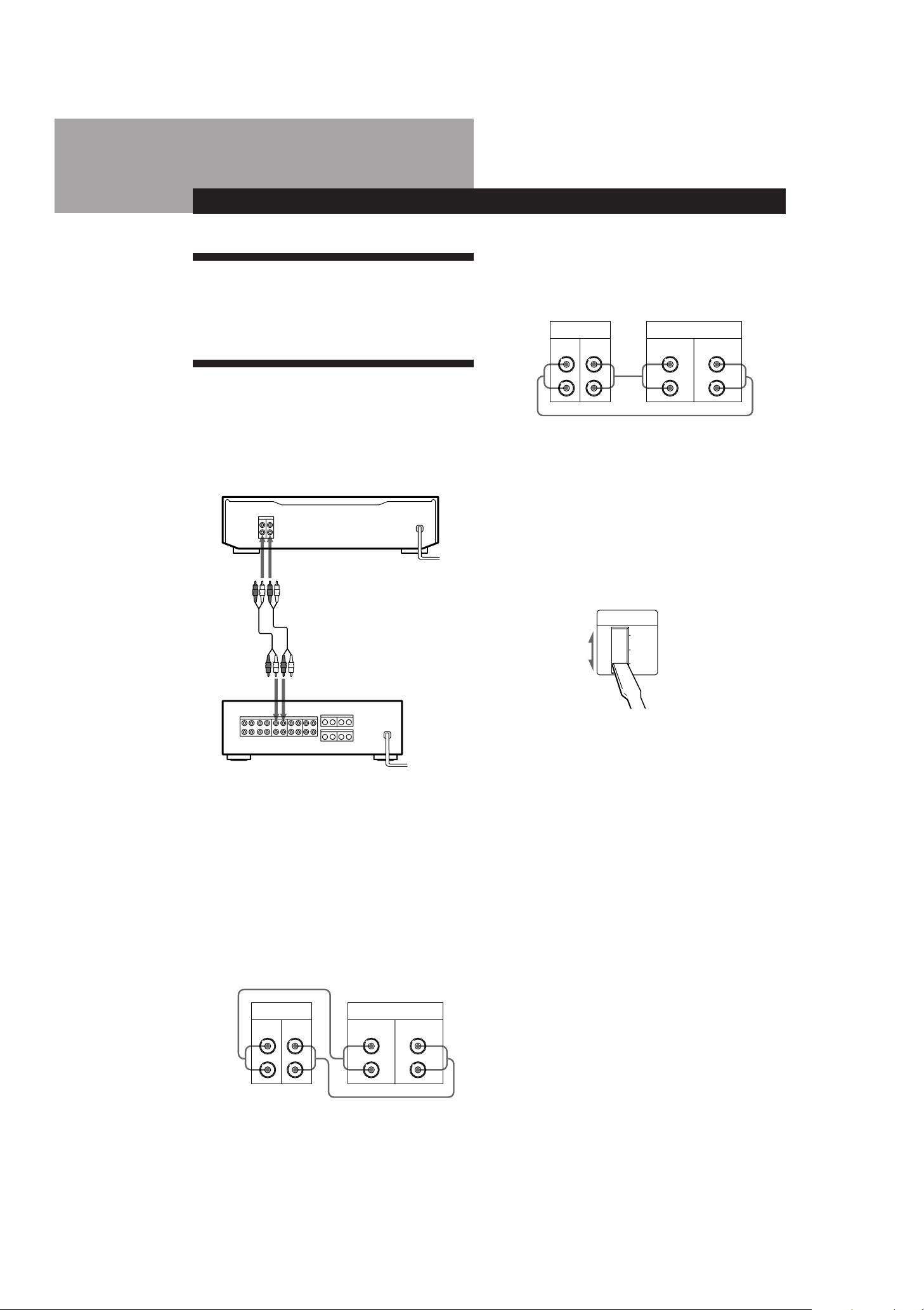

To connect your tape deck to another tape deck

Connect both tape decks as shown below.

Check that you have received the following supplied item:

• Audio connecting cords (2)

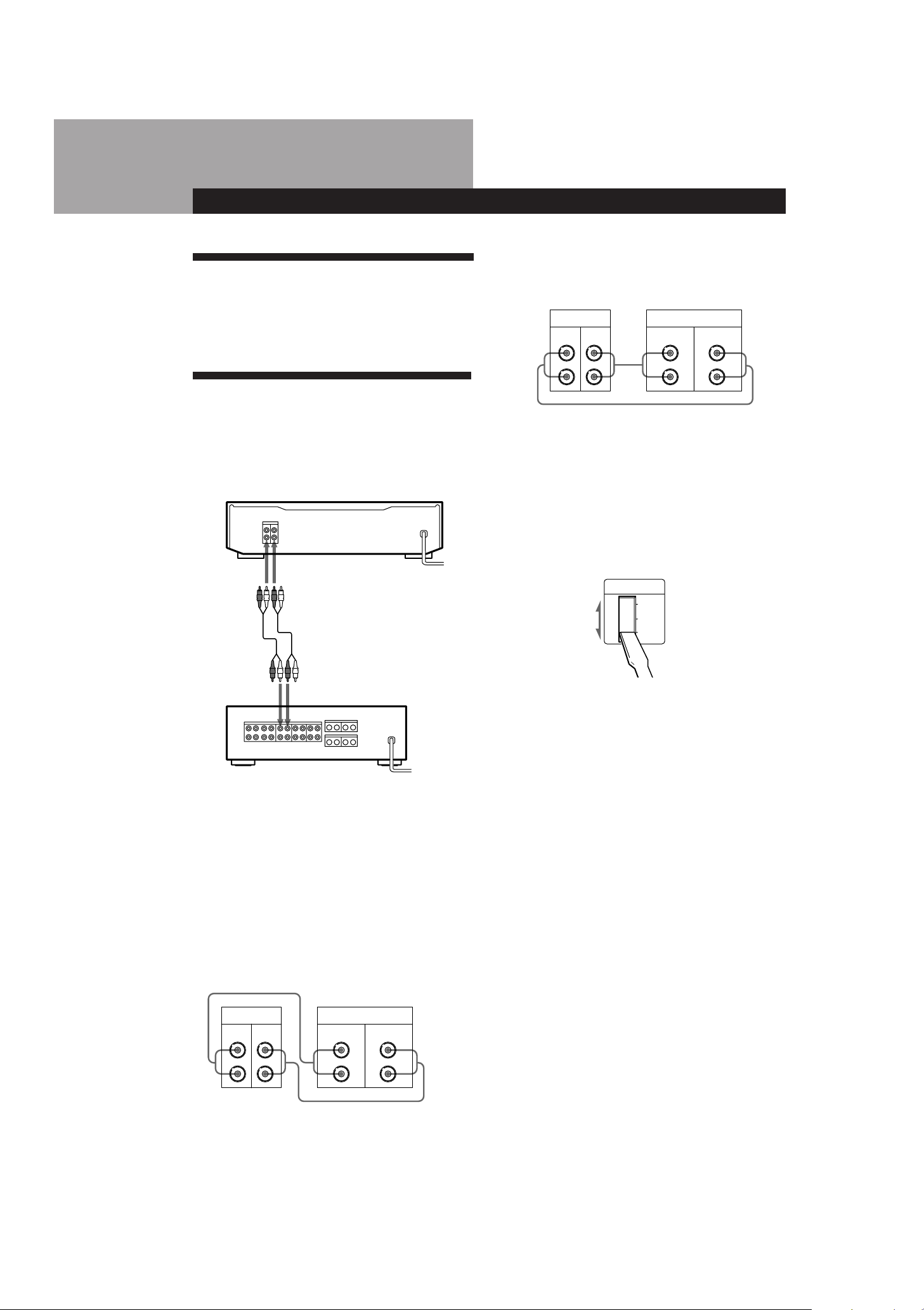

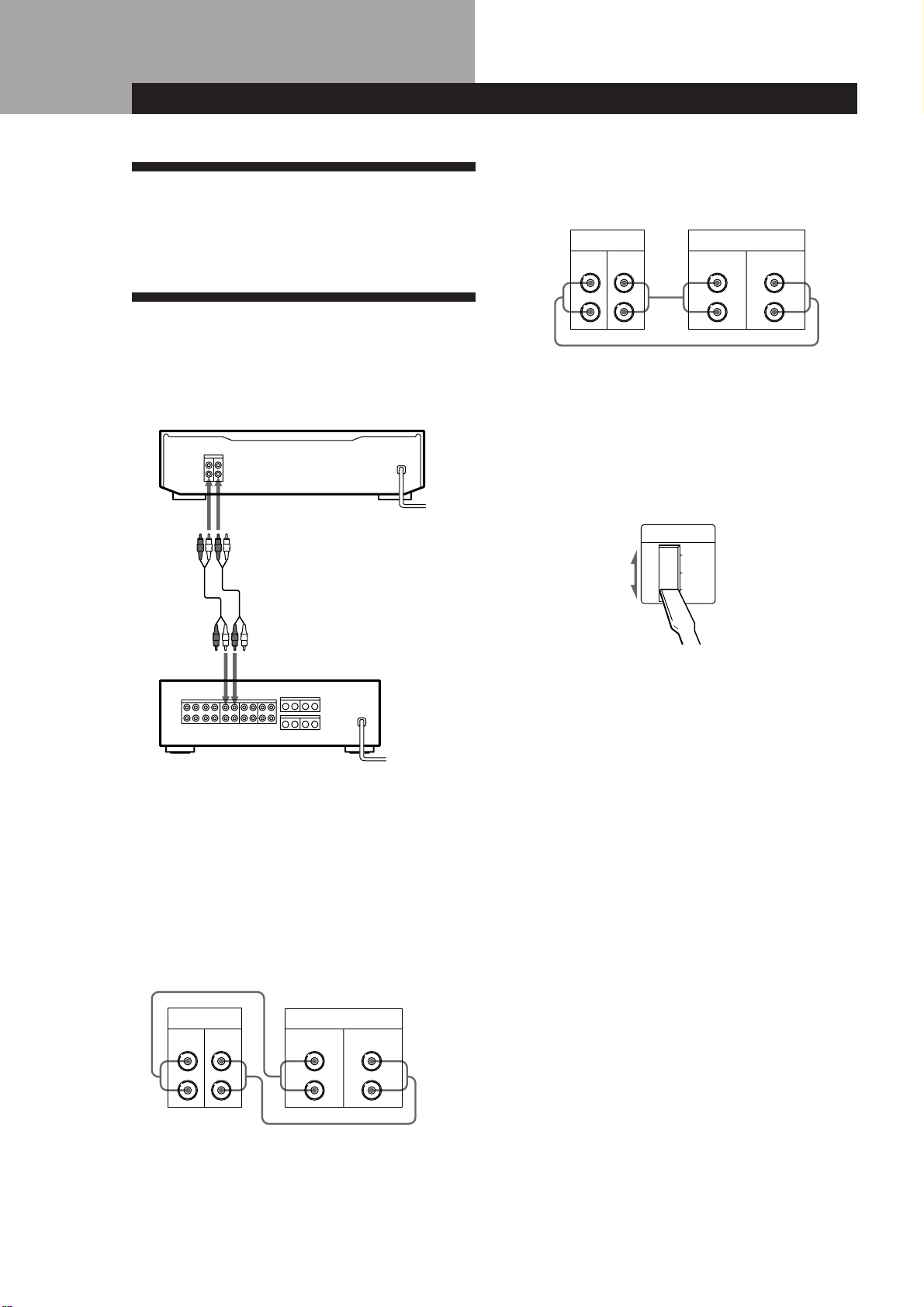

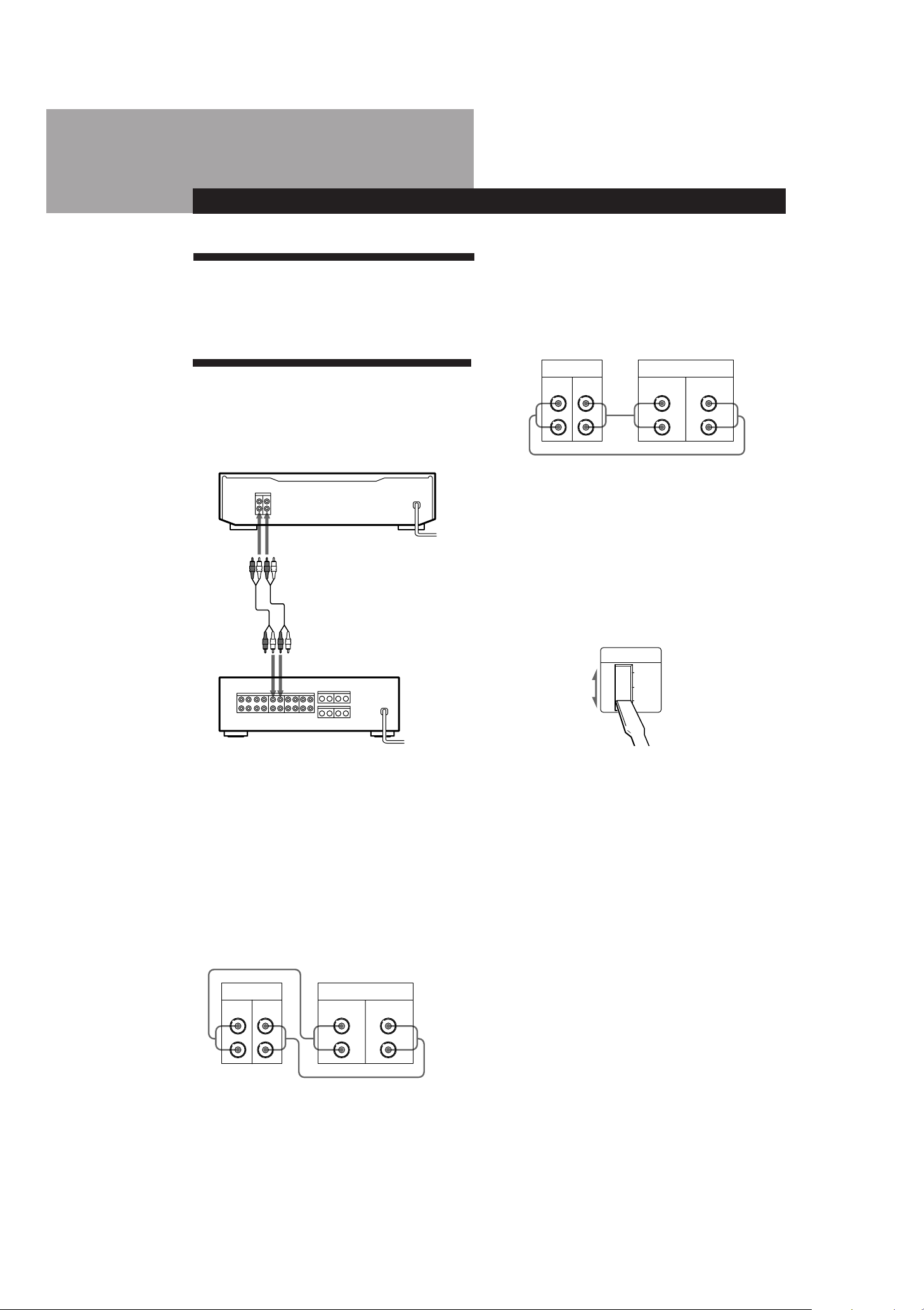

Hooking Up the System

This section describes how to hook up the tape deck to an amplifier. Be sure to turn off the power of each component before making the connections.

TC-KE600S

to LINE IN

to LINE OUT

to an AC (socket) outlet

Tape deck

LINE

OUTIN

Another tape deck

LINE

OUTIN

L R

ç :Signal flow

Setting the voltage selector (only on models supplied with a voltage selector)

Check that the voltage selector on the rear panel of the tape deck is set to the local power line voltage. If not, set the selector to the correct position using a screwdriver before connecting the AC power cord to an AC outlet.

VOLTAGE

220V 240V 120V

to REC OUT to TAPE IN

Amplifier

to a wall outlet (mains)

Hookups

When connecting an audio connecting cord, be sure to match the color-coded cord to the appropriate jacks on the components: Red (right) to Red and White (left) to White. Be sure to make connections firmly to avoid hum and noise. Connect the tape deck to the amplifier as shown below.

Tape deck Amplifier

LINE

OUTIN

TAPE

REC OUT IN

Connecting the AC power cord

Connect the AC power cord to an AC outlet.

Where do I go next?

Now you’re ready to use your tape deck. For basic operations, go to pages 5 to 7; for advanced operations, go to the sections starting from page 8.

ç :Signal flow

3-856-296-51(1)

Page 5

Basic Operations

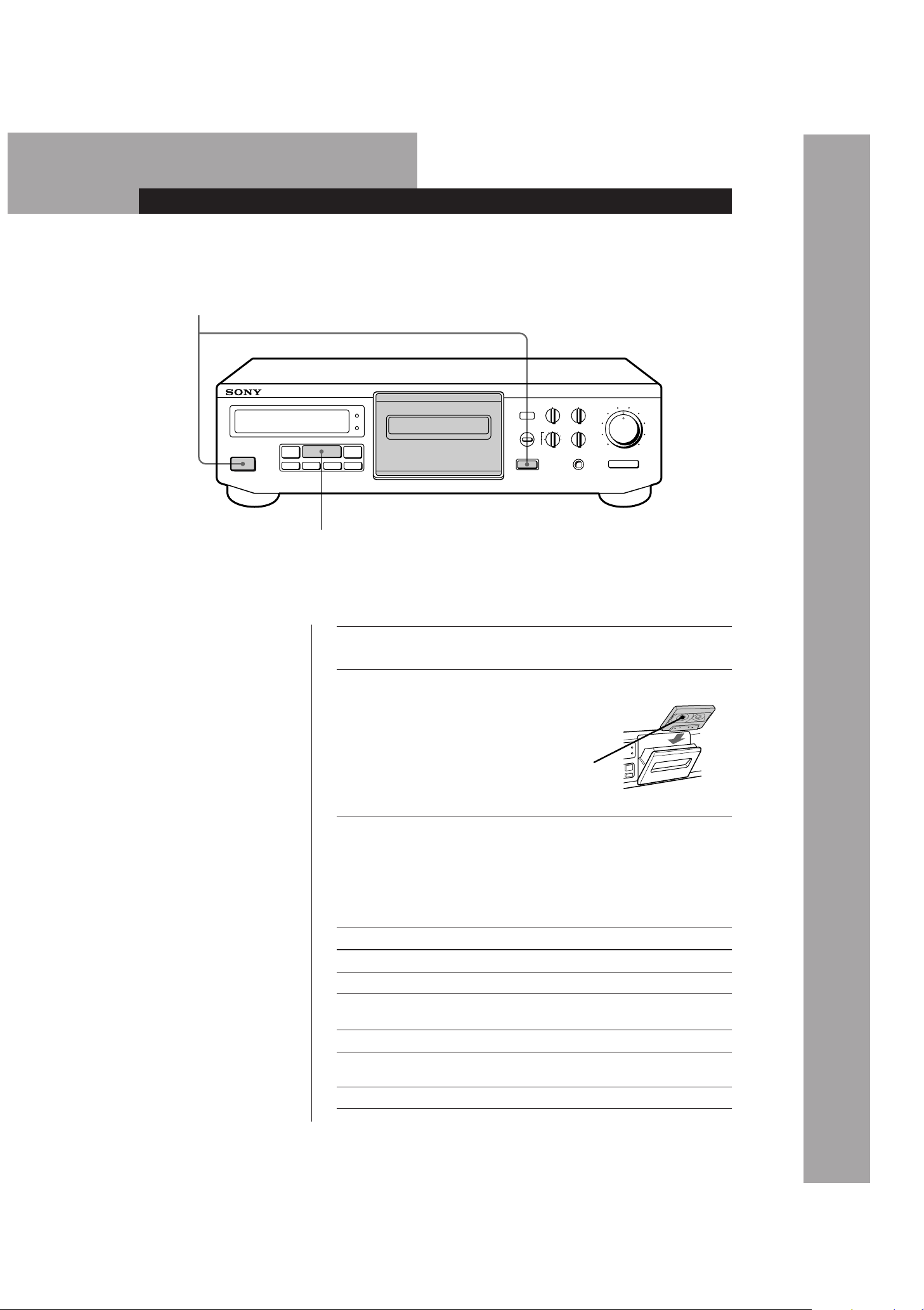

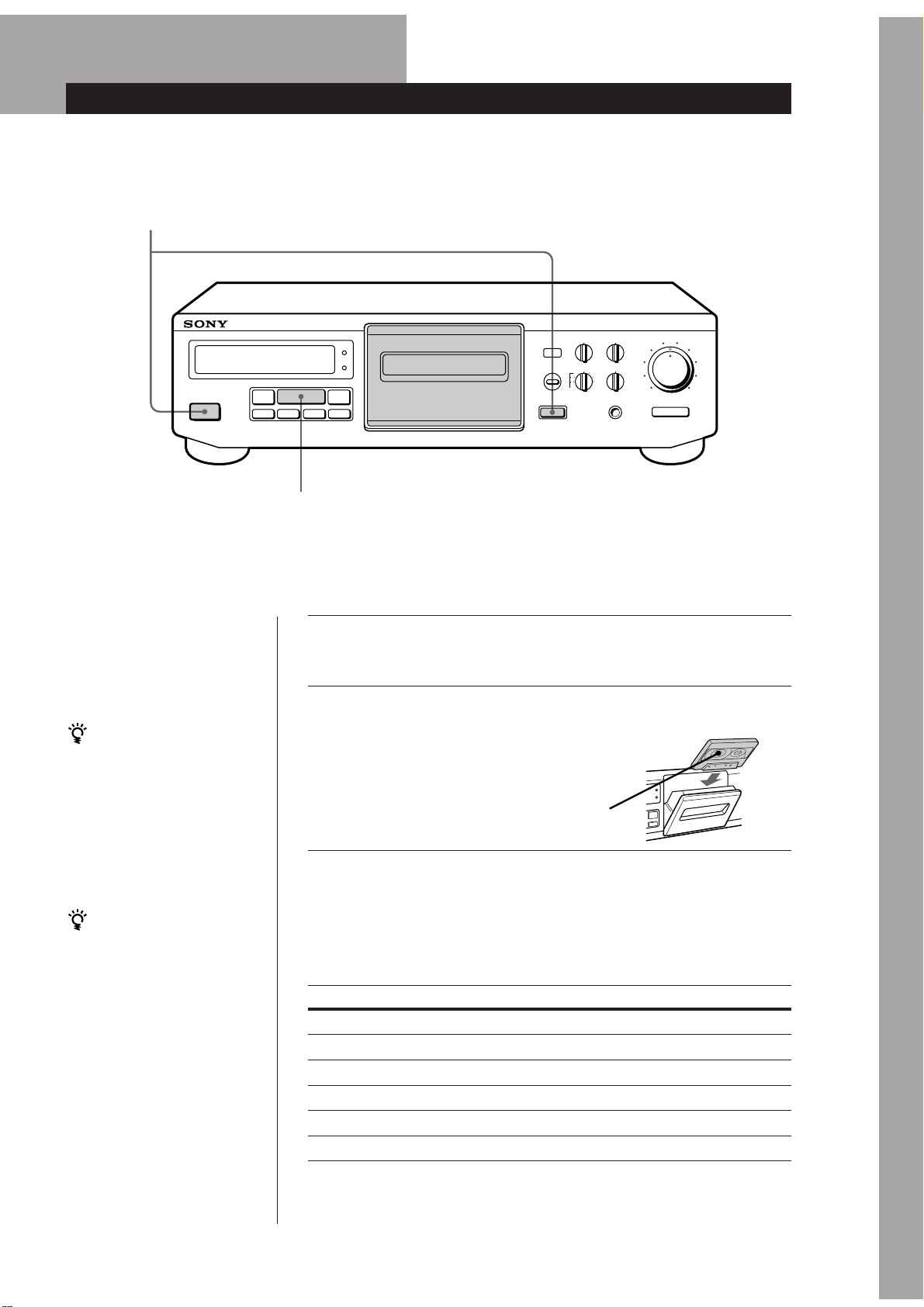

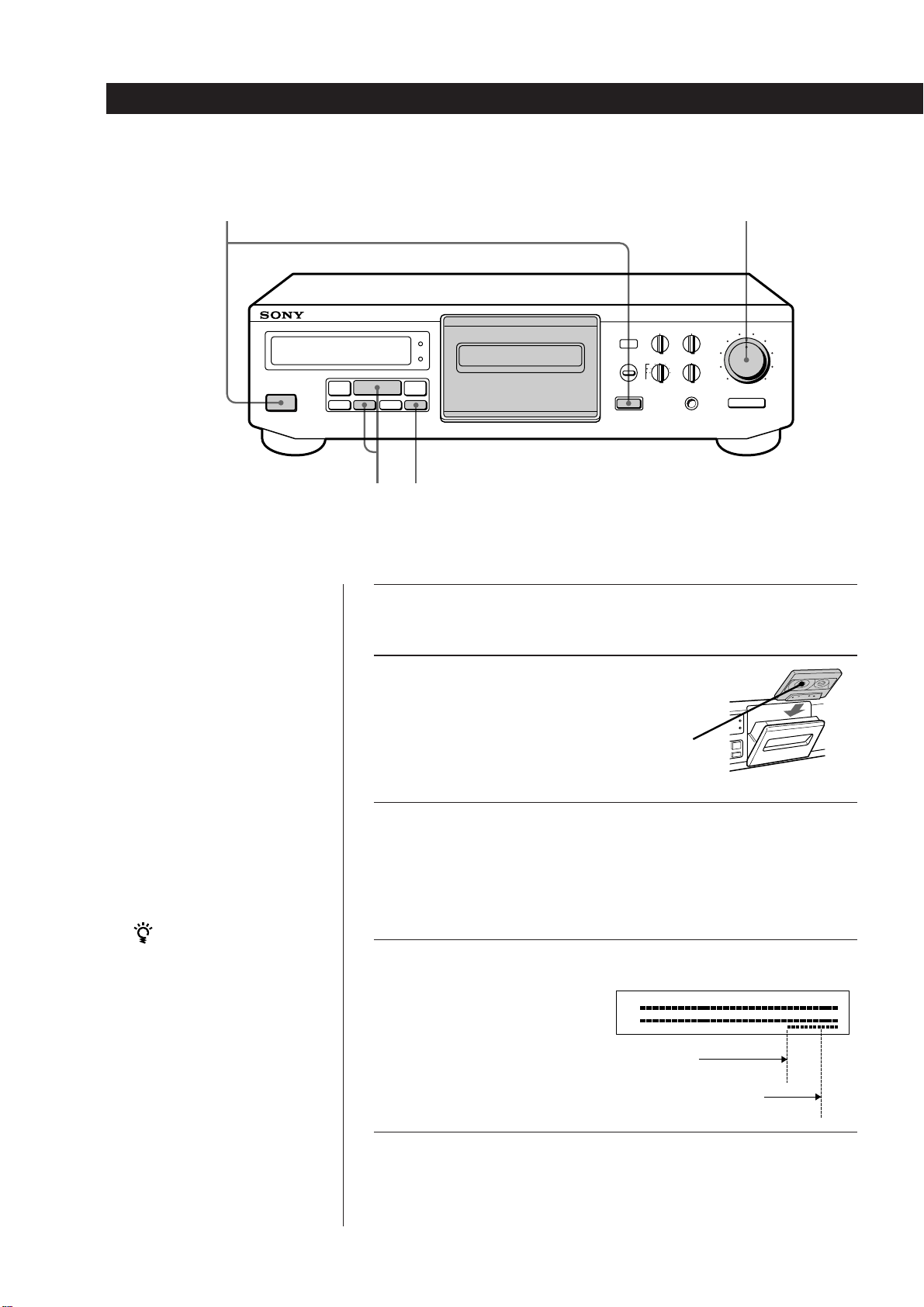

Playing a Tape

Basic Operations

POWER

• See page 4 for hookup information.

z To play a tape recorded

with the Dolby NR* system

Turn DOLBY NR to the same Dolby system that the tape was recorded in—B, C, or S. Please note that the B, C, and S settings on both sides are identical during playback since the MPX filter operates only during recording.

0 AMS )

PRr

PAUSE

REC MUTE

BIAS

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

Turn on the amplifier and select the tape deck position.

Press POWER, and then press § OPEN/CLOSE

and insert a cassette.

With the side you want to play facing you

REC LEVEL

MONITOR

Basic Operations

z You can connect the

headphones to PHONES.

* Dolby noise reduction

manufactured under license from Dolby Laboratories Licensing Corporation.

“DOLBY” and the double-D symbol a are trademarks of Dolby Laboratories Licensing Corporation.

Press ·.

The deck starts playing. “TAPE” and the tape type (I, II, or IV) appear in the display. Adjust the volume on the amplifier.

Do not press POWER while the tape deck is operating. If you do so, the tape may be damaged.

Stop playing p Pause P PAUSE. Press the button again to

Fast-forward or rewind ) or 0 when the deck is stopped Increase the tape fast-forward or rewind

speed

Take out the cassette

Press

resume play.

) or 0 again during fast-forwarding or rewinding

§ OPEN/CLOSE after stopping playing

3-856-296-51(1)

Page 6

Basic Operations

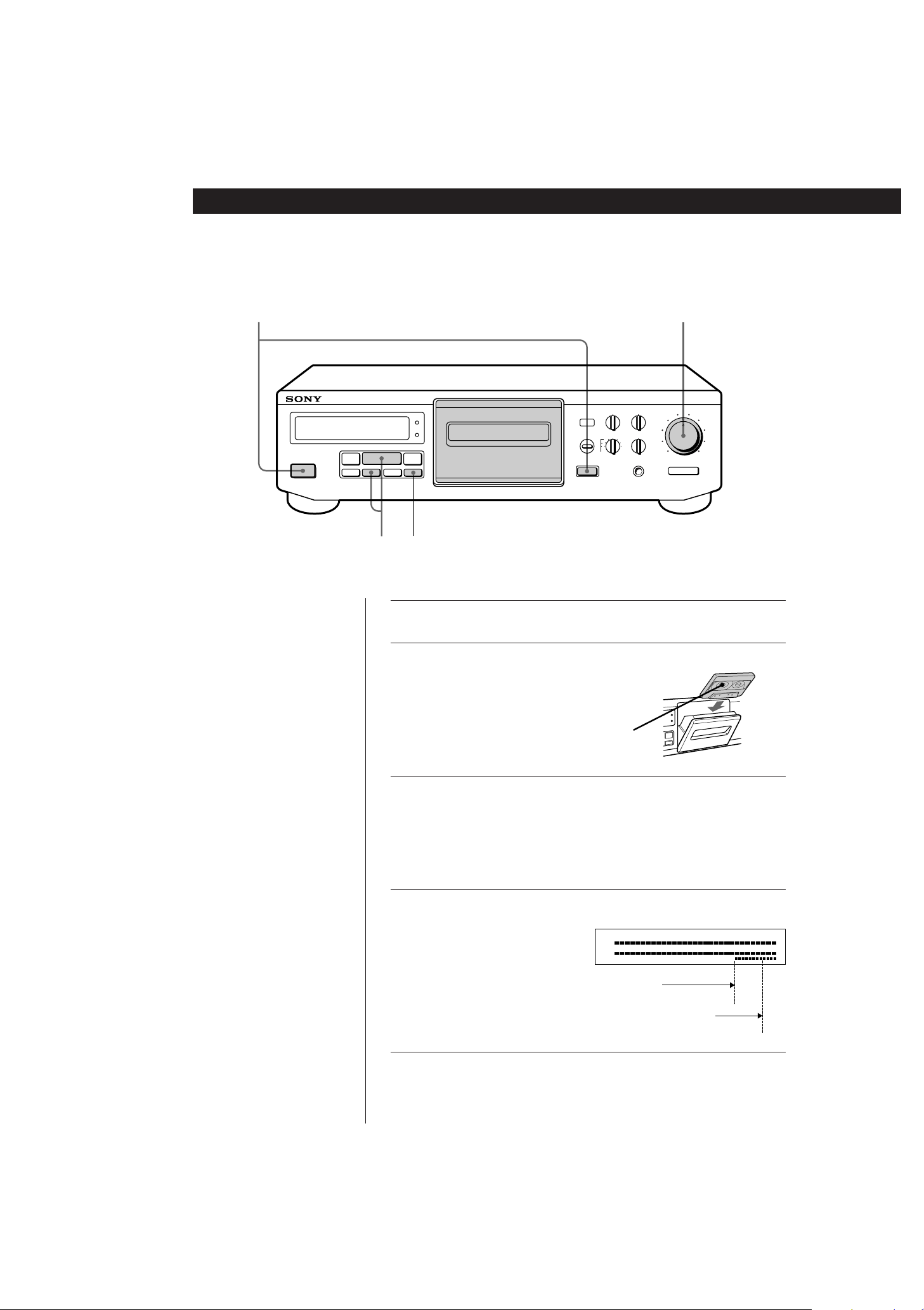

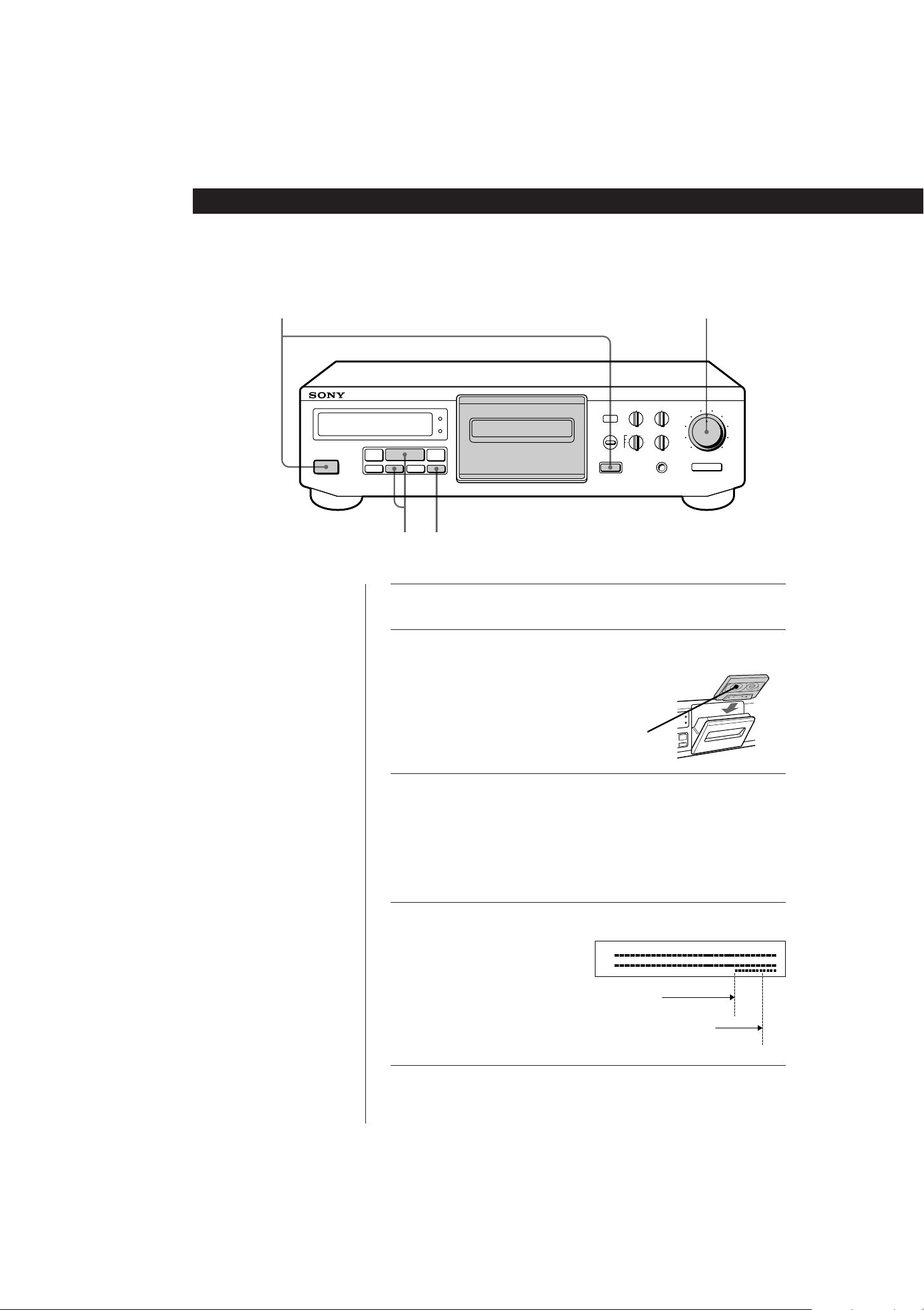

Recording on a Tape

POWER

• See page 4 for hookup information.

0 AMS )

PRr

PAUSE

523

REC MUTE

BIAS

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

REC LEVEL

MONITOR

Turn on the amplifier and play the program source you want

to record. Press POWER, and then press § OPEN/CLOSE

and insert a cassette.

With the side you want to record facing you

Press r REC.

”SOURCE” and the tape type (I, II, or IV) appear in the display.

Do not press POWER while the tape deck is operating. If you do so, the tape may be damaged.

z To protect recordings

against accidental erasure

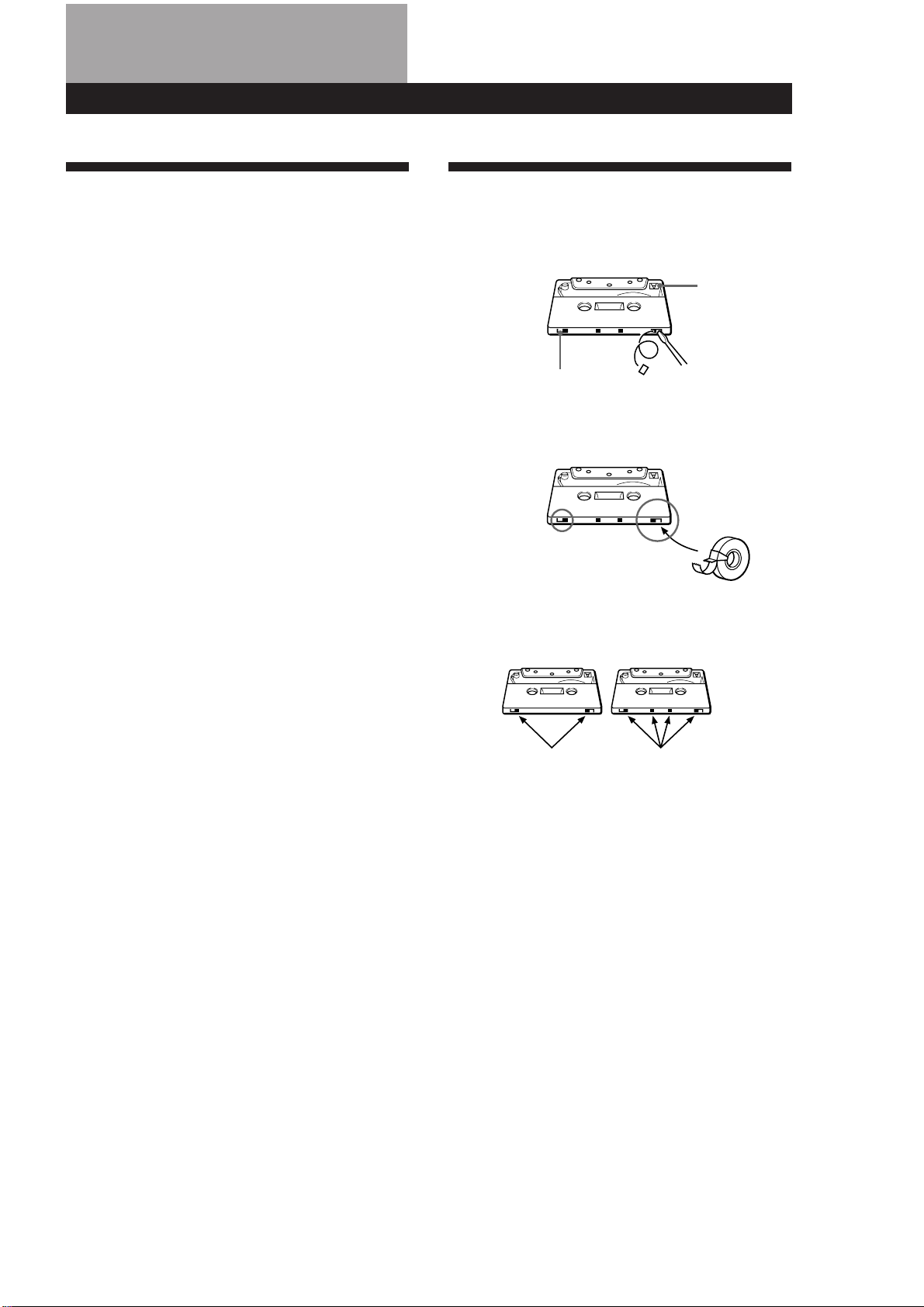

Break out the record-protect tab(s) (see page 11).

Turn REC LEVEL to adjust the recording level.

The recording level should not exceed the

–∞–20 –10 –4 +20+8–30 +4 +6

recommended level for the indicated tape type.

After doing the all adjustments, stop playing

For type I or type II tape

For type IV tape

the program source.

Press P PAUSE or ·.

Recording starts.

3-856-296-51(1)

Page 7

Start playing the program source.

Basic Operations

z The Dolby HX PRO* system

automatically works during recording

z You can check how much

blank remains on the tape 1 Locate the end of the

recorded portion on the tape.

2 Press RESET to reset the

tape counter to ”0.00.”

3 Press ) to fast-forward

the tape to its end. The tape counter shows the approximate amount of remaining time.

Press

Stop recording p Pause P PAUSE. Press the button again to

resume recording.

Take out the cassette

§ OPEN/CLOSE after stopping recording

RESET

REC LEVEL

L R

PHONES

MONITOR

POWER

tape counter

0 AMS )

PRr

PAUSE

RESET

0000

MEMORY

)

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

DOLBY NR BALANCE

To adjust the recording balance

Turn BALANCE so that the L (left channel) and R (right channel) peak level meters in the display are at the levels you want.

To record with the Dolby NR system

Turn DOLBY NR clockwise to the position you want (B, C, or S) before you start recording.

If you cannot get satisfying results when recording FM broadcasts with Dolby NR system

Turn DOLBY NR counterclockwise to the position you want (B, C, or S with MPX FILTER) before you start recording. The filter turns on to make the Dolby NR system work more effectively. “FILTER” appears in the display. (For details on the MPX filter, see “Glossary” on page 14.)

Basic Operations

* HX Pro headroom extension

originaled by Band & Olufsen and manufactured under license from Dolby Laboratories Licensing Corporation.

“DOLBY, “ the double-D symbol a and “HX PRO” are trademarks of Dolby Laboratories Licensing Corporation.

For details on DOLBY HX PRO, see “Glossary” on page 14.

3-856-296-51(1)

Page 8

Advanced Playback Operations

Playing

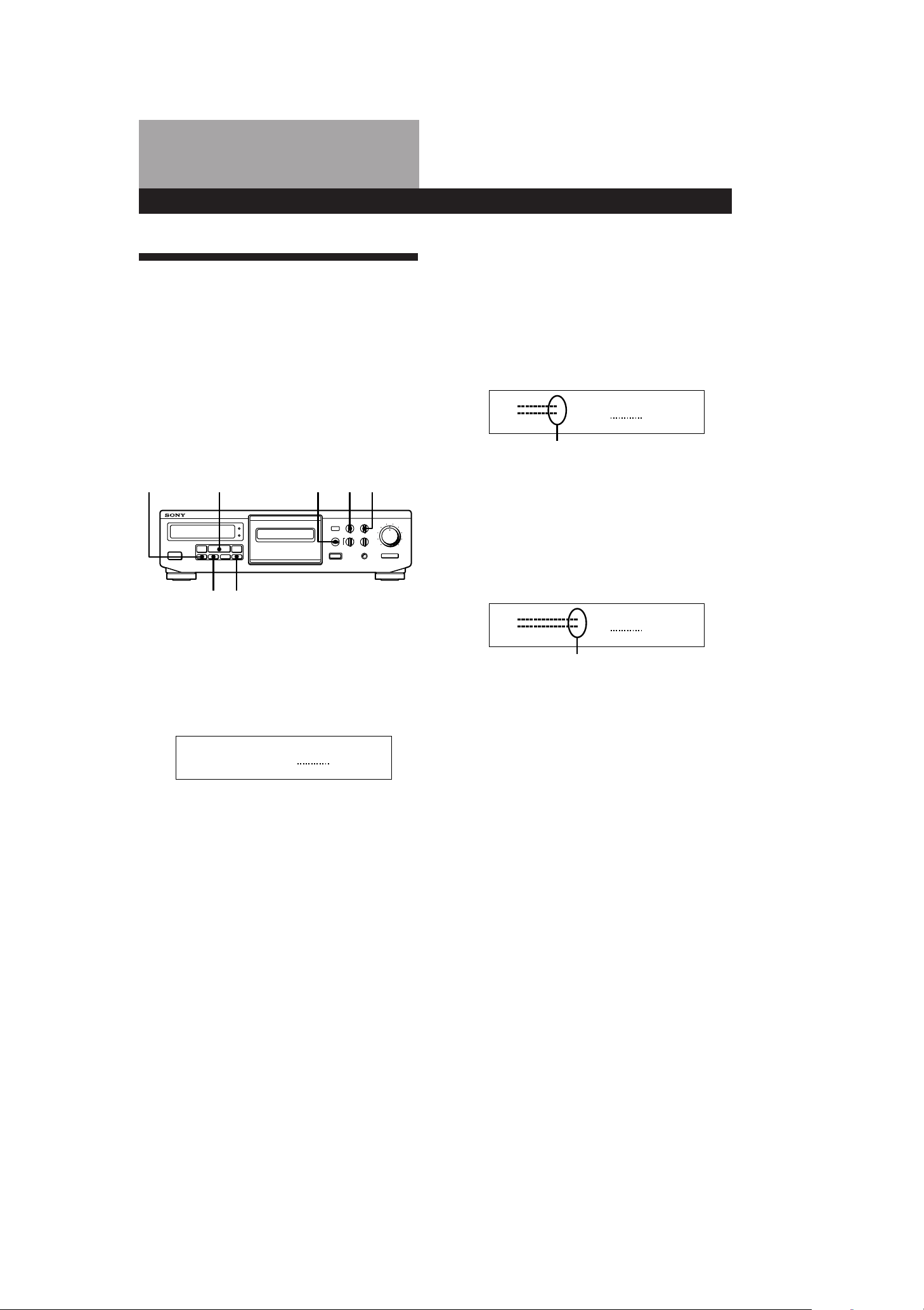

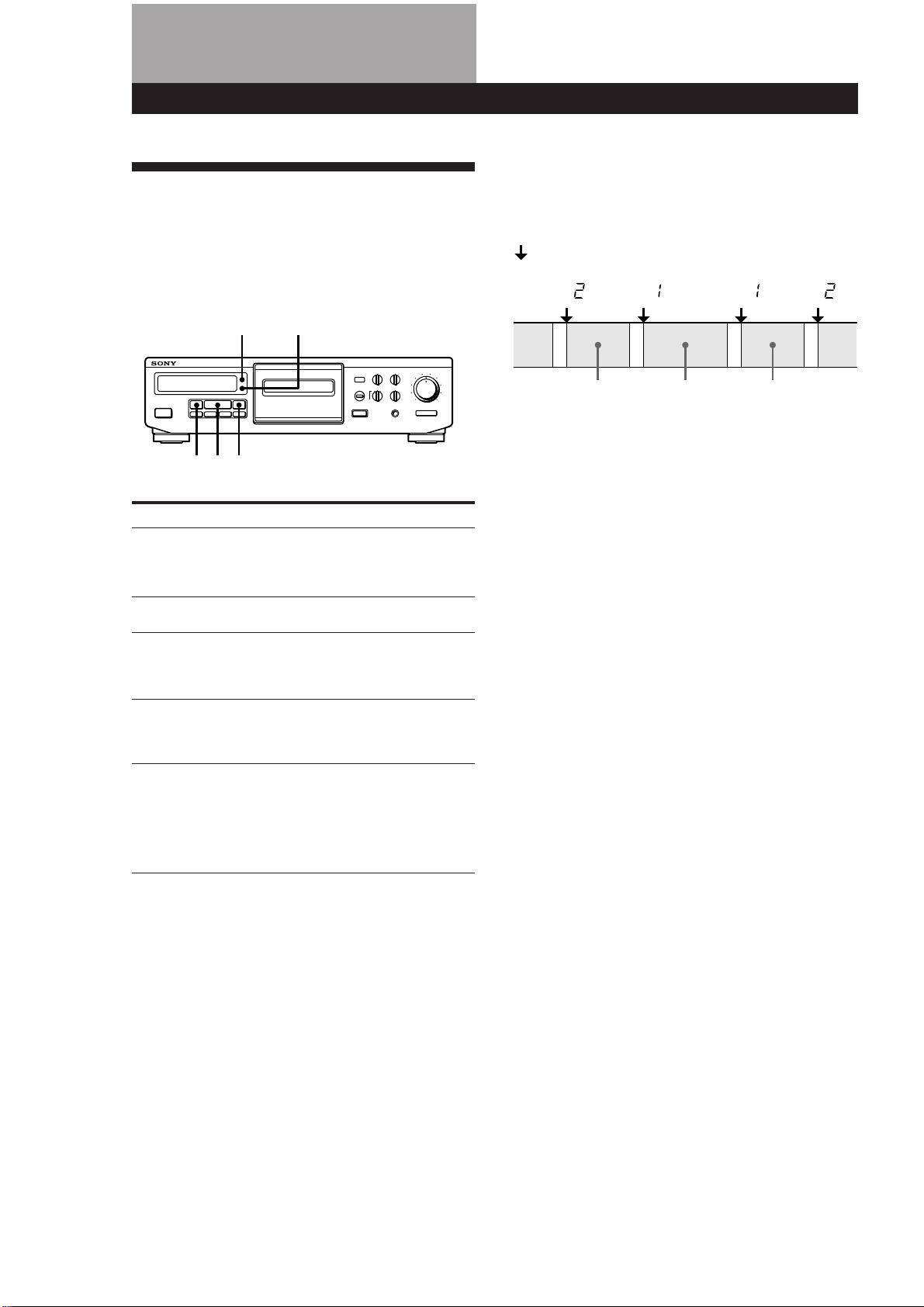

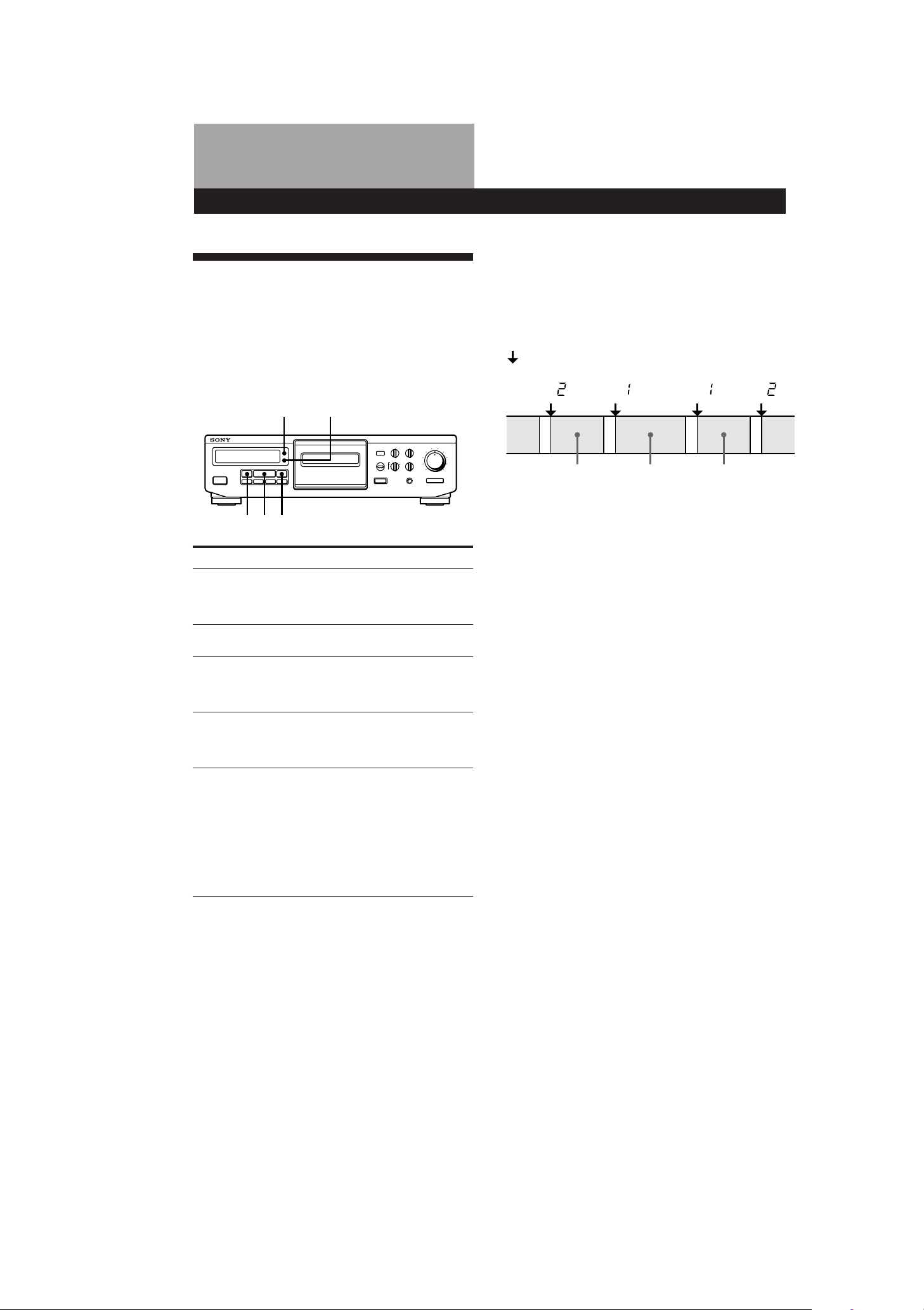

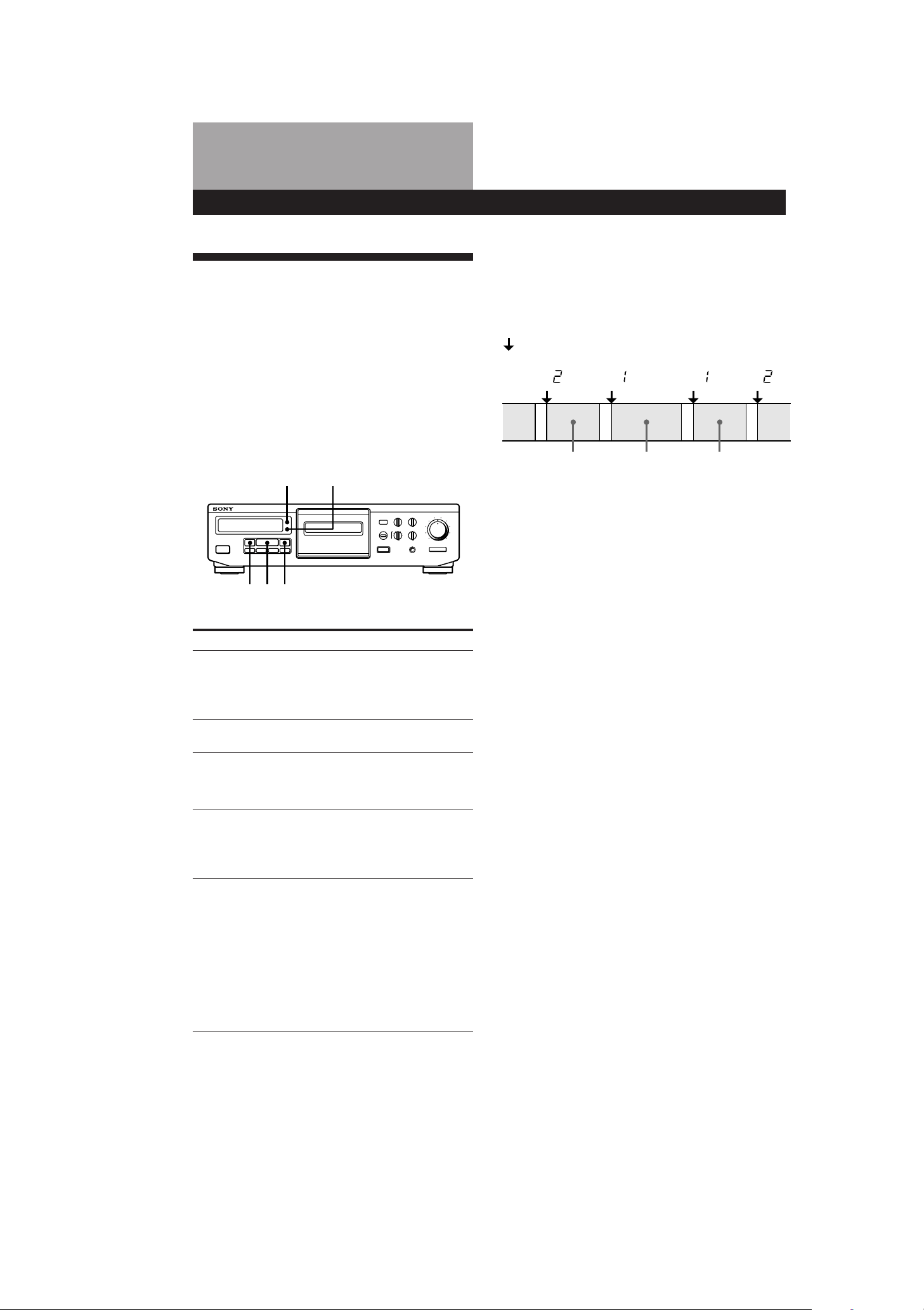

Locating a Track (Multi-AMS/ Auto Play/Memory Play)

You can locate the following/previous tracks (MultiAMS: Automatic Music Sensor) or the beginning of a tape quickly. You can even locate a specific point anywhere on a tape.

RESET MEMORY

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0.00

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

L R

PHONES

MONITOR

Playing CDsGetting Started

What happens during Multi-AMS operation

When Multi-AMS is operating, “PLAY” appears. And each time the deck detects a blank space, the indicated number decreases by one. After locating the beginning of the specified track, the counter indication appears again and the deck starts playing the track.

: Beginning of track

)

[ ] [ ]

Previous track

Current track

[ ][]

Next track

0·)

To locate Press

the beginning of the next or succeeding tracks (Multi-AMS*)

the beginning of the current track (Multi-AMS*)

the beginning of the preceding tracks (Multi-AMS*)

the beginning of a tape (Auto Play)

a particular point on a tape (Memory Play)

) as many times as you want while playing. For example, to locate 2 tracks ahead, press twice.

0 once while playing

0 as many times as you

want while playing. For example, to locate 2 tracks behind, press three times.

MEMORY repeatedly until “MEMORY” disappears in the display. Then press 0 while holding down ·.

MEMORY repeatedly until “MEMORY” appears in the display. Find the point you want, and press RESET to reset the tape counter and to memorize the point. To locate the memorized point, press 0 while holding down ·. (Press 0 only to stop at “0.00.”)

Notes

• The Multi-AMS function may not work correctly if: — the blank space between tracks is less than 4 seconds

long.

— the signal strength of the left and right channels are

very different.

— there is a passage of low frequencies or very low

volume within a track.

• Since the counter is not a digital clock, it will differ from the actual elapsed playback or recording time.

* You can use the Multi-AMS to locate up to the 30th track

after or before the current track.

3-856-296-51(1)

Page 9

Advanced Recording Operations

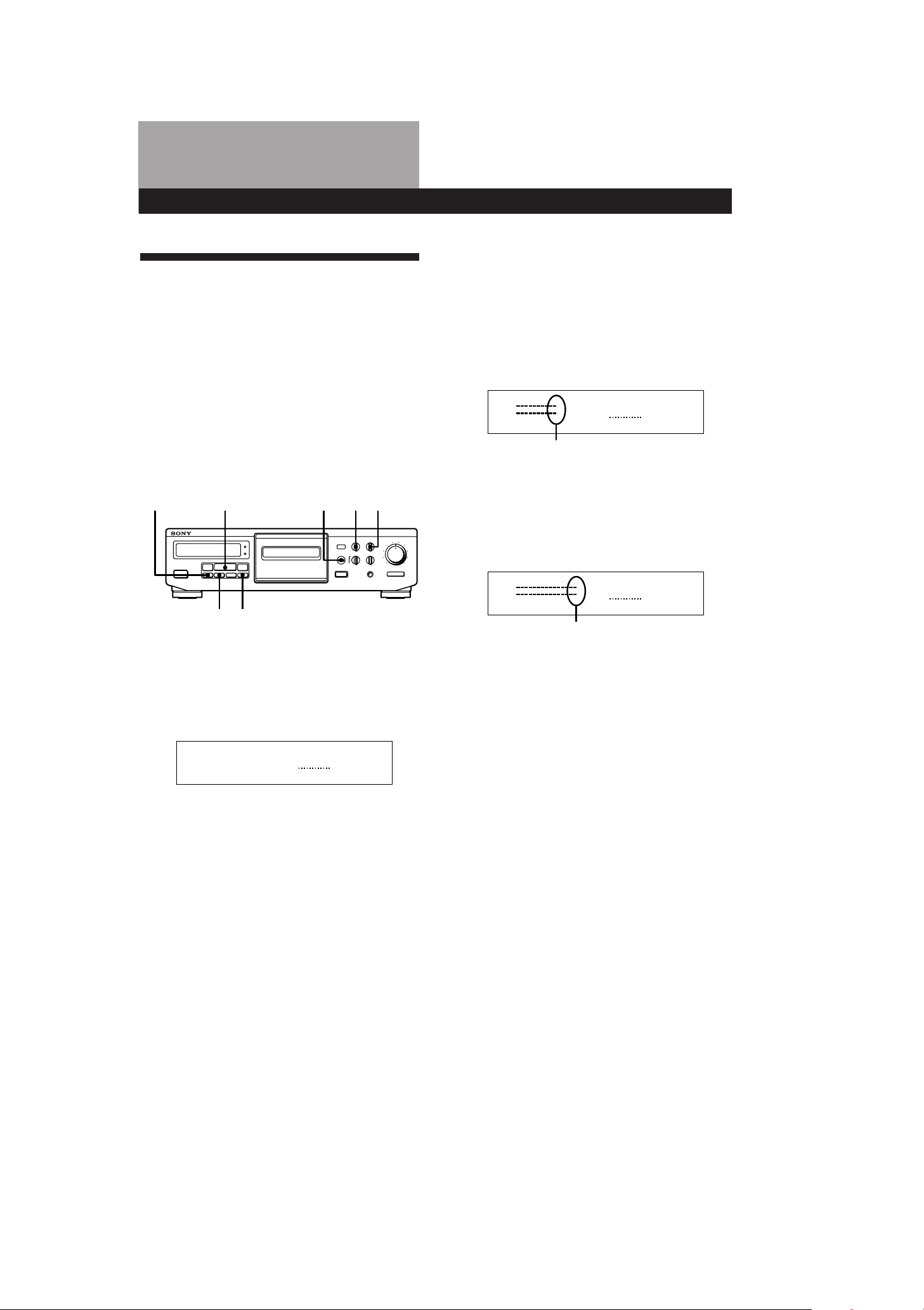

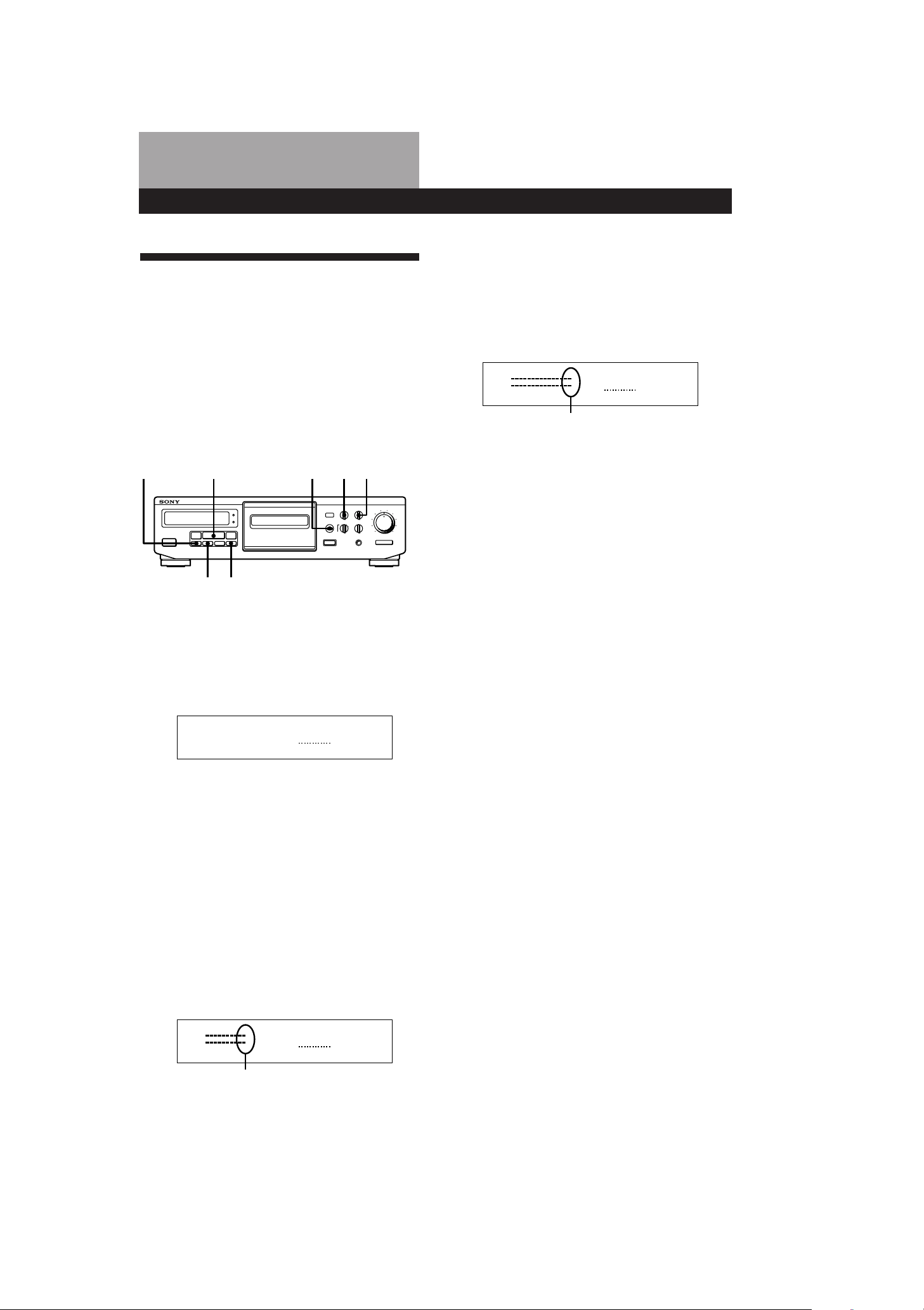

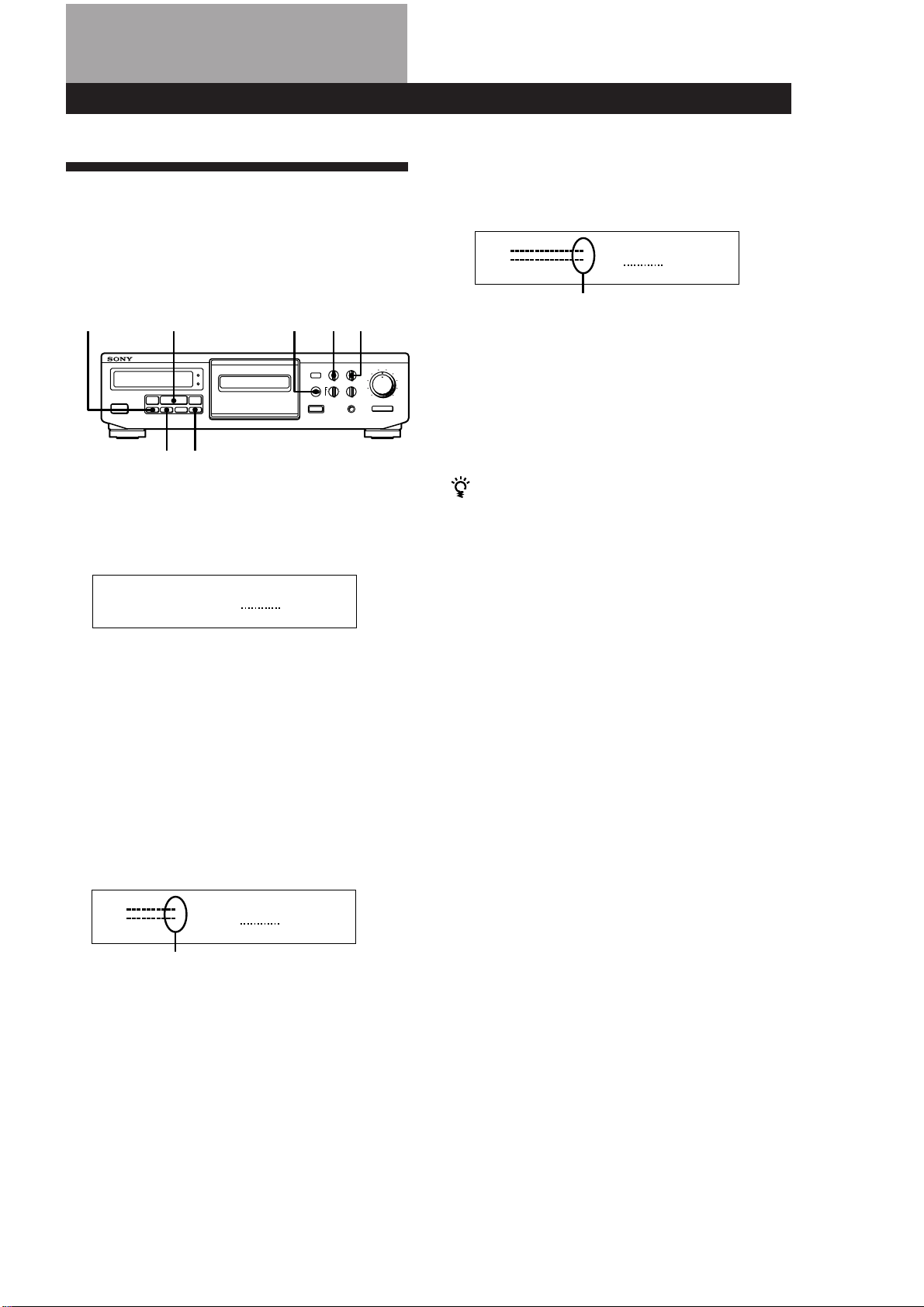

Adjusting Bias and Recording Level Calibration

Since there are many different types of cassettes on the market, the tape deck automatically sets the appropriate equalization characteristics and bias current for each tape type (ATS: Automatic Tape Selection). However, you can get better recording results by adjusting the bias current and recording level calibration.

Advanced Recording OperationsAdvanced Recording Operations

6 Adjust REC LEVEL so that both meters reach the

recommended level. Turn REC LEVEL clockwise to increase both meters. Turn REC LEVEL counterclockwise to decrease both meters.

H L

Recommended level

REC CAL

TYPE

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVELBIAS

REC LEVEL

L R

PHONES

MONITOR

p·

0 AMS )

POWER

PRr

PAUSE

REC MUTE

P PAUSE

RESET

MEMORY

)

REC

r REC

CALIBRATION

OPEN / CLOSE

1 Insert the cassette you want to record on. 2 Press CALIBRATION.

The display for adjusting the bias current and recording level calibration appears.

H L

REC CAL

TYPE

3 Press r REC. 4 Press P PAUSE or · to record the test tones.

(You can’t hear the test tones.) After two or three seconds, the meters showing the level of the test tones appear in the display. Then adjust, in sequence, the bias current and recording level calibtation.

Repeat steps 5 and 6 if necessary.

7 Press p, then press CALIBRATION to stop

recording the test tones. The display returns to normal.

8 Rewind the tape and start the actual recording.

z You can also adjust the bias current and

recording level calibration according to your own taste

For details, see pages 14 and 15.

Notes

• Because the meters use a wider amplitude during tape calibration, they are more sensitive to slight changes in signal level.

• When you use metal (type IV) tapes, the frequency response to adjustments of the bias current is small. Therefore, adjusting the bias current with the range of this tape deck (a range of about ±20%) may not be effective.

GBGB

5 Adjust BIAS so that both meters indicate equal

signal levels. If the upper meter shows a higher level than the lower meter, turn BIAS clockwise. If the lower meter shows a higher level than the upper meter, turn BIAS counterclockwise.

H L

Equal signal level

REC CAL

TYPE

3-856-296-51(1)

Page 10

Advanced Recording Operations

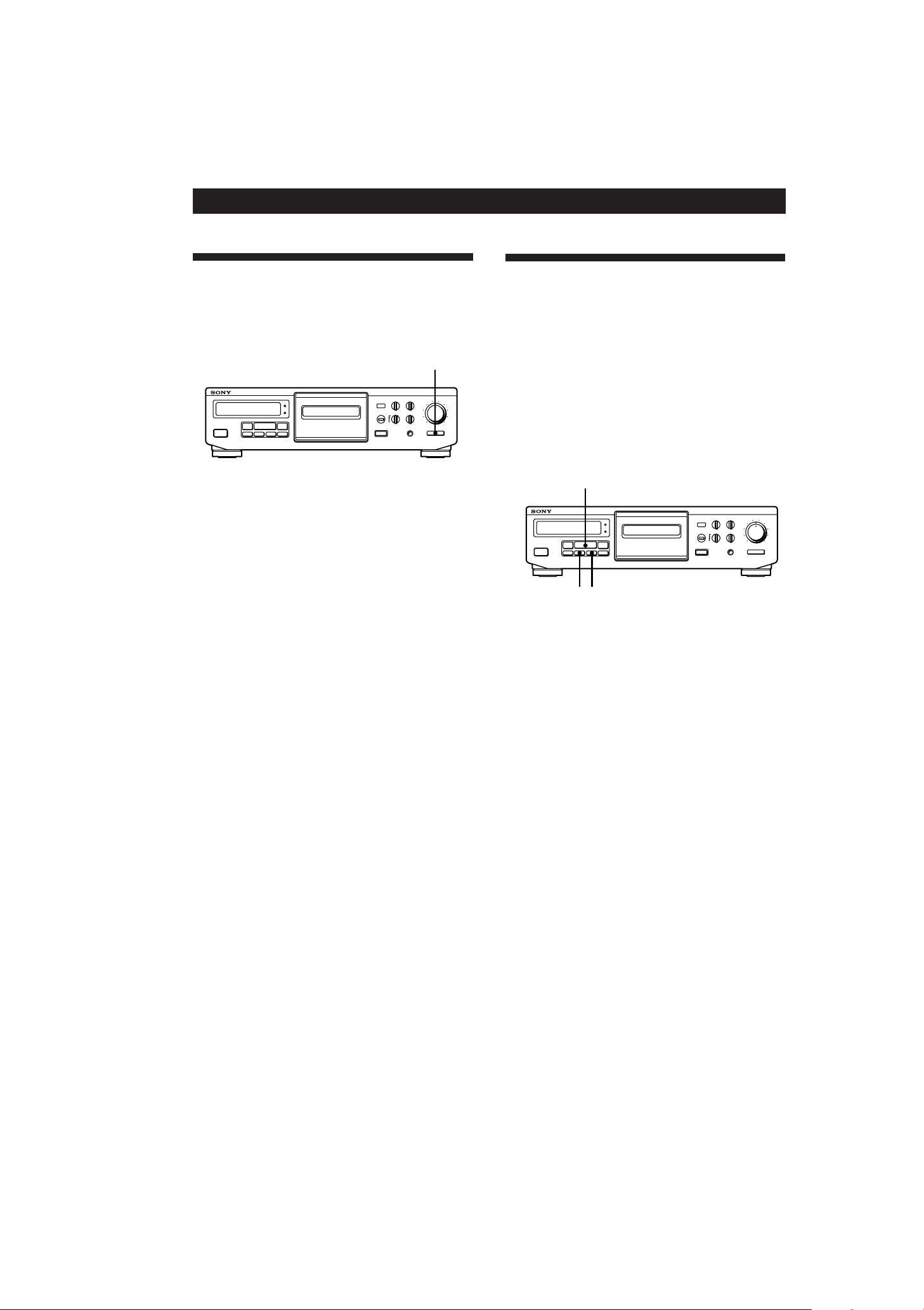

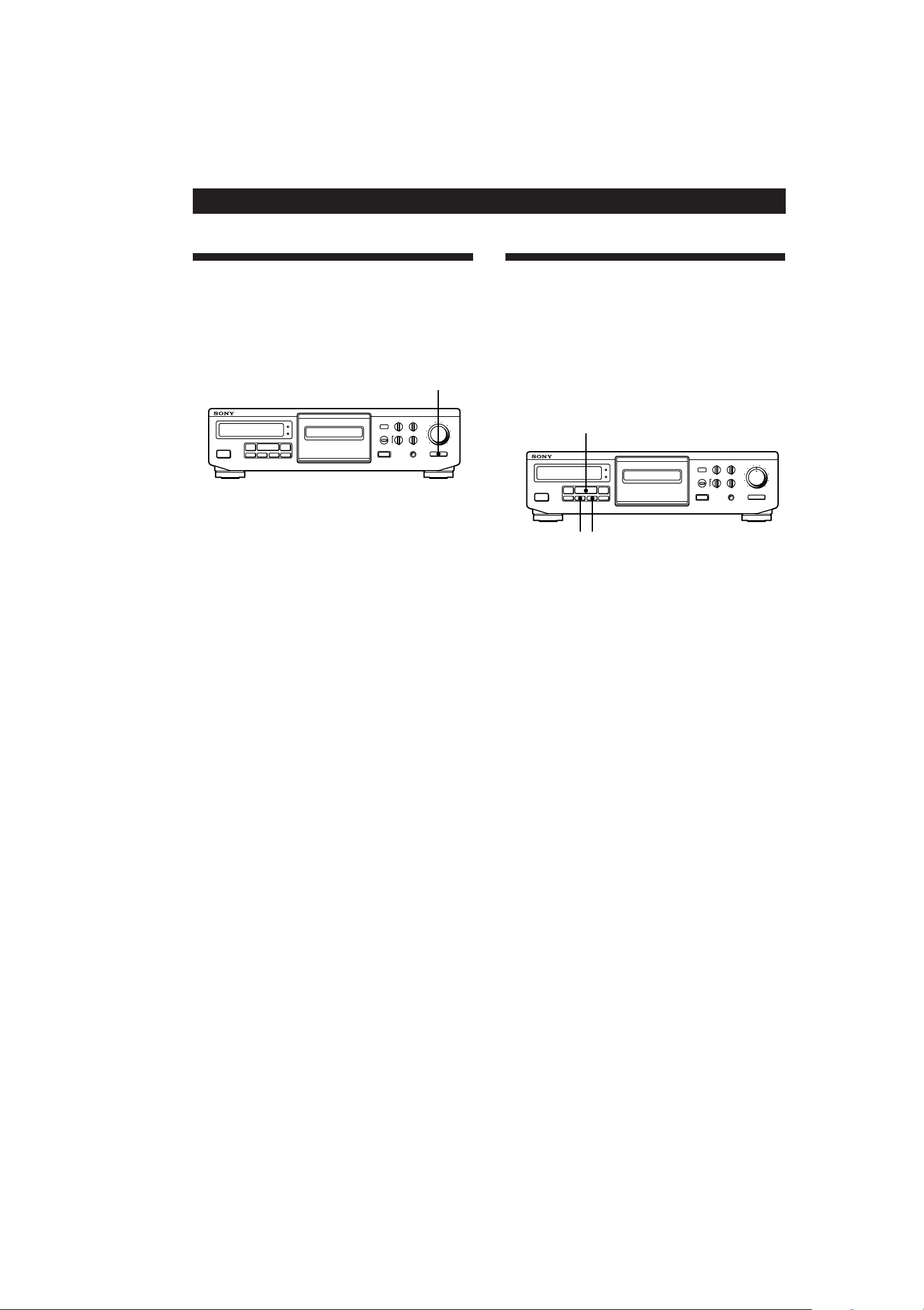

Monitoring the Recorded Sound

You can compare the quality of the recorded sound with the sound of the program source while recording.

MONITOR

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

While recording, press MONITOR repeatedly until “TAPE” appears in the display. You can monitor the sound being recorded.

To listen to the sound of the program source

Press MONITOR repeatedly until “SOURCE” appears in the display.

L R

PHONES

MONITOR

Inserting a Blank Space During Recording (Record Muting)

You can insert a blank space of 4 seconds between each track. The blank spaces between tracks let you locate the track easily with the Multi-AMS function (see page

8). Also, use this function to eliminate only unwanted portions on the tape.

REC LEVEL

L R

PHONES

MONITOR

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

P PAUSE·R REC MUTE

1 Start recording. 2 Press R REC MUTE once when you want to

insert a blank space. “REC” in the display starts flashing and the tape moves on without recording any signals. After 4 seconds, “P” lights up and the tape deck is now ready to resume recording.

3 Press P PAUSE or · to resume recording.

z To insert a blank space longer than 4 seconds

Hold down R REC MUTE as long as you want. After 4 seconds, “REC” flashes faster. When you release the R REC MUTE , “P” lights up and the tape deck is ready to resume recording. Press P PAUSE or · to resume recording.

z To insert a blank space of less than 4 seconds

After pressing R REC MUTE, press P PAUSE at any time. The deck changes to recording pause. To resume recording, press r REC instead of P PAUSE.

3-856-296-51(1)

Page 11

Additional Information

Precautions

On safety

• Do not disassemble the cabinet — this may result in an electrical shock. Refer servicing to qualified personnel only.

• Should any solid object or liquid fall into the cabinet, unplug the tape deck and have it checked by qualified personnel before operating it any further.

On power sources

• Before operating the tape deck, check that the operating voltage of the tape deck is identical with your local power supply. The operating voltage is indicated on the nameplate at the rear of the tape deck.

• The unit is not disconnected from the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

• If you are not going to use the tape deck for a long time, be sure to disconnect the tape deck from the wall outlet. To disconnect the AC power cord (mains lead), grasp the plug itself; never pull the cord.

• AC power cord must be changed only at the qualified service shop.

On operation

• Because of a safety mechanism, the function buttons will not operate if the cassette holder is not completely closed, if there is no cassette in the cassette holder, or if a cassette has been incorrectly inserted into the cassette holder.

• Be sure to stop the tape before turning off the tape deck. Otherwise, the tape may be damaged.

Notes on Cassette Tapes

To protect the recording

Break off the record-protect tab for side A or B.

Side A

Tab for side B

To record on a tape having a broken tab

Cover the record-protect tab hole for side A or B with adhesive tape.

When you are using a type II or type IV tape, be careful not to cover the detector slots that the deck uses to determine the tape type.

Type II

Tab for side A

Type IV

On placement

• Place the tape deck in a location with adequate ventilation to prevent heat build-up in the tape deck.

• Do not place the tape deck: — on a soft surface such as a rug that might block the

ventilation holes on the bottom. — in a location near heat sources. — in a place subject to direct sunlight. — in an inclined position. — in a place subject to excessive dust or mechanical shock.

On cleaning the tape deck

Clean the cabinet, panel and controls with a soft cloth slightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder or solvent such as alcohol or benzine.

If you have any questions or problems concerning your tape deck, please consult your nearest Sony dealer.

Detector slots Detector slots

On tapes longer than 90 minutes

We do not recommend the use of tapes longer than 90 minutes except for a long continuous recording or playback. They are very thin and tend to be stretched easily.

On handling cassettes

• To prevent the heads and tape path from getting dirty, avoid touching the tape surface of a cassette.

• Place cassettes away from equipment with magnets, such as speakers and amplifiers; it may cause tape distortion or erase the recordings.

• Do not expose cassettes to direct sunlight, extremely cold temperature or moisture.

3-856-296-51(1)

Page 12

Additional Information

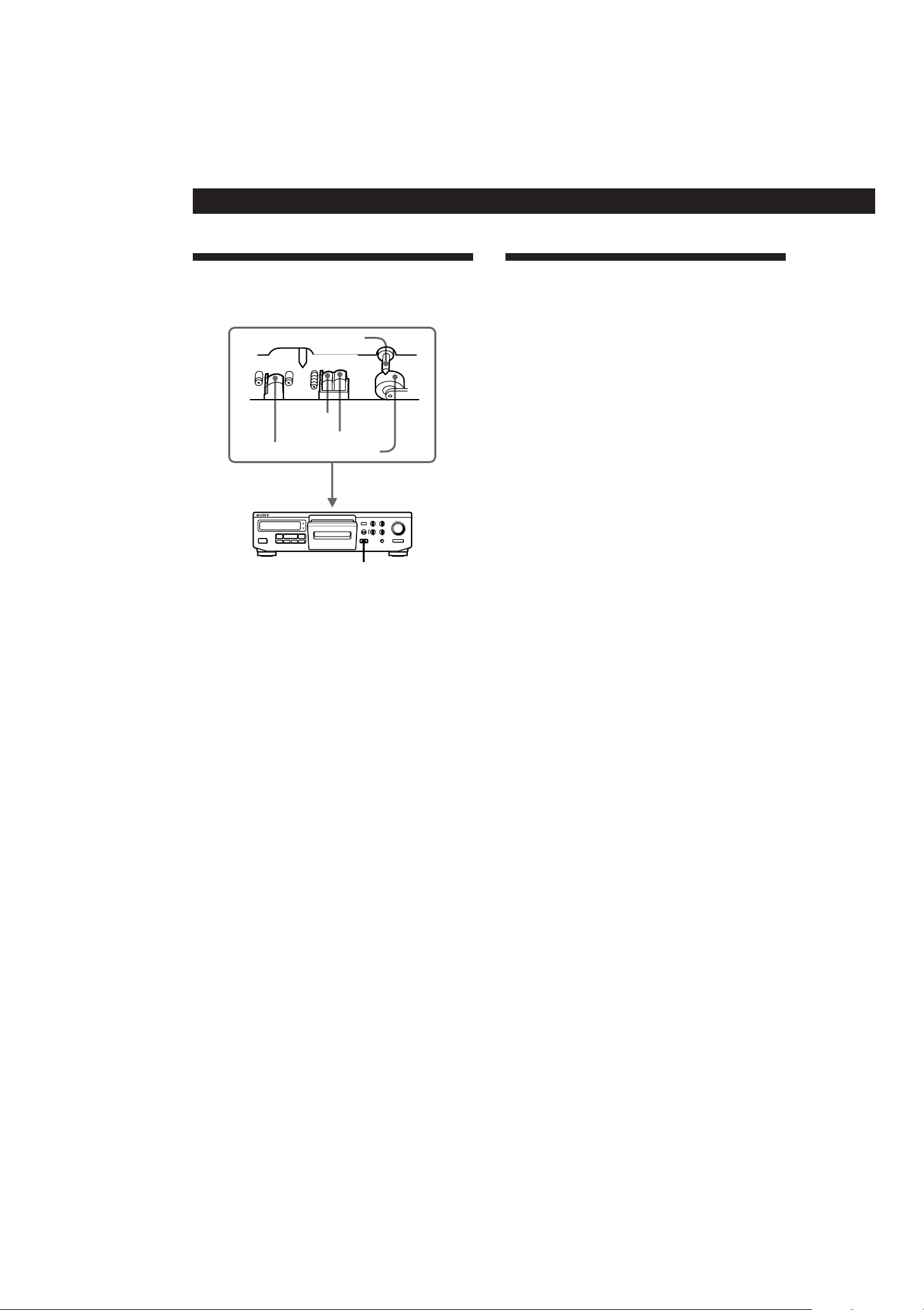

Cleaning

Inside of the cassette holder

Capstan

Recording head

0 AMS )

PRr

REC MUTEPAUSE

RESET

MEMORY

)

REC

Playing head

Pinch roller

§ OPEN / CLOSE

REC LEVEL

BIAS

REC LEVEL

– + – +

CALIBRATION

DOLBY NR BALANCE

OFF

BB CC SS

MPX

L R

FILTER

PHONES

OPEN / CLOSE

MONITOR

Erasing head

POWER

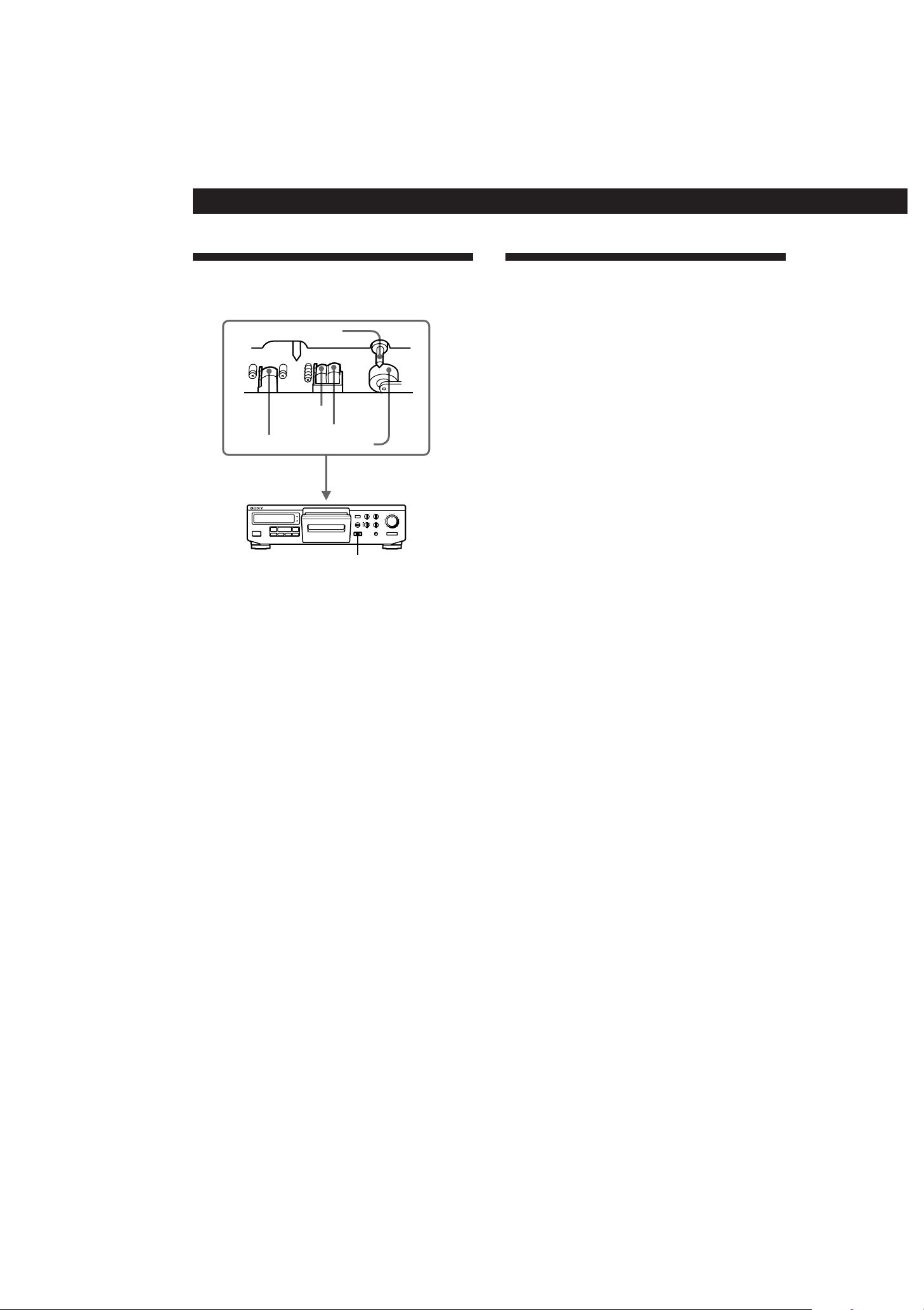

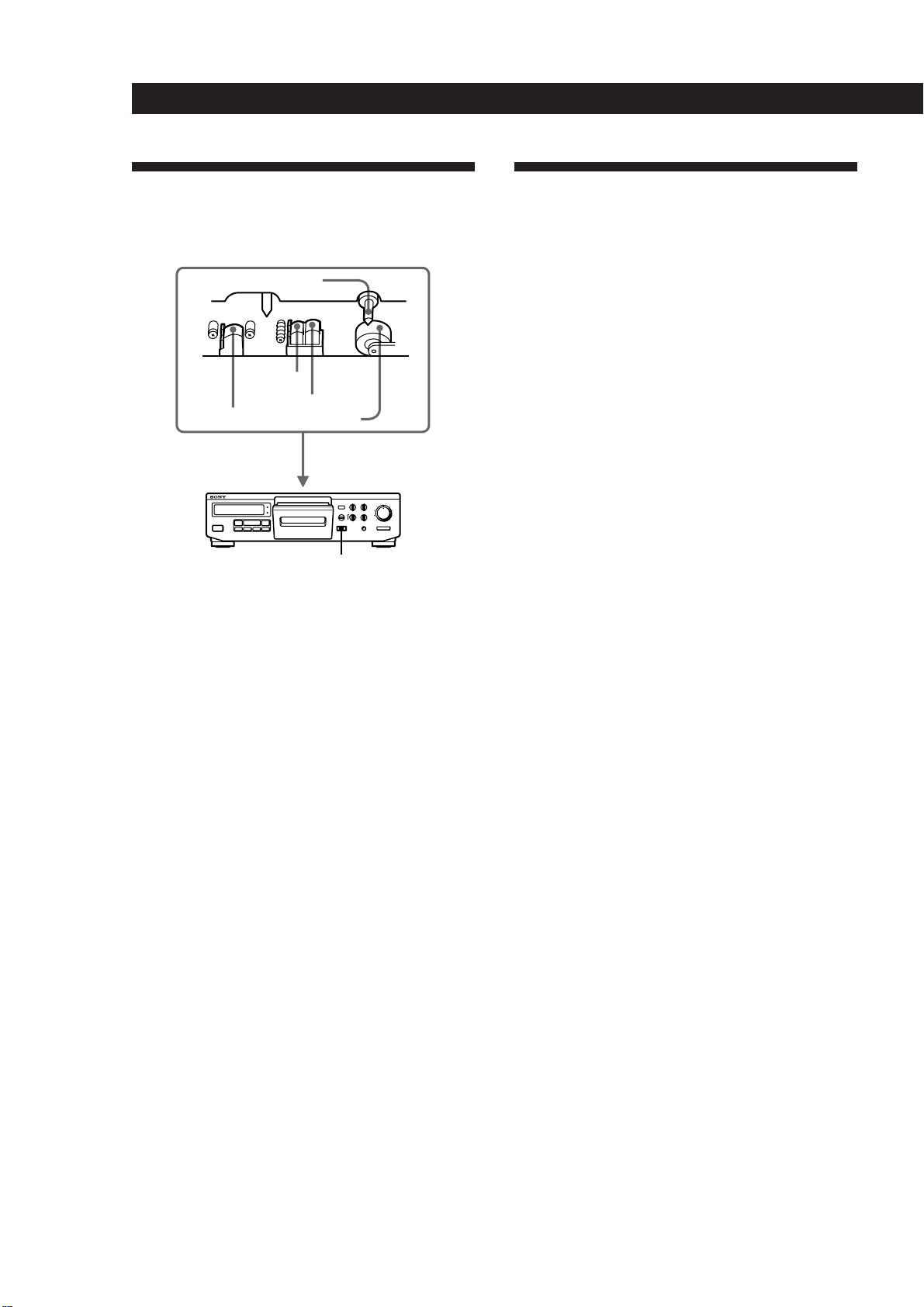

Cleaning the heads and tape path

Clean the heads and tape path of the tape deck after every 10 hours of operation to guard against:

• a decrease in sound level

• excessive wow or flutter

• sound dropout

• incomplete erasure To ensure better recording, we recommend that you clean the heads and tape path before every recording.

1 Press POWER while holding down § OPEN/

CLOSE. The holder opens, the heads rise, and the pinch rollers begin to rotate.

2 Wipe the heads, the pinch rollers, and the

capstans with a cotton swab slightly moistened with alcohol or a commercially available cleaning fluid for tape decks.

3 When completed, press § OPEN/CLOSE.

Do not insert a cassette until the cleaned areas are completely dry.

Troubleshooting

If you’ve experienced any of the following difficulties while using the tape deck, use this troubleshooting guide to help you remedy the problem. Should any problem persist, consult your nearest Sony dealer.

The cassette holder does not close.

Reinsert the AC power cord, then close the cassette holder.

The function buttons do not work.

The tape deck has just been turned on and does

not operate for about 3 seconds. Wait until “P” stops flashing.

/ Check that the cassette is inserted correctly and

the cassette holder is closed completely.

The tape stops before the tape has been fully rewound.

The tape is slack. Take up the tape slack.

/ If “MEMORY” is shown in the display, press

MEMORY repeatedly until the indication disappears.

/ The cassette shell is bent. Use another cassette.

The tape deck does not play or record.

The tape has reeled to the end.

/ The tape is slack. Take up the tape slack. / The record-protect tab has been removed from

the cassette. Cover the slot with tape (page 11).

/ Clean the heads and tape path and

demagnetize the heads (page 12).

/ Check that the tape deck is properly connected

(page 4).

/ Make sure the amplifier is correctly set.

There is excessive wow, flutter, or a sound dropout.

The capstans and pinch rollers are dirty. Clean them (see page 12).

There is a decrease in sound level or a sound dropout./ The tape does not erase completely./Noise increases.

The heads and tape path are dirty. Clean them (see page 12).

/ The heads are magnetized. Demagnetize them

(see page 12).

Demagnetizing the heads

After 20 to 30 hours of use, or when you notice a hissing sound or loss of high frequencies, demagnetize the heads with a commercially available demagnetizer for tape decks. Please refer to the instructions of the

There is hum or noise.

The tape deck is placed near a TV or VCR. Place the tape deck away from the TV or VCR.

/ The tape deck is placed on or under the

amplifier. Place the tape deck away from the amplifier.

demagnetizer.

3-856-296-51(1)

Page 13

There is an unbalanced tone.

/ Check that the DOLBY NR control is set to the

position where the tape was recorded.

/ The tape deck is placed near a TV or VCR.

Place the tape deck away from the TV or VCR.

The Multi-AMS function does not work properly.

One of the tracks contains a long pause, a passage of low frequencies or very low volume, or a gradual increase or decreace in volume.

/ The space before a track is less than 4 seconds

long. Insert a blank space of 4 seconds using R REC MUTE button.

/ The signal strength of the left and right

channels are very different.

/ There is noise in the space before a track. / You pressed ) button immediately before the

next track, or 0 button immediately after the beginning of the current track.

Additional Information

Specifications

System

Recording system

4-track 2-channel stereo

Fast winding time (approx.)

90 sec. (with Sony C-60 cassette)

High-speed fast-winding time (approx.)

45 sec. (with Sony C-60 cassette)

Bias

AC bias

Heads

Erasing head × 1 (S&F head) Recording head × 1 (SD head) Playing head × 1 (SD head)

The High-Speed Fast-Forwarding and Rewinding functions do not work.

/ You pressed ) (or 0) when there is little

tape remaining in that direction. This is to protect the tape.

/ To protect the tape, the high-speed fast-

forwarding or rewinding function may operate for only a short time or not at all when activated in the middle of the tape.

Motors

Capstan motor × 1 (DC servo motor) Reel motor × 1 (DC motor) Assist (mechanism drive) motor × 1 (DC motor)

Signal-to-noise ratio (at peak level, weighted, and with Dolby NR off)

Type I tape, Sony Type I (NORMAL): 61 dB Type II tape, Sony Type II (HIGH): 59 dB Type IV tape, Sony Type IV (METAL): 57 dB

S/N ratio improvement (approximate values)

With Dolby B NR on: 5 dB at 1 kHz, 10 dB at 5 kHz With Dolby C NR on: 15 dB at 500 Hz, 20 dB at 1 kHz With Dolby S NR on: 10 dB at 100 Hz, 24 dB at 1 kHz

Harmonic distortion

0.4% (with Type I tape, Sony Type I (NORMAL): 160n Wb/m 315 Hz, 3rd H.D.)

1.5% (with Type IV tape, Sony Type IV (METAL): 250n Wb/m 315 Hz, 3rd H.D.)

Frequency response (Dolby NR off)

Type I tape, Sony Type I (NORMAL):

15 - 17,000 Hz (±3 dB, IEC) 10 - 19,000 Hz (±6 dB)

Type II tape, Sony Type II (HIGH):

15 - 18,000 Hz (±3 dB, IEC) 10 - 20,000 Hz (±6 dB)

Type IV tape, Sony Type IV (METAL):

15 - 21,000 Hz (±3 dB, IEC) 15 - 16,000 Hz (±3 dB, –4dB recording) 10 - 22,000 Hz (±6 dB)

GBGB

Wow and flutter

±0.065% W. Peak (IEC)

0.045% W. RMS (NAB)

±0.12% W. Peak (DIN)

3-856-296-51(1)

Page 14

Additional Information

Inputs

Line inputs (phono jacks)

Sensitivity: 0.16 V Input impedance: 47 kilohms

Outputs

Line outputs (phono jacks)

Rated output level: 0.5 V at a load impedance of

Load impedance: Over 10 kilohms

Headphones (stereo phone jack)

Output level: 0.25 mW at a load impedance of

General

Power requirements

U.S.A. and Canada U.K., Continental

Europe, and certain countries in Asia

Australia Other countries

Power consumption

21W

Dimensions (approx.) (w/h/d)

430 × 120 × 310 mm (17 × 4 3/4 × 12 1/4 inches) incl. projecting parts and controls

Mass (approx.)

4.6 kg (10 lbs 2 oz)

Supplied accessories

Audio connecting cords (2)

Optional accessory

Remote commander RM-J710 For more information on the availability of the remote commander, contact your nearest Sony dealer.

Design and specifications are subject to change without notice.

47 kilohms

32 ohms

Power requirementsWhere purchased

120 V AC, 60 Hz 220 - 230 V AC, 50/60 Hz

240 V AC, 50 Hz 120, 220, or 240 V AC, 50/60Hz

adjustable with the voltage selector

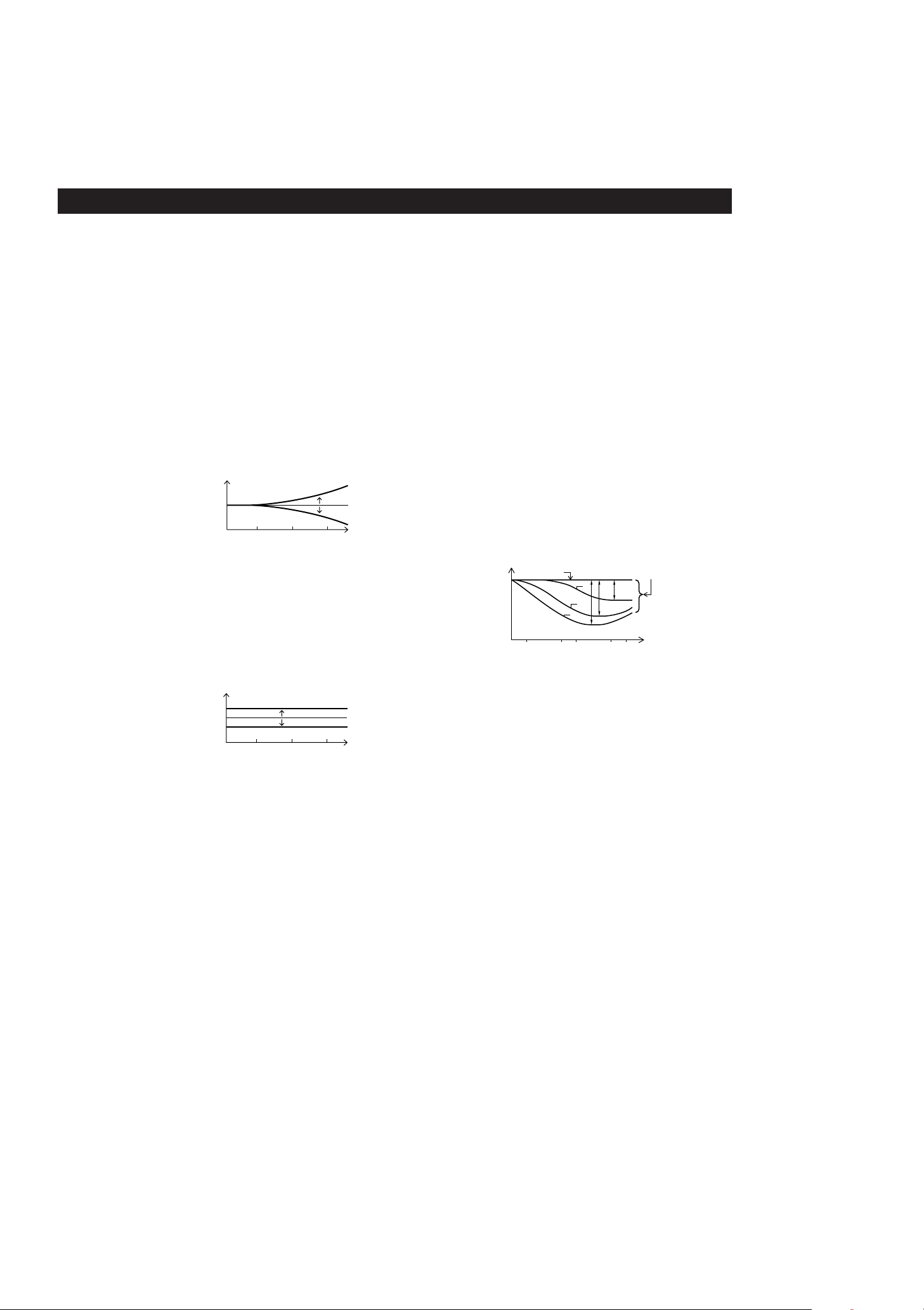

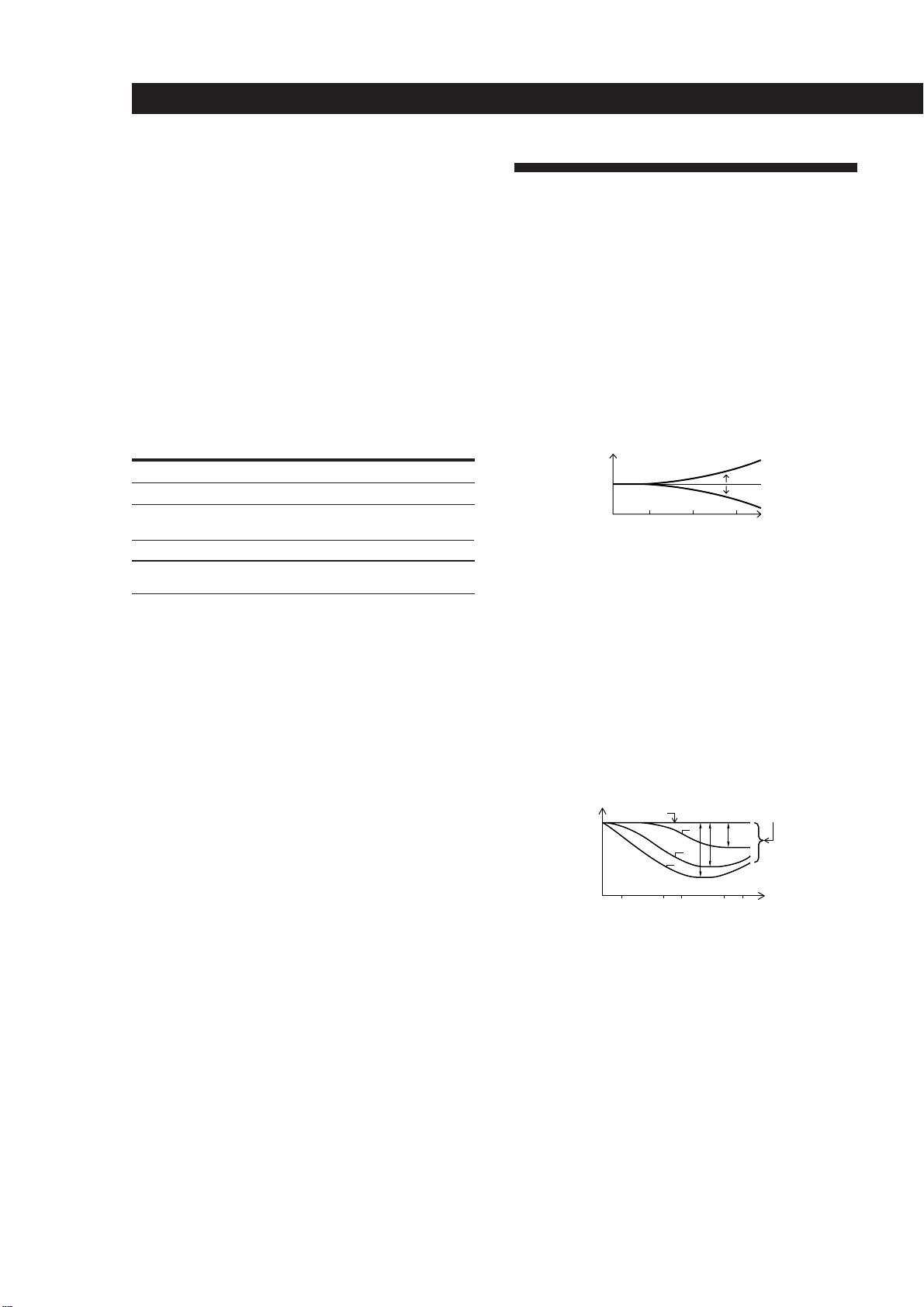

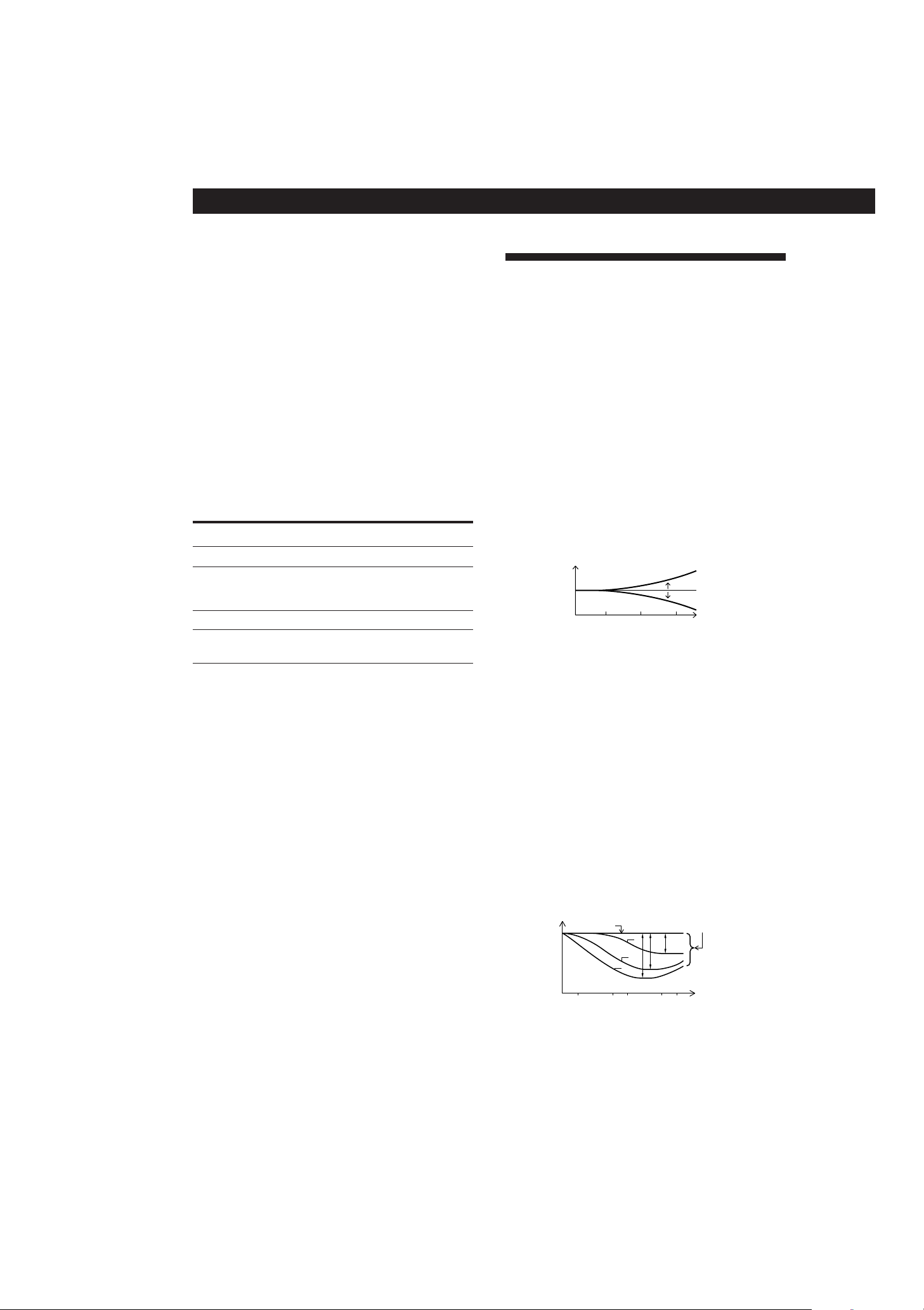

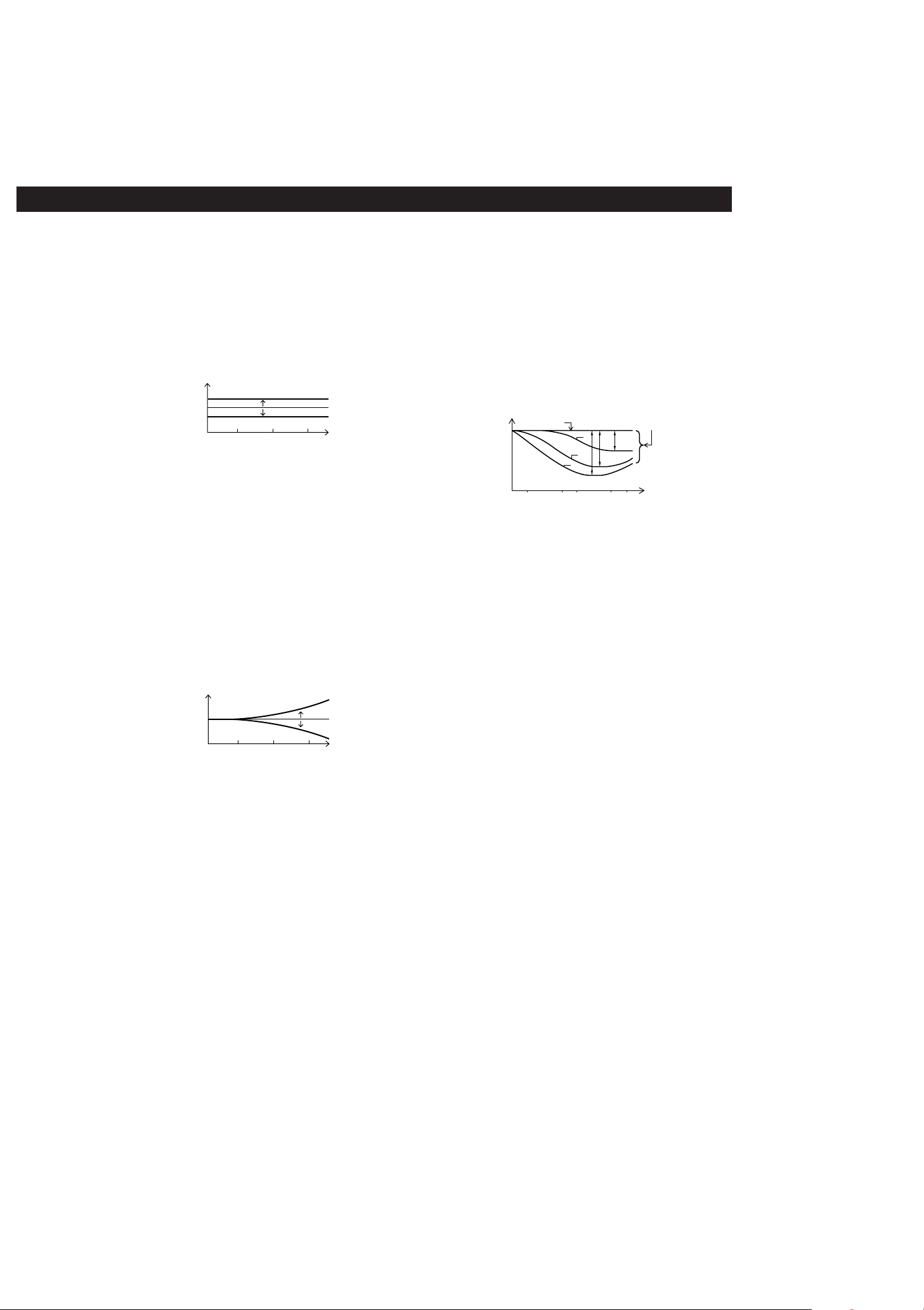

Glossary

ATS

Automatic Tape Selection. The tape deck automatically sets the appropriate equalization characteristics and bias current according to the tape type inserted in the deck.

Bias calibration

Adjustment for optimum recording. You can get better recording results with minimum distortion and flat frequency response by adjusting the bias current to the appropriate level. Lowering the bias current can boost highfrequency response, but also cause higher distortion. On the other hand, raising the bias current can minimize distortion, but also reduce high-frequency response. To balance both the bias current and high-frequency response, it is necessary to adjust the bias current appropriately. However, to suit your taste, you can also adjust the bias current as you want.

Output

level

400 3k

Dolby HX PRO system

Distortion and noise reduction system. The Dolby HX PRO system reduces distortion and noise in high-frequency response while recording. A tape recorded with this system brings the same high-quality sound even when you play the tape on the other tape decks.

Dolby NR (noise reduction) system

Noise reduction system for eliminating hissing noise. The Dolby NR system boosts the low-level signals in high frequency during recording and restores them during playback. There are 4 types in the Dolby NR system: A, B, C and S. A-type is for professional use (not available on this tape deck), and B, C and S-types are for consumer use. S-type has the maximum noise reduction capability, followed by C and B.

Dolby

NR off

Output level

–

15k

noise reduction

100 500 10k

3-856-296-51(1)

Page 15

Additional Information

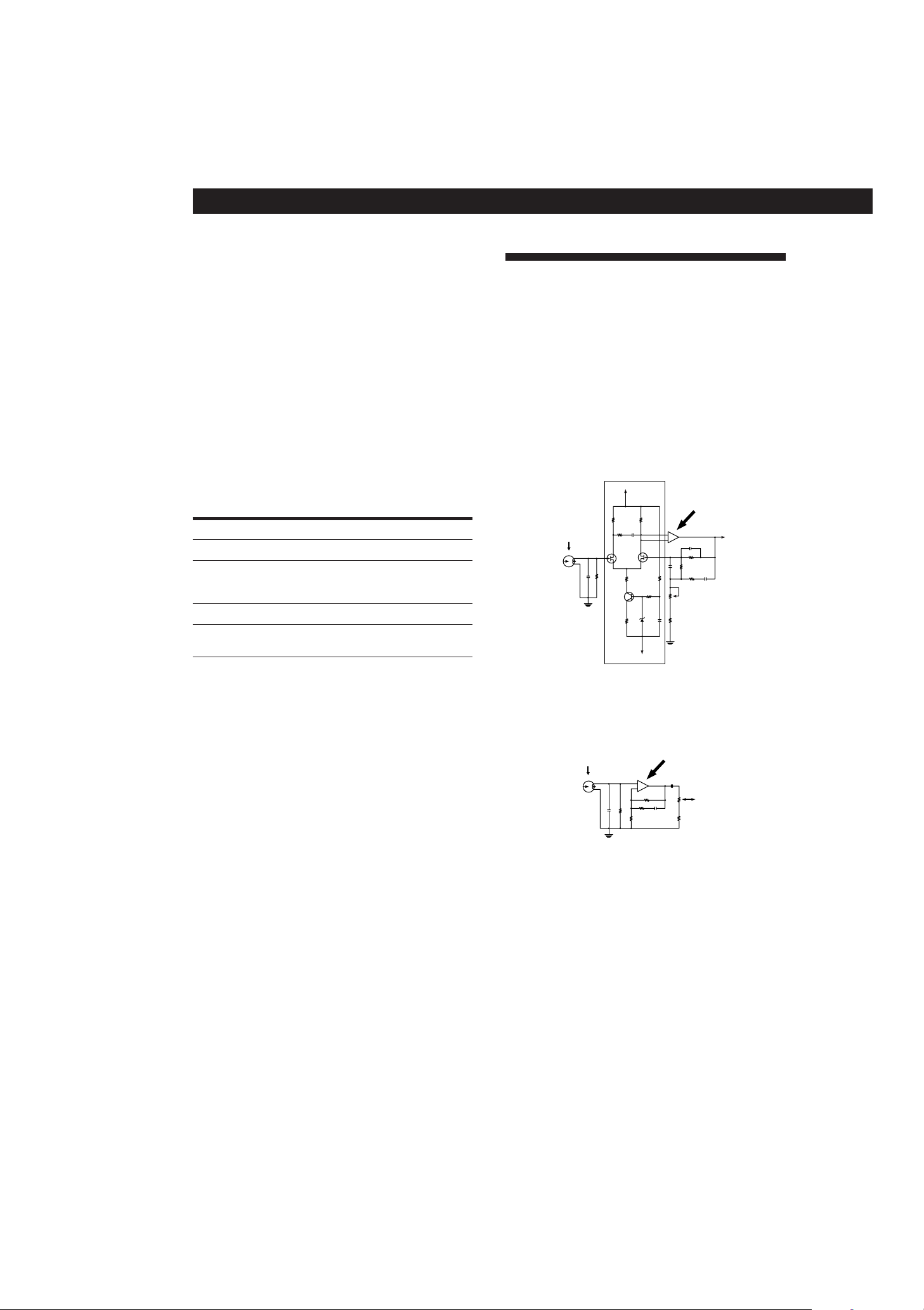

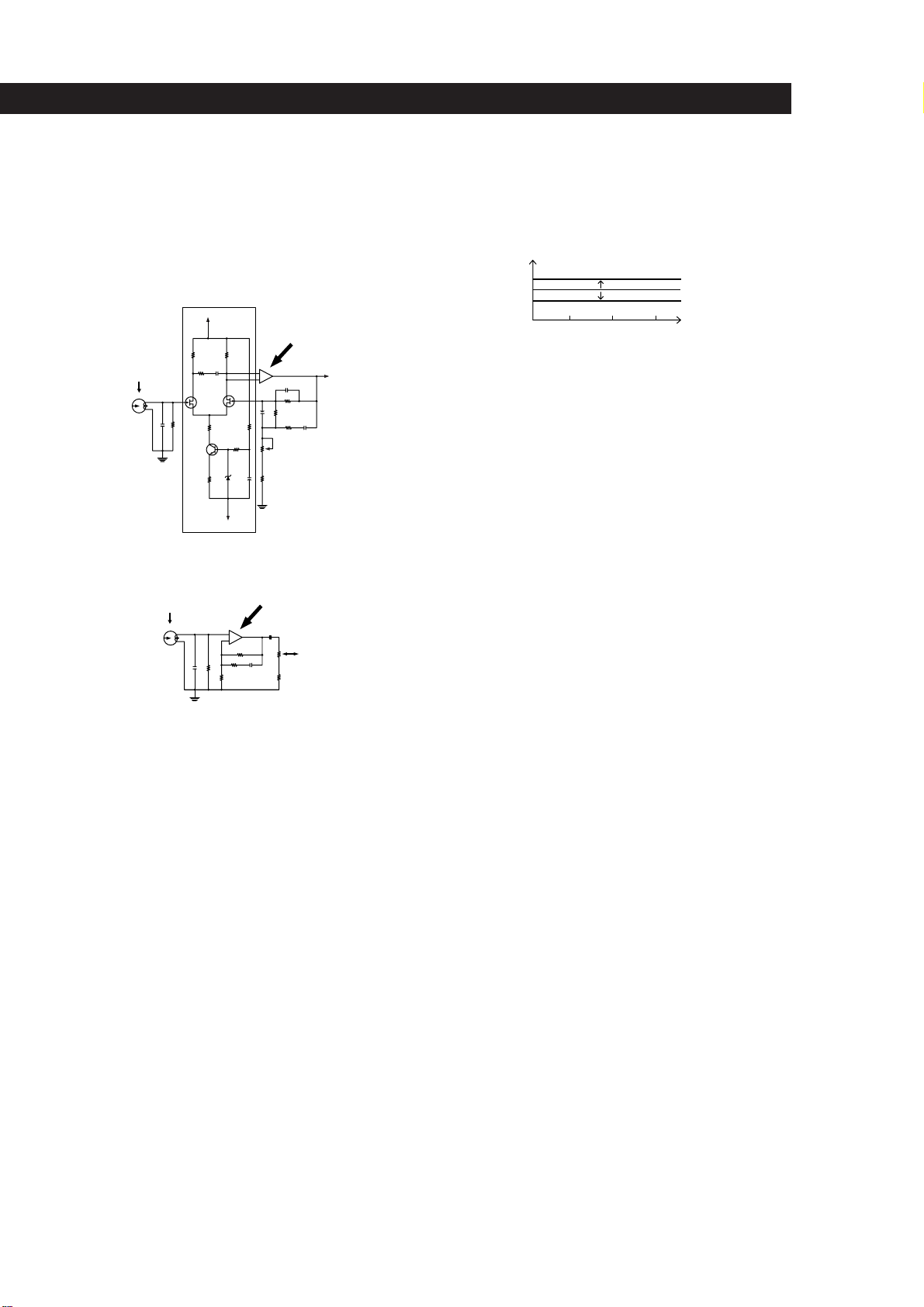

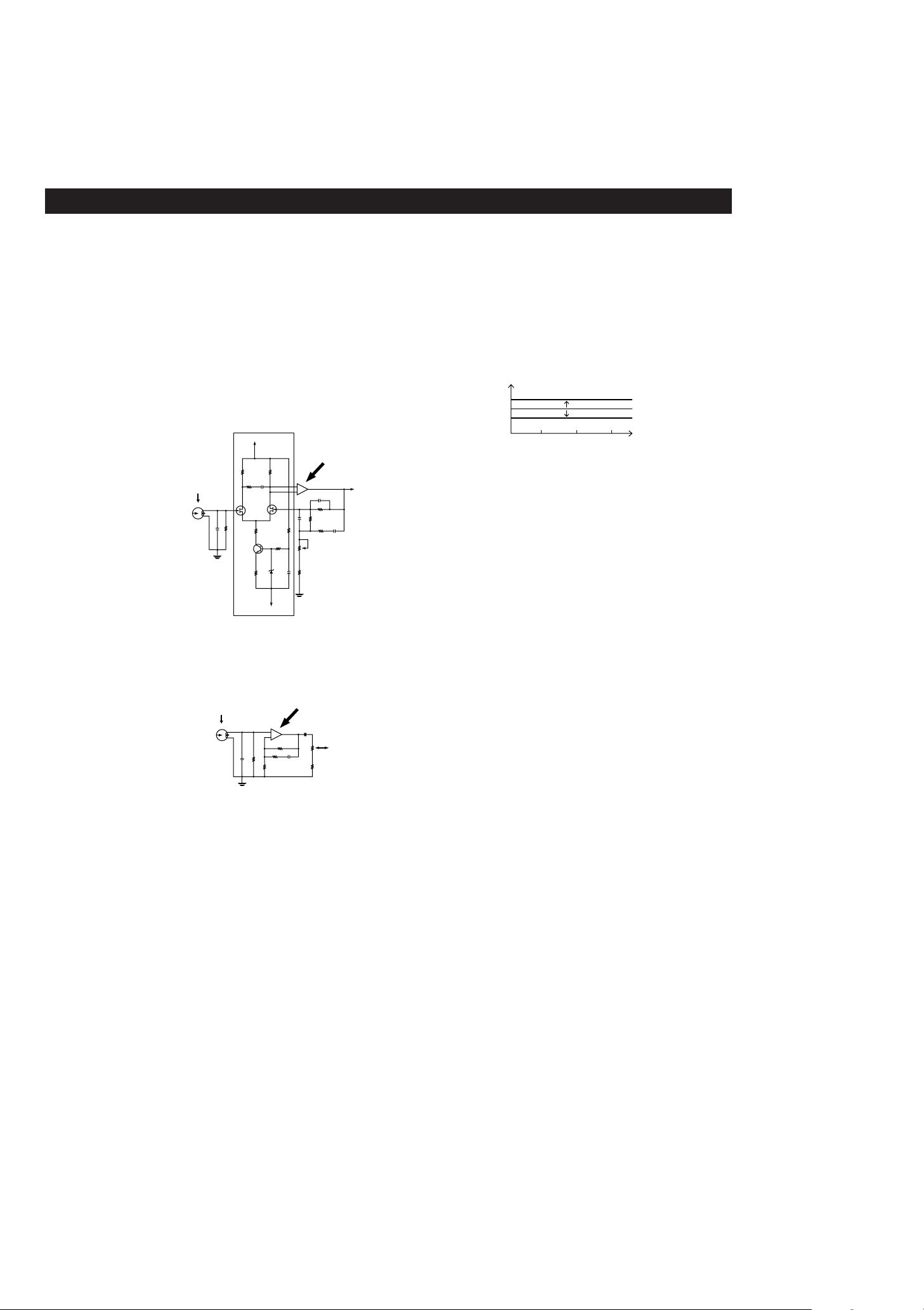

FET input PB amplifier

The FET input PB amplifier is a circuit that is positioned between the playing head and the operational amplifier. Unlike conventional amplifier circuits, which require a low noise, medium-quality operational amplifier because of its direct link with the playing head, the noise-free signal that the FET input PB amplifier provides enables the use of a higher quality operating amplifier, and more natural sounding output.

New Amplifier

VCC

Head

VEE

Operational amplifier

+ –

PB GAIN

OUT

Recording level calibration

Adjustment for optimum recording. Even when you have adjusted the recording level correctly, the playing level might turn out to be low depending on the tape used. By adjusting the recording level calibration, you can compensate for the low recording level. When you record on a tape with the Dolby NR system, this function works more effectively.

Output level

400 3k

15k

–

Tape counter

A display element that shows the elapsed recording or playing time as a digital readout. Since the counter is not a digital clock, the displayed value will differ slightly from the actual elapsed recording or playing time. The counter value also includes the length of the leader tape.

Test tones

15-kHz, 3-kHz and 400-Hz signals produced by the tape deck when you do the bias and recording level calibration.

GBGB

Conventional Amplifier

Operational

Head

+ –

amplifier

OUT

PB GAIN

MPX filter

Multiplex filter. A filter for eliminating the 19-kHz stereo carrier and the 38-kHz sub-carrier signals that may impair the Dolby NR system. Usually the tuner has an MPX filter. If you cannot get a satisfying result when recording FM broadcasts with Dolby NR system, your tuner does not have a filter or the filter is not working. In this case, turn the DOLBY NR switch countercolckwise to the position you want (B, C, or S with MPX FILTER).

Multi-AMS

Multi-Automatic Music Sensor is a function that locates the beginning of 30 tracks before or after the current track by detecting a blank space (of over 4 seconds) between tracks.

3-856-296-51(1)

Page 16

Index

Adjusting

bias calibration 9 recording balance 7 recording level 6

recording level calibration 9 ATS 9, 14 Auto play 8 Automatic Music Sensor. See Multi-AMS Automatic Tape Selector. See ATS

Balance 7 Bias calibration 9, 14

Calibration 9, 14, 15 Cassette. See Tape Checking the remaining time. See Remaining time Cleaning

cabinet 11

heads and tape path 12 Connecting. See Hookups Counter. See Tape counter

D, E

Demagnetizing the heads 12 Dolby HX PRO system 7, 14 Dolby NR system 5, 7, 14

FET input PB amplifier 15

Glossary 14

Heads

cleaning 12

demagnetizing 12 Hooking up the system 4 Hookups 4

Memory play 8 Monitoring sound 10 MPX filter. See Multiplex filter Multi-AMS 8, 15 Multiplex filter 7, 15

N, O

Noise reduction 7, 14 Notes on cassette tapes. See Tape notes

P, Q

Playing

a tape 5 auto play 8 memory play 8

Precautions 11

Recording

level calibration 9, 15

on a tape 6 Record muting 10 Remaining time 7

Searching. See Locating Specifications 13

Tape

counter 7, 8, 15

notes 11

path cleaning 12

protect the recording 11

type 5, 6, 11 Test tones 9, 15 Troubleshooting 12

U, V, W, X, Y, Z

Unpacking 4

Names of Controls

Buttons

CALIBRATION 9 MEMORY 8 MONITOR 10 RESET 8

0/) AMS 8 0 (rewind) 5, 8

· (play) 5, 6, 8 - 10 ) (fast-forward) 5, 8

§ OPEN/CLOSE 5 - 7 p (stop) 5, 7 P PAUSE 5 - 7, 10 R REC MUTE (record muting)

10 r REC (recording) 6, 9

Switches

DOLBY NR (noise reduction) 5, 7 POWER 5, 6

Controls

BALANCE 7 BIAS 9 REC (recording) LEVEL 6, 9

Jack

PHONES 5

Others

Cassette holder 5, 6

I, J, K

Insert

blank space 10 cassette 5, 6

Locating

beginning of the tape 8 particular point 8 tracks 8

3-856-296-51(1)

Page 17

Playing CDs

Index

GBGB

3-856-296-51(1)

Page 18

AVERTISSEMENT

Bienvenue!

A propos de ce

Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.

Merci pour l’achat de cette platine à cassette stéréo Sony. Avant de la mettre en service, veuillez lire attentivement ce mode d’emploi et le conserver pour toute référence future.

Caractéristiques

Le TC-KE600S est pourvus d’un amplificateur PB d’entrée FET qui permet une sortie sonore de plus haute qualité. (Voir le “Glossaire” page 14 pour les détails sur l’amplificateur PB d’entrée FET.)

manuel

Les instructions de ce mode d’emploi concernent les modèle TC-KE600S.

Conventions

• Les instructions de ce mode d’emploi décrivent les commandes de la platine.

• Le symbole ci-dessus est utilisé dans ce mode d’emploi:

Indique des conseils et des suggestions qui facilitent une

manipulation.

3-856-296-51(1)

Page 19

TABLE DES MATIÈRES

Préparatifs

Déballage 4 Raccordement de la platine 4

Lecture d’une cassette 5 Enregistrement sur une cassette 6

Fonctions élaborées pour la lecture

Localisation d’une plage (Multi-AMS/Lecture automatique/Lecture mémorisée) 8

Fonctions élaborées pour l’enregistrement

Calibrage du courant de polarisation et du niveau d’enregistrement 9 Contrôle du son enregistré 10 Insertion d’un espace blanc pendant l’enregistrement (Silencieux d’enregistrement) 10

Informations complémentaires

Précautions 11 Remarques sur les cassettes 11 Nettoyage 12 En cas de panne 12 Spécifications 13 Glossaire 14

Index 16

GBGB

3-856-296-51(1)

Page 20

Préparatifs

Fonctions de base

Déballage

Vérifiez que l’élément suivant se trouve bien dans l’emballage:

• Cordons de liaison audio (2)

Pour raccorder la platine à une autre platine à cassette

Reliez les deux platines de la manière suivante.

Platine à cassette

Autre platine à cassette

Raccordement de la platine

Cette partie explique comment raccorder la platine à un amplificateur. N’oubliez pas d’éteindre les deux appareils avant de les raccorder.

TC-KE600S

vers LINE IN

vers REC OUT

vers LINE OUT

vers TAPE IN

vers une prise secteur

Amplificateur

LINE

OUTIN

LINE

OUTIN

L R

ç : Flux du signal

Réglage du sélecteur de tension (uniquement pour les modèles avec sélecteur de tension)

Vérifiez que le sélecteur de tension sur le panneau arrière de la platine à cassette est réglé sur la tension du secteur local. Si ce n’est pas le cas, réglez-le sur la position correcte avec un tournevis avant de brancher le cordon d’alimentation secteur sur une prise murale.

VOLTAGE

220V 240V 120V

vers une prise murale

Raccordements

Quand vous branchez un cordon audio, vérifiez la couleur de la prise et celle de la fiche du cordon: Fiche rouge (droite) dans la prise rouge et fiche blanche (gauche) dans la prise blanche. Veillez à bien enfoncer les fiches pour éviter tout ronflement ou bruit. Raccordez la platine à l’amplificateur comme indiqué ci-dessous.

Platine à cassette Amplificateur

LINE

OUTIN

ç : Flux du signal

TAPE

REC OUT IN

L R

Branchement du cordon d’alimentation secteur

Branchez le cordon sur une prise secteur.

Que faire ensuite?

Maintenant la platine à cassette est prête. Pour les fonctions de base, voir pages 5 à 7; pour les fonctions élaborées, voir les paragraphes à partir de la page

3-856-296-51(1)

Page 21

Fonctions de base

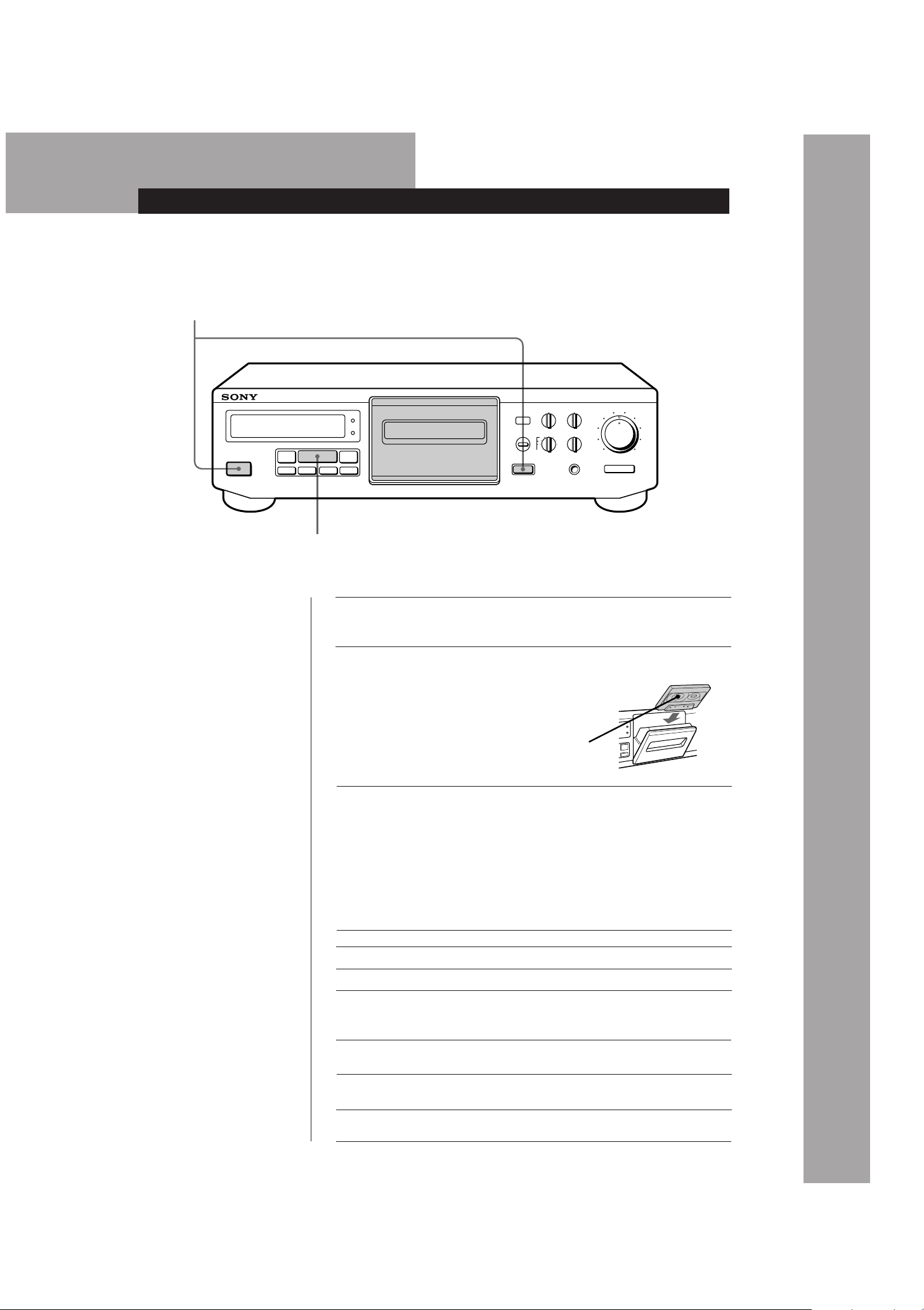

Lecture d’une cassette

Fonctions de base

POWER

• Voir page 4 pour le raccordement.

z Pour écouter une cassette

enregistrée avec le réducteur de bruit Dolby*

Réglez DOLBY NR au même système Dolby que lors de l’enregistrement —B, C ou S. Notez que les réglages B, C et S sont identiques des deux côtés pendant la lecture parce que le filtre MPX opère seulement pendant l’enregistrement.

z Vous pouvez brancher le

casque sur PHONES.

RESET

MEMORY

0 AMS )

)

PRr

PAUSE

REC MUTE

REC

1 2

REC LEVEL

MONITOR

CALIBRATION

OPEN / CLOSE

BIAS

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

Allumez l’amplificateur et sélectionnez la fonction platine.

Appuyez sur POWER, puis sur § OPEN/CLOSE. Insérez une cassette, puis refermez le logement de la cassette.

avec la face à lire dirigée vers vous.

Appuyez sur ·. La lecture démarre. “TAPE” et le type de cassette (I, II ou IV)

apparaît dans l’afficheur. Réglez le volume sur l’amplificateur.

Fonctions de base

* Réduction de bruit Dolby

fabriquée sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double-D a sont des marques de Dolby Laboratories Licensing Corporation.

N’appuyez pas sur POWER pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

Pour

Arrêter la lecture

Interrompre la lecture

Avancer rapidement ou rebobiner la bande

Augmentez encore la vitesse d’avance rapide ou de rebobinage

Sortir la cassette § OPEN/CLOSE après avoir arrêté la

Appuyez sur

p P PAUSE. Appuyez une nouvelle fois

sur cette touche pour poursuivre la lecture.

) ou 0 quand la platine est arrêtée.

) ou 0 pendant l’avance rapide ou

le rebobinage.

lecture.

3-856-296-51(1)

Page 22

Fonctions de base

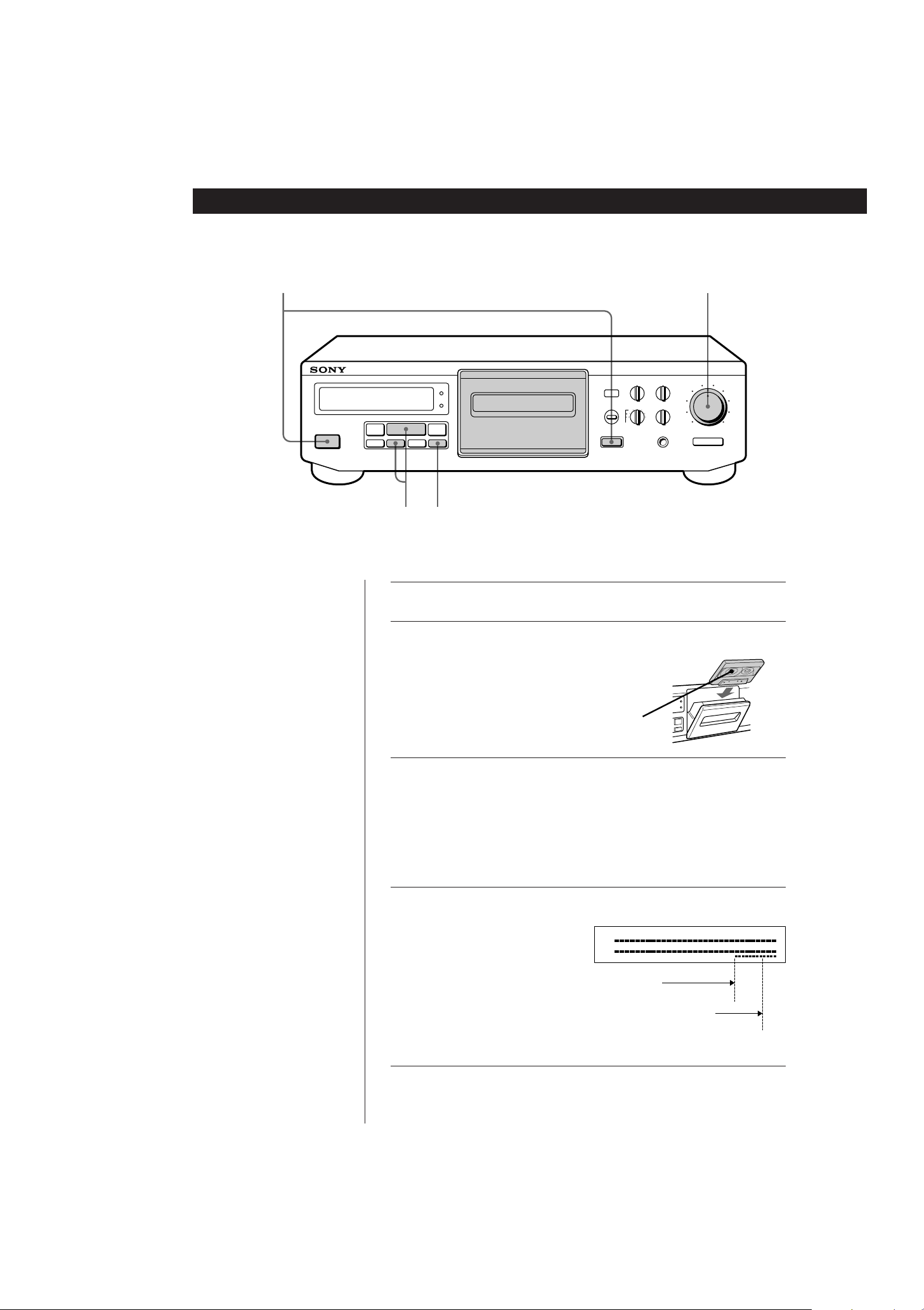

Enregistrement sur une cassette

• Voir page 4 pour le raccordement.

POWER

0 AMS )

PRr

PAUSE

523

1 2

REC LEVEL

MONITOR

REC MUTE

BIAS

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

– + – +

DOLBY NR BALANCE

OFF

MPX FILTER

REC LEVEL

L R

PHONES

Allumez l’amplificateur et reproduisez la source de programme que vous voulez enregistrer.

Appuyez sur POWER, puis sur § OPEN/CLOSE. Insérez une cassette, puis refermez le logement de la cassette.

avec la face à lire dirigée vers vous.

Appuyez sur r REC.

z Pour protéger vos

enregistrements contre un effacement accidentel

Brisez la ou les languettes de protection (voir page 11).

“SOURCE” et le type de cassette (I, II ou IV) apparaissent dans l’afficheur.

N’appuyez pas sur POWER pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

Tournez REC LEVEL pour ajuster le niveau d’enregistrement.

Le niveau d’enregistrement ne doit pas dépasser le niveau recommandé pour le type de cassette indiqué.

Quand tous les réglages sont terminés, arrêtez la source de programme.

Appuyez sur P PAUSE ou ·.

–∞–20 –10 –4 +20+8–30 +4 +6

L R

Pour une cassette de type Iou II

Pour une cassette de type IV

L’enregistrement commence.

3-856-296-51(1)

Page 23

Démarrez la lecture de la source de programme.

Fonctions de base

z Le système Dolby HX

PRO* opère automatiquement pendant l’enregistrement.

z Vous pouvez vérifier le

temps restant sur la cassette pour l’enregistrement

1 Localisez la fin du passage

enregistré sur la cassette.

2 Appuyez sur RESET pour

remettre le compteur à “0:00”.

3 Appuyez sur ) pour

localiser la fin de la cassette. Le compteur indique le temps approximatif restant sur la cassette.

Pour

Appuyez sur

Arrêter l’enregistrement p. Interrompre l’enregistrement

P PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre l’enregistrement.

Sortir la cassette

§ OPEN/CLOSE après avoir arrêté l’enregistrement.

RESET

REC LEVEL

BIAS

REC LEVEL

RESET

0000

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

Compteur de bande

– + – +

CALIBRATION

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

OPEN / CLOSE

DOLBY NR BALANCE

L R

PHONES

MONITOR

Pour ajuster la balance

Tournez BALANCE de façon que les décibelmètres des canaux gauche (L) et droit (R) dans l’afficheur atteignent les niveaux souhaités.

Pour enregistrer avec le réducteur de bruit Dolby

Tournez DOLBY NR dans le sens horaire jusqu’à la position souhaitée (B, C ou S) avant de commencer l’enregistrement.

Si vous n’obtenez pas des résultats satisfaisants lors de l’enregistrement d’émissions FM avec le système Dolby

Tournez DOLBY NR dans le sens contraire des aiguilles d’une montre jusqu’à la position souhaitée (B, C ou S avec MPX FILTER) avant de commencer l’enregistrement. Le filtre MPX rend plus efficace le réducteur de bruit Dolby. “FILTER” apparaît dans l’afficheur. (Pour les détails au sujet de la fonction HX PRO), voir le “Glossaire” page 14.)

Fonctions de base

* HX Pro headroom extension

d’origine Bang & Olufsen et fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D a et HX PRO sont des marques de Dolby Laboratories Licensing Corporation.

Voir DOLBY HX PRO (“Glossaire”, page 14) pour les détails.

3-856-296-51(1)

Page 24

Fonctions élaborées pour la lecture

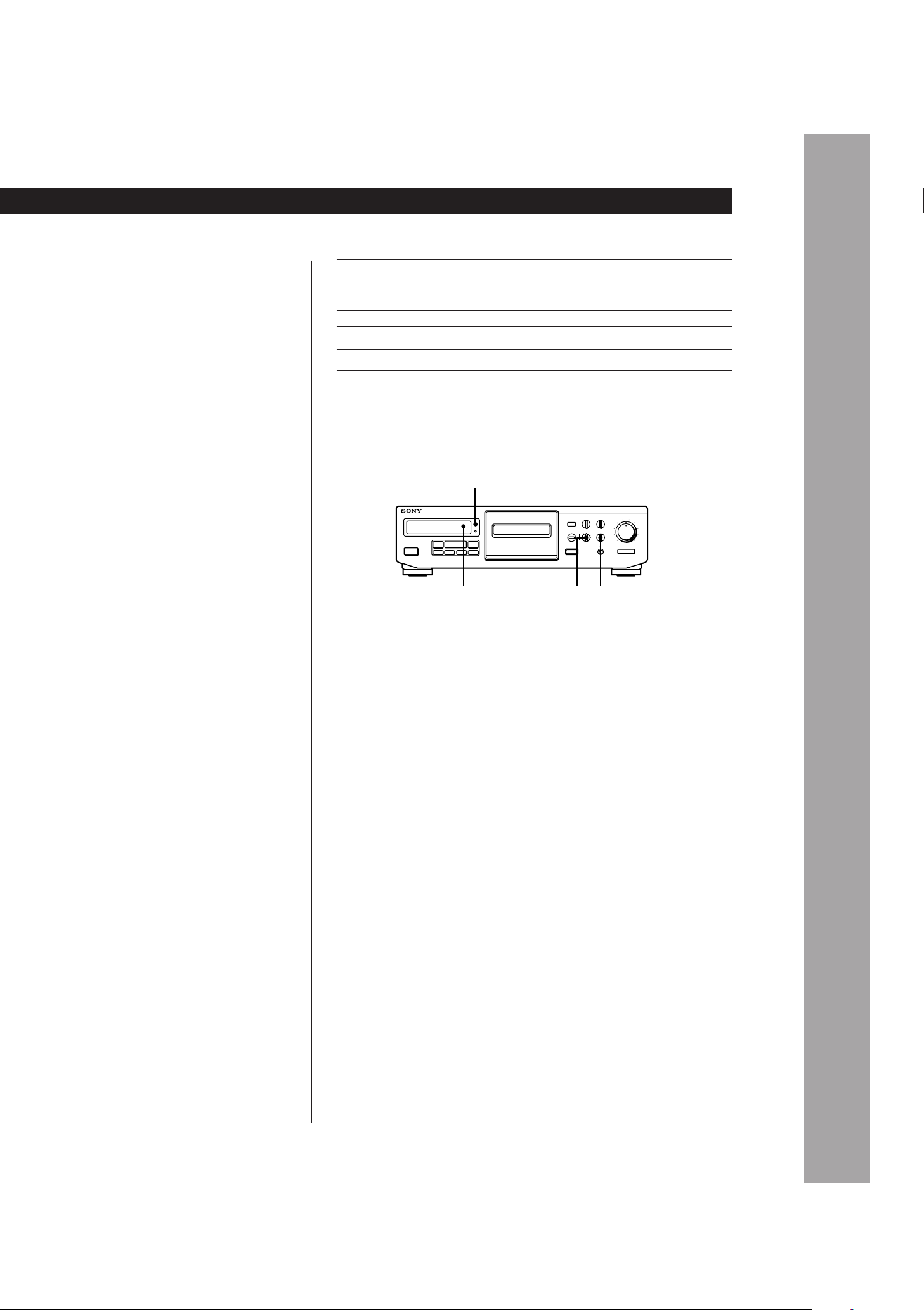

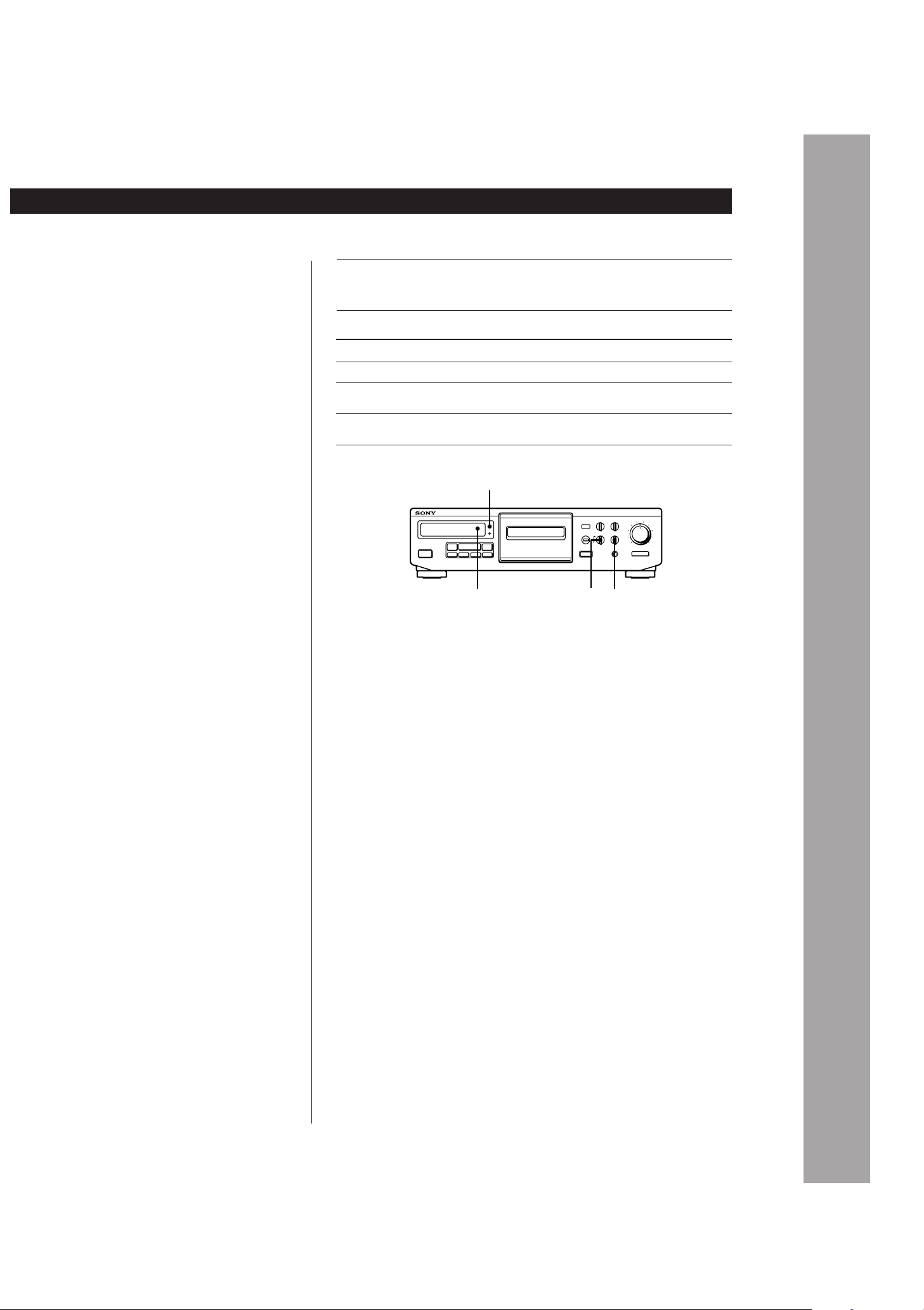

Localisation d’une plage (Multi-AMS/Lecture automatique/Lecture mémorisée)

Que se passe-t-il quand le Multi-AMS marche

En Multi-AMS, “PLAY” vacille. A chaque fois que l’appareil détecte un espace vierge, le chiffre indiqué diminue d’une unité. Après la localisation du début de la plage spécifiée, l’indication du compteur réapparaît et la lecture commence.

: Début de la plage

Vous pouvez localiser rapidement les plages suivantes et précédentes à partir d’un position (Multi-AMS: Recherche de plage musicale) ou le début d’une cassette (Lecture automatique). Vous pouvez même spécifier un point quelconque d’une cassette.

RESET MEMORY

MEMORY

0.00

0 AMS )

POWER

PRr

PAUSE

REC MUTE

0·)

Pour localiser

Le début de la ou des plages suivantes (Multi-AMS*)

Le début de la plage actuelle (Multi-AMS*)

Le début des plages précédentes (MultiAMS*)

Le début de la cassette (Lecture automatique)

Un point particulier de la cassette (Lecture mémorisée)

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

Appuyez sur

) autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.

0 une fois pendant la lecture.

0 autant de fois que nécessaire

pendant la lecture. Par exemple, pour localiser l’avant dernière plage, appuyez trois fois.

MEMORY, à plusieurs reprises, jusqu’à ce que “MEMORY” disparaisse de l’afficheur. Appuyez ensuite sur 0 tout en tenant · enfoncée.

MEMORY, à plusieurs reprises, jusqu’à ce que l’indicateur “MEMORY” apparaisse dans l’afficheur. Recherchez le point souhaité, puis appuyez sur RESET pour remettre le compteur à zéro et mémoriser ce point. Pour localiser ensuite le point mémorisé, appuyez sur 0 tout en tenant · enfoncée. (Appuyez sur 0 uniquement pour arrêter la bande à “0.00”).

REC LEVEL

L R

PHONES

MONITOR

) [ ][]0 [ ] [ ]0)

Plage piécédente

Plage en cours

Plage suivante

Remarques

• La fonction Multi-AMS ne marche pas correctement si: — l’espace blanc entre les plages est inférieur à 4 secondes; — la puissance du signal des canaux gauche et droit est

très différente;

— les fréquences d’un passage sont très basses ou le

volume d’une plage extrêmement réduit.

• Comme le compteur n’est pas une horloge numérique, il peut y avoir un petite différence entre le temps réel de lecture ou d’enregistrement et le temps indiqué par le compteur.

* Vous pouvez utiliser la fonction Multi-AMS pour localiser

un maximum de 30 plages avant ou après la position actuelle.

3-856-296-51(1)

Page 25

Fonctions élaborées pour l’enregistrement

5 Ajustez BIAS de sorte que les deux indicateurs

Calibrage du courant de polarisation et du niveau d’enregistrement

Comme plusieurs types de cassettes sont en vente dans le commerce, la platine règle automatiquement les caractéristiques d’égalisation et le courant de polarisation appropriés pour chaque type de cassette (ATS: Sélection automatique du type de cassette). Vous pouvez cependant obtenir de meilleurs résultats en ajustant automatiquement le courant de polarisation et le niveau d’enregistrement.

6 Ajustez REC LEVEL de sorte que les deux

7 Appuyez sur p, puis sur CALIBRATION pour

8 Rebobinez la bande et démarrez l’enregistrement

BIAS

– + – + DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

REC LEVELBIAS

REC LEVEL

L R

PHONES

MONITOR

p·

0 AMS )

POWER

PRr

PAUSE

REC MUTE

P PAUSE

RESET

MEMORY

)

REC

r REC

CALIBRATION

OPEN / CLOSE

1 Introduisez la cassette sur laquelle vous voulez

enregistrer dans la platine.

2 Appuyez sur CALIBRATION

L’affichage pour le calibrage du courant de polarisation et du niveau d’enregistrement apparaît.

H L

REC CAL

TYPE

3 Appuyez sur r REC.

affichent les mêmes niveaux. Si l’indicateur supérieur affiche un niveau plus élevé que l’indicateur inférieur, tournez BIAS dans le sens des aiguilles d’une montre. Si l’indicateur inférieur affiche un niveau plus élevé que l’indicateur supérieur, tournez BIAS dans le sens contraire des aiguilles d’une montre.

H L

Niveau des signaux identique

REC CAL

TYPE

indicateurs atteignent le niveau recommandé. Tournez REC LEVEL dans le sens des aiguilles d’une montre pour augmenter les deux indicateurs. Tournez REC LEVEL dans le sens contraire des aiguilles d’une montre pour diminuer les deux indicateurs.

H L

Niveau recommandé

REC CAL

TYPE

Répétez les étapes 5 et 6, si nécessaire.

arrêter l’enregistrement des signaux d’essai. L’affichage initial réapparaît.

proprement dit.

GBGB

4 Appuyez sur P PAUSE ou · pour enregistrer

les signaux d’essai. (Vous ne pouvez pas entendre ces signaux.) Au bout de deux ou trois secondes, les indicateurs de niveau des signaux d’essai apparaissent dans l’afficheur. Ajustez dans l’ordre le courant de polarisation, le niveau d’enregistrement et l’égaliseur.

z L’affichage pour le calibrage du courant de

polarisation et du niveau d’enregistrement apparaît.

Pour les détails, voir pages 14 et 15.

Remarques

• Comme les indicateurs utilisent un amplitude plus large pendant le calibrage de la cassette, ils sont très sensibles au moindre changement de niveau du signal.

• Quand vous utilisez des cassettes métal (type IV), la réponse en fréquence pour le réglage du courant de polarisation est petite. C’est pourquoi le réglage du courant de polarisation avec la plage de cette platine à cassette (une plage de ±20%) peut ne pas être efficace.

3-856-296-51(1)

Page 26

Fonctions élaborées pour l’enregistrement

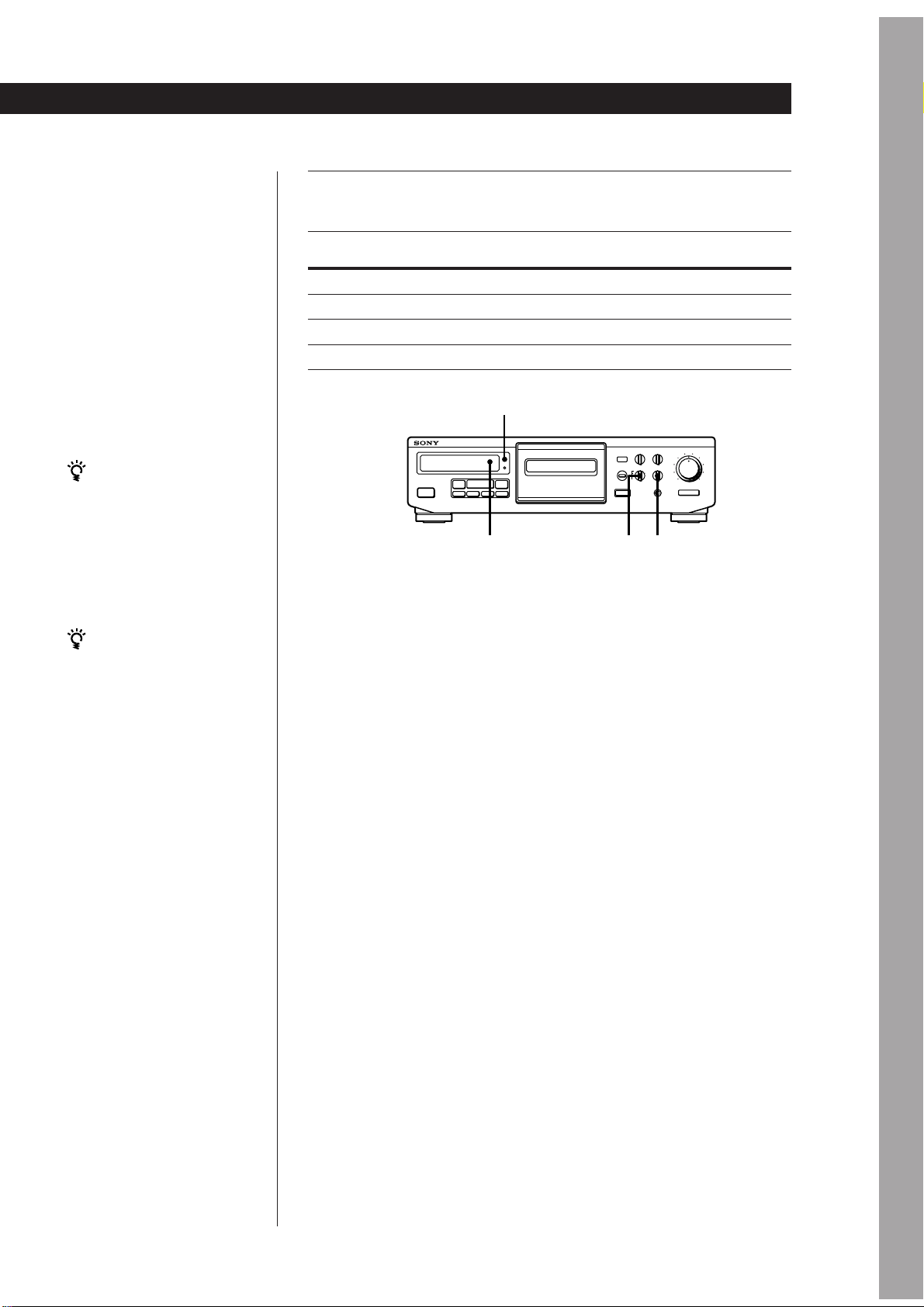

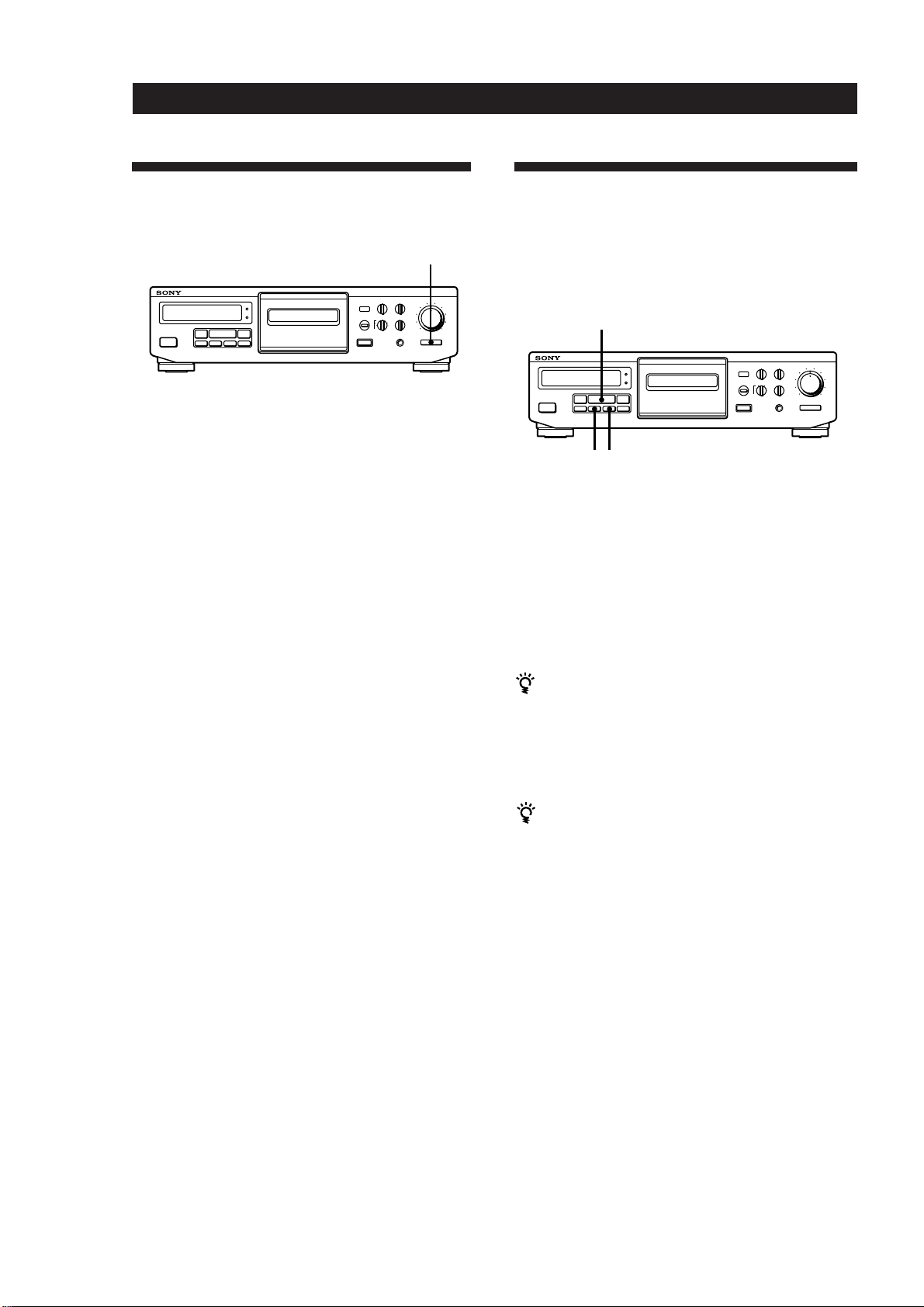

Contrôle du son enregistré

Vous pouvez comparer la qualité du son enregistré avec le son de la source de programme pendant l’enregistrement.

MONITOR

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC

MPX FILTER

Pendant l’enregistrement, appuyez de façon répétée sur MONITOR jusqu’à ce que “TAPE” apparaisse dans l’afficheur. Vous pouvez contrôler le son enregistré.

Pour écouter le son de la source de programme

Appuyez de façon répétée sur MONITOR jusqu’à ce que “SOURCE” apparaisse dans l’afficheur.

L R

PHONES

MONITOR

Insertion d’un espace blanc pendant l’enregistrement (Silencieux d’enregistrement)

Vous pouvez insérer un espace blanc de 4 secondes entre chaque plage. Les espaces blancs entre les plages vous permettent de localiser facilement le début d’une plage avec la fonction Multi-AMS (voir page 8). Vous pouvez aussi utiliser cette fonction pour effacer des passages inutiles de la cassette.

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

CC SS

MPX FILTER

P PAUSE·R REC MUTE

1 Commencez l’enregistrement. 2 Appuyez une fois sur R REC MUTE à l’endroit où

vous voulez insérer un espace blanc. L’indicateur REC clignote dans l’afficheur et la bande défile sans qu’aucun signal ne soit enregistré. Au bout de 4 secondes, l’indicateur "P" s’allume et la platine est prête pour poursuivre l’enregistrement.

L R

PHONES

MONITOR

3 Appuyez sur P PAUSE ou · pour poursuivre

l’enregistrement.

z Pour insérer un espace blanc de plus de 4 secondes

Tenez R REC MUTE enfoncée tant que nécessaire. Au bout de 4 secondes, l’indicateur REC clignote plus rapidement. Quand vous relâchez R REC MUTE, l’indicateur "P" s’allume et la platine est prête pour poursuivre l’enregistrement. Appuyez sur P PAUSE ou · pour poursuivre l’enregistrement.

z Pour insérer un espace blanc de moins de 4 secondes

Après avoir appuyé sur R REC MUTE, appuyez sur P PAUSE quand vous le souhaitez. La platine se met en pause d’enregistrement. Pour poursuivre l’enregistrement, appuyez sur r REC au lieu de P PAUSE.

3-856-296-51(1)

Page 27

Informations complémentaires

Précautions

Sécurité

• Ne pas démonter le coffret car il y a risque d’électrocution. Pour toute réparation adressez-vous uniquement à un technicien qualifié.

• Si un liquide ou un solide tombait dans le coffret, débranchez la platine et faites-la contrôler par un technicien qualifié avant de la remettre en service.

Sources d’alimentation

• Avant de mettre la platine en marche, vérifiez que sa tension de fonctionnement est identique à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l’arrière de la platine.

• La platine n’est pas déconnectée de la source d’alimentation (secteur) tant qu’elle est raccordée à la prise murale, même si elle a été mise hors tension.

• Si la platine ne doit pas être utilisée pendant longtemps, débranchez-la de la prise murale. Pour débrancher le cordon d’alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.

• Le cordon d’alimentation secteur doit être remplacé uniquement par un centre de service compétent.

Remarques sur les cassettes

Pour protéger un enregistrement

Brisez la languette de sécurité pour la face A ou B

Face A

Languette pour la face B

Pour enregistrer une cassette sans languette de protection

Couvrir le trou laissé par la languette de protection contre l’enregistrement pour la face A ou B avec du ruban adhésif.

Languette pour la face A

Fonctionnement

• A cause du mécanisme de sécurité, les touches de fonction sont inopérantes si le logement de la cassette n’est pas complètement fermé, ou si la cassette a été mal introduite.

• N’oubliez pas d’arrêter la bande avant de mettre la platine hors tension. Sinon, la bande pourrait être endommagée.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d’éviter toute surchauffe interne.

• Ne pas installer la platine: — sur une surface molle comme une couverture, car les

orifices de ventilation pourraient être bouchés; — près d’une source de chaleur; — en plein soleil; — en position inclinée; — dans un lieu poussiéreux ou exposé à ces chocs

mécaniques.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d’une solution détergente neutre. Ne pas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l’alcool ou la benzine.

Pour toute question ou problème au sujet de la platine, veuillez contacter votre revendeur Sony le plus proche.

Quand vous utilisez une cassette de type II ou IV, veillez à ne pas recouvrir les fentes de détection servant à déterminer le type de cassette.

Type II

Orifices de détection

Type IV

Orifices de détection

A propos des cassettes de plus de 90 minutes

Il n’est pas conseillé d’utiliser des cassettes de plus de 90 minutes, sauf pour un enregistrement ou une lecture de longue durée. Les bandes de ces cassettes sont très fines et se détendent facilement.

Manipulation des cassettes

• Afin de ne pas salir les têtes et le parcours de la bande, évitez de toucher la surface de la bande.

• Evitez de poser des cassettes près d’appareils contenant un aimant, comme un haut-parleur ou un amplificateur, car ils risquent de causer des distorsions et d’effacer l’enregistrement.

• Ne pas exposer les cassettes au soleil, à des températures extrêmement basses ni à l’humidité.

3-856-296-51(1)

Page 28

Informations complémentaires

Nettoyage

Dans le logement de la cassette

Cabestan

Tête d’enregis-

POWER

tremennt

Galet presseur

RESET

MEMORY

0 AMS )

)

PRr

REC MUTEPAUSE

REC

Tête de lecture

BIAS

REC LEVEL

– + – +

CALIBRATION

DOLBY NR BALANCE

OFF

BB CC SS

MPX

L R

FILTER

PHONES

OPEN / CLOSE

§ OPEN / CLOSE

REC LEVEL

MONITOR

Tête d’effacement

Nettoyage des têtes et du parcours de la

bande

Nettoyez les têtes et le parcours de la bande toutes les

10 heures de fonctionnement pour prévenir:

• une diminution du niveau sonore

• un pleurage et scintillement excessifs

• une perte de son

• un effacement incomplet Pour obtenir un enregistrement optimal, il est conseillé

de nettoyer les têtes et le parcours de la bande avant chaque enregistrement.

1 Appuyez sur POWER en maintenant § OPEN/

CLOSE enfoncé. Le logement s’ouvre, les têtes se soulèvent, et le galet presseur se met à tourner.

2 Essuyez les têtes, les galets presseurs et les

cabestans avec un coton tige légèrement imprégné d’alcool ou de liquide de nettoyage pour platine en vente dans le commerce.

En cas de panne

Si vous rencontrez une des difficultés suivantes quand vous utilisez la platine à cassette, consultez ce guide pour résoudre le problème. Si le problème persiste, adressez-vous à votre revendeur Sony.

Le logement de la cassette ne se referme pas.

/ Réinsérez le cordon d’alimentation secteur,

puis refermez le logement de la cassette.

Les touches de fonction ne sont pas opérantes.

/ Attendez que “P” cesse de clignoter. / Vérifiez que la cassette est bien introduite et

que le logement de la cassette est complètement fermé.

La bande s’arrête avant d’avoir été complètement rebobinée.

/ La bande est détendue. Retendez-la. / Si “MEMORY” est indiqué dans l’afficheur,

appuyez de façon répétée sur MEMORY jusqu’à ce que l’indication disparaisse.

/ Le boîtier de la cassette est déformé. Utilisez

une autre cassette.

La lecture ou l’enregistrement est impossible.

/ La cassette est terminée. / La bande est détendue. Retendez-la. / La languette de protection a été enlevée de la

cassette. Recouvrez la fente d’un morceau de ruban adhésif (voir page 11).

/ Nettoyez les têtes et le parcours de la bande et

démagnétisez les têtes (page 12).

/ Vérifiez si la platine est raccordée correctement

(page 4).

/ Vérifiez si le réglage de l’amplificateur est

correct.

Pleurage et scintillement excessifs ou perte de son.

/ Les cabestans et les galets presseurs sont sales.

Nettoyez-les (voir page 12).

3 L’opération terminée, appuyez sur § OPEN/

CLOSE. N’introduisez pas de cassette dans l’appareil tant que les zones nettoyées ne sont pas entièrement sèches.

Diminution du niveau sonore, perte de son/Effacement incomplet de la cassette/Augmentation du bruit.

/ Les têtes d’enregistrement et de lecture et le

parcours de la bande sont sales. Nettoyez-les (voir page 12).

/ Les têtes sont magnétisées. Démagnétisez-les

Démagnétisation des têtes

(voir page 12).

Au bout de 20 à 30 heures d’utilisation, ou quand vous

remarquez un sifflement ou une perte des hautes fréquences, démagnétisez les têtes avec un démagnétiseur pour platines à cassette en vente dans le commerce. Veuillez suivre les instructions du démagnétiseur.

Bourdonnement ou bruit.

/ La platine à cassette est près d’un téléviseur ou

magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.

/ La platine est installée sur ou sous

l’amplificateur. Eloignez-la de l’amplificateur.

3-856-296-51(1)

Page 29

Son déséquilibré.

/ Vérifiez que la position de la commande

DOLBY NR est la même que lors de l’enregistrement de la cassette.

/ La platine à cassette est installée près d’un

téléviseur ou d’un magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.

La fonction Multi-AMS n’opère pas correctement.

/ Une des plages contient une longue pause, un

passage à basses fréquences ou au volume très réduit, ou un crescendo ou decrescendo.

/ L’espace entre les plages est inférieur à 4

secondes. Insérez un espace blanc de 4 secondes avec R REC MUTE.

/ La puissance du signal des canaux gauche et

droit est très différente.

/ L’espace entre certaines plages est parasité. / Vous appuyez sur ) immédiatement avant le

début de la plage suivante ou sur 0 immédiatement après le début de la plage en cours.

Les fonctions d’avance et de rebobinage rapides ne fonctionnent pas.

/ Vous avez appuyé sur ) (ou 0) alors qu’il

restait un peu de bande dans cette direction. Ceci est prévu pour la protection de la bande.

/ Pour la protection de la bande, l’avance rapide

ou le rebobinage à grande vitesse sont utilisables seulement pendant un temps court, ou pas du tout en cas de sollicitation au milieu de la bande.

Informations complémentaires

Spécifications

Système

Système d’enregistrement

4 pistes, 2 canaux stéréo

Temps d’avance rapide (approx.)

90 sec. (avec une cassette Sony C-60)

Temps d’avance rapide à grande vitesse (approx.)

45 sec. (avec une cassette Sony C-60)

Courant de polarisation

Courant alternatif

Têtes

Tête d’effacement × 1 (tête S&F) Tête dénregistrement × 1 (tête SD) Tête de lecture × 1 (tête SD)

Moteurs

Moteur de cabestan × 1 (servomoteur CC) Moteur à bobine × 1 (moteur CC) Moteur d’assistance (commande de mécanisme) × 1 (moteur CC)

Rapport signal sur bruit (à niveau de crête, pondéré, et avec Dolby NR hors service)

Cassette type I, Sony Type I (NORMAL): 61 dB Cassette type II, Sony Type II (HIGH): 59 dB Cassette type IV, Sony Type IV (METAL): 57 dB

Amélioration du rapport signal/bruit (valeurs approximatives)

Avec Dolby B en service: 5 dB à 1 kHz, 10 dB à 5 kHz Avec Dolby C en service: 15 dB à 500 Hz, 20 dB à 1

kHz

Avec Dolby S en service: 10 dB à 100 Hz, 24 dB à 1

kHz

Distorsion harmonique

0,4% (avec cassette I, Sony Type I (NORMAL):

160 n Wb/m 315 Hz, 3e H.D.)

1,5% (avec cassette IV, Sony Type IV (METAL):

250 n Wb/m 315 Hz, 3e H.D.)

Réponse en fréquence (Dolby NR hors service)

Cassette type I, Sony Type I (NORMAL):

15 - 17.000 Hz (±3 dB, IEC) 10 - 19.000 Hz (±6 dB)

Cassette type II, Sony Type II (HIGH):

15 - 18.000 Hz (±3 dB, IEC) 10 - 20.000 Hz (±6 dB)

Cassette type IV, Sony Type IV (METAL):

15 - 21.000 Hz (±3 dB, IEC) 15 - 16.000 Hz (±3 dB, -4 dB enregistrement) 10 - 22.000 Hz (±6 dB)

Pleurage et scintillement

±0,065% W. crête (IEC) 0,045% W. RMS (NAB) ±0,12% W. crête (DIN)

3-856-296-51(1)

Page 30

Informations complémentaires

Entrées

Entrées de ligne (prises cinch)

Sensibilité: 0,16 V Impédance d’entrée: 47 kohms

Sorties

Sorties de ligne (prises cinch)

Niveau de sortie nominal: 0,5 V à impédance de

charge de 47 kohms

Impédance de charge: 10 kohms

Casque (prise stéréo 6,35)

Niveau de sortie: 0,25 mW à impédance de charge de

32 ohms

Glossaire

Amplificateur PB d’entrée FET

L’amplificateur PB d’entrée FET se situe entre la tête de lecture et l’amplificateur de fonctionnement. A la différence des circuits d’un amplificateur traditionnel, qui exigent un amplificateur de fonctionnement de qualité moyenne à faible bruit à cause de sa liaison directe à la tête de lecture, le signal sans bruit fourni par l’amplificateur PB d’entrée FET permet l’emploi d’un amplificateur de fonctionnement de meilleure qualité, et assure une sortie sonore plus naturelle.

Nouvel amplificateur

Généralités

Alimentation Lieu d’achat

Etats-Unis et Canada R.-U. , Europe

continentale et certains pays d’Asie

Australie Autres pays

Consommation

Source d’alimentation

CA 120 V, 60 Hz CA 220 - 230 V, 50/60 Hz

CA 240V, 50 Hz CA 120, 220 ou 240 V, 50/60 Hz au

sélecteur de tension

21 W

Dimensions hors tout (approx.) (l/h/p)

430 × 120 × 310 mm (17 × 4 3/ pièces saillantes et commandes incluses

Poids (approx.)

4,6 kg (10 li. 2 on.)

Accessoires fournis

Cordons de liaison audio (2)

4 × 12

4 po.)

VCC

Tête

VEE

+ –

Amplificateur conventionnel

Amplificateur

–

opérationnel

Tête

Amplificateur opérationnel

PB GAIN

OUT

PB GAIN

OUT

Accessoire en option

Télécommande RM-J710 S´adresser au revendeur Sony le plus proche pour la disponibilité de la télécommande.

La conception et les spécifications peuvent être modifiées sans préavis.

ATS

Sélection automatique du type de cassette. La platine règle automatiquement les caractéristiques d’égalisation et le courant de polarisation appropriés en fonction du type de la cassette introduite dans la platine.

3-856-296-51(1)

Page 31

Informations complémentaires

Calibrage du courant de polarisation

Réglage pour obtenir des enregistrements optimum. Vous pouvez obtenir de meilleurs enregistrements avec un minimum de distorsions et une réponse plate en ajustant le courant de polarisation au niveau approprié. Une diminution du courant de polarisation a pour effet de renforcer la réponse en haute fréquence, mais aussi de causer des distorsions. Par contre, l’augmentation du courant de polarisation a pour effet de diminuer la distorsion mais aussi de réduire la réponse en haute fréquence. C’est pourquoi il est nécessaire d’ajuster de manière appropriée le courant de polarisation pour équilibrer le courant de polarisation et la réponse en haute fréquence. Vous pouvez naturellement ajuster le courant de polarisation en fonction de vos propres goûts.

Niveau de sortie

400 3k

15k

–

Calibrage du niveau d’enregistrement

Réglage pour obtenir des enregistrements optimum. Même si le niveau d’enregistrement a été réglé correctement, le niveau de lecture devra éventuellement être abaissé en fonction de la cassette utilisée. En ajustant le calibrage du niveau d’enregistrement, vous pouvez compenser cette faiblesse de niveau. Quand vous enregistrez sur une cassette avec la réduction de bruit, cette fonction est plus efficace.

Niveau de sortie

400 3k

15k

–

Multi-AMS

Recherche automatique de plage (Automatic Music Sensor). Il s’agit d’une fonction qui permet de localiser le début de 30 plages avant ou après la plage actuelle par la détection des espaces blancs de plus de 4 secondes entre les plages.

Signaux d’essai

Ce sont des signaux de 15 kHz, 3 kHz et 400 Hz émis par la platine pour le calibrage du courant de polarisation, du niveau d’enregistrement et de l’égaliseur.

Système de réduction du bruit Dolby

Système qui élimine le souffle de la bande en accentuant les signaux de bas niveau dans la plage des hautes fréquences pendant l’enregistrement, puis en les atténuant pendant la lecture. Il existe quatre types de réducteurs de bruit: A, B, C et S. Le type A est réservé à l’usage professionnel et n’est pas disponible sur cette platine; les types B, C, et S sont pour le grand public. Le Dolby S réduit au maximum le bruit, ensuite le C puis le B.

Dolby hors

Niveau de sortie

service

100 500 10k

Réduction du bruit

Système Dolby HX PRO

Système réduisant la distorsion et le bruit. Le Dolby HX PRO réduit le bruit et la distorsion dans la réponse en haute fréquence pendant l’enregistrement. Une cassette enregistrée avec ce système conserve sa haute qualité lorsqu’elle est reproduite sur d’autres platines à cassette.

Compteur de bande

Un élément de l’afficheur qui indique le temps d’enregistrement ou de lecture écoulé sous forme numérique. Ce compteur n’est toutefois pas une horloge numérique et la valeur indiquée peut être légèrement différente du temps réel de l’enregistrement ou de la lecture. La valeur du compteur comprend le temps de l’amorce de la bande.

Filtre multiplex (MPX)

Il s’agit d’un filtre qui élimine les signaux de la porteuse stéréo de 19 kHz et de la sous-porteuse de 38 kHz qui peuvent altérer le système de réduction de bruit Dolby. Bien que la plupart des ampli-tuners soient équipés de ce filtre, si vous obtenez des résultats médiocres lors de l’enregistrement d’émissions FM avec le système Dolby, votre ampli-tuner n’a probablement pas de filtre, ou le filtre fonctionne mal. Dans ce cas, tournez le commutateur DOLBY NR dans le sens contraire des aiguilles d’une montre jusqu’à la position souhaitée (B, C ou S avec MPX FILTER).

3-856-296-51(1)

Page 32

Index

Playing CDs

Index

Amplificateur PB d’entrée FET 15 ATS 9, 14

Bande

compteur 7, 8, 14 nettoyage du parcours 12

Calibrage 9, 14, 15 Calibrage automatique 9 Calibrage du courant de polarisation 9, 14 Cassette

protection de l’enregistrement 11 remarques. Voir Remarques sur les cassettes 11

type 5, 6, 11 Contrôle du son 10 Contrôle du temps de bande restant. Voir Temps de bande restant. Compteur. Voir Compteur de bande.

Déballage 4 Démagnétisation des têtes 12 Détecteur de musique

automatique. Voir Multi-

AMS.

En cas de panne 12 Enregistrement

calibrage du niveau 9, 14

sur une cassette 6 Equilibrage 7

Filtre MPX. Voir Filtre multiplex Filtre multiplex 7, 15

G, H

Glossaire 14

Lecture

automatique 8 d’une cassette 5

mémorisée 8 Lecture mémorisée 8 Lecture automatique 8 Localisation

du début d’une cassette 8

d’une plage 8

d’un point particulier 8

Multi-AMS 8, 15

N, O

Nettoyage

du coffret 11

des têtes et du parcours de la

bande 12

P, Q

Précautions 11

Raccordement du système 4 Raccordement. Voir Raccordements. Raccordements 4 Recherche. Voir Localisation. Réducteur de bruit Dolby 5, 7, 14 Réduction du bruit 7, 15 Réglage

calibrage du courant de

polarisation 9

calibrage du niveau

d’enregistrement 9

niveau d’enregistrement 6 Remarques sur les cassettes 11

Sélecteur automatique de cassette. Voir ATS. Signaux d’essai 9, 15 Silencieux d’enregistrement 10 Spécifications 14 Système Dolby HX PRO 7, 15

T, U, V, W, X, Y, Z

Temps de bande restant 7 Têtes

démagnétisation 12

nettoyage 12

Nomenclature

Touches

CALIBRATION 9 MEMORY 8 MONITOR 10 RESET 8

0 / ) AMS 8 0 5, 8 (rebobinage)

· 5, 6, 8 - 10 (lecture) ) 5, 8 (avance rapide)

§ OPEN/CLOSE 5 - 7 p 5, 7 (arrêt) P PAUSE 5 - 7, 10 R REC MUTE 10 (silencieux

d’enregistrement) r REC 6, 9 (enregistrement)

Commutateurs

DOLBY NR 5, 7 (réduction du bruit) POWER 5, 6

Commandes

BALANCE 7 BIAS 9 REC LEVEL 6, 9 (niveau d’enregistrement)

Prises

PHONES 5

Divers

Logement de la cassette 5, 6

GBGB

I, J, K

Insertion

d’une cassette 5, 6 d’un espace vierge 10

3-856-296-51(1)

Page 33

Index

Playing CDs

Index

GBGB

3-856-296-51(1)

Page 34

ADVERTENCIA

¡Bienvenido!

Información sobre

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

Muchas gracias por la adquisición de este deck de cassettes estéreo Sony. Antes de utilizar el deck de cassettes, lea detenidamente ese manual y consérvelo para futuras referencias.

Características

El TC-KE600S tiene un amplificador PB con entrada FET, con una salida de sonidos de calidad superior. (Para más detalles sobre el amplificador PB con entrada FET, consulte el “Glosario” de la página 14.)

este manual

Este manual de instrucciones es para los modelo TC-KE600S.

Convencionalismos

• En las instrucciones de este manual se describen los controles del deck.

• En este manual se utiliza el icono siguiente:

Indica información o consejos

útiles para facilitar una tarea.

3-856-296-51(1)

Page 35

ÍNDICE

Preparativos

Desembalaje 4 Conexión a un sistema 4

Reproducción de una cinta 5 Grabación de una cinta 6

Operaciones avanzadas de reproducción

Localización de una canción (Sensor automático de canciones (AMS-múltiple/ Reproducción automática/Reproducción memorizada)) 8

Operaciones avanzadas de grabación

Ajuste de la polarización y calibración del nivel de la grabación 9 Escucha del sonido grabado 10 Inserción de espacios en blanco durante la grabación (Silenciamiento de la grabación) 10

GBGB

Información adicional

Precauciones 11 Notas sobre los cassettes 11 Limpieza 12 Guía para la solución de problemas 12 Especificaciones 13 Glosario 14

Índice alfabético 16

3-856-296-51(1)

Page 36

Preparativos

Desembalaje

Compruebe si ha recibido el accesorio siguiente:

• Cables conectores de audio (2)

Conexión a un sistema

En esta sección se describe cómo conectar el deck de cassettes a un amplificador. Antes de realizar las conexiones, cerciórese de desconectar la alimentación de cada componente.

TC-KE600S

a LINE IN a LINE OUT

a un tomacorriente de CA

Para conectar su deck de cassettes a otro

Conecte ambos decks de cassettes como se muestra a continuación.

Este deck de cassettes Otro deck de cassettes

LINE

OUTIN

LINE

OUTIN

ç :Sentido de flujo de la señal

Ajuste del selector de tensión (modelos suministrados con selector de tensión solamente)

Compruebe si el selector de tensión del panel posterior del deck de cassettes está ajustado de acuerdo con la tensión de la red local. En caso contrario, póngalo en la posición correcta utilizando un destornillador antes de enchufar el cable de alimentación de CA en un tomacorriente de CA.

a TAPE INa REC OUT

Amplificador

a una tona de la red

Conexiones

Cuando conecte un cable de audio, cerciórese de hacer coincidir sus conductores codificados en color con las tomas apropiadas de los componentes. Rojo (canal derecho) a rojo y blanco (canal izquierdo) a blanco. Para evitar zumbidos y ruidos, realice conexiones seguras. Conecte el deck de cassettes al amplificador como se muestra a continuación.

Deck de cassettes

Amplificador

VOLTAGE

220V 240V

120V

Conexión del cable de alimentación de CA

Enchufe el cable de alimentación de CA en un tomacorriente de CA.

¿Qué hacer a continuación?

Ahora podrá utilizar su deck de cassettes. Con respecto a las operaciones básicas, vaya a las páginas 5 a 7; para las operaciones avanzadas, vaya a las secciones que empiezan en la página 8.

LINE

ç :Sentido de flujo de la señal

OUTIN

TAPE

REC OUT IN

L R

3-856-296-51(1)

Page 37

Operaciones básicas

Reproducción de una cinta

POWER

• Con respecto a la información sobre las conexiones, consulte la página 4.

z Para reproducir una cinta

grabada con el sistema Dolby NR*

Ponga DOLBY NR en el mismo sistema Dolby que el utilizado para grabar la cinta — B, C, o S. Tenga en cuenta que las posiciones B, C y S en ambas caras son iguales durante la reproducción porque el filtro MPX funciona sólo durante la grabación.

0 AMS )

PRr

PAUSE

REC LEVEL

MONITOR

REC MUTE

BIAS

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

Conecte la alimentación del amplificador y seleccione la

posición correspondiente al deck de cassettes.

Presione POWER y, a continuación § OPEN/CLOSE.

Inserte un cassette y cierre el portacassette.

Con la cara que desee reproducir hacia usted

Presione ·.

El deck empieza la reproducción. En el visualizador aparece “TAPE” y el tipo de cinta (I, II, o IV). Ajuste el volumen en el amplificador.

Operaciones básicas

z Usted podrá conectar

unos auriculares a PHONES

* Reducción de ruido Dolby

fabricado bajo licencia de Dolby Laboratories Licensing Corporation.

DOLBY y el símbolo de la D doble a son marcas de Dolby Laboratories Licensing Corporation.

No presione POWER cuando está funcionando el deck de cassettes. Esto puede hacer que se dañe la cinta.

Para

parar la reproducción realizar una pausa P PAUSE. Para reanudar la

hacer que la cinta avance rápidamente o que se rebobine

aumentar la velocidad del avance rápido o rebobinado

extraer el cassette

presione

reproducción vuelva a presionar la tecla.

) o 0 con el deck parado.

) o 0 nuevamente durante el avance

rápido o rebobinado.

§ OPEN/CLOSE después de haber

parado la reproducción.

3-856-296-51(1)

Page 38

Operaciones básicas

L R

dB –

∞

–20 –10 –4 +20+8–30 +4 +6

Grabación de una cinta

• Con respecto a la información sobre las conexiones, consulte la página 4.

POWER

0 AMS )

PRr

PAUSE

523

1 2

BIAS

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

REC MUTE

)

REC

RESET

MEMORY

CALIBRATION

OPEN / CLOSE

Conecte la alimentación del amplificador y ponga en reproducción la fuente de programas que desee grabar.

Presione POWER y, a continuación § OPEN/CLOSE. Inserte un cassette y cierre el portacassette.

Con la cara que desee grabar hacia usted

REC LEVEL

MONITOR

Presione r REC.

En el visualizador aparecerá ”SOURCE” y el tipo de cinta (I, II o IV).

No presione POWER o cuando está funcionando el deck de cassettes. Esto puede hacer que se dañe la cinta.

z Para proteger grabaciones

contra el borrado accidental

Rompa la(s) lengüeta(s) de protección contra el borrado (consulte la página 11).

Gire REC LEVEL para ajustar el nivel de grabación.

El nivel de grabación no deberá sobrepasar el recomendado para el tipo de cinta indicado.

Después de haber realizado todos los ajustes, pare la reproducción de la fuente de programas.

Presione P PAUSE o ·.

Para cintas de tipo I o II

Para cintas de tipo IV

Se iniciará la grabación.

3-856-296-51(1)

Page 39

Ponga en reproducción la fuente de programas.

Operaciones básicas

z El sistema Dolby HX PRO*

funciona automáticamente durante la grabación

z Usted podrá comprobar

cuánto espacio en blanco queda en la cinta.

1 Localice el final de la parte

grabada de la cinta.

2 Presione RESET para

reponer el contador de la cinta a “0.00”.

3 Presione ) para hacer que

la cinta avance hasta el final. El contador mostrará la cantidad aproximada de tiempo restante.

Para

presione

parar la grabación p. realizar una pausa

P PAUSE Para reanudar la grabación, vuelva a presionar la tecla.

extraer el cassette

§ OPEN/CLOSE después de haber parado la grabación.

RESET

REC LEVEL

BIAS

REC LEVEL

RESET

0000

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC

REC MUTE

Contador de la cinta

– + – +

CALIBRATION

DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

OPEN / CLOSE

DOLBY NR BALANCE

L R

PHONES

MONITOR

Para ajustar el equilibrio de grabación

Gire BALANCE de forma que L (canal izquierdo) o R (canal derecho) de los medidores de nivel de pico del visualizador adquieran los niveles deseados.

Para grabar con el sistema de reducción de ruido (NR) Dolby

Gire DOLBY NR hacia la derecha a la posición deseada (B, C o S) antes de empezar a grabar.

Si no puede obtener resultados satisfactorios al grabar programas de FM con el sistema Dolby NR

Gire el DOLBY NR hacia la izquierda a la posición deseada (B, C o S con MPX FILTER) antes de empezar a grabar. El filtro se activará para hacer que el sistema Dolby NR trabaje con mayor efectividad. En el visualizador aparecerá “FILTER”. (Con respecto a los detalles sobre el filtro múltiplex (MPX), consulte “Glosario” de la página 14.)

Operaciones básicas

* HX Pro headroom extension

producido por Bang & Olufsen y fabricado bajo licencia de Dolby Laboratories Licensing Corporation.

DOLBY, el símbolo de la D doble a y HX PRO son marcas de Dolby Laboratories Licensing Corporation.

Para más detalles sobre el DOLBY HX PRO, consulte el “Glosario” de la página 14.

3-856-296-51(1)

Page 40

Operaciones avanzadas de reproducción

Playing

Localización de una canción (Sensor automático de canciones (AMS-múltiple/ Reproducción automática/

Playing CDsGetting Started

Qué sucede durante el funcionamiento con el AMSmúltiple

Se enciende el “PLAY” durante el AMS-múltiple. Cada vez que el aparato detecte un espacio en blanco, el número indicado disminuye en una unidad. Después de localizar el principio de la pista especificada, la indicación del contador vuelve a aparecer e inicia la reproducción.

Reproducción memorizada))

Usted podrá localizar rápidamente canciones siguientes/anteriores (AMS-múltiple : sensor automático de canciones) o rápidamente el comienzo de una cinta. También podrá localizar un punto específico de cualquier parte de una cinta.

RESET MEMORY

REC LEVEL

BIAS

REC LEVEL

MEMORY

0.00

0 AMS )

POWER

PRr

PAUSE

REC MUTE

0·)

Para localizar

el comienzo de la canción siguiente o de otra posterior (AMSmúltiple*)

el comienzo de la canción actual (AMSmúltiple*)

RESET

MEMORY

)

REC

OPEN / CLOSE

– + – +

CALIBRATION

DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

presione

) las veces requeridas durante la reproducción. Por ejemplo, para localizar la segunda canción posterior, presiónela dos veces.

0 una vez durante la reproducción.

L R

PHONES

MONITOR

: Comienzo de la canción

)

[ ] [ ]

Canción

Canción actual Canción

[ ][]

Notas

• Es posible que la función del AMS-múltiple no trabaje correctamente si: — el espacio en blanco entre las canciones es inferior a 4

segundos.

— la intensidad de la señal entre los canales izquierdo y

derecho es muy diferente.

— existe un pasaje de bajas frecuencias o de volumen muy

bajo dentro de una canción.

• Como el contador no es un reloj digital, su indicación diferirá del tiempo de reproducción o de grabación realmente transcurrido.

el comienzo de canciones anteriores (AMS-múltiple*)

0 las veces requeridas durante la reproducción. Por ejemplo, para localizar la segunda canción anterior, presione tres veces.

el comienzo de una cinta (Reproducción automática)

repetidamente MEMORY hasta que “MEMORY” desaparezca del visualizador. Después presione 0 manteniendo pulsada ·.

un punto particular de una cinta (Reproducción memorizada)

repetidamente MEMORY hasta que “MEMORY” aparezca en el visualizador. Busque el punto deseado, y después presione RESET para poner a cero el contador y memorizar tal punto. Para localizar el punto memorizado, presione 0 manteniendo pulsada

·. (Para parar en “0.00”, presione solamente 0.)

* Usted podrá utilizar el AMS-múltiple para localizar hasta

la 30.a canción posterior o anterior a la actual.

3-856-296-51(1)

Page 41

Operaciones avanzadas de grabación

Ajuste de la polarización y calibración del nivel de la grabación

Como existen muchos tipos diferentes de cassettes en el mercado, su deck de cassettes ajustará automáticamente las características de ecualización y la corriente de polarización adecuadas para cada tipo de cinta (ATS: Selección automática de cinta). Sin embargo, usted podrá lograr resultados de grabación mejores ajustando automáticamente la corriente de polarización y la calibración del nivel de la grabación.

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVELBIAS

REC LEVEL

L R

PHONES

MONITOR

p·

0 AMS )

POWER

PRr

PAUSE

REC MUTE

P PAUSE

RESET

MEMORY

)

REC

r REC

CALIBRATION

OPEN / CLOSE

1 Insert el cassette que desee grabar. 2 Presione CALIBRATION

Aparece el visualizador para ajuste de la corriente de polarización y calibración del nivel de la grabación.

Operaciones avanzadas de grabación

5 Ajuste BIAS de forma que ambos medidores

indiquen niveles de señal iguales. Si el medidor superior muestra un nivel más alto que el medidor inferior, gire BIAS hacia la derecha. Si el medidor inferior muestra un nivel más alto que el medidor superior, gire BIAS hacia la izquierda.

H L

Niveles de señal iguales

REC CAL

TYPE

6 Ajuste REC LEVEL de forma que ambos

medidores alcancen el nivel recomendado. Gire REC LEVEL hacia la derecha para aumentar el nivel de ambos medidores. Gire REC LEVEL hacia la izquierda para reducir el nivel de ambos medidores.

H L

Nivel recomendado

REC CAL

TYPE

Si es necesario, repita los pasos 5 y 6.

7 Para parar la grabación de los tonos de prueba,

presione p y después presione CALIBRATION. La visualización volverá al estado normal.

GBGB

REC CAL

TYPE

3 Presione r REC. 4 Presione P PAUSE o · para grabar los tonos de

prueba. (Usted no podrá oír estos tonos de prueba.) Después de dos o tres segundos, en el visualizador aparecerán medidores que mostrarán el nivel de los tonos de prueba. Después ajuste, en secuencia, la polarización, el nivel de grabación, y el ecualizador de grabación.

8 Rebobine la cinta e inicie la grabación real.

z Usted también podrá ajustar la corriente de

polarización y la calibración del nivel de la grabación a su gusto.

Con respecto a los detalles, consulte la páginas 14 y 15.

Notas

• Como los medidores utilizan mayor amplitud durante la calibración de una cinta, son más sensibles a ligeros cambios en el nivel de la señal.

• Cuando utilice cintas de metal (tipo IV), la respuesta en frecuencia a los ajustes de la corriente de polarización es pequeña. Por lo tanto, el ajuste de la corriente de polarización con el margen de este deck de cassettes (un margen de aproximadamente ±20%) puede no resultar efectivo.

3-856-296-51(1)

Page 42

Operaciones avanzadas de grabación

Escucha del sonido grabado

Usted podrá comparar durante la grabación la calidad del sonido grabado con el sonido de la fuente de programas.

MONITOR

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

Durante la grabación, presione repetidamente MONITOR hasta que en el visualizador aparezca “TAPE”. Usted podrá escuchar el sonido que esté grabándose.

Para escuchar la fuente de programas

Presione repetidamente MONITOR hasta que en el visualizador aparezca “SOURCE”.

L R

PHONES

MONITOR

Inserción de espacios en blanco durante la grabación (Silenciamiento de la grabación)

Usted podrá insertar un espacio en blanco de 4 segundos entre cada canción. Estos espacios en blanco le permitirán localizar fácilmente canciones con la función del AMS-múltiple (consulte la página 8). Usted también podrá utilizar esta función para eliminar de la cinta las partes no deseadas solamente.

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

P PAUSE·R REC MUTE

1 Inicie la grabación.

CALIBRATION

OPEN / CLOSE

BIAS

– + – + DOLBY NR BALANCE OFF

CC SS

MPX FILTER

REC LEVEL

L R

PHONES

MONITOR

2 Presione una vez R REC MUTE donde desee

insertar un espacio en blanco. El indicador “REC” comenzará a parpadear y la cinta se moverá sin que se grabe ninguna señal. Después de 4 segundos, se encenderá el indicador “P” y el deck de cassettes quedará listo para reanudar la grabación.

3 Para reanudar la grabación, presione P PAUSE o

·.

z Para dejar un espacio en blanco de más de 4

segundos

Mantenga presionada R REC MUTE el tiempo deseado. Después de 4 segundos, el indicador REC parpadeará con mayor rapidez. Cuando suelte R REC MUTE, se encenderá el indicador “P” y el deck de cassettes quedará listo para reanudar la grabación. Para reanudar la grabación, presione P PAUSE o ·.

z Para insertar un espacio en blanco de menos de 4

segundos

Después de haber presionado R REC MUTE, presione P PAUSE en cualquier momento. El deck cambiará al

modo de grabación en pausa. Para reanudar la grabación, presione r REC en vez de P PAUSE.

3-856-296-51(1)

Page 43

Información adicional

Precauciones

Seguridad

• No desarme el deck de cassettes, ya que podría recibir descargas eléctricas. En caso de avería, solicite solamente los servicios de personal cualificado.

• Si dentro del deck de cassettes entra cualquier objeto sólido o líquido, desenchúfelo y haga que sea comprobado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el deck de cassettes, compruebe si la tensión de alimentación del mismo coincide con la de la red local. La tensión de alimentación está indicada en la placa de características del panel posterior del deck de cassettes.

• El aparato no se desconectará de la fuente de alimentación de CA (red) aunque ponga en OFF su interruptor mientras esté enchufado en un tomacorriente de la pared.

• Cuando no vaya a utilizar el deck de cassettes durante mucho tiempo, cerciórese de desenchufarlo de la fuente de alimentación de CA (red). Para desconectar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.

• El cable de alimentación de CA debe reemplazarse siempre en un taller de reparaciones cualificado.

Notas sobre los cassettes

Para proteger la grabación

Rompa la lengüeta de protección contra el borrado correspondiente a la cara A o B.

Cara A

Lengüeta para la cara B

Para grabar un casete carente de lengüetas de protección contra el borrado

Cubra el orificio de la lengüeta de protección de grabaciones de la cara A o B con cinta adhesiva.

Lengüeta para la cara A

Funcionamiento

• El aparato contiene un mecanismo de seguridad que impide que los botones funcionen cuando el portacassette no está cerrado del todo, si no hay cassette en el portacassette o si el cassette no está bien insertado en el portacassette.

• Pare la cinta antes de desconectar el deck de cassettes. De lo contrario, puede dañarse la cinta.

Ubicación

• Coloque el deck de cassettes en un lugar adecuadamente ventilado a fin de evitar que el deck de cassettes se recaliente.

• No coloque el deck de cassettes: — sobre una superficie suave, como una alfombra, ya que

podrían bloquearse los orificios de su parte inferior. — en un lugar cercano a fuentes térmicas. — en un lugar sometido a la luz solar directa. — en posición inclinada. — en un lugar excesivamente polvoriento o sometido a

golpes.

Limpieza del deck de cassettes

Limpie la caja, el panel, y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajos, polvos abrasivos, ni disolventes como alcohol o bencina.

Cuando utilice cassettes de tipo II o IV tenga cuidado de no cubrir las ranuras detectoras que utiliza el deck para determinar el tipo de cinta.

Tipo II

Ranuras detectoras

Tipo IV

Ranuras detectoras

Cintas de más de 90 minutos

No se recomienda utilizar cintas de más de 90 minutos excepto para grabación o reproducción continua. Estas cintas son muy finas y tienden a estirarse fácilmente.

Manejo de los cassettes

• Para evitar que las cabezas y la trayectoria de paso de la cinta se ensucien, no toque la superficie de la cinta.

• Coloque los cassettes alejados de equipos con imanes, como altavoces o amplificadores, ya que la cinta podría distorsionarse o la grabación podría borrarse.

• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente frías, ni a la humedad.

Si tiene alguna pregunta o problema en relación con este deck de cassettes, consulte a su proveedor Sony.

3-856-296-51(1)

Page 44

Información adicional

Limpieza

Interior del portacassette

Ejes de arrastre

Guía para la solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice el deck de cassettes, utilice la guía siguiente para resolverla. Si el problema persiste después de haber realizado estas comprobaciones, consulte a su proveedor Sony.

Cabeza grabadora

Cabeza borradora

Cabeza reproductora Rodillo compresor

El portacassette no cierra.

/ Vuelva a enchufar el cable de alimentación de

CA y cierre el portacassette.

Las teclas de función no trabajan.

/ El deck de cassettes no funcionará durante

REC LEVEL

BIAS

REC LEVEL

RESET

MEMORY

0 AMS )

)

POWER

PRr

REC MUTEPAUSE

REC

CALIBRATION

OPEN / CLOSE

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX

L R

FILTER

PHONES

MONITOR

§ OPEN / CLOSE

Limpieza de las cabezas y la trayectoria de la cinta

Limpie las cabezas y la trayectoria de la cinta del de cassettes cada 10 horas de operación a fin de impedir:

• la reducción en el nivel del sonido

• la fluctuación o trémolo excesivos

• la pérdida del sonido

La cinta se para antes de haberse rebobinado completamente.

unos 3 segundos después de haber conectado su alimentación. Espere hasta que “P” deje de parpadear.

/ Compruebe si el cassette está correctamente

insertado y si el portacassette está completamente cerrado.

/ La cinta está floja. Ténsela. / Si en el visualizador está indicándose

“MEMORY”, presione repetidamente MEMORY hasta que desaparezca la indicación.

/ El casco del cassette está torcido. Utilice otro

cassette.

• el borrado incompleto Para asegurar grabaciones mejores, se recomienda limpiar las cabezas y la trayectoria de la cinta antes de cada grabación.

1 Presione POWER mientras mantiene presionado

§ OPEN/CLOSE. Se abre el portacassette, las cabezas suben, y el rodillo compresor empieza a girar.

2 Limpie las cabezas, los rodillos compresores y los

ejes de arrastre con un palillo de algodón ligeramente humedecido en alcohol o en líquido limpiador para decks de cassettes adquirido en una tienda del ramo.

3 Al terminar, presione § OPEN/CLOSE.

No inserte un cassette hasta que se haya secado completamente la zona limpiada.

La cinta no se reproduce o no se graba.

/ La cinta ha finalizado. / La cinta está floja. Ténsela. / El cassette carece de lengüeta(s) de protección

contra el borrado. Cubra la(s) ranura(s) con cinta adhesiva (página 11)

/ Limpie las cabezas y la trayectoria de la cinta, y

desmagnetice las cabezas (página 12).

/ Compruebe si el deck de cassettes está

correctamente conectado (página 4).

/ Compruebe si el amplificador está

correctamente ajustado.

La fluctuación, el efecto de trémolo, o la pérdida de sonido son excesivos.

/ Los ejes de arrastre y los rodillos compresores

están sucios. Límpielos (página 12).

El nivel del sonido es bajo, el sonido se pierde, o la reproducción de altas frecuencias deficiente./La cinta no

Desmagnetización de las cabezas

Después de 20 a 30 horas de utilización, o cuando note siseo o pérdida de altas frecuencias, desmagnetice las cabezas con un desmagnetizador para decks de

se ha borrado completamente./El ruido aumenta.

/ Las cabezas y la trayectoria de la cinta están

sucias. Límpielas (página 12).

/ Las cabezas están magnetizadas.

Desmagnetícelas (página 12).

cassettes adquirido en una tienda del ramo. Consulte el

manual de instrucciones del desmagnetizador.

3-856-296-51(1)

Page 45

Hay zumbido o ruido.

/ El deck de cassettes está situado cerca de un

televisor o de una videograbadora. Aléjelo.

/ El deck de cassettes está situado sobre o debajo

del amplificador. Aléjelo.

El tono está desequilibrado.

/ Compruebe si el control DOLBY NR está en la

posición en la que se grabó la cinta.

/ El deck de cassettes está situado cerca de un

televisor o de una videograbadora. Aléjelo.

La función del AMS-múltiple no trabaja adecuadamente.

/ Una de las canciones contiene una pausa larga,

un pasaje de bajas frecuencias o de volumen muy bajo, o una reducción o un aumento gradual del volumen.

/ El espacio anterior a una canción es inferior a 4

segundos. Inserte un espacio en blanco de 4 segundos utilizando la tecla R REC MUTE.

/ La intensidad de la señal entre los canales

izquierdo y derecho es muy diferente.

/ Antes de una canción existe ruido. / Ha presionado la tecla ) inmediatamente

antes de la canción siguiente, o la tecla 0 inmediatamente antes del comienzo de la canción actual.

No funciona el avance rápido y rebobinado de gran velocidad.

/ Se ha presionado ) (o 0) cuando queda

poca cinta remanente en ese sentido. Esto es para proteger la cinta.

/ Para proteger la cinta, la función de avance

rápido o rebobinado a alta velocidad puede funcionar sólo un corto período de tiempo o puede que no funcione si se ha tratado de activar esta funcíon en el medio de la cinta.

Información adicional

Especificaciones

Sistema

Sistema de grabación

Estéreo de 4 pistas y 2 canales

Tiempo de avance rápido y rebobinado (aprox.)

90 seg. (con cassettes C-60 Sony)

Tiempo (aproximado) de bobinado rápido a alta velocidad

45 seg. (con cassette Sony C-60)

Polarización

De CA

Cabezas

Cabeza borradora × 1 (cabeza S&F) Cabeza grabadora × 1 (cabeza SD) Cabeza Reproductora × 1 (cabeza SD)

Motores

Motor del eje de arrastre × 1 (servomotor de CC) Motor de los carretes × 1 (motor de CC) Motor de asistencia (mecanismo de accionamiento) × 1 (motor de CC)

GBGB

Relación señal-ruido (al nivel de pico, ponderada y con el sistema Dolby NR desactivado)

Tipo de cinta I, tipo I Sony (NORMAL): 61 dB Tipo de cinta II, tipo II Sony (HIGH): 59 dB Tipo de cinta IV, tipo IV Sony (METAL): 57 dB

Mejora de la relación señal-ruido (valores aproximados)

Con Dolby B NR activado:5 dB a 1 kHz, 10 dB a 5 kHz Con Dolby C NR activado:15 dB a 500 Hz, 20 dB a 1

kHz

Con Dolby S NR activado: 10 dB a 100 Hz, 24 dB a 1

kHz

Distorsión armónica

0,4% (con tipo de cinta I, tipo I Sony (NORMAL): 160n Wb/m 315 Hz, distorsión de la 3.ª armónica) 1,5% (con tipo de cinta IV, tipo IV Sony (METAL): 250n Wb/m 315 Hz, distorsión de la 3.ª armónica)

Respuesta en frecuencia (Dolby NR desactivado)

Tipo de cinta I, Tipo I Sony (NORMAL):

15 - 17.000 Hz (±3 dB, IEC) 10 - 19.000 Hz (±6 dB)

Tipo de cinta II, Tipo II Sony (HIGH):

15 - 18.000 Hz (±3 dB, IEC) 10 - 20.000 Hz (±6 dB)

Tipo de cinta IV, Tipo IV Sony (METAL):

15 - 21.000 Hz (±3 dB, IEC) 15 - 16.000 Hz (±3 dB, grabación a –4 dB) 10 - 22.000 Hz (±6 dB)

Fluctuación y trémolo

±0,065% ponderación de pico (IEC) 0,045% ponderación eficaz (NAB) ±0,12% ponderación de pico (DIN)

3-856-296-51(1)

Page 46

Información adicional

Entradas

Entradas de línea (tomas fono)

Sensibilidad: 0,16 V Impedancia de entrada: 47 kiloohmios

Salidas

Salidas de línea (tomas fono)

Nivel nominal de salida: 0,5 V a una impedancia de

carga de 47 kiloohmios

Impedancia de carga: Más de 10 kiloohmios

Auriculares (toma telefónica estéreo)

Nivel de salida: 0,25 mW a una impedancia de carga

de 32 ohmios

Generales

Alimentación

Lugar de adquisición Requisitos de alimentación

EE.UU. y Canadá 120 V CA, 60 Hz

Glosario

Amplificador PB con entrada FET

El amplificador PB con entrada FET está ubicado entre la cabeza reproductora y el amplificador de funcionamiento. A diferencia de los circuitos de amplificación convencionales que sólo funcionan con un amplificador de funcionamiento de bajo ruido y calidad media debido a su enlace directo con la cabeza reproductora, la señal sin ruido del amplificador PB con entrada FET permite utilizar un amplificador de funcionamiento de gran calidad y la salida de los sonidos será más natural.

Nuevo amplificador

VCC

Cabezal

Amplificador en funcionamiento

+ –

OUT

Reino Unido, Europa Continental y algunos países de Asia

Australia 240 V CA, 50 Hz

Otros países

Consumo

220 - 230 V CA, 50/60 Hz

120, 220 o 240 V CA, 50/60 Hz conmutable mediante selector de tensión.

21 W

Dimensiones (aprox.) (an/al/prf)

430 × 120 × 310 mm, incluyendo partes y controles salientes

Masa (aprox.)

4,6 kg

Accesorios suministrados

Cables conectores de audio (2)

Accesorio remoto

Telemando RM-J710 Para más detalles sobre la posibilidad de adquirir el mando a distancia, consulte con su distribuidor de productos de Sony más cercano.

Diseño y especificaciones sujetos a cambio sin previo aviso.

PB GAIN

VEE

Amplificador Convencional

Amplificador en

Cabezal

funcionamiento

+ –

OUT

PB GAIN

AMS-múltiple

El sensor automático de canciones múltiple localiza el comienzo de hasta 30 canciones anteriores o posteriores a la actual detectando los espacios en blanco (de más de 4 segundos) entre ellas.

ATS

Selección automática de cinta. El deck de cassettes establece automáticamente las características de ecualización y de corriente de polarización de acuerdo con el tipo de cassette insertado en el mismo.

3-856-296-51(1)

Page 47

Información adicional

Calibración del nivel de grabación

Ajuste para obtener la óptima grabación. Aunque haya ajustado correctamente el nivel de grabación, el nivel de reproducción puede resultar bajo dependiendo de la cinta utilizada. Ajustando la calibración del nivel de grabación, podrá compensar el bajo nivel de grabación. Cuando grabe una cinta con el sistema de reducción de ruido Dolby NR, esta función trabajará de forma más efectiva.

Nivel de salida

400 3k

15k

–

Calibración de polarización

Ajuste para la grabación óptima. Usted podrá obtener mejores resultados de grabación con distorsión mínima y respuesta plana en frecuencia ajustando la corriente de polarización al nivel apropiado. Reduciendo la corriente de polarización podrá reforzarse la respuesta a altas frecuencias, pero también puede causar el aumento de la distorsión. Por otra parte, aumentando la corriente de polarización podrá reducirse la distorsión, pero también se reducirá la respuesta a altas frecuencias. Para equilibrar tanto la corriente de polarización como la respuesta a altas frecuencias, será necesario ajustar apropiadamente la corriente de polarización. Sin embargo, usted también podrá ajustar a su gusto la corriente de polarización.

Nivel de salida

400 3k

–

15k

Sistema de reducción de rudo Dolby (Dolby NR)

Sistema de reducción de ruido para eliminar el ruido de siseo. El sistema Dolby NR refuerza las señales de bajo nivel de la gama de altas frecuencias durante la grabación, y después las restablece durante la reproducción. Existen 4 tipos de sistemas: A, B, C, y S. El tipo A es para utilización profesional (no disponible en este deck), y los tipos B, C, y S son para usuarios en general. El tipo S posee la máxima capacidad de reducción de ruido, y después le siguen los tipos C y B.

Sin Dolby

Nivel de salida

100 500 10k

Reducción de ruido

Sistema Dolby HX PRO

Sistema que reduce la distorsión y el ruido en la respuesta a altas frecuencias durante la grabación. El sistema Dolby HX PRO reduce la distorsión y el ruido en la respuesta de altas frecuencias durante la grabación. Una cinta grabada con este sistema produce sonido de la misma calidad aunque se reproduzca en otros decks de cassettes.

Tonos de prueba

Señales de 15 kHz, 3 kHz, y 400 Hz generadas por el deck de cassettes cuando realice la calibración de la corriente de polarización, el ecualizador de grabación, y el nivel de grabación.

GBGB

Contador de la cinta

Elemento del visualizador que muestra el tiempo de grabación o de reproducción transcurrido como indicación digital. Como el contador no es un reloj digital, el valor indicado diferirá ligeramente del tiempo de grabación o de reproducción realmente transcurrido. El valor del contador incluye también la duración de la cinta guía.

Filtro múltiplex (MPX)

Filtro para eliminar las señales de la portadora estéreo de 19 kHz y de la subportadora de 38 kHz que pueden deteriorar el sistema de reducción de ruido Dolby NR. Normalmente, el sintonizador poseerá un filtro múltiplex. Si no puede obtener resultados satisfactorios cuando grabe programas de FM con el sistema Dolby NR, es posible que su sintonizador no posea tal filtro o que el mismo no esté trabajando. En este caso, mueva el interruptor DOLBY NR hacia la izquierda a la posición deseada (B, C o S con MPX FILTER).

3-856-296-51(1)

Page 48

Índice alfabético

Ajuste

calibración de la polarización 9 calibración del nivel de la grabación 10

equilibrio de la grabación 7 Amplificador PB con entrada FET 14 AMS-múltiple 8, 14 ATS 9, 14

Búsqueda Consulte Localización

Cabezas

desmagnetización 12

limpieza 12 Calibración 9, 15 Calibración de la polarización 9, 15 Cinta

contador 7, 8, 15

limpieza de la trayectoria 12

notas 11

protección de la grabación 11

tipo 5, 6, 11 Comprobación del tiempo restante Consulte Tiempo restante Conexión a un sistema 4 Conexiones 4 Contador. Consulte Cinta, contador Control del sonido 10

I, J, K

Inserción

cassette 5, 6 espacios en blanco 10

L, M

Limpieza

cabezas y trayectoria de la cinta 12 deck de cassettes 11

Localización

canciones 8 comienzo de la cinta 8 punto particular 8

N, O, P, Q

Notas sobre los cassettes Consulte Cinta, notas

Reducción de ruido 7, 15 Reproducción

de una cinta 5 reproducción automática 8

reproducción memorizada 8 Reproducción automática 8 Reproducción memorizada 8

Selección automática de la cinta Consulte ATS Sensor automático de canciones Consulte AMS-múltiple Silenciamiento de la grabación 10 Sistema Dolby HX PRO 7, 15 Sistema Dolby NR 7, 15

T, U, V, W, X, Y, Z

Tiempo restante 7 Tonos de prueba 9, 15

Denominación de los controles

Botones

CALIBRATION 9 MEMORY (memoria) 8 MONITOR 10 RESET (puesta a cero) 8

0/) AMS 8 0 (rebobinado) 5, 8

· (reproducción) 5, 6, 8 - 10 ) (avance rápido) 5, 8

§ OPEN/CLOSE (apertura/

cierre) 5 - 7

p (parada) 5, 7 P PAUSE (pausa) 5 - 7, 10 R REC MUTE (silenciamiento

de la grabación) 10 r REC (grabación) 6, 9

Interruptores

DOLBY NR (sistema de reducción de ruido Dolby) 5, 7 POWER (alimentación) 5, 6

Controles

BALANCE 7 BIAS 9 REC LEVEL (nivel de grabación) 6, 9

Toma

PHONES (auriculares) 5

Otros

Portacassette 5, 6

Desembalaje 4 Desmagnetización de las cabezas 12

Equilibrio 7 Especificaciones 13

Filtro MPX Consulte Filtro múltiplex Filtro múltiplex 7, 15

G, H

Glosario 14 Grabación

calibración del nivel 9, 15 Guía para la solución de problemas 12

3-856-296-51(1)

Page 49

Índice alfabético

GBGB

3-856-296-51(1)

Page 50

™˛•[ ÍÆ

Mº‰

•d±a¨[§ °

•D ¸

©Ò œ¿Y

0 AMS )

PRr

REC MUTEPAUSE

ø˝ µ œ¿Y

RESET

MEMORY

)

REC

§ OPEN / CLOSE

Ú±a ¸

CALIBRATION

MPX FILTER

OPEN / CLOSE

BIAS

– + – + DOLBY NR BALANCE

OFF

BB CC SS

REC LEVEL

L R

PHONES

MONITOR

©Ÿ µ œ¿Y

POWER

¨ ´O “ßÛ®Œ™ ø˝ µµ ™G°A±z Ã¶n¶b®C¶ ø˝ µ´e £Ø‡ß@

¨GªŸ±¥¥M

•d±a¨[ ˆ§£§W°C

/ ´±µ¥°§W AC q ¬‡±µæ °AµM´· ˆ§W•d±a¨[°C

•\Ø‡¡‰§£ _ß@•Œ°C

/ ¶b•¥ }•dÆy q §ß´·™ §j¨˘3¨Ìƒ¡§ ¨O§£ _ß@•Œ™ °C

µ•°ßP°® ±§Ó§F { {°C

/ ¿À¨d•d±a¨Oß_ À¥°•ø T•H§Œ•d±a¨[¨Oß_ß •˛ ˆ Ú°C

œ±a¶bß •˛ ´¬ ß ¶§ß´e¥N ±§Ó§F°C

/ œ±a P¶¢§F°C –¬‡ Ú œ±a°C / ¶p™G „•‹æ §W•X {°ßMEMORY°®°AßY –§œ¥_´ˆ§U

MEMORY ¶‹Æ¯•¢ ” „•‹°C

/ •d±a¥ﬂ ‹ßŒ°C –ßÔ•ŒßO™ •d±a°C

/ œ±a§w¬ ®Ï§F ›°C / œ±a P¶¢§F°C –¬‡ Ú œ±a P¶¢™ °§¿°C / •d±a§W™ ø˝ µ´O @§p¡l§w QßÈ £§F°C –•Œ ¶±aª\

¶Ì§p¡l§’°] ƒ11 °^°C

1 ´ˆ¶Ì § OPEN/CLOSE°A¶PÆ…´ˆ§U POWER°C œ±a¨[

¶ Û¡n©Œæ ¡n°C

3 ß ¶®Æ…°A –´ˆ§U§ OPEN/CLOSE°C

• µ•¿ø´¯ L™ ™Ì ±™ Mº‰ Gß •˛ Æ¿Í§F§ß´·°A§~

•i•H¶A À§J•d±a°C

©Œø˝ºvæ˜°C

©Ò§jæ °C

µ œ¿Y•h œ

4/12_TC-KE600S.51(1) C

3-856-296-51(1)

Page 51

¶ §£• ø µ°C

¶P™ ¶Ï m°C

æ˜©Œø˝ºvæ˜°C

™˛•[ ÍÆ

WÆÊ

®t Œ

¶° AMS •\Ø‡§£ _æA Ìß@•Œ°C

¡‰¥°§J§@4¨Ì•H§W™ ™ •’ œ°C

o¨O¨ §F´O @ œ±a°C

_ß@•Œ°C

ø˝ µ®t Œ

4Æ| Ò2¿W D•ﬂ È¡n

ß÷¬ Æ… °°]§j¨˘°^

90¨Ìƒ¡°C°]®œ•Œ Sony C-60•d±a°^

™ tß÷¬ Æ… °°]§j¨˘°^

45¨Ì°]®œ•Œ Sony C-60•d±a°^

æ¿£

AC æ¿£

œ¿Y

qæ˜

•D ¸ q æ˜°—1°]DC ¶¯™A q æ˜°^ ± b q æ˜°—1°]DC q æ˜°^ ßU±¿æ °]æ˜±Ò X °^ q æ˜°—1°]DC q æ˜°^

´Hæ §Ò°]Æp » q• °A t ¸°A§£•Œß˘§Ò¥Óæ •\Ø‡Æ…°^

Type ¢ œ±a°ASony Type ¢ (NORMAL)°G61 dB Type ¢ œ±a°ASony Type ¢ (HIGH)°G59 dB Type ¢º œ±a°ASony Type ¢º (METAL)°G57 dB

´Hæ §ÒßÔ®}°]§j¨˘ »°^

ß˘§Ò¥Óæ B ±µ qÆ…°G1 kHz Æ…5 dB°A5 kHz Æ…10 dB ß˘§Ò¥Óæ C ±µ qÆ…°G500 Hz Æ…15 dB°A1 kHz Æ…20 dB ß˘§Ò¥Óæ S ±µ qÆ…°G100 Hz Æ…10 dB°A1 kHz Æ…24 dB

GBGB

ø”™i•¢Øu

0.4¢H°]•Œ Type ¢ œ±a°ASony Type ¢ (NORMAL)°G 160n Wb/m 315 Hz°A ƒ§T¶ ø”™i•¢Øu°^

1.5¢H°]•Œ Type ¢º œ±a°ASony Type ¢º (METAL)°G 250n Wb/m 315 Hz°A ƒ§T¶ ø”™i•¢Øu°^

¿W v T¿ ß˘§Ò¥Óæ ¬_ }

Type ¢ œ±a°ASony Type ¢ (NORMAL)°G

Type ¢ œ±a°ASony Type ¢ (HIGH)°G

Type ¢º œ±a°ASony Type ¢º (METAL)°G

¿W v

°”0.065¢H W. Æp » (IEC)

0.045¢H W. RMS (NAB)

°”0.12¢H W. Æp »°]DIN°^

15 - 17,000 Hz°]°”3 dB°AIEC°^ 10 - 19,000 Hz°]°”6 dB°^

15 - 18,000 Hz°]°”3 dB°AIEC°^ 10 - 20,000 Hz°]°”6 dB°^

15 - 21,000 Hz°]°”3 dB°AIEC°^ 15 - 16,000 Hz°]°”3 dB°A°–4 dB ø˝ µ°^ 10 - 22,000 Hz°]°”6 dB°^

4/13-15_TC-KE600S.51(1) C

3-856-296-51(1)

Page 52

™˛•[ ÍÆ

øÈ§J ›§l

u ÙøÈ§J ›§l°] ¤æ˜¥°§’°^

F±”´ °G0.16 V

øÈ§J™˝ß‹°G47 k£[

øÈ•X ›§l

Nªy

ATS

u ÙøÈ•X ›§l°] ¤æ˜¥°§’°^

¶’æ˜°]•ﬂ È¡n¶’æ˜¥°§’°^

øÈ•X q• °G32£[™ t ¸™˝ß‹Æ…0.25 mW

§@ØÎ WÆÊ q

¡ R¶a

¨¸ Í©M•[Æ §j

§@ °§¿ ÍÆa

øD¨w ®‰•L ÍÆa

q§OÆ¯Ø”

21 W

§ÿ§o

§j¨˘ºe430°— ™120°—¡a `310 mm

Ëq

§j¨˘4.6 kg

120 V AC°A60 Hz 220 - 230 V AC°A50/60 Hz

50/60 Hz q¿£•iøÔæ‹ ’æ„

™˛•Û

¡n¿W s±µæ… u°]2°^

æ¿£Æ’ «

’æ„•H¿Ú Ã®Œø˝ µ°C±z•i±N æ¿£ q¨y ’æ„¨ æA Ì™ q• •H

¿Ú±o•¢Øu Ã§p°A• ™ ¿W v T¿ ™ ˚®Œø˝ µµ ™G°C ßC æ¿£ q¨y

•i•[±j ™¿W v T¿ °A¶˝¨O¶PÆ…•i y¶® ˚§j™ •¢Øu { °C¶p™G§… ™ æ¿£ q¨y´h¡ˆ•i¥Ó§p•¢Øu°A¶˝¨O±N |¥Ó§p ™¿W v T¿ °C¨ §F

§F°C

ÌµM§]•i´ˆ ”±z ﬂ w±¯•Û•H ’æ„ æ¿£ q¨y™ °C

øÈ•X

q•

–

400 3k

15k

ß˘§Ò HX PRO ®t Œ

ß˘§Ò¥Óæ ®t Œ

A ´¨¨ ±M ~•Œ°]•ª•dÆy•º À ¸°^°A¶” B°AC ©M S ´¨´h¨ §@ØÎ Æ¯ O™Ã•Œ™ °CS ´¨°]•ª•dÆy•º À ¸°^®„¶ Ã§j™ ¥Óæ Ø‡§O±µµ¤¨O C µM´·¨O B°C

ß˘§Ò¥Óæ ¬_ }

øÈ•X

q•

¥Ó§pæ ¡n

100 500 10k

4/13-15_TC-KE600S.51(1) C

3-856-296-51(1)

Page 53

™˛•[ ÍÆ

• ª› nßCæ ¡n°A§§µ•´~ Ë™ æﬁß@©Ò§jæ °A¶” FET øÈ§J PB ©Ò§j æ £•ÕµLæ ´H •i•H®œ•Œ ˚ ™´~ Ë™ æﬁß@©Ò§jæ °A® •i¿ ±oßÛ ¶¤µM™ ¡n µøÈ•X°C

s¶°©Ò§jæ

VCC

æﬁß@©Ò§jæ

œ¿Y

« Œ™ ©Ò§jæ

œ¿Y

+ –

PB GAIN

VEE

æﬁß@©Ò§jæ

OUT

ø˝µq•Æ’«

’æ„•H¿ Ã®Œø˝ µ°CßY®œ±z¶¤§v•ø T ’ß¥ø˝ µ q• °A¶˝¨O

q• Æ’ «•\Ø‡°A±z´K•i ’æ„ •ø ˚ßC™ ø˝ µ q• °C¶p™G•Œß˘§Ò

øÈ•X

q•

400 3k

15k

–

œ±a pº æ

¨O§@ ”•Hº ¶r™Ì•‹ø˝ µ©Œ©Ò µ g LÆ… °™ „•‹§ •Û°C¶]¨ pº æ ® §£¨Oº ¶rÆ…ƒ¡°C¶]¶ °A®‰ „•‹ »ªP Íª⁄™ ø˝ µ©Œ©Ò µ g LÆ… °±N |¶ §@¬I•X§J°C pº æ ™ pº »§]•]ßt œ±a¿Y™¯´

™°C

¥˙’µ

™´H °C

GBGB

+ –

OUT

PB GAIN

MPX°]¶h Ù°^¬o™iæ

•ﬂ È¡n ¸™i©M38 kHz ¸™i´H °C q±`°A ’ø”æ £ßt¶ §@ ” MPX ¬o™iæ ™ °C¶˝¨O¶p™G¶bø˝ FM ºsº Æ…•Œß˘§Ò¥Óæ ®t Œ¶”§£Ø‡¿Ú ±o ° N™ µ ™GÆ…°A´K•iØ‡¨O±z™ ’ø”æ •º±a¶ ¬o™iæ ©Œ¬o™iæ §£

_ß@•Œ°C¶ Æ…°A – fÆ… w§Ë¶V¶aß‚ DOLBY NR } ˆ¬‡®Ï¶ °]MPX

¶° AMS

¶°¶¤ º÷¶±±¥¥˙°] ¶° AMS°^•\Ø‡°A•i¿À¥˙•X¶±§lªP¶±

4/13-15_TC-KE600S.51(1) C

3-856-296-51(1)

Page 54

Ø¡§ﬁ

A°AB

ATS 9°A14

œ¿Y

Mº‰ 12

•h œ 12

¥°§J

™•’œ10

À§J•d±a 5°A6

œ±a

pº æ 8°A15

µ˘ 11

q D Mº‰ 12 ´O @ø˝ µ 11 ´¨¶° 5°A6°A11

¥˙ ’ µ 9°A16

D°AE

FET øÈ§J PB

©Ò§jæ 15

ß˘§Ò HX PRO ®t Œ 7°A14 ß˘§Ò¥Óæ ®t Œ 5°A7°A14 ¶h Ù¬o™iæ 7°A15

©Ò µ

Oæ–©Ò µ 8

µ œ¿Y•h œ12

WÆÊ 13

¨GªŸ±¥¥M 12

H°AI

¶° AMS 8°A15

Æ’ « 9°A15 ¿À¨d —ælÆ… °°C — ” —ælÆ… °

¥Ó§pæ ¡n 7°A14

s±µ°C—”sµ sµ ®t Œ 4 sµ 4

ø˝ µ

q• Æ’ « 9°A15

—ælÆ… ° 7

•Œ œ±aø˝ µ6

ø˝µq•Æ’«9

M°AN°AO

MPX°]¶h Ù°^¬o™iæ °C — ”¶h Ù ¬o™iæ

•ø 7 æ¿£Æ’ « 9°A14

Q°AR

Mº‰

æ˜¥ﬂ 11

Nªy 14

®œ•Œ´e ™` N 11 ¥Mß‰°C — ”ß‰•X

T°AU°AV°AW°AX

’æ„

ø˝ µ• ø 7 ø˝µq• 6

ø˝ µ 10

À§J•d±a 5°A6

±±®Óæ ¶W Ÿ

s¡‰

CALIBRATION°]Æ’ «°^9 MEMORY°] Oæ–°^8 MONITOR 10 RESET°] ´ ’°^8

0/) AMS°]¶¤ º÷¶±±¥¥˙°^8 0°] ´¬ °^5°A8

§ OPEN/CLOSE°] }°˛ ¨°^5 - 7 p°] ±§Ó°^5°A7 P PAUSE°]º» ±°^5 - 7°A10 R REC MUTE°] ø˝ µ°^10 r REC°]ø˝ µ°^6°A9

}ˆ

DOLBY NR°]ß˘§Ò¥Óæ °^5°A7 POWER°] q °^5°A6

±±®Óæ °]±¤ s°^

BALANCE°]• ø °^7 BIAS 9 REC LEVEL°]ø˝ µ q• °^6°A9

¥°§’

PHONES°]¶’æ˜°^5

®‰•L

•d±a¨[ 5°A6

•d±a°C—”œ±a

•d±a ™æ°C — ” œ±aµ˘ }c4

4/16-19_TC-KE600S.51(1) C

3-856-296-51(1)

Page 55

Ø¡§ﬁ

Sony Corporation Printed in Malaysia

4/16-19_TC-KE600S.51(1) C

3-856-296-51(1)

Page 56

ƒµßi

w™Ô¥f U°I

ˆ©Û•ªª°©˙Æ—

ØS¬I

KE600S°C

D®“

™k°C

4/02-03_TC-KE600S.51(1) C

3-856-296-51(1)

Page 57

•ÿø˝

}©l®œ•Œ

}c4 sµ ®t Œ 4

©Ò œ±a5

•Œ œ±aø˝ µ6

•˝ i™ ©Ò µæﬁß@

•˝ i™ ø˝ µæﬁß@

•ø˝ µ™ ¡n µ10

ø˝ µ§§¥°§J§@™ •’ œ°] ø˝ µ°^10

™˛•[ ÍÆ

®œ•Œ´e ™` N 11

•d±a ™æ 11 Mº‰ 12

¨GªŸ±¥¥M 12

WÆÊ 13 Nªy 14

Ø¡§ﬁ 16

GBGB

4/02-03_TC-KE600S.51(1) C

3-856-296-51(1)

Page 58

}©l®œ•Œ

220V 240V 120V

VOLTAGE

n±N•dÆy s±µ®Ï•t§@•dÆyÆ…

®‚•dÆyß°ß@¶p§U s±µ°C

¨d¬I§@§U¨Oß_¶¨®Ï¶p§U™˛±a µ•ÿ°J

°E¡n¿W s±µæ… u°]2°^

sµ ®t Œ

¶U ’¶® Ê§ ™ q ˆ±º°C

TC-KE600S

¶‹ LINE OUT¶‹ LINE IN

¶‹ REC OUT ¶‹ TAPE IN

¶‹ AC q ¥°Æy

©Ò§jæ

•dÆy •t§@•dÆy

LINE

OUTIN

LINE

OUTIN

ç°G´H ¨y

™´¨ °^

q¿£™ ¶Ï m°C¶p™G§£¨O°A –¶bß‚ q u s±µ®Ï AC q

s±µ AC q u

±N AC q u s±µ®Ï AC q ¥°Æy°C

¶‹¿ §W q ¥°Æy

¶ •~¡Ÿ nß@§ ªÚ°H

{¶b°A±z´K•i•H « ®œ•Œ•dÆy§F°C Ú•ªæﬁß@°A –¨› ƒ5®Ï ƒ7 °F•˝ iæﬁß@°A´h¶b ƒ8 _

™ ` Ãª°©˙°C

sµ

æA Ì™ ¥°§’°J¨ı¶‚°]•k°^ Ô¨ı¶‚°A•’¶‚°]•™°^ Ô•’¶‚°A®

•dÆy ©Ò§jæ

LINE

OUTIN

ç°G´H ¨y

TAPE

REC OUT IN

4/04_TC-KE600S.51(1) C

3-856-296-51(1)

Page 59

Ú•ªæﬁß@

©Ò œ±a

Ú•ªæﬁß@

POWER

°Esµ¶ ˆÍÆ°A–—”ƒ4 °C

™ œ±aÆ…

_ß@•Œ°C

•i±N¶’æ˜ s±µ PHONES°C

§ •q±¬ vªs y°C

0 AMS )

PRr

PAUSE

REC LEVEL

MONITOR

REC MUTE

BIAS

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVEL

L R

PHONES

´ˆ§UPOWER°AµM´·´ˆ§U § OPEN/CLOSE°C

À§J•d±a® ˆ§W•d±a¨[°C

´ˆ§U ·°C

•dÆy•ø¶bæﬁß@Æ…°M§¡§ ´ˆ§U POWER°C ß_´h•iØ‡|laœ±a°C

n –´ˆ§U

±§Ó©Ò µ p º» ± P PAUSE °C¶A´ˆ§@¶ °M´K•i´Ï¥_©Ò µ°C ß÷ i¬ ©Œ ´¬ ¶b•dÆy ±§ÓÆ…´ˆ§U ) ©Œ 0 ºW•[ œ±aß÷ i¬ ©Œ ´¬ t´ ¶bß÷ i¬ ©Œ ´¬ §§¶A´ˆ§U ) ©Œ 0 ®˙•X•d±a ±§Ó©Ò µ´·´ˆ§U § OPEN/CLOSE

Ú•ªæﬁß@

4/05-07_TC-KE600S.51(1) C

3-856-296-51(1)

Page 60

Ú•ªæﬁß@

L R

–∞–20 –10 –4 +20+8–30 +4 +6

Ú•ªæﬁß@

•Œ œ±aø˝ µ

POWER

°E — ” ƒ4 ¶ ˆ s±µ ÍÆ °C

0 AMS )

PRr

PAUSE

523

1 2

RESET

REC MUTE

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

MPX FILTER

CC SS

´ˆ§U POWER°AµM´·´ˆ§U § OPEN/CLOSE°C

À§J•d±a® ˆ§W•d±a¨[°C

˝ nø˝ µ™ §@ ±¥¬

¶¤§v™ §Ë¶V À§J

BIAS

REC LEVEL

– + – + DOLBY NR BALANCE OFF

L R

PHONES

REC LEVEL

MONITOR

ßÈ £ø˝ µ´O @§p¡l°]—”ƒ11

°^°C

´ˆ§U r REC°C

„•‹æ °C

•dÆy•ø¶bæﬁß@Æ…°A§¡§ ´ˆ§UPOWER°C ß_´h•iØ‡|laœ±a°C

±¤¬‡ REC LEVEL •H ’æ„ø˝ µ q• °C

q• °C

}©lø˝ µ°C

4/05-07_TC-KE600S.51(1) C

3-856-296-51(1)

Page 61

ø˝ µ§§°Aß˘§Ò HX PRO* ®t

Œ±N¶¤ _ß@•Œ

Ú•ªæﬁß@

}©l©Ò `•ÿ´H °C

n –´ˆ§U

±§Óø˝ µ p º» ± P PAUSE°C¶A´ˆ§@¶ •H´Ï¥_ø˝ µ°C ®˙•X•d±a ±§Óø˝ µ´·°A´ˆ§U § OPEN/CLOSE

RESET

REC LEVEL

BIAS

REC LEVEL

RESET

0000

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

L R

PHONES

MONITOR

•i•H¿À Á œ±a¡Ÿ —§U¶h§÷™

•’

1 ß‰•X œ±a§wø˝ °§¿™ • ›°C 2 ´ˆ§U RESET°A±N œ±a pº

æ ´ ’¨ °ß0.00.°®°C

3 ´ˆ§U )•Hß÷ i¬ œ±a®Ï ›°C

œ±a pº æ ±N „•‹ —ælÆ… °

™ §j¨˘º °C

* •— Í§Œº⁄º÷ª •Õ £§ß HX PRO ™

ªs y°C

œ±a pº æ

DOLBY NR BALANCE

n ’æ„ø˝ µ• ø Æ…

n•Œß˘§Ò¥Óæ ®t Œø˝ µÆ…

MPX FILTER°^°C¬o™iæ •¥ }°A®œß˘§Ò¥Óæ ®t Œ™ ß@•ŒÆƒ™GßÛ§j°C°]¶ ˆ MPX ¬o™iæ ™ ‘ ”§ Æe°A–—”ƒ14 ™°ßNªy°®°C°^

Ú•ªæﬁß@

”º–°C

¶ ˆ DOLBY HX PRO ™ ‘ ”§ Æe°A–—”ƒ14 ™°ßNªy°®°C

4/05-07_TC-KE600S.51(1) C

3-856-296-51(1)

Page 62

•˝ i™ ©Ò µæﬁß@

Playing

Playing CDsGetting Started

¶° AMS æﬁß@§§°Aµo•Õ§ ªÚ±°™p

i¶Ê ¶° AMS §§°A°ßPLAY°® {•˙°C®C¶ Ìæ˜æ ¿À¥˙®Ï

RESET MEMORY

RESET

MEMORY

0.00

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

0·)

nß‰•X

°] ¶° AMS*°^ ´e ±¶±§l™ }¿Y

°] ¶° AMS*°^

œ±a™ }¿Y

°]¶¤ ©Ò µ°^

œ±a§W™ ØS©w¬I

°] Oæ–©Ò µ°^

BIAS

– + – +

CALIBRATION

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

OPEN / CLOSE

–´ˆ§U

©Ò µ§§´ˆ§@¶ 0

Ì¶º™ 0°C ®“¶p nß‰•X®‚¶±´e™ ¶±§l } ¿Y°AßY´ˆ§U§T¶ °C

§œ¥_´ˆ§U MEMORY ¶‹ °ßMEMORY°®¶b „•‹æ §WÆ¯•¢

„•‹°CµM´·´ˆ¶Ì 0 ¶PÆ…´ˆ§U

·°C

pº æ ® Oæ–§U ”¬I°C

REC LEVEL

L R

PHONES

MONITOR

°G¶±§l™ }¿Y

) [ ][]0 [ ] [ ]0)

§U§@§‰¶±§l

µ˘

°E¶b§U¶C™¨™p§U°A ¶° AMS •\Ø‡•iØ‡§£ _•ø T™ ß@•Œ°G

LÆ… °¶ ¬I®‡•X§J°C

¶±§l°C

4/08_TC-KE600S.51(1) C

3-856-296-51(1)

Page 63

•˝ i™ ø˝ µæﬁß@

•´ ‚™ •d±a ÿ ˛´¨¶°´‹¶h°A¶˝¨O±z™ •dÆyØ‡¶¤ ¶a¨ ¶U ÿ´¨¶°™ œ±a§¿ßO ]©w ÃæA Ì™ ß°ø ØS© ©M æ¿£ q¨y °]ATS°G¶¤ œ±aøÔæ‹°^°C¶˝¨O°A•ªæ˜•i ˝±z•Œ¶¤ æ¿£

BIAS

– + – + DOLBY NR BALANCE OFF

BB CC SS

MPX FILTER

REC LEVELBIAS

REC LEVEL

L R

PHONES

MONITOR

p·

0 AMS )

POWER

PRr

PAUSE

REC MUTE

RESET

MEMORY

)

REC

CALIBRATION

OPEN / CLOSE

Advanced Recording Operations

6 ’æ„ REC LEVEL ®œ®‚ pøˆ £ße z Q™ q• °C

Æ… w§Ë¶V±¤¬‡ REC LEVEL •HºW•[®‚ pøˆ q• °C

fÆ… w§Ë¶V±¤¬‡ REC LEVEL •H¥ÓßC®‚ pøˆ q• °C

H L

REC CAL

zQ™ q•

TYPE

7 ´ˆ§U p°AµM´·´ˆ§U CALIBRATION •H ±§Óø˝¥˙ ’

µ°C „•‹±N´Ï¥_•ø±`°C

P PAUSE

r REC

1 À§Jø˝ µ•Œ œ±a°C 2 ´ˆ§U CALIBRATION°]Æ’ «°^°C

H L

REC CAL

TYPE

«°C

5 ’æ„ BIAS°] æ¿£°^®œ®‚ pøˆ´¸•‹µ¤¨¤µ•™ ´H q• °C

¶p™G§W ±™ pøˆ „•‹§Ò§U ±™ pøˆ˚™q•Æ…°A –

Æ… w§Ë¶V±¤¬‡ BIAS ±¤ s°C ¶p™G§U ± pøˆ „•‹§Ò§W ± pøˆ˚™q•Æ…°AßY – f Æ… w§Ë¶V±¤¬‡ BIAS°C

µ˘ °E œ±aÆ’ «Æ…°A¶]¨ pøˆ®œ•Œ ˚ºeÆ ¥T°A¶]¶ °A Ô´H q

• ™ ª¥ L ‹§ ´K•i±oßÛ§j™ F±”´ °C

°E Ì®œ•Œ™˜ƒ›°]Type TV°^ œ±aÆ…°A¶]¨ ’æ„ æ¿£ q¨y™

¿W v T¿ §p°A¶]¶ °AßQ•Œ•ª•dÆy™ d Ú°]§j¨˘°”20¢H™

d Ú°^ ’æ„ æ¿£ q¨y•iØ‡®S¶ Æƒ™G°C

GBGB

H L

REC CAL

¨¤µ•´H q•

4/09-11_TC-KE600S.51(1) C

TYPE

3-856-296-51(1)

Page 64

•˝ i™ ø˝ µæﬁß@

•ø˝ µ™ ¡n µ

MONITOR

BIAS

OPEN / CLOSE

REC LEVEL

– + – +

CALIBRATION

DOLBY NR BALANCE

OFF

BB CC SS

MPX

L R

FILTER

PHONES

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

ø˝ µ§§°A§œ¥_´ˆ§U MONITOR ¶‹°ßSOURCE°®•X {

©Û „•‹æ §W°C

•i •ø˝ µ§§™ ¡n µ°C

n • `•ÿ¡n ™ ¡n µÆ…

ø˝ µ§§¥°§J§@™ •’ œ°] ø˝ µ°^

±z•i•H¶b¶U¶±§l§ß °¥°§J4¨Ì™¯™ ™ •’ œ°C o ÿ¶±§lªP

¶±§l§ß °™ ™ •’ œ°A•i ˝±z•Œ ¶° AMS •\Ø‡°]—”ƒ8

™ °§¿°C

REC LEVEL

MONITOR

REC LEVEL

L R

PHONES

MONITOR

RESET

MEMORY

0 AMS )

)

POWER

PRr

PAUSE

REC MUTE

REC

CALIBRATION

OPEN / CLOSE

BIAS

– + – +

DOLBY NR BALANCE

OFF

BB CC SS

MPX FILTER

P PAUSE·R REC MUTE

n¥°§J4¨Ì•H§W™¯´™™•’œÆ…

n¥°§J4¨Ì•H§U™ ™ •’ œÆ…

´ˆ§U R REC MUTE §ß´·°A¿HÆ…´ˆ§U P PAUSE ßY•i°C•d Æy±N ‹¶®ø˝ µº» ±°C n´Ï¥_ø˝ µÆ…°A –´ˆ§U r REC ¶”§£ ¨O P PAUSE°C

4/09-11_TC-KE600S.51(1) C

3-856-296-51(1)

Page 65

™˛•[ ÍÆ

Advanced Recording Operations

®œ•Œ´e ™` N

¶w•˛ ™æ

§H¨ ±z™A »°C

¿Y°A® –ß‰´˘¶ ÍÆÊ™ §H¥¿±z¿À¨d L•H´·§~•i•H¶A±µ q®œ

•Œ°C

q™æ

°E n¥° q®œ•Œ•dÆy•H´e°A •˝¿À¨d•dÆy™ æﬁß@ q¿£¨Oß_ªP Ì¶a

™ q q¿£¨¤ ¶X°Cæ˜æ ™ æﬁß@ q¿£¶b•dÆy´· ±™ ª ™O§W¶ º–•‹°C

°Eæ˜æ ™ q u¶p™G§¥µM±µ¥°¶b¿ §W™ AC q ¥°Æy§W°A´hßY

®œ ˆ±ºæ˜æ q } ˆ°Aæ˜æ ® •ºß •˛¬_ } AC q °]•D q °^°C

æﬁß@ ™æ

§£ _ß@•Œ™ °C

l a œ±a°C

•d±a ™æ

´O @ø˝ µ

A ±

B ±•Œ§p¡l

Type ¢

A ±•Œ§p¡l

Type ¢º

GBGB

¶w Àæ˜æ ™æ

°X¶p¥‡§lµ• P n™Ì ±°C¶]¨ ±N Ù Î±ºæ˜æ © ±™ qÆ §’°C °Xæa™Òºˆ ™ ¶a§Ë°C °X |™ ±µ ”Æg®Ï ß•˙™ ¶a§Ë°C °X …± §£• ™ ¶a§Ë°C °X • ›¶h¶« –©Œ®¸æ˜±Ò ƒ¿ª™ ¶a§Ë°C

Mº‰•dÆy ™æ

æP ‚©±°C

¿À¥˙§’

90§¿•H§W™¯´ ™ œ±a ™æ

•d±a™ ﬁ z§W ™æ

4/09-11_TC-KE600S.51(1) C

3-856-296-51(1)

Sony TC-KE600S Users guide [en, es, fr]

TABLE OF CONTENTS

Unpacking

Hooking Up the System

Playing a Tape

Recording on a Tape

Locating a Track (Multi-AMS/ Auto Play/Memory Play)

Adjusting Bias and Recording Level Calibration

Monitoring the Recorded Sound

Inserting a Blank Space During Recording (Record Muting)

Precautions

Notes on Cassette Tapes

Cleaning

Troubleshooting

Specifications

Glossary

Index

Raccordement de la platine

Enregistrement sur une cassette

Remarques sur les cassettes

Nettoyage

En cas de panne

Glossaire

Index

Desembalaje

Escucha del sonido grabado

Precauciones

Notas sobre los cassettes

Limpieza

Especificaciones

Glosario
