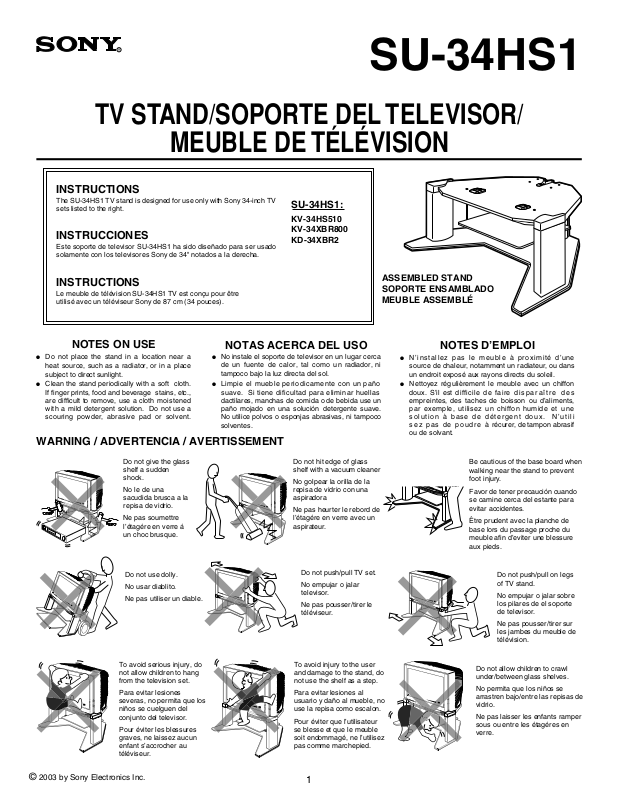

Sony SU-34HS1 User Manual

TV STAND/SOPORTE DEL TELEVISOR/

MEUBLE DE TÉLÉVISION

INSTRUCTIONS

The SU-34HS1 TV stand is designed for use only with Sony 34-inch TV sets listed to the right.

INSTRUCCIONES

Este soporte de televisor SU-34HS1 ha sido diseñado para ser usado solamente con los televisores Sony de 34" notados a la derecha.

SU-34HS1

SU-34HS1:

KV-34HS510 KV-34XBR800 KD-34XBR2

INSTRUCTIONS

Le meuble de télévision SU-34HS1 TV est conçu pour être utilisé avec un téléviseur Sony de 87 cm (34 pouces).

NOTES ON USE

● Do not place the stand in a location near a

heat source, such as a radiator, or in a place subject to direct sunlight.

● Clean the stand periodically with a soft cloth.

If finger prints, food and beverage stains, etc., are difficult to remove, use a cloth moistened with a mild detergent solution. Do not use a scouring powder, abrasive pad or solvent.

NOTAS ACERCA DEL USO

● No instale el soporte de televisor en un lugar cerca

de un fuente de calor, tal como un radiador, ni tampoco bajo la luz directa del sol.

● Limpie el mueble periodicamente con un paño

suave. Si tiene dificultad para eliminar huellas dactilares, manchas de comida o de bebida use un paño mojado en una solución detergente suave. No utilice polvos o esponjas abrasivas, ni tampoco

solventes.

WARNING / ADVERTENCIA / AVERTISSEMENT

Do not give the glass shelf a sudden shock.

No le de una sacudida brusca a la repisa de vidrio.

Ne pas soumettre l’étagére en verre á un choc brusque.

Do not hit edge of glass shelf with a vacuum cleaner

No golpear la orilla de la repisa de vidrio con una aspiradora

Ne pas heurter le rebord de l’étagére en verre avec un aspirateur.

ASSEMBLED STAND SOPORTE ENSAMBLADO MEUBLE ASSEMBLÉ

NOTES D’EMPLOI

● N’installez pas le meuble à proximité d’une

source de chaleur, notamment un radiateur, ou dans un endroit exposé aux rayons directs du soleil.

● Nettoyez régulièrement le meuble avec un chiffon

doux. S’il est difficile de faire disparaître des empreintes, des taches de boisson ou d’aliments, par exemple, utilisez un chiffon humide et une solution à base de détergent doux. N’utili sez pas de poudre à récurer, de tampon abrasif ou de solvant.

Be cautious of the base board when walking near the stand to prevent foot injury.

Favor de tener precaución cuando se camine cerca del estante para evitar accidentes.

Être prudent avec la planche de base lors du passage proche du meuble afin d’eviter une blessure aux pieds.

Do not use dolly. No usar diablito. Ne pas utiliser un diable.

To avoid serious injury, do not allow children to hang from the television set.

Para evitar lesiones severas, no permita que los niños se cuelguen del conjunto del televisor.

Pour éviter les blessures graves, ne laissez aucun enfant s’accrocher au téléviseur.

Do not push/pull TV set. No empujar o jalar

televisor. Ne pas pousser/tirer le

téléviseur.

To avoid injury to the user and damage to the stand, do not use the shelf as a step.

Para evitar lesiones al usuario y daño al mueble, no use la repisa como escalon.

Pour éviter que l’utilisateur se blesse et que le meuble soit endommagé, ne l’utilisez pas comme marchepied.

Do not push/pull on legs of TV stand.

No empujar o jalar sobre los pilares de el soporte de televisor.

Ne pas pousser/tirer sur les jambes du meuble de télévision.

Do not allow children to crawl under/between glass shelves.

No permita que los niños se arrastren bajo/entre las repisas de vidrio.

Ne pas laisser les enfants ramper sous ou entre les étagéres en verre.

PARTS LIST LISTA DE PARTES LISTE DES PI

Item Description Qty Part No.

Artículo

Descripción

Réf. Description Qté N° de pièce

Top board Repisa superior

11XW3110

Panneau supérieur

Base board Repisa inferior

21XW3096

Panneau inférieur

Rear column Columna trasera

31XW2859

Colonne arrière

Back cover Cubierto trasera

41XW2865

Couvercle arrière

Side pillar Columnas laterales

52XP0119

Colonnes Latérales

Side cap (Right) Tapa de lado (derecho)

61XP0121

Capuchon latéral (droit)

Side cap (Left) Tapa de lado (izquierdo)

71XP0120

Capuchon latéral (gauche)

Glass shelf Repisa de vidrio

81G0346

Étagère en verre

Allen wrench Llave Allen

A1M0018

Clé Allen

Confirmat screw (Hex.) Tornillo Confirmat

B5S0035

Vis (hexagonale à tête creuse)

Screw M5x50 (Black) Tornillo M5x50 (negro)

C6S0025

Vis M5x50 (noir)

Screw M5x60 (Chrome) Tornillo M5x60 (cromado)

D10S0139

Vis M5x60 (chrome)

Spreading bolt Esprea moldeada

E3B0077

Boulon d'écartement

Foot guide Guía de pie

F2P0236-1

Butoir

Screw #6x Tornillo #6x5/8"

G2S0030

Vis #6x

Cosmetic screw Tornillo cosmético

H2S0130

Vis esthétique

Glass shelf support Soporte de repisa de vidrio

I 1 XM0369

Support d’étagère en verre

Threaded stud M6x35 Tornillo sin cabeza M6x35

J2S0129

Goujon fileté M6x35

Glass shelf rod Varilla de repisa

K4M0208

Tige d’étagère en verre

Dome head bolt M6x40 Perno M6x40

L2S0131

Vis à tête en dôme M6x40

/8"

CES

/8"

MODEL: MODELO: MODELE:

SU-34HS1 SU-34HS1 SU-34HS1

Cant.

Nro. de parte

MODEL: MODELO: MODELE:

Item Description Qty Part No.

Artículo

Descripción

Réf. Description Qté N° de pièce

Dome head bolt M6x15 Perno M6x15

M2S0132

Vis à tête en dôme M6x15

Dowel Ø8x30 Espiga Ø8x30

N4W0092

Goujon Ø8x30

Screw M8x8 (pre-installed) Tornillo M8x8 (pre-instalada)

O2S0063

Vis M8x8 (pré-installée)

Bumpon (pre-installed) Tope de plastico (pre-instalada)

P4P0243

Plaque emboîtable (pré-installée)

Cam casting (pre-installed) Leva moldeada (pre-instalada)

Q3B0056

Came (pré-installée)

Receptacle (pre-installed) Receptaculo (pre-instalada)

R4P0172

Prise électrique (pré-installée)

Mini ball (pre-installed) Marco (pre-instalada)

S4P0171

Mini-bille (pré-installée)

Insert nut M6x18 (pre-installed) Rosca integrada M6x18 (pre-instalada)

T4B0094

Écrou insert M6x18 (pré-installée)

Glass bracket (pre-installed) Sostén de vidrio (pre-instalada)

U1M0207

Support en verre (pré-installée)

Vinyl seal Vinil sellador

V8H0754

Scellés en vinyle

SU-34HS1 SU-34HS1 SU-34HS1

Cant.

Nro. de parte

NOTES ON ASSEMBLY

● You will need a medium size Phillips head screwdriver.

● Assemble the stand only by the method shown in this

instruction sheet.

● Assemble the stand near the location where the stand will be used.

● The circled letters in the illustrations are the same as those in the "PARTS LIST".

For easier assembly, line up the parts in the order they will be required.

NOTAS ACERCA DEL MONTAJE

● Usted necesitará un desarmador mediano de cruz.

● Ensamble el soporte de televisor siguiendo unicamente el metodo mostrado en

estas instrucciones.

● Haga el montaje cerca del lugar donde se usará.

● Las letras encerradas en círculo en las ilustraciones, son las mismas letras en la

"LISTA DE PARTES". Para facilitar el montaje alinie las partes en el orden en que serán usadas.

NOTES D’ASSEMBLAGE

● Vous aurez besoin d’un tournevis cruciforme de taille moyenne.

● Assemblez le meuble uniquement selon la méthode décrite dans ce mode d’emploi.

● Assemblez le meuble près de l’endroit où il sera utilisé.

● Les lettres entourées dans les schémas sont les mêmes que celles figurant dans la

liste « LISTE DES PIÈCES ». Afin de faciliter l’assemblage, alignez les pièces par ordre de montage.

REPLACEMENT PARTS INFORMATION

Review parts list before assembly. Please examine all packing material before discarding.

If any parts are missing or damaged, identify and refer to the instructions on the

To purchase replacement parts only, call the telephone number listed below.

1-619-661-6136 for residents of the United States. 1-877-779-9929 for residents of Canada.

INFORMACION PARA PARTES DE REEMPLAZO

Revise la lista de partes antes de ensamblar. Por favor examine el contenido del empaque antes de tirarlo.

Si alguna parte falta o esta dañada, identifiquela y siga las instrucciones en la

Para ordenar partes de reemplazo, llame al tel. 1-619-661-6136 para residentes de los Estados Unidos. 1-877-779-9929 para residentes de Canadá.

INFORMATIONS SUR LES PIÈCES DE RECHANGE

(Concernent uniquement le meuble de télévision)

Vérifiez toutes les pièces avant l’assemblage. Veuillez examiner tous les emballages avant de les jeter.

Si certaines pièces sont manquantes ou défectueuses, reportez-vous aux instructions de la

Pour l’achat de pièces de rechange uniquement, appelez le numéro ci-dessous.

1-619-661-6136 pour les résidents des États-Unis. 1-877-779-9929 pour les résidents du Canada.

(TV stand parts only)

warranty page.

(Solo para soporte de TV)

hoja de garantía.

page de garantie.

NOTE: Cam casts are pre-installed into wood pieces. NOTA: Las "levas moldeadas" estan pre-instaladas en las piezas de madera. NOTE - Les cames sont pré-installées dans les pièces en bois.

INCORRECT INCORRECTO INCORRECT

N x 2

E x 3

Arrow direction shows front. La dirección de la flecha indica el frente. La direction de la flèche indique le devant.

CORRECT CORRECTO CORRECT

GRAY SURFACE SUPERFICIE GRIS SURFACE GRISE

TOP

BACK VIEW VISTA POSTERIOR VUE ARRIÈRE

Spreading bolt hole

Agujero para la esprea moldeada

Orifice du boulon d’écartement

NOTE: The arrow mark on the cam casts

must point towards the edge of board.

NOTA: La flecha señalada en la "leva moldeada"

debe apuntar hacia la orilla de la tabla.

NOTE - La flèche sur les cames doit être pointée

vers le bord du panneau.

Turn clockwise. (3 locations)

Dele vueltas en el sentido de las manecillas del reloj. (3 lugares)

Tournez dans le sens des aiguilles. (3 emplacements)

CHROME CROMADO CHROME

N x 2

D x 4
