Page 1
Multi Channel AV
Receiver
3-289-204-32(1)
Manual de instrucciones
STR-DA2400ES
©2008 Sony Corporation
Page 2
Registro del propietario
Los números de serie y de modelo se indican
en la parte posterior de la unidad. Escriba el
número de serie en el espacio proporcionado a
continuación. Indíquelos cuando se ponga en
contacto con el distribuidor Sony con relación
a este producto.
Núm. de modelo ______________________
Núm. de serie ________________________
Para los clientes en los
Estados Unidos
PRECAUCIÓN
RIESGO DE DESCARGA
ELÉCTRICA
NO ABRIR
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS
ELÉCTRICAS, NO RETIRE LA CUBIERTA (NI LA PARTE POSTERIOR).
NO EXISTEN PARTES QUE EL USUARIO PUEDA
REPARAR EN EL INTERIOR. PONGA LA REPARACIÓN EN MANOS
DE PERSONAL DE ASISTENCIA TÉCNICA CUALIFICADO.
ADVERTENCIA
Para reducir el riesgo de incendios o
electrocución, no exponga la unidad a
la lluvia ni a la humedad.
Para evitar incendios, no cubra la ventilación del
aparato con periódicos, manteles, cortinas, etc. No
coloque velas encendidas sobre el aparato.
Para evitar el riesgo de incendios o descargas
eléctricas, no coloque recipientes con líquidos,
como jarrones sobre el aparato.
No instale el aparato en un espacio cerrado, como
una estantería para libros o un armario empotrado.
Instale el sistema de modo que el cable de
alimentación pueda desenchufarse de la toma de
corriente de pared inmediatamente en caso de que se
produzca algún problema.
Las pilas o los aparatos con pilas instaladas no
deberán exponerse a fuentes de calor excesivo, como
la luz solar directa, el fuego o similares.
Este símbolo tiene por objeto
advertir al usuario de la presencia de
“tensión peligrosa” no aislada en el
interior del producto que puede ser
de magnitud suficiente como para
presentar un riesgo de electrocución
para las personas.
Este símbolo tiene por objeto
advertir al usuario de la presencia de
instrucciones importantes de
funcionamiento y mantenimiento
(servicio) en la documentación que
acompaña a este dispositivo.
ADVERTENCIA
Este equipo ha sido probado y se ha comprobado que
cumple con los límites para un dispositivo digital de
Clase B de acuerdo con la Parte 15 de las Reglas
FCC. Dichos límites se han establecido para
proporcionar una protección razonable contra
interferencias dañinas en una instalación residencial.
Este equipo genera, utiliza y puede emitir energía de
radiofrecuencia y, si no se instala y utiliza según las
instrucciones, puede causar interferencias dañinas
en las radiocomunicaciones. No obstante, no se
garantiza que no se produzcan interferencias dentro
de una instalación en particular. Si este equipo causa
una interferencia dañina en la recepción de radio o
televisión, lo que se puede determinar encendiendo
y apagando el equipo, se recomienda al usuario
tratar de corregir la interferencia con una o más de
las siguientes medidas:
– Cambiar la orientación o la ubicación de la antena
receptora.
– Aumentar la distancia entre el equipo y el receptor.
– Conectar el equipo a una toma de corriente de un
circuito distinto al que está conectado el receptor.
– Ponerse en contacto con el distribuidor o solicitar
los servicios de un técnico capacitado en radio y
televisión.
ES
2
Page 3
PRECAUCIÓN
Se advierte que cualquier cambio o modificación
que no se apruebe de modo explícito en este manual
podría anular su autorización para utilizar este
equipo.
Nota al instalador del sistema
CATV:
El objetivo de este recordatorio es que instalador del
sistema CATV preste atención al artículo 820-40 de
NEC, que proporciona directrices para una conexión
a tierra adecuada y, en particular, especifica que el
cable de conexión a tierra debe conectarse al sistema
de conexión a tierra del edificio, lo más cerca al
punto de la entrada de cable como sea práctico.
Acerca de Este Manual
• Las instrucciones de este manual son para el
modelo STR-DA2400ES. Verifique el número de
su modelo mirando en la esquina derecha inferior
del panel frontal.
• Las instrucciones en este manual describen los
controles en el remoto proporcionado. También
puede utilizar los controles en el receptor si tienen
los mismos nombres o similares como aquellos en
el remoto.
• “Neural-THX” e “neural THX” introducidos en
las manual de instrucciones y mostradas en la
ventana de muestra y en el GUI medio de la
pantalla del menú Neural-THX Surround.
Este receptor incorpora Dolby* Digital y Pro Logic
Surround y el DTS** Digital Surround System.
* Fabricado bajo licencia de Dolby Laboratories.
Dolby, Pro Logic, Surround Ex, y el símbolo
double-D son marcas comerciales de Dolby
Laboratories.
** Fabricado bajo licencia de Patente de USA #:
5 451 942; 5 956 674; 5 974 380; 5 978 762;
6 226 616; 6 487 535 y otras patentes de USA y
del mundo emitidas y en trámite. DTS es una
marca comerciale registrada y los logotipos,
Símbolo de DTS, DTS-HD y DTS-HD Master
Audio son marcas comerciales de DTS, Inc. ©
1996-2007 DTS, Inc. Todos los Derechos
Reservados.
Este receptor incorpora tecnología High-Definition
Multimedia Interface (HDMI™).
HDMI, el logo de HDMI y High-Definition
Multimedia Interface son marcas comerciales o
marcas comerciales registradas de HDMI Licensing
LLC.
XM Ready
XM Satellite Radio Inc. Todos los Derechos
Reservados.
©2008 SIRIUS Satellite Radio Inc. “SIRIUS” y el
logotipo de perro SIRIUS son marcas comerciales
registradas de SIRIUS Satellite Radio Inc.
®
es una marca comerciale registrada de
3
ES
Page 4
Este producto es fabricado bajo licencia de Neural
Audio Corporation y THX Ltd. Sony Corporation
concede al usuario un derecho limitado, no
transferible, no exclusivo de uso de este producto
bajo patente de USA y extranjera, patente en trámite
y otras marcas comerciales o tecnología de
propiedad de Neural Audio Corporation y THX Ltd.
“Neural Surround”, “Neural Audio”, “Neural” y
“NRL” son marcas comerciales y sus logos son de
propiedad de Neural Audio Corporation, THX es
una marca comerciale de THX Ltd., las cuales
pueden registrarse en algunas jurisdicciones.
Reservados todos los derechos.
El tipo de fuente (Shin Go R) instalado en este
receptor es proporcionado por MORISAWA &
COMPANY LTD.
Estos nombres son las marcas comerciales de
MORISAWA & COMPANY LTD., y los derechos
de autor de la fuente también pertenecen a
MORISAWA & COMPANY LTD.
iPod es una marca comerciale de Apple Inc.,
registrada en los Estados Unidos y otros países.
Todas las otras marcas comerciales y marcas
comerciales registradas son de sus respectivos
dueños. En este manual, ™ y las marcas ® no se
especifican.
La marca de palabra Bluetooth y logotipos son
propiedad de Bluetooth SIG, Inc. y cualquier uso de
dichas marcas por Sony Corporation está bajo
licencia.
Las otras marcas y nombres comerciales son de sus
respectivos dueños.
“M-crew Server” es una marca comerciale de Sony
Corporation.
“x.v.Color” y el logotipo “x.v.Color” son marcas
comerciales de Sony Corporation.
“BRAVIA” y son marcas comerciales
de Sony Corporation.
ES
4
Page 5
Contenido
Iniciando
Descripción y localización de partes ............ 7
1: Instalando los altavoces ......................... 18
2: Conectando los altavoces ....................... 20

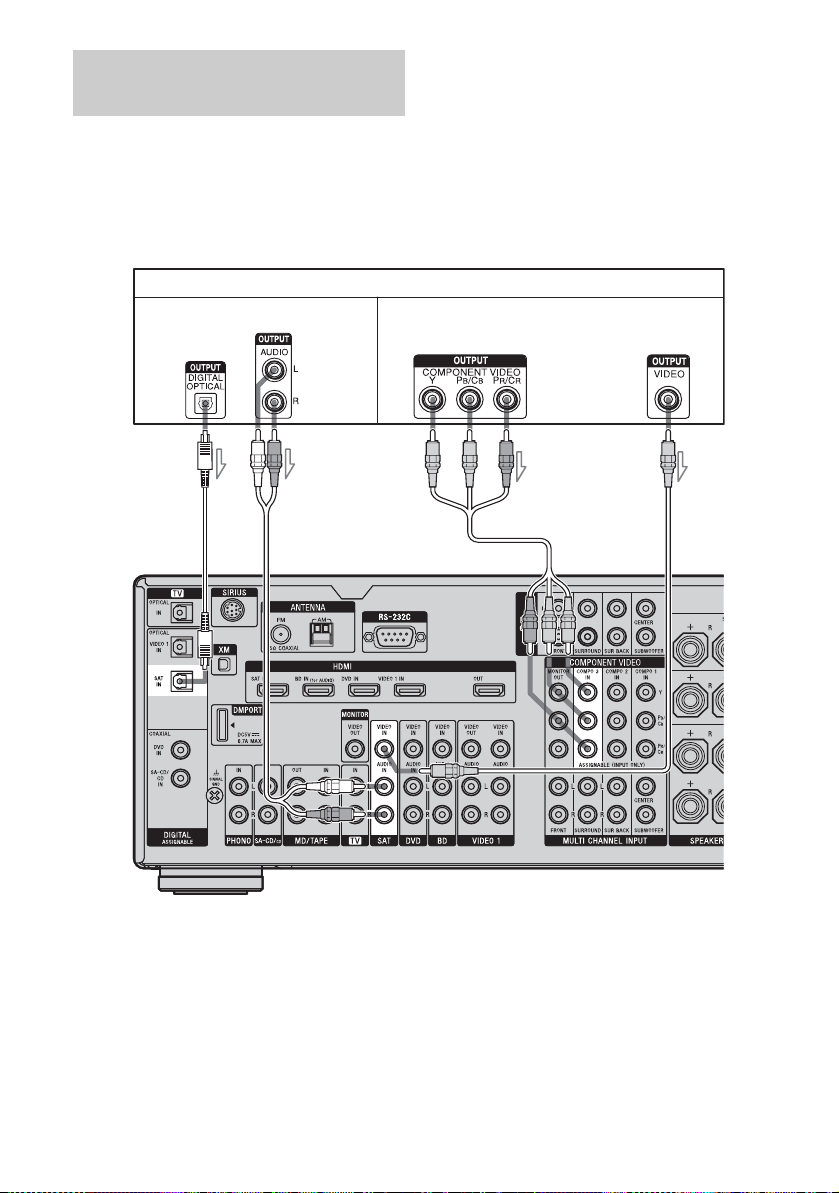

3: Conectando la TV .................................. 22
4a: Conectando los componentes de audio 23

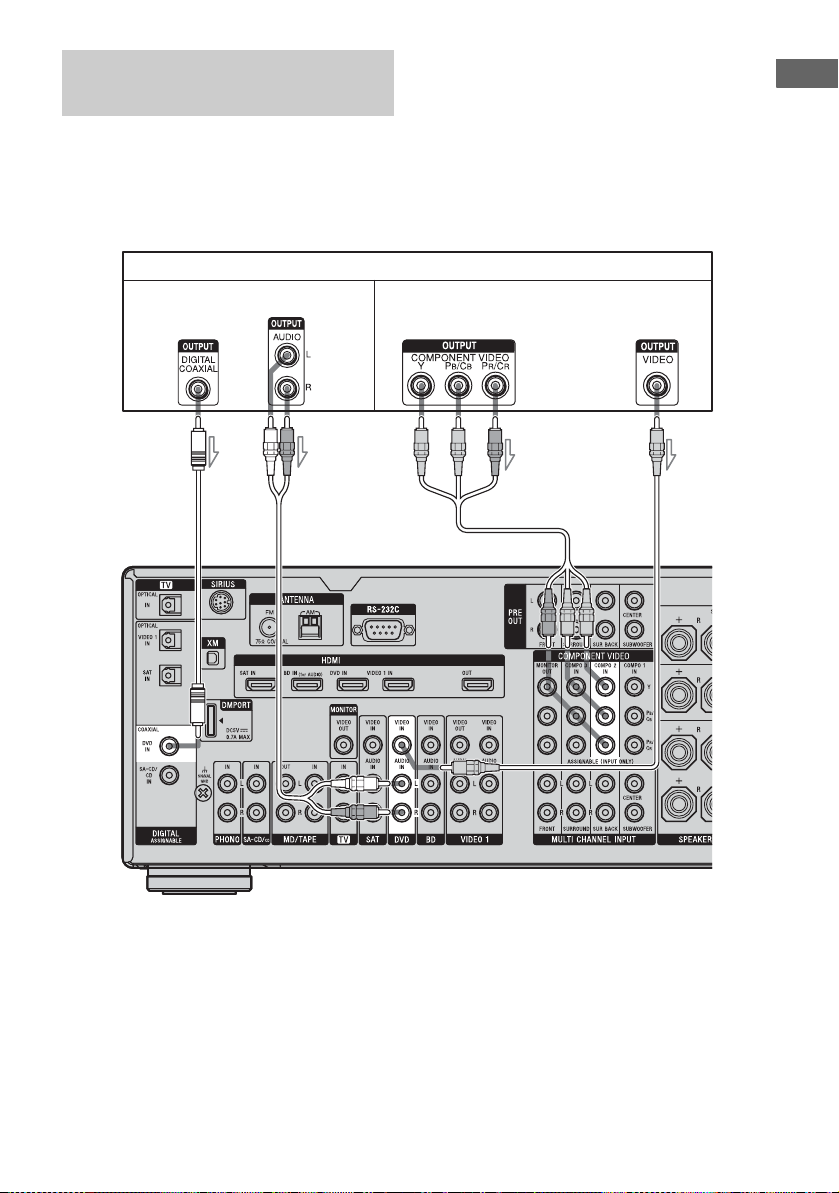

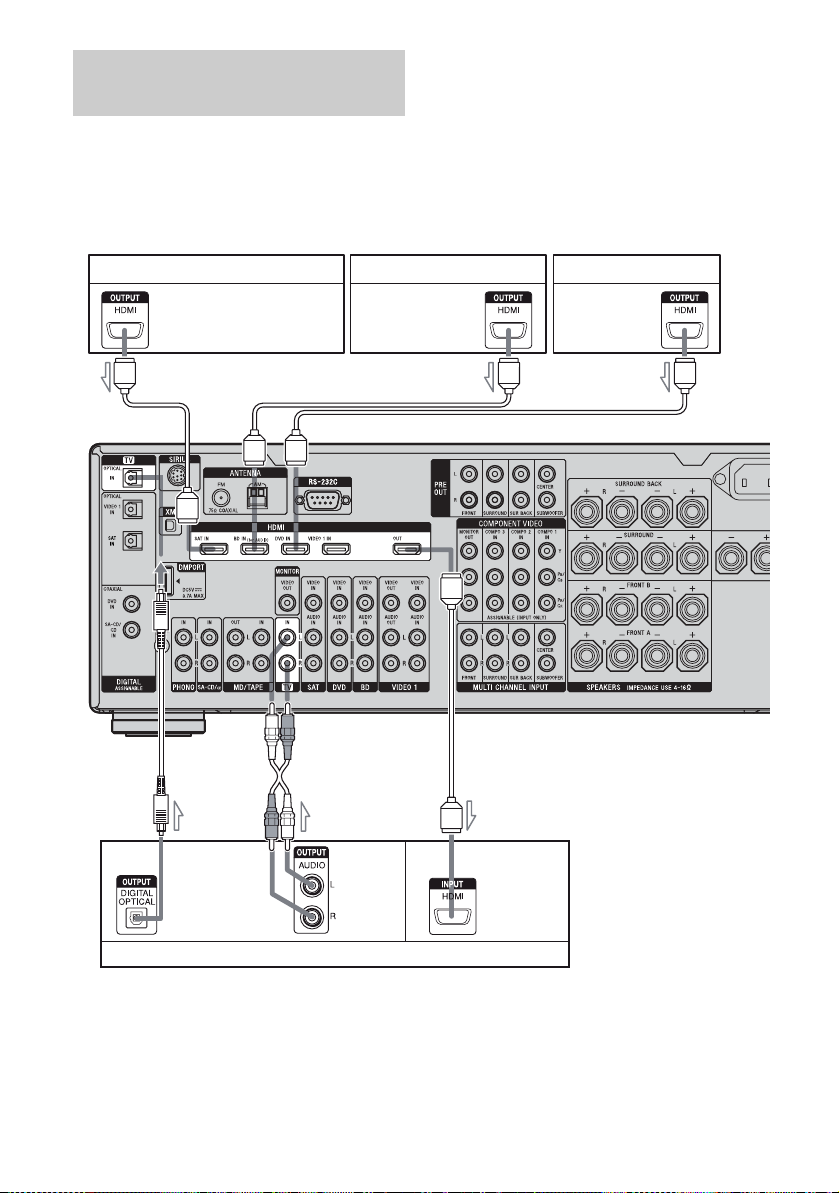

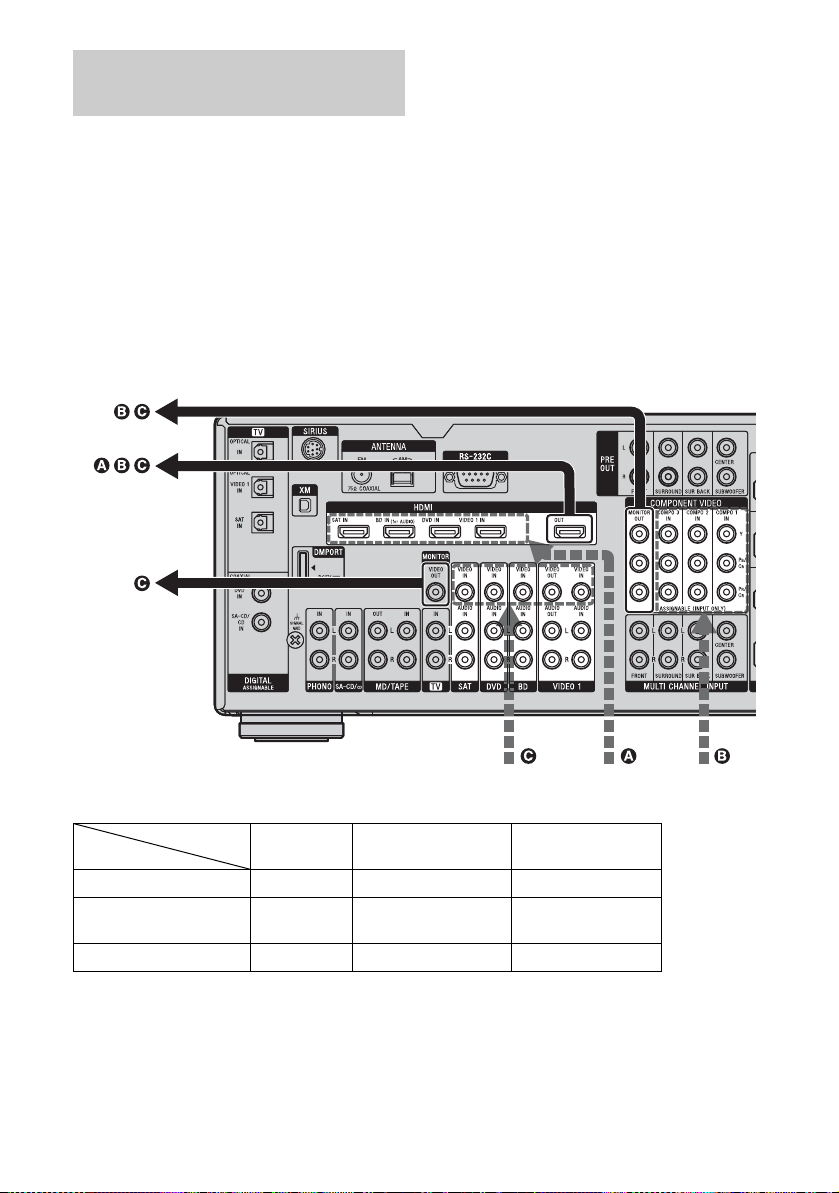

4b: Conectando los componentes de video 28

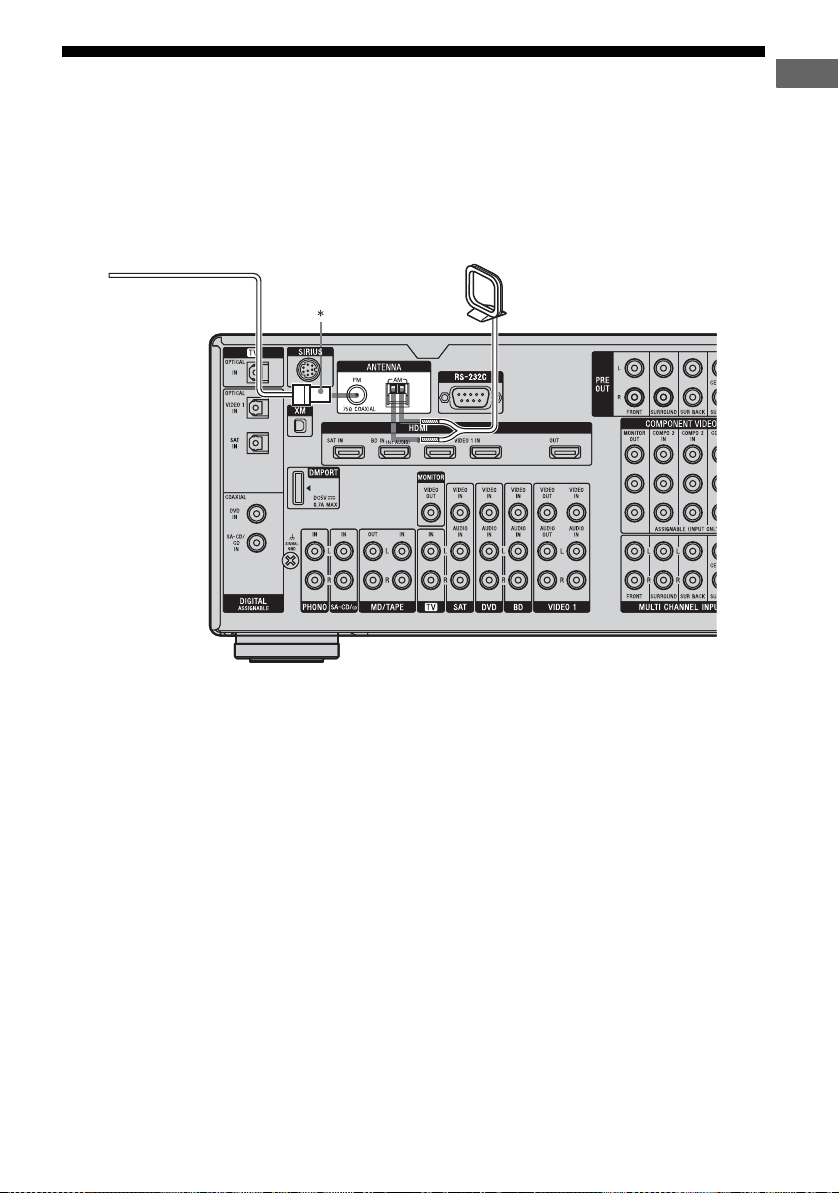

5: Conectando las antenas .......................... 39

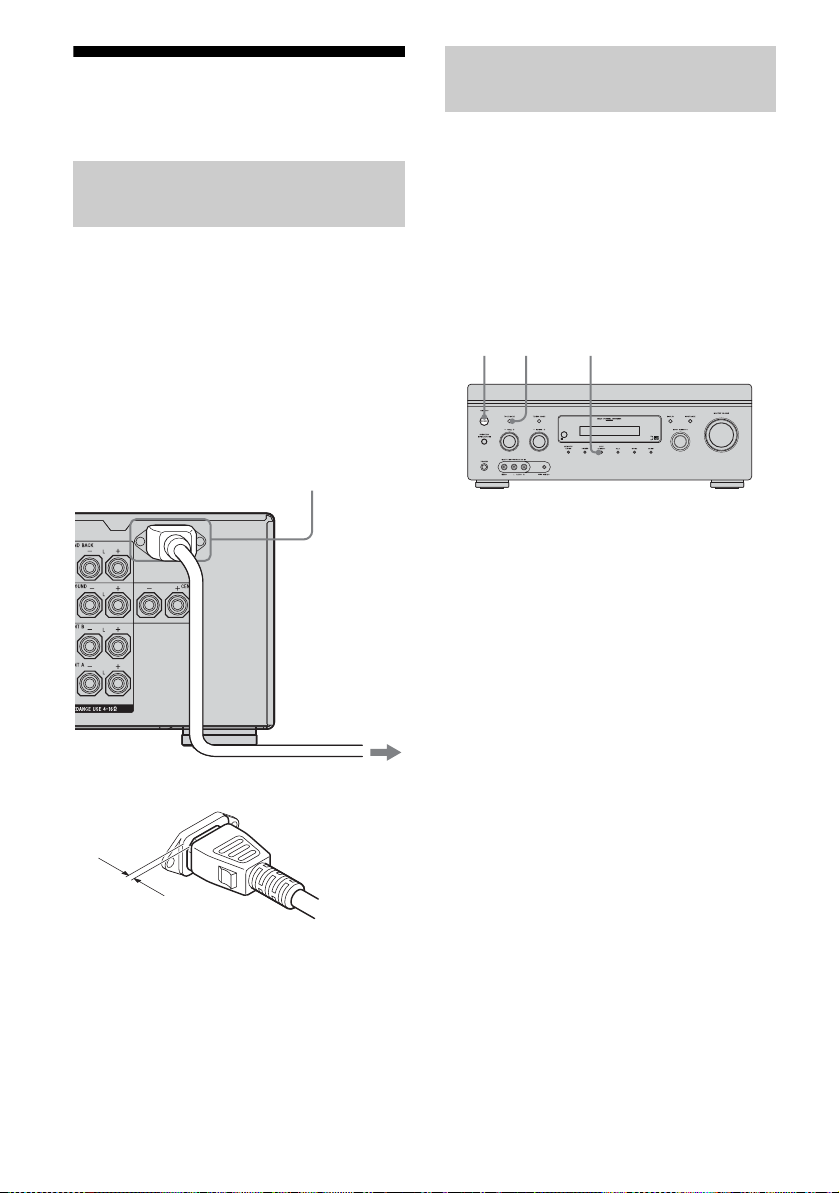

6: Preparando el receptor y el control
remoto ................................................... 40

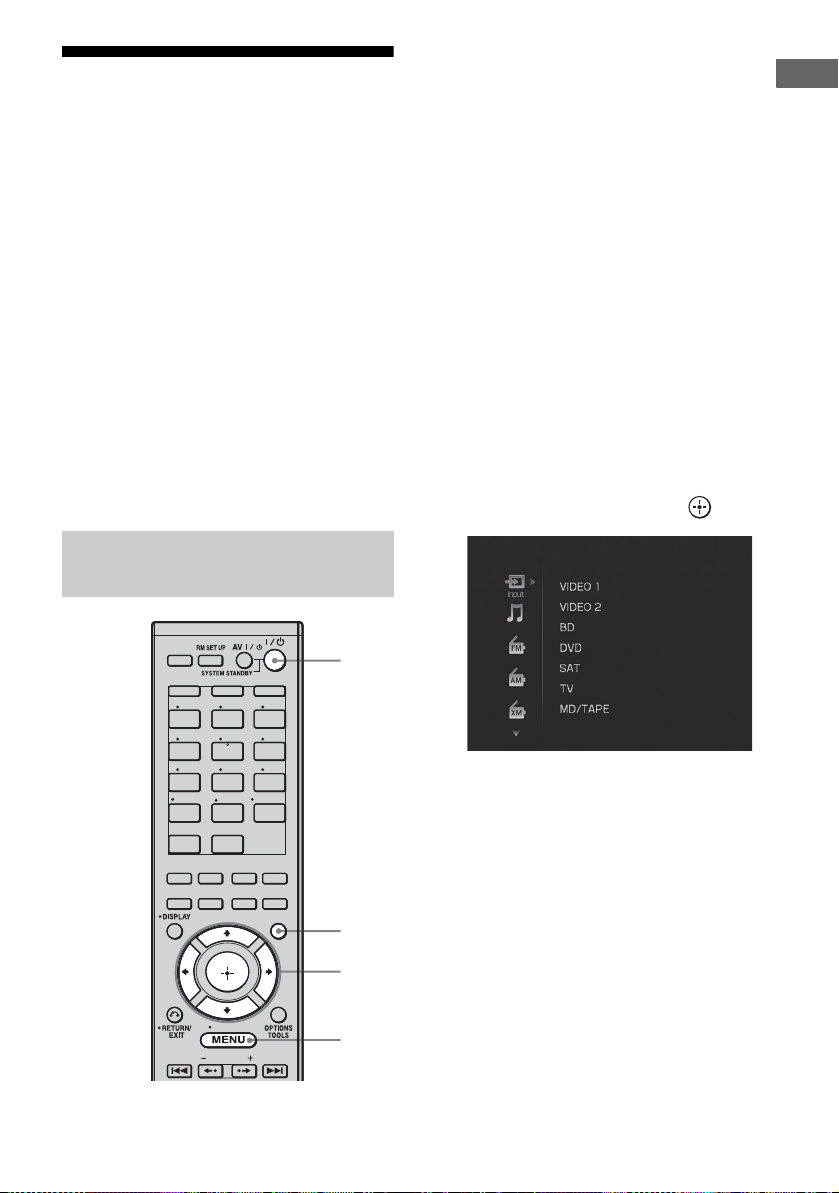

7: Operando el receptor utilizando el GUI
(Graphical User Interface) .................... 43
8: Configurando los altavoces ....................46

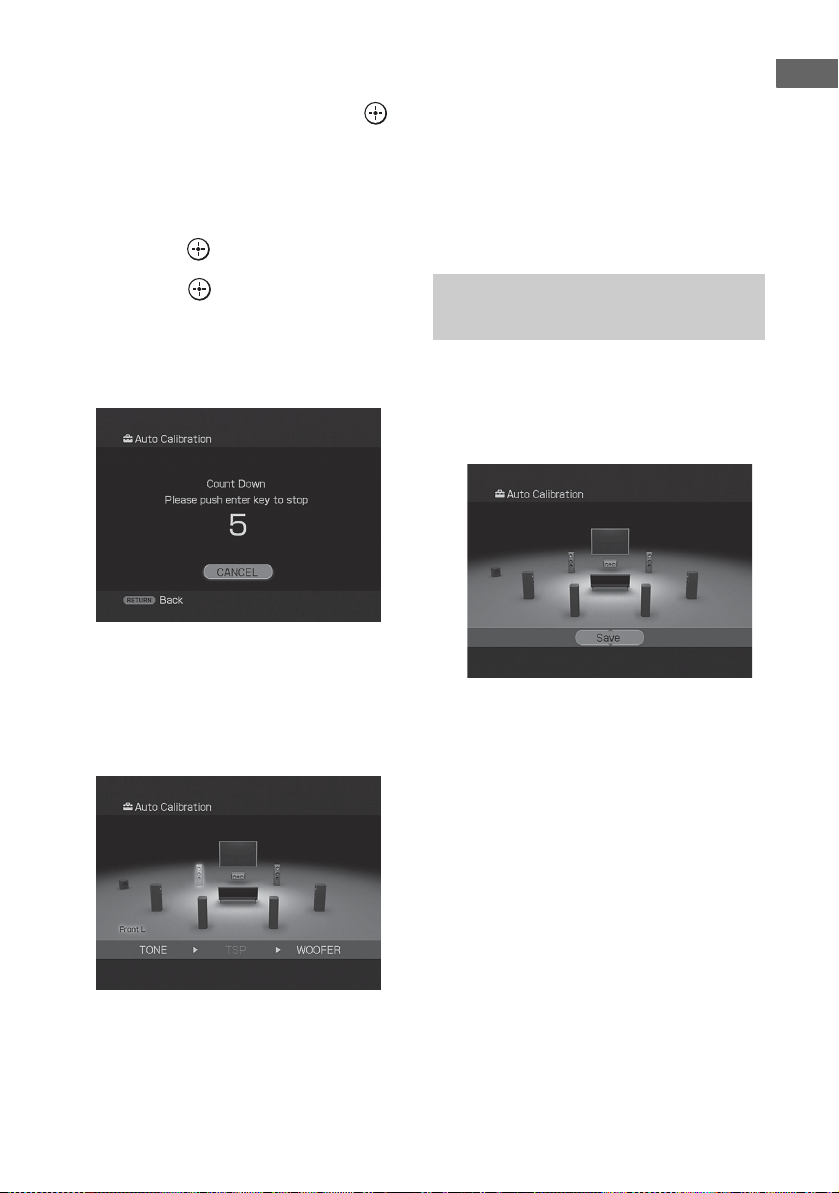

9: Calibrando automáticamente los ajustes
apropiados del altavoz
(Auto Calibration) ................................. 49
Reproducción
Seleccionando un componente ................... 55
Escuchando un Super Audio CD/CD ......... 57
Viendo un DVD/Disco Blu-ray .................. 58
Disfrutando de videojuegos ....................... 59
Viendo un video ......................................... 60
Operaciones del
Amplificador

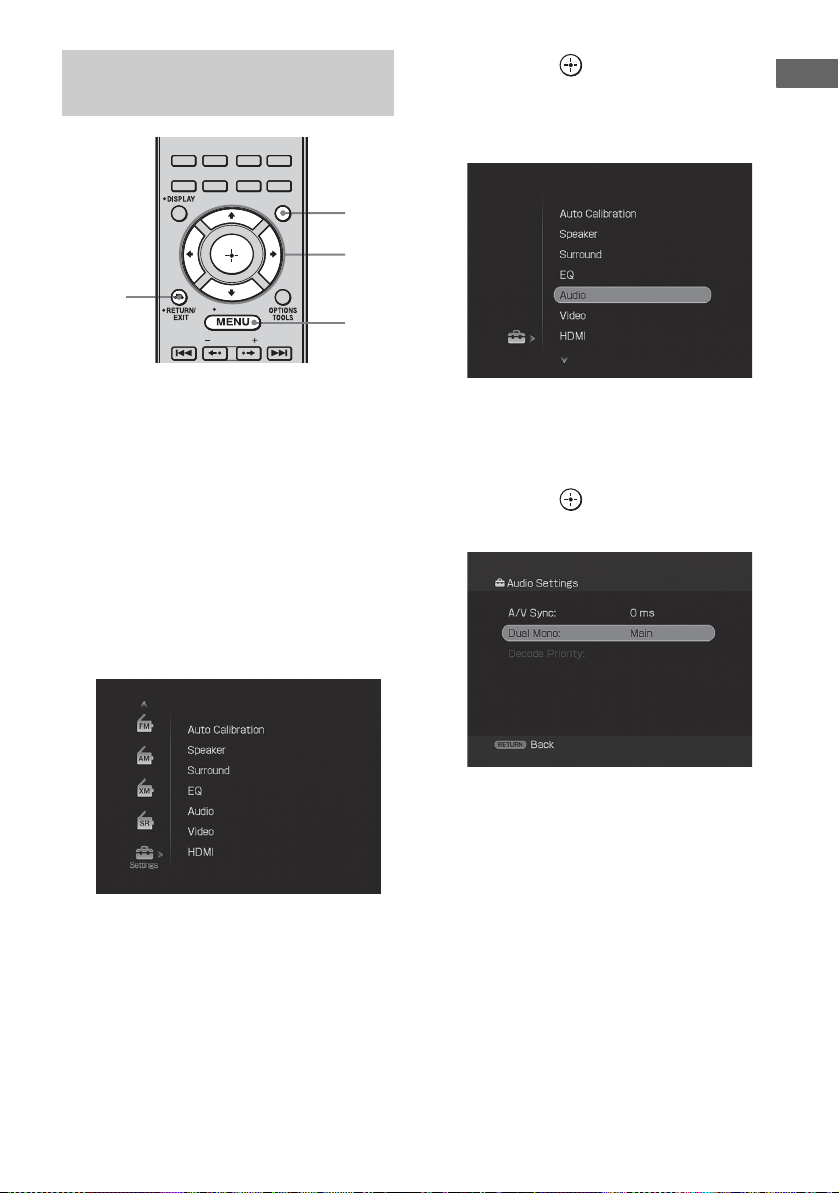

Ajustes para audio
(menú de ajustes Audio) ....................... 61
Ajustes para video
(menú de ajustes Video) ........................ 62
Ajustes para HDMI
(menú de ajustes HDMI) ....................... 62
Ajustes para el sistema
(menú de ajustes System) ...................... 63
Disfrutando de Sonido
Envolvente
Disfrutando de un campo de sonido
previamente programado .......................64
Reestableciendo los campos de sonido a los
ajustes originales ...................................71
Disfrutando del efecto envolvente a niveles de
volumen bajos (NIGHT MODE) ...........71
Configuración Avanzada de
Altavoces

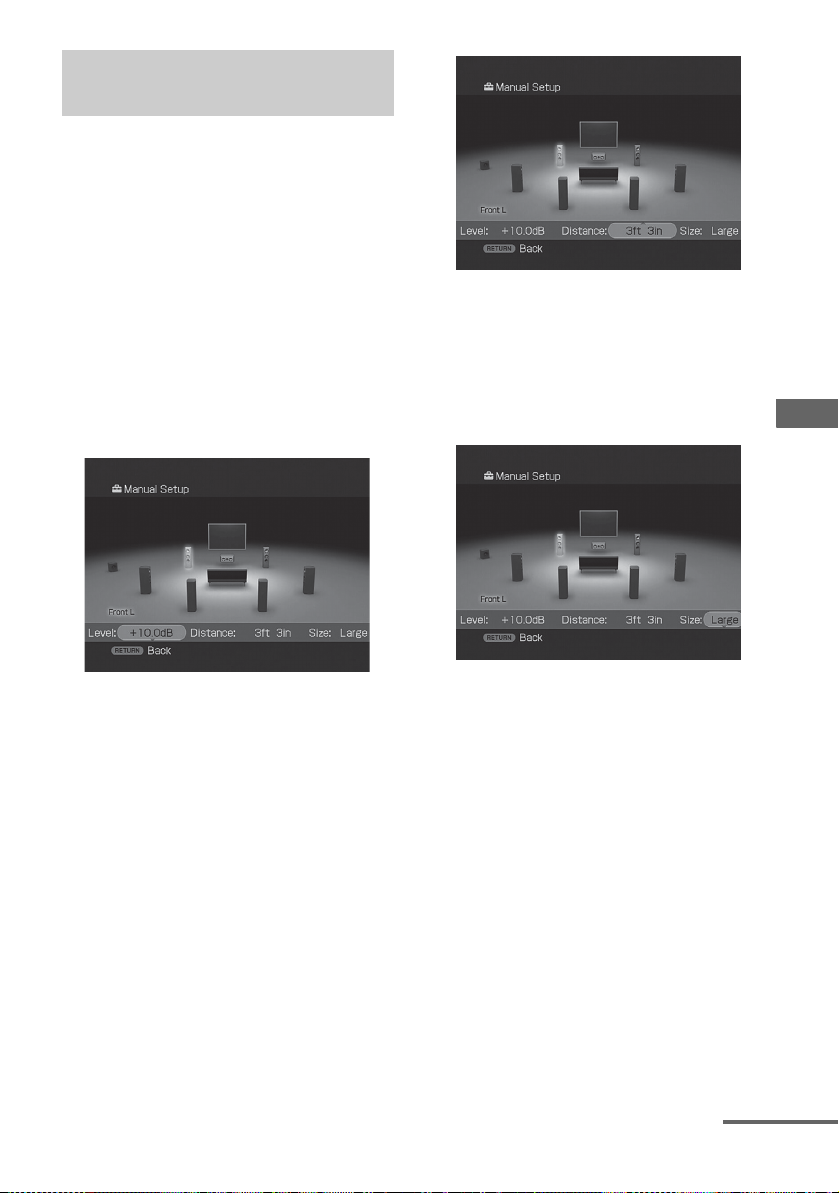

Ajustando manualmente las configuraciones
del altavoz ..............................................72

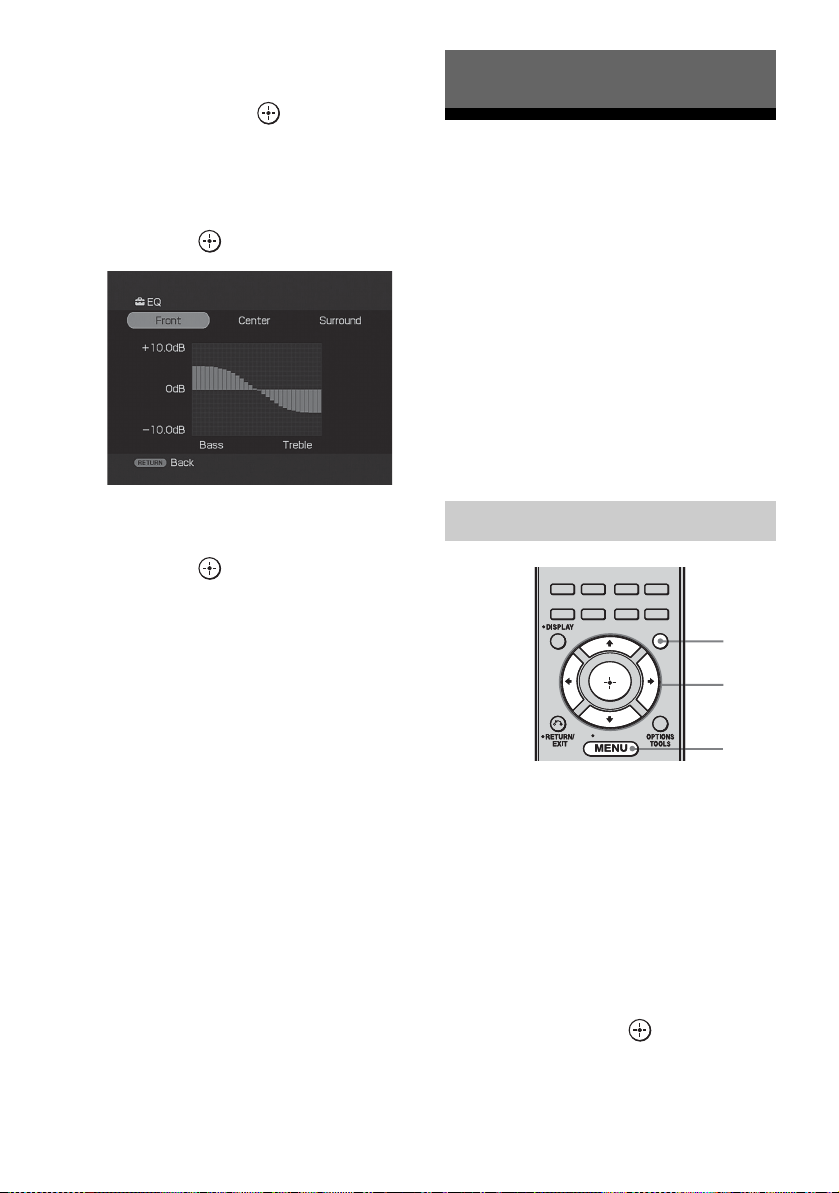

Ajustando el ecualizador ............................77
Operaciones del
Sintonizador

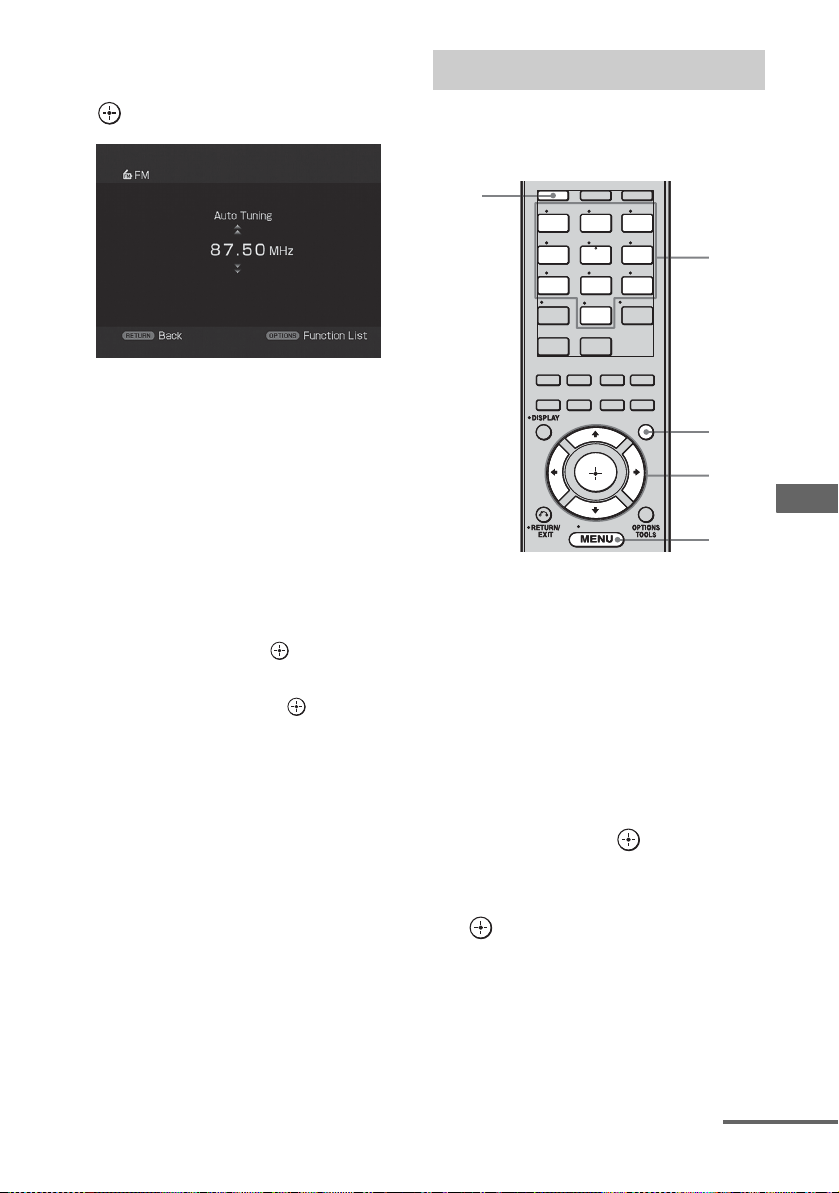

Escuchando una radio FM/AM ..................78

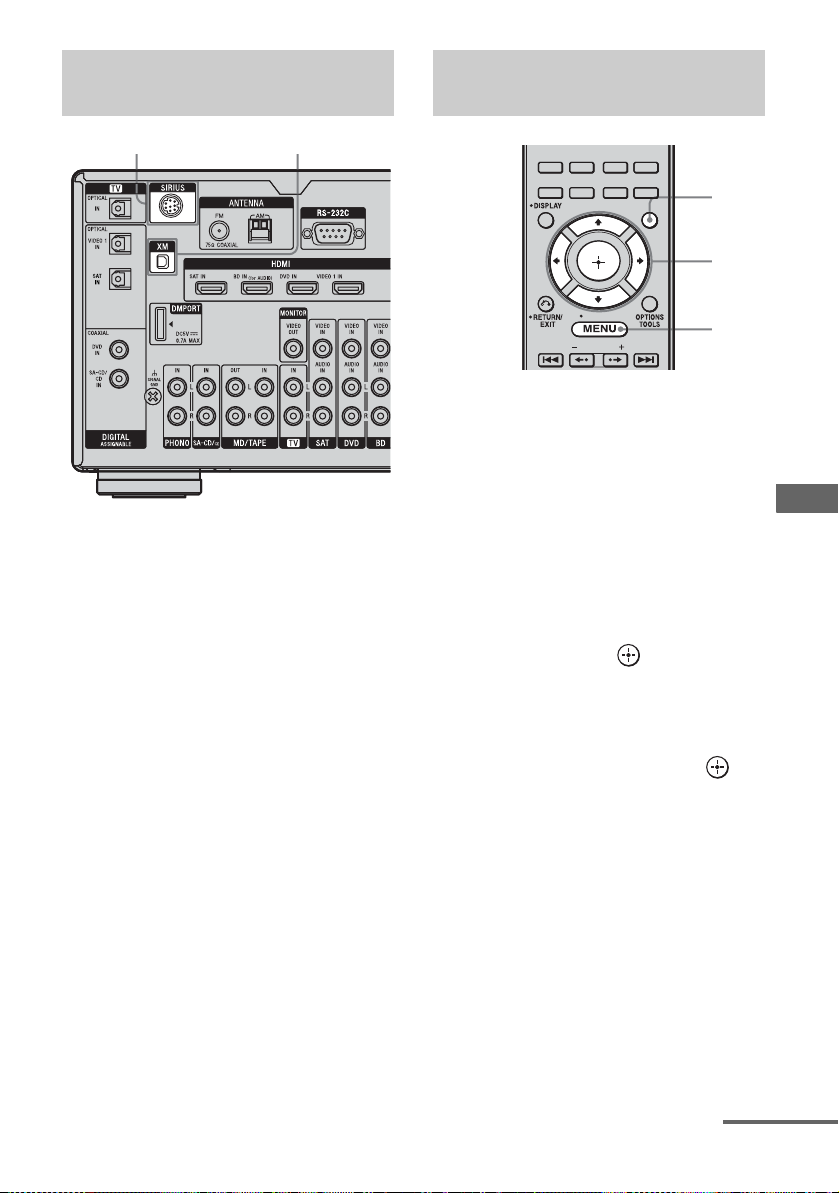

Esuchando una radio satelital ..................... 81
Control por HDMI
Utilizando el Control por HDMI la función
para “BRAVIA” Sync ............................93
Preparando la función de Control por
HDMI ....................................................95
Viendo un DVD
(Reproducción de Un Toque) ................96
Disfrutando del sonido del TV desde los
altavoces conectados al receptor
(Control de Audio del Sistema) .............97
Apague el receptor con el TV
(Apagado del Sistema) ..........................98
continuación
ES
5
Page 6
Otras Operaciones
Convirtiendo señales analógicas de entrada
de video .................................................98
Disfrutando del adaptador de DIGITAL
MEDIA PORT (DMPORT) ...................99
Nombrando entradas .................................103
Cambiar entre audio digital y analógico
(INPUT MODE) ..................................104
Disfrutando el sonido/imágenes desde otras
entradas ................................................105
Cambiando la pantalla ..............................107
Utilizando el temporizador de reposo .......111
Grabar utilizando el receptor ....................112
Utilizando una conexión biamplificador ..113
Operación sin conectar al TV ...................114
Utilizando el Control Remoto
Operando cada componente utilizando el
control remoto .....................................128
Programando el control remoto ................130
Borrando todo el contenido de la memoria
del control remoto ................................135
Información Adicional
Glosario ....................................................135
Precauciones .............................................139
Solución de Problemas .............................140
Especificaciones .......................................146
Índice ........................................................149
ES
6
Page 7
Iniciando

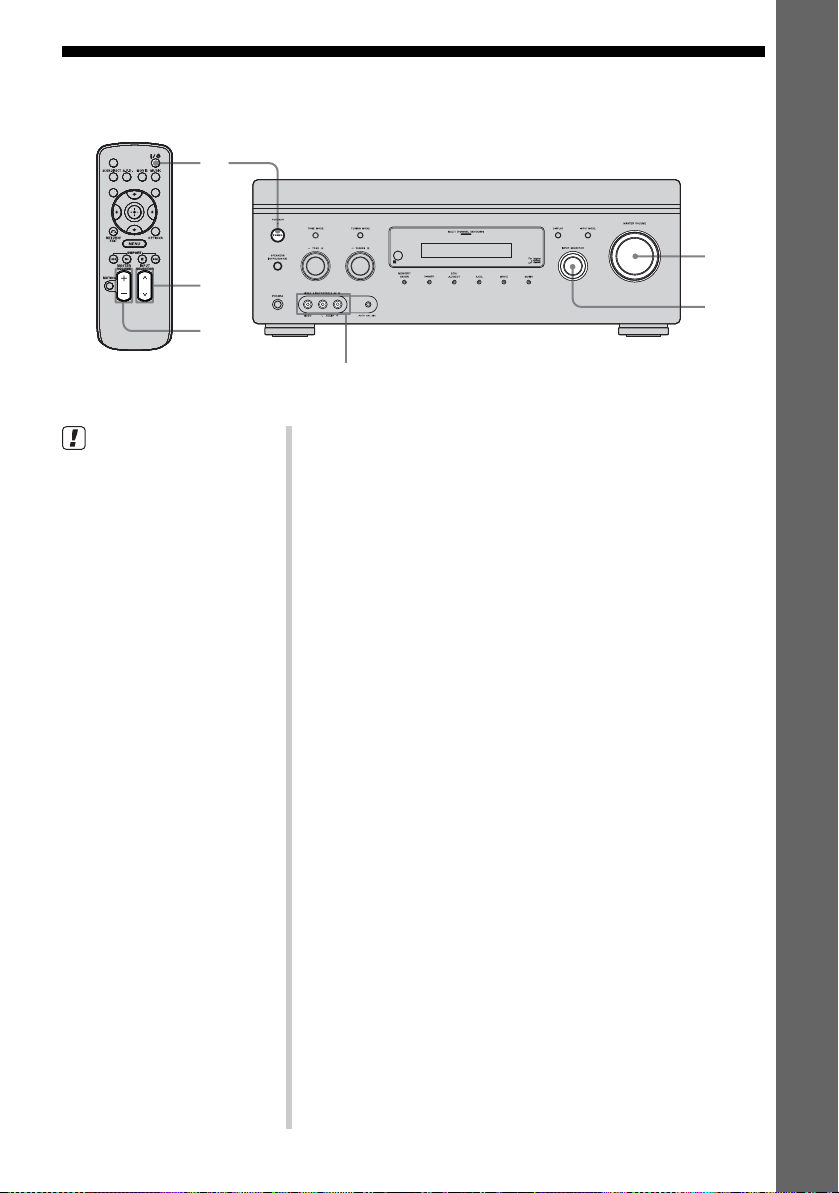

Descripción y localización de partes
Panel Frontal
Para quitar la cubierta
Presione PUSH.
Cuando quite la cubierta, manténgala
fuera del alcance de los niños.
Iniciando
Estado del botón POWER
x (Apagado)
El receptor está apagado (configuración inicial).
La lámpara de ON/STANDBY se apaga.
Presione POWER para encender el receptor. No
puede encender el receptor utilizando el control
remoto.
x (Encendido/Modo de Espera)
Presione ?/1 en el control remoto para encender
el receptor o configurarlo en modo de espera.
Cuando usted presiona POWER en el receptor, el
receptor se apagará.
ES
7
Page 8
Nombre Función
A POWER Presione para encender
o apagar el receptor.
ON/STANDBY
lámpara
Se enciende verde
cuando el receptor está
encendido. Se enciende
en rojo cuando el
receptor se configura
en modo de espera.
B TONE MODE Ajusta la calidad tonal
TONE +/–
(nivel de bajos/agudos)
de los parlantes
frontales, centrales y
envolventes. Presione
repetidamente TONE
MODE para
seleccionar el nivel de
bajos o agudos, luego
ajuste TONE +/– para
ajustar el nivel
(página 118).
C TUNING MODE Presione para
seleccionar el modo de
sintonización
(página 124-126).
D TUNING +/– Gire para localizar una
estación (página 124-
126).
E Sensor
Remoto
F MULTI
CHANNEL
DECODING
lámpara
G Mostrar
ventana
Recibe señales del
control remoto.
Se enciende cuando
múltiples señales de
audio de canales son
decodificadas.
Aquí aparece el estado
actual del componente
seleccionado o una lista
de ítems seleccionables
(página 108).
H Digital Cinema
Sound
lámpara
Se enciende cuando un
campo de sonido con
DCS se selecciona
(página 69).
Nombre Función
I DISPLAY Presione repetidamente
para seleccionar la
información mostrada
en la pantalla.
J INPUT MODE Presione para
seleccionar el modo de
entrada cuando se
conectan los mismos
componentes a ambas
tomas analógica y
digital.
K MASTER
VOLUME
Gire para ajustar el
nivel de volumen de
todos los altavoces al
mismo tiempo.
L INPUT
SELECTOR
Gire para seleccionar la
fuente de entrada para
reproducción.
M 2CH/A.DIRECT Presione para
A.F.D.
MOVIE
seleccionar el campo de
sonido (página 123,
124).
MUSIC
N DIMMER Presione repetidamente
para ajustar el brillo de
la pantalla.
O MEMORY/
ENTER
Presione para guardar
una estación o ingrese
la selección al
seleccionar los ajustes.

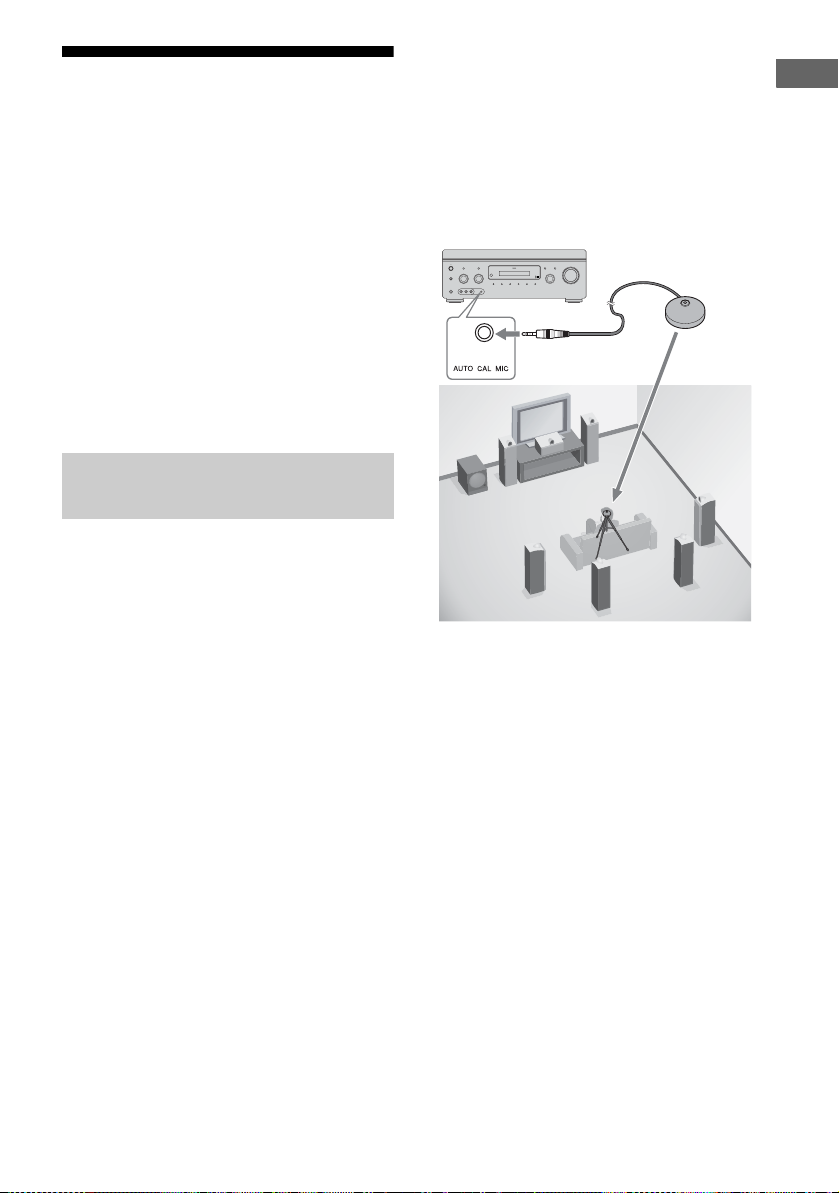

P AUTO CAL MIC
toma
Se conecta al
micrófono optimizador
proporcionado para la
función de Digital
Cinema Auto
Calibration
(página 49).
Q VIDEO 2 IN/
PORTABLE AV
IN tomas
Se conecta a un
componente de audio/
video portátil como una
videocámara o juego de
video.
ES
8
Page 9
Nombre Función
R SPEAKERS
(OFF/A/B/A+B)
Presione para
seleccionar el sistema
de altavoces
(página 48).
S PHONES toma Se conecta a
auriculares.
Iniciando
ES
9
Page 10
Panel trasero
A DIGITAL INPUT/OUTPUT sección
OPTICAL IN/
OUT tomas
COAXIAL IN
tomas
HDMI IN/
OUT* tomas
Se conecta a un
reproductor de DVD,
etc. La toma
COAXIAL
proporciona una
mejor calidad de
sonido (página 22,
24, 33, 34).
Conecte a un
reproductor de DVD,
reproductor de disco
Blu-ray o un
sintonizador de
satélite. La imagen
es salida a un TV o
proyector mientras
que el sonido puede
ser salida desde un
TV y/o altavoces
conectados a este
receptor (página 22,
30).
B ANTENNA sección
FM ANTENNA
toma
AM
ANTENNA
toma
XM toma Se conecta al XM
SIRIUS toma Se conecta al
Se conecta a la
antena de hilo FM
(antena aérea)
proporcionada con
este receptor
(página 39).
Se conecta a la
antena de hilo AM
(antena aérea)
proporcionada con
este receptor
(página 39).
Mini Tuner and
Home Dock (no
suministrado)
(página 83).
sintonizador
doméstico
SiriusConnect (no
suministrado)
(página 83).
10
ES
Page 11
C RS-232C puerto
Utilizado para
mantenimiento y
reparaciones.
D AUDIO INPUT/OUTPUT sección
AUDIO IN/
OUT tomas
MULTI
CHANNEL
INPUT tomas
PRE OUT
tomas
Se conecta a un
reproductor Super
Audio CD, etc
(página 22, 24, 27).
Se conecta a un
reproductor Super
Audio CD, etc. con
una toma de audio
analógica para
sonido de canal 7.1 o
de canala 5.1 (página
26).
Se conecta a un
amplificador de
potencia externo.
E SPEAKERS sección
Se conecta a
altavoces (página
20).
F COMPONENT VIDEO INPUT/
OUTPUT sección
Y, PB/CB, PR/
C
IN/OUT*
R
tomas
Se conecta a un
reproductor de DVD,
TV o un sintonizador
de satélite, etc.
(página 22, 32, 34).
G VIDEO/AUDIO INPUT/OUTPUT
sección
AUDIO IN/
OUT tomas
VIDEO IN/
OUT* tomas
Se conecta a un VCR
o a un reproductor de
DVD (página 22, 33,
34, 35).
H DMPORT
Se conecta a un
adaptador de
DIGITAL MEDIA
PORT (página 24).
* Usted puede ver la imagen de entrada seleccionada
cuando conecta la toma de MONITOR OUT o
HDMI OUT a un TV (página 22). Puede operar
este receptor utilizando un GUI (Graphical User
Interface) (página 43).
Iniciando
11
ES
Page 12

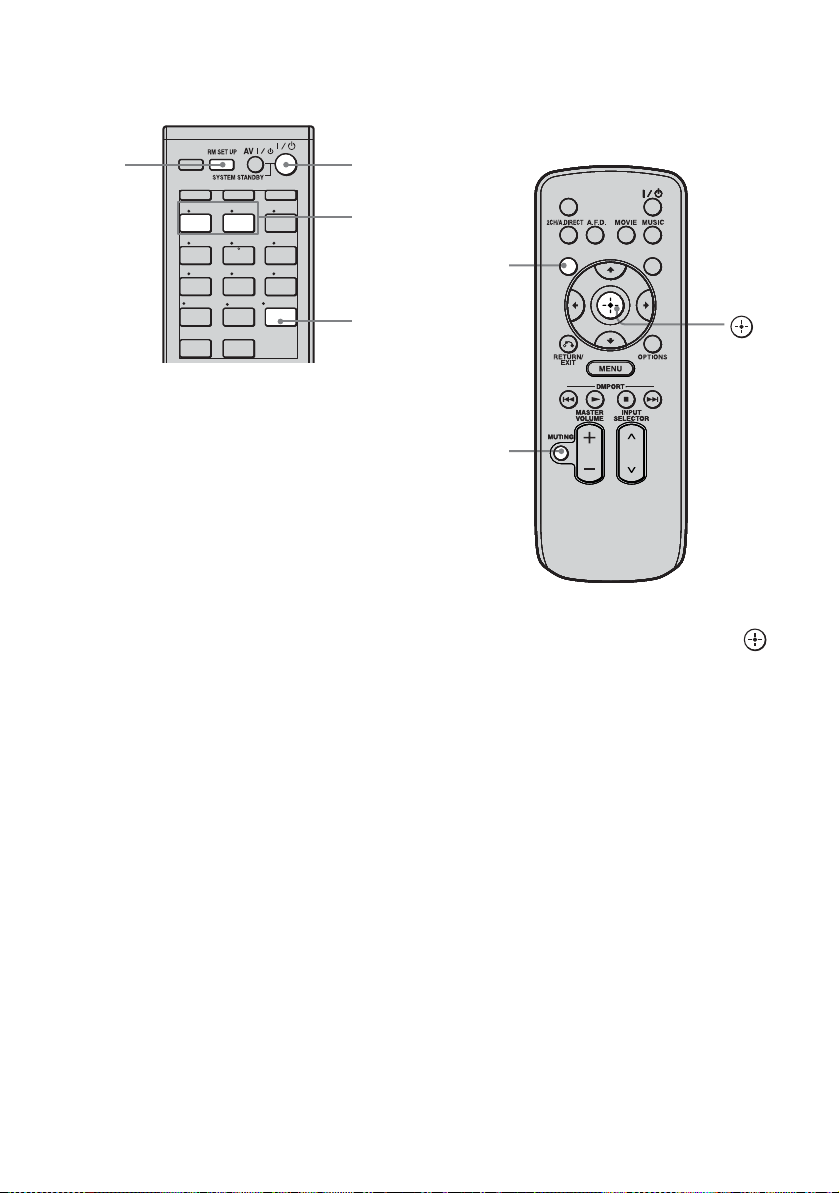

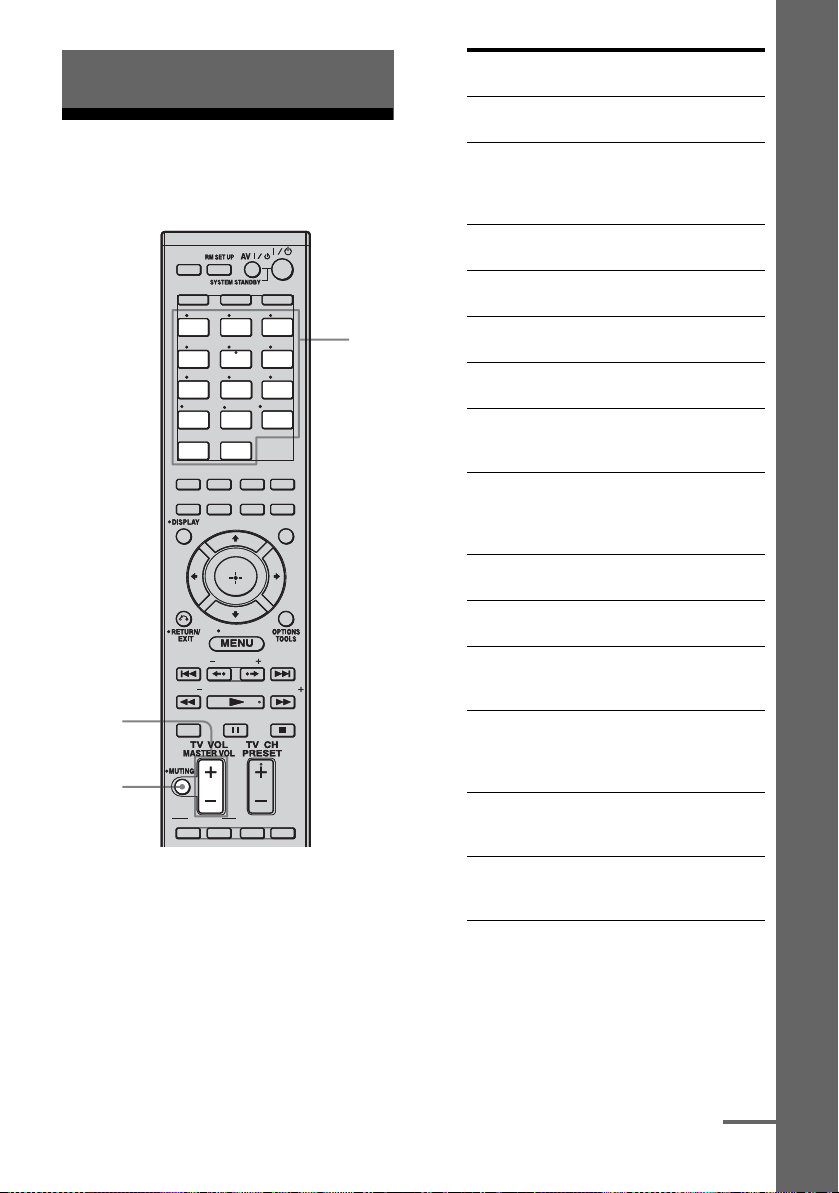

Control remoto
Puede utilizar el control remoto proporcionado
para operar el receptor y para controlar los
componentes de audio/video Sony para los
cuales el control remoto está asignado a
operar.
También puede programar el control remoto
para controlar componentes de audio/video
que no sean Sony. Para detalles, ver
“Programando el control remoto”
(página 130).
RM-AAP025
THEATER
SHIFT
123
VIDEO 1
456
DVD TV
789
MD/
TAPE
-/--
PHONO
CLEAR/>10
XM
2CH/
A.F.D.
A.DIRECT
CATEGORY MODETUNING
DISC SKIP
BD/DVD
TOP MEN U
TV INPUT WIDE
INPUT
MODERESOLUTION
CATEGORY
MENU
VIDEO 2
SAT
SA-CD/
CD
0/10
MULTI IN
SIRIUS
HOME
AMPTV
BD
TUNER
ENT/MEM
DMPORT
TUNING
D.TUNING
F1 F2
MUSICMOVIE
NIGHT
MODESLEEP
GUI
MODE
Nombre Función
A AV ?/1
(encendido/
modo de
espera)
B ?/1
(encendido/
modo de
espera)
C AMP Presione para activar la
D Botones de
entrada
Presione para encender o apagar
los componentes de audio/video
para los cuales el control
remoto está programado para
operar.
Para encender o apagar el TV,
presione TV (X) y luego
presione AV ?/1.
Si presiona ?/1 (B) al mismo
tiempo, apagará el receptor y
otros componentes (SYSTEM
STANDBY).
Nota
La función del interruptor AV
?/1 cambia automáticamente
cada vez que usted presiona los
botones de entrada (D).
Presione para encender el
receptor o configurarlo en modo
de espera.
Para apagar todos los
componentes, presione ?/1 y
AV ?/1 (A) al mismo tiempo
(SYSTEM STANDBY).
Ahorro de energía en modo de
espera.
Cuando el “Control por HDMI”
(página 95) y el “RS-232C
Control” (página 63) está
configurado para “OFF”.
operación del receptor
(página 114).
Presione uno de los botones
para seleccionar el componente
que quiera utilizar. Cuando
presiona cualquiera de los
botones de entrada, el receptor
se enciende. Los botones son
asignados en fábrica para
controlar los componentes Sony
(página 55). Puede programar
el control remoto para controlar
componentes que no sean de
Sony siguiendo los pasos de
“Programando el control
remoto” en página 130.
12
ES
Page 13
Nombre Función
Botones
numéricos
(número 5
ENT/MEM Presione SHIFT (W) y luego
Presione SHIFT (W) y luego
presione los botones numéricos
a)
)
para
– presintonizar/sintonizar
emisoras presintonizadas.
– seleccione los números de
pista del reproductor de CD,
reproductor VCD,
reproductor LD, reproductor
de DVD, platina MD, platina
DAT o platina de casete.
Presione del 0/10 para
seleccionar el número de
pista 10.
– seleccione los números de
canales del VCR,
sintonizador de satélite,
reproductor de disco B lu-ray,
PSX, DVD/VHS COMBO o
DVD/HDD COMBO.
Presione TV (X), y luego
presione los botones numéricos
para seleccionar los canales de
TV.
presione ENT/MEM para
– ingresar el valor después de
seleccionar un canal, disco o
pista utilizando los botones
numéricos del VCR,
reproductor de CD,
reproductor VCD,
reproductor LD, platina MD,
platina DAT, platina de
casete, sintonizador de
satélite, reproductor de disco
Blu-ray o PSX.
– almacenar una estación
durante la operación del
sintonizador.
Para ingresar el valor de TV
Sony, presione TV (X) y luego
presione ENT/MEM.
Nombre Función
CLEAR Presione SHIFT (W) y luego
-/-- Presione SHIFT (W) y luego
>10 Presione SHIFT (W) y luego
E 2CH/
A.DIRECT
A.F.D.
MOVIE
MUSIC
F SLEEP Presione para activar la función
G NIGHT
MODE
H GUI MODE Presione para mostrar el menú
presione CLEAR para
– borrar un error cuando
presione el botón numérico
incorrecto del reproductor de
DVD, reproductor de disco
Blu-ray, PSX, sintonizador
de satélite, DVD/VHS
COMBO o DVD/HDD
COMBO.
– regresar a reproducción
continua, etc del sintonizador
de satélite o reproductor de
DVD.
presione -/-- para seleccionar el
modo de ingreso de canal, ya
sea uno o dos dígitos del VCR o
sintonizador de satélite.
Para seleccionar el modo de
ingreso de canal del TV,
presione TV (X) y luego
presione -/--.
presione >10 para
– seleccionar los números de
pista del reproductor de CD,
reproductor VCD,
reproductor LD, platina MD,
platina de casete, TV, VCR o
sintonizador de satélite que
estén sobre 10.
– seleccione los números de la
terminal CATV Digital.
Presione para seleccionar un
campo de sonido (página 123,
124).
de Temporizador de Reposo y la
duración con la que el receptor
se apaga automáticamente.
Presione para activar la función
de Night Mode (página 72).
GUI en la pantalla de TV.
Iniciando
continuación
13
ES
Page 14
Nombre Función
I
,
V/v/B/b
J OPTIONS
TOOLS
K HOME/
MENU
Luego de presionar AMP (C),
presione HOME/MENU (K)
para operación del receptor,
luego presione V/v/B/b para
seleccionar los ajustes.
Luego de presionar BD/DVD
TOP MENU (O) o BD/DVD
MENU (O), presionar
V/v/B/b para seleccionar los
ajustes, y luego presione
para ingresar la selección.
Presione también para
ingresar la selección del
receptor, VCR, sintonizador de
satélite, reproductor de DVD,
reproductor de disco Blu-ray,
PSX, DVD/VHS COMBO o
DVD/HDD COMBO.
Presione para mostrar y
seleccionar ítems de los menús
de opciones para el receptor,
reproductor de DVD,
reproductor de disco Blu-ray,
sintonizador de satélite y PSX.
Presione TV (X) y luego
presione TOOLS para mostrar
las opciones de la TV Sony.
Presione los menús del receptor,
VCR, reproductor de DVD,
sintonizador de satélite,
reproductor de disco Blu-ray,
PSX, DVD/VHS COMBO o
DVD/HDD COMBO en la
pantalla de TV.
Luego, utilice V/v/B/b y
para llevar a cabo las
operaciones del menú.
Para mostrar los menús de la
TV Sony, presione TV (X) y
luego presione HOME/MENU.
Nombre Función
b)
b)
a)b)
b)
Presione para saltar las pistas
del VCR, reproductor de CD,
reproductor VCD, reproductor
LD, reproductor de DVD,
platina MD, platina DAT,
platina de casete, reproductor
de disco Blu-ray, PSX, DVD/
VHS COMBO o DVD/HDD
COMBO.
b)
Presione para
– buscar pistas en dirección de
avance/retroceso del
reproductor de CD,
reproductor VCD,
reproductor de DVD,
reproductor LD, platina MD,
reproductor de disco B lu-ray,
PSX, DVD/VHS COMBO o
DVD/HDD COMBO.
– avance/retroceso rápido del
VCR, platina DAT o platina
de casete.
Presione para iniciar la
reproducción del VCR,
reproductor de CD, reproductor
VCD, reproductor LD,
reproductor de DVD, platina
MD, platina DAT, platina de
casete, reproductor de disco
Blu-ray, PSX, DVD/VHS
COMBO o DVD/HDD
COMBO.
Presione para pausar la
reproducción o grabación del
VCR, reproductor de CD,
reproductor VCD, reproductor
LD, reproductor de DVD,
platina MD, platina DAT,
platina de casete, reproductor
de disco Blu-ray, PSX, DVD/
VHS COMBO o DVD/HDD
COMBO. (También comienza
la grabación con componentes
en modo de espera.)
Presione para detener la
reproducción del VCR,
reproductor de CD, reproductor
VCD, reproductor LD,
reproductor de DVD, platina
MD, platina DAT, platina de
casete, reproductor de disco
Blu-ray, PSX, DVD/VHS
COMBO o DVD/HDD
COMBO.
L ./>
m/M
N
X
x
14
ES
Page 15
Nombre Función
TUNING +/– Presione para buscar una
D.TUNING Presione para ingresar al modo
b
B
•/•
CATEGORY
+/–
CATEGORY
MODE
M TV CH +
PRESET
a)
+
/–
N F1, F2 Presione F1 o F2 para
O BD/DVD
TOP MENU
estación.
de sintonización directa.
Presione para volver a
reproducir la escena anterior o
para avance rápido de la escena
actual del reproductor de DVD,
reproductor de disco Blu-ray,
DVD/VHS COMBO o DVD/
HDD COMBO.
Presione para seleccionar una
categoría para el sintonizador
de satélite (página 126).
Presione para seleccionar el
modo de categoría para el
sintonizador de satélite
(página 126).
a)
/– Presione TV (X), y luego
presione TV CH +/– para
seleccionar los canales de TV.
Presione para
– seleccionar las estaciones
presintonizadas.
– seleccione los canales
presintonizados del VCR,
sintonizador de satélite,
reproductor de disco B lu-ray,
reproductor de DVD, DVD/
VHS COMBO o DVD/HDD
COMBO.
seleccionar un componente.
• DVD/HDD COMBO
F1: modo HDD
F2: modo DVD
• DVD/VHS COMBO
F1: modo DVD
F2: modo VHS
Presione para mostrar el menú o
guía de pantalla del DVD o
disco Blu-ray en la pantalla de
TV. Luego, utilice V/v/B/b y
para llevar a cabo las
operaciones del menú.
Nombre Función
BD/DVD
MENU
TV INPUT Presione TV (X), y luego
WIDE Presione TV (X), y luego
P
TV VOL
MASTER
VOL +/–
Q MUTING Presione para apagar el sonido
R DISC SKIP Presione para saltar el disco del
S RETURN/
EXIT O
Presione para mostrar el menú
del DVD o disco Blu-ray en la
pantalla de TV. Luego, utilice
V/v/B/b y para llevar a
cabo las operaciones del menú.
presione TV INPUT para
seleccionar la señal de entrada
(entrada de TV o entrada de
video).
presione WIDE para
seleccionar el modo de imagen
ancha.
+/– Presione TV (X), y luego
presione TV VOL +/– para
ajustar el nivel de volumen de la
TV.
Presione para ajustar el nivel de
volumen de todos los altavoces
al mismo tiempo.
temporalmente. Presione
MUTING de nuevo para
restaurar el sonido.
Presione TV (X), y luego
presione MUTING para activar
la función de silencio del TV.
reproductor de CD, reproductor
VCD, reproductor de DVD o
platina MD (sólo cambiador de
disco múltiple).
Presione para
– regresar al menú previo.
– salir del menú mientras se
muestra el menú o la guía en
pantalla del reproductor
VCD, reproductor LD,
reproductor de DVD,
reproductor de disco Blu-ray,
PSX, DVD/VHS COMBO o
sintonizador de satélite en la
pantalla de TV.
Para volver al menú anterior de
la TV Sony, presione TV (X) y
luego presione RETURN/EXIT
O.
Iniciando
continuación
15
ES
Page 16
Nombre Función
T DISPLAY Presione para seleccionar la
U
RESOLUTION
V INPUT
MODE
W SHIFT Presione para encender los
X TV Presione para encender el
información mostrada en la
ventana de muestra o pantalla
de TV del VCR, reproductor
VCD, reproductor LD,
reproductor de DVD,
reproductor de CD, platina MD,
reproductor de disco Blu-ray,
PSX, sintonizador de satélite,
DVD/VHS COMBO o DVD/
HDD COMBO.
Para seleccionar información
del TV Sony, presione TV (X)
y luego presione DISPLAY.
Presione repertidamente para
cambiar la resolucioón de salida
de señales del HDMI OUT o
toma de COMPONENT
VIDEO MONITOR OUT
(página 98).
Presione para seleccionar el
modo de entrada cuando se
conectan los mismos
componentes a ambas tomas
analógica y digital
(página 104).
botones. Cambia la función del
botón del control remoto para
activar los botones con
impresión rosada.
botón. Cambia la función de
teclas del control remoto para
activar los botones con
impresión amarilla. También
activa los botones de DISPLAY
(T), OPTIONS TOOLS (J),
HOME/MENU (K),
RETURN/EXIT O (S),
(I), y V/v/B/b (I) sólo para
llevar a cabo las operaciones del
TV Sony.
Nombre Función
Y THEATER Para disfrutar de una imagen
Z RM SET UP Presione para configurar el
a)
El número 5 y los botones TV CH +, PRESET + y
N tienen punteo táctil. Utilice los punteos
táctiles como referencias cuando opere el receptor.
b)
Ver la tabla en la página 129 para información
sobre los botones que puede utilizar para controlar
cada componente.
óptima adecuada para películas
y para salida del sonido de los
altavoces conectados a este
receptor automáticamente.
Nota
Este botón sólo funcionará si su
TV es compatible con el
Theater Mode. Para detalles,
refiérase a las manual de
instrucciones proporcionadas
con la TV.
control remoto.
Notas
• Algunas funciones explicadas en esta sección
pueden no funcionar dependiendo del modelo.
• El propósito de la explicación anterior es sólo
servir como un ejemplo. Por lo tanto, dependiendo
del componente, la operación anterior puede no ser
posible o puede operar de modo diferente a lo
descrito.
16
ES
Page 17
RM-AAU039
Este control remoto puede sólo ser utilizado
para operar el receptor. Puede controlar las
funciones principales del receptor con
operaciones simples utilizando este control
remoto.
SLEEP
DISPLAY
Nombre Función
A ?/1
(encendido/
modo de
espera)
B 2CH/
A.DIRECT
A.F.D.
MOVIE
MUSIC
C GUI MODE Presione para mostrar el menú
D
V/v/B/b
Presione para encender o apagar
el receptor.
Presione para seleccionar el
campo de sonido (página 123,
124).
GUI en la pantalla de TV.
Luego de presionar GUI MODE
(3), presione V/v/B/b para
seleccionar los ítems del menú.
Luego presione para
ingresar la selección.
GUI MODE
Nombre Función
E OPTIONS Presione para mostrar y
F MENU Presione para mostrar el menú
G DMPORT Presione para operar el
N Inicia la reproducción.
x Detiene la reproducción.
./> Salta las pistas.
H INPUT
SELECTOR
I MASTER
VOLUME +/–
J MUTING Presione para apagar el sonido
K RETURN/
EXIT O
L DISPLAY Presione para seleccionar la
M SLEEP Presione para activar la función
seleccionar ítems de los menús
de opción.
para operar el receptor.
componente conectado al
adaptador del DIGITAL
MEDIA PORT (página 55).
Presione para seleccionar la
fuente de entrada para la
reproducción.
Presione para ajustar el nivel de
volumen.
temporalmente. Presione de
nuevo el botón para restaurar el
sonido.
Presione para regresar al menú
anterior o salir del menú.
información mostrada en la
ventana de la pantalla.
de temporizador de reposo y la
duración con la que el receptor
se apaga automáticamente
(página 111).
Iniciando
17
ES
Page 18
1: Instalando los altavoces
Este receptor le permite utilizar un sistema de
canal 7.1 (7 altavoces y un altavoz de
subgraves).
Disfrutando de un sistema de
canal 5.1/7.1
Para disfrutar totalmente de un sonido
envolvente de canales múltiples como en un
teatro se requiere de cinco altavoces (dos
altavoces frontales, un altavoz central y dos
altavoces envolventes) y un altavoz de
subgraves (sistema de canal 5.1).
Ejemplo de una configuración
de sistema de altavoces de
canal 5.1
Puede disfrutar de una reproducción de alta
fidelidad de sonido DVD grabado en software
en el Surround EX formato si conecta un
altavoz envolvente trasero adicional (sistema
de canal 6.1) o dos altavoces traseros
envolventes (sistema de canal 7.1).
Ejemplo de una configuración
de sistema de altavoces de
canal 7.1
AAltavoz frontal (izquierdo)
BAltavoz frontal (derecho)
CAltavoz de centro
DAltavoz envolvente (izquierdo)
EAltavoz envolvente (derecho)
HAltavoz de subgraves
ES
18
AAltavoz frontal (izquierdo)
BAltavoz frontal (derecho)
CAltavoz de centro
DAltavoz envolvente (izquierdo)
EAltavoz envolvente (derecho)
FAltavoz envolvente trasero (izquierdo)
GAltavoz envolvente trasero (derecho)
HAltavoz de subgraves
Page 19
Consejos
• El ángulo A debe ser el mismo.
• Cuando usted conecte un sistema de altavoces de
canal 6.1, coloque el altavoz envolvente trasero
detrás de la posición de escucha.
Iniciando
• Debido a que el altavoz de subgraves no emite altas
señales direccionales, lo puede colocar donde
quiera.
19
ES
Page 20
2: Conectando los altavoces
Antes de conectar los cables, asegúrese de
desconectar el cable de poder CA.
13
/32 pulgada
(10 mm)
H
G
F
BA
SPEAKERS FRONT B
terminales
a)
AAA
D
A Cables de altavoces (no suministrado)
B Cable de audio monofónico (no suministrado)
AAltavoz frontal A (izquierdo)
BAltavoz frontal A (derecho)
CAltavoz de centro
DAltavoz envolvente (izquierdo)
ES
20
B
ACE
EAltavoz envolvente (derecho)
FAltavoz envolvente trasero (izquierdo)
GAltavoz envolvente trasero (derecho)
HAltavoz de subgraves
c)
b)
b)
Page 21
a)
Si usted tiene un sistema de altavoces
frontales adicional, conéctelo a las
terminales del SPEAKERS FRONT B.
Puede seleccionar el sistema de altavoces
frontales que quiera utilizar con el
interruptor de SPEAKERS (OFF/A/B/A+B)
en el panel frontal (página 48).
b)
Si usted conecta solamente un altavoz
envolvente trasero, conéctelo a las
terminales del SPEAKERS SURROUND
BACK L.
c)
Cuando conecta un altavoz de subgraves con
una función de modo en espera automático,
apague la función cuando vea películas. Si la
función de modo de espera automática esta
encendida, cambia a modo de espera
automáticamente basado en el nivel de la
señal de entrada a un altavoz de subgraves, el
sonido puede no ser de salida.
Notas

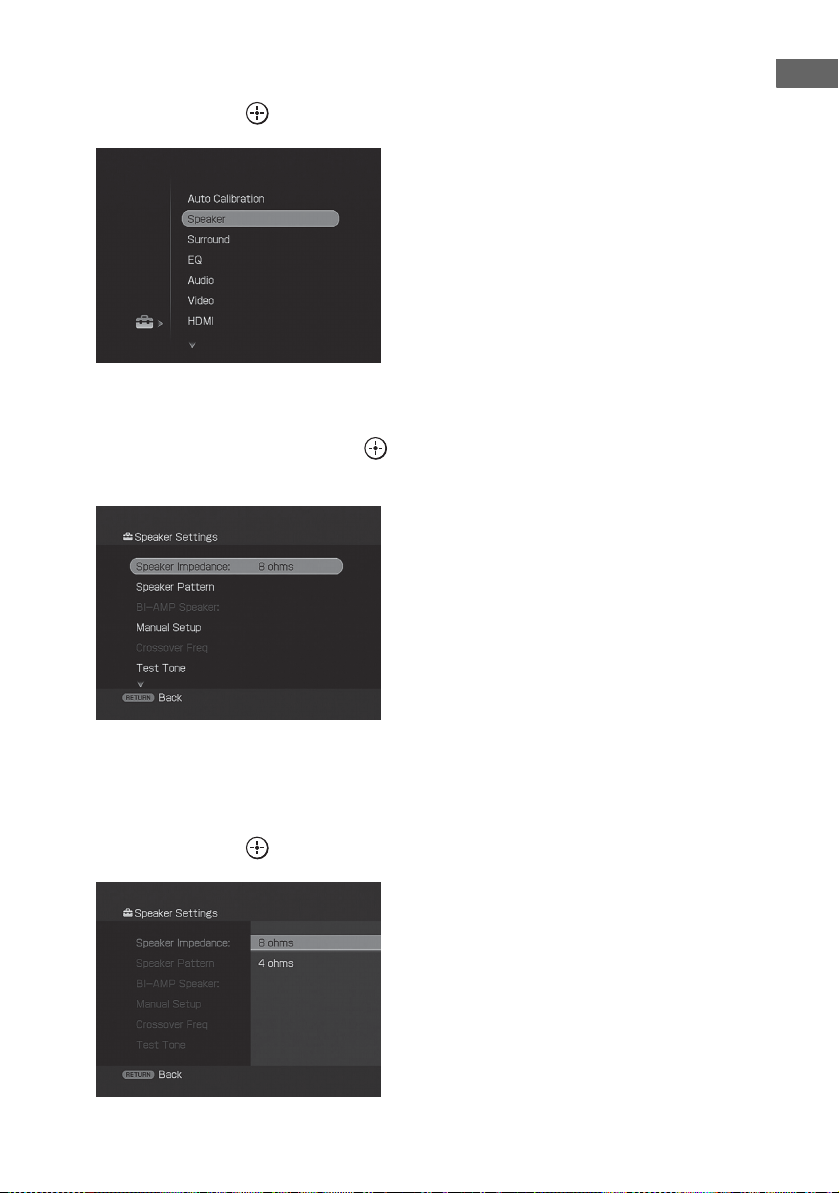

• Cuando usted conecta todos los altavoces con una
impedancia nominal de 8 ohmios o más, ajuste
“Speaker Impedance” en el menú de configuración
del Speaker a “8 ohms”. En otras conexiones,
ajústelo a “4 ohms”. Para detalles, ver “8:
Configurando los altavoces” (página 46).
• Antes de conectar el cable de poder CA (conexión
principal), asegúrese de que los hilos metálicos de
los cables de los altavoces no se estén tocando el
uno con el otro entre las terminales de los
SPEAKERS.
Consejo
Para conectar ciertos altavoces a otro amplificador
de poder, utilice las tomas PRE OUT. La misma
señal sale de ambos, las terminales de los
SPEAKERS y las tomas PRE OUT. Por ejemplo, si
quiere conectar sólo los altavoces frontales a otro
amplificador, conecte dicho amplificador a las tomas
PRE OUT FRONT L y R.
Iniciando
21
ES
Page 22
3: Conectando la TV
Puede ver la imagen de entrada seleccionada
cuando conecta la toma de MONITOR OUT o
la toma HDMI OUT a una TV. Puede operar
este receptor utilizando una GUI (Graphical
User Interface).
Señales de audio
Señales de video Señales de Audio/
AB
No es necesario conectar todos los cables.
Conecte los cables de audio y video de acuerdo
a las tomas de sus componentes.
Antes de conectar los cables, asegúrese de
desconectar el cable de poder CA.
TV
Video
DEC
A Cable digital óptico (no suministrado)
B Cable de audio (no suministrado)
C Cable de video (no suministrado)
D Cable de componente de video (no suministrado)
E Cable HDMI (no suministrado)
Recomendamos que utilice un cable HDMI Sony.
ES
22
Page 23
Notas
• Asegúrese de encender el receptor cuando las
señales de audio y video de un componente de
reproducción son de salida para una TV por medio
del receptor. Si la fuente de poder del receptor no
está encendida, no se transmitirán las señales de
video ni las de audio.
• Cuando se conectan cables digitales ópticos,
inserte los conectores directamente hasta que se
fijen en el sitio.
• No doble o amarre los cables digitales ópticos.
• Dependiendo del estado de la conexión entre la TV
y la antena (antena aérea), la imagen de la pantalla
de TV puede estar distorsionada. En este caso,
coloque la antena (antena aérea) alejada del
receptor.
Consejos
• El receptor tiene una función de conversión de
video. Para detalles, ver “Notas sobre conversión
de señales de video” (página 37).
• El sonido de la TV sale desde los altavoces
conectados al receptor si usted conecta la toma de
salida de audio de la TV a las tomas TV IN del
receptor. En esta configuración, fije la toma de
salida de sonido de la TV a “Fixed” si puede
conectarse entre “Fixed” y “Variable”.
• Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
4a: Conectando los componentes de audio
Como conectar sus
componentes
Esta sección describe como conectar sus
componentes a este receptor. Antes de
comenzar, refiérase a “Componente a ser
conectado” a continuación para las páginas
que describen como conectar cada
componente.
Después de conectar todos sus componentes,
proceda a “5: Conectando las antenas”
(página 39).
Componente a ser conectado Página
Reproductor Super
Audio CD,
reproductor de CD
Platina MD, platina de
casete, Tocadiscos
analógico
Adaptador de
Notas
• Antes de conectar los cables, asegúrese de
desconectar el cable de poder CA.
• Cuando se conectan cables digitales ópticos,
inserte los conectores directamente hasta que se
fijen en el sitio.
• No doble o amarre los cables digitales ópticos.
Consejo
Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
Con salida de audio
digital
Con salida de audio de
canales múltiples
Sólo con salida de
audio analógico
Sólo con salida de
audio analógico
DIGITAL MEDIA PORT 24
24
26
27
27
Iniciando
23
ES
Page 24
Conectando componentes con
tomas de salida de audio digital
La siguiente ilustración muestra como
conectar un reproductor Super Audio CD,
reproductor de CD y adaptador de DIGITAL
MEDIA PORT.
DIGITAL MEDIA PORT
adaptador
Reproductor Super Audio
CD, reproductor de CD
AB
A Cable de audio (no suministrado)
B Cable digital coaxial (no suministrado)
ES
24
Page 25
Notas sobre conexión de
adaptador de DIGITAL MEDIA
PORT
• Cuando conecte el adaptador del DIGITAL
MEDIA PORT, asegúrese de que el conector
esté insertado con la marca de la flecha hacia
la marca de la flecha en la toma DMPORT.
• Asegúrese de hacer las conexiones
DMPORT firmemente, inserte el conector
directamente.
• Debido a que el conector del adaptador de
DIGITAL MEDIA PORT es frágil,
asegúrese de manejarlo con cuidado cuando
mueva o sitúe el receptor.
• Para desconectar el adaptador del DIGITAL
MEDIA PORT, apriete los lados del
conector, ya que el conector está bloqueado
en su sitio.
Notas sobre reproducir un
Super Audio CD en un
reproductor Super Audio CD
• Cuando usted reproduce un Super Audio
CD, conecte el reproductor a MULTI
CHANNEL INPUT o a las tomas SA-CD/
CD IN (toma de entrada analógica) en este
receptor. Refiérase a las manual de
instrucciones proporcionadas con el
reproductor Super Audio CD.
• No puede hacer grabaciones digitales de un
Super Audio CD.
Iniciando
Si quiere conectar algunos
componentes digitales, pero no
puede encontrar una entrada no
usada
Ver “Disfrutando el sonido/imágenes desde
otras entradas” (página 105).
25
ES
Page 26
Conectando componentes con
tomas de salida de múltiples
canales
Si su reproductor de DVD o reproductor Super
Audio CD está equipado con tomas de salida
de múltiples canales, puede conectarlas a las
tomas MULTI CHANNEL INPUT de este
receptor para disfrutar de un sonido de canales
múltiples. Alternativamente, las tomas de
entrada de múltiples canales se pueden utilizar
para conectar un decodificador de canal
múltiple externo.
Reproductor de DVD,
reproductor Super Audio
CD, etc.
A
A Cable de audio (no suministrado)
B Cable de audio monofónico (no suministrado)
Nota
La entrada de señales de audio de tomas de MULTI
CHANNEL INPUT no son salida para otras tomas de
salida de audio. Las señales no se pueden registrar.
ES
26
B
Page 27

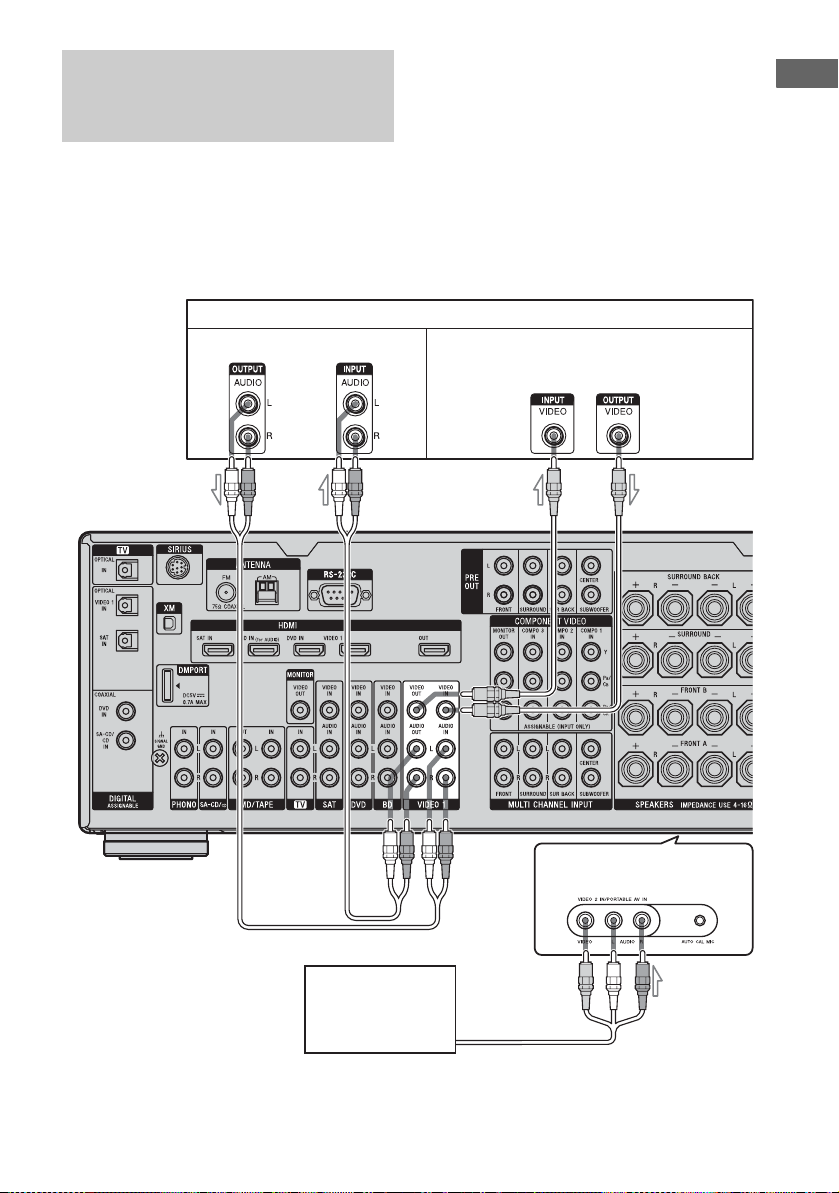

Conectando componentes con
tomas de audio analógicas
La siguiente ilustración muestra como
conectar un componente con tomas
analógicas, tales como platina de casete,
tocadiscos, etc.
Iniciando
Tocadiscos
A
Platina MD,
platina de casete
A
A
Reproductor
Super Audio
CD,
reproductor
de CD
A Cable de audio (no suministrado)
Nota
Si su tocadiscos tiene un cable al piso (tierra), conéctelo a la terminal U SIGNAL GND.
27
ES
Page 28
4b: Conectando los componentes de video
Como conectar sus
componentes
Esta sección describe como conectar sus
componentes a este receptor. Antes de
comenzar, refiérase a “Componente a ser
conectado” a continuación para las páginas
que describen como conectar cada
componente.
Después de conectar todos sus componentes,
proceda a “5: Conectando las antenas”
(página 39).
Componente a ser conectado Página
TV 22
Con tomas HDMI 29
Reproductor de disco Blu-ray 32
Reproductor DVD 33
Sintonizador de satélite, decodificador 34
Grabador DVD, VCR 35
Videocámara, juego de video, etc. 35
Tomas de salida/entrada de
video a ser conectadas
La calidad de la imagen depende de la toma de
conexión. Refiérase a la ilustración a
continuación. Seleccione la conexión de
acuerdo a las tomas en sus componentes.
Digital Analógica
Imagen de alta calidad
Notas
• Antes de conectar los cables, asegúrese de
desconectar el cable de poder CA.
• Asegúrese de encender el receptor cuando las
señales de audio y video de un componente de
reproducción son de salida para una TV por medio
del receptor. Si la fuente de poder del receptor no
está encendida, no se transmitirán las señales de
video ni las de audio.
28
Convirtiendo señales de video
Este receptor está equipado con una función para
convertir señales de video. Para detalles, ver
página 36.
ES
Page 29
Conectando componentes con
tomas HDMI
HDMI es el nombre abreviado para HighDefinition Multimedia Interface. Es una
interfaz que transmite señales de video y audio
en formato digital.
HDMI características
• Una señal de audio digital transmitida por
medio de HDMI puede salir de altavoces y
de las tomas PRE OUT en este receptor. Esta
señal soporta Dolby Digital, DTS y PCM
lineal.
• Este receptor puede recibir PCM Multi
Lineal (de hasta 8 canales) con una
frecuencia de muestreo de 192 kHz o menos
con una conexión HDMI.
• Las señales de video analógica de entrada a
la toma de VIDEO o tomas de
COMPONENT VIDEO pueden ser
convertidas en señales HDMI. Las señales
de audio no salen desde una toma HDMI
OUT cuando la imagen se convierte.
• Este receptor soporta High Bitrate Audio
(DTS-HD Master Audio, Dolby TrueHD),
Deep Color y transmisión xvYCC,
extendida por HDMI ver1.3.
• Este receptor soporta el Control para función
HDMI. Para detalles, ver “Control por
HDMI” (página 93).
Iniciando
29
ES
Page 30
Sintonizador de satélite,
decodificador
Señales de
audio/video
Reproductor de disco
Blu-ray disc
Señales de
audio/video
Reproductor de DVD
Señales de
audio/video
A
AA
A
A Cable HDMI (no suministrado)
Recomendamos que utilice un cable HDMI Sony.
ES
30
Señales de audio/
video
TV, proyector, etc.
Page 31
Notas sobre conectar cables
• Recomendamos que utilice un cable HDMI
Sony.
• Recomendamos que utilice un cable HDMI
con el logotipo HDMI (hecho por Sony) para
la toma HDMI correspondiente a alta
velocidad (una versión HDMI 1.3a, cable de
categoría 2) cuando vea imágenes o escuche
sonidos durante una transmisión Deep Color
o cuando vea una imagen de video de 1080p
o más.
• No recomendamos utilizar un cable de
conversión HDMI-DVI. Cuando usted
conecta un cable de conversión HDMI-DVI
a un componente DVI-D, el sonido y/o la
imagen pueden no salir. Conecte otros cables
de audio o cables de conexión digital, luego
fije “Input Assign” en el menú de Input
Option cuando el sonido no salga
correctamente.
Notas sobre conexiones HDMI
• Verifique la configuración del componente
conectado si una imagen es de baja calidad o
el sonido no viene de un componente por
medio del cable HDMI.
• Una entrada de señal de audio a la toma
HDMI IN sale de las tomas de salida de los
altavoces, toma HDMI OUT y tomas PRE
OUT. No sale de ninguna otra tomas de
audio.
• Una entrada de señal de video a la toma
HDMI IN sólo puede salir desde la toma
HDMI OUT. Una entrada de video no puede
salir desde las tomas de VIDEO OUT o
tomas MONITOR VIDEO OUT.
• Las señales de audio y video de entrada
HDMI no salen desde la toma HDMI OUT
mientras que se muestra el menú del
receptor.
• Cuando quiere escuchar al sonido del
altavoz de la TV, escoja “Audio Out” para
“TV+AMP” en el menú de configuración
HDMI (página 62). Si no puede reproducir
una fuente de audio de canales múltiples,
cambie a “AMP”. Sin embargo, el sonido no
saldrá de los altavoces de la TV.
• Las señales DSD de Super Audio CD no
entran y salen.
• Asegúrese de encender el receptor cuando el
video y audio de un componente de
reproducción sean de salida para una TV por
medio del receptor. Si la fuente de poder del
receptor no está encendida, no se
transmitirán las señales de video ni las de
audio.
• Las señales de audio (frecuencia de
muestreo, longitud de bits, etc.) transmitidas
desde una toma HDMI pueden ser
suprimidas por el componente conectado.
Verifique la configuración del componente
conectado si una imagen es de baja calidad o
el sonido no viene de un componente por
medio del cable HDMI.
• El sonido puede ser interrumpido cuando se
cambia la frecuencia de muestreo, el número
de canales o formato de audio de señales de
salida de audio del componente de
reproducción.
• Cuando el componente conectado no es
compatible con tecnología de protección de
derechos de autor (HDCP), la imagen y/o
sonido de la toma HDMI OUT pueden
distorsionarse o pueden no salir.
En este caso, verifique la especificación del
componente conectado.
• Usted puede disfrutar High Bitrate Audio
(DTS-HD Master Audio, Dolby TrueHD),
PCM Lineal de canales múltiples con una
conexión HDMI.
• Configure la resolución de imagen del
componente de reproducción a más de 720p
para disfrutar de High Bitrate Audio
(DTS-HD Master Audio, Dolby TrueHD).
• La resolución de imagen del componente de
reproducción puede necesitar de ciertas
configuraciones antes de poder disfrutar de
PCM Lineal de canales múltiples. Refiérase
a las manual de instrucciones del
reproductor.
• No todo componente HDMI soporta todas
las funciones definidas por la versión
especificada HDMI. Por ejemplo,
componentes que soportan HDMI, ver. 1.3a,
pueden no soportar Deep Color.
• Para detalles refiérase a las manual de
instrucciones de cada componente
conectado.
31
Iniciando
ES
Page 32

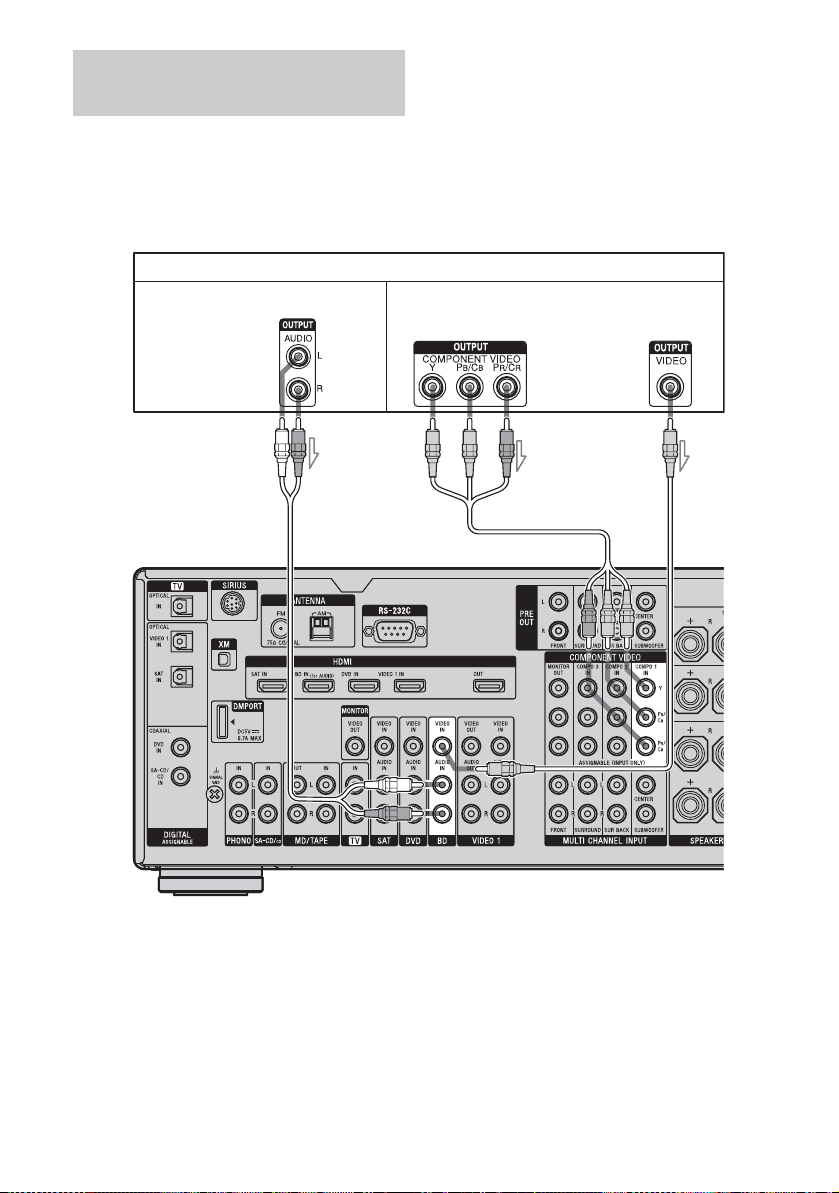

Conectando un Reproductor de
Disco Blu-ray
La siguiente ilustración muestra como
conectar un Reproductor de Disco Blu-ray.
No es necesario conectar todos los cables.
Conecte los cables de audio y video de acuerdo
a las tomas de sus componentes.
Reproductor de Disco Blu-ray
Señales de audio Señales de video
Nota
Para entrada de audio digital de canales múltiples de
Reproductor de Disco Blu-ray, ajuste la
configuración de salida de audio digital en el
Reproductor de Disco Blu-ray. Refiérase a las
manual de instrucciones proporcionadas con el
Reproductor de Disco Blu-ray.
A Cable de audio (no suministrado)
B Cable de componente de video (no
suministrado)
C Cable de video (no suministrado)
B
CA
Consejo
Las tomas de COMPONENT VIDEO COMPO 1 IN
se han asignado al reproductor de Disco Blu-ray. Si
usted conecta su reproductor de Disco Blu-ray a las
tomas de COMPONENT VIDEO COMPO 2 o
COMPONENT VIDEO COMPO 3 IN, escoja
“Input Assign” en el menú de Input.
32
ES
Page 33
Conectando un reproductor de
DVD
La siguiente ilustración muestra como
conectar un reproductor de DVD.
No es necesario conectar todos los cables.
Conecte los cables de audio y video de acuerdo
a las tomas de sus componentes.
Reproductor DVD
Señales de audio Señales de video
Nota
Para entrada de audio digital de canales múltiples
desde el Reproductor de DVD, ajuste la
configuración de salida de audio digital en el
Reproductor de DVD. Refiérase a las manual de
instrucciones proporcionadas con el reproductor de
DVD.
Iniciando
AB
A Cable digital coaxial (no
suministrado)
B Cable de audio (no suministrado)
C Cable de componente de video (no
suministrado)
D Cable de video (no suministrado)
C
D
Consejos
• Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
• Las tomas de COMPONENT VIDEO COMPO 2
IN se han asignado al reproductor DVD. Si usted
conecta su reproductor DVD a las tomas de
COMPONENT VIDEO COMPO 1 o
COMPONENT VIDEO COMPO 3 IN, escoja
“Input Assign” en el menú de Input.
33
ES
Page 34
Conectando un sintonizador de
satélite, Decodificador
La siguiente ilustración muestra como
conectar un sintonizador de satélite,
Decodificador.
No es necesario conectar todos los cables.
Conecte los cables de audio y video de acuerdo
a las tomas de sus componentes.
Sintonizador de satélite, Decodificador
Señales de audio Señales de video
AB C D
Notas
• Cuando se conectan cables digitales ópticos,
inserte los conectores directamente hasta que se
fijen en el sitio.
• No doble o amarre los cables digitales ópticos.
A Cable digital óptico (no suministrado)
B Cable de audio (no suministrado)
C Cable de componente de video
(no suministrado)
D Cable de video (no suministrado)
ES
34
Consejos
• Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
• Las tomas de COMPONENT VIDEO COMPO 3
IN se han asignado al sintonizador de satélite. Si
usted conecta su sintonizador de satélite a las
tomas de COMPONENT VIDEO COMPO 1 o
COMPONENT VIDEO COMPO 2 IN, escoja
“Input Assign” en el menú de Input.
Page 35
Conectando componentes con
tomas de audio y video
analógicas
La siguiente ilustración muestra como conectar
un componente con tomas analógicas, tales
como grabador DVD o VCR, etc.
No es necesario conectar todos los cables.
Conecte los cables de audio y video de acuerdo
a las tomas de sus componentes.
Señales de audio Señales de video
Notas
• Asegúrese de cambiar la configuración de fábrica del
botón de entrada de VIDEO 1 en el control remoto de
modo que pueda utilizar el botón para controlar su
grabador DVD. Para detalles, ver “Programando el
control remoto” (página 130).
• También puede cambiar el nombre de la entrada de
VIDEO 1 de modo que se muestre en la pantalla del
TV y de ventana de la pantalla. Para detalles, ver
“Nombrando entradas” (página 103).
Grabador DVD, VCR
Iniciando
A
Videocámara,
juego de video
A Cable de audio (no suministrado)
B Cable de video (no suministrado)
C Cable de audio/video (no suministrado)
B
A las tomas VIDEO 2 IN/
PORTABLE AV IN (en el panel
frontal)
C
35
ES
Page 36
Función para conversión de
señales de video
Este receptor está equipado con una función
para convertir señales de video. Puede sacar la
señal de video después de conectar este
receptor por medio de la toma MONITOR
OUT o HDMI OUT como se muestra en la
ilustriación.
video HDMI y señales de video de
componentes.
• Las señales de video de componentes
pueden salir como video HDMI y señales de
video.
Para detalles sobre la función de conversión de
video, ver “En la tabla de conversión de
entrada/salida clasificada por las
configuraciones del menú” (página 38).
En la tabla de conversión de entrada/salida de video del receptor
Refiérase a “En la tabla de conversión de entrada/salida clasificada por las configuraciones del
menú” (página 38) sobre la función de conversión de imágenes.
Señales de Salida
• Las señales de video pueden salir como
Señales de Entrada
Toma de OUTPUT
Toma de INPUT
HDMI IN A f XX
COMPONENT VIDEO IN
B
VIDEO IN C aa f
a : Las señales de video son convertidas ascendentemente y salen por medio del convertidor de video.
f : Sale el mismo tipo de señal que aquella de la señal de entrada. Las señales de video no son convertidas.
X : Las señales de video no salen.
ES
36
HDMI OUT
aa/f X
COMPONENT VIDEO
MONITOR OUT
MONITOR VIDEO
OUT
Page 37
Notas sobre conversión de señales
de video
• Cuando las señales de video de un VCR,
etc., son convertidas en este receptor y luego
salen a su TV, la imagen en la pantalla de TV
puede presentarse horizontalmente
distorsionada o puede no haber imagen
dependiendo del estado de la salida de señal
de video.
• HDMI las señales de video no pueden
convertirse a señales de video de
componente y señales de video.
• Cuando usted reproduce un VCR con un
circuito de mejora de imagen, como un TBC,
las imágenes pueden distorsionarse o no
salir. En este caso, ajuste la función del
circuito de mejora de imagen a apagado.
• La resolución de salida de señales a las
tomas COMPONENT VIDEO MONITOR
OUT se convierte a 1080i. La resolución de
salida de señales a las tomas HDMI OUT se
convierte a 1080p.
• Las tomas de COMPONENT VIDEO
MONITOR OUT tienen restricciones o
resolución cuando la resolución de señales
de video protegida por tecnología de
derechos de autor es convertida. La
resolución de hasta 480p puede salir a las
tomas COMPONENT VIDEO MONITOR
OUT. La toma HDMI OUT no tiene
restricción en la resolución.
• Ajuste la “Resolution” a “AUTO” o
“480/576i” en el menú de configuración de
Video para salida de señales de video desde
el MONITOR VIDEO OUT y la toma de
COMPONENT VIDEO MONITOR OUT
cuando ambas estén conectadas.
Para Mostrar Acercamiento de
Subtítulos
Ajuste la “Resolution” a “DIRECT” en el
menú de configuración de Video cuando
reciba una señal que soporte Acercamiento de
Subtítulos.
Utilice el mismo tipo de cables para las señales
de entrada/salida.
Iniciando
37
ES
Page 38
En la tabla de conversión de entrada/salida clasificada por las
configuraciones del menú
Para detalles sobre el menú de configuración de “Resolution”, ver “Ajustes para video (menú de
ajustes Video)” (página 62) y de operación, ver “Convirtiendo señales analógicas de entrada de
video” (página 98).
“Resolution”
configuración
del menú
Señales
de Entrada
Salida desde
HDMI OUT toma COMPONENT
VIDEO MONITOR
OUT tomas
MONITOR VIDEO
OUT toma
DIRECT Video componente X f X
Video XXf
AUTO
(configuración
inicial)
Video componente a
Video a
480/576i Video componente a
Video a
a)
a)
c)
c)
b)
a
b)
a
X
f
a X
af
480/576p Video componente aaX
Video aaf
720p, 1080i Video componente aa
Video aa
d)
d)
X
f
1080p Video componente afX
Video a X f
a : Las señales de video son convertidas ascendentemente y salen por medio del convertidor de video.
f : Sale el mismo tipo de señal como aquella de la señal de entrada. Las señales de video no son convertidas.
X : Las señales de video no salen.
a)
La resolución se ajusta automáticamente, dependiendo de la TV conectada.
b)
Cuando se conecta la TV a tomas diferentes a las tomas HDMI, las señales 480/576i salen cuando
“Resolution” se ajusta a “AUTO”.
c)
Las señales 480/576p salen aún si se configura 480/576i.
d)
Las señales de video sin protección de derechos de autor salen basadas en el menú de configuración. Las
señales de video con protección de derechos de autor salen como 480p.
Notas
• Las señales de video no salen del de las tomas COMPONENT VIDEO MONITOR OUT cuando el monitor,
etc., está conectado a la toma HDMI OUT.
• Si selecciona en el menú “Resolution” una resolución no soportada por la TV conectada, las imágenes de la
TV no podrán salir correctamente.
• Las señales de salida de imagen HDMI convertidas no soportan “x.v.Color”.
• Las señales de salida de imagen HDMI convertidas no soportan Deep Color.
• Cuando se encuentra conectada la toma HDMI OUT no se emite señal de video de potencia elevada de las
tomas COMPONENT VIDEO MONITOR OUT. Las tomas COMPONENT VIDEO MONITOR OUT emiten
solo señal del componente en forma directa.
38
ES
Page 39
5: Conectando las antenas
Conecte la antena de hilo AM y la antena FM
de cable proporcionadas.
Antes de conectar las antenas, asegúrese de
desconectar el cable de poder.
Iniciando
Antena de cable FM (suministrado)
* La forma del conector varía dependiendo del área.
Notas
• Para prevenir la recepción de ruido, mantenga
alejada la antena de cuadro AM del receptor y otros
componentes.
• Asegúrese de extender totalmente la antena de
cable FM.
• Luego de conecta la antena de cable FM,
manténgala tan horizontal como sea posible.
Antena de cuadro AM (suministrado)
39
ES
Page 40
6: Preparando el receptor y el control remoto
Conectando el cable de poder
CA
Conecte el cable de poder CA proporcionado
a la terminal de AC INLET en el receptor,
luego conecte el cable de poder CA a un
enchufe de pared.
Notas
• Antes de conectar el cable de poder CA, asegúrese
de que los hilos metálicos de los cables de los
altavoces no se estén tocando el uno con el otro
entre las terminales de los SPEAKERS.
• Conecte firmemente el cable de poder CA.
Terminal de AC INLET
Llevando a cabooperaciones de
configuración inicial
Antes de utilizar el receptor por primera vez,
inicialice el receptor llevando a cabo el
siguiente procedimiento. Este procedimiento
también se puede utilizar para retornar
configuraciones que haya hecho a las
predeterminadas en fábrica.
Asegúrese de utilizar los botones en el
receptor para esta operación.
1,2 2,3
2,3
1 Presione POWER para apagar
el receptor.
2 Mientras mantiene presionado
TONE MODE y 2CH/A.DIRECT,
presione POWER para
encender el receptor.
A enchufe de pared
Cable de poder
CA (suministrado)
Se deja algo de espacio entre el conector y el
panel trasero aún cuando el cable de poder se
inserte firmemente. Se supone que el cable se
conecte de esta manera. Esto no es un mal
funcionamiento.
ES
40
3 Suelte TONE MODE y 2CH/
A.DIRECT después de unos
segundos.
Luego de que aparezca “CLEARING” en
la pantalla durante un momento, aparece
“CLEARED !”.
Todas las configuraciones que haya
cambiado o ajustado son reestablecidas a
sus configuraciones iniciales.
Page 41

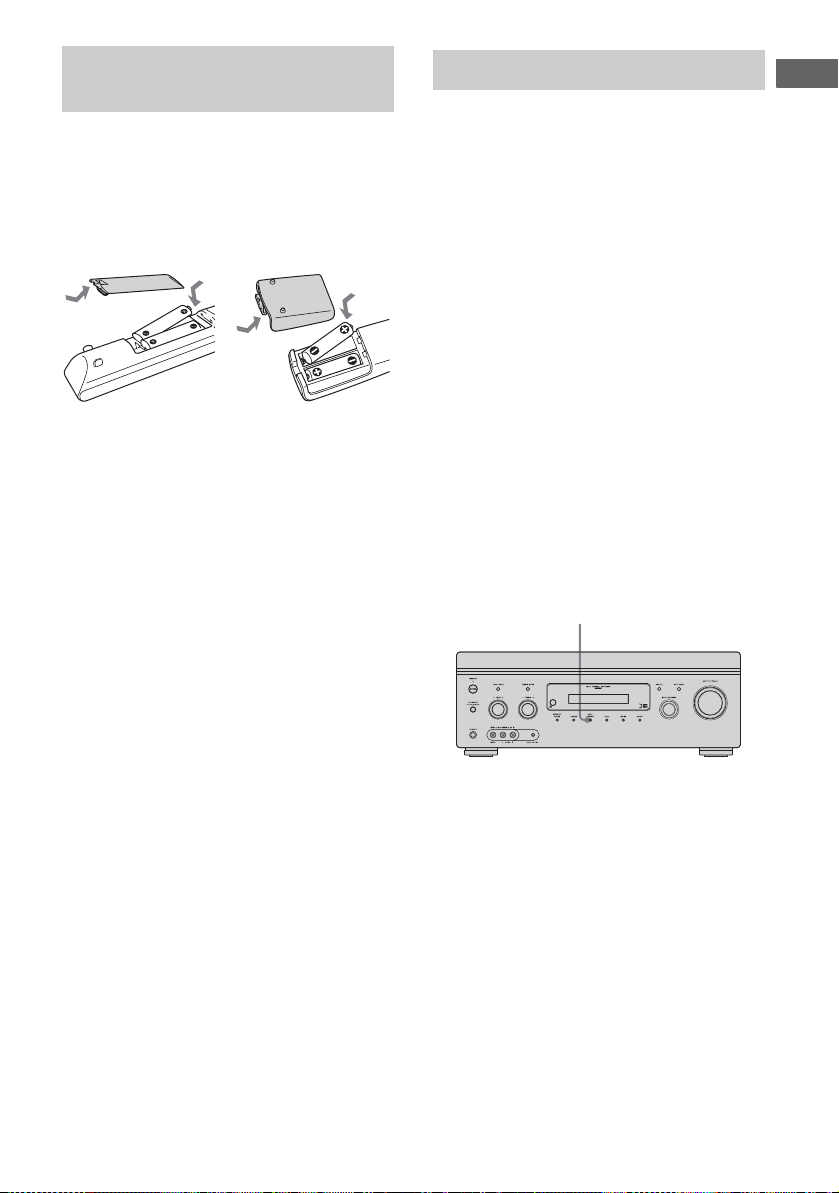

Insertando baterías en el
control remoto
Inserte dos baterías R6 (tamaño-AA) en el
mando remoto RM-AAP025.
Inserte dos baterías R6 (tamaño-AA) en el
control remoto RM-AAU039.
Observe la polaridad correcta cuando instale
las baterías.
RM-AAP025 RM-AAU039
Notas
• No deje el control remoto en un sitio
extremadamente húmedo o caliente.
• No utilice una batería nueva con una vieja.
• No combine baterías de manganeso con otro tipo
de baterías.
• No exponga el sensor remoto directamente a la luz
del sol o aparatos de alumbrado. El hacerlo puede
causar un mal funcionamiento.
• Si no pretende utilizar el control remoto por un
período de tiempo extendido, quite las baterías
para evitar un posible daño por el derramamiento o
corrosión de las baterías.
• Cuando reemplace las baterías, se pueden borrar
los códigos programados del control remoto. Si
esto ocurre, programe nuevamente los códigos
remotos (página 130).
Consejo
Cuando el control remoto no opere más el receptor,
reemplace todas las baterías con unas nuevas.
Acerca del modo de comando
El receptor y el control remoto utilizan el
mismo modo de comando.
Si los modos de comando del receptor y el
control remoto son diferentes, no puede
utilizar el control remoto para operar el
receptor.
Si los modos de comando de ambos el receptor
y el control remoto son los de la configuración
original (AV SYSTEM 2), no es necesario
reiniciarlos.
Puede cambiar el modo de comando (AV
SYSTEM 1 o AV SYSTEM 2) del receptor y
el control remoto. Si ambos el receptor y el
otro componente Sony responden al mismo
comando remoto, cambie el modo de comando
ya sea del receptor o del componente a otro
modo de comando de modo que el
componente no responda al mismo comando
remoto del receptor.
Para cambiar el modo de
comando del receptor
2CH/A.DIRECT
Encienda el receptor mientras
presiona 2CH/A.DIRECT.
Cuando el modo de comando esté configurado
a “AV2”, “C. MODE AV2” aparece en la
pantalla.
Cuando el modo de comando esté configurado
a “AV1”, “C. MODE AV1” aparece en la
pantalla.
Iniciando
41
ES
Page 42
Para cambiar el modo de
comando del control remoto
RM-AAP025
Para cambiar el modo de
comando del control remoto
RM-AAU039
11
THEATER
SHIFT
123
VIDEO 1
456
DVD TV
789
MD/
TAPE
-/--
PHONO
CLEAR/>10
XM
Presione ?/1 mientras presiona RM
1
SET UP.
El botón RM SET UP brilla y el indicador
del botón SHIFT se enciende.
2 Presione 1 o 2 mientras el botón RM
SET UP está brillando.
Cuando presiona 1, el modo de comando
está configurado a AV SYSTEM 1. Cuando
presiona 2, el modo de comando está
configurado a AV SYSTEM 2.
3 Presione ENT/MEM cuando el botón
de RM SET UP se encienda.
El botón RM SET UP brilla dos veces,
cuando se completa el proceso de
configuración del modo de comando.
VIDEO 2
SAT
SA-CD/
CD
0/10
MULTI IN
SIRIUS
AMPTV
BD
TUNER
ENT/MEM
DMPORT
2
DISPLAY
3
MUTING
Presione y mantenga presionado
DISPLAY, luego presione MUTING y
al mismo tiempo.
SLEEP
DISPLAY
GUI MODE
42
ES
Page 43

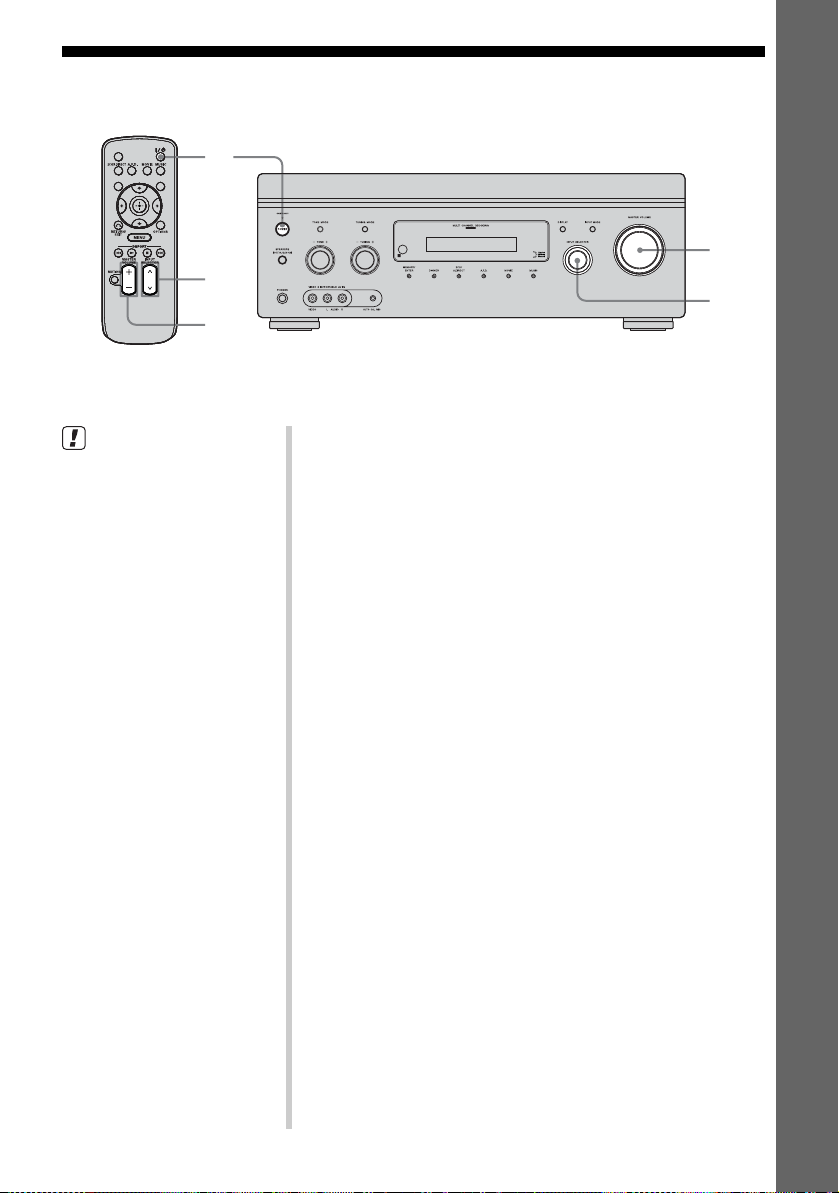

7: Operando el receptor
utilizando el GUI
User Interface)
(Graphical
1 Conecte una TV a este receptor.
Para detalles, ver “3: Conectando la TV”
(página 22).
2 Encienda la TV.
Iniciando
Puede cambiar el modo de pantalla del menú
del receptor al modo de pantalla utilizando los
siguientes procedimientos. En este modo de
pantalla, aparece “GUI MODE” en la ventana
de la pantalla del receptor.
Utilizando el menú GUI, puede realizar varias
configuraciones y ajustes.
Para detalles, ver “Operación sin conectar al
TV” (página 114) si no va a utilizar un menú
GUI.
Nota
El menú GUI no aparece en la pantalla de TV
cuando ha conectado su TV a la toma MONITOR
VIDEO OUT.
Mostrando el menú GUI en la
pantalla de TV
THEATER
SHIFT
123
VIDEO 2
VIDEO 1
456
DVD TV
SAT
789
MD/
SA-CD/
TAPE
CD
-/--
0/10
MULTI IN
PHONO
CLEAR/>10
XM
SIRIUS
2CH/
A.F.D.
A.DIRECT
INPUT
MODERESOLUTION
AMPTV
BD
TUNER
ENT/MEM
DMPORT
MUSICMOVIE
NIGHT
MODESLEEP
GUI
MODE
3
4
3 Presione ?/1 para encender el
receptor.
4 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
5 Presione repetidamente V/v
para seleccionar un menú que
quiera, luego presione o b.
HOME
CATEGORY
5
MENU
43
ES
Page 44
Información general de los
menús
Los siguientes ítems de menú están
disponibles en cada menú de ajustes.
Input
Selecciona la entrada al receptor.
Para detalles sobre cada entrada, ver
“Seleccionando un componente” (página 55).
Music
Puede disfrutar de sonido e imagen desde un
componente conectado al adaptador DIGITAL
MEDIA PORT.
Para detalles sobre función de Música, ver
“Seleccionando una pantalla de operación para
operar el componente conectado al adaptador
de DIGITAL MEDIA PORT” (página 99).
FM/AM/XM/SIRIUS
Puede escuchar al radio utilizando el receptor.
Para detalles sobre la operación del
Sintonizadador, ver “Operaciones del
Sintonizador” (página 78).
Settings
Puede utilizar el menú de Settings para
configurar y ajustar este receptor.

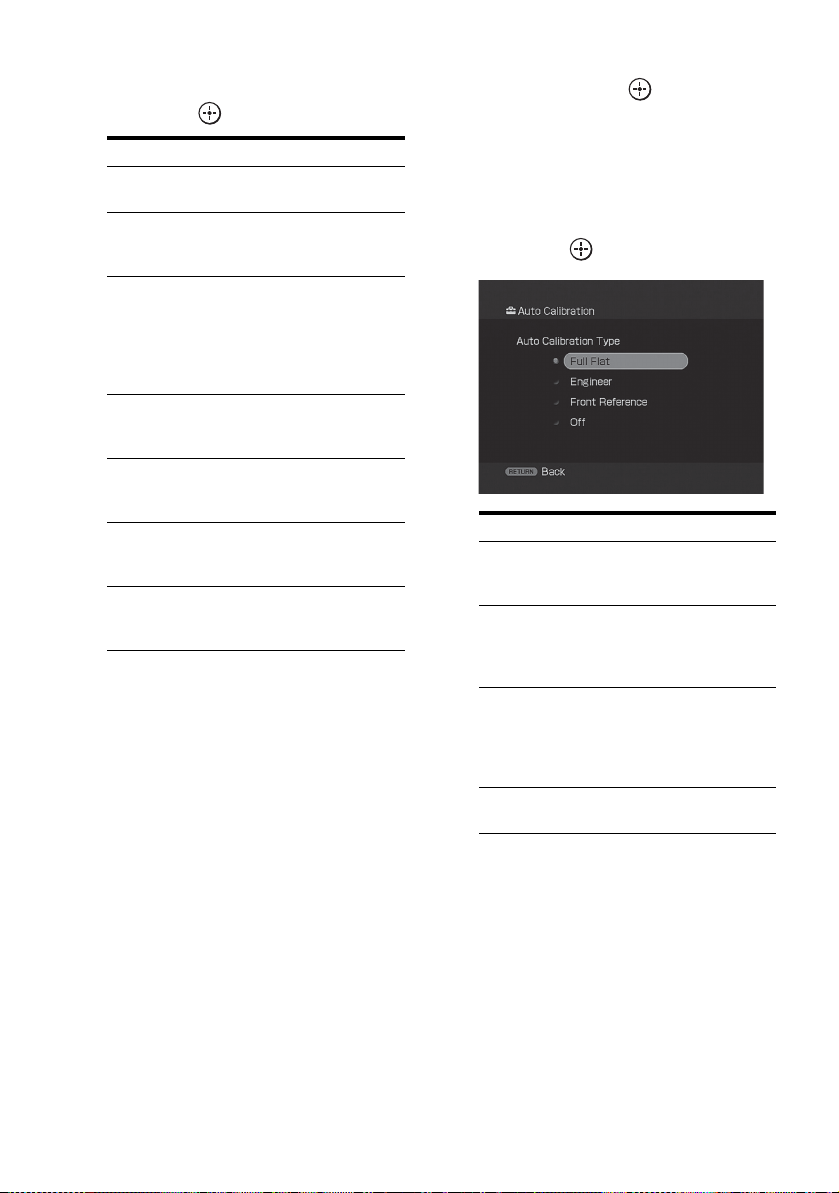

Auto Calibration
Puede utilizar el menú de configuraciones de
Auto Calibration para ajustar los altavoces
automáticamente.
Para detalles, ver “9: Calibrando
automáticamente los ajustes apropiados del
altavoz (Auto Calibration)” (página 49).
Speaker
Puede utilizar el menú de configuraciones de
Speaker para ajustar los altavoces
manualmente para la posición actual, y para
configurar la impedancia del altavoz. Para
detalles, ver “Ajustando la impedancia de los
altavoces” (página 46) y “Ajustando
manualmente las configuraciones del
altavoz” (página 72).
Surround
Puede utilizar el menú de configuraciones de
Surround para seleccionar el campo de
sonido que quiere para su deleite auditivo.
Para detalles sobre ajustes de los parámetros,
ver “Disfrutando de un campo de sonido
previamente programado” (página 64).
EQ
Puede utilizar el menú de configuraciones de
EQ para ajustar el ecualizador. Para detalles,
ver “Ajustando el ecualizador” (página 77).
Audio
Para detalles sobre ajustes del audio
utilizando el menú de configuraciones de
Audio ver, “Ajustes para audio (menú de
ajustes Audio)” (página 61).
Video
Para detalles sobre ajustes del video
utilizando el menú de configuraciones de
Video ver, “Ajustes para video (menú de
ajustes Video)” (página 62).
HDMI
Puede utilizar el menú de configuraciones de
HDMI para operar los componentes
conectados a las tomas HDMI. Para detalles
sobre ajustes de los parámetros relevantes,
ver “Ajustes para HDMI (menú de ajustes
HDMI)” (página 62).
System
Para detalles sobre ajustes del sistema
utilizando el menú de configuraciones de
System ver, “Ajustes para el sistema (menú
de ajustes System)” (página 63).
44
ES
Page 45
Navegando a través de los
menús GUI
2CH/
A.DIRECT
A.F.D.
INPUT
MODERESOLUTION
MUSICMOVIE
NIGHT
MODESLEEP
MODE
GUI
1
2-9
3 Presione o b para ingresar
al menú.
La lista de ítems del menú aparece en la
pantalla de TV.
Iniciando
RETURN/
EXIT O
HOME
CATEGORY
MENU

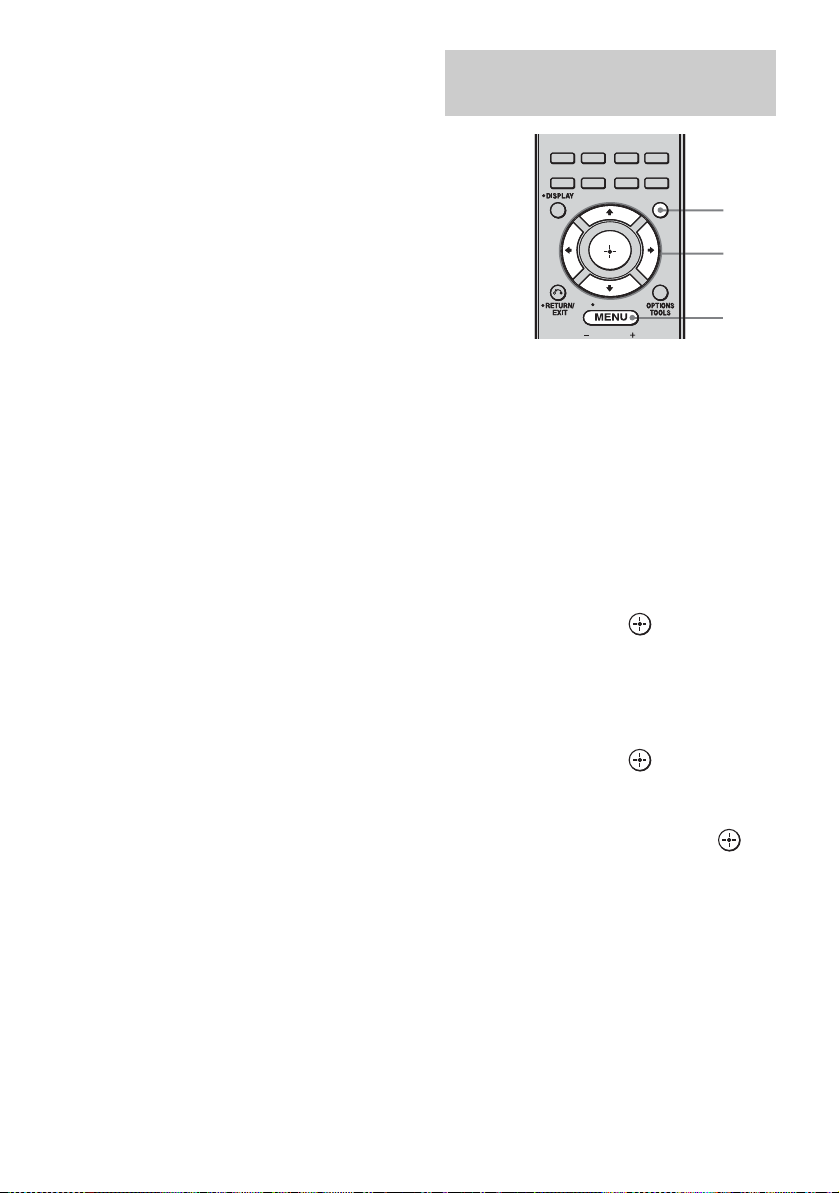

1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar un menú que
quiera.
4 Presione repetidamente V/v
para seleccionar un ítem del
menú que quiera ajustar.
5 Presione o b para ingresar
al ítem del menú.
6 Presione repetidamente V/v
para seleccionar el parámetro
que quiera ajustar.
45
ES
Page 46
7 Presione o b para ingresar
el parámetro.
8: Configurando los altavoces
Ajustando la impedancia de los
altavoces
Ajuste la impedancia apropiada de los
altavoces para los altavoces que esté
utilizando.
8 Presione repetidamente V/v
para seleccionar la
configuración que quiera.
9 Presione para ingresar la
configuración.
10Repita los pasos 2 al 9 para
hacer otros ajustes.
Para regresar a la pantalla
anterior
Presione RETURN/EXIT O.
Para salir del menú
Presione MENU.
Para salir “GUI MODE”
Presione GUI MODE repetidamente para
seleccionar “GUI OFF”.
2CH/
A.DIRECT
A.F.D.
INPUT
MODERESOLUTION
MUSICMOVIE
NIGHT
MODESLEEP
GUI
MODE
1
2-5
HOME
CATEGORY
MENU
1 Presione GUI MODE para
seleccionar “GUI ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
46
ES
Page 47
3 Presione repetidamente V/v
para seleccionar “Speaker”,
luego presione o b.
4 Presione repetidamente V/v
para seleccionar “Speaker
Impedance”, luego presione
o b.
Notas
• Si no está seguro de la impedancia de los altavoces,
refiérase a las manual de instrucciones
proporcionadas con sus altavoces. (A menudo esta
información está en la parte de atrás del altavoz.)
• Cuando usted conecta todos los altavoces con una
impedancia normal de 8 ohmios o más, ajuste la
“Speaker Impedance” a “8 ohms”. Cuando se
conectan otros tipos de altavoces, ajústelos a
“4 ohms”.
• Cuando usted conecta los altavoces frontales a
ambos terminales SPEAKERS A y B, conecte los
altavoces con una impedancia normal de 8 ohmios
o más.
– Cuando usted conecta altavoces con una
impedancia de 16 ohmios o más en ambas
configuraciones “A” y “B”:
Ajuste la “Speaker Impedance” a “8 ohms” en el
menú de configuraciones de Speaker.
– Para otros tipos de altavoces en otras
configuraciones:
Ajuste la “Speaker Impedance” a “4 ohms” en el
menú de configuraciones de Speaker.
Iniciando
5 Presione repetidamente V/v
para seleccionar “4 ohms” o “8
ohms” dependiendo de los
altavoces que esté utilizando,
luego presione .
47
ES
Page 48

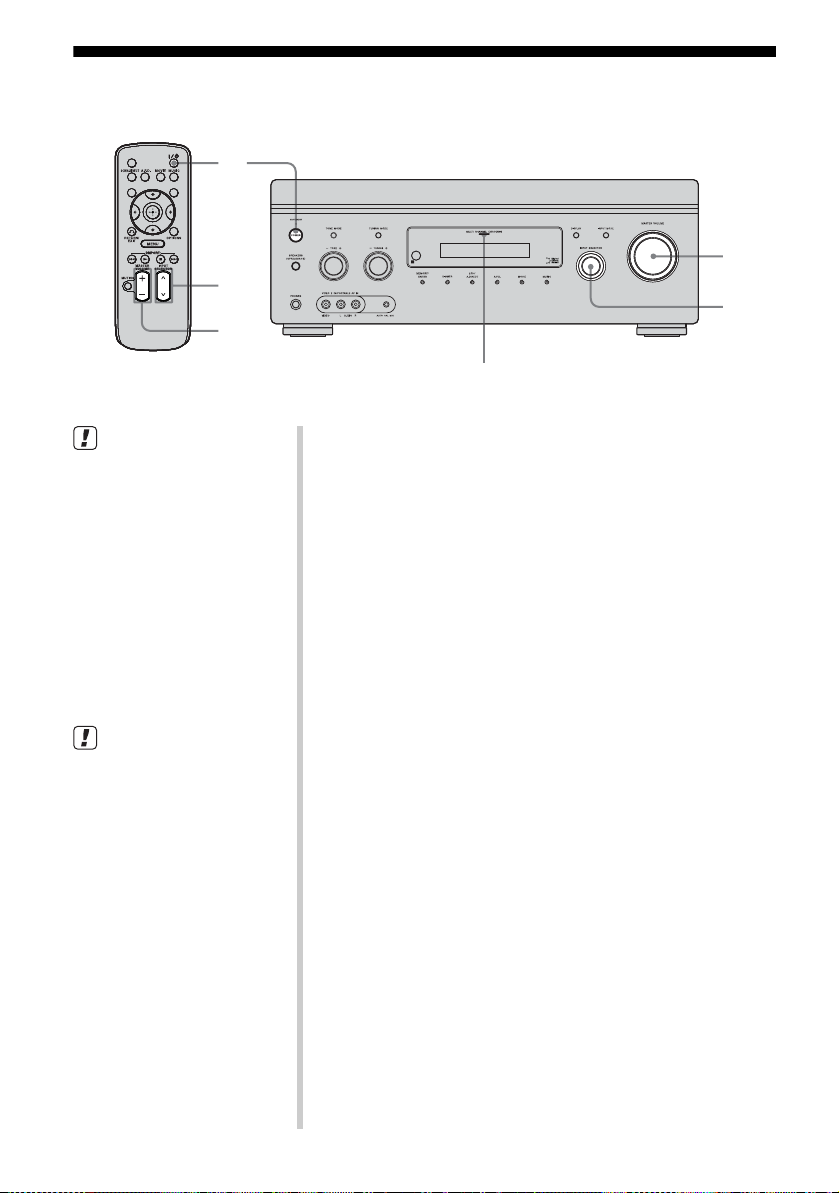

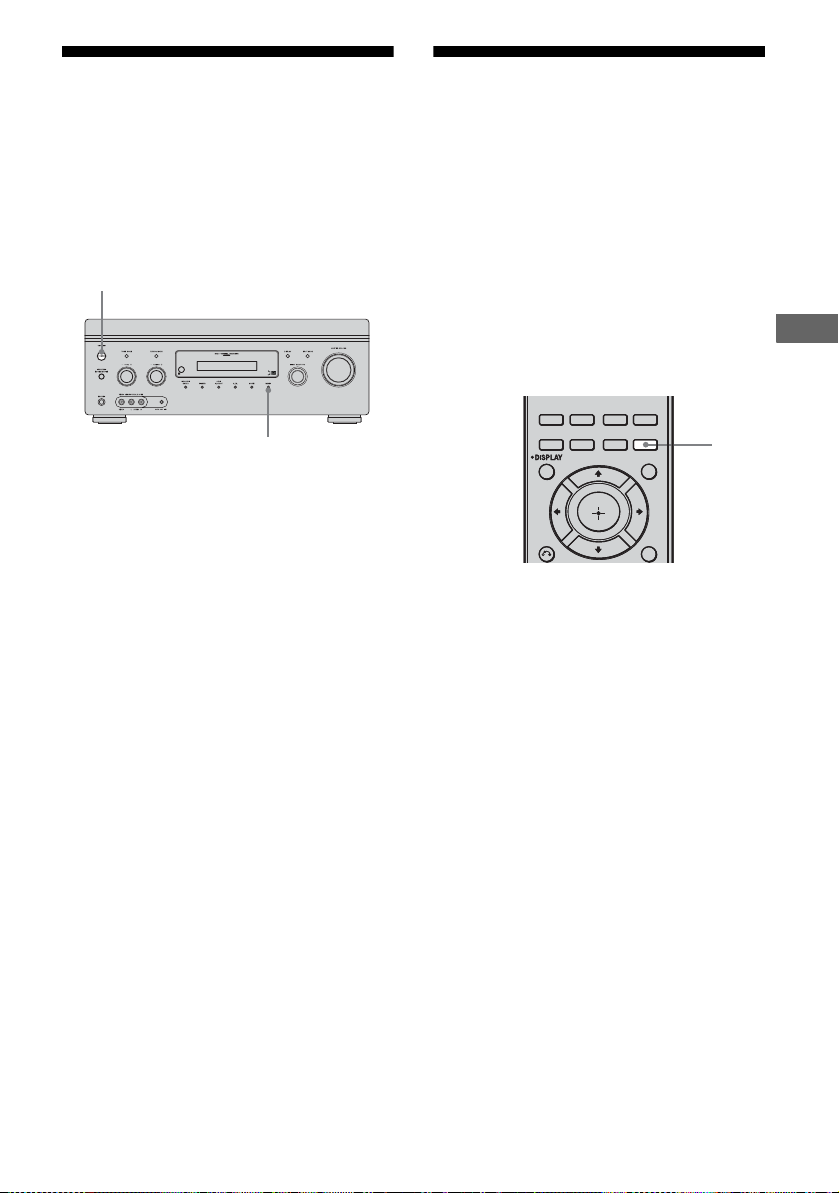

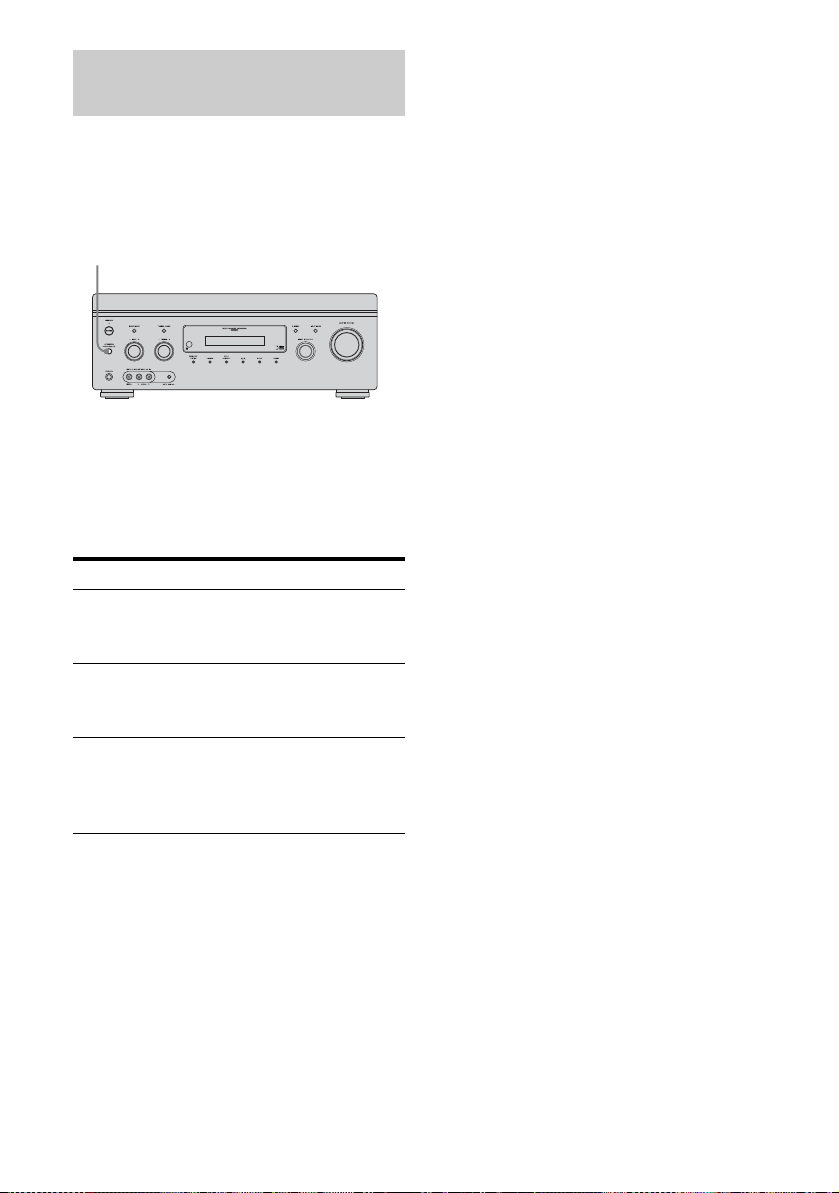

Seleccionando los altavoces
frontales
Puede selecccionar los altavoces frontales que
quiera controlar.
Asegúrese de utilizar los botones en el
receptor para esta operación.
SPEAKERS (OFF/A/B/A+B)
Presione repetidamente
SPEAKERS (OFF/A/B/A+B) para
seleccionar el sistema de altavoces
frontales que quiera controlar.
Para seleccionar Encender
Los altavoces conectados a las
terminales de los SPEAKERS
FRONT A.
Los altavoces conectados a las
terminales de los SPEAKERS
FRONT B.
Los altavoces conectados a
ambas terminales de los
SPEAKERS FRONT A y B
(conexión paralela).
SP A
SP B
SP A + B
Para apagar la salida del altavoz
Presione repetidamente SPEAKERS (OFF/A/
B/A+B) hasta que los indicadores “SP A”, “SP
B” y “SP A + B” en la ventana de la pantalla
no se enciendan.
“ALL OFF” aparece en la ventana de la
pantalla por un momento. No sale ninguna
señal de audio de ninguna terminal de
altavoces.
Nota
No puede cambiar el sistema de altavoces
frontal presionando SPEAKERS (OFF/A/B/
A+B) cuando los auriculares están conectados.
48
ES
Page 49
9: Calibrando
automáticamente los
ajustes apropiados del
altavoz
La función de DCAC (Digital Cinema Auto
Calibration) le permite llevar a cabo una
calibración automática, como verificar la
conexión entre cada altavoz y el receptor,
ajustar el nivel de los altavoces y medir la
distancia de cada altavoz automáticamente
desde su posición de sentado. Refiérase
también a la “Guía de instalación rápida”
proporcionada con el receptor.
Antes de realizar la calibración
automática
Antes de realizar la Calibración Automática,
configure y conecte los altavoces (página 18).
• La toma AUTO CAL MIC es utilizada
solamente para el micrófono optimizador
suministrado. No conecte otros micrófonos.
El hacerlo puede dañar el receptor y el
micrófono.
• Durante la medición, el sonido que viene de
los altavoces es muy alto. El volumen del
sonido no puede ajustarse. Ponga atención a
la presencia de niños o al efecto en su
vecindario.
• Lleve a cabo la medición en un entorno
callado para evitar el efecto del ruido y
obtenga una medición más precisa.
• Si hay algún obstáculo en la ruta entre el
micrófono optimizador y los altavoces, no se
podrá realizar la calibración correctamente.
Quite cualquier obstáculo del área de
medición para evitar un error de medición.
• Cuando utilice una conexión de dobleamplificador ponga el altavoz “BI-AMP
Speaker” a “ON” en el menú de
configuraciones de Speaker antes de que
realice la Calibración Automática.
(Auto Calibration)
Notas
• La función de Calibración Automática no funciona
si
– los SPEAKERS (OFF/A/B/A+B) están
apagados.
– los auriculares están conectados.
• Si la función de silencio se ha activado antes de
realizar la Calibración Automática, la función de
silencio se apagará automáticamente.
Micrófono optimizador
1 Conecte el micrófono
optimizador suministrado a la
toma AUTO CAL MIC.
2 Configure el micrófono
optimizador.
Coloque el micrófono optimizador en su
posición sentado. Utilice una tarima o
trípode de modo que el micrófono
optimizador permanezca a la misma
altura de sus oídos.
Iniciando
49
ES
Page 50
Al configurar el altavoz de
subgraves activo

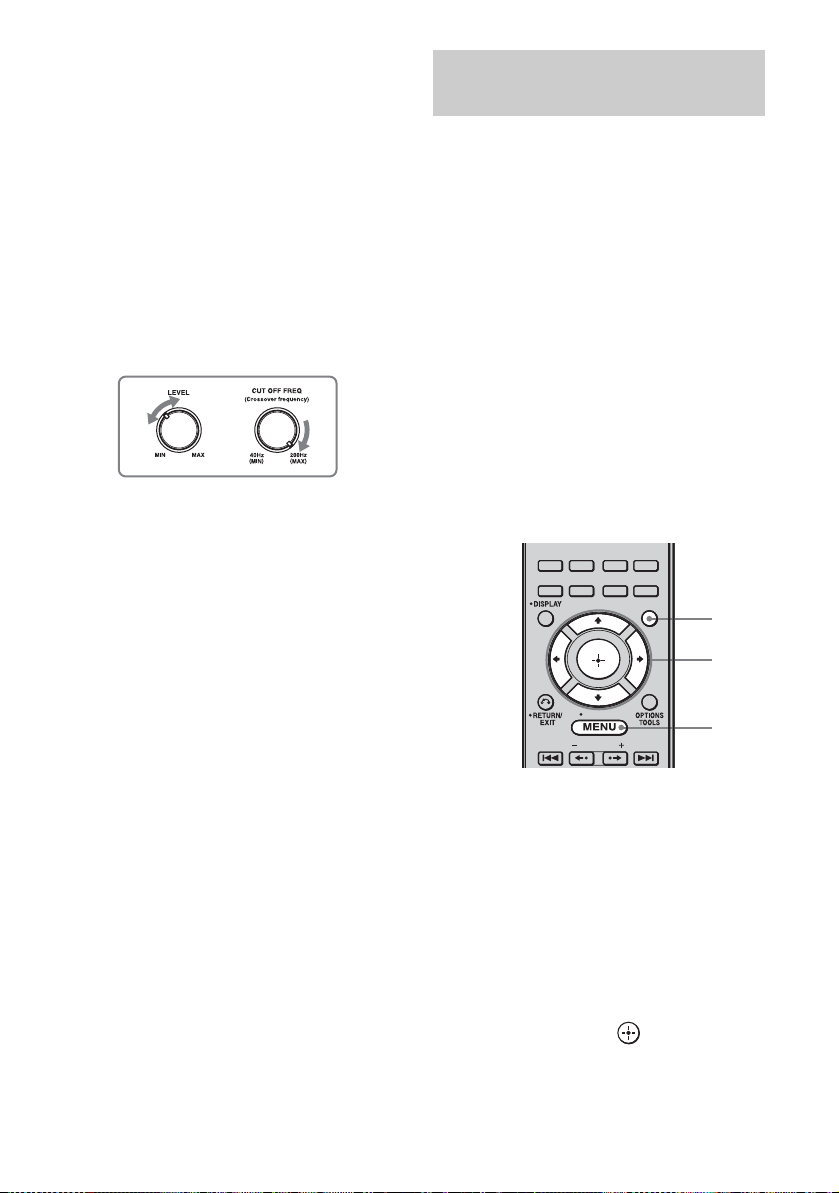

• Cuando se conecta un altavoz de subgraves,
encienda el altavoz de subgraves y de
antemano suba el volumen. Gire la perilla
del MASTER VOLUME a un poco antes del
punto medio.
• Si conecta un altavoz de subgraves con la
función de frecuencia de cruce, ajuste el
volumen al máximo.
• Si conecta un altavoz de subgraves con una
función automática de modo de espera,
apague el altavoz de subgraves
(desactivado).
Nota
Dependiendo de las características del altavoz de
subgraves que esté utilizando, el valor de la distancia
configurada puede estar muy alejado de la posición
actual.
Utilizando el receptor como un
pre-amplificador
Puede utilizar la función de Calibración
Automática cuando utilice el receptor como un
pre-amplificador.
En este caso, el valor de la distancia mostrado
en la pantalla puede diferir del valor de
distancia actual. Sin embargo, no habrá
problemas aún si usted continúa utilizando el
receptor con ese valor.
Realizando la Calibración
Automática
La función de Calibración Automática le
permite medir lo siguiente:
• Conexiones de altavoces
• Polaridad de los altavoces
• Distancia de los altavoces
• Tamaño de los altavoces
• Nivel de altavoces
• Características de la frecuencia
a)
El resultado de la medición no se utiliza en los
siguientes casos.
–La entrada de canales múltiples se selecciona.
–El “Analog Direct” está siendo utilizado.
b)
El resultado de la medición no se utiliza en los
siguientes casos.
–Dolby TrueHD se están recibiendo señales con
una frecuencia de muestreo de más de 96 kHz.
–Se están recibiendo señales PCM con una
frecuencia de muestreo de más de 96 kHz.
2CH/
A.DIRECT
A.F.D.
INPUT
MODERESOLUTION
HOME
CATEGORY
a)
a)
a)
a)b)
MUSICMOVIE
NIGHT
MODESLEEP
GUI
MODE
1 Presione GUI MODE para
seleccionar “GUI ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
1
2-5
MENU
50
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
ES
Page 51
3 Presione repetidamente V/v
para seleccionar “Auto
Calibration”, luego presione
o b.
4 Presione repetidamente V/v
para seleccionar “Auto
Calibration Start”, luego
presione o b.
Para cancelar la medición
La medición se cancelará cuando usted haga lo
siguiente:
– Presione ?/1, los botones de entrada o
MUTING.
– Presione SPEAKERS (OFF/A/B/A+B) en el
receptor.
– Cambie el nivel del volumen.
– Conecte los auriculares.
Iniciando
5 Presione para seleccionar
“START”.
6 La medición se inicia en cinco
segundos.
7 Se inicia la medición.
El proceso de medición tomará
aproximadamente 30 segundos con un
tono de prueba. Espere hasta que se
complete el proceso de medición.
Confirmando/guardando los
resultados de medición
1 Confirmando el resultado de
medición.
Cuando termina la medición, suena un
pitido.
Consejo
Las mediciones pueden no realizarse correctamente
o la Calibración Automática no se puede realizar
cuando se utilizan altavoces especiales, tales como
altavoces dipolos.
51
ES
Page 52
2 Presione V/v para seleccionar
el ítem que quiera, luego
presione .
Ítem Explicación
Retry Realizar nuevamente la
Calibración Automática.
Save Guarda los resultados de
medición y sale del proceso
de configuración.
Warning Muestra advertencias en lo
concerniente a resultados de
medición. Ver “Lista de
mensajes después de la
medición de calibración
automática” (página 53).
Phase* Muestra la fase de cada
altavoz (en fase/fuera de
fase).
Distance Muestra el resultado de la
medición para la distancia
del altavoz.
Level Muestra el resultado de la
medición para el nivel del
altavoz.
Exit Sale del proceso de
configuración sin guardar
los resultados de medición.
* Cuando el(los) altavoz(ces) está(n) fuera de
fase, se muestra “OUT” en la pantalla de la
TV. Las terminales “+” y “–” del altavoz
pueden estar conectadas contrariamente. Sin
embargo, dependiendo de los altavoces,
aparece “OUT” en la pantalla de la TV a
pesar de que los altavoces estén conectados
apropiadamente. Esto es debido a las
especificaciones de los altavoces. En este
caso, puede continuar utilizando el receptor.
3 Seleccione “Save” en el paso 2,
luego presione para
guardar el resultado de
medición.
4 Presione repetidamente V/v
para seleccionar el Tipo de
Calibración Automática, luego
presione .
Parámetro Explicación
Full Flat Realiza la medición de
frecuencia de cada base de
los altavoces.
Engineer Establece la frecuencia a
una que coincida con la de la
norma del cuarto de escucha
Sony.
Front Reference Ajusta las características de
todos los altavoces para
coincidir con las
características del altavoz
frontal.
Off Establece la Calibración
Automática EQ a apagado.
Consejo
El tamaño del altavoz (LARGE/SMALL) es
determinado por las características bajas. Los
resultados de medición pueden variar, dependiendo
de la posición del micrófono optimizador y
altavoces, y la forma del cuarto. Se recomienda que
siga los resultados de medición. Sin embargo, puede
cambiar aquellos ajustes en el menú de
configuraciones de Speaker. Guarde primeramente
los resultados de medición, luego trate de cambiar
los ajustes si lo desea.
52
ES
Page 53
Lista de mensajes después de la medición de calibración automática
Código de
advertencia y
error
Error Code 31 SPEAKERS (OFF/A/B/A+B) se ajusta como apagado. Configúrelo para otros y realice
Error Code 32 No se detectaron ninguno de los altavoces. Asegúrese de que el micrófono optimizador esté
Error Code 33 • Ninguno de los altavoces frontales está conectado o sólo uno de los altavoces está
Warning 40 La medición se ha completado. Sin embargo, el nivel de ruido es alto. Puede poder llevar a
Warning 41 La entrada del micrófono es muy grande.
Warning 42 La entrada del micrófono es muy grande.
Warning 43 No se puede detectar la distancia y posición de un altavoz de subgraves. Esto puede ser
NO WARNING No hay información de advertencia.
Explicación
nuevamente la medición.
conectado apropiadamente y vuelva a realizar la medición.
Si el micrófono optimizador está conectado apropiadamente pero aparece el código de error,
el cable del micrófono optimizador puede estar dañado o conectado incorrectamente.
conectado.
• El micrófono optimizador no está conectado.
• No están conectados ya sea el altavoz envolvente derecho o izquierdo.
• Los altavoces envolventes traseros están conectados a pesar de que los altavoces
envolventes no están conectados. Conecte los altavoces envolventes a las terminales
SURROUND.
• El altavoz envolvente trasero está conectado solamente a las terminales SPEAKERS
SURROUND BACK R. Cuando usted sólo conecta un altavoz envolvente trasero,
conéctelo a las terminales SPEAKERS SURROUND BACK L.
cabo la medición apropiadamente si lo intenta nuevamente, a pesar de que no se puede
realizar la medición en todos los ambientes. Intente realizar la medición en un ambiente
callado.
• La distancia entre el altavoz y el micrófono puede ser muy cercana. Reintente la medición
después de aparta rlos uno del otr o.
• Puede ser que el volumen sea muy grande cuando utiliza el receptor como un
preamplificador.
• La distancia entre el altavoz y el micrófono puede ser muy cercana. Reintente la medición
después de aparta rlos uno del otr o.
• Puede ser que el volumen sea muy grande cuando utiliza el receptor como un
preamplificador.
causado por el ruido. Intente realizar la medición en un ambiente callado.
Iniciando
•Error Code 31, 32, 33
Cuando presiona , aparece “RETRY?”.
1
2 Presione B/b para seleccionar “YES”.
3 Presione , luego siga las instrucciones del
paso 1 de “Realizando la Calibración
Automática”.
continuación
53
ES
Page 54
Cuando aparece un código de
advertencia
Si se presenta una advertencia en el resultado
de medición, se muestra información
detallada.
Presione para regresar al paso 1 de
“Confirmando/guardando los resultados
de medición” (página 51).
Consejo
Dependiendo de la posición del altavoz de
subgraves, los resultados de medición para la
polaridad pueden variar. Sin embargo, no habrá
problemas aún si usted continúa utilizando el
receptor con ese valor.
Para ajustar los ítems de
Calibración Automática de
modo más preciso
En el menú de configuración de Auto
Calibration, presione .
• Position
Puede registrar tres rutas como Position 1, 2
y 3, dependiendo de la posición del asiento,
entorno de audición y condiciones de la
medición.
• Auto Calibration Type
Puede seleccionar esté parámetro solamente
cuando haya realizado la Calibración
Automática y guardar el resultado de
medición.
Para detalles, ver la tabla sobre página 52.
• Name Input
Puede volver a nombrar el número de
posición. Para detalles, refiérase a
“Nombrando entradas” (página 103).
54
ES
Page 55
Reproducción
Seleccionando un componente
THEATER
THEATER
SHIFT
SHIFT
123
123
VIDEO 1
VIDEO 1
456
456
DVD TV
DVD TV
789
789
MD/
MD/
TAPE
TAPE
-/--
-/--
PHONO
PHONO
CLEAR/>10
CLEAR/>10
XM
XM
2CH/
2CH/
A.DIRECT
A.DIRECT
DISC SKIP
3
DISC SKIP
MUTING
BD/DVD
BD/DVD
TOP MENU
TOP MENU
TV INPUT WIDE
TV INPUT WIDE
1
Presione uno de los botones de
entrada para seleccionar el
componente que quiera.
También puede utilizar INPUT
SELECTOR en el receptor o en el control
remoto RM-AAU039 .
La entrada seleccionada aparece en la
pantalla.
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
CATEGORY MODETUNING
CATEGORY MODETUNING
MENU
MENU
VIDEO 2
VIDEO 2
SAT
SAT
SA-CD/
SA-CD/
CD
CD
0/10
0/10
MULTI IN
MULTI IN
SIRIUS
SIRIUS

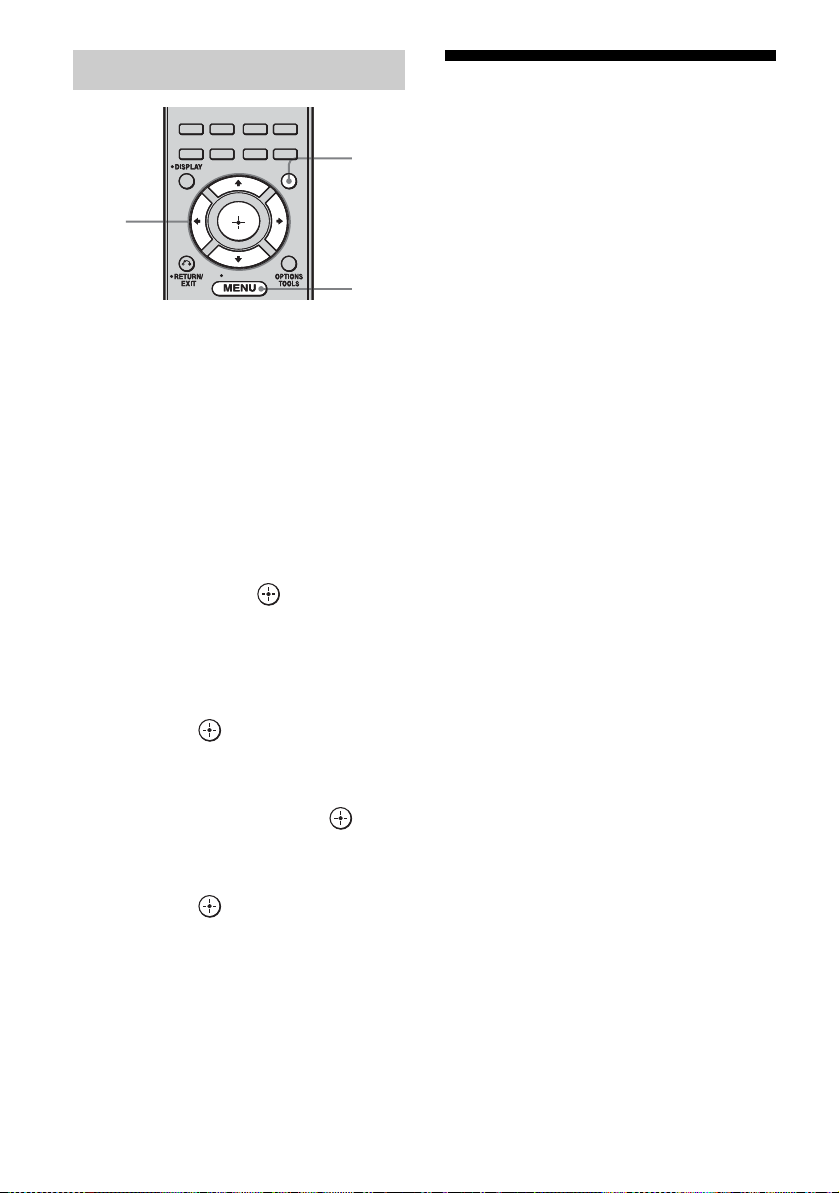

HOME
HOME
CATEGORY
CATEGORY
AMPTV
AMPTV
TUNER
TUNER
ENT/MEM
ENT/MEM
DMPORT
DMPORT
TUNING
TUNING
D.TUNING
D.TUNING
F1 F2
F1 F2
BD
BD
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
MODE
MODE
GUI
GUI
Entrada
seleccionada
Componentes que
pueden reproducirse
VIDEO 1 VCR, etc., conectado a la
toma de VIDEO 1.
VIDEO 2 Videocámara y juego de TV,
etc., conectados a la toma de
VIDEO 2 IN/PORTABLE AV
Reproducción
IN.
BD Reproductor de disco Blu-ray,
etc., conectado a la toma BD.
DVD Reproductor de DVD, etc.,
conectado a la toma de DVD.
1
SAT Sintonizador de satélite, etc.,
conectado a la toma SAT.
TV TV conectado a la toma de
TV.
MD/TAPE Platina de MD o casete, etc.,
conectado a la toma MD/
TA PE .
SA-CD/CD Reproductor Super Audio CD
o reproductor de CD, etc.,
conectado a la toma SA-CD/
CD.
TUNER Sintonizador de radio
incorporado.
PHONO Tocadiscos, etc., conectado a
la toma PHONO.
MULTI IN Componente conectado a la
toma MULTI CHANNEL
INPUT.
DMPORT Audio por tátil, etc., conectado
al adaptador DIGITAL
MEDIA PORT conectado al
receptor.
XM XM Mini-Tuner and Home
Dock conectados a la toma
XM.
SIRIUS Sintonizador doméstico
SiriusConnect conectado a la
toma SIRIUS.
2 Encienda el componente e
inicie la reproducción.
3 Presione MASTER VOL +/– para
ajustar el volumen.
También puede utilizar MASTER
VOLUME en el receptor.
continuación
55
ES
Page 56
Consejos
• Puede ajustar el volumen diferentemente
dependiendo de la velocidad con la que gire el
MASTER VOLUME en el receptor.
Para subir o bajar rápidamente el volumen: gire la
perilla rápidamente.
Para hacer un ajuste fino: gire la perilla lentamente.
• Puede ajustar el volumen diferentemente
dependiendo de la duración de tiempo que presione
y mantenga presionado el botón de MASTER VOL
+/– en el control remoto.
Para subir o bajar rápidamente el volumen:
presione y mantenga presionado el botón.
Para hacer un ajuste fino: presione el botón y
suéltelo inmediatamente.
Para activar la función de
silencio
Presione MUTING (Silencio).
La función de silencio se cancelará cuando
usted haga lo siguiente.
• Presione MUTING de nuevo.
• Suba el volumen.
• Apague el receptor.
Para evitar dañar sus altavoces
Antes de apagar el receptor, asegúrese de bajar
el nivel del volumen.
56
ES
Page 57
Escuchando un Super Audio CD/CD
SLEEP
DISPLAY
GUI MODE
2
3
5
• La operación es descrita para un
reproductor Super Audio CD
Sony.
• Refiérase a las manual de
instrucciones proporcionadas
con el reproductor Super Audio
CD o reproductor de CD.
z
Puede seleccionar el campo de
sonido para adecuar la música.
Para detalles refiérase a la
página 69.
Reproducción
5
3
1 Encienda el reproductor Super Audio CD o
reproductor de CD, luego coloque el disco
en la bandeja.
2 Encienda el receptor.
3 Presione INPUT SELECTOR para
seleccionar “SA-CD/CD”.
También puede utilizar el INPUT SELECTOR en este
receptor para seleccionar “SA-CD/CD”.
4 Reproducir el disco.
5 Ajustar a un volumen adecuador.
6 Después de que haya terminado de escuchar
un Super Audio CD o CD, expulse el disco y
apague el receptor y el reproductor Super
Audio CD o reproductor de CD.
57
ES
Page 58
Viendo un DVD/Disco Blu-ray
SLEEP
DISPLAY
2
GUI MODE
3
6
• Refiérase a las manual de
instrucciones proporcionadas con
el TV y el reproductor de DVD o
el Reproductor de Disco Blu-ray.
z
Seleccione el formato de audio del
disco a reproducirse, si es necesario.
z
Puede seleccionar el campo de
sonido para adecuar la película o la
música. Para detalles refiérase a la
página 69.
6
3
MULTI CHANNEL DECODING lámpara
1 Encienda la TV y el reproductor de DVD o el
reproductor de Disco Blu-ray.
2 Encienda el receptor.
3 Presione INPUT SELECTOR para
seleccionar “DVD” o “BD”.
También puede utilizar el INPUT SELECTOR en este
receptor para seleccionar “DVD” o “BD”.
4 Cambie la entrada de la TV de modo que se
muestre una imagen del DVD o el Disco Bluray.
Verifique lo siguiente si no puede
escuchar el sonido multicanal.
• Asegúrese de que la fuente de
sonido corresponda al formato
multicanal (la lámpara MULTI
CHANNEL DECODING en el
panel frontal se enciende durante
la reproducción).
• Asegúrese de que este receptor
esté conectado al reproductor de
DVD o reproductor de Disco
Blu-ray por medio de una
conexión digital.
• Asegúrese de que la salida de
audio digital del reproductor de
DVD o reproductor de Disco Bluray esté colocada adecuadamente.
ES
58
5 Reproducir el disco.
6 Ajustar a un volumen adecuador.
7 Después de que haya terminado de ver un
DVD o Disco Blu-ray, expulse el disco y
apague el receptor, el TV y el reproductor de
DVD o reproductor de Disco Blu-ray.
Page 59
Disfrutando de videojuegos
SLEEP
DISPLAY
GUI MODE
2
3
6
• Refiérase a las manual de
instrucciones proporcionadas
con el TV y el videojuego.
Reproducción
6
3
VIDEO 2 IN/PORTABLE AV IN
1 Encienda el TV y el videojuego.
2 Encienda el receptor.
3 Presione INPUT SELECTOR para
seleccionar “VIDEO 2*”.
También puede utilizar el INPUT SELECTOR en este
receptor para seleccionar “VIDEO 2*”.
* Cuando conecte un videojuego a la toma de VIDEO 2 IN/
PORTABLE AV IN en el panel frontal.
4 Cambie la entrada de la TV de modo que se
muestre una imagen del videojuego.
5 Coloque el disco en la bandeja y
reprodúzcalo en el videojuego.
6 Ajustar a un volumen adecuador.
7 Después de que haya terminado de jugar un
juego, expulse el disco y apague el receptor,
el TV y el videojuego.
59
ES
Page 60
Viendo un video
SLEEP
DISPLAY
GUI MODE
2
3
6
• Refiérase a las manual de
instrucciones proporcionadas
con el TV y el VCR.
6
3
1 Encienda el VCR.
2 Encienda el receptor.
3 Presione INPUT SELECTOR para
seleccionar “VIDEO 1*”.
También puede utilizar el INPUT SELECTOR en este
receptor para seleccionar “VIDEO 1*”.
* Cuando conecte el VCR a la toma de VIDEO 1.
4 Cambie la entrada de la TV de modo que se
muestre una imagen del VCR.
5 Reproduzca la cinta en el VCR.
60
6 Ajustar a un volumen adecuador.
7 Después de que haya terminado de ver un
video, expulse la cinta y apague el receptor,
el TV y el VCR.
ES
Page 61
Operaciones del Amplificador
Ajustes para audio
(menú de ajustes Audio)
Puede utilizar el menú de ajustes Audio para
hacer ajustes para que el audio se adapte a sus
preferencias. Seleccione “Audio” en el menú
de Settings. Para detalles sobre ajustes de los
parámetros, ver “7: Operando el receptor
utilizando el GUI (Graphical User Interface)”
(página 43).
Parámetros del menú de ajustes
Audio
x A/V Sync
(Sincroniza la salida de audio y
video)
Le permite retardar la salida de audio para
minimizar el espacio de tiempo entre la salida
de audio y la presentación visual. Puede
ajustar el retraso desde 0 ms a 300 ms en 10 ms
pasos.
Notas
• Este parámetro es útil cuando utiliza un monitor de
LCD o de plasma grande o un proyector.
• Este parámetro no es válido cuando
– se selecciona la entrada multicanal.
– se está utilizando “Analog Direct”.

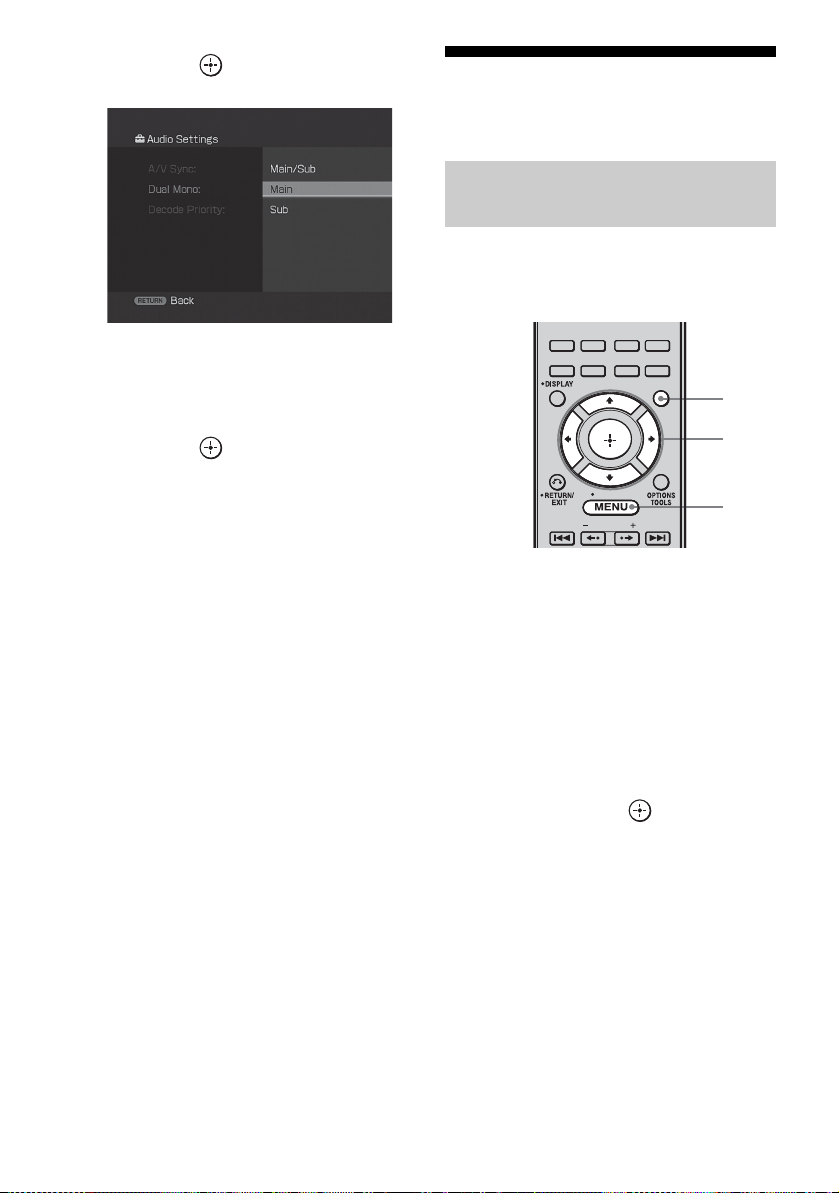

x Dual Mono
(Selección de lenguaje de
transmisión digital)
Le permite seleccionar el lenguaje que quiera
escuchar durante una transmisión digital. Esta
característica sólo funciona para fuentes para
Dolby Digital.
• Main/Sub
El sonido del lenguaje principal saldrá a
través del altavoz frontal izquierdo, y el
sonido del lenguaje secundario saldrá
simultáneamente a través del altavoz frontal
derecho.
•Main
El sonido del lenguaje principal saldrá.
•Sub
El sonido del lenguaje secundario saldrá.
x Decode Priority
(Prioridad de decodificación de
entrada de audio digital)
Le permite especificar el modo de entrada para
la entrada de señal digital para las tomas
HDMI IN.
•PCM
Cuando se seleccionan las señales de la toma
HDMI IN, sólo las señales de PCM salen del
reproductor conectado. Para prevenir la
interrupción cuando se inicia la
reproducción, escoja “PCM”. Cuando se
reciben las señales en cualquier otro
formato, ponga este ítem en “AUTO”.
•AUTO
Cambia automáticamente el modo de
entrada entre Dolby Digital, DTS o PCM.
Nota
Incluso cuando la “Decode Priority” se configure en
“PCM”, el sonido podría verse interrumpido al
comienzo de la primera pista dependiendo del CD en
reproducción.
Operaciones del Amplificador
61
ES
Page 62
Ajustes para video
Ajustes para HDMI
(menú de ajustes Video)
Puede utilizar el menú de ajustes Video para
hacer ajustes para el video. Seleccione
“Video” en el menú de Settings. Para detalles
sobre ajustes de los parámetros, ver “7:
Operando el receptor utilizando el GUI
(Graphical User Interface)” (página 43).
Parámetros del menú de ajustes
Video
x Resolution
(Convirtiendo Señales de Video)
Le permite convertir la resolución de señales
de entrada de video analógico.
•DIRECT
•AUTO
• 480/576i
• 480/576p
• 720p
• 1080i
• 1080p
Para detalles sobre la operación, ver “En la
tabla de conversión de entrada/salida
clasificada por las configuraciones del menú”
(página 38).
(menú de ajustes HDMI)
Puede utilizar el menú de HDMI para hacer los
ajustes requeridos para los componentes
conectados a la toma HDMI. Seleccione
“HDMI” en el menú de Settings. Para detalles
sobre ajustes de los parámetros, ver “7:
Operando el receptor utilizando el GUI
(Graphical User Interface)” (página 43).
Parámetros del menú de ajustes
HDMI
x Control for HDMI
Le permite apagar o encender el control de la
función HDMI. Para detalles, ver “Control por
HDMI” (página 93).
x Audio Out
(Ajustando la entrada de audio
HDMI)
Le permite ajustar la salida de señales de audio
HDMI desde el componente de reproducción
conectado a un receptor por medio de una
conexión HDMI.
• TV+AMP
El sonido sale desde los altavoces del TV y
de los altavoces conectados al receptor.
Notas
• La calidad de sonido del componente de
reproducción depende de la calidad de sonido del
TV, como el número de canales y la frecuencia
de muestreo, etc. Cuando la TV tiene altavoces
stereo, el sonido que sale del receptor es también
stereo como el de la TV, aún si reproduce una
fuente multicanal.
• Cuando usted conecta el receptor a un
componente de muestra de imagen (proyector,
etc.), el sonido puede no salir del receptor. En
este caso, seleccione “AMP”.
62
ES
Page 63
•AMP
Las señales de audio HDMI del componente
de reproducción solamente saldrán por
altavoces conectados al receptor. El sonido
multicanal puede reproducirse tal como es.
Nota
Las señales de audio no saldrán de los altavoces del
TV cuando la “Audio Out” está puesta en “AMP”.
x SW Level (Nivel de altavoz de
subgraves para HDMI)
Le permite ajustar el nivel del altavoz de
subgraves a 0 dB o +10 dB cuando las señales
PCM entran por medio de una conexión
HDMI. Puede ajustar el nivel para cada
entrada HDMI independientemente.
•AUTO
El nivel del altavoz de subgraves se ajusta
automáticamente a 0 dB o +10 dB
dependiendo de la frecuencia de muestreo.
• +10 dB
•0 dB
Ajustes para el sistema
(menú de ajustes System)
Puede utilizar el menú de configuraciones de
System para personalizar los ajustes del
receptor. Seleccione “System” en menú de
Settings. Para detalles sobre ajustes de los
parámetros, ver “7: Operando el receptor
utilizando el GUI (Graphical User Interface)”
(página 43).
Parámetros del menú de ajustes
System
x RS-232C Control
•ON
El receptor puede recibir instrucciones del
puerto RS-232C.
•OFF
El receptor no recibe instrucciones del
puerto RS-232C.
Operaciones del Amplificador
63
ES
Page 64
Disfrutando de Sonido
MODE
GUI
HOME
MODE
GUI
HOME
Envolvente

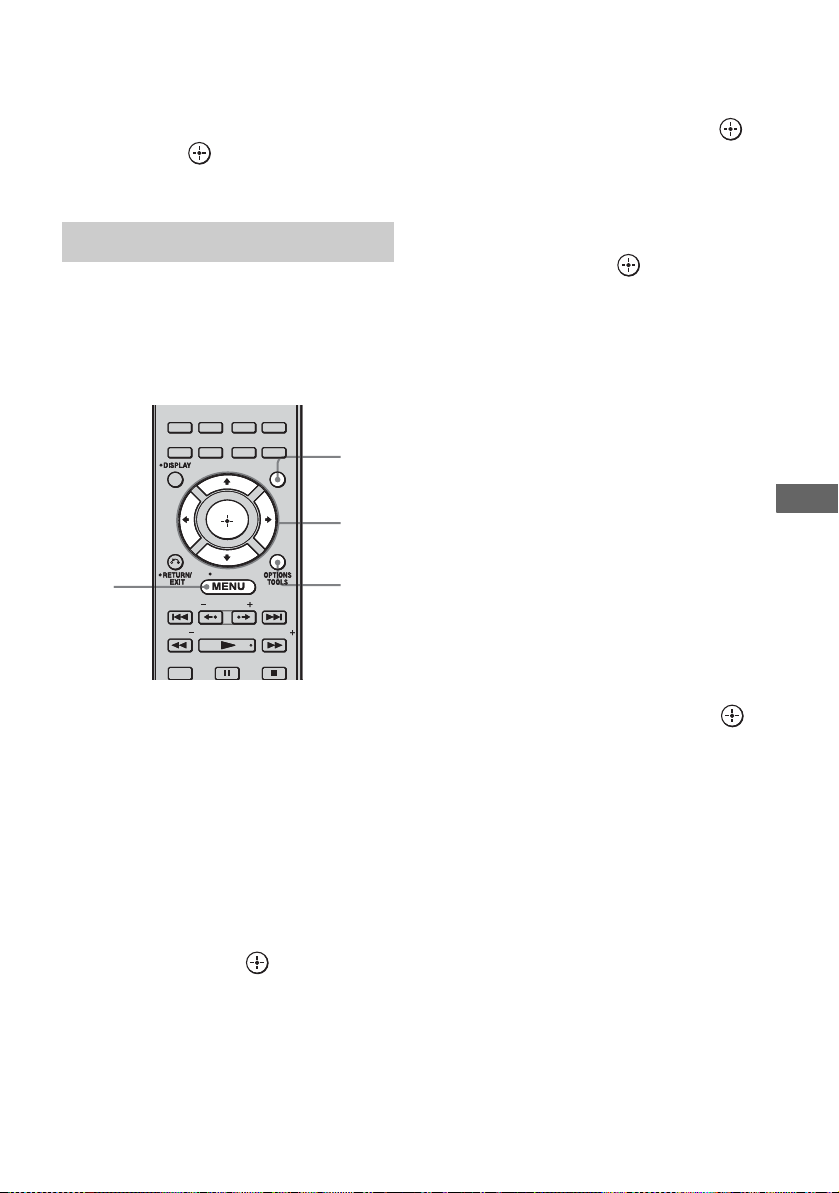

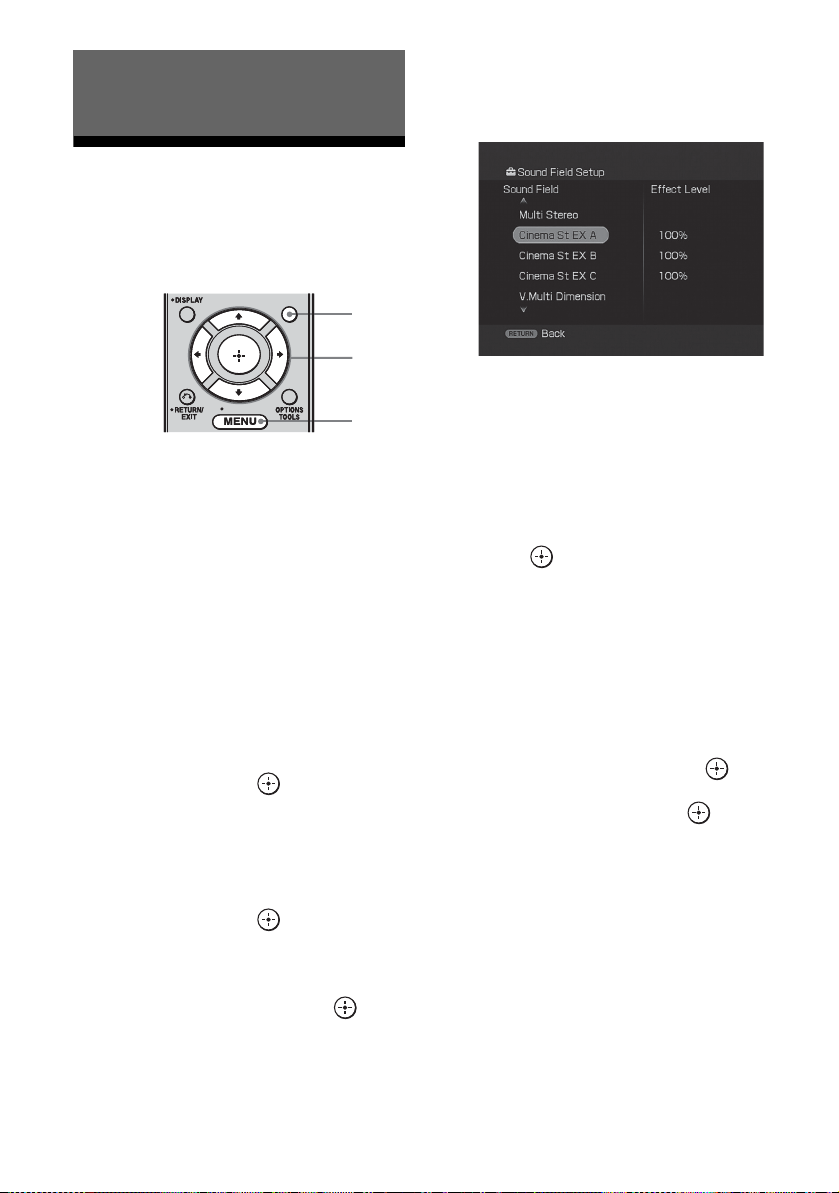

Disfrutando de un campo de sonido previamente programado
2
3-6
6 Presione repetidamente V/v
para seleccionar el sonido
envolvente que quiera.
MENU
1
Comenzar a reproducir una
fuente de sonido que quiera
escuchar en (CD, DVD, etc.).
2 Presione GUI MODE para
seleccionar “GUI ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
3 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
4 Presione repetidamente V/v
para seleccionar “Surround”,
luego presione o b.
5 Presione repetidamente V/v
para seleccionar “Sound Field
Setup”, luego presione o b.
Para seleccionar el modo
envolvente mejorado
1 Seleccionar “Enhanced Sur Mode” en el
paso 5 anterior.
2 Presione repetidamente V/v para
seleccionar el sonido envolvente mejorado
que quiera.
3 Presione .
Nota
El modo envolvente mejorado seleccionado sólo se
puede aplicar si ha seleccionado “Enhanced Sur”
como un campo de sonido en el parámetro “Sound
Field Setup”.
Para ajustar el nivel de efecto
1 Después de que haya seleccionado el sonido
envolvente en el paso 6, presione
2 Presione repetidamente V/v para ajustar el
nivel de efecto, luego presione /B/b.
Los ajustes mayores aplican un mayor
efecto envolvente. Puede ajustar el nivel de
efecto en 4 pasos (50%, 80%, 100%, 150%).
Nota
Puede no poder ajustar el nivel de efecto para
algunos campos de sonido.
o b.
64
ES
Page 65
Tipos de modo 2CH
x 2ch Stereo
El receptor emite el sonido solamente desde
los altavoces frontales izquierdo/derecho. No
hay sonido del altavoz de subgraves.
Las fuentes de estéreo de 2 canales estándar
dejan pasar completamente el procesamiento
del campo de sonido y los formatos
envolventes multicanal son mezclados en 2
canales excepto las señales LFE.
Nota
No se escucha sonido desde el altavoz de subgraves
en el modo 2ch Stereo. Para escuchar fuentes en
estéreo de 2 canales utilizando los altavoces
frontales izquierdo/derecho y un altavoz de
subgraves, seleccione “A.F.D. Auto”.
Este receptor generará una señal de frecuencia baja
para salida en el altavoz de subgraves cuando no
haya señal LFE, la cual es una salida de efecto de
sonido de paso bajo desde un altavoz de subgraves a
una señal de 2 canales.
x Analog Direct
Puede cambiar el audio de la entrada
seleccionada a una entrada analógica de 2
canales. Esta función le permite disfrutar de
fuentes analógicas de alta calidad.
Cuando utiliza esta función, solamente se
pueden ajustar el volumen y el balance del
altavoz frontal.
Disfrutando de Sonido Envolvente
65
ES
Page 66
Cuando se conectan reproductores de disco Blu-ray y otros
reproductores de la generación HD
Este receptor soporta los siguientes formatos de audio.
Formato de audio
Número máximo
de canales
Dolby Digital 5.1 canales aa
Dolby Digital EX 6.1 canales aa
Dolby Digital Plus
Dolby TrueHD
a)
a)
7.1 canales
7.1 canales × a
DTS 5.1 canales aa
DTS-ES 6.1 canales aa
DTS 96/24 5.1 canales aa
DTS-HD
High Resolution Audio
DTS-HD
Master Audio
a)b)
PCM Multicanal Lineal
a)
Las señales de audio salen en otro formato si el componente de reproducción no corresponde al formato. Para
detalles, refiérase a las manual de instrucciones del componente de reproducción.
b)
Las señales con una frecuencia de muestreo de más de 96 kHz son reproducidas a 96 kHz.
a)
a)
7.1 canales
7.1 canales
7.1 canales × a
Conexión del componente de reproducción
y el receptor
COAXIAL/OPTICAL HDMI
× a
× a
× a
66
ES
Page 67
Tipos de modo A.F.D.
El modo Auto Format Direct (A.F.D.) le
permite escuchar un sonido con fidelidad más
alta y seleccionar el modo de decodificación
para escuchar un sonido en stereo de 2 canales
como sonido multicanal.
A.F.D. modo
[aparece en la pantalla de TV]
A.F.D. Auto
[A.F.D. Auto]
Modo Envolvente Mejorado
[Enhanced Sur]
Pro Logic II*
[PL II]
Pro Logic IIx*
[PL IIx]
Neo:6 Cinema
[Neo:6 Cinema]
Neo:6 Music
[Neo:6 Music]
Neural-THX
[Neural-THX]
Multi Estéreo
[Multi Stereo]
* Depende de la configuración de ruta del altavoz, algunos parámetros de modo envolvente mejorado pueden
no estar disponibles.
®
Audio
multicanal
después de
decodificar
(Detectando
automáticamente)
Señales de
5-canales
Señales de
7-canales
Señales de
7-canales
Señales de
7-canales
Señales de
7-canales
(Multi Estéreo) Salen 2 señales de canal izquierdo/derecho desde
Notas
• Esta operación no funciona en los siguientes casos.
– La entrada de multicanal se selecciona.
– DTS-HD se están recibiendo señales con una
frecuencia de muestreo de más de 48 kHz.
– Dolby TrueHD se están recibiendo señales con
una frecuencia de muestreo de más de 48 kHz.
– El “Analog Direct” está siendo utilizado.
• El inicio de la corriente de sonido puede suprimirse
cuando se enciende o se apaga el proceso de
Neural-THX
®
.
Efecto
Preajusta el sonido como si fuera grabado/codificado
sin agregar ningún efecto envolvente.
Lleva a cabo una decodificación Dolby Pro Logic II.
Lleva a cabo una decodificación Dolby Pro Logic IIx.
Lleva a cabo una decodificación en modo DTS Neo:6
Cinema.
Lleva a cabo una decodificación en modo DTS Neo:6
Music. Esta configuración es ideal para fuentes de
estéreo normal tales como CD.
®
Siguiente generación de Neural-THX
Además del procesamiento para mejoramiento en
estéreo y sonido envolvente 5.1 discreto y puro, ahora
capaz de una reproducción en sonido envolvente 7.1
total de 360° de contenido codificado Neural-THX
Surround.
todos los altavoces. Sin embargo, el sonido puede no
salir desde ciertos altavoces dependiendo de los
ajustes de los altavoces.
Surround.
Consejos
• Puede identificar el formato de codificación de
software de DVD, etc., viendo el logotipo en el
paquete.
• Dolby Pro Logic IIx decodificar es efectivo,
cuando se ingresa una señal multicanal.
Disfrutando de Sonido Envolvente
®
continuación
67
ES
Page 68
Si conecta un altavoz de
subgraves
Este receptor generará una señal de frecuencia
baja para salida en el altavoz de subgraves
cuando no haya señal LFE , la cual es una
salida de efecto de sonido de paso bajo a un
altavoz de subgraves desde una señal de 2
canales. Sin embargo, la señal de baja
frecuencia no es generada para “Neo:6
Cinema” o “Neo:6 Music” cuando todos los
altavoces están ajustados para “LARGE”. Para
aprovechar al máximo la circuitería de
redireccionamiento de bajo de Dolby Digital,
recomendamos ajustar la frecuencia de corte
del altavoz de subgraves tan alta como sea
posible.
68
ES
Page 69
Tipos de modo de película/
música
Puede aprovechar al máximo el sonido
envolvente simplemente seleccionando uno de
los campos de sonido previamente
programados del receptor. Estos brindan el
sonido potente y emocionante de los cines y
salas de concierto dentro de su hogar.
Campo de
sonido para
Movie Cinema Studio EX A
Music Hall [Hall] Reproduce la acústica de una sala de concierto clásica.
Campo sonoro
[aparece en la pantalla
de TV]
DCS
[Cinema St EX A]
Cinema Studio EX B
DCS
[Cinema St EX B]
Cinema Studio EX C
DCS
[Cinema St EX C]
V.Multi Dimension
DCS [V.Multi Dimension]
Jazz Club [Jazz Club] Reproduce la acústica de un club de jazz.
Live Concert [Live Concert] Reproduce la acústica de una sala de 300 asientos en vivo.
Stadium [Stadium] Reproduce la sensación de un estadio grande al aire libre.
Sports [Sports] Reproduce la sensación de transmisión de deportes.
Portable Audio Enhancer
[Portable Audio]
Efecto
Reproduce las características del sonido del Sony Pictures
Entertainment “Cary Grant Theater” estudio de producción de
cine. Este es un modo estándar, muy bueno para ver casi
cualquier tipo de película.
Reproduce las características del sonido del Sony Pictures
Entertainment “Kim Novak Theater” estudio de producción de
cine. Este modo es ideal para ver películas de acción o ciencia
ficción con muchos efectos de sonido.
Reproduce las características de sonido de la etapa de
puntuación de Sony Pictures Entertainment. Este modo es
ideal para ver musicales o películas en donde se presenta
música de orquesta en la banda sonora.
Crea muchos altavoces virtuales de un sólo par de altavoces
envolventes presentes.
Reproduce una imagen de sonido mejorada y clara de su
dispositivo de audio portátil. Este modo es ideal para MP3 y
otra música comprimida.
Disfrutando de Sonido Envolvente
continuación
69
ES
Page 70
Campo de
sonido para
Headphonea)Headphone (2ch)
a)
Puede seleccionar este modo de campo de sonido si se conectan los auriculares al receptor.
b)
Aparece sólo en la ventana de la pantalla.
Notas
• Los campos de sonido para música y películas no
funcionan en los siguientes casos.
– La entrada de multicanal se selecciona.
– DTS-HD se están recibiendo señales con una
frecuencia de muestreo de más de 48 kHz.
– Dolby TrueHD se están recibiendo señales con
una frecuencia de muestreo de más de 48 kHz.
– Se están recibiendo señales con una frecuencia
de muestreo de más de 48 kHz.
– Las señales de PCM multicanal se reciben por
medio una toma de HDMI IN.
• Cuando se selecciona uno de los campos de sonido
para música, no se emite ningún sonido desde el
altavoz de subgraves si todos los altavoces están
fijados como “LARGE” en el menú de ajustes de
Speaker.
Sin embargo, el sonido no saldrá desde el altavoz
de subgraves si
– la señal de entrada digital contiene señales LFE.
– los altavoces frontales y envolventes están
fijados como “SMALL”.
– se selecciona el campo de sonido para películas.
– se selecciona “Portable Audio”.
Campo sonoro
[aparece en la pantalla
de TV]
[HP(2CH)]
Headphone Theater DCS
[HP Theater]
Headphone (Multi)
[HP MULTI]
Headphone (Direct)
[HP(Direct)]
b)
Efecto
El modo es seleccionado automáticamente si utiliza los
auriculares cuando el modo “2ch Stereo” o el modo A.F.D. son
seleccionados. Las fuentes de estéreo de 2 canales estándar
dejan pasar completamente el procesamiento del campo de
sonido y los formatos envolventes multicanal son mezclados
en 2 canales excepto las señales LFE.
Este modo es seleccionado automáticamente cuando utiliza
los auriculares cuando se selecciona sonido de campo para
película/música. Le permite experimentar de un entorno
parecido a un teatro al escuchar por medio de un par de
auriculares.
El modo es seleccionado automáticamente si utiliza los
auriculares cuando se selecciona la entrada multicanal. Emite
las señales analógicas frontales desde las tomas MULTI
CHANNEL INPUT .
Emite las señales analógicas sin procesamiento por el tono,
campo de sonido, etc.
Consejos
• Puede identificar el formato de codificación de
software de DVD, etc., viendo el logotipo en el
paquete.
• Los campos de sonido con marcas DCS utilizan
tecnología DCS. Ver “Glosario” (página 135).
• Cuando se selecciona la marca del campo de
sonido DCS , la lámpara de Digital Cinema
Sound se enciende en la pantalla.
Para apagar el efecto
envolvente para MOVIE/MUSIC
Seleccione “2ch Stereo” o “A.F.D. Auto” en el
menú de ajustes de Surround.
70
ES
Page 71
Reestableciendo los
Disfrutando del efecto
campos de sonido a los
ajustes originales
Asegúrese de utilizar los botones en el
receptor para esta operación.
1,2
2
1 Presione POWER para apagar
el receptor.
2 Mientras que mantiene
presionado MUSIC, presione
POWER.
“S.F. CLEAR” aparece en la pantalla y se
reestablecen todos los campos de sonido a
sus ajustes originales.
envolvente a niveles de
volumen bajos
(NIGHT MODE)
Esta función le permite mantener un entorno
similar a un teatro a niveles de volumen bajos.
Esta función puede usarse con otros campos de
sonido.
Cuando vea una película tarde en la noche,
podrá escuchar claramente el diálogo aún a un
nivel de volumen bajo.
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
Presione NIGHT MODE.
Se activa la función NIGHT MODE . El
NIGHT MODE se coloca en encendido y
apagado cuando usted presiona NIGHT
MODE.
Nota
Esta operación no funciona en los siguientes casos.
– La entrada de multicanal se selecciona.
– Dolby TrueHD se están recibiendo señales con
una frecuencia de muestreo de más de 96 kHz.
– Se están recibiendo señales PCM con una
frecuencia de muestreo de más de 96 kHz.
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
NIGHT
MODE
Disfrutando de Sonido Envolvente
71
ES
Page 72

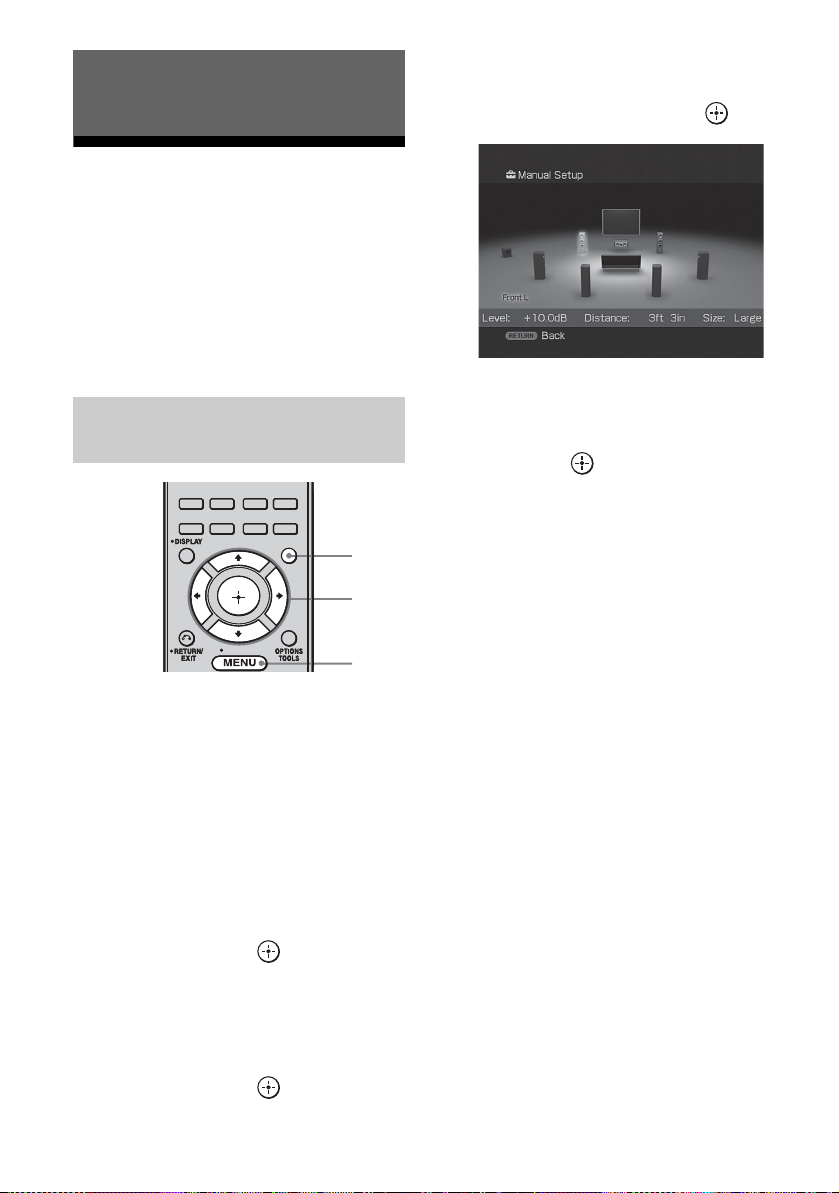

Configuración Avanzada de Altavoces
Ajustando manualmente las configuraciones del altavoz
Puede ajustar manualmente cada altavoz.
Usted también puede ajustar los niveles de los
altavoces después de completar la Calibración
Automática.
Haciendo ajustes con el menú
Manual Setup
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2-8
4 Presione repetidamente V/v
para seleccionar “Manual
Setup”, luego presione o b.
5 Presione V/v/B/b para
seleccionar el altavoz que
quiera ajustar.
6 Presione .
7 Presione repetidamente B/b
para seleccionar el parámetro
que quiera.
8 Presione repetidamente V/v
para ajustar la configuración.
HOME
HOME
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
3 Presione repetidamente V/v
para seleccionar “Speaker”,
luego presione o b.
ES
72
Page 73
Parámetros del menú Manual
Setup
x Level
(Nivel del altavoz)
Puede ajustar el nivel de cada altavoz (centro,
envolvente izquierdo/derecho, envolvente
trasero izquierdo/derecho, altavoz de
subgraves). Puede ajustar el nivel desde
–20 dB a +10 dB en 0.5 dB pasos.
Para los altavoces frontales izquierdo/derecho,
puede ajustar el balance en cualquier lado.
Puede ajustar el nivel frontal izquierdo desde
FL–10.0 dB a +10.0 dB en 0.5 dB pasos.
También puede ajustar el nivel frontal derecho
desde FR–10.0 dB a FR+10.0 dB en 0.5 dB
pasos.
x Size
(Tamaño de cada altavoz)
Puede ajustar el tamaño de cada altavoz
(frontal izquierdo/derecho, centro, envolvente
izquierdo/derecho, envolvente trasero
izquierdo/derecho).
Configuración Avanzada de Altavoces
x Distance
(Distancia desde la posición de
sentado a cada altavoz)
Puede ajustar la distancia desde la posición de
escucha a cada altavoz (frontal izquierdo/
derecho, centro, envolvente izquierdo/
derecho, envolvente trasero izquierdo/
derecho, altavoz de subgraves).
Puede ajustar la distancia desde 1.0 metros a
10.0 metros (3 pies 3 pulgadas a 32 pies
9 pulgadas) en pasos de 0.01 metros (1
pulgada).
• LARGE
Si conecta altavoces grandes que
reproducirán efectivamente frecuencias de
graves, seleccione “LARGE”.
Normalmente, seleccione “LARGE”.
•SMALL
Si el sonido se distorsiona, o siente una falta
de efectos envolventes cuando se utiliza el
sonido envolvente multicanal, seleccione
“SMALL” para activar la circuitería de
redirección de bajo y emitir las frecuencias
de graves de cada canal desde el altavoz de
subgraves a otros altavoces “LARGE”.
continuación
73
ES
Page 74
Nota
Cuando se selecciona uno de los campos de sonido
para música, no se emite ningún sonido desde el
altavoz de subgraves si todos los altavoces están
fijado en “LARGE”. Sin embargo, el sonido saldrá
desde el altavoz de subgraves si la señal de entrada
digital contiene señales LFE , o si los altavoces
frontales o envolventes están fijados como
“SMALL”, el campo de sonido para películas es
seleccionado, o se selecciona “Portable Audio”.
Consejos
• Las configuraciones “LARGE” y “SMALL” para
cada altavoz determinan si el procesador de sonido
interno cortará la señal de graves de este canal.
Cuando se corta el bajo de un canal, la circuitería
de redirección de bajo envía las frecuencias de
graves correspondientes al altavoz de subgraves o
otros altavoces “LARGE”.
Sin embargo, en vista de que el sonido de graves
tiene cierta cantidad de direccionalidad, es mejor
no cortarlo, si es posible. Por lo tanto, aún cuando
se utilizan altavoces pequeños, los puede fijar en
“LARGE” si quiere que las frecuencias de graves
salgan de este altavoz. Por otro lado, si está
utilizando un altavoz grande, pero prefiere no tener
salida de frecuencias de graves de este altavoz,
fíjelo en “SMALL”.
Si el nivel de sonido total es más bajo del que usted
prefiere, fije todos los altavoces en “LARGE”. Si
no hay suficientes graves, puede utilizar el
ecualizador para amplificar los niveles de graves.
• Los altavoces envolventes traseros se fijarán en la
misma configuración que la de los altavoces
envolventes.
• Cuando los altavoces frontales se fijan en
“SMALL”, los altavoces de centro, envolventes y
envolventes traseros son tambíen automáticamente
fijados en “SMALL”.
• Si usted no utiliza el altavoz de subgraves, los
altavoces frontales se fijan automáticamente en
"LARGE".

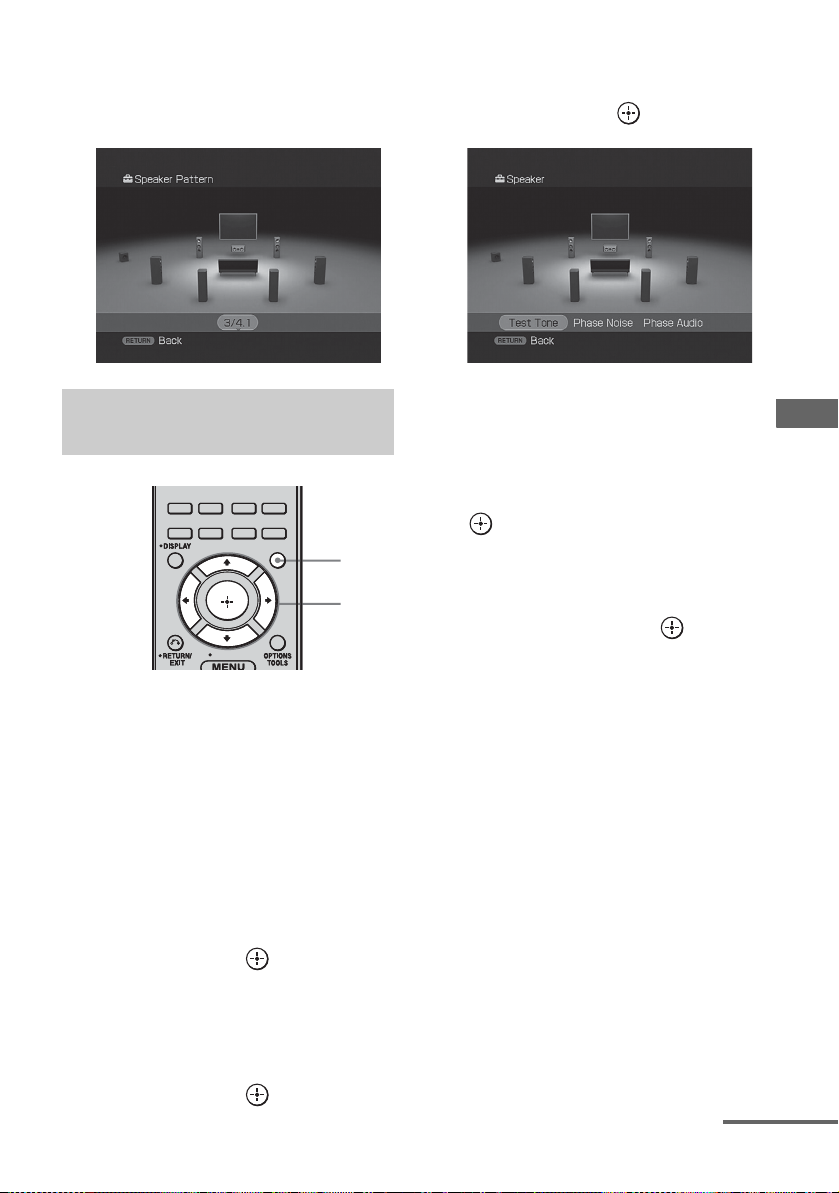

Haciendo ajustes con el menú
Speaker Pattern
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2-5
HOME
HOME
CATEGORY
CATEGORY
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
3 Presione repetidamente V/v
para seleccionar “Speaker”,
luego presione o b.
4 Presione repetidamente V/v
para seleccionar “Speaker
Pattern”, luego presione
o b.
Seleccione “Speaker Pattern” de acuerdo
al sistema de altavoces que esté
utilizando. No necesita seleccionar el
sistema de altavoces después de la
Calibración Automática.
74
ES
Page 75
5 Presione repetidamente V/v
para seleccionar la ruta de
altavoces que quiera.
Haciendo ajustes con el menú
Test Tone
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
MODE
MODE
GUI
GUI
1
2-6
HOME
HOME
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú de GUI no aparece en
la pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
4 Presione repetidamente V/v
para seleccionar “Test Tone”,
luego presione o b.
Usted puede seleccionar el tipo de tono de
prueba.
Configuración Avanzada de Altavoces
5 Presione repetidamente V/v
para seleccionar el altavoz que
quiera ajustar, luego presione
.
El tono de prueba sale de cada altavoz en
secuencia.
6 Ajuste el parámetro utilizando
V/v, luego presione .
Consejos
• Para ajustar el nivel de todos los altavoces al
mismo tiempo, presione MASTER VOL +/–.
También puede utilizar el MASTER
VOLUME en el receptor.
• El valor ajustado se muestra en la pantalla
durante el ajuste.
Cuando un tono de prueba no
sale desde los altavoces
• Los cables de los altavoces pueden no estar
conectados fijamente. Verifique para ver si
están conectados fijamente y no se pueden
desconectar halándolos ligeramente.
• Los cables de los altavoces pueden tener el
problema de un corto circuito.
3 Presione repetidamente V/v
para seleccionar “Speaker”,
luego presione o b.
continuación
75
ES
Page 76
Cuando un tono de prueba sale
de un altavoz diferente que el
altavoz mostrado en la pantalla
La ruta del altavoz al altavoz conectado no está
correctamente ajustada. Asegúrese de que la
conexión de altavoces y la ruta de altavoces
coincidan.
Parámetros del menú Test Tone
x Test Tone
•OFF
•AUTO
El tono de prueba sale desde cada altavoz en
secuencia.
• FL, CNT, FR, SR, SBR, SBL, SB, SL, SW
Usted puede seleccionar cuales altavoces
emitirán el tono de prueba.
x Phase Noise
•OFF
• FL/FR, FL/CNT, CNT/FR, FR/SL, FR/SR,
SR/SL, SR/SBR, SBR/SBL, SR/SB,
SBL/SL, SB/SL, SL/FL, FL/SR
Le permite emitir el tono de prueba
secuencialmente desde altavoces
adyacentes.
Puede que no se muestren algunos ítems,
dependiendo de la configuración de la ruta
de altavoz.
x Phase Audio
•OFF
• FL/FR, FL/CNT, CNT/FR, FR/SL, FR/SR,
SR/SL, SR/SBR, SBR/SBL, SR/SB,
SBL/SL, SB/SL, SL/FL, FL/SR
Le permite emitir secuencialmente un
sonido de fuente de 2 canales frontales (en
lugar del tono de prueba) desde altavoces
adyacentes.
Puede que no se muestren algunos ítems,
dependiendo de la configuración de la ruta
de altavoz.
Otros parámetros del menú de
ajustes de Speaker
x BI-AMP Speaker
•OFF
Seleccione “OFF”, si usted no ha conectado
altavoces envolventes traseros.
•ON
Si conecta altavoces frontales en una
configuración biamplificador, seleccione
“ON”.
Nota
Ponga “BI-AMP Speaker” en “OFF”, luego conecte
los altavoces envolventes traseros a este receptor
cuando quiera cambiar la conexión desde una
conexión biamplificador a una conexión de
altavoces traseros. Reajuste los altavoces luego de
conectar los altavoces envolventes traseros.
Refiérase a “Calibración Automática” (página 49) o
“Configuración Manual” (página 73).
x Crossover Freq
(Frecuencia de cruce del altavoz)
Le permite fijar la frecuencia de cruce de bajo
de los altavoces que se ha fijado en “SMALL”
en el menú de Speaker. Se establece el cruce
de frecuencia de altavoces medido para cada
altavoz luego de la Calibración Automática.
Se establece el valor ajustado para cada
altavoz cuando ajusta la frecuencia de cruce de
altavoz utilizando “Crossover Freq” después
de la Calibración Automática.
76
ES
Page 77
x D.Range Comp
(Compresor de gama dinámica)
Le permite comprimir la gama dinámica de la
banda sonora. Esto puede ser útil cuando
quiera ver películas a volúmenes bajos tarde en
la noche. La compresión de gama dinámica es
posible solamente con fuentes Dolby Digital.
•MAX
La gama dinámica se comprime
dramáticamente.
•STD
La gama dinámica se comprime como lo
intenta el ingeniero de grabación.
•AUTO
La gama dinámica se aplica
automáticamente con una fuente Dolby
TrueHD o se fija en “OFF” otra fuente.
•OFF
La gama dinámica no se comprime.
Consejos
• El compresor de gama dinámica le permite
comprimir la gama dinámica de la banda sonora
basado en la información de gama dinámica
incluida en la señal Dolby Digital.
• “STD” es la configuración regular, pero sólo
permite una compresión ligera. Por lo tanto,
recomendamos utilizar la configuración “MAX”.
Esto comprime ampliamente la gama dinámica y le
permite ver películas tarde en la noche a volúmenes
bajos. A diferencia de los limitadores analógicos,
los niveles están predeterminados y proporcionan
una compresión muy natural.

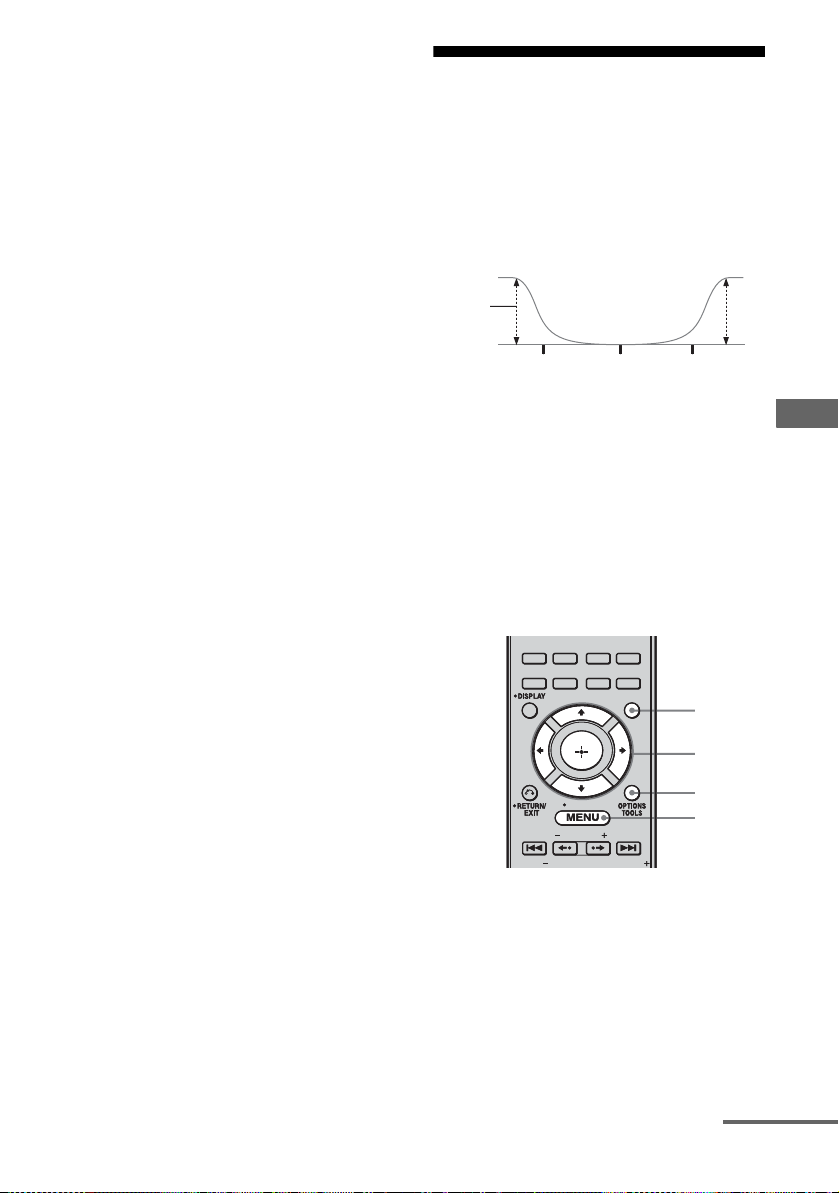

Ajustando el ecualizador
Puede utilizar los siguientes parámetros para
ajustar la calidad de la tonalidad (nivel de
graves/agudos) de todos los altavoces, y
aplicarlos. Estos ajustes se aplican a todos los
campos de sonido y para cada altavoz.
Graves Agudos
Nivel
(dB)
Frecuencia
(Hz)
Notas
• Esta operación no funciona en los siguientes casos.
– La entrada de multicanal se selecciona.
– Dolby TrueHD se están recibiendo señales con
una frecuencia de muestreo de más de 96 kHz.
– Se están recibiendo señales PCM con una
frecuencia de muestreo de más de 96 kHz.
• Si el ecualizador se ajusta mientras que el receptor
está recibiendo señales con una frecuencia de
muestreo de más de 96 kHz, las señales siempre
serán reproducidas a 96 kHz.
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
Configuración Avanzada de Altavoces
x Distance Unit (Unidad de
distancia)
Le permite seleccionar la unidad de medida
para establecer distancias.
• METER
La distancia se muestra en metros.
•FEET
La distancia se muestra en pies.
2-5
HOME
HOME
CATEGORY
CATEGORY
CATEGORY MODETUNING TUNING
CATEGORY MODETUNING TUNING
OPTIONS
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
continuación
77
ES
Page 78
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
3 Presione repetidamente V/v
para seleccionar “EQ”, luego
presione o b.
Operaciones del Sintonizador
Escuchando una radio FM/AM
Puede escuchar transmisiones de FM y AM a
través del sintonizador incorporado. Antes de
la operación, asegúrese de que haya conectado
las antenas FM y AM (antenas aéreas) al
receptor (página 39).
Consejo
La escala de sintonía para sintonización directa se
muestra a continuación.
• Banda FM 100 kHz
• Banda AM 10 kHz*
* La escala de sintonía AM se puede cambiar
(página 147).
4 Escoja el altavoz que quiera
ajustar utilizando B/b, luego
presione .
5 Presione repetidamente B/b
para seleccionar “Bass” o
“Treble”, luego presione V/v
para fijar el parámetro.
Consejo
Puede ajustar el nivel de graves y agudos de los
altavoz frontal con TONE MODE y TONE
+/– en el receptor.
Sintonización automática
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2-4
HOME
HOME
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú de GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “FM” o “AM”,
luego presione o b.
La lista del menú FM o AM aparece en la
pantalla de TV.
78
ES
Page 79
3 Presione V/v para seleccionar
“Auto Tuning”, luego presione
o b.
4 Presione V/v.
Presione V para buscar desde bajo a alto,
presione v para buscar desde alto a bajo.
El receptor detiene la búsqueda siempre
que se reciba una estación.
En caso de una recepción pobre
en estéreo FM
Presione OPTIONS.
1
2 Presione V/v para seleccionar “FM
Mode”, luego presione o b.
3 Presione V/v para seleccionar
“MONO”, luego presione .

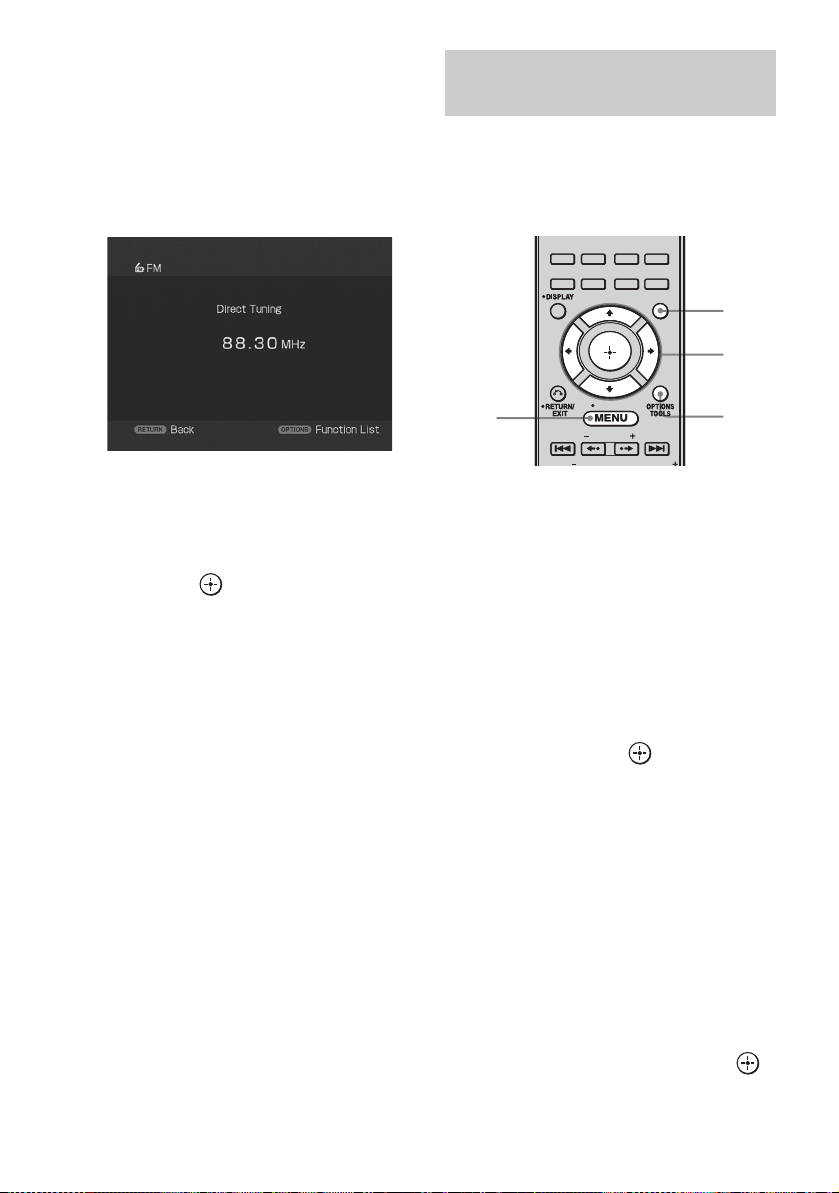

Sintonización directa
Puede ingresar la frecuencia de una estación
directamente utilizando los botones
numéricos.
SHIFT
4
SHIFT
123
123
VIDEO 1
VIDEO 1
456
456
DVD TV
DVD TV
789
789
MD/
MD/
TAPE
TAPE
-/--
-/--
PHONO
PHONO
CLEAR/>10
CLEAR/>10
XM
XM
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
VIDEO 2
VIDEO 2
SAT
SAT
SA-CD/
SA-CD/
CD
CD
0/10
0/10
MULTI IN
MULTI IN
SIRIUS
SIRIUS
AMPTV
AMPTV
BD
BD
TUNER
TUNER
ENT/MEM
ENT/MEM
DMPORT
DMPORT
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
4
1
2,3,
HOME
HOME
5
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
Operaciones del Sintonizador
2 Presione repetidamente V/v
para seleccionar “FM” o “AM”,
luego presione o b.
3 Presione V/v para seleccionar
“Direct Tuning”, luego presione
o b.
continuación
79
ES
Page 80
4 Presione SHIFT, luego presione
los botones numéricos para
ingresar la frecuencia.
Ejemplo 1: FM 102,50 MHz
Seleccione 1 b 0 b 2 b 5
Ejemplo 2: AM 1.350 kHz
Seleccione 1 b 3 b 5 b 0
Consejo
Si ha sintonizado una estación en AM,
ajuste la dirección de la antena de cuadro
AM para una recepción óptima.
5 Presione .
Si no puede sintonizar una
estación
Aparece “– – – .– – MHz” y luego la pantalla
vuelve a la frecuencia actual.
Asegúrese de haber ingresado la frecuencia
correcta. Si no, repita el paso 4. Si aún no
puede sintonizar una estación, la frecuencia no
se utiliza en su área.
Presintonizando estaciones de
radio
Puede presintonizar hasta 30 estaciones AM y
30 estaciones FM. Entonces puede sintonizar
fácilmente las estaciones que escucha a
menudo.
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2,
5-7
HOME
MENU
HOME
CATEGORY
CATEGORY
4
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “FM” o “AM”,
luego presione o b.
3 Sintonice la estación que
quiera presintonizar utilizando
Sintonización Automática
(página 78) o Sintonización
Directa (página 79).
En caso de una recepción pobre de estéreo
FM, cambie el modo de recepción FM
(página 79).
80
4 Presione OPTIONS.
5 Presione V/v para seleccionar
“Memory”, luego presione
o b.
ES
Page 81
6 Presione V/v para seleccionar
un número de presintonización.
7 Presione .
La estación es almacenada como el
número de presintonización
seleccionado.
8 Repita los pasos 3 al 7 para
presintonizar otras estaciones.
Para sintonizar estaciones
presintonizadas
Repita los pasos del 1 y 2 de
1
“Presintonizando estaciones de radio”.
2 Presione V/v para seleccionar la
estación presintonizada que quiera.
Puede seleccionar una estación
presintonizada como se indica a
continuación:
• Banda AM de AM 1 a AM 30
• Banda FM de FM 1 a FM 30
Para nombrar estaciones
presintonizadas
Seleccione una estación
1
presintonizada que quiera nombrar.
2 Presione OPTIONS, luego seleccione
“Name Input”.
Para detalles sobre operaciones de
nombrar, refiérase a “Nombrando
entradas” (página 103).
Esuchando una radio satelital
Acerca de XM Radio
XM es la compañía de radio satelital número
uno en Norteamérica, ofreciendo una
extraordinaria variedad de música sin
comerciales, además de ser la mejor en deportes
principales, noticias, radio hablada, comedia,
programación de entretenimiento y niños,
transmisión en calidad de audio digital superior
de costa a costa. Para mayor información, o
para suscribirse, los clientes en USA pueden
visitar xmradio.com o llamar a Servicios a
Radioyentes de XM al 1-800-XMRADIO
(1-800-967-2346); los clientes de Canadá
pueden visitar xmradio.ca o llamar a Servicios
a Radioyentes de XM al 1-877-GETXMSR
(1-877-438-9677).
XM Ready® Legal
La suscripción al servicio mensual de XM se
vende por separado. XM Mini-Tuner and
Home Dock requerido (cada uno vendido por
separado) para recibir el servicio XM. Es
prohibido copiar, descompilar, desmontar,
realizar ingeniería inversa, piratear, manipular
o de otro modo poner a la disponibilidad
cualquier tecnología o software incorporado
en receptores compatibles con el Sistema de
Radio Satelital XM. Pueden aplicar costos de
instalación y otros aranceles e impuestos,
incluyendo un arancel por una única
activación. Todos los aranceles y
programación están sujetos a cambios. Los
canales con lenguaje explícito frecuente se
indican con una XL. Hay un bloqueo de
canales disponibles para receptores de radio
XM llamando al 1-800-XMRADIO
(residentes en USA) y 1-877-GETXMSR
(residentes en Canadá). Solamente disponible
en los 48 estados colindantes de Estados
Unidos y Canadá. ©2008 XM Satellite Radio
Inc. Todos los derechos reservados.
Operaciones del Sintonizador
continuación
81
ES
Page 82
Suscripción a XM Ready®
Una vez que haya instalado el XM Mini-Tuner
Home Dock, insertado el XM Mini-Tuner,
conectado el XM Mini-Tuner Home Dock a su
sistema de audio XM Ready
antena, está listo para suscribirse y comenzar a
recibir la programación de XM. Hay tres sitios
para encontrar su ID de ocho caracteres de
Radio XM: En el XM Mini-Tuner, en el
paquete de XM Mini-Tuner y en el Canal 0 de
XM. Registre la Radio ID a continuación para
referencia.
®
, e instalado la
ssssssss
Nota
La ID de XM Radio no utiliza las letras “I”, “O”, “S”
o “F”.
Active su servicio de Radio Satelital XM en
los USA en línea en http://
activate.xmradio.com o llame al 1-800XMRADIO (1-800-967-2346). Active su
servicio de Radio Satelital XM en los Canadá
en línea en https://activate.xmradio.ca o llame
al 1-877-GET-XMSR (1-877-438-9677).
Necesitará una tarjeta de crédito conocida.
XM enviará una señal desde los satélites para
activar el alineamiento total de canal.
Normalmente la activación toma de 10 a 15
minutos, pero durante los períodos de
ocupación picos puede que necesite mantener
su sistema de audio XM Ready encendido
hasta una hora. Cuando pueda acceder al
alineamiento total en su sistema de audio XM
Ready habrá terminado.
Radio Satelital SIRIUS: La Mejor
Radio de las Radios
SIRIUS le brinda todo su entretenimiento
favorito incluyendo música 100% libre de
comerciales, además una cobertura superior en
deportes, charla sin censura y comedia,
entretenimiento de primera clase, noticias,
temporal y más para su vehículo, hogar y
oficina. Sirius está disponible en los USA para
suscriptores con direcciones en la parte
continental de USA y disponible en Canadá
para sucriptores con direcciones Canadienses.
Se requiere una suscripción además de un
Sintonizador Doméstico SiriusConnect con
antena y se vende por separado. SIRIUS la
programación está sujeta a cambio. Visite
sirius.com o siriuscanada.ca para la alineación
actualizada de canales más completa e
información de producto. “SIRIUS” y el
logotipo de perro SIRIUS y marcas
relacionadas son marcas comerciales de
SIRIUS Satellite Radio Inc. Todos los derechos
reservados.
Para Suscribirse a Radio
Satelital SIRIUS
Compre y conecte un Sintonizador Doméstico
SiriusConnect a su sistema de audio casero
Sirius Ready.
Entonces estará listo para activar y suscribirse
a Sirius ya sea llamando al 1.888.539.SIRIUS
(7474) o registrándose en sirius.com (USA),
siriuscanada.ca (Canadá). Es así de fácil.
82
ES
Page 83
Conectando la Radio XM o Radio
Satelital SIRIUS
Dirigiendo la antena de XM
Radio o SIRIUS
XM tomaSIRIUS toma
Para conectarse a la toma XM
Antes de operar el sistema, conecte el XM
Mini-Tuner and Home Dock a la toma XM.
Nota
Para asegurar una recepción óptima de la señal de
satélite de XM, mueva su antena a varias
ubicaciones de la ventana alrededor de su casa para
ver donde se recibe la mejor recepción. La mayoría
de clientes XM colocan la antena en una ventana con
dirección al sur con una vista clara del cielo.
2CH/
A.F.D.
A.DIRECT
INPUT
MODERESOLUTION
MUSICMOVIE
NIGHT
MODESLEEP
GUI
MODE
1
2-3
HOME
CATEGORY
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “XM” o “SR”,
luego presione o b.
3 Presione OPTIONS, luego
presione repetidamente V/v
para seleccionar “Antenna
Aiming”, luego presione .
Operaciones del Sintonizador
Para conectarse a la toma
SIRIUS
Conecte el sintonizador Doméstico
SiriusConnect. Cuando utilice el sintonizador
Doméstico SiriusConnect con este receptor,
asegúrese de conectar el adaptador de poder
CA proporcionado con el sintonizador a un
enchufe de pared.
Mantenga el sintonizador Doméstico
SiriusConnect, antena y adaptador de poder
CA alejado de los cables de los altavoces y el
cable de poder para evitar recoger ruido.
continuación
83
ES
Page 84

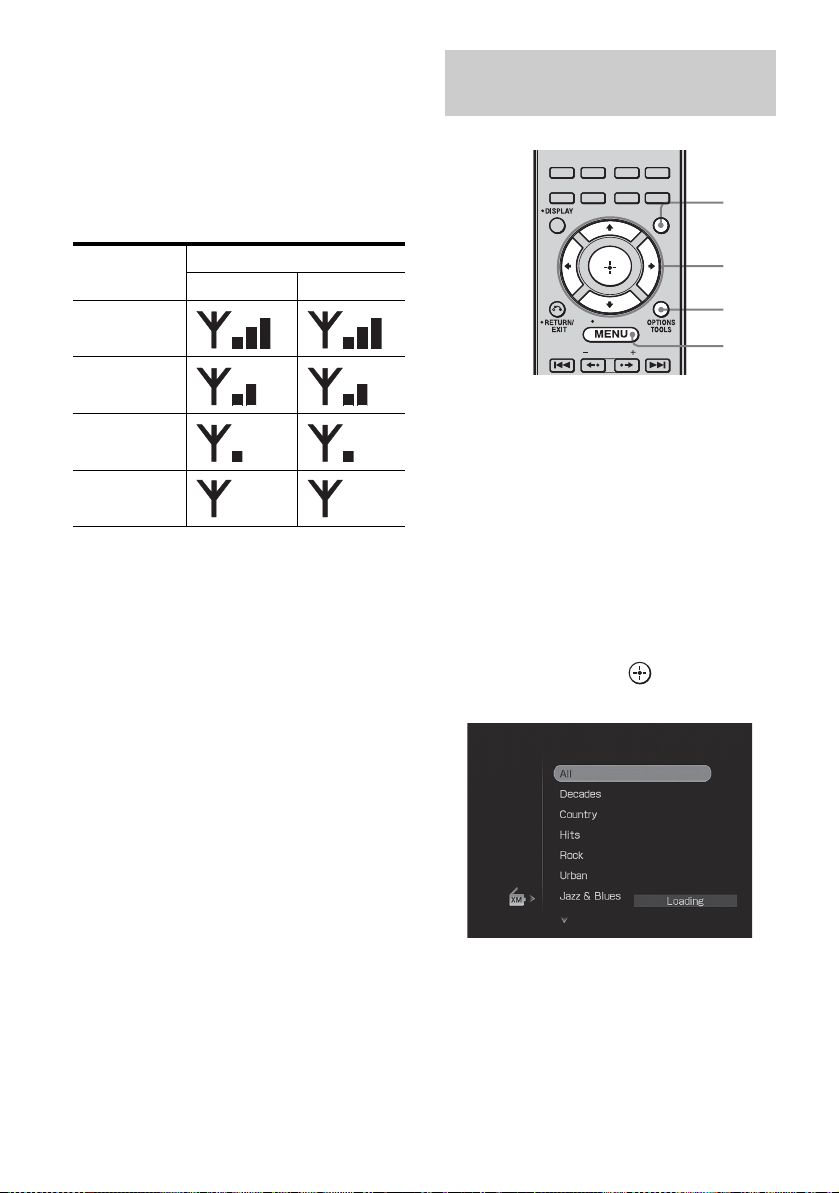

4 Mientras que verifica los
parámetros, dirija su antena a
donde se reciba la mejor
recepción.
Para detalles sobre el parámetro, vea la
“Fuerza de la señal” a continuación.
Fuerza de Señal
Fuerza de
señal
Buena
Marginal
Tipo de señal
Satelital Terrestre
Verificando la XM Radio ID o
número de SIRIUS ID
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
HOME
HOME
CATEGORY
CATEGORY
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2-3
3
MENU
Débil
Ninguna
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “XM” o “SR”,
luego presione o b.
XM
84
ES
Page 85

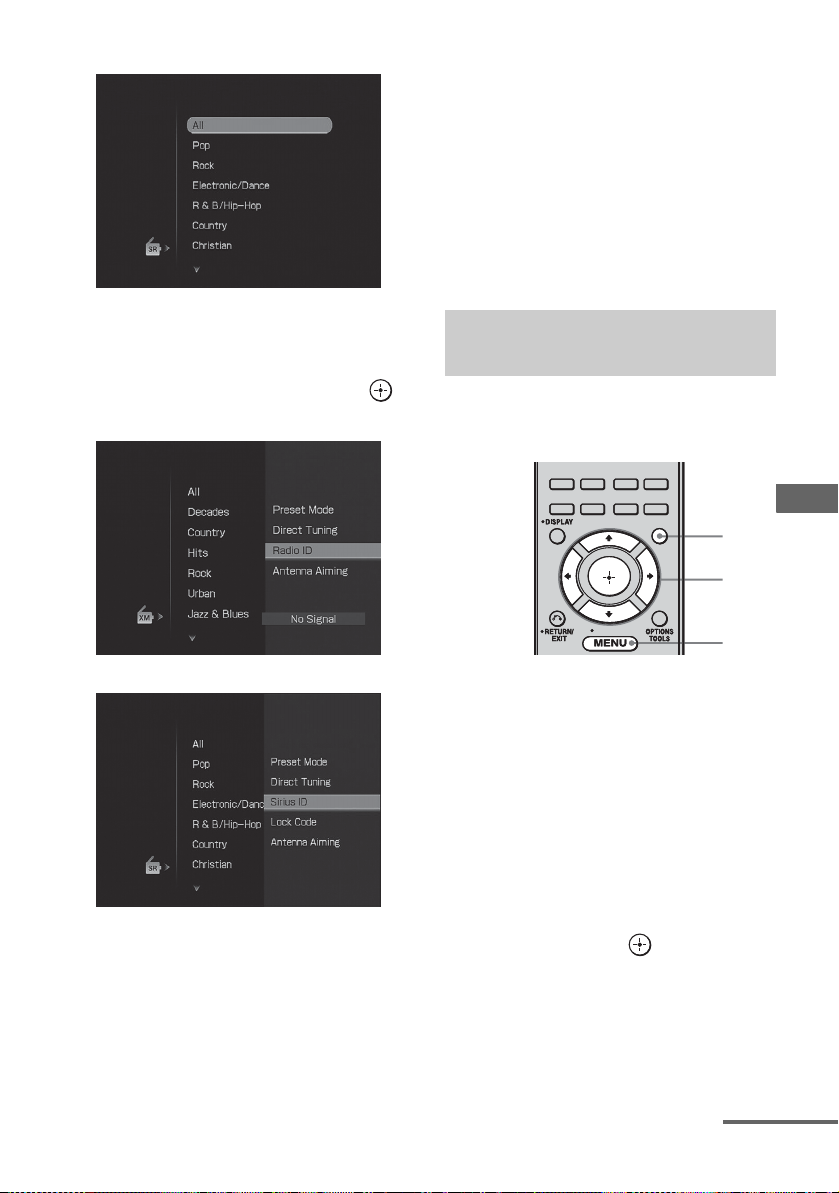

SIRIUS
4 Verifique la XM Radio ID o la
SIRIUS ID en la pantalla de TV y
escriba en el espacio
proporcionado aquí.
XM Radio ID:_____________________
Sirius ID:_________________________
También puede verificar la XM Radio ID
y la SIRIUS ID utilizando la pantalla en el
receptor.
3 Presione OPTIONS, luego
presione repetidamente V/v
para seleccionar “Radio ID” o
“Sirius ID”, luego presione .
XM
SIRIUS
Seleccionando un canal por
Category Mode
Puede seleccionar un canal de una categoría a
todas las categorías.
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
MODE
MODE
GUI
GUI
1
2-4
HOME
HOME
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “XM” o “SR”,
luego presione o b.
Operaciones del Sintonizador
continuación
85
ES
Page 86

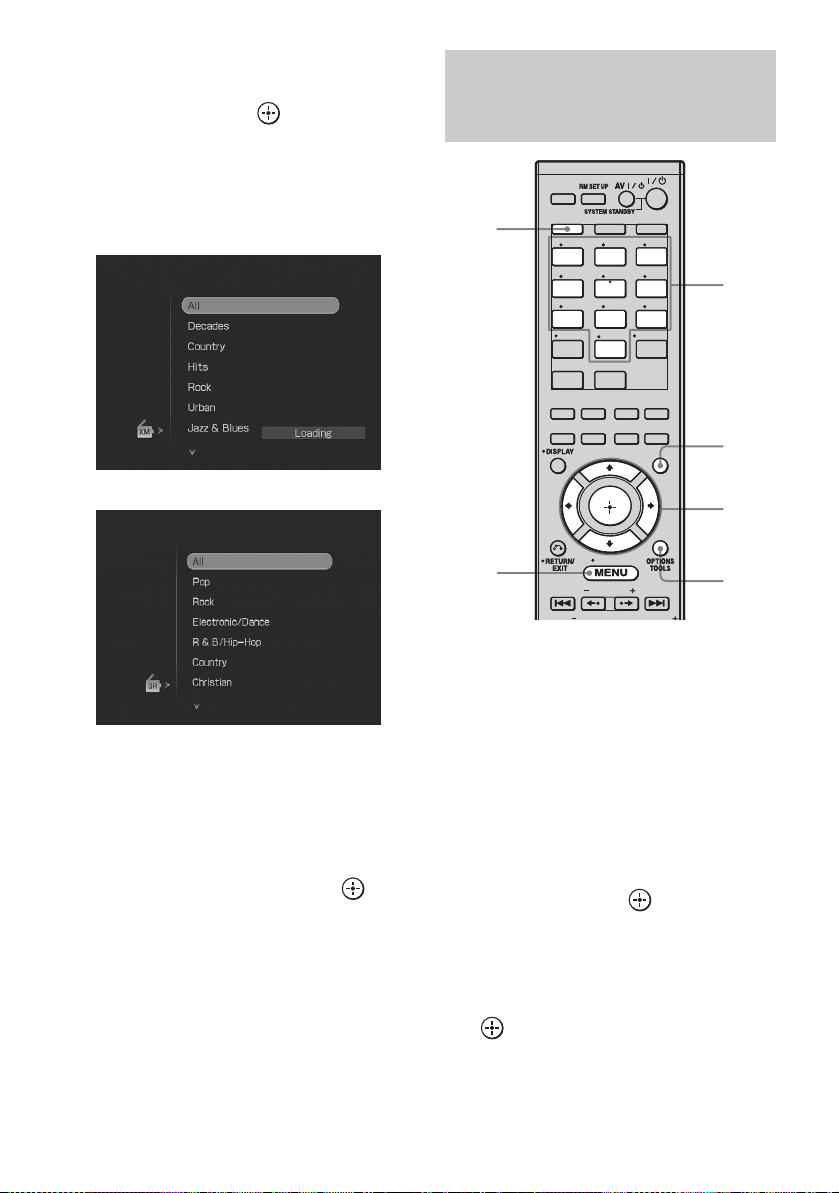

3 Presione repetidamente V/v
para seleccionar la categoría,
luego presione o b.
• ALL: Usted puede seleccionar un canal
de todas las categorías.
• (nombre de la categoría): Puede
seleccionar un canal de una categoría.
XM
SIRIUS
Seleccionando un canal
ingresando el número del canal
directamente
THEATER
THEATER
SHIFT
5
SHIFT
123
123
VIDEO 1
VIDEO 1
456
456
DVD TV
DVD TV
789
789
MD/
MD/
TAPE
TAPE
-/--
-/--
PHONO
PHONO
CLEAR/>10
CLEAR/>10
XM
XM
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
VIDEO 2
VIDEO 2
SAT
SAT
SA-CD/
SA-CD/
CD
CD
0/10
0/10
MULTI IN
MULTI IN
SIRIUS
SIRIUS
AMPTV
AMPTV
BD
BD
TUNER
TUNER
ENT/MEM
ENT/MEM
DMPORT
DMPORT
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
5
1
2,
4,6
3
MENU
HOME
HOME
CATEGORY
CATEGORY
Nota
Cuando se muestra la pantalla de “Preset
Mode”, presionado OPTIONS, luego presione
repetidamente V/v para seleccionar “Category
Mode”.
4 Presione V/v para seleccionar
el canal, luego presione .
El canal seleccionado está siendo
recibido. La información del canal se
muestra en la pantalla de TV.
Nota
Cuando seleccione un canal en el “Category Mode”,
el canal que seleccione puede no ser aquel en la
categoría que usted quería. Esto se debe a que un
canal puede pertenecer a más de una categoría.
ES
86
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “XM” o “SR”,
luego presione o b.
3 Presione OPTIONS.
4 Presione V/v para seleccionar
“Direct Tuning”, luego presione
.
Page 87
5 Presione SHIFT, luego presione
los botones numéricos para
ingresar el número del canal.
6 Presione .
El canal seleccionado está en sintonía.
Presintonizando los canales
Puede seleccionar los canales que quiera
directamente presintonizándolos utilizando los
números presintonizados.
Puede presintonizar hasta 30 XM canales de
radio y 30 canales de Radio Satelital SIRIUS.
2CH/
2CH/
2CH/
2CH/
A.DIRECT
A.DIRECT
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
A.F.D.
A.F.D.
INPUT
INPUT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
NIGHT
NIGHT
MODESLEEP
MODESLEEP
MODESLEEP
MODESLEEP
MODE
MODE
MODE
MODE
GUI
GUI
GUI
GUI
1
2,
5,6
HOME
HOME
HOME
DISC SKIP
DISC SKIP
DISC SKIP
DISC SKIP
CATEGORY MODETUNING
CATEGORY MODETUNING
CATEGORY MODETUNING
CATEGORY MODETUNING
HOME
CATEGORY
CATEGORY
CATEGORY
CATEGORY
TUNING
TUNING
TUNING
TUNING
D.TUNING
D.TUNING
D.TUNING
D.TUNING
4
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “XM” o “SR”,
luego presione o b.
4 Presione OPTIONS.
5 Presione V/v para seleccionar
“Memory”, luego presione o
b.
6 Presione repetidamente V/v
para el canal de
presintonización que quiera,
luego presione .
Los canales presintonizados del 1 al 30
están disponibles, y se presintoniza un
canal predeterminado para todos los
canales persintonizados cuando usted
compra el receptor.
El canal seleccionado se registra como el
canal presintonizado que seleccionó en el
paso 3.
7 Repita los pasos del 3 al 6 para
presintonizar otro canal.
Para selecciona los canales
presintonizados
Repita los pasos del 1 y 2 de
1
“Presintonizando los canales”.
2 Presione V/v para seleccionar el
número presintonizado de la lista de
presintonización, luego presione .
Puede seleccionar los canales de
presintonización guardados del 1 al 30.
Notas
• La información de canal que ha presintonizado
puede cambiarse si XM Satellite Radio Inc. o
SIRIUS Satellite Radio Inc. cambian su
programación de canales.
• Cuando se muestra la pantalla de “Category
Mode”, presione OPTIONS, luego presione V/v
para seleccionar “Preset Mode”.
Operaciones del Sintonizador
3 Seleccione un canal que quiera
presintonizar utilizando la
Sintonización de Categoría
(página 85) o Sintonización
Directa (página 86).
87
ES
Page 88

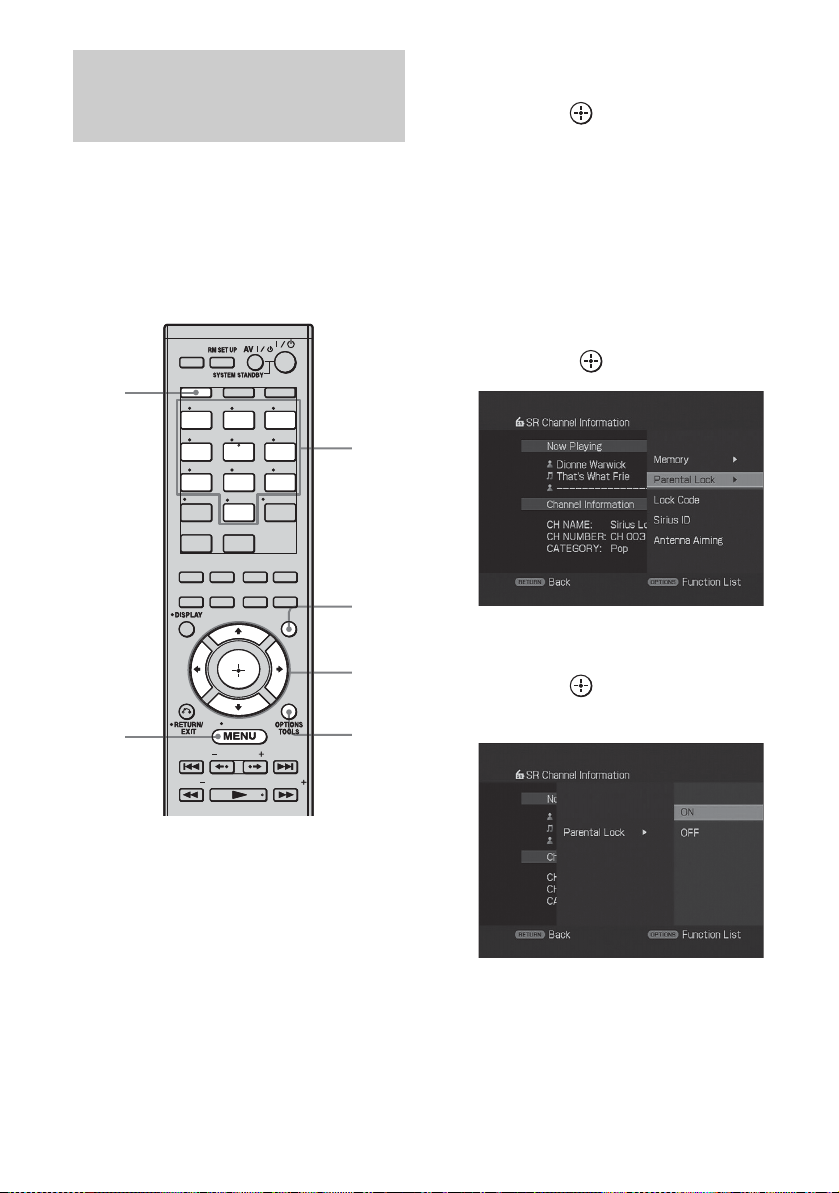

Restringiendo el acceso a
canales específicos (Parental
Lock) (sólo en SIRIUS)
Puede restringir el acceso a ciertos canales
utilizando su propio código de bloqueo. El
código de bloqueo se establece como “0000”
predeterminado.
Cambie el código de bloqueo antes de utilizar
esta función por primera vez (ver “Para
cambiar el código de bloqueo”).
THEATER
THEATER
SHIFT
6
SHIFT
123
123
VIDEO 1
VIDEO 1
456
456
DVD TV
DVD TV
789
789
MD/
MD/
TAPE
TAPE
-/--
-/--
PHONO
PHONO
CLEAR/>10
CLEAR/>10
XM
XM
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
VIDEO 2
VIDEO 2
SAT
SAT
SA-CD/
SA-CD/
CD
CD
0/10
0/10
MULTI IN
MULTI IN
SIRIUS
SIRIUS
AMPTV
AMPTV
BD
BD
TUNER
TUNER
ENT/MEM
ENT/MEM
DMPORT
DMPORT
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
6
1
2,
4,5
4
MENU
DISC SKIP
DISC SKIP
CATEGORY MODETUNING
CATEGORY MODETUNING
HOME
HOME
CATEGORY
CATEGORY
TUNING
TUNING
D.TUNING
D.TUNING
2 Presione repetidamente V/v
para seleccionar “SR”, luego
presione o b.
3 Seleccione un canal que quiera
bloquear utilizando
Sintonización de Categoría
(página 85) o Sintonización
Directa (página 86).
4 Presione OPTIONS, luego
presione V/v para seleccionar
“Parental Lock”, luego
presione “ ”, o b.
5 Presione repetidamente V/v
para seleccionar “ON”, luego
presione .
“Enter your 4-digit lock code.” aparece.
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
ES
88
Page 89

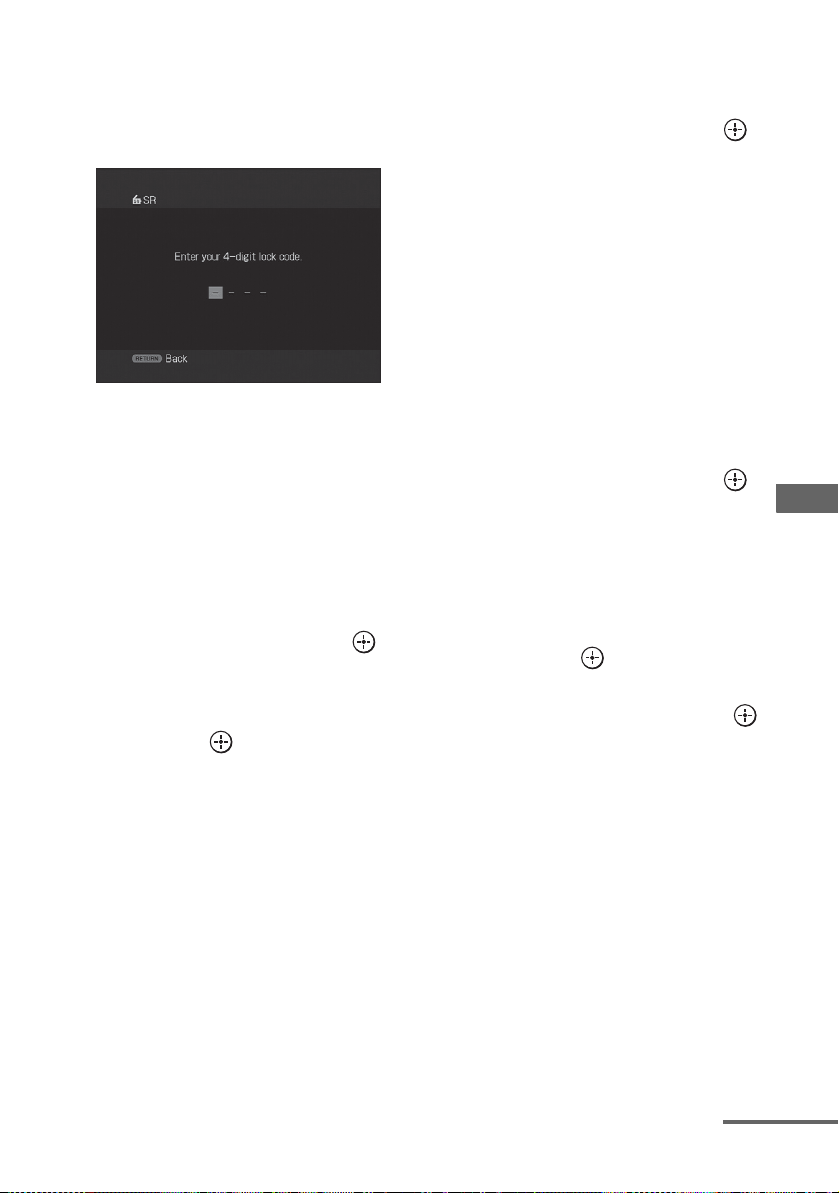

6 Presione SHIFT, luego presione
los botones numéricos para
ingresar su código de bloqueo
de 4 dígitos.
“The channel has been locked.” aparece y
el Parental Lock se establece.
Para eliminar los números que ha
ingresado, regrese al paso 4 presionando
RETURN/EXIT O, y luego repita el
procedimiento anterior desde el paso 4.
Para cambiar el código de
bloqueo
Presione repetidamente V/v para
1
seleccionar “SR”, luego presione
o b.
2 Presione OPTIONS, luego presione
V/v para seleccionar “Lock Code”,
luego presione .
“Enter your 4-digit lock code.” aparece.
3 Presione SHIFT, luego presione los
botones numéricos para ingresar su
código de bloqueo de 4 dígitos.
“Enter a new lock code.” aparece.
Para escuchar los canales
bloqueados
1
Presione repetidamente V/v para
seleccionar “SR”, luego presione
o b.
2 Seleccione un canal bloqueado que
quiera escuchar utilizando
“Sintonización Directa” (página 86).
“The channel is locked. Enter your 4-digit
lock code.” aparece.
3 Presione SHIFT, luego presione los
botones numéricos para ingresar su
código de bloqueo de 4 dígitos.
El canal está en sintonía.
Para cancelar el Parental Lock
1
Presione repetidamente V/v para
seleccionar “SR”, luego presione
o b.
2 Sintonice el canal que quiera
desbloquear utilizando “Sintonización
Directa” (página 86).
3 Presione OPTIONS, luego presione
V/v para seleccionar “Parental Lock”,
luego presione , o b.
4 Presione repetidamente V/v para
seleccionar “OFF”, luego presione .
“Enter your 4-digit lock code.” aparece.
5 Presione SHIFT, luego presione los
botones numéricos para ingresar su
código de bloqueo de 4 dígitos.
“The channel has been unlocked.” aparece
y el canal se desbloquea.
Operaciones del Sintonizador
4 Ingrese un nuevo código de bloqueo de
4 dígitos utilizando los botones
numéricos.
“To confirm, enter your new lock code
again.” aparece.
5 Reingrese el nuevo código de bloqueo
con los botones numéricos.
“The lock code has been changed.”
aparece.
continuación
89
ES
Page 90
Notas
• Cuando selecciona un canal utilizando
Sintonización de Categoría, los canales bloqueados
se omiten.
• Cuando el receptor se reinicia a los ajustes de
fábrica, el código de bloqueo regresa al (0000)
predeterminado, pero los ajustes de Parental Lock
no se quitan.
• No puede presintonizar canales bloqueados. Si
establece el Parental Lock para un canal
presintonizado, la información presente para dicho
canal vuelve a predeterminarse.
• No puede ajustar el Parental Lock para el canal 0 el
canal 184.
90
ES
Page 91
XM Lista de Mensaje de Radio
El mensaje
aparece en la
pantalla de TV
[Mostrar ventana]
Check XM Tuner
[XM TUNER]
Check Antenna
[ANTENNA]
CH Unauthorized
[UNAUTH]
No Signal
[NO SIGNAL]
Loading
[LOADING]
Off Air
[OFF AIR]
––– No hay un nombre de artista o título
CH Unavailable
[CH UNAVL]
Explicación Soluciones
El XM Mini-Tuner no está instalado
o no está totalmente colocado en el
XM Mini-Tuner Home Dock o el
XM Mini-Tuner Home Dock no
está conectado al receptor.
La antena XM no está conectada al
XM Mini-Tuner Home Dock o el
cable de la antena XM está
averiado.
Usted ha seleccionado un canal XM
que está bloqueado o no se puede
recibir con su paquete de
suscripción XM.
El XM Mini-Tuner no está
recibiendo la señal satelital de XM.
La vista de los satélites de la antena
XM puede estar bloqueada o la
antena no está dirigida
apropiadamente.
El XM Mini-Tuner no está
adquiriendo información de
programa o audio de la señal
satelital XM. Este mensaje también
puede ocurrir en condiciones de una
señal XM débil.
Usted ha seleccionado un canal XM
que no está transmitiendo
actualmente.
disponible para esta selección.
El canal seleccionado no está
disponible. El puede haber sido
reasignado a un diferente número
de canal. Este mensaje puede
ocurrir inicialmente con un nuevo
radio o un radio que no ha recibido
señal XM durante un período
extendido.
Confirme que el XM Mini-Tuner esté totalmente
colocado en el acoplamiento y verifique que el
cable del XM Mini-Tuner and Home Dock esté
conectado al receptor.
Verifique que la antena XM esté conectada al XM
Mini-Tuner and Home Dock de modo fijo y
verifique si hay averías en el cable de la antena.
Reemplace la antena XM si el cable está averiado.
Consulte la guía de canales más actualizada en
www.xmradio.com (residentes en USA) o
www.xmradio.ca (residentes de Canadá) para la
lista actual de canales.
Para información sobre recibir este canal, visite
www.xmradio.com (residentes en USA) o
www.xmradio.ca (residentes de Canadá). También
puede contactar a XM Satellite Radio al 1-800967-2346 (residentes en USA) o al 1-877-438-9677
(residentes de Canadá).
Verifique si hay obstrucciones en la antena y
reposicione la antena XM para obtener una mejor
recepción de señal. Para optimizar la posición de la
antena, ver “Dirigiendo la Antena de XM Radio o
SIRIUS” (página 83).
Refiérase a las manual de instrucciones
proporcionadas con el XM Mini-Tuner and Home
Dock para información sobre la instalación de la
antena.
Este mensaje debe desaparecer en unos cuantos
segundos cuando la señal es fuerte.
Si ve este mensaje a menudo, reposicione la antena
XM para una mejor recepción de señal.
Para optimizar la posición de la antena, ver
“Dirigiendo la Antena de XM Radio o SIRIUS”
(página 83).
Verifique este canal XM en lo posterior. Mientras
tanto, seleccione otro canal.
—
Consulte la guía de canales más actualizada en
www.xmradio.com (residentes en USA) o
www.xmradio.ca (residentes de Canadá) para la
lista actual de canales. Para un nuevo radio o un
radio que no haya recibido señal XM durante un
período de tiempo extendido, permita que el radio
reciba la señal satelital XM por lo menos durante 5
minutos y luego seleccione nuevamente el canal.
Operaciones del Sintonizador
continuación
91
ES
Page 92
SIRIUS Lista de Mensaje de Radio Satelital
El mensaje
aparece en la
pantalla de TV
[Mostrar ventana]
Antenna Error
[ANTENNA]
Acquiring Signal
[ACQUIRING]
Call 888-539-SIRI
[CALL 888,
539-SIRI]
Check Sirius Tuner
[SR TUNER]
Invalid CH
[INVALID]
Locked Channel
[LOCKED CH]
Sub Updated
[SUB UPDT]
Updating
[UPDATING]
xx% Completed
(xx son para
números enteros)
FW Updating
[FW UPDT]
––––– No hay información de texto en el
Explicación Soluciones
La antena no está conectada
apropiadamente.
La condición de recepción no es
buena.
No se ha suscrito para el canal
seleccionado.
El sintonizador Doméstico
SiriusConnect no está conectado
apropiadamente.
Ha ingresado un número de canal
inválido.
El canal seleccionado está
bloqueado.
La información de suscripción ha
sido actualizada.
Se está actualizando la información
del canal.
El soporte lógico del sintonizador
Doméstico SiriusConnect está
siendo actualizado.
canal.
Verifique la conexión entre el sintonizador
Doméstico SiriusConnect y la antena.
Intente moviendo la antena a otra ubicación. Para
detalles sobre la ubicación de la antena, ver las
instrucciones proporcionadas con el sintonizador
Doméstico SiriusConnect.
—
Verifique todas las conexiones, y luego encienda el
sistema nuevamente. También asegúrese de que el
adaptador CA proporcionado con el sintonizador
Doméstico SiriusConnect esté conectado a un
enchufe de pared.
El cana a ser sintonizado es inválido debido al
cambio en el servicio de transmisión, o la
condición de recepción no es buena.
—
—
—
—
Esto no es un error. La información de texto puede
no mostrarse dependiendo de la condición del
sistema, por ejemplo, justo después de que el
sistema ha recibido una canal.
92
ES
Page 93
Control por HDMI
Utilizando el Control por HDMI la función para “BRAVIA” Sync
Para usar "BRAVIA" Sync, ajuste la función
de Control por HDMI como se explica a
continuación.
Conectando componentes Sony que son
compatibles con la función de Control por
HDMI con un cable HDMI (no suministrado),
la operación se simplifica como se indica a
continuación:
• Reproducción de Un Toque: Cuando usted
reproduce un componente como un
reproductor de DVD/disco Blu-ray, el
receptor y el TV se encienden
automáticamente y se cambian a la entrada
HDMI apropiada.
• Control de Audio del Sistema: Mientras que
ve TV, puede seleccionar que el sonido salga
desde el altavoz del TV o los altavoces
conectados al receptor.
• Apagado del Sistema: Cuando usted apaga
el TV, el receptor y los componentes
conectados también se apagan
simultáneamente.
La función de Control por HDMI
no funciona en los siguientes
casos:
• Cuando usted conecta el receptor a un
componente que no corresponde con la
función de Control por HDMI de Sony.
• Cuando usted conecta el receptor y
componentes utilizando otra conexión
además de la HDMI.
Recomendamos que conecte el receptor a
productos que digan “BRAVIA” Sync.
Nota
Dependiendo del componente conectado, la función
de Control por HDMI puede no funcionar. Refiérase
a las manual de instrucciones del componente.
Control por HDMI
El Control por HDMI es un estándar de
función de control mutuo utilizado por HDMI
CEC (Control de la Electrónica del
Consumidor) para la HDMI (Interfaz
Multimedia de Alta Definición).
93
ES
Page 94
Conectando un TV y otros
componentes
Antes de conectar los cables, asegúrese de
desconectar el cable de poder CA.
Para disfrutar de una transmisión
con sonido envolvente
multicanal para TV
Puede escuchar una transmisión con sonido
envolvente multicanal para TV desde los
altavoces conectados al receptor.
Conecte la toma de salida OPTICAL del TV a
la toma de TV OPTICAL IN del receptor.
Sintonizador de satélite/Decodificador
Señales de audio/video Señales de
A
Señales de
audio/video
AA
BC A
Reproductor de DVDReproductor de disco Blu-ray
audio/video
Señales
de audio
TV, etc.
A Cable HDMI (no suministrado)
Recomendamos que utilice un cable HDMI Sony.
B Cable digital óptico (no suministrado)
C Cable de audio (no suministrado)
a)
Conecte por lo menos uno de los cables de audio (B o C).
ES
94
a)
a)
Señales de
audio/video
Page 95
Preparando la función de Control por HDMI
Este receptor soporta la función de Control por
HDMI-Easy Setting.
Esta función sólo está disponible para ciertos
tipos del TV. Cuando lleva a cabo el Control
por HDMI-Easy Setting desde el TV, el ajuste
de Control por HDMI en este receptor
cambiará automáticamente de modo acorde.
Durante el Control por HDMI-Easy Setting la
operación, “SCANNING” se ilumina en la
pantalla.
Este receptor cambiará automáticamente la
entrada para la entrada HDMI. Cuando se
complete la configuración, aparece
“COMPLETE” en la pantalla.
Para detalles, refiérase a las manual de
instrucciones del TV.
Si su TV no soporta la función de Control por
HDMI-Easy Setting, realice los siguientes
procedimientos. Para detalles sobre ajustes del
TV y los componentes conectados, refiérase a
las manual de instrucciones de los
componentes respectivos.
1 Asegúrese de que el receptor esté conectado
al TV y sus componentes (compatible con la
función de Control por HDMI) por medio de
una conexión HDMI.
2 Encienda el receptor, TV y los componentes
conectados.
3 Fije la función de Control por HDMI para el
receptor y TV en encendido.
Ver “Para ajustar el Control por HDMI”
(página 96).
Cuando se muestra el menú del receptor en
la pantalla del TV en el modo de pantalla,
presione repetidamente GUI MODE para
seleccionar “GUI OFF” para ingresar al
modo de pantalla, luego verifique la imagen
de pantalla del TV del componente
conectado al receptor.
Para detalles sobre ajustes de la TV,
refiérase a las manual de instrucciones del
TV.
4 Seleccione la entrada HDMI del receptor y
TV para coincidir la entrada HDMI del
componente conectado, de modo que la
imagen del componente conectado se
muestre.
5 Fije la función de Control por HDMI para el
componente conectado en encendido. Si la
función de Control por HDMI para el
componente conectado ya está en
encendido, no necesita cambiar la
configuración.
6 Repita los pasos 4 y 5 para otros
componentes que quiera utilizar con la
función de Control por HDMI.
Notas
• Si desconecta y reconecta el cable HDMI,
asegúrese de repetir los pasos del 1 al 6 anteriores.
• No puede llevar a cabo la Reproducción de Un
Toque y el Control de Audio del Sistema durante el
la operación Control por HDMI-Easy Setting.
• Antes de hacer el Control por HDMI-Easy Setting
desde la TV, asegúrese de encender la TV,
componentes conectados y receptor.
• Si los componentes de reproducción no pueden
funcionar después de que ha hecho los ajustes para
el Control por HDMI-Easy Setting, verifique el
ajuste de Control por HDMI en su TV.
• Si los componentes conectados no soportan
Control por HDMI-Easy Setting, necesita fijar la
función de Control por HDMI para los
componentes conectados en encendido antes de
realizar Control por HDMI-Easy Setting desde la
TV.
Control por HDMI
95
ES
Page 96
Para ajustar el Control por HDMI
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2-5
HOME
HOME
MENU
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Settings”,
luego presione o b.
La lista del menú Settings aparece en la
pantalla de TV.
Viendo un DVD
(Reproducción de Un Toque)
Puede disfrutar de sonido e imagen desde
componentes conectados al receptor por
medio de conexiones HDMI por medio de una
simple operación.
Reproducir un componente
conectado.
El receptor y el TV se encienden
automáticamente y se cambian a la entrada
HDMI apropiada.
Viendo un DVD por medio de una
simple operación
También puede seleccionar un componente
conectado, como un reproductor DVD/disco
Blu-ray utilizando el menú del TV. En este
caso, el receptor y el TV se cambian a la
entrada HDMI apropiada.
Nota
Dependiendo del TV, el inicio del contenido puede
no salir.
3 Presione repetidamente V/v
para seleccionar “HDMI”, luego
presione o b.
4 Presione repetidamente V/v
para seleccionar “Control for
HDMI”, luego presione o b.
5 Presione repetidamente V/v
para seleccionar “ON”, luego
presione .
La función de Control por HDMI está
activado.
ES
96
Page 97
Disfrutando del sonido
del TV desde los
altavoces conectados al
receptor
(Control de Audio del Sistema)
Puede disfrutar del sonido del TV desde
altavoces conectados al receptor por medio de
una simple operación.
Puede operar esta función de Control de Audio
del Sistema utilizando el menú del TV. Para
detalles, refiérase a las manual de
instrucciones del TV.
Cuando la función de Control de Audio del
Sistema esté encendida, el receptor se
enciende y se cambia automáticamente a la
entrada apropiada.
El sonido del TV sale desde los altavoces
conectados al receptor, y el volumen del TV es
simultáneamente minimizado.
También puede utilizar la función de Control
de Audio del Sistema como se indica a
continuación.
• Si enciende el receptor mientras que el
televisor está encendido, la función de
Control de Audio del Sistema se encenderá
automáticamente y el sonido del televisor
saldrá desde los altavoces conectados al
receptor. Sin embargo, si apaga el receptor,
el sonido saldrá desde los altavoces del TV.
• Puede ajustar el volumen del receptor
cuando ajuste el volumen del TV.
Notas
• Si el Control de Audio del Sistema no funciona de
acuerdo a la configuración de su TV, refiérase a las
manual de instrucciones del TV.
• Cuando “Control for HDMI” este en “ON”, los
ajustes de “Audio Out” en el menú HDMI se
ajustarán automáticamente dependiendo de las
configuraciones del Control de Audio del Sistema.
• Cuando usted conecta un TV que no tiene la
función de Control de Audio del Sistema, la
función de Control de Audio del Sistema no
funcionará.
• Si se enciende el TV antes de encender el receptor,
el sonido del TV no saldrá por un momento.
Control por HDMI
97
ES
Page 98

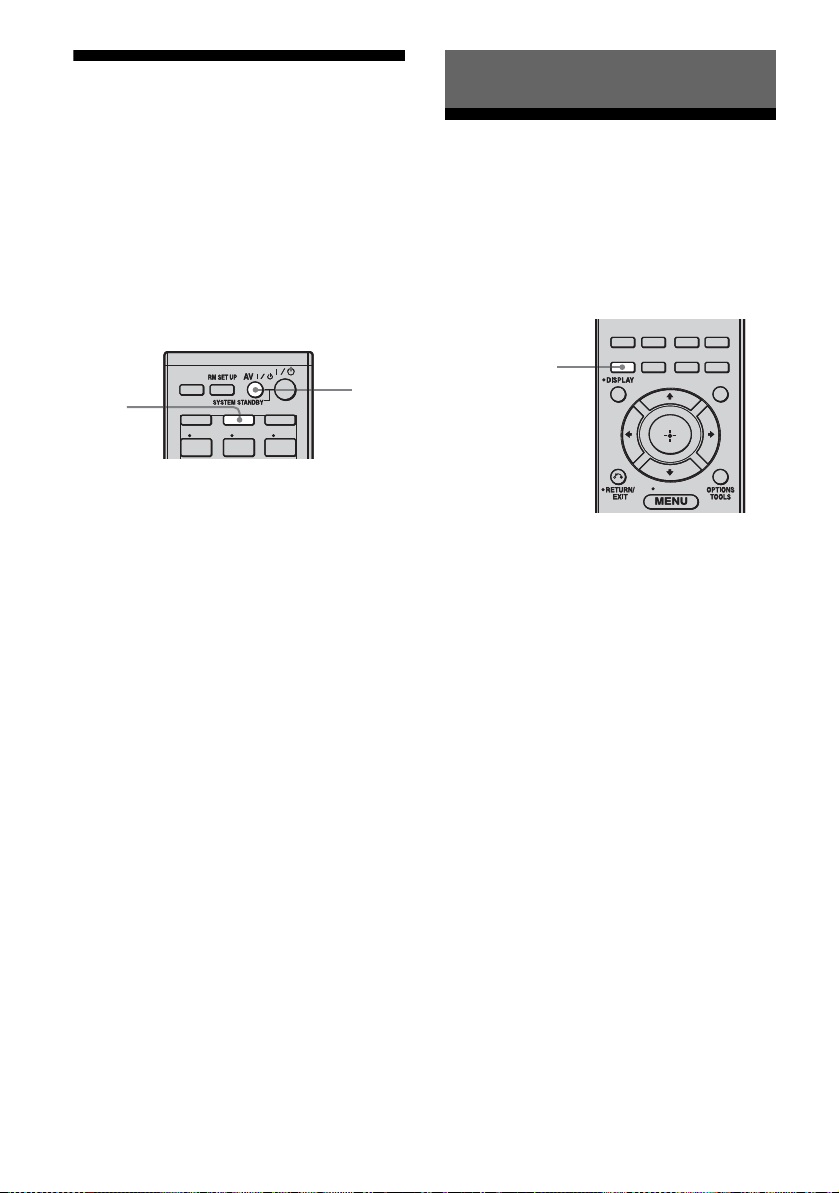

Apague el receptor con el
TV
(Apagado del Sistema)
Cuando usted apaga el TV utilizando el botón
POWER en el control remoto del TV, el
receptor y los componentes conectados se
apagan automáticamente.
También puede utilizar el control remoto del
receptor para apagar el TV.
THEATER
TV
THEATER
SHIFT
SHIFT
123
123
VIDEO 2
VIDEO 2
VIDEO 1
VIDEO 1
AMPTV
AMPTV
BD
BD
AV ?/1
Otras Operaciones
Convirtiendo señales analógicas de entrada de video
Este receptor le permite convertir la resolución
de señales de entrada de video analógico.
2CH/
2CH/
A.F.D.
A.DIRECT
A.F.D.
RESOLUTION
A.DIRECT
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
Presione TV, luego presione
AV ?/1.
El TV, receptor y los componentes conectados
por medio de HDMI se apagan.
Notas
• Fije la Sincronización en Modo de Espera del TV a
“ON” antes de utilizar la función de Apagado del
Sistema. Para detalles, refiérase a las manual de
instrucciones del TV.
• Dependiendo del estado, puede ser que los
componentes conectados no se apaguen. Para
detalles, refiérase a las manual de instrucciones de
los componentes conectados.
HOME
HOME
Presione repetidamente
RESOLUTION.
Cada vez que presione el botón, la resolución
de las señales de salida cambiará.
También puede utilizar “Resolution” en el
menú de ajustes Video.
98
ES
Page 99

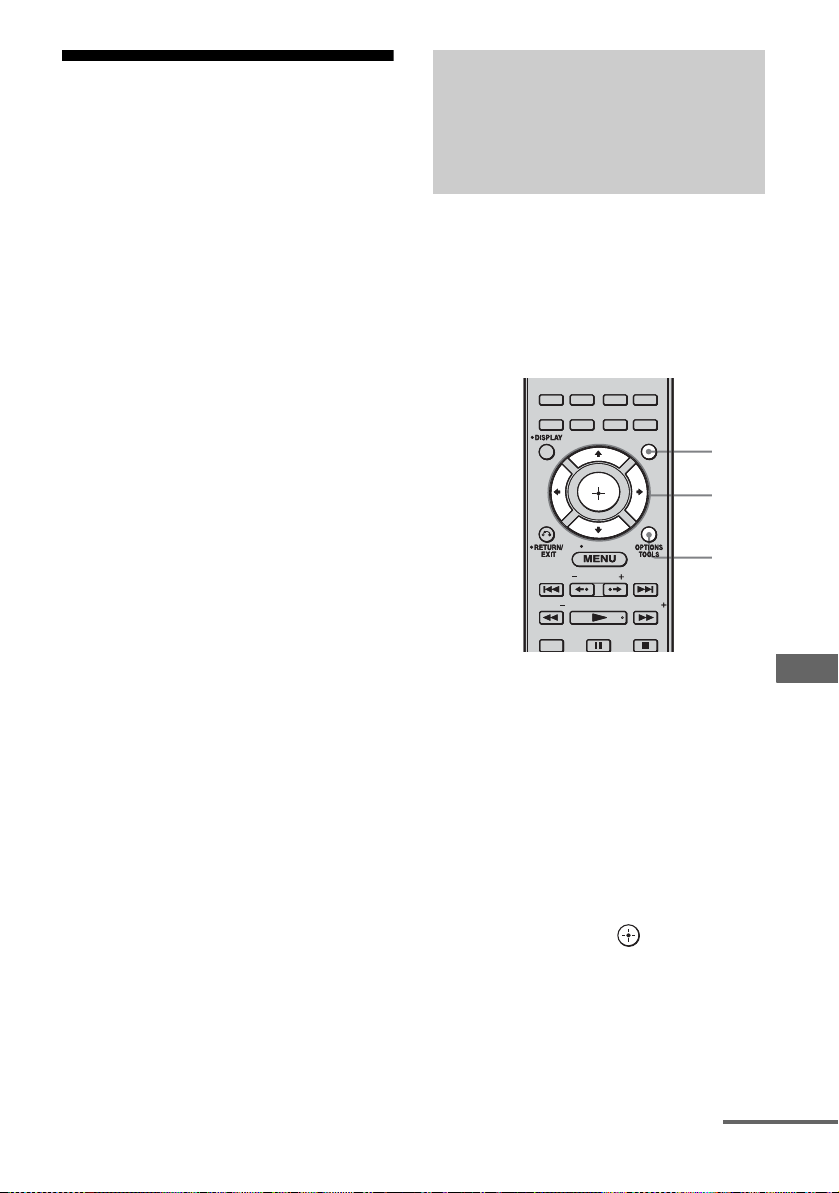

Disfrutando del adaptador de DIGITAL MEDIA PORT (DMPORT)
El DIGITAL MEDIA PORT (DMPORT) le
permite disfrutar de sonido desde un sistema
de red como una fuente de video/audio portátil
o computadora.
Al conectar un adaptador de DIGITAL
MEDIA PORT, usted puede disfrutar de
sonido e imagen desde el componente
conectado en el receptor.
Para detalles sobre conectar el adaptador de
DIGITAL MEDIA PORT, ver “Conectando
componentes con tomas de salida de audio
digital” (página 24).
Sony ofrece los siguientes adaptadores de
DIGITAL MEDIA PORT:
• TDM-BT1 Bluetooth™ Wireless Audio
Adapter
• TDM-NW1/NW10 DIGITAL MEDIA
PORT Adapter
• TDM-NC1 Wireless Network Audio Client
• TDM-iP1/iP10/iP50 DIGITAL MEDIA
PORT Adapter
• TDM-MP10 DIGITAL MEDIA PORT
Adapter
El adaptador de DIGITAL MEDIA PORT es
un producto opcional.
Notas
• No conecte un adaptador además del adaptador de
DIGITAL MEDIA PORT.
• Antes de desconectar el adaptador de DIGITAL
MEDIA PORT, asegúrese de apagar el receptor
utilizando el control remoto.
• No conecte o desconecte el adaptador DIGITAL
MEDIA PORT mientras que el receptor esté
encendido.
• Dependiendo del tipo de adaptador de DIGITAL
MEDIA PORT, puede que la salida de video no sea
posible.
• Los adaptadores de DIGITAL MEDIA PORT están
disponibles a la venta dependiendo del área.
Seleccionando una pantalla de
operación para operar el
componente conectado al
adaptador de DIGITAL MEDIA
PORT
Puede seleccionar una pantalla de operación
utilizando el menú GUI, dependiendo del
adaptador de DIGITAL MEDIA PORT que
quiera utilizar. Para algunos adaptadores,
como el TDM-BT1 o el TDM-NW1, la
pantalla de operación está fija y no puede
cambiarla en la pantalla GUI.
2CH/
2CH/
A.DIRECT
A.DIRECT
A.F.D.
A.F.D.
INPUT
INPUT
MODERESOLUTION
MODERESOLUTION
MUSICMOVIE
MUSICMOVIE
NIGHT
NIGHT
MODESLEEP
MODESLEEP
GUI
GUI
MODE
MODE
1
2,
3,5
HOME
DISC SKIP
DISC SKIP
CATEGORY MODETUNING
CATEGORY MODETUNING
HOME
CATEGORY
CATEGORY
TUNING
TUNING
D.TUNING
D.TUNING
4
1 Presione repetidamente GUI
MODE para seleccionar “GUI
ON”.
“GUI MODE” aparece en la ventana de la
pantalla del receptor y el menú GUI
aparece en la pantalla de TV. Presione
MENU si el menú GUI no aparece en la
pantalla de TV.
2 Presione repetidamente V/v
para seleccionar “Music”,
luego presione o b.
Otras Operaciones
continuación
99
ES
Page 100
3 Presione o b.
El componente conectado al adaptador de
DIGITAL MEDIA PORT es reconocido y
el “DMPORT” en la pantalla cambiará
para cada nombre de componente.
La categoría del componente conectado al
adaptador de DIGITAL MEDIA PORT
aparece en la pantalla del televisor.
Operando el componente
conectado al adaptador de
DIGITAL MEDIA PORT
Para operar el TDM-iP1 o el
TDM-NC1 utilizando el menú
GUI del receptor
4 Presione OPTIONS para
mostrar “Function List”.
5 Presione V/v para seleccionar
“DMPORT Control”.
Puede seleccionar los siguientes modos
en este menú:
• System GUI
Este modo es para el TDM-iP1 y
TDM-NC1. La lista de pistas se
mostrará en la pantalla GUI del receptor.
Puede seleccionar la pista que quiera y
reproducirla en cada pantalla GUI.
• Adapter GUI
Este modo es para el TDM-iP1 y
TDM-NC1. El menú del adaptador se
mostrará en la pantalla del TV.
•iPod
Este modo puede seleccionarse
solamente cuando se conecta el
TDM-iP1.
Si no se aparece “DMPORT Control”, ver
las manual de instrucciones
proporcionadas con el componente para
detalles sobre la operación de ese
componente.
1 Asegúrese de que “System
GUI” sea seleccionado en el
paso 5 “Seleccionando una
pantalla de operación para
operar el componente
conectado al adaptador de
DIGITAL MEDIA PORT”
(página 99).
2 Seleccione el contenido de la
lista de contenidos mostrada
en la pantalla GUI y
reproduzcala.
iPod Playlists > Playlist > Track
Artists > Track
Albums > Album > Track
Songs > Track
Genres > Genre > Artist > Album > Track
Composers > Composer > Track
Audiobooks > Audiobook
Network Client Music Surfin
Playlist
Web Radio
Music Library
a)
> Albumc) > Track
a)
> Playlist > Track
a)
> Station > Program
b)
> Album > Track
100
a)
Mostrado solamente cuando se conecta M-crew
Server.
b)
Mostrado solamente cuando un servidor DLNA
además del M-crew Server está conectado.
c)
Mostrado como “Genre”, “Artist” o “Album”,
dependiendo de la configuración de “List Mode”.
ES
