Sony STR-DA1200 ES-B User Manual

2-694-840-71(2)

Multi Channel AV Receiver

Инструкции по эксплуатации

STR-DA1200ES

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара или поражения электрическим током нельзя подвергать аппарат воздействиям дождя и влаги.

Во избежание пожара нельзя закрывать вентиляционное отверстие аппарата газетой, скатертью, шторой и т.п. Также нельзя ставить зажженную свечу на аппарат.

Во избежание пожара или поражения электрическим током нельзя ставить вазу и другую посуду, наполненную жидкостью, на аппарат.

Нельзя устанавливать аппарат в тесных местах как в книжном шкафу и ли углублении в стенке.

Установите эту систему так, чтобы шнур питания можно было немедленно вынуть из сетевой розетки в случае неисправности.

Не выбрасывайте батарейки вместе с обычным домашним мусором, ликвидируйте их надлежащим образом как химические отходы.

Для покупателей в Европе

Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Дaнный знак на устройстве или его упаковке обозначает, что данное устройство нельзя утилизировать вместе с прочими бытовыми отходами. Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования. Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

Cтpaнa-пpoизвoдитeль: Малайзия

О данном руководстве

• В данном руководстве приведены инструкции для модели STR-DA1200ES. Проверьте номер Вашей модели в нижнем правом углу на передней панели.

• Инструкции в данном руководстве относятся к регуляторам на прилагаемом пульте дистанционного управления. Вы также можете использовать регуляторы на ресивере, если они имеют такие же или похожие названия, что и на пульте дистанционного управления.

В этом ресивере используется Dolby* Digital и Pro Logic Surround, а также DTS** Digital Surround System. * Изготовлено по лицензии компании

Dolby Laboratories. “Долби”, “Pro Logic”, “Surround EX” и знак в видe двойной буквы D являются товарными знаками компании Dolby Laboratories.

** Изготовлено по лицензии Digital Theater

Systems, Inc. Патент США. Патенты № 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535 и другие выданные и находящиеся на рассмотрении патенты США и мировые патенты. “DTS”, “DTS-ES”, “Neo:6” и “DTS 96/24” являются торговыми марками Digital Theater Systems, Inc. Авторское право 1996, 2003 Digital Theater Systems, Inc. Авторские права защищены.

В этом ресивере используется технология High-Definition Multimedia Interface (HDMI™).

HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговыми марками или зарегистрированными торговыми марками HDMI Licensing LLC.

Подготовка к эксплуатации

Описание и расположение частей

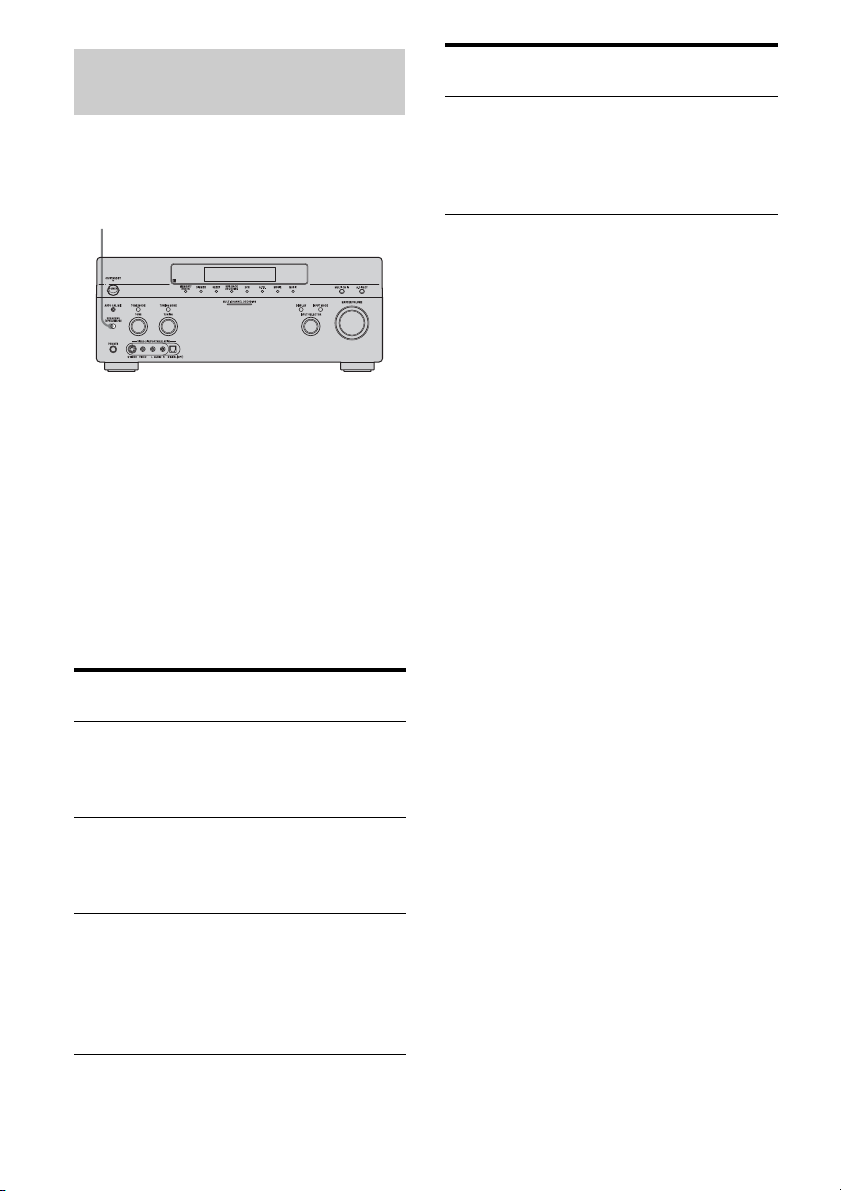

Передняя панель

Для того чтобы снять крышку

Нажмите PUSH. Снятую крышку держите в недоступном для детей месте.

Название Функция

A POWER Нажмите для

включения или выключения ресивера (стр. 40, 55, 56, 57, 58, 90).

Название Функция

B Гнездо AUTO

CAL MIC

Для подключения прилагаемого микрофонаоптимизатора, используемого для функции автоматической настройки параметров Digital Cinema Auto Calibration (стр. 45).

C TONE MODE

TONE

Настраивает уровень FRONT BAS S и FRONT TREBLE. Нажимайте повторно TONE MODE для выбора BASS или TREBLE, а затем вращайте регулятор TONE для настройки уровня (стр. 65).

D MEMORY/

ENTER

TUNING MODE

Нажимайте для включения тюнера (FM/AM) (стр. 91).

TUNING

Датчик

дистанционного управления

Принимает сигналы с пульта дистанционного управления.

F DIMMER

Нажимайте для настройки яркости дисплея.

G SLEEP

Нажимайте для активации функци и SLEEP (стр. 107).

H SUR BACK

DECODING

Нажимайте для активации функци и SB DECODING (стр. 68).

Название Функция

I Окно дисплея

Отображает текущее состояние выбранного компонента или список доступных для выбора пункт ов (стр. 9).

J 2CH

A.F.D.

MOVIE

Нажимайте для выбора звукового поля (стр. 80).

MUSIC

K DISPLAY

Нажимайте для выбора отображаемой информации в окне на дисплее (стр.

106).

L INPUT MODE

Нажимайте для выбора режима ввода, когда одинаковые компоненты подключены как к цифровым, так и к аналоговым гнездам (стр. 101).

M MULTI CH IN

Нажимайте для выбора входного аудиосигнала от компонента, подключенного к гнезду MULTI CHANNEL INPUT (стр. 53).

N A.DIRECT

Нажимайте для прослушивания высококачественного аналогового звучания (стр. 87).

O Гнездо

PHONES

Для подключения наушников (стр.

84).

Подготовка к эксплуатации

Название Функция

P SPEAKERS

(OFF/A/B/A+B)

Нажимайте для выбора режимов A, B, A+B, OFF передних громкоговорителей (стр. 43).

Q Гнездо VIDEO 3

IN/ PORTABLE AV I N

Для подключения переносных аудио/ видео компонентов, таких как видеокамера или игровая приставка (стр. 36, 57).

R Лампочка

MULTI CHANNEL DECODING

Высвечивается при декодировании многоканальных аудиосигналов (стр. 56).

S INPUT

SELECTOR

Поворачивайте для выбора источника входного сигнала для воспроизведения (стр. 53, 55, 56, 57, 58, 100, 101, 108).

T MASTER

VOLUME

Поворачивайте для регулирования уровня громкости всех громкоговорителей одновременно (стр. 53, 55, 56, 57, 58).

Об индикаторах на дисплее

Подготовка к эксплуатации

Название

A SW

Функция

Высвечивается при выборе для сабвуфера установки “YES” и подаче аудиосигнала на гнездо SUB WOOFER (стр. 73). В то время, когда высвечивается этот индикатор, ресивер будет создавать сигнал для сабвуфера на основе сигнала L.F.E. с воспроизводимого диска или с низкочастотных компонентов передних каналов.

Название

Индикаторы воспроизводимых каналов

L R

Функция

Буквы (L, C, R и т.п.) обозначают воспроизводимые каналы. Рамки вокруг букв будут отличаться, чтобы показать, как ресивер выполняет редуцирующее микширование звука от источника (в соответствии с установками, выбранными для громкоговорителей). Передний левый канал Передний правый канал Центральный (монофонический) канал Левый канал окружающего звука Правый канал окружающего звука Канал окружающего звука (монофонический или компоненты окружающего звука, полученные путем обработки Pro Logic)

продолжение следует

Название

SBL

SBR

;

DIGITAL

(EX)

Функция

Задний левый канал окружающего звука Задний правый канал окружающего звука Задний канал окружающего звука (компоненты заднего окружающего звука, полученные путем 6.1канального декодирования)

Пример:

Формат записи (Передний канал/Канал окружающего звука): 3/

2.1 Выходной канал: Громкоговорители окружающего звука установлены в положение “NO”. Звуковое поле: A.F.D. AUTO

LSW

Высвечивается при декодировании ресивером сигналов Dolby Digital Surround. “;DIGITAL EX” также высвечивается при декодировании ресивером сигналов Dolby Digital Surround EX. При воспроизведении диска формата Dolby Digital убедитесь в том, что выполнены подсоединения цифровых компонентов, и что режим INPUT MODE не установлен в положение “ANALOG” (стр. 101).

Название

D INPUT

E AUTO

F HDMI

G DTS (-ES)

H 96/24

Функция

Высвечивается постоянно. Также высвечивается один из индикаторов входного сигнала в соответствии с текущим входным сигналом.

Высвечивается при установке режима INPUT MODE в положение “AU TO” (стр. 102).

Высвечивается, когда ресивер обнаруживает компонент, подключённый к гнезду HDMI IN (стр. 29).

Высвечивается при декодировании ресивером сигналов DTS. “DTS-ES” также высвечивается при декодировании ресивером сигналов DTS-ES. При воспроизведении диска формата DTS убедитесь в том, что выполнены подсоединения цифровых компонентов, и что режим INPUT MODE не установлен в положение “ANALOG” (стр. 102).

Высвечивается при декодировании ресивером сигналов DTS96/24 (96 кГц/24 бита).

Название

I COAX

J OPT

K ANALOG

L MULTI IN

M SB DEC

Функция

Высвечивается при установке режима INPUT MODE в положение “AU TO” и подаче на вход цифрового сигнала через гнездо COAXIAL или при установке режима INPUT MODE в положение “COAX” (стр. 102).

Высвечивается при установке режима INPUT MODE в положение “AU TO” и подаче на вход цифрового сигнала через гнездо OPTICAL или при установке режима INPUT MODE в положение “OPT” (стр.

102).

Высвечивается при установке режима INPUT MODE в положение “AU TO” и отсутствии подачи на вход цифрового сигнала через гнезда COAXIAL или OPTICAL, при установке режима INPUT MODE в положение “ANALOG” или при использовании функции ANALOG DIRECT (стр. 102).

Высвечивается при выборе опции MULTI IN (стр. 53).

Высвечивается при активации функции декодирования заднего окружающего звука (стр. 68).

Название

N RDS

O D.RANGE

P EQ

Q SLEEP

R L.F.E.

Функция

Высвечивается при приеме информации RDS (стр. 96).

Высвечивается при активации функции сжатия динамического диапазона (стр. 64).

Высвечивается при активации функции эквалайзера (стр. 65).

Высвечивается при активации функции таймера сна (стр. 107).

Высвечивается, когда воспроизводимый диск содержит канал L.F.E. (Low Frequency Effect), и сигнал канала L.F.E. уже воспроизводится, а полоски, расположенные под буквами, отображают уровень сигнала. Поскольку сигнал L.F.E. записан не на всех участках входного сигнала, длина полос будет колебаться (и индикация может погаснуть) во время воспроизведения.

Подготовка к эксплуатации

продолжение следует

Название

S ;PRO

LOGIC (II/ IIx)

T NEO:6

U DISCRETE

V MATRIX

Функция

Высвечивается при использовании функции Pro Logic для обработки 2-канальных сигналов для того, чтобы подавать на выход сигналы центрального канала и канала окружающего звука.

;

PRO LOGIC II”

“ также высвечивается, когда включен декодер Pro Logic II MOVIE/

;

MUSIC/GAME. “

PRO LOGIC IIx” также высвечивается, когда включен декодер Pro Logic IIx MOVIE/ MUSIC/GAME (стр. 81).

Примечание

Этот индикатор не высвечивается, если центральный громкоговоритель и громкоговорители окружающего звука установлены в положение “NO” (стр. 73).

Высвечивается, когда активирована функция декодирования DTS Neo:6 Cinema/Music (стр. 81).

Высвечивается, когда активирована функция DTS-ES Discrete (стр.

68).

Высвечивается, когда активирована функция DTS-ES Matrix (стр. 68).

Название

W SP-A/SP-B/

SP-OFF

X PRESET

Y Индикато-

ры тюнера

Z MEMORY

wj VOLUME

Функция

Высвечивается в соответствии с используемой системой громкоговорителей (стр. 43). “SP-OFF” высвечивается, когда выбран режим “SP-OFF” или подключены наушники.

Высвечивается, когда режим TUNING MODE установлен в положение “PRESET”.

Высвечивается во время настройки ресивера на радиостанции (стр. 91–

98) и т.п.

Высвечивается при активации функции памяти, например, при вводе названий (стр. 100) и т.п.

Отображает текущий уровень громкости.

Задняя панель

Подготовка к эксплуатации

A Секция DIGITAL INPUT/OUTPUT

Гнезда OPTICAL IN/ OUT

Гнезда COAXIAL IN

Гнезда HDMI IN/ MONITOR OUT

Для подключения к DVDпроигрывателю, Super Audio CDпроигрывателю и т.п. Гнездо COAXIAL обеспечивает лучшее качество звука (стр. 23, 24,

33).

Для подключения к DVDпроигрывателю или спутниковому тюнеру. Изображение и звук подаются на телевизор или проектор (стр.

29).

B Секция ANTENNA

Гнездо FM ANTENNA

Гнездо AM ANTENNA

Для подключения к проволочной антенне FM, прилагаемой к данному ресиверу (стр. 39).

Для подключения к рамочной антенне AM, которая прилагаемой к данному ресиверу (стр. 39).

C Секция COMPONENT VIDEO

INPUT/OUTPUT

Гнезда COMPONENT VIDEO (Y, P

, PR/CR)

INPUT/ OUTPUT*

Для подключения к DVD-

проигрывателю,

телевизору или спутниковому тюнеру (стр. 31,

33).

продолжение следует

D Секция AUDIO INPUT/OUTPUT

Гнезда AUDIO IN/ OUT

Гнезда MULTI CHANNEL INPUT

Гнезда PRE OUT

Для подключения к MD-деке, кассетной деке и т.п. (стр. 23, 27).

Для подключения к Super Audio CDпроигрывателю или DVDпроигрывателю, оснащенному гнездом аналогового аудиосигнала для

7.1-канального или

5.1-канального звука (стр. 23, 26).

Для подключения к внешнему усилителю мощности.

E Секция VIDEO/AUDIO INPUT/

OUTPUT

Гнезда AUDIO IN/ OUT

Гнезда VIDEO IN/ OUT*

Для подключения к видеомагнитофону, DVD проигрывателю и т.п. (стр. 33, 34, 35,

36).

Гнезда S VIDEO IN/ OUT*

F Секция SPEAKERS

Для подключения громкоговорителям (стр. 21).

* Вы можете просматривать изображение

выбранного входного сигнала при подключении гнезда MONITOR OUT к телевизору (стр. 31). Вы также можете отобразить на мониторе определенные установки меню и звуковое поле при нажатии на кнопку ON SCREEN на пульте дистанционного управления (стр. 99).

Пульт дистанционного управления

Прилагаемый пульт дистанционного управления RM-AAP015 может быть использован для управления ресивером и аудио/видео компонентами Sony, управляемых с помощью пульта дистанционного управления (стр. 111).

RM-AAP015

Название Функция

A AV ?/1

(вкл/ ожидание)

B ?/1

(вкл/ ожидание)

C Кнопки

ввода

D RECEIVER Нажимайте для

E NIGHT

MODE

Нажимайте для включения или выключения аудио/ видео компонентов, управляемых с помощью пульта дистанционного управления (стр. 111). Если одновременно нажать кнопки ?/1 (B), выключится ресивер и другие аудио/видео компоненты Sony (SYSTEM STANDBY).

Примечание

Функция кнопки AV ?/1 будет автоматически изменяться каждый раз при нажатии на кнопку выбора устройства (C).

Нажимайте для включения или выключения ресивера.

Нажмите одну из этих кнопок для выбора компонента, который Вы хотите использовать. Ресивер включится при нажатии Вами на любую из кнопок ввода. Этим кнопкам соответствуют заводские установки для управления компонентами Sony (стр. 53). Пульт дистанционного управления может быть запрограммирован на работу с устройствами, не являющимися изделиями Sony, в соответствии с пунктами в разделе “Программирование пульта дистанционного управления” (стр. 111).

выполнения операций ресивера (стр. 59).

Нажимайте для активации функции NIGHT MODE (стр. 86).

Подготовка к эксплуатации

продолжение следует

Название Функция

F INPUT

MODE

G 2CH Нажимайте для выбора

A.F.D.

MOVIE

MUSIC

H Цифровые

кнопки

I ENTER Нажимайте, чтобы ввести

MEMORY Нажимайте, чтобы

J DISPLAY Нажимайте для вывода на

Нажимайте для выбора режима ввода, когда одинаковые компоненты подключены как к цифровым, так и к аналоговым гнездам (стр.

101).

звукового поля (стр. 80).

Нажимайте для – предустановки/

настройки на предустановленные радиостанции.

– выбора номера дорожки

CD-проигрывателя, DVD-проигрывателя или MD-деки. Для выбора дорожки номер 10 нажимайте кнопку 0/10.

– выбора номеров каналов

видеомагнитофона или спутникового тюнера.

– После нажатия кнопки

TV (wj), выберите телевизионный канал при помощи цифровых кнопок.

значение после выбора канала, диска или дорожки с помощью цифровых кнопок.

запомнить параметры станции в режиме настройки.

дисплей, экран телевизора, информации, получаемой от видеомагнитофона, спутникового тюнера, CDпроигрывателя, DVDпроигрывателя или MDдеки (стр. 106).

Название Функция

K После нажатия кнопки

V/v/B/b

L TOOLS Нажимайте для выбора и

OPTIONS

M MENU Нажимайте для вывода на

N REPLAY B·/

ADVANCE

O m/M

H ./>

TUNING +/– Нажимайте для выбора

P PRESET

/–

TV CH +/– Нажмите кнопку TV (wj), а

MENU (qd) или TOP MENU (qk), выберите необходимые установки кнопками V/v, B или b. Подтвердите выбор функции нажимая (стр.

59).

вывода на экран функциональных меню DVD-проигрывателя и т.п.

экран меню ресивера, DVD-проигрывателя, телевизора и т.п.

Нажимайте для повторного проигрывания предыдущей или ускоренного проигрывания текущей сцены на видеомагнитофоне или DVD-проигрывателе.

Нажимайте для управления DVD-проигрывателем, CD-проигрывателем, MDдекой или кассетной декой

и т.п.

станций (стр. 91, 95).

Нажимайте для регистрации радиостанций FM/AM или выбора предварительно установленных станций.

затем кнопки TV CH+/– для управления телевизором, спутниковым тюнером, видеомагнитофоном и т.п.

Название Функция

Q F1/F2 Нажмите кнопку TV (wj) и

TV/VIDEO Нажимайте кнопки TV/

WIDE Нажимайте для выбора

R TOP ME NU Нажимайте для

MENU Нажимайте для

S MUTING Нажимайте для активации

T MASTER

VOL +/–

TV VOL +/– Нажмите кнопку TV (wj) и

выберите необходимое устройство кнопками F1 и F2.

• Устройство записи на жесткий диск F1: HDD F2: DVD

• DVD/видео комбо проигрыватель F1: DVD F2: VHS

VIDEO и TV (wj) одновременно, чтобы выбрать источник сигнала (телевизионный сигнал или сигнал с видеовхода).

широкоэкранного режима.

отображения на экране телевизора меню или экранного руководства-управления DVD-проигрывателем. Затем используйте кнопки V/v/B/b и для выполнения операций меню.

отображения меню DVDпроигрывателя на экране телевизора. Затем используйте кнопки V/v/B/ b и для выполнения операций меню (стр. 110).

функции приглушения звука (стр. 54).

Нажимайте для регулирования уровня громкости всех громкоговорителей одновременно (стр. 53).

отрегулируйте уровень громкости звучания телевизора кнопками TV VOL +/–.

Название Функция

U DISC SKIP При использовании

V RETURN/

EXIT O

W ON SCREEN Нажимайте для вызова

X CLEAR Нажимайте для

>10 Нажимайте для выбора

D.TUNING Нажимайте для вызова

Y A.DIRECT Нажимайте для

мульти-дискового чейнджера нажимайте для пропуска диска.

Нажмите для возвращения к предыдущему меню или для выхода из меню в то время, когда на экране телевизора отображается меню или экранное руководство-управления функциями кассетного видеомагнитофона, DVDпроигрывателя или спутникового тюнера (стр.

110).

информации о состоянии ресивера. Затем, если Вы нажмете кнопку MENU (qd), появится меню ресивера (стр. 99).

– отмены операции при

ошибочном нажатии цифровой кнопки.

– возврата в режим

непрерывного воспроизведения спутникового тюнера или DVDпроигрывателя.

– номеров дорожек

видеомагнитофона, спутникового тюнера, CD-проигрывателя или MD-деки, больших 10.

– номеров каналов

приемника цифрового кабельного телевидения.

режима непосредственной настройки (стр. 92).

переключения выбранного входного аудиосигнала на аналоговый сигнал без какой-либо регулировки (стр. 87).

Подготовка к эксплуатации

продолжение следует

Название Функция

Z SLEEP Нажимайте для активации

wj TV Нажимайте для

wk RM SET UP Нажимайте для настройки

Информация о кнопках, которые Вы можете использовать для управления каждым компонентом, приведена в таблице на стр. 110.

Тактильная точка имеется на следующих

кнопках (H, PRESET+). Используйте в качестве ориентира при работе.

функции таймера сна и задания времени автоматического отключения ресивера (стр.

107).

переключения в режим управления телевизором.

пульта дистанционного управления.

Примечания

•Некоторые функции, описанные в данном разделе, могут быть недоступными в зависимости от модели.

•Приведенное выше объяснение предназначено, чтобы служить только в качестве примера. Следовательно, в зависимости от компонента, приведенное выше действие может оказаться невыполнимым, или его выполнение может привести к результату, который будет отличаться от описанного.

1: Установка громкоговорителей

Данный ресивер позволяет Вам использовать 7.1-канальную систему (7 громкоговорителей и один сабвуфер).

Наслаждение 5.1/7.1канальной системой

Для полного наслаждения многоканальным окружающим звуком, который подобен театральному, необходимо пять громкоговорителей (два передних громкоговорителя, центральный громкоговоритель, два громкоговорителя окружающего звука) и сабвуфер (5.1-канальная система).

Пример конфигурации 5.1канальной акустической системы

Вы можете наслаждаться высококачественным воспроизведением звука, записанного с помощью программного обеспечения на DVD в формате Surround EX, если подключите один дополнительный задний громкоговоритель окружающего звука (6.1-канальная система) или два задних громкоговорителя окружающего звука (7.1-канальная система). (См. раздел “Использование режима декодирования заднего окружающего звука (SB DECODING)” на стр. 68.)

Пример конфигурации 7.1канальной акустической системы

Подготовка к эксплуатации

AПередний левый громкоговоритель BПередний правый громкоговоритель CЦентральный громкоговоритель DЛевый громкоговоритель

окружающего звука

EПравый громкоговоритель

окружающего звука

HСабвуфер

окружающего звука

EПравый громкоговоритель

окружающего звука

FЛевый задний громкоговоритель

окружающего звука

продолжение следует

GПравый задний громкоговоритель

окружающего звука

HСабвуфер

К Вашему сведению

•При подсоединении 6.1-канальной акустической системы расположите задний громкоговоритель окружающего звука позади позиции прослушивания.

•Поскольку сабвуфер не испускает точно направленных сигналов, Вы можете расположить его в удобном для Вас месте.

2: Подсоединение громкоговорителей

HGF

Подготовка к эксплуатации

BADEC

A Монофонический аудиошнур (не прилагается) B Шнуры громкоговорителей (не прилагаются)

Разъем ы F RO NT SPEAKERS B

AПередний громкоговоритель A (Л) BПередний громкоговоритель A (П) CЦентральный громкоговоритель DГромкоговоритель окружающего

звука (Л)

EГромкоговоритель окружающего

звука (П)

FЗадний громкоговоритель

окружающего звука (Л)

GЗадний громкоговоритель

окружающего звука (П)

HСабвуфер

продолжение следует

Если у Вас есть дополнительная система передних громкоговорителей, подсоедините ее к разъемам FRONT SPEAKERS B. Вы можете выбрать систему передних громкоговорителей с помощью кнопки SPEAKERS (OFF/ A/B/A+B) на передней панели (стр.

43).

Если Вы будете подсоединять только один задний громкоговоритель окружающего звука, подсоедините его к разъемам SURROUND BACK SPEAKERS L.

Если Вы подсоедините сабвуфер с функцией автоматического ожидания, выключите эту функцию при просмотре фильмов. Если функция автоматического ожидания будет включена, она автоматически переключит сабвуфер в режим ожидания на основании уровня подаваемого на него сигнала, поэтому выходного звукового сигнала может не быть.

Примечание

Если все подключаемые громкоговорители имеют номинальное полное сопротивление 8 Ом или выше, установите параметр “SP. IMPEDANCE” меню System Settings в положение “8 ohm”. При других подсоединениях установите его в положение “4 ohm”. Подробные сведения приведены в подразделе “6: Установка громкоговорителей” (стр. 43).

К Вашему сведению

Для подсоединения каких-либо громкоговорителей к другому усилителю мощности используйте гнезда PRE OUT. Одинаковый сигнал будет подаваться на выход как через разъемы SPEAKERS, так и через гнезда PRE OUT. Например, если Вы захотите подсоединить только передние громкоговорители к другому усилителю, подсоедините этот усилитель к гнездам PRE OUT FRONT L и R.

3a: Подсоединение аудиокомпонентов

Подготовка к эксплуатации

Как подсоединить компоненты

В данном разделе описано, как подсоединить компоненты к данному ресиверу. Перед началом подсоединения обратитесь к приведенному ниже разделу “Подсоединяемые компоненты”, на страницах которого описано, как подсоединить каждый компонент. После подсоединения всех Ваших компонентов, обратитесь к подразделу “4: Подсоединение антенн” (стр. 39).

Подсоединяемые компоненты Стр.

Super Audio CDпроигрыватель/ CD-проигрыватель

MD/TAPE С цифровым

Аналоговый проигрыватель для пластинок

С цифровым аудиовыходом

С многоканальным аудиовыходом

Только с аналоговым аудиовыходом

аудиовыходом

Только с аналоговым аудиовыходом

Используемые входные/ выходные аудиогнезда

Качество звука зависит от используемого гнезда. Обратитесь к следующему рисунку. Выберите подключение в соответствии с гнездами Ваших компонентов.

Цифровые Аналоговые

Высококачественный звук

Примечания

•При подсоединении оптических цифровых шнуров вставляйте штекеры прямо внутрь, пока они не защелкнутся на месте.

•Не перегибайте и не связывайте оптические цифровые шнуры.

К Вашему сведению

Все гнезда цифровых аудиосигналов совместимы с частотами выборки 32 кГц, 44,1 кГц, 48 кГц, и 96 кГц.

Подсоединение компонентов с цифровыми входными/ выходными аудиогнездами

На следующем рисунке показано, как подключить Super Audio CDпроигрыватель, CD-проигрыватель и MD-/кассетную-деку.

Super Audio CDпроигрыватель, CDпроигрыватель

MD-дека, Кассетная дека

A Аудиошнур (не прилагается) B Коаксиальный цифровой шнур (не прилагается) C Оптический цифровой шнур (не прилагается)

Примечания относительно воспроизведения диска Super Audio CD на Super Audio CD-проигрывателе

• Выходной звуковой сигнал будет отсутствовать при воспроизведении диска Super Audio CD на Super Audio CD-проигрывателе, подключенном только к гнездам COAXIAL SA-CD/ CD IN на данном ресивере. Для воспроизведения диска Super Audio CD подключите проигрыватель к гнездам MULTI CHANNEL INPUT или SA-CD/CD IN. Обратитесь к инструкции по эксплуатации, которая прилагается к Super Audio CDпроигрывателю.

• Цифровая запись Super Audio CD невозможна. В этом случае используйте аналоговое гнездо для записи.

• При подсоединении оптических цифровых шнуров вставляйте штекеры прямо внутрь, пока они не защелкнутся на месте.

• Не перегибайте и не связывайте цифровые оптические шнуры.

Подготовка к эксплуатации

Если Вы хотите подсоединить несколько цифровых компонентов, но не можете найти не используемый вход

Обратитесь к разделу “Прослушивание цифрового звучания с других входов (DIGITAL ASSIGN)” (стр. 102).

К Вашему сведению

Гнездо LD-проигрывателя DOLBY DIGITAL RF OUT не может быть напрямую подключено к цифровым входным гнездам ресивера. В данной конфигурации необходимо использовать радиочастотный демодулятор.

Подсоединение компонентов с многоканальными выходными гнездами

Если Ваш DVD- или Super Audio CDпроигрыватель оснащен многоканальными выходными гнездами, Вы можете подсоединить его к гнездам MULTI CHANNEL INPUT данного ресивера для наслаждения

многоканальным звуком. В качестве альтернативы, многоканальные входные гнезда могут быть использованы для подсоединения внешнего многоканального декодера.

DVD-проигрыватель, Super Audio CDпроигрыватель и т.п.

A Аудиошнур (не прилагается) B Монофонический аудиошнур (не прилагается)

Примечание

DVD- и Super Audio CD-проигрыватели не оснащены гнездами SURROUND BACK.

Подсоединение компонентов с аналоговыми аудио гнездами

Подготовка к эксплуатации

На следующем рисунке показано, как подключить компонент с аналоговыми

Super Audio CDпроигрыватель, CDпроигрыватель

гнездами, например, кассетную деку, проигрыватель для пластинок и т.п.

MD-дека, Кассетная дека

Проигрыватель

A Аудиошнур (не прилагается)

Примечание

Если Ваш проигрыватель имеет провод заземления, подсоедините его к разъему (U) SIGNAL GND.

3b: Подсоединение видеокомпонентов

Как подсоединить компоненты

Подсоединяемые компоненты Стр.

С гнездом HDMI 29

Телевизионный монитор 31

DVD-проигрыватель, DVD-рекордер 33-34

Спутниковый тюнер 35

Кассетный видеомагнитофон 36

Видеокамера, игровая приставка и т.п. 36

Используемые входные/ выходные видеогнезда

Качество изображения зависит от используемого гнезда. Обратитесь к следующему рисунку. Выберите подсоединение в соответствии с гнездами Ваших компонентов.

Цифровые

Высококачественное

Аналоговые


Подсоединение компонентов с гнездами HDMI

HDMI – это сокращенное название High-Definition Multimedia Interface. Это интерфейс, который передает видеосигналы и аудиосигналы в цифровом формате.

Подготовка к эксплуатации

DVD-проигрыватель

Аудиосигналы Аудиосигналы Аудио/видео

Аудио/видео сигналы

AAA

Спутниковый тюнер/телевизионный монитор, проектор и т.п.

сигналы

A Кабель HDMI (не прилагается)

Мы рекомендуем Вам использовать кабель HDMI Sony.

B Коаксиальный цифровой шнур (не прилагается) C Оптический цифровой шнур (не прилагается)

продолжение следует

Примечания относительно соединений HDMI

• Аудиосигналы, подаваемые на гнездо HDMI IN, выводятся через гнезда HDMI OUT. Входные аудиосигналы не выводятся через выходные гнезда громкоговорителей, гнезда PRE OUT или какие-либо других гнезда.

• Чтобы выводить звук с ресивера, Вам необходимо подсоединить аудио или цифровые шнуры (стр. 33, 35).

• Видеосигналы, подаваемые на гнездо HDMI IN, выводятся только через гнездо HDMI OUT. Входные видеосигналы не выводятся через разъемы VIDEO OUT, S VIDEO OUT или MONITOR OUT.

• Используйте кабель HDMI с логотипом HDMI (фирмы Sony).

• Проверьте установку подсоединенного компонента, если изображение неудовлетворительное или отсутствует звук от компонента, подсоединенного через кабель HDMI компонента.

• Не забудьте включить ресивер, когда видеосигналы и аудиосигналы компонента, выполняющего воспроизведение, подаются на телевизор через данный ресивер. До тех пор, пока питание не будет включено, ни видеосигналы, ни аудиосигналы не будут передаваться.

• Данный ресивер может не передавать видео- или аудиосигналы некоторых компонентов.

• Что касается подробностей, обращайтесь к инструкциям по эксплуатации каждого подсоединенного компонента.

+ 101 hidden pages

Sony STR-DA1200 ES-B User Manual

Оглавление

Подготовка к эксплуатации

Описание и расположение частей

1: Установка громкоговорителей

2: Подсоединение громкоговорителей

3a: Подсоединение аудиокомпонентов

3b: Подсоединение видеокомпонентов
