FM Stereo
FM-AM Receiver
Manual de Instrucciones |
|
ES |
|
|
|
||
|
|
|
|
|
|
|
C |
STR-DE815G
STR-D760Z
© 1997 by Sony Corporation
ADVERTENCIA
Para evitar incendios y el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.
Este receptor posee el sistema Dolby* Pro Logic Surround.
*Fabricado bajo licencia de Dolby Laboratories Licensing Corporation. DOLBY, el símbolo de la doble D a, AC-3 y PRO LOGIC son marcas de Dolby Laboratories Licensing Corporation.
Precauciones
Seguridad
•Si dentro del receptor cae algún objeto sólido o líquido, desenchúfelo y haga que sea revisado por personal cualificado.
Fuentes de alimentación
•Antes de utilizar el receptor, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del receptor.
•El receptor no se desconectará de la fuente de alimentación de CA (red) mientras permanezca enchufado a una toma de la misma, incluso aunque haya desconectado su alimentación.
•Cuando no vaya a utilizar el receptor durante mucho tiempo, desenchúfelo de la red. Para desconectar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
•Por motivos de seguridad, una de las cuchillas del enchufe es más ancha que la otra y solamente encajará en la toma de la red de una forma. Si no puede insertar completamente el enchufe en la toma de la red, póngase en contacto con su proveedor.
•El cable de alimentación de CA solamente deberá ser cambiado en un taller de reparaciones cualificado.
Ubicación
•No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.
•Coloque el receptor en un lugar adecuadamente ventilado para evitar el recalentamiento interior y prolongar su duración útil.
•No coloque el receptor cerca de fuentes térmicas, ni sometido a la luz solar directa, polvo excesivo, ni a los golpes.
•No coloque nada sobre el receptor, ya que podría bloquear los orificios de ventilación y provocar su mal funcionamiento.
Operación
•Antes de conectar otros componentes, cerciórese de desconectar la alimentación de este receptor y de desconectarlo de la toma de la red.
Limpieza
•Limpie la caja, los paneles, y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajos, polvos abrasivos, ni disolventes como alcohol o bencina.
Si tiene cualquier pregunta o problema en relación con su receptor, consulte a su proveedor Sony más cercano.
2ES
Descripción de este manual
Este manual de instrucciones es para los modelos STR-DE815G y STR-D760Z. Compruebe el número de su modelo observando la esquina superior derecha del panel frontal. Para fines de ilustración, en este manual se utiliza el STR-DE815G, y cualquier diferencia se indicará claramente en el texto, por ejemplo, “STR-DE815G solamente”.
Este manual se divide en tres secciones: Preparativos, Operaciones en pantalla, y Operaciones en el panel frontal.
En la sección “Preparativos” se describen las conexiones, cómo preparar el telemando para el control en pantalla, y el sistema Dolby Pro Logic Surround.
En la sección “Operaciones en pantalla” se describe cómo controlar el receptor utilizando el telemando para manipular la visualización en la pantalla de su televisor. El telemando le permitirá controlar la mayoría de las operaciones de su receptor.
Usted también podrá controlar el receptor sin el telemando. En la sección “Operaciones en el panel frontal” se describe cómo controlar el receptor utilizando los controles del panel frontal. Además, en los modelos para EE.UU. y Canadá, en esta sección se explica cómo utilizar las teclas de operación abreviada del telemando.
En este manual se utiliza el icono siguiente:
Indica consejos y sugerencias z para facilitar las tareas.
ÍNDICE
¡Bienvenido! 4
Conexión del sistema
Descripción general 5
Conexión de repetidores de rayos infrarrojos (IR) 6 Conexión de antenas 6
Conexión de componentes de audio 7 Conexión del sistema de altavoces 8
Conexión de un televisor/videograbadora 9 Conexión de CA 11
Preparación del telemando para el control en pantalla
Utilización del telemando 12
Registro de un televisor (o un monitor) 14 Registro de componentes de audio y vídeo 16
Disposición de Dolby Pro Logic Surround

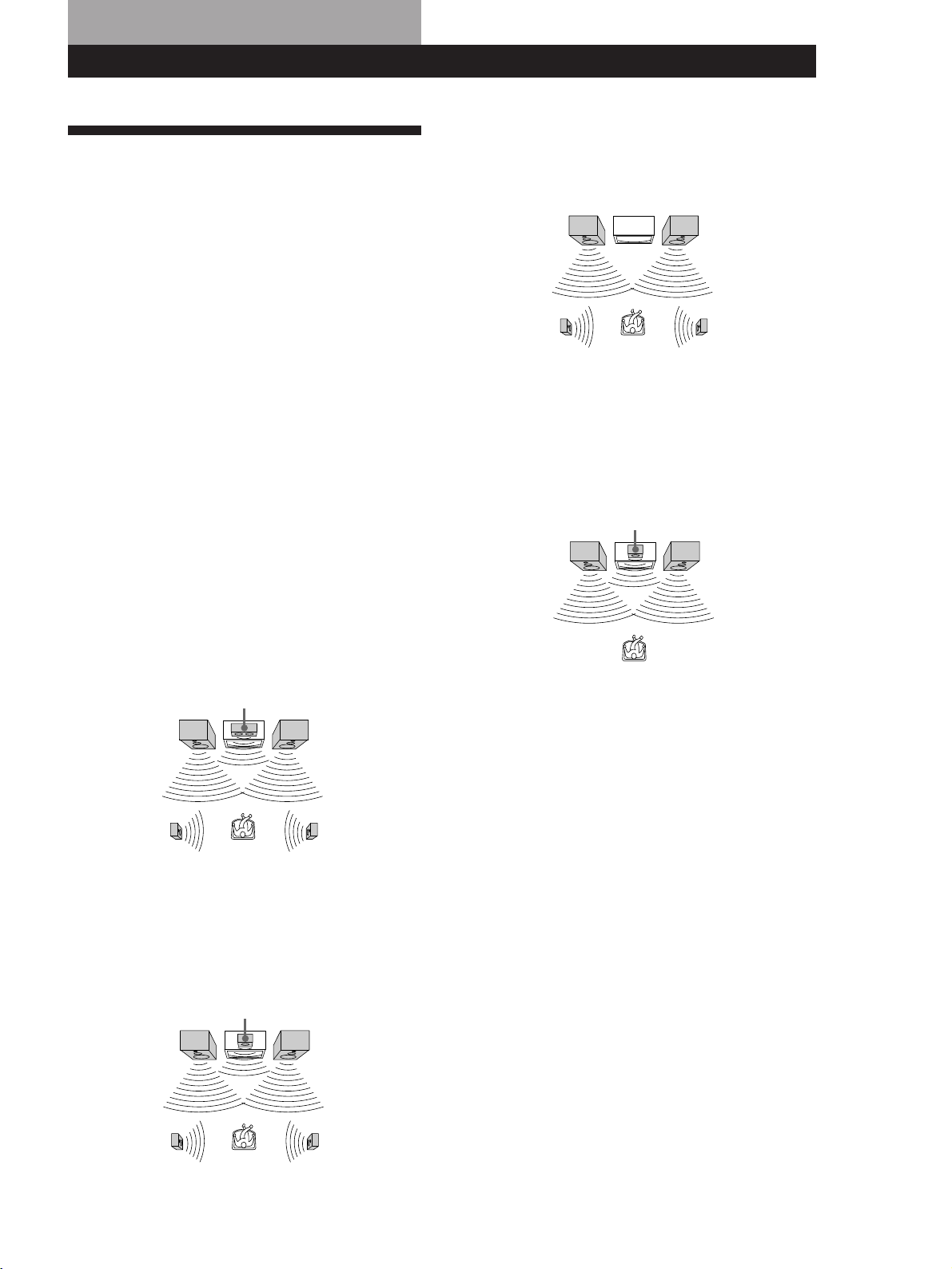

¿Qué es Dolby Pro Logic Surround? 19 Ajuste del volumen de los altavoces 20
Reproducción/Grabación
Selección de un componente 21
Contemplación de programas de televisión o de vídeo 22 Sintonía y memorización de emisoras de radiodifusión 23 Grabación 25
Ajuste del sonido
Utilización de campos acústicos programados 28 Personalización de los campos acústicos 29
Operaciones y ajustes adicionales
Registro de los componentes deseados (Ajuste de IR de usuario) 33 Indización 34
Reproducción automática de componentes (Reproducción automática) 35
Inicio automático de un componente al conectar la alimentación (Inicio automático) 35
Inicio secuencial automático de varios componentes (Reproducción de macro) 36
Ajuste de la sensibilidad del telemando 37 Cambio de los ajustes de visualización 37 Utilización del cronodesconectador 39
Utilización de un cambiador de discos compactos 39
Operaciones en el panel frontal
(Teclas de operación abreviada del telemando: EE.UU. y Canadá solamente)

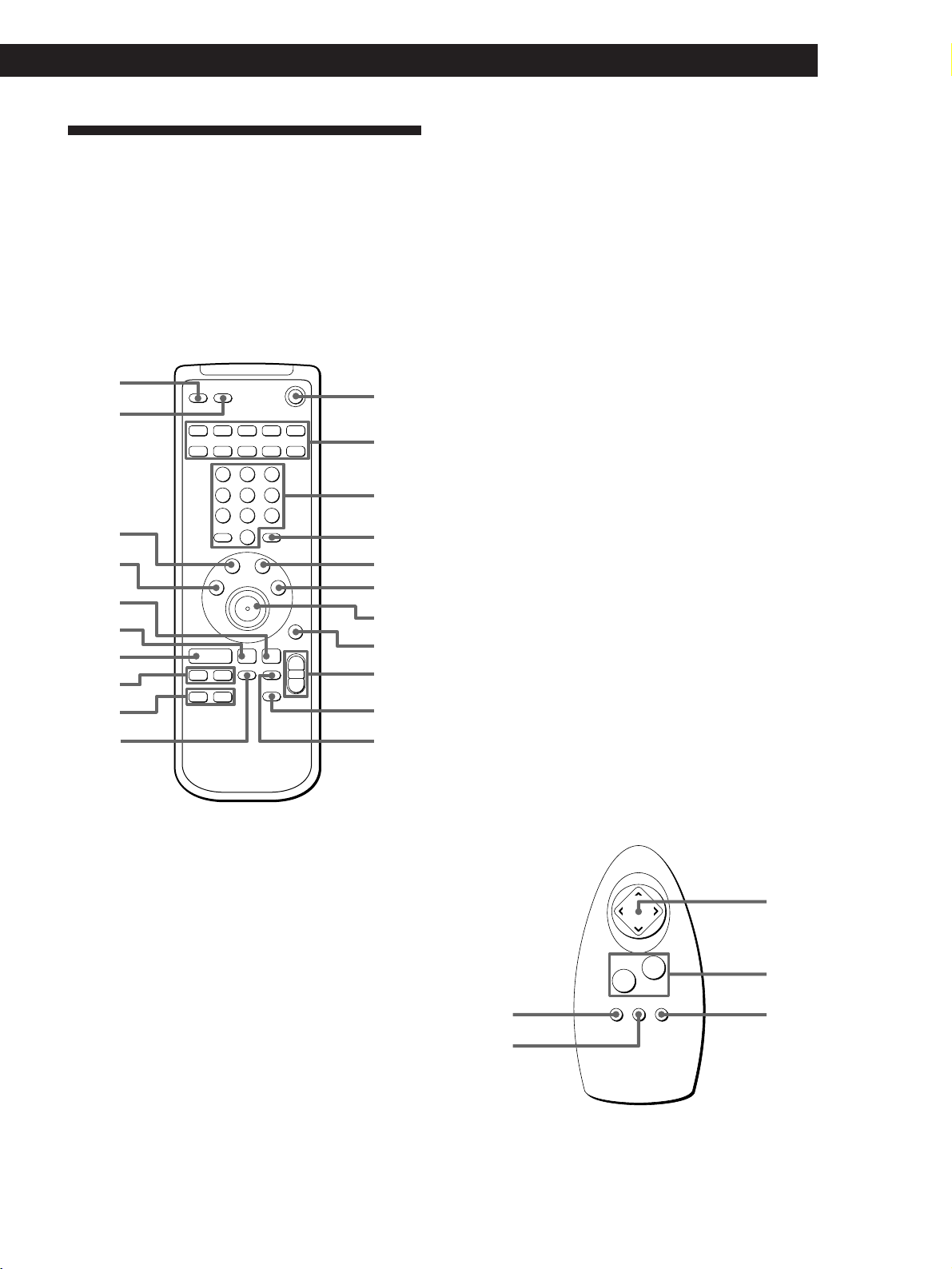

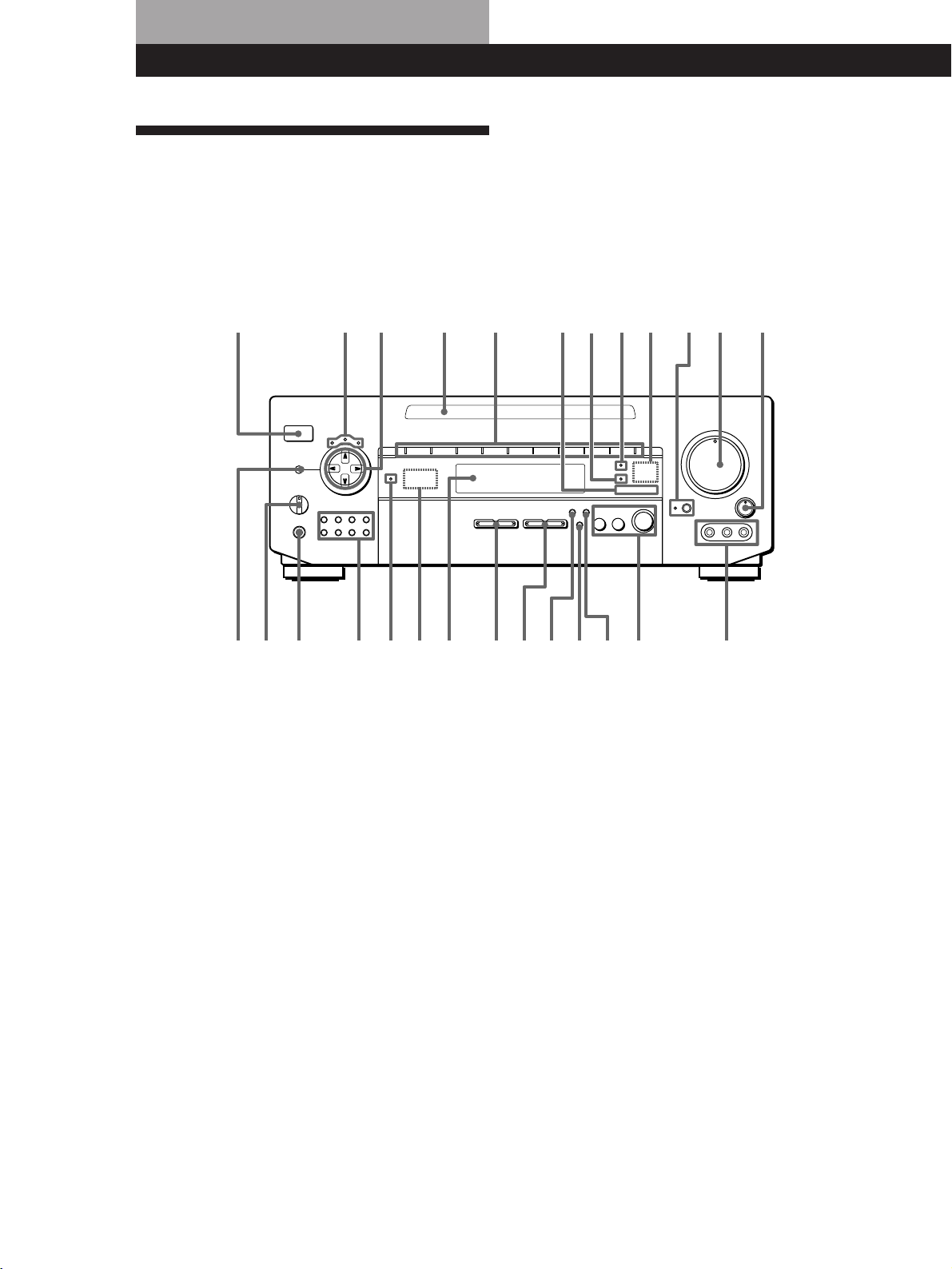

Descripción del panel frontal 42 Descripción del telemando 43 Selección de un componente 44
Sintonía y memorización de emisoras de radiodifusión 45 Grabación 46
Ajuste del sonido 46
Personalización de las operaciones del receptor 47 Indización 48
Reproducción de componentes de audio sin televisor (Destellador) (Excepto EE.UU. y Canadá) 49
Información adicional
Solución de problemas 50 Especificaciones 52 Glosario 54
Índice alfabético 55
