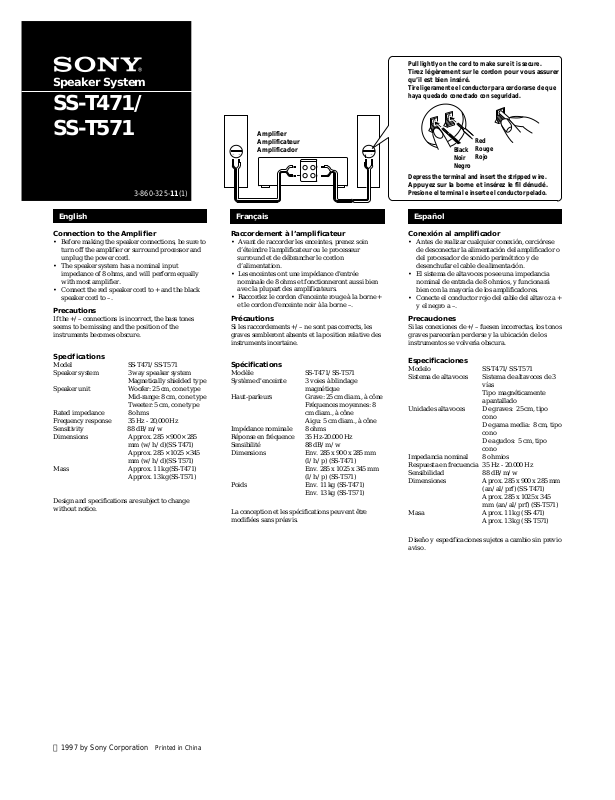

Speaker System
SS-T471/
Pull lightly on the cord to make sure it is secure.
Tirez légèrement sur le cordon pour vous assurer
qu’il est bien inséré.
Tire ligeramente el conductor para cerciorarse de que
haya quedado conectado con seguridad.
SS-T571
3-860-325-11(1)
English
Connection to the Amplifier
• Before making the speaker connections, be sure to
turn off the amplifier or surround processor and
unplug the power cord.
• The speaker system has a nominal input
impedance of 8 ohms, and will perform equally
with most amplifier.
• Connect the red speaker cord to + and the black
speaker cord to –.
Precautions
If the +/– connections is incorrect, the bass tones
seems to be missing and the position of the
instruments becomes obscure.
Specifications
Model SS-T471/SS-T571
Speaker system 3 way speaker system
Magnetically shielded type
Speaker unit Woofer: 25 cm, cone type
Mid-range: 8 cm, cone type
Tweeter: 5 cm, cone type
Rated impedance 8 ohms
Frequency response 35 Hz - 20,000 Hz
Sensitivity 88 dB/m/w
Dimensions Approx. 285 × 900 × 285
mm (w/h/d)(SS-T471)
Approx. 285 × 1025 × 345
mm (w/h/d)(SS-T571)
Mass Approx. 11 kg(SS-T471)
Approx. 13 kg(SS-T571)
Design and specifications are subject to change
without notice.
Amplifier
Amplificateur
Amplificador
Français
Raccordement à l’amplificateur
• Avant de raccorder les enceintes, prenez soin
d’éteindre l’amplificateur ou le processeur
surround et de débrancher le cordon
d’alimentation.
• Les enceintes ont une impédance d'entrée
nominale de 8 ohms et fonctionneront aussi bien
avec la plupart des amplificateurs.
• Raccordez le cordon d'enceinte rouge à la borne +
et le cordon d'enceinte noir à la borne –.
Précautions
Si les raccordements +/– ne sont pas corrects, les
graves sembleront absents et la position relative des
instruments incertaine.
Spécifications
Modèle SS-T471/SS-T571
Système d'enceinte 3 voies à blindage
magnétique
Haut-parleurs Grave: 25 cm diam., à cône
Fréquences moyennes: 8
cm diam., à cône
Aigu: 5 cm diam., à cône
Impédance nominale 8 ohms
Réponse en fréquence 35 Hz-20.000 Hz
Sensibilité 88 dB/m/w
Dimensions Env. 285 x 900 x 285 mm
(l/h/p) (SS-T471)
Env. 285 x 1025 x 345 mm
(l/h/p) (SS-T571)
Poids Env. 11 kg (SS-T471)
Env. 13 kg (SS-T571)
La conception et les spécifications peuvent être
modifiées sans préavis.
Red
Rouge
Black
Rojo
Noir
Negro
Depress the terminal and insert the stripped wire.
Appuyez sur la borne et insérez le fil dénudé.
Presione el terminal e inserte el conductor pelado.
Español
Conexión al amplificador
• Antes de realizar cualquier conexión, cerciórese
de desconectar la alimentación del amplificador o
del procesador de sonido perimétrico y de
desenchufar el cable de alimentación.
• El sistema de altavoces posee una impedancia
nominal de entrada de 8 ohmios, y funcionará
bien con la mayoría de los amplificadores.
• Conecte el conductor rojo del cable del altavoz a +
y el negro a –.
Precauciones
Si las conexiones de +/– fuesen incorrectas, los tonos
graves parecerían perderse y la ubicación de los
instrumentos se volvería obscura.
Especificaciones
Modelo SS-T471/SS-T571
Sistema de altavoces Sistema de altavoces de 3
Unidades altavoces De graves: 25 cm, tipo
Impedancia nominal 8 ohmios
Respuesta en frecuencia 35 Hz - 20.000 Hz
Sensibilidad 88 dB/m/w
Dimensiones Aprox. 285 x 900 x 285 mm
Masa Aprox. 11 kg (SS-471)
vías
Tipo magnéticamente
apantallado
cono
De gama media: 8 cm, tipo
cono
De agudos: 5 cm, tipo
cono
(an/al/prf) (SS-T471)
Aprox. 285 x 1025 x 345
mm (an/al/prf) (SS-T571)
Aprox. 13 kg (SS-T571)
1997 by Sony Corporation Printed in China
Diseño y especificaciones sujetos a cambio sin previo
aviso.
