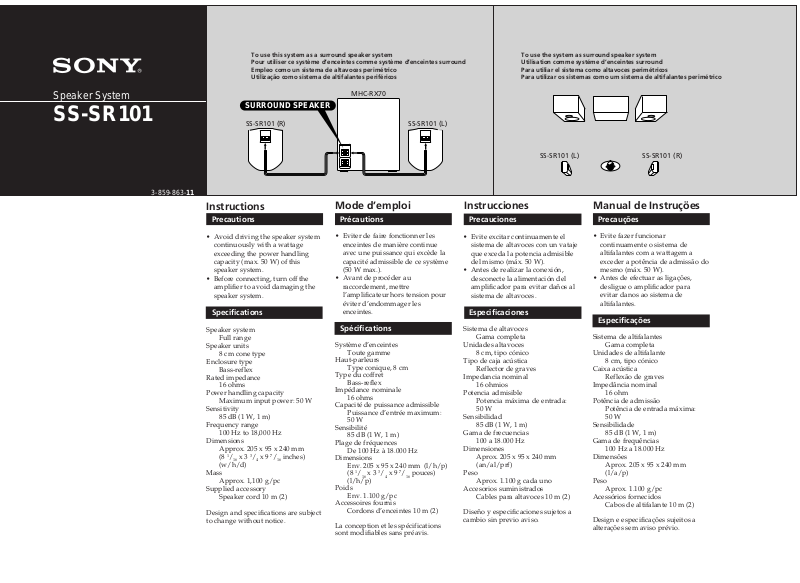

Sony SS-SR101 User Manual

To use this system as a surround speaker system
Pour utiliser ce système d’enceintes comme système d’enceintes surround
Empleo como un sistema de altavoces perimétrico
Utilização como sistema de altifalantes periféricos

To use the system as surround speaker system
Utilisation comme systéme d’enceintes surround
Para utiliar el sistema como altavoces perimétricos
Para utilizar os sistemas como um sistema de altifalantes perimétrico

Speaker System

SS-SR101

3-859-863-11

SURROUND SPEAKER

SS-SR101 (R)

Instructions

Precautions

• Avoid driving the speaker system
continuously with a wattage
exceeding the power handling
capacity (max. 50 W) of this
speaker system.

• Before connecting, turn off the
amplifier to avoid damaging the
speaker system.

Specifications

Speaker system

Full range

Speaker units

8 cm cone type

Enclosure type

Bass-reflex

Rated impedance

16 ohms

Power handling capacity

Maximum input power: 50 W

Sensitivity

85 dB (1 W, 1 m)

Frequency range

100 Hz to 18,000 Hz

Dimensions

Approx. 205 x 95 x 240 mm
(8 1/16 x 3 3/4 x 9 7/16 inches)
(w/h/d)

Mass

Approx. 1,100 g/pc

Supplied accessory

Speaker cord 10 m (2)

Design and specifications are subject
to change without notice.

MHC-RX70

SS-SR101 (L)

Mode d’emploi Instrucciones

Précautions

• Eviter de faire fonctionner les
enceintes de manière continue
avec une puissance qui excède la
capacité admissible de ce système
(50 W max.).

• Avant de procéder au
raccordement, mettre
l’amplificateur hors tension pour
éviter d’endommager les
enceintes.

Spécifications

Système d’enceintes

Toute gamme

Haut-parleurs

Type conique, 8 cm

Type du coffret

Bass-reflex

Impédance nominale

16 ohms

Capacité de puissance admissible

Puissance d’entrée maximum:
50 W

Sensibilité

85 dB (1 W, 1 m)

Plage de fréquences

De 100 Hz à 18.000 Hz

Dimensions

Env. 205 x 95 x 240 mm (l/h/p)
(8 1/16 x 3 3/4 x 9 7/16 pouces)
(l/h/p)

Poids

Env. 1.100 g/pc

Accessoires fournis

Cordons d’enceintes 10 m (2)

La conception et les spécifications
sont modifiables sans préavis.

Precauciones

• Evite excitar continuamente el
sistema de altavoces con un vataje
que exceda la potencia admisible
del mismo (máx. 50 W).

• Antes de realizar la conexión,
desconecte la alimentación del
amplificador para evitar daños al
sistema de altavoces.

Especificaciones

Sistema de altavoces

Gama completa

Unidades altavoces

8 cm, tipo cónico

Tipo de caja acústica

Reflector de graves

Impedancia nominal

16 ohmios

Potencia admisible

Potencia máxima de entrada:
50 W

Sensibilidad

85 dB (1 W, 1 m)

Gama de frecuencias

100 a 18.000 Hz

Dimensiones

Aprox. 205 x 95 x 240 mm
(an/al/prf)

Peso

Aprox. 1.100 g cada uno

Accesorios suministrados

Cables para altavoces 10 m (2)

Diseño y especificaciones sujetos a
cambio sin previo aviso.

SS-SR101 (L)

SS-SR101 (R)

Manual de Instruçöes

Precauções

• Evite fazer funcionar
continuamente o sistema de
altifalantes com a wattagem a
exceder a potência de admissão do
mesmo (máx. 50 W).

• Antes de efectuar as ligações,
desligue o amplificador para
evitar danos ao sistema de
altifalantes.

Especificações

Sistema de altifalantes

Gama completa

Unidades de altifalante

8 cm, tipo cónico

Caixa acústica

Reflexão de graves

Impedância nominal

16 ohm

Potência de admissão

Potência de entrada máxima:
50 W

Sensibilidade

85 dB (1 W, 1 m)

Gama de frequências

100 Hz a 18.000 Hz

Dimensões

Aprox. 205 x 95 x 240 mm
(l/a/p)

Peso

Aprox. 1.100 g/pc

Acessórios fornecidos

Cabos de altifalante 10 m (2)

Design e especificações sujeitos a
alterações sem aviso prévio.

Speaker System

SS-SR101

Bei Verwendung als Surround-Lautsprecher
Gebruik van de SS-SR10 als (extra stel) akoestiekluidsprekers
När högtalarna används som akustiska (extra) högtalare
Per usare i diffusori come sistema diffusori “surround”

ß@¿Ù¬¡n¥¡næ®tŒ®œ•ŒÆ…

MHC-RX70

SURROUND SPEAKER

Anschluß bei Verwendung als Surround-Lautsprechersystem
Gebruik als akoestiek-luidsprekersyseem
Hur högatalarna används som akustiska högtalare
Per usare i sistemi come sistema diffusori surround

ß@¿Ù¬¡n¥¡næ®tŒ®œ•ŒÆ…

SS-SR101 (L)SS-SR101 (R)

Anleitung

Zur besonderen Beachtung

• Steuern Sie das
Lautsprechersystem nicht mit zu
hoher Leistung (max. Belastbarkeit
dieses Systems: 50 W) an.

• Schalten Sie vor dem Anschluß
den Verstärker aus, um eine
Beschädigung der Lautsprecher zu
vermeiden.

Technische Daten

Lautsprechersystem

Breitbandtyp

Bestückung

8 cm, Konus-Typ

Gehäusetyp

Baßreflex

Nennimpedanz

16 Ohm

Belastbarkeit

Max. Belastbarkeit: 50 W

Kennschalldruckpegel

85 dB (1 W, 1 m)

Übertragungsbereich

100 Hz bis 18.000 Hz

Abmessungen

ca. 205 x 95 x 240 mm (B/H/T)

Gewicht

ca. 1.100 g je Lautsprecher

Mitgeliefertes Zubehör

Lautsprecherkabel 10 m (2)

Änderungen, die dem technischen
Fortschritt dienen, bleiben
vorbehalten.

Gebruiksaanwijzing

Voorzorgsmaatregelen

• De belastbaarheid (maximaal) van
deze luidsprekers bedraagt 50
Watt. Let erop dat u de
luidsprekers niet gedurende
langere tijd met een te hoog
vermogen belast.

• Schakel de versterker uit alvorens
de luidsprekers aan te sluiten. Dit
om beschadiging van de
luidsprekers te voorkomen.

Technische gegevens

Type systeem

Breedbandluidsprekers

Luidsprekereenheden

8 cm konus-type

Type behuizing

Basreflexkast

Nominale impedantie

16 Ohm

Belastbaarheid

Max. ingangsvermogen: 50 Watt

Gevoeligheid

85 dB (1 W, 1 m)

Frekwentiebereik

100 Hz tot 18.000 Hz

Afmetingen

Ca. 205 x 95 x 240 mm (b/h/d)

Gewicht

Ca. 1.100 gr. per stuk

Bijgeleverd toebehoren

Luidsprekersnoeren 10 m (2)

Wijzigingen in ontwerp en
technische gegevens voorbehouden.

Bruksanvisning

Att observera

• Driv inte högtalarna i längre
stunder åt gången med en
watttförbrukning som överstiger
högtalarnas ineffekt-kapacitet
(maximalt 50 W).

• Allra första steget före
anslutningar: slå av strömmen till
förstärkaren för att skydda
högtalarna mot skador.

Tekniska data

Högtalartyp

Högtalare, som täcker hela
frekvensområdet

Högtalarelement

8 cm i diam., konisk

Högtalarlåda

Basreflexhögtalare

Märkimpedans

16 ohm

Ineffektkapacitet

Maximal ineffekt: 50 W

Känslighet

85 dB (1 W, 1 m)

Frekvensomfång

Från 100 Hz till 18.000 Hz

Dimensioner

Ca. 205 x 95 x 240 mm (b/h/d)

Vikt

Ca. 1.100 gram/st.

Medföljande tillbehör

Högtalarkablar 10 m (2)

Rätt till ändringar förbehålles.

SS-SR101 (L)

Instruzioni

Precauzioni

• Evitare di usare i diffusori in
continuazione con un wattaggio
superiore alla capacità di potenza
del sistema (mass. 50 W).

• Prima di eseguire i collegamenti,
spegnere l’amplificatore per
evitare di danneggiare il sistema
diffusori.

Caratteristiche tecniche

Sistema diffusori

Gamma completa

Diffusori

Tipo a cono da 8 cm

Tipo di cassa acustica

Riflessione bassi

Impedenza nominale

16 ohm

Capacità di potenza

Potenza di ingresso massima:
50 W

Sensibilità

85 dB (1 W, 1 m)

Campo di frequenza

Da 100 Hz a 18.000 Hz

Dimensioni

Circa 205 x 95 x 240 mm
(l/a/p)

Peso

Circa 1.100 g l’uno

Accessori in dotazione

Cavi diffusori 10 m (2)

Disegno e caratteristiche tecniche
soggetti a modifiche senza
preavviso.

SS-SR101 (R)

ª°©˙Æ—

®œ•Œ´e™æ®µ

• ßO•ŒW L§Ò¥¡næ ®tŒ™•\v®œ•Œ
q°] çj50 W°^ sƒÚæfiß@¥ ¡næ ®t

ΡC

• ±µ u´e°A –•˝ ˆ±º©Ò§jæ q •HßK
l a¥ ¡næ °C

WÆÊ

¥¡næ ®tŒ

•˛µ¿WS Ú

¥¡næ ʧ

8 cm°]¿@ߌ°^

´¨

ßCµ§œÆg

B©w™˝ß‹

16 Ω

•\v®œ•ŒÆe q

çjøȧJ•\ v°G50 W

F±”´

85 dB°]1 W°B1 m°^

¿ WvdÚ

100 ~ 18000 Hz

§ÿ§o

§j¨˘ºe205 x ™95 x ¡a `240 mm

•]ßt•ø ±Æʨ] °§¿

´q

§j¨˘1100 g/ ”

™˛•Û

¥¡nææ… u 10 m (2)

]p©M WÆʶ©“ ‹ßÛÆ…°AƧ§£•t¶Ê©^

ßi°C
