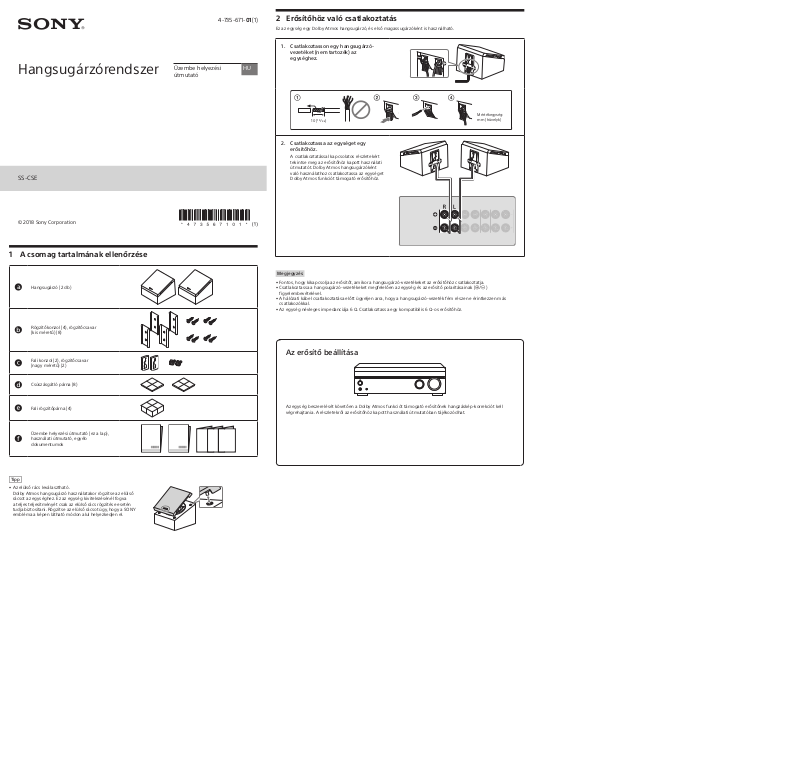

Hangsugárzórendszer
a
SS-CSE
Üzembe helyezési
útmutató
4-735-671-01(1)
HU

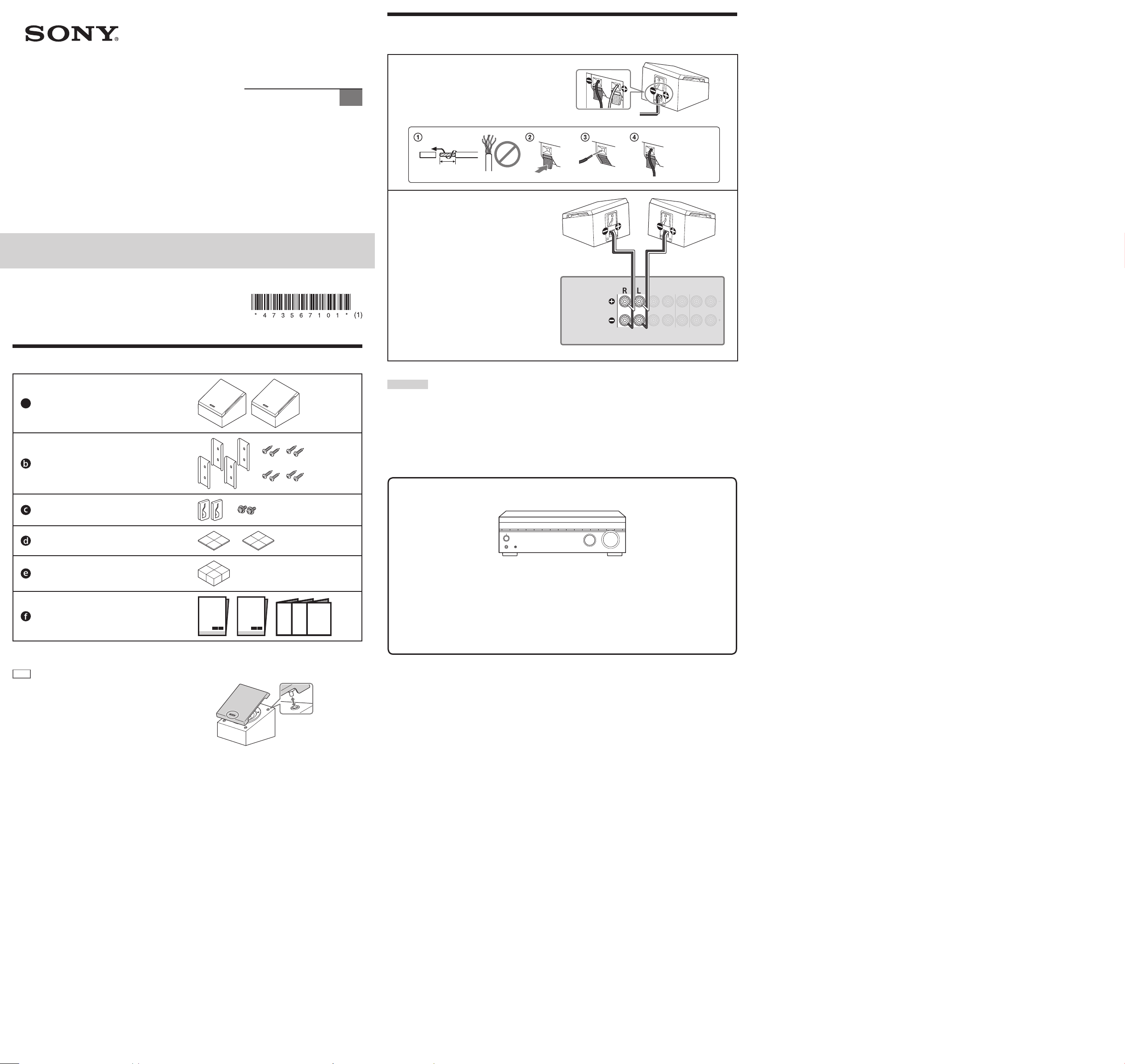

2 Erősítőhöz való csatlakoztatás
Ez az egység egy Dolby Atmos hangsugárzó, és első magassugárzóként is használható.
1. Csatlakoztasson egy hangsugárzóvezetéket (nem tartozék) az
egységhez.
10 (/)
2. Csatlakoztassa az egységet egy
erősítőhöz.
A csatlakoztatással kapcsolatos részletekért
tekintse meg az erősítőhöz kapott használati
útmutatót. Dolby Atmos hangsugárzóként
való használathoz csatlakoztassa az egységet
Dolby Atmos funkciót támogató erősítőhöz.
Mértékegység:
mm (hüvelyk)
© 2018 Sony Corporation
1 A csomag tartalmának ellenőrzése
Hangsugárzó (2 db)
Rögzítőkonzol (4), rögzítőcsavar
(kis méretű) (8)
Fali konzol (2), rögzítőcsavar
(nagy méretű) (2)
Csúszásgátló párna (8)
Fali rögzítőpárna (4)
Megjegyzés
• Fontos, hogy kikapcsolja az erősítőt, amikor a hangsugárzó-vezetékeket az erősítőhöz csatlakoztatja.
• Csatlakoztassa a hangsugárzó-vezetékeket megfelelően az egység és az erősítő polaritásainak (/)
figyelembevételével.
• A hálózati kábel csatlakoztatása előtt ügyeljen arra, hogy a hangsugárzó-vezeték fém része ne érintkezzen más
csatlakozókkal.
• Az egység névleges impedanciája 6 . Csatlakoztassa egy kompatibilis 6 -os erősítőhöz.
Az erősítő beállítása
Az egység beszerelését követően a Dolby Atmos funkciót támogató erősítőnek hangzáskép-korrekciót kell
végrehajtania. A részletekről az erősítőhöz kapott használati útmutatóban tájékozódhat.
Üzembe helyezési útmutató (ez a lap),
használati útmutató, egyéb
dokumentumok
Tipp
• Az elülső rács leválasztható.
Dolby Atmos hangsugárzó használatakor rögzítse az elülső
rácsot az egységhez. Ez az egység kivitelezésénél fogva
a teljes teljesítményét csak az elülső rács rögzítése esetén
tudja biztosítani. Rögzítse az elülső rácsot úgy, hogy a SONY
embléma a képen látható módon alul helyezkedjen el.
Page 2

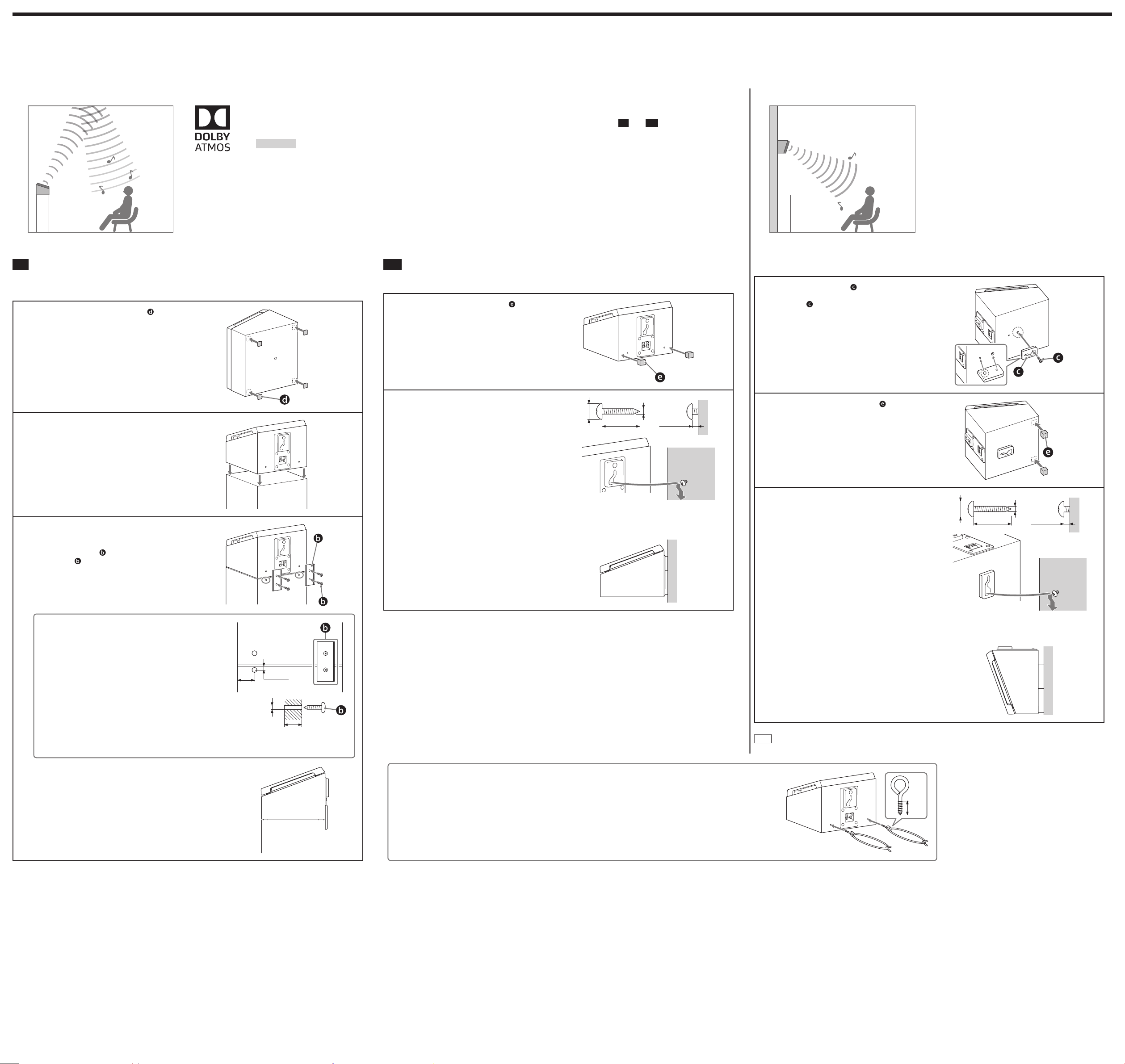

3 Az egység felszerelése
Ez az egység egy Dolby Atmos hangsugárzóként, illetve egy első magassugárzóként is használható.
Szerelje fel az egységet a használati módnak megfelelően.
Dolby Atmos hangsugárzóként való használat
Az egység felszerelésekor – miközben a hangsugárzó a mennyezet felé néz – a felülről jövő hangok effektusát a kimeneti hang mennyezetről való visszaverődéseiként
kaphatjuk meg. Ez az egység kivitelezésénél fogva Dolby Atmos hangsugárzóként teljes teljesítményét akkor biztosítja, amikor az első hangsugárzóra van beszerelve
vízszintesen. Ezt az egységet hátsó hangsugárzóként vagy első magassugárzóként is használhatja. Szerelje be az egységet az
Megjegyzés
• A Dolby Atmos hangzás eléréséhez csatlakoztatnia kell az egységet egy Dolby Atmos funkciót támogató erősítőhöz.
A-i Egy hangsugárzó tetejére való szerelés
Szerelje az egységet egy Sony SS-CS5 tetejére (padlón álló hangsugárzó)/SS-CS3 (könyvespolcra helyezhető hangsugárzó)
stb., miközben a hangsugárzó a mennyezet felé néz.
1. Rögzítse a csúszásgátló párnákat az
egység alsó részére.
A-i vagy A-ii módszert követve.
A-ii Felszerelés a falra
Rögzítse az egység hátoldalát a falhoz úgy, hogy a hangsugárzó a mennyezet felé nézzen.
1. Rögzítse a fali rögzítőpárnákat az
egység hátoldalára.
Első magassugárzóként való használat
Első felső hangsugárzóként való használathoz rögzítse az
egység alsó részét a falhoz úgy, hogy a hangsugárzó közben
lefelé néz.
1. Rögzítse a fali konzolt az egység
alsó részéhez a (nagy méretű)
csavarral
Ügyeljen a fali konzol megfelelő irányára
beszerelés közben.
.
2. Szerelje az egységet a hangsugárzó
tetejére.
Gondoskodjon róla, hogy az egységet sík
felületre szerelje, hogy nehogy leessen.
3. Mikor az egységet a Sony SS-CS5/
SS-CS3 készülék tetejére szereli,
rögzítse az egységet a
rögzítőkonzolokkal
csavarokkal
és a (kis méretű)
a leesés elkerülése
érdekében.
A csavarfurat pozíciója és mélysége
Az egység rögzítése előtt készítsen csavarfuratokat a Sony
SS-CS3/SS-CS5 készüléken az ábrán látható pozíciókat és
mélységeket követve.
29
(1 /)
φ2,5/
φ2,5
(/)
6 (/)
2. Rögzítse az egységet a falhoz.
Rögzítse a kereskedelmi forgalomban
kapható csavart a falhoz, majd akassza
az egység hátsó részén lévő
(a fémillesztésen lévő) függeszték
furatát a csavarra.
Használjon legalább 30 mm (1 / hüvelyk)
hosszú csavart, hogy a (fémillesztésen
lévő) függeszték furatához tudja illeszteni.
7 - 9,4
4 (/)
3,5 - 4,5
Mértékegység:
mm (hüvelyk)
2. Rögzítse a fali rögzítőpárnákat az
egység alsó részére.
3. Rögzítse az egységet a falhoz.
Rögzítse a kereskedelmi forgalomban
kapható csavart a falhoz, majd akassza
az egység alsó részén lévő (a fali
konzolon lévő) függeszték furatát a
7 - 9,4
4 (/)
3,5 - 4,5
csavarra.
Használjon legalább 30 mm (1 3/16 hüvelyk)
hosszú csavart, hogy az egység alsó
részén lévő (a fali konzolon lévő) függeszték
furatához tudja illeszteni.
Mértékegység:
mm (hüvelyk)
10–12
(/ – /)
Mértékegység:
mm (hüvelyk)
Az egység leesésének elkerülése érdekében
• Rögzítse az egységet a falra a kereskedelmi forgalomban kapható szemcsavarokkal stb. (menetes elosztás:
10 mm (
13
/32 hüvelyk) vagy kevesebb) és vezetékekkel.
Tipp
• Az egység hátsó hangsugárzóként is használható, amikor a hátoldalon van elhelyezve.
10
(/)
Mértékegység: mm
(hüvelyk)
