Page 1

Video Cassette Recorder

Mode d’emploi

3-868-271-12 (1)

PAL SECAM NTSC4.43

SLV-SE600B SLV-SE700B SLV-SX700B SLV-SE800B

Page 2

AVERTISSEMENT

Afin d’évit er tout risque d’incendie ou d’électrocution, n’exposez pas cet ap pareil à la pluie ou à l’humidité. Afin d’éviter tout risque d’électrocution, n’ouvrez pas le coffret. Ne confiez l’entretien de l’appareil qu’à un technicien qualifié.

Le cordon d’alimentation ne peut être remplacé que dans un centre de service après-vente agréé.

Précautions

Sécurité

• Cet appareil fonctionne sur une tension de 220 – 240 V CA, 50 Hz. Vé r if i ez si la t ens io n n om ina le de cet appareil est identique à la tension de votre alimentation secteur locale.

• Si un objet pénètre à l’intérieur du boîtier, débranchez l’appareil et faites-le contrôler p ar un personnel qualifié avant de le remettre en service.

• L’appareil n’est pas déconnecté de la source d’alimentation (secteur) aussi longtemps qu’il reste branché sur la prise murale, même si l’appareil pr oprement dit a été mis hors tensio n.

• Débranche z le cordon de la pri se si vous prévoyez de ne pas utiliser l’appareil pendant une période prolongée. Pour débrancher le cordon d’alimentation secteur, tirez sur la fiche et pas sur le cordon.

Installation

• Prévoyez une circulation d’air suffisante de manière à éviter toute surchauffe interne.

• Ne placez pas l’appareil sur une surface moelleuse (comme un tapis, une couverture, etc.) ou près de tissus (comme un rideau ou une tenture) risquant de bloquer les fentes d’aération.

• N’installez pas l’appareil à proximité de sources de chaleur telles que des radiateurs ou des conduites d’air chaud, ni à des endroits exposés à la lumière directe du soleil, à une poussière excessive, à des v i brations mécaniques ou à des chocs.

• N’installez pas l’appareil en position inclinée. L’appareil est conçu pour fonctionner uniquement à l’horizontale.

• Gardez l’appareil et les cassettes vidéo à l’écart de tout équipement contenant des aimants magnétiques puissants, pa r exemple des fours à micro-ondes ou de puissants haut-parleurs.

• Ne posez pas d’objets lourds sur l’appa re il.

• Si vous transportez l’appareil directement d’un e pièce froide dans une pièce chaude, de l’humidité peut apparaître par condensation à l’intérieur du magnétoscope e t endommager les têtes vidéo ainsi que la bande magnétique. La première fois que vous installez l’appareil ou lorsque vous le déplacez d’un endroit frais vers un endroit chaud, attendez environ trois heures avant de le faire fonctionner.

Attention

Les émissions télévisées, les films, les cassettes vidéo et autres matériaux peuvent être protégés par des droits d’auteur. L ’enregistrement non autorisé de tels matériaux peut être en infraction avec la législation sur les droits d’auteur. De même, l’utilisation de ce magnétoscope avec un téléviseur relié à un réseau de télédistribution peut être soumise à l’autorisation de l’exploitant du câble et/ ou du propriétaire de la chaîne.

Standards couleur compatibles

• Ce magnétoscope est conçu pour enregistrer suivant les standards couleur PAL (B/ G ) et SECAM (L) et lire les cassettes suivant les standards couleur PAL (B/G), SECAM (L) et NTSC 4.43. L’e nregistreme nt de sources vi déo basées sur d’autres standards couleu r ne p eut être garanti.

• Les cassettes enregistrées a vec le standard couleur MESECAM peuvent être reproduites sur ce magnétoscope à l’aide d’un téléviseur ou d’un moniteur couleur compatible av ec le standard couleur SECAM.

HOWVIEW est une marque déposée par Gemstar

Development Corporation. Le système S est fabriqué sous licence de Gemstar Development Corporation.

HOWVIEW

AVERTISSEMENT

Page 3

Table des matières

Préparation

4 Etape 1 : Déballage 5 Etape 2 : Préparation de la télécommande

9 Etape 3 : Raccordement au magnétoscope 14 Etape 4 : Réglage du téléviseur sur le magnétoscope 17 Etape 5 : Installation du magnétoscope à l’aide de la fonction de réglage

automatique

19 Sélection de la langue d’affichage des menus 21 Présélection des canaux 26 Changement/désactivation des numéros de chaîne 32 Réglage de l’horloge 37 Réglage du décodeur Canal Plus

Opérations de base

42 Lecture d’une cassette 45 Enregistrement de chaînes TV 49 Enregistrement de chaînes TV à

l’aide du progra m ma te ur à mol et t e (SLV-SE800B uniquement)

54 Enregistrement de chaînes TV à

l’aide du système Sh owV iew (non disponible sur le SLV-SE600B)

59 Réglage manuel du programmateur

Autres opérations

63 Lecture/recherche à différentes

vitesses

66 Réglage de la durée d’enregistrement 67 Enregistr e me nt synchronisé

(SLV-SE800B uniquement)

70 Vérification/modification/annulation

de programmations

72 Enregistrement stéréo et de

programmes bilingues

74 Recherche à l’aide de la fonction

Accès Smart

77 Recherche à l’aide de la fonction

d’index

78 Réglage de l’image 80 Modification des options de menu

Montage

83 Raccordement à un magnétoscope ou

à un système stéréo

86 Montage de base 87 Doublage audio

(SLV-SE800B uniquement)

Informations complémentaires

89 Guide de dépan nage 95 Spécifications 96 Index des composants et des

commandes

Couverture dos

Index

Préparation

Table des matières

Page 4

Préparation

Etape 1 :Déballage

Vérifiez si vous avez reçu les éléments suivants avec le magnétoscope:

• Télécommande • Câble d’antenne

•Piles R6 (AA)

Vérification du mo dè le

Les instructions contenues dans le présent mo de d’emploi concernent 4 modèles: SLVSE600B, SE700B, SX700B, SE800B . Vérifiez le numéro de votre modèle inscrit à l’arrière du magnétoscope. C’est le modèle SLV-SE800B qui est utilisé pour les illustrations. Toute différence de fonctionnement est clairement spécifiée dans le texte, par exemple “SLV-SE700B uniquement”.

Déballage

Page 5

Etape 2 :Préparation de l a télécommande

Installation des piles

Introduisez deux piles R6 (AA) en faisant correspondre les polarités + et – des piles avec le schéma figurant dans le compartiment à piles.

Introduisez d’abord l’extrémité négative (–), puis appuyez et enfoncez jusqu’à ce que l’extrémité positive (+) s’enclenche.

Utilisation de la télécommande

Vous pouvez utiliser cett e télécommande pour command er ce magnétoscope et un téléviseur Sony. Les touches marquées d’un point (•) sur la télécommande peuvent être utilisées pour commander votre téléviseur Son y. Si le téléviseur ne compor te pa s le

symbole à côté du capteur de télécommande, cette télécommande sera inopérante avec le télévi seur.

Capteur de télécommande

[TV] / [MAGN]

Préparation

123 456 789

Pour commander

le magnétoscope [MAGN] et dirigez la télécommande vers le capte ur du magnétoscope un téléviseur

Sony

Mettez [TV] / [MAGN] sur

[TV] et dirigez la télécommande vers le capteur du téléviseur

suite

Préparation de la télécommande

Page 6

WIDE

CHOIX SON

Touches FASTEXT

?/1

AFFICH

123 456 789

t TV/MAGN

Touches de numéro de chaîne

CHAINE +/–/ c/C

2 +/–

Commandes du téléviseur

Pour Appuyez sur

Mettre le téléviseur en mode de veill e ?/1 Sélectionner une so urce d’entrée: antenne ou entr ée de

ligne Changer de chaîne sur le téléviseur Touches de numéro de chaîne,

t TV/MAGN

-, CHAINE +/–

Préparation de la télécommande

Page 7

Pour Appuyez sur

Ajuster le volume du téléviseur 2 +/– Passer au téléviseur (t élétexte désactivé)* a (TV) Passer au télétexte* / (Teletext) Sélectionner le son CHOIX SON Utiliser FASTEXT* Touches FASTEXT Appeler l’affichage s ur écran

Modifier la pag e d e télétexte* c/C Basculer vers/du mode large d’un téléviseur à écran large

Sony (pour les téléviseurs à écran large d’autres marques, voir “Commander d’autres télé vise urs à l’ai de de la télécommande (non disponible sur le SLV- SE600B)” cidessous).

Remarques

• En mode d’utilisation normal, les pile s devraient assurer une autonomie de trois à six moi s.

• Si vous prévoyez de ne pas utiliser la téléco m ma nde pendant une période prolongée, retirez les piles afin d ’ éviter des dommages éven tuels à la suit e d ’ une fuite des piles.

• N’utilisez pas simultan ém ent une pile neuve et une pile usa gée .

• N’utilisez pas des piles de type différent.

• Certaines touches peuvent se révéler inopérantes avec certains téléviseurs Sony.

* non disponible sur le SLV-SE600B

AFFICH

WIDE

Commander d’autres téléviseurs à l’aide de la télécommande (non disponible sur le SLV-SE600B)

La télécommande est préprogrammée pour commander des téléviseurs de marques autres que Sony. Si votre téléviseur figure dans le tableau ci-dessous, réglez le numéro de code de fabricant correspondant.

Préparation

Mettez [TV] / [MAGN] dans le haut de la téléco mmande sur [TV].

Maintenez ?/1 enfoncé, puis entrez le numéro de code de votre téléviseur à l’aide

des touches de numéro de chaîne. Puis relâ chez ?/1. A présent, vous pouvez utiliser les touches de comman de du téléviseur suivantes

pour commander votre téléviseur:

?/1, t TV/MAGN, touches de numéro d e chaîne,

- (chiffre des dizaines),

CHAINE +/–, 2 +/–, a (TV), / (Teletext), touches FASTEXT, WIDE*, MENU*,

* Il se peut que ces touches ne fonctionne nt pa s avec tous les téléviseurs.

M/m/</,* et OK*.

suite

Préparation de la télécommande

Page 8

Numéro de code des téléviseurs compatibles

Si plus d’un numéro de code est mentionné, essayez-les un à un jusqu’à ce que vous trouviez celui qui est opérant avec votre téléviseur.

Pour effectuer des réglages en mode grand écran, reportez-vous aux notes de bas de page sous le tableau suivant pour connaître les numéros de code d’application.

Fabricant Numéro de code

Sony

01*

, 02 Akai 68 Ferguson 52

Grundig

10*

, 11*

Hitachi 24 JVC 33 Loewe 45 Mivar 09, 70 NEC 66 Nokia

15, 16, 69*

Fabricant Numéro de code

Panasonic Philips

17* 06*

, 49 , 07*1, 08*

Saba 12, 13 Samsung 22, 23 Sanyo 25 Sharp 29 Telefunken 36 Thomson

43*

Toshiba 38

*1Appuyez sur WIDE pour afficher les différents modes écran.

Appuyez sur WIDE, puis appuyez sur 2 +/– pour sélectionner le mode grand écran que

vous désirez.

Appuyez sur WIDE. Le menu apparaît sur l’écran du téléviseur. Ensuite, appuyez sur M/m/ </, pour sélectionner l’ écran large voulu et appuyez sur OK.

Conseil

• Si vous réglez correctement le numéro de code de votre téléviseur lorsque le téléviseur est en fonction, le téléviseur se me t au tomatiquement hors tension.

Remarques

• Si vous introduisez un nouveau numéro de code, le numéro de code précédemm en t programmé est annulé.

• Si le téléviseur utilise un système de télécommande différent de celui qui est programmé pour fonctionner avec votre magnétoscope , vous ne pou vez pa s com mander votre téléviseur à l’aide de la télécommande.

• Lorsque vous remplacez les piles de la télécommande, il est possi ble que le numéro de code change. Dans ce cas, réintroduisez le numéro de code appr oprié chaque fois que vous remplacez les piles.

Préparation de la télécommande

Page 9

Etape 3 :Raccordement au magnétoscope

Si votre téléviseur comporte un connecteur PERITEL, voir page 10.

Si votre téléviseur ne comporte pas de connecteur PERITEL

ANTENNE ENTREE Cordon d’alimentation

Vers le secteur

: Sens du signal

ANTENNE SORTIE

Câble d’antenne (fourni)

ANTENNE ENTREE

Préparation

Débranchez le câble d’antenne de votre téléviseur et branchez-le sur la prise ANTENNE ENTREE sur le panneau arrière du magnétoscope.

Raccordez la prise ANTENNE SORTIE du magnétoscope et l’entrée d’antenne de votre téléviseur au moyen du câble d’antenne fourni.

AERIAL

ANTENNE IN

ENTREE

OUT

SORTIE

AERIAL

ANTENNE IN

ENTREE

OUT

SORTIE

Raccordez le cordon d’alimentation à la prise secteur.

Remarque

• Si vous raccordez le magnétoscope et votre téléviseur uniquem ent au moyen d’un câble d’antenne, il vous faudra régler votre téléviseur en fonction du magnétosc ope (voir page 14).

suite

Raccordement au magnétoscope

Page 10

Si votre téléviseur comporte un connecteur PERITEL

ANTENNE ENTREE

Cordon d’alimentation

Vers le secteur

: Sens du signal

i LIGNE-1 (TV)

Câble PERITEL (non fourni)

ANTENNE SORTIE

ANTENNE ENTREE

Câble d’antenne (fourni)

PERITEL

Débranchez le câble d’antenne de votre téléviseur et branchez-le sur la prise ANTENNE ENTREE sur le panneau arrière du magnétoscope.

Raccordez la prise ANTENNE SORTIE du magnétoscope et l’entrée d’antenne de votre télév iseur au moyen du câble d’anten ne f ourni.

AERIAL

ANTENNE

ENTREE

OUT

SORTIE

AERIAL

ANTENNE

ENTREE

OUT

SORTIE

Raccordez LIGNE-1 (TV) du magnétoscope et le connecteur PERITEL de votre téléviseur au moyen du câble PERITEL en option.

Cette connexion améliore la qu alité de l’image et du son. Chaque fois que vous désirez regarder l’image du magnétoscope, appuyez sur t TV/ MAGN pour afficher l’indicateur MAGN dans la fenêtre d’affichage.

Raccordez le cordon d’alimentation à la prise secteur.

Remarque

• Si votre t élév iseur es t racco rdé au connec teur LI GNE-1 ( TV), le réglag e du cana l RF sur O FF

est recommandé. En position OFF, seul le signal de l’antenne est transmi s via le conne cteur ANTENNE SORTIE (voir page 16).

Raccordement au magnétoscope

Page 11

A propos des caractéristiques SMARTLINK (non disponible sur le SLV-SE600B)

Si le téléviseur connecté est compatible avec SMARTLINK, MEGALOGIC*1, EASYLINK*2, Q-Link*3, EURO VIEW LINK*4 ou T-V LINK*5, vous pouvez utiliser la fonction SMARTLINK après avoir exécuté la procédure de la page précédente (l’indicateur SMARTLINK apparaît dans la fenêtre d’affichage du magnétoscope lorsque vous mettez le téléviseur sous tension). Vous pouvez exploiter les caractéristiques SMARTLINK suivantes.

• Transfert des présélections Vous pouvez transférer les données des chaînes de votre téléviseur vers ce magnétoscope et régler le magnétoscope en fonction de ces données dans réglage automatique. Cela simplifie cons id érablement la procédure de réglage automatique. Faites attention de ne pas débrancher les câbles ou de quitter la fonction de réglage automatique pendant la procédure. Voir “ Installa ti on du magné tosco pe à l’aide de la f onct ion de régla ge aut oma tique ” à la page 17.

• Enregistrement direct du téléviseur Vous pouvez facilement enr egistrer ce qu e vous reg a r de z à la télévision. Po u r pl us de détails, voir “Enregist rement de ce que vous êtes e n train de regarder à la télévision (Enregistrement direct du téléviseur) (non disponible sur le SLVSE600B)” à la page 48 .

• Lecture monotouche Grâce à la fonction de lecture mo notouche, vous pouvez lancer la lecture automatiquement sans devoir allumer votre téléviseur. Pour plus de détails, voir “Démarrage automatique de la lecture d’une seule touche (L ecture monotouche) (non disponible sur le SLV-SE600B)” à la page 44.

• Menu monotouche Vous pouvez allumer le magnétoscope et le téléviseur, régler le téléviseur sur le canal vidéo et afficher le menu sur l’écran du magnétoscope automatiquement en appuyant sur MENU de la télécommande.

• Programmateur à une touche Vous pouvez allumer le magnétoscope et le téléviseur, régler le téléviseur sur le canal vidéo et afficher les menus d’enregistrement par programmateur (le menu METHODE DE PROGRAMMATION, le menu MINUTERIE ou le menu

SHOWVIEW) de façon automatique en appuyant sur la touche MINUTERIE de la télécommande. Vous pouvez définir le menu d’enregistrement par programmateur qui s’affiche à l’aide des OPTIONS PROGRAMM. du menu OPTIONS-2 (voir page 81).

SMARTLINK

Préparation

suite

Raccordement au magnétoscope

Page 12

• Mise hor s tension au to matiq u e

Vous pouvez programmer le magnétoscope pour qu’il se mette automatiquement hors tension si le magnétoscope n’est pas utilisé après l’arrêt du téléviseur.

*1“MEGALOGIC” est une marque de commerce déposée par Grundig Corporation.

“EASYLINK” est une marque de commerce de Philips Corporation.

“Q-Link” est une marque de commerce de Panasonic Corporati on.

“EURO VIEW LINK” est une marqu e de commerce de Toshiba Corporation.

“T-V LINK” est une marque de commerce de JVC Corporation.

Remarque

• Tous les téléviseurs ne répondent pas aux fonct io ns ci -dessus.

Raccordement au magnétoscope

Page 13

Autres connexions

A un système stéréo (non disponible sur le SLV-SE600B)

Vous po uvez améliorer la qualité du son en raccordant un système stéréo aux prises SORTIE AUDIO R/L comme illustré ci-con tre.

A un démodulateur satellite ou numérique avec Ligne passante

La fonction Ligne passante vous permet de visionner sur le téléviseur des chaînes d’un démodulateur satellite ou numérique raccordé à ce magnétoscope lorsque le magnétoscope est éteint. Lorsque vous mettez le démodulateur satellite ou numérique sous tension, ce magnétoscope envoie automatiquement le signal du démodulateur satellite ou numérique vers le téléviseur sans l’allumer.

DECODEUR/ t ENTREE LIGNE-3* DECODEUR/ t ENTREE LIGNE-2*

SORTIE AUDIO D/G

Câble AUDIO (non four ni )

: Sens du signal

Câble PERITEL (non fou r ni)

: Sens du signal

ENTREE LIGNE

SORTIE LIGNE

Préparation

Raccordez le démodulateur satellite ou numérique au connecteur DECODEUR/

ENTREE LIGNE-3*1 (ou DECODEUR/ENTREE LIGNE-2*2) comme illustré ci-dessus.

Mettez DECODEUR/ENTREE LIGNE-3*1 (ou DECODEUR/ENTREE LIGNE-

2*2) sur LIGNE3*1 (ou LIGNE2*2) dans le menu OPTIONS-2. Mettez VEILLE ECO sur NON dans le menu OPTIONS-2.

Eteignez le magnétoscope

Pour visionner une chaîne, allumez le démodulateur satellite ou numérique et le téléviseur.

Remarque

• Vous ne pouvez pas visionner de chaîne sur le téléviseur tout en enregistrant, à moins que vous n’enregistriez une chaîne du démodulateur satellite ou numérique.

SLV-SE800B uniquement

SLV-SE600B, SE700B et SX700B uniquement

Raccordement au magnétoscope

Page 14

Etape 4 :Réglage du téléviseur sur le magnétoscope

Si votre téléviseur comporte un connecteur PERITEL, voir page 16.

Si votre téléviseur ne comporte pas de connecteur PERITEL

Appliquez les étapes suivantes pour que votre téléviseur réceptionne correctement les signaux vidéo de votre magnétoscope.

1 2

MARCHE/VEILLE

REGLAGE

AUTO

REGL CANAL

REGLAGE

AUTO

?/1 MARCHE/VEILLE

Appuyez sur ?/1 MARCHE/VEILLE pour mettre le magnétoscope sous tension.

Appuyez légèrement sur REGL CANAL de votre magnétoscope. Le canal RF actuellement sélectionné apparaît dans la fenêtre d’affichage. Le signal du magnétoscope est transmis au téléviseur sur ce canal.

Mettez votre téléviseur sous tension et sélectionnez un numéro de chaîne pour l’image vidéo.

Ce numéro servira à présent de canal vidéo. Appuyez sur REGL CANAL.

Le standard de télévision apparaît dans la fenêtre d’affichage.

REGL CANAL

CHAINE +/–

REGL CANAL

Réglage du téléviseur sur le magnétoscope

Page 15

CHAINE

ALIGNEMENT

Appuyez (plusieurs fois) sur CHAINE +/– pour sélectionner le standard de télévision approprié à votre région.

Sélectionnez “L” po ur le st anda rd de télévision L (SECAM) ou “G” pour le standard de télévision B/G (PAL).

Préparation

Réglez le téléviseur sur le même canal que celui indiqué dans l’afficheur de sorte que l’image ci- contre ap parai sse cla iremen t sur le téléviseur.

Référez-vous au manuel de votre téléviseur pour des instructions sur le réglage manuel des chaînes.

Si vous sélectionnez un standard de télévision erroné à l’étape 5, il se peut que l’image de droite n’apparaisse pas. Sélectionnez de nouveau le st andard couleur approprié et resyntonisez le téléviseur.

Si l’image n’apparaît pas clairement, reportez-vous à “Pour obtenir une image claire à partir du magnétoscope” ci-dessous.

REGLAGE

AUTO

REGL CANAL

Pour vérifier si le réglage est correct

Réglez le téléviseur sur le canal vidéo et appuyez sur CHAINE +/– du magnétoscope. Si l’écran du téléviseur af fic he un pr ogram me di f férent chaque fois que vous appuyez sur CHAINE +/–, le réglage du téléviseur est correct.

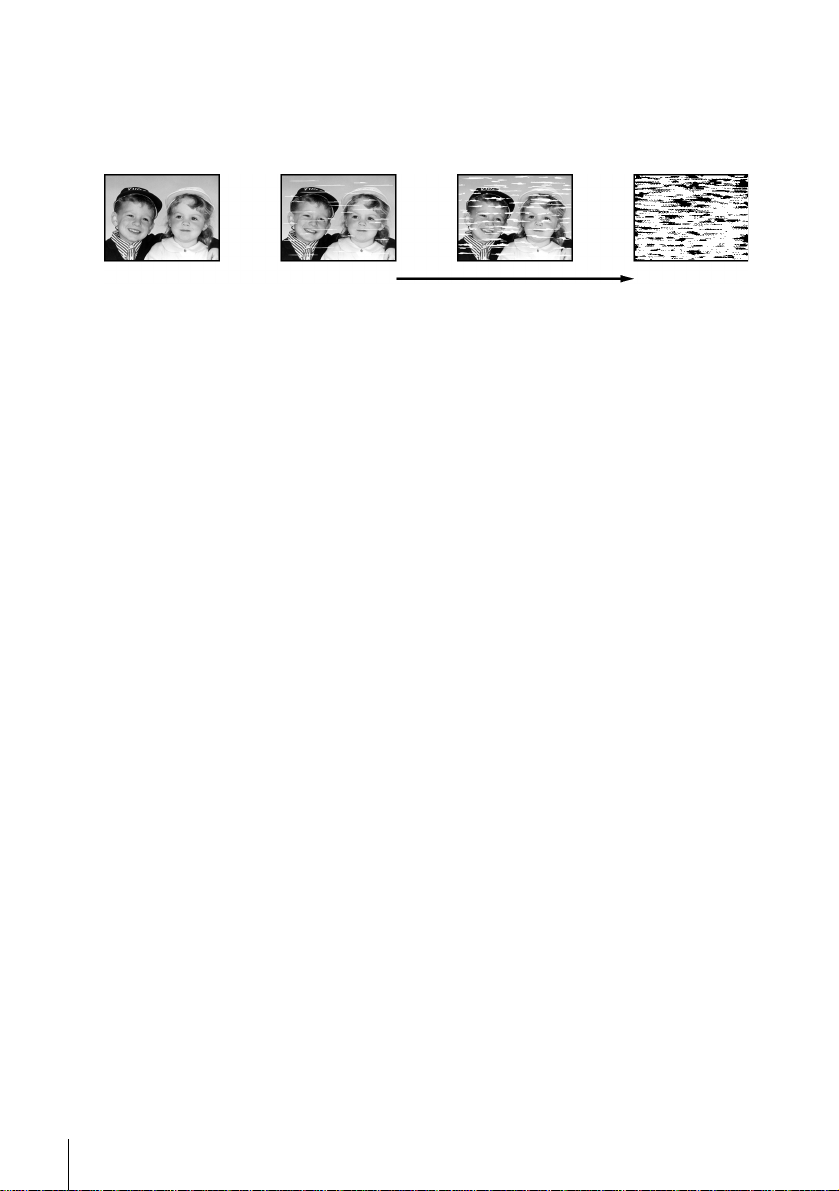

Pour obtenir une image cla ire à partir du magnétoscope

Si l’image n’apparaît pas clairement à l’étape 6 ci-dessus, passez à l’étape 7 pour achever la procédure. Ensuite, recommencez à l’étap e 2. Après avoir appuyé sur REGL CANAL à l’étape 2, appuyez sur CHAINE +/– pendant que le canal RF est affiché de manière à faire apparaître un autre canal RF. Syntonisez ensuite le téléviseur sur le nouve a u cana l R F jusqu ’à ce qu’une image claire apparaisse.

Appuyez sur REGL CANAL. Vous venez de régler v otr e téléviseur sur le magnétoscope. Chaque fois que

vous voulez lire une cassette, réglez le téléviseur sur le canal vidéo.

MAGNETOSCOPE SONY

suite

Réglage du téléviseur sur le magnétoscope

Page 16

Si votre téléviseur comporte un connecteur PERITEL

1 2

?/1 MARCHE/VEILLE

MARCHE/VEILLE

REGLAGE

AUTO

REGL CANAL

CHAINE

ALIGNEMENT

REGLAGE

AUTO

REGL CANAL

CHAINE +/–

Appuyez sur ?/1 MARCHE/VEILLE pour mettre le magnétoscope sous tension.

Appuyez légèrement sur REGL CANAL de votre magnétoscope. Le canal RF réglé en usine apparaît dans la fen être d’affichage. Le signal du magnétoscope est transmis au téléviseur sur ce canal.

Appuyez sur CHAINE +/– pour mettre le canal RF sur OFF, puis appuyez de nouveau sur REGL CANAL.

Le réglage du ca nal RF est terminé.

REGL CANAL

Réglage du téléviseur sur le magnétoscope

Page 17

Etape 5 :Installation du magnétoscope à l’aide de la fonction de réglage automatique

Avant la première utilisation du magnétoscope, procédez à l’installation du magnétoscope à l’aide de la fonction de réglage automatique. Cette fonction vous permet de définir automatiquement les chaînes de télévision, les guides de chaîne pour le système ShowView* et l’horloge* du magnétoscope.

REGLAGE

AUTO

REGL CANAL

Maintenez REGLAGE AUTO du magnétoscope enfoncé pendant au moins trois secondes.

Le magnétoscope se met automatiquement sous tension, entame la recherche de toutes les chaînes captables et les présélection n e da ns l’ordre adéquat correspondant à votre région (en fonction du standard de télévision que vous avez sélectionné dans “Réglage du téléviseur sur le magnétoscope”).

Si vous désirez modifier l’ordre des chaînes ou désactiver les numéros de chaînes indésirés, voir “Changement/désactivation des numéros de chaîne” à la page 26.

Préparation

REGLAGE AUTO

Si vous utilisez la connexion SMARTLINK (non disponible sur le SLVSE600B), la fonction de Transfert des présélections s’active et l’indicateur SMARTLINK se met à clignoter dans la fenêtre d’affichage pendant le transfert.

Une fois la recherche ou le transfert terminé, l’he ure appa raît dans la fen être d’affichage pour chaque station transmettant un signal horaire (non disponible sur le SLV-SE600B). Si l’heure n’apparaît pas, réglez l’horloge manuellement (voir page 32).

suite

Installation du magnétoscope à l’aide de la fonction de réglage automatique

Page 18

Pour annuler la fonction de réglage automatique

Appuyez sur REGLAGE AUTO.

Remarques

• N’annulez pas la fonction de réglage automatique. Si vous le faites, répétez les étapes ci-

dessus.

• La fonction de réglage aut om at ique peut nécessiter un certain temps (e nviron 15 à 18

minutes).

• Chaque fois que vous activez la fonction de réglage automatique, certains réglages

(ShowView*, programmateur, etc.) seront réinitialisés. Si c’est le cas, vous devrez les régler à nouveau.

* non disponible sur le SLV-SE600B

Installation du magnétoscope à l’aide de la fonction de réglage automatique

Page 19

Sélection de la langue d’affichage des menus

Si vous préférez une autre langue d’affichage que le français, utilisez le menu d’affichage sur écran pour sélectionner une autre langue.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence REGLAGES et

appuyez sur OK.

LECTURE

REGLAGES

REGLAGE DES CHAINES HORLOGE LANGUE

RETOUR

SELECTIONNER

::OKREGLER

M/m

SORTIE

Préparation

MENU:

LECTURE

Appuyez sur M/m pour mettre en évidence LANGUE, puis appuyez sur OK.

Sélection de la langue d’affichage des menus

LANGUE

SELECTIONNER

suite

ENGLISH FRANÇAIS

: : OKREGLER

SORTIE

MENU:

Page 20

LECTURE

Appuyez sur M/m pour mettre en évidence la langue de votre choix, puis appuyez sur OK.

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensu ite sur OK.

Remarque

• Le menu disparaît au to matiquement au bout de quelques min utes si vous n’effectuez aucune

Appuyez sur MENU pour quitter le menu.

opération.

Sélection de la langue d’affichage des menus

Page 21

Présélection des canaux

Si certain es chaînes n’ont pas pu être présélectionnées à l’aide de la fonction de réglage automatique, vous pouvez les présélectionner manuellement.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

123 456 789

Préparation

Touches de numéro de chaîne

CHAINE +/–

LECTURE

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence REGLAGES et

appuyez sur OK.

M/m/</,

REGLAGES

REGLAGE DES CHAINES HORLOGE LANGUE

RETOUR

SELECTIONNER

::OKREGLER

suite

Présélection des canaux

SORTIE

MENU:

Page 22

LECTURE

Appuyez sur M/m pour mettre en évidence REGLAGE DES CHAINES, puis appuyez sur OK.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL

NON OUI

SORTIE

PROG.

AAB12

MENU:

LECTURE

Appuyez sur M/m pour mettre en évidence NORME, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence L ou B/G, puis appuyez sur OK.

• Pour capter des émissions en France, mettez L en évidence.

• Pour capter des émissions à l’aide du standard couleur PAL (par exemple en Allemagne ou en Suisse), sélectionnez B/G.

Appuyez sur M/m pour mettre en évidence NORMAL/CABLE, puis appuyez sur OK.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

NORME NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKCONFIRMER

REGLAGE DES CHAINES

::OKREGLER

REGLAGE DES CHAINES

::OKCONFIRMER

B / G

NON OUI

SORTIE

NORMAL

NON OUI

SORTIE

NORMAL CABLE

OUI

SORTIE

PROG.

AAB12

PROG.

MENU:

LECTURE

Présélection des canaux

Appuyez sur M/m pour mettre en évidence NORMAL, puis appuye z sur OK.

Pour présélectionner des canaux CATV

(télévision par câble), sélectionnez CABLE.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL

NON OUI

SORTIE

PROG.

AAB12

MENU:

Page 23

• CHAINE

Appuyez sur CHAINE +/– pour sélectionner le numéro de chaîne.

Numéro de chaîne sélectionné

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL

NON OUI

SORTIE

PROG.

AAB12

Préparation

MENU:

LECTURE

123 456 789

Appuyez sur M/m pour mettre en évidence REGLAGE CANAL, puis appuyez sur OK.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

: :

OKCONFIRMER

OUI

SORTIE

PROG.

AAB12

MENU:

Appuyez plusieurs fois sur M/m jusqu’à ce que le canal de votre choix s’affiche.

Les canaux apparaissent dans l’ordre suivant:

Couverture de chaînes

VHF F2 - F10 E2 - E12

UHF F21 - F69 E21 - E69 CATV

(télédistribution) HYPER S21 - S41 S21 - S41

Standard L S tandard B/G

Canaux italiens A - H

B - Q S01 - S05,

S1 - S20

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

: :

OKCONFIRMER

OUI

SORTIE

PROG.

MENU:

Si vous connaissez le numéro du canal voulu, appuyez sur les touches de numéro de chaîne. Par exemple, pour le canal 5, appuyez d’abord sur “0”, puis appuyez sur “5”.

10 11

Pour régler une autre chaîne, répétez les étapes 7 à 9.

Appuyez sur MENU pour quitter le menu.

suite

Présélection des canaux

Page 24

Si l’image n’est pas claire

En principe, la fonction d’accord fin automatique (AFT) règle automatiquement les canaux de manière adéquate. Cependant, si l’image n’est pas claire, vous pouvez également utiliser la fonction de réglage manuel.

Appuyez sur CHAINE +/– ou les touches de numéro de chaîne pour sélectionner

le numéro de la chaîne pour laquelle vous n’obtenez pas une image claire. Appuyez sur MENU, puis sélectionnez REGLAGES et appuyez sur OK.

Sélectionnez REGLAGE DES CHAINES, puis appuyez sur OK.

Sélectionnez ACCORD FIN, puis appuyez sur OK.

L’indicateur d’accord fin apparaît.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

REGLER :

Appuyez sur </, pour obtenir une imag e pl us c lair e, p uis appu y ez su r ME NU

pour quitter le menu. Vous remarquerez que le paramètre AFT (accord fin automatique) passe sur

NON.

NORMAL

NON

SORTIE

PROG.

Numéro de chaîne sélectionné

MENU:

Présélection des canaux

Page 25

Réglage d es chaînes françaises CATV

Ce magnétoscope peut recevoir les canaux CATV B à Q et les canaux S21 à S4 1 en hyperbande. Dans le menu REGLAGE DES CHAINES, les canaux sont indiqués par les numéros de REGLAG E CAN AL S01 à S44 respectivement. Par ex emple, le canal B est indiqué par le numéro S01 de REGLAGE CANAL et le canal Q par le numéro S23 de REGLAGE CANAL. (Voir le tableau ci-dessous.)

Si le canal CATV que vous désirez présélectionner est indiqué par sa fréquence (par exemple, 152,75 MHz), reportez-vous au tableau ci-dessous pour trouver le numéro de canal correspondant. Numéro de canal S05 dans cet exemple.

Système de canaux pour le réseau câblé français

Canal correspondant

B S01 116,75–124,75 C S02 124,75–132,75 D S03 132,75–140,75 D S04 140,75–148,75

E S05 148,75–156,75 F S06 156,75–164,75

F S07 164,75–172,75 G S08 172,75–180,75 H S09 180,75–188,75 H S10 188,75–196,75

I S11 196,75–204,75 J S12 204,75–212,75 J S13 212,75–220,75

K S14 220,75–228,75

L S15 228,75–236,75

L S16 236,75–244,75 M S17 244,75–252,75 N S18 252,75–260,75 N S19 260,75–268,75 O S20 268,75–276,75

P S21 276,75–284,75

P S22 284,75–292,75

Numéro REGLAGE CANAL

Plage de fréquence captable (MHz)

Canal correspondant

Q S23 292,75–300,75 S21 S24 299,25–307,25 S22 S25 307,25–315,25 S23 S26 315,25–323,25 S24 S27 323,25–331,25 S25 S28 331,25–339,25 S26 S29 339,25–347,25 S27 S30 347,25–355,25 S28 S31 355,25–363,25 S29 S32 363,25–371,25 S30 S33 371,25–379,25 S31 S34 379,25–387,25 S32 S35 387,25–395,25 S33 S36 395,25–403,25 S34 S37 403,25–411,25 S35 S38 411,25–419,25 S36 S39 419,25–427,25 S37 S40 427,25–435,25 S38 S41 435,25–443,25 S39 S42 443,25–451,25 S40 S43 451,25–459,25 S41 S44 459,25–467,25

Numéro REGLAGE CANAL

Préparation

Plage de fréquence captable (MHz)

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensuite sur OK.

Remarques

• Le menu disparaît automatiquem e nt au bout de quelques minutes si vous n’effectue z aucune opération.

• Lors du réglage ACCORD FIN, il se peut le menu soit difficile à lire en raison des interférences générées par l’image captée.

Présélection des canaux

Page 26

Changement/désactivation des numéros de chaîne

Après avoir sélectionné les chaînes, vous pouvez modifier les numéros de chaîne à votre gré. Si un numéro de chaîne est inutilisé ou contient des canaux indésirés, vous pouvez le désactiver.

Vou s po uvez égaleme nt mo difier le nom des chaînes (non disponible sur SLV-SE 60 0B ). Si le nom de chaîne ne s’affiche pas, vous pouvez l’entrer manuellement.

Changement des numéros de chaîne

Avant de comm enc er...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

LECTURE

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence LISTES et

appuyez sur OK.

LISTES

LISTE DES CHAINES LISTE DES PROGRAMMATIONS

RETOUR

SELECTIONNER REGLER

::OK

M/m/,

SORTIE

MENU:

LECTURE

Changement/désactivation des numéros de chaîne

Appuyez sur M/m pour mettre en évidence LISTE DES CHAINES, puis appuyez sur OK.

LISTE DES CHAINES

PROG

1 2 3 4 5

SELECTIONNER : DEPLACER PROG.:: SUPPR. PROG.

2 3 6

ANNUL / 0

NOM AAB CDE

FGH

MENUSORTIE :

Page 27

LECTURE

Appuyez sur M/m pour mettre en évidence la rangée sur laquelle v ous désirez modifier le numéro de chaîne, puis appuyez s ur ,.

Pour afficher d’autres pages pour les numéros de chaîne 6 à 60, appuyez plusieurs fois su r M/m.

LISTE DES CHAINES

PROG

4 5

SELECTIONNER : REGLER NOM DU PROG.:: CONFIRMER

NOM AAB CDE

FGH

SORTIE

Préparation

MENU:

6 7

LECTURE

Appuyez sur M/m jusqu’à ce que la rangée de la chaîne sélectionnée se déplace vers le numéro de chaîne désiré.

Le canal sélectionné est inséré au nouveau numéro de chaîne et les canaux intermédiaires sont déplacés afin de remplir les espaces vides.

LISTE DES CHAINES

PROG

4 5

SELECTIONNER : REGLER NOM DU PROG.:: CONFIRMER

NOM CDE

AAB FGH

SORTIE

MENU:

Appuyez sur OK pour confirm e r le réglage.

LECTURE

Pour modifier le numéro de chaîne d’une autre station, répétez les étapes 3 à

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensuite sur OK.

Remarque

• Le menu disparaît automatiquem e nt au bout de quelques minutes si vous n’effectue z aucune

Appuyez sur MENU pour quitter le menu.

opération.

suite

Changement/désactivation des numéros de chaîne

Page 28

Désactivation des numéros de chaîne indésirés

Après avoir présélectionné les chaînes, vous pouvez désactiver les numéros de chaîne inutilisés. Les numéros désactivés seront ignorés ultérieurement lorsque vous appuierez sur les touches CHAINE +/–.

Avant de comm enc er...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence LISTES et

appuyez sur OK.

123 456 789

LISTES

LISTE DES CHAINES LISTE DES PROGRAMMATIONS

RETOUR

ANNUL/0

M/m

LECTURE

Changement/désactivation des numéros de chaîne

Appuyez sur M/m pour mettre en évidence LISTE DES CHAINES, puis appuyez sur OK.

SELECTIONNER REGLER

LISTE DES CHAINES

PROG

1 2 3 4 5

SELECTIONNER : DEPLACER PROG.:: SUPPR. PROG.

::OK

2 3 6

ANNUL / 0

NOM AAB CDE

FGH

SORTIE

MENU:

MENUSORTIE :

Page 29

LECTURE

Appuyez sur M/m pour mettre en évidence la rangée que vous désirez désactiver.

LISTE DES CHAINES

PROG

1 2 3 4 5

SELECTIONNER : DEPLACER PROG.:: SUPPR. PROG.

2 3 6

ANNUL / 0

NOM AAB CDE

FGH

SORTIE

Préparation

MENU:

5 6

ANNUL/0

Appuyez sur ANNUL/0. La ligne sélectionnée sera supprimée

comme illustré ci-contre.

LISTE DES CHAINES

PROG

1 2 3 4 5

SELECTIONNER : DEPLACER PROG.:: SUPPR. PROG.

2 3

ANNUL / 0

NOM AAB CDE

FGH

SORTIE

MENU:

Répétez les étapes 3 et 4 pour tout nouveau numéro de chaîne que vous souhaite z désactiver.

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensuite sur OK.

Remarques

• Le menu disparaît automatiquem e nt au bout de quelques minutes si vous n’effectue z aucune

• Veillez à sélectionner correctement le numéro de chaîne que vous désirez désactiver. Si v ous

Appuyez sur MENU pour quitter le menu.

opération.

désactivez un numéro de chaîne par erreur, vous devrez redéfinir ce canal manuell ement.

suite

Changement/désactivation des numéros de chaîne

Page 30

Modification du nom des chaînes (non disponible sur le SLVSE600B)

Vous pouvez modifier ou entrer le nom des chaînes (jusqu’à 5 carac tères). Le magnétoscope doit capter les informations de la chaîne (par exemple, informations SMARTLINK) pour que le nom de la chaîne apparaisse automatiquement.

Avant de comm enc er...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

M/m/</,

LECTURE

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence LISTES et

appuyez sur OK.

Appuyez sur M/m pour mettre en évidence LISTE DES CHAINES, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence la rangée que vous désirez modifier ou où vous souhaitez entrer le nom de la chaîne, puis appuyez sur ,.

Pour afficher d’autres pag e s pour les numéros de chaîne 6 à 60, appuyez plusieurs fois su r M/m.

LISTES

LISTE DES CHAINES LISTE DES PROGRAMMATIONS

RETOUR

SELECTIONNER REGLER

SELECTIONNER : DEPLACER PROG.:: SUPPR. PROG.

SELECTIONNER : REGLER NOM DU PROG.:: CONFIRMER

::OK

LISTE DES CHAINES

PROG

4 5

ANNUL / 0

LISTE DES CHAINES

PROG

4 5

NOM AAB CDE

FGH

NOM AAB CDE

FGH

SORTIE

MENU:

MENUSORTIE :

MENU:

Changement/désactivation des numéros de chaîne

Page 31

LECTURE

Appuyez sur ,.

LISTE DES CHAINES

PROG

4 5

SELECT. UN CARACT. : SUIVANT CONFIRMER OK

: :

NOM AAB CDE

FGH

SORTIE

Préparation

MENU:

LECTURE

Pour entrer le nom de la chaîne. 1 Appuyez sur M/m pour sélect io nner un

caractère. Chaque fois qu e v ou s ap puye z s ur M, le caractère change comme suit.

A t B t … t Z t a t b t … t z t 0 t 1 t … t 9 t (symboles) t (espace blanc) t A

LISTE DES CHAINES

PROG

4 5

SELECT. UN CARACT. : SUIVANT CONFIRMER OK

: :

NOM CAB CDE

FGH

SORTIE

MENU:

2 Appuyez sur , pour régler le caractère suivant.

L’espace suivant est mis en évidence. Pour corriger un caractère, appuyez sur </, jusqu’à ce que le caractère que vous désirez modifier soit mis en évidence, puis corrigezle.

Vous po uvez utiliser jusq u ’à 5 caractères pour définir un nom de chaîne.

Appuyez sur OK pour confirm e r le nouveau nom.

LECTURE

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensuite sur OK.

Appuyez sur MENU pour quitter le menu.

Remarques

• Le menu disparaît automatiquem e nt au bout de quelques minutes si vous n’effectue z aucune opération.

• Si vous entrez un symbole à l’étape 5, il apparaîtra sous la forme d’un espac e bl a nc da ns la fenêtre d’affichage.

Changement/désactivation des numéros de chaîne

Page 32

Réglage de l’horloge

Vous devez régler l’heure et la date sur le magnétoscope si vous voulez utiliser correctement la fonction d’enregistrement par programmateur. Si l’horloge du magnétoscope n’a pas été réglée avec la procédure de réglage automatique, vous devrez la régler manuellement.

La fonction de réglage automatique de l’horloge (non disponible sur le SLVSE600B) est uniquement opérante si une chaîne de télévi sion de votre région diffuse un signal horaire. Si la fonction de réglage automatique n’a pas correctement r églé l’horloge pour votre région, essayez une autre station pour la fonction de réglage automatique de l’horloge.

Réglage manuel de l’horloge

Avant de comm enc er…

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence REGLA G ES e t

appuyez sur OK.

REGLAGES

REGLAGE DES CHAINES HORLOGE LANGUE

RETOUR

M/m/,

Réglage de l’horloge

LECTURE

Appuyez sur M/m pour mettre en évidence HORLOGE, puis appuyez sur OK.

SELECTIONNER

HORLOGE

CHAINE D’HORLOGE

REGLAGE MANUEL

.1 1 .2000 SAM 0: 00

SELECTIONNER

::OKREGLER

OK:REGLER

SORTIE

NONREGLAGE AUTO

SORTIE

MENU:

Page 33

LECTURE

Appuyez sur M/m pour mettre en évidence REGLAGE MANUEL, puis appuyez sur OK.

HORLOGE

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

1 . 1 .2000 SAM 0:00

NON

LECTURE

Appuyez sur M/m pour régler la date du jour.

Appuyez sur , pour mettre en évidence le mois, puis réglez le mois en appuyant sur M/m.

Réglez l’année, l’heure et les minutes dans l’ordre en appuyant sur , pour mettre en évidence le paramètre à régler et appuyez sur M/m pour sélectionner les chiffres.

Le jour de la semaine est automatiqu ement réglé.

SELECTIONNER REGLER

CONFIRMER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER REGLER

CONFIRMER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER REGLER

CONFIRMER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER REGLER

CONFIRMER

: :

OK:

SORTIE

HORLOGE

NON

8 . 1 .2000 VEN 0 :002

: :

OK:

SORTIE

HORLOGE

NON

8 . 9 .2000 JEU 0 :002

: :

OK:

SORTIE

HORLOGE

NON

8 . JEU 8 : 0 0.2000921

: :

OK:

SORTIE

Préparation

MENU:

LECTURE

Appuyez sur OK pour démarrer l’horloge.

HORLOGE

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

8 . JEU 8 : 0 021

.20009

SELECTIONNER

NON

OK:REGLER

SORTIE

suite

Réglage de l’horloge

MENU:

Page 34

Conseils

• Pour modifier les chiffres pendant le réglage, appuyez sur < pour revenir au paramètre à

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensu ite sur OK.

Remarque

• Le menu disparaît au to matiquement au bout de quelques min utes si vous n’effectuez aucune

Appuyez sur MENU pour quitter le menu.

changer, puis sélectionnez les chiffres en appuyant sur M/m.

opération.

Réglage de l’horloge

Page 35

Changement de chaîne pour la fonction de réglage automatique de l’horloge (non disponible sur le SLVSE600B)

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Préparation

M/m

LECTURE

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence REGLAGES et

appuyez sur OK.

Appuyez sur M/m pour mettre en évidence HORLOGE, puis appuyez sur OK.

REGLAGE AUTO est mis en évidence.

Appuyez sur OK.

REGLAGES

REGLAGE DES CHAINES HORLOGE LANGUE

RETOUR

SELECTIONNER

CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER

::OKREGLER

SORTIE

HORLOGE

OUIREGLAGE AUTO

.82 JEU 81:00

.20009

HORLOGE

1 AAB

: :

OKREGLER

SORTIE

OUI

NON

JEU 8 : 0 0.200098.

: :

OKCONFIRMER

SORTIE

MENU:

suite

Réglage de l’horloge

Page 36

LECTURE

Appuyez sur M/m pour mettre en évidence OUI, puis appuyez sur OK.

HORLOGE

CHAINE D’HORLOGE

REGLAGE MANUEL

.82 JEU 81:00.20009

OUIREGLAGE AUTO

1 AAB

: :

OKREGLER

SORTIE

MENU:

HORLOGE

1 AAB

HORLOGE

JEU 8 : 0 08.

.20009

::OKCONFIRMER

SORTIE

MENU:

.2000 JEU 8: 008. 9

2 CDE

LECTURE

Appuyez sur m pour mettre en évidence CHAINE D’HORLOGE, puis appuyez sur OK.

Appuyez plusie urs foi s su r M/m jusqu’à ce que le numéro de chaîne qui transmet le signal horaire apparaisse.

Si le magnétoscope ne reçoit pas de signal

SELECTIONNER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

SELECTIONNER

REGLAGE AUTO CHAINE D’HORLOGE

REGLAGE MANUEL

horaire d’aucune chaîne, REGLAGE AUTO revient automatiquement sur NON.

Conseils

• Si vous mettez REGLAGE AUTO sur OUI, la fonction de réglage automatiqu e de l’horloge

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensu ite sur OK.

Appuyez sur MENU pour quitter le menu.

s’active chaque fois que le magnétoscope est mis hors tension. L’heure se règle automatiquement pa r r éférence au signal horaire diffusé par la chaîne dont le numéro est affiché dans la rangée “CHAINE D’HORLOGE”. Si vous n’avez pas besoin du réglage automatique de l’horloge, sélectionnez NON.

SELECTIONNER

::OKCONFIRMER

SORTIE

MENU:

Réglage de l’horloge

Remarque

• Le menu disparaît au to matiquement au bout de quelques min utes si vous n’effectuez aucune opération.

Page 37

Réglage du décodeur Canal Plus

Vous pouvez regarder ou enregistrer Canal Plus si vous raccordez un décodeur (non fourni) au magnétoscope.

Raccordement d’un décodeur

Préparation

DECODEUR/t ENTREE LIGNE-3* ou DECODEUR/t ENTREE LIGNE-2*

i LIGNE-1 (TV)

Câble PERITEL (non fou r ni)

: Sens du signal

Câble PERITEL (fourni avec le décodeur)

PERITEL

ANTENNE SORTIE

Câble d’antenne (fourni)

ANTENNE ENTREE

Décodeur Canal Plus

PERITEL

suite

Réglage du décodeur Canal Plus

Page 38

Réglage de Canal Plus

Pour regarder ou enregistrer Canal Plus, réglez votre magnétoscope de manière à recevoir la chaîne en vous aidant des écrans d’affichage.

Pour pouvoir r égler la chaîne correctement, veillez à suivre les étapes ci-dessous.

Avant de comm enc er...

• Mett ez le ma gn étoscope, le téléviseur et le décodeur sous tension.

• Réglez le téléviseur sur le canal vidéo.

CHAINE +/–

M/m

LECTURE

Appuyez sur MENU, puis appuyez sur M/ m pour mettre en évidence OPTIONS et

appuyez sur OK.

Appuyez sur M/m pour mettre en évidence OPTIONS-2, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence DECODEUR/LIGNE3*1 (ou DECODEUR/LIGNE2*2), puis appuyez sur OK.

OPTIONS

OPTIONS - 1 OPTIONS - 2

RETOUR

SELECTIONNER REGLER

DECODEUR / LIGNE3

OPTIONS PROGRAMM.

VEILLE ECO

ENREG. TV DIRECT RR NORMAL

RETOUR

SELECTIONNER

DECODEUR / LIGNE3

OPTIONS PROGRAMM.

VEILLE ECO

ENREG. TV DIRECT RR NORMAL

RETOUR

SELECTIONNER

OPTIONS - 2

::OK

::OKREGLER

::OKCONFIRMER

SORTIE

DECODEUR MIXTE

NON OUI

SORTIE

DECODEUR LIGNE3

OUI

SORTIE

MENU:

Réglage du décodeur Canal Plus

Page 39

LECTURE

Appuyez sur M/m pour mettre en évidence DECODEUR, puis appuyez sur OK.

OPTIONS - 2

DECODEUR / LIGNE3

OPTIONS PROGRAMM.

VEILLE ECO

ENREG. TV DIRECT RR NORMAL

RETOUR

SELECTIONNER

DECODEUR MIXTE

NON OUI

::OKREGLER

SORTIE

Préparation

MENU:

LECTURE

Appuyez sur MENU pour quitter le menu. Le menu disparaît de l’écran du téléviseur.

Appuyez de nouveau sur MENU. Ensuite, appuyez sur M/m pour mettre en évidence REGLAGES et appuyez sur OK.

Appuyez sur M/m pour mettre en évidence REGLAGE DES CHAINES, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence NORME, puis appuyez sur OK.

REGLAGES

REGLAGE DES CHAINES HORLOGE LANGUE

RETOUR

SELECTIONNER

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

REGLAGE DES CHAINES

::OKREGLER

REGLAGE DES CHAINES

::OKCONFIRMER

SORTIE

NORMAL

NON OUI

SORTIE

B / G

NON OUI

SORTIE

PROG.

AAB12

PROG.

MENU:

suite

Réglage du décodeur Canal Plus

Page 40

LECTURE

Appuyez sur M/m pour mettre en évidence L ou B/G, puis appuyez sur OK.

• Pour capter des émissions en France, mettez L en évidence.

• Pour capter des émissions à l’aide du standard couleur PAL (par exemple en Allemagne ou en Suisse), sélectionnez B/G.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL

NON OUI

SORTIE

PROG.

AAB12

MENU:

LECTURE

• CHAINE

Appuyez sur M/m pour mettre en évidence NORMAL/CABLE, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence NORMAL, puis appuye z sur OK.

Pour présélectionner des canaux CATV (télévision par câble), sélectionnez CABLE.

Appuyez sur CHAINE +/– pour sélectionner le numéro de chaîne désiré.

REGLAGE DES CHAINES

NORME NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKCONFIRMER

REGLAGE DES CHAINES

::OKREGLER

Numéro de chaîne sélectionné

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL CABLE

OUI

SORTIE

NORMAL

NON OUI

SORTIE

NORMAL

NON OUI

SORTIE

PROG.

AAB12

PROG.

AAB12

MENU:

LECTURE

Réglage du décodeur Canal Plus

Appuyez sur M/m pour mettre en évidence REGLAGE CANAL, puis appuyez sur OK.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKCONFIRMER

OUI

SORTIE

PROG.

AAB12

MENU:

Page 41

LECTURE

Appuyez sur M/m pour sélectionner la chaine Canal Plus, puis appuyez sur OK.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKREGLER

NORMAL

NON OUI

SORTIE

PROG.

LMN02

Préparation

MENU:

LECTURE

Appuyez sur M/m pour mettre en évidence TV-PAYANTE/CANAL+, puis appuyez sur OK.

Appuyez sur M/m pour mettre en évidence OUI, puis appuyez sur OK.

Appuyez sur MENU pour quitter le menu.

REGLAGE DES CHAINES

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

NORME L NORMAL / CABLE REGLAGE CANAL

TV-PAYANTE / CANAL+

AFT ACCORD FIN

RETOUR

SELECTIONNER

::OKCONFIRMER

REGLAGE DES CHAINES

::OKREGLER

NORMAL

OUI NON

SORTIE

NORMAL

OUI OUI

SORTIE

PROG.

MENU:

PROG.

LMN02

MENU:

Conseil

• Pour retourner au menu précédent, mettez RETOUR en évidence et appuyez ensuite sur OK.

Remarques

• Le menu disparaît automatiquem e nt au bout de quelques minutes si vous n’effectue z aucune opération.

• Pour superposer des sous-titres à un programme Canal Plus, établissez les connexions décodeur-magnétoscope et magnétoscope-téléviseur au moyen des câbles PERITEL à 21 broches compatibles avec les signaux RVB. Vous ne pouvez cependant pas enregistrer de sous-titres sur le magnétoscope.

• Pour regarder Canal Plus via l’entrée RFU du téléviseur, appuyez sur t TV/MAGN de façon à ce que l’indicateur MAGN apparaisse dans la fenêtre d’affichage.

SLV-SE800B uniquement

SLV-SE600B, SE700B et SX700B uniquement

Réglage du décodeur Canal Plus

Page 42

Opérations de base

Lecture d’une cassette

Z EJECT

AFFICH

ANNUL/0

123 456 789

NTSC PB

1 2

Lecture d’une cassette

H LECTURE X PAUSE

M AV x STOP

m RET

Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

Introduisez une cassette. Le magnétoscope s’allume et entame

automatiquement la lecture si v ou s introduisez une cassette protégée.

Page 43

Appuyez sur H LECTURE.

LECTURE

Lorsque la cassette arrive en fin de bande, elle se rembobine automatiquement.

Autres opérations

Pour Appuyez sur

Arrêter la lectur e x STOP Interrompre la lecture X PAUSE Reprendre la lecture après une

pause Avancer rapidement la cassette

Rembobiner la cassette Ejecter la cassette Z EJECT

X PAUSE ou H LECTURE

M AV en mode d’arrêt m RET en mode d’arrêt

Pour lire une cassette enregistrée en NTSC

Réglez NTSC PB à l’arrière du magnétoscope en fonction du standard couleur de votre téléviseur.

Si votre téléviseur est de type

PAL uniquement ON PAL TV PAL et NTSC NTSC 4.43

Réglez NTSC PB sur

Opérations de base

Pour régler le standard couleur

Si l’image reproduite ne comporte pas de couleurs ou si des lignes apparaissent en cours de lecture, réglez l’option STANDARD COULEUR dans le menu OPTIONS-1 pour choisir le stan dard qui cor resp ond à celui dans lequel la cassette a été enregistrée (voir page 81). (En principe, mettre l’option sur AUTO).

Pour utiliser le compteur de bande

Appuyez sur ANNUL/0 à l’endroit de la cassette que vous souha itez retrouver plus tard. Le compteur de l’afficheur se remet à “0:00:00”. Ensuite, vous pourrez retrouve r cet endroit en vous référant au compteur.

OPCMAGN

Pour afficher le compteur sur l’écran du téléviseur, appuyez sur AFFICH.

suite

Lecture d’une cassette

Page 44

Remarques

• Le compteur se remet à “0:00:00” chaque fois qu’une cassette est réintroduite.

• Le compteur s’arrête de compter lorsque le magnétoscope parvient à une section non

enregistrée de la cassette.

• Le compteur de durée n’apparaît pas sur l’écran du téléviseur lorsque vous utilisez des

cassettes enregistrées en NTSC.

• En fonction de votre téléviseur, les phénomènes suivants peuvent se présenter lors de la

lecture d’une cas s ette enregistrée en NTSC . – L’image apparaît en noir et bl anc. – L’image tremble. – Aucune image n’apparaît sur l’écran du téléviseur. – Des bandes noires horizontales apparaissent sur l’écran du téléviseur. – La densité des couleurs augmente o u diminue.

• Lorsque vous reproduisez une cassette en mode LP ou EP avec le système NTSC, le son est

diffusé en monaural.

• Lorsque vous réglez le menu sur l’écran du téléviseur, les touches de lecture de la

télécommande ne fonctionnent pas.

Démarrag e a u tomatique d e la le cture d’une seule touche (Lecture monotouche) (non disponible sur le SLV-SE600B)

Si vous utilisez la conne xion SMARTLI NK, v ous pouv ez allu mer le mag nétoscope et le téléviseur, régler le téléviseur sur le canal vidéo et démarrer la lecture automatiquement d’une seule touche.

Introduisez une cassette.

Le magnétoscope se met automatiquement sous tension. Si vous introduisez une cassette dont la languette de protection est cassée, le

téléviseur s’allume et passe automatiquement sur la canal vidéo. La lecture débute automatiquement.

Appuyez sur H LECTURE.

Le téléviseur s’a llu me et passe automatiq u ement sur le cana l vidéo. La lecture commence.

Lecture d’une cassette

Conseil

• Lorsqu’il y a déjà une cassette dans le magnétoscope, le magnétoscope et le téléviseur

s’allument, le téléviseur se règle sur le cana l vidéo et la lecture commence automatiquement dans cet ordre lorsque vous appuyez sur H LECTURE.

Remarque

• Lorsque vous utilisez la fonction de lecture monotouche, laissez le téléviseur allumé ou en

mode de veille.

Page 45

Enregistrement de chaînes TV

COMPT/ DUREE REST

AFFICH

SP/LP

123 456 789

t TV/MAGN

Opérations de base

CHAINE +/–

z ENR

x STOP

1 2

Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo. Pour enregistrer d’un décodeur, allumez-le.

Introduisez une cassette avec sa languette de protection en place.

suite

Enregistrement de chaînes TV

Page 46

• CHAINE

Appuyez sur CHAINE +/– pour sélectionner le numéro de chaîne ou le nom de la chaîne* que vous désirez enregistrer.

OPCMAGN

SP / LP

Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la bande, SP ou LP.

LP (longue dur ée) offre une durée d’enregistrement double par rapport au mode SP . Toutefois, le mode SP (durée normale) offre une meilleure qualité d’image et de son.

ENR

Appuyez sur z ENR pour lancer l’enregistrement.

OPCMAGN

L’indicateur d’enregistrement s’allume en rouge dans la fenêtre d’affichage.

Indicateur d’enregistrement

OPCMAGN

Pour arrêter l’enregistrement

Appuyez sur x STOP.

Pour vérifier la durée de la cassette restante

Appuyez sur AFFICH. Lorsque l’affichage est activé, appuyez sur COMPT/ DUREE REST pour vérifier la durée restante. Chaque fois que vous appuyez sur COMPT/DUREE REST, le compteur de durée et la durée restante s’affichent

alternativement. L’indicateur affiche le temps restant.

Pour vérifier correctement la durée restante de la cassette, réglez DUREE CASSETTE dans le menu OPTIONS-1 en fonction du type de cassette que vous utilisez (voir page 81).

Enregistrement de chaînes TV

61:4SP 20:00:2

Durée restanteCompteur de durée

Page 47

Pour regarder une autre chaîne pendant l’enregistrement

Appuyez sur t TV/MAGN pour faire disparaître l’indicateur MAGN de la

fenêtre d’affichage. Sélectionnez une autre chaîne sur le téléviseur.

Pour protéger un enregistrement

Pour empêcher un effacement accidentel, brisez la languette de protection comme illustré. Pou r réenregistrer sur une cassette protégée, couvrez l’orifice au moyen d’une bande adhésive.

Languette de protection

Conseils

• Pour sélectionner une chaîne, vous pouvez utiliser les touches de numéro de chaîne de la télécommande. Pour composer un numéro à deux chiffres, appuyez sur la touche - (chiffre des dizaines) suivie des touches de numéro de chaîne.

• Si vous raccordez des appareils supplémentaires au c onnecteur ou à une prise LIGN E , vous pouvez sélectionner le sign al d’entrée à l’aide des touches CHOIX ENTREE ou CHAINE +/

–.

• Les informations AFFICH apparaissent sur l’écran du téléviseur pour indiquer les

informations rela tives à la cassette, mais ces informations ne seront pas enregistrées sur la cassette.

• Si vous ne désirez pas regarder la télévision en cours d’enregistrement, vous pouvez éteindre le téléviseur. Lorsque vous utilisez un décodeur, assurez-vous qu’il est sous tension.

Opérations de base

Remarques

• Les informations AFFICH n’apparaissent pas en mode de pause ou en lecture au ralenti.

• Les informations AFFICH n’apparaîtront pas pendant la lecture d’une cas sette enregistrée en NTSC.

• Si une cassette comporte des passages enregistrés suivant les standards PAL (SECAM,

MESECAM) et NTSC, l’indication du compteur de du rée ne sera pas correct e. Ce d écalage est dû à la différence entre les cycles de comp tage de ces deux syst èmes vidéo.

• Si vous introduisez une cassette non standard disponible dans le commerce, il est possible que la durée restante ne soit pas correcte.

• La durée restante n’est censée donner qu’une mesure indicative.

• La durée restante ne peut être obtenue qu’après environ 30 secondes de lecture ou d’enregistrement.

• Il se peut que le nom de la chaîne* n’apparaisse pas si le magnétoscope ne capte pa s les

signaux d’information relati f s au nom de la chaîne.

* non disponible sur le SLV-SE600B

suite

Enregistrement de chaînes TV

Page 48

Enregistrement de ce que vous êtes en train de regar d er à la télévision (Enregistrement direct du téléviseur) (non disponible sur le SLV-SE600B)

Si vous utilisez la conne xion SMARTLINK, v ous pouv e z aisément enregistrer ce que vous regardez à la télévision (sauf si vous regardez déjà une cassette sur ce magnétoscope).

Introduisez une cassett e avec sa langue tte de protection en place.

Appuyez sur z ENR pendant que vous regardez un programme TV ou une

source externe. Le magnétoscope se met automatiquement sous tensio n, puis l’indicateur TV

s’allume et le magnétoscope démarre l’enregistrement de ce que vous regardez à la télévision.

Conseils

• L’indicateur TV apparaît dans la fenêtre d’affichage dès que vous appuyez sur z ENR dans

certaines situations comme:

– lorsque vous regardez une source raccordée à l’entrée de ligne du téléviseur, ou – lorsque les données de présélection du syntoniseur de téléviseur pour le numéro de chaîne

sont différentes des données présentes dans la présélection du syntonis eur du magnétoscope.

• Si une cassette avec sa languette de protection en pla c e se tr ouve da ns le magnétoscope, le

magnétoscope s’allume automatiquement et lanc e l’enregistrement de ce que vous regardez à la télévision lorsque vous appuyez sur z ENR.

• Vous pouvez activer (OUI) et désactiver (NON) la fonction d’enregistrement direct du

téléviseur dans le menu OPTIONS- 2 (voir page 82).

Remarques

• Vous ne pouvez pas enregistrer ce que vous regardez à la télévision à l’aide de cette méthode

si le magnétoscope se trouve dans les modes suivants: pause, veille de programm ateur, réglage des chaînes, réglage automatiqu e et enregistrement.

• Lorsque l’indicateur TV est allumé dans la fenêtre d’affichage, n’éteignez pas le téléviseur et

ne changez pas le numéro de cha îne sur le téléviseur. Lorsque l’indicateur TV n’est pas allumé, le magnétoscope continue l’enregistr eme nt du pr og ra mme , même si vous modifiez le numéro de chaîne sur le téléviseur.

Enregistrement de chaînes TV

Page 49

Enregistrement de chaînes TV à l’aide du programmateur à molette

(SLV -SE800B uniquement)

La fonction de programmateur à molette vous permet d’effectuer des enregistrements programmés sans devoir allumer votre téléviseur. Réglez le programmateur pour enregistrer jusqu’à huit programmes, y compris les réglages effectués avec d’autres méthodes de programmation, qui seront diffusés dans le courant du mois à venir. L’heure de début et de fin d’enregistrement peut se régler par intervalles d’une minute.

Avant de commencer…

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la cassette est plus longue que le temps d’enregistrement total.

• Pour enregistr er d’un décodeur, allumez- le.

?/1 MARCHE/ VEILLE

123 456 789

PROG

CHAINE +/–

x STOP

Opérations de base

CHOIX ENTREE

suite

Enregistrement de chaînes TV à l’aide du programmateur à molette (SLV-SE800B uniquement)

Page 50

PROG

APPUYER/ TOURNER

Appuyez sur PROG. “DATE” et “TODAY” apparaissent alternativement dans la fenêtre

d’affichage. Si la date et l’heure ne sont pas réglés, “DAY” apparaît. Reportez-vous à

l’étape 2 du chapitre suivant, “Pour régler l’horloge”, pour régler la date et l’heure.

PROG

APPUYER/ TOURNER

PROG

APPUYER/ TOURNER

OPCMAGN

Tournez PROG pour régler la date d’enregistrement.

OPCMAGN

Appuyez sur PROG. “START” et l’heure qu ’il est appara isse nt alter nativement dans la fenêtre

d’affichage.

OPCMAGN

PROG

APPUYER/ TOURNER

Tournez PROG pour définir l’heure de début d’enregistrement. Vous pouvez régler l’heure de début d’enregistrement par intervalles de 15

minutes ou régler l’heure par intervalles d’une minute en appuyant sur les touches CHAINE +/–.

CHAINE

ALIGNEMENT

Enregistrement de chaînes TV à l’aide du programmateur à molette (SLV-SE800B uniquement)

OPCMAGN

Page 51

PROG

APPUYER/ TOURNER

Appuyez sur PROG. “STOP” et l’heu re de fin d’enregistrement apparaissent alternativement dans

la fenêtre d’affic h age.

PROG

APPUYER/ TOURNER

CHAINE

ALIGNEMENT

PROG

APPUYER/ TOURNER

OPCMAGN

Tournez PROG pour définir l’heure de fin d’enregistrement. Vous pouvez régler l’heure de fin d’enregistrement par intervalles de 15

minutes ou régler l’heure par intervalles d’une minute en appuyant sur les touches CHAINE +/–.

OPCMAGN

Appuyez sur PROG. Le numéro de la chaîne ou le nom de la chaîne apparaît dans la fenêtre

d’affichage.

OPCMAGN

Opérations de base

PROG

APPUYER/ TOURNER

Tournez PROG pour régler le numéro de chaîne. Pour enregistrer à partir d’un décodeur ou d’une autre source raccordée à

une ou plusieurs entrées de ligne, tournez PROG ou appuyez sur CHOIX ENTREE pour afficher la ligne raccordée dans la fenêtre d’affichage.

CHOIX

ENTREE

suite

Enregistrement de chaînes TV à l’aide du programmateur à molette (SLV-SE800B uniquement)

OPCMAGN

Page 52

PROG

APPUYER/ TOURNER

Pour revenir à l’étape précédente

Pour reve nir à l’étape précédente, appuyez sur les touches CHAINE + et – du magnétoscope en même temps que n’importe quel réglage du programmateur à molette.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, appuyez sur x STOP.

Pour utiliser le magnétoscope après avoir réglé le programmateur

Pour utiliser le magnétoscope avant le début d’un enregistrement, appuyez simplement sur ?/1. L’indicateur s’éteint et le magnétoscope s’allume.

N’oubliez pas d’appuyer sur ?/1 pour remettre le magnétoscope en attente d’enregistrement après avoir utilisé le magnétoscope.

Vous po uvez également effectuer le s op érations suivantes pendant que le magnétoscope enregistre:

• Remettre le compteur à zéro (page 43).

• Afficher les informations de bande sur l’écran du téléviseur (page 46).

• Vérifi er les réglages du programmateur (page 70).

• Regarder une autre chaîne (page 47).

Appuyez sur PROG pour terminer le réglage. “OK” apparaît dans la fenêtre d’affichage pendant environ cinq secondes.

L’indicateur apparaît dans la fenêtre d’affichage et le magnétoscope se met en attente d’enregistrement.

Pour enregistrer au départ d’un décodeur ou d’une autre source, laissez l’appareil raccordé sous tension.

Pour régler l’horloge

Tournez PROG de manière à faire apparaître “CLOCK” dans la fenêtre

d’affichage. Appuyez sur PROG.

“DAY” apparaît dans la fenêtre d’affichage. Tournez PROG pour régler la date du jou r.

Appuyez sur PROG.

“MONTH” apparaît dans la fenêtre d’affichage. Tournez et appuyez sur PROG pour régler le mois, puis l’année.

Après avoir réglé l’année, “CLOCK” apparaît de nouveau dans la fenêtre d’affichage.

Tournez et appuyez sur PROG pour régler l’heure et les minutes.

Lorsque vous avez terminé de régler l’heure, appuyez sur PROG pour démarrer

l’horloge.

Enregistrement de chaînes TV à l’aide du programmateur à molette (SLV-SE800B uniquement)

Page 53

Conseils

• Pour annuler le réglage du programmateur à molette, appuyez sur pendant que vous effectuez le réglage.

• Le programme est enregistré dans le mode de vitesse pr éalablement réglé. Pour modifier la vitesse de défilement de la bande, appuyez sur S P /LP avant de termin er le réglage à l’étape 9.

• Lorsque vous enregistrez un programme en mode SP et que la durée restante sur la cassette est plus courte que la durée d’enregistrement, la vitesse de défilement de la ba nde passe automatiquement en mode LP. Sa chez que quelques interférences apparaîtront à l’endroit de la bande où la vitesse de défilement ch ange. Si vous désirez laisser la même vitesse de défilement de la bande, mettez VITESSE AUTO. sur NON dans le menu OPTIONS-1 (page

81).

• Pour vérifier, modifier ou annuler le réglage de programm e, voir “Vérification/modification/ annulation de programmations” (page 70).

Remarques

• Si huit programmes ont déjà été réglés à l’aide du système ShowView ou du menu MINUTERIE, “FULL” apparaît dans la fenêtre d’affichage pendant environ cinq secondes.

• L’indicateur réglage à l’étape 9 alors qu’il n’y a pas de cassette à l’intérieur.

• Si vous réglez l’horloge à l’aide de la fonction de réglage automatiqu e de l’horloge et que REGLAGE AUTO est sur OUI, l’horloge se réglera d’elle-même selon le signal horaire entrant, quels que soient le s régl ages effectués avec le programmateur à molette. Assurezvous que le réglage automatique de l’horloge est correct.

• Il se peut que le nom de la chaîne n’apparaisse pas si le magnétoscope ne capte pas les signaux d’information relati f s au nom de la chaîne.

se met à clignoter dans la fenêtre d’affichage lorsque vous avez term in é le

x STOP du magnétoscope

A propos du mode de démonstration

La fonction de programmateur à molette dispose d’un mode de démonstration qui permet à l’utilisateur, un vendeur par exemple, d’entrer plus de huit exemples de réglage de programmation lors de la démonstration de l’utilisation de la fonction de programmateur à molette. Cette fonction annule l’indication FULL qui apparaît lorsque huit programmes ont déjà été réglés. N’utilisez pas le mode de démonstration pour effectuer des enregistrements par programmateur. Cette opération risque de donner lieu à des réglages inexacts.

Opérations de base

Pour activer le mode de démonstration

Appuyez sur X (pause) du magnétoscope

tout en tournant le PROG. “DEMO”

apparaît dans la fenêtre d’affichage pendant quelques secondes.

Pour annuler le mode de démonstration

Eteignez l’appareil et retirez la prise secteur. Bien que le mode de démonstration soit annulé, les réglages du programmateur entrés pendant l’utilisation du mode de démonstration resteront. Veillez à annuler manuellement les réglages du programmate ur avant d’utiliser le programmateur à molette ou toute autre méthode de programmation après avoir rebranché la prise secteur (voir page 70).

Enregistrement de chaînes TV à l’aide du programmateur à molette (SLV-SE800B uniquement)

Page 54

Enregistrement de chaînes TV à l’aide du système ShowView

(non disponible sur le SLV -SE600B)

Le système ShowView est une fonction qui simplifie la progra mmation du m agnétoscope en vue d’un enregistr em e nt par programmateur. Il v ous suf f it d’intro duire le numéro ShowView indiqué dans votre guide des programmes télévisés. La date, les heures et le numéro de chaîne sont réglés automatiquement. Vous pouvez prédéfinir jusqu’à 8 programmes, y co mpris les réglages effectués avec d’autres m éthodes de programmation.

Avant de comm enc er

• Vérif i ez q ue la da te et l ’he ure de l’horloge du magnétoscope sont correctement réglées.

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la cassette est plus longue que le temps d’enregistrement total.

• Pour enregistrer d’un décodeur, allumez- le.

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

• Mettez OPTIONS PROGRAMM. sur SHOWVIEW ou MIXTE dans le menu OPTIONS-2 (voir page 81).

…

123 456 789

?/1

ANNUL/0

To uc hes de numéro de chaîne

CHOIX ENTREE

MINUTERIE

M/m/</,

OK x STOP

Enregistrement de chaînes TV à l’aide du système ShowView (non disponible sur le SLV-SE600B)

Page 55

MINUTERIE

LECTURE

Appuyez sur MINUTERIE.

• Lorsque vous mettez OPTIONS PROGRAMM. sur MIXTE: Le menu METHODE DE PROGRAMMATION ap paraît sur l’écran du téléviseur. Appuyez sur M/m pour sélectionner SHOWVIEW, pu is appuyez sur OK.

METHODE DE PROGRAMMATION

NORMALE SHOWVIEW

SELECTIONNER : REGLER :

SORTIE

MENU:

123 456 789

ANNUL/0

LECTURE

CHOIX

ENTREE

ANNUL/0

• Lorsque vous mettez OPTIONS PROGRAMM. sur SHOWVIEW: Le menu SHOWVIEW a pparaît sur

SHOWVIEW

N° SHOWVIEW

––––––– –

JEU28 .9

–

l’écran du téléviseur.

REGLER

0–9

SORTIE

MENU:

Appuyez sur les touches de numéro de chaîne pour entrer le numéro ShowView.

Si vous commettez une erreur, appuyez sur

SHOWVIEW

N° SHOWVIEW

JEU28 .9

–1246––– –

ANNUL/0 et réintroduisez le numéro correct.

Appuyez sur OK. La date, les heures de départ et de fin, le

numéro ou le nom de la cha îne, la vitesse de défilement de la ba nde et le réglage VPS/PDC apparaissent sur l’écran du téléviseur.

Si “– –” apparaît dans la colonn e “PROG.”

REGLER

ANNULER

SELECTIONNER : REGLER

ANNULER

0–9

OK:CONFIRMER

ANNUL / 0

MINUTERIE

DATE

AUJOURD.

SP VPS / PDC NON

SP / LP LISTE

SORTIE

HEURE PROG.

: :

ANNUL / 0

MENU:

JEU28 .9

519 :00 20 :00 3

MENUSORTIE :

(programme) (ce qui peut arriver avec les diffusions locales), vous devez régler le numéro de chaîne appropr ié manuellement. Appuyez sur M/m pour sélectionner le numéro de chaîne désiré. Pour enregistrer à partir d’un décodeur ou d’une autre source raccordée à une ou plusieurs entrées de ligne, appuyez sur CHOIX ENTREE pour afficher la ligne raccordée dans la position “PROG.”. Vous ne devez effectuer cette opération qu’une seule fois pour le canal de référence. Le magnétoscope mémorisera ensuite votre réglage.

Si les informations sont incorrectes, appuye z sur ANNUL/0 pour annu ler le réglage.

Opérations de base

suite

Enregistrement de chaînes TV à l’aide du système ShowView (non disponible sur le SLV-SE600B)

Page 56

LECTURE

Si vous désirez modifier la date , l a vites s e de défilement de la bande e t le réglage VPS/PDC:

1 Appuyez sur </, pour mettre en

évidence l’option que vous désirez modifier.

2 Appuyez sur M/m pour la régler à

MINUTERIE

DATE

SP VPS / PDC OUI

SP / LP LISTE

SELECTIONNER : REGLER :

ANNULER

HEURE PROG.

ANNUL / 0

JEU28 .9

519 :00 20 :00 3AUJOURD.

MENUSORTIE :

nouveau.

• Pour enregistrer le même programme chaque jour ou le même jour de

chaque semaine, voir “Enregistrement qu otidien/ hebdo madai re” à la page

56.

• Pour utiliser la fonction VPS/PDC, mettez VPS/PDC sur OUI.

Pour plus de détails sur la fonction VPS/PDC, voir “Enregistrement programmé avec des signaux VPS/PDC” à la page 57.

Appuyez sur MENU pour quitter le menu.

Appuyez sur ?/1 pour mettre le magnétoscope hors tension. L’indicateur apparaît dans la fenêtre d’affichage et le magnétoscope se

met en attente d’enregistrement. Pour enregistrer au départ d’un décodeur ou d’une autre source, laissez

l’appareil raccordé sous tension.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, appuyez sur x STOP.

Enregistrement quotidien/hebdomadaire

A l’étape 4 ci-dessus, appuyez sur m pour s électionner le schéma d’enregistrement. Chaque fois que vous appuyez sur m, l’indication change comme suit. Appuyez sur M pour changer l’indication dans l’ordre invers e .

AUJOURD. t DIM-SAM (du dimanche au samedi) t LUN-SAM (du lundi au

samedi) t LUN-VEN (du lundi au vendredi) t SAM (tous les samedis) ..... t

LUN (tous les lundis) t DIM (tous les dimanches) t 1 mois plus tardt (décompte des dates) t DEMAIN t AUJOURD.

Enregistrement de chaînes TV à l’aide du système ShowView (non disponible sur le SLV-SE600B)

Page 57

Enregistrement programmé avec des signaux VPS/PDC

Certains systèmes de diffusion transmettent des signau x VPS (système de programmat ion vidéo) ou PDC (contrôle de diffusion des émissions) en même temps que leurs programmes de t élév ision. Ces signaux garantissent que vos enregistrements programmés s’effectuent, que ceux-ci commencent plus tard ou plus tôt que prévu ou qu’ils soient interrompus (avec l’indicateur VPS ou PDC allumé dans la fenêtre d’affichage).

Pour utiliser la fonction VPS/PDC, mettez VPS/PDC sur OUI à l’étape 4 ci-dessus. Vous po uvez également utiliser la fonction VPS/PDC pour une source raccordée à une ou plusieurs entrées de ligne.

Pour enregistrer des émissions diffusées par satellite

Si vous branchez un démodulateur satellite à votre magnétoscope, vous pourrez enregistrer des programmes diffusés par satellite.

Mettez votre démodulateur satellite sous tension.

Sur votre démodulateur satellite, sélectionnez le programme satellite dont vous

désirez programmer l’enregistrement. Suivez les étapes 1 à 6 ci-dessus.

Laissez votre démodulateur satellite allumé jusqu’à ce que le magnétoscope ait

terminé l’enregistrement du programme satellite dont vous avez programmé l’enregistrement.

Pour utiliser le magnétoscope après avoir réglé le programmateur

Pour utiliser le magnétoscope avant le début d’un enregistrement, appuyez simplement sur ?/1. L’indicateur s’éteint et le magnétoscope s’a llu me.

N’oubliez pas d’a p puyer sur ?/1 pour reme ttr e le ma g nétoscope en attente d’enregistrement après avoir utilisé le magnétoscope.

Vous po uvez également effectuer les opérations suivantes pendant que le magnétoscope enregistre:

• Remettre le compteur à zéro (page 43).

• Afficher les informations de bande sur l’écran du téléviseur (page 46).

• Vérifier les réglages du programmateur (page 70).

• Regarder une autre chaîne (page 47).

Opérations de base

suite

Enregistrement de chaînes TV à l’aide du système ShowView (non disponible sur le SLV-SE600B)

Page 58

Conseils

• Pour régler la chaîne, vous pouvez également utiliser les touch es CHAINE +/ – ou les touches de numéro de chaîne.

• Pour régler la chaîne avec un numéro à deux chiffres, appuyez sur la touche - (chiffres des dizaines) suivie par les touches de numéro de cha îne.

• Pour régler la source vidéo d’entrée de ligne, vous pouvez également utiliser les touches CHAINE +/–.

• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touch e S P/ LP.

• Lorsque vous enregistrez un programme en m ode SP et que l a durée restante sur la cassette est plus courte que la durée d’enregistreme nt, la vitesse de défilement de la bande passe automatiquem en t en mode LP. Sachez que quelques interférences apparaîtront à l’endroit de la bande où la vitesse de défilement change. Si vous désirez laisser la même vitesse de défilement de la bande, mettez VI TE SSE AUTO. sur NON dans le menu O P TIONS-1 (page

81).

• Pour vérifier, modifier ou annuler le réglage de programma tio ns, appuyez sur </, pour choisir LISTE et ap puyez ensuite sur OK à l’étape 4. Pour plus de détails, reportez- vo u s à l’étape 3 dans “Vérification/m odificat ion/annul a tion de progr am mations” (page 71).

Remarques

• Si le signal VP S /PDC est trop fa ible ou que la st ation émettrice ne transmet pas les signaux VPS/PDC, le magnétoscope démarrera l’enregistrement à l’heu re programmée sans tenir compte de la fonction VPS/PDC.

• L’indicateur se met à clignoter dans la fenêtre d’affichage lorsque vous appuyez sur ?/1 alors qu’il n’y a pas de cassette dans le magnétoscope.

• Si vous réglez OPTIONS PROGRAMM. sur NORMALE dans le menu OPTIONS-2, le menu SHOWVIEW n’apparaît pas sur l’écran du téléviseur. Séle ctionnez SHOWVIEW o u MIXTE.

• La fonction VPS/PDC est automatiquement mise sur NON pour l’enregistrement programmé d’un programme diffusé par satellite.

• Il se peut que le nom de la chaîne n’apparaisse pas si le magnétoscope ne capte pas les signaux d’information relatif s au n om de la chaîne.

Enregistrement de chaînes TV à l’aide du système ShowView (non disponible sur le SLV-SE600B)

Page 59

Réglage manuel du programmateur

Si le système ShowView n’est pas disponible dans votr e r égio n, sui vez les instructions cidessous pour régler le programmateur afin de pouvoir enregistrer des émissions.

?/1

Avant de commencer

…

• Vérif i ez qu e la da te et l’heure de l’horloge du magnétoscope sont correctement réglées.

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la cassette est plus longue que le temps d’enregistrement total.

• Pour enregistr er d’un décodeur, allumez- le.

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

• Mettez OPTIONS PROGRAMM. sur NORMALE ou MIXTE dans le menu OPTIONS-2 (voir page 81).*

123 456 789

Opérations de base

CHOIX ENTREE

MINUTERIE

M/m/</,

OK x STOP

suite

Réglage manuel du programmateur

Page 60

MINUTERIE

LECTURE

Appuyez sur MINUTERIE. Pour le SLV-SE600B:

Le menu MINUTERIE apparaît sur l’écran du téléviseur.

Pour les SLV-SE700B, SX700B et SE800B:

• Lorsque vous mettez OPTIONS PROGRAMM. sur MIXTE: Le menu METHODE DE PROGRAMMATION ap paraît sur l’écran du téléviseur. Appuyez sur M/m pour sélectionner NORMALE, puis appuyez sur OK.

MINUTERIE

DATE

SP / LP LISTE

SELECTIONNER : REGLER :

ANNULER

NORMALE SHOWVIEW

SELECTIONNER REGLER

: CLEAR

METHODE DE PROGRAMMATION

: :

28 .9

HEURE PROG.

SORTIE

JEU

––– : –– –– : –– –AUJOURD.

MENUSORTIE :

MENU:

• Lorsque vous mettez OPTIONS PROGRAMM. sur NORMALE: Le menu MINUTERIE apparaît sur l’écran du téléviseur.

MINUTERIE

DATE

SP VPS / PDC NON

SP / LP LISTE

SELECTIONNER : REGLER :

ANNULER

HEURE PROG.

: ANNUL / 0

28 .9

JEU

––– : –– –– : –– –AUJOURD.

MENUSORTIE :

Réglage manuel du programmateur

Page 61

LECTURE

CHOIX

ENTREE

Réglez la date, les heures de départ et de fin, le numéro ou le nom de la chaîne*, la vitesse de défilement de la bande et la fonction VPS/PDC*:

1 Appuyez sur , pour mettre en

évidence chaque opt ion l’une après l’autre.

MINUTERIE

DATE

SP VPS / PDC NON

SP / LP LISTE

SELECTIONNER : REGLER :

ANNULER

HEURE PROG.

ANNUL / 0

JEU28 .9

519 :00 20 :00 3AUJOURD.

MENUSORTIE :

2 Appuyez sur M/m pour sélectionner

chacune des options.

Pour corriger un réglage, appuyez sur < pour revenir à ce réglage et le modifier.

• Pour enregistrer le même programme chaque jour ou le même jour de chaque semaine, voir “Enregistrement quotid ien/he bdomada ire” à la page

61.

• Pour utiliser la fonction VPS/PDC*, mettez VPS/PDC sur OUI. Pour plus de détails sur la fonction VPS/PDC, voir “Enregistrement programmé avec des signaux VPS/PDC ” à l a page 57.

• Pour enregistrer à pa r tir d’un décodeur ou d’une autre source raccordée à une ou plusieurs entrées de ligne, appuyez sur CHOIX ENTREE pour afficher la ligne raccordée dans la position “PROG.”.

Opérations de base

Appuyez sur MENU pour quitter le menu.

Appuyez sur ?/1 pour mettre le magnétoscope hors tension . L’indicateur apparaît dans la fenêtre d’affichage et le magnétoscope se

met en attente d’enregistrement. Pour enregistrer au départ d’un décodeur ou d’une autre source, laissez

l’appareil raccordé sous tensio n.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, appuyez sur x STOP.

Enregistrement quotidien/hebdomadaire

A l’étape 2 ci-dessus, appuyez sur m pour sélectionner le schéma d’enregistrement. Chaque fois que vous appuyez sur m, l’indicati on change comme suit. Appuyez sur M pour changer l’indication dans l’ordre inverse.

AUJOURD. t DIM-SAM (du dimanche au samedi) t LUN-SAM (du lundi au

samedi) t LUN-VEN (du lundi au vendredi) t SAM (tous les samedis) ..... t

LUN (tous les lundis) t DIM (tous les dimanches) t 1 mois plus tard t (décompte des dates) t DEMAIN t AUJOURD.

suite

Réglage manuel du programmateur

Page 62

Pour enregistrer des émissions diffusées par satellite

Si vous branchez un démodulateur satellite à votre m agnétoscope, vous pourrez enregistrer des programmes diffusés par satellite.

Mettez votre démodulateur satellite sous tension.

Sur votre démodulateur satellite, sélectionnez le programme satellite dont vous

désirez programmer l’enregistrement. Suivez les étapes 1 à 4 ci-dessus.

Laissez votre démodulateur satellite allumé jusqu’à ce que le magnétoscope ait

terminé l’enregistrement du programme satellite dont vous avez programmé l’enregistrement.

Conseils

• Pour régler la chaîne, vous pouvez également utiliser les touch es CHAINE +/ – ou les touches de numéro de chaîne.

• Pour régler la chaîne avec un numéro à deux chiffres, appuyez sur la touche - (chiffres des dizaines) suivie par les touches de numéro de cha îne.

• Pour régler la source vidéo d’entrée de ligne, vous pouvez également utiliser les touches CHAINE +/–.

• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touch e S P/ LP.

• Lorsque vous enregistrez un programme en m ode SP et que l a durée restante sur la cassette est plus courte que la durée d’enregistreme nt, la vitesse de défilement de la bande passe automatiquem en t en mode LP. Sachez que quelques interférences apparaîtront à l’endroit de la bande où la vitesse de défilement change. Si vous désirez laisser la même vitesse de défilement de la bande, mettez VI TE SSE AUTO. sur NON dans le menu O P TIONS-1 (page

81).

• Même si vous mettez OPTIONS PROGRAMM.* sur SHOWVIEW dans le menu OPTIONS2, vous pouvez régler le programmateur ma nue ll e me nt . Appuyez sur MENU pour sélectionner MINUTERIE , pui s passez à l’étape 2.

• Pour vérifier, modifier ou annuler le réglage de programma ti o n, appuyez sur </, pour choisir LISTE et ap puyez ensuite sur OK à l’étape 2. Pour plus de détails, reportez- vo u s à l’étape 3 dans “Vérification/m odificat ion/annul a tion de progr am mations” (page 71).

Remarques

• Lors du réglage du programmateur sur base des signaux VPS/PDC*, introduisez les heures de début et de fin exa cteme nt co mme i ndiqu é dans le guide des programmes télévisés. Sinon, la fonction VPS/PDC ne marcher a pas.

• Si le signal VPS/PDC* est trop faible ou que la s tation émettrice ne tra nsm et pas le s signaux VPS/PDC, le magnétoscope démarrera l’enregistrement à l’heu re programmée sans tenir compte de la fonction VPS/PDC.

• L’indicateur se met à clignoter dans la fenêtre d’affichage lorsque vous appuyez sur ?/1 alors qu’il n’y a pas de cassette dans le magnétoscope.

• La fonction VPS/PDC* est automatiquement mise sur NON pour l’enregistrement programmé d’un programme diffusé par satellite .

• Il se peut que le nom de la chaîne* n’apparaisse pas si le magnétoscope ne capte pas les signaux d’information relatif s au n om de la chaîne.

* non disponible sur le SLV-SE600B

Réglage manuel du programmateur

Page 63

Autres opérations

Lecture/recherche à dif férentes vitesses

×2

SLV-SE800B

H LECTURE

Bague Shuttle

JOG

123 456 789

y RALENTI

Autres opérations

SLV-SE600B, SE700B, SX700B

H LECTURE

Options de lecture Opération

Visualisation de l’image en cours d’avance rapide ou de rembobinage

En cours d’avance rapide, maintenez M AV/M enfoncé. En cours de rembobinage, mainten ez m RET/m enfoncé.

M AV

m RET

suite

Lecture/recherche à différentes vitesses

Page 64

Options de lecture Opération

Lecture à grande vitesse

Lecture à une vitesse double de la normale

Lecture au ralenti En cours de lecture, appuyez sur y RALENTI. Lecture image par image

Rembobinage puis lecture En mode d’arrêt, appuyez sur H LECTURE du magnétoscope

• En cours de lecture, appuyez sur M AV ou m RET de la télécommande.

• En cours de lecture, maintenez M AV/M ou m RET/ m enfoncé. Lorsque vous relâchez la touche, la lecture normale

reprend.

En cours de lecture, appuyez sur ×2.

En cours de pause, appuyez sur M AV ou m RET de la télécommande. Maintenez M AV ou m RET enfoncé pour

la lecture d’une image par seconde.

maintenant m du magnétoscope

enfoncé.

Pour reprendre la lecture normale

Appuyez sur H LECTURE.

Utilisation de la bague Shuttle (SLV-SE800B uniquement)

La bague Shuttle vous permet d’exploiter une variété d’options de lecture. Il y a deux moyens d’utiliser la bague Shuttle, le mode normal et le mode Jog.

Pour utiliser la bague Shuttle en mode normal

En cours de lecture ou de pause, faites tourner la bague Shuttle dans le sens des aiguilles d’une montre ou dans le sens contraire des aiguilles d’une montre. Chaque modification de la po sition de la ba gue Sh uttle modi fi e le mo de d e lectu re de la f açon suivante.

tout en

Lecture au ralenti en arrière

Vitesse normale en arrière

Vitesse double en arrière

Vitesse rapide en arrière

Lecture/recherche à différentes vitesses

Pause

Ralenti

Vitesse normale (Vitesse initiale)

Vitesse double

Vitesse élevée

Page 65

Pour utiliser la bague Shuttle en mode Jog

Utilisez ce mode pour une lecture image par image. Appuyez sur JOG pour accéder au mode Jog. La touch e JOG s’allume. Si vous

modifiez le mode Jog en mode de le cture, la lecture est interrompue po ur que vous puissiez visualiser une image fixe. Chaque modification de la position de la bague Shuttle fait avancer les images une par une. Pour faire reculer les images une à une, tournez la bague Shuttle dans le sens contraire des aiguilles d’une montre. La vitesse de défilement des images dépend de la vitesse à laquelle vous tournez la bague Shuttle.

Pour revenir au mode normal, a ppuyez de nouveau sur JOG. La touche JOG s’éteint.

Conseil

• Ajustez l’image à l’aide des touches ALIGNEMENT +/– si: – Des stries apparaissent lors de la lecture au ralenti. – Des bandes apparaissent en haut et en bas en mode de pause. – L’image tremble en mode de pa use.

Pour régler l’alignement sur la p ositio n centr ale, appuy ez simult anément sur les deux touches (+/–).

Remarques

• Le son est coupé pendant ces opérations.

• En mode LP, il se peut que des parasites apparai ssent ou que des couleurs disparaissent .

Autres opérations

Lecture/recherche à différentes vitesses

Page 66

Réglage de la durée d’enregistrement

Après avoir lancé l’enregistrement de la manière normale, vous pouvez faire en sorte que le magnétoscope s’arrête automatiquement après un laps de temps spécifié.

Pendant l’enregistrement, appuyez sur z ENR.

L’indicateur apparaît dans la fenêtre d’affichage.

Appuyez plusieurs fois sur z ENR pour régler la durée.

Chaque pression sur la touche augmente la durée par incréments de 30 minutes.

0:30 1:00

5:30 6:00

Enregistrement normal

z ENR

OPCMAGN

Le compteur de bande diminue minute par minute jusqu’à 0:00, puis le magnétoscope arrête l’enregistrement et se met automatiquement hors tension.

Pour augmenter la durée

Appuyez plusieurs fois sur z ENR pour régler la nouvelle durée.

Pour annuler la durée

Appuyez plusieurs fois sur z ENR jusqu’à ce que l’indicateur disparaisse et que le magnétoscope soit revenu en mode d’enregistr em e nt normal.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, appuyez sur x STOP.

Remarque

• Vous ne pouvez pas afficher la durée en cours de la cassette dans la fenêtre d’affichage

lorsque vous programmez la durée d’enregistrement.

Réglage de la durée d’enregistrement

Page 67

Enregistrement synchronisé

(SLV -SE800B uniquement)

Vous po uvez régler le magnétoscope pour qu’il enregistre automatiq uement les programmes venant d’appareils comme un démodulateur satellite par exemple, en raccordant cet appareil au connecteur DECODEUR/ENTREE LIGNE-3. L’appareil raccordé doit disposer d’une fonction de programmateur pour pouvoir bénéficier de cette fonct i on .

Lorsque l’appareil raccordé s’allume, le magnétoscope s’allume également automatiquement et commence l’enregistrement d’un programme via DECODEUR/ ENTREE LIGNE-3.

Comment effectuer la connexion pour un enregistrement synchronisé

Raccordez le connecteur DECODEUR/ENTREE LIGNE-3 du magnétoscope au connecteur TV PER IT EL connecteur LIGNE-1 (TV) au téléviseur.

du démodulateur satellite. Ensuite, raccordez le

Câble PERITEL (non fourni)

Autres opérations

Démodulateur satellite, etc.

DECODEUR/t ENTREE LIGNE-3

i LIGNE-1 (TV)

: Sens du signal

Connecteur TV PERITEL

Câble PERITEL (non fourni)

Enregistrement synchronisé (SLV-SE800B uniquement)

PERITEL

suite

Page 68

Enregistrement de programmes à l’aide de la fonction d’enregistrement synchronisé

Avant de comm enc er…

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la cassette est plus longue que le temps d’enregistrement total.

• Mettez DECODEUR/LIGNE3 sur LIGNE3 dans le menu OPTIONS-2 (voir page 81).

123 456 789

SP/LP

CHOIX ENTREE

ENR SYNCHRO

Appuyez sur CHOIX ENTREE ou CHAINE +/– pour faire apparaître “L3” dans

la fenêtre d’affichage. Réglez le programmateur de l’appareil raccordé à l’heure correspondant au

programme que vous désirez enregistrer, puis mettez-le hors tension. Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la bande.

Maintenez ENR SYNCHRO enfoncé pendant plus de deux seconde s .

La touche ENR SYNCHRO s’allume et le magnétoscope se met en attente d’enregistrement.

Le magnétoscope s’allume automatiquement et commence l’enregistrement lorsqu’il reçoit un signal d’entrée venant de l’équipement raccordé.

Le magnétoscop e arrête automatiquement l’enregistrement lorsque la cassette arrive en fin de bande ou lorsque l’appareil raccordé s’arrête de transmettre un signal d’entrée.

Pour annuler la fonction d’enregistrement synchronisé

Appuyez sur ENR SYNCHRO. La touche ENR SYNCHRO s’éteint.

Pour arrêter l’enregistrement

Appuyez sur x STOP pendant l’enregistrement.

CHAINE +/–

Enregistrement synchronisé (SLV-SE800B uniquement)

Page 69

Remarques

• Il se peut que cette fonction ne marche pas avec certain s type s de démodulateurs satellite.

• Certains téléviseurs ou d’autres appareils dotés d’une fonction de programmation se mettront

automatiquement hors tension si aucune opération n’est effectuée pendant un certain lap s de temps. Dans ce cas, l’enregistrement synchronisé s’arrête également automatiquement.

• Lorsque l’appareil raccordé s’allume alors que la touche ENR SYNCHRO est allu mée, l’enregistrement s’arrête automatiquement.

• Si les réglages du programm at eur et de l’enregistrement synchronisé se chevauchent, le programme qui démarre le premier a priorité et l’enregistrement du second ne commence qu’à la fin du premier programme.

• La fonction de réglage automatique de l’horloge ne fonctionne pas pendant que le magnétoscope est en mode de veille d’enregistrement synchronisé.

Autres opérations

Enregistrement synchronisé (SLV-SE800B uniquement)

Page 70

Vérification/modification/annulation de programmations

Avant de comm enc er…

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

123 456 789

?/1

ANNUL/0

Appuyez sur ?/1 pour mettre le magnétoscope sous tension.

Appuyez sur MENU, puis appuyez sur M/m pour mettre en évidence LISTES et

appuyez sur OK.

Vérification/modification/annulation de programmations

M/m/</,

Page 71

Appuyez sur M/m pour mettre en évidence

LISTE DES PROGRAMMATIONS, puis appuyez sur OK.

• Si vous désirez modifier ou annuler un réglage, passez à l’étape suivante.

• Si vous ne devez pas changer ou annuler les réglages, appuyez sur MENU, puis éteignez le

LISTE DES PROGRAMMATIONS

DATE HEURE PROG.

19 :00 20 :00 20 :00 21 :00

03.9 2 0 :00 1:30

.10

– VEN

LUN 14 :00 15 :00 LP

DIM 6:30 7:00

––– .–

– :–– – : –– – ––

RETOUR

SELECTIONNER REGLER

ANNULER

: :

ANNUL / 0

3SPAUJOURD. 5 AAB LP CDE LP FGH

IJK

SORTIE

JEU28 .9

VPS PDC

MENU:

magnétoscope pour revenir au mode de veille d’enregistrement.

Appuyez sur M/m pour sélectionner le réglage

que vous désirez modifier ou annuler, puis appuyez sur OK.

Le réglage sélectionné apparaît dans le menu MINUTERIE.

• Pour modifier le réglage, appuyez sur </, pour mettre en évidence l’option

que vous désirez modifier, et appuyez sur M/m pour le corriger.

MINUTERIE

DATE

2CDE10 :00 11 :30.10

LP VPS / PDC OUI

SP / LP LISTE

SELECTIONNER : REGLER :

ANNULER

HEURE PROG.

ANNUL / 0

28 .9

JEU

MENUSORTIE :

• Pour annuler le réglage, appuyez sur ANNUL/0.

Appuyez sur MENU pour quitter le menu.

S’il reste des réglages, éteign e z le magnéto sco p e po ur r ep as se r en attente d’enregistrement.

Si des programmes se chevauchent

Le programme qui commence en premier a priorité et l’enregistreme nt du second programme ne commence qu’après la fin du premier programme. Si les programmes doiv ent co mmen cer e n même temps, c’est le programme qui ap paraît en premie r dans le menu qui a priorité.

Autres opérations

Programme 1

environ 20 secondes

Programme 2

sera coupé

Programme 1 Programme 2

environ 20 secondes seront coupées

Conseil

• A l’étape 6 ci-dessus, vous pouvez vérifier la LISTE DES PROGRAMMATIONS en sélectionnant LISTE et en appuyant sur OK. Appuyez sur MENU pour quitter la LISTE DES PROGRAMMATIONS.

Vérification/modification/annulation de programmations

Page 72

Enregistrement stéréo et de programmes bilingues

Dans le système ZWEITON (st éréo allemande)

Ce magnétoscope capte et enregistre les programmes stéréo et bilingues sur la base du système ZWEITON. Lorsqu’un programme stéréo ou bilingue est capté, l’indicateur STEREO apparaît dans la fenêtre d’affichage.

Pour sélectionner un son bilingue pendant l’enregistrement

Appuyez sur CHOIX SON pour sélectio nner le son que vous désirez.

Pour écouter Affichage sur écran Fenêtre d’affichage

Principal PRINCIPALE STEREO Auxiliaire SEONDAIRE STEREO Principal et aux iliaire PRINCIP./SEC ST EREO

Dans le système NICAM

Ce magnétoscope capte et enregistre les programmes stéréo et bilingues sur la base du système NICAM (l’indicateur NICAM apparaît). Lorsqu’un programme stéréo ou bilingue est capté, l’indicateur STEREO apparaît dans la fenêtre d’affichage.

Pour enregistrer un programme NICAM, SON HIFI dans le menu OPTIONS-1 doit être mis sur NICAM (réglage initial). Pour vérifier le réglage de menu, voir page 81 pour plus de détails.

Pour sélectionner un son pendant l’enregistrement

Appuyez sur CHOIX SON pour sélectio nner le son que vous désirez.

Programmes stéréo Pour écouter Affichage sur écran Fenêtre d’affichage

Stéréo STEREO STEREO Son standard* Pas d’indicateur Pas d’indicateur

* Habituellement, le son mélangé des canaux gauche et droi t (m ono)

Enregistrement stéréo et de programmes bilingues

Page 73

Programmes bilingues Pour écouter Affichage sur écran Fenêtre d’affichage

Principal PRINCIPALE STEREO Auxiliaire SECONDAIRE STEREO Principal et auxiliaire PRINCIP./SEC STEREO Son standard* Pas d’indicateur Pas d’indicateur

* Habituellement, le son principal (mono)

Sélection du son en cours de lecture

Appuyez sur CHOIX SON pour sélectionner le son que vous désirez.

Pour écouter Affichage sur écran Fenêtre d’affichage

Stéréo/principal et auxiliaire (canaux de droite et gauche)

Canal de gauche/principal CANAL G STEREO Canal de droit /auxiliaire CANAL D STEREO Son standard Pas d’indicat eur Pas d’indicateur

STEREO STEREO

Comment le son est-il enregistré sur une cassette vidéo?

Le magnétoscope enregistre le son sur deux pistes séparées. Le son hi-fi est enregistré sur la plage principale avec l’image. Le son monoraul est enregistré sur la plage audio norm ale sur le bord de la bande.

Autres opérations

Stéréo

Habituellement mélangé

Piste audio normale (mono)

Piste audio hi-fi (piste principale)

Remarques

• Pour écouter des sons de lecture en stéréo, vous devez utiliser les connexions PERITEL ou SORTIE AUDIO.

• Lorsque vous reproduisez une cassette enregistrée en mono, le son est entendu en mono, quel que soit le réglage de CHOIX SON.

• Si la touche CHOIX SON ne fonctionne pas, vérifiez que MIX AUDIO dans le menu OPTIONS-1 est mis sur NON (voir page 80).

• Si SON HIFI est mis sur STANDARD, le son standard sera enregistré sur les pistes audio hi- fi et normale. Une pression sur CHOIX SO N ne c hangera pas le son.

canaux de droite/gauche

Son stéréo (canaux droite/gauche)

Enregistrement stéréo et de programmes bilingues

Bilingue

Habituellement le son principal

Principal (canal gauche) Auxiliaire (canal droite)

Page 74

Recherche à l’aide de la fonction Accès Smart

Si vous enregistrez plusieurs émissions sur une cassette, utilisez la fonction Accès Smart pour contrôler ce qui a été enregistré sur la cassette. Vous pouvez consulter des informations telles que la date, l’heure et le numéro de chaîne enregistrés sur la cassette. Vous pouvez aussi directement démarrer la lecture de l’émission sélectionnée via l’écran ACCES SMART.

Toutes les émissio ns sont énumérées à l’écran, quel que soit le mode d’enregistrement de l’émission.

Les données de la dernière cassette introduite dans le magnétoscope sont automatiquement enregistrées dans la mémoire. Pour rappeler les dernières données à l’écran, sélectionnez DONNEES RECENTES sur l’écran ACCES SMAR T (voir page 75).

Avant de comm enc er...

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

123 456 789

?/1

ACCES SMART

Après l’enregistrement, appuyez sur ?/1 pour mettre le magnétoscope sous

tension. Appuyez sur ACCES SMART.

Appuyez sur M/m/</, pour sélectionner le

programme que vous voulez vision ner.

Recherche à l’aide de la fonction Accès Smart

ACCES SMART

DATE HEURE PROG.

19 :00 20 :00 14 :00 15 :00 FGH29 .9

3 0:00 1:00

6:30 7:001.10 IJK

SELECTIONNER REGLER

::OK

SORTIE

M/m/</,

180MIN.

328 . 9 5 AAB0.9 2 2

30MIN.ESPACE VIERGE

ACCES SMART:

Page 75

Appuyez sur OK.

Le magnétoscope entame la recherche et la lecture démarre automatiquem ent à partir du début de l’émission sélectionnée.

Pour arrêter la recherche

Appuyez sur x STOP.

Pour quitter l’écran ACCES SMART

Appuyez sur ACCES SMART.

ACCES SMART

RECHERCHE EN COURS

180MIN.

Pour enregistrer sur un espace vierge

L’espace vierge sur la cassette est indiqué par une rangée vide dans l’écran ACCES SMART. Sélectionnez la rangée vide à l’étape 3 et appuyez

ACCES SMART

DATE HEURE PROG.

14 :00 15 :00 FGH

29 .9

.93 20: 00 21 :00

6:30 7:001.10 IJK

180MIN.

AAB

ensuite sur OK. Le magnétoscope rembobine/ avance la cassette au début de l’espace vierge, puis s’arrête. Démarrez l’enregistrement. Sachez que “ESPACE VIERGE” et l’indication de temps

SELECTIONNER REGLER

::OK

SORTIE

30MIN.ESPACE VIERGE

ACCES SMART:

restant réfèrent uniquement à la longu e ur du dernier espace vierge.

Pour rappeler le derni e r écran de données après avoir retiré la cassette

Vous po uvez afficher les do nn ées de la dernière cassette utilisée pour enregistrer une émission, même après avoir retiré la cassette.

Si vous réintroduisez la cassette et que vous enregistrez d’autres émissions dessus, n’oubliez pas de sélectionner DONNEES RECENTES. Sinon, toutes les données relatives à la cassette sont effacées.

Réintroduisez la dernière cassette sur laquelle vous avez enregistré une émission.

Appuyez sur ACCES SMART.

ACCES SMART

SELECTIONNER REGLER

PAS DE DONNEES

DONNEES RECENTES

::OK

SORTIE

ACCES SMART:

Autres opérations

suite

Recherche à l’aide de la fonction Accès Smart

Page 76

Appuyez sur M/m pour mettre en évidence

DONNEES RECENTES. Pour redéfinir l’écran des dernières données,

mettez PAS DE DONNEES en évidence et appuyez sur OK. Enregistrez ensuite une émission.

Appuyez sur OK.

ACCES SMART

DATE HEURE PROG.

19 :00 20 :00 14 :00 15 :00 FGH

29 .9

.93

20 :00 21 :00

6:30 7:001.10

PAS DE DONNEES

DONNEES RECENTES

SELECTIONNER

::OKREGLER

SORTIE

328 . 9 5 AAB

IJK

ACCES SMART:

Les dernières données stockées dans la mémoire du magnétoscope sont affichées.

Conseils

• Vous pouvez mémoriser les informations re latives à 24 émissions dans une seule liste.

• En cours d’enregistrement, vous pouvez afficher l’écran ACCES SMART à l’aide de la

touche ACCES SMART. Si vous décidez d’arrêter l’enregistrement, appuyez sur ACCES SMART de façon à d’abord désactiver l’écran ACCES SMART. Appuyez ensuit e sur x STOP.

Remarques

• Vous ne pouvez utiliser cette fonction que si l’horloge est réglée.

• Suivant la cassette, il se peut que la durée totale ou la d ur ée restante ne s’affiche pas

correctement.

• Si de nombreux programmes courts sont enregistrés sur la cassette, il se peut que des programmes multiples soient inclus en un seul bloc . Dans ce cas, seul e s les dernières informations de programme apparaîtront dans l’écran ACCES SMART.

• Un espace vier ge est mesuré entre la fin de la dernière émission enregistrée et la fin de la cassette. Cependant, si vous éjectez la cassette et que vous effectuez ensuite un nouvel enregistrement sur la même cassette, les émissions initialemen t enregistrées sont signalées comme un espace vierge.

• Si aucune information n’est enregistrée dans la mémoire du magnétoscope, DONNEES RECENTES n’apparaît pas dans l’écran ACCES SMART .

• Il se peut que le nom de la chaîne* n’apparaisse pas si le magnétoscope ne capte pas les signaux d’information relatif s au n om de la chaîne.

• Si vous démarrez l’enregistrement d’un programme “D” à partir du milieu d’un programme “A” préalablement enregistré et sur un autre programme “B” enregistré préalablement, les

informations Acces Smart con ce rna nt le seco nd programme “B” qui est écrasé, sont supprimées.

Programmes enregistrés à l’origine

Enregistrement du programme “D” sur le programme “A” et “B”

AD C

* non disponible sur le SLV-SE600B

Recherche à l’aide de la fonction Accès Smart

Page 77

Recherche à l’aide de la fonction d’index

Le magnétoscope marque automatiquement la cassette d’un signal audio à l’endroit où commence chaque enregistrement. Utilisez ces signaux comme référence pour trouver un enregistrement spécifique.

./> RECHER INDEX

123

Introduisez une cassette in dexée d ans le magnétoscope.

Appuyez sur ./> RECHER INDEX.

• Pour rechercher vers l’avant, appuyez sur

> RECHER INDEX.

• Pour rechercher vers l’arrière, appuyez sur

. RECHER INDEX.

Le magnétoscope entame la recherche et la lecture démarre automatiquem ent à partir de cet endroit.

INDEX RECHERCHE

Autres opérations

Pour arrêter la recherche

Appuyez sur x STOP.

Remarques

• Aucun signal d’in dex ne sera ajouté lorsque l’enregistrement commence à partir de la pause d’enregistrement. Toutefois, un signal d’index sera ajouté si vous modifiez la position de programme en cours de pause d’enregistrement.

• Si, lorsque vous appuyez sur . RECHER INDEX, il n’y a rien d’enregistré avant le signal d’index sélectionné, il se peut que la lecture ne démarre pas exactement au signal d’index.

Recherche à l’aide de la fonction d’index

Page 78

Réglage de l’image

Réglage de l’alignement

Bien que le magnétoscope règle automatiquement l’alignement pendant la lecture d’une cassette

(l’indicateur clignote dans la fenêtre d’aff ichage, puis s’éteint), il est possible que des distorsions se produisent si la cassette a été enregistrée dans de mauvaises conditions. Dans ce cas, ajus tez l’alignement suivant la procédure manuelle.

En cours de lecture, appuyez sur ALIGNEMENT +/ – pour aff ic he r le co m pte u r d’alignement. Les distorsions doivent disp a raître lorsque vous appuyez

sur l’une des deux touches (l’indicateur s’allume). Pour réactiver le réglage automatique de l’alignement, éjectez la cassette et réintroduisez-la.

A propos de la fonction de régénérateur de réalité (RR) (non disponible sur le SLV-SE600B)

La fonction de régénérateur de réalité (RR) restaure automatiquement l’image à sa qualité d’origine en cours de lecture.

Pour utiliser la fonction RR, appuyez sur RR. La touche RR s’allume. Vous po uvez mettez RR s ur NORMAL ou HAUTE dans le menu OPTIONS-2 (v oir pa ge 82 ) .

Pour la désactiver, appuyez sur RR. La touche RR s’éteint.

ALIGNEMENT

Compteur d’alignement

Réglage de l’image

A propos de la fonction de contrôle optimale de l’image (OPC)

La fonction de contrôle optimal de l’image (OPC Optimum Picture Control) améliore automatiquement la qualité de l’image de lec t ure et d’enregistrem e nt en aju s ta nt le ma g nétoscope suivant l’état des têtes vidéo et de la bande magnétique. Pour garantir une meilleure qualité d’image, nous vous recommandons de mettre OPC sur OUI dans le menu OPTIONS-1 (l’indicateur OPC doit s’allumer dans la fenêtre d’affichage). Pour plus de détails, voir pag e 80.

Lecture OPC

La fonction OPC opère automatiquement sur tous les types de cassettes, y compris des cassettes de location et des cassettes non enregistrées avec OPC.

OPTIONS - 1

OPC MONTAGE

MIX AUDIO SON HIFI

VITESSE AUTO.

DUREE CASSETTE

STANDARD COULEUR AUTO

RETOUR

SELECTIONNER

::OKREGLER

SORTIE

OUI NON NON

NICAM

NON

E180

MENU:

Page 79

Enregistrement OPC

Chaque fois que vous introdu i s ez un e ca s s e tte et que vous démarrez l’enregistrement pour la première fois, le magnétoscope se règle sur le type de bande magnétique à l’aide de la fonction OPC (l’indi cateur OPC clignote ra pidement). Cet aj ustement est maintenu jusqu’à ce que la cassette soit éjectée.

Pour désactiver la fonction OPC

Mettez OPC sur NON dans le menu OPTIONS-1. L’indicateur OPC de la fenêtre d’affichage s’éteint.

Conseil

• Pour régler l’alignement sur la position centrale, appuyez simultanément sur les touches ALIGNEMENT + et –.

Remarques

• Vous pouvez régler l’alignement pour une cassette enregistrée suivant le système NTSC, mais l’indicateur d’alignement ne sera pas affiché.

• Avec la fonction de Vitesse de défilement automatique de bande activée, la fonction OPC ne sera opérante qu’en mode SP. Si la vitesse de la bande passe automatiquement de SP à LP, la fonction OPC se désactive. Si, toutefois, l’intégralité du programme est enregistrée en mode LP, la fonction OPC sera opérante.

• Il y a un délai d’environ dix sec ondes avant que le magn étoscope démarre effectivement l’enregistrement et pendant lequel il analyse la cassette. Pour éviter ce retard, mettez d’abord le magnétosc ope en mode de pause d’enregistrement (l’indicateur OPC clignote lentement) et ap puyez sur z ENR pour que le magnétoscope analyse la bande (l’indicateur OPC clignote rapidement) et repasse en mode de pause d’enregistrement. Une fois que l’indicateur OPC s’arrête de clignoter, appuyez sur X PAUSE pour commencer l’enregistrement immédiatement. Si vous désirez commence r l’enregistrement rapidement sans utiliser la fonction OPC, mettez d’abord le magnétosc ope en mode de pause d’enregistrement (l’indicateur OPC clignote lentement) et appuyez de nouveau sur X PAUSE pour lancer l’enregistrement.

Autres opérations

Réglage de l’image

Page 80

Modification des options de menu

Appuyez sur MENU, puis sélectionnez

OPTIONS et appuyez sur OK.

OPTIONS

OPTIONS - 1 OPTIONS - 2

RETOUR

SELECTIONNER REGLER

Appuyez sur M/m pour mettre en évidence OPTIONS-1 ou OPTIONS-2, puis

appuyez sur OK.

OPTIONS - 1

OPC MONTAGE

MIX AUDIO SON HIFI

VITESSE AUTO.

DUREE CASSETTE

STANDARD COULEUR AUTO

RETOUR

SELECTIONNER

Appuyez sur M/m pour sélectionner l’option, puis appuyez sur OK.

Appuyez sur M/m pour modifier le réglage, puis appuyez sur OK.

Appuyez sur MENU pour r e tourner à l’écran d’origine.

::OKREGLER

OUI NON NON

NICAM

NON

E180

SORTIE

MENU:

DECODEUR / LIGNE3

OPTIONS PROGRAMM.

VEILLE ECO

ENREG. TV DIRECT RR NORMAL

RETOUR

SELECTIONNER

OPTIONS - 2

::OK

SORTIE

DECODEUR MIXTE

NON OUI

::OKREGLER

SORTIE

MENU:

Choix de menu

Les réglages initiaux sont indiqués en caractère gras.

OPTIONS-1

Option de menu R églez cette option sur

OPC • OUI pour activer la fonction OPC (contrôle optimal de l’image)

MONTAGE • OUI pour minimiser la détérioration de l’image en cours de

MIX AUDIO • OUI pour écouter les pistes audi o hi-fi et normale en même

et améliorer la quali té de l’image.

• NON pour désactiver OPC.

montage.

• NON pour désactiver MONTAGE.

temps. La touche CHOIX SON ne fonct ion ne ra pas.

• NON pour écouter les pistes audio hi-fi et normale séparément.

Sélectionnez le son à l’aide de la touche CHOIX SON.

Si vous appuyez sur Z EJECT ou mettez le magnétoscope hors tension, MIX AUDIO sera remis sur NON. Pour plus de détails, voir page 73.

MENU:

Modification des options de menu

Page 81

Option de menu Réglez cette option sur

SON HIFI • NICAM pour enregistrer des émissions NICAM sur la piste

audio hi-fi.

• STANDARD pour enregistrer le son standard sur la piste audi o hi-fi.

Pour plus de détails, voir page 72.

VITESSE AUTO. • OUI pour faire passer automatiquement en mode LP la vitesse

de défilement de la bande lors d’un enregistrement programmé lorsque la longueur de ba nde restante devient inférieure à la durée d’enregistrement. Pour que VITESSE AUTO. fonctionne correctement, le réglage DUREE CASSETTE doit être p r écis.

• NON pour conserver la vitesse de défilement réglée.

DUREE CASSETTE • E180 pour utiliser une ca sset te de type E-180 ou plus cour te .

• E195 pour utiliser une cassett e de type E-195.

• E240 pour utiliser une cassett e de type E-240.

• E300 pour utiliser une cassett e de type E-300.

STANDARD COULEUR

• AUTO pour régler automatiquement le sta nda rd c ouleur.

• PAL pour reproduire une cassette enregistrée dans le standard

couleur PAL.

• SECAM pour reproduire une cassette enregistrée dans le standard coule ur S ECAM.

• MESECAM pour reproduire une cassette enregistrée dans le standard coule ur M ESECAM.

Si vous appuyez sur Z EJECT ou mettez le magnétoscope hors tension, STANDARD COULEUR sera remis sur AUTO. Pour plus de détails, voir page 43.

OPTIONS-2

Option de menu Réglez cette option sur

DECODEUR/ LIGNE2*

DECODEUR/ LIGNE3*

OPTIONS PROGRAMM.*

• DECODEUR pour utiliser le connecteu r D EC O DEUR/ ENTREE LIGNE-2*

comme connecteur du décodeur Canal

Plus.

• LIGNE2 pour utiliser le connecteur DECODEUR/ENTREE LIGNE-2*

• DECODEUR pour utiliser le connecteu r D EC O DEUR/ ENTREE LIGNE-3*

comme connecteur d’entrée de ligne.

comme connecteur du décodeur Canal

Plus.

• LIGNE3 pour utiliser le connecteur DECODEUR/ENTREE LIGNE-3*

comme connecteur d’entrée de ligne.

• MIXTE pour afficher le menu METHODE DE PROGRAMMATION permettant de sélectionner NORMALE

ou SHOWVIEW lorsque vous appuyez sur la touche MINUTERIE.

• NORMALE pour afficher le menu MINUTERIE lorsque vous appuyez sur la touche MINUTERIE.

• SHOWVIEW pour afficher le menu SHOWVIEW lorsque vous appuyez sur la touche MINUTERIE.

Pour plus de détails, voir page 54 et 59.

Autres opérations

suite

Modification des options de menu

Page 82

Option de menu R églez cette option sur

VEILLE ECO • OUI pour éteindre les indicateurs de la fenêtre d’affichage pour

économiser l’énergie du ma gnétoscope.

• NON pour activer les indicateurs dans la fenêtre d’affichage

lorsque le magnétoscope se trouve en mode de veille.

ENREG. TV DIRECT*

• OUI pour activer la fonction d’enregistrement direct du

téléviseur.

• NON pour la désactiver.

RR*

• NORMAL pour une utilisation no rmale quotidienne.

• HAUTE pour des bandes usées telles qu e les cassettes d e

location. Sélectionnez cette optio n lo rsque N O RMAL n’améliore pas la qualité de l’image.

Remarques

• Lorsque vous réglez un enregistrement par programmateur, les indicateurs de la fenêtre d’affichage restent allumés, même si VEILLE ECO est réglé sur OUI.

• Lorsque l’option MONTAGE est activée (OUI), la fonction OPC n’est pas disponibl e.

SLV-SE600B, SE700B et SX700B uniqueme nt

SLV-SE800B uniquement

non disponible sur le SLV-SE600B

Modification des options de menu

Page 83

Montage

Raccordement à un magnétoscope ou à un système stéréo

Comment effectuer le raccordement pour enregistrer sur ce magnétoscope

Raccordez les sorties de ligne de l’autre magnétoscope au connecteur ENTREE LIGNE ou aux prises de ce magnétoscope. Reportez-vous aux exemples A à C et choisissez la connexion qui correspond le mieux à votre m agnétoscope.

Exemple A

Votre magnétoscope (enregistreur)

i LIGNE-1 (TV)

Câble PERITEL VMC-2121HG (non fourni)

: Sens du signal

Téléviseur

Autre magnétoscope (lecteur)

Montage

PERITEL

suite

Raccordement à un magnétoscope ou à un système stéréo

Page 84

Exemple B

Exemple C

Votre magnétoscope (enregistreur)

ENTREE LIGNE-2*

(ouvrez le couvercle pour effectuer le raccordement)

Câble audio/vidéo VMC-820HG (non fourni)

: Sens du signal

Votre magnétoscope (enregistreur)

DECODEUR/ t ENTREE LIGNE-3* ou DECODEUR/ t ENTREE LIGNE-2*

SORTIE LIGNE

Autr e magnétoscope (lecteur)

Téléviseur

Autre magnétoscope (lecteur)

Téléviseur

PERITEL

Câble PERITEL VMC-2121HG (non fourni)

: Sens du signal

Raccordement à un magnétoscope ou à un système stéréo

Page 85

Comment effectuer le raccordement à un système stéréo (SLV-SE800B uniquement)

Raccordez les prises ENTREE LIGNE-2 AUDIO G/D de ce magnétoscop e aux prise s de sortie audio du système stéréo à l’aide du câbl e audio RK-C510HG (non fourni).

Remarques

• Branchez les fiche s sur les prises id entifiées par la même couleu r.*

• Si votre autre ma g nétoscope est du type monaural, ne branchez pas les fiches rouges.

• Si vous branchez ce magnétoscope aux deux prises ENTREE LIGNE et SORTIE LIGNE de

l’autre mag nétoscope, sélectionnez l’entrée correctement de façon à éviter tout bruit de souffle.

• Si l’autre magnétoscope ne comporte pas de connecteur PERIT EL, utilisez plutôt le câble VMC-2106HG et racc ordez le câble aux prises de sortie de li gne de l’autre magnétoscope .

• Lorsque vous raccordez un autre magnétoscope au connecteur DECODEUR/ENTREE LIGNE-3* DECODEUR/LIGNE2*

SLV-SE800B uniquement

SLV-SE600B, SE700B et SX700B uniquement

(ou DECODEUR/ENTREE LIGNE-2*2), mettez DECODEUR/LIGNE3*1 (ou

) sur LIGNE3*1 (ou LIGNE2*2) dans le menu OPTIONS-2.

Montage

Raccordement à un magnétoscope ou à un système stéréo

Page 86

Montage de base

(lors de l’enregistrement sur ce magnétoscope)

Avant de commencer le montage

• Mettez votre téléviseur sous tension et réglez- le sur le canal vidéo.

• Appuyez sur CHOIX ENTREE pour afficher la ligne raccordée dans la fenêtre d’affichage.

• Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la bande, SP ou LP.

• Sur ce magnétoscope, mettez MONTAGE sur OUI dans le menu OPTIONS-1. Si l’autre magnétoscope dispose d’une fonction similaire, mettez-le également sous tension.

Introduisez une cassette sou rce avec sa languette de protection ôtée dans l’autre

magnétoscope (lecteur). Recherchez le point de départ de lecture et mettez la pause.

Introduisez une cassette avec sa languette de protection en place dans ce

magnétoscope (enregistreur). Recherchez le point de départ d’enregistrement et appuyez sur X (pause).

Appuyez sur z ENR de ce magnétoscope pour le mettre en pause

d’enregistrement. Pour lancer le montage, appuyez simulta nément sur les touches X (pause) des

deux magnétoscopes.

Pour arrêter le montage

Appuyez sur les touches x STOP des deux magnétoscopes.

Conseil

• Pour éliminer des scènes indésirées pendant le montag e, appuyez sur X (pause) de ce magnétoscope lor s q u’une scène indésirée commence. Lorsqu’elle se termine, appuyez de nouveau sur X (pause) pour reprendre l’enregistrement.

z ENR

Montage de base

Remarque

• Si vous commencez le montage suiv an t la procédure ci-dessus, le magnétoscope ne commencera pas l ’enregistrement avec la fonction OPC. Pour enregistrer une cassette avec la fonction OPC, appuyez de nouveau sur z ENR en cours de pause d’enregistrement à l’étape 3 pour que le magnétoscope analyse la bande. Ensuite, appuyez sur X (pause) après que l’indicateur OPC a ce ssé de clignoter pour commencer l’enregistrement. Si vous appuyez sur X (pause) avant que

l’indicateur OPC n ’ai t fini de clignoter, la fonction OPC est an nulée.

Page 87

Doublage audio

(SLV -SE800B uniquement)

Cette caractéristique vous permet d’enregistrer sur la piste audio normale. Le son monaural précédemment enregistré est remplacé pendant que le son hi-fi d’origine reste inchangé. Utilisez cette caractéristique pour ajouter un commentaire sur une bande que vous avez enregistrée av ec u n caméscope.

Avant de commencer

• Ouvrez le couvercle des prises ENTREE LIGNE-2 AUDIO G/D du panneau avant et raccordez la source de lectu re.

• Mettez le téléviseur sous tension et réglez- le sur le canal vidéo.

DOUBLAGE SON

ENTREE LIGNE-2

Introduisez une cassette source dans votre système stéréo (ou vo tre magn étoscope

de lecture). Recherchez le point de départ de lec ture et mettez l a pa u se .

Introduisez une cassette préenregistrée avec sa languette de protection en place

dans ce magnétoscope (enregistreur). Recherchez le début de la section à remplacer et appuyez sur

Le magnétoscope passe en mode de pause.

(pause).

ANNUL/0

123 456 789

Montage

suite

Doublage audio (SLV-SE800B uniquement)

Page 88

Appuyez sur DOUBLAGE SON.

Le numéro de la chaîne devient “L2”, et l’indicateur apparaît dans la fe nêtre d’affichage.

Pour lancer le montage, appuyez simultanément sur les touches X (pause) de ce

magnétoscope et du système stéréo. Après avoir utilisé cette caractéristique, le son en mode de lecture est

automatiquement réglé en mono.

Pour arrêter le montage

Appuyez sur x STOP de ce magnétoscope et du système stéréo (ou de l’autre magnétoscope).

Pour écouter le son hi-fi et normal

Mettez MIX AUDIO sur OUI dans le menu OPTIONS-1 (page 80). Utilisez cette fonction pour écouter le son doublé sur le son hi-fi original. Lorsque MIX AUDIO est mis sur OUI, la touche CHOIX SON ne fonctionne pas.

N’oubliez pas de remettre MIX AUDIO sur NON après avoir écouté la cassette.

Remarque

• Si vous éjectez la cassette ou mettez le magnétoscope hors tension, MIX AUDIO est automatiquement mis sur NON.

Doublage audio (SLV-SE800B uniquement)

Page 89

Informations complémentaires

Guide de dépannage

Si vous avez des questions ou des probl èmes qui ne sont pas traités dans ce qui suit, consultez votre ce n t r e d’entretien Sony le plus proche.

Symptôme R emède

Le commutateur ?/1 MARCHE/VEILLE ne fonctionne pas.

Le magnétoscope est sous tension, mais il ne fonctionne pas.

Alimentation

Le magnétoscope est raccordé, mais la f enêtre d’affichage reste sombre.

L’horloge s’est arrêtée et “–:– –” apparaît dans la fenêtre d’affichage.

Horloge

• Raccordez le cordon d’alimentation à la prise secteur.

• De l’humidité s’est condensée. Mettez l’appareil hors tensio n,

débranchez le c o rdon d’alimentation et laissez l’appareil sécher pendant au moins trois heures.

• Mettez VEILLE ECO sur NON dans le menu OPTIONS-2 (voir page 82).

• L’horloge s’arrête si le magnétoscope est débranché de l’alimentation secteur pendant plus d’une heure. Recomme nc ez l e réglage de l’horloge (et du programmateur).

Informations complémentaires

suite

Guide de dépannage

Page 90

Symptôme Remède

L’image de lecture n’apparaît pas sur l’écran du téléviseur.

L’image n’est pas claire. • Si votre téléviseur est raccordé au magnétoscope avec les câbles

Lecture

L’image défile verticalement durant les recherches d’image.

L’image apparaît, mais il n’y a pas de son.

Le son est instable ou présente un écho.

Le son de la cassette enregistrée avec le magnétoscope n’est pas en stéréo ou l’indicateur STEREO clignote dans la fenêtre d’affichage.

• Assurez-vous que le téléviseur est réglé sur le canal vidéo. Si vous

utilisez un moniteur, réglez-le sur l’entrée vidéo.

• Si le magnétoscope est racc o r dé au téléviseur au moyen du câble

PERITEL, assure z-vo us que l’indicateur MAGN est allumé dans la fenêtre d’affichage. Ut ilisez la touche t TV/MAGN de la télécommande pour allumer l’indicateur MAGN.

PERITEL et d’antenne, assurez-vous que le canal RF est réglé sur OFF (voir page 16).

• Il se peut que des émissions existantes interfèrent avec le

magnétoscope. Réglez à nouveau la sortie du ca na l RF de votre magnétoscope.

• Ajustez l’alignement au moyen des touches A LI GN EM ENT +/–.

• Les têtes vidéo sont encrassées (voir la dernière page du Guide de

dépannage). Nettoyez le s têtes vidéo à l’aide de la cassette de nettoyage pour têtes vidéo Sony T-25CLD, E-25CLDR ou T25CLW. Si ces cassettes de nettoyage ne sont pas disponibles dans votre région, faites nettoyer les têtes vidéo dans un centre de service après-vente Sony (des frais standard vous seront facturés). N’utilisez pas de cassette de net toya ge d e type humide que l’on trouve dans le commerce, car elle risquerait d’endommager les têtes vidéo.

• Il se peut que les têtes vidéo doivent être remplacées. Consultez

un centre de service après-vente Sony pour plus d’informations.

• Réglez la commande d e stabilité ver ticale de l’im age du téléviseur

ou du moniteur.

• La bande magnétique est défectueuse.

• Si vous avez réalisé des connexions A/V, vérifiez le raccordement

du câble audio.

• Lorsque vous reproduisez une cassette dont le même son a été

enregistré sur les pistes audio hi-fi et normale à la fois, assurezvous que MIX AUDIO dans le menu OPTIONS-1 est mis sur NON.

• Réglage de l’alignement.

• Les têtes vidéo sont encrassées. Nettoyez les têtes vidéo à l’aide

de la cassette de nettoyage po ur têtes vidéo Sony T-25CLD, E25CLDR ou T-25 CLW, comme expliqué ci-dessus.

Guide de dépannage

Page 91

Symptôme R emède

Aucun programme télévisé n’apparaît sur l’écran du téléviseur.

La réception télévisée est médiocre.

Enregistrement

La lecture de la cassette débute dès son introduction dans le magnétoscope.

La cassette es t éjectée lorsque vous appuyez sur z ENR.

Rien ne se produit lorsque vous appuyez sur la touche z ENR.

• Assurez- v o us qu e l e t éléviseur est réglé sur le ca nal vi d éo. Si vous

• Si votre téléviseur est raccordé au magnétoscope avec les câbles

• Il se peut que des émissions existantes interfèrent avec le

• Sélectionnez la source correcte au moyen de la touche CHOIX

• Assurez- vous que le câble d’antenne est raccordé correctement.

• Réglez l’antenne TV.

• Assurez-vous que NORME (L ou B/G) dans le menu REGLAGE

• La languette de protection a été ôtée. Pour enregistrer sur cette

• Assurez-vous que la cass ette n’est pas arrivée en fin de bande.

utilisez un moniteur, réglez-l e s ur l’entrée vidéo.

PERITEL et d’antenne, assurez-vous que le canal RF est réglé sur OFF (voir page 16).

magnétoscope. Réglez à nouveau la sortie du canal RF de votre magnétoscope.

ENTREE. Sélectionnez un numéro de chaîne lors de l’enregistrement des programm es télévisés; sélectionnez l’entrée de ligne lor s de l’enregistrement à pa rtir d’un autre appareil.

DES CHAINES correspond au sta ndard utilisé dans votre région.

cassette, couvrez l’orifice de la languette (voir page 47).

Informations complémentaires

suite

Guide de dépannage

Page 92

Symptôme Remède

Le programmateur ne fonctionne pas.

Le menu SHOWVIEW ou le menu MINUTERIE n’apparaît pas.

La fonction VPS/PDC n’est pas opérante de manière

Enregistrement par programmateur

optimale.

La touche ENR SYNCHRO s’éteint pendant l’enregistrement ou ne repasse pas en mode de veille d’enregistrement.

La fonction d’enregistrement synchronisée n’est pas opérante.

Le programme enregistré à l’aide de la fonction d’enregistrement

Enregistrement synchronisé

synchronisé est incomplet.

• Assurez- vous que l’horloge est réglée.

• Assurez-vous que la cassette a été introduite .

• Assurez-vous que la languette de sécurité est présente.

• Assurez-vous que la cassette n’est pas arrivée en fin de bande.

• Assurez- vous qu’une émission a été programmée en vue de

• Assurez-vous que vos réglages du programmateur sont postérieurs

• Assurez-vous que le décodeur est allumé.

• Assurez-vous que le démodulateur sate llite est allumé.

• L’horloge s’arrête si le mag nétoscope est débranché de

• Eteignez l’appareil et retirez la prise secteur.

• Assurez-vous que OPTIONS PROGRAMM. dans le menu

• Assurez- vous que l’horloge et la date sont réglées correctement.

• Assurez- vous que l’heure VPS/PDC que vous réglez est l’heure

• Si la réception est médiocre, il se peut que le signal VPS/PDC soit

• La cassette est arrivée en fin de bande. Introduisez une nouvelle

• L’appareil raccordé n’a pas été mis hors tension.

• Il y a eu une panne de coura n t. Appuyez de nouveau sur ENR

• Si les réglages du programm at eur et de l’enregistrement

• Il y a eu une panne de coura n t. Appuyez de nouveau sur ENR

l’enregistrement.

à l’heure act uelle.

l’alimentation secteur pendant plus d’une heure. Recommencez le réglage de l’horloge et du programmateur.

OPTIONS-2 est réglé correctement (voir page 81).

correcte (il se peut qu’il y ait une erreur dans le guide des programmes télévisés). Si l’émission que vous souhaitiez enregistrer n’a pas envoyé les bonnes informations VPS/PDC, le magnétoscope ne lancera pas l’enregistrement.

altéré et que le magnétoscope ne débute pas l’enregistrement.

bande et appuyez de nouveau sur ENR SYNCHRO.

Eteignez l’appa rei l raccordé et appuyez de nouveau sur ENR SYNCHRO.

SYNCHRO.

synchronisé se chevauchent, le programme qui démarre le premier a priorité et l’enregistre me n t du second ne commen ce qu’à la fin du premier programme.

SYNCHRO.

Guide de dépannage

Page 93

Symptôme R emède

Vous ne pouvez pas régler Canal Plus dans le menu REGLAGE DES CHAINES.

V ous ne pouvez pas regarder Canal Plus lorsque le magnétoscope est en mode de veille.

Canal Plus

L’enregistrement de Canal Plus est toujours brouillé.

Impossible d’introduire une cassette.

La télécommand e ne fonctionne pas.

Le numéro du connecteur d’entrée de ligne sélectionné n’apparaît pas dans la fenêtre d’affichage.

La fonction SMARTLINK n’est pas opérante.

Divers

Le compteur d’alignement n’apparaît pas sur l’écran du téléviseur.

Vous ne pouvez pas commander d’autres téléviseurs.

La fenêtre d’affichage s’assombrit.

Le magnétoscope doit être nettoyé.

• Assurez-vous que DECODEUR/LIGNE3 (ou DECODEUR/

• Assurez- vous que le câble Scart de Canal Plus est branché

• Assurez-vous que DECODEUR/LIGNE3 (ou DECODEUR/

• Assurez-vous que cett e chaîne est définie comme Canal Plus dans

• Vérifiez s’il n’y a pas déjà une cassette dans le compartiment à

• Assurez- vous que la télécommande est orientée vers le capteur de

• Remplacez toutes les piles de la télécommande si elles sont

• Assurez-vous qu e le commu t ateur [TV] / [MAGN] de la

• Assurez-vous que DECODEUR/LIGNE3 (ou DECODEUR/

• Assurez- vous que votre téléviseur est compatible avec

• Vérifiez que vous utilisez bien le câble PERITEL pour relier le

• Assurez- vous que le câble PERITEL est raccordé correctement.

• Les conditions d’enregistrement de la casse tte sont médiocres et

• Le compteur d’alignement n’apparaît pas lors de la lecture d’une

• Réglez le numéro de code correspondant à votre téléviseur. Il se

• La fenêtre d’affichage s’assombrit automatiquement lorsque le

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un

LIGNE2) dans le menu OPTIONS-2 est mis sur DECODEUR (voir page 81).

correctement.

LIGNE2) dans le menu OPTIONS-2 est mis sur DECODEUR (voir page 81).

le menu REGLAGE DES CHAINES (voir page 38).

cassette.

la télécommande du magnétoscope.

épuisées.

télécommande est réglé correctement.

Informations complémentaires

LIGNE2) dans le menu OPTIONS-2 est mis sur LIGNE3 (ou LIGNE2) (voir page 81).

SMARTLINK, MEGALOGIC, EASYLINK, Q-Link, EURO VIEW LINK ou T-V LINK.

magnétoscope au téléviseur.

l’alignement ne peut êtr e réglé.

cassette enreg is trée en NTSC.

peut que le numéro de code change lorsque vous remplacez les piles de la télécommande.

magnétoscope est en mode de veille ou d’enregistremen t pa r programmateur.

chiffon doux et sec ou à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez aucun type de solvant comme de l’alcool ou du benzène.

suite

Guide de dépannage

Page 94

Symptômes provoqués par des têtes vidéo encrassées

•Image normale • Image irrégulière

encrassement initial

•Image trouble • Pas d’image (ou un écran en noir & blanc apparaît)

final

Guide de dépannage

Page 95

Spécifications

Système

Couverture de chaînes

SECAM (L):

VHF F2 à F12 UHF F21 à F69 CATV B à Q HYPER S21 à S41

PAL (B/G):

VHF E2 à E12 Canaux VHF italiens A à H UHF E21 à E69 CATV S01 à S05, S1 à S20 HYPER S21 à S41

Signal de sortie RF

Canaux UHF 21 à 69

Sortie antenne

Prise d’antenne 75 ohms, asynchrone

Vitesse de défilement de la bande

SP: PAL 23,39 mm/s (enregistrement/

NTSC 33,35 mm/s (lecture uniquement) SECAM 23,39 mm/s (enregistrement/

MESECAM 23,39 mm/s (lecture uniquement)

LP: PAL 11,70 mm/s (enregistrement/

NTSC 16,67 mm/s (lecture uniquement) SECAM 11,70 mm/s (enregistrement/

MESECAM 11,70 mm/s (lecture uniquement)

EP: NTSC 11,12 mm/s (lecture uniquement)

Durée d’enregistrement/lecture maximum

10 heures en mode LP (avec cassette E300)

Avance rapide et rembobinage

Approx. 1 min. (avec cassette E180)

lecture)

Entrées et sorties

i LIGNE-1 (TV)

21 broches Entrée vidéo: broche 20 Entrée audio: broches 2 et 6 Sortie vidéo: broche 19 Sortie audio: broches 1 et 3

DECODEUR/t ENTREE LIGNE-2 (SLV-SE600B, SE700B, SX700B)

21 broches Entrée vidéo: broche 20 Entrée audio: broches 2 et 6

DECODEUR/t ENTREE LIGNE-3 (SLV-SE800B)

21 broches Entrée vidéo: broche 20 Entrée audio: broches 2 et 6

ENTREE LIGNE-2 (SLV-SE800B)

ENTREE VIDEO, prise p h on o (1 ) Signal d’entrée: 1 Vcc, 75 ohms, asynchrone, sync

négative ENTREE AUDIO, prise phono (2) Niveau d’entrée: 327 mVrms Impédance d’entrée: plus de 47 kohms

SORTIE AUDIO (SLV-SE700B, SX700B, SE800B)

Prise phono (2) Niveau de sortie nominal: 327 mVrms Impédance de charge: 47 kilohms Impédance de sortie: moins de 10 kilohms

Généralités

Alimentation

220 – 240 V CA, 50 Hz

Consommation électrique

21 W

Température de fonctionnement

°C à 40°C

Température de stockage

°C à 60°C

–20

Dimensions, parties saillantes et commandes comprises

Approx. 430 × 100 × 283 mm (l/h/p) (SLV-SE600B, SE700B, SX700B)

Approx. 430 × 100 × 290 mm (l/h/p) (SLV-SE800B)

Poids

Approx. 4,3 kg (SLV-SE600B, SE700B, SX700B) Approx. 4,4 kg (SLV- SE 800B)

Accessoires fourn is

Télécommande (1) Piles R6 (AA) (2) Câble d’antenne (1)

La conception et les spécifications sont modifiables sans préavis.

Informations complémentaires

Spécifications

Page 96

Index des compo sants et des commandes

Référez-vous aux pages indiquées entre parenthèses ( ) pour plus de détails.

Panneau avant

SLV-SE800B

A Commutateur ?/1 MARCHE/VEILLE

(14)

B Compartiment à casse tte C Capteur de télécommande (5) D Touche A EJECT (éjection) (43) E Bague Shuttle (64 ) F Touche H LECTURE (43) (64) G Touche JOG (65) H Touche z ENR (enregistrement) (46)

(66) (86)

I Touche X (pause) (43) (86) J Touche x STOP (arrêt) (43) (86) K Touche M (avance rapide) (43) (63)

L Touche m (rembobinage) (43) (63) M Commande PROG (programmateur à

molette) (50)

N Touches CHAINE/ALIGNEMENT +/–

(15) (16) (65) (78)

O Touche REGLAGE AUTO (réglage

automatique)/REGL CANAL (canal fréquence radio) (1 4) (17)

P Touche DOUBLAGE SON (88) Q Touche ENR SYNCHRO

(Enregistrement synchronisé) (68)

R Touche RR (Régénérateur de réalité) (78) S Prises ENTREE LIGNE-2 G (gauche)/ D

(droite) (couvertes) (84) (85)

Index des composants et des commandes

Page 97

SLV-SE600B, SE700B, SX700B

A Commutateur ?/1 MARCHE/VEILLE

(14)

B Compartiment à cassette C Capteur de télécommande (5) D Touche A EJECT (éjection) (43) E Touche H LECTURE (43) (64) F Touche z ENR (enregistrement) (46)

(66) (86)

G Touche X (pause) (43) (86)

* non disponible sur le SLV-SE600B

H Touche x STOP (arrêt) (43) (86) I Touche M (avance rapide) (43) (63) J Touche m (rembobinage) (43) (63) K Touches CHAINE/ALIGNEMENT +/–

(15) (16) (65) (78)

L Touche REGLAGE AUTO (réglage

automatique)/REGL CANAL (canal fréquence radio) (14) (17)

M Touche RR (Régénérateur de réalité)*

(78)

Informations complémentaires

suite

Index des composants et des commandes

Page 98

Fenêtre d’affichage

STEREO NICAM LP

MAGN

A Indicateur de programmation (52) (56)

(61)

B Indicateur NICAM (72) C Indicateur STEREO (72) D Indicateurs de vitesse de défilement de

bande (46)

E Indicateur MAGN (magnétoscope) (10)

(47)

F Indicateur VPS (système de

programmatiòn vidéo)/PDC (contrôle de diffusion des émissions)*1 (57)

*1non disponible sur le SLV-SE600B

SLV-SE800B uniquement

SMARTLINKVPS

PDC OPC

G Indicateur OPC (contrôle optimal de

l’image) (78)

H Indicateur SMARTLINK* I Indicateur TV (téléviseur)* J Indicateur de doublage audio* K Indicateur d’alignement (78) L Compteur de durée/horloge/indicateur de

ligne/chaîne (43) (46) (86)

M Indicateur de durée restante (46) N Indicateur de cassette/enregistrement

(46)

(11)

(48)

(88)

Index des composants et des commandes

Page 99

Panneau arrière

A Cordon d’alimentation (9) (10) B Connecteur DECODER/t LINE-2 IN

DECODEUR/t ENTREE LIGNE-2* (13) (37) (84)

Connecteur DECODER/t LINE-3 IN DECODEUR/t ENTREE LIGNE-3*2 (13) (37) (67) (84)

C Connecteur AERIAL IN

ANTENNE ENTREE (9) (10)

*1SLV-SE600B, SE700B et SX700B uniqueme nt

SLV-SE800B uniquement

non disponible sur le SLV-SE600B

D Connecteur AERIAL OUT

ANTENNE SORTIE (9) (10)

E Connecteur i LINE-1 (TV)

i LIGNE-1 (TV) (10) (37)

F Prises AUDIO OUT R/L

SORTIE A UDIO D (droite)/G (gauche)* (13)

G Commutateur NTSC PB (lecture) (43)

Informations complémentaires

suite

Index des composants et des commandes

Page 100

Télécommande

A Touche Z EJECT (éjection) (43) B Touche WIDE (écran large) (pour le

téléviseur) (7)

C Touche CHOIX SON (72) D Touche ×2*1 (64)

E Touche y RALENTI*

(64)

F Touche SP (durée normale)/LP (longue

durée) (46)

G Touche AFFICH (46) H Touche - (chiffre des dizaines) (6) (47) I Touches 2 (volume) +/– (pour le

téléviseur) (7)

123 456 789

J Touche z ENR (enregistrement) (46)

(66)

K Touche MENU (19) (70) L Touche X PAUSE/M (19) (43)

Touche x STOP (arrêt)/m (19) (43) Touche m RET (rembobinage)/< (43) (63) Touche M AV (avance rapide)/, (43) (63) Touche H LECTURE /OK (19) (43)

*1Touches FASTEXT (pour le téléviseur) (non

disponible sur le SLV-SE600B)

non disponible sur le SLV-SE 600B

100

Index des composants et des commandes
