Page 1

3-861-941-21 (1)

Video Cassette Recorder

Mode d’emploi

PAL SECAM NTSC 4.43

SLV-E730B SLV-E735B

Introduction

Page 2

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité. Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.

Le cordon d’alimentation ne peut être remplacé que dans un centre de service aprèsvente agréé uniquement.

Précautions

Sécurité

• Cet appareil fonctionne sur 220 – 240 V CA, 50 Hz. Assurez-vous que la tension de fonctionnement de l’appareil est identique à celle du secteur.

• Si quelque chose pénètre dans le coffret, débranchez le magnétoscope et faites-le vérifier par un technicien qualifié avant de le remettre en service.

• L’appareil n’est pas déconnecté de la source d’alimentation (secteur) aussi longtemps qu’il reste branché sur la prise murale, méme si l’appareil proprement dit a été mis hors tension.

• Débranchez le magnétoscope de la prise secteur si vous n’avez pas l’intention de l’utiliser pendant longtemps. Pour déconnecter le cordon, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.

Installation

• Prévoyez une circulation d’air adéquate pour éviter une surchauffe à l’intérieur du magnétoscope.

• Ne pas installer le magnétoscope sur une surface molle, comme un tapis ou une couverture, ou près de rideaux ou de draperies, qui pourraient bloquer les orifices de ventilation.

• Ne pas installer le magnétoscope près d’une source de chaleur, comme un radiateur ou une bouche d’air chaud, ou dans un endroit exposé directement au soleil, à de la poussière excessive, des vibrations mécaniques ou des chocs.

• Ne pas installer le magnétoscope dans une position inclinée. Il a été conçu pour fonctionner à l’horizontale.

• Eloignez le magnétoscope et les vidéocassettes de tout appareil contenant un aimant puissant, comme un four à microondes ou de gros haut-parleurs.

• Ne pas poser d’objet lourd sur le magnétoscope.

• Si l’appareil est transporté directement d’un endroit froid dans un endroit chaud, de la condensation risque de se former à l’intérieur et d’endommager la tête vidéo ou la bande. Quand vous installez l’appareil pour la première fois ou quand vous le transportez d’un lieu froid dans un lieu chaud, attendez environ une heure avant de le faire fonctionner.

Attention

Les émissions de télévision, les films, les vidéocassettes et autres informations audiovisuelles peuvent être protégés par des droits d’auteur. L’enregistrement non autorisé de telles informations peut constituer une violation des lois sur la propriété artistique. De même, l’emploi de ce magnétoscope pour l’enregistrement d’émissions télévisées par câble peut nécessiter l’autorisation de la compagnie de distribution par câble et/ou du propriétaire du programme.

Systèmes couleur compatibles

• Ce magnétoscope est conçu pour enregistrer suivant les systèmes couleur PAL (B/G) et SECAM et pour reproduire des enregistrements suivant les systèmes couleur PAL (B/G), SECAM et NTSC 4.43. L’enregistrement de sources vidéo reposant sur d’autres systèmes couleur n’est pas garanti.

• Les cassettes enregistrées suivant le système couleur MESECAM peuvent être reproduites sur ce magnétoscope au moyen d’un téléviseur ou d’un moniteur couleur supportant le système couleur SECAM.

Introduction

Page 3

Table des matières

Préparation

4 1re étape: Déballage 5 2e étape: Préparation de la télécommande

9 3e étape: Connexion du magnétoscope 11 4e étape: Syntonisation du téléviseur sur le magnétoscope 13 5e étape: Installation du magnétoscope à l’aide de la fonction de réglage

automatique

14 Installation manuelle —

Sélection de la langue d’affichage des menus, Présélection des canaux, Réglage de la fonction ShowView*, Réglage de l’horloge

26 Réglage du décodeur/Canal Plus

Préparation

Opérations de base

30 Lecture d’une cassette 33 Enregistrement de programmes

37 Enregistrement de programmes

TV avec ShowView

41 Réglage manuel du

programmateur

Informations complémentaires

58 Guide de dépannage 61 Spécifications 62 Index des composantes et des

commandes

Au dos de la couverture

Index

Autres opérations

44 Lecture/recherche à différentes

vitesses

46 Enregistrement de programmes

TV avec le programmateur rapide

47 Vérification/modification/

annulation de programmations

49 Enregistrement de programmes

stéréo et bilingues

51 Recherche indexée 52 Réglage de l’image 54 Modification des options de menu 56 Montage avec un autre

magnétoscope

* ShowView est une marque déposée par Gemstar Development Corporation. Le système

ShowView est fabriqué sous licence de Gemstar Development Corporation.

Introduction

Page 4

Préparation

1re étape

Déballage

Vérifiez si vous avez reçu les accessoires suivants avec le magnétoscope:

• Câble d’antenne• Télécommande

• Piles R6 (AA)

Préparation

Page 5

2e étape

Préparation de la télécommande

Installation des piles

Insérez deux piles R6 (AA) dans le compartiment à piles en respectant la polarité indiquée dans le compartiment à piles.

Insérez l’extrémité négative (–), puis appuyez et enfoncez jusqu’à ce que l’extrémité positive (+) s’encliquette en position.

Utilisation de la télécommande

Vous pouvez utiliser cette télécommande pour commander ce magnétoscope et un téléviseur Sony. Les touches marquées d’un point (•) sur la télécommande peuvent être utilisées pour commander votre téléviseur Sony.

Capteur de télécommande

Préparation

Pour commander

le magnétoscope

un téléviseur Sony

TV␣ ␣ /␣ ␣ MAGN

123 456 789

Positionnez le commutateur TV / MAGN sur

MAGN et dirigez la télécommande vers le capteur du magnétoscope

TV et dirigez la télécommande vers le capteur du téléviseur

à suivre

Préparation

Page 6

2e étape : Préparation de la télécommande (suite)

WIDE

Touches FASTEXT

MARCHE/VEILLE

CHOIX SON

AFFICH

;

123 456 789

Commandes du téléviseur

Pour

Mettre le téléviseur en mode d’attente ou actif Sélectionner l’antenne ou l’entrée de ligne comme

source d’entrée du téléviseur Sélectionner la position de programme du téléviseur

Ajuster le volume du téléviseur Sélectionner TV (télétexte hors fonction) Sélectionner le télétexte

TV/MAGN

Touches de numéro de programme

CHAINE +/–/√/◊

VOL+/–

Manette de commande >/./?// OK

Appuyez sur

MARCHE/VEILLE TV/MAGN

Touches de numéro de programme

CHAINE +/– VOL +/–

; (TV) V (Télétexte)

Préparation

Page 7

Pour

Sélectionner le son Utiliser FASTEXT Activer l’affichage à l’écran Changer de page de télétexte Activer les options de menu du téléviseur

Sélectionner le mode grand écran d’un téléviseur à grand écran Sony. (Pour les téléviseurs grand écran d’autres fabricants, voir “Commander d’autres téléviseurs à l’aide de la télécommande” ci-dessous.)

Remarques

• En mode normal d’utilisation, les piles devraient durer environ trois à six mois.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période de temps prolongée, retirez les piles afin d’éviter des dommages éventuels suite à une fuite des piles.

• N’utilisez pas conjointement une pile neuve et une pile usagée.

• N’utilisez pas conjointement des piles de types différents.

Appuyez sur

CHOIX SON Touches FASTEXT AFFICH √/◊ MENU

Manette de commande (>/./?//, OK)

WIDE

Commander d’autres téléviseurs à l’aide de la télécommande

La télécommande est préprogrammée pour commander des téléviseurs de marques autres que Sony. Si votre téléviseur figure dans le tableau cidessous, réglez le numéro de code de fabricant correspondant.

1 Réglez le commutateur TV / MAGN dans le haut de la télécommande

sur TV .

2 Maintenez MARCHE/VEILLE enfoncé et entrez le(s) numéro(s) de

code à l’aide des touches de numéro de programme. Puis relâchez MARCHE/VEILLE.

A présent, vous pouvez utiliser les touches de commande du téléviseur suivantes pour commander votre téléviseur :

MARCHE/VEILLE, TV/MAGN, touches de numéro de programme,

? (chiffre des dizaines), CHAINE +/–, VOL +/–, ; (téléviseur), V (Télétexte), touches FASTEXT, WIDE*, MENU* et la manette de

commande (>/./?//, OK)*.

* Il se peut que ces touches soient inopérantes sur certains téléviseurs.

Préparation

Conseil

• Si vous réglez correctement le numéro de code de votre téléviseur lorsque le téléviseur est en fonction, le téléviseur se met automatiquement hors tension.

à suivre

Préparation

Page 8

2e étape : Préparation de la télécommande (suite)

Numéro de code des téléviseurs compatibles

Si plus d’un numéro de code est mentionné, essayez-les un à un jusqu’à ce que vous trouviez celui qui est opérant avec votre téléviseur.

Pour effectuer des réglages en mode grand écran, reportez-vous aux notes de bas de page sous le tableau suivant pour connaître les numéros de code d’application.

Fabricant

Sony Akai Ferguson Grundig Hitachi Mitsubishi NEC Nokia Panasonic

Numéro de code

01*1, 02 68 52

10*1, 11* 24 27*1, 28*1, 50*1, 51* 66 15, 16, 69*

17*1, 49

Fabricant

Philips Saba Samsung Sanyo Sharp TEAC Telefunken Thomson Toshiba

Numéro de code

06*1, 07*1, 08*

12, 13 22, 23 25 29 67 36

43* 38

*1Appuyez sur WIDE pour activer ou désactiver le mode grand écran. *2Appuyez sur WIDE, puis sur VOL +/– pour sélectionner le mode grand écran que

vous désirez.

*3Appuyez sur WIDE. Le menu apparaît sur l’écran du téléviseur. Puis, poussez la

manette de commande vers >/./?// pour sélectionner l’écran large voulu et appuyez sur la manette de commande (OK).

Remarques

• Si le téléviseur utilise un système de télécommande différent de celui qui est

programmé pour fonctionner avec votre magnétoscope, vous ne pouvez pas commander votre téléviseur à l’aide de la télécommande.

• Si vous introduisez un nouveau numéro de code, le numéro de code précédemment

programmé est annulé.

• Lorsque vous remplacez les piles de la télécommande, le numéro de code est

automatiquement réinitialisé à 01 (Sony). Dans ce cas, réintroduisez le numéro de code approprié.

Préparation

Page 9

3e étape

AERIAL

ANTENNE

OUT

SORTIE

ENTREE

Connexion du magnétoscope

ANTENNE ENTREE

Cordon d’alimentation

Vers le secteur

: Sens du signal

ANTENNE SORTIE

Câble d’antenne (fourni)

1 Déconnectez le câble d’antenne de

votre téléviseur et branchez-le sur la borne ANTENNE ENTREE à l’arrière de votre magnétoscope.

OUT

SORTIE

ENTREE

AERIAL

ANTENNE

2 Branchez le câble d’antenne fourni

sur la borne ANTENNE SORTIE du magnétoscope et sur la borne d’entrée d’antenne de votre téléviseur.

3 Branchez le cordon d’alimentation sur la prise secteur.

Préparation

à suivre

Préparation

Page 10

3e étape : Connexion du magnétoscope (suite)

Autre connexion

A un téléviseur doté d’un connecteur EURO-AV (Scart)

Cette connexion permet d’améliorer la qualité du son et de l’image. Connectez le téléviseur comme illustré ci-contre. Lorsque vous voulez regarder l’image du magnétoscope, appuyez sur TV/ MAGN de manière à afficher l’indicateur MAGN dans l’afficheur.

A une chaîne stéréo

Vous pouvez améliorer la qualité du son en raccordant une chaîne stéréo aux prises SORTIE AUDIO D/G comme illustré ci-contre.

Remarque

• Si vous raccordez le magnétoscope et votre téléviseur uniquement au moyen d’un

câble d’antenne, vous devez régler MODULATEUR RF dans le menu OPTIONS sur OUI (réglage initial).

Si le téléviseur est raccordé au connecteur LIGNE-1 (TV), il est conseillé de régler MODULATEUR RF dans le menu OPTIONS sur NON. En position NON, seul le signal de l’antenne est transmis via le connecteur ANTENNE SORTIE (voir page 55).

: LIGNE-1 (TV)

Câble EURO-AV VMC-2121 (non fourni)

SORTIE AUDIO D/G

Câble audio (non fourni)

EURO-AV (Scart)

ENTREE LIGNE

Préparation

Page 11

4e étape

Syntonisation du téléviseur sur le magnétoscope

Si vous avez raccordé votre magnétoscope au téléviseur à l’aide du câble EURO-AV, passez cette étape.

Préparation

MARCHE/VEILLE

1 Appuyez sur MARCHE/VEILLE pour allumer le magnétoscope.

CHAINE +/–

REGL CANAL

2 Appuyez sur REGL CANAL du magnétoscope.

REGL CANAL

Le canal RF réglé d’usine apparaît dans la fenêtre d’affichage. Le signal du magnétoscope est transmis au téléviseur sur ce canal.

3 Mettez votre téléviseur sous tension et sélectionnez une position de

programme pour l’image vidéo. Cette position de programme servira à présent de canal vidéo.

4 Appuyez sur REGL CANAL.

REGL CANAL

Le système de télévision apparaît dans la fenêtre d’affichage.

à suivre

Préparation

Page 12

4e étape : Syntonisation du téléviseur sur le magnétoscope

MAGNETOSCOPE SONY

(suite)

–

CHAINE

5 Appuyez sur CHAINE +/– (plusieurs fois) pour sélectionner le

système de télévision en vigueur dans votre région. Sélectionnez “L” pour le système de télévision L (SECAM) ou “G”

pour le système de télévision B/G (PAL).

6 Réglez le téléviseur sur le même canal

que celui indiqué dans l’afficheur de sorte que l’image ci-contre apparaisse clairement sur le téléviseur.

Référez-vous au manuel de votre téléviseur pour des instructions sur la syntonisation.

Si vous avez sélectionné un système de télévision erroné à l’étape 5, il est possible que l’image ci-contre n’apparaisse pas. Sélectionnez le système de télévision adéquat et resyntonisez le téléviseur.

Si l’image n’apparaît pas clairement, reportez-vous à “Pour obtenir une image claire à partir du magnétoscope” ci-dessous.

7 Appuyez sur REGL CANAL.

REGL CANAL

Préparation

Pour vérifier si la syntonisation est correcte

Réglez le téléviseur sur le canal vidéo et appuyez sur CHAINE +/– du magnétoscope. Si l’écran du téléviseur affiche un programme différent chaque fois que vous appuyez sur CHAINE +/–, la syntonisation du téléviseur est correcte.

Pour obtenir une image claire à partir du magnétoscope

Si l’image n’apparaît pas clairement à l’étape 6 ci-dessus, passez à l’étape 7 pour terminer cette procédure. Puis recommencez depuis l’étape 2. Après avoir appuyé sur REGL CANAL à l’étape 2, appuyez sur CHAINE +/– pendant que le canal RF est affiché de sorte qu’un autre canal RF apparaisse. Réglez ensuite le téléviseur sur le nouveau canal RF jusqu’à ce qu’une image claire apparaisse.

Vous avez maintenant syntonisé votre téléviseur sur le magnétoscope. Chaque fois que vous voulez reproduire une cassette, réglez le téléviseur sur ce canal vidéo.

Page 13

5e étape

Installation du magnétoscope à l’aide de la fonction de réglage automatique

Avant la première utilisation du magnétoscope, procédez à l’installation du magnétoscope à l’aide de la fonction de réglage automatique. Cette fonction vous permet de régler les chaînes de télévision et l’horloge du magnétoscope.

REGLAGE AUTO

Préparation

REGLAGE AUTO

Pour désactiver la fonction de réglage automatique

Appuyez sur REGLAGE AUTO.

Remarque

• Ne désactivez pas la fonction de réglage automatique durant les opérations ATP.

Maintenez REGLAGE AUTO du magnétoscope enfoncé pendant au moins trois secondes.

Le magnétoscope se met automatiquement sous tension et ATP (présélection automatique du syntoniseur) commence la recherche de toutes les chaînes captables et les présélectionne dans l’ordre numérique (en fonction du système de télévision que vous avez sélectionné dans “Syntonisation du téléviseur sur le magnétoscope”).

Lorsque la recherche est terminée, l’heure apparaît dans la fenêtre d’affichage pour toutes les stations qui retransmettent un signal horaire. Si l’heure n’apparaît pas, réglez l’horloge manuellement. Voir page 22.

Pour cela, répétez la procédure ci-dessus.

Préparation

Page 14

Installation

ENGLISH DEUTSCH

LANGUE

SELECTIONNER REGLER

ESPAÑOL PORTUGUÊS

FRANÇAIS ITALIANO

NEDERLANDS DANSK

EΛΛHNIKA

SVENSKA SUOMI

: : OK

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

manuelle — Sélection de la langue d’affichage des menus

Si vous préférez afficher une autre langue de menu que le français, utilisez l’écran d’affichage pour sélectionner une autre langue.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

LECTURE

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez ensuite sur la manette de commande (OK).

1 Appuyez sur MENU, puis poussez la

Manette de commande >/./?// OK

2 Poussez la manette de commande vers

LECTURE

>/. pour sélectionner LANGUE et appuyez ensuite sur la manette de commande (OK).

3 Poussez la manette de commande vers >/./?// pour déplacer

LECTURE

Préparation

Remarque

• Le menu disparaît automatiquement au bout de quelques minutes si vous

le point ( r ) sur la langue voulue et appuyez ensuite sur la manette de commande (OK).

n’effectuez aucune opération.

Page 15

Installation

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

manuelle — Présélection des canaux

Si certaines chaînes n’ont pas pu être présélectionnées à l’aide de la fonction de réglage automatique, vous pouvez les présélectionner manuellement.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

LECTURE

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez ensuite sur la manette de commande (OK).

1 Appuyez sur MENU, puis poussez la

CHAINE +/–

Manette de commande >/./?// OK

Préparation

2 Poussez la manette de commande vers

LECTURE

>/. pour sélectionner SYNTONISEUR et appuyez ensuite sur la manette de commande (OK).

3 Poussez la manette de commande vers

LECTURE

>/./?// pour déplacer le curseur (”) sur SYSTEME, puis sélectionnez L ou B/G.

• Pour capter des émissions en France, sélectionnez L.

• Pour capter des émissions suivant le système PAL (par exemple, en Allemagne ou en Suisse), sélectionnez B/G.

à suivre

Préparation

Page 16

Installation manuelle — Présélection des canaux (suite)

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG 4

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG 4

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

4 Poussez la manette de commande vers

LECTURE

>/./?// pour déplacer le curseur (”) sur NORM/TV CABLE et sélectionnez ensuite NORM.

Pour présélectionner des canaux proposés sur le câble, sélectionnez CABL.

5 Poussez la manette de commande vers

LECTURE

• CHAINE

6 Appuyez sur CHAINE +/– pour

>/. pour déplacer le curseur (”) sur REGLAGE CANAL.

sélectionner la position de programme.

Position de programme sélectionnée

7 Poussez la manette de commande

LECTURE

8 Pour affecter un autre canal à une autre position de programme,

Préparation

plusieurs fois de suite vers ?// jusqu’à ce que le canal voulu soit affiché.

Les canaux apparaissent dans l’ordre suivant :

Couverture de chaînes

VHF

UHF CATV (télédistribution) HYPER

Système L

F2 - F10

F21 - F69 B - Q S21 - S41

Système B/G

E2 - E12 Canaux italiens A - H

E21 - E69 S01 - S05, S1 - S20 S21 - S41

Si vous connaissez le numéro du canal voulu, appuyez sur les touches de numéro de programme. Par exemple, pour le canal 5, appuyez d’abord sur “0” et ensuite sur “5.”

répétez les étapes 6 et 7.

Page 17

9 Appuyez sur la manette de commande (OK).

LECTURE

Désactivation des positions de programme inutilisées

Après avoir présélectionné les canaux, vous pouvez désactiver les positions de programmes inutilisées. Les positions désactivées seront ensuite ignorées lorsque vous appuierez sur les touches CHAINE +/–.

1 A l’étape 7 ci-dessus, appuyez deux fois sur la touche de numéro de

programme “0” pour afficher le numéro “00” à côté de REGLAGE CANAL.

2 Appuyez sur la manette de commande (OK).

Si l’image n’est pas claire

En principe, la fonction d’accord fin automatique (AFT) syntonise automatiquement les canaux de manière adéquate. Cependant, si l’image n’est pas claire, vous pouvez également utiliser la fonction de syntonisation manuelle.

1 Appuyez sur CHAINE +/– ou sur les touches de numéro de

programme pour sélectionner la position de programme pour laquelle vous n’obtenez pas une image claire.

2 Appuyez sur MENU, puis sélectionnez REGLAGES et appuyez ensuite

sur la manette de commande (OK).

3 Sélectionnez SYNTONISEUR et appuyez ensuite sur la manette de

commande (OK).

4 Sélectionnez ACCORD FIN.

L’indicateur d’accord fin apparaît.

SYNTONISEUR

SYSTEME NORM / TV CABLE REGLAGE CANAL [ ] PAY-TV / CANAL+ AFT ACCORD FIN

SELECTIONNER REGLER

PROG 4

[]L []NORM

C []NON []OUI

–––––––– : :

Position de programme sélectionnée

Préparation

5 Poussez la manette de commande vers ?// pour obtenir une image

plus claire et appuyez ensuite sur la manette de commande (OK). Vous remarquerez que le paramètre AFT (accord fin automatique) passe

sur NON.

à suivre

Préparation

Page 18

Installation manuelle — Présélection des canaux (suite)

Syntonisation des chaînes CATV françaises

Ce magnétoscope peut balayer les canaux CATV B à Q et les canaux S21 à S41 de la fréquence HYPER. Dans le menu SYNTONISEUR, les canaux sont respectivement indiqués par les numéros de REGLAGE CANAL 1 à 44. Par exemple, le canal B est indiqué par le numéro de REGLAGE CANAL 1 et le canal Q par le numéro de REGLAGE CANAL 23. (Consultez le tableau cidessous.)

Si le canal CATV que vous voulez présélectionner est indiqué par sa fréquence (par exemple 152,75 MHz), consultez le tableau ci-dessous pour trouver le numéro de canal correspondant. Dans notre exemple, le numéro de canal est le 5.

Système de canal pour le réseau CATV français

Préparation

Canal correspondant

B C D D

F G H H

I J J

L M N N O

P Q

Remarque

• Le menu disparaît automatiquement au bout de quelques minutes si vous n’effectuez aucune opération.

Numéro de REGLAGE CANAL

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Plage de fréquence captable (MHz)

116,75 – 124,75 124,75 – 132,75 132,75 – 140,75 140,75 – 148,75 148,75 – 156,75 156,75 – 164,75 164,75 – 172,75 172,75 – 180,75 180,75 – 188,75 188,75 – 196,75 196,75 – 204,75 204,75 – 212,75 212,75 – 220,75 220,75 – 228,75 228,75 – 236,75 236,75 – 244,75 244,75 – 252,75 252,75 – 260,75 260,75 – 268,75 268,75 – 276,75 276,75 – 284,75 284,75 – 292,75 292,75 – 300,75

Canal correspondant

S21 S22 S23 S24 S25 S26 S27 S28 S29 S30 S31 S32 S33 S34 S35 S36 S37 S38 S39 S40 S41

Numéro de REGLAGE CANAL

24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Plage de fréquence captable (MHz)

299,25 – 307,25 307,25 – 315,25 315,25 – 323,25 323,25 – 331,25 331,25 – 339,25 339,25 – 347,25 347,25 – 355,25 355,25 – 363,25 363,25 – 371,25 371,25 – 379,25 379,25 – 387,25 387,25 – 395,25 395,25 – 403,25 403,25 – 411,25 411,25 – 419,25 419,25 – 427,25 427,25 – 435,25 435,25 – 443,25 443,25 – 451,25 451,25 – 459,25 459,25 – 467,25

Page 19

Installation

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

PROG

SHOWVIEW

CANAL N° GUIDE

SELECTIONNER REGLER ANNULER

2 3 4 5

0 2

9 3 6 7 6

[]–––

––– ––– –––

––– : : : ANNUL

0 – 9

C C C C C

manuelle — Réglage de la fonction ShowView

ShowView est une fonction qui simplifie la programmation du magnétoscope pour les enregistrements par programmateur. Pour utiliser la fonction ShowView, chaque position de programmation doit correspondre à son numéro de guide ShowView. Pour connaître les numéros de guide attribués à chaque chaîne, consultez un guide des programmes de télévision qui fournit les numéros ShowView pour votre zone géographique.

• Si vous souhaitez enregistrer à l’aide de la fonction ShowView des émissions retransmises par satellite, reportez-vous à la page 20.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

LECTURE

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez ensuite sur la manette de commande (OK).

1 Appuyez sur MENU, puis poussez la

123 456 789

Préparation

Touches de numéro de programme

CHAINE +/–

Manette de commande >/./?// OK

2 Poussez la manette de commande vers

>/. pour sélectionner SHOWVIEW et appuyez ensuite sur la manette de commande (OK).

Les canaux présélectionnés s’affichent à l’écran. L’indication “---” dans la colonne N° GUIDE signifie que le numéro de guide n’a pas été présélectionné.

LECTURE

à suivre

Préparation

Page 20

Installation manuelle — Réglage de la fonction ShowView (suite)

0 2

9 3 6 7 6

ANNUL

C C C C C

PROG

SHOWVIEW

CANAL N° GUIDE

SELECTIONNER REGLER ANNULER

2 3 4 5

[]

––– ––– ––– –––

––– : : :

0 – 9

0 2

9 3 6 7 6

ANNUL

C C C C C25

PROG

SHOWVIEW

CANAL N° GUIDE

SELECTIONNER REGLER ANNULER

2 3 4 5

[]

–––

2 ––– –––

: ::0 – 9

3 Poussez la manette de commande vers

LECTURE

4 Appuyez sur les touches de numéro de

123 456 789

>/. pour déplacer le curseur (”) sur la rangée où vous voulez spécifier le numéro de guide.

Pour afficher les pages pour les positions de programme 6 à 60, poussez plusieurs fois de suite la manette de commande vers

>/..

programme pour introduire le numéro de guide de chaîne assigné dans le guide des programmes de télévision.

5 Pour spécifier le numéro de guide pour une autre chaîne, répétez les

étapes 3 à 4.

6 Appuyez sur la manette de commande (OK).

LECTURE

Préparation

Réglage de la fonction ShowView pour les programmes par satellite

Si votre syntoniseur de satellite est raccordé via le connecteur ANTENNE ENTREE, vous devez d’abord régler la position de programme pour chaque canal retransmis par satellite via le menu SYNTONISEUR. Définissez ensuite le numéro de canal guide pour chaque canal satellite via le menu SHOWVIEW.

Si votre syntoniseur de satellite est raccordé via le connecteur LIGNE-1 (TV), vous ne devez pas définir de positions de programmation ni de numéros de canaux guide pour les chaînes retransmises par satellite. Ignorez la procédure suivante.

1 Mettez le syntoniseur de satellite sous tension. 2 Appuyez sur MENU, sélectionnez REGLAGES et appuyez sur la

manette de commande (OK).

Page 21

3 Sélectionnez SYNTONISEUR et appuyez ensuite sur la manette de

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

AFT

[]OUI

ACCORD FIN

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

SYNTONISEUR PROG 6

SELECTIONNER REGLER

: :

commande (OK).

4 Appuyez sur CHAINE +/– pour sélectionner une position de

programme que vous voulez utiliser pour visionner un canal retransmis par satellite.

5 Sélectionnez REGLAGE CANAL et poussez ensuite plusieurs fois la

manette de commande vers ?// pour syntoniser le magnétoscope sur le syntoniseur de satellite.

Le numéro de canal affiché à côté de REGLAGE CANAL est utilisé pour la réception de tous les programmes retransmis par satellite via le syntoniseur de satellite.

N’oubliez pas ce numéro pour les étapes suivantes.

6 Appuyez sur CHAINE +/– pour sélectionner une autre position de

programme pour le canal retransmis par satellite suivant et appuyez sur les touches de numéro de programme pour introduire le même numéro de canal que celui affiché à l’étape 5. Sinon, le réglage ne sera pas mémorisé.

Répétez cette étape pour tous les canaux retransmis par satellite et appuyez ensuite sur la manette de commande (OK).

7 Réglez le numéro de canal guide pour chaque position de programme

assignée à un canal retransmis par satellite en appliquant les procédures de la page 19.

Remarques

• Le menu disparaît automatiquement au bout de quelques minutes si vous n’effectuez aucune opération.

• Si vous utilisez un syntoniseur de satellite raccordé via le connecteur LIGNE-1 (TV), vous ne devez pas régler la fonction ShowView. Lorsque vous enregistrez un programme retransmis par satellite à l’aide de la fonction ShowView, le magnétoscope enregistre automatiquement le programme via le connecteur LIGNE-1 (TV).

• Si vous avez introduit un numéro de canal guide par inadvertance, appuyez sur ANNUL.

• Le magnétoscope refuse le numéro de canal guide si ce numéro a déjà été sélectionné.

• Lorsque vous enregistrez un programme retransmis par satellite à l’aide de la fonction ShowView, vous devez sélectionner manuellement le canal voulu sur le syntoniseur de satellite.

Préparation

Page 22

Installation

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

HORLOGE

19JE8 REGLAGE AUTO

SELECTIONNER REGLER FIN

1.1. 9 []NON

: : :OK

0:00

HORLOGE

19JE8 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1. 9 []NON

0:00

manuelle — Réglage de l’horloge

Vous devez régler l’heure et la date sur le magnétoscope si vous voulez pouvoir utiliser correctement la fonction d’enregistrement par programmateur. Si l’horloge du magnétoscope n’a pas été réglée durant la procédure de réglage automatique, vous devez la régler manuellement.

La fonction de réglage automatique de l’horloge est uniquement opérante si une station de télévision de votre zone géographique diffuse un signal horaire. Si la fonction de réglage automatique n’a pas correctement réglé l’horloge pour votre zone géographique, essayez une autre station pour la fonction de réglage automatique de l’horloge.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Réglage manuel de l’horloge

Manette de commande >/./?// OK

1 Appuyez sur MENU, puis poussez la

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez

LECTURE

ensuite sur la manette de commande (OK).

2 Poussez la manette de commande vers

LECTURE

>/. pour sélectionner HORLOGE et appuyez ensuite sur la manette de commande (OK).

3 Poussez la manette de commande vers

LECTURE

Préparation

>/. pour déplacer le curseur (”) sur la rangée de l’horloge et poussez ensuite la manette de commande vers /.

Le jour se met à clignoter.

Page 23

4 Poussez la manette de commande vers

HORLOGE

29MA8 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1. 9 []NON

70:00

HORLOGE

29VE81 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1 . 9 []NON

71 5:30

HORLOGE

29VE81 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1 . 9

[]NON

71 5:30

HORLOGE

29MA8 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1. 9 []NON

70:00

LECTURE

>/. pour régler la date.

5 Poussez la manette de commande vers /

LECTURE

pour faire clignoter le mois et réglez le mois en poussant la manette de commande vers >/..

6 Réglez successivement l’année, l’heure et

LECTURE

les minutes en poussant la manette de commande vers / pour faire clignoter le paramètre à régler et poussez ensuite la manette de commande vers >/. pour sélectionner les chiffres.

Le jour de la semaine se règle automatiquement.

7 Poussez la manette de commande vers /

LECTURE

pour faire démarrer l’horloge. Le curseur (”) apparaît au début de la

ligne.

Préparation

8 Appuyez sur la manette de commande (OK).

LECTURE

Conseil

• Pour changer un chiffre en cours de réglage, poussez la manette de commande vers ? pour revenir sur le chiffre à changer et sélectionnez les chiffres en poussant la manette de commande vers >/..

Remarque

• Le menu disparaît automatiquement au bout de quelques minutes si vous n’effectuez aucune opération.

à suivre

Préparation

Page 24

HORLOGE

29VE81 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1 . 9 []OUI

71 5:30

PROG HORLOGE [ ]1

Installation manuelle — Réglage de l’horloge (suite)

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

HORLOGE

29VE81 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1 . 9 []OUI

71 5:30

PROG HORLOGE [ ]1

Changement de station pour la fonction de réglage automatique de l’horloge

Manette de commande >/./?// OK

1 Appuyez sur MENU, puis poussez la

2 Poussez la manette de commande vers

3 Poussez la manette de commande vers

Préparation

LECTURE

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez ensuite sur la manette de commande (OK).

>/. pour sélectionner HORLOGE et appuyez ensuite sur la manette de commande (OK).

Le curseur (”) apparaît sur REGLAGE AUTO.

?// pour sélectionner OUI.

Page 25

4 Poussez la manette de commande vers .

HORLOGE

29VE81 REGLAGE AUTO

SELECTIONNER REGLER FIN

: : :

1.1 . 9 []OUI

71 5:30

PROG HORLOGE [ ]2

LECTURE

pour déplacer le curseur (”) sur PROG HORLOGE et poussez ensuite plusieurs fois la manette de commande vers ?// jusqu’à ce que la position de programme d’une station diffusant un signal horaire apparaisse.

Si le magnétoscope ne reçoit de signal horaire d’aucune station de télévision, REGLAGE AUTO revient automatiquement sur NON.

5 Appuyez sur la manette de commande (OK).

LECTURE

Conseil

• Si vous avez réglé REGLAGE AUTO sur OUI, la fonction de réglage automatique de l’horloge est activée chaque fois que le magnétoscope est mis hors tension. La date et l’heure sont réglées automatiquement par référence au signal horaire diffusé par la station dont la position de programme est affichée dans la rangée “PROG HORLOGE”.

Si vous n’avez pas besoin de la fonction de réglage automatique de l’horloge, sélectionnez NON.

Remarque

• Le menu disparaît automatiquement au bout de quelques minutes si vous n’effectuez aucune opération.

Préparation

Page 26

Réglage du décodeur Canal Plus

Vous pouvez regarder ou enregistrer des programmes Canal Plus à condition de raccorder un décodeur (non fourni) au magnétoscope.

Raccordement d’un décodeur

Câble EURO-AV (fourni avec le décodeur)

DECODEUR/

…ENTREE LIGNE-2E

: LIGNE-1 (TV)

Câble EURO-AV (non fourni)

ANTENNE SORTIE

Câble d’antenne (fourni)

Réglage de Canal Plus

Pour regarder ou enregistrer un programme Canal Plus, réglez votre magnétoscope de manière à recevoir le canal en vous aidant des écrans d’affichage.

Avant de commencer...

• Mettez le magnétoscope, le téléviseur et le décodeur sous tension.

• Réglez le téléviseur sur le canal vidéo.

Décodeur Canal Plus

EURO-AV (Scart)

: Sens du signal

ANTENNE ENTREE

EURO-AV (Scart)

CHAINE +/–

Manette de commande >/./?// OK

Préparation

Page 27

1 Appuyez sur MENU, puis poussez la

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

OPTIONS

OPTIONS CASSETTE

OPTIONS VIDEO MIX AUDIO SON HIFI DECODEUR / LIGNE2 VEILLE ECO MODULATEUR RF

[ [ [ [ [

]

] ] ]

NON NICAM DEC. NON

OUI SELECTIONNER REGLER

: :

OPTIONS

OPTIONS CASSETTE

OPTIONS VIDEO MIX AUDIO SON HIFI DECODEUR / LIGNE2 VEILLE ECO MODULATEUR RF

[ [ [ [ [

] ]

NON NICAM DEC. NON

OUI SELECTIONNER REGLER

: :

]

] ]

REGLAGES

OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER REGLER

: :

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez

LECTURE

ensuite sur la manette de commande (OK).

2 Poussez la manette de commande vers

LECTURE

>/. pour sélectionner OPTIONS et appuyez ensuite sur la manette de commande (OK).

3 Poussez la manette de commande vers

LECTURE

>/. pour déplacer le curseur (”) sur DECODEUR/LIGNE2 et poussez ensuite la manette de commande vers ?// pour sélectionner DEC.

4 Appuyez sur la manette de commande (OK).

LECTURE

Préparation

5 Appuyez sur MENU, puis poussez la

• MENU

manette de commande vers >/. pour sélectionner REGLAGES et appuyez ensuite sur la manette de commande (OK).

LECTURE

à suivre

Préparation

Page 28

Réglage du décodeur PAY-TV/Canal Plus (suite)

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

AFT

[]OUI

ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

SYSTEME

[]L

PAY-TV / CANAL+

[]NON

SYSTEME

[]L NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

PAY-TV / CANAL+

[]NON AFT

[]OUI ACCORD FIN

SELECTIONNER REGLER

: :

PROG15

SYSTEME

[]L NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

PAY-TV / CANAL+

[]NON AFT

[]OUI ACCORD FIN

SELECTIONNER REGLER

: :

PROG15

SYSTEME

[]L NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

PAY-TV / CANAL+

[]NON AFT

[]OUI ACCORD FIN

SELECTIONNER REGLER

: :

PROG10

6 Poussez la manette de commande vers

LECTURE

>/. pour sélectionner SYNTONISEUR et appuyez ensuite sur la manette de commande (OK).

7 Poussez la manette de commande vers

LECTURE

>/./?// pour déplacer le curseur (”) sur SYSTEME, puis sélectionnez L ou B/G.

• Pour capter des émissions en France, sélectionnez L.

• Pour capter des émissions suivant le système PAL (par exemple, en Allemagne ou en Suisse), sélectionnez B/G.

8 Poussez la manette de commande vers

LECTURE

>/./?// pour déplacer le curseur (”) sur NORM/TV CABLE et sélectionnez ensuite NORM.

Pour présélectionner des canaux proposés sur le câble, sélectionnez CABL.

• CHAINE

9 Appuyez sur CHAINE +/– pour

LECTURE

Préparation

sélectionner la position de programme voulue.

Poussez la manette de commande vers >/. pour déplacer le curseur (”) sur REGLAGE CANAL et poussez ensuite la manette de commande vers ?// pour sélectionner le canal PAY-TV/Canal Plus.

Position de programme sélectionnée

Page 29

SYSTEME

[]L NORM / TV CABLE REGLAGE CANAL [ ]

[]NORM

SYNTONISEUR

PAY-TV / CANAL+

[]OUI AFT

[]OUI ACCORD FIN

SELECTIONNER REGLER

: :

PROG15

Poussez la manette de commande vers

LECTURE

>/. pour déplacer le curseur (”) sur PAY-TV/CANAL + et poussez ensuite la manette de commande vers ?// pour sélectionner OUI.

Appuyez sur la manette de commande (OK).

LECTURE

Remarques

• Le menu disparaît automatiquement au bout de quelques minutes si vous n’effectuez aucune opération.

• Pour superposer des sous-titres à un programme Canal Plus, établissez les connexions décodeur-magnétoscope et magnétoscope-téléviseur au moyen de câbles EURO-AV à 21 broches compatibles avec les signaux RVB. Vous ne pouvez cependant pas enregistrer de sous-titres sur le magnétoscope.

• Pour regarder un programme Canal Plus via l’entrée RFU du téléviseur, appuyez sur TV/MAGN de façon à ce que l’indicateur MAGN apparaisse dans l’afficheur.

Préparation

Page 30

Opérations de base

Lecture d’une cassette

6 EJECT

REMISE A ZERO

NTSC PB

123

AFFICH

456 789

RELECT

Manette de commande

· LECTURE P PAUSE )# AV p STOP 03 RET

1 Allumez votre téléviseur et réglez-le sur le canal vidéo. 2 Introduisez une cassette.

Le magnétoscope s’allume et entame automatiquement la lecture si vous introduisez une cassette protégée.

Opérations de base

Page 31

3 Appuyez sur la manette de commande (· LECTURE).

LECTURE

Autres opérations

Pour

Arrêter la lecture

Interrompre la lecture

Reprendre la lecture après une pause

Avancer rapidement la cassette

Rembobiner la cassette

Éjecter la cassette

Pour rejouer une scène visionnée récemment

Vous pouvez immédiatement rembobiner et rejouer la scène que vous désirez voir.

En cours de lecture, appuyez jusqu’à quatre fois sur RELECT. Le magnétoscope rembobine la cassette d’environ 10 secondes sur le compteur pour chaque pression sur la touche et redémarre ensuite la lecture.

Lorsque la cassette arrive en fin de bande, elle se rembobine automatiquement.

Poussez la manette de commande vers

p STOP

P PAUSE

P PAUSE ou appuyez sur la manette de commande (· LECTURE)

)# AV en mode d’arrêt

03 RET en mode d’arrêt Appuyez sur 6 EJECT.

Opérations de base

Pour définir le système couleur

Si l’image reproduite ne contient pas de couleurs, ou si des stries apparaissent pendant la lecture, réglez l’option SYSTEME du menu OPTIONS VIDEO en fonction du système selon lequel a été enregistrée la cassette (voir page 55). (En principe, mettez l’option sur AUTO.)

Pour reproduire une cassette enregistrée en NTSC

Réglez NTSC PB à l’arrière du magnétoscope en fonction du système couleur de votre téléviseur.

Si votre téléviseur est de type

PAL uniquement

PAL et NTSC

Réglez NTSC PB sur

ON PAL TV

NTSC 4.43

à suivre

Opérations de base

Page 32

Lecture d’une cassette (suite)

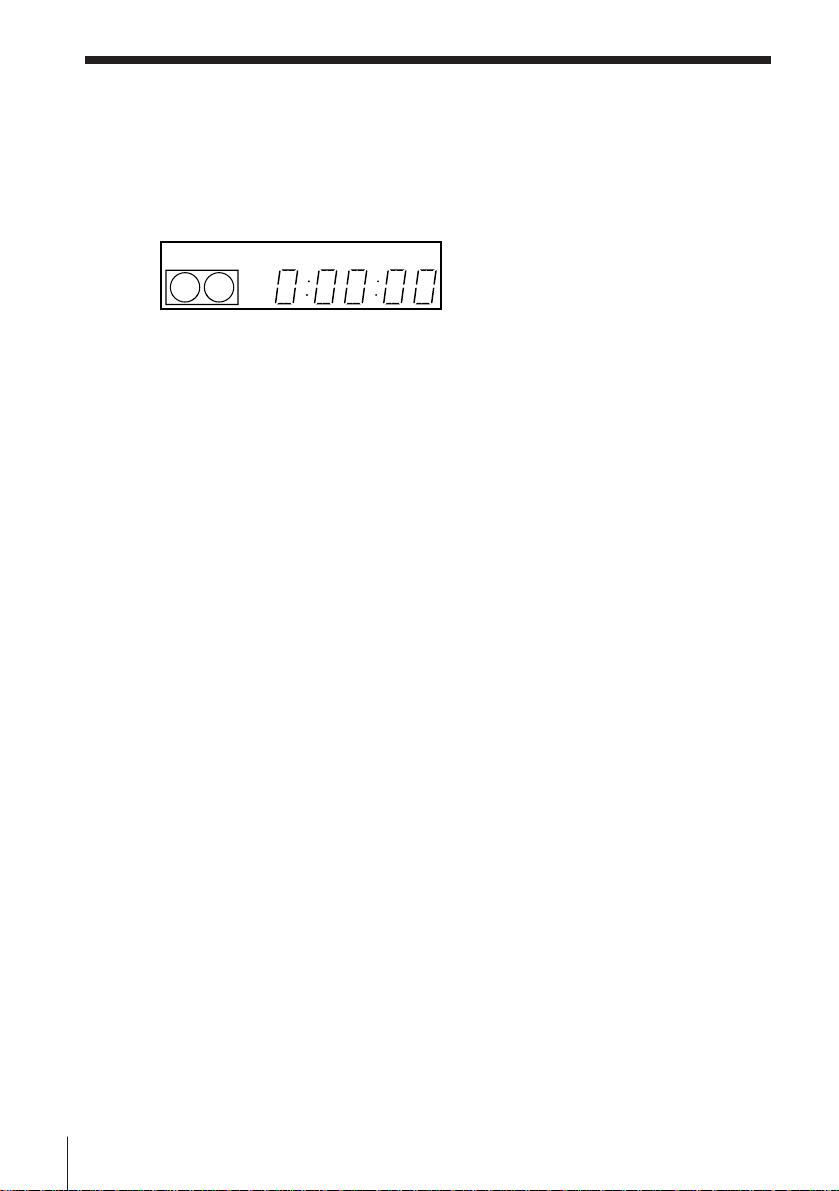

Pour utiliser le compteur de bande

A l’endroit de la cassette que vous souhaitez retrouver plus tard, appuyez sur REMISE A ZERO. Le compteur de l’afficheur se remet à “0:00:00”. Ensuite, vous pourrez retrouver cet endroit en vous référant au compteur.

Pour afficher le compteur sur l’écran du téléviseur, appuyez sur AFFICH.

Remarques

• Le compteur se remet à “0:00:00” chaque fois qu’une cassette est réintroduite.

• Le compteur s’arrête de compter lorsque le magnétoscope parvient à une section

non enregistrée de la cassette.

• Le compteur de durée n’apparaît pas sur l’écran du téléviseur lorsque vous utilisez

des cassettes enregistrées en NTSC.

• Suivant le type de votre téléviseur, vous pouvez observer les effets suivants lors de

la reproduction d’une cassette enregistrée suivant le système NTSC:

– L’image s’affiche en noir et blanc. – L’image décroche. – Aucune image n’apparaît sur l’écran du téléviseur. – Des bandes noires horizontales apparaissent sur l’écran du téléviseur. – La densité des couleurs augmente ou diminue.

• Lorsque vous reproduisez une cassette en mode LP ou EP avec le système NTSC, le

son est diffusé en monaural.

• Lorsque vous réglez le menu sur l’écran du téléviseur, vous ne pouvez pas utiliser

la manette de commande pour commander le défilement de la bande magnétique.

MAGN

Opérations de base

Page 33

Enregistrement de programmes TV

123 456 789

COMPT/ DUREE REST

TV/MAGN

AFFICH

CHOIX ENTREE

SP/LP

r ENR

CHAINE +/–

Opérations de base

Manette de commande p STOP

1 Allumez votre téléviseur et réglez-le sur le canal vidéo.

Pour enregistrer à partir d’un décodeur, allumez-le.

2 Introduisez une cassette dont l’onglet de protection est intact.

à suivre

Opérations de base

Page 34

Enregistrement de programmes TV (suite)

CHOIX

3 Appuyez sur CHOIX ENTREE jusqu’à ce qu’un numéro de position

ENTREE

de programme apparaisse dans la fenêtre d’affichage.

• CHAINE

4 Appuyez sur CHAINE +/– pour sélectionner la position de

programme que vous souhaitez enregistrer.

SP / LP

5 Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la

bande magnétique, SP ou LP. LP (longue durée) offre une durée d’enregistrement double par

rapport au mode SP (durée normale), mais ce dernier offre une meilleure qualité d’image et de son.

ENR

6 Appuyez sur r ENR pour lancer l’enregistrement.

L’indicateur d’enregistrement s’allume en rouge dans l’afficheur.

MAGN

Opérations de base

Indicateur d’enregistrement

Pour arrêter l’enregistrement

Poussez la manette de commande vers p STOP.

MAGN

Page 35

Pour vérifier la durée de cassette restante

1H46M

Appuyez sur AFFICH. Lorsque l’affichage est activé, appuyez sur COMPT/ DUREE REST pour vérifier la durée restante. Chaque fois que vous appuyez sur COMPT/DUREE REST, le compteur de durée et la durée restante s’affichent alternativement. La durée restante et l’indicateur

apparaissent

également dans l’afficheur.

0 : 00 : 22

Compteur de durée Durée restante

Pour vérifier correctement la durée restante de la cassette, réglez SELECTION BANDE dans le menu OPTIONS CASSETTE en fonction du type de cassette que vous utilisez (voir page 54).

Pour regarder un autre programme TV pendant l’enregistrement

1 Appuyez sur TV/MAGN pour désactiver l’indicateur MAGN dans

l’afficheur.

2 Sélectionnez une autre position de programme sur le téléviseur.

Pour protéger un enregistrement

Pour empêcher un effacement accidentel, brisez la languette de protection comme illustré. Pour réenregistrer sur une cassette protégée, couvrez l’orifice au moyen d’une bande adhésive.

Languette de protection

à suivre

Opérations de base

Page 36

Enregistrement de programmes TV (suite)

Conseils

• Pour sélectionner une position de programme, vous pouvez utiliser les touches de

numéro de programme de la télécommande. Pour composer un numéro à deux chiffres, appuyez sur la touche ? (chiffre des dizaines) suivie des touches de numéro de programme.

• Vous pouvez sélectionner une source vidéo via le connecteur LIGNE-1 (TV) ou

ENTREE LIGNE-2 (Scart) à l’aide de la touche CHOIX ENTREE.

• L’afficheur apparaît sur l’écran du téléviseur, affichant des informations à propos de

la cassette, mais ces informations ne sont pas enregistrées sur la cassette.

• Si vous ne désirez pas regarder la télévision en cours d’enregistrement, vous pouvez

éteindre le téléviseur. Lorsque vous utilisez un décodeur, assurez-vous qu’il est sous tension.

Remarques

• L’afficheur n’apparaît pas en mode d’arrêt sur image (pause) ou de lecture au

ralenti.

• L’affichage n’apparaît pas pendant la lecture d’une cassette enregistrée suivant le

système NTSC.

• Si une cassette comporte des passages enregistrés suivant les systèmes PAL et

NTSC, l’indication du compteur de durée ne sera pas correcte. Ce décalage est dû à la différence entre les cycles de comptage de ces deux systèmes vidéo.

• Si vous introduisez une cassette non standard disponible dans le commerce, il est

possible que la durée restante ne soit pas correcte.

• La durée restante ne fonctionne pas pour une cassette avec enregistrement NTSC.

L’indication “– H – – M” apparaît dans la fenêtre d’affichage.

• La durée restante n’est sensée donner qu’une mesure indicative.

• Environ 30 secondes après que la lecture de la cassette a commencé, la durée

restante s’affiche.

Opérations de base

Page 37

Enregistrement

N° SHOWVIEW

SHOWVIEW

REGLER

[]–––

––––––

:0 – 9

de programmes TV avec ShowView

Entrez simplement le numéro ShowView du programme, tel qu’il apparaît dans votre guide de programmes TV. La date, les heures et la position de ce programme sont automatiquement définies. Vous pouvez prédéfinir jusqu’à 8 programmes à la fois.

Avant de commencer...

• Assurez-vous que l’horloge du magnétoscope est correctement réglée.

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la durée de la cassette est supérieure à la durée totale d’enregistrement.

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

123 456 789

MARCHE/ VEILLE

ANNUL SHOWVIEW

Touches de numéro de programme

ENVOI

Opérations de base

Manette de commande

>/./?// OK p STOP

SHOWVIEW

1 Appuyez sur SHOWVIEW.

à suivre

Opérations de base

Page 38

Enregistrement de programmes TV avec ShowView (suite)

DATE

PROGRAMMATEUR

PROG

AUJOURD. 35

SP / LP

OUI

VPS / PDC

SELECTIONNER REGLER OK

: : :OK

ME21.9

HEURE 19 : 00 20 : 00

DATE

PROGRAMMATEUR

PROG

AUJOURD. 35

SP / LP

OUI

VPS / PDC

SELECTIONNER REGLER OK

: : :OK

ME21.9

HEURE 19 : 00 20 : 00

2 Appuyez sur les touches de numéro de

123 456 789

ENVOI

programme pour introduire le numéro ShowView du programme et appuyez ensuite sur ENVOI.

Si vous vous trompez avant d’appuyer sur ENVOI, appuyez sur SHOWVIEW et réintroduisez le numéro correct.

La date, les heures de début et de fin ainsi que la position de programme apparaissent sur l’écran du téléviseur.

ANNUL

Si les informations sont incorrectes, appuyez sur ANNUL pour annuler le réglage.

3 Si vous voulez changer les réglages de la

LECTURE

date, de la vitesse de défilement et de la fonction VPS/PDC:

1 Poussez la manette de commande vers

?// pour faire clignoter le paramètre que vous voulez changer.

2 Poussez la manette de commande vers

>/. pour les réinitialiser.

• Pour enregistrer le même programme chaque jour ou le même jour de chaque semaine, voir “Enregistrement quotidien/ hebdomadaire” à la page 39.

• Pour utiliser la fonction VPS/PDC, réglez VPS/PDC sur OUI. Pour plus de détails sur la fonction VPS/PDC, reportez-vous à la section “Enregistrement programmé avec des signaux VPS/PDC” à la page 39.

4 Appuyez sur la manette de commande (OK) pour terminer le

LECTURE

• MARCHE/

5 Appuyez sur MARCHE/VEILLE pour mettre le magnétoscope hors

VEILLE

Opérations de base

réglage.

tension. L’indicateur

apparaît dans l’afficheur et le magnétoscope passe

en mode de veille d’enregistrement.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, poussez la manette de commande vers p STOP.

Page 39

Enregistrement quotidien/hebdomadaire

A l’étape 3 ci-dessus, poussez la manette de commande vers . pour sélectionner le schéma d’enregistrement. Chaque fois que vous poussez la manette de commande vers ., l’indication change comme illustré cidessous. Poussez la manette de commande vers > pour inverser l’ordre d’affichage de l’indication.

AUJOURD. n DI-SA (dimanche au samedi) n LU-SA (lundi au samedi)

n LU-VE (lundi au vendredi) n SA (tous les samedis) .....

n LU (tous les lundis) n DI (tous les dimanches) n 1 mois plus tard n (décompte des dates) n AUJOURD.

Enregistrement programmé avec des signaux VPS/PDC

Certains systèmes de diffusion transmettent des signaux VPS (système de programmation vidéo) ou PDC (contrôle de diffusion des émissions) en même temps que leurs programmes de télévision. Ces signaux garantissent que vos enregistrements commenceront et se termineront en même temps que les programmes à enregistrer, même si ceux-ci commencent plus tôt ou plus tard que prévu ou s’ils sont interrompus.

Pour utiliser la fonction VPS/PDC, réglez VPS/PDC sur OUI. Vous pouvez également utiliser la fonction VPS/PDC pour une source raccordée aux connecteurs LIGNE-1 (TV) et ENTREE LIGNE-2 (Scart).

Pour enregistrer des émissions diffusées par satellite

Si vous branchez le syntoniseur de satellite sur votre magnétoscope, vous pourrez enregistrer des programmes satellite.

1 Branchez votre syntoniseur de satellite. 2 Sur votre syntoniseur de satellite, sélectionnez le programme satellite

dont vous souhaitez programmer l’enregistrement.

3 Laissez votre syntoniseur de satellite allumé jusqu’à ce que le

magnétoscope ait terminé l’enregistrement du programme satellite dont vous avez programmé l’enregistrement.

Opérations de base

à suivre

Opérations de base

Page 40

Enregistrement de programmes TV avec ShowView (suite)

Pour utiliser le magnétoscope après avoir réglé le programmateur

Pour le magnétoscope avant le début d’un enregistrement programmé, appuyez simplement sur MARCHE/VEILLE. L’indicateur le magnétoscope se met sous tension. N’oubliez pas d’appuyer sur MARCHE/VEILLE pour réactiver la programmation du magnétoscope après que vous avez terminé de l’utiliser.

Vous pouvez également effectuer les opérations suivantes pendant que le magnétoscope enregistre:

• Réinitialiser le compteur.

• Afficher les données de la cassette sur l’écran du téléviseur.

• Vérifier les programmations.

• Regarder un autre programme TV.

Conseils

• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touche SP/LP.

• Lorsque vous enregistrez un programme en mode SP et que la longueur de bande est inférieure à la durée d’enregistrement, la vitesse de défilement se règle automatiquement sur le mode LP. Il est possible que des interférences apparaissent dans l’image à l’endroit où la vitesse de défilement change. Si vous voulez conserver la même vitesse de défilement, réglez VIT BANDE AUTO sur NON dans le menu OPTIONS CASSETTE (page 54).

est désactivé et

Opérations de base

Page 41

Réglage manuel

DATE

PROGRAMMATEUR

PROG

AUJOURD. ––

SP / LP

OUI

VPS / PDC

SELECTIONNER REGLER OK

: : :OK

ME21.9

HEURE

–:–– –:––

du programmateur

Si la fonction ShowView n’est pas disponible dans votre région, appliquez les instructions ci-dessous pour régler le programmateur en vue de l’enregistrement d’émissions télévisées.

Avant de commencer...

• Assurez-vous que l’horloge du magnétoscope est correctement réglée.

• Introduisez une cassette avec sa languette de protection en place. Assurez-vous que la durée de la cassette est supérieure à la durée totale d’enregistrement.

• Pour enregistrer au départ d’un décodeur, mettez ce dernier sous tension.

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

MARCHE/ VEILLE

123 456

CHOIX ENTREE

789

Opérations de base

Manette de commande >/./?//

p STOP

1 Appuyez sur MENU, sélectionnez

• MENU

PROGRAMMATEUR et appuyez ensuite sur la manette de commande (OK).

LECTURE

à suivre

Opérations de base

Page 42

Réglage manuel du programmateur (suite)

DATE

PROGRAMMATEUR

PROG

AUJOURD. 35

SP / LP

OUI

VPS / PDC

SELECTIONNER REGLER OK

: : :OK

ME21.9

HEURE

9:00 0:00

2 Réglez la date, les heures de début et de

LECTURE

CHOIX

ENTREE

fin ainsi que la position de programme, la vitesse de défilement et la fonction VPS/ PDC:

1 Poussez la manette de commande vers

/ pour faire clignoter successivement chacun de ces paramètres.

2 Poussez la manette de commande vers

>/. pour régler chacun des paramètres.

Pour corriger un réglage, poussez la manette de commande vers ? pour revenir sur le réglage en question et corrigez-le.

• Pour enregistrer le même programme chaque jour ou le même jour de chaque semaine, voir “Enregistrement quotidien/ hebdomadaire” à la page 43.

• Pour utiliser la fonction VPS/PDC, réglez VPS/PDC sur OUI. Pour plus de détails sur la fonction VPS/PDC, voir “Enregistrement programmé avec des signaux VPS/PDC” à la page 39.

• Pour enregistrer au départ d’un décodeur ou d’une autre source raccordée au connecteur LIGNE-1 (TV) ou ENTREE LIGNE-2 (Scart), appuyez sur CHOIX ENTREE pour afficher l’indication “L1” ou “L2” à la position “PROG”.

3 Appuyez sur la manette de commande (OK) pour terminer le

LECTURE

• MARCHE/

4 Appuyez sur MARCHE/VEILLE pour mettre le magnétoscope hors

VEILLE

Opérations de base

réglage.

tension. L’indicateur

apparaît dans l’afficheur et le magnétoscope passe

en mode de veille d’enregistrement. Pour enregistrer au départ d’un décodeur ou d’une autre source,

laissez l’appareil raccordé sous tension.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, poussez la manette de commande vers p STOP.

Page 43

Enregistrement quotidien/hebdomadaire

A l’étape 2 ci-dessus, poussez la manette de commande vers . pour sélectionner le schéma d’enregistrement. Chaque fois que vous poussez la manette de commande vers ., l’indication change comme illustré cidessous. Poussez la manette de commande vers > pour inverser l’ordre d’affichage de l’indication.

AUJOURD. n DI-SA (dimanche au samedi) n LU-SA (lundi au samedi)

n LU-VE (lundi au vendredi) n SA (tous les samedis) .....

n LU (tous les lundis) n DI (tous les dimanches) n 1 mois plus tard n (décompte des dates) n AUJOURD.

Conseils

• Pour définir la position de programme, vous pouvez également utiliser les touches CHAINE +/– ou les touches de numéro de programme.

• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touche SP/LP.

Remarques

• Lorsque vous réglez le programmateur avec des signaux VPS ou PDC, entrez l’heure de début et l’heure de fin exactement telles qu’elles sont publiées dans votre guide TV, faute de quoi la fonction VPS/PDC ne marchera pas.

• Si le signal VPS/PDC est trop faible ou si la station de télévision n’a pas retransmis de signaux VPS/PDC, le magnétoscope démarrera l’enregistrement à l’heure programmée à l’aide de la fonction VPS/PDC.

• L’indicateur se met à clignoter dans l’afficheur si vous appuyez sur MARCHE/VEILLE alors qu’il n’y a pas de cassette dans le magnétoscope.

Opérations de base

Page 44

Autres opérations

Lecture/recherche à différentes vitesses

· LECTURE

)# AV

03 RET

× 2

123 456 789

& RALENTI

Manette de commande

)# AV 03 RET

Options de lecture

Visualisation de l’image en cours d’avance rapide ou de rembobinage

Lecture à grande vitesse

Lecture à une vitesse double de la normale

Lecture au ralenti

Lecture image par image

Rembobinage puis lecture

Autres opérations

Opération

En mode d’avance rapide, maintenez la manette de commande sur )# AV. En mode de rembobinage, maintenez la manette de commande sur 03 RET.

• En cours de lecture, poussez la manette de commande vers )# AV ou 03 RET.

• En cours de lecture, maintenez la manette de commande sur )# AV ou 03 RET. Lorsque la manette de commande est relâchée, la lecture normale reprend.

En cours de lecture, appuyez sur × 2.

En cours de lecture, appuyez sur & RALENTI.

En cours de pause, poussez la manette de commande vers

)# AV ou 03 RET. Maintenez la manette de commande sur )# AV ou 03 RET pour reproduire l’enregistrement à une

image par seconde. En mode d’arrêt, appuyez sur · LECTURE du magnétoscope

tout en maintenant 03 RET du magnétoscope enfoncé.

Page 45

Pour reprendre la lecture normale

Appuyez sur la manette de commande (· LECTURE).

Conseil

• Ajustez l’image à l’aide des touches ALIGNEMENT +/- si: – Des stries apparaissent lors de la lecture au ralenti. – Des bandes apparaissent en haut et en bas en mode de pause. – L’image tremble en mode de pause.

Pour régler l’alignement sur la position centrale, appuyez simultanément sur les deux touches (+/–).

Remarques

• Le son de lecture est coupé durant les opérations décrites dans le tableau ci-dessus.

• En mode LP, des parasites peuvent apparaître ou les couleurs peuvent disparaître.

• Si le repère du mode de lecture n’apparaît pas sur l’écran du téléviseur, appuyez sur

AFFICH.

Autres opérations

Page 46

Enregistrement de programmes TV avec le programmateur rapide

Après avoir lancé l’enregistrement de la manière normale, vous pouvez faire en sorte que le magnétoscope s’arrête automatiquement après un laps de temps spécifié.

1 En cours d’enregistrement, appuyez une fois sur PROG RAPIDE.

L’indicateur

2 Appuyez plusieurs fois sur PROG RAPIDE pour régler la durée.

Chaque pression sur la touche augmente la durée par incréments de 30 minutes.

apparaît dans l’afficheur.

123 456 789

0:00 0:30 1:00 10:30 11:00

PROG RAPIDE

MAGN

Autres opérations

La durée diminue de minute en minute jusqu’à 0:00, après quoi le magnétoscope arrête d’enregistrer et s’éteint automatiquement.

Pour augmenter la durée

Appuyez plusieurs fois sur PROG RAPIDE pour définir la nouvelle durée.

Pour arrêter l’enregistrement

Pour arrêter le magnétoscope en cours d’enregistrement, poussez la manette de commande vers p STOP.

Utilisation du programmateur rapide en mode d’arrêt

Vous pouvez régler le programmateur rapide et démarrer l’enregistrement depuis le mode d’arrêt en appuyant sur PROG RAPIDE. Pour définir la position de programme, vous pouvez utiliser les touches CHAINE +/– ou CHOIX ENTREE. Appuyez plusieurs fois de suite sur PROG RAPIDE pour spécifier la durée d’enregistrement. L’enregistrement démarrera automatiquement.

Page 47

Vérification/

DATE

LISTE

PROGHEURE

15900 2000

ME21.9

26930

44500 530

1000 100

DI 217212 2000

–––––– ––– –

8. 12

17. 12

–. –

22300 000

LU LU

SA–

–

–VE

VPS PDC

L L

00010 00 00

9. 12

modification/ annulation de

MARCHE/VEILLE

programmations

Avant de commencer...

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

1 Appuyez sur MARCHE/VEILLE pour mettre le magnétoscope sous

tension.

2 Appuyez sur MENU, sélectionnez LISTE et

appuyez ensuite sur la manette de commande (OK):

• Si vous voulez changer ou annuler un réglage, passez à l’étape suivante.

• Si vous ne devez pas modifier les réglages, appuyez sur la manette de commande (OK) et mettez ensuite le magnétoscope hors tension pour revenir en mode de veille d’enregistrement.

ANNUL

123 456 789

Manette de commande

>/./?// OK

à suivre

Autres opérations

Page 48

DATE

PROGRAMMATEUR

PROG

AUJOURD. 35

SP / LP

OUI

VPS / PDC

SELECTIONNER REGLER OK

: : :OK

ME21.9

HEURE 19 : 00 20 : 00

Vérification/modification/annulation de programmations (suite)

3 Poussez la manette de commande vers >/.

pour sélectionner le réglage que vous voulez changer et appuyez ensuite sur la manette de commande (OK).

Le paramètre sélectionné apparaît dans le PROGRAMMATEUR.

4 • Pour changer le réglage, poussez la manette de commande vers

?// pour faire clignoter le paramètre que vous voulez changer et poussez la manette de commande vers >/. pour le réinitialiser.

• Pour annuler le réglage, appuyez sur ANNUL.

5 Appuyez sur la manette de commande (OK).

S’il reste des réglages, mettez le magnétoscope hors tension pour revenir en mode de veille d’enregistrement.

Si des programmes se chevauchent

Le programme qui commence en premier a priorité et l’enregistrement du second programme ne commence qu’après que le premier programme est terminé. Si les programmes doivent commencer en même temps, c’est le programme qui apparaît en premier dans le menu qui a priorité.

Autres opérations

Programme 1

environ 20 secondes

Programme 2

Sera coupé

Programme 1

Programme 2

environ 20 secondes seront coupées

Page 49

Enregistrement de programmes stéréo et bilingues

Système ZWEITON (stéréo allemande)

Ce magnétoscope capte et enregistre automatiquement les émissions stéréo et bilingues basées sur le système ZWEITON. Lorsque une émission stéréo ou bilingue est captée, l’indicateur STEREO apparaît dans la fenêtre d’affichage.

Pour sélectionner un son bilingue en cours d’enregistrement

Appuyez sur CHOIX SON pour sélectionner le son désiré.

Pour écouter

Piste son 1

Piste son 2

Pistes son 1 et 2

Affichage sur écran

PRINCIPALE

SECONDAIRE

PRINCIP./SEC

Fenêtre d'affichage

STEREO

Pour le système NICAM

Ce magnétoscope capte et enregistre automatiquement les émissions stéréo et bilingues basées sur le système NICAM (l’indicateur NICAM apparaît). Lorsque une émission stéréo ou bilingue est captée, l’indicateur STEREO apparaît dans la fenêtre d'affichage.

Pour enregistrer un programme NICAM, réglez SON HIFI du menu OPTIONS sur NICAM (réglage initial). Pour vérifier le réglage du menu, reportez-vous à la page 55.

Pour sélectionner le son en cours d’enregistrement

Appuyez sur CHOIX SON pour sélectionner le son désiré.

Programme stéréo

Pour écouter

Stéréo

Son standard*

* Généralement le son des canaux gauche et droit mixé (monophonique)

Affichage sur écran

STEREO

Pas d’indicateur

Fenêtre d'affichage

STEREO

Pas d’indicateur

à suivre

Autres opérations

Page 50

Enregistrement de programmes stéréo et bilingues (suite)

Programme bilingue

Pour écouter

Piste son 1

Piste son 2

Piste son 1 et 2 Son standard* * Généralement le son de la piste 1 (monophonique)

Affichage sur écran

PRINCIPALE

SECONDAIRE

PRINCIP./SEC Pas d’indicateur

Fenêtre d'affichage

STEREO

STEREO Pas d’indicateur

Sélection du son en cours de lecture

Appuyez sur CHOIX SON pour sélectionner le son désiré.

Pour écouter

Stéréo/piste son 1 et piste son 2 (canaux gauche et droit)

Canal gauche/piste son 1

Canal droit/piste son 2

Son standard

Affichage sur écran

STEREO

Pas d’indicateur

Fenêtre d'affichage

STEREO

Pas d’indicateur

Enregistrement du son sur une cassette vidéo

Le magnétoscope enregistre le son sur deux pistes séparées. Le son hifi est enregistré sur la piste principale avec l’image. Le son monophonique est enregistré sur la piste audio normale sur le bord de la bande.

Stéréo Généralement, le son des

Piste audio normale (monophonique)

Piste audio hifi (piste principale)

Remarques

• Pour écouter le son de lecture en stéréo, vous devez utiliser le raccordement EUROAV ou SORTIE AUDIO.

• Lorsque vous lisez une cassette enregistrée en mono, le son sera rendu en mono quel que soit le réglage de CHOIX SON.

• Si la touche CHOIX SON est inopérante, vérifiez si MIX AUDIO dans le menu OPTIONS est réglé sur NON (voir page 55).

• Si SON HIFI est réglé sur STD, le son standard sera enregistré sur les pistes audio hifi et normale. Le son ne sera pas modifié si vous appuyez sur CHOIX SON.

canaux gauche et droit mixé

Son stéréo (canaux gauche/droit)

Bilingue Généralement, le son

principal

Piste son 1 (canal gauche) Piste son 2 (canal droit)

Autres opérations

Page 51

Recherche

INDEX RECHERCHE

indexée

Le magnétoscope marque automatiquement des codes d’indexation au début de chaque enregistrement. Ces codes servent de référence pour retrouver un enregistrement spécifique.

123 456 789

=/+ RECHER INDEX

1 Introduisez une cassette indexée dans le magnétoscope. 2 Appuyez sur=/+ RECHER INDEX.

• Pour chercher vers l’avant, appuyez sur + RECHER INDEX.

• Pour chercher vers l’arrière, appuyez sur = RECHER INDEX.

Le magnétoscope commence sa recherche et la lecture démarre automatiquement à cet endroit.

Pour arrêter la recherche

Poussez la manette de commande vers p STOP.

Remarque

• Aucun signal d’index ne sera ajouté lorsque l’enregistrement débute à partir d’une pause d’enregistrement. Cependant, un signal d’index fera l’objet d’un repère si vous modifiez la position du programme en mode de pause d’enregistrement.

Autres opérations

Page 52

Réglage de l’image

OPC MONTAGE [ NON

[ OUI

OPTIONS VIDEO

SELECTIONNER REGLER

]

: :

SYSTEME [ AUTO ]

ALIGNEMENT

Réglage de l’alignement

Bien que le magnétoscope règle automatiquement l’alignement pendant la lecture d’une cassette (l’indicateur s’éteint), il est possible que des distorsions se produisent si la cassette a été enregistrée dans de mauvaises conditions. Dans ce cas, ajustez l’alignement suivant la procédure manuelle.

En mode de lecture, appuyez sur ALIGNEMENT +/– du magnétoscope pour afficher l’indicateur d’alignement. Les distorsions doivent disparaître lorsque vous appuyez sur l’une des deux touches (l’indicateur automatique de l’alignement, éjectez la cassette et réintroduisez-la.

A propos de l’OPC

La fonction OPC (Contrôle d’image optimal) améliore automatiquement la qualité d’enregistrement et de lecture en réglant le magnétoscope en fonction de l’état des têtes vidéo et de la cassette. Pour garantir une meilleure qualité d’image, nous vous recommandons de mettre OPC sur la position OUI dans le menu OPTIONS VIDEO (l’indicateur OPC doit s’allumer dans la fenêtre d'affichage). Pour plus de détails, reportez-vous à la page 55.

s’allume). Pour réactiver le réglage

clignote dans l’afficheur et puis

Indicateur d’alignement

Autres opérations

Lecture OPC

La fonction OPC opère automatiquement sur tous les types de cassettes, y compris des cassettes de location et des cassettes non enregistrées avec OPC.

Enregistrement OPC

Chaque fois que vous introduisez une cassette et que vous démarrez l’enregistrement pour la première fois, le magnétoscope se règle sur le type de bande magnétique à l’aide de la fonction OPC (l’indicateur OPC clignote rapidement). Cet ajustement est maintenu jusqu’à ce que la cassette soit éjectée.

Pour désactiver la fonction OPC

Réglez OPC sur NON dans le menu OPTIONS VIDEO. L’indicateur OPC s’éteint dans l’afficheur.

Page 53

Conseil

• Pour régler l’alignement sur la position centrale, appuyez simultanément sur les touches ALIGNEMENT + et –.

Remarques

• Vous pouvez régler l’alignement pour une cassette enregistrée suivant le système NTSC, mais l’indicateur d’alignement ne sera pas affiché.

• Lorsque la fonction de vitesse de défilement automatique de la bande est activée, la fonction OPC est uniquement opérante en mode SP. Si la fonction de vitesse de défilement automatique de la bande passe du mode SP en mode LP, la fonction OPC est désactivée. Mais si le programme est intégralement enregistré en mode LP, la fonction OPC sera opérante.

• Il y a quelques secondes de décalage avant que le magnétoscope ne commence réellement l’enregistrement et pendant lesquelles il analyse la bande magnétique. Pour éviter ce décalage, activez d’abord le magnétoscope en mode de pause d’enregistrement (l’indicateur OPC clignote lentement) et appuyez sur r ENR pour que le magnétoscope analyse la bande magnétique (l’indicateur OPC clignote rapidement). Après que l’indicateur OPC a cessé de clignoter, poussez la manette de commande vers P PAUSE pour démarrer immédiatement l’enregistrement. Si vous voulez démarrer l’enregistrement rapidement sans passer par la fonction OPC, activez d’abord le magnétoscope en mode de pause d’enregistrement (l’indicateur OPC clignote lentement) et poussez la manette de commande vers P PAUSE pour démarrer l’enregistrement.

Autres opérations

Page 54

Modification des options de menu

OPC MONTAGE [ NON

[ OUI

OPTIONS VIDEO

SELECTIONNER REGLER

]

: :

SYSTEME [ AUTO ]

OPTIONS

OPTIONS CASSETTE

OPTIONS VIDEO MIX AUDIO SON HIFI DECODEUR / LIGNE2 VEILLE ECO MODULATEUR RF

[ [ [ [ [

]

] ] ]

NON NICAM DEC. NON

OUI SELECTIONNER REGLER

: :

1 Appuyez sur MENU et sélectionnez ensuite REGLAGES. 2 Sélectionnez OPTIONS.

3 Poussez la manette de commande vers >/. pour sélectionner l’option

que vous voulez changer:

• Pour changer les OPTIONS CASSETTE ou OPTIONS VIDEO

1 Appuyez sur la manette de commande (OK) après avoir

sélectionné OPTIONS CASSETTE ou OPTIONS VIDEO.

OPTIONS CASSETTE

VIT BANDE AUTO SELECTION BANDE [ ]1

[]NON

Autres opérations

SELECTIONNER REGLER

: :

2 Poussez la manette de commande vers >/. pour sélectionner

l’option voulue et poussez ensuite la manette de commande vers ?// pour changer le réglage.

• Pour changer les autres options Poussez la manette de commande vers ?// pour changer le réglage.

4 Appuyez sur la manette de commande (OK) pour revenir à l’écran de

départ.

Choix de menu

Les réglages initiaux sont indiqués en caractère gras.

Paramètres du menu OPTIONS CASSETTE

Option de menu

VIT BANDE AUTO

SELECTION BANDE

Réglez cette option sur

• OUI pour faire passer automatiquement en mode LP la vitesse de défilement de la bande lors d’un enregistrement programmé lorsque la longueur de bande restante devient inférieure à la durée d’enregistrement.

• NON pour conserver la vitesse de défilement réglée.

• 300 pour utiliser une cassette E-300.

• 240 pour utiliser une cassette E-240.

• 195 pour utiliser une cassette E-195 ou inférieure.

Page 55

Paramètres du menu OPTIONS VIDEO

Option de menu

OPC

MONTAGE

SYSTEME

Autres choix de menu

Option de menu

MIX AUDIO

SON HIFI

DECODEUR/ LIGNE2

VEILLE ECO

MODULATEUR RF

Réglez cette option sur

• OUI pour activer la fonction OPC (contrôle d’image

optimal) et améliorer la qualité de l’image.

• NON pour désactiver l’OPC.

• OUI pour minimiser les altérations de l’image lors du montage.

• NON pour désactiver MONTAGE.

• AUTO pour régler le système couleur automatiquement.

• PAL pour reproduire une cassette enregistrée dans le système couleur PAL.

• MESECAM pour reproduire une cassette enregistrée dans le système couleur MESECAM.

• SECAM pour reproduire une cassette enregistrée dans le système couleur SECAM.

Pour plus de détails, reportez-vous à la page 31.

Réglez cette option sur

• OUI pour écouter simultanément les pistes audio hifi et normale. La touche CHOIX SON ne fonctionnera pas.

• NON pour écouter séparément les pistes audio hifi et normale. Sélectionnez le son à l’aide de la touche CHOIX SON.

Pour plus de détails, reportez-vous à la page 50.

• STD pour enregistrer le son standard sur la piste audio hifi.

• NICAM pour enregistrer des émissions en NICAM sur la piste audio hifi.

Pour plus de détails, reportez-vous à la page 49.

• DEC. pour utiliser le connecteur DECODEUR/ENTREE LIGNE-2 comme connecteur du décodeur Canal Plus.

• L2 pour utiliser le connecteur DECODEUR/ENTREE LIGNE-2 comme connecteur d’entrée en ligne.

• OUI pour éteindre les indicateurs de la fenêtre d’affichage pour économiser l’énergie du magnétoscope.

• NON pour activer les indicateurs dans la fenêtre d’affichage pendant que le magnétoscope se trouve en mode de veille.

• OUI si vous raccordez le magnétoscope à votre téléviseur uniquement au moyen du câble d’antenne.

• NON si vous raccordez le magnétoscope à votre téléviseur à

l’aide du câble EURO-AV.

Remarques

• Lorsque vous réglez un enregistrement par programmateur, les indicateurs de l’afficheur restent allumés, même si VEILLE ECO est réglé sur OUI.

• Lorsque le paramètre MONTAGE est réglé sur OUI, la fonction OPC est inopérante.

Autres opérations

Page 56

Montage avec un autre magnétoscope

Comment effectuer le raccordement pour enregistrer sur ce magnétoscope

Ce magnétoscope (Enregistreur)

DECODEUR/ … ENTREE LIGNE-2

Câble EURO-AV VMC-2121 (non fourni)

: Sens du signal

Conseil

• Vous pouvez également utiliser le connecteur LIGNE-1 (TV) en lieu et place.

Remarques

• Lorsque vous raccordez un autre magnétoscope au connecteur

ENTRE LIGNE-2 (Scart), mettez DECODEUR/LIGNE2 sur L2 dans le menu OPTIONS.

• Si l’autre magnétoscope ne comporte pas de connecteur EURO-AV (Scart), utilisez le

câble VMC-2106 et raccordez le câble aux prises de sortie de ligne de l’autre magnétoscope.

Téléviseur

Autre magnétoscope (Lecteur)

EURO-AV (Scart)

Autres opérations

Page 57

Opération

r ENR

(enregistrement sur votre magnétoscope)

Avant de commencer le montage

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

• Appuyez sur CHOIX ENTREE pour afficher “L2” (ou “L1”) dans l’afficheur.

• Appuyez sur SP/LP pour sélectionner la vitesse de défilement, SP ou LP.

• Sur ce magnétoscope, réglez MONTAGE dans le menu OPTIONS VIDEO sur OUI. Si l’autre magnétoscope comporte une fonction similaire, activez-la également.

P PAUSE

1 Introduisez une cassette source sans languette de protection dans

l’autre magnétoscope (lecteur). Cherchez le point de départ de la lecture et mettez le magnétoscope en mode de pause de lecture.

2 Introduisez une cassette dont l’onglet de protection est intact dans ce

magnétoscope (enregistreur). Cherchez le point de début d’enregistrement et appuyez sur P PAUSE.

3 Appuyez sur r ENR de votre magnétoscope et mettez-le en mode de

pause d’enregistrement.

4 Pour démarrer le montage, appuyez simultanément sur les touches

P PAUSE des deux magnétoscopes.

Pour arrêter le montage

Appuyez sur les touches p STOP des deux magnétoscopes.

Conseils

• Pour effectuer un montage plus précis, appuyez sur les touches P PAUSE des deux magnétoscopes pour relâcher la pause.

• Pour couper des scènes non voulues en cours de montage, appuyez sur P PAUSE sur ce magnétoscope au début d’une scène non souhaitée. A la fin de la scène, appuyez à nouveau sur P PAUSE pour reprendre l’enregistrement (Montage par assemblage).

Remarque

• Si vous commencez l’enregistrement en respectant la procédure décrite ci-dessus, le magnétoscope n’enregistre pas avec la fonction OPC. Pour enregistrer avec la fonction OPC, appuyez de nouveau sur r ENR en cours de pause d’enregistrement (étape 3) pour que le magnétoscope analyse la cassette. Si vous démarrez le montage à l’étape 4, appuyez sur P PAUSE après que l’indicateur OPC cesse de clignoter. Si vous appuyez sur P PAUSE avant que l’indicateur OPC arrête de clignoter, la fonction OPC est annulée.

Autres opérations

Page 58

Informations complémentaires

Guide de dépannage

Si vous avez des questions ou des problèmes qui ne sont pas traités dans ce qui suit, consultez votre centre d’entretien Sony le plus proche.

Symptôme

Le commutateur MARCHE/ VEILLE ne fonctionne pas.

Le magnétoscope est sous tension mais ne fonctionne pas.

Alimentation

L’horloge s’est arrêtée et “–:– –” s’allume dans l’afficheur.

Horloge

L’image lue n’apparaît pas sur l’écran du téléviseur.

L’image n’est pas claire.

Lecture

L’image ne contient pas de couleurs.

L’image défile verticalement en mode de recherche d’image.

Remède

• Branchez le cordon d’alimentation sur la prise secteur.

• De la condensation s’est formée. Mettez l’appareil hors tension, débranchez le cordon d’alimentation et laissez le magnétoscope sécher pendant au moins une heure.

• L’horloge s’arrête si le magnétoscope est déconnecté de la source d’alimentation pendant plus d’une heure. Le cas échéant, répétez la procédure de réglage de l’horloge (et du programmateur).

• Assurez-vous que le téléviseur est réglé sur le canal vidéo. Si vous utilisez un moniteur, mettez-le en mode d’entrée vidéo.

• Si le magnétoscope est raccordé au téléviseur uniquement au moyen du câble d’antenne, assurez-vous que MODULATEUR RF dans le menu OPTIONS est réglé sur OUI.

• Réglez l’alignement à l’aide des touches ALIGNEMENT +/–.

• Les têtes vidéo sont encrassées (voir ci-dessous). Nettoyez les têtes vidéo à l’aide de la cassette de nettoyage pour tête vidéo Sony T-25CLD, E-25CLDR ou T-25CLW. Si ces cassettes de nettoyage ne sont pas disponibles dans votre région, faites nettoyer les têtes dans votre centre de service après-vente Sony le plus proche (des frais d’entretien standard vous seront facturés). N’utilisez pas de cassette de nettoyage à liquide disponible dans le commerce autre que Sony, car vous risquez sinon d’endommager les têtes vidéo.

• Les têtes vidéo doivent peut-être être remplacées. Consultez votre centre d’entretien Sony pour plus d’informations.

• L’option SYSTEME dans le menu OPTIONS VIDEO est mise dans la mauvaise position. Réglez l’option conformément au système selon lequel a été enregistrée la cassette.

• Ajustez la commande de positionnement vertical du téléviseur ou moniteur.

Symptômes dus à l’encrassement des têtes vidéo

• Image normale • Pas d’image

encrassement

initial

Informations complémentaires

• Image floue• Image grossière (ou image en noir & blanc)

final

Page 59

Symptôme

L’image n’est pas accompagnée de son.

Le son est instable ou émet un écho.

Lecture

Aucune émission de télévision n’apparaît sur l’écran du téléviseur.

La réception TV est mauvaise.

La cassette est lue dès qu’elle est introduite.

Enregistrement

La cassette est éjectée lorsque vous appuyez sur r ENR.

Rien ne se passe lorsque vous appuyez sur r ENR.

Le programmateur ne fonctionne pas.

Enregistrement programmé

Remède

• La cassette est défectueuse. Utilisez une nouvelle cassette.

• Lorsque vous reproduisez une cassette avec le même son enregistré sur les pistes son hifi et normale, assurez-vous que MIX AUDIO dans le menu OPTIONS est réglé sur NON.

• Assurez-vous que le téléviseur est réglé sur le canal vidéo. Si vous utilisez un moniteur, mettez-le en mode d’entrée vidéo.

• Si le magnétoscope est raccordé au téléviseur uniquement au moyen du câble d’antenne, assurezvous que MODULATEUR RF dans le menu OPTIONS est réglé sur OUI.

• Ajustez l’antenne du téléviseur.

• Assurez-vous que SYSTEME (L ou B/G) dans le menu SYNTONISEUR est réglé sur le système en vigueur dans votre région.

• La languette de protection a été enlevée. Pour enregistrer sur cette cassette, couvrez l’orifice avec une bande adhésive.

• Assurez-vous que la languette de protection n’a pas été retirée.

• Assurez-vous que la cassette n’est pas à la fin.

• Sélectionnez la source correcte à l’aide de la touche CHOIX ENTREE. Sélectionnez une position de programme pour enregistrer des programmes de télévision; sélectionnez “L1” ou “L2” pour enregistrer au départ d’un autre appareil.

• Assurez-vous que l’horloge est réglée.

• Assurez-vous qu’une cassette a été introduite.

• Assurez-vous que la languette de protection n’a pas été retirée.

• Assurez-vous que la cassette n’est pas à la fin.

• Assurez-vous qu’un enregistrement programmé a été défini.

• Vérifiez que les heures de vos programmations ne sont pas déjà passées.

• Vérifiez si le décodeur est sous tension.

• Assurez-vous que le syntoniseur de satellite est allumé.

à suivre

Informations complémentaires

Page 60

Guide de dépannage (suite)

Symptôme

Impossible d’introduire une cassette.

La télécommande ne fonctionne pas.

Le compteur d’alignement n’apparaît pas à l’écran.

Autres

Vous ne pouvez commander d’autres téléviseurs.

Le magnétoscope doit être nettoyé.

Remède

• Vérifiez qu’aucune cassette ne se trouve déjà dans le

compartiment à cassettes.

• Veillez à diriger la télécommande vers le capteur de

télécommande du magnétoscope.

• Le cas échéant, remplacez toutes les piles de la

télécommande par de nouvelles.

• Assurez-vous que le commutateur TV / MAGN de la

télécommande est réglé correctement.

• La cassette a été enregistrée dans de mauvaises

conditions et l’alignement ne peut pas être ajusté.

• Le compteur d’alignement n’apparaît pas à l’écran lors

de la lecture d’une cassette enregistrée en NTSC.

• Réglez le numéro de code de votre téléviseur. Le

numéro de code est réinitialisé à 01 lorsque vous remplacez les piles de la télécommande.

• Nettoyez le châssis, le panneau et les commandes à

l’aide d’un chiffon doux et sec ou légèrement imbibé d’une solution de détergent non agressive. N’utilisez aucun solvant tel que de l’alcool ou du benzène.

Informations complémentaires

Page 61

Spécifications

Système

Couverture des canaux

SECAM (L):

VHF F2 à F10 UHF F21 à F69 TV CABLE B à Q HYPER S21 à S41

PAL (B/G):

VHF E2 à E12 Canaux VHF italiens A à H

UHF E21 à E69 TV CABLE S01 à S05, S1 à S20 HYPER S21 à S41

Signal de sortie RF

Canaux UHF 21 à 69

Sortie d’antenne

Prise d’antenne 75 ohms, asynchrone

Entrées et sorties

: LIGNE-1 (TV)

21 broches Entrée vidéo: broche 20 Entrée audio: broches 2 et 6 Sortie vidéo: broche 19 Sortie audio: broches 1 et 3

DECODEUR/… ENTREE LIGNE-2

21 broches Entrée vidéo: broche 20 Entrée audio: broches 2 et 6

SORTIE AUDIO

Prise phono (2) Niveau de sortie nominal: 327 mVrms Impédance de charge: 47 kohms Impédance de sortie: inférieure à 10 kohms

Généralités

Alimentation

220 – 240 V CA, 50 Hz

Consommation électrique

23 W

Température d’utilisation

5°C à 40°C

Température de stockage

–20°C à 60°C

Dimensions

Env. 430 × 100 × 314 mm (l × h × p) y compris pièces et commandes en saillie

Poids

Env. 4,6 kg

Accessoires fournis

Télécommande (1) Piles R6 (AA) (2) Câble d’antenne (1)

Conception et spécifications modifiables sans préavis.

Informations complémentaires

Page 62

Index des composantes et des commandes

Référez-vous aux pages indiquées entre parenthèses ( ) pour plus de détails.

Panneau avant

1 Commutateur/indicateur

MARCHE/VEILLE (11)

2 Compartiment à cassette

3 Touche § EJECT (éjection) (31)

4 Touche 03 RET (rembobinage)

(44)

5 Touche · LECTURE (44)

6 Touche )# AV (avance rapide)

(44)

Informations complémentaires

7 Touche r ENR (enregistrement) (57)

8 Touche p STOP (arrêt) (57)

9 Touche P PAUSE (57)

!º Touches CHAINE/ALIGNEMENT

+/– (12, 45, 52)

!¡ Touche REGLAGE AUTO/REGL

CANAL (11, 13)

!™ Capteur de télécommande (5)

Page 63

Afficheur

STEREO

NICAM LP

1 Indicateur de programmateur (38,

42)

2 Indicateur NICAM (49)

3 Indicateur STEREO (49)

4 Indicateurs de vitesse de bande (34)

5 Indicateur OPC (contrôle d’image

optimal) (52)

6 Indicateur VPS (système de

programmation vidéo)/PDC (contrôle de diffusion des programmes) (39)

VPSOPC MAGN PDC

7 Indicateur MAGN (magnétoscope)

(10, 35)

8 Indicateur d’alignement (52)

9 Compteur de durée/horloge/

indicateur de ligne/position de programme (32, 34, 57)

0 Indicateur de durée restante (35)

!¡ Indicateur de bande/enregistrement

(32, 34)

à suivre

Informations complémentaires

Page 64

Index des composantes et des commandes (suite)

Panneau arrière

1 Cordon d’alimentation (9)

2 Connecteur AERIAL OUT

ANTENNE SORTIE (9)

3 Connecteur AERIAL IN

ANTENNE ENTREE (9)

4 Commutateur NTSC PB (lecture

NTSC) (31)

5 Connecteur DECODER/

… LINE-2 IN DECODEUR/… ENTREE LIGNE-2 (26, 56)

6 Connecteur : LINE-1 (TV)

: LIGNE-1 (TV) (10, 20, 26)

7 Prises AUDIO OUT R/L

SORTIE AUDIO D (droit)/ G (gauche) (10)

Informations complémentaires

Page 65

Télécommande

1 Touche 6 EJECT (éjection) (31)

2 Touche COMPT (compteur)/

DUREE REST* (35)

3 Touche REMISE A ZERO* (32) 4 Touche × 2* (44)

123 456 789

5 Touche ANNUL* (supprimer) (21,

38, 48)

6 Touche AFFICH (affichage) (35)

7 Touche PROG RAPIDE

(programmateur rapide) (46)

8 Touche CHOIX ENTREE (sélection

d’entrée) (34, 42)

Touche ; mise sous tension téléviseur/sélection mode téléviseur (pour le téléviseur) (6)

9 Touche SP (durée normale)/

LP (longue durée) (34)

Touche V (Télétexte) (pour le téléviseur) (6)

0 Touche & RALENTI (44)

!¡ Touche r ENR (enregistrement) (34)

!™ Touches =/+ RECHER INDEX

(recherche indexée) (51)

!£ Touche MENU (14, 41, 47, 54)

!¢ Manette de commande (14, 31, 44)

>/./?///

P PAUSE/p STOP (arrêt)/03 RET (rembobinage)/

)# AV (avance rapide)/

· LECTURE/OK (confirmation)

* Touches FASTEXT (pour le téléviseur)

à suivre

Informations complémentaires

Page 66

Index des composantes et des commandes (suite)

!∞ Commutateur de commande à

distance TV / MAGN (5)

!§ Commutateur MARCHE/VEILLE

(6, 38)

!¶ Touche WIDE (écran large) (pour le

téléviseur) (7)

123 456 789

!• Touche CHOIX SON (contrôle de

l’enregistrement) (49)

!ª Touche TV/MAGN (téléviseur/

magnétoscope) (10, 35)

@º Touche SHOWVIEW (37)

@¡ Touches de numéro de programme

(6, 17, 20, 38)

@™ Touche ENVOI (réglage) (38)

@£ Touche ? (chiffre des dizaines)

(36)

@¢ Touches CHAINE +/– (6, 16, 34)

Touches d’accès aux pages de télétexte √/◊ (pour le téléviseur) (7)

@∞ Touches VOL (volume) +/– (pour le

téléviseur) (6)

@§ Touche RELECT (relecture) (31)

Informations complémentaires

Page 67

Informations complémentaires

Page 68

Index

A, B

Accessoires fournis 4 AFT (syntonisation fine

automatique) 17 Alignement. Voir Réglage. ATP (présélection automatique

du syntoniseur) 13

Canal Plus 26 Canal RF 11 Compteur 32 Contrôle

en cours de lecture 50 en cours

d’enregistrement 49

Désactivation de position de programme 17

Doublage. Voir Montage.

E, F, G, H

Economie d’énergie 55 Enregistrement 33

avec ShowView 37 en regardant un autre

programme 35 programmes bilingues 49 programmes stéréo 49 sauvegarde 35

Enregistrement programmé 37, 41

annulation de réglages du programmateur 47

avec ShowView 37 chevauchement

d’enregistrements programmés 48

enregistrement quotidien hebdomadaire 39, 43

modification de réglages du programmateur 47

vérification de réglages du programmateur 47

I, J, K

Index

recherche 51

Languette de protection 35 Lecture 30

à différentes vitesses 31, 44

image par image 44 ralenti 44

Mode EP 32 Mode LP 34 Mode SP 34 Montage 56

Nettoyage des têtes vidéo 58

OPC (contrôle d’image optimal) 52

P, Q

PDC (contrôle de diffusion des émissions) 39

Piste audio 50 Piste audio hi-fi 50 Piste audio normale 50 Présélection des canaux 13,

15 Programmes NICAM 49 Programmes ZWEITON 49 Programmateur rapide 46

Raccordement

à un téléviseur doté d’un connecteur EURO-AV 10

à une chaîne stéréo 10 ce magnétoscope à votre

téléviseur 9 Raccordement de l’antenne 9 Raccordement EURO-AV 10 Recherche

à différentes vitesses 44

avec la fonction

d’index 51 Réglage

alignement 45, 52

image 17, 44, 52 Réglage automatique 13

Réglage automatique de l’horloge 24

Réglage de l’horloge 22 Réglage de l’image. Voir

Réglage. Réglage du canal guide 19

Sélection de la langue 15 ShowView

enregistrement 37

réglage 19 Système couleur

réglage 31, 55

systèmes couleur

compatibles 2

T, U

Télécommande 5

V, W, X, Y, Z

Vitesse de défilement automatique de bande 54

VPS (système de programmation vidéo) 39

Sony Corporation Printed in France

Informations complémentaires
