SONY SL-500, SL-600, SL-700, SL-800 User Manual

4-254-753-61(1)

Home Theatre System

Инструкция по эксплуатации

HT-SL800 HT-SL700 HT-SL600 HT-SL500

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара или поражения электрическим током нельзя подвергать аппарат воздействиям дождя и влаги.

Во избежание пожара нельзя закрывать вентиляционное отверстие аппарата газетой, скатертью, шторой и т.п. Также нельзя ставить зажженную свечу на аппарат.

Во избежание пожара или поражения электрическим током нельзя ставить вазу и другую посуду, наполненную жидкостью, на аппарат.

Нельзя устанавливать аппарат в тесных местах, например, в книжном шкафу или углублении в стенке.

Отработанные батарейки не следует выбрасывать вместе с другими домашними отходами; их следует выбрасывать как химические отходы.

О Настоящем Руководстве

• Настоящее руководство содержит инструкции к моделям HT-SL800, HT-SL700, HT-SL600 и HT-SL500. Проверьте номер вашей модели, указанный в нижнем правом углу передней панели. В этом руководстве в качестве примеров показаны модели HT-SL500 с кодом региона CEL, если не указано иное.

• Инструкции в данном руководстве относятся к органам управления на прилагаемом пульте дистанционного управления. Вы можете также использовать органы управления на ресивере с теми же или подобными названиями, как на пульте дистанционного управления. Подробнее об использовании вашего пультa ду см. стр. 34–38.

Модель HT-SL800 включает следующие компоненты:

• Ресивер STR-KSL600

• Акустическая система – Фронтальный громкоговоритель

SS-SLP701

– Центральный громкоговоритель

SS-CNP501

– Громкоговоритель объемного звучания

SS-MSP501

– Сабвуфер SA-WMSP601

Модель HT-SL700 включает следующие компоненты:

• Ресивер STR-KSL700

• Акустическая система – Фронтальный громкоговоритель

SS-SLP701

– Центральный громкоговоритель

SS-CNP501

– Громкоговоритель объемного звучания

SS-MSP501

– Сабвуфер SA-WMSP501

Модель HT-SL600 включает следующие компоненты:

• Ресивер STR-KSL600

• Акустическая система – Фронтальный громкоговоритель/

Громкоговоритель объемного звучания

SS-MSP501

– Центральный громкоговоритель

SS-CNP501

– Сабвуфер SA-WMSP601

Модель HT-SL500 включает следующие компоненты:

• Ресивер STR-KSL500

• Акустическая система – Фронтальный громкоговоритель /

Громкоговоритель объемного звучания

SS-MSP501

– Центральный громкоговоритель

SS-CNP501

– Сабвуфер SA-WMSP501

О региональных кодах

Региональный код приобретенного вами ресивера указан на нижней части задней панели (смотрите приведенный ниже рисунок).

4-XXX-XXX-XX AA

Региональный код

Любые различия в управлении в соответствии с отдельными региональными кодами ясно указаны в тексте, например “Только для моделей с кодом региона AA”.

Настоящий ресивер оснащен системами Dolby* Digital и Pro Logic Surround и DTS** Digital Surround System. * Изготовлено по лицензии компании Dolby

Laboratories. “Долби”, “Pro Logic” и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

**“DTS” и “DTS Digital Surround” являются

товарными знаками Digital Theater Systems, Inc.

Примечание относительно прилагаемого пульта дистанционного управления

Для RM-U700

Кнопка AUX на пульте дистанционного управления недоступна для управления ресивером.

Оглавление

Начало работы

1: Проверка правильности

подключения ваших

компонентов..................................5

1a: Подключение компонентов

с цифровыми гнездами

аудиовыхода............................7

1b: Подключение компонентов

только с аналоговыми

аудиогнездами.........................9

2: Подключение антенн...................10

3: Подключение

громкоговорителей....................11

4: Подключение кабеля

питания переменного тока ....... 14

5: Настройка

громкоговорителей....................15

6: Установка сабвуфера...................17

7: Регулировка уровня и баланса

громкоговорителей....................18

— TEST TONE

Управление усилителем

Выбор компонента........................... 19

Прослушивание радиопередач

FM/AM..........................................19

Автоматическое сохранение

станций в диапазоне FM............20

— AUTOBETICAL

(Только для моделей с кодом

региона CEL, CEK) Предварительная настройка

радиостанций...............................21

Использование системы

радиоданных (RDS) ...................22

(Только для моделей с кодом

региона CEL, CEK)

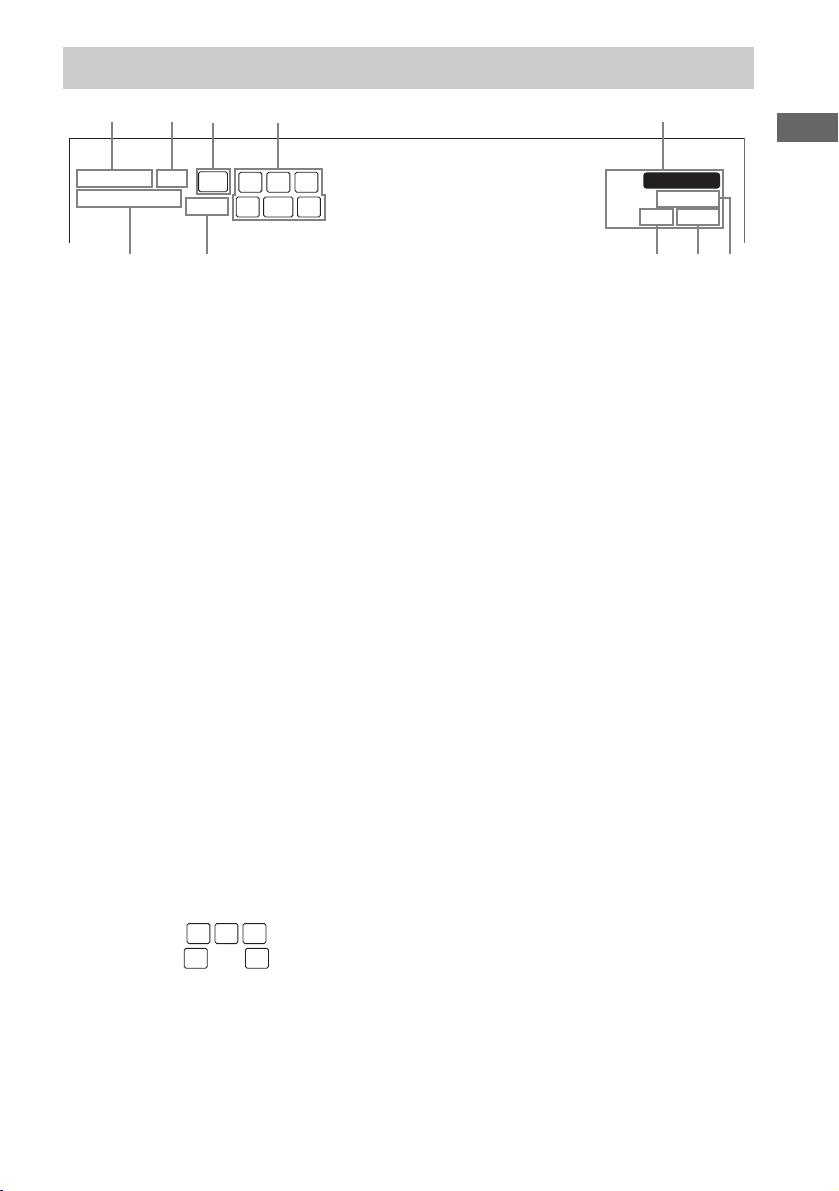

Об индикации на дисплее................25

Дополнительные регулировки и настройки

Настройка звуковых полей............ 29

Регулировка тембра......................... 30

Дополнительные настройки .......... 31

Другие операции

Использование таймера

отключения................................. 33

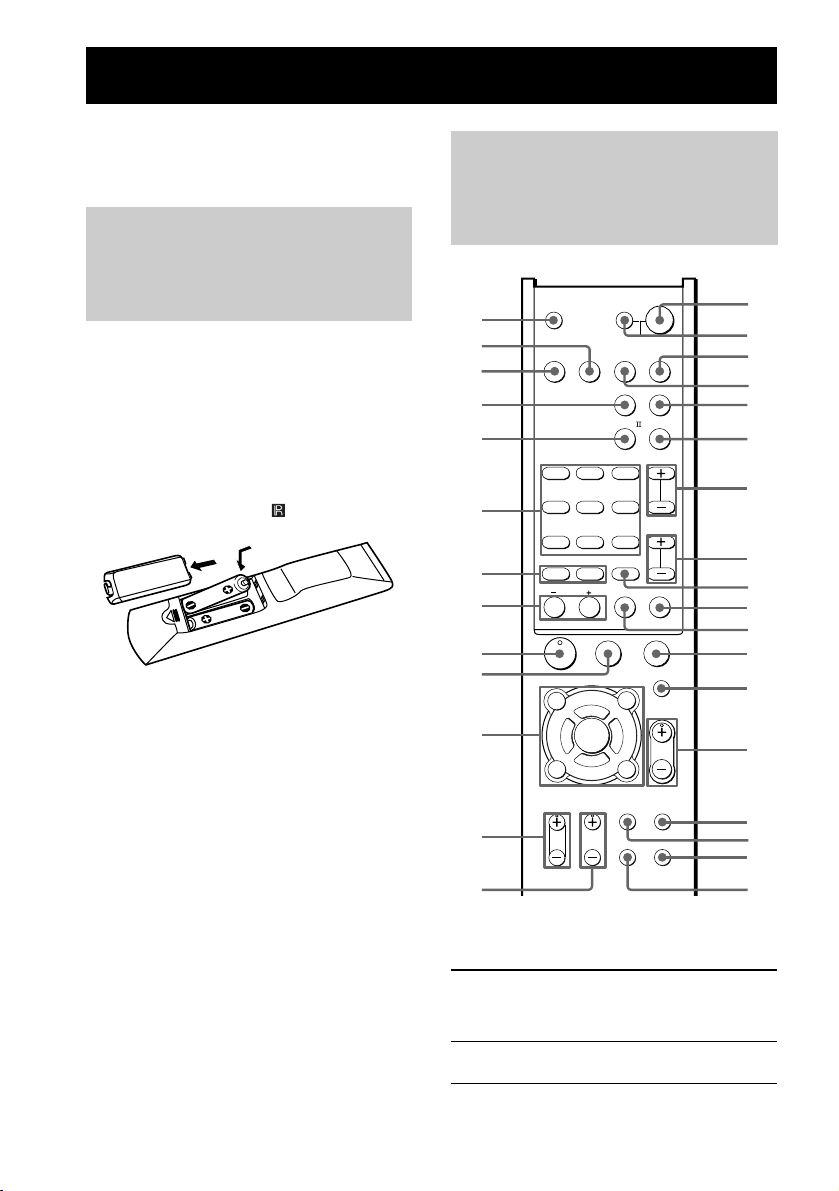

Управление с помощью пульта дистанционного управления RM-U700

Перед использованием пульта

дистанционного управления .... 34

Описание кнопок пульта

дистанционного управления .... 34

Изменение заводских настроек

кнопки переключения входа ... 38

Дополнительная информация

Меры предосторожности ............... 39

Поиск и устранение

неисправностей........................... 40

Технические характеристики ........ 42

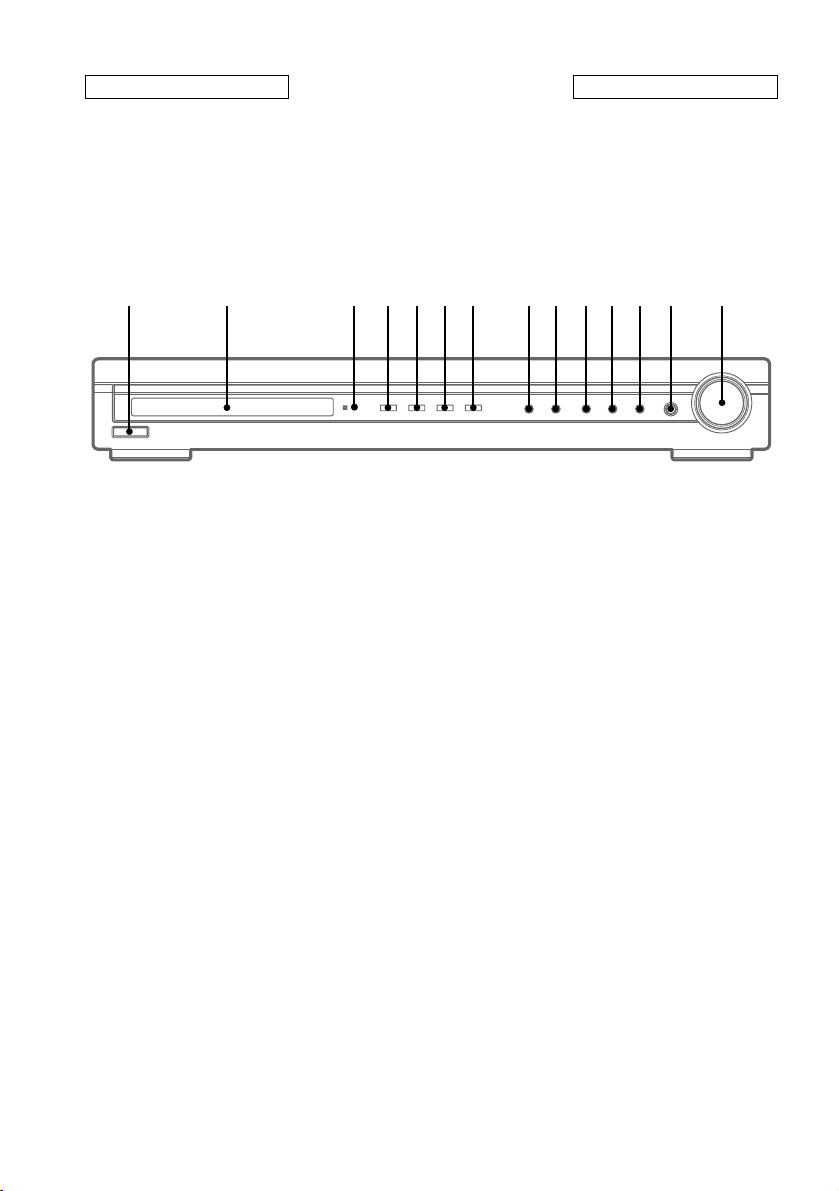

Расположение кнопок и список

страниц для справки .................. 45

Предметный указатель ................... 47

Прослушивание объемного звука

Использование только передних

громкоговорителей и

сабвуфера..................................... 26

— 2CH STEREO

Прослушивание звука более

высокого качества ..................... 26

Выбор звукового поля.....................27

Начало работы

1: Проверка правильности подключения ваших компонентов

В пунктах 1а – 1b, начиная со стр. 7, изложено, как подключить ваши компоненты к этому ресиверу. Перед подключением компонентов следует изучить описание “Компоненты, которые могут быть подключены” для правильного подключения каждого компонента. По окончании подключения всех ваших компонентов, следует перейти к разделу “2: Подключение антенн” (стр. 10).

Компоненты, которые могут быть подключены

Подключаемые компоненты Стр.

Проигрыватель DVD

С цифровым аудиовыходом

Только с аналоговым аудиовыходом

Телемонитор

Только с композитным видеовходом 8, 9

Спутниковый тюнер

С цифровым аудиовыходом

Только с аналоговым аудиовыходом

Видеомагнитофон 9

Модель с гнездом DIGITAL OPTICAL OUTPUT или DIGITAL COAXIAL OUTPUT и т.п.

Модель, оснащенная только гнездами AUDIO OUT L/R и т.п.

7–8

Начало работы

продолжение на следующей

Необходимые кабели

Схемы соединений компонентов, приведенные на последующих страницах, предусматривают применение нижеуказанных соединительных кабелей (A–E) (не входит в комплект, если не указано иначе).

A Аудиокабель

Белый (Л) Красный (П)

B Аудио/видеокабель

Желтый (видео) Белый (Л/аудио) Красный (П/аудио)

C Видеокабель

Желтый

Примечания

• Перед выполнением каких-либо соединений следует выключить электропитание всех компонентов.

• Во избежание возникновения шумов и помех соединения следует выполнить надежно.

• При соединении аудио/видеокабелей следует подключать штекеры к гнездам, имеющим одинаковую цветовую маркировку на компонентах: желтый (видео) к желтому; белый (левый, аудио) к белому; и красный (правый, аудио) к красному.

• При подключении оптических цифровых кабелей вставляйте разъемы кабелей до щелчка.

• Не следует сгибать или скручивать оптический кабель.

D Оптический цифровой кабель

E Коаксиальный цифровой кабель

(прилагается)

Оранжевый

1a: Подключение компонентов с цифровыми гнездами аудиовыхода

Подключение проигрывателя DVD или спутникового тюнера

Для получения дополнительной информации о необходимых кабелях (A–E) см. стр. 6.

1 Подключение к аудиогнездам.

Спутниковый тюнер

OUTPUT

AUDIO

OUTPUT

DIGITAL OPTICAL

OUT

Начало работы

ANTENNA

DIGITAL

OPT IN

TV/SAT

OUTPUT

OPTICAL

OPT IN COAX IN

DVD

OUTPUT

DIGITAL COAXIAL

DVDVIDEO

AUDIO IN

VIDEO

OUTPUT

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

Проигрыватель DVD

* Подключите к гнезду COAX IN или OPT IN. Рекомендуется подключить к гнезду COAX IN.

Совет

Все цифровые аудиогнезда совместимы с частотами дискретизации 32 кГц, 44,1 кГц, 48 кГц и 96 кГц.

продолжение на следующей

2 Подключение к видеогнездам.

Проигрыватель DVD

OUTPUT

VIDEO

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

Телемонитор

DVDVIDEO

AUDIO IN

VIDEO

INPUT

VIDEO

MONITOR

OUT

SUB

WOOFER

1b: Подключение компонентов только с аналоговыми аудиогнездами

Подключение видеокомпонентов

При подключении телевизора к гнезду MONITOR OUT можно просматривать видеоизображения с помощью подключенных устройств (стр. 19). Для получения дополнительной информации о необходимых кабелях (A–E) см. стр. 6.

Телемонитор

INPUT

VIDEO

Начало работы

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

VIDEO

OUTPUT

VIDEO

OUT

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

Видеомагнитофон

2: Подключение антенн

Подключите прилагаемые антенны: рамочную для диапазона АМ и проволочную для диапазона FM.

Проволочная антенна FM (прилагается)

Рамочная антенна АМ (прилагается)

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

VIDEO

MONITOR

OUT

SUB

WOOFER

* Конфигурация соединителей может отличаться в зависимости от кода региона.

Примечания

• Во избежание возникновения помех при приеме необходимо устанавливать рамочную антенну AM как можно дальше от ресивера и других подключаемых компонентов.

• Обязательно полностью растяните проволочную антенну FM.

• После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее горизонтальное положение.

3: Подключение громкоговорителей

Подключите громкоговорители к ресиверу. Этот ресивер позволяет использовать

5.1-канальную акустическую систему. Чтобы обеспечить полный “театральный” многоканальный эффект окружающего звучания, необходимо наличие пяти громкоговорителей (два фронтальных, центральный и два громкоговорителя объемного звучания) и сабвуфера (5.1-канальный звук).

Пример конфигурации 5.1-канальной акустической системы

Tолько для HT-SL800/HT-SL700

Начало работы

Центральный громкоговоритель

Фронтальный громкоговоритель (Левый)

Сабвуфер

Громкоговоритель объемного звучания (Левый)

Tолько для HT-SL600/HT-SL500

Центральный громкоговоритель

Фронтальный громкоговоритель (Правый)

Громкоговоритель объемного звучания (Правый)

Фронтальный громкоговоритель (Правый)

Громкоговоритель объемного звучания (Правый)

Фронтальный громкоговоритель (Левый)

Сабвуфер

Громкоговоритель объемного звучания (Левый)

продолжение на следующей

Необходимые кабели

A Кабели громкоговорителей

(прилагается)

Разъем и цветная трубка кабелей громкоговорителей такие же, как и у разъемов громкоговорителей, к которым должно выполняться подключение.

Цветная трубка

–

B Монофонический аудиокабель

(прилагается)

Черный

Сабвуфер Фронтальный

INPUT

MONITOR

OUT

SUB

WOOFER

громкоговоритель

(Правый)

FRONT R

CENTER

– + – +

– +

SURR R SURR L

Фронтальный

громкоговоритель

(Левый)

FRONT L

+ –+ –

Примечание

Громкоговоритель

объемного звучания

(Правый)

Центральный

громкоговоритель

Громкоговоритель

объемного звучания

(Левый)

Перед подключением громкоговорителей прикрепите на них цветные наклейки, чтобы можно было определить подключаемые громкоговорители.

Советы

• Так как акти вный сабвуфер не воспроизводит высоконаправленные сигналы, можно размещать его по своему усмотрению.

• (Кроме переднего громкоговорителя модели HT-SL800/HT-SL700) Для большей свободы в размещении громкоговорителей используйте дополнительную напольную подставку WS-FV11 или WS-FV10D (имеются в продаже не во всех странах).

Прикрепление ножек

(Кроме переднего громкоговорителя модели HT-SL800/HT-SL700) Для предотвращения вибрации или перемещения громкоговорителя прикрепите к нему прилагаемые ножки, как показано на следующем рисунке.

Примечание

Не забудьте также прикрепить прилагаемые ножки к сабвуферу.

Замена кабеля громкоговорителя

Если требуется заменить кабель громкоговорителя, можно отключить прилагаемый кабель от разъема.

1 Нажмите разъемом на плоскую

поверхность.

Убедитесь, что фиксатор направлен на ровную поверхность.

Фиксатор

2 Вытяните кабель громкоговорителя

из разъема.

3 Скрутите зачищенные концы кабеля

громкоговорителя (длиной приблизительно 10 мм) и вставьте кабель громкоговорителя в разъем.

Обязательно подсоединяйте кабели громкоговорителей с соблюдением надлежащей полярности: + к +, а – к – . В противном случае возможны искажения звука, а также недостаток низких частот.

–

(+)

(–)

Начало работы

4 Снимите разъем с плоской

поверхности.

Примечание

Чтобы кабель не выпал из разъема громкоговорителя не используйте кабели небольшого диаметра.

– не используйте кабели громкоговорителя

небольшого диаметра. Рекомендуется использовать кабели диаметром от AWG#18 до AWG#24.

– для подключения всех громкоговорителей

используйте одинаковые кабели.

– скрутите зачищенные концы кабелей

громкоговорителей.

– Вставьте кабель громкоговорителя до конца

в соответствующий разъем.

4: Подключение кабеля питания переменного тока

Подключение кабеля питания переменного тока

Надежно подключите кабель питания к сетевой розетке.

Кабель питания переменного тока

Операции первоначальной настройки

Перед использованием ресивера в первый раз установите его в исходное состояние, выполняя следующие операции. Эти операции также можно использовать для сброса сделанных вами установок в исходное положение. Для управления пользуйтесь кнопками на ресивере.

1 Нажмите кнопку ?/1, чтобы

выключить ресивер.

2 Удерживайте кнопку ?/1 нажатой в

течение 5 секунд.

На дисплее появится индикация “INITIAL”. Следующие параметры возвращаются в исходное положение.

• Все установки в меню SET UP, LEVEL и TONE.

• Звуковое поле, сохраненное для каждого входа и настроенной станции.

• Все параметры звукового поля.

• Все настроенные станции.

• MASTER VOLUME установлен в положение “VOL MIN”.

К сетевой розетке

5: Настройка громкоговорителей

Используя меню SET UP, можно настроить расположение и расстояние до громкоговорителей, подключенных к этому ресиверу.

1 Нажмите кнопку ?/1 для включения

ресивер.

2 Нажимая кнопку MAIN MENU,

выберите меню “ SET UP ”.

3 Нажимая кнопку или , выберите

параметр, который необходимо настроить.

Для получения дополнительной информации см. раздел “Параметры установки громкоговорителей”.

Примечание

Некоторые параметры установки громкоговорителей могут отображаться тускло на дисплее. Это означает, что они были изменены автоматически из-за других настроек громкоговорителей или их нельзя настроить.

4 Нажимая кнопку или , выберите

необходимый параметр.

Параметр вводится автоматически.

5 Повторяйте пункты 3 и 4, пока не

установите все указанные параметры.

Параметры установки громкоговорителей

Исходный параметр подчеркнут.

x DIST. X.X m

(Расстояние фронтальных громкоговорителей)

Исходные установки: 3.0 м Позволяет установить расстояние от слушателя до фронтальных громкоговорителей (A). В качестве расстояния можно установить значения в диапазоне от 1,0 метра до 7, 0 метров с шагом 0,1 метра. Если оба фронтальных громкоговорителя расположены на разном расстоянии от слушателя, установите расстояние до ближайшего громкоговорителя.

x DIST. X.X m

(Расстояние до центрального громкоговорителя)

Исходные установки: 3.0 м Позволяет установить расстояние от слушателя до центральног о громкоговорителя. Значение расстояния до центрального громкоговорителя должно быть равно расстоянию от слушателя до фронтальных громкоговорителей (A) или быть меньше его не более, чем на 1,5 метра (B).

30˚30˚

100˚-120˚100˚-120˚

Начало работы

продолжение на следующей

+ 33 hidden pages
