Sony SDM-S95D, SDM-S95N, SDM-S75N, SDM-S95A, SDM-S75A User Manual

TFT LCD カラーコンピューターディスプレイ

取扱説明書

お買い上げいただきありがとうございます。

2-630-290-06(1)

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書と別冊の「安全のために」をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

SDM-S75 SDM-S95

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。

当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの基準に適合していると判断します。

本製品は社団法人電子情報技術産業協会が定めた「表示装置の静電気および低周波電磁界」に関するガイドラインに適合しております。

This monitor complies with the TCO'99 guidelines.

(for the black model)

This monitor complies with the TCO'03 guidelines.

(for the silver model)

2

使用上のご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

ディスプレイの型名を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

各部の名前とはたらき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

接続と設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

準備 1：スタンドを組み立てる . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

準備 2：ビデオ信号ケーブルをつなぐ . . . . . . . . . . . . . . . . . . . . . . . . 7

準備 3：オーディオ接続コードをつなぐ . . . . . . . . . . . . . . . . . . . . . . 8

準備 4：電源コードをつなぐ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

準備 5：コード類をまとめる . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

準備 6：電源を入れる . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

準備 7：ディスプレイの向きと高さを変える . . . . . . . . . . . . . . . . .10

入力を切り換えるには（INPUT1/INPUT2） . . . . . . . . . . . . . . . . . .11

調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

メニュー操作のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

メニュー一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

画質メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

色温度メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

シャープネスメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

0 モードリセットメニュー（画質メニューのみ） . . . . . . . . . . . . .14

画調整メニュー（アナログ RGB 信号のみ） . . . . . . . . . . . . . . . .14

メニュー位置メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

自動入力センサーメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

言語選択メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

0 リセットメニュー（お買い上げ時の設定に戻す） . . . . . . . . . . .15

メニューロック . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

･ Macintosh は、Apple Computer,

Inc. の米国およびその他の国における登録商標です。

･Windows

Corporation の米国およびその他の国における登録商標です。

･IBM PC/ATとVGAは、IBM

Corporation の登録商標です。

･VESAとDDC

Electronics Standards Association の商標です。

･ENERGY STAR

環境保護局の商標です。

･ Adobe、Acrobat は Adobe

Systems Incorporated （アドビシステムズ社）の商標です。

･この取扱説明書に表記されている

上記以外の製品名は、それぞれの会社の商標または登録商標です。

･この取扱説明書では、「

については一部表記を省略しています。

®

は、米国 Microsoft

™

は、Video

®

マークは、米国

®

」と「™」

http://www.sony.co.jp/

機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

省電力機能（パワーセーブ機能） . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

節電しながら使う（ECO モード） . . . . . . . . . . . . . . . . . . . . . . . . . . .17

自動画質調整機能（アナログ RGB 信号のみ） . . . . . . . . . . . . . . . . .17

故障かな？と思ったら . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

表示メッセージについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

本機の症状と対処のしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

保証書とアフターサービス . . . . . . . . . . . . . . . . . . . . . . . . 21

保証書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

アフターサービスについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

主な仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

TCO’99 Eco-document (for the black model) . . . . . . . . . . . . . . . . . . . .i

TCO’03 Eco-document (for the silver model) . . . . . . . . . . . . . . . . . . . ii

3

使用上のご注意

電源について

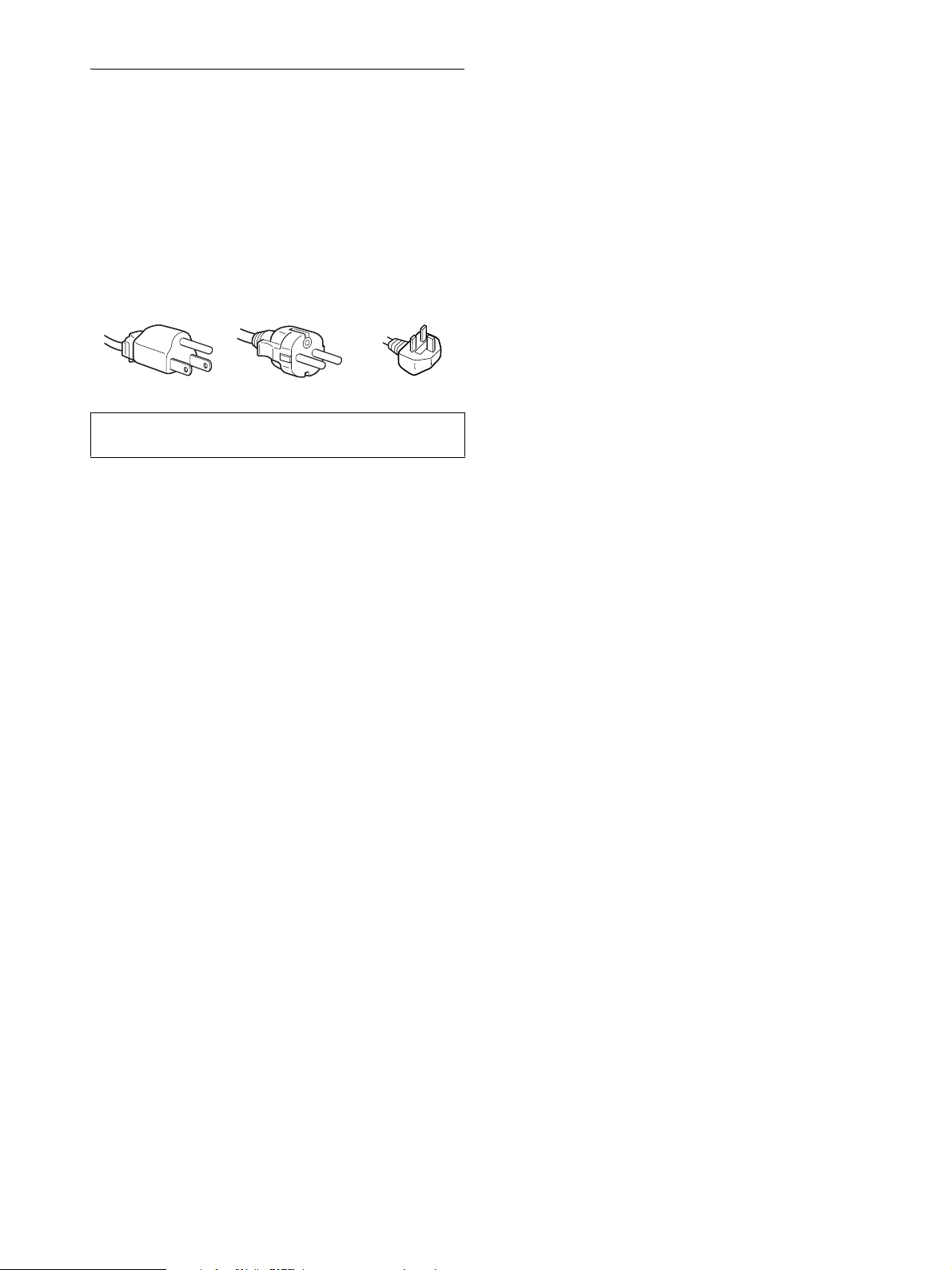

付属の電源コードをお使いください。別売りの電源コードをお使いになる場合は、下図のプラグ形状例を参考にしてください。安全のため、電源コードにはアース線がついています。電源コンセントにプラグを差し込む前に、必ずアース接続を行ってください。電源コードを抜くときは、先にプラグを抜いてからアース線をはずしてください。

プラグ形状例

AC100V 用

アース線

アースキャップおよびケーブルキャップは幼児の手の届かないところへ保管する

お子様が誤って飲むと、窒息死するおそれがあります。万一誤って飲み込まれた場合は、ただちに医師に相談してください。特に小さいお子様にはご注意ください。

使用・設置場所について

次のような場所での使用・設置はおやめください。･異常に高温になる場所

炎天下や夏場の窓を閉め切った自動車内はとくに高温になり、放置すると変形したり、故障したりすることがあります。

･直射日光のあたる場所、熱器具の近くなど、温度の高い

場所

変形したり、故障したりすることがあります。･振動の多い場所･強力な磁気のある場所･砂地、砂浜などの砂ぼこりの多い場所

海辺や砂地、あるいは砂ぼこりが起こる場所などでは、

砂がかからないようにしてください。故障の原因になる

ばかりか、修理できなくなることがあります。

･静止画を継続的に表示した場合、残像を生じることがあ

りますが、時間の経過とともに元に戻ります。

･使用中に画面やキャビネットがあたたかくなることがあ

りますが、故障ではありません。

液晶ディスプレイパネルについて

本機の液晶ディスプレイパネルは非常に精密度の高い技術でつくられていますが、黒い点が現れたり、赤と青、緑の点が消えないことがあります。また、見る角度によってすじ状の色むらや明るさのムラが見える場合があります。これらは、液晶ディスプレイの構造によるもので、故障ではありません。これらの点をご了承のうえ、本機をお使いください。

お手入れについて

･お手入れをする前に、必ず電源プラグをコンセントから

抜いてください。

･液晶の画面は特殊加工がされていますので、なるべく画

面に触れないようにしてください。また画面の汚れをふきとるときは、乾いた柔らかい布でふきとってください。

･アルコール、シンナー、ベンジンなどは使わないでくだ

さい。変質したり、塗装がはげたりすることがあります。

･化学ぞうきんをご使用の際は、その注意書きに従ってく

ださい。

･殺虫剤のような揮発性のものをかけたり、ゴムやビニー

ル製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

搬送するときは

･本機を運ぶときは、本機に接続されているケーブル等を

すべてはずし、高さ調整スタンドをお使いの際は、液晶ディスプレイを一番上まで上げてから、画面を傷つけないよう注意し、液晶ディスプレイの両側をしっかりと持ってください。落としたりするとけがや故障の原因となることがあります。

･修理や引っ越しなどで本機を運ぶ場合は、お買い上げ時

に本機が入っていた箱と、クッション材を使ってください。高さ調整スタンドをお使いの際は、ストッパーピンで液晶ディスプレイを固定してください。

液晶画面について

･液晶画面を太陽に向けたままにすると、液晶画面を傷め

てしまいます。窓際や室外に置くときなどはご注意くだ

さい。･液晶画面を強く押したり、ひっかいたり、上にものを置

いたりしないでください。画面にムラが出たり、液晶パ

ネルの故障の原因になります。･寒いところでご使用になると、画像が尾を引いて見えた

り、画面が暗く見えたりすることがありますが、故障で

はありません。温度が上がると元に戻ります。

廃棄するときは

･一般の廃棄物と一緒にしないでください。

ごみ廃棄場で処分されるごみの中にディスプレイを捨てないでください。

･本機の蛍光管の中には水銀が含まれています。廃棄の際

は、地方自治体の条例または規則に従ってください。

4

ディスプレイの型名を確認する

マークが付いている内容は、モデルにより異なりま

す。詳しくは「主な仕様」（22 ページ）でご確認ください。

はじめに、ディスプレイの型名を確認してください。型名は、ディスプレイの後面の ID ラベルに記されています(例：「SDM-S75A」のように記載されています）。お使いのディスプレイによって、機能やメニューの一部が使用できないことがありますのでご注意ください。

各部の名前とはたらき

使いかたについての詳しい説明は（　）内のページをご覧ください。イラストは一例です。お使いのディスプレイとは異なることがあります。

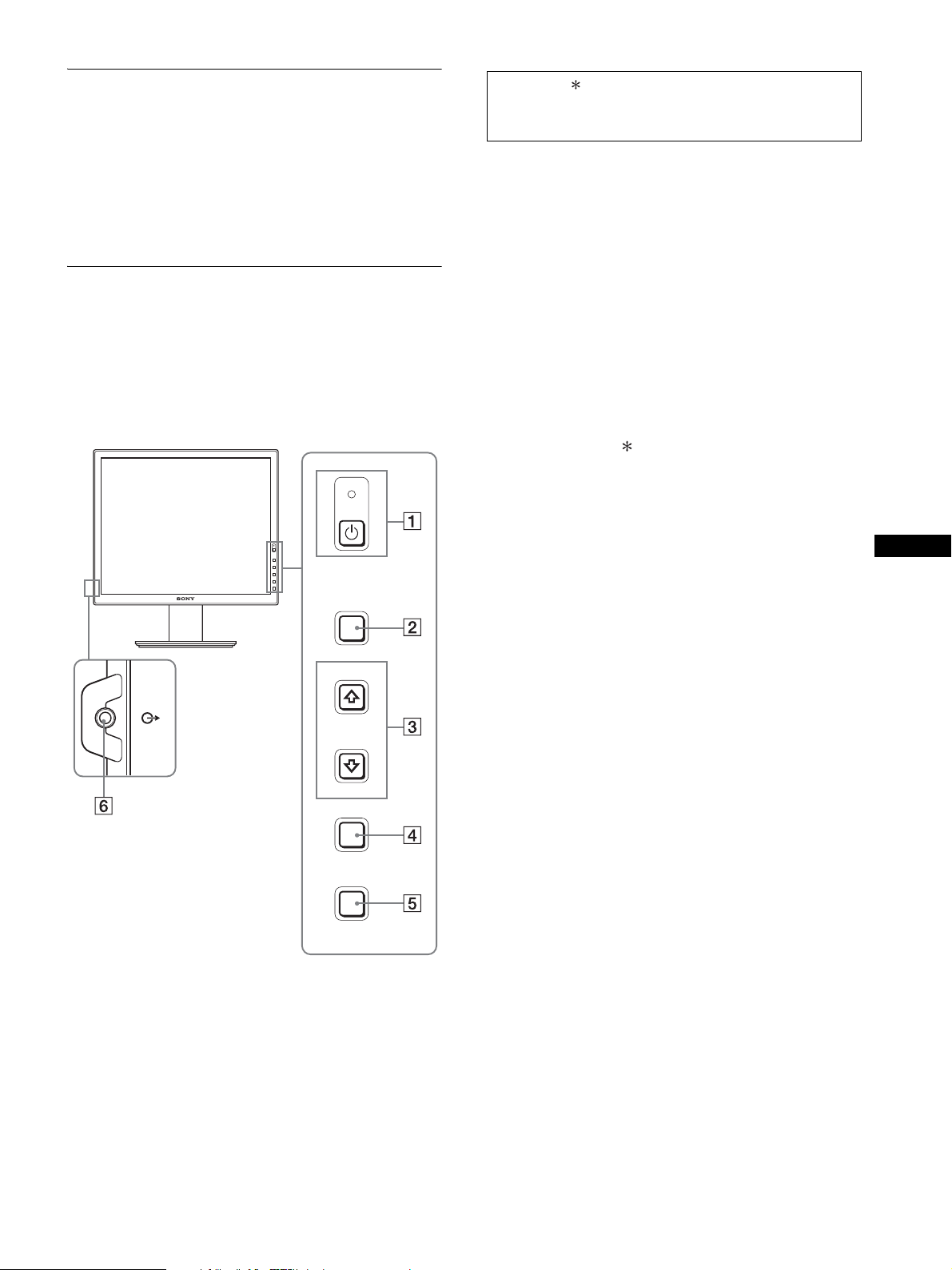

ディスプレイ前面

MENU

A 1（電源）スイッチと 1（電源）ランプ（9、16

ページ）

押すと、ディスプレイの電源が入ります。もう一度押すと、ディスプレイの電源が切れます。

B MENU （メニュー）ボタン（12 ページ）

メニュー画面を出すときや、消すときに押します。

C m/M ボタン（12 ページ）

メニュー画面でメニューや項目を選んだり、調整したりするときに使います。

D OK ボタン（12 ページ）

3 の m/M ボタンで選んだメニューや項目、調整値を決定するときに押します。

INPUT（11 ページ）

また、メニュー画面が表示されていないときに押すと、本機に入力される信号を切り換えて、見たいコンピュータを選ぶことができます。

E ECO ボタン（17 ページ）

節電するときに押します。また、メニュー画面が表示されていないとき、このボタンを 3 秒以上押し続けると画質を自動的に調整することができます（ワンタッチオートアジャスト機能）。

（ただしアナログ RGB 信号のみ）

INPUT

OK

ECO

F 音声出力端子（8 ページ）

スピーカーや他のオーディオ機器へ音声を出力するときに使います。

5

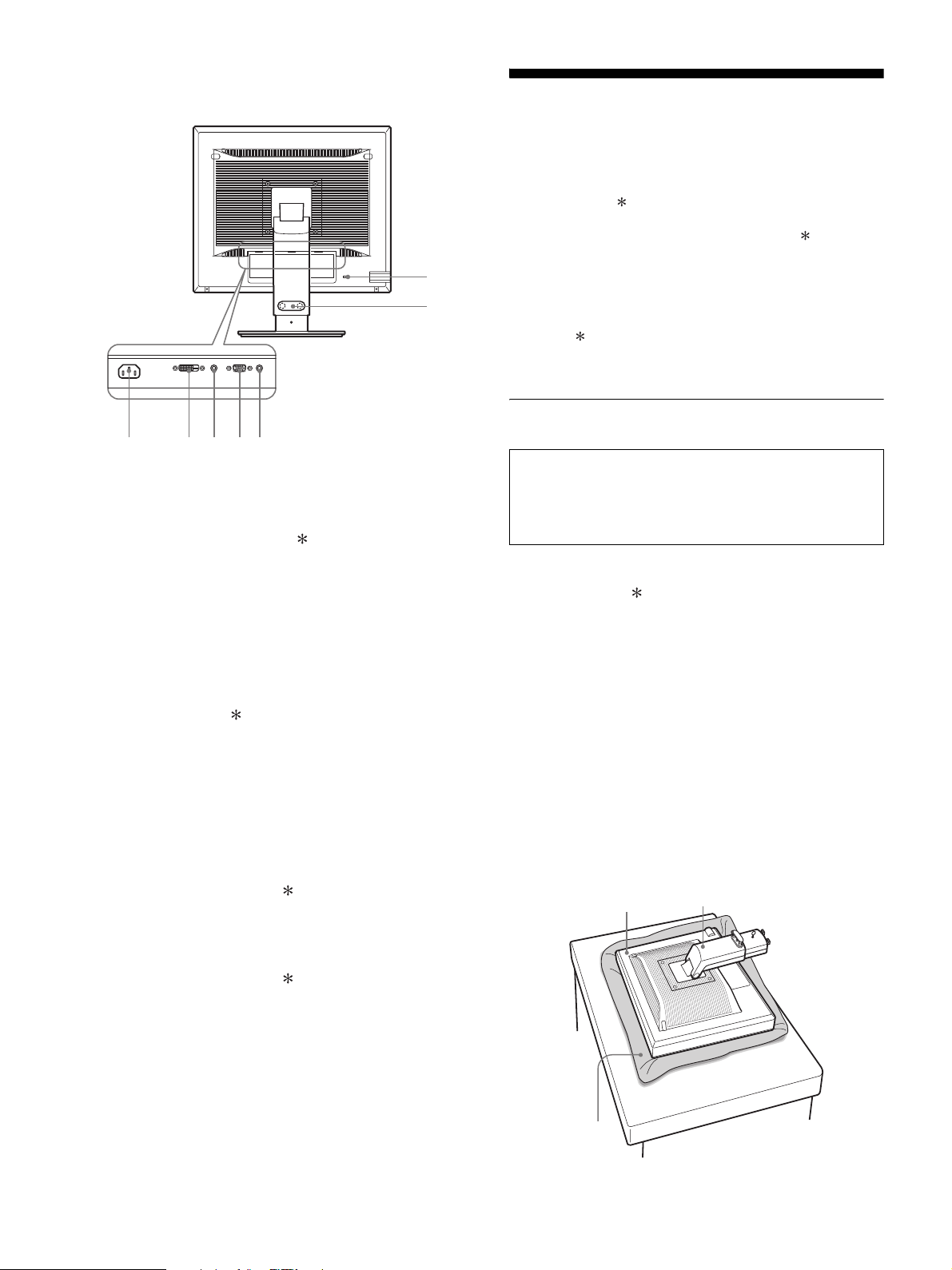

ディスプレイ後面

78qs9q

接続と設定

本機をお使いになる前に、下記のものがそろっていることをご確認ください。

･液晶ディスプレイ･電源コード

qa 0

d

･スタンドベース･ HD15-HD15 ビデオ信号ケーブル（アナログ RGB）･ DVI-D ビデオ信号ケーブル（デジタル RGB）･オーディオ接続コード（ステレオミニプラグ）･ CD-ROM（Windows/Macintosh ユーティリティ / 取

扱説明書など）･保証書･クイックセットアップガイド･安全のために･ソニーご相談窓口のご案内

G 電源入力端子（9 ページ）

電源コードをつなぎます。

H DVI-D 入力端子（デジタル RGB）（8 ページ）

DVI Rev. 1.0 準拠のデジタル RGB 信号を入力します。

I HD15（RGB）入力端子（アナログ RGB）（8 ペー

ジ）

アナログ RGB の映像信号（0.700 Vp-p、正極性）と同期信号を入力します。

J コード留め（9 ページ）

ケーブルやコード類をまとめます。

K 盗難防止用ロック

キーケーブルロックなど、市販の盗難防止用ケーブルをつなぐことができます。盗難防止用ケーブルについての連絡先は、日本ポラデジタル（株）営業部です。

L INPUT1 用音声入力端子

INPUT1 に接続されたコンピュータ、または他のオーディオ機器の音声出力端子につないで、音声信号を入力します。

M INPUT2 用音声入力端子

INPUT2 に接続されたコンピュータ、または他のオーディオ機器の音声出力端子につないで、音声信号を入力します。

マークが付いている内容は、モデルにより異なります。

詳しくは「主な仕様」（22 ページ）でご確認ください。

準備 1：スタンドを組み立てる

本機を机などに置いたり、立てたりするときは、液晶画面を強く押さないでください。画面の色むらや液晶パネルの故障の原因になります。

x 付属のスタンドを使うとき

1 箱を開けてスタンドベースを取り出す。

2 部品を確認する。

･スタンドベース（裏にネジがついています。）

3 机などの上に柔らかいマットなどを敷く。

直に本機を置くと、ディスプレイの液晶画面や本体を傷つけるおそれがあります。

4 ディスプレイ本体を箱から取り出し、マットなどの

上にディスプレイの下端と机の端を揃えて置く。

イラストは高さ調整スタンドです。固定スタンドをお使いの方は、手順 5 までで組み立て完了です。

ディスプレイ

スタンド

柔らかい

マットなど

6

5 スタンドのツメをスタンドベースの穴に引っかけて、

スタンドベースを取り付ける。1 スタンドベースの裏側にあるネジのハンドルを持ち上げてしっかり締める。2 ネジがしっかりと締まっていることを確かめて、ハンドルを倒す。

1 スタンドベース

2 ネジ

x VESA スタンドを使うとき

VESA 対応ネジ（4 本）

ディスプレイ本体についているスタンドを外すことにより、市販の VESA スタンドを取り付けることができます。

準備 2：ビデオ信号ケーブルをつなぐ

･本機とコンピュータの電源を切った状態でつないで

ください。

6

高さ調整スタンドをお使いの方は、本体を立ててからストッパーピンを抜く。

ストッパーピン

ご注意

横にしたままストッパーピンを抜かないでください。スタンドが勢いよく引き伸ばされ、本機が身体に当たったり落下したりして、けがや故障の原因となることがあります。

ご注意

･ビデオ信号ケーブルのピンに、直接手を触れないでくださ

い。

･ビデオ信号ケーブルのピンが曲がることを防ぐため端子の

向きをご確認ください。

1 ディスプレイを上に傾ける。

高さ調整スタンドの場合は、さらにディスプレイの位置を上に移動させる。

7

2 本機にビデオ信号ケーブルをつなぐ

固定スタンドをお使いの際は、スタンドの穴にケーブルを通してから信号ケーブルをつないでください。詳しくは「準備 5：コード類をまとめる」でご確認ください。

準備 3：オーディオ接続コードをつなぐ

音声を出力しないときは、この接続は不要です。

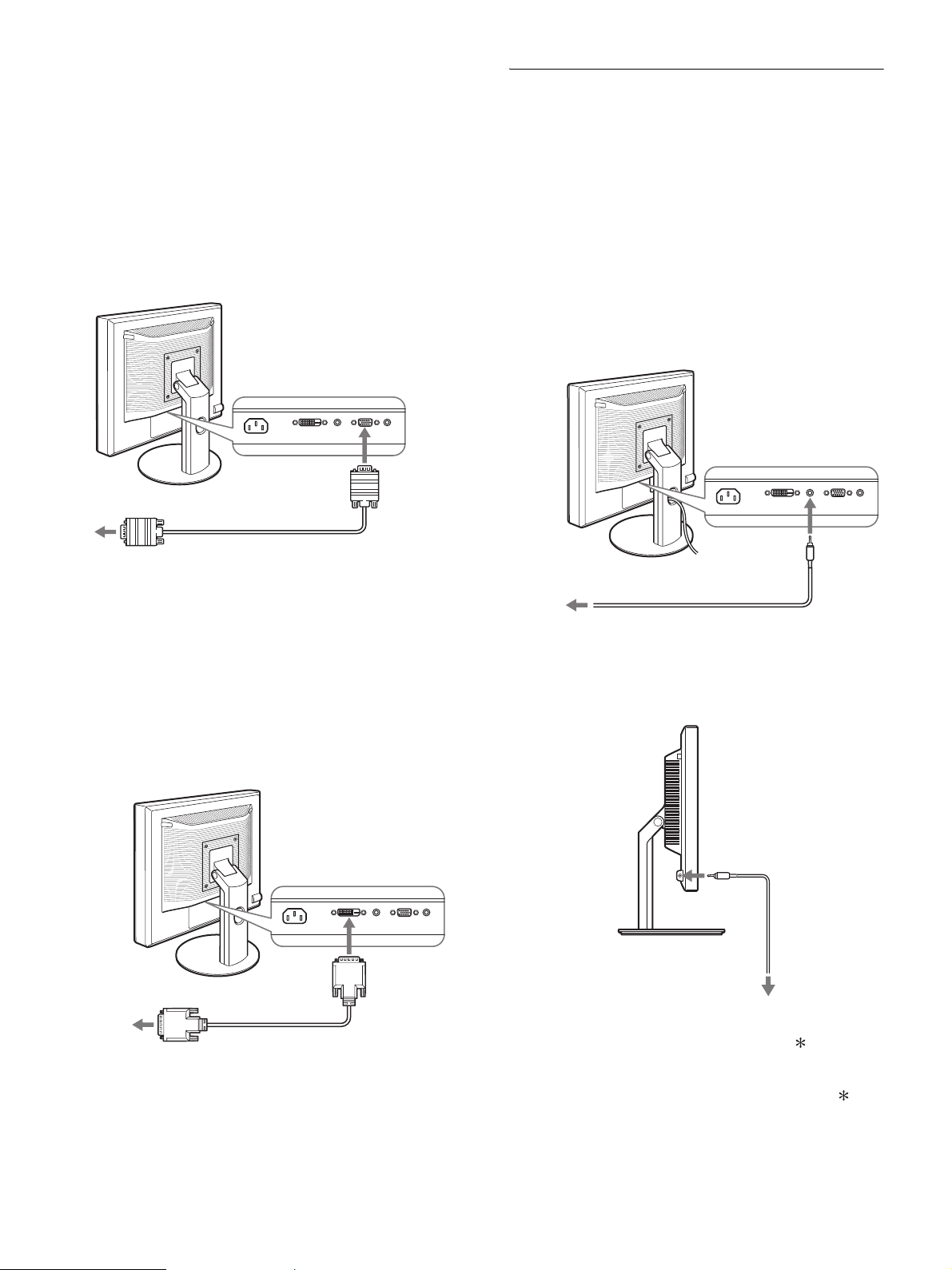

x HD15 出力端子（アナログ RGB）のあるコン

ピュータをつなぐ

コンピュータを本機のHD15 入力端子（アナログRGB）に、付属の HD15-HD15 ビデオ入力信号ケーブル（アナログ RGB）でつなぐ。

HD15

コンピュータの HD15 出力端子

（アナログ RGB）へ

HD15-HD15 ビデオ信号ケーブル

（アナログ RGB）（付属）

入力端子

（アナログ

RGB）へ

固定スタンドをお使いの際は、スタンドの穴にコードを通してからつないでください。詳しくは「準備 5：コード類をまとめる」でご確認ください。

1 コンピュータまたはオーディオ機器と本機の音声入力

端子を、付属のオーディオ接続コードでつなぐ。

音声入力端子へ

コンピュータまたはその他のオーディオ機器の音声出力端子へ

オーディオ接続コード（付属）

2 本機の音声出力端子に、オーディオジャックを突き当

たるまで差し込む。

x DVI 出力端子（デジタル RGB）のあるコン

ピュータをつなぐ

コンピュータを本機のDVI-D 入力端子（デジタルRGB）に、付属の DVI-D ビデオ信号ケーブル（デジタル RGB）でつなぐ。

DVI-D 入力端子

コンピュータの DVI 出力端子

（デジタル RGB）へ

DVI-D ビデオ信号ケーブル

（デジタル RGB）（付属）

（デジタル RGB）へ

音声出力端子へ

オーディオケーブル

（別売り）

本機の音声入力端子と音声出力端子の接続を完了することで、音声出力を切り換えることができます。本機の音声入力端子には仕様で記された入力の範囲内でオーディオ機器を接続してください。過大入力により故障の原因となることがあります。

8

準備 4：電源コードをつなぐ

固定スタンドをお使いの際は、先にスタンドの穴にコードを通してからつないでください。詳しくは「準備 5：コード類をまとめる」でご確認ください。

1 本機に電源コードを突き当たるまで差し込む。

2 電源コンセントへ突き当たるまで差し込む。

電源入力端子へ

x 高さ調整スタンド

図のようにコードとケーブルをコードホルダーに通す。

ご注意

コード類は、長さに余裕を持たせて、たるむようにまとめてください。画面の向きを変えたときに、コード類が引っ張られると、はずれたり、断線や故障の原因となることがあります。

電源コンセントへ

電源コード（付属）

準備 5：コード類をまとめる

x 固定スタンド

図のようにコードとケーブルがスタンドの穴に通っていることを確認する。

準備 6：電源を入れる

1 本機正面右側の 1（電源）スイッチを押す。

1（電源）ランプが緑色に点灯します。

緑に点灯

2 コンピュータの電源を入れる。

本機の電源を入れても画面に画像が出ないときは

･ビデオ信号ケーブルや電源コードを正しくつないでいる

か確認する。

･「NO INPUT SIGNAL」と表示されているとき

－コンピュータが省電力状態になっている。キーボードの

キーのどれかを押してみるか、マウスを動かしてみる。

－OK ボタンを押して、入力切り換えが正しいか確認す

る（11 ページ）。

･「CABLE DISCONNECTED」と表示されているとき

－ビデオ信号ケーブルを正しくつないでいるか確認する。－OK ボタンを押して、入力切り換えが正しいか確認す

る（11 ページ）。

9

･「OUT OF RANGE」と表示されているとき

本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たら、コンピュータで以下の範囲に設定する。

アナログ RGB デジタル RGB

水平周波数 28 ～ 80 kHz 28 ～ 64 kHz 垂直周波数 48 ～ 75 Hz 60 Hz 解像度 1280 × 1024 以下

詳しくは、「本機の症状と対処のしかた」（19 ページ）をご覧ください。

モニタ用のドライバは不要です

本機はプラグ & プレイ機能（DDC）を搭載しており、Windows のプラグ & プレイ機能によりモニタの情報が自動的に認識されます。このため、モニタ用の特別なドライバは通常不要です。本機とコンピュータをはじめて起動したとき、設定用のウィザードが表示される場合は、その手順に従ってください。プラグ & プレイモニタが自動的に選ばれて、使える状態になります。

これで自動的に垂直周波数は 60 Hz になります。本機ではちらつきは目立ちませんので、このままの垂直周波数でお使いいただけます。垂直周波数を上げる必要はありません。

約 175°

約175°

高さ調整スタンドをお使いの場合は、下図の範囲で画面の高さを変えられます。

画面両側を持ち、画面の高さを調整する。

約 110 mm

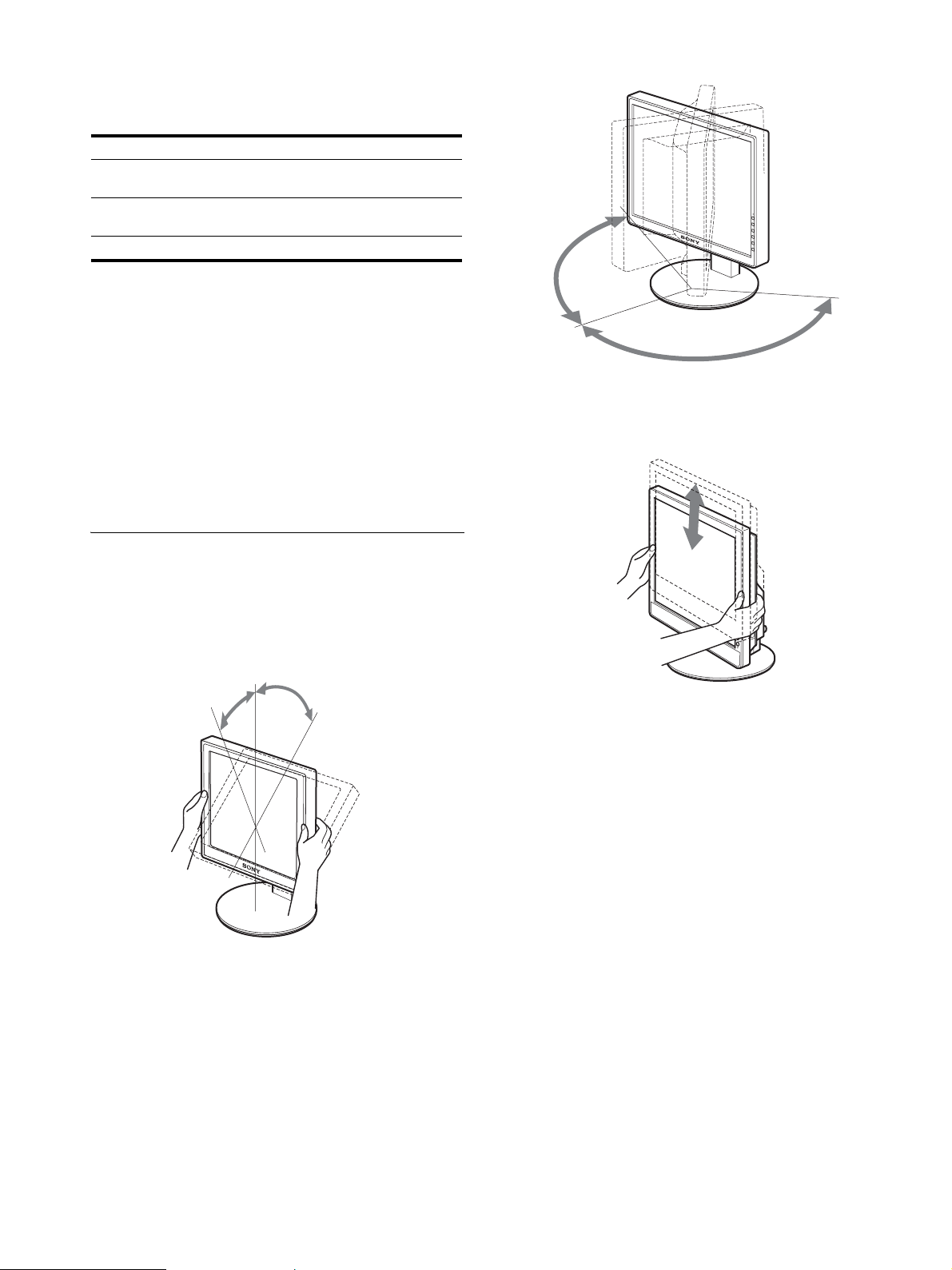

準備 7：ディスプレイの向きと高さを変える

下図の範囲で画面の向きを変えられます。

画面両側を持ち、画面の向きを調整する。

約 5° 約 20°

ディスプレイをより快適にお使いいただくために

机や椅子の高さに合わせて、画面が反射しない見やすい角度に調整してください。

ご注意

･画面の向きを調整するときは、画面を周りのものにぶつけない

よう、静かに動かしてください。･画面の高さを調整するときは、画面の下にものを置かないでく

ださい。誤ってぶつけると破損することがあります。

10

入力を切り換えるには

（INPUT1/INPUT2）

OK ボタンを押す。

押すたびに、下表のように入力が切り換わります。

INPUT

OK

画面表示

（左上に約 5 秒表示）

入力 1：DVI-D INPUT1 用 DVI-D 入力端子

入力 2：HD15 INPUT2 用 HD15 入力端子

以下につないだ入力に切り換わります。

（デジタル RGB）

（アナログ RGB）

11

調整する

調整を始める前に

本機とコンピュータをつなぎ、両方の電源を入れ、30 分以上経過してから調整してください。最適な調整ができます。

メニューを使って、いろいろな調整や設定ができます。

メニュー操作のしかた

1 メニュー画面を出す。

MENU ボタンを押して、メニュー画面を出す。

MENU

2 調整したいメニューや項目を選ぶ。

m/Mボタンを押して選び、OKボタンを押して決定する。

INPUT

,

OK

3 調整する。

m/M ボタンを押して調整し、OK ボタンを押す。 OK ボタンを押すと、調整値が設定されて前の画面に戻ります。

INPUT

OK

,

4 メニューを消す。

MENU ボタン押すと、メニュー画面が消える。ボタンを押さなくても、調整後、約 45 秒たつと自動的に消えます。

MENU

x お買い上げ時の状態に戻す

リセット画面を使います。詳しくは、0（リセット）（ 15 ページ）をご覧ください。

12

メニュー一覧

メニュー項目はモデルにより異なります。ディスプレイ後面の ID ラベルに記された型名を確認し、下の表を参照してください。

●のついたものは、そのモデルで使うことができる機能です。

SDM-S75A/S95A

SDM-S75E/S95E

バックライト輝度 ●

6 コントラスト ● 8 ブライトネス ●

ガンマ ●

1)

色温度 9300K

6500K sRGB ユーザー（R ゲインと B

ゲイン）

シャープネス ●

0 モードリセット－

画調整オート

フェーズピッチ水平位置垂直位置

メニュー位置 ●

自動入力センサー－

言語選択 ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO NEDERLANDS SVENSKA

日本語

0 リセット OK

キャンセル

メニューロックオン

オフ

1）

SDM-S75D/S95D SDM-S75F/S95F SDM-S75N/S95N

画質メニュー

MODE（ECO モード） HIGH

MIDDLE LOW USER

バックライト輝度 ●

6 コントラスト ● 8 ブライトネス ●

ガンマ ●

1)

色温度 9300K

6500K

1）

sRGB ユーザー（R ゲインと

B ゲイン）

シャープネス ●

0 モードリセット ●

画調整オート

フェーズピッチ水平位置垂直位置

メニュー位置 ●

自動入力センサーオン

入力 1 入力 2 オフ

言語選択 ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO NEDERLANDS SVENSKA

0 リセット OK

メニューロックオン

1)

（色温度）で sRGB が選択されているときは、コントラスト、

ブライトネスおよびガンマは調整できません。

13

日本語

キャンセル

オフ

画質メニュー

シャープネスメニュー

アナログ信号のみ入力可能なモデルでは、ECO モードをユーザーに設定しているときにだけ、メニューの「バックライト輝度」、「コントラスト」、「ブライトネス」の調整ができます。

メニュー項目 M ボタンを押す m ボタンを押す

MODE

HIGH MIDDLE LOW USER

バックライ

ト輝度

6 コントラスト画像の明暗の差が

8ブライトネス画像（黒レベル）

ガンマ機能

ECO モードを設定します。画面の明るさを HIGH、MIDDLE、 LOW、USER から選べ、消費電力を節約できます。USER を選ぶと、画面の明るさをより細かく調整できます。さらに、入力ごとに異なるモードを設定できます。

画面が明るくなります。

強くなります。

が明るくなります。

画像の色合いを、オリジナル画像の色合いに近づけられます。

画面が暗くなります。

画像の明暗の差が弱くなります。

画像（黒レベル）が暗くなります。

メニュー項目 m/M ボタンを押す

シャープネス画像の輪郭の鋭さを調整します。

0 モードリセットメニュー（画質メニューのみ）

メニュー項目機能

OK バックライト輝度、コントラスト、ブ

ライトネス、ガンマ、色温度およびシャープネスをお買い上げ時の設定に戻します。

キャンセル

画調整メニュー（アナログ

リセットが実行されないまま、メニュー画面に戻ります。

RGB 信号のみ）

ご注意

（色温度）で sRGB が選択されているときは、コントラスト、ブ

ライトネスおよびガンマは調整できません。

色温度メニュー

メニュー項目機能

9300K 青みがかかった白色 6500K 赤みがかかった白色

1）

sRGB

ユーザー

1)

つないでいるコンピュータやその他の機器が sRGB に対応していないときは、sRGB カラー設定に調整されません。

「sRGB」を選ぶと、コントラスト、ブライトネス、ガンマは調

整できません。 ECO モードが「HIGH」、「MIDDLE」、「LOW」に設定されていると、「sRGB」は選べません。

2)

「G」（Green：緑）が基準となって、R や B を増減して色温度

を変えるため、G は固定されています。

「sRGB」を選ぶと、色合いは sRGB カ

ラー設定に調整されます。（sRGB カラー設定は、業界標準のコンピュータ機器用色空間プロトコルです。）

「sRGB」を選んだ場合、お使いのコン

ピュータも sRGB プロファイルにしてください。

2)

色温度をきめ細かく調整できます。また、調整した値は記憶されます。

x 自動画質調整機能

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズ / ピッチ）を調整して、最適な画像を表示します（17 ページ）。

ご注意

自動画質調整機能が働いている間は、1（電源）スイッチ以外は操作できません。また、調整中に画像がちらつくことがありますが故障ではありません。調整終了するまでしばらくお待ちください。

自動画質調整機能で完全に調整されていないと感じたときは

現在入力中の信号に合わせて再度自動で調整し直せます

（下記のオート）。

さらに微調整したいときは

手動で、鮮明さ（フェーズ / ピッチ）や位置（水平位置 / 垂直位置）を調整し直せます。

「オート」や「フェーズ / ピッチ」、「水平位置 / 垂直位置」

で設定した調整値は記憶されて、同じ信号が入力されると、記憶した調整値になります。コンピュータをつなぎ換えるなどで入力信号を変えたときには、もう一度調整が必要になることがあります。

メニュー項目機能

オートフェーズ、ピッチ、水平位置、垂直位

置の設定を、現在入力されている信号に最適な調整値にして、その調整値を記憶します。

14

x 手動で鮮明さや画像の位置を調整し直す

文字や画像が鮮明でないとき、画像が真ん中に出ないときに調整します。この調整は、コンピュータがディスプレイの HD15 入力端子（アナログ RGB）に接続されているときに有効です。

自動入力センサーメニュー

デジタル入力のあるモデルでは、入力信号の有無を検知して、自動的に入力を切り換えることができます。

1 解像度をコンピュータ側で1280×1024に設定する。

2 CD-ROM を入れる。

3 CD-ROM を起動して、テストパターンを表示する。

Windows の場合 CD-ROM が自動で起動したとき

1 地域とモデルを選んで、「ディスプレイアジャストメン

トツール（Utility）」をクリックする。

2「Adjust」をクリックし、解像度を確認して「Next」を

クリックする。ピッチ、フェーズ、水平位置・垂直位置の順にテストパターンが出ます。

CD-ROM が自動で起動しないとき

1 マイ・コンピュータを開き、CD-ROM アイコンを右ク

リックして「エクスプローラ」から CD-ROM を開く。

2 [Utility] を開き、[Windows] を選ぶ。 3 [Win_Utility.exe] を起動する。

テストパターンが出ます。

Macintosh の場合

1[Utility] を開き、[Mac] を選ぶ。 2[Mac_Utility.exe] を起動する。

テストパターンが出ます。

メニュー項目 m/M ボタンを押す

フェーズ横縞を最少になるように調整します。ピッチ縦縞を最少になるように調整します。水平位置テストパターンの外周の枠が全部、画垂直位置

面に入るように調整します。

メニュー項目機能

オン選んでいる入力端子への入力信号がな

いときや、OK ボタンで入力信号がない入力端子を選んだときは、画面に表示メッセージが出て（18 ページ）、他の入力端子への入力信号があるかを自動的に確認し、入力を自動的に切り換えます。入力が切り換わると、切り換わった入力が画面の左上に表示されます。入力信号がない場合は、本機は省電力

状態になります。入力 1 電源を入れたときに、入力 1 または入入力 2

オフ入力は自動的に切り替わりません。

言語選択メニュー

メニュー項目 m/M ボタンを押す

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO NEDERLANDS SVENSKA

日本語

力 2 が優先的に表示されます（自動入

力センサーは働きません）。

OK ボタンを押して、入力を切り換え

てください。

英語フランス語ドイツ語スペイン語イタリア語オランダ語スウェーデン語ロシア語

中国語

メニュー位置メニュー

メニュー項目 m/M ボタンを押す

メニュー位置メニューの表示位置を変えられます。

9 か所があらかじめ設定されています。

0 リセットメニュー（お買い上げ時の設定に戻す）

メニュー項目機能

OK すべての調整値をお買い上げ時の設定に

戻します。ただし、（LANGUAGE）の設定はリセットされません。

キャンセルリセットが実行されないまま、メニュー

画面に戻ります。

15

メニューロック

メニュー項目機能

オン 1（電源）スイッチ以外の操作は、

「」マークが出て操作できなくなり

ます。

オフ「オン」を解除するときに選びます。

「オン」のときに MENU ボタンを押す

と、（メニューロック）が自動的に選択されます。

機能

省電力機能（パワーセーブ機能）

本機は、VESA、NUTEK および ENERGY STAR のパワーセービングガイドラインに対応しています。アナログ入力では DPMS(Display Power Management Standard)、デジタル入力では DMPM(DVI Digital Monitor Power Management) に対応しているコンピュータやグラフィックボードにつなぐと、操作をしていないときは自動的に次のような省電力状態になります。

本機の状態 1（電源）ランプ

通常動作時緑点灯アクティブオフ

（ディープスリープ）

1（電源）：切消灯

1)

コンピュータが省電力状態になると、信号が入力されなくなるため、アクティブオフ状態になる前に「NO INPUT SIGNAL」と表示が出ます。約 5 秒後、本機も省電力状態になります。

「ディープスリープ」は、EPA（Environmental Protection

Agency）の定めた待機時の消費電力抑制状態です。

1)

オレンジ点灯

16

節電しながら使う（ECO モード）

本機前面にある ECO ボタンをくり返し押すと、画面の明るさが変わります。

ECO

,

各設定が表示されて、画面の明るさが変わります。表示は約 5 秒後に消えます。 HIGH → MIDDLE → LOW の順番に画面の明るさが落ち、消費電力を節約できます。

自動画質調整機能

（アナログ RGB 信号のみ）

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズ / ピッチ）を調整して、最適な画像を表示します。

お買い上げ時に設定されている表示モード

本機には、入力信号に合わせて最適な画質で表示できるように、代表的な表示モードがお買い上げ時に設定されています。信号が表示モードと同じであれば、自動的にあらかじめ設定された最適な調整値で表示されます。

表示モード以外の信号のときは

下記の周波数の間であれば、信号を初めて受信したときに自動画質調整機能が働いて、きれいな画像を表示します。水平周波数： 28 ～ 80 kHz 垂直周波数： 48 ～ 75 Hz 信号を初めて受信したときには、画面表示までに通常より時間がかかることがありますが、この調整値は自動的に本機に記憶され、次からは表示モードの信号と同様に動作するようになります。

手動でフェーズやピッチ、画像の位置を調整したときは

お買い上げ時の状態では、画面の明るさは「HIGH」に設定されています。「ユーザー」を選ぶと、メニューの「バックライト輝度」を選んだときと同じように、m/M ボタンを押してバックライトの明るさを調整できます。

ご注意

アナログ信号のみ入力可能なモデルでは、「ユーザー」に設定しているときにだけ、メニューの「バックライト輝度」、「コントラスト」、「ブライトネス」の調整ができます（14 ページ）。

入力信号によって自動調整機能だけでは完全に調整できないときは、手動で調整できます（15 ページ）。手動で調整すると、すべての表示モードにおいて、手動で調整した調整値がユーザーモードとして記憶され、同じ信号が入力されるたびに、その調整値が選ばれるようになります。

ご注意

自動画質調整機能が働いている間は、1（電源）スイッチ以外は操作できません。また、調整中に画像がちらつくことがありますが故障ではありません。調整終了するまでしばらくお待ちください。

17

故障かな？と思ったら

お買い上げ店などにご相談いただく前に、次の事項をご確認ください。

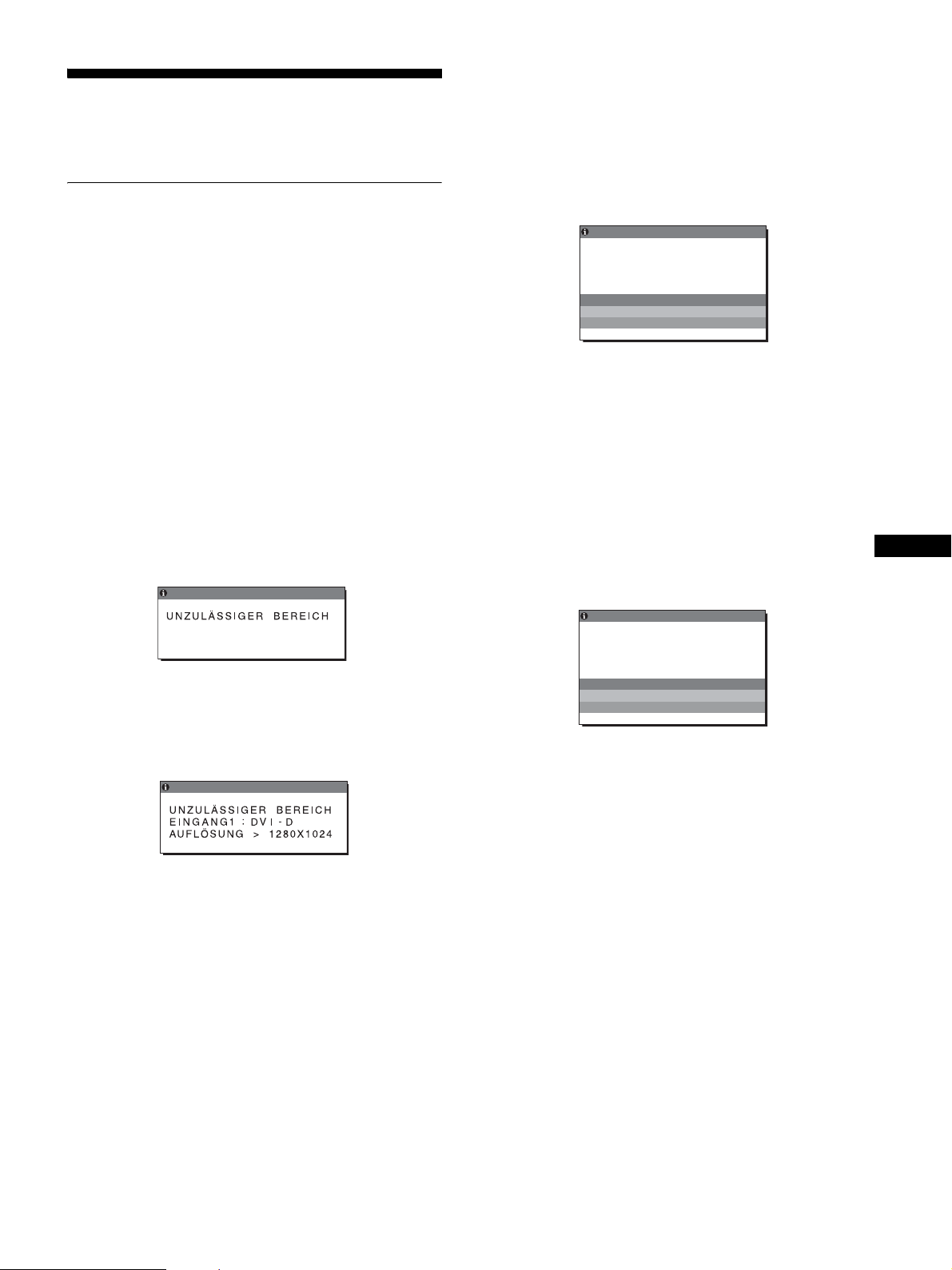

表示メッセージについて

入力信号が正しくないときは、画面に次のような表示メッセージが出ます。この場合は、「本機の症状と対処のしかた」（19 ページ）に従ってください。

「NO INPUT SIGNAL」と表示されている場合

現在選んでいる入力端子の入力信号がありません。自動入力センサー（15 ページ）がオンに設定されているときは、他の入力端子からの入力信号をさがし、自動的に入力を切り換えます。

例：

「OUT OF RANGE」と表示されている場合

入力信号の周波数が、本機の仕様に合っていません。以下を確認してください。詳しくは、「本機の症状と対処のしかた」（19 ページ）をご覧ください。

xxx.x kHz / xxx Hz と表示されている場合水平または垂直周波数が、本機の仕様に合っていません。数字の部分に現在入力されている信号の水平 / 垂直周波数が表示されます。

例：

RESOLUTION > 1280 × 1024 と表示されている場合解像度が、本機の仕様（1280 × 1024 以下）に合っていません。

例：

入力信号が見つからないときは、

「GO TO POWER SAVE」

というメッセージが表示されてから約 5 秒後に省電力状態に入ります。

「CABLE DISCONNECTED」と表示されている場合

現在選んでいる入力端子のビデオ信号ケーブルがはずれています。自動入力センサー（15 ページ）がオンに設定されているときは、他の入力端子からの入力信号をさがし、自動的に入力を切り換えます。

例：

入力信号が見つからないときは、

「GO TO POWER SAVE」

というメッセージが表示されてから約45秒後に省電力状態に入ります。

18

本機の症状と対処のしかた

本機以外（コンピュータなど）が原因の場合は、接続機器の取扱説明書をご覧ください。

こんなときは原因と対処のしかた画像が出ない。

1（電源）ランプが点灯していない。または 1（電源）ランプがオレンジ色に点灯している。

1（電源）スイッチを押しても 1

（電源）ランプが点灯しない。「CABLE DISCONNECTED」と

いう警告表示が出ている。

「NO INPUT SIGNAL」という警

告表示が出ている。または 1

（電源）ランプがオレンジ色に点

灯している。

「OUT OF RANGE」という警告

表示が出ている（18 ページ）。

Windows を使用している。･本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイに

Macintosh とつないでいる。･必要に応じて市販のアダプタをお使いください。アダプタは、先にコンピュータ

･ 1（電源）スイッチで電源を入れる。

･電源コードをつなぎ直す。

･ビデオ信号ケーブルを正しくつなぐ（7 ページ）。･ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを

使う。･入力切り換えが正しいか確認する（11 ページ）。･付属品ではないビデオ信号ケーブルを使っている。付属品ではないビデオ信号

ケーブルを使っていると、「CABLE DISCONNECTED」と表示が出ることがあ

ります。故障ではありません。･ビデオ信号ケーブルを正しくつなぐ（7 ページ）。

･ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを

使う。･入力切り換えが正しいか確認する（11 ページ）。

x本機以外（コンピュータなど）が原因の場合

･コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみ

るか、マウスを動かしてみる。･コンピュータのグラフィックボードが正しくバススロットに差し込まれているか

確認する。･コンピュータの電源を入れる。･コンピュータを再起動する。

x本機以外（コンピュータなど）が原因の場合

･入力信号の周波数が、本機の仕様に合っていない。本機をつなぐ前につないでい

たディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか

確認する。画像が出たら、コンピュータで以下の範囲に設定する。

水平周波数：28 ～ 80 kHz（アナログ RGB）、28 ～ 64 kHz（デジタル RGB）

垂直周波数：48 ～ 75 Hz（アナログ RGB）、60 Hz（デジタル RGB）

解像度：1280 × 1024 以下

つなぎ換えて、画像が出るか確認する。画像が出たら、以下を行う。Windows

のデバイス選択画面で製造元に SONY を選び、本機の型名を選ぶ。本機の型名

が表示されないときは、「プラグアンドプレイ」を選ぶ。

に差し込んでから、ビデオ信号ケーブルにつなぎます。

19

こんなときは原因と対処のしかた画像が乱れる、ゆれる、ちらつく。･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

･離れたところにある他の電源につないでみる。

x本機以外（コンピュータなど）が原因の場合

･コンピュータのグラフィックボードで、本機が正しく設定されているかを確認す

る。

･入力信号のグラフィックモード（VESA、Macintosh19" カラーなど）と周波数

が、本機で使用できる範囲かを確認する。ただし本機で使用できる範囲でも、グラフィックボードによっては同期パルス幅が合わないため、きれいに画像を映せないことがあります。

･本機はインターレース信号には対応していません。プログレッシブ信号になるよ

うに設定してください。

･コンピュータのリフレッシュレート（垂直周波数）を、最適な画面になるように

設定する。

画像がくっきりしていない。･コントラストやブライトネスを調整する（14 ページ）。

･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

x本機以外（コンピュータなど）が原因の場合

･コンピュータで解像度を 1280 × 1024 に設定する。

画像が二重、三重になる。･ビデオ信号ケーブルの延長コードやスイッチャーボックスの使用をやめる。

･接続ケーブルを端子にしっかりと差し込む。

画像の位置がずれている、または画像の大きさが正しくない。（アナログ RGB 信号のみ）

･ピッチとフェーズを調整する（15 ページ）。･画像の位置を調整する（15 ページ）。入力信号やグラフィックボードによって

は、画像が画面全体に広がらないことがあります。

画像が小さい。 x本機以外（コンピュータなど）が原因の場合

･コンピュータで解像度を 1280 × 1024 に設定する。

画像が暗い。･バックライトを調整する（14 ページ）。

･ブライトネスを調整する（14 ページ）。･ガンマを調整する（14 ページ）。･電源を入れたあと、画面が明るくなるまでしばらく時間がかかります。･ ECO ボタンを押した後は、ECO モードの設定によっては、画面が暗くなること

もあります。

画面に波模様や縦縞が出る。･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。色むらがある。･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。白色が白く見えない。･色温度を調整する（14 ページ）。本機のボタンが働かない。

･「メニューロック」が「オン」になっている。「オフ」にする（16 ページ）。

（マークが画面に出る）

しばらくすると、ディスプレイの電源が切れてしまう。

メニュー画面上の解像度表示が正しくない。

xコンピュータなど本機につないでいる機器が原因の場合

･コンピュータの省電力設定をオフにする。･グラフィックボードの設定によっては、メニュー画面上の解像度表示とコン

ピュータでの設定が一致しないことがあります。

本機の情報（インフォメーション）を表示する

信号を入力しているときに、INFORMATION 画面が出るまで MENU ボタンを 5 秒以上押したままにする。

もう一度、MENU ボタンを押すと消えます。

例：

MENU

INFORMATION

MODEL : SDM-S75A SER. NO : 1234567 MANUFACTURED : 2005-52

機種名

製造番号

製造年と週

本機の安全規格上の型名は SDM-S75 /S95 ですが、販売上の型名および取扱説明書での型名は SDM-S75A/S95A/ S75D/S95D/S75E/S95E/S75F/S95F/S75N/S95Nとなります。

故障のときは、お買い上げ店またはソニーサービス窓口にご連絡ください。また、お問い合わせのときは次のことをお知らせください。･型名：

･製造番号：･故障の状態：できるだけ詳しく･購入年月日：･つないでいるコンピュータ、およびグラフィックボードの仕様

と名前：

･入力信号の種類（アナログ RGB/ デジタル RGB）：

20

ご相談になるときは次のことをお知らせください。

保証書とアフターサービス

保証書

･この製品は保証書が添付されていますので、お買い上げ

の際、お買い上げ店でお受け取りください。

･所定事項の記入および記載内容をお確かめのうえ、大切

に保存してください。

･保証期間は、お買い上げ日より 3 年間です。

アフターサービスについて

調子が悪いときはまずチェックを

b「故障かな？と思ったら」の項を参考にして、故障かどう

かをお調べください。

それでも具合が悪いときはサービス窓口へ

型名：ディスプレイが梱包されていた箱や本体後面の ID

ラベルをご覧になり、お使いのディスプレイの型名

をご確認ください。製造番号：故障の状態：できるだけ詳しく購入年月日：

お買い上げ店 TEL.

お近くのサービスステーション TEL.

This display is designed for use in Japan only and cannot be used in any other country.

b お買い上げ店、または添付の「ソニーご相談窓口のご案

内」にある、お近くのソニーサービス窓口にご相談ください。

保証期間中の修理は

b 保証書の記載内容に基づいて修理させていただきます。

くわしくは保証書をご覧ください。

保証期間経過後の修理は

b 修理によって機能が維持できる場合は、ご要望により有

料で修理させていただきます。

部品の保有期間について

当社では、コンピュータディスプレイの補修用性能部品

（製品の機能を維持するために必要な部品）を、製造打ち

切り後 8 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。保有期間が経過した後も、故障箇所によっては、修理可能の場合がありますので、お買い上げ店か、サービス窓口にご相談ください。

21

主な仕様

型名 SDM-S75A SDM-S95A SDM-S75E SDM-S95E

LCD パネル a-Si TFT アクティブマトリックス画面サイズ 17 インチ（43 cm） 19 インチ（48 cm） 17 インチ（43 cm） 19 インチ（48 cm）入力信号フォーマット RGB 動作周波数

水平：28 ～ 80 kHz

垂直：48 ～ 75 Hz

解像度水平：最大 1280 ドット

垂直：最大 1024 ライン

入力信号の種類アナログ× 1 入力信号レベルアナログ RGB 信号：0.7 Vp-p、75 Ω、正極性

同期信号：TTL レベル、2.2 kΩ、極性自由

音声入力ステレオミニジャック、0.5 Vrms 音声出力ステレオミニジャック電源 AC100 ～ 240 V/50-60 Hz

最大 1.0 A 消費電力量最大 45 W 最大 50 W 最大 45 W 最大 50 W 動作温度 5 ～ 35 ℃ スタンド種類固定スタンド固定スタンド高さ調整スタンド高さ調整スタンド最大外形寸法

（幅 / 高さ / 奥行き）

質量約 6.4 kg

プラグ & プレイ機能 DDC2B 付属品 6 ページをご覧ください。

1)

推奨周波数タイミング･水平同期幅率：水平周波数のタイミングの合計の 4.8% 以上、

または 0.8 mµs のどちらか大きい方･水平ブランキング幅：2.5 µs以上･垂直ブランキング幅：450 µs以上

約 369 × 423.5 ×

225 mm

（スタンド付）

約369×315×

66 mm

（スタンドなし）

（スタンド付）

約4.3 kg

（スタンドなし）

約414×439.5×

225 mm

（スタンド付）

約414×348×

69 mm

（スタンドなし）

約7.3 kg

（スタンド付）

約5.2 kg

（スタンドなし）

1)

約 369 × 393.5-

503.5 × 253 mm （スタンド付）

約 369 × 315 ×

66 mm

（スタンドなし）

約7.5 kg

（スタンド付）

約4.3 kg

（スタンドなし）

約 414 × 409.5-

519.5 × 277.5 mm （スタンド付）

約414×348×

69 mm

（スタンドなし）

約8.7 kg

（スタンド付）

約5.2 kg

（スタンドなし）

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

22

型名 SDM-S75D SDM-S95D SDM-S75F SDM-S95F

LCD パネル a-Si TFT アクティブマトリックス画面サイズ 17 インチ（43 cm） 19 インチ（48 cm） 17 インチ（43 cm） 19 インチ（48 cm）入力信号フォーマット RGB 動作周波数

1)

水平：28 ～ 80 kHz（アナログ RGB）　　　28 ～ 64 kHz（デジタル RGB）

垂直：48 ～ 75 Hz（アナログ RGB）

60 Hz（デジタル RGB）

解像度水平：最大 1280 ドット

垂直：最大 1024 ライン

入力信号の種類デジタル×１

アナログ×１

デジタル×１アナログ×１

入力信号レベルアナログ RGB 信号：0.7 Vp-p、75 Ω、正極性

同期信号：TTL レベル、2.2 kΩ、極性自由

デジタル RGB（DVI）信号 TMDS（Single link）音声入力ステレオミニジャック、0.5 Vrms 音声出力ステレオミニジャック電源 AC100 ～ 240 V/50-60 Hz

最大 1.0 A 消費電力量最大 45 W 最大 50 W 最大 45 W 最大 50 W 動作温度 5 ～ 35 ℃ スタンド種類固定スタンド固定スタンド高さ調整スタンド高さ調整スタンド最大外形寸法

（幅 / 高さ / 奥行き）

約 369 × 423.5 ×

225 mm

（スタンド付）

約 369 × 315 ×

66 mm

（スタンドなし）

質量約 6.4 kg

（スタンド付）

約4.3 kg

（スタンドなし）

約 414 × 439.5 ×

225 mm

（スタンド付）

約414×348×

69 mm

（スタンドなし）

約7.3 kg

（スタンド付）

約5.2 kg

（スタンドなし）

約 369 × 393.5-

503.5 × 253 mm （スタンド付）

約 369 × 315 ×

66 mm

（スタンドなし）

約7.5 kg

（スタンド付）

約4.3 kg

（スタンドなし）

約 414 × 409.5-

519.5 × 277.5 mm （スタンド付）

約414×348×

69 mm

（スタンドなし）

約8.7 kg

（スタンド付）

約5.2 kg

（スタンドなし）プラグ & プレイ機能 DDC2B 付属品 6 ページをご覧ください。

1)

推奨周波数タイミング･水平同期幅率：水平周波数のタイミングの合計の 4.8% 以上、

または 0.8 mµs のどちらか大きい方･水平ブランキング幅：2.5 µs以上･垂直ブランキング幅：450 µs以上

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

23

型名 SDM-S75N SDM-S95N

LCD パネル a-Si TFT アクティブマトリックス画面サイズ 17 インチ（43 cm） 19 インチ（48 cm）入力信号フォーマット RGB 動作周波数

1)

水平：28 ～ 80 kHz（アナログ RGB）　　　28 ～ 64 kHz（デジタル RGB）

垂直：48 ～ 75 Hz（アナログ RGB）

60 Hz（デジタル RGB）

解像度水平：最大 1280 ドット

垂直：最大 1024 ライン

入力信号の種類デジタル×１

アナログ×１

入力信号レベル

アナログ RGB 信号：0.7 Vp-p、75 Ω、正極性

デジタル×１アナログ×１

同期信号：TTL レベル、2.2 kΩ、極性自由

デジタル RGB（DVI）信号

TMDS（Single link）音声入力ステレオミニジャック、0.5 Vrms 音声出力ステレオミニジャック電源 AC100 ～ 240 V/50-60 Hz

最大 1.0 A 消費電力量最大 45 W 最大 50 W 動作温度 5 ～ 35 ℃ スタンド種類最大外形寸法

（幅 / 高さ / 奥行き）

約369×315×

––

約414×348×

66 mm

69 mm 質量約 4.3 kg 約 5.2 kg プラグ & プレイ機能 DDC2B 付属品 6 ページをご覧ください。

1)

推奨周波数タイミング･水平同期幅率：水平周波数のタイミングの合計の 4.8% 以上、

または 0.8 mµs のどちらか大きい方･水平ブランキング幅：2.5 µs以上･垂直ブランキング幅：450 µs以上

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

24

TCO’99 Eco-document (for the black model)

x Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

x Why do we have environmentally labelled com-

puters?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

x What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

x Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g . increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within

living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

i

TCO’03 Eco-document (for the silver model)

x Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

x Ergonomics

• Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

x Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

x Emissions

• Electromagnetic fields

• Noise emissions

x Ecology

• The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 001

• Restrictions on

- chlorinated and brominated flame retardants and

polymers

- heavy metals such as cadmium, mercury and lead.

involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Recycling Information

x Customer in Europe

The collection and recycling of this product has been planned according to your country’s relevant legislation. To ensure that this product will be collected and recycled in way that minimizes the impact on the environment, please do the following:

1. If you purchased this product for private use, contact your municipality or the waste collection system and bring the product to this collection point / have the product be picked up by the waste collection system. Alternatively, your retailer might take back this if you purchase new equivalent equipment; please check with your retailer whether he will take back this product before bringing it. For information on your country’s recycling arrangements, please contact the Sony representation in your country (contact details at: www.sony-europe.com). Further details on specific recycling systems can be found at the following addresses:

- Belgium: www.recupel.be

- Netherlands: www.nvmp.nl (consumer electronics) www.ictmilieu.nl (IT equipment)

- Norway: www.elretur.no

- Sweden: www.el-kretsen.se

- Switzerland: www.swico.ch

2. If you use this product professionally, check the product’s delivery contract for take back / recycling arrangements and follow the procedures described therein. Alternatively, follow the procedures described under point 1.

x Customer in USA

We Sony as a member of EIA recommends to visit URL below http://www.eiae.org/

x Customer in Asia

http://www.sony.co.jp/SonyInfo/Environment/recycle/3R.html

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been

ii

2-630-290-06(1)

TFT LCD Color Computer Display

SDM-S75 SDM-S95

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this product meets the guidelines for energy efficiency.

ENERGY STAR

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name : SONY Model : SDM-S75 /S95 Note : means any number or alphanumeric

character. Responsible Party : Sony Electronics Inc. Address : 16530 Via Esprillo, San Diego, CA

92127 U.S.A.

Telephone Number : 858-942-2230

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Be sure to confirm the carton that came with your display. The ID label of your display model is located at the rear of the display.

This monitor complies with the TCO’99 guidelines.

(for the black model)

This monitor complies with the TCO’03 guidelines.

(for the silver model)

2

Table of Contents

• Macintosh is a trademark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries.

• Windows Microsoft Corporation in the United States and other countries.

• IBM PC/AT and VGA are registered trademarks of IBM Corporation of the U.S.A.

• VESA and DDC Video Electronics Standards Association.

ENERGY STAR is a U.S. registered

• mark.

• Adobe and Acrobat are trademarks of Adobe Systems Incorporated.

• All other product names mentioned herein may be the trademarks or registered trademarks of their respective companies.

• Furthermore, “¥” and “£” are not mentioned in each case in this manual.

£

is registered trademarks of

¥

are trademarks of the

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Checking the model name of the display . . . . . . . . . . . . . . . . . . . . . 5

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Setup 1: Assemble the stand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setup 2: Connect the video signal cables. . . . . . . . . . . . . . . . . . . . 7

Setup 3: Connect the audio cords . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Setup 4: Connect the power cord . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Setup 5: Secure the cords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Setup 6: Turn on the display and computer . . . . . . . . . . . . . . . . . . . 9

Setup 7: Adjust the tilt and height . . . . . . . . . . . . . . . . . . . . . . . . . 10

Selecting the input signal (INPUT1/INPUT2) . . . . . . . . . . . . . . . . . 11

Customizing Your Display . . . . . . . . . . . . . . . . . . . . . . .12

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Menu options list. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

PICTURE ADJUST menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

COLOR menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

SHARPNESS menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

0 MODE RESET menu (PICTURE ADJUST menu only). . . . . . . 14

SCREEN menu (analog RGB signal only). . . . . . . . . . . . . . . . . 14

MENU POSITION menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INPUT SENSING menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

LANGUAGE menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

0 RESET menu (reset to the default setting) . . . . . . . . . . . . . . . . 15

MENU LOCK menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Reducing the power consumption (ECO mode) . . . . . . . . . . . . . . . 16

Automatic picture quality adjustment function

(analog RGB signal only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 18

GB

http://www.sony.net/

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

TCO’99 Eco-document (for the black model) . . . . . . . . . . . . . . . . . . .i

TCO’03 Eco-document (for the silver model) . . . . . . . . . . . . . . . . . . ii

3

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord, be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this display will not conform to mandatory FCC standards.

For the customers in the UK

If you use the display in the UK, be sure to use the appropriate UK power cord.

Example of plug types

for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only

The equipment should be installed near an easily accessible outlet.

Installation

Do not install or leave the display:

• In places subject to extreme temperatures, for example near a radiator, heating vent, or in direct sunlight. Subjecting the display to extreme temperatures, such as in an automobile parked in direct sunlight or near a heating vent, could cause deformations of the casing or malfunctions.

• In places subject to mechanical vibration or shock.

• Near any equipment that generates a strong magnetic field, such as a TV or various other household appliances.

• In places subject to inordinate amounts of dust, dirt, or sand, for example near an open window or an outdoor exit. If setting up temporarily in an outdoor environment, be sure to take adequate precautions against airborne dust and dirt. Otherwise irreparable malfunctions could occur.

Handling the LCD screen

• Do not leave the LCD screen facing the sun as it can damage the LCD screen. Take care when you place the display by a window.

• Do not push on or scratch the LCD screen. Do not place a heavy object on the LCD screen. This may cause the screen to lose uniformity or cause LCD panel malfunctions.

• If the display is used in a cold place, a residual image may appear on the screen. This is not a malfunction. The screen returns to normal as the temperature rises to a normal operating level.

• If a still picture is displayed for a long time, a residual image may appear for a while. The residual image will eventually disappear.

• The LCD panel becomes warm during operation. This is not a malfunction.

Note on the LCD (Liquid Crystal Display)

Please note that the LCD screen is made with highprecision technology. However, black points or bright points of light (red, blue, or green) may appear constantly on the LCD screen, and irregular colored stripes or brightness may appear on the LCD screen. This is not malfunction. (Effective dots: more than 99.99%)

Maintenance

• Be sure to unplug the power cord from the power outlet before cleaning your display.

• Clean the LCD screen with a soft cloth. If you use a glass cleaning liquid, do not use any type of cleaner containing an anti-static solution or similar additive as this may scratch the LCD screen’s coating.

• Clean the cabinet, panel, and controls with a soft cloth lightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder, or solvent, such as alcohol or benzine.

• Do not rub, touch, or tap the surface of the screen with sharp or abrasive items such as a ballpoint pen or screwdriver. This type of contact may result in a scratched picture tube.

• Note that material deterioration or LCD screen coating degradation may occur if the display is exposed to volatile solvents such as insecticide, or if prolonged contact is maintained with rubber or vinyl materials.

Transportation

• Disconnect all the cables from the display. If you use a height adjustable stand adjust its height to the highest position and hold both sides of the LCD display securely. Be careful not to scratch the screen when transporting. If you drop the display, you may injured or the display may be damaged.

• When you transport this display for repair or shipment, use the original carton and packing materials.

• Replace the stopper pin for the height adjustable stand to fix the stand during the transportation.

Disposal of the display

• Do not dispose of this display with general household waste.

• The fluorescent tube used in this display contains mercury. Disposal of this display must be carried out in accordance to the regulations of your local sanitation authority.

For customers in the United States

This product contains mercury. Disposal of this product may be regulated if sold in the United States. For disposal or recycling information, please contact your local authorities or the Electronics Industries Alliance (http://www.eiae.org).

4

Checking the model name of the display

The contents with mark for specifications vary depending on the models. For details, see “Specifications” (page 20).

Check the model name of the display first. The model name is located at the rear of the display (Example : SDM-S75A).

You cannot use some of the functions or menu options for certain display models.

Identifying parts and controls

See the pages in parentheses for further details. The illustration only shows one of all the models that are available for this display.

Front of the display

MENU

1 1 (Power) switch and 1 (power) indicator

(pages 9, 16)

This switch turns the display on. To turn the display off, press this switch again.

2 MENU button (pages 12)

This button turns the menu screen on and off.

3 m/M buttons (page 12)

These buttons are used to select the menu items and make adjustments.

4 OK button (page 12)

This button activates the selected menu item and adjustments made using the m/M buttons (3).

INPUT (page 11)

These buttons switch the video input signal between INPUT1 and INPUT2 when two computers are connected to the display. (Only available when menu is turned off.)

5 ECO button (page 16)

This button is used to reduce the power consumption. When the menu screen is not displayed, you can also automatically adjust the picture quality for the current input signal while keeping pressing this button for more than 3 seconds (One touch Auto adjust). (analog RGB signal only)

GB

INPUT

OK

ECO

6 Audio output jack (page 8)

This jack outputs audio signals to speakers or other audio equipment.

5

78qs9q

Real of the display

d

7 AC IN connector (page 9)

This connector connects the power cord (supplied).

qa 0

Setup

Before using your display, check that the following items are included in your carton:

• LCD display

•Power cord

• Stand Base

• HD15-HD15 video signal cable (analog RGB)

• DVI-D video signal cable (digital RGB)

• CD-ROM (utility software for Windows/Macintosh, Operating Instructions, etc.)

• Warranty card

• Quick Setup Guide

The contents with mark for specifications vary depending on the models. For details, “Specifications” (page 20).

Setup 1:Assemble the stand

Do not press the LCD display when placing or raising the display straight on a desk or a like. It may affect the uniformity of the screen or damage the LCD display.

8 DVI-D input connector (digital RGB) (page 8)

This connector inputs digital RGB video signals that comply with DVI Rev.1.0.

9 HD15 input connector (analog RGB) (page 8)

This connector inputs analog RGB video signals (0.700 Vp-p, positive) and sync signals.

0 Cable holder (page 9)

This part secures cables and cords to the display.

qa Security lock hole

The security lock hole should be used with the Kensington Micro Saver Security System. Micro Saver Security System is a trademark of Kensington.

qs Audio jack for INPUT1

This jack inputs audio signals when connected to the audio output jack of a computer or other audio equipment connected to INPUT1.

qd Audio jack for INPUT2

This jack inputs audio signals when connected to the audio output jack of a computer or other audio equipment connected to INPUT2.

x When using supplied stand

1 Open the carton and take out the stand base.

2 Confirm the supplied items.

• Stand Base (with the screw at the bottom side)

3 Place a soft mat or a kind on a flat surface like a

desk.

You may damage the LCD screen and the display itself if putting the display directly on the desk.

4 Take the display out from the carton and then place

the frame of the laid display along the edge of the desk.

The figure shows the height adjustable stand. If you use the fixed stand, your last step of assembling procedure is Step 5.

Display

Stand

Soft mat or a like

6

5 Hook the stand base holes onto the prongs of stand

to attach. 1 Lift the handle of screw to screw the stand base securely. 2 Be sure that the screw is secured and turn the screw handle back.

1 Stand Base

x When using VESA Stand

Screws compatible with VESA stand (4)

You can attach a VESA stand in other brands by removing the supplied stand attached to the display.

2 Screw

6 If you use the height adjustable stand, remove the

stopper pin after raising the height adjustable stand straight.

Stopper Pin

Note

Do not remove the stopper pin while the stand is laid. It may fall or injure you by the stand neck coming off the stand base impetuously.

Setup 2:Connect the video signal

cables

• Turn off the display and computer before connecting.

Notes

• Do not touch the pins of the video signal cable connector as this might bend the pins.

• Check the alignment of the connector to avoid bending the pins of the video signal cable connector.

1 Tilt the display up.

When using the height adjustable stand, raise the display higher.

GB

7

2 Connect the video signal cables to the display.

If you use the fixed stand, draw the video signal cables through the stand hole first and then connect them to the display. For more details see “Setup 5: Secure the cords.”

x Connect a computer equipped with an HD15

output connector (analog RGB)

Using the supplied HD15-HD15 video signal cable (analog RGB), connect the computer to the display’s HD 15 input connector (analog RGB).

to the HD 15

to the computer’s HD15 output connector (analog RGB)

input connector (analog RGB)

Setup 3:Connect the audio cords

If you are not intended to output audio, you do not need this connection.

If you use the fixed stand, draw the audio cords through the stand hole first and then connect them to the display. For more details see “Setup 5: Secure the cords.”

1 Connect the display’s audio input jack and audio

output jack of the computer or other audio equipment using the audio cord (not supplied).

HD15-HD15 video signal cable (analog RGB) (supplied)

x Connect a computer equipped with a DVI

output connector (digital RGB)

Using the supplied DVI-D video signal cable (digital RGB), connect the computer to the display’s DVI-D input connector (digital RGB).

to the DVI-D

to the computer’s DVI output connector (digital RGB)

DVI-D video signal cable (digital RGB) (supplied)

input connector (digital RGB)

to the audio

to audio output of the computer or other audio equipment

audio cord (not supplied)

input

2 Connect the audio cable (not supplied) securely to

the display’s audio output jack.

to the audio output

audio cable (not supplied)

Audio output will be changed when the display’s audio input and audio output connection has been completed. Connect audio equipment that is within the input range shown in the display’s audio input specifications. Too high of an input may cause damage to the display.

8

Setup 4:Connect the power cord

If you use the fixed stand, draw the power cord through the stand hole first and then connect them to the display. For more details see “Setup 5: Secure the cords.”

1 Connect the supplied power cord securely to the

display’s AC IN connector.

2 Connect the other end securely to a power outlet.

1

to AC IN

x Height adjustable stand

Draw the cords and cables through the cable holder as illustrated.

Note

When bounding the cords and cables, be sure to loosen them a little. If they get pulled hard they may come off from the connectors or plugs as you adjust the screen angle. If you stretch the cords and cables too hard they may get damaged.

Setup 6:Turn on the display and

to a power outlet

power cord (supplied)

2

Setup 5:Secure the cords

x Fixed Stand

Be sure that the cords and cables have been drawn into the stand hole as illustrated.

computer

1 Press the 1 (power) switch located on the front

right of the display.

The 1 (power) indicator lights up in green.

lights in green

2 Turn on the computer.

If no picture appears on your screen

• Check that the power cord and the video signal cables are properly connected.

• If “NO INPUT SIGNAL” appears on the screen:

– The computer is in the power saving mode. Try pressing any

key on the keyboard or moving the mouse.

– Check that the input signal setting is correct by pressing the

OK button (page 11).

GB

• If “CABLE DISCONNECTED” appears on the screen:

– Check that the video signal cables are properly connected. – Check that the input signal setting is correct by pressing the

OK button (page 11).

9

• If “OUT OF RANGE” appears on the screen:

Reconnect the old display. Then adjust the computer’s graphics board within the following ranges.

Analog RGB Digital RGB

Horizontal

28–80 kHz 28–64 kHz

frequency Vertical

48–75 Hz 60 Hz

frequency Resolution 1280 × 1024 or less

For more information about the on-screen messages, see “Trouble symptoms and remedies” on page 18.

No need for specific drivers

The display complies with the “DDC” Plug & Play standard and automatically detects all the display’s information. No specific driver needs to be installed to the computer. The first time you turn on your computer after connecting the display, the setup Wizard may appear on the screen. If this is the case, follow the onscreen instructions. The Plug & Play display is automatically selected so that you can use this display.

The vertical frequency turns to 60 Hz. Since flickers are unobtrusive on the display, you can use it as is. You do not need to set the vertical frequency to any particular high value.

Setup 7:Adjust the tilt and height

This display can be adjusted within the angles shown below.

Hold both sides of the LCD panel, then adjust screen angles.

approx. 5°

approx. 20°

approx. 175°

When you use the height adjustable stand, the height adjust is also available as below.

Hold both sides of the LCD panel, then adjust screen height.

approx. 110 mm

11

/32 inches)

(4

To use the display comfortably

Adjust the viewing angle of your display according to the height of your desk and chair, so that light is not reflected from the screen to your eyes.

Notes

• When adjusting the screen’s angle, be sure not to crash it against any objects around the display.

• Do not put any objects under the display when you adjust the height of stand. It may get damaged by accident.

10

Selecting the input signal (INPUT1/ INPUT2)

Press the OK button.

The input signal change each time you press this button.

INPUT

OK

On-screen message (Appears about 5 seconds on the upper left corner.)

INPUT1 : DVI-D DVI-D input connector

INPUT2 : HD15 HD15 input connector

Input signal configuration

(digital RGB) for INPUT1

(analog RGB) for INPUT2

GB

11

Customizing Your Display

Before making adjustments

Connect the display and the computer, and turn them on. For the best results, wait for at least 30 minutes before making any adjustments after display is connected to the computer and turned on.

You can make numerous adjustments to your display using the on-screen menu.

Navigating the menu

1 Display the main menu.

Press the MENU button to display the main menu on your screen.

MENU

x Resetting the adjustments to the default

settings

You can reset the adjustments using the RESET menu. For more information about resetting the adjustments, see 0 (RESET) on page 15.

2 Select the menu you want to adjust.

Press the m/M buttons to display the desired menu. Press the OK button to select the menu item.

INPUT

OK

,

3 Adjust the item.

Press the m/M buttons to make the adjustment, then press the OK button. When you press the OK button, the setting is stored, then the display returns to the previous menu.

INPUT

OK

,

4 Close the menu.

Press the MENU button once to return to normal viewing. If no buttons are pressed, the menu closes automatically after about 45 seconds.

MENU

12

Menu options list

Menu options vary depending on the models. Check your model name on the bottom of the display and refer to the tables below.

SDM-S75A/S95A SDM-S75E/S95E

BACKLIGHT ;

6 CONTRAST ; 8 BRIGHTNESS ;

GAMMA ;

1)

COLOR 9300K

6500K sRGB USER (gain of R and B)

SHARPNESS ;

0 MODE RESET –

SCREEN AUTO

PHASE PITCH H CENTER V CENTER

MENU POSITION ;

INPUT SENSING –

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

0 RESET OK

CANCEL

MENU LOCK ON

OFF

SDM-S75D/S95D SDM-S75F/S95F SDM-S75N/S95N

PICTURE ADJUST menu

MODE (ECO mode) HIGH

MIDDLE LOW USER

1)

BACKLIGHT ;

6 CONTRAST ; 8 BRIGHTNESS ;

GAMMA ;

1)

COLOR 9300K

6500K

1)

sRGB USER (gain of R and B)

SHARPNESS ;

0 MODE RESET ;

GB

SCREEN AUTO

PHASE PITCH H CENTER V CENTER

MENU POSITION ;

INPUT SENSING AUTO ON

INPUT1 INPUT2 AUTO OFF

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

0 RESET OK

MENU LOCK ON

1)

CONTRAST, BRIGHTNESS, and GAMMA are not adjustable when “sRGB” selected.

13

CANCEL

OFF

PICTURE ADJUST menu

0 MODE RESET menu (PICTURE

For those display with analog inputs, BACKLIGHT, CONTRAST, and BRIGHTNESS can be adjustable when the ECO mode is selected for the USER only.

Items

MODE

HIGH MIDDLE LOW USER

BACKLIGHT

6 CONTRAST Sharpens the picture

8

BRIGHTNESS

GAMMA Features

Note

If you select “sRGB,” you cannot adjust CONTRAST, BRIGHTNESS, and GAMMA.

COLOR menu

Items Features

9300K Bluish hue 6500K Reddish hue

1)

sRGB

2)

USER

1)

If a computer or other equipment connected to the display is not sRGBcompliant, color cannot be adjusted to the sRGB profile. When you select “sRGB,” you cannot adjust CONTRAST, BRIGHTNESS, and GAMMA. sRGB is unavailable when HIGH or MIDDLE or LOW mode for ECO mode is selected. (“sRGB” would be gray-out)

2)

This adjustment changes the color temperature by increasing or decreasing the R and B components with respect to G (green). G component is fixed.

SHARPNESS menu

Items Press the m/M buttons

SHARPNESS Adjust to sharpen the edge of images,

Press the M button Press the m button

Set the ECO mode. Select the brightness of your display from "HIGH," "MIDDLE," "LOW," or "USER" to save power consumption. You can adjust the subtle tones of your display brightness when selecting the "USER" mode. You can set a variety of mode by setting an input.

Brightens the screen. Darkens the screen.

Blurs the picture

contrasts. Brightens the picture

(Black label).

You can adjust your pictures on the screen to the original coloring.

When you select “sRGB” the color are adjusted to the sRGB profile. (The sRGB color setting is an industry-standard color space protocol designed for computer products.) When you select “sRGB,” the color settings of your computer must be set to the sRGB profile.

You can adjust color temperature finely and that color setting is stored in memory.

etc.

contrasts. Darkens the picture

(Black label).

ADJUST menu only)

Items Features

OK You can reset the adjustments of

BACKLIGHT, CONTRAST, BRIGHTNESS, GAMMA, COLOR, and SHARPNESS to the default setting.

CANCEL To cancel resetting and return to the

menu.

SCREEN menu (analog RGB

signal only)

x Automatic picture quality adjustment

function

When the display receives an input signal, it automatically adjusts the picture’s position and sharpness (phase/pitch), and ensures that a clear picture appears on the screen (page 17).

Note

While the automatic picture quality adjustment function is activated, only the 1 (power) switch is operable. The picture may flicker during this time, but this is not a malfunction. Simply wait a few moments until the adjustment completes.

If the automatic picture quality adjustment function of this display did not seem to adjust the picture completely

You can make further automatic adjustment of the picture quality for the current input signal. (See AUTO below.)

If you still need to make further adjustments to the picture quality

You can manually adjust the picture’s sharpness (phase/pitch) and position (horizontal/vertical position).

These adjustments are stored in memory and automatically recalled when the display receives the same input signal. These settings may have to be repeated if you change the input signal after reconnecting your computer.

Items Features

AUTO Make the appropriate adjustments of the

screen’s phase, pitch and horizontal/ vertical position for the current input signal and store them.

x Adjust the picture’s sharpness and position

manually (PHASE/PITCH/H CENTER/V CENTER)

You can adjust the picture’s sharpness and position as follows.

1 Set the resolution to 1280 × 1024, on the computer. 2 Load the CD-ROM. 3 Start the CD-ROM, and display the test pattern.

14

For Windows User When Auto run operates:

1 Click “DISPLAY ADJUSTMENT TOOL (UTILITY)”. 2 Click “Adjust” and confirm the resolution and then click

“Next”.

3 Test pattern for PITCH, PHASE, H CENTER and V

CENTER appears in order.

When Auto run fails to operate:

1 Open “My Computer” and right click the CD-ROM icon.

Go to “Explorer” and open the CD-ROM icon. 2 Open [Utility] and then select [Windows]. 3 Start [Win_Utility.exe]. Test pattern appears.

For Macintosh user

1 Open [Utility] and then select [Mac]. 2 Start [Mac_Utility.exe] Test pattern appears.

Items Press the m/M buttons PHASE Minimize the horizontal stripes on the

screen. PITCH Vertical stripes become vanished. H CENTER Adjust the picture position when your V CENTER

picture does not appear on the center of

the screen.

MENU POSITION menu

Items Press the m/M buttons

MENU POSITION You can change the menu displayed

position on the screen. You can choose

one of 9 positions.

Items Features

AUTO OFF The input is not changed automatically.

Press the OK button to change the input.

LANGUAGE menu

Items Press the m/M buttons

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

French German Spanish Italian Dutch Swedish Russian Japanese Chinese

0 RESET menu (reset to the default setting)

Items Features

OK To reset all the adjustment data to the

default setting except for the (LANGUAGE) setting.

CANCEL To cancel resetting and return to the

menu screen.

GB

INPUT SENSING menu

Those models of digital input search any input signals. You can switch the signals back and forth automatically.

Items Features

AUTO ON When the selected input has no signal, or

when you select an input with the OK

button and if it has no input signal, an

on-screen message appears. Then the

display checks the input signal and

switch to other input automatically.

When an input is changed, the selected

input is displayed on the upper left

corner of the screen.

When there still is no input signal, the

display goes into the power saving mode. INPUT 1 When turning on the display, INPUT1 or

INPUT2 will be displayed as priority INPUT 2

setting (INPUT SENSING will not

function).

MENU LOCK menu

Items Features

ON Only the 1 (power) switch will operate.

If you attempt any other operation, the

(MENU LOCK) icon appears on the

screen.

OFF Set (MENU LOCK) to off. If

(MENU LOCK) has been set to ON, when you press the MENU button, (MENU LOCK) is automatically selected.

15

Technical Features

Note

For those displays with analog inputs, only while the ECO mode is set to USER, are the BACKLIGHT, CONTRAST, and BRIGHTNESS items of the menu available (page 14).

Power saving function

This display meets the power-saving guidelines set by VESA,

ENERGY STAR, and NUTEK. If the display is connected to a

computer or video graphics board that is DPMS (Display Power Management Standard) for Analog input / DMPM (DVI Digital Monitor Power Management) for Digital input compliant, the display will automatically reduce power consumption as shown below.

Power mode 1 (power) indicator

normal operation green

1)

active off power off off

1)

When your computer enters the “active off” mode, the input signal is cut and NO INPUT SIGNAL appears on the screen. After 5 seconds, the display enters the power saving mode. “deep sleep” is the power saving mode defined by the Environmental Protection Agency.

(deep sleep) orange

Reducing the power consumption

(ECO mode)

If you press the ECO button on the front of the display repeatedly, you can select the screen brightness.

:

ECO HIGH

:

ECO

ECO MIDDLE

Automatic picture quality adjustment function (analog RGB signal only)

When the display receives an input signal, it automatically adjusts the picture’s position and sharpness (phase/pitch), and ensures that a clear picture appears on the screen.

The factory preset mode

When the display receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the display’s memory to provide a high quality picture at the center of the screen. If the input signal matches the factory preset mode, the picture appears on the screen automatically with the appropriate default adjustments.

If input signals do not match one of the factory preset modes

When the display receives an input signal that does not match one of the factory preset modes, the automatic picture quality adjustment function of this display is activated to ensure that a clear picture always appears on the screen (within the following display frequency ranges): Horizontal frequency: 28–80 kHz Vertical frequency: 48–75 Hz Consequently, the first time the display receives input signals that do not match one of the factory preset modes, the display may take a longer time than normal to display the picture on the screen. This adjustment data is automatically stored in memory so that next time, the display will function in the same way as when the display receives the signals that match one of the factory preset modes.

,

Each mode appears on the screen and the screen brightness is reduced according to the mode. The menu automatically disappears after about 5 seconds. Screen brightness and power consumption are reduced as the mode changes from HIGH to MIDDLE to LOW.

The default setting of the screen brightness is set to HIGH. If you select USER, you can adjust the backlight level by pressing the m/M buttons, the same as when you select BACKLIGHT using the menu.

:

ECO LOW

:

ECO USER

50

If you adjust the phase, pitch, and picture position manually

For some input signals, the automatic picture quality adjustment function of this display may not completely adjust the picture position, phase, and pitch. In this case, you can set these adjustments manually (page 14). If you set these adjustments manually, they are stored in memory as user modes and automatically recalled whenever the display receives the same input signals.

Note

While the automatic picture quality adjustment function is activated, only the 1 (power) switch will operate. The picture may flicker during this time, but this is not a malfunction. Simply wait a few moments until the adjustment completes.

16

Troubleshooting

Before contacting technical support, refer to this section.

On-screen messages

If there is something wrong with the input signal, one of the following messages appears on the screen. To solve the problem, see “Trouble symptoms and remedies” on page 18.

If “OUT OF RANGE” appears on the screen

This indicates that the input signal is not supported by the display’s specifications. Check the following items. For more information about on-screen messages, see “Trouble symptoms and remedies” on page 18.

If “NO INPUT SIGNAL” appears on the screen

This indicates that no signal is being input via the currently selected connector. When INPUT SENSING (page 15) is set to ON, the display finds another input signal and changes the input automatically.

Example

INFORMATION

NO I NPUT S I GNAL

GO TO POWER SAVE

When input signals cannot be found “GO TO POWER SAVE” message appears. 5 seconds later, the power saving mode starts.

:

INPUT1 DVI-D

If “xxx.x kHz/xxx Hz” is displayed

This indicates that either the horizontal or vertical frequency is not supported by the display’s specifications. The figures indicate the horizontal and vertical frequencies of the current input signal.

Example

INFORMATIO

OUT OF RANGE

INPUT1 DVI-D

xxx.xkHz/ xxxHz

N

:

If “RESOLUTION > 1280 × 1024” is displayed

This indicates that the resolution is not supported by the display’s specifications (1280 × 1024 or less).

Example

INFORMATIO

OUT OF RANGE

I NPUT1 :DV I - D

RESOLUT ION > 2180X1 420

N

If “CABLE DISCONNECTED” appears on the screen

This indicates that the video signal cable has been disconnected from the currently selected connector. When INPUT SENSING (page 15) is set to ON, the display finds another input signal and changes the input automatically.

Example

INFORMATION

CABLE D I SCONNECTED

GO TO POWER SAVE

When input signals cannot be found “GO TO POWER SAVE” message appears. 45 seconds later, the power saving mode starts.

:

INPUT1 DVI-D

GB

17

Trouble symptoms and remedies

If a problem occurs as a result of a connected computer or other equipment, refer to the connected computer/equipment’s instruction manual.

Symptom Check these items No picture

If the 1 (power) indicator is not lit, or, 1 (power) indicator turns on in orange,

If the 1 (power) indicator will not light up when the 1 (power) switch is pressed,

If CABLE DISCONNECTED appears on the screen,

If NO INPUT SIGNAL appears on the screen, or, 1 (power) indicator turns on in orange,

If OUT OF RANGE appears on the screen (page 17),

If using Windows, • If you replaced an old display with this display, reconnect the old display and do the

If using a Macintosh system, • When connecting a Macintosh computer, use an adapter (not supplied) if necessary.

Picture flickers, bounces, oscillates, or is scrambled

• Check that the 1 (power) switch is on.

• Check that the power cord is properly connected.

• Check that the video signal cable is properly connected and all plugs are firmly seated in their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

• Check that the input select setting is correct (page 11).

• A non-supplied video signal cable is connected. If you connect a non-supplied video signal cable, CABLE DISCONNECTED may appear on the screen. This is not a malfunction.

• Check that the video signal cable is properly connected and all plugs are firmly seated in their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

• Check that the input select setting is correct (page 11).

x Problems caused by a computer or other equipment connected, and not

caused by the display

• The computer is in the power saving mode. Try pressing any key on the keyboard or moving the mouse.

• Check that your graphics board is installed properly.

• Check that the computer’s power is on.

• Restart the computer.

x Problems caused by a computer or other equipment connected, and not

caused by the display

• Check that the video frequency range is within that specified for the display. If you replaced an old display with this display, reconnect the old display and adjust the computer’s graphics board within the following ranges: Horizontal: 28 – 80 kHz (analog RGB), 28 – 64 kHz (digital RGB) Vertical: 48 – 75 Hz (analog RGB), 60 Hz (digital RGB) Resolution: 1280 × 1024 or less

following. Select “SONY” from the “Manufacturers” list and select the desired model name from the “Models” list in the Windows device selection screen. If the model name of this display does not appear in the “Models” list, try “Plug & Play.”

Connect the adapter to the computer before connecting the video signal cable.

• Adjust the pitch and phase (analog RGB signal only) (page 14).

• Try plugging the display into a different AC outlet, preferably on a different circuit.

x Problems caused by a computer or other equipment connected, and not

caused by the display

• Check your graphics board manual for the proper display setting.

• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of the input signal are supported by this display. Even if the frequency is within the proper range, some graphics boards may have a sync pulse that is too narrow for the display to sync correctly.

• This display does not process interlace signals. Set for progressive signals.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

18

Symptom Check these items Picture is fuzzy • Adjust the brightness and contrast (page 14).

• Adjust the pitch and phase (analog RGB signal only) (page 14).

x Problems caused by a computer or other equipment connected, and not

caused by the display

• Set the resolution to 1280 × 1024 on your computer.

Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized properly (analog RGB signal only)

Picture is too small x Problems caused by a computer or other equipment connected, and not

Picture is dark • Adjust the backlight (page 14).

Wavy or elliptical pattern (moire) is visible

Color is not uniform • Adjust the pitch and phase (analog RGB signal only) (page 14). White does not look white • Adjust the color temperature (page 14). Display buttons do not operate

( appears on the screen) The display turns off after a while xProblems caused by the connected computer or other equipment

Resolution displayed on the menu screen is incorrect.

• Adjust the pitch and phase (page 14).

• Adjust the picture position (page 14). Note that some video modes do not fill the screen to the edges.

caused by the display

• Set the resolution to 1280 × 1024 on your computer.

• Adjust the brightness (page 14).

• Adjust the gamma using GAMMA menu (page 14).

• It takes a few minutes for the display to become bright after turning on the display.

• The screen might turn darker, depends on ECO mode you selected.

• Adjust the pitch and phase (analog RGB signal only) (page 14).

• If MENU LOCK is set to ON, set it to OFF (page 15).

• Set the computer’s power saving setting to off.

• Depending on the graphics board setting, the resolution displayed on the menu screen may not coincide with the one set on the computer.

GB

Displaying this display’s information

While the display is receiving a video signal, press and hold the MENU button for more than 5 seconds until the information box appears.

Press the MENU button again to make the box disappear.

MENU

Example

INFORMATION

MODEL : SDM-S75A SER. NO : 1234567 MANUFACTURED : 2005-52

Although the safety standard registered model name of this display is SDM-S75 /S95 , the name of SDM-S75A/S95A/ S75D/S95D/S75E/S95E/S75F/S95F/S75N/S95N is used on sale. If any problem persists, call your authorized Sony dealer and give the following information:

• Model name

• Serial number

Model name

Serial number

Week and year of manufacture

• Detailed description of the problem

• Date of purchase

• Name and specifications of your computer and graphics board

• Type of input signals (analog RGB/digital RGB)

19

Specifications

Model name SDM-S75A SDM-S95A SDM-S75E SDM-S95E

LCD panel Panel type: a-Si TFT Active Matrix Picture size: inch 17.0 19.0 17.0 19.0 Input signal format RGB operating frequency

Horizontal: 28 – 80 kHz

Vertical: 48 – 75 Hz

Resolution Horizontal: Max.1280 dots

Vertical: Max.1024 lines

Type of input signal (Digital/Analog)

Analog ×1

Input signal levels Analog RGB video signal 0.7 Vp-p, 75 Ω, positive

SYNC signal TTL level, 2.2 kΩ, positive or negative Audio input Stereo minijack, 0.5 Vrms Audio output Stereo minijack Power requirements 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Power consumption Max. 45 W Max. 50 W Max. 45 W Max. 50 W Operating temperature 5 – 35 °C Type of the stand Fixed Fixed Height adjust Height adjust Dimensions (width/height/

depth)

Approx. 369 × 423.5 ×

5

225 mm (14

3

/4× 87/8 inches)

16

/8×

(with stand)

Approx. 369 × 315 ×

5

66 mm (14

3

12

/8× 25/8 inches)

/8×

(without stand)

Mass Approx. 6.4 kg (14 lb

3

1

/4 oz) (with stand) Approx. 4.3 kg

5

(9 lb 7

/8 oz)

(without stand)

Approx. 414 × 439.5 ×

225 mm (16

3

/8× 8 7/8 inches)

17

3

/8×

(with stand)

Approx. 414 × 348 ×

3

69 mm (16

3

13

/4× 23/4 inches)

/8×

(without stand)

Approx. 7.3 kg (16 lb

1

/2 oz) (with stand) Approx. 5.2 kg (11 lb 7

3

/8 oz)

(without stand)

Approx. 369 × 393.5 –

Approx. 369 × 315 ×

12

Approx. 7.5 kg (16 lb

8

Plug & Play DDC2B Accessories See page 6.

1)

503.5 × 253 mm

5

(14

/8× 15 1/2 –

7

/8× 10 inches)

19

(with stand)

66 mm (14

3

/8× 25/8 inches)

5

/8×

(without stand)

1

/2 oz) (with stand) Approx. 4.3 kg

5

(9 lb 7

/8 oz)

(without stand)

Approx. 414 × 409.5 –

519.5 × 277.5 mm

3

(16

/8× 16 1/8 –

1

/2× 11 inches)

20

(with stand)

Approx. 414 × 348 ×

69 mm (16

3

/4× 23/4 inches)

13

(without stand)

Approx. 8.7 kg (19 lb

7

2

/8 oz) (with stand) Approx. 5.2 kg (11 lb 7

3

(without stand)

3

/8×

/8 oz)

1)

Recommended horizontal and vertical timing condition

• Horizontal sync width duty should be more than 4.8% of total horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.5 µsec.

• Vertical blanking width should be more than 450 µsec.

Design and specifications are subject to change without notice.

20

Model name SDM-S75D SDM-S95D SDM-S75F SDM-S95F

LCD panel Panel type: a-Si TFT Active Matrix Picture size: inch 17.0 19.0 17.0 19.0 Input signal format RGB operating frequency

1)

Horizontal: 28 – 80 kHz (analog RGB)

28 – 64 kHz (digital RGB)

Vertical: 48 – 75 Hz (analog RGB)

60 Hz (digital RGB)

Resolution Horizontal: Max.1280 dots

Vertical: Max.1024 lines

Type of input signal (Digital/Analog)

Digital × 1/Analog × 1

Input signal levels Analog RGB video signal 0.7 Vp-p, 75 Ω, positive

SYNC signal TTL level, 2.2 kΩ, positive or negative

Digital RGB (DVI) signal TMDS (single link) Audio input Stereo minijack, 0.5 Vrms Audio output Stereo minijack Power requirements 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Power consumption Max. 45 W Max. 50 W Max. 45 W Max. 50 W Operating temperature 5 – 35 °C Type of the stand Fixed Fixed Height adjust Height adjust Dimensions (width/height/

depth)

Approx. 369 × 423.5 ×

5

225 mm (14

3

/4× 87/8 inches)

16

/8×

(with stand)

Approx. 369 × 315 ×

66 mm (14

3

/8× 25/8 inches)

12

5

/8×

(without stand)

Mass Approx. 6.4 kg (14 lb

3

1

/4 oz) (with stand) Approx. 4.3 kg

5

(9 lb 7

/8 oz)

(without stand)

Approx. 414 × 439.5 ×

225 mm (16

3

/8× 8 7/8 inches)

17

3

/8×

(with stand)

Approx. 414 × 348 ×

69 mm (16

3

/4× 23/4 inches)

13

3

/8×

(without stand)

Approx. 7.3 kg (16 lb

1

/2 oz) (with stand) Approx. 5.2 kg (11 lb 7

3

/8 oz)

(without stand)

Approx. 369 × 393.5 –

503.5 × 253 mm

5

(14

/8× 15 1/2 –

7

/8× 10 inches)

19

(with stand)

Approx. 369 × 315 ×

66 mm (14

3

/8× 25/8 inches)

12

5

/8×

(without stand)

Approx. 7.5 kg (16 lb

1

8

/2 oz) (with stand) Approx. 4.3 kg

5

(9 lb 7

/8 oz)

(without stand)

Approx. 414 × 409.5 –

519.5 × 277.5 mm

3

(16

/8× 16 1/8 –

1

/2× 11 inches)

20

(with stand)

Approx. 414 × 348 ×

69 mm (16

3

/4× 23/4 inches)

13

3

/8×

(without stand)

Approx. 8.7 kg (19 lb

7

2

/8 oz) (with stand) Approx. 5.2 kg

(11 lb 7

3

/8 oz)

(without stand) Plug & Play DDC2B Accessories See page 6.

GB

1)

Recommended horizontal and vertical timing condition

• Horizontal sync width duty should be more than 4.8% of total horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.5 µsec.

• Vertical blanking width should be more than 450 µsec.

Design and specifications are subject to change without notice.

21

Model name SDM-S75N SDM-S95N

LCD panel Panel type: a-Si TFT Active Matrix Picture size: inch 17.0 19.0 Input signal format RGB operating frequency

1)

Horizontal: 28 – 80 kHz (analog RGB)

28 – 64 kHz (digital RGB)

Vertical: 48 – 75 Hz (analog RGB)

60 Hz (digital RGB)

Resolution Horizontal: Max.1280 dots

Vertical: Max.1024 lines

Type of input signal (Digital/Analog)

Digital × 1/Analog × 1

Input signal levels Analog RGB video signal

0.7 Vp-p, 75 Ω, positive SYNC signal

TTL level, 2.2 kΩ, positive or negative

Digital RGB (DVI) signal TMDS (single link) Audio input Stereo minijack, 0.5 Vrms Audio output Stereo minijack Power requirements 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Power consumption Max. 45 W Max. 50 W Operating temperature 5 – 35 °C Type of the stand – – Dimensions (width/height/

depth)

Approx. 369 × 315 ×

5

66 mm (14

/8× 12 3/

× 25/8 inches)

Mass Approx. 4.3 kg

5

(9 lb 7

/8 oz)

Approx. 414 × 348 ×

69 mm (16

8

× 23/4 inches)

Approx. 5.2 kg (11 lb 7 3/8 oz)

3

/8× 13 3/

Plug & Play DDC2B Accessories See page 6.

4

1) Recommended horizontal and vertical timing condition

• Horizontal sync width duty should be more than 4.8% of total horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.5 µsec.

• Vertical blanking width should be more than 450 µsec.

Design and specifications are subject to change without notice.

22

TCO’99 Eco-document (for the black model)

x Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

x Why do we have environmentally labelled com-

puters?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

x What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

x Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

* processes. Flame

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g . increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within

living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

i

TCO’03 Eco-document (for the silver model)

x Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

x Ergonomics

• Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

x Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

x Emissions

• Electromagnetic fields

• Noise emissions

x Ecology

• The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 001

• Restrictions on

- chlorinated and brominated flame retardants and

polymers

- heavy metals such as cadmium, mercury and lead.

involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Recycling Information

x Customer in Europe

The collection and recycling of this product has been planned according to your country’s relevant legislation. To ensure that this product will be collected and recycled in way that minimizes the impact on the environment, please do the following:

1. If you purchased this product for private use, contact your municipality or the waste collection system and bring the product to this collection point / have the product be picked up by the waste collection system. Alternatively, your retailer might take back this if you purchase new equivalent equipment; please check with your retailer whether he will take back this product before bringing it. For information on your country’s recycling arrangements, please contact the Sony representation in your country (contact details at: www.sony-europe.com). Further details on specific recycling systems can be found at the following addresses:

- Belgium: www.recupel.be

- Netherlands: www.nvmp.nl (consumer electronics) www.ictmilieu.nl (IT equipment)

- Norway: www.elretur.no

- Sweden: www.el-kretsen.se

- Switzerland: www.swico.ch

2. If you use this product professionally, check the product’s delivery contract for take back / recycling arrangements and follow the procedures described therein. Alternatively, follow the procedures described under point 1.

x Customer in USA

We Sony as a member of EIA recommends to visit URL below http://www.eiae.org/

x Customer in Asia

http://www.sony.co.jp/SonyInfo/Environment/recycle/3R.html

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been

ii

2-630-290-06(1)

TFT LCD Color Computer Display

SDM-S75 SDM-S95

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this product meets the guidelines for energy efficiency.

ENERGY STAR

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name : SONY Model : SDM-S75 /S95 Note : means any number or alphanumeric

character. Responsible Party : Sony Electronics Inc. Address : 16530 Via Esprillo, San Diego, CA

92127 U.S.A.

Telephone Number : 858-942-2230

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

N’oubliez pas de vérifier le carton fourni avec votre écran. L’étiquette d’identification du modèle de votre écran figure à l’arrière de celui-ci

This monitor complies with the TCO’99 guidelines.

(for the black model)

This monitor complies with the TCO’03 guidelines.

(for the silver model)

2

Table des matières

• Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays.

• Windows déposée de Microsoft Corporation aux Etats-Unis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Etats-Unis.

• VESA et DDC commerciales de Video Electronics Standards Association.

ENERGY STAR est une marque

• déposée aux Etats-Unis.

• Adobe et Acrobat sont des marques commerciales de Adobe Systems Incorporated.

• Tous les autres noms de produit mentionnés dans le présent mode d’emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs entreprises respectives.

• De plus, les symboles sont pas systématiquement mentionnés dans ce mode d’emploi.

£

est une marque commerciale

¥

sont des marques

« ¥»

et «£» ne

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vérification du nom du modèle de l’écran. . . . . . . . . . . . . . . . . . . . . 5

Identification des composants et des commandes . . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Étape 1 : Assemblez le support . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Étape 2 : Raccordez les câbles de signal vidéo. . . . . . . . . . . . . . . . 7

Étape 3 : Raccordez les cordons audio . . . . . . . . . . . . . . . . . . . . . . 8

Étape 4 : Branchez le cordon d’alimentation . . . . . . . . . . . . . . . . . . 9

Étape 5 : Fixez les cordons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Étape 6 : Mettez l’écran et l’ordinateur sous tension . . . . . . . . . . . . 9

Étape 7 : Réglez l’inclinaison et la hauteur . . . . . . . . . . . . . . . . . . 10

Sélection du signal d’entrée (INPUT1/INPUT2) . . . . . . . . . . . . . . . 11

Personnalisation de votre écran . . . . . . . . . . . . . . . . . .12

Pilotage par menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Liste des options de menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Menu RÉGLAGE IMAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Menu COULEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Menu NETTETE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

0 Menu REINIT. DU MODE (pour le RÉGLAGE IMAGE) . . . . . . 14

Menu ECRAN (signal RVB analogique uniquement) . . . . . . . . 14

Menu POSITION MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Menu DÉTECTE ENTRÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Menu LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

0 Menu REINITIALISATIO

(réinitialisation aux valeurs par défaut) . . . . . . . . . . . . . . . . . . . . . . 15

Menu VERROU DU MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Spécifications techniques. . . . . . . . . . . . . . . . . . . . . . . .16

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Réduction de la consommation électrique (Mode-ECO) . . . . . . . . 16

Fonction de réglage automatique de la qualité de l’image

(signal RVB analogique uniquement) . . . . . . . . . . . . . . . . . . . . . . . 16

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Messages affichés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Symptômes de défaillances et remèdes. . . . . . . . . . . . . . . . . . . . . 18

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

TCO’99 Eco-document (for the black model) . . . . . . . . . . . . . . . . . . .i

TCO’03 Eco-document (for the silver model) . . . . . . . . . . . . . . . . . . ii

FR

http://www.sony.net/

3

Précautions

Avertissement sur les connexions d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un câble d’alimentation différent, assurez-vous qu’il est compatible avec la tension secteur locale.

Pour les clients résidant aux Etats-Unis

Si vous n’employez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients résidant au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le cordon d’alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA

L’appareil doit être installé à proximité d’une prise de courant aisément accessible.

pour 200 à 240 V CA

Installation

N’installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d’un radiateur, d’un conduit de chauffage ou le rayonnement direct du soleil. L’exposition du moniteur à des températures extrêmes, comme dans l’habitacle d’une voiture garée en plein soleil ou à proximité d’un conduit de chauffage, risque d’entraîner des déformations du châssis ou des dysfonctionnements.

• A des endroits soumis à des vibrations mécaniques ou à des chocs.

• A proximité d’appareils générant de puissants champs magnétiques, comme un téléviseur ou d’autres appareils électroménagers.

• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d’une fenêtre ouverte ou d’une porte donnant sur l’extérieur. En cas d’installation temporaire à l’extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l’air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l’écran LCD

• Ne laissez pas l’écran LCD face au soleil, car vous risquez sinon de l’endommager. Faites donc attention si vous installez le moniteur à côté d’une fenêtre.

• N’appuyez pas sur et veillez à ne pas érafler la surface de l’écran LCD. Ne posez pas d’objets lourds sur l’écran LCD. Vous risquez sinon d’altérer l’uniformité de l’écran ou de provoquer un dysfonctionnement de l’écran LCD.

• Lorsque le moniteur est employé dans un environnement froid, il est possible qu’une image rémanente apparaisse sur l’écran. Il ne s’agit pas d’un dysfonctionnement. L’écran recouvre sa condition normale dès que la température est revenue à un niveau normal.

• Si une image fixe reste affichée pendant une longue durée, il se peut qu’une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.

• Le panneau LCD chauffe en cours d’utilisation. Il ne s’agit pas d’un dysfonctionnement.

pour 240 V CA uniquement

Remarque sur l’affichage à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l’écran LCD est issu d’une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouge, bleu ou vert) apparaissent constamment sur l’écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s’agit pas d’un dysfonctionnement. (Pixels actifs : supérieurs à 99,99%)

Entretien

• Débranchez le cordon d’alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.

• Nettoyez l’écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n’utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l’écran LCD.

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l’alcool ou de l’essence.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l’écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.

• Sachez qu’une détérioration des matériaux ou du revêtement de l’écran LCD risque de se produire si le moniteur est exposé à des solvants volatils comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles de l’écran. Si vous utilisez un support à hauteur réglable, réglez-le sur la position la plus élevée et tenez convenablement l’écran LCD par les deux côtés. Veillez à ne pas griffer l’écran pendant le transport. Si vous laissez tomber l’écran, vous risquez de vous blesser ou de l’endommager.

• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

• Replacez la goupille d’arrêt du support à hauteur réglable pour immobiliser le support pendant le transport.

Elimination du moniteur

• N’éliminez pas ce moniteur avec les ordures ménagères.

• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L’élimination de ce moniteur doit être effectuée conformément aux réglementations des administrations compétentes en matière de propreté publique.

4

Vérification du nom du modèle de l’écran

La marque indique des informations de spécifications diverses selon les modèles. Pour plus de détails, reportezvous à la section « Spécifications » (page 20).

Commencez par vérifier le nom du modèle de l’écran. Le nom du modèle se trouve à l’arrière de l’écran (Exemple: SDM-S75A). Vous ne pouvez pas utiliser certaines fonctions et certains menus avec certains modèles de l’écran.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses. L’illustration représente uniquement l’un des modèles disponibles pour ce écran.

Avant de l’affichage

MENU

1 Commutateur 1 (alimentation) et indicateur

1 (alimentation) (pages 9, 16)

Cet interrupteur met l’écran sous tension. Appuyez de nouveau sur ce commutateur pour mettre l’écran hors tension.

2 Touche MENU (page 12)

Cette touche permet d’activer et de désactiver l’écran de menu.

3 Touches m/M (page 12)

Ces touches permettent de sélectionner les options de menu et d’effectuer des réglages.

4 Touche OK (page 12)

Cette touche active les réglages et les options de menu sélectionnés à l’aide des touches m/M (3).

INPUT (page 11)

Ces touches permettent de commuter le signal d’entrée vidéo entre INPUT1 et INPUT2 lorsque deux ordinateurs sont raccordés à l’écran. (Disponible uniquement lorsque le menu est désactivé.)

5 Touche ECO (page 16)

Cette touche permet de réduire la consommation d’énergie. Lorsque l’écran de menu n’est pas affiché, vous pouvez aussi régler automatiquement la qualité de l’image du signal d’entrée en cours en maintenant cette touche enfoncée pendant plus de 3 secondes (Réglage automatique par touche unique). (signal RVB analogique uniquement)

FRFR

INPUT

OK

ECO

6 Prise de sortie audio (page 8)

Cette prise transmet les signaux audio vers les haut-parleurs ou vers un autre appareil vidéo.

5

78qs9q

Arrière de l’écran

qa 0

Installation

Avant d’utiliser votre écran, vérifiez si les accessoires suivants se trouvent bien dans le carton d’emballage :

•Écran LCD

• Cordon d’alimentation

• Base du support

• Câble de signal vidéo HD15-HD15 (RVB analogique)

• Câble de signal vidéo DVI-D (RVB numérique)

• CD-ROM (logiciel utilitaire pour Windows et Macintosh, mode d’emploi, etc.)

• Carte de garantie

• Guide de configuration rapide

La marque indique des informations de spécifications diverses selon les modèles. Pour plus de détails, reportez-vous à la section « Spécifications » (page 20).

Étape 1 : Assemblez le support

d

7 Connecteur AC IN (page 9)

Ce connecteur raccorde le cordon d’alimentation (fourni).

8 Connecteur d’entrée DVI-D (RVB numérique)

(page 8)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

9 Connecteur d’entrée HD15 (RVB analogique)

(page 8)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

0 Support de câble (page 9)

Cette pièce permet de maintenir les câbles et les cordons contre l’écran.

qa Orifice de verrouillage de sécurité

L’orifice de verrouillage de sécurité doit être utilisé avec le système Kensington Micro Saver Security System. Micro Saver Security System est une marque commerciale de Kensington.

qs Prise audio pour INPUT1

Cette prise capte des signaux audio lorsqu’elle est raccordée à la prise de sortie audio d’un ordinateur ou d’un autre appareil audio raccordé à INPUT1.

N’appuyez pas sur l’ecran LCD lorsque vous placez ou soulevez l’ecran proprement dit sur un bureau ou une surface similaire. Cela peut endommager l’ecran LCD ou affecter son uniformite.

x En cas d’utilisation du support fourni-

Support fixe

1 Ouvrez le carton et retirez la base du support.

2 Vérifiez les pièces fournies.

• Base du support (avec vis sur le dessous)

3 Posez un tapis souple ou équivalent sur une surface

plane, un bureau par exemple.

Vous risquez d’endommager l’écran LCD et l’écran proprement dit si vous le déposez directement sur le bureau.

4 Retirez l’écran du carton et posez le cadre de l’écran

le long du bord du bureau.

La figure illustre le support à hauteur réglable. Si vous utilisez le support fixe, vous arrivez au terme de la procédure dès que vous avez terminé l’étape 5.

Écran

Support

qd Prise audio pour INPUT2

Cette prise capte des signaux audio lorsqu’elle est raccordée à la prise de sortie audio d’un ordinateur ou d’un autre appareil audio raccordé à INPUT2.

Tapis souple ou

équivalent

6

5 Encliquetez les parties en saillie du bras du support

sur les orifices de la base du support afin de fixer cette dernière. Soulevez la poignée de la vis pour visser correctement la base du support. Assurez-vous que la vis est serrée et retournez la poignée de la vis.

1

2

1 Base du support

x En cas d’utilisation du support VESA

Vis compatibles avec la norme VESA (4)

Vous pouvez fixer un support VESA d’une autre marque en retirant le support fourni qui est déjà fixé à l’écran.

2 Vis

6 Si vous utilisez un support à hauteur réglable,

retirez la goupille d’arrêt après avoir levé verticalement le support à hauteur réglable.

Goupille d’arrêt

Remarque

Ne retirez pas la goupille d’arrêt aussi longtemps que le support demeure couché. Il risquerait de tomber ou de vous blesser s’il venait à se détacher de la base de manière impromptue.

Étape 2 : Raccordez les câbles de

signal vidéo

• Mettez l’écran et l’ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez de les plier.

• Vérifiez l’alignement du connecteur pour ne pas tordre les broches du connecteur du câble de signal vidéo.

1 Inclinez l’écran vers l’avant.

Levez davantage l’écran si vous utilisez le support de réglage de la hauteur.

FRFR

7

2 Raccordez les câbles de signal vidéo à l’écran.

Si vous utilisez le support fixe, faites d’abord passer les câbles de signal vidéo à travers l’orifice du support, puis raccordezles à l’écran. Pour plus de détails, reportez-vous à la section « Etape 5 : Fixez les cordons ».

x Raccordez un ordinateur équipé d’un

connecteur de sortie HD15 (RVB analogique)

À l’aide du câble de signal vidéo HD15-HD15 fourni (RVB analogique), raccordez l’ordinateur au connecteur d’entrée HD 15 de l’écran (RVB analogique).

vers le

connecteur vers le connecteur de sortie HD15 de l’ordinateur (RVB analogique)

câble de signal vidéo HD15-HD15 (RVB analogique) (fourni)

d’entrée HD 15

(RVB

analogique)

Étape 3 : Raccordez les cordons

audio

Si vous ne souhaitez pas reproduire le son, vous n’avez pas besoin de ce raccordement.

Si vous utilisez le support fixe, faites d’abord passer les cordons audio à travers l’orifice du support, puis raccordez-les à l’écran. Pour plus de détails, reportez-vous à la section « Etape 5 : Fixez les cordons ».

1 Raccordez la prise d’entrée audio de l’écran et la

prise de sortie audio de l’ordinateur ou de tout autre appareil audio en utilisant le câble audio (non fourni).

vers l’entrée audio

vers la sortie audio de l’ordinateur ou d’un autre appareil audio

x Raccordez un ordinateur équipé d’un

connecteur de sortie DVI (RVB numérique)

Raccordez l’ordinateur au connecteur d’entrée DVI-D de l’écran (RVB numérique) à l’aide du câble de signal vidéo DVI-D (RVB numérique) fourni.

vers le connecteur

vers le connecteur de sortie DVI de l’ordinateur (RVB numérique)

câble de signal vidéo DVI-D (RVB numérique) (fourni)

d’entrée DVI-D (RVB numérique)

câble audio (non fourni)

2 Raccordez le câble audio (non fourni) correctement

à la prise de sortie audio de l’écran.

vers l’entrée audio

cordon audio (fourni)

La sortie audio sera modifiée dès que le raccordement de la sortie audio et de l’entrée audio de l’écran sera terminé. Raccordez l’appareil audio situé dans la plage d’entrée reprise dans les caractéristiques d’entrée audio de l’écran. Si le niveau d’entrée est trop élevé, l’écran risque d’être endommagé.

8

Étape 4 : Branchez le cordon

d’alimentation

Si vous utilisez le support fixe, faites d’abord passer le cordon d’alimentation à travers l’orifice du support, puis raccordez-le à l’écran. Pour plus de détails, reportez-vous à la section « Etape 5 : Fixez les cordons».

1 Raccordez solidement le cordon d’alimentation

fourni au connecteur AC IN de l’écran.

2 Raccordez solidement l’autre extrémité du cordon à

une prise secteur.

x Support à hauteur réglable

Tirez les cordons et les câbles en les passant dans le collier des câbles, comme illustré.

Remarque

Lorsque vous rassemblez les cordons et les câbles, veillez à laisser un peu de jeu. S’ils sont trop tendus, ils risquent de se détacher des connecteurs ou des prises quand vous réglez l’angle de l’écran. Si vous tirez trop fort sur les cordons et les câbles, vous risquez de les endommager.

Étape 6 : Mettez l’écran et

l’ordinateur sous tension

1

vers AC IN

vers une prise secteur

Cordon d’alimentation (fourni)

2

Étape 5 : Fixez les cordons

x Support fixe

Assurez-vous que les cordons et les câbles ont bien été passés à travers l’orifice du pied, de la manière illustrée.

1 Appuyez sur le commutateur 1 (alimentation) situé

à droite, à l’avant de l’écran.

L’indicateur 1 (alimentation) s’allume en vert.

L’indicateur s’allume en vert

2 Mettez l’ordinateur sous tension. Si aucune image n’apparaît sur l’écran

• Vérifiez que le cordon d’alimentation et le câble du signal vidéo sont correctement raccordés.

• Si l’indication « PAS D’ENTREE VIDEO » apparaît sur l’écran :

– L’ordinateur est en mode d’économie d’énergie. Essayez

d’appuyer sur n’importe quelle touche du clavier ou déplacez la souris.

– Vérifiez que le réglage du signal d’entrée est correct en

appuyant sur la touche OK (page 11).

FRFR

• Si l’indication « CABLE NON CONNECTÉ » apparaît sur l’écran :

– Vérifiez que les câbles vidéo sont bien raccordés. – Vérifiez que le réglage du signal d’entrée est correct en

appuyant sur la touche OK (page 11).

9

• Si l’indication « HORS PLAGE FRÉQUENCES » apparaît

sur l’écran :

Reconnectez l’ancien écran. Réglez ensuite la carte graphique de l’ordinateur dans les plages suivantes.

RVB analogique RVB numérique

Fréquence

28 – 80 kHz 28 – 64 kHz

horizontale Fréquence

48 – 75 Hz 60 Hz

verticale Résolution 1280 × 1024 ou moins

Pour des informations plus détaillées sur les messages à l’écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Vous n’avez besoin d’aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play « DDC » et détecte automatiquement toutes les autres informations relatives au moniteur. Il n’est pas nécessaire d’installer de pilote pour cet ordinateur. La première fois que vous mettez l’ordinateur sous tension après avoir raccordé le moniteur, l’assistant d’installation peut s’afficher sur l’écran. Dans ce cas, suivez les indications affichées à l’écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l’utiliser.

La fréquence verticale devient 60 Hz. Etant donné que les scintillements sur le moniteur ne sont pas gênants,

vous pouvez l’utiliser tel quel. Vous n’avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Étape 7 : Réglez l’inclinaison et la

hauteur

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

Maintenez le panneau LCD par les deux côtés puis réglez les angles d’inclinaison de l’écran.

environ 5°

environ 20°

environ 175°

Lorsque vous utilisez le support à hauteur réglable, la hauteur peut aussi être réglée de la manière décrite ci-dessous.

Saisissez le panneau LCD des deux côtés, puis ajustez la hauteur de l’écran.

environ 110 mm (4 11/32 pouces)

Pour une utilisation confortable de l’écran

Ajustez l’angle de vision de votre écran selon la hauteur de votre bureau et de votre siège de sorte que l’écran ne réfléchisse pas la lumière dans les yeux.

Remarques

• Quand vous réglez l’angle de l’écran, veillez à ce qu’il ne percute aucun objet environnant.

• Ne placez aucun objet sous l’écran lorsque vous réglez la hauteur du support. Il risquerait d’être endommagé accidentellement.

10

Sélection du signal d’entrée (INPUT1/INPUT2)

Appuyez sur la touche OK.

Le signal d’entrée change chaque fois que vous appuyez sur cette touche.

MENU

Message à l pendant environ 5 secondes dans le coin supérieur gauche).

INPUT1 : DVI-D

INPUT2 : HD15 Connecteur d

’écran (s’affiche

Configuration du signal en entrée

Connecteur d (RVB numérique) pour INPUT1

(RVB analogique) pour INPUT2

’entrée DVI-D

’entrée HD15

FRFR

11

Personnalisation de votre écran

Avant de procéder aux réglages

Raccordez l’écran et l’ordinateur, puis mettez-les sous tension. Pour obtenir des résultats optimaux, attendez au moins 30 minutes avant d’effectuer des réglages après avoir raccordé l’écran à l’ordinateur et l’avoir mis sous tension.

4 Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout d’environ 45 secondes.

MENU

Vous pouvez effectuer de nombreux réglages de votre écran à l’aide des menus affichés.

Pilotage par menu

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

MENU

2 Sélectionnez le menu que vous souhaitez régler.

Appuyez sur les touches m/M pour afficher le menu de votre choix. Appuyez sur la touche OK pour sélectionner un paramètre.

INPUT

,

OK

x Réinitialisation des réglages à leurs valeurs

par défaut

Vous pouvez réinitialiser les réglages à l’aide du menu REINITIALISATIO. Pour plus d’informations sur la réinitialisation des réglages, voir 0 (REINITIALISATIO) à la page 15.

3 Réglez l’option.

Appuyez sur les touches m/M pour effectuer votre réglage, puis appuyez sur la touche OK. Lorsque vous appuyez sur OK, le réglage est mémorisé et l’appareil revient au menu précédent.

INPUT

,

OK

12

Liste des options de menu

Les options de menu varient selon les modèles. Vérifiez le nom du modèle indiqué sur la partie inférieure de l’écran et reportez-vous aux tableaux ci-dessous.

SDM-S75A/S95A SDM-S75E/S95E

RETROÉCLAIRAGE ;

6 CONTRASTE ; 8 LUMINOSITÉ ;

GAMMA ;

1)

COULEUR 9300K

6500K

1)

sRGB UTILISATEUR (gain de R

et B)

NETTETE ;

0 REINIT. DU MODE –

ECRAN AUTOMATIQUE

PHASE HORLOGE CENTRAGE H CENTRAGE V

POSITION MENU ;

DÉTECTE ENTRÉE –

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

0 REINITIALISATIO OK

ANNULER

VERROU DU MENU ACTIF

INACTIF

SDM-S75D/S95D SDM-S75F/S95F SDM-S75N/S95N

Menu RÉGLAGE IMAGE

MODE (Mode-ECO) HAUT

MOYEN BAS UTILISATEUR

RETROÉCLAIRAGE ;

6 CONTRASTE ; 8 LUMINOSITÉ ;

GAMMA ;

1)

COULEUR 9300K

6500K

1)

sRGB UTILISATEUR (gain

de R et B)

NETTETE ;

0 REINIT. DU MODE ;

ECRAN AUTOMATIQUE

PHASE HORLOGE CENTRAGE H CENTRAGE V

POSITION MENU ;

DÉTECTE ENTRÉE AUTO ACTIVÉE

ENTRÉE 1 ENTRÉE 2 AUTO DESACTIV

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

FRFR

0 REINITIALISATIO OK

VERROU DU MENU ACTIF

1)

CONTRASTE, LUMINOSITÉ et GAMMA ne peuvent pas être sélectionnés lorsque « sRGB » est sélectionné.

13

ANNULER

INACTIF

Menu RÉGLAGE IMAGE

0 Menu REINIT. DU MODE (pour le

Pour les écrans dotés d’entrées analogiques, RETROÉCLAIRAGE, CONTRASTE et LUMINOSITÉ peuvent être réglés lorsque le mode ECO est sélectionné pour UTILISATEUR uniquement.

Options Appuyez sur la

touche M

MODE

HAUT MOYEN BAS UTILISATEUR

RETROÉCLAIRAGE

6 CONTRASTE Accentue le

8 LUMINOSITÉ Illumine l’image

GAMMA Caractéristiques

Remarque

Si vous sélectionnez « sRGB », vous ne pouvez pas régler les options CONTRASTE, LUMINOSITÉ et GAMMA.

Menu COULEUR

Options Caractéristiques

9300K Teinte bleutée 6500K Teinte rougeâtre

1)

sRGB

UTILISATEUR

1)

Si un ordinateur ou un autre appareil raccordé à l’écran n’est pas compatible sRGB, les couleurs ne peuvent pas être ajustées sur le profil sRGB. Lorsque vous sélectionnez « sRGB », vous ne pouvez pas ajuster CONTRASTE, LUMINOSITÉ et GAMMA. sRGB n’est pas disponible lorsque les réglages HAUT, MOYEN ou BAS du mode ECO sont sélectionnés. (« sRGB » apparaît alors en grisé)

2)

Cet ajustement modifie la température des couleurs en augmentant ou en diminuant les composantes R (rouge) et B (bleu) par rapport à V (vert). La composante V reste fixe.

Reglez le mode ECO. Selectionnez la luminosite de l'ecran en choisissant « HAUT », « MOYEN », « BAS »‚ ou « UTILISATEUR »‚ afin de reduire sa consommation d'energie. Vous pouvez regler les subtiles nuances de la luminosite de l'ecran en selectionnant le mode « UTILISATEUR ». Vous pouvez reglez divers modes en selectionnant une entree.

Éclaircit l’écran. Assombrit l’écran.

contraste de l’image.

(étiquette noire).

Vous pouvez ajuster vos images à l’écran en fonction des couleurs d’origine.

Lorsque vous sélectionnez « sRGB », les couleurs sont ajustées en fonction du profil sRGB. (Le réglage des couleurs sRGB est un protocole d’espace colorimétrique conforme aux normes industrielles.) Lorsque vous sélectionnez « sRGB », les réglages des couleurs de votre ordinateur doivent être ajustés sur le profil sRGB.

2)

Vous pouvez ajuster précisément la température des couleurs et ce réglage des couleurs est mémorisé.

Appuyez sur la touche m

Réduit le contraste de l’image.

Assombrit l’image (étiquette noire).

Menu NETTETE

Options Appuyez sur les touches m/M

NETTETE Effectuez ce réglage pour augmenter la

netteté des bords des images, etc.

RÉGLAGE IMAGE)

Options Caractéristiques

OK Vous pouvez réinitialiser les réglages de

ANNULER Annule la réinitialisation et revient au

RETROÉCLAIRAGE, CONTRASTE, LUMINOSITÉ, GAMMA, COULEUR et NETTETE aux valeurs par défaut.

menu.

Menu ECRAN (signal RVB

analogique uniquement)

x Fonction de réglage automatique de la

qualité de l’image

Lorsque l’écran reçoit un signal d’entrée, il ajuste automatiquement la position et la netteté de l’image (phase/horloge), et garantit la qualité de l’image qui apparaît sur l’écran (page 16).

Remarque

Lorsque la fonction de réglage automatique de la qualité l’image est activée, seul le commutateur L’image risque de scintiller pendant ce temps, mais il ne s’agit pas d’un disfonctionnement. Patientez simplement quelques secondes, jusqu’à ce que le réglage soit terminé.

Si la fonction de réglage automatique de la qualité de l’image de cet écran semble ne pas régler complètement l’image

Vous pouvez effectuer un autre réglage automatique de la qualité de l’image pour le .signal d’entrée réglé. (Voir « AUTOMATIQUE » ci-dessous.)

Si vous souhaitez effectuer d’autres réglages de la qualité de l’image

Vous pouvez régler manuellement la netteté (phase/horloge) et la position (horizontale/verticale) de l’image.

Ces réglages sont mémorisés et apparaissent automatiquement lorsque l’écran reçoit le même signal d’entrée. Ces réglages doivent éventuellement être répétés si vous changez de signal d’entrée après avoir rebranché votre ordinateur.

Options Caractéristiques

AUTOMATIQUE Procédez aux réglages appropriés de la

x Ajustez la netteté et la position de l’image

manuellement (PHASE/HORLOGE/ CENTRAGE H/CENTRAGE V)

Vous pouvez ajuster la netteté et la position de l’image, comme suit.

1 Réglez la résolution sur 1 280 × 1 024 sur

l’ordinateur.

2 Chargez le CD-ROM. 3 Lancez le CD-ROM, puis affichez la mire de test.

1 (alimentation) fonctionne.

phase, de l’horloge et de la position horizontale/verticale de l’écran pour le signal d’entrée réglé et enregistrez-les.

14

Pour l’utilisateur Windows Si le démarrage automatique est activé :

1 Cliquez sur « Outil de réglage d’affichage (UTILITY) » 2 Cliquez sur « Adjust » et vérifiez la résolution, puis cliquez

sur « Next ».

3 Les mires de test de PHASE/HORLOGE/CENTRAGE H/

CENTRAGE V s’affichent successivement.

Si le démarrage automatique échoue :

1 Ouvrez « Poste de travail » et cliquez avec le bouton droit

sur l’icône du CD-ROM. Cliquez sur « Explorer » et ouvrez

l’icône du CD-ROM. 2 Ouvrez [Utility], puis sélectionnez [Windows]. 3 Démarrez [Win_Utility.exe]. La mire de test s’affiche.

Pour l’utilisateur Macintosh

1 Ouvrez [Utility], puis sélectionnez [Mac]. 2 Démarrez [Mac_Utility.exe] La mire de test s’affiche.

Options Appuyez sur les touches m/M PHASE Réduisez les rayures horizontales à l’écran. HORLOGE Les rayures verticales disparaissent. CENTRAGE H Ajustez la position de l’image lorsque CENTRAGE V

votre image n’apparaît pas au centre de l’écran.

Menu POSITION MENU

Options Appuyez sur les touches m/M

POSITION MENU Vous pouvez modifier la position

d’affichage du menu à l’écran. Vous avez le choix entre l’une des 9 positions.

Options Caractéristiques

AUTO DESACTIV L’entrée n’est pas changée

automatiquement. Appuyez sur la touche OK pour changer l’entrée.

Menu LANGUAGE

Options Appuyez sur les touches m/M

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

Anglais

Allemand Espagnol Italien Néerlandais Suédois Russe Japonais Chinois

0 Menu REINITIALISATIO (réinitialisation aux valeurs par défaut)

Options Caractéristiques

OK Réinitialise toutes les données de réglage

à leurs valeurs par défaut sauf celles du

(LANGUAGE).

ANNULER Annule la réinitialisation et revient à

l’écran de menu.

FRFR

Menu DÉTECTE ENTRÉE

Ces modèles d’entrée numérique recherchent n’importe quels signaux d’entrée. Vous pouvez commuter automatiquement les signaux.

Options Caractéristiques

AUTO ACTIVÉE Si l’entrée sélectionnée n’a pas de signal

ou si vous sélectionnez une entrée avec la touche OK et qu’elle n’a pas de signal d’entrée, un message s’affiche sur l’écran. L’écran vérifie alors le signal d’entrée et bascule automatiquement vers l’autre entrée. Lorsque l’entrée est commutée, l’entrée sélectionnée est affichée dans le coin supérieur gauche de l’écran. Lorsque aucun signal n’est capté, l’écran passe en mode de veille.

ENTRÉE 1 A la mise sous tension de l’écran,

ENTRÉE1 ou ENTRÉE 2 apparaît

ENTRÉE 2

comme réglage prioritaire (DÉTECTE ENTRÉE ne fonctionne pas).

Menu VERROU DU MENU

Options Caractéristiques

ACTIF Seul le 1 commutateur d’alimentation

1 est actif. Si vous tentez de lancer une

autre opération, l’icône (VERROU DU MENU) apparaît sur l’écran.

INACTIF Réglez (VERROU DU MENU) sur

INACTIF. Si (VERROU DU MENU) est réglé sur ACTIF, lorsque vous appuyez sur la touche MENU, (VERROU DU MENU) est automatiquement sélectionné.

15

Spécifications techniques

Remarque

Pour les écrans dotés d’entrées analogiques, les options de menu RETROÉCLAIRAGE, CONTRASTE et LUMINOSITÉ sont disponibles uniquement lorsque le mode ECO est réglé sur UTILISATEUR (page 14).

Fonction d’économie d’énergie

Cet écran satisfait aux critères d’économie d’énergie VESA,

ENERGY STAR et NUTEK. Si l’écran est raccordé à un

ordinateur ou à une carte graphique vidéo compatible DPMS (Display Power Management Standard) pour une entrée analogique/compatible DMPM (DVI Digital Monitor Power Management) pour une entrée numérique, l’écran réduit automatiquement sa consommation d’énergie comme indiqué cidessous.

Mode d’alimentation Indicateur 1 (alimentation)

fonctionnement normal vert

1)

inactif (sommeil profond)

hors tension éteint

1)

Lorsque votre ordinateur passe en mode « inactif », le signal d’entrée

est coupé est l’indication PAS D’ENTREE VIDEO apparaît à l’écran.

Au bout de 5 secondes, l’écran passe en mode d’économie d’énergie.

« sommeil profond » est un mode d’économie d’énergie défini par

l’Environmental Protection Agency.

orange

Réduction de la consommation électrique

Si vous appuyez à plusieurs reprises sur la touche ECO situé à l’avant de l’écran, vous pouvez sélectionner la luminosité de l’écran.

ECO

(Mode-ECO)

ECO

:

HAUT

:

MOYEN

,

:

BAS

ECO

:

UTILISATEUR

ECO

50

Chaque mode apparaît à l’écran et la luminosité de celui-ci est réduite en fonction du mode. Le menu disparaît automatiquement dans les cinq secondes. La luminosité de l’écran et la consommation électrique sont réduites suivant le changement de mode, de HAUT à MOYEN et à BAS.

Le réglage par défaut de la luminosité de l’écran est fixé à HAUT. Si vous sélectionnez UTILISATEUR, vous pouvez régler le rétroéclairage en appuyant sur les touches m/M, les mêmes que celles que vous utilisez lorsque vous sélectionnez RETROÉCLAIRAGE dans le menu.

Fonction de réglage automatique de la qualité de l’image

analogique uniquement)

Lorsque l’écran reçoit un signal d’entrée, il ajuste automatiquement la position et la précision de l’image (phase/horloge) et garantit la qualité de l’image qui apparaît sur l’écran.

Le mode préréglé par défaut

Lorsque l’écran reçoit un signal d’entrée, il fait automatiquement correspondre le signal à l’un des modes préréglés par défaut, enregistrés dans la mémoire de l’écran afin de produire une image de haute qualité au centre de l’écran. Si le signal d’entrée correspond au mode préréglé par défaut, l’image apparaît automatiquement sur l’écran, avec le réglage par défaut approprié.

Si certains signaux d’entrée ne correspondent à aucun mode préréglé par défaut

Lorsque l’écran reçoit un signal d’entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l’image de cet écran est activée et garantit l’affichage permanent d’une image claire sur l’écran (dans les plages de fréquences suivantes de l’écran) : Fréquence horizontale : 28–80 kHz Fréquence verticale : 48–75 Hz En conséquence, la première fois que le moniteur reçoit des signaux d’entrée qui ne correspondent pas à l’un des modes préréglés par défaut, il se peut que l’affichage de l’image à l’écran prenne plus de temps. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que l’écran fonctionnera de la même manière la prochaine fois qu’il recevra des signaux correspondants à l’un des modes préréglés par défaut.

Si vous ajustez la phase, l’horloge et la position des images manuellement

Pour certains signaux d’entrée, la fonction de réglage automatique de la qualité de l’image de cet écran peut ne pas ajuster complètement la position, la phase et l’horloge de l’image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 14). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque l’écran reçoit les mêmes signaux d’entrée.

Remarque

Pendant que la fonction de réglage de la qualité d’image automatique est activée, seul le commutateur 1 (alimentation) fonctionnera. L’image risque de scintiller pendant ce temps, mais il ne s’agit pas d’un disfonctionnement. Patientez simplement quelques secondes, jusqu’à ce que le réglage soit terminé.

(signal RVB

16

Dépannage

Avant de prendre contact avec l’assistance technique, parcourez les informations présentées dans cette section.

Messages affichés

S’il se produit une anomalie au niveau du signal d’entrée, l’un des messages suivants apparaît sur l’écran. Pour résoudre le problème, voir « Symptômes de défaillances et remèdes » à la page 18.

Si l’indication « HORS PLAGE FRÉQUENCES » apparaît sur l’écran

Cela signifie que le signal transmis n’est pas pris en charge par les spécifications de l’écran. Vérifiez les éléments suivants. Pour des informations détaillées sur les messages à l’écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Si « xxx.xkHz/ xxxHz » est affiché

Cela signifie que la fréquence horizontale ou verticale n’est pas prise en charge par les spécifications de l’écran. Les chiffres indiquent les fréquences horizontales et verticales du signal d’entrée en cours

Exemple

INFORMATION

HORS P LAGE ENTRÉÉE1:DV I

xxx.xkHz/ xxxDHz

Si « RÉSOLUTION > 1280 × 1024 » est affiché

Cela signifie que la résolution n’est pas prise en charge par les spécifications de l’écran (1 280 × 1 024 ou moins).

Exemple

INFORMATIONS

HORS PLAGE ENTRÉE1:DV I RÉSOLUTION > 1280X1024

S

FR QUENC SE

-

FR QUENC SEÉ

-

D

Si l’indication « PAS D’ENTREE VIDEO » apparaît sur l’écran

Cela signifie qu’aucun signal n’est détecté en entrée via le connecteur actuellement sélectionné. Lorsque DÉTECTE ENTRÉE (page 15) est réglé sur ACTIF, l’écran détecte un autre signal d’entrée et commute automatiquement la source d’entrée.

Exemple

I NFORMAT IONS

'

PAS D NTREE V IDEO ENTRÉEE1:DV I PASSER EN MODE ÉCO

-

D

En l’absence de signaux d’entrée, le message « PASSER EN MODE ÉCO » s’affiche.

Le passage en mode d’économie d’énergie intervient 5 secondes plus tard.

Si l’indication « CABLE NON CONNECTÉ » apparaît sur l’écran

Cela signifie que le câble de signal vidéo a été déconnecté du connecteur actuellement sélectionné. Lorsque DÉTECTE ENTRÉE (page 15) est réglé sur ACTIF, l’écran détecte un autre signal d’entrée et commute automatiquement la source d’entrée.

Exemple

INFORMATIONS

CAB L E NON CONNECT É

ENTRÉE1:DV I PASSER EN MODE ÉCO

En l’absence de signaux d’entrée, le message « PASSER EN MODE ÉCO » s’affiche.

Le passage en mode d’économie d’énergie intervient 45 secondes plus tard.

-

D

FRFR

17

Symptômes de défaillances et remèdes

Si un problème est causé par un ordinateur ou un autre appareil raccordé, reportez-vous aux modes d’emploi de l’appareil ou de l’ordinateur concerné.

Symptôme Vérifiez ces éléments Pas d’image

Si l’indicateur 1 (alimentation) est éteint, ou, si l’indicateur 1(alimentation) s’allume en orange,

L’indicateur 1 (alimentation) ne s’allume pas alors que le commutateur 1 (alimentation) est enfoncé.

Si CABLE NON CONNECTÉ apparaît sur l’écran,

Si l’indication PAS D’ENTREE VIDEO apparaît sur l’écran, ou, si l’indicateur 1 (alimentation) s’allume en orange,

Si HORS PLAGE FRÉQUENCES apparaît à l’écran (page 17),

Si vous utilisez Windows, • Si vous avez remplacé votre ancien écran par cet écran, rebranchez l’ancien écran et suivez

Si vous utilisez un système Macintosh,

L’image scintille, sautille, oscille ou est brouillée

• Vérifiez que le commutateur 1 (alimentation) est activé.

• Vérifiez que le cordon d’alimentation est correctement raccordé.

• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).

• Vérifiez que les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.

• Vérifiez que le réglage de sélection d’entrée est correct (page 11).

• Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un câble de signal vidéo non fourni, l’indication CABLE NON CONNECTÉ peut apparaître sur l’écran. Il ne s’agit pas d’un problème de fonctionnement.

• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).

• Vérifiez que les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.

• Vérifiez que le réglage de sélection d’entrée est correct (page 11).

Problèmes causés par un ordinateur ou un autre appareil raccordé et non

x

par l’écran

• L’ordinateur est en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

• Vérifiez que votre carte graphique est correctement installée.

• Vérifiez que l’alimentation de l’ordinateur est activée.

• Redémarrez l’ordinateur.

Problèmes causés par un ordinateur ou un autre appareil raccordé et non

x

par l’écran

• Vérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour l’écran. Si vous avez remplacé un ancien écran par cet écran, rebranchez l’ancien, puis ajustez la carte graphique de l’ordinateur dans les plages suivantes : Horizontale : 28 à 80 kHz (RVB analogique), 28 à 64 kHz (RVB numérique) Verticale : 48 à 75 Hz (RVB analogique), 60 Hz (RVB numérique) Résolution : 1 280 × 1 024 ou moins

la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants », puis sélectionnez le nom de modèle souhaité dans la liste « Modèles » dans l’écran de sélection de périphériques Windows. Si le nom de modèle de cet écran n’apparaît pas dans la liste « Modèles », essayez « Plug & Play ».

• En cas de raccordement d’un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l’adaptateur à l’ordinateur avant de raccorder le câble du signal vidéo.

• Ajustez l’horloge et la phase (signal RVB analogique uniquement) (page 14).

• Branchez l’écran sur une autre prise secteur, de préférence reliée à un autre circuit.

Problèmes causés par un ordinateur ou un autre appareil raccordé et non

x

par l’écran

• Consultez le mode d’emploi de votre carte graphique pour le réglage approprié de l’écran.

• Assurez-vous que le mode graphique (VESA, Macintosh 19” Color, etc.) et la fréquence du signal d’entrée sont pris en charge par cet écran. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que l’écran se synchronise correctement.

• Cet écran ne traite pas les signaux entrelacés. Utilisez des signaux progressifs.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible.

18

Symptôme Vérifiez ces éléments L’image est floue • Ajustez la luminosité et le contraste (page 14).

• Ajustez l’horloge et la phase (signal RVB analogique uniquement) (page 14).

Problèmes causés par un ordinateur ou un autre appareil raccordé et non

x

par l’écran

• Réglez la résolution sur votre ordinateur à 1 280 × 1024.

Apparition d’images fantômes • N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont correctement branchées sur leur prise.

L’image n’est ni centrée correctement, ni au bon format (signal RVB analogique uniquement)

L’image est trop petite x

L’image est sombre • Réglez le rétroéclairage (page 14).

Apparition d’un motif ondulatoire ou elliptique (moiré)

Les couleurs ne sont pas uniformes

Le blanc ne semble pas blanc • Réglez la température des couleurs (page 14). Les touches de l’écran sont

inopérantes ( apparaît sur l’écran)

L’écran se met hors tension au bout d’un moment

La résolution affichée dans l’écran de menu est incorrecte.

• Ajustez l’horloge et la phase (page 14).

• Ajustez la position de l’image (page 14). Notez que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords.

Problèmes causés par un ordinateur ou un autre appareil raccordé et non par l’écran

• Réglez la résolution sur votre ordinateur à 1 280 × 1024.

• Réglez la luminosité (page 14).

• Ajustez le réglage gamma à l’aide du menu GAMMA (page 14).

• Plusieurs minutes sont nécessaires avant que l’écran ne devienne lumineux après sa mise sous tension.

• L’écran peut s’assombrir en fonction du mode ECO sélectionné.

• Ajustez l’horloge et la phase (signal RVB analogique uniquement) (page 14).

•Si VERROU DU MENU est réglé sur ACTIF, réglez-le sur INACTIF (page 15).

Problèmes causés par l’ordinateur ou tout autre équipement connecté

x

• Désactivez le mode d’économie d’énergie de l’ordinateur.

• Selon le paramétrage de la carte graphique, il est possible que la résolution affichée dans l’écran de menu ne corresponde pas à celle de l’ordinateur.

FRFR

Affichage des informations de l’écran

Lorsque l’écran reçoit un signal vidéo, appuyez sur la touche MENU et maintenez-la enfoncée pendant plus de 5 secondes jusqu’à ce que la boîte de dialogue d’informations s’affiche.

Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

MENU

Exemple

INFORMATIONS

MODEL : SDM-S75A SER. NO : 1234567 MANUFACTURED : 2005-52

Désignation

Numéro de série

Semaine et année de fabrication

Bien que le nom de modèle enregistré pour les normes de sécurité soit SDM-S75 /S95 , les noms SDM-S75A/S95A/S75D/S95D/ S75E/S95E/S75F/S95F/S75N/S95N sont utilisés lors de la vente. Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation

• Numéro de série

• Description détaillée du problème

• Date d’achat

• Nom et spécifications de votre ordinateur et de votre carte graphique

• Types de signaux d’entrée (RVB analogique/RVB numérique)

19

Spécifications

Nom du modèle SDM-S75A SDM-S95A SDM-S75E SDM-S95E

Panneau LCD Type de panneau : a-Si TFT à matrice active Taille de l’image : pouces 17,0 19,0 17,0 19,0 Format du signal d’entrée Fréquence opérationnelle RVB

Horizontale : 28 – 80 kHz

Verticale : 48 – 75 Hz

Résolution Horizontale : Max. 1 280 points

Verticale : Max. 1 024 lignes

Type de signal d’entrée (Numérique/Analogique)

Niveaux des signaux d’entrée

Signal vidéo RVB 0,7 Vp-p, 75 Ω, positif

Signal SYNC Niveau TTL, 2,2 kΩ, positif ou négatif

Analogique ×1

Entrée audio Mini-prise stéréo, 0,5 V eff. Sortie audio Mini-prise stéréo Puissance de raccordement 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Consommation électrique Max. 45 W Max. 50 W Max. 45 W Max. 50 W Température de

fonctionnement

5 – 35 °C

Type de support Fixe Fixe Hauteur réglable Hauteur réglable Dimensions (largeur/

hauteur/profondeur)

environ 369 × 423,5 ×

225 mm (14

3

16

/4× 8 7/8 pouces)

5

/8×

(avec support)

environ 369 × 315 ×

66 mm (14

3

/8× 25/8 pouces)

12

5

/8×

(sans support)

Masse environ 6,4 kg (14 lb

13/4 oz) (avec support)

environ 4,3 kg

5

(9 lb 7

/8 oz)

(sans support)

environ 414 × 439,5 ×

225 mm (16

3

17

/8× 8 7/8 pouces)

3

/8×

(avec support)

environ 414 × 348 ×

69 mm (16

3

/4× 23/4 pouces)

13

3

/8×

(sans support)

environ 7,3 kg (16 lb

1

/2 oz) (avec support)

1

environ 5,2 kg

(11 lb 7

3

/8 oz)

(sans support)

environ 369 × 393,5 –

503,5 × 253 mm

(14

7

19

(avec support)

environ 369 × 315 ×

66 mm (14

3

12

environ 7,5 kg (16 lb

1

/2 oz) (avec support)

8

environ 4,3 kg

Plug & Play DDC2B Accessoires Voir page 6.

1)

5

/8× 15 1/2 –

/8× 10 pouces)

5

/8×

/8× 25/8 pouces)

(sans support)

5

(9 lb 7

/8 oz)

(sans support)

environ 414 × 409,5 –

519,5 × 277,5 mm

3

(16

/8× 16 1/8 –

1

/2× 11 pouces)

20

(avec support)

environ 414 × 348 ×

69 mm (16

3

/4× 23/4 pouces)

13

(sans support)

environ 8,7 kg (19 lb

7

/8 oz) (avec support)

2

environ 5,2 kg

(11 lb 7

3

/8 oz)

(sans support)

3

/8×

1)

Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure de plus de 4,8% à la durée horizontale totale ou 0,8 µs, suivant la plus grande valeur.

• La largeur de suppression horizontale doit être supérieure à 2,5 µs.

• La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

20

Nom du modèle SDM-S75D SDM-S95D SDM-S75F SDM-S95F

Panneau LCD Type de panneau : a-Si TFT à matrice active Taille de l’image : pouces 17,0 19,0 17,0 19,0 Format du signal d’entrée Fréquence opérationnelle RVB

1)

Horizontale : 28 – 80 kHz (RVB analogique)

28 – 64 kHz (RVB numérique)

Verticale : 48 – 75 Hz (RVB analogique)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1 280 points

Verticale : Max. 1 024 lignes

Type de signal d’entrée (Numérique/Analogique)

Niveaux des signaux d’entrée

Signal SYNC Niveau TTL, 2,2 kΩ, positif ou négatif

Numérique × 1/Analogique × 1

Signal vidéo RVB 0,7 Vp-p, 75 Ω, positif

Signal RVB numérique (DVI) : TMDS (lien simple) Entrée audio Mini-prise stéréo, 0,5 V eff. Sortie audio Mini-prise stéréo Puissance de raccordement 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Consommation électrique Max. 45 W Max. 50 W Max. 45 W Max. 50 W Température de

fonctionnement

5 – 35 °C

Type de support Fixe Fixe Hauteur réglable Hauteur réglable Dimensions (largeur/

hauteur/profondeur)

environ 369 × 423,5 ×

225 mm (14

3

16

/4× 8 7/8 pouces)

5

/8×

(avec support)

environ 369 × 315 ×

66 mm (14

3

/8× 25/8 pouces)

12

5

/8×

(sans support)

Masse environ 6,4 kg (14 lb

13/4 oz) (avec support)

environ 4,3 kg

5

/8 oz)

(9 lb 7

(sans support)

environ 414 × 439,5 ×

225 mm (16

3

17

/8× 8 7/8 pouces)

3

/8×

(avec support)

environ 414 × 348 ×

69 mm (16

3

/4× 23/4 pouces)

13

3

/8×

(sans support)

environ 7,3 kg (16 lb

1

/2 oz) (avec support)

1

environ 5,2 kg

3

(11 lb 7

/8 oz)

(sans support)

environ 369 × 393,5 –

503,5 × 253 mm

5

/8× 15 1/2 –

(14

7

/8× 10 pouces)

19

(avec support)

environ 369 × 315 ×

66 mm (14

3

/8× 25/8 pouces)

12

5

/8×

(sans support)

environ 7,5 kg (16 lb

1

/2 oz) (avec support)

8

environ 4,3 kg

5

/8 oz)

(9 lb 7 (sans support)

environ 414 × 409,5 –

519,5 × 277,5 mm

3

/8× 16 1/8 –

(16

1

/2× 11 pouces)

20

(avec support)

environ 414 × 348 ×

69 mm (16

3

/4× 23/4 pouces)

13

3

/8×

(sans support)

environ 8,7 kg (19 lb

7

/8 oz) (avec support)

2

environ 5,2 kg

3

(11 lb 7

/8 oz)

(sans support) Plug & Play DDC2B Accessoires Voir page 6.

FRFR

1)

Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure de plus de 4,8% à la durée horizontale totale ou 0,8 µs, suivant la plus grande valeur.

• La largeur de suppression horizontale doit être supérieure à 2,5 µs.

• La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

21

Nom du modèle SDM-S75N SDM-S95N

Panneau LCD Type de panneau : a-Si TFT à matrice active Taille de l’image : pouces 17,0 19,0 Format du signal d’entrée Fréquence opérationnelle RVB

1)

Horizontale : 28 – 80 kHz (RVB analogique)

28 – 64 kHz (RVB numérique)

Verticale : 48 – 75 Hz (RVB analogique)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1 280 points

Verticale : Max. 1 024 lignes

Type de signal d’entrée (Numérique/Analogique)

Niveaux des signaux d’entrée

Numérique × 1/Analogique × 1

Signal vidéo RVB 0,7 Vp-p, 75 Ω, positif

Signal SYNC Niveau TTL, 2,2 kΩ,

positif ou négatif

Signal RVB numérique (DVI) :

TMDS (lien simple) Entrée audio Mini-prise stéréo, 0,5 V eff. Sortie audio Mini-prise stéréo Puissance de raccordement 100 – 240 V, 50 – 60 Hz, Max. 1.0 A Consommation électrique Max. 45 W Max. 50 W Température de

fonctionnement

5 – 35 °C

Type de support – – Dimensions (largeur/

hauteur/profondeur)

Masse environ 4,3 kg

environ 369 × 315 ×

66 mm (14

5

/8 pouces)

2

(9 lb 7

5

/8× 12 3/8×

5

/8 oz)

environ 414 × 348 ×

69 mm (16

3

/4 pouces)

2

3

/8× 13 3/4×

environ 5,2 kg

(11 lb 7 3/8 oz) Plug & Play DDC2B Accessoires Voir page 6.

1)

Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure de plus de 4,8% à la durée horizontale totale ou 0,8 µs, suivant la plus grande valeur.

• La largeur de suppression horizontale doit être supérieure à 2,5 µs.

• La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

22

TCO’99 Eco-document (for the black model)

x Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

x Why do we have environmentally labelled com-

puters?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

x What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

x Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

* processes. Flame

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g . increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within

living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

i

TCO’03 Eco-document (for the silver model)

x Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

x Ergonomics

• Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

x Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

x Emissions

• Electromagnetic fields

• Noise emissions

x Ecology

• The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 001

• Restrictions on

- chlorinated and brominated flame retardants and

polymers

- heavy metals such as cadmium, mercury and lead.

involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Recycling Information

x Customer in Europe

The collection and recycling of this product has been planned according to your country’s relevant legislation. To ensure that this product will be collected and recycled in way that minimizes the impact on the environment, please do the following:

1. If you purchased this product for private use, contact your municipality or the waste collection system and bring the product to this collection point / have the product be picked up by the waste collection system. Alternatively, your retailer might take back this if you purchase new equivalent equipment; please check with your retailer whether he will take back this product before bringing it. For information on your country’s recycling arrangements, please contact the Sony representation in your country (contact details at: www.sony-europe.com). Further details on specific recycling systems can be found at the following addresses:

- Belgium: www.recupel.be

- Netherlands: www.nvmp.nl (consumer electronics) www.ictmilieu.nl (IT equipment)

- Norway: www.elretur.no

- Sweden: www.el-kretsen.se

- Switzerland: www.swico.ch

2. If you use this product professionally, check the product’s delivery contract for take back / recycling arrangements and follow the procedures described therein. Alternatively, follow the procedures described under point 1.

x Customer in USA

We Sony as a member of EIA recommends to visit URL below http://www.eiae.org/

x Customer in Asia

http://www.sony.co.jp/SonyInfo/Environment/recycle/3R.html

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been

ii

2-630-290-06(1)

TFT LCD Color Computer Display

SDM-S75 SDM-S95

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this product meets the guidelines for energy efficiency.

ENERGY STAR

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name : SONY Model : SDM-S75 /S95 Note : means any number or alphanumeric

character. Responsible Party : Sony Electronics Inc. Address : 16530 Via Esprillo, San Diego, CA

92127 U.S.A. Telephone Number : 858-942-2230

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Bitte prüfen Sie den Lieferumfang des Bildschirms. Das Typenschild Ihres Bildschirmmodells befindet sich an der Rückseite des Bildschirms.

This monitor complies with the TCO’99 guidelines.

(for the black model)

This monitor complies with the TCO’03 guidelines.

(for the silver model)

2

Inhalt

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.

• Windows Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA.

• VESA und DDC der Video Electronics Standards Association.

ENERGY STAR ist ein eingetragenes

• Warenzeichen in den USA.

• Adobe und Acrobat sind Warenzeichen von Adobe Systems Incorporated.

• Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.

• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch gekennzeichnet.

£

ist ein eingetragenes

¥

sind Warenzeichen

„¥“

und „£

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Welches Modell haben Sie erworben? . . . . . . . . . . . . . . . . . . . . . . . 5

Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Schritt 1: Zusammenbauen des Ständers . . . . . . . . . . . . . . . . . . . . 6

Schritt 2: Anschließen der Videosignalkabel . . . . . . . . . . . . . . . . . . 7

Schritt 3: Anschließen der Audiokabel . . . . . . . . . . . . . . . . . . . . . . 8

Schritt 4: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 9

Schritt 5: Befestigen der Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Schritt 6: Einschalten von Bildschirm und Computer . . . . . . . . . . . 9

Schritt 7: Einstellung von Neigung und Höhe . . . . . . . . . . . . . . . . 10

Auswählen des Eingangssignals (INPUT1/INPUT2) . . . . . . . . . . . 11

Einstellen des Bildschirms. . . . . . . . . . . . . . . . . . . . . . .12

Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Liste der Menüoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Menü BILD EINSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Menü FARBE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Menü SCHÄRFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

0 Menü MODUS ZURÜCK

(nur beim Menü BILD EINSTELLEN) . . . . . . . . . . . . . . . . . . . . . . . 14

Menü BILDSCHIRM (nur bei analogem RGB-Signal) . . . . . . . 14

Menü POSITION MENÜ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Menü EINGANGSERKENN. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Menü LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

0 Menü ZURÜCKSETZEN (zum Zurücksetzen auf die

Standardeinstellungen). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Menü MENÜ-SPERRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Verringern der Leistungsaufnahme (ECO-Modus) . . . . . . . . . . . . . 16

Automatische Einstellung der Bildqualität

(nur analoges RGB-Signal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

“

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fehlersymptome und Abhilfemaßnahmen . . . . . . . . . . . . . . . . . . . 18

DE

http://www.sony.net/

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

TCO’ 99 Eco-document (for the black model) . . . . . . . . . . . . . . . . . .i

TCO’ 03 Eco-document (for the silver model) . . . . . . . . . . . . . . . . . ii

3

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.

• Vor mechanischen Vibrationen oder Stößen.

• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.

• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCDBildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.

• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.

• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99 %)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.

• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCDBildschirms führen könnten.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.

• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Trennen Sie alle Kabel vom Display ab. Wenn Sie einen höhenverstellbaren Ständer verwenden, stellen Sie diesen auf die höchste Position ein und halten das LCD-Display an beiden Seiten gut fest. Achten Sie darauf, dass der Bildschirm beim Transport nicht verkratzt wird. Ein Fall des Displays kann eine Verletzung oder eine Beschädigung verursachen.

• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

• Bringen Sie den Anschlagstift des höhenverstellbaren Ständers wieder an, damit der Ständer während des Transports in der aktuellen Position fixiert ist.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.

• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

4

Welches Modell haben Sie erworben?

Überprüfen Sie bitte als Erstes, welches Modell Sie erworben haben. Den Modellnamen finden Sie an der Rückseite des Bildschirms. (Beispiel : SDM-S75A) Nicht bei allen Bildschirmmodellen stehen alle Geräte- bzw. Menüfunktionen zur Verfügung.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten. Die Abbildung zeigt nur eins der lieferbaren Bildschirmmodelle.

Vorderseite des Bildschirms

Bei den mit gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten“ (Seite 20).

1 Netzschalter 1 und Netzanzeige 1 (Seite 9, 16)

Mit diesem Schalter wird der Bildschirm eingeschaltet. Drücken Sie diesen Schalter erneut, um den Bildschirm wieder auszuschalten.

2 Menütaste MENU (Seite 12)

Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten m/M (Seite 12)

Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen.

4 Taste OK (Seite 12)

Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten m/M (3) ausgewählt wurden.

INPUT (Seite 11)

Diese Tasten dienen zum Umschalten des Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Bildschirm angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menü ausgeblendet ist.

MENU

INPUT

OK

ECO

5 Taste ECO (Seite 16)

Mit dieser Taste kann der Stromverbrauch reduziert werden. Solange die Menüanzeige nicht eingeblendet ist, dient die Taste außerdem zum automatischen Optimieren der Bildqualität für das aktuelle Eingangssignal. Die Taste wird hierzu mindestens 3 Sekunden lang gedrückt gehalten (automatische Einstellung auf Tastendruck) (nur bei analogem RGB-Signal).

6 Audioausgangsbuchse (Seite 8)

Über diese Buchse werden Tonsignale an Lautsprecher oder andere Audiogeräte ausgegeben.

DE

5

78qs9q

Rückseite des Bildschirms

qa

Installation

Bevor Sie mit dem Bildschirm arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm

• Netzkabel

• Ständerfuß

• HD15-HD15-Videosignalkabel (analoges RGB)

• DVI-D-Videosignalkabel (digitales RGB)

• CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)

• Garantiekarte

• Kurzreferenz

d

7 Netzeingang AC IN (Seite 9)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

8 DVI-D-Eingangsanschluss (digitales RGB)

(Seite 8)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

9 HD15-Eingang (analoges RGB) (Seite 8)

Dieser Anschluss dient zum Einspeisen von analogen RGBVideosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

0 Kabelhalter (Seite 9)

Mit diesem Halter können Sie Kabel sicher am Bildschirm befestigen.

0

Bei den mit gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten“ (Seite 20).

Schritt 1: Zusammenbauen des

Ständers

Drucken Sie nicht auf den LCD-Bildschirm, wenn Sie den Bildschirm auf einen Schreibtisch oder eine ahnliche Ablageflache legen oder darauf aufstellen. Andernfalls konnte die Gleichmasigkeit des Bildes auf dem Bildschirm beeintrachtigt oder der LCD-Bildschirm beschadigt werden.

x Wenn Sie den mitgelieferten Ständer

verwenden

1 Öffnen Sie den Karten und nehmen Sie den

Ständerfuß heraus.

2 Überprüfen Sie, ob die aufgelisteten Teile

mitgeliefert wurden.

• Ständerfuß (mit der Schraube an der Unterseite)

3 Legen Sie eine weiche Decke o. ä. auf eine ebene

Fläche, wie z. B. einen Schreibtisch.

Der LCD-Bildschirm und die Bildschirmoberfläche können beschädigt werden, wenn Sie den Bildschirm ohne Unterlage auf den Schreibtisch legen.

qa Diebstahlschutzbohrung

Die Diebstahlschutzbohrung kann in Verbindung mit dem Kensington Micro Saver Security System verwendet werden. Micro Saver Security System ist ein Markenzeichen von Kensington.

qs Audiobuchse für INPUT1

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT1 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

qd Audiobuchse für INPUT2

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT2 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

4 Nehmen Sie den Bildschirm aus dem Karton und

legen Sie ihn auf den Schreibtisch. Richten Sie dabei den Rahmen des Bildschirms an der Tischkante aus.

Die Abbildung zeigt den höhenverstellbaren Ständer. Wenn Sie den festen Ständer verwenden, ist die Montage mit Schritt 5 abgeschlossen.

Bildschirm

Weiche Unterlage

Ständer

6

5 Hängen Sie zum Anbringen des Ständerfußes die

Aussparungen am Ständerfuß in die Vorsprünge am Ständer ein. 1 Heben Sie den Griff der Schraube an, um den Ständerfuß festzuschrauben. 2 Achten Sie darauf, dass die Schraube gut fixiert ist, und drehen Sie den Schraubengriff zurück.

1 Ständerfuß

x Wenn Sie den VESA-Ständer verwenden

Mit VESA-Norm kompatible Schrauben (4)

Sie können den am Bildschirm montierten Ständer entfernen und stattdessen einen VESA-Ständer eines anderen Herstellers anbringen.

2 Schraube

6 Wenn Sie den höhenverstellbaren Ständer

verwenden, entfernen Sie nach dem Aufstellen des Ständers den Anschlagstift.

Anschlagstift

Hinweis

Der Anschlagstift darf nicht entfernt werden, während der Ständer waagrecht liegt. Der Ständerfuß könnte in diesem Fall herausrutschen, herunterfallen und eine Verletzung verursachen.

Schritt 2:Anschließen der

Videosignalkabel

• Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.

• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

1 Neigen Sie den Bildschirm nach oben.

Wenn Sie den höhenverstellbaren Ständer verwenden, stellen Sie das Display höher.

DE

7

2 Schließen Sie die Videosignalkabel an den

Bildschirm an.

Wenn Sie den festen Ständer verwenden, führen Sie die Videosignalkabel zunächst durch die Aussparung im Ständer und schließen sie dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

Schritt 3:Anschließen der

Audiokabel

Wenn kein Ton ausgegeben werden soll, ist diese Verbindung nicht erforderlich.

x Anschließen eines Computers mit einem

HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15HD15-Videosignalkabel (analoges RGB) an den HD15Eingangsanschluss (analoges RGB) am Bildschirm an.

an den HD15-

Eingangsanschl an den HD15-Ausgangsanschluss (analoges RGB) des Computers

HD15-HD15-Videosignalkabel (analoges RGB) (mitgeliefert)

uss (analoges

RGB)

x Anschließen eines Computers mit einem

DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-DVideosignalkabel (digitales RGB) an den DVI-DEingangsanschluss (digitales RGB) am Bildschirm an.

Wenn Sie den festen Ständer verwenden, führen Sie die Audiokabel zunächst durch die Aussparung im Ständer und schließen sie dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

1 Verbinden Sie die Audioeingangsbuchse am

Bildschirm über das Audiokabel (nicht mitgeliefert) mit der Audioausgangsbuchse am Computer oder an einem anderen Audiogerät.

an den

an den Audioausgang des Computers oder eines anderen Audiogeräts

Audiokabel (nicht mitgeliefert)

Audioeingang

2 Schließen Sie ein Audiokabel (nicht mitgeliefert)

fest an die Audioausgangsbuchse am Bildschirm an.

an den DVI-Ausgangsanschluss (digitales RGB) des Computers

DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert)

an den DVI-DEingangsanschluss (digitales RGB)

an den Audioausgang

Audiokabel (nicht mitgeliefert)

Die Audioausgabe ändert sich, wenn der Audioeingangs- und Audioausgangsanschluss des Bildschirms angeschlossen wurden. Schließen Sie Audiogeräte an, die den in den Audioeingangsspezifikationen des Bildschirms angegebenen Eingangswerten entsprechen. Wenn der Eingang zu hoch ist, kann der Bildschirm beschädigt werden.

8

Schritt 4:Anschließen des

Netzkabels

Wenn Sie den festen Ständer verwenden, führen Sie das Netzkabel zunächst durch die Aussparung im Ständer und schließen es dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

1 Schließen Sie das mitgelieferte Netzkabel fest an

den Netzeingang AC IN des Bildschirms an.

2 Schließen Sie das andere Ende fest an eine

Netzsteckdose an.

x Höhenverstellbarer Ständer

Führen Sie die Kabel durch den Kabelhalter, wie auf der Abbildung zu sehen.

Hinweis

Achten Sie beim Bündeln der Kabel darauf, dass diese noch etwas Spiel haben. Andernfalls lösen sie sich möglicherweise von den Anschlüssen bzw. Steckern, wenn Sie den Bildschirmwinkel einstellen. Wenn Sie die Kabel zu straff ziehen, können sie beschädigt werden.

Schritt 6:Einschalten von

Bildschirm und Computer

1

an AC IN

an Netzsteckdose

Netzkabel (mitgeliefert)

2

Schritt 5:Befestigen der Kabel

x Fester Ständer

Vergewissern Sie sich, dass die Kabel wie in der Abbildung gezeigt durch die Aussparung im Ständer geführt wurden.

1 Drücken Sie den Netzschalter 1 vorne rechts am

Bildschirm.

Die Netzanzeige 1 leuchtet grün auf.

leuchtet grün

2 Schalten Sie den Computer ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.

• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:

– Der Computer befindet sich im Stromsparmodus. Drücken Sie

eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

– Vergewissern Sie sich, dass das Eingangssignal korrekt

eingestellt ist, indem Sie die Taste OK drücken (Seite 11).

DE

• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:

– Überprüfen Sie, ob die Videosignalkabel richtig angeschlossen

sind.

– Vergewissern Sie sich, dass das Eingangssignal korrekt

eingestellt ist, indem Sie die Taste OK drücken (Seite 11).

9

• Wenn „UNZULÄSSIGER BEREICH“ erscheint:

Schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

Analoges RGB Digitales RGB

Horizontal-

28–80 kHz 28–64 kHz

frequenz Vertikal-

48–75 Hz 60 Hz

frequenz Auflösung 1280 × 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Schritt 7:Einstellung von Neigung

und Höhe

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie den Bildschirm wie gewünscht ein.

ca. 5°

ca. 20°

ca. 175°

Wenn Sie den höhenverstellbaren Ständer verwenden, kann auch die Höhe des Bildschirms passend eingestellt werden, wie nachfolgend beschrieben.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie ihn auf die gewünschte Höhe ein.

ca. 110 mm

So können Sie ergonomisch mit dem Bildschirm arbeiten

Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweise

• Achten Sie beim Einstellen des Bildschirmwinkels darauf, nicht mit dem Bildschirm an andere Gegenstände zu stoßen.

• Achten Sie darauf, dass sich beim Verstellen der Ständerhöhe keine Gegenstände unter dem Bildschirm befinden, da diese beschädigt werden könnten.

10

Auswählen des Eingangssignals (INPUT1/INPUT2)

Drücken Sie die Taste OK.

Das Eingangssignal wechselt mit jedem Tastendruck.

INPUT

OK

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)

INPUT1 : DVI-D

INPUT2 : HD15 HD15-Eingangsanschluss

Konfiguration des Eingangssignals

DVI-D-Eingangsanschluss (digitales RGB) für INPUT1

(analoges RGB) für INPUT2

DE

11

Einstellen des Bildschirms

Vor dem Einstellen

Verbinden Sie den Bildschirm mit dem Computer und schalten Sie beide Geräte ein. Die besten Ergebnisse erzielen Sie, wenn Sie nach dem

Anschließen des Bildschirms an den Computer und dem Einschalten des Geräts mindestens 30 Minuten warten, bevor Sie irgendwelche Einstellungen vornehmen.

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

MENU

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

MENU

2 Wählen Sie das Menü aus, in dem Sie Einstellungen

vornehmen wollen.

Wählen Sie mit den Tasten Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

m/M

das gewünschte Menü aus.

INPUT

,

OK

x Zurücksetzen der Werte auf die

Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter 0 (ZURÜCKSETZEN) auf Seite 15.

3 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten m/M vor und drücken Sie dann die Taste OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt.

INPUT

,

OK

12

Liste der Menüoptionen

Die verfügbaren Menüoptionen hängen vom Modell ab. Sehen Sie an der Unterseite des Bildschirms nach, wie die Modellnummer lautet, und lesen Sie in den Tabellen unten nach.

SDM-S75A/S95A SDM-S75E/S95E

HINTERGRUNDBEL ;

6 KONTRAST ; 8 HELLIGKEIT ;

GAMMA ;

1)

FARBE 9300K

6500K

1)

sRGB BENUTZER (Gain für R

und B)

SCHÄRFE ;

0 MODUS ZURÜCK –

BILDSCHIRM AUTOMATISCH

PHASE PITCH H CENTER V CENTER

POSITION MENÜ ;

EINGANGSERKENN –

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

0 ZURÜCKSETZEN OK

ABBRECHEN

MENÜ-SPERRE EIN

AUS

SDM-S75D/S95D SDM-S75F/S95F SDM-S75N/S95N

Menü BILD EINSTELLEN

MODUS (ECO-Modus) HELL

MITTEL DUNKEL BENUTZER

HINTERGRUNDBEL ;

6 KONTRAST ; 8 HELLIGKEIT ;

GAMMA ;

1)

FARBE 9300K

6500K

1)

sRGB BENUTZER (Gain für

R und B)

SCHÄRFE ;

0 MODUS ZURÜCK ;

BILDSCHIRM AUTOMATISCH

PHASE PITCH H CENTER V CENTER

POSITION MENÜ ;

EINGANGSERKENN AUTOMATIK EIN

EINGANG1 EINGANG2 AUTOMATIK AUS

LANGUAGE ENGLISH

FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

DE

0 ZURÜCKSETZEN OK

MENÜ-SPERRE EIN

1)

KONTRAST, HELLIGKEIT und GAMMA können nicht eingestellt werden, wenn „sRGB“ ausgewählt ist.

13

ABBRECHEN

AUS

Menü BILD EINSTELLEN

Bei Bildschirmen mit Analogeingängen können die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT nur eingestellt werden, wenn für BENUTZER der ECO-Modus ausgewählt ist.

Optionen Taste M Taste m

MODUS

HELL MITTEL DUNKEL BENUTZER

HINTERGRUNDBEL

6 KONTRAST Der Bildkontrast

8 HELLIGKEIT

GAMMA Funktionen

Hinweis

Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Menü FARBE

Optionen Funktionen

9300K Die Blaukomponente wird verstärkt. 6500K Die Rotkomponente wird verstärkt.

1)

sRGB

BENUTZER

1)

Ist ein Computer oder ein anderes Gerät, den/das Sie an den Bildschirm anschließen, nicht sRGB-konform, können Sie die Farben nicht auf das sRGB-Profil einstellen. Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. sRGB steht nicht zur Verfügung, wenn Sie für den ECO-Modus die Einstellung HELL, MITTEL oder DUNKEL wählen. „sRGB“ wird in diesem Fall grau angezeigt.

2)

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rotoder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert.

2)

Stellen Sie den ECO-Modus ein. Wahlen Sie fur die Helligkeit des Bildschirms „HELL“, „MITTEL“, „DUNKEL Energie zu sparen. Wenn Sie den Modus „BENUTZER wahlen, konnen Sie die Bildschirmhelligkeit feiner einstellen. Sie konnen einen Eingang festlegen und verschiedene Modi einstellen.

Der Bildschirm wird heller.

wird schärfer. Das Bild wird heller

(Schwarzwert).

Sie können das Bild auf dem Bildschirm so einstellen, dass die Farben dem Original entsprechen.

Wenn Sie „sRGB“ wählen, wird die Farbe an das sRGB-Profil angepasst. Die sRGB-Farbeinstellung beruht auf einem Farbraumprotokoll nach Industriestandard für Computer-Produkte. Wenn Sie „sRGB“ wählen, muss als Farbeinstellung für den Computer das sRGB-Profil ausgewählt sein.

Sie können die Farbtemperatur feineinstellen und die Einstellung im Gerät speichern.

“ oder „BENUTZER“, um

“

Der Bildschirm wird dunkler.

Der Bildkontrast wird weicher.

Das Bild wird dunkler (Schwarzwert).

0 Menü MODUS ZURÜCK (nur beim Menü BILD EINSTELLEN)

Optionen Funktionen

OK Sie können HINTERGRUNDBEL,

ABBRECHEN Das Zurücksetzen wird abgebrochen und

KONTRAST, HELLIGKEIT, GAMMA, FARBE und SCHÄRFE auf die Standardwerte zurücksetzen.

das Menü wird wieder angezeigt.

Menü BILDSCHIRM (nur bei

analogem RGB-Signal)

x Automatische Einstellung der Bildqualität

Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (PHASE/PITCH) eingestellt, so dass ein scharfes Bild auf dem Bildschirm erscheint (Seite 16).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Bildschirms nicht gut genug eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (PHASE/PITCH) und die Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden automatisch im Speicher festgehalten und wieder abgerufen, wenn dasselbe Eingangssignal erneut am Bildschirm eingeht. Eine Neueinstellung kann erforderlich werden, wenn Sie nach dem erneuten Anschluss des Computers das Eingangssignal ändern.

Optionen Funktionen

AUTOMATISCH Nehmen Sie für das aktuelle

x

Manuelles Einstellen der Bildschärfe und

Eingangssignal die gewünschten Einstellungen für PHASE und PITCH des Bildschirms sowie für die horizontale bzw. vertikale Position vor und speichern Sie die Einstellungen.

-position (PHASE/PITCH/H CENTER/V CENTER)

Sie können Bildschärfe und -position folgendermaßen einstellen.

1.

Menü SCHÄRFE

Optionen Tasten m/M

SCHÄRFE Sie können die Bildkonturen schärfer

einstellen.

1 Stellen Sie am Computer die Auflösung auf 1 280 ×

1024 ein.

2 Legen Sie die CD-ROM ein. 3 Starten Sie die CD-ROM, und rufen Sie das

Testmuster auf.

14

Für Windows-Benutzer Wenn die Auto-Run-Funktion eingeschaltet ist:

1 Klicken Sie auf „Display Einstellung (UTILITY)“. 2 Klicken Sie auf „Adjust“, um die Auflösung zu überprüfen,

und klicken Sie dann auf „Next“.

3 Die Testmuster für PITCH, PHASE, H CENTER und V

CENTER erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

1 Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten

Maustaste auf das CD-ROM-Symbol. Gehen Sie zu

„Explorer“ und öffnen Sie das CD-ROM-Symbol. 2 Öffnen Sie [Utility] und wählen Sie dann [Windows]. 3 Starten Sie [Win_Utility.exe]. Das Testmuster erscheint.

Für Macintosh-Benutzer

1 Öffnen Sie [Utility] und wählen Sie dann [Mac]. 2 Starten Sie [Mac_Utility.exe]. Das Testmuster erscheint.

Optionen Tasten m/M

PHASE Minimiert Horizontalstreifen auf dem

Bildschirm.

PITCH Eliminiert Vertikalstreifen auf dem

Bildschirm. H CENTER Dient zum Korrigieren der Bildposition, V CENTER

wenn das Bild nicht in der Mitte des

Bildschirms angezeigt wird.

Optionen Funktionen

EINGANG1 Beim Einschalten des Bildschirms wird

EINGANG1 oder EINGANG2 als

EINGANG2

AUTOMATIK AUS Der Eingang wird nicht automatisch

vorrangige Einstellung angezeigt (EINGANGSERKENN funktioniert nicht).

gewechselt. Drücken Sie die Taste OK, wenn Sie den Eingang wechseln möchten.

Menü LANGUAGE

Optionen Tasten m/M

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA

Englisch Französisch

Spanisch Italienisch Niederländisch Schwedisch Russisch Japanisch Chinesisch

DE

Menü POSITION MENÜ

Optionen Tasten m/M

POSITION MENÜ Sie können die Position des Menüs auf

dem Bildschirm ändern. Dabei haben Sie

die Wahl zwischen 9 Positionen.

Menü EINGANGSERKENN

Modelle mit Digitaleingängen suchen nach jedem beliebigen Eingangssignal. Zwischen den Signalen kann automatisch umgeschaltet werden.

Optionen Funktionen

AUTOMATIK EIN Wenn am ausgewählten Eingang kein

Signal eingeht oder wenn Sie mit der

Taste OK einen Eingang auswählen, an

dem kein Signal eingeht, erscheint eine

Bildschirmmeldung. Dann prüft der

Bildschirm, ob ein anderes

Eingangssignal vorhanden ist, und

schaltet automatisch zu dem

betreffenden Eingang um.

Wenn zu einem anderen Eingang

umgeschaltet wird, erscheint der ausgewählte

Eingang oben links auf dem Bildschirm.

Wenn auch an diesem Eingang keine

Signale eingespeist werden, wechselt der

Bildschirm in den Energiesparmodus.

0 Menü ZURÜCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen)

Optionen Funktionen

OK Alle Einstellungen werden auf die

Standardwerte zurückgesetzt, mit Ausnahme der Einstellungen im Menü

(LANGUAGE).

ABBRECHEN Das Zurücksetzen wird abgebrochen und

das Menü wird wieder angezeigt.

Menü MENÜ-SPERRE

Optionen Funktionen

EIN Nur der Netzschalter 1 funktioniert.

Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint das Symbol (MENÜ-SPERRE) auf dem Bildschirm.

AUS Damit schalten Sie (MENÜ-

SPERRE) aus. Wenn (MENÜSPERRE) eingeschaltet ist und Sie die Taste MENU drücken, wird (MENÜ-SPERRE) automatisch ausgewählt.

15

Technische Merkmale

Die Energiesparfunktion

Dieser Bildschirm erfüllt die Energiesparrichtlinien der VESA, des

ENERGY STAR-Programms und des NUTEK-Standards.

Wenn der Bildschirm an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS-konform (Display Power Management Standard) für Analogeingangssignale/DMPMkonform (DVI Digital Monitor Power Management) für Digitaleingangssignale ist, wird der Stromverbrauch des Bildschirms wie unten erläutert reduziert.

Betriebsmodus Netzanzeige 1

Normalbetrieb grün

Deaktiviert (Tiefschlaf)

Ausgeschaltet aus

1)

Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Bildschirm in den Energiesparmodus. „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme

(ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Bildschirms können Sie die Bildschirmhelligkeit auswählen.

ECO

,

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

orange

ECO

:

HELL

:

MITTEL

:

DUNKEL

:

BENUTZER

50

Standardmäßig ist die Bildschirmhelligkeit auf HELL eingestellt. Wenn Sie BENUTZER wählen, können Sie die Hintergrundbeleuchtung mit den Tasten m/M einstellen, genauso als hätten Sie im Menü die Option HINTERGRUNDBEL ausgewählt.

Hinweis

Bei Bildschirmen mit Analogeingängen stehen die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT nur zur Verfügung, wenn der ECO-Modus auf BENUTZER gesetzt ist (Seite 14).

Automatische Einstellung der Bildqualität

Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Bildschirm eingespeist wird, vergleicht der Bildschirm dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Bildschirms und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Bildschirm ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Bildschirm die automatische Einstellungsfunktion für die Bildqualität aktiviert. Diese sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Bildschirmfrequenzbereiche): Horizontalfrequenz: 28–80 kHz Vertikalfrequenz: 48–75 Hz Wenn der Bildschirm zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Bildschirm beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Bildschirms Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 14). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Bildschirm wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter 1. Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

(nur analoges RGB-Signal)

16

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Bildschirms entspricht. Überprüfen Sie Folgendes. Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Horizontaloder Vertikalfrequenz nicht unterstützt. Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Beispiel

INFORMATIO

EINGA G1:DV I-D xxx . xkHz / xxxHz

N

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht. Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

INFORMATIO

KEIN EING SIGNAL EINGA G1:DV I-D

IN STRNOMSPARMODUS

N

Wenn keine Eingangssignale gefunden werden Die Meldung „IN STROMSPARMODUS“ wird angezeigt. Nach 5 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist. Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

INFORMATION

KABEL N I CHT VERBUND NE

N

EINGA G1:DV I-D IN STROMSPARMODUS

DE

Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

Beispiel

INFORMATION

Wenn keine Eingangssignale gefunden werden Die Meldung „IN STROMSPARMODUS“ wird angezeigt. Nach 45 Sekunden wechselt der Bildschirm in den Energiesparmodus.

17

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Symptom Überprüfen Sie bitte Folgendes Es wird kein Bild angezeigt

1

Die Netzanzeige oder die Netzanzeige orange auf.

Die Netzanzeige 1 leuchtet nicht auf, wenn der Netzschalter

KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.

KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige 1 leuchtet orange auf.

UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm (Seite 17).

Sie arbeiten mit Windows. • Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie

Sie arbeiten mit einem MacintoshSystem.

Das Bild flimmert, springt, oszilliert oder ist gestört

leuchtet nicht

1

leuchtet

1

gedrückt wird.

• Überprüfen Sie, ob der Netzschalter 1 eingeschaltet ist.

• Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).

• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.

• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).

• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen KABEL NICHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).

• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.

• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).

Durch den Computer oder andere angeschlossene Geräte, aber nicht durch

x

den Bildschirm verursachte Probleme

• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

• Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Starten Sie den Computer neu.

Durch den Computer oder andere angeschlossene Geräte, aber nicht durch

x

den Bildschirm verursachte Probleme

• Überprüfen Sie, ob die Videofrequenz im für den Bildschirm angegebenen Bereich liegt. Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie den alten Bildschirm wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein: Horizontal: 28 – 80 kHz (analoges RGB), 28 – 64 kHz (digitales RGB) Vertikal: 48 – 75 Hz (analoges RGB), 60 Hz (digitales RGB) Auflösung: 1280 × 1024 oder weniger

den alten Bildschirm wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Windows-Geräteauswahlbildschirm das gewünschte Modell. Wenn der Modellname Ihres Geräts nicht in der Liste „Modelle“ angezeigt wird, versuchen Sie es mit „Plug & Play“.

• Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).

• Schließen Sie das Netzkabel des Bildschirms an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.

xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch

den Bildschirm verursachte Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Bildschirmeinstellung nach.

• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Bildschirm unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Bildschirms zu kurz ist.

• Dieser Bildschirm kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.

18

Symptom Überprüfen Sie bitte Folgendes Das Bild ist verschwommen • Stellen Sie Helligkeit und Kontrast ein (Seite 14).

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).

xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch

den Bildschirm verursachte Probleme

• Stellen Sie die Auflösung am Computer auf 1280 × 1024 ein.

Doppelbilder sind zu sehen • Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn

dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal)

Das Bild ist zu klein xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch

Das Bild ist dunkel • Stellen Sie die Hintergrundbeleuchtung ein (Seite 14).

Wellenförmige oder elliptische Moiré-Effekte sind sichtbar

Die Farbe ist nicht gleichmäßig • Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14). Weiß sieht nicht weiß aus • Stellen Sie die Farbtemperatur ein (Seite 14). Die Bedienelemente am

Bildschirm funktionieren nicht ( erscheint auf dem Bildschirm)

Der Bildschirm schaltet sich nach einer Weile aus

Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.

• Stellen Sie Pitch und Phase ein (Seite 14).

• Stellen Sie die Bildposition ein (Seite 14). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.

den Bildschirm verursachte Probleme

• Stellen Sie die Auflösung am Computer auf 1280 × 1024 ein.

• Stellen Sie die Helligkeit ein (Seite 14).

• Stellen Sie über das Menü GAMMA den Gammawert ein (Seite 14).

• Nach dem Einschalten des Bildschirms dauert es einige Minuten, bis der Bildschirm hell wird.

• Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).

• Wenn MENÜ-SPERRE auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“ (Seite 15).

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Deaktivieren Sie die Stromsparfunktion des Computers.

• Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

DE

Anzeigen von Informationen zu diesem Bildschirm

Während Videosignale am Bildschirm eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

MENU

Beispiel

INFORMATION

MODEL : SDM-S75A SER. NO : 1234567 MANUFACTURED : 2005-52

Modellname

Seriennummer

Woche und Jahr der Herstellung

Der für den Sicherheitsstandard registrierte Modellname dieses Geräts lautet SDM-S75 /S95 . Im Vertrieb werden jedoch die Namen SDM-S75A/S95A/S75D/S95D/S75E/S95E/S75F/S95F/ S75N/S95N verwendet. Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten SonyHändler. Halten Sie die folgenden Informationen bereit:

• Modellname

• Seriennummer

• Detaillierte Beschreibung des Problems

•Kaufdatum

• Modellbezeichnung und technische Daten des Computers und der Grafikkarte

• Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

19

Technische Daten

Modellname SDM-S75A SDM-S95A SDM-S75E SDM-S95E

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix Bildgröße: Zoll 17,0 19,0 17,0 19,0 Eingangssignalformat RGB-Betriebsfrequenz

Horizontal: 28 – 80 kHz

Vertikal: 48 – 75 Hz

Auflösung Horizontal: bis zu 1280 Punkte

Vertikal: bis zu 1024 Zeilen

Art des Eingangssignals (digital/analog)

Eingangssignalpegel Analoges RGB-Videosignal

TTL-Pegel, 2,2 kΩ, positiv oder negativ Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert Audioausgang Stereo-Minibuchse Betriebsspannung 100 – 240 V, 50 – 60 Hz, bis zu 1,0 A Leistungsaufnahme bis zu 45 W bis zu 50 W bis zu 45 W bis zu 50 W Betriebstemperatur 5 – 35 °C Art des Ständers Fest Fest Höhenverstellbar Höhenverstellbar Abmessungen (B/H/T) ca. 369 × 423,5 ×

225 mm (mit Ständer)

ca. 369 × 315 × 66 mm

(ohne Ständer)

Gewicht ca. 6,4 kg (mit Ständer)

ca. 4,3 kg

(ohne Ständer) Plug & Play DDC2B Zubehör Erläuterungen dazu finden Sie auf Seite 6.

ca. 414 × 439,5 ×

225 mm (mit Ständer)

ca. 414 × 348 × 69 mm

(ohne Ständer)

ca. 7,3 kg (mit Ständer)

ca. 5,2 kg

(ohne Ständer)

1 × analog

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

ca. 369 × 393,5 – 503,5

ca. 369 × 315 × 66 mm

ca. 7,5 kg (mit Ständer)

1)

× 253 mm

(mit Ständer)

(ohne Ständer)

ca. 4,3 kg

(ohne Ständer)

ca. 414 × 409,5 – 519,5

× 277,5 mm

(mit Ständer)

ca. 414 × 348 × 69 mm

(ohne Ständer)

ca. 8,7 kg (mit Ständer)

ca. 5,2 kg

(ohne Ständer)

1)Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.

• Die vertikale Austastbreite sollte über 450 µSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

20

Modellname SDM-S75D SDM-S95D SDM-S75F SDM-S95F

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix Bildgröße: Zoll 17,0 19,0 17,0 19,0 Eingangssignalformat RGB-Betriebsfrequenz

Horizontal: 28 – 80 kHz (Analoges RGB)

28 – 64 kHz (Digitales RGB)

Vertikal: 48 – 75 Hz (Analoges RGB)

60 Hz (Digitales RGB)

Auflösung Horizontal: bis zu 1280 Punkte

Vertikal: bis zu 1024 Zeilen

Art des Eingangssignals (digital/analog)

Eingangssignalpegel Analoges RGB-Videosignal

TTL-Pegel, 2,2 kΩ, positiv oder negativ

Digitales RGB-Signal (DVI): TMDS (einfache Verbindung) Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert Audioausgang Stereo-Minibuchse Betriebsspannung 100 – 240 V, 50 – 60 Hz, bis zu 1,0 A Leistungsaufnahme bis zu 45 W bis zu 50 W bis zu 45 W bis zu 50 W Betriebstemperatur 5 – 35 °C Art des Ständers Fest Fest Höhenverstellbar Höhenverstellbar Abmessungen (B/H/T) ca. 369 × 423,5 ×

225 mm (mit Ständer)

ca. 369 × 315 × 66 mm

(ohne Ständer)

Gewicht ca. 6,4 kg (mit Ständer)

ca. 4,3 kg

(ohne Ständer) Plug & Play DDC2B Zubehör Erläuterungen dazu finden Sie auf Seite 6.

ca. 414 × 439,5 ×

225 mm (mit Ständer)

ca. 414 × 348 × 69 mm

(ohne Ständer)

ca. 7,3 kg (mit Ständer)

(ohne Ständer)

1 × digital/1 × analog

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

ca. 369 × 393,5 – 503,5

ca. 369 × 315 × 66 mm

ca. 7,5 kg (mit Ständer)

ca. 5,2 kg

1)

× 253 mm

(mit Ständer)

(ohne Ständer)

ca. 4,3 kg

(ohne Ständer)

ca. 414 × 409,5 – 519,5

× 277,5 mm

(mit Ständer)

ca. 414 × 348 × 69 mm

(ohne Ständer)

ca. 8,7 kg (mit Ständer)

ca. 5,2 kg

(ohne Ständer)

DE

1)Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.

• Die vertikale Austastbreite sollte über 450 µSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

21

Modellname SDM-S75N SDM-S95N

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix Bildgröße: Zoll 17,0 19,0 Eingangssignalformat RGB-Betriebsfrequenz

Horizontal: 28 – 80 kHz (Analoges RGB)

28 – 64 kHz (Digitales RGB)

Vertikal: 48 – 75 Hz (Analoges RGB)

60 Hz (Digitales RGB)

Auflösung Horizontal: bis zu 1280 Punkte

Vertikal: bis zu 1024 Zeilen

Art des Eingangssignals (digital/analog)

Eingangssignalpegel Analoges RGB-Videosignal

TTL-Pegel, 2,2 kΩ, positiv oder negativ

Digitales RGB-Signal (DVI): TMDS (einfache

Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert Audioausgang Stereo-Minibuchse Betriebsspannung 100 – 240 V, 50 – 60 Hz, bis zu 1,0 A Leistungsaufnahme bis zu 45 W bis zu 50 W Betriebstemperatur 5 – 35 °C Art des Ständers – – Abmessungen (B/H/T) ca. 369 × 315 × 66 mm ca. 414 × 348 × 69 mm Gewicht ca. 4,3 kg ca. 5,2 kg Plug & Play DDC2B Zubehör Erläuterungen dazu finden Sie auf Seite 6.

1 × digital/1 × analog

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

Verbindung)

1)

1)Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.

• Die vertikale Austastbreite sollte über 450 µSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

22

TCO’99 Eco-document (for the black model)

x Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

x Why do we have environmentally labelled com-

puters?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

x What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

x Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

* processes. Flame

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g . increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within

living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

i

TCO’03 Eco-document (for the silver model)

x Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

x Ergonomics

• Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

x Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

x Emissions

• Electromagnetic fields

• Noise emissions

x Ecology

• The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 001

• Restrictions on

- chlorinated and brominated flame retardants and

polymers

- heavy metals such as cadmium, mercury and lead.

involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Recycling Information

x Customer in Europe

The collection and recycling of this product has been planned according to your country’s relevant legislation. To ensure that this product will be collected and recycled in way that minimizes the impact on the environment, please do the following:

1. If you purchased this product for private use, contact your municipality or the waste collection system and bring the product to this collection point / have the product be picked up by the waste collection system. Alternatively, your retailer might take back this if you purchase new equivalent equipment; please check with your retailer whether he will take back this product before bringing it. For information on your country’s recycling arrangements, please contact the Sony representation in your country (contact details at: www.sony-europe.com). Further details on specific recycling systems can be found at the following addresses:

- Belgium: www.recupel.be

- Netherlands: www.nvmp.nl (consumer electronics) www.ictmilieu.nl (IT equipment)

- Norway: www.elretur.no

- Sweden: www.el-kretsen.se

- Switzerland: www.swico.ch

2. If you use this product professionally, check the product’s delivery contract for take back / recycling arrangements and follow the procedures described therein. Alternatively, follow the procedures described under point 1.

x Customer in USA

We Sony as a member of EIA recommends to visit URL below http://www.eiae.org/

x Customer in Asia

http://www.sony.co.jp/SonyInfo/Environment/recycle/3R.html

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been

ii

2-630-290-06(1)

Monitor de computador en color LCD TFT

SDM-S75 SDM-S95

Registro del propietario

Los números de serie y de modelo están situados en la parte posterior de la unidad. Anote dichos números en los espacios suministrados a continuación. Téngalos a mano siempre que se ponga en contacto con su proveedor en relación con este producto. Nº de modelo

Nº de serie

ADVERTENCIA

Para reducir el riesgo de incendios o electrocución, no exponga este aparato a la lluvia ni a la humedad.

Dentro de la unidad existen voltajes peligrosamente altos. No abra la carcasa. Solicite asistencia técnica únicamente a personal cualificado.

Aviso de FCC

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 del reglamento de la FCC. Dichos límites se establecieron para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede causar interferencias dañinas a las radiocomunicaciones. No obstante, no se garantiza que no se producirá interferencias en una instalación en particular. Si este equipo causa interferencias dañinas a la recepción de radio o televisión, que se pueden determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregirlas mediante una o varias de las siguientes medidas: – Cambiar la orientación o la ubicación de la antena de recepción. – Incrementar la distancia entre el equipo y el receptor. – Conectar el equipo a un tomacorriente situado sobre un circuito

distinto al que utiliza el receptor.

– Ponerse en contacto con el proveedor o con un técnico

especialista en radio y televisión para obtener ayuda. Se le advierte de que la realización de cambios o modificaciones no aprobados explícitamente en este manual puede anular su autorización para utilizar este equipo.

AVISO

Este aviso sólo es aplicable para Estados Unidos y Canadá. Si se envía a Estados Unidos y/o Canadá, sólo debe instalarse un cable de suministro de alimentación UL LISTED/CSA LABELLED que cumpla las especificaciones siguientes: ESPECIFICACIONES

Tipo de enchufe Enchufe Nema de 5-15 patillas Cable Tipo SVT o SJT, 3 x 18 AWG mínimo Longitud 4,5 metros máximo Clasificación 7 A, 125 V mínimo

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

Como asociada de Sony Corporation ha determinado que este producto cumple las directrices eficiente de la energía eléctrica.

Este monitor cumple con las directrices TCO’99.

ENERGY STAR,

ENERGY STAR de uso

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Si desea realizar alguna pregunta acerca de este producto, puede llamar al número siguiente: Sony Customer Information Services Center 1-800-222-7669 o visitar el sitio Web http://www.sony.com/

Declaración de conformidad

Nombre comercial: SONY Modelo: SDM-S75 /S95 Nota: hace referencia a un número cualquiera o

a un carácter alfanumérico. Entidad responsable: Sony Electronics Inc. Dirección: 16530 Via Esprillo, San Diego,

CA 92127 EE.UU. Número de teléfono: 858-942-2230

Este dispositivo cumple con el Apartado 15 del reglamento de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan causar un mal funcionamiento.

Compruebe la caja de cartón facilitada con la pantalla. La etiqueta identificativa del modelo de la pantalla se encuentra en la parte posterior de ésta.

(para el modelo blanco)

Este monitor cumple con las directrices TCO’03.

(para el modelo plateado)

2

Sony SDM-S95D, SDM-S95N, SDM-S75N, SDM-S95A, SDM-S75A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
