HDTV Projection Monitor
Operating Instructions

Monitor de proyección de HDTV
Instrucciones de Operación

Téléprojecteur haute définition
Manuel d’utilisation

PT-56TW53
PT-53TW53

PT-56WX53
PT-53WX53
PT-47WX53
PT-47WXC43
PT-47WX33
PT-4743

TQB2AA0470-1 30407
PRINTED IN USA
IMPRESO EN EE.UU
IMPRIMÉ AUX ÉTATS-UNIS

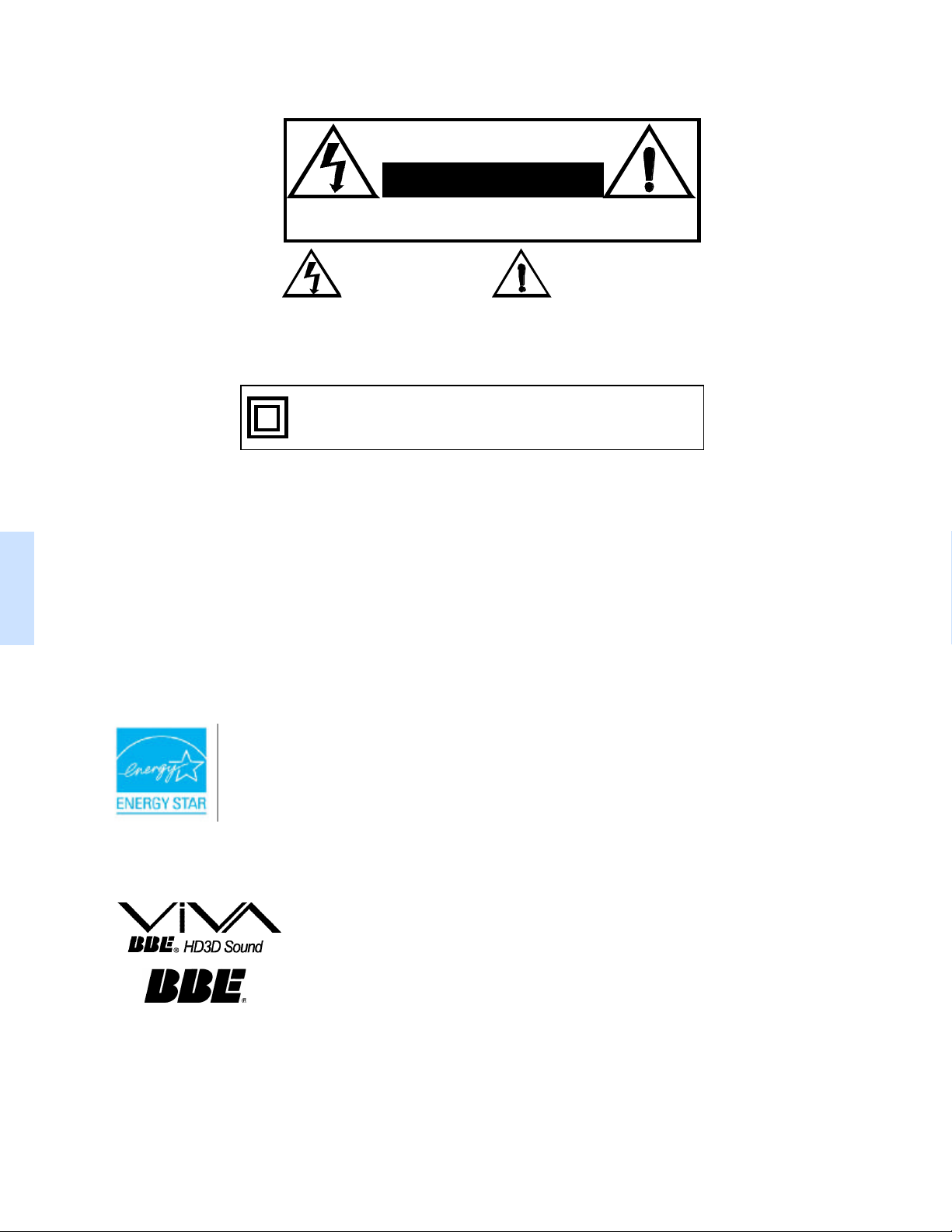

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING: To reduce the risk of electric shock do not remove cover or back.

No user-serviceable parts inside. Refer servicing to qualified service personnel.

ENGLISH

WARNING: To reduce the risk of fire or electric shock, do not expose this

apparatus to rain or moisture and objects filled with liquids, such as vases,
should not be placed on this apparatus.

FCC CAUTION:

ENVIRONMENTAL NOTICE:

The lightning flash with arrow
head within a triangle is
intended to tell the user that
parts inside the product are a
risk of electric shock to persons.

The Class II insulation symbol (square within a square) indicates
that this product has been evaluated and tested to comply with
Class II insulation requirements.

The exclamation point within a
triangle is intended to tell the
user that important operating
and servicing instructions are in
the papers with the appliance.

ANY CHANGES OR MODIFICATIONS TO THIS PTV
RECEIVER NOT EXPRESSLY APPROVED BY
MATSUSHITA ELECTRIC CORPORATION OF AMERICA
COULD CAUSE HARMFUL INTERFERENCE, WHICH
WOULD VOID THE USER’S AUTHORITY TO OPERATE
THIS EQUIPMENT.

THIS PRODUCT UTILIZES CATHODE RAY TUBES (CRT) AND OTHER
COMPONENTS THAT CONTAIN LEAD. DISPOSAL OF THESE MATERIALS
MAY BE REGULATED IN YOUR COMMUNITY DUE TO ENVIRONMENTAL
CONSIDERATIONS. FOR DISPOSAL OR RECYCLING INFORMATION
PLEASE CONTACT YOUR LOCAL AUTHORITIES, OR THE ELECTRONICS
INDUSTRIES ALLIANCE: <HTTP://WWW.EIAE.ORG.>

The Energy Star label, a symbol for energy efficiency, was created by the U.S.
Environmental Protection Agency (EPA) and the U.S. Department of Energy
(DOE) to help customers identify products that can save them money and protect
the environment by saving energy. Energy Star compliant products generally
consume less energy than similar standard products.

High Definition Sound

Read these instructions completely before operating television.
Contents are subject to change without notice or obligation.

Copyright 2003 by Matsushita Electric Corporation of America. All rights reserved.
Unauthorized copying and distribution is a violation of law.

Manufactured under license from BBE Sound, Inc.
Licensed by BBE Sound, Inc. under USP4638258, 4482866,

5510752 and 5736897. BBE and BBE symbol are registered
trademarks of BBE Sound, Inc.

Important Information

IMPORTANT INFOR MATION

Information Regarding Convergence

In the projection television, the image is formed by
projecting 3 different color images (red, green and blue)
onto the projection screen. Convergence refers to the

alignment of red, green and blue images on the
projection screen. When these images are properly

aligned (converged), you see a sharp and vibrant color
image. Sometimes, the three images may require
alignment. This is due to the effect of earth’s magnetic field
on the projection tubes. Normally, adjustment is not
necessary after the initial alignment at the center of the
screen. It is possible to correct the color fringing on other
areas of the screen by using the buttons on the remote
control and by following the on-screen instructions in the
set-up menu. Please converge the images before using the
television for the first time. The following diagram shows
examples of a misaligned image and a properly aligned
image. Please refer to pages 26 and 27 for detailed

procedure on how to adjust convergence .

Important Information Regarding The Use Of
Video Games, Computers, Or Other Fixed
Image Displays.

WARNING: The marking or retained image on the
picture tube resulting from viewing fixed image is
not an operating defect and as such is not covered
by Warranty.

The projection television is designed to display
constantly moving images on the screen. Continuous
viewing of stationary images such as letterbox pictures
on standard screen TVs (with top/bottom bars), non­expanded standard (4:3) pictures on wide screen TVs
(with side bars shown on each side of an image), stock
market report bars (ticker running at the bottom of the
screen), video game patterns, fixed scoreboards,
bright station logos, on-line (Internet) or repetitive
computer style patterns should be limited.

The extended use of fixed image program material can
cause a permanent picture tube damage, shown as a
“shadow image” viewable on normal programs. This
type of irreversible picture tube deterioration can be
limited by performing the following steps:

• Limit the display of fixed image program material to
no more than 15% of total viewing time per week.

• Turn the power off when not in use.

ENGLISH

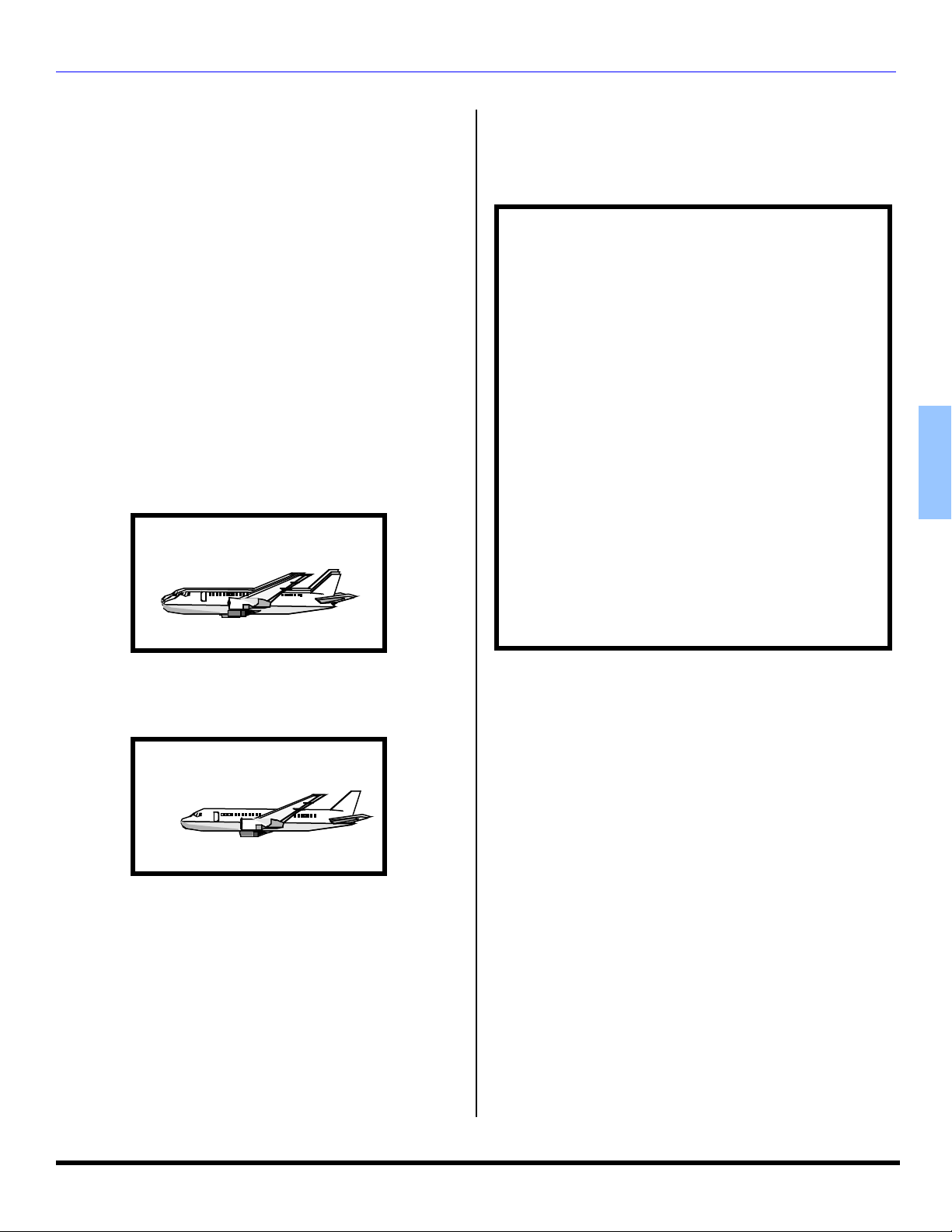

Misconverged image

Properly aligned image

Notes:

• Make sure that the set is on for at least 20 minutes
before adjusting convergence as described on pages 26
and 27.

• Convergence adjustment is independent for each format
(480i, 1080i or zoom). Setting in one format does not
affect the other.

FCC INFORMATION

This equipment has been tested and found to comply with
the limit for a Class B Digital Device in accordance with the
specifications in Part 15 of the FCC Rules. The limits are
designed to provide reasonable protection against radio
and television interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications, However, there is no
guarantee that interference will not occur in a particular
installation.

If this equipment does cause interference to radio or
television reception (which you can determine by turning
the equipment off and on), try to correct the interference by
one or more of the following measures.

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the
receiver.

• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV
technician for help.

1 l

TABLE OF CONTENTS

Table of Contents

Important Information .....................................1

Information Regarding Convergence.......................... 1

Information Regarding The Use Of Video Games

Computers, Or Other Fixed Image Displays............ 1

Congratulations ...............................................3

Customer Record........................................................ 3

Care and Cleaning...................................................... 3

Specifications.............................................................. 3

Feature Chart.............................................................. 3

Installation........................................................4

ENGLISH

Television Location ..................................................... 4

Optional Cable Connections ....................................... 4

AC Power Supply Cord............................................... 4

Cable / Antenna Connection....................................... 4

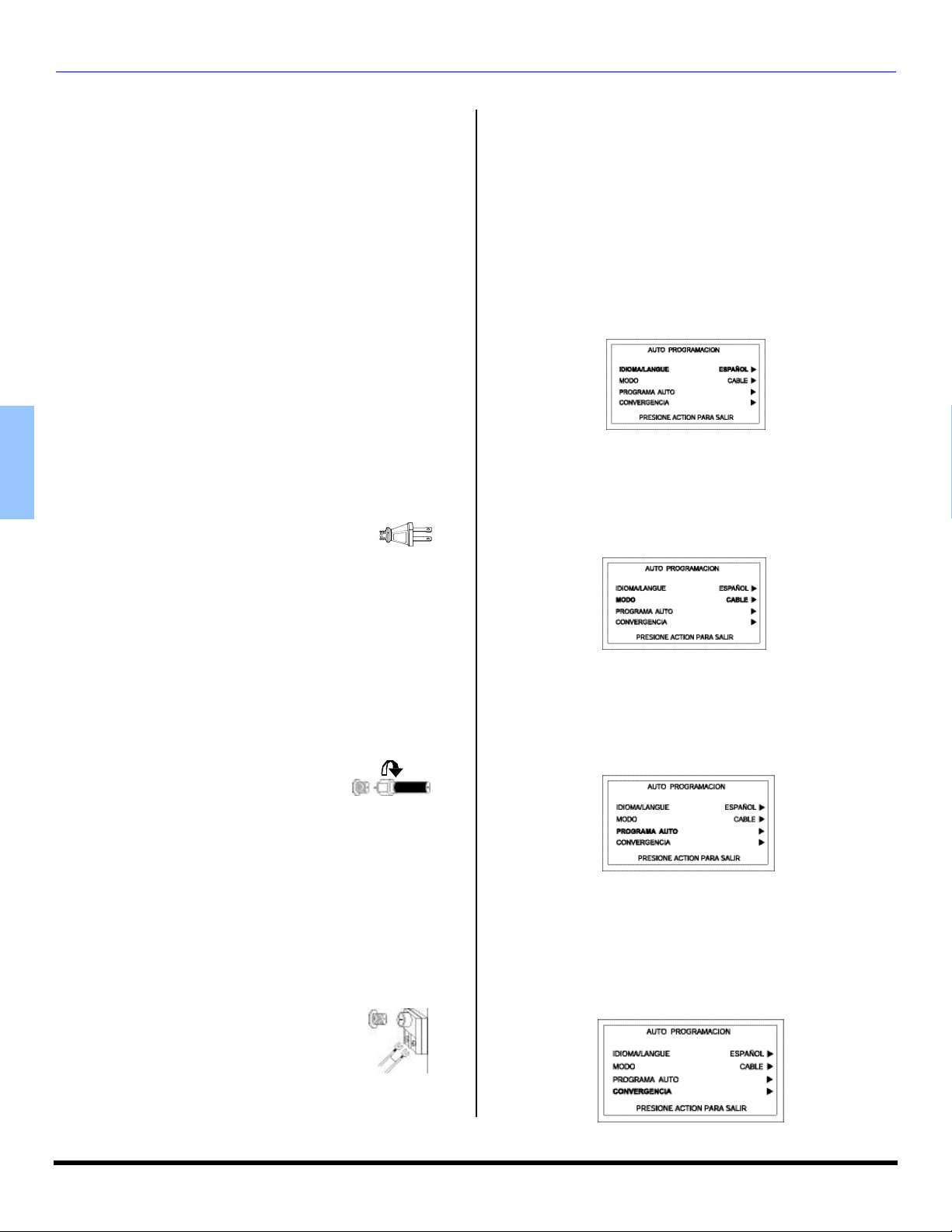

Auto Set Up Menu ...................................................... 4

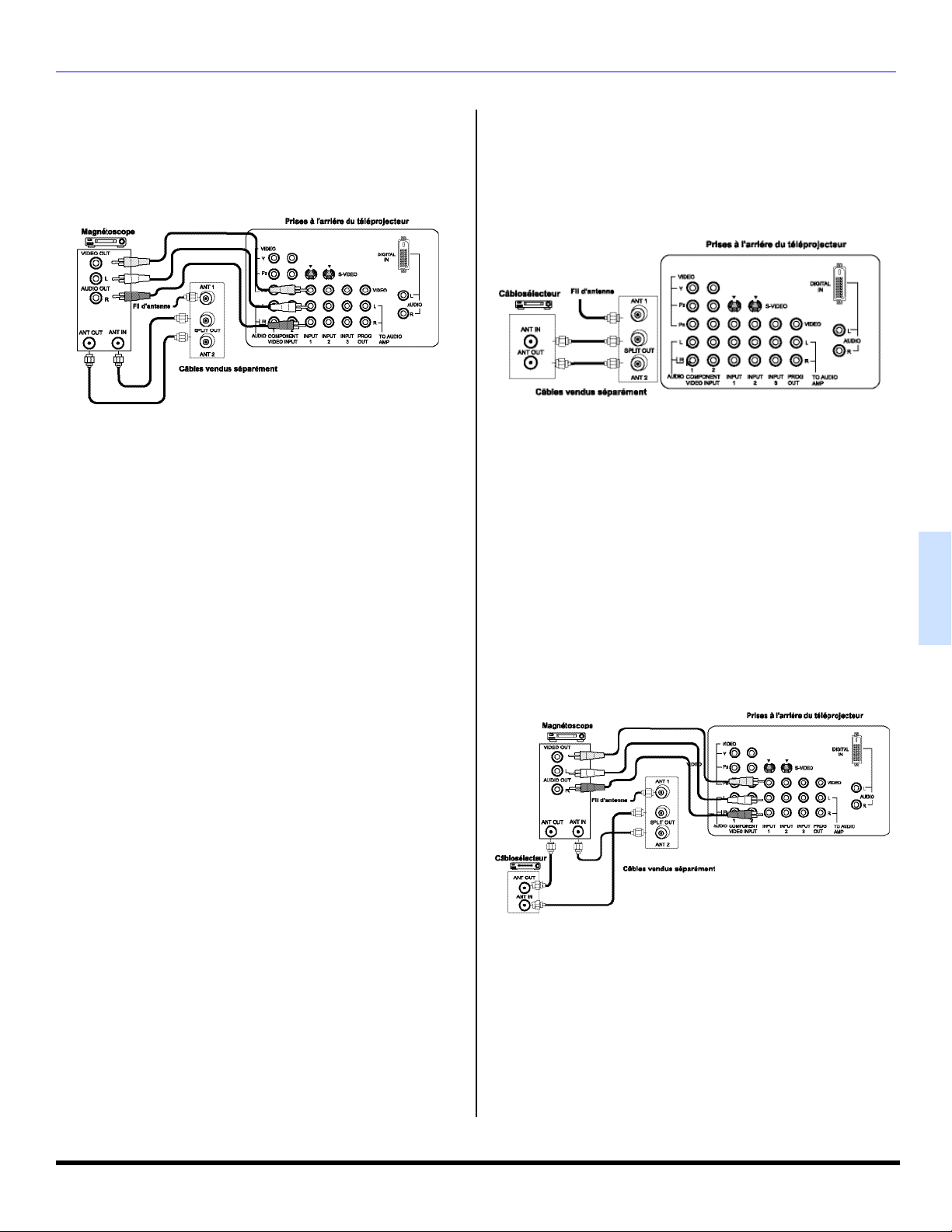

Optional Equipment Connections..................5

VCR ............................................................................ 5

Cable Box................................................................... 5

VCR and Cable Box.................................................... 5

Amplifier (TO AUDIO AMP) ........................................ 6

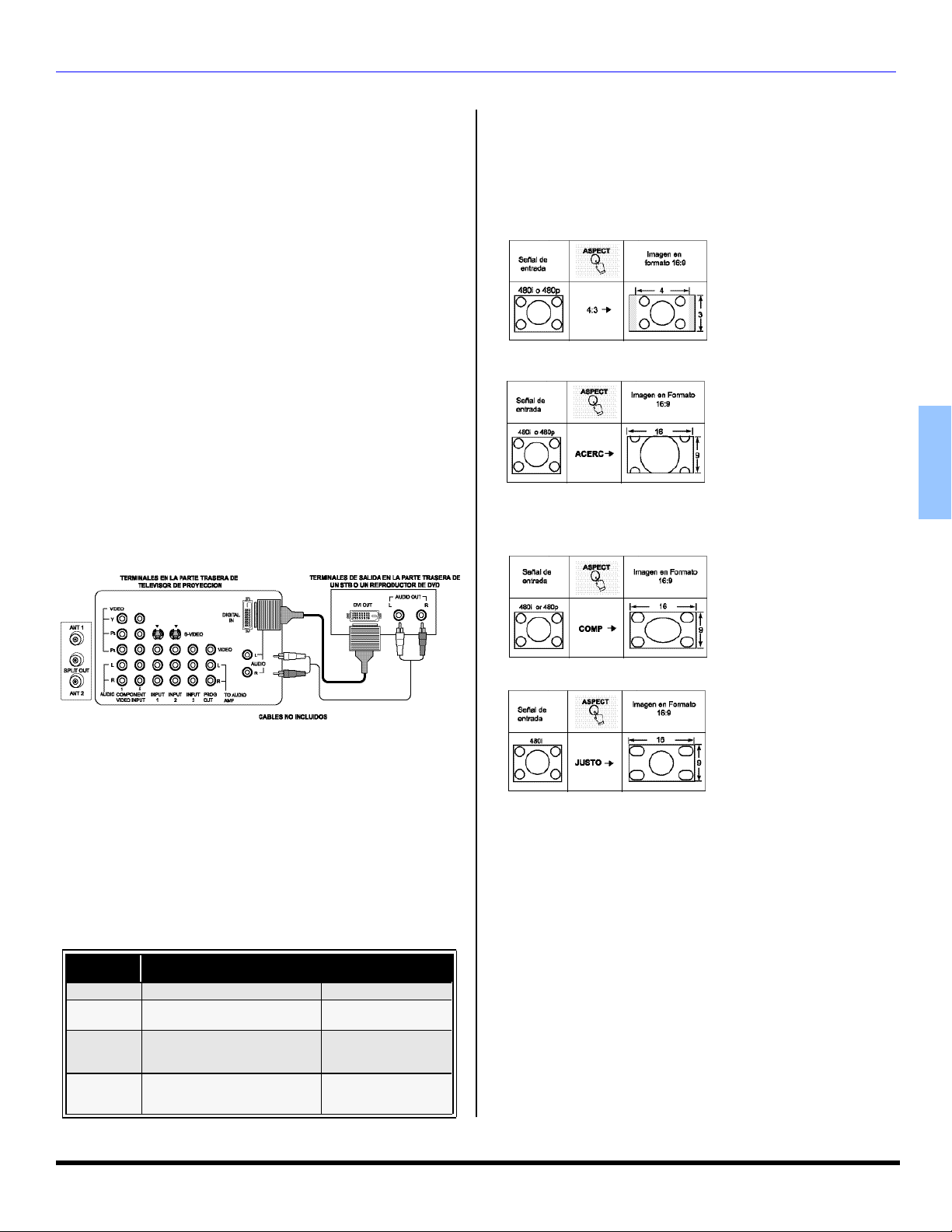

Digital TV - Set-Top Box (DTV-STB) or DVD Players 6

Front Control Panel..................................................... 6

DVI (Digital Visual Interface) input connection ........... 7

Special Remote Buttons ............................................. 7

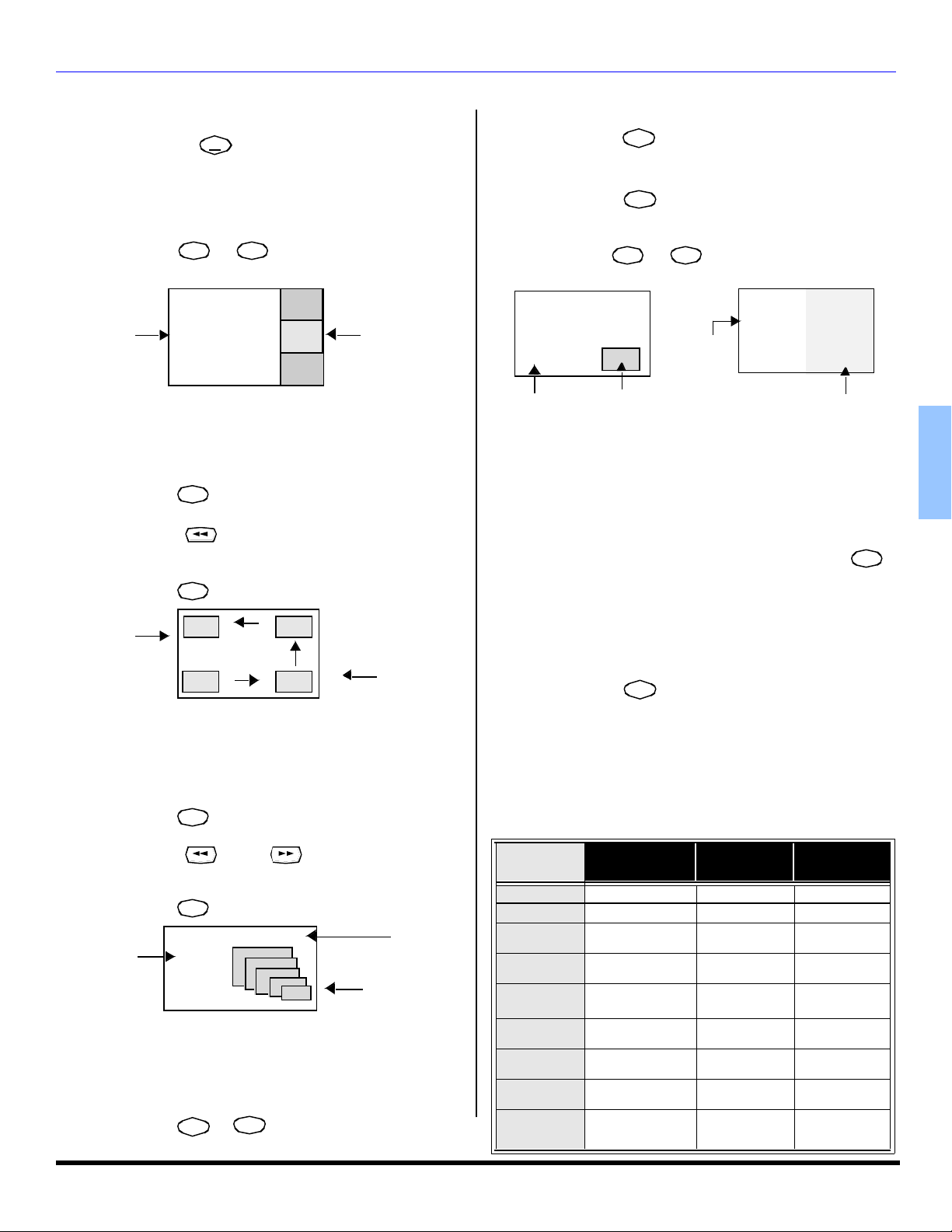

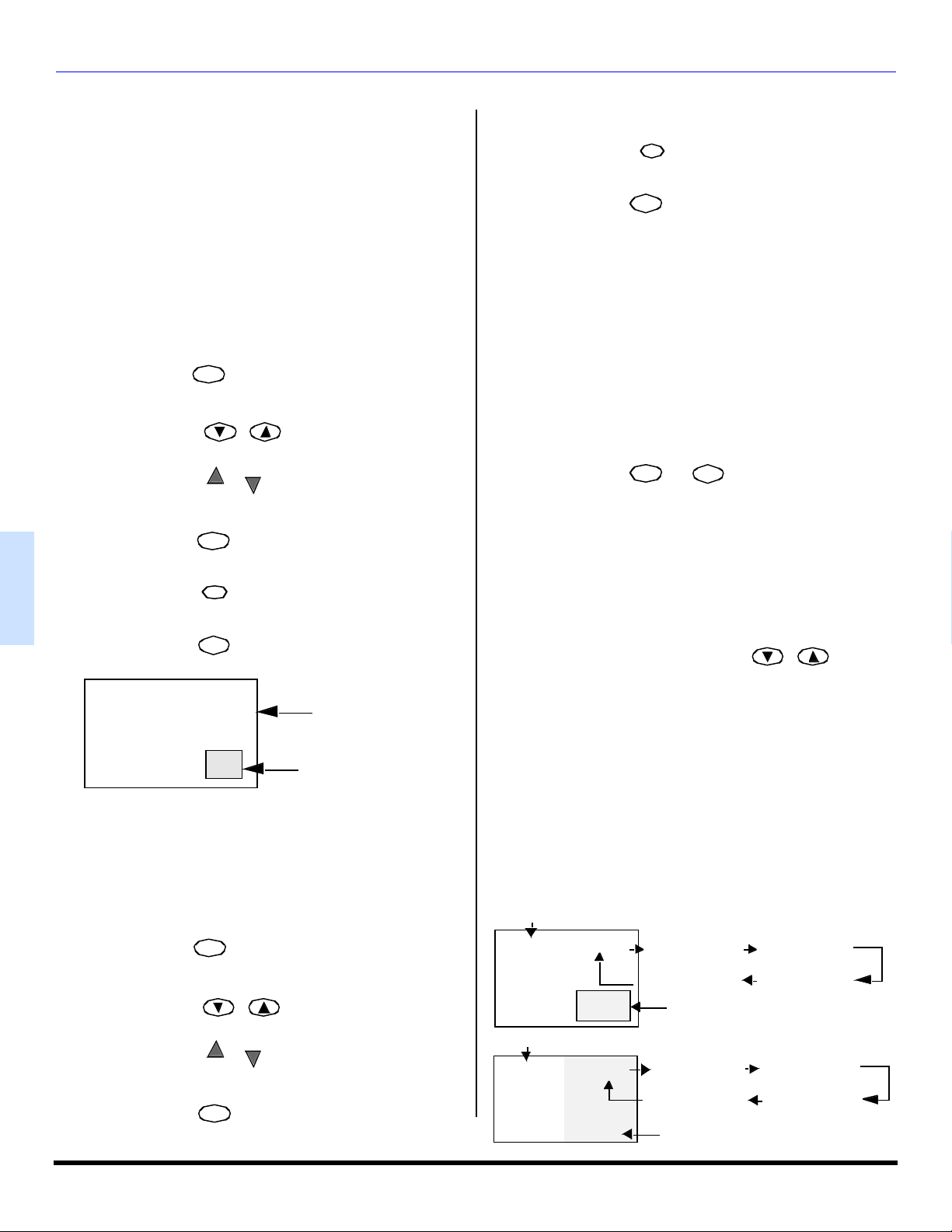

PIP And Split Operation ..................................8

PIP Operation ............................................................ 8

Split Operation ........................................................... 8

PIP and Split Operation With a Cable Box ................ 8

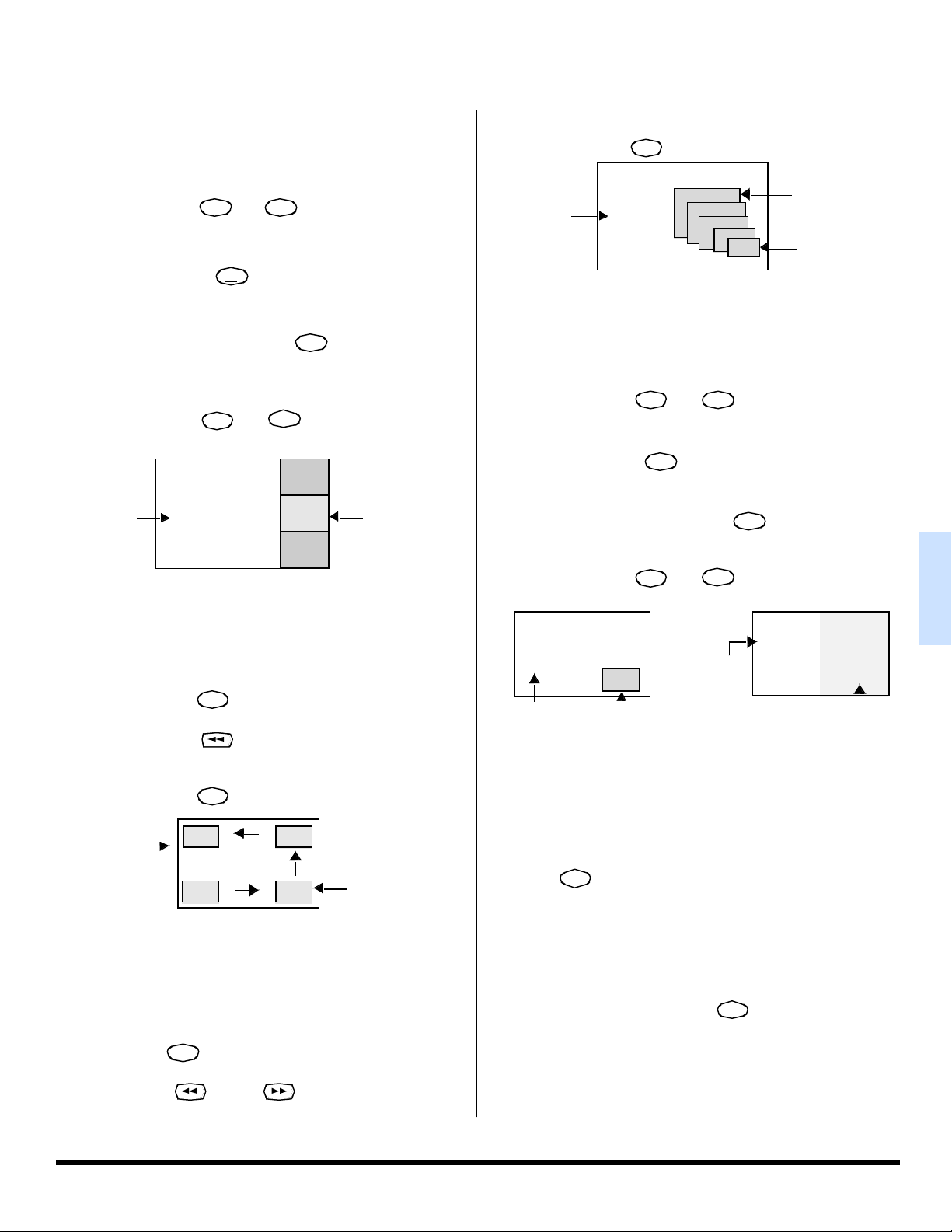

PIP And Split Operational Buttons.................8

TV/Video Button.......................................................... 8

Search Button............................................................. 8

Move Button ............................................................... 9

PIP MIN and PIP MAX Buttons .................................. 9

Freeze Button............................................................. 9

Main Picture Freeze Feature...................................... 9

PIP, Split and Freeze Mode Buttons

Operational Chart .................................................... 9

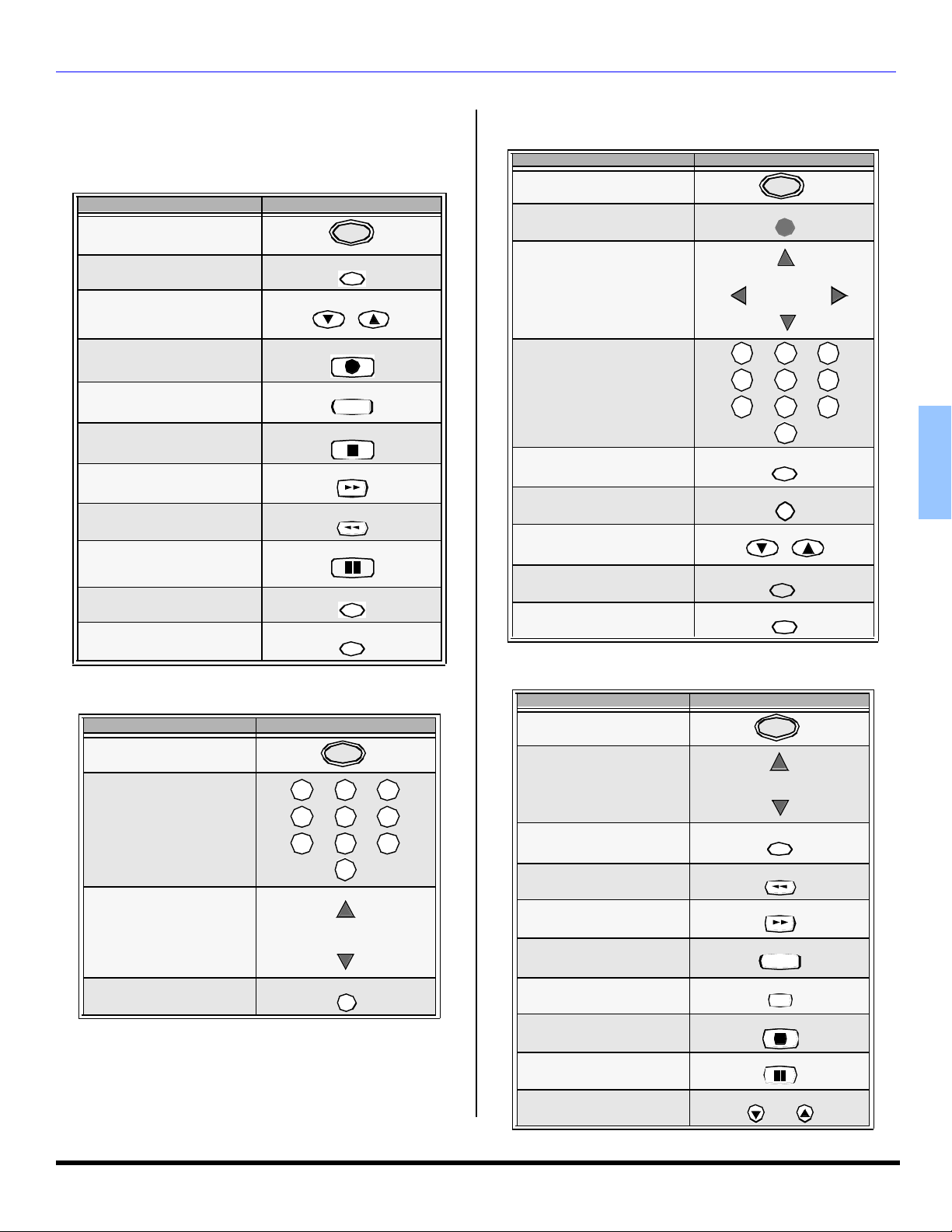

Remote Control Operation

(models PT-47WXC43 and PT-47WX33).................... 10

Battery Installation...................................................... 10

Operating Components with Remote Control............. 11

Programming the Remote.......................................... 12

Programming Without a Code.................................... 12

Component Codes ..................................................... 12

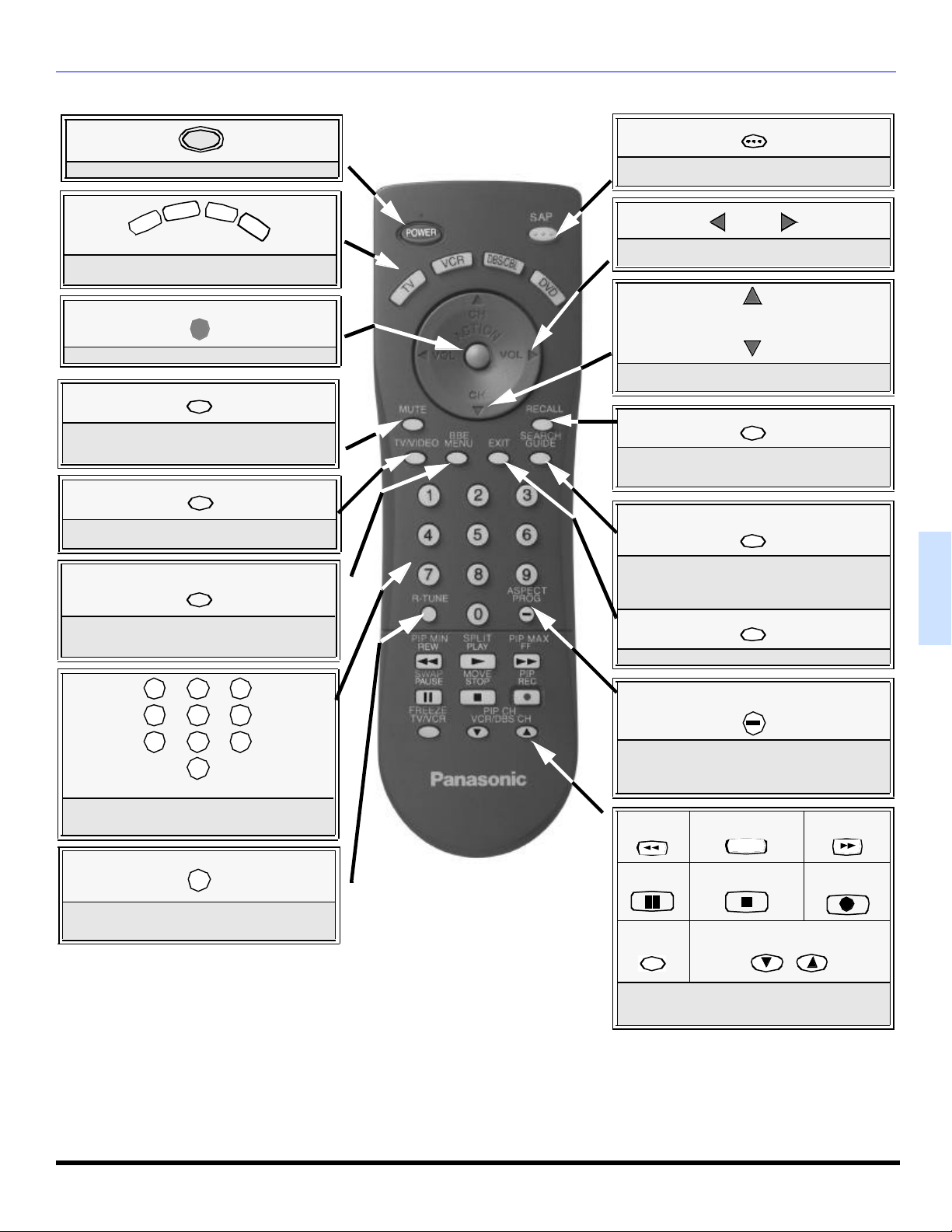

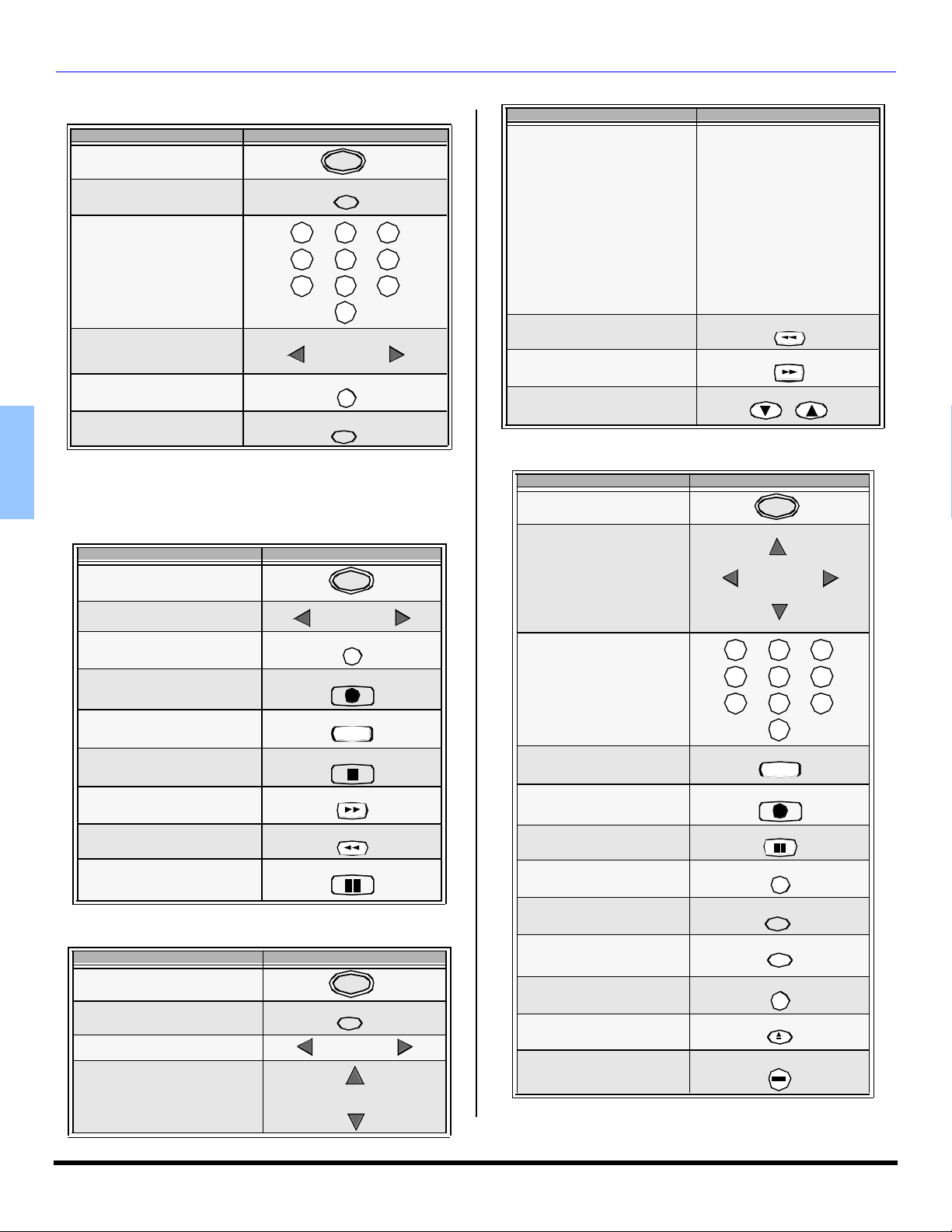

Remote Control Operation

(models PT-47/53/56WX53, PT-53/56TW53 and PT-4743)... 14

Battery Installation...................................................... 14

Operating Components with Remote Control............. 15

Programming the Remote.......................................... 17

Programming Without a Code.................................... 17

Component Codes ..................................................... 17

Basic Menu Navigation................................. 20

Icon Menus Operation.................................. 21

Picture........................................................................ 21

Audio .......................................................................... 21

Channels .................................................................... 22

Timer .......................................................................... 22

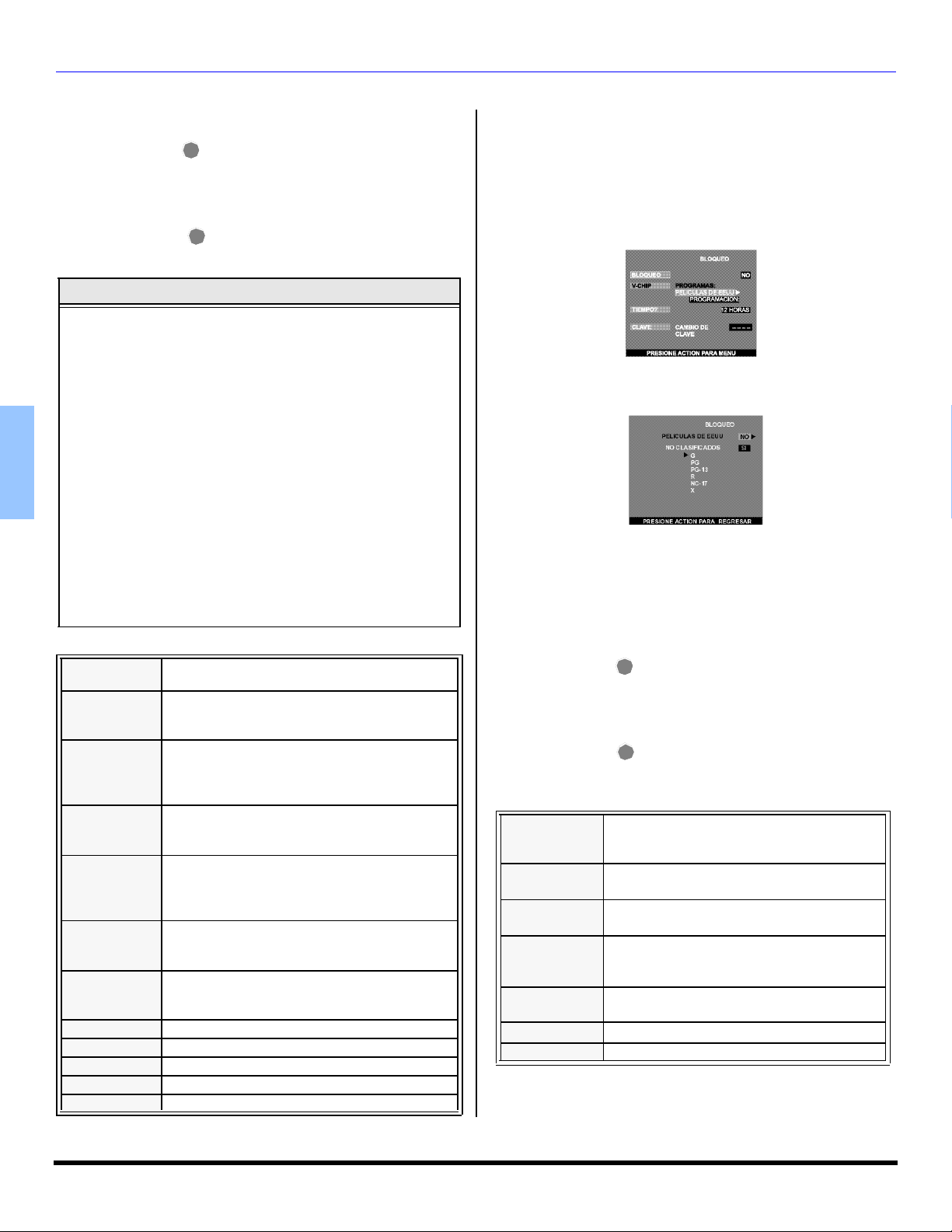

Lock............................................................................ 23

Set Up ........................................................................ 26

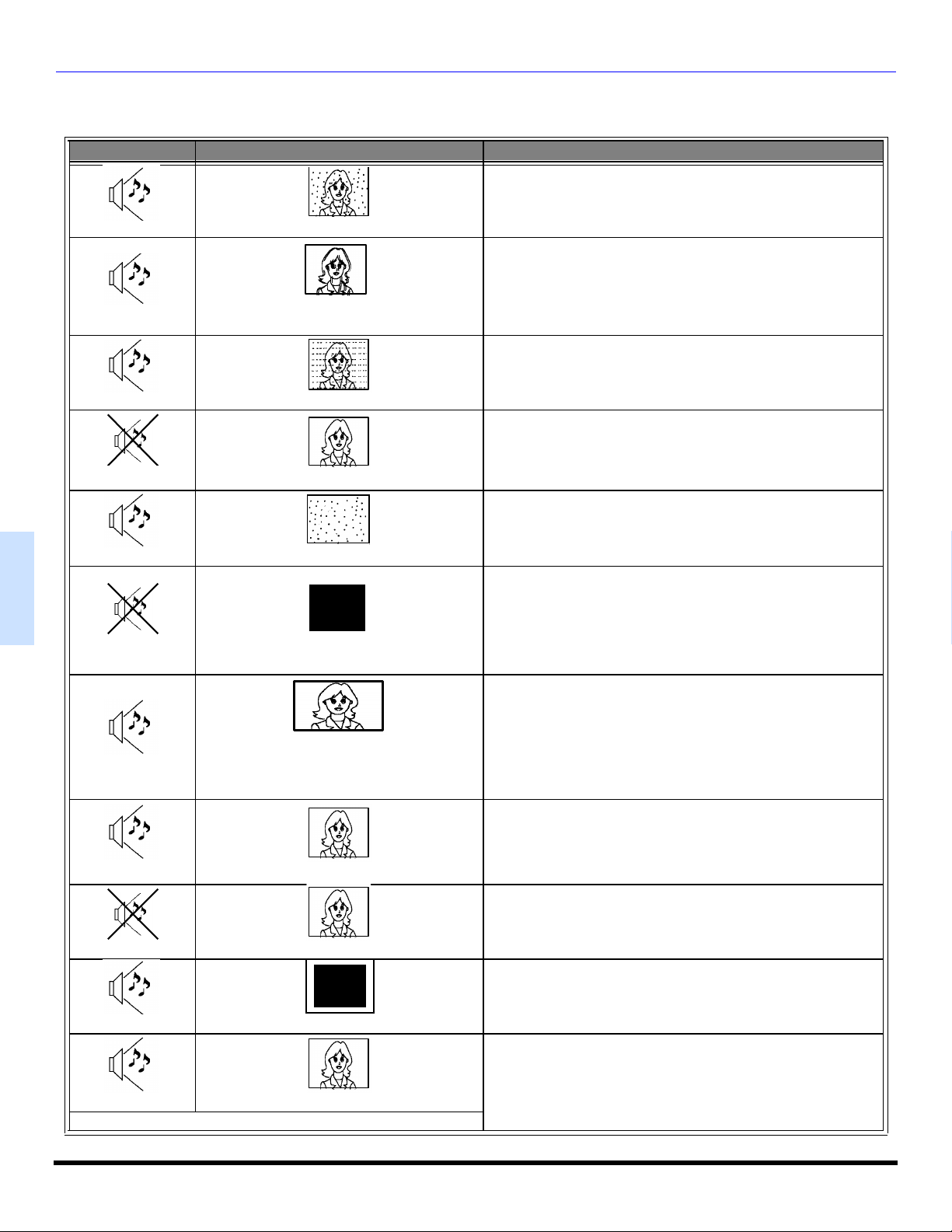

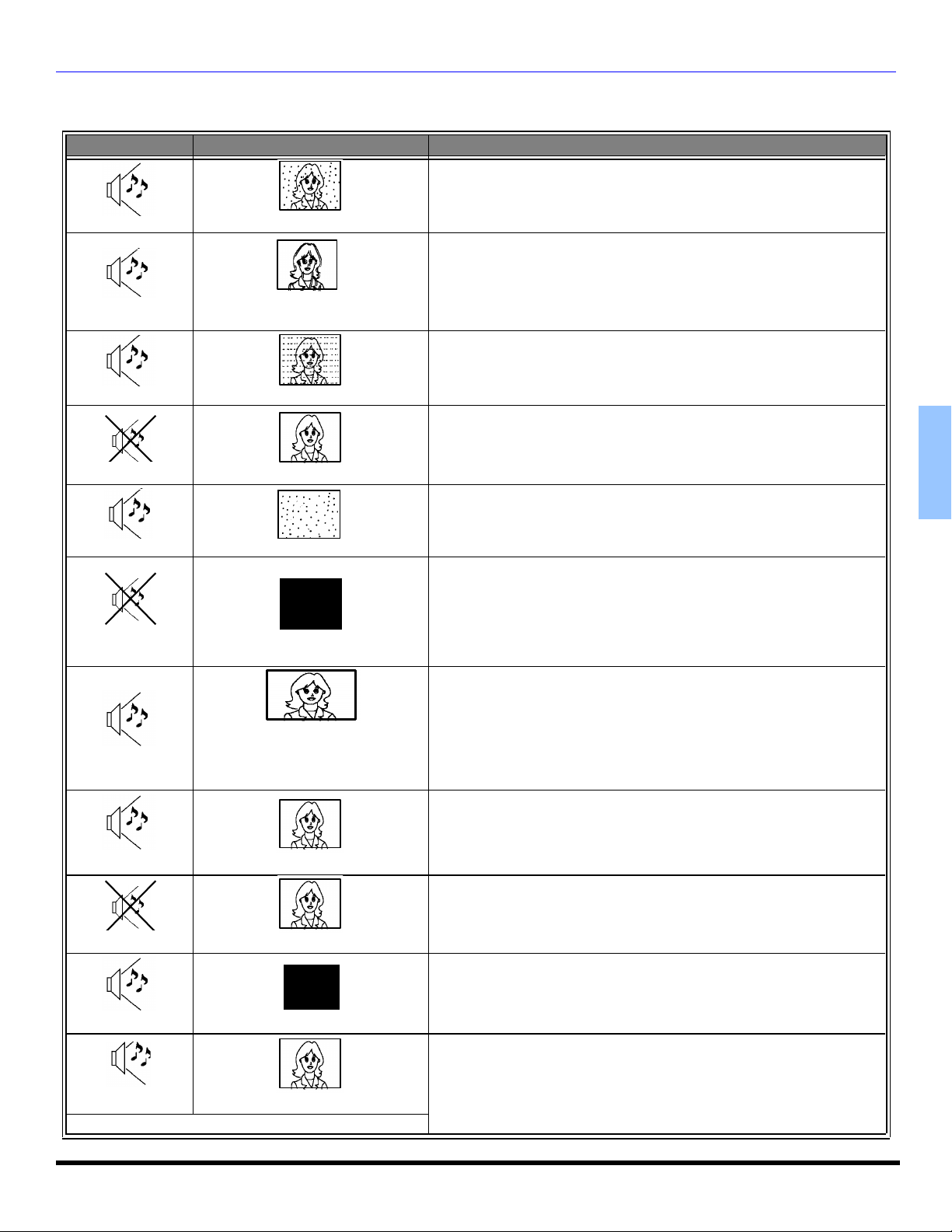

Troubleshooting Chart ................................. 28

Index............................................................... 29

Note: The warranty and service center information is located in the back of this manual.

2 l

Congratulations

Your new Projection Television (PTV) features state-of-the­art technology for high quality picture and sound with
complete audio/video connections for your home theater
system. Your PTV is designed to give you many years of
enjoyment. It was thoroughly tested and tuned at the
factory for best performance.

Customer Record

The model and serial number of this product are located on
the back of the TV. You should note the model and serial
number in the space provided and retain as a permanent
record of your purchase. This will aid in identification in the
event of theft or loss. Product registration for U.S. customers
is available at: www.prodreg.com/panasonic.

Feature Chart

MODELS

FEATURES

MENU LANGUAGE ENG/

SPAN/FR

*PROTECTIVE SCREEN

CONGRATULATIONS

PT-53TW53

PT-56TW53

PT-53WX53

PT-56WX53

PT-47WX53

*PT-4743

*PT-47WXC43

PT-47WX33

• • • • •

• • • •

Model
Number

Serial
Number

Care and Cleaning

Projection Screen (Turn PTV Off)

The projection screen is a high precision lens system which
has a protective screen. The protective screen is fully
washable with the following precautions:

• Use a mild soap solution or window cleaner and a clean
cloth.

• DO NOT USE ABRASIVE CLEANERS.

• Do not use laundry detergent or automatic dishwasher
soap.

• Do not use alcohol, ammonia, or petroleum based
products.

• Avoid excessive moisture and wipe dry.

• Prevent solution from running into the receiver below.

• Avoid bumping or scraping the screen.

Note: Do not spray any type of cleaning fluid directly on the

screen.

Cabinet and Remote Control

• For cabinets and remote control, use a soft cloth
dampened with water or a mild detergent solution. Avoid
excessive moisture and wipe dry.

• Do not use benzene, thinner or other petroleum based
products.

Specifications

Specifications are subject to change without notice or
obligation.

Power Source

Component Input (Y / PB / PR)

PT-53WX53 (4.2A)
PT-56WX53 (4.2A)
PT-53TW53 (4.2A)
PT-56TW53 (4.2A)
PT-47WX53 (4.2A)
PT-47WXC43 (4.2A)
PT-47WX33 (4.2A)
PT-4743 (4.2A)

Channel Capability - 181 VHF-12; UHF-56; Cable-113

Video Input Jacks 1Vp-p, 75 Ohm, Phono Jack Type
Audio Input Jacks 500mV RMS 47K Ohm

Video out jack 1Vp-p, 75 Ohm, Phono Jack Type

Audio Output Jacks 0-2.0V RMS 4.7K Ohm

DVI Input jack 1.0 compatible

S-Video Input Jacks S-Video (Y-C) Connector

120V AC, 60Hz

75 Ohm, Phono Jack Type

2 TUNER PIP

2RF

CLOSED CAPTIONING

V-CHIP CAPABILITY

DIGITAL SCAN RATE

NTSC LINE-DOUBLER

VIDEO NORM

AUDIO NORM

STEREO

AI SOUND

BASS/BALANCE/TREBLE

SURROUND

BBE VIVA 3D

BBE

A/V IN (REAR/FRONT)

AUDIO OUT

DVI INPUT

S-VHS INPUT

COMPONENT INPUT

* For models PT-47WXC43 and PT-4743 the protective screen is
packed separately.

• • • • •

• • • • •

• • • • •

• • • • •

1080i,

1080i,

1080i,

1080i,

480p

480p

480p

480p 480p 480p 480p 480p

480p

1080i,
480p

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

•

• • • • •

4

4

(3/1)

(3/1)4 (3/1)4 (3/1)4 (3/1)

• • • • •

• • • • •

• • • • •

• • • • •

ENGLISH

3 l

IN STALLATION

Installation

Television Location

This unit can be used as part of an entertainment center. Consult

your dealer for available options.

• Avoid excessive sunlight or bright lights, including
reflections.

• Keep away from excessive heat or moisture. Inadequate
ventilation may cause internal component failure.

• Fluorescent lighting may reduce remote control
transmitting range.

• Keep away from magnetic equipment, including motors,
fans and external speakers.

Optional Cable Connections

Shielded audio and video cables should be used between

ENGLISH

components. For best results:

• Use 75-ohm coaxial shielded cables.

• Use appropriate input and output connectors, that match
your component connectors.

• Avoid long cables to minimize interference.

AC Power Supply Cord

CAUTION: TO PREVENT ELECTRIC SHOCK,

MATCH WIDE BLADE OF PLUG TO WIDE SLOT
OF AC OUTLET AND FULLY INSERT. DO NOT
USE A PLUG WITH A RECEPTACLE OR OTHER
OUTLET UNLESS THE BLADE CAN BE FULLY INSERTED TO
PREVENT BLADE EXPOSURE.

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED
OVER, CRIMPED, BENT, OR PINCHED, PARTICULARLY AT PLUGS,
CONVENIENCE RECEPTACLES, AND THE POINT WHERE THEY EXIT
FROM THE APPARATUS.

Polarized plug

Cable / Antenna Connection

For proper reception, either a cable or antenna connection
is required.

Cable Connection

Connect the cable supplied by your local
cablecompany to ANT1 connection on
back of television. Select cable mode and
ANT1 in SET UP menu under Prog Chan
(Program Channels).

Note: A cable converter box may be

required for proper reception.
Check with your local cable company for compatibility
requirements.

Antenna Connection

• For proper reception of VHF/UHF channels, an

external antenna is required. For best reception an
outdoor antenna is recommended.

• Connect home antenna to

ANT1 connection on back of
television. Select TV mode
and ANT1 in the SET UP
menu under Prog Chan.

Note: Cable Mode is preset at the

factory. Antenna users must
change to TV Mode and ANT 1 in the Set Upmenu.

Incoming Cable from

Cable Company

75 Ohm VHF/UHF

on back of TV

Incoming Cable from

Home Antenna

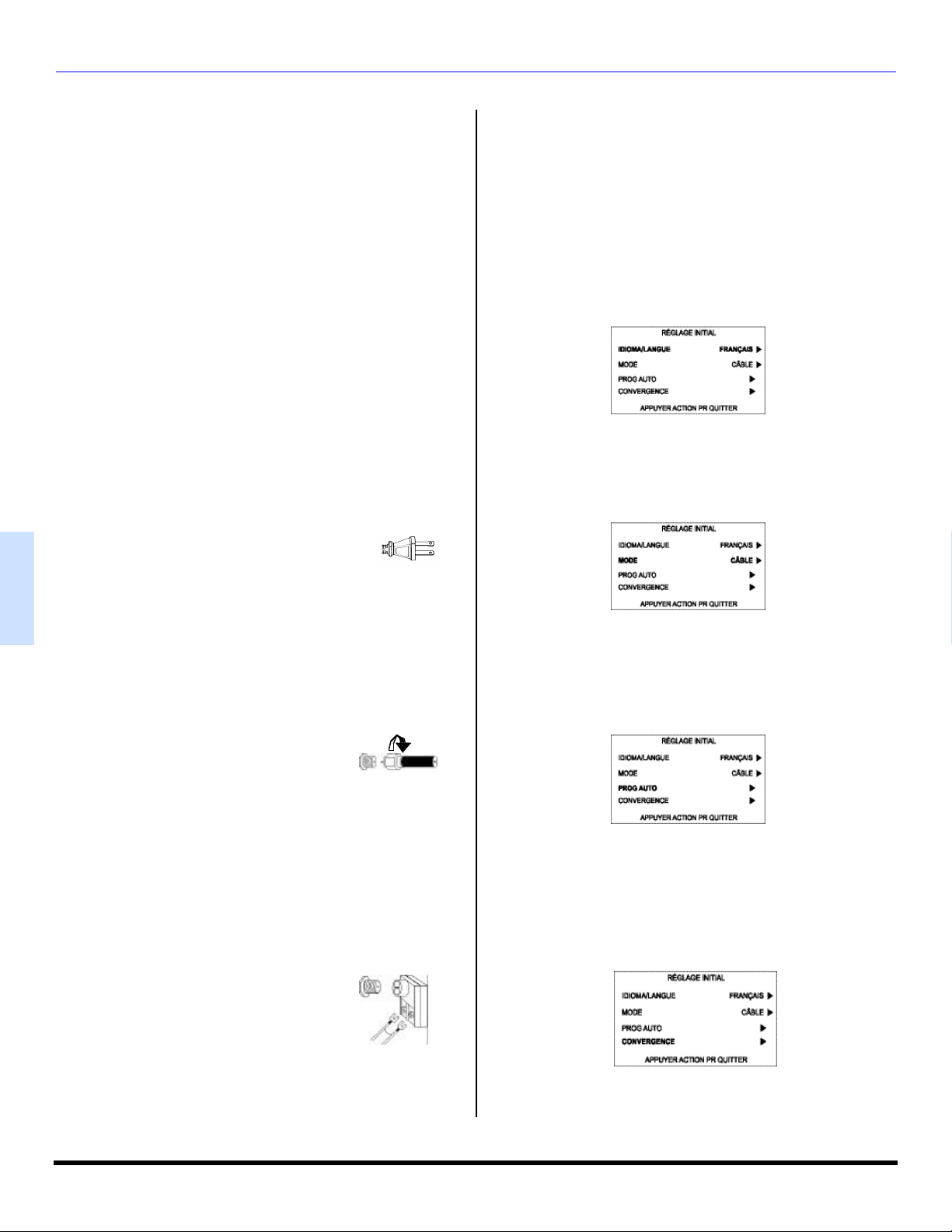

Auto Set Up Menu

For your convenience, Auto Set up menu will be displayed
on screen when the set is turned on for the first time. If
needed, follow the menus and procedures for setting up the
features.

IDIOMA/LANGUE

To change menu language to ENGLISH, SPANISH or
FRENCH.

Procedure

• Press VOL u to select English, Spanish or French.

MODE

To select TV (antenna) or CABLE mode depending on the
signal source.

Procedure

• Press VOL u to select TV or CABLE.

AUTO PROGRAM

To automatically program all channels with a signal.

Procedure

• Press VOL u to start Auto Programming.

CONVERGENCE

To adjust the center convergence, if needed.

Procedure

• Press VOL u to display center Convergence adjustment
menu.

• Refer to page 27 for setting Convergence, if needed.

4 l

2SWLRQDO(TXLSPHQW&RQQHFWL RQV

VIDEO

VIDEO OUT

AUDIO OUT

L

R

ANT OUT

ANT IN

PLAY

STOP

R
E
W

FF

VCR

Incoming
Cable

L

R

CABLES NOT SUPPLIED

S-VIDEO

COMPONENT
VIDEO INPUT

VIDEO

1

2

INPUT1INPUT2INPUT3PROG

OUT

TO AUDIO
AMP

L

R

AUDIO

VIDEO

Y

P

B

P

R

qq

L

R

AUDIO

DIGITAL

IN

TERMINALS ON BACK OF PROJECTION TELEVISION

ANT 1

SPLIT OUT

ANT 2

L

R

1RWH 7KHUHPRWHFRQWURO PXVWEHSURJUDPPHGZLWK VXSSOLHG

FRGHVWRRSHUDWHWKHRSWLRQDOHTXLSPHQW

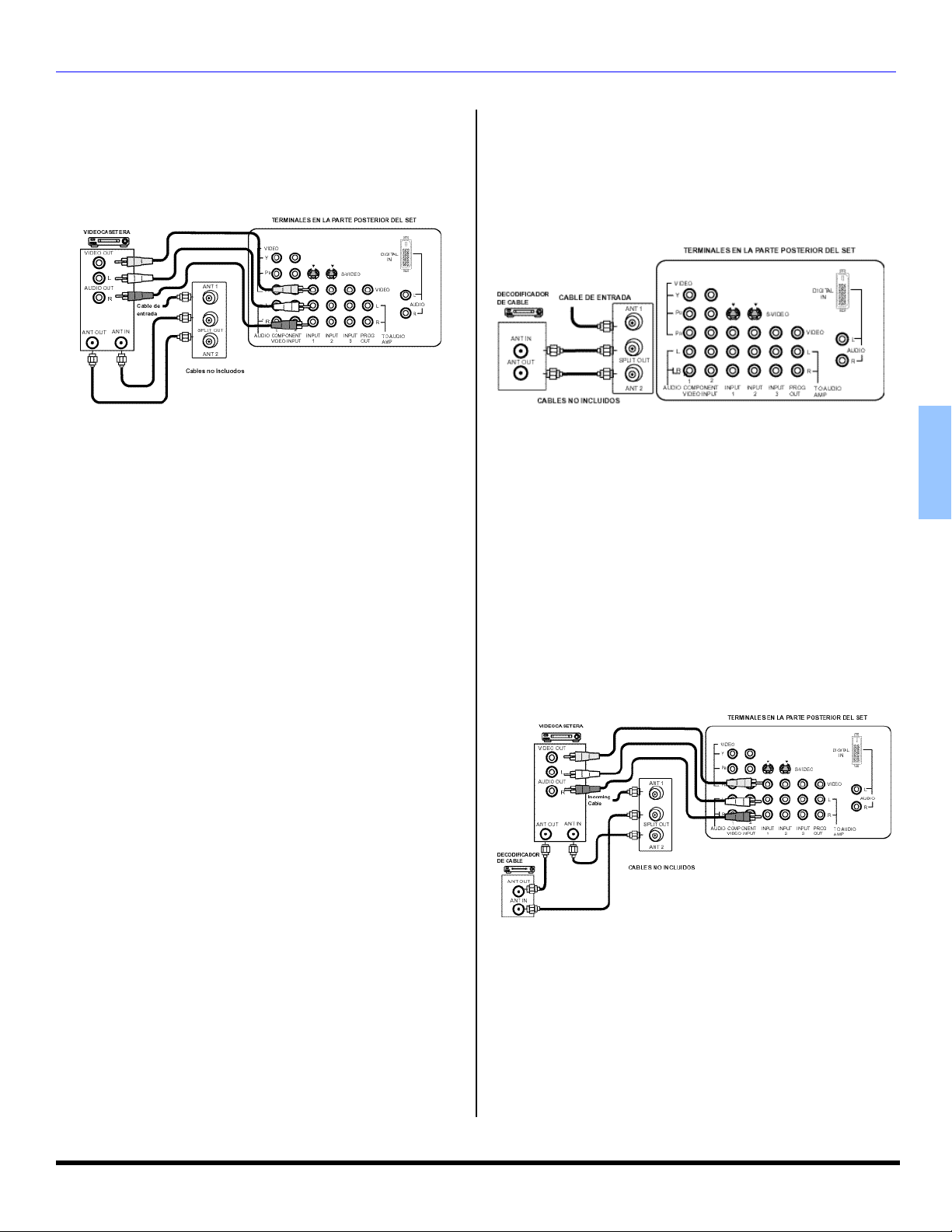

9&5&RQQHFWLRQ

)ROORZ WKLVGLDJUDPZKHQ FRQQHFWLQJ \RXU WHOHYLVLRQWR D
9&5RQO\

237,21$/(48,30(17&211(&7,216

&DEOH%R[&RQQHFWLRQ

)ROORZ WKLVGLDJUDP ZKHQ FRQQHFWLQJ \RXU WHOHYLVLRQ WR D
FDEOHER[RQO\

TERMINALS ON BACK OF PROJECTION TELEVISION

CABLE BOX

ANT IN

ANT OUT

CABLES NOT SUPPLIED

Incoming
Cable

PLAY

R

FF
E
W
STOP

ANT 1

SPLIT OUT

ANT 2

AUDIO

VIDEO

Y

P

B

P

R

L

L

R

R

1
COMPONENT
VIDEO INPUT

qq

2

INPUT1INPUT2INPUT3PROG

S-VIDEO

DIGITAL

IN

VIDEO

L

AUDIO

L

R

R

TO AUDIO

OUT

AMP

9LHZLQJDWHOHYLVLRQSURJUDP

3URFHGXUH

 6HOHFW$17LQWKH6(783PHQX
 7XQHWKHWHOHYLVLRQWRWKHSURJUDP\RXZDQWWRYLHZ

9LHZLQJDYLGHR

3URFHGXUH

r 2SWLRQ$

 6HOHFW$17LQWKH6(783PHQX
3UHVVWKH799,'(2 EXWWRQ RQ WKH UHPRWH FRQWURO WR

VHOHFWWKHYLGHRLQSXW9,'(29,'(2HWF
FRQQHFWHGWR\RXU9&5

 %HJLQWKHYLGHR

r 2SWLRQ%

 6HOHFW$17LQWKH6(783PHQXXQGHU3URJ&KDQ
 7XQHWKHWHOHYLVLRQWR&KDQQHORUGHSHQGLQJRQ\RXU

9&5

 %HJLQWKHYLGHR

5HFRUGLQJDWHOHYLVLRQSURJUDP

3URFHGXUH

r 2SWLRQ$5HFRUGLQJDQGYLHZLQJWKHVDPHSURJUDP

 6HOHFW$17LQWKH6(783PHQX
 7XQHWKHWHOHYLVLRQWR&KDQQHORUGHSHQGLQJRQ\RXU

9&5

 8VLQJWKH9&5WXQHWRWKHWHOHYLVLRQSURJUDP\RXZDQW

WRUHFRUG

 %HJLQUHFRUGLQJ

r 2SWLRQ % 5HFRUGLQJ RQH SURJUDP ZKLOH YLHZLQJ DQRWKHU

SURJUDP
 6HOHFW$17LQWKH6(783PHQX
3UHVVWKH799,'(2 EXWWRQ RQ WKH UHPRWH FRQWURO WR

VHOHFW WKH YLGHR LQSXW 9,'(2  9,'(2  HWF
FRQQHFWHGWR\RXU9&5

 8VLQJWKH9&5WXQHWRWKHWHOHYLVLRQSURJUDP\RXZDQW

WRUHFRUG
 %HJLQUHFRUGLQJ
3UHVVWKH799,'(2 EXWWRQ RQ WKH UHPRWH FRQWURO WR

VZLWFKEDFNWR79PRGH
 7XQHWKHWHOHYLVLRQWRWKHSURJUDP\RXZDQWWRYLHZ

9LHZLQJDSUHPLXPVFUDPEOHGFDEOHFKDQQHO

3URFHGXUH

 6HOHFW$17LQWKH6(783PHQX
 7XQHWKHWHOHYLVLRQWR&KDQQHO
 8VLQJWKHFDEOHER[WXQHWRWKHSUHPLXPFDEOHFKDQQHO

\RXZDQWWRYLHZ

1RWH 7RXVHVSHFLDO IHDWXUHVVXFK D V )DYRULWH &KDQQHOVDQG

&KDQQHO&DSWLRQV $17 PXVW EH VHOHFWHG LQ WKH 6(7
83PHQX

9&5DQG&DEOH%R[&RQQHFWLRQ

)ROORZ WKLV GLDJUDP ZKHQ FRQQHFWLQJ \RXU WHOHYLVLRQ WR
ERWKD9&5DQGDFDEOHER[

VCR

PLAY

R

FF

E
W

STOP

VIDEO OUT

L

CABLE BOX

ANT OUT

ANT IN

ANT

PLAY

R

FF
E
W

STOP

AUDIO OUT

IN ANT OUT

R

Incoming
Cable

ANT 1

SPLIT OUT

ANT 2

CABLES NOT SUPPLIED

9LHZLQJDSUHPLXPVFUDPEOHGFDEOHFKDQQHO

3URFHGXUH

 6HOHFW$17LQWKH6(783PHQX
 7XQHWKHWHOHYLVLRQWR&KDQQHO
 8VLQJWKHFDEOHER[WXQHWRWKHSUHPLXPFDEOHFKDQQHO

\RXZDQWWRYLHZ

1RWH 7RXVHVSHFLDO IHDWXUHVVXFK D V )DYRULWH &KDQQHOVDQG

&KDQQHO&DSWLRQV $17 PXVW EH VHOHFWHG LQ WKH 6(7
83PHQX

TERMINALS ON BACK OF PROJECTION TELEVISION

VIDEO

VIDEO

Y

P

P

AUDIO

B

R

L

L

R

R

1
COMPONENT
VIDEO INPUT

qq

2

INPUT1INPUT2INPUT3PROG

S-VIDEO

DIGITAL

IN

VIDEO

L

AUDIO

L

R

R

TO AUDIO

OUT

AMP

 l

(1*/,6+

OPTIONAL EQUIPMENT CONNECTIONS

Optional Equipment Connections (cont.)

VCR and Cable Box Connection (Cont.)

Recording a premium (scrambled) cable channel
Procedure

• Select ANT2 in the SET UP menu under Prog Chan.

• Press the TV/VIDEO button on the remote control to
select the video input (VIDEO 1, VIDEO 2, etc.)
connected to your VCR.

• Turn the VCR ON.

• Tune the VCR to Channel 3 or 4, depending on the
switch setting on the back of VCR.

• Using your cable box, tune to the premium cable channel
you want to record.

• Begin recording.

r To view a different channel while recording:

ENGLISH

• Select ANT1 in the SET UP menu under Prog Chan.

• Press the TV/VIDEO button on the remote control to TV
mode.

• Tune the television to a program (except another
premium cable channel).

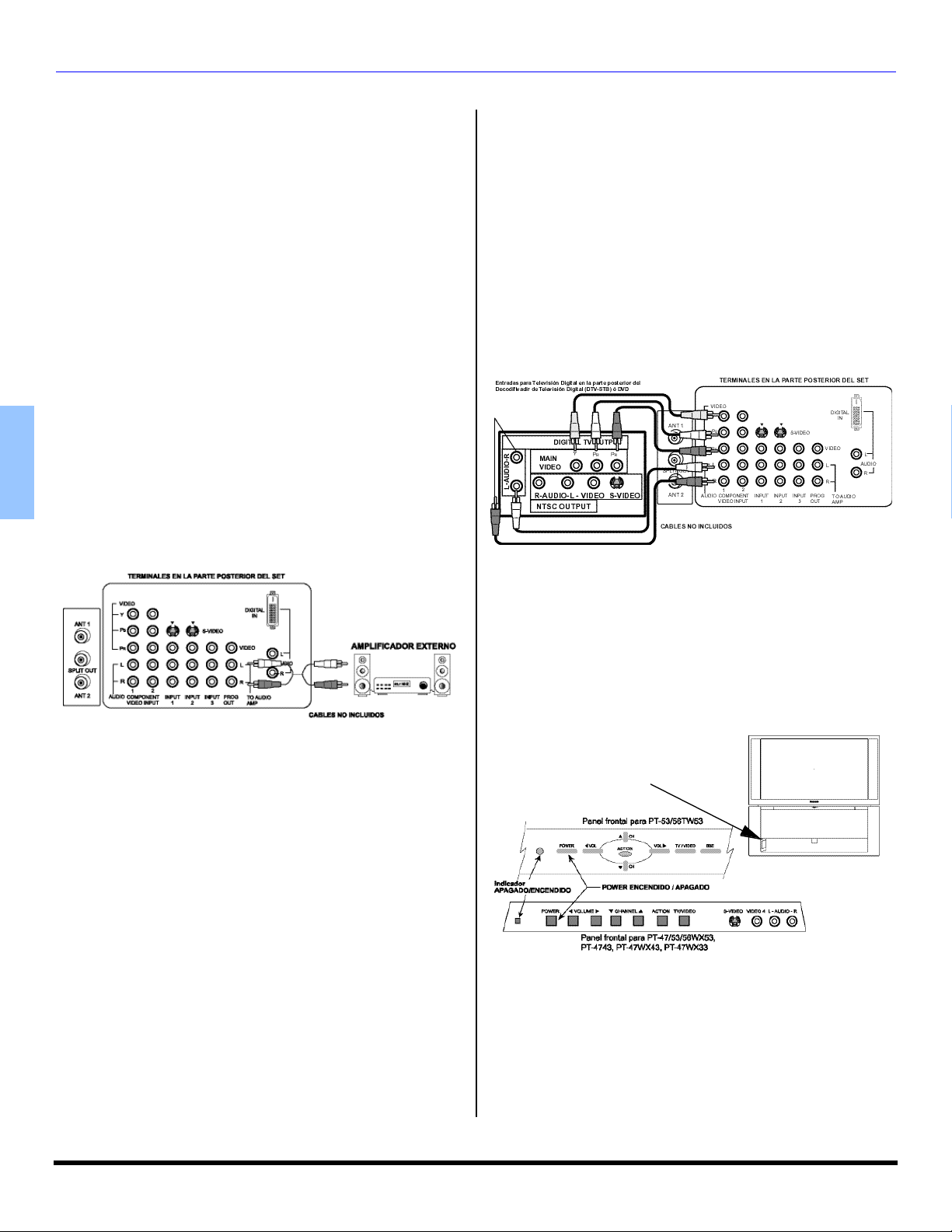

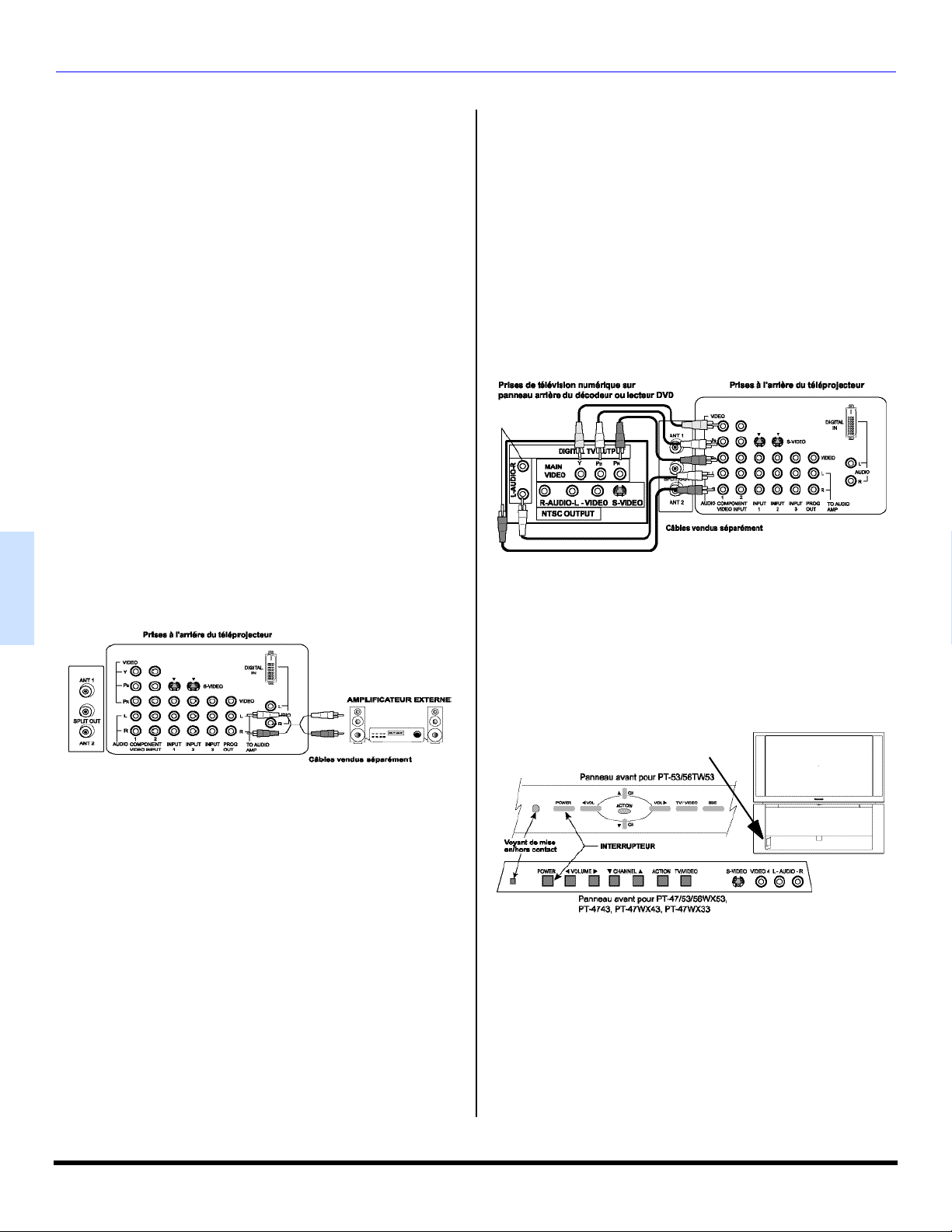

Amplifier Connection (TO AUDIO AMP)

To listen through a separate stereo system, connect an
external audio amplifier TO AUDIO AMP outputs on back of
television.

Note: TO AUDIO AMP terminals cannot be connected directly

to externalspeakers.

Digital TV - Set-Top Box (DTV-STB) or DVD
Connection

This television is capable of displaying 1080i and 480p DTV
signals when connected to a DTV tuner set-top-box (STB). In
order to view DTV programming, the STV must be connected
to the component video inputs (Y,PB,PR) of the television. A
DTV signal must be available in your area. Select the output of
the STB to either 1080i or 480p.

This television also utilizes a progressive scan doubler, which
de-interlaces the NTSC signal and progressively scans the
image. This allows you to sit close to the TV and not see the
thin black horizontal lines (venetian blind effect) associated
with interlaced TV pictures.

Use this diagram to connect the DTV-STB or DVD player to
the back of your projection television.

Note: There are two set of three video iacks, Y, PB, and PR.

Separate component color inputs provide luminance and
color separation. Use the L (left) and R (right) audio
inputs.

Audio Adjustments

• Select SPEAKERS ON located in the onscreen AUDIO
menu.

• Set amplifier volume to minimum.

• Adjust television volume to desired level.

• Adjust amplifier volume to match the television.

• Select SPEAKERS OFF & VARIABLE AUDIO OUT from
AUDIO menu.

• Volume, mute, bass, treble and balance are now
controlled through the television.

Note: Select SPEAKERS OFF & FIXED AUDIO OUT to control

audio functions through the external amplifier.

Front Control Panel

The front control panel can be used to access menus and
switch video mode when the remote control is not available.

The ON/OFF indicator LED (red) will be lit when set is on.

Video 4 location for PT-53/56TW53

A second VCR, Camcorder, a video disc player, video game
equipment or DSS equipment can also be connected to the
video inputs. See the optional equipment manual for details.

Procedure

• Connect equipment to front Audio/Video input jacks.

• Press TV/VIDEO button to select VIDEO 4 input mode.

• Operate optional equipment as instructed in equipment
manual.

6 l

Optional Equipment Connections (cont.)

OPTIONAL EQUIPMENT CONNECTIONS

DVI (Digital Visual Interface) input connection

The DVI/HDCP1 input on your PTV can accommodate
copy protected digital programming. The DVI/HDCP input

terminal complies with the EIA-861Profiles2 standard and is
not intended for use with personal computers. The DVI/
HDCP input can be connected to an EIA/CEA 861
compliant consumer electronic device, such as a set top

box or DVD player equipped with a DVI output connection3.
The DVI/HDCP input is designed for best performance with

HDTV signals, such as 1080i or 720p picture signals. The
DVI/HDCP input will also accept and display 480i and 480p
picture signals.

Notes:

1. DVI/HDCP = Digital Visual Interface / High-Bandwith
Digital Copy Protection.

2. EIA/CEA-861 Profiles compliance covers profiles for
transmission of uncompressed digital video including
high bandwidth digital content protection.

3. Consult your consumer electronics dealer for availability
details.

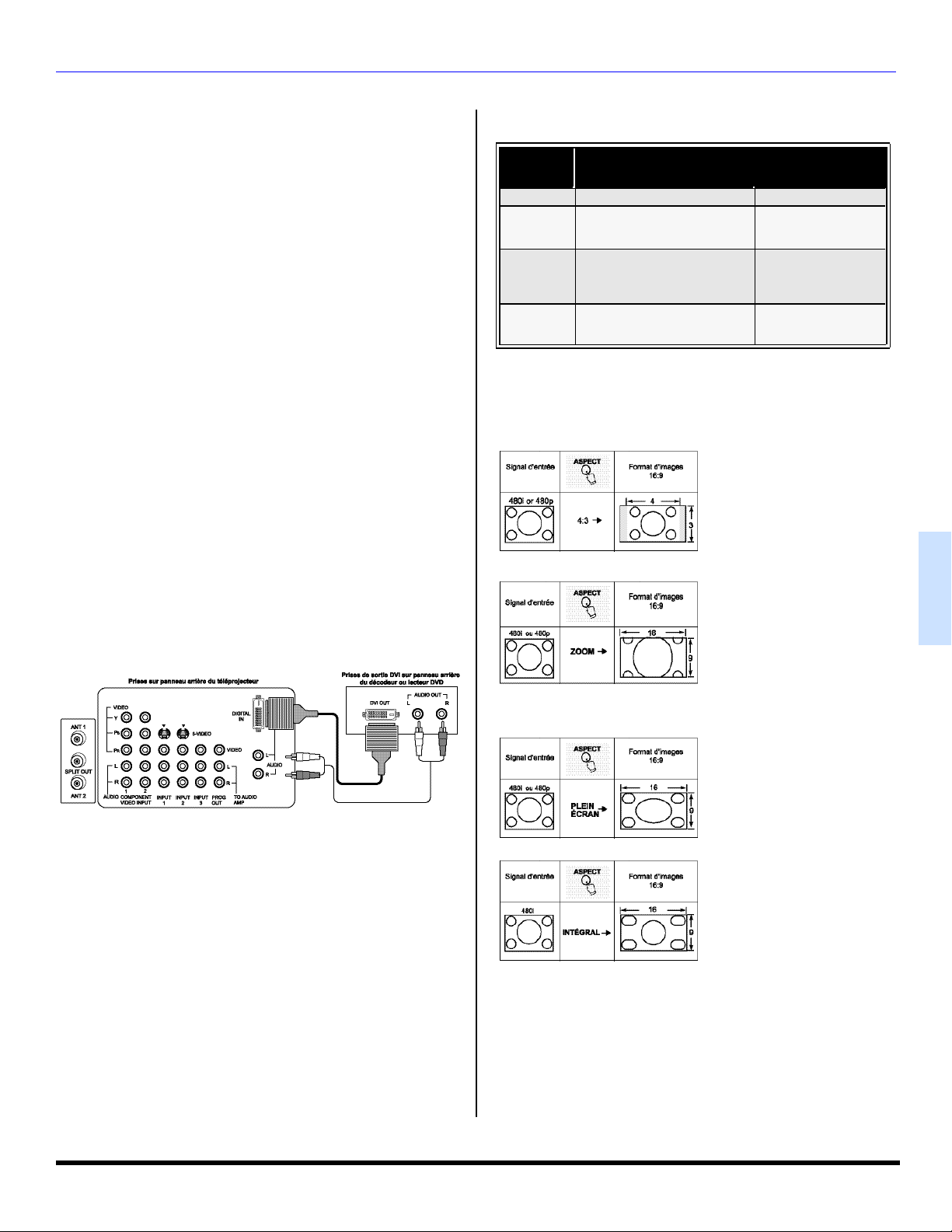

Follow the diagram below to connect the PTV to a set top
box or a DVD player.

Procedure

• Press TV/VIDEO button on the remote control to select
DIGITAL-IN input.

• Connect the DVI output from the set top box or a DVD
player to the DIGITAL IN input on the back of the PTV.

• Connect the Audio Out signal from the set top box or
DVD player to the L and R Audio inputs associated with
the DIGITAL IN input.

Special Remote Buttons

ASPECT Button

Customer Options depending on Component Input Signal

INPUT
SIGNAL

1080i 16:9 only No options
480p (16:9) Default to 16:9

480p (4:3)

480i Default to JUST mode

DISPLAY ON SCREEN

Default to FULL mode.

Note: Will stretch picture

horizontally..

The ASPECT button on the remote control lets you choose
one of four display modes, depending on the formats of the
received signal and your preferences..

This will display a 4:3 picture
at its standard 4:3 size with
gray side bars. (Not
recommended for viewing
4:3 pictures as it may create
a permanent image on
screen if displayed for a
prolonged period of time.)

This will expand the 4:3
picture uniformly (width and
height) to full screen width
and then reposition the
picture vertically.
(Recommended for letterbox
pictures.)

Note: If menu is displayed while in Zoom mode, the aspect

will change to Full to display complete menu.

This will show picture at full
screen size. (Recommended
for anamorphic pictures.)

This will stretch the right and
left edges of a 4:3 picture to
fill the screen, The center of
the screen will have aspect
correction appliled. The size
of the picture will depend on
the original signal.
(Recommended for regular

TV viewing.)

BBE Button

Press this button to turn BBE VIVA 3D (available on PT-53TW53
and PT-56TW53 only) or BBE sound feature On or Off.

SAP Button

Press this button to let you cycle through different audio modes. If
you are receiving a stereo program and you press this button, you
can cycle between STEREO and MONO.

ASPECT BUTTON

OPTIONS

4:3, Full or Zoom (see

below)

4:3, Full or Zoom (see

below)

4:3, Full, Just or

Zoom (see below)

ENGLISH

7 l

PICTURE IN PICTURE AND SPLIT OPERA TION

PIP

PIP CH

CH

RECALL

PIP

PIP CH

PIP

PIP

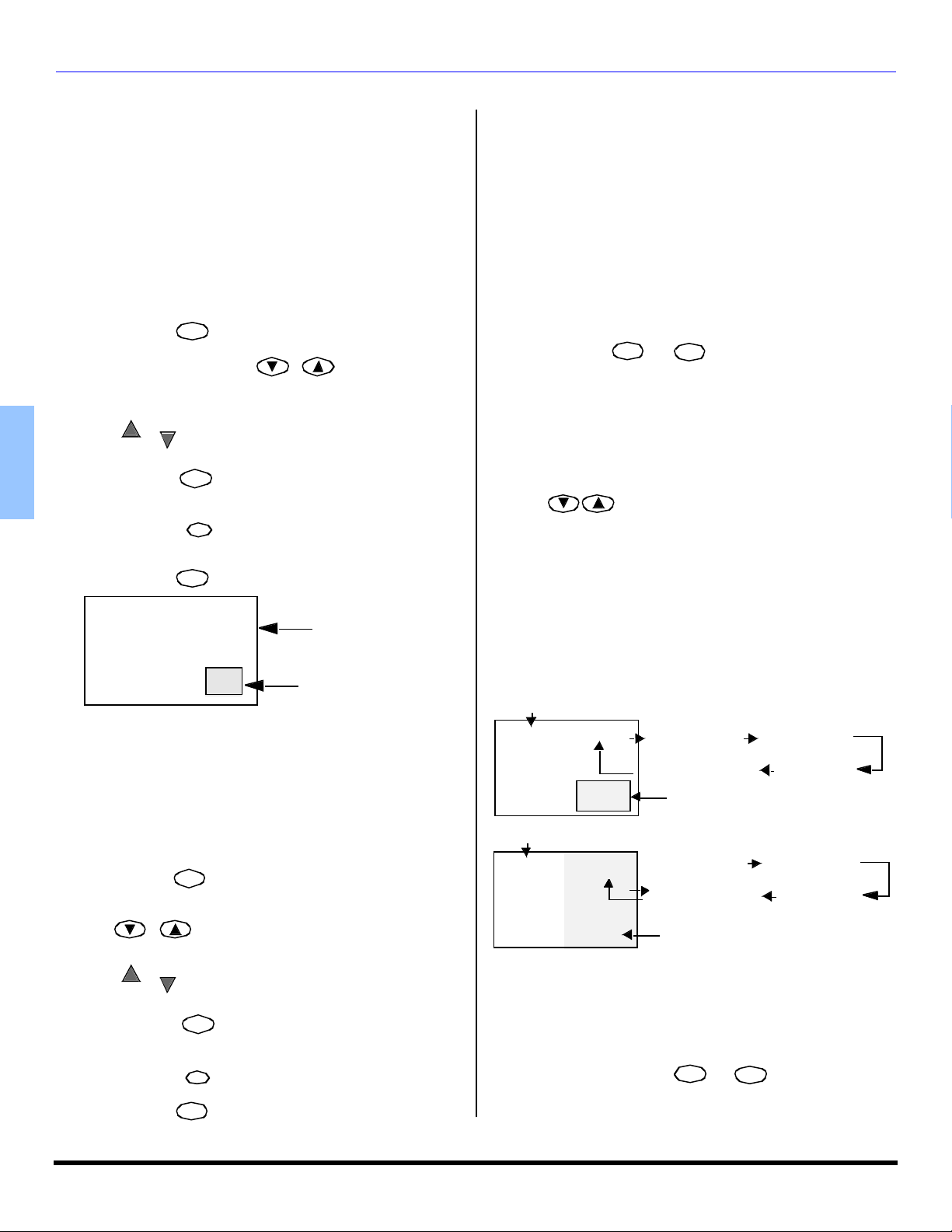

Picture In Picture and Split Operation

Note: The shapes of PIP and SPLIT function buttons may vary

PIP Operation

This television includes a two-tuner Picture In Picture (PIP)
feature. This allows you to watch two (2) live broadcasts at
the same time with or without an external video source
such as a VCR, cable box, etc.

Procedure

ENGLISH

depending on the remote control.

• Connect incoming cable to ANT 1 input on back of TV.

• Press to display PIP frame.

• Select channels for the PIP frame by pressing

.

• Select channels for the Main picture by pressing

or

CH

or use the remote control numeric keypad.

• Press to switch the PIP and MAIN PICTURE

SWA

source.

• Press to view picture source status.

• Press to cancel PIP frame.

PIP and Split Operation With a Cable Box

To view premium (scrambled) cable channels through your
cable box in the Main Picture:

Note: Use this procedure if you want to watch premium cable

channels in the Main Picture while viewing a television
program or video in the PIP or Split frame.

Procedure

• Select ANT 2 in the SET UP menu under Prog Chan
(Program Channels).

• Tune TV to Channel 3.

SPLIT

• Press or on the remote control to display
the PIP or Split frame.

Note: Audio is from the Main Picture only.

• Verify the Cable box is ON.

• Choose channels for the Main Picture by tuning the
cable box.

• Choose channels for the PIP frame by pressing

.

Note: Swap is not available when using the cable box to tune

channels. If your cable box has video output, it can be
connected to the TV to allow you to use all PIP functions.
See the equipment manual for more information.

PIP and Split Operational Buttons

TV/VIDEO Button

Main Picture

PIP Frame

Note: Audio is from Main Picture only.

Split Operation

This feature lets you watch two different channels side by
side with or without an external video source.

Procedure

SPLIT

• Press to display Split screen.

• Select channels for the Split by pressing .

• Select channels for the Main picture by pressing

CH

or

CH

• Press to switch the SPLIT SCREEN and MAIN
PICTURE source.

• Press to view picture source status.

• Press to cancel Split screen.

or use the remote control numeric keypad.

SWA

RECALL

SPLIT

Press when PIP or Split frame is displayed to select
desired input mode.

Main Picture

Main Picture

CH #

CH #

COMPONENT1

VIDEO 1/2/3/4

PIP Frame

COMPONENT1

VIDEO 1/2/3/4

SPLIT Frame

COMPONENT2

DIGITAL-IN

COMPONENT2

DIGITAL-IN

Search Button (PIP and Split)

This feature lets you scan through all available channels.

Procedure

SPLIT

• Press or to display PIP or Split frame.

8 l

PIP Operation (cont.)

SEARCH

PIP

PIP

PIP

PIP

PIP MIN

PIP MAX

PIP

FREEZE

FREEZE

PICTURE IN PICTURE AND SPLIT OPERATION

OPEN/CLOSE

• Press to display search frames.

• Press again to stop search feature. PIP or

p

SEARCH

OPEN/CLOSE

p

Split frame channel will be the last active search frame.

SPLIT

• Press or to cancel PIP or Split frame

2

Main Picture

3

Search Frames

4

Move Button (PIP only)

This feature is used to move PIP frame to one of four
corners.

Procedure

• Press to display PIP frame.

MOVE

• Press to position PIP frame to desired corner.

• Press to cancel PIP frame.

Main Picture

• Press to stop PIP or Split frame action.

TV/VCR

TV/VCR

• Press again to continue action.

PIP SPLIT

• Press or to cancel PIP frame.

Main Picture

Main Picture

PIP freeze frame

Split freeze frame

Note: Audio is from Main Picture only.

Main Picture Freeze Feature

This feature is used to stop action of the Main Picture and
display it on a Split or PIP freeze frame.

Procedure

FREEZE

• To stop action for Main picture, press while
PIP or Split frame is not displayed.

• Main Picture freeze will be displayed in a PIP or Split
frame, depending on the selection in the Freeze menu
located in Picture Other ADJ. section (refer to page 21).

FREEZE

• Press again to cancel Main Picture freeze

TV/VCR

TV/VCR

ENGLISH

PIP Frame

PIP MIN and PIP MAX Buttons

While PIP frame is displayed, press PIP MIN or PIP MAX
button to vary the size of PIP frame.

Procedure

• Press to display PIP frame.

• Press or to size PIP frame.

• Press to cancel PIP frame.

MAX

Main Picture

MIN

Freeze Button (PIP and Split)

This feature is used to stop action in PIP or Split frame.

Procedure

• Press or to display PIP or Split frame

PIP

SPLIT

frame.

Note: While Main Picture freeze frame is displayed, only

MOVE button is active for PIP, all other PIP and Split
buttons have no effect (see chart ).

PIP, Split and Freeze Mode Buttons Operational chart

This chart indicates the buttons that are operational with
PIP, Split or Main Picture Freeze mode.

REMOTE

BUTTONS

PIP MODE SPLIT MODE

PIP MIN Size Smaller No Effect No Effect

PIP MAX Size Larger No Effect No Effect

FREEZE

PIP CH

SEARCH

PIP

SPLIT

MOVE

SWAP

Freeze PIP

frame

Change

Channel

Displays

Search Frame

Displays PIP

Frame

Displays Split

Frame

Move PIP

Frame

Swap with Main


Freeze Split

Frame

Change

Channnel

Displays

Search frame

Displays PIP

frame

Displays Split

frame

No Effect

Swap with

Main Picture

MAIN


FREEZE

MODE

Display or

Delete

No Effect

No Effect

No Effect

No Effect

Move PIP

Frame

No Effect

9 l

REMOTE CONTROL OPERATION (MODELS PT-47WXC43 AN D PT-47WX33)

C

R

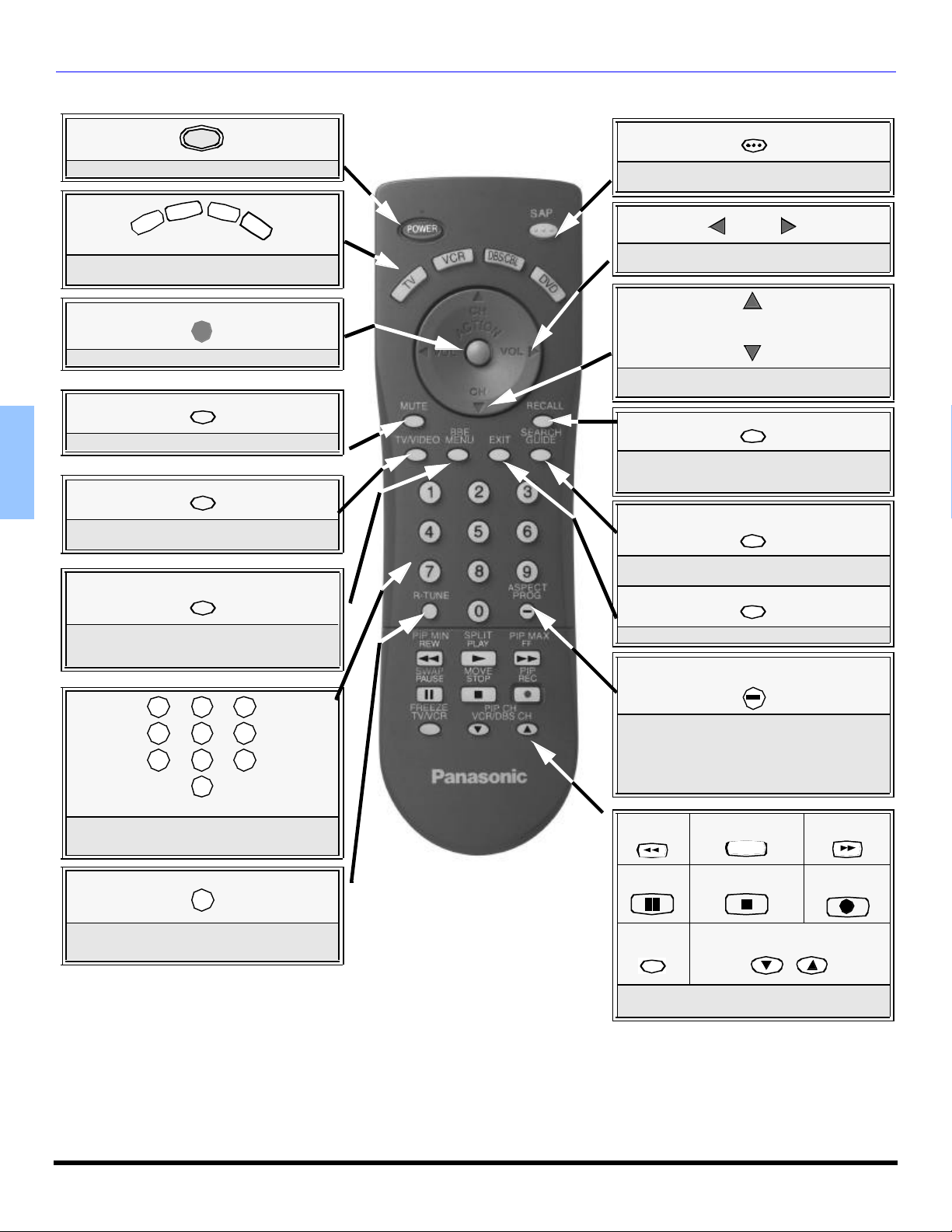

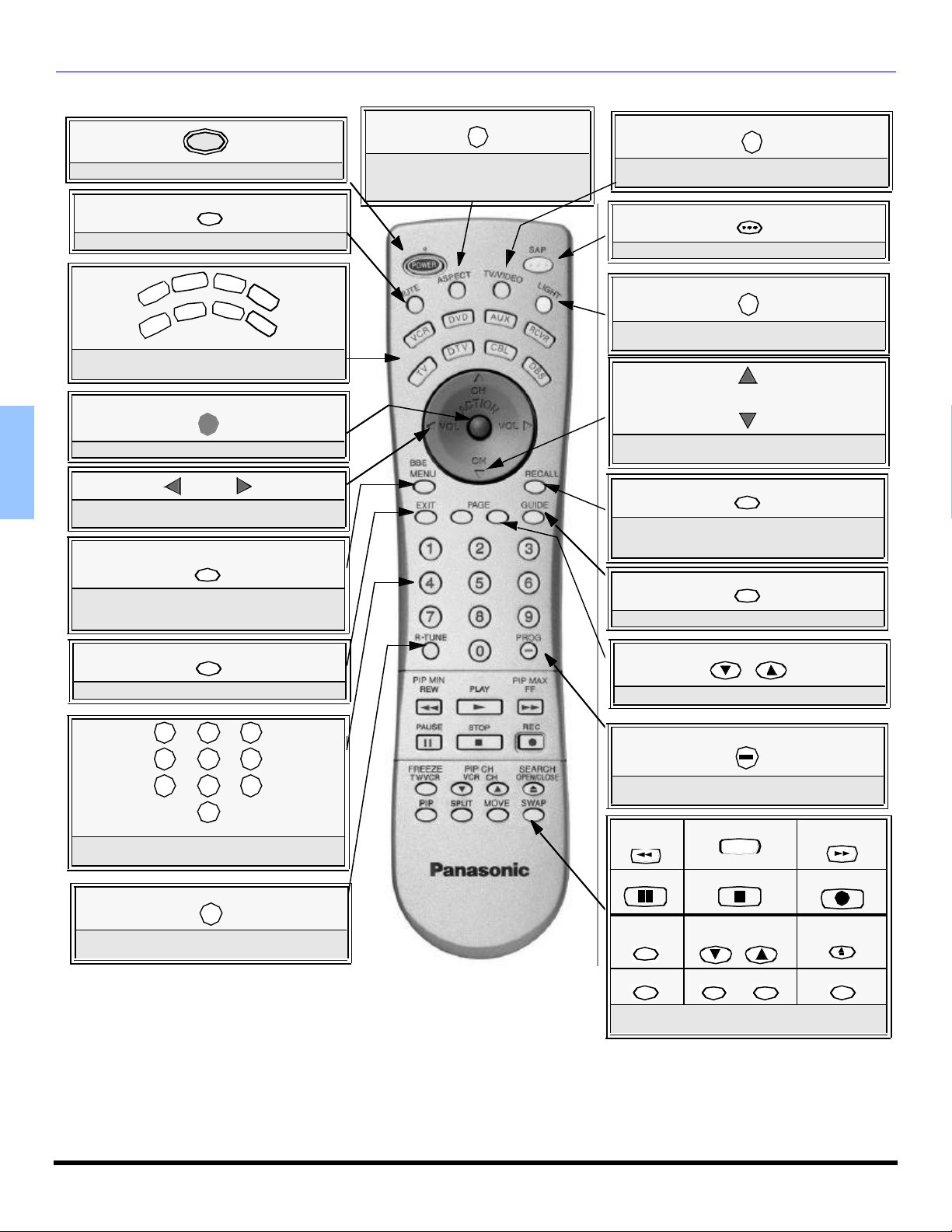

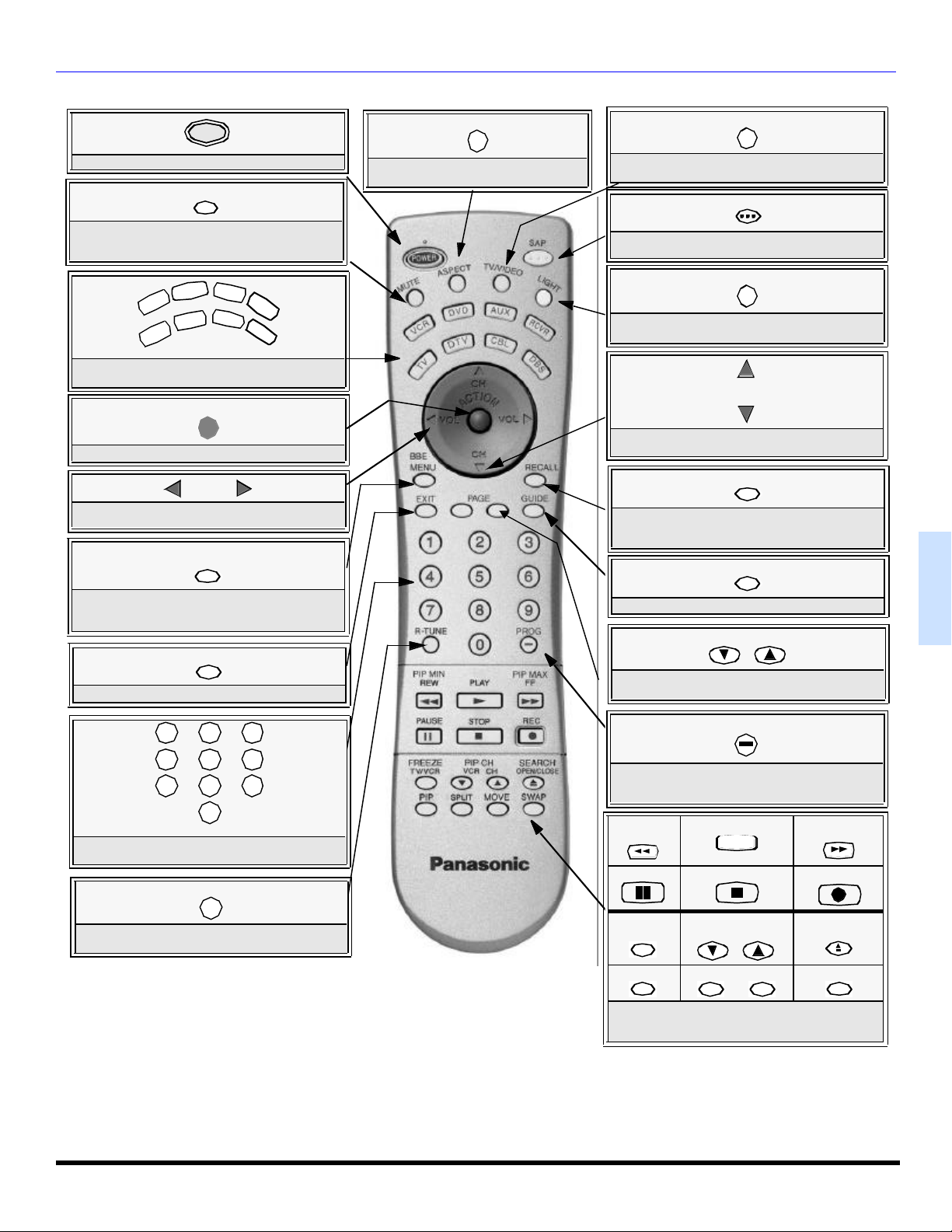

Remote Control Operation (models PT-47WXC43 and PT-47WX33)

POWER

Press to turn ON and OFF.

D

B

S

/

ACTION

C

B

L

V

V

T

Press to select remote operation.

Press to access menus.

ENGLISH

MUTE

Press to mute sound. Press to display and
cancel CC (Closed Caption).

TV/VIDEO

Press to select TV or input modes.

BBE

MENU

BBE - Press to turn on or off.
MENU- Press to access DBS or DVD menus.

SAP

Press to access audio modes (Stereo, SAP or
Mono)

D

V

D

Press to adjust TV sound and navigate in
menus.

Press to select next or previous channel and
navigate in menus.

Press to display time, channel, sleep timer,
and other options.

SEARCH - Press for PIP or SPLIT search.
GUIDE - DBS functions button

DBS functions button.

VOL VOL

CH

CH

RECALL

SEARCH

GUIDE

EXIT

1 2
4
7

3

5

6

8

9

0

Press numeric keypad to select any channel.

R-TUNE

Press to switch to previously viewed
channel or input modes.

EUR7613Z40

Battery Installation

Use two AA batteries:

Remove battery cover by pushing in and up neararrow.
Install batteries matching (+) and (-) polarity signs.
Replace the battery cover.

Note: Incorrect installation can cause battery leakage and

corrosion that will damage the Remote Control

ASPECT

PROG

ASPECT - Select picture size (ratio) to match
programming format.
PROG - Press to enter minor number in a
compound number.

*PIP MIN

REW

*SWAP
PAUSE

*FREEZE

TV/VCR

*Split and PIP function buttons

Component function buttons

*SPLIT

PLAY

u

*MOVE

STOP

VCR /DBS CH

Precautions

• Replace batteries in pairs.

• Do not mix battery types (zinc carbon
with alkaline).

• Do not recharge, heat, short-circuit,
disassemble, or burn batteries.

*PIP CH

*PIP MAX

FF

*PIP

REC

10 l

REMOTE CONTROL OPER ATION (MODELS PT-47WXC43 AND PT-47WX33)

TV/VIDEO

EXIT

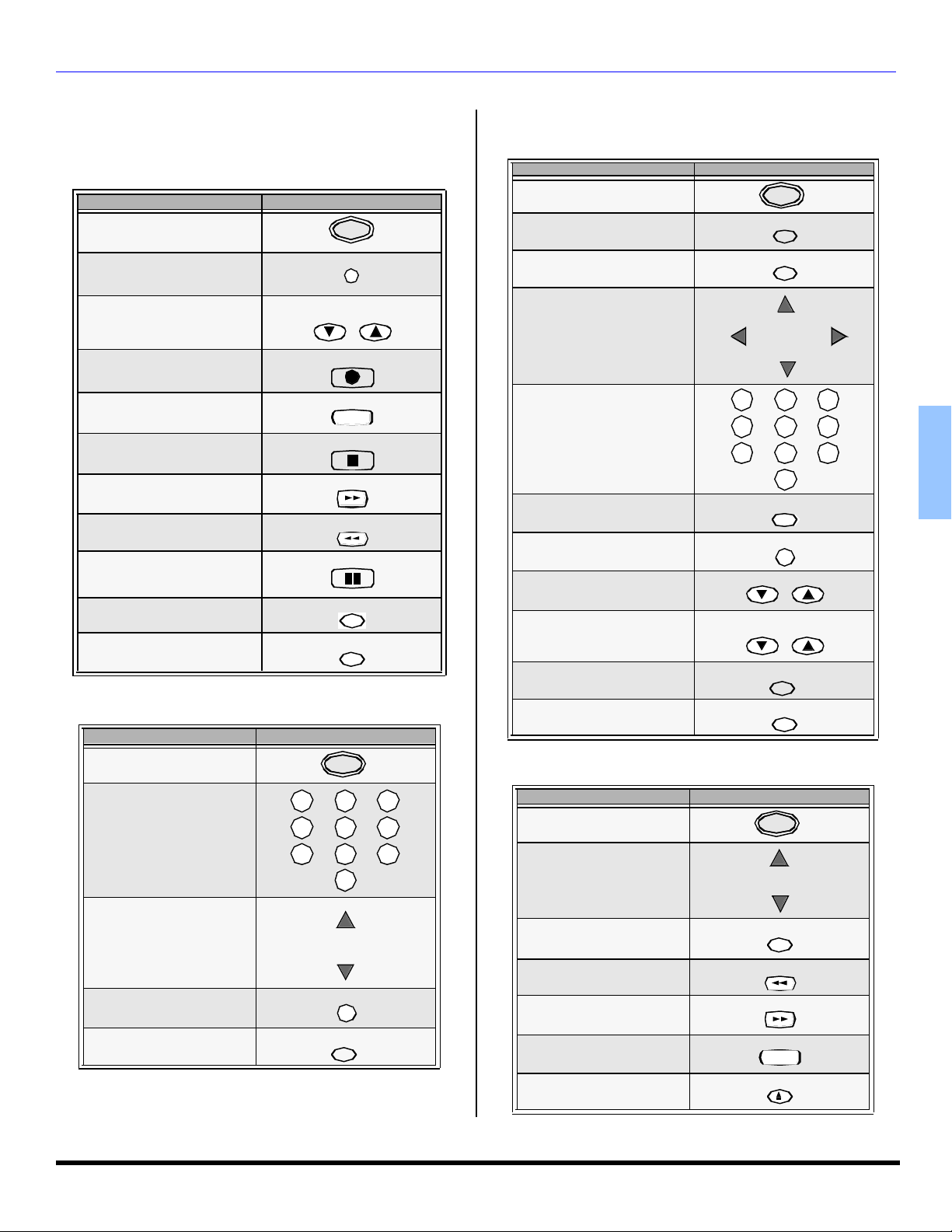

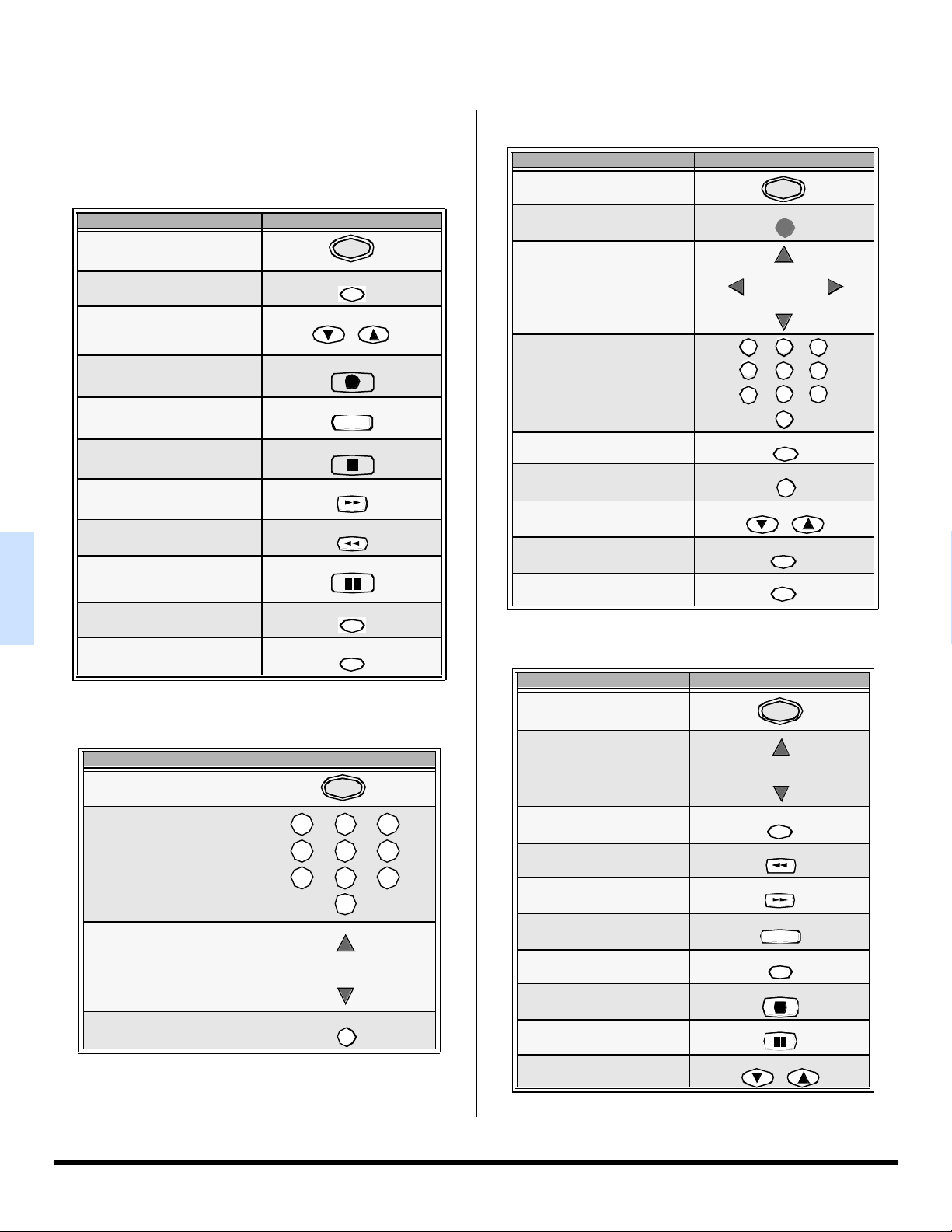

Operating Components with Remote Control

Note: Refer to page 12 for programming Remote Control

procedure.

Operating a VCR

Program the remote control to use with VCR.

TO DO THIS... PRESS

Turn on/off

POWER

Operating a DBS

Program the remote control to use with DBS.

TO DO THIS... PRESS

Turn on/off

Display DBS menu

POWER

ACTION

Select TV Input mode for VCR

Change Channels up/down

Record

Play

Stop

Fast Forward

Rewind the Tape

Pause

Change to TV or VCR Mode

On screen VCR Display

VCR/DBS CH

REC

PLAY

u

STOP

FF

REW

PAUSE

TV/VCR

RECALL

Operating a CABLE BOX

Program the remote control to use with Cable Box.

TO DO THIS... PRESS

Menu Navigation

CH

CH

1 2
4

Select a Channel

5

7

8
0

Program Information

Back to previous channel

Select next page up/down

Exit menus

Display program Guide

RECALL

R-TUNE

VCR/DBS CH

GUIDE

Operating a DVD

Program the remote control to use with DVD

TO DO THIS... PRESS

Turn on/off

POWER

VOL VOL

3
6

ENGLISH

9

Turn on/off

Select a Channel

Change Channels Up/Down

Back to previous channel

POWER

1 2
4
7

CH

R-TUNE

5
8
0

CH

3

Next/Previous Chapter

6
9

DVD Display

Skip Search Reverse

Skip Search Fast Forward

Play

DVD Open/Close

Stop

Still

Slow +/-

CH
CH

RECALL

REW

FF

PLAY

u

TV/VCR

STOP

PAUSE

VCR CHANNEL

11 l

REMOTE CONTROL OPERATION (MODELS PT-47WXC43 AN D PT-47WX33)

ACTION

ACTION

Programming The Remote

The Universal Remote Control can be programmed to
operate many manufacturers’ components, using the
component function buttons for VCR, DVD, CABLE or
DBS. Follow the procedures for programming your Remote
Control with or without a code for the component.

Device Operates Default

TV TV (Panasonic Only) Panasonic Code
DBS/CBL DBS STB & CBL STB (Preset) Panasonic DBS Code
VCR VCR (Preset) Panasonic Code
DVD DVD (Preset) Panasonic Code

Note: Determine the manufacturer of the component and look

in the table for the code.

Procedure

ENGLISH

• Confirm that the external component is plugged and
operating.

• Turn the component off.

• Press and together, for at least 5

seconds.

• Press appropriate component button on the Remote
Control VCR, DVD, CABLE or DBS.

• Enter the 3-digit component code using the Remote
Control numeric keypad (0 ~ 9 buttons).

POWER

Component Codes

The Universal Remote Control is capable of operating
many component brands after entering a code. Some
components may not operate because the codes are not
available due to limited memory. The Universal Remote
Control does not control all features found in each model.

Write the code numbers from tables in this space.
This will serve as a reference if you need to program
your Remote Control.

VCR CABLE DVD

DBS

• Press the Remote Control to test the
component. If the procedure was successful, the

component will turnon.

Note: If the component does not operate with the Remote

Control, repeat the procedure using another code.
(Some brands have multiple codes). If an incorrect code
is entered, or if the procedure takes longer than 30
seconds, the programming will fail.

POWER

Programming Without A Code

This procedure searches all codes and is called the
“sequence method.”

• Confirm that the external component is plugged in

and on.

• Turn the component off.

• Press and together, for at least 5

seconds.

• Press appropriate component button on the

Remote Control.

• Press VOL u to move forward to the next code.

Press t VOL to move backward.

• Press the Remote Control to test the

component. If the procedure was successful, the
component will turn on.

Note: Repeat the above steps until the component code is

found. It may take many attempts before the correct
code isfound.

• After the code is found, press to store the

code.

POWER

POWER

ACTION

12 l

Component Codes (cont.)

Codes For VCR

Brand Code

Admiral 335
Aiwa 332
Akai 314, 315, 316, 329
Audio

Dynamic
Bell & Howell 305, 313
Broksonic 320, 326
Canon 323, 325
CCE 343
Citizen 306
Craig 305, 306, 329
Curtis

Mathes
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

Replay
Jensen 339
JVC 310, 311, 334,339
Kenwood 306, 310, 311, 339

LXI
Magnavox 323, 324, 331

Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347

NEC 310,311, 334, 339
Olympic 323, 324
Optimus 306, 321, 328, 335
Orion 320, 326
Panasonic 321,322, 323, 324

Penney
Pentax 300,311, 345

311, 339

324, 345

303, 319, 320, 325,
326, 343

305, 307, 308, 309,
313

323, 324

300, 305, 306,307,
308, 309

338, 340, 341,
347,348

338, 340, 341, 347,
348

300,305, 310, 311,
324, 339, 345

Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar 321, 322, 323, 324
Radio Shack

RCA

Realistic
Samsung 302, 304, 333

Sansui 320, 326, 339, 352
Sanyo 305, 309, 313

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer 337
Sony 328, 329, 330
Sylvania 331, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339
Technics 321, 322, 323, 324
Teknika 324
Toshiba 301, 346
Vector

Research
Wards
Yamaha 305, 310, 311, 339

Zenith 306,344

REMOTE CONTROL OPER ATION (MODELS PT-47WXC43 AND PT-47WX33)

Codes For VCR (Contd.)

Brand Code

320, 323, 324, 326,
331, 343

300, 301, 302, 323,
324, 331, 333, 345,
346

305, 309, 324, 333,
336, 340

300, 301,302, 323,
324, 331, 333, 345,
346

305, 309, 324, 336,
340

301, 302, 304, 309,
320, 326, 338, 340,
347, 348

300, 305, 306, 307,
308

335

311
306, 309, 335, 336,

344

Codes For Cable Box

Brand Code

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213

Diamond
Eagle 229

Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin

Hitachi 203, 224
Macom
Magnavox 233

Memorex 230
Movietime 205, 232

Oak

Panasonic

Philips

Pioneer 201, 216
Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt
Samsung 205
Scientific Atlanta
Slmark 201, 205

Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232

224, 225,
232

211, 219,
220, 221,
222, 224,
225, 226,
227

212, 218,
240, 241,
242, 245

203, 204,
205

202, 237,
239

209, 210,
214

206, 207,
228, 229,
230

212, 218,
240, 241,
242, 245,
249

205, 232,
237

211, 212,
213

Codes For Cable Box (Contd.)

Brand Code

Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/.Drake

Satellite

Codes For DBS

Brand Code

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan 106, 109,

RCA 106, 109,

Sony 107
Star Choice 103, 108
Toshiba 100
Uniden 101, 102

Codes For DVD

Brand Code

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

200

105, 115, 116

108

112

110, 113

110, 113

ENGLISH

13 l

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 A ND PT-4743)

V

D

A

R

Remote Control Operation (models PT-47/53/56WX53, PT-53/56TW53 and PT-4743)

POWER

ASPECT

TV/VIDEO

ENGLISH

Press to turn ON and OFF.

MUTE

Press to mute sound. Press to display and
cancel CC (Closed Caption).

U

V

VOL VOL

BBE

MENU

EXIT

X

R

C

V

C

B

L

D

B

S

D

R

C

V

T

D

V

T

Press to select remote operation.

ACTION

Press to access menus.

Press to adjust TV sound and navigate in
menus.

BBE - Press to turn on or off.
MENU - Press to access DBS or DVD menus.

Select picture size (ratio) to match
programming format.

Press to select TV or input modes.

SAP

Press to access audio modes (Stereo, SAP
or Mono).

LIGHT

Press to illuminate remote buttons.

CH
CH

Press to select next or previous channel and
navigate in menus.

RECALL

Press to display time, channel, sleep timer,
and other options.

GUIDE

DBS functions button.

PAGE

DBS functions button.

1 2
4
7

3

5

6

8

9

0

Press numeric keypad to select any channel.

R-TUNE

Press to switch to previously viewed
channel or input modes.

EUR7603Z90

Battery Installation

Use two AA batteries:

Remove battery cover by pushing in and up neararrow.
Install batteries matching (+) and (-) polarity signs.
Replace the battery cover.

Note: Incorrect installation can cause battery leakage and

corrosion that will damage the Remote Control

DBS page up/down and DVD skip -/+
buttons.

PROG

Press to enter minor number in a compound
number.

*PIP MIN

REW

PAUSE STOP

*FREEZE

TV/VCR

*PIP *SPLIT *MOVE

*Split or PIP function buttons

Component function buttons

PLAY

u

*PIP CH
VCR CH

Precautions

• Replace batteries in pairs.

• Do not mix battery types (zinc carbon
with alkaline).

• Do not recharge, heat, short-circuit,
disassemble, or burn batteries.

*PIP MAX

FF

REC

*SEARCH

OPEN/CLOSE

*SWAP

14 l

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 AND PT-4743)

TV/VIDEO

EXIT

EXIT

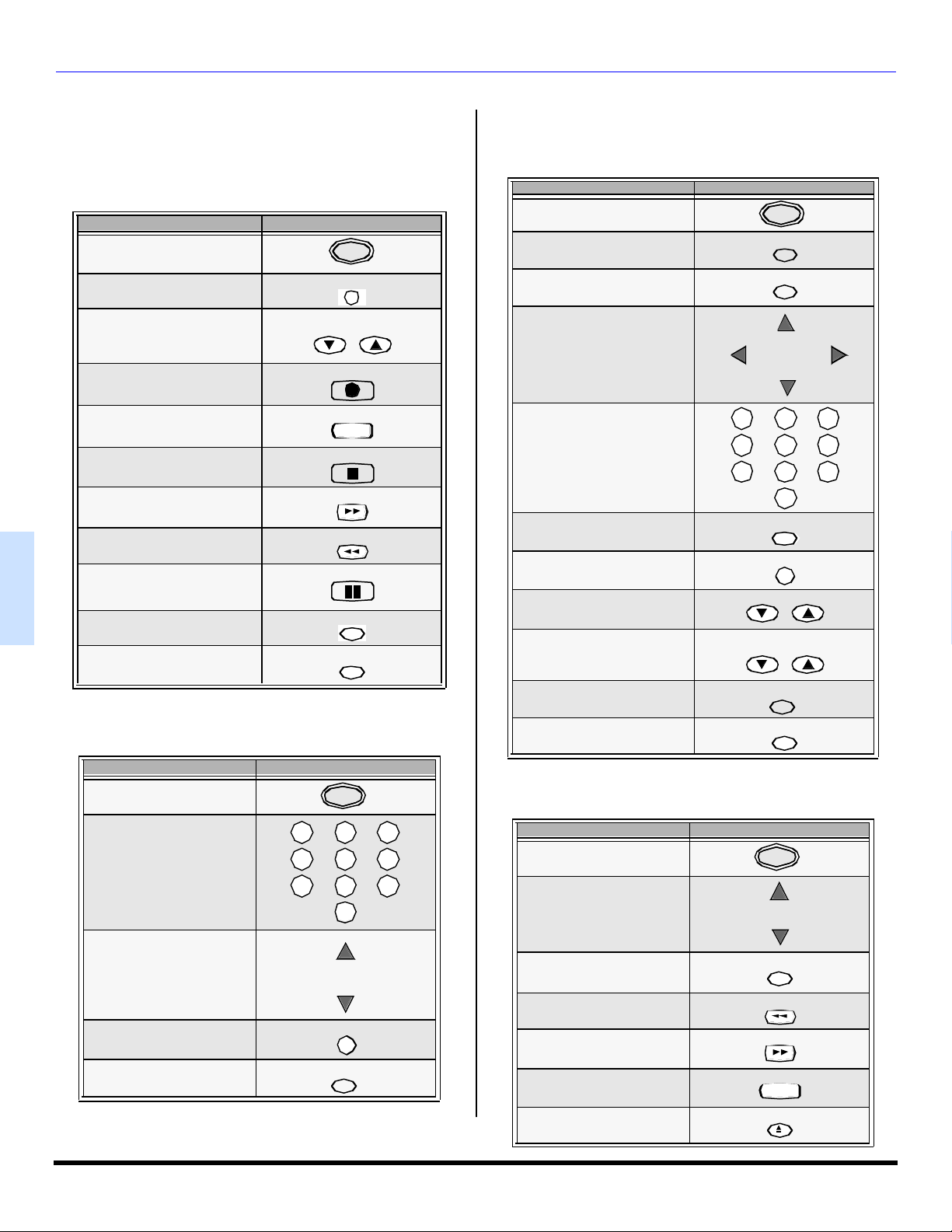

Operating Components with Remote Control

Note: Refer to page 17 for programming Remote Control

procedure.

Operating a VCR

Program the remote control to use with VCR.

TO DO THIS... PRESS

PIP CH

VCR CH

PLAY

PAUSE

TV/VCR

RECALL

POWER

1 2
4
7

POWER

REC

u

STOP

FF

REW

5
8
0

3
6
9

Turn on/off

Select TV Input mode for VCR

Change Channels up/down

Record

Play

Stop

Fast Forward

Rewind the Tape

Pause

Change to TV or VCR Mode

On screen VCR Display

Operating a CABLE BOX

Program the remote control to use with Cable Box.

TO DO THIS... PRESS

Turn on/off

Select a Channel

Operating a DBS

Program the remote control to use with DBS.

TO DO THIS... PRESS

Turn on/off

Display DBS menu

DBS ASPECT

Menu Navigation

POWER

MENU

ASPECT

CH

CH

1 2
4

Select a Channel

5

7

8
0

Program Infomation

Back to previous channel

Select next page up/down

Channel Up/Down

Exit menus

Display program Guide

RECALL

R-TUNE

PAGE

PIP CH

VCR CH

GUIDE

Operating a DVD

Program the remote control to use with DVD.

TO DO THIS... PRESS

Turn on/off

Next/Previous Chapter

POWER

CH
CH

VOL VOL

ENGLISH

3
6
9

Change Channels Up/Down

Back to previous channel

Exit menus

CH

CH

R-TUNE

DVD Display

Skip Search Reverse

Skip Search Fast Forward

Play

DVD Open/Close

RECALL

REW

FF

PLAY

u

OPEN/CLOSE

15 l

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 A ND PT-4743)

EXIT

MUTE

EXIT

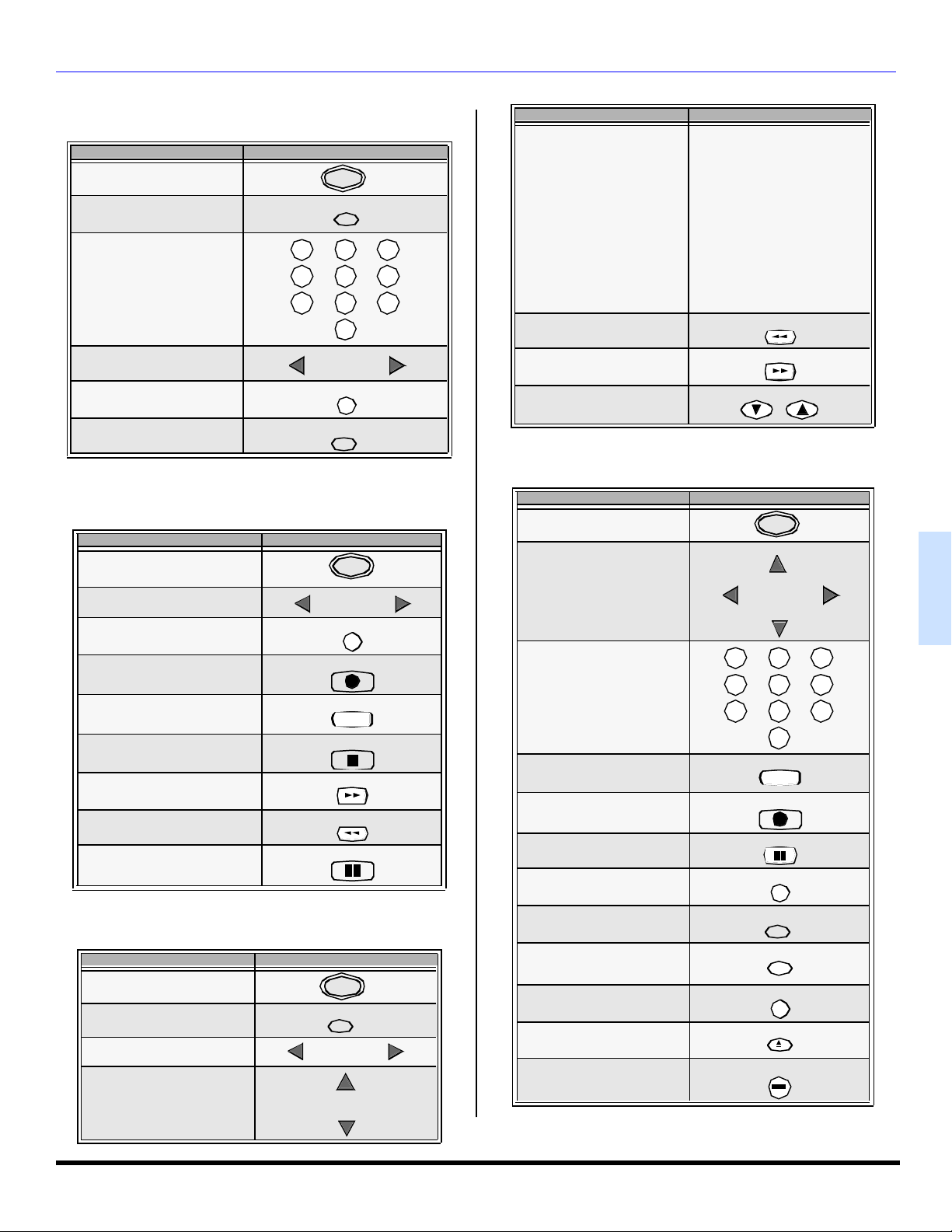

Operating a DTV Set Top Box

Program the remote control to use with DTV.

TO DO THIS... PRESS

Turn on/off

DTV ASPECT

POWER

ASPECT

1 2
4

Select a Channel

5

7

8
0

Navigation Left / Right

ENGLISH

Back to previous channel

Exit menus

VOL VOL

R-TUNE

Operating a Cassette Deck

To operate a cassette deck, the remoted control must be in
AUX mode and be programmed with the appropriate code
for your equipment.

TO DO THIS... PRESS

Turn on/off

Receiver Volume Up/Down

Deck A/B

Record

Play

Stop

Fast Forward

POWER

VOL VOL

R-TUNE

REC

PLAY

u

STOP

FF

3
6
9

TO DO THIS... PRESS

Press Remote numeric

To select AV Inputs or
Components:

Surround VOL Down

Surround VOL UP

Center CH VOL Up/Down

Operating a PVR (Personal Video Recorder)

Program the remote control to use with a PVR.

TO DO THIS... PRESS

Turn on/off

PVR Navigation

Select a Channel

Play

Record

keypad

AV 1 Press 1
AV 2 Press 2
AV 3 Press 3
AV 4 Press 4
CD Press 5
TUNER Press 6
PHONO Press 7
TAPE Press 8
AUX Press 9

PIP MAX

PIP MAX

VCR CH

POWER

CH

VOL VOL

CH

1 2
4

5

7

8
0

PLAY

u

REC

3
6
9

Rewind the Tape

Pause

REW

PAUSE

Operating a Receiver

Program the remoted to operate audio receiver.

TO DO THIS... PRESS

Turn on/off

Audio Mute

RCVR. VOl Up Down

Tuner Pre-set stations Up/
Down

POWER

VOL VOL

CH
CH

16 l

Pause

Back to previous channel

Exit menus

PVR Guide

Replay Zones

Quick Skip

Return to live

PAUSE

R-TUNE

GUIDE

R-TUNE

OPEN/CLOSE

PROG

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 AND PT-4743)

Programming the Remote

The Universal Remote Control can be programmed to
operate many manufacturers’ components, using the
component function buttons for VCR, DVD, AUX, RCVR,
TV, DTV CABLE or DBS. Follow the procedures for
programming your Remote Control with or without a code
for the component.

Default Modes for Remote Control

Device Operates Default

TV TV (Panasonic Only) Panasonic TV Code
DTV-STB DTV (Panasonic Only) Panasonic DTV Code

CABLE CABLE (Preset)
DBS

VCR
DVD/CD

AUX
RCVR Audio receiver (Preset) Panasonic RCVR code

Note: Determine the manufacturer of the component and look

in the table for the code.

DBS (Preset) Panasonic DBS Code

VCR (Preset0 Panasonic VCR Codes

DVD and CD (Preset) Panasonic DVD Codes

Personal Video Recorders,

Tape and VCR2

Panasonic CABLE

Code

Panasonic Personal

Video Recorder Code

Programming with a Code

Procedure

• Confirm that the external component is plugged in
and operating.

• Turn the component off.

• Press and together, for at least 5

ACTION

seconds.

• Press appropriate component button on the
Remote Control VCR, DVD (CD), AUX (VCR2 or
TAPE), RCVR, DTV, CABLE or DBS.

• Enter the 3-digit component code using the
Remote Control numeric keypad (0 - 9 buttons).

• Press the Remote Control to test the

component. If the procedure was successful, the
component will turnon.

Note: If the component does not operate with the Remote

Control, repeat the procedure using another code.
(Some brands have multiple codes). If an incorrect code
is entered, or if the procedure takes longer than 30
seconds, the programming will fail.

POWER

POWER

Programming without a Code

This procedure searches all codes and is called the
“sequence method.”

Procedure

• Confirm that the external component is plugged in
and on.

• Turn the component off.

• Press and together, for at least 5

ACTION

POWER

seconds.

• Press appropriate component button on the
Remote Control.

• Press VOLu to move forward to the next code.

Presst VOL to move backward.

• Press the Remote Control to test the

POWER

component. If the procedure was successful, the
component will turn on .

Note: Repeat the above steps until the component code is

found. it may take many attempts before the correct
code is found.

Component Codes

The Universal Remote Control is capable of operating
many component brands after entering a code. Some
components may not operate because the codes are not
available due to limited memory. The Universal Remote
Control does not control all the features found in each
model.

Write the code numbers from tables in this space.
This will serve as a reference if you need to program
your Remote Control.

VCR DVD DVD (CD)

AUX (VCR2) AUX (TAPE) RECEIVER

CABLE DBS

ENGLISH

17 l

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 A ND PT-4743)

Component codes

Codes For VCR

Brand Code

Admiral 335
Aiwa 332
Akai 314, 315, 316, 329
Audio

Dynamic
Bell & Howell 305, 313
Broksonic 320, 326
Canon 323, 325
CCE 343
Citizen 306

ENGLISH

Craig 305, 306, 329
Curtis

Mathes
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

Replay
Jensen 339
JVC 310, 311, 334, 339
Kenwood 306, 310, 311, 339

LXI
Magnavox 323, 324, 331

Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347

NEC 310,311, 334, 339
Olympic 323, 324
Optimus 306, 321, 328, 335
Orion 320, 326
Panasonic 321,322, 323, 324

311, 339

324, 345

303, 319, 320, 325,
326, 343

305, 307, 308, 309,
313

323, 324

300, 305, 306,307,
308, 309

338, 340, 341,
347,348

338, 340, 341, 347,
348

Codes For VCR (Contd.)

Brand Code

Penney
Pentax 300,311, 345

Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar 321, 322, 323, 324
Radio Shack

RCA

Realistic
Samsung 302, 304, 333

Sansui 320, 326, 339, 352
Sanyo 305, 309, 313

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer 337
Sony 328, 329, 330
Sylvania 331, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339
Technics 321, 322, 323, 324
Teknika 324
Toshiba 301, 346
Vector

Research
Wards
Yamaha 305, 310, 311, 339

Zenith 306,344

300,305, 310, 311,
324, 339, 345

320, 323, 324, 326,
331, 343

300, 301, 302, 323,
324, 331, 333, 345,
346

305, 309, 324, 333,
336, 340

300, 301,302, 323,
324, 331, 333, 345,
346

305, 309, 324, 336,
340

301, 302, 304, 309,
320, 326, 338, 340,
347, 348

300, 305, 306, 307,
308

335

311
306, 309, 335, 336,

344

Codes For Cable Box

Brand Code

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213
Diamond 224, 225, 232
Eagle 229
Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin
Hitachi 203, 224

Macom 203, 204, 205
Magnavox 233
Memorex 230
Movietime 205, 232
Oak 202, 237, 239
Panasonic 209, 210, 214

Philips
Pioneer 201, 216

Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt 205, 232, 237
Samsung 205
Scientific

Atlanta
Slmark 201, 205
Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232
Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/.Drake

Satellite

211, 219, 220,
221, 222, 224,
225, 226, 227

212, 218, 240,
241, 242, 245

206, 207, 228,
229, 230

212, 218, 240,
241, 242, 245,
249

211, 212, 213

200

Codes For DBS

Brand Code

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan 106, 109,

RCA 106, 109,

Sony 107
Star Choice
Toshiba 100
Uniden 101, 102

Codes For DVD

Brand Code

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

105, 115, 116

108

112

110, 113

110, 113

103, 108

18 l

REMOTE CONTROL OPERATION (MODELS PT-47/53/56WX53, PT-53/56TW53 AND PT-4743)

Component Codes (Cont.)

Codes For Cassette Decks

Brand Code

Aiwa 223, 224, 225
Denon 231
Fisher 203
Jensen 214
JVC 229, 230
Kenwood 200, 207
Marantz 202
Nakamichi 205
Onkyo 208, 209, 213
Panasonic 216, 218
Philips 222

Pioneer 204
RCA 226, 227, 228
Sansui 205, 210
Sharp 231
Sony 219, 220
Teac 210, 211, 215
Technics 216, 218
Yamaha 201, 202

Codes For Receivers
Brand Code

Admiral 120
Aiwa 125, 126
Denon 134, 135, 136
Fisher 104
Garrard 113
Harman

Kardon
Jensen 129

115, 123

Codes For Receivers

(cont.)

Brand Code

JVC 132, 133
Kenwood 100, 108
Magnavox 127
Marantz 124
Mclntosh 116
Nakamichi 106
Onkyo 109, 114

Optimus
Panasonic 118, 119, 121

Philips 123
Pioneer 105, 107
Quasar 118, 119, 121

RCA
Sansui 103, 111, 139

Sharp 134, 137
Sony 122
Soundesign 138
Teac 111, 112, 113
Technics 118, 119, 121
Victor 132, 133
Yamaha 101, 102

103, 127, 130,
131

103, 105, 127,
130, 131

Codes For CD Player

Brand Code

Admiral 226
Aiwa 233, 235
Carver 229
Denon 242
Emerson 239
Fisher 205

Harman/Kardon
Hitachi 207

Jensen 234
JVC 240, 241, 245
Kardon 223

Kenwood
LXI/Sears 236

Magnavox 229, 232
Marantz 229
McIntosh 221
Nakamichi 210

Onkyo 214, 215
Optimus

Panasonic 224, 225, 227
Philips 229, 230
Pioneer 208
Quasar 224, 225, 227

RCA
Sansui 210, 246

Sanyo 205
Scott 210, 246
Sharp 242, 243
Sherwood 220
Sony 228
Soundesign 244
Teac 212, 216, 218
Technics 224, 225, 227
Victor 240, 241, 245
Yamaha 202, 203, 204

219, 220,
221, 223

200, 201,
211, 245

208, 218,
220, 222

231, 237,
238, 247

Codes For Personal Video

Panasonic Replay
TV

Philips Tivo 101
Sony Tivo 102

Recorders

Brand Code

100

ENGLISH

19 l

BASIC MENU NAVIGATION

Basic Menu Navigation

Press

to display the
Main Menu.

Press

to choose the
desired icon.

ENGLISH

Press to enter the sub-

menu field.

Press to select desired

sub-menu.

Press to enter sub sub-menu

field.

sub sub- Menu
Field

Press to select desired sub

sub-menu.

sub Menu
Field

Press to select or adjust

desired sub sub­menu.

Press

to select or adjust
desired sub-menu.

Note: For sub -menu with OTHER ADJ.

Press to select OTHER ADJ.

BRIGHTNESS 32 IIIIIIIIII----------

Note: To EXIT menus.

Press

repeatedly until Main Menu
Icon is highlighted.

Press to exit Main Menu.

Main Menu Icon

NORMAL PICTURE

20 l

Icon Menus Operation


Note: While sub-menu features are highlighted, press VOL u

to adjust or activate.

r PIC MODE - Lets you choose one of three pre-set

Picture Modes that best suits the program you are
viewing. Selecting this feature will also affect Color
Temperature setting.

• VIVID - This is the default mode, It provides
enhanced picture contrast and sharpness for
viewing in a well-lit room.

• STANDARD - Recommended for normal viewing
conditions with subdued room lighting.

• CINEMA - Select this mode for watching movies in
a darkened room. It provides a soft, film-like
picture.

Note: Each mode has its own picture settings (Color, Tint, Brightness,

Picture and Sharpness).

r COLOR - Adjusts desired color intensity.
r TINT - Adjusts natural flesh tones.
r BRIGHTNESS - Adjusts dark areas of picture.
r PICTURE - Adjusts white areas of picture.
r SHARPNESS - Adjusts clarity of outline detail.
r NORMAL - Reset adjustments to factory default

settings.

IC ON MENUS OPERATION

Note: When viewing a non-standard DTV signal

format, you can change color parameters
manually for the best picture quality.

• VM (VELOCITY MODULATION)-To increase picture
sharpness and provides crisp white to black transitions

• FREEZE - This feature is used to freeze main picture
and display it in a PIP or SPLIT frame, when the
FREEZE button on the remote control is pressed. Press
FREEZE again to delete frame. SWAP, SIZE, SEARCH,
PIP MIN and PIP MAX buttons are not functional in this
mode.

AUDIO

Note: While sub-menu features are highlighted, press VOL u

to adjust or activate.

r MODE - Select STEREO, SAP (Second Audio

Program) or MONO. (Use MONO when stereo signal is
weak).

r BASS - Increase or decrease the bass response.
r TREBLE - Increase or decrease the treble response.
r BALANCE - Emphasize the left/right speaker volume.

r NORMAL - Reset BASS, TREBLE and BALANCE

adjustments to factory default settings.

ENGLISH

r OTHER ADJ .
Highlight OTHER ADJ. and press VOL u to display the sub

sub-menu.

Note: While sub sub-menu features are highlighted, press VOL

u to select or activate.

• COLOR TEMP (temperature) - To increase or decrease
WARM (red) and COOL (blue) colors to suit personal
preferences.

• NATURAL COLOR - To increase the color reproduction
range with natural color gradation and highly delicate
hues.

• VIDEO NR - Reduces noise in the channel, commonly
called snow.

• 3D Y/C FILTER - Minimizes noise and cross color in the
picture.

• COLOR MATRIX - Available only with 480p signal.
Select HD or SD to automatically adjust color
parameters for HD (high definition) and SD (standard
definition). This feature is not selectable when viewing
regular TV (NTSC) program.

r OTHER ADJ.

Note: While sub sub-menu features are highlighted, press VOL

u to adjust or activate.

• AI SOUND - Equalize overall volume levels across all
channels. (AI sound is not available in VIDEO mode).

• BBE® - Sound technology enhances speech intelligibility
and restores the dynamic range of musical passages to

provide outstanding natural sound.

• BBE VIVA 3D - BBE VIVA provides a musically accurate
natural 3D image with hi-fi sound. The clarity of the
sound is improved by BBE while the width, depth and
height of the sound image are expanded by BBE's
proprietary 3D sound processing. BBE VIVA is
compatible with all TV programs including news, music,
dramas, movies and sports as well as electronic games.
BBE VIVA enhances the surround sound effect, while
maintaining the clarity of dialogue.

Note: BBE VIVA 3D is only used in models PT-53TW53 and

PT-56TW53.

21 l

IC ON MENUS OPERATION

AUDIO (cont.)

r OTHER ADJ.

• SURROUND - Enhances audio response when listening
to stereo.

• SPEAKERS - This feature is used when connecting to
an external amplifier.

• ON - TV speakers operate normally.

• OFF & Variable Audio Out - TV speakers off - audio

adjustable by television.

• OFF & Fixed Audio Out - TV speakers off - audio

adjustable by the external amplifier only.

CHANNELS

r CHANNEL SCAN - Select FAV or ALL.

Note: Use remote numeric keypad to select desired FAV

channels.

r FAVORITES - To enter up to 16 favorite channels. Use

ENGLISH

remote control numeric keypad to select desired
channels.

r OTHER ADJ.

Highlight OTHER ADJ. and press VOL u to display the sub
sub-menu.

• PRESET CAPTION - To enter channel numbers for
popular TV stations.

Procedure

• Press CH q to select desired preset caption.

• Then use the remote numeric keypad to select

desired channel (refer to your local TV guide).

Procedure

• Press CH p or CH q to select the desired Video
input.

• Press t VOL or VOL u to select desired preset
input label (see chart below).

INPUT LABEL CHART

PRESET
LABELS

VCR Select when VCR is connected to video input.
DVD Select when DVD is connected to video input.

SKIP

CABLE
DBS Select when DBS is connected to video input.

DTV STB

PVR(Personal
Video Recorder)

GAME

AUX
_____ Select to delete input label.

REASON FOR SELECTING

Select to skip unused video input when

pressing TV/VIDEO button.

Select when CABLE box is connected

Select when digital TV set-top-box is

Select when a personal video recorder is

Select when Video GAME is connected

Select when other components are

to video input.

connected

to video input.

connected to video input.

to video input.

connected.

TIMER

Note: Use CH p or CH q to highlight and use t VOL or VOL

u to select.

Note: To delete a channel, press t VOL while channel

number is highlighted.

• MANUAL CAPTION - To enter numbers and captions
manually.

Note: Use the remote numeric keypad to select desired

channel (refer to your local TV guide).

• INPUT LABEL - To label video input connections for
onscreen display.

22 l

r SLEEP - Select to turn PTV off in 30, 60, or 90

minutes. Select NO to turn sleep timer off.

r TIMER 1 and TIMER 2 - Select one or both timers to

turn the PTV on and off at selected times, on selected
channel, and on selected days.

Notes:

• The television automatically turns OFF after 90 minutes
when turned ON by the TIMER. If the OFF time is
selected or if a key is pressed, the automatic OFF after
90 minutes will becancelled.

• The TIMER is active when the television is OFF or ON.
The television will switch to the selected channel at the
selected time set in the TIMER.

r CLOCK SET - Set the time of the day and the day of

the week.

IC ON MENUS OPERATION

LOCK

r ENTER CODE - Use the remote numeric keypad to

enter a four-digit secret code (Use a code that is easy
to remember and record it in a safe place).

r LOCK SET - To prevent video games, VCR tapes and

all channels and video modes from being viewed.

Notes:

• If you do not remember your code, LOCK will unlock in
12, 24, or 48 hours, depending on the current set-up. Be
cautious when selecting ALWAYS. If ALWAYS is
selected and you forget your secret code, the TV must
be serviced by a qualified technician to clear the LOCK
set-up.

• If you select CHANGE CODE, and you change your
code from the one used in the LOCK menu, your new
code becomes the controlling code.

Procedure

• Press VOL u to select.

• OFF - Turns Lock function off.

• GAME - Lock CH 3, 4 and Video inputs.

• CHANNEL - Lock up to four channels.

• ALL - Locks all channels and video inputs.

Procedure

• Press CH q to highlight Enter Code

• Use the numeric keypad to enter your four digit code.

(Use a code that is easy to remember and record it in
a safe place.)

• Press CH q to highlight V-CHIP SET.

• Press t VOL or VOL u to select desired mode, U.S.
TV Programs, U.S. Movies, Canadian English or
Canadian French mode.

• Press CH q to highlight SETTING.

• Press t VOL or VOL u to display desired rating chart
U.S. TV Programs, U.S. Movies, Canadian English or
Canadian French.

• Press VOL u to select ON or OFF.

• Press CH q to select VIEW NR PROGRAMS? for U.S.
TV Programs and U.S. Movies or VIEW E PROGRAMS
for Canadian English and Canadian French.

• Press VOL u to select YES or NO.

U.S TV Programs

This TV model features the “V-Chip technology” which
allows you to use U.S. TV PROGRAMS Guide ratings to
block various types of TV programs. PIP will also be
blocked automatically.

ENGLISH

• Press then CH q to highlight HOW LONG?.

ACTION

• Press VOL u to select 12 Hours, 24 Hours, 48 Hours or
ALWAYS.

Note: If GAME, CHANNEL or ALL is selected, and if a blocked

channel or video input is selected, the message
LOCKED displays in the upper left corner of the TV
screen.

r V-CHIP SET - V-Chip technology allows parents to use

the PTV rating codes to block programs that they feel
are inappropriate for their children to watch. PIP will
also be blocked automatically.

Note: Selecting “Yes”, NR programs will be received. Selecting

“NO”, NR programs will be blocked (See Customer
Caution below).

Procedure

• Press CH q to select SETTING.

• Press VOL u to select BASIC or DETAILED.
BASIC - Allows you to select only general ratings such
as TV-Y, TV-PG, etc.
DETAILED - Allows you to select both general ratings
and content such as V, L, etc.

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to
block (RED) and unblock (GREEN).

• Press to return to V-CHIP SET.

• Press CH q to select HOW LONG?.

• Press t VOL or VOL u to select 12, 24, 48 hours or

• Press to return to Main Menu, then press CH p

ACTION

ALWAYS.

ACTION

to exit.

23 l

IC ON MENUS OPERATION

LOCK (cont.)

U.S TV Programs (cont.)

Customer Caution

The V-Chip system that is used in this set is capable of
blocking “NR” programs (non rated, not applicable and none)
per FCC Rules Section 15.120(e)(2). If the option of blocking
“NR” programs is chosen “unexpected and possibly confusing
results may occur, and you may not receive emergency
bulletins or any of the following types of programming: ”

• Emergency Bulletins (Such as EAS messages,
weather warnings and others)

• Locally originated programming

• News

• Political

ENGLISH

• Public Service Announcements

• Religious

• Sports

• Weather

U.S. TV Programs Rating Chart Description

NR Not Rated. SEE CUSTOMER CAUTION above.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV FANTASY/CARTOON VIOLENCE

V VIOLENCE
S SEX
L OFFENSIVE LANGUAGE
D DIALOGUE WITH SEXUAL CONTENT

All children. The themes and elements in this

program are specifically designed for a very young
audience, including children from ages 2-6.

Directed to older children. Themes and elements
in this program may include mild physical or
comedic violence, or may frighten children under
the age of 7.

General audience. It contains little or no violence,
no strong language, and little or no sexual dialogue
or situations.

Parental guidance suggested. The program may
contain infrequent coarse language, limited
violence, some suggestive sexual dialogue and
situations.

Parents strongly cautioned. This program may
contain sophisticated themes, sexual content,
strong language and more intense violence.

Mature audiences only. This program may
contain mature themes, profane language, graphic
violence, and explicit sexual content.

U.S. Movies

This TV model features the “V-Chip technology” which
allows you to use Motion Picture Ratings when viewing
movies or video tapes. This innovation allows parents to
block various types of movies and video tapes at their
discretion. PIP will also be blocked automatically.

Note: Some movies are not rated for a variety of reasons. Old

movies and foreign films are usually not rated.

Procedure

• Press CH q or CH p to move between different
ratings.

• Use t VOL or VOL u to select ratings you want to
block (RED) and unblock (GREEN).

• Press to return to V-CHIP SET.

• Press CH q to select HOW LONG?.

• Press t VOL or VOL u to select 12, 24, 48 hours or

• Press to return to Main Menu, then press CH p

PG-13

NC-17 NO ONE 17 AND UNDER ADMITTED.

Canadian English

The V-CHIP used in this TV model allows you to block
various types of movies and television programs based on
the two rating systems used in Canada. PIP will also be
blocked automatically.

ACTION

ALWAYS.

ACTION

to exit.

U.S. Movies Rating Chart Description

CONTAINS NO RATING (NOT RATED) AND NA

NR

G GENERAL AUDIENCES. All ages admitted.

PG

R

X ADULTS ONLY.

(NOT APPLICABLE) PROGRAMS . Movie has

not been rated or rating does not apply.

PARENTAL GUIDANCE SUGGESTED. Some
material may not be suitable for children.

PARENTS STRONGLY CAUTIONED. Some
material may be inappropriate for children under

13.
RESTRICTED. Under 17 requires accompanying

parent or adult guardian.

24 l

LOCK (cont.)

Canadian English (cont.)

Note: E (Exempt) programming includes: news, sports,

documentaries and other information programming, talk
shows, music videos, and variety programming.

IC ON MENUS OPERATION

Note: E (Exempt) programming includes: news, sports,

documentaries and other information programming, talk
shows, music videos, and variety programming.

Procedure

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to
block (RED) and unblock (GREEN).

• Press twice to return to V-CHIP SET.

ACTION

• Press CH q to select HOW LONG?.

• Press t VOL or VOL u to select 12, 24, 48 hours or
ALWAYS.

• Press to return to Main Menu, then press CH p

ACTION

to exit.

.

Canadian English Rating Description

Exempt - Exempt programming includes:

E

c

C8+

G

PG

14+

18 ADULTS ONLY

news, sports, documentaries and other
information programming, talk shows, music
videos, and variety programming.

Programming intended for children under age

8. No offensive language, nudity or sexual
content.

Programming generally considered
acceptable for children 8 years and over. No
profanity, nudity or sexual content.

General programming, suitable for all
audiences.

Parental Guidance suggested. Some material
may not be suitable for children.

Programming contains themes or content
which may not be suitable for viewers under
the age of 14. Parents are strongly cautioned
to exercise discretion in permitting viewing
by pre-teens and early teens.

Canadian French

The V-CHIP used in this TV model also lets you block or
unblock Canadian French programs according to various
ratings categories. PIP will also be blocked automatically.

Procedure

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to
block (RED) and unblock (GREEN).

• Press twice to return to V-CHIP SET.

• Press CH q to select HOW LONG?.

• Press t VOL or VOL u to select 12, 24, 48 hours or

• Press to return to Main Menu, then press CH p

ACTION

ALWAYS.

ACTION

to exit.

Canadian French Rating Description

E Exempt - Exempt programming.

General - Programming intended

G

8 ans +

13 ans +

16 ans +

18 ans +

for audience of all ages. Contains
no violence, or the violence
content is minimal or is depicted
appropriately.

8+ General - Not recommended for
young children. Programming
intended for a broad audience but
contains light or occasional
violence. Adult supervision
recommended.

Programming may not be suitable
for children under the age of 13 ­Contains either a few violent
scenes or one or more sufficiently
violent scenes to affect them.
Adult supervision strongly
suggested.

Programming may not be suitable
for children under the age of 16 ­Contains frequent scenes of
violence or intense violence.

Programming restricted to adults.
Contains constant violence or
scenes of extreme violence.

ENGLISH

25 l

IC ON MENUS OPERATION

LOCK (cont.)

Main and Split Blocking Message

If V-Chip is enabled and the program exceeds the rating
limit set by you, the blocking message will appear and the
audio will be muted. Enter your four-digit secret code if you
wish to continue viewing the program. After entering your
code, all locks and rating blocks are disabled until the PTV
is turned off or until all settings are off.

Note: If you enter your four-digit secret code to override rating

blocks, you must reset all rating blocks by either
reprogramming or turning the PTV off.

Main Picture Split Picture

ENGLISH

PIP Blocking Message

PIP function is available when V-chip feature is activated. If
the program being viewed in PIP exceeds the set rating
limit, PIP will disappear and a blocking message will
appear on screen.

Note: If the V-chip feature is activated while PIP is on, PIP will

immediately disappear. Enable PIP functions by setting
V-CHIP ratings to OFF.

CC

r MODE - This television contains a built-in decoder

that displays (Closed Captioned) text across the

CC

screen (white or colored letters on black background).
It allows the viewer to read the dialogue of a television
program or other information. The program viewed
must include Closed Captioning for the feature to work.
Activate the onscreen Closed Caption feature by
selecting one of the following modes

Note: Closed Captioning does not function when the Picture

Aspect ratio is set to zoom, To properly display Closed
Caption, choose an aspect ratio other than Zoom.

• OFF - When Closed Caption is not desired.

• C1 - For video related information to be displayed, up to
4 lines onscreen at a time. (It does not block relevant
parts of the picture). Text may be in any language.

• C2 to C4 - For other modes of video related information.

• T1 to T4 - For program guide and other information to be
displayed, when available. (Blocks a large portion of the
picture on the television screen).

Note: C1 mode is recommended for viewing Closed Caption.

r CONVERGE

Note: Only use the remote control buttons while adjusting

convergence. The front control panel navigation and
Action buttons have no effect.

SET UP

r While the desired sub menu is highlighted, press VOL u to

select or activate feature.

r IDIOMA/LANGUE - Select to change menu language

to ENGLISH, ESPAÑOL (Spanish) or FRANÇAIS
(French).

r ANTENNA - To select either ANT1 or ANT2.
r ON MUTE - Activates the onscreen Closed

CC

Caption feature when the MUTE button on the remote
control is pressed. To deactivate press MUTE button
again.

Note: Convergence seldom needs adjusting except after

moving the PTV or to make minor adjustments.

Procedure

• Press VOL u to enter converge sub-menu field.

• Press CH p or CH q to select:

• CONVERGENCE ADJ. - Select to correct minor

convergence problem.

Note: After selecting press VOL u to continue

CONVERGENCE ADJ.

• RESET TO DEFAULT - Select to set convergence

to factory default setting.

26 l

SET UP (cont.)

r CONVERGE (cont.)

Note: After selecting, press VOL u to activate RESET TO

DEFAULT feature. When using this feature in Zoom
mode, the effect can only be verified when you exit all
menus and display normal picture.

CONVERGENCE ADJ.
Procedure

• After pressing VOL u the align Green to Center screen
will be displayed.

• Then use the navigation buttons on the remote control
to align the horizontal and vertical green lines on screen,
with the cabinet reference marks on top center and left
center of cabinet, as shown below.

Reference Marks

IC ON MENUS OPERATION

NINE POINT CONVERGENCE CORRECTION

Note: Remote Control must be in TV mode.

Procedure

ACTION

• Press to display red correction screen.

• Press the 1 through 9 keypad buttons on the remote
control to select the desired convergence position.

• Use the navigation buttons to align the RED cross with
the white cross pattern.

Note: An adjusted cross pattern appears white with a minimum

of color protrusion.

ENGLISH

• Press “0” on the remote control keypad to display the
BLUE correction screen, then repeat procedure.

Front of cabinet

ACTION

• Press to display red center correction screen.

• Use the navigation buttons on the remote control to align
the red cross with the white cross pattern at the center of
the screen.

Note: To prevent picture tube damage do not leave

test pattern on for an extended period of time.

• Then press “0” on the remote control keypad to display
the BLUE center correction screen, repeat procedure for
adjusting blue. If needed press “0” again to return to
RED correction screen.

Note: An adjusted cross pattern appears white with a minimum

of color protrusion.

Press

“0”

Press

“0”

• To exit press repeatedly, then press CHp.

ACTION

r OTHER ADJ.

Highlight OTHER ADJ. and press VOL u to enter sub sub­menu field.

Note: While sub sub-menu features are highlighted, press

VOL u to adjust or activate.

• MODE - To select TV (antenna) or CABLE mode
depending on the signal source.

• AUTO PROGRAM - To automatically program all
channels with a signal.

• MANUAL PROGRAM - To manually add or delete
channels.

• AUTO POWER ON - Select SET to power up the TV at
the same time as the Cable box or other components or
select OFF.

• CHAN BANNER - Select ON to display onscreen banner
when changing channels.

• IMAGE SHIFT - Selecting ON is recommended for this
feature to prevent image retention on screen.

27 l

TROUBLESHOOTING CHART

Troubleshooting Chart

Before calling for service, determine the symptoms and follow suggested solutions.

AUDIO VIDEO Solutions

Adjust Antenna Location and Connection

ENGLISH

Noisy Audio

Noisy Audio

Noisy Audio

No Audio

Noisy Audio

No Audio

Snowy Video

Multiple Image /

Color shift in picture

Interference

Normal Video

No Video with Snow

?

No Video / No PIP

Adjust Antenna Location and Connection
Check Antenna Lead-in Wire
Adjust Convergence (refer to page 27)

Move television from Electrical Appliances, Lights,
Vehicles and Medical Equipment

Increase Volume
Check Mute
Check television SPEAKERS on/off
Change Channel

Set TV or Cable Mode Properly
Check Antenna Cables

Check Power Cord is Plugged into Active Outlet
Adjust Brightness and Audio Controls
Change Channel
Check Cable Connections
Program the Remote Control Again
Check Second Video Source Operation
Make sure that a PC is not connected to DVI (DIGITAL-IN) input.

Picture shifts slightly (horizontally or

Normal Audio

Normal Audio

Wrong Audio

Normal Audio

Normal Audio Normal Video

Intermittent Remote Control Operation

vertically) when turned on, changing

channels or within a duration of two

(2) hours of viewing.

No Color

Normal Video

Black Box on Screen

This is a normal condition to prevent image burn-in. This feature can be
turned off. However, turning off this feature may result in image
retention on screen. (refer pg. 27)

Adjust Color Settings
Change Channel

Check Audio Is Set To Stereo or Mono, Not SAP

Change CC (Closed Captioning) from Text Mode

Replace Remote Control Batteries

28 l

Index

IN DEX

Numerics

3D Y/C Filter 21

A

AC Power Supply Cord 4
AI Sound 21
Amplifier Connection 6
Antenna 26
Antenna Connection 4
Audio 21
Auto Power On 27
Auto Program 4, 27
Auto Set Up Menu 4

B

Balance 21
Basic Menu Navigation 20
Bass 21
Battery Installation 10, 14
BBE 21
BBE Viva 3D 21
Brightness 21

C

Cable / Antenna Connection 4
Cable Box Connection 5
Cable Connection 4
Canadian English 24
Canadian English Rating

Description 25
Canadian French 25
Canadian French Rating

Description 25
Care and Cleaning 3
Chan Banner 27
Channel Scan 22
Channels 22
Clock Set 22
Codes For Cable Box 13, 18
Codes For Cassette Decks 19
Codes For CD Player 19
Codes For DBS 13, 18
Codes For DVD 13, 18
Codes For Personal Video

Recorders 19
Codes For Receivers 19
Codes For VCR 13, 18
Color 21
Color Matrix 21
Color Temp 21
Component Codes 12, 17, 18, 19
Congratulations 3
Converge 26
Convergence 4
Convergence Adj. 27

Customer Record 3

D

Digital TV - Set-Top Box (DTV-STB) or

DVD Connection 6

DVI (Digital Visual Interface)

input connection 7

E

Enter Code 23

F

Favorites 22
Feature Chart 3
Freeze Button 9
Front Control Panel 6

I

Icon Menus Operation 21
Idioma/Langue 4, 26
Image Shift 27
Important Information 1
Information Regarding Convergence 1
Input Label 22
Input Label Chart 22
Installation 4

L

Lock 23
Lock Set 23

M

Main and Split Blocking Message 26
Main Picture Freeze Feature 9
Manual Program 27
Mono 21
Move Button 9

N

Natural Color 21
Normal 21

O

Operating a Cable Box 11, 15
Operating a Cassette Deck 16
Operating a DBS 11, 15
Operating a DTV 16
Operating a DVD 11, 15
Operating a PVR 16
Operating a Receiver 16
Operating a VCR 11, 15
Operating Components with

Remote Control 11, 15
Optional Cable Connections 4
Optional Equipment Connections 5
Other Adj. 21
Nine Point Covergence Correction 27

P

Picture 21

Picture In Picture and Split

Operation 8

PIP and Split Operation With a

Cable Box 8
PIP and Split Operational Buttons 8
PIP Blocking Message 26
PIP MIN and PIP MAX Buttons 9
PIP Operation 8
PIP, Split and Freeze Mode

Buttons Operational chart 9
Programming The Remote 12, 17
Projection Screen 3

R

Regarding The Use Of Video Games 1
Remote Control Operation 10, 14

S

SAP 21
Search Button 8
SET UP 26
Sharpness 21
Sleep 22
Speakers 22
Specifications 3
Split Operaion 8
Stereo 21
Surround 22

T

Television Location 4
Timer 21, 22
Timer 1 And Timer 2 22
Tint 21
Treble 21
Troubleshooting Chart 28
TV/Video Button 8

U

U.S TV Programs 23
U.S. Movies 24
U.S. Movies Rating Chart

Description 24
U.S. TV Programs Rating

Chart Description 24

V

V-Chip Set 23
VCR and Cable Box Connection 5
VCR Connection 5
Video NR 21

ENGLISH

29 l

ENGLISH

NOTES

30 l

NOTES

ENGLISH

31 l

ADVERTENCIA

RIESGO DE SACUDIDAS

ELECTRICAS. NO ABRIR.

ADVERTENCIA: A fin de reducir el riesgo de descargas eléctricas, no

deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza
alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo
personal de reparación capacitado.

El propósito del relámpago con
punta de flecha dentro de un
triángulo es el de advertir al
usuario de que existen piezas
internas del producto que
representan riesgo de que las
personas reciban descargas
eléctricas.

ADVERTENCIA: Con el objeto de prevenir el riesgo de incendio o de descarga

eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad.

El simbolo de insulación Clase II (un cuadro dentro de otro cuadro)
indica que este producto a sido evaluado y probado para cumplir
con los requisitos de insulación Clase II.

El propósito del signo de
exclamación dentro de un
triángulo es el de advertir al
usuario de que los
documentos que acompañan
al aparato incluyen
instrucciones importantes de
funcionamiento y reparación.

Aviso de la FCC:

Cualquier cambio o modificación a este receptor de TV no aprobado
expresamente por Matsushita Electric Corporation of America podria
provocar interferencia dañina, que nulificaría la autoridad del usuario
para operar este equipo.

ESPAÑOL

AVISO AMBIENTAL:

La etiqueta de Energy Star, un símbolo para eficiencia de energía, fue creado por
la Agencia de Protección Ambiental de los Estados Unidos (EPA) y el
departamento de energía (DOE) para ayudar a los compradores a identificar los
productos que les pueden ayudar a ahorrar dinero y proteger el medio ambiente
con el ahorro de energía. Los productos Energy Star generalmente consumen
menos energía que otros productos estandares similares.

Este producto utiliza un tubo de rayos catódicos (TRC) así como
otros componentes que contienen plomo. El desecho de estos
materiales puede estar regulado en su comunidad debido a
consideraciones ambientales. Para información de desecho o
reciclaje contacte a sus autoridades locales, o a la alianza de
industrias electrónicas: <HTTP://WWW.EIAE.ORG.>

High Definition Sound

Lea estas instrucciones completamente antes de operar la Televisión.
El contenido está sujeto a cambios sin previo aviso u obligación.

Derechos Reservados 2003 por Matsushita Electric Corporation of America.
Todos los Derechos Reservados. La copia y distribución sin autorización es violación de la ley.

Bajo licencia de BBE Sound, Inc.
Bajo licencia de BBE Sound, Inc. Sobre el numero USP4638258, 4482866,

5510752 y 5736897.
BBE y el simbolo de BBE son marcas registradas de BBE Sound, Inc.

Información Importante

INFORMACIÓN IMPORTANTE

Información sobre la Convergencia

En el televisor de proyección la imágen es formada al
proyectar 3 imágenes de color distinto cada una (verde,
rojo y azúl) en la pantalla. La convergencia se refiere a la

alineación de las imágenes verde, roja y azul en la
pantalla. Cuando estas imágenes están alineadas

correctamente (convergen), usted ve una imágen nítida y
de colores vivos. Algunas veces las 3 imágenes requieren
alineación. Esto se debe al efecto del campo magnético de
la tierra en los tubos de proyección. Normalmente no se
requiere de ajuste una vez que el ajuste inicial en el centro
de la pantalla se ha llevado a cabo. Es posible corregir los
bordes de color en otras áreas de la pantalla usando el
control remoto y siguiendo las instrucciones en pantalla del
menú de AJUSTE. Por favor ajuste la convergencia de las
imágenes al usar el televisor por primera vez. El siguiente
diagráma muestra ejemplos de una imágen mal ajustada y
una imágen correctamente ajustada. Favor de hacer

referencia a las páginas 26 y 27 para el procedimiento
en detalle de como ajustar la convergencia.

Información Importante Acerca Del Uso De
Video Juegos, Computadoras, U Otros Tipos
De Imágenes Fijas.

ADVERTENCIA: El marcado o retención de imágen en
los tubos de proyección como resultado del uso de una
imágen fija, no es un defecto de operación y como tal no
está cubierto por la garantía.

El sistema de proyección de video esta diseñado para
desplegar imágenes en movimiento constante en la pantalla.
El uso constante de imágenes fijas tal como peliculas en
formato letterbox en pantallas estándar (con barras arriba y
abajo de la imágen), peliculas estándar no expandidas (4:3)
en TV’s de pantalla ancha (con barras laterales visibles a
cada lado de la imágen), barras de reporte de la bolsa
mercantil (barra con información en movimiento en la parte
inferior de la pantalla), patrones de video juegos,
marcadores deportivos fijos, logos de estación televisora,
patrones de internet u otros patrones de tipo computadora
deben limitarse.

El uso extendido de material de imágen fija puede causar
daño permanente a los tubos de proyección, el cual se
presenta como ‘imágen fantasma” visible en la imágen
normal. Este tipo de desgaste irreversible de los tubos de
proyección puede limitarse mediante los siguientes pasos:

• Limite el tiempo de uso de material de imágen fija a no
más del 15% del tiempo de uso total a la semana.

• Apague la unidad cuando no se este usando.

ESPAÑOL

Imágen con mala convergencia

Imágen correctamente ajustada

Notas:

• Asegurese de mantener el televisor encendido por al
menos 20 minutos previo al ajuste de convergencia
descritos en las paginas 26 y 27.

• El ajuste de la Convergencia es independiente para
cada formato (480i, 1080i o Zoom). El ajustar en un
formato no afecta los otros.

Información de la FCC

Este equipo ha sido probado y cumple con el límite para un
equipo digital clase B en acuerdo con las especificaciones
en la parte 15 de las reglas de la FCC. Los límites se
diseñan para proveer protección razonable contra
interferencia de radio y televisión en una instalación
residencial. Este equipo genera, utiliza y puede radiar
energía de radiofrecuencia, y de no ser instalado y
utilizado de acuerdo a las instrucciones, puede ocasionar
interferencia nociva a comunicaciones de radio. Sin
embargo, no existe garantía de que no ocurra interferencia
en alguna instalación en particular.

Si este equipo causa interferencia a recepción de radio o
televisión ( la cual puede ser determinada al encender y
apagar el equipo), intente corregir la interferencia con una
o más de las siguientes medidas.

• Re-oriente o re-ubique la antena receptora.

• Incremente el espacio entre el equipo y el receptor.

• Conecte el equipo en un enchufe de c.a. al cual el
receptor no se encuentre conectado.

• Consulte al Vendedor o un técnico experimentado en
radio/TV.

1 l

TABLA DE CONTENIDO

Tabla de Contenido

Información Importante..................................1

Información sobre la Convergencia............................ 1

Información Importante Acerca del Uso de Video Juegos,

Computadoras, u Otros Tipos de Imágenes Fijas ... 1

Felicidades.......................................................3

Registro del Usuario ................................................... 3

Cuidado y Limpieza .................................................... 3

Especificaciones ......................................................... 3

Tabla de Características............................................. 3

Instalación........................................................4

Ubicación de la Televisión .......................................... 4

Conexiones de Cable Opcional .................................. 4

Cable de Suministro de Corriente Alterna .................. 4

Conexión de Cable / Antena....................................... 4

Menú de Auto Programación...................................... 4

Conexiones de Equipo Opcional....................5

ESPAÑOL

Conexión de la Videocasetera.................................... 5

Conexión del Decodificador de Cable ........................ 5

Conexión del Decodificador de Cable

y Videocasetera.................................................... 5

Conexión del Amplificador de Sonido......................... 6

Conexión del Decodificador de Televisión Digital....... 6

Panel de Control Frontal ............................................. 6

Conexión de entrada Interface Visual Digital.............. 7

Operación de IDI y Pantalla de SPLIT............8

Operación de IDI ........................................................ 8

Operación de Split...................................................... 8

Operación de IDI y SPLIT con un

decodificador de cable.......................................... 8

Operación de IDI y Pantalla

de SPLIT Botón...............................................8

Botón TV/VIDEO ........................................................ 8

Botón de Search ......................................................... 8

Botón de Move ........................................................... 9

Botónes PIP MIN y PIP MAX ...................................... 9

Botón de Freeze.......................................................... 9

Función de Congelamiento de Imagen Principal ......... 9

Tabla operacional de los botónes en modo IDI ó

SPLIT ..................................................................... 9

Operación del Control Remoto

(modelos PT-47WXC43 y PT-47WX33) ..................... 10

Instalación de Pilas .................................................... 10

Operación de Componentes con el Control Remoto.. 11

Programando el Control Remoto................................ 12

Programando Sin Código........................................... 12

Códigos de Componentes.......................................... 12

Operación del Control Remoto

(modelos PT-47/53/56WX53, PT-53/56TW53 y PT-4743).... 14

Instalación de Pilas .................................................... 14

Operación de Componentes con el Control Remoto.. 15

Programando el Control Remoto................................ 17

Programando Sin Código........................................... 17

Códigos de Componentes.......................................... 17

Navegación básica de menú........................ 20

Operación del Menú de Iconos.................... 21

Imagen ....................................................................... 21

Audio .......................................................................... 21

Canales ...................................................................... 22

Cronómetro ................................................................ 22

Bloqueo ...................................................................... 23

Ajuste ......................................................................... 26

Cuadro de Localización de Fallas ............... 28

Indice.............................................................. 29

Nota: La Información acerca de la garantía y centro de servicio se encuentra al final de este manual.

2 l

Felicidades

Su nueva Televisión de Proyección (PTV) se caracteriza por
utilizar lo último en tecnología en calidad de imagen y sonido,
cuenta con conexiones completas de Audio y Video para su
Sistema de Teatro en Casa. Su televisión esta diseñada para
brindarle muchos años de entretenimiento, fué sintonizada y
comprobada en su totalidad en la fábrica para su mejor
desempeño.

Registro del Usuario

El modelo y el número de serie de este producto se localizan en
la parte posterior de este televisor. Deberá anotar el modelo y el
número de serie en los espacios que se proveen a continuación y
consérvelos permanentemente como comprobación de su
compra. Esto le ayudará a identificarlo en caso de robo ó pérdida.
Los consumidores en los Estados Unidos de América pueden

registrar su producto en la siguiente dirección electrónica:
www.prodreg.com/panasonic.

Número de
Modelo

Número de
Serie

Cuidado y Limpieza

Pantalla de Proyección (Apague el Televisor)

La pantalla de proyección es un sistema de lentes de alta
precisión el cual contiene una pantalla protectora. La pantalla
protectora es completamente lavable, con las siguientes
precauciones:

• Use una solución de jabón o limpiador de vidrios y un
paño limpio.

• NO UTILICE LIMPIADORES CORROSIVOS.

• No use detergente para lavar ropa ó jabón para
lavaplatos automático.

• No use alcohol, amoniaco, o productos derivados del
petróleo.

• Evite el exceso de humedad y frote hasta secar.

• Prevenga que la solución se derrame al interior del
receptor.

• Evite golpear o rayar la pantalla.

Nota: Evite rociar cualquier tipo de limpiadores directamente

sobre la pantalla.

Gabinete y Control Remoto

• Para gabinetes y control remoto use un paño
humedecido con agua o una solución detergente suave.
Evite el exceso de humedad y frote hasta secar.

• No use benceno, diluyentes u otros productos a base de
petróleo.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso ni
obligación alguna.

Fuente de Potencia

PT-53WX53 PT-56WX53 (4,2A)
PT-53TW53 PT-56TW53 (4,2A)
PT-47WX53 (4,2A)
PT-47WXC43 (4,2A)
PT-4743 (4,2A)
PT-47WX33 (4,2A)

Capacidad de Canales - 181 VHF- 12; UHF-56; Cable-113
Terminales de Entrada de Vídeo 1Vp-p, 75 Ohmios, Estilo RCA
Terminales de Entrada de Audio 500mV RMS 47Kilo Ohmios

Terminales de Salida de Video 1Vp-p, 75 Ohmios, Estilo RCA

Terminales de Salida de Audio 0-2,0V RMS 4,7Kilo Ohmios

Terminal de entrada DVI Compatible con 1,0

Componente Entrada de Video 75 Ohmios, Terminal tipo RCA

Terminales de Entrada S-Vídeo Conector S-Vídeo (Y-C)

120V AC, 60Hz

FELICIDADES

Tabla de Características

MODELOS

PT-53TW53

PT-56TW53

PT-53WX53

PT-56WX53

PT-47WX53

*PT-4743

PT-47WX33

*PT-47WXC43

CARACTERISTICAS

LENGUAJE DEL MENÚ

ENG/ESP/FRAN

*PANTALLA PROTECTORA

IMAGEN EN IMAGEN CON 2

SINTONIZADORES

2RF

SUBTITULOS

CAPACIDAD DEL V-CHIP

VELOCIDAD DEL BARRIDO

DIGITAL

DOBLADOR DE LINEAS NTSC

VIDEO NORM

AUDIO NORM

ESTEREO

SONIDO IA

BAJOS/BALANCE/AGUDOS

SONIDO ENVOLVENTE

BBE VIVA 3D

BBE

ENTRADA A/V

(POSTERIOR/DELANTERA)

SALIDA AUDIO

SALIDA DVI

ENTRADA S-VHS

ENTRADAS DE VIDEO POR

COMPONENTE

* Para los modelos PT-47WXC43 y PT-4743 la pantalla
protectora se incluye por separado.

• • • • •

• • • •

• • • • •

• • • • •

• • • • •

• • • • •

1080i

1080i,

1080i

1080i

480p

480p

480p

480p 480p 480p 480p 480p

480p

1080i
480p

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

•

• • • • •

4

4

4

(3/1)

(3/1)4 (3/1)4 (3/1)

(3/1)

• • • • •

• • • • •

• • • • •

• • • • •

ESPAÑOL

3 l

IN STALACIÓN

75 Ohmios VHF/UHF enla

Instalación

Ubicación de la Televisión

Esta unidad tiene como propósito ser usada como parte de un
centro de entretenimiento. Consulte a su distribuidor para obtener
opciones disponibles.

• Evite el exceso de luz solar u otras luces brillantes,
incluyendo reflejos.

• Mantenga alejada la unidad del exceso de calor o
humedad. La ventilación inadecuada puede causar
fallas en componentes internos.

• La iluminación fluorescente puede reducir el rango de
transmisión del control remoto.

• Evite el equipo magnético, incluyendo motores,
ventiladores o altavoces externos.

Conexiones de Cable Opcional

Cables blindados de audio y video deben usarse entre los
componentes. Para obtener mejores resultados:

• Use cable coaxial blindado de 75 ohmios.

• Use los conectores de entrada y salida apropiados,
iguales a los de su componente.

• Evite el uso de cables largos para minimizar
interferencia.

ESPAÑOL

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR UNA

DESCARGA ELECTRICA, BUSQUE LA CLAVIJA
ANCHA DEL ENCHUFE E INSERTELA POR
COMPLETO EN LA RENDIJA ANCHA DE LA
TOMA DE CORRIENTE ALTERNA. NO USE ESTE ENCHUFE CON UN
RECEPTACULO U OTRA TOMA DE CORRIENTE SALVO QUE LA
CLAVIJA SE PUEDA INSERTAR POR COMPLETO PREVINIENDO QUE
SE EXPONGA LA CLAVIJA.

PROTEJA EL CABLE DE AC DE SER PISADO, ENROLLADO,
PLEGADO, TROZADO O PERFORADO, PARTICULARMENTE EN LOS
CONECTORES Y EN LOS PUNTOS DONDE SALE DEL APARATO.

Enchufe polarizado

Conexión de Cable / Antena

Para una recepción adecuada, se requiere
una conexión de cable o deantena.

Conexión de cable

Conecte el cable suministrado por su
compañía local de cable.

Nota: Se puede requerir de un

decodificador de cable para una
recepción adecuada. Verifique con su compañía de
cable local sobre los requisitos de compatibilidad.

Conexión de Antena

• Para una recepción adecuada de canales VHF/

UHF, se requiere de una antena externa. Para la
mejor recepción, se recomienda una antena en el
exterior.

• Conecte el cable de la antena a

la conexión ANT1 en la parte
posterior de la televisión.
Seleccione la modalidad de TV
y ANT1 en el menú de SET UP
bajo PROG CNLS .

Nota: La Modalidad de Cable está

predispuesta de fábrica. Usuarios de antena deberán
cambiar a Modalidad de TV y seleccionar ANT1 en el
Menú de Setup bajo PROG CNLS.

Cable de Entrada de la

Compañía de Cable

parte posterior de la TV

Cable de Entrada de

una Antena de Casa

Menú de Auto Programación

Para su conveniencia, el menú de auto programación será
desplegado en pantalla cuando el set sea encendido por
primera vez. De ser necesario, siga los menús y los
procedimientos para ajustar las caracteristicas.

IDIOMA/LANGUE

Seleccione el idioma del menú ENGLISH (Inglés),
ESPAÑOL o FRANCAIS (Francés).

Procedimiento

• Presione VOL u para seleccionar menú en Inglés,
Español, o Francés.

MODO

Para seleccionar la modalidad de TV (antena) o CABLE
dependiendo de la fuente de la señal.

Procedimiento

• Presione VOL u para seleccionar modo de
TELEVISIÓN o CABLE.

PROGRAMA AUTO

Para programar automáticamente todos los canales con
señal.

Procedimiento

• Para programar automáticamente todos los canales con
señal.

CONVERGENCIA

Para ajustar la convergencia en caso de ser necesario.

Procedimiento

• Presione VOL u para desplegar el menú de ajuste de
convergencia.

• Hacer referencia a la págin 26 para el ajuste de convergencia

en caso de ser necesario.

4 l

Conexiones de Equipo Opcional

Nota: El control remoto debe de ser programando con los

codigos suministrados para operar equipo opcional.

Conexión de la Videocasetera

Siga este diagrama cuando conecte en su televisión,
solamente la videocasetera.

CONEXIONES D E EQUIPO OPCIONAL

• Presione el botón de TV/VIDEO en el control remoto para
regresar a la modalidad de PTV.

• Sintonize su televisión al programa de televisión que
desea ver.

Conexión del Decodificador de Cable

Siga este diagrama cuando conecte su televisión solamente a un
decodificador de cable.

Viendo un programa de televisión

Procedimiento

• Seleccione ANT1 en el menú de SET UP (Ajuste) bajo
PROG CNLS (Programación de canales).

• Sintonize la televisión al programa de televisión que
desea ver.

Viendo un vídeo

Procedimiento

r Opción A

• Seleccione ANT1 en el menú de SET UP bajo PROG
CNLS.

• Presione el botón de TV/VIDEO en el control remoto
para seleccionar la entrada de vídeo (VIDEO 1, VIDEO
2, etc.) que está conectada a su videocasetera.

• Comience el vídeo.

r Opción B

• Seleccione ANT2 en el menú de SET UP bajo PROG
CNLS.

• Sintonize su televisión al canal 3 ó 4, dependiendo de su
videocasetera.

• Comience el vídeo.

Grabando un programa de televisión

Procedimiento

r Opción A (Grabando y viendo el mismo programa)

• Seleccione ANT2 en el menú de SET UP bajo PROG
CNLS.

• Sintonize su televisión al canal 3 ó 4, dependiendo de su
videocasetera.

• Usando la videocasetera, sintonize el programa de
televisión que desea grabar.

• Comience a grabar.

r Opción B (Grabando un programa mientras se ve otro

programa.)

• Seleccione ANT1 en el menú de SET UP bajo PROG
CNLS.

• Presione el botón de TV/VIDEO en el control remoto
para seleccionar la entrada de vídeo ( VIDEO 1, VIDEO
2, etc.) que está conectada a su videocasetera.

• Usando la videocasetera, sintonize el programa de
televisión que desea grabar.

• Comience a grabar.

Viendo un Canal de Cable Premium (codificado)
Procedimiento

• Seleccione ANT2 en el menú de SET UP (Ajuste) bajo
PROG CNLS (Programación de Canales).

• Sintonize la televisión al canal 3.

• Usando el decodificador de cable, sintonize el canal de
cable premium que desea ver.

Nota: Para usar funciones especiales tales como Canales

Favoritos y Títulos de Canal (vea la sección de
Funciones Especiales para más información), ANT1
debe estar seleccionada en el menú de SET UP bajo
PROG CNLS.

Conexiones del Decodificador de Cable y
Videocasetera

Siga este diagrama cuando conecte su televisión tanto a una
videocasetera como a un decodificador de cable.

Viendo un canal de cable premium (codificado)
Procedimiento

• Seleccione ANT2 en el menú de SET UP (Ajuste) bajo
PROG CNLS (Programación de canales).

• Sintonize la televisión al canal 3.

• Usando el decodificador de cable, sintonize al canal de
cable premium que desea ver.

Nota: Para usar la funciones especiales tales como Canales

Favoritos y Títulos de canal (vea la sección de
Funciones Especiales para más información), ANT1
debe estar seleccionada en el menú de SET UP bajo
PROG CNLS.

ESPAÑOL

5 l

CON EXIONES DE EQUIPO OPCIONAL

El indicador de APAGADO/ENCENDIDO (rojo) estará prendido cuando el tlelvisor

Conexiones del Decodificador de Cable
y Videocasetera (cont.)

Grabando un canal de cable premium (codificado)
Procedimiento

• Seleccione ANT2 en el menú de SET UP bajo PROG
CNLS.

• Presione el botón TV/VIDEO en el control remoto para
seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc)
que está conectada con su videocasetera.

• Encienda la videocasetera.

• Sintonize la videocasetera al canal 3 o 4, dependiendo
de su televisión.

• Usando el decodificador de cable, sintonize al canal de
cable premium que desea grabar.

• Comience a grabar.

r Para ver un canal diferente mientras graba:

• Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

• Presione el botón TV/VIDEO en el control remoto para

seleccionar la modalidad de televisión.

• Sintonize la televisión a un programa de televisión (excepto otro

canal de cable premium).

Conexión del Amplificador de Sonido

ESPAÑOL

Conecte a la entrada de audio de un amplificador externo para
escuchar el sonido en sistema estéreo.

Nota: Las terminales TO AUDIO AMP no pueden ser usadas

directamente para bocinas externas.

de Televisión Digital, el STB debe estar conectado a las
entradas de video compuesto (Y, PB, PR) de la televisión.

Debe haber una señal de DTV disponible en su área.
Seleccione el formato del STB a 1080i ó 480p.

Esta TV utiliza un doblador de barrido progresivo, el cual
barre la imágen de formato NTSC de manera progresiva.
Esto le permite no ver las delgadas líneas negras (efcto de
persiana) que va relacionado con la imágenes
entrelazadas.

Utilice este diagrama para conectar el decodificador de
Televisión Digital Panasonic (DTV-STB) ó DVD a su
Televisor.

El televisor tiene dos grupos de entradas de video compuesto,
cada grupo tiene tres entradas: Y, PB y PR. Los entradas

separadas para las señales compuestas de color, proveen una
mejor separación de luminancia y color.

Panel de Control Frontal

El panel de control frontal puede ser usado para accesar el menú
ó cambiar el modo de video cuando no se disponga del control

remoto.

Ajustes de Sonido (Audio)

• Seleccione ALTAVOCES SI en el menú de SONIDO
(AUDIO).

• Ajuste el volumen del AMP (amplificador) al mínimo.

• Ajuste el volumen de la Televisión al nivel deseado.

• Ajuste el volumen del AMP hasta igualar el de la
Televisión.

• Seleccione OFF & VAO (parlantes apagados y salida
variable de audio) en el menú AUDIO para controlar
Altavoces o bocinas de la PTV o bien seleccione FAO
(salida fija de audio) para controlar Altavoces o bocin as
del amplificador externo.

• El Volumen, el silencio, los bajos, los altos y el balance
ahora son controlados por medio de la Televisión.

Nota: Seleccione altavoces apagadas y salida de audio Fija para

controlar las funciones de audio através de un amplificador
externo.

Conexión del Decodificador de Televisión
Digital (DTV-STB) ó DVD

Esta televisión tiene la capacidad de proyectar imágenes
en formato 1080i y 480p Televisión Digital (DTV) utilizando
un receptor-decodificador (STB). Para ver programación

esté encendido.

Localización de la entrada
video 4 para PT-53/56TW53

Abra la puerta del panel frontal de la PTV para usar estas
conexiones para su equipo opcional (videocámara, VCR u otros
componentes de vídeo). Seleccione el modo de entrada video 4
presionanado el botón TV/VIDEO.

Procedimiento

• Conecte su equipo a las conexiones Audio/Vídeo en la
parte frontal o posterior de la televisión.

• Presione TV/VIDEO para seleccionar la entrada de
VIDEO 4.

• Opere el equipo como se instruye en el manual del
equipo.

6 l

Conexión de entrada Interface Visual Digital

La entrada DVI/HDCP1 de su televisor acepta
programación con protección de copia digital. La terminal
de entrada de DVI/HDCP cumple con el estandar de

perfiles DTV EIA-8612 y no es para uso con computadoras
personales. La entrada DVI/HDCP puede ser conectada a
un aparato electronico para consumidores que cumpla con
EIA/CEA 861, tal como un decodificador de television
digital (Set top box) o un reproductor de video digital (DVD)

con salida DVI3. La entrada DVI/HDCP se diseño para un
mejor desempeño con señales de televisión de alta
definición (HDTV), tales como 1080i o 720p. La entrada
DVI/HDCP también acepta y despliega señales 480i y
480p.

Notas:

1. DVI/HDCP = Interface Visual Digital / Protección Digital de
Copía con alto ancho de banda.

2. Los perfiles EIA/CEA-861cubre perfiles para la transmision
de video digital sin compresión incluyendo contenido digital
de protección de alto ancho de banda.

3. Consulte su vendedor de electronicos para consumidores
para detalles disponibles.

El siguente diagrama muestra como realizar las
conexiones a un Set-top Box or a un reproductor de DVD
equipado con salida DVI.

CONEXIONES D E EQUIPO OPCIONAL

El botón ASPECT le permite seleccionar uno de los cuatro
modos de imagen, dependiendo del formato de la señal
recibida y preferencias personales. El botón ASPECT le
permite seleccionar uno de los cuatro modos de imagen,
dependiendo del formato de la señal recibida y
preferencias personales.

Esta opción despliega una
imagen 4:3 a su tamaño
estandar 4:3 con barras
laterales gris. No es
recomendado para ver
imagenes 4:3, puede causar
imagen permanente en la
pantalla.

Amplia la imagen 4:3
unifomemente (ancho y
alto).

Note: Si el menú es desplegado mientras en modo Zoom, el aspecto
cambiará a modo Comp para desplegar el menú completo.

Esta opción despliega una
imagen en pantall
completa. (recomendada
para images Anamorficas).

ESPAÑOL

Procedimiento

• Presione el botón TV/VIDEO en el control remoto para

seleccionar la entrada ENT. DIG. (DIGITAL-IN).

• Conecte la salida DVI de un Set-top Box o un

reproductor de DVD a la entrada DIGITAL IN (ENT.
DIG.) en la parte trasera del televisor de proyección.

• Conecte la salida de audio de un Set-top Box o un

reproductor de DVD a las entradas L y R asociadas con
la entrada DIGITAL IN.

Botones especiales del control remoto

Botón ASPECT

Señal de
entrada

1080i Solo 16:9 Sin opción
480p (16:9) Default a 16:9

480p (4:3)

480i Default a modo JUSTO

Opciones para la entrada compuesta

Formato en pantala

Default a modo COMP.

Nota: La imagen es estimada

Horizontalmente.

Opciones para

botón ASPECT

4:3, Comp o Acerc

(Ver sig. columna)

4:3, Comp o Acerc

(Ver sig. columna)

4:3, Comp, Justo o

(Ver sig. columna)

Acerc

Esta opción estira la parte
izquierda y derecha de una
imagen 4:3 al tamaño de
pantalla. El cento de la
pantall tendra corrección
de aspecto. El tamaño de
la imagen depende del
tamaño original.
(recomendado para uso

normal.)

Botón BBE

Presione este botón para activar la función BBE VIVA 3D
(disponible solo para PT-53TW53 o PT-56TW53) o BBE.

Botón SAP

Presione este botón para seleccionar entre los distintos
modos de audio. Si está recibiendo un programa en
estéreo y presiona el botón SAP, usted puede seleccionar
entre STEREO y MONO.

7 l

OPERACIÓN DE IDI Y PAN TALLA DE SPLIT

PIP

PIP CH

CH

SWA

RECALL

PIP

PIP CH

CH

SWA

RECALL

SPLIT

PIP

PIP CH

PIP

Operación de IDI y Pantalla de SPLIT

Nota: Las formas de los botones para PIP (IDI) y SPLIT pueden variar

Operación de IDI

Esta Televisión incluye una característica de sintonizador dual
para Imagen en Imagen (IDI). Esto permite ver dos (2) canales en
vivo al mismo tiempo, ya sea con o sin una fuente de vídeo
externa (VCR).

Procedimiento

ESPAÑOL

dependendo en el control remoto.

• Conecte el cable de la antena a la entrada ANT1 en la

parte posterior de televisor.

• Presione para desplegar el marco IDI.

• Presione los botones mientras el marco

IDI esta desplegado para seleccionar los canales.

• Escoja canales para la Imagen Principal presionando

CH

or

o usando el teclado numérico.

• Presione para intercambiar la imágen principal

con la imágen dentro del marco IDI.

• Presione para ver la información de fuentes de

ambos imágenes

• Presione para cancelar IDI marco.

Imágen principal

Operación de IDI y SPLIT con un
Decodificador de Cable

Para ver canales de cable premium a través de
decodificador de cable en la Imágen Principal:

Nota: Use este procedimiento si desea ver canales de cable premium

en la Imagen Principal mientras ve un programa de televisión o
vídeo en la IDI ó pantalla SPLIT.

Procedimiento

• Seleccione ANT2 en el menú de SET UP (Ajuste) bajo
PROG CNLS (Programación de canales).

• Sintonize la television canal 3.

SPLIT

• Presione ó en el control remoto para
desplegar el marco de la IDI ó de la pantalla SPLIT.

Nota: El Audio es sólo de la Imagen Principal.

• Verifique que su decodificador de cable esté Encendido.

• Escoja canales para la Imagen Principal sintonizando su
decodificador de cable.

• Escoja el canal de la IDI o del Split presionando

.

Nota: La función de SWAP no está disponible cuando se usa el

decodificador de cable para sintonizar canales. Si su
decodificador de cable tiene salida de video puede ser
conectada a la televisión, para pemitirle usar todas las
funciones de IDI ó Split.

Operación de IDI y Pantalla de SPLIT Botón

Botón TV/VIDEO

Marco IDI

Nota: El Audio es sólo de la Imagen Principal.

Operación de SPLIT

Esta función permite ver 2 canales diferentes, uno al lado
del otro, con o sin una fuente de video externa. El audio es
de la imagen principal unicamente (lado izquierdo).

Procedimiento

SPLIT

• Presione para desplegar la imágen SPLIT.

• Escoja canales para la Imágen SPLIT presionando

.

• Escoja canales para la Imagen Principal presionando

or

CH

• Presione para intercambiar la Imágen SPLIT
con la Imagen Principal derecha.

• Presione to para verla información imágenes.

• Presione para cancelar la pantalla Split.

o usando el teclado numérico.

Presione cuando la IDI o el Split están desplegados para
seleccionar la entrada de video deseada.

Imágen principal

CA#

Imágen principal

CA#

COMPONENTE 1

VIDEO 1/2/3/4

Marco IDI

COMPONENTE 1

VIDEO 1/2/3/4

Imágen SPLIT

COMPONENTE 2

ENT. DIG.

COMPONENTE 2

ENT. DIG.

Botón Search (IDI y Split)

Esta función permite hacer una busqueda de todos los
canales disponibles.

Procedimiento

SPLIT

• Presione el botón ó para desplegar el
marco de la IDI ó la pantalla Split.

8 l

Botón Search (IDI y Split) cont.

SEARCH

PIP

PIP

PIP

PIP

PIP

PIP

FREEZE

PIP

OPERACIÓN DE IDI Y PANTALLA DE SPLIT

OPEN/CLOSE

• Presione para desplegar los marcos de

p

busqueda.

• Presione SEARCH botón de nuevo para detener la
función de busqueda. El canal de la IDI ó Split será el
último marco activo.

SPLIT

• Presione ó para cancelar el marco de la
IDI ó Split.

2

Imágen
principal

3

4

Busqueda el marco

Botón Move (sólo IDI)

Esta función es utilizada para mover el marco de la IDI a
una de las cuatro esquinas.

Procedimiento

• Presione para desplegar el marco de la IDI.

MOVE

• Presione para posicionar el marco de la IDI en
la esquina deseada.

• Presione para cancelar IDI marco.

Imágen
principal

Marco IDI

Botóes PIP MIN y PIP MAX

Cuando el marco de la IDI es desplegedo, prisione el botón
PIP MIN ó PIP MAX para variar el tamaño del marco.

Procedimiento

• Presione para desplegar el marco de la IDI.

PIP MIN PIP MAX

• Presione ó para ajustar el tamaño
del marco.

• Presione para cancelar IDI marco.

MAX

Imágen
principal

MIN

Botón Freeze (IDI y Split)

Esta función es utilizada para congelar la imágen en la IDI
o Split.

Procedimiento

SPLIT

• Presione ó para desplegar el marco de la
IDI Split.

• Presione de nuevo para descongelar la

TV/VCR

imágen.

FREEZE

TV/VCR

• Presione de nuevo para descongelar la
imágen.

SPLIT

• Presione ó para cancalar el marco de la
IDI ó Split.

Imágen
principal

Imágen principal

Nota: El Audio es sólo de la Imagen Principal.

Marco de la imágen
congelada

Split imágen
congelada

Función de congelamiento de imagen principal

Esta función se usa para congelar la imagen principal y
desplegarla in la IDI o en SPLIT.

Procedimiento

FREEZE

TV/VCR

• Para congelar la imagen principal, presione
mientras la IDI o SPLIT no esten desplegados.

• La imagen principal congelada aparecera en la IDI o en
SPLIT, dependiendo de la opción seleccionada en el
menu INMOVILIZAR localibado dentro de Imagen Otros
AJ. (refierase a la pagina 21).

FREEZE

• presione nuevamente para cancelar la

TV/VCR

congelación de imagen.

Nota: Mientras la imagen congelada este desplegada, solo el

boton MOVE esta activo para IDI, cualquier otro botón
para IDI o SPLIT no tendra effecto (ver tabla ).

Tabla operacional de los botones en modo IDI ó SPLIT

Esta tabla muestra los botones que están activos cuando
se encuentra en modo IDI ó SPLIT.

Botónes MODO IDI MODO SPLIT

PIP MIN Tamaño pequeño No funciona No funciona

PIP MAX

FREEZE

PIP CH

SEARCH

PIP

SPLIT

MOVE

SWAP

Tamaño grande No funciona

Congela marcos

IDI

Cambiar Canales

de IDI
Desplegar mar­cos de busqueda

Desplegar

marcos de IDI

Desplegar

marcos de SPLIT

Mueve marcos

IDI

Intercambiar con

imágen principal

No funciona

No funciona No funciona

No funciona No funciona

No funciona No funciona

No funciona No funciona

No funciona

Intercambiar

con imágen

principal

MODO

IMÁGEN

PRINICIPAL

No funciona

Desplegar o

Suprimir

Mueve marcos

IDI

No funciona

ESPAÑOL

9 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47WXC43 Y PT-47WX33)

C

R

Operación del Control Remoto (modelos PT-47WXC43 y PT-47WX33)

POWER

Presione para ENCENDER y APAGAR.

D

B

S

/

V

V

T

Presione para seleccionar el funcionamiento del
control remoto.

C

B

L

D

V

D

Presione para seleccionar Estereo, SPA
(Segundo Programa de Audio) o Mono.

Presione para ajustar el nivel del audio de la TV
y navegar en los menús.

SAP

VOL VOL

ACTION

Presione para accesar los menús.

MUTE

Presione para silenciar el sonido.

ESPAÑOL

Presione para seleccionar la Modalidad de
televisión o vídeo.

TV/VIDEO

BBE

MENU

BBE -Presione para ENCENDER y APAGAR.
MENU- MENU - Presione para accesar el menú

de DBS ó DVD

1 2
4

5

7

8
0

CH

CH

Presione para seleccionar el siguiente canal y
navegar en los menús.

RECALL

Presione para visualizar la hora, el canal,
cronómetro de apagado automático, y otras
opciones

SEARCH

GUIDE

SEARCH -Presione para IDI ó SPLIT search.
GUIDE - Botón de función de DBS y DVD

EXIT

Boton de función de DBS

ASPECT

PROG

3

ASPECT - Selecciona el tamaño de la imagen

6
9

(radio) para igualarlo al formato de la
progamación (solamente para televisión digital y
systema de transmisión digital)..
PROG - Presione para delimitador entre los
canales mayores y menores.

Presione el teclado numérico para seleccionar
cualquier canal.

R-TUNE

EUR7613Z40

Presione para regresar al canal previamente visto
o modo de vídeo.

Instalación de Pilas en el Control Remoto

Use dos pilas AA:

Quite la tapa del compartimiento de pilas presionando en
dirección a la flecha.
Instale las pilas igualando las marca (+) y (-) de la polaridad.
Coloque nuevamente la tapa de las pilas.

Nota: Instalación incorrecta puede causar derrame y

*PIP MIN

REW

*SWAP
PAUSE

*FREEZE

TV/VCR

*Botones de función IDI ó SPLIT

Botones de función Componente.

*SPLIT

PLAY

u

*MOVE

STOP

*PIP CH

VCR /DBS CH

Precauciones

• Reemplace las pilas por pares.

• No mezcle tipos de pilas (carbono de zinc
con alcalina).

• No intente cargar, hacer cortocircuito,
desarmar, calentar o quemar la pilas.

*PIP MAX

FF

*PIP

REC

corrosión que dañará al Control Remoto.

10 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47WXC43 Y PT-47WX33)

EXIT

Operación de Componentes con el control remoto

Nota: Refierase a la página 12 para procedimientos de

programación del Control remoto.

Operación de una Videocasetera

Programe el control remoto para utilizar con la Videocasetera.

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

Operación de DBS

Programe el control remoto para utilizar con el DBS

PARA HACER ESTO... OPRIMA

Encender/Apagar

Desplegar menú DBS

POWER

ACTION

Seleccionar modo de entrada
de TV para la Videocasetera

Cambiar canales arriba/abajo

Grabar

Reproducir

Detener

Adelantar

Retroceder

Pausar

CambiaramodoTVo
Videocasetera

Despliegue en pantalla

TV/VIDEO

VCR/DBS CH

REC

PLAY

u

STOP

FF

REW

PAUSE

TV/VCR

RECALL

Operación de decodificador de Cable

Programe el control remoto para utilizar con la caja de cable.

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

Navegar en menú

1 2

Seleccionar Canal

4
7

Programar Información

Sintonizar el Canal previo

Cambiar a la siguiente página

Salir del menu

Despliega guía de programas

RECALL

R-TUNE

VCR/DBS CH

Operación de DVD

Programe el control remoto para utilizar con el DVD.

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

CH

CH

5
8
0

GUIDE

VOL VOL

3
6
9

ESPAÑOL

Seleccionar un canal

Cambiar el canal Arriba/
Abajo

Sintonizar el canal previo

1 2
4
7

CH

R-TUNE

5
8
0

CH

3

Capitulo anterior/siguiente

CH
CH

6
9

Despliega menú del DVD

Adelantar

Retroceder

Reproducir

Abrir/Cerrar

Detener

Pausar

Despacio +/-

RECALL

REW

FF

PLAY

u

TV/VCR

STOP

PAUSE

VCR CHANNEL

11 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47WXC43 Y PT-47WX33)

Programación del Control Remoto

El Control Remoto Universal puede programarse para
operar componentes de varios fabricantes usando los
botones de función para VCR, DVD, CABLE o DBS. Siga
los procedimientos para programar su Control Remoto con
o sin código para el componente.

Equipo Funciona Default

Televisión

Televisión (Solo

Panasonic)

DBS/CBL CABLE (preajustado)

Videocasetera Videocasetera

DVD

Nota: Determine el fabricante del componente y busque en la tabla su

código (se encuentraen la pagina 13).

Dvd/disco Compacto

(Preajustado)

Procedimiento

• Confirme que el componente esté conectado y en
operación.

• Apague el componente.

ESPAÑOL

• Presione los botones de y juntos,

cuando menos 5 segundos.

• Presione el botón de la función apropiada del
componente en el Control Remoto. (VCR, DVD, CABLE
o DBS).

• Accese el código del componente de 3 dígitos usando el
teclado numérico (botones 0 ~ 9) del Control Remoto.

• Presione el botón de el Control Remoto para
probar el componente. Si éste procedimiento ha sido

exitoso, el componente seencenderá.

Nota: Si el componente no opera con el Control Remoto, repita

el procedimiento usando otro código. (Algunas marcas
tienen múltiples códigos.) Si un código se ha accesado
incorrectamente, o si el procedimiento toma más de 30
segundos, la programación ha fracasado y se tendra
que repetir el procedimiento.

POWER

ACTION

Código TV
Panasonic

Código DBS

Panasonic

Código VCR

Panasonic

Código DVD

Panasonic

POWER

Programación Sin Código

Este procedimiento busca todos los códigos y se le llama
“método de secuencia”.

• Confirme que el componente esté conectado y en
operación.

• Apague el componente.

• Presione los botones y juntos,

ACTION

cuando menos 5 segundos.

• Presione el botón de la función apropiada del
componente en el Control Remoto.

• Presione el botón VOL u para ubicarse en el
siguiente código. Presione el botón t VOL para
regresar al código anterior.

• Presione el botón de el Control Remoto

POWER

para probar el componente. Si éste procedimiento
ha sido exitoso, el componente seencenderá.

Nota: Repita los pasos anteriores hasta que el código del

componente se haya encontrado. Puede tomar varios
intentos hasta encontrar el código correcto.

• Después de que el código se ha encontrado,
presione el botón para guardar el código.

ACTION

POWER

Códigos de Componentes

El Control Remoto Universal tiene capacidad de operar
varias marcas de componentes después de introducir el
código apropiado. A causa del límite de memoria no se han
incluido todos los códigos existentes, por lo cual es posible
que algunos componentes no operen. El Control Remoto
Universal no controla todas la funciones y características
disponibles en todos los modelos.

Escriba los números del código en este espacio. Esto le servirá
como referencia cuando necesite programar su Control Remoto.

Videocasetera

Decodificador de cable Videodisco Digital

12 l

Sistema de

Transmisión

digital

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47WXC43 Y PT-47WX33)

Códigos para Componentes (cont.)

Códigos para Videocasetera

Marca Código

Admiral 335
Aiwa 332
Akai 314, 315, 316, 329
Audio

Dynamic
Bell & Howell 305, 313
Broksonic 320, 326
Canon 323, 325
CCE 343
Citizen 306
Craig 305, 306, 329
Curtis

Mathes
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

Replay
Jensen 339
JVC 310, 311, 334,339
Kenwood 306, 310, 311, 339

LXI
Magnavox 323, 324, 331

Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347

NEC 310,311, 334, 339
Olympic 323, 324
Optimus 306, 321, 328, 335
Orion 320, 326
Panasonic 321,322, 323, 324

Penney
Pentax 300,311, 345

311, 339

324, 345

303, 319, 320, 325,
326, 343

305, 307, 308, 309,
313

323, 324

300, 305, 306,307,
308, 309

338, 340, 341,
347,348

338, 340, 341, 347,
348

300,305, 310, 311,
324, 339, 345

Códigos para Videocasetera

(cont.)

Marca Código

Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar 321, 322, 323, 324
Radio Shack

RCA

Realistic
Samsung 302, 304, 333

Sansui 320, 326, 339, 352
Sanyo 305, 309, 313

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer 337
Sony 328, 329, 330
Sylvania 331, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339
Technics 321, 322, 323, 324
Teknika 324
Toshiba 301, 346
Vector

Research
Wards
Yamaha 305, 310, 311, 339

Zenith 306,344

320, 323, 324, 326,
331, 343

300, 301, 302, 323,
324, 331, 333, 345,
346

305, 309, 324, 333,
336, 340

300, 301,302, 323,
324, 331, 333, 345,
346

305, 309, 324, 336,
340

301, 302, 304, 309,
320, 326, 338, 340,
347, 348

300, 305, 306, 307,
308

335

311
306, 309, 335, 336,

344

Códigos para Decodificador

Cable

Marca Código

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213

Diamond
Eagle 229

Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin

Hitachi 203, 224
Macom
Magnavox 233

Memorex 230
Movietime 205, 232

Oak

Panasonic

Philips

Pioneer 201, 216
Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt
Samsung 205
Scientific Atlanta
Slmark 201, 205

Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232

224, 225,
232

211, 219,
220, 221,
222, 224,
225, 226,
227

212, 218,
240, 241,
242, 245

203, 204,
205

202, 237,
239
209, 210,
214

206, 207,
228, 229,
230

212, 218,
240, 241,
242, 245,
249

205, 232,
237

211, 212,
213

Códigos para Decodificador

Cable (cont.)

Marca Código

Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/.Drake
Satellite

Códigos para DBS

200

Marca Código

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan 106, 109,

RCA 106, 109,

Sony 107
Star Choice 103, 108
Thoshiba 100
Uniden 101, 102

Códigos para DVD

105, 115, 116

108

112

110, 113

110, 113

Marca Código

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

ESPAÑOL

13 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

V

D

A

R

Operación del Control Remoto (modelos PT-47/53/56WX53, PT-53/56TW53 y PT-4743)

POWER

Presione para ENCENDER y APAGAR

MUTE

Presione para silenciar el sonido.

U

D

R

C

V

T

D

V

T

Presione para seleccionar el funcionamiento del
control remoto.

ACTION

X

R

C

V

V

C

B

L

D

B

S

Selecciona el tamaño de la imagen (radio)
para igualarlo al formato de la progamación
(solamente para televisión digital y systema
de transmisión digital).

ASPECT

TV/VIDEO

Presione para seleccionar la modalidad de
televisión o vídeo

SAP

Accesa el segundo programa de audio.

LIGHT

Pressione para iluminar los botones del control
remoto.

CH
CH

Presione para accesar los menús.

ESPAÑOL

Presione para ajustar el nivel del audio de la TV
y navegar en los menús.

BBE - Presione para ENCENDER y APAGAR.
MENU - Presione para accesar el menú de DBS
ó DVD.

Botones de función de DBS.

1 2
4
7

VOL VOL

BBE

MENU

EXIT

5
8

3
6
9

Presione para seleccionar el siguiente canal y
navegar en los menús.

RECALL

Presione para visualizar la hora, el canal,
cronómetro de apagado automático, y otras
opciones.

GUIDE

Botón de función de DBS y DVD

PAGE

Página previa/siguiente DBS y saut -/+ DVD

PROG

Presione para delimitador entre los canales
mayores y menores. .

0

*PIP MAX

FF

REC

Presione el teclado numérico para seleccionar
cualquier canal

R-TUNE

*PIP MIN

REW

PAUSE STOP

PLAY

u

Presione para regresar al canal previamente visto
o modo de vídeo.

Instalación de Pilas en el Control Remoto

EUR7603Z90

*FREEZE

TV/VCR

*PIP *SPLIT *MOVE

*Botones de función IDI ó SPLIT

Botones de función Componente

*PIP CH

VCR CH

*SEARCH

OPEN/CLOSE

*SWAP

Use dos pilas AA:

Quite la tapa del compartimiento de pilas presionando en
dirección a la flecha.
Instale las pilas igualando las marca (+) y (-) de la polaridad.
Coloque nuevamente la tapa de las pilas.

Nota: Instalación incorrecta puede causar derrame y

corrosión que dañará al Control Remoto.

Precauciones

• Reemplace las pilas por pares.

• No mezcle tipos de pilas (carbono de zinc con
alcalina).

• No intente cargar, hacer cortocircuito, desarmar,
calentar o quemar la pilas.

14 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

TV/VIDEO

EXIT

EXIT

Operación de Componentes con el control remoto

Nota: Refierase a la página 17 para procedimientos de programación

Operación de una Videocasetera

Programe el control remoto para utilizar con la Videocasetera.

del Control remoto.

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

Operación de DBS

Programe el control remoto para utilizar con el DBS.

PARA HACER ESTO... OPRIMA

Encender/Apagar

Desplegar menú DBS

POWER

MENU

Seleccionar modo de entrada
de TV para la Videocasetera

PIP CH

Cambiar canales arriba/abajo

Grabar

Reproducir

Detener

Adelandar

Regresar

Pausar

CambiaramodoTVo
Videocasetera

Despliegue en pantalla

VCR CH

REC

PLAY

u

STOP

FF

REW

PAUSE

TV/VCR

RECALL

Operación de decodificador de Cable

Programe el control remoto para utilizar con la caja de cable.

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

1 2
4

Seleccionar un canal

5

7

8
0

Aspecto DBS

Navegar en menú

Seleccionar Canal

ASPECT

CH

1 2
4
7

CH

VOL VOL

3

5

6

8

9

0

Programar Información

Sintonizar el Canal previo

Cambiar a la siguiente página

Cambiar canales arriba/abajo

Salir del menú

Despliega guía de programas

RECALL

R-TUNE

PAGE

PIP CH

VCR CH

GUIDE

ESPAÑOL

Operación de DVD

Programe el control remoto para utilizar con el DVD.

3
6

PARA HACER ESTO... OPRIMA

Encender/Apagar

POWER

9

Capitulo anterior/siguiente

CH
CH

Cambiar el canal Arriba/
Abajo

Sintonizar el canal previo

Salir de menu

CH

CH

R-TUNE

Despliega menú del DVD

Adelantar

Retroceder

Reproducir

Abrir/Carrar

RECALL

REW

FF

PLAY

u

OPEN/CLOSE

15 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

EXIT

MUTE

EXIT

Operación de DTV

Programe el control remoto para utilizar con el DTV.

PARA HACER ESTO.. OPRIMA

Encender/Apagar

Aspecto DTV

Seleccionar Canal

POWER

ASPECT

1 2
4
7

3

5

6

8

9

0

Navegación
izquierda/derecha

Sintonizar el canal previo

Salir de menú

VOL VOL

R-TUNE

Operación de reproductor de casetes

Para operar un reproductor de casetes, el control remoto

ESPAÑOL

debe ser programando en la opción AUX para la marca del
equipo.

PARA HACER ESTO.. OPRIMA

Encender/Apagar

Vol +/-

Casetera A/B

Grabar

Reproducir

Detener

Adelantar

POWER

VOL VOL

R-TUNE

REC

PLAY

u

STOP

FF

PARA HACER ESTO.. OPRIMA

Oprimar el teclado numerico

del control remoto

AV 1 Presione 1
AV 2 Presione 2
AV 3 Presione 3

Para Seleccionar la modalidad
de entrada ó componente:

Envolvente -

Envolvente +

Canal Central +/-

AV 4 Presione 4
CD Presione 5
Radio Presione 6
Phono Presione 7
Cassette Presione 8
AUX Presione 9

Operación de PVR

Programe el control remoto para utilizar con el PVR.

PARA HACER ESTO.. OPRIMA

Encender/Apagar

Navigación

1 2

Seleccionar un canal

4
7

Reproducir

Grabar

PIP MIN

PIP MAX

VCR CH

POWER

CH

VOL VOL

CH

5
8
0

PLAY

u

REC

3
6
9

Regresar

Pausa

REW

PAUSE

Operación de receptor de audio

Programe el control remoto para utilizar con el receptor de audio.

PARA HACER ESTO.. OPRIMA

Encender/Apagar

Mudo

Vol +/-

Estaciones pre-grabadas

POWER

VOL VOL

CH
CH

16 l

Pausar

Sintoniza el canal previo

Salir de menú

Guía PVR

Volver a tocar zonas

Saltar rápido

Regresar a vivo

PAUSE

R-TUNE

GUIDE

R-TUNE

OPEN/CLOSE

PROG

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

Programando El Control Remoto

El Control Remoto Universal puede programarse para
operar componentes de varios fabricantes usando los
botones de función para VCR, DVD, AUX, RCVR, DTV,
CABLE ó DBS. Siga los procedimientos para programar su
Control Remoto con o sin código para el componente.

Modos De Default Para El Control Remoto

Equipo Funciona Default

Televisión Televisión (Solo Panasonic )) Código TV Panasonic
DTV-STB DTV (Solo Panasonic ) Código DTV Panasonic

CABLE CABLE (preajustado)
DBS

VCR
DVD/CD

AUX
RCVR

Nota: Determine el fabricante del componente y busque en la

tabla su código ,

DBS (preajustado) Código DBS Panasonic
VCR (preajustado) Código VCR Panasonic

DVD y CD(preajustado) Código DVD Panasonic

Grabadoras Personales de

Video y VCR2

Receptor de audio

(preajustado)

Procedimiento

• Confirme que el componente esté conectado y en
operación.

• Apague el componente.

• Presione los botones de y juntos,

ACTION

cuando menos 5 segundos.

• Presione el botón de la función apropiada del
componente en el Control Remoto (VCR, DVD
(CD), AUX (VCR2 or TAPE), RCVR, DTV, CABLE
ó DBS).

• Ponga el código del componente de 3 dígitos
usando el teclado numérico (botones 0 ~ 9) del
Control Remoto.

• Presione el botón de el Control Remoto

POWER

para probar el componente. Si éste procedimiento
ha sido exitoso, el componente seencenderá.

Nota: Si el componente no opera con el Control Remoto, repita el

procedimiento usando otro código. (Algunas marcas tienen
múltiples códigos.)
Si un código se ha puesto incorrectamente, o si el
procedimiento toma más de 30 segundos, la programación ha
fracasado.

Código CABLE

Panasonic

Codigo PVR Panasonic

Codigo RCVR

Panasonic

POWER

Programación Sin Código

Este procedimiento busca todos los códigos y se le llama
“método de secuencia.”

Procedimiento

• Confirme que el componente esté conectado y en
operación.

• Apague el componente.

• Presione los botones y juntos,

ACTION

POWER

cuando menos 5 segundos.

• Presione el botón de la función apropiada del
componente en el Control Remoto.

• Presione el botón VOL u para ubicarse en el

siguiente código. Presione el botón t VOL para
regresar al código anterior.

• Presione el botón de el Control Remoto

POWER

para probar el componente. Si éste procedimiento
ha sido exitoso, el componente seencenderá.

Nota: Repita los pasos anteriores hasta que el código del

componente se halla encontrado. Puede tomar varios intentos
hasta encontrar el código correcto.

• Después de que el código se ha encontrado,

ACTION

presione el botón para guardar el código.

Códigos de Componentes

El Control Remoto Universal tiene capacidad de operar
varias marcas de componentes después de introducir el
código apropiado. A causa del límite de memoria no se han
incluido todos los códigos existentes, por lo cual es posible
que algunos componentes no operen. El Control Remoto
Universal no controla todas la funciones y características
disponibles en todos los modelos.

Escriba los números del código en este espacio.
Esto le servirá como referencia cuando necesite
programar su Control Remoto.

Videocasetera

AUX (VCR2) AUX (TAPE) RECEPTOR

CABLE DBS

DVD DVD (CD)

ESPAÑOL

17 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

Códigos de Componentes (cont.)

Códigos para VCR

Marca Código

Admiral 335
Aiwa 332

Akai
Audio

Dynamic
Bell &

Howell
Broksonic 320, 326
Canon 323, 325
CCE 343
Citizen 306
Craig 305, 306, 329
Curtis

Mathes
Daewoo 301, 324, 343

ESPAÑOL

DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

Replay
Jensen 339

JVC

Kenwood

LXI

Magnavox 323, 324, 331
Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347
NEC
Olympic 323, 324
Optimus

314, 315, 316,
329

311, 339

305, 313

324, 345

303, 319, 320,
325, 326, 343

305, 307, 308,
309, 313

323, 324

310, 311, 334,
339

306, 310, 311,
339

300, 305,
306,307, 308,
309

338, 340, 341,
347,348

338, 340, 341,
347, 348

310,311, 334,
339

306, 321, 328,
335

Códigos para VCR (Cont.)

Marca Código

Orion 320, 326
Panasonic

Penney

Pentax 300,311, 345
Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar
Radio

Shack

RCA

Realistic
Samsung 302, 304, 333
Sansui
Sanyo 305, 309, 313

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer 337
Sony 328, 329, 330
Sylvania 331, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339

Technics
Teknika 324

Toshiba 301, 346
Vector

Research
Wards

Yamaha
Zenith 306,344

321,322, 323,
324

300,305, 310,
311, 324, 339,
345

320, 323, 324,
326, 331, 343

300, 301, 302,
323, 324, 331,
333, 345, 346

321, 322, 323,
324

305, 309, 324,
333, 336, 340

300, 301,302,
323, 324, 331,
333, 345, 346

305, 309, 324,
336, 340

320, 326, 339,
352

301, 302, 304,
309, 320, 326,
338, 340, 347,
348

300, 305, 306,
307, 308

335

321, 322, 323,
324

311
306, 309, 335,

336, 344
305, 310, 311,

339

Códigos para Decodificador de

Marca Código

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213
Diamond 224, 225, 232
Eagle 229
Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin
Hitachi 203, 224

Macom 203, 204, 205
Magnavox 233
Memorex 230
Movietime 205, 232
Oak 202, 237, 239
Panasonic 209, 210, 214

Philips
Pioneer 201, 216

Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt 205, 232, 237
Samsung 205
Scientific

Atlanta
Slmark 201, 205
Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232
Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/.Drake

Satellite

Cable

211, 219, 220,
221, 222, 224,
225, 226, 227

212, 218, 240,
241, 242, 245

206, 207, 228,
229, 230

212, 218, 240,
241, 242, 245,
249

211, 212, 213

200

Códigos para DBS

Marca Código

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan 106, 109,

RCA 106, 109,

Sony 107
Star Choice
Thoshiba 100
Uniden 101, 102

Códigos para DVD

Marca Código

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

105, 115, 116

108

112

110, 113

110, 113

103, 108

18 l

OPERACIÓN DEL CONTROL REMOTO (MODELOS PT-47/53/56WX53, PT-53/56TW53 Y PT-4743)

Códigos de Componentes (Cont.)

Códigos para Equipos de

Casete

Marca Código

Aiwa 223, 224, 225
Denon 231
Fisher 203
Jensen 214
JVC 229, 230
Kenwood 200, 207
Marantz 202
Nakamichi 205
Onkyo 208, 209, 213

Panasonic 216, 218
Philips 222
Denon 231
Fisher 203
Jensen 214
JVC 229, 230
Kenwood 200, 207
Marantz 202
Nakamichi 205
Onkyo 208, 209, 213
Panasonic 216, 218
Philips 222

Pioneer 204
RCA 226, 227, 228
Sansui 205, 210
Sharp 231
Sony 219, 220
Teac 210, 211, 215
Technics 216, 218
Yamaha 201, 202

Códigos para Receptores

Marca Código

Admiral 120
Aiwa 125, 126
Denon 134, 135, 136
Fisher 104
Garrard 113
Harman

Kardon
Jensen 129
JVC 132, 133
Kenwood 100, 108
Magnavox 127
Marantz 124
Mclntosh 116
Nakamichi 106
Onkyo 109, 114

Optimus
Panasonic 118, 119, 121

Philips 123
Pioneer 105, 107
Quasar 118, 119, 121

RCA
Sansui 103, 111, 139

Sharp 134, 137
Sony 122
Soundesign 138
Teac 111, 112, 113
Technics 118, 119, 121
Victor 132, 133
Yamaha 101, 102

115, 123

103, 127, 130,
131

103, 105, 127,
130, 131

Códigos para reproductor de

Marca Código

Admiral 226
Aiwa 233, 235
Carver 229
Denon 242
Emerson 239
Fisher 205

Harman/Kardon
Hitachi 207

Jensen 234
JVC 240, 241, 245
Kardon 223

Kenwood
LXI/Sears 236

Magnavox 229, 232
Marantz 229
McIntosh 221
Nakamichi 210
Onkyo 214, 215

Optimus
Panasonic 224, 225, 227

Philips 229, 230
Pioneer 208
Quasar 224, 225, 227

RCA
Sansui 210, 246

Sanyo 205
Scott 210, 246
Sharp 242, 243
Sherwood 220
Sony 228
Soundesign 244
Teac 212, 216, 218
Technics 224, 225, 227
Victor 240, 241, 245
Yamaha 202, 203, 204

CD

219, 220,
221, 223

200, 201,
211, 245

208, 218,
220, 222

231, 237,
238, 247

Códigos para Grabadoras

Personales de Video

Marca Código

Panasonic Replay
TV

Philips Tivo 101
Sony Tivo 102

100

ESPAÑOL

19 l

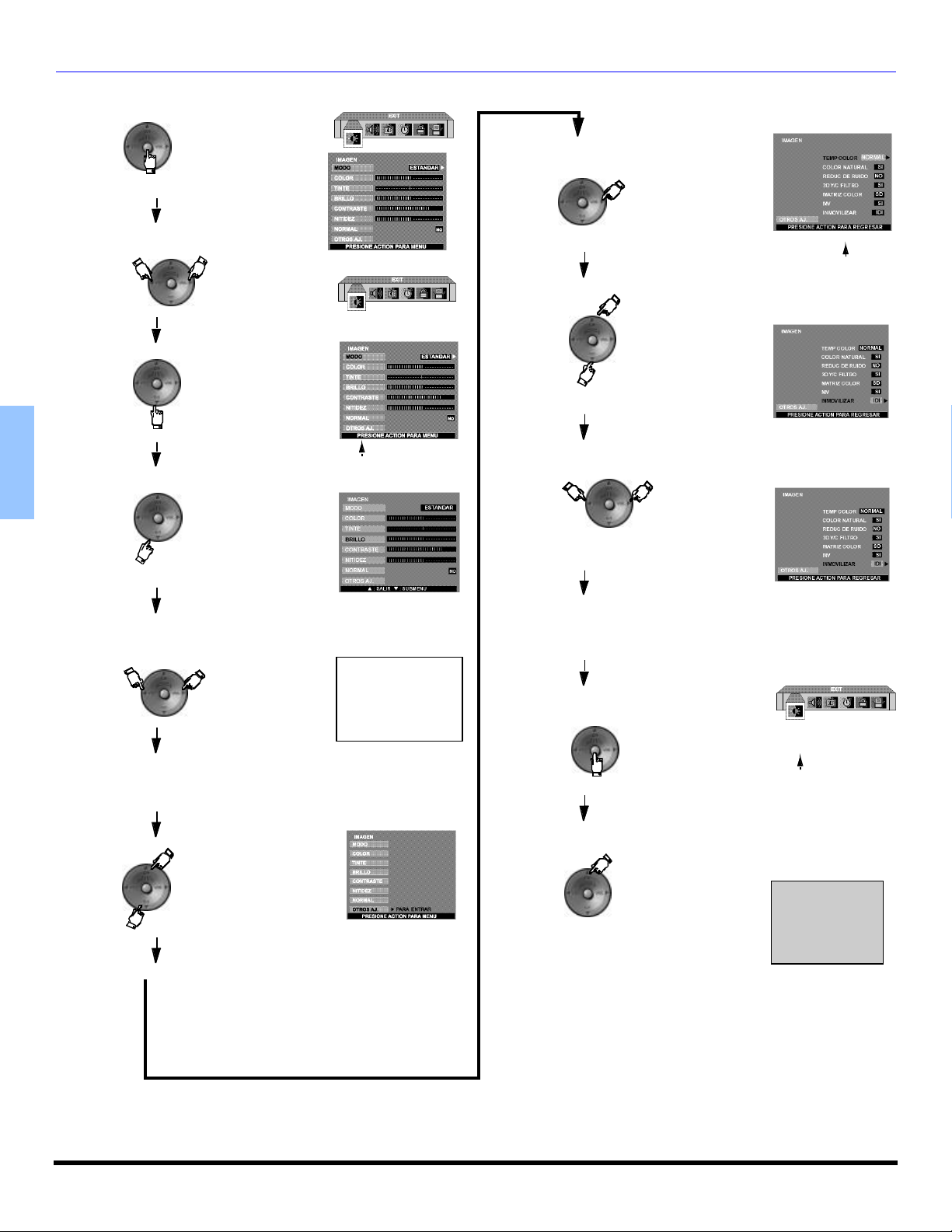

NAVEGACIÓN BÁSICA DEL MENU

Navegación básica del menu

Presione

para desplegar el
menu Principal.

Presione

para seleccionar el
icono deseado.

Presione para accesar

al campo del
submenu.

ESPAÑOL

Presione para seleccionar

el sub-menu
deseado

campo del
submenu

Presione para entrar al

sub-menu.

Presione para seleccionar el

sub sub-menu
deseado.

Presione

para seleccionar
o ajustar el sub
sub-menu
deseado.

campo para el
sub sub-menu

Presione

para seleccionar o
ajustar el sub­menu deseado.

Nota: Para Sub-menu con OTROS AJ.

Presione para seleccionar

OTROS AJ.

BRILLO 32 IIIIIIIIII----------

Nota: Para salir de menu.

Presione

repetidamente
hasta seleccionar el icono
del menu Principal.

Presione para salir del Menu

Principal.

Icono del Menu
Principal

Imagen normal

20 l

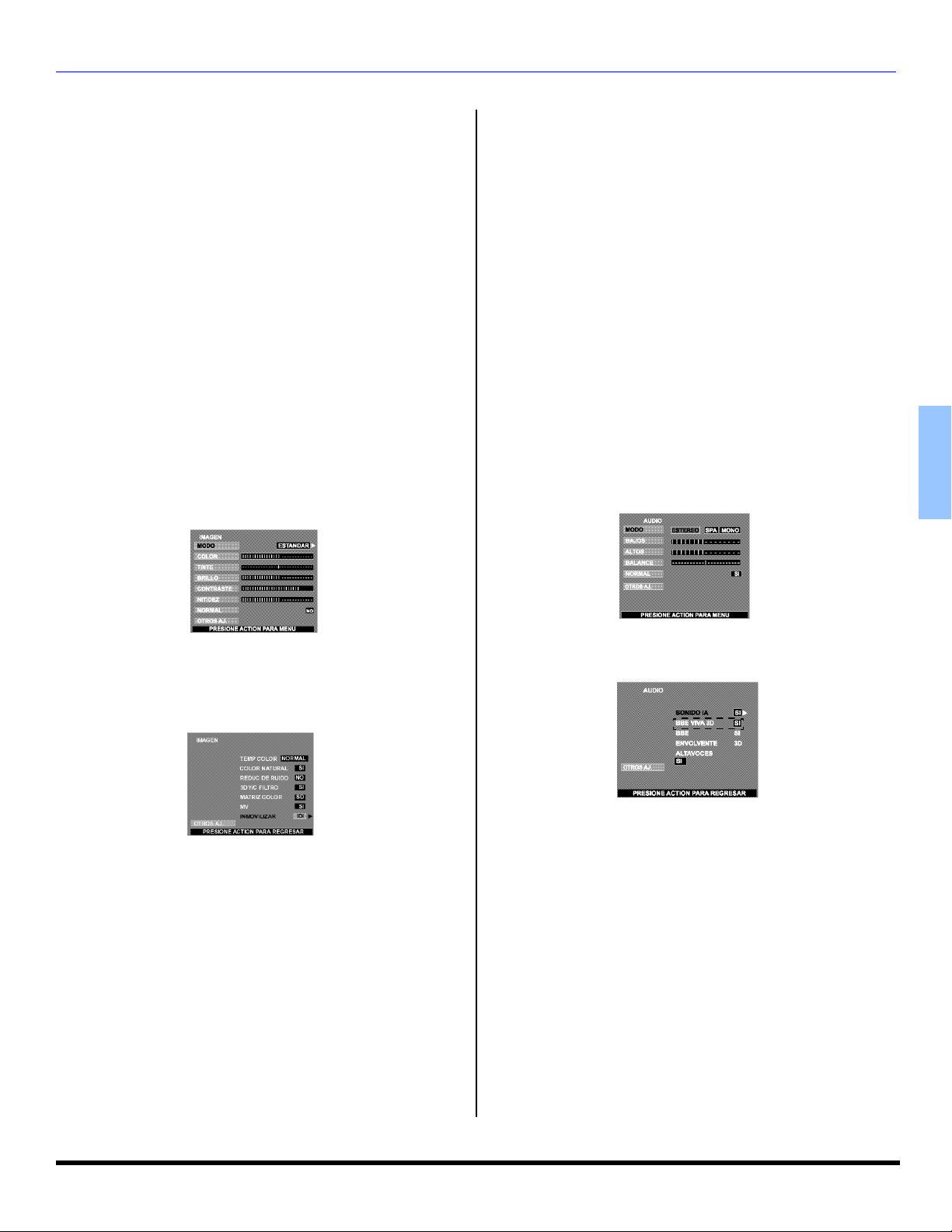

Operación del Menu de Iconos

IMAGEN

Nota: Mientras la funciones del sub-menu estan remarcadas,

presione VOL u para ajustar o activar.

r MODO - Le permite escoger uno de tres modos de

imágen preseleccionados para ver el programa. El
seleccionar esta función también afectara Temp Color.

• VIVIDO - Este el modo de fábrica. Crea una
imágen de contraste y nitidez mejorados para ver
se en un cuarto bien iluminado.

• ESTANDAR - Este el modo de fábrica. Crea una
imágen de contraste y nitidez mejorados para ver
se en un cuarto bien iluminado.

• CINEMA - Seleccione este modo par ver peliculas
en un cuarto oscuro. Provee una imágen más
suave, tipo cine.

Nota: Cada modo tiene sus propios ajustes de imágen (Color, brillo,

tinto, contraste y nitidez).

r COLOR - Ajusta la intensidad del color deseada.
r TINTE - Ajusta los tonos naturales de la piel.
r BRILLO - Ajusta las áreas oscuras para detalles más nítidos.
r CONTRASTE - Ajusta las área blancas de la imagen.
r NITIDEZ - Ajusta para dar mejor claridad a los detalles de la

silueta.

r NORMAL - Reajusta todas las modificaciones de la imagen a

los predispuestos de fábrica.

OPERACIÓN DEL MENU DE ICON OS

Nota: Cuando esté viendo una señal de DTV en un

formato no-estándar, puede cambiar los
parámetros de color manualmente para
obtener una mejor calidad de imágen.

• MV (Velocidad de modulación) - Incrementa la nitidez de
la imágen y da mejor transición de blancos a negros.

• FREEZE - Esta función es usada da para congelar la
imagen principal y desplegarla en la IDI or pantalla
SPLIT cuando el botón FREEZE en el control remoto es
presionado. Presione FREEZE de nuevo para eliminar la
pantalla. Los botones SWAP, SEARCH, SIZE , PIP MIN
y PIP MAX no funcionan en este modo.

AUDIO

Nota: Mientras la funciones del sub-menu estan remarcadas,

presione VOL u para ajustar o activar.

r MODO - Seleccione ESTEREO, SPA (Programa Secundario

de audio ) o MONO. (Use MONO cuando la señal de estéreo
es débil .)

r BAJOS - Aumenta o disminuye los sonidos bajos
r ALTOS - Aumenta o disminuye los sonidos altos.
r BALANCE - Enfatiza el volumen del altavoz derecho /

izquierdo.

r NORMAL - Reajusta BAJOS, ALTOS y BALANCE a los

niveles prefijados de fábrica.

ESPAÑOL

r OTROS AJ .
Seleccione OTROS AJ. y presione VOL u par desplegar el
sub sub-menu.

Nota: Mientra las funciones del sub sub-menu estan

remarcadas, presione VOL u para seleccionar o activar.

• TEMP COLOR (temperatura) - Para aumentar o
disminuir el rojo y e azul para acomodarse a las
preferencias personales.

• COLOR NATURAL - Esta función expande el rango de
reproducción del color, lo que resulta en imagenes mas
vivas con una graduación de colores mas nautural y
tonos mas delicados.

• REDUC DE RUIDO - Reduce el ruido de canal
normalmente llamado "nieve”.

• 3D Y/C FILTRO - Minimiza el ruido y cruce de color en la
imágen.

• MATRIZ COLOR - Disponible solo con señal 480p.
Seleccione HD o SD para ajuste automático de los
parámetros de color para transmisiones de HD (alta
definición) y SD (definición estándar). Esta función no se
puede seleccionar cuando se ve programación regular
de TV (NTSC).

r OTROS AJ.

Nota: Mientra las funciones del sub sub-menu estan

remarcadas, presione VOL u para seleccionar o activar.

• SONIDO IA - Automáticamente mantiene el

volumen constante entre programas y
comerciales.

• BBE® - La tecnología de sonido BBE® mejora el
entendimiento de los discursos y restaura el rango

dinámico de pasajes musicales para proveer un sonido
natural sobresaliente .

• BBE VIVA 3D - BBE VIVA provee una imagen precisa
natural 3D con sonido hi-fi. La claridad del sonido es
mejorada por BBE mientras el ancho, profundidad y
altura de la imagen del sonido 3D BBE. BBE VIVA es
compatible con toda la programación de TV incluyendo
noticias, musica, dramas, peliculas y deportes así como
también juegos electronicos. BBE VIVA mejora el efecto
del sonido envolvente, mientras mantiene la claridad del
dialogo.

Nota: BBE VIVA 3D solo esta disponible para los modelos

PT-53TW53 y PT-56TW53.

21 l

OPERACIÓN DEL MENU DE ICONOS

AUDIO (cont.)

r OTROS AJ.

• ENVOLVENTE - Sonidoenvolvente tridimensional

con dos altavoces.

• ALTAVOCES - Esta funcion se utiliza cuando se concta
la salida de audio a un amplificador EXTERNO.

• SI - Los Altavoces de la televisión funcionan

normalmente.

• APAGADAS Y SALIDA DE AUDIO VARIABLE -

Los Altavoces de la TV están apagados, el sonido
es ajustable mediante la televisión.

• APAGADAS Y SALIDA DE AUDIO FIJA - Los

Altavoces de la TV están apagados, el sonido es
ajustable sólo mediante el amplificador externo.

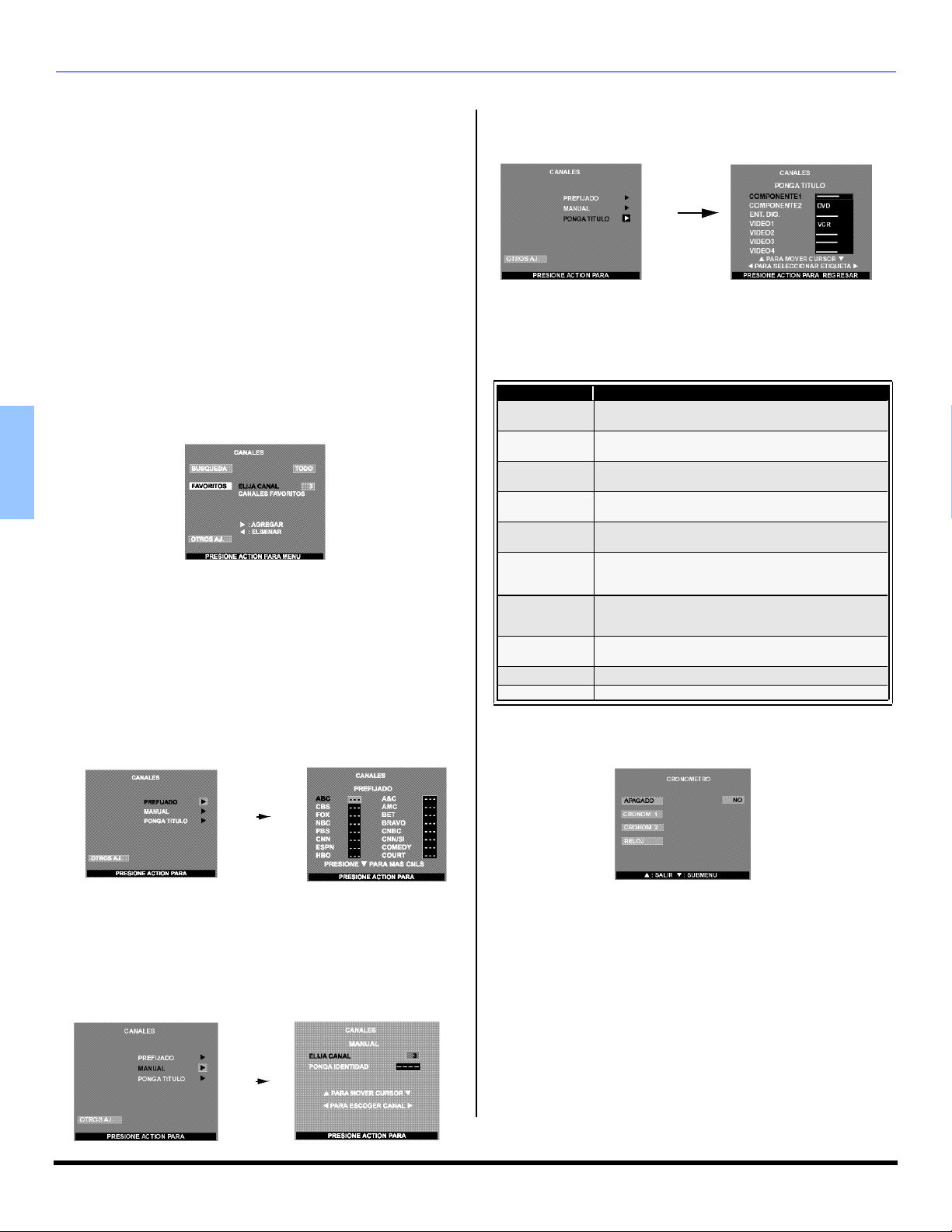

CANALES

r BUSQUEDA - Seleccionar FAV ó TODOS.

Nota: Utilice el teclado numerico del control remoto para

seleccionar CANALES FAVORITOS.

r FAVORITOS - Para introducir hasta 16 canales

favoritos.

ESPAÑOL

r OTROS AJ.

Seleccione OTROS AJ. y presione VOL u para desplegar
el sub sub-menu.

• PREFIJADO - Asigne los números de canal para

los títulos/siglas prefijados.

Procedimiento

• Presione CH q para seleccionar el titulo prefijado

deseado.

• Use los botones numéricos del control remoto para

seleccionar el canal deseado (hacer referencia a
su guía de TV local).

• PONGA TITULO - Para clasificar las conexiones

de entrada de video que se visualizan en la
pantalla.

Procedimiento

• Presione CH q ó CH p para mover cursor.

• Presionet VOL ó VOL u para seleccionar la
etiqueta de entrada predefinida (ver tabla inferior).

Tabla de etiquetas de entrada

Etiqueta Cuando usar

VCR

DVD

BRINCAR

CABLE

DBS

DTV STB

PVR(Graba-

dorasde Video
Personal)

JUEGO
AUX Seleccione cuando tiene otro aparato conctado

_____ Seleccione para borrar la etiqueta

Seleccione cuando tiene conectada una VCR a la

Seleccione cuando tiene conectado un DVD a la

Seleccione para saltar esa entrada cuando no está

Seleccione cuando tiene conectado un

decodificador de cable a la entrada de video.

Seleccione cuando tiene conectado un DBS a la

Seleccione cuando tiene conectado un

Decodificador de Televisión Digital a la entrada de

Seleccione cuando tiene conectada una Grabadora

de Video Personal a la entrada de video.

Seleccione cuando tiene conectado un Juego a la

entrada de video

entrada de video.

en uso

entrada de video.

video.

entrada de video.

CRONÓMETRO

Nota: Utilice CH p o CH q para remarcar y utilice t VOL o

VOL u para seleccionar.

Nota: Para borrar un canal, presione t VOL cuando el canal está

seleccionado

• MANUAL - Para introducir los números y titulos

manualmente.

Nota: Use los botones numéricos del control remoto para

seleccionar el canal deseado (hacer referencia a su guía
de TV local).

22 l

r APAGADO - En el menú de Cronometro, seleccione

Apagado para programar la Televisión en 30, 60 ó 90
minutos. Seleccione NO para desactivar el
Cronometro.

r Cronom 1 y Cronom 2 - Seleccione uno ó dos

cronómetros, para encender y apagar la televisión a la
hor, canal, días seleccionados.

Notas:

• La televisión se activado automáticamente después de 90

minutos cuando se encendió con el CRONOMETRO. Si se
selecciona APAGAR o si se presiona una tecla, el apagado
automático de 90 minutos se cancela.

• El CRONOMETRO está activo cuando la televisión está

apagada o encendida. La televisión cambiará al canal
seleccionado a la hora seleccionada según se ajustó en el
CRONOMETRO.

CRONÓMETRO (cont.)

r Ajuste del reloj - Ajuste la hora y dia de la semana.

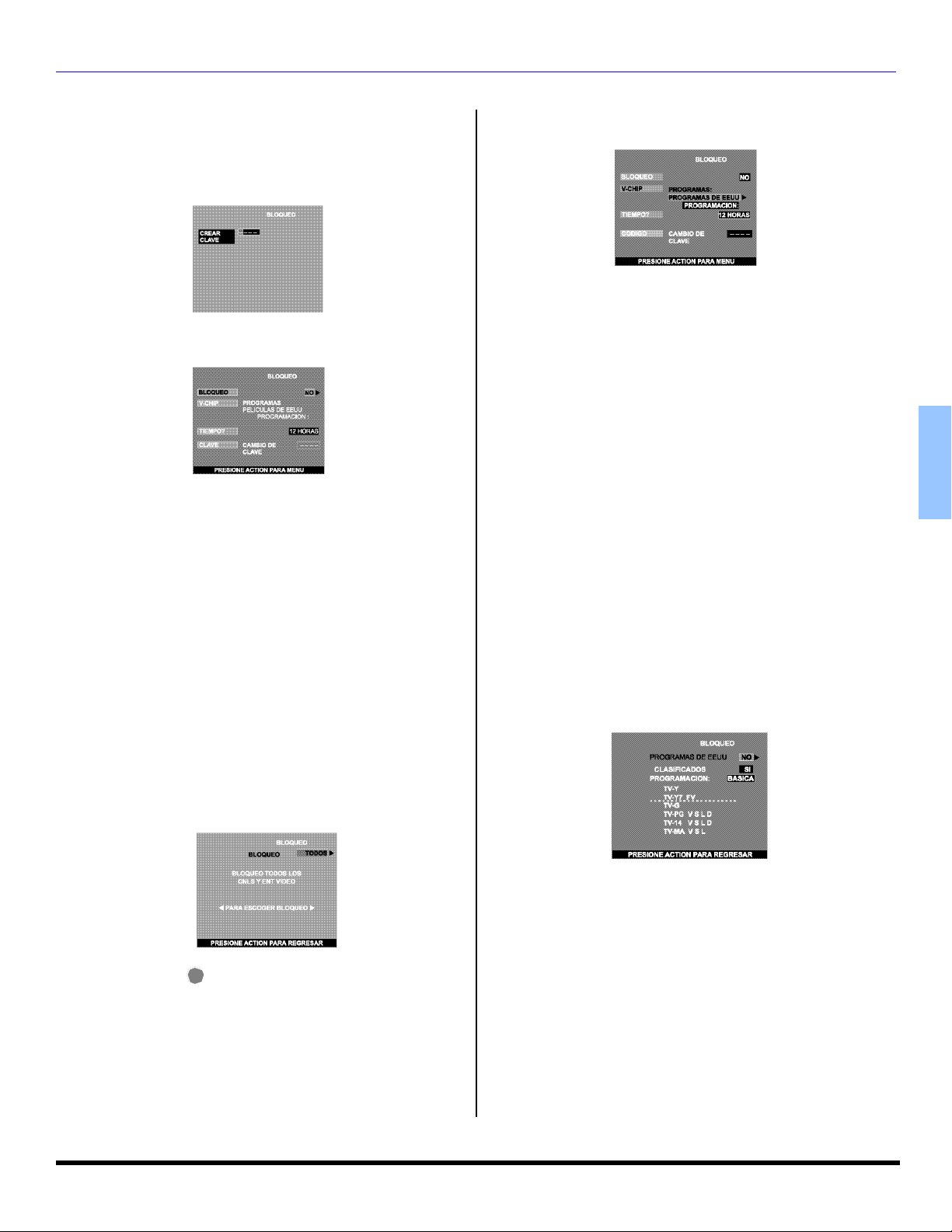

BLOQUEO

r CREAR CLAVE - Use el teclado numérico para

introducir su código de cuatro digitos.(Use un código
fácil de recordar, y escribalo en un lugar seguro.)

r BLOQUEO - para prevenir juegos de vídeo y

videocasetes de ser vistos. Use un código que sea
fácil de recordar y escríbalo en un lugar seguro.

Notas:

• Si usted no recuerda su código, el BLOQUEO se
desactivará en 12, 24, ó 48 horas dependiendo de lo que
esté ajustado. Sea cuidadoso al seleccionar SIEMPRE.
Si SIEMPRE ha sido seleccionado, y olvida su código
secreto, la TV debe ser atendida por un técnico
calificado para limpiar el ajuste de BLOQUEO.

• Si selecciona CAMBIO DE CLAVE, e introduce un
código diferente al usado previamente en el menú de
BLOQUEO, su nuevo código queda como el código
definitivo.

Procedimiento

• Presione VOL u para seleccionar.

• NO - Para apagar la función de bloqueo.

• JUEGO -Para bloquear las canales 3, 4 y las

entradas de vídeo.

• CANAL - Para bloquear hasta cuatro canales de su

elección

• TODOS - Para bloquear todos los canales y

entradas de video.

OPERACIÓN DEL MENU DE ICON OS

Esta innovación permite a los padres bloquear varios
tipos de programación de TV a su discreción.

Procedimiento

• Presione CH q para remarcar INGRESAR CLAVE

• Use el teclado numérico para introducir su código de
cuatro dígitos. (Use un código fácil de recordar, y

escríbalo en un lugar seguro.)

• Presione CH q para remarcar V-CHIP.

• Presione t VOL or VOL u para seleccionar
PROGRAMAS DE EEUU, PELICULAS DE EEUU,
INGLES DE CANADA o FRANCES DE CANADA.

• Presione CH q para seleccionar PROGRAMACION.

• Presionet VOL ó VOL u para desplegar la tabla de
clasificación Programas EEUU, Peliculas EEUU, Ingles
de Canada ó Frances de Canada.

• Presione VOL u para seleccionar SI ó NO.

• Presione CH q para seleccionar NO CLASIFICADOS
para Programas de EEUU y Peliculas de EEUU o VER
NO CLASIFICADOS para Ingles de Canada y Frances
de Canada.

• Presione VOL u para seleccionar SI ó NO.

Programas de EEUU

Las características de este modelo de televisión y la
Tecnología V-CHIP permite usar clasificaciones al ver
programas de televisión. Esta innovación permite a los
padres bloquear varios tipos de programación de TV a su
discreción. IDI (Imagen en Imagen) se bloqueará
automáticamente.

ESPAÑOL

• Presione dos veces CH q para seleccionar

ACTION

cuánto tiempo?.

• Presione VOL u para seleccionar 12 Horas, 24 Horas,
48 Horas ó Siempre.

Nota: Si BLOQUEO, CANAL o TODOS está activado, y se

selecciona alguna de las entradas de video o canales
bloqueados, el mensaje BLOQUEADO aparecerá en la
esquina superior derecha de la pantalla de la televisión.

r V-CHIP -TecnologíaV-CHIPpermiteusar

clasificacionesalverprogramasdetelevisión.

Nota: Si se selecciona “SI” se recibirán programas NO

CLASIFICADOS. Si se selecciona “NO” se bloquearán
los programas NO CLASIFICADOS.

Procedimiento

• Presione CH q para seleccionar PROGRAMACION.

• Presione VOL u para seleccionar BASICA ó
DETALLADA.
BASICA - Solo le permite seleccionar clasificaciones
generales como TV-Y, TV-PG, etc.
DETALLADA - Le permite seleccionar clasificaciones
generales y contenido como V, L, etc.

• Presione CH q ó CH p para mover el cursor entre las
diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las
clasificaciones que desea bloquear (ROJO) y desactivar
el bloqueo (VERDE).

23 l

OPERACIÓN DEL MENU DE ICONOS

BLOQUEO (cont.)

Programas de EEUU (cont.)

• Presione dos veces para regresar V-CHIP SET.

• Presione CH q para realzar TIEMPO?

• Presione t VOL ó VOL u para seleccionar 12, 24, 48
horas ó SIEMPRE.

• Presione dos veces para regresar al Menu
Principal, despues presione CH p para salir.

El sistema V-CHIP que es usado en este equipo es capaz de
bloquear programas “NO CLASIFICADOS” (no clasificados,
clasificación no aplicable y ninguna) de acuerdo a la sección

15.120(e)(2) del Comité Federal de Comunicaciones de los
Estados Unidos. Si la opción de bloqueo “NO CLASIFICADO”
es escogida “pueden ocurrir resultados inesperados y
posiblemente confusos, además usted podría no recibir
boletines de emergencia o cualquiera de los siguientes tipos
de programación: ”

• Boletines de Emergencia (como mensajes de EAS
(Servicios de Alerta en Emergencias, advertencias del

ESPAÑOL

clima y otros)

• Programas originados localmente

• Noticias

• Política

• Anuncios de Servicio Público

• Religioso

• Deportes

• Estado del Tiempo

Tabla De Programas De EEUU

NR

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV FANTASIA/ CARICATURAS CON VIOLENCIA

V VIOLENCIA
S SEXO
L LENGUAJE OFENSIVO
D DIALOGO CON CONTENIDO SEXUAL

ACTION

ACTION

Precauciones del Cliente

No clasificado. VEA CUIDADO DEL CLIENTE en
la página anterior.

Todos los niños. Los temas y elementos en este

programa están especialmente diseñados para un
público infantil, incluyendo niños de 2-6 años.

Dirigido a niños mayores. Los temas y elementos
en este programa pueden incluir ligera violencia
física o cómica, o puede asustar a niños menores
de 7 años.

Audiencia General. Contiene poca o nada de
violencia, nada de lenguaje fuerte, y poco o nada
de diálogo o situaciones con contenido sexual.

Guía de los padres sugerida . El programa puede
contener lenguaje obsceno infrecuente, violencia
limitada, diálogos o situaciones sexualmente
sugestivas.

Advertencia a los padres. Este programa puede
contener temas sofisticados, contenido sexual,
lenguaje inapropiado, y violencia más intensa.

Sólo audiencia Madura. Este programa puede
contener temas para adultos, lenguaje profano,
violencia gráfica y contenido sexual explícito.

Peliculas de EEUU

Las características de este modelo de televisión y la
“Tecnología V-CHIP” permite usar clasificaciones al ver
películas o vídeos. Esta innovación permite a los padres
bloquear varios tipos de películas y vídeos a su discreción.
IDI (Imagen en Imagen) se bloqueará automáticamente.

Nota: Algunas veces las películas no son clasificadas por una

variedad de razones. Películas antiguas y extranjeras
normalmente no tienen clasificación.

Procedimiento

• Presione CH q ó CH p para mover el cursor entre las
diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las
clasificaciones que desea bloquear (ROJO) y desactivar
el bloqueo (VERDE).

• Presione dos veces para regresar V-CHIP SET.

• Presione CH q para realzar TIEMPO?.

• Presione t VOL ó VOL u para seleccionar 12, 24, 48
horas ó SIEMPRE.

• Presione dos veces para para regresar al Menu
Principal, despues presione CH p para salir.

Tabla De Clasificacion De Peliculas De Eeuu

NR

G

PG

PG-13

R

NC-17 NO SE ADMITE NADIE DE 17 AÑOS O MENOS.

X SOLO ADULTOS.

ACTION

ACTION

PROGRAMA NO CLASIFICADO Y NA (NO
APLICABLE). Película que no ha sido clasificada

o que la clasificacion no aplica.
AUDIENCIA GENERAL. Se admiten todas las

edades.
GUIA DE LOS PADRES SUGERIDA. Con material

no aconsejable para niños..
FUERTE SUPERVISION DE LOS PADRES. Con

material que puede ser inapropiado para niños
menores de 13 años.

RESTRINGIDO. Menores de 17 años necesitan ir
acompañados de uno de los padres ó un adulto.

24 l

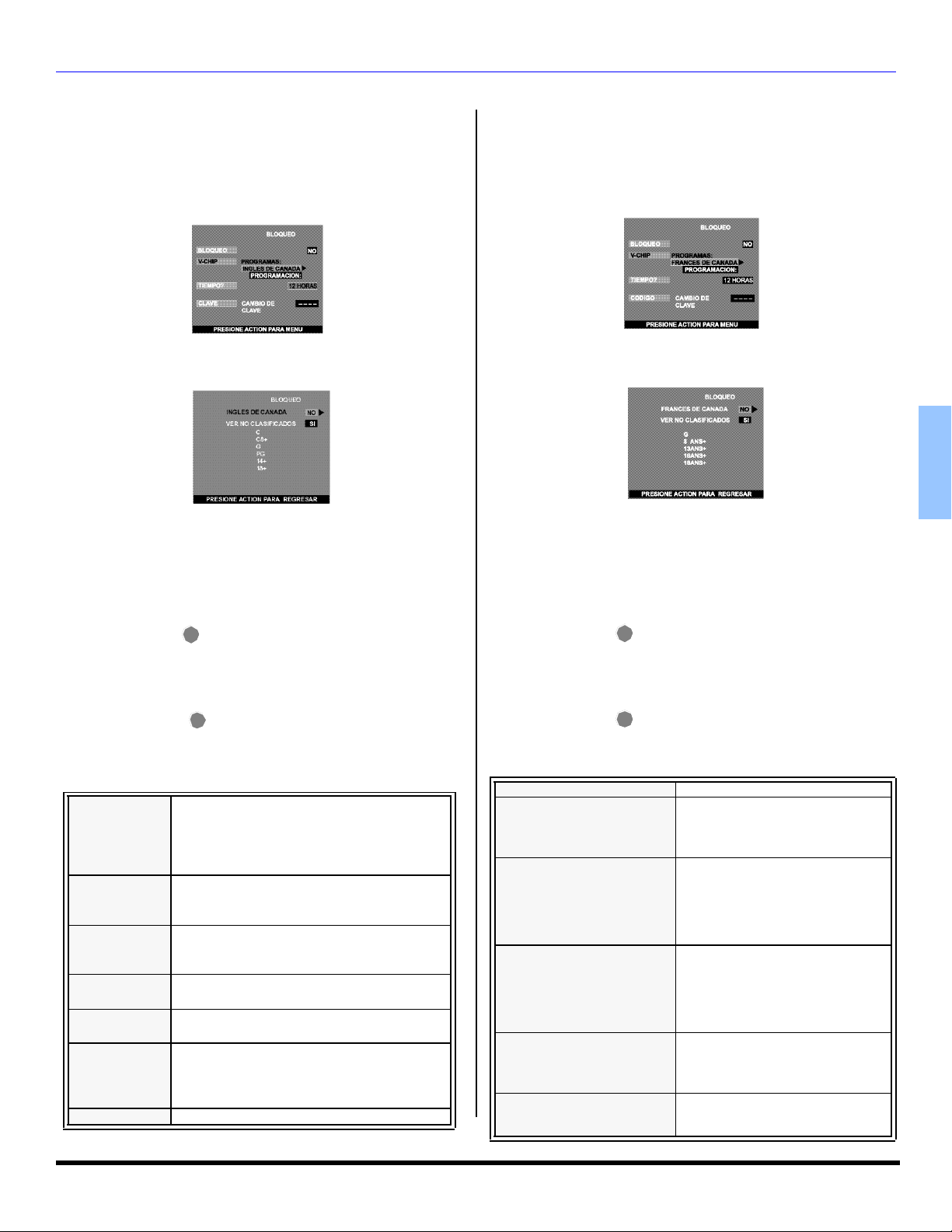

BLOQUEO (cont.)

Inglés de Canada

Las características de este modelo de televisión y la
“Tecnología V-CHIP” permite usar clasificaciones al ver
películas o vídeos. Esta innovación permite a los padres
bloquear varios tipos de películas y vídeos a su discreción.
IDI (Imagen en Imagen) se bloqueará automáticamente.

OPERACIÓN DEL MENU DE ICON OS

Francés de Canada

Las características de este modelo de televisión y la
“Tecnología V-CHIP” permite usar clasificaciones al ver
películas o vídeos. Esta innovación permite a los padres
bloquear varios tipos de películas y vídeos a su discreción.
IDI (Imagen en Imagen) se bloqueará automáticamente.

Nota: E (Exento) Los programas exentos incluyen: noticieros,

deportivos, documentales y programas informativos; programas
de entretenimiento, videos musicales, y programación variada.

Procedimiento

• Presione CH q ó CH p para mover el cursor entre ls
diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las
clasificaciones que desea bloquear (ROJO) y desactivar
el bloqueo (VERDE).

• Presione dos veces para regresar V-CHIP SET.

ACTION

• Presione CH q para realzar TIEMPO?

• Presione t VOL ó VOL u para seleccionar 12, 24, 48
horas o SIEMPRE.

• Presione dos veces para regresar para

ACTION

regresar al Menu Principal, despues presione CH p
para salir.

.

E

c

C8+

G

PG

14+

18 SOLO ADULTOS

Tabla De Ingles De Canada

Exento - Los programas exentos incluyen:

noticieros, deportivos, documentales y
programas informativos; programas de
entretenimiento, videos musicales, y
programación variada.

Programación dirigida a niños menores de 8
años. No contiene lenguaje ofensivo, sexual ni

desnudos.

Programación considerada apta para niños
de 8 años en adelante. No tiene contenido

sexual ni desnudos.
AUDIENCIA GENERAL. Se admiten todas las

edades.
GUIA DE LOS PADRES SUGERIDA. Con material

no aconsejable para niños.

Programación que por su contenido no es
recomendada para espectadores menores de
14 años. Se recomienda a los padres discreción
con audiencia adolenscente.

Nota: E (Si se selecciona “SI” se recibirán programas NO

CLASIFICADOS. Si se selecciona “NO” se bloquearán
los programas NO CLASIFICADOS.

Procedimiento

• Presione CH q ó CH p para mover el cursor entre la
diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las
clasificaciones que desea bloquear (ROJO) y desactivar
el bloqueo (VERDE).

• Presione dos veces para regresar V-CHIP SET.

• Presione CH q para realzar TIEMPO?

• Presione t VOL ó VOL u para seleccionar 12, 24, 48
horas o SIEMPRE.

• Presione dos veces para regresar para regresar
al Menu Principal, despues presione CH p para salir.

Tabla De Clasificaciones Para El Frances De Canada

13 ans +

16 ans +

18 ans +

ACTION

ACTION

E Exento - Programación exenta.

Audiencia General. Contiene poca o

G

8 ans +

nada de violencia, nada de lenguaje
fuerte, y poco o nada de dialogo o
situaciones con contenido sexual.

8+ General - No recomendada para
niños pequeños. Programación
dirigida a la audiencia general, pero
con ligero u ocasional contenido de
violencia. Se recomienda supervisión
de un adulto.

Programación no recomenda para
niños menores de 13 años - Puede

contener algunas escenas violentas
que podrían asustar a los menores.
Se recomienda enfáticamente
supervisión de un adulto.

Programación no recomenda para
menores de 16 años - Contiene

frecuentes escenas de violencia o
violencia intensa.

Programación solo para adultos ­contiene escenas de violencia o de
violencia extrema.

ESPAÑOL

25 l

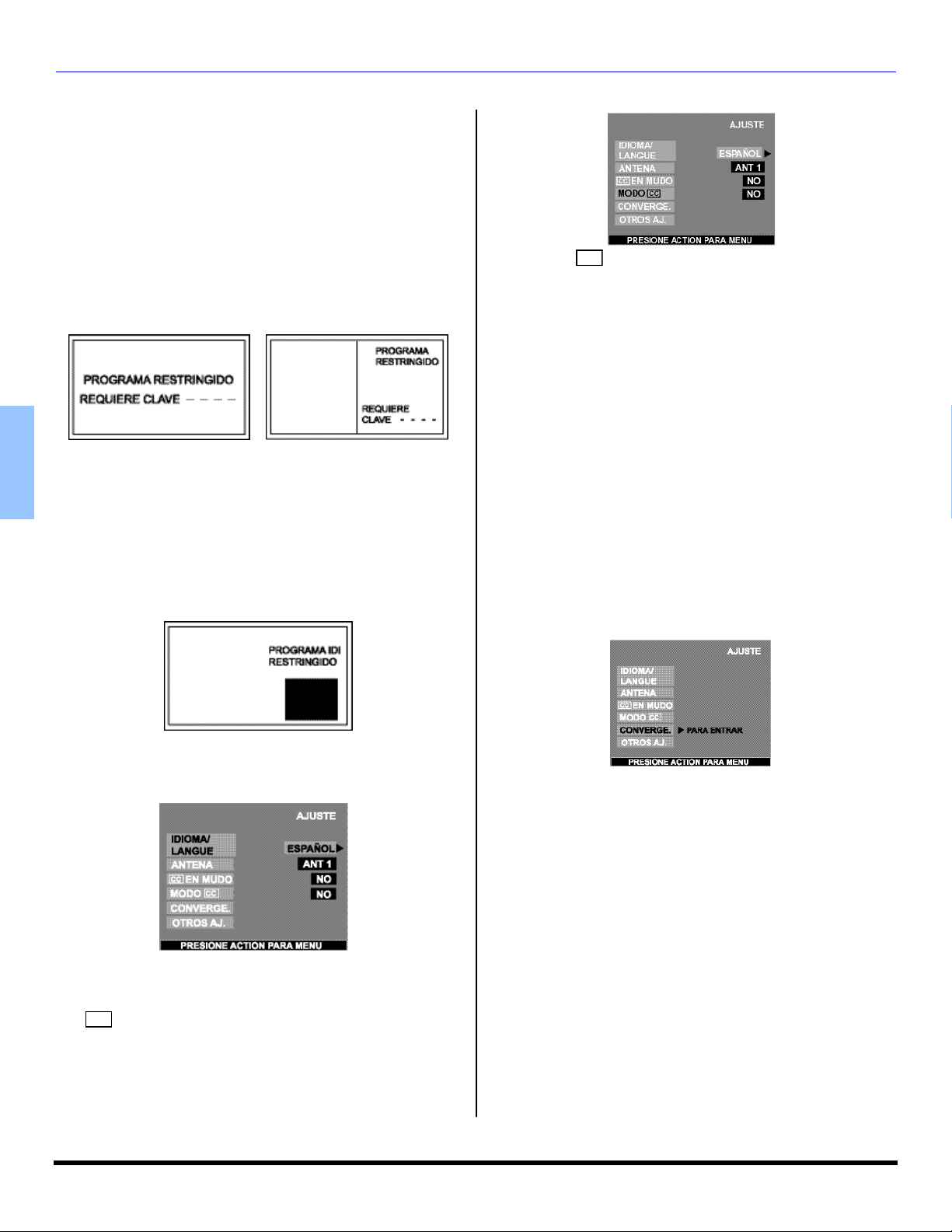

OPERACIÓN DEL MENU DE ICONOS

BLOQUEO (cont.)

Mensaje de Bloqueo de Imagen Principal y SPLIT

Si el V-Chip está activado y el programa excede el límite
de clasificación ajustado por el usuario, aparecerá el
mensaje de bloqueo y el sonido será desactivado. Si desea
continuar viendo el programa introduzca su código secreto.
Después de introducir el código, todos los bloqueos y
clasificaciones son desactivados hasta apagar la televisión
o hasta que todos los ajustes sean desactivados.

Nota: Si el código secreto es introducido para anular las

clasificaciones, deberá reajustar todas las clasificaciones
mediante reprogramación ó apagando la PTV.

Imagen Principal Imagen en SPLIT

Mensaje de Bloqueo IDI

La función del IDI está disponible cuando la característica

ESPAÑOL

V-CHIP está activada. Si el programa que se está viendo
excede el límite de la clasificación , el IDI desaparecerá y
un mensaje de bloqueo aparecerá en la pantalla de la
televisión.

Nota: Si la caracteristica V-CHIP es activada mientras el IDI

está activado, el IDI desaparecerá inmediatamente.
Active el IDI seleccionando NO en Bloqueo.

r MODO - Esta televisión tiene un decodificador

CC

integrado que despliega subtítulos (texto en letras
blancas o de colores sobre un fondo negro) en
pantalla. Permite al usario leer el diálogo de un
programa de televisión u otra información. El programa
visto debe incluir la modalidad de subtítulos para que
ésta función opere.

• NO - Cuando no se desea la modalidad de subtítulos.

• C1 - Para que la información relacionada con el vídeo
sea desplegada en hasta 4 líneas en pantalla a la vez.
(No bloquea partes relevantes de la imagen). El texto
puede ser en cualquier idioma.

• C2 a C4 - Otras modalidades de información relacionada
con el video.

• T1 a T4 - Para que la guía de la programación o
cualquier otra información sea desplegada en pantalla,
cuando sea disponible. (Bloquea una gran porción de la
imagen en la pantalla de la televisión).

Nota: Se recomienda el modo C1 para ver subtitulos.

r CONVERGE.

Nota: Solo use los botones del control remoto mientras a juste la

convergencia. El panel de control frantal no tieme efecto.

AJUSTE

r Mientras el sub-menu se encuentre remarcado, presione

VOL u para seleccionar o activar funciones.

r IDIOMA/LANGUE - Seleccione el idioma del menú

ENGLISH (Inglés), ESPAÑOL ó FRANCAIS (Francés)

r ANTENA - Para seleccionar ANT 1 ó ANT 2.
r EN MUDO - Activa la modalidad de subtitulos en

CC

pantalla cuando el botón MUTE (MUDO) en el control remoto
es presionado.

26 l

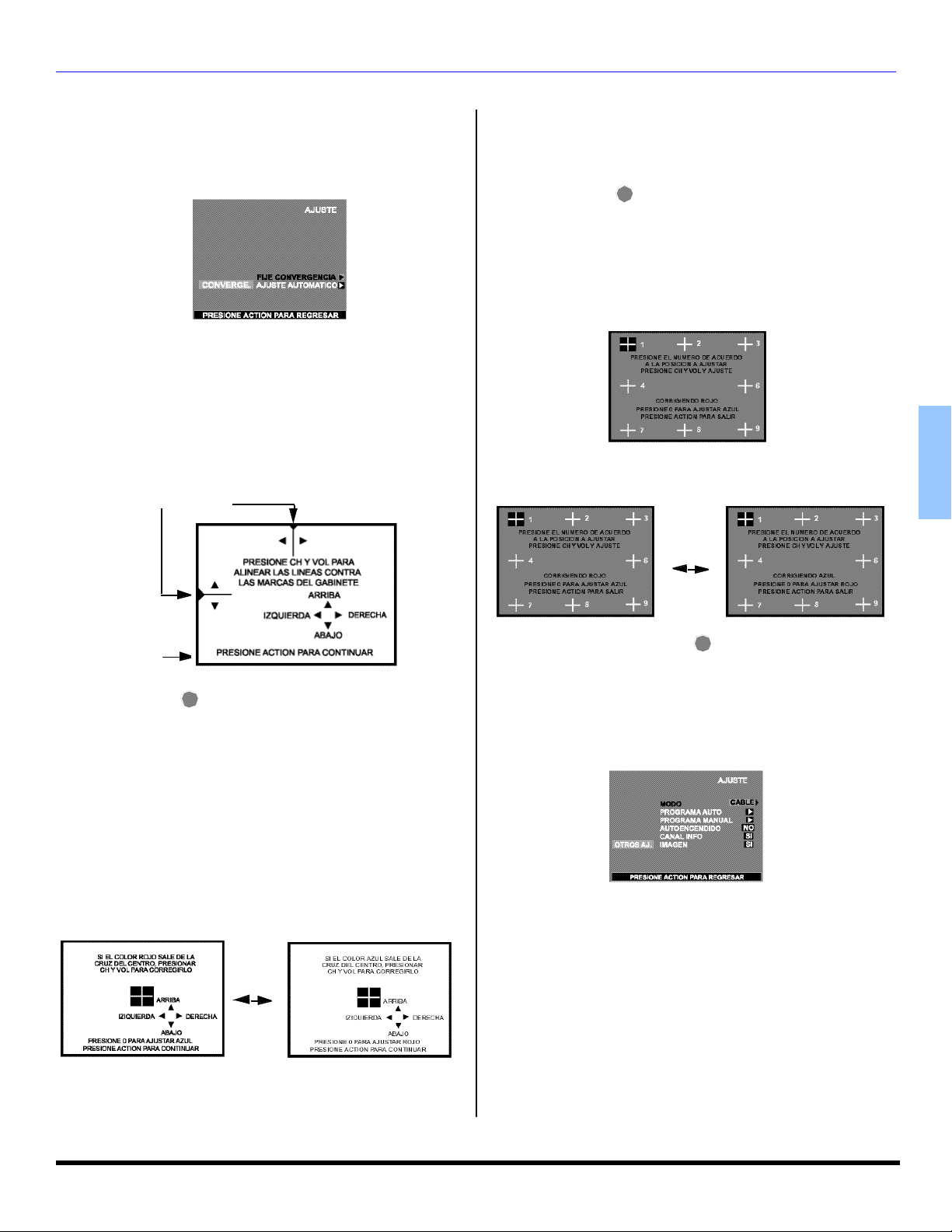

Nota: La necesidad de ajustar CONVERGENCIA es ocasional,

sólo cuando se mueve el PTV.

Procedimiento

• Presione VOL u para entrar a Converge. sub-menu.

• Presione CH p ó CH q para seleccionar:

• FIJE CONVERGENCIA - Seleccione para corregir

problemas menores de convergencia..

Nota: Despues de seleccionar presione VOL u para

continuar convergencia.

• AJUSTE AUTOMATICO - Selectcione para volver

la convergencia al modo preajustado de fábrica.

AJUSTE (cont.)

r CONVERGE.(cont.)

Nota: Después de seleccionar presione VOL u activar

AJUSTE AUTOMATICO. Cuando utilise esta opción en
modo zoom, el efecto puede ser verificado al salir de
todos los menus y se despliegue una imagen normal.

FIJE CONVERGENCIA

Procedimiento

• Después de presionar VOL u se desplegará la pantalla
para alinear el verde al centro.

• Después utilice los botones de navegación en el control
remoto para alinear las lineas verdes horizontales y
verticales en la pantalla, con las marcas de referencia
del gabinete en la parte central superior, inferior,
izquierda y derecha.

Marcas de referencia

OPERACIÓN DEL MENU DE ICON OS

Corrección de convergencia en nueve puntos

Nota: El control remoto debe estar en modo de TV.

Procedimiento

ACTION

• Presione para desplegar el menú convergencia
ROJO.

• Presione los botones de 1 al 9 en el control remoto para
seleccionar posición de corrección de convergencia.

• Use los botones de navegación para alinear la cruz
ROJA con la cruz blanca.

Nota: Un patrón de cruz ajustado aparece blanco con un

minímo de color saliente.

• Presione “0” en el teclado del control remoto para
desplegar la pantalla para corrección de AZUL, después
repita el procedimiento.

ESPAÑOL

Frente del
gabinete

• Presione para desplegar.

ACTION

• Use los botones de navegación para alinear la cruz
ROJA con el patrón blanco.

Nota: PARA PREVENIR DAÑO AL TUBO DE LA IMAGEN,

NO DEJE ENCENDIDO EL PATRON DE PRUEBA
POR UN PERIODO DE TIEMPO PROLONGADO.

• Presione “0” en el teclado de control remoto para
desplegar la pantalla para corrección del AZUL,
después repita el procedimiento para ajustar el azul. De
ser necesario presione “0” nuevamente para regresar a
la pantalla para corregir el ROJO.

Nota: Un patrón de cruz ajustado aparece blanco con un

minímo de color saliente.

Presione

“0”

Presione

“0”

• Para salir presione repetidamente, después

ACTION

presione CH p.

r OTROS AJ.

Seleccione la opción OTROS AJ. y presione VOL u para
entrar al compo del sub sub-menú.

Nota: Mientras las opciones del sub-menú estan

seleccionadas, presione VOL u para ajustar o activar.

• MODO - Para seleccionar la modalidad de TV (antena) o
CABLE dependiendo de la fuente de la señal.

• PROGRAMA AUTO - Para programar automáticamente
todos los canales con señal.

• PROGRAMA MANUAL - Para manualmente incluir o
borrar canales.

• AUTOENCENDIDO - Seleccione SI para encender la
televisión al mismo tiempo que el Decodificador de
Cable u otros componentes, ó seleccione NO, para no
hacerlo.

• CANAL INFO - Seleccione SI para desplegar la
información cuando cambie de canal.

• IMAGEN n - Es recomendado seleccionar SI para esta
opción para prevenir la retención permanente de la
imagen en la pantalla.

27 l

Cuadro de Localización de Fallas

La imagen se recorre ligeramente

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.

SONIDO IMAGEN Soluciones

Sonido Ruidoso Imagen Moteada

Sonido Ruidoso

Sonido Ruidoso

Sin Sonido

Sonido Ruidoso

Imagen Múltiple /

Corrimiento de color en imágen

Interferencia

Imagen Normal

Sin Imagen/Con Motas

?

Sin Sonido

Sin Imagen / Sin IDI

CUADR O DE LOCALIZACIÓN D E FALLAS

Ajuste la Ubicación y/o Conexión de la Antena

Ajuste la Ubicación y la Conexión de la Antena
Revise el Cable de Entrada de la Antena
Ajuste la convergencia de la imágen (ver págs. 26 y 27)

Aleje la TV de los Aparatos Electrodomésticos,
Luces, Vehículos y Equipo Médico

Aumente el Volúmen
Revise Mute (Mudo)
Revise en el Menú de Audio: ALTAVOCES > SI
Cambie el Canal

Ajuste apropiadamente la modalidad de TV o del Cable
Revise los Cables de la Antena

Revise que el Cable de Corriente este Enchufado a una toma de Corriente

Activa
Ajuste los Controles de Brillo y Audio
Cambie el Canal
Revise las Conexiones del Cable
Programe el Control Remoto otra vez
Revise la Operación de la Segunda Fuente de Video
Asegurese de no conectar la PC a la entrada DVI (ENT. DIG.)

ESPAÑOL

Normal Audio

Sonido Normal

Sonido Erróneo Imagen Normal

Sonido Normal

Sonido Normal

Operación Intermitente del Control Remoto

al encender el receptor, cuando
se cambía de canal or dentro de
un periodo de 2 horas.

Sin Color

Caja Negra en Pantalla

Imagen Normal

Esta es una condición normal. Esta función puede ser desactivada. Sin
embargo, el desactivar esta función puede causar retención en la
imager por lo cual no es recommendado.

Ajuste el Color
Cambie el Canal

Revise en el menú de AUDIO que el Ajuste se encuentre en Estéreo o

Mono, no en SPA

Cambie CC (Subtítulos) de la Modalidad de Texto aNO

Reemplace las Pilas del Control Remoto

28 l

Indice

IND ICE

Numerales

3D Y/C Filtro 21

A

Ajuste 26
Altos 21
Antenna 26
Apagado 22
Audio 21
Autoencendido 27

B

Bajos 21
Balance 21
BBE 21
BBE VIVA 3D 21
Bloqueo 23
Botóes PIP MIN y PIP MAX 9
Botón Freeze (IDI y Split) 9
Botón Move 9
Botón Search (IDI y Split) 8, 9
Brillo 21

C

Cable de Suministro de

Corriente Alterna 4
Canales 22
Canal Info 27
Códigos de Componentes 13, 18, 19
Códigos para reproductor de CD 19
Códigos para DBS 13, 18
Códigos para Decodificador Cable 13
Códigos para Decodificador

de Cable 18
Códigos para DVD 13, 18
Códigos para Equipos de Casete 19
Códigos para Grabadoras

Personales de Video 19
Códigos para Receptores 19
Códigos para VCR 18
Códigos para Videocasetera 13
Color 21
Color Natural 21
Conexión de Cable / Antena 4
Conexión de la Videocasetera 5
Conexión del Amplificador

de Sonido 6
Conexión del Decodificador

de Cable 5
Conexión del Decodificador de

Televisión Digital (DTV-STB)

ó DVD 6

Conexión de entrada Interface Visual

Digital 7
Conexiones de Cable Opcional 4
Conexiones de Equipo Opcional 5
Conexiones del Decodificador de

Cable y Videocasetera 5, 6
Converge 26
Convergencia 4
Corrección de Convergencia en nueve

puntos 27
Cronómetro 22
Cuadro de Localización de Fallas 28
Cuidado y Limpieza 3

E

Especificaciones 3

F

Felicidades 3
Freeze 21
Función de congelamiento de Imagen

Principal 9

G

Gabinete y Control Remoto 3

I

Idioma/langue 4, 26
Imagen n 27
Imagen 21
Indice 2
Información Importante 1
Información sobre la Convergencia 1
Instalación 4
Instalación de Pilas en el

Control Remoto 10, 14

M

Matriz Color 21
Mensaje de Bloqueo IDI 26
Mensaje de Bloqueo de Imagen

Principal y Split 26

Menú de Auto Programación 4

N

Navigación del basic menu 20
Normal 21

O

Operación de Decodificador

de Cable 11, 15
Operación de cassette deck 16
Operación de Componentes con

el control remoto 11, 15
Operación de DBS 11, 15

Operación de DVD 11, 15, 16
Operación de IDI 8
Operación de IDI y Pantalla

de Split 8

Operación de IDI y Pantalla de Split

Botón 8

Operación de IDI y SPLIT con un

Decodificador de Cable 8
Operación de PVR 16
Operación de Receiver 16
Operación de Split 8
Operación de una

Videocasetera 11, 15
Operación del Control Remoto 10, 14
Operación del Menu de Iconos 21

P

Panel de Control Frontal 6
Programa Auto 4
Programa Manual 27
Programación del Control Remoto 12
Programación Sin Código 12
Programando El Control Remoto 17

R

Reduc De Ruido 21
Registro del Usuario 3

S

Sonido IA 21

T

Tabla de Características 3
Tabla operacional de los botones en

modo IDI ó Split 9
Temp Color 21
Tinte 21

U

Ubicación de la Televisión 4

V

Velocidad de modulación 21

ESPAÑOL

29 l

ESPAÑOL

NOTAS

30 l

NOTAS

ESPAÑOL

31 l

F RANÇAIS

ATTENTION

RISQUE DE CHOCS ÉLECTRIQUES

NE PAS OUVRIR

ATTENTION: Afin de prévenir le risque de chocs électriques, ne pas retirer les

vis. Toute réparation devrait être confiée à un personnel qualifié.

Le symbole de l’éclair fléché
dans un triangle équilatéral
indique la présence d’une
tension suffisamment élevée
pour engendrer un risque de
chocs électriques.

ATTENTION: Afin de prévenir tout risque d’incendie ou de chocs électriques, ne

pas exposer l’appareil à la pluie ou à une humidité excessive. Éviter également de
placer des contenants avec du liquide, tel un vase, sur l’appareil.

Le symbole d’isolation de Classe II (un carré dans un
carré) indique que cet appareil a été évalué et testé pour
être conforme aux exigences d’isolation de Classe II.

AVERTISSEMENT DU FCC: TOUTE MODIFICATION APPORTÉE À CE
TÉLÉVISEUR QUI N’EST PAS EXPRESSÉMENT APPROUVÉE PAR
MATSUSHITA ELECTRIC CORPORATION OF AMERICA PEUT CAUSER
DES INTERFÉRENCES NUISIBLES LESQUELLES POURRAIENT
ENTRAÎNER L’ANNULATION DU DROIT DE L’UTILISATEUR D’OPÉRER
CET APPAREIL.

Risque pour l’environnement: Ce produit renferme un tube à rayons cathodiques ainsi que d’autres
composants contenant du plomb. L’élimination de ce type de matériaux peut être réglementée dans
certaines localités aux fins de protection de l’environnement. Pour des renseignements sur les modalités
de recyclage ou d’élimination de ces produits, communiquez avec vos autorités locales ou visitez le site
américain de Electronics Industries Alliance : http://www.eiae.org.

Le point d’exclamation dans un
triangle équilatéral indique que le
manuel d’utilisation inclus avec
l’appareil contient d’importantes
recommandations quant au
fonctionnement et à l’entretien de
ce dernier.

La marque d’agrément ENERGY STARMD, un symbole de reconnaissance de l’efficacité
énergétique, a été créée par l’agence américaine de protection de l’environnement (EPA) et
le ministère de l’Énergie des États-Unis pour aider les consommateurs à identifier les
produits susceptibles de leur permettre de faire des économies et de protéger
l’environnement par leur rendement énergétique élevé. Les appareils conformes aux

normes ENERGY STARMD consomment, en général, moins d’énergie que les modèles
ordinaires semblables.

High Definition Sound

Lire ces instructions au complet avant d’utiliser l’appareil.
Le contenu du présent manuel peut être modifié sans préavis.

Copyright 2003. Matsushita Electric Corporation of America. Tous droits réservés.
Toute reproduction ou distribution non autorisée constitue une violation de la loi sur
les droits d’auteur.

Fabriqué sous licence de BBE Sound, Inc.
Licence autorisée par BBE Sound, Inc. sous USP4638258, 4482866,

5510752 et 5736897. BBE et le symbole BBE sont des marques
déposées de BBE Sound, Inc.

Information importante

IN FORMATION IMPORTAN TE

À propos de la convergence

Une image est créée par la projection de 3 images de
couleur différentes (rouge, vert et bleu) sur l’écran du
téléprojecteur. La convergence est l’alignement des
images rouges, vertes et bleues sur l’écran. Lorsque
ces images sont correctement alignées (convergées), il est
possible de voir une image couleur claire et nette. Ces 3
images doivent parfois être alignées en raison de l’effet du
champ magnétique de la terre sur les tubes de projection.
En règle générale, un réglage ultérieur n’est pas
nécessaire après l’alignement initial au centre de l’écran. Il
est possible de corriger les franges colorées sur les autres
surfaces de l’écran au moyen des touches numériques de
la télécommande et en suivant les instructions affichées au
menu de configuration. Il est conseillé de converger les
images au moment de la mise en marche initiale de
l’appareil. Les exemples ci-dessous illustrent un réglage
correct et incorrect de la convergence. Se reporter aux

pages 28 et 29 pour de plus amples détails sur le
réglage de la convergence.

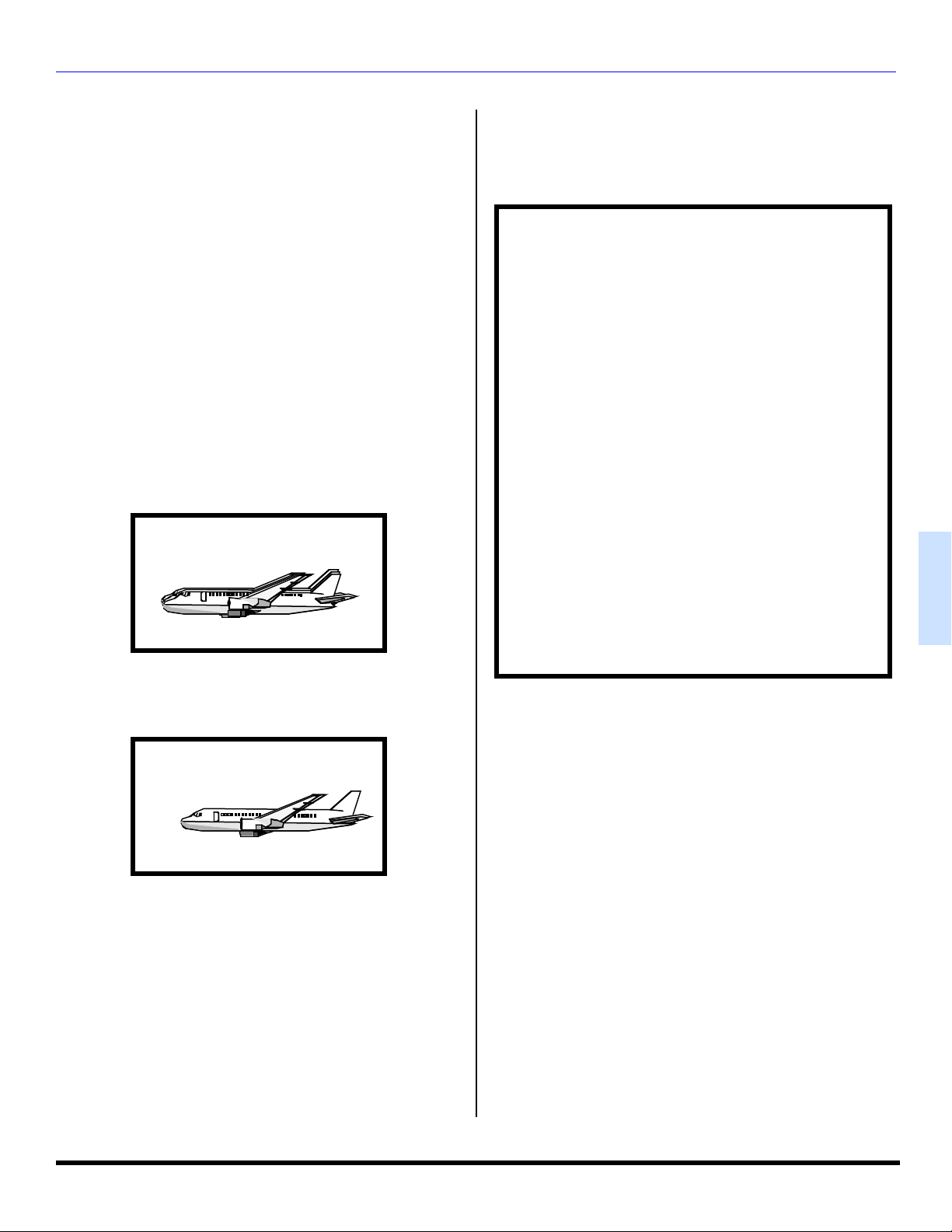

Mauvais alignement de l’image

Alignement correct de l’image

Nota:

• S’assurer que le téléprojecteur est en fonction pendant
au moins 20 minutes avant d’ajuster la convergence de
la manière décrite aux pages 28 et 29.

• Les réglages de la convergence de chaque format (480i,
1080i ou zoom) se font indépendamment. Le réglage
d’un format n’a donc aucun effet sur celui des autres.

Renseignements importants à propos de
l’utilisation de jeux vidéo, d’ordinateurs et de
sources d’images fixes.

MISE EN GARDE: Le marquage ou la rémanence
de l’image causé par l’affichage prolongé d’une
image fixe n’est pas le résultat d’une défectuosité
et n’est donc pas couvert par la garantie.

Le téléprojecteur est conçu pour afficher des images
animées. L’affichage prolongé d’images fixes telles
que des images au format “boîte aux lettres” sur un
écran de télévision ordinaire (avec des bandes noires
dans le haut et le bas), des images au format ordinaire
(4:3) non recadrées sur un grand écran (avec des
bandes sur chaque côté), des bandes de défilement
dans le bas de l’écran, des motifs permanents de
certains jeux vidéo, des panneaux de pointage fixes,
des logos de canaux ultra lumineux et des motifs en
ligne (Internet) ou répétitifs d’ordinateurs devrait être
limité.

L’affichage prolongé d’images fixes peut endommager
irrémédiablement le tube image, dommage qui prend
la forme d’une image fantôme. Pour prévenir de tels
dommages, il est recommandé de prendre les
mesures suivantes:

• Limiter l’affichage d’images fixes à moins de 15%
du temps de visionnement hebdomadaire total.

• Après usage, toujours couper le contact sur le
téléprojecteur.

Informations fournies par la Commission
fédérale des communication américaine
(FCC)

Cet équipment est conforme aux limites relatives aux appareils
numériques de classe B selon les stipulations de la section 15 de
réglementaion de la FCC. Ces limites ont été instaurées pour
fournir une protection raisonnable contre toute interférence
radioélectrique et de télévision nuisible en imlieu résidentiel. Cet
équipment génère, utilise et peut émettre de l’énergie
radioélectrique et, s’il n’est pas installé et utilisé conformément
aux instruction du constructeur, il peut perturber la réception
radio. Cependant, il est toujours possible qu’une installation
particuliére soit victime d’interférences.

Si cet équipment devait causer des interférences ou en être
victime, ce qui peut être vérifié en l’éteignant puis en le remettant
sous tension, l’utilisateur est invité à essayer de remédier au
problème en prenant les mesures suivantes:

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance qui sépare l’appareil et le
récepteur.

• Raccorder l’appareil à une prise de courant se trouvant
sur un circuit différent de celui utilisé par le récepteur.

• Consulter votre revendeur l’aide d’un technicien radio/TV
expérimenté.

F RANÇAIS

1 l

TABLE DES MATIÈRES

Table des matières

Information importante ...................................1

À propos de le convergence ....................................... 1

Renseignements importants à propos de l’utilisation

de jeux vidéo, d’ordinateurs et de sources

d’images fixes .......................................................... 1

Félicitations......................................................3

Dossier du client......................................................... 3

Entretien et nettoyage................................................. 3

Spécifications.............................................................. 3

Table des caractéristiques .......................................... 3

Installation........................................................4

Emplacement du téléprojecteur.................................. 4

Branchement de sources auxiliaires........................... 4

Cordon d’alimentation................................................. 4

Câble / antenne .......................................................... 4

Réglage initial ............................................................. 4

Branchement d’appareils auxiliaires.............5

Branchement à un magnétoscope.............................. 5

Branchement à un câblosélecteur.............................. 5

Branchement à un magnétoscope et

un câblosélecteur ...................................................... 5

Branchement à un amplificateur audio ....................... 6

F RANÇAIS

Branchement d’un décodeur de télévision numérique /

lecteur DVD .............................................................. 6

Panneau avant des commandes ................................ 6

Connexion d’entrée DVI.............................................. 7

Touches spéciales de la télécommande..................... 7

Fonction image sur image et partage

d’écran............................................................8

Fonctionnement de l’image sur image ....................... 8

Fonctionnement du partage d’écran .......................... 8

Fonctionnement de l’image sur image et du partage

d’écran avec un câblosélecteur ............................... 8

Sélecteur télé/vidéo (TV/VIDEO)................................ 8

Touche SEARCH ....................................................... 9

Touche MOVE ............................................................ 9

Touches PIP MIN et PIP MAX.................................... 9

Touche FREEZE ........................................................ 9

Arrêt sur image principale .......................................... 9

Tableau de fonctionnement de touches d’image en

médaillon, d’écran partagé et d’arrêt sur image ....... 10

Fonctionnement de la télécommande

(model PT-47WXC43 et PT-47WX33) ................... 11

Installation des piles ................................................... 11

Utilisation par télécommande ..................................... 12

Programmation de la télécommande ......................... 13

Sans code .................................................................. 13

Codes des appareils................................................... 13

Fonctionnement de la télécommande

(modèles PT-47/53/56WX53, PT-53/56TW53 et PT-4743) ... 15

Installation des piles ................................................... 15

Utilisation par télécommande ..................................... 16

Programmation de la télécommande ......................... 18

Sans code .................................................................. 18

Codes des appareils................................................... 18

Navigation au menu de base ....................... 21

Fonctionnement avec menus à icônes....... 22

Image ......................................................................... 22

Audio .......................................................................... 22

Canaux ....................................................................... 23

Minuterie..................................................................... 23

Blocage...................................................................... 24

Réglage...................................................................... 27

Guide de dépannage ..................................... 30

Index............................................................... 31

Fonction image sur image et

partage d’écran..............................................8

Nota: Les renseignements sur la garantie et les centres de service se trouvent à la fin de ce manuel.

2 l

Félicitations

Votre nouveau téléprojecteur se situe à la fine pointe de la
technologie pour vous offrir une image et un son de qualité avec
des raccordements audio et vidéo complets pour votre système
de cinéma maison. Ce téléprojecteur a été conçu pour vous
procurer de longues années d’agrément. Les tests sévères
auxquels il a été soumis et les réglages de précision dont il a fait

l’objet sont garants d’un rendement optimal.

Dossier du client

Les numéros de modèle et de série sont inscrits sur le panneau
arrière de l'appareil. Veuillez les noter dans l'espace ci-dessous
et conserver ce manuel comme registre de votre achat. Cela en
facilitera l'identification en cas de perte ou de vol.

Numéro de
modèle

Numéro de
série

Entretien et nettoyage

Écran de projection (couper le contact)

L'écran de projection comporte un système de lentille de haute
précision avec protecteur d'écran. L'écran peut être nettoyé à
l'occasion en prenant les précautions suivantes:

• Utiliser de l'eau légèrement savonneuse ou du nettoyant
à vitres avec un chiffon propre.

• NE JAMAIS UTILISER DE NETTOYANTS ABRASIFS.

• Ne jamais utiliser de détergent à lessive ou pour lave­vaisselle.

• Ne jamais utiliser d'alcool, d'ammoniaque ou de produits
à base de pétrole.

• Éviter une humidité excessive et bienessuyer.

• S'assurer qu'aucun liquide ne pénètre dans l'appareil.

• Protéger l’écran contre tout heurt.

Nota: Ne pas vaporiser de produit nettoyant directement sur l’écran.

Coffret et télécommande

• Nettoyer le coffret et la télécommande avec un chiffon
humide ou humecté d’eau savonneuse. Éviter toute
humidité excessive et bien essuyer.

• Ne jamais utiliser de benzène, de solvant ou de produits
à base de pétrole.

Spécifications

Les spécifications peuvent être modifiées sans préavis.

Alimentation

Bloc d’accord – 181 canaux VHF-12; UHF-56; Câble-113

PT-53WX53 (4,2A)
PT-56WX53 (4,2A)
PT-53TW53 (4,2A)
PT-56TW53 (4,2A)
PT-47WX53 (4,2A)
PT-47WXC43 (4,2A)
PT-47WX33 (4,2A)
PT-4743 (4,2A)

Prises d’entrée vidéo

Prises d’entrée audio 500 mV eff. 47 kilohms

Prise de sortie vidéo

Prises de sortie audio 0 – 2,0 V eff. 4,7 kilohms

Prise d’entrée DVI 1,0 compatible

Prises d’entrée vidéo

composant

Prises d’entrée S-Vidéo Connecteur S-Vidéo (Y-C)

1 V c.-à-c., 75 ohms, prise de type

120 V c.a., 60 Hz

1 V c.-à-c., 75 ohms, prises de

75 ohms, prise de type phono

type phono

phono

FÉLICITATIONS

Table des caractéristiques

MODÈLES

PT-53TW53

PT-56TW53

PT-53WX53

PT-56WX53

PT-47WX53

Caractéristiques

LANGUE D’AFFICHAGE DES

MENUS ANG/ESP/FR

*PROTECTEUR D’ÉCRAN

2 BLOCS D’ACCORD POUR

IMAGE SUR IMAGE

2RF

SOUS-TITRES

PUCE ANTIVIOLENCE

VITESSE DE BALAYAGE

NUMÉRIQUE

DOUBLEUR - LIGNES NTSC

NORMALISATION VIDÉO

NORMALISATION AUDIO

STÉRÉO

SON IA

GRAVES/AIGUS/ÉQUILIBRE

SON AMBIOPHONIQUE

BBE VIVA 3D

BBE

PRISES D’ENTRÉE A/V

(ARRIÈRE/AVANT)

PRISE DE SORTIE AUDIO

PRISE D’ENTRÉE VIDÉO DVI

PRISES D’ENTRÉE S-VIDÉO

PRISES D’ENTRÉE VIDÉO

COMPOSANT

* Le protecteur d’écran des modèles PT-47WXC43 et PT-4743 est
emballé séparément.

• • • • •

• • • •

• • • • •

• • • • •

• • • • •

• • • • •

1080i,

1080i,
480p

1080i,
480p

480p
, 480p 480p 480p 480p 480p

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

• • • • •

•

• • • • •

4

4

(3/1)

(3/1)4 (3/1)4 (3/1)4 (3/1)

• • • • •

• • • • •

• • • • •

• • • • •

PT-47WXC43

1080i,
480p

PT-4743

1080i,
480p

PT-47WX33

F RANÇAIS

3 l

IN STALLATION

Câble d’antenne

Installation

Emplacement du téléprojecteur

Cet appareil peut être utilisé comme centre de
divertissement. Pour de plus amples détails, consulter un
détaillant.

• Protéger l’appareil contre les rayons solaires, un
éclairage intense et les reflets.

• Protéger l’appareil contre la chaleur ou l’humidité. Une
aération insuffisante pourrait provoquer un dérangement
des composantes internes.

• Un éclairage fluorescent peut réduire la portée de la
télécommande.

• Éviter de placer le téléprojecteur près d’un appareil
dégageant un champ magnétique, notamment des
moteurs, des ventilateurs ou des haut-parleurs externes.

Branchement de sources auxiliaires

Les branchements à d’autres appareils devraient être faits avec
des câbles audio et vidéo blindés. Pour de meilleurs résultats:

• Utiliser des câbles coaxiaux blindés de 75 ohms.

• Utiliser les prises d’entrée et de sortie correspondant aux
appareils auxiliaires.

• Afin de réduire le risque d’interférence, éviter d’utiliser
des câbles longs.

Cordon d’alimentation

ATTENTION: AFIN DE PRÉVENIR TOUT RISQUE

D’ÉLECTROCUTION, INSÉRER À FOND LA LAME
LA PLUS LARGE DE LA FICHE DANS LA FENTE
LA PLUS LARGE DE LA PRISE. NE PAS UTILISER
UNE PRISE DANS LAQUELLE LA LAME POLARISÉE NE PEUT ÊTRE
INSÉRÉE COMPLÈTEMENT.
PLACER LE CORDON D’ALIMENTATION DANS UN ENDROIT OÙ IL

F RANÇAIS

NE RISQUE PAS D’ÊTRE PIÉTINÉ, COINCÉ, ÉCRASÉ, PLIÉ, ETC.
FAIRE PARTICULIÈREMENT ATTENTION À SES EXTRÉMITÉS,
FICHES ET PRISES COMPRISES.

Câble / antenne

Pour assurer une réception de qualité
optimale, le raccordement à une
antenne ou à la câblodistribution est
nécessaire.

Nota: Il peut être nécessaire d’utiliser un

câblosélecteur pour assurer une
réception de qualité optimale. Pour des renseignements
sur la compatibilité, consulter la compagnie de
câblodistribution.

Branchements aux prises d’antenne

• Pour une bonne réception des canaux VHF/UHF, le

branchement à une antenne est nécessaire. Une
antenne extérieure donnera de meilleurs résultats.

• Brancher l’antenne à la prise

ANT1 à l’arrière du
téléprojecteur. Sélectionner
le mode TÉLÉ et ANT1 sous
la rubrique PROG. CANAL
du menu SET UP
(RÉGLAGE).

Nota: Le mode câble est implicitement réglé en usine. Pour

sélectionner le signal de la télédiffusion (antenne),
choisir le mode TÉLÉ et ANT1 sous la rubrique PROG.
CANAL du menu SET UP (RÉGLAGE).

Fiche polarisée

Câble de la compagnie

de câblodistribution

VHF/UHF 75 ohms (sur

le panneau arrière)

Réglage initial

Pour faciliter l’utilisation, un menu d’auto-réglage initial
apparaît à l’écran lors de la mise en marche initiale de
l’appareil. Selon les besoins, suivre les directives pour
régler les fonctions.

IDIOMA/LANGUE

Pour sélectionner l’affichage des menus en anglais, français ou
espagnol.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner
ENGLISH, ESPAÑOL ou FRANÇAIS.

MODE

Pour sélectionner le mode TÉLÉ (antenne) ou CÂBLE selon la
source du signal.

Marche à suivre

• Appuyer sur VOL u pour sélectionner TÉLÉ ou CÂBLE.

PROG. AUTO

Pour programmer automatiquement tous les canaux avec un
signal.

Marche à suivre

• Appuyer sur VOL u pour amorcer la programmation
automatique.

CONVERGENCE

Pour régler la convergence, si nécessaire.

Marche à suivre

• Appuyer sur VOL u pour afficher le menu de réglage de
la convergence.

• Voir à la page 28 pour le réglage de la convergence, si
nécessaire.

4 l

Branchement d’appareils auxiliaires

Nota: La télécommande doit avoir été programmée avec les codes

fournis afin de permettre le fonctionnement d’un appareil
auxiliaire.

Branchement à un magnétoscope

Suivre le diagramme ci-dessous lors du branchement d’un
magnétoscope seulement au téléprojecteur.

BRA NCHEMENT D’A PPAREILS AUXILIAIRES

• Appuyer sur la touche TV/VIDEO de la télécommande pour

retourner au mode télé.

• Syntoniser sur letéléprojecteur le canal désiré pour le

visionnement.

Branchement à un câblosélecteur

Suivre le diagramme ci-dessous lors du branchement d’un
câblosélecteur seulement au téléprojecteur.

Visionnement d’une émission télévisée
Marche à suivre

• Sélectionner ANT1 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Syntoniser le canal désiré sur le téléprojecteur.

Visionnement d’une source vidéo
Marche à suivre

r Option A

• Sélectionner ANT1 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Appuyer sur la touche TV/VIDEO de la télécommande pour

sélectionner l’entrée vidéo (VIDÉO 1, VIDÉO 2, etc.) selon
le raccordement au magnétoscope.

• Amorcer la lecture.

r Option B

• Sélectionner ANT2 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Syntoniser le téléprojecteur au canal 3 ou 4, selon le

magnétoscope.

• Amorcer la lecture.

Enregistrement d’une émission télévisée
Marche à suivre

r Option A (Enregistrement et visionnement de la même

émission)

• Sélectionner ANT2 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Syntoniser le téléprojecteur au canal 3 ou 4, selon le

magnétoscope.

• À l’aide du magnétoscope, syntoniser le canal diffusant

l’émission à enregistrer.

• Amorcer l’enregistrement.

r Option B (Enregistrement d’une émission durant le

visionnement d’une autre émission)

• Sélectionner ANT1 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Appuyer sur la touche TV/VIDEO de la télécommande pour

sélectionner l’entrée vidéo (VIDÉO 1, VIDÉO 2, etc.) selon
le raccordement au magnétoscope.

• À l’aide du magnétoscope, syntoniser le canal diffusant

l’émission à enregistrer.

• Amorcer l’enregistrement.

Visionnement d’un canal brouillé
Marche à suivre

• Sélectionner ANT2 sous la rubrique PROG. CANAL du
menu SET UP (RÉGLAGE).

• Syntoniser le canal 3 sur le téléprojecteur.

• À l’aide du câblosélecteur, syntoniser le canal brouillé
désiré.

Nota: Afin de pouvoir utiliser certaines caractéristiques

spéciales comme les réglages des canaux favoris et des
sigles (consulter la section des caractéristiques
spéciales), l’option ANT1 doit avoir été sélectionnée
sous la rubrique PROG. CANAL du menu SET UP
(RÉGLAGE).

Branchement à un magnétoscope et un
câblosélecteur

Suivre le diagramme ci-dessous lors du branchement d’un
magnétoscope et d’un câblosélecteur au téléprojecteur.

Visionnement d’un canal brouillé
Marche à suivre

• Sélectionner ANT2 sous la rubrique PROG. CANAL du
menu SET UP (RÉGLAGE).

• Syntoniser le canal 3 sur le téléprojecteur.

• À l’aide du câblosélecteur, syntoniser le canal brouillé
désiré.

Nota: Afin de pouvoir utiliser certaines caractéristiques spéciales

comme les réglages des canaux favoris et des sigles (consulter
la section des caractéristiques spéciales), l’option ANT1 doit
avoir été sélectionnée sous la rubrique PROG. CANAL du
menu SET UP (RÉGLAGE).

F RANÇAIS

5 l

BRANCH EMENT D’APPAREILS A UXILIAIRES

Branchement à un magnétoscope
et un câblosélecteur (suite)

Enregistrement d’un canal brouillé
Marche à suivre

• Sélectionner ANT2 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Appuyer sur la touche TV/VIDEO de la télécommande pour

sélectionner le mode vidéo (VIDÉO 1, VIDÉO 2, etc.) selon
le raccordement au magnétoscope.

• S’assurer que le contact est établi sur le magnétoscope.

• Syntoniser le canal 3 ou 4 sur le magnétoscope, selon le

réglage à l’arrière du magnétoscope.

• À l’aide du câblosélecteur, syntoniser le canal brouillé pour

l’enregistrement.

• Amorcer l’enregistrement.

r Pour visionner un autre canal durant l’enregistrement:

• Sélectionner ANT1 sous la rubrique PROG. CANAL du

menu SET UP (RÉGLAGE).

• Appuyer sur la touche TV/VIDEO de la télécommande pour

sélectionner le mode télé.

• Syntoniser le canal désiré sur le téléprojecteur (canal non

brouillé).

Branchement à un amplificateur audio (TO
AUDIO AMP)

Pour faire l'écoute sur une chaîne stéréo, relier le
téléprojecteur à la prise d'entrée d'un amplificateur
audioexterne.

Nota: Les prises “TO AUDIO AMP” ne peuvent être utilisées pour le

branchement direct de haut-parleurs externes .

F RANÇAIS

numérique, le décodeur doit être connecté aux prises d’entrée
vidéo composant (Y, PB, PR) du téléprojecteur. De plus, le signal

de télévision numérique doit être disponible dans votre région.
Sélectionner le format du signal de sortie du décodeur: 1080i ou
480p.

Le téléprojecteur utilise également un doubleur de balayage
progressif lequel désentrelace le signal NTSC et balaie l’image
progressivement. Cela rend invisibles les minces bandes noires
horizontales (effet de store vénitien) associées aux images
entrelacées, et ce, même lorsque le spectateur est placé très près
de l’écran.

Utiliser ce schéma de raccordement comme référence pour
connecter un décodeur de télévision numérique ou lecteur DVD
au téléprojecteur.

Nota: Il y a 2 jeux de trois entrées vidéo: Y, PB et PR. les signaux

somposants séparés de couleur fournissent la luminance et
l’analyse chromatique. Utiliser les prises d’entrée audio gauche
(L) et droite (R).

Panneau avant des commandes

Utiliser le panneau avant de l’appareil pour contrôler le
téléprojecteur sans la télécommande.

Nota: Le voyant de mise en/hors contact (rouge) est allumé lorsque

l’appareil est en contact.

Prise d’entrée 4 pour
PT-53/56TW53

Réglages audio

• Sélectionner H-PARLEURS EF au menu AUDIO.

• Régler le volume sur l'amplificateur à son plus bas niveau.

• Régler le volume sur le téléprojecteur au niveauvoulu.

• Régler le volume sur l'amplificateur à un niveau

correspondant à celui sur letéléprojecteur

• Sélectionner H-PARLEURS H/CIRCUIT-SORTIE AUDIO

VARIABLE au menu AUDIO.

• Le réglage du volume, des graves, des aigus et de

l’équilibre ainsi que la commande de sourdine (COUPURE
SON) sont maintenant contrôlés au moyen des commandes
du téléprojecteur.

Nota: En mode “H/CIRCUIT-SORTIE AUDIO FIXE”, le volume ne

peut se régler que sur l’amplificateur externe.

Branchement d’un décodeur de télévision
numérique / lecteur DVD

Ce téléprojecteur peut afficher des signaux de télévision
numérique 1080i et 480p lorsque relié à un décodeur pour
télévision numérique. Pour afficher les émissions de la télévision

6 l

Les prises d’entrée vidéo peuvent être utilisées pour le
raccordementd’unsecondmagnétoscope,d’un
caméscope, d’un lecteur laser, de jeux vidéo ou d’un
appareil DSS. Se reporter au manuel de l’utilisateur
afférent à l’appareil utilisé.

Marche à suivre

• Brancher l’équipement de la manière indiquée aux
prises d’entrée audio/vidéo à l’avant du téléprojecteur.

• Appuyer sur la touche TV/VIDEO pour sélectionner le
mode d’entrée VIDEO 4.

• Faire fonctionner l’équipement branché conformément
aux instructions du manufacturier.

BRA NCHEMENT D’A PPAREILS AUXILIAIRES

Connexion d’entrée DVI (norme de vidéo
numérique Digital Visual Interface- Interface
visuelle numérique)

Le circuit d’entrée DVI/HDCP1 sur le téléprojecteur peut
prendre en charge les programmes protégés contre le
piratage. La prise d’entrée DVI/HDCP est conforme à la

norme EIA-8612 et n’est pas conçue pour une utilisation
avec des ordinateurs personnels. La prise DVI/HDCP peut
être reliée à un appareil électronique grand public
conforme à la norme EIA/CEA 861 tel un décodeur ou un

lecteur DVD équipé d’un connecteur de sortie DVI
L’entrée DVI/HDCP est conçue de manière à offrir un
rendement optimal avec des signaux de télévision
numérique à haute définition (HDTV) tels que les signaux
1080i ou 720p. L’entrée DVI/HDCP prend également en
charge les signaux visuels 480i et 480p.

Nota:

1. DVI/HDCP = Digital Visual Interface / High-Bandwith
Digital Copy Protection (Interface numérique visuelle /
Protection du contenu numérique à large bande
passante).

2. La conformité à la norme EIA/CEA 861 couvre les
spécifications pour la transmission d’un signal vidéo
numérique non compressé y compris la protection du
contenu numérique à large bande passante.

3. Pour des renseignements sur la disponibilité,
communiquer avec un revendeur Panasonic.

Se reporter au diagramme ci-dessous pour raccorder le
téléprojecteur à un décodeur ou à un lecteur DVD muni
d’une prise de sortie DVI.

Touches spéciales de la télécommande

Touche de format de l’image (ASPECT)

Réglages disponibles selon le signal d’entrée composant

SIGNAL
D’ENTRÉE

1080i 16:9 seulement Aucun réglage

480p (16:9) Par défaut à 16:9

480p (4:3)

3.

480i

AFFICHAGE

Par défaut au mode PLEIN

Nota: Les images seront

ÉCRAN

étirées horizontalement.

Par défaut au mode

INTÉGRAL

La touche ASPECT de la télécommande permet de
sélectionner parmi quatre modes d’affichage en fonction du
format de l’image du signal capté et de ses préférences
personnelles.

Les images de format 4:3 sont
affichées dans leur format
normal 4:3 avec des barres
grises de chaque côté. (Le
format 4:3 n’est pas
recommandé car il pourrait
produire une image
rémanente lors d’affichage
prolongé.)

Les images de format 4:3 sont
adaptées uniformément à la
largeur maximale de l’écran et
centrées verticalement.
(Recommandé pour les
images boîtes aux lettres.)

RÉGLAGES AVEC

LA TOUCHE

ASPECT

4:3, PLEIN ÉCRAN

ou ZOOM (voir ci-

dessous)

4:3, PLEIN ÉCRAN

ou ZOOM (voir ci-

dessous)

4:3, PLEIN ÉCRAN,

INTÉGRAL ou ZOOM

(voir ci-dessous)

F RANÇAIS

Marche à suivre

• Appuyer sur la touche TV/VIDEO de la télécommande
pour sélectionner l’entrée numérique ENTRÉE NUM.

• Relier la sortie DVI du décodeur ou lecteur DVD à la
prise d’entrée DIGITAL IN du téléprojecteur.

• Acheminer le signal de sortie audio du décodeur ou du
lecteur DVD aux prises d’entrée audio L et R associées
à l’entrée DIGITAL IN.

Nota: Si le menu est affiché pendant que le mode zoom est activé, le
format d’image changera à plein écran afin d’afficher le menu dans son
entièreté.

Les images sont adaptées à
la taille maximale de l’écran.
(Recommandé pour les
images anamorphosées.)

Les images de format 4:3 sont
étirées vers la gauche et la
droite à la taille maximale de
l’écran. Une correction du for­mat est appliquée au niveau
central de l’écran. La taille de
l’image dépend du signal
d’entrée. (Recommandé pour

le visionnement télé normal.)

Touche de rendu sonore BBE

Appuyer sur cette touche pour activer/désactiver le rendu sonore
BBE VIVA 3D (modèles PT-53TW53 et PT-56TW53) ou BBE
haute définition.

Touche de seconde voie audio (SAP)

Appuyer sur cette touche pour alterner entre les différents modes
audio. Lors de la réception stéréo, une pression sur la touche
SAP alterne entre STÉRÉO et SAP.

7 l

FONCTION IMA GE SUR IMAGE ET PARTAGE D’ÉCRAN

PIP

PIP CH

CH

CH

SWA

RECALL

PIP

CH

CH

SWA

RECALL

SPLIT

PIP

Fonction image sur image et
partage d’écran

Nota: L’apparence des touches des fonctions image sur image et

Fonctionnement de l’image sur image

Ce téléprojecteur est doté de la fonction d’image sur image
avec deux blocs d’accord. Cela permet le visionnement
simultané de deux (2) émissions télévisées avec ou sans une
seconde source vidéo tel un magnétoscope, câblosélecteur,
etc.

Marche à suivre

F RANÇAIS

Fonctionnement du partage d’écran

Cette fonction permet de visionner deux canaux différents
l’un à côté de l’autre avec ou sans source vidéo externe.

Marche à suivre

partage d’écran peuvent différer selon le modèle de
télécommande.

• Brancher l’antenne à la prise ANT 1 à l’arrière du
téléprojecteur.

• Appuyer sur pour afficher l’image en médaillon.

• Sélectionner les canaux pour l’image en médaillon en

appuyant sur .

• Sélectionner les canaux pour l’image principale en

appuyant sur ou en utilisant les touches

ou

numériques.

• Appuyer sur pour intervertir l’image principale à
l’écran et l’image en médaillon.

• Appuyer sur pour afficher la source des images
à l’écran.

• Appuyer sur pour annuler la fonction image sur
image.

Image principale

Image en médaillon

Nota: Le signal audio est en provenance de l’image principale

seulement.

SPLIT

• Appuyer sur pour afficher l’écran partagé.

• Sélectionner les canaux pour l’écran partagé en

PIP CH

appuyant sur .

• Sélectionner les canaux pour l’image principale en
appuyant sur ou en utilisant les touches

ou

numériques.

• Appuyer sur pour intervertir l’image partagée à
l’écran et l’image principale.

• Appuyer sur pour afficher la source des images
à l’écran.

• Appuyer sur pour annuler la fonction du partage
d’écran.

Fonctionnement de l’image sur image et du
partage d’écran avec un câblosélecteur

Pour visionner des canaux brouillés à l’image principale à
l’aide du câblosélecteur:

Nota: Utiliser cette marche à suivre pour le visionnement d’un canal

brouillé à l’image principale et d’une émission télévisée ou
d’une source vidéo dans l’image en médaillon ou dans l’écran
partagé.

Marche à suivre

• Sélectionner ANT 2 sous la rubrique PROG. CANAL du
menu SET UP (RÉGLAGE).

• Syntoniser le canal 3 sur le téléprojecteur.

• Appuyer sur ou de la télécommande pour
faire afficher une image en médaillon ou à l’écran

partagé.

Nota: Le signal audio est en provenance de l’image principale

seulement.

• S’assurer que le contact est établi sur le câblosélecteur.

• Sélectionner les canaux pour l’image principale à l’aide
du câblosélecteur.

• Sélectionner les canaux pour l’image en médaillon ou à

l’écran partagé en appuyant sur .

Nota: La touche SWAP ne fonctionne pas lors de la

syntonisation des canaux avec le câblosélecteur. Si le
câblosélecteur est doté d’une prise de sortie vidéo, celle­ci peut être utilisée pour le raccordement au
téléprojecteur afin de permettre toutes les fonctions
d’image sur image ou du partage de l’écran. Consulter le
manuel d’utilisation de l’appareil auxiliaire pour plus de
renseignements.

SPLIT

PIP CH

Fonction image sur image et partage d’écran

Sélecteur télé/vidéo (TV/VIDEO)

Appuyer sur cette touche lors de l’affichage d’une image en
médaillon ou de l’écran partagé pour sélectionner le mode
d’entrée désiré.

Image principale

Image principale

CA #

CA #

COMPOSANT1

Image en médaillon

COMPOSANT1

Partage de l’écran

COMPOSANT2

ENTRÉE NUM.VIDÉO 1/2/3/4

COMPOSANT2

ENTRÉE NUM.VIDÉO 1/2/3/4

8 l

Touche de repérage dans le médaillon (SEARCH)

PIP

SEARCH

SEARCH

PIP

PIP

PIP

PIP

PIP MIN

PIP MAX

PIP

PIP

FREEZE

FREEZE

PIP

FREEZE

FREEZE

(image en médaillon et écran partagé)

Cette touche permet de balayer tous les canaux
disponibles.

Marche à suivre

SPLIT

• Appuyer sur ou pour afficher l’image en
médaillon ou l’écran partagé.

OPEN/CLOSE

• Appuyer sur pour afficher les médaillons de

p

repérage.

OPEN/CLOSE

• Appuyer de nouveau sur pour mettre fin au

p

balayage. Le canal affiché dans l’image en médaillon ou
à l’écran partagé sera le dernier médaillon de repérage.

SPLIT

• Appuyer sur ou pour annuler la fonction
image sur image ou partage de l’écran.

2

principale

3

4

Médaillonde
repérage

Touche de déplacement (MOVE) (image sur image
seulement)

Cette touche permet de déplacer l’image en médaillon
dans un des quatre coins.

Marche à suivre

FON CTION IMAGE SUR IMAGE ET PARTAGE D’ÉCRAN

• Appuyer sur pour annuler l’image en médaillon.

Grande image

principale

Petite image

Touche d’arrêt sur image (FREEZE) (image en
médaillon et écran partagé)

Cette fonction permet de figer l’action de l’image en médaillon ou
de l’écran partagé.

Marche à suivre

• Appuyer sur ou pour afficher l’image en
médaillon ou l’écran partagé.

• Appuyer sur pour figer l’action à partir de

TV/VCR

l’image en médaillon ou de l’écran partagé.

• Appuyer de nouveau sur pour mettre hors
fonction.

• Appuyer sur ou pour annuler l’image en
médaillon ou l’écran partagé.

SPLIT

TV/VCR

SPLIT

Image principale

F RANÇAIS

• Appuyer sur pour afficher l’image en médaillon.

MOVE

• Appuyer sur pour déplacer l’image dans le coin
désiré.

• Appuyer sur pour annuler l’image en médaillon.

principale

Image en médaillon

Touches PIP MIN et PIP MAX

Lors de l’affichage d’une image en médaillon, appuyer sur
PIP MIN ou PIP MAX pour varier la taille de l’image en
médaillon.

Marche à suivre

r Appuyer sur pour afficher l’image en médaillon.

r Appuyer sur ou pour sélectionner la taille

de l’image en médaillon.

Image principale

Arrêt sur image en médaillon

Arrêt sur image à
l’écran partagé

Arrêt sur image principale

Cette fonction permet de figer l’action de l’image principale
et l’afficher dans l’image en médaillon ou à l’écran partagé.

Marche à suivre

• Pour figer l’action sur l’image principale, appuyer sur

TV/VCR

sans affichage d’image en médaillon ou

d’écran partagé.

• Une image figée de l’image principale apparaît dans
l’image en médaillon ou à l’écran partagé, selon la
sélection faite au menu FIGÉE des réglages de l’image
dans AUTR. RÉG2 (voir à la page 22).

• Appuyer de nouveau sur pour annuler l’image
principale figée.

Nota: Lors de l’affichage de l’arrêt sur image en médaillon de

l’image principale, seule la touche de déplacement de
image en médaillon est opérationnelle. Les autres
touches d’image en médaillon ne fonctionnent pas (voir
le tableau à la page 10).

TV/VCR

9 l

FONCTION IMA GE SUR IMAGE ET PARTAGE D’ÉCRAN

Tableau de fonctionnement de touches d’image en
médaillon, d’écran partagé et d’arrêt sur image

Ce tableau indique le fonctionnement des touches avec
l’image en médaillon, l’écran partagé ou l’arrêt sur image
principale.

F RANÇAIS

Touches

de la

télécom-

Mode image

en

médaillon

Mode
d’écran
partagé

mande

PIP MIN Plus petite Aucun effet Aucun effet

PIP MAX Plus grande Aucun effet Aucun effet

FREEZE

PIP CH

SEARCH

PIP

SPLIT

MOVE

SWAP

Image en

médaillon figée

Changement

de canal

Affichage de

médaillons de

repérage

Affichage

d’image en

médaillon

Affichage

d’écran
partagé

Déplacement

de l’image en

médaillon

Permutation

avec l’image

principale

Écran

partagé figé

Changement

de canal

Affichage de

médaillons

de repérage

Affichage

d’image en

médaillon

Affichage

d’écran
partagé

Aucun effet

Permutation

avec l’image

principale

Mode

d’arrêt sur


principale

Affichage ou

annulation

Aucun effet

Aucun effet

Aucun effet

Aucun effet

Déplace-

ment de

l’image en

médaillon

Aucun effet

10 l

FONC TIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47WXC43 ET PT-47WX33 SEULEMENT)

VCR

D

Fonctionnement de la télécommande (modèles PT-47WXC43 et PT-47WX33 seulement)

POWER

Appuyer pour établir ou couper le contact.

B

S

/

V

T

Appuyer pour sélectionner le fonctionnement
télécommandé.

C

B

L

D

V

D

Appuyer pour accéder aux modes audio
(Stéréo, SAP ou Mono).

Appuyer pour régler le niveau sonore et se
déplacer au sein des menus.

SAP

VOL VOL

ACTION

Appuyer pour accéder aux menus.

MUTE

Appuyer pour couper le son. Appuyer pour
mettre le décodeur de sous-titres (CC) en ou
hors fonction.

TV/VIDEO

Appuyer pour sélectionner le mode télé ou
vidéo.

BBE

MENU

BBE - Appuyer pour mettre en/hors fonction.
MENU - Appuyer pour accéder aux menus DBS
ou DVD.

1 2
4
7

3

5

6

8

9

0

Appuyer sur les touches numériques du clavier
pour sélectionner un canal.

R-TUNE

Appuyer pour revenir au canal précédemment
capté ou au mode d’entrée.

EUR7613Z40

CH

CH

Appuyer pour sélectionner le canal et pour se
déplacer au sein des menus.

RECALL

Appuyer pour afficher l'heure, le numéro du
canal, l'état de la minuterie-sommeil et d'autres
options.

SEARCH

GUIDE

SEARCH - Appuyer pour effectuer un repérage
dans médaillon/écran partagé.
GUIDE - Touche de fonctions pour récepteur
DBS.

EXIT

Touche de fonctions pour récepteur DBS

ASPECT

PROG

ASPECT - Sélection du format d’image selon
le format diffusé.
PROG - Appuyer pour entrer le numéro
mineur d’un numéro de canal composé.

*PIP MIN

REW

*SWAP
PAUSE

*FREEZE

TV/VCR

*SPLIT

PLAY

u

*MOVE

STOP

*PIP CH

VCR /DBS CH

*PIP MAX

FF

*PIP

REC

F RANÇAIS

Installation des piles

Utiliser deux piles AA:

Retirer le couvercle du logement des piles en appuyant près
de la flèche et en poussant vers le haut.
Installer les piles en respectant les polarités (+) et (-).
Remettre le couvercle en place.

Nota: Une installation incorrecte peut occasionner une fuite et

Précautions à prendre

• Remplacer les 2 piles à la fois.

• Ne pas utiliser des piles de types différents
(carbone zinc avec alcalines).

• Ne pas recharger, court-circuiter, démonter,
chauffer ou jeter au feu lespiles.

*Touches pour image sur image/écran

partagé

Touches pour appareils auxiliaires

endommager la télécommande.

11 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47WXC43 ET PT-47WX33 SEULEMENT)

Utilisation par télécommande

Note: Voir à la page 13 pour la marche à suivre pour la

programmation de la télécommande.

Utilisation d’un magnétoscope

Programmation de la télécommande pour utilisation avec
un magnétoscope.

Action désirée Appuyer sur

Mise sous/hors tension

Sélectiondumoded’entrée
pour magnétoscope

Sélection de canal

Enregistrement

Lecture

Arrêt

Avance accélérée

Rebobinage

Pause

Sélection du mode TV/VCR

POWER

TV/VIDEO

VCR/DBS CH

REC

PLAY

u

STOP

FF

REW

PAUSE

TV/VCR

F RANÇAIS

Affichage magnétoscope

Utilisation d’un câblosélecteur

Programmation de la télécommande pour utilisation avec
un câblosélecteur.

Action désirée Appuyer sur

Mise sous/hors tension

Sélection de canal

Sélection de canal

Retour au canal précédent

RECALL

POWER

1 2
4
7

CH

R-TUNE

5
8
0

CH

3
6
9

Utilisation d’un récepteur DBS

Programmation de télécommande pour utilisation avec DBS.

Action désirée

Mise sous/hors tension

Affichage du menu DBS

Navigation au menu

Sélection de canal

Renseignementssurle
programme

Retour au canal précédent

Sélection de la page suivante/
précédente

Quitter les menus

Affichageduguidede
programmation

Utilisation d’un lecteur DVD

Programmation de la télécommande pour utilisation avec
un lecteur DVD.

Action désirée

Mise sous/hors tension

Chapitre suivant/précédent

Affichage DVD

Recherche arrière

Recherche avant

Lecture

Ouverture/fermeture

Arrêt

Pause

Ralenti +/-

Appuyer sur

POWER

ACTION

CH

VOL VOL

CH

1 2
4

5
809

7

RECALL

R-TUNE

VCR CHANNEL

EXIT

GUIDE

Appuyer sur

POWER

CH
CH

RECALL

REW

FF

PLAY

u

TV/VCR

STOP

PAUSE

VCR/DBS CH

3
6

12 l

FONC TIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47WXC43 ET PT-47WX33 SEULEMENT)

Programmation de la télécommande

La télécommande universelle peut être programmée pour
commander le fonctionnement d'appareils d'autres
marques à l'aide des touches de fonctions VCR, DVD,
CABLE, ou DBS. Suivre l'une des procédures de
programmation données ci-dessous.

Appareil Contrôle

Téléviseur

Magnétoscope Magnétoscope (Préréglé)

Récepteur
DBS/
Câblosélecteur

Lecteur DVD Lecteur DVD (Préréglé)

Nota: Déterminer la marque de l'appareil et identifier le code dans les

tableaux des codes .

Téléviseur

(Panasonicseulement)

Récepteur

DBS/Câblosélecteur

(Préréglé)

Marche à suivre

• S'assurer que l'appareil auxiliaire est branché et que le
contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

Réglage par

défaut

Codes des téléviseurs

Panasonic

Codes des

magnétoscopes

Panasonic

Codes des récepteurs

DBS Panasonic

Codes des lecteurs

DVD Panasonic

ACTION

• Appuyer sur la touche de la télécommande

POWER

pour vérifier le fonctionnement. Si le bon code a été
entré, le contact est établi sur l'appareil.

Nota: Répéter la procédure jusqu'à ce que le bon code soit trouvé.

Plusieurs essais peuvent être nécessaires.

• Une fois le bon code trouvé, appuyer sur la touche

ACTION

pour programmer le code.

Codes des appareils

La télécommande universelle peut servir à commander le
fonctionnement de nombreux appareils après avoir entré
un code. La mémoire des codes étant limitée, certains
appareils peuvent ne pas être télécommandés. La
télécommande universelle n'est pas conçue pour
commander la totalité des fonctions offertes sur tous les
appareils.

Inscrire les numéros de code des appareils dans ces
cases. Ils serviront de référence si la télécommande
devrait être reprogrammée.

Magnétoscope

Récepteur DBS Câblosélecteur

POWER

pendant au moins 5secondes.

• Appuyer sur la touche de la télécommande
correspondant à l'appareil auxiliaire utilisé (VCR, DVD,
CABLE ou DBS ).

• Entrer le code à 3 chiffres à l'aide des touches
numériques de la télécommande (touches 0 ~ 9).

• Appuyer sur la touche de la télécommande

POWER

pour vérifier le fonctionnement. Si le bon code a été
entré, le contact est établi sur l'appareil.

Nota: Si le contact ne peut être établi sur l'appareil avec la

télécommande, répéter la procédure avec un autre code.
(Certaines marques possèdent plus d'un code.) Si un mauvais

code est entré ou que l'entrée prenne plus de 30 secondes, la
programmation n'aura pas lieu.

Sans code

Cette procédure, nommée “méthode séquentielle”, essaie
tous les codes.

• S'assurer que l'appareil auxiliaire est branché et

que le contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

POWER

pendant au moins 5secondes.

• Appuyer sur la touche de la télécommande

correspondant à l’appareil auxiliaire utilisé.

• Appuyer sur la touche VOL u pour passer au code

suivant. Appuyer sur t VOL pour revenir au code
précédent.

ACTION

Récepteur DVD

F RANÇAIS

13 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47WXC43 ET PT-47WX33 SEULEMENT)

Codes des appareils (suite)

Codes pour câblosélecteurs

Marque Code

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213

Diamond
Eagle 229

Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin

Hitachi 203, 224
Macom
Magnavox 233

Memorex 230
Movietime 205, 232

Oak

Panasonic

Philips

Pioneer 201, 216
Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt
Samsung 205
Scientific Atlanta
Slmark 201, 205

Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232

224, 225,
232

211, 219,
220, 221,
222, 224,
225, 226,
227

212, 218,
240, 241,
242, 245

203, 204,
205

202, 237,
239

209, 210,
214

206, 207,
228, 229,
230

212, 218,
240, 241,
242, 245,
249

205, 232,
237

211, 212,
213

Codes pour câblosélecteurs

Marque Code

Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/Drake

Satellite

Codes pour récepteurs DBS

Marque Code

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan

RCA 106, 109,

Sony 107
Star Choice 103, 108
Toshiba 100
Uniden 101, 102

Codes pour lecteurs DVD

Marque Code

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

Codes pour magnétoscope

Marque Code

Admiral 335
Aiwa 332
Akai 314, 315, 316, 329
Audio

Dynamic
Bell & Howell 305, 313
Broksonic 320, 326
Canon 323, 325
CCE 343
Citizen 306
Craig 305, 306, 329
Curtis

Mathes
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

F RANÇAIS

Replay
Jensen 339
JVC 310, 311, 334, 339
Kenwood 306, 310, 311, 339

LXI
Magnavox 323, 324, 331

Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347

NEC 310, 311, 334, 339
Olympic 323, 324
Optimus 306, 321, 328, 335
Orion 320, 326
Panasonic 321, 322, 323, 324

Penney
Pentax 300, 311, 345

311, 339

324, 345

303, 319, 320, 325,
326, 343

305, 307, 308, 309,
313

323, 324

300, 305, 306, 307,
308, 309

338, 340, 341, 347,
348

338, 340, 341, 347,
348

300, 305, 310, 311,
324, 339, 345

Codes pour magnétoscope

Marque Code

Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar 321, 322, 323, 324
Radio Shack

RCA

Realistic
Samsung 302, 304, 333

Sansui 320, 326, 339, 352
Sanyo 305, 309, 313

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer 337
Sony 328, 329, 330
Sylvania 331, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339
Technics 321, 322, 323, 324
Teknika 324
Toshiba 301, 346
Vector

Research
Wards
Yamaha 305, 310, 311, 339

Zenith 306, 344

(suite)

320, 323, 324, 326,
331, 343

300, 301, 302, 323,
324, 331, 333, 345,
346

305, 309, 324, 333,
336, 340

300, 301, 302, 323,
324, 331, 333, 345,
346

305, 309, 324, 336,
340

301, 302, 304, 309,
320, 326, 338, 340,
347, 348

300, 305, 306, 307,
308

335

311
306, 309, 335, 336,

344

(suite)

200

105, 115, 116

108

112

106, 109,
110, 113

110, 113

14 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

V

D

A

R

Fonctionnement de la télécommande (modèles PT-47/53/56WX53, PT-53/56TW53 et PT-4743)

POWER

ASPECT

TV/VIDEO

Appuyer pour établir ou couper le contact.

MUTE

Appuyer pour couper le son. Appuyer pour
mettre le décodeur de sous-titres (CC) en ou
hors fonction .

U

V

VOL VOL

BBE

MENU

EXIT

X

R

C

V

C

B

L

D

B

S

D

R

C

V

T

D

V

T

Appuyer pour sélectionner le fonctionnement
télécommandé.

ACTION

Appuyer pour accéder aux menus.

Appuyer pour régler le niveau sonore et se
déplacer au sein des menus.

BBE - Appuyer pour mettre en/hors fonction.
MENU - Appuyer pour accéder aux menus DBS
ou DVD.

Touche de fonctions pour récepteur DBS

Sélection du format d’image selon
le format diffusé.

Appuyer pour sélectionner le mode télé ou
vidéo.

SAP

Appuyer pour accéder aux modes audio
(Stéréo, SAP ou Mono)..

LIGHT

Appuyer pour éclairer les touches de la
télécommande.

CH
CH

Appuyer pour sélectionner le canal et pour se
déplacer au sein des menus .

RECALL

Appuyer pour afficher l'heure, le numéro du
canal, l'état de la minuterie-sommeil et d'autres
options.

GUIDE

Touche de fonctions pour récepteur DBS

PAGE

Touche de page avec DBS et de saut avec
DVD.

F RANÇAIS

1 2
4
7

3

5

6

8

9

0

Appuyer sur une touche numérique pour
sélectionner un canal.

R-TUNE

Appuyer pour revenir au canal précédemment
capté ou le mode vidéo.

EUR7603Z90

Installation des piles

Utiliser deux piles AA:

Retirer le couvercle du logement des piles en appuyant près
de la flèche et en poussant vers le haut.
Installer les piles en respectant les polarités (+) et (-).
Remettre le couvercle en place.

Nota: Une installation incorrecte peut occasionner une fuite et

endommager la télécommande.

PROG

Appuyer pour entrer le numéro mineur d’un
numéro de canal composé (mode DBS
seulement).

*PIP MIN

REW

PAUSE STOP

*FREEZE

TV/VCR

*PIP *SPLIT *MOVE

*Touches pour image sur

Touches de fonctions d’appareil auxiliaire

PLAY

u

*PIP CH

VCR CH


*SEARCH

OPEN/CLOSE

Précautions à prendre

• Remplacer les 2 piles à la fois.

• Ne pas utiliser des piles de types différents (carbone
zinc avec alcalines).

• Ne pas recharger, court-circuiter, démonter,
chauffer ou jeter au feu lespiles.

*PIP MAX

FF

REC

*SWAP

15 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

EXIT

EXIT

Utilisation par télécommande

Nota: Voir à la page 18 pour la marche à suivre pour la

programmation de la télécommande.

Utilisation d’un magnétoscope

Programmation de la télécommande pour utilisation avec
un magnétoscope.

Action désirée Appuyer sur

Mise sous/hors tension

Sélectiondumoded’entrée
pour magnétoscope.

Sélection de canal

Enregistrement

POWER

TV/VIDEO

PIP CH

VCR CH

REC

Utilisation d’un récepteur DBS

Programmation de la télécommande pour utilisation avec
un récepteur DBS.

Action désirée Appuyer sur

Mise sous/hors tension

Affichage du menu DBS

Format DBS

Navigation au menu

POWER

MENU

ASPECT

CH

VOL VOL

CH

PLAY

u

STOP

FF

REW

PAUSE

TV/VCR

RECALL

F RANÇAIS

Lecture

Arrêt

Avance accélérée

Rebobinage

Pause

Sélection du mode TV/VCR

Affichage magnétoscope

Utilisation d’un câblosélecteur

Programmation de la télécommande pour utilisation avec
un câblosélecteur.

Action désirée Appuyer sur

Mise sous/hors tension

POWER

1 2
4

Sélection de canal

5

7

8
0

Sélection de canal

1 2
4
7

3

5

6

8

9

0

Renseignementssurle
programme

Retour au canal précédent

Sélection de la page suivante/
précédente

Sélection de canal

Quitter les menus

Affichageduguidede
programmation

RECALL

R-TUNE

PAGE

PIP CH

VCR CH

GUIDE

Utilisation d’un lecteur DVD

Programmation de la télécommande pour utilisation avec
un lecteur DVD.

3
6

Action désirée Appuyer sur

Mise sous/hors tension

POWER

9

Chapitre suivant/précédent

CH
CH

Sélection de canal

Retour au canal précédent

Quitter les menus.

16 l

CH

CH

R-TUNE

Affichage DVD

Recherche arrière

Recherche avant

Lecture

Ouverture/Fermeture

RECALL

REW

FF

PLAY

u

OPEN/CLOSE

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

EXIT

MUTE

EXIT

Utilisation d’un décodeur de télévision numérique

Programmation de la télécommande pour utilisation avec
un décodeur de télévision numérique.

Action désirée Appuyer sur

Mise sous/hors tension

Format de l’image

Sélection de canal

POWER

ASPECT

1 2
4
7

3

5

6

8

9

0

Navigation au menu

Retour au canal précédent

Quitter les menus.

VOL VOL

R-TUNE

Utilisation d’un magnétocassette

Pour piloter un magnétocassette, la télécommande doit
être en mode auxiliaire (AUX) et le code de l’appareil doit
avoir été correctement programmé.

Action désirée Appuyer sur

Action désirée Appuyer sur

Appuyer sur les touches

numériques

AV 1 Appuyer sur 1
AV 2 Appuyer sur 2

Pour sélectionner les entrées
audio/vidéo ou les appareils
auxiliaires.

Diminution du volume du
canal ambiophonique

Augmentation du volume du
canal ambiophonique

Réglage du volume du canal
centre

AV 3 Appuyer sur 3
AV4 Appuyer sur 4
CD Appuyer sur 5
TUNER Appuyer sur 6
PHONO Appuyer sur 7
TAPE Appuyer sur 8
AUX Appuyer sur 9

PIP MAX

PIP MAX

VCR CH

Utilisation d’un EVR (enregistreur vidéo personnel)

Programmation de la télécommande pour utilisation avec
un EVR (enregistreur vidéo personnel).

Action désirée Appuyer sur

Mise sous/hors tension

POWER

Mise sous/hors tension
Réglage du volume du

récepteur
Magnétocassette A/B

Enregistrement

Lecture

Arrêt

Avance accélérée

Rebobinage

Pause

POWER

VOL VOL

R-TUNE

REC

PLAY

u

STOP

FF

REW

PAUSE

Utilisation d’un récepteur

Programmation de la télécommande pour utilisation avec
un récepteur.

Action désirée Appuyer sur

Mise sous/hors tension

Coupure du son
Réglage du volume du

récepteur

Syntonisation des stations
préréglées

POWER

VOL VOL

CH
CH

EVR Navigation

Sélection de canal

Lecture

Enregistrement

Pause

Retour au canal précédent

Quitter les menus

Guide

Reprise

Évitement rapide

Retour à l’émission en cours

CH

CH

1 2
4

5

7

8
0

PLAY

u

REC

PAUSE

R-TUNE

GUIDE

R-TUNE

OPEN/CLOSE

PROG

VOL VOL

F RANÇAIS

3
6
9

17 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

Programmation de la télécommande

La télécommande universelle peut être programmée pour
commander le fonctionnement d'appareils d'autres
marques à l'aide des touches de fonctions VCR, DVD,
AUX, RCVR, DTV, CABLE ou DBS. Suivre l'une des
procédures de programmation données ci-dessous.

Réglages par défaut de la télécommande

Appareil Contrôle

Téléviseur

Décodeur de
télévision
numérique

Câblosélecteur

Récepteur DBS

Magnétoscope

Lecteur DVD

AUX

RCVR

F RANÇAIS

Nota: Noter la marque de l'appareil et identifier le code dans le

tableau des codes.

Téléviseur

(Panasonicseulement)

Décodeur de télévision

numérique

(Panasonicseulement)

Câblosélecteur

(Préréglé)

Récepteur DBS

(Préréglé)

Magnétoscope

(Préréglé)

Lecteur DVD et CD

(Préréglé)

Enregistreurs vidéo

personnels,

magnétocassetes et VCR2

Récepteur audio

(Préréglé)

Réglage par

défaut

Codes des
téléviseurs

Panasonic

Codes des décodeurs

de télévision numérique

Panasonic

Codes des

câblosélecteurs

Panasonic

Codes des

récepteurs DBS

Panasonic

Codes des

magnétoscopes

Panasonic

Codes des lecteurs

DVD Panasonic

Codes des

enregistreurs vidéo

personnels (Panasonic)

Codes des récepteurs

Panasonic

Avec code

Marche à suivre

• S'assurer que l'appareil auxiliaire est branché et que le

contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

POWER

pendant au moins 5secondes .

• Appuyer sur la touche de la télécommande

correspondant à l'appareil auxiliaire utilisé VCR, DVD

(CD), AUX (VCR2 ou TAPE), RCVR, DTV, CABLE
ou DBS.

• Entrer le code à 3 chiffres à l'aide des touches

numériques du clavier de la télécommande (touches 0 ~

9).

• Appuyer sur la touche de la télécommande

pour vérifier le fonctionnement. Si le bon code a été
entré, le contact est établi sur l’appareil.

Nota: Si le contact ne peut être établi sur l'appareil avec la

télécommande, répéter la procédure avec un autre code.
(Certaines marques possèdent plus d'un code). Si un mauvais
code est entré ou que l'entrée prenne plus de 30 secondes, la
programmation n'aura pas lieu.

POWER

audio

ACTION

Sans code

Cette procédure, nommée “méthode séquentielle”, essaie tous les
codes.

Marche à suivre

• S'assurer que l'appareil auxiliaire est branché et que le

contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

POWER

pendant au moins 5secondes.

ACTION

• Appuyer sur la touche de la télécommande

correspondant à l’appareil auxiliaire utilisé.

• Appuyer sur la touche VOLu pour passer au code

suivant. Appuyer sur t VOL pour revenir au code
précédent.

• Appuyer sur la touche de la télécommande pour
vérifier le fonctionnement. Si le bon code a été entré, le

contact est établi sur l'appareil.

Nota: Répéter la procédure jusqu'à ce que le bon code soit

trouvé. Plusieurs essais peuvent être nécessaires.

POWER

Codes des appareils

La télécommande universelle peut servir à commander le
fonctionnement de nombreux appareils après avoir entré
un code. La mémoire des codes étant limitée, certains
appareils peuvent ne pas être télécommandés. La
télécommande universelle n'est pas conçue pour
commander la totalité des fonctions offertes sur tous les
appareils.

.

Inscrire les numéros de code des appareils dans ces
cases. Ils serviront de référence si la télécommande
devrait être reprogrammée.

Magnétoscope

AUX

(magnéto.2)

Câblosélecteur Récepteur DBS

Lecteur DVD Lecteur CD

AUX

(magnétocassette)

Récepteur

18 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

Codes des appareils

Codes pour magnétoscopes

Marque Code

Admiral 335
Aiwa 332

Akai
Audio

Dynamic
Bell & Howell
Broksonic
Canon
CCE
Citizen 306
Craig
Curtis

Mathes
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345

Emerson

Fisher
Funai 320, 326, 334

GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant

Replay
Jensen 339

JVC

Kenwood

LXI
Magnavox 323, 324, 331

Marantz 310, 311, 339
Marta 306
Memorex 309, 324

MGA
Minolta 300, 345
Mitsubishi
Multitech 304, 347
NEC
Olympic 323, 324
Optimus
Orion 320, 326
Panasonic

314, 315, 316,
329

311, 339
305, 313

320, 326
323, 325
343

305, 306, 329
324, 345

303, 319, 320,
325, 326, 343

305, 307, 308,
309, 313

323, 324

310, 311, 334,
339

306, 310, 311,
339

300, 305, 306,
307, 308, 309

338, 340, 341,
347, 348

338, 340, 341,
347, 348

310, 311, 334,
339

306, 321, 328,
335

321, 322, 323,
324

Codes pour magnétoscopes

Marque Code

Penney

Pentax
Philco
Philips 323, 324, 331

Pioneer 323

Proscan

Quasar

Radio Shack

RCA

Realistic
Samsung
Sansui
Sanyo

Scott

Sears
Sharp 335, 336

Shintom 317
Signature

2000
Singer
Sony
Sylvania
Tashiro
Tatung
Teac

Technics
Teknika

Toshiba
Vector

Research
Wards

Yamaha
Zenith 306, 344

(suite)

300, 305, 310,
311, 324, 339,

345
300, 311, 345
320, 323, 324,

326, 331, 343

300, 301, 302,
323, 324, 331,
333, 345, 346

321, 322, 323,
324

305, 309, 324,
333, 336, 340

300, 301, 302,
323, 324, 331,
333, 345, 346

305, 309, 324,
336, 340

302, 304, 333
320, 326, 339,

352
305, 309, 313
301, 302, 304,

309, 320, 326,
338, 340, 347,
348

300, 305, 306,
307, 308

335
337

328, 329, 330
331, 324, 331
306
310, 311, 339
310, 311, 339
321, 322, 323,

324
324
301, 346

311
306, 309, 335,

336, 344
305, 310, 311,

339

Codes pour câblosélecteurs

Marque Code

ABC 224
Archer 225, 232
Cableview 205, 232
Citizen 205, 222
Curtis 212, 213
Diamond 224, 225, 232
Eagle 229
Eastern 234
GCbrand 205, 232
Gemini 222

General
Instrument/
Jerrold

Hamlin
Hitachi 203, 224

Macom 203, 204, 205
Magnavox 233
Memorex 230
Movietime 205, 232
Oak 202, 237, 239
Panasonic 209, 210, 214

Philips
Pioneer 201, 216

Pulsar 205, 232
Puser 232
RCA 215
Realistic 232

Regal

Regency 234
Rembrandt 205, 232, 237
Samsung 205
Scientific

Atlanta
Slmark 201, 205
Sprucer 205, 210
Stargate 205, 210
Teleview 201, 205
Texscan 244
Tocom 235
Toshiba 204
Unika 225, 232
Universal 222, 232
Videoway 206
Viewstar 229, 230
Zenith 200, 217
Zenith/Drake

Satellite

211, 219, 220,
221, 222, 224,
225, 226, 227

212, 218, 240,
241, 242, 245

206, 207, 228,
229, 230

212, 218, 240,
241, 242, 245,
249

211, 212, 213

200

Codes pour récpteurs DBS

Marque Code

Dish Network
(Echostar)

Echostar 105
Express VU 105, 115
G. E. 106
G.I. (General

Instrument)
Gradiente 114
Hitachi 103, 111,

HNS (Hughes) 103
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan

RCA 106, 109,

Sony 107
Star Choice
Toshiba 100
Uniden 101, 102

Codes pour lecteurs DVD

Marque Code

Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

105, 115, 116

108

112

106, 109,
110, 113

110, 113

103, 108

F RANÇAIS

19 l

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (MODÈLES PT-47/53/56WX53, PT-53/56TW53 ET PT-4743)

Codes des appareils (suite)

Codes pour

magnétocassettes

Marque Code

Aiwa 223, 224, 225
Denon 231
Fisher 203
Jensen 214
JVC 229, 230
Kenwood 200, 207
Marantz 202
Nakamichi 205
Onkyo 208, 209, 213

Panasonic 216, 218
Philips 222

Pioneer 204
RCA 226, 227, 228
Sansui 205, 210
Sharp 231
Sony 219, 220
Teac 210, 211, 215
Technics 216, 218
Yamaha 201, 202

Codes pour récepteurs

Marque Code

Admiral 120

F RANÇAIS

Aiwa 125, 126
Denon 134, 135, 136
Fisher 104
Garrard 113

Codes pour récepteurs

Harman
Kardon

Jensen 129
JVC 132, 133
Kenwood 100, 108
Magnavox 127
Marantz 124
Mclntosh 116
Nakamichi 106
Onkyo 109, 114

Optimus
Panasonic 118, 119, 121

Philips 123
Pioneer 105, 107
Quasar 118, 119, 121

RCA
Sansui 103, 111, 139

Sharp 134, 137
Sony 122
Soundesign 138
Teac 111, 112, 113
Technics 118, 119, 121
Victor 132, 133
Yamaha 101, 102

(suite)

Marque Code

115, 123

103, 127, 130,
131

103, 105, 127,
130, 131

Codes pour lecteurs CD

Marque Code

Admiral 226
Aiwa 233, 235
Carver 229
Denon 242
Emerson 239
Fisher 205

Harman/Kardon
Hitachi 207

Jensen 234
JVC 240, 241, 245
Kardon 223

Kenwood
LXI/Sears 236

Magnavox 229, 232
Marantz 229
McIntosh 221
Nakamichi 210

Onkyo 214, 215
Optimus

Panasonic 224, 225, 227
Philips 229, 230
Pioneer 208
Quasar 224, 225, 227

RCA
Sansui 210, 246

Sanyo 205
Scott 210, 246
Sharp 242, 243
Sherwood 220
Sony 228
Soundesign 244
Teac 212, 216, 218
Technics 224, 225, 227
Victor 240, 241, 245
Yamaha 202, 203, 204

219, 220,
221, 223

200, 201,
211, 245

208, 218,
220, 222

231, 237,
238, 247

Codes pour enregistreurs

vidéo personnels

Marque Code

Panasonic Replay
TV

Philips Tivo 101
Sony Tivo 102

100

20 l

Navigation au menu de base

NAVIGATION AU MENU DE B ASE

Appuyer sur

Appuyer sur

Appuyer sur

Appuyer sur

pour afficher le
menu principal.

pour
sélectionner
l’icône désirée.

pour accéder à
un sous-menu.

pour
sélectionner le
sous-menu.

sous-menu

Appuyer sur

Appuyer sur

Appuyer sur

pour accéder à un
sous-menu
secondaire.

pour sélectionner le
sous-menu

secondaire désiré.

pour sélectionner ou
régler le sous-menu

secondaire désiré.

Sous-menu
secondaire

Appuyer sur

Nota: Pour un sous-menu avec AUTRES RÉG.

Appuyer sur

pour sélectionner ou
régler le sous-menu
désiré.

poursélectionner
AUTRES RÉG.

BRILLANCE 32 IIIIIIIIII----------

Nota: Pour quitter les menus

Appuyer sur

Appuyer sur

à répétition jusqu’à ce
que l’icône du menu
principal soit mise en
surbrillance.

pour quitter le
menu principal.

F RANÇAIS

Icône du menu
principal

Image normale

21 l

FONCTIONNEMENT AVEC MENUS À ICÔNES

Fonctionnement avec menus à icônes


Nota: Pour régler les rubriques du sous-menu lorsqu’elles sont

en surbrillance, appuyer sur VOL u.

r MODE - Permet de choisir un des trois modes préréglés

d’image selon le visionnement. Le réglage de la

température de la couleur sera également modifié
lorsque cette fonction est activée.

• ÉCLATANT - Réglage par défaut. Pour une image
à haut contraste et netteté pour le visionnement
dans une pièce bien éclairée.

• STANDARD - Réglage recommandé lors du
visionnement avec éclairage tamisé.

• CINÉMA - Sélectionner ce mode lors du
visionnement de films dans une pièce sombre pour
obtenir l’ambiance d’une salle de cinéma.

Nota: Chaque mode possède ses propres réglages de l’image

(couleur, nuances, brillance, image et netteté).

r COULEUR - Réglage de la densité chromatique.
r NUANCES - Réglage pour l’obtention d’une teinte naturelle.
r BRILLANCE - Réglage des parties sombres pour des détails

mieux démarqués.

r IMAGE - Réglage des parties claires.
r NETTETÉ - Réglage pour des détails mieux définis.
r NORMAL - Rétablissement des réglages implicites.

Nota: Lors de la réception d’un signal de télévision numérique non

standard, il est possible de modifier les paramètres couleur
manuellement pour une meilleure qualité de l’image.

• MV (MODULATION DE LA VITESSE) - Augumente la
netteté de l’image pour une meilleure transition du blanc
au noir.

• FIGÉE - Cette fonction permet de figer l’action de
l’image principale et l’afficher dans l’image en médaillon
ou à l’écran partagé lors d’une pression sur la touche
FREEZE de la télécommande. Appuyer de nouveau sur
la touche FREEZE pour annuler cette fonction. Les
touches SWAP, SIZE, SEARCH, PIN MIN et PIP MAX
ne peuvent fonctionner en ce mode.

AUDIO

Nota: Pour régler les rubriques du sous-menu lorsqu’elles sont

en surbrillance, appuyer sur VOL u.

r MODE – Sélectionner STÉRÉO, SAP (seconde voie audio),

ou MONO. (Sélectionner MONO si le signal stéréo est faible.)

r GRAVES - Pour accentuer ou atténuer le rendu dans les

graves.

r AIGUS - Pour accentuer ou atténuer le rendu dans les aigus.
r ÉQUILIBRE - Pour ajuster le rapport entre les niveaux de

sortie sur les canaux gauche et droit.

r NORMAL - Rétablissement des réglages implicites :

GRAVES, AIGUS et ÉQUILIBRE.

F RANÇAIS

r AUTRES RÉGLAGES

Pour afficher le sous-menu secondaire, sélectionner
AUTRES REG. et appuyer sur VOL u.

Nota: Pour régler les rubriques du sous-menu secondaire

lorsqu’elles sont en surbrillance, appuyer sur VOL u.

• TEMP. COUL. - Pour accentuer ou attenuer au goût la
teinte rouge ou bleue de l’image.

• COUL. NATUR. - Réglage de la gamme de reproduction
des couleurs pour des images vivaces avec une
gradation naturelle des couleurs et des teintes
hautement délicates.

• RÉDUCTEUR - Réduit le bruit vidéo communément
appelé neige.

• FILTRE 3D - Réduit le bruit et l’interférence luminance/
chrominance de l’image.

• CODEUR COUL. - Disponible seulement avec le signal
480p. Sélectionner HD ou DS pour le réglage
automatique de paramètres couleur lors de la réception
à haute définition (HD) ou normale (DS). Ce réglage
n’est pas possible lors de visionnement télé normal
(NTSC).

r AUTRES RÉGLAGES

Nota: Pour régler les rubriques du sous-menu lorsqu’elles sont

en surbrillance, appuyer sur VOL u.

• SON IA – Ajuste automatiquement le volume pour le
maintenir à un niveau constant.(Ce réglage n’est pas
disponible en mode vidéo.)

• BBE® – Technologie audio qui améliore la qualité des
dialogues et rétablit la gamme dynamique des passages

musicaux afin de procurer un son très naturel.

• BBE VIVA 3D - La fonction BBE VIVA offre une image
sonore naturelle tridimensionnelle de haute fidelité et de
haute précision musicale. La fonction BBE améliore la
clarté du son tandis que le système de traitement du son
tridimensionnel agrandit l’image sonore dans sa largeur,
sa profondeur et sa hauteur grâce à la technologie
propriétaire de BBE. Cette fonction est compatible avec
les jeux vidéo aninsi que toutes les émissions télévisées
telles que les nouvelles, la musique, les drames, les
films et les sports. Elle accentue également l’effet
ambiophonique tout en maintenant la clarté des
dialogues.

Nota: La fonction BBE VIVA 3D n’est disponible que sur les

modèles PT-53TW53 et PT-56TW53.

22 l

FONCTIONNEMENT AVEC MENUS À ICÔNES

AUDIO (suite)

r AUTRES RÉGLAGES (suite)

• SON AMBIO - Utiliser cette caractéristique pour
rehausser le rendu sonore des émissions en stéréo.

• H-PARLEURS - Cette caractéristique est utilisée lors

du raccordement de l’appareil à un amplificateur
externe.

• EF - Les haut-parleurs du téléprojecteur sont en

fonction et fonctionnent normalement.

• H/Circuit-sortie audio variable - Les haut-parleurs

du téléprojecteur sont hors circuit, les réglages
audio se font sur le téléprojecteur.

• H/Circuit-sortie audio fixe - Les haut-parleurs du

téléprojecteur sont hors circuit, les réglages audio
se font sur l’amplificateur.

CANAUX

r BAL. CA - Sélectionner FAV ou TOUS.

Nota: Utiliser les touches numériques de la télécommande

pour sélectionner les canaux désirés.

r FAVORIS - Pour entrer jusqu’à 16 canaux favoris . Utiliser

les touches numériques de la télécommande pour
sélectionner les canaux favoris..

r AUTRES RÉGLAGES

Pour afficher le sous-menu secondaire, sélectionner
AUTRES REG. et appuyer sur VOL u.

• SIGLE PRÉRÉGLÉ - Pour saisir l’identification (sigle)
des canaux préférés.

Marche à suivre

• Appuyer sur la touche CH q pour sélectionner le

sigle préréglé desiré.

• Utiliser les touches numériques de la

télécommande pour sélectionner les canaux
désirés. (Consulter le guide télé.)

Marche à suivre

• Appuyer sur les touches CH p ou CH q pour
sélectionner l’entrée vidéo désiré.

• Appuyer sur les touches t VOL ou
VOL u poursélectionner l’identification désirée.
(Voir le tableau ci-dessous.)

TABLEAU D’IDENTIFICATION DES PRISES

Identifications UTILISATIONS

MAGNÉT

DVD

OMETTRE

CÂBLE

SRD

DÉCO. TVN

MAGN. NUM

JEU

AUX

_____

Sélectionner lors du raccordement d’un

magnétoscope à l’entrée vidéo.

Sélectionner lors du raccordement d’un lecteur DVD

Sélectionner pour sauter une entrée vidéo non

utilisée lors d’une pression sur la touche TV/VIDEO.

Sélectionner lors du raccordement d’un

Sélectionner lors du raccordement d’un appareil

DBS(satellite de radiodiffusion directe) à l’entrée

Sélectionner lors du raccordement d’un décodeur de

Sélectionner lors du raccordement d’un enregistreur

Sélectionner lors du raccordement d’un jeu à l’entrée

Sélectionner lors du raccordement d’autres

Sélectionner pour supprimer l’identification de la

à l’entrée vidéo.

câblosélecteur à l’entrée vidéo.

vidéo.

télé numérique à l’entrée vidéo.

vidéo personnel à l’entrée vidéo.

vidéo.

appareils.

prise.

MINUTERIE

Nota: Utiliser les touches CH p ou CH q pour mettre en

surbrillance les rubriques désirées puis utiliser les
touches t VOL ou VOL u.

F RANÇAIS

Nota: Pour supprimer le canal appuyer sur la touche t VOL pendant

que le canal est en surbrillance.

• SIGLE MANUEL - Pour entrer manuellement les chiffres
et les sigles.

Nota: Utiliser les touches numériques de la télécommande pour

sélectionner les canaux désirés. (Consulter le guide télé.)

• IDENT. PRISES - Pour identifier les branchements
d’entrées vidéo aux fins d’affichage.

r SOMMEIL - Sélectionner SOMMEIL pour couper le contact

après 30, 60 ou 90 minutes. Sélectionner NON pour mettre
la minuterie hors fonction.

r MINUTERIE 1 et MINUTERIE 2 - Sélectionner une ou

deux minuteries pour mettre le téléprojecteur en et hors
marche à une heure préréglée, au canal de son choix, aux
joursvoulus.

Nota:

• Le contact est automatiquement coupé après 90 minutes
si la mise en marche a été activée par la fonction
MINUTERIE. Si l’heure de mise hors fonction a été
programmée ou qu’une touche est pressée, la coupure
automatique après 90 minutes est annulée.

• La fonction MINUTERIE peut fonctionner avec le
téléprojecteur sous ou hors tension. À l’heure
programmée, le téléprojecteur syntonise le canal
présélectionné.

23 l

FONCTIONNEMENT AVEC MENUS À ICÔNES

MINUTERIE (suite)

r HORLOGE - Régler l’heure et le jour.

BLOCAGE

r CRÉER CODE - Au moyen des touches numériques,

entrer le code à quatre chiffres. (Utiliser un code

facile à mémoriser et le conserver dans un endroit
sûr.)

r PUCE RÉGL. - Ce téléprojecteur incorpore la

technologie de la “puce antiviolence” qui vous permet
d'utiliser les classifications des émissions de télévision.
Cette innovation permet ainsi aux parents de bloquer le
visionnement de certaines émissions, et ce, à leur
entière discrétion. L'image sur image est également
bloquée.

r VERROUILLER - Pour bloquer l'utilisation de jeux

vidéo et le visionnement d'enregistrements et
d’émission télévisées.

Nota:

• Si le code a été oublié, la fonction de verrouillage se
libère automatiquement après 12, 24 ou 48 heures selon
le réglage. Faire attention lors de la sélection de
CONTINU. Si CONTINU est sélectionné et que le code

F RANÇAIS

a été oublié, le verrouillage du téléviseur doit être retiré
par un technicien qualifié.

• À la rubrique MODIFIER CODE, si un code différent que
celui utilisé au menu de verrouillage est entré, ce
nouveau code devient le code de contrôle.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner:

• HF - Pour mettre le verrouillage hors fonction.

• JEU - Pour bloquer les canaux 3 et 4 et les entrées

vidéo.

• CANAL - Pour bloquer la syntonisation de quatre

canaux de son choix.

• TOUS - Pour verrouiller tous les canaux et les

entrées vidéo.

Marche à suivre

• Appuyer sur la touche CH q pour mettre ENTRER
CODE en surbrillance.

• Au moyen des touches numériques, entrer le code à
quatre chiffres. (Utiliser un code facile à mémoriser et

le conserver dans un endroit sûr. )

• Appuyer sur la touche CH q pour mettre PUCE RÉGL.
en surbrillance.

• Appuyer sur les touches t VOL ou VOL u pour
sélectionner, ÉMIS. TÉLÉ USA, FILMS USA, CANADA
ou CANADA-QUÉBEC.

• Appuyer sur la touche CH q pour mettre RÉGLAGE en
surbrillance.

• Appuyer sur les touches t VOL ou VOL u pour afficher
le menu désiré: ÉMIS. TÉLÉ USA, FILMS USA,
CANADA ou CANADA-QUÉBEC.

• Appuyer sur VOL u pour sélectionner HF ou EF.

• Appuyer sur les touches CH q pour sélectionner
REGARDER SANS VISA pour ÉMIS. TÉLÉ USA et
FILMS USA ou ÉMISSIONS EXEMPTÉES pour
CANADA et CANADA-QUÉBEC.

• Appuyer sur VOL u pour sélectionner OUI ou NON.

ÉMISSIONS TÉLÉ USA

Ce téléprojecteur incorpore la technologie de la “puce
antiviolence” qui vous permet d'utiliser les classifications
des émissions de télévision. Cette innovation permet ainsi
aux parents de bloquer le visionnement de certaines
émissions, et ce, à leur entière discrétion. L'image sur
image est également bloquée.

ACTION

• Appuyer sur la touche puis sur CH q pour
mettre COMBIEN D’HEURES? en surbrillance.

• Appuyer sur la touche VOL u pour
sélectionner12,24,48heuresou CONTINU.

Nota: Lorsque la fonction JEU, CANAL ou TOUS est activée

et qu’un canal ou une entrée vidéo verrouillée est
sélectionnéé, le message VERROUILL est affiché dans
le coin supérieur gauche de l’écran du téléprojecteur.

24 l

Nota: La sélection de “OUI” permet la réception des émissions

non cotées. La sélection de “NON” bloque la réception
des émissions non cotées. Se reporter à la mise en
garde à la page suivante.

Marche à suivre

• Appuyer sur la touche CH q pour sélectionner
RÉGLAGE.

• Appuyer sur la touche VOL u pour sélectionner DE
BASE ou DÉTAILLÉ.
DE BASE - Permet de sélectionner les réglages
généraux tels que TV-Y, TV-PG, etc.

BLOCAGE (suite)

ÉMISSIONS TÉLÉ USA (suite)

• DÉTAILLÉ - Permet de sélectionner les réglages
généraux et spécifiques tels que V, L, etc.

• Utiliser les touches CH p ou CHq pour naviguer entre
les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner
les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer sur la touche pour retourner à PUCE
RÉGL.

• Appuyer sur la touche CH q pour sélectionner
COMBIEN D’HEURES?

• Appuyer sur les touches t VOL ou VOL u pour
sélectionner12, 24, 48 heures ou CONTINU.

• Appuyer sur la touche pour retourner au menu
principal, puis appuyer sur CH p pour quitter.

Mise en garde

La " puce antiviolence " intégrée à cet appareil peut bloquer la
réception des émissions non cotées (NR) conformément aux
directives de la section 15.120(e)(2) de la FCC. Il est à noter
toutefois que si le verrouillage des émissions non cotées est
activé, il se pourrait que des résultats inopinés et confus
s'ensuivent et qu'il soit impossible de recevoir des bulletins
d'urgence ou certains des programmes suivants :

• Bulletins d'urgence (tels que messages de la sécurité
civile, avis météorologiques et autres)

• Programmes locaux

• Bulletins d'informations

• Émissions d'affaires publiques

• Avis d'intérêt public

• Émissions religieuses

• Reportages sportifs

• Bulletins météorologiques

ACTION

ACTION

FONCTIONNEMENT AVEC MENUS À ICÔNES

14 ans +. Cette émission peut présenter des

TV-14

TV-MA

FV VIOLENCE-FICTION

V VIOLENCE
S SEXUALITÉ
L

D SUJET DÉLICAT

FILMS USA

Ce téléprojecteur incorpore la technologie de la “puce
antiviolence” qui vous permet d'utiliser les classifications
des films. Cette innovation permet ainsi aux parents de
bloquer le visionnement de certains films, et ce, à leur
entière discrétion. L'image sur image est également
bloquée.

Nota: Il arrive parfois que certains films ne soient pas cotés. En règle

générale, les vieux films et les films étrangers ne sont pas
cotés.

sujets délicats ou comporter des propos
vulgaires, des scènes de sexualité ou de
violence.

Auditoire adulte seulement. Cette émission
peut présenter des sujets délicats et
comporter des propos obscènes, des scènes
explicites de violence ou de sexualité.

LANGAGE VULGAIRE

F RANÇAIS

Tableau des cotes - Émissions Télé USA

NR

TV-Y

TV-Y7

TV-G

TV-PG

Non coté. Voir la MISE EN GARDE pour
l’utilisateur ci-dessus.

Enfants. Les sujets de cette émission et leur

traitement ont été spécialement conçus pour
un auditoire d'enfants, y compris ceux entre 2
et 6 ans.

Pour des enfants plus âgés. L’émission
peut comporter des scènes de violence
burlesque pouvant effrayer de jeunes enfants
en bas de 7 ans.

Visa général. Comporte peu ou pas de
scènes violentes, ni de propos vulgaires, ni de
dialogues à connotation sexuelle ou d'images
suggestives.

Supervision parentale. Cette émission peut
comporter certains propos vulgaires,
d'occasionnelles scènes de violence et
certaines scènes ou certains propos
suggestifs.

Marche à suivre

• Appuyer sur les touches CH p ou CHq pour naviguer
entre les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner
les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer sur la touche pour retourner à PUCE
RÉGL.

• Appuyer sur la touche CH q pour sélectionner
COMBIEN D’HEURES?

• Appuyer sur les touches t VOL ou VOL u pour
sélectionner 12, 24, 48 heures ou CONTINU.

• Appuyer sur la touche pour retourner au menu
principal puis appuyer sur CH p pour quitter.

ACTION

ACTION

25 l

FONCTIONNEMENT AVEC MENUS À ICÔNES

ACTION

FILMS USA (suite)

Tableau des cotes - Films USA

PROGRAMMES NON COTÉS (NR) ou NON

NR

G VISA GÉNÉRAL. Pour tous âges.

PG

PG-13

R

NC-17 17 ANS+ SEULEMENT.

X AUDITOIRE ADULTE.

SOUMIS À LA CLASSIFICATION (NA). Le film

n'a pas été coté ou les cotes ne s'appliquent
pas.

SUPERVISION PARENTALE SUGGÉRÉE.

Certaines images pourraient ne pas convenir à
des enfants.

JUGEMENT DES PARENTS. Certaines images
pourraient ne pas convenir à des enfants de
moins de 13 ans.

17 ANS +. Avec des enfants de moins de 17
ans la supervision d'adultes est recommandée.

Canada (ANGLAIS)

Ce téléprojecteur incorpore la technologie de la “puce
antiviolence” qui vous permet de bloquer certains films et
émissions de télévision selon deux systèmes de
classification utilisés au Canada. L'image sur image est
également bloquée.

F RANÇAIS

Nota: Les émissions exemptées comprennent : les émissions

de nouvelles, de sports, les documentaires et les autres
émissions d’information, les tribunes téléphoniques et
les émissions de musique vidéo.

• Appuyer sur la touche pour retourner au menu

ACTION

principal puis appuyer sur CH p pour quitter.

.

Tableau des cotes - Canada (Anglais)

Émissions exemptées de classification ­Sont exemptes, notamment les émissions
suivantes: les émissions de nouvelles, les

E

C

C8+

G VISA GÉNÉRAL. Pour tous âges.

PG

14+

18 AUDITOIRE ADULTE.

émissions de sports, les documentaires et
lesautresémissionsd’information;
lestribunestéléphoniques, les émissions
de musique vidéo, etc.

Émissions à l’intention des enfants de
moins de 8 ans. Le contenu des émissions
ne doit en aucun cas comporter de jurons,
de nudité ou de sexe.

Émissions que les enfants de huit ans et
plus peuvent généralement regarder seuls.
Ne contient aucun langage grossier, nudité
ou sexe.

SUPERVISION PARENTALE SUGGÉRÉE.
Certaines images pourraient ne pas
convenir à des enfants.

Émissions comportant des thèmes ou des
éléments de contenu qui pourraient ne pas
convenir aux téléspectateurs de moins de
14 ans. Supervision parentale
recommandée.

Canada-Québec

Ce téléprojecteur incorpore la technologie de la "puce
antiviolence" qui vous permet de verrouiller ou de
déverrouiller les émissions canadiennes françaises selon
des classifications variées. L'image sur image est
également bloquée.

Marche à suivre

• Appuyer sur les touches CH p ou CHq pour naviguer
entre les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner
les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer à deux reprises sur la touche pour
retourner à PUCE RÉGL.

• Appuyer sur la touche CH q pour sélectionner
COMBIEN D’HEURES?

• Appuyer sur les touches t VOL ou VOL u pour
sélectionner 12, 24, 48 heures ou CONTINU.

26 l

Nota: Les émissions exemptées comprennent : les émissions

de nouvelles, de sports, les documentaires et les autres
émissions d’information, les tribunes téléphoniques et
les émissions de variété et musique vidéo.

Canada-Québec (suite)
Marche à suivre

• Appuyer sur les touches CH p ou CHq pour naviguer
entre les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner
les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer sur la touche à deux reprises pour

ACTION

retourner à PUCE RÉGL.

• Appuyer sur la touche CH q pour sélectionner
COMBIEN D’HEURES?

• Appuyer sur les touches t VOL ou VOL u pour
sélectionner 12, 24, 48 heures ou CONTINU.

• Appuyer sur la touche pour retourner au menu

ACTION

principal puis appuyer sur CH p pour quitter.

Tableau des cotes - Canada - Québec

E

G

8 ans +

13 ans +

16 ans +

18 ans +

Émissions exemptées de
classification.

Général - Cette émission
convient à un public de tous
âges. Elle ne contient aucune
violence ou la violence
qu’+elle contient est minime.

Général - Déconseillé aux
jeunes enfants. Cette émission
convient à un public large
mais elle contient une violence
légère ou occasionnelle qui
pourrait troubler de jeunes
enfants. L’écoute en
compagnie d’un adulte est
donc recommandée.

Jugement des parents. Cette
émission peut ne pas convenir
aux enfants de moins de 13
ans. Elle contient quelques
scènes d’une violence assez
marquée pour les affecter.

Cette émission ne convient
pas aux enfants de moins de
16 ans. Elle contient de
fréquentes scènes d’une
violence intense.

Cette émission est réservée
aux adultes.

Message de verrouillage de l’image principale et
l’écran partagé

Si la puce antiviolence est activée et que la cote du programme
excède la limite fixée par l’utilisateur, le message de verrouillage
est affiché et le son est mis en sourdine. Pour visionner le
programme, entrer le code. Une fois le code entré, tous les
blocages sont désactivés jusqu’à ce que le contact soit coupé sur
le téléprojecteur ou que les réglages soient annulés.

FONCTIONNEMENT AVEC MENUS À ICÔNES

Nota: Si le code secret est entré pour annuler les cotes réglées, il sera

nécessaire de programmer de nouveau toutes les cotes soit par
programmation soit en coupant le contact sur le téléprojecteur.

Image principale Partage de l’écran

Message de verrouillage de l’image sur image (PIP)

La fonction image sur image est disponible lors de la mise en
circuit de la puce antiviolence. Si la cote du programme de
l’image sur image excède la limite fixée par l’utilisateur, l’image
sur image disparaît et le message de verrouillage s’affichera.

Nota: Si la fonction de verrouillage est activée pendant que

celle de l’image sur image est en fonction, l’image
disparaît immédiatement. Pour activer les fonctions de
l’image sur image, régler VERROUILLER à HF.

RÉGLAGE

r Pour régler les rubriques du sous-menu lorsqu’elles sont en

surbrillance, appuyer sur VOL u.

r IDIOMA/LANGUE - Sélectionner IDIOMA/LANGUE et

FRANÇAIS, ESPAÑOL ou ENGLISH pour changer la
langue d’affichage.

r ANTENNE - Pour sélectionner ANT1 ou ANT2.
r EF MUET - L’affichage des sous-titres est mis

CC

automatiquement en fonction lorsque la touche MUTE de la
télécommande est pressée. Pour le mettre hors fonction,
appuyer de nouveau sur la touche MUTE.

F RANÇAIS

27 l

FONCTIONNEMENT AVEC MENUS À ICÔNES

RÉGLAGE (suite)

CC

r (Sous-titres) - Ce téléprojecteur incorpore un

décodeur qui fournit une description visuelle de la portion
audio. Le programme diffusé doit comporter ce signal afin de
permettre l’affichage des sous-titres. Les sous-titres sont
affichés sous la forme de texte (lettres en couleur ou
blanches sur fond noir). Cela permet la lecture du dialogue
de l’émission ou de toute information.

Nota: Le décodeur de sous-titres ne fonctionne pas lorsque le format

Nota: Le mode C1 est recommandé pour l’affichage des sous-

r CONVERGENCE

Nota: N’utiliser que les touches de la télécommande lors

d’image est réglé à Zoom. Pour que les sous-titres apparaissent
correctement, choisir un format d’image autre que Zoom.

• HF (HORS FONCTION) - Lorsque les sous-titres ne sont
pas désirés.

• C1 - Pour afficher l’information vidéo (maximum de 4
lignes affichées à l’écran afin de ne pas obstruer
l’image). Les sous-titres peuvent être dans n’importe
quelle langue.

• C2 à C4 - Autres modes pour afficher l’information
vidéo.

• T1 à T4 - Autres modes pour afficher toute information
disponible. (Dissimule une large partie de l’image télé.)

titres.

du réglage de la convergence. Les touches de
navigation et la touche action du panneau avant ne
peuvent servir pour ce réglage.

RÉGLAGE CONVERGENCE
Marche à suivre

• Après une pression sur la touche VOL u, l’écran de
réglage du vert s’affichera.

• Utiliser les touches de navigation de la télécommande
pour aligner les lignes vertes horizontales et verticales à
l’écran. Utiliser les repères centrés sur le haut et le côté
gauche du coffret, tel qu’indiqué ci-dessous.

Les repères

Vue avant du
coffret

F RANÇAIS

Nota: Le réglage de la convergence est rarement nécessaire,

sauf lorsque le téléprojecteur est déplacé.

Marche à suivre

• Appuyer sur la touche VOL u pour accéder au sous­menu de convergence.

• Appuyer sur la touche CH p ou CH q pour
sélectionner:

• RÉG. CONVERGENCE - Sélectionner pour faire

un réglage mineur de la convergence.

Nota: Après la sélection, appuyer sur VOL u pour

continuer le réglage de la convergence (RÉG.
CONVERGENCE)

• REIN. ÉTAT INITIAL - Sélectionner pour rétablir le

réglage implicite de la convergence.

Nota: Après la sélection, appuyer sur VOL u pour

activer la réinitialisation du réglage implicite de
la convercence (REIN. ÉTAT INITIAL).
Lorsque cette fonction est utilisée en mode
zoom, il est nécessaire de quitter tous les
menus pour en voir le résultat.

• Appuyer sur la touche pour passer au réglage du

ACTION

rouge.

• Utiliser les touches de navigation de la télécommande
pour aligner la croix rouge avec la mire croisée du blanc
au centre de lécran.

Nota: AFIN DE PRÉVENIR T0UT RISQUE DE

DOMMAGE AU TUBE-ÉCRAN, NE PAS
LAISSER LA MIRE D'ESSAI AFFICHÉE À
L'ÉCRAN PENDANT UNE PÉRIODE
PROLONGÉE.

• Ensuite, appuyer sur la touche “0” sur la télécommande
pour afficher l’écran de réglage du BLEU. Répéter la
marche à suivre pour le réglage du bleu. Si nécessaire,
appuyer de nouveau sur la touche “0” pour retourner à
l’écran de réglage du ROUGE.

Nota: Une mire croisée convergente, de couleur blanche,

apparaît avec un minimum d’effet de franges colorées.

Appuyer

“0”

28 l

Réglage de la convergence sur neuf points

Nota: La télécommande doit être en mode télé.

Marche à suivre

• Appuyer sur la touche pour passer au réglage du
rouge.

• Appuyer sur les touches numériques 1 à 9 de la
télécommande pour sélectionner le point de
convergence désiré.

• Utiliser les touches de navigation pour aligner la croix
rouge avec la croix blanche.

Nota: Une mire croisée convergente, de couleur blanche,

apparaît avec un minimum d’effet de franges colorées.

• Appuyer sur la touche “0” sur la télécommande pour
afficher l’écran de réglage du BLEU et répéter la marche
à suivre.

ACTION

FONCTIONNEMENT AVEC MENUS À ICÔNES

• BANNIÈRE CANAL - Sélectionner EF pour afficher la
bannière lors d’un changement de canal.

• DÉCALAGEIMAGE - Il est recommandé de régler cette
fonction à EF afin de prévenir le marquage ou la
rémanence de l’image sur l’écran.

Appuyer

“0”

• Pour quitter, appuyer à répétition sur la touche ,
puis sur CHp.

ACTION

r AUTRES RÉGLAGES

Pouraccéderausous-menusecondaire,appuyersur

VOL u lorsque AUTRES RÉG. est en surbrillance.
Nota: Pour régler les rubriques du sous-menu secondaire

lorsqu’elles sont en surbrillance, appuyer sur VOL u.

• MODE - Pour sélectionner télé (antenne) ou le mode
câble selon la source du signal.

• PROG. AUTO - Pour programmer automatiquement tous
les canaux avec un signal.

• PROG. MANUELLE - Pour ajouter ou supprimer
manuellement les canaux.

• CONTACT AUTO - Sélectionner EF pour que le
téléviseur se mette en fonction en même temps que le
câblosélecteur ou les autres appareils, ou sélectionner
HF (hors fonction).

F RANÇAIS

29 l

GU IDE DE DÉPANNAGE

Guide de dépannage

Avant de faire appel à un technicien, vérifier les problèmes et apporter les corrections simples décrites ci-dessous.

AUDIO VIDÉO Solutions

Ajuster l’orientation et(ou) le branchement de l’antenne.

Présence de bruit Présence de neige

Ajuster l’orientation et(ou) le branchement de
l’antenne.
Vérifier le fil d’amenée de l’antenne.
Régler la convergence (voir les pages 28 et 29).

Éloigner le téléviseur de tout appareil électroménager,

dispositif d’éclairage, véhicule moteur ou équipement médical.

Augmenter le volume.
Vérifier la fonction de coupure du son.
Vérifier si les haut-parleurs sont en fonction.
Syntoniser un autre canal.

Sélectionner le mode TÉLÉ ou CÂBLE.
Vérifier le branchement des câbles d’antenne.

Vérifier la prise secteur.
Ajuster les commandes de brillance et audio.
Syntoniser un autre canal.
Vérifier les raccordements.
Programmer à nouveau la télécommande.
Vérifier le fonctionnement de la seconde source vidéo.
S’assurer qu’il n’y a pas d’ordinateur connecté à l’entrée DVI

(ENTRÉE NUM.).

F RANÇAIS

Présence de bruit

Présence de bruit

Absence de son

Présence de bruit Absence d’image avec présence de neige

Image dédoublée /

Distorsion de couleur à l’image

Interférence

Image normale

?

Absence de son

Absence d’image ou de médaillon

L’image est légèrement décalée (à la verticale

Son normal

Son normal

Son erroné Image normale

Son normal

Son normal Image normale

Fonctionnement intermittent de la télécommande

ou à l’horizontale) lors de la mise en contact,

du changement de canal ou pendant les deux

(2) heures suivant le visionnement.

Absence de couleur

Boîte noire à l’écran

Ceci est une fonction normale conçue pour prévenir la
rémanence de l’image. Cette fonction peut être désactivée;
cepedant, sa désactivation peut occasionner le marquage de
l’image sur l’écran. (Voir à la page 27.)

Régler la couleur.
Syntoniser un autre canal.

Le réglage AUDIO devrait être à STÉRÉO ou MONO et non
SAP.

Sélectionner le mode CC (sous-titres) plutôt que le mode texte.

Remplacer les piles de la télécommande.

30 l

Index

A

Aigus 22
Antenne 27
Arrêt sur image principale 9
Audio 22
Avec code 18

B

BAL. CA 23
BBE 22
BBE VIVA 3D 22
Blocage 24
Branchement à un amplificateur
audio 6
Branchement à un câblosélecteur 5
Branchement à un magnétoscope 5
Branchement à un magnétoscope et
un câblosélecteur 5
Branchement d’appareils auxiliaires 5
Branchement d’un décodeur de
télévision numérique / lecteur DVD 6
Branchement de sources auxiliaires 4
Brillance 22

C

Câble / antenne 4
Canada (ANGLAIS) 26
Canada-Québec 26
Canaux 23
Cinéma 22
Codes des appareils 13, 18
Codes pour câblosélecteurs 14
Codes pour câblosélecteurs 19
Codes pour enregistreurs vidéo

personnels 20
Codes pour lecteurs CD 20
Codes pour lecteurs DVD 14, 19
Codes pour magnétophones à

cassette 20
Codes pour magnétoscopes 14
Codes pour magnétoscopes 19
Codes pour récepteurs 20
Codes pour récepteurs DBS 14
Codes pour récepteurs DBS 19
Codeur Coul. 22
Coffret et télécommande 3
Connexion d’entrée DVI 7
Contact auto 29
Convergence 4, 28
Convergence adj. 28
Cordon d’alimentation 4
Coul. natur. 22
Couleur 22

D

Dossier du client 3
Déclage image 29

E

Éclatant 22

Écran de projection 3
EF muet 27
Émissions télé USA 24
Emplacement du téléprojecteur 4
Entretien et nettoyage 3
Équilibre 22

F

Favoris 23
Félicitations 3
Figée 22
Films USA 25
Filtre 3D 22
Fonction image sur image et partage
d’écran 8
Fonctionnement avec menus à icônes
22
Fonctionnement de l’image
sur image 8
Fonctionnement de l’image sur image
et du partage d’écran avec un
câblosélecteur 8
Fonctionnement de la
télécommande 11, 15
Fonctionnement du partage d’écran 8

G

Graves 22
Guide de dépannage 30

H

H-parleurs 23

I

Ident. prises 23
Idioma/langue 4, 27
Image 22
Installation 4
Installation des piles 11, 15

M

Message de verrouillage de l’image
principale et l’écran partagé 27
Message de verrouillage de l’image
sur image (PIP) 27
Minuterie 23
Minuterie 1 et minuterie 2 23
Mode 22
Mono 22
MV (Modulation de la vitesse) 22

N

Navigation au menu de base 21
Netteté 22
Normal 22
Nuances 22

P

Panneau avant des commandes 6
Prog. auto 4, 29
Prog. manuelle 29
Programmation de la

télécommande 13, 18

IN DEX

Puce régl. 24

R

Réducteur 22
Rég. convergence 28
Réglage 27
Réglage initial 4
Réin. état initial 28

S

Sans code 13, 18
SAP 22
Sélecteur télé/vidéo (TV/VIDEO) 8
Sigle manuel 23
Sigle préréglé 23
Sommeil 23
Son ambio 23
Son IA 22
Spécifications 3
Standard 22
Stéréo 22

T

Table des caractéristiques 3
Tableau d’identification des prises 23
Tableau des cotes - Canada-

Québec 27

Tableau des cotes - Canada

(Anglais) 26

Tableau des cotes - Émissions

télé USA 25
Tableau des cotes - Films USA 26
Télé ou câble 4
Temp. coul. 22
Touche d’arrêt sur l’image

(Freeze) 9
Touche de déplacement (MOVE) 9
Touche de format de l’image 7
Touche de repérage dans le médaillon

(SEARCH) 9
Touches PIP MIN et PIP MAX 9

U

Utilisation d’un magnétocassette 17
Utilisation d’un décodeur de télévision

numérique 17
Utilisation d’un lecteur DVD 12, 16
Utilisation d’un magnétoscope 12, 16
Utilisation d’un enregistreur vidéo

personnel 17
Utilisation d’un récepteur 17
Utilisation d’un récepteur DBS 12, 16
Utilisation par télécommande 12, 16

V

Verrouiller 24

F RANÇAIS

31 l

LIMITED WARRANTY (FOR MODELS SOLD IN USA ONLY)

PANASONIC CONSUMER ELECTRONICS COMPANY, PANASONIC SALES COMPANY,
DIVISION OF DIVISION OF
MATSUSHITA ELECTRIC CORPORATION OF AMERICA MATSUSHITA ELECTRIC OF PUERTO RICO,
One Panasonic Way INC., Ave. 65 de Infanteria, Km. 9.5
Secaucus, New Jersey 07094 San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Panasonic Video Projection System

Limited Warranty

Limited Warranty Coverage

If your product does not work properly because of a defect in materials or workmanship, Panasonic
Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the warran­tor”) will, for the length of the period indicated on the chart below, which starts with the date of original
purchase ("warranty period"), at its option either (a) repair your product with new or refurbished parts,
or (b) replace it with a new or a refurbished product. The decision to repair or replace will be made by
the warrantor.

TV CATEGORY ALL PARTS LABOR SERVICE

ALL Projection TV 1 (ONE) YEAR 1 (ONE) YEAR IN-HOME OR CARRY-IN

During the "Labor" warranty period there will be no charge for labor. During the "Parts" warranty
period, there will be no charge for parts. You must carry-in your product or arrange for in-home service
during the warranty period. If non-rechargeable batteries are included, they are not warranted. This
warranty only applies to products purchased and serviced in the United States or Puerto Rico. This
warranty is extended only to the original purchaser of a new product which was not sold "as is". A pur­chase receipt or other proof of the original purchase date is required for warranty service.

Carry-in or In-Home Service

For In-Home or Carry-In Service in the United States call 1-888-VIEW-PTV (1-888-843-9788).
For assistance in Puerto Rico call Panasonic Sales Company (787)-750-4300 or fax [phone].

In-Home service requires clear, complete and easy access to the product by the authorized servicer
and does not include removal or re-installation of an installed product. It is possible that certain in­home repairs will not be completed in-home, but will require that the product, or parts of the product,
be removed for shop diagnosis and/or repair and then returned.

Limited Warranty continued on next page

LIMITED WARRANTY (FOR MODELS SOLD IN USA ONLY)

Limited Warranty continued from previous page

Limited Warranty Limits And Exclusions

This warranty ONLY COVERS failures due to defects in materials or workmanship, and DOES NOT
COVER normal wear and tear or cosmetic damage, nor does it cover markings or retained images on
the picture tube resulting from viewing fixed images (including, among other things, letterbox pictures
on standard 4:3 screen TV’s, or non-expanded standard 4:3 pictures on wide screen TV’s, or onscreen
data in a stationary and fixed location). The warranty ALSO DOES NOT COVER damages which
occurred in shipment, or failures which are caused by products not supplied by the warrantor, or fail­ures which result from accidents, misuse, abuse, neglect, mishandling, misapplication, alteration,
faulty installation, set-up adjustments, misadjustment of consumer
controls, improper maintenance, power line surge, lightning damage, modification, or commercial use
(such as in a hotel, office, restaurant, or other business), rental use of the product, service by anyone
other than a Factory
Servicenter or other Authorized Servicer, or damage that is attributable to acts of God.

THERE ARE NO EXPRESS WARRANTIES EXCEPT AS LISTED UNDER "LIMITED WARRANTY
COVERAGE". THE WARRANTOR IS NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL
DAMAGES RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY
BREACH OF THIS WARRANTY. (As examples, this excludes damages for lost time, cost of having

someone remove or re-install an installed unit if applicable, or travel to and from the servicer. The
items listed are not exclusive, but are for illustration only.) ALL EXPRESS AND IMPLIED WARRAN-

TIES, INCLUDING THE WARRANTY OF MERCHANTABILITY, ARE LIMITED TO THE PERIOD OF
THE LIMITED WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential damages, or limita­tions on how long an implied warranty lasts, so the exclusions may not apply to you.

This warranty gives you specific legal rights and you may also have others rights which vary from state
to state. If a problem with this product develops during or after the warranty period, you may contact
your dealer or Servicenter. If the problem is not handled to your satisfaction, then write to the warran­tor's Consumer Affairs Department at the addresses listed for the warrantor.

PARTS AND SERVICE (INCLUDING COST OF AN IN-HOME SERVICE CALL, WHERE
APPLICABLE) WHICH ARE NOT COVERED BY THIS LIMITED WARRANTY ARE YOUR
RESPONSIBILITY.

CUSTOMER SERVICES DIRECTOR Y (FOR MODELS SOLD IN USA ONLY )

For Product Information, Operating Assistance, Literature Request, Dealer Locations, and
all Customer Service inquiries please contact:
1-888-VIEW-PTV (1-888-843-9788, Monday-Friday 9am - 9pm; Saturday-Sunday 10 am - 7pm, EST.

Web Site: http://www.panasonic.com

You can purchase parts, accessories or
locate your nearest servicenter by visiting
our Web Site.

Accessory Purchases:

1-800-332-5368 (Customer Orders Only)
Panasonic Services Company 20421 84th Avenue South, Kent, WA 98032
(6 am to 5 pm Monday - Friday; 6 am to 10:30 am Saturday; PST)
(Visa, MasterCard, Discover Card, American Express, Check)

Service in Puerto Rico

Matsushita Electric of Puerto Rico, Inc. Panasonic Sales Company/Factory Servicenter:

Ave. 65 de Infanteria, Km. 9.5, San Gabriel Industrial Park, Carolina, Puerto Rico 00985

Phone [phone] Fax [phone]
