SONY NEX VG30 Instruction Manual [fr]

Imprimé sur papier recyclé à 70 % ou plus avec de l’encre à base d’huile végétale sans COV (composés organiques volatils).

Gedruckt auf Papier mit 70% oder mehr Recyclinganteil mit Druckfarbe auf Pflanzenölbasis ohne VOC (flüchtige organische Bestandteile).

Gedrukt op 70% of hoger kringlooppapier met VOC (vluchtige organische verbinding)vrije inkt op basis van plantaardige olie.

Stampato su carta riciclata al 70% o più con inchiostro a base di olio vegetale senza COV (composto organico volatile).

4-440-805-21(1)

Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d’assistance client.

Zusätzliche Informationen zu diesem Produkt und Antworten zu häufig gestellten Fragen können Sie auf unserer Kunden-Support-Website finden.

Extra informatie over dit product en antwoorden op veelgestelde vragen vindt u op onze website voor klantenondersteuning.

Ulteriori informazioni su questo prodotto e risposte alle domande più comuni sono reperibili sul nostro sito Web di Assistenza Clienti.

http://www.sony.net/

Interchangeable Lens Digital HD Video Camera Recorder

FR/DE/NL/IT

E-mount

Mode d’emploi du caméscope

Bedienungsanleitung DE

Bedieningshandleiding NL

Manuale delle istruzioni IT

2012 Sony Corporation



Printed in Japan

NEX-VG30/VG30H/VG30E/VG30EH

A lire en premier

Avant de faire fonctionner l’appareil, lisez attentivement ce mode d’emploi et conservez-le pour toute référence ultérieure.

AVERTISSEMENT

Pour réduire les risques d’incendie ou d’électrocution,

1) n’exposez l’appareil à la pluie ou à l’humidité ;

2) ne placez pas d’objets remplis de liquides (vases, etc.) sur l’appareil.

N’exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

ATTENTION

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entraîner un incendie, voire même des brûlures de substances chimiques. Respectez les précautions suivantes :

Ne démontez pas la batterie.

 

N’écrasez et n’exposez pas la batterie à des chocs ou à une force extérieure. Vous ne devez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.



Ne court-circuitez pas les bornes de la batterie et maintenez-les à l’écart de tout contact avec des objets métalliques.



N’exposez pas la batterie à des températures supérieures à 60 °C (140 °F), notamment les rayons directs du soleil ou l’habitacle d’un véhicule garé au soleil.



N’incinérez pas la batterie et ne la jetez pas au feu.



Ne manipulez jamais des batteries lithium ion qui sont endommagées ou présentent une fuite.



Veillez à recharger la batterie à l’aide d’un chargeur Sony authentique ou d’un appareil capable de la recharger.

Tenez la batterie hors de la portée des petits



enfants.



Gardez la batterie au sec.



Remplacez-la uniquement par une batterie de même type ou d’un type équivalent recommandé par Sony.



Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Remplacez la batterie par une batterie correspondant au type spécifié uniquement. Sinon vous risquez de provoquer un incendie ou des blessures.

Adaptateur secteur

N’utilisez pas un adaptateur secteur situé dans un espace restreint, par exemple entre un mur et un meuble.

Branchez l’adaptateur secteur sur la prise de courant la plus proche. Débranchez immédiatement l’adaptateur secteur de la prise de courant si un problème de fonctionnement se produit pendant l’utilisation du caméscope.

Remarque sur le cordon d’alimentation

Le cordon d’alimentation est conçu pour être utilisé exclusivement avec ce caméscope et ne doit en aucun cas être utilisé avec un autre appareil électrique.

Même si votre caméscope est mis hors tension, l’appareil est toujours alimenté tant qu’il est raccordé à la prise secteur via l’adaptateur.

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d’audition.

POUR LES CLIENTS EN EUROPE

Avis aux consommateurs des pays appliquant les Directives UE

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant agréé pour la compatibilité électromagnétique et la sécurité du produit est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative à la garantie ou aux réparations, reportez-vous à l’adresse que vous trouverez dans les documents ci-joints, relatifs à la garantie et aux réparations.

Cet appareil a été testé et jugé conforme aux limites établies par la directive EMC visant l’utilisation de câbles de connexion de moins de 3 mètres.

Attention

Le champ électromagnétique à des fréquences particulières peut avoir une incidence sur l’image et le son de cet appareil.

Avis

Si l’électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l’application ou débranchez, puis rebranchez le câble de connexion (USB, etc.).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l’accumulateur incorporé sera traité correctement. Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportezvous au manuel d’utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce

produit.

Utilisation du caméscope

Ne tenez pas le caméscope par les parties



suivantes ou par le cache des prises.

Viseur Ecran LCD

Objectif (NEX-VG30H/ VG30EH)

Pare-soleil (NEX-VG30H/ VG30EH)

Microphone intégré

Le caméscope n’est pas étanche à la poussière,



aux gouttes d’eau ou aux projections d’eau.

eportez-vous à la section « Précautions

R (p. 65).

Options de menu, panneau LCD, viseur et objectif

Si une option de menu est grisée, cela signifie



qu’elle n’est pas disponible dans les conditions de lecture ou de prise de vue actuelles.

L’écran LCD et le viseur sont issus d’une



technologie de très haute précision si bien que

lus de 99,99 % des pixels sont opérationnels

p pour une utilisation efficace. Cependant, des petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître en permanence sur l’écran LCD. Ces points sont normaux et résultent du processus de

brication ; ils n’affectent en aucun cas la

fa qualité de l’enregistrement.

Points noirs

Points blancs, rouges, bleus ou verts

Ne filmez pas le soleil ou ne laissez pas le



caméscope au soleil pendant une période prolongée. Vous risqueriez d’endommager l’intérieur du caméscope. Si les rayons du soleil sont dirigés vers un objet à proximité, cela risque de déclencher un incendie. Si vous devez placer le caméscope sous les rayons directs du soleil, fixez le capuchon de l’objectif.



Si l’écran LCD, le viseur ou l’objectif se trouve exposé à la lumière directe du soleil pendant une période prolongée, cela risque d’entraîner des problèmes de fonctionnement.



Ne filmez pas le soleil directement. Cela pourrait entraîner un mauvais fonctionnement de votre caméscope. Effectuez des prises de vue du soleil uniquement dans des conditions de lumière faible, par exemple au crépuscule.



Ne regardez pas le soleil ou une source de lumière intense à travers un objectif démonté. Vous risqueriez de vous abîmer les yeux de manière irréversible.

A propos du réglage de la langue

Des captures d’écran dans votre langue



sont utilisées pour illustrer les procédures d’utilisation. Si nécessaire, modifiez la langue d’affichage à l’écran avant d’utiliser votre

améscope (p. 23).

Enregistrement

Pour garantir un fonctionnement correct



de la carte mémoire, il est recommandé de la formater avec votre caméscope avant la première utilisation. Le formatage de la carte mémoire effacera les données qu’elle contient et ces données seront irrécupérables. Enregistrez les données importantes sur votre ordinateur, etc.



Avant le début de toute prise de vue, testez la fonction d’enregistrement pour vous assurer que l’image et le son sont enregistrés sans problème.



Aucune compensation relative au contenu de l’enregistrement ne sera accordée, même si la prise de vue ou la lecture se révèle impossible en raison d’un mauvais fonctionnement du caméscope, de la carte mémoire, etc.



Afin de visionner sur un téléviseur les enregistrements réalisés à l’aide du caméscope, vous devez disposer d’un téléviseur NTSC pour le NEX-VG30/VG30H et d’un téléviseur PAL pour le NEX-VG30E/VG30EH.



Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être protégés par des droits d’auteur. Leur enregistrement non autorisé peut être contraire à la législation sur les droits d’auteur.



Utilisez le caméscope conformément aux réglementations locales.

Remarques sur la lecture



Il se peut que vous ne puissiez pas lire normalement les images enregistrées sur votre caméscope avec d’autres appareils. De plus, il se peut que vous ne puissiez pas lire les images enregistrées sur d’autres appareils avec votre caméscope.

Les films de qualité d’image standard (STD)



enregistrés sur des cartes mémoire SD ne peuvent pas être lus sur des appareils AV d’autres fabricants.

DVD enregistrés avec une qualité d’image HD (haute définition)

Les DVD enregistrés avec une qualité d’image



haute définition (HD) peuvent être lus avec des appareils compatibles avec la norme AVCHD. Vous ne pouvez pas lire les disques enregistrés avec une qualité d’image haute définition (HD) avec les lecteurs/enregistreurs DVD, car ils ne sont pas compatibles avec la norme AVCHD. Si vous insérez un disque enregistré au format AVCHD (qualité d’image haute définition (HD)) dans un lecteur/enregistreur DVD, il se peut que vous ne puissiez pas l’éjecter.

Enregistrez toutes vos données d’image



Pour éviter la perte de vos données d’image, stockez régulièrement toutes vos images enregistrées sur un support externe. Pour sauvegarder des images sur votre ordinateur, reportez-vous à la page 43, et pour sauvegarder des images sur des appareils externes, reportezvous à la page 50.



Le type de disques ou supports sur lesquels les images peuvent être sauvegardées dépend du

Mode ENR] sélectionné quand les images

[ ont été enregistrées. Les films enregistrés en [Qualité [Qualité [Qual. la+élevée sur un support externe ou sur des disques Blu-

y (p. 50).

60p] (NEX-VG30/VG30H), 50p] (NEX-VG30E/VG30EH) ou

] peuvent être sauvegardés

Remarques sur la batterie et l’adaptateur secteur



Veillez à retirer la batterie ou à débrancher l’adaptateur secteur une fois le caméscope hors tension.



Débranchez l’adaptateur secteur du caméscope en tenant à la fois le caméscope et la fiche CC.

Remarque sur la température du caméscope/de la batterie

Si la température du caméscope ou de la



batterie est extrêmement élevée ou faible, il est possible que le caméscope ne puisse plus lire ou enregistrer en raison de l’activation de ses fonctions de protection. Dans ce cas, un indicateur apparaît sur l’écran LCD ou dans le viseur.

Si le caméscope est raccordé à un ordinateur ou à des accessoires

N’essayez pas de formater la carte mémoire



insérée dans le caméscope à l’aide d’un ordinateur. Cela risquerait de provoquer un mauvais fonctionnement du caméscope.



Si vous raccordez le caméscope à un autre appareil à l’aide de câbles de communication, veillez à insérer la fiche du connecteur dans le bon sens. Si vous insérez la fiche en forçant dans le mauvais sens, vous risquez d’endommager la borne et de provoquer un mauvais fonctionnement du caméscope.

Si vous ne parvenez pas à enregistrer/ lire vos images, utilisez la fonction [Formater]



Si vous enregistrez ou supprimez des images de façon répétée pendant une période prolongée, une fragmentation des données se produit sur la carte mémoire. Les images ne peuvent pas être enregistrées ou sauvegardées. En pareil cas, sauvegardez tout d’abord vos images sur un ordinateur, etc., puis utilisez la fonction [Formater] en appuyant sur [Configuration]  [  [Formater] 

(MENU) 

( Réglages support)]

 .

Remarques sur les accessoires en option



Nous vous recommandons d’utiliser des accessoires Sony d’origine.



Il est possible que les accessoires Sony d’origine ne soient pas disponibles dans certains pays/ certaines régions.

A propos de ce manuel, des illustrations et des indications à l’écran

Les images d’illustration utilisées dans ce



manuel ont été capturées à l’aide d’un appareil photo numérique. Elles peuvent donc paraître différentes des images et indicateurs que vous voyez réellement sur votre caméscope. En outre, les illustrations de votre caméscope et ses indications à l’écran sont grossies ou simplifiées pour une meilleure compréhension.



Dans ce manuel, les disques DVD enregistrés avec une qualité d’image haute définition (HD) sont appelés disques d’enregistrement AVCHD.



La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.



Les indicateurs mentionnés dans ce manuel sont ceux du NEX-VG30.

Remarques sur l’utilisation



Ne faites rien de ce qui suit. Dans le cas contraire, la carte mémoire pourrait être endommagée, les images enregistrées pourraient être impossibles à lire ou perdues, ou d’autres mauvais fonctionnements pourraient survenir.



Ejecter la carte mémoire alors que le témoin

’accès (p. 27) est allumé ou clignote



Retirer la batterie ou l’adaptateur secteur du caméscope, ou soumettre ce dernier à un choc mécanique ou à des vibrations alors que les témoins ou le témoin d’accès (p. 27) sont allumés ou clignotent



Si vous utilisez une bandoulière (vendue séparément), ne heurtez pas le caméscope avec un autre objet.

(Film)/ (Photo) (p. 30)

Table des matières

A lire en premier ... . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... 2

Préparation

Etape 1 : Vérification des accessoires fournis ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . . 10

Etape 2 : Fixation des accessoires fournis ..... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... 12

tape 3 : Chargement de la batterie . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. 13

Chargement de la batterie à l’étranger . . ..... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... 15

tape 4 : Fixation de l’objectif.. . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. 16

tape 5 : Mise sous tension et réglage de la date et de l’heure . . ... . ... . ... . ... . .. . ... . 21

Modification du réglage de la langue . ..... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . . 23

tape 6 : Réglages préalables à l’enregistrement . . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . .. 24

tape 7 : Insertion d’une carte mémoire .. . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... 27

Enregistrement/Lecture

Enregistrement . . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . . 29

Sélection du mode d’enregistrement . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . . 32

Réglage en fonction des conditions de prise de vue . . .... . ... . ... . ... . .. . ... . ... . ... . ... 33

Lecture sur le caméscope . . ..... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . . 34

Lecture d’images sur un téléviseur .. . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... 38

Opérations avancées

Suppression de films ou de photos . . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... 41

Sauvegarde de films et de photos sur un ordinateur

Fonctions utiles disponibles en cas de raccordement du caméscope à un

ordinateur . ..... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . .. 43

Préparation d’un ordinateur . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . . 44

Démarrage de PlayMemories Home . . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . 48

tilisation de « Image Data Converter » .. . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . 48

Sauvegarde d’images sur un appareil externe

Guide de copie . . .. . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . .. 49

Sauvegarde d’images sur un périphérique de stockage externe . . .. . ... . ... . ... . .. . ... 50

Création d’un disque avec une qualité d’image standard (STD) à l’aide d’un

enregistreur, etc. . . .. . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . 53

Personnalisation de votre caméscope

Utilisation des menus . . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... 56

Obtention d’informations détaillées dans le Guide pratique de « Handycam » . .. . . 60

Informations complémentaires

Dépannage . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. 61

Durée de prise de vue pour les films/nombre de photos pouvant être

enregistrées .. . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . 63

Précautions . .. . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . 65

Spécifications .. . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . . 68

Référence rapide

Indicateurs. .. . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . . 71

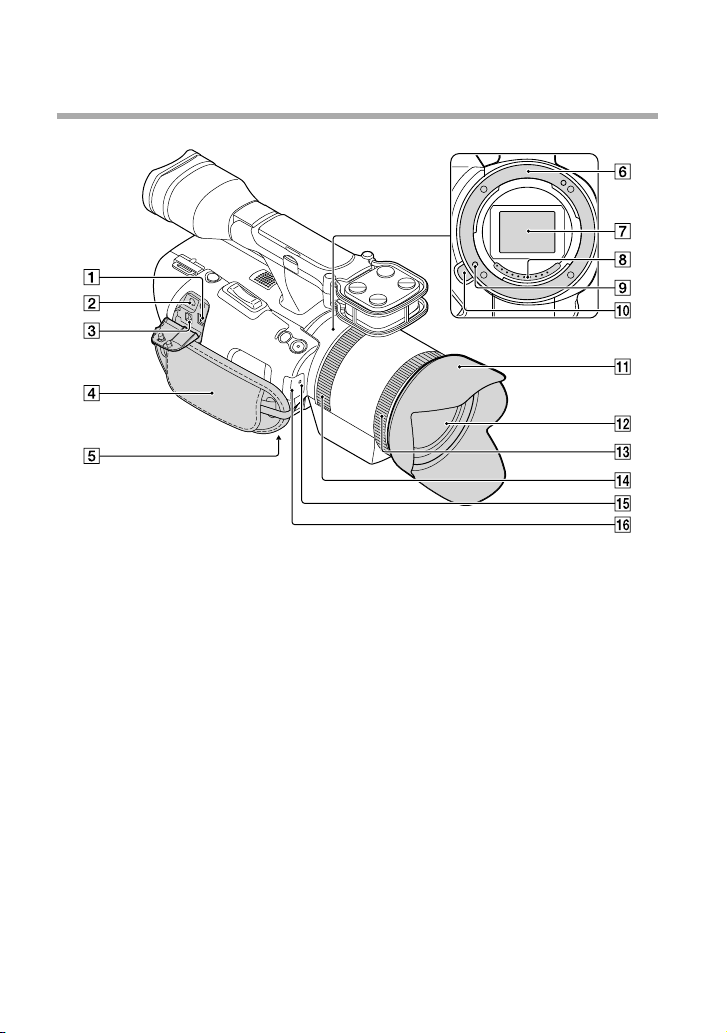

Eléments et commandes ..... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . 73

Index . . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . . 77

Table des matières

Préparation

Etape 1 : Vérification des accessoires fournis

Assurez-vous que tous les accessoires cités ci-dessous sont fournis avec votre caméscope. Les numéros entre parenthèses correspondent à la quantité fournie.

Tous les modèles

Le présent caméscope (1)



Capuchon du boîtier (fixé au caméscope



G30H/VG30EH ; fourni avec les

NEX-V autres modèles sans être fixé) (1) (p.

Adaptateur secteur (1) (p. 13)



16)

Câble USB (1) (p. 50)



Télécommande sans fil (RMT-835) (1)



Une pile bouton au lithium est déjà installée.



Batterie rechargeable (NP-FV70) (1) (p. 13)



Cache de la batterie (1) (p. 12)

Cordon d’alimentation (1) (p. 13)



Câble A/V composant (1) (p. 38)



Câble de raccordement A/V (1) (p. 39)



Bonnette anti-vent (1) (p. 12)



Grand œilleton (1) (p. 26)

CD-ROM « Handycam » Application



Software (1) (p. 44)

« PlayMemories Home » (logiciel comprenant



« Guide d’assistance de PlayMemories Home ») Image Data Converter (logiciel de



développement RAW)

uide pratique de « Handycam » (PDF)



Mode d’emploi du caméscope (le présent



manuel) (1)

NEX-VG30H/VG30EH

Objectif zoom motorisé à haut pouvoir



grossissant (E PZ 18-200mm F3.5-6.3

ixé au caméscope) (1) (p. 16)

OSS) (f

Pare-soleil (1) (p. 20)



Capuchon d’objectif avant (fixé à



l’objectif) (1) (p. 16)

Préparation

Capuchon d’objectif arrière (1) (p. 16)



Etape 2 : Fixation des accessoires fournis

Fixation de l’objectif

Pour plus d’informations sur la fixation de l’objectif, reportez-vous à la page 16. Le NEX-VG30/VG30E n’est pas équipé de l’objectif E PZ 18-200mm F3.5-6.3 OSS. Utilisez des objectifs appropriés (vendus séparément). Sur les modèles NEX-VG30H/VG30EH, l’objectif est fixé au caméscope au moment de l’achat.

Fixation de la bonnette anti-vent

Utilisez la bonnette anti-vent si vous souhaitez réduire le bruit du vent enregistré par le microphone. Fixez la bonnette antivent en orientant le logo Sony vers le bas.

Fixation du cache de la batterie

Une fois la batterie insérée, fixez correctement son cache. Fixez le cache de la batterie en orientant la partie saillante () dans le sens indiqué sur l’illustration.



Etape 3 : Chargement de la batterie

Prise DC IN

Batterie

Alignez le repère  de la fiche CC

Témoin CHG (charge)

Vous pouvez charger la batterie « InfoLITHIUM » (série V) après l’avoir fixée sur votre caméscope.

Remarques





Vous ne pouvez pas fixer une batterie « InfoLITHIUM » d’une série autre que V sur votre caméscope.



Vous ne pouvez pas fixer la batterie « InfoLITHIUM » NP-FV30/FV50, même si elle appartient à la série V.

Faites glisser le commutateur POWER sur la position OFF (réglage par

défaut).

Fixez la batterie en la faisant glisser dans le sens de la flèche jusqu’au

déclic.

sur celui de la prise DC IN.

Adaptateur secteur

d’alimentation

Vers la prise murale

Fiche CC

Préparation

Cordon

Raccordez l’adaptateur secteur et le cordon d’alimentation à votre

caméscope et à la prise murale.

Le témoin CHG (charge) s’allume et le chargement commence. Le témoin CHG (charge) s’éteint lorsque la batterie est complètement chargée.

Lorsque la batterie est chargée, débranchez l’adaptateur secteur de la

prise DC IN de votre caméscope.

Durée de chargement

Temps approximatif (en minutes) nécessaire au rechargement complet d’une batterie totalement déchargée.

Batterie Durée de chargement NP-FV70 (fournie) 195 NP-FV100 390

Les durées de chargement indiquées dans le tableau ci-dessus sont mesurées lors du rechargement du



caméscope à une température de 25 températures allant de 10

Conseils





Pour connaître les durées d’enregistrement et de lecture, reportez-vous à la page 63.



Lorsque le caméscope est sous tension, vous pouvez vérifier l’autonomie approximative de la batterie à l’aide de l’indicateur d’autonomie restante situé dans le coin supérieur droit de l’écran LCD.

Retrait de la batterie

Faites glisser le commutateur POWER sur la position OFF. Faites glisser la manette de déblocage BATT (batterie) (), puis retirez la batterie ().

C. Il est recommandé de recharger la batterie dans une plage de

C à 30 C.

Manette de déblocage BATT (batterie)

Utilisation d’une prise murale comme source d’alimentation

Procédez aux raccordements de la manière décrite à la section « Etape 3 : Chargement de la

» (p. 13). Même si la batterie est en place, elle ne se décharge pas.

batterie

Remarques concernant la connexion/déconnexion de la source d’alimentation

Lorsque vous retirez la batterie ou l’adaptateur secteur, éteignez le caméscope et vérifiez que les témoins



(Film)/ (Photo) (p. 30) et le témoin d’accès (p. 27) sont éteints.

Le témoin CHG (charge) clignote pendant le chargement dans les cas suivants :



La batterie n’est pas correctement installée.



La batterie est endommagée.

 

La température de la batterie est faible. Retirez la batterie de votre caméscope et mettez-la dans un endroit chaud.



La température de la batterie est élevée. Retirez la batterie de votre caméscope et mettez-la dans un endroit froid.



Par défaut, le caméscope est réglé pour que l’alimentation soit automatiquement coupée s’il est inutilisé

endant environ 5 minutes, cela afin d’économiser la batterie ([Arrêt automatique]).

Remarques sur l’adaptateur secteur

Branchez l’adaptateur secteur sur une prise murale proche. Débranchez immédiatement l’adaptateur



secteur de la prise murale si un problème de fonctionnement se produit pendant l’utilisation du caméscope.



N’utilisez pas l’adaptateur secteur dans un endroit exigu, notamment entre un mur et un meuble.



Ne court-circuitez pas la fiche CC de l’adaptateur secteur ou les bornes de la batterie avec un objet métallique. Cela pourrait entraîner un problème de fonctionnement.

Remarque sur le cordon d’alimentation

Le cordon d’alimentation est conçu pour être utilisé exclusivement avec ce caméscope et ne doit en aucun cas être utilisé avec un autre appareil électrique.

Chargement de la batterie à l’étranger

Vous pouvez charger la batterie dans n’importe quel pays ou région avec l’adaptateur secteur fourni dans la limite de 100 V - 240 V, 50 Hz/60 Hz.

N’utilisez pas de transformateur de tension électronique.

Préparation

Etape 4 : Fixation de l’objectif

Ce manuel décrit la procédure de fixation d’un objectif au moyen de l’objectif E PZ 18-200mm F3.5-6.3 OSS fourni avec le NEX-VG30H/VG30EH (l’objectif est fixé au caméscope au moment de l’achat). Si vous utilisez un autre objectif, reportez-vous au mode d’emploi fourni avec celui-ci.

Capuchon d’objectif avant

Capuchon d’objectif arrière

Bague de zoom

Repère de pare-soleil

Commutateur de zoom

Bague de mise au point

Repère de montage

* Ne touchez pas ou ne salissez pas les contacts de l’objectif.

Retirez le capuchon du boîtier du caméscope et le couvercle d’emballage



de l’arrière de l’objectif.

Sélecteur de vitesse de zoom

Manette de zoom

Contacts de l’objectif

Montez l’objectif en alignant ses repères de montage (blancs) sur ceux du



boîtier du caméscope. Tout en poussant légèrement l’objectif vers le boîtier du caméscope, tournez l’objectif dans le sens des aiguilles d’une montre jusqu’à ce qu’il se verrouille en émettant un déclic.

Veillez à ne pas placer l’objectif de biais.

Repères de montage (blancs)

Remarques





Lorsque vous fixez un objectif, n’appuyez pas sur le bouton de déblocage de l’objectif.



Ne forcez pas pour fixer l’objectif. Monter l’objectif en forçant peut provoquer une panne ou endommager la monture de l’objectif.



Il est possible que l’objectif bouge légèrement en position de verrouillage. Cela dépend de l’objectif. Il ne s’agit pas d’un dysfonctionnement.



Saisissez le boîtier du caméscope en dirigeant l’avant vers le sol et changez rapidement d’objectif dans un endroit à l’abri de la poussière afin d’éviter que des poussières ou des particules pénètrent à l’intérieur du boîtier.

Préparation

Retrait de l’objectif

Tout en appuyant à fond sur le bouton de déblocage de l’objectif, tournez



l’objectif dans le sens contraire des aiguilles d’une montre jusqu’à ce qu’il se bloque.

Veillez à tenir à la fois le boîtier du caméscope et l’objectif lorsque vous retirez ce dernier.



Bouton de déblocage de l’objectif

Replacez le couvercle d’emballage sur l’objectif et fixez le capuchon au



boîtier du caméscope.



Alignez le repère du capuchon du boîtier sur le repère de montage et tournez le capuchon dans le sens des aiguilles d’une montre.



Eliminez la poussière des capuchons avant de les fixer.

Alignez les repères.

Remarques





Si, lorsque vous changez d’objectif, de la poussière ou des saletés pénètrent à l’intérieur du boîtier du caméscope et adhèrent à la surface du capteur d’image (la partie qui joue le rôle de pellicule), elles peuvent apparaître sur l’image, en fonction des conditions de prise de vue. Le capteur d’image est recouvert d’un revêtement antipoussière qui empêche la poussière d’adhérer. Toutefois, fixez ou retirez rapidement l’objectif dans un endroit à l’abri de la poussière.

N’abandonnez pas le boîtier du caméscope sans son objectif et son capuchon.



Si de la poussière ou des débris adhèrent au capteur d’image

Mettez le caméscope hors tension et retirez l’objectif. Nettoyez le capteur d’image et la zone qui l’entoure à l’aide d’une soufflette (vendue séparément), puis réinstallez l’objectif.

Remarques





N’utilisez pas de soufflette vaporisante, au risque de disperser des gouttelettes à l’intérieur du boîtier du caméscope.



N’insérez pas la pointe de la soufflette dans la cavité située sous la monture afin d’éviter qu’elle touche le capteur d’image.



Orientez l’avant du caméscope vers le bas afin d’éviter que la poussière pénètre à nouveau dans le caméscope.



Ne soumettez pas le caméscope à un choc mécanique pendant le nettoyage.



Si vous ne pouvez pas nettoyer le capteur d’image de la manière décrite ci-dessus, consultez votre revendeur Sony ou un centre de service après-vente agréé Sony.

Adaptateur de monture

L’utilisation de l’adaptateur de monture (vendu séparément) vous permet de fixer à l’appareil un objectif à monture A (vendu séparément). Pour plus d’informations, consultez le mode d’emploi fourni avec l’adaptateur de monture.

Préparation

Les fonctions disponibles varient selon le type d’adaptateur de monture.

Fonctions LA-EA1 LA-EA2 Autofocus

Disponible uniquement

Disponible avec l’objectif SAM/ SSM

Système AF Sélection AF/MF

AF à contraste AF à détection de phase Commutable sur

l’objectif

bjectifs SAM/SSM : commutable sur

l’objectif

Autres objectifs : commutable avec la touche

FOCUS

Mode autofocus

Simple Simple/Continu

(uniquement en mode photo)

* Avec le LA-EA1, la vitesse de mise au point automatique avec un objectif à monture A sera inférieure

à celle d’un objectif à monture E. (Si un objectif à monture A est fixé, la vitesse de mise au point

utomatique est comprise entre 2 et 7 secondes environ, en cas de prise de vue dans des conditions de

a mesure Sony. La vitesse peut varier selon le sujet, la lumière ambiante, etc.)

Remarques



Il se peut que certains objectifs soient inutilisables ou proposent des fonctions limitées. Pour connaître les



objectifs compatibles, consultez le site Web de support dédié ou contactez votre centre de service aprèsvente agréé Sony.



Le son de l’objectif et le bruit de fonctionnement du caméscope peuvent être enregistrés en même temps que le film. Pour éviter cela, réglez Niveau d’enr. audio au minimum. Appuyez sur [Caméra/Micro]  [



Selon l’objectif utilisé ou le sujet, il peut s’avérer difficile ou plus long d’effectuer la mise au point.

( Microphone)]  [Niveau d’enr. audio].

(MENU) 

Fixation du pare-soleil

Alignez le trait rouge du pare-soleil sur celui de l’objectif et fixez le pare-soleil sur l’objectif. Tournez le pare-soleil dans le sens des aiguilles d’une montre jusqu’à ce que son point rouge s’aligne sur le trait rouge de l’objectif en émettant un déclic.

Il n’est pas possible de fixer le pare-soleil à l’envers sur l’objectif.

Etape 5 : Mise sous tension et réglage de la date et de l’heure

Faites glisser le commutateur POWER sur la position ON tout en appuyant

sur la touche verte.

Commutateur POWER

Sélectionnez la langue de votre choix, puis appuyez sur [Suiv.].

Appuyez sur la touche

sur l’écran LCD

Sélectionnez la zone géographique de votre choix à l’aide de

puis appuyez sur [Suiv.].

/ ,

Préparation

Pour régler de nouveau la date et l’heure, appuyez sur (MENU)  [Configuration] 



( Réglages horloge)]  [Régl. date&heure]  [Date&heure]. Lorsqu’une option n’est pas

[ sur l’écran, appuyez sur

/ jusqu’à ce qu’elle apparaisse.

Réglez [Heure été], puis appuyez sur [Suiv.].

Si vous réglez [Heure été] sur [Act], l’horloge avance de 1 heure.



Sélectionnez le format de la date, puis appuyez sur [Suiv.].

Sélectionnez la date et l’heure, appuyez sur

puis appuyez sur [Suiv.] 

* L’écran de confirmation ne s’affiche que lors du réglage initial de l’horloge.

/ pour régler la valeur,

L’horloge démarre.

Remarques





La date et l’heure n’apparaissent pas pendant la prise de vue, mais elles sont automatiquement enregistrées sur la carte mémoire et peuvent être affichées pendant la lecture. Pour afficher la date et l’heure, appuyez

(MENU)  [Configuration]  [ ( Réglages lecture)]  [Code données]  [Date/

sur heure] 



Vous pouvez désactiver les bips sonores de fonctionnement en appuyant sur [Configuration]  [



Si la touche sur laquelle vous appuyez ne réagit pas correctement, étalonnez l’écran tactile.

(MENU) 

( Réglages généraux)]  [Bip]  [Désact]  .

Mise hors tension de l’appareil

Faites glisser le commutateur POWER sur la position OFF. Le témoin

(Film) clignote pendant quelques secondes et le caméscope se met hors tension.

Modification du réglage de la langue

Vous pouvez changer la langue des indications à l’écran. Appuyez sur [Language Setting]  la langue souhaitée 

(MENU)  [Configuration]  [ ( Réglages généraux)] 

  .

Préparation

Etape 6 : Réglages préalables à l’enregistrement

Panneau LCD

Ouvrez le panneau LCD à 90 degrés par rapport au caméscope (), puis réglez l’angle ().

degrés max.

 90

degrés max.

 180

Conseils





Les images s’affichent sur le viseur ou sur l’écran LCD.



Lorsque vous rapprochez l’œil du viseur alors que l’écran LCD est fermé, l’affichage bascule vers le viseur. Vous pouvez configurer le caméscope de sorte que l’affichage bascule vers le viseur dès que l’œil s’en rapproche, même si l’écran LCD est ouvert.



Vous pouvez régler la luminosité de l’écran LCD avec [Luminosité LCD].

Modification de l’affichage sur l’écran LCD

Appuyez sur DISPLAY pour faire défiler l’affichage dans l’ordre suivant : Enregistrement : affichage détaillé  affichage simple  affichage minimum

ecture : affichage détaillé  affichage minimum

Capteur de regard

 90

degrés max.

Touche DISPLAY

Conseils





Par défaut, l’affichage simple s’active automatiquement au bout de 4 secondes environ ([Réglage affichage]). L’affichage détaillé apparaît lorsque vous appuyez n’importe où sur l’écran excepté sur les touches de l’écran LCD de manière à ce que vous puissiez utiliser les options.

au bout

d’environ

secondes

Lors de l’utilisation du viseur, l’écran s’assombrit après un certain temps.

Viseur

Lorsque vous effectuez une prise de vue à l’aide du viseur, gardez l’œil à proximité du viseur pendant que l’écran LCD est fermé. Si les indications du viseur semblent floues, réglez la manette de réglage de la lentille du viseur située au-dessous de celui-ci. Si [Viseur/Écran] est réglé sur [Auto], lorsque vous rapprochez l’œil du viseur, le capteur de regard le détecte et l’affichage bascule vers le viseur, même si l’écran LCD est ouvert. Si le capteur ne détecte pas le regard, l’image demeure affichée sur l’écran LCD.

Préparation

Si l’image dans le viseur n’est pas nette

Si vous n’arrivez pas à voir clairement l’image dans le viseur dans des conditions lumineuses, ayez recours au grand œilleton fourni. Pour fixer ce dernier, étirez-le un peu et alignez-le sur la rainure prévue à cet effet sur le viseur. Vous pouvez fixer le grand œilleton en l’orientant vers le côté droit ou gauche.

Grand œilleton (fourni)

Fixez la partie saillante de façon à ce qu’elle soit bien droite.

Remarques





Ne retirez pas l’œilleton préinstallé.

Etape 7 : Insertion d’une carte mémoire

Témoin d’accès

Sens du coin cranté.

Ouvrez le cache et insérez la carte mémoire avec le côté cranté dans le

sens indiqué jusqu’au déclic.

L’écran [Préparation du fichier de la base de données d’images. Veuillez patienter.] s’affiche si vous insérez une nouvelle carte mémoire. Patientez jusqu’à ce que l’écran disparaisse.

Fermez le cache.

Préparation

Remarques





Si [Echec de la création d’un nouveau fichier dans la base de données d’images. L’espace libre peut être insuffisant.] s’affiche, formatez la carte mémoire.



Vérifiez le sens de la carte mémoire. Si vous forcez l’insertion de la carte mémoire dans le mauvais sens, vous risquez d’endommager la carte mémoire, le logement de carte mémoire ou les données d’image.



N’ouvrez pas le cache pendant l’enregistrement.



Quand vous introduisez ou éjectez la carte mémoire, veillez à ce qu’elle ne soit pas éjectée trop brusquement et ne tombe pas.

Ejection de la carte mémoire

Ouvrez le cache et introduisez délicatement la carte mémoire en une fois.

Types de cartes mémoire compatibles avec le caméscope

Classe de vitesse

Capacité

(fonctionnement

Décrite dans ce

manuel

vérifié)

Memory Stick PRO

« Duo » (Mark2)

« Memory Stick PROHG Duo »

—

« Memory Stick PRO Duo »

« Memory Stick XCHG Duo »

Carte mémoire SD

Class 4 ou plus rapide

64 Go

Carte SDCarte mémoire SDHC

Carte mémoire SDXC

Le fonctionnement n’est pas garanti avec toutes les cartes mémoire.

 

Des « Memory Stick PRO Duo », deux fois plus petits qu’un « Memory Stick », ou des cartes SD de taille standard peuvent être utilisés pour ce caméscope. N’apposez pas d’étiquette ou d’autre objet similaire sur la carte mémoire ou l’adaptateur de carte mémoire.



Cela pourrait entraîner un problème de fonctionnement.

Remarques





Une MultiMediaCard ne peut pas être utilisée avec ce caméscope.



es films enregistrés sur des « Memory Stick XC-HG Duo » ou des cartes mémoire SDXC ne peuvent

L pas être importés vers ou lus sur des ordinateurs ou appareils AV ne prenant pas en charge le système de fichiers exFAT que le périphérique connecté prend en charge le système exFAT. Si vous connectez un périphérique ne prenant pas en charge le système exFAT et si l’écran de formatage apparaît, n’effectuez pas le formatage. Toutes les données enregistrées seraient perdues.

* exFAT est un système de fichiers utilisé pour les « Memory Stick XC-HG Duo » et les cartes mémoire

SDXC.

* en connectant le caméscope à ces appareils à l’aide du câble USB. Vérifiez au préalable

Enregistrement/Lecture

Enregistrement

Par défaut, les films sont enregistrés avec une qualité d’image haute définition (HD).

Fixez la poignée.

Pour retirer le capuchon d’objectif, appuyez sur les glissières situées de

part et d’autre.

Enregistrement/Lecture

Faites glisser le commutateur POWER sur la position ON tout en appuyant

sur la touche verte.

Votre caméscope se met sous tension.

Enregistrement de films

(Film) : lors de l’enregistrement d’un film (Photo) : lors de l’enregistrement d’une photo

Touche

START/

STOP

[VEILLE]  [ENR.]

Touche MODE

Appuyez sur MODE pour allumer le témoin (Film).



Appuyez sur START/STOP pour lancer l’enregistrement.



Le témoin d’enregistrement s’allume pendant l’enregistrement (p. 76). Pour arrêter l’enregistrement, appuyez de nouveau sur START/STOP.

Remarques





La durée de prise de vue en continu pour les films est d’environ 13 heures.



Lorsqu’un fichier de film dépasse 2 Go, le fichier de film suivant est créé automatiquement.



Après la mise sous tension du caméscope, quelques secondes sont nécessaires avant de pouvoir lancer l’enregistrement. Vous ne pouvez pas utiliser votre caméscope pendant ce temps-là.



Les états suivants seront indiqués si les données sont toujours en cours d’écriture sur le support d’enregistrement après la fin de l’enregistrement. Pendant ce temps-là, ne soumettez pas le caméscope à un choc ou à des vibrations, et ne retirez pas la batterie ou l’adaptateur secteur.



e témoin d’accès (p. 27) est allumé ou clignote.



L’icône du support dans le coin supérieur droit de l’écran LCD clignote.



Saisissez l’objectif avec votre main gauche afin de soutenir le caméscope lors de l’enregistrement (si vous n’utilisez pas de trépied). Veillez à ce que vos doigts ne touchent pas le microphone.



Conseils



Pour plus d’informations sur la durée de prise de vue pour les films, reportez-vous à la page 64.



Si vous appuyez sur PROGRAM AE, les valeurs IRIS, Vitesse d’obturateur, Gain et Exposition se règlent automatiquement.

[ SteadyShot] est réglé sur [Standard] par défaut. Notez que si l’objectif fixé ne propose pas la fonction



de stabilisation d’image, SteadyShot est inutilisable.



Vous pouvez capturer des photos à partir des films enregistrés (NEX-VG30/VG30H).



Vous pouvez vérifier la durée de prise de vue, la capacité restante estimée, etc. en appuyant sur

(MENU)  [Configuration]  [ ( Réglages support)]  [Informations support].

L’écran LCD de votre caméscope peut afficher des images d’enregistrement sur la totalité de l’écran



(affichage en plein écran). Toutefois, cela est susceptible de provoquer une coupure des bords supérieur, inférieur, droit et gauche des images lors de leur lecture sur un téléviseur qui n’est pas compatible avec l’affichage en plein écran. En pareil cas, réglez [Image guide] sur [Act] et enregistrez les images en utilisant le cadre externe affiché sur l’écran comme guide.

Code de données pendant l’enregistrement

La date, l’heure et les conditions d’enregistrement sont automatiquement enregistrées sur la carte mémoire. Elles ne sont pas affichées pendant l’enregistrement. Toutefois, vous pouvez les vérifier dans [Code données] pendant la lecture. Pour les afficher, appuyez sur  [Configuration]  [



( Réglages lecture)]  [Code données]  le réglage souhaité

(MENU)

Prise de vue

(Film) : lors de l’enregistrement d’un film

(Photo) : lors de l’enregistrement d’une photo

Touche


Clignote  S’allume

Enregistrement/Lecture

Touche MODE

Lorsque disparaît, cela signifie que la photo a été enregistrée.

Appuyez sur MODE pour allumer le témoin (Photo).



L’affichage de l’écran LCD passe en mode d’enregistrement de photos.

Appuyez légèrement sur PHOTO pour procéder à la mise au point, puis



réappuyez à fond.

Témoin de mise au point

Le témoin de mise au point indique l’état de la mise au point en s’allumant ou en clignotant.

 allumé  clignotant

Conseils





Pour plus d’informations sur le nombre de photos pouvant être enregistrées, reportez-vous à la page 64.



Si vous appuyez sur PROGRAM AE, les valeurs IRIS, Vitesse d’obturateur, ISO et Exposition se règlent automatiquement.



Pour modifier la taille de l’image, appuyez sur Img]  le réglage souhaité 



Vous ne pouvez pas enregistrer de photos tant que

: mise au point mémorisée. : le caméscope ne peut pas effectuer automatiquement la mise au point sur le

sujet. Recadrez la vue ou modifiez le réglage de la mise au point.

(MENU)  [Qualité image/Taille]  [ Taille

est affiché.

Sélection du mode d’enregistrement

Vous pouvez modifier la qualité de l’image que vous enregistrez en appuyant sur

(MENU)  [Qualité image/Taille]  [ Mode ENR].

Les types de supports sur lesquels les images peuvent être sauvegardées dépendent du mode d’enregistrement sélectionné. Pour plus de renseignements sur l’opération de sauvegarde à l’aide d’appareils externes, reportez-vous à la page 50.

Types de supports

Sur ce caméscope

Carte mémoire

Sur des appareils externes

Support externe (appareil de stockage USB)

Disques Blu-ray Disques d’enregistrement AVCHD — —

Mode d’enregistrement

FX FH/HQ/LP

* [PS] ne peut être réglé que si [ Img. par seconde] est réglé sur [60p] (NEX-VG30/VG30H), [50p]

(NEX-VG30E/VG30EH).

Réglage en fonction des conditions de prise de vue

Réglage manuel de l’Exposition, etc. (molette MANUAL)

Il est pratique d’effectuer des réglages manuels à l’aide de la molette MANUAL en attribuant une option de menu ([Exposition] par défaut) à la touche MANUAL.

Touche MANUAL

Molette MANUAL

Comment utiliser la molette MANUAL

Utilisez la molette MANUAL pour procéder au réglage (également lors de l’appui sur IRIS ou SHUTTER SPEED).

Pour attribuer une option de menu

Appuyez sur MANUAL et maintenez la pression pendant quelques secondes pour afficher l’écran [Bouton MANUAL]. Faites pivoter la molette MANUAL pour attribuer une option. Vous pouvez attribuer [Exposition], [ [Vitesse d’obturateur], [Régl. exposition auto], [Temp. couleur BB], [BB B-A] ou [BB G-M].

Gain ( ISO)], [IRIS],

Utilisation d’un trépied

Fixez un trépied (vendu séparément) au logement du trépied à l’aide d’une vis de

répied (vendue séparément : la longueur de

t la vis doit être inférieure à 5,5 mm).

Logement du trépied

Enregistrement/Lecture

Lecture sur le caméscope

Conseils





Le caméscope affiche des images enregistrées comme événement automatiquement, en fonction de la date et de l’heure.

Faites glisser le commutateur POWER sur la position ON tout en appuyant

sur la touche verte.

Votre caméscope se met sous tension.

Appuyez sur

L’écran Visualiser évènement s’affiche au bout de quelques secondes.

Appuyez sur

(Afficher Images).

/ pour sélectionner l’événement de votre choix ().

Retour à l’écran MENU



Evénements

 

/ : vers l’événement précédent/suivant

Nom de l’événement



Permet de changer le mode d’enregistrement de films/photos



Barre chronologique



Touche de changement de l’échelle d’événement



L’écran d’index des événements apparaît lorsque vous appuyez sur l’événement affiché au milieu.

Appuyez sur ( Changement de l’échelle d’événement) en bas à droite de l’écran de manière à



pouvoir changer la plage de temps de la barre chronologique d’un an et demi à trois mois, ce qui modifie le nombre d’événements pouvant être affichés sur la barre chronologique.

Appuyez sur l’image à afficher.

Appuyez sur  pour sélectionner le type d’image à afficher dans l’index dans [ FILM] (films uniquement), [ photos mélangés).

Pour revenir à l’écran Visualiser évènement

 

/ : affiche la page précédente/suivante (appuyez sur le bouton et maintenezle enfoncé pour faire défiler l’écran d’index.) Permet de changer le mode d’enregistrement de films/photos



Titre de l’événement



Durée totale des films de l’événement (le nombre total d’images fixes s’affiche s’il ne



comprend que des images fixes) Touche de changement de type d’image



Film






PHOTO] (photos uniquement), [ FILM/PHOTO] (films et

Enregistrement/Lecture

 s’affiche avec le film ou la photo lu ou enregistré en dernier. Si vous appuyez sur le film ou la



photo avec , vous pouvez reprendre la lecture là où vous vous êtes arrêté la dernière fois.

Utilisation du caméscope pendant la lecture d’un film

Vous pouvez utiliser les fonctions indiquées sur l’illustration ci-dessous alors que le caméscope lit un film. L’illustration ci-dessous s’affiche lorsque vous sélectionnez [ PHOTO] (réglage par défaut) ou [ type d’image sur l’écran d’index des événements.

Réglage du volume

Suppression

Contexte

FILM] en appuyant sur la touche de changement de

FILM/

Arrêt*

Retour rapide

* Ces touches ne peuvent être utilisées que quand le caméscope lit un film.

Remarques



Il se peut que vous ne puissiez pas lire les images avec d’autres appareils que le caméscope.



Conseils



Appuyer sur la touche



de les utiliser en toute facilité.



L’écran INDEX réapparaît lorsque la lecture à partir de l’image sélectionnée atteint la dernière image.



Appuyez sur



Au fur et à mesure que vous appuyez sur environ 5 fois  en



La date, l’heure et les conditions d’enregistrement sont automatiquement enregistrées pendant la prise de vue. Ces informations ne sont pas affichées pendant l’enregistrement, mais vous pouvez les afficher pendant la lecture en appuyant sur  [Code données]  le réglage souhaité 

sur l’écran de lecture permet d’afficher les fonctions disponibles actuellement et

/ en cours de pause pour lire un film au ralenti.

/ pendant la lecture, la vitesse de lecture augmente

viron 10 fois  environ 30 fois  environ 60 fois.

(MENU)  [Configuration]  [ ( Réglages lecture)]

 .

Avance rapide

Pause*/lecture

Réglage du volume sonore des films

Pendant la lecture du film, appuyez sur  réglez le volume à l’aide de / 

Lecture de photos

Vous pouvez utiliser les fonctions indiquées sur l’illustration ci-dessous alors que vous visionnez des photos. L’illustration ci-dessous s’affiche lorsque vous sélectionnez

PHOTO] en appuyant sur la touche de changement de type d’image sur l’écran d’index

[ des événements.

Zoom de lecture

Suppression

Contexte

Enregistrement/Lecture

Conseils





Pour répéter Diaporama, appuyez sur

 [Rég. diaporama].

Lancement/arrêt du diaporama

Pour afficher des images agrandies

Appuyez sur (Zoom de lecture) pendant la lecture des images fixes. Vous pouvez régler le zoom à l’aide de



Conseils



Vous ne pouvez pas utiliser le zoom si vous n’avez pas sélectionné [

/ . Vous pouvez également le régler à l’aide de la manette de zoom.

PHOTO] sur l’écran d’index.

Lecture d’images sur un téléviseur

Les méthodes de raccordement et la qualité de l’image (haute définition (HD) ou standard (STD)) affichées sur l’écran du téléviseur varient selon le type de téléviseur raccordé et les connecteurs utilisés. Vous pouvez visionner les images sur l’écran de votre téléviseur même pendant leur enregistrement.

Connecteurs de sortie sur le caméscope

Prise HDMI OUT

Connecteur A/V

à distance

Commutez l’entrée du téléviseur sur la prise raccordée.

Reportez-vous aux modes d’emploi du



téléviseur.

Connectez votre caméscope à un téléviseur.



Utilisez l’adaptateur secteur fourni comme source d’alimentation (p. 15).

Lisez un film ou une photo sur le caméscope (p. 34).

Liste des raccordements

Raccordement à un téléviseur haute définition

Lorsque la qualité d’enregistrement est la qualité d’image haute définition (HD), les films sont lus avec une qualité d’image haute définition (HD). Lorsque la qualité d’enregistrement est la qualité d’image standard (STD), les films sont lus avec une qualité d’image standard (STD).

Câble A/V composant (fourni)

(Vert) Y

(Bleu)

PB/CB

(Rouge)

PR/CR

(Blanc)

(Rouge)

Câble HDMI (vendu séparément)

Raccordement à un téléviseur 16:9 (écran large) ou 4:3 standard

Lorsque des films sont enregistrés avec une qualité d’image haute définition (HD), ils sont lus avec une qualité d’image standard (STD). Lorsque des films sont enregistrés avec une qualité d’image standard (STD), ils sont lus avec une qualité d’image standard (STD).

Câble A/V composant (fourni)

(Vert) Y

(Bleu)

PB/CB

(Rouge)

PR/CR

(Blanc)

(Rouge)

Câble de raccordement A/V avec S VIDEO (vendu séparément)

(Blanc)

(Jaune)

Câble de raccordement A/V (fourni)

(Rouge)

(Jaune)

(Blanc)

(Rouge)

Raccordement avec un câble A/V composant

Si vous raccordez uniquement les fiches vidéo



composant, les signaux audio ne sont pas reproduits. Pour reproduire les signaux audio, raccordez les fiches blanche et rouge.

Sélectionnez le réglage [Composant]



pour la prise d’entrée composant que vous utilisez. Appuyez sur [Configuration]  [ [Composant]  le réglage souhaité  pour effectuer le réglage.

(MENU) 

( Connexion)] 

Raccordement avec un câble HDMI



Utilisez un câble HDMI portant le logo HDMI.



Utilisez un mini connecteur HDMI à une extrémité (pour le caméscope) et une fiche permettant le raccordement de votre téléviseur à l’autre extrémité.



Les images comportant des signaux de protection contre les droits d’auteur ne sont pas reproduites par la prise HDMI OUT du caméscope.



En cas de raccordement de ce type, certains téléviseurs risquent de ne pas fonctionner correctement (absence de son ou d’image, par exemple).



Ne raccordez pas la prise HDMI OUT du caméscope à la prise HDMI OUT d’un appareil externe, car un dysfonctionnement pourrait en résulter.



Lorsque l’appareil raccordé est compatible avec

on surround 5,1 canaux, les films enregistrés

le s avec une qualité d’image haute définition (HD) sont automatiquement reproduits avec un son s

urround 5,1 canaux. Les films enregistrés avec une qualité d’image standard (STD) sont co

nvertis en son 2 canaux.

Réglage du format en fonction du téléviseur raccordé (16:9/4:3)



Réglez [Type de téléviseur] sur [16:9] ou sur [4:3] en fonction de votre téléviseur.

Raccordement avec un câble de raccordement A/V avec S VIDEO



Lorsque la fiche S VIDEO (canal S VIDEO) est raccordée, les signaux audio ne sont pas reproduits. Pour reproduire les signaux audio, raccordez les fiches blanche et rouge à la prise d’entrée audio du téléviseur.

Enregistrement/Lecture

Ce raccordement offre des images d’une



résolution supérieure à celle obtenue à l’aide du câble de raccordement A/V.

Avec un téléviseur de type mono (doté d’une seule prise d’entrée audio)

Raccordez la fiche jaune du câble de



raccordement A/V à la prise d’entrée vidéo et la fiche blanche (canal gauche) ou la fiche rouge (canal droit) à la prise d’entrée audio du téléviseur ou du magnétoscope.

Raccordement au téléviseur via un magnétoscope

Raccordez votre caméscope à l’entrée LINE IN du



magnétoscope à l’aide du câble de raccordement A/V. Réglez le sélecteur d’entrée du magnétoscope sur LINE (VIDEO 1, VIDEO 2, etc.).

Au sujet de « Photo TV HD »

Ce caméscope est compatible avec la norme « Photo TV HD ». « Photo TV HD » permet d’obtenir une représentation hautement détaillée, équivalente à une photo, des textures et couleurs subtiles. En branchant un appareil compatible Photo TV HD Sony à l’aide d’un

câble HDMI

ou du câble AV composant**, vous pourrez découvrir un nouveau monde de photos dans une qualité HD à vous couper le souffle.

Le téléviseur passe automatiquement au mode

approprié lors de l’affichage de photos.

Un réglage du téléviseur sera nécessaire. Pour

plus de détails, reportez-vous au mode d’emploi de votre téléviseur compatible Photo TV HD.

Remarques





Si vous lisez des films enregistrés avec une qualité d’image standard (STD) sur un téléviseur 4:3 non compatible avec le signal 16:9, enregistrez vos films au format 4:3. Appuyez sur  [Qualité image/Taille]  [ [4:3] 



Lorsque le câble de raccordement A/V est utilisé pour des films, ils sont reproduits avec une qualité d’image standard (STD).

Mode large] 

(MENU)

Conseils





Si vous raccordez votre caméscope à votre téléviseur à l’aide de plusieurs types de câbles pour reproduire des images, l’ordre de priorité des prises

’entrée du téléviseur est le suivant :

d HDMI  composant  S VIDEO  vidéo



HDMI (High Definition Multimedia Interface) est une interface qui permet d’envoyer à la fois des signaux audio et vidéo. La prise HDMI OUT reproduit des images et un son numérique de haute qualité.

Opérations avancées

Suppression de films ou de photos

Vous pouvez libérer de l’espace sur la carte mémoire en supprimant des films et des photos.

Remarques





Il est impossible de récupérer les images une fois qu’elles ont été supprimées. Enregistrez au préalable les films et photos importants.



Ne retirez jamais la batterie ou l’adaptateur secteur du caméscope pendant la suppression d’images. Cela pourrait endommager la carte mémoire.



N’éjectez pas la carte mémoire pendant la suppression des images qu’elle contient.



Vous ne pouvez pas supprimer les films et photos protégés. Désactivez la protection des films et photos avant de tenter de les supprimer.



Conseils



Vous pouvez supprimer l’image à l’aide l’écran de lecture.



Pour supprimer toutes les images enregistrées sur la carte mémoire et libérer la totalité de son espace d’enregistrement, formatez-la.



Les images de taille réduite vous permettant de visualiser plusieurs images à la fois dans un

cran d’index portent le nom de « miniatures ».

Appuyez sur la touche

(Afficher Images) (p. 34).

Appuyez sur (MENU)  [Éditer/Copier]  [Supprimer] .

sur

Lorsque [Réglage / ] est réglé sur



Qualité STD], s’affiche à la

[ place de

Appuyez sur les films ou les photos à supprimer pour afficher le repère .



Appuyez sur la miniature souhaitée et maintenez la pression pour confirmer votre sélection. Appuyez sur revenir à l’écran précédent.

pour

Appuyez sur  

Pour effacer tous les films ou toutes les photos d’un événement à la fois

 A l’étape 3, appuyez sur [Tout dans

évènement].

Opérations avancées

Pour sélectionner et supprimer des films, appuyez sur [Plusieurs images]  [ FILM]/ [ PHOTO]/[ FILM/PHOTO].

 Appuyez sur / pour

sélectionner l’événement souhaité, puis appuyez sur

Appuyez sur la miniature souhaitée et



maintenez la pression pour confirmer votre sélection. Appuyez sur l’écran précédent.

pour revenir à

 Appuyez sur  .

Sauvegarde de films et de photos sur un ordinateur

Fonctions utiles disponibles en cas de raccordement du caméscope à un ordinateur

Pour Windows

Le logiciel « PlayMemories Home » disponible sur le CD-ROM (fourni) comprend des fonctions permettant d’effectuer davantage d’opérations avec les images enregistrées à l’aide du caméscope.

Affichage

Calendrier

Enregistrement sur un disque

Téléchargement

Sauvegarde de films et de photos sur un ordinateur

DVD/Blu-ray

Services réseau

Modification

Ajout de fichiers d’image

Pour Mac

« PlayMemories Home » n’est pas compatible avec Mac OS. Pour lire des images sur un Mac, utilisez les applications installées sur celui-ci. Pour plus d’informations, visitez le site Web suivant. http://www.sony.co.jp/imsoft/Mac/

Préparation d’un ordinateur

Etape 1 : Vérification du système informatique

Windows

Système d’exploitation*

Microsoft Windows XP SP3*2/Windows Vista

SP2

/Windows 7 SP1

layMemories Home : Intel Core Duo

P 1,66 GHz ou plus, ou Intel Core 2 Duo 1,66 GHz ou plus (Intel Core 2 Duo 2,26 GHz ou plus est nécessaire lors du traitement de

ilms FX ou FH, et Intel Core 2 Duo 2,40 GHz

f ou plus est nécessaire lors du traitement de films PS.) Cependant, Intel Pentium III 1 GHz ou plus suffit pour les opérations suivantes :

Importation de films et de photos sur



l’ordinateur Création d’un disque Blu-ray/disque



d’enregistrement AVCHD/disque DVD v

idéo (Intel Core Duo 1,66 GHz ou plus est nécessaire lors de la création d’une vidéo sur DVD avec conversion de qualité d’image haute définition (HD) en qualité d’image standard (STD).) Traitement de films en qualité d’image



standard (STD) uniquement

mage Data Converter : Pentium 4 ou

supérieur

Mémoire

PlayMemories Home : Pour Windows XP : 512 Mo ou plus (1 Go ou plus est conseillé.)

ependant, 256 Mo suffisent pour traiter

C les films en qualité d’image standard (STD) uniquement. Pour Windows Vista/Windows 7 : 1 Go ou plus

mage Data Converter :

I 1 Go ou plus

Disque dur

Volume de disque nécessaire à l’installation : environ 500 Mo (10 Go ou plus peuvent être nécessaires lors de la création de disques

’enregistrement AVCHD. 50 Go maximum

d peuvent être nécessaires lors de la création de disques Blu-ray.)

Affichage

inimum 1 024 points × 768 points

Autres

Port USB (doit être standard, compatible Hi-

peed USB (USB 2.0)), enregistreur de disque

S Blu-ray/DVD (lecteur CD-ROM nécessaire pour l’installation). Le système de fichiers du disque dur conseillé est NTFS ou exFAT.

Mac

Système d’exploitation*

Connexion USB : Mac OS X (v10.3, v10.4, v10.5, v10.6, v10.7, v10.8) « Image Data Converter Ver.4.2 » : Mac OS X (v10.5, v10.6 (Snow Leopard), v10.7 (Lion), v10.8 (Mountain Lion))

Image Data Converter Ver.4

: Intel Core Solo/Core Duo/Core 2 Duo ou supérieur M

émoire : 1 Go ou plus recommandé.

Affichage : 1 024 points × 768 points ou plus

L’installation standard est nécessaire. Le

fonctionnement n’est pas garanti si le système d’exploitation a été mis à niveau ou dans un environnement à amorçage multiple.

Les éditions 64 bits et Starter (Edition) ne sont pas prises en charge. Windows Image Mastering

I (IMAPI) version 2.0 ou ultérieure est

AP nécessaire pour utiliser la fonction de création de disques, etc.

Starter (Edition) n’est pas pris en charge.

Remarques



Le fonctionnement n’est pas garanti avec tous les



environnements informatiques.

Etape 2 : Installation du logiciel « PlayMemories Home » fourni

Installez « PlayMemories Home » avant de connecter votre caméscope à un ordinateur. Lors de l’achat de ce caméscope, installez la version la plus récente du logiciel PlayMemories Home fourni.

Remarques





Même si le logiciel « PlayMemories Home » a déjà été installé sur votre ordinateur, installez la v

ersion de « PlayMemories Home » fournie.



Si « PlayMemories Home » est déjà installé sur votre ordinateur, « PlayMemories Home » le remplace. Il se peut que certaines fonctions

PlayMemories Home » ne soient pas

de « disponibles.

Vérifiez que le caméscope n’est



pas connecté à l’ordinateur.

Mettez l’ordinateur sous tension.



Pour l’installation, ouvrez une session



d’Administrateur.



Fermez toutes les applications exécutées sur l’ordinateur avant d’installer le logiciel.

Insérez le CD-ROM fourni dans



le lecteur de disque de votre ordinateur.

L’écran d’installation apparaît.

Si l’écran ne s’affiche pas, double-cliquez



sur [Démarrer]  [Ordinateur] (sous Windows XP, [Poste de travail]) 

(PMHOME)  [Install.exe].

Cliquez sur [Installation].



érifiez que « PlayMemories



Home » et « Image Data Converter » sont sélectionnés, puis suivez les instructions affichées à l’écran de l’ordinateur pour poursuivre l’installation.

Sélectionnez le pays ou la région.



Sélectionnez la langue de



l’application à installer, puis passez à l’écran suivant.

Lisez attentivement les



conditions de l’accord de licence. Si vous les acceptez, chengez en , puis cliquez sur [Suivant ]  [Installer].

Suivez les instructions



qui s’affichent à l’écran de l’ordinateur pour poursuivre l’installation.

Il se peut que vous deviez installer en



même temps d’autres applications incluses sur le disque. Si l’écran d’installation s’affiche, suivez les instructions qui y figurent.



Lorsqu’il vous est demandé de redémarrer l’ordinateur, suivez les instructions qui s’affichent à l’écran et redémarrez-le.



Raccordez le caméscope à l’ordinateur lorsque vous y êtes invité.

Sauvegarde de films et de photos sur un ordinateur

Raccordez le caméscope à



l’ordinateur à l’aide du câble USB, puis appuyez sur [Connexion USB] sur l’écran LCD du caméscope.

Une fois l’opération terminée,



retirez le CD-ROM de l’ordinateur.

Cliquez sur (icône PlayMemories



Home) qui s’affiche sur le bureau de l’ordinateur pour lancer le logiciel.



Remarques



Pour créer des disques ou utiliser d’autres fonctions sous Windows XP, l’Image Mastering

I version 2.0 pour Windows XP doit être

AP installée. Si l’Image Mastering API version 2.0 pour Windows XP n’a pas encore été installée, sélectionnez-la dans la liste des programmes nécessaires de l’écran d’installation et installezla en suivant les procédures affichées. (Pour l’installation, l’ordinateur doit être connecté à Internet.) Vous pouvez installer l’Image

astering API version 2.0 pour Windows XP

M en réponse au message affiché lorsque vous essayez d’utiliser ces fonctions. Le fonctionnement n’est pas garanti si vous



lisez ou écrivez des données vidéo sur ou vers le caméscope à l’aide d’un logiciel autre que le

iciel « PlayMemories Home » fourni. Pour

log obtenir des informations sur la compatibilité du logiciel que vous utilisez, contactez son éditeur.

Pour déconnecter le caméscope de l’ordinateur



Cliquez sur l’icône en bas à droite

du bureau de l’ordinateur  [Retirer Périphérique de stockage de masse USB en toute sécurité].



Appuyez sur [Annuler]  [Oui] sur l’écran du

caméscope.



Débranchez le câble USB.



Si vous utilisez Windows 7, il se peut que

ne s’affiche pas sur le bureau de

l’icône votre ordinateur. Dans ce cas, vous pouvez débrancher le caméscope de votre ordinateur sans suivre les procédures décrites ci-dessus.



Remarques



Ne formatez pas la carte mémoire du caméscope à l’aide d’un ordinateur. Cela provoquerait un dysfonctionnement du caméscope.



N’insérez pas de disques d’enregistrement AVCHD créés à l’aide du logiciel

PlayMemories Home » dans des lecteurs

« ou enregistreurs DVD, car ces appareils ne prennent pas en charge la norme AVCHD. Sinon, il se peut que vous ne soyez pas en mesure de retirer le disque de ces appareils.



Ce caméscope capture des images haute définition au format AVCHD. Avec le logiciel PC fourni, la haute définition peut être copiée sur un DVD. Cependant, les DVD contenant une définition AVCHD ne doivent pas être utilisés avec des lecteurs ou des enregistreurs DVD, car le lecteur/enregistreur DVD risque de ne pas éjecter le support et d’effacer son contenu sans avertissement préalable.



Lorsque vous accédez au caméscope depuis

’ordinateur, utilisez le logiciel « PlayMemories

l Home » fourni. Ne modifiez pas les fichiers ou les dossiers du caméscope depuis l’ordinateur. Les fichiers d’image risquent d’être endommagés et de ne pas être lus.

Si vous utilisez les données sur le caméscope



depuis votre ordinateur, le fonctionnement n’est pas garanti.



Le caméscope divise automatiquement

ichier d’image de 2 Go ou supérieur

un f et sauvegarde les parties dans des fichiers séparés. Tous les fichiers d’image peuvent être affichés comme des fichiers séparés sur l’ordinateur. Cependant, les fichiers seront gérés correctement par la fonction d’importation

u caméscope ou le logiciel « PlayMemories

d Home ».



Utilisez le logiciel « PlayMemories Home » fourni lorsque vous importez de longs films ou des images éditées depuis votre caméscope vers un ordinateur. Si vous utilisez un autre logiciel, il se peut que les images ne soient pas importées correctement.



Lorsque vous supprimez des fichiers d’image, procédez de la manière décrite à la page 41.



Vous pouvez créer un disque Blu-ray à l’aide d’un ordinateur équipé d’un graveur de disques Blu-ray. Installez le Logiciel Supplémentaire

our BD pour « PlayMemories Home ».

Appareils de lecture des disques créés

Disques Blu-ray

Lecteurs de disques Blu-ray, tels qu’un lecteur de disques Blu-ray Sony ou une PlayStation



DVD avec une qualité d’image haute définition (HD)

Appareils de lecture du format AVCHD, tels qu’un lecteur de disques Blu-ray Sony ou une PlayStation

Remarques





Le disque d’enregistrement AVCHD ne peut être lu que sur des appareils compatibles avec le format AVCHD.



Les disques d’images avec une qualité d’image



haute définition (HD) ne doivent pas être lus dans des lecteurs/enregistreurs DVD. Les lecteurs/enregistreurs DVD n’étant pas compatibles avec le format AVCHD, il se peut que ces lecteurs/enregistreurs DVD n’éjectent pas le disque.



Veillez à ce que votre PlayStation toujours de la dernière version du logiciel système PlayStation PlayStation



3. Il se peut que la



3 ne soit pas disponible dans



3 dispose

certains pays/certaines régions.

Sauvegarde de films et de photos sur un ordinateur

Démarrage de PlayMemories Home

Utilisation de « Image Data Converter »

Double-cliquez sur l’icône de raccourci « PlayMemories Home » située sur l’écran de l’ordinateur.

Le logiciel PlayMemories Home démarre.

Double-cliquez sur l’icône de r

accourci « Guide d’assistance de PlayMemories Home » située sur l’écran de l’ordinateur pour découvrir comment utiliser « PlayMemories Home ».

« Image Data Converter » permet d’effectuer les opérations suivantes :

Modification des images enregistrées au format



RAW par le biais de différentes corrections, telles que la courbe des tonalités et la netteté.



Modification des images en réglant la balance des blancs, l’exposition, le style créatif, etc.



Enregistrement des images affichées et modifiées sur un ordinateur.



Vous pouvez enregistrer l’image au format RAW ou dans le format de fichier général.



Affichage et comparaison d’images RAW/JPEG enregistrées avec ce caméscope.



Evaluation des images sur une échelle de cinq.



Définition d’étiquettes de couleur.

Pour utiliser « Image Data Converter », reportez-vous à l’aide. Cliquez sur [Démarrer]  [Tous les programmes]  [Image Data Converter]  [Aide]  [Image Data Converter Ver.4.2].

age de support « Image Data Converter »

P (anglais uniquement) http://www.sony.co.jp/ids-se/

Remarques





Si l’icône ne s’affiche pas sur l’écran de l’ordinateur, cliquez sur [Démarrer]  [Tous les programmes]  [PlayMemories Home]  l’option souhaitée.

Sauvegarde d’images sur un appareil externe

Guide de copie

Vous pouvez sélectionner la méthode de sauvegarde des films d’une qualité d’image haute définition (HD) sur un appareil externe.

Appareils externes

Périphérique de stockage externe

Sauvegarde d’images sur un périphérique de stockage externe avec une qualité d’image haute définition (HD).

Enregistreur à disque dur, etc.

Sauvegarde d’images sur un DVD avec une qualité d’image standard (STD).

Câble de raccordement

Câble adaptateur USB VMC-UAM1 (vendu séparément)

Câble de raccordement A/V (fourni)

Page

Les films enregistrés avec une qualité d’image standard (STD)

Utilisez le câble de raccordement A/V pour connecter le caméscope à un appareil externe dans lequel les images sont sauvegardées.

Types de support sur lesquels les images sont sauvegardées

Pour plus de détails, consultez « Sélection du mode d’enregistrement » page 32.

Sauvegarde d’images sur un appareil externe

Sauvegarde d’images sur un périphérique de stockage externe

Vous pouvez sauvegarder des films et des photos sur un périphérique de stockage externe (périphériques de stockage USB), notamment sur un lecteur de disque dur externe. Vous pouvez également lire des images sur le caméscope ou un autre lecteur.



Remarques



Pour cette opération, vous devez disposer du câble adaptateur USB VMC-UAM1 (vendu séparément).



Il se peut que le câble adaptateur USB VMCUAM1 ne soit pas disponible dans certains pays/certaines régions.



Raccordez votre caméscope à la prise murale à

’aide de l’adaptateur secteur fourni (p. 15).



Reportez-vous au mode d’emploi fourni avec le périphérique de stockage externe.



Conseils



Vous pouvez importer des images sauvegardées sur un périphérique de stockage externe vers votre ordinateur à l’aide du logiciel

PlayMemories Home » fourni.

Fonctions disponibles après avoir sauvegardé des images sur un périphérique de stockage externe

lecture d’images à l’aide du caméscope (p. 52)



importation d’images vers « PlayMemories



Home »

Appareils ne pouvant pas être utilisés comme périphérique de stockage externe

Vous ne pouvez pas utiliser les appareils



suivants en tant que périphérique de stockage externe.



tout périphérique de stockage avec une

apacité supérieure à 2 To

c les lecteurs de disques ordinaires tels que les



lecteurs CD ou DVD tout périphérique de stockage connecté via un



concentrateur USB

tout périphérique de stockage avec un



concentrateur USB intégré



un lecteur de carte



Remarques



Il se peut que vous ne puissiez pas utiliser un périphérique de stockage externe avec une fonction de code.



Le système de fichiers FAT est disponible pour votre caméscope. Si le support de stockage du périphérique externe a été formaté pour le système de fichiers NTFS, etc., formatez le périphérique de stockage externe à l’aide du caméscope avant utilisation. L’écran de formatage apparaît lorsque le périphérique de stockage externe est raccordé à votre caméscope. Assurez-vous que des données importantes n’ont pas au préalable été sauvegardées sur le périphérique de stockage externe avant son formatage à l’aide du caméscope.



Le fonctionnement n’est pas assuré pour tous les appareils répondant aux exigences de fonctionnement.



Pour obtenir plus d’informations sur les périphériques de stockage externes disponibles, visitez le site Web d’assistance de Sony de votre pays/région.

Raccordez l’adaptateur secteur et le cordon d’alimentation à la prise DC IN de votre caméscope et à la prise murale.

Si le périphérique de stockage externe dispose d’un câble d’alimentation secteur, raccordez-le à la prise murale.

Raccordez le câble adaptateur USB au périphérique de stockage externe.

Raccordez le câble adaptateur USB à la prise  (USB) de votre caméscope.

Assurez-vous de ne pas déconnecter le câble USB alors que [Préparation du fichier de la base de données d’images. Veuillez patienter.] est affiché à l’écran. Si [Rép.f.base.don.img] s’affiche à l’écran du caméscope, appuyez sur

adaptateur USB

(vendu séparément)

Câble

VMC-UAM1

Etablissez la connexion entre le périphérique de stockage externe et le caméscope, puis appuyez sur [Copier.] sur l’écran du caméscope.

Les films et photos stockés sur la carte mémoire qui n’ont pas encore été sauvegardés sur un périphérique de stockage externe peuvent être sauvegardés sur le périphérique de stockage connecté à ce moment.

Cette opération est disponible uniquement



s’il y a de nouvelles images enregistrées.

Une fois l’opération effectuée, appuyez sur sur l’écran du caméscope.

Raccordement à un périphérique de stockage externe

Les images enregistrées sur le périphérique de stockage externe s’affichent sur l’écran LCD. Lorsqu’un périphérique de stockage externe est connecté, l’icône USB apparaît sur l’écran Visualiser évènement, etc.

Sauvegarde d’images sur un appareil externe

Vous pouvez effectuer les réglages de menu du périphérique de stockage externe tels que la suppression d’images. Appuyez sur

(MENU)  [Éditer/Copier] dans

Visualiser évènement.

Pour déconnecter le périphérique de stockage externe

 Appuyez sur alors que le

caméscope est en mode de pause de lecture ([Visualiser évènement] ou que l’index des événements est affiché) du périphérique de stockage externe.

ébranchez le câble adaptateur USB.

 D

Remarques





Voici le nombre de scènes pouvant être sauvegardées sur le périphérique de stockage externe. Cependant, même si le périphérique de stockage externe contient de l’espace libre, vous ne pouvez pas enregistrer un nombre de scènes supérieur aux valeurs suivantes.

Films de qualité d’image haute définition



(HD) : 3 999 maximum



Films de qualité d’image standard (STD) : 9 999 maximum



Photos : 40 000 maximum Le nombre de scènes peut être inférieur en fonction du type d’images enregistrées.

Sauvegarde des films et photos de votre choix

Vous pouvez sauvegarder les images de votre choix enregistrées sur le caméscope sur un périphérique de stockage externe.

Etablissez la connexion entre le



caméscope et le périphérique de stockage externe, puis appuyez sur [Lire sans copier.].

L’écran Visualiser évènement du support externe s’affiche.

Appuyez sur



(MENU) 

[Éditer/Copier]  [Copier].

Suivez les instructions à l’écran



pour sélectionner les méthodes de sélection d’images et le type d’image.

Vous ne pouvez pas copier des images depuis un périphérique de stockage externe vers le support d’enregistrement interne du caméscope.

Si vous avez sélectionné



[Plusieurs images], appuyez sur l’image à sauvegarder.

apparaît.

Appuyez et maintenez la pression sur



l’image à l’écran LCD pour confirmer votre sélection. Appuyez sur à l’écran précédent.



Si vous sélectionnez [Tout dans évènement], sélectionnez l’événement à copier avec pas sélectionner plusieurs événements.

/ . Vous ne pouvez

pour revenir

Appuyez sur



 

sur l’écran du caméscope.

Lecture sur le caméscope d’images enregistrées sur le périphérique de stockage externe

Etablissez la connexion entre le



caméscope et le périphérique de stockage externe, puis appuyez sur [Lire sans copier.].

L’écran Visualiser évènement du périphérique de stockage externe s’affiche.

Sélectionnez l’image que vous



souhaitez visualiser et lisez-la (p

. 34).



Vous pouvez également visualiser les images sur un téléviseur raccordé à votre

améscope (p. 38).



Vous pouvez lire des films avec une qualité d’image haute définition (HD) sur votre ordinateur à l’aide de [Player for AVCHD]. Lancez [Player for AVCHD] et sélectionnez le lecteur auquel le périphérique de stockage externe est raccordé avec [Paramètres].

Pour exécuter [Copie Directe] manuellement

Vous pouvez exécuter [Copie Directe] manuellement alors que le caméscope est connecté à un périphérique de stockage externe.

ppuyez sur (MENU)  [Éditer/

 A

Copier]  [Copie Directe] sur l’écran [Visualiser évènement] du périphérique de stockage externe.

ppuyez sur [Copier les images qui n’ont

 A

pas encore été copiées.].

ppuyez sur  .

 A



Remarques



Si votre caméscope ne reconnaît pas le

périphérique de stockage externe, essayez de

procéder comme suit.



Reconnectez le câble adaptateur USB à votre caméscope.



Si le périphérique de stockage externe dispose d’un cordon d’alimentation secteur, raccordez-le à la prise murale.

Création d’un disque avec une qualité d’image standard (STD) à l’aide d’un enregistreur, etc.

Vous pouvez copier les images lues sur votre caméscope sur un disque ou une cassette vidéo en raccordant votre caméscope à un enregistreur de disque, etc. à l’aide du câble de raccordement A/V. Raccordez l’appareil selon la méthode  ou . Reportez-vous également aux modes d’emploi fournis avec les appareils à raccorder.

Remarques





Raccordez votre caméscope à la prise murale à l’aide de l’adaptateur secteur fourni à cet effet

. 15).



Les films enregistrés avec une qualité d’image haute définition (HD) seront copiés avec une qualité d’image standard (STD).

Sauvegarde d’images sur un appareil externe

Connecteur A/V à distance

Entrée

S VIDEO

VIDEO

(Jaune)

(Blanc)

AUDIO

(Jaune)

Sens du signal

 Câble de raccordement A/V (fourni)  C

âble de raccordement A/V avec

S VIDEO (vendu séparément)

En utilisant ce câble, une qualité d’image

supérieure par rapport à l’utilisation

d’un câble de raccordement A/V peut

être obtenue. Raccordez les fiches

blanche et rouge (audio gauche/droit)

a fiche S VIDEO (canal S VIDEO)

et l

du câble de raccordement A/V à un

âble S VIDEO. Si vous raccordez uniquement la fiche S VIDEO, vous n’entendrez aucun son. Le raccordement de la fiche jaune (vidéo) n’est pas nécessaire.

(Rouge)

Introduisez le support d’enregistrement dans l’appareil d’enregistrement.

Si votre appareil d’enregistrement est



équipé d’un sélecteur d’entrée, réglez-le en mode d’entrée.

Raccordez votre caméscope à l’appareil d’enregistrement (enregistreur de disque, etc.) à l’aide du câble de raccordement A/V  (fourni) ou d’un câble de raccordement A/V avec S VIDEO  (vendu séparément).

Raccordez votre caméscope aux prises



d’entrée de l’appareil d’enregistrement.

Démarrez la lecture sur votre caméscope et enregistrez sur l’appareil d’enregistrement.



Pour plus d’informations, reportez-vous au mode d’emploi fourni avec votre appareil d’enregistrement.

Lorsque la duplication est terminée, arrêtez l’appareil d’enregistrement, puis le caméscope.

Remarques





Etant donné que la copie est effectuée par transfert de données analogiques, la qualité d’image peut s’en trouver détériorée.



Vous ne pouvez pas copier d’images sur des enregistreurs raccordés à l’aide d’un câble HDMI.

Pour copier les informations de date/heure



et les données de caméscope, appuyez sur

(MENU)  [Configuration] 

( Réglages lecture)]  [Code données]

[

 le réglage souhaité 



Si la taille d’écran des appareils d’affichage

(téléviseur, etc.) est 4:3, appuyez sur

(MENU)  [Configuration] 

( Connexion)]  [Type de téléviseur]

[

 [4:3] 



Si vous raccordez un appareil mono, raccordez

la fiche jaune du câble de raccordement A/V à la prise d’entrée vidéo et la fiche blanche (canal gauche) ou rouge (canal droit) à la prise d’entrée audio de l’appareil.

Sauvegarde d’images sur un appareil externe

Personnalisation de votre caméscope

Utilisation des menus

Vous pouvez profiter pleinement de votre caméscope en utilisant correctement les fonctions des menus.

e caméscope dispose de différentes options de menu réparties en 6 catégories de menus.

Mode prise de vue (Options de sélection d’un mode de prise de vue)  p. 57

Caméra/Micro (Options de prise de vue personnalisée)  p. 57

Qualité image/Taille (Options de réglage de la qualité ou de la taille d’image) 

p. 58

Fonction lecture (Options de lecture)  p. 34

Éditer/Copier (Options d’édition)  p. 58

Configuration (Autres options de réglage)  p. 58

Utilisation des menus

Suivez les procédures décrites ci-dessous pour régler les options de menu.

Les menus [Caméra/Micro] et [Configuration] disposent de sous-catégories. Appuyez sur l’icône de sous-catégorie afin que l’écran passe aux autres menus de sous-catégorie. Les réglages ou options de menu grisés ne sont pas disponibles.

Remarques





Il est possible que vous ne puissiez pas définir certaines options de menu, en fonction des conditions d’enregistrement ou de lecture.



Appuyez sur

pour mettre fin au réglage du menu ou pour revenir à l’écran de menu précédent.

Liste des menus

Mode prise de vue

Film ..............................................Permet d’enregistrer des films.

Photo ...........................................Permet de prendre des photos.

Caméra/Micro

( Réglages manuels)

Mesure/M. au p. spot ... Permet de régler simultanément la luminosité et la mise au point du sujet

Spotmètre ........................ Permet de régler la luminosité des images sur un sujet que vous touchez à

Mise au point centrée

Exposition ........................ Permet de régler la luminosité des films et photos.

Gain ............................ Permet de définir le gain.

ISO .............................. Permet de régler la sensibilité à la lumière pour enregistrer des images

Régl. exposition auto ... Permet de régler l’exposition. Appuyez sur

( Réglages caméra)

Effet de photo.................Permet de sélectionner le filtre d’effet souhaité afin d’obtenir un effet plus

Aspect cinéma ........Permet de régler les couleurs d’un film pour qu’elles ressemblent à celles

Retardateur .............Permet de régler le retardateur lorsque votre caméscope est en mode

Entraînement..........Permet de sélectionner la prise de vue en mode Rafale/Bracketing, etc.

Mode AF ................... Permet de sélectionner la méthode de mise au point.

SteadyShot ..............Permet de régler la fonction SteadyShot lors de l’enregistrement de films.

SteadyShot .............. Permet de régler la fonction SteadyShot lorsque vous prenez des photos.

Contre-jour automat. ... Permet de régler automatiquement l’exposition des sujets à contre-jour.

Bouton MANUAL ........... Permet d’attribuer une fonction à la touche MANUAL.

( Visage)

Détection de visage .....Permet de régler automatiquement la qualité d’image du ou des visages.

( Flash)

Flash ................................... Permet de définir le mode de déclenchement du flash.

Niveau du flash ..............Permet de définir la luminosité du flash.

Attén. yeux roug ............ Permet d’empêcher le phénomène des yeux rouges lorsque vous prenez

( Microphone)

Réduction bruit vent .... Permet de réduire le bruit du vent.

Mode audio ..................... P

sélectionné.

l’écran.

...Permet de faire la mise au point sur un sujet que vous touchez à l’écran.

fixes.

si le sujet est blanc ou si l’éclairage en contre-jour est lumineux ou appuyez sur noir ou si l’éclairage est faible.

réaliste et artistique.

d’un film de cinéma pendant l’enregistrement.

d’enregistrement de photos.

une photo avec le flash.

ermet de régler le format d’enregistrement du son (5,1 canaux/2 canaux

stéréo).

si le sujet est

Personnalisation de votre caméscope

Niveau d’enr. audio ....... Permet de régler le niveau audio lors de l’enregistrement.

( Assistant prise d. vue)

Image guide .................... Permet d’afficher le cadre pour vérifier que le sujet est horizontal ou

Rayons diagon. ..............Permet d’afficher un motif zébré comme guide pour le réglage de la

Intensification ................Permet d’afficher une image sur l’écran LCD avec ses contours accentués.

Histogramme .................. Permet d’afficher l’Histogramme.

Affich.don.cam. .............. Permet d’afficher la valeur de diaphragme, le gain (ISO) et la vitesse

Affich. niv. audio ............ Permet d’afficher l’indicateur de niveau audio sur l’écran LCD.

Microréglage AF ............ Permet de régler la mise au point en fonction de l’objectif installé.

Zoom numérique .......... Permet de régler le zoom numérique.

Bouton zoom .................. Permet de définir la fonction attribuée à la manette de zoom.

Vitesse du zoom ............Permet de modifier la vitesse de zoom lors de l’appui sur la manette de

vertical.

luminosité.

d’obturation.

zoom.

Qualité image/Taille

Mode ENR .......................... Permet de définir le mode d’enregistrement des films. Lors de la prise de

Img. par seconde ............Permet de définir la fréquence d’image pour l’enregistrement des films.

Réglage

/ ............... Permet de définir la qualité d’image pour l’enregistrement, la lecture ou le

Mode large ........................ Permet de définir le format de l’image lors de l’enregistrement de films

Taille Img ............................ Permet de définir la taille de la photo.

RAW/JPEG .......................... Permet de sélectionner le format de compression des images fixes.

Fonction lecture

vue d’un sujet en mouvement rapide, il est recommandé de choisir une qualité d’image élevée.

montage de films.

avec une qualité d’image standard (STD).

.................Permet d’afficher les films/photos enregistrés (p. 34).

Éditer/Copier

Supprimer .................................Permet de supprimer des films ou des photos.

Protéger .....................................Permet de protéger des films ou des photos afin d’éviter de les effacer.

Copier .........................................Permet de sélectionner et de copier des films ou des photos sur un support

Copie Directe............................Permet de copier les images stockées sur le support d’enregistrement vers

externe.

un support externe quelconque.

Configuration

( Réglages support)

Informations support

Formater ........................... Permet d’effacer toutes les données du support d’enregistrement.

Rép.f.base.don.img ....... Permet de réparer le fichier de base de données d’images sur le support

... Permet d’afficher les informations relatives au support d’enregistrement,

telles que l’espace disponible.

’enregistrement (p. 62).

Numéro de fichier ......... Permet de définir le mode d’affectation des numéros de fichiers.

( Réglages lecture)

Code données ................ Permet d’afficher la date et l’heure.

Volume ..............................P

( Connexion)

Type de téléviseur ......... P

Sortie composant.......... Sélectionnez cette option lorsque vous raccordez votre caméscope à un

Résolution HDMI ...........Permet de sélectionner la résolution de sortie des images lorsque vous

Connexion USB .............. Permet de sélectionner le type de support à utiliser sur le caméscope

Régl. connexion USB .... Permet de définir le mode de connexion lorsque le caméscope est

Gravure disque ...............Permet d’enregistrer les images qui n’ont pas encore été enregistrées sur un

( Réglages généraux)

Bip ....................................... Permet de spécifier si le caméscope doit émettre ou non des bips de

Luminosité LCD .............. Permet de régler la luminosité de l’écran LCD.

Temp. coul. visor ............ Permet de régler la température de couleur du viseur.

Viseur/Écran .................... Permet de faire basculer l’affichage entre le viseur et l’écran LCD.

Réglage affichage .........Permet de définir la durée d’affichage des icônes ou indicateurs sur l’écran

Voyant de tournage .....Permet d’éteindre le témoin d’enregistrement situé à l’avant du caméscope.

Pr. de v. sans objectif .... Permet de définir si l’enregistrement peut démarrer ou non lorsqu’aucun

Commande à dist. ......... Permet de définir l’utilisation ou non de la télécommande sans fil.

Arrêt automatique ........ P

Language Setting .........P

Mode 24p* ....................... Permet d’enregistrer des films 24p sur un système PAL.

Calibration ....................... Permet d’étalonner l’écran tactile.

Informations batterie...Permet d’afficher les informations relatives à la batterie.

Version .............................. Permet d’afficher la version de votre caméscope et de l’objectif.

( Réglages horloge)

Régl. date&heure ........... Permet de régler [Date&heure], [Heure été] ou [Format date&heure]

Réglage zone .................. P

ermet de régler le volume de lecture (p. 36).

ermet de convertir le signal en fonction du téléviseur raccordé (p. 38).

éléviseur à l’aide de la prise d’entrée composant (p. 39).

raccordez votre caméscope à un téléviseur à l’aide d’un câble HDMI (vendu séparément).

lorsque celui-ci est connecté à un appareil externe par USB.

connecté à un ordinateur ou à un périphérique USB.

disque.

confirmation des opérations.

LCD.

objectif n’est installé.

ermet d’activer l’extinction automatique du caméscope (p. 15). ermet de définir la langue d’affichage (p. 23).

. 21).

ermet de changer de fuseau horaire sans arrêter l’horloge (p. 21).

Personnalisation de votre caméscope

* NEX-VG30E/VG30EH uniquement

Obtention d’informations détaillées dans le Guide pratique de

Handycam »

Le Guide pratique de « Handycam » est un guide de l’utilisateur à lire sur l’écran de l’ordinateur. Lisez le Guide pratique de

Handycam » pour en savoir davantage sur

« le fonctionnement de votre caméscope.

Pour installer le Guide pratique

Handycam » sur un

de « ordinateur Windows, insérez le CD-ROM fourni dans son lecteur de disque.

L’écran d’installation apparaît.

Si l’écran ne s’affiche pas, double-cliquez



sur [Démarrer]  [Ordinateur] (sous Windows XP, [Poste de travail]) 

(PMHOME)  [install.exe].

Cliquez sur [Guide pratique].

Cliquez sur la langue souhaitée et sur le nom du modèle de votre caméscope  [Installation], puis suivez les instructions à l’écran pour installer le Guide pratique de «

Handycam ».

Le nom du modèle de votre caméscope est



indiqué sur la surface inférieure.

Pour afficher le Guide pratique de « Handycam », double-cliquez sur l’icône de raccourci correspondante sur le bureau de l’ordinateur.

Si vous utilisez un Mac, ouvrez le dossier



[Handbook] – [FR] du CD-ROM, puis copiez [Handbook.pdf].



Vous avez besoin d’Adobe Reader pour lire le

uide pratique de « Handycam ». S’il n’est pas

G installé sur votre ordinateur, vous pouvez le t

élécharger sur la page Web d’Adobe Systems :

http://www.adobe.com/



Pour plus de détails sur le logiciel

PlayMemories Home » fourni, consultez le

« « Guide d’assistance de PlayMemories Home »

45).

(p.

Informations complémentaires

Dépannage

Si vous rencontrez un problème lors de l’utilisation de votre caméscope, procédez de la manière suivante.

 Vérifiez la liste (p. 61 à 63) et

inspectez votre caméscope.

 Débranchez la source d’alimentation

et rebranchez-la après environ

minute, puis mettez le caméscope

1 sous tension.

 Appuyez sur RESET (p. 75) avec

un objet pointu, puis mettez le caméscope sous tension.

Si vous appuyez sur RESET, tous les réglages, y compris le réglage de l’horloge, sont réinitialisés.

 Contactez votre revendeur Sony ou

votre centre de service après-vente agréé Sony.

Consultez le Guide pratique de « Handycam »



(p. 60) pour plus de renseignements sur le fonctionnement de votre caméscope et

’« Guide d’assistance de PlayMemories Home »

48) pour obtenir des informations sur

(p. le raccordement de votre caméscope à un ordinateur.

Le caméscope ne se met pas sous tension.

Fixez une batterie chargée sur le caméscope



(p. 13). Raccordez la fiche de l’adaptateur secteur à la



rise murale (p. 13).

Le caméscope ne fonctionne pas, même lorsqu’il est mis sous tension.

Un délai de quelques secondes s’écoule après la



mise sous tension, avant que votre caméscope soit prêt pour l’enregistrement. Il ne s’agit pas d’un dysfonctionnement. Débranchez l’adaptateur secteur de la prise



murale ou retirez la batterie, puis rebranchezle o

u réinsérez-la au bout de 1 minute environ.

Si votre caméscope ne fonctionne toujours

as, appuyez sur RESET (p. 75) à l’aide d’un

p objet pointu. (Si vous appuyez sur RESET, tous les réglages, y compris le réglage de l’horloge, seront réinitialisés.) La température du caméscope est très élevée.



Eteignez le caméscope et laissez-le au repos quelques instants dans un endroit frais. La température du caméscope est très basse.



Laissez-le sous tension. Si vous ne pouvez toujours pas utiliser le caméscope, mettez-le hors tension et placez-le dans un endroit chaud. Laissez-le là pendant un moment, puis mettez-le sous tension.

Votre caméscope chauffe.

Votre caméscope peut chauffer en



cours d’utilisation. Il ne s’agit pas d’un dysfonctionnement.

Une coupure soudaine de courant se produit.



Utilisez l’adaptateur secteur (p. 15).



Remettez le caméscope sous tension.



echargez la batterie (p. 13).

Une pression sur START/STOP ou PHOTO n’enregistre aucune image.



Appuyez sur MODE pour allumer le témoin

(Film) ou (Photo).



Votre caméscope enregistre sur la carte mémoire l’image que vous venez de capturer. Pendant cette opération, vous ne pouvez pas effectuer de nouvel enregistrement.

Informations complémentaires

Le support d’enregistrement est plein.



Supprimez des images superflues (p. 41). Le nombre total de scènes de film ou de



photos dépasse la capacité enregistrable de v

otre caméscope (p. 64). Supprimez des

ages superflues (p. 41).

L’enregistrement s’arrête.



La température du caméscope est très élevée/ faible. Eteignez votre caméscope et laissez-le au repos quelques instants dans un endroit frais/chaud.

Impossible d’installer « PlayMemories Home ».



Vérifiez l’environnement informatique ou la procédure d’installation requise pour installer «

PlayMemories Home » (p. 44).

« PlayMemories Home » ne fonctionne pas correctement.



Fermez « PlayMemories Home » et redémarrez votre ordinateur.

L’ordinateur ne reconnaît pas le caméscope.



Débranchez les appareils des prises USB de l’ordinateur, sauf le clavier, la souris et le caméscope. Débranchez le câble USB de l’ordinateur et de



votre caméscope, redémarrez l’ordinateur, puis reconnectez l’ordinateur et votre caméscope en procédant dans l’ordre.

Dans ce cas, lorsque vous le contactez, donnez-lui tous les chiffres du code d’erreur qui commence par C ou par E.

C:04:

La batterie utilisée n’est pas une batterie



« InfoLITHIUM » série V. Utilisez une batterie « InfoLITHIUM » (série V) (p.



Raccordez fermement au caméscope la fiche

13).

CC de l’adaptateur secteur (p. 13).

C:06:

La température de la batterie est élevée.



Remplacez la batterie ou déposez-la dans une pièce fraîche.

C:13:/C:32:

Débranchez la source d’alimentation.



Rebranchez-la et faites de nouveau fonctionner votre caméscope.

E::

Suivez les étapes à partir de  page 61.





La batterie est faible.



La température de la batterie est élevée. Remplacez la batterie ou déposez-la dans une pièce fraîche.

Code d’autodiagnostic/Indicateurs d’avertissement

Si des indicateurs s’affichent sur l’écran LCD ou le viseur, vérifiez les points suivants. Si le problème persiste, même après plusieurs tentatives pour y remédier, contactez votre revendeur Sony ou votre centre de service après-vente agréé Sony.

Aucune carte mémoire n’est insérée (p. 27).



Si l’indicateur clignote, l’espace disponible



pour enregistrer les images est insuffisant. S

upprimez les images superflues (p. 41) ou formatez la carte mémoire après avoir enregistré les images sur un autre support. Le fichier de la base de données d’images est



endommagé. Vérifiez le fichier de base de données en appuyant sur

(MENU) 

[Configuration]  [Rép.f.base.don.img].

La carte mémoire est endommagée. Formatez



la carte mémoire avec votre caméscope (p. 58).

Une carte mémoire incompatible est insérée



(p. 28).



La carte mémoire est protégée en écriture.



L’accès à la carte mémoire a été restreint sur un



autre appareil.

(Indicateur d’avertissement relatif au

périphérique de stockage externe)

Le fichier de la base de données d’images



est peut-être endommagé. Vérifiez le fichier de base de données en appuyant sur

(MENU)  [Configuration]  [Rép.

f.base.don.img]. Le périphérique de stockage externe est



endommagé.

(Indicateur d’avertissement relatif au formatage du périphérique de stockage externe)



Le périphérique de stockage externe est endommagé. Le périphérique de stockage externe n’est pas



correctement formaté.

Le caméscope n’est pas stable. Tenez-le



fermement à deux mains. Notez toutefois que l’indicateur d’avertissement de tremblement du caméscope ne disparaît pas.



La carte mémoire est pleine. Supprimez des images superflues (



Il est impossible d’enregistrer des photos pendant le traitement. Patientez un instant, puis enregistrez.

p. 41).

Durée de prise de vue pour les films/nombre de photos pouvant être enregistrées

« HD » désigne la qualité d’image haute définition et « STD », la qualité d’image standard.

Durée de prise de vue et de lecture prévisible en fonction de la batterie

Durée de prise de vue

Temps approximatif disponible lors de l’utilisation d’une batterie en pleine charge.

(unité : minute)

Batterie Durée de prise de

vue en continu

Qualité

HD STD HD STD

d’image NP-FV70

(fournie)

185 165

NP-FV100 370

335

Haut : lorsque l’écran LCD est ouvert



Bas : lors de l’enregistrement avec le viseur Chaque durée de prise de vue est mesurée dans



les conditions suivantes.

Mode ENR] : Standard (réglage par

[



défaut) Utilisation de l’objectif E PZ 18-200mm



F3.5–6.3 OSS

La durée de prise de vue type correspond à des



prises de vue avec marche/arrêt, activation du témoin MODE et utilisation du zoom.



Durées mesurées avec le caméscope à une température de 25 recommandée comprise entre 10 La durée de prise de vue et de lecture est



raccourcie lorsque vous utilisez votre caméscope à basse température. La durée de prise de vue et de lecture est



raccourcie en fonction des conditions d’utilisation de votre caméscope.

Durée de prise de

vue type

190

10090105

175 385

205

350

185

C. Température

 C et 30  C.

210 190

Informations complémentaires

Durée de lecture

Temps approximatif disponible lors de l’utilisation d’une batterie en pleine charge.

(unité : minute)

Batterie

Qualité d’image HD STD NP-FV70

(fournie) NP-FV100 785

Haut : lorsque l’écran LCD est ouvert



Bas : lors de l’enregistrement avec le viseur

395 325

650

440 355

870 710

Durée de prise de vue prévisible pour les films

Qualité d’image haute définition (HD)

(unité : minute)

16 Go 32 Go 64 Go

(75)

(85)

120

(120)

210

(160)

370

(300)

Qualité d’image standard (STD)

16 Go 32 Go 64 Go

220

(200)

Remarques





En cas d’utilisation d’une carte mémoire Sony.

150

(150)

180

(180)

245

(245)

430

(325)

740

(610)

(unité : minute)

445

(410)

305

(305)

360

(360)

490

(490)

865

(655) 1490

(1225)

895

(825)

La durée de prise de vue dépend des conditions



d’enregistrement et de celles du sujet, ainsi que des réglages [ seconde] (p. 58).



Le nombre entre parenthèses indique la durée de prise de vue minimale.



Conseils



Votre caméscope utilise le format VBR (débit binaire variable) pour régler automatiquement la qualité d’image en fonction de la scène enregistrée. Cette technologie entraîne des variations dans la durée d’enregistrement d’un support. Les films contenant des images complexes et comportant des mouvements rapides sont enregistrés à un débit binaire supérieur, ce qui entraîne une diminution de la durée d’enregistrement totale.

Mode ENR] et [ Img. par

Nombre prévisible de photos pouvant être enregistrées

JPEG RAW RAW & JPEG

16 Go 2400 880 670 32

Go 4800 1750 1300 Go 9600 3550 2650



Lorsque [ Taille Img] est réglé sur

16,0M].

[



En cas d’utilisation d’une carte mémoire Sony.



La taille de l’image sélectionnée est effective lorsque le témoin



Le nombre indiqué de photos de carte mémoire pouvant être enregistrées correspond à la taille d’image maximale de votre caméscope. Le nombre réel de photos enregistrables s’affiche

ur l’écran LCD lors de l’enregistrement (p. 71).



Le nombre de photos pouvant être enregistrées sur une carte mémoire peut varier selon les conditions d’enregistrement.



Conseils



Vous pouvez également utiliser une carte

émoire d’une capacité de moins de 1 Go pour

m l’enregistrement de photos.

(Photo) est allumé.

La liste suivante indique le débit binaire,



les pixels et le format de chaque mode d’enregistrement (film + son, etc.).



ualité d’image haute définition (HD) :

PS : 28 Mbit/s max. 1 920 pixels

080 pixels/16:9

FX : 24 Mbit/s max. 1 920 pixels

080 pixels/16:9



FH : environ 17 Mbit/s (moyenne)

 1

1 920 pixels

080 pixels/16:9

HQ : environ 9 Mbit/s (moyenne) 1 440 pixels

 1

080 pixels/16:9

LP : environ 5 Mbit/s (moyenne) 1 440 pixels

 1

080 pixels/16:9



Qualité d’image standard (STD) :

HQ : environ 9 Mbit/s (moyenne) 720 pixels

 480

pixels (NEX-VG30/VG30H),

720 pixels  576

pixels (NEX-VG30E/

VG30EH)/16:9, 4:3



Pixels d’enregistrement photo et rapport hauteur/largeur.



ode d’enregistrement de photos :

4 912 points

4 912 points  2

3 568 points  2

2 448 points  1



Capture de photos à partir d’un film

(NEX-V

1 920 points

640 points  360

640 points  480

 3

264 points/3:2 760 points/16:9 368 points/3:2 000 points/16:9 624 points/3:2 376 points/16:9

G30/VG30H) :

 1

080 points/16:9

points/16:9 points/4:3

Précautions

Remarques sur l’utilisation et l’entretien

N’utilisez pas et ne rangez pas le caméscope et



ses accessoires dans les endroits suivants :

Dans des endroits extrêmement chauds,



froids ou humides. Ne les exposez jamais à des t

empératures supérieures à 60 en plein soleil, à proximité d’un chauffage ou dans un véhicule stationné au soleil. Ils pourraient ne pas fonctionner correctement ou être déformés.



A proximité de forts champs magnétiques ou de vibrations mécaniques. Le caméscope pourrait ne pas fonctionner correctement.



A proximité d’ondes radio ou de radiations fortes. Le caméscope pourrait ne pas enregistrer correctement.

rès de récepteurs AM ou d’équipements



P vidéo. Des parasites sonores pourraient survenir. A la plage ou dans des endroits poussiéreux.



Si du sable ou de la poussière pénètre dans votre caméscope, celui-ci pourrait ne pas fonctionner correctement. Ce problème peut parfois être irréversible.



A proximité des fenêtres ou en extérieur, aux endroits où l’écran LCD, le viseur ou l’objectif peuvent être exposés au soleil. Cela pourrait endommager l’intérieur du viseur ou de l’écran LCD.



Faites fonctionner le caméscope sous une

ension de 6,8 V/7,2 V CC (batterie) ou

t 8,4 V CC (adaptateur secteur). Pour le fonctionnement sur secteur (CA) ou sur



courant continu (CC), utilisez les accessoires recommandés dans ce mode d’emploi.



Ne mouillez pas votre caméscope, par exemple, avec de l’eau de pluie ou de mer. Si le caméscope est mouillé, il risque de ne pas fonctionner correctement. Ce problème peut parfois être irréversible.



Si un solide ou un liquide pénètre dans le caméscope, débranchez-le et faites-le vérifier par votre revendeur Sony avant de continuer à l’utiliser.

C, comme

Informations complémentaires

Evitez de manipuler le caméscope brusquement,



de le démonter, de le modifier, de lui infliger des chocs physiques ou des impacts tels que celui d’un marteau, de le laisser tomber et de le piétiner. Prenez particulièrement soin de l’objectif.



Laissez le caméscope hors tension lorsque vous ne l’utilisez pas.



N’enveloppez pas le caméscope dans un tissu (serviette, etc.) pendant l’utilisation. Cela pourrait entraîner une surchauffe interne de l’appareil.



Lorsque vous débranchez le cordon d’alimentation, tirez sur la fiche et non sur le cordon.



N’abîmez pas le cordon d’alimentation, par exemple en posant dessus un objet lourd.



N’utilisez pas de batterie déformée ou endommagée.



Maintenez les contacts métalliques propres.



En cas de fuite du liquide électrolytique de la

atterie :

Contactez votre centre de service après-vente



agréé Sony. Nettoyez la partie de la peau qui a été en



contact avec le liquide. En cas de contact avec les yeux, rincez-les à



grande eau et consultez un médecin.

Si vous n’utilisez pas votre caméscope pendant une longue période

Pour conserver longtemps votre caméscope



dans un état de fonctionnement optimal, environ une fois par mois mettez-le sous tension et laissez-le fonctionner en enregistrant et en lisant des images.



Déchargez totalement la batterie avant de la ranger.

Ecran LCD

N’exercez pas une pression excessive sur l’écran



LCD, cela pourrait l’endommager. Si vous utilisez le caméscope dans un



endroit froid, une image rémanente peut apparaître sur l’écran LCD. Il ne s’agit pas d’un dysfonctionnement.

Quand vous utilisez le caméscope, l’arrière de



l’écran LCD peut devenir chaud. Il ne s’agit pas d’un dysfonctionnement.

Nettoyage de l’écran LCD



Le revêtement de l’écran se détache plus facilement s’il porte des traces d’huile ou de crème pour les mains. Eliminez-les sans tarder.



Si vous essuyez l’écran avec un chiffon, etc., vous risquez de rayer le revêtement.



En présence de poussière ou de traces de doigt sur l’écran, il est recommandé d’éliminer d’abord la poussière à l’aide d’une brosse soufflante, par exemple, puis d’essuyer les traces au moyen d’un chiffon doux.

Remarques sur la manipulation du boîtier

Si le boîtier est sale, nettoyez la surface du



caméscope avec un chiffon doux légèrement humidifié, puis essuyez-le avec un chiffon doux et sec.



Afin de ne pas abîmer la surface, évitez les

pérations suivantes :

Utilisation de solvants, tels que des diluants,



de l’essence, de l’alcool, des chiffons imprégnés de produits chimiques, des répulsifs, de l’insecticide et du filtre solaire



Manipulation du caméscope avec les substances décrites ci-dessus sur les mains



Mise en contact du boîtier avec des objets en caoutchouc ou en vinyle pendant une longue période

A propos de l’entretien et du stockage de l’objectif

Essuyez la surface de l’objectif avec un chiffon



doux dans les cas suivants :

Lorsqu’il y a des traces de doigts sur la surface



de l’objectif Lorsque vous utilisez le caméscope dans des



lieux chauds ou humides Lorsque l’objectif est exposé à de l’air salé,



comme au bord de la mer

Rangez l’objectif dans un lieu bien aéré, à l’abri



de la poussière et de la saleté.

Pour éviter la formation de moisissures,



nettoyez régulièrement l’objectif comme indiqué ci-dessus.

Remarques sur le chargement de la batterie rechargeable intégrée

Le caméscope est équipé d’une batterie rechargeable intégrée permettant de conserver en mémoire la date, l’heure et d’autres réglages, même lorsque le caméscope est hors tension. La batterie rechargeable intégrée est toujours chargée lorsque le caméscope est raccordé à la prise murale via l’adaptateur secteur ou lorsque la batterie est installée. La batterie rechargeable est

otalement déchargée au bout de 3 mois environ

t si vous n’utilisez pas du tout votre caméscope. Utilisez le caméscope après avoir chargé la batterie rechargeable intégrée. Néanmoins, même si la batterie rechargeable intégrée n’est pas chargée, le fonctionnement du caméscope n’est pas affecté si vous n’enregistrez pas la date.

Procédures

Raccordez votre caméscope à une prise murale à l’aide de l’adaptateur secteur fourni et laissez-le

endant plus de 24 heures.

Remarque sur la mise au rebut ou la cession de la carte mémoire

Même si vous supprimez les données de la carte mémoire ou que vous la formatez sur votre caméscope ou sur un ordinateur, il se peut que vous ne puissiez pas effacer l’intégralité des données qu’elle contient. Si vous donnez la carte mémoire à quelqu’un, il est recommandé de supprimer toutes les données à l’aide d’un logiciel de suppression de données depuis un ordinateur. Par ailleurs, lors de la mise au rebut de la carte mémoire, il est recommandé de détruire le corps de la carte mémoire.

Changement de la pile de la télécommande sans fil



En appuyant sur le loquet, insérez l’ongle dans

la fente pour retirer du logement de la pile.



Installez une pile neuve avec le côté + orienté

vers le haut.



Réinsérez le logement de la pile dans la

télécommande sans fil jusqu’au déclic.

Loquet

AVERTISSEMENT

La pile peut exploser si elle n’est pas manipulée correctement. Ne la rechargez pas, ne la démontez pas ou ne la jetez pas au feu.



Lorsque la pile au lithium devient faible, la distance de fonctionnement de la télécommande sans fil peut diminuer ou la télécommande peut ne pas fonctionner correctement. En pareil cas, remplacez la pile par une pile au lithium Sony CR2025. L’utilisation de toute autre pile pourrait présenter un risque d’incendie ou d’explosion.

Informations complémentaires

Spécifications

Système

Format du signal :

NEX-VG30/VG30H : normes EIA, NTSC couleur spécification HDTV 1080/60i, 1080/60p NEX-VG30E/VG30EH : normes CCIR, PAL couleur spécification HDTV 1080/50i, 1080/50p couleur NTSC, normes EIA spécifications HDTV 1080/60i (mode d’enregistrement 24p uniquement)

ormat d’enregistrement de films :

HD : compatible avec le format MPEG-4 AVC/H.264 AVCHD Ver.2.0 S

TD : MPEG2-PS

Système d’enregistrement audio :

Dolby Digital 2 canaux/5,1 canaux Dolby Digital 5.1 Creator

Format du fichier photo

Compatible avec DCF Ver.2.0 Compatible avec Exif Ver.2.3 Compatible avec MPF Baseline

Format d’enregistrement (film/photo)

Memory Stick PRO Duo »

Carte SD (classe 4 ou supérieure)

Viseur :

Viseur électronique : couleur Format d’écran : 1,3 cm (type 0,5) Nombre de pixels effectifs : 2 359 296 points

 768)

(3 072

Dispositif d’image : capteur CMOS 23,5 mm

15,6 mm (type APS-C)

ixels d’enregistrement (image fixe JPEG 3:2) :

P Max. 16,0 mégapixels (4 912 Brut : environ 16 700 000 pixels Effectifs (film, 16:9) : environ 13 600 000 pixels Effectifs (photo, 16:9) : environ 13 600 000 pixels Effectifs (photo, 3:2) : environ 16 100 000 pixels

Température des couleurs : [Auto], [Press. Uniq],

[Intérieur] (3 200 K), [Extérieur] (5 600 K), manuel (2 500 K - 9 900 K)

Eclairage minimal

lx (lux) (par défaut, vitesse d’obturation 1/60 seconde (NEX-VG30/VG30H) / 1/50 seconde (NEX-VG30E/VG30EH), gain : 30 dB, ouverture F3,5)

 3 264)



Connecteurs d’entrée/sortie

Connecteur A/V à distance : Composant/vidéo et

prise de sortie audio

rise HDMI OUT : Connecteur HDMI mini

P Prise USB : mini-AB

NEX-VG30E/VG30EH : sortie uniquement

Prise casque : Miniprise stéréo ( Prise d’entrée MIC : Miniprise stéréo ( 3,5

 3,5

mm)

Ecran LCD

Image : 7,5 cm (type 3,0, format 16:9) Nombre total de pixels : 921 600 (1 920

 480)

Général

Alimentation : 6,8 V/7,2 V CC (batterie) 8,4 V CC

(adaptateur secteur)

onsommation moyenne :

Lors de l’enregistrement sur le caméscope avec le v

iseur à une luminosité normale : Lors de l’enregistrement sur le caméscope avec l’objectif E PZ 18-200mm F3.5–6.3 OSS HD : 4,6 W STD : 4,4 W Lors de l’enregistrement sur le caméscope avec

’écran LCD à une luminosité normale :

l Lors de l’enregistrement sur le caméscope avec l’objectif E PZ 18-200mm F3.5–6.3 OSS HD : 4,2 W STD : 4,0 W

* Fourni avec le NEX-VG30H/VG30EH

Température de fonctionnement : 0 Température de stockage : –20 Dimensions (environ) :

91 mm

 130 mm  223 mm (l/h/p) parties

saillantes comprises

 140 mm  294 mm (l/h/p) parties

103 mm saillantes comprises, objectif E PZ 18-200mm F3.5–6.3 OSS (NP-FV70)

* Fourni avec le NEX-VG30H/VG30EH

Poids (environ)

oîtier du caméscope uniquement : environ 650 g Lors de l’enregistrement : environ 1 420 g (Avec l’objectif en accessoire fournie (NP-FV70))

* Fourni avec le NEX-VG30H/VG30EH

*, pare-soleil* et batterie fournie

C à + 60 C

* et la batterie

* :

C à 40 C

Adaptateur secteur AC-L200D

Alimentation : 100 V - 240 V CA,

50 Hz/60 Hz Consommation de courant : 0,35 A - 0,18 A Consommation électrique : 18 W Tension de sortie : 8,4 V CC Intensité de sortie : 1,7 A Température de fonctionnement : 0 Température de stockage : –20 Dimensions (environ) : 48 mm

81 mm (l/h/p) parties saillantes non

comprises

oids (environ) : 150 g sans le cordon

d’alimentation

C à 40 C

C à + 60 C

 29 mm 

Batterie rechargeable NP-FV70

Tension de sortie maximale : 8,4 V CC Tension de sortie : 6,8 V CC Tension de charge maximale : 8,4 V CC Courant de charge maximal : 3,0 A Capacité

ype : 14,0 Wh (2 060 mAh)

Minimum : 13,0 Wh (1 960 mAh) Type : Li-ion

E PZ 18-200mm F3.5-6.3 OSS (fourni avec NEX-VG30H/VG30EH)

Objectif : objectif à monture E Conversion pour un appareil photo 35 mm

29 mm ~ 322 mm (film 16:9)

27 mm ~ 300 mm (image fixe 3:2) Ouverture

F3,5 ~ F6,3 SteadyShot

Entraînement linéaire biaxial à décalage

optique avec capteur d’effet hall Distance de mise au point minimale

0,30 m (W) ~ 0,50 m (T) Agrandissement maximal

 0,35

Ouverture de diaphragme minimale

f/22 ~ f/40 Diamètre du filtre

67 mm Dimensions (diamètre max. × hauteur)

Environ 93,2 mm × 99,0 mm Poids

viron 649 g

* La distance de mise au point minimale est la

distance la plus courte entre le capteur d’image et le sujet.

La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.



Fabriqué sous licence de Dolby Laboratories.

Informations complémentaires

A propos des marques commerciales

« Handycam » et sont des



marques déposées de Sony Corporation. «

AVCHD Progressive » et le logo « AVCHD



Progressive » sont des marques commerciales de Panasonic Corporation et Sony Corporation.



« Memory Stick », « », « Memory Stick Duo », «

», « Memory Stick PRO Duo », « « Memory Stick PRO-HG Duo », «

», « Memory Stick XC-HG Duo », « « MagicGate », « « MagicGate Memory Stick » et « MagicGate Memory Stick Duo » sont des marques commerciales ou déposées de Sony Corporation.



« InfoLITHIUM » est une marque commerciale de Sony Corporation.



BRAVIA » est une marque déposée de Sony

Corporation.



Blu-ray Disc et Blu-ray sont des marques commerciales de Blu-ray Disc Association.



Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories. HDMI, le logo HDMI et High-Definition



Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d’autres pays. Microsoft, Windows, Windows Vista et DirectX



sont des marques commerciales ou des marques déposées de Microsoft Corporation aux EtatsUnis et/ou dans d’autres pays. Mac et Mac OS sont des marques déposées de



Apple Inc. aux Etats-Unis et dans d’autres pays. Intel, Intel Core et Pentium sont des marques



commerciales ou des marques déposées de Intel Corporation ou ses filiales aux Etats-Unis et dans d’autres pays. «



» et « PlayStation » sont des marques déposées de Sony Computer Entertainment Inc..



Adobe, le logo Adobe et Adobe Acrobat sont des marques commerciales ou des marques déposées de Adobe Systems Incorporated aux Etats-Unis et/ou dans d’autres pays. Le logo SDXC est une marque commerciale de



SD-3C, LLC. MultiMediaCard est une marque commerciale



de MultiMediaCard Association.

Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. De plus,

 et  ne sont pas

employés chaque fois qu’une marque est citée dans le présent manuel.

»,

Amusez-vous encore plus avec votre PlayStation 3 en téléchargeant l’application pour PlayStation 3 dans le PlayStation Store (si disponible).

L’application pour PlayStation 3 nécessite un compte PlayStation Network et doit être téléchargée. Accessible dans les régions où le PlayStation Store est disponible.

Référence rapide

Indicateurs

Centre

Gauche Droite

En bas

Gauche

Indicateur Signification

Touche MENU Enregistrement avec

retardateur

Mode large



/ / /

[Détection de visage] est réglé sur [Désact]

Mise au point manuelle

Mode de mise au point

SteadyShot désactivé

Rayons diagon.

Intensification

Aspect cinéma

Destination

Effet de photo

Centre

Indicateur Signification

[VEILLE]/[ENR.] Etat d’enregistrement

Traitement en cours

Diaporama activé



Avertissement

Indicateur Signification



Mode de lecture

Droite

Indicateur Signification

Qualité d’enregistrement (HD/STD), fréquence d’image (60p/60i/24p), (50p/50i/25p) et mode d’enregistrement (PS/FX/ FH/HQ/LP)

Autonomie restante Zoom numérique

Zoom optique

Entraînement

RAW/JPEG

Support d’enregistrement/ de lecture/de montage

Compteur (heures: minutes:secondes)

Estimation de la durée de prise de vue restante

Format photo

Nombre approximatif de photos pouvant être enregistrées et leur taille

Dossier de lecture Film ou photo en cours de

lecture/Nombre total de films ou photos enregistrés

Un périphérique de stockage externe est raccordé

2,0

0:00:00

00Min

9999

100/112

60i 50i

En bas

Indicateur Signification

Touche Afficher Images

Référence rapide

Indicateur Signification

Réduction bruit vent

Mode audio

Niveau d’enr. audio

Affich. niv. audio

EV Régl. exposition auto

Exposition automatique/ Exposition manuelle

IRIS

12dB

ISO200

Gain

ISO

4000 Vitesse d’obturateur

Touche de diaporama

101-0005



Nom du fichier de données

Image protégée

Flash

Niveau du flash

Attén. yeux roug



5500K A3 G3

Les indicateurs et leur position peuvent



apparaître différemment sur votre écran.



Il se peut que certains indicateurs ne s’affichent pas selon le modèle de votre caméscope.

Balance blancs

Eléments et commandes

L’objectif (E PZ 18-200mm F3.5-6.3 OSS) fourni avec le NEX-VG30H/VG30EH est illustré dans la description ci-dessous.



Viseur (p. 25)



Capteur de regard



Manette de réglage de la lentille du

viseur (p. 25)



Touche PHOTO (p. 31)



Témoins (Film)/ (Photo) (p. 30)



Crochet pour bandoulière



Touche MODE (p. 30)



Commutateur ON/OFF (alimentation)

(p. 21)



Touche START/STOP (p. 30)



Manette de déblocage BATT (batterie)

(p. 14)



Griffe porte-accessoire

Permet de fixer un microphone-pistolet (vendu séparément), etc. Si vous fixez simultanément des accessoires à la griffe porte-accessoire et à la griffe multi-interface, les accessoires risquent de se heurter l’un l’autre et d’être endommagés.



Griffe multi-interface

Pour plus de détails sur les accessoires compatibles de la griffe multi-interface, visitez le site Web Sony de votre région ou consultez votre revendeur Sony ou un centre de service après-vente agréé Sony.

Le bon fonctionnement n’est pas garanti avec des accessoires d’autres fabricants.



Prise MIC (PLUG IN POWER)

Lorsqu’un microphone externe (vendu séparément) est raccordé, il est prioritaire sur le microphone intégré ou sur un microphone fixé à la griffe multi-interface.



Touche START/STOP sur la poignée

Utilisez cette touche lors de l’enregistrement sous un angle différent.



Touche EXPANDED FOCUS

La touche EXPANDED FOCUS possède un point tactile qui vous servira de guide lors de l’utilisation.



Prise HDMI OUT (p. 38)

Référence rapide



Prise  (USB) (p. 51)

NEX-VG30E/VG30EH : sortie uniquement



Manette de zoom



Témoin CHG (charge) (p. 13)



Microphone



Crochet pour bandoulière



Manette de zoom (p. 16)



Sélecteur de vitesse de zoom (p. 16)



Commutateur de zoom (p. 16)



Touche MANUAL (p. 33)



Molette MANUAL (p. 33)



Ecran LCD/Ecran tactile

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez fermer le panneau LCD avec l’écran tourné vers l’extérieur. Cette position est pratique pour la lecture.



Touche RESET

Appuyez sur RESET avec un objet pointu. Appuyez sur RESET pour réinitialiser tous les

réglages, y compris celui de l’horloge.



Haut-parleur



Touche IRIS



Touche (Afficher Images) (p. 34)



Touche DISPLAY (p. 24)



Touche SHUTTER SPEED



Touche PROGRAM AE



Touche WHITE BALANCE



Témoin d’accès à la carte mémoire

(p. 27)

Lorsque le témoin est allumé ou clignote, votre caméscope est en train de lire ou d’écrire des données.



Logement de carte mémoire (p. 27)



Touche FOCUS



Borne de la batterie (p. 13)

Référence rapide



Prise DC IN (p. 13)



Prise  (casque)

Utilisez un casque avec mini-prise stéréo.



Connecteur A/V à distance (p. 38)

Cette borne joue le rôle d’interface entre votre caméscope et un autre appareil. Elle permet de reproduire des images fixes, des films et du son sur un téléviseur raccordé, ou de commander votre caméscope lorsqu’il est installé sur un trépied vidéo avec télécommande.



Poignée (p. 29)



Logement du trépied (p. 33)



Monture



Capteur d’image

Ne touchez pas ou ne salissez pas le capteur d’image.



Contacts de l’objectif

Ne touchez pas ou ne salissez pas les contacts de l’objectif.



Goupille de verrouillage de l’objectif



Bouton de déblocage de l’objectif



Pare-soleil



Objectif



Bague de zoom



Bague de mise au point



Témoin d’enregistrement du caméscope

Ce témoin clignote lorsque la capacité d’enregistrement restante du support ou la charge de la batterie est faible.



Capteur de télécommande (p. 59)

Index

Batterie .........................................13

Câble de raccordement A/V

.................................................39, 54

Chargement de la batterie .........13

Chargement de la batterie à

l’étranger .......................................15

Code d’autodiagnostic................62

Code données .............................22

Connexion ...................................38

Copier ..........................................50

Date/heure ...................................22

Dépannage ...................................61

Durée de prise de vue et de

lecture ...........................................63

Durée de prise de vue pour les films/nombre de photos pouvant

être enregistrées ..........................63

Enregistrement............................29

Enregistreur de disque ...............53

Entretien ...................................... 65

Films .......................................30, 36

Guide pratique de « Handycam »

.......................................................60

Image Data Converter ................48

Index des événements ................34

Indicateurs ...................................71

Indicateurs d’avertissement .......62

Installer ........................................45

Language Setting ........................23

Lecture .........................................34

Logiciel .........................................45

« Memory Stick » ........................28

« Memory Stick PRO Duo » ......28

Memory Stick PRO-HG Duo »

.......................................................28

Memory Stick XC-HG Duo »

.......................................................28

Menus ...........................................57

Miniature .....................................41

Mise sous tension .......................21

Molette MANUAL ......................33

Objectif ........................................16

Ordinateur ...................................44

Photos ....................................31, 37

PlayMemories Home..................48

Pleine charge ...............................13

Précautions ..................................65

Prise murale ................................13

Réglage de l’horloge ...................21

Réglage de la date et de l’heure

.......................................................21

Réglages support .........................27

RESET .......................................... 75

Sauvegarde d’images sur un

support externe ...........................50

Spécifications ..............................68

Support d’enregistrement...........27

Support externe ..........................50

Supprimer ....................................41

Système informatique ................44

Téléviseur .....................................38

Trépied ...................................33, 76

VBR ..............................................64

Windows ......................................44

Référence rapide

Pour consulter les listes des options de menu, reportez-vous aux pages 57 à 59.

Bitte zuerst lesen

Lesen Sie diese Anleitung vor Inbetriebnahme des Geräts bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,

1) setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus,

2) stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Schützen Sie Akkus und Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

ACHTUNG

Akku

Bei unsachgemäßem Gebrauch des Akkus kann er explodieren oder es besteht Feuergefahr oder die Gefahr von Verätzungen. Beachten Sie bitte die folgenden Hinweise.

Zerlegen Sie den Akku nicht.



Setzen Sie den Akku keinen Stößen, Schlägen



usw. aus, quetschen Sie ihn nicht, lassen Sie ihn nicht fallen und achten Sie darauf, nicht versehentlich auf den Akku zu treten.



Halten Sie Gegenstände aus Metall von den Akkuanschlüssen fern. Es kann sonst zu einem Kurzschluss kommen.



Setzen Sie den Akku keinen Temperaturen über 60 °C aus, wie sie z. B. bei direkter Sonneneinstrahlung oder in einem in der Sonne geparkten Auto auftreten können.



Zünden Sie den Akku nicht an und werfen Sie ihn nicht ins Feuer.



Berühren Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht.



Laden Sie den Akku unbedingt mit einem Originalladegerät von Sony oder einem Gerät mit Ladefunktion.



Halten Sie den Akku von kleinen Kindern fern.



Schützen Sie den Akku vor Feuchtigkeit.

Tauschen Sie den Akku nur gegen den gleichen



oder einen vergleichbaren Akkutyp aus, der von Sony empfohlen wird.



Entsorgen Sie verbrauchte Akkus unverzüglich wie in den Anweisungen erläutert.

Ersetzen Sie die Batterie bzw. den Akku ausschließlich durch eine Batterie bzw. einen Akku des angegebenen Typs. Andernfalls besteht Feuer- oder Verletzungsgefahr.

Netzteil

Verwenden Sie das Netzteil nicht, wenn nur wenig Platz vorhanden ist, z.B. zwischen einer Wand und Möbelstücken.

Schließen Sie das Netzteil an eine nahe gelegene Netzsteckdose an. Trennen Sie das Netzteil umgehend von der Netzsteckdose, wenn es beim Betrieb des Camcorders zu einer Fehlfunktion kommt.

Hinweis zum Netzkabel

Das Netzkabel wurde speziell für diesen Camcorder entwickelt und darf nicht für andere elektrische Geräte verwendet werden.

Auch wenn der Camcorder ausgeschaltet ist, wird er immer noch mit Netzstrom versorgt, solange er über ein Netzteil an eine Netzsteckdose angeschlossen ist.

Ein zu großer Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörverlusten führen.

FÜR KUNDEN IN EUROPA

Hinweis für Kunden in Ländern, in denen EU-Richtlinien gelten

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Japan. Autorisierter Vertreter für EMV und Produktsicherheit ist die Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Deutschland. Für Fragen im Zusammenhang mit Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantieunterlagen genannten Adressen.

Dieses Produkt wurde geprüft und erfüllt die EMV-Richtlinie, sofern Verbindungskabel mit einer Länge von weniger als 3 Metern verwendet werden.

Achtung

Die elektromagnetischen Felder bei den speziellen Frequenzen können Bild und Ton dieses Gerätes beeinflussen.

Hinweis

Wenn eine Datenübertragung aufgrund statischer oder elektromagnetischer Störeinflüsse abbricht (fehlschlägt), starten Sie die entsprechende Anwendung neu, oder entfernen Sie das USB-Kabel, und schließen Sie es wieder an.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den

kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Für Kunden in Deutschland

Eingebautes Mikrofon

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Verwenden des Camcorders

Halten Sie den Camcorder nicht an den



folgenden Teilen und auch nicht an den Buchsenabdeckungen.

Sucher LCD-Bildschirm

Objektiv (NEX-VG30H/ VG30EH)

Gegenlichtblende (NEXVG30H/VG30EH)

Der Camcorder ist nicht staub-, spritzwasser-



oder wassergeschützt. Informationen dazu finden Sie unter „Sicherheitsmaßnahmen“

67).

(S.

Menüoptionen, LCD-Bildschirmträger, Sucher und Objektiv

Abgeblendete Menüoptionen stehen



unter den aktuellen Aufnahme- bzw. Wiedergabebedingungen nicht zur Verfügung.



Der LCD-Bildschirm und der Sucher werden unter Einsatz von Hochpräzisionstechnologie hergestellt, so dass der Anteil der effektiven

ildpunkte bei über 99,99 % liegt. Dennoch

B können schwarze Punkte und/oder helle Lichtpunkte (weiß, rot, blau oder grün) permanent auf dem LCD-Bildschirm zu sehen sein. Diese Punkte gehen auf das Herstellungsverfahren zurück und haben keinen Einfluss auf die Aufnahmequalität.

Schwarze Punkte

Weiße, rote, blaue oder grüne Punkte

Machen Sie keine Aufnahmen von der Sonne



und lassen Sie den Camcorder nicht längere Zeit in der Sonne liegen. Andernfalls können innere Bauteile des Camcorders beschädigt werden. Wenn Sonnenstrahlen auf einen Gegenstand in der Nähe gebündelt werden, besteht Feuergefahr. Wenn Sie den Camcorder in direktes Sonnenlicht legen müssen, bringen Sie die Objektivschutzkappe an.



Wenn der LCD-Bildschirm, der Sucher oder das Objektiv längere Zeit direktem Sonnenlicht ausgesetzt wird, kann es zu Fehlfunktionen kommen.



Richten Sie den Camcorder nicht auf die Sonne. Andernfalls kann es zu Fehlfunktionen am Camcorder kommen. Nehmen Sie die Sonne

ur bei mäßiger Helligkeit, wie z. B. in der

n Dämmerung, auf. Schauen Sie durch ein abgenommenes Objektiv



nicht in die Sonne oder auf eine sehr helle Lichtquelle. Andernfalls kann es zu einer dauerhaften Schädigung der Augen kommen.

Informationen zur Spracheinstellung



In den Erläuterungen zur Bedienung des Camcorders sind die Bildschirmmenüs in der jeweiligen Landessprache angegeben. Ändern Sie gegebenenfalls die Sprache für die Bildschirmmenüs, bevor Sie den Camcorder

erwenden (S. 24).

Hinweise zur Aufnahme



Damit die Speicherkarte auf jeden Fall ordnungsgemäß funktioniert, wird empfohlen, sie vor der ersten Verwendung mit dem Camcorder zu formatieren. Durch die Formatierung der Speicherkarte werden alle darauf gespeicherten Daten gelöscht und können nicht wiederhergestellt werden. Sichern Sie wichtige Daten zuvor auf dem PC oder einem anderen Speichermedium.



Machen Sie vor der eigentlichen Aufnahme eine Probeaufnahme, um sicherzugehen, dass Bild und Ton ohne Probleme aufgenommen werden.



Wenn es aufgrund einer Fehlfunktion des Camcorders, der Speicherkarte usw. zu Störungen bei der Aufnahme oder

Wiedergabe kommt, besteht kein Anspruch auf Schadenersatz für die nicht erfolgte oder beschädigte Aufnahme.



Zum Wiedergeben der mit dem Camcorder aufgezeichneten Aufnahmen auf einem Fernsehgerät ist beim NEX-VG30/VG30H ein NTSC-Fernsehgerät und beim NEX-VG30E/ VG30EH ein PAL-Fernsehgerät erforderlich.



Fernsehsendungen, Filme, Videoaufnahmen und anderes Material können urheberrechtlich geschützt sein. Das unberechtigte Aufzeichnen solchen Materials verstößt unter Umständen gegen das Urheberrecht.



Beachten Sie bei der Nutzung des Camcorders die geltenden regionalen Vorschriften.

Hinweise zur Wiedergabe



Die mit dem Camcorder aufgenommenen Bilder können möglicherweise mit anderen Geräten nicht ordnungsgemäß wiedergegeben werden. Ebenso kann es vorkommen, dass die mit anderen Geräten aufgenommenen Bilder nicht ordnungsgemäß mit dem Camcorder wiedergegeben werden können.



Filme in Standardbildqualität (STD), die auf SD-Speicherkarten aufgezeichnet wurden, können nicht mit AV-Geräten anderer Hersteller abgespielt werden.

In HD-Bildqualität (High Definition) bespielte DVDs



DVDs, die in High Definition-Bildqualität (HD) bespielt wurden, können mit Geräten abgespielt werden, die mit dem AVCHDStandard kompatibel sind. In High DefinitionBildqualität (HD) aufgenommene Discs können nicht mit DVD-Playern/-Recordern abgespielt werden, da diese nicht mit dem AVCHDFormat kompatibel sind. Wenn Sie eine Disc, die im AVCHD-Format (High DefinitionBildqualität (HD)) aufgenommen wurde, in einen DVD-Player/-Recorder einlegen, kann sie möglicherweise nicht mehr ausgeworfen werden.

Erstellen einer Sicherungskopie aller aufgezeichneten Bilddaten

Damit keine Bilddaten verloren gehen, sollten



Sie von allen aufgezeichneten Bilddaten von Zeit zu Zeit eine Sicherungskopie auf externen Speichermedien anfertigen. Wenn Sie Bilder auf Ihrem Computer speichern möchten, lesen Sie die Informationen auf Seite 44. Informationen zum Speichern von Bildern auf externen Geräten finden Sie auf Seite 52.



Auf welchem Disc- oder Datenträgertyp die Bilder gespeichert werden können, hängt davon ab, welcher [ Aufnahme der Bilder ausgewählt war. Filme, die mit der Einstellung [60p-Qualität VG30/VG30H), [50p-Qualität VG30E/VG30EH) oder [Höchste Quali. aufgenommen wurden, können auf externen Medien oder auf Blu-ray-Discs gespeichert

erden (S. 52).

AUFN-Modus] bei der

] (NEX-

Hinweise zum Akku/Netzteil



Schalten Sie das Gerät immer aus, bevor Sie den Akku abnehmen oder das Netzteil trennen.



Halten Sie zum Lösen des Netzteils vom Camcorder den Camcorder fest und ziehen Sie am Gleichstromstecker.

Hinweis zur Temperatur von Camcorder/Akku

Wenn der Camcorder oder Akku sehr



heiß oder kalt wird, ist die Aufnahme oder Wiedergabe mit dem Camcorder aufgrund der Schutzfunktionen des Camcorders, die in solchen Fällen aktiviert werden, unter Umständen nicht mehr möglich. In diesem Fall erscheint eine Anzeige auf dem LCDBildschirm oder im Sucher.

Wenn der Camcorder mit einem Computer oder sonstigem Zubehör verbunden ist

Versuchen Sie nicht, die Speicherkarte des



Camcorders mithilfe eines Computers zu formatieren. Andernfalls funktioniert der Camcorder möglicherweise nicht mehr ordnungsgemäß.



Wenn Sie den Camcorder über Datenübertragungskabel an ein anderes Gerät anschließen, achten Sie darauf, den Stecker richtig einzustecken. Wenn Sie den Stecker mit Gewalt einstecken, wird der Anschluss beschädigt und es kann zu einer Fehlfunktion des Camcorders kommen.

]

Wenn Sie keine Bilder aufnehmen oder wiedergeben können, führen Sie die Funktion [Formatieren] aus



Durch wiederholtes Aufnehmen und Löschen von Bildern über einen langen Zeitraum hinweg kommt es auf der Speicherkarte zu einer Datenfragmentierung. In diesem Fall können keine Bilder mehr gespeichert oder aufgezeichnet werden. Speichern Sie in einem

olchen Fall Ihre Bilder auf einem PC o. Ä. und

s führen Sie dann [Formatieren] aus, indem Sie

(MENU)  [Installation] 

( Medien-Einstlg.)]  [Formatieren]

[

 berühren.



Hinweise zu optionalem Zubehör



Es wird empfohlen, ausschließlich Originalzubehör von Sony zu verwenden.



Das Originalzubehör von Sony ist möglicherweise nicht in allen Ländern/ Regionen erhältlich.

Informationen zu diesem Handbuch, den Abbildungen und Bildschirmmenüs

Die im vorliegenden Handbuch



zur Veranschaulichung enthaltenen Beispielabbildungen wurden mit einer digitalen Standbildkamera aufgenommen und sehen daher möglicherweise etwas anders aus als die tatsächlichen Anzeigen auf dem Camcorder. Außerdem sind die Abbildungen des Camcorders und seiner Bildschirmanzeigen zum besseren Verständnis überzeichnet oder vereinfacht dargestellt.



In diesem Handbuch wird eine DVD, die in High Definition-Bildqualität (HD) aufgenommen wurde, als AVCHD-Disc bezeichnet.



Design und Spezifikationen des Camcorders und des Zubehörs unterliegen unangekündigten Änderungen.



In dieser Anleitung sind die Bildschirmanzeigen des NEX-VG30 abgebildet.

Verwendungshinweise



Beachten Sie folgende Punkte. Andernfalls kann die Speicherkarte beschädigt werden, aufgezeichnete Bilder können nicht mehr abgespielt werden oder verloren gehen und weitere Fehlfunktionen können auftreten.



Werfen Sie die Speicherkarte nicht aus,

olange die Zugriffsanzeige (S. 28) leuchtet

s oder blinkt.



Nehmen Sie den Akku oder das Netzteil nicht vom Camcorder ab und setzen Sie den Camcorder keinen Erschütterungen oder Vibrationen aus, solange die Anzeigen

(Film)/ (Foto) (S. 31) oder die

Zugriffsanzeige (S. 28) leuchten oder blinken.



Wenn Sie einen Schulterriemen (gesondert erhältlich) verwenden, achten Sie darauf, dass der Camcorder nirgendwo anstößt.

Inhalt

Bitte zuerst lesen . . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . 2

Vorbereitungen

Schritt 1: Überprüfen des mitgelieferten Zubehörs . . .... . ... . .. . ... . ... . ... . ... . ... . .. . .. 10

Schritt 2: Anbringen des mitgelieferten Zubehörs . .. . ... . ... . .. . ... . ... . ... . ... . .. . ... . .. 12

Schritt 3: Laden des Akkus . . .. . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... 13

Laden des Akkus im Ausland . .. . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... 15

Schritt 4: Anbringen des Objektivs . .. . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . .. 16

Schritt 5: Einschalten des Geräts und Einstellen des Datums und der Uhrzeit . . ... . 22

Wechseln der Sprache .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . 24

Schritt 6: Vornehmen von Einstellungen vor der Aufnahme . . .. . ... . .. . ... . ... . ... . ... . 25

Schritt 7: Einsetzen einer Speicherkarte .. . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . 28

Aufnahme/Wiedergabe

Aufnahme . ... . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... 30

Auswählen des Aufnahmemodus . .. . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . . 33

Anpassen an

Wiedergabe mit dem Camcorder . ... . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . .. 35

Bildwiedergabe auf einem Fernsehgerät... . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . .. 39

Weitere Funktionen

Löschen von Filmen und Fotos . .... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . . 42

Aufnahmebedingungen . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . 34

Speichern von Filmen und Fotos mit einem Computer

Nützliche Funktionen beim Anschließen des Camcorders an einen Computer . .. . . 44

Vorbereiten des Computers . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. 46

Starten von PlayMemories Home . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... 50

Verwenden von „Image Data Converter“ . . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . . 50

Speichern von Bildern auf einem externen Gerät

Anleitung zum Überspielen . . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . . 51

Speichern von Bildern auf einer externen Medieneinheit ... . ... . ... . ... . ... . .. . ... . ... . 52

Erstellen einer Disc in Standard Definition-Bildqualität (STD) mit einem Recorder

oder einem ähnlichen Gerät . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . . 56

Einstellen des Camcorders

Verwenden der Menüs . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . 58

Ausführliche Informationen im „Handycam“ Handbuch ..... . ... . .. . ... . ... . ... . ... . ... . 62

Weitere Informationen

Störungsbehebung . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . . 63

Aufnahmedauer für Filme/Anzahl der aufnehmbaren Fotos . . ... . ... . .. . ... . ... . ... . ... 65

Sicherheitsmaßnahmen . . .... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . 67

Technische Daten . . . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... 70

Kurzübersicht

Bildschirmanzeigen. .. . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . . 73

Teile und Bedienelemente .... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... 75

Index . . .... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . ... . .. . ... . ... . ... . ... . .. . ... . ... . ... . . 79

Inhalt

Vorbereitungen

Schritt 1: Überprüfen des mitgelieferten Zubehörs

Überprüfen Sie, ob die folgenden Teile mit dem Camcorder geliefert wurden. Die Zahlen in Klammern ( ) geben die Anzahl der mitgelieferten Teile an.

Alle Modelle

Dieser Camcorder (1)



Gehäuseschutzkappe (am Camcorder



NEX-VG30H/VG30EH angebracht; bei den anderen Modellen mitgeliefert, aber

ht angebracht) (1) (S. 16)

nic



Netzteil (1) (S. 13)

A/V-Verbindungskabel (1) (S. 40)



USB-Kabel (1) (S. 52)



Drahtlose Fernbedienung (RMT-835) (1)



Eine Lithiumknopfbatterie ist bereits eingelegt.

Akku (NP-FV70) (1) (S. 13)



Akkuabdeckung (1) (S. 12)



Netzkabel (1) (S. 13)



Komponenten-A/V-Kabel (1) (S. 39)



Windschutz (1) (S. 12)



Große Augenmuschel (1) (S. 27)



CD-ROM mit „Handycam“ Application Software (1) (S. 46)

„PlayMemories Home“ (Software,



einschließlich „PlayMemories Home-Hilfetext“)



Image Data Converter (RAW-Entwicklungssoftware)



„Handycam“ Handbuch (PDF)

Bedienungsanleitung (diese Anleitung)



(1)

NEX-VG30H/VG30EH

Motorzoomobjektiv mit starker



Vergrößerung (E PZ 18-200mm F3.5-6.3 OSS) (am Camcorder angebracht) (1)

16)

(S.

Hintere Objektivschutzkappe (1) (S. 16)

Vorbereitungen



Gegenlichtblende (1) (S. 21)



Vordere Objektivschutzkappe (am Objektiv angebracht) (1) (S. 16)

Schritt 2: Anbringen des mitgelieferten Zubehörs

Anbringen des Objektivs

Informationen zum Anbringen des Objektivs finden Sie auf Seite 16. Beim NEX-VG30/VG30E wird das Objektiv E PZ 18-200mm F3.5-6.3 OSS nicht mitgeliefert. Bitte verwenden Sie geeignete Objektive (gesondert erhältlich). Bei den Modellen NEX-VG30H/VG30EH ist das Objektiv bereits beim Kauf am Camcorder montiert.

Anbringen der Akkuabdeckung

Bringen Sie nach dem Einsetzen des Akkus die Akkuabdeckung an. Achten Sie beim Anbringen der Akkuabdeckung darauf, dass das vorstehende Teil () wie in der Abbildung dargestellt ausgerichtet ist.

Anbringen des Windschutzes

Verwenden Sie den Windschutz, wenn Sie die mit dem Mikrofon aufgenommenen Windgeräusche verringern wollen. Bringen Sie den Windschutz so an, dass das SonyLogo nach unten weist.



Schritt 3: Laden des Akkus

Buchse DC IN

Akku

Richten Sie die Markierungen  am

Ladeanzeige CHG

Sie können den „InfoLITHIUM“-Akku (Serie V) laden, wenn Sie ihn am Camcorder anbringen.

Hinweise





Dieser Camcorder arbeitet ausschließlich mit „InfoLITHIUM“-Akkus der Serie V.



Die „InfoLITHIUM“-Akkus NP-FV30/FV50 lassen sich nicht anbringen, obwohl sie zur Serie V gehören.

Drehen Sie den Schalter POWER auf OFF (Standardeinstellung).

Bringen Sie den Akku an, indem Sie ihn in Pfeilrichtung einschieben, bis

er mit einem Klicken einrastet.

Schließen Sie das Netzteil und das Netzkabel an den Camcorder und an

eine Netzsteckdose an.

Die Ladeanzeige CHG leuchtet auf und der Ladevorgang beginnt. Die Ladeanzeige CHG erlischt, sobald der Akku vollständig geladen ist.

Gleichstromstecker und an der Buchse DC IN aneinander aus.

Netzteil

Netzkabel

An Netzsteckdose

Gleichstromstecker

Vorbereitungen

Lösen Sie nach dem Laden des Akkus das Netzteil von der Buchse DC IN

am Camcorder.

Ladedauer

Ungefähre Dauer (Minuten) zum vollständigen Laden eines vollständig entladenen Akkus.

Akku Ladedauer NP-FV70 (mitgeliefert) 195 NP-FV100 390

Die in der Tabelle oben angegebene Ladedauer gilt, wenn der Camcorder bei einer Temperatur von 25 C



geladen wird. Es wird empfohlen, den Akku bei einer Temperatur zwischen 10

Tipps





Informationen zur Aufnahme- und Wiedergabedauer finden Sie auf Seite 65.



Bei eingeschaltetem Camcorder wird die ungefähr verbleibende Akkuladung in Form der Akkurestladungsanzeige oben rechts auf dem LCD-Bildschirm angezeigt.

So nehmen Sie den Akku heraus

Drehen Sie den Schalter POWER auf OFF. Verschieben Sie den Akkulösehebel BATT () und nehmen Sie den Akku dann heraus ().

C und 30 C zu laden.

Akkulösehebel BATT

So verwenden Sie eine Netzsteckdose als Stromquelle

Stellen Sie dieselben Verbindungen wie unter „Schritt 3: Laden des Akkus“ (S. 13) erläutert her. In diesem Fall wird der Akku nicht entladen, wenn er am Camcorder angebracht ist.

Hinweise zum Anbringen/Abnehmen der Stromquelle



Wenn Sie den Akku abnehmen oder das Netzteil lösen wollen, schalten Sie den Camcorder aus und vergewissern Sie sich, dass die Anzeigen nicht mehr leuchten.

(Film)/ (Foto) (S. 31) sowie die Zugriffsanzeige (S. 28)



In den folgenden Fällen blinkt die Ladeanzeige CHG während des Ladevorgangs:



Der Akku wurde nicht richtig angebracht.



Der Akku ist beschädigt.



Die Temperatur des Akkus ist zu niedrig. Nehmen Sie den Akku aus dem Camcorder und bringen Sie ihn an einen warmen Ort.



Die Temperatur des Akkus ist zu hoch. Nehmen Sie den Akku aus dem Camcorder und bringen Sie ihn an einen kühlen Ort.



Um den Akku zu schonen, ist der Camcorder standardmäßig so eingestellt, dass er sich nach etwa

Minuten automatisch ausschaltet, wenn er nicht bedient wird ([Automatisch Aus]).

Hinweise zum Netzteil



Schließen Sie das Netzteil an eine gut zugängliche Netzsteckdose an. Trennen Sie das Netzteil umgehend von der Netzsteckdose, wenn es beim Betrieb des Camcorders zu einer Fehlfunktion kommt.



Platzieren Sie das Netzteil während des Betriebs nicht an Orten, an denen keine ausreichende Luftzufuhr

ewährleistet ist (z. B. zwischen einer Wand und einem Möbelstück).

g Schließen Sie den Gleichstromstecker des Netzteils bzw. den Akkukontakt nicht mit einem



Metallgegenstand kurz. Andernfalls kann es zu einer Fehlfunktion kommen.

Hinweis zum Netzkabel

Das Netzkabel ist ausschließlich für den Gebrauch mit diesem Camcorder konzipiert und darf nicht mit anderen elektrischen Geräten verwendet werden.

Laden des Akkus im Ausland

Mithilfe des mit dem Camcorder gelieferten Netzteils können Sie den Akku in allen Ländern/ Regionen laden, die eine Stromversorgung mit 100 V - 240 V Wechselstrom und 50 Hz/60 Hz anbieten.

Verwenden Sie keinen elektronischen Spannungswandler.

Vorbereitungen

Schritt 4: Anbringen des Objektivs

In dieser Anleitung wird anhand des beim NEX-VG30H/VG30EH mitgelieferten Objektivs E PZ 18-200mm F3.5-6.3 OSS erläutert, wie ein Objektiv angebracht wird (das Objektiv ist beim Kauf am Camcorder angebracht). Wenn Sie ein anderes Objektiv verwenden, lesen Sie bitte in der mit dem Objektiv gelieferten Bedienungsanleitung nach.

Vordere Objektivschutzkappe

Hintere Objektivschutzkappe

Zoom-Ring

Markierung der

Gegenlichtblende

Zoom-Schalter

Fokussierring

Montagemarkierung

* Berühren Sie die Objektivkontakte nicht und halten Sie sie sauber.

Zoomgeschwindigkeitsschalter

Zoom-Hebel

Objektivkontakte

Nehmen Sie die Gehäuseschutzkappe vom Camcordergehäuse und die



hintere Objektivschutzkappe vom Objektiv ab.

Bringen Sie das Objektiv an, indem Sie die Montagemarkierungen (weiß)



am Objektiv und am Camcordergehäuse aneinander ausrichten. Drücken Sie das Objektiv leicht gegen das Camcordergehäuse und drehen Sie das Objektiv dabei im Uhrzeigersinn, bis es mit einem Klicken einrastet.

Achten Sie darauf, das Objektiv gerade aufzusetzen.

Vorbereitungen

Montagemarkierungen (weiß)

Hinweise





Drücken Sie beim Anbringen des Objektivs nicht auf die Objektiventriegelungstaste.



Gehen Sie beim Anbringen eines Objektivs behutsam vor. Wenn Sie das Objektiv mit Gewalt anbringen, kann es zu Fehlfunktionen oder zu Schäden an der Objektivfassung kommen.



Je nach dem verwendeten Objektiv hat das Objektiv in der eingerasteten Position etwas Spiel. Dies ist keine Fehlfunktion.

Halten Sie das Camcordergehäuse mit der Vorderseite nach unten und wechseln Sie das Objektiv



möglichst schnell in einer möglichst staubarmen Umgebung, damit kein Staub und keine Fremdkörper in das Camcordergehäuse gelangen.

Abnehmen des Objektivs

Drücken Sie die Objektiventriegelungstaste ganz hinein und drehen Sie das



Objektiv bis zum Anschlag gegen den Uhrzeigersinn.



Halten Sie beim Abnehmen des Objektivs unbedingt das Objektiv und das Camcordergehäuse gut fest.

Objektiventriegelungstaste

Bringen Sie wieder die hintere Objektivschutzkappe am Objektiv und die



Gehäuseschutzkappe am Camcordergehäuse an.



Richten Sie die Markierung an der Gehäuseschutzkappe und die Montagemarkierungen aneinander aus und drehen Sie die Gehäuseschutzkappe im Uhrzeigersinn.



Entfernen Sie vor dem Anbringen der Schutzkappen gegebenenfalls Staub von den Kappen.

Richten Sie die Markierungen aneinander aus.

Hinweise





Wenn beim Objektivwechsel Staubkörner oder Fremdkörper in das Camcordergehäuse gelangen und sich auf dem Bildsensor (das dem Film bei früheren Kameras entsprechende Bauteil) ablagern, sind sie je nach Aufnahmebedingungen im Bild zu sehen. Der Bildsensor ist zwar mit einer staubabweisenden Beschichtung versehen, damit sich kein Staub darauf absetzen kann. Dennoch sollten Sie das Objektiv möglichst schnell wechseln und dazu eine möglichst staubarme Umgebung aufsuchen.



Lassen Sie das Camcordergehäuse nicht ohne Objektiv und Gehäuseschutzkappe liegen.

Wenn Staub oder andere Partikel auf dem Bildsensor haften

Schalten Sie den Camcorder aus und nehmen Sie das Objektiv ab. Reinigen Sie den Bildsensor und den umgebenden Bereich mit einem Staubbläser (gesondert erhältlich) und bringen Sie dann das Objektiv wieder an.

Hinweise





Füllen Sie den Bläser zur Reinigung nicht mit Wasser, denn andernfalls könnten Wassertröpfchen in das Camcordergehäuse gelangen.



Achten Sie darauf, dass die Spitze des Staubbläsers höchstens bis zur Fassung in das Gehäuse ragt, damit sie den Bildsensor nicht berührt.



Halten Sie den Camcorder mit der Vorderseite nach unten, damit sich Staub nicht im Camcorder ablagern kann.



Schützen Sie den Camcorder beim Reinigen vor Erschütterungen.



Wenn sich der Bildsensor mit den Schritten oben nicht reinigen lässt, wenden Sie sich an Ihren SonyHändler oder den autorisierten Sony-Kundendienst vor Ort.

Vorbereitungen

Mount-Adapter

Mit einem Mount-Adapter (gesondert erhältlich) können Sie ein A-Mount-Objektiv (gesondert erhältlich) an der Kamera anbringen. Weitere Informationen finden Sie in den beim Mount-Adapter mitgelieferten Anweisungen.

Welche Funktionen zur Verfügung stehen, hängt vom Typ des Mount-Adapters ab.

Funktionen LA-EA1 LA-EA2 Autofokus

AF-System Auswahl von AF/MF

Nur bei SAM/SSMObjektiv verfügbar

Kontrast-AF Phasenerkennung-AF Am Objektiv

umschaltbar

Verfügbar

SAM/SSM-Objektive: am Objektiv umschaltbar Sonstige Objektive: mit Taste FOCUS umschaltbar

Autofokusmodus (nur

Einzelautofokus Einzel-/nachführender Autofokus

Fotomodus)

* Beim LA-EA1 ist die Autofokusgeschwindigkeit mit einem A-Mount-Objektiv geringer als mit einem

E-Mount-Objektiv. (Bei einem A-Mount-Objektiv beträgt die Autofokusgeschwindigkeit bei Aufnahmen unter Sony-Messbedingungen etwa 2 bis 7 Sekunden. Die Geschwindigkeit kann je nach Motiv, Umgebungslicht usw. variieren.)

Hinweise





Manche Objektive können nicht oder nur mit eingeschränkten Funktionen verwendet werden. Informationen zu kompatiblen Objektiven finden Sie auf der dedizierten Support-Website oder Sie erhalten sie beim autorisierten Sony-Kundendienst vor Ort.



Bei Filmaufnahmen wird möglicherweise das Betriebsgeräusch von Objektiv und Kamera aufgezeichnet. Sie können dies verhindern, indem Sie für „Audio-Aufn.stufe“ den geringsten Wert einstellen. Berühren

(MENU)  [Kamera/Mikrofon]  [ ( Mikrofon)]  [Audio-Aufn.stufe].

Sie



Je nach dem verwendeten Objektiv oder dem Motiv kann das Fokussieren länger dauern oder für den Camcorder schwierig sein.

So bringen Sie die Gegenlichtblende an

Richten Sie die rote Linie an der Gegenlichtblende und am Objektiv aneinander aus und montieren Sie die Gegenlichtblende am Objektiv. Drehen Sie die Gegenlichtblende im Uhrzeigersinn, bis der rote Punkt an der Gegenlichtblende und die rote Linie am Objektiv aneinander ausgerichtet sind und diese mit einem Klicken einrastet.

Die Gegenlichtblende kann nicht in umgekehrter Richtung am Objektiv montiert werden.

Vorbereitungen

Schritt 5: Einschalten des Geräts und Einstellen des Datums und der Uhrzeit

Halten Sie die grüne Taste gedrückt und drehen Sie den Schalter POWER

auf ON.

Schalter POWER

Wählen Sie die gewünschte Sprache aus und berühren Sie dann [Näch].

Berühren Sie die

Taste auf dem LCD-

Bildschirm

Wählen Sie die gewünschte geografische Region mit

berühren Sie dann [Näch].

/ aus und

Wenn Sie das Datum und die Uhrzeit erneut einstellen möchten, berühren Sie (MENU) 



[Installation]  [ gewünschte Option nicht angezeigt wird, berühren Sie

( Uhr-Einstellungen)]  [Datum/Zeiteinstlg.]  [Datum/Zeit]. Wenn die

/ , bis die Option zu sehen ist.

Stellen Sie [Sommerzeit] ein und berühren Sie dann [Näch].

Wenn Sie [Sommerzeit] auf [Ein] setzen, wird die Uhr um 1 Stunde vorgestellt.



Wählen Sie das Datumsformat aus und berühren Sie dann [Näch].

Wählen Sie das Datum und die Uhrzeit aus, berühren Sie zum Festlegen

des Werts

* Der Bestätigungsbildschirm erscheint, wenn Sie die Uhr zum ersten Mal einstellen.

/ und berühren Sie dann [Näch]  *.

Vorbereitungen

Die Uhr beginnt zu laufen.

Hinweise





Während einer Aufnahme werden Datum und Uhrzeit nicht angezeigt, aber automatisch auf der Speicherkarte aufgezeichnet, so dass sie bei der Wiedergabe angezeigt werden können. Wenn Sie das Datum und die Uhrzeit anzeigen möchten, berühren Sie

( Wiedergabe-Einstlg.)]  [Datencode]  [Datum/Zeit]  .

[



Sie können die Bestätigungssignale ausschalten; berühren Sie hierfür

( Allgemeine Einstlg.)]  [Piepton]  [Aus]  .

 [



Wenn eine Taste, die Sie berühren, nicht richtig reagiert, müssen Sie den Berührungsbildschirm kalibrieren.

(MENU)  [Installation] 

(MENU)  [Installation]

So schalten Sie den Camcorder aus

Drehen Sie den Schalter POWER auf OFF. Die Anzeige

(Film) blinkt einige Sekunden lang und dann schaltet sich der Camcorder aus.

Wechseln der Sprache

Sie können die Sprache für die Bildschirmmenüs wechseln, so dass diese in der gewünschten Sprache angezeigt werden. Berühren Sie [Language Setting]  die gewünschte Sprache 

(MENU)  [Installation]  [ ( Allgemeine Einstlg.)] 

  .

SONY NEX VG30 Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
