Sony MDR-IF120K User Manual

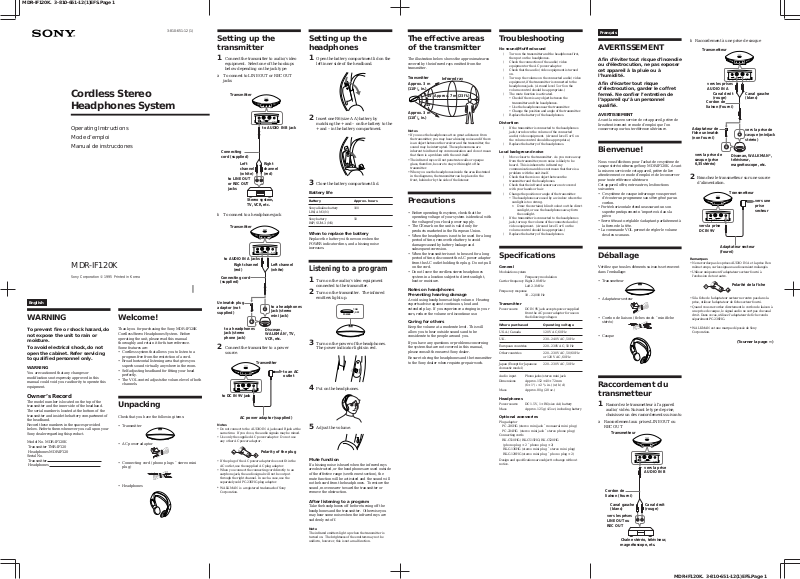

MDR-IF120K. 3-810-651-12(1)EFS.Page 1

B

R

AUDIO IN DC IN 9V

L

·

A

Cordless Stereo
Headphones System

Operating Instructions
Mode d’emploi
Manual de instrucciones

MDR-IF120K

Sony Corporation © 1995 Printed in Korea

English

WARNING

To prevent fire or shock hazard, do
not expose the unit to rain or
moisture.

To avoid electrical shock, do not
open the cabinet. Refer servicing
to qualified personnel only.

WARNING

You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.

Owner’s Record

The model number is located on the top of the
transmitter and the inner side of the headband.
The serial number is located at the bottom of the
transmitter and inside the battery compartment of
the headband.
Record these numbers in the spaces provided
below. Refer to them whenever you call upon your
Sony dealer regarding this product.

Model No. MDR-IF120K
Transmitter TMR-IF120
Headphones MDR-IF120
Serial No.
Transmitter
Headphones

3-810-651-12(1)

Welcome!

Thank you for purchasing the Sony MDR-IF120K
Cordless Stereo Headphones System. Before
operating the unit, please read this manual
thoroughly and retain it for future reference.
Some features are:

• Cordless system that allows you to listen to a
program free from the restriction of a cord.

• Broad horizontal listening area that gives you
superb sound virtually anywhere in the room.

• Self-adjusting headband for fitting your head
perfectly.

• The VOL control adjusts the volume level of both
channels.

Unpacking

Check that you have the following items:

• Transmitter

• AC power adaptor

• Connecting cord (phono plugs ˜ stereo mini
plug)

• Headphones

Setting up the
transmitter

1 Connect the transmitter to audio/video

equipment. Select one of the hookups
below depending on the jack type:

a To connect to LINE OUT or REC OUT

jacks

Transmitter

R

L

B

Connecting
cord (supplied)

Left
channel
(white)

to LINE OUT
or REC OUT
jacks

Stereo system,
TV, VCR, etc.

b To connect to a headphones jack

Transmitter

B

to AUDIO IN A jacks

Right channel
(red)

Connecting cord
(supplied)

Unimatch plug
adaptor (not
supplied)

to a headphones
jack (stereo
phone jack)

2 Connect the transmitter to a power

source.

Transmitter

to DC IN 9V jack

AC power adaptor (supplied)

Notes

•Do not connect to the AUDIO IN A jacks and B jack at the
same time. If you do so, the audio signals may be mixed.

•Use only the supplied AC power adaptor. Do not use
any other AC power adaptor.

•If the plug of the AC power adaptor does not fit in the
AC outlet, use the supplied AC plug adaptor.

•When you connect the connecting cord directly to an
earphone jack, the audio signal will not be output
through the right channel. In such a case, use the
separately sold PC-236HG plug adaptor.

* WALKMAN is a registered trademark of Sony

Corporation.

·

A

AUDIO IN DC IN 9V

to AUDIO IN B jack

Right
channel
(red)

R

L

·

A

AUDIO IN DC IN 9V

Left channel
(white)

to a headphones
jack (stereo
mini jack)

Discman,
WALKMAN

*

, TV,

VCR, etc.

to an AC
outlet

Polarity of the plug

Setting up the
headphones

1 Open the battery compartment lid on the

left inner side of the headband.

2 Insert one R6 (size AA) battery by

matching the + and – on the battery to the
+ and – in the battery compartment.

3 Close the battery compartment lid.

Battery life

Battery

Sony alkaline battery
LR6/AM3 (N)

Sony battery
R6P/SUM-3 (NS)

When to replace the battery

Replace the battery with new one when the
POWER indicator dims, and a hissing noise
increases.

Approx. hours

100

50

Listening to a program

1 Turn on the audio/video equipment

connected to the transmitter.

2 Turn on the transmitter. The infrared

emitters light up.

flON

¿ OFF

POWER

3 Turn on the power of the headphones.

The power indicator lights in red.

4 Put on the headphones.

5 Adjust the volume.

Mute function

If a hissing noise is heard when the infrared rays
are obstructed, or the headphones are used outside
of the effective range (see the next section), the
mute function will be activated and the sound will
not be heard from the headphones. To restore the
sound, move nearer toward the transmitter or
remove the obstruction.

After listening to a program

Take the headphones off before turning off the
headphones and the transmitter. Otherwise you
may hear some noise when the infrared rays are
suddenly cut off.

Note

The infrared emitters light up when the transmitter is
turned on. The brightness of the emitters may not be
uniform, however, this is not a malfunction.

The effective areas
of the transmitter

The illustration below shows the approximate area
covered by the infrared rays emitted from the
transmitter.

Transmitter
Approx. 3 m

1

/8 in.)

(118

45°

Infrared ray

Approx. 7 m (23 ft.)

45°

Approx. 3 m

1

/8 in.)

(118

Notes

•If you use the headphones at too great a distance from
the transmitter, you may hear a hissing noise and if there
is an object between the receiver and the transmitter, the
sound may be interrupted. These phenomena are
inherent to infrared ray communication and do not mean
that there is a problem with the unit itself.

•The infrared rays will not penetrate walls or opaque
glass, therefore, be sure to stay within sight of the
transmitter.

•When you use the headphones inside the area illustrated
in the diagrams, the transmitter can be placed in the
front, behind or by the side of the listener.

Precautions

• Before operating the system, check that the

operating voltage of your system is identical with
the voltage of your local power supply.

• The CE mark on the unit is valid only for

products marketed in the European Union.

• When the headphones is not to be used for a long

period of time, remove the battery to avoid
damage caused by battery leakage and
subsequent corrosion.

• When the transmitter is not to be used for a long

period of time, disconnect the AC power adaptor
from the AC outlet holding the plug. Do not pull
on the cord.

• Do not leave the cordless stereo headphones

system in a location subject to direct sunlight,
heat or moisture.

Notes on headphones
Preventing hearing damage

Avoid using headphones at high volume. Hearing
experts advise against continuous, loud and
extended play. If you experience a ringing in your
ears, reduce the volume or discontinue use.

Caring for others

Keep the volume at a moderate level. This will
allow you to hear outside sounds and to be
considerate to the people around you.

If you have any questions or problems concerning
the system that are not covered in this manual,
please consult the nearest Sony dealer.

Be sure to bring the headphones and the transmitter
to the Sony dealer when requiring repair work.

Troubleshooting

No sound/Muffled sound

/ Turn on the transmitter and the headphones first,

then put on the headphones.

/ Check the connection of the audio/video

equipment or the AC power adaptor.

/ Check that the audio/video equipment is turned

on.

/ Turn up the volume on the connected audio/video

equipment, if the transmitter is connected to the
headphones jack. (Around level 5 or 6 on the
volume control should be appropriate.)

/ The mute function is activated.

•Check if there is any object between the
transmitter and the headphones.

•Use the headphones near the transmitter.

•Change the position and angle of the transmitter.

/ Replace the battery of the headphones.

Distortion

/ If the transmitter is connected to theheadphones

jack, turn down the volume of the connected
audio/video equipment. (Around level 5 or 6 on
the volume control should be appropriate.)

/ Replace the battery of the headphones.

Loud background noise

/ Move closer to the transmitter. As you move away

from the transmitter, more noise is likely to be
heard. This is inherent to infrared ray
communication and does not mean that there is a
problem with the unit itself.

/ Check that there is no object between the

transmitter and the headphones.

/ Check that the infrared sensors are not covered

with your hands or hair.

/ Change the position or angle of the transmitter.

•The headphones are used by a window where the
sunlight is too strong.
n Draw the curtains/blind to shut out the direct

sunlight, or use the headphones away form

/ If the transmitter is connected to the headphones

/ Replace the battery of the headphones.

the sunlight.

jack, turn up the volume of the connected audio/
video equipment. (Around level 5 or 6 on the
volume control should be appropriate.)

Specifications

General

Modulation system

Frequency modulation

Carrier frequency Right 2.8 MHz

Left 2.3 MHz

Frequency response

18 – 22,000 Hz

Transmitter

Power source DC IN 9V jack accepts power supplied

Where purchased

U.S.A./Canada
U.K.
European countries
Other countries

Japan (Except for Japanese
domestic model)

Audio input Phono jacks/stereo mini jack
Dimensions Approx. 152 × 40 × 72 mm

Mass Approx. 80 g (2.8 oz.)

Headphones

Power source DC 1.5 V, 1 × R6 (size AA) battery
Mass Approx. 125 g (4.5 oz.) including battery

Optional accessories

Plug adaptor

PC-236HG (stereo mini jack ˜ monaural mini plug)
PC-234HG (stereo mini jack ˜ stereo phone plug)

Connecting cords
RK-C510HG/RK-C515HG/RK-C520HG
(phono plug × 2 ˜ phono plug × 2)
RK-G136HG (stereo mini plug ˜ stereo mini plug)
RK-G129HG (stereo mini plug ˜ phono plug × 2)

Design and specifications are subject to change without
notice.

from the AC power adaptor for use on
the following voltages:

Operating voltage

120 V AC, 60 Hz
230 – 240 V AC, 50 Hz
220 – 230V AC, 50 Hz
220 – 230 V AC, 50/60 Hz

or 120 V AC, 60 Hz
220 – 230 V AC, 50 Hz

1

/2 × 2 3/4 in.) (w/h/d)

(6 × 1

Français

AVERTISSEMENT

Afin d’éviter tout risque d’incendie
ou d’électrocution, ne pas exposer
cet appareil à la pluie ou à
l’humidité.

Afin d’écarter tout risque
d’électrocution, garder le coffret
fermé. Ne confier l’entretien de
l’appareil qu’à un personnel
qualifié.

AVERTISSEMENT

Avant la mise en service de cet appareil, prière de
lire attentivement ce mode d’emploi que l’on
conservera pour toute référence ultérieure.

Bienvenue!

Nous vous félicitons pour l’achat de ce système de
casque stéréo infrarouge Sony MDR-IF120K. Avant
la mise en service de cet appareil, prière de lire
attentivement ce mode d’emploi et de le conserver
pour toute référence ultérieure.
Cet appareil offre, entre autres, les fonctions
suivantes:

• Ce système de casque infrarouge vous permet
d’écouter un programme sans être gêné par un
cordon.

• Portée horizontale étendue assurant un son
superbe pratiquement n’importe où dans la
pièce.

• Serre-tête auto-réglable s’adaptant parfaitement à
la forme de la tête.

• La commande VOL permet de régler le volume
des deux canaux.

Déballage

Vérifiez que tous les éléments suivants se trouvent
dans l’emballage:

• Transmetteur

• Adaptateur secteur

• Cordon de liaison (fiches cinch ˜ minifiche
stéréo)

• Casque

Raccordement du
transmetteur

1 Raccordez le transmetteur à l’appareil

audio/vidéo. Suivant le type de prise,
choisissez un des raccordements suivants:

a Raccordement aux prises LINE OUT ou

REC OUT

Transmetteur

R

L

B

Cordon de
liaison (fourni)

Canal gauche
(blanc)

vers les prises
LINE OUT ou
REC OUT

Chaîne stéréo, téléviseur,
magnétoscope, etc.

·

A

AUDIO IN DC IN 9V

vers la prise
AUDIO IN B

Canal droit
(rouge)

b Raccordement à une prise de casque

Transmetteur

R

L

A

AUDIO IN DC IN 9V

·

B

vers les prises
AUDIO IN A

Canal droit
(rouge)

Canal gauche
(blanc)

Cordon de
liaison (fourni)

Adaptateur de
fiche unimatch
(non fourni)

vers la prise de
casque (prise
6,35 stéréo)

Discman, WALKMAN*,
téléviseur,
magnétoscope, etc.

vers la prise de
casque (minijack
stéréo)

2 Branchez le transmetteur sur une source

d’alimentation.

Transmetteur

vers une
prise
secteur

R

L

B

vers la prise
DC IN 9V

Remarques

•Ne raccordez pas les prises AUDIO IN A et la prise B en
même temps, car les signaux audio seraient mélangés.

•Utilisez uniquement l’adaptateur secteur fourni à
l’exclusion de tout autre.

•Si la fiche de l’adaptateur secteur ne rentre pas dans la
prise, utilisez l’adaptateur de fiche secteur fourni.

•Quand vous raccordez directement le cordon de liaison à
une prise de casque, le signal audio ne sort pas du canal
droit. Dans ce cas, utilisez l’adaptateur de fiche vendu
séparément PC-236HG.

* WALKMAN est une marque déposée de Sony

Corporation.

·

A

AUDIO IN DC IN 9V

Adaptateur secteur
(fourni)

Polarité de la fiche

(Tourner la page m)

MDR-IF120K. 3-810-651-12(1)EFS.Page 1

MDR-IF120K. 3-810-651-12(1)EFS.Page 2

45°

45°

Préparation du
casque

1 Ouvrez le couvercle du logement des

piles sur la gauche, à l’intérieur du serre­tête.

2 Insérez une pile R6 (format AA) en

faisant correspondre les pôles + et – de
pile aux indications + et – à l’intérieur du
logement.

3 Fermez le couvercle du logement.

Autonomie de pile

Pile

Pile alcaline Sony LR6/AM3 (N)
Pile Sony R6P/SUM-3 (NS)

Remplacement de la pile

Remplacez la pile par une neuve lorsque le voyant
POWER est sombre et que le sifflement augmente.

Approx. hours

100
50

Ecoute d’un
programme

1 Mettez sous tension l’appareil audio/

vidéo raccordé au transmetteur.

2 Allumez le transmetteur. L’emetteur

infrarouge s’allume.

flON

¿ OFF

POWER

3 Mettez le casque sous tension. Le voyant

d’alimentation s’allume en rouge.

4 Posez le casque sur la tête.

Portée du
transmetteur

L’illustration ci-dessous indique la portée
approximative des rayons infrarouges émis par le
transmetteur.

Transmetteur
Env. 3 m

1

/8 po.)

(118

Env. 3 m

1

/8 po.)

(118

Remarques

•Si vous vous éloignez trop du transmetteur quand vous
écoutez par le casque, vous entendrez un sifflement. En
outre si un objet se trouve entre le récepteur et le
transmetteur, le son risque d’être interrompu. Ces
phénomènes sont inhérents à la communication
infrarouge et ne signifient pas que le système fonctionne
mal.

•Comme les rayons infrarouges ne traversent ni les murs
ni le verre opaque, le récepteur infrarouge doit être placé
“en vue” du transmetteur.

•Quand vous utilisez le casque dans la zone indiquée sur
l’illustration, vous pouvez placez le transmetteur devant
ou derrière vous, ou à votre droite ou gauche.

Rayons infrarouges

45°

Env. 7 m (23 pi.)

45°

Précautions

• Avant de mettre le système en marche, contrôlez

si la tension de fonctionnement est identique à
celle de l’alimentation secteur locale.

• La marque CE sur l’appareil est valide

uniquement pour les produits commercialisés
dans le marché commun européen.

• Si vous prévoyez de ne pas utiliser le casque

pendant longtemps, enlevez la pile pour éviter
tout dommage dû au suintement de l’électrolyte
et à la corrosion.

• Si vous ne comptez pas utiliser le transmetteur

pendant longtemps, débranchez l’adaptateur
secteur de la prise murale en tirant sur la fiche et
non pas sur le cordon.

• Ne laissez pas le système de casque stéréo

infrarouge dans un endroit exposé au soleil, à la
chaleur ou à l’humidité.

Remarques sur le casque
Prévention des dommages auditifs

Evitez d’écouter à un volume élevé. Il est
déconseillé par les médecins d’écouter pendant
longtemps et sans interruption à un volume élevé.
Si vous percevez un bourdonnement dans les
oreilles, réduisez le volume ou cessez d’écouter.

Civisme

Ecoutez à un volume modéré. Vous pourrez ainsi
entendre les sons extérieurs et vous ne dérangerez
pas les personnes qui sont près de vous.

Pour toute question ou problème au sujet de ce
casque non mentionnés dans ce mode d’emploi,
veuillez contacter votre revendeur Sony.

Veillez à porter le casque et le transmetteur
ensembles à votre revendeur Sony pour toute
réparation.

Guide de dépannage

Pas de son/son voilé

/ Mettez d’abord le transmetteur et le casque sous

tension, puis posez le casque sur la tête.

/ Vérifiez les branchements de l’appareil audio/

vidéo ou de l’adaptateur d’alimentation secteur.

/ Assurez-vous que l’appareil audio/vidéo est sous

tension.

/ Augmentez le volume de l’appareil audio/vidéo

raccordé, si le transmetteur est raccordé à la prise
de casque.
(Un niveau de volume autour de 5 ou 6 devrait
convenir.)

/ Le silencieux est en service.

•Assurez-vous qu’il n’y a pas d’obstacle entre le
transmetteur et le casque.

•Approchez-vous du transmetteur quand vous
utilisez le casque.

•Changez la position ou l’angle du transmetteur.

/ Remplacez la pile du casque.

Distorsion

/ Si le transmetteur est raccordé à la prise de casque,

baissez le volume de l’appareil audio/vidéo
raccordé.
(Un niveau de volume autour de 5 ou 6 devrait
convenir.)

/ Remplacez la pile du casque.

Bruit de fond important

/ Rapprochez-vous du transmetteur. Plus vous

éloignez du transmetteur, plus le bruit de fond
augmente. Ceci est inhérent à la communication par
rayons infrarouges et ne signifie pas que l’appareil
ne fonctionne pas.

/ Vérifiez qu’il n’y a pas d’obstacle entre le

transmetteur et le casque.

/ Vérifiez que les capteurs infrarouges ne sont pas

couverts par votre main ou une mèche de cheveux.

/ Changez la position ou l’angle du transmetteur.

•Vous écoutez au casque près d’une fenêtre qui
réfléchit trop les rayons du soleil.
n Fermez les rideaux/stores de la fenêtre ou

éloignez-vous des rayons du soleil.

/ Si le transmetteur est raccordé à la prise de casque,

augmentez le volume de l’appareil audio/vidéo
raccordé.
(Un niveau de volume autour de 5 ou 6 devrait
convenir.)

/ Remplacez la pile du casque.

Spécifications

Généralités

Système de modulation

Modulation de fréquence

Fréquence porteuse

Droite: 2,8 MHz
Gauche: 2,3 MHz

Réponse en fréquence

18 – 22 000 Hz

Transmetteur

Source d’alimentation

La prise DC IN 9 V accepte l’adaptateur
secteur fourni pour une utilisation sur
les tensions suivantes:

Lieu d’achat

Etats-Unis/Canada
R.U
Pays européens
Autres pays

Japon (sauf modèle pour le
marché intérieur japonais)

Entrée audio Prises cinch/minijack stéréo
Dimensions Env. 152 × 40 × 72 mm

(6 × 1

Poids Env. 80g (2,8 on.)

Tension de
fonctionnement

CA 120 V, 60 Hz
CA 230 – 240 V, 50 Hz
CA 220 – 230 V, 50 Hz
CA 220 – 230 V, 50/60 Hz

ou CA 120 V, 60 Hz
CA 220 – 230 V, 50 Hz

1

/2 × 2 3/4 po.) (l/h/p)

Español

ADVERTENCIA

Para evitar incendios o el riesgo de
electrocución, no exponga la
unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no
abra la unidad. En caso de avería,
solicite los servicios de personal
cualificado.

¡Bienvenido!

Muchas gracias por la adquisición del sistema de
auriculares estéreo inalámbrico MDR-IF120K Sony.
Antes de utilizar el sistema, lea detenidamente este
manual y consérvelo para futuras referencias.
Algunas de las características son:

• Sistema inalámbrico que le permitirá escuchar un
programa sin verse restringido por un cable.

• Área amplia de escucha horizontal, que ofrece un
excelente sonido en prácticamente cualquier
lugar de la sala.

• Casco autoajustable para adaptarse perfectamente
a su cabeza.

• Control VOL que ajusta el nivel de volumen de
ambos canales.

Desembalaje

Compruebe si ha recibido lo siguiente:

• Transmisor

• Adaptador de alimentación de CA

• Cable conector (clavijas fono ˜ miniclavija
estéreo)

• Auriculares

Preparación del
transmisor

1 Conecte el transmisor al equipo de

audio/vídeo. Elija una de las conexiones
siguientes dependiendo del tipo de
clavijas:

a Conexión a las tomas LINE OUT o REC

OUT

Transmisor

b Conexión a una toma para auriculares

Transmisor

R

L

a las tomas

B

A

AUDIO IN DC IN 9V

·

AUDIO IN A

Canal derecho
(roja)

Canal izquierdo
(blanca)

Cable conector
(suministrado)

Adaptador
universal de
clavija (no
suministrado)

a la toma para
auriculares (toma
telefónica estéreo)

a la toma para
auriculares
(minitoma estéreo)

Discman, WALKMAN*,
televisor,
videograbadora, etc.

2 Conecte el transmisor a una fuente de

alimentación.

Transmisor

a un
tomacorriente
de CA

R

L

B

a la toma
DC IN 9V

Notas

•No realice la conexión a las tomas AUDIO IN A y B al
mismo tiempo. Si lo hiciese, las señales de audio podrían
mezclarse.

•Utilice solamente el adaptador de alimentación de CA
suministrado. No utilice ningún otro tipo de adaptador
de alimentación de CA.

•Si el enchufe del adaptador de alimentación de CA no
encaja en el tomacorriente de CA, utilice el adaptador de
enchufe de CA suministrado.

•Cuando haya conectado el cable conector directamente a
una toma para auriculares, la señal de audio no saldrá a
través del canal derecho. En tal caso, utilice un
adaptador de clavija PC-236HG vendido aparte.

* WALKMAN es marca registrada de Sony Corporation.

·

A

AUDIO IN DC IN 9V

Adaptador de alimentación
de CA (suministrado)

Polaridad de la clavija

Preparación de los
auriculares

1 Abra la tapa del compartimiento de la

pila de la parte interior izquierda del
casco.

2 Inserte una pila R6 (tamaño AA)

haciendo coincidir + y – de la misma con
+ y – del interior de su compartimiento.

3 Cierre la tapa del compartimiento de la

pila.

Duración de la pila

Pila

Pila alcalina LR6/AM3 (N) Sony
Pila R6P/SUM-3 (NS) Sony

Cuándo reemplazar la pila

Cuando el indicador POWER se ilumine
débilmente, y aumente el ruido de siseo, reemplace
la pila por otra nueva.

Horas aprox.

100
50

Escucha de un
programa

1 Conecte la alimentación del equipo de

audio/vídeo conectado al transmisor.

2 Conecte la alimentación del transmisor.

El emisor de rayos infrarrojos se
encenderá.

flON

¿ OFF

POWER

3 Conecte la alimentación de los

auriculares. El indicador de alimentación
se encenderá en rojo.

4 Colóquese los auriculares.

Áreas efectivas del
transmisor

En la ilustración siguiente se muestra el área
aproximada cubierta por los rayos infrarrojos
emitidos por el transmisor.

Transmisor

Rayos infrarrojos

Aprox. 3 m

Aprox. 7 m

Aprox. 3 m

Notas

•Si utiliza los auriculares demasiado lejos del transmisor,
es posible que oiga ruido de siseo, y si existe algún objeto
entre el receptor y el transmisor, el sonido puede
interrumpirse. Estos fenómenos son inherentes a la
comunicación por rayos infrarrojos y no significan
problema alguno de la propia unidad.

•Los rayos infrarrojos no atravesarán paredes ni vidrios
opacos. Por lo tanto, deberá colocar los auriculares en un
lugar que esté en la línea de visión del transmisor.

•Cuando utilice los auriculares dentro del área mostrada
en los diagramas, el transmisor podrá colocarse delante,
detrás, o al lado del oyente.

Precauciones

• Antes de utilizar le sistema, compruebe si la

tensión de alimentación del mismo es idéntica a
la de la red local.

• La marca CE de la unidad solamente será válida

para productos vendidos en la Unión Europea.

• Cuando no vaya a utilizar los auriculares durante

mucho tiempo, extraiga la pila para evitar el
daño que podría causar el electrólito de la
misma.

• Cuando no vaya a utilizar el transmisor durante

mucho tiempo, desconecte el adaptador de
alimentación de CA del tomacorriente de CA
sujetando el enchufe.

• No deje el sistema de auriculares estéreo

inalámbrico en un lugar sometido a la luz solar
directa, al calor, ni a la humedad.

Notas sobre los auriculares
Cuidado de sus oídos

Evite utilizar los auriculares a gran volumen. Los
expertos en oídos aconsejan no utilizar auriculares
para escuchar continuamente a gran volumen. Si
experimenta un silbido en sus oídos, reduzca el
volumen o deje de utilizar los auriculares.

Respeto a los demás

Mantenga el volumen a un nivel moderado. Esto le
permitirá escuchar los sonidos del exterior y no
molestar a quienes se encuentren a su alrededor.

Si tiene alguna pregunta o problema en relación con
este sistema que el manual no pueda resolver,
póngase en contacto con su proveedor.

Cuando los auriculares o el transmisor necesiten
reparación, lleve ambos a su proveedor Sony.

Solución de problemas

Carencia de sonido/sonido amortiguado

/ Conecte en primer lugar la alimentación del

transmisor y de los auriculares, y después
colóquese los auriculares.

/ Compruebe la conexión del equipo de audio/vídeo

o del adaptador de alimentación de CA.

/ Compruebe si la alimentación del equipo de audio/

vídeo está conectada. Si el transmisor está
conectado a la toma para auriculares, aumente el
volumen del equipo de audio/vídeo.
(El nivel apropiado será alrededor de 5 o 6 del
control de volumen.)

/ La función de silenciamiento está activada.

•Compruebe si hay algún objeto entre el
transmisor y los auriculares.

•Utilice los auriculares cerca del transmisor.

•Cambie la posición y el ángulo del transmisor.

/ Reemplace la pila de los auriculares.

Distorsión

/ Si el transmisor está conectado a una toma para

auriculares, reduzca el volumen del equipo de
audio/vídeo conectado.
(El nivel apropiado será alrededor de 5 o 6 del
control de volumen.)

/ Reemplace la pila de los auriculares.

Ruido fuerte de fondo

/ Acérquese al transmisor. A medida que se aleje del

transmisor, es posible que oiga más ruido. Esto es
inherente a la comunicación por rayos infrarrojos, y
no significa un problema de la propia unidad.

/ Compruebe si hay algún objeto entre el transmisor

y los auriculares.

/ Compruebe si los sensores de rayos infrarrojos

están cubiertos con sus manos o su pelo.

/ Cambie la posición o el ángulo del transmisor.

•Está utilizando los auriculares cerca de una
ventana en la que la luz del sol es demasiado
intensa.
n Corra las cortinas o cierre la persiana para

cortar la luz solar, o utilice los auriculares

/ Si el transmisor está conectado a la toma para

/ Reemplace la pila de los auriculares.

alejados de la luz solar.

auriculares, aumente el volumen del equipo de
audio/vídeo.
(El nivel apropiado será alrededor de 5 o 6 del
control de volumen.)

Especificaciones

Generales

Sistema de modulación

En frecuencia

Frecuencia portadora

Canal derecho: 2,8 MHz
Canal izquierdo: 2,3 MHz

Respuesta en frecuencia

Transmisor

Fuente de alimentación

Lugar de
adquisición

EE.UU./Canadá
Reino Unido
Europa
Otros países

Japón (excepto el modelo
para el territorio de Japón)

Entrada de audio

Dimensiones Aprox. 152 × 40 × 72 mm (an/al/prf)
Masa Aprox. 80 g

18 – 22.000 Hz

La toma DC IN 9V acepta la
alimentación suministrada por el
adaptador de alimentación de CA para
utilizarse con las tensiones siguientes:

Tensión de
alimentación

120 V CA, 60 Hz
230 – 240 V CA, 50 Hz
220 – 230 V CA, 50 Hz
220 – 230 V CA, 50/60 Hz

o 120 V CA, 60 Hz
220 – 230 V CA, 50 Hz

Tomas fono/minitoma estéreo

5 Réglez le volume.

Silencieux

Si un sifflement est audible quand les rayons
infrarouges sont entravés, ou si vous utilisez le
casque en dehors de la portée des rayons (voir le
paragraphe suivant), le silencieux est
automatiquement activé et le son du casque coupé.
Pour rétablir le son, approchez-vous du
transmetteur ou enlevez l’objet qui gêne la
réception des rayons.

Après l’écoute d’un programme

Enlevez d’abord le casque, puis éteignez le casque
et le transmetteur. Sinon, vous risquez de percevoir
du bruit quand les rayons infrarouges sont
brusquements interrompus.

Remarque

Les émetteurs infrarouges s’allument quand le
transmetteur est sous tension. La luminosité des émetteurs
varie, mais c’est normal.

Casque

Source d’alimentation

1 pile R6 (format AA) CC 1,5 V

Poids Env. 125 g (4,5 on.) avec la pile

Accessoires en option

Adaptateur de fiche

PC-236HG

(minijack stéréo ˜ minifiche mono)

PC-234HG
(minijack stéréo ˜ fiche 6,35 stéréo)

Cordons de liaison

RK-C510HG/RK-C515HG/RK-C520HG
(2 fiches cinch ˜ 2 fiches cinch)
RK-G136HG
(minifiche stéréo ˜ minifiche stéréo)
RK-G129HG
(minifiche stéréo ˜ 2 fiches cinch)

La conception et les spécifications sont modifiables sans
préavis.

Cable conector
(suministrado)

Canal izquierdo
(blanca)

Sistema estéreo, televisor,
videograbadora, etc.

R

L

A

AUDIO IN DC IN 9V

·

B

a la toma
AUDIO IN B

Canal derecho
(roja)

a las tomas LINE
OUT o REC OUT

5 Ajuste el volumen.

Función de silenciamiento

Si se oye ruido de siseo cuando se obstruyan los
rayos infrarrojos, o cuando utilice los auriculares
fuera del alcance efectivo (consulte la sección
siguiente), se activará la función de silenciamiento y
no se oirá sonido a través de los auriculares.
Para restablecer el sonido, acérquese al transmisor o
elimine la obstrucción.

Después de haber escuchado un
programa

Quítese los auriculares antes de desconectar su
alimentación y la del transmisor. De lo contrario
podría oír cierto ruido cuando se cortasen
repentinamente los rayos infrarrojos.

Nota

Cuando conecte la alimentación del transmisor se
encenderán los emisores de rayos infrarrojos. El brillo de
los emisores puede no ser uniforme, pero esto no significa
mal funcionamiento.

Auriculares

Fuente de alimentación

1,5 V CC, 1 pila R6 (tamaño AA)

Masa Aprox. 125 gincluyendo la pila

Accesorios opcionales

Adaptador de clavija

PC-236HG
(minitoma estéreo ˜ miniclavija monoaural)
PC-234HG
(minitoma estéreo ˜ clavija telefónica estéreo)

Cables conectores
RK-C510HG/RK-C515HG/RK-C520HG
(clavija fono × 2 ˜ clavija fono × 2)
RK-G136HG
(miniclavija estéreo ˜ miniclavija estéreo)
RK-G129HG
(miniclavija etéreo ˜ clavija fono × 2)

Diseño y especificaciones sujetos a cambio sin previo aviso.

MDR-IF120K. 3-810-651-12(1)EFS.Page 2
