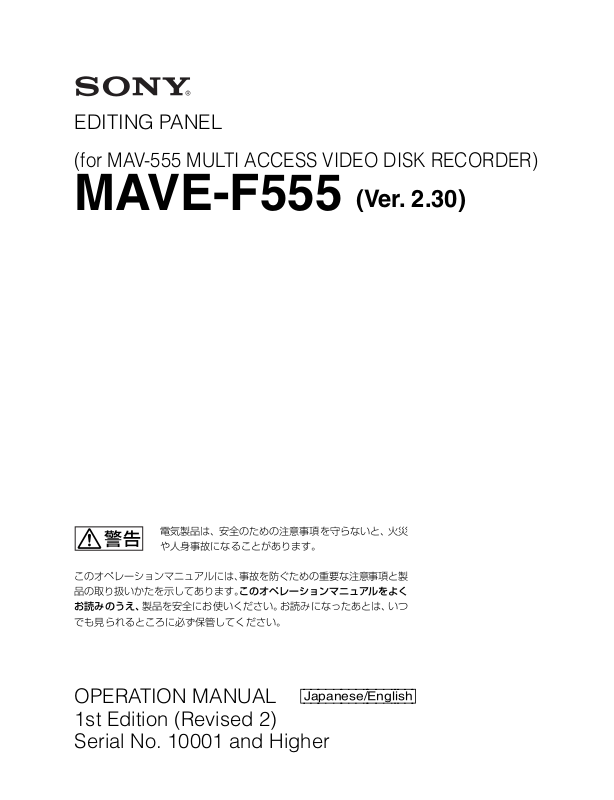

Sony MAVEF555 User Manual

EDITING PANEL (for MAV-555 MULTI ACCESS VIDEO DISK RECORDER)

MAVE-F555

(Ver. 2.30)

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

OPERATION MANUAL

[Japanese/English]

1st Edition (Revised 2) Serial No. 10001 and Higher

安全のために

ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品はまち

がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ

ながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

3〜 5 ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者

にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

1 電源を切る。

異常な音、におい、煙が出たら

MAVE-F555の電源スイッチは、本体背面にあります。

電源

OFF

警告表示の意味

このオペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

炎が出たら

OUT2(VTR

)

POWER

TO MAV(PARALLEL I/O

D555 I/FAV SEL OUT

DC IN(12V

)

IN1(EDITOR R)IN2(EDITOR P

)

OUT1(MAV P1

TO MAV

2 電源コードや接続コードを抜く。 3 ソニーのサービス担当者、または営業担当者に修

理を依頼する。

すぐに電源を切り、消火する。

行為を禁止する記号

行為を指示する記号

章概要

章準備

1-1 MAVE-F555

主な特長.....................................................................................................

1-2 1-3 Version 1.00

1-3-1 Version1.00→1.10の変更点 ...................................................................1-4

1-3-2 Version1.10→2.00の変更点 ...................................................................1-5

1-3-3 Version2.00→2.10の変更点 ...................................................................1-6

1-3-4 Version2.10→2.20の変更点 ...................................................................1-6

1-3-5 Version2.20→2.30の変更点 ...................................................................1-7

各部の名称と機能 ......................................................................................

1-4

1-4-1 コンソール部 ..............................................................................................1-9

1-4-2 背面端子部 ................................................................................................1-12

システム構成例と各機器の接続.................................................................

2-1

2-1-1 システム構成例（1）

2-1-2 システム構成例（2）

2-1-3 本機とMAV-555の接続 .............................................................................2-3

2-2 MAV-555

2-2-1 オペレーションモードの設定 .................................................................2-5

2-2-2 ポートの設定 .............................................................................................2-5

2-2-3 スーパーインポーズ表示の設定 .............................................................2-5

2-2-4 ファイル切り換え時間の設定 .................................................................2-6

2-2-5 MAVE-D555を使用する際の設定 ...........................................................2-6

の概要 .................................................................................

からの変更点 ......................................................................

リニア／ノンリニア編集を行う場合 .................................................2-1

MAV-555に本機を複数台接続して使用する場合 .............................2-2

側の設定 ...................................................................................

1-1 1-2 1-4

1-9

2-1

2-5

日本語

章リニア／ノンリニア

編集のための各種操作

リニア編集のための各種操作（ファイル単位の操作）...............................

3-1

3-1-1 ファイルの選択 .........................................................................................3-1

3-1-2 新規ファイルの作成 .................................................................................3-6

3-1-3 ファイルの削除 .........................................................................................3-8

ノンリニア編集のための各種操作（カット単位の操作）...........................

3-2

3-2-1 カットジャンプ（カットポイントへのキューアップ）......................3-11

3-2-2 カットポイント情報の保存と呼び出し ..............................................3-14

3-2-3 編集モード ...............................................................................................3-18

3-2-4 カットの挿入／入れ替え（INSERTモードを使った編集）................ 3-19

3-2-5 カットの上書き（OVERWRITEモードを使った編集）......................3-28

3-2-6 カットの削除（LIFTモード、EXTRACTモードを使った編集）....... 3-34

3-2-7 エフェクトを使用した編集 ...................................................................3-38

3-2-8 外部VTRコントロール ...........................................................................3-39

3-2-9 カットのトリミング ...............................................................................3-41

3-2-10 スプリット編集 .......................................................................................3-50

3-2-11 編集動作 ...................................................................................................3-53

3-2-12 IN点／OUT点の保持期間 ..................................................................... 3-54

3-2-13 編集の取り消しと再実行（Undo／Redo）............................................ 3-57

3-1

3-9

1（J

）

章1台の

MAV-555

を複数台接続した場合の操作

に本機

バックグラウンドオペレーション（空きポートを利用した記録／再生）

3-3

3-3-1 MAV-555の基板構成とバックグラウンドポート ...............................3-59

3-3-2 バックグラウンド収録 ...........................................................................3-59

3-3-3 バックグラウンド再生 ...........................................................................3-61

3-3-4 バックグラウンドポートを使用禁止にするには ...............................3-62

レコーダーセレクト機能 ........................................................................

3-4

3-4-1 MAV-555側の設定 ...................................................................................3-63

3-4-2 簡易スイッチャー機能と接続状態の外部通知機能 ...........................3-64

3-4-3 設定例と接続例 .......................................................................................3-65

3-4-4 VTR定数の設定について .......................................................................3-66

可能な操作 .................................................................................................

4-1

操作対象ポート ..........................................................................................

4-2

3-59

3-63

4-2 4-3

付録

エラーメッセージ一覧 ........................................................................................

スーパーインポーズ表示一覧 .............................................................................

仕様 ...................................................................................................................

A-1 A-4

A-12

2（J

）目次

下記の注意事項を守らないと、

火災

感電

火災や感電により死亡や大けがにつながることがあります。

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。内部の調整や設定および点検を行う必要がある場合は、必ずサービストレーニン

グを受けた技術者にご依頼ください。

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

下記の注意事項を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

安定した場所に設置する

ぐらついた台の上や傾いたところに設置すると、倒れたり落下したりして、けがの

原因となることがあります。また、設置・取り付け場所の強度を十分にお確めくだ

さい。

接続の際は電源を切る

電源を入れたままで電源コードや接続ケーブルを接続すると、感電や故障の原因

になることがあります。

3 (J)

アダプターに関する安全上のご注意

下記の注意事項を守らないと、火災や感電により死亡や大けがにつながることがあります。

指定されたACアダプター、電源コードを使う

指定以外のACアダプター、電源コードを使用すると、火災や感電の原因となります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

・電源コードを加工したり、傷つけたりしない。・重いものをのせたり、引っ張ったりしない。・熱器具に近づけたり、加熱したりしない。・電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。

アダプターに表示された電源電圧で使用する

ACアダプターに表示されたものと異なる電源電圧で使用すると、火災や感電の原因となります。

電源コードのプラグおよびコネクターは突き当たるまで差し込む

まっすぐに突き当たるまで差し込まないと、火災や感電の原因となります。

4 (J)

下記の注意事項を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法でアース

を接続してください。

・電源コンセントが3極の場合

別売の電源コード（1-776-997-11）を使用することで安全アースが接続されます。

・電源コンセントが

別売の3極→2 極変換プラグ（1-793-46111）を使用し、変換プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。

安全アースを取り付けることができない場合や、上記についてご不明な点がございましたら、ソニーのサービス担当者にご連絡ください。

極の場合

変換プラグ

アース線

接続の際は電源を切る

電源を入れたままで電源コードや接続ケーブルを接続すると、感電や故障の原因

になることがあります。

電源コード、接続コードを接続する場合は、足をひっかけないように注意する

電源コードや接続コードに足をひっかけて、本機が落下、転倒すると、けがをする

ことがあります。

5 (J)

このオペレーションマニュアルについて

ここでは、エディティングパネルMAVE-F555をご使用いただくうえでガイドの役割を果たす、

本オペレーションマニュアルの構成や使いかたについて説明します。

本書の目的と想定読者

このオペレーションマニュアルでは、MAVE-F555（以下本書中では「本機」と呼びます）の

各部の名称と機能、準備のしかた、一般的な操作のしかたなど、本機をお使いいただくうえで知っていただきたい事項を説明します。マルチアクセスビデオディスクレコーダーMAV-555および MAVE-D555またはBVEシリー

ズエディターと本機を連携利用することで、リニアライクなノンリニア編集システムや、MAV-

555による回線受けとプレーヤーを組み合わせた編集／分配送出システムなどを、容易に

構築することが可能です。このように本機は、MAV-555、MAVE-D555、BVE エディターと

いった外部機器との連携を前提としたコントローラーですので、本書をお読みになるにあたっては、これらの外部機器の動作や操作に関する知識があることが前提となります。

本機をご利用になる際は、本機と接続して利用する各外部機器に付属のマニュアル類を、

合わせてお読みください。

）このオペレーションマニュアルについて

6（J

本書の構成

本書全体の構成を把握していただくために、第1章以降の全章と付属の概要を以下に紹介

します。

第1章概要

本機の主な特長、および本機の各部の名称と機能についての概略を説明します。

第2章準備

本機をマルチアクセスビデオディスクレコーダーMAV-555 や MAVE-D555または BVEシ

リーズエディターなどと連携利用するための、アプリケーション別システム構成例、本機の

MAV-555への接続方法、およびMAV-555 側での必要な設定について説明します。

章リニア／ノンリニア編集のための各種操作

第

MAV-555とMAVE-D555またはBVEエディターを組み合わせて利用する際の、BVEエディターからは行うことができないMAV-555への各種のファイル操作（ファイルアサイン、新規ファイル作成、ファイル削除）や、カットジャンプ、カットの挿入などについて説明します。また、本機からの操作でMAV-555の空きポートを有効利用する「バックグラウンドオペレーション」、ワンタッチでVTR／MAV-555のプレーヤー／レコーダー構成を切り換える「レコーダーセレクト機能」についても、この章で説明します。

第

4章 1台のMAV-555

MAV-555に 2 台以上の本機を接続して、それぞれの本機からMAV-555 の各ポートを操作

する方法について説明します。また、接続のしかたに応じた、本機からの可能な操作につ

いても説明します。

付録

エラーメッセージ一覧、および本機の主な仕様を示します。

に本機を複数台接続した場合の操作

このオペレーションマニュアルについて

7（J

）

このオペレーションマニュアルについて

第2章準備

2-3（J

）

2-1-3

本機と

MAV-555

の接続

TO MAV

端子による接続

ノンリニア編集やバックグラウンドオペレーション、レコーダーセレクト機能などといった本機の機能をフルに活用したい場合は、本機のTOMAV端子とMAV-555のREMOTESPARE 端子とを接続します。その他の各機器のMAV-555に対する接続は、MAV-555 のオペレーションモードをBVEモードに設定した場合の接続に準じます。

IN1(EDITOR R)IN2(EDITOR P)POWER

OUT1(MAV P1

)

TO MAV

OUT2(VTR

)

TO MAV(PARALLEL I/O

)

DC IN(12V

)

D555 I/FAV SEL OUT

ANALOG IN1

ANALOG IN2

BKMA-570

MAV-555

MAVE-F555

BVE-600

MXP-29

VTR

AV SELECTOR

ANALOG OUT2

ANALOG OUT1

VIDEO IN COMPOSITE R2

VIDEO OUT COMPOSITE P2

REMOTE IN4(P2)

P2 REMOTE

R REMOTE

P1 REMOTE

R MIC /LINE IN

P1 MIC /LINE IN

LINE OUT

P2 MIC /LINE IN

REMOTE IN2(P1)

REMOTE IN

REMOTE SPARE

VIDEO OUT

COMPOSITE P1

VIDEO IN

COMPOSITE R1

ANALOG

COMPOSITE IN

ANALOG

COMPOSITE OUT

ANALOG AUDIO OUT

RECORDER MONITOR

COMPOSITE VIDEO IN P1

VIDEO OUT

MIXER REMOTE EDITOR

ANALOG AUDIO IN

MONITOR

OUT

◆本機と各機器とのRS-422 接続については、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧く

ださい。

ビデオモニター

BVM

シリーズなど

第3章リニア／ノンリニア編集のための各種操作

3-11（J

）

3-2-1

カットジャンプ（カットポイントへのキューアップ）

MAV-555のポートにロードされている編集対象のファイル上のカットポイントを、順次頭出しすることができます。これを「カットジャンプ」と呼びます。

ご注意

カットポイント情報を保存せずにMAV-555の電源を切ると、カットポイント情報はクリアされます。

◆詳しくは「3-2-2カットポイント情報の保存と呼び出し」（3-14ページ）をご覧ください。

レコーダーポートでカットジャンプするには

REDO UNDO

V A1 A2 A3 A4

TRIM

MARK

SPLIT

MARK OUTMARK IN

カットジャンプは以下の手順で行います。

1 チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、カットポイントの検索対象

としたいチャンネルを選択します。カットポイントの検索対象としたいチャンネルに対応したキーを押して、キー上のランプが点灯した状態にします。チャンネルは複数選択が可能です。

本書の使いかた

操作説明について

イラストやボタンのスイッチに振ってある番号は、操作手順の番号と対応しています。また、

操作中に触れるスイッチや、確認する必要があるランプの状態、モニター画面（MAV-555の MONITOROUT出力）にスーパーインポーズ表示される情報なども明記しています。関連した情報が本書の他の章や節にある場合は、◆印に続く文章中に参照項目名、ペー

ジ番号を示してあります。また、関連情報が本書以外のマニュアルに含まれている場合は、

◆印に続く文章中にそのマニュアル名を示してあります。

下で説明している操作手順で使用するスイッチなど

操作手順の番号

操作の結果など、操作に関する情報

操作の説明

8（J

）このオペレーションマニュアルについて

参照情報

操作説明の例

参照マニュアル

本機にはこのマニュアルのほかに、以下のマニュアルが用意されています。

インストレーションマニュアル（付属）

•

本機の設置のしかたについて説明しています。

• MAV-555

本機のメンテナンスのしかたについて説明しています。

シリーズメンテナンスマニュアル（別売り）

このオペレーションマニュアルについて

9（J

）

1-1 MAVE-F555

ます。

の概要

MAVE-F555は、マルチアクセスビデオディスクレコーダーMAV-555とMAVE-D555または BVEシリーズエディターとの連携利用をより効果的に行うための、各種の機能と優れた操作性を提供する、専用エディティング・パネルです。本機は以下のような基本機能を持ってい

• MAV-555 内部素材のファイル検索表示および選択機能

• MAV-555上の編集終了素材、または編集途中の素材に対するカット挿入、デリートなどの

ノンリニア編集機能（V ／ A1 ／ A2／ A3 ／ A4 の各チャンネルの独立編集操作が可能）

• MAV-555 の空きポートを利用したバックグラウンドオペレーション機能（バックグラウンド

ポートを利用した収録またはMAV-555内部素材の再生）

• MAVE-D555またはBVEシリーズエディターとの併用することで、編集機としての機能を

拡張

ご注意

•

本バージョンを使用する場合、MAV-555、MAV-555A、MAV-555SS、MAV-777はVer.2.32、

MAVE-D555はVer.1.30である必要があります。

• 本書中では

称して「

MAV-555

MAV-555、MAV-555A、MAV-555SS（SD

」と呼びます。

モード時）、

MAV-777

を総

第

１

章

概要

第1章概要

1-1（J

）

主な特長

1-2

主な特長

リニア編集サポート機能

ノンリニア編集機能

MAV-555では、素材はファイルという単位で管理されています。このため、MAV-555を使っ

た記録／再生を行うには、VTRでのテープのロードに相当する操作として、ファイルの新規

作成（新規記録時）や記録済みファイルの選択（アサイン）が必要です。本機を使うことで、

BVEエディターからは行うことができない、MAV-555上のファイルの選択や新規作成、ファイルの削除の操作を行うことができます。本機を使って選択したMAV-555上のファイルに対しては、即座にMAVE-D555またはBVEエディターのサーチダイヤルを利用したサーチ操

作が可能となります。

本機とMAVE-D555またはBVE エディターを使ってMAV-555を操作することにより、従来

BVEエディターだけではできなかったカットの追加、削除などのノンリニア的な編集を行うことが可能です。編集は、V／A1／ A2／A3 ／A4の各チャンネルから、必要なチャンネルだけを選択して行うことができます。また、編集中素材のカットポイントを順次頭出しすることが

できるカットジャンプ機能も利用可能です。

バックグラウンドオペレーション

レコーダーセレクト機能

1-2（J

）第

章概要

MAV-555をBVEモードで使用する場合、編集には使わないポートが一つ残ります。例えば、

MAV-555が2入力／2出力のポート構成になっている場合では、MAV-555のR2ポートは編

集には使われない空きポートとなります。このような「バックグラウンドポート」を、本機からコントロールすることができます。バックグラウンドポートが記録ポートの場合はそのポートを

利用した収録操作、再生ポートの場合はそのポートを利用したMAV-555内部素材の再生・

送出操作を行うことが可能です。

MAV-555とMAVE-D555またはBVEエディターを組み合わせた編集システムによって編集

作業を行う場合、

(1)VTRをプレーヤー、MAV-555をレコーダーとしてMAV-555の内部に編集結果ファイルを作成するための編集時のシステム構成／接続と、(2)MAV-555をプレーヤー、VTRをレコーダーとして、MAV-555内部の完成ファイルをVTRに戻すためのシステム構成／接続が

必要となります。

「レコーダーセレクト機能」を使うと、これらを一通りのシステム構成／接続によって、本機の

ボタン操作（［MAV］キー／［VTR］キーの操作）のみで切り換えて行うことが可能です。

MAV-555上のセットアップメニューを利用した設定によって、本機の［MAV］キーを選択した際の（［P1］、［P2］各キーに対応した）操作対象デバイス／ポート、［VTR］キーを選択した際の操作対象デバイス／ポートを自由に割り当てることができます。さらに［MAV］／

［VTR］の選択状態に応じて、本機の各RS-422ポート（IN1／IN2／ OUT1／OUT2）の内

部接続状態が切り替わり、同時にA/VSELOUT端子から接続状態切り換えの通知が行わ

れます。これら一連の動作を総合的に利用することで、上記のような「ノンリニア編集→完

成素材のVTR化」というシステムを構成したり、その他の独自コンフィギュレーションに利用

できる可能性があります。

台の

MAV-555

への本機の複数台接続をサポート

本機のTOMAV(PARALLELI/O)端子を使用すると、1台のMAV-555に本機を複数接続して、それぞれの本機からMAV-555 の異なるポートの簡易制御を行うことができます。

例えばMAV-555が1入力／3出力構成の場合、MAV-555上で回線入力の収録を行いながら、P1 〜 P3 の 3 つのポートを3台の本機からそれぞれファイルアサインを行い制御するような分配システムを構築することなどが可能です。

第1章概要

1-3（J

）

1-3 Version 1.00

からの変更点

1-3-1 Version 1.00 → 1.10

カットのトリミング

スプリット編集

点、

OUT

点のクリア

の変更点

本機とMAVE-D555またはBVEエディターを使ってMAV-555に取り込まれた素材を操作し

て編集を行う場合、編集実行後のカットの I N 点、またはOUT点のトリミングを行うことが可

能になりました。トリミングの操作は、従来の BVE エディターからのリニア編集結果、MAV555からのノンリニア的な編集結果のいずれの操作結果に対しても同様に行うことが可能です。

MAV-555をBVEモードで使用する場合、１回の編集でVideo チャンネルとAudioチャンネルの各チャンネルで異なるIN 点を設定した編集の実行が可能となりました。

１度設定したIN点、OUT 点のクリアが可能となりました。

MEMORY

キーに登録したファイルのクリア

編集実行後のキューアップ点の改善

連打によるカットジャンプ

エラーメッセージの改善

MEMORYキーに登録したファイルのクリアが可能になりました。

Version1.00 では、編集実行した時点でレコーダーポート上のファイルに対して指定して

あったIN 点／ OUT 点はクリアされていましたが、Version1.10では新しいIN点が編集実

行後にキューアップされるように設定されました。

［B? ］または［?b ］キーの操作によってカットジャンプをする際、［B? ］または［?b ］キー

を連打している時はキューアップは行われず、キー操作を終えてから設定した時間後に、実

際のキューアップが行われるようになりました。

各種機能の改善に伴い、エラーメッセージの見直しを行いました。

スーパーインポーズ表示の改善

1-4（J

）第

章概要

各種機能の改善、または追加に伴い、スーパーインポーズ表示の全体的な見直しを行いま

した。

1-3-2 Version 1.10 → 2.00

の変更点

MAVE-D555

への対応

エフェクト編集に対応

ボイスオーバー編集に対応

トリミングの機能追加

MAVE-D555への接続が可能になりました。従来のBVE 編集機の操作性を継承しながら、

BVEエディターではできなかったノンリニア編集が可能になります。

MAVE-D555を接続した場合の、［DISS］、［WIPE］、［AUDIO］キーに対応しました。

MAVE-D555を接続した場合の、ボイスオーバー編集に対応しました。編集済みの素材に

後から音を入れることが可能です。

◆ ボイスオーバー編集の操作方法について詳しくはMAVE-D555のオペレーションマニュアルを参照してください。

ある特定の条件下では、2画面トリミングに対応しました。トリミングモードに入るとモニター画

面が２画面になり、トリミングを行いたいカットの境界を確認することが可能です。また、エフェクト効果を追加したトリミングを実行することが可能になりました。さらに、LIFTモードのトリミングにおいて、Ver.1.10ではBLACK/MUTINGが削除された区

間に挿入されていましたが、Ver.2.00より隣のカットを伸ばして実行することが可能になりま

した。

編集動作改善

外部

VTR

に対応

カットジャンプの改善

• 編集を実行する前に確認する「PREVIEW」および、編集実行後に編集結果を確認する

「REPLAY」が可能になりました。

• ある特定の編集においては、PREVIEW実行時に再生動作を行いながら必要部分を

MAV-555内部に取り込む作業を行うようになりました。PREVIEWを実行していない場合でも、編集時に自動的に PREVIEW 動作を行います。

• OUT 点を設定することなく編集の実行が可能な「OPENEND編集」に対応しました。

プレーヤーまたは、レコーダーとして、外部 VTRが選択できるようになりました。また、外部

VTRをレコーダーとして選択した場合は、インサート編集、アッセンブル編集、1stEditに対

応しました。

Ver.1.10では未編集のファイルのカットジャンプを行うことはできませんでしたが、Ver.2.00では、LTC の不連続点を検索して、カットジャンプすることが可能になりました。

第1章概要

1-5（J

）

1-3 Version 1.00

からの変更点

1-3-3 Version 2.00 → 2.10

の変更点

文字や図形を挿入する編集への対応

すでにエフェクトのかかったカットに、さらに文字や図形を挿入することが可能になりました。

◆詳しくは MAVE-D555オペレーションマニュアルの「文字や図形を挿入するには（ダウンストリームキー）」をご覧ください。

オーディオチャンネルのミックス／スワップ編集

MAV-555のP2ポートからMAV-555のRPポートへ編集する際、オーディオのチャンネルごとのミックスまたはスワップ編集が可能となりました。

◆詳しくはMAVE-D555オペレーションマニュアルの「オーディオチャンネルミックス／スワップ編集」

をご覧ください。

スーパーインポーズの改善

各種機能追加にともない、スーパーインポーズ表示を改善しました。

◆詳しくは MAVE-D555のオペレーションマニュアルをご覧ください。

エディティングフェーダーパネル使用時の機能改善

1-3-4 Version 2.10 → 2.20

BZMA-E555

による

エクスポートに対応

EDL

• 記録レベルを調整する際にMAVE-F555の［AUDIO］キーが点灯している状態で、プレー

ヤーポートを選択している場合は、フェーダーが有効となり、PREVIEWや［EXECUTE／ REC］を行う前にレベルの確認を行うことが可能になりました。

• エディティングフェーダーパネルが ON のとき（［AUDIO］キー点灯時）は、スーパーイン

ポーズ表示され、モニター上で確認することが可能になりました。

の変更点

MAV-555をレコーダーとして編集に使用した場合に、別売のファイル転送用アプリケーショ

ンソフトウェアBZMA-E555と合わせて使用することにより、編集結果のEDLファイルをソ

ニーBVE-9100フォーマットで出力することが可能となりました。これにともない、VTRをプ

レーヤーとして編集に使用する場合の、テープのリール名入力に対応しました。

◆詳しくは MAVE-D555オペレーションマニュアルの「リール名を設定するには」をご覧ください。

1-6（J

）第

章概要

1-3-5 Version 2.20 → 2.30

タイムトラック機能

の変更点

ひとつの編集が終わると、レコーダーとプレーヤーのOUT点を次のIN点として自動的に繰

り上げることが可能になりました。さらに、新しい編集でレコーダーのIN点を修正すると、プ

レーヤーの I N 点も自動的に修正されます（自動タイムトラック）。また、プレーヤーのI N 点を

修正して自動タイムトラックから外れてしまっても、手動で元に戻すことが可能です（手動タ

イムトラック）。

◆詳しくは「タイムトラック機能」（3-55ページ）をご覧ください。

REC OFF

（記録完了）機能

OUT 点またはデュレーションが指定されている編集や、OUT点が指定されていない編集を実行中に、MAVE-F555の［EXECUTE ／ REC］キーを押して実行中の記録を終了するこ

とにより、OUT 点を変更したり指定することが可能になりました。

カットポイント情報の保存＆呼び出し機能

MAV-555の電源を切ることにより、カットポイントなどの編集情報がクリアされていましたが、

［SHIFT］キーを押しながら［STORE］キーを押すことで、カットポイント情報の保存や呼び

出しが可能になりました。

◆詳しくは「3-2-2カットポイント情報の保存と呼び出し」（3-14ページ）をご覧ください。

レコーダーポート制限の解除

以下の操作を行う場合、レコーダーポートとしてMAV-555 のRPポートを指定する必要があ

りましたが、VTRをレコーダーポートに指定している場合でも操作可能になりました。

• エディティングフェーダーパネルを使用した記録レベルの調整

• オーディオチャンネルのミックス／スワップ編集

ボイスオーバー編集の

VIDEO

対応

編集済みの素材にあとから音を入れるボイスオーバー編集で、映像もあとから入れることが可能になりました。

◆詳しくは MAVE-D555 オペレーションマニュアルの「2-2-2ボイスオーバー編集」をご覧ください。



第1章概要

1-7（J

）

1-3 Version 1.00

ポートの有効利用

からの変更点

ファイルのバックアップ機能

レコーダーセレクト機能で［MAV］選択時に、MAV-555のRPポートを［P1］キーに設定す

るといった、同じポートに複数キーを指定することが可能になりました。このとき［R］キー、

［P1］キーを押すたびに、レコーダー用のファイルとプレーヤー用のファイルとして自動的に

切り替わるので、RP ポートのみを使用してカット編集を行うことが可能となります。また、P2

ポートを他の送出アプリケーションからOnAir 用に使用することも可能となります。



編集中のファイルが存在している状態で MAV-555の電源が切れた場合、

「Backupxxxxx」（xxxxxは日時）というファイル名で自動的に保存されるようになりました。

突然MAV-555の電源が切れて、編集中のファイルが削除されてしまったときなどに、この

ファイルを使用して編集を続けることが可能です。ただし、電源を切る前に編集中のファイ

ルをアンロードした場合は、バックアップファイルは作成されません。 

1-8（J

）第

章概要

1-4

各部の名称と機能

1-4-1

コンソール部

RECORDER SEL BACK GROUND

MAV VTR

FILE

DEL

NEW

FILE

CUT DISS WIPE TITLE AUDIO

MIX

MEMORY

1 2 3 4

EFFECT

PORT/FILE ASSIGN

P1 P2 BG

7 8

STORE

V A1 A2 A3 A4

REDO UNDO

TRIM

RECORDER SEL

［

MAV

］キー、［

本機の6FILE/PORTASSIGN操作部の各キー（［R］、［P1］、

［P2］キー）を押した際の制御対象と、IN1／IN2／OUT1／

OUT2の各端子の本機内部の接続状態を切り換えます。現在選択されている側のキーが点灯します。切り換える際は、対象

となるキーを２秒以上押し続けます。

◆「3-4 レコーダーセレクト機能」（3-63 ページ）をご覧ください。

［SHIFT］キーを押しながら、点灯しているキー（［MAV］また

は［VTR］キー）を押すことで、現在選択されているキーにおけるスーパーインポーズ表示のON/OFF が切り替わります。

（レコーダーセレクト）操作部

］キー

VTR

SHIFT

MARK OUTMARK IN

EXECUTE/

REC

MARK SPLIT

REPLAY

PREVIEW

BACK GROUND

［

B ］キー、［ z ］キー、［ x ］キー

本機を TOMAV端子経由でMAV-555と接続した場合は、 MAV-555のバックグラウンドポートでの再生開始、記録開始、停止の各操作に利用します。

◆「3-3 バックグラウンドオペレーション」（3-59ページ）をご覧ください。

本機をTOMAV(PARALLELI/O)端子経由でMAV-555と接続した場合は、MAV-555の操作対象ポートでの再生開始、記録開始、停止の各操作に利用します。

◆「第４章 1台の MAV-555に本機を複数台接続した場合の操作」

（4-1ページ）をご覧ください。

（バックグラウンド）操作部

第1章概要

1-9（J

）

各部の名称と機能

1-4

（ファイル）操作部

FILE

［

DEL FILE

MAV-555上のファイルを削除する際に利用します。

［

NEW FILE

MAV-555上で編集を開始するための新規の BLACK/ MUTINGファイルを作成し、RキーにアサインされたMAV-555 のポートにロードします。

MEMORY

MAV-555上のよく使うファイルやエフェクト設定、保存したカッ

トポイント情報を、1 〜 4 の各キーにひとつずつ登録することが

できます。登録したファイルまたはエフェクトパターンは、各

キーを押すだけで呼び出す（現在操作対象になっているポー

トにアサインする）ことが可能となります。

◆「よく使うファイルを登録するには」（3-4 ページ）をご覧ください。

◆エフェクトパターンを登録するには、MAVE-D555のオペレーションマニュアルをご覧ください。

◆「保存したカットポイント情報を呼び出すには」（3-15ページ）をご覧

ください。

］（ファイル削除）キー

］（新規ファイル）キー

（メモリー）キー（1〜4）

FILE/PORT ASSIGN

作部

［R］、［P1］、［P2］、［BG］キー

本機（およびMAVE-D555またはBVEエディター）からの操作対象ポートを選択します。各キーを押したときに物理的にどのデバイス（ MAV-555または VTR）を制御するかは、(1) RECORDERSEL操作部の［MAV］キー、［VTR］キーのどち

らが選択されているかによって異なります。

［

STORE

MEMORYキーに対するファイルまたはエフェクト設定の登録や、カットポイント情報の保存を行う際に利用します。

［−］キー、［＋］キー

現在本機からの操作対象となっているMAV-555のポート上で

ファイルの切り換えを行います。ファイルの切り換えは、MAV-

555内部のファイル番号順に行われます。

ご注意

メニュー等のページ操作でのみ点灯します。

］キー

（ファイル／ポートアサイン）操

EFFECT

［CUT］キー以外は、MAVE-D555との接続時のみ有効になり

ます。

［

CUT

カット編集を行う際に使用します。

［

DISS

ディゾルブをかける編集を行う際に使用します。

［

WIPE

MAVE-D555でワイプパターンを選択する際に使用します。

［

TITLE

エフェクトをかけながら文字や図形を挿入する編集（タイトル

キー）や、すでにエフェクトのかかったカットにさらに文字や図

形を挿入する編集（DSK：ダウンストリームキー）を行う際に使用します。

［

AUDIO

MAVE-D555とBKNE-1011を接続した状態で、再生レベルを調整する際に使用します。

（エフェクト）操作部

］キー

7 編集モードキー

［

］キー（

（

OVERWRITE

ノンリニア編集時の編集モードを選択します。

◆「3-2-4 カットの挿入／入れ替え」（3-19ページ）、「3-2-5 カットの上書き」（3-28 ページ）をご覧ください。

UNDO/REDO

編集時に、実行した編集内容の取り消し（UNDO）および再実行（REDO）を行います。

◆「3-2-13 編集の取り消しと再実行」（3-57ページ）をご覧ください。

INSERT

モードキー）、［

モードキー）

（取消／再実行）キー

］キー

9 編集モードキー（削除操作用）

］キー（

［（

LIFT

ノンリニア編集時の削除を行うための編集モードを選択します。

◆「3-2-6 カットの削除」（3-34 ページ）をご覧ください。

ご注意

7と9の各キーは、合計4つのキーの間での切り換え式で、一度にいずれか一つだけを選択可能です。ノンリニア編集時は、現在選択されているキーに応じた編集操作が可能となります。

EXTRACT

モードキー）

モードキー）、［

］キー

1-10（J

）第

章概要

0 チャンネル指定キー

［

］、［A1］、［A2］、［A3］、［A4］キー

編集対象となるチャンネルを指定します。

MARK IN

アウト）キー

編集操作時に、IN 点／ OUT 点を指定します。

（マークイン）キー、

MARK OUT

（マーク

（トリミング）キー

TRIM

ノンリニア編集時（またはリニア編集時）に、カットの挿入や上

書きなどの編集を実行した後で、カットのIN点やOUT点のトリ

ミングを行います。

qs カットジャンプ操作部

ノンリニア編集時（またはリニア編集時）に、各ポートにロードされている編集対象のファイル上のカットポイントを、順次頭出し（カットジャンプ）します。

◆「3-2-1 カットジャンプ」（3-11 ページ）をご覧ください。

MARK SPLIT

スプリット編集を行う際に使用します。

［PREVIEW］キー）を押します。

（シフト）キー

SHIFT

他のキーと組み合わせて特定の操作を行う際に利用します。

EXECUTE/REC

ファイル操作や編集操作時に、操作を確定する際に押します。

編集実行中に［EXCUTE/REC］キーを押すと、編集が終了

し、キーを押した時点での位置がOUT点として設定されます。

REPLAY/PREVIEW

編集を実行する前に、あらかじめ編集内容をモニタで確認す

るときは、［PREVIEW］キーを押します。編集終了後、編集結

果をモニターで確認するときは、REPLAY（［SHIFT］キー＋

（マークスプリット）キー

（実行／記録）キー

（リプレイ／プレビュー）キー

第1章概要

1-11（J

）

各部の名称と機能

1-4

1-4-2

背面端子部

4 5

23 1

IN1(EDITOR R

OUT1(MAV P1

TO MAV

)

IN2(EDITOR P

OUT2(VTR

)

TO MAV(PARALLEL I/O

D555 I/FAV SEL OUT

POWER

)

DC IN(12V

098

)

POWER

電源のON／OFFを切り換えます。

IN1 (EDITOR R)

本機のレコーダーセレクト機能および簡易スイッチャー機能を使用する際に、編集機のRECORDERREMOTE端子へ接続し

ます。

IN2 (EDITOR P)

本機のレコーダーセレクト機能および簡易スイッチャー機能を使用する際に、編集機のPLAYERREMOTE 端子へ接続します。

OUT1 (MAV P1)

本機のレコーダーセレクト機能および簡易スイッチャー機能を使用する際に、MAV-555 のREMOTEIN2(P1)端子へ接続します。

OUT2 (VTR)

本機のレコーダーセレクト機能および簡易スイッチャー機能を使用する際に、VTR の REMOTEIN 端子へ接続します。

◆ レコーダーセレクト機能および簡易スイッチャー機能については、「3-4 レコーダーセレクト機能」（3-63 ページ）をご覧ください。

スイッチ

端子（

D-SUB9

ピン）

TO MAV

本機の全機能を使用する際に、MAV-555 の REMOTE SPARE端子へ接続します。

TO MAV (PARALLEL I/O)

本機のファイル選択機能のみを使用する際に、MAV-555の REMOTEPARALLELI/O端子へ接続します。

◆ 本端子経由で本機をMAV-555に接続した場合の可能な操作につ

◆ 接続のためのピンアサインについては、本機のインストレーションマ

ください。

A/V SEL OUT

本機のレコーダーセレクト機能および簡易スイッチャー機能を使用する際に、外部A/Vセレクターに接続します。接続に際しては、外部 A/V セレクターが、本機の信号に対応している必要があります。

D555 I/F (Mini DIN8

MAVE-D555接続用の予備端子です。なお「D555I/F2」端子は使用しません。

端子（

いては、「第４章 1台のMAV-555に本機を複数台接続した場合の操作」（4-1ページ）をご覧ください。

ニュアル、およびMAV-555のインストレーションマニュアルをご覧

D-SUB9

端子（

ピン）

BNC

ピン）

端子（

）

D-SUB15

ピン）

1-12（J

）第

章概要

端子

DC IN

付属のACアダプターを接続します。

2-1

2-1-1

システム構成例と各機器の接続

システム構成例（1）リニア／ノンリニア編集を行う場合

以下は、BVEエディターと組み合わせて、リニアライクなノンリニア編集システムを構築する場合のシステム構成例です。

第２章

準備

BVE-600

MXP-29

Composite

RS-422

RECORDER SEL BACK GROUND

MAV VTR

FILE

DEL

NEW

FILE

CUT DISS WIPE TITLE AUDIO

STORE

V A1 A2 A3 A4

TRIM

SHIFT

AV SELECTOR

MAVE-F555

MIX

MEMORY

1 2 3 4

EFFECT

PORT/FILE ASSIGN

P1 P2 BG

REDO UNDO

MARK

MARK OUTMARK IN

SPLIT

REPLAY

EXECUTE/

PREVIEW

REC

Analog Audio

RS-422

BKMA-570

Composite

For Recorder

MAV-555

METER

CONTROL

PANEL

SETUP BANK

525

625

123

SYSTEM HDD

HELP

TOTAL /

FULL /

REMAIN

TIME

PHONES

TC/UB TC TYPE

SET

Player-1

CONTROL PANEL

REAR FRONT

RS-422

COMPOSITE SDI

VIDEO

REMOTE

INPUT

PORT SELECT

PROCESS CONTROL

VIDEO

R2/

CHROMA

AUDIO INPUT / MONITOR SELECT

INPUT

CH1

CH2 CH3 CH4

REMOTE

SDI

SET UP/BLACK

AES/EBU

MONITOR

CHROMA/PHASE

LOCAL ANALOG

CH1

CH2

CH3

CH4

VIDEO/MENU

PRESET

SETUP

PANEL SELECTCHARACTER

SELECT

NONE OFFON80TH

1 2 3

信号入力

(SDI/Composite)

VTR

For Player-2

上図のような構成では、（1）「MAV-555のRPポートをレコーダー、VTRをプレーヤー1、MAV555のP2ポートをプレーヤー2とする状態」と、（2）「VTRをレコーダー、MAV-555のRPポー

トをプレーヤー1、MAV-555 のP2ポートをプレーヤー2とする状態」の2種類の状態を、ボタ

ン一つの操作で切り換えて使用することができます。この切り替え操作は、本機の「レコーダーセレクト機能」で実現されます。

（1）の状態では、MAV-555 の特長を活かした各種のノンリニア編集（レコーダー上の素材

のカットジャンプ、カットの挿入、削除など）を行うことができます。BVEエディターのサーチ

ダイヤルを使った編集点のサーチ操作と、本機の各キーを使った編集点の指定や編集実

行などの操作はシームレスに行うことができ、ごくスムーズなノンリニア編集操作が可能と

なっています。一方（2）の状態に切り換えると、MAV-555 上にできあがった編集結果を簡

単にVTRに転送（記録）することが可能です。

さらに、本機からの操作によるバックグラウンド収録／再生を行うこともできます。

ご注意

本機と接続可能な MAV-555 のバージョンは Ver.2.10以降です。

◆ 本システム構成例での各機器の接続については、「TOMAV端子による接続」（2-3ページ）をご覧ください。

◆ 本システム構成例に従った各種の操作については、第３章をご覧ください。

◆ レコーダーセレクト機能については、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧ください。

第2章準備

2-1（J

）

システム構成例と各機器の接続

2-1

2-1-2

Line

システム構成例（2）

MAV-555

に本機を複数台接続して使用する場合

MAV-555

For Player

METER

CONTROL

PANEL

SETUP BANK

525

625

123

SYSTEM HDD

HELP

TOTAL /

FULL /

REMAIN

TIME

PHONES

TC/UBTC TYPE

SET

COMPOSITE SDI

VIDEO

REMOTE

INPUT

PORT SELECT

PROCESS CONTROL

VIDEO

R2/

CHROMA

AUDIO INPUT / MONITOR SELECT

INPUT

CH1

CH2 CH3 CH4

REMOTE

SDI

SET UP/BLACK

AES/EBU

MONITOR

CHROMA/PHASE

LOCAL ANALOG

CH1

CH2

CH3

CH4

VIDEO/MENU

PRESET

SETUP

CONTROL PANEL

PANEL SELECTCHARACTER

SELECT

REAR FRONT

1 2 3

NONE OFF ON80TH

以下は、3台の本機を1台のMAV-555と接続して、MAV-555によるライン受け収録を行いな

がら、MAV-555の3つの再生ポート※を利用して分配し編集／送出を行う場合のシステム構

成例です。

※ 1 入力/3 出力構成の場合。

Edit-1

RECORDER SEL BACK GROUND

MAV VTR

MEMORY

FILE

DEL

NEW

1 2 3 4

FILE

EFFECT

CUT DISS WIPE TITLE AUDIO

PORT/FILE ASSIGN

Parallel I/O

P1 P2 BG

STORE

REDO

MAVE-F555

UNDO

V A1 A2 A3 A4

TRIM

MARK

MARK OUTMARK IN

SPLIT

REPLAY

EXECUTE/

SHIFT

PREVIEW

REC

Composite

Analog Audio

BVE-600

MXP-29

VTR

For Recorder

Edit-2

Composite

BVE-600

BKMA-570

To On Air

Parallel I/O

RECORDER SEL BACK GROUND

MAV VTR

MEMORY

FILE

DEL

NEW

1 2 3 4

FILE

EFFECT

CUT DISS WIPE TITLE AUDIO

PORT/FILE ASSIGN

P1 P2 BG

STORE

REDO

MAVE-F555

UNDO

V A1 A2 A3 A4

TRIM

MARK

MARK OUTMARK IN

SPLIT

REPLAY

EXECUTE/

SHIFT

PREVIEW

REC

Analog Audio

MXP-29

VTR

For Recorder

Edit-3

Composite

MEMORY

FILE

NEW

1 2 3 4

FILE

EFFECT

CUT DISS WIPE TITLE AUDIO

PORT/FILE ASSIGN

P1 P2 BG

STORE

REDO

MAVE-F555

UNDO

V A1 A2 A3 A4

TRIM

MARK

MARK OUTMARK IN

SPLIT

REPLAY

EXECUTE/

SHIFT

PREVIEW

REC

Analog Audio

Parallel I/O

RECORDER SEL BACK GROUND

MAV VTR

DEL FILE

このような構成では、MAV-555に接続されているそれぞれの本機からの、操作対象ポートへ

のファイルのアサイン、および再生の操作が可能です。収録中の素材やMAV-555上の内部素材を利用した編集／送出を、3 系統で同時平行して行うことができます。

ご注意

本機と接続可能な MAV-555 のバージョンは Ver.2.10以降です。

◆ 本システム構成例での各機器の接続については、「TOMAV（PARALLELI/O）端子による接続」（2-4ページ）をご覧ください。

◆ 本システム構成例に従った各種の操作については、第４章をご覧ください。

BVE-600

MXP-29

VTR

For Recorder

2-2（J

）第

章準備

2-1-3

本機と

MAV-555

の接続

TO MAV

端子による接続

BVE-600

P2 REMOTE

ノンリニア編集やバックグラウンドオペレーション、レコーダーセレクト機能などといった本機

の機能をフルに活用したい場合は、本機のTOMAV端子とMAV-555のREMOTESPARE 端子とを接続します。その他の各機器のMAV-555に対する接続は、MAV-555 のオペレー

ションモードをBVEモードに設定した場合の接続に準じます。

MIXER REMOTE EDITOR

VIDEO OUT

COMPOSITE VIDEO IN P1

MXP-29

R MIC /LINE IN

P1 MIC /LINE IN

LINE OUT

RECORDER MONITOR

R REMOTE

P1 REMOTE

MAVE-F555

IN1(EDITOR R

OUT1(MAV P1

)

IN2(EDITOR P

OUT2(VTR

)

POWER

TO MAV(PARALLEL I/O

)

P2 MIC /LINE IN

VIDEO OUT COMPOSITE P2

REMOTE IN4(P2)

MONITOR

OUT

ビデオモニター

シリーズなど

BVM

TO MAV

REMOTE IN2(P1)

REMOTE SPARE

MAV-555

VIDEO IN COMPOSITE R2

BKMA-570

ANALOG IN2

D555 I/FAV SEL OUT

VIDEO OUT

COMPOSITE P1

VIDEO IN

COMPOSITE R1

DC IN(12V

REMOTE IN

VTR

ANALOG OUT1

ANALOG OUT2

ANALOG IN1

)

ANALOG

COMPOSITE IN

ANALOG

COMPOSITE OUT

AV SELECTOR

ANALOG AUDIO OUT

ANALOG AUDIO IN

◆ 本機と各機器とのRS-422接続については、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧く

ださい。

第2章準備

2-3（J

）

システム構成例と各機器の接続

2-1

TO MAV (PARALLEL I/O)

Edit #1 Edit #2 Edit #3

BVE-600

MAVE-F555

IN1(EDITOR R)IN2(EDITOR P

OUT1(MAV P1

TO MAV

ビデオモニター

シリーズ

BVM

など

)

OUT2(VTR

TO MAV(PARALLEL I/O

D555 I/FAV SEL OUT

端子による接続

複数台の本機を 1 台の MAV-555に接続して利用する場合は、本機の TO MAV

（PARALLELI/O）端子とMAV-555 のREMOTEPARALLELI/O端子とを接続します。そ

の他の各機器のMAV-555に対する接続は、MAV-555の各オペレーションモードの接続に準

じます。

POWER

DC IN(12V

BVE-600

MAVE-F555

IN1(EDITOR R)IN2(EDITOR P)POWER

)

OUT1(MAV P1

OUT2(VTR

TO MAV

ビデオモニター

シリーズ

BVM

など

)

TO MAV(PARALLEL I/O

D555 I/FAV SEL OUT

DC IN(12V

)

BVE-600

MAVE-F555

IN1(EDITOR R)IN2(EDITOR P)POWER

)

OUT1(MAV P1

TO MAV

ビデオモニター

シリーズ

BVM

など

OUT2(VTR

)

TO MAV(PARALLEL I/O

D555 I/FAV SEL OUT

DC IN(12V

)

SERIAL V/A OUT P1

(COMPOSITE VIDEO OUT P1(A))

COMPOSITE VIDEO OUT P1(B)

COMPOSITE

SERIAL V/A OUT P1

(COMPOSITE VIDEO OUT P2(A))

COMPOSITE VIDEO OUT P2(B)

REMOTE PARALLEL I/O

SERIAL V/A OUT P3

(COMPOSITE VIDEO OUT P3(A))

VIDEO OUT P3(B)

MAV-555

SERIAL V/A IN R1 (COMPOSITE VIDEO IN R1)

ご注意

上記の接続方法の場合、本機からの可能な操作は、操作対象ポートへのファイルアサイン

と、再生の開始／停止（操作対象ポートが再生ポートの場合）または記録の開始／停止

（操作対象ポートが記録ポートの場合）に限定されます。

◆詳しくは「第４章 1 台のMAV-555に本機を複数台接続した場合の操作」（4-1ページ）をご覧くだ

さい。

2-4（J

）第

章準備

2-2 MAV-555

側の設定

2-2-1

2-2-2

オペレーションモードの設定

システム構成および用途に応じて、MAV-555のオペレーションモードを設定することが必要

です。設定は MAV-555 の基本メニュー019SYSTEMOPERATECONFIGで行います。

• 本機とMAVE-D555またはBVEエディターを組み合わせて各種の編集操作を行う場合

（本マニュアルの第３章を参照）は、MAV-555 のオペレーションモードを「BVEモード」に

設定します。

• TOMAV（PARALLELI/O）端子を使用し、複数台の本機を 1 台の MAV-555に接続し

て、本機からファイルアサイン／記録再生の簡易操作のみを行う場合（本マニュアルの第

４章を参照）は、MAV-555を「PANEL モード」に設定します。

◆ MAV-555の基本メニューの設定操作、および各オペレーションモードについては、MAV-555のオペレーションマニュアルをご覧ください。

ポートの設定

本機と外部機器の接続状態に応じて、MAV-555の拡張メニュー項目324のMAVE-F555 PORTによるポートの設定を行います。ポート設定を行うには、本機の「レコーダーセレク

ト機能」を理解していることが前提となります。

◆ レコーダーセレクト機能についは、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧ください。ま

たMAV-555のポート設定については、「3-4-1 MAV-555側の設定」（3-63ページ）をご覧ください。

2-2-3

ご注意

TOMAV（PARALLELI/O）端子を使用し、複数台の本機を1台のMAV-555に接続して、本機からファイルアサイン／記録再生の簡易操作のみを行う場合（本マニュアルの第４章

を参照）は、MAV-555の設定を行う必要はありません。

スーパーインポーズ表示の設定

本機からの操作に対応して、MAV-555のMONITOROUTに接続されたモニター画面上に

は、各種のメッセージがスーパーインポーズ表示されます。

Rp] R [MAV No0003

Ch i cago*Or l and

（表示例）

スーパーインポーズ表示の表示位置は、MAV-555の拡張メニュー項目323LINEAREDIT

MESSAGEのVPOSITIONで設定することができます。

また、各種のメッセージは、表示されてから一定時間後に消えますが、消えるまでの時間を

MAV-555の拡張メニュー項目323LINEAREDITMESSAGEのFADETIMEで設定することができます。

◆ MAV-555の拡張メニューの設定操作については、MAV-555のオペレーションマニュアルをご覧ください。

第2章準備

2-5（J

）

2-2 MAV-555

側の設定

2-2-4

ファイル切り換え時間の設定

2-2-5 MAVE-D555

本機の［ − ］／［＋］キーの操作によってMAV-555上のファイルを選択する際の、キー操作を終えてから実際にファイルのロードが開始されるまでの時間を設定することができます。

例えば0.5sec（秒）に設定すると、［−］／［＋］キーを連打している間はモニター画面のスーパーインポーズ表示上には、MAV-555上で登録されているファイルの一覧が表示され、キー操作を終えてから0.5秒後に、現在表示中のファイルのロード動作が開始されます（ファイルのロードは、ロード動作開始から約 1 秒程度かかります）。この設定は、MAV-555の拡張メニュー項目320MAVE-F555CONTROLのサブメニュー

FILECHANGETIMEを使って行います。なお、サブメニューFILECHANGETIME

は連打によるカットジャンプにおいてキー操作を終えてからカットポイントへキューアップされるまでの時間設定と共通です。

◆ MAV-555の拡張メニューの設定操作については、MAV-555のオペレーションマニュアルをご覧ください。

◆ 本機を使ったMAV-555上のファイル選択の操作については、「3-1-1ファイルの選択」（3-1ページ）

をご覧ください。

を使用する際の設定

MAVE-D555を本機に接続して外部VTRを制御する場合の設定は、本書の3-39ページを参照してください。

2-6（J

）第

章準備

3-1

3-1-1

ファイルを選択するには

リニア編集のための各種操作（ファイル単位の操作）

ファイルの選択

MAV-555では、素材はファイルという単位で管理されています。このため、MAV-555を使った記録／再生を行うには、VTRでのテープのロードに相当する操作として、ファイルの新規作成（新規記録時）や記録済みファイルの選択（アサイン）が必要です。本機を使うことで、 BVEエディターからは行うことができない、MAV-555上のファイルの選択や新規作成などの操作を行うことができます。

操作に応じて、MAV-555のMONITOROUTに接続されたモニター画面上に、各種の情報がスーパーインポーズ表示されます。モニター画面を確認しながら操作を行ってください。

PORT/FILE ASSIGN

P1 P2 BG

第３章

リニア／ノンリニア編集のための各種操作

STORE

ファイルの選択は、以下の手順で行います。

1［R］、［P1］、［P2］、［BG］のいずれかのキーを押して、ファイル選択を行う（MAV-555

の）ポートを指定します。

MAV-555

［R］、［P1］、［P2］の各キーを押したときに MAV-555 のどのポートが指定されるかは、

MAV-555側のポート設定や、現在のレコーダーセレクト状態などによって決まります。また［BG］キーを押したときに指定されるMAV-555のポート（バックグラウンドポート）は、 MAV-555本体の基板構成によって決まります。

◆ MAV-555 のポート設定については、「2-2-2 ポートの設定」（2-5ページ）をご覧ください。

◆ レコーダーセレクトについては、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧ください。

◆ バックグラウンドポートについては、「3-3 バックグラウンドオペレーション」（3-59ページ）をご覧ください。

のポート

Rp] R [MAV No0003

Ch i cago*Or l and

第3章リニア／ノンリニア編集のための各種操作

3-1（J

）

リニア編集のための各種操作（ファイル単位の操作）

3-1

2［−］／［＋］キーを使ってファイルを選択します。

キーを押すごとに、MAV-555 内部のファイル番号順にファイルが切り替わります。

ファイル番号

Rp] R [MAV No0003

Ch i cago*Or l and

ファイル名

MAVE-D555

MAV-555に対してMAVE-D555が接続されている場合は、MAVE-D555上のサーチダイヤル操作によってファイルを選択することも可能です。

のサーチダイヤルからファイルを選択するには

1 本機の［R］、［P1］、［P2］、［BG］のいずれかのキーを押して、ファイル選択を行う

（MAV-555 の）ポートを指定します。

2 本機の［＋］／［−］キーを同時に押します。

モニター上にファイルリストが表示されたままの状態となります。

3 MAVE-D555のサーチダイヤルを回して、サーチダイヤルからファイルリストのポインタ

を移動させます。

4 ポインタが指しているファイルを開く場合には、本機の［EXECUTE/REC］キーを押し

ます。ファイルリスト表示から抜ける場合には、MAVE-D555の［ALLSTOP］ キーを押します。

ご注意

• ファイルの選択は、MAV-555のポートに対してのみ実行可能です。VTRが接続されて

いるポートに対しては、上記の操作は無効です。

•「ファイルを選択するには」の手順 2 で［−］／［＋］キーを押すと、MAV-555 上で登

録されているファイルの一覧が表示され、操作を終えてから一定時間後に実際のファイルのロードが開始されます。この、キー操作を終えてから実際にファイルロードの動作に入るまでの時間は、MAV-555 上で設定することができます。

◆ この設定について詳しくは、「2-2-4ファイル切り換え時間の設定」（2-6ページ）をご覧ください。

3-2（J

）第

章リニア／ノンリニア編集のための各種操作

ポート／ファイル情報のスーパーインポーズ表示

ファイル選択操作を行う場合のように、操作ポートの変更やファイルアサイン時には、MAV-

555のMONITOROUTに接続されたモニター画面上に、ポート／ファイル情報がスーパー

インポーズ表示されます。

3ポート情報 1ファイル番号

1 ファイル番号

現在のポートにアサインされているファイル番号が表示されます。

2 ファイル名

現在のポートにアサインされているファイル名が表示されます。

3 ポート情報

本機（およびMAVE-D555またはBVEエディター）上でのポート名と、MAV-555 のポート名

との対応関係が表示されます。表示は以下の要領で行われます。

Rp] R [MAV No0003

Ch i cago*Or l and

2ファイル名

MAV-555 PORT BVE PORT

位置

BVEPORT

MAV-555 PORT

◆ 本機のR,P1,P2,BGの各キーに対応して選択されるMAV-555のポートについては、「2-2-2 ポートの設定」（2-5 ページ）および「3-4 レコーダーセレクト機能」（3-63 ページ）をご覧ください。

ご注意

現在選択中のポートに対応した本機のキー（［R］、［P1］、［P2］、［BG］のいずれか）を押すと、レコーダーポートとプレーヤーポートの情報が一括してモニター画面上にスーパーイン

ポーズ表示されます。

表示内容

現在選択されている編集対象チャンネルが表示されます。

本機のR,P1,P2,BGの各キーに対応して、現在選択されているMAV-555のポート名が表示されます。 R1P1ポート選択状態→［MAVRP］ R2ポート選択状態→［MAVR2］ P2ポート選択状態→［MAVP2］ P3ポート選択状態→［MAVP3］ VTR選択状態→［VTR］

第3章リニア／ノンリニア編集のための各種操作

3-3（J

）

リニア編集のための各種操作（ファイル単位の操作）

3-1

よく使うファイルを登録するには

MAV-555上の頻繁に利用するファイルを、本機の 4 つのMEMORYキーに登録しておくこ

とができます。登録後はMEMORYキーを押すだけで、現在操作対象となっているポートへ

のファイルのアサインを行うことができるようになります。

MEMORY

FILE

DEL

FILE

NEW FILE

CUT DISS WIPE TITLE AUDIO

STORE

1 2 3 4

EFFECT

PORT/FILE ASSIGN

P1 P2 BG

ファイルのMEMORYキーへの登録は、以下の手順で行います。

1「ファイルを選択するには」（3-1ページ）の手順に従って、登録したいファイルを選択し

ます。

2［STORE］キーを押しながら、［MEMORY］キーのいずれか一つ（1〜4）を押します。

押した［MEMORY］キーに対して、手順 1 で選択したファイルが登録されます。

ファイルを登録した［メモリー］キーのランプは、点灯した状態となります。

3-4（J

）第

登録したファイルを呼び出すには

呼び出したいファイルが登録されている［MEMORY］キーを押します。現在操作対象となっているポートにアサインされているファイルが閉じて、［MEMORY］キー

に登録されているファイルが呼び出されます。

ご注意

［MEMORY］キーへのファイル登録は、ポートごとには行われません。登録時に選択されて

いたポートとは無関係に、一つの［MEMORY］キーに対して一つのファイルが登録されま

す。

章リニア／ノンリニア編集のための各種操作

MEMORY

キーに登録したファイルをクリアするには

MEMORY

1 2 3 4

REDO UNDO

V A1 A2 A3 A4

1［ ］（または［ ］）キーを押しながら、クリアしたい番号の［MEMORY］キーを

押します。

2 登録がクリアされ、押した［MEMORY］キーのランプが消灯します。

ご注意

［MEMORY］キーへの登録情報は、セットアップメニューのBANKごとに保持されます。

MAVE-D555のCLEAR

アするには

キーを使って

MEMORY

キーに登録したファイルをクリ

1 MAVE-D555の［CLEAR］キーを押して点灯させます。 2 クリアしたい番号の［MEMORY］キーを押します。

登録がクリアされ、［CLEAR］キーが消灯します。

第3章リニア／ノンリニア編集のための各種操作

3-5（J

）

リニア編集のための各種操作（ファイル単位の操作）

3-1

3-1-2

新規ファイルの作成

新規ファイルを作成するには

PORT/FILE ASSIGN

STORE

編集を開始するための新規ファイルを、以下の手順で作成／ロードすることができます。

P1 P2 BG

DEL FILE

FILE

NEW

FILE

1 本機の［R］キーを押して、MAV-555 のポートを選択します。 2［NEWFILE］キーを押します。

現在のポートにアサインされていたファイルが閉じ、BLACK／MUTINGのファイルが新規作成され、現在のポートにロードされます。

ご注意

• 新規ファイルの全長は、MAV-555 の拡張メニュー321LINEAREDITNEWFILEで

•［R］キーが選択されていない状態では、［NEWFILE］キーは無効です。

既存のファイルをコピーして開くには

MAV-555上の既存のファイルをコピーして開くことができます。この操作は、次のような場合に便利です。

• MAV-555上に、あらかじめタイトルやカラーバーの入った「編集の雛形」のようなファイル

指定された長さ＋ 1 5 秒となります。

◆詳しくは MAV-555 オペレーションマニュアルをご覧ください。

◆MAVE-F555PORTの設定については、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧ください。

を一つ作成しておいて、それを複製して編集に使用する場合。

3-6（J

）第

章リニア／ノンリニア編集のための各種操作

現在のポートで開いているファイルをコピーするには

［NEWFILE］キーを押しながら、現在の選択されているポートのキー（［R］、［P1］、［P2］、［BG］のいずれかのキー）を押します。

• 現在選択されているポートで開かれていたファイルが複製され、複製されたファイルが現

在選択されているポートで新たに開かれます。

• 複製元となったファイルは、他の再生ポートで開くことが可能となります。

例えば現在［R］キーに対応したポートが選択されている場合、［NEWFILE］キーを押しながら［R］キーを押すと、元々［R］キーのポートで開かれていたファイルが複製され、元のファイルが閉じて複製ファイルが［R］キーのポートで開かれます。

［

MEMORY

本機のMEMORYキーに登録されているファイルのコピーを作成して、現在選択されているポートで開くことができます。［NEWFILE］キーを押しながら、コピーしたいファイルが登

録されている［MEMORY］キーのいずれか一つ（1 〜 4）を押してください。

• 押したキーに対して登録されていたファイルが複製され、複製されたファイルが現在選択

されているポートで新たに開かれます。

作成されるファイルのファイル名について

上記の操作によって作成された既存のファイルのコピーには、元ファイル名の最後に数字が

付加されます。例えば「Program」というファイルを上記の操作によってコピーすると、

「Program.1」「Program.2」.....というように順次数字が付加されます。

◆ ファイル名についての詳細は、MAV-555オペレーションマニュアルをご覧ください。

ご注意

既存のファイルをコピーして開く操作は、本機の［BG］ボタンにMAV-555のR2ポートが割

り当てられている場合の BG ポートに対しては行うことはできません。この場合は、［NEW

FILE］キー＋［BG］キーを押す操作、および［NEWFILE］キー＋［MEMORY］キーを

押す操作のいずれの操作も無効となります。

］キーに登録されたファイルをコピーするには

第3章リニア／ノンリニア編集のための各種操作

3-7（J

）

リニア編集のための各種操作（ファイル単位の操作）

3-1

3-1-3

ファイルの削除

ファイルを削除するには

FILE

DEL FILE

NEW

FILE

SHIFT

EXECUTE/

REC

REPLAY

PREVIEW

MAV-555上のファイルの削除は、以下の手順で行います。

1 「ファイルを選択するには」（3-1ページ）の手順に従って、削除したいファイルを選択

します。

2［SHIFT］キーを押しながら［DELFILE］キーを押します。

•［DELFILE］キーが点滅します。

• ファイルを削除して良いかを確認するメッセージ（DeletethisFile?）が、MAV-555の

MONITOROUTに接続されたモニター画面上に表示されます。

• ここでファイル削除を止める場合は、再度［DELFILE］キーを押します。

［DELFILE］キーが消灯し、ファイル削除の待機状態が解除されます。

3 削除して良い場合は、［EXECUTE/REC］キーを押します。

• ファイルが削除され、モニター画面上にDeleteCompletedと表示されます。

• 削除が実行されると、MAV-555上で削除されたファイルの次のファイルがロードされま

す。

ご注意

• 上記の手順2で、DeletethisFile?のメッセージが表示されている状態では、［DEL

FILE］キーおよび［EXECUTE/REC］キー以外の全てのキー操作は無効となります。

•DeletethisFile?のメッセージは、MAV-555 のFADETIMEの設定（「2-2-3 スー

パーインポーズ表示の設定」（2-5ページ）を参照）にかかわらず、次の操作を行うまでは表示されたままの状態となります。

• バックグラウンドポート（3-59 ページ参照）で現在開かれているファイルを他のポートで開

いている場合は、そのファイルを削除することはできません。

3-8（J

）第

章リニア／ノンリニア編集のための各種操作

3-2

ノンリニア編集のための各種操作（カット単位の操作）

「カット」の定義

本機とMAVE-D555またはBVE エディターを使ってMAV-555を操作することにより、従来

BVEエディターだけではできなかったカットの追加、削除などのノンリニア的な編集を行うことが可能です。

ご注意

本節で説明するノンリニア編集の操作を行うためには、MAV-555のオペレーションモードを

「BVEモード」に設定することが必要です。

◆詳しくはMAV-555のオペレーションマニュアルをご覧ください。

本節で言う「カット」とは、編集を行う際の編集単位や、編集結果ファイル内の編集単位を

指します。例えば、ファイル A 、B２つのファイルを使用して、次のような編集結果ファイルを

作成したとします。

ファイル A

ファイル B

編集結果ファイル

(A) (B)

このとき、ファイル A 、ファイルBそれぞれの中から切り出した(A)、(B)の各部分を「カット」と呼びます。編集結果ファイルは、(A)、(B)の2つの「カット」から構成されていることになり、

編集結果ファイル上のこれら2 つの部分も「カット」と呼びます。また、編集結果ファイル上の各カットの開始位置、終了位置は「カットポイント」と呼びます。

第3章リニア／ノンリニア編集のための各種操作

3-9（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

編集モード情報のスーパーインポーズ表示

カット単位の編集操作を行う際は、MAV-555のMONITOROUTに接続されたモニター画

面上のスーパーインポーズ表示によって、現在の編集モードを確認することができます。

編集モード情報は、以下の要領で表示されます。

編集モード

0:10:01:00R IN 0 V1234 0:10:03:00 OUT 0 0:00:02:00 DUR 0

チャンネル表示部

編集モード表示部

位置

チャンネル表示部

編集モード表示部

チャンネル表示部では、現在の位置でどのチャンネルがトリミング可能になっているかを確

認することができます。

上図の表示は、VIDEO、AUDIO3、AUDIO4チャンネルがトリミング可能であることを示して

います。

◆トリミングの操作については、「3-2-9 カットのトリミング」（3-41 ページ）をご覧ください。

◆ INSERTモードについては、「3-2-4 カットの挿入／入れ替え」（3-19ページ）をご覧ください。

◆ OVERWRITEモードについては、「3-2-5 カットの上書き」（3-28ページ）をご覧ください。

◆ EXTRACT ／ LIFTモードについては、「3-2-6 カットの削除」（3-34 ページ）をご覧ください。

表示内容

現在選択されている編集対象チャンネルが表示されます。

V VIDEOCHANNELON時 1 AUDIOCHANNEL1ON 時 2 AUDIOCHANNEL2ON 時 3 AUDIOCHANNEL3ON 時 4 AUDIOCHANNEL4ON 時

アッセンブル編集時にはASMBLが点滅表示されます。

選択されている編集モードに対応する記号が表示されます。

←→ INSERT モード時 → OVERWRITEモード時 →← EXTRACT モード時 ↑ LIFT モード時

3-10（J

）第

ご注意

現在選択中のポートに対応した本機のキー（［R］、［P1］、［P2］、［BG］のいずれか）を押すと、すべてのポートの情報が一括してモニター画面上にスーパーインポーズ表示されます。

章リニア／ノンリニア編集のための各種操作

3-2-1

カットジャンプ（カットポイントへのキューアップ）

MAV-555のポートにロードされている編集対象のファイル上のカットポイントを、順次頭出し

することができます。これを「カットジャンプ」と呼びます。

ご注意

カットポイント情報を保存せずにMAV-555の電源を切ると、カットポイント情報はクリアされま

す。

◆詳しくは「3-2-2カットポイント情報の保存と呼び出し」（3-14ページ）をご覧ください。

レコーダーポートでカットジャンプするには

REDO UNDO

V A1 A2 A3 A4

TRIM

カットジャンプは以下の手順で行います。

MARK OUTMARK IN

MARK SPLIT

1 チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、カットポイントの検索対象

としたいチャンネルを選択します。

カットポイントの検索対象としたいチャンネルに対応したキーを押して、キー上のランプが点灯した状態にします。チャンネルは複数選択が可能です。

第3章リニア／ノンリニア編集のための各種操作

3-11（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

2［B? ］または［ ?b ］キーを押すと、前後のカットポイントにジャンプします。

• キーを押してカットジャンプが実行されると、そのときカットポイントが検出されたチャン

ネルに対応したチャンネル指定キーのランプがカットジャンプ動作中に点灯します。

• キーを押すごとに、下図の①〜③ のようにカットジャンプが行われます。

• ファイル上の最後のカットが表示されている状態で［B? ］キーを押すと、例外として

ファイルの最後尾に移動します。ファイルの先頭で［?b ］キーを押すと、ファイルの末尾に最も近い位置のカットポイントに移動します。

［ B? ］キーを押した場合

②"?b"

現在位置

①"B?"

③"B?"

［ ?b ］キーを押した場合

現在位置

①"?b"

例外

②"B?"

3-12（J

）第

ご注意

•［B? ］キーと［?b ］キーを同時に押すと、直前のカットジャンプ時に使われたチャンネル

（カットポイントが検出されたチャンネル）に対応したチャンネル指定キーのランプのみが点

灯状態となります。例えば、A1チャンネルを指定してカットジャンプを行った結果、A1、A2、 A3チャンネルのカットポイントを検出した場合には、この操作により、A1、A2、A3チャンネルのランプが点灯します。この操作により、現在のキューアップ位置がどのチャンネルのカッ

トポイントのものかを確認することができます。

• MAV-555を2入力/2出力の構成で利用しており、BGポートで記録中のファイルを他の

ポートで開いて再生している場合、その再生ポート上では［  B? ］キーによるカットジャンプは行われません（［?b ］キーを押してファイル先頭に移動する操作のみ可能です）。

章リニア／ノンリニア編集のための各種操作

③"?b"

指定チャンネルとカットジャンプ位置

カットジャンプは、チャンネル指定キーで選択されているチャンネル上のすべてのカットポイント間で行われます。例えば V、A1、A2の 3つのチャンネルのみを選択した状態では、

［B?］キーを押すごとに下図の①〜③のようにカットジャンプが行われます。

連打によるカットジャンプ

V,A1,A2

V,A1,A2指定

V A1 A2 A3 A4

指定

現在位置

①"B?"

②"B?"

③"B?"

［?b］または［B?］キーの操作によってカットジャンプをする際、［?b］または［B?］キー

を連打している間のモニター画面のスーパーインポーズ表示は、タイムデータ（またはメッセージ）と編集対象チャンネルのみが順次切り替わるだけで、キー操作を終えてから、設定

した時間後に実際のキューアップが行われます。

キー操作を終えてからカットポイントへキューアップされるまでの時間の設定は、MAV-555の拡張メニュー320MAVE-F555CONTROLのサブメニューFILECHANGETIMEを使って行ないます。なお、サブメニューFILECHANGETIMEはファイルを選択時に行

なう設定と共通です。

プレーヤーポートでカットジャンプするには

プレーヤーポートにおいて、未編集ファイルのLTCの不連続点を検索して順次頭出しを行

います。

ご注意

• チャンネルを指定したカットジャンプを行うことはできません。

• レコーダーポートと異なり、プレーヤーポートでは、ファイル上の最後のカットが表示されて

いる状態で［B?］キーを押してファイルの先頭に移動することはできません。また、ファイルの先頭で［?b］キーを押して、ファイルの末尾に最も近い位置のカットポイントに移動することもできません。

• 連打によるカットジャンプは行うことができません。

第3章リニア／ノンリニア編集のための各種操作

3-13（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-2

カットポイント情報の保存と呼び出し

MAV-555のポートにロードされている、編集対象のファイル上のカットポイント情報を、保存

して呼び出すことができます。

ご注意

• カットポイント情報を保存せずにMAV-555の電源を切ると、カットポイント情報はクリアされ

ます。

• スーパーインポーズ表示を ONにしておく必要があります。

レコーダーポートのカットポイント情報を保存するには

RECORDER SEL BACK GROUND

MAV VTR

FILE

DEL

NEW

FILE

CUT DISS WIPE TITLE AUDIO

MIX

MEMORY

1 2 3 4

EFFECT

1 2

PORT/FILE ASSIGN

P1 P2 BG

STORE

V A1 A2 A3 A4

TRIM

SHIFT

REDO

UNDO

EXECUTE/

MARK OUTMARK IN

REC

MARK SPLIT

REPLAY

PREVIEW

3-14（J

）第

章リニア／ノンリニア編集のための各種操作

1 本機の［R］キーを押して、MAV-555 のレコーダーポートを選択します。 2［SHIFT］キーを押しながら［STORE］キーを押します。

「EDLMemory」として、現在の保存状況がスーパーインポーズ表示されます。

3［STORE］キーを押しながら［MEMORY］キー（1〜4）のいずれか一つを押しま

す。手順 1 でロードされているファイルのカットポイント情報が、押した［MEMORY］キーのファイルに保存されます。

ご注意

• 操作を行った時点のカットポイント情報が保存されます。保存後に編集を行った場合は、再

度保存の操作を行うまでカットポイント情報は更新されません。

• カットポイント情報を自動で保存したい場合は、MAVE-D555のメニュー1:MAINの8:EDL

AUTO SAVE において、カットポイント情報の自動保存先にするファイルの番号

（MEMORY1〜4）を、いずれか一つ設定します。ここで設定された番号のファイルに、編

集を実行するごとに自動でカットポイント情報が保存されます。

保存したカットポイント情報を呼び出すには

1 本機の［R］キーを押して、MAV-555 のレコーダーポートを選択します。 2［SHIFT］キーを押しながら［STORE］キーを押します。

「EDLMemory」として、現在の保存状況がスーパーインポーズ表示されます。

3 呼び出したいファイルが保存されている［MEMORY］キー（1〜4）のいずれか一

つを押します。押したキーのファイルに保存されていたカットポイント情報が呼び出され、スーパーイ

ンポーズ表示が終了し、呼び出したファイルがレコーダーポートにロードされます。

すでにレコーダーポートに別のファイルがロードされていた場合は、アンロードされた後で呼び出したファイルがロードされます。

ご注意

カットポイント情報を呼び出した場合は、トリミングできなくなるカットが発生します。

第3章リニア／ノンリニア編集のための各種操作

3-15（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

保存したカットポイント情報をクリアするには

1 2

RECORDER SEL BACK GROUND

MAV VTR

FILE

DEL

NEW

FILE

CUT DISS WIPE TITLE AUDIO

STORE

V A1 A2 A3 A4

TRIM

MIX

1 2 3 4

EFFECT

PORT/FILE ASSIGN

P1 P2 BG

SHIFT

REDO UNDO

EXECUTE/

MEMORY

MARK OUTMARK IN

REC

REPLAY

PREVIEW

MARK

SPLIT

3-16（J

）第

1 本機の［R］キーを押して、MAV-555 のレコーダーポートを選択します。 2［SHIFT］キーを押しながら［STORE］キーを押します。

「EDLMemory」として、現在の保存状況がスーパーインポーズ表示されます。

3 ［ ］（または［ ］）キーを押しながら、クリアしたいファイルが保存されている

［MEMORY］キー（1 〜 4）のいずれか一つを押します。

保存されていたカットポイント情報がクリアされ、押した［MEMORY］キーのランプが消灯します。

章リニア／ノンリニア編集のための各種操作

MAVE-D555のCLEAR

情報をクリアするには

キーを使って

MEMORY

キーに保存したカットポイント

1 本機の［R］キーを押して、MAV-555 のレコーダーポートを選択します。 2 ［SHIFT］キーを押しながら［STORE］キーを押します。

「EDLMemory」として、現在の保存状況がスーパーインポーズ表示されます。

3 MAVE-D555の［CLEAR］キーを押して点灯させ、クリアしたいファイルが保存され

ている［MEMORY］キー（1〜4）のいずれか一つを押します。保存されていたカットポイント情報がクリアされ、［CLEAR］キーが消灯します。

第3章リニア／ノンリニア編集のための各種操作

3-17（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-3

編集モード

本機では、以下の4種類の編集モードを使って、各種のノンリニア編集操作を行うことがで

きます。

INSERT

カットの挿入、または入れ替えを行います。

◆「3-2-4 カットの挿入／入れ替え」（3-19 ページ）をご覧ください。

OVERWRITE

カットの上書きを行います。レコーダーセレクトでVTRを選択し、リニア編集でのインサート編

集を行う場合はOVERWRITEモードを選択してください。

◆「3-2-5 カットの上書き」（3-28 ページ）をご覧ください。

EXTRACT

指定区間の削除を行います。削除後は、指定区間分だけデュレーションが短くなります。

◆「3-2-6 カットの削除」（3-34 ページ）をご覧ください。

LIFT

指定区間に対してBLACK ／MUTING データを挿入するかたちで削除を行います。

◆「3-2-6 カットの削除」（3-34 ページ）をご覧ください。

モード

編集モードを選択するには

ASSEMBLE

レコーダーとしてVTRを指定した場合のアッセンブル編集を行います。

• INSERTモードを選択したい場合は、［ ］キーを押します。

• OVERWRITEモードを選択したい場合は、［

• EXTRACT モードを選択したい場合は、［

• LIFT モードを選択したい場合は、［

• ASSEMBLE モードを選択したい場合は、［V］、［A1］〜［A4］キーをすべて消灯させて

［SHIFT］キーを押しながら［V］キーを押します。

モード

REDO UNDO

V A1 A2 A3 A4

］キーを押します。

3-18（J

）第

章リニア／ノンリニア編集のための各種操作

現在どのモードになっているかは、キー上のランプの点灯状態および MAV-555の MONITOROUTに接続されたモニター画面上の表示で確認できます。

INSERT OVERWRITE EXTRACT LIFT

モード時 ←→

モード時 →

モード時 →←

モード時 ↑

0:10:01:00R IN 0 V1234 0:10:03:00 OUT 0 0:00:02:00 DUR 0

3-2-4

INSERT

カットの挿入／入れ替え（

モードの動作

INSERT

INSERTモードを使うと、レコーダーの指定位置（IN点）へのカットの挿入、またはレコーダーの指定区間（IN点〜OUT点）へのカットの入れ替えを行うことができます。

INSERTモードでの編集時の動作は、編集実行時（本機の［EXECUTE/REC］キー押下時）のレコーダー側での OUT 点指定の有無によって決まります。

• プレーヤーのIN点／OUT点の両方と、レコーダーのIN点のみの3 点を指定して編集を

実行した場合は、プレーヤー側で指定した区間がレコーダー側の指定位置に割り込む形で挿入されます。

モードを使った編集）

プレーヤー

レコーダー

OUT

OUT=IN

編集実行結果

なお、OUT 点は、I N 点と同じフレームになります。

第3章リニア／ノンリニア編集のための各種操作

3-19（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

• プレーヤー、レコーダー共に IN点／OUT点の両方を指定して編集を実行した場合は、レ

コーダー側で指定した区間が、そっくりプレーヤー側で指定した区間に入れ替わります。

プレーヤー

レコーダー

編集実行結果

OUT

ご注意

• 従来のリニア編集機と同様に、OUT点は編集区間に含まれません。このため、ファイルの

最後のフレームまでを含めて、上記の入れ替え操作を行うことはできません。

• MAVE-D555のテンキーを使って、ファイルの最後の点＋1フレームをOUT点とすると、最

後のフレームを含めた操作を行うことができます。

プレーヤー側の指定区間とレコーダー側の指定区間の長さが一致していない場合は、編集

結果としてレコーダー側の全長は変化します。ただし、プレーヤー側の IN 点しか指定しな

かった場合は、後述のOVERWRITEモード時と同じ動作となり、レコーダー側の全長は変

化しません。

プレーヤー

レコーダー

編集実行結果

例：プレーヤーの

4点目

自動計算

IN OUT

点を指定しなかった場合

OUT

3-20（J

）第

章リニア／ノンリニア編集のための各種操作

カットを挿入するには

カットを挿入する操作は、プレーヤー上のある区間を挿入するカットとして指定する場合と、レコーダー上のある区間を挿入するカットとして指定する場合（つまり一つのファイル内で操

作する場合）とで、若干操作が異なります。

プレーヤー上で区間を指定し、レコーダー上の指定位置に挿入する場合

PORT/FILE ASSIGN

4,9

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1［ ］キーを押して、INSERTモードを選択します。 2 プレーヤーポートを選択します。

ファイルを選択し直したい場合は、「ファイルを選択するには」（3-1 ページ）の手順に従って操作してください。

3 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、IN点をサーチしま

す。

4 本機の［MARKIN］キーを押します。

IN点のタイムデータがMAV-555 の MONITOROUTに接続されたモニター画面上に表示されます。

第3章リニア／ノンリニア編集のための各種操作

3-21（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

5 IN点の際と同様に、MAVE-D555またはBVEエディターのジョグダイヤルなどを使って

OUT点をサーチします。

6 本機の［MARKOUT］キーを押します。

OUT点のタイムデータがモニター画面上に表示されます。

プレーヤーポート選択中

IN点／OUT

点

0:10:01:00P IN 0 V1234 0:10:03:00 OUT 0 0:00:02:00 DUR 0

デュレーション

7 レコーダーポートを選択します。 8 カットの挿入先となる区間のIN 点を、MAVE-D555またはBVEエディターのジョグダイ

ヤルなどを使ってサーチします。

9［MARKIN］キーを押します。

IN点のタイムデータがモニター画面上に表示されます。

レコーダーポート選択中

点

0:10:01:00R IN 0 V1234

-:--:--:-- OUT -

-: -:--:-- DUR -

チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、カットを挿入する際のチャ

ンネルを選択します。

• カットの挿入対象としたいチャンネルに対応したキーを押して、キー上のランプが点灯

した状態にします。

• 特定のチャンネルだけを選択してカットを挿入した場合の動作については、下記の

NOTEをご覧ください。

カットの挿入を実行するには、［EXECUTE/REC］キーを押します。

• カットの挿入が行われると、モニター画面上にEDITEDと表示されます。

• レコーダーのファイルが編集結果のファイル（カットの挿入後のファイル）に差し替えら

れ、挿入された区間のOUT 点が頭出しされます。

3-22（J

）第

章リニア／ノンリニア編集のための各種操作

ご注意

プレーヤー 指定区間

OUT

レコーダー

IN点

A1、A2 指定時の編集実行結果

BLACK

MUTING

• カット挿入の実行後、レコーダーのファイルが編集結果のファイルに差し替えられる際に、一

時的にモニター画面がブラックアウトします。

• 上記の手順10で特定のチャンネルだけを選択してカットを挿入した場合は、下図に示す

ように、全チャンネルの長さが合うようにBLACK／MUTINGが適宜追加されます。

◆プレーヤー、レコーダーのそれぞれで指定したIN点／OUT点の保持期間については、「3-2-12 IN点／OUT点の保持期間」（3-54ページ）をご覧ください。

• 本機の［MARKOUT］キーでOUT点を指定することなく編集を実行することも可能です。

［EXECUTE/REC］キーを押して、希望の OUT 点まできたら、MAVE-D555の［ALL

STOP］キーを押します。その位置がOUT 点として設定されます。

第3章リニア／ノンリニア編集のための各種操作

3-23（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

レコーダー上で区間を指定し、レコーダー上の指定位置に挿入する場合

レコーダー上の一つのファイル内で、挿入するカットの区間指定と挿入先の指定を行う場合

は、以下の手順で操作してください。

PORT/FILE ASSIGN

4,6

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

PREVIEW

MARK SPLIT

REPLAY

3-24（J

）第

1 ［ ］キーを押して、INSERT モードを選択します。 2 レコーダーポートを選択します。 3 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、IN点をサーチしま

す。

4 本機の［SHIFT］キーを押しながら、［MARKIN］キーを押します。

挿入元のカットの IN 点が指定されます。

5 IN点の際と同様に、MAVE-D555またはBVEエディターのジョグダイヤルなどを使って

OUT点をサーチします。

6 本機の［SHIFT］キーを押しながら、［MARKOUT］キーを押します。

挿入元のカットの OUT 点が指定されます。

7 この後は、「プレーヤー上で区間を指定し、レコーダー上の指定位置に挿入する場合」

（3-21ページ）の手順 8 以降と同様の操作を行ってください。

章リニア／ノンリニア編集のための各種操作

カットを入れ替えるには

カットを入れ替える操作は、入れ替えるカットとしてプレーヤー上の区間を指定する場合と、

入れ替えるカットとしてレコーダー上の区間を指定する場合（つまり一つのファイル内で操作する場合）とで、若干操作が異なります。

レコーダー上のある区間をプレーヤー上で指定したカットによって入れ替える場合

PORT/FILE ASSIGN

4,9

6,11

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1［ ］キーを押して、INSERTモードを選択します。 2 プレーヤーポートを選択します。

ファイルを選択し直したい場合は、「ファイルを選択するには」（3-1 ページ）の手順に従って操作してください。

3 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、入れ替え元カットの

開始位置（IN 点）をサーチします。

4 本機の［MARKIN］キーを押します。

IN点のタイムデータがMAV-555 の MONITOROUTに接続されたモニター画面上に表示されます。

第3章リニア／ノンリニア編集のための各種操作

3-25（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

5 IN点の際と同様に、MAVE-D555または BVE エディターのジョグダイヤルなどを使っ

て、入れ替え元カットの終了位置（OUT 点）をサーチします。

6 本機の［MARKOUT］キーを押します。

OUT点のタイムデータがモニター画面上に表示されます。

7 レコーダーポートを選択します。 8 入れ替え先の開始位置（IN点）を、MAVE-D555またはBVEエディターのジョグダイヤ

ルなどを使ってサーチします。

9 本機の［MARKIN］キーを押します。

IN点のタイムデータがモニター画面上に表示されます。

入れ替え先の終了位置（OUT点）を、MAVE-D555またはBVEエディターのジョグダ

イヤルなどを使ってサーチします。

本機の［MARKOUT］キーを押します。 OUT点のタイムデータがモニター画面上に表示されます。

チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、カットの入れ替えを行う際のチャンネルを選択します。

• 入れ替え対象としたいチャンネルに対応したキーを押して、キー上のランプが点灯し

た状態にします。

• 特定のチャンネルだけを選択してカットを入れ替えた場合は、全チャンネルの長さが

同一になるように、短くなったチャンネルの末尾に対してBLACK／MUTINGが適宜追加されます。

カットの入れ替えを実行するには、［EXECUTE/REC］キーを押します。

• 入れ替えが行われると、モニター画面上にEDITEDと表示されます。

• レコーダーのファイルが編集結果のファイル（カットの入れ替え後のファイル）に差し替

えられ、入れ替えが行われた区間のOUT点が頭出しされます。

ご注意

• カットの入れ替えの実行後、レコーダーのファイルが編集結果のファイルに差し替えられる

際に、一時的にモニター画面がブラックアウトします。

◆プレーヤー、レコーダーのそれぞれで指定したIN点／OUT点の保持期間については、「3-2-12 IN点／OUT点の保持期間」（3-54ページ）をご覧ください。

• 本機の［MARKOUT］キーでOUT点を指定することなく編集を実行することも可能です。

［EXECUTE/REC］キーを押して、希望の OUT 点まできたら、MAVE-D555 の［ALL

STOP］キーを押します。その位置がOUT 点として設定されます。

• プレーヤーとして外部VTRが選択されている場合は、カットの入れ替えを行うことはできま

せん。このとき、レコーダーポートに指定したOUT点が無効となり、指定したIN 点にカッ

トが挿入されます。（「カットを挿入するには」と同じ編集結果になります。）

3-26（J

）第

章リニア／ノンリニア編集のための各種操作

レコーダー上のある区間をレコーダー上で指定した別の区間のカットに入れ替える場合

レコーダー上の一つのファイル内で、入れ替えのためのカットの区間指定と、入れ替え先区

間の指定を行う場合は、以下の手順で操作してください。

PORT/FILE ASSIGN

4,6

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO

UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1［ ］キーを押して、INSERTモードを選択します。 2 レコーダーポートを選択します。 3 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、IN点をサーチしま

す。

4 本機の［SHIFT］キーを押しながら、［MARKIN］キーを押します。

入れ替え元のカットの IN 点が指定されます。

5 IN点の際と同様に、MAVE-D555またはBVEエディターのジョグダイヤルなどを使って

OUT点をサーチします。

6 本機の［SHIFT］キーを押しながら、［MARKOUT］キーを押します。

入れ替え元のカットの OUT 点が指定されます。

7 この後は、「レコーダー上のある区間をプレーヤー上で指定したカットによって入れ替え

る場合」（3-25ページ）の手順 8 以降と同様の操作を行ってください。

第3章リニア／ノンリニア編集のための各種操作

3-27（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-5

カットの上書き（

OVERWRITE

モードの動作

OVERWRITE

OVERWRITEモードでは、レコーダー／プレーヤー両方にIN 点と、どちらかのOUT点の合計 3 点を指定することで、上書き編集を行うことができます。

OVERWRITEモードでの編集時の動作は、以下のようになります。

• 設定順序にかかわらず、レコーダー／プレーヤー両方のIN 点と、どちらかのOUT点の合

計3点が入力された状態で、編集を実行することが可能です。4点目の編集点は、自動的

に計算されます。

モードを使った編集）

プレーヤー

レコーダー

4点目

自動計算

OUT

IN OUT

編集実行結果

• プレーヤー、レコーダーのIN点／OUT点の4 点をすべて入力した場合は、レコーダー側

のOUT点がプレーヤー側の OUT 点よりも優先されます。

無視される

プレーヤー

レコーダー

IN OUT

編集実行結果

OUT

3-28（J

）第

章リニア／ノンリニア編集のための各種操作

例外処理について

プレーヤー側の IN 点／ O U T 点とレコーダー側の IN 点の指定に従って自動計算されたレコーダー側のOUT点が、レコーダー上のファイルの範囲外であった場合は、編集結果とし

て下図のようにレコーダー上のファイル長が増加します。

プレーヤー

レコーダー

編集実行結果

OUT

4点目自動計算

→範囲外でも許容

ご注意

• 従来のリニア編集機と同様に、OUT点は編集区間に含まれません。このため、レコーダー

のファイルの最後のフレームまでを指定して上書きすることはできません。レコーダーのファイルの最後のフレームまで上書きしたい場合は、上記のようにレコーダーのOUT点を設定せずに、プレーヤーの OUT 点のみを設定して上書きするようにしてください。なおこの操作は、プレーヤー側にBLACK／MUTINGファイルをロードしておくことで、レコーダーのファイルの最後のフレームまで削除したい場合にも利用できます。

• MAVE-D555のテンキーを使って、ファイルの最後の点＋1フレームをOUT点とすると、最

後のフレームまでを指定して上書きすることができます。

第3章リニア／ノンリニア編集のための各種操作

3-29（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

カットを上書きするには

カットを上書きする操作は、プレーヤー上のある区間を上書きするカットとして指定する場合と、レコーダー上のある区間を上書きするカットとして指定する場合（つまり一つのファイル

内で操作する場合）とで、若干操作が異なります。

プレーヤー上のカットによってレコーダー上の指定区間を上書きする場合

PORT/FILE ASSIGN

3,5

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

PREVIEW

MARK

SPLIT

REPLAY

3-30（J

）第

1［ ］キーを押して、OVERWRITEモードを選択します。

以下の手順2〜手順5ではプレーヤー、レコーダーの各ポートの I N 点、OUT 点をすべて指定するようになっていますが、プレーヤー、レコーダーのどちらかのOUT点の指定は省略しても構いません。

2 プレーヤーポートを選択します。

ファイルを選択し直したい場合は、「ファイルを選択するには」（3-1ページ）の手順に

従って操作してください。

3 本機の［MARKIN］キー、［MARKOUT］キーを押して、IN 点、OUT 点をそれぞれ

指定します。

章リニア／ノンリニア編集のための各種操作

• IN点、OUT点の各編集点は、MAVE-D555またはBVEエディターのジョグダイヤルな

0:10:01:00P IN 0 V1234 0:10:03:00 OUT 0 0:00:02:00 DUR 0

0:10:01:00R IN 0 V1234 0:10:03:00 OUT 0 0:00:02:00 DUR 0 EDIT

どを使ってサーチします。

• 指定したIN 点、OUT 点のタイムデータがモニター画面上に表示されます。

プレーヤーポート選択中

IN点／OUT

デュレーション

点

4 レコーダーポートを選択します。 5 本機の［MARKIN］キー、［MARKOUT］キーを押して、IN 点、OUT点をそれぞれ

指定します。

• IN点、OUT点の各編集点は、MAVE-D555またはBVEエディターのジョグダイヤルな

どを使ってサーチします。

• 指定したIN 点、OUT 点のタイムデータがモニター画面上に表示されます。

レコーダーポート選択中

IN点／OUT

点

6 チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、カットを上書きする際の

チャンネルを選択します。

• カットの上書き対象としたいチャンネルに対応したキーを押して、キー上のランプが点

灯した状態にします。

• 特定のチャンネルだけを選択してカットを上書きした場合の動作については、NOTE

をご覧ください。

7 カットの上書きを実行するには、［EXECUTE/REC］キーを押します。

• カットの上書きが行われると、モニター画面上にEDITEDと表示されます。

• レコーダーのファイルが編集結果のファイル（カットの挿入後のファイル）に差し替えら

れ、上書きされた区間のOUT点が頭出しされます。

デュレーション

第3章リニア／ノンリニア編集のための各種操作

3-31（J

）

ノンリニア編集のための各種操作（カット単位の操作）

プレーヤー 指定区間

OUT

レコーダー

IN点

A1、A2 指定時の編集実行結果

3-2

ご注意

• 本機の［MARKOUT］キーでOUT点を指定することなく編集を実行することも可能です。

［EXECUTE/REC］キーを押して、希望の OUT 点まできたら、MAVE-D555 の［ALL

STOP］キーを押します。その位置がOUT 点として設定されます。

• カット上書きの実行後、レコーダーのファイルが編集結果のファイルに差し替えられる際に、

一時的にモニター画面がブラックアウトします。

• 上記の手順6で特定のチャンネルだけを選択してカットを挿入した場合は、下図に示すよ

うになります。

3-32（J

）第

章リニア／ノンリニア編集のための各種操作

◆プレーヤー、レコーダーのそれぞれで指定したIN点／OUT 点の保持期間については、「3-2-12 IN点／OUT点の保持期間」（3-54ページ）をご覧ください。

レコーダー上のカットによってレコーダー上の指定区間を上書きする場合

レコーダー上の一つのファイル内で、上書きするカットの区間指定と上書き先の指定を行う

場合は、以下の手順で操作してください。

PORT/FILE ASSIGN

4,6

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1［ ］キーを押して、OVERWRITEモードを選択します。 2 レコーダーポートを選択します。 3 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、IN点をサーチしま

す。

4 本機の［SHIFT］キーを押しながら、［MARKIN］キーを押します。

上書き元のカットの IN 点が指定されます。

5 IN点の際と同様に、MAVE-D555またはBVEエディターのジョグダイヤルなどを使って

OUT点をサーチします。

6 本機の［SHIFT］キーを押しながら、［MARKOUT］キーを押します。

上書き元のカットの OUT 点が指定されます。

7 この後は、「プレーヤー上のカットによってレコーダー上の指定区間を上書きする場合」

（3-30ページ）の手順 5 以降と同様の操作を行ってください。

第3章リニア／ノンリニア編集のための各種操作

3-33（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-6

LIFT

カットの削除（

モード、

EXTRACT

モード、

LIFT

現在選択中のポートで開いているファイルの任意の区間を削除することができます。

ご注意

• カットの削除の操作は、レコーダーとしてMAV-555のポートが選択されている場合のみ可

能です。レコーダーとしてVTRが選択されている状態で行うことはできません。

• カットの削除の操作は、レコーダーのみで可能です。プレーヤーでは行うことはできません。

EXTRACT

モードの動作について

カットの削除を行うための編集モードには、LIFTモードとEXTRACTモードの2 種類がありま

す。

EXTRACT

削除の実行後は、削除区間分だけデュレーションが短くなります。

モード

削除実行前 DEL 区間

モードを使った編集）

OUT

削除実行後

モード

LIFT

削除区間分のBLACK／MUTINGデータが挿入されます。このため、削除の実行後もデュ

レーションは変化しません。

削除実行前 DEL 区間

IN OUT

削除実行後

ご注意

従来のリニア編集機と同様に、OUT点は編集区間に含まれません。このため、ファイルの最後のフレームまでを指定して削除することはできません。ファイルの最後のフレームまで削除したい場合は、OVERWRITEモードを使って、プレーヤーからBLACK／MUTINGの

カットを上書きしてください。

◆ 上記の操作については、3-29ページの「例外処理について」およびNOTEをご覧ください。

BLACK, MUTING

3-34（J

）第

章リニア／ノンリニア編集のための各種操作

カットを削除するには

PORT/FILE ASSIGN

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

ファイル内の任意区間の削除は、以下の手順で操作します。

1 EXTRACTモード、またはLIFTモードを選択します。

］キー（EXTRACT）または［ ］キー（LIFT）を押します。

［

2 レコーダーポートを選択します。 3 削除したい区間を含むファイルを選択します。

ファイルの選択操作については、「ファイルを選択するには」（3-1ページ）を参照してください。

4 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、削除区間のIN点

をサーチします。

5 本機の［MARKIN］キーを押します。

IN点のタイムデータがMAV-555 のMONITOROUTに接続されたモニター画面上に表示されます。

第3章リニア／ノンリニア編集のための各種操作

3-35（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

6 IN点の際と同様に、MAVE-D555またはBVEエディターのジョグダイヤルなどを使って

削除区間のOUT点をサーチします。

7 本機の［MARKOUT］キーを押します。

OUT点のタイムデータがモニター画面上に表示されます。

8 チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、削除するチャンネルを選

択します。

• 削除したいチャンネルに対応したキーを押して、キー上のランプが点灯した状態にし

ます。

• 特定のチャンネルだけを選択して削除した場合の動作については、「削除時のチャ

ンネル指定」（3-37 ページ）をご覧ください。

9 削除を実行するには、［EXECUTE/REC］キーを押します。

• 削除が行われると、モニター画面上にEDITEDと表示されます。

• レコーダーのファイルが編集結果のファイル（削除後のファイル）に差し替えられ、削

除時のOUT点が頭出しされます。

ご注意

• LIFT、EXTRACTモードでは、プレーヤー側の I N 点、OUT 点は常に--:--:--:--と表示され

ます。

• 削除の実行後、レコーダーのファイルが編集結果のファイルに差し替えられる際に、一時

的にモニター画面がブラックアウトします。

• 削除を実行した時点で、削除区間のIN点／OUT 点は、プレーヤーのIN点／OUT点と

して記憶、保持されます。この区間を使ってOVERWRITEモードで編集を行う場合には、レコーダーのIN点のみを指定してください。OUT点を指定した場合、編集を行うことはできません。

◆こうして記憶されたプレーヤーのIN点／OUT点の保持期間については、「3-2-12 IN点／OUT 点の保持期間」（3-54ページ）をご覧ください。

• LIFTモードでは、本機の［MARKOUT］キーでOUT点を指定することなく編集を実行す

ることも可能です。［EXECUTE/REC］キーを押して、希望のOUT点まできたら、MAVE-

D555の［ALLSTOP］キーを押します。その位置がOUT点として設定されます。

3-36（J

）第

章リニア／ノンリニア編集のための各種操作

削除時のチャンネル指定

IN OUT

● LIFT モード時

● EXTRACT モード時

A1、A2 指定時の削除実行結果

削除実行前の状態

MUTING

指定した削除区間の特定のチャンネルだけを、選択的に削除することができます。一部のチャンネルだけを選んで削除を実行した場合、編集モードに応じて、編集結果ファイルは以下のようになります。

第3章リニア／ノンリニア編集のための各種操作

3-37（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-7

エフェクトを使用した編集

従来のBVEシリーズエディターと同様、MAVE-D555を接続することによりディゾルブやワイプなどのエフェクトを使用した編集を行うことが可能です。また、編集実行後のカットにエフェクトの追加や削除を行うことも可能です。

ご注意

• エフェクトを使用した編集を行うにはMAV-555にオプションのＢＫＭＡ-560/561が装着され

ている必要があります。

• 編集モードは、OVERWRITE モードに設定されている必要があります。

• INSERT／LIFT／EXTRACTモードでエフェクト編集を実行しようとした場合には実行す

ることはできず「EFEditonIllegalMode」と表示されます。

• INSERT／LIFT／EXTRACTモードでエフェクト編集を実行したい場合は、一度カット編

集を行った後に、トリミングモードに入り、エフェクトの追加を行ってください。

• VTR からの素材を編集する場合には、エフェクト編集はできません。VTRから取り込んだ

カットにエフェクト編集を行う場合は、VTR からカット編集を行った後、トリミングモードに入

り、エフェクトの追加を行ってください。

◆ディゾルブやワイプをかけた編集、［AUDIO］キーを使用した編集について詳しくは MAVE-D555 のオペレーションマニュアルをご覧ください。

3-38（J

）第

章リニア／ノンリニア編集のための各種操作

3-2-8

外部

コントロール

VTR

外部のVTRを本機から制御することが可能です。BVEモードで MAVE-D555とBKNE1011を接続することにより、外部VTRをプレーヤーおよびレコーダーとして編集に使用する

ことも可能です。

外部

アッセンブル編集を行うには

1st Edit

をプレーヤー（またはレコーダー）として指定するには

VTR

を行うには

• 外部VTRをプレーヤーとして指定するには、MAV-555本体のメニュー324「MAVE-F555

PORT」で、P1またはP2 ポートを「EXT」に設定します。

• 外部VTRをレコーダーとして指定するには、レコーダーセレクトの指定を「VTR」にします。

このとき、レコーダーは自動的に VTRに設定されます。

◆ レコーダーセレクトについて詳しくは、「3-4 レコーダーセレクト機能」（3-63ページ）をご覧ください。

レコーダーセレクトで「VTR」が指定されている場合は、従来のインサート編集に加えて、アッセンブル編集を行うことが可能です。

1 すべてのチャンネル指定キー（［V］、［A1］、［A2］、［A3］、［A4］）を消灯させます。 2 本機の［SHIFT］キーを押しながら、［V］キーを押します。

モニター上に「ASMBL」表示され、アッセンブル編集が可能になります。

アッセンブル編集時に、1stEditを行うには、以下の手順で操作します。

1 レコーダーセレクトで「VTR」を選択します。 2 上記手順でアッセンブル編集モードを選択します。 3 プレーヤーポートを選択して、本機の［MARKIN］キーで IN 点、［MARKOUT］キー

でOUT 点を設定します。

4 レコーダーポートを選択して、レコーダーのIN点をMAVE-D555のテンキーなどで入力

します。本機の［MARKIN］キーでIN 点を設定します。

5 本機の［NewFILE］キーを押しながら、［EXECUTE/REC］キーを押します。1stEdit

が完了します。

第3章リニア／ノンリニア編集のための各種操作

3-39（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

外部

をレコーダーに指定した場合の設定

VTR

外部 VTRをレコーダーとして使用するための設定は、MAV-555 の拡張メニュー項目 325

「MAVE-F555EXTVTRCONTROL」によって行います。

項目番号

325

項目

EDITDELAY

EDITPRESET COMMAND

UBBYTE１

UBBYTE２

UBBYTE３

UBBYTE４

設定内容

外部VTRのEDITDELAYをFrame単位で指定します。

0〜9

EDITPRESETコマンドにアナログオーディオ２チャンネルコマ

ンドを使用するか、デジタルオーディオ４チャンネルコマンドを使

用するかを指定します。

D igita l: デジタルオーディオ４チャンネルコマンドを使用しま

す。

Analog: アナログオーディオ２チャンネルコマンドを使用しま

す。この場合、オーディオ３、４チャンネルの指定は無視されます。

編集時に VTR に指定するユーザービットの値を指定します。

00〜FF

3-40（J

）第

章リニア／ノンリニア編集のための各種操作

3-2-9

カットのトリミング

トリミングの概要

カットの挿入や上書きなどの編集を実行した後に、［TRIM］キーを使ってカットのIN点またはOUT点のトリミングを行なうことができます。トリミングの操作は、従来のBVEエディターか

らのリニア編集結果に対しても同様に行うことができます。

ご注意

MAV-555の電源を切るとカットポイント情報はクリアされます。後でトリミングの操作を行いたいときは、電源を切る前にカットポイント情報の保存を行っておいてください。

トリミング操作時の編集モードについて

本機を用いた編集を行う場合、通常はINSERT モード、OVERWRITEモード、EXTRACT モード、LIFT モード、のいずれかの編集モードを選択します。一方トリミングの操作を行う場合は、編集モードは次の2 つとなります。

INSERT／EXTRACT

このモードでは、トリミングの操作によって、デュレーションが変化します。トリミングに

よってIN点を元のIN点よりも手前、またはOUT点を元のOUT点よりも後に移動した

場合は通常のINSERTモードと同様の動作、その逆の場合はEXTRACTモードと同様の動作となります。3-42ページの動作例をご覧ください。

OVERWRITE／LIFT

このモードでは、トリミングの操作でデュレーションは変化しません。

トリミングによってIN点を元のIN 点よりも手前、またはOUT点を元のOUT点よりも後

に移動した場合は通常のOVERWRITEモードと同様の動作、その逆の場合は LIFT モードと同様の動作となります。3-43 ページの動作例をご覧ください。

モード

第3章リニア／ノンリニア編集のための各種操作

3-41（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

INSERT／EXTRACT

トリミングの操作によって、デュレーションが変化するモードです。

INSERTモードまたはEXTRACTモードが選択されている状態でトリミング操作を開始すると、［ モードに入ります。

このモードでは、例えばOUT 点のトリミングを行うと、以下のような結果となります。

元の状態（編集実行後、トリミング前の状態）

プレーヤー

レコーダー

トリミングにより

トリミングで編集した区間が挿入され、デュレーションが長くなります（通常の編集時

のINSERTモードと同様の動作となります）。

トリミング実行前

］、［ ］の両方のキーが点灯した状態となり、INSERT／ EXTRACT

OUT

モード

IN OUT

点を元の

OUT

点より後に移動した場合

IN OUT

トリミング実行後

MARK OUT

トリミングにより

トリミングで編集した区間が削除され、デュレーションが短くなります（通常の編集時

のEXTRACTモードと同様の動作となります）。

トリミング実行前

トリミング実行後

トリミングによりIN点を元のIN点より手前に移動した場合（

トリミングで編集した区間が挿入され、デュレーションが長くなります。その結果、トリ

ミングしたIN 点以降の全てのカットポイントのタイムデータが変更されます。

トリミング実行前

OUT

点を元の

点より手前に移動した場合

OUT

IN OUT

MARK OUT

IN OUT

INSERT

モード）

3-42（J

）第

トリミング実行後

章リニア／ノンリニア編集のための各種操作

MARK OUT

OVERWRITE／LIFT

トリミングの操作によって、デュレーションが変化しないモードです。

OVERWRITEモードまたはLIFTモードが選択されている状態でトリミング操作を開始す

ると、［

ドに入ります。

このモードでは、例えばOUT 点のトリミングを行うと、以下のような結果となります。

元の状態（編集実行後、トリミング前の状態）

プレーヤー

レコーダー

］、［ ］の両方のキーが点灯した状態となり、OVERWRITE／LIFTモー

モード

IN OUT

トリミングにより

トリミングで編集した区間が上書きされ、デュレーションは変化しません（通常の編集

時のOVERWRITEモードと同様の動作です）。

トリミング実行前

トリミング実行後

トリミングにより

トリミングで編集した区間が削除され、その区間に次のカットのデータが挿入されるた

め、デュレーションは変化しません。

トリミング実行前

トリミング実行後

OUT

点を元の

点より後に移動した場合

OUT

IN OUT

MARK OUT

点より手前に移動した場合

OUT

IN OUT

MARK OUT

第3章リニア／ノンリニア編集のための各種操作

3-43（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

特定チャンネルを指定してトリミングした場合の動作について

トリミングは、特定のチャンネルを指定して行うことができます。例えば、INSERT ／

EXTRACTモードで、VIDEOチャンネル上のあるカットのOUT点をトリミングした場合の動作

は、以下のようになります。

元の状態（編集実行後、トリミング前の状態）

プレーヤー

レコーダー（トリミング実行前）

V A1 A2 A3 A4

IN OUT

トリミングにより

OUT

点を元の

点より後に移動した場合

OUT

指定したチャンネル（この例ではVIDEOチャンネル）のトリミングで編集した区間が挿入され、その他のチャンネル（この例ではA1〜A4チャンネル）に対しては全チャンネルの長さ

が合うように末尾にMUTINGデータが挿入されます。

プレーヤー

IN OUT

レコーダー（トリミング実行後）

V A1 A2 A3 A4

トリミングにより

OUT

点を元の

点より手前に移動した場合

OUT

MARK OUT

MUTING

指定したチャンネル（この例ではVIDEOチャンネル）のトリミングで編集した区間が削除されます。結果としてトリミングしたチャンネルのデュレーションがその他のチャンネル（この例ではA1〜A4チャンネル）よりも短くなってしまうため、トリミングしたチャンネルのカットの末尾にBLACK データが挿入されます。このため、デュレーションの変化はありません。

3-44（J

）第

プレーヤー

レコーダー（トリミング実行後）

章リニア／ノンリニア編集のための各種操作

A1 A2 A3 A4

IN OUT

MARK OUT

BLACK

トリミング用の一時ファイルについて

IN OUT

プレーヤー

レコーダー（トリミング実行中）

トリミング対象のVIDEO は、元素材

V A1 A2 A3 A4

AUDIO は、

レコーダー上の編集素材の

AUDIO

トリミングを開始する（［TRIM］キーを押す）と、トリミング用の一時ファイルが自動的に作成

されます。トリミングの操作は、この一時ファイル上のみで行うことになります（プレーヤーポートは使いません）。

トリミング用の一時ファイルは、次のような構成になっています。

•トリミング対象に指定したチャンネルは、編集元素材を使用

• それ以外のチャンネルは、レコーダー上の編集素材を使用

新しい IN 点（またはOUT点）は、この一時ファイル上をBVEエディターのジョグダイヤルな

どを用いてサーチして、本機の［MARKIN］（［MARKOUT］）キーを押すことによって設

定されます。

サーチ中は、トリミング対象のチャンネル以外は編集素材のチャンネルとなっているので、例えば VIDEO チャンネルをトリミングする場合は、編集素材の AUDIOチャンネルを聞きながらサーチすることが可能となります。逆にAUDIOチャンネルをトリミングする場合は、編集素

材のVIDEOチャンネルを見ながらサーチすることが可能となります。

VIDEOチャンネルのOUT点をトリミングする場合、トリミング用の一時ファイルは次のように

作成されます。

画面トリミングについて

トリミングを開始する（［TRIM］キーを押す）と、下記条件が満たされている場合はモニター

画面が２画面になり、トリミングを行いたいカットの境界を確認しながらトリミングすることが可

能です。

• MAVE-D555が接続されている

• エフェクト基板（BKMA-560）が挿入されている

• MAV-555の拡張メニュー項目324「MAVE-F555PORT」においてP2Portが選択されて

いる

• MAV-555 の P2Portが PLAY ではない

以上 4 点の全てが満たされれば、2画面トリミングに入ります。上記条件が満たされない場

合、Ver.1.10と同様の1 ポートのトリミングとなります。

第3章リニア／ノンリニア編集のための各種操作

3-45（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

カットのトリミングを行う場合の

トリミングのプレビューおよびトリミング実行時のプリロールタイムは 1 秒固定で動作します。

エフェクト効果のないカットのトリミングを行う場合の再生動作

プリロールタイム（1秒）

PREVIEW

実行開始点

エフェクト効果を使用したカットのトリミングを行う場合の再生動作

プリロールタイム（1秒）

PREVIEWまたは

実行開始点

ご注意

• OVERWRITEまたは LIFT モードでのトリミングでは、カットの境界の前後が追従しなくな

り、トリミングのズレが生じることがあります。このときは本機の［MARKIN］または［MARK

OUT］キー、またはMAVE-D555の［ALLSTOP］キーで正常の画面に戻ります。

• MAV-555 の拡張メニュー107MAXIMUMJOGSPEEDは「× 1」に設定する必要が

あります。

または

ポストロールタイム

トリム点

トランジションタイム ポストロールタイム

トリム点

PREVIEW

動作について

3-46（J

）第

章リニア／ノンリニア編集のための各種操作

現在のカットの元素材を開くには

カットのトリミングを行うには

［SHIFT］キーを押しながら［TRIM］キーを押します。

現在のカットの元素材がMAV-555の内部素材の場合は、現在のカットと同じ位置にキューアップされて、MAV-555 の P2 ポートで開きます。元素材が外部VTR の場合は、外部 VTR

の同じ位置にキューアップされて開きます。

ご注意

MAVE-F555で複数のチャンネルをPresetしている場合は、カットの元素材を開くときに、V、

A1、A2、A3、A4 の優先順位で元素材がキューアップされて開きます。

カットのトリミングは、以下の手順で行います。

PORT/FILE ASSIGN

5 6

STORE +

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1 レコーダーポートを選択します。

第3章リニア／ノンリニア編集のための各種操作

3-47（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

2［?b］または［B?］キーを押して、トリミングしたいカットのIN点またはOUT点へカッ

トジャンプします。OUT点ヘカットジャンプするには、［SHIFT］キーを押しながら［?b］

または ［B?］キーを押します。

カットジャンプした結果、カットポイントとなっているチャンネルは、スーパーインポーズ上のチャンネル表示部で識別できます。

◆ 詳細は、「スーパーインポーズ表示一覧」（A-4 ページ）をご覧ください。

ご注意

• カットジャンプを行わず、ジョグダイヤルなどを使ってカットポイントに移動した場合に

は、次の操作でトリミングを行うことができます。ただし、ジョグダイヤルを使って移動

した場合、あるチャンネルのIN点と他のチャンネルのOUT 点が同一のときには、そ

のポイントの IN 点のトリミングのみが有効になります。OUT 点をトリミングするときは、

［SHIFT］キーを押しながら［?b ］または［  B? ］キーを押して、OUT 点指定のカッ

トジャンプを行ってください。

•［B? ］キーにより、例外的にファイルの末尾にカットジャンプすることができますが（詳

細は「レコーダーポートでカットジャンプするには」（3-11 ページ）をご覧ください）、この操作でカットジャンプした場合、ファイル末尾のカットのOUT点をトリミングすることはできません。ファイル末尾のカットのOUT点をトリミングするときは、［SHIFT］キー

を押しながら［?b ］または［ B? ］キーを押して、OUT 点指定のカットジャンプを行うか、ジョグダイヤルなどを使ってファイルの末尾へ移動してください。

3 編集モードを選択します。

編集モードを選択したい場合は、「編集モードを選択するには」（3-18ページ）の手順に従って操作してください。

4 チャンネル指定キー（［V］［A1］［A2］［A3］［A4］）を使って、トリミングしたいカットの

チャンネルを選択します。トリミングしたいチャンネルに対応したキーを押して、キー上のランプが点灯した状態にします。

トリミングは各チャンネルのカットポイント（IN 点またはOUT点）でのみ機能します。そ

れ以外の点でトリミングしようとするとTrimonIllegal ChannelまたはNot Cut Pointというエラーメッセージが表示されます。どのチャンネルがカットポイントになっているかは、スーパーインポーズ上のチャンネル表示部で確認してください。

◆ 詳細は、「スーパーインポーズ表示一覧」（A-4 ページ）をご覧ください。

5［TRIM］キーを押します。キー上のランプが点灯した状態になり、トリミング用の一時

ファイルが作成されます。

•トリミング用の一時ファイルが開かれている状態では、手順3でINSERTモードを選択

した場合には、［

ドを選択した場合には、［

または［ 

•［TRIM］キーを押した後の編集モードの変更はできません。

］キーと［ ］キーの両方が点灯し、また OVERWRITE モー

］キーと［ ］キーの両方が点灯します。［ ］キー

］キーを押した場合も同様です。

3-48（J

）第

章リニア／ノンリニア編集のための各種操作

6 MAVE-D555またはBVEエディターのジョグダイヤルなどを使って、トリミングしたい IN

点（またはOUT点）をサーチして、［MARKIN］（または［MARKOUT］）キーを押します。［MARKIN］キー（または［MARKOUT］キー）を再度押すことにより、トリミングしたい IN 点（またはOUT 点）は上書きされます。

• IN 点とOUT点を同時にトリミングすることはできません。

•［MARKIN］（または［MARKOUT］）キーを押した後の I N 点（または O UT 点）を

クリアすることはできません。

7 トリミングを実行するには、［EXECUTE/REC］キーを押します。

• INSERTモードを選択してIN点をトリミングした場合、トリミング対象カットのIN点が頭

出しされます。INSERTモード以外のモードではトリミング実行時の編集点が頭出しされます。

• このとき、エフェクトパターンが選択されている場合は、エフェクトが入った状態でトリ

ミングが実行されます。

ご注意

•トリミングは、レコーダーポートでのみ有効です。

•トリミング操作は、トリミング用の一時ファイル上でのみ行ないます。プレーヤーポートは使

用しません。

• 手順 5 で［TRIM］キーを押してトリミング用の一時ファイルが作成された状態では、

［TRIM］キーを再度押してトリミングの操作をキャンセルすることができます。

•トリミング操作中は、全てのポートにおいてファイルを変更することはできません。

• 編集実行時にプレーヤー素材として使用したファイルを削除した場合、そのファイルを参

照しているカットではトリミング操作ができなくなります。

エフェクト効果の入ったカットのエフェクト効果を削除するには

カットのエフェクト効果を削除するには、以下の手順で行います。

1 カットジャンプキー（［?b ］／［  B? ］）によって、エフェクト効果の入ったカットの先頭

へ移動します。

2 EXTRACT［ ］キー（またはLIFT［ ］キー）を押しながら、［DISS］キー（また

は［WIPE］キー）を押します。

手順1 で頭出ししたカットに対するエフェクト効果が削除されます。削除されると、モニ

ター上にEffectRemovedと表示されます。

ご注意

• MAVE-D555接続時には、MAVE-D555の［CLEAR］ボタンを点灯させた状態で、［DISS］

キー（または［WIPE］キー）を押して削除を実行することも可能です。

• アニメーション系のエフェクトを使用したカットのエフェクト効果を削除することはできませ

ん。

第3章リニア／ノンリニア編集のための各種操作

3-49（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-10

スプリット編集

スプリット編集の概要

従来のBVEシリーズエディターと同様、１回の編集で Video チャンネルとAudio チャンネルで異なるIN 点を指定して編集することができます。

スプリット編集は、現在スプリットベース（［MARKSPLIT］キーを押した時の基準となる

編集点のチャンネル）として設定されているチャンネル（AUDIOまたはVIDEO）に対して、他方のチャンネルのIN点のみをアドバンス（手前に移動）またはディレイ（後ろに移動）す

ることによって行います。

AUDIO

プレーヤー

レコーダー

をアドバンスした編集（スプリットベースが

A1 A2 A3 A4

VIDEO

(AUDIO)

(VIDEO)

OUT

の場合）

MARK SPLIT

VIDEO

プレーヤー

レコーダー

スプリットベースの初期値は、｢VIDEO｣です。｢AUDIO｣に変更したい場合は、MAV-555の

拡張メニュー項目320MAVE-F555CONTROLのDECISIONBASEで設定を変更

してください。

◆ 拡張メニューの設定については、MAV-555 のオペレーションマニュアルをご覧ください。

をディレイした編集（スプリットベースが

(AUDIO)IN(VIDEO)

MARK SPLIT

V A1 A2 A3 A4

OUT

AUDIO

の場合）

3-50（J

）第

章リニア／ノンリニア編集のための各種操作

スプリット編集を行うには

ご注意

• OUT 点を、［MARKSPLIT］キーで指定することはできません。

• AUDIOの各チャンネルごとに異なったIN点を指定したスプリット編集を行うことはできま

せん。

• スプリットの可能な長さは、525 モード時は59秒29フレーム、625モード時は59秒24フレー

ムまでです。

• スプリット編集モードは、一度の編集のみで有効です。スプリット編集を終えると同時にス

プリット編集モードは解除され、通常の編集モードに切り替わります。

スプリット編集は、以下の手順で行います。

PORT/FILE ASSIGN

4,9

STORE

V A1 A2 A3 A4

TRIM

P1 P2 BG

SHIFT

REDO UNDO

MARK OUTMARK IN

EXECUTE/

REC

REPLAY

PREVIEW

MARK SPLIT

1 編集モードを選択します。

• スプリット編集はOVERWRITE モード（［

み対応しています。

• 編集モードを選択したい場合は、「編集モードを選択するには」（3-18ページ）の手順

に従って操作してください。

第3章リニア／ノンリニア編集のための各種操作

］キー）とLIFT モード（［ ］キー）の

3-51（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

2 プレーヤーポートを選択します。

ファイルを選択し直したい場合は、「ファイルを選択するには」（3-1ページ）の手順に

従って操作してください。

3 BVEエディターのジョグダイヤルなどを使って、IN 点をサーチします。 4 本機の［MARKIN］キーを押します。

IN点のタイムデータがMAV-555のMONITOROUTに接続されたモニター上に表示されます。

5 IN点の際と同様に、BVEエディターのジョグダイヤルなどを使ってOUT 点をサーチし

ます。

6 本機の［MARKOUT］キーを押します。

OUT点のタイムデータがMAV-555 の MONITOROUT に接続されたモニター上に表示されます。

7 レコーダーポートを選択します。 8 BVEエディターのジョグダイヤルなどを使ってIN 点をサーチします。 9 本機の［MARKIN］キーを押します。

IN点のタイムデータがMAV-555のMONITOROUTに接続されたモニター上に表示されます。

BVEエディターのジョグダイヤルなどを使って、スプリット点をサーチします。スプリットベースが VIDEO の場合は、AUDIOのアドバンス（またはディレイ）した編集点、スプリットベースがAUDIOの場合は、VIDEOのアドバンス（またはディレイ）した編集点をサーチします。

本機の［MARKSPLIT］キーを押します。

• スプリット編集モードとなったことがモニター画面上に表示されます。

• スプリットベースがVIDEOでAUDIOアドバンスの場合は「AA」、AUDIOディレイの場

合は「AD」、スプリットベースがAUDIOでVIDEOアドバンスの場合は「VA」、VIDEO ディレイの場合は「VD」とモニター上に表示されます。

R IN

0 0:00: 01: 00

V 1

3-52（J

）第

• スプリットの長さは詳細情報画面にて確認することができます。

章リニア／ノンリニア編集のための各種操作

DU 0 0:00 : 02 : 00R

0 0:00: 03: 00

A A

スプリット編集モード中

スプリット編集モードを解除するには

スプリット編集モードは、スプリット編集を終えると同時に自動的に解除され、通常の編集モー

ドに切り替わります。

スプリット編集を実行せずにスプリット編集モードを解除したい場合は、次の操作を行ってください。

1［ ］（または［ ］）キーを押しながら、［MARKSPLIT］キーを押します。

スプリット編集を実行するには、［EXECUTE/REC］キーを押します。

レコーダーのファイルが編集結果のファイル（スプリット編集後のファイル）になり、OUT

点が頭出しされます。

モニター上のスプリット編集モードの表示が消えて、通常の編集モードに切り替わります。

3-2-11

編集動作

REPLAY/PREVIEW

編集実行時の動作について

編集実行前、トリミング実行前に［PREVIEW］キーを押すことにより、編集結果のプレ

ビューを行うことができます。また、編集実行後、トリミング実行後に［REPLAY］キー

（［SHIFT］キー +［PREVIEW］キー）を押すことにより、編集結果のリプレイを行うこともで

きます。

編集実行時に［EXECUTE/REC］キーを押す時点で、以下のいずれの条件にもあてはま

らない場合には、再生動作を行わず編集が完了しますが、いずれかにあてはまっている場

合には、再生動作を行いながら必要部分をMAV-555内部に取り込む動作を行います。

• カット編集ではなくエフェクト編集であり、かつエフェクト部分がまだ取り込まれていない

（プレビューを実行していない、またはプレビュー実行後に設定が変更された）

• DMC 編集である

• エディティングフェーダーを用いた編集である

• ボイスオーバー編集である

• プレーヤーがVTRであり、かつ編集区間がまだ取り込まれていない（プレビューを実行し

ていない、またはプレビュー実行後に設定が変更された）

ご注意

• カット編集など、通常は再生動作が行われない編集において再生を行いたい場合には、

［SHIFT］キー+［EXECUTE/REC］キーを押すことで、編集区間が再生されます。

• 前もってプレビューを行い、必要部分の取り込みを行った後に［ SHIFT］キー +

［EXECUTE/REC］キーを押すことで、新たに再生動作を行いながら必要部分を MAV-

555内部に取り込む動作を行います。

第3章リニア／ノンリニア編集のための各種操作

3-53（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

3-2-12 IN

点／

OUT

プレーヤーポートのIN点／

点の保持期間

3-2-3〜3-2-6の各節で説明した各種の編集操作で指定したプレーヤー、レコーダー上の I N 点／OUT 点は、それぞれ以下の期間だけ保持されます。

点

OUT

• プレーヤーポート上の一つのファイルでIN点／OUT点を指定した場合は、最後に指定し

たIN点／ OUT 点が保持されます。新たにIN 点／ OUT 点を指定した時点で、それまで

指定してあった IN 点／ OUT 点は上書きされます。

• プレーヤーポート上のあるファイルに対してIN 点／ OUT 点を指定してある場合、異なる

ファイルを選択して I N 点（またはOUT点）を指定するまでの間は、元のファイルの IN 点

／OUT点が保持されます。異なるファイル上でIN点（またはOUT点）が指定された時点で、OUT 点（またはIN点）はクリアされます。

保持状態の遷移例：表中の「↓」は上のデータと同じであることを表します

操作

FileNo0005 00:00:03:00でIN点を指定

FileNo0005 00:00:05:00でOUT点を指定

FileNo.0005 00:00:02:00でIN点を指定

編集実行

FileNo.0005 00:00:08:00でOUT点を指定

FileNo.0010（ファイル変更） 00:00:10:00でIN点を指定

点の保持状態

00:00:03:00

↓

00:00:02:00

00:00:05:00

↓

00:00:10:00

点の保持状態

OUT

--:--:--:--

00:00:05:00

↓

--:--:--:--

00:00:08:00

--:--:--:--

レコーダーのIN点／

3-54（J

）第

章リニア／ノンリニア編集のための各種操作

OUT

点

• レコーダーポート上の一つのファイルでIN点／OUT点を指定した場合は、最後に指定し

たIN点／ OUT 点が保持されます。新たにIN 点／ OUT 点を指定した時点で、それまで

指定してあった IN 点／ OUT 点は上書きされます。

• レコーダーポート上のあるファイルに対してI N 点／O U T 点を指定してある場合、異なるファ

イルを選択して IN 点（またはOUT 点）を指定するまでの間は、元のファイルの IN 点／

OUT点が保持されます。異なるファイル上でIN点（またはOUT点）が指定された時点で、 OUT点（またはIN点）はクリアされます。

• 編集を実行した後に、実行後のキューアップ点が新しいIN点に自動的に設定されます。

保持状態の遷移例：表中の「↓」は上のデータと同じであることを表します。

プレーヤー

IN OUT

レコーダー

OUT

前の編集

次の編集

プレーヤー

新IN

旧IN

レコーダー

新IN

旧IN

タイムトラック機能

操作

FileNo0005 00:00:03:00でIN点を指定

FileNo0005 00:00:05:00でOUT点を指定

FileNo.0005 00:00:02:00でIN 点を指定

編集実行

FileNo.0010 00:00:10:00でIN 点を指定

FileNo.0013（ファイル変更） 00:00:08:00でOUT点を指定

点の保持状態

00:00:03:00

↓

00:00:02:00

00:00:05:00

00:00:10:00

--:--:--:--

点の保持状態

OUT

--:--:--:--

00:00:05:00

↓

--:--:--:--

00:00:08:00

--:--:--:--

ひとつの編集が終わると、レコーダーとプレーヤーのOUT点が次のIN点として自動的に繰

り上がって設定されます。さらにレコーダーのIN点を修正すると、プレーヤーのIN点も自動

的に修正されます（自動タイムトラック）。また、プレーヤーのIN点を修正して自動タイムトラッ

クから外れてしまっても、手動で元に戻すことが可能です（手動タイムトラック）。

プレーヤーの IN 点を修正して自動タイムトラックから外れてしまった場合、そのプレーヤーが指定されている状態でMAVE-D555の［T-TRACK］キー（［SHIFT］キー+［F/TC］キー）を押すと、レコーダーのIN 点に合わせてプレーヤーのIN点が変更されます。

第3章リニア／ノンリニア編集のための各種操作

3-55（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

一度設定したIN点／

点をクリアするには

OUT

PORT/FILE ASSIGN

STORE +

V A1 A2 A3 A4

TRIM

P1 P2 BG

REDO UNDO

MARK OUTMARK IN

MARK SPLIT

SHIFT

EXECUTE/

REC

REPLAY

PREVIEW

1 プレーヤーのIN点（またはOUT 点）をクリアするにはプレーヤーポートを、レコーダー

のIN点（またはOUT点）をクリアするにはレコーダーポートを選択します。

2［ ］（または［ ］）キーを押しながら、［MARKIN］キー（または［MARKOUT］

キー）を押します。

［MARKIN］キーを押した場合にはIN 点が、［MARKOUT］キーを押した場合には

OUT点がクリアされます。

ご注意

本機のレコーダーポートで、［SHIFT］キーを押しながら［MARKIN］（または［MARK OUT］）キーを押して設定した I N 点（または O U T 点）をクリアするには、［SHIFT]キーと

］（または［ ］）キーを押しながら、［MARKIN］キー（または［MARKOUT］キー）

［

を押します。

3-56（J

）第

章リニア／ノンリニア編集のための各種操作

3-2-13

編集の取り消しと再実行（

編集の取り消しについて

Undo／Redo

カットの挿入や削除などの編集を実行した後に、編集内容を取り消す（Undo）ことができま

す。また、一度取り消した編集内容を、再実行する（Redo）ことができます。

本機を使ってMAV-555のポート上のファイルに対する編集を行うと、編集を実行するごとに新規の編集結果ファイルが作成されます。編集を実行した後、直前のファイルは、MAV-555 の電源を切らない限りは、MAV-555 上に保持されています。このため編集内容を１回だけ取り消すことが可能です。

ご注意

• レコーダーポートのファイルを変更すると、それまでのUndo／Redo情報は破棄されます。

• MAV-555の電源を切った時点で、MAV-555上で保持されていた編集を行う前のファイル

は破棄されます。このため、一度MAV-555の電源を切ると、電源を切る前に行った編集の取り消しはできなくなります。

• 編集の取り消しの操作によって、例えばコピー時のIN点／OUT点などの指定情報は復

帰しません。あくまで編集結果ファイルが、編集前の状態のファイルに戻るだけです。

）

編集を取り消すには

REDO UNDO

V A1 A2 A3 A4

編集の取り消しは以下の手順で行います。

1 本機の［R］キーを押して、MAV-555 のポートを選択します。 2 本機の［UNDO/REDO］キーを押します。

• 編集の取り消しが実行されると、MAV-555のMONITOROUTに接続されたモニター

画面上にUndoCompletedと表示されます。

• 直前に実行した編集が取り消され、編集実行前の状態のファイルが開かれます。

ご注意

編集の取り消しができない場合は、モニター画面上に CannotUndoと表示されます。

第3章リニア／ノンリニア編集のための各種操作

3-57（J

）

ノンリニア編集のための各種操作（カット単位の操作）

3-2

取り消した編集内容を再度実行するには

REDO

UNDO

V A1 A2 A3 A4

SHIFT

EXECUTE/

REC

REPLAY

PREVIEW

一度取り消した編集内容を再実行するには、以下の手順で操作します。

1 本機の［R］キーを押して、MAV-555 のポートを選択します。 2 本機の［SHIFT］キーを押しながら、［UNDO/REDO］キーを押します。

• 編集が再実行されると、MAV-555のMONITOROUTに接続されたモニター画面上

にRedoCompletedと表示されます。

• 直前に取り消した編集内容が実行された後のファイルが再度開かれます。

ご注意

編集の再実行ができない場合は、モニター画面上にCannotRedoと表示されます。

3-58（J

）第

章リニア／ノンリニア編集のための各種操作

3-3

バックグラウンドオペレーション（空きポートを利用した記録／再生）

MAV-555をBVEモードで使用する場合、編集には使わないポートが一つ残ります。例えば、 MAV-555が2入力／2出力のポート構成になっている場合、BVEモードでの各ポートは、以下のような状態となります。

3-3-1 MAV-555

MAV-555

R1P1 編集用のレコーダー（またはプレーヤー）として動作。MAVE-D555または

P2 編集用のプレーヤーとして動作。本機からの操作でファイルのロードを実

R2 編集には使われず、収録用に利用可能。ただしBVEエディターからの操

このように、編集には使用されないMAV-555上の空きポートを「バックグラウンドポート」と

呼びます。本機からの操作によって、このバックグラウンドポートを利用した記録または再生

が可能となります。

ご注意

バックグラウンドポートで再生中または記録中には、バックグラウンドポートでファイルを削除することはできません。

のポート使用状態

BVEエディターからの操作が可能。

行することで MAVE-D555またはBVEエディターからの操作が可能。

作は不可。

の基板構成とバックグラウンドポート

バックグラウンドポートは、MAV-555本体の基板構成に応じて、以下のように固定されます。バックグラウンドポートの用途が構成によって決まるという点にご留意ください。

3-3-2

バックグラウンド収録

入力のEE画を見るには

構成

1入力／1出力

2入力／2出力

1入力／3出力

バックグラウンドポートが記録ポート（MAV-555のR2ポート）の場合、バックグラウンドポー

トを使った回線入力などの収録を、本機からのコントロールで行うことができます。

本機の［BG］キーを押して、バックグラウンドポートを選択します。MAV-555のMONITOR OUT に接続されたモニター画面上に EE画が表示されます。

バックグラウンドポート

（

MAV-555

無し

R2ポート

P3ポート

でのポート名）

用途

−

記録

再生

第3章リニア／ノンリニア編集のための各種操作

3-59（J

）

バックグラウンドオペレーション（空きポートを利用した記録／再生）

3-3

記録を開始するには

PORT/FILE ASSIGN

P1 P2 BG

STORE

BACK GROUND

バックグラウンドポートでの記録を開始するには、以下の手順で操作します。

1 記録のEE 画を見たい場合は、まず［BG］キーを押します。

即座に記録を開始したい場合は、この操作は行わなくても構いません。

（手順2の操作だけで記録を開始できます）

バックグラウンドポートが選択されたことを示します。

R2] BG[MAV No0013

NEW#0007

3-60（J

）第

2 BACKGROUND操作部の［z ］キーを押しながら、［B ］キーを押します。

バックグラウンドポート（R2ポート）での収録が開始されます。

ご注意

バックグラウンドポート（R2ポート）には、MAV-555 の電源オン時（BVEモードに切り換えて起動後）に、自動的に記録用ファイルがアサインされています。このため、バックグラウンド

ポートでファイルを開く操作は必要ありません。

章リニア／ノンリニア編集のための各種操作

収録ファイルのファイル名が表示されます。

R2] BG[MAV No0015

NEW#0008

新規の収録ファイルが開かれます。

記録を一時停止するには

1［BG ］キーを押して、バックグラウンドポートを選択します。 2 BACKGROUND操作部の［ x ］キーを押します。

• バックグラウンドポート（R2ポート）での収録が一時停止します。

• この状態で再度［ z ］キーを押しながら、［ B ］キーを押すと、同じ収録ファイルへ

の記録が再開され、つなぎ録りが可能です。

記録を停止し新しいファイルに切り換えるには

1［BG ］キーを押して、バックグラウンドポートを選択します。 2 BACKGROUND操作部の［ z ］キーを押しながら、［ x ］キーを押します。

3-3-3

再生を開始するには

バックグラウンド再生

バックグラウンドポートが再生ポート（MAV-555のP3ポート）の場合、バックグラウンドポー

トを使ったMAV-555 上の任意のファイルの再生を、本機からのコントロールで行うことがで

きます。

PORT/FILE ASSIGN

P1 P2 BG

STORE

BACK GROUND

バックグラウンドポートでの再生を開始するには、以下の手順で操作します。

1［BG ］キーを押して、バックグラウンドポートを選択します。 2［−］／［＋］キーを使って、再生するファイルを選択します。 3 BACKGROUND操作部の［ B ］キーを押します。

バックグラウンドポート（P3ポート）での再生が開始されます。

第3章リニア／ノンリニア編集のための各種操作

3-61（J

）

バックグラウンドオペレーション（空きポートを利用した記録／再生）

3-3

再生を一時停止するには

1［BG ］キーを押して、バックグラウンドポートを選択します。 2 BACKGROUND操作部の［x］キーを押します。

• バックグラウンドポート（P3ポート）での再生が一時停止します。

• この状態で［B］キーを押すと、一時停止位置から再生が再開されます。

ご注意

• 再生の一時停止中は、現在バックグラウンドポートで開かれているファイル内でのカット

ジャンプを行うことができます。カットジャンプするには、［B=］または［  =b］キーを押します。

• 再生中の［B=］／［=b］キーの操作は無効です。

◆カットジャンプの操作および動作について詳しくは、「3-2-1 カットジャンプ」（3-11ページ）をご覧ください。

他のファイルに切り換えるには

3-3-4

バックグラウンドポートを使用禁止にするには

1［BG ］キーを押して、バックグラウンドポートを選択します。 2 現在バックグラウンドポートで再生中の場合は、［x］キーを押して再生を停止します。 3［−］／［＋］キーを使って、再生するファイルを切り換えます。

ご注意

再生中の［−］／［＋］キーの操作は無効です。

バックグラウンドポートを使用禁止にすると、他のコントローラーから記録中（MAV-555のR2

ポート）または再生中（MAV-555のP3ポート）において、本機からの誤った操作による記録

停止、再生中における他のファイルアサイン、再生停止などを回避することができます。

MAV-555の拡張メニュー 324MAVE-F555 PORTのサブメニューBG PORTで

「disable」に設定してください。MAVE-F555からの、バックグラウンドポートにおける各種操

作が禁止されます。

「disable」設定時に、記録停止、再生中における他のファイルアサイン、再生停止などの操

作を行いたい場合は、記録（または再生）を開始したコントローラーから操作するか、オプ

ションの BKMA-505 から操作してください。

3-62（J

）第

章リニア／ノンリニア編集のための各種操作

3-4

レコーダーセレクト機能

本機のFILE/PORTASSIGN操作部の各キー（［R］、［P1］、［P2］キー）の操作によって物理的にどのデバイスを制御するかを、2セットまで登録することができます。登録の作業は、

MAV-555上で行います。本機では、RECORDERSEL操作部の2 つのキー（［MAV］キーおよび［VTR］キー）の切り換え操作によって、どちらのセットを適用するかを選択することができます。この機能を「レコーダーセレクト機能」と呼びます。レコーダーセレクト機能を利用することで、V TRをプレーヤー、MAV-555をレコーダーとした

リニア／ノンリニア編集を行った後で、MAV-555 内に完成した編集結果ファイルを簡単に

VTRへ戻すことができます。これにより、VTRとMAV-555の各1台だけで、編集システムを

構築することが可能となります。

レコーダーセレクト機能を使ったレコーダーの切り換えについて

レコーダーセレクト機能を使用してレコーダーを切り換える際は、レコーダーに設定する方のキー（［MAV］または［VTR］）をキーが点滅し、設定変更が完了するとブザーが鳴ります。ブザーが鳴る前にキーを離した場

合は設定変更は行われません。なお、［MAV］または［VTR］キーをすばやく押した場合、押したキーが点滅したままになることがありますが、［MAV］または［VTR］キーを押すことで復帰できます。

秒以上押し続けてください。設定変更中は押している

3-4-1 MAV-555

側の設定

レコーダーセレクト機能を利用するための設定は、MAV-555の拡張メニュー項目 324 の

MAVE-F555PORTによって行います。下表の「設定値」の枠囲い部分は初期設定値

です。

項目番号

324

項目

MAVE-F555 PORT

SUBMENU RSEL-VTRP1 KEY RSEL-VTRP2 KEY

RSEL-MAVP1 KEY RSEL-MAVP2 KEY

設定値設定内容

本機にMAVE-F555を接続した際の、F555 上のポート選択キー

（［P1］、［P2］の各キー）にアサインされるポートを指定します。

F555上で［VTR］キーが選択された際の、F555 上の［P1］、［P2］の各キーによって選択される本機上のポート割り当てを行います。なお、［R］キーは VTR 固定です。 none ：MAV-555のポートには割り当てません。 R1P1 ：BVE モードの RPポートに割り当てます。 P2 ：BVE モードの P2 ポートに割り当てます。 P2,R1P1 F555上で［MAV］キーが選択された際の、F555 上の［P1］、

［P2］の各キーによって選択される本機上のポート割り当てを行い

ます。なお、［R］キーは R1P1 固定です。 none ：MAV-555のポートには割り当てません。 R1P1 ：BVE モードの RPポートに割り当てます。 P2 ：BVE モードの P2 ポートに割り当てます。 EXT ：外部 VT R に割り当てます。 P2,none

異なるキーに同一ポートをアサインすることも可能です。

◆ MAV-555の拡張メニューの設定操作については、MAV-555のオペレーションマニュアルをご覧ください。

第3章リニア／ノンリニア編集のための各種操作

3-63（J

）

レコーダーセレクト機能

3-4

設定例

異なるキーに同一ポートを指定した場合の設定例を、以下に示します。

レコーダーセレクト状態

R-SELMAV

FILE/PORT ASSIGN

［R］キー

［P1］キー

［P2］キー

操作部

制御対象ポート割り当て（項目

324 MAVE-F555 PORT

R1P1（固定）

R1P1

EXT

MAV-555

の拡張メニュー

の設定状態）

このように設定した場合、［R］、［P1］キーを押すたびに、MAV-555のRPポートのファイルが、レコーダー用のファイルとプレーヤー1用のファイルの間で自動的に切り替わります。RP ポート一つを使用してMAV-555内部素材のカット編集、および外部VTR素材を用いたカッ

ト編集が可能となります。このときMAV-555のP2ポートは使用していませんので、他の送出

アプリケーションからOnAir 用に使用することなどが可能となります。

さらに、R2/P3ポートを他のコントローラーやアプリケーションから使用し、MAVE-F555 や

MAVE-D555からの操作を禁止したい場合は、「3-3-4バックグラウンドポートを使用禁止にするには」（3-62ページ）を参照してください。

ご注意

• 異なるキーに同一ポートを指定した場合は、以下の編集を行うことができません。

-エフェクトを使用した編集（プレーヤーの BUSをMATT やAUXに設定している場合は編集可能）

◆詳しくは MAVE-D555 のオペレーションマニュアルをご覧ください。

- MAV-555の記録ポートを選択時、エディティングフェーダーパネルを使用した記録レベルの調整（プレーヤーとして MAV-555 内部ポートを指定した場合）

- DMC編集（プレーヤーとしてMAV-555 内部ポートを指定した場合）

-2画面トリミング

• 編集の取り消しと再実行（Undo ／Redo）は、［ R ］キーを押してレコーダーポートを選択

している必要があります。

3-4-2

3-64（J

簡易スイッチャー機能と接続状態の外部通知機能

RECORDERSEL操作部の［MAV］キー、［VTR］キーの切り換え操作を行うと、本機のRS422スイッチャーの接続状態（IN1／IN2／OUT1／OUT2の各端子の接続状態）も切り替わります（簡易スイッチャー機能）。また、AVSELOUT端子からのオープンコレクタ出力が切り替わるため、接続状態を外部に通知することが可能となっています。

［MAV］キー、［VTR］キーの切り換えに伴う接続状態およびAVSELOUT端子からの出力

状態は、下表のとおりです。

）第

レコーダーセレクト状態

［MAV］

［VTR］

章リニア／ノンリニア編集のための各種操作

接続状態

IN1(EDITORR)-OUT1(MAVP1)および IN2(EDITORP)-OUT2(VTR)が接続される

IN1(EDITORR)-OUT2(VTR)および IN2(EDITORP)-OUT1(MAVP1)が接続される

AV SEL OUT

オープンコレクタ出力

High

Low

端子

3-4-3

接続例

設定例と接続例

3-4-1で解説したMAV-555 上の設定と、3-4-2で解説した簡易スイッチャー機能および接続状態の外部通知機能を組み合わせて利用することで、全体として2とおりの操作・接続状態のセットをワンタッチで切り換えることが可能となります。例えば以下のような接続例／設定例が考えられます。

IN1(EDITOR R)

IN1(EDITOR P)

OUT1(MAV) OUT2(VTR)

REMOTE IN

REMOTE IN2(P1)

REMOTE IN4(P2)

REC REM

P1 REM

P2 REM

VTR

BVE-600

AV SEL OUT REM IN

MAVE-F555

COMPOSITE VIDEO IN

COMPOSITE VIDEO OUT

MAV-555

REC MON IN

P1 V IN

P2 V IN

V OUT

RP1RP1

MAV

VTR MAV VTR

P1 COMPOSITE VIDEO OUT

R1 COMPOSITE VIDEO IN

P2 COMPOSITE VIDEO OUT

A/V SELECTOR

◆ 具体的な接続については、「2-1-3 本機とMAV-555 の接続」（2-3 ページ）をご覧ください。

ご注意

上記の接続例では、本機のAVSELOUT信号に対応したA/VSELECTORを使用するこ

とを想定しています。

第3章リニア／ノンリニア編集のための各種操作

3-65（J

）

レコーダーセレクト機能

3-4

設定例

レコーダーセレクト状態

［MAV］

［VTR］

［

MAV

および本機から、以下の各デバイスを制御します。プレーヤー1 ： VTR プレーヤー2 ： MAV-555の P2ポート

］キー選択時

［

VTR

MAV-555内に完成した編集結果ファイルをVTRへ戻すことができます。MAVE-D555またはBVE エディターおよび本機から、以下の各デバイスを制御します。プレーヤー1 ： MAV-555の RPポートプレーヤー2 ： MAV-555の P2ポート

FILE/PORT ASSIGN

［P1］キー

［P2］キー

［P1］キー

［P2］キー

］キー選択時

操作部

制御対象ポート割り当て（項目

324 MAVE-F555 PORT

EXT（VTRを制御）

P2（MAV-555 の P2ポートを制御）

R1P1（MAV-555 の RPポートを制御）

P2（MAV-555 の P2ポートを制御）

MAV-555

の拡張メニュー

の設定状態）

3-4-4 VTR

定数の設定について

レコーダーセレクト機能を使用する場合には、レコーダーセレクトによってMAV／VTRを切り換える両方のポートに対して、MAV-555の「VTR定数」をBVEエディター上で設定するこ

とが必要です。例えば「3-4-3設定例と接続例」（3-65ページ）の場合では、［R］、［P1］の

各キーについてMAV-555とVTRの切り換えが可能となっているので、RとP1の両方のポー

トに対して、MAV-555のVTR 定数をBVE 上で設定することになります。

なお、MAVE-D555 使用時は MAV-555 の拡張メニュー325MAVE-F555 EXT VTR

CONTROLのみの設定です。

◆ MAV-555 のVTR定数については、MAV-555のオペレーションマニュアルをご覧ください。

◆ BVEエディター上での VTR定数の設定方法については、ご使用のBVEエディターのオペレーションマニュアルをご覧ください。

ご注意

• BVEへのVTR定数の設定は、システム構成時に一度行えば有効となります。その後、レ

コーダーセレクト機能を利用するたびに、再度設定する必要はありません。

• レコーダーセレクト機能を利用する場合、VTRの機種に応じて、対応するBVEエディター

のバージョンが異なります。詳しくは、本機を購入された販売会社、またはソニー株式会社の営業担当者にお問い合わせください。

3-66（J

）第

章リニア／ノンリニア編集のための各種操作

本機のTOMAV(PARALLELI/O)端子を使用すると、1台のMAV-555に本機を複数接続して、それぞれの本機からMAV-555 の異なるポートの簡易制御を行うことができます。例えばMAV-555が 1入力／ 3出力構成の場合、MAV-555 上で回線入力の収録を行いながら、P1〜P3 の3つのポートを3 台の本機からそれぞれファイルアサインを行い制御するよ

うな分配システムを構築することなどが可能です。

第４章

１台の

MAV-555

に本機を複数台接続した場合の操作

第4章１台の

MAV-555

に本機を複数台接続した場合の操作

4-1（J

）

可能な操作について

4-1

可能な操作

本機のTOMAV(PARALLELI/O)端子を使って本機をMAV-555と接続した場合には、本機から可能な操作は以下の操作に限定されます。

(1) FILE/PORTASSIGN 操作部の［−］／［＋］キーを使った、操作対象ポートへのファ

イルのロード

(2) BACKGROUND操作部の各キーを使った、再生の開始／停止（操作対象ポートが再

生ポートの場合）または記録の開始／停止（操作対象ポートが記録ポートの場合）

ご注意

• TOMAV(PARALLELI/O)端子を使って本機をMAV-555と接続した場合は、例えばノ

ンリニア編集操作などといった、上記以外の操作を行うことはできません。第３章で説明した各種の操作をすべて行うには、本機のTOMAVを使って本機をMAV-555と接続することが前提となります。

• 1 台の MAV-555 に複数の本機を接続する場合、TOMAV(PARALLELI/O)端子経由

でMAV-555と接続する本機と、TOMAV端子経由で MAV-555と接続する本機を混在させることは可能です。ただしこの場合、MAV-555がBVEモードであることが前提であり、さ

らに TOMAV端子経由で MAV-555と接続できる本機は1台だけです。また、このような

接続を行った場合、TOMAV端子経由でMAV-555と接続した本機は第３章で説明した各種の操作をすべて行うことができますが、TOMAV(PARALLELI/O)端子経由で MAV-555と接続した本機から可能な操作は、上記の(1)、(2)の操作のみに限定されます。

• 本機1台のTOMAV(PARALLELI/O)端子とTOMAV端子の両方を、1台のMAV-555

と接続した場合は、TOMAV端子側の接続のみが有効となります。

4-2（J

）第

章１台の

MAV-555

に本機を複数台接続した場合の操作

4-2

操作対象ポート

本機のTOMAV(PARALLELI/O)端子を使って本機をMAV-555と接続した場合、操作対象ポートはPARALLELI/Oの結線によって決定されます。このため、本機から操作対象

ポートを選択することはできません。

◆ TOMAV(PARALLELI/O)端子のピンアサインについては、本機のインストレーションマニュアルをご覧ください。

第4章１台の

MAV-555

に本機を複数台接続した場合の操作

4-3（J

）

Sony MAVEF555 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
