Projector Lamp
2-658-554-04 (1)
取扱説明書
Operating Instructions _______________________
Mode d’emploi _____________________________
Manual de instrucciones ______________________
Bedienungsanleitung ________________________
Istruzioni per l’uso __________________________
_________________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示しています。この取扱説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
JP
GB
FR
ES
DE
IT
CS
LMP-H400
© 2005 Sony Corporation
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いか
たをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険で
す。
事故を防ぐために次のことを必ずお守りください。
･ 安全のための注意事項を守る。
･ 破損したら使わずに、お買い上げ店またはお客様ご相談センターに修理を依頼する。
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してか
ら本文をお読みください。
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につ
ながることがあります。
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に
損害を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
JP
2
目次
ランプについての安全上のご注意 .....4
プロジェクタ−ランプ.........................6
プロジェクターランプについて...6
ランプの交換のしかた ..................6
主な仕様..........................................9
エアフィルター ................................. 10
エアフィルターについて............10
エアフィルターの交換の
しかた ....................................10
JP
日
本
語
目次
JP
3
ランプについての安
全上のご注意
プロジェクターランプ LMP-H400
は、キセノンランプです。キセノンラ
ンプには、次のような特性がありま
す。
･ 衝撃や、使用時間の経過による劣化な
どにより大きな音をともなって破裂
したり、不点灯となって寿命が尽きる
ことがあります。
･ 個体差や使用条件によって、寿命にバ
ラツキがあります。
･ 交換時期を越えると、破裂、不点灯や
チラつきの発生の可能性が高くなり
ます。
プロジェクターに「ランプ／フィル
ターを交換してください」というメッ
セージが表示されたときには、ランプ
が正常に点灯している場合でも速や
かに新しいランプと交換してくださ
い。
破裂 高温
下記の注意事項を守らないと、破
裂・発熱・液漏れにより、
死亡
や大けがなどの人身事故になる
ことがあります。
ランプ交換はランプが充分に冷えて
から行う
電源を切った直後はランプ
が高温になっており、さわる
とやけどの原因となること
があります。ランプ交換の際
は、電源を切ってから 1 時間
以上たって、充分にランプが
冷えてから行ってください。
他の製品に使用しない
このプロジェクターランプ
は、ソニープロジェクター用
の交換ランプです。他の製品
には絶対にお使いにならな
いでください。火災や故障な
どの原因になります。
JP
4
ランプについての安全上のご注意
ランプの分解や改造をしない
ランプを分解・改造して使用
すると火災や感電の原因と
なります。
ランプ交換の際はプラグをコンセン
トから抜く
ランプを交換する前に必ず
電源を切り、電源プラグをコ
ンセントから抜いてくださ
い。感電の原因となります。
破裂
下記の注意事項を守らないと、
けがをしたり周辺の物品に損
害を与えることがあります。
ランプの収納部に異物を入れない
ランプを抜いた後のランプ
の収納部に金属類や燃えや
すい物などの異物を入れな
いでください。火災や感電の
原因となります。
ランプが破裂したときはすぐに交換
を依頼する
ランプが破裂した際には、プ
ロジェクター内部やランプ
ハウス内に破片が飛散して
いる可能性があります。 お
客様ご相談センターにラン
プの交換と内部の点検を依
頼してください。また、排気
口よりガスや粉じんが出た
りすることがあります。
速やかに医師にご相談くだ
さい。
ランプの重量についての注意
ランプは重いので（約 2.9
kg）取り扱いには、十分ご注
意ください。
ランプについての安全上のご注意
JP
5
プロジェクタ−ラン
プ
プロジェクターランプについて
プロジェクターランプ LMP-H400
は、ソニープロジェクターの交換用ラ
ンプです｡
お使いになる前に､お手持ちのプロジェ
クターの取扱説明書をご覧になり、こ
のランプが使用できるかを必ず確認し
てください。
また、LMP-H400 には、エアフィル
ターが付属されています。
ランプを交換するときは､フィルターも
必ず一緒に交換してください。
ランプの交換のしかた
下記はすべて、プロジェクターを床､机
などにに設置した状態でランプを交換
する場合をしめしています。
天井つりした状態でのランプ交換は十
分注意してください。
1 プロジェクターの電源を切り、電
源コードをコンセントから抜く。
2 プロジェクターや机などに傷がつ
かないよう布などを敷き、その上
にプロジェクターを置く。
ご注意
プロジェクターは不安定な場所には置
かないでください。
◆フィルターの交換については、「エアフィ
ルター」(10 ページ ) をご覧ください。
電源を切った直後はランプが高温になっ
ており、さわるとやけどの原因となるこ
とがあります。ランプを充分に冷やすた
め、ランプ交換は、プロジェクターの電
源を切ってから 1 時間以上たってから
行ってください。交換ランプのガラス面
は触らないでください。もし汚れが付着
した場合は乾いた柔かい布でふき取って
ください。
3 右側のカバーリリースレバーを押
し上げながら､トップカバーを止
まるまでスライドさせる。
カバーリリースレバー
4 ランプカバーを固定しているネジ
（1 本）をプラスドライバーでゆ
るめ、ランプカバーを開ける。
JP
6
プロジェクタ−ランプ
ご注意
ランプ交換には、軸の長さ 130mm
以上のプラスドライバーをお使いくだ
さい。
5 バルブキャップをはずし (1)、プ
ラスドライバーで､ガス抜きバル
ブを右に回す (2)｡
ご注意
シューという音がするまでガス抜きバ
ルブを回してください。
この音が止まってから､次に進んでく
ださい。
ランプの内部にはキセノンガスが高圧
で封入されています。キセノンガスそ
のものは無臭、無毒ですが、ガス抜き
を行わないでランプを落下させたり衝
撃を与えたりすると破裂して、けがの
原因になります。
6 ランプユニットを固定しているネ
ジ（4 本）をプラスドライバーで
ゆるめる。
バルブキャップ
7 ランプユニットを持って、ランプ
リリースレバーを矢印の方向に
（右方向に）押しながら､ランプユ
ニットをまっすぐに引き出す｡
プロジェクタ−ランプ
7
JP
ランプリリースレバー
ご注意
･ ランプユニットは重い（約 2.9kg）
のでしっかり持ってください。落と
すとけがの原因となったり、プロ
ジェクターの内部を壊す原因となり
ます。
･ ファンや光学ブロックには手をふれ
ないでください。
･ ランプリリースレバーが元の位置に
戻っていることを確認してください。
戻っていないと電源が入りません。
ご注意
ランプユニットは重い（約 2.9kg）
のでしっかり持ってください。落とす
とけがの原因となったり、プロジェク
ターの内部を壊す原因となります。
8 新しいランプユニットをカチッと
音がするまで、まっすぐに押し込
む｡
9 手順 6 でゆるめたネジ 4 本で、新
しいランプユニットをプロジェク
ターに固定する｡
10ランプカバーを閉め、手順 4 でゆ
るめたネジでランプカバーを固定
する。
JP
8
プロジェクタ−ランプ
11トップカバーを閉める｡
12電源コードを接続し、プロジェク
ターをスタンバイ状態にする。
ON/STANDBY ランプが赤色点灯
状態であることを確認してくださ
い。
13リモコンを本体に向けて、リモコ
ンのボタンを、RESET ボタン、
< ボタン、, ボタン、ENTER
ボタンの順に、それぞれ 5 秒以
内に押す。
主な仕様
最大外形寸法
285.6mm × 142.1mm ×
141.1mm（幅／高さ／奥
行き）
質量 2.9kg
付属品 取扱説明書（1）
保証書（1）
ランプをはずしたあとのランプの収納
部に金属類や燃えやすい物などの異物
を入れないでください。火災や感電の
原因となります。また、やけどの危険
がありますので手を入れないでくださ
い。
ご注意
･ ランプが確実に装着されていないと、
電源が入りません。
･ ランプカバー、トップカバーがしっか
り閉まっていないと、電源が入りませ
ん。
プロジェクタ−ランプ
JP
9
エアフィルター
エアフィルターについて
ランプを交換するときは､必ずランプに
付属しているエアフィルターも交換し
てください。
エアフィルターの交換のしかた
ご注意
エアフィルターを取りはずすとき、本体
内部にゴミなどが入らないよう充分ご注
意ください。
天井つりでご使用のためプロジェク
ターにエアフィルターカバーが取り
つけられている場合は、フィルター
ホルダーをはずす前にエアフィル
ターカバーをはずしてください。
4 エアフィルターをとりはずす。
つめ
下記はすべて、プロジェクターを床､机
などにに設置した状態でエアフィル
ターを交換する場合をしめしています。
天井つりした状態でのエアフィルター
交換は十分注意してください。
1 プロジェクターの電源を切り、電
源コードをコンセントから抜く。
2 本機や机に傷がつかないように布
などを敷き、その上で本機を裏返
す。

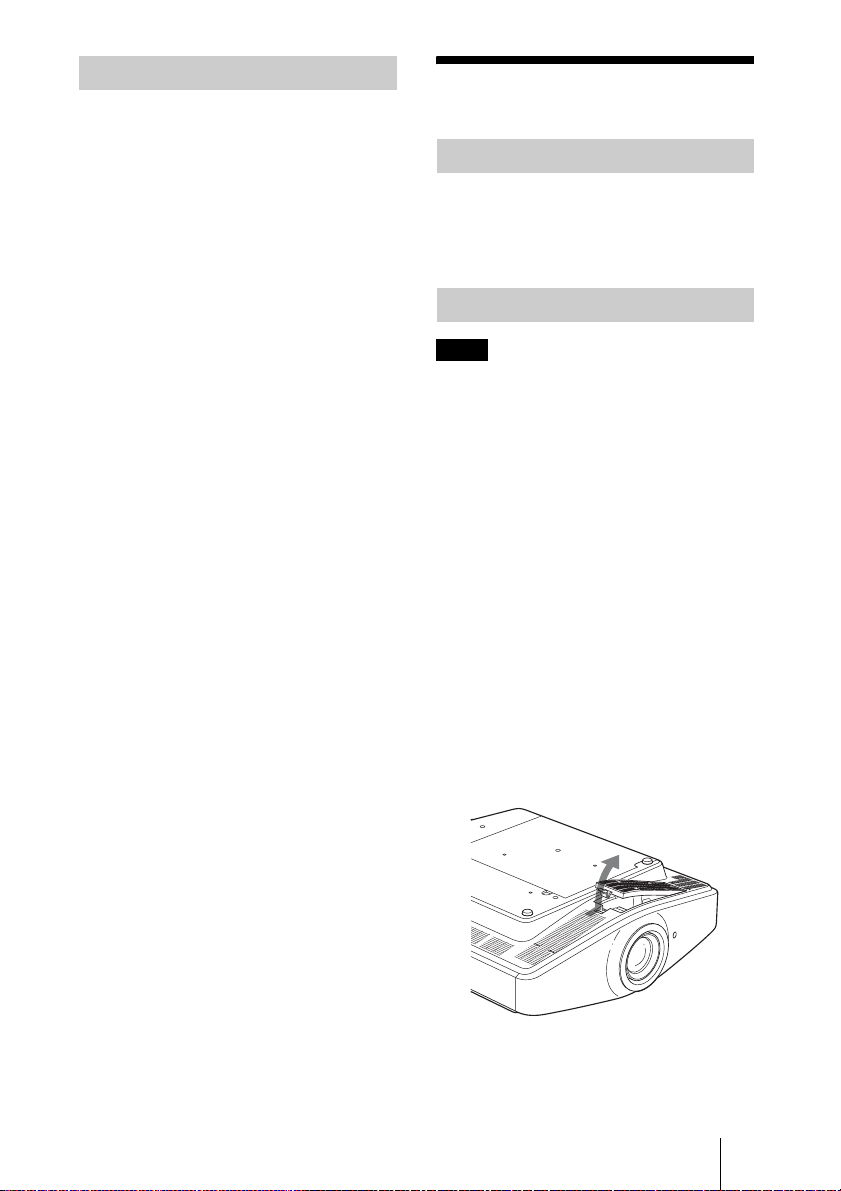

3 フィルターホルダーをはずす。
JP
10
エアフィルター
5 新しいエアフィルターをフィル
ターホルダーのつめ（5ヶ所）に
はめる。
6 フィルターホルダーを取り付け
る。
フック
ご注意
フィルターホルダーは、フックを押して
「カチッ」と音がするまで確実に取り付け
てください。フィルターホルダーがしっ
かり取り付けられていないと、電源が入
りません。
Table of Contents
Projector Lamp .................................. 2
Disposal of Old Electrical &
Electronic Equipment (Applicable
in the European Union and other
European countries with separate
collection systems)
This symbol on the product or on its
packaging indicates that this product
shall not be treated as household waste.
Instead it shall be handed over to the
applicable collection point for the
recycling of electrical and electronic
equipment. By ensuring this product is
disposed of correctly, you will help
prevent potential negative consequences
for the environment and human health,
which could otherwise be caused by
inappropriate waste handling of this
product. The recycling of materials will
help to conserve natural resources. For
more detailed information about
recycling of this product, please contact
your local Civic Office, your household
waste disposal service or the shop where
you purchased the product.
About the Projector Lamp ............ 2
Replacing the Projector Lamp ..... 2
Specifications ............................... 5
Air Filter ............................................ 5
About the Air Filter ...................... 5
Replacing the Air Filter ............... 5
GB
English
Table of Contents
GB
1
Projector Lamp
About the Projector Lamp
The LMP-H400 Projector Lamp is designed
for use with the Sony projector.
Be sure to confirm that this lamp is usable
with your projector before using it by
reading the Operating Instructions supplied
with the projector.
Also, the air filter is supplied with the LMPH400 Projector Lamp. When you replace the
lamp, it is also time to replace the air filter.
Whenever you replace the lamp, be sure to
replace the air filter with a new one.
For detailed information on how to replace
the filter, see “Air Filter” on page 5.
Caution
• The lamp remains hot after the projector is
turned off. If you touch the lamp, you may
burn your fingers. When you replace the
lamp, turn off the projector, then unplug
the power cord. Wait for at least an hour
for the lamp to cool.
• Do not touch the surface of the lens. If you
touch it, wipe off the fingerprints with a
soft cloth.
3 While holding up the cover
release lever on the right, slide the
top cover until it stops.
Cover release lever
4 Loosen the screw on the lamp
cover with a Philips screwdriver,
and then open the lamp cover.
Replacing the Projector Lamp
The illustrations below show the case of
replacing the lamp with the projector
installed on the floor or desk.
Pay special attention to replacing the
lamp when the projector is installed on
the ceiling.
1 Turn off the projector and unplug
the AC power cord.
2 Place a protective sheet (cloth)
beneath the projector.
Note
Be sure that the projector is placed on a
stable surface.
GB
2
Projector Lamp
Note
Be sure to use a Philips screwdriver with a
shaft length of 130 mm (5
more when replacing a projector lamp.
1
/8 inches) or
5 Remove the valve cap (1), then
turn the gas releasing valve fully
clockwise, using a Philips
screwdriver (2).
Valve cap
Note
Turn the gas releasing valve clockwise
until a hissing sound comes out from the
valve.
After this hissing sound stops, go to the
next step.
Xenon gas is encapsulated under high
pressure inside of the lamp. This xenon
gas is odorless and halmless. However,
if you drop the lamp or strike it without
releasing gas, the lamp may burst. This
may result in an injury.
6 Loosen the four screws on the
lamp unit with a Philips
screwdriver.
7 Hold the lamp unit with your hand,
and then, pushing the lamp
release lever toward the arrow
direction (toward the right), pull
the lamp unit straight out.
Lamp release lever
Note
Hold the lamp unit tightly so that you do
not drop it, because it is heavy (approx.
2.9 kg (6 lb 6 oz)). Dropping the lamp may
result in an injury or a breakdown of the
projector.
Projector Lamp
3
GB
8 Insert the new lamp unit straight
in all the way until it is securely in
place and you hear it click.
Notes
• Insert the new lamp unit while holding it
tightly, because it is heavy (approx.
2.9 kg (6 lb 6 oz)). Dropping the lamp
may result in an injury.
• Be careful not to touch the fan or optical
block inside the unit.
• Confirm that the lamp release lever has
returned to its original position. If not,
the projector will not turn on.
9 Tighten the four screws loosened
in step 6 to secure the lamp unit to
the projector.
10Tighten the screw loosened in
step 4 to close the lamp cover.
11Close the top cover.
12Connect the power cord and set
the projector to standby mode.
Confirm that the ON/STANDBY
indicator is lit in red.
13Pointing the remote control at the
projector, press the following
buttons on the remote control in
the following order for less than
five seconds each: RESET, <,
,, ENTER.
GB
4
Caution
Do not put your hands into the lamp
replacement slot, and do not allow any liquid
or other objects into the slot to avoid
electrical shock or fire.
Notes
• The projector will not turn on unless the lamp
is securely installed in place.
• The projector will not turn on unless the top
cover and the lamp cover are securely closed.
Projector Lamp
Specifications
Dimensions 285.6 mm × 142.1 mm ×
Mass 2.9 kg (6 lb 6 oz)
Supplied accessories
141.1 mm
1
(11
/4 × 5 5/8 × 5 5/8 inches)
(w/h/d)
Operating Instructions (1)
Air Filter
About the Air Filter
Whenever you replace the lamp, be sure to
replace the air filter with a new one
immediately.
Replacing the Air Filter
Note
When removing the air filter from the
projector, be careful that no dust or object gets
into the inside of the projector.
The illustrations below show the case of
replacing the air filter with the projector
installed on the floor or desk.
Pay special attention to replacing the air
filter when the projector is installed on
the ceiling.
1 Turn the power off and unplug
the power cord.
2 Place a protective sheet (cloth)
beneath the projector and turn the
projector over.
3 Remove the filter holder.
When the air filter cover has been attached
onto the projector because it is installed on
the ceiling, remove this air filter cover
before removing the filter holder.
Air Filter
GB
5
4 Remove the air filter.
Claws
5 Attach the new air filter so that it
fits into the each claws (5
positions) on the filter holder.
6 Attach the filter holder.
Hook
Note
Attach the filter holder securely by pressing on
the hook until a click is heard. The projector
will not turn on unless the filter holder is
securely closed.
GB
6
Air Filter
Table des
matières
Traitement des appareils
électriques et électroniques en fin
de vie (Applicable dans les pays de
l’Union Européenne et aux autres
pays européens disposant de
systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur
son emballage, indique que ce produit ne
doit pas être traité avec les déchets
ménagers. Il doit être remis à un point de
collecte approprié pour le recyclage des
équipements électriques et électroniques.
En s’assurant que ce produit est bien mis
au rebut de manière appropriée, vous
aiderez à prévenir les conséquences
négatives potentielles pour
l’environnement et la santé humaine. Le
recyclage des matériaux aidera à
préserver les ressources naturelles.
Pour toute information supplémentaire
au sujet du recyclage de ce produit, vous
pouvez contacter votre municipalité,
votre déchetterie ou le magasin où vous
avez acheté le produit.
Lampe de projecteur .......................... 2
À propos de la lampe de
projecteur .......................... 2
Remplacement de la lampe de
projecteur .......................... 2
Spécifications ............................... 5
Filtre à air .......................................... 5
À propos du filtre à air ................. 5
Remplacement du filtre à air ........ 5
FR
Français
Table des matières
FR
1
Lampe de projecteur
À propos de la lampe de
projecteur
La lampe de projecteur LMP-H400 est
conçue pour l’utilisation avec le projecteur
Sony.
Il faut s’assurer que cette lampe est conçue
pour le projecteur utilisé, en consultant le
mode d’emploi qui accompagne le
projecteur.
Un filtre à air est aussi fourni avec la lampe
de projecteur LMP-H400. Lorsque l’on
remplace la lampe, il est également temps de
remplacer le filtre à air.
Il faut toujours remplacer le filtre à air par un
neuf lorsque l’on remplace la lampe.
Pour plus d’informations sur la façon de
remplacer le filtre, voir « Filtre à air » à la
page 5.
Mise en garde
• La lampe demeure chaude après la mise
hors tension du projecteur. Il y a risque de
blessure aux doigts si l’on touche alors la
lampe. Pour remplacer la lampe, mettre le
projecteur hors tension puis débrancher le
cordon d’alimentation. Laisser la lampe
refroidir pendant au moins une heure.
• Ne pas toucher la surface de l’objectif. Si
on l’a touché, essuyer les empreintes
digitales avec un chiffon doux.
2 Placer une couche de protection
(chiffon) sous le projecteur.
Remarque
S’assurer que le projecteur est posé sur une
surface stable.
3 Tout en maintenant élevé le levier
de libération du couvercle sur la
droite, glisser le couvercle
supérieur jusqu’à ce qu’il s’arrête.
Levier de libération du
couvercle
4 Desserrer la vis du couvercle de
lampe avec un tournevis à pointe
cruciforme, puis ouvrir le
couvercle de lampe.
Remplacement de la lampe de
projecteur
Les illustrations ci-dessous concernent le
remplacement de la lampe alors que le
projecteur est installé sur le plancher ou sur
un bureau.
Prêter une attention spéciale au
remplacement de la lampe lorsque le
projecteur est installé au plafond.
1 Mettre le projecteur hors tension
et débrancher le cordon
d’alimentation.
FR
2
Lampe de projecteur
Remarque
Il faut utiliser un tournevis à pointe
cruciforme et avec une tige d’une longueur
de 130 mm (5
remplacer la lampe du projecteur.
1
/8 pouces) ou plus pour
5 Retirer le capuchon de vanne (1),
puis tourner la vanne de libération
du gaz dans le sens des aiguilles
d’une montre, à l’aide d’un
tournevis à pointe cruciforme (2).
Capuchon de vanne
Remarque
Tourner la vanne de libération du gaz
dans le sens des aiguilles d’une montre
jusqu’à ce qu’un sifflement soit audible.
Une fois le sifflement arrêté, passer à
l’étape suivante.
La lampe contient du xénon sous haute
pression. Le xénon est un gaz inodore et
inoffensif. La lampe risque toutefois
d’exploser si vous l’échappez ou la
heurtez sans avoir libéré le gaz. Il y a
risque de blessure.
6 Desserrer les quatre vis de la
lampe à l’aide d’un tournevis à
pointe cruciforme.
7 Tenir la lampe avec la main, puis,
tout en poussant le levier de
libération de la lampe dans le
sens de la flèche (vers la droite),
retirer la lampe en tirant bien
droit.
Levier de libération
de la lampe
Remarque
La lampe étant lourde (2,9 kg (6 lb 6 oz)
environ), il faut la tenir fermement pour ne
pas l’échapper. Il y a risque de blessure ou
de panne du projecteur si la lampe est
échappée.
Lampe de projecteur
FR
3
8 Insérer la lampe neuve bien droit
et à fond, jusqu’à ce qu’elle se
mette bien en place en émettant
un léger bruit sec.
Remarques
• La lampe étant lourde (2,9 kg (6 lb 6 oz)
environ), il faut la tenir fermement pour
l’insérer. Il y a risque de blessure si la
lampe est échappée.
• Prendre garde de toucher le ventilateur
ou le bloc optique à l’intérieur du
projecteur.
• S’assurer que le levier de libération de la
lampe est retourné sur sa position
initiale. Sinon, le projecteur ne se mettra
pas sous tension.
9 Serrer les quatre vis desserrées à
l’étape 6 pour fixer la lampe au
projecteur.
10Serrer la vis desserrée à l’étape 4
pour fermer le couvercle de
lampe.
11Fermer le couvercle supérieur.
12Brancher le cordon d’alimentation
et mettre le projecteur en mode de
veille.
S’assurer que l’indicateur ON/
STANDBY est allumé en rouge.
13En pointant la télécommande vers
le projecteur, appuyer sur les
boutons suivants sur la
télécommande, dans l’ordre,
pendant moins de cinq secondes
chacun : RESET, <, ,, ENTER.
FR
4
Lampe de projecteur
Mise en garde
Ne pas introduire les doigts dans la fente de
remplacement de la lampe et veiller à ce
qu’aucun liquide ou objet ne tombe à
l’intérieur de la fente pour éviter tout risque
d’électrocution ou d’incendie.
Remarques
• Le projecteur ne se mettra sous tension que si
la lampe est bien mise en place.
• Le projecteur ne se mettra sous tension que si
le couvercle supérieur et le couvercle de
lampe sont bien fermés.
Spécifications
Dimensions 285,6 mm × 142,1 mm ×
Poids 2,9 kg (6 lb 6 oz)
Accessoires fournis
141,1 mm (11
5
/8 pouces)
5
(l/h/p)
Mode d’emploi (1)
1
/4 × 5 5/8 ×
Filtre à air
À propos du filtre à air
Il faut toujours remplacer immédiatement le
filtre à air par un neuf lorsque l’on remplace
la lampe.
Remplacement du filtre à air
Remarque
En retirant le filtre à air du projecteur, procéder
prudemment pour éviter que de la poussière ou
un objet quelconque ne pénètre dans le
projecteur.
Les illustrations ci-dessous concernent le
remplacement du filtre à air alors que le
projecteur est installé sur le plancher ou sur
un bureau.
Prêter une attention spéciale au
remplacement du filtre à air lorsque le
projecteur est installé au plafond.
1 Mettre le projecteur hors
tension et débrancher le cordon
d’alimentation.
2 Placer une couche de protection
(chiffon) sous le projecteur et
retourner le projecteur tête en
bas.
3 Retirer le support à filtre.
Filtre à air
5
FR
Si l’on a fixé le couvercle du filtre à air
pour une installation du projecteur au
plafond, retirer le couvercle du filtre avant
de retirer le support à filtre.
4 Retirer le filtre à air.
Griffes
5 Fixer le nouveau filtre à air de
sorte qu’il s’attache à chacune
des griffes (en 5 emplacements)
du support à filtre.
6 Fixer le support à filtre.
Crochet
Remarque
Monter solidement le support à filtre en
appuyant sur le crochet jusqu’à ce qu’un
déclic soit entendu. Le projecteur ne se
mettra sous tension que si le support à filtre
est bien fermé.
FR
6
Filtre à air
Contenido
Lámpara de proyector ........................ 2
Tratamiento de los equipos
eléctricos y electrónicos al final de
su vida útil (aplicable en la Unión
Europea y en países europeos con
sistemas de recogida selectiva de
residuos)
Este símbolo en el equipo o el embalaje
indica que el presente producto no puede
ser tratado como residuos domésticos
normales, sino que debe entregarse en el
correspondiente punto de recogida de
equipos eléctricos y electrónicos. Al
asegurarse de que este producto se
desecha correctamente, Ud. ayuda a
prevenir las consecuencias negativas
para el medio ambiente y la salud
humana que podrían derivarse de la
incorrecta manipulación en el momento
de deshacerse de este producto. El
reciclaje de materiales ayuda a conservar
los recursos naturales. Para recibir
información detallada sobre el reciclaje
de este producto, póngase en contacto
con el ayuntamiento, el punto de recogida
más cercano o el establecimiento donde
ha adquirido el producto.
Acerca de la lámpara de
proyector ........................... 2
Sustitución de la lámpara de
proyector ........................... 2
Especificaciones ........................... 5
Filtro de aire ...................................... 5
Acerca del filtro de aire ............... 5
Sustitución del filtro de aire ......... 5
ES
Español
Contenido
ES
1
Lámpara de proyector
Acerca de la lámpara de
proyector
La lámpara de proyector LMP-H400 ha sido
diseñada para su uso con el proyector Sony.
Asegúrese de verificar que esta lámpara es
compatible con su proyector antes de usarla,
leyendo el manual de instrucciones que
acompañan al proyector.
Asimismo, junto con la lámpara de
proyector LMP-H400 se suministra el filtro
de aire. Cuando reemplace la lámpara será
también el momento de reemplazar el filtro
del aire.
Siempre que reemplace la lámpara,
asegúrese de reemplazar el filtro del aire por
uno nuevo.
Para ver información detallada sobre cómo
sustituir el filtro, consulte “Filtro de aire” en
la página 5.
Precaución
• La lámpara continúa estando caliente
después de apagar el proyector. Si alguien
toca la lámpara, puede quemarse los
dedos. Antes de sustituir la lámpara,
apague el proyector y desenchufe el cable
de alimentación. Espere durante al menos
una hora hasta que la lámpara se enfríe.
• No toque la superficie del objetivo. Si la
toca, limpie las huellas con un paño suave.
2 Coloque una hoja (paño) de
protección debajo del proyector.
Nota
Asegúrese de que el proyector se encuentra
en una superficie estable.
3 Mientras presiona hacia arriba la
palanca de liberación de la
cubierta, a la derecha, deslice la
cubierta superior hasta que se
detenga.
Palanca de liberación de la
cubierta
4 Afloje el tornillo de la cubierta de
la lámpara con un destornillador
Phillips y, a continuación, abra la
cubierta de la lámpara.
Sustitución de la lámpara de
proyector
Las ilustraciones a continuación muestran el
recambio de la lámpara con el proyector
instalado sobre el suelo o sobre un escritorio.
Ponga especial cuidado al reemplazar la
lámpara cuando el proyector esté
instalado en el techo.
1 Apague el proyector y desenchufe
el cable de alimentación de CA.
ES
2
Lámpara de proyector
Nota
Asegúrese de usar un destornillador de
punta cruciforme y cuya varilla mida
130 mm (5
la hora de sustituir la lámpara del
proyector.
1
/8 pulgadas) o más de largo a
5 Quite la tapa de la válvula (1) y, a
continuación, gire la válvula de
salida de gases en sentido
horario, utilizando un
destornillador Phillips (2).
Tapa de la válvula
Nota
Gire la válvula de salida de gases en
sentido horario hasta que se oiga un
sonido silbante procedente de la válvula.
Cuando se detenga el sonido silbante,
vaya al paso siguiente.
Dentro de la lámpara se encapsula gas
xenón a alta presión. El gas xenón es
inodoro e inocuo. Sin embargo, si deja
caer la lámpara o la golpea sin liberar el
gas, la lámpara puede explotar. Esto
puede producir lesiones.
6 Afloje los cuatro tornillos de la
unidad de la lámpara con un
destornillador Phillips.
7 Sujete la unidad de la lámpara con
la mano y, a continuación,
empujando la palanca de
liberación de la lámpara en la
dirección de la flecha (hacia la
derecha), extraiga por completo la
unidad de la lámpara.
Palanca de liberación
de la lámpara
Nota
Sujete firmemente la unidad de la lámpara
para no dejarla caer, ya que es pesada
(Aprox. 2,9 kg (6 lb 6 oz)). Si deja caer la
lámpara puede producir lesiones o una
avería del proyector.
Lámpara de proyector
3
ES
8 Introduzca por completo la nueva
unidad de lámpara hasta que
quede firmemente en su sitio y
oiga un clic.
Notas
• Sujete firmemente la unidad de la
lámpara mientras la inserta, ya que es
pesada (Aprox. 2,9 kg (6 lb 6 oz)). Si
deja caer la lámpara puede producir
lesiones.
• Tenga cuidado de no tocar el ventilador
ni el bloque óptico del interior de la
unidad.
• Verifique que la palanca de aflojamiento
de la lámpara ha regresado a su posición
original. Si no lo hace, el proyector no se
encenderá.
9 Apriete los cuatro tornillos
aflojados en el paso 6 para sujetar
la unidad de la lámpara al
proyector.
10Apriete el tornillo aflojado en el
paso 4 para cerrar la cubierta de la
lámpara.
11Cierre la cubierta superior.
12Conecte el cable de alimentación
y establezca el proyector en el
modo de espera.
Confirme que la indicador ON/
STANDBY esté iluminada en rojo.
13Apuntando el mando a distancia
al proyector, pulse los siguientes
botones del mando a distancia en
el orden indicado durante menos
de cinco segundos cada uno:
RESET, <, ,, ENTER.
Precaución
Para evitar descargas eléctricas o incendios,
no introduzca las manos en el
compartimento de sustitución de la lámpara,
ni permita que se introduzcan líquidos ni
ningún otro objeto.
ES
4
Lámpara de proyector
Notas
• El proyector no se encenderá si la lámpara no
está bien instalada.
• El proyector no se encenderá si la cubierta
superior y la cubierta de la lámpara no están
bien cerradas.
Especificaciones
Dimensions 285,6 mm × 142,1 mm ×
Masa 2,9 kg (6 lb 6 oz)
Accesorios suministrados
141,1 mm
1
/4 × 5 5/8 × 5 5/8 pulgadas)
(11
(ancho/alto/profundidad)
Manual de instrucciones (1)
Filtro de aire
Acerca del filtro de aire
Siempre que sustituya la lámpara, asegúrese
de recambiar el filtro de aire por uno nuevo
de inmediato.
Sustitución del filtro de aire
Nota
Al desmontar el filtro de aire del proyector,
tenga cuidado de que no entre polvo ni caiga
ningún objeto en el interior del proyector.
Las ilustraciones a continuación muestran el
recambio del filtro de aire con el proyector
instalado sobre el suelo o sobre un escritorio.
Ponga especial cuidado al reemplazar el
filtro de aire cuando el proyector esté
instalado en el techo.
1 Desactive la alimentación y
desenchufe el cable de
alimentación.
2 Coloque una hoja (paño) de
protección debajo del proyector y
dé la vuelta al proyector.
3 Quite el soporte del filtro.
Cuando la cubierta del filtro de aire se haya
fijado al proyector por estar éste instalado
en el techo, retire esta cubierta del filtro de
aire antes de desmontar el soporte del
filtro.
Filtro de aire
ES
5
4 Extraiga el filtro de aire.
Lengüetas
5 Coloque el nuevo filtro de aire de
forma que encaje en las lengüetas
(5 posiciones) del soporte del
filtro.
6 Monte el soporte del filtro.
Enganche
Nota
Instale correctamente el soporte del filtro
presionando el enganche hasta que se oiga
un clic. El proyector no se encenderá si el
soporte del filtro no está bien cerrado.
ES
6
Filtro de aire
Inhaltsverzeichnis
Projektorlampe .................................. 2
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen
Ländern mit einem separaten
Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einer Annahmestelle für das
Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling
hilft, den Verbrauch von Rohstoffen zu
verringern. Weitere Informationen über
das Recycling dieses Produkts erhalten
Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Info zur Projektorlampe ............... 2
Auswechseln der
Projektorlampe ................. 2
Spezifikationen ............................ 5
Luftfilter ............................................ 5
Info zum Luftfilter ....................... 5
Auswechseln des Luftfilters ......... 5
DE
Deutsch
Inhaltsverzeichnis
DE
1
Projektorlampe
Info zur Projektorlampe
Die Projektorlampe LMP-H400 ist für den
Einsatz mit Sony-Projektoren vorgesehen.
Vergewissern Sie sich vor Gebrauch, dass
diese Lampe mit Ihrem Projektor
verwendbar ist, indem Sie in der
Bedienungsanleitung Ihres Projektors
nachschlagen.
Ein Luftfilter wird ebenfalls mit der
Projektorlampe LMP-H400 geliefert. Der
Luftfilter ist zusammen mit der Lampe
auszuwechseln.
Ersetzen Sie bei jedem Lampenwechsel
auch den Luftfilter durch einen neuen.
Ausführliche Informationen zum
Auswechseln des Filters finden Sie unter
„Luftfilter“ auf Seite 5.
Vorsicht
• Die Lampe bleibt auch nach dem
Ausschalten des Projektors noch längere
Zeit heiß. Falls Sie die Lampe berühren,
können Sie sich die Finger verbrennen.
Schalten Sie vor dem Auswechseln der
Lampe den Projektor aus, und ziehen Sie
das Netzkabel ab. Lassen Sie die Lampe
mindestens eine Stunde lang abkühlen.
• Berühren Sie nicht die Objektivoberfläche.
Falls Sie sie berühren, wischen Sie
Fingerabdrücke mit einem weichen Tuch
ab.
2 Legen Sie eine Schutzfolie (Tuch)
unter den Projektor.
Hinweis
Stellen Sie den Projektor auf eine stabile
Fläche.
3 Während Sie den
Abdeckungsfreigabehebel auf der
rechten Seite hochgedrückt
halten, verschieben Sie die
Deckplatte bis zum Anschlag.
Abdeckungsfreigabehebel
4 Lösen Sie die Schraube an der
Lampenabdeckung mit einem
Kreuzschlitzschraubenzieher,
und öffnen Sie dann die
Lampenabdeckung.
Auswechseln der
Projektorlampe
Die nachstehenden Abbildungen zeigen das
Auswechseln der Lampe beim auf dem
Boden oder auf einem Tisch stehenden
Projektor.
Lassen Sie beim Lampenwechsel
besondere Vorsicht walten, wenn der
Projektor an der Decke montiert ist.
1 Schalten Sie den Projektor aus,
und ziehen Sie das Netzkabel ab.
DE
2
Projektorlampe
Hinweis
Verwenden Sie zum Auswechseln der
Projektorlampe einen
Kreuzschlitzschraubenzieher mit einer
Schaftlänge von mindestens 130 mm.
5 Entfernen Sie die
Ventilabdeckung (1), und drehen
Sie dann das Gasablassventil mit
einem
Kreuzschlitzschraubenzieher im
Uhrzeigersinn (2).
Ventilabdeckung
Hinweis
Drehen Sie das Gasablassventil im
Uhrzeigersinn, bis ein Zischen vom
Ventil zu hören ist.
Gehen Sie erst zum nächsten Schritt
über, nachdem das Zischen verstummt
ist.
Xenongas ist unter hohem Druck in der
Lampe eingeschlossen. Dieses
Xenongas ist geruchlos und
unschädlich. Wenn Sie jedoch die
Lampe fallen lassen oder dagegen
schlagen, ohne das Gas abzulassen, kann
die Lampe explodieren. Dies kann zu
einer Verletzung führen.
6 Lösen Sie die vier Schrauben an
der Lampeneinheit mit einem
Kreuzschlitzschraubenzieher.
7 Halten Sie die Lampeneinheit mit
Ihrer Hand, und ziehen Sie sie
gerade heraus, während Sie den
Lampenfreigabehebel in
Pfeilrichtung (nach rechts)
drücken.
Lampenfreigabehebel
Hinweis
Halten Sie die Lampeneinheit gut fest,
damit sie nicht herunterfällt, weil sie
schwer ist (ca. 2,9 kg). Fallenlassen der
Lampe kann zu einer Verletzung oder
einem Ausfall des Projektors führen.
Projektorlampe
DE
3
8 Führen Sie die neue
Lampeneinheit gerade und
vollständig ein, bis sie mit einem
Klicken einwandfrei einrastet.
Hinweise
• Halten Sie die neue Lampeneinheit beim
Einsetzen gut fest, weil sie schwer ist
(ca. 2,9 kg). Fallenlassen der Lampe
kann zu einer Verletzung führen.
• Achten Sie darauf, dass Sie nicht den
Lüfter oder den Optikblock im Inneren
des Projektors berühren.
• Vergewissern Sie sich, dass sich der
Lampenfreigabehebel in seiner
Ausgangsstellung befindet.
Anderenfalls lässt sich der Projektor
nicht einschalten.
9 Ziehen Sie die in Schritt 6
gelösten vier Schrauben an, um
die Lampeneinheit am Projektor
zu befestigen.
10Ziehen Sie die in Schritt 4 gelöste
Schraube an, um die
Lampenabdeckung zu schließen.
11Schließen Sie die Deckplatte.
12Schließen Sie das Netzkabel an,
und versetzen Sie den Projektor in
den Bereitschaftsmodus.
Vergewissern Sie sich, dass die Anzeige
ON/STANDBY in Rot leuchtet.
13Richten Sie die Fernbedienung
auf den Projektor, und drücken
Sie die folgenden Tasten an der
Fernbedienung in der folgenden
Reihenfolge jeweils höchstens
fünf Sekunden lang: RESET, <,
,, ENTER.
DE
4
Projektorlampe
Vorsicht
Greifen Sie nicht in den Lampensteckplatz,
und achten Sie darauf, dass keine
Flüssigkeiten oder Fremdkörper in den
Steckplatz eindringen, um einen
elektrischen Schlag oder Brand zu
vermeiden.
Hinweise
• Der Projektor lässt sich nur einschalten,
wenn die Lampe vorschriftsmäßig installiert
ist.
• Der Projektor lässt sich nicht einschalten,
wenn die Deckplatte und die
Lampenabdeckung nicht einwandfrei
geschlossen sind.
Spezifikationen
Abmessungen 285,6 mm × 142,1 mm ×
141,1 mm (B/H/T)
Gewicht 2,9 kg
Mitgeliefertes Zubehör
Bedienungsanleitung (1)
Luftfilter
Info zum Luftfilter
Ersetzen Sie bei jedem Lampenwechsel
auch den Luftfilter unverzüglich durch einen
neuen.
Auswechseln des Luftfilters
Hinweis
Achten Sie beim Entfernen des Luftfilters vom
Projektor darauf, dass weder Staub noch
Fremdkörper in den Projektor gelangen.
Die nachstehenden Abbildungen zeigen das
Auswechseln des Luftfilters beim auf dem
Boden oder auf einem Tisch stehenden
Projektor.
Lassen Sie beim Luftfilterwechsel
besondere Vorsicht walten, wenn der
Projektor an der Decke montiert ist.
1 Schalten Sie den Projektor aus,
und ziehen Sie das Netzkabel
ab.
2 Legen Sie eine Schutzfolie (Tuch)
unter den Projektor, und drehen
Sie den Projektor um.
3 Entfernen Sie den Filterhalter.
Luftfilter
5
DE
Wenn die Luftfilterabdeckung bei
Deckenmontage des Projektors angebracht
worden ist, entfernen Sie diese
Luftfilterabdeckung, bevor Sie den
Filterhalter abnehmen.
4 Entfernen Sie den Luftfilter.
Klauen
5 Bringen Sie den neuen Luftfilter
so an, dass er von den Klauen (5
Positionen) am Filterhalter
gehalten wird.
6 Bringen Sie den Filterhalter an.
Raste
Hinweis
Bringen Sie den Filterhalter einwandfrei an,
indem Sie auf die Raste drücken, bis ein
Klicken zu hören ist. Der Projektor lässt sich
nur einschalten, wenn der Luftfilterhalter
einwandfrei geschlossen ist.
DE
6
Luftfilter
Indice
Lampada del proiettore ...................... 2
Trattamento del dispositivo
elettrico od elettronico a fine vita
(applicabile in tutti i paesi
dell’Unione Europea e in altri paesi
europei con sistema di raccolta
differenziata)
Questo simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un normale
rifiuto domestico, ma deve invece essere
consegnato ad un punto di raccolta
appropriato per il riciclo di apparecchi
elettrici ed elettronici. Assicurandovi che
questo prodotto sia smaltito
correttamente, voi contribuirete a
prevenire potenziali conseguenze
negative per l’ambiente e per la salute
che potrebbero altrimenti essere causate
dal suo smaltimento inadeguato. Il
riciclaggio dei materiali aiuta a
conservare le risorse naturali. Per
informazioni più dettagliate circa il
riciclaggio di questo prodotto, potete
contattare l’ufficio comunale, il servizio
locale di smaltimento rifiuti oppure il
negozio dove l’avete acquistato.
Informazioni sulla lampada del
proiettore ........................... 2
Sostituzione della lampada del
proiettore ........................... 2
Caratteristiche tecniche ................ 5
Filtro dell’aria .................................... 5
Informazioni sul filtro dell’aria .... 5
Sostituzione del filtro dell’aria .... 5
IT
Italiano
Indice
IT
1
Lampada del
proiettore
Informazioni sulla lampada
del proiettore
La lampada per proiettore LMP-H400 è
progettata per l’uso con il proiettore Sony.
Prima di usare la lampada, verificare che sia
utilizzabile con il proiettore leggendo le
istruzioni per l’uso in dotazione al proiettore
stesso.
Insieme alla lampada per proiettore
LMP-H400 viene anche fornito il filtro
dell’aria. Quando si sostituisce la lampada, è
necessario sostituire anche il filtro dell’aria.
Quando si sostituisce la lampada, non
dimenticare di sostituire il filtro dell’aria con
uno nuovo.
Per informazioni dettagliate sulla
sostituzione del filtro dell’aria, vedere
“Filtro dell’aria” a pagina 5.
Attenzione
• Dopo che il proiettore viene spento, la
lampada rimane calda. Toccandola, ci si
potrebbe ustionare le dita. Per sostituire la
lampada, spegnere il proiettore, quindi
scollegare il cavo di alimentazione.
Attendere almeno un’ora che la lampada si
raffreddi.
• Non toccare la superficie dell’obiettivo. Se
venisse toccata, pulire le ditate con un
panno morbido.
2 Mettere un telo (stoffa) di
protezione sotto il proiettore.
Nota
Controllare che il proiettore sia posato su
un piano stabile.
3 Tenere alzata la levetta di sgancio
del coperchio a destra e fare
scorrere il coperchio superiore
finché si blocca.
Levetta di sgancio del
coperchio
4 Svitare con un cacciavite con
punta a croce la vite del coperchio
della lampada, quindi aprirlo.
Sostituzione della lampada
del proiettore
Le illustrazioni che seguono mostrano come
sostituire la lampada quando il proiettore è
installato sul pavimento o su un tavolo.
Prestare particolare attenzione alla
sostituzione della lampada di un
proiettore installato sul soffitto.
1 Spegnere il proiettore e
scollegare il cavo di
alimentazione c.a.
IT
2
Lampada del proiettore
Nota
Per sostituire la lampada del proiettore,
usare un cacciavite con punta a croce di
almeno 130 mm di lunghezza.
5 Smontare il coperchio della
valvola (1), quindi usare un
cacciavite con punta a croce (2)
per girare in senso orario la
valvola di sfogo del gas.
Coperchio della valvola
Nota
Girare la valvola di sfogo del gas in
senso orario finché emette un sibilo.
Quando il sibilo termina, passare al
punto successivo.
La lampada contiene al suo interno del
gas xeno ad alta pressione. Il gas xeno è
inodore e innocuo. Tuttavia, se si fa
cadere la lampada o se la lampada viene
colpita senza che sia stato scaricato il
gas, la lampada potrebbe scoppiare. Ciò
potrebbe causare delle lesioni.
6 Svitare con un cacciavite con
punta a croce le quattro viti
sull’unità della lampada.
7 Afferrare con la mano l’unità della
lampada, quindi, spingendo la
levetta di sgancio della lampada
nella direzione della freccia (verso
destra), tirare l’unità della
lampada direttamente verso l’alto.
Levetta di sgancio
della lampada
Nota
Afferrare saldamente l’unità della lampada
in modo che non cada, poiché è pesante
(circa 2,9 kg). Se la lampada cade potrebbe
causare lesioni o guasto del proiettore.
Lampada del proiettore
3
IT
8 Inserire completamente la nuova
unità della lampada finché è
saldamente in posizione e scatta.
Note
• Nell’inserire la nuova unità della
lampada, afferrarla saldamente, poiché è
pesante (circa 2,9 kg). Se la lampada
cadesse, potrebbe causare lesioni.
• Prestare attenzione a non toccare né la
ventola, né l’ottica all’interno dell’unità.
• Verificare che la levetta di sgancio della
lampada sia tornata nella posizione
originale. Diversamente il proiettore non
si accenderà.
9 Serrare le quattro viti allentate al
punto 6 per fissare l’unità della
lampada al proiettore.
10Serrare la vite allentata al punto 4
per chiudere il coperchio della
lampada.
11Chiudere il coperchio superiore.
12Collegare il cavo di alimentazione
e commutare il proiettore nella
modalità di attesa.
Verificare che la spia ON/STANDBY si
illumini in rosso.
13Orientare il telecomando verso il
proiettore e premere i pulsanti che
seguono sul telecomando,
nell’ordine, per meno di cinque
secondi ciascuno: RESET, <, , ,
ENTER.
IT
4
Lampada del proiettore
Attenzione
Non infilare le mani nella sede di
sostituzione della lampada e fare in modo
che non ci cadano dei liquidi o degli oggetti
per evitare scossa elettrica o incendio.
Note
• Il proiettore non si accenderà se la lampada
non è montata saldamente in posizione.
• Il proiettore non si accenderà se il coperchio
superiore e il coperchio della lampada non
sono chiusi saldamente.
Caratteristiche tecniche
Dimensioni 285,6 mm × 142,1 mm ×
141,1 mm (l/a/p)
Massa 2,9 kg
Accessori forniti
Istruzioni per l’uso (1)
Filtro dell’aria
Informazioni sul filtro dell’aria
Tutte le volte che si sostituisce la lampada,
sostituire subito il filtro dell’aria con uno
nuovo.
Sostituzione del filtro dell’aria
Nota
Nello smontare il filtro dell’aria dal
proiettore, prestare attenzione che della
polvere oppure degli oggetti non penetrino
all’interno del proiettore stesso.
Le illustrazioni che seguono mostrano come
sostituire il filtro dell’aria quando il
proiettore è installato sul pavimento o su un
tavolo.
Prestare particolare attenzione alla
sostituzione del filtro dell’aria quando il
proiettore è installato sul soffitto.
1 Spegnere l’alimentazione e
scollegare il cavo di
alimentazione.
2 Mettere un telo (stoffa) di
protezione sotto il proiettore e
rovesciare quest’ultimo.
3 Smontare la sede del filtro.
Filtro dell’aria
IT
5
Se è stato montato al proiettore il
coperchio del filtro dell’aria in quanto il
proiettore è installato sul soffitto, smontare
tale coperchio prima di rimuovere la sede
del filtro.
4 Smontare il filtro dell’aria.
Linguette
5 Montare il nuovo filtro dell’aria in
modo che si inserisca in ciascuna
delle linguette (5 posizioni) della
sede del filtro.
6 Montare la sede del filtro.
Gancio
Nota
Montare saldamente la sede di filtro
premendo il gancio finché si sente uno
scatto. Il proiettore non si accenderà se la
sede del filtro non fosse chiusa saldamente.
IT
6
Filtro dell’aria
目录
投影灯 ....................... 2
关于投影灯 ................ 2
更换投影灯 ................ 2
规格 ..................... 4
空气滤网 ..................... 5
关于空气滤网 .............. 5
更换空气滤网 .............. 5
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
部件名称
投影灯 ○○○○○
○ : 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的
: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规
×
铅 (Pb) 汞 (Hg) 镉 (Cd)
×
限量要求以下。
定的限量要求。
㕉㚐♡ᶀḐ恡㶓⊞㶓⊻!2.8.2
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
目录
CS
1
CS
中文
投影灯
关于投影灯
LMP-H400 投影灯为 Sony 投影机所设计。
使用前，请阅读投影机附带的使用说明
书，以确认是否可在您的投影机上使用
本投影灯。
另外，LMP-H400 投影灯附带有空气滤
网。当您更换投影灯时，也是更换空气
滤网的时间了。
每次更换投影灯时，也请更换新的空气
滤网。
有关如何更换滤网的详细信息，请参见
第 5 页上的 “空气滤网”。
注意
• 关闭投影机电源后，投影灯的温度仍
然很高。如果触摸投影灯，手指可能
会被烫伤。更换投影灯时，请关闭投
影机电源，然后拔下电源线。请至少
等候 1 个小时让投影灯冷却。
• 请勿触摸镜头表面。如果触摸了镜头
表面，请用软布擦去指纹。
3 一边抬起右侧的盖板解锁手柄，一边
将顶盖滑动到尽头。
盖板解锁手柄
4 用十字螺丝刀拧松投影灯盖上的螺
丝，然后打开投影灯盖。
更换投影灯
下图所示为更换安装在地板或桌子上的
投影机的投影灯。
投影机安装在天花板上时，更换投影灯
时需格外小心。
1 关闭投影机电源并拔下交流电源线。
2 将保护纸 （布）垫在投影机下面。
注
请务必将投影机放在平稳的表面。
CS
2
投影灯
注
更换投影灯时，请务必使用轴长度为
130 mm 或更长的十字螺丝刀。
5 卸下阀盖 （1），然后用十字螺丝刀
将放气阀顺时针转动 （2）。
阀盖
7 用手握住投影灯装置，然后一边向箭
头方向 （向右）按投影灯解锁手柄，
一边将投影灯装置径直拔出。
投影灯解锁手柄
注
由于投影灯装置较重 （约 2.9 kg），
请握紧投影灯以防其掉落。掉落投影灯
可能会导致人身伤害或引起投影机故
障。
注
顺时针转动放气阀直到听到放气阀处发
出嘶嘶声。
嘶嘶声停止后，进行下一步操作。
投影灯内充有高压氙气。此氙气无臭无
害。然而，如果您在释放气体前掉落或
撞击投影灯，投影灯可能会炸裂。这可
能会导致人身伤害。
6 用十字螺丝刀拧松投影灯装置上的四
个螺丝。
8 将新的投影灯装置一直插到头，直到
其固定到位并听到咔嚓声。
注
• 由于投影灯装置较重 （约 2.9 kg），
请在插入新的投影灯时将其握紧。掉
落投影灯可能会导致人身伤害。
• 请小心不要触摸本机内部的冷却扇或
光学器件。
• 确认投影灯解锁手柄已返回原来位
置。否则将无法接通投影机电源。
投影灯
3
CS
9 将在步骤 6 中松脱的四个螺丝拧紧，
将投影灯装置固定在投影机上。
注意
请勿将手放进投影灯更换插槽，也不要让
任何液体或其它物品落入插槽内，以免触
电或发生火灾。
注
• 如果投影灯没有牢固安装到位，投影机
将不会接通电源。
• 如果顶盖和投影灯盖没有关严，投影机
将不会接通电源。
规格
10将在步骤 4 中松脱的螺丝拧紧，以关
闭投影灯盖。
11关上顶盖。
12连接电源线并将投影机设定为待机模
式。
确认 ON/STANDBY 指示灯以红色点
亮。
尺寸 285.6 mm × 142.1 mm ×
141.1 mm（宽/高/深）
重量 2.9 kg
随机附件 使用说明书 （1）
13将遥控器指向投影机，以如下顺序按
遥控器上的下述按钮，按每个按钮的
间隔不要超过 5 秒钟： RESET, <,
,, ENTER。
CS
4
投影灯
空气滤网
关于空气滤网
每次更换投影灯时，请务必立即更换新
的空气滤网。
4 拆下空气滤网。
更换空气滤网
注
当从投影机上卸下空气滤网时，注意不要
让灰尘或物体进入投影机内部。
下图所示为更换安装在地板或桌子上的
投影机的空气滤网。
投影机安装在天花板上时，更换空气滤
网时需格外小心。
1 关闭电源，拔下电源线。
2 将保护纸 （布）垫在投影机下，并
将投影机翻转过来。
3 卸下滤网固定器。
脚爪
5 将新的空气滤网安装固定在滤网固定
器上的每个脚爪内 （5 处）。
6 安装滤网固定器。
挂钩
注
将空气滤网按到挂钩上直到听见咔嚓声
为止，以便牢固地安装空气滤网固定
器。如果滤网固定器没有关严，投影机
将不会接通电源。
当由于在天花板上安装投影机而安装了
空气滤网盖时，请在卸下滤网固定器之
前，先卸下该空气滤网盖。
空气滤网
CS
5
CS
6
空气滤网
空气滤网
CS
7
この説明書は、古紙 70％以上の再生紙を使用しています。
Printed on 70% or more recycled paper.
Sony Corporation Printed in Japan
Loading...
