Page 1
4-241-622-11 (4)
Sistema de MidiComponente de
Alta Fidelidad
Manual de Instrucciones
IMPORTANTE
POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES
ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL
USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.
LBT-XGR80
LBT-XGR60
LBT-XGR6
© 2002 Sony Corporation
Page 2
FABRICANTE Y/O IMPORTADOR
Sony de Tijuana Este S.A. de C.V.
Laguna Mainar No. 5520, Sección C
Parque Industrial El Lago
Tijuana, B.C. México C.P. 22570
Tel:(664)625-3216 RFC:STE-961001-959
ADVERTENCIA
Para evitar el riesgo de incendios o
electrocución, no exponga la unidad a la
lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad.
Solicite asistencia técnica únicamente a personal
especializado.
No instale la unidad en un espacio cerrado, como
por ejemplo una estantería para libros o un armario
empotrado.
Este aparato está clasificado
como producto LÁSER DE
CLASE 1. La marca de
producto CLASS 1 LASER
PRODUCT se encuentra en la
parte exterior posterior.
Para evitar incendios, no cubra los orificios de
ventilación del aparato con periódicos, manteles,
cortinas, etc. No coloque velas encendidas sobre el
aparato.
ENERGY STAR
comercial registrada de los EE.UU.
Como socio de ENERGY STAR‚
Sony Corporation ha determinado
que este producto cumple con las
normas ENERGY STAR‚ relativas
a la eficiencia de energÍa.
‚ es una marca
Para evitar el riesgo de incendios o descargas
eléctricas, no coloque jarrones sobre el aparato.
No tire las pilas con la basura del
hogar, deshágase de ellas
correctamente como residuos
químicos.
Esta etiqueta de precaución está ubicada en el interior
de la unidad.
ES
2
Page 3
Índice
Lista de posición de botones
y páginas de referencia
Unidad principal .....................................4
Mando a distancia...................................5
Procedimientos iniciales
Conexión del sistema..............................6
Inserción de dos pilas de tamaño AA
(R6) en el mando a distancia ............8
Ajuste del reloj .......................................8
CD
Carga del CD ..........................................9
Reproducción del CD
–– Reproducción normal/aleatoria/
repetida ............................................. 9
Programación de pistas del CD
–– Reproducción de programa ............10
Temporizador
Programación de emisoras de radio......11
Audición de la radio .............................12
Cinta
Carga de cintas .....................................13
Reproducción de cintas ........................13
Grabación en una cinta
–– Grabación sincronizada de CD/Copia
a alta velocidad/Grabación manual/
Edición de programa ......................14
Grabación de programas de radio con
temporizador ..................................15
Ajuste del sonido
Ajuste del sonido ..................................16
Selección del efecto de potenciación de
audio ............................................... 17
Creación de un archivo personal de
potenciación de audio
–– Archivo personal ............................17
Selección del efecto de sonido
envolvente ......................................18
Temporizador
Desactivación automática del sistema
— Temporizador de apagado ..............18
Activación automática del sistema
— Temporizador diario.......................19
Otras funciones
Cambio de la indicación del analizador
de espectros ....................................20
Para cantar: Karaoke ............................20
Para tocar una guitarra..........................21
Potenciación del sonido de videojuegos
–– Sincronización de juegos................22
Mezcla del sonido de un videojuego con
otra fuente de sonido
— Mezcla de juego .............................22
Pantalla
Apagado de la pantalla
— Modo de ahorro de energía ............23
Uso del visor de CD .............................23
Componentes opcionales

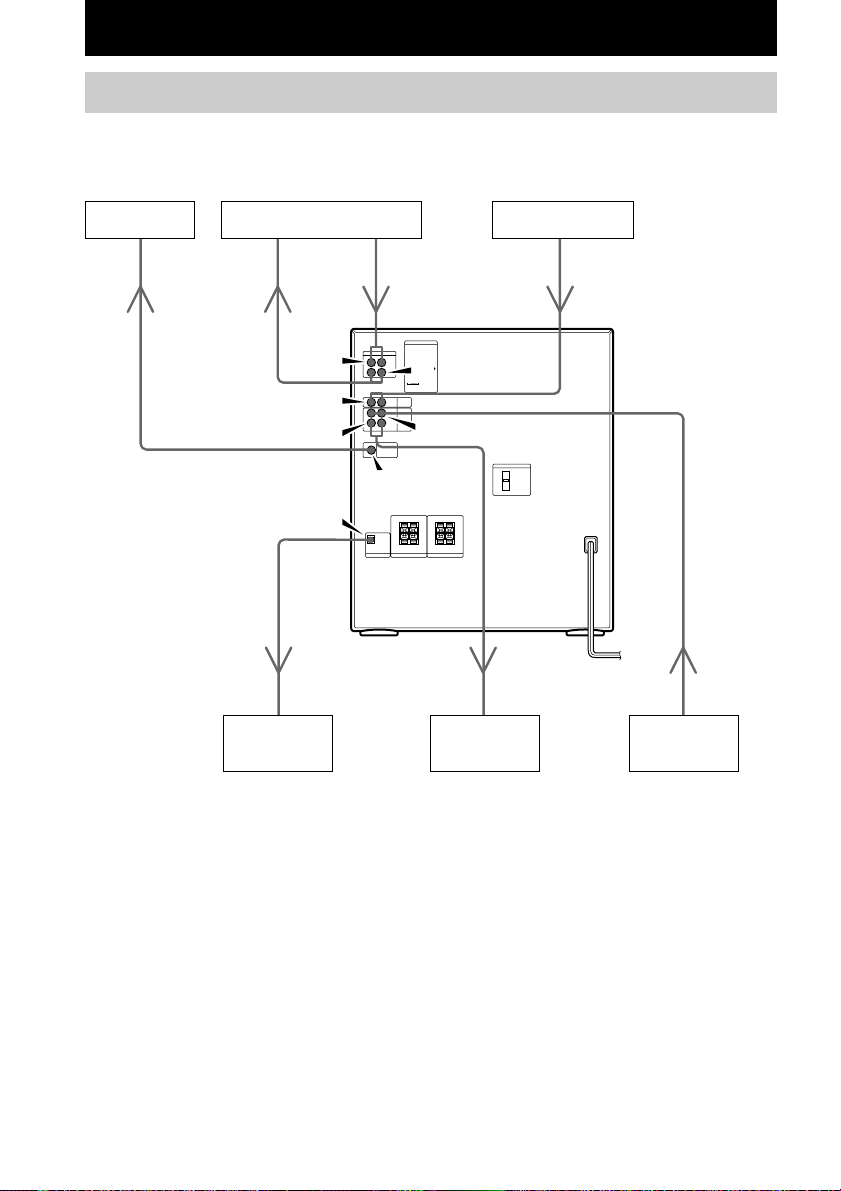

Conexión de los componentes
opcionales.......................................24
Audición del audio de un componente
conectado .......................................26
Grabación del audio de un componente
conectado .......................................27
Grabación en un componente
conectado .......................................27
Solución de problemas
Problemas y soluciones ........................28
Mensajes ...............................................30
Información complementaria
Precauciones .........................................30
Especificaciones ...................................32
ES
3
Page 4
Lista de posición de botones y páginas de referencia
Forma de utilizar esta página
Utilice esta página para encontrar los botones y otras
partes del sistema, mencionadas en el manual.
Unidad principal
ORDEN ALFABETICO
A – D
A EJECTZ/Z B EJECT wh (13)
AMS./> wa (9, 10)
CD SYNC ql (14, 15)
Control VOLUME 7 (10)
DIRECTION eg (13, 14, 15, 20)
DISC SKIP es (9, 10)
DISC 1 a 5 e; (9)
DISPLAY 2 (23)
E – G
Ecualizador directo qh ej (17)
GUITAR/ROCK/JAZZ/DANCE/
GAME
SALSA/REGGAE/TANGO/
SAMBA/MOVIE
EDIT ea (15)
EFFECT 5 (17)
ENTER 5 (8, 15, 17, 19)
FM MODE 8 (12)
FUNCTION qd (7, 9, 10, 14, 20,
22, 26)
GAME qf (22)
GAME INPUT AUDIO L/R wd
(25)
GAME INPUT VIDEO wd (25)
GAME MIXING qg (22)
GROOVE ek (16)
GUITAR DISTORTION wl (21)
GUITAR LEVEL ef (21)
234 5 76 890 qa qs
1
Número en la figura
PLAY MODE es (9, 10)
Nombre del botón/parte
RR
H – R
H SPEED DUB ql (14)
Indicador de corriente eléctrica 6
MIC LEVEL ef (20)
MIX GUITAR/KAROKE wl (20,
21)
P FILE 5 (17)
PLAY MODE es (9, 10)
POWER SAVE/DEMO
(STANDBY) 3 (23)
PUSH OPEN wj (9)
REPEAT es (10)
r
Página de referencia
qd
qf
ek
ej
eh
eg
ef
ed
es
ea
qg
qh
qj
qk
ql
w;
wa
ws
wd
ES
4
wk
wfwgwhwjwle;
Page 5
S – X
SLEEP 0 (18)
SPECTRUM ANALYZER 4 (20)
SUPER WOOFER ek (16)
SUPER WOOFER MODE ek (16)
SURROUND ek (18)
TIMER SELECT qa (16, 19)
Toma GUITAR ed (21)
Toma MIX MIC ed (20)
Toma PHONES w;
TUNER/BAND 9 (11, 12)
TUNER ENTER wf (11)
TUNER MEMORY wf (11)
TUNING MODE 8 (11, 12)
Mando a distancia
TUNING –/+ 9 (11, 12)
X-GROOVE wg (16)
DESCRIPCIONES DE LOS
BOTONES
@/1 1
c/CLOCK SET qs
h/H qj eh
x qj eh
.m /M> qj eh
X qk
z REC qk
HX ws
x ws
m /M ws
R/r/T/t (cursor) wk
Lista de posición de botones y páginas de referencia
ORDEN ALFABETICO
C – F
CD N qg (9)
CLEAR 4 (10)
CLOCK/TIMER SELECT ws (16,
19)
CLOCK/TIMER SET 1 (8, 15,
19)
DISC SKIP w; (9, 10)
DISPLAY qa (23)
EFFECT 9 (17)
ENTER 0 (8, 15, 17, 19)
FILE SELECT +/– qd (17)
FUNCTION 3 (7, 9, 10, 14, 20,
22, 26)
P – V
PRESET –/+ ql
SLEEP wa (18)
SURROUND 5 (18)
TUNER/BAND qf (11, 12)
TUNING –/+ qk (11, 12)
VOL +/– 6 (10)
ws
wa
w;
ql
qk
qj
qh
qg
qf
qd
DESCRIPCIONES DE LOS
BOTONES
@/1 2
nN 7 8
R/r/T/t (cursor) qs
x qh
X qj
m/M qk
./> ql
1
2
3
4
5
6
7
8
9
q;
qa
qs
ES
5
Page 6
Procedimientos iniciales
Conexión del sistema
Realice el siguiente procedimiento 1 a 5 para conectar el sistema con los cables y accesorios
suministrados.
Altavoz frontal (derecho)
1 Conecte los altavoces.
Conecte los cables de altavoz a las tomas
FRONT SPEAKER para LBT-XGR60 y
LBT-XGR6 o las tomas TWEETER &
WOOFER para LBT-XGR80 tal como se
indica abajo.
Antena cerrada de AM
Altavoz frontal (izquierdo)
Antena de FM
2 Conecte los altavoces para el sistema
de biamplificación (Sólo LBT-XGR80)
Conecte el cable de altavoz en las tomas
SUPER WOOFER tal como se indica a
continuación.
Inserte sólo la parte desnuda.
Un solo color (3)
Rojo (3)
Negro (#)
Nota
Mantenga los cables de altavoz alejados de las
antenas para evitar ruido.
ES
6
Raya (#)
Page 7
3 Conecte las antenas de FM/AM.
Instale la antena cerrada de AM y conéctela.
Tipo de toma A
Antena cerrada de
AM
Extienda la antena de
cable de FM en horizontal.
FM 75
AM
Cuando transporte este sistema
Realice lo siguiente para proteger el
mecanismo de CD.
1 Compruebe que ha extraído todos los
discos de la unidad.
2 Pulse FUNCTION varias veces hasta que
aparezca “CD”.
3 Mantenga pulsado EDIT y pulse ?/1
hasta que aparezca “LOCK”.
4 Desenchufe el cable de alimentación de
CA.
Procedimientos iniciales
Tipo de toma B
Antena cerrada de
AM
Extienda la antena de
cable de FM en horizontal.
COAXIAL
FM 75
A
M
4 Para los modelos con selector de
tensión, ajuste VOLTAGE SELECTOR
en la posición correspondiente a la
tensión de línea de alimentación local.
VOLTAGE SELECTOR
120V
220V
230~240V
5 Conecte el cable de alimentación a una
toma mural.
La demostración aparece en el visor. Al
pulsar ?/1, el sistema se activa y la
demostración finaliza de forma automática.
Si el adaptador suministrado para el enchufe
no encaja en la toma mural, extráigalo de
dicho enchufe (sólo para los modelos
equipados con el adaptador).
Antes de conectar el altavoz frontal
Adhiera las almohadillas suministradas para
altavoz frontal en la base de los altavoces
frontales para estabilizarlos y evitar que se
deslicen.
ES
7
Page 8
Inserción de dos pilas de tamaño AA (R6) en el mando a distancia
Sugerencia
Cuando el sistema no responda al mando a distancia,
sustituya las dos pilas por unas nuevas.
Nota
Cuando no vaya a utilizar el mando a distancia
durante mucho tiempo, extraiga las pilas para evitar
posibles daños por fugas de las mismas.
Ajuste del reloj
1 Encienda el sistema.
2 Pulse c/CLOCK SET (o CLOCK/TIMER
SET en el mando a distancia).
3 Pulse R/r varias veces para ajustar la
hora.
4 Pulse ENTER.
La indicación de minutos parpadea.
5 Pulse R/r varias veces para ajustar los
minutos.
6 Pulse ENTER.
El reloj se pone en funcionamiento.
Si comete un error
Pulse T/t varias veces hasta que destelle el
ítem incorrecto y ajuste nuevamente.
Para ajustar el reloj
1 Pulse c/CLOCK SET (o CLOCK/TIMER
SET en el mando a distancia).
2 Pulse R/r para seleccionar “CLOCK SET” y
pulse ENTER.
3 Realice los mismos procedimientos que en
los pasos 3 a 6 anteriores.
Notas
• Los ajustes del reloj se cancelan cuando se
desconecta el cable de alimentación o se produce un
corte en el suministro eléctrico.
• No se puede ajustar la hora del reloj en el modo de
ahorro de energía.
ES
8
Page 9
CD
Carga del CD
1 Pulse PUSH OPEN.
La cubierta frontal se abre.
2 Coloque un CD en la bandeja con el
lado de la etiqueta hacia arriba.
Cuando
reproduzca un
CD “single”,
colóquelo en el
círculo interior
de la bandeja.
Para insertar más discos, pulse DISC SKIP
para que gire la bandeja.
3 Cierre la cubierta frontal.
Reproducción del CD
–– Reproducción normal/aleatoria/
repetida
Esta unidad permite reproducir el CD en
diferentes modos de reproducción.
Número del disco en la posición de
reproducción
Número de pista Tiempo de
1 Pulse FUNCTION varias veces hasta
que aparezca “CD”.
reproducción
2 Pulse PLAY MODE varias veces en el
modo de parada hasta que aparezca el
modo que desee.
Seleccione
ALL DISCS
1 DISC
ALL DISCS
SHUFFLE
1 DISC
SHUFFLE
PROGRAM
Para reproducir
Todos los discos compactos de
la bandeja de forma continua.
El CD seleccionado en el orden
original.
Las pistas de todos los discos
compactos en orden aleatorio.
Las pistas del CD seleccionado
en orden aleatorio.
Las pistas de todos los discos
compactos en el orden en el que
desee que se reproduzcan
(consulte “Programación de
pistas del CD” en la página 10).
3 Pulse HX (o CD N en el mando a
distancia).
Otras operaciones
Para
Detener la
reproducción
Introducir pausas
Seleccionar una pista
Localizar un punto en
una pista
Seleccionar un CD
Realice lo siguiente
Pulse x.
Pulse HX (o X en el
mando a distancia). Vuelva
a pulsarlo para reanudar la
reproducción.
Durante la reproducción o
la pausa, gire . AMS
> en el sentido de las
agujas del reloj (para
avanzar) o en el sentido
contrario (para retroceder)
(o pulse > (para avanzar)
o . (para retroceder) en
el mando a distancia).
Pulse y mantenga pulsado
M o m durante la
reproducción, y deje de
pulsarlo en el punto
deseado.
Pulse DISC 1 a 5 o DISC
SKIP.
CD
continúa
ES
9
Page 10
Reproducción del CD (continúa)
Para
Cambiar a la función de
CD desde otra fuente
Reproducir de forma
repetida
(Reproducción
repetida)
Extraer el CD
Ajustar el volumen
* No se puede seleccionar “REPEAT” y “ALL DISC
SHUFFLE” en este momento.
Sugerencia
Puede cambiar el CD que se encuentra en la posición
de carga durante la reproducción del CD que se
encuentra en la posición de reproducción.
Realice lo siguiente
Pulse DISC 1 a 5 o HX
(o CD N en el mando a
distancia) (Selección
automática de fuente).
Pulse REPEAT durante la
reproducción hasta que
aparezca “REPEAT” o
“REPEAT1”.
REPEAT*: Para todas las
pistas del CD hasta 5 veces.
REPEAT1: Para una sola
pista.
Para cancelar la
reproducción repetida,
pulse REPEAT hasta que
“REPEAT” o “REPEAT1”
desaparezca.
Pulse PUSH OPEN.
Gire VOLUME (o pulse
VOL +/– en el mando a
distancia).
Programación de pistas
del CD
4 Gire . AMS > hasta que aparezca
la pista que desee.
5 Pulse PLAY MODE una vez.
La pista se programa. Primero se muestra el
orden de reproducción programado y
“STEP”; a continuación, aparece el tiempo
total de reproducción.
6 Para programar más pistas, repita los
pasos 3 a 5.
Omita el paso 3 para seleccionar pistas del
mismo disco.
7 Pulse HX.
Para
Cancelar la
reproducción de
programa
Borrar una pista desde
el final
Añadir una pista al
final del programa en el
modo de parada
Sugerencias
• El programa creado se conserva en el reproductor
de CD tras reproducirse. Pulse HX para
reproducir el mismo programa de nuevo.
• Aparece “--.--” cuando el tiempo total del programa
de disco compacto supera 100 minutos o cuando se
selecciona una pista en el disco duro cuyo número
supera 21 o más.
Pulse
PLAY MODE varias veces
hasta que desaparezca
“PROGRAM”, “ALL
DISCS SHUFFLE” o “1
DISC SHUFFLE”.
CLEAR en el mando a
distancia en el modo de
parada.
Realice los pasos 3 a 5.
–– Reproducción de programa
Es posible crear un programa compuesto por un
máximo de 25 pistas de todos los discos
compactos en el orden en que desee que se
reproduzcan.
1 Pulse FUNCTION varias veces hasta
que aparezca “CD” y, a continuación,
cargue un CD.
2 Pulse PLAY MODE varias veces hasta
que aparezca “PROGRAM”.
3 Pulse DISC SKIP para seleccionar un CD.
ES
10
Page 11
Temporizador
Programación de emisoras de radio
Se pueden programar hasta 20 emisoras de FM
y 10 emisoras de AM. Se puede sintonizar
cualquiera de esas emisoras simplemente
seleccionando el correspondiente número de
programa.
Hay dos formas de memorizar las emisoras
programadas.
Para
Sintonizar automáticamente todas
las estaciones que pueden recibirse
en su región y memorizarlos
manualmente
Sintonizar manualmente y
memorizar la frecuencia de radio
de sus estaciones favoritas
Ajustes de programación de
sintonización automática
1 Pulse repetidamente TUNER/BAND
para seleccionar “FM” o “AM”.
2 Pulse repetidamente TUNING MODE
hasta que aparezca “AUTO”.
3 Pulse TUNING –/+.
Cambia la indicación de frecuencia y se
detiene la búsqueda cuando el sistema
sintoniza una emisora. Aparecen “TUNED”
y “STEREO” (para un programa de FM
estéreo).
Si no aparece “TUNED” y no se
detiene la búsqueda
Ajuste la frecuencia a la emisora de radio
deseada tal como se describe en los pasos 2
a 6 de “Ajuste de programación de
sintonización manual”.
4 Pulse TUNER MEMORY.
5 Pulse repetidamente TUNING –/+ para
seleccionar el número de programa
deseado.
Método
Programación de
sintonización
automática
Programación de
sintonización
manual
6 Pulse TUNER ENTER.
Aparece “COMPLETE”.
7 Repita los pasos 1 a 6 para memorizar
otras emisoras.
Ajuste de programación de
sintonización manual
1 Pulse repetidamente TUNER/BAND
para seleccionar “FM” o “AM”.
2 Pulse repetidamente TUNING MODE
hasta que aparezca “MANUAL”.
3 Pulse repetidamente TUNING –/+ para
sintonizar la emisora deseada.
4 Pulse TUNER MEMORY.
5 Pulse repetidamente TUNING –/+ para
seleccionar el número de programa
deseado.
Número de programa
6 Pulse TUNER ENTER.
Aparece “COMPLETE”.
7 Repita los pasos 1 a 6 para memorizar
otras emisoras.
Otras funciones
Para
Sintonizar una emisora
con señal débil
Detener la búsqueda
Cambiar el número
prefijado
Cambiar la emisora
programada
Cancelar la
programación
Realizar esto
Siga el procedimiento que
se describe en “Ajustes de
programas manuales de
sintonía”.
Pulse TUNING MODE.
Empiece nuevamente del
paso 1.
Empiece nuevamente del
paso 1.
Pulse TUNER MEMORY.
Temporizador
Número de programa
continúa
11
ES
Page 12
Programación de emisoras de radio
(continúa)
Para cambiar el intervalo de
sintonías en AM (Excepto para el
modelo del Medio Oriente)
El intervalo de sintonías en AM fue ajustado en
fábrica a 9 kHz (10 kHz en algunas regiones).
Para cambiar el intervalo de sintonías en AM,
sintonice primero una emisora en AM y
desconecte el sistema. Mantenga pulsado
TUNER ENTER y pulse `/1 para que vuelva a
conectar el sistema. Cuando cambie el
intervalo, se borrarán todas las emisoras de AM
programadas. Para volver el intervalo, repita el
mismo procedimiento.
Nota
No puede cambiar el intervalo de sintonías en AM en
el modo de ahorro de energía.
Sugerencias
• Las emisoras programadas se retienen durante
medio día incluso aunque desenchufe el cable
eléctrico o cuando se produce un corte eléctrico.
• Para mejorar la recepción de emisoras, cambie la
dirección o mueva las antenas suministradas cerca
de una ventana o al exterior.
Audición de la radio
Se puede escuchar una emisora de radio
seleccionado una emisora programada o con
una sintonización manual de una emisora.
Audición de una emisora
programada
— Sintonización programada
Programe primero las emisoras de radio en la
memoria del sintonizador (vea la
“Programación de las emisoras de radio” en la
página 11).
1 Pulse repetidamente TUNER/BAND
para seleccionar “FM” o “AM”.
2 Pulse repetidamente TUNING MODE
hasta que aparezca “PRESET”.
3 Pulse repetidamente TUNING –/+ para
seleccionar la emisora programada
deseada.
Audición de una emisora de
radio no programada
— Sintonización manual
12
1 Pulse repetidamente TUNER/BAND
para seleccionar “FM” o “AM”.
2 Pulse repetidamente TUNING MODE
hasta que aparezca “MANUAL”.
3 Pulse repetidamente TUNING –/+ para
sintonizar la emisora deseada.
Sugerencias
• Para mejorar la recepción de transmisiones, ajuste
las antenas suministradas o conecte una antena
externa de venta en los comercios.
• Cuando el programa de FM estéreo tiene ruido de
estática, pulse repetidamente FM MODE hasta que
aparezca “MONO”. Desaparece el efecto estéreo
pero mejora la recepción.
• Pulse repetidamente TUNING MODE hasta que
aparezca “AUTO” en el paso 2 anterior y pulse
TUNING –/+. Cambia la indicación de frecuencia y
se detiene la búsqueda cuando el sistema sintoniza
una emisora (Sintonización automática).
• Para grabar de la radio, vea la “Grabación a una
cinta” en la página 14.
ES
Page 13

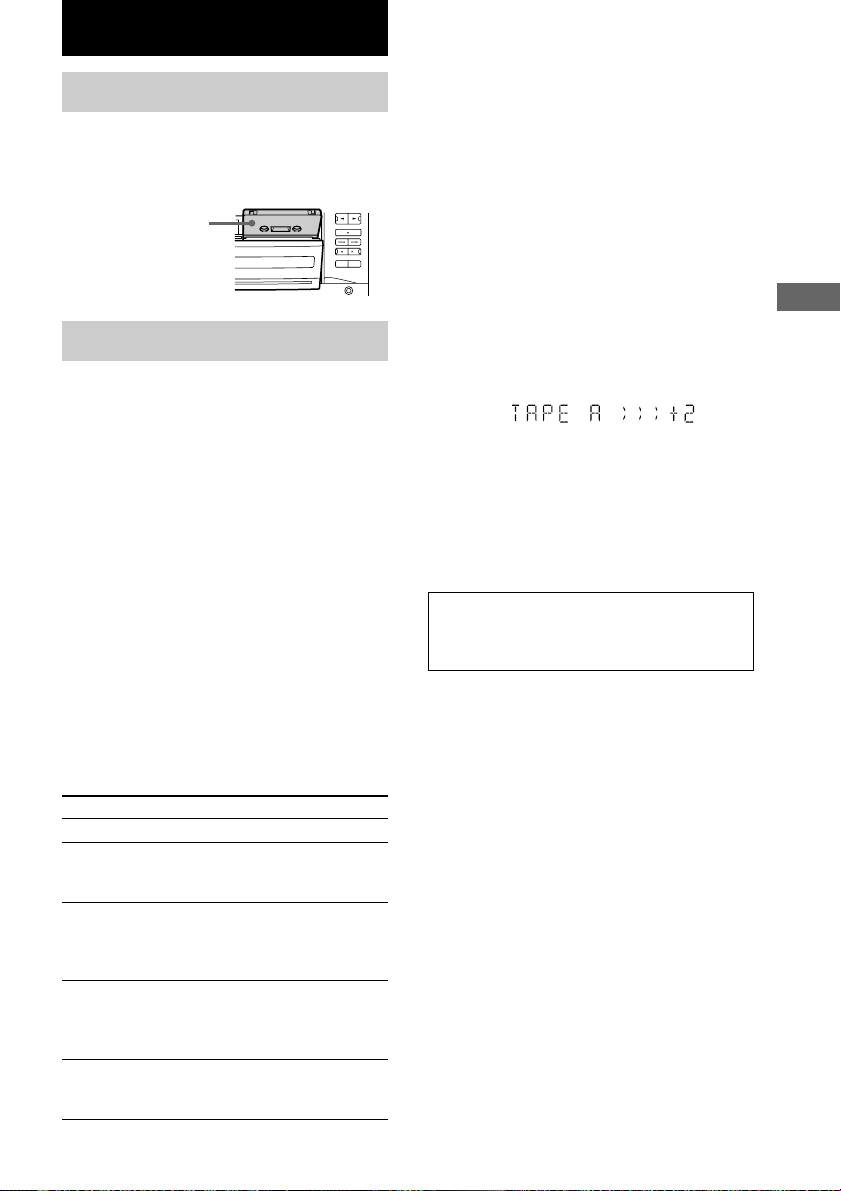

Cinta
Carga de cintas
Sugerencia
La platina se detiene automáticamente tras repetir la
secuencia cinco veces.
1 Pulse A EJECT Z o Z B EJECT.
2 Inserte una cinta en la platina A o B.
Insértela con la
cara que desee
reproducir/grabar
hacia delante.
Reproducción de cintas
Puede reproducir cintas TYPE I (normal).
1 Cargue una cinta grabada.
2 Pulse DIRECTION varias veces para
seleccionar g con el fin de reproducir
una cara. Seleccione j para
reproducir las dos caras. Seleccione
RELAY (reproducción consecutiva)*
para realizar la reproducción en ambas
platinas de forma sucesiva.
3 Pulse H (o nN en el mando a
distancia).
Pulse h o (o nuevamente nN en el
mando a distancia) para reproducir el otro
lado. Se empieza a reproducir la cinta.
* La reproducción consecutiva siempre sigue esta
secuencia cíclica:
Platina A (cara frontal) t Platina A (cara inversa) t
Platina B (cara frontal) t Platina B (cara inversa)
Búsqueda del principio de una pista
(AMS)
Durante la reproducción, pulse .m o
M> (o pulse . o > en el mando a
distancia) varias veces según el número de
canciones que desee omitir hacia delante (o
atrás).
Aparece el sentido de la búsqueda, + (hacia
delante) o – (hacia atrás), y el número de
canciones que se omiten (1 a 9).
Ejemplo: búsqueda hacia delante de 2 canciones
Nota
La función AMS puede no activarse correctamente en
las siguientes circunstancias:
– Cuando el espacio sin grabación entre las canciones
es inferior a 4 segundos.
– Cuando la unidad se encuentra cerca de un
televisor.
Nota acerca de las platinas de casete
No presione A EJECT Z o Z B EJECT mientras
reproduce una cinta, de lo contrario puede dañarse
la cinta.
Cinta
Para
Detener la reproducción
Introducir pausas
(sólo platina B)
Avanzar rápidamente
Rebobinar
Extraer el casete
Realice lo siguiente
Pulse x.
Pulse X.
Vuelva a pulsarlo para
reanudar la reproducción.
Pulse M> o .m
(o pulse M o m en el
mando a distancia) en el
modo de parada.
Pulse .m o M>
(o pulse m o M en el
mando a distancia) en el
modo de parada.
Pulse A EJECT Z (o Z B
EJECT) en el modo de
parada.
13
ES
Page 14
Grabación en una cinta
–– Grabación sincronizada de CD/Copia a alta velocidad/Grabación manual/
Edición de programa
Es posible grabar de un CD, cinta (o componentes conectados) o radio. Puede utilizar cintas TYPE I
(normal). El nivel de grabación se ajusta automáticamente.
Pasos
1
2
3
Grabación de un CD
(Grabación sincronizada de CD)
Inserte una cinta grabable en la platina B.
Inserte el CD que desee
grabar.
Pulse CD SYNC.
Grabación de una cinta
(Copia a alta velocidad)
Inserte la cinta que desee
grabar en la platina A.
Pulse H SPEED DUB.
Grabación manual
Pulse FUNCTION o
TUNER/BAND varias
veces hasta que
aparezca la fuente o
banda que desea
grabar y coloque el
disco compacto/cinta
(u otra fuente musical)
para sintonizar la
emisora que desea
grabar.
Pulse z REC.
La platina B entra en espera de grabación.
Cuando desea grabar en el lado inverso, pulse h.
Pulse DIRECTION varias veces para seleccionar g con el fin de grabar en una
4
cara.
Seleccione j (o RELAY) para grabar en ambas caras.
Pulse X.
5
La grabación se inicia.
Pulse X y empiece a
reproducir la fuente a
grabar.
Para detener la grabación
Pulse x.
Sugerencias
• Cuando grabe en ambas caras, asegúrese de
comenzar a partir de la cara frontal. Si comienza a
partir de la cara inversa, la grabación se detendrá al
final de dicha cara.
• Para grabar desde la cinta:
Si ajusta el sentido en j y las cintas que utiliza
son de duraciones diferentes, la cinta de cada
platina invertirá su sentido de forma independiente.
Si selecciona RELAY, las cintas de ambas platinas
invertirán su sentido a la vez.
ES
14
• Para grabar con el efecto envolvente, pulse
SURROUND para que aparezca “SUR ”.
Los ajustes del ecualizador no se graban.
• Para grabar de la radio:
Si se oye ruido mientras graba de la radio, mueva la
antena respectiva para reducir el ruido.
Page 15
Grabación de un CD
especificando el orden de las
pistas
— Edición de programa
1 Cargue discos compactos y una cinta
grabable.
2 Programe el disco compacto y las
pistas siguiendo los pasos 1 a 6 en la
“Programación de pistas del disco
compacto” en la página 10.
3 Pulse CD SYNC.
La platina B entra en espera de grabación.
4 Pulse DIRECTION varias veces para
seleccionar g con el fin de grabar en
una cara.
Seleccione j (o RELAY) para grabar
en ambas caras.
5 Pulse X.
Se inicia la grabación.
Sugerencia
Con el fin de comprobar la longitud necesaria de cinta
para grabar un CD, pulse EDIT después de cargar un
CD y de cambiar la función a CD. Aparece la
longitud necesaria de cinta correspondiente al CD
actualmente seleccionado, seguido por el tiempo total
de reproducción para las caras A y B respectivamente
(Edición con selección de cinta).
Notas
• No es posible utilizar la edición con selección de
cinta con discos que contengan más de 20 pistas.
• No es posible utilizar esta función cuando el modo
de reproducción de programa está ajustado. Tras
borrar el programa completo, realice el anterior
procedimiento.
Grabación de programas de radio con temporizador
Para grabar con temporizador, es preciso
memorizar la emisora de radio (consulte
“Memorización de emisoras de radio” en la
página 11) y ajustar el reloj (consulte “Ajuste
del reloj” en la página 8) previamente.
1 Sintonice la emisora de radio
memorizada (consulte “Audición de la
radio” en la página 12).
2 Pulse c/CLOCK SET (o CLOCK/TIMER
SET en el mando a distancia).
3 Pulse R/r varias veces para seleccionar
“REC SET” y, a continuación, pulse
ENTER.
Aparece la indicación “ON” y la indicación
de hora parpadea en el visor.
4 Ajuste la hora a la que desee iniciar la
grabación.
Pulse R/r para ajustar la hora y, a
continuación, pulse ENTER.
La indicación de minutos empieza a
parpadear.
Pulse R/r para ajustar los minutos y, a
continuación, pulse ENTER.
5 Ajuste la hora a la que desee detener la
grabación siguiendo el anterior
procedimiento.
Aparece la hora de inicio, seguida por la de
parada y la emisora de radio memorizada
que va a grabarse (p.ej., “TUNER FM 5”), y
después aparece la indicación original.
6 Inserte una cinta grabable en la platina B.
Cinta
continúa
15
ES
Page 16
Grabación de programas de radio con
temporizador (continúa)
7 Desactive la alimentación.
Cuando se inicia la grabación, el nivel de
volumen se ajusta al mínimo.
Para
Comprobar
el ajuste
Cancelar una
operación de
temporizador
Notas
• El sistema se activa 15 segundos antes de la hora
programada.
• Si el sistema se encuentra encendido a la hora
programada, la grabación con temporizador no se
realizará.
• Cuando se utiliza el temporizador de apagado, y la
grabación con temporizador no activarán el sistema
hasta que el temporizador de apagado lo desactive.
• La grabación se inicia desde la cara frontal.
Realice lo siguiente
Pulse TIMER SELECT (o CLOCK/
TIMER SELECT en el mando a
distancia). Pulse R/r para seleccionar
“REC SELECT”. A continuación,
pulse ENTER. Para cambiar el ajuste,
vuelva a empezar desde el paso 1.
Pulse TIMER SELECT (o CLOCK/
TIMER SELECT en el mando a
distancia).
Pulse
R/r
seleccionar “TIMER OFF”. A
continuación, pulse ENTER.
para
Ajuste del sonido
Ajuste del sonido
Para reforzar el sonido de graves
(SUPER WOOFER)
Pulse SUPER WOOFER.
Cada vez que se pulsa este botón, la indicación
de nivel de superwoofer cambia cíclicamente
de la siguiente forma:
SUPER WOOFER FLAT t LOW t HIGH
Sugerencia
Se enciende el botón SUPER WOOFER cuando se
activa el modo del supergraves.
Para seleccionar el modo de
superwoofer
Pulse SUPER WOOFER MODE mientras el
superwoofer se encuentra activado.
Cada vez que se pulsa este botón, la indicación
de modo de superwoofer cambia de la siguiente
forma:
MODE MOVIE y MODE MUSIC
Para un sonido potente (GROOVE)
El volumen cambia al modo potente y cambia
la curva del ecualizador.
Pulse GROOVE.
Pulse nuevamente GROOVE para volver al
volumen anterior.
Para un sonido potente y vivo (XGROOVE)
Las frecuencias medias de la música que está
escuchando tienen un refuerzo potente, cambia
la curva del ecualizador y aumenta la
sonoridad.
Pulse X-GROOVE.
Pulse nuevamente X-GROOVE para cancelar
el refuerzo.
Nota
La desactivación del modo Groove cancela la curva
del ecualizador y el nivel del superwoofer. Cambie
los ajustes del ecualizador para obtener el efecto que
desee.
16
ES
Page 17
Selección del efecto de potenciación de audio
Selección del efecto predefinido en
el menú de música
Pulse un botón de ecualizador directo que
desee.
Aparece el nombre del efecto predefinido.
Consulte la tabla “Opciones del menú de
música”.
Opciones del menú de música
Aparecerá la indicación “SUR ” si
selecciona una opción con efectos de sonido
envolvente.
Efecto
SALSA
REGGAE
TANGO
SAMBA
MOVIE
ROCK
JAZZ
DANCE
GUITAR
GAME
Otras funciones
Para
Seleccionar un archivo
personal
Cancelar el efecto
Sugerencia
También puede seleccionar el efecto de prefijado,
incluyendo el P FILE pulsando repetidamente FILE
SELECT +/– en el mando a distancia.
Para
fuentes de música estándar
bandas sonoras y situaciones
especiales de audición
Pulse
P FILE.
EFFECT varias veces hasta
que aparezca “EFFECT
OFF”.
Creación de un archivo
personal de potenciación
de audio
–– Archivo personal
Es posible crear un archivo personal de
patrones de audio (efecto de sonido envolvente
y ecualizador gráfico) y almacenarlo en la
memoria del sistema. Posteriormente, puede
recuperar un patrón de audio al reproducir su
cinta, CD o programa de radio preferido. Antes
de empezar, seleccione la potenciación básica
de audio que desee para el sonido.

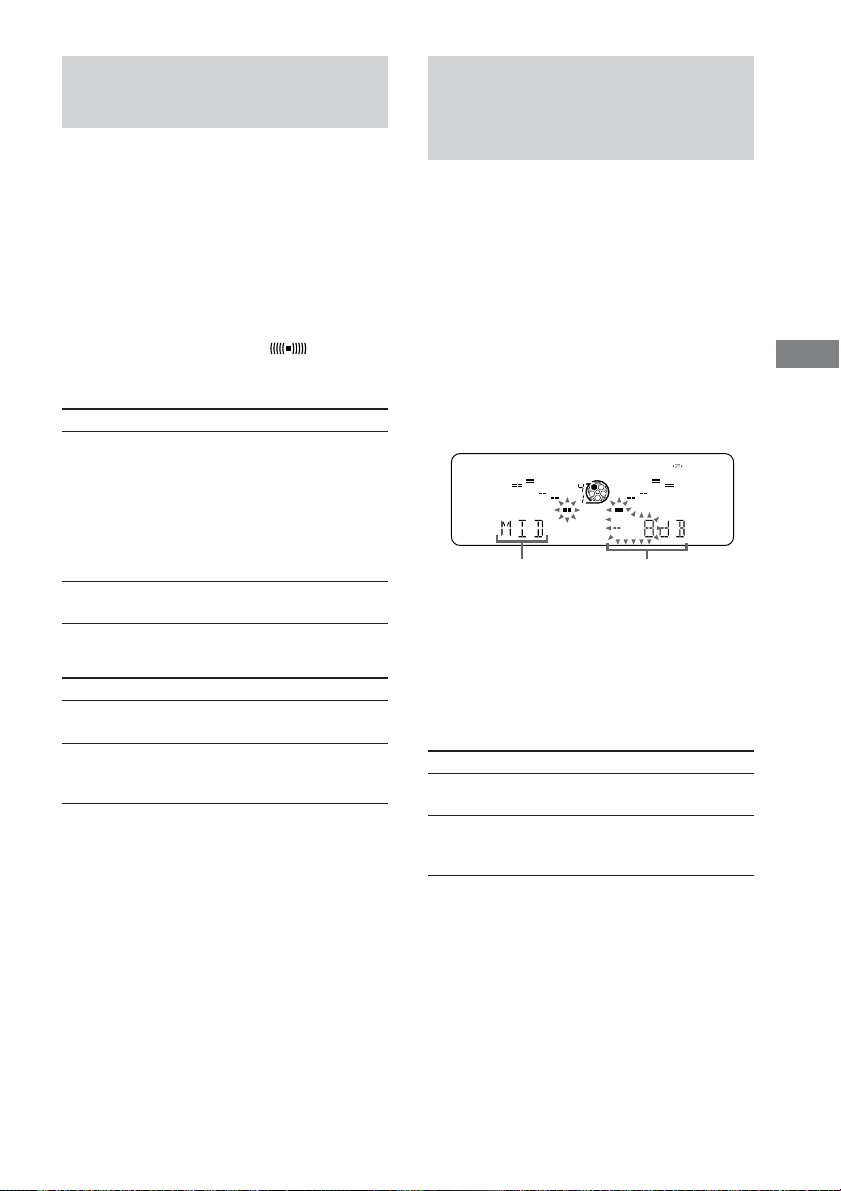

1 Pulse T/t para seleccionar la gama
de frecuencias y, a continuación, pulse
R/r para ajustar el nivel.
ALL 1DISCS
Gama de frecuencias
2 Pulse ENTER.
Este ajuste se almacena automáticamente
como P FILE.
El ajuste almacenado anteriormente en esta
posición de memoria se borra y se sustituye
por los ajustes nuevos.
Para
Llamar un archivo
personal
Cancelar un archivo
personal
Nivel de frecuencia
Presione
P FILE.
EFFECT varias veces hasta
que aparezca “EFFECT
OFF”.
Ajuste del sonido
17
ES
Page 18
Temporizador
Selección del efecto de sonido envolvente
Pulse SURROUND.
Cada vez que se pulsa el botón, la indicación
cambia de la siguiente forma:
SURROUND ON (SUR
Y
SURROUND OFF
)
Desactivación automática
del sistema
— Temporizador de apagado
Es posible desactivar el sistema a una hora
programada para poder dormirse con música.
Pulse SLEEP.
Cada vez que pulsa el botón, la indicación de
minutos (la hora de apagado) cambia de la
siguiente forma:
AUTO t 90 t 80 t 70 t … t 10 t
OFF t AUTO* …
* La alimentación se desactiva cuando finaliza la
reproducción del CD o cinta actual (hasta 100
minutos).
Para
Comprobar el tiempo
restante**
Cambiar la hora de
apagado
Cancelar la función de
temporizador de
apagado
**No puede verificar el tiempo remanente cuando se
selecciona AUTO.
Pulse
SLEEP una vez.
SLEEP para seleccionar la
hora que desee.
SLEEP varias veces hasta
que aparezca “SLEEP
OFF”.
18
ES
Page 19
Activación automática del
sistema
— Temporizador diario
Es posible despertarse con música todos los
días a una hora programada. Compruebe que ha
ajustado el reloj (consulte “Ajuste del reloj” en
la página 8).
1 Prepare la fuente de música que desee
reproducir.
• CD: Cargue un CD. Para comenzar desde
una pista específica, cree un programa
(consulte “Programación de pistas del
CD” en la página 10).
• Cinta: Cargue una cinta con la cara que
desee reproducir hacia delante.
• Radio: Sintonice la emisora memorizada
que desee (consulte “Programación de
emisoras de radio” en la página 11).
2 Ajuste el volumen.
3 Pulse c/CLOCK SET (o CLOCK/TIMER
SET en el mando a distancia).
Aparece la indicación “SET” y “DAILY
SET” parpadea en el visor.
4 Pulse ENTER.
Aparece la indicación “ON” y los dígitos de
la hora parpadean en el visor.
5 Ajuste la hora a la que desee iniciar la
reproducción.
Pulse R/r varias veces para ajustar la hora y,
a continuación, pulse ENTER.
La indicación de minutos empieza a
parpadear.
Pulse R/r varias veces para ajustar los
minutos y, a continuación, pulse ENTER.
6 Ajuste la hora a la que desee detener la
reproducción siguiendo el
procedimiento anterior.
7 Pulse R/r varias veces hasta que
aparezca la fuente de música deseada.
La indicación cambia de la siguiente forma:
t TUNER y CD PLAY T
t TAPE PLAY T
8 Pulse ENTER.
Aparecen la hora de inicio, hora de
finalización y fuente de música, seguidas de
la indicación original.
9 Desactive el sistema.
Para
Comprobar el ajuste
Cambiar el ajuste
Cancelar una operación
de temporizador
Notas
• Cuando se utiliza el temporizador de apagado, el
temporizador diario no activará el sistema hasta que
el temporizador de apagado lo desactive.
• No se puede activar el temporizador diario y el
temporizador de grabación al mismo tiempo.
Sugerencia
El sistema se activa 15 segundos antes de la hora
programada.
Realice lo siguiente
Pulse TIMER SELECT (o
CLOCK/TIMER SELECT
en el mando a distancia) y
R/r para seleccionar
“DAILY SELECT”. A
continuación, pulse
ENTER.
Comience desde el paso 1.
Pulse TIMER SELECT (o
CLOCK/TIMER SELECT
en el mando a distancia) y
R/r para seleccionar
“TIMER OFF”. A
continuación, pulse
ENTER.
Temporizador
19
ES
Page 20
Otras funciones
Cambio de la indicación del analizador de espectros
Pulse SPECTRUM ANALYZER.
Cada vez que pulsa el botón, la indicación
cambia cíclicamente de la siguiente forma:
PATTERN1 t PATTERN2 t
PATTERN3 t PATTERN4
Para cantar: Karaoke
Es posible cantar con cualquier CD o cinta
estéreo reduciendo el nivel de volumen de la
voz del cantante. Es necesario conectar un
micrófono opcional.
1 Ajuste MIC LEVEL en MIN para
disminuir el nivel de control del
micrófono.
2 Conecte un micrófono opcional a MIX
MIC.
3 Pulse MIX GUITAR/KARAOKE.
Cada vez que pulsa el botón, la indicación
cambia de la siguiente forma:
MIX GUITAR/KARAOKE y EFFECT
OFF* o nombre de potenciación de audio*
El indicador m aparece cuando se activa el modo
de karaoke.
* Se cancela el modo de Karaoke.
4 Inicie la reproducción de la música.
5 Para ajustar el volumen del micrófono,
gire MIC LEVEL.
Después de finalizar
Gire MIC LEVEL hasta la posición MIN,
desconecte el micrófono de MIX MIC y pulse
MIX GUITAR/KARAOKE varias veces hasta
que desaparezca “m”.
Notas
• Con algunas canciones, es posible que el sonido
vocal no se cancele al seleccionar “MIX GUITAR/
KARAOKE”.
• Durante el uso de MIX GUITAR/KARAOKE, no
es posible cambiar los ajustes del ecualizador y de
sonido envolvente.
• Si selecciona un efecto de sonido, se cancela el
modo de karaoke.
• Es posible que se reduzca el sonido instrumental
además de la voz del cantante si el sonido se ha
grabado en modo monofónico.
• La voz del cantante puede no reducirse si:
— sólo se están tocando unos pocos
instrumentos.
— se está tocando un dúo.
— la fuente presenta ecos o un coro fuerte.
— la voz del cantante se desvía del centro.
— la voz de la fuente está cantando en un
soprano o tenor alto.
Mezcla y grabación de
sonidos
1 Realice el procedimiento para “Cantar”
(pasos 1 a 5). Después, cargue una
cinta grabable en la platina B.
2 Pulse FUNCTION varias veces para
seleccionar la fuente que desea grabar
y ajústela en el modo de pausa.
3 Pulse z REC.
4 Pulse DIRECTION varias veces para
seleccionar g con el fin de grabar en
una cara. Seleccione j (o RELAY)
para grabar en ambas caras.
5 Pulse X.
6 Pulse HX para comenzar a reproducir
el CD (o H en la platina A para
comenzar a reproducir la cinta).
Comience a cantar con la música.
Para detener la grabación
Pulse x.
20
ES
Page 21
Sugerencias
• Si se produce reacción acústica (aullido), aleje el
micrófono de los altavoces o cambie la dirección
del micrófono.
• Si desea grabar su voz a través del micrófono
solamente, puede hacerlo seleccionando la función
de CD sin reproducir un CD.
• Cuando se reciben señales de sonido de alto nivel,
la unidad ajusta automáticamente el nivel de
grabación para evitar la distorsión de la señal de
sonido grabada (función de control automático de
nivel).
Para tocar una guitarra
Para disfrutar tocando la guitarra, puede
conectar una guitarra eléctrica a la toma
GUITAR del panel frontal.
Si pulsa MIX GUITAR/KARAOKE para
seleccionar “MIX GUITAR/KARAOKE”,
puede tocar con cualquier CD o cinta estéreo.
Para seleccionar las características de sonido
que prefiere, puede ajustar GUITAR LEVEL.
Uso del efecto de distorsión
de guitarra
Pulse GUITAR DISTORTION.
Se ilumina el indicador del botón GUITAR
DISTORTION.
Una vez activado GUITAR DISTORTION,
este modo permanece activo mientras esté
conectada la alimentación, aunque se cambie la
función.
Para desactivar GUITAR DISTORTION,
vuelva a pulsar GUITAR DISTORTION. Se
apaga el indicador de este botón.
Nota
El uso de una guitarra con esta unidad puede provocar
distorsión del sonido o aullido. Para evitarlo, tome las
siguientes medidas:
— Aleje la guitarra de los altavoces.
— Reduzca el volumen de la guitarra.
Otras funciones
21
ES
Page 22
Potenciación del sonido
de videojuegos
Mezcla del sonido de un
videojuego con otra
–– Sincronización de juegos
Es posible disfrutar de los efectos de sonido de
los videojuegos.

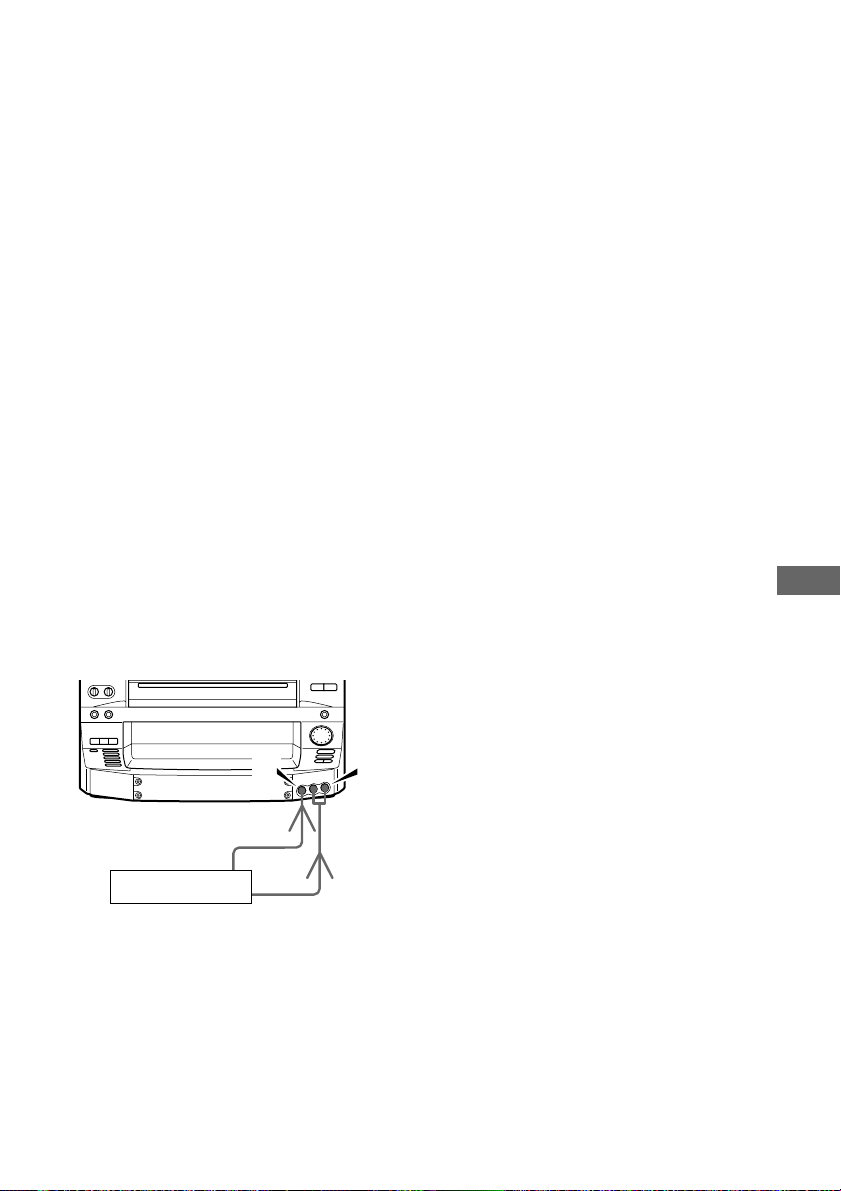

1 Conecte una consola de videojuegos
(consulte “Conexión de componentes
opcionales” en la página 24).
2 Pulse GAME en la esquina superior
derecha del panel frontal (consulte qf,
“Identificación de los componentes” en
la página 4).
fuente de sonido
— Mezcla de juego
1 Conecte un reproductor de videojuegos
(vea la “Conexión de los componentes
opcionales” en la página 24).
2 Pulse repetidamente FUNCTION para
seleccionar su fuente de sonido
deseada.
3 Pulse GAME MIXING.
Cada vez que pulse este botón, el nivel del
sonido del juego cambia cíclicamente de la
siguiente forma:
MIXING LOW t MIXING MID t
MIXING HIGH t MIXING OFF
Sugerencias
• Se enciende el indicador en el botón GAME
MIXING cuando se activa GAME MIXING.
• Cuando se ha activado GAME MIXING,
permanecerá activado mientras se mantenga
conectado el aparato, incluso cuando se cambia la
función.
Nota
Si empieza a grabar cuando se ha activado GAME
MIXING, se cancela GAME MIXING. Para grabar el
sonido mezclado, pulse GAME MIXING después del
paso 4 de “Grabación manual” en la página 14 y pulse
X para empezar a grabar.
22
ES
Page 23
Pantalla
Apagado de la pantalla
— Modo de ahorro de energía
La indicación de demostración (la ventana
indicadora y los botones se encienden y
destellan incluso cuando la alimentación del
sistema está desconecta) y la indicación del
reloj puede apagarse para minimizar la
electricidad consumida durante la espera (modo
de ahorro de energía).
Pulse repetidamente POWER SAVE/DEMO
(STANDBY) con el sistema desactiva
hasta que desaparezca la indicación de la
demostración.
Para cancelar el modo de ahorro de
energía
Pulse repetidamente POWER SAVE/DEMO
(STANDBY) con el sistema desconectado.
Cada vez que pulse el botón, la indicación
cambia de la siguiente forma:
Indicación de demostración y Sin indicación
(Modo de ahorro de energía)
Sugerencias
• Se enciende el indicador `/1 incluso en el modo de
ahorro de energía.
• El temporizador sigue funcionando en el modo de
ahorro de energía.
• Cada vez que pulse DISPLAY con el sistema
conectado, la indicación cambia de la siguiente
forma:
Indicación de demostración y Indicación del
reloj*
* Aparece el reloj sólo cuando ajuste el reloj.
Durante la reproducción normal
Tiempo de reproducción de la pista actual t
Tiempo restante de la pista actual t
Tiempo restante del CD actual (modo 1 DISC)
o indicación “--.-- ” (modo ALL DISCS) t
Título de la pista actual* t Reloj (durante
unos segundos) t Estado del efecto
En el modo de parada
Número total de pistas y tiempo total de
reproducción t Título del disco* t Reloj
(durante unos segundos) t Estado del efecto
* Sólo con discos CD TEXT (no es posible visualizar
ciertos caracteres). Si el CD contiene más de 20
pistas, el texto CD TEXT correspondiente a la pista
21 y posteriores no aparecerá.
Notas
• Con algunos discos, es posible que el visor no
muestre todos los caracteres.
• Este reproductor sólo puede mostrar los títulos de
los discos y los de las pistas de discos CD TEXT.
No es posible mostrar otras informaciones.
Pantalla
Uso del visor de CD
Puede comprobar el tiempo restante de la pista
actual o el del CD.
Al cargar un disco CD TEXT, es posible
comprobar la información almacenada en el
disco, como los títulos o los nombres de los
artistas. Cuando la unidad detecta discos CD
TEXT, aparece la indicación “CD-TEXT”.
Pulse DISPLAY.
23
ES
Page 24
Componentes opcionales
Conexión de los componentes opcionales
Para mejorar su sistema, puede conectar componentes opcionales. Consulte los manuales de
instrucciones de cada componente.
TV opcional Mezclador opcional Tocadiscos opcional
A la entrada de
video de un TV
A las entradas
de un
mezclador
De las salidas de
un mezclador
De las salidas de
un tocadiscos
G
E
B
D
A
A la entrada de un
componente digital
Componente
digital óptico
A Toma CD DIGITAL OUT
Utilice un cable óptico digital (cuadrado, no
suministrado) para conectar un componente
digital opcional (como una platina de
minidiscos) a esta toma. El audio digital puede
salir del sistema a este componente.
B Tomas MD (VIDEO) OUT
Utilice cables de audio (no suministrados) para
conectar un componente opcional (por ejemplo
una platina de minidiscos o una
videograbadora) en esta toma. El audio digital
puede salir del sistema a este componente.
F
C
A las entrada de un
componente
analógico
Componente
analógico
opcional
C Tomas MD (VIDEO) IN
Utilice cables de audio (no suministrados) para
conectar un componente opcional (por ejemplo
una platina de minidiscos o una
videograbadora) en esta toma. Puede grabar o
escuchar un audio analógico de ese
componente a través de este sistema.
D Toma VIDEO OUT
Utilice un cable de video (no suministrado)
para conectar un componente opcional (por
ejemplo un TV) en esta toma. El video puede
salir a ese componente del videojuego
conectado a través de este sistema.
Componente
analógico
opcional
De las
salidas de un
componente
analógico
24
ES
Page 25
E Tomas PHONO IN
Utilice cables de audio (no suministrados) para
conectar un componente opcional (por ejemplo
un tocadiscos) en esta toma. Puede grabar o
escuchar un audio analógico de ese
componente a través de este sistema.
F Tomas DJ MIX SEND (mezclador
sólo para los modelos
norteamericano y mexicano)
Antes de la conexión, desmonte el puente
instalado de fábrica para conectar las tomas DJ
MIX RETURN y SEND. Utilice cables de
audio (no suministrados) para conectar un
componente opcional (por ejemplo un
mezclador) en esta toma. El audio puede salir a
ese componente de este sistema.
G Tomas DJ MIX RETURN
(mezclador sólo para los modelos
norteamericano y mexicano)
Antes de la conexión, desmonte el puente
instalado de fábrica para conectar las tomas DJ
MIX RETURN y SEND. Utilice cables de
audio (no suministrados) para conectar un
componente opcional (por ejemplo un
mezclador) en esta toma. Puede grabar o
escuchar el audio analógico de ese componente
a través de este sistema.
I
H
H Tomas GAME INPUT AUDIO L/R
Utilice cables de audio (no suministrados) para
conectar un componente opcional (por ejemplo
un videojuego o videocámara, etc.) en esta
toma. Puede grabar o escuchar el audio
analógico de ese componente a través de este
sistema.
I Toma GAME INPUT VIDEO
Utilice el cable de video (no suministrado) para
conectar un componente opcional (por ejemplo
un videojuego o videocámara, etc.) en esta
toma. El video puede salir al TV conectado de
ese componente a través de este sistema.
Notas
• Asegúrese de que coincida el color de los enchufes
con el de los conectores.
• El uso de un plato giradiscos con un alto nivel de
volumen puede producir distorsión del sonido o
aullido. El sonido de graves de los altavoces puede
provocar este problema. Dicho sonido puede
generar la distorsión o el aullido. Para evitarlo,
tome las siguientes medidas:
1 Mantenga una cierta distancia de los altavoces al
plato giradiscos.
2 Deje de utilizar el efecto de sonido envolvente.
3 Instale los altavoces o el plato giradiscos sobre
una superficie firme y estable.
4 Pulse el botón de SUPER WOOFER varias veces
hasta que se apague el indicador de dicho botón.
• Vuelva a conectar los cables de cierre cuando el
mezclador no esté en uso. En caso contrario, no oirá
ningún sonido. Asegúrese de conectar los cables de
cierre de la toma RETURN a la toma SEND de la
unidad.
Hay dos cables de cierre previamente instalados que
conectan las tomas DJ MIX RETURN y SEND.
Componentes opcionales
De la salida de
video del
videojuego
Videojuego opcional
De las salidas de
audio de un
videojuego
25
ES
Page 26
Audición del audio de un componente conectado
Audición de una platina de
minidiscos o videograbadora,
etc.
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Pulse FUNCTION varias veces hasta
que aparezca “MD” o “VIDEO”.
Empiece a reproducir el componente
conectado.
Notas
• Mantenga pulsado FUNCTION y pulse `/1 para
que se conecte la electricidad que estaba
desconectada y se seleccione “VIDEO” como
función.
Cuando el sistema está en el modo de ahorro de
energía, no actúa esta función.
• Si es sonido se escucha distorsionado o demasiado
fuerte cuando selecciona “VIDEO” o cuando
cambia a “MD”, repita la función descrita
anteriormente para cambiar a “MD”.
Audición de un videojuego o
videocámara, etc.
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Pulse repetidamente FUNCTION hasta
que aparezca “GAME” o pulse GAME
en la esquina derecha del panel
delantero.
Empiece a reproducir el componente
conectado.
Audición de un mezclador,
etc.
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Pulse repetidamente FUNCTION hasta
que aparezca “CD”.
Empiece a reproducir el componente
conectado.
Audición de un tocadiscos,
etc.
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Pulse repetidamente FUNCTION hasta
que aparezca “PHONO”.
Empiece a reproducir el componente
conectado.
ES
26
Page 27
Grabación del audio de un componente conectado
Grabación en un componente conectado
Grabación analógica de un
componente analógico en
una cinta
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Empiece a grabar manualmente.
Vea la “Grabación en una cinta” en la
página 14.
Grabación digital
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Empiece a grabar.
Consulte el manual de instrucciones
entregado con el componente conectado.
Grabación analógica
1 Conecte los cables de audio.
Vea la “Conexión de componentes
opcionales” en la página 24.
2 Empiece a grabar.
Consulte el manual de instrucciones
entregado con el componente conectado.
Componentes opcionales
27
ES
Page 28
Solución de problemas
Problemas y soluciones
Si surge cualquier problema durante el uso de
esta unidad, utilice la siguiente lista de
comprobación.
En primer lugar, compruebe que el cable de
alimentación y los altavoces están correcta y
firmemente conectados.
Si el problema persiste, consulte con el
proveedor Sony más próximo.
Generales
Aparece “--:--” en el visor.
• Se ha producido una interrupción del suministro
eléctrico. Vuelva a ajustar el reloj y el
temporizador.
El visor empieza a parpadear en cuanto enchufa
el cable de alimentación aunque no haya
encendido la unidad.
• Consulte el apartado sobre la demostración
(página 23).
El ajuste del reloj se cancela.
• El cable de alimentación está desconectado o se
ha producido un corte en el suministro eléctrico.
Repita el procedimiento “Ajuste del reloj” (en la
página 8). Si ha ajustado el temporizador, repita
el procedimiento “Activación automática del
sistema” (en la página 19) y “Grabación de
programas de radio con temporizador” (en la
página 15).
El ajuste de temporizador/memorización de
emisoras de radio se cancela.
• El cable de alimentación está desconectado o se
ha producido un corte en el suministro eléctrico
durante más de medio día. Repita el
procedimiento “Memorización de emisoras de
radio” (en la página 11).
Ausencia de sonido.
• Los cables de cierre de las tomas DJ MIX no
están conectados (sólo para los modelos
norteamericano y mexicano).
• Gire VOLUME en el sentido de las agujas del
reloj.
• Los auriculares están conectados.
• Inserte sólo la parte desnuda del cable de altavoz
en la toma SPEAKER. Si inserta la parte de
vinilo de dicho cable, interferirá con la conexión
de los altavoces.
• El dispositivo de protección del amplificador se
ha activado debido a un cortocircuito.
(“PROTECT” y “PUSH POWER” parpadean
alternativamente.) Apague la unidad, elimine el
problema del cortocircuito y vuelva a activar la
alimentación.
• No hay salida de audio durante la grabación con
temporizador.
No se oye el sonido del micrófono.
• Gire VOLUME o MIC LEVEL para ajustar el
volumen del micrófono.
• Compruebe que el micrófono está correctamente
conectado a la toma MIX MIC.
No se oye el sonido de la guitarra.
• Gire VOLUME o GUITAR LEVEL para ajustar
el volumen de la guitarra.
• Compruebe que la guitarra está correctamente
conectada a la toma GUITAR.
• Seleccione “MIX GUITAR/KARAOKE”
pulsando MIX GUITAR/KARAOKE.
Se oyen zumbidos o ruidos de fondo intensos.
• Un TV o videograbadora se encuentra demasiado
cerca del sistema estéreo. Aleje el sistema de
dichos aparatos.
El sonido de la fuente conectada está
distorsionada.
• Si aparece “VIDEO” en la pantalla cuando se
pulsa repetidamente FUNCTION, cambie la
indicación a “MD” (vea las “Notas” en la
“Audición del audio de un componente
conectado” en la página 26).
El temporizador no funciona.
• Ajuste correctamente el reloj.
• Ajuste correctamente el temporizador.
28
ES
Page 29
No aparecen DAILY y REC al pulsar el botón
c/CLOCK SET.
• Ajuste correctamente el temporizador.
• Ajuste el reloj.
El mando a distancia no funciona.
• Hay un obstáculo entre el mando a distancia y el
sistema.
• El mando a distancia no está apuntando hacia el
sensor del sistema.
• Se han descargado las pilas. Sustituya las pilas.
Se produce reacción acústica.
• Reduzca el nivel de volumen.
• Aleje el micrófono de los altavoces u oriente el
micrófono en otra dirección.
Persiste la irregularidad del color de la pantalla
del TV.
• Apague el televisor una vez y vuelva a
encenderlo transcurridos de 15 a 30 minutos. Si
la irregularidad de color aún persiste, aleje los
altavoces del TV.
Reproductor de CD
La bandeja de CD no se cierra.
• El CD no se ha colocado correctamente.
El CD no se reproduce.
• No ha colocado el CD horizontalmente en la
bandeja de discos.
• El CD está sucio (consulte “Notas sobre los
discos compactos” en la página 31).
• Ha insertado el CD con el lado de la etiqueta
hacia abajo.
• El CD está húmedo.
La reproducción no se inicia desde la primera
pista.
• El reproductor está en el modo de reproducción
aleatoria o de programa. Pulse PLAY MODE
varias veces hasta que desaparezca la indicación
“PROGRAM”, “ALL DISCS SHUFFLE” o “1
DISC SHUFFLE”.
Platina de cintas
Altavoces
Aparecen “PROTECT” y “PUSH POWER” de
forma alterna.
• Se ha introducido una señal intensa. Pulse ?/1
para desactivar la alimentación, deje el sistema
apagado durante unos instantes y vuelva a pulsar
?/1 para activar la alimentación.
• Compruebe los cables de altavoz si aparecen
“PROTECT” y “PUSH POWER” de forma
alterna después de activar el sistema.
El sonido se oye por un canal o el volumen de
los canales izquierdo y derecho se desequilibra.
• Compruebe la colocación y las conexiones de los
altavoces.
El sonido no tiene graves.
• Verifique que las conexiones + y – del altavoz
están bien conectadas.
La cinta no se graba.
• Se ha retirado la lengüeta del casete (consulte
“Para proteger una cinta de forma permanente”
en la página 31).
• La cinta ha llegado a su fin.
La cinta no se graba ni se reproduce, o se
reduce el nivel de sonido.
• Los cabezales están sucios (consulte “Limpieza
de los cabezales de cinta” en la página 32).
• Los cabezales de grabación/reproducción están
magnetizados (consulte “Desmagnetización de
los cabezales de cinta” en la página 32).
La cinta no se borra por completo.
• Los cabezales de grabación/reproducción están
magnetizados (consulte “Desmagnetización de
los cabezales de cinta” en la página 32).
Se produce fluctuación o trémolo excesivos o
pérdidas de sonido.
• Los cabrestantes o rodillos de apriete están
sucios (consulte “Limpieza de los cabezales de
cinta” en la página 32).
Aumenta el nivel de ruido o se borran las
frecuencias altas.
• Los cabezales de grabación/reproducción están
magnetizados (consulte “Desmagnetización de
los cabezales de cinta” en la página 32).
continúa
Solución de problemas
ES
29
Page 30
Problemas y soluciones (continúa)
Sintonizador
Se oyen zumbidos o ruidos de fondo intensos
(parpadea “TUNED” o “STEREO” en el visor).
• Ajuste la antena.
• La señal es demasiado débil. Conecte la antena
externa.
Un programa estéreo de FM no puede recibirse
en estéreo.
• Pulse STEREO/MONO para que desaparezca la
indicación “STEREO”.
Si surgen otros problemas que no se
describen aquí, reinicie el sistema
de la siguiente forma:
1 Pulse c/CLOCK SET, TUNER ENTER y
?/1 de forma simultánea.
2 Desenchufe el cable de alimentación.
3 Vuelva a enchufar el cable de
alimentación.
4 Pulse ?/1 para activar la alimentación.
La unidad recupera los ajustes de fábrica.
Todos los ajustes realizados por el usuario se
borran.
Mensajes
CD
NO STEP
Se han borrado todas las canciones programadas.
OVER
Se ha llegado al final del CD. Pulse m.
STEP FULL
Se trataron de programar 26 o más pistas (pasos).
Información complementaria
Precauciones
Tensión de funcionamiento
Antes de utilizar la unidad, compruebe que la tensión
de funcionamiento de ésta coincida con la del
suministro eléctrico local.
Seguridad
• La unidad no estará desconectada de la fuente de
alimentación de ca (toma de corriente) mientras esté
conectada a la toma mural, aunque haya apagado la
propia unidad.
• Desenchufe la unidad de la toma mural (toma de
corriente) cuando no vaya a utilizarla durante
mucho tiempo. Para desconectar el cable (cable de
corriente), tire del enchufe. Nunca tire del propio
cable.
• Si se introduce algún objeto sólido o líquido en el
componente, desenchufe la unidad y haga que la
revise personal cualificado antes de volver a
utilizarla.
• El cable de alimentación de ca sólo debe cambiarse
en un centro de servicio técnico cualificado.
Ubicación
• No coloque la unidad en posición inclinada.
• No coloque la unidad en lugares:
— extremadamente calientes o fríos
— polvorientos o sucios
— muy húmedos
— sujetos a vibraciones
— expuestos a la luz solar directa
• Tenga cuidado si coloca la unidad o los altavoces
sobre superficies tratadas de manera especial (con
cera, barnizados con aceite o pulidos, etc.) ya que es
posible que aparezcan manchas o se descolore la
superficie.
Acumulación de calor interno
• El calentamiento de la unidad durante su uso no
indica fallo de funcionamiento.
• Instale la unidad en un lugar con ventilación
adecuada para evitar la acumulación de calor
interno.
Si utiliza esta unidad de forma continua con un
volumen alto, la temperatura de las partes superior,
lateral e inferior de la carcasa aumentará
considerablemente. Para evitar quemarse, no toque la
carcasa.
Para impedir que se produzca un fallo de
funcionamiento, no obture los orificios de ventilación
del ventilador de enfriamiento.
30
ES
Page 31
Utilización
• Si traslada la unidad directamente de un lugar frío a
uno cálido, o si lo instala en una sala muy húmeda,
es posible que se condense humedad en la lente del
interior del reproductor de CD. Si esto ocurre, ésta
no funcionará correctamente. Extraiga el CD y deje
la unidad encendida durante una hora
aproximadamente hasta que se evapore la humedad.
• Cuando vaya a mover la unidad, extraiga los discos.
Si desea realizar alguna consulta o solucionar algún
problema relacionado con la unidad, póngase en
contacto con el proveedor Sony más próximo.
Notas sobre los discos compactos
• Antes de realizar la reproducción, limpie el CD con
un paño de limpieza. Hágalo desde el centro hacia
los bordes.
• No utilice disolventes.
• No exponga el CD a la luz solar directa ni a fuentes
de calor.
• Los discos con formas no estándar (p.ej., corazón,
cuadrado, estrella) no pueden reproducirse en esta
unidad. No utilice este tipo de discos.
Nota sobre la reproducción de CD-R/
CD-RW
Puede no ser posible reproducir los discos grabados
en equipo de CD-R/CD-RW debido a rayas, suciedad,
condiciones de la grabación o características del
equipo. Además, los discos no finalizados al final de
la grabación no pueden reproducirse.
Limpieza del exterior
Utilice un paño suave ligeramente humedecido con
una solución detergente poco concentrada.

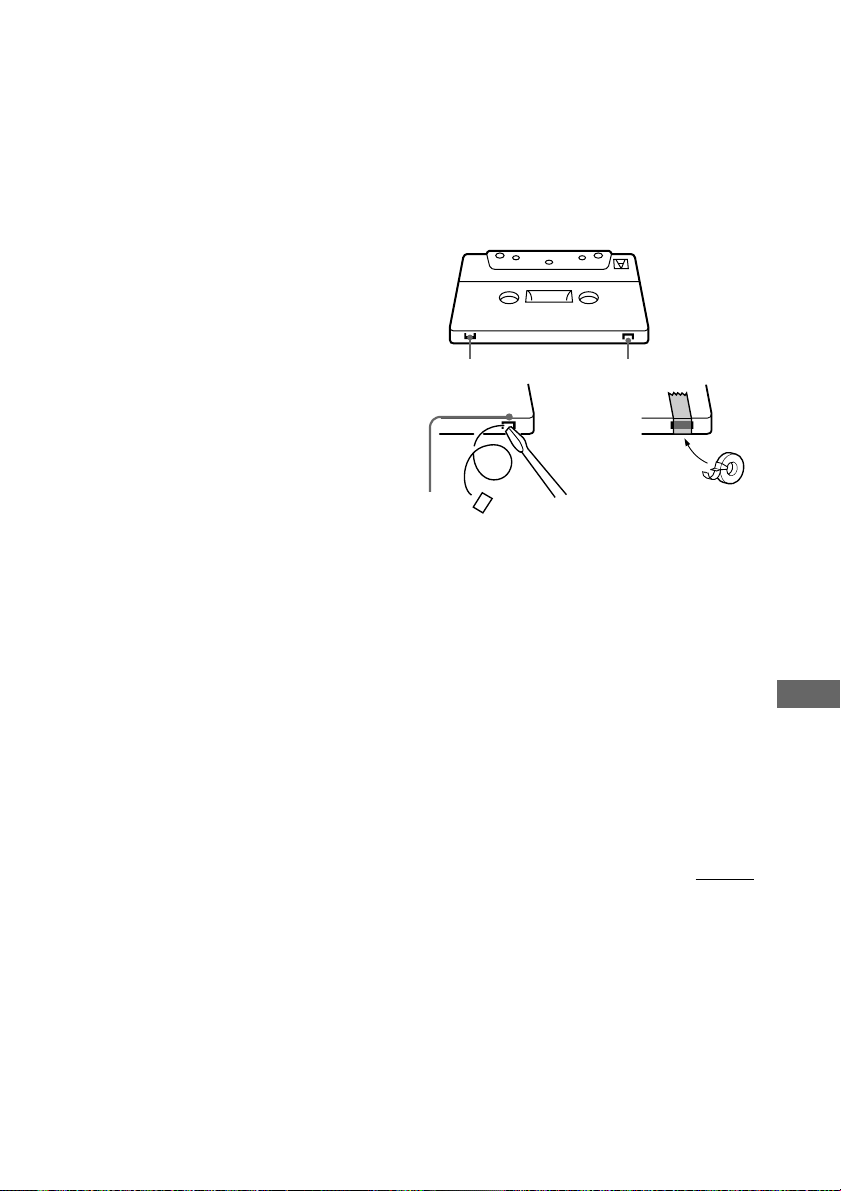

Para proteger una cinta de forma
permanente
Para evitar que se grabe encima de una cinta
accidentalmente, rompa la lengüeta del casete desde
la cara A o B, tal como se muestra en la ilustración.
Si desea reutilizar la cinta para grabar más adelante,
cubra el orificio de la lengüeta rota con cinta
adhesiva. No obstante, tenga cuidado para no cubrir
las ranuras de detección que permiten al reproductor
de cintas detectar automáticamente el tipo de cinta.
Lengüeta de la
cara B
Rompa la lengüeta
del casete desde la
cara A
Lengüeta de
la cara A
Antes de introducir un casete en la
platina de cintas
Tense la cinta para eliminar holguras. En caso
contrario, la cinta puede enredarse entre las piezas de
la platina de cintas y resultar dañada.
Si utiliza cintas de duración superior
a 90 min (minutos)
Estas cintas son muy elásticas. No cambie con
frecuencia las operaciones de cinta, como las de
reproducción, parada y avance rápido, ya que la cinta
puede enredarse en la platina.
Información complementaria
continúa
31
ES
Page 32
Precauciones (continúa)
Especificaciones
Limpieza de los cabezales de cinta
Limpie los cabezales de cinta después de cada
10 h (horas) de uso.
Asegúrese de limpiar los cabezales de cinta antes de
iniciar una grabación importante o después de
reproducir una cinta vieja. Utilice un casete de
limpieza, vendido por separado, de tipo seco o
húmedo. Para obtener más información, consulte el
manual de instrucciones del casete de limpieza.
Desmagnetización de los cabezales
de cinta
Desmagnetice los cabezales de cinta y las piezas
metálicas que entren en contacto con las cintas
después de cada 20 o 30 h (horas) de uso con un
casete desmagnetizador que se vende por separado.
Para obtener más información, consulte el manual de
instrucciones del casete desmagnetizador.
Sección del amplificador
Modelo norteamericano:
LBT-XGR6
Salida de potencia RMS continua (referencia)
Distorsión armónica total inferior al 0,07%
Otros modelos:
LBT-XGR80
Lo siguiente se ha medido con ca 120/220/240V,
50 Hz
Salida de potencia DIN (nominal)
Salida de potencia RMS continua (referencia)
LBT-XGR60
Lo siguiente se ha medido con ca 120/220/240V,
50 Hz
Salida de potencia DIN (nominal)
Salida de potencia RMS continua (referencia)
160 + 160 W
(6 ohm a 1 kHz, 10% de
distorsión armónica total)
(6 ohm a 1 kHz, 70 W)
125 W × 2 + 125 W × 2
(6 ohm a 1 kHz, DIN)
170 W × 2 + 170 W × 2
(6 ohm a 1 kHz, 10% de
distorsión armónica total)
150 + 150 W
(6 ohm a 1 kHz, DIN)
200 + 200 W
(6 ohm a 1 kHz, 10% de
distorsión armónica total)
32
ES
Page 33
Entradas
DJ MIX RETURN*:
(tomas fonográficas) sensibilidad de 250 mV,
GUITAR:
(toma fonográfica) sensibilidad de 75 mV,
PHONO IN:
(tomas fonográficas) sensibilidad de 3 mV,
MIX MIC:
(toma fonográfica) sensibilidad de 1 mV,
GAME INPUT:
(tomas fonográficas) sensibilidad de 250 mV,
MD (VIDEO) IN:
(toma fonográfica) sensibilidad de 450 mV
Salidas
DJ MIX SEND*:
(tomas fonográficas) sensibilidad de 250 mV,
PHONES:
(toma estéreo de entrada de línea)
MD (VIDEO) OUT:
(tomas fonográficas) tensión de 250 mV,
FRONT SPEAKER:
LBT-XGR80: acepta una impedancia de
LBT-XGR60/XGR6: acepta una impedancia de
* Sólo los modelos, norteamericano y mexicano
impedancia de 47 kiloohm
impedancia de 470
kiloohm
impedancia de 47 kiloohm
impedancia de 10 kiloohm
impedancia de 47 kiloohm
(250 mV), impedancia de
47 kiloohm
impedancia de
1 kiloohm
acepta auriculares de
8 ohm o más
impedancia de 1 kiloohm
6 a 16 ohm (SUPER
WOOFER)
acepta una impedancia de
6 a 16 ohm (TWEETER y
WOOFER)
6 a 16 ohm
Sección del reproductor de CD
Sistema Sistema de audio digital y
Láser Láser semiconductor
Respuesta de frecuencia 2 Hz a 20 kHz (±0,5 dB)
Relación señal/ruido Superior a 90 dB
Rango dinámico Superior a 90 dB
CD OPTICAL DIGITAL OUT
(Toma de conector óptico cuadrada, panel posterior)
Longitud de onda: 660 nm
Nivel de salida –18 dBm
discos compactos
(λ=795 nm), Duración de
la emisión: continua
Sección del reproductor de cintas
Sistema de grabación 4 pistas y 2 canales
Respuesta de frecuencia 40 – 13 000 Hz (±3 dB),
Fluctuación y trémolo ±0,15% W.Peak (IEC)
estéreo
con un casete Sony TYPE I
0,1% W.RMS (NAB)
±0,2% W.Peak (DIN)
Sección del sintonizador
Sintonizador superheterodino de FM, FM/AM estéreo
Sección del sintonizador de FM
Margen de sintonización
Modelos norteamericanos: 87,5 – 108,0 MHz
Otros modelos: 87,5 – 108,0 MHz
Antena Antena de cable de FM
Terminales de antena 75 ohm, desbalanceada
Frecuencia intermedia 10,7 MHz
(intervalo de 100 kHz)
(intervalo de 50 kHz)
continúa
Información complementaria
33
ES
Page 34
Especificaciones (continúa)
Sección del sintonizador de AM
Margen de sintonización
Modelos panamericanos: 530 – 1 710 kHz
Otros modelos: 531 – 1 602 kHz
Antena Antena cerrada de AM
Terminales de antena Terminal de antena
Frecuencia intermedia 450 kHz
(con el intervalo ajustado
en 10 kHz)
531 – 1 710 kHz
(con el intervalo ajustado
en 9 kHz)
(con el intervalo ajustado
en 9 kHz)
530 – 1 710 kHz
(con el intervalo ajustado
en 10 kHz)
externa
Altavoces
Modelos norteamericano:
SS-XGR6 para LBT-XGR6
Sistema de altavoces 3 vías BUILT IN SW, tipo
Unidades de altavoz
Superwoofer/altavoz de graves:
Altavoz de agudos: 2,5 cm, tipo trompa
Impedancia nominal 6 ohm
Dimensiones (an/al/prf) Aprox. 255 × 530 ×
Peso Aprox. 9,0 kg netos por
Otros modelos
altavoz SS-XGR60 para LBT-XGR60
Sistema de altavoces 3 vías BUILT IN SW, tipo
Unidades de altavoz
Superwoofer/altavoz de graves:
Altavoz de agudos: 2,5 cm, tipo trompa
Impedancia nominal 6 ohm
Dimensiones (an/al/prf) Aprox. 255 × 530 ×
Peso Aprox. 10,0 kg netos por
SS-XGR80 para LBT-XGR80
Sistema de altavoces 3 vías BUILT IN SW,
Unidades de altavoz
Superwoofer: 22 cm, tipo cónico
Impedancia de régimen 6 ohm
Altavoz de graves: 20 cm, tipo cónico
Altavoz de agudos: 2,5 cm, tipo trompa
Impedancia nominal 6 ohm
Dimensiones (an/al/prf) Aprox. 290 × 615 ×
Peso Aprox. 15,5 kg netos por
reflejo de graves
17 cm/17 cm, tipo cónico
330 mm
altavoz
reflejo de graves,
protección magnética
17 cm/17 cm, tipo cónico
375 mm
altavoz
tipo reflejo de graves,
protección magnética
440 mm
altavoz
34
ES
Page 35
Generales
Requisitos de alimentación
Modelos norteamericanos: 120 V ca, 60 Hz
Modelo mexicano: 120 V ca, 60 Hz
Otros modelos: 120 V, 220 V o 230 –
Consumo
Modelos para EE.UU.:
LBT-XGR6 240 W
Otros modelos:
LBT-XGR80 320 W
LBT-XGR60 180 W
Dimensiones (an/al/prf) Aprox. 355 × 425 ×
Peso:
LBT-XGR6 Aprox. 13,0 kg
LBT-XGR80 Aprox. 16,4 kg
LBT-XGR60 Aprox. 14,7 kg
240 V ca, 50/60 Hz
Ajustable con selector de
tensión
451 mm
Accesorios suministrados: Antena cerrada de AM (1)
El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
Antena de cable de FM (1)
Cables de altavoz
(MHC-XGR80:4,
MHC-XGR60/XGR6:2)
Almohadillas de altavoz
(8)
Mando a distancia (1)
Pilas (2)
Información complementaria
35
ES
Page 36
Sony Corporation Printed in Mexico
ES
36
Loading...
