4-167-239-71(1)

LCD Colour TV

Інструкції з експлуатації

Посібник із початку експлуатації

Експлуатація телевізора

Використання додаткового обладнання

Використання функцій MENU

Додаткова інформація

KLV-55EX500/46EX500/46EX400/40EX500/40EX400/40NX500/32EX500/32EX400/32EX300/ KLV-32NX500/32NX400/26EX300/26NX400/22EX300

Page 2

Вступ Інформація про товарні знаки

Дякуємо за вибір цього виробу компанії Sony. Перед початком експлуатації телевізора уважно прочитайте цей посібник і збережіть його для використання в майбутньому.

Якщо не вказано інше, ілюстрації, наведені в цьому посібнику, стосуються моделі KLV-32EX300.

• HDMI, емблема HDMI і High-Definition Multimedia Interface є товарними знаками або зареєстрованими товарними знаками HDMI Licensing LLC.

• «BRAVIA» і є товарними знаками Sony Corporation.

Made in Malaysia.

Manufacturer: Sony Corporation 1-7-1 Konan, Minato-ku, Tokyo Japan

Factory: Sony EMCS (Malaysia) Sdn. Bhd. Kawasan Perindustrian Bangi, 43650 Bandar Baru Bangi, Selangor Darul Ehsan, Malaysia.

Page 3

Зміст

Посібник із початку експлуатації

Перевірка комплектації ...................................4

1: Прикріплення підставки ..............................4

2: Підключення антени, кабелю або

відеомагнітофона .........................................5

3: Запобігання падінню телевізора .................5

4: Зв’язування кабелів.....................................6

5: Початкове налаштування............................6

Перегляд телевізора........................................6

Регулювання кута огляду телевізора ............7

Регулювання кута огляду праворуч і

ліворуч (обертання)........................................ 7

Регулювання кута огляду вперед і назад

(нахил) ............................................................. 7

Від’єднання підставки від телевізора ............8

Інформація щодо безпечної експлуатації.......9

Застережні заходи .........................................11

Експлуатація телевізора

Огляд пульта дистанційного керування.......12

Огляд кнопок та індикаторів телевізора .....15

Використання додаткового обладнання

Використання функцій MENU

Навігація по меню ..........................................20

Відтворення фото/відео/музичних файлів

з USB-пристрою ............................................. 20

Використання BRAVIA Sync із Контроль по

HDMI................................................................21

Настроювання параметрів ............................22

«Изображение».............................................22

«Звук» ............................................................23

«Управление экраном» ................................25

«Настройка канала».....................................27

«Замок от детей» ..........................................28

«Настройка» ..................................................29

«Эко»..............................................................31

Додаткова інформація

Установлення приладдя (кронштейн для

настінного кріплення) ....................................32

Таблиця вимірів для встановлення

телевізора......................................................33

Діаграма/таблиця розташування гвинтів

та гачків .........................................................35

Усунення несправностей............................... 36

Технічні характеристики ............................... 38

Підключення додаткового обладнання .......16

Перегляд зображення з підключеного

обладнання .....................................................17

Перегляд у режимі PAP

(Дві картинки) .................................................19

Перегляд у режимі PIP

(Картинка в картинці) ....................................19

Перед експлуатацією телевізора ознайомтеся з розділом «Інформація щодо безпечної експлуатації» (стор. 9). Збережіть цей посібник для використання в майбутньому.

Page 4

Посібник із початку експлуатації

Перевірка комплектації

Шнур живлення змінного струму (Для

KLV-55/46EX500/KLV-46EX400) Тримач кабелю (1) (Для KLV-40/32NX500/

KLV-32/26NX400) Підставка (1) та гвинти (8) (Для KLV-40/

32EX500/KLV-40/32NX500/KLV-32/26NX400) Підставка (1) та гвинти (7) (Для KLV-40/

32EX400/KLV-32/26EX300) Підставка (1) та гвинти (6) (Для KLV-

22EX300) Підставка (1) та гвинти (4) (Для KLV-55/

46EX500/KLV-46EX400)

Пульт дистанційного керування RM-GA018 (1) (Для KLV-55/46/40/32EX500/KLV-40/

32NX500/KLV-32/26NX400)

Пульт дистанційного керування RM-GA019 (1) (Для KLV-46/40/32EX400/KLV-32/26/

22EX300)

Батарейки розміру AAA (тип R03) (2)

Вставлення батарейок в пульт дистанційного керування

B KLV-55/46/40/32EX500/KLV-40/32NX500/

KLV-32/26NX400

1: Прикріплення підставки

• Прикріплення підставки для деяких моделей телевізора описано в окремій брошурі, що входить до комплекту.

B KLV-55/46/40/32EX500/KLV-46/40/32EX400/

KLV-32/26EX300/KLV-40/32NX500/ KLV-32/26NX400

B KLV-22EX300

Посуньте кришку, щоб відкрити

B KLV-46/40/32EX400/KLV-32/26/22EX300

Зсуньте та підніміть кришку, щоб відкрити

• Прикріпіть телевізор до підставки, закрутивши гвинти, що входять до комплекту, у гвинтові отвори, показані на рисунку стрілками .

• Телевізор дуже важкий, тому встановлювати його на підставку мають не менше двох осіб.

• Якщо використовується електрична викрутка, встановіть обертаючий момент затягування приблизно на 1,5 Н/м (15 кгс/см).

• Щоб запобігти пошкодженню шнура живлення змінного струму, тримайте його подалі від гвинтових отворів під час монтажу підставки.

Page 5

2: Підключення антени,

3: Запобігання падінню кабелю або відеомагнітофона

• З’єднувальні кабелі не входять до комплекту.

Підключення антени або кабелю

Кабель антени

Підключення антени або кабелю та відеомагнітофона

телевізора

Посібник із початку експлуатації

1 Закрутіть гвинт для дерева (діаметром

4 мм, не входить до комплекту) в тумбу, на якій стоїть телевізор.

2 Закрутіть монтажний гвинт (M4 × 16,

не входить до комплекту) у гвинтовий отвір на телевізорі.

Аудіо/ відеокабель

Відеомагнітофон

Кабель антени

3 Зв’яжіть гвинт для дерева й

монтажний гвинт міцним шнуром (не входить до комплекту).

z • Додатковий комплект кріпильних ременів

Sony забезпечує надійне кріплення телевізора. Щоб придбати комплект ременів, зверніться до найближчого сервісного центру Sony. Будьте готові надати відомості про назву моделі телевізора.

Page 6

4: Зв’язування кабелів

KLV-40/32NX500/KLV-32/26NX400

KLV-55/46EX500/ KLV-46EX400

«Местоположение»: Щоб установити оптимальні параметри для використання телевізора вдома, виберіть «Дом».

«Сортировка прогр.»: Щоб змінити порядок каналів, виконайте кроки, описані в розділі “Сортировка прогр.” (стор. 27).

• Також можна настроїти канали вручну (стор. 27).

• Мовні параметри можуть відрізнятися залежно від моделі.

• Не зв’язуйте шнур живлення змінного струму з іншими кабелями.

• Вигляд задньої панелі може відрізнятися від зображення на ілюстрації, а силовий шнур/ шнур живлення змінного струму можуть бути вже підключеними, залежно від розміру екрана.

5: Початкове налаштування

o n

fi r

* Форми штепселя шнура живлення та розетки

мережі змінного струму можуть бути різними залежно від регіону.

**Коли телевізор перебуває в режимі очікування

(індикатор 1 (режим очікування) на передній панелі телевізора червоний), натисніть "/1 на пульті дистанційного керування, щоб увімкнути телевізор.

Перегляд телевізора

1 Натисніть на телевізорі кнопку 1, щоб

увімкнути його.

2 Для вибору телеканалів

використовуйте цифрові кнопки або кнопку PROG +/–.

3 Для регулювання гучності

використовуйте кнопки 2 +/–.

Виконуйте інструкції, що з’являються на екрані.

Confirm

Page 7

Регулювання кута огляду телевізора

Кут огляду телевізора можна відрегулювати, як показано нижче.

Регулювання кута огляду праворуч і ліворуч (обертання)

B KLV-40/32NX500/KLV-32/26NX400

0° 6°

B KLV-55/46/40/32EX500/KLV-40/32NX500/

KLV-32/26NX400

Вигляд зверху

Передня частина

Регулювання кута огляду вперед і назад (нахил)

B KLV-22EX300

Вигляд зліва

Передня частина

Посібник із початку експлуатації

2 3 4

6°

0°

Page 8

Від’єднання підставки від телевізора

• Від’єднувати підставку можна лише для встановлення телевізора на стіні.

B KLV-55/46/40/32EX500/

KLV-46/40/32EX400/KLV-32/26EX300/ KLV-40/32NX500/KLV-32/26NX400

B KLV-22EX300

Page 9

Інформація щодо безпечної експлуатації

Установлення та налаштування

Установлюйте та використовуйте телевізор відповідно до наведених нижче інструкцій, щоб уникнути загрози займання, ураження чи пошкодження електричним струмом та/або травмування.

Установлення

• Телевізор слід установлювати поряд із легкодоступною розеткою мережі змінного струму.

• Розташуйте телевізор на стійкій рівній поверхні, щоб уникнути травмування або пошкодження телевізора внаслідок його падіння.

• Установлення на стіну повинно проводитися лише кваліфікованим персоналом із центру сервісного обслуговування.

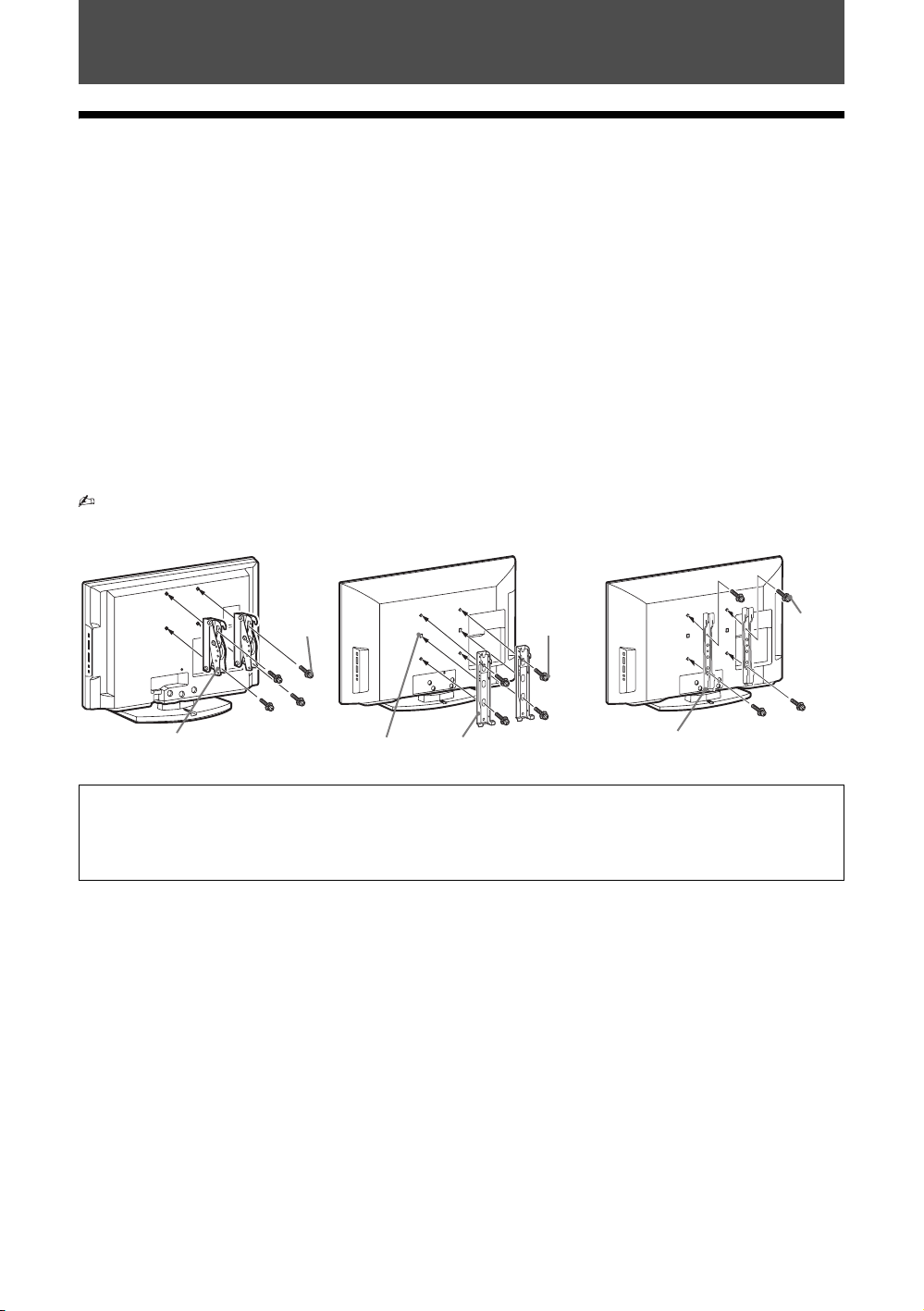

• З міркувань безпеки наполегливо рекомендується використовувати аксесуари компанії Sony, які наведено нижче. – KLV-55/46/40/32EX500/

KLV-46/40/32EX400/ KLV-32EX300/KLV-40/32NX500: Кронштейн для настінного кріплення SU-WL500 або SU-WL50B*

* Модель SU-WL50B не

розповсюджується на території Росії та України.

– KLV-32NX400:

Кронштейн для настінного кріплення SU-WL500

– KLV-26/22EX300/KLV-26NX400:

Кронштейн для настінного кріплення SU-WL100

• Приєднуючи монтажні гачки до телевізора, обов’язково використовуйте гвинти, що надаються разом із кронштейнами для настінного кріплення. Гвинти з комплекту постачання спеціально розроблені, щоб виступати на 8–12 мм від кріпильної поверхні монтажного гачка. Діаметр і довжина гвинтів відрізняються в залежності від моделі кронштейна для настінного кріплення можуть бути різні. Використання гвинтів не з комплекту постачання може призвести до внутрішніх пошкоджень телевізора, його падіння тощо.

8 – 12 мм

Гвинт (надається в комплекті із кронштейном для настінного кріплення)

Монтажний гачок Кріплення гачка на задній

стороні телевізора

Транспортування

• Перед транспортуванням телевізора від’єднайте всі кабелі.

• Для транспортування великого телевізора потрібно щонайменше дві людини.

• Транспортуючи телевізор уручну, тримайте його, як показано нижче. Не тисніть на РК-панель.

KLV-26/22EX300

KLV-26NX400

KLV-32NX500/ KLV-32NX400

KLV-55/46/40/32EX500/ KLV-46/40/32EX400/ KLV-32EX300/ KLV-40NX500

KLV-32NX500/ KLV-32/26NX400

KLV-55/46/40/32EX500/ KLV-46/40/32EX400/ KLV-32/26/22EX300/ KLV-40NX500

• Піднімаючи або переміщуючи телевізор, міцно тримайте його знизу.

• Транспортуючи телевізор, не піддавайте його поштовхам або надмірній вібрації.

• Під час транспортування телевізора на ремонт або переїжджаючи, запакуйте його, використовуючи оригінальну коробку та пакувальні матеріали.

Вентиляція

• Ніколи не закривайте вентиляційні отвори та не вставляйте в корпус жодних предметів.

• Залиште довкола телевізора вільний простір, як показано нижче.

• Наполегливо рекомендується використовувати кронштейни для настінного кріплення компанії Sony, щоб забезпечити належну циркуляцію повітря.

Встановлення на стіні

30 см

10 см 10 см

Залиште навколо телевізора вільним принаймні такий простір.

10 см

Встановлення на підставці

30 см

10 см

Залиште навколо телевізора вільним принаймні такий простір.

• Щоб забезпечити належну вентиляцію та запобігти збиранню бруду і пилу: – Не кладіть телевізор, не

встановлюйте його нижньою стороною догори, назад або вбік.

– Не розміщуйте телевізор на

полиці, килимі, ліжку або в шафі.

– Не закривайте телевізор

тканиною, наприклад шторами, або такими речами, як газети тощо.

– Не встановлюйте телевізор так,

як показано нижче.

Циркуляцію повітря заблоковано.

Стіна

10 см

6 см

Стіна

Шнур живлення змінного струму

Використовуйте шнур живлення змінного струму та розетку в описаний нижче спосіб, щоб уникнути загрози займання, ураження електричним струмом, пошкодження та/або травмування. – Форма штепселя шнура живлення

змінного струму, який постачається з телевізором, може бути різна залежно від регіону. Обов’язково підключайте відповідний шнур живлення змінного струму з комплекту постачання за допомогою штепселя, який підходить до розетки змінного струму.

– Використовуйте шнури живлення

змінного струму, вироблені виключно компанією Sony, та не використовуйте шнури інших виробників.

– Повністю вставляйте штепсель у

розетку мережі змінного струму.

Продовження

Page 10

– Підключайте телевізор тільки до

мережі змінного струму з напругою 110-240 В (Тільки для Росії й України: 220–240 В змінного струму).

– Підключаючи кабелі, задля власної

безпеки впевніться, що шнур живлення змінного струму витягнуто з розетки, та будьте обережними, щоб не зачепитися ногами за кабелі.

– Перш ніж виконати будь-які дії з

телевізором або пересунути його, витягніть шнур живлення змінного струму з розетки.

– Тримайте шнур живлення змінного

струму подалі від джерел тепла.

– Регулярно витягуйте штепсель

шнура живлення та чистьте його. Якщо штепсель вкритий пилом і збирає вологу, його ізоляція може погіршитися, що може призвести до займання.

Примітки

• Не використовуйте шнур живлення з комплекту на іншому обладнанні.

• Не затискайте, не згинайте і не скручуйте надмірно шнур живлення змінного струму. Провід може оголитися або зламатися.

• Не змінюйте шнур змінного струму.

• Не ставте важких предметів на шнур живлення змінного струму.

• Не тягніть за шнур живлення змінного струму, щоб відключити його.

• Не підключайте забагато пристроїв до однієї розетки мережі змінного струму.

• Не використовуйте розетку мережі змінного струму з поганими контактами.

Заборонене використання

Не встановлюйте/не використовуйте телевізор у місцях, середовищах і ситуаціях, які перелічено нижче, або в таких, де він може зламатися, що призведе до займання, ураження електричним струмом, пошкодження та/або травмування.

Розташування:

Надворі (під дією прямого сонячного проміння), на березі моря, на кораблях або інших суднах, усередині транспортних засобів, у медичних закладах, у хитких місцях, поблизу води, дощу, вологи або диму.

Середовище:

Місця з високою температурою, вологістю, надмірно запилені місця; місця, де можливе проникнення комах, де можливий вплив механічної вібрації, поряд із горючими предметами (свічками тощо). Захищайте телевізор від крапель та бризок рідини та не ставте на нього наповнені рідиною предмети, наприклад вази.

Ситуації:

Не користуйтеся телевізором із вологими руками, зі знятим корпусом або з не рекомендованими виробником приладдям. Під час грози від’єднуйте антену та відключайте телевізор від розетки електромережі змінного струму.

Зламані частини:

• Не кидайте в телевізор жодних предметів. Від удару скло екрана може розбитися та завдати серйозних травм.

• Якщо поверхня телевізора тріснула, не торкайтеся її, доки шнур живлення змінного струму не буде відключено від розетки. В іншому разі існує ризик ураження електричним струмом.

Коли телевізор не використовується

• Якщо телевізор не використовуватиметься впродовж кількох днів, його потрібно відключити від розетки змінного струму з міркувань безпеки та захисту навколишнього середовища.

• Щоб повністю відключити телевізор, потрібно витягнути штепсель із розетки змінного струму, адже телевізор не відключається від мережі змінного струму, коли його просто вимкнуто.

• Проте деякі телевізори можуть мати функції, для коректної роботи яких, телевізор потрібно залишати у режимі очікування.

Щодо дітей

• Не дозволяйте дітям залазити на телевізор.

• Тримайте дрібне приладдя подалі від дітей, щоб вони випадково його не проковтнули.

У разі виникнення наведених нижче проблем...

Якщо виникнуть будь-які з наведених нижче проблем, вимкніть телевізор і негайно витягніть шнур живлення змінного струму з розетки. Зверніться до дилера або сервісного центру компанії Sony, щоб перевірку було виконано кваліфікованим фахівцем.

Якщо:

– шнур живлення змінного струму

пошкоджено;

– у розетці електромережі змінного

струму поганий контакт;

– телевізор пошкоджено внаслідок

падіння, удару або кидання в нього яким-небудь предметом;

– в отвори корпусу потрапили

предмети або рідини.

Про нагрівання РКекрана

Коли РК-екран працює тривалий період панель може нагріватись. Нагрівання можна відчути, торкаючись панелі рукою.

Page 11

Застережні заходи

Перегляд телевізора

• Переглядайте телевізор при помірному освітленні, тому що перегляд телевізора при поганому освітленні протягом тривалого періоду часу напружує очі.

• Використовуючи навушники, уникайте надмірної гучності, адже це може призвести до погіршення слуху.

РК-екран

• Хоча РК-екран виготовлено з використанням високоточних технологій і ефективно використовується понад 99,99% пікселів, проте на РК-екрані можуть постійно відображатися чорні або яскраві (червоні, сині або зелені) точки. Це конструктивна властивість РК-екрана, яка не є ознакою несправності.

• Не тисніть на передній фільтр і не дряпайте його, також не кладіть предмети зверху на телевізор. Зображення може стати нерівним або РК-екран може пошкодитися.

• Якщо телевізор використовується у холодному місці, зображення може стати розмитим або темним. Це не є ознакою несправності. Це явище зникає, коли температура піднімається.

• При тривалому відтворенні нерухомих зображень може виникати ореол. Він зникне через кілька секунд.

• Під час використання телевізора екран і корпус нагріваються. Це не є ознакою несправності.

• РК-екран містить невелику кількість рідких кристалів. Деякі люмінесцентні лампи цього телевізора можуть також містити ртуть. Дотримуйтесь місцевих правил і настанов щодо утилізації.

Чистка поверхні екрана/ корпуса телевізора і поводження з ним.

Перед чищенням обов’язково витягніть шнур живлення змінного струму телевізора з розетки мережі змінного струму. Для запобігання зношенню матеріалів або покриття екрана, дотримуйтесь наведених нижче застережень.

• Щоб видалити пил із поверхні екрана/корпуса, обережно витріть його м’якою тканиною. Якщо пил стійкий, витріть його м’якою тканиною, трошки зволоженою слабким розчином мийного засобу.

• Не оббризкуйте телевізор водою чи мийним засобом. Краплі можуть потрапити на дно екрана чи в зовнішні частини, що може призвести до несправності.

• У жодному разі не використовуйте абразивних подушечок, лужних/ кислотних засобів для чищення, абразивної пасти, летких розчинників, таких як спирт, бензин, розріджувачі або інсектициди. Використання таких матеріалів або тривалий контакт із гумовими або вініловими матеріалами може призвести до пошкодження поверхні екрана і матеріалу корпусу.

• Щоб забезпечити належну вентиляцію, рекомендується періодично пилососити вентиляційні отвори.

• Виставляючи кут телевізора, рухайте його повільно, щоб запобігти падінню або зісковзуванню телевізора з настільної підставки.

Додаткове обладнання

Тримайте подалі від телевізора додаткові компоненти або будь-яке обладнання, що є джерелом електромагнітного випромінювання. В іншому разі може виникнути спотворення зображення та/або шуми.

(Застереження щодо поводження з пультом дистанційного керування)

Примітки

• Встановлюючи елементи живлення, слідкуйте за їх полярністю.

• Не використовуйте одночасно батарейки різних типів або старі й нові батарейки.

• Утилізуйте елементи живлення так, щоб не завдавати шкоди навколишньому середовищу. У деяких регіонах існують правила утилізації елементів живлення. Зверніться до місцевих органів влади.

• Обережно поводьтеся з пультом дистанційного керування. Не впускайте його, не наступайте на нього, а також не розливайте на нього жодних рідин.

• Не залишайте пульт дистанційного керування поблизу джерел тепла, в місці, яке перебуває під прямим сонячним промінням, або у приміщенні з високою вологістю.

Переробка використаних елементів живлення (директива діє у межах країн

Європейського Союзу та інших країн Європи з системами роздільного збору відходів)

Page 12

Експлуатація телевізора

Огляд пульта дистанційного керування

1 "/1 — Режим очікування телевізора

Натисніть, щоб увімкнути телевізор або переключити його в режим очікування.

2 BRAVIA Sync

N/x/m/M/./>: Ви можете керувати обладнанням, сумісним із BRAVIA Sync, яке підключене до телевізора. Деякі інші кнопки на пульті дистанційного керування можна використовувати для керування обладнанням BRAVIA Sync. SYNC MENU: Натисніть для відображення меню BRAVIA Sync і виберіть підключене HDMI-обладнання зі списку «Выбор устр. HDMI». У меню BRAVIA Sync можна вибрати такі параметри: «Управл-е устройством»: Для керування обладнанням, сумісним із функцією Керування для HDMI, використовуйте меню «Управл-е устройством». Для керування обладнанням виберіть параметри з меню «Дом (Mеню)», «Опции» і «Список содержимого». «Динамик»: Виберіть «Динамик ТВ» або «Аудиосистема» для виводу звуку телевізора з динаміків телевізора або підключеного аудіообладнання. «Управление ТВ»: Для керування телевізором виберіть меню «Управление ТВ» з меню «MENU» або «TOOLS». «Возврат к ТВ»: Виберіть цей параметр, щоб повернутися до телепрограми. THEATRE: Режим «Театр» можна ввімкнути або вимкнути. Якщо режим «Театр» увімкнуто, автоматично встановлюється оптимальна якість звуку (якщо телевізор підключено до аудіосистеми за допомогою кабелю HDMI) та зображення для перегляду фільмів.

• Якщо вимкнути телевізор, режим «Театр» також буде вимкнуто.

• Якщо змінити настройки «Выбор сцены», режим «Театр» вимикається автоматично.

• «Контроль по HDMI» (BRAVIA Sync) доступне лише за умови підключення обладнання Sony, яке має логотип BRAVIA Sync або BRAVIA Theatre Sync або сумісне з Керування для HDMI.

z • Кнопка з номером 5, а

також кнопки N, PROG + та AUDIO мають тактильні точки. Використовуйте тактильні точки як орієнтир під час керування телевізором.

3 — Широкоекранний режим

Зміна розміру зображення. Кілька разів натисніть кнопку, щоб вибрати необхідний широкоекранний режим (стор. 14).

4 — Список улюблених каналів

Натисніть для відображення або виходу зі списку вибраних вами улюблених каналів. У списку улюблених каналів можна зберігати до 10 каналів і/або зовнішніх входів.

5 / — Інформація / відображення тексту

• Відображення інформації. Натисніть один раз для відображення інформації про програму/вхід, які ви переглядаєте. Натисніть ще раз, щоб приховати цю інформацію з екрана.

• У текстовому режимі: Відображає приховану інформацію (наприклад, відповіді на запитання вікторини).

6 F/f/G/g/ — Вибір елемента / вхід

• Вибір елементів або їхнє змінення.

• Підтвердження вибору елементів.

• Відтворення файлів фотозображень: Щоб вибрати попередній файл, натисніть G. Щоб вибрати наступний файл, натисніть g. Відтворення музичних/відеофайлів: Щоб зупинити/почати відтворення, натисніть . Для швидкої перемотки вперед/назад натисніть і утримуйте кнопку G/g. Відпустіть кнопку в місці, з якого потрібно почати відтворення. Щоб почати відтворення з початку поточного файлу, натисніть F. Щоб перейти до наступного файлу, натисніть f.

7 TOOLS

Натисніть, щоб відобразити список, який містить ярлики до деяких меню настройок. Перелік настройок залежить від поточного входу та вмісту.

8 MENU

Відображення або приховання меню.

9 Кольорові кнопки

Якщо на пульті дистанційного керування є кольорові кнопки, на екрані відображається посібник з експлуатації.

Page 13

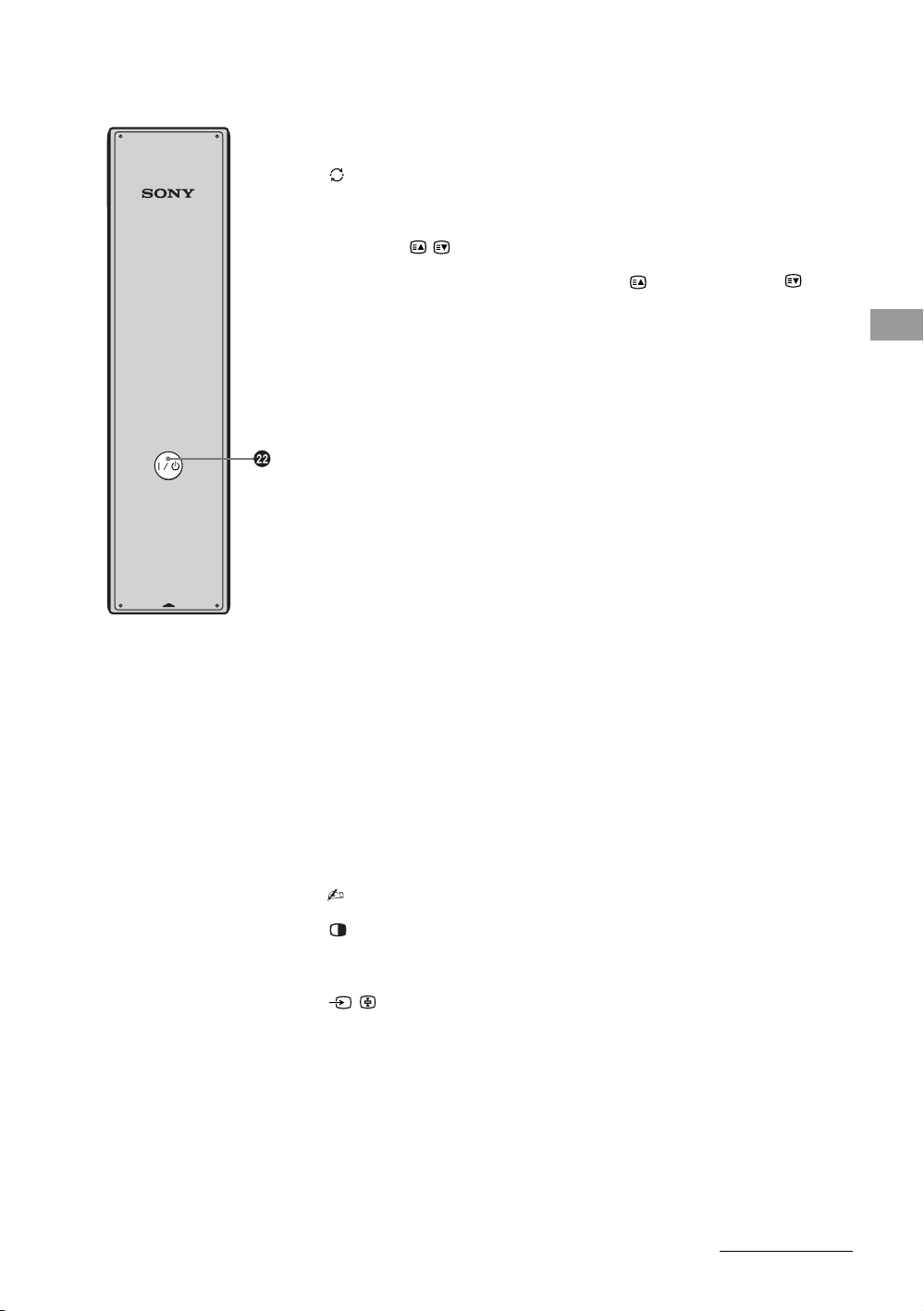

адня панель пульта

дистанційного керування

q; Цифрові кнопки

• Вибір каналів. Для вибору каналів, починаючи з номера 10, швидко введіть потрібний номер (стор. 27).

• У текстовому режимі: введення тризначного номера сторінки для вибору сторінки.

qa — Попередній канал

Повернення до попереднього каналу або входу (які переглядалися більше 15 секунд).

qs AUDIO – «Двухканальный звук» (стор. 24) qd PROG +/–/ /

• Вибір наступного (+) або попереднього (–) каналу.

• У текстовому режимі: вибір наступної ( ) або попередньої ( ) сторінки.

qf 2 +/– – Гучність

Регулювання гучності.

qg % — Вимкнення звуку

Натисніть, щоб вимкнути звук. Натисніть ще раз, щоб увімкнути звук.

Експлуатація телевізора

qh / — Текст

У текстовому режимі: Відображення передачі тексту. Кожне натискання кнопки / циклічно змінює режими: Tекст t Текст на зображенні ТБ (мішаний режим) t Без тексту (вихід із текстової послуги)

qj RETURN

• Повернення до попереднього екрана в будь-якому відображуваному меню.

• Відтворення фото/відео/музичного файлу: Натисніть, щоб зупинити відтворення (після натискання відображається список файлів або ескізів).

qk SCENE – Режим выбор сцены

Натисніть для відoбраження меню «Выбор сцены». Коли вибрано необхідну сцену, автоматично встановлюється оптимальна якість звуку та зображення для вибраної сцени. Доступні параметри можуть змінюватися. Недоступні параметри затіняються.

«Кино»: Cтворює зображення та динамічний звук, що нагадує театр. «Спорт»: Cтворює реалістичне зображення та об’ємний звук, як на

стадіоні. «Фото»: Cтворює зображення, що відтворює текстуру й колір надрукованої фотокартки. «Музыка»: Cтворює ефекти динамічного й чистого звуку, як на концерті. «Игра»: Дозволяє отримати максимальне задоволення від гри завдяки найкращій якості зображення та звуку. «Графика»: Зменшує втому від тривалого перегляду телевізора завдяки чіткішому й детальнішому зображенню.

«Универс.»: Поточні настрoйки користувача. «Авто»: Забезпечує оптимальну якість звуку й зображення, яка

встановлюється автоматично відповідно до джерела вхідного сигналу. Залежно від підключеного обладнання ефекти можуть бути відсутні.

• При увімкненні режиму театру (стор. 12) у налаштуваннях «Выбор сцены» автоматично вмикається опція «Кино».

ql — Перегляд PAP або РIР (стор. 19) w; a — Режим телевізора

Вихід із режиму тексту або перехід до телевізійного екрана під час відображення зовнішнього вхідного сигналу.

wa / — Вибір вхідного сигналу / Утримання тексту

• Відображення списку підключеного обладнання та вибір джерела входу (стор. 17).

• У текстовому режимі: Збереження поточної сторінки.

ws "/1 — Режим очікування телевізора

Натисніть, щоб увімкнути телевізор або переключити його в режим очікування. Доступні моделі: KLV-55/46/40/32EX500/KLV-40/32NX500/ KLV-32/26NX400

Продовження

Page 14

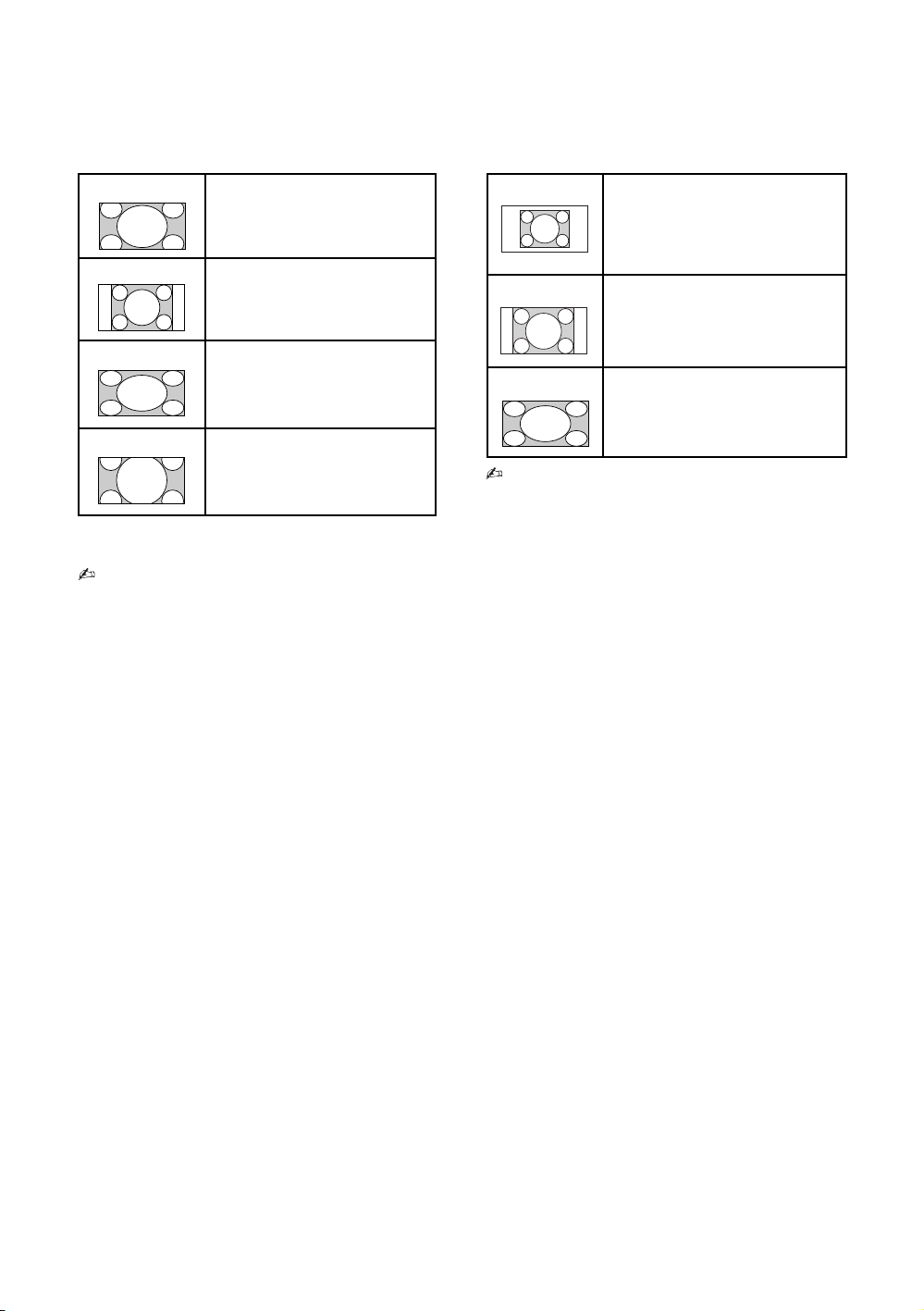

Змінення широкоекранного режиму

Для режимів «ТВ», «Видео», «Component» або HDMI (недоступно в режимі входу з ПК)

Растянутый* Збільшує центральну частину

зображення. Зображення по краях розтягуються, як на екрані з пропорціями 16:9.

Нормальный Відображає зображення у

вихідному розмірі 4:3. З обох боків відображаються смуги, а екран має пропорції 16:9.

Полный Розтягує зображення з

пропорціями 4:3 по горизонталі для заповнення екрана з пропорціями 16:9.

Увеличенный* Відображує сінемаскопічний

формат трансляції (формат поштової скриньки) у правильних пропорціях.

* Верх і низ зображення може бути частково

обрізано.

• Не можна вибрати режим «Нормальный» для зображень, прийнятих із джерела HD-сигналу.

Для входу для ПК або HDMI-входу для ПК (синхронізація ПК)

Нормальный Відтворює зображення з

вихідним розміром пікселя. Якщо зображення маленьке, смуги відображатимуться вгорі, внизу та з боків.

Полный 1 Розтягує вихідне зображення

для заповнення екрана по вертикалі, зберігаючи вихідні пропорції.

Полный 2 Розтягує зображення в режимі

Полный 1 по горизонталі для заповнення екрана з пропорціями 16:9.

• Деякі параметри можуть бути недоступні залежно від вхідного сигналу з ПК.

Page 15

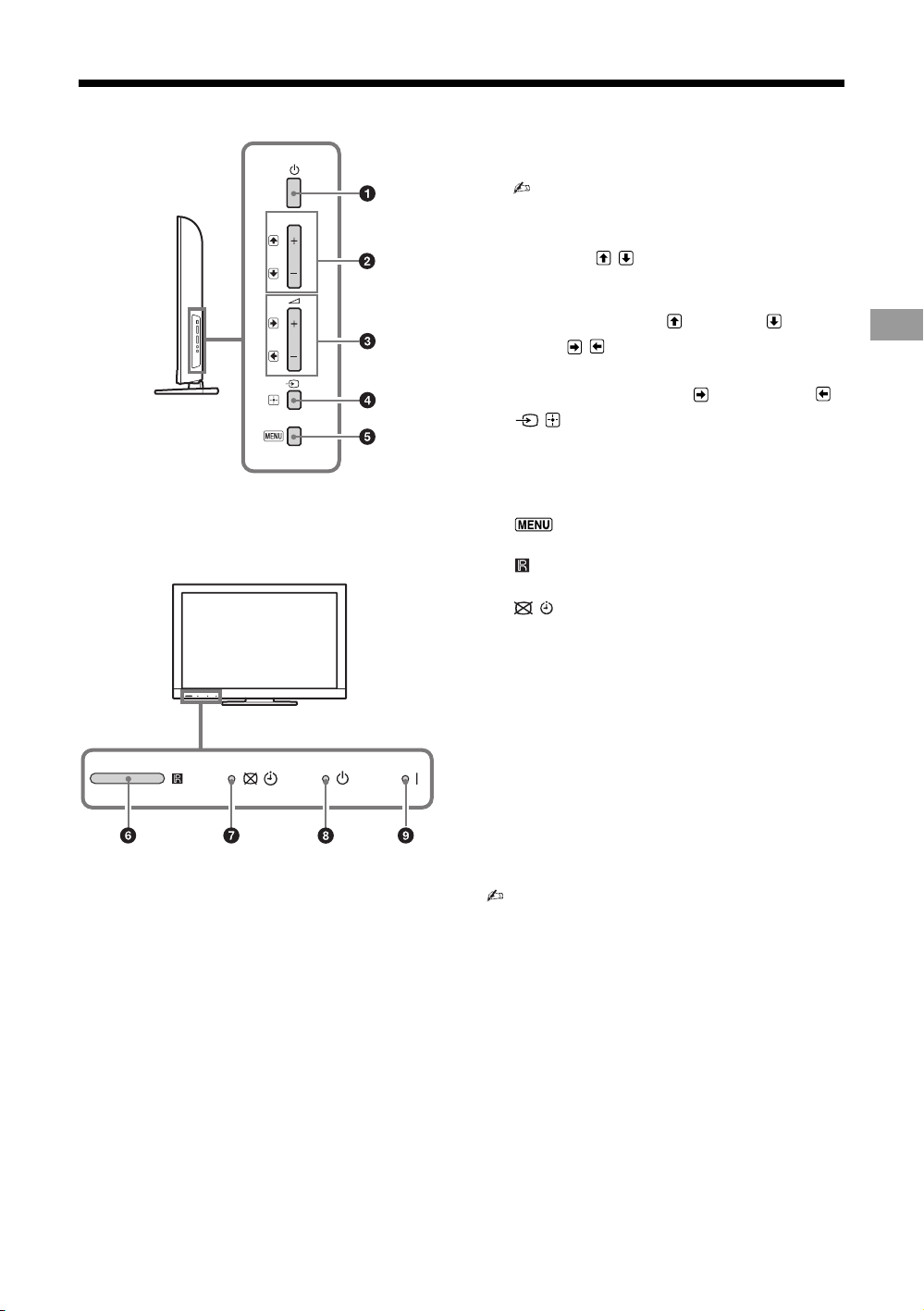

Огляд кнопок та індикаторів телевізора

1 1 — Живлення

Натисніть, щоб увімкнути телевізор або переключити його в режим очікування.

• Щоб повністю відключити телевізор від

PROG

2 PROG +/–/ /

3 2 +/–/ /

4 / – Вибір вхідного сигналу / Вхід

6 — Дистанційний датчик

7 / – Вимкнення зображення /

8 1 — Індикатор режиму очікування

9 " — Індикатор живлення

електромережі змінного струму, витягніть штепсель із розетки електромережі змінного струму.

• Вибір наступного (+) або попереднього (–) каналу.

• У меню телевізора: переміщення в настройках вгору ( ) або вниз ( ).

• Збільшення (+) або зменшення (–) гучності.

• У меню телевізора: переміщення в настройках праворуч ( ) або ліворуч ( ).

• Відображення списку підключеного обладнання та вибір джерела входу (стор. 17).

• У меню телевізора: Вибір меню або параметра та підтвердження настройки.

Відображення або приховання меню.

Приймає ІЧ-сигнали від пульта.

Індикатор таймера

• Світиться зелений, якщо вибрано «Откл. изобр.» (стор. 31).

• Світиться жовтим, якщо встановлено таймер (стор. 29) або режим «Режим Фоторамка» (стор. 21).

Світиться червоним, коли телевізор перебуває в режимі очікування.

• Світиться зелений, якщо телевізор увімкнено.

• Світиться під час використання пульта дистанційного керування.

Експлуатація телевізора

• Переконайтеся, що телевізор повністю вимкнений перед від’єднанням від розетки шнура живлення змінного струму. У результаті від’єднання від розетки шнура живлення змінного струму з увімкненим телевізором індикатор може продовжувати світитися або телевізор може не працювати належним чином.

Page 16

Використання додаткового обладнання

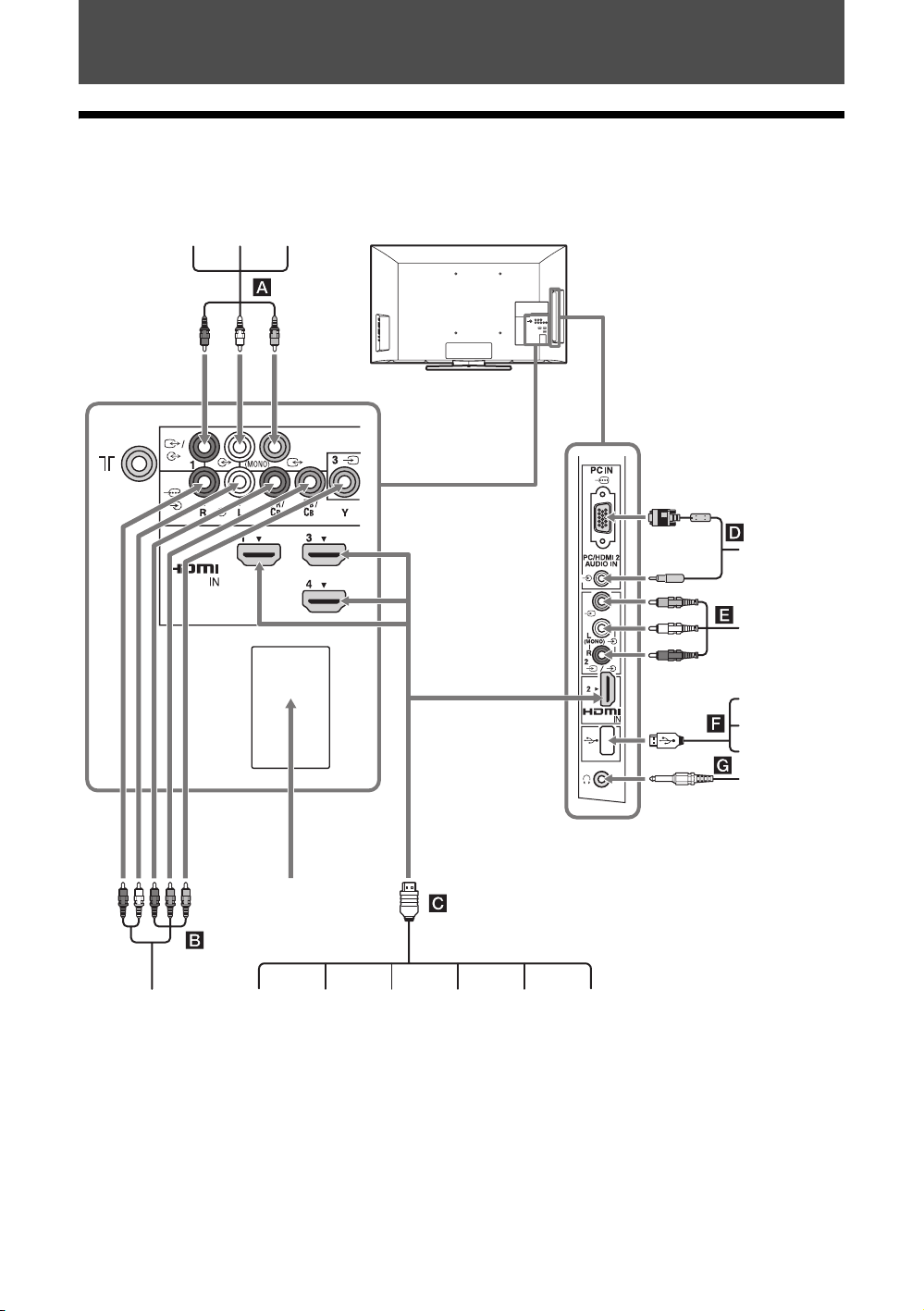

Підключення додаткового обладнання

До телевізора можна підключити різне додаткове обладнання.

Обладнання для відеоігор

DVDпрогравач

Відеомагнітофон

ПК

Відеокамера S VHS/Hi8/DVC

Цифрова фотокамера

Відеокамера USB-

накопичувач Навушники

DVDпрогравач із компонентним виходом

Тільки для технічного обслуговування

Система Домашній кінотеатр

Аудіоси стема

Відеокамера

DVDпрогравач із виходом HDMI

ПК (вихід HDMI)

Програвач дисків Bluray

Page 17

Перегляд зображення з підключеного обладнання

Увімкніть підключене обладнання, а потім натисніть / , щоб відобразити список підключеного обладнання. За допомогою кнопок F/f виберіть потрібне джерело вводу, а потім натисніть . (Виділений елемент вибирається через 2 секунди без жодних дій після натискання F/f.) Якщо для джерела вхідного сигналу встановлено параметр «Пропуск» у розділі «Метки оборудования» меню «Настройка AV» (стор. 29), це джерело вхідного сигналу у списку буде затінено.

z • Щоб відобразити список підключеного обладнання та вибрати необхідне джерело входу, натисніть кнопки

/ на телевізорі. Можна також вибрати необхідне джерело входу за допомогою кнопок F/f. Вибране

джерело входу відобразиться через 2 секунди.

Гнізда або/ Символ входу на екрані

AE 1 або 2, та

1 або 2

Видео 1 або Видео 2

B / або 3

Component або Видео 3

C HDMI IN 1, 2, 3 або 4

HDMI 1 або HDMI 2 або HDMI 3 або HDMI 4

Опис

Підключіть до гнізда відеосигналу 1 або 2 та гнізда аудіосигналу

1 або 2. При підключенні монофонічного обладнання підключайте до роз’єму L (MONO) 1 або 2. Якщо відеороз’єм 1 і аудіороз’єм 1 використовуються як роз’єми вихідного сигналу, виберіть пункт «Выход» у меню «Видео 1: Вход/ Выход» (стор. 30). Щоб записати зображення з телевізора, підключіть до гнізда відеовиходу 1. Щоб записати звук із телевізора на DVD-програвач або відеомагнітофон, підключіться до гнізд аудіовиходів 1. Щоб вимкнути звук динаміків телевізора, установіть для параметра «Динамик» значення «Аудиосистема» (стор. 24).

• Вихідні гнізда монітора не підтримують зображення із джерел сигналів Component, HDMI і ПК, а також цифрові аудіосигнали для звуку.

Підключіть до компонентних гнізд і гнізд аудіо / . Якщо DVDпрогравач має компонентний відеовихід, для кращої якості зображення рекомендовано компонентне підключення. Якщо роз’єм компонентного відеосигналу використовується як відеороз’єм 3, виберіть пункт «Видео 3» у меню «Видео 3/Component вход» (стор. 30).

• Роз’єм компонентного відеосигналу і відеороз’єм 3 одночасно використовувати не можна.

Підключіть до гнізда HDMI IN 1, 2, 3 або 4, якщо обладнання має гніздо HDMI. Цифрові аудіо- та відеосигнали прийматимуться з підключеного обладнання. Крім того, якщо підключено обладнання, сумісне з Керування для HDMI, підтримується зв’язок із підключеним обладнанням. Щоб настроїти такий зв’язок, див. стор. 30. Якщо прилад має роз’єм DVI, підключіть роз’єм DVI до роз’єму HDMI IN 2 за допомогою адаптерного інтерфейсу DVI - HDMI (не входить до комплекту), а також підключіть роз’єм аудіовиходу на приладі до гнізда PC/HDMI 2 AUDIO IN у гніздах PC IN (гніздо PC/HDMI 2 AUDIO IN використовується як гніздо аудіовходу для роз’ємів PC IN і HDMI IN 2).

• Гнізда HDMI підтримують лише вказані нижче відеовходи: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p і 1080/24p.

• Гнізда HDMI можуть підтримувати синхронізацію ПК в режимі HDMI ПК. Див. стор. 26. для отримання інформації щодо підтримуваного вхідного сигналу з ПК.

• Використовуйте лише кабель HDMI дозволеного типу з логотипом HDMI. Рекомендовано використовувати кабель Sony HDMI (високошвидкісного типу).

Використання додаткового обладнання

D PC IN /

ПК

Підключіть до гнізда PC IN і гнізда аудіосигналу . Рекомендовано використовувати кабель підключення до ПК із феритовим осердям.

Продовження

Page 18

Гнізда або/ Символ входу на екрані

Опис

F Ви можете відтворювати фото-, відео- або музичні файли, що

зберігаються на фотокамері, відеокамері або USB-накопичувачі Sony (стор. 20).

G i Підключіться до гнізда i, щоб прослуховувати звук із телевізора через

навушники.

Page 19

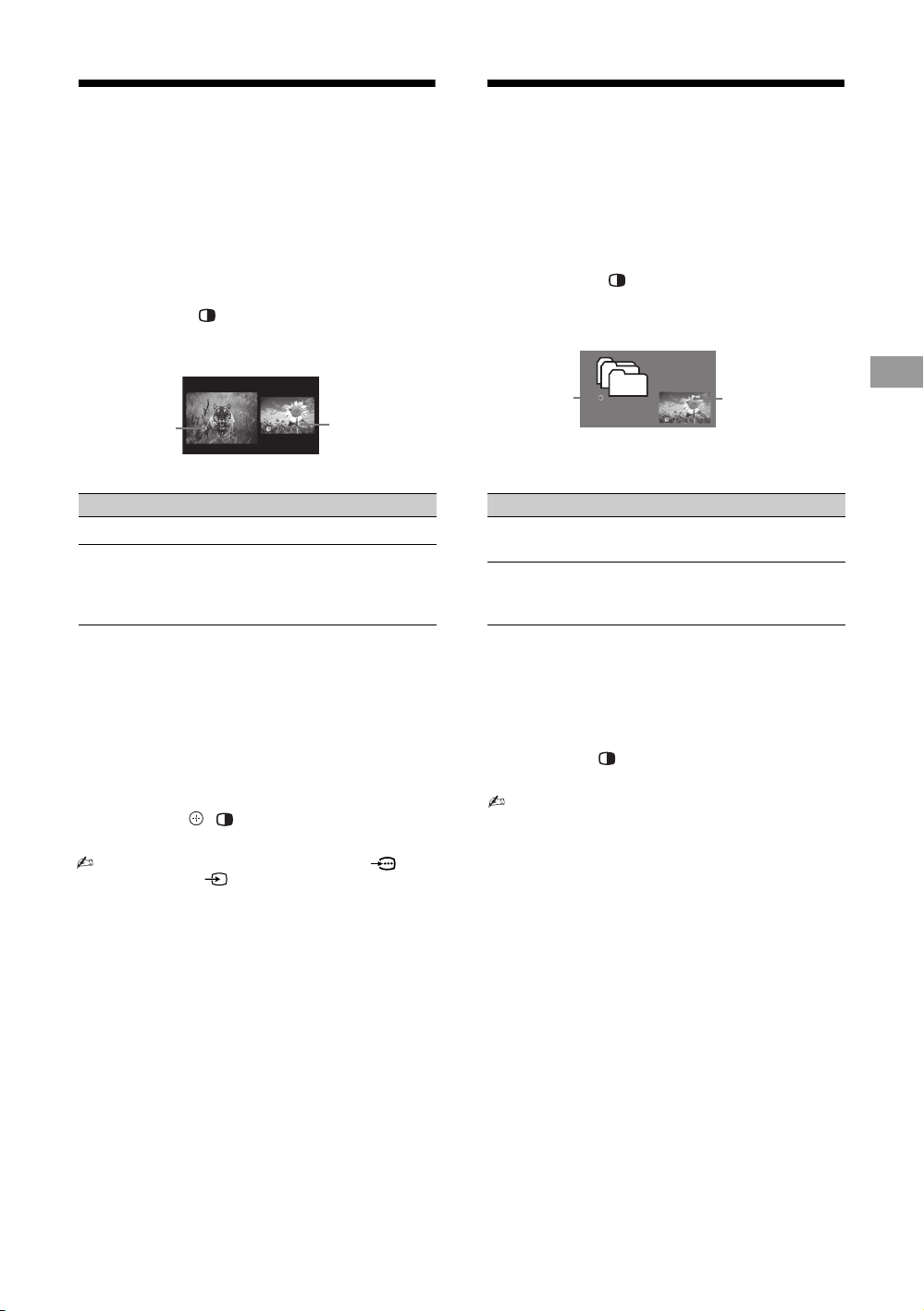

Перегляд у режимі PAP (Дві картинки)

Перегляд у режимі PIP (Картинка в картинці)

Можна переглядати два зображення (у режимі компонентного входу або HDMI-входу) на екрані одночасно.

Підключіть додаткове обладнання (стор. 16) та переконайтеся, що зображення з підключеного обладнання відображається на екрані (стор. 17).

1 Натисніть .

Два зображення відображатимуться одночасно.

Ліве вікно

Можливість перегляду в режимі PAP

У лівому вікні У правому вікні

Component HDMI 1/2/3/4 (недоступно в режимі входу з ПК)

Праве вікно

Телепрограма або відео 1/2/3

2 За допомогою кнопок G/g виберіть

активне зображення.

3 У правому вікні можна вибрати

телеканал або відеовхід, натиснувши TOOLS і вибравши «Врезка».

Повернення в режим одного зображення

Натисніть , , RETURN або виберіть «Одна картинка» в меню інструментів.

• Роз’єм компонентного відеосигналу і відеороз’єм 3 одночасно використовувати не можна.

• Не можна змінювати розмір зображень.

• У режимі PAP розмір зображень зменшено, що може негативно впливати на рівномірність їхнього відтворення.

z • Звук супроводжує тільки виділене

зображення. Переключати звук для зображень можна за допомогою кнопок G/g.

• Також можна скористатися функцією PAP, вибравши «PAP» в меню інструментів.

Можна переглядати два зображення (у режимі входу з ПК) на екрані одночасно.

Підключіть ПК (стор. 16) та перевірте, чи відображатиметься на екрані зображення з ПК (стор. 17).

1 Натисніть .

Два зображення відображатимуться одночасно.

Додаткове вікно

Головн е вікно

Можливість перегляду в режимі PIP

У головному вікні

ПК HDMI 1/2/3/4 (синхронізація ПК)

(розташування додаткового вікна можна змінювати за допомогою кнопок F/f/G/ g.

)

У додатковому вікні

Телепрограма або відео 1/2/3

2 У додатковому вікні можна вибрати

телеканал або відеовхід, натиснувши TOOLS і вибравши «Врезка».

Повернення в режим одного зображення

Натисніть «Одна картинка» в меню інструментів.

• Не можна встановити роздільну здатність, вищу за роздільну здатність дисплея телевізора (стор. 39).

• У режимі PIP розмір зображень зменшено, що може негативно впливати на рівномірність їхнього відтворення.

z • Можна переключати звук для зображень за

допомогою параметра «Смена звука» в меню інструментів.

• Також можна скористатися функцією PIP, вибравши «PIP» в меню інструментів.

, RETURN або виберіть

Використання додаткового обладнання

Page 20

Використання функцій MENU

Навігація по меню

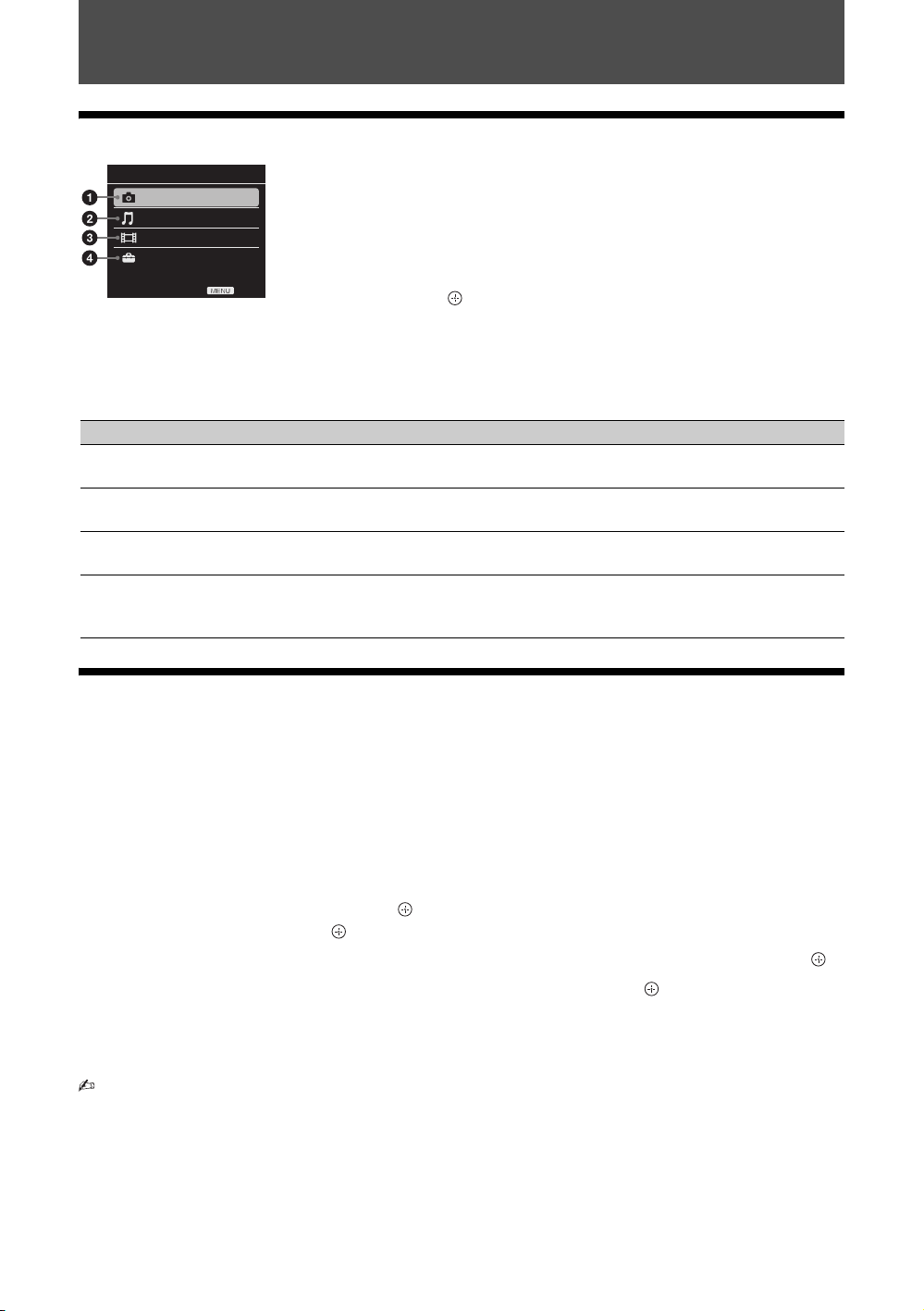

Фото

Музыка

Видео

Установки

Меню Опис

1 Фото Ви можете відтворювати файли фотозображень, що зберігаються на USB-

2 Музыка Ви можете відтворювати музичні файли, що зберігаються на USB-пристроях

3 Видео Ви можете відтворювати відеофайли, що зберігаються на USB-пристроях

4 Установки Відображує меню «Установки», у якому можна виконувати більшість

За допомогою кнопки MENU можна отримати доступ до різних настройок телевізора та медіафайлів, що зберігаються на USB-пристроях.

1 Натисніть кнопку MENU на телевізорі або пульті дистанційного

керування.

2 За допомогою кнопок F/f виберіть потрібний параметр, а

Выход

потім натисніть .

3 Виконуйте інструкції, що з’являються на екрані.

4 Щоб вийти з меню, натисніть MENU.

пристроях (стор. 20).

(стор. 20).

додаткових настройок. Докладніші відомості про параметри див. 22 на стор.

31.

Відтворення фото/відео/музичних файлів з USB-пристрою

Ви можете відтворювати на телевізорі фото-, відео- або музичні файли, що зберігаються на фотокамері або відеокамері Sony, за допомогою USB-кабелю або USB-накопичувача.

1 Підключіть до телевізора підтримуваний USB-пристрій. 2 Натисніть MENU. 3 За допомогою кнопки F/f виберіть «Фото», «Музыка» або «Видео». 4 Відобразиться файл або папка у вигляді ескізів.

У разі виявлення кількох USB-пристроїв виберіть «Выбор устройства» зі списку доступних параметрів і натисніть , потім за допомогою кнопок F/f/G/g виберіть USB-пристрій і натисніть .

5 Виберіть файл або папку за допомогою кнопок F/f/G/g, а потім натисніть кнопку .

Якщо вибрано папку, виберіть файл, а потім натисніть кнопку . Почнеться відтворення.

Автоматичне відображення фотографій у вигляді ескізів

Дає змогу використовувати функцію «Автозапуск USB» (стор. 29).

• Коли телевізор отримує доступ до даних на USB-пристрої, дотримуйтесь наведених нижче застережень. – Не вимикайте телевізор або підключений USB-пристрій. – Не від’єднуйте – Не видаляйте Дані на USB-пристрої може бути пошкоджено.

• Компанія Sony не несе відповідальність за будь-яке пошкодження або втрату даних на носіях інформації внаслідок несправності будь-яких підключених пристроїв або телевізора.

• Відтворення з USB-пристрою підтримується для таких форматів файлів фотозображень: – JPEG (файли формату JPEG із розширенням «.jpg», сумісні з форматом DCF 2.0 або EXIF 2.21)

USB

-кабель.

-пристрій.

Page 21

• Відтворення з USB-пристрою підтримується для таких форматів музичних файлів: – MP3 (файли з розширенням «.mp3», не захищені авторським правом)

• Відтворення з USB-пристрою підтримується для таких форматів відеофайлів: –MPEG1 –MPEG2

• У деяких випадках імена файлів і папок можуть відображатися неправильно.

• Під час підключення цифрової фотокамери Sony виберіть режим USB-підключення фотокамери «Авто»

або «ЗУ большой емкости». Для отримання додаткової інформації щодо режиму USB-підключення див. інструкції з експлуатації цифрової фотокамери.

• Оновлену інформацію щодо сумісних USB-пристроїв див. на веб-сайті. http://www.sony-asia.com/bravia/flash.html

• Використовуйте USB-пристрій, сумісний зі стандартами для класу USB-пристроїв великої місткості.

Відображення фото — Режим Фоторамка

Фотографія може відображатися на екрані протягом вибраного періоду часу. Після його закінчення телевізор автоматично переходить у режим очікування.

1 Виберіть фотографію.

Див. розділ «Відтворення фото/відео/музичних файлів з USB-пристрою» (стор. 20).

2 Коли відобразиться вибрана фотографія, натисніть TOOLS, за допомогою кнопок F/f

виберіть режим «Поместить в Фоторамку» і натисніть .

3 Щоб повернутися до перегляду ескізів, натисніть RETURN. 4 За допомогою кнопок G/F/f виберіть «Режим Фоторамка», а потім натисніть .

Телевізор перейде в режим «Кадр зображення», і вибрана фотографія відобразиться на екрані.

Установлення тривалості відображення фотографії

Натисніть TOOLS, виберіть «Продолжительность» і натисніть . Виберіть тривалість і натисніть . Тривалість відобразиться на екрані.

Повернення до перегляду ескізів

Натисніть MENU або RETURN.

• Якщо фотографію вибрано на USB-пристрої, він має залишатися підключеним до телевізора.

• Якщо активовано «Таймер сна», телевізор автоматично перейде в режим очікування.

Використання функцій MENU

Використання BRAVIA Sync із Контроль по HDMI

Функція Керування для HDMI забезпечує зв’язок телевізора з підключеним обладнанням, яке підтримує цю функцію, за допомогою HDMI CEC (Consumer Electronics Control). Наприклад, підключивши до телевізора обладнання Sony, що підтримує функцію Керування для HDMI (за допомогою HDMI-кабелю), ними можна керувати одночасно. Переконайтеся, що обладнання підключено правильно і встановлено необхідні настройки.

Контроль по HDMI

• Автоматично вимикає підключене обладнання, коли ви перемикаєте телевізор у режим очікування за допомогою пульта дистанційного керування.

• Автоматично вмикає телевізор і перемикає вхідний сигнал на підключене обладнання, коли на обладнанні починається відтворення.

• Якщо ввімкнути підключену аудіосистему, коли телевізор увімкнено, вихідний аудіосигнал перемкнеться з динаміка телевізора на аудіосистему.

• Регулює рівень гучності (2+/–) і вимикає звук (%) підключеної аудіосистеми.

• Підключеним обладнанням Sony з логотипом BRAVIA Sync можна керувати за допомогою пульта дистанційного керування телевізора. Операції, які можна виконувати за допомогою кнопок BRAVIA Sync, наведено на див. стор. 12. –Доступні функції керування наведено в інструкції з експлуатації обладнання.

• Якщо «Контроль по HDMI» телевізора встановлено на «Вкл.» підключеного обладнання також автоматично встановлюється на «Вкл.».

,«Контроль по HDMI»

Продовження

Page 22

Настроювання Контроль по HDMI

Настройки Контроль по HDMI необхідно встановити як на телевізорі, так і на підключеному обладнанні. Інформацію щодо настройок телевізора наведено в розділі «Настройка HDMI» (стор. 30). Інформацію щодо настройок підключеного обладнання наведено у відповідних інструкціях з експлуатації.

Настроювання параметрів

• Можливість настроювання параметрів залежить від ситуації. Недоступні параметри затіняються або не відображуються.


Режим изображ. Установлює режим зображення. Доступні параметри відрізняються

залежно від настройок «Выбор сцены».

«Яркий»: Підвищує контрастність і різкість зображення. «Стандартный»: Для стандартних зображень. Рекомендовано для домашніх

розваг.

«Индивидуальный»: Дає змогу зберегти уподобані настройки. «Игра-cтандарт.»: Виберіть для отримання стандартного зображення, що

підходить для ігор. «Игра-оригинал.»: Виберіть, щоб настроїти зображення в іграх відповідно до своїх уподобань.

Сброс Скидає всі параметри «Изображение», крім «Режим изображ.», «Датчик

освещенности» і «Установки Интеллект. Изображение Плюс», до заводських настройок.

Подсветка Регулює яскравість заднього освітлення.

Контраст Збільшує або зменшує контрастність зображення.

Яркость Робить зображення яскравішим або темнішим.

Цветность Збільшує або зменшує інтенсивність кольору.

Оттенок Збільшує або зменшує зелені та червоні тони.

Цветовой тон Регулює білий колір зображення.

Резкость Робить зображення більш або менш різким.

Шумопонижение Знижує шум зображення у випадку слабкого сигналу транслювання.

MPEG шумопонижение

Motionflow

(Для KLV-55/46/40/ 32EX500)

• Під час перегляду телепрограми або відео параметр «Оттенок» доступний лише для системи кольору NTSC.

«Холодный»: Надає білому кольору блакитний відтінок. «Нейтральный»: Надає білому кольору нейтральний відтінок. «Теплый 1»/«Теплый 2»: Надає білому кольору червоний відтінок.

«Теплый 2» надає більш червоний відтінок, ніж «Теплый 1».

• Параметри «Теплый 1» і «Теплый 2» недоступні, якщо для «Режим изображ.» встановлено значення «Яркий».

Зменшує шум зображення для відео, стиснутого у форматі MPEG.

Робить рух зображення більш плавним і зменшує розмиття зображення. «Сильное»: Pобить рух зображення більш плавним, наприклад під час перегляду фільмів. «Стандартное»: Pобить рух зображення плавним. Використовуйте це налаштування у разі звичайного використання. «Выкл.»: Bикористовуйте це налаштування, якщо настройки «Сильное» або «Стандартное» призводять до появи шуму.

• Залежно від відео, ви можете не побачити цей ефект, навіть якщо налаштування змінено.

Page 23

Фильм Покращує рух зображення під час відтворення кадрів із фільмів на DVD-

програвачі, програвачі дисків Blu-ray або відеомагнітофоні, зменшуючи розмиття та зернистість зображення. Виберіть «Авто» або «Авто 1» для відтворення оригінального вмісту, записаного на плівці, таким, як він є, або «Авто 2» для стандартного використання. (Настройки можуть змінюватися залежно від моделі телевізора.)

• Якщо зображення містить нерівномірні сигнали або забагато шумів, значення параметра «Фильм» автоматично вимикається, навіть якщо вибрано значення «Авто», «Авто 1» або «Авто 2».

Доп. установки Дає змогу повніше настроїти параметри «Изображение». Ці параметри

Датчик освещенности

Установки Интеллект. Изображение Плюс

недоступні, коли «Режим изображ.» установлено на «Яркий». «Сброс»: Cкидає всі додаткові параметри, крім «Баланс белого», до заводських настройок. «Доп. улучш. контраста»: Aвтоматично встановлює оптимальні параметри «Подсветка» і «Контраст» залежно від яскравості екрана. Цей параметр особливо ефективний у сценах із затіненими зображеннями. Підвищуючи контрастність, він допомагає краще розрізняти сцени з надто затіненими зображеннями. «Корректор черного»: Підсилює чорні ділянки зображення для кращої контрастності.

«Гамма»: Pегулює баланс між яскравими й темними частинами зображення. «Ярко-белый цвет»: Bідтіняє білі кольори. «Живые цвета»: Pобить кольори яскравішими. «Баланс белого»: Pегулює температуру кожного кольору.

Автоматично оптимізує колірну температуру та яскравість зображення залежно від освітлення.

«Интел. Изобр. Плюс»

Дає змогу покращити якість зображення під час перегляду телепрограм або відео. Доступні параметри відрізняються залежно від настройок «Выбор сцены».

«Индик.уровня сигн.»

Вмикає/вимикає функцію «Индик.уровня сигн.». Якщо вибрано «Вкл.», панель рівня сигналу відображатиметься під час вибору каналу або відеовходу.

«Оптимиз. изображения»

Дає змогу встановити для зображення уподобані настройки.

«Четкий»: Підвищує різкість зображення і збільшує шум. «Плавн.»: Збільшує розмиття зображення і зменшує шум.

Використання функцій MENU

Звук

Режим звука Установлює режим звуку. Доступні параметри відрізняються залежно від

настройок «Выбор сцены». «Динамичный»: Підсилює низькі та високі частоти. Рекомендовано для домашніх розваг.

«Стандартный»: Для стандартного звуку. «Отчетливость речи»: Робить звук мовлення чіткішим.

Сброс Скидає всі параметри меню «Звук», окрім «Режим звука», «Двухканальный

звук», «Динамик» i «Линейный выход звука», до заводських настройок.

Продовження

Page 24

7-п. Эквалайзер Дозволяє регулювати частоту звуку.

За допомогою кнопок G/g виберіть потрібну частоту звуку, а потім кнопками F/f відрегулюйте настройки та натисніть . Нові настройки буде застосовано при виборі параметрів «Режим звука». Якщо вибрати «Сброс», для «7-п. Эквалайзер» буде встановлено вихідні настройки.

• Регулювання високих частот впливає на звук високої частоти, регулювання низьких частот впливає на звук низької частоти.

Баланс Підсилює баланс лівого або правого динаміка.

Интеллект. рег. громк.

Коррекция громкости

Зменшення різниці між рівнями гучності для всіх програм і реклами (наприклад, часто реклама лунає гучніше, ніж телепередачі).

Регулює рівень гучності поточного вхідного сигналу відповідно до інших вхідних сигналів.

Окруж. звук Дає змогу вибрати відповідні ефекти об’ємного звуку залежно від жанру

телепрограми (фільм, спорт, музика тощо) або відеогри. Доступні параметри відрізняються залежно від настройок «Выбор сцены». «Вкл.»: Забезпечує ефект об’ємного звуку, який дасть вам змогу насолоджуватися віртуальним двоканальним об’ємним звуком лише з двома вбудованими динаміками телевізора. «Имитация стерео»: Додає ефект об’ємного звуку до монофонічних програм. «Кино»: Забезпечує ефект об’ємного звуку, як у високоякісних аудіосистемах кінотеатрів. «Музыка»: Забезпечує ефект об’ємного звуку, ніби ви знаходитесь у концертному залі. «Спорт»: Забезпечує ефект об’ємного звуку, ніби ви дивитеся спортивні змагання на стадіоні.

«Игра»: Забезпечує ефекти об’ємного звуку, які посилюють звуки в іграх. «Выкл.»: Перетворює багатоканальний аудіосигнал на двоканальний і

відтворює його. Для інших аудіоформатів звук відтворюється без змін.

Двухканальный звук Вибирає звук із динаміка для стерео- або двомовного транслювання.

«Стерео»/«Моно»: Для стереотранслювання. “Основной”/“Дополнительный”/“Моно”: Для двомовного транслювання

виберіть «Основной» для звукового каналу 1, «Дополнительный» для звукового каналу 2 або «Моно» для монофонічного каналу, якщо є.

• Якщо сигнал заслабкий, звук автоматично змінюється на монофонічний.

• Якщо під час прийому програми NICAM у стереозвуці забагато шумів, виберіть «Моно». Звук стане монофонічним, і шум послабиться.

• Настройки «Двухканальный звук» зберігаються за кожним порядковим номером програми.

• Якщо вибрано режим «Моно», ви не зможете слухати стереопередачі.

z • Якщо вибрано інше обладнання, підключене до телевізора, установіть для

параметра «Двухканальный звук» значення «Стерео», «Основной» або «Дополнительный». Проте, якщо вибрано зовнішнє обладнання, підключене до роз’єму HDMI (крім HDMI 2), встановлюється значення «Стерео».

Динамик «Динамик ТВ»: Вмикає та виводить звук телевізора з динаміків телевізора.

«Аудиосистема»: Bимикає динаміки телевізора та виводить звук телевізора

через зовнішнє звукове обладнання, підключене до гнізд аудіовиходів на телевізорі. Ви також можете ввімкнути підключене обладнання, сумісне з Контроль по HDMI, після настроювання відповідних параметрів Контроль по HDMI.

Линейный выход звука

«Регулируемый»: Під час використання зовнішньої аудіосистеми можна керувати гучністю вихідного сигналу з аудіовиходу за допомогою пульта дистанційного керування телевізора. «Постоянный»: Вихідний аудіосигнал телевізора зафіксовано. Настроїти гучність (та інші параметри) звуку аудіосистеми можна за допомогою регулятора гучності аудіоприймача.

Page 25

Управление экраном

Широкоэкранный

Докладніші відомості про широкоекранний формат див. стор. 14.

режим

Авторастяжение Автоматично змінює широкоекранний формат відповідно до вхідного

сигналу із зовнішнього обладнання. Щоб зберегти настройки, виберіть «Выкл.».

• Режим «Авторастяжение» доступний тільки під час перегляду програм із відеовходу, компонентного входу а також входу HDMI у форматі 480i або 576i.

z • Навіть якщо для параметра «Авторастяжение» установлено значення «Вкл.»

або «Выкл.», змінити формат екрана можна, натискаючи кнопку .

4:3 по умолч. Дозволяє вибрати режим екрана за промовчанням під час транслювання у

форматі 4:3. «Растянутый»: Збільшує зображення з пропорціями 4:3 для заповнення екрана з пропорціями 16:9, максимально зберігаючи пропорції вихідного зображення. «Нормальный»: Відтворює традиційний формат транслювання 4:3 у правильних пропорціях. «Выкл.»: Зберігає поточні настройки «Широкоэкранный режим» у випадку зміни каналу або входу.

Авто Обл. отображения

«Вкл.»: Aвтоматично регулює область відображення залежно від вмісту. «Выкл.»: Вимикає «Авто Обл. отображения». Виберіть один з параметрів

«Обл. отображения».

Обл. отображения Регулює область показу зображення.

«Макс.разрешение»: Дозволяє відображати зображення для джерел 1080/50i, 1080/60i, 1080/50p і 1080/60p (тільки HDMI або компонентний вхід) або джерел 1080/24p (тільки вхід HDMI) в оригінальному розмірі. (Доступність залежить від моделі телевізора.)

«+1»: Bідображає зображення в початковому розмірі. «Нормальная»: Bідображає зображення в рекомендованому розмірі. «-1»: Збільшує зображення так, що його краї знаходяться за межами

видимої області відображення.

Сдвиг по горизонтали

Регулює вертикальне положення зображення, якщо для параметра «Широкоэкранный режим» встановлено значення «Растянутый» або «Увеличенный».

Сдвиг по вертикали Регулює вертикальне положення зображення, якщо для параметра

«Широкоэкранный режим» встановлено значення «Растянутый» або «Увеличенный».

Використання функцій MENU

Продовження

Page 26

Установки ПК

«Широкоэкранный режим»

Вибирає режим екрана для відтворення вхідного сигналу з ПК, див. стор. 14.

«Сброс»

Скидає всі параметри меню «Установки ПК», окрім «Широкоэкранный режим», до заводських настройок.

«Автоподстройка»

Дозволяє автоматично настроїти положення відображення, фазу і крок зображення, коли телевізор отримує вхідний сигнал від підключеного ПК.

z • «Автоподстройка» може не підтримувати певні вхідні сигнали. У такому

випадку слід настроїти «Фаза», «Шаг», «Сдвиг по горизонтали», та «Сдвиг по вертикали» вручну.

«Фаза»

Дозволяє регулювати фазу під час блимання екрана.

«Шаг»

Дозволяє регулювати частоту, якщо зображення має небажані вертикальні смуги.

«Сдвиг по горизонтали»

Регулює горизонтальне положення зображення.

«Сдвиг по вертикали»

Дозволяє відрегулювати вертикальне положення зображення.

Довідкова таблиця про вхідний сигнал із ПК для входів ПК і HDMI IN 1, 2, 3, 4

Роздільна здатність

Сигнали

Горизонтально (Піксель)

VGA 640

640

720

SVGA 800

800

XGA 1024

1024

WXGA 1280

1280

1360

SXGA** 1280 HDTV** 1920

1920

* Синхронізація 1080p, яка застосовується до входу HDMI, оброблятиметься як синхронізація відео, а не ПК. Це

стосується настройок меню «Управление экраном».

**Не можна встановити роздільну здатність, вищу за роздільну здатність дисплея телевізора (стор. 39).

• Цей вхід для ПК на телевізорі не підтримує синхронізацію в каналі зеленого кольору або композитну синхронізацію.

• Вхід із ПК цього телевізора не підтримує черезрядкові сигнали.

• Якщо вхідний сигнал не зазначено в наведеній вище таблиці, можливо, він не відображатиметься належним чином або не відповідатиме заданим настройкам.

z • Для найвищої якості зображення рекомендується використовувати сигнали з персонального комп’ютера

(позначені жирним шрифтом), вказані в поданій вище таблиці, з вертикальною частотою 60 Гц. У режимі динамічної настройки конфігурації сигнали з вертикальною частотою 60 Гц вибираються автоматично.

Вертикально

(Pядок)

480 31,5 60 VESA

480 37,5 75 VESA

400 31,5 70 VESA

600 37,9 60 VESA

600 46,9 75 VESA

768 48,4 60 VESA

768 56,5 70 VESA

768 60,0 75 VESA

720 45,0 60 EIA

768 47,4 60 VESA

768 47,8 60 VESA

960 60,0 60 VESA

768 47,7 60 VESA

1024 64,0 60 VESA

1080 66,6 60 VESA*

1080 67,5 60 EIA*

Горизонтальна частота (кГц)

Вертикальна частота (Гц)

Стандарт

Page 27

Настройка канала

Режим 1 цифры Якщо для параметра «Режим 1 цифры» установлено значення «Вкл.», канал

можна вибрати за допомогою однієї із програмованих кнопок (0-9) на пульті дистанційного керування.

• Якщо для параметра «Режим 1 цифры» установлено значення «Вкл.», можна вибрати номери каналів від 10 і далі, указуючи потрібну цифру за допомогою пульта дистанційного керування.

Автонастройка Дозволяє настроїти всі доступні канали. Ця опція дозволяє заново настроїти

Сортировка прогр. Змінює послідовність, у якій канали збережено на телевізорі.

Метки программ Дозволяє призначити каналу ім’я, яке складається щонайбільше з семи

Руч. настр. прогр. Перед вибором параметрів «Метка»/«АПЧ»/«Аудиофильтр»/«Пропуск»/

телевізор після переїзду, або щоб знайти нові канали, які нещодавно почали транслюватися.

1 За допомогою кнопок F/f виберіть канал, який потрібно перемістити, а

потім натисніть .

2 За допомогою кнопок F/f виберіть нову позицію для цього каналу, а

потім натисніть .

літер або цифр.

1 За допомогою кнопок F/f виберіть канал, який потрібно назвати, а

потім натисніть .

2 За допомогою кнопок F/f виберіть потрібну літеру або цифру

(використовуйте «_» для пробілу), а потім натисніть

Якщо введено неправильний символ

За допомогою кнопок G/g виберіть неправильний символ. Потім за допомогою кнопок

Видалення всіх символів

Виберіть «Сброс», а потім натисніть .

F/f виберіть правильний символ.

3 Повторюйте процедуру, описану в кроці 2, доки ім’я не буде вказано,

потім натисніть .

«Система цвета»/«Усилитель сигнала», за допомогою кнопок PROG +/– виберіть потрібний номер каналу. Не можна вибрати номер каналу, для якого встановлено значення «Пропуск» (стор. 28).

«Программа»/«ТВ система»/«VHF/ДМВ»

Дозволяє вручну настроїти канали.

1 Виберіть «Программа», а потім натисніть . 2 За допомогою кнопок F/f виберіть programme number, який потрібно

настроїти вручну (під час настроювання відеомагнітофону виберіть канал 0), а потім натисніть RETURN.

3 За допомогою кнопок F/f виберіть «ТВ система», а потім натисніть . 4 За допомогою кнопок F/f укажіть використовувані системи

транслювання телесигналу, а потім натисніть .

5 За допомогою кнопок F/f перейдіть до індикації діапазону частот

(«МВ 1», «МВ 3» або «ДМВ»), а потім натисніть .

6 Настройте канали, як пояснено нижче:

За допомогою кнопок G/g знайдіть наступний доступний канал. Коли канал знайдено, пошук припиниться. Для продовження пошуку використовуйте кнопки

Повторіть наведену вище процедуру для ручного настроювання інших каналів.

G/g.

Використання функцій MENU

Продовження

Page 28

«Метка»

Призначає вибраному каналу ім’я, яке складається щонайбільше з семи літер або цифр. Для введення символів виконайте такі дії:

1 За допомогою кнопок F/f виберіть потрібну літеру або цифру

(використовуйте «_» для пробілу), а потім натисніть

Якщо введено неправильний символ

За допомогою кнопок допомогою кнопок

G/g виберіть неправильний символ. Потім за

F/f виберіть правильний символ.

2 Повторюйте процедуру, описану в кроці 1, доки ім’я не буде вказано,

потім натисніть .

«АПЧ»

Дозволяє точно настроїти вибраний канал вручну. Якщо вибрано значення «Вкл.», точне настроювання виконується автоматично.

«Аудиофильтр»

Покращує звук окремих каналів у разі виникнення спотворення монотрансляції в ТБ-системі «B/G», «I» і «D/K».

• Якщо вибрано «Сильн.», ви не зможете приймати стереозвук або двоканальний звук.

«Пропуск»

Дозволяє пропускати канали, що не використовуються, під час вибору каналів за допомогою кнопки PROG +/–. (Пропущені канали можна вибрати за допомогою цифрових кнопок.)

«Система цвета»

Дозволяє вибрати колірну систему («Авто», «PAL», «SECAM», «NTSC3.58», «NTSC4.43» або «PAL60») відповідно до каналу.

«Усилитель сигнала» (Интеллект. усилитель сигнала)

Покращує якість зображення, якщо телесигнал занадто сильний або занадто слабкий. За допомогою кнопок F/f виберіть «Выкл.», якщо сигнал занадто сильний (зображення спотворене, з’явилися смуги або перешкоди під час прийому сигналу) або «Авто», якщо сигнал заслабкий (зображення сніжить), а потім натисніть .

«Уровень сигнала»

Відображує рівень сигналу для поточної програми.

червоний

(слабкий)

жовтий

(середній)

зелений

(добрий)

Замок от детей

PIN код Дає змогу заблокувати певні канали або зовнішні входи телевізора. Введіть

чотиризначний PIN-код за допомогою кнопок 0–9 на пульті дистанційного керування.

Смена PIN кода Дає змогу змінити PIN-код.

Блокировка канала Дозволяє заблокувати перегляд окремих каналів.

Для перегляду заблокованого каналу виберіть «Разблокировка».

Блокировка входа Дозволяє заблокувати перегляд із зовнішнього входу.

Для перегляду із заблокованого входу виберіть «Разблокировка».

• Якщо ввести правильний PIN-код для заблокованого каналу або зовнішнього входу, функцію «Замок от детей» буде тимчасово деактивовано. Щоб знову активувати настройки «Замок от детей», вимкніть, а потім знову ввімкніть телевізор.

z • Якщо PIN-код втрачено, див. стор. 37.

Page 29

Настройка

Автозапуск USB Автоматично запускає перегляд ескізів, якщо телевізор увімкнуто, а

цифрову фотокамеру або інший пристрій з файлами фотозображень підключено до USB-порту та ввімкнуто.

Избранные Дає змогу настроювати улюблені канали та/або зовнішні входи,

призначаючи їм номери.

Перегляд каналу або зовнішнього входу

За допомогою кнопок F/f виберіть номер каналу або зовнішній вхід і натисніть .

Вимкнення списку улюблених каналів

Щоб повернутися до попереднього екрана, натисніть RETURN.

Додавання поточного каналу або зовнішнього входу до списку улюблених каналів

За допомогою кнопок F/f виберіть «Добавить в избранные», а потім натисніть .

• Якщо продовжити додавати елементи після 10-го елемента, нижній елемент списку буде автоматично видалено зі списку улюблених каналів.

Настройки таймера

Дозволяє встановити таймер для ввімкнення або вимкнення телевізора.

«Таймер сна»

Дозволяє встановити проміжок часу, після якого телевізор автоматично переходить у режим очікування.

z • Якщо вимкнути телевізор, а потім знову ввімкнути, для «Таймер сна»

установлюється значення «Выкл.».

«Таймер включения»

Автоматично вмикає телевізор із режиму очікування.

«Устан. часов»

Дає змогу виставити час вручну.

• «Устан. часов» автоматично скидає параметри в разі вимкнення джерела змінного струму.

Використання функцій MENU

Настройка AV

• Якщо режими «Таймер сна» або «Таймер включения» активно, індикатор (таймер) на передній панелі телевізора світиться жовтим.

«Метки оборудования»

Дозволяє призначити ім’я будь-якому обладнанню, підключеному до бічних і задніх гнізд. Ім’я відображатиметься на екрані протягом короткого часу після вибору обладнання.

1 За допомогою кнопок F/f виберіть потрібне джерело вводу, а потім

натисніть .

2 За допомогою кнопок F/f виберіть потрібну опцію з наведених нижче, а

потім натисніть .

Метки оборудования: Використовує одне з попередньо встановлених маркувань для призначення імені підключеному обладнанню. «Изм.»: Дозволяє створити власне маркування. Виконайте кроки 2–3 у розділі «Метки программ» (стор. 27). «Пропуск»: Пропускає непотрібні джерела вхідних сигналів.

«Система цвета”

Вибирає систему кольорів («Авто», «PAL», «SECAM», «NTSC3.58», «NTSC4.43» або «PAL60») відповідно до повного відеосигналу, прийнятого з джерела входу.

Продовження

Page 30

«Видео 1: Вход/Выход»

Переключає відеороз’єм 1 і аудіороз’єм 1 між режимами вводу та виводу. Якщо встановити значення «Выход», виводиться будь-що, що переглядається на екрані (за винятком сигналів із / , HDMI IN 1, 2, 3 або 4 i / PC IN гнізда).

«Видео 3/Component вход»

Виберіть «Авто», щоб телевізор визначив і перемкнувся між компонентним відеороз’ємом і відеороз’ємом 3, якщо компонентний відеороз’єм

або відеороз’єм 3 підключено.

• Роз’єм компонентного відеосигналу і відеороз’єм 3 одночасно використовувати не можна.

Настройка HDMI Забезпечує зв’язок телевізора з обладнанням, що підтримує функцію

Контроль по HDMI, підключеним до гнізд HDMI телевізора. Зауважте, що підключене обладнання необхідно також настроїти для зв’язку з телевізором.

«Контроль по HDMI»

Дає змогу вибрати, чи пов’язувати операції телевізора та підключеного обладнання, сумісного з Контроль по HDMI. Якщо вибрано «Вкл.», доступні наведені нижче функції. Якщо підключено певне обладнання Sony, сумісне з Контроль по HDMI, ця настройка автоматично застосовується до підключеного обладнання, якщо на телевізорі «Контроль по HDMI» встановлено на «Вкл.».

«Автовыкл. устройств»

Якщо встановлено на «Вкл.», підключене обладнання, сумісне з Контроль по HDMI, вимикається, коли телевізор вимикається за допомогою пульта дистанційного керування.

«Автовключение ТВ»

Якщо встановлено на «Вкл.», телевізор вмикається, коли вмикається підключене обладнання, сумісне з Контроль по HDMI.

«Список устр-в HDMI»

Відображає список підключеного обладнання, сумісного з Контроль по HDMI. Виберіть «Активировать», щоб оновити «Список устр-в HDMI».

«Кнопки упр. Устройством»

Виберіть на пульті дистанційного керування телевізора функції кнопок для керування підключеним обладнанням. «Стандартные»: Для основних операцій, таких як кнопки навігації (вгору, вниз, праворуч або ліворуч тощо). «Кнопки настройки»: Для основних операцій та операцій кнопок, пов’язаних із каналами (наприклад, PROG +/–), або цифрових кнопок (0-9), тощо. Зручно для керування тюнером або декодером за допомогою пульта дистанційного керування. «Кнопки меню»: Для основних операцій і операцій кнопок MENU/TOOLS. Зручно для вибору меню на програвачі дисків Blu-ray тощо за допомогою пульта дистанційного керування. «Кнопки настр. и меню»: Для основних операцій і операцій кнопок, пов’язаних із каналами, а також кнопок MENU/TOOLS .

• «Контроль по HDMI» не можна використовувати, якщо операції телевізора пов’язано з операціями аудіосистеми, сумісної з Контроль по HDMI.

• Деякі пристрої з «Контроль по HDMI» не підтримують функцію «Управл-е устройством».

Автозапуск Розпочинає процедуру початкового настроювання (стор. 6). Ця опція

дозволяє заново настроїти телевізор після переїзду, або щоб знайти нові канали, які нещодавно почали транслюватися.

Page 31

Язык / Language Дозволяє вибрати мову, якою відображується меню.

Сведения об изделии

Заводские настройки

Відображує відомості про телевізор.

Cкидає всі параметри до заводських настройок. Після завершення цього процесу відображається екран початкового настроювання.

• Не вимикайте телевізор до завершення цього процесу (він триває приблизно 30 секунд) і не натискайте жодних кнопок.

Эко

Энергосбережение Зменшує споживання електроенергії телевізором завдяки регулюванню

Откл. неиспользуемого ТВ

Управление питанием с ПК

підсвітки. Якщо вибрано «Откл. изобр.», зображення вимикається, а індикатор (Вимкнення зображення) на передній панелі телевізора світиться зеленим. Звук залишається без змін.

Вимикає телевізор після простою протягом заданого періоду часу.

Перемикає телевізор у режим очікування, якщо з джерела введення ПК не надходить сигнал протягом 30 секунд.

Використання функцій MENU

Page 32

Додаткова інформація

Установлення приладдя (кронштейн для настінного кріплення)

До споживачів:

З метою захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб телевізор встановлювали дилери або ліцензовані постачальники компанії Sony. Не намагайтеся встановити його самостійно.

До дилерів та постачальників компанії Sony:

Приділяйте максимальну увагу безпеці під час установлення, періодичного технічного обслуговування та огляду цього виробу.

Телевізор можна встановити за допомогою кронштейна для настінного кріплення SU-WL500, SU-WL50B або SU-WL100 (продаються окремо).

• Див. інструкції, що входять до комплекту постачання настінного кріплення, щоб належним чином виконати встановлення.

• Див. розділ «Від’єднання підставки від телевізора» (стор. 8).

• Під час закріплення монтажного гачка встановіть телевізор на підставку.

• Модель SU-WL50B не розповсюджується на території Росії та України.

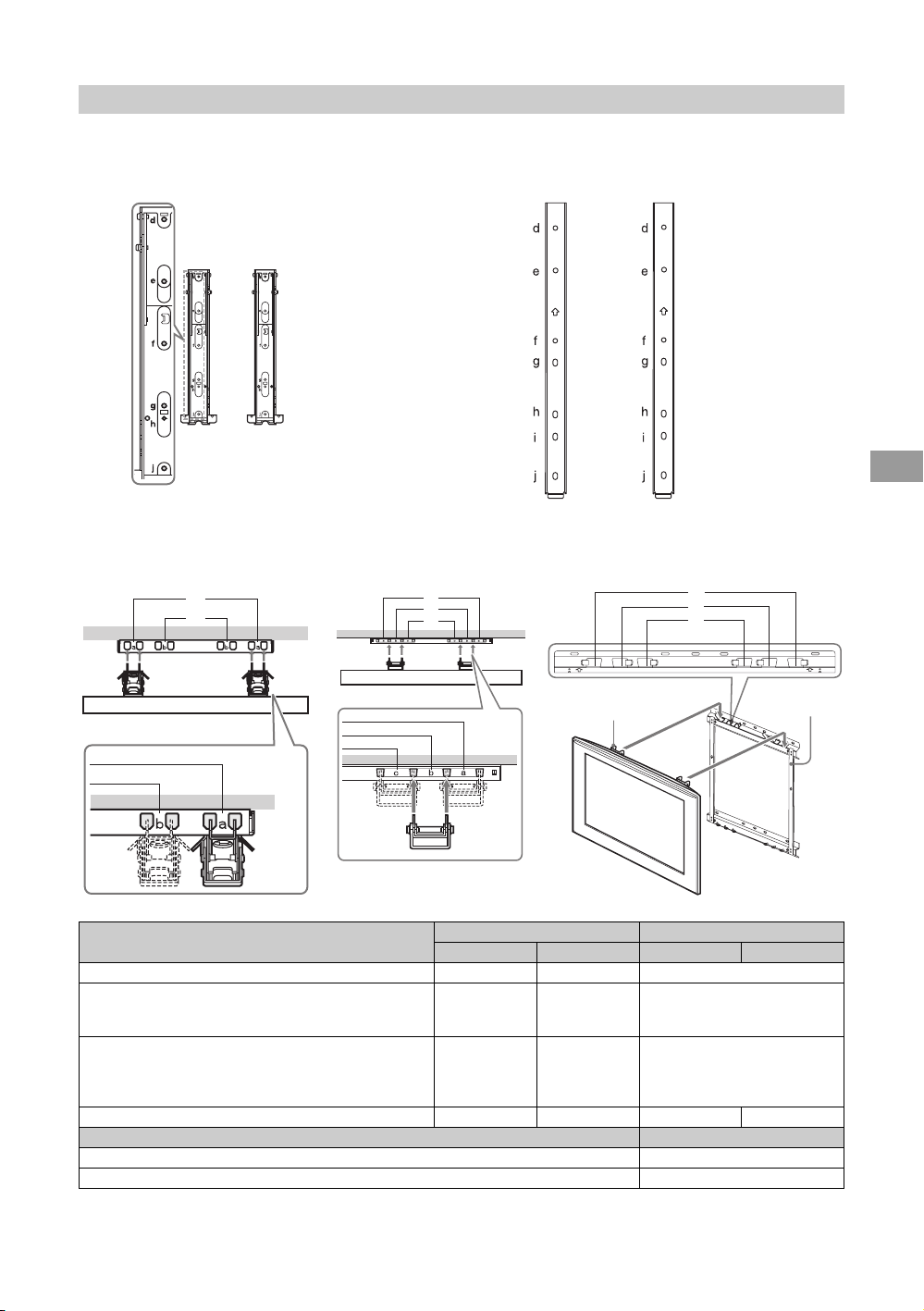

Монтажний гачок

SU-WL500:

Гвинт (+PSW 4 × 12)

Квадратний отвір

Монтажний гачок

Гвинт (+PSW 6 × 16)

SU-WL50B:SU-WL100:

Монтажний гачок

Гвинт (+PSW 6 × 16)

Для встановлення цих виробів, особливо для визначення міцності стіни, яка має витримувати вагу телевізора, необхідний достатній досвід. Кріплення цих виробів до стіни обов’язково має виконуватися дилерами або ліцензованими постачальниками компанії Sony з дотриманням правил безпеки. Компанія Sony не несе відповідальність за будь-які збитки або пошкодження, спричинені неправильним установленням або неналежним поводженням із виробом.

Page 33

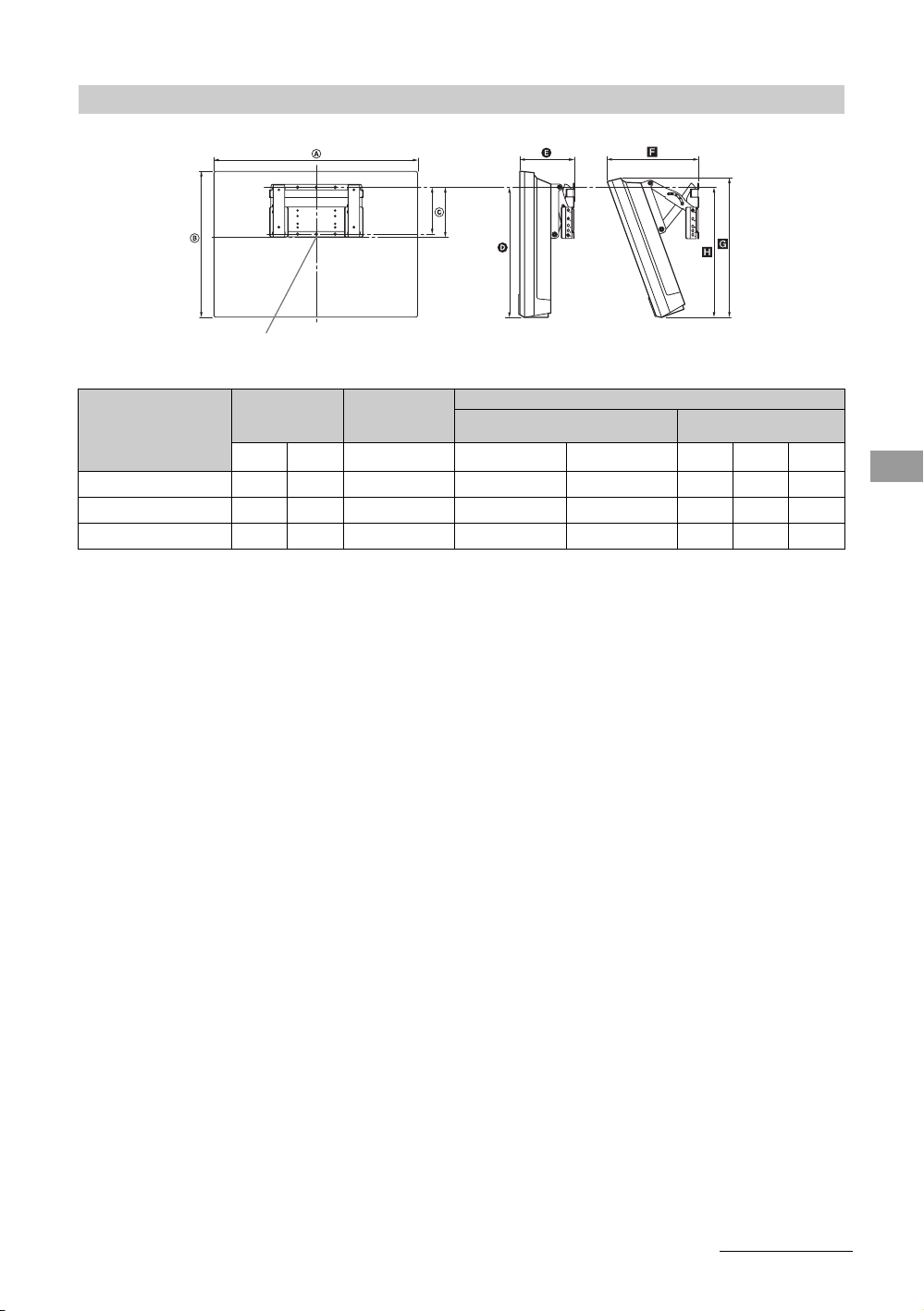

Таблиця вимірів для встановлення телевізора

SU-WL100:

125

Центральна точка екрана

Назва моделі

KLV-26EX300

KLV-26NX400

KLV-22EX300

Габаритні

розміри

дисплея

Розміри

центра екрана

AB C DEFGH

672 423 97 315 160 262 402 323

683 436 97 318 156 264 413 328

551 367 133 329 143 222 348 328

Довжина для кожного кута кріплення

Кут (0°) Кут (20°)

Одиниця виміру: мм

Додаткова інформація

Продовження

Page 34

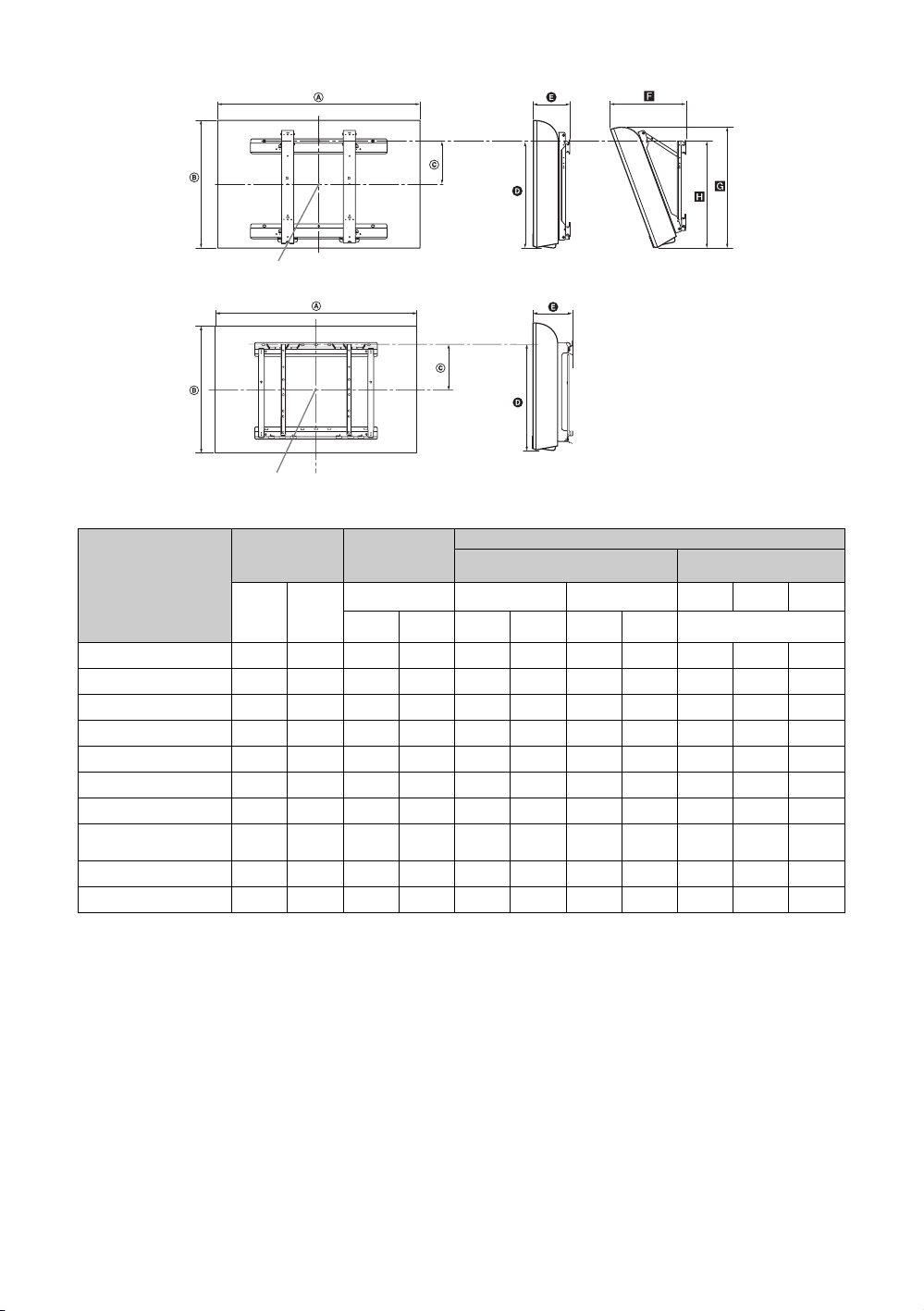

SU-WL500:

SU-WL50B:

Центральна точка екрана

Назва моделі

KLV-55EX500

KLV-46EX500

KLV-46EX400

KLV-40EX500

KLV-40EX400

KLV-40NX500

KLV-32EX500

KLV-32EX400/

KLV-32EX300

KLV-32NX500

KLV-32NX400

bbac

Центральна точка екрана

Одиниця виміру: мм

Габаритні

розміри

дисплея

Розміри

центра екрана

Довжина для кожного кута кріплення

Кут (0°) Кут (20°)

C DEFGH

1324 795 25 78 428 481 165 166 413 752 466

1127 676 84 137 426 478 161 162 369 640 463

1127 674 84 137 424 478 162 162 369 640 464

992 599 122 175 426 479 159 160 341 567 463

992 598 122 175 425 478 160 161 341 567 463

1023 628 122 175 439 492 160 160 349 591 479

800 497 172 200 497 454 156 157 303 470 461

800 497

825 517 172 200 432 429 156 157 309 488 471

825 517 172 – 432 – 156 – 309 488 471

SU-

WL500

172

SU-

WL50B

SU-

WL500

200 426 454 157 158 303 470 461

SU-

WL50B

SU-

WL500

SU-

WL50B

Тільки SU-WL500

Цифри в наведеній вище таблиці можуть дещо відрізнятися залежно від встановлення.

УВАГА!

Стіна, на якій встановлюватиметься телевізор, має витримувати вагу, щонайменше вчетверо більшу за вагу телевізора. Вагу телевізора див. у розділі «Технічні характеристики».

Page 35

Діаграма/таблиця розташування гвинтів та гачків

Розташування гвинта - Під час кріплення монтажного гачка до телевізора.

SU-WL500

Розташування гачка - Під час установлення телевізора на опорний кронштейн.

SU-WL50B

Додаткова інформація

Назва моделі

SU-WL500

a b c

Розташування гвинта Розташування гачка

SU-WL500 SU-WL50B SU-WL500 SU-WL50B

SU-WL50BSU-WL100

a b c

Гачок

Опорний кронштейн

KLV-55EX500 d, g d, i a KLV-46/40EX500/

KLV-46/40EX400/

d, g d, i b

KLV-40NX500 KLV-32EX500/

KLV-32EX400/ KLV-32EX300/

e, g e, h c

KLV-32NX500 KLV-32NX400 e, g – c –

SU-WL100 KLV-26EX300/KLV-26NX400 a KLV-22EX300 b

Page 36

Усунення несправностей

Перевірте, чи миготить індикатор 1 (режим очікування) червоним кольором.

Якщо він блимає

Активована функція самодіагностики.

1 Порахуйте, скільки разів індикатор 1

(режим очікування) блимає після кожної перерви у три секунди.

Наприклад, індикатор блимає тричі, потім, через три секунди, знову три блимання і т. д.

2 Натисніть кнопку 1 на телевізорі, щоб

вимкнути його, витягніть шнур живлення змінного струму з розетки та зверніться до свого дилера або до центру обслуговування Sony з приводу блимання індикатора (кількості блимань).

Якщо він не блимає

1 Перегляньте наведені нижче пункти. 2 Якщо проблема не зникає, здайте

телевізор на обслуговування кваліфікованим фахівцям.

Зображення

Немає зображення (екран темний) та немає звуку

• Перевірте підключення антени (кабелю).

• Підключіть телевізор до розетки мережі змінного

струму та натисніть кнопку 1 на телевізорі.

• Якщо індикатор 1 (режим очікування) світиться червоним, натисніть "/1.

На екрані відсутні зображення або інформація меню від обладнання, підключеного до гнізда відеовходу

• Натисніть , щоб відобразити список підключеного обладнання, та виберіть потрібне джерело вхідного сигналу.

• Перевірте з’єднання між додатковим обладнанням і телевізором.

Роздвоєне зображення

• Перевірте підключення, розташування та напрям антени (кабелю).

На екрані тільки шум і сніг

• Перевірте, чи не зламано та не зігнуто антену.

• Перевірте, чи не минув строк служби антени (за звичайного використання він становить від трьох до п’яти років і від одного до двох років на морському узбережжі).

Спотворене зображення (пунктирні лінії або смуги)

• Тримайте телевізор подалі від джерел електричних перешкод, таких як автомобілі, мотоцикли, фени або додаткове обладнання.

• Під час встановлення додаткового обладнання залишайте простір між ним та телевізором.

• Перевірте підключення антени (кабелю).

• Тримайте кабель антени окремо від інших з’єднувальних кабелів.

Шум поверх зображення або звуку під час перегляду каналу ТБ

• Відрегулюйте «АПЧ» (автоматичне точне настроювання) для чистішого прийому (стор. 28).

На екрані з’являються дрібні чорні цятки та/або яскраві крапки

• Зображення дисплея складається з пікселів. Дрібні чорні цятки та/або яскраві крапки (пікселі) на екрані не є ознакою неправильної роботи.

Контури зображення спотворені

• Змініть поточні настройки «Фильм» на інші (стор. 23).

Програми без кольору

• Виберіть «Сброс» (стор. 22).

Відсутність кольору або незвичний колір під час перегляду сигналу з гнізд Y, P

• Перевірте підключення до гнізд Y, P

/ та надійність закріплення кожного

штепселя у відповідному гнізді.

На екрані не відображається зображення з підключеного обладнання

• Увімкніть підключене обладнання.

• Перевірте підключення кабелю.

• Правильно вставте картку пам’яті або інший пристрій збереження даних у цифрову фотокамеру.

• Використовуйте картки пам’яті цифрових фотокамер або інші пристрої збереження даних, відформатовані згідно з інструкціями з експлуатації цифрової фотокамери.

• Операції не гарантовані для всіх USB-пристроїв. Також операції відрізняються залежно від функцій USB-пристрою та відеофайлу, що наразі відтворюється.

Не вдається вибрати підключене обладнання в меню або переключити джерело вхідного сигналу

• Перевірте підключення кабелю.

B/CB, PR/CR для

Звук

Немає звуку, але зображення нормальне

• Натисніть 2 +/– або % (вимкнення звуку).

• Перевірте, чи встановлено для параметра «Динамик» значення «Динамик ТВ» (стор. 24).

Звук відсутній або супроводжується шумами

• Перевірте, чи правильно настроєно ТБ-систему (стор. 27).

Page 37

Канали

Деякі канали пусті

• Канал доступний лише для зашифрованого/ абонентського транслювання. Придбайте абонемент на послуги платного телебачення.

• Канал використовується тільки для передавання даних (без зображення або звуку).

• Зверніться за додатковою інформацією щодо трансляції до відповідної телекомпанії.

Загальні проблеми

Телевізор вимикається автоматично (переходить у режим очікування)

• Перевірте, чи ввімкнуто «Таймер сна», або підтвердьте значення параметра «Продолжительность» для «Таймер включения» (стор. 29).

• Перевірте, чи ввімкнуто «Откл. неиспользуемого ТВ» (стор. 31).

Телевізор вмикається автоматично

• Перевірте, чи ввімкнуто «Таймер включения» (стор. 29).

Не можна вибрати деякі джерела вхідного сигналу

• Виберіть «Метки оборудования» та скасуйте параметр «Пропуск» для джерела вхідного сигналу (стор. 29).

Пульт дистанційного керування не працює

• Замініть батарейки.

HDMI-обладнання не відображається у «Список устр-в HDMI»

• Перевірте, чи обладнання сумісне з Контроль по HDMI.

Не вдається вибрати «Выкл.» у «Контроль по HDMI»

• Якщо підключено будь-яку аудіосистему, суміс ну з Контроль по HDMI, у цьому меню не можна вибрати «Выкл.». Щоб звук виводився через динамік телевізора, виберіть «Динамик ТВ» у меню «Динамик» (стор. 24).

Пароль втрачено

• Виберіть настройки «PIN код» у настройках «Замок от детей» і введіть головний пароль: 9999. Після цього попередній пароль буде стерто, і можна буде ввести новий пароль (стор. 28).

Додаткова інформація

Page 38

Додаткова ³нформац³я

Технічні характеристики

Назва моделі

KLV-55EX500

Система

Система панелі Система ТБ Система кольору/відео Покриття каналів

РК-дисплей (рідинно-кристалічний дисплей)

B/G, I, D/K, M

PAL, PAL60 (Тільки відеовхід), SECAM, NTSC4,43 (тільки відеовхід), NTSC3,58

B/G: VHF: з E2 до E12/UHF: з E21 до E69/CATV: з S01 до S03, з S1 до S41 I: UHF: з B21 до B69/CATV: з S01 до S03, з S1 до S41 D/K:VHF: з C1 до C12, з R1 до R12/UHF: з C13 до C57, з R21 до R60/CATV: з S01 до S03, з S1 до

M: VHF: з A2 до A13/UHF: з A14 до A79/CATV: з A8 до A2, з A до W+4, з W+6 до W+84

Вихідна потужність звуку

Роз’єми вхідного та вихідного сигналу

Антена

COMPONENT IN/ 3

COMPONENT IN

HDMI IN 1, 2, 3, 4

PC IN

Зовнішній роз’єм із опором 75 Ом для VHF/UHF

Відеовхід (гнізда для підключення програвача)/Вихід монітора

Аудіовхід (гнізда для підключення програвача)/Вихід монітора

Відеовхід (гніздо для підключення програвача)

Aудіовхід (гнізда для підключення програвача)

COMPONENT IN Підтримувані формати: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Y: розмах напруги 1, 75 Ом, негативна синхронізація 0,3 В/P

R: розмах напруги 0,7, 75 Ом

3 відеовхід (гніздо для підключення програвача)

Aудіовхід (гнізда для підключення програвача)

Відео: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Аудіо: двоканальна лінійна імпульсно-кодова модуляція: 32, 44,1 і 48 кГц, 16, 20 і 24 біт

Аналоговий аудіовхід (міні-гніздо) (лише HDMI IN 2)

Вхід для ПК (див. стор. 26) Вхід із ПК (D-sub 15-штирковий) (див. стор. 26)

G: розмах напруги 0,7, 75 Ом, без синхронізації в каналі зеленого/B: розмах напруги 0,7, 75 Ом/ R: розмах напруги 0,7, 75 Ом/HD: розмах напруги 1–5/VD: розмах напруги 1–5

Аудіовхід ПК (міні-гніздо)

USB -порт

Гніздо навушників

KLV-46EX500 KLV-46EX400

S41, з Z1 до Z39

KLV-32EX500 KLV-40EX500 KLV-40EX400 KLV-40NX500

KLV-32EX400

KLV-32EX300

KLV-32NX500

KLV-26EX300 KLV-26NX400

KLV-22EX300

KLV-32NX400

10 Вт + 10 Вт 8 Вт + 8 Вт 5 Вт + 5 Вт

B/CB: розмах напруги 0,7, 75 Ом/PR/

Page 39

Живлення та інше

Вимоги до живлення

Розмір екрана (по діагоналі)

дюймів см

(Приблизно)

Роздільна здатність дисплея

Споживання електроенергії

Габаритні розміри (Приблизно) (ширина ×

з підставкою (мм)

без підставки (мм)

висота × товщина)

Маса (Приблиз но)

з підставкою (кг)

без підставки (кг)

Додаткове приладдя

Кронштейн для настінного кріплення

KLV-55EX500 KLV-46EX500 KLV-46EX400 KLV-40EX500 KLV-40EX400 KLV-40NX500 KLV-32EX500

110–240 В змінного струму, 50/60 Гц 220–240 В змінного струму, 50/60 Гц (Тільки для Росії й України)

55 46 40 32

138,8 116,8 101,6 80,1

1920 пікселів (горизонтально) х 1080 рядків (вертикально)

Зазначено на задній панелі телевізора.

1324 × 832 ×

350

1324 × 795 ×

105

30,7 21,6 20,4 16,4 15,9 22,4 11,9

26,7 18,7 18,1 14,2 13,9 19,2 9,9

1127 × 713 ×

281

1127 × 676 ×

101

1127 × 711 ×

294

1127 × 674 ×

102

992 × 636 ×

260

992 × 599 × 99992 × 598 ×

SU-WL500 або SU-WL50B*

992 × 635 ×

250

100

1023 × 665 ×

310

1023 × 628 ×

100

800 × 534 ×

250

800 × 497 ×

Додаткова інформація

Живлення та інше

Вимоги до живлення

Розмір екрана (по діагоналі)

дюймів см

(Приблизно)

Роздільна здатність дисплея

Споживання електроенергії

Габаритні розміри (Приблизно) (ширина ×

з підставкою (мм)

без підставки (мм)

KLV-32EX400 KLV-32EX300 KLV-32NX500 KLV-32NX400 KLV-26EX300 KLV-26NX400 KLV-22EX300

110–240 В змінного струму, 50/60 Гц 220–240 В змінного струму, 50/60 Гц (Тільки для Росії й України)

32 26 22

80,1 80,0 80,1 80,0 66,1 54,8

1920 пікселів (горизонтал-

ьно) х 1080

рядків

(вертикально)

Зазначено на задній панелі телевізора.

1366 пікселів (горизонтал-

ьно) x 768

рядків

(вертикально)

800 × 532 × 220 825 × 554 × 260

800 × 497× 97 825× 517 × 102

1920 пікселів (горизонтал-

ьно) х 1080

рядків

(вертикально)

1366 пікселів (горизонтально) x 768 рядків (вертикально)

672 × 459 ×

220

672 × 423 × 99683 × 436 × 98551 × 367 ×

висота × товщина)

Маса (Приблиз но)

Додаткове приладдя

з підставкою (кг)

без підставки (кг)

Кронштейн для настінного

11,0 15,5 8,8 11,4 6,6

9,5 13,0 7,3 8,9 6,0

SU-WL500 або SU-WL50B* SU-WL500 SU-WL100

кріплення

* Модель SU-WL50B не розповсюджується на території Росії та України.

Конструкція та технічні характеристики можуть бути змінені без оповіщення.

683 × 477 ×

260

551× 402 ×

215

Page 40

Інструкція «Установлення кронштейна для настінного кріплення» не постачається з телевізором у вигляді окремої брошури. Інструкції з установлення включено до цього посібника.

Надруковано на папері з можливістю переробки 70% чи більше, з використанням чорнила без летких органічних сполук, а виготовленого на основі рослинної олії.
