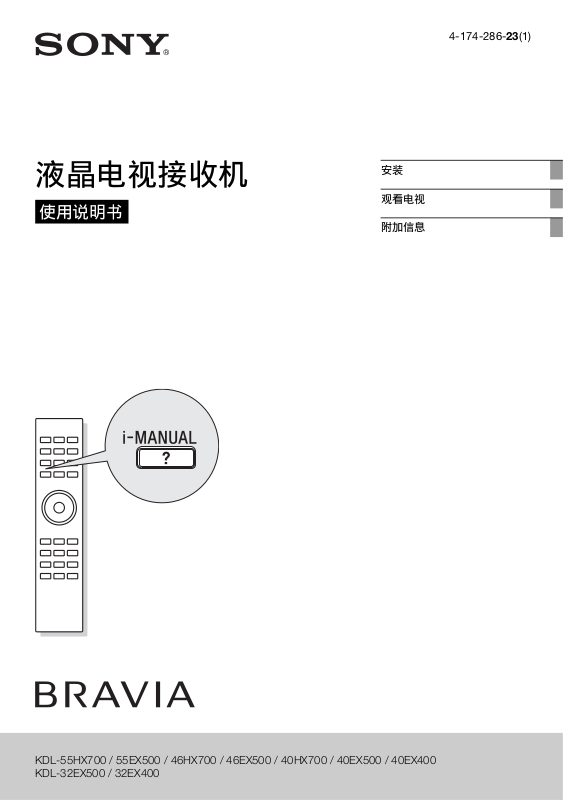

4-174-286-23(1)
液晶电视接收机
使用说明书
安装
观看电视
附加信息
KDL-55HX700 / 55EX500 / 46HX700 / 46EX500 / 40HX700 / 40EX500 / 40EX400
KDL-32EX500 / 32EX400
导言
感谢您选购 Sony 产品。使用电视机之
前，请先通读此手册并妥善加以保存，
以备日后参考之用。
~
• 除非另有说明，本说明书中使用的插
图取自 KDL-40EX500。
• 在本说明书中，以下型号称为HX700 机
型。
KDL-55/46/40HX700
以下型号称为 EX500 机型。
KDL-55/46/40/32EX500
以下型号称为 EX400 机型。
KDL-40/32EX400
商标信息
is a registered trademark of
the DVB Project
HDMI、HDMI 标志和高精度多媒体接口是
HDMI Licensing LLC 的商标 或注册商
标。
DLNA 和 DLNA CERTIFIED 是 Digital
Living Network Alliance 的商标和 /或
服务标记。
DivX® 是视频文件压缩技术，由 DivX,
Inc. 开发。DivX、DivX Certified 和相
关标志是 DivX, Inc.的商标并由其授权
使用。
关于 DIVX VIDEO
创建的数字视频格式。这是播放 DivX 视
频的官方 DivX Certified 设备。有关将
文件转换为DivX视频的更多信息和软件
工具，请访问 www.divx.com。
关于 DIVX VIDEO-ON-DEMAND：若要播放
DivX Video-on-Demand (VOD) 内容，必
须注册此 DivX Certified® 设备。若要
生成注册代码，请查找设备设定菜单中
的 DivX VOD 部分。以此代码进入
vod.divx.com 完成注册程序并更多了解
DivX VOD。
由 Dolby Laboratories 授权制造。杜
比、Dolby 和双 D 标志是 Dolby
Laboratories 的商标。
“BRAVIA”和 是 Sony
Corporation 的商标。
“XMB”和“xross media bar”是 Sony
Corporation 和 Sony Computer
Entertainment Inc. 的商标。
：DivX® 是由 DivX,Inc.
CS
2
目录
检查附件............................................................................ 3
将电池插入遥控器.................................................................... 3
安装
安装台式底座........................................................................ 4
连接天线 / 电缆 / 录像机.............................................................. 5
避免电视机倾倒...................................................................... 6
捆绑电缆............................................................................ 6
进行初始设定........................................................................ 7
从电视机上拆下台式底座..............................................................7
观看电视
观看节目............................................................................ 8
使用电视机的功能.................................................................... 8
使用操作指南........................................................................ 9
附加信息
故障排除........................................................................... 10
规格............................................................................... 11
安全信息........................................................................... 13
预先注意事项....................................................................... 14
• 使用说明书内置于 BRAVIA 电视机中。有关操作说明，请参阅 “使用操作指南”（第 9 页）。
• 操作电视机之前，请阅读 “安全信息”（第 13 页）。保留本说明书以备日后参考。
检查附件
交流电源线
（适用于 KDL-55/46EX500 和 KDL-55/
46HX700）
电缆固定架 （1）
（仅适用于 HX700 型号）
遥控器 （1）
AAA 尺寸电池 （R3 类型）(2)
台式底座 （1） *
底座固定螺丝 （M5 × 16）（4）
底座安装螺丝 （M5 × 16）（4）
（仅限 KDL-40/32EX500 和 KDL-40HX700）
底座安装螺丝 （M4 × 10）（3）
（仅适用于 EX400 机型）
* 除了 55 英寸和 46 英寸的电视机以外，都是拆
卸下来的。
请按照附带的台式底座单页装配底座。
将电池插入遥控器
RM-GD009/GD014 遥控器
1 移除保护片。
2 按下盖子并向上滑动。
RM-GD015 遥控器
推动并掀开盖。
~
• 查看该型号的遥控器。
CS
3
安装
安装台式底座
~
• 为了获得良好的图像质量，切勿将屏幕直接对
着灯光或阳光。
• 如果将电视机从一个寒冷的场所直接放入温暖
的场所，或放在非常潮湿的室内，或放在刚刚
打开加热装置的室内，则电视机表面或内部可
能会产生结露现象。一旦发生此情况，请关闭
电视机直至湿气蒸发后，方可继续使用。如果
发现玻璃面板与 LCD 之间有结露现象，请打开
电视机电源，待电视机暖机后结露即会蒸发。
1 有关某些电视机机型的正确安装，请
参阅附送的台式底座手册。
2 请将电视机放置在台式底座上。
调整电视机的观看角度 （仅限于
HX700 机型）
可在如下所示的角度范围内调整电视机。
0°
1
4
6°
3 根据指示螺丝孔的箭头标记 用附
送螺丝将电视机安装至台式底座。
~
• 如果使用电动螺丝刀，请将紧固力矩设定为约
1.5 N·m {15 kgf·cm}。
如图所示拆下螺
丝。
2
提起并倾斜。
~
• 若要回到 0°，请将上述操作步骤颠倒执行。
将螺丝装入台式底
座的螺丝孔。
3
滑入。
CS
4
连接天线/电缆/录像机
连接天线 / 电缆
天线电缆
（未随机提供）
连接天线 / 电缆和录像机
安装
天线电缆
（未随机提供）
AV 电缆
（未随机提供）
天线电缆
（未随机提供）
录像机
~
• 当连接天线电缆 （未随机提供）时，可能需要
转换器 （未随机提供）（仅限于澳大利亚机型
和新西兰机型）。
CS
5

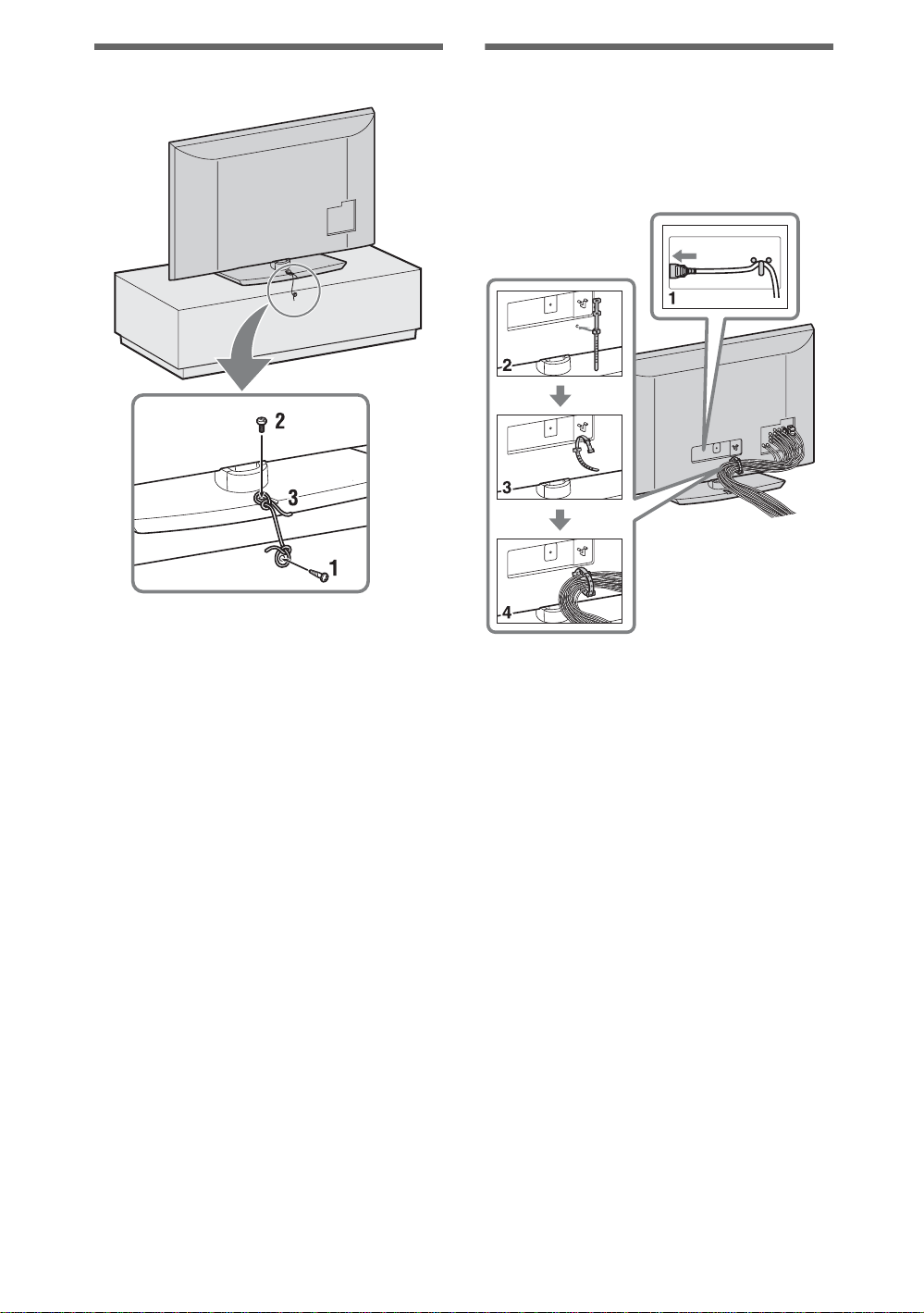

避免电视机倾倒
捆绑电缆
~
• HX700 机型上带有电缆固定架。若要捆扎电缆，
请按照步骤 2-4 进行操作。
* 适用于 KDL-55/46EX500
和 KDL-55/46HX700
*
1 将木螺丝（直径 4 mm，未随机提供）
安装到电视机底座。
2 将机用螺丝 （M4 × 16，未随机提
供）安装到电视机的螺丝孔内。
3 用结实的绳索（未随机提供）系紧木
螺丝和机用螺丝。
z
• 选购的 Sony 支撑带套件可用于固定电视机。请
联系最近的 Sony 服务中心购买套件。准备好您
的电视机机型名称用作参考。
~
• 请勿将交流电源线与其它缆线绑扎在一起。
CS
6
进行初始设定
从电视机上拆下台式底座
~
• 从电视机上拆下箭头标记 所示的螺丝。
• 除了要在电视机上安装相应附件，否则不要拆
下台式底座。
仅适用于 HX700 机型
1 将电视机连接到交流电源插座。
2 对于 HX700 机型，请查看 ENERGY
SAVING SWITCH 设定是否打开 （
z
3 按电视机上的 1。
当您首次打开电视机时，画面上将出现
语言菜单。
4
按照屏幕上的指示操作。
频道排序：改变电视机中存储的模拟频
道顺序。
1 按 F/f 选择您想要移动到新位置的频
道，然后按 。
2 按 F/f 选择该频道用的新位置，然后
按。
~
• 您也可以手动调谐频道。
安装
）。
CS
7
观看电视
观看节目
2
打开电视机。
1
GUIDE
OPTIONS
HOME
3
z
• 遥控器的数字 5、N、PROG + 和 AUDIO
按钮上各有一个触点。操作电视机时请
使用这些触点作为参照。
1 对于 HX700 机型，打开 ENERGY
SAVING SWITCH。
2 按电视机上的 1 打开电视机。
选择模式。
2
选择电视频道。
3
使用数字电子节目指南（仅适用于支持 EPG
的国家 / 地区）
在数字模式中按 GUIDE 将显示节目指南。
使用电视机的功能
HOME 按钮
按下以显示各种操作和设定画面。
CS
8
OPTIONS 按钮
按下以根据当前输入或内容显示便捷功
能。
♢″嬢⫾
⡔杗嬢⫾
BRAVIA ENGINE 3 PRO
㵟∄↔㒚唳⢝
Lock/Unlock
⌰䒟曆
Motionflow
䛅䚄⫾㕚◌
侗㚞杗愳
㇐⡔◌
䱟乃ὅ⿓
使用操作指南
1
2
使用说明书内置于 BRAVIA 电视机中，可显示在
屏幕上。
您可以随时浏览操作指南以便查找各种便捷功
能。
~
• 当您选择 Arabic 或 Persian 时，无法使用此功能。
按 i-MANUAL。
1
x 欢迎使用操作指南
x“BRAVIA” TV 特点
x 观看电视
介绍 EPG 指南、收藏频道等便捷功能。
x 使用主菜单
自定义电视机设定等。
按 G/g/F/f/ 选择项目。
2
x 连接设备的有趣功能
介绍如何连接选购装置。
x 各部件说明
x 故障排除
找到问题的解决方法。
x 索引
观看电视
~
• 图像和插图可能因屏幕上的显示内容而异。
CS
9
附加信息
故障排除
检查 1 （待机）指示灯是否闪烁红色。
当 1 （待机）指示灯闪烁时
自检功能激活。
1 计算每三秒间隔内 1 （待机）指示灯的闪烁次数。
例如：指示灯可能闪烁三次，熄灭三秒钟，然后又闪烁三次。
2 按电视机上的 1 将其关闭，断开交流电源线连接，并通知经销商或 Sony 维修中
心指示灯闪烁情况 （闪烁次数）。
当 1 （待机）指示灯不闪烁时
1 检查下表中的项目。（也可参阅操作指南中的 “故障排除”。）
2 如果问题仍然存在，将电视机交给有资格的服务人员维修。
现象 说明 / 解决措施
对比度
没有图像 （画面暗）且
没有声音。
画面上出现微小的黑点
和 / 或亮点。
一般问题
无法打开电视机的电源。
（仅适用于 HX700 机型）
电视机自动关闭（电视机
进入待机模式）。
遥控器不工作。 • 请更换电池。
已经忘记了 “亲子锁”的
密码。
• 检查天线 / 电缆连接。
• 将电视机连接到交流电源，并按电视机上的 1。
• 如果 1 （待机）指示灯点亮红色，请按 "/1。
• 画面由像素组成。画面上有微小的黑点和 / 或亮点（像素）并
不表示故障。
• 检查 ENERGY SAVING SWITCH 是否打开。
• 检查 “睡眠定时器”是否被激活，或确认 “唤醒定时器”的
“持续时间”设定。
• 检查 “电视机空闲待机”是否被激活。
• 电视机可能处于 SYNC 模式。
按同步菜单，选择 “电视控制”，然后选择 “主 （菜单）”
或 “选项”控制电视机。
• 在 PIN 代码中输入 9999。（始终接受 PIN 代码 9999。）
10
CS
规格
系统
面板系统
电视系统
彩色 / 视频制式
频道覆盖范围
声音输出
输入 / 输出插孔
天线/电缆
1, 2
1, 2
1, 2
/3
HDMI IN1, 2, 3, 4
DIGITAL AUDIO OUT (OPTICAL)
(VAR/FIX)
PC IN
i
LAN
（仅适用于 HX700 型号）
LCD （液晶显示）面板
模拟：B/G、I、D/K、M
数字：DVB-T
模拟：PAL、PAL60 （仅限视频输入）、SECAM、NTSC3.58、NTSC4.43 （仅限视频
输入）
数字：MPEG-2 MP@ML/HL （澳大利亚机型）,
MPEG-2 MP@ML/HL、H.264/MPEG-4 AVC MP/HP@L4 （新西兰机型和新加坡机
型）
模拟：B/G: VHF：E2 至 E12/UHF：E21 至 E69/CATV：S01 至 S03、S1 至 S41
VHF：0 至 12、5A、9A/UHF：28 至 69/CATV：S01 至 S03、S1 至 S44
（仅限于澳大利亚和新加坡）
VHF: 1 至 11/UHF：21 至 69/CATV：S1 至 S41
（仅限于新西兰和新加坡）
I: UHF：B21 至 B69/CATV：S01 至 S03、S1 至 S41
（仅限澳大利亚、新西兰和南非）
D/K: VHF：C1 至 C12、R1 至 R12/UHF：C13 至 C57、R21 至 R60/CATV：
S01 至 S03、S1 至 S41、Z1 至 Z39 （仅限澳大利亚、新西兰和南非）
M： VHF：A2 至 A13/UHF：A14 至 A79/CATV：A-8 至 A-2，A 至 W+4，W+6
至 W+84 （仅限南非）
数字：VHF/UHF （仅限于澳大利亚和新加坡）、UHF （仅限于新西兰）
10 W + 10 W
VHF/UHF 用 75 欧姆外接插孔
视频输入 （唱机插孔）
音频输入 （唱机插孔）
COMPONENT IN
支持格式：1080p、1080i、720p、576p、576i、480p、480i
3 视频输入 （唱机插孔）
视频：1080/24p、1080p、1080i、720p、576p、576i、480p、480i
音频：双声道线性 PCM 32、44.1 和 48 kHz，16、20 和 24 位，Dolby Digital
模拟音频输入 （微型插孔）（仅限 HDMI IN4）
PC 输入
数字光学插孔 （双声道线性 PCM、Dolby Digital）
音频输出 （唱机插孔）
PC 输入 ( 微型 D-sub 15 芯 )
PC 音频输入 （微型插孔）
USB 端口
耳机插孔
10BASE-T/100BASE-TX 连接器 （视网络的操作环境而定，连接速度可能不同。本
电视机不保证 10BASE-T/100BASE-TX 通信速率和通信质量。）
* 对于 LAN 连接，请使用 7 类 10BASE-T/100BASE-TX 电缆 （未随机提供）。
附加信息
（续）
11
CS
型号 KDL电源和其他
电源要求
屏幕尺寸 （对角线测量）
显示器分辨率
尺寸 （约）
含台式底座
（宽×高×
深）
不含底座
质量 （约） 含台式底座
不含底座
随机附件
选购附件 挂壁式支架
55EX500 55HX700 46EX500 46HX700
110 V - 240 V
交流，50/60 Hz
55 英寸 （约 138.8 cm） 46 英寸 （约 116.8 cm）
1920 点 （水平）× 1080 线 （垂直）
1324 mm ×
832 mm × 350 mm
1324 mm ×
795 mm × 105 mm
30.7 kg 40.2 kg 21.6 kg 28.4 kg
26.7 kg 34.4 kg 18.7 kg 24.3 kg
请参见 “检查附件”（第 3 页）。
SU-WL500/WL50B
110 V - 240 V
交流，50 Hz
1363 mm ×
862 mm × 400 mm
1363 mm ×
825 mm × 105 mm
110 V - 240 V
交流，50/60 Hz
1127 mm ×
713 mm × 281 mm
1127 mm ×
676 mm × 101 mm
110 V - 240 V
交流，50 Hz
1154 mm ×
741 mm × 370 mm
1154 mm ×
704 mm × 102 mm
型号 KDL-
40EX400 40EX500 40HX700 32EX400 32EX500
电源和其他
电源要求
屏幕尺寸 （对角线测量）
显示器分辨率
尺寸 （约）
含台式底座
（宽×高×
深）
不含底座
质量 （约） 含台式底座
不含底座
随机附件
选购附件 挂壁式支架
110 V - 240 V 交流，50/60 Hz 110 V - 240 V
40 英寸 （约 101.6 cm） 32 英寸 （约 80.1 cm）
1920 点 （水平）× 1080 线 （垂直）
992 mm ×
635 mm ×
250 mm
992 mm ×
598 mm ×
100 mm
15.9 kg 16.4 kg 22.4 kg 11.0 kg 11.9 kg
13.9 kg 14.2 kg 19.2 kg 9.5 kg 9.9 kg
请参见 “检查附件”（第 3 页）。
SU-WL500/WL50B
设计和规格如有变更，恕不另行通知。
992 mm ×
636 mm ×
260 mm
992 mm ×
599 mm ×
99 mm
交流，50 Hz
1023 mm ×
665 mm ×
310 mm
1023 mm ×
628 mm ×
100 mm
110 V - 240 V 交流，50/60 Hz
800 mm ×
532 mm ×
220 mm
800 mm ×
497 mm ×
97 mm
800 mm ×
534 mm ×
250 mm
800 mm ×
497 mm ×
96 mm
12
CS
安全信息
安装 / 设定
根据下列指示安装及使用电视机，以避
免发生火灾、触电或损坏和 / 或人身伤
害。
安装
• 应将电视机安装在易于插拔的交流电
源插座附近。
• 将电视机放置在平稳水平的表面上 ,
以避免电视机掉落而造成人身伤害或
电视机损坏。
• 仅可由有资格的服务人员执行挂壁安
装。
• 为了安全起见，强烈建议您使用 Sony
附件，包括：
– 挂壁式支架 SU-WL500/WL50B
• 在安装挂壁式支架时，请使用支架随
附的专用固定螺丝。从挂壁式支架和
电视机后盖之间的接触面到专用固定
螺丝末端的长度为 8 mm - 12 mm （由
于挂壁式支架的不同，专用固定螺丝
的直径与长度会有所不同。）。如不
使用专用固定螺丝，可能会造成电视
机掉落及内部损坏。
8 mm - 12 mm
挂壁式支架专用固定螺丝
专用挂壁式支架
电视机后盖上的支架安装
部位
搬运
• 搬运电视机之
前，请断开所
有电缆的连
接。
• 搬运大型电视
机需要两个或
三个人。
• 用手搬动电视
机时，请如右
图所示握持电视机。请勿对液晶面板
和屏幕边框施加压力。
• 抬起或移动电视机时，请牢牢扶住其
底部。
• 搬运电视机时，请勿使其受到摇晃或
过度振动。
• 搬运电视机以进行维修或移动时，请
使用原有的纸箱和包装材料进行包
装。
通风
• 切勿覆盖通风孔或将任何物体插入机
壳内。
• 如下图所示，在电视机周围留出通风
空间。
• 强烈建议您使用 Sony挂壁式支架以确
保足够的空气流通。
安装在墙上
30 cm
10 cm 10 cm
请至少在电视机周围留出此空间。
10 cm
安装在支架上
30 cm
10 cm
10 cm
请至少在电视机周围留出此空间。
• 为了确保正确通风及防止脏物或灰尘
堆积：
- 请勿将电视机平放、上面朝下安
装、向后安装或侧面安装。
- 请勿将电视机放置于架子、地
毯、床或壁橱中。
- 请勿用布 （如窗帘）或物件
（如报纸等）覆盖电视机。
- 请勿如下图所示安装电视机。
阻碍空气流动。
阻碍空气流动。
墙壁 墙壁
6 cm
交流电源线
按照下列指示使用交流电源线和插座以
避免发生火灾、触电或损坏和 / 或人身
伤害：
- 请仅使用 Sony 所提供的交流电源
线，不要使用其它品牌的电源线。
- 将插头完全插入交流电源插座。
- 仅可在 110 - 240 V 交流电源上使
用电视机。
- 连接电缆时，为了安全起见请务必
拔下交流电源线，以免被电缆绊到
脚。
- 在进行作业或移动电视机之前，请
从交流电源插座上断开交流电源线
的连接。
- 保持交流电源线远离热源。
- 拔出交流电源插头并定期进行清
洁。如果插头上覆盖一层灰尘并且
有水气，则其绝缘品质可能已经劣
化，并可能会造成火灾。
注意
• 请勿在任何其它装置上使用所提供的
交流电源线。
• 请勿过度拧捏、弯曲或扭转交流电源
线，否则线芯可能会暴露在外或折
断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线上。
• 断开交流电源线连接时，请勿拉扯交
流电源线本身。
• 请勿在相同的交流电源插座上连接太
多装置。
• 请勿使用不适当的交流电源插座。
使用限制
请勿在下列地点、环境或情况条件下安
装 / 使用电视机，否则电视机可能会发
生故障并造成火灾、触电、损坏和 / 或
人身伤害。
地点：
户外 （直射阳光下）、海边、轮船或其
他船只上、车内、医疗机构内、不稳定
的地方、靠近水、雨、湿气或烟雾的地
方。
环境：
炎热、潮湿、或多尘的地方；昆虫可能
进入的地方；可能会受到机械振动的地
方；易燃物品 （蜡烛等）旁边。电视
机不能暴露在液体滴落或飞溅的环境
下，诸如花瓶之类装有液体的物品不能
放在电视机上。
情况条件 :
请勿在湿着手时、机壳打开时或使用非
制造厂商推荐附件时使用电视机。在有
闪电暴风雨时，请断开电视机与交流电
源插座和天线的连接。
附加信息
（续）
13
CS
碎片：
• 请勿将任何物品丢向电视机，否则屏
幕可能会因为受到撞击而破裂并造成
严重伤害。
• 若电视机表面破裂，请勿在拔下交流
电源线之前碰触电视机，否则便可能
会导致触电。
当未使用时
• 如果您不使用电视机数天，为了环保
和安全原因，应将电视机电源线从交
流电源插座上拔下。
• 关闭电视机电源时，电视机并未与交
流电源断开连接，请将插头从交流电
源插座上拔下以完全断开电视机的电
源连接。
• 但是，某些电视机可能具有需要将电
视机保持在待机模式下才能正常工作
的特点。
对于儿童
• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位
置，以免不小心吞下。
如果出现下列问题…
如果出现下列任何问题，请关闭电视机
并立即拔下交流电源线。
请询问您的经销商或 Sony 维修中心以
让有资格的服务人员进行检查。
当：
- 交流电源线损坏。
- 交流电源插座不适当。
- 电视机由于跌落、敲击或撞击而损
坏。
- 任何液体或固体物件通过开口处掉
入机壳内。
预先注意事项
观赏电视
• 请在适当光线条件下观赏电视，因为
在光线不足的房间观赏液晶电视会损
害您的视力。而且长时间持续观赏电
视也可能会损害您的视力。
• 使用耳机时，请调节音量以避免过高
的音量损坏您的听力。
LCD 屏幕
• 虽然 LCD 屏幕采用最精密技术制造且
99.99% 以上的像素有效，然而在 LCD
屏幕上还是经常会出现暗点或亮点
（红色、蓝色或绿色）。这是 LCD 屏
幕的结构特性，并不是故障。
• 请勿按压或刮前面滤光镜或在电视机
顶部放置物件。这可能会导致图像变
形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机，图像会
有一些模糊或变暗。这是正常现象。
电视机的温度升高之后这个现象便会
消失。
• 当一直显示静像时可能会产生重影。
这个现象应该在一会儿之后便会消
失。
• 使用电视机时屏幕与机箱会变热。这
是正常现象。
• LCD 屏幕含有少量液态晶体。本电视
机中使用的某些荧光管也含有水银。
进行废弃处理时，请遵照当地的法令
和法规。
使用和清洁电视机的屏幕表
面/机壳
请务必在清洁液晶电视之前，先将连接
至液晶电视的交流电源线从交流电源插
座上拔下。
为了避免机体材料变质或屏幕涂层腐
蚀，请遵照下列预先注意事项。
• 若要清除屏幕表面 / 机壳上的灰尘，
请用柔软布料擦拭。如果还是有灰
尘，请使用已稀释的温和清洁剂沾湿
的软布来擦拭。
• 切勿将水或清洁剂直接喷在电视机
上。
否则液体可能滴落在屏幕的底部或外
部部件上，并可能导致故障。
• 切勿使用任何类型的磨砂垫、碱性 /
酸性清洁剂、擦洗粉或易挥发溶剂，
如酒精、苯、稀释剂或杀虫剂。使用
上述材料或与橡胶或乙烯基物品长时
间接触可能会造成屏幕表面和机壳材
料的损坏。
• 建议您定期对通风口进行吸尘，以确
保通风正常。
• 当调整电视机角度时，请慢慢地移动
电视机以防止电视机从桌面型底座移
动或滑落。
选购装置
请将会产生电磁辐射的选购附件或任何
装置远离电视机，否则可能会造成图像
扭曲和 / 或噪声。
电池
• 按照正确的极性装入电池。
• 请勿同时使用不同类型的电池，或新
旧电池混合使用。
• 请以不污染环境的方法处理电池。某
些地区可能规定了电池的处理方法。
请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥
控器，或将任何液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光
直射的地方，或者放在潮湿的房间
里。
14
CS
Customer Support:
4-174-286-23(1)
© 2010 Sony Corporation
Printed in Malaysia
Loading...
