Page 1

Television

Hѭӟng dүn Tham khҧo

KD-75Z9D / 65Z9D

Page 2

注意

螺丝 (M6)

挂壁式支架

10 mm - 12 mm

电视机后盖

安全信息 . . . . . . . . . . . . . . . . 2

预先注意事项 . . . . . . . . . . . . . . 4

部件和控制器 . . . . . . . . . . . . . 6

控制器和指示灯 . . . . . . . . . . . . . 6

使用遥控器 . . . . . . . . . . . . . . 7

遥控器部件说明 . . . . . . . . . . . . . 7

连接示意图 . . . . . . . . . . . . . . 9

将电视机安装到墙壁上 . . . . . . . . 11

SU-WL500 (KD-75Z9D) . . . . . . . . . 12

SU-WL450 (KD-65Z9D) . . . . . . . . . 14

故障排除 . . . . . . . . . . . . . . 17

问题与解决方法 . . . . . . . . . . . . 17

规格 . . . . . . . . . . . . . . . . 18

导言

感谢您选购 Sony 产品。使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之用。

• 操作电视机之前，请阅读“ 安全信息” ( 第 2 页 )。

• 本电视机说明手册中包含关于“ 将电视机安装到墙壁上” 的指示。

• 设定指南和本说明书中使用的图像和插图仅供参考，可能与实际产

品不符。

“设定指南”的位置

“设定指南 ”位于电视机纸板箱内的垫层之上。

帮助 / 帮助指南

帮助功能提供许多关于电视机的信息。若要使用帮助功能，请按遥控器上的 HELP。可以从列表中，或通过语音或文本关键词搜索，找到使用方法和故障排除。选择帮助菜单顶部的 [ 帮助指南 ] 可查看手册。如果将电视机连接至互联网，将更新帮助功能和信息。

识别标签的位置

电视机型号和电源等级的标签位于电视机背面。拆下中间盖后即可找到。

安全信息

警告

不可将电池曝露于如阳光、火或类似的过热源。切勿将电视机安置在不稳定的地方。电视机可能跌落、造成严重人身伤害或导致死亡。通过采取简单的预防措施，可以避免很多伤害，尤其是对儿童的伤害，比如：

 使用电视机制造商推荐的机柜或支架。  仅能使用能够安全支撑电视机的家具。  确保电视机没有外悬在支撑家具的边缘。  在没有将高的家具和电视机均固定在适当支撑时，请勿将电视机放

置在家具上（例如，橱柜或书架）。

 请勿在电视机与支撑家具之间摆放布料或其他材料。  教育儿童攀爬家具以接触电视机或其控件的危险。

如果您现有的电视机仍在使用且已重新安放，则同样适用上述注意事项。

安装 / 设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 / 或人身伤害。

安装

• 应将电视机安装在易于插拔的交流电源插座附近。

• 将电视机放置在稳定水平的表面上，以防止电视机翻落而造成人员

伤害或财产损失。

• 请将电视机安装在无法被拉动、推动或撞翻的地方。

• 只有合格的服务人员方可执行挂壁安装。

• 为了安全起见，强烈建议您使用 Sony 附件，包括：

 挂壁式支架 SU-WL500 (KD-75Z9D)  挂壁式支架 SU-WL450 (KD-65Z9D)

• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式支架和电视机后盖之间的接触面到专用固定螺丝末端的设计如图所示。由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。

Page 3

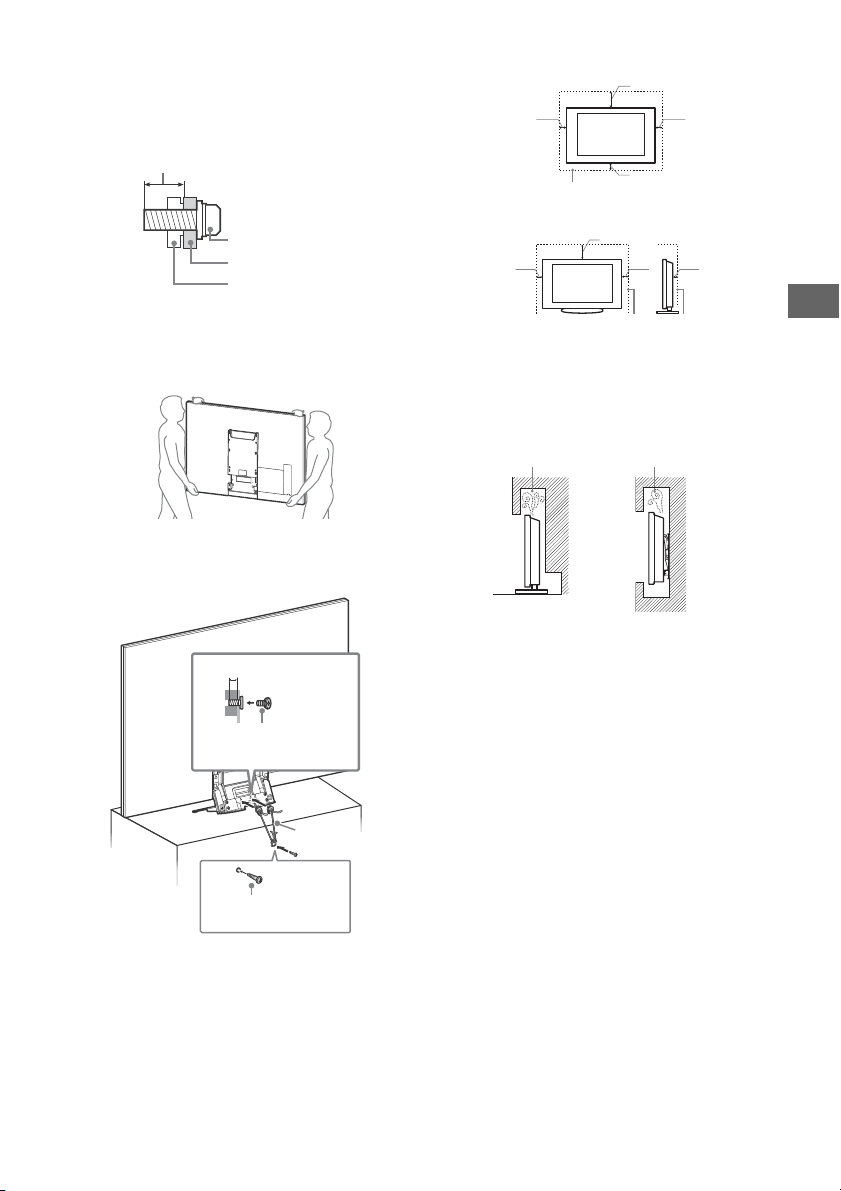

搬运

注意

8 mm - 12 mm

M4 螺丝（未提供）

螺丝（未提供）

绳索（未提供）

30 cm

10 cm

请至少在电视机周围留出此空间。

30 cm

10 cm

请至少在电视机周围留出此空间。

6 cm

阻碍空气流动。

墙壁墙壁

• 搬运电视机之前，请断开所有电缆的连接。

• 搬运大型电视机需要两个或三个人。

• 用手搬动电视机时，请如下图所示握持电视机。请勿对液晶面板和

屏幕边框施加压力。

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。

• 如下图所示，在电视机周围留出通风空间。

• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

安装在墙上

• 搬运电视机时，请勿使其受到摇晃或过度振动。

• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进

行包装。

倾覆防范

安装在支架上

• 为了确保正确通风及防止脏物或灰尘堆积：

 请勿将电视机平放、上面朝下安装、向后安装或侧面安装。  请勿将电视机放置于架子、地毯、床或壁橱中。  请勿用布（如窗帘）或物件（如报纸等）覆盖电视机。  请勿如下图所示安装电视机。

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和 / 或人身伤害：  交流电源插头的形状（跟电视机一起提供）根据地区不同而有差

异。一定要将所提供的适当交流电源线连接至适合交流电源插座的插头。

 仅能使用 Sony 提供的交流电源线，不可使用其他品牌的电源线。  将插头完全插入交流电源插座。  仅可在 110 V – 240 V 交流电源上使用电视机。  连接电缆时，为了安全起见请务必拔下交流电源线，以免被电缆绊

到脚。

 在进行作业或移动电视机之前，请从交流电源插座上断开交流电源

线的连接。

 保持交流电源线远离热源。  拔出交流电源插头并定期进行清洁。如果插头上覆盖一层灰尘并且

有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

• 请勿将所供交流电源线用于任何其他设备。

• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外

或折断。

• 请勿改装交流电源线。

• 请勿将任何重物压在交流电源线上。

• 断开交流电源线连接时，请勿拉扯交流电源线本身。

• 请勿在相同的交流电源插座上连接太多装置。

• 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

场所：

• 户外（直射阳光下）、海边、轮船或其他船只上、车内、医疗机构内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。

Page 4

环境：

• 炎热、潮湿或灰尘很多的地方；昆虫可能进入的地方；可能受到机械振动的地方、易燃物体（蜡烛等）附近。电视机不得受到滴水或溅水，也不得将花瓶等装有液体的物品放在电视机上。

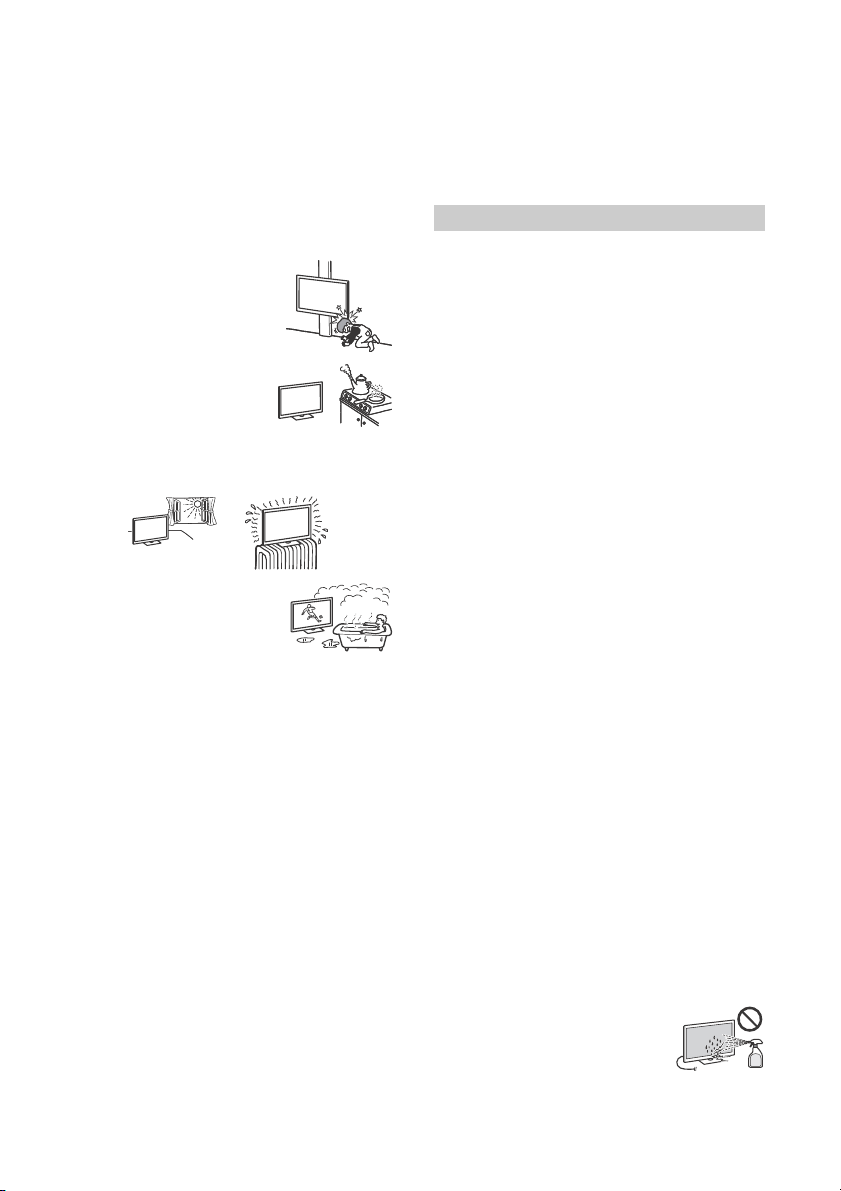

情况条件：

• 手潮湿时、机壳拆下时，或配合非制造商建议的附件时使用。在有闪电暴风雨时，请断开电视机与交流电源插座和天线的连接。

• 安装电视机时使其突出至开放的空间。可能导致碰撞电视机的人员受伤或物体受损。

• 把电视机放置在潮湿或多尘的空间，或有油烟或蒸气的房间内（靠近灶台或加湿器）。这可能导致火灾、触电或本机弯曲。

• 将电视机安装在会遭受极端温度的地方，如阳光直射、靠近散热器或加热装置通风孔。电视机在这种环境下可能会过热而导致外壳变形及 / 或电视机故障。

• 如果放置电视机在公共浴室或温泉的更衣室内，电视机可能会被空降硫磺等损坏。

• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。

• 避免将电视机从寒冷的区域移至温热的区域。突然的室温变化可能导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

碎片：

• 请勿将任何物品丢向电视机，否则屏幕可能会因为受到撞击而破裂并造成严重伤害。

• 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视机。否则可能导致电击。

当未使用时

• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源线从交流电源插座上拔下。

• 关闭电视机电源时，电视机并未与交流电源断开连接，请将插头从交流电源插座上拔下以完全断开电视机的电源连接。

• 某些电视机的功能可能需要将电视机保持在待机模式下才能正常工作。

对于儿童

• 请勿让儿童爬上电视机。

• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。

如果出现下列问题 …

如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。请询问您的经销商或 Sony 维修中心以让有资格的服务人员进行检查。

当：

 交流电源线损坏。  交流电源插座不适当。  电视机由于跌落、敲击或撞击而损坏。  任何液体或固体物件通过开口处掉入机壳内。

关于 LCD （液晶显示）电视机温度

液晶电视机长时间使用后，面板四周会变热。用手触摸时会感觉较热。

预先注意事项

观赏电视

• 请在适当光线条件下观赏电视，因为在光线不足的房间观赏液晶电视会损害您的视力。而且长时间持续观赏电视也可能会损害您的视力。

• 使用耳机时，请调节音量以避免过高的音量损坏您的听力。

(仅限3D兼容型号)

• 些人在观看 3D 视频图像或玩立体的 3D 视频游戏时可能会感到不适（如眼疲劳、困乏、恶心等）。Sony 建议所有观众在观看 3D 视频图像或玩立体的 3D 视频游戏时定期休息。休息所需的长度和频率因人而异。务必自行决定最有效方式。如果您感到任何不适，应停止观看 3D 视频图像或玩立体的 3D 视频游戏，直至不适感消失，必要时请就医。您还应浏览（i）与本电视机一起使用的任何其他设备或媒体的使用说明书以及（ii）我们的网站（http:// www.sony-asia.com/support）以获取最新信息。儿童（尤其是六岁以下的儿童）的视力仍处于发育时期。在允许儿童观看 3D 视频图像或玩立体的 3D 视频游戏之前，请咨询医生（如儿科或眼科医师）。成人应监督儿童确保遵守上述建议。

• 不要在靠近火源或高温地方如直射阳光或太阳晒热的汽车内使用、贮存或留下 3D 眼镜或电池。

LCD 屏幕

• 虽然 LCD 屏幕采用最精密技术制造且 99.99% 以上的像素有效，然而在 LCD 屏幕上还是经常会出现暗点或亮点（红色、蓝色或绿色）。这是 LCD 屏幕的结构特性，并不是故障。

• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可能会导致图像变形或 LCD 屏幕损坏。

• 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。这是正常现象。电视机的温度升高之后这个现象便会消失。

• 当一直显示静像时可能会产生重影。这个现象应该在一会儿之后便会消失。

• 使用电视机时屏幕与机箱会变热。这是正常现象。

• LCD 屏幕含有少量液态晶体。进行废弃处理时，请遵照当地的法令

和法规。

使用和清洁电视机的屏幕表面 / 机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交流电源插座上拔下。为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。

• 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦拭。如果还是有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。

• 绝对不能将水或清洁剂直接喷在电视机上。液体可能滴落在屏幕的底部或外部部件上并渗入电视机内，而毁坏电视机。

• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉或易挥发溶剂，如酒精、苯、稀释剂或杀虫剂。使用上述材料或与橡胶或乙烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏。

• 如果手上有护手霜或防晒霜等化学物质，请勿触摸电视机。

• 建议定期对通风口进行吸尘，以确保通风正常。

• 当调整电视机角度时，请慢慢地移动电视机以防止电视机从桌面型

底座移动或滑落。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会造成图像扭曲和 / 或噪声。

本机的无线功能

• 请勿在医疗设备附近运行该设备（起搏器等），因为可能引起医疗设备故障。

• 虽然本机发送 / 接收加密信号，请小心未经授权的截取。我们不对此造成的任何问题负责。

Page 5

关于操作遥控器的注意事项

• 按照正确的极性装入电池。

• 请勿同时使用不同类型的电池，或新旧电池混合使用。

• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理

方法。请咨询当地政府。

• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控器上。

• 请勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的房间里。

Page 6

部件和控制器

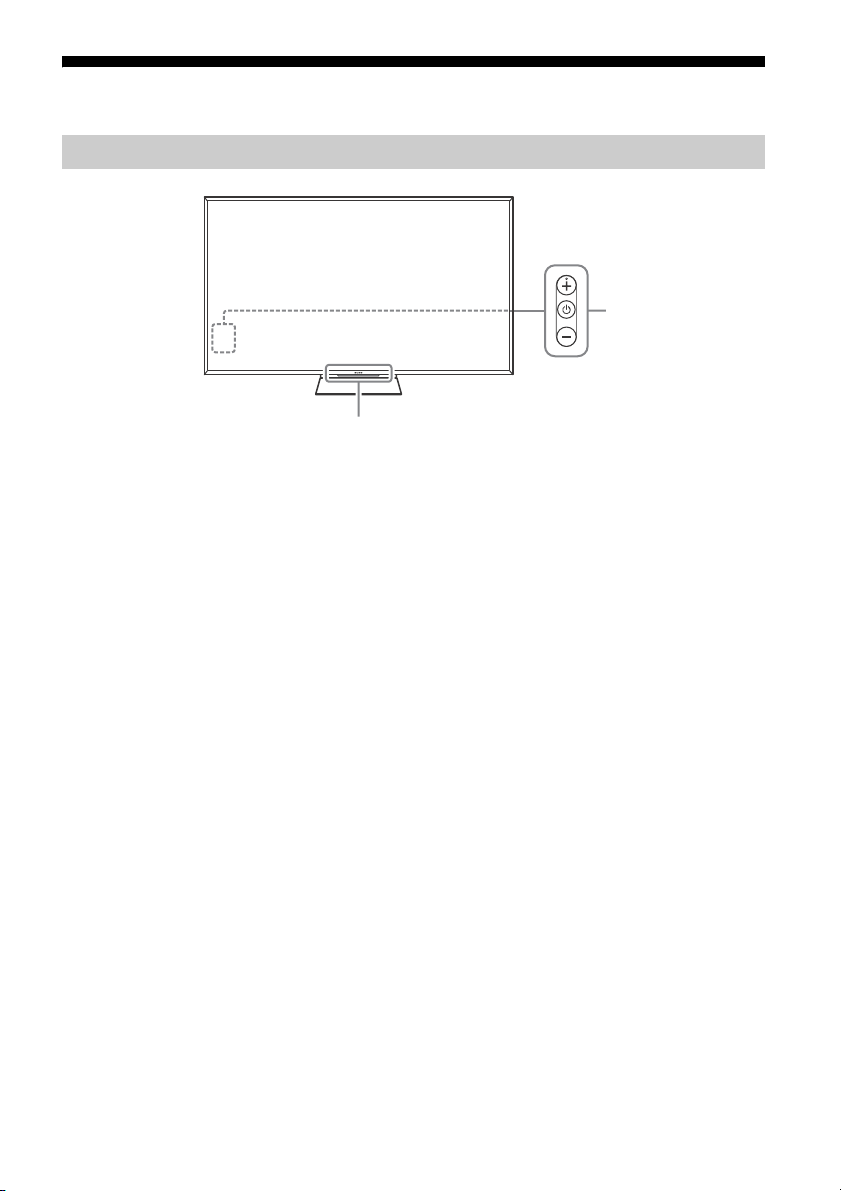

控制器和指示灯

 遥控传感器*1 / 光传感器*1 / LED 照明灯

/ 3D 同步发射器

LED 照明灯根据电视机的状态点亮或闪烁。

• 白色打开电视机 / 图像关闭模式 / 软件更新等时。

• 蓝绿色与移动设备无线连接时。

• 粉色录制模式。

• 琥珀色设置了定时器。

*1*2

（电源）/ + / –

当电视机关闭时，

按  可开启电源。

当电视机打开时，

长按  可关闭电源。重复按  以更改功能，然后按 + 或 - 按钮以：

• 调节音量

• 选择频道

• 选择电视机的输入源

请勿在传感器附近放置任何物品。

仅针对有限的地区 / 国家 / 电视机型号。

Page 7

使用遥控器

麦克风

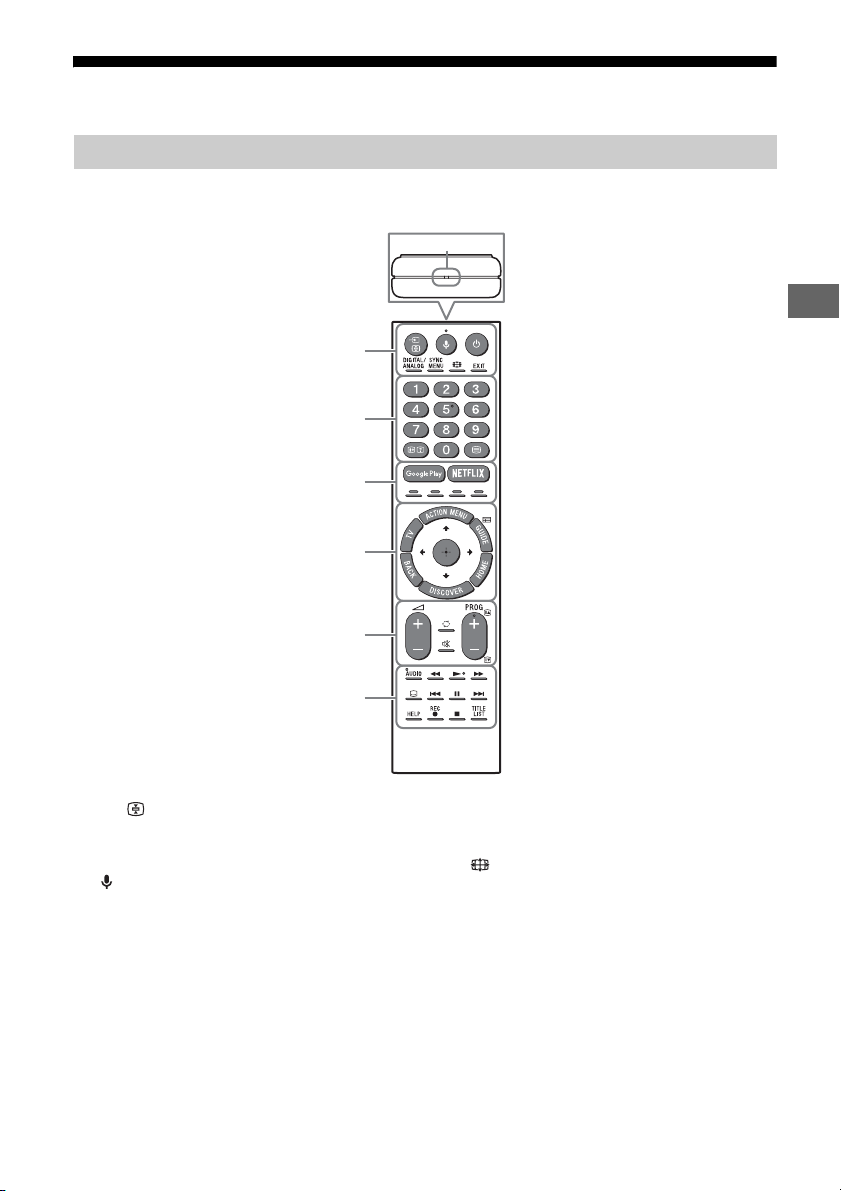

遥控器部件说明

根据您所在的地区 / 国家 / 电视机型号不同，遥控器的形状、按钮的位置、可用性和功能可能有所差异。

/ （输入选择 / 文本保持）

在电视机模式：显示和选择输入源。在文本模式：保持当前页面。

( 麦克风 )

使用语音功能。（例如，通过语音搜索各种内容。）

 （电视机待机）

打开或关闭电视机（待机模式）。

DIGITAL/ANALOG

在数字和模拟模式之间切换。

SYNC MENU

显示 BRAVIA 同步菜单。

（宽屏模式）

更改屏幕格式。

EXIT

返回上一个画面或退出菜单。当互动式应用程序服务可用时，按下可退出服务。

 数字按钮

/ （信息 / 文本显示）

显示信息。

 （文本）

显示文本信息。

Page 8

 Google Play

访问“ Google Play ” 在线服务。

NETFLIX ( 仅针对有限的地区 / 国家 / 电视机型号 )

访问“ NETFLIX ” 在线服务。

彩色按钮

即时执行相应功能。

 ACTION MENU

显示关联功能列表。

• 切换为电视机频道或来自其他应用程序的输入。

• 打开电视机以显示电视机信道或输入。

GUIDE/

显示数字节目指南。

BACK

返回上一个画面。

HOME

显示电视机主菜单。

DISCOVER

调出内容条以搜索内容。

//// （项目选择 / 确认）

 +/– （音量）

调节音量。

（跳转）

在两个频道或输入之间来回跳转。电视机会在当前频道或输入和之前选择的上一个频道或输入之间切换。

 （静音）

静音。再次按下可恢复声音。

PROG +/–//

在电视机模式：选择频道。文本模式：选择下一页（）或上一页

（）。

 AUDIO

更改当前观看节目的语言。

//////

操作电视机和所连接 BRAVIA Sync 兼容设备上的媒体内容。

（字幕设置）

开启或关闭字幕（当功能可用时）。

HELP

显示帮助菜单。可以从此处访问“ 帮助指南”。

 REC

通过 USB HDD 录制功能录制当前节目。

TITLE LIST

显示标题列表。

Page 9

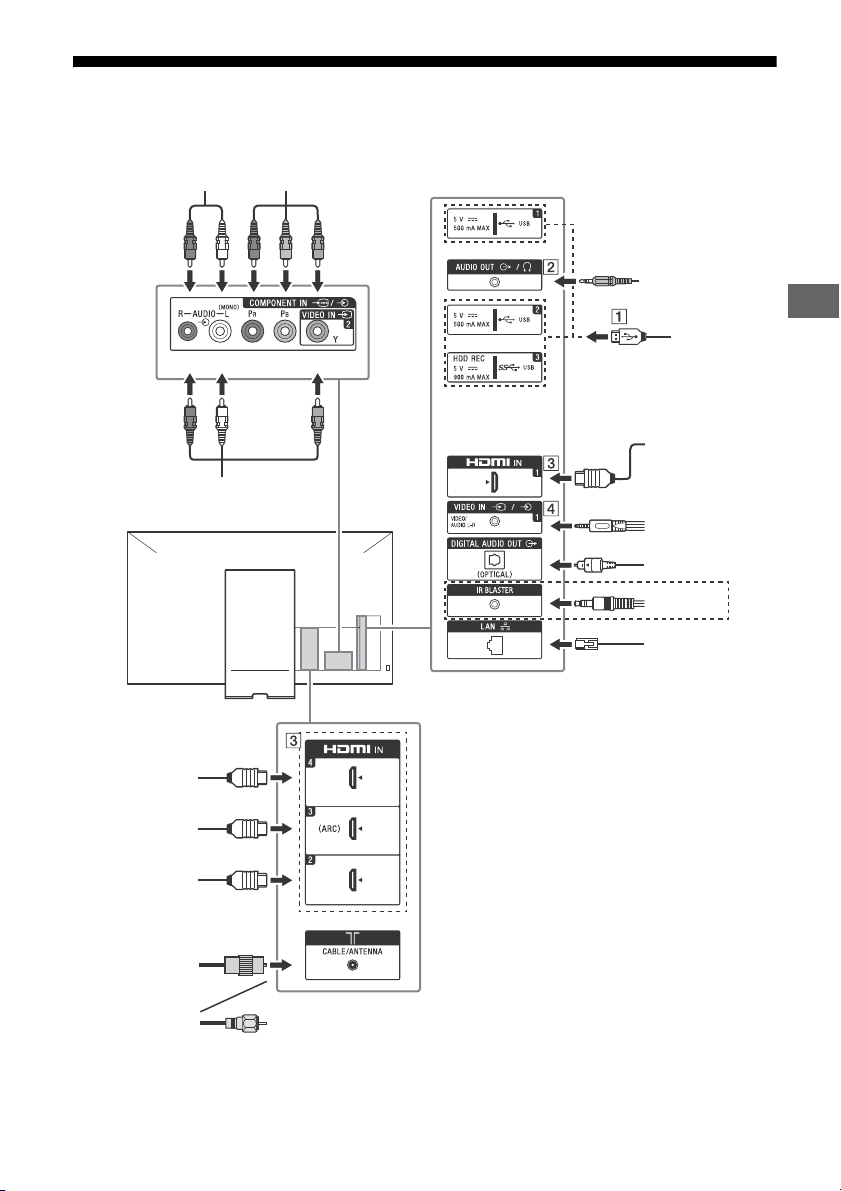

连接示意图

带分量输出的 DVD 播放器

VCR/ 视频游戏设备 /DVD 播放器 / 摄录像机

带 ARC 的家庭音频系统 /HDMI 设备

HDMI 设备

电缆 / 天线

耳机 / 家庭音频系统 / 超低音扬声器

数字照相机 / 摄录像机/USB 存储媒介

HDMI 设备

VCR/ 视频游戏设备 /DVD 播放器 / 摄录像机

带音频光端机输入的家庭音频系统

路由器

遥控扩展器

更多关于连接的信息，请参考“ 帮助指南 ”（第 2 页）。

Page 10

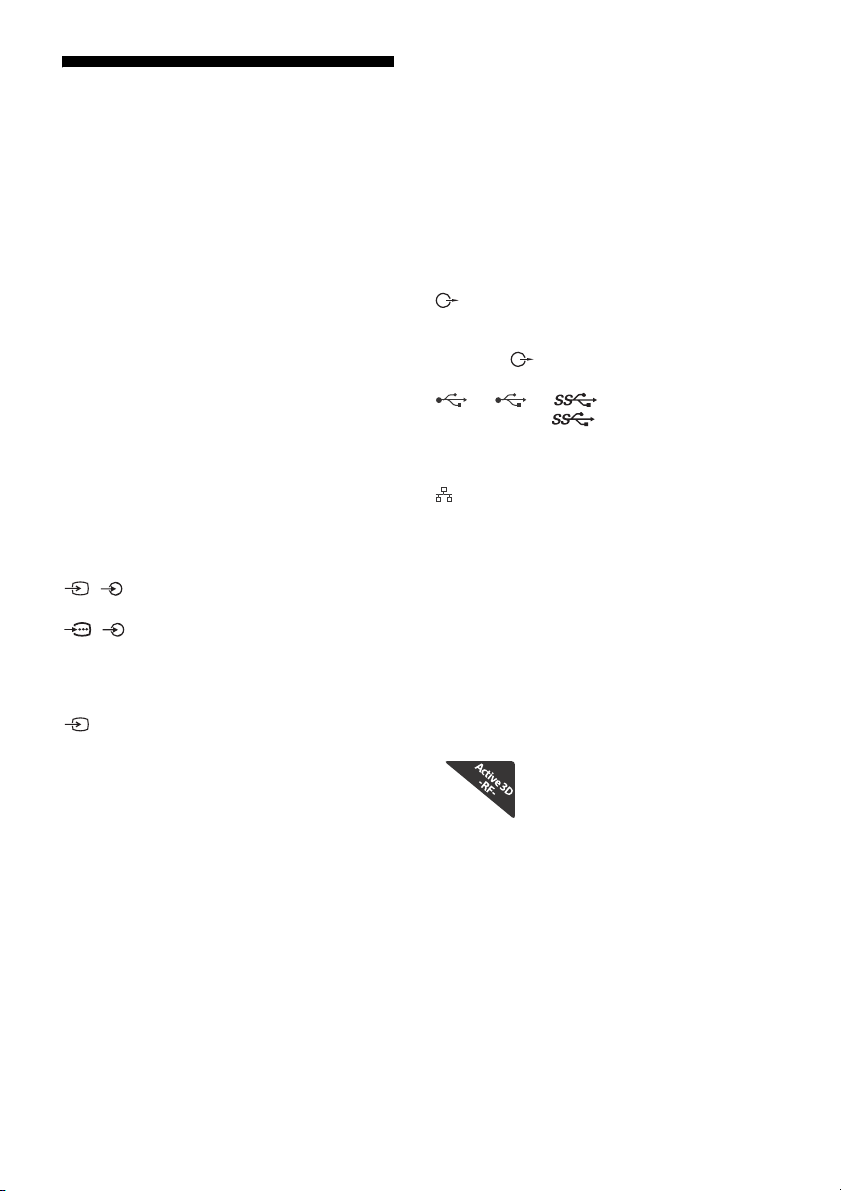

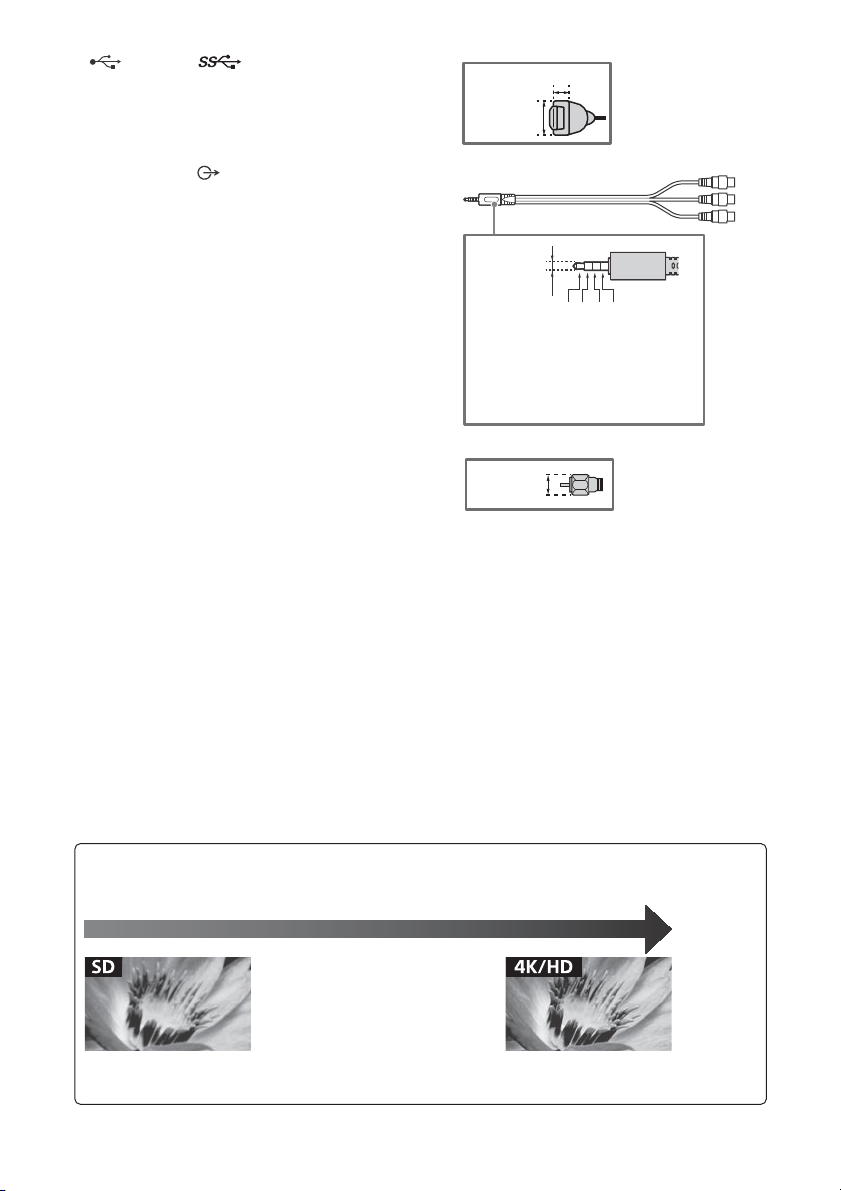

 USB 1/2, USB3 (HDD REC)

< 12 mm

< 21 mm

3.5 mm

12 34

1: L 2: 视频 3: 接地 4: R

< 14 mm

标清（SD）视频的图像信号垂直分辨率为 480 线（NTSC）或 576 线（PAL/SECAM）。

高清（HD）视频的图像信号垂直分辨率为 720 行或 1080 行。（4K 垂直分辨率：2160 行）

图像质量

• AV 复合电缆

• 天线电缆

• 分量电缆

• HDMI 电缆

• 连接大型 USB 设备可能会干扰附近的其他连

接设备。

• 连接大型 USB 设备时，请连接至 USB 1 端口。

 AUDIO OUT*5 /

• 若要通过所连接设备聆听电视机的声音，请按 HOME。选择 [ 设置 ]  [ 声音设定 ]  [ 耳机 / 音频输出 ]，然后选择所需项目。

 HDMI IN 1/2/3/4

• 如果连接兼容音频返回通道（ARC）技术的数字音频系统，请使用 HDMI IN 3。否则，还需要另外连接 DIGITAL AUDIO OUT (OPTICAL)。

/ VIDEO IN 1

• 用于复合连接，请使用随附的模拟延长线缆

。

连接单声道设备时，请连接至 L （MONO）音频插孔

（插口）。

仅支持 3 极立体声迷你插孔。

仅针对有限的地区 / 国家 / 电视机型号。

Page 11

将电视机安装到墙壁上

注意

本电视机安装手册仅说明将电视机安装到墙上前的安装准备步骤。

用户须知：考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行电视机的安装。切

勿试图自行安装。

Sony 经销商和承包商须知：在本产品的安装、定期保养和检查过程中应充分注意安全性。

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

请使用挂壁式支架 SU-WL500 （未提供）（KD-75Z9D）或 SU-WL450 （未提供）（KD-65Z9D），将电视机安装至墙上。

安装挂壁式支架时，也请参见挂壁式支架随附的使用说明书和安装指南。

• 务必将取下的螺丝放置在安全的地方，让螺丝远离儿童。

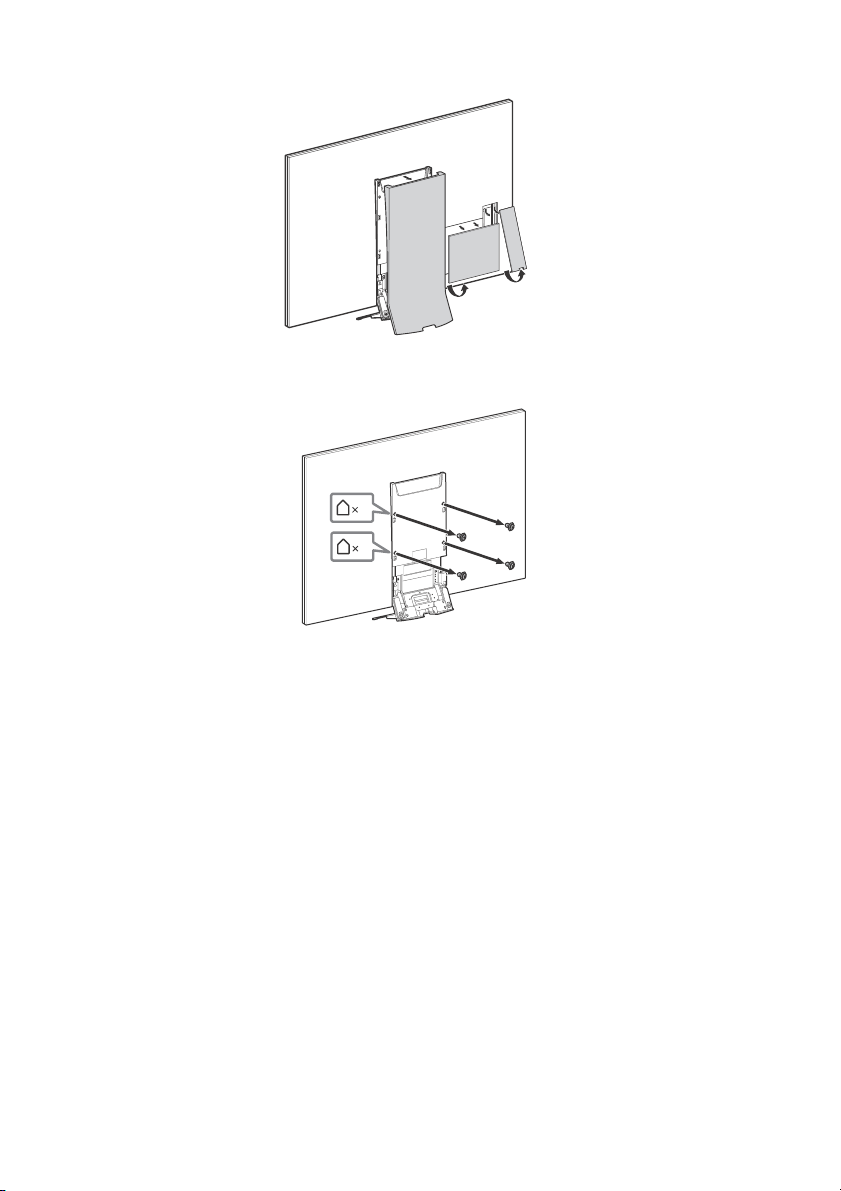

1 拆下中间盖和端子盖。

2 移除电视机背面的螺丝。

Page 12

注意

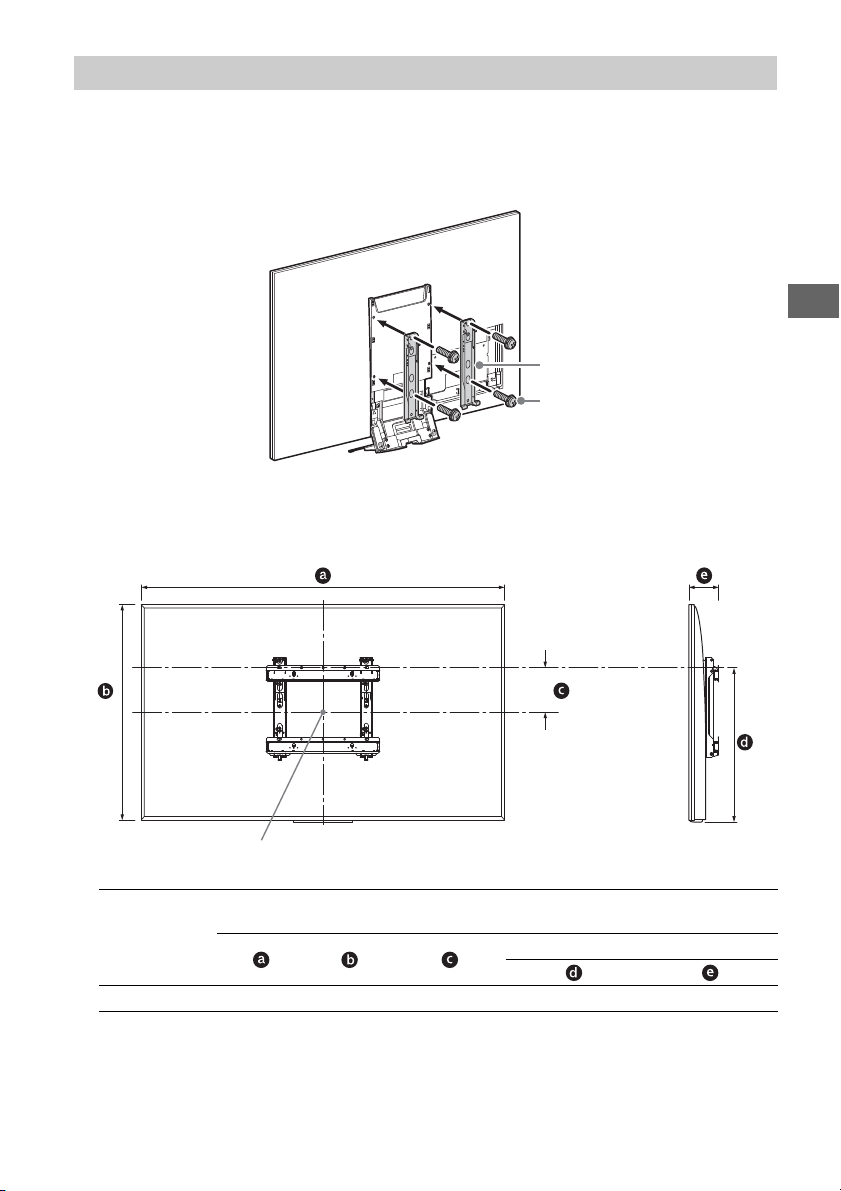

SU-WL500 (KD-75Z9D)

专用挂壁式支架

螺丝 (+PSW 6 × 16)

屏幕中心点

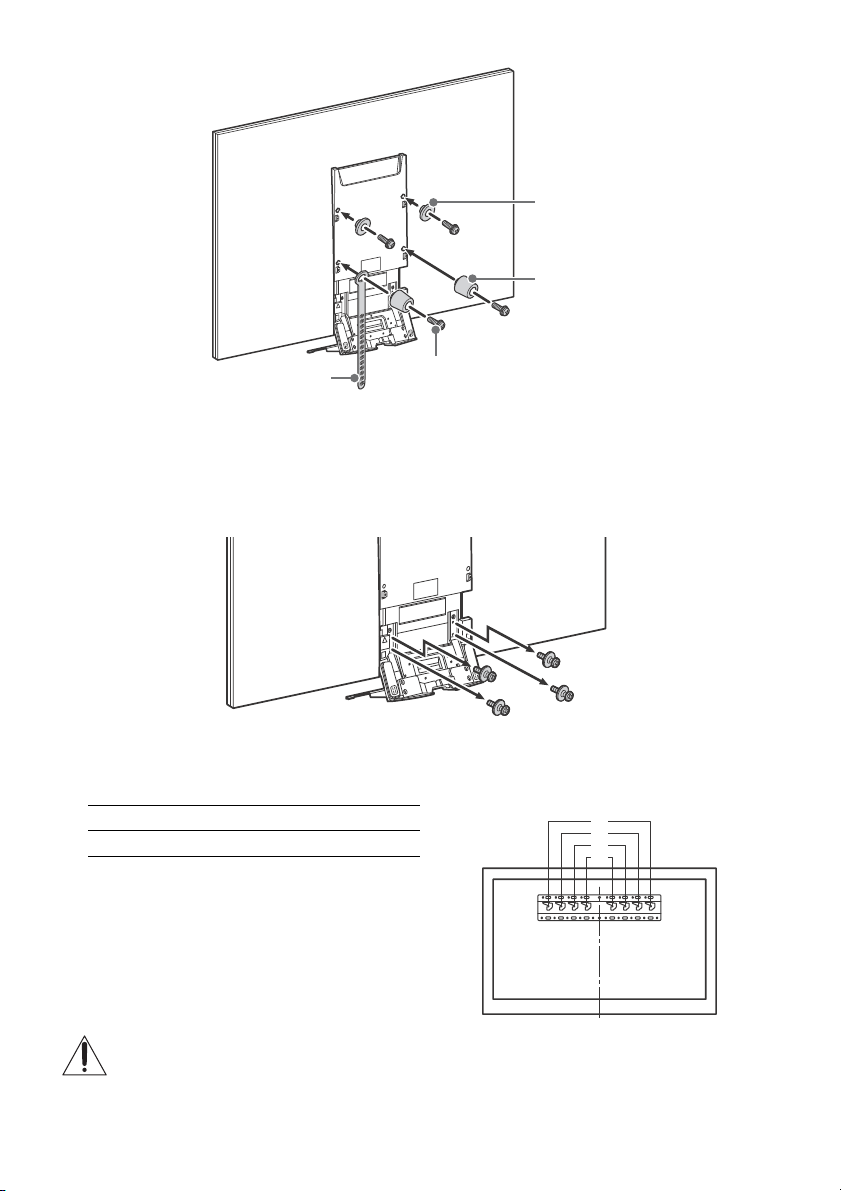

1 使用挂壁式支架附带的四个螺丝安装专用挂壁式支架。

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

• 务必将未使用的零件存放在安全的地方，以便将来使用。保留本手册以便将来参考。

2 确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。有关如何将电

视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 18-19 页（规格）。

机型名称

KD-

75Z9D 1684 973 198 691 138

• 本电视机型号仅适用于 0°。

• 制表内的数字视安装而稍微有所不同。

单位 : mm

显示器尺寸屏幕中心尺寸安装的长度

角度 (0°)

Page 13

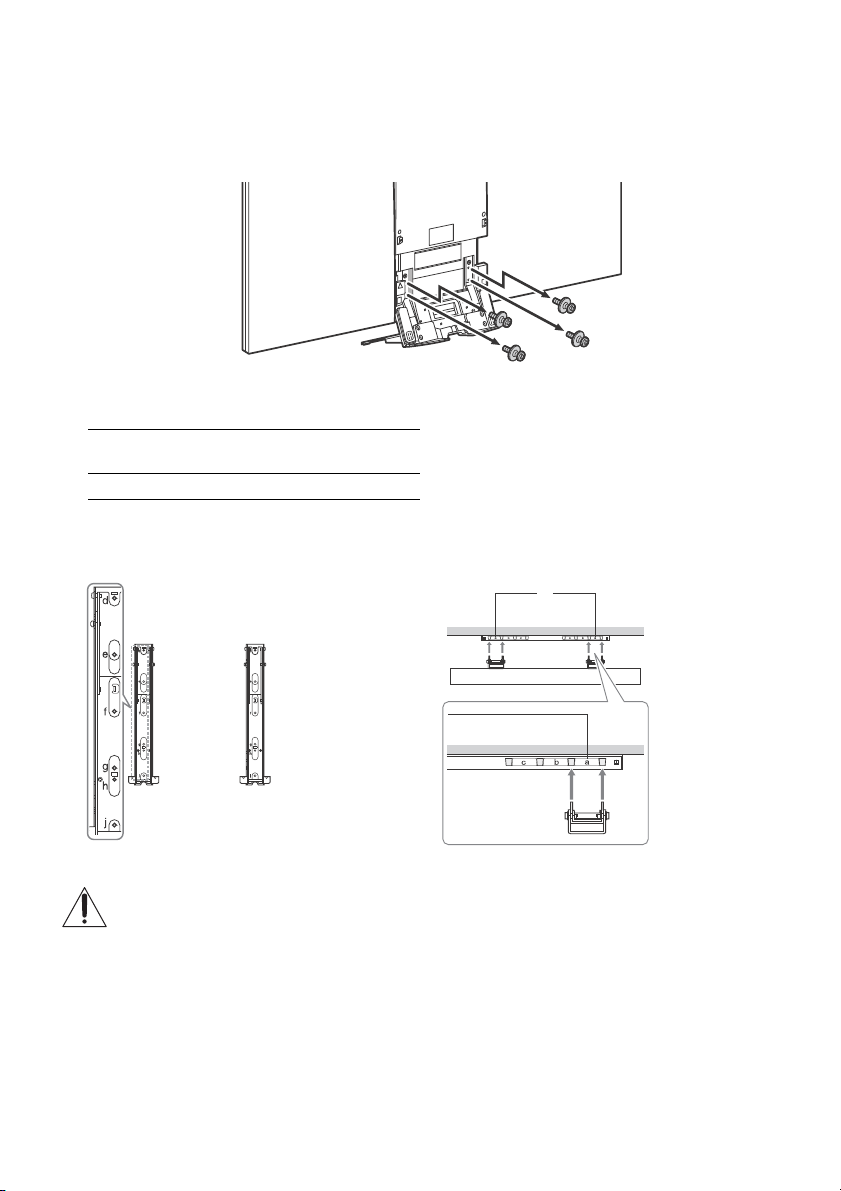

3 将必要电缆连接到电视机。

注意

螺丝位置

将专用挂壁式支架安装在电视机上时。

支架位置

将电视机安装在底座支架上时。

• 将电视机安装到墙上后，您无法访问端子。

4 请从电视机上拆卸桌面底座。

5 将电视机安装到墙上。

机型名称

KD-

75Z9D e, j a

螺丝位置支架位置

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

Page 14

注意

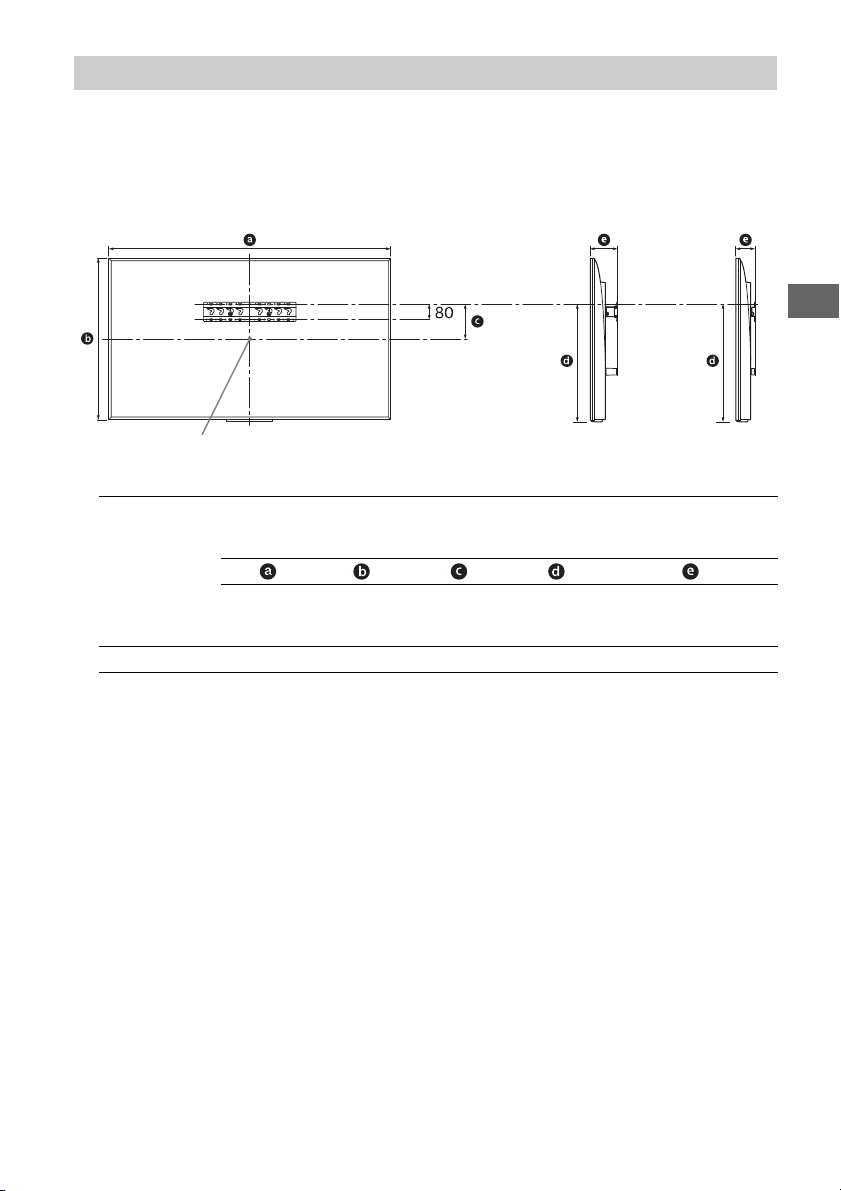

SU-WL450 (KD-65Z9D)

屏幕中心点

标准安装窄安装

1 确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。

有关如何将电视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 18-19 页（规格）。

机型名称

KD-

65Z9D 1462 847 181 610 141 99

• 制表内的数字视安装而稍微有所不同。

• 当您的电视机安装在墙上时，电视机的上部稍微向前倾。

显示器尺寸屏幕中心尺寸安装的长度

标准安装窄安装

单位 : mm

Page 15

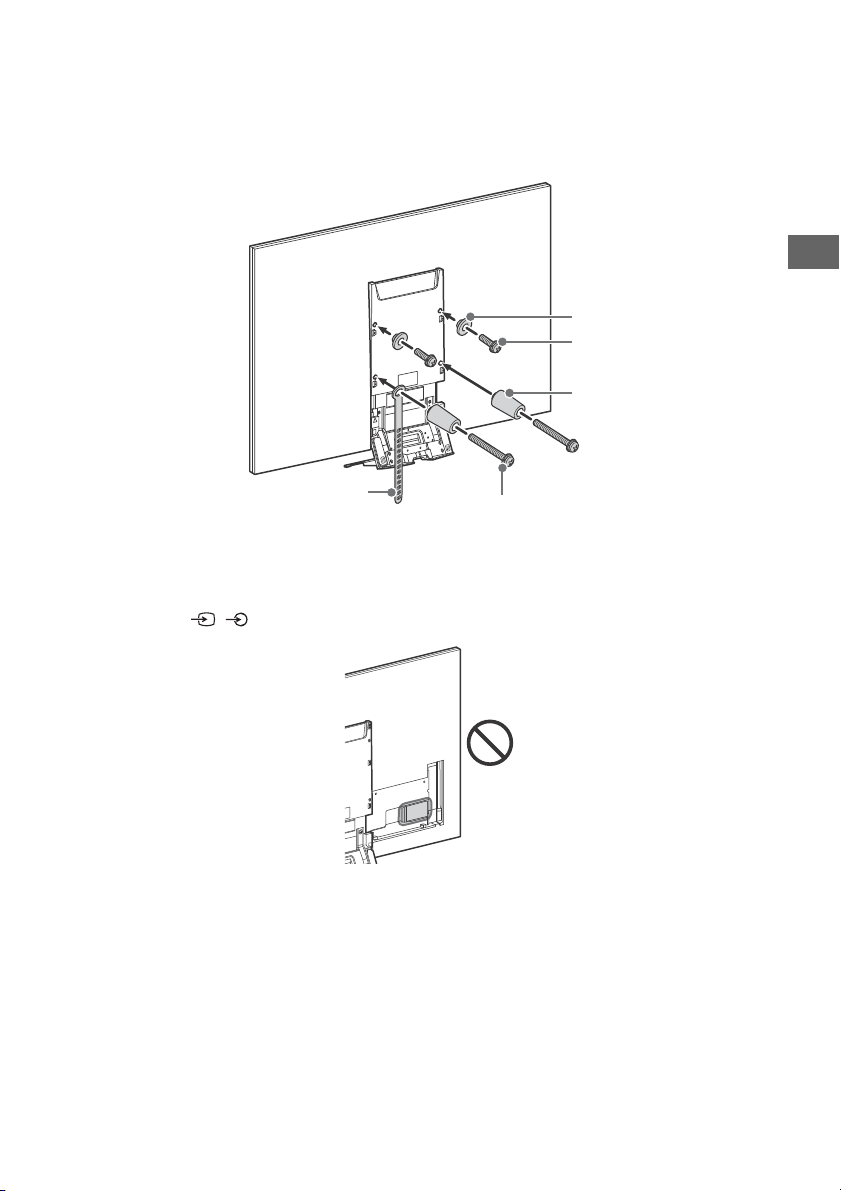

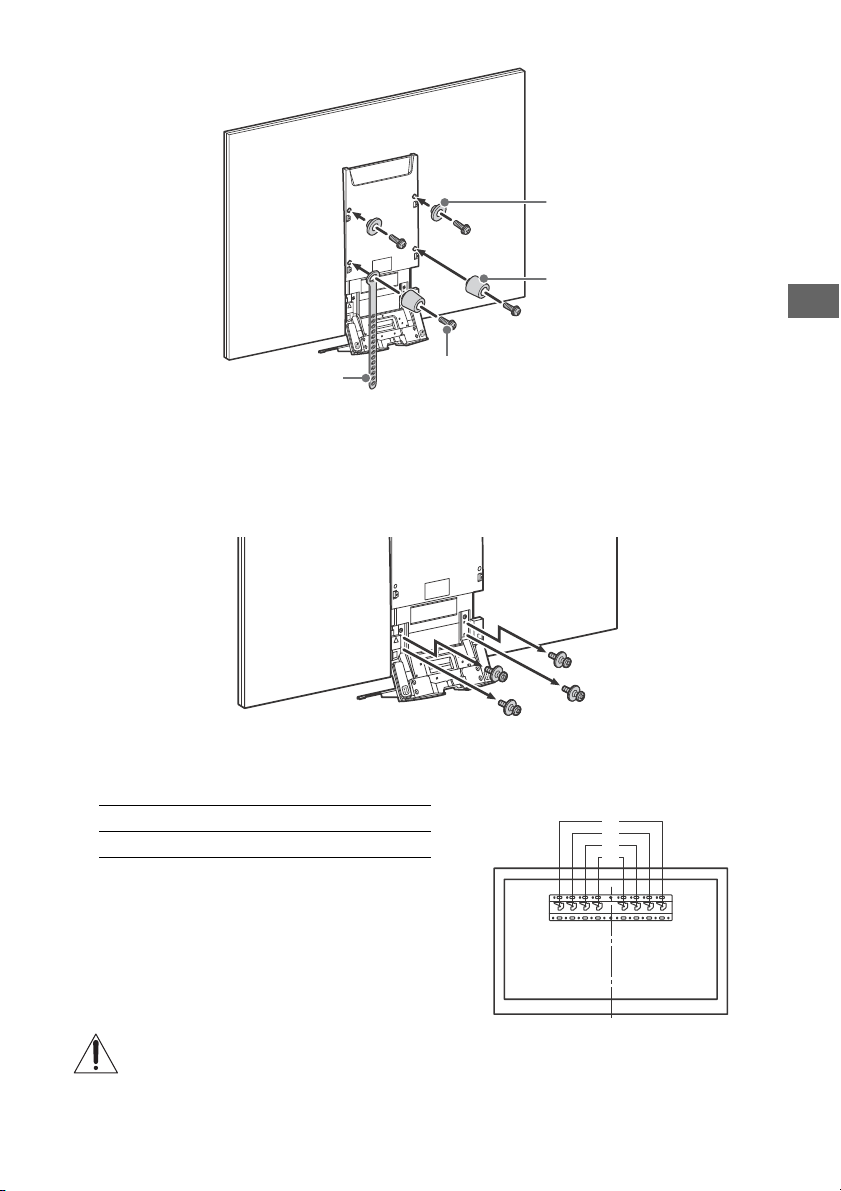

2 请安装挂壁式支架的附件。参见挂壁式支架安装指南中的 “ 1 ” 检查附件。

注意

螺丝 (+PSW 6 x 20) 

滑轮 

垫片 (60 mm) 

螺丝 (+PSW 6 x 50) 

皮帶 

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

• 务必将未使用的零件存放在安全的地方，以便将来使用。保留本手册以便将来参考。

标准安装

窄安装

• 当使用此安装样式时，电视机背面的某些端子不可用。如果需要使用 / VIDEO IN 1 插孔，请连接模拟延长线（可用性视国家 / 地区 / 电视机型号而定）。

Page 16

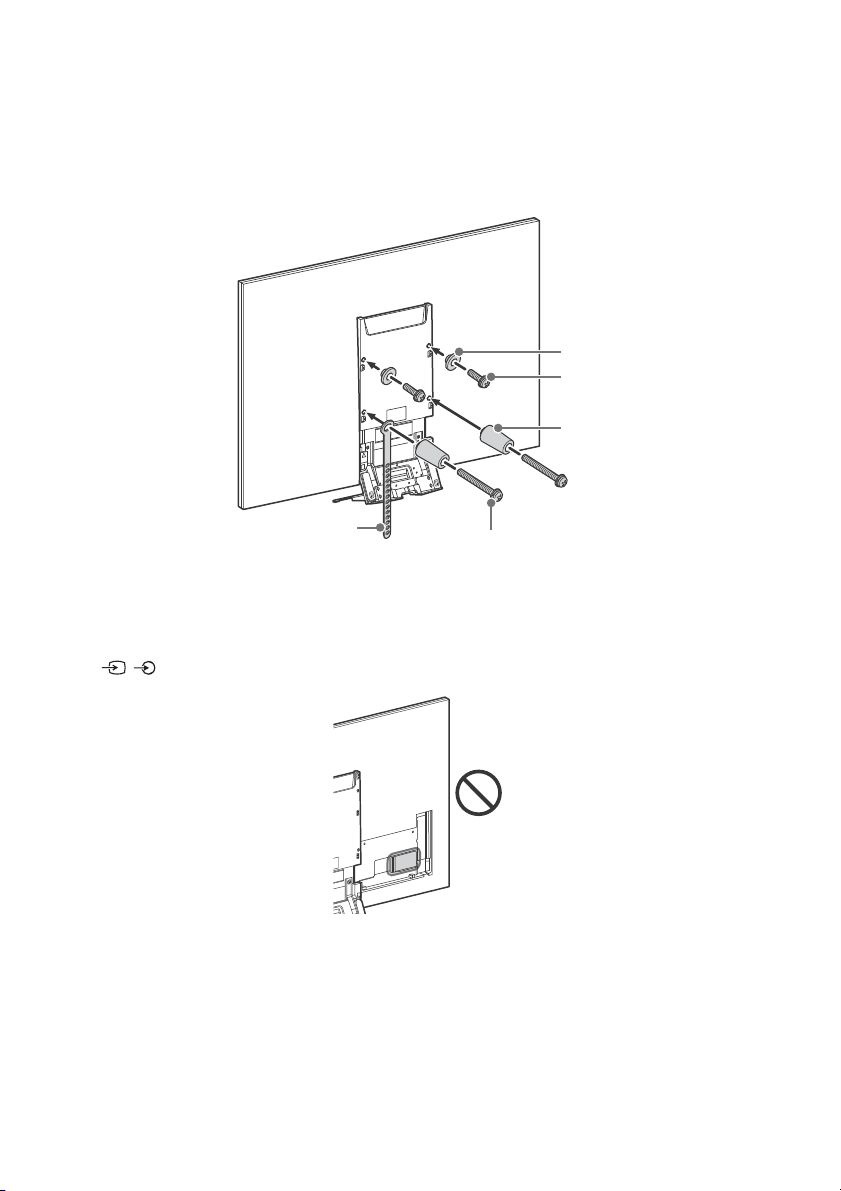

3 将必要电缆连接到电视机。

注意

滑轮 

垫片 (20 mm) 

螺丝 (+PSW 6 x 20) 

皮帶 

a b c d

• 将电视机安装到墙上后，您无法访问端子。

4 请从电视机上拆卸桌面底座。

5 将电视机安装到基座。请参见安装指南的“5” 和挂壁式支架随附的使用说明书中的 “ 将电视

机安装到墙壁上”。

机型名称 KD- 支架位置

65Z9D a

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

Page 17

Updating...

电视机背面

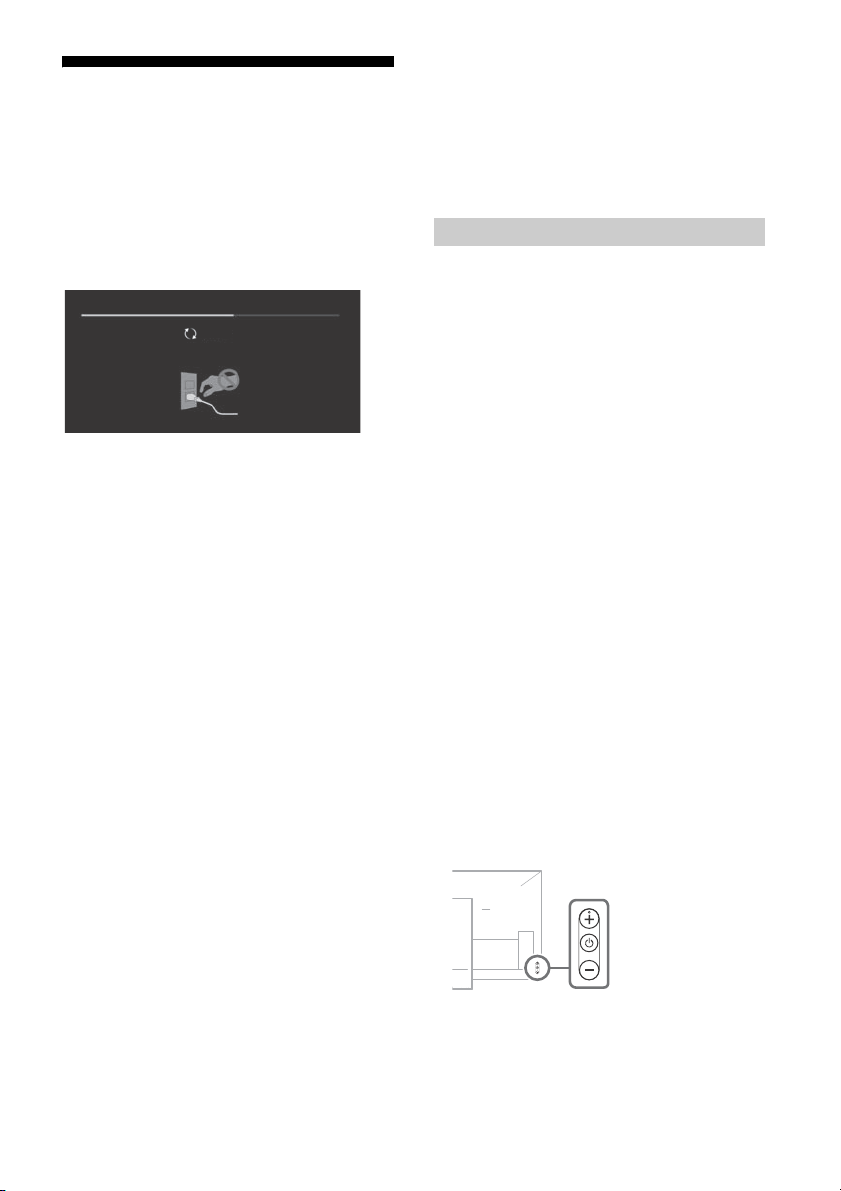

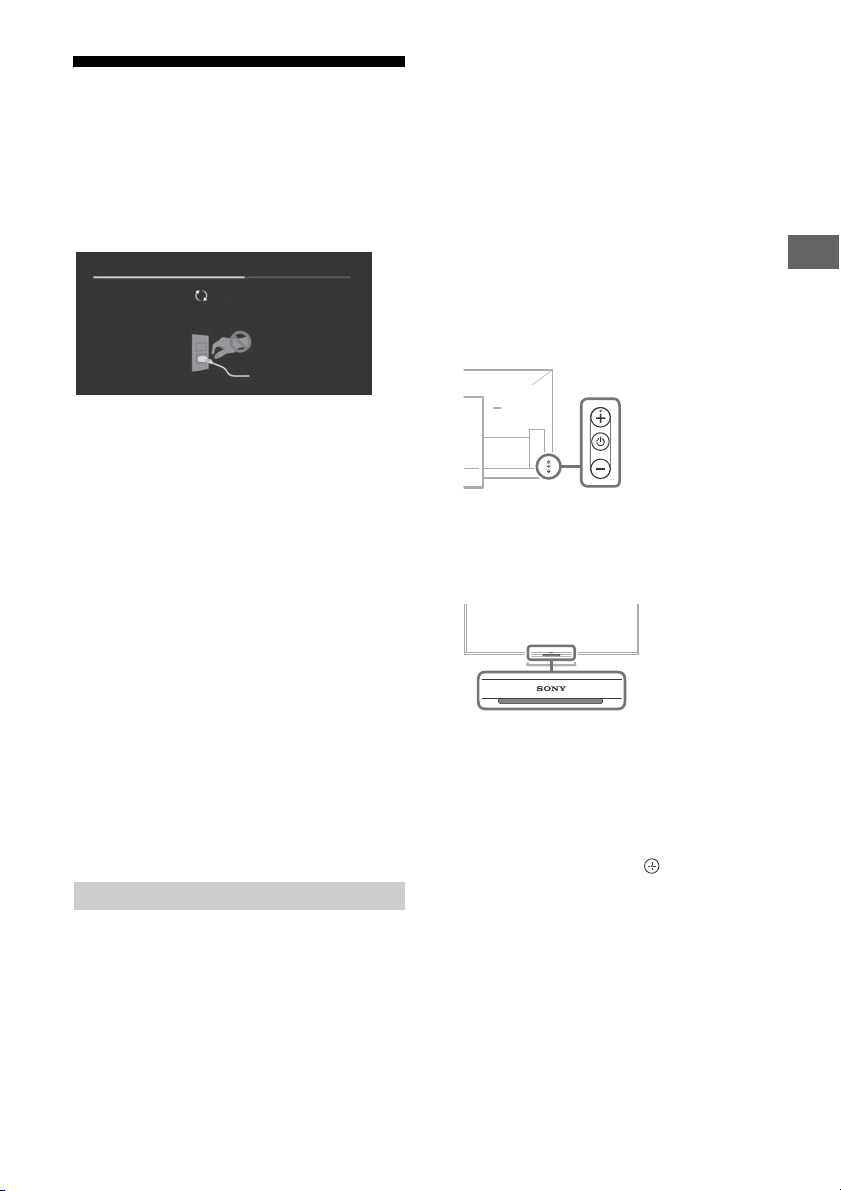

故障排除

为了使电视机软件保持最新，需要通过数字广播系统或互联网下载最新的软件信息，并更新软件。选择 [ 立即更新 ] 开始软件更新。软件更新期间 LED 照明灯以白色闪烁。更新软件时可能会显示带有 [Updating…] （正在更新 …）的以下界面。

请勿在软件更新时拔下交流电源线插头。否则，软件更新可能无法完全完成，且可能造成软件故障。软件更新需要最多 30 分钟。如果不希望自动更新软件，请按 HOME，然后选择 [ 帮助 ]  [ 系统软件更新 ]  [ 自动软件下载 ]  [ 关 ]。电视机接入电源时，即使按下遥控器或电视机上的电源按钮，也可能在一段时间内无法打开，因为电视机需要时间初始化系统。请等待约一分钟，然后再操作。当通过遥控器或电视机上的电源按钮打开电视机时，一段时间后 LED 照明灯才会点亮且遥控器才可运作。

当发光 LED 闪红灯时，计算闪烁次数（间隔时间为三秒）。若 LED 照明灯闪红灯，请断开电源线并保持两分钟以重置电视机，然后再打开电视机。若故障持续，请将 LED 照明灯闪红灯的次数（间隔时间为三秒）告知经销商或 Sony 维修中心。断开交流电源线连接，并通知经销商或 Sony 维修中心指示灯闪烁情况（闪烁次数）。

当 LED 照明灯不在闪烁时，请检查以下项目。您可以参阅帮助指南中的故障排除或选择 [ 帮助 ]  [ 自我诊断 ]，以进行自我诊断。若故障持续，将电视机交给有资格的维修人员维修。

问题与解决方法

没有图像（画面暗）且没有声音。

 检查天线 / 电缆连接。  将电视机连接至交流电源，然后按电视机或遥控器

上的 。

无法调谐某些节目。

 检查天线 / 电缆连接。

遥控器无法操作。

 请更换电池。

忘记 [ 亲子锁（广播）] 的密码。

 在 PIN 代码中输入 9999。通过选择 [ 设置 ]  [

亲子锁（广播）]  [ 变更 PIN 密码 ] 更新 PIN 码。

电视机周围温度升高。

 长时间使用电视机时，电视机周围温度会升高。

用手触摸这些地方时可能会感觉很烫。

停顿音频或视频、空白屏幕或电视机对电视或遥控器按钮没有反应。

 拔下交流电源线两分钟之后再次连接以进行简单的

电视机重设。

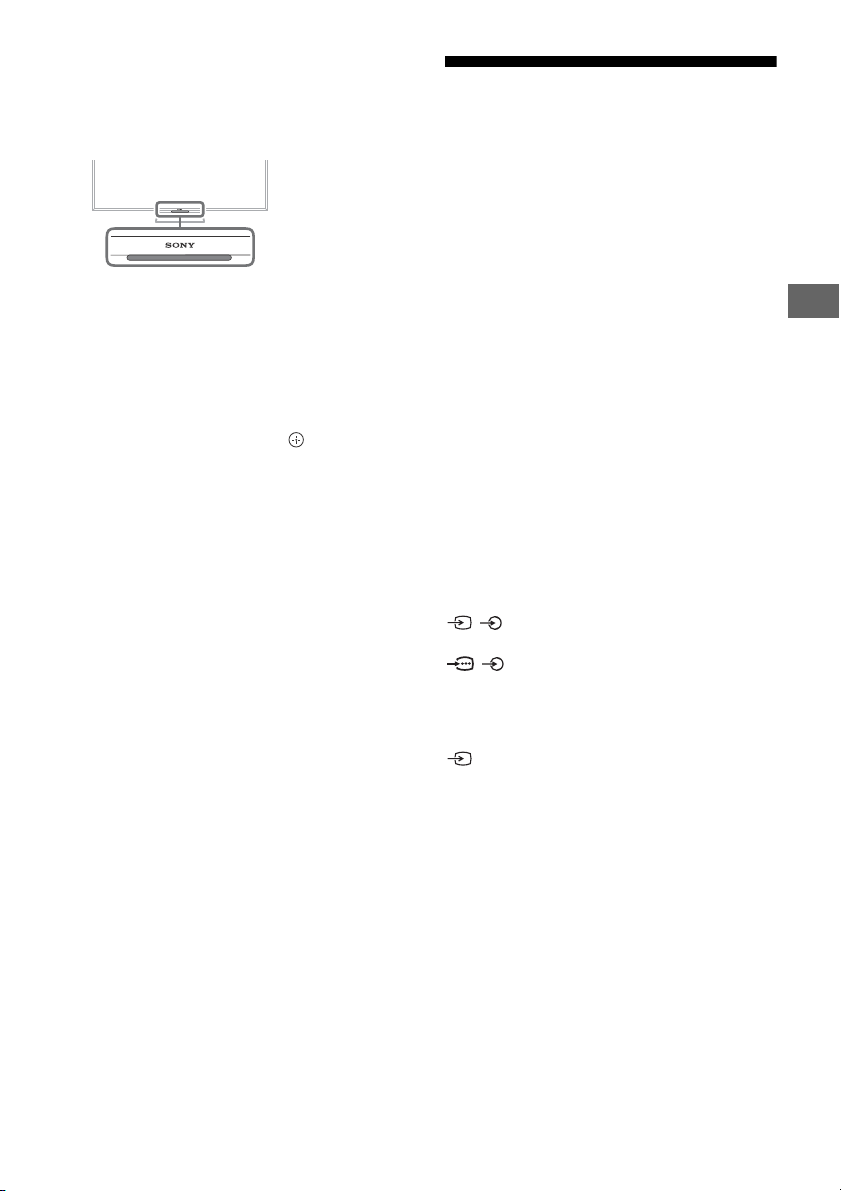

无法在电视机上找到 、+ 和 – 按钮。

 有关电视机上的按钮位置，请参阅下图。

LED 照明灯已点亮。

 如果不想让 LED 照明灯点亮，可以将其关闭。

按 HOME，然后选择 [ 设置 ]  [LED 照明灯 ]  [关]。

无法通过 WPS 连接至无线路由器（Wi-Fi Protected Setup）。

 若使用 WEP 安全系统，请选择 [ 简单 ] 

[Wi-Fi]  [ 通过扫描列表连接 ]。然后，选择想要连接的网络名称（SSID）。

无法在网络设置中找到所需的网络名称。

 选择 [[ 手动输入 ]]，然后按输入网络名称。

Page 18

规格

系统

面板系统

LCD （液晶显示）面板 , LED 背光灯

电视系统

根据您的国家 / 地区选择而定模拟：B/G，I，D/K，M 数字：DVB-T/DVB-T2

彩色制式

PAL, SECAM, NTSC3.58, NTSC4.43

频道覆盖范围

根据您的国家 / 地区选择而定模拟：UHF/VHF/ 有线数字：UHF/VHF

声音输出

10 W + 10 W

无线技术

IEEE802.11ac/a/b/g/n 协议

（视国家 / 地区而定，IEEE802.11ac 可能不可用。）

蓝牙版本 4.1

输入 / 输出插孔

天线 / 电缆

VHF/UHF 用 75 欧姆外接端子

/ VIDEO IN 1

视频 / 音频输入（迷你插孔）

/ COMPONENT IN

YPBPR （分量信号视频）：1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i 音频输入（唱机管脚插孔）

VIDEO IN 2

视频输入（备有 Y 输入的常见音频针）

HDMI IN 1, 2, 3, 4（支持 4K 分辨率、兼容 HDCP

2.2）

视频 (2D):

4096 × 2160p (50, 60 Hz)

(24 Hz) × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC 格式

*1 *2

, 3840 × 2160p (50, 60 Hz)*2, 3840

输入 4096 × 2160p 时显示 3840 × 2160p 仅限 HDMI IN 2 / 3。

*1*2

, 4096 × 2160p

视频 (3D) :

帧封装 : 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p 并排 : 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) 上下: 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (50, 60 Hz) 音频：5.1 声道线性 PCM：32、44.1、48、88.2、 96、176.4 和 192 kHz，16、20 和 24 比特，Dolby Digital, Dolby Digital Plus 和 DTS ARC (Audio Return Channel) ( 仅限 HDMI IN 3) ( 双声道线性 PCM、Dolby Digital、 Dolby Digital Plus、 DTS）

DIGITAL AUDIO OUT (OPTICAL)

数字光学插孔（双声道线性 PCM、Dolby Digital, DTS）

AUDIO OUT / ( 立体声迷你插孔 )

耳机、音频输出、超低音扬声器

1, 2, 3 (HDD REC)

USB 设备端口。( 3 USB HDD 设备，用于 REC 功能） USB 端口 1 和 2 支持高速 USB （USB2.0） USB 端口 3 支持超速 USB （USB3.0）

LAN

10BASE-T/100BASE-TX 连接器（视网络的操作环境而定，连接速度可能不同。本电视机不保证 10BASE-T/100BASE-TX 的通信速率和通信质量。）

IR BLASTER

遥控扩展器电缆输入（迷你插孔）

其他

选购附件

壁挂式支架 : SU-WL500 (KD-75Z9D) 壁挂式支架 : SU-WL450 (KD-65Z9D) 无线重低音扬声器 : SWF-BR100 摄像头和麦克风组件 : CMU-BR300 主动式 3D 眼镜 : TDG-BT500A

操作温度

0 ºC - 40 ºC

Page 19

电源和其他

注意

电源要求

110 V - 240 V AC, 50/60 Hz

屏幕尺寸（对角线测量） ( 约 )

KD-75Z9D: 75 英寸 / 189.3 cm KD-65Z9D: 65 英寸 / 163.9 cm

显示器分辨率

3840 点（水平）× 2160 线（垂直）

消耗功率

显示于电视的背面

额定输出

USB 1/2: 5 V, 500 毫安培 MAX USB 3: 5 V, 900 毫安培 MAX

尺寸（近似值）（宽 × 高 × 深）

含台式底座

KD-75Z9D: 1684 × 1047 × 278 mm KD-65Z9D: 1462 × 920 × 268 mm

不含台式底座

KD-75Z9D: 1684 × 973 × 78 mm KD-65Z9D: 1462 × 847 × 78 mm

质量（近似值）

含台式底座

KD-75Z9D: 45.1 kg KD-65Z9D: 35.7 kg

不含台式底座

KD-75Z9D: 41.3 kg KD-65Z9D: 32.0 kg

仅针对有限的地区 / 国家 / 电视机型号。

• 选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。

• 设计和规格若有变更，恕不另行通知。

数字电视机功能的注意事项

• 有关数字电视机（）的任何功能仅在有 DVB-T/DVB-T2 （MPEG-2 和 H.264/MPEG-4 AVC）数字地面信号广播的国家或地区可用。请向当地经销商确认您的所在地是否可接收 DVB-T/DVB-T2 信号。

• 本电视机符合 DVB-T/DVB-T2 规格，但不能保证与将来 DVB-T/DVB-T2 数字地面广播的兼容性。

• 在某些国家 / 地区，某些数字电视机功能不可用。

商标信息

• HDMI 和 HDMI High-Definition Multimedia Interface 专用名词以及 HDMI 标志是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。

• 本产品经过杜比实验室的许可而制造。杜比、杜比音效和双 D 符号是杜比实验室的商标。

• “ BRAVIA”和是 Sony Corporation 的商标。

• Gracenote、Gracenote eyeQ、Gracenote VideoID、Gracenote Video Explore、 Gracenote 标志和标识、以及“ Powered by Gracenote” 标志是 Gracenote 在美国和 / 或其他国家的注册商标或商标。

• Wi-Fi、Wi-Fi Direct、Miracast 、Wi-Fi Protected Setup 和 Wi-Fi CERTIFIED 标志是 Wi-Fi Alliance 的商标或注册商标。

• QuickSet and the QuickSet logo are trademarks of Universal Electronics Inc. Portions © UEI 2000-2015

• Bluetooth® 字标和徽标是 Bluetooth SIG, Inc. 所拥有的注册商标，Sony Corporation 在授权下使用这些标记。其他的商标和商品名称属于其各自的所有者。

• TUXERA 是Tuxera Inc.在美国和其他国家的注册商标。

• USB-IF SuperSpeed USB 三叉戟标识是 USB Implementers Forum, Inc. 的注册商标

。

Page 20

⬂斩Ⅺ弌䋫濕 4951!y!3271 ″䲄Ɂ

Page 21

Page 22

Mục lục

Lưu ý

Thông tin An toàn . . . . . . . . . . . . . . . . . . . . . 2

Cảnh báo . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Các bộ phận và nút điều khiển. . . . . . . . . .6

Nút điều khiển và đèn báo . . . . . . . . . . . . . . 6

Sử dụng điều khiển từ xa. . . . . . . . . . . . . .7

Mô tả các bộ phận điều khiển từ xa . . . . . . . 7

Sơ đồ kết nối . . . . . . . . . . . . . . . . . . . . . . .9

Lắp TV lên tường. . . . . . . . . . . . . . . . . . . 11

SU-WL500 (KD-75Z9D) . . . . . . . . . . . . . . . 13

SU-WL450 (KD-65Z9D) . . . . . . . . . . . . . . . 15

Xử lý sự cố. . . . . . . . . . . . . . . . . . . . . . . .18

Sự cố và giải pháp . . . . . . . . . . . . . . . . . . . 18

Thông số kĩ thuật . . . . . . . . . . . . . . . . . . .19

Giới thiệu

Cảm ơn bạn đã chọn sản phẩm Sony này. Trước khi sử dụng TV, hãy đọc kỹ sách hướng dẫn này và gi ữ lại để tham khảo trong tương lai.

• Trước khi bật TV, vui lòng đọc kỹ “Thông tin An toàn” (trang2).

• Phần hướng dẫn “Lắp TV lên tường” nằm trong sách hướng dẫn

sử dụng TV này.

• Hình minh họa và hình ảnh sản phẩm được sử dụng trong tài liệu hướng dẫn cài đặt và trong cuốn hướng dẫn sử dụng này chỉ mang tính minh họa và có thể khác với sản phẩm thực tế.

Vị trí của tài liệu hướng dẫn cài đặt

Tài liệu hướng dẫn cài đặt được đặt trên bề mặt xốp trong thùng đựng TV.

Trợ giúp/Hướng dẫn Trợ giúp

Tính năng Trợ giúp cung cấp rất nhiều thông tin về TV của bạn. Để sử dụng tính năng Trợ giúp, hãy nhấn HELP (TRỢ GIÚP) trên điều khiển từ xa. Bạn có thể tìm hiểu cách thực hiện và khắc phục sự cố từ danh sách hoặc bằng tìm kiếm từ khóa bằng giọng nói hoặc văn bản. Chọn [Hướng dẫn Trợ giúp] ở phía trên cùng của Menu Trợ giúp để xem hướng dẫn sử dụng tính năng Trợ giúp và thông tin sẽ được cập nhật.

. Nếu bạn kết nối TV với internet thì

Vị trí của nhãn định danh

Nhãn dành cho Số Model của TV và giá trị định mức Nguồn Điện được đặt ở phía sau TV. Bạn có thể tìm thấy chúng bằng cách gỡ lớp che ở giữa.

Thông tin An toàn

CẢNH BÁO

Không để pin tiếp xúc trực tiếp với nguồn nhiệt như ánh nắng mặt trời, lửa hoặc tương tự. Không đặt TV ở nơi không bằng phẳng. TV có thể rơi, gây thương tích nghiêm trọng hoặc tử vong. Có thể phòng tránh thương tích đặc biệt là cho trẻ em bằng cách thực hiện các bước đơn giản sau đây:

 Sử dụng tủ đựng TV hoặc giá đỡ TV theo khuyến cáo của nhà  Chỉ sử dụng trang thiết bị hỗ trợ đặt để an toàn cho TV.

 Đảm bảo không đặt TV ở phía mép ngoài của thiết bị hỗ trợ.  Tránh đặt TV ở các bề mặt trên cao (như tủ đựng cốc chén hoặc

 Không đặt TV lên khăn trải bàn hoặc bất cứ vật liệu nào ở giữa bề  Nhắc nhở trẻ nhỏ không được trèo lên tủ để bật TV hoặc với lấy

Bạn cũng nên cân nhắc áp dụng các khuyến nghị trên nếu thay đổi vị trí hoặc giữ lại TV đang dùng.

sản xuất TV

kệ sách) mà không có gì gắn kết giữa TV và thiết bị đó.

hiết bị hỗ trợ và TV.

mặt của t bộ điều khiển.

Lắp đặt/Thiết lập

Lắp đặt và sử dụng TV theo hướng dẫn bên dưới để tránh bất kỳ nguy cơ cháy, điện giật hoặc hỏng hóc và/hoặc thương tích nào.

Lắp đặt

• Phải lắp TV ở gần các ổ cắm điện AC.

• Đặt TV trên bề mặt bằng phẳng, chắc chắn để tránh làm rơi TV và

gây thương tích hoặc hư hỏng tài sản.

• Lắp TV ở những nơi không thể kéo, đẩy hoặc va vào.

• Chỉ nhân viên bảo hành đủ khả năng mới được thực hiện việc lắp

đặt TV lên tường.

• Vì lý do an toàn, chúng tôi đặc biệt khuyến cáo bạn nên sử dụng

phụ kiện của Sony khi lắp đặt, bao gồm:

các

 Giá đỡ treo tường SU-WL500 (KD-75Z9D)  Giá đỡ treo tường SU-WL450 (KD-65Z9D)

Page 23

• Đảm bảo sử dụng vít được cung cấp kèm theo Giá đỡ Treo tường

Lưu ý

Vít (M6) Giá đỡ treo tường

10 mm - 12 mm

Nắp phía sau của TV

8 mm - 12 mm

Vít M4 (không được cung cấp)

Vít (không được cung cấp)

Dây buộc (không được cung cấp)

30 cm

10 cm

Để không gian xung quanh TV ít nhất là như thế này.

30 cm

10 cm

Để không gian xung quanh TV ít nhất là như thế này.

6 cm

Việc lưu thông khí bị hạn chế.

Tường Tường

khi gắn Giá đỡ Treo tường vào TV. Vít đi kèm được thiết kế như chỉ định trong hình minh họa khi đo từ bề mặt gắn của Giá đỡ Treo tường. Đường kính và chiều dài của vít thay đổi tuỳ thuộc vào kiểu Giá đỡ treo tường. Lắp vít không được cung cấp bởi nhà sản xuất có thể dẫn đến hư hỏng bên trong TV hoặc l

Vận chuyển

• Trước khi vận c h uyển TV, ngắt kết nối tất cả các dây cáp.

• Để di chuyển TV có kích thước lớn cần có hai hoặc ba người.

• Khi di chuyển TV bằng tay, hãy giữ máy như hình dưới đây.

Không đặt áp lực lên bảng điều khiển LCD và khung xung quanh màn hình.

• Khi vận chuyển TV, không để TV bị lắc hoặc rung quá mức.

• Khi di chuyển hoặc mang TV đi sửa chữa, nên đặt TV vào thùng

đựng TV và đóng gói cẩn thận.

àm rơi TV, vv.

Phòng tránh rơi vỡ

Lắp đặt trên tường

Lắp cùng với đế

• Để đảm bảo thoát khí hợp lý và ngăn tích tụ bụi bẩn:

 Không lắp TV úp xuống, ngửa lên, quay mặt ra sau hoặc lệch

sang một bên.

 Không đặt TV lên giá, thảm, giường hoặc trong tủ kín.  Không đậy TV bằng khăn như rèm, hoặc các vật khác như báo,

v.v...

 Không lắp TV như hình minh hoạ bên dưới.

Dây nguồn AC

Sử dụng dây nguồn AC và ổ cắm như dưới đây để tránh bất kỳ hiện tượng cháy, điện giật hoặc hư hỏng và/hoặc thương tích nào:  Hình dạng của phích cắm điện AC được cung cấp kèm với TV có

thể khác nhau ở mỗi khu vực. Chắc chắn phải sử dụng dây nguồn AC được cung cấp và phích cắm phù hợp với ổ cắm điện AC.

 Chỉ sử dụng dây nguồn AC

dụng dây của các hãng khác.

 Cắm phích hoàn toàn vào ổ cắm điện AC.  Chỉ sử dụng TV với nguồn điện AC 110 V – 240 V.  Khi thực hiện công việc đi dây cáp, để đảm bảo an toàn, chắc

chắn phải ngắt dây nguồn AC và không dẫm chân lên các dây này.

 Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với

oặc di chuyển TV.

TV h

 Để dây ngu ồn AC cách xa các nguồn nhiệt.  Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích

cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn đến nguy cơ cháy.

được cung cấp bởi Sony, không sử

Lỗ thoát khí

• Không che các lỗ thoát khí hoặc chèn bất kỳ vật gì vào ngăn chứa TV.

• Để không gian xung quanh TV như hình minh hoạ bên dưới.

• Chúng tôi đặc biệt khuyến cáo bạn nên sử dụng giá đỡ treo tường

của Sony để lưu thông khí đầy đủ.

• Không sử dụng dây nguồn AC được cung cấp để kết nối các thiết bị khác.

• Không uốn cong hoặc làm gãy dây nguồn AC. Dây dẫn điện trong lõi có thể bị hở hoặc đứt.

• Không sửa dây nguồn AC.

• Không đặt bất kỳ vật nặng gì lên dây nguồn AC.

• Không kéo dây nguồn AC khi rút dây nguồn AC.

• Không kết nối quá nhiều thiết bị vào cùng một ổ cắm điện AC.

• Không sử dụng ổ cắm điện AC

có khả năng khớp kém.

Những trường hợp sử dụng bị Cấm

Không lắp đặt/sử dụng TV ở các vị trí, môi trường hoặc trường hợp như được liệt kê dưới đây, nếu không TV có thể bị xảy ra sự cố và gây cháy, điện giật, hư hỏng và/hoặc thương tích.

Page 24

Vị trí:

• Sử dụng ngoài trời (dưới ánh nắng trực tiếp), trên bờ biển, trên tàu, trong xe ô tô, các cơ sở y tế, ở những vị trí không ổn định, nơi có nước, mưa, độ ẩm hoặc khói bụi.

Môi trường:

• Các nơi nóng, ẩm ướt hoặc có quá nhiều bụi; ở nơi sâu bọ có thể xâm nhập; ở nơi có thể phải chịu hiện tượng rung cơ học, gần các vật dễ cháy (nến, v.v.). Không nên để TV ở những nơi ướt hoặc bắn nước và không để những vật chứa chất lỏng, như lọ hoa trên TV.

Tình huống:

• Không sử dụng TV khi tay ướt, khi đã tháo rời tủ máy hoặc với các phụ kiện không được nhà sản xuất khuyên dùng. Ngắt kết nối TV khỏi ổ cắm điện AC và dây ăng ten khi có bão chớp.

• Lắp TV nhô ra bên ngoài. Có thể dẫn đến thương tích hoặc thiệt hại cho người hoặc vật va chạm vào TV.

• Đặt TV tại nơi ẩm ướt hoặc nhiều bụi bẩn, hoặc trong phòng có khói dầu hoặc hơi nước (gần bếp nấu ăn hoặc

cụ điều ẩm). Có thể gây cháy,

các dụng điện giật hoặc cong vênh.

• Lắp Tivi ở những nơi có nhiệt độ quá cao như tiếp xúc trực tiếp dưới ánh nắng mặt trời, gân lò sưởi hoặc lỗ thoát nhiệt. Tivi có thê quá nóng trong các điêu kiện như vậy và có thế gây biến dạng vỏ ngoài và/hoặc làm hỏng Tivi.

• Nếu TV được đặt tr thay đổi như phòng tắm công cộng hoặc suối nước nóng thì TV có thể bị hư hỏng do tác động của lưu huỳnh có trong không khí.v.v.

• Để có chất lượng hình ảnh tốt nhất, không được để màn hình dưới ánh sáng hoặc ánh nắng trực tiếp.

• Tránh chuyển TV từ vùng lạnh sang vùng ấm áp. Nơi có nhiệt độ phòng thay đổi đột ngột có thể gây tích tụ độ ẩm. Điều n khiến TV hiển thị hình ảnh kém và/hoặc màu sắc kém. Nếu xảy ra hiện tương này, hãy để hơi ẩm bay hơi hết trước khi bật TV.

Mảnh vỡ:

• Không ném bất kỳ vật gì vào TV. Kính màn hình có thể vỡ do va chạm và gây thương tích nghiêm trọng.

• Nếu bề mặt TV bị nứt, không được chạm tay vào màn hnh cho đến khi rút dây nguồn AC. Nếu không có thể gây điện giật.

ong phòng hay có sự

ày có thể

Khi không sử dụng

• Nếu bạn không sử dụng TV trong vài ngày, bạn nên ngắt kết nối TV ra khỏi nguồn AC vì lý do an toàn và môi trường.

• Vì TV không được ngắt kết nối khỏi nguồn AC khi TV đã được tắt, hãy kéo phích cắm ra khỏi ổ cắm điện AC để ngắt kết nối TV hoàn toàn.

• Một số TV có tính năng chuyển về chế độ chờ để hoạt động đúng cách.

Đối với trẻ em

• Không để trẻ trèo lên TV.

• Để các phụ kiện nhỏ xa tầm với của trẻ, để chúng không nuốt

nhầm.

Nếu những sự cố sau xảy ra...

Tắt TV và rút ngay dây nguồn AC ra nếu thấy có vấn đề bất thường.

Đề nghị nhà cung cập của bạn hoặc trung tâm bảo hành của Sony cho nhân viên bảo hành đủ khả năng kiểm tra TV.

Khi:

 Dây nguồn AC bị hỏng.  Khả năng khớp của ổ cắm điện AC kém.  TV hỏng do bị rơi, va đập hoặc bị bất kỳ vật gì ném vào.  Bất kỳ chất lỏng hoặc vật rắn nào rơi vào cửa trong ngăn chứa.

Nhiệt độ TV LCD

Khi sử dụng TV LCD trong thời gian dài, phần ốp nhựa xung quanh có thể nóng dần lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Cảnh báo

Xem TV

• Xem TV với ánh sáng vừa phải, xem TV trong ánh sáng kém hoặc trong thời gian dài sẽ làm mắt bạn cǎng thắng.

• Khi sử dụng tai nghe, nên điều chỉnh âm lượng sao cho vừa phải, nếu không có thể bị điếc.

(Chỉ kiểu tương thích 3D)

• Một số người có thể cảm thấy không thoải mái (chẳng hạn như mỏi mắt, mệt mỏi hoặc buồn nôn) khi xem hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D. Sony khuyến nghị tất cả người xem nên có những khoảng thời gian nghỉ đều đặn khi xem các hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D. Khoảng thời gian nghỉ và số lần nghỉ cần thiết sẽ khác nhau tuỳ thuộc từng

Bạn phải quyết định khoảng thời gian và số lần nghỉ tốt

người. nhất cho bản thân. Nếu bạn cảm thấy khó chịu, bạn phải dừng xem các hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D cho tới khi cảm giác khó chịu không còn nữa; hỏi ý kiến bác sỹ nếu bạn cho rằng điều đó là cần thiết. Bạn cũng nên xem lại (i) tài liệu hướng dẫn sử dụng của bất kỳ th được sử dụng cùng với TV này và (ii) trang web của chúng tôi (http://www.sony-asia.com/support) để biết thông tin mới nhất. Thị lực của trẻ nhỏ (đặc biệt là trẻ dưới sáu tuổi) vẫn đang trong giai đoạn phát triển. Hãy hỏi ý kiến bác sĩ (bác sĩ nhi khoa hoặc bác sĩ chuyên khoa mắt) trước khi cho trẻ nhỏ xem ảnh video 3D hoặc chơi trò chơi 3D. Người lớn cần làm theo các khuyến nghị nêu trên.

• Không sử dụng, cất giữ hoặc để kính 3D, pin gần lửa hoặc ở nơi có nhiệt độ cao như dưới ánh nắng mặt trời trực tiếp hoặc trong xe hơi để ngoài trời nắng.

iết bị hoặc phương tiện nào khác

giám sát trẻ nhỏ để đảm bảo trẻ

Màn hình LCD

• Mặc dù màn hình LCD được thiết kế với công nghệ chính xác cao và 99,99% các điểm ảnh hoặc hơn là hiện quả, những các điểm đen có thể xuất hiện hoặc các điểm sáng của ánh sáng (đỏ, lam, hoặc lục) có thể xuất hiện liên tục trên màn hình LCD. Đây là thuộc tính cấu trúc của màn hình LCD và không phải là sự cố.

• Không ấn hoặc làm xước bộ lọc trước TV hoặc đặt đồ vật nóc TV. Hình ảnh có thể không liên tục hoặc màn hình LCDcó thể bị hỏng.

• Nếu sử dụng TV ở nơi có khí hậu lạnh, hình ảnh có thể bị nhòe hoặc bị tối đi. Hiện tượng này không phải là sự cố. Những hiện tượng này sẽ mất đi khi nhiệt độ tăng.

• Bóng mờ có thể xảy ra khi ảnh tĩnh được hiển thị liên tục. Hiện tượng này sẽ mất đi

• Màn hình và ngăn chứa sẽ trở nên nóng khi TV này đang được sử dụng. Đây không phải sự cố.

• Màn hình LCD có chứa một lượng nhỏ tinh thể lỏng. Làm theo các quy định và quy tắc tại địa phương bạn để loại bỏ.

sau chốc lát.

lên trên

Thao tác và vệ sinh bề mặt TV

Đảm bảo rút dây nguồn AC đa kết nối với TV ra khỏi ổ cắm điện AC trước khi vệ sinh. Để tránh mòn vật liệu hoặc mòn lớp mạ màn hình, bạn nên biết những điều cần lưu ý sau.

• Để loại bỏ bụi khỏi bề mặt màn hình/ngăn chứa, hãy lau nhẹ bằng vải mềm. Nếu bụi vẫn còn, hãy lau nhẹ bằng vải mềm ẩm với dung dịch chất tẩy pha

• Không phun nước hoặc chất tẩy trực tiếp vào TV. Nước hoặc chất tẩy có thể chảy xuống đáy màn hình hoặc các bộ phận bên ngoài và ngầm vào TV và có thể làm hỏng TV.

loãng.

Page 25

• Không sử dụng bất kỳ loại đệm mài mòn, chất làm sạch bằng

kiềm/axít, bột làm sạch, hoặc dung môi bay hơi nào, như rượu, benzen, chất pha loãng hoặc thuốc trừ sâu. Sử dụng những vật liệu này hoặc duy trì tiếp xúc lâu dài với cao su hoặc vật liệu nhựa vinyl có thể gây hư hỏng cho bề mặt màn hình và vật liệu ngăn chứa.

• Không chạm tay có hóa chất như kem dưỡng tay hoặc kem chống lên bề mặt TV.

nắng

• Khuyến cáo vệ sinh cửa thông gió định kỳ để đảm bảo thông gió

hợp lý.

• Khi điều chỉnh góc của TV, hãy di chuyển TV bình tĩnh để tránh

làm TV di chuyển hoặc trượt khỏi đế để bàn.

Thiết bị Tuỳ chọn

Để các bộ phần tuỳ chọn hoặc bất kỳ thiết bị nào thải ra nhiệt điện từ xa TV. Nếu không, có thể xảy ra hiện tượng méo hình và/hoặc nhi ễu âm thanh.

Chức năng không dây của thiết bị

• Không kích hoạt TV gần thiết bị y tế (máy trợ tim) có thể gây hư

hỏng thiết bị này.

• Mặc dù thiết bị này truyền/nhận tín hiệu được mã hóa, cần cẩn

thận đối với tín hiệu bị chặn trái phép. Chúng tôi không chịu trách nhiệm nếu xảy ra bất kỳ sự cố nào.

Cẩn thận khi sử dụng bộ điều khiển từ xa

• Quan sát đúng cực khi lắp pin.

• Không sử dụng các loại pin khác nhau cùng với nhau hoặc dùng

lẫn pin cũ và pin mới.

• Loại bỏ pin theo cách thân thiện với môi trường. Một số vùng nhất

định có thể quy định việc loại bỏ pin. Hãy hỏi ý kiến cơ quan có thẩm quyền tại địa phương bạn.

• Sử dụng điều khiển từ xa một cách cẩn thận. Không làm rơi hoặc

ên điều khiển từ xa, hoặc đổ bất kỳ loại chất lỏng nào lên

giẫm l điều khiển từ xa.

• Không đặt điều khiển từ xa ở nơi gần nguồn nhiệt, trực tiếp dưới

ánh sáng mặt trời, hoặc phòng ẩm thấp.

Page 26

Các bộ phận và nút điều khiển

Nút điều khiển và đèn báo

 Cảm biến điều khiển từ xa*1 / Cảm biến

ánh sáng* phát đồng bộ*

Đèn Illumination LED sẽ sáng hoặc nhấp nháy tùy theo trạng thái của TV.

• Trắng Khi bật TV/chế độ tắt hình ảnh/cập nhật phần mềm, v.v.

• Màu lục lam Khi kết nối không dây với thiết bị di động.

• Màu hồng* Chế độ ghi.

• Màu hổ phách Đặt hẹn giờ.

/ Đèn LED rọi sáng / 3D Máy

1*2

 (Nguồn) / + / –

Khi TV đã tắt,

Bấm nút  để bật nguồn.

Khi TV đã bật,

Bấm và giữ  để tắt nguồn. Bấm  nhiều lần để thay đổi chức năng, sau đó bấm nút + hoặc - để:

• Điều chỉnh âm lượng

• Chọn kênh

• Chọn nguồn ngõ vào TV

*1 Không đặt bất kỳ vật gì gần cảm biến. *2 Chỉ có ở khu vực/quốc gia giới hạn/kiểu TV.

Page 27

Sử dụng điều khiển từ xa

Micrô

Mô tả các bộ phận điều khiển từ xa

Hình dạng, vị trí, cách bố trí và chức năng của nút điều khiển có thể khác nhau tùy thuộc vào từng khu vực/quốc gia/model TV.

/ (Chọn ngõ vào/Giữ văn bản)

Ở chế độ TV: Hiển thị và chọn nguồn ngõ vào. Ở chế độ văn bản: Giữ trang hiện tại.

(Micrô)

Sử dụng chức năng giọng nói. (ví dụ: Tìm kiếm nhiều nội dung khác nhau bằng giọng nói.)

 (chế độ chờ TV)

Bật hoặc tắt TV (chế độ chờ).

DIGITAL/ANALOG

Chuyển đổi giữa chế độ digital và analog.

SYNC MENU

Hiển thị Menu BRAVIA Sync.

(Chế độ màn ảnh rộng)

Thay đổi định dạng màn hình.

EXIT

Trở về màn hình trước hoặc thoát khỏi menu. Khi có dịch vụ Ứng dụng tương tác, hãy nhấn để thoát khỏi dịch vụ.

Page 28

 Nút số

/ (Hiển thị thông tin/văn bản)

Hiển thị thông tin.

 (Văn bản)

Hiển thị thông tin văn bản.

 Google Play

Sử dụng dịch vụ "Google Play" trực tuyến.

NETFLIX (Chỉ có khu vực/quốc gia giới hạn/kiểu TV)

Truy cập dịch vụ trực tuyến “NETFLIX”.

Nút màu

Thực hiện chức năng tương ứng vào thời điểm đó.

 ACTION MENU

Hiển thị danh sách các chức năng theo ngữ cảnh.

• Chuyển sang kênh hoặc ngõ vào TV từ các ứng dụng khác.

• Bật TV để hiển thị ngõ vào hoặc kênh TV.

GUIDE/

Hiển thị hướng dẫn chương trình kỹ thuật số.

BACK

Trở về màn hình trước.

HOME

Hiển thị Menu Home của TV.

DISCOVER

Hiển thị Thanh nội dung để tìm kiếm nội dung.

//// (Chọn mục/Nhập)

 +/– (Âm lượng)

Điều chỉnh âm lượng.

(Nhảy)

Nhảy qua lại giữa hai kênh hoặc ngõ vào. TV sẽ thay đổi giữa kênh hoặc ngõ vào hiện tại và kênh hoặc ngõ vào trước đã chọn.

 (Tắt tiếng)

Tắt âm thanh. Nhấn lần nữa để khôi phục âm thanh.

PROG +/–//

Ở chế độ TV: Chọn kênh. Ở chế độ văn bản: Chọn trang kế tiếp ()

hoặc trang trước ().

 AUDIO

Chọn ngôn ngữ cho chương trình hiện đang xem.

//////

Điều khiển nội dung phương tiện trên TV và thiết bị tương thích với BRA V IA Sy nc được kết nối.

(Cài đặt phụ đề)

Bật hoặc tắt phụ đề (khi có tính năng này).

HELP

Hiển thị Menu trợ giúp. Có thể truy cập Hướng dẫn trợ giúp từ đây.

 REC

Ghi chương trình hiện tại bằng chức năng ghi USB HDD.

TITLE LIST

Hiển thị danh sách Tiêu đề.

Page 29

Sơ đồ kết nối

Đầu DVD có đầu ra

VCR/Thiết bị trò chơi video/ Đầu DVD/Máy quay video

Hệ thống âm thanh gia đình với thiết bị ARC/HDMI

Thiết bị HDMI

Dây cáp/Ăng ten

T a i nghe/ Hệ thống nghe trong nhà/ Loa Subwoofer

Camera tĩnh kỹ thuật số/Máy quay video/ Phương tiện lưu trữ USB

Thiết bị HDMI

VCR/Thiết bị trò chơi video/Đầu DVD/ Máy quay video

Hệ thống âm thanh gia đình với ngõ ra âm thanh quang học

Bộ định tuyến

IR Blaster

Để biết thêm thông tin về kết nối, tham khảo Hướng dẫn trợ giúp (trang 2).

Page 30

 USB 1/2, USB3 (HDD REC)*

< 12 mm

< 21 mm

3,5 mm

1234

1: L 2: Video 3: Nối đất 4: R

< 14 mm

Video độ phân giải chuẩn (SD) có tín hiệu hình ảnh với độ phân giải dọc là 480 (NTSC) hoặc 576 (PAL/SECAM) đường.

Video độ phân giải cao (HD) có tín hiệu hình ảnh với độ phân giải dọc là 720 hoặc 1.080 đường. (Đối với độ phân giải dọc 4K: 2.160 đường)

Chất lượng hình ảnh

• Cáp composit e AV

• Cáp angten

• Cáp component

• Cáp HDMI

• Kết nối thiết bị USB lớn có thể ảnh hưởng

đến các thiết bị được kết nối khác bên cạnh.

• Khi kết nối thiết bị USB dung lượng lớn, hãy kết nối với hốc USB 1.

 AUDIO OUT*5 /

• Để nghe âm thanh TV thông qua thiết bị được kết nối, hãy nhấn HOME. Chọn [Cài đặt]  [Âm thanh]  [Tai nghe/Ngõ ra âm thanh] rồi chọn mục mong muốn.

 HDMI IN 1/2/3/4

• Nếu kết nối hệ thống âm thanh digital tương thích với công nghệ Audio Return Channel (ARC), hãy sử dụng HDMI IN 3. Nếu không, cần kết nối thêm với DIGITAL AUDIO OUT (OPTICAL).

/ VIDEO IN 1

• Để kết nối composite, hãy sử dụng Cáp kéo dài analog*6.

*4 Khi kết nối thiết bị âm thanh mono, hãy kết nối với giắc

cắm âm thanh L (MONO). *5 Chỉ hỗ trợ giắc cắm mini stereo 3 chân. *6 Chỉ có ở khu vực/quốc gia giới hạn/kiểu TV.

Page 31

Lắp TV lên tường

Lưu ý

Hướng dẫn sử dụng cho TV này chỉ thể hiện các bước chuẩn bị cho việc lắp TV trước khi lắp sản phẩm lên tường.

Với khách hàng:

Vì lí do an toàn và bảo vệ sản phẩm, Sony khuyến nghị công tác lắp đặt TV phải do đại lý của Sony hoặc nhà thầu được cấp phép thực hiện. Không cố gắng tự lắp đặt sản phẩm.

Với các Đại lý và Nhà thầu của Sony:

Tập trung chú ý đến vấn đề a

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt là để xác định sức bền chịu được trọng lượng TV của tường. Đảm bảo giao cho các đại lý hoặc nhà thầu được cấp phép của Sony tiến hành lắp đặt sản phẩm này lên tường và chú ý kỹ đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt

Sử dụng Giá đỡ treo tường SU-WL500 (không được cung cấp) (KD-75Z9D) hoặc SU-WL450 (không được cung cấp) (KD-65Z9D) để lắp TV lên tường.

Khi lắp Giá đỡ treo tường, bạn cũng cần tham khảo Hướng dẫn sử dụng và Hướng dẫn lắp đặt được cung cấp theo Giá đỡ treo tường.

• Bảo đảm rằng bạn giữ các vít đã tháo ở nơi an toàn, xa tầm tay của trẻ em.

n toàn trong khi lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm này.

không đúng chuẩn gây ra.

Page 32

1 Tháo nắp giữa và các nắp đầu cuối.

2 Tháo vít khỏi mặt sau của TV.

Page 33

Lưu ý

SU-WL500 (KD-75Z9D)

Móc treo

Vít (+PSW 6 × 16)

Tâm điểm màn hình

1 Lắp Móc treo bằng bốn vít đi kèm với Giá đỡ treo tường.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

• Bảo đảm rằng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Giữ lại quyển hướng dẫn sử dụng để

tham khảo về sau.

2 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiểu

gấp bốn lần trọng lượng TV. Tham khảo bảng sau khi lắp TV lên tường. Xem trang 19-21 (Thông số kĩ thuật) để biết trọng lượng của TV.

Tên model

KD-

75Z9D 1.684 973 198 691 138

• Only applicable for 0° for this TV model.

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

Kích thước màn hình

Kích thước

tâm màn hình

Chiều dài treo

Góc (0°)

Đơn vị: mm

Page 34

3 Cắm các dây cáp cần thiết vào TV.

Lưu ý

Vị trí vít

Khi lắp Móc treo lên TV.

Vị trí móc treo

Khi lắp TV lên Đế Giá đỡ.

• Bạn không thể tiếp cận bất kỳ cổng nào sau khi lắp TV lên tường.

4 Tháo Bệ để bàn ra khỏi TV.

5 Lắp TV lên tường.

Tên model

KD-

75Z9D e, j a

Vị trí vít Vị trí móc treo

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

Page 35

Lưu ý

SU-WL450 (KD-65Z9D)

Tâm điểm màn hình

Giá đỡ tiêu chuẩn

Lắp lên giá treo tường mỏng

1 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiểu

gấp bốn lần trọng lượng TV. Tham khảo bảng sau về cách lắp TV lên tường. Xem trang 19-21 (Thông số kĩ thuật) để biết trọng lượng của TV.

Đơn vị: mm

Kích thước màn hình

Tên model

KD-

65Z9D 1.462 847 181 610 141 99

Kích thước

tâm màn

hình

Chiều dài treo

Giá đỡ tiêu

chuẩn

Lắp lên giá treo tường

mỏng

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

• Khi TV được lắp đặt trên tường, phần trên TV hơi nghiêng về phía trước.

Page 36

2 Lắp chi tiết Đồ gá cho Giá đỡ treo tường. Kiểm tra các chi tiết Đồ gá bằng cách tham khảo mục

Lưu ý

Vít (+PSW 6 x 20) 

Puli 

Vòng đệm (60 mm) 

Vít (+PSW 6 x 50) 

Đai truyền 

“1” trong Hướng dẫn lắp đặt Giá đỡ treo tường.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

• Bảo đảm rằng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Giữ lại quyển hướng dẫn sử dụng này

để tham khảo về sau.

Giá đỡ tiêu chuẩn

Lắp lên giá treo tường mỏng

• Bạn cũng có thể sử dụng một số cổng ở phía sau TV khi sử dụng kiểu lắp này. Kết nối Cáp kéo dài analog (tính khả dụng tùy thuộc vào quốc gia/khu vực/kiểu TV) nếu bạn cần sử dụng giắc

/ VIDEO IN 1.

Page 37

3 Cắm các dây cáp cần thiết vào TV.

Lưu ý

Puli 

Vòng đệm (20 mm) 

Vít (+PSW 6 x 20) 

Đai truyền 

a b c d

• Bạn không thể tiếp cận bất kỳ cổng nào sau khi lắp TV lên tường.

4 Tháo Bệ để bàn ra khỏi TV.

5 Lắp TV vào Đế. Tham khảo mục "5" của hướng dẫn lắp đặt và "Lắp TV lên tường" của hướng

dẫn sử dụng được cung cấp với giá đỡ treo tường.

Tên model KD- Vị trí móc treo

65Z9D a

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

Page 38

Xử lý sự cố

Updating...

Mặt sau của TV

Để cập nhật phần mềm TV của bạn, bạn cần tải

xuống thông tin phần mềm mới nhất qua hệ thống truyền phát kỹ thuật số hoặc qua internet và cập nhật phần mềm. Chọn [Cập nhật ngay] để bắt đầu cập nhật phần mềm. Đèn báo LED lóe sáng màu trắng khi phần mềm đang cập nhật. Màn hình với biểu tượng [Updating…] (Đang cập nhật…) xuất hiện khi đang cập nhật phần mềm.

Không rút dây nguồn AC (dây dẫn điện lưới) trong khi đang cập nhật phần mềm. Nếu bạn làm vậy, quá trình cập nhật phần mềm có thể không hoàn tất và có thể dẫn đến trục trặc phần mềm. Quá trình cập nhật phần mềm có thể mất tối đa 30 phút. Nếu bạn không muốn cập nhật phần mềm tự động, hãy nhấn HOME và chọn [Trợ giúp]  [Cập nhật phần mềm hệ thống]  [Tải Phần mềm Tự động]  [Tắt]. Khi bạn rút phích cắm TV, TV có thể không bật lên trong giây lát ngay cả khi bạn nhấn nút nguồn trên điều khiển từ xa hoặc TV vì cần thời gian để khởi chạy hệ thống. Hãy đợi khoảng một phút, sau đó bật lại. Khi bạn bật bằng cách nhấn nút nguồn trên điều khiển từ xa hoặc TV, cần đợi 1 khoảng thời gian để bật đèn LED và để điều khiển từ xa hoạt động.

Khi đèn LED nhấp nháy màu đỏ, hãy đếm nó chớp sáng bao nhiêu lần (mỗi lần cách nhau 3 giây).

Nếu đèn báo LED phát sáng màu đỏ, hãy khởi động lại TV bằng cách ngắt kết nối dây nguồn AC

(dây dẫn điện lưới) trong hai phút rồi bật TV. Nếu sự cố vẫn còn, hãy liên hệ với đại lý của bạn hoặc trung tâm dịch vụ của Sony về số lần đèn báo LED lóe sáng màu đỏ (mỗi lần cách nhau ba giây). Ngắt kết nối dây nguồn AC (dây dẫn điện lưới) và thông báo cho đại lý hoặc trung tâm dịch vụ của Sony.

Khi đèn LED rọi sáng không sáng, hãy kiểm tra các mục như sau.

Bạn cũng có thể tham khảo phần xử lý sự cố trong Hướng dẫn trợ giúp hoặc tiến hành tự chẩn

đoán bằng cách chọn [Trợ giúp]  [Tự chẩn đoán]. Nếu sự cố vẫn còn thì hãy để nhân viên

bảo dưỡng có đủ chuyên môn bảo dưỡng TV của bạn.

Sự cố và giải pháp

Không có hình (màn hình tối đen) và không có âm thanh.

 Kiểm tra kết nối cáp/ăngten (dây ăngten).  Nối TV với ổ cắm điện AC và nhấn  trên TV hoặc

điều khiển từ xa.

Một số chương trình không thể điều chỉnh được.

 Kiểm tra kết nối cáp/ăngten (dây ăngten).

Điều khiển từ xa không hoạt động.

 Thay pin.

Quên mật khẩu [Khóa trẻ em (Truyền hình)].

 Nhập 9999 cho mã PIN. Cập nhật mã số PIN bằng

cách [Cài đặt]  [Khóa trẻ em (Truyền hình)]  [Thay đổi mã PIN].

Khu vực xung quanh TV bị nóng lên.

 Khi TV được sử dụng trong một thời gian dài, khu

vực xung quanh TV sẽ bị nóng lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Âm thanh hoặc video bị treo, màn hình trắng hoặc TV không phản ứng với các nút trên TV hoặc điều khiển từ xa.

 Tiến hành thao tác cắm lại TV bằng cách rút dây

nguồn AC và để trong 2 phút, sau đó cắm lại dây nguồn.

Không thể xác định vị trí nút , + và – trên TV.

 Xem hình minh họa bên dưới để biết vị trí các nút

trên TV.

Page 39

Đèn LED rọi sáng được bật.

 Nếu bạn không muốn bật Đèn LED rọi sáng, bạn có

thể tắt. Bấm HOME, rồi chọn [Cài đặt]  [Đèn LED rọi sáng]  [Tắt].

Không thể kết nối với bộ định tuyến không dây qua WPS (Wi-Fi Protected Setup).

 Nếu bạn sử dụng bảo mật WEP, hãy chọn [Dễ] 

[Wi-Fi]  [Kết nối bằng danh sách quét]. Sau đó, chọn tên mạng (SSID) mà bạn muốn kết nối.

Không thể tìm thấy tên mạng yêu cầu trong thiết lập mạng.

 Chọn [[Nhập thủ công]] và nhấn để nhập tên

mạng.

Thông số kĩ thuật

Hệ thống

Hệ thống Panel

LCD Pa-no (Màn hình tinh thể lỏng), Độ sáng nền LED

Hệ TV

Tùy thuộc vào việc chọn quốc gia/vùng của bạn Analog: B/G, I, D/K, M Kỹ thuật số: DVB-T/DVB-T2

Hệ thống màu

PAL, SECAM, NTSC3.5 8, NTSC4.43

Độ phủ kênh

Tùy thuộc vào việc chọn quốc gia/vùng của bạn Analog: UHF/VHF/Cáp Kỹ thuật số: UHF/VHF

Ngõ ra âm thanh

10 W + 10 W

Công nghệ không dây

Giao thức IEEE802.11ac/a/b/g/n (IEEE802.1 1ac có thể không được cung cấp tuỳ thuộc vào vùng/quốc gia của bạn.) Phiên bản Bluetooth 4.1

Chấu cắm ngõ vào/ngõ ra

Ăngten/cáp

Đầu ra 75 ohm cho VHF/UHF

/ VIDEO IN 1

Ngõ vào video/âm thanh (giắc mini)

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ngõ vào âm thanh (giắc chân cắm phono)

VIDEO IN 2

Ngõ vào video (chân cắm phono thông dụng với ngõ vào chữ Y)

HDMI IN 1, 2, 3, 4 (hỗ trợ độ phân giải 4K, tương thích HDCP 2.2)

Video (2D):

4096 × 2160p (50, 60 Hz)*

, 3840 × 2160p (50, 60 Hz)*2, 3840 ×

(24 Hz)* 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Định dạng PC

*13840 × 2160p được hiển thị khi bạn nhập

4096 × 2160p

Chỉ HDMI IN 2 / 3.

1*2

, 4096 × 2160p

Page 40

Video (3D):

Lưu ý

Kết hợp khung hình: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Song song: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Trên-Dưới: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Âm thanh: PCM tuyến tính kênh 5,1: 32, 44,1, 48, 88,2, 96, 176,4 và 192 kHz, 16, 20 và 24 bit, Dolby Digital, Dolby Digital Plus và DTS ARC (Audio Return Channel) (chỉ dành cho HDMI IN 3) (PCM hai kênh tuyến tính, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Cổng quang kỹ thuật số (PCM hai kênh tuyến tính, Dolby Digital, DTS)

AUDIO OUT / (Giắc mini stereo)

Tai nghe, Ngõ ra âm thanh, Loa Subwoofer

1, 2, 3 (HDD REC)*

Cổng thiết bị USB. ( Thiết bị 3 USB HDD cho tính năng REC) Cổng USB 1 và 2 hỗ trợ USB Tốc độ cao (USB2.0). Cổng USB 3 hỗ trợ USB siêu tốc (USB3.0).

LAN

Đầu nối 10BASE-T/100BASE-TX (Tùy vào môi trường hoạt động của mạng, tốc độ kết nối có thể khác nhau. Tốc độ liên lạc và chất lượng liên lạc của 10BASE-T/100BASE-TX không được đảm bảo cho TV này.)

IR BLASTER*

Ngõ vào cáp IR Blaster (giắc cắm mini)

Các thông số khác

Phụ kiện tùy chọn

Giá đỡ treo tường: SU-WL500 (KD-75Z9D) Giá đỡ treo tường: SU-WL450 (KD-65Z9D) Loa Subwoofer không dây: SWF-BR100 Camera tích hợp Micro: CMU-BR300 Kính 3D Chủ động: TDG-BT500A

Công suất và những thông số khác

Điện áp sử dụng

110 V - 240 V AC, 50/60 Hz

Kích thước màn hình (đo theo đường chéo) (Xấp xỉ.)

KD-75Z9D: 75 inch / 189,3 cm KD-65Z9D: 65 inch / 163,9 cm

Độ phân giải màn hình

3.840 điểm (chiều ngang) × 2.160 dòng (chiều dọc)

Điện năng tiêu thụ

Ghi ở phía sau TV

Định mức công suất

USB 1/2: 5 V, 500 mA MAX USB 3: 5 V, 900 mA MAX

Kích thước (Xấp xỉ) (r × c × s)

Có Bệ để bàn

KD-75Z9D: 1.684 × 1.047 × 278 mm KD-65Z9D: 1.462 × 920 × 268 mm

Không có Bệ để bàn

KD-75Z9D: 1.684 × 973 × 78 mm KD-65Z9D: 1.462 × 847 × 78 mm

Khối lượng (Xấp xỉ.)

Có Bệ để bàn

KD-75Z9D: 45,1 kg KD-65Z9D: 35,7 kg

Không có Bệ để bàn

KD-75Z9D: 41,3 kg KD-65Z9D: 32,0 kg

*Chỉ có ở khu vực/quốc gia giới hạn/kiểu TV.

• Các phụ kiện tùy chọn có sẵn tùy thuộc vào quốc gia/ vùng/kiểu TV/kho dự trữ.

• Thiết kế và thông số kĩ thuật có thể thay đổi mà không cần thông báo.

Nhiệt độ vận hành

0 ºC – 40 ºC

Page 41

Lưu ý về chức năng TV kỹ thuật số

• Mọi chức năng có liên quan đến TV kỹ thuật số () sẽ chỉ hoạt động ở các quốc gia hoặc khu vực có phát tín hiệu kỹ thuật số mặt đất DVB-T/DVB-T2 (MPEG-2 và H.264/ MPEG-4 AVC). Hãy xác nhận với đại lý tại

địa phương của bạn xem bạn có thể nhận được tín hiệu DVB-T/DVB-T2 ở nơi sinh sống hay không.

• TV này tuân thủ các thông số kĩ thuật của DVB-T/DVB-T2, nhưng khả năng tương thích với c

ác chương trình kỹ thuật số mặt

đất DVB-T/DVB-T2 trong tương lai không được bảo đảm.

• Một số chức năng TV kỹ thuật số có thể không khả dụng ở một vài quốc gia/khu vực.

Thông tin thương hiệu

• HDMI, HDMI High-Definition Multimedia Interface và logo HDMI là các thương hiệu hoặc thương hiệu đã đăng ký của HDMI Licensing LLC ở Hoa Kỳ và các quốc gia khác.

• Sản xuất theo giấy phép từ Dolby Laboratories. Dolby, Dolby Audio và biểu tượng hai chữ D là các thương hiệu của Dolby Laboratories.

“BRAVIA” và là các thương hiệu

•

của Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo và tiêu đề quảng cáo của Gracenote và logo “Powered by Gracenote” là các thương hiệu đã đăng ký hoặc thương hiệu của Gracenote tại Hoa Kỳ và/hoặc các quốc gia khác.

• Opera

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected

• Để biết bằng sáng chế DTS, hãy xem

• QuickSet and the QuickSet logo are

Setup và Logo Wi-Fi CERTIFIED là các thương hiệu hoặc thương hiệu đã đăng ký của Wi-Fi Alliance.

http://patents.dts.com. Được sản xuất theo sự cho phép của DTS, Inc. DTS, Symbol, & DTS và Symbol là các thương hiệu đã đăng ký và DTS Digital Surround là thương hiệu của DTS, Inc. © DTS, Inc. Mọi quyền được bảo lưu.

• Ký hiệu từ và các logo Bluetooth

là thương hiệu đã đăng ký của Bluetooth SIG, Inc. và việc Sony Corporation sử dụng các ký hiệu đó theo sự cấp phép. Các thương hiệu và tên thương mại khác thuộc về chủ sở hữu tương ứng.

• TUXERA là thương hiệu đã đăng ký của Tuxera Inc. tại Hoa Kỳ và các quốc gia khác.

• Logo USB-IF SuperSpeed USB Trident là nhãn hiệu đã đăng ký của USB Implementers Forum, Inc.

Page 42

ĈӝSKkQJLҧLWKӵF [ÿLӇPҧQK

Page 43

Page 44

ⶒ∍㉫⊻

+ѭӟQJGүQ7UӧJL~S
