LCD TV

Инструкция по эксплуатации

4-477-658-42(1)

KDL-65X8504A / 55X8504A

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

• Инструкции “Порядок установки настенного монтажного

кронштейна” содержатся в данной инструкции по эксплуатации телевизора.

• Иллюстрации, используемые в настоящем руководстве,

могут отличаться в зависимости от модели телевизора.

• На иллюстрациях, используемых в этой инструкции,

изображена модель RM-GD026, если не указано иное.

• Перед включением телевизора прочтите раздел стр. 30

(Сведения по безопасности). Сохраните это руководство для обращения к нему в дальнейшем.

Информация о торговых марках

Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

DLNA®, логотип DLNA и DLNA CERTIFIED® являются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance.

Произведено по лицензии компании Dolby Laboratories.

“BRAVIA” и являются торговыми марками компании Sony Corporation.

TrackID являются торговыми знаками или зарегистрированными торговыми знаками Sony Mobile Communications AB.

Технология распознавания музыки и видео и взаимосвязанные данные предоставлены Gracenote®. Gracenote является промышленным стандартом в технологии распознавания музыки и предоставлении взаимосвязанного контента. Для получения дополнительной информации посетите сайт www.gracenote.com.

CD, DVD, Blu-ray Disc, а также взаимосвязанные музыкальные и видеоданные от Gracenote, Inc., авторское право © 2000 по настоящее время Gracenote. Программное обеспечение Gracenote, авторское право © 2000 по настоящее время Gracenote. К данному продукту и сервису относится один или несколько патентов Gracenote. Для получения информации об имеющемся перечне соответствующих патентов Gracenote обращайтесь к веб-сайту Gracenote.

Gracenote, MusicID, VideoID, Video Explore, лого и логотип Gracenote, а также лого “Powered by Gracenote” являются зарегистрированными торговыми марками или торговыми марками Gracenote в США и/или других странах.

Wi-Fi, Wi-Fi Direct и Miracast являются знаками или зарегистрированными знаками Wi-Fi Alliance.

Логотипы “Blu-ray Disc”, “Blu-ray”, а также “Blu-ray Disc” являются товарными знаками Blu-ray Disc Association.

“Sony Entertainment Network logo” и “Sony Entertainment Network” являются торговыми марками компании Sony Corporation.

MHL, Mobile High-Definition Link и логотип MHL являются товарными знаками или зарегистрированными товарными знаками компании MHL Licensing, LLC.

Произведено по лицензии DTS Licensing Limited. Информацию о патентах США и других стран, а также информацию о торговых марках см. на www.dts.com/ patents/legacy.aspx.

Знак Bluetooth® и логотипы принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

N Mark является товарным знаком или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.

Расположение идентифицирующей этикетки

Этикетки с номером модели, характеристиками источника питания (в соответствии с применимыми правилами по технике безопасности) и датой изготовления расположены на задней панели телевизора.

Сведения об этом

В этом руководстве содержатся сведения о подготовке телевизора к работе. Дополнительные сведения об использовании телевизора BRAVIA см. в “Электронная инструкция”.

Инструкция по эксплуатации

Электронная инструкция

(i-Manual)

Содержит информацию о настройке телевизора, как то: подключения, первоначальная настройка и основные операции.

Для получения дополнительных сведений, нажмите кнопку i-MANUAL.

Содержит описание способов использования всех функций. Сведения о том, как использовать i-Manual, см. в стр. 19.

Изображения и иллюстрации, приведенные в настоящем руководстве, могут отличаться от используемых в реальных моделях.

руководстве

(Инструкция по эксплуатации)

Содержание

Подготовка к эксплуатации

Проверка принадлежностей ..................................................................6

Установка батареек в пульт ДУ............................................................. 6

1: Сборка настольной подставки........................................................... 7

2: Подключения .......................................................................................8

3: Устойчивая установка телевизора.................................................. 10

4: Объединение кабелей ......................................................................11

5: Подключение телевизора к Интернету ..........................................11

6: Первоначальная настройка.............................................................. 12

Использование телевизора BRAVIA

Просмотр телевизора

Выбор различных функций и установок (Меню Дом) ........................16

Просмотр видео в Интернете...............................................................18

Поиск инструкций

Поиск указаний в электронной инструкции (i-Manual)

Дополнительные сведения

Поиск неисправностей.......................................................................... 21

Технические характеристики............................................................... 22

Установка принадлежностей

(Кронштейн для настенной установки) ...............................................24

Сведения по безопасности...................................................................30

Меры предосторожности......................................................................32

........... qf

............ ql

Подготовка к эксплуатации

Проверка принадлежностей

Пульт ДУ (1)

Пульт ДУ с функцией одним касанием (1)

Батарейки размера AAA (типа R03) (4)

Настольная подставка (1)*

Фиксирующие винты для настольной

подставки (M5 × 12) (4)

Активные 3D-очки (батарея в комплекте) (4)

Инструкция по эксплуатации (данное

руководство) и прочая документация

* Информацию о сборке подставки см. в

прилагаемой инструкции для настольной подставки.

Установка батареек в пульт ДУ

1 Снимите защитную пленку. 2 Чтобы открыть крышку, нажмите и

сдвиньте ее.

1 Снимите защитную пленку. 2 Чтобы открыть крышку, нажмите и

сдвиньте ее.

• Пульт ДУ с функцией одним касанием можно

использовать только после регистрации на телевизоре. Для получения дополнительных сведений о регистрации нажмите i-MANUAL, затем выберите “Содержание” t “Настройка различных параметров” t “Общие настройки” t “Настройка пульта ДУ с функцией одним касанием”.

1: Сборка

ИК-датчик

Передатчик Sync 3D-сигнала

настольной подставки

Информацию о правильном креплении см. в прилагаемой инструкции для настольной подставки.

1 Установите телевизор на настольную

подставку.

• Убедитесь, что перед телевизором нет

никаких предметов.

Подготовка к эксплуатации

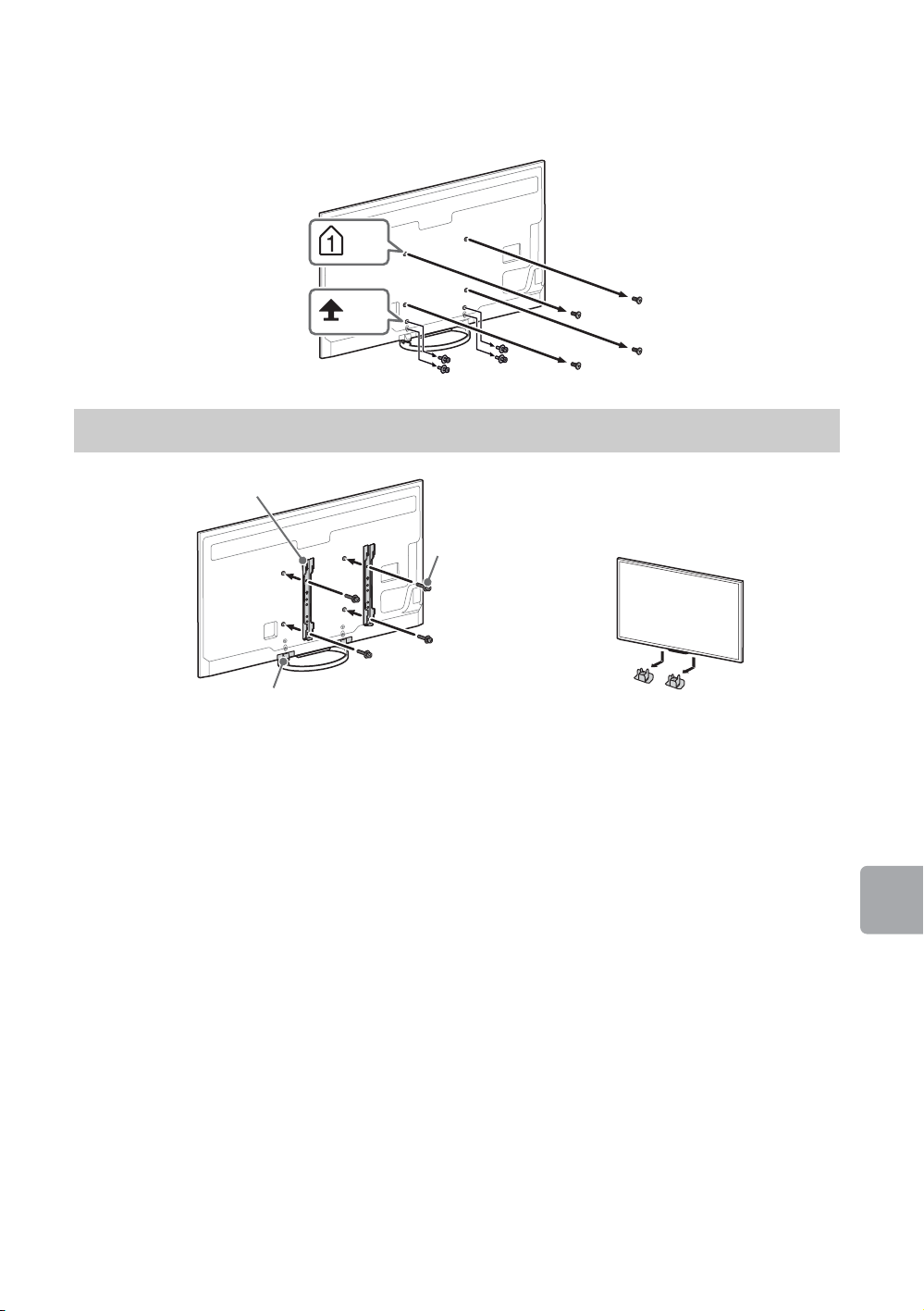

Отсоединение настольной подставки от телевизора

Чтобы отсоединить настольную подставку от телевизора, отвинтите установленные в шаге 2 винты .

• Отсоединяйте настольную подставку от

телевизора только в том случае, если требуется установить соответствующие принадлежности.

Направление стрелки указывает на переднюю часть настольной подставки.

2 Зафиксируйте телевизор на настольной

подставке с помощью винтов, которые входят в комплект. Стрелками показано, где находятся отверстия для винтов, используемых для повышения надежности настольной подставки.

• При использовании электрической

отвертки установите момент затяжки, равный приблизительно 1,5 Н·м (15 кгс·см).

2: Подключения

Кабель антенны (не прилагается)

Телеприставка/видеозаписывающее устройство (например, DVD-рекордер)

Кабель антенны (не прилагается)

Кабель HDMI (не прилагается)

• Используйте разъем кабеля антенны

толщиной не более 14 мм.

• Используйте разъем кабеля HDMI толщиной в

пределах 12 мм (толщина) × 21 мм (ширина).

• Для подключения по HDMI используйте

кабель HDMI производства Sony с обозначением “Высокоскоростной”.

• Дополнительную информацию о соединениях

см. в руководстве i-Manual.

Подключение антенны/ кабеля/ видеомагнитофона

x Подключение антенны/кабеля

x Подключение телеприставки/

видеозаписывающего устройства (например, DVD-рекордер) с помощью разъема HDMI

x Подключение антенны/кабеля и

Кабель антенны (не прилагается)

Кабель AV (не прилагается)

Видеомагнитофон

DVD-рекордер

Кабель антенны (не прилагается)

Кабель AV (не прилагается)

Кабель антенны (не прилагается)

видеомагнитофона

Подключение аудио-/ видеокомпонентов

Подготовка к эксплуатации

(Продолжение)

Используйте авторизованный КАБЕЛЬ MHL 2 с логотипом MHL (не прилагается)

Устройство MHL

6-7 мм

Винт M4 Шнур

Настольная подставка для телевизора

Подключение MHL-устройства

MHL (Mobile High-Definition Link) дает телевизору возможность связаться с подключенным устройством, совместимым с MHL. Телевизор может заряжать подключенное к нему совместимое с MHL устройство при воспроизведении с него фото/музыки/видео. Для управления подключенным устройством, совместимым с MHL, можно воспользоваться пультом дистанционного управления телевизором.

3: Устойчивая

установка телевизора

1 Закрутите крепежный винт (M4, не

прилагается) в отверстие под винт на телевизоре и привяжите к нему прочную бечевку (не прилагается).

2 Закрутите шуруп (не прилагается) в

подставку под телевизор. Затем привяжите к шурупу прочную бечевку.

Длина крепежного винта M4 зависит от диаметра шнура. См. рисунок ниже.

• Если для параметра “Автоизм. вход. сигнала

(MHL)” выбрано значение “Вкл.”, телевизор автоматически переключается на гнездо HDMI IN 2/MHL с другого входа, когда MHL-совместимое устройство подключается к гнезду HDMI IN 2/MHL. Доступность “Автоизм. вход. сигнала (MHL)” зависит от того, поддерживает ли MHL-совместимое устройство эту функцию.

• Возможность продолжить нормальное

использование подключенного MHL-совместимого устройства (например, прием вызовов) зависит от его параметров.

• Некоторые функции пульта ДУ могут быть

недоступны в зависимости от функций подключенного MHL-совместимого устройства. Для получения дополнительной информации см. руководство по эксплуатации устройства.

• Если для параметра “Зарядка MHL в реж.

ожидания” выбрано значение “Вкл.”, зарядка MHL-совместимого устройства продолжается, даже если телевизор находится в режиме ожидания.

• Данное изделие имеет официальный

сертификат MHL о возможности работы с другими устройствами, имеющими сертификат MHL. При возникновении неполадок во время использования функции MHL обратитесь за поддержкой к производителю изделия.

4: Объединение

или

Телевизор

Интернет

Модем с функциями маршрутизатора

Маршрутизатор

Модем

Интернет

или

5: Подключение

кабелей

Перед объединением кабелей снимите кабельный зажим с крышки кабеля питания. Держатель кабеля используется повторно для крепления других кабелей.

• Не скрепляйте кабель питания переменного

тока вместе с другими кабелями.

* Только для модели KD-65X8504A

телевизора к Интернету

При подключении телевизора к Интернету можно воспользоваться множеством функций. Подробная информация об этих функциях приведена в i-Manual.

• Для подключения к Интернету требуется

заключить договор с поставщиком интернетуслуг.

Подготовка кабельной сети

Подготовка к эксплуатации

• Для установки локальной сети используйте

кабель категории 7 (не прилагается).

(Продолжение)

Подготовка

Маршрутизатор беспроводной сети

Модем

Интернет

Телевизор

беспроводной локальной сети

Встроенное устройство беспроводной локальной сети позволяет получить доступ к Интернету и домашней сети. С помощью этой функции можно подключиться к беспроводной локальной сети и использовать преимущества работы с сетью без использования кабеля. Перед настройкой функции беспроводной локальной сети на телевизоре убедитесь, что маршрутизатор беспроводной локальной сети уже настроен.

Первоначальная

настройка

1 Подключите телевизор к электрической

розетке.

2 Нажмите кнопку =/1 на телевизоре.

Светодиодная подсветка загорится белым цветом.

При первом включении телевизора на экране автоматически отобразится меню “Язык” (Language).

• Когда телевизор включается в первый раз

должны завершиться внутренние процессы оптимизации, прежде чем можно будет выполнить первоначальную настройку. Изображение и звук выводиться не будут, а светодиодная подсветка на передней панели телевизора будет мигать белым цветом приблизительно 40 секунд. Не выключайте телевизор во время этого процесса. Для некоторых телевизоров этот процесс выполняется на заводе.

• LED-подсветка горит разными цветами в

соответствии с состоянием телевизора. Если загорание LED-подсветки не требуется, можно отключить ее позже. Нажмите HOME, а затем выберите “Установки” t “Системные настройки” t “Общие настройки” t “LEDподсветка” t “Выкл.”. Вы можете также нажать кнопку OPTIONS, а потом выбрать “LED-подсветка” t “Выкл.”.

3 Нажмите V/v/B/b для выбора элемента,

затем нажмите . Следуйте указаниям, появляющимся на

экране.

Сортировка прогр.: Эта функция позволяет изменить порядок аналоговых каналов, сохраненных в памяти телевизора.

1 Нажмите V/v выберите канал,

который требуется переместить в другое положение, затем нажмите .

2 Нажмите V/v выберите другое

положение для канала, затем нажмите .

• Каналы можно также настроить вручную.

Настройка сети: Обеспечивает установку подключения к Интернету. В случае отсутствия подключения к Интернету или для настройки в дальнейшем выберите “Пропуск”. Сначала выберите “Продолжить” или “Начать” (в зависимости от модели) на экране подтверждения настройки Интернета, затем “Авто” для автоматического подключения к сети. Выберите “Индивидуальный” для подключения вручную.

Подготовка к эксплуатации

• Если используется технология

обеспечения безопасности WEP, выберите “Индивидуальный” t “Беспроводная настройка” t “Сканировать”. Затем выберите название сети (SSID), к которой необходимо подключиться. Если найти необходимое название сети не удается, выберите “[Ввод вручную]” и нажмите для ввода названия.

• Чтобы настроить“Настройка сети” позднее, нажмите HOME, а затем нажмите “Установки” t “Сеть” t “Настройка сети”.

• Используйте дополнительный USB-адаптер для беспроводной LAN сети, чтобы связаться с беспроводным маршрутизатором (или точкой доступа) при частоте 5 ГГц. Вставьте USB-адаптер для беспроводной LAN сети в соответствующий разъем и настройте “Wi-Fi Direct” со значением “Выкл.”. Нажмите HOME, а затем выберите “Установки” t “Сеть” t “Wi-Fi Direct” t “Выкл.”.

Использование телевизора BRAVIA

или или

Задняя панель телевизора

Просмотр телевизора

1 Включите телевизор.

Чтобы включить телевизор, нажмите на нем или на пульте ДУ кнопку =/1.

2 Выберите режим.

3 Выберите телевизионный канал

или источник входа.

x Выбор цифровых каналов

Используйте 0-9. Для выбора каналов с номерами 10 и выше следующую цифру следует вводить достаточно быстро.

• На расположенном ниже рисунке показано

местоположение на телевизоре кнопок CH+/-, 2+/-, V/v/B/b, , и HOME.

Просмотр 3D-материалов

1 2

1 Настройка субтитров

Можно включать или выключать субтитры прямо во время просмотра цифровых телепередач.

2 AUDIO

Можно выбрать звук низкочастотного динамика или второй язык во время просмотра многоканальных телепередач.

3 Цветные кнопки

Если цветные кнопки доступны, на экране отобразится руководство по их использованию.

4 GUIDE

Отображает цифровой телегид.

5 / Информация/отобразить телетекст

Отображает номер канала, сведения о программах и часы.

Эта функция позволяет использовать мощные возможности 3D-развлечений, например игры в стереоскопическом формате 3D и 3D-диски Blu-ray. Инструкции по настройке 3D и просмотру 3D-содержимого см. в i-Manual и руководстве по эксплуатации, прилагаемом к 3D-очкам.

Часто используемые кнопки

Использование телевизора BRAVIA

Выбор различных функций и

2, 3

OPTIONS

установок (Меню Дом)

Функции телевизора можно выбрать в меню Дом.

Ниже приведен пример выбора элемента и изменения установок телевизора.

1 Нажимать HOME.

2 Нажмите V/v для выбора

категории “Установки”.

Содержимое “Установки” отображается по горизонтали.

См. стр. 17 (Список категорий) для всех категорий.

3 Нажмите B/b для выбора

требуемого элемента установок, затем нажмите .

4 Измените установки.

x Выход из меню Дом

Нажимать HOME.

x Для выбора используйте кнопку OPTIONS.

Нажимать OPTIONS. Отображается список удобных функций и ярлыков меню. Элементы меню изменяются в зависимости от используемого входа и/или материала.

Список категорий

Категория

Доступные категории зависят от модели телевизора, региона и страны.

Обработанные

История

ТВ

Приложения

Подключенные устройства

Установки

Содержит информацию о доступных приложениях и содержимом. Если отсутствует сетевое соединение или настройка “Отображение популярных” установлена в положение “Выкл.”, категория “Обработанные” не отобразится.

Отображает недавно просмотренные пункты.

Позволяет выбрать список телевизионных каналов или телегид. Наличие телегида зависит от модели телевизора или региона. Отображается список каналов, зарегистрированных как избранные в категории “TB”.

Запускает приложения, для которых требуется подключение к Интернету, в том числе проигрыватель Media Player, для которого не требуется подключение к Интернету. Отображается список приложений, зарегистрированных как избранные в категории “Приложения”.

Позволяет выбрать устройства, подключенные к телевизору.

Предоставляет установки (например, установки изображения, звука, сигнала нажатия клавиш), позволяющие настраивать телевизор.

Использование телевизора BRAVIA

Просмотр видео в Интернете

2, 3, 4

Эта функция служит в качестве инструмента доступа к интернет-материалам, предлагая различные возможности развлечений по запросу непосредственно на экране телевизора. Можно просматривать видеозаписи, в том числе фильмы и мультфильмы. Потребуется настроить широкополосное подключение к Интернету. Для получения сведений см. стр. 11 (5: Подключение телевизора к Интернету).

1 Нажимать HOME.

2 Нажмите V/v для выбора

категории “Приложения”.

3 Нажмите B/b для выбора “Все

приложения”, затем выберите .

4 Нажмите V/v/B/b для выбора

требуемой службы, затем нажмите .

• При возникновении трудностей с использованием этой функции убедитесь, что подключение к

Интернету настроено правильно.

• Интерфейс доступа к интернет-содержанию зависит от поставщиков соответствующих услуг.

• Службы блокируют видеоматериалы в зависимости от установки телевизора “Замок от детей”.

Некоторые поставщики услуг не поддерживают эту функцию.

• Чтобы обновить службы доступа к видеоматериалам в Интернете, нажмите HOME, затем выберите

“Установки” t “Сеть” t “Обновить Интернет-содерж.”.

Поиск инструкций

RETURN

* При появлении стрелки нажмите v несколько раз,

чтобы отобразить другие элементы.

Стрелка*

Поиск указаний в электронной инструкции (i-Manual)

Данный телевизор BRAVIA имеет встроенное руководство по эксплуатации, которое можно отобразить на экране. Чтобы получить информацию о функциях телевизора, нажмите кнопку для отображения руководства i-Manual.

1 Нажимать i-MANUAL.

2 Выберите элемент.

1 Нажмите B/b, чтобы выбрать элемент.

2 Нажмите V/v/B/b для выбора элемента,

затем нажмите .

Отобразится страница выбранного элемента.

• Переходить по страницам можно с помощью B/b. Нажмите RETURN для возврата к предыдущей странице.

(Продолжение)

Поиск инструкций

Сохранение часто

Ранее отображенный экран i-Manual

Экран телевизора BRAVIA

просматриваемых страниц (Закладки)

Повторное отображение страницы во время работы телевизора

Можно в любой момент сохранить часто просматриваемые страницы для быстрого доступа к ним.

x Сохранение страницы

Чтобы добавить страницу в список закладок, нажмите желтую кнопку на пульте ДУ.

x Доступ к странице в закладках

Чтобы отобразить список закладок, при появлении i-Manual нажмите зеленую кнопку на пульте ДУ. Нажмите V/v для выбора требуемого элемента, затем нажмите .

Можно переключаться между экраном i-Manual и экраном телевизора. Эта функция позволяет изучать инструкции в i-Manual во время использования телевизора BRAVIA. Нажмите i-MANUAL для переключения между ранее отображенным экраном i-Manual и экраном телевизора.

• Для возврата к предыдущему экрану нажмите

RETURN.

x Удаление закладки

На странице, которую необходимо добавить в список закладок, нажмите желтую кнопку на пульте ДУ.

• Чтобы перейти к первой странице i-Manual,

нажмите красную кнопку на пульте ДУ. Для перехода к первой странице i-Manual можно также нажать HOME, а затем выбрать “Установки” t “i-Manual”.

• После выключения телевизора или его

перевода в режим ожидания i-Manual будет отображаться с первой страницы при выборе “i-Manual”.

Дополнительные сведения

Поиск неисправностей

Если светодиодная подсветка мигает красным цветом, подсчитайте, сколько раз она мигает (с интервалом в три секунды).

Нажмите "/1 на телевизоре, чтобы выключить его, отключите кабель питания переменного тока и сообщите своему дилеру или специалистам сервисного центра Sony, как мигает индикатор (укажите число миганий).

Если светодиодная подсветка не мигает, проверьте пункты, приведенные в нижеследующих таблицах.

См. также раздел “Поиск и устранение неисправностей” в руководстве i-Manual. Если проблема не устраняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров.

Состояние Пояснение/решение

Нет ни изображения (темный экран), ни звука.

Некоторые каналы не настраиваются.

Не работает пульт ДУ. • Замените батарейки.

Забыли пароль для функции “Замок от детей”.

Поверхности телевизора нагреваются.

Зависание при воспроизведении аудио или видео, пустой экран, либо телевизор не реагирует на нажатие кнопок телевизора или пульта ДУ.

• Проверьте подключение антенны или кабеля.

• Подключите телевизор к электросети и нажмите "/1 на

телевизоре или пульте ДУ.

• Проверьте антенну.

• Возможно, телевизор находится в режиме SYNC.

Для управления телевизором нажмите кнопку SYNC MENU, выберите “Управление ТВ”, а затем выберите

“Дом (Меню)” или “Опции”.

• Введите 9999 в качестве PIN-кода. (PIN-код 9999 всегда

принимается.)

• При длительном использовании телевизора его

поверхности нагреваются. Они становятся горячими на ощупь.

• Выполните простую перезагрузку телевизора:

отсоедините шнур питания переменного тока на две минуты, затем снова подключите его.

Дополнительные сведения

При просмотре файлов фотоизображений с разрешением 4K:

• При отображении фотоизображений экран меню, руководство по использованию или сообщения

могут не появляться.

• Чтобы завершить воспроизведение фотоизображений, нажмите RETURN или переключите вход,

нажав .

Технические характеристики

Система

Система панели

Система телевещания

Система цветности/ видео

Диапазон принимаемых каналов

Выход звука

Входные/выходные разъемы

Антенна/кабель

/ VIDEO IN 1

/ COMPONENT IN

VIDEO IN 2

HDMI IN 1, 2, 3, 4 (Поддержка разрешения 4k)

MHL (общий с входом HDMI IN 2)

DIGITAL AUDIO OUT

(OPTICAL)

AUDIO OUT/ i

1, 2, 3

1 (HDD REC), 2, 3 (Только модель для Австралии и Новой Зеландии)

LAN

Прочее

Комплект поставки

Дополнительные аксессуары

ЖКД (жидкокристаллический дисплей)

Аналоговый: B/G, I, D/K, M, L Цифровой: DVB-T2 (В зависимости от модели телевизора)

DVB-T

Аналоговый: PAL, SECAM, NTSC3.58, NTSC4.43 Цифровой: См. руководство i-Manual

Аналоговый: UHF/VHF/Кабель, в зависимости от выбранной страны/региона Цифровой: UHF/VHF, в зависимости от выбранной страны/региона

10 W + 10 W + 10 W

Разъем 75 Ом для VHF/UHF

Видео-/аудиовход (гнезда типа “тюльпан”)

YPBPR (компонентное видео): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i,

480p, 480i Аудиовход (гнезда типа “тюльпан”) Видеовход (общий штекер типа “тюльпан” с входом Y)

Видео(2D): 4096 x 2160p (24Гц), 3840 x 2160p (24, 25, 30 Гц), 1080p (30, 50, 60Гц), 1080/24p,

1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p, 576p, 576i, 480p, 480i, Форматы ПК Видео(3D): Формат Frame Packing 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p Рядом 1080p (50, 60Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Одна над другой 1080p (30, 50, 60Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Аудио: Двухканальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital ARC (Audio Return Channel) (только HDMI IN 1)

Видео(2D): 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p, 576p, 576i,

480p, 480i Видео(3D): Рядом 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Одна над другой 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Аудио: Двухканальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital

Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital)

Аудиовыход (стерео мини-джек) Гнездо для подключения наушников

USB-порт

USB-порт устройства HDD (только 1), USB-порт

Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)

См. “Проверка принадлежностей” (стр. 6).

Кронштейн для настенной установки: SU-WL50B (KD-65X8504A)

SU-WL400 (KD-55X8504A) USB-адаптер для беспроводной LAN сети: UWA-BR100 Камера c микрофоном: CMU-BR200/CMU-BR100 Активные 3D-очки: TDG-BT500A

Рабочая температура

Рабочая влажность

От 0 ºC – 40 ºC

10 % – 80 % Относительная влажность (без конденсации)

Название модели KD- 65X8504A 55X8504A Электропитание и прочее

Электропитание

Размер экрана (по диагонали)

Разрешение экрана

Потребляемая мощность Размеры (Прибл.) (ш × в × г)

с настольной подставкой (мм)

без настольной подставки (мм)

Масса (Прибл.)

с настольной подставкой (кг)

без настольной подставки (кг)

110 В – 240 В пер. тока, 50/60 Гц

Прибл. 163,9см/65 дюймов Прибл. 138,8см/55 дюймов

3840 точек (по горизонтали) × 2160 строк (по вертикали)

Указана на задней панели телевизора

1478 × 894 × 405 1259 × 770 × 405

1478 × 863 × 64 1259 × 740 × 59

38,9 28,2

37,5 26,8

Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/ наличия в продаже. Конструкция и технические характеристики могут быть изменены без уведомления.

Дополнительные сведения

Установка принадлежностей

(Кронштейн для настенной установки)

x К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

x К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Телевизор можно установить с помощью кронштейна для настенной установки SU-WL50B (только для модели KD-65X8504A) (стр. 25) (продается отдельно) и кронштейна для настенной установки SU-WL400 (только для модели KD-55X8504A) (стр. 26) (продается отдельно).

• Для надлежащей установки см. инструкции, прилагаемые к Кронштейн для настенной установки.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

При установке опорного кронштейна на стену (для SU-WL50B):

1 Установите одну сторону каждой пластины на верхний кронштейн, а другую сторону — на

нижний кронштейн.

2 Прикрепите опорный кронштейн к стене.

SU-WL50B/SU-WL400

Монтажная скоба

Винт (+PSW 6 × 16)

Крышка подставки *

* После установки телевизора на

стене, наклоните телевизор вперед, чтобы отсоединить от него подставку.

При настенной установке телевизора выкрутите винты, расположенные на задней панели телевизора. Обязательно сохраните выкрученные винты в надежном месте вне досягаемости детей.

SU-WL50B

• Прикрепите монтажную скобу с помощью четырех винтов, поставляемых с кронштейном для

настенной установки.

• Перед установкой телевизора на стену отсоедините настольную подставку от телевизора. Для

получения дополнительной информации см. раздел “Отсоединение настольной подставки от телевизора” (стр. 7).

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее)

в исходные отверстия на задней части телевизора.

(Продолжение)

Дополнительные сведения

SU-WL400

Винт (+PSW 6 × 50) G

Винт (+PSW 6 × 20) C

Шкив B

Прокладка E

Пластина F

Крышка подставки *

* После установки

телевизора на стене, наклоните телевизор вперед, чтобы отсоединить от него подставку.

• Установите шкивы и винты (+PSW 6 x 20) в верхней задней части телевизора.

• Установите полосу и прокладки с винтами (+PSW 6 x 50) в нижней задней части телевизора.

• При использовании электрической отвертки установите момент затяжки, равный приблизительно

1,5 Н·м (15 кгс·см).

• В зависимости от модели винт (+PSW 4 x 20)

использоваться. Сохраните неиспользуемые детали в надежном месте для их последующего использования. Сохраните это руководство для обращения к нему в дальнейшем

• Перед установкой телевизора на стену отсоедините настольную подставку от телевизора. Для

получения дополнительной информации см. раздел “Отсоединение настольной подставки от телевизора” (стр. 7).

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее)

в исходные отверстия на задней части телевизора.

D, втулка (M4) H и винт (+PSW 4 x 50) I не будут

Схема/таблица расположения винтов и скоб

Расположение винтов

При установке монтажной скобы на телевизор.

Положение скоб

При установке телевизора на опорный кронштейн.

Монтажная скоба

опорный кронштейн

a b c

b c

Название модели KD-

65X8504A 55X8504A

x SU-WL50B

Расположение винтов Положение скоб

SU-WL50B SU-WL400 SU-WL50B SU-WL400

d, i - a -

- - - a

x SU-WL400

Положение скоб

При установке телевизора на опорный кронштейн.

(Продолжение)

Дополнительные сведения

Таблица размеров для установки телевизора

Центральная точка экрана

SU-WL50B (1)

SU-WL400 (2)

Единица измерения: мм

ПРЕДУПРЕЖДЕНИЕ

Название

модели

KD-

SU-WL50B (1) 65X8504A SU-WL400 (2) 55X8504A

Размеры экрана

1478 863 101 541 117

1259 740 183 562 119

Положение

центра экрана

Длина для установки

Рисунки в таблице могут немного отличаться в зависимости от установки. Если телевизор крепится на стене, верхняя его часть слегка выступает вперед.

Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора. Для определения веса см. стр. 22-23 (Технические характеристики).

При креплении телевизора на стене, см. входящие в комплект кронштейна для настенной установки инструкции, относящиеся к данной модели.

Дополнительные сведения

Монтажная скоба Элемент для

присоединения монтажной скобы на задней крышке телевизора

Винт (поставляется в комплекте с кронштейном для настенной установки)

8 мм - 12 мм

30 см

10 см 10 см

10 см

Обеспечьте вокруг телевизора расстояние не меньше указанного.

30 см

10 см

6 см

Обеспечьте вокруг телевизора расстояние не меньше указанного.

Циркуляция воздуха нарушена.

Стена Стена

Сведения по безопасности

ПРЕДУПРЕЖДЕНИЕ

Не подвергайте батареи чрезмерному нагреванию, например воздействию солнечных лучей, огня и т. д.

Установка/подключение

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

Установка

• Телевизор следует устанавливать

вблизи легкодоступной электророзетки переменного тока.

• Во избежание опрокидывания или

повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.

• Настенная установка телевизора

должна выполняться только квалифицированными специалистами сервисной службы.

• По соображениям безопасности

настоятельно рекомендуется использовать аксессуары Sony, в том числе:

– Кронштейн для настенной

установки: SU-WL50B (KD-65X8504A) SU-WL400 (KD-55X8504A)

• При присоединении крепежного

крюка к телевизору используйте только винты, входящие в комплект поставки кронштейна для настенной установки. Конструкция поставляемых в комплекте винтов показана на иллюстрации, где размеры указаны от поверхности крепежного крюка. Диаметр и длина винтов различны в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д.

Перемещение

• Перед перемещением телевизора

отсоедините от него все кабели.

• Для переноски телевизора больших

размеров требуются два или три человека.

• При переноске телевизора вручную

держите его, как показано ниже. Не прикладывайте усилия к ЖКпанели и рамке экрана.

• При перевозке берегите телевизор

от ударов и сильной вибрации.

• Если необходимо доставить

телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

Вентиляция

• Никогда не перекрывайте

вентиляционные отверстия и не вставляйте в них никакие предметы.

• Оставляйте свободное

пространство вокруг телевизора, как показано на рисунке ниже.

• Для обеспечения надлежащей

циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony.

Настенная установка

Установка на подставке

• Для обеспечения надлежащей

вентиляции и предотвращения скопления грязи и пыли: – Не кладите телевизор экраном

вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок.

– Не устанавливайте телевизор

на полке, ковре, кровати или в шкафу.

– Не накрывайте телевизор

тканью, например, занавесками, а также газетами и т.п.

– Не устанавливайте телевизор

так, как показано на рисунке ниже.

Кабель питания переменного тока

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь со шнуром питания переменного тока и электророзеткой в соответствии с нижеследующими указаниями:

– Используйте только шнуры

питания переменного тока производства Sony, не пользуйтесь шнурами других производителей.

– Вставляйте вилку в

электророзетку переменного тока до конца.

– Используйте для питания

телевизора только сеть переменного тока напряжением 110-240 В.

– Выполняя кабельные соединения

между оборудованием, в целях безопасности выньте шнур питания переменного тока из электророзетки и будьте осторожны, чтобы не запнуться о кабели.

– Перед выполнением каких-либо

работ с телевизором или его переноской отсоедините шнур питания переменного тока от электророзетки переменного тока.

– Шнур питания переменного тока

не должен находиться рядом с источниками тепла.

– Регулярно чистите вилку шнура

питания переменного тока, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Примечания

• Не используйте входящий в

комплект шнур питания переменного тока с другим оборудованием.

• Не пережимайте, не перегибайте и

не перекручивайте шнур питания переменного тока, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.

• Не изменяйте конструкцию шнура

питания переменного тока.

• Не ставьте и не кладите никакие

тяжелые предметы на шнур питания переменного тока.

• Вынимая шнур питания

переменного тока из электророзетки, не тяните за сам шнур.

• Не подключайте слишком много

приборов к одной электророзетке переменного тока.

• Не пользуйтесь электророзеткой

переменного тока с плохими контактами.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже.

Места расположения:

• На открытом воздухе (под

прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке

бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего

качества изображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется

переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

• Никогда не разбрызгивайте воду

или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.

Помещения:

• В жарких, влажных или слишком

запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

• Не устанавливайте телевизор во

влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

• Не устанавливайте телевизор там,

где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

Ситуации:

• Не касайтесь телевизора мокрыми

руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от электророзетки переменного тока и антенны.

• Не устанавливайте телевизор так,

чтобы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о телевизор.

Осколки:

• Не бросайте никакие предметы в

телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.

• Если на поверхности телевизора

образовались трещины, перед тем как прикоснуться к нему, выньте вилку шнура питания переменного тока из электророзетки. В противном случае Вы можете получить удар электрическим током.

Если телевизор не используется

• Если Вы не собираетесь

пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от электросети переменного тока.

• Так как телевизор не отключается

от электросети переменного тока при выключении кнопкой, для его полного отключения от электросети выньте вилку шнура питания из электророзетки переменного тока.

• Следует иметь в виду, что

некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться

на телевизор.

• Храните мелкие детали вне

досягаемости детей, чтобы они не могли случайно проглотить их.

Если имеют место следующие неисправности...

Немедленно выключите телевизор и выньте вилку шнура питания переменного тока из электророзетки в следующих случаях.

Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора.

В случае, если:

– Поврежден шнур питания

переменного тока.

– Плохие контакты электророзетки

переменного тока.

– Телевизор получил повреждения

в результате падения, удара или попадания брошенным в него предметом.

– Внутрь корпуса телевизора через

отверстия попала жидкость или какой-либо предмет.

О температуре ЖКмонитора

При длительном использовании ЖКмонитора его поверхности нагреваются. Они становятся горячими на ощупь.

Дополнительные сведения

Меры предосторожности

Просмотр телевизора

• При просмотре видеоизображений

3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (http://www.sony-asia.com/support). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

• Не используйте, не храните и не

оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.

• При использовании функции

имитации 3D-эффекта помните, что отображаемое изображение моделируется данным телевизором путем преобразования исходного изображения.

• Смотрите телевизор при

достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

• При пользовании наушниками не

устанавливайте слишком большую громкость, чтобы не повредить слух.

ЖК-экран

• Хотя ЖК-экран изготовлен по

высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

• Не нажимайте на защитный

фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

• Если телевизор работает в

холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

• При продолжительной

демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.

• Во время работы телевизора экран

и корпус нагреваются. Это не является признаком неисправности.

• ЖК-экран содержит небольшое

количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети.

Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности

экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

• Никогда не разбрызгивайте воду

• Ни в коем случае не используйте

никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.

• Для обеспечения надлежащей

вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.

• При регулировке угла наклона

телевизора изменяйте его положение медленно и осторожно во избежание соскальзывания телевизора с подставки.

Дополнительные устройства

Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

Беспроводная функция устройства

• Не используйте устройство вблизи

медицинского оборудования (электронных стимуляторов сердца и т.д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное

устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода.

(Предупреждение относительно использования пульта ДУ) Примечания

• Вставляя батарейки, соблюдайте

полярность.

• Не используйте одновременно

батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда

соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.

• Бережно обращайтесь с пультом

ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи

источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

Дополнительные сведения

Инструкции “Порядок установки настенного монтажного кронштейна” содержатся в данной инструкции по эксплуатации телевизора.

Техническая поддержка:

4-477-658-42(1)

Sony KD-55X8504A Users guide [fa]

Specifications and Main Features

Frequently Asked Questions

User Manual

Подготовка к эксплуатации

Проверка принадлежностей

Установка батареек в пульт ДУ

2: Подключения

Использование телевизора BRAVIA

Просмотр телевизора

Просмотр видео в Интернете

Поиск инструкций

Поиск указаний в электронной инструкции (i-Manual)

Дополнительные сведения

Поиск неисправностей

Технические характеристики
