Televisor

Help Guide

HOME

Manual de Instruções

4-748-483-11(1)

KD-65X705G / 55X705G / 49X705G / 43X705G

• Leia o manual antes de utilizar a TV.

• Guarde este manual para futura
onsultas.

c

s

Suporte ao Cliente Sony

https://www.sony.com.br/electronics/
support

Por favor, não devolva o produto à loja.

Para fixar o pedestal,
consulte o Guia de
Configuração.

Índice

AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . .2

Informações de Segurança . . . . . . . . . . . . . .4

Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Introdução da sua TV BRAVIA® . . . . . . . . . 7

Partes e Controles . . . . . . . . . . . . . . . . . . . 8

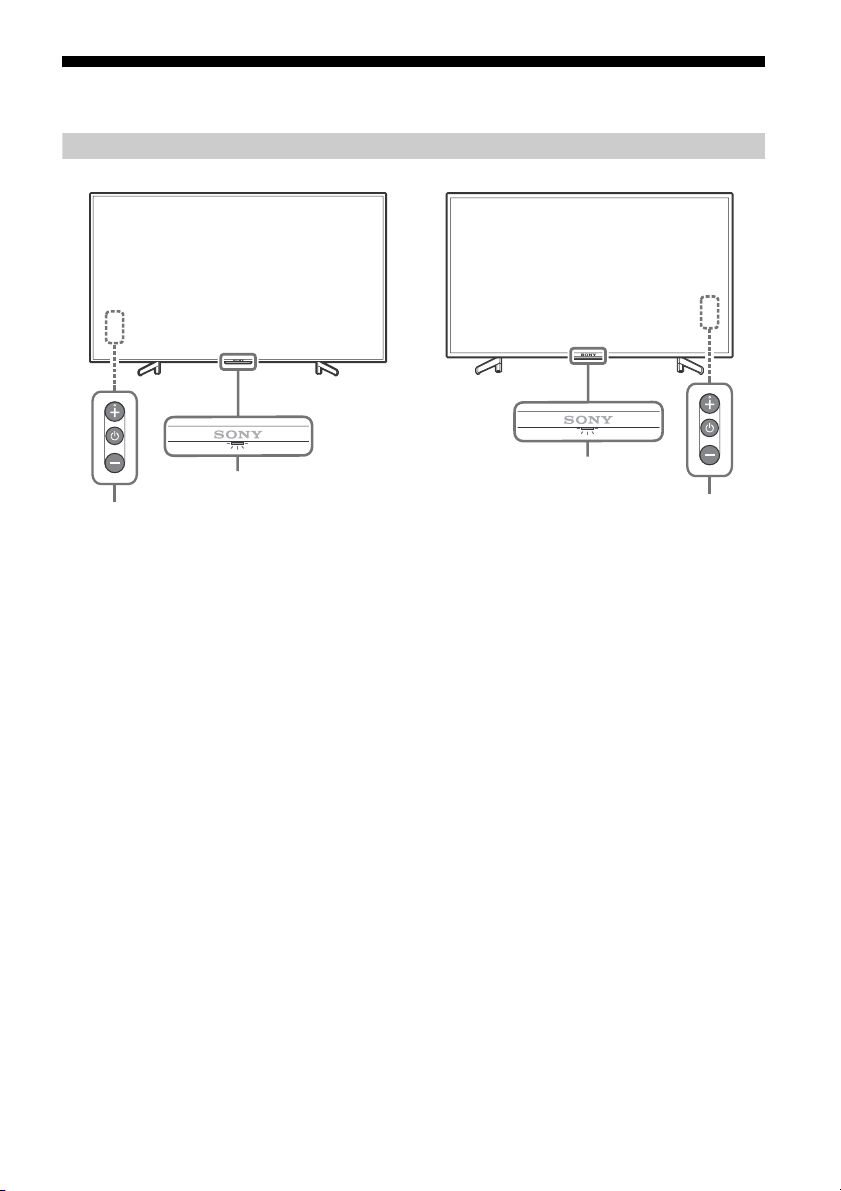

Controles e Indicadores . . . . . . . . . . . . . . . . .8

Utilização do Controle Remoto . . . . . . . . . 9

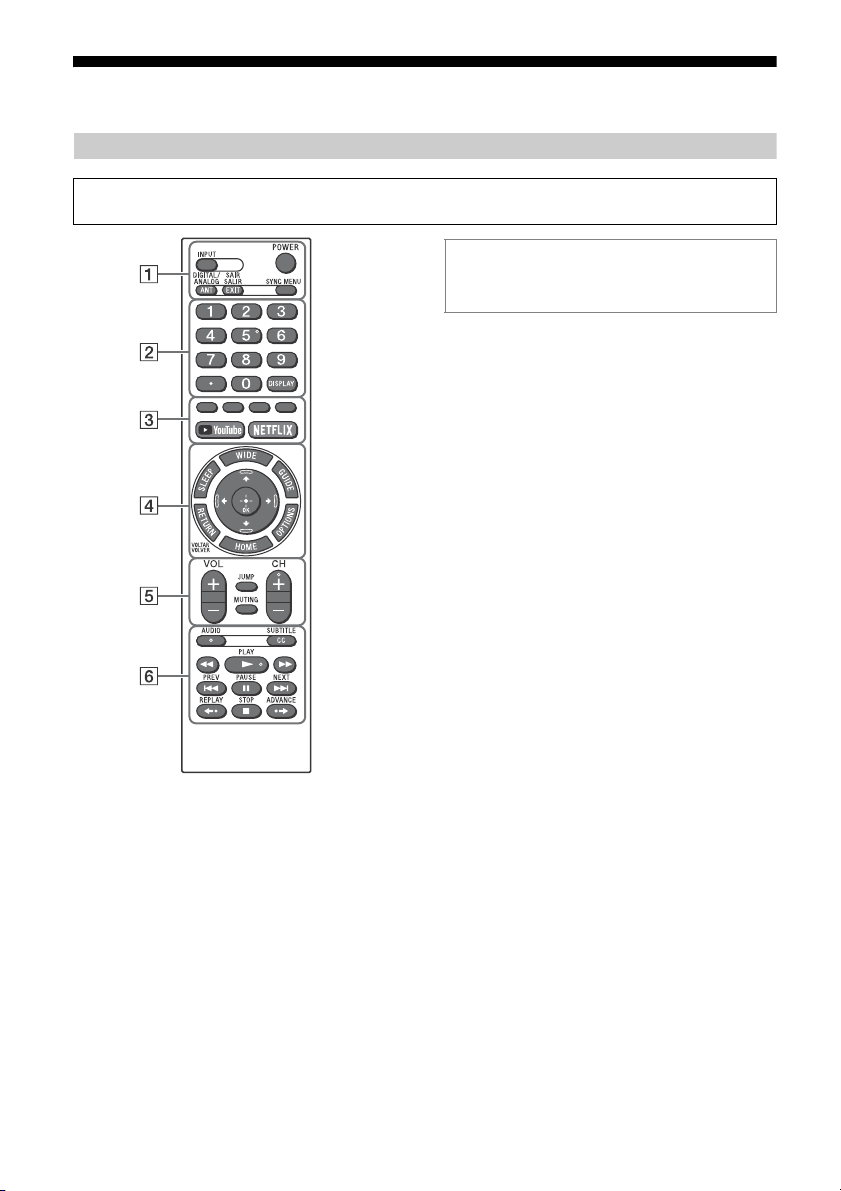

Descrição das partes do controle remoto . .9

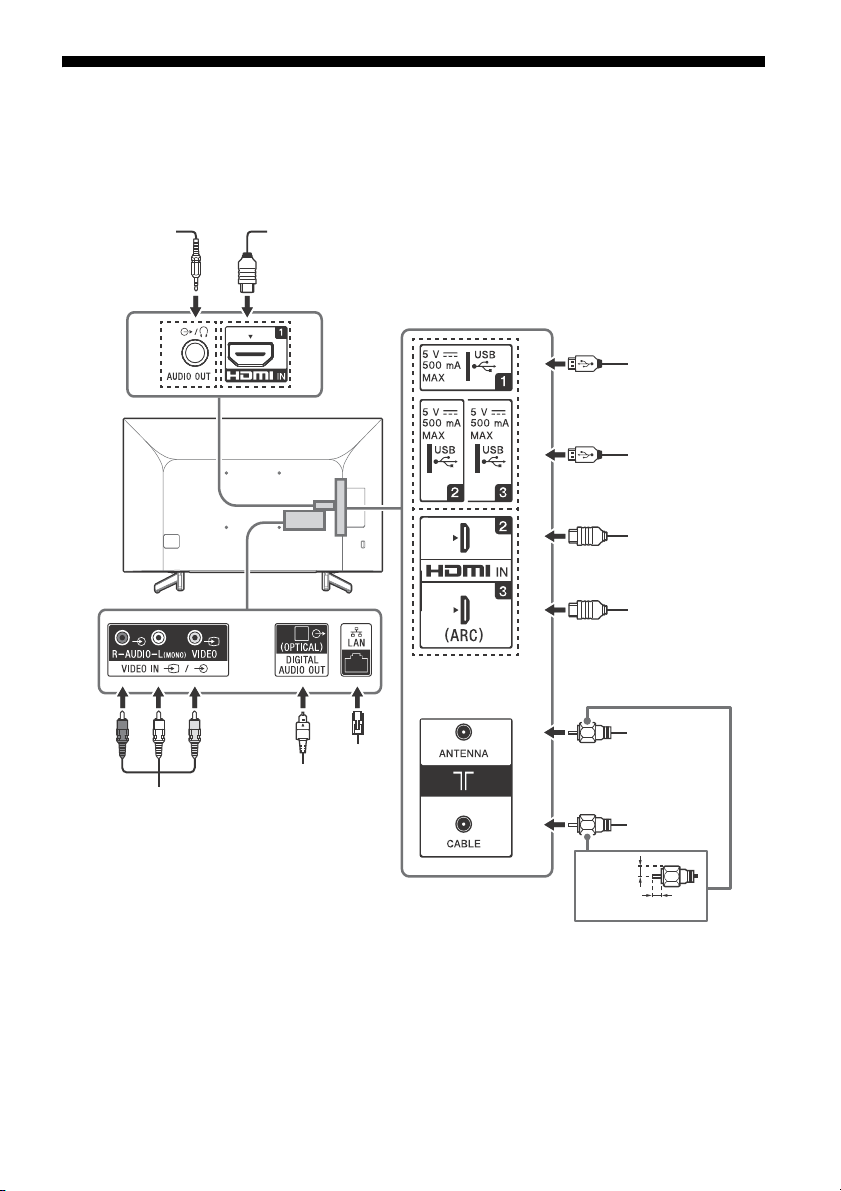

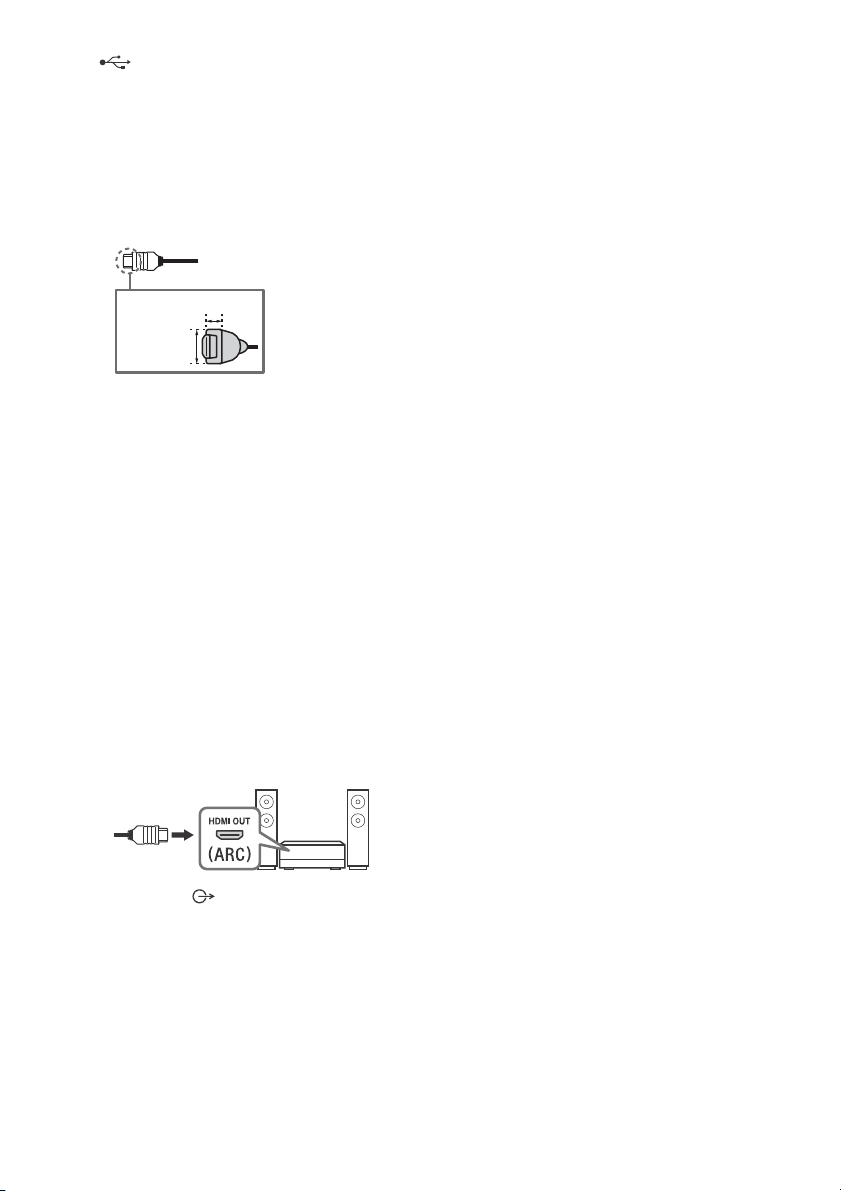

Diagrama de Conexão . . . . . . . . . . . . . . . 12

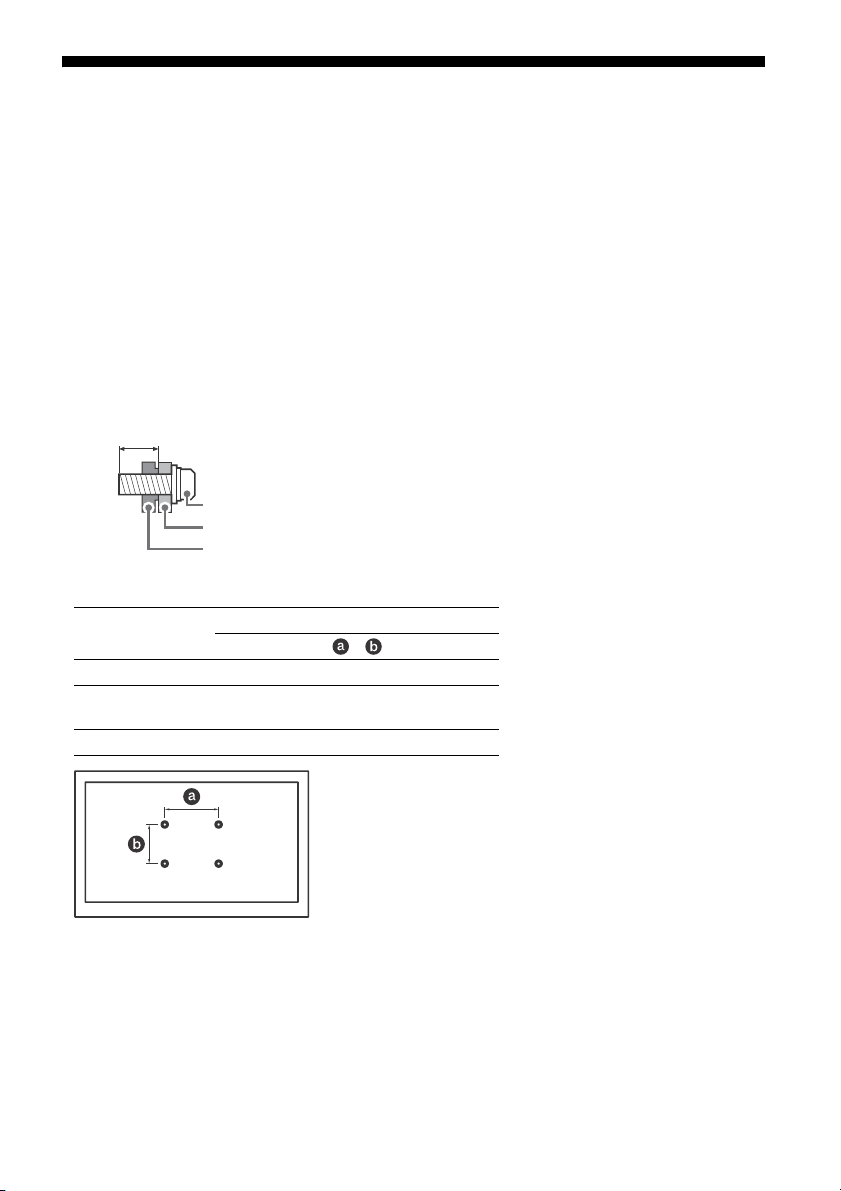

Instalação da TV na Parede. . . . . . . . . . . 14

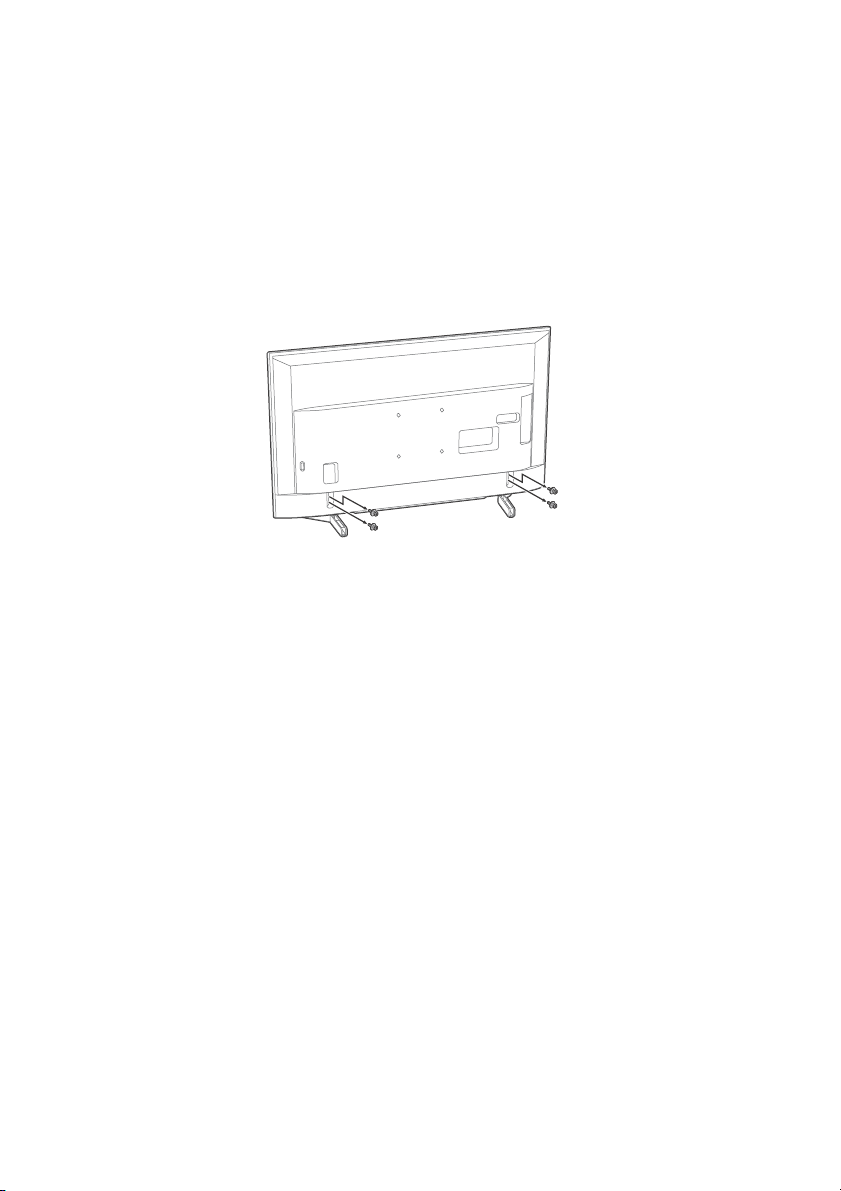

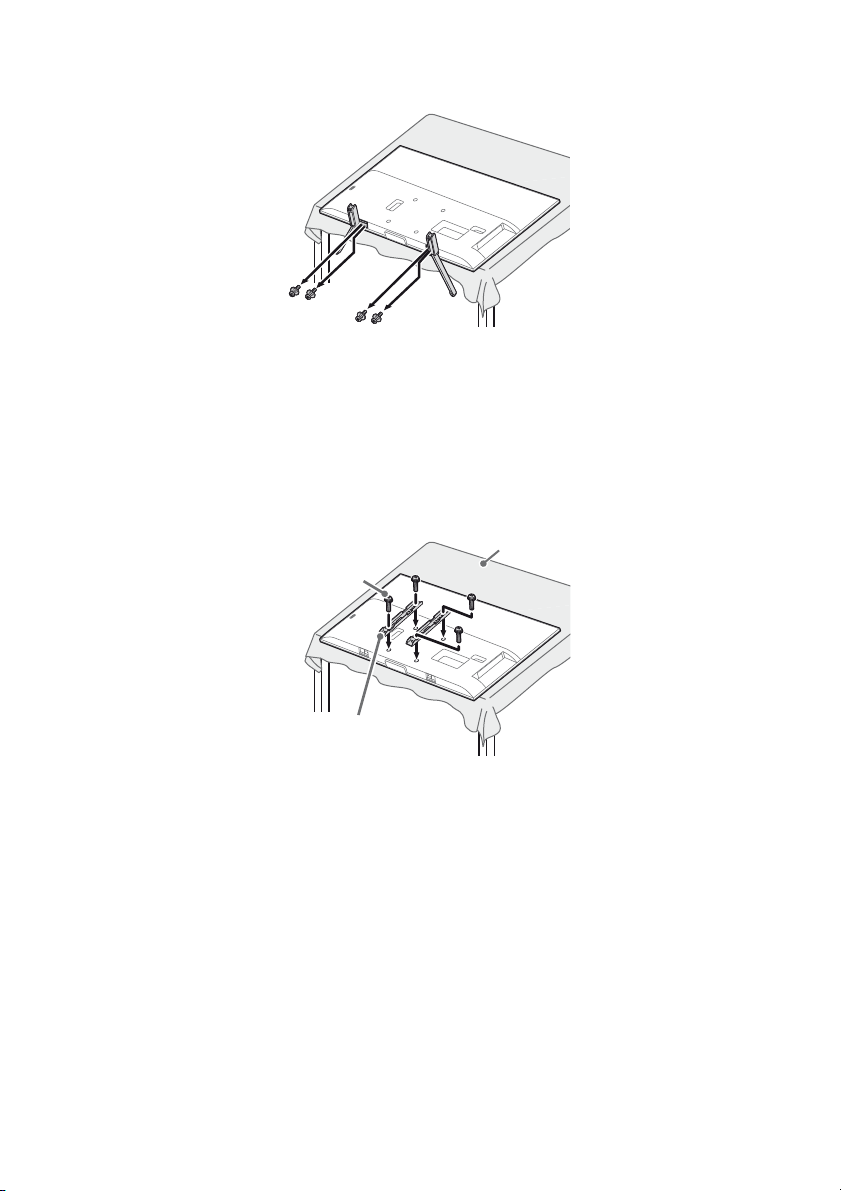

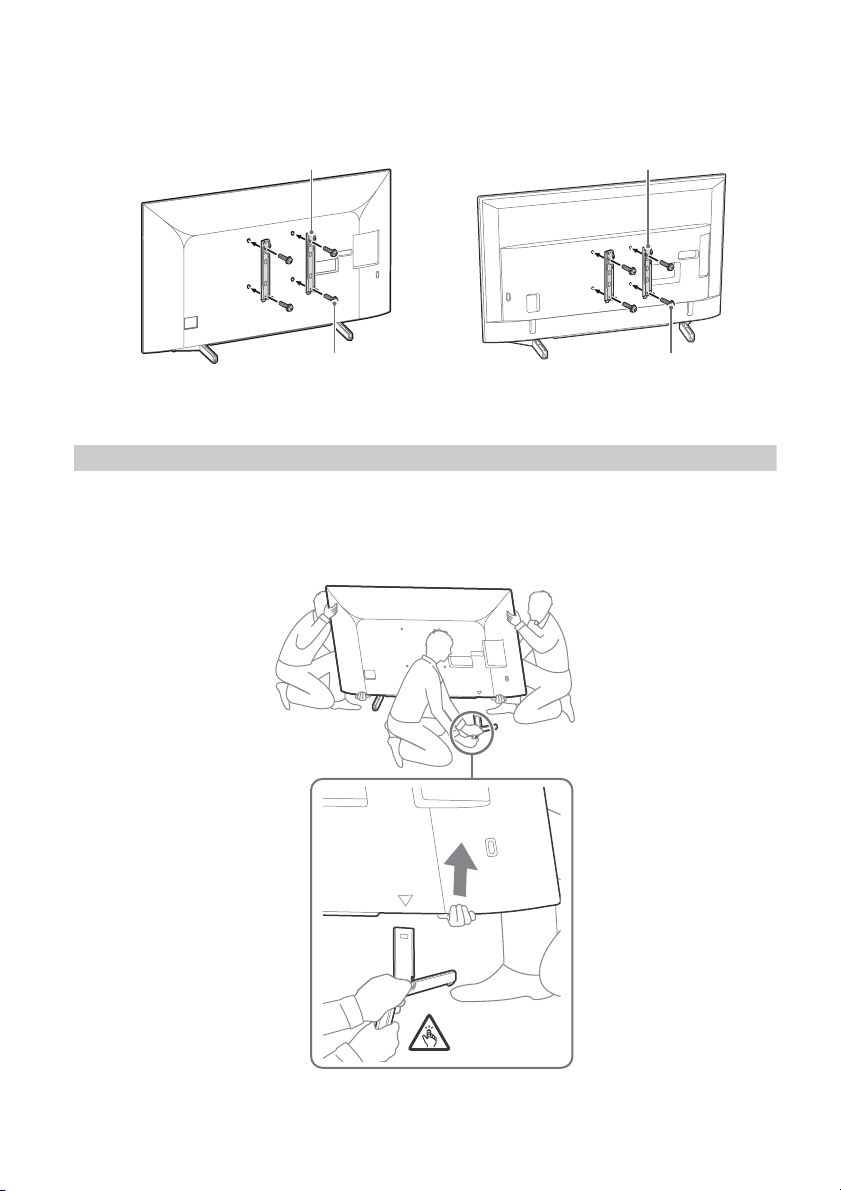

Desmontando o pedestal da TV . . . . . . . . . 15

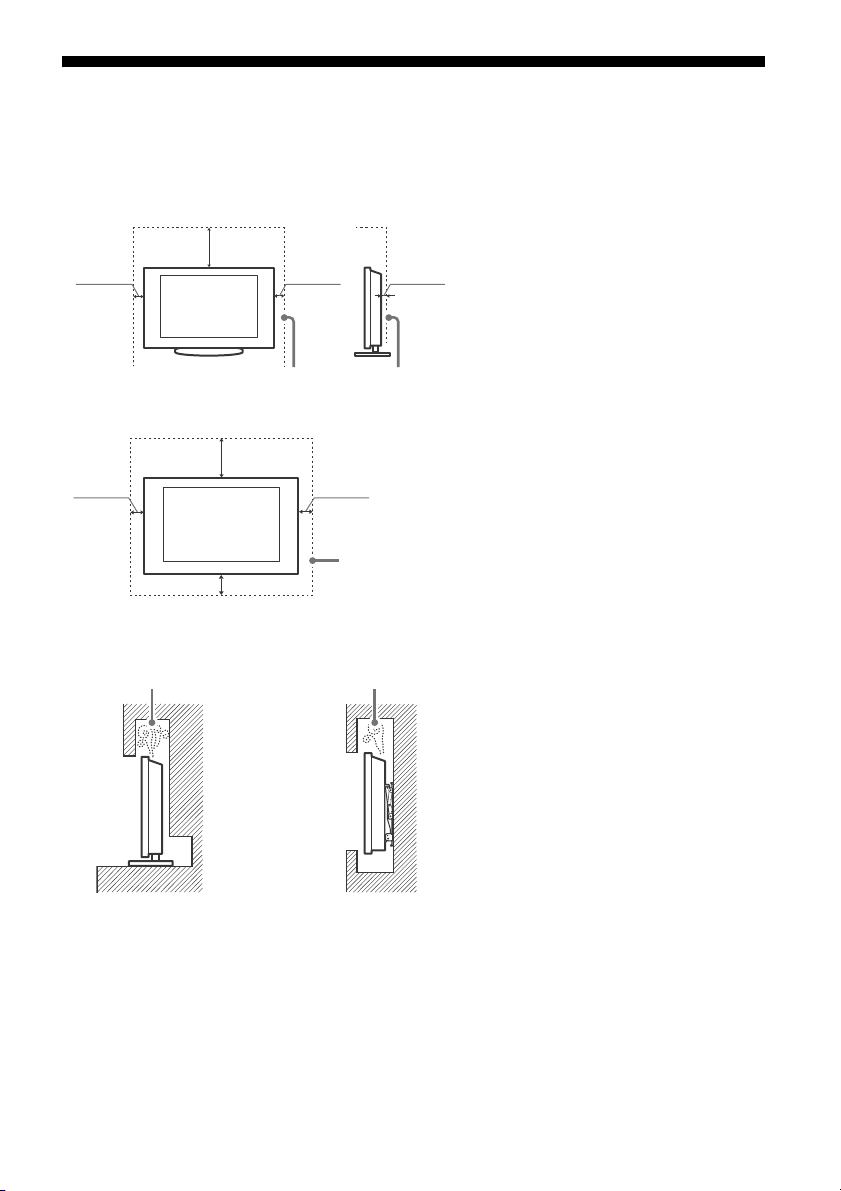

Instalação da TV em uma Parede ou em

uma Área Fechada . . . . . . . . . . . . . . . . . . 18

Solução de Problemas. . . . . . . . . . . . . . . 19

Problemas e Soluções . . . . . . . . . . . . . . . . . 19

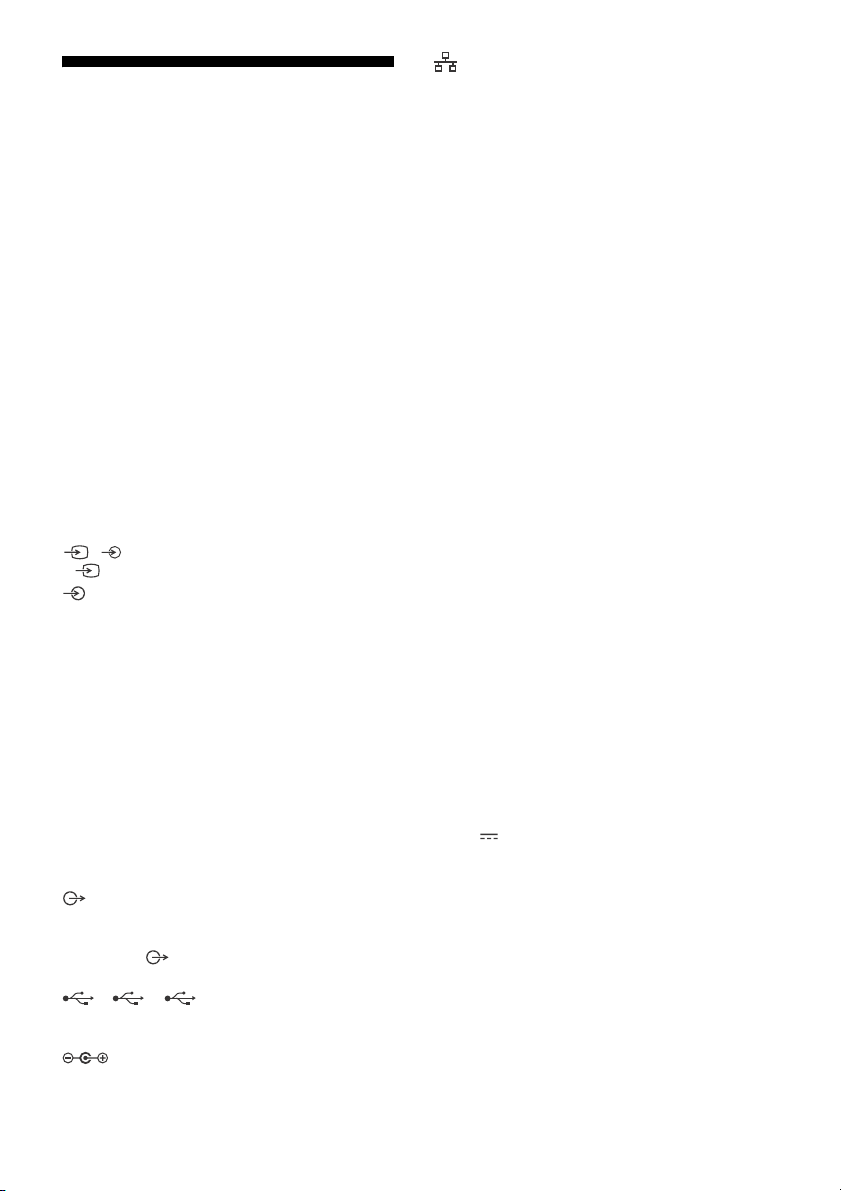

Especificações . . . . . . . . . . . . . . . . . . . . . 20

Termo de Garantia . . . . . . . . . . Última capa

Introdução

Obrigado por escolher este produto Sony.
Antes de utilizar a TV, leia atentamente este manual e guarde-o
para referências futuras.

Notas

• As imagens e ilustrações utilizadas no Guia de Configuração e
neste manual são apenas para referência e podem diferir da
aparência real do produto.

• Este aparelho destina-se ao uso doméstico e não profissional.

A classe 65 possui um tamanho de imagem visível de 64,5 pol.
(163,9 cm), a classe 55 possui um tamanho de imagem visível
de 54,6 pol. (138,8 cm), a classe 49 possui um tamanho de
imagem visível de 48,5 pol. (123,2 cm) e a classe 43 possui um
tamanho de imagem visível de 42,5 pol. (108,0 cm) (medidos
diagonalmente).

Guia de Ajuda (Manual)

Para informações detalhadas, pressione HOME no controle
remoto e depois selecione [Guia de Ajuda] no menu
[Ajustes]. Você pode também verificar o Guia de Ajuda
do seu PC ou smartphone (página 22).

Local da etiqueta de identificação

As etiquetas do nome do modelo e da tensão de alimentação da
TV estão localizadas na parte traseira da TV.

Para modelos com o adaptador de alimentação CA fornecido:
As etiquetas do nome do modelo e do número de série do
adaptador CA estão localizadas na parte de baixo do adaptador
de alimentação CA.

AVISO IMPORTANTE

Registro do Proprietário

O nome do modelo e o número de série estão localizados na
lateral e/ou na parte traseira da TV. Anote estes dados nos
espaços fornecidos abaixo. Informe-os quando entrar em
contato com o revendedor ou Serviço Autorizado Sony.

Nome do modelo

Número de série

Dúvidas & Informações Adicionais

Se após a leitura deste manual de instruções
ainda tiver dúvidas relacionadas ao uso da TV
Sony®, entre em contato com a Central de
Relacionamento, fone: 4003 7669 para capitais e
regiões metropolitanas / 0800 880 7669 para as
demais localidades e para o Estado do Rio de
Janeiro, ou com um Serviço Autorizado Sony.

2

ADVERTÊNCIA E PRECAUÇÕES

Modelo : DNUR-SY3

Após o uso, as pilhas e/ou baterias deverão ser
entregues ao estabelecimento comercial ou rede
de assistência técnica autorizada.

Para evitar o perigo de faísca ou choque elétrico, não exponha o
televisor à chuva ou umidade.

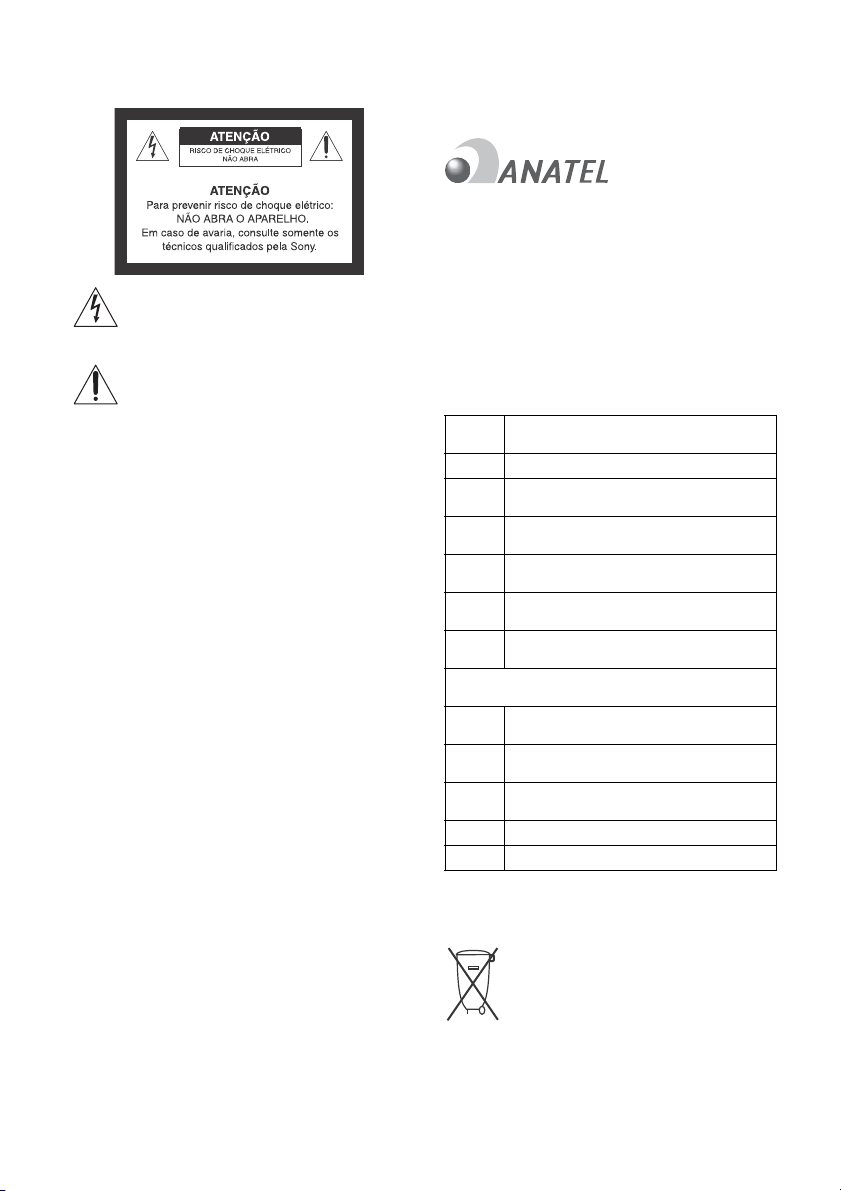

Este símbolo tem o propósito de alertar o usuário sobre
a presença de “tensões perigosas” não isoladas, dentro
do gabinete do produto, as quais podem ter
intensidade suficiente para constituir risco de choque
elétrico para as pessoas.

Este símbolo tem o propósito de alertar o usuário
quanto à presença de instruções importantes de
operação e manutenção (serviços) no Manual de
Instruções que acompanha o aparelho.

Para Segurança

O aparelho não deve ser exposto a líquido, inclusive na forma de
pingos; nem coloque sobre o aparelho objetos contendo líquido,
como vasos e copos, pois poderá danificar o aparelho e expor o
consumidor a riscos desnecessários.

PRECAUÇÃO

Para reduzir o risco de choque elétrico, não utilize o cabo de
alimentação CA com uma extensão ou outro tipo de tomada na
qual o plugue não seja inserido completamente.

• Opere a TV somente em 110 V – 220 V CA (exceto os modelos
fornecidos com o adaptador CA)

• Opere a TV somente em CC 19,5 V (com adaptador CA)

SEGURANÇA

• Use o cabo de alimentação CA especificado pela Sony e
apropriado para a tensão de alimentação local.

• Se algum líquido ou objeto cair dentro do gabinete, desconecte
a TV imediatamente da tomada e procure o Serviço Autorizado
Sony antes de operar o aparelho novamente.

• Se você não for utilizar a TV por um período longo, desconecte
o cabo de alimentação da tomada, puxando-o pelo corpo do
plugue e nunca pelo cabo.

• Para obter mais informações sobre precauções de segurança,
veja o “Folheto de Instruções de Segurança” (fornecido).

Instalação

• A TV deve ser instalada próxima a uma tomada da rede elétrica
de fácil acesso.

• Para evitar o superaquecimento interno, não bloqueie as
aberturas de ventilação.

• Não instale a TV em um local quente ou úmido, nem onde fique
exposta à quantidade excessiva de poeira ou vibrações
mecânicas.

• Se a TV for transferida diretamente de um local frio para quente,
ou se a temperatura ambiente mudar repentinamente, a
imagem poderá ficar borrada ou apresentar cores de baixa
qualidade devido à condensação de umidade. Neste caso,
espere algumas horas para que a umidade se evapore antes de
ligar a TV novamente.

• Para obter uma imagem de melhor qualidade, não exponha a
tela diretamente à iluminação ou à luz solar direta.
Recomenda-se usar um refletor de teto direcionado para baixo
ou cobrir as janelas que ficam voltadas para a tela com uma
cortina opaca. É desejável a instalação da TV em uma sala onde
o piso e as paredes não sejam de material refletivo.

Para Clientes

• Para instalar este aparelho são necessários instaladores
experientes. Assegure-se de contratar instaladores autorizados
Sony, e verifique todos os itens de segurança durante a
instalação.

04618-16-07791

Este equipamento opera em caráter secundário, isto é, não tem
direito a proteção contra interferência prejudicial, mesmo de
estações do mesmo tipo e não pode causar interferência a
sistemas operando em caráter primário.

Este produto contém o módulo: DNUR-SY3, código de
homologação ANATEL: 04618-16-07791

ADVERTÊNCIA

Evite o uso prolongado do aparelho com volume alto (potência
superior a 85 decibéis), pois isto poderá prejudicar a sua audição
(Lei Federal No 11.291/06).
A seguir, incluímos uma tabela com os níveis de intensidade
sonora em decibéis e os exemplos de situações correspondentes
para a sua referência.

Nível de
Decibéis

30 Biblioteca silenciosa, sussurros leves

40 Sala de estar, refrigerador, quarto longe do

trânsito

50 Trânsito leve, conversação normal, escritório

silencioso

60 Ar-condicionado a uma distância de 6 m, máquina

de costura

70 Aspirador de pó, secador de cabelos, restaurante

ruidoso

80 Tráfego médio de cidade, coletor de lixo, alarme

de despertador a uma distância de 60 cm

OS RUÍDOS A SEGUIR PODEM SER PERIGOSOS EM CASO DE
EXPOSIÇÃO CONSTANTE

90 Metrô, motocicleta, tráfego de caminhão, cortador

de grama

100 Caminhão de lixo, serra elétrica, furadeira

pneumática

120 Show de banda de rock em frente às caixas

acústicas, trovão

140 Tiro de arma de fogo, avião a jato

180 Lançamento de foguete

Informação cedida pela Deafness Research Foundation, por
cortesia .

DESCARTE DE PILHAS E BATERIAS

Pilhas e Baterias Não Recarregáveis

Atenção:

• Verifique as instruções de uso do aparelho certificando-se de

Exemplos

3

que as polaridades (+) e (-) estão no sentido indicado. As pilhas
poderão vazar ou explodir se as polaridades forem invertidas,
expostas ao fogo, desmontadas ou recarregadas.

• Evite misturar com pilhas de outro tipo ou com pilhas usadas,
transportá-las ou armazená-las soltas, pois aumenta o risco de
vazamento.

• Retire as pilhas caso o aparelho não esteja sendo utilizado,
para evitar possíveis danos na eventualidade de ocorrer
vazamento.

• As pilhas devem ser armazenadas em local seco e ventilado.

• No caso de vazamento da pilha, evite o contato com ela. Lave
qualquer parte do corpo afetado com água abundante.
Ocorrendo irritação, procure auxílio médico.

• Não remova o invólucro da pilha.

• Mantenha fora do alcance das crianças. Em caso de ingestão
procure auxílio médico imediatamente.

Informações de Segurança

ADVERTÊNCIA

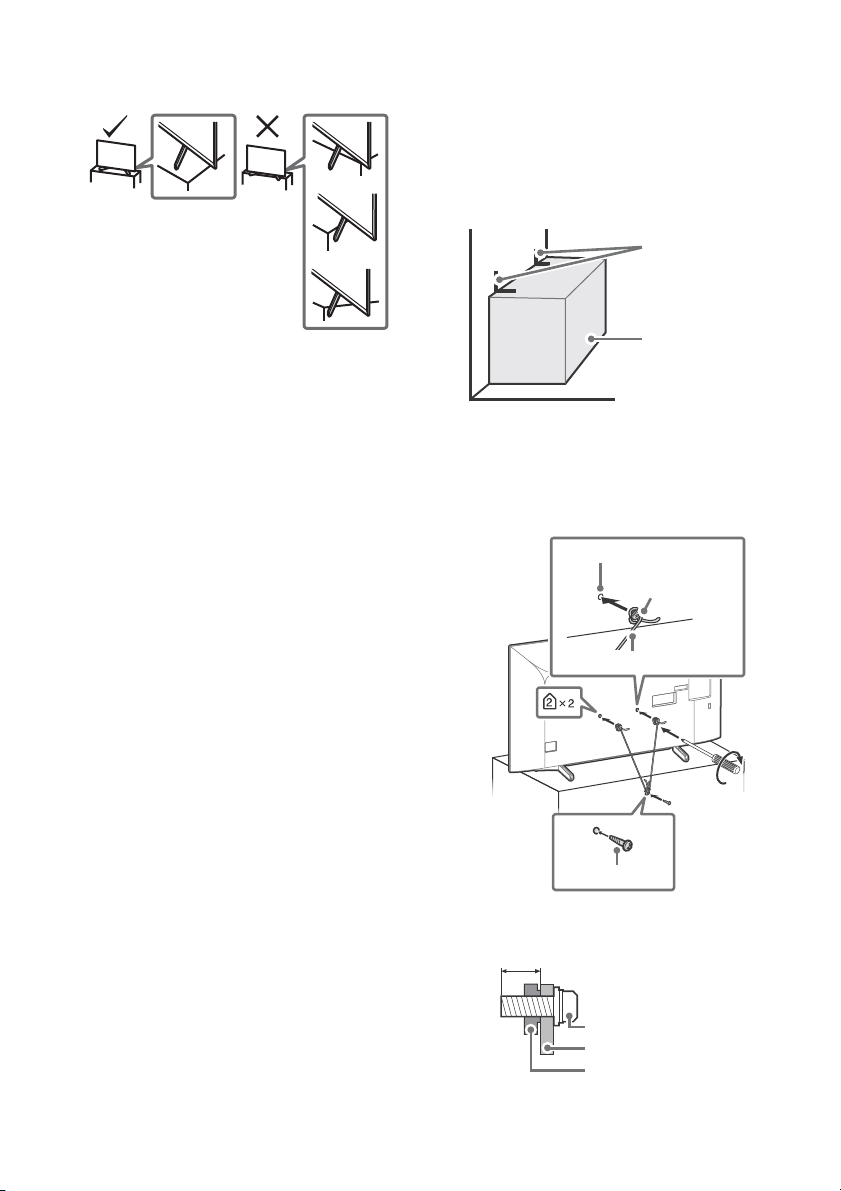

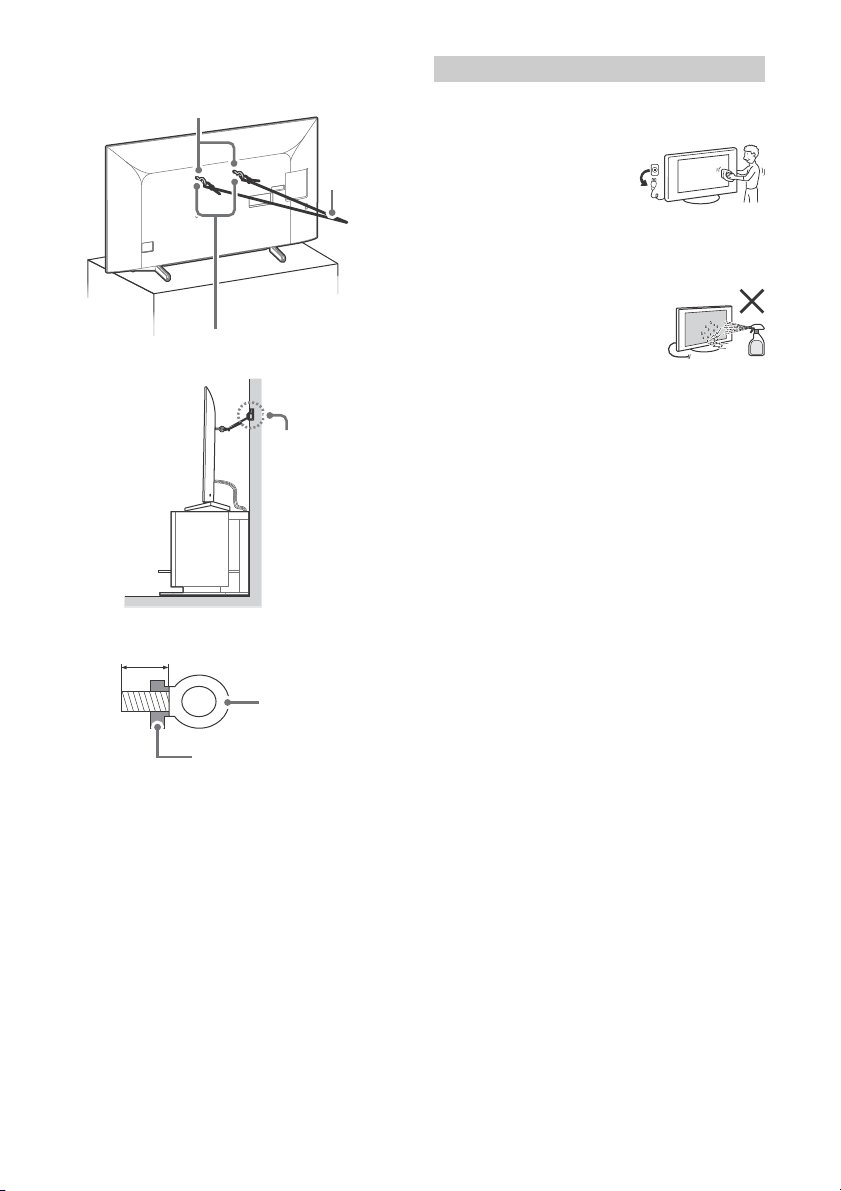

Perigo de Estabilidade

A TV pode cair causando ferimentos pessoais graves ou até
mesmo a morte.
Nunca instale a TV em locais instáveis. A TV pode cair causando
ferimentos pessoais graves ou até mesmo a morte. Muitos
ferimentos, particularmente em crianças, podem ser evitados
tomando-se precauções simples como:

• Utilizar armários ou suportes recomendados pelo fabricante da

TV.

• Utilizar somente móveis que suportam a TV com segurança.

• Assegurar que a TV não está inclinada na borda do móvel em

que se encontra.

• Não instalar a TV em móveis altos, como armários de cozinha ou

estantes, sem prender a TV e o móvel, para um apoio
adequado.

• Não colocar a TV sobre tecidos ou outros materiais que podem

ficar entre a TV e o móvel de apoio.

• Educar as crianças sobre os perigos de subir em móveis para

alcançar a TV ou o controle remoto.
Para manter a sua TV atual ou realocá-la, as mesmas
considerações acima devem ser aplicadas.

NOTA SOBRE O ADAPTADOR CA (somente os
modelos fornecidos com o adaptador CA)

Advertência

Para reduzir o risco de incêndio ou choque elétrico, não exponha
o aparelho à chuva ou umidade.
Para prevenir o risco de incêndio ou choques elétricos, não
coloque objetos contendo líquidos, como vasos e copos, sobre o
aparelho. Não instale o aparelho em espaços limitados, como
estantes de livros ou armários embutidos.

• Certifique-se de que a tomada de alimentação CA está instalada

próxima ao aparelho e em local de fácil acesso.

• Certifique-se de utilizar o adaptador de alimentação CA e o

cabo de alimentação CA fornecidos. Caso contrário pode causar

um mau funcionamento.

• Conecte o adaptador CA a uma tomada de parede de CA de fácil

acesso.

• Não enrole o cabo de alimentação CA em

volta do adaptador CA. A parte interna do

cabo pode ser cortada e/ou isso pode

causar um mau funcionamento da TV.

• Não toque no adaptador CA com as mãos

molhadas.

• Em caso de observar um funcionamento anormal do aparelho,

desconecte imediatamente o cabo de alimentação CA da

tomada da parede.

• O aparelho continuará ligado à rede elétrica enquanto estiver

conectado à tomada da rede elétrica, mesmo que o aparelho

tenha sido desligado.

• O adaptador CA pode ficar quente quando utilizado por longos

períodos de tempo, você poderá sentir o calor quando tocar

com as mãos.

Antes de configurar a TV

Alguns modelos de TV são fornecidos com o pedestal
desmontado para que você possa instalar a TV diretamente na
parede. Consulte a página 14 (Instalação da TV na Parede) para
instalar a TV na parede. Se optar por não instalar a TV na parede,
instale o pedestal na TV. Você necessitará de uma chave Phillips
(não fornecida) e dos parafusos fornecidos para realizar esta
operação. Consulte o Guia de Configuração.
Certifique-se de observar os cuidados a seguir durante a
instalação da sua TV:

• Desconecte todos os cabos antes de transportar a TV.

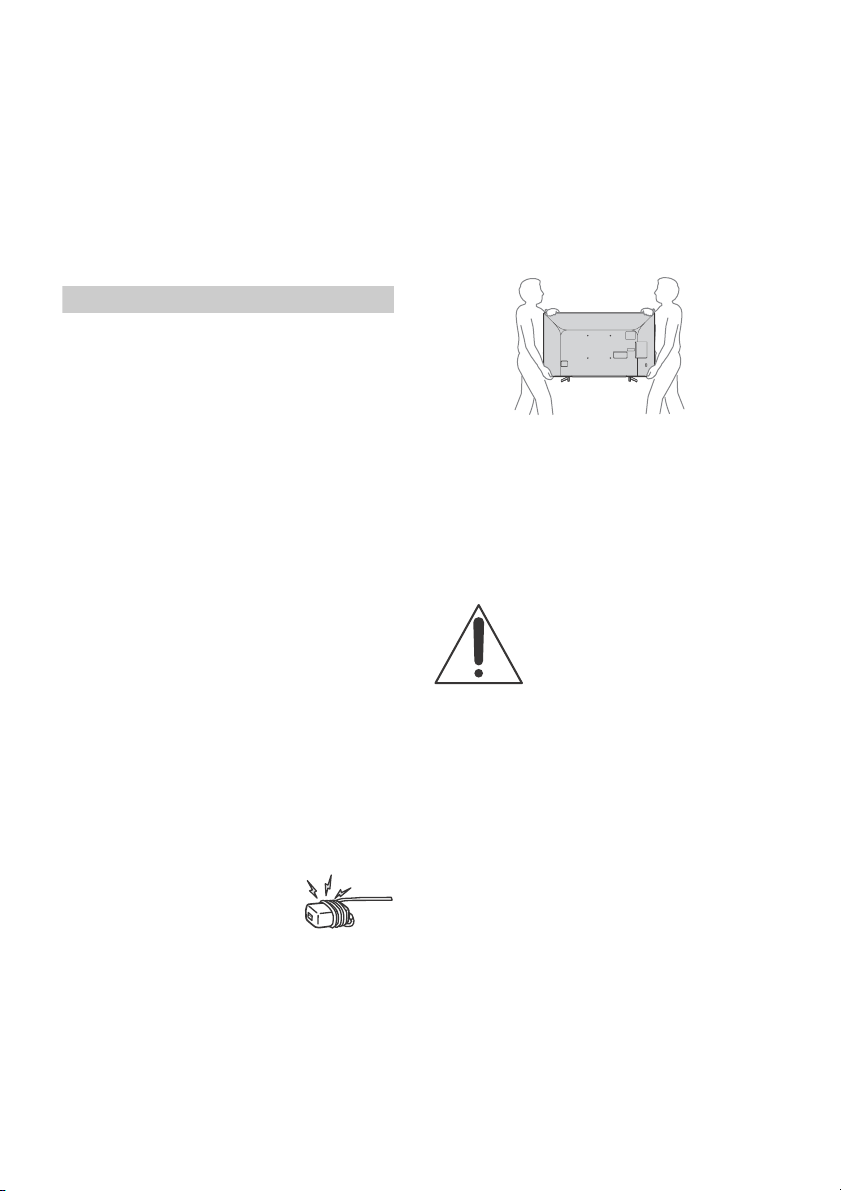

• Transporte a TV com um número adequado de pessoas; TVs
grandes necessitam de duas ou mais pessoas.

• Posicionar corretamente as mãos enquanto transporta a TV é
muito importante para a sua segurança e para evitar danos ao
aparelho.

• Assegure uma ventilação adequada à sua TV, consulte a página

18.

• Para obter uma imagem de melhor qualidade, não exponha a
tela à iluminação direta ou à luz do sol.

• Evite instalar a TV em uma sala onde as paredes e os pisos
sejam de materiais refletivos.

• Evite mover a TV de um local frio para outro quente. As
mudanças repentinas de temperatura poderão causar a
condensação de umidade, afetando a qualidade da imagem e/
ou as cores na sua TV. Se isto ocorrer, aguarde toda a umidade
evaporar antes de ligar a TV.

Fixar a TV

A Sony recomenda veementemente que
sejam tomadas medidas de segurança para
evitar a queda da TV.
As TVs não instaladas de forma segura podem
cair e provocar danos à propriedade,
ferimentos graves ou até mesmo a morte.

Para evitar a queda da TV

• Prenda a TV de forma segura na parede e/ou em uma estante.

• Não permita que crianças brinquem ou subam nos móveis e nos
aparelhos de TV.

• Evite colocar ou pendurar objetos na TV.

• Nunca instale a TV em:

 superfícies escorregadias, instáveis e/ou irregulares.
 móveis que possam ser escalados, como armários com

gavetas.

• Instale a TV onde ela não possa ser puxada, empurrada ou
derrubada.

4

• Instale a TV de forma que o pedestal da TV não fique para fora

Suportes tipo
mão francesa
(não fornecidos)

Estante

Furo de parafuso na tam pa traseira

Parafuso de máquina M6
(não fornecido)

Corda ou corre nte (não fornecida)

Parafuso (não fornecido)

1,5 N·m{15
kgf·cm}

8 mm – 12 mm

Parafus o (M6)

Tampa traseira da TV

Corda ou cor rente

do suporte (não fornecido). Se o pedestal da TV ficar para fora
da estante, isso poderá causar a queda da TV e ferimentos às
pessoas ou danos à TV.

• Prenda todos os cabos de alimentação CA e cabos de conexão
para que as crianças curiosas não tenham acesso a eles.

Medidas recomendadas para a instalação
segura da TV

Considere as seguintes medidas quando instalar a sua TV em
uma estante (não fornecida).

1 Fixe a estante onde a TV será instalada.

Certifique-se de que a estante seja adequada para suportar o
peso da TV. Utilize dois suportes tipo mão francesa (não
fornecidos) para fixar a estante. Para cada suporte, utilize
parafusos apropriados para:

• Fixar um lado do suporte na parede.

• Fixar o outro lado do suporte na estante.

2 Fixe a TV na estante.

Utilize os itens listados a seguir (não fornecidos):

• Parafusos de máquina M6 (a serem parafusados na tampa
traseira da TV).

• Um parafuso ou outro fixador similar (para fixá-lo na
estante).

• Corda ou corrente (forte o suficiente para suportar o peso da
TV). Certifique-se de que não haja folga excessiva na corda
ou na corrente.

O comprimento do parafuso de máquina M6 difere de acordo
com o diâmetro da corda ou corrente. Veja a ilustração a
seguir.

5

3 Prenda a TV na parede utilizando parafusos, prendedor de

Furos para montagem em parede

Corda ou
corrente
(não
fornecida)

Parafusos com olhal M6 (não fornecidos)

Prendedor de
parede (não
fornecido)

8 mm – 12 mm

Tampa traseira da TV

Parafu so com
olhal M6

parede e corrente (ou corda).

Veja a ilustração abaixo para o comprimento do parafuso com
olhal M6.

Precauções

Como cuidar da sua TV BRAVIA

A segurança é muito importante, por isso leia e siga as instruções
do Folheto de Segurança fornecido separadamente.
Desconecte a TV e outros
equipamentos conectados da tomada
da rede elétrica antes de iniciar a
limpeza da TV.

• Limpe a tela LCD gentilmente com
um pano macio.

• As sujeiras resistentes podem ser removidas com um pano
levemente umedecido com uma solução suave de sabão com
água morna.

• Se utilizar um pano previamente tratado com produtos
químicos, siga as instruções fornecidas na embalagem do pano.

• Nunca borrife água ou detergente
diretamente na TV. O líquido pode
escorrer para dentro da tela ou para as
partes externas e infiltrar-se no seu
aparelho de TV, danificando-o.

• Nunca utilize solventes fortes como tíner,
álcool ou benzina para a limpeza.

• Não conecte a TV à tomada da rede elétrica até que a umidade
da limpeza se evapore.

A TV também deve ser instalada em uma superfície estável para
evitar que ela caia (consulte a página 4). Se você tiver crianças
pequenas ou animais de estimação em sua casa, verifique
regularmente se a TV está fixada com segurança.

Notas

• Dependendo do modelo, a TV sai de fábrica com os parafusos
fixados em sua parte traseira. (Eles são fixados nos furos de
parafusos para montagem na parede.) Certifique-se de remover
os dois parafusos superiores antes de fixar a TV na parede.

• Fixar a TV à estante, sem fixar a TV e a estante à parede
proporciona uma proteção mínima contra a queda da TV. Para
proteção maior, certifique-se de seguir as três medidas
recomendadas.

6

Introdução da sua TV BRAVIA®

Experimentando a impressionante 4K com a sua TV BRAVIA

Para experimentar os detalhes impressionantes da sua nova TV BRAVIA, é necessário ter acesso à
programação de alta definição (HD). A sua TV BRAVIA pode receber e exibir a programação HD através
de:

• Transmissão através de uma antena de qualidade de alta definição

• Assinatura de TV a cabo de alta definição

• Assinatura de TV via satélite de alta definição

• Reprodutor de discos Blu-ray Disc™ ou outros equipamentos externos compatíveis com HD

Entre em contato com o provedor do serviço de TV a cabo, TV via satélite ou HD para obter
informações sobre como atualizar a programação HD.

Os quatro passos para uma experiência de TV 4K

Aparelho de TV, Som, Fonte e Configuração

Juntamente com o seu aparelho de TV BRAVIA, um sistema de alta definição completo (Full HD)
requer um sistema de som HD, uma fonte de programação HD e uma configuração de conexão
adequada. Depois que a configuração HD estiver completa, você estará preparado para desfrutar
fontes com aumento de resolução de HD para 4K.

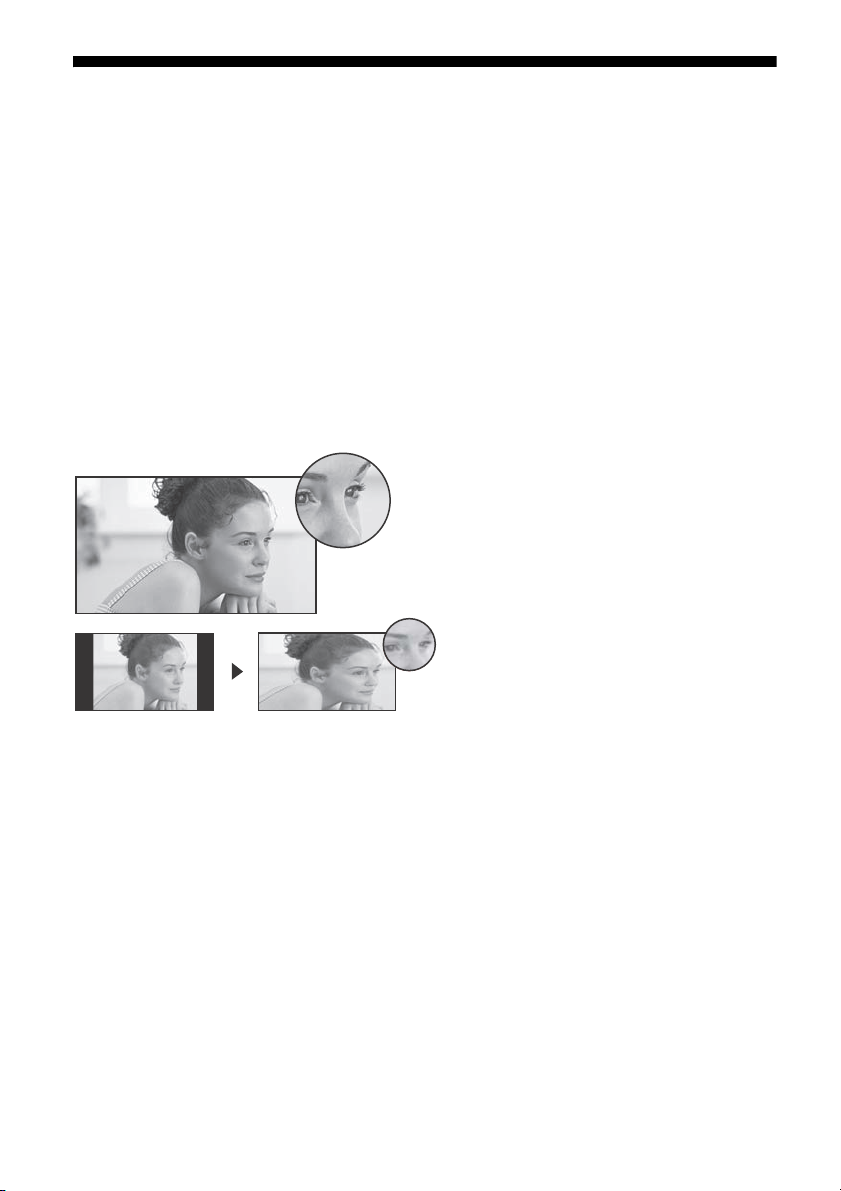

Fonte 16:9 (alta definição)

A maioria dos sinais HDTV utiliza o tamanho de tela
widescreen de 16:9, que preenche a tela da sua
BRAVIA, mantendo uma imagem nítida, clara e
viva.

Fonte 4:3 (definição padrão)

A maioria dos sinais de definição padrão utiliza o
tamanho quadrado de 4:3. Quando uma imagem
4:3 é exibida em uma HDTV, você vê faixas pretas
nas laterais da imagem. A qualidade da imagem
pode não ser tão nítida como das fontes HD.

Esta TV exibe todos os sinais de entrada de vídeo na resolução de 3.840 pontos x 2.160 linhas.

Notas

• Para ajudar a assegurar a mais alta qualidade para a sua experiência de alta definição, utilize os cabos HDMI
Premium de alta velocidade (não fornecidos).

• Para detalhes dos formatos compatíveis, veja “Especificações” neste manual.

• Para formatos PC compatíveis, veja o Guia de Ajuda.

7

Partes e Controles



ȩ



ȩ

Controles e Indicadores

KD-65X705G KD-55X705G / 49X705G / 43X705G

 (Liga/Desliga) /+/–

Quando a TV está desligada,

Pressione  para ligar.

Quando a TV está ligada,

Mantenha pressionada  para desligar.
Pressione  repetidamente para mudar de
função e, em seguida, pressione o botão +
ou – para:

• Ajustar o volume.

•Selecionar o canal.

• Selecionar a fonte de entrada da TV.

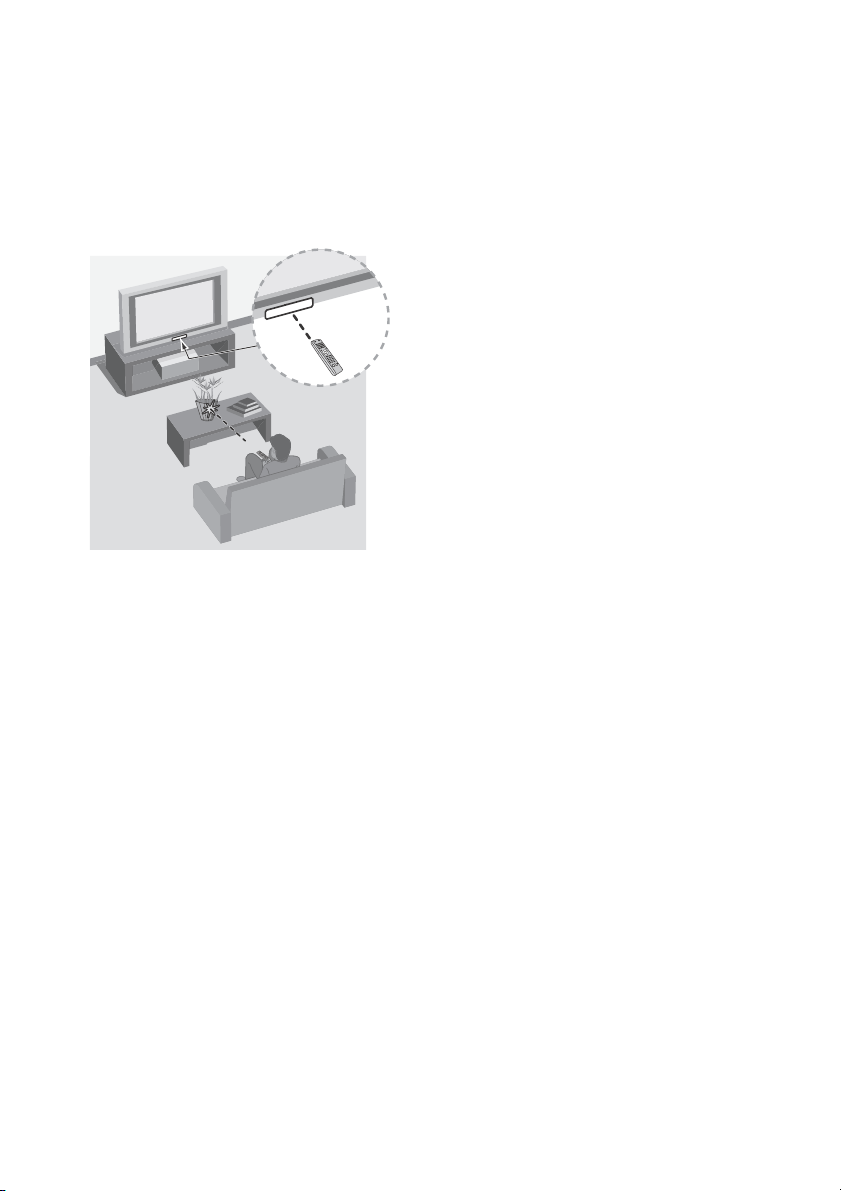

 Sensor de controle remoto* / Indicador

de LED

O LED de iluminação acende-se ou pisca de
acordo com o status da TV.
Para mais informações, consulte o Guia de
Ajuda.

* Não coloque nada próximo ao sensor.

Notas

• Certifique-se de que a TV está completamente
desligada antes de desconectar o cabo de
alimentação CA.

• Para desconectar a TV da alimentação CA
completamente, remova o plugue da tomada de
alimentação CA.

• Por favor, aguarde um instante ao realizar a seleção
de entrada para mudar para outra entrada.

8

Utilização do Controle Remoto

Descrição das partes do controle remoto

O formato do controle remoto, a disposição, disponibilidade e a função dos botões do controle remoto
podem variar dependendo da sua região/país/modelo da TV.

Nota

• Os botões de número 5, , CH + e AUDIO

possuem um ponto saliente. Utilize-o como
referência quando operar a TV.

 INPUT

Exibe e seleciona a fonte de entrada.

POWER

Liga a TV ou muda para o modo de espera.

ANT/DIGITAL/ANALOG

Alterna entre os canais da TV a cabo e
antena.

EXIT/SAIR SALIR

Retorna à tela anterior ou sai do menu.
Quando um serviço de Aplicativo Interativo
estiver disponível, pressione este botão para
sair do serviço.

SYNC MENU

Pressione para exibir o Menu BRAVIA Sync.
Para obter informações detalhadas,
pressione HOME no controle remoto e, em
seguida, selecione [Guia de Ajuda] no menu
[Ajustes].

9

 Botões numéricos

Use com os botões 0-9 para selecionar os
canais digitais.

DISPLAY

Exibe informações sobre o canal/programa/
entrada a qual você está assistindo.

 Botões coloridos

Executam a função correspondente naquele
momento.

YouTube (Exclusivo para regiões,

países e modelos de TV limitados)

Ac

essa o serviço online “YouTube”.

NETFLIX (Exclusivo para regiões/
países/modelos de TV especificados)

Acessa o serviço online “NETFLIX”.

 WIDE

Ajusta a exibição da tela. Pressione
repetidamente para selecionar o modo wide
desejado.

SLEEP

Pressione repetidamente até a TV exibir a
hora em minutos ([Não]/[15 min]/[30 min]/
[45 min]/[60 min]/[90 min]/[120 min]) que
você deseja que a TV permaneça ligada
antes de se desligar. Para cancelar o
desligamento automático, pressione SLEEP
repetidamente até [Não] ser exibido.

GUIDE

Exibe o EPG digital (Guia Eletrônico de
Programação Digital).

RETURN/VOLTAR VOLVER

Retorna à tela anterior.

OPTIONS

Exibe uma lista que contém atalhos para
alguns menus de configurações.
As opções listadas variam de acordo com a
entrada atual e seu conteúdo.

HOME

Exibe o Menu Home da TV.

//// (D-pad de navegação)

Navegação e seleção na tela.

 VOL +/– (Volume)

Ajusta o volume.

JUMP

Retorna ao canal anterior ou entrada
visualizada por mais de 15 segundos.

MUTING

Silencia o som. Pressione novamente para
restaurar o som.

CH +/– (Channel)

Seleciona o canal.

 AUDIO

Seleciona o som da fonte multilíngue ou o
som estéreo para o programa atualmente
sendo assistido (depende da fonte de
programa).

SUBTITLE/CC

Ativa ou desativa as legendas (quando o
recurso está disponível).

 (retrocesso rápido)/ (PLAY)/
(avanço rápido)/. (PREV)/
(PAUSE)/> (NEXT)/ (STOP)

Opera o conteúdo da mídia na TV e no
dispositivo compatível com BRAVIA Sync
conectado.
Este botão também pode ser usado para
operar o serviço de reprodução de VOD
(Video on demand (vídeo por demanda)). A
disponibilidade depende do serviço VOD.

(REPLAY)/ (ADVANCE)

Reproduz novamente a cena/avança
rapidamente um pequeno trecho da cena
(somente reprodução de vídeo via USB e
IPTV).

10

Instruções de utilização do controle
remoto IR (infravermelho)

• Aponte o controle remoto diretamente para

o receptor IR (infravermelho) localizado na
sua TV.

• Certifique-se de que nenhum objeto esteja

bloqueando o caminho entre o controle
remoto e o receptor IR (infravermelho) da
sua TV.

• As lâmpadas fluorescentes podem

interferir na operação do controle remoto;
experimente apagá-las.

• Se tiver problemas com o controle remoto,

reinsira ou substitua as pilhas e
certifique-se de que elas estejam inseridas
corretamente.

11

Diagrama de Conexão

Ȫȫ

ȩ

Ȫ

<

<

Fones de

ouvido/

Sistema de

áudio/

Subwoofer

Câmera
fotográfica
digital/
Filmadora/
Mídia de
armazenamento
USB

Sistema de
áudio com ARC/
Dispositivo
HDMI

Dispositivo
HDMI

Videocassete/
Equipamento de
videogame/
Reprodutor de DVD/
Filmadora

Sistema de
áudio com
entrada
óptica de
Áudio

Antena

Dispositivo HDMI

Câmera
fotográfica
digital/
Filmadora/
Mídia de
armazenamento
USB

Roteador

TV a cabo

7 mm

1,5 mm

Você pode conectar uma grande variedade de equipamentos opcionais à sua TV.

Notas

• Ao conectar o cabo à tomada de TV a cabo/Antena use apenas os dedos para apertar. O aperto excessivo das
conexões pode danificar a TV.

•

Terminais e etiquetas podem var

iar dependendo da região/país/modelo da TV.

12

 USB 1/2/3

<

<

12 mm

21 mm

• A conexão de um dispositivo USB grande
pode causar interferência em outros
dispositivos conectados ao lado dele.

• Ao conectar um dispositivo USB grande,
conecte-o à porta USB 1.

 HDMI IN 1/2/3

• A interface HDMI pode transferir o vídeo e
áudio digital em um único cabo.

•

• HDMI IN 2/3
Para desfrutar do conteúdo de alta
qualidade 4K 50p/60p, conecte um cabo
HDMI de alta velocidade Premium (não
fornecido) à entrada HDMI IN 2/3 e ajuste
o [Formato do sinal HDMI] em [Formato
aprimorado].
Consulte detalhes sobre os formatos
suportados em “Especificações”,
neste manual (páginas 20-21).

• HDMI IN 3 ARC (Audio Return Channel

(Canal de retorno de áudio))

Conecte seu sistema de áudio à HDMI IN 3
para direcionar o som da TV ao sistema de
áudio. Um sistema de áudio que suporta
HDMI ARC pode enviar vídeo à TV e
receber o áudio da TV através do mesmo
cabo HDMI. Se o seu sistema de áudio não
suporta HDMI ARC, uma conexão
adicional com DIGITAL AUDIO OUT
(OPTICAL) é necessária.

• Quando conectar um equipamento mono,
conecte-o à tomada de áudio L ((E)
MONO).

 AUDIO OUT /

• Suporta somente minitomada estéreo de
3 polos.

• Para ouvir o som da TV através do
equipamento conectado, pressione
HOME. Selecione [Preferências] t
[Ajustes] t [Ajustes AV] t [Fone de
ouvido/Saída de Áudio] e, em seguida,
selecione o item desejado.

13

Instalação da TV na Parede

8 mm – 12 mm

Parafuso (M6)
Suporte de parede
Tampa traseira da TV

Este manual de instruções da TV mostra somente os passos de preparação da instalação da TV antes
da instalação na parede.

A sua TV pode ser montada em uma parede utilizando um suporte de parede compatível (não
fornecido). Se o pedestal estiver instalado na TV, remova-o. Consulte a página 15 (Desmontando o
Pedestal da TV).
Prepare a TV para a instalação do suporte de parede antes de realizar as conexões dos cabos.

Para proteção do produto e por razões de segurança, a Sony recomenda veementemente que a
instalação de sua TV na parede seja realizada por Instaladores Autorizados Sony. Não tente
instalar sozinho.

• Siga o manual de instruções fornecido com o suporte de parede correspondente ao seu modelo. É
necessária experiência suficiente para instalar esta TV, especialmente para determinar a resistência
da parede que irá suportar o peso da TV.

• Não são fornecidos os parafusos para o suporte de parede.

• O comprimento do parafuso do suporte de parede difere de acordo com a espessura do suporte de
parede. Veja a ilustração a seguir.

• Consulte o padrão dos furos do suporte de parede na tabela a seguir.

Nome do modelo

KD-65X705G 300 × 300 mm

KD-55X705G
KD-49X705G

KD-43X705G 100 × 200 mm

Padrão dos furos do suporte de parede

×

200 × 200 mm

• Certifique-se de guardar os parafusos e o pedestal removidos em um lugar seguro até o momento
de utilizá-los novamente. Mantenha os parafusos fora do alcance de crianças pequenas.

Nota

• Leia o Folheto de Segurança fornecido para informações de segurança adicionais.

14

KD-65X705G / 55X705G

Parafuso (não fornecido)

Suporte de parede (não fornecido)

Parafuso (não fornecido)

Suporte de parede (não fornecido)

Fixe o suporte de parede (não fornecido) utilizando os parafusos (não fornecidos).

KD-65X705G KD-55X705G

Nota

• Se estiver utilizando uma parafusadeira elétrica, ajuste o torque em aproximadamente 1,5 N·m {15 kgf·cm}.

Desmontando o Pedestal da TV

KD-65X705G

1 Remova um pedestal de cada lado por vez. Segure o pedestal com as duas mãos de forma

segura e firme enquanto a outra pessoa levanta a TV.

15

2 Repita o passo anterior e remova o pedestal do outro lado.

Notas

• São necessárias três ou mais pessoas para desmontar o pedestal.

• Tenha cuidado para não usar força excessiva ao desmontar o pedestal da TV, pois isso pode causar a queda do
aparelho resultando em ferimentos pessoais ou danos físicos à TV.

• Tenha cuidado ao manusear o pedestal para evitar danos à TV.

• Tenha cuidado ao levantar a TV quando o pedestal estiver solto, o pedestal pode cair e causar ferimentos pessoais.

• Tenha cuidado quando remover o pedestal da TV para evitar que caia e danifique a superfície em que a TV está
apoiada.

• Não remova o pedestal por nenhum motivo, exceto para instalar os acessórios correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical antes de ligá-la. Para evitar irregularidade na imagem, não ligue a
TV com o painel LCD voltado para baixo.

KD-55X705G

Notas

• Não remova o pedestal por nenhum motivo, exceto para instalar os acessórios correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical antes de ligá-la. Para evitar irregularidade na imagem, não ligue a
TV com o painel LCD voltado para baixo.

• Quando voltar a fixar o pedestal, certifique-se de fixar os parafusos (previamente retirados) nos orifícios originais da
parte de trás da TV.

16

KD-49X705G / 43X705G

Paraf uso
(não fornecido)

Suporte de parede
(não fornecido)

Tec ido mac io

1 Desmonte o pedestal da TV.

Notas

• Não remova o pedestal por nenhum motivo, exceto para instalar os acessórios correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical antes de ligá-la. Para evitar irregularidade na imagem, não
ligue a TV com o painel LCD voltado para baixo.

• Quando voltar a fixar o pedestal, certifique-se de fixar os parafusos (previamente retirados) nos orifícios
originais da parte de trás da TV..

• Quando remover o pedestal da TV, deite a tela da TV virada para baixo em uma superfície de trabalho estável
que seja maior que a TV.

• Para evitar danificar a superfície da tela LCD, certifique-se de colocar um tecido macio na superfície de trabalho.

2 Fixe o suporte de parede (não fornecido) utilizando os parafusos (não fornecidos).

Nota

• Se estiver utilizando uma parafusadeira elétrica, ajuste o torque em aproximadamente 1,5 N·m {15 kgf·cm}.

17

Instalação da TV em uma Parede ou em uma Área Fechada

10 cm

30 cm

10 cm 6 cm

Deixe no mínimo este espaço ao redor do aparelho.

10 cm 10 cm

30 cm

10 cm

Deixe no mínimo este espaço ao redor
do aparelho.

Circulação de ar bloqueada. Circulação de ar bloqueada.

Parede Parede

Ventilação

• Nunca cubra os furos de ventilação nem insira nada no gabinete.

• Deixe espaço suficiente ao redor da TV conforme ilustrado a seguir

Quando instalada com pedestal

Quando instalada na parede

Nunca instale a TV conforme a seguir:

Nota

• Uma circulação de ar inadequada pode causar um superaquecimento na TV e, consequentemente, danificar o
aparelho ou provocar um incêndio.

18

Solução de Problemas

Quando o indicador LED estiver piscando em
vermelho, conte quantas vezes ele pisca (o
intervalo de tempo é 3 segundos).

Se o indicador de LED piscar na cor vermelha,
reinicialize a TV desconectando o cabo de
alimentação CA da TV por dois minutos e, em
seguida, ligue a TV.
Se o problema persistir, desconecte o cabo de
alimentação CA. Entre em contato com um
Serviço Autorizado Sony (informações
fornecidas no Termo de Garantia) informando o
número de vezes que o indicador de LED piscou
em vermelho (o intervalo de tempo é 3
segundos).
Pressione  na TV para desligá-la, desconecte
cabo de alimentação CA e entre em contato
com um Serviço Autorizado Sony.

Problemas e Soluções

Sem imagem (a tela está escura) e sem som.

• Verifique as conexões da antena/TV a cabo.

• Conecte a TV a uma tomada de alimentação CA e

pressione  da TV ou POWER do controle
remoto.

Os contornos das imagens estão distorcidos

• Mude a configuração atual de [CineMotion]* para

outras configurações.

A TV desliga-se automaticamente (a TV entra
no modo de espera)

• Verifique se [Sleep Timer]* está ativado.

• Verifique se [Duração]* está ativado em [Timer

para Ligar]* ou [Configurações do
Porta-Retratos]*.

• Verifique se [Standby Automático da TV]* está

ativado.

Algumas fontes de entrada não podem ser
selecionadas

• Selecione [Controle das Entradas]* e selecione

[Sempre]* da fonte de entrada.

Alguns programas não podem ser
sintonizados.

• Verifique as conexões da antena/TV a cabo.

O controle remoto não funciona.

• Substitua as pilhas.

A TV e o entorno dela estão quentes.

• Quando a TV permanecer ligada por um período
longo, a TV e o seu redor podem ficar quentes ao
toque. Você poderá senti-la quente ao tocá-la
com a mão.

* Para obter informações detalhadas, pressione HOME

no controle remoto e, em seguida, selecione [Guia de
Ajuda] no menu [Ajustes].

19

Especificações

Sistema

Sistema do televisor

Analógico: NTSC/PAL-M/PAL-N
Digital: ISDB-T/ISDB-T

Cobertura de canais

Dependendo da seleção do país/região
Analógico: UHF/VHF/TV a cabo
Digital: UHF/VHF

Sistema de painel

Painel LCD (tela de cristal líquido), retroiluminação
LED

Potência de saída dos alto-falantes (RMS)

10 W + 10 W (8 ohms, 1 kHz, 10% THD (Distorção
Harmônica Total), 127 V)

Tecnologia Wireless

Protocolo IEEE802.11b/g/n

Conectores de Entrada/Saída

CABLE/ANTENNA

Terminal de antena externa de 75 ohms para
entradas RF

/ VIDEO IN

Entrada de vídeo (tomada RCA)

AUDIO IN

Entrada de áudio (tomadas RCA)

HDMI IN 1/2/3 (suporta resolução 4K,
compatível com HDCP 2.3)*

Vídeo:

4096 × 2160p (24, 50, 60 Hz), 3840 × 2160p (24,
25, 30, 50, 60 Hz), 1080p (30, 50, 60 Hz), 1080/
24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/
24p, 576p, 576i, 480p, 480i

Áudio:

PCM linear de dois canais: 32/44,1/48 kHz, 16/
20/24 bits, Dolby Digital, Dolby Digital Plus, DTS

ARC (Canal de Retorno de Áudio) (somente
HDMI IN 3)

PCM linear de dois canais: 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Tomada digital óptica (PCM linear de dois canais:
48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (minitomada estéreo)

Fones de ouvido, Saída de áudio, Subwoofer

1, 2, 3

Portas USB 1, 2 e 3 suportam USB de alta
velocidade (USB 2.0)

DC IN 19.5 V (somente modelos com

adaptador CA fornecido)

Entrada de adaptador CA

B

1

LAN

Conector 10BASE-T/100BASE-TX (A velocidade da
conexão pode ser diferente dependendo do
ambiente de rede. A taxa e a qualidade de
comunicação não estão garantidas nesta TV.)

Outros

Temperatura de operação

0ºC – 40ºC

Umidade de operação

10 % – 80 % UR (sem condensação)

Alimentação e outros

Requisitos de alimentação

exceto modelos com adaptador CA fornecido
110 V – 220 V CA, 60 Hz
somente modelos com adaptador CA fornecido
19,5 V CC com adaptador CA
Tensão: Entrada 100 V – 240 V CA, 60 Hz

Consumo de energia

em operação

KD-65X705G: 245 W
KD-55X705G: 173 W
KD-49X705G: 100 W
KD-43X705G: 97 W

em standby*

Menos de 0.5 W

2*3

Tamanho da tela (medido diagonalmente)
(Aprox.)

KD-65X705G: 163,9 cm / 64,5 polegadas (classe

65)

KD-55X705G: 138,8 cm / 54,6 polegadas (classe

55)

KD-49X705G: 123,2 cm / 48,5 polegadas (classe

49)

KD-43X705G: 108,0 cm / 42,5 polegadas (classe

43)

Resolução de tela

3.840 pontos (horizontal) × 2.160 linhas (vertical)

Tensão de saída

USB 1/2/3

5 V , 500 mA MÁX

Dimensões (Aprox.) (LxAxP)

com pedestal

KD-65X705G: 1.463 × 909 × 336 mm
KD-55X705G: 1.241 × 785 × 336 mm
KD-49X705G: 1.101 × 704 × 260 mm
KD-43X705G: 970 × 630 × 260 mm

sem pedestal

KD-65X705G: 1.463 × 845 × 80 mm
KD-55X705G: 1.241 × 721 × 79 mm
KD-49X705G: 1.101 × 645 × 57 mm
KD-43X705G: 970 × 570 × 57 mm

20

Padrão dos furos da montagem na parede

KD-65X705G: 300 × 300 mm
KD-55X705G: 200 × 200 mm
KD-49X705G: 200 × 200 mm
KD-43X705G: 100 × 200 mm

Tamanho do parafuso para montagem na
parede (mm)

M6 (comprimento: consulte o diagrama na
página

14.)

Peso (Aprox.)

com pedestal

KD-65X705G: 21,6 kg
KD-55X705G: 16,5 kg
KD-49X705G: 12,5 kg
KD-43X705G: 10,3 kg

sem pedestal

KD-65X705G: 20,5 kg
KD-55X705G: 15,4 kg
KD-49X705G: 11,9 kg
KD-43X705G: 9,7 kg

*1 HDMI IN 2 e HDMI IN 3 suportam formatos HDMI de

alta qualidade como de 4K 60p/50p 4:2:0 10 bit,
4:4:4, 4:2:2.

*2 O consumo de energia especificado no modo

standby é atingido após a TV finalizar.

*3 O consumo de energia no modo standby (em

espera) aumenta quando a sua TV é conectada à
rede (Internet).

Notas

• A disponibilidade dos acessórios opcionais depende
do país/região/modelo de TV/estoque.

• Projeto e especificações técnicas sujeitos a alterações
sem prévio aviso.

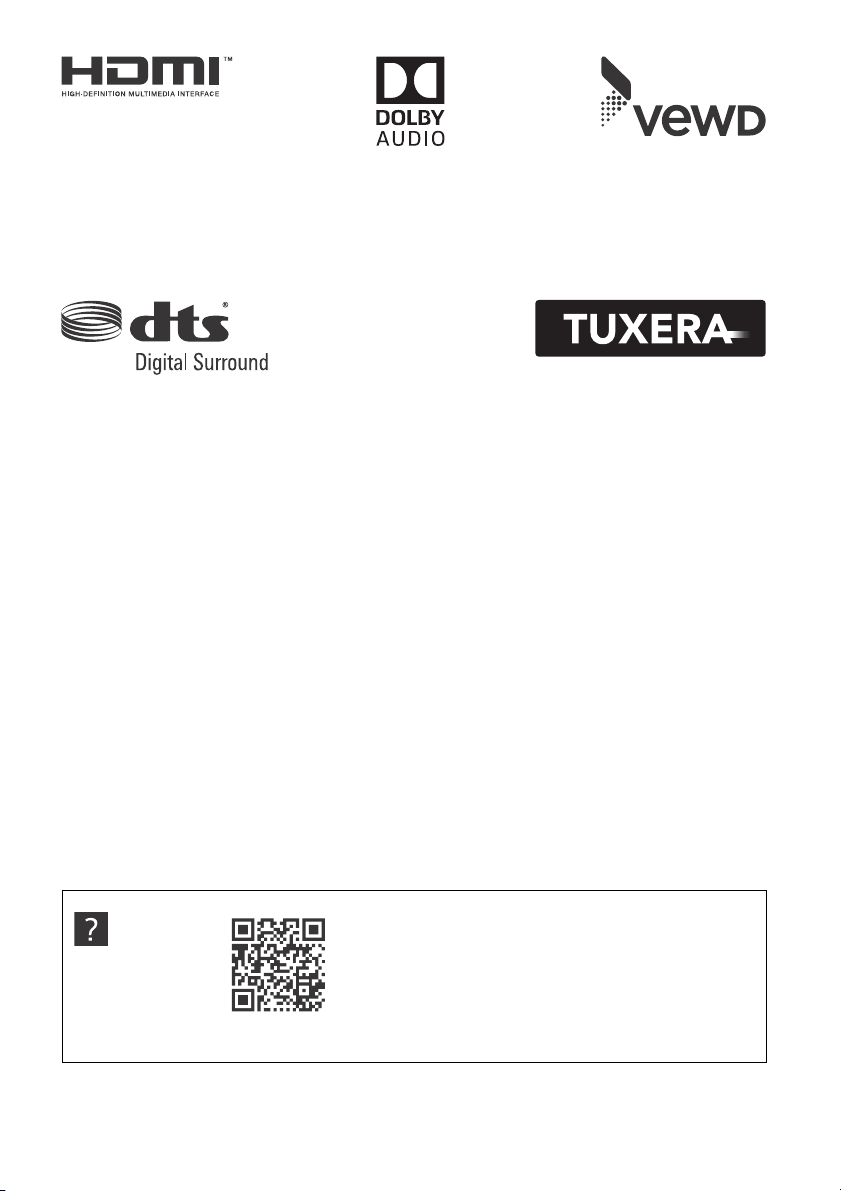

Informações de Licença

• Os termos HDMI e HDMI High-Definition
Multimedia Interface, e o logotipo HDMI
são marcas ou marcas registradas da HDMI
Licensing Administrator, Inc. nos Estados
Unidos e em outros países.

• Fabricada de acordo com a licença da Dolby
Laboratories. Dolby, Dolby Audio e o
símbolo D duplo são marcas comerciais da
Dolby Laboratories.

• Vewd® Core. Copyright 1995-2019 Vewd
Software AS. Todos os direitos reservados.

• ASTRO TV é um software desenvolvido pela
MIRAKULO Software Ltda que implementa
a norma de interatividade do Sistema
Brasileiro de TV Digital “Ginga” ABNT
NBR-15606.

• GINGA® é uma marca registrada da
PUC-Rio/UFPB.

• NCL® é uma marca registrada da PUC-Rio.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e
Miracast® são marcas registradas da Wi-Fi
Alliance.

• Wi-Fi Protected Setup™ é uma marca
comercial da Wi-Fi Alliance.

• O logotipo Wi-Fi CERTIFIED™ é uma marca
certificada da Wi-Fi Alliance.

• Netflix é uma marca registrada da Netflix,
Inc.

• “YouTube” e “YouTube logo” são marcas
registradas da Google LLC.

•“BRAVIA”, e BRAVIA Sync são
marcas comerciais ou marcas registradas
da Sony Corporation.

• “Blu-ray Disc”, “Blu-ray” e o logotipo
“Blu-ray Disc” são marcas comerciais da
Blu-ray Disc Association.

• “PlayStation” é uma marca registrada e
“PS4” é uma marca registrada da Sony
Interactive Entertainment Inc.

• Para patentes DTS, consulte http://
patents.dts.com. Fabricada sob licença da
DTS, Inc. DTS, o Símbolo e DTS e o Símbolo
juntos são marcas registradas, e DTS Digital
Surround é uma marca comercial da DTS,
Inc. © DTS, Inc. Todos os direitos
reservados.

• TUXERA é uma marca registrada da Tuxera
Inc. nos Estados Unidos e em outros países.

• Todas as outras marcas comerciais são de
propriedade dos respectivos proprietários.

21

Guia de Ajuda

http://rd1.sony.net/help/tv/gbrl3/h_br/

Nota

Os nomes das companhias e os nomes de seus produtos são marcas comerciais ou marcas registradas
das respectivas companhias.

22

acompanhado da Nota Fiscal correspondente.

Conserve-os em seu poder.

São Paulo - SP

(https://www.sony.com.br)

I-CONTEÚDO E PRAZO DE GARANTIA

II-EXCLUDENTES DA GARANTIA

Este Ter mo de Garan tia só tem validade qu ando

1. O presente Termo exclui despesas de transporte, frete,

restante do prazo original. Todas as peças substituídas

se tornarão propriedade da Sony Brasil Ltda.

seguro, constituídos tais itens, ônus e responsabilidade

do consumidor, além de não cobrir:

4. A EMPRESA compromete-se a empregar no reparo do

produto, componentes de reposição novos ou

recondicionados, que mantenham as especificações

técnicas e de segurança do fabricante. O produto

reparado e as peças substituídas serão garantidos pelo

acessórios que acompanham este produto, sendo que

para estes o prazo é de 90 (noventa) dias conforme

legislação.

como da Nota Fiscal correspondente.

destina.

torne impróprio ou inadequado ao consumo a que se

projeto, fabricação, montagem, ou solidariamente em

decorrência de vícios de qualidade do material, que o

2. A garantia acima mencionada não se refere aos

3. A Garantia se faz mediante a exibição deste termo, bem

1. A Sony Brasil Ltda. garante o produto acima

identificado, o qual foi recebido devidamente lacrado,

pelo prazo de 12 (doze) meses, incluído o da garantia

legal (primeiros noventa dias), contados a partir da

aquisição pelo primeiro consumidor, contra defeitos de

ATENÇÃO

Unidade comercial:

Sony Brasil Ltda.

Rua Werner Von Siemens, 111

Prédio 1, Condomínio e-Business

Park - Lapa - CEP: 05069-010,

2. Esta garantia não compreende produtos que tenham

III-INVALIDADE DA GARANTIA

d) o número de série do produto for removido ou

tiver o circuito original alterado por técnico não

autorizado ou não credenciado;

alterado;

ou documento fiscal equivalente, conjuntamente

com o Termo de Garantia;

padrões especificados ou sujeita à flutuação

excessiva de voltagem;

1. A Garantia fica automaticamente invalidada, se:

sido adquiridos usados, recondicionados ou vendidos

“no estado”.

a) não for apresentada a Nota Fiscal de venda no Brasil,

b) o produto for ligado em rede elétrica fora dos

c) o produto for aberto para conserto, manuseado ou

d) manuseio inadequado, indevido aos fins a que se

tratos;

destina, em desacordo com as recomendações do

Manual de Instruções.

acessórios sujeitos à quebra causada por maus

b) bateria de lítio, bateria de hidreto de metal níquel

c) danos à parte externa do produto (gabinete, painel,

linha áudio, vídeo e TVs com vídeo integrado);

(Ni-MH), pilhas AA, pilhas AAA;

acabamentos, botões, etc.), bem como peças e

a) peças que se desgastam naturalmente com o uso

regular, tais como cabeças gravadora/reprodutora,

cabo de microfone, cabos e espumas dos fones de

ouvido, agulha, lâmpadas de mostrador, etc. (para

TERMO DE GARANTIA

informações atualizadas no endereço abaixo: https://www.sony.com.br/electronics/support

Central de Relacionamento Sony:

4003 7669

0800 880 7669

do Rio de Janeiro

mais próximo, acesse:

https://www.sonylocator.com.br/

ou ligue para nossa Central de

Relacionamento.

- Demais localidades e Estado

- Capitais e regiões metropolitanas

é de responsabilidade do consumidor.

Para encontrar o Serviço Autorizado

A SONY se reserva ao direito de modificar os

números de sua Central de Relacionamento,

conforme necessidade.

Recomendamos que, antes do contato, confira as

© 2019 Sony Visual Products Inc. Impresso no Brasil

Modelos: KD-65X705G / 55X705G /

IV-FORMA E LOCAL DE UTILIZAÇÃO DA

GARANTIA

2. Esta Garantia é válida apenas em território brasileiro.

3. O transporte do produto ao Posto de Serviço Autorizado

1. Para usufruir desta garantia adicional à legal, o

consumidor deverá utilizar-se de um dos Postos de

Serviço Autorizado Sony que pode ser facilmente

localizado no site ou na Central de Relacionamento

abaixo.

h) qualquer modificação for introduzida no aparelho,

não prevista no Manual de Instruções.

com o Manual de Instruções que o acompanha;

f) o produto sofrer qualquer dano por acidente

g) o produto for manuseado ou usado em desacordo

maresia, etc.);

gases corrosivos, umidade excessiva ou em locais

com altas/baixas temperaturas, poeira, acidez, etc.;

(quebra), ou agente da natureza (raio, enchente,

49X705G / 43X705G

e) o produto for utilizado em ambientes sujeitos a
