Installation Information for
Using Sony Wall-Mount Bracket (SU-WL850)

Supported models:
KD-65AG8 / 55AG8

To Customers
For product protection and safety reasons, Sony strongly recommends that installation of your TV
be performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors
Provide full attention to safety during the installation, periodic maintenance and examination of this
product.

Sufficient expertise is required for installing this product, especially to determine the
strength of the wall for withstanding the TV’s weight. Be sure to entrust the attachment
of this product to the wall to Sony dealers or licensed contractors and pay adequate
attention to safety during the installation. Sony is not liable for any damage or injury
caused by mishandling or improper installation.

For Safety and proper installation, follow the Wall-mount Bracket Operation Instructions, TV Setup
Guide and the directions in this manual.

− 2 (GB) −

Wall-Mount Bracket

On Safety

Thank you for purchasing this product.

To Customers

Installing the TV to the Wall

WARNING

PROFESSIONAL INSTALLATION REQUIRED

This product should only be installed by
a professional installer who is trained to
determine the strength of the wall for
withstanding the TV’s weight. If it is not
properly secured during installation, the
TV may fall and cause serious injury.
Sony is not liable for any damage or
injury caused by mishandling or
improper installation, or installing any
other than the specified product. Your
Statutory Rights (if any) are not affected.

To Sony dealers

Sufficient expertise is required for
installing this product. Be sure to read
this instruction manual thoroughly to do
the installation work safely. Sony is not
liable for any damages or injury caused
by mishandling or improper installation.
Please give this manual to the customer
after installation.

This instruction manual shows the correct
handling of the product and important
precautions necessary to prevent accidents.
It is your responsibility to read, thoroughly
understand, and follow all instructions in this
instruction manual. Failure to do so may
result in serious personal injury or property
damage, and may void the warranty. Keep
this manual available for future reference.

Products by Sony are designed with safety in
mind. If the products are used incorrectly,
however, it may result in a serious injury
through fire, electric shock, the product
toppling over, or the product dropping. Be
sure to observe the precautions for safety to
prevent such accidents.

CAUTION

Specified products

This Wall-Mount Bracket is designed for use
with the products specified TVs. For TVs,
refer to their “Reference Guide” to verify that
the Wall-Mount Bracket can be used.

To Customers

WARNING

If the following precautions are not
observed, serious injury or death
through fire, electric shock, or the
product dropping can result.

Be sure to subcontract
the installation to
licensed contractors and
keep small children away
during the installation.

If the Wall-Mount Bracket or the TV is not
installed correctly, the following accidents
may occur. Be sure licensed contractors carry
out installation.

The TV may fall and cause a serious injury



such as a bruise or a fracture.
If the wall on which the Wall-Mount



Bracket is installed is unstable, uneven, or
not perpendicular to the floor, the unit
may fall and cause injury or property
damage. The wall should be capable of
supporting a weight of at least six times
the TV weight.
(Refer to your TV’s “Reference Guide” for
its weight.)
If the installation of the Wall-Mount



Bracket on the wall is not sufficiently
sturdy, the unit may fall and cause injury or
property damage.

Be sure to subcontract
moving or dismounting
of the TV to licensed
contractors.

If persons other than licensed contractors
transport or dismount the TV, it may fall and
cause injury or property damage. Be sure
that two or more persons (three or more
persons for 75 inches and above TV set) carry
or dismount the TV.

Do not remove screws,
etc., after mounting the
TV.

If you do so, the TV may fall and cause injury
or property damage.

Do not make alterations
to the parts of the Wall­Mount Bracket.

If you do so, the Wall-Mount Bracket may fall
and cause injury or property damage.

Do not mount any
equipment other than
the specified product.

This Wall-Mount Bracket is designed for use
with the specified product only. If you mount
equipment other than specified, it may fall or
break, and cause injury or property damage.

Do not apply any load
other than the TV on the
Wall-Mount Bracket.
Do not shake the TV left/
right, up/down.

If you do so, the TV may fall and cause injury
or property damage.

Do not lean on or hang
from the TV.

Do not lean on or hang from the TV as it may
fall on you and cause serious injury.

CAUTION

If the following precautions are not
observed, injury or property damage
may occur.

Be careful to not pinch your fingers while



handling the Wall-Mount Bracket or
swiveling the TV set.
While swiveling the TV set, handle it with



caution and take care not to hit any people
nearby.
Be sure to store the unused parts in a safe



place for future use.
Keep them away from children.

Do not handle the
product with excessive
force during cleaning or
maintenance.

Do not apply excessive force on the topside
of the TV. If you do so, the TV may fall and
cause injury or property damage.

Precautions

If you use the TV installed on the



Wall-Mount Bracket for a long time, the
wall behind or above the TV may become
discolored or the wallpaper may come
unstuck, depending on the material of the
wall.
If the Wall-Mount Bracket is removed after



installing it on the wall, the screw holes are
left.
Do not use the Wall-Mount Bracket in a



place where it is subjected to mechanical
vibrations.

Installing the Wall­Mount Bracket

To Sony Dealers

WARNING

The following instructions are for Sony
dealers only. Be sure to read safety
precautions described above and pay
special attention to safety during the
installation, maintenance and checking
of this product.

GB

− 3 (GB) −

Do not install the Wall­Mount Bracket on wall
surfaces where the
corners or the sides of
the TV protrude away
from the wall surface.

Do not install the Wall-Mount Bracket on wall
surfaces such as a pillar, where the corners
or the sides of the TV protrude away from
the wall surface. If a person or object
happens to hit the protruded corner or side
of the TV, it may cause injury or property
damage.

Do not install the TV over
or under an air­conditioner.

If the TV is exposed to water leaks or air
current from an air conditioner for a long
time, it may cause a fire, an electric shock or
a malfunction of the TV.

Be sure to install the
Wall-Mount Bracket
securely to the wall
following the instructions
in this instruction
manual.

If any of the screws are loose or fall out, the
Wall-Mount Bracket may fall and cause injury
or property damage. Be sure to use the
appropriate screws for the material of the
wall and install the unit securely using four
screws of 8 mm diameter (or equivalent).

Be sure to use the
supplied screws and
attachment parts
properly following the
instructions given in
this instruction
manual. If you use
substitute items, the
TV may fall and cause
bodily injury to
someone or damage to
the TV.

Be sure to assemble the
bracket properly
following the instructed
procedure explained in
this instruction manual.

If any of the screws are loose or fall out, the
TV may fall and cause bodily injury to
someone or damage to the TV.

Be sure to tighten the
screws securely in the
designated position.

If you fail to do so, the TV may fall and cause
bodily injury to someone or damage to the
TV.

Be careful not to subject
the TV to shock during
installation.

If the TV is exposed to shock, it may fall or
break apart. This may cause injury.

Be sure to install the TV
on a wall that is both
perpendicular and flat.

If you fail to do so, the TV may fall and cause
injury.

The screws needed to
secure the Wall-Mount
Bracket to the wall are
not supplied.

Use the appropriate screws for the wall
material and structure when mounting the
Wall-Mount Bracket.

After proper installation
of the TV, secure the
cables properly.

If people or objects get tangled with cables,
this may result in injury or damage to the TV.

Do not allow the mains
lead or the connecting
cable to be pinched.

If the mains lead or the connecting cable is
pinched between the unit and the wall or is
bent or twisted by force, the internal
conductors may become exposed and cause
a short circuit or an electrical break. This may
cause a fire or an electric shock.

− 4 (GB) −

Before getting started

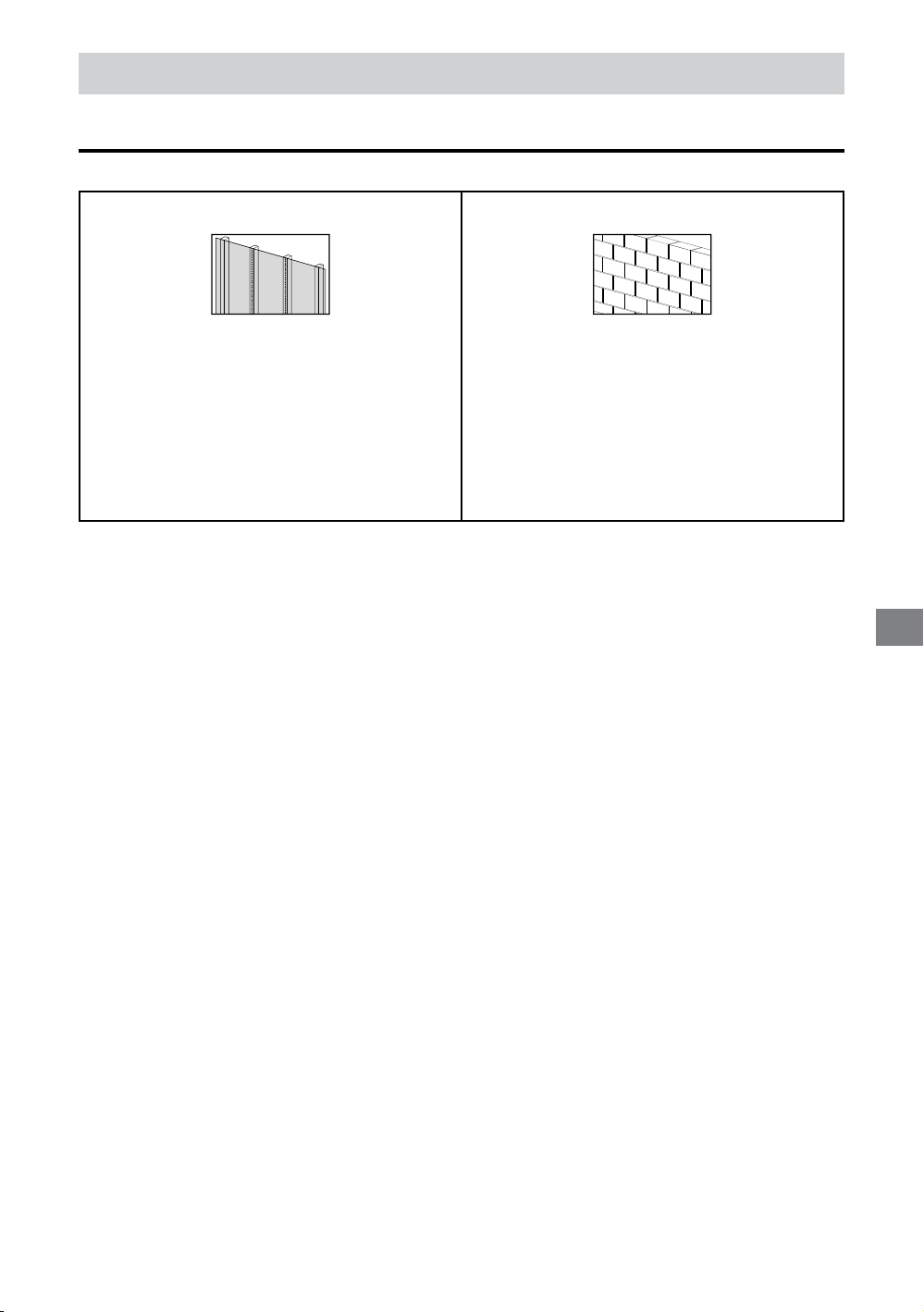

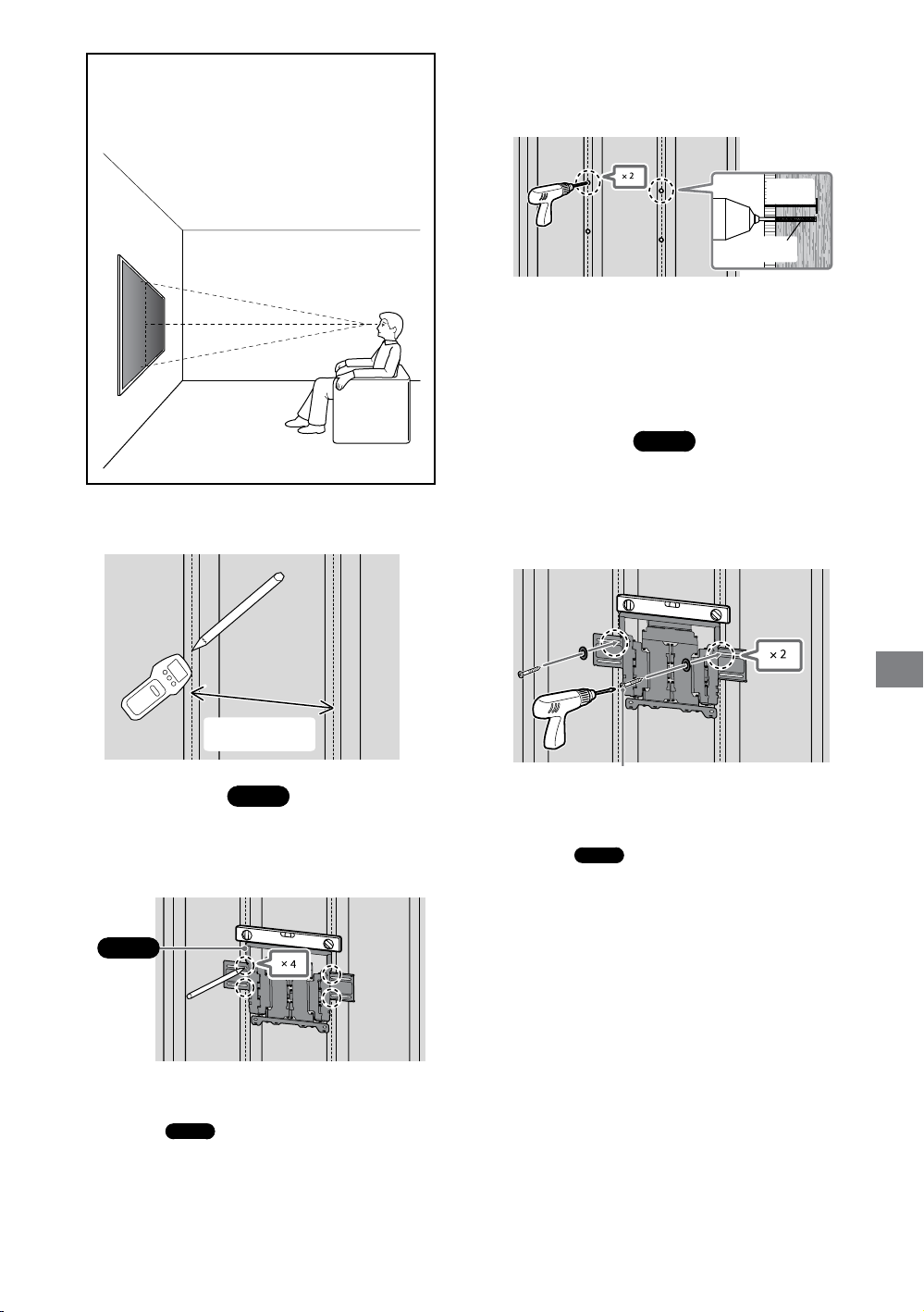

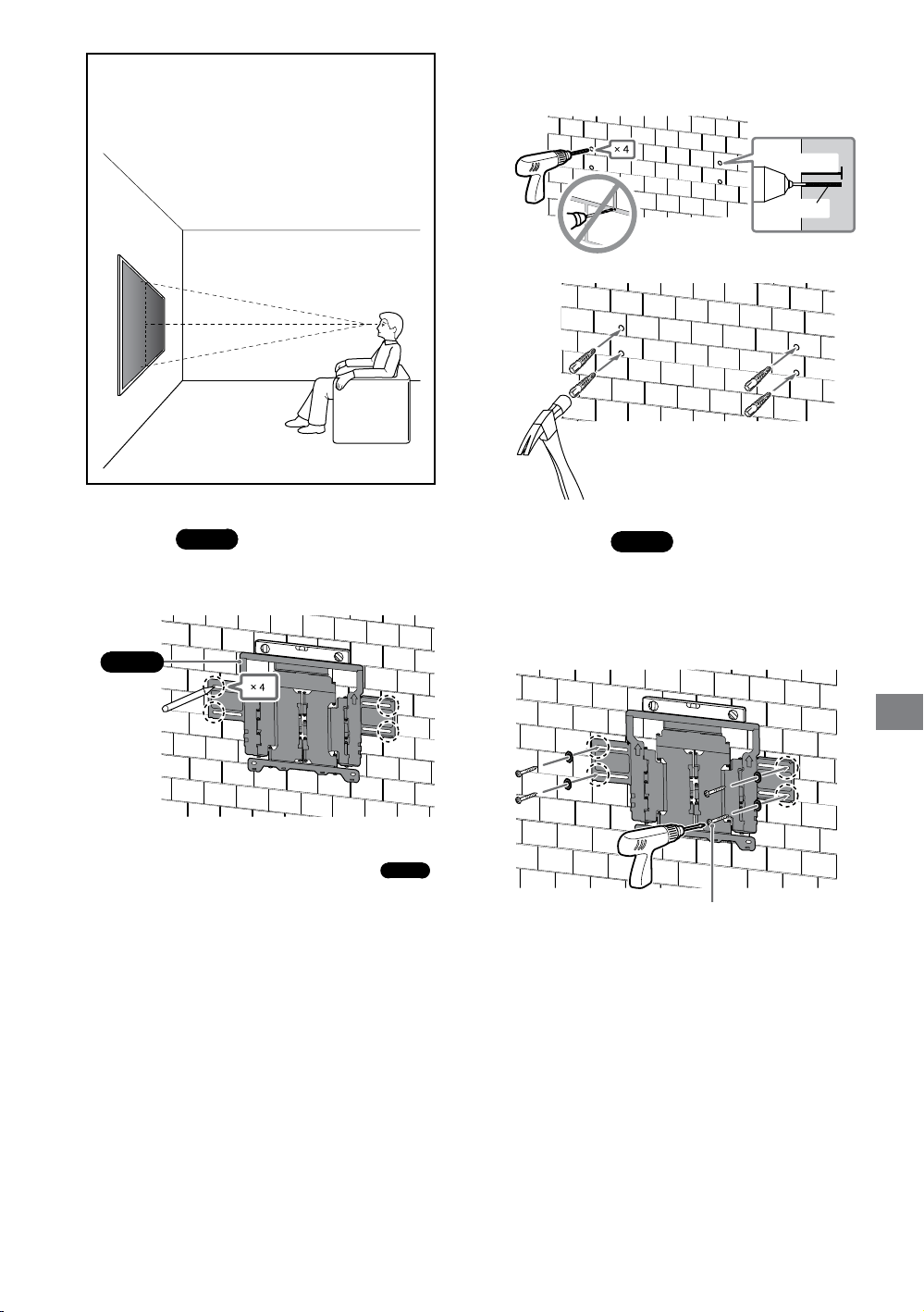

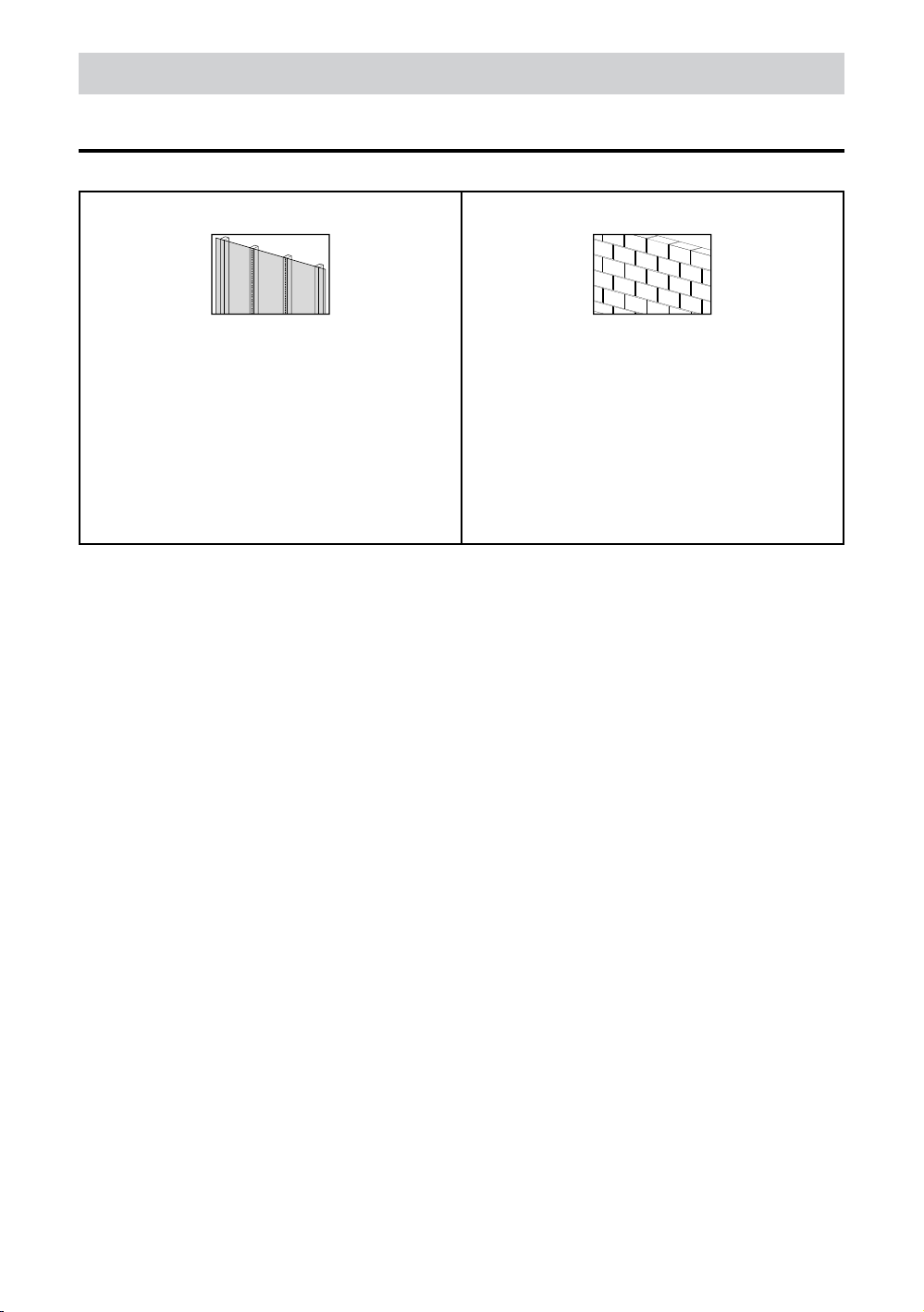

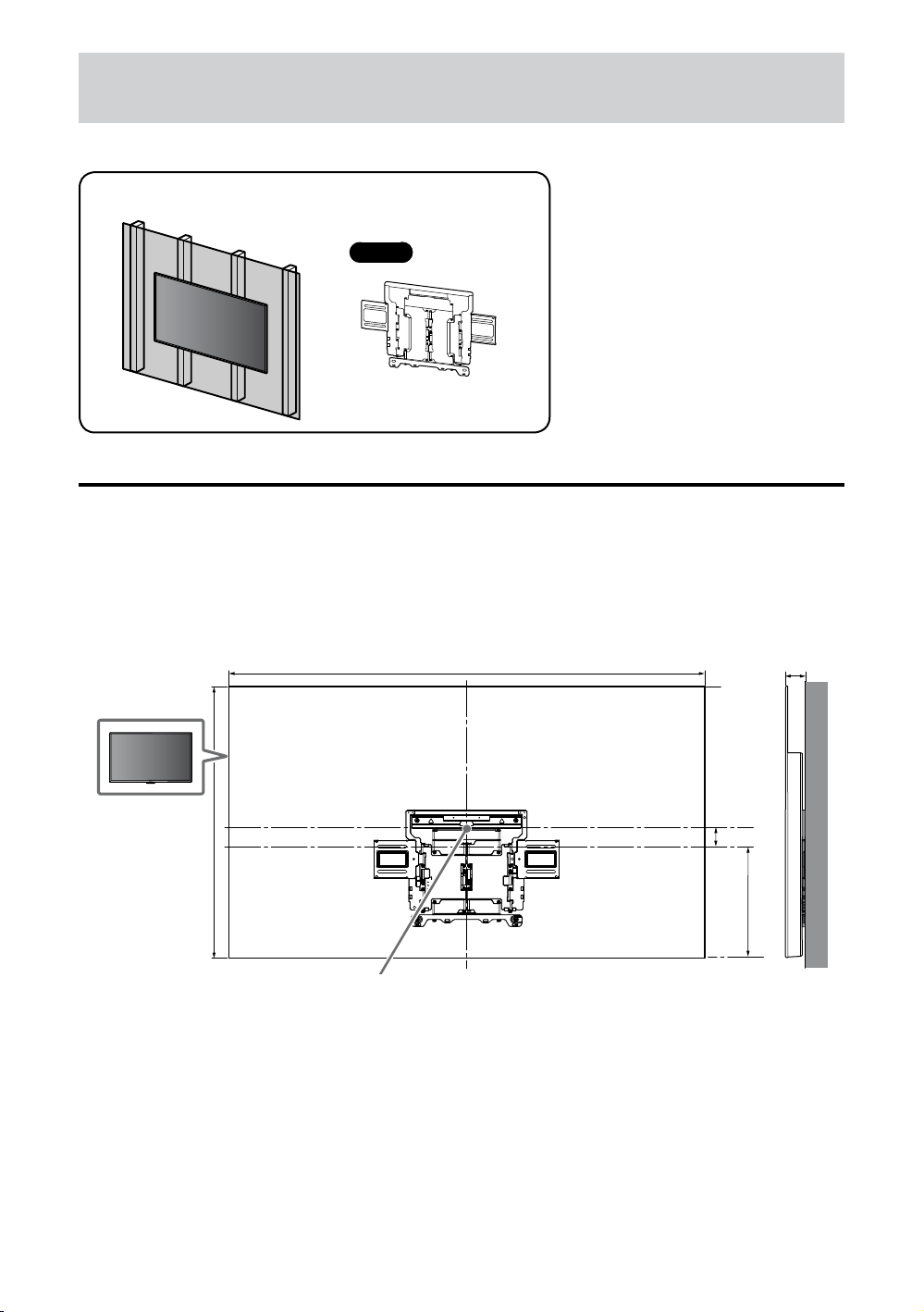

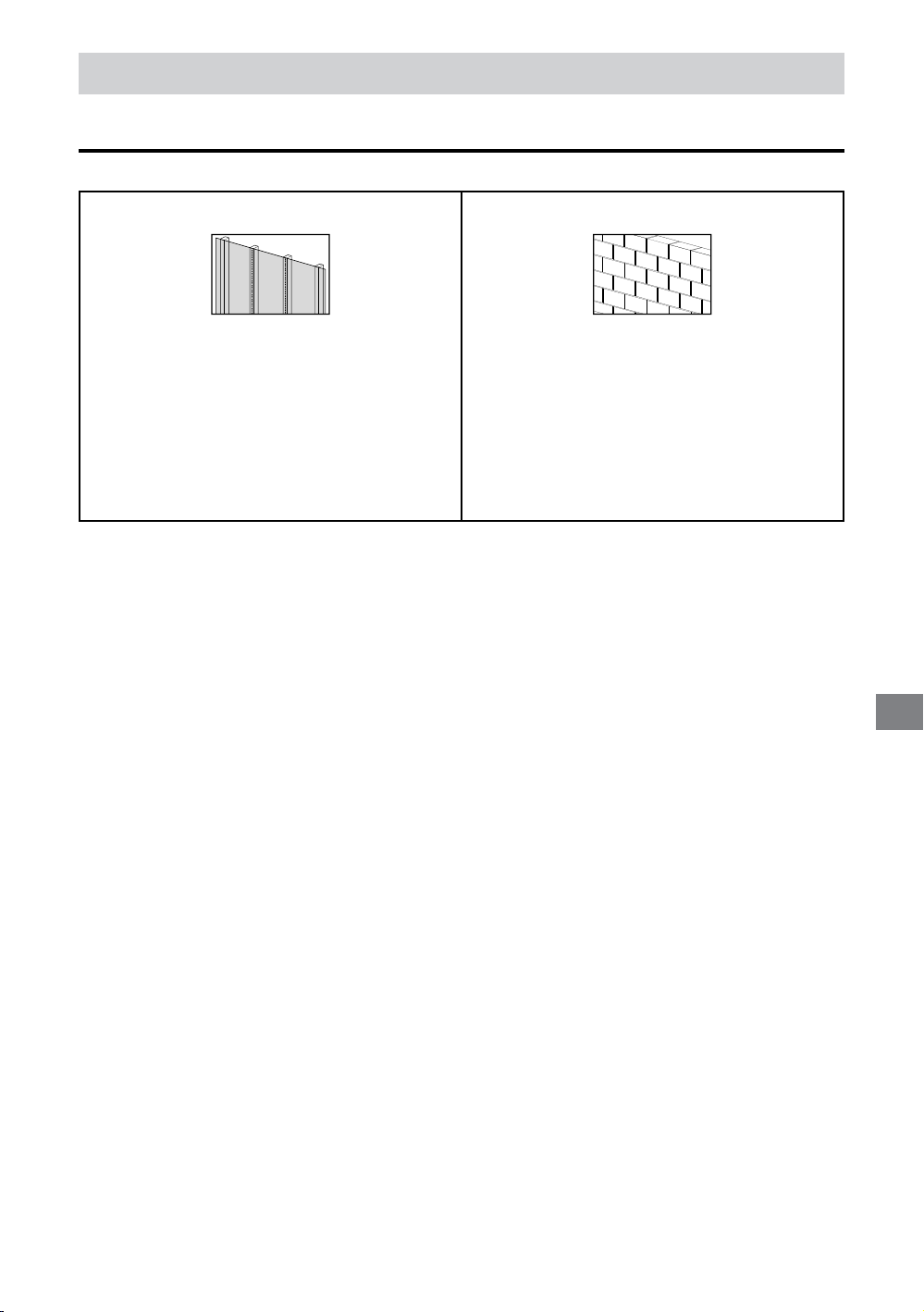

Firstly, check the type of the wall to install the TV.

What is your wall made of?

Dry wall with studs

Precautions

Maximum dry wall thickness:



16 mm.
Ensure that the inner wood stud size is at



least 51 x 102 mm for common or
38 x 89 mm for nominal.
Keep minimum 406 mm horizontal space



between fasteners.

Solid Concrete or Concrete Block

Precautions

Mount the Wall-Mount Bracket directly



onto the solid concrete wall.
Ensure that the thickness of solid concrete



wall is at least 203 mm.
Ensure that the size of each concrete block



is at least 203 x 203 x 406 mm.

GB

− 5 (GB) −

Preparing for installation

Have the TV’s Reference Guide and Setup



Guide at hand before installation.
Confirm the installing position of your TV.



Prepare four screws of 8 mm diameter and



four proper washers (not supplied).
Select screws suitable for the material of the
wall.

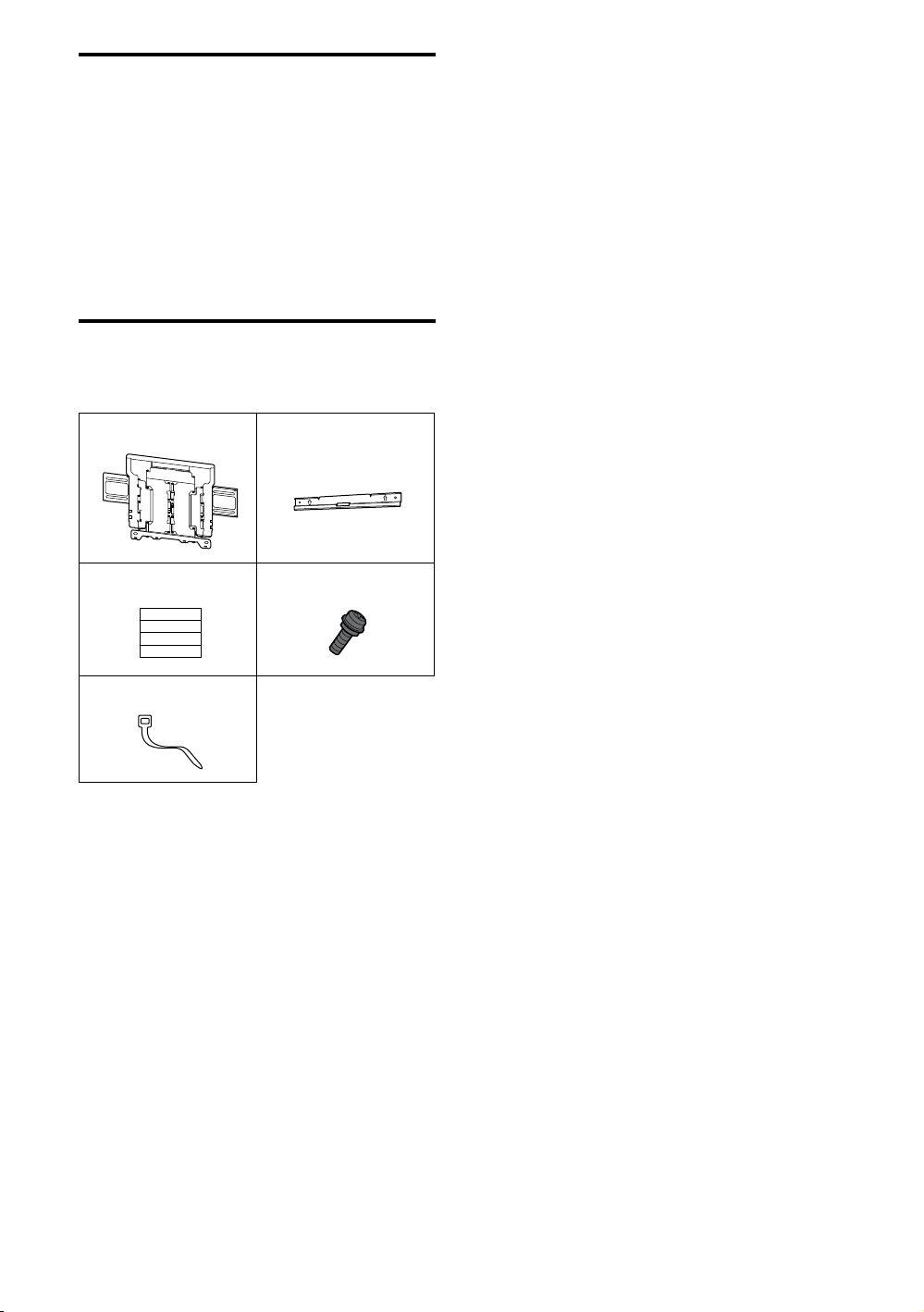

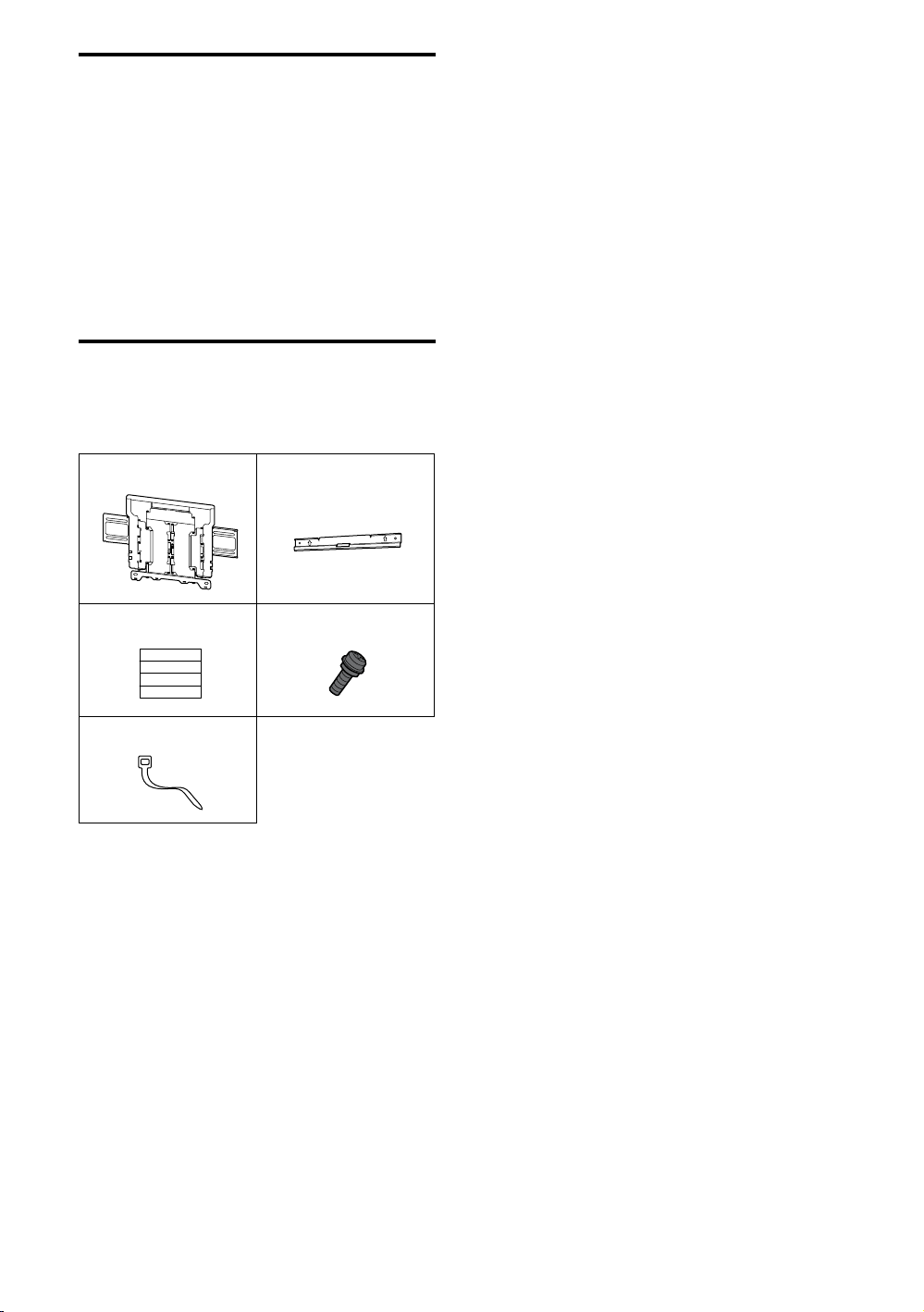

Checking the parts

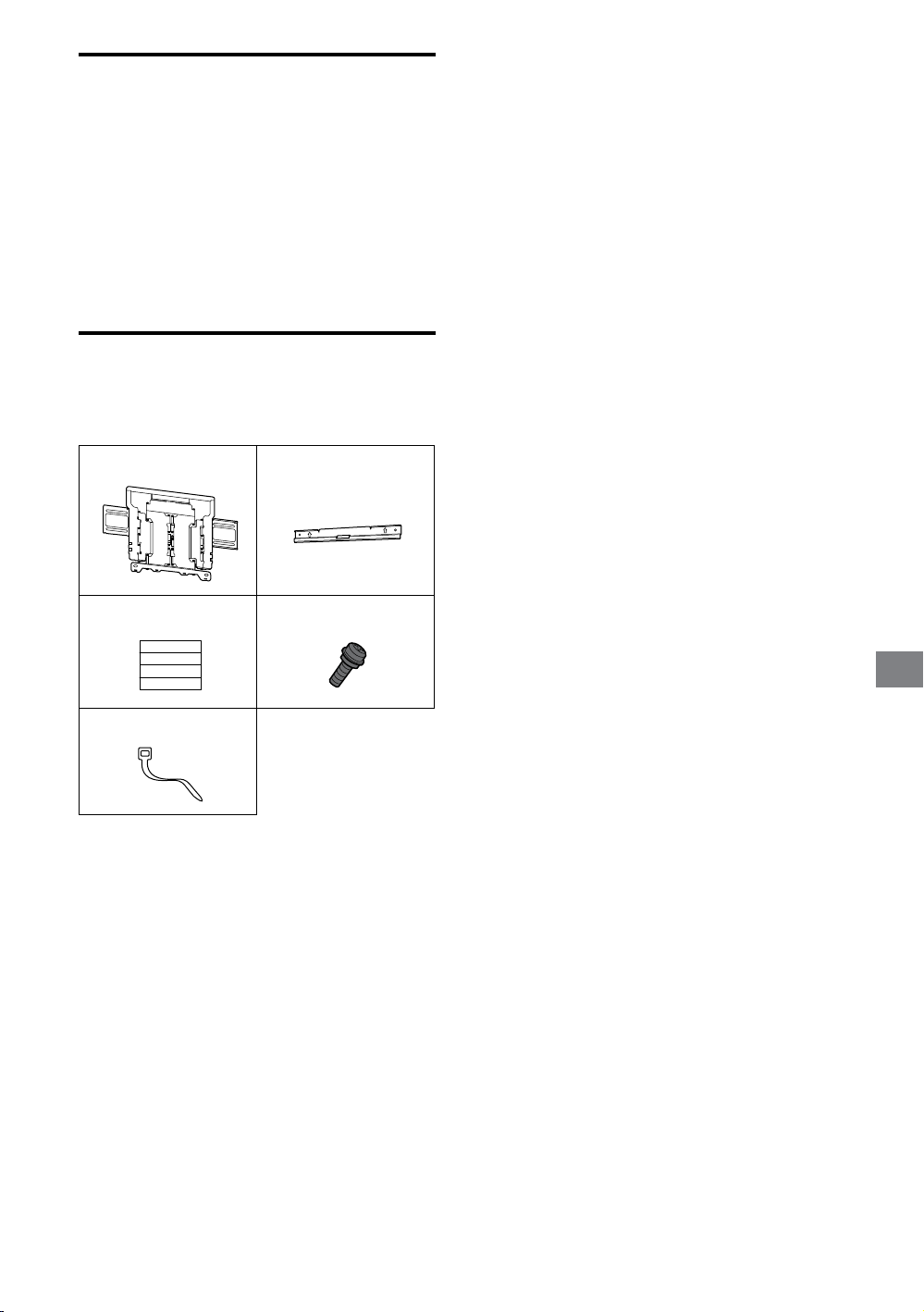

Supplied with SU-WL850

Verify that all the parts are included.



 WM1 (1)  WM2 (1)

 WM3 (4)  M6L20 (4)

 WT1 (6)

− 6 (GB) −

*1

*2

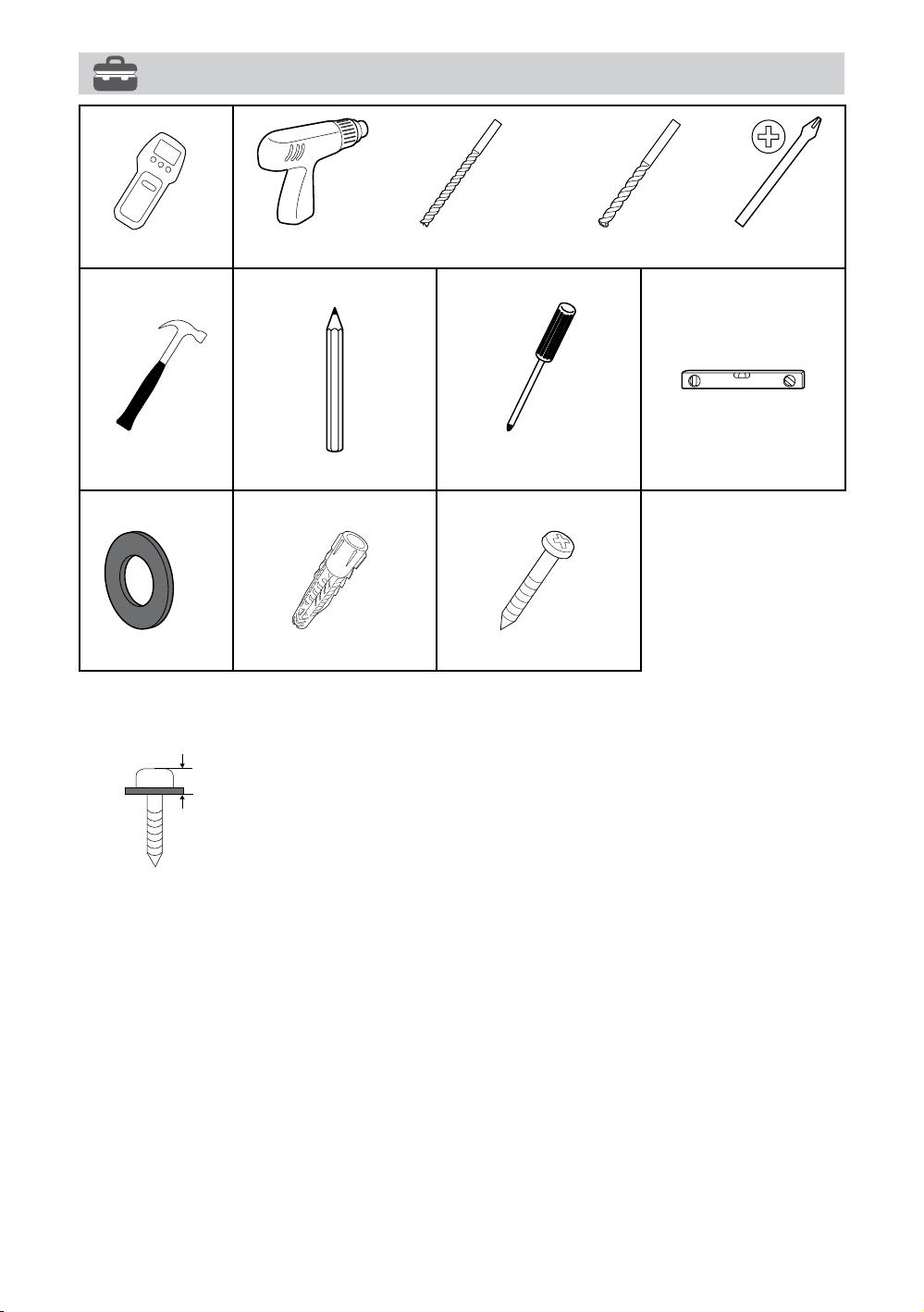

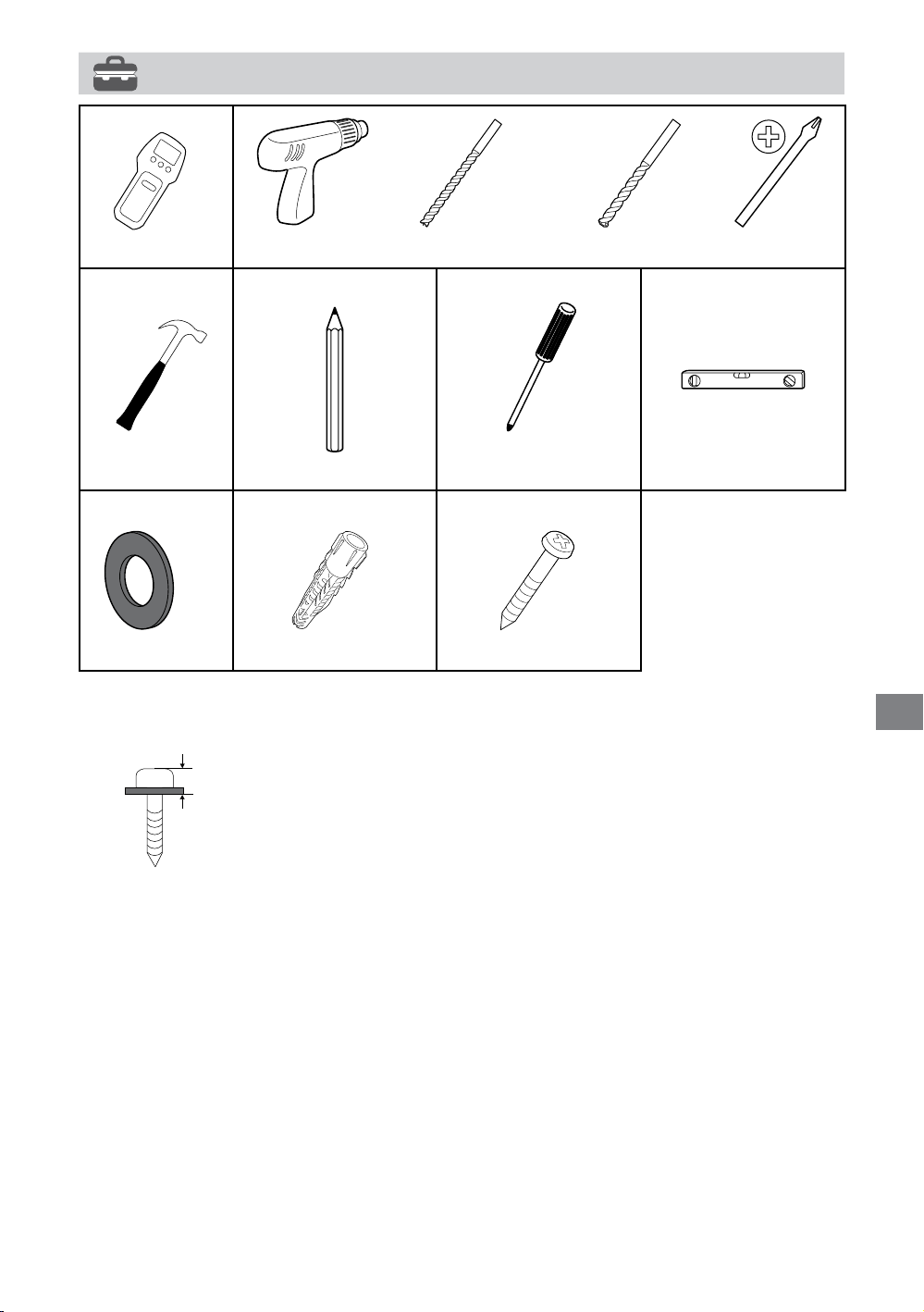

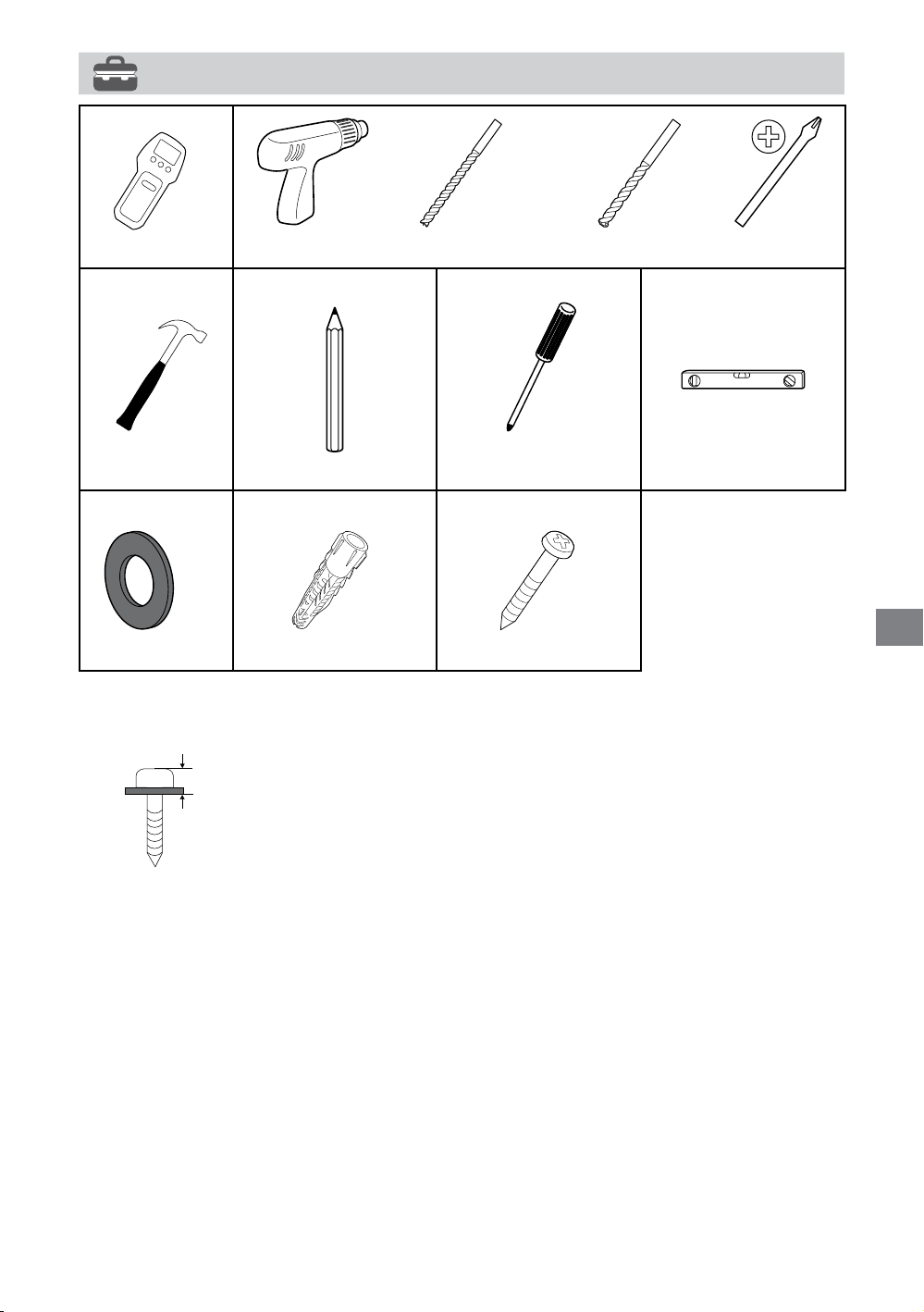

Tools needed

5.5 mm 10 mm

1.5 N·m

{15 kgf·cm}

*3

(4)

*1 Only for dry wall with studs
*2 Only for solid concrete or concrete block
*3 Be careful when selecting screws and washers

*2

(4)

≤7.5 mm

*3

GB

(4)

8 mm x 60 mm

− 7 (GB) −

 Attaching TV to the Dry Wall with Studs

Dry wall with studs

WM1

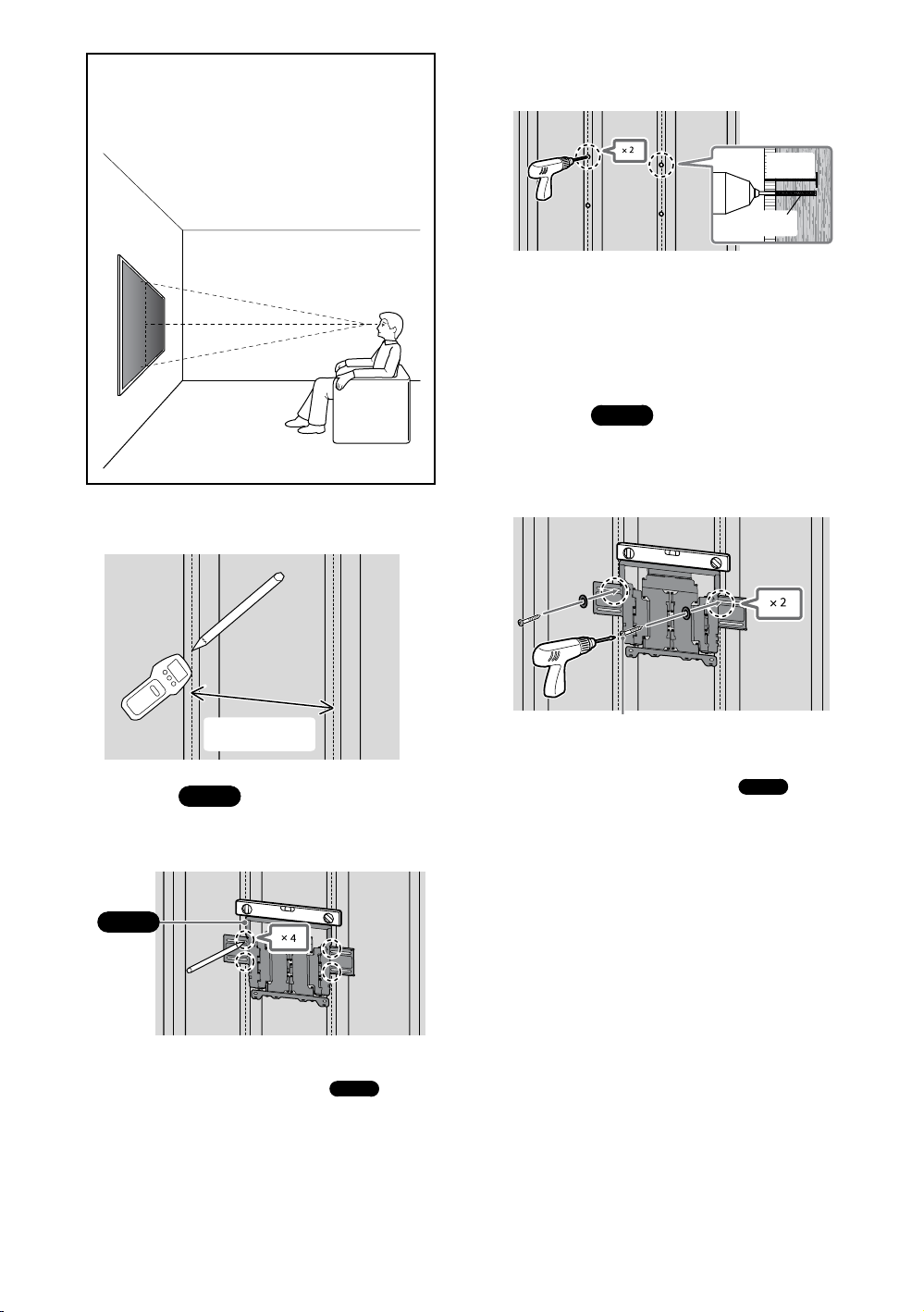

Installing the Wall-Mount Bracket to the wall

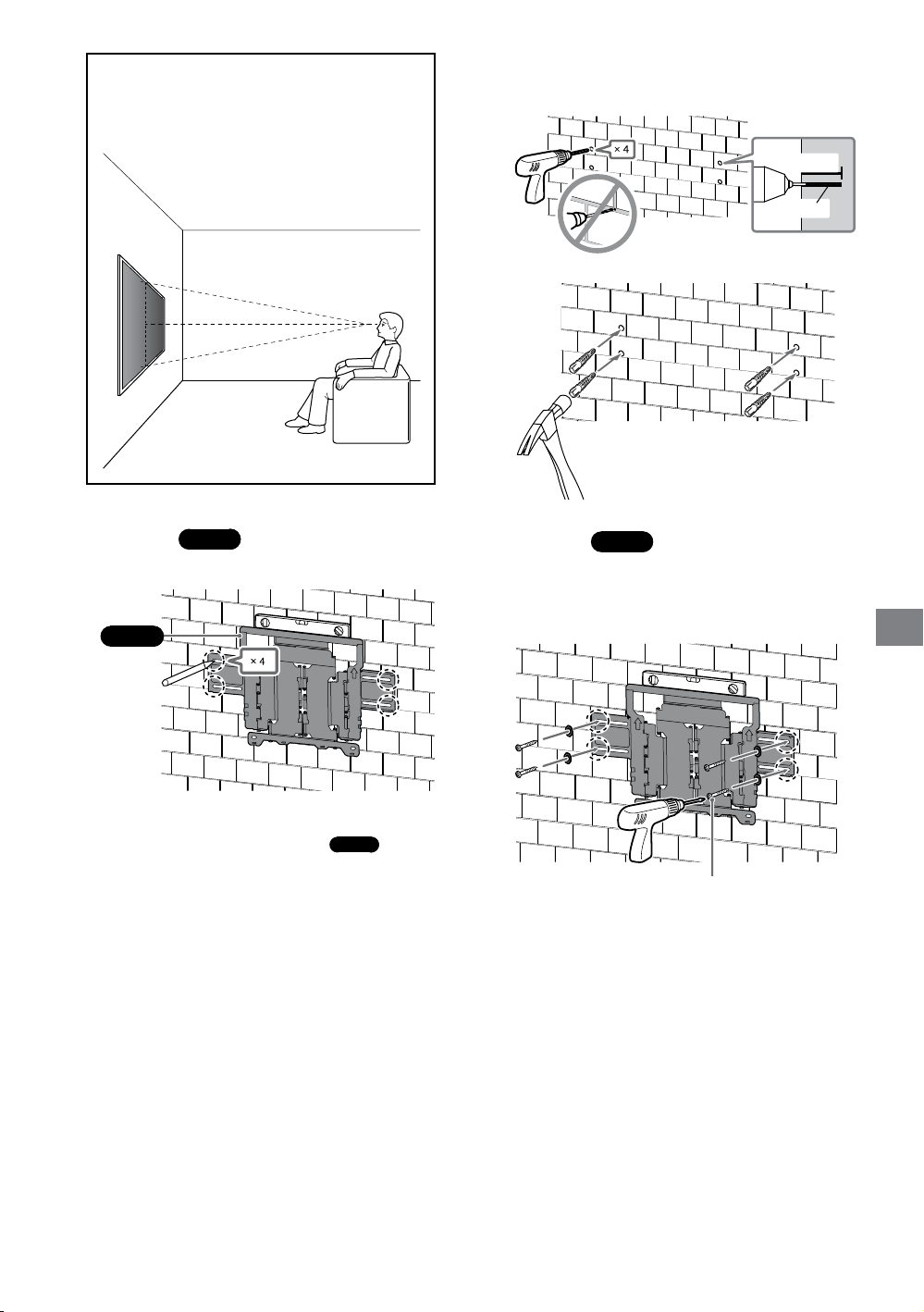

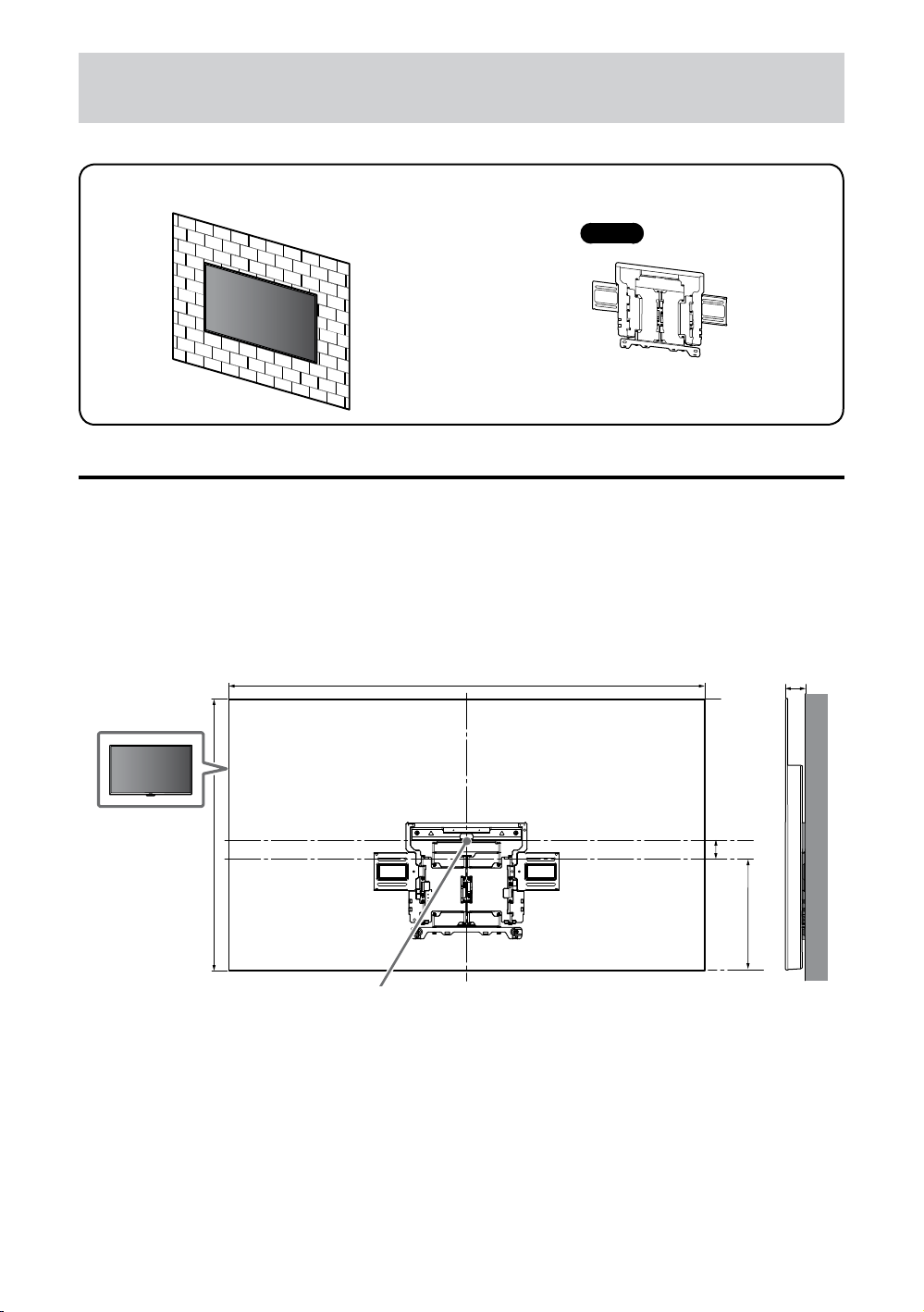

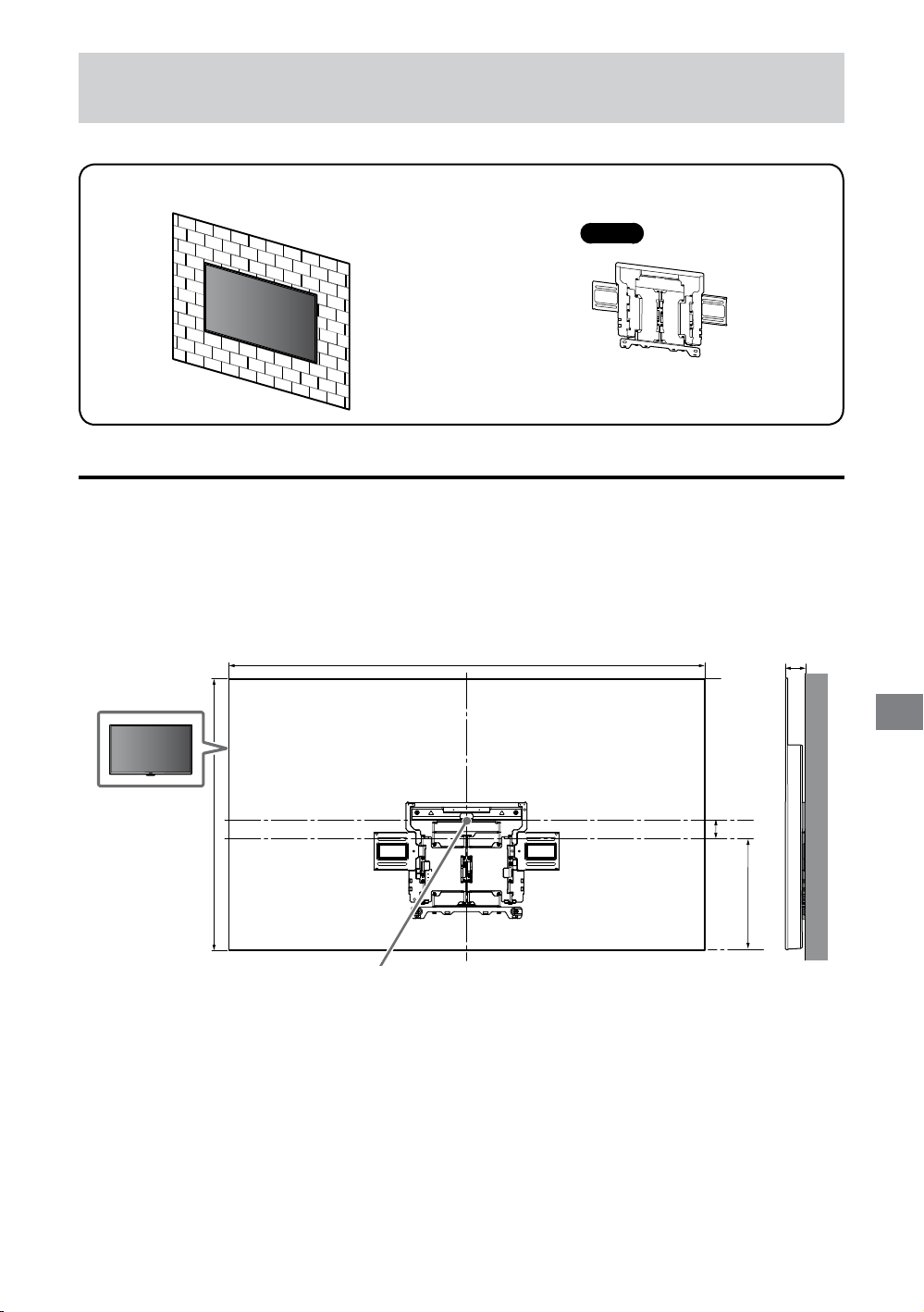

1 Decide on the installation location.

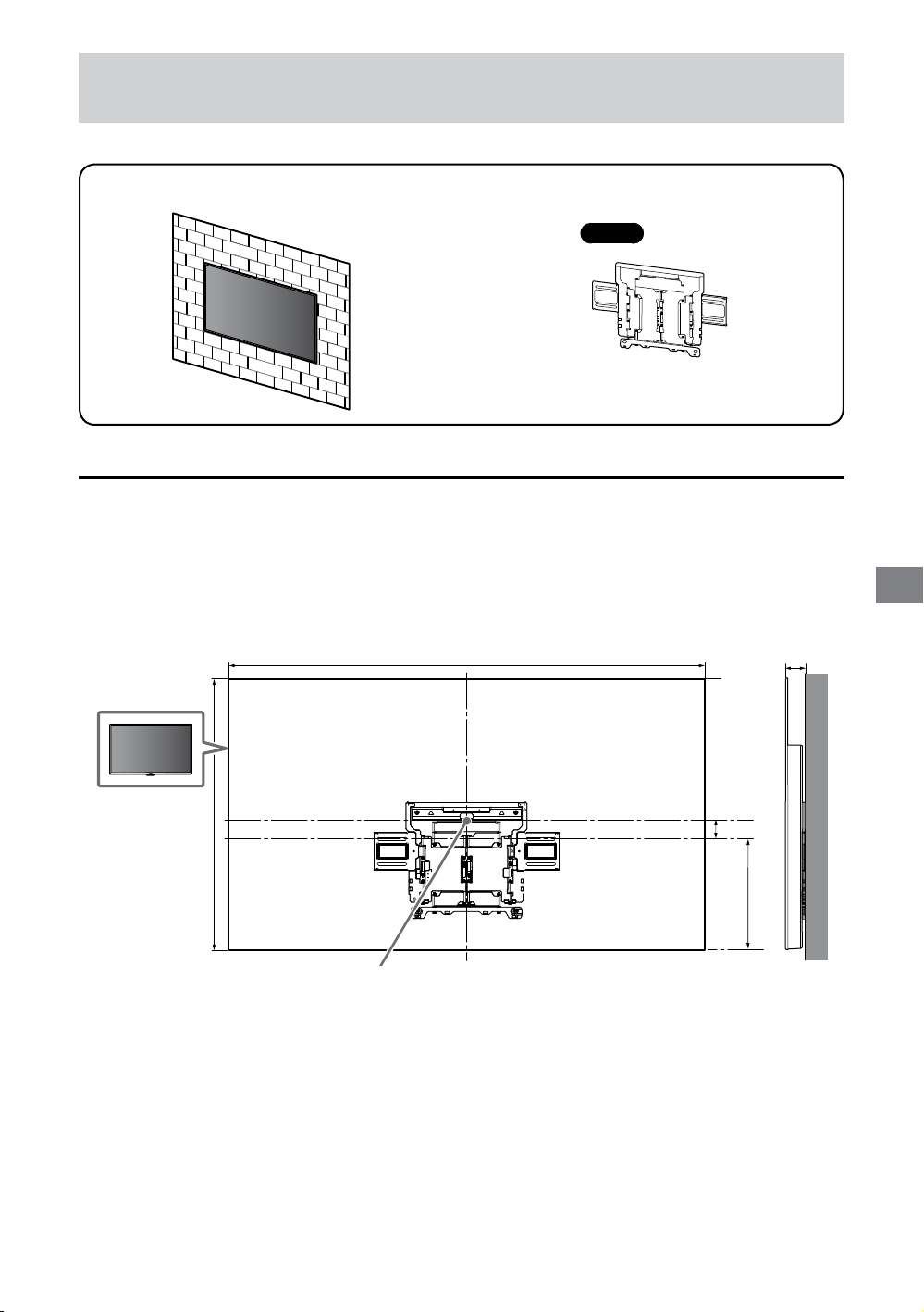

Make sure that the wall has enough space for the TV and is capable of supporting a weight of at
least six times that of the TV.
Refer to the following table on installing the TV to the wall. Refer to your TV’s Reference Guide
for the TV’s weight.



 





*1

− 8 (GB) −

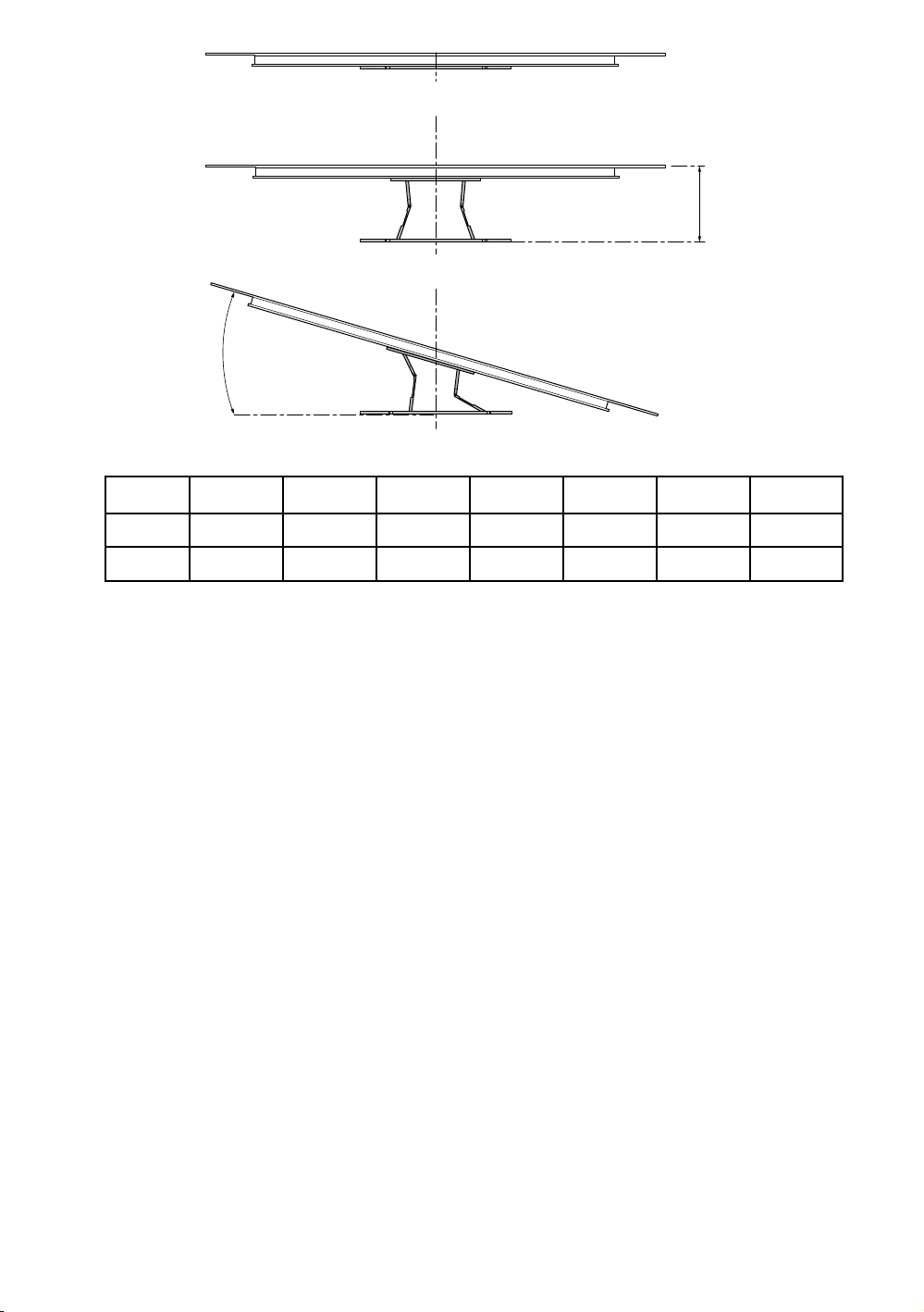

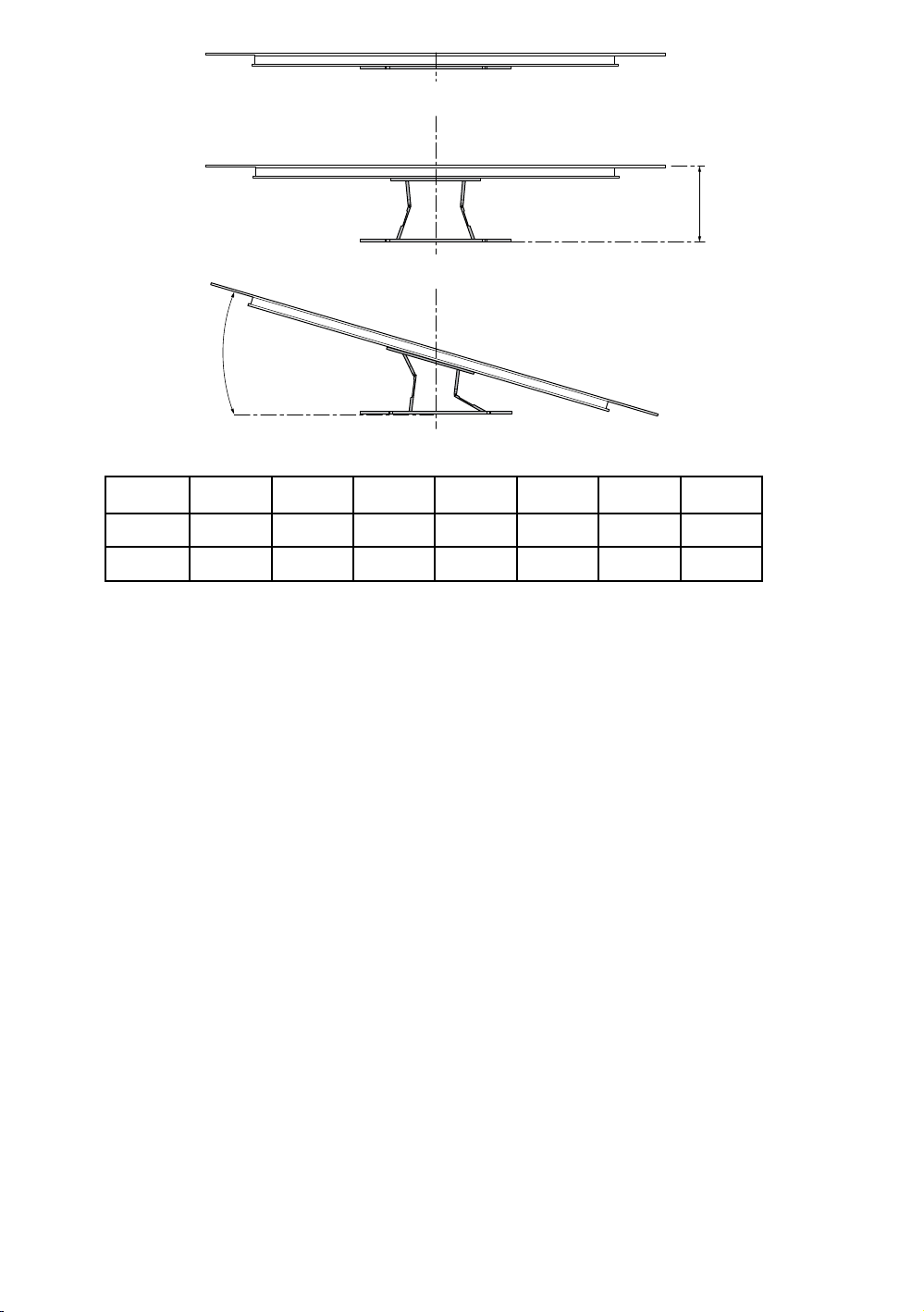

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1,450 834 341 76 61 280 18

55AG8 1,229 710 301 59 61 280 20

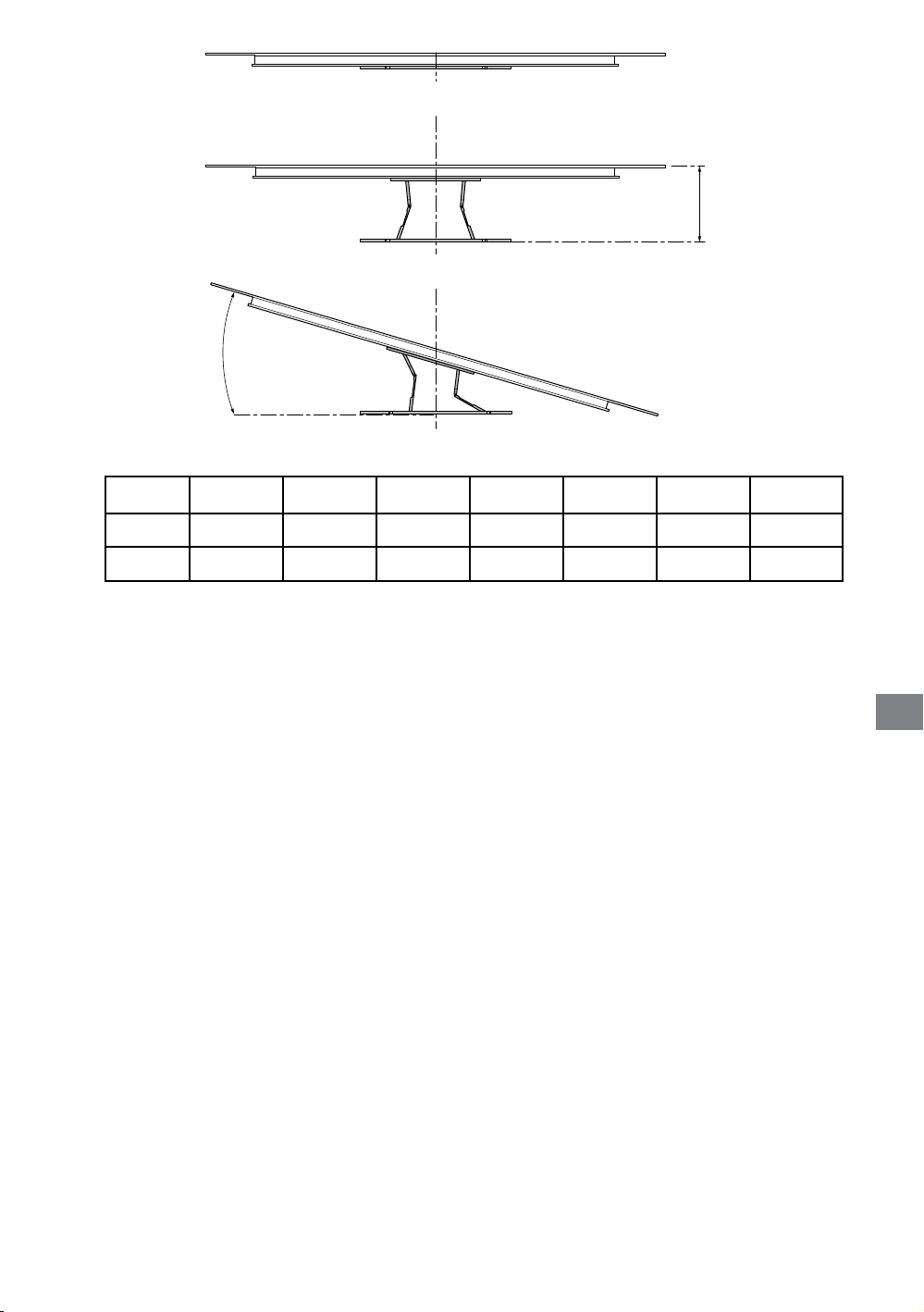

TV installation dimensions table (mm)
Figures in the table may differ slightly depending on the installation.

*1 (Screen centre point)
*2 (Approx.)

Note

When your TV is installed on the wall, the upper side of the TV slightly leans forward.



GB

− 9 (GB) −

Note

We recommend you to check the



position of TV in the viewing
environment.

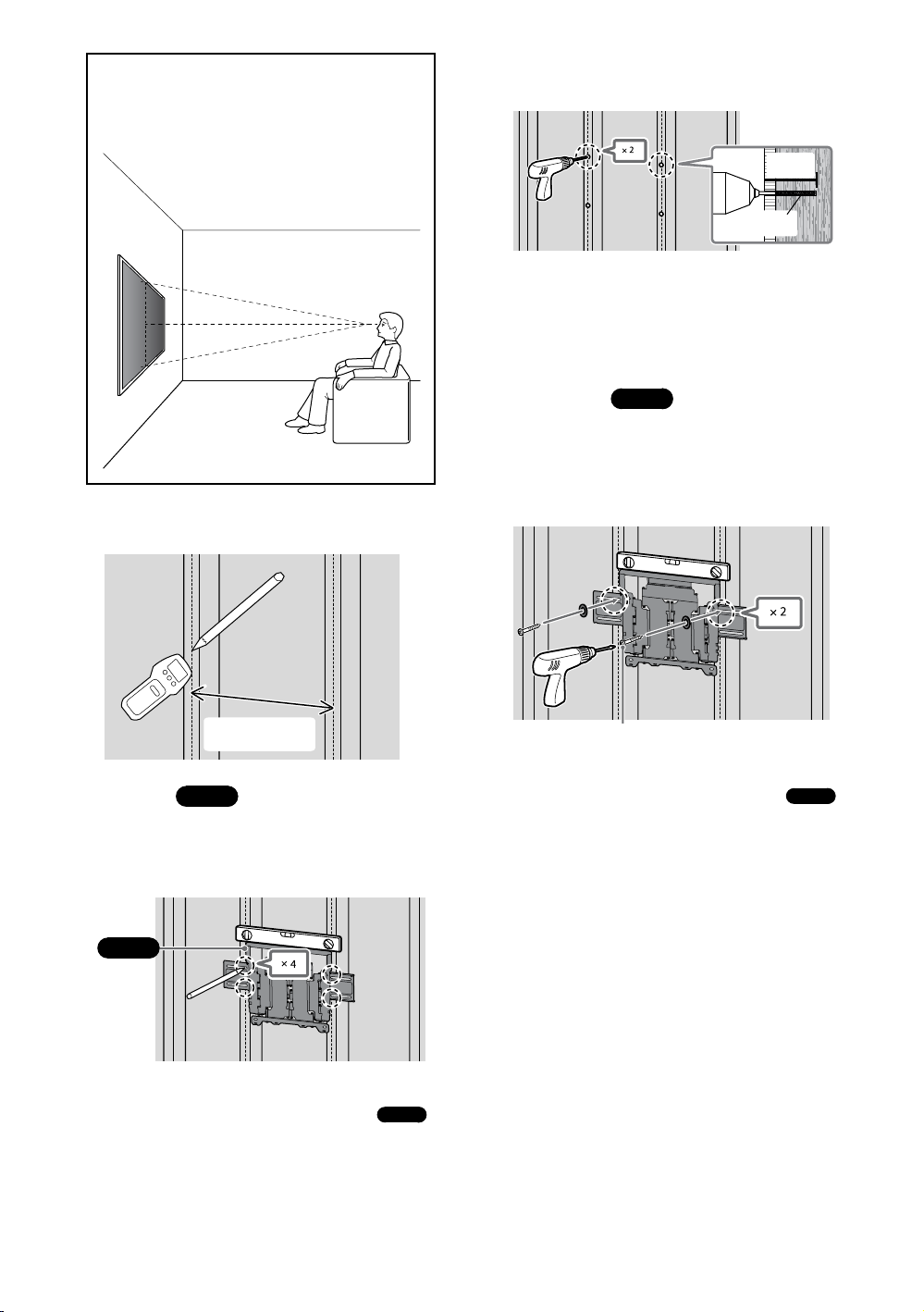

3 Align

WM1

to the wall and
make four marks aligned with
the studs.

WM1

2

406 mm

Note

Use a level to check whether



WM1

is level.

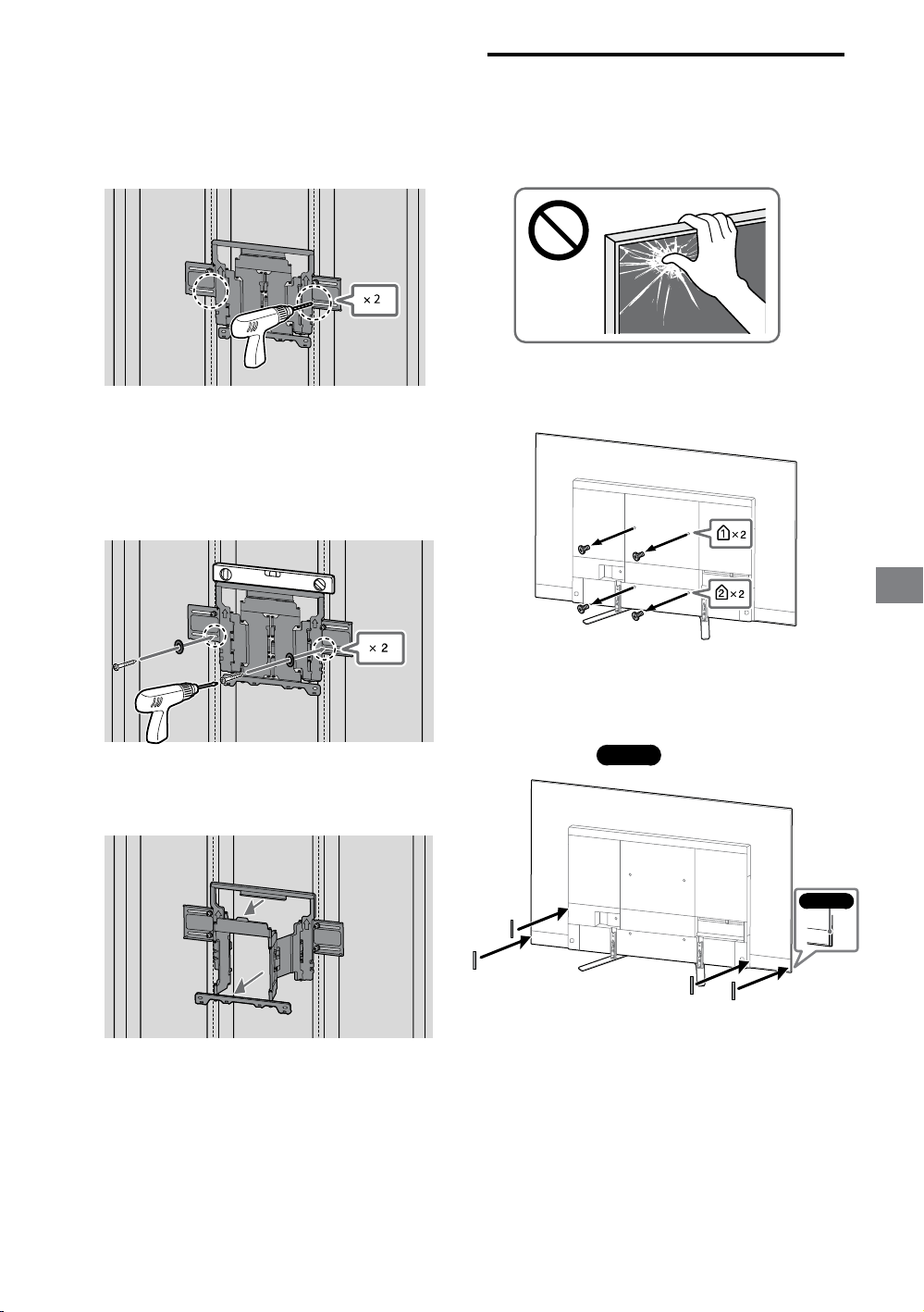

4 Drill upper pilot holes on the

marks.

75 mm

5.5 mm

Note

Be sure to drill into the centre of wood stud.



Pilot holes must be drilled to a depth of 75 mm, using



a 5.5 mm diameter drill bit.

5 Install

suitable screws (not supplied)
and washers (not supplied).

WM1

on the wall using

− 10 (GB) −

8 mm × 60 mm

Note

Use a level to check whether



Precaution

Do not over-tighten wooden screw 8 mm × 60 mm.



Improper tightening could reduce the holding power
of wooden screw 8 mm × 60 mm.

WM1

is level.

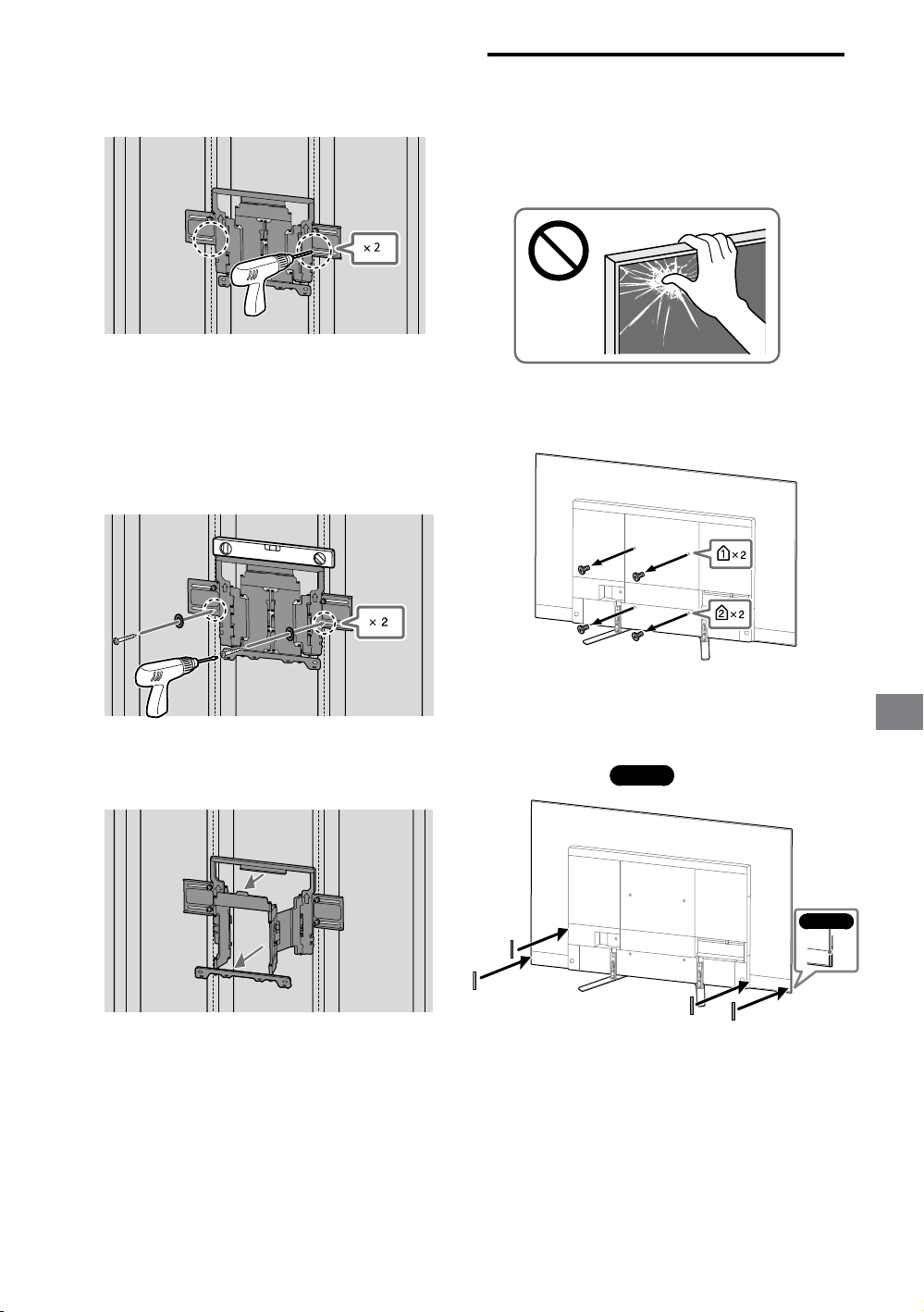

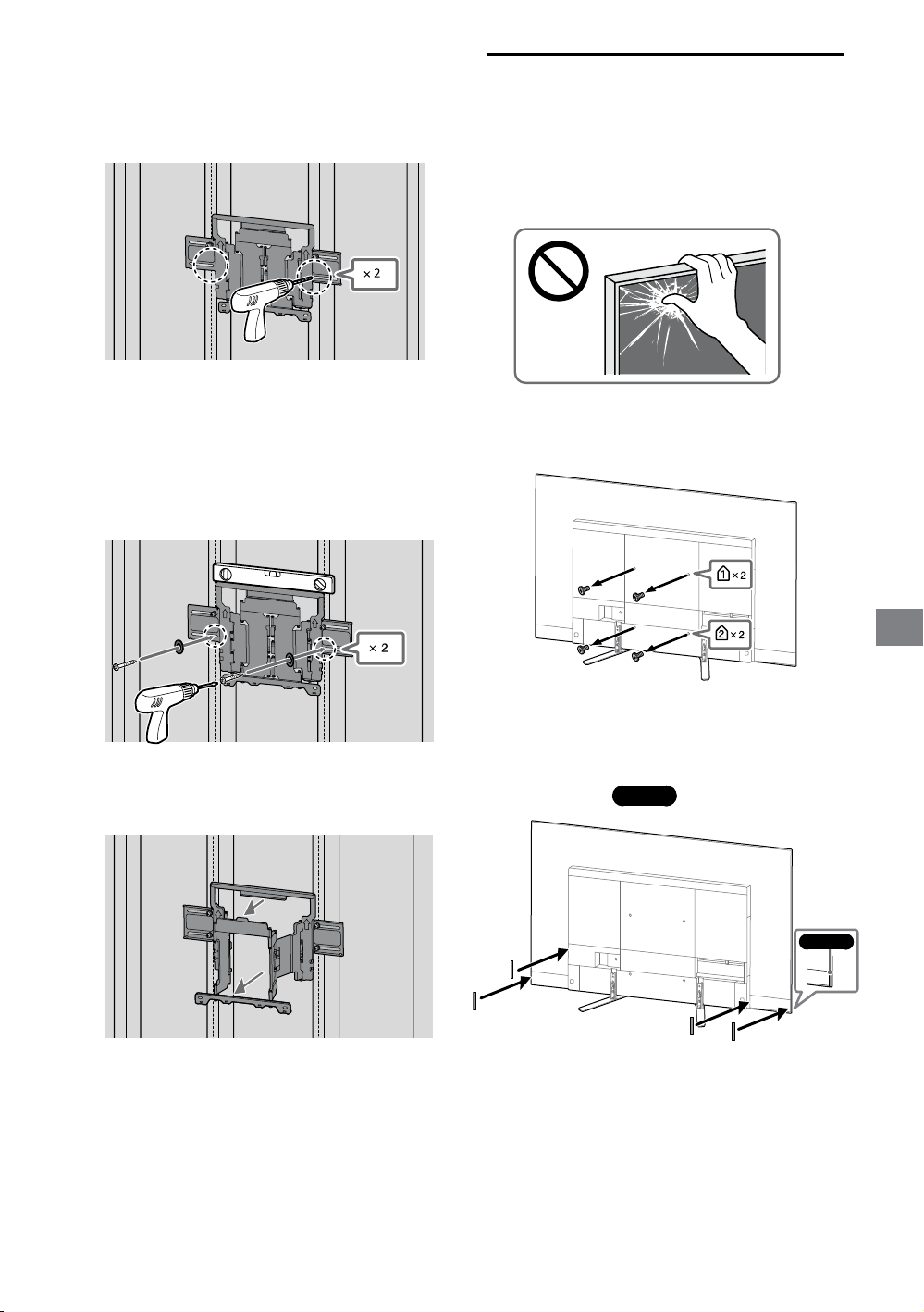

6 Drill lower pilot holes on the

marks. (Refer step 4 for the drill
instruction.)

7 Fit the suitable screws and

washers to the holes.

Note

Use a level to check whether the Wall-Mount Bracket



is level.

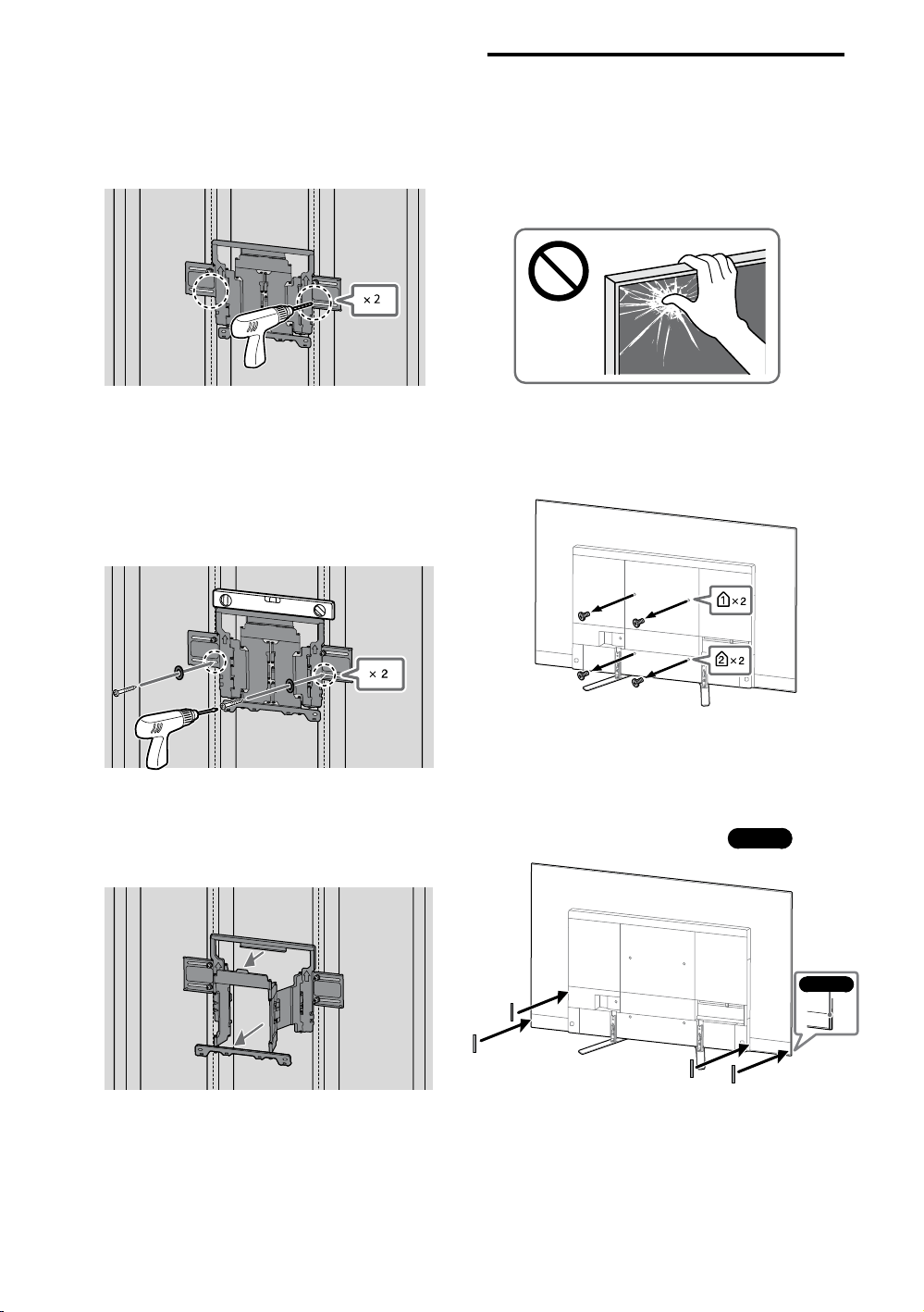

Preparing for the installation
of the TV

Make sure to attach the Table-Top stand
before installing the TV to the wall by referring
to the Setup Guide.

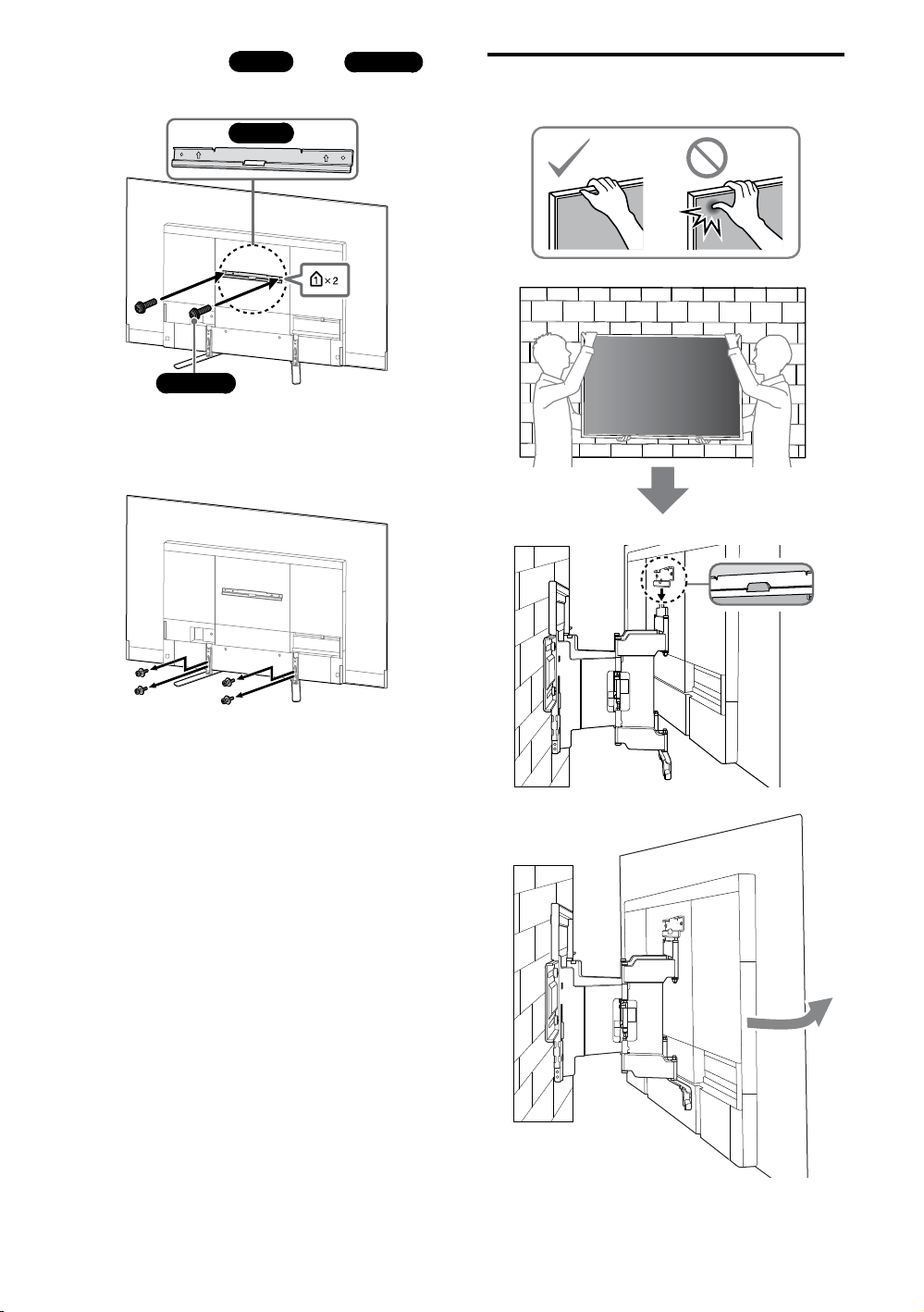

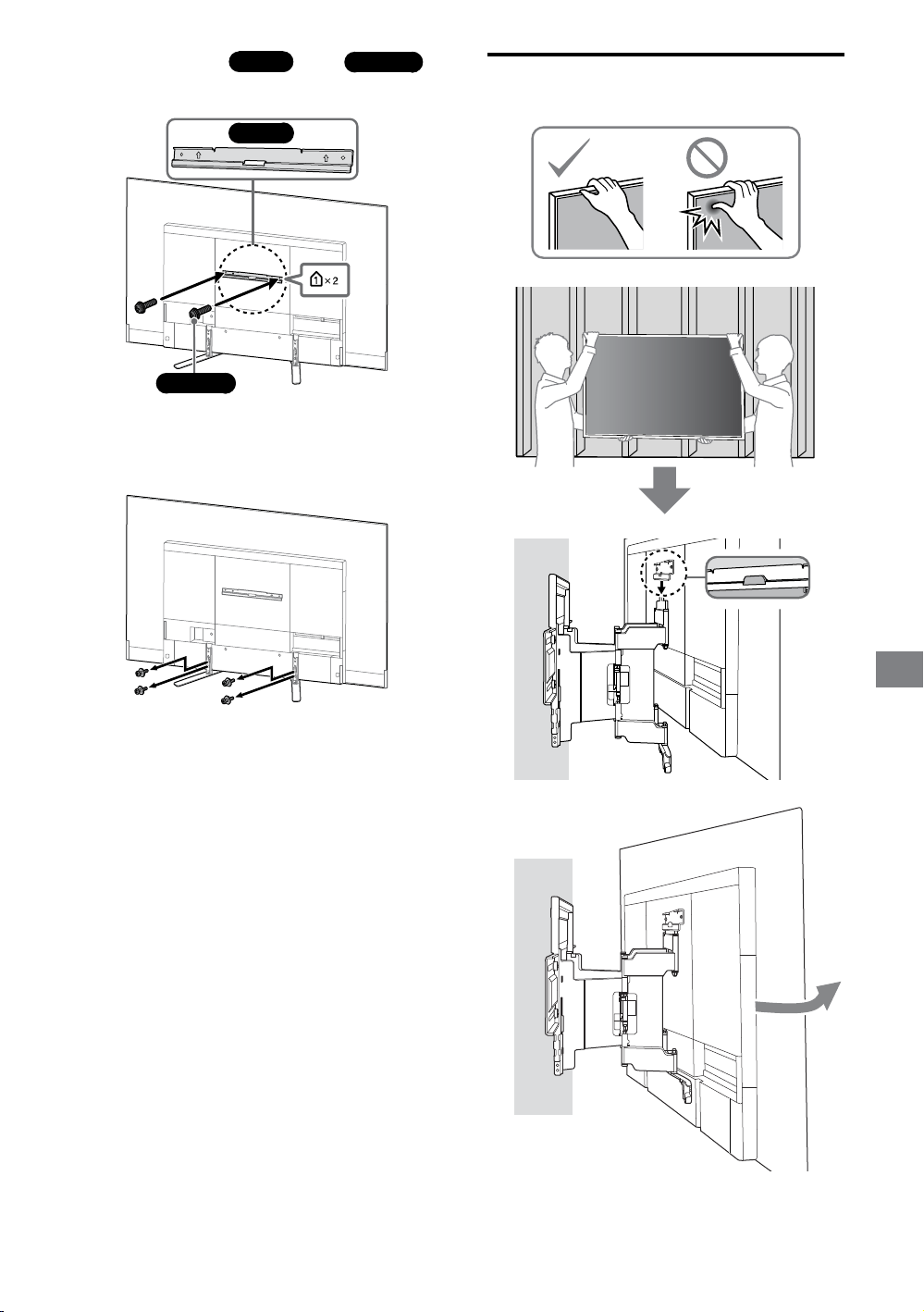

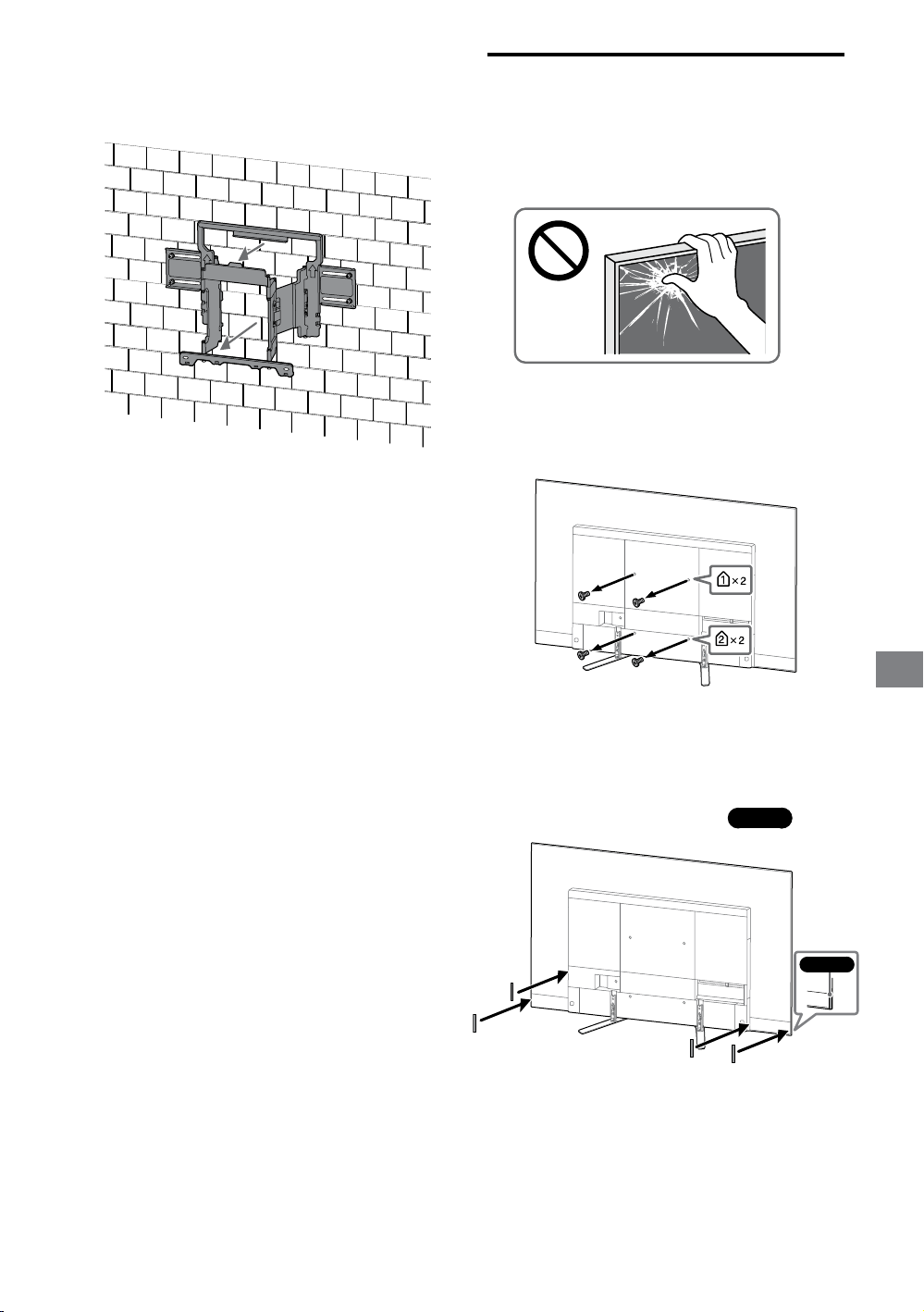

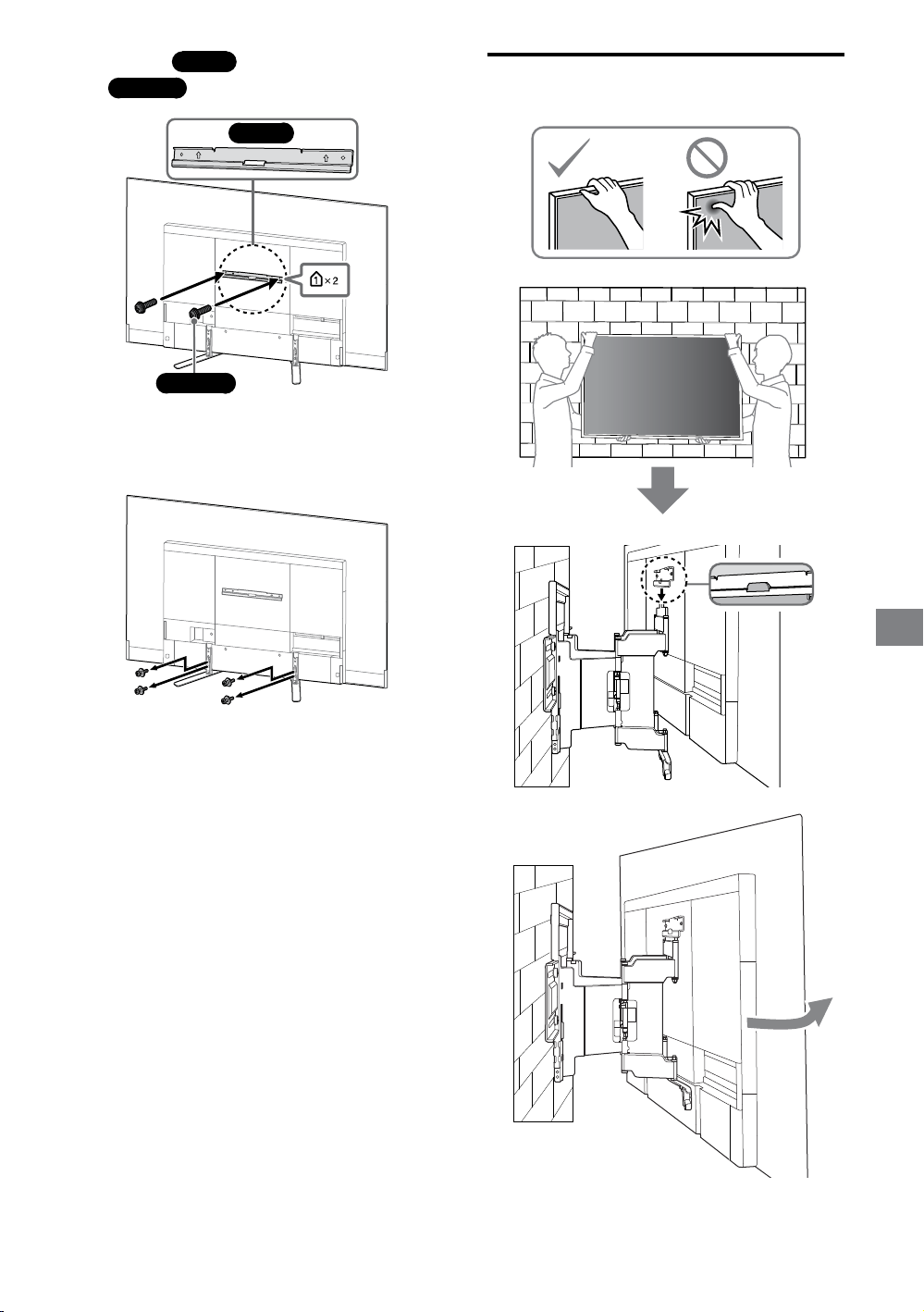

1 Remove the screws from the

rear of the TV.

GB

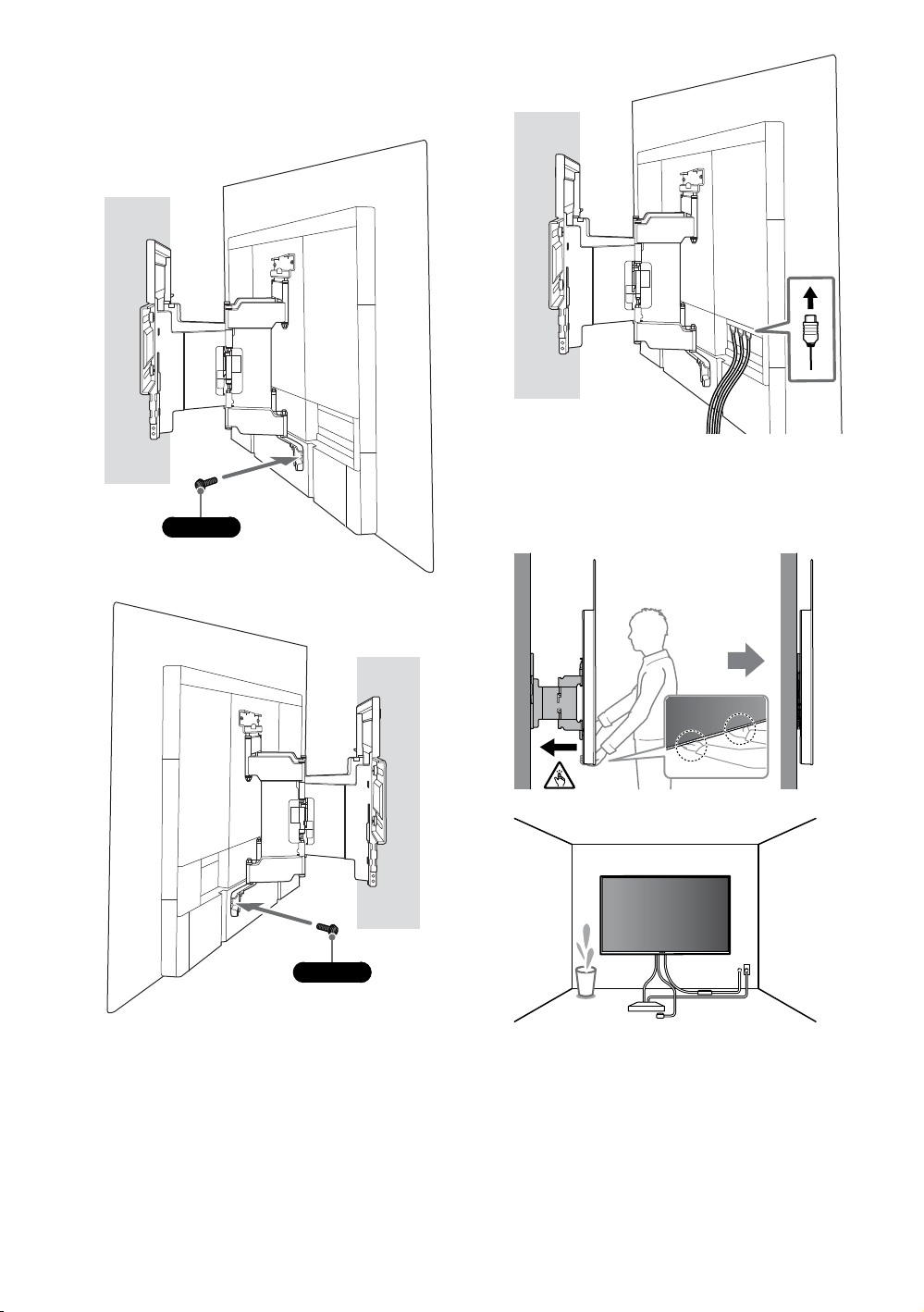

8 Pull out the arm of the bracket

to the end.

Note

Be sure to store the removed screws in a safe place,



keeping them away from children.

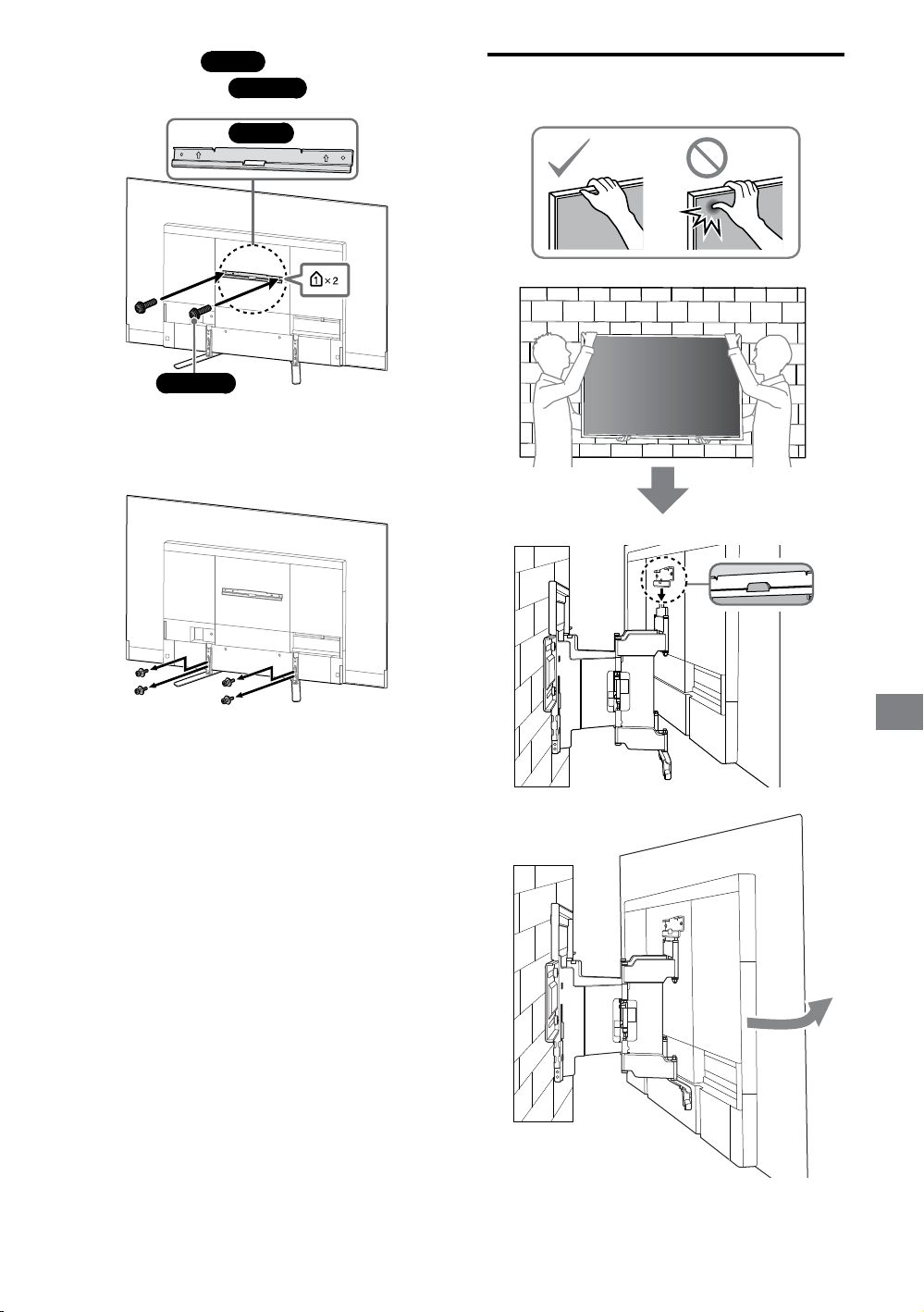

2 Attach

WM3

.

WM3

− 11 (GB) −

.

WM2

to the TV using

3 Attach the

M6L20

WM2

M6L20

4 Detach the Table-Top Stand

from the TV.

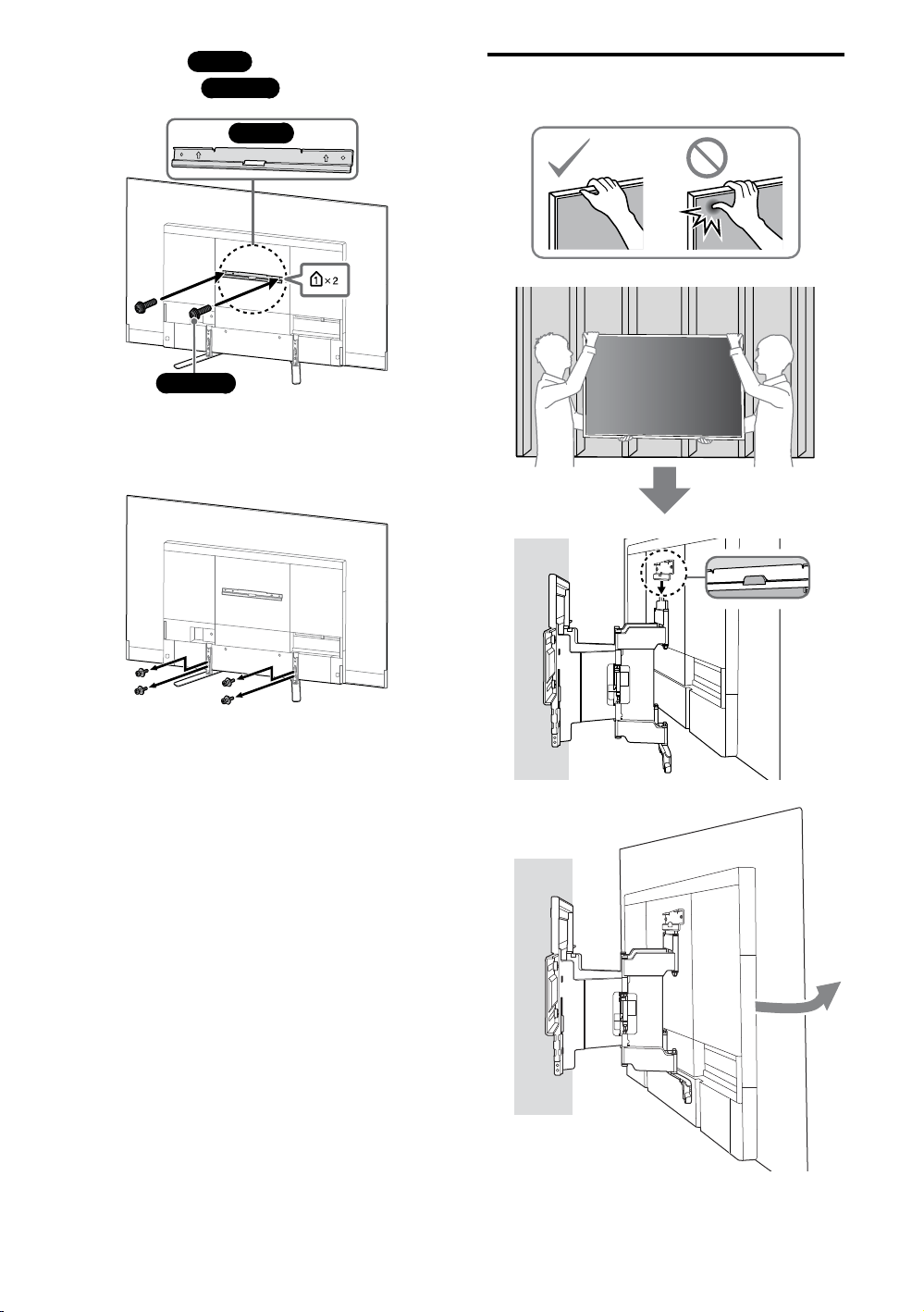

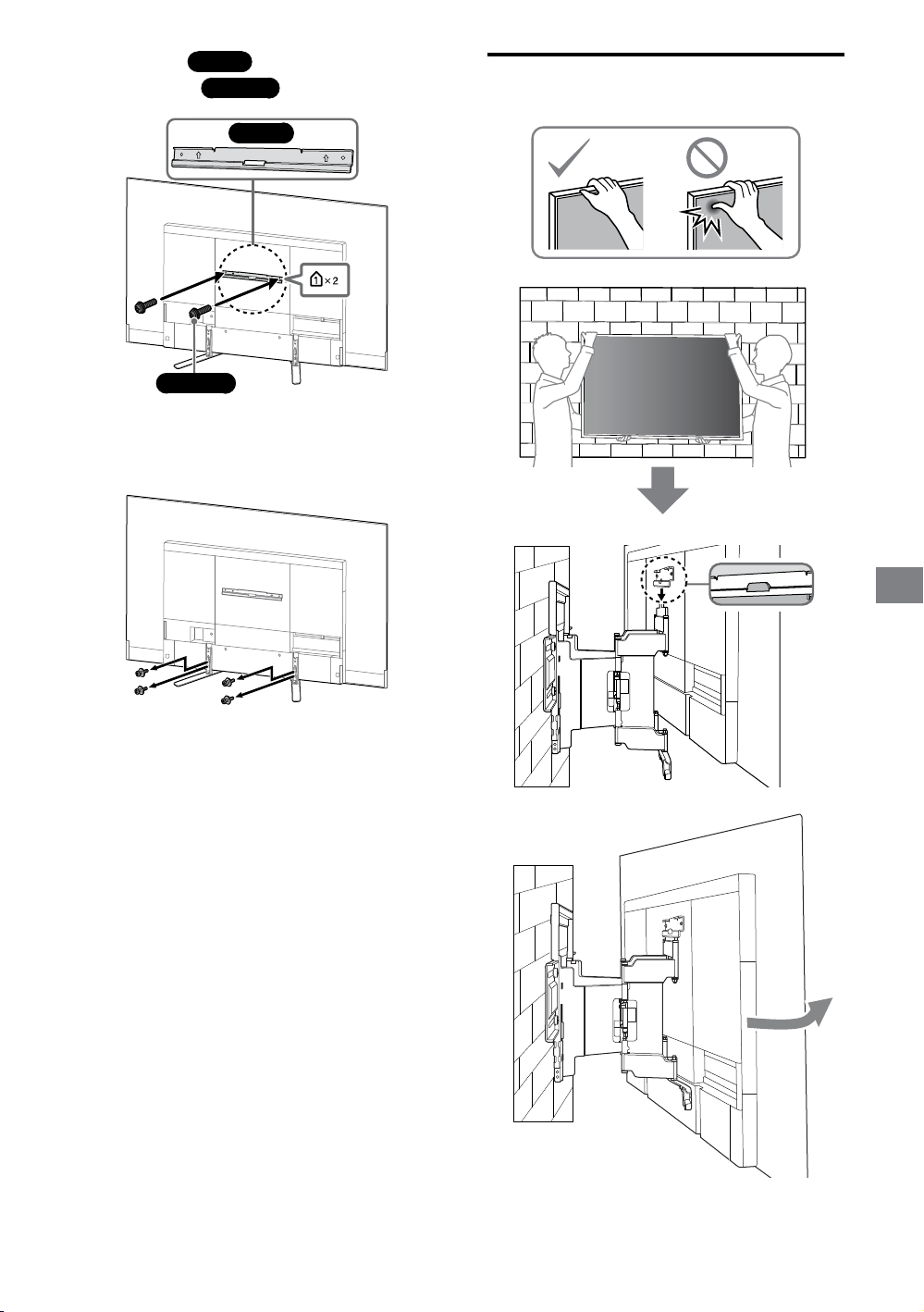

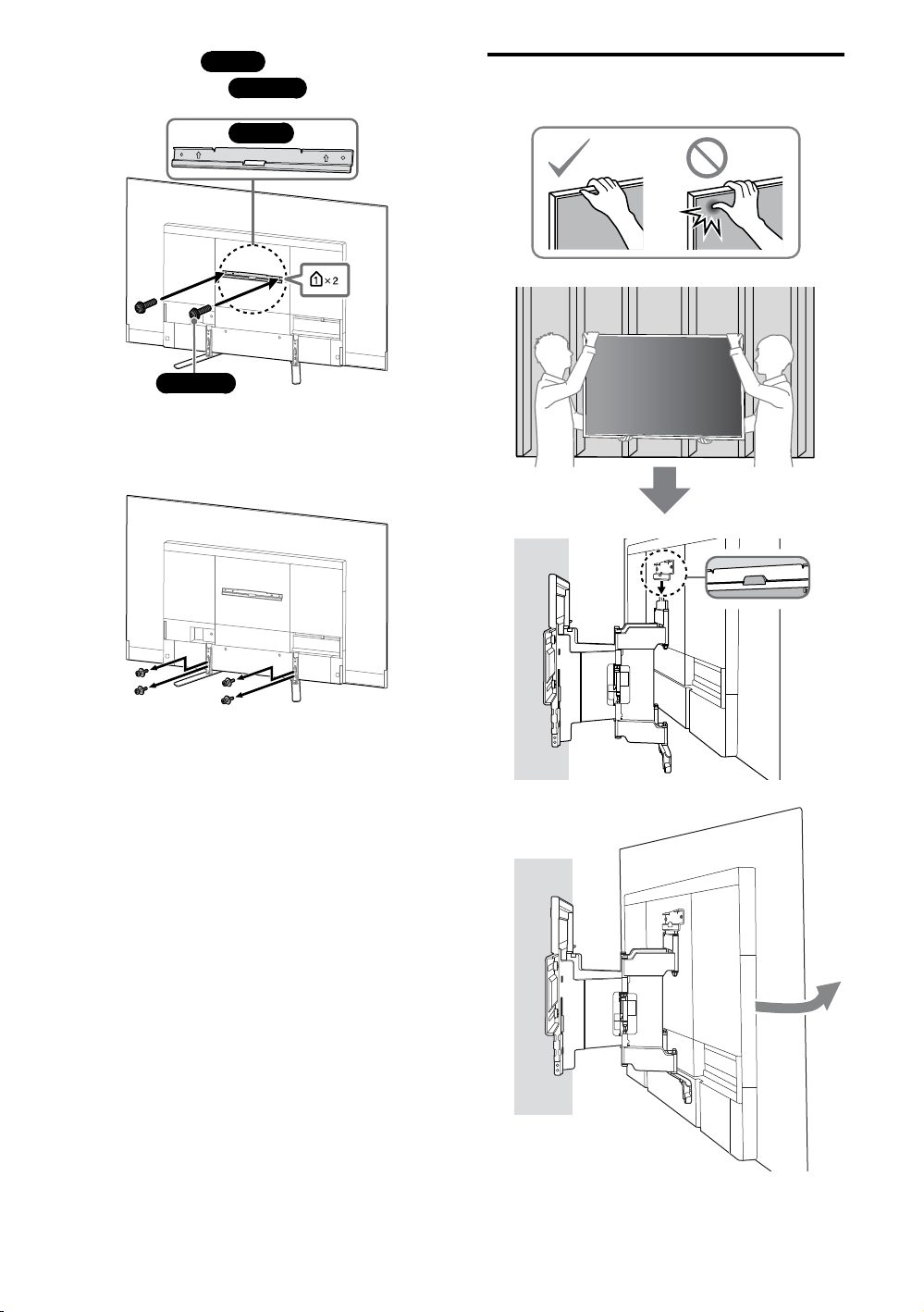

Installing the TV on the wall

1

Note

Be careful when lifting the TV as the Table-Top Stand



is detached, the Table-Top Stand may topple over
and cause personal injury.
Take care when removing the Table-Top Stand from



the TV to prevent it from falling over and damaging
the surface that the TV is sitting on.
Be sure to store the removed screws in a safe place,



keeping them away from children.

2

− 12 (GB) −

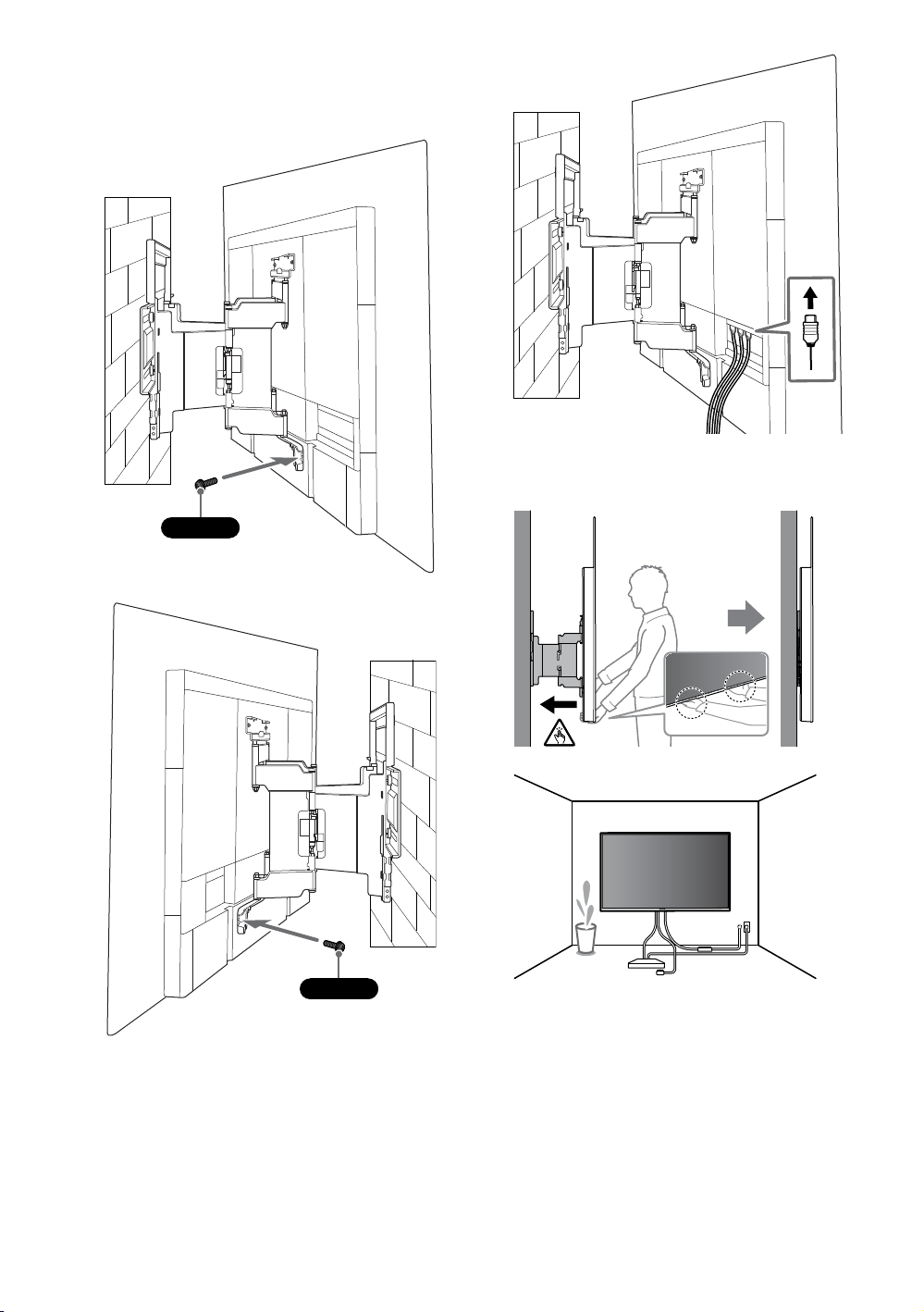

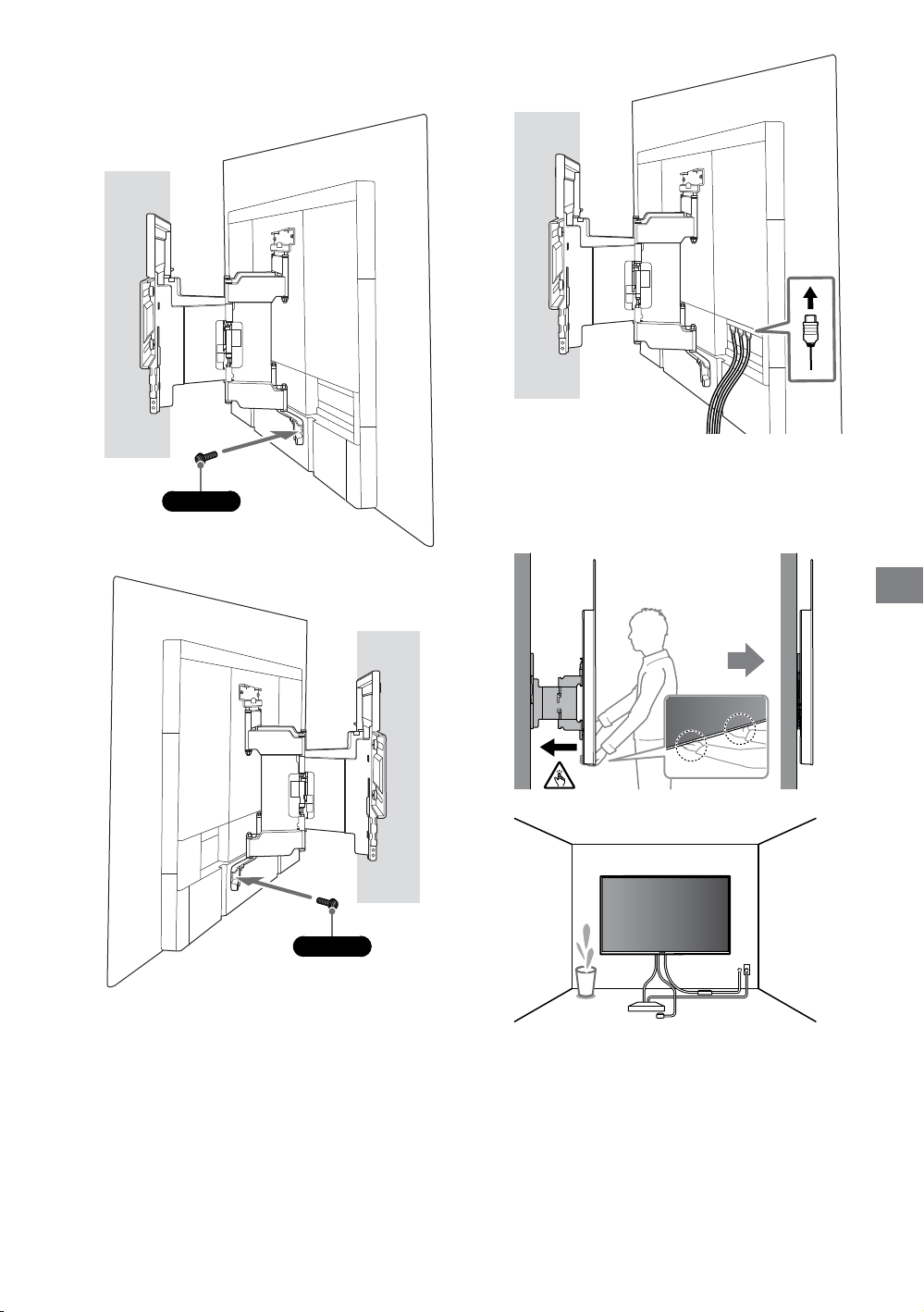

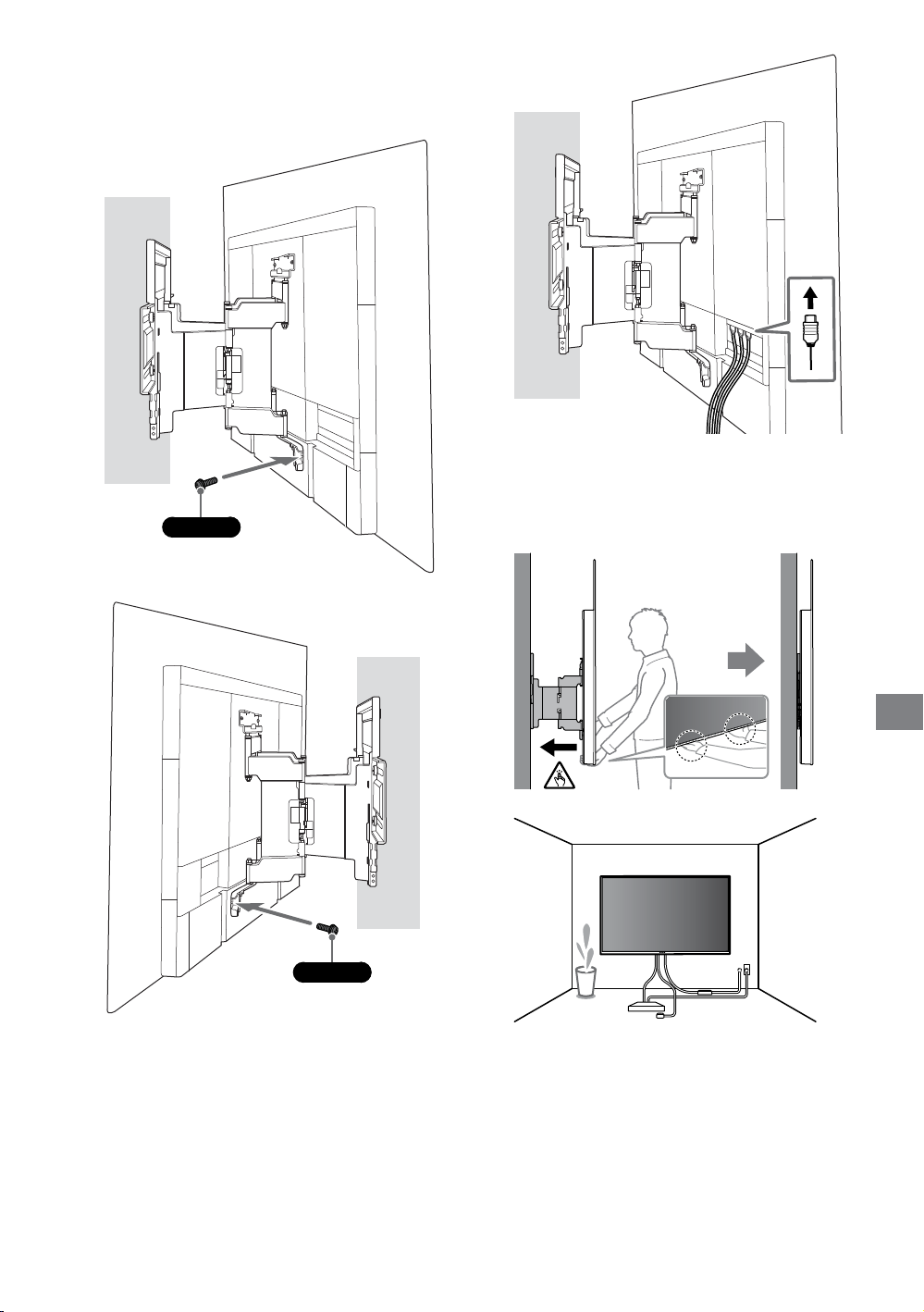

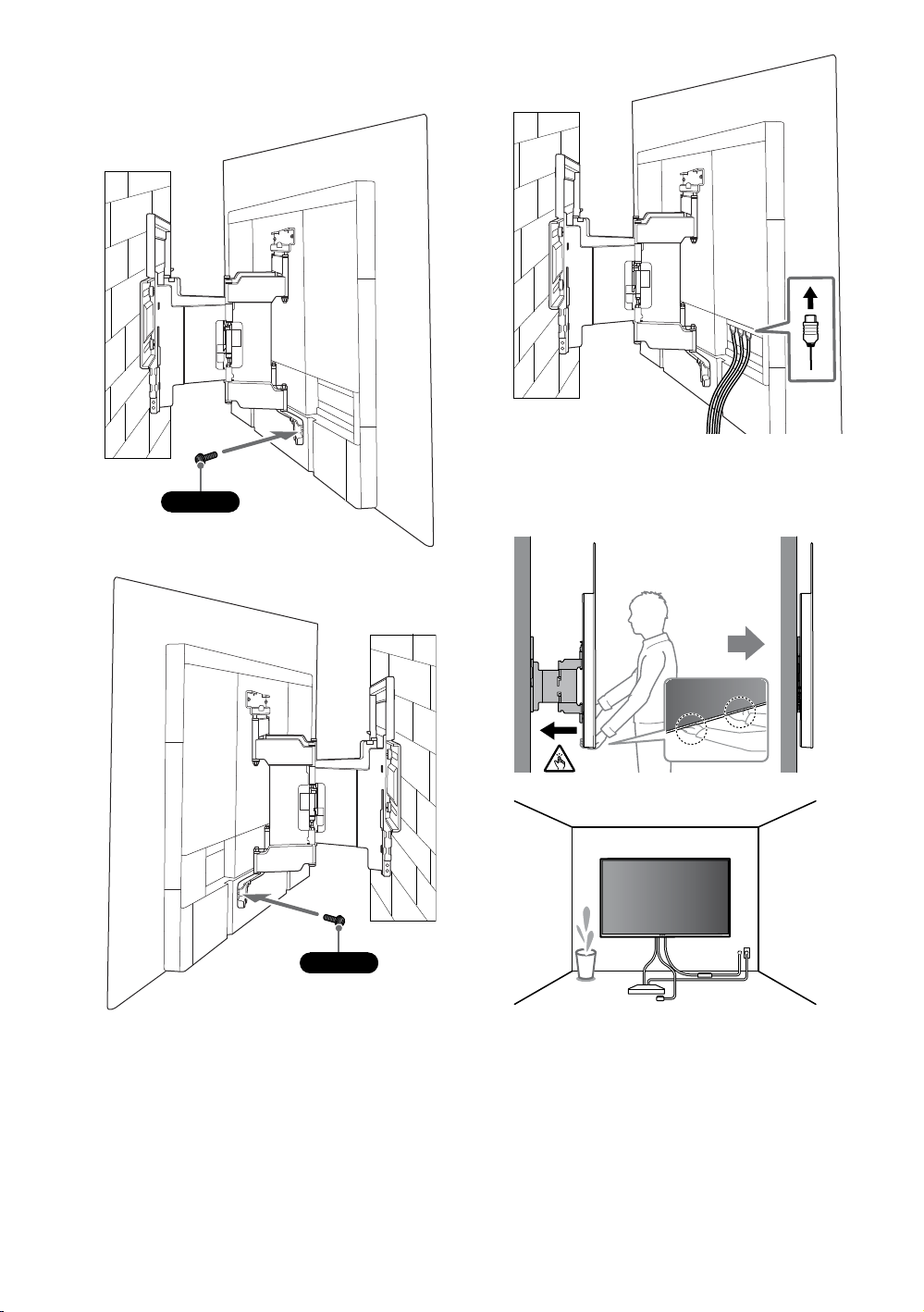

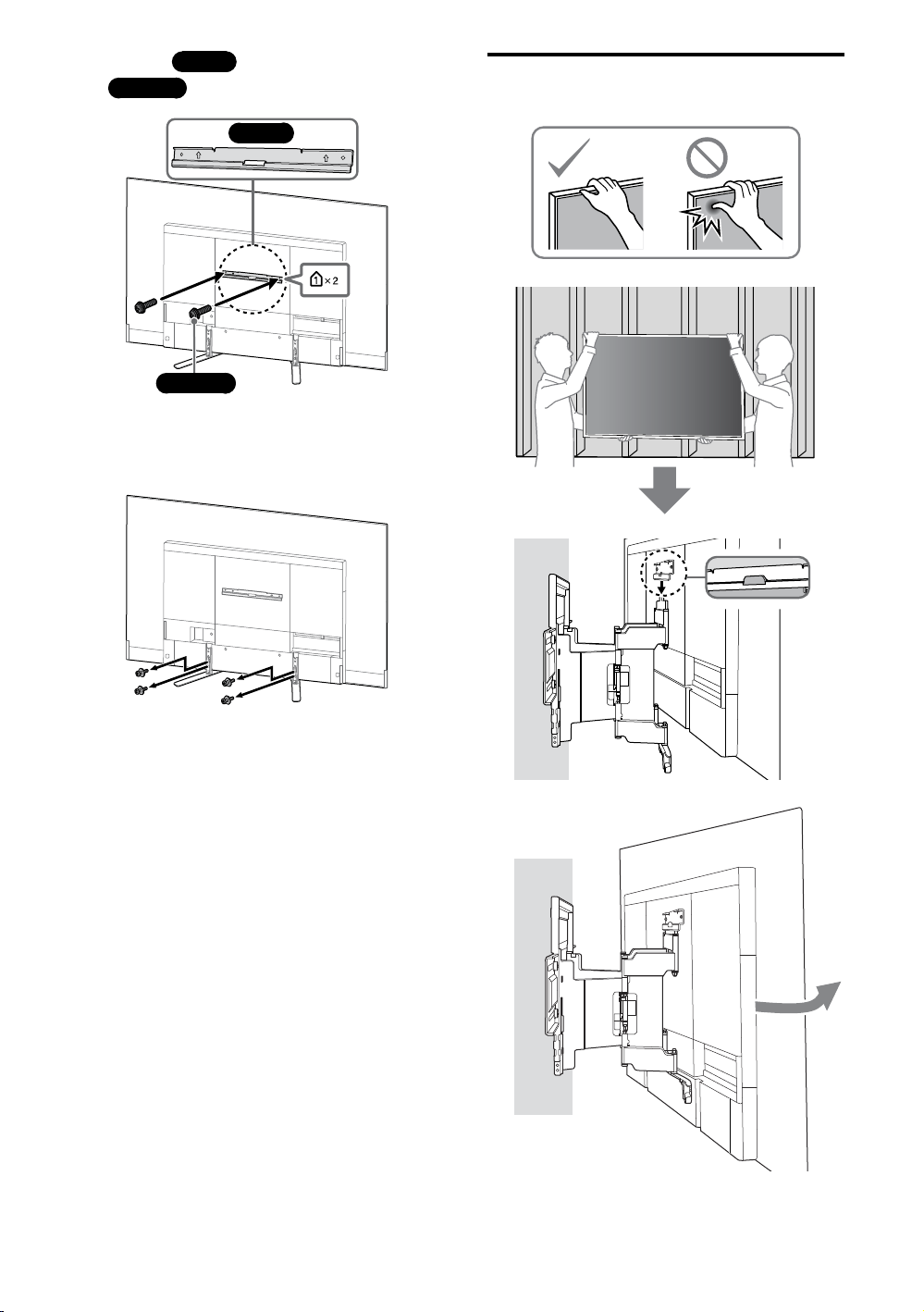

3 Screw the left and right side of

the Wall-Mount Bracket.

M6L20

4

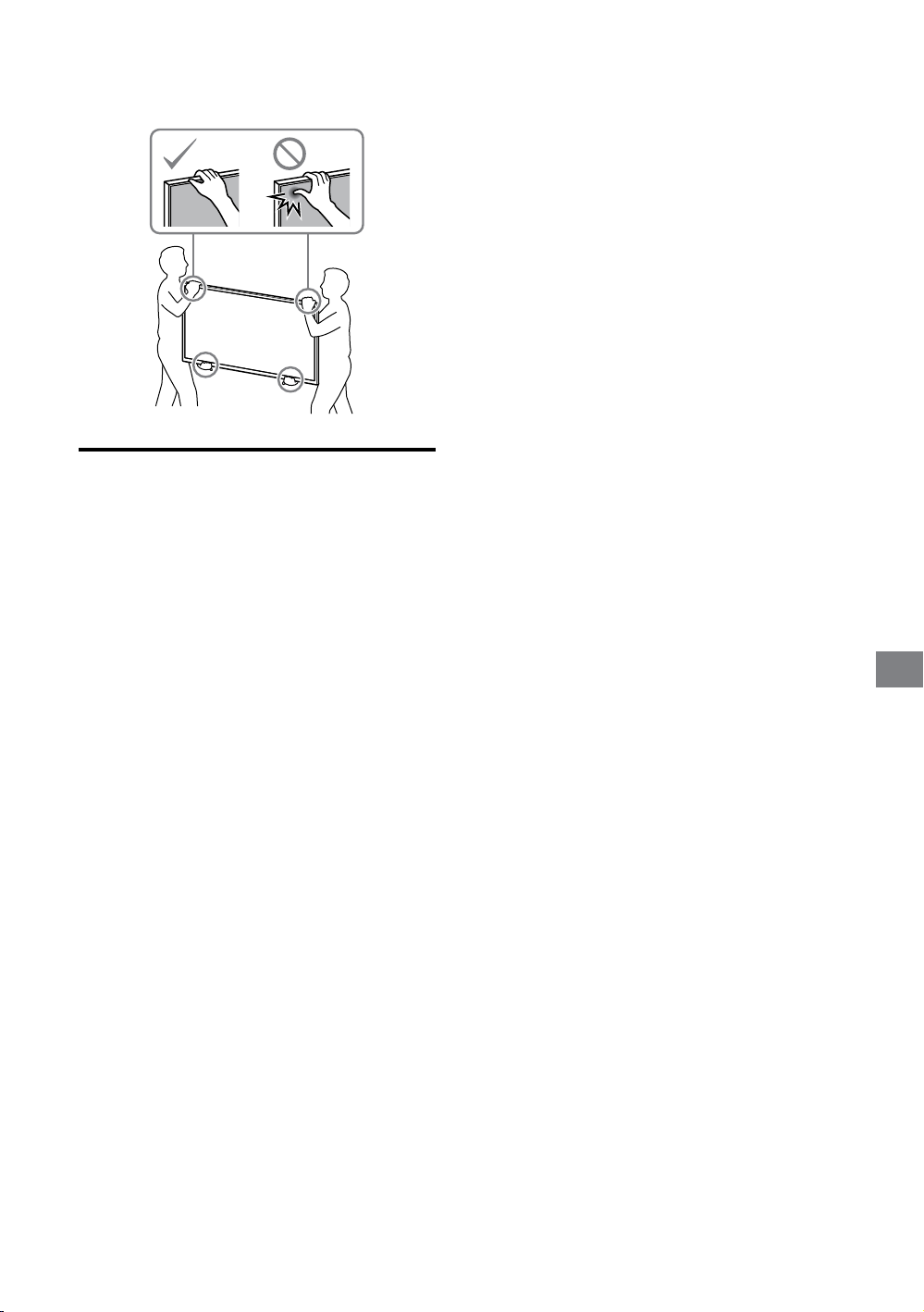

5 When moving the TV, hold it

firmly from the bottom.

GB

M6L20

6

− 13 (GB) −

WARNING

Be sure that two or more persons (three or more



persons for 75 inches and above TV set) hold the TV
when carrying it.

Confirming the completion of
the installation

Check the following points.

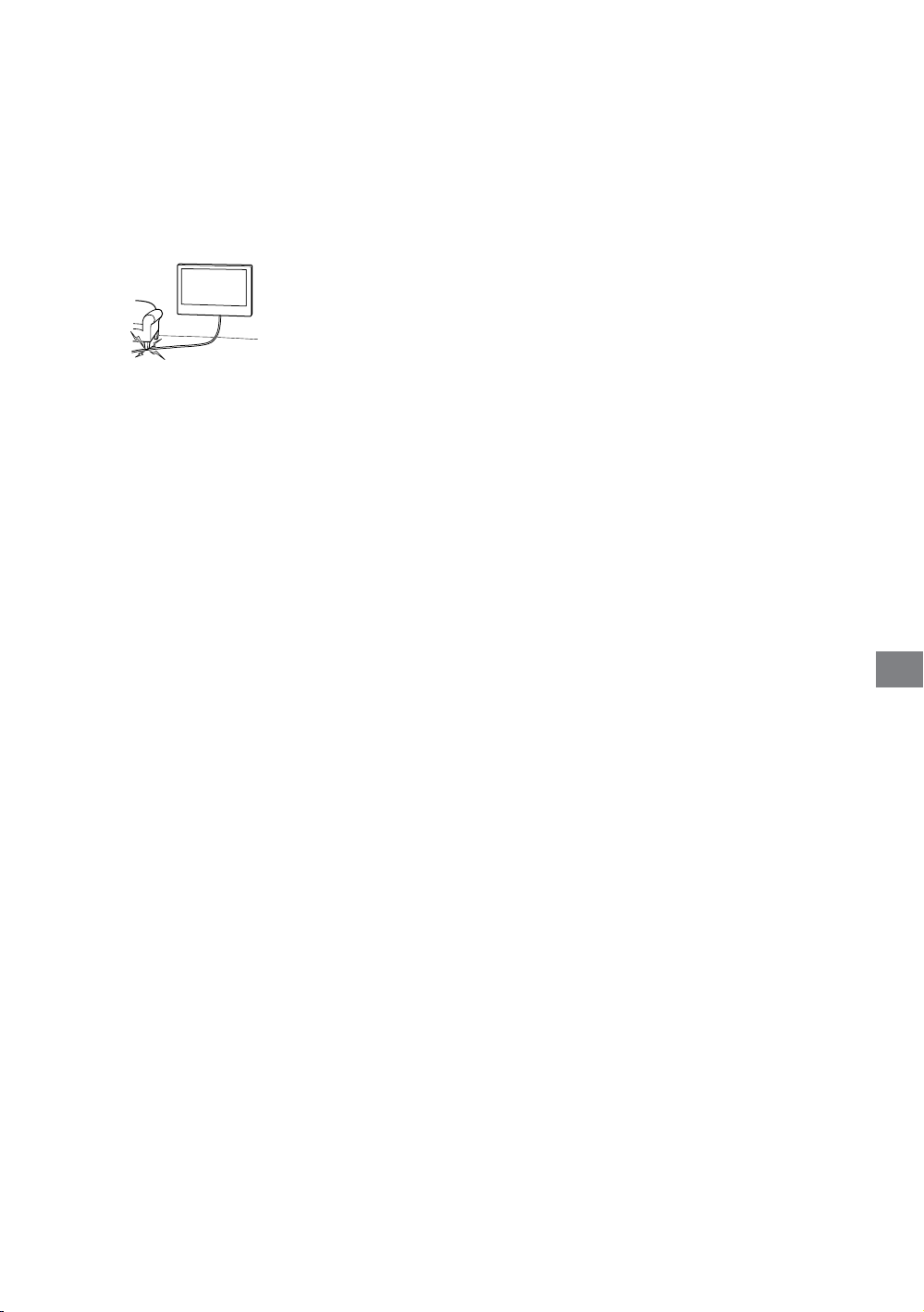

The cord and the cable are not twisted or



pinched.

WARNING

Improper placement of the mains lead, etc. may cause fire



or electric shock through a short circuit. Be sure to
confirm the completion of the installation for safety.

− 14 (GB) −

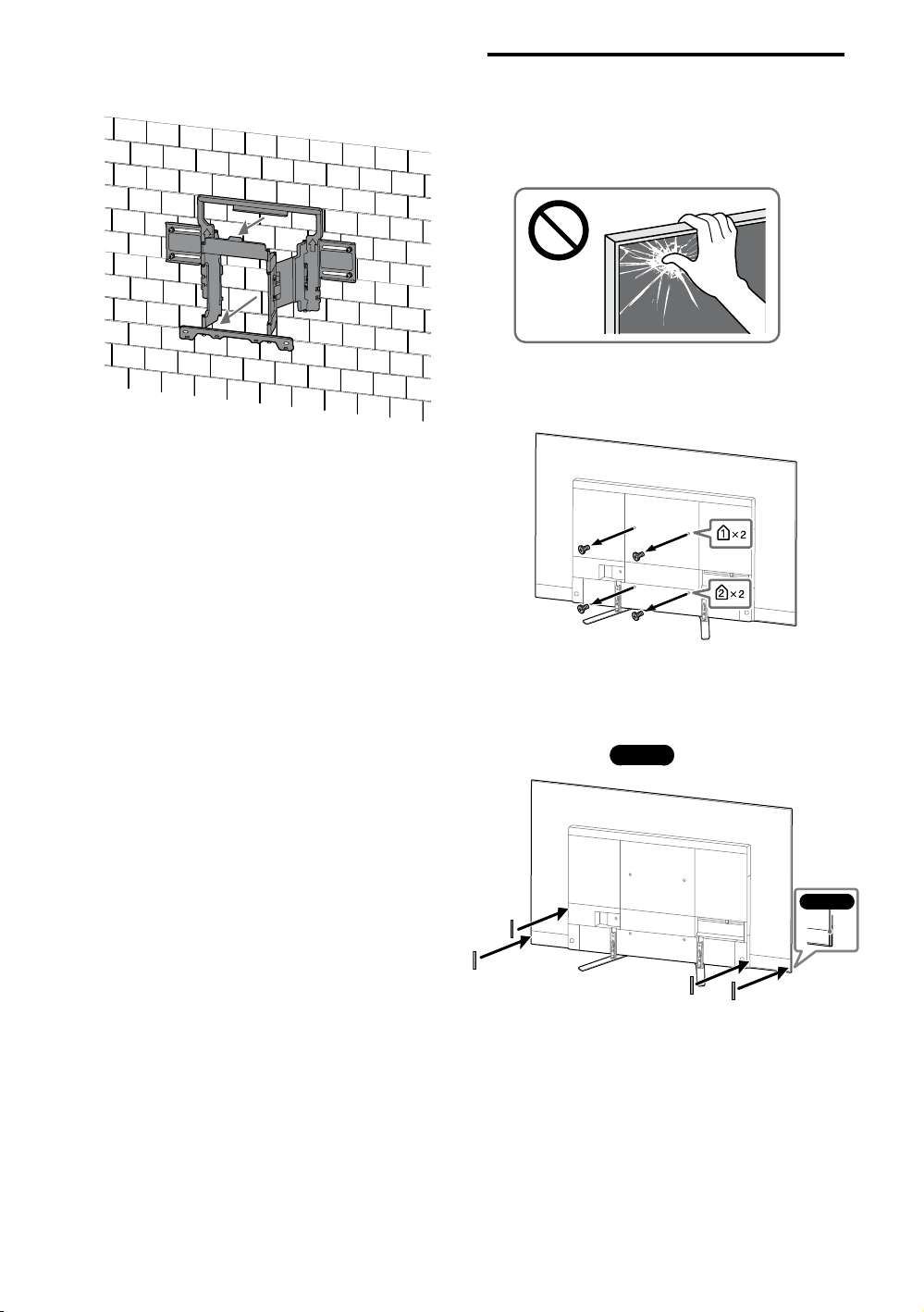

 Attaching the Wall-Mount Bracket to the Solid Concrete or

Concrete Block

Solid Concrete or Concrete Block

WM1

Installing the Wall-Mount Bracket to the wall

1 Decide on the installation location.

Make sure that the wall has enough space for the TV and is capable of supporting a weight of at
least six times that of the TV.
Refer to the following table on installing the TV to the wall. Refer to your TV’s Reference Guide
for the TV’s weight.

 







*1

GB

− 15 (GB) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1,450 834 341 76 61 280 18

55AG8 1,229 710 301 59 61 280 20

TV installation dimensions table (mm)
Figures in the table may differ slightly depending on the installation.

*1 (Screen centre point)
*2 (Approx.)

Note

When your TV is installed on the wall, the upper side of the TV slightly leans forward.



− 16 (GB) −

Note

We recommend you to check the



position of TV in the viewing
environment.

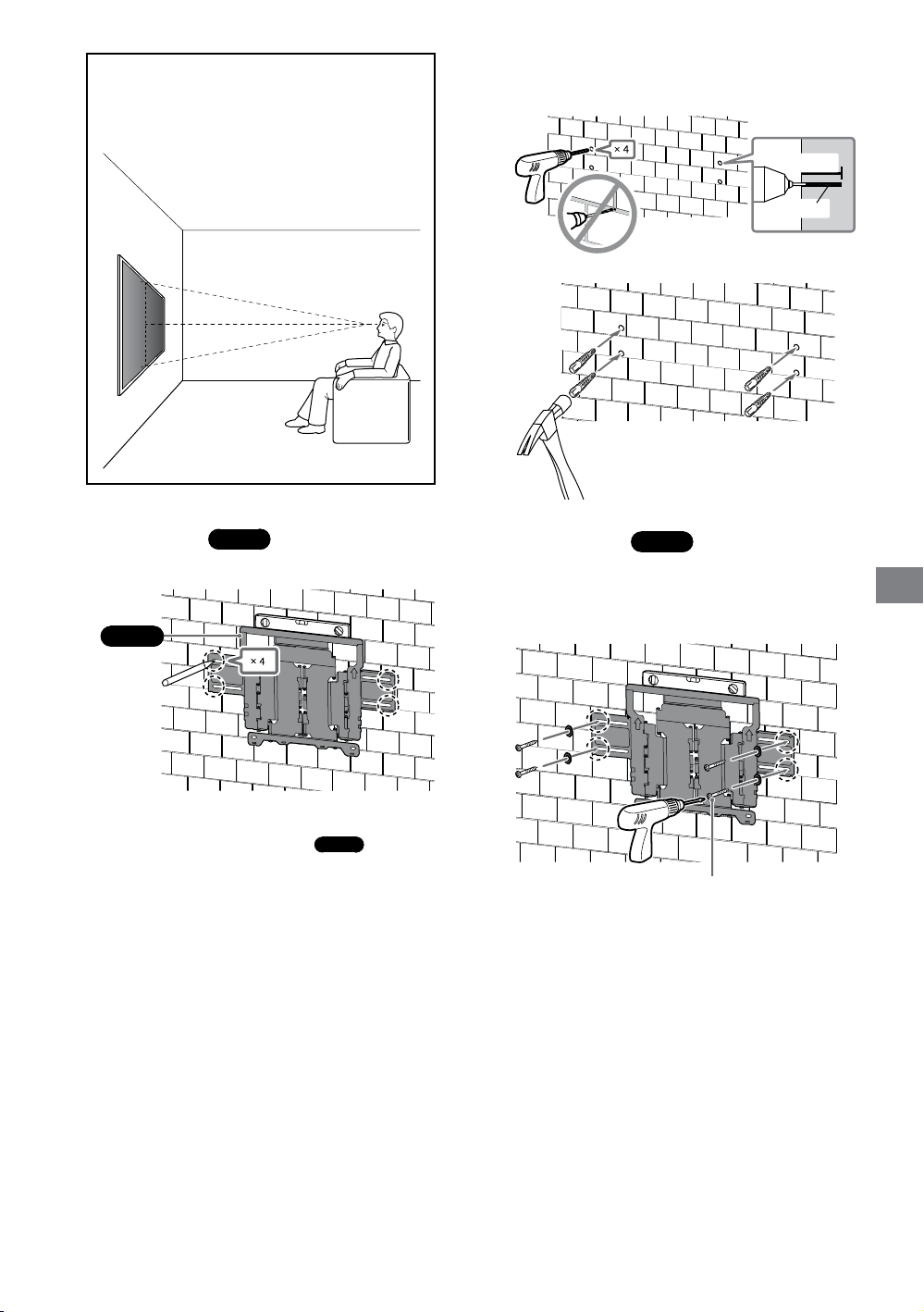

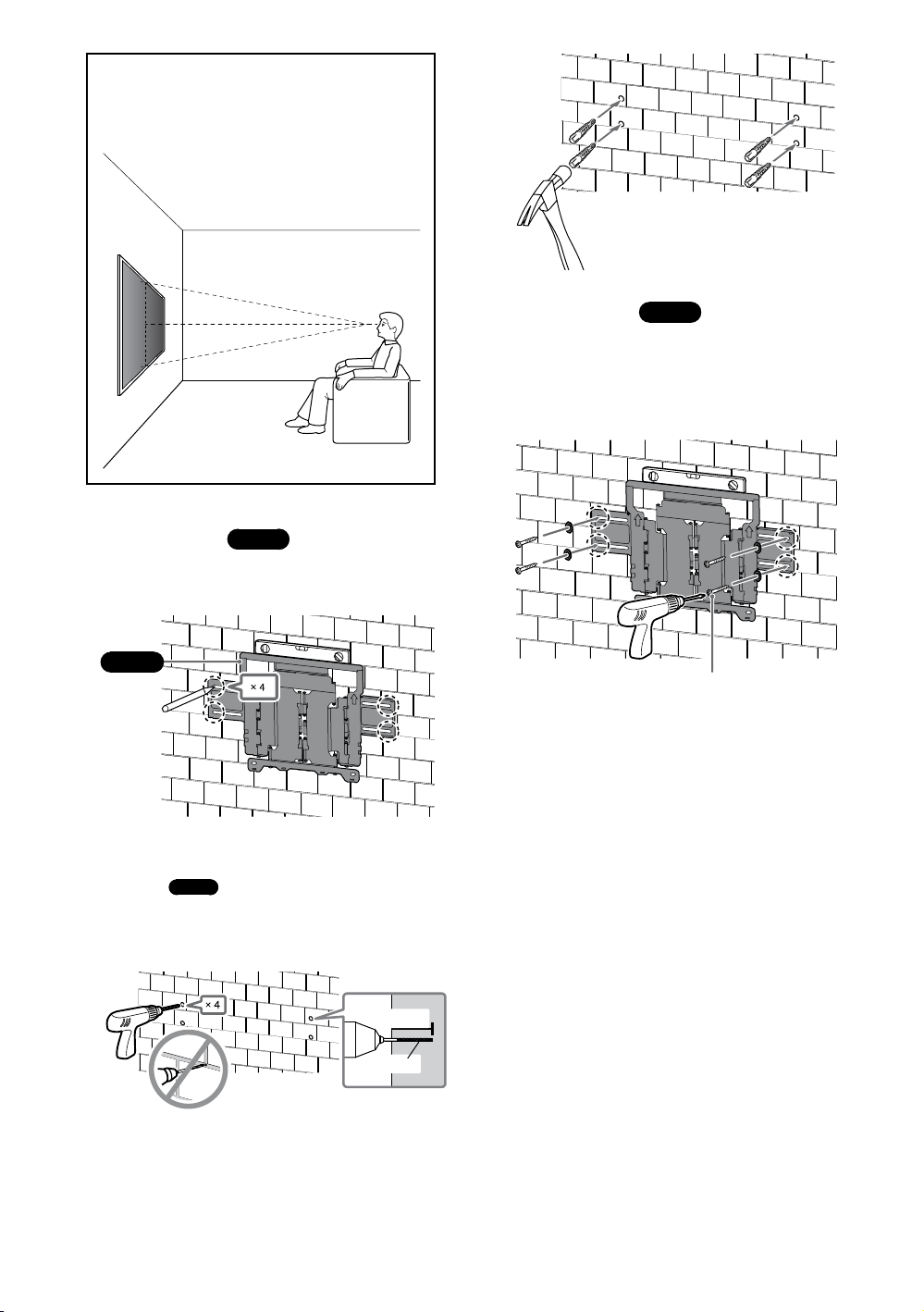

3 Drill pilot holes on the marks.

75 mm

10 mm

4

2 Align

WM1

make four marks.

WM1

Note

Use a level to check whether



to the wall and

WM1

is level.

5 Install

WM1

on the wall using
suitable screws (not supplied)
and washers (not supplied).

8 mm × 60 mm

Note

Use a level to check whether the Wall-Mount Bracket



is level.

Precaution

Do not over-tighten wooden screw 8 mm × 60 mm.



Improper tightening could reduce the holding power
of wooden screw 8 mm × 60 mm.

GB

− 17 (GB) −

6 Pull out the arm of the bracket

to the end.

Preparing for the installation
of the TV

Make sure to attach the Table-Top stand
before installing the TV to the wall by referring
to the Setup Guide.

1 Remove the screws from the

rear of the TV.

Note

Be sure to store the removed screws in a safe place,



keeping them away from children.

2 Attach

WM3

.

WM3

− 18 (GB) −

.

WM2

to the TV using

3 Attach the

M6L20

WM2

M6L20

4 Detach the Table-Top Stand

from the TV.

Installing the TV on the wall

1

GB

Note

Be careful when lifting the TV as the Table-Top Stand



is detached, the Table-Top Stand may topple over
and cause personal injury.
Take care when removing the Table-Top Stand from



the TV to prevent it from falling over and damaging
the surface that the TV is sitting on.
Be sure to store the removed screws in a safe place,



keeping them away from children.

2

− 19 (GB) −

3 Screw the left and right side of

the Wall-Mount Bracket.

M6L20

4

5 When moving the TV, hold it

firmly from the bottom.

M6L20

6

− 20 (GB) −

WARNING

Be sure that two or more persons (three or more



persons for 75 inches and above TV set) hold the TV
when carrying it.

Confirming the completion of
the installation

Check the following points.

The cord and the cable are not twisted or



pinched.

WARNING

Improper placement of the mains lead, etc. may cause fire



or electric shock through a short circuit. Be sure to
confirm the completion of the installation for safety.

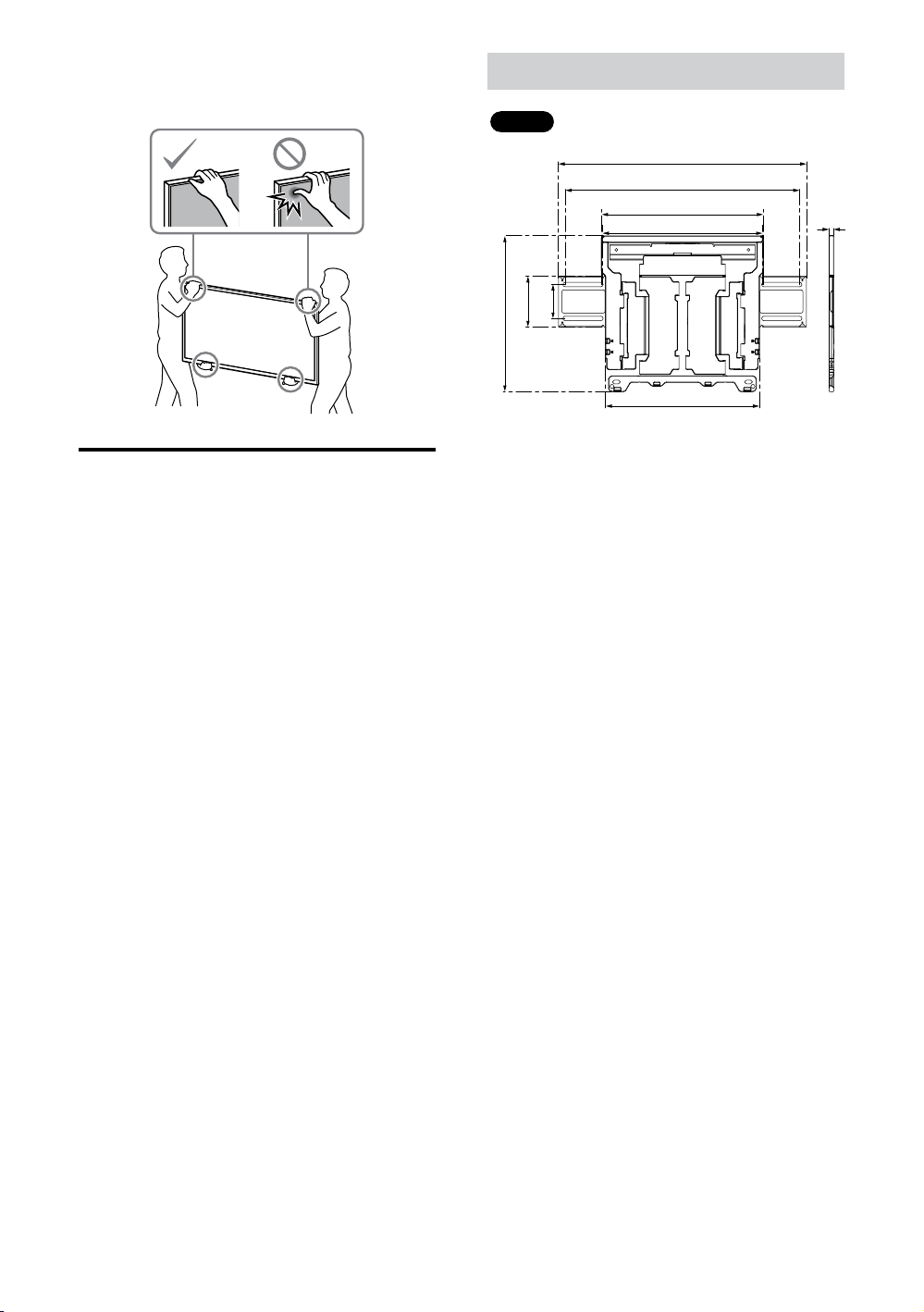

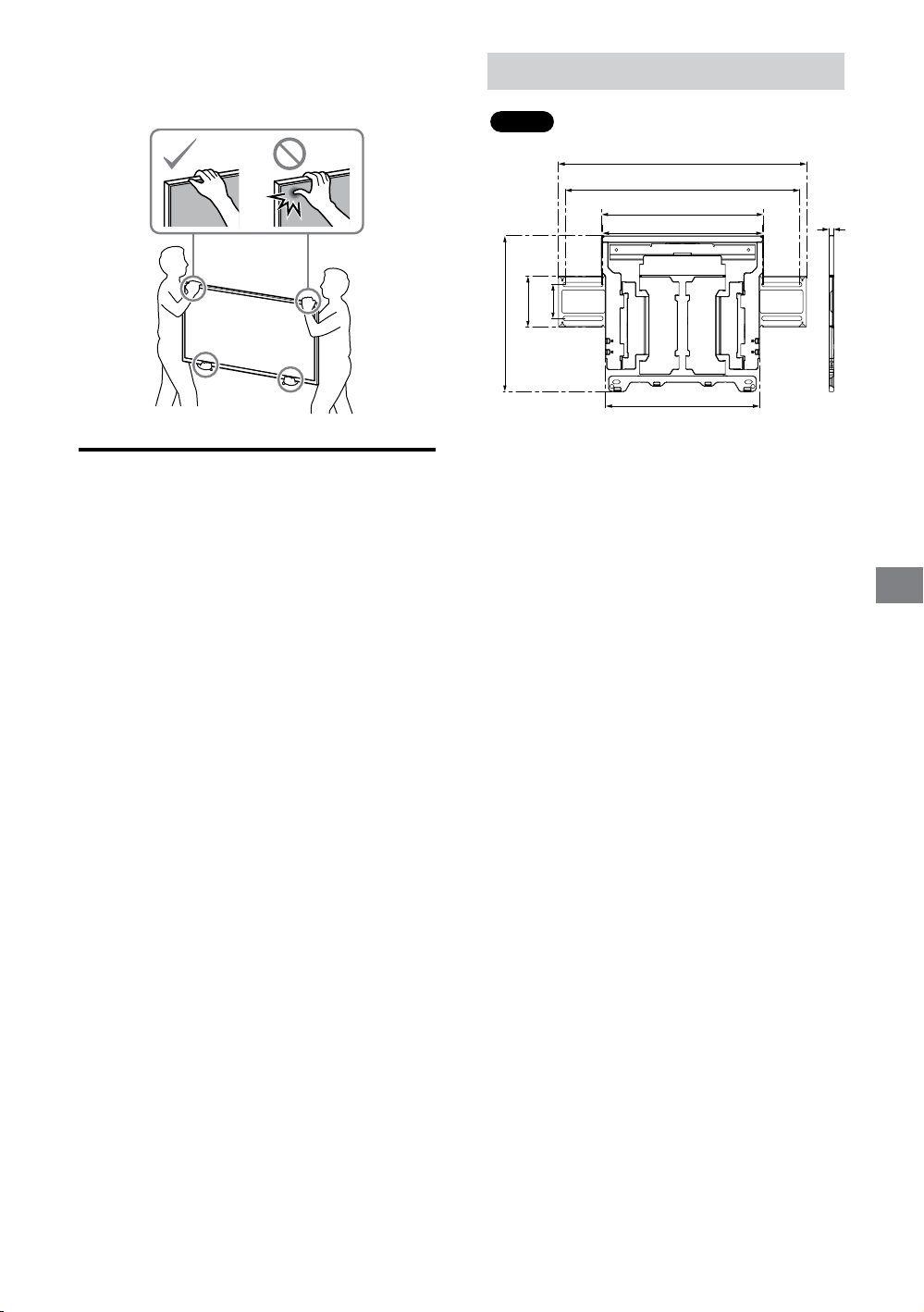

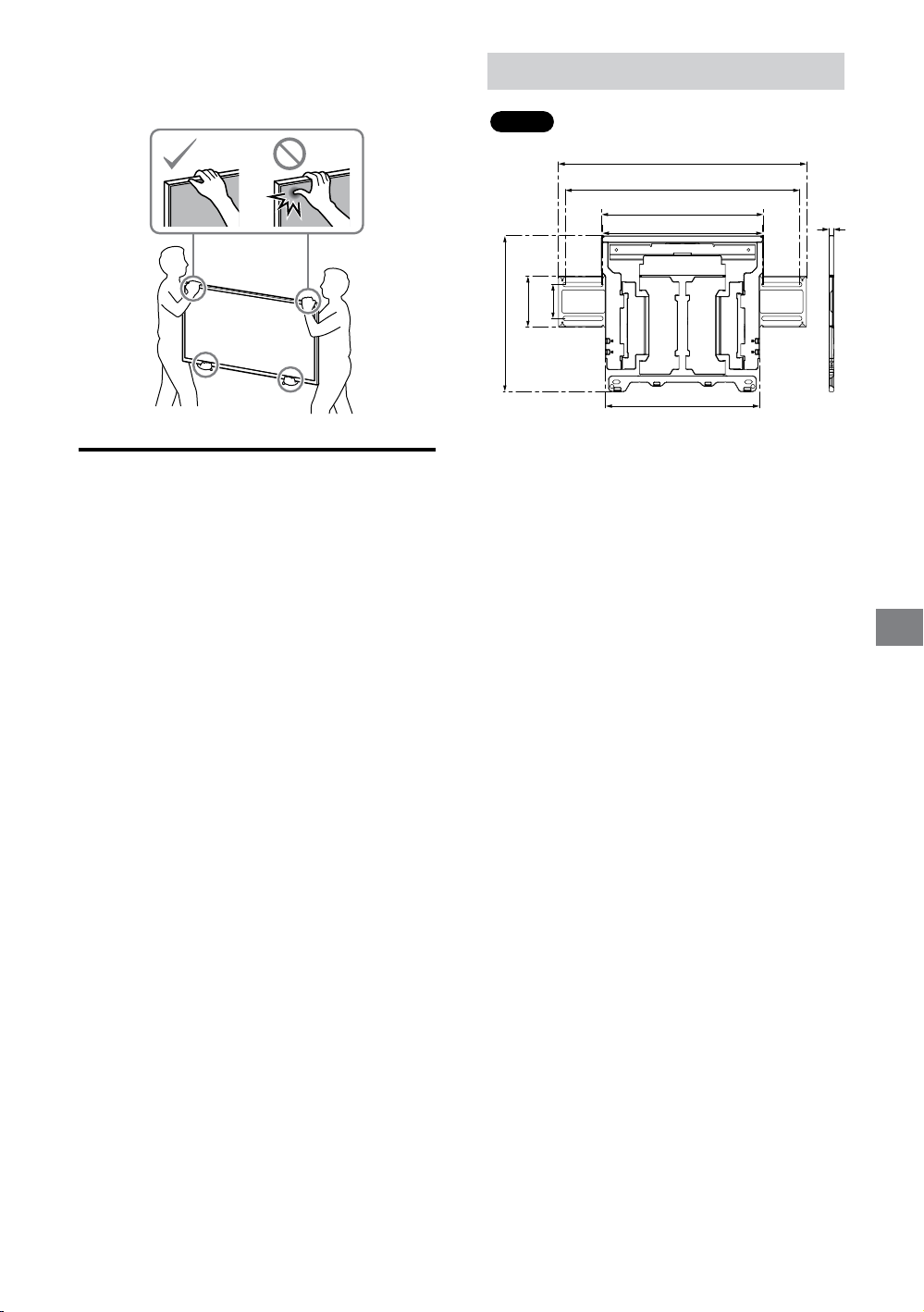

Specifications

WM1

d

e

f

g

a

c

b

h

Dimension: (Approx.) (mm)

a : 354 mm
b : 116 mm
c : 77 mm
d : 563 mm
e : 533 mm
f : 370 mm
g : 368 mm
h : 350 mm
i : 11 mm

Mass (base only): (Approx.)

3.0 kg

i

GB

Design and specifications are subject to change without
notice.

− 21 (GB) −

Informations d’installation pour
l’utilisation du Support de fixation murale
Sony (SU-WL850)

Modèles pris en charge :
KD-65AG8 / 55AG8

A l’attention des clients
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que
l’installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé.
N’essayez pas de l’installer vous-même.

A l’attention des revendeurs Sony et installateurs
Apportez une attention toute particulière pendant l’installation, l’entretien périodique et le contrôle
de ce produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour
déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à
confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et
apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est
responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou
installation incorrecte.

Pour la sécurité et une installation correcte, suivez le Mode d’emploi du Support de fixation murale,
le Guide d’installation du téléviseur et les consignes de ce manuel.

− 2 (FR) −

Support de fixation
murale

Sécurité

Nous vous remercions d’avoir fait
l’acquisition de ce produit.

À l’attention des clients

Installation du téléviseur au mur

AVERTISSEMENT

INSTALLATION PAR UN PROFESSIONNEL
REQUISE

Ce produit doit être installé
exclusivement par un installateur
professionnel ayant été formé pour
déterminer la résistance du mur qui
devra soutenir le poids du téléviseur. S’il
est mal fixé lors de son installation, le
téléviseur peut tomber et provoquer des
blessures graves. Sony ne saurait être
tenue responsable de tout dommage ou
de toute blessure découlant d’une
mauvaise utilisation ou d’une installation
incorrecte, ou encore de l’installation
d’un produit autre que celui spécifié. Vos
droits légaux (éventuels) ne sont pas
affectés.

À l’attention des
détaillants Sony

L’installation de ce produit exige un
certain savoir-faire. Lisez ce mode
d’emploi attentivement afin de procéder
à l’installation en toute sécurité. Sony ne
saurait être tenue responsable de tout
dommage ou de toute blessure
découlant d’une mauvaise utilisation ou
d’une installation incorrecte. Une fois
l’installation terminée, veuillez remettre
ce manuel d’installation au client.

Ce mode d’emploi indique comment
manipuler le produit correctement et
contient des précautions essentielles à
prendre pour éviter tout accident. Il vous
incombe de lire, bien comprendre et suivre
toutes les instructions de ce mode d’emploi.
Ne pas respecter cette consigne peut
entraîner des blessures ou des dommages
matériels, et peut invalider la garantie.
Conservez ce mode d’emploi pour toute
référence ultérieure.

Les produits Sony sont conçus pour vous
offrir le maximum de sécurité. Toutefois, si
les produits sont utilisés de façon incorrecte,
ils peuvent entraîner des blessures graves en
provoquant un incendie ou l’électrocution,
ou encore la chute de l’appareil hors de son
support. Veillez à observer les consignes de
sécurité préconisées pour éviter de tels
accidents.

ATTENTION

Produits spécifiés

Ce support de fixation murale est conçu pour
être utilisé avec les téléviseurs spécifiés.
Pour les téléviseurs, reportez-vous au
« Guide de référence » pour vérifier si le
support de fixation murale peut être utilisé.

À l’attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes
peut être fatal ou entraîner des blessures
graves en provoquant un incendie,
l’électrocution ou la chute de l’appareil.

Veillez à confier
l’installation à du
personnel agréé en
tenant les petits enfants à
l’écart pendant
l’installation.

Si le support de fixation murale ou le
téléviseur n’est pas installé correctement, les
accidents suivants peuvent se produire.
Veillez à confier l’installation à des
installateurs agréés.

Le téléviseur peut tomber et causer des



blessures graves comme des hématomes
ou des fractures.
Si le mur sur lequel le support de fixation



murale est fixé est instable, inégal ou non
perpendiculaire au sol, l’appareil risque de
tomber et de provoquer des blessures ou
des dommages matériels. Le mur doit
pouvoir supporter un poids d’au moins six
fois celui du téléviseur.
(Pour connaître le poids du téléviseur,
reportez-vous à son « Guide de
référence ».)
Si l’installation du support de fixation



murale n’est pas assez solide, l’appareil
risque de tomber et de provoquer des
blessures ou des dommages matériels.

Veillez à confier le
déplacement ou le
démontage du téléviseur
à des installateurs agréés.

Si des personnes autres que des installateurs
agréés transportent ou démontent le
téléviseur, celui-ci peut tomber et provoquer
des blessures ou des dommages matériels.
Deux personnes au moins (trois personnes
ou plus pour les téléviseurs de 75 pouces ou
plus) doivent porter ou démonter le
téléviseur.

Ne retirez pas les vis, etc.
après l’installation du
téléviseur.

Dans ce cas, le téléviseur pourrait tomber et
provoquer des blessures ou des dommages
matériels.

Ne modifiez pas les
pièces du support de
fixation murale.

Dans ce cas, le support de fixation murale
pourrait tomber et provoquer des blessures
ou des dommages matériels.

N’installez aucun appareil
autre que ceux spécifiés.

Ce support de fixation murale est conçu pour
être utilisé avec les produits spécifiés
uniquement. Si vous installez un appareil
autre que ceux qui sont spécifiés, il pourrait
tomber ou se briser et provoquer des
blessures ou des dommages matériels.

N’installez aucune charge
autre que le téléviseur
sur le support de fixation
murale.
Ne secouez pas le
téléviseur vers la gauche/
droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et
provoquer des blessures ou des dommages
matériels.

Ne vous appuyez pas sur
le téléviseur et ne vous y
suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne
vous y suspendez pas, car il risque de
tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes
peut entraîner des blessures ou des
dommages matériels.

Veillez à ne pas vous coincer les doigts



lorsque vous manipulez le support de
fixation murale ou faites pivoter le
téléviseur.
Lorsque vous faites pivoter le téléviseur,



manipulez-le avec précaution et faites
attention de ne heurter personne à
proximité.
Veillez à stocker les pièces inutilisées en



lieu sûr en vue d’une utilisation ultérieure.
Tenez-les hors de portée des enfants.

N’appliquez aucune force
excessive sur le produit
au cours de l’entretien ou
du nettoyage de
l’appareil.

N’exercez aucune pression excessive sur le
dessus du téléviseur. Dans ce cas, le
téléviseur pourrait tomber et provoquer des
blessures ou des dommages matériels.

FR

− 3 (FR) −

Précautions

Si vous utilisez le téléviseur fixé au support



de fixation murale pendant une longue
période, le mur situé derrière le téléviseur
ou au-dessus de celui-ci peut se décolorer,
ou encore le papier peint peut se décoller,
selon le matériau du mur.
Les trous des vis restent apparents si vous



démontez le support de fixation murale
après son installation.
N'utilisez pas le support de fixation murale



dans un endroit soumis à des vibrations
mécaniques.

Installation du
support de fixation
murale

À l’attention des
détaillants Sony

AVERTISSEMENT

Les instructions suivantes concernent les
détaillants Sony uniquement. Lisez
attentivement les consignes de sécurité
ci-dessus et accordez une attention
particulière à la sécurité lors de
l’installation, de l’entretien et de la
vérification de ce produit.

N’installez pas le support
de fixation murale sur
une surface où les coins
ou les côtés du téléviseur
dépasseraient.

N’installez pas le support de fixation murale
sur une surface verticale telle qu’une
colonne, où les coins ou les côtés du
téléviseur dépasseraient de la surface
murale. Si une personne ou un objet venait à
heurter le coin ou les côtés du téléviseur, ceci
risquerait de provoquer des blessures ou des
dommages matériels.

Veillez à installer le
support de fixation
murale solidement en
suivant les instructions
de ce mode d’emploi.

S’il manque des vis ou si elles sont
desserrées, le support de fixation murale
pourrait tomber et provoquer des blessures
ou des dommages matériels. Assurez-vous
d’utiliser les vis appropriées au matériau du
mur et installez l’unité de façon sécurisée en
utilisant quatre vis de 8 mm de diamètre (ou
équivalentes).

Veillez à utiliser
correctement les vis et
les pièces de fixation
fournies conformément
aux instructions du
mode d’emploi. Si vous
utilisez d’autres
éléments de fixation, le
téléviseur pourrait
tomber et causer des
blessures corporelles
ou être endommagé.

Veillez à monter le
support correctement en
suivant la procédure
décrite dans ce mode
d’emploi.

S’il manque des vis ou si elles sont
desserrées, le téléviseur pourrait tomber et
causer des blessures corporelles ou être
endommagé.

Veillez à installer le
téléviseur sur un mur
parfaitement vertical et
plat.

Dans le cas contraire, le téléviseur pourrait
tomber et provoquer des blessures.

Une fois le téléviseur
installé correctement,
fixez solidement les
câbles.

Si des personnes ou des objets s’accrochent
aux câbles, ceci risque de provoquer des
blessures ou d’endommager le téléviseur.

Veillez à ce que le cordon
d’alimentation CA ou le
câble de raccordement ne
soit pas coincé ni écrasé.

Si le cordon d’alimentation CA ou le câble de
raccordement est coincé entre l’appareil et le
mur, ou s’il est plié ou tordu, les conducteurs
internes peuvent être exposés et provoquer
un court-circuit ou une coupure électrique.
Un incendie ou l’électrocution pourrait en
résulter.

Les vis nécessaires à
l’installation du support
de fixation murale au
mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériau
et la structure du mur lors du montage du
support de fixation murale.

N’installez pas le
téléviseur sur ou sous un
climatiseur.

L’exposition prolongée du téléviseur à des
fuites d’eau ou à des courants d’air
provenant du climatiseur pourrait provoquer
un incendie, l’électrocution ou des
problèmes de fonctionnement du téléviseur.

Veillez à serrer les vis
solidement dans la
position indiquée.

Si vous oubliez, le téléviseur pourrait tomber
et causer des blessures corporelles ou être
endommagé.

Veillez à ne pas
soumettre le téléviseur à
des chocs pendant
l’installation.

Si le téléviseur subit des chocs, il pourrait
tomber ou se briser. Ceci pourrait causer des
blessures.

− 4 (FR) −

Avant de commencer

Vérifiez d’abord le type de cloison où vous allez installer le téléviseur.

De quoi est faite votre cloison ?

Cloison sèche avec montants

Précautions

Épaisseur maximale du mur sec : 16 mm.



Assurez-vous que la taille du montant en



bois intérieur est d'au moins 51 x 102 mm
pour commun ou 38 x 89 mm pour
nominal.
Gardez un espace minimal de 406 mm



entre les attaches.

Béton plein ou bloc de béton

Précautions

Montez le support de fixation murale



directement dans le mur en béton plein.
Assurez-vous que l'épaisseur du mur en



béton plein est d'au moins 203 mm.
Assurez-vous que la taille de chaque bloc



de béton est au moins de 203 x 203 x
406 mm.

FR

− 5 (FR) −

Préparation de l’installation

Gardez le Guide de référence du téléviseur



et le Guide d’installation à portée de main
avant l’installation.
Vérifiez la position d’installation de votre



téléviseur.
Préparez quatre vis de 8 mm de diamètre et



quatre rondelles appropriées (non fournies).
Sélectionnez des vis adaptées au matériau
de la cloison.

Vérification des pièces

Fournies avec le SU-WL850

Vérifiez que vous disposez de toutes les



pièces.

 WM1 (1)  WM2 (1)

 WM3 (4)  M6L20 (4)

 WT1 (6)

− 6 (FR) −

*1

*2

Outils nécessaires

5,5 mm 10 mm

1,5 N·m

{15 kgf·cm}

*3

(4)

*1 Uniquement pour une cloison sèche avec montants
*2 Uniquement pour du béton plein ou un bloc de béton
*3 Attention au choix des vis et des rondelles

*2

(4)

≤7,5 mm

*3

8 mm x 60 mm

FR

(4)

− 7 (FR) −



Fixation du téléviseur à la cloison sèche avec montants

Cloison sèche avec montants

WM1

Installation du support de fixation murale au mur

1 Choisissez l’emplacement d’installation.

Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur et qu’il peut supporter
un poids équivalent à au moins six fois celui du téléviseur.
Reportez-vous au tableau suivant relatif à l’installation du téléviseur au mur. Pour connaître le
poids du téléviseur, reportez-vous au Guide de référence de votre téléviseur.



 





*1

− 8 (FR) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1 450 834 341 76 61 280 18

55AG8 1 229 710 301 59 61 280 20

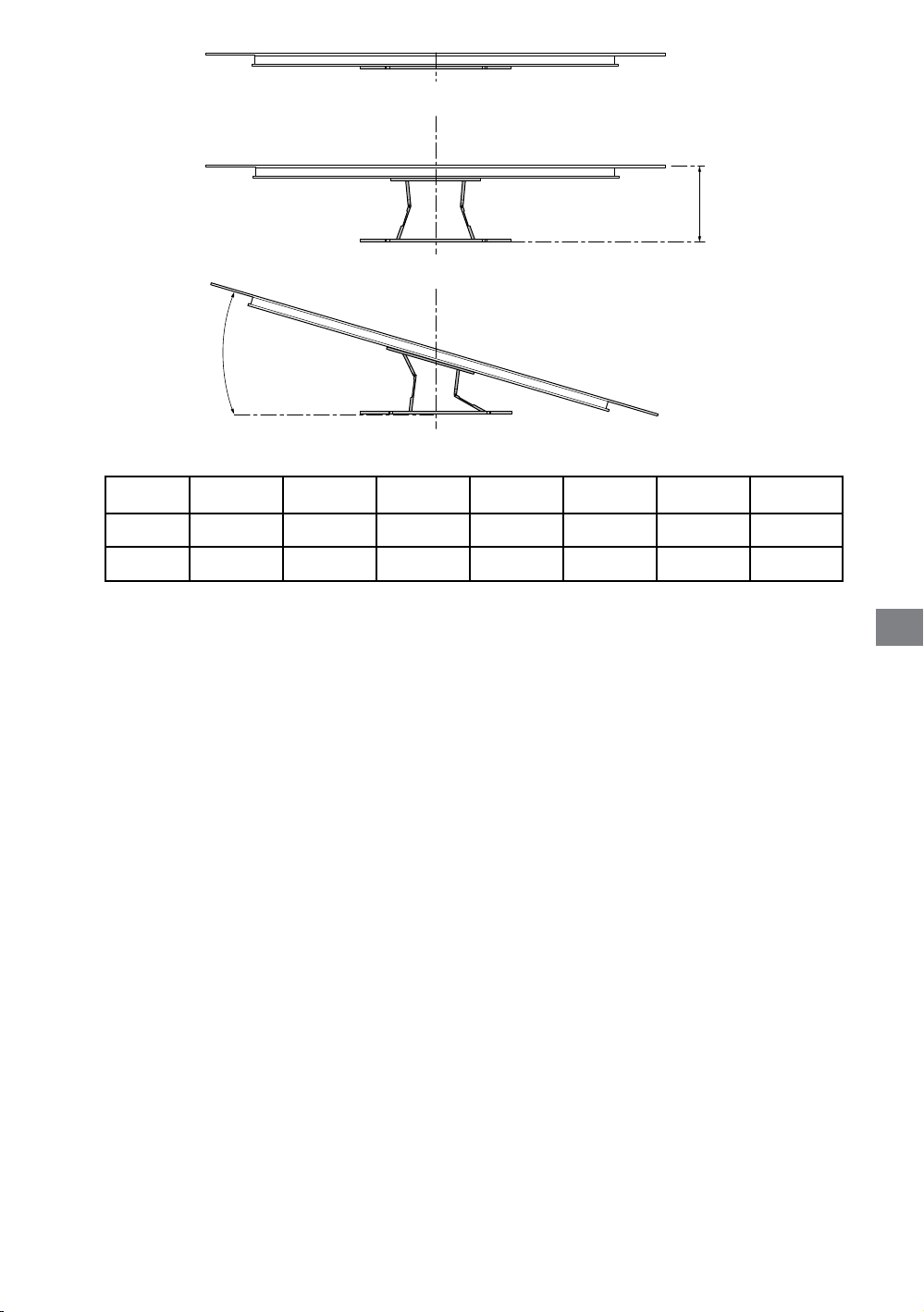

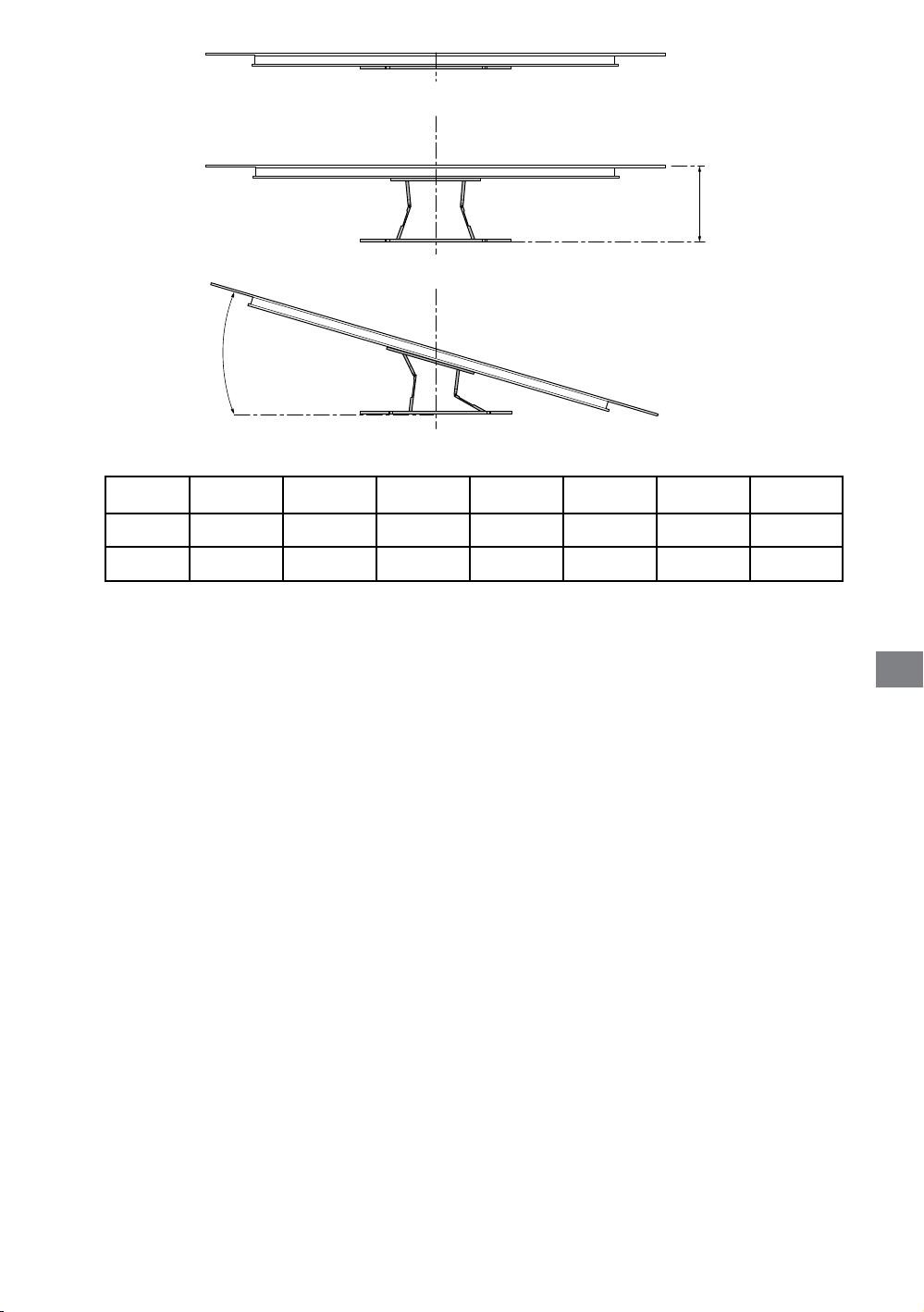

Tableau des dimensions d’installation du téléviseur (mm)
Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

*1 (Point central de l’écran)
*2 (Environ.)

Remarque

Quand votre téléviseur est installé au mur, sa partie supérieure est légèrement inclinée vers l’avant.



FR

− 9 (FR) −

Remarque

Nous vous recommandons de vérifier la



position du téléviseur dans
l’environnement visuel.

4 Percez des trous de guidage

supérieurs sur les repères.

75 mm

5,5 mm

Remarque

Assurez-vous de percer au centre d’un montant en



bois.
Les trous de guidage doivent être percés à une



profondeur de 75 mm, à l’aide d’une mèche de 5,5
mm.

2

406 mm

3 Alignez le

faites quatre repères alignés
aux montants.

WM1

WM1

à la cloison et

5 Installez le

WM1

sur la cloison
à l’aide des vis (non fournies) et
des rondelles adaptées (non
fournies).

8 mm × 60 mm

Remarque

Utilisez un niveau pour vérifier si



niveau.

Précautions

Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un



serrage inapproprié peut réduire le pouvoir de
maintient de la vis à bois 8 mm × 60 mm.

WM1

est de

Remarque

Utilisez un niveau pour vérifier si



niveau.

WM1

est de

− 10 (FR) −

6 Percez des trous de guidage

inférieurs sur les repères. (Pour
connaître les instructions de
perçage, reportez-vous à l’étape

4.)

7 Montez les vis et les rondelles

adaptées dans les trous.

Remarque

Utilisez un niveau pour vérifier si le support de



fixation murale est de niveau.

Préparation à l’installation du
téléviseur

Assurez-vous de fixer le support de table
avant d’installer le téléviseur au mur en vous
reportant au Guide d’installation.

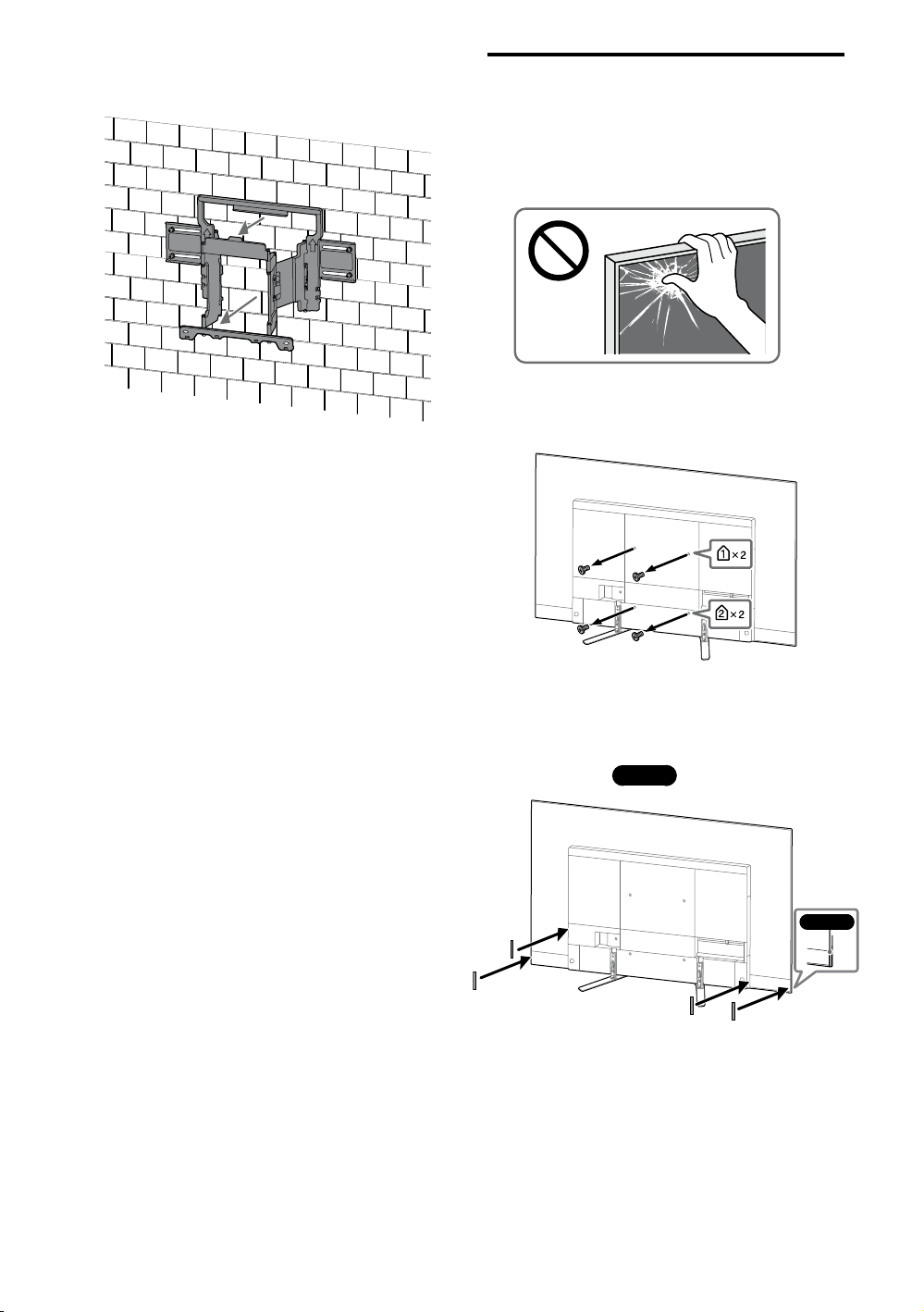

1 Retirez les vis à l’arrière du

téléviseur.

FR

8 Retirez le bras du support

jusqu’au bout.

Remarque

Les vis que vous retirez doivent être rangées en lieu



sûr, hors de portée des enfants.

2 Fixez le

WM3

.

WM3

− 11 (FR) −

3 Fixez le

l’aide du

WM2

au téléviseur à

M6L20

.

WM2

M6L20

4 Détachez le support de table du

téléviseur.

Installation du téléviseur au
mur

1

Remarque

Faites preuve de prudence lorsque vous soulevez le



téléviseur car le support de table que vous êtes en
train de détacher pourrait se renverser et provoquer
des blessures.
Faites attention lorsque vous retirez le support de



table du téléviseur afin d’éviter qu’il ne tombe et
endommage la surface sur laquelle repose le
téléviseur.
Les vis que vous retirez doivent être rangées en lieu



sûr, hors de portée des enfants.

2

− 12 (FR) −

3 Vissez les côtés gauche et droit

du support de fixation murale.

M6L20

4

5 Pour déplacer le téléviseur,

saisissez-le fermement par sa
base.

FR

M6L20

6

− 13 (FR) −

AVERTISSEMENT

Deux personnes au moins (trois personnes ou plus



pour les téléviseurs de 75 pouces ou plus) doivent
soutenir le téléviseur pour le déplacer.

Vérification de l’achèvement
de l’installation

Vérifiez les points suivants.

Le cordon et le câble ne sont pas tordus ou



coincés.

AVERTISSEMENT

Si le cordon d’alimentation CA ou autre n’est pas



correctement installé, un court-circuit pourrait survenir et
provoquer un incendie ou l’électrocution. Pour votre
sécurité, vérifiez que l’installation est effectuée
complètement.

− 14 (FR) −

 Fixation du support de fixation murale à du béton plein ou

à un bloc de béton

Béton plein ou bloc de béton

WM1

Installation du support de fixation murale au mur

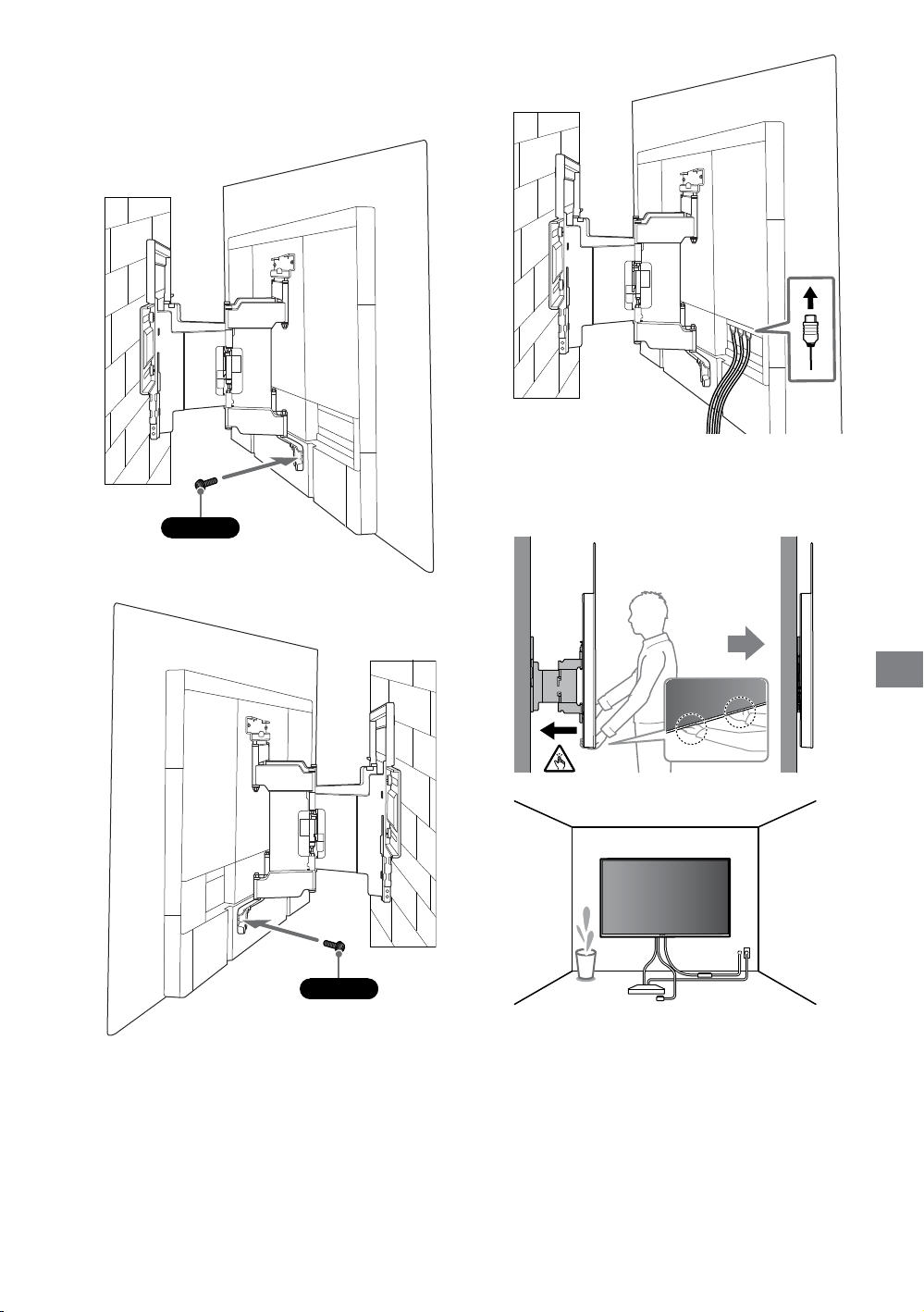

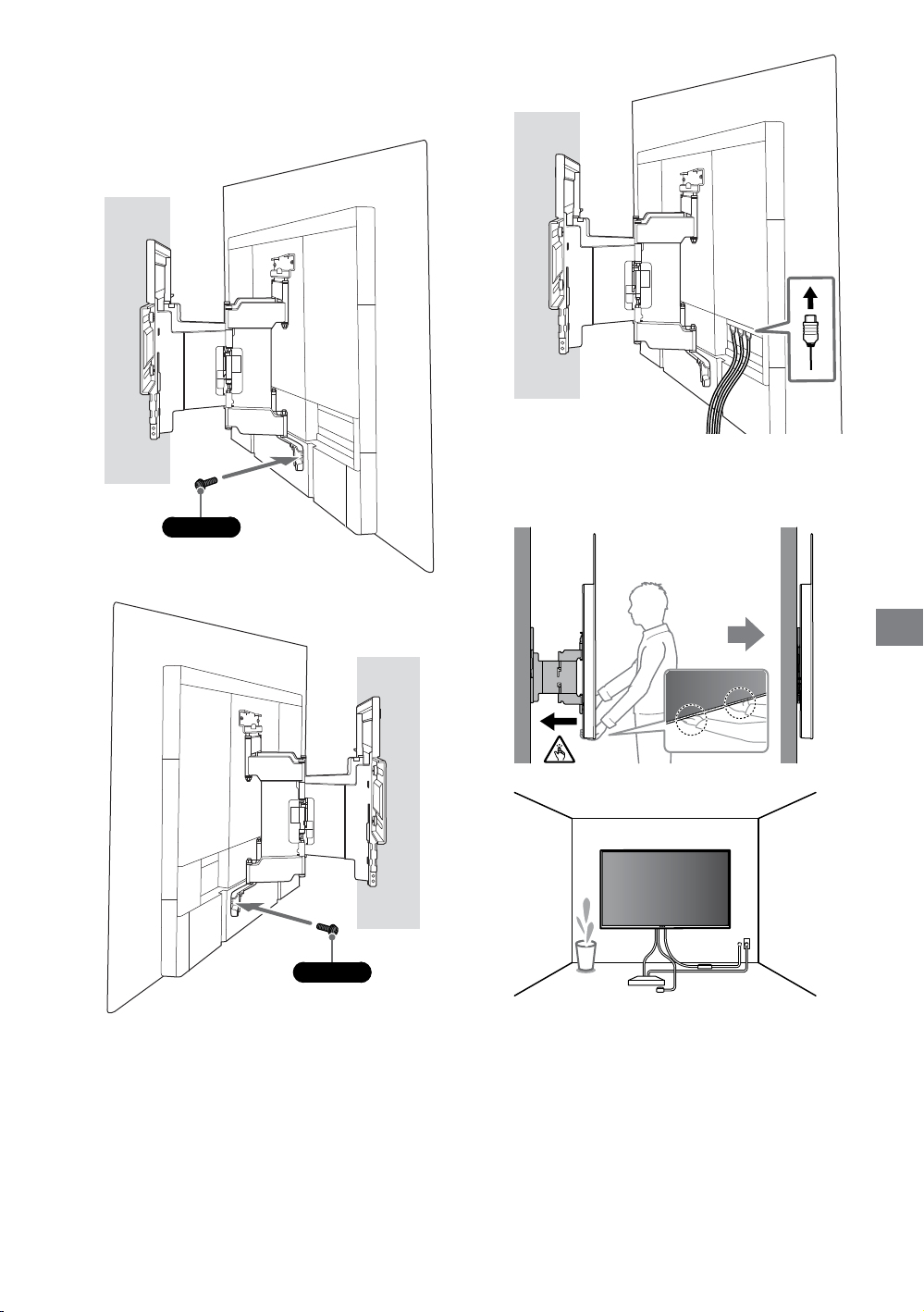

1 Choisissez l’emplacement d’installation.

Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur et qu’il peut supporter
un poids équivalent à au moins six fois celui du téléviseur.
Reportez-vous au tableau suivant relatif à l’installation du téléviseur au mur. Pour connaître le
poids du téléviseur, reportez-vous au Guide de référence de votre téléviseur.

FR



 





*1

− 15 (FR) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1 450 834 341 76 61 280 18

55AG8 1 229 710 301 59 61 280 20

Tableau des dimensions d’installation du téléviseur (mm)
Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

*1 (Point central de l’écran)
*2 (Environ.)

Remarque

Quand votre téléviseur est installé au mur, sa partie supérieure est légèrement inclinée vers l’avant.



− 16 (FR) −

Remarque

Nous vous recommandons de vérifier la



position du téléviseur dans
l’environnement visuel.

3 Percez des trous de guidage sur

les repères.

75 mm

10 mm

4

2 Alignez le

WM1

faites quatre repères.

WM1

Remarque

Utilisez un niveau pour vérifier si



niveau.

à la cloison et

WM1

est de

5 Installez le

WM1

sur la cloison

à l’aide des vis (non fournies) et
des rondelles adaptées (non
fournies).

8 mm × 60 mm

Remarque

Utilisez un niveau pour vérifier si le support de



fixation murale est de niveau.

Précautions

Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un



serrage inapproprié peut réduire le pouvoir de
maintient de la vis à bois 8 mm × 60 mm.

FR

− 17 (FR) −

6 Retirez le bras du support

jusqu’au bout.

Préparation à l’installation du
téléviseur

Assurez-vous de fixer le support de table
avant d’installer le téléviseur au mur en vous
reportant au Guide d’installation.

1 Retirez les vis à l’arrière du

téléviseur.

Remarque

Les vis que vous retirez doivent être rangées en lieu



sûr, hors de portée des enfants.

2 Fixez le

WM3

.

WM3

− 18 (FR) −

3 Fixez le

l’aide du

WM2

au téléviseur à

M6L20

.

WM2

M6L20

4 Détachez le support de table du

téléviseur.

Installation du téléviseur au
mur

1

FR

Remarque

Faites preuve de prudence lorsque vous soulevez le



téléviseur car le support de table que vous êtes en
train de détacher pourrait se renverser et provoquer
des blessures.
Faites attention lorsque vous retirez le support de



table du téléviseur afin d’éviter qu’il ne tombe et
endommage la surface sur laquelle repose le
téléviseur.
Les vis que vous retirez doivent être rangées en lieu



sûr, hors de portée des enfants.

2

− 19 (FR) −

3 Vissez les côtés gauche et droit

du support de fixation murale.

M6L20

4

5 Pour déplacer le téléviseur,

saisissez-le fermement par sa
base.

M6L20

6

− 20 (FR) −

AVERTISSEMENT

Deux personnes au moins (trois personnes ou plus



pour les téléviseurs de 75 pouces ou plus) doivent
soutenir le téléviseur pour le déplacer.

Spécifications

WM1

a

c

b

d

e

f

g

h

i

Vérification de l’achèvement
de l’installation

Vérifiez les points suivants.

Le cordon et le câble ne sont pas tordus ou



coincés.

AVERTISSEMENT

Si le cordon d’alimentation CA ou autre n’est pas



correctement installé, un court-circuit pourrait survenir et
provoquer un incendie ou l’électrocution. Pour votre
sécurité, vérifiez que l’installation est effectuée
complètement.

Dimensions : (Environ) [mm]

a : 354
b : 116
c : 77
d : 563
e : 533
f : 370
g : 368
h : 350
i : 11

Poids (base seule) : (Environ) [kg]

3,0

La conception et les spécifications sont sujettes
àmodification sans préavis.

FR

− 21 (FR) −

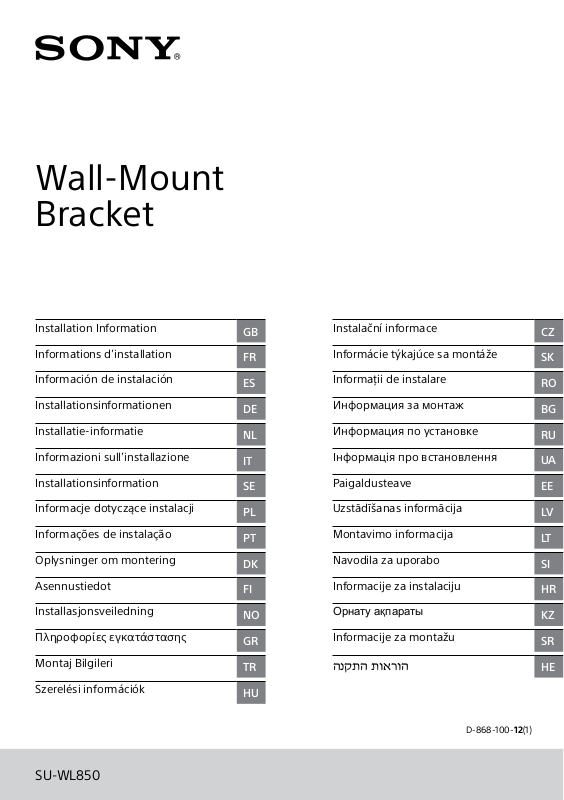

Información de instalación para usar el
Soporte de pared de Sony (SU-WL850)

Modelos compatibles:
KD-65AG8 / 55AG8

Información para los clientes
Por motivos de seguridad y protección del producto, Sony recomienda encarecidamente que la
instalación del televisor la realice un distribuidor de Sony o un contratista autorizado. No intente
realizar la instalación por su cuenta.

Información para los distribuidores y contratistas de Sony
Preste especial atención a la seguridad durante los procesos de instalación, mantenimiento
periódico y revisión de este producto.

La instalación de este producto requiere disponer de suficiente experiencia,
especialmente para determinar la solidez de la pared para soportar el peso del
televisor. Asegúrese de confiar la instalación de este producto en la pared únicamente
a distribuidores de Sony o contratistas autorizados, y preste especial atención a la
seguridad durante el proceso de instalación. Sony queda exento de cualquier
responsabilidad por daños o lesiones ocasionados por una manipulación incorrecta o
una instalación inadecuada.

Por su seguridad y para una instalación correcta, siga las Instrucciones de manejo del soporte de
pared, la Guía de configuración del televisor y las indicaciones de este manual.

− 2 (ES) −

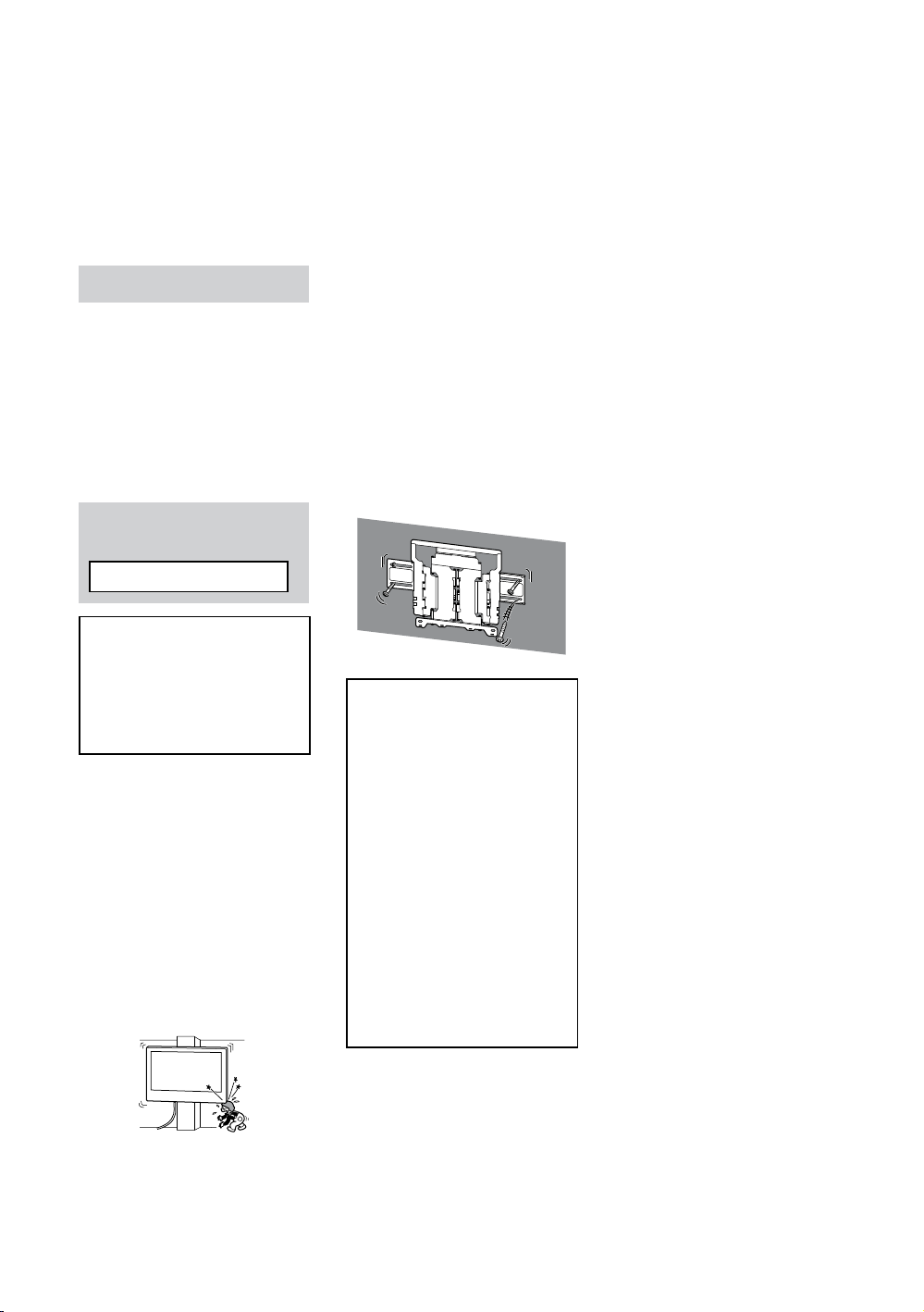

Soporte de pared

Seguridad

Muchas gracias por la adquisición de este
producto.

Información para los
clientes

Instalación del televisor en una pared

ADVERTENCIA

INSTALACIÓN PROFESIONAL
OBLIGATORIA

La instalación de este producto debe
dejarse siempre en manos de un
instalador profesional con la formación
necesaria para determinar si la pared
tiene la resistencia suficiente para
soportar el peso del televisor. En caso de
fijación incorrecta durante la instalación,
el televisor puede caerse y provocar
lesiones graves. Sony no asumirá
responsabilidad alguna por las lesiones
o daños causados por una manipulación
o instalación incorrectas, o por la
instalación de un producto distinto del
especificado. Esta política no afecta a
sus derechos legales (si existieran).

Información para los
distribuidores de Sony

Para la instalación de este producto se
requieren conocimientos suficientes. Lea
detenidamente este manual de
instrucciones para realizar la instalación
de manera segura. Sony no se
responsabiliza de ningún daño o lesión
provocados por una manipulación o
instalación incorrectas. Entregue este
manual al cliente después de la
instalación.

Este manual de instrucciones muestra la
manera correcta de manipular el producto,
así como precauciones importantes
necesarias para evitar accidentes. Es su
responsabilidad leer, entender y seguir todas
las instrucciones de este manual de
instrucciones. Si no las sigue, pueden
producirse lesiones físicas graves o daños
materiales y también puede quedar sin
efecto la garantía. Conserve este manual
para poder consultarlo en el futuro.

Los productos de Sony están diseñados
pensando en la seguridad. Sin embargo, si
los productos se utilizan incorrectamente,
pueden producirse lesiones graves a causa
de un incendio o una descarga, o al volcarse
o caerse el producto. Para evitar tales
accidentes, asegúrese de observar las
precauciones de seguridad.

PRECAUCIÓN

Productos especificados

El soporte de montaje mural está diseñado
para utilizar con los TV especificados en el
producto. En el caso de los televisores,
consulte su “Guía de referencia” para
comprobar que puede utilizarse el soporte
de pared.

Información para los
clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes
precauciones, existe el peligro de sufrir
lesiones graves o incluso de muerte a raíz
de un incendio o una descarga eléctrica,
o a causa de que el producto se caiga.

Asegúrese de contratar la
instalación a contratistas
autorizados y mantenga
a los niños alejados
durante la instalación.

Si el soporte de montaje mural o el televisor
no están instalados correctamente, pueden
ocurrir los accidentes siguientes. Asegúrese
de que la instalación la llevan a cabo
contratistas autorizados.

El televisor podría caerse y provocar



lesiones graves como contusiones o
fracturas.
Si la pared en la que se instala el soporte



de montaje mural es inestable, desigual o
no es perpendicular al suelo, la unidad
puede caerse y provocar daños personales
o materiales. La pared debe ser capaz de
soportar un peso seis veces superior al del
televisor como mínimo.
(Consulte la “Guía de referencia” de su
televisor para conocer su peso.)
Si la instalación del soporte de montaje



mural en la pared no es lo suficientemente
resistente, es posible que la unidad se caiga
y provoque daños personales o materiales.

Asegúrese de contratar el
traslado o el desmontaje
del televisor a
contratistas autorizados.

Si otras personas que no son contratistas
autorizados llevan a cabo el transporte o el
desmontaje del televisor, ésta puede caerse
y provocar daños personales y materiales.
Asegúrese de que dos o más personas (tres
o más personas para un televisor de 75
pulgadas o más) transporten o desmonten el
televisor.

No quite los tornillos,
etc., una vez montado el
televisor.

Si lo hace, el televisor puede caerse y
provocar daños personales o materiales.

No modifique las piezas
del soporte de montaje
mural.

Si lo hace, el soporte de montaje mural
puede caerse y provocar daños personales o
materiales.

No monte ningún otro
equipo que no sea el
producto especificado.

Este soporte de montaje mural se ha
diseñado para utilizarse sólo con el producto
especificado. Si monta un equipo distinto del
especificado, puede caerse o romperse y
provocar daños personales o materiales.

No aplique ningún peso
que no sea el propio del
televisor en el soporte de
montaje mural.
No sacuda el televisor
hacia la izquierda, la
derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y
provocar daños personales o materiales.

No se apoye en el
televisor ni se cuelgue de
éste.

No se apoye en el televisor ni se cuelgue de
éste, ya que podría caerle encima y
provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las
precauciones siguientes, podrían
producirse daños personales o
materiales.

Tenga cuidado para evitar pillarse los



dedos al manipular el soporte de pared o
al girar el televisor.
Al girar el televisor, manipúlelo con



precaución y evite cualquier impacto con
otras personas situadas cerca.
Guarde los componentes que no utilice en



un lugar seguro por si los necesita en el
futuro.
Manténgalos fuera del alcance de los
niños.

No manipule el producto
con fuerza excesiva
cuando realice su
limpieza o
mantenimiento.

No aplique fuerza excesiva en la parte
superior del televisor. Si lo hace, el televisor
puede caerse y provocar daños personales o
materiales.

Precauciones

Si utiliza el televisor instalado en el soporte



de montaje mural durante un largo
período de tiempo, es posible que la pared
que quede detrás o encima del televisor se
descolore o que, si la pared está
empapelada, se despegue el papel,
dependiendo del material de la pared.
Si se quita el soporte de montaje mural



después de haber estado instalado en la
pared, quedarán los orificios de los
tornillos.
No use el soporte de montaje mural en un



lugar en el que pueda sufrir vibraciones
mecánicas.

ES

− 3 (ES) −

Instalación del
soporte del montaje
mural

Información para los
distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes están
destinadas únicamente a los
distribuidores de Sony. Asegúrese de
leer las precauciones de seguridad
descritas anteriormente y preste especial
atención a la seguridad durante la
instalación, el mantenimiento y la
comprobación de este producto.

No instale el soporte de
montaje mural en
superficies de paredes en
las que puedan sobresalir
las esquinas o los lados
del televisor.

No instale el soporte de montaje mural en
superficies de paredes, tales como una
columna, en las que puedan sobresalir las
esquinas o los lados del televisor. Si una
persona o un objeto se golpea con la
esquina o el lado saliente del televisor,
pueden producirse daños personales o
materiales.

No instale el televisor
encima ni debajo de un
aparato de aire
acondicionado.

Si el televisor queda expuesto a goteo de
agua o corriente de aire procedentes del
aparato de aire acondicionado durante
mucho tiempo, podría producirse un
incendio, una descarga eléctrica o un fallo de
funcionamiento.

Asegúrese de instalar el
soporte de montaje
mural firmemente en la
pared siguiendo las
instrucciones de este
manual.

Si alguno de los tornillos queda suelto o se
desprende, el soporte de montaje mural
puede caerse y provocar daños personales o
materiales. Asegúrese de utilizar los tornillos
adecuados para el material de la pared y de
instalar la unidad de forma segura utilizando
cuatro tornillos de 8 mm de diámetro (o
equivalentes).

Asegúrese de utilizar
correctamente los
tornillos y las piezas de
sujeción suministrados
siguiendo las
instrucciones que se
describen en este
manual. Si utiliza
artículos sustitutivos,
el televisor podría
caerse y dañarse o
provocar daños
personales.

Efectúe correctamente el
montaje del soporte
siguiendo el
procedimiento descrito
en este manual.

Si alguno de los tornillos queda suelto o se
desprende, el televisor podría caerse y
dañarse o provocar daños personales.

Asegúrese de apretar
bien los tornillos en la
posición correspondiente.

De lo contrario, el televisor podría caerse y
dañarse o provocar daños personales.

Procure que el televisor
no reciba golpes durante
la instalación.

Si el televisor recibe algún golpe, puede
caerse o romperse. Tales percances podrían
causar heridas personales.

Asegúrese de instalar el
televisor en una pared
que sea perpendicular y
plana.

De lo contrario, el televisor podría caerse y
provocar daños personales.

Una vez que haya
instalado correctamente
el televisor, fije
adecuadamente los
cables.

Si alguna persona u objeto se enreda con los
cables, correrá el peligro de sufrir heridas
personales o de dañarse el televisor.

Evite que el cable de
alimentación de AC o el
cable de conexión
queden atrapados.

Si el cable de alimentación de AC o el cable
de conexión quedan atrapados entre la
unidad y la pared o si se doblan o tuercen
con fuerza, es posible que los conductores
internos queden expuestos y que provoquen
un cortocircuito o corte eléctrico. Esto podría
originar un incendio o producir descargas
eléctricas.

Los tornillos necesarios
para fijar el soporte de
montaje mural a la pared
no están incluidos.

Utilice los tornillos adecuados para el
material y la estructura de la pared en la que
se proponga montar el soporte de montaje
mural.

− 4 (ES) −

Antes de empezar

En primer lugar, compruebe el tipo de pared donde se instalará el TV.

¿De qué material es la pared?

Pared de cartón yeso con puntales

Precauciones

Grosor máximo de la pared de cartón yeso:



16 mm.
Asegúrese de que el tamaño del puntal de



madera interno sea como mínimo de 51 x
102 mm (estándar) o 38 x 89 mm (nominal).
Deje un espacio horizontal mínimo de 406



mm entre los mecanismos de sujeción.

Hormigón en masa o bloque de hormigón

Precauciones

Monte el soporte de pared directamente en



la pared de hormigón en masa.
Asegúrese de que el grosor de la pared de



hormigón en masa es como mínimo de 203
mm.
Compruebe que el tamaño de cada bloque



de hormigón sea como mínimo de 203 x
203 x 406 mm.

ES

− 5 (ES) −

Preparación para la
instalación

Tenga a mano la Guía de referencia y la Guía



de configuración del televisor antes de la
instalación.
Confirme la posición de instalación del



televisor.
Prepare cuatro tornillos de 8 mm de



diámetro y cuatro arandelas adecuadas (no
suministradas).
Elija los tornillos adecuados para el material
de la pared

Verificación de las piezas

Suministrado con SU-WL850

Compruebe que se hayan suministrado



todas las piezas.

 WM1 (1)  WM2 (1)

 WM3 (4)  M6L20 (4)

 WT1 (6)

− 6 (ES) −

*1

*2

Herramientas necesarias

5,5 mm 10 mm

1,5 N·m

{15 kgf·cm}

*3

(4)

*1 Solo para paredes de cartón yeso con puntales
*2 Solo para paredes de hormigón en masa o bloque de hormigón
*3 Seleccione con atención los tornillos y las arandelas

*2

(4)

≤7,5 mm

*3

(4)

8 mm x 60 mm

ES

− 7 (ES) −

 Montaje del TV en una pared de cartón yeso con puntales

Pared de cartón yeso con puntales

WM1

Instalación del soporte de pared en la pared

1 Decida la ubicación de instalación.

Asegúrese de que haya suficiente espacio en la pared para el televisor y de que la pared pueda
soportar un peso al menos cuatro veces superior al del televisor.
Consulte la siguiente tabla acerca de la instalación del televisor en la pared. Para conocer el peso
del televisor, consulte la Guía de referencia del televisor.



 





*1

− 8 (ES) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1 450 834 341 76 61 280 18

55AG8 1 229 710 301 59 61 280 20

Tabla de dimensiones de instalación del televisor (mm)
Las cifras de la tabla pueden variar ligeramente en función de la instalación.

*1 (Punto del centro de la pantalla)
*2 (Aprox.)

Nota

Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacia delante.



ES

− 9 (ES) −

Nota

Le recomendamos que compruebe la



posición del televisor desde el lugar
donde mirará la televisión.

4 Taladre los agujeros guía

superiores en las marcas.

5,5 mm

Nota

Asegúrese de taladrar el agujero en el centro del pilar



de madera.
Los agujeros guía deben tener una profundidad de 75



mm y deben taladrarse usando una broca de 5,5 mm
de diámetro.

75 mm

2

406 mm

3 Alinee

realice cuatro marcas alineadas
con los puntales.

WM1

WM1

con la pared y

5 Instale

WM1

en la pared
usando los tornillos (no
suministrados) y las arandelas
(no suministradas) adecuados.

8 mm × 60 mm

Nota

Use un nivel para comprobar que el



recto.

Precaución

No apriete en exceso el tornillo de madera de 8 mm ×



60 mm. Un apriete incorrecto podría reducir la
capacidad de retención del tornillo de madera de
8 mm × 60 mm.

WM1

queda

Nota

Use un nivel para comprobar que el



recto.

WM1

queda

− 10 (ES) −

6 Taladre los agujeros guía

inferiores en las marcas.
(Consulte el paso 4 para ver las
instrucciones para taladrar.)

7 Coloque los tornillos y las

arandelas adecuados en los
agujeros.

Nota

Utilice un nivel para comprobar que el soporte de



pared queda recto.

Preparación para instalar el
televisor

Asegúrese de montar el soporte de
sobremesa antes de instalar el televisor en la
pared según las instrucciones de la Guía de
referencia.

1 Quite los tornillos de la parte

trasera del televisor.

8 Extienda el brazo del soporte

hasta el tope.

Nota

Asegúrese de guardar los tornillos retirados en un



lugar seguro, lejos del alcance de los niños.

2 Monte el

WM3

.

ES

WM3

− 11 (ES) −

3 Fije el

M6L20

WM2

.

M6L20

en el TV usando

WM2

4 Desinstale el soporte de

sobremesa del televisor.

Instalación del televisor en la
pared

1

Nota

Tenga cuidado al levantar el televisor ya que si se



desprende el soporte de sobremesa, este podría
desequilibrarse y provocar lesiones personales.
Tenga cuidado al retirar el soporte de sobremesa del



televisor para evitar que se caiga y dañe la superficie
sobre la que está el televisor.
Asegúrese de guardar los tornillos retirados en un



lugar seguro, lejos del alcance de los niños.

2

− 12 (ES) −

3 Atornille el lado izquierdo y el

lado derecho del soporte de
pared.

M6L20

4

5 Al mover el televisor, sujételo

con fuerza por la base.

M6L20

ES

6

− 13 (ES) −

ADVERTENCIA

Asegúrese de que dos o más personas (tres o más



personas para un televisor de 75 pulgadas o más)
sujeten el televisor para transportarlo.

Confirmación del final de la
instalación

Verifique los siguientes puntos.

Que los cables no estén retorcidos ni



atrapados.

ADVERTENCIA

La colocación inadecuada del cable de alimentación de



CA, etc., puede ser causa de un incendio o de descargas
eléctricas debido a un cortocircuito. Por razones de
seguridad, no olvide confirmar que haya finalizado la
instalación.

− 14 (ES) −

 Instalación del soporte de pared en una pared de

hormigón en masa o bloque de hormigón

Hormigón en masa o bloque de hormigón

WM1

Instalación del soporte de pared en la pared

1 Decida la ubicación de instalación.

Asegúrese de que haya suficiente espacio en la pared para el televisor y de que la pared pueda
soportar un peso al menos cuatro veces superior al del televisor.
Consulte la siguiente tabla acerca de la instalación del televisor en la pared. Para conocer el peso
del televisor, consulte la Guía de referencia del televisor.

 

ES







*1

− 15 (ES) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1 450 834 341 76 61 280 18

55AG8 1 229 710 301 59 61 280 20

Tabla de dimensiones de instalación del televisor (mm)
Las cifras de la tabla pueden variar ligeramente en función de la instalación.

*1 (Punto del centro de la pantalla)
*2 (Aprox.)

Nota

Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacia delante.



− 16 (ES) −

Nota

Le recomendamos que compruebe la



posición del televisor desde el lugar
donde mirará la televisión.

3 Taladre los orificios en las

marcas.

75 mm

10 mm

4

2 Alinee

WM1

con la pared y

realice cuatro marcas.

WM1

Nota

Use un nivel para comprobar que el



recto.

WM1

queda

5 Instale

WM1

en la pared
usando los tornillos (no
suministrados) y las arandelas
(no suministradas) adecuados.

8 mm × 60 mm

Nota

Utilice un nivel para comprobar que el soporte de



pared queda recto.

Precaución

No apriete en exceso el tornillo de madera de 8 mm ×



60 mm. Un apriete incorrecto podría reducir la
capacidad de retención del tornillo de madera de
8 mm × 60 mm.

ES

− 17 (ES) −

6 Extienda el brazo del soporte

hasta el tope.

Preparación para instalar el
televisor

Asegúrese de montar el soporte de
sobremesa antes de instalar el televisor en la
pared según las instrucciones de la Guía de
referencia.

1 Quite los tornillos de la parte

trasera del televisor.

Nota

Asegúrese de guardar los tornillos retirados en un



lugar seguro, lejos del alcance de los niños.

2 Monte el

WM3

.

WM3

− 18 (ES) −

3 Fije el

M6L20

WM2

.

M6L20

en el TV usando

WM2

4 Desinstale el soporte de

sobremesa del televisor.

Instalación del televisor en la
pared

1

Nota

Tenga cuidado al levantar el televisor ya que si se



desprende el soporte de sobremesa, este podría
desequilibrarse y provocar lesiones personales.
Tenga cuidado al retirar el soporte de sobremesa del



televisor para evitar que se caiga y dañe la superficie
sobre la que está el televisor.
Asegúrese de guardar los tornillos retirados en un



lugar seguro, lejos del alcance de los niños.

ES

2

− 19 (ES) −

3 Atornille el lado izquierdo y el

lado derecho del soporte de
pared.

M6L20

4

5 Al mover el televisor, sujételo

con fuerza por la base.

M6L20

6

− 20 (ES) −

ADVERTENCIA

Asegúrese de que dos o más personas (tres o más



personas para un televisor de 75 pulgadas o más)
sujeten el televisor para transportarlo.

Confirmación del final de la
instalación

Verifique los siguientes puntos.

Que los cables no estén retorcidos ni



atrapados.

ADVERTENCIA

La colocación inadecuada del cable de alimentación de



CA, etc., puede ser causa de un incendio o de descargas
eléctricas debido a un cortocircuito. Por razones de
seguridad, no olvide confirmar que haya finalizado la
instalación.

Especificaciones

WM1

d

e

f

g

a

c

b

h

Dimensiones: (aprox.) [mm]

a : 354
b : 116
c : 77
d : 563
e : 533
f : 370
g : 368
h : 350
i : 11

Peso (solo base): (aprox.) [kg]

3,0

i

ES

El diseño y las especificaciones están sujetos a cambios sin
previo aviso.

− 21 (ES) −

Installationsinformationen zum Verwenden
der Wandhalterung (SU-WL850) von Sony

Unterstützte Modelle:
KD-65AG8 / 55AG8

Für den Kunden
Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des
Fernsehgeräts von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen.
Versuchen Sie nicht, das Fernsehgerät selbst zu installieren.

Für Sony-Händler und Montagefachleute
Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in
erster Linie auf Sicherheit.

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die
Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen
Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder
lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete
Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw.
Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine
fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die
Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und
die Anweisungen in diesem Handbuch.

− 2 (DE) −

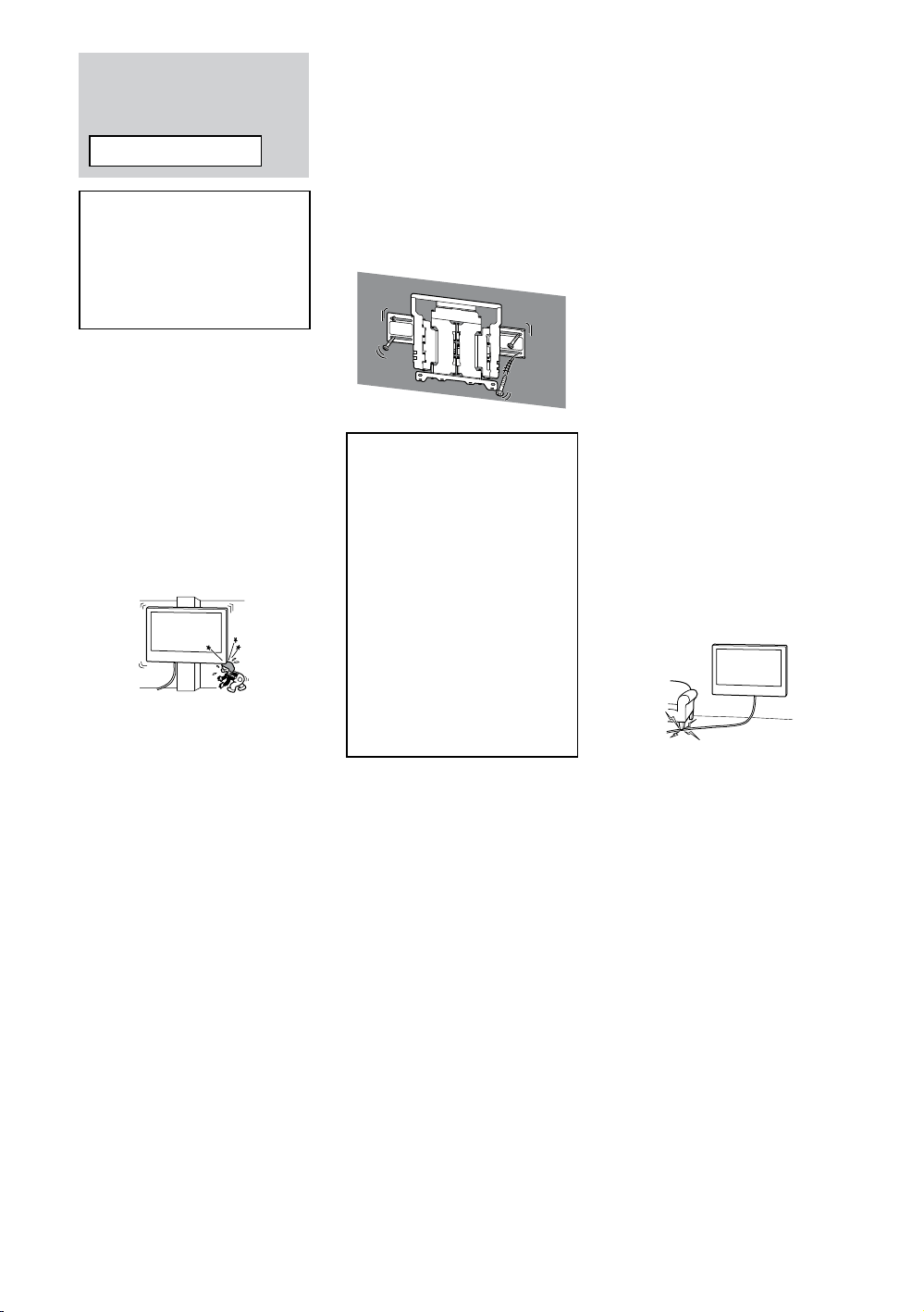

Wandhalterung

Hinweise zur
Sicherheit

Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben.

An die Kunden

Montieren des Fernsehgeräts an der
Wand

WARNUNG

INSTALLATION DURCH EINEN FACHMANN
ERFORDERLICH

Dieses Produkt sollte nur von einem
professionellen Monteur installiert
werden, der darin geschult ist, die Stärke
der Wand zu bestimmen, die das
Gewicht des Fernsehgeräts tragen muss.
Wenn das Gerät während der Installation
nicht ordnungsgemäß gesichert wird,
kann das Fernsehgerät herunterfallen
und schwerwiegende Verletzungen
verursachen. Sony ist nicht haftbar für
Schäden oder Verletzungen, die durch
einen fehlerhaften Umgang oder die
unsachgemäße Installation bzw. die
Installation eines anderen als des
angegebenen Produkts verursacht
wurden. Ihre eventuellen gesetzlichen
Rechte werden nicht eingeschränkt.

An die Sony-Händler

Zur Montage dieses Produkts sind
ausreichende Fachkenntnisse
erforderlich. Lesen Sie sich diese
Anleitung unbedingt sorgfältig durch,
um die Montagearbeiten sicher
durchzuführen. Sony übernimmt keine
Haftung für Schäden oder Verletzungen
durch die fehlerhafte Handhabung oder
eine unsachgemäße Montage. Händigen
Sie diese Anleitung nach der Montage
dem Kunden aus.

Diese Bedienungsanleitung zeigt die richtige
Handhabung des Produkts und wichtige
Vorsichtshinweise, die notwendig sind, um
Unfälle zu vermeiden. Es liegt in Ihrer
Verantwortung, alle Anweisungen in dieser
Bedienungsanleitung zu lesen, sie genau zu
verstehen und zu befolgen. Andernfalls kann
es zu schwerwiegenden Personen- oder
Sachschäden bzw. zu einem Erlöschen der
Garantie kommen. Bewahren Sie diese
Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf
die Sicherheit entwickelt. Wenn die Produkte
aber falsch verwendet werden, kann dies zu
schwerwiegenden Verletzungen durch Feuer,
Stromschlag, das Kippen des Produkts oder
das Herunterfallen des Produkts führen.
Beachten Sie unbedingt die
Vorsichtshinweise, um solche Unfälle zu
vermeiden.

VORSICHT

Angegebene Produkte

Diese Wandhalterung wurde zur
Verwendungen mit den angegebenen
Fernsehgeräten entwickelt. Beachten Sie bei
Fernsehgeräten deren „Referenzanleitung“,
um zu verifizieren, dass die Wandhalterung
verwendet werden kann.

An die Kunden

WARNUNG

Wenn die folgenden Vorsichtshinweise
nicht beachtet werden, kann es zu
schwerwiegenden Verletzungen oder
Tod durch Feuer, Stromschlag oder das
Herunterfallen des Produkts kommen.

Überlassen Sie die
Montage einem
lizenzierten Fachmann
und halten Sie kleine
Kinder während der
Montage fern.

Wenn die Wandhalterung oder das
Fernsehgerät nicht korrekt montiert werden,
kann es zu den folgenden Unfällen kommen.
Achten Sie darauf, dass die Montage durch
einen lizenzierten Fachmann ausgeführt
wird.

Das Fernsehgerät kann herunterfallen und



schwerwiegenden Verletzungen wie
Prellungen oder Brüche verursachen.
Wenn die Wand, an der die Wandhalterung



montiert werden soll, instabil, uneben oder
nicht senkrecht zum Boden ist, kann das
Gerät herunterfallen und Verletzungen
oder Sachschäden verursachen. Die Wand
sollte mindestens das sechsfache Gewicht
des Fernsehgeräts tragen können.
(Informationen zum Gewicht finden Sie in
der „Referenzanleitung“ des
Fernsehgeräts.)
Wenn die Montage der Wandhalterung an



der Wand nicht ausreichend stabil ist, kann
das Gerät herunterfallen und Verletzungen
oder Sachschäden verursachen.

Überlassen Sie die
Umpositionierung bzw.
den Abbau des
Fernsehgeräts einem
lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter
Fachmann den Transport oder Abbau des
Fernsehgeräts übernehmen, kann es
herunterfallen und Verletzungen oder
Sachschäden verursachen. Achten Sie darauf,
dass zwei oder mehr Personen (drei oder
mehr Personen ab 75-Zoll-Fernsehgerät) das
Fernsehgerät tragen oder demontieren.

Entfernen Sie keine
Schrauben usw.,
nachdem Sie das
Fernsehgerät montiert
haben.

Andernfalls kann das Fernsehgerät
herunterfallen und Verletzungen oder
Sachschäden verursachen.

Nehmen Sie keine
Veränderungen an Teilen
der Wandhalterung vor.

Andernfalls kann die Wandhalterung
herunterfallen und Verletzungen oder
Sachschäden verursachen.

Montieren Sie keine
Geräte außer dem
angegebenen Produkt.

Diese Wandhalterung wurde nur zur
Verwendungen mit dem angegebenen
Produkt entwickelt. Wenn Sie andere als das
angegebene Gerät montieren, kann sie
herunterfallen oder brechen und
Verletzungen oder Sachschäden
verursachen.

Belasten Sie die
Wandhalterung nur mit
dem Gewicht des
Fernsehgeräts.
Setzen Sie das
Fernsehgerät keinen
Erschütterungen nach
links/rechts oder oben/
unten aus.

Andernfalls kann das Fernsehgerät
herunterfallen und Verletzungen oder
Sachschäden verursachen.

Lehnen und hängen Sie
sich nicht an das
Fernsehgerät.

Lehnen und hängen Sie sich nicht an das
Fernsehgerät, da es auf Sie fallen und
schwerwiegende Verletzungen verursachen
könnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise
nicht beachtet werden, kann es zu
Verletzungen oder Sachschäden
kommen.

Achten Sie darauf, dass Sie sich nicht die



Finger einklemmen, während Sie mit der
Wandhalterung arbeiten oder das
Fernsehgerät drehen.
Gehen Sie beim Schwenken des



Fernsehgeräts vorsichtig vor und achten
Sie darauf, dass Sie keine Personen in der
Nähe treffen.
Lagern Sie die nicht verwendeten Teile



unbedingt zur künftigen Verwendung an
einem sicheren Ort.
Halten Sie sie von Kindern fern.

DE

− 3 (DE) −

Üben Sie während der
Reinigung oder Wartung
keine übermäßige
Gewalt auf das Produkt
aus.

Üben Sie keine übermäßige Gewalt auf die
Oberseite des Fernsehgeräts aus. Andernfalls
kann das Fernsehgerät herunterfallen und
Verletzungen oder Sachschäden
verursachen.

Vorsichtshinweise

Wenn Sie das Fernsehgerät längere Zeit



verwenden, wenn es an der
Wandhalterung angebracht ist, kann sich,
abhängig vom Material der Wand, die
Wand hinter oder über dem Fernsehgerät
verfärben oder die Tapete kann sich lösen.
Wenn die Wandhalterung nach der



Montage an der Wand entfernt wird,
verbleiben die Schraubenbohrungen.
Verwenden Sie die Wandhalterung nicht



an Orten, an denen sie mechanischen
Vibrationen ausgesetzt ist.

Montieren der
Wandhalterung

An die Sony-Händler

WARNUNG

Die folgenden Anweisungen gelten nur
für Sony-Händler. Lesen Sie sich
unbedingt die oben aufgeführten
Sicherheitshinweise durch und achten
Sie während der Montage, Wartung und
Überprüfung des Produkts insbesondere
auf die Sicherheit.

Installieren Sie die
Wandhalterung nicht auf
einer Wandfläche, bei der
die Ecken der Kanten des
Fernsehgeräts über die
Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf
einer Wandfläche, wie einer Säule, bei der
die Ecken der Kanten des Fernsehgeräts über
die Wandfläche hinausragen. Wenn eine
Person oder ein Objekt gegen die
vorstehende Ecke oder Seite des
Fernsehgeräts stößt, kann es zu
Verletzungen oder Sachschäden kommen.

Montieren Sie das
Fernsehgerät nicht über
oder unter einem
Klimagerät.

Wenn das Fernsehgerät längere Zeit
austretendem Wasser oder dem Luftstrom
einer Klimaanlage ausgesetzt ist, kann es zu
einem Brand, Stromschlag oder einer
Fehlfunktion des Fernsehgeräts kommen.

Achten Sie darauf, die
Wandhalterung
entsprechend den
Anweisungen in dieser
Bedienungsanleitung
sicher an der Wand zu
montieren.

Wenn Schrauben locker sind oder
herausfallen, kann die Wandhalterung
herunterfallen und Verletzungen oder
Sachschäden verursachen. Achten Sie darauf,
dass Sie passende Schrauben für das
Material der Wand verwenden, und
installieren Sie das Gerät sicher mit vier
Schrauben mit einem Durchmesser von
8 mm (oder entsprechend).

Verwenden Sie
unbedingt die
mitgelieferten
Schrauben und
Befestigungsteile
entsprechend den
Anweisungen in dieser
Bedienungsanleitung.
Wenn Sie andere Teile
verwenden, kann das
Fernsehgerät
herunterfallen und
Personenschäden oder
Schäden am
Fernsehgerät
verursachen.

Bauen Sie die Halterung
ordnungsgemäß
entsprechend den in
dieser
Bedienungsanleitung
beschriebenen Schritten
zusammen.

Wenn die Schrauben lose sind oder
herausfallen, kann das Fernsehgerät
herunterfallen und Personenschäden oder
Schäden am Fernsehgerät verursachen.

Ziehen Sie die Schrauben
unbedingt an den dafür
vorgesehenen Positionen
fest.

Andernfalls kann das Fernsehgerät
herunterfallen und Personenschäden oder
Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das
Fernsehgerät während
der Montage keinen
Erschütterungen
auszusetzen.

Wenn das Fernsehgerät Erschütterungen
ausgesetzt wird, kann es herunterfallen oder
brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das
Fernsehgerät an einer
Wand zu montieren, die
senkrecht und eben ist.

Andernfalls kann das Fernsehgerät
herunterfallen und Verletzungen
verursachen.

Sichern Sie die Kabel
nach der
ordnungsgemäßen
Montage des
Fernsehgeräts
ordnungsgemäß.

Wenn sich Personen oder Gegenstände in
den Kabeln verfangen, kann diese zu
Verletzungen oder Schäden am Fernsehgerät
führen.

− 4 (DE) −

Verhindern Sie, dass das
Netz- oder die
Verbindungskabel
eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel
zwischen dem Gerät und der Wand
eingeklemmt werden oder gewaltsam
verbogen oder verdreht werden, können die
internen Adern freigelegt werden und es
kann zu einem Kurzschluss oder Stromschlag
kommen. Dies kann zu einem Brand oder
Stromschlag führen.

Die Schrauben zur
Sicherung der
Wandhalterung an der
Wand sind nicht
mitgeliefert.

Verwenden Sie passende Schrauben für das
Material und die Struktur der Wand, wenn
Sie die Wandhalterung montieren.

DE

− 5 (DE) −

Bevor Sie beginnen

Überprüfen Sie zuerst die Art der Wand, an der der Fernseher installiert werden soll.

Woraus besteht Ihre Wand?

Trockenbauwand mit Ständern

Vorsichtsmaßnahmen

Maximale Stärke der Trockenbauwand:



16 mm.
Stellen Sie sicher, dass die Größe der



inneren Holzständer mindestens 51 x 102
mm als allgemeine oder 38 x 89 mm als
Nenngröße beträgt.
Halten Sie einen minimalen horizontalen



Abstand von 406 mm zwischen den
Halterungen ein.

Massivbeton oder Betonblockstein

Vorsichtsmaßnahmen

Befestigen Sie die Wandhalterung direkt an



der Massivbetonwand.
Stellen Sie sicher, dass die Stärke der



Massivbetonwand mindestens 203 mm
beträgt.
Stellen Sie sicher, dass die Größe jedes



Betonblocksteins mindestens 203 x 203 x
406 mm beträgt.

− 6 (DE) −

Vorbereitung der Montage

Halten Sie für die Installation die



Referenzanleitung und das
Einrichtungshandbuch des Fernsehgeräts
bereit.
Überprüfen Sie die Montageposition des



Fernsehgeräts.
Halten Sie vier Schrauben mit einem



Durchmesser von 8 mm und vier passende
Unterlegscheiben (nicht mitgeliefert) bereit.
Wählen Sie Schrauben, die für das Material
der Wand geeignet sind.

Überprüfen der Teile

Mit der SU-WL850 geliefert

Stellen Sie sicher, dass alle Teile vorhanden



sind.

 WM1 (1)  WM2 (1)

 WM3 (4)  M6L20 (4)

 WT1 (6)

DE

− 7 (DE) −

*1

*2

Benötigtes Werkzeug

5,5 mm 10 mm

1,5 N·m

{15 kgf·cm}

*3

(4)

*1 Nur für Trockenbauwände mit Ständern
*2 Nur für Massivbeton oder Betonblocksteine
*3 Seien Sie vorsichtig bei der Auswahl der Schrauben und Unterlegscheiben.

*2

(4)

≤7,5 mm

*3

(4)

8 mm x 60 mm

− 8 (DE) −

 Anbringen des Fernsehers an der Trockenbauwand mit

Ständern

Trockenbauwand mit Ständern

WM1

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand
eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist.
In der folgenden Tabelle finden Sie Informationen zum Montieren des Fernsehgeräts an der
Wand. Im Referenzleitfaden zum Fernsehgerät finden Sie Informationen zum Gewicht des
Fernsehgeräts.

 

DE







*1

− 9 (DE) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1.450 834 341 76 61 280 18

55AG8 1.229 710 301 59 61 280 20

Tabelle der Abmessungen zur Montage des Fernsehgeräts (mm)
Die Abbildungen in der Tabelle können abhängig von der Installation leicht abweichen.

*1 (Bildschirm-Mittelpunkt)
*2 (ca.)

Hinweis

Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.



− 10 (DE) −

Hinweis

Wir empfehlen Ihnen, die Position des



Fernsehgeräts in der entsprechenden
Sitzposition zu prüfen.

4 Bohren Sie an den

Markierungen die oberen
Vorbohrungen.

5,5 mm

Hinweis

Achten Sie darauf, dass Sie in die Mitte des



Holzständers bohren.
Die Vorbohrungen müssen auf eine Tiefe von 75 mm



mit einem Bohreinsatz mit einem Durchmesser von
5,5 mm gebohrt werden.

75 mm

2

406 mm

3 Richten Sie

aus und machen Sie vier
Markierungen, die an den
Ständern ausgerichtet sind.

WM1

WM1

an der Wand

5 Bringen Sie

WM1

mit
geeigneten Schrauben (nicht
mitgeliefert) und
Unterlegscheiben (nicht
mitgeliefert) an der Wand an.

8 mm × 60 mm

Hinweis

Verwenden Sie eine Wasserwaage, um zu prüfen, ob



das Teil

Vorsichtsmaßnahme

Ziehen Sie die Holzschraube 8 mm × 60 mm nicht



übermäßig fest. Ein unsachgemäßes Festziehen kann
die Haltekraft der Holzschraube 8 mm × 60 mm
reduzieren.

WM1

gerade ist.

DE

Hinweis

Verwenden Sie eine Wasserwaage, um zu prüfen, ob



das Teil

WM1

gerade ist.

− 11 (DE) −

6 Bohren Sie an den

Markierungen die unteren
Vorbohrungen. (Beachten Sie
die Bohranweisungen in Schritt

4.)

Vorbereitung der Montage
des Fernsehgeräts

Stellen Sie sicher, dass Sie den Tischständer
anbringen, bevor Sie den Fernseher an der
Wand befestigen. Beachten Sie dazu das
Einrichtungshandbuch.

7 Setzen Sie geeignete Schrauben

und Unterlegscheiben in die
Bohrungen ein.

Hinweis

Verwenden Sie eine Wasserwaage, um zu prüfen, ob



die Wandhalterung gerade ist.

8 Ziehen Sie den Arm der

Halterung bis zum Anschlag
heraus.

1 Entfernen Sie die Schrauben an

der Rückseite des
Fernsehgeräts.

Hinweis

Bewahren Sie die abgenommenen Schrauben



unbedingt an einem sicheren, für Kinder nicht
zugänglichen Ort auf.

2 Bringen Sie die Teile

WM3

an.

− 12 (DE) −

WM3

3 Bringen Sie

WM2

mit

M6L20

am Fernseher an.

WM2

M6L20

4 Nehmen Sie den Tischständer

vom Fernsehgerät ab.

Montieren des Fernsehgeräts
an der Wand

1

Hinweis

Seien Sie vorsichtig, wenn Sie das Fernsehgerät



anheben, da der Tischständer beim Abnehmen
umkippen und Verletzungen verursachen kann.
Achten Sie immer darauf, wenn Sie den Tischständer



vom Fernsehgerät abnehmen, damit er nicht umkippt
und die Oberfläche, auf der der Fernseher steht,
beschädigt wird.
Bewahren Sie die abgenommenen Schrauben



unbedingt an einem sicheren, für Kinder nicht
zugänglichen Ort auf.

DE

2

− 13 (DE) −

3 Schrauben Sie die linke und

rechte Seite der Wandhalterung
an.

M6L20

4

5 Wenn Sie das Fernsehgerät

bewegen, halten Sie es gut an
der Unterseite fest.

M6L20

6

− 14 (DE) −

WARNUNG

Achten Sie darauf, dass zwei oder mehr Personen



(drei oder mehr Personen ab 75-Zoll-Fernsehgerät)
das Fernsehgerät beim Tragen halten.

Überprüfen der
abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Kabel sind nicht verdreht oder



eingeklemmt.

WARNUNG

Eine unsachgemäße Platzierung des Netzkabels usw.



kann zu einem Brand oder Stromschlag durch einen
Kurzschluss führen. Achten Sie darauf, die Montage bei
Abschluss zur Sicherheit zu überprüfen.

DE

− 15 (DE) −

 Bringen Sie die Wandhalterung an der Massivbeton- oder

Betonblocksteinwand an.

Massivbeton oder Betonblockstein

WM1

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand
eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist.
In der folgenden Tabelle finden Sie Informationen zum Montieren des Fernsehgeräts an der
Wand. Im Referenzleitfaden zum Fernsehgerät finden Sie Informationen zum Gewicht des
Fernsehgeräts.



 





*1

− 16 (DE) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1.450 834 341 76 61 280 18

55AG8 1.229 710 301 59 61 280 20

Tabelle der Abmessungen zur Montage des Fernsehgeräts (mm)
Die Abbildungen in der Tabelle können abhängig von der Installation leicht abweichen.

*1 (Bildschirm-Mittelpunkt)
*2 (ca.)

Hinweis

Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.



DE

− 17 (DE) −

Hinweis

Wir empfehlen Ihnen, die Position des



Fernsehgeräts in der entsprechenden
Sitzposition zu prüfen.

4

2 Richten Sie

WM1

an der Wand
aus und machen Sie vier
Markierungen.

WM1

Hinweis

Verwenden Sie eine Wasserwaage, um zu prüfen, ob



das Teil

WM1

gerade ist.

5 Bringen Sie

WM1

mit
geeigneten Schrauben (nicht
mitgeliefert) und
Unterlegscheiben (nicht
mitgeliefert) an der Wand an.

8 mm × 60 mm

Hinweis

Verwenden Sie eine Wasserwaage, um zu prüfen, ob



die Wandhalterung gerade ist.

Vorsichtsmaßnahme

Ziehen Sie die Holzschraube 8 mm × 60 mm nicht



übermäßig fest. Ein unsachgemäßes Festziehen kann
die Haltekraft der Holzschraube 8 mm × 60 mm
reduzieren.

3 Bohren Sie Vorbohrungen an

den markierten Stellen.

75 mm

10 mm

− 18 (DE) −

6 Ziehen Sie den Arm der

Halterung bis zum Anschlag
heraus.

Vorbereitung der Montage
des Fernsehgeräts

Stellen Sie sicher, dass Sie den Tischständer
anbringen, bevor Sie den Fernseher an der
Wand befestigen. Beachten Sie dazu das
Einrichtungshandbuch.

1 Entfernen Sie die Schrauben an

der Rückseite des
Fernsehgeräts.

Hinweis

Bewahren Sie die abgenommenen Schrauben



unbedingt an einem sicheren, für Kinder nicht
zugänglichen Ort auf.

2 Bringen Sie die Teile

WM3

DE

an.

WM3

− 19 (DE) −

3 Bringen Sie

WM2

mit

M6L20

am Fernseher an.

WM2

M6L20

4 Nehmen Sie den Tischständer

vom Fernsehgerät ab.

Montieren des Fernsehgeräts
an der Wand

1

Hinweis

Seien Sie vorsichtig, wenn Sie das Fernsehgerät



anheben, da der Tischständer beim Abnehmen
umkippen und Verletzungen verursachen kann.
Achten Sie immer darauf, wenn Sie den Tischständer



vom Fernsehgerät abnehmen, damit er nicht umkippt
und die Oberfläche, auf der der Fernseher steht,
beschädigt wird.
Bewahren Sie die abgenommenen Schrauben



unbedingt an einem sicheren, für Kinder nicht
zugänglichen Ort auf.

2

− 20 (DE) −

3 Schrauben Sie die linke und

rechte Seite der Wandhalterung
an.

M6L20

4

5 Wenn Sie das Fernsehgerät

bewegen, halten Sie es gut an
der Unterseite fest.

M6L20

DE

6

− 21 (DE) −

WARNUNG

Achten Sie darauf, dass zwei oder mehr Personen



(drei oder mehr Personen ab 75-Zoll-Fernsehgerät)
das Fernsehgerät beim Tragen halten.

Überprüfen der
abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Kabel sind nicht verdreht oder



eingeklemmt.

WARNUNG

Eine unsachgemäße Platzierung des Netzkabels usw.



kann zu einem Brand oder Stromschlag durch einen
Kurzschluss führen. Achten Sie darauf, die Montage bei
Abschluss zur Sicherheit zu überprüfen.

Technische Daten

WM1

d

e

f

g

a

c

b

h

Abmessungen: (ca.) [mm]

a : 354
b : 116
c : 77
d : 563
e : 533
f : 370
g : 368
h : 350
i : 11

Gewicht (nur Grundplatte): (ca.) [kg]

3,0

i

Design und technische Daten können ohne vorherige
Ankündigung geändert werden.

− 22 (DE) −

Installatie-informatie voor de
Sony-wandmontagesteun (SU-WL850)

Ondersteunde modellen:
KD-65AG8 / 55AG8

Aan de klanten
Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie
te laten installeren door een Sony-dealer of een erkende installateur. Probeer de installatie niet zelf
uit te voeren.

Aan Sony-dealers en installateurs
Let goed op de veiligheid tijdens installatie, periodiek onderhoud en inspectie van dit product.

Voor de installatie van dit product is de nodige expertise vereist, met name om te
bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de
installatie van dit product aan een muur uitvoeren door een Sony-dealer of een
erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet
aansprakelijk worden gesteld voor schade of letsels als gevolg van een onjuiste
behandeling of installatie.

Volg voor een veilige en juiste installatie de gebruiksaanwijzing van de wandmontagesteun, de
installatiehandleiding van de televisie en de aanwijzingen in deze handleiding.

− 2 (NL) −

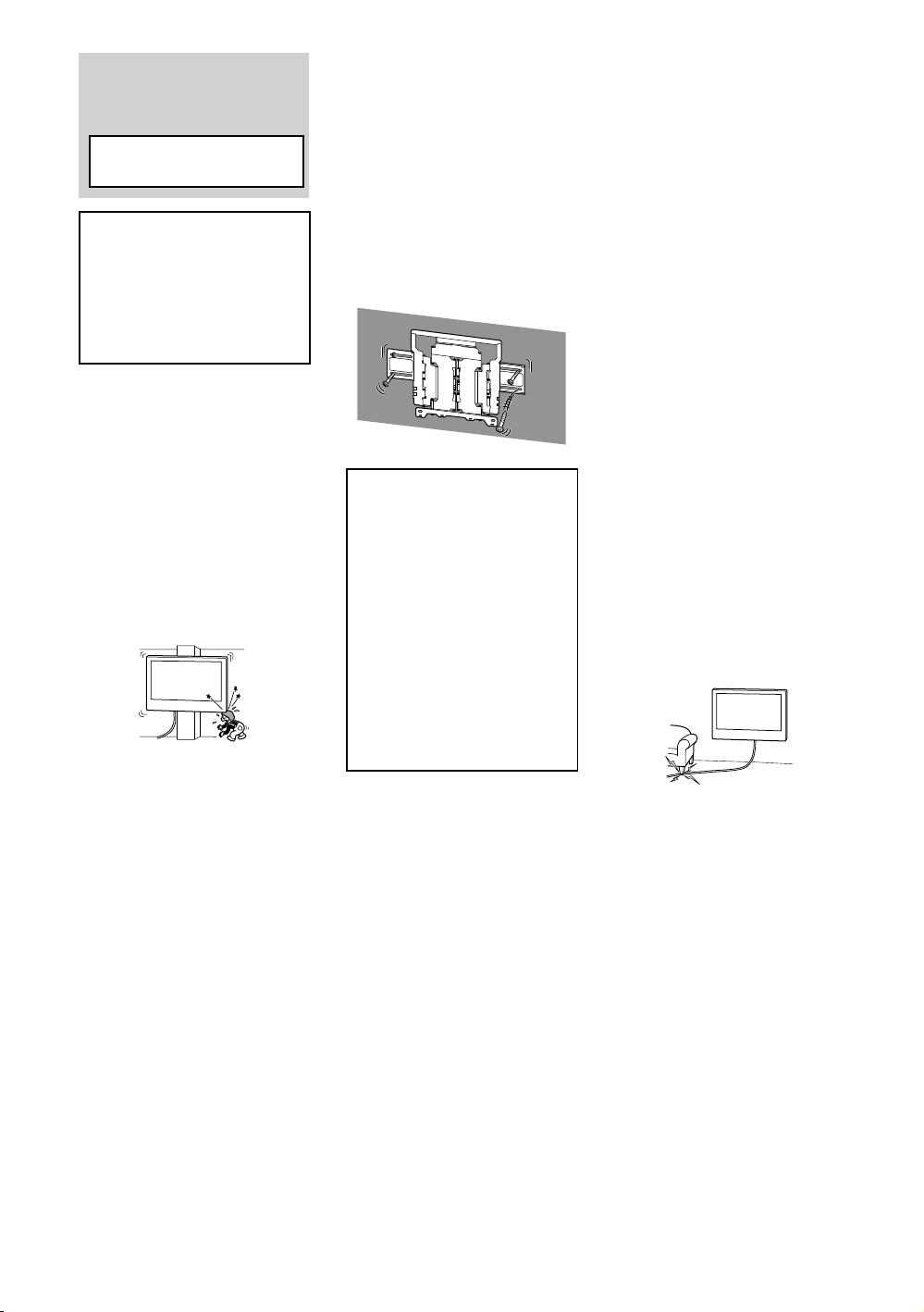

Wandmontagesteun

Veiligheid

Bedankt voor uw aankoop van dit product.

Aan de klanten

Aansluitschema

WAARSCHUWING

PROFESSIONELE INSTALLATIE VEREIST

Dit product mag uitsluitend worden
geïnstalleerd door een erkende
installateur die kan bepalen of de wand
sterk genoeg is voor het gewicht van de
tv. Als de steun niet goed aan de wand
bevestigd wordt, dan kan de tv vallen en
ernstig letsel veroorzaken. Sony is niet
aansprakelijk voor schade en/of letsel
als gevolg van verkeerde behandeling of
onjuiste installatie, of voor installaties
anders dan het vermelde product. Uw
eventuele statutaire rechten blijven van
kracht.

Aan Sony-dealers

Om dit product te kunnen installeren is
afdoende deskundigheid nodig. Lees
deze gebruiksaanwijzing aandachtig
door zodat u de installatie veilig kunt
uitvoeren. Sony is niet aansprakelijk voor
schade of letsel als gevolg van onjuist
handelen of een onjuiste installatie. Geef
deze gebruiksaanwijzing aan de klant
nadat het product is geïnstalleerd.

In deze gebruiksaanwijzing wordt
beschreven hoe het product moet worden
gebruikt en worden belangrijke
voorzorgsmaatregelen gegeven die vereist
zijn om ongelukken te voorkomen. Het is uw
verantwoordelijkheid om deze
gebruiksaanwijzing goed door te lezen, alles
daarin te begrijpen en alle instructies daarin
te volgen. Als u deze verantwoordelijkheid
niet neemt, dan kan dat resulteren in ernstig
persoonlijk letsel of schade aan
eigendommen, en zal de garantie komen te
vervallen. Bewaar deze gebruiksaanwijzing
voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony
rekening met de veiligheid. Als de producten
onjuist worden gebruikt, kan dit echter
ernstige letsels veroorzaken als gevolg van
brand, elektrische schokken, omvallen of
laten vallen van het product. Houd rekening
met de veiligheidsmaatregelen om
dergelijke ongevallen te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor
gebruik met de opgegeven tv's. Raadpleeg
voor tv's de betreffende "Referentiegids" om
te controleren of de wandmontagesteun
gebruikt kan worden.

Aan de klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen
niet in acht neemt, kan dit leiden tot
ernstige verwondingen of zelfs de dood
ten gevolge van brand, elektrische
schokken of het laten vallen van het
product.

Besteed de installatie uit
aan bevoegde
installateurs en houd
kleine kinderen uit de
buurt tijdens de
installatie.

Als de wandmontagesteun of de tv niet
correct wordt geïnstalleerd, kunnen de
volgende ongelukken zich voordoen. Zorg
ervoor dat de installatie wordt uitgevoerd
door bevoegde installateurs.

De tv kan vallen en ernstige letsels



veroorzaken, zoals kneuzingen of breuken.
Als de muur waaraan de



wandmontagesteun wordt bevestigd
onstabiel of ongelijk is of niet loodrecht op
de vloer staat, kan de steun vallen, met
letsels of beschadiging van eigendommen
tot gevolg. De wand dient sterk genoeg te
zijn om minstens zesmaal het gewicht van
de tv te kunnen dragen.
(Raadpleeg de "Referentiegids" voor het
gewicht van uw tv.)
Als de wandmontagesteun niet stevig



genoeg aan de muur wordt bevestigd, kan
de steun vallen, met letsels of
beschadiging van eigendommen tot
gevolg.

Als u de tv wilt
verplaatsen of van de
steun wilt halen, moet u
dit werk uitbesteden aan
bevoegde installateurs.

Als andere personen dan bevoegde
installateurs de tv verplaatsen of van de
steun halen, kan de tv vallen, met letsels of
beschadiging van eigendommen tot gevolg.
Zorg dat tenminste twee personen
(tenminste drie personen voor een tv-toestel
van 75 inch of groter) de tv dragen of van de
steun halen.

Verwijder de schroeven
niet nadat de tv aan de
steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met
letsels of beschadiging van eigendommen
tot gevolg.

Breng geen
aanpassingen aan de
onderdelen van de
wandmontagesteun aan.

Als u dit wel doet, kan de
wandmontagesteun vallen, met letsels of
beschadiging van eigendommen tot gevolg.

Installeer geen andere
producten dan het
opgegeven product.

Deze wandmontagesteun is alleen geschikt
voor gebruik met het opgegeven product.
Als u andere producten dan het opgegeven
product gaat installeren, kan het vallen of
breken, met letsels of beschadiging van
eigendommen tot gevolg.

Bevestig geen ander
gewicht dan de tv aan de
wandmontagesteun.
Schud de tv niet van links
naar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met
letsels of beschadiging van eigendommen
tot gevolg.

Leun niet op en hang niet
aan de tv.

Leun niet op en hang niet aan de tv. De tv
kan op u vallen en ernstige letsels
veroorzaken.

OPGELET

Als er geen rekening wordt gehouden
met de volgende voorzorgsmaatregelen,
kan dit letsel of beschadiging van
eigendommen tot gevolg hebben.

Pas op dat uw vingers niet bekneld raken



wanneer u met de wandmontagesteun
bezig bent of aan de tv-set draait.
Wees altijd voorzichtig wanneer u de TV



ronddraait zodat u geen omstaanders
raakt.
Bewaar de ongebruikte onderdelen op een



veilige plaats voor later gebruik.
Houd ze uit de buurt van kinderen.

Oefen niet te veel druk
uit op het product als u
dit reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant
van de tv. Als u dit wel doet, kan de tv vallen,
met letsels of beschadiging van
eigendommen tot gevolg.

Voorzorgsmaatregelen

Als u de tv langere tijd gebruikt terwijl



deze aan de wandmontagesteun is
bevestigd, kan de muur achter of boven de
tv verkleuren en kan het behang losraken,
afhankelijk van het materiaal waarvan de
muur is gemaakt.
Als u de wandmontagesteun verwijdert



nadat u deze aan de muur hebt bevestigd,
dan blijven de schroefgaten zichtbaar.
Gebruik de wandmontagesteun niet op



plaatsen waar deze wordt blootgesteld
aan mechanische trillingen.

NL

− 3 (NL) −

De
wandmontagesteun
installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel
voor Sony-dealers. Lees zeker de
bovenstaande veiligheidsmaatregelen
en schenk extra aandacht aan de
veiligheid tijdens de installatie, het
onderhoud en de controle van dit
product.

Installeer de
wandmontagesteun niet
op een muuroppervlak
waarbij de hoeken of de
zijkanten van de tv de
wand niet raken.

Installeer de wandmontagesteun niet op
muuroppervlakken, zoals een pilaar, waarbij
de hoeken of de zijkanten van de tv de wand
niet raken. Als een persoon of voorwerp
tegen een uitstekende hoek of zijkant van de
tv botst, kan dit letsels of beschadiging van
eigendommen tot gevolg hebben.

Installeer de tv niet
boven of onder een
airconditioner.

Als de tv voor langere tijd wordt blootgesteld
aan waterlekkage of luchtcirculatie van een
airconditioner, kan dit brand, elektrische
schokken of een storing van de tv tot gevolg
hebben.

Bevestig de
wandmontagesteun
stevig aan de muur
volgens de instructies in
deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan
de wandmontagesteun vallen, met letsels of
beschadiging van eigendommen tot gevolg.
Zorg ervoor dat u de juiste schroeven
gebruikt voor het type muur en bevestig het
apparaat stevig met vier schroeven van
8 mm diameter (of gelijkwaardig).

Gebruik de
bijgeleverde schroeven
en
montageonderdelen
op de juiste manier
volgens de instructies
in deze
gebruiksaanwijzing.
Als u andere
onderdelen gebruikt,
kan de tv vallen, met
lichamelijke letsels of
beschadiging van de tv
tot gevolg.

Zorg ervoor dat u de
steun correct monteert
volgens de instructies in
deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan
de tv vallen, met lichamelijke letsels of
beschadiging van de tv tot gevolg.

Draai de schroeven stevig
vast op de aangegeven
plaats.

Als u dit niet doet, kan de tv vallen, met
lichamelijke letsels of beschadiging van de tv
tot gevolg.

Stel de tv niet bloot aan
schokken tijdens de
installatie.

Als de tv wordt blootgesteld aan schokken,
kan die vallen of breken. Dit kan letsels tot
gevolg hebben.

Bevestig de tv aan een
vlakke muur die
loodrecht op de vloer
staat.

Als u dit niet doet, kan de tv vallen, met
letsels tot gevolg.

Bundel de kabels goed
samen na het installeren
van de tv.

Als mensen of voorwerpen blijven haperen
aan de kabels, kan dit letsels of
beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het
netsnoer en de
verbindingskabel niet
geklemd raken.

Als het netsnoer of de verbindingskabel
geklemd raakt tussen de steun en de muur
of als een van beide met kracht gebogen of
gedraaid is, kan de interne bedrading
worden blootgelegd, waardoor er
kortsluiting of een stroomonderbreking kan
worden veroorzaakt. Dit kan brand of
elektrische schokken tot gevolg hebben.

De schroeven die u nodig
hebt om de
wandmontagesteun te
bevestigen, zijn niet
bijgeleverd.

Gebruik voor het bevestigen van de
wandmontagesteun schroeven die geschikt
zijn voor het materiaal en de structuur van
de muur.

− 4 (NL) −

Voor u aan de slag gaat

Ga eerst na aan welk type muur u de TV zult bevestigen.

Waaruit bestaat de muur?

Gipsplaatwand met stijlen

Voorzorgsmaatregelen

Maximale dikte van de gipsplaten: 16 mm.



Zorg ervoor dat het formaat van de houten



stijlen minstens 51 x 102 mm bedraagt voor
normaal of 38 x 89 mm voor nominaal.
Zorg voor minstens 406 mm horizontale



afstand tussen de bevestigingsstukken.

Massief beton of betonstenen

Voorzorgsmaatregelen

Bevestig de wandmontagesteun



rechtstreeks aan de muur uit massief
beton.
Zorg ervoor dat muur uit massief beton



minstens 203 mm dik is.
Zorg ervoor dat het formaat van elke



betonsteen minstens 203 x 203 x 406 mm
bedraagt.

NL

− 5 (NL) −

De voorbereidingen treffen
voor de installatie

Houd de referentiegids en de



installatiehandleiding van de televisie bij de
hand vóór de installatie.
Bepaal waar u de tv zult installeren.



Voorzie vier schroeven met een diameter



van 8 mm en vier onderlegringen (niet
bijgeleverd).
Gebruik schroeven die geschikt zijn voor het
materiaal van de muur.

De onderdelen controleren

Bijgeleverd bij SU-WL850

Ga na of alle onderdelen bijgeleverd zijn.



 WM1 (1)  WM2 (1)

 WM3 (4)  M6L20 (4)

 WT1 (6)

− 6 (NL) −

*1

*2

Benodigde gereedschappen

5,5 mm 10 mm

1,5 N·m

{15 kgf·cm}

*3

(4)

*1 Alleen voor gipsplaatwand met stijlen
*2 Alleen voor massief beton en betonstenen
*3 Let op bij het kiezen van de schroeven en onderlegringen.

*2

(4)

≤7,5 mm

*3

8 mm x 60 mm

(4)

NL

− 7 (NL) −

 De TV bevestigen aan een gipsplaatwand met stijlen

Gipsplaatwand met stijlen

WM1

De wandmontagesteun aan de wand bevestigen

1 Bepaal waar u de tv zult installeren.

Voorzie voldoende ruimte voor de televisie aan de muur en zorg ervoor dat deze minstens vier
keer het gewicht van de televisie kan dragen.
Raadpleeg de volgende tabel om de televisie op de wand te installeren. Raadpleeg de
referentiehandleiding van uw televisie voor het gewicht van uw televisie.



 





*1

− 8 (NL) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1.450 834 341 76 61 280 18

55AG8 1.229 710 301 59 61 280 20

Tabel met installatieafmetingen van de televisie (mm)
De waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

*1 (Middelpunt van het beeldscherm)
*2 (ong.)

Opmerkingen

Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.



NL

− 9 (NL) −

Opmerkingen

We adviseren om de positie van de tv



in de kijkruimte te controleren.

4 Boor gaten voor in de bovenste

markeringen.

75 mm

5,5 mm

Opmerkingen

Zorg ervoor dat u in het midden van de houten stijl



boort.
De voorgeboorde gaten moeten 75 mm diep zijn en



een diameter van 5,5 mm hebben.

2

406 mm

3 Plaats

de muur en breng vier
markeringen aan ter hoogte van
de stijlen.

WM1

horizontaal tegen

5 Bevestig

WM1

aan de muur
met behulp van geschikte
schroeven (niet bijgeleverd) en
onderlegringen (niet
bijgeleverd).

8 mm × 60 mm

Opmerkingen

Gebruik een waterpas om te controleren of



waterpas is.

Voorzichtig

Houten schroef 8 mm x 60 mm niet te vast



aandraaien. Incorrect aandraaien kan de houdkracht
van de houten schroef 8 mm × 60 mm verminderen.

WM1

WM1

Opmerkingen

Gebruik een waterpas om te controleren of



waterpas is.

WM1

− 10 (NL) −

6 Boor gaten voor in de onderste

markeringen. (Zie stap 4 voor
de boorinstructies.)

7 Breng gepaste schroeven en

onderlegringen aan in de
openingen.

Opmerkingen

Gebruik een waterpas om te controleren of de



wandmontagesteun waterpas is.

De installatie van de tv
voorbereiden

Zorg ervoor dat u de tafelstandaard bevestigt
voordat u de tv aan de muur monteert door
de installatiehandleiding te raadplegen.

1 Verwijder de schroeven aan de

achterkant van de televisie.

8 Trek de arm van de steun

volledig uit.

Opmerkingen

Bewaar de verwijderde schroeven op een veilige



plaats waar kinderen er niet bij kunnen.

2 Bevestig

WM3

.

NL

WM3

− 11 (NL) −

3 Bevestig

behulp van

WM2

aan de TV met

M6L20

.

WM2

M6L20

4 Maak de tafelstandaard los van

de televisie.

De tv aan de muur
bevestigen

1

Opmerkingen

Wees voorzichtig bij het optillen van de tv als de



tafelstandaard gedemonteerd is, omdat de
tafelstandaard kan omvallen en dit persoonlijk letsel
tot gevolg kan hebben.
Wees voorzichtig bij het verwijderen van de



tafelstandaard van de tv en voorkom dat deze omvalt
en het oppervlak waar de tv op staat beschadigt.
Bewaar de verwijderde schroeven op een veilige



plaats waar kinderen er niet bij kunnen.

2

− 12 (NL) −

3 Schroef de linker- en

rechterkant van de
wandmontagesteun vast.

M6L20

4

5 Houd de tv tijdens het

verplaatsen ervan stevig aan de
onderkant vast.

M6L20

NL

6

− 13 (NL) −

WAARSCHUWING

Zorg dat tenminste twee personen (tenminste drie



personen voor een tv-toestel van 75 inch of groter)
de tv vasthouden tijdens het dragen.

De installatie controleren

Controleer de volgende punten.

Het snoer en de kabel zijn niet verstrengeld



of gekneld.

WAARSCHUWING

Een fout aangesloten netsnoer enz. kan door een



kortsluiting brand of elektrische schokken veroorzaken.
Controleer altijd achteraf de installatie om zeker te zijn
dat alles veilig is.

− 14 (NL) −

 De wandmontagesteun bevestigen aan massief beton of

betonstenen

Massief beton of betonstenen

WM1

De wandmontagesteun aan de wand bevestigen

1 Bepaal waar u de tv zult installeren.

Voorzie voldoende ruimte voor de televisie aan de muur en zorg ervoor dat deze minstens vier
keer het gewicht van de televisie kan dragen.
Raadpleeg de volgende tabel om de televisie op de wand te installeren. Raadpleeg de
referentiehandleiding van uw televisie voor het gewicht van uw televisie.



 

NL





*1

− 15 (NL) −

(mm)





KD

A B C D E

F

*2

G*2 (°)

65AG8 1.450 834 341 76 61 280 18

55AG8 1.229 710 301 59 61 280 20

Tabel met installatieafmetingen van de televisie (mm)
De waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

*1 (Middelpunt van het beeldscherm)
*2 (ong.)

Opmerkingen

Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.



− 16 (NL) −

Opmerkingen

We adviseren om de positie van de tv



in de kijkruimte te controleren.

3 Boor proefgaten op de

markeerpunten.

75 mm

10 mm

4

2 Plaats

WM1

horizontaal tegen
de muur en breng vier
markeringen aan.

WM1

Opmerkingen

Gebruik een waterpas om te controleren of



waterpas is.

WM1

5 Bevestig

WM1

aan de muur
met behulp van geschikte
schroeven (niet bijgeleverd) en
onderlegringen (niet
bijgeleverd).

NL

8 mm × 60 mm

Opmerkingen

Gebruik een waterpas om te controleren of de



wandmontagesteun waterpas is.

Voorzichtig

Houten schroef 8 mm x 60 mm niet te vast



aandraaien. Incorrect aandraaien kan de houdkracht
van de houten schroef 8 mm × 60 mm verminderen.

− 17 (NL) −

6 Trek de arm van de steun

volledig uit.

De installatie van de tv
voorbereiden

Zorg ervoor dat u de tafelstandaard bevestigt
voordat u de tv aan de muur monteert door
de installatiehandleiding te raadplegen.

1 Verwijder de schroeven aan de

achterkant van de televisie.

Opmerkingen

Bewaar de verwijderde schroeven op een veilige



plaats waar kinderen er niet bij kunnen.

2 Bevestig

WM3

.

WM3

− 18 (NL) −

3 Bevestig

behulp van

WM2

aan de TV met

M6L20

.

WM2

M6L20

4 Maak de tafelstandaard los van

de televisie.

De tv aan de muur
bevestigen

1

Opmerkingen

Wees voorzichtig bij het optillen van de tv als de



tafelstandaard gedemonteerd is, omdat de
tafelstandaard kan omvallen en dit persoonlijk letsel
tot gevolg kan hebben.
Wees voorzichtig bij het verwijderen van de



tafelstandaard van de tv en voorkom dat deze omvalt
en het oppervlak waar de tv op staat beschadigt.
Bewaar de verwijderde schroeven op een veilige



plaats waar kinderen er niet bij kunnen.

NL

2

− 19 (NL) −
