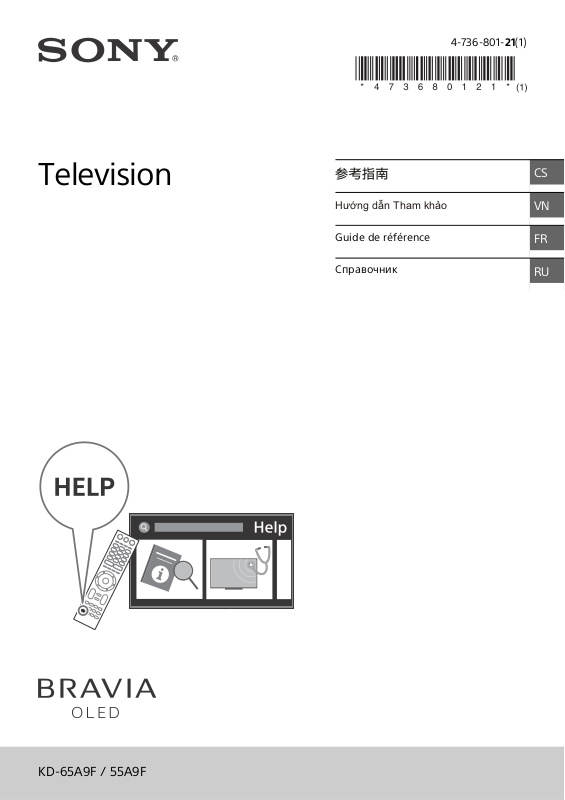

Sony KD-55A9F Users guide [fr, ru, vi, zh]

4-736-801-21(1)

Hѭӟng dүn Tham khҧo

Television

Guide de référence

Справочник

CS

VN

FR

RU

KD-65A9F / 55A9F

目录

注意

导言

感谢您选购 Sony 产品。
使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之
用。

安全信息 . . . . . . . . . . . . . . . . 3

预先注意事项 . . . . . . . . . . . . . . 5

保护电视机屏幕 （OLED 电视机） . . . . . 5

部件和控制器 . . . . . . . . . . . . . 6

控制器和指示灯 . . . . . . . . . . . . . 6

使用遥控器 . . . . . . . . . . . . . . 7

遥控器部件说明 . . . . . . . . . . . . . 7

连接示意图 . . . . . . . . . . . . . . 9

将电视机安装到墙壁上 . . . . . . . . 11

SU-WL450 . . . . . . . . . . . . . . . 18

故障排除 . . . . . . . . . . . . . . 21

问题与解决方法 . . . . . . . . . . . . 21

规格 . . . . . . . . . . . . . . . . 22

• 操作电视机之前，请阅读 “ 安全信息 ” （第 3 页）。

• 本电视机使用

示。

• 设定指南和本说明书中使用的图像和插图仅供参考，可能与实际的

产品不符。

说明书中包含关于 “ 将电视机安装到墙壁上 ” 的指

将台式底座安装至电视机

请参阅软垫上的设定指南。

帮助

请直接从您的电视机上找到更多故障排除和其他有用信息。按遥
控器上的 HELP 以显示主题列表或通过关键词搜索。

帮助指南 （手册）

欲了解更多信息，请从电视机的帮助菜单中选择 [ 帮助指南 ]。
您还可以通过 PC 或智能手机查看帮助指南 （相关信息位于封
底）。

识别标签的位置

电视机型号和电源等级的标签位于电视机背面。拆下中间盖子

即可看到这些标签。

CS

2

CS

A

螺丝 （M6）

挂壁式支架

8 mm - 12 mm

电视机后盖

安全信息

警告

注意事项

如果更换类型不当的电池，会有爆炸危险。
切勿将电池暴露于如阳光、火或类似的过热源中或者极低的大气压力
中，否则可能会导致易燃液体或气体发生爆炸或泄漏。

稳定性风险

本电视机可能跌落、造成严重人身伤害或导致死亡。
切勿将电视机安置在不稳定的地方。电视机可能跌落、造成严重人身
伤害或导致死亡。通过采取简单的预防措施，可以避免很多伤害，尤
其是对儿童的伤害，比如：

• 使用电视机

• 仅能使用能够安全支撑电视机的家具。

• 确保电视机没有外悬在支撑家具的边缘。

• 在没有将高的家具和电视机均固定在适当支撑时，请勿将电视机放

• 请勿在电视

• 教育儿童攀爬家具以接触电视机或其控件的危险。

如果您现有的电视机仍在使用且已重新安放，则同样适用上述注意事
项。

制造商推荐的机柜或支架。

置在家具上 （例如，橱柜或书架）。

机与支撑家具之间摆放布料或其他材料。

安装 / 设定

将电视机安装在台式底座上时需要足够的专业知识。
请参阅随附电视机的设定指南以安装底座。
对于处置不当或安装不妥造成的损害，Son

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 /
或人身伤害。
在某些情况下，通过电源连接与建筑物的保护接地相连接的装置，或
者通过其他装置与保护接地相连接的装置以及使用同轴电缆与电视分
配系统相连接的装置可能造成火灾危险。因此，与电视分配系统的连
接必须通过可提供低于某一频率范围的电绝缘的设备 （高压隔离器，
参见 EN 60728-11）进行连接。

安装

• 请如图所示滑动并按住合页锁，然后拉动中⼼楔块  直至听到咔哒

声。否则，电视机可能跌落，造成严重人身伤害或电视机损坏。

• 应将电视机

• 将电视机放置在稳定水平的表面上，以防止电视机翻落而造成人员

• 请将电视机

• 安装电视机，使电视机的底部不会超出电视机底座 （未提供）。如

安装在易于插拔的交流电源插座附近。

伤害或财产损失。

安装在无法被拉动、推动或撞翻的地方。

果电视机的底部超出电视机底座，则可能导致电视机翻倒、掉落，
而使人受伤或使电视机损坏。

y 将不负责任。

有合格的服务人员方可执行挂壁安装。

• 只

• 为了安全起见，强烈建议您使用 Sony 附件，包括：

 挂

壁式支架 SU-WL450

安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式

• 在

支架和电视机后盖之间的接触面到专用固定螺丝末端的设计如图所
示。
由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。
如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。

搬运

• 搬运电视机之前，请断开所有电缆的连接。

• 搬运大型电视机需要两个或三个人。

• 当用手搬运电视机时，请如下图所示托住。请勿对面板和屏幕边框

施加压力。

• 在

搬运或安装电视机时，不要将其

平放。

• 搬

运电视机时，请勿使其受到摇晃

或过度振动。

• 搬

运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进

行包装。

倾覆防范

（提供支撑带套件的型号除外）

拆下中间盖子。

1

• 为了安全起

机背面。

见，请确保在将电视机放在桌上时，将中间盖盖在电视

CS

3

2 将电视机固定在电视机柜上。

注意

M6 螺丝 （未提供）

绳索

（未提供）

螺丝 （未提供）

8 mm - 12 mm

30 cm

10 cm

10 cm

10 cm

请至少在电视机周围留出此空间。

30 cm

10 cm

10 cm

请至少在电视机周围留出此空间。

1 cm

墙壁

阻碍空气流动。

墙壁 墙壁

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。

• 如下图所

示，在电视机周围留出通风空间。

• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

安装在墙上

安装在支架上

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和
/ 或人身伤害：

• 交流电源插头的形状 （跟电视机一起提供）根据地区不同而有差

异。一定要将所提供的适当交流电源线连接至适合交流电源插座的
插头。

• 仅能使用 Sony 提供的交流电源线，不可使用其他品牌的电源线。

• 将插头完全插

• 仅可在 110 V – 240 V 交流电源上使用电视机。

• 连接电缆时，为了安全起见请务必拔下交流电源线，以免被电缆绊

到脚。

• 在进行作业或移动电视机之前，请从交流电源插座上断开交流电源

线的连接。

• 保持交流电源线远离热源。

• 拔出交流电源

有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

• 请勿将所供交流电源线用于任何其他设备。

• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外

或折断。

• 请勿改装交流电源线。

• 请勿将任何重物压在交流电源线上。

• 断开交流电源

• 请勿在相同的交流电源插座上连接太多装置。

• 请勿使用不适当的交流电源插座。

入交流电源插座。

插头并定期进行清洁。如果插头上覆盖一层灰尘并且

线连接时，请勿拉扯交流电源线本身。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机
可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

场所：

• 户外 （直射阳光下）、海边、轮船或其他船只上、车内、医疗机构

内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。

环境：

• 炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可能会受到机

械振动的地方；易燃物品 （蜡烛等）旁边。电视机不能暴露在液体
滴落或飞溅的环境下，诸如花瓶之类装有液体的物品不能放在电视
机上。

情况条件：

• 手潮湿时、机壳拆下时，或配合非制造商建议的附件时使用。在有

闪电暴风雨时，请断开电视机与交流电源插座和天线的连接。

• 安装电视机时使其突出至开放的空间。可能

导致碰撞电视机的人员受伤或物体受损。

• 为了确保正确通风及防止脏物或灰尘堆积：

4

 请勿将电视机平放、上面朝下安装、向后安装或侧面安装。
 请勿将电视机放置于架子、地毯、床或壁橱中。
 请勿用布 （如窗帘）或物件 （如报纸等）覆盖电视机。
 请勿如下图

CS

所示安装电视机。

• 把电视机放置

油烟或蒸气的房间内 （靠近灶台或加湿
器）。这可能导致火灾、触电或本机弯曲。

• 将电视机安装

如阳光直射、靠近散热器或加热装置通风
孔。电视机在这种环境下可能会过热而导致外壳变形及 / 或电视机
故障。

• 如果放置电视

内，电视机可能会被空降硫磺等损坏。

• 为了获得良好

对着灯光或阳光。

• 避免将电视机

导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜
色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

碎片：

• 请勿将任何物品丢向电视机，否则屏幕可能会因为受到撞击而破裂

并造成严重伤害。

• 若电视机表面

可能导致电击。

在潮湿或多尘的空间，或有

在会遭受极端温度的地方，

机在公共浴室或温泉的更衣室

的图像质量，切勿将屏幕直接

从寒冷的区域移至温热的区域。突然的室温变化可能

破裂，请勿在拔下交流电源线之前碰触电视机。否则

CS

当未使用时

• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源

线从交流电源插座上拔下。

• 关闭电视机电源时，电视机并未与交流电源断开连接，请将插头从

交流电源插座上拔下以完全断开电视机的电源连接。

• 某些电视机

的功能可能需要将电视机保持在待机模式下才能正常工

作。

对于儿童

• 请勿让儿童爬上电视机。

• 请将小附件放置于儿童无法触及的位置，以免不小⼼吞下。

如果出现下列问题 …

如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。
请询问您的经销商或 Sony 维修中⼼以让有资格的服务人员进行检
查。

当：

• 交流电源线损坏。

• 交流电源插座不适当。

• 电视机由于跌落、敲击或撞击而损坏。

• 任何液体或固体物件通过开口处掉入机壳内。

关于电视机温度

电视机长时间使用后，面板四周会变热。用手触摸时会感觉较热。

预先注意事项

观赏电视

• 请在适当光线条件下观赏电视，因为在光线不足的房间观赏液晶电

视会损害您的视力。而且长时间持续观赏电视也可能会损害您的视
力。

• 使用耳机时

，请调节音量以避免过高的音量损坏您的听力。

OLED 屏幕

• 虽然 OLED 屏幕采用最精密技术制造且 99.99 % 以上的像素有效，

然而在 OLED 屏幕上还是经常会出现暗点或亮点 （白色、红色、蓝
色或绿色）。这是 OLED 屏幕的结构特性，并不是故障。

• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可能会导致

图像变形或 OLED 屏幕损坏。

• 使用电视机时屏幕与机箱会变热。这是正常现象。

• 废弃电视机

时，请确保遵照当地的法律和法规。

使用和清洁电视机的屏幕表面 / 机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交
流电源插座上拔下。
为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。

• 若要清除屏

• 绝对不能将水或清洁剂直接喷在电视机上。液

• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁

• 如果手上有

• 建议定期对通风口进行吸尘，以确保通风正常。

• 当调整电视机角度时，请慢慢地移动电视机以防止电视机从桌面型

幕表面 / 机壳上的灰尘，请用柔软布料擦拭。如果还是

有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。

体可能滴落在屏幕的底部或外部部件上并渗入
电视机内，而毁坏电视机。

剂、擦洗粉或易挥发溶剂，如酒精、苯、稀释
剂或杀虫剂。使用上述材料或与橡胶或乙烯基
物品长时间接触可能会造成屏幕表面和机壳材
料的损坏。

护手霜或防晒霜等化学物质，请勿触摸电视机。

底座移动或滑落。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会
造成图像扭曲和 / 或噪声。

本机的无线功能

• 请勿在医疗设备附近运行该设备 （起搏器等），因为可能引起医疗

设备故障。

• 虽然本机发送 / 接收加密信号，请小⼼未经授权的截取。我们不对

此造成的任何问题负责。

关于操作遥控器的注意事项

• 按照正确的极性装入电池。

• 请勿同时使用不同类型的电池，或新旧电池混合使用。

• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理

方法。请咨询当地政府。

• 小⼼使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控

器上。

• 请

勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的

房间里。

保护电视机屏幕 （OLED 电视机）

保护屏幕免受损坏的注意事项

图像残留

OLED 电视机因所用材料的特性而容易发生图像残留 （烧灼）。如果
图像在屏幕上同一位置反复显示或显示过长时间，可能会发生图像残
留。这并非电视机故障。请避免显示可能造成图像残留的图像。

以下是可能造成图像残留的图像示例：

• 画面上下和 / 或左右有黑条的内容。（例如：影院影片版式、4:3 画

面、标准清晰度）

• 照片等静止图像。

• 可

能在部分画面中有静止内容的视频游戏。

• 画面菜单、节目导览、频道标识等。

• 应用程序的静态内容。

• 用于新闻和头条新闻等的画面自动收报器。

减少图像残留风险：

• Sony 建议您通过按遥控器或电视机上的电源按钮正常关闭电视机。

• 通过更改 [ 屏显模式 ] 填充画面，以消除黑条。选择 [ 屏显模式 ]，而

非 [ 正常模式 ]。

• 通

过按 / 关闭 OSD （画面显示），然后关闭所连接设备的菜

单。详情请参阅所连接设备的使用说明书。

• 请避免在屏幕任何部分显示含明亮色彩 （包括白色）的静态图像、

时钟或标识。

• 请根据环境条件设定图像设置。家用情况下，以及观看经常显示电

视台标识等的内容时，建议使用标准图像。

电视机具有以下功能，有助于减少 / 防止图像残留。

面板刷新

长时间使用电视机后，将自动执行面板刷新以调节电视机画面的一致
性。也可手动执行面板刷新，请仅当图像残留很明显或看到 [ 面板刷
新未完成 …] 信息时执行。

注意：

• 面板刷新功能可能影响面板。作为参考，请每年仅执行一次，请勿

一年执行多次，因为可能影响面板的使用寿命。

• 面

板刷新约需 1 小时才可完成。

• 面板刷新期间，画面上可能会显示一条白线，这并非电视机故障。

• 仅当室温在 10 ºC 至 40 ºC 之间时，面板刷新才可运作。

像素调节

自动移动画面上的图像以防图像残留。

其他功能

当显示静止图像、时钟、明亮色彩或标识等时，将自动降低屏幕亮
度。

CS

5

部件和控制器

ȫȬȪ

控制器和指示灯

（电源）/ + / -

当电视机关闭时，
按  开启

电源。

当电视机打开时，
按住  关闭
反复按  按

电源。

钮以更改功能，然后按 + 或 -

按钮以：

• 调节

音量。

• 选择

频道。

• 选择

电视机的输入源。

 遥控传感器 *1 /

光传感器 *

1

/ LED 照明灯

LED 照明灯根据电视机的状态点亮或闪烁。
想了解更多资料，请参阅帮助指南。

 内置麦克风 *2*

3

使用免提内置麦克风进行语音搜索。若要启用
内置麦克风，请按 HOME，然后选择 [ 设置 ]

 [Google]。

 内置麦克风 LED

启用内置麦克风时，内置麦克风 LED 以琥珀色
点亮。可以禁用内置麦克风。 *

*1

请勿在传感器附近放置任何物品。

*2

软件更新后，内置麦克风将可用。有关最新信息，访
问 Sony 的支持网站 （相关信息位于封底）。
使用语音搜索需要网络连接。
仅有限地区 / 国家 / 语言支持通过内置麦克风进行语
音搜索。
当启用内置麦克风的语音搜索功能时，由于内置麦克
风始终在收音，因此待机功耗会增加。

*3

有关更多信息，请参阅在线帮助指南 （第 2 页）。

3

CS

6

CS

MIC

( 麦克风 )

使用语音搜索 *。（例如，通过语音搜
索各种内容。）

EXT.BOX MENU
显示已连接的外接盒子 （有线 / 卫星电
视盒）菜单。

• 对于提供遥控扩展器的型号，请连接

并设定遥控扩展器 （第 10 页）。

• 当未随机提供 / 连接遥控扩展器时，

一些 HDMI CEC 兼容设备可显示外接
盒子菜单。

//// （十字键）
在屏幕上进行菜单导航和选择。

TV
切换为电视机频道或输入并显示电视机
菜单栏。

*

使用语音搜索需要网络连接。

使用遥控器

遥控器部件说明

根据您所在的地区 / 国家 / 电视机型号不同，遥控器的形状、按钮的位置、可用性和功能可能有所差异。

/ （输入选择 / 文本保持）

在电视机模式：显示和选择输入源。
在文本模式：保持当前页面。

 （电视机待机）

打开或关闭电视机 （待机模式）。

DIGITAL/ANALOG

在数字和模拟模式之间切换。

 数字按钮

/ （信息 / 文本显示）

显示信息。

 （文本）

显示文本信息。

CS

7

 Google Play

提示

访问 “ Google Play ” 在线服务。

NETFLIX （仅针对有限的地区 / 国家 / 电视
机型号）

访问 “ NETFLIX ” 在线服务。

彩色按钮

即时执行相应功能。

 ACTION MENU

显示关联功能列表。

GUIDE/

显示数字节目指南。

APPS

访问各种服务和应用程序。

BACK

返回上一个画面。

HOME

显示电视机主菜单。

 +/- （音量）

调节音量。

（跳转）

在两个频道或输入之间来回跳转。电视机会在
当前频道或输入和之前选择的上一个频道或输
入之间切换。

 （静音）

静音。再次按下可恢复声音。

 AUDIO

更改当前观看节目的语言。

//////

操作电视机和所连接 BRAVIA Sync 兼容设备上
的媒体内容。

（字幕设置）

开启或关闭字幕 （当功能可用时）。

HELP

显示帮助菜单。可以从此处访问 “ 帮助
指南 ” 。

EXIT

返回上一个画面或退出菜单。当互动式应用程
序服务可用时，按下可退出服务。

SYNC MENU

显示 BRAVIA 同步菜单。

• 可以通过按住  来打开和关闭功能。

PROG +/–//

在电视机模式：选择频道。
在文本模式：选择下一个 ()或
面。

CS

8

上一()页

CS

Ȭ

Ȯ

ȭ

Ȭ

ȫ

ȭ

Ȫ



数字照相机 /
摄录像机 /
USB 存储媒介

VCR/ 视
频游戏设
备 /DVD
播放器 /
摄录像机

遥控
扩展器

HDMI 设备

< 14 mm

电缆 /天线路由器

带音频光端
机输入的音
频系统

带 ARC 的
音频系统 /
HDMI 设备

HDMI 设备

数字照相机 /
摄录像机 /
USB 存储媒介

耳机

HDMI 设备

AV 接收器

连接示意图

更多关于连接的信息，请按遥控器上的 HELP 获取帮助指南。

CS

9

 CENTER SPEAKER IN

注意

10 mm

3.5 mm

12 34

1: L
2: 视频
3: 接地
4: R

< 12 mm

< 21 mm

• 若要将电视机扬声器用作中置扬声器，请将

AV 接收器的输出连接至电视机上的 CENTER
SPEAKER IN。

• 连接

电缆之前，请断开电视机和 AV 接收器的

交流电源线。

• 确保

[ 扬声器 ] 设置为 [ 音响系统 ]：

按 ACT

ION MENU，然后选择 [ 扬声器 ] 

[音响系统]。

为避免在 CENTER SPEAKER IN 未连接 AV 接收机

现嘶嘶声，请更改以下设置。按 HOME，

时出
选择 [ 设置 ]  [ 声音设定 ]，然后禁用
[ 电视机中置扬声器模式 ]。

/ VIDEO IN

• 用于复合连接，请使用模拟延长线缆 （未提

供）。

•

 IR BLASTER*

• 请使用 Sony 遥控器控制您的外接盒子 （有
线 / 卫星电视盒）。将遥控扩展器电缆 * 连
接至您电视机上的遥控扩展器端口。请如下
图所示放置另一端。

 HDMI IN 1/2/3/4

• HDMI 接口可通过同一根电缆传输数字视频和

音频。

•

• 若要欣赏高质量 4K 50p/60p 内容，请连接高

级高速 HDMI 电缆，并将 [HDMI 信号格式 ]
设置为[增强格式]。
请分别为连接的各个 HDMI IN 端子进行此设
置。

有关受支持格式的详情，请参阅本说明

书中的 “ 规格 ” （第 22-23 页）。

• H

DMI IN 3 ARC ( 音频回传信道 )
将您的音频系统连接至 HDMI IN 3，以将电
视

机音频传送至您的音频系统。支持 HDMI
ARC 的音频系统可以将视频发送至电视机并
通过同一 HDMI 电缆接收来自电视机的音
频。如果您的音频系统不支持 HDMI ARC，则
需要另外连接 DIGITAL AUDIO OUT
(OPTICAL)。

 USB 1/2, USB 3

• 连接大型 USB 设备可能会干扰附近的其他连

接设备。

• 连

接大型 USB 设备时，请连接至 USB 1 端
口。

（耳机）

• 仅支持 3 极立体声迷你插孔。

• 无法

同时从耳机和电视机扬声器输出声音。

*

仅针对有限的地区 / 国家 / 电视机型号。

• 当电缆连接在侧端子上时，无法安装侧盖 和 。

• 请确保

将侧盖保存在安全位置，以便将来使用。

• 若要

进行遥控扩展器设定，请按 HOME 并选

择 [ 设置 ]  [ 外部输入 ]  [ 遥控扩展
器设定 ]。

10

CS

CS

将电视机安装到墙壁上

注意

本电视机安装手册仅说明将电视机安装到墙上前的安装准备步骤。

用户须知：
考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行电视机的安装。切

图自行安装。

勿试

Sony 经销商和承包商须知：
在本产品的安装、定期保养和检查过程中应充分注意安全性。

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经销
商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

使用挂壁式支架 SU-WL450 （未提供），在墙上安装电视机。

安装挂壁式支架时，也请参见挂壁式支架随附的使用说明书和安装指南。

• 务必将取下的螺丝放置在安全的地方，让螺丝远离儿童。

• 准备挂壁安装时必须托住电视机。

• 将电视

机安装到墙上之后，请移除保护角。

CS

11

将电视机从纸箱里取出安装到墙上

注意

1 拆下软垫，将 （电视机附送）安装到电视机背面。

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

CS

12

CS

2 移除电视机背面的螺丝。

CS

13

将电视机从台式底座上卸下安装到墙上

x 3

1 插入保护角。

2 拆下中间盖子。

3 拆下螺丝。

CS

14

CS

4 拆开底座。

ʓ

ʔ

5 松开合页锁以合上中⼼楔块。

CS

15

6 将 （电视机随附）固定到电视机的后面。

注意

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

CS

16

CS

7 移除电视机背面的螺丝。

CS

17

注意

SU-WL450

屏幕中⼼点

窄安装标准安装

1 请确保墙体上有足够的空间来安放电视，并至少能够支撑四倍的电视机重量。

有关如何将电视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 22-23 页 （规
格）。

显示器尺寸 屏幕中⼼尺寸 安装的长度

机型名称

标准安装 窄安装

KD-65A9F 1449 835 70 493 148 106

KD-55A9F 1228 711 131 493 148 106

• 制表内的数字视安装而稍微有所不同。

• 当您的电视机安装在墙上时，电视机的上部稍微向前倾。

单位 : mm

18

CS

CS

注意

注意

螺丝 （+PSW 6 x 20） 

滑轮 

垫片 （60 mm） 

螺丝 （+PSW 6 x 50） 

皮带 

滑轮 

垫片 （20 mm） 

螺丝 （+PSW 6 x 20） 

皮带 

2 请安装挂壁式支架的附件。参见挂壁式支架安装指南中的 “ 1 ” 检查附件。

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

• 务必将未使用的零件存放在安全的地方，以便将来使用。保留本手册以便将来参考。

标准安装

窄安装

3 将必要电缆连接到电视机。

• 将电视机安装到墙上后，您无法访问端子。

CS

19

4 将电视机安装到基座。请参见安装指南的 “ 5 ” 和挂壁式支架随附的使用说明书中的 “ 将电视

a
b
c
d

机安装到墙壁上 ” 。

机型名称 支架位置

KD-65A9F
KD-55A9

F

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

a

20

CS

CS

注意

故障排除

常规的故障排除方法所适用的问题有：黑屏、没有
声音、画面停顿、电视机没有反应或网络丢失，可
采取如下步骤。

1 按下遥控器上的开关按钮，直到出现信息，重

启电视机。 电视机将重启。 如果电视机没有恢
复，尝试拔下电视机的交流电源线并等待三分
钟，然后重新插入电源线。

2 按遥控器上的 HELP 获取帮助菜单。
3 将电视机连接网络来进行软件升级。Sony 建议

您随时更新电视机软件。软件更新会提供新功
能和性能改进。

4 访问 Sony 的支持网站 （相关信息位于封底）。

电视机接入电源时，即使按下遥控器或电视机上的
电源按钮，也可能在一段时间内无法打开。

初始化系统需要时间。请等待约一分钟，然后再操
作。

问题与解决方法

当发光 LED 闪红灯时。

 计算闪烁次数 （间隔时间为三秒）。

断开交流电源线并保持三分钟以重置电视机，然后
再打

开电视机。
如果问题仍然存在，请断开交流电源线，并将 LED
照明

灯闪烁的次数告知经销商或 Sony 服务中⼼。

没有图像 （画面暗）且没有声音。

 检查天线 / 电缆连接。
 将电视机连接至交流电源，然后按电视机或遥控器

上的电源按钮。

无法调谐某些节目。

 检查天线 / 电缆连接。

遥控器不工作。

 请更换电池。

遥控器上的 EXT.BOX MENU 按钮不工作。

 连接并设定遥控扩展器 （仅限提供遥控扩展器的型

号）（第 10 页）。

 连接 HDMI CEC 兼容设备 （提供遥控扩展器的型号

除外）并更改为该设备输入。

忘记视听年龄限制的播放密码。

 在 PIN 代码中输入 9999 并选择 [ 变更 PIN 密码 ]。

电视机周围温度升高。

 长时间使用电视机时，电视机周围温度会升高。用

手触摸时会感觉较热。

观看电视机时屏幕变暗。

 如果整个图像或部分图像保持静止，屏幕亮度将逐

渐降低，以防图像残留。这并非电视机故障。

担⼼图像残留。
如果同一图像反复显示或显示较长时间，可能会发

像残留。为了减少图像残留，建议您通过按遥

生图
控器或电视机上的电源按钮正常关闭电视机。

• 请仅在图像残留尤为明显时手动执行面板刷新。作为参

考，请每年仅执行一次。避免一年执行多次，因为可能
影响面板的使用寿命。

• 包含时钟、标识和明亮颜色 （包括白色）的图像容易引

起图像残留。请避免长时间显示上述类型的图像，否则
可能发生图像残留。

画面上出现一条白线。

 长时间使用电视机后，将自动运行面板刷新以减少

图像残留现象。电视机关闭后开始面板刷新，约
1 小时后完成。面板刷新期间，画面上可能会显示一
条

白线。这并非电视机故障。

显示 [ 面板刷新未完成 …] 信息。
长时间使用电视机后，将自动运行面板刷新以减少

残留现象。如果电视机打开，或交流电源线插

图像
头未插入，或在面板刷新期间室温处于 10 ºC 至
40 ºC 范围外，程序将无法完成且将出现此信息。

 如果面板刷新自动开始，当使用遥控器关闭电视机

时，它将重新开始。

 如果手动开始面板刷新，必须重新选择。

CS

21

规格

系统

面板系统

OLED （有机发光二极管）面板

电视系统

根据您的国家 / 地区选择而定
模拟：B/G，I，D/K，M
数字：DVB-T/DVB-T2

彩色制式

PAL/SECAM/NTSC3.58/NTSC4.43

频道覆盖范围

根据您的国家 / 地区选择而定
模拟：UHF/VHF/ 有线
数字：UHF/VHF

声音输出

13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W
+ 10 W

无线技术

IEEE802.11ac/a/b/g/n 协议

（视国家 / 地区而定，IEEE802.11ac 可能不可用。）

蓝牙版本 4.2

输入 / 输出插孔

天线/电缆

VHF/UHF 用 75 欧姆外接端子

/ VIDEO IN

视频 / 音频输入 （迷你插孔）

HDMI IN 1/2/3/4 （支持 4K 分辨率、兼容 HDCP

2.3）

视频：

4096 × 2160p (50, 60 Hz)*

1

(24 Hz)*
3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50,
60,
60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,
480p

*1

*2

*3

, 3840 × 2160p (50, 60 Hz)*2,

100, 120 Hz), 1080/24p, 1080i (50,

, PC 格式 *

当输入是 4096 × 2160p 并且 [ 屏显模式 ] 设置
为 [ 正常模式 ] 时，分辨率显示为 3840 ×
2160p。要显示 4096 × 2160p 分辨率，将 [ 屏显
模式 ] 设定为 [ 全屏模式 1] 或 [ 全屏模式 2]。
将 [HDMI 信号格式 ] 设定成 [ 增强格式 ]，以支
持 18 Gbps。
参阅帮助指南了解详细信息。

3

1*2

, 4096 × 2160p

音频：

eARC (Enhanced Audio Return Channel) 模式 *
时

参阅帮助指南了解详细信息。

eARC 模式除外

5.1 声道线性 PCM：32/44.1/48/88.2/96/176.4/
192

千赫 16/20/24 比特、Dolby Digital、

Dolby Digital Plus、DTS

*

软件更新后，eARC 将可用。有关最新信息，访问
Sony 的支持网站 （相关信息位于封底）。
当 [eARC 模式 ] 设置为 [ 自动 ]，[ 扬声器 ] 设置
为 [ 音响系统 ] 且连接了 eARC 兼容音频系统时，
eARC 模式激活。

ARC (Audio Return Channel) ( 仅限 HDMI IN 3)

eARC 模式 * 时

参阅帮助指南了解详细信息。

ARC 模式时

双声道线性 PCM：48 千赫 16 比特、Dolby
Digital

、Dolby Digital Plus、DTS

*

软件更新后，eARC 将可用。有关最新信息，访问 Sony
的支持网站 （相关信息位于封底）。
当 [eARC 模式 ] 设置为 [ 自动 ]，[ 扬声器 ] 设置为
[ 音响系统 ] 且连接了 eARC 兼容音频系统时，eARC
模式激活。

DIGITAL AUDIO OUT (OPTICAL)

数字光学插孔 （双声道线性 PCM：
48 千赫 16 比特、Dolby Digital、DTS）

 （立体声迷你插孔）

耳机

1, 2, 3

USB端口1和2支持高速USB (USB 2.0)
USB 端口 3 支持超速 USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX 连接器 （视网络的操作环境
而定，连接速度可能不同。本电视机不保证
10BASE-T/100BASE-TX 的通信速率和通信质量。）

IR BLASTER*

遥控扩展器电缆输入 （微型插孔）

1

CENTER SPEAKER IN

中置扬声器输入 （接线柱）

其他

选购附件

挂壁式支架 : SU-WL450

操作温度

0 ºC - 40 ºC

电源和其他

电源要求

110 V - 240 V AC, 50/60 Hz

能源效率等级 *

KD-65A9F: B

屏幕尺寸 （对角线测量） ( 约 )

KD-65A9F: 65 英寸 / 163.9 cm
KD-55A9F: 55 英寸 / 138.8 cm

2

CS

22

CS

注意

消耗功率

显示于电视的背面

消耗功率 *

年平均能量损耗 *2*

待机功耗 *2*4*

显示器分辨率

额定输出

2

[标准]模式时

KD-65A9F: 190 W

[ 鲜艳 ] 模式时

KD-65A9F: 500 W

3

KD-65A9F: 264 kWh

5

0.50 W

3840 点 （水平）× 2160 线 （垂直）

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

尺寸 （约）（宽 × 高 × 深）

含台式底座

KD-65A9F: 1449 × 832 × 320 mm
KD-55A9F: 1228 × 709 × 320 mm

不含台式底座

KD-65A9F: 1449 × 835 × 86 mm
KD-55A9F: 1228 × 711 × 86 mm

质量 （约）

含台式底座

KD-65A9F: 35.6 kg
KD-55A9F: 30 kg

不含台式底座

KD-65A9F: 27.2 kg
KD-55A9F: 23.8 kg

*1

仅针对有限的地区 / 国家 / 电视机型号。

*2

本信息适用于欧盟和相关规定基于欧盟能源标签规定的
其他国家。

*3

每年的能量损耗是基于电视机运行 365 天且每天运作
4 小时计算的。实际能量损耗将视如何使用电视机而
定。

*4

在电视机完成必要的内部程序后，会达到指定的待机功
率。

*5

当电视机连接至网络时将增加待机消耗功率。

• 选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。

• 设计和规格若有变更，恕不另行通知。

数字电视机功能的注意事项

• 有关数字电视机 （ ）任何功能仅在有

DVB-T/DVB-T2 （MPEG-2 和 H.264/
MPEG-4 AVC）数字地面信号广播的国家或地

。请向当地经销商确认您的所在地是

区可用
否可接收 DVB-T/DVB-T2 信号。

电视机符合 DVB-T/DVB-T2 规格，但不能保

• 本

证与将来 DVB-T/DVB-T2 数字地面广播的兼容
性。

• 在某些

国家 / 地区，某些数字电视机功能不可

用。

商标信息

• HDMI、HDMI 高清晰度多媒体接口以及 HDMI

标志是 HDMI Licensing Administrator,
Inc. 在美国和其他国家的商标或注册商标。

• 本产品

• “ BRAVIA ” 、 和 BRAVIA Sync 是

• G

• V

• G

• Wi-Fi®、

• W

• W

• 有

• B

• N

• T

经过杜比实验室的许可而制造。杜比、
Dolby、Dolby Audio、Dolby Vision、 和双
D 符号是杜比实验室的注册商标。

Sony Corporation 的商标或注册商标。

racenote、Gracenote 标志和标识

及 “ Powered by Gracenote ” 标志是

racenote, Inc. 在美国和 / 或其他国家的

G
注册商标或商标。

ewd® Core. Copyright 1995-2017 Vewd

Software AS. All rights reserved.

oogle、Android TV、Google Play、
Chromecast built-in、YouTube 及其它相关
商标和标记是 Google LLC 的商标。

Wi-Fi Alliance® 及 Wi-Fi Direct®

是 Wi-Fi Alliance 的注册商标。

i-Fi Protected Setup™ 是 Wi-Fi
Alliance 的商标。

i-Fi CERTIFIED™ 标志是 Wi-Fi Alliance
的认证标志。

关 DTS 专利，请参阅

http://patents.dts.com。由 DTS, Inc. 授

。

权制造
DTS、符号以及 DTS 和符合的组合是 DTS,

nc. 的注册商标，DTS Digital Surround 是

I
其商标。 © DTS, Inc. 保留所有权利。

luetooth® 字标和徽标是 Bluetooth SIG,
Inc. 所拥有的注册商标，Sony Corporation
在授权下使用这些标记。其他的商标和商品
名称属于其各自的所有者。

etflix 是 Netflix, Inc. 的注册商标。

UXERA 是 Tuxera Inc. 在美国和其他国家的注
册商标。

23

CS

• USB-IF SuperSpeed USB 三叉戟标志是 USB

Implementers Forum, Inc. 的注册商标

有其他商标均为其各自所有者的财产。

• 所

24

CS

Mục lục

Lưu ý

Thông tin An toàn . . . . . . . . . . . . . . . . . . . . . 3

Cản

h báo . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bảo vệ

màn hình TV (TV OLED). . . . . . . . . . 6

Các bộ phận và nút điều khiển. . . . . . . . . .7

Nút điều khiển và đèn báo . . . . . . . . . . . . . . 7

Sử dụng điều khiển từ xa . . . . . . . . . . . . . .8

Mô tả các bộ phận điều khiển từ xa . . . . . . . 8

Sơ đồ kết nối . . . . . . . . . . . . . . . . . . . . . .10

TV lên tường. . . . . . . . . . . . . . . . . . .12

Lắp

SU-WL450 . . . . . . . . . . . . . . . . . . . . . . . . . 19

Xử lý sự cố . . . . . . . . . . . . . . . . . . . . . . . .22

Sự cố và giải pháp . . . . . . . . . . . . . . . . . . . 22

Thông số kĩ thuật . . . . . . . . . . . . . . . . . . .23

Giới thiệu

Cảm ơn bạn đã chọn sản phẩm Sony này.
Trước khi sử dụng TV, hãy đọc kỹ sách hướng dẫn này và giữ lại để
tham khảo trong tương lai.

• Trước khi bật TV, vui lòng đọc kỹ “Thông tin An toàn” (trang 3).

• Phần hướng

sử dụng TV này.

• Hình ảnh và hình minh họa được sử dụng trong Hướng dẫn cài
đặt và hướng dẫn này chỉ dùng để tham khảo và có thể khác với

bề ngoài của sản phẩm thực tế.

dẫn “Lắp TV lên tường” nằm trong sách hướng dẫn

Gắn Bệ để bàn vào TV

Tham khảo Hướng dẫn cài đặt trên miếng đệm.

Trợ giúp

Tìm thêm thông tin hữu ích và xử lý sự cố trực tiếp từ TV. Ấn
HELP trên điều khiển từ xa để hiển thị danh sách các chủ đề,
hoặc tìm kiếm theo từ khóa.

Hướng dẫn Trợ giúp (Thủ công)

Để biết thêm thông tin chi tiết, chọn [Hướng dẫn trợ giúp] từ trình
đơn Trợ giúp trên TV. Người dùng cũng có thể kiểm tra Hướng

dẫn Trợ giúp từ máy tính cá nhân hoặc điện thoại thông minh
(thông tin cấp trên bìa sau).

Vị trí của nhãn định danh

Nhãn dành cho Số Model của TV và giá trị định mức Nguồn Điện
được đặt ở phía sau TV. Người dùng có thể tìm thấy các nhãn này
bằng cách tháo nắp giữa .

VN

2

VN

A

Vít (M6)

Giá đỡ treo tường

8 mm - 12 mm

Nắp phía sau của TV

Thông tin An toàn

CẢNH BÁO

Lưu ý

Nguy cơ nổ nếu thay pin không đúng loại.
Không để p

in tiếp xúc trực tiếp với nguồn nhiệt như ánh nắng mặt
trời, lửa hoặc tương tự hoặc áp suất không khí cực thấp có thể dẫn
tới nổ hoặc rò rỉ chất lỏng hoặc khí dễ cháy.

Nguy hiểm liên quan tới độ ổn định

TV có thể rơi, gây thương tích nghiêm trọng hoặc tử vong.
Không đặt TV ở n ơi không bằng phẳng. TV có thể rơi, gây thương
tích nghiêm tr ọng hoặc tử vong. Có thể phòng tránh thương tích đặc
biệt là cho trẻ em bằng cách thực hiện các bước đơn giản sau đây:

• Sử dụng tủ đựng TV hoặc giá đỡ TV theo khuyến cáo của nhà sản

xuất TV.

• Chỉ sử dụn

• Đảm bảo không đặt TV ở phía mép ngoài của thiết bị hỗ trợ.

• Tránh đặt TV ở các bề mặt trên cao (như tủ đựng cốc chén hoặc

• Không đặt TV lên khăn trải bàn hoặc bất cứ vật liệu nào ở giữa bề

• Nhắc n

Bạn cũng nên cân nhắc áp dụng các khuyến nghị trên nếu thay đổi
vị trí hoặc giữ lại TV đang dùng.

g trang thiết bị hỗ trợ đặt để an toàn cho TV.

kệ sách) mà không có gì gắn kết giữa TV và thiết bị đó.

mặt của thiết bị h ỗ trợ và TV.

hở trẻ nhỏ không được trèo lên tủ để b ật TV hoặc với lấy bộ

điều khiển.

Lắp đặt/Thiết lập

Yêu cầu người có chuyên môn thực hiện việc lắp đặt TV lên bệ để
bàn.

hảo Hướng dẫn cài đặt được cung cấp kèm TV về cách lắp

Thảo k
đặt bệ.

hông chịu trách nhiệm với bất cứ hỏng hóc hay chấn

Sony sẽ k
thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây
ra.

Lắp đặt và sử dụng TV theo hướng dẫn bên dưới để tránh bất kỳ
nguy cơ cháy, điện giật hoặc hỏng hóc và/hoặc thương tích nào.
Thiết bị nối với nối đất bảo vệ của tòa nhà thông qu a kết nối nguồn
hoặc thông qua thiết bị khác bằng nối đất - và kết nối với hệ thống
phân phối truy ền hình sử dụng cáp trục, trong một số trường hợp có
thể gây ra nguy cơ hỏa hoạn. Do đó khi kết nối với hệ thống phân
phối truyền hình phải thông qua một thiết bị cung cấp
dải tần nhất định (thiết bị cách ly, xem EN 60728-11).

Lắp đặt

• Trượt và giữ khóa bản lề như trong hình, sau đó kéo khối ở giữa

 đến khi nghe thấy tiếng click. Nếu không TV có thể bị đổ, gây
tổn thương cá nhân nghiêm trọng hoặc khiến TV bị hỏng.

cách điện dưới

• Để đảm bảo a
đặt trên bệ để bàn.

• Chỉ nhân viên b ảo hành đủ khả năng mới được thực hiện việc lắp
đặt TV lên tường.

• Vì lý do an toàn , chúng tôi đặc biệt khuyến cáo bạn nên sử dụng
các phụ kiện của Sony khi lắp đặt, bao gồm:
 Gi

• Đảm bảo sử dụng vít được cung cấp kèm theo Giá đỡ Treo tường
khi gắn Giá đỡ Treo tường vào TV. Vít đi kèm được thiết kế như
chỉ định trong hình minh họa khi đo từ bề mặt gắn của Giá đỡ Treo
tường.
Đườn
treo tường.
Lắp vít không được cung cấp bởi nhà sản xuất có thể dẫn đến hư
hỏng bên trong TV hoặc làm rơi TV, vv.

Vận chuyển

• Trước khi vận chuyển TV, ngắt kết nối tất cả các dây cáp.

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người.

• Khi di c huyển TV bằng tay, hãy giữ máy như hình dưới đây. Không

tác dụng lực lên màn hình hiển thị và khung xung quanh màn hình.

n toàn, hãy nhớ l ắp nắp giữa vào phía sau TV khi TV

á đỡ treo tường SU-WL450

g kính và chiều dài của vít thay đổi tuỳ thuộc vào kiểu Giá đỡ

• Phải lắp T

V ở gần các ổ cắm điện AC.

• Đặt TV trên bề mặt bằng phẳng, chắc chắn để tránh làm rơi TV và
gây thương tích hoặc hư hỏng tài sản.

• Lắp TV ở những nơi không thể kéo, đẩy hoặc va vào.

• Nếu đáy của TV nhô ra khỏi chân đế TV, thì TV có thể bị lật, bị rơi

và gây thương thích cá nhân hoặc hư hỏng cho TV. Lắp TV sao
cho Bệ để bàn của TV không nhô ra khỏi chân đế TV (không được
cung cấp). Nếu Bệ để bàn nhô ra khỏi chân đế TV, thì TV có thể bị
lật, bị rơi và gâ y thương thích cá nhân h oặc hư hỏng cho TV.

• Kh

i thực hiện việc lắp đặt hoặc treo
TV trên giá, không đặt TV úp
xuống.

• Kh

i vận chuyển TV, không để TV bị lắc hoặc rung quá mức.

• Khi di chuyển hoặc mang TV đi sửa chữa, nên đặt TV vào thùng
đựng TV và đóng gói cẩn thận.

VN

3

Phòng tránh rơi vỡ

Lưu ý

Vít M6 (không được cung cấp)

Dây buộc
(không được
cung cấp)

Vít (không được cung cấp)

8 mm - 12 mm

30 cm

10 cm

10 cm

10 cm

Để không gian xung quanh TV ít nhất là như thế này.

30 cm

10 cm 10 cm

Để không gian xung quanh TV ít nhất là như thế này.

1 cm

Tường

Việc lưu thông khí bị hạn chế.

Tường Tường

(Ngoại trừ model có bộ dây đỡ đi kèm)

1

Tháo các nắp giữa.

2 Gắn chặt TV vào đế TV.

Lắp cù

ng với đế

• Để đảm bảo thoát khí hợp lý và ngăn tích tụ bụi bẩn:

 Không lắp TV úp xuống, ngửa lên, quay mặt ra sau hoặc lệch

sang một bên.

 Kh

ông đặt TV lên giá, thảm, giường hoặc trong tủ kín.

 Không đậy TV bằng khăn như rèm, hoặc các vật khác như báo,

v.v.

 Không lắp TV như hình minh hoạ bên dưới.

Dây nguồn AC

Sử dụng dây nguồn AC và ổ cắm như dưới đây để tránh bất kỳ hiện
tượng cháy, điện giật hoặc hư hỏng và/hoặc thương tích nào:

• Hình dạng của ph ích cắm điện AC được cung cấp kèm với TV có
thể khác nhau ở mỗi khu vực. Chắc chắn phải sử dụng dây nguồn
AC được cung cấp và phích cắm phù hợp với ổ cắm điện AC.

• Chỉ sử dụng
dụng dây của các hãng khác.

• Cắm phích hoàn toàn vào ổ cắm điện AC.

• Chỉ sử dụng TV với nguồn điện AC 110 V – 240 V.

• Kh

phải ngắt dây nguồn AC và không dẫm chân lên các dây này.

• Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với TV
hoặc di chuyển TV.

• Để dây nguồn AC cách xa các nguồn nhiệt.

• Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích

cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn đến
nguy cơ cháy.

dây nguồn AC được cung cấp bởi Sony, không sử

i thực hiện công việc đi dây cáp, để đảm bảo an toàn, chắc chắn

Lỗ thoát khí

• Không che các lỗ thoát khí hoặc chèn bất kỳ vật gì vào ngăn chứa

TV.

• Để không gian xung quanh TV như hình minh hoạ bên dưới.

• Chúng tôi đặ c biệt khuyến cáo bạn nên sử dụng giá đỡ treo tường

của Sony để lưu thông khí đầy đủ.

Lắp đặt trên tường

4

VN

• Không sử dụng dây nguồn AC được cung cấp để kết nối các thiết

bị khác.

• Không uốn cong hoặc làm gãy dây nguồn AC. Dây dẫn điện trong
lõi có thể bị hở hoặc đứt.

• Không sửa dây nguồn AC.

• Không đặt bất kỳ vật nặng gì lên dây nguồn AC.

• Không kéo dây nguồn AC khi rút dây nguồn AC.

• Không kết nối quá nhiều thiết bị vào cùng một ổ cắm điện AC.

• Kh

ông sử dụng ổ cắm điện AC có khả năng kh ớp kém.

Những trường hợp sử dụng bị Cấm

Không lắp đặt/s ử dụng TV ở các vị trí, môi trường hoặc trường hợp
như được liệt kê dưới đây, nếu không TV có thể bị xảy ra sự cố và
gây cháy, điện giật, hư hỏng và/hoặc thương tích.

Vị trí:

• Sử dụng ngoài trời (dưới ánh nắng trực tiếp), trên bờ biển, trên
tàu, trong xe ô tô, các cơ sở y tế, ở những vị trí không ổn định, nơi
có nước, mưa, độ ẩm hoặc khói bụi.

Môi trường:

• Những nơi nóng, ẩm, hoặc quá bụi; nơi côn trùng có thể vào; nơi
có thể tiếp xúc với sự r ung cơ học, gần những vật dễ cháy (nến,
v.v...). Không nên để TV ở những nơi ướt hoặc bắn nước và không
để những vật chứa chất lỏng, n hư lọ hoa trên TV.

VN

Tình huống:

• Không sử dụng TV khi tay ướt, khi đã tháo rời tủ máy hoặc với các
phụ kiện không được nhà sản xuất khuyên dùng. Ngắt kết nối TV
khỏi ổ cắm điện AC và dây ăng ten khi có bão chớp.

• Lắp TV nhô ra bên ngoài. Có thể dẫn đến
thương tích hoặc thiệt hại cho người hoặc
vật va chạm vào TV.

• Đặt TV

tại nơi ẩm ướt hoặc nhiều bụi bẩn,
hoặc trong phòng có khói dầu hoặc hơi
nước (gần bếp nấu ăn hoặc các dụng cụ
điều ẩm). Có thể gây cháy, điện giật hoặc
cong vênh.

• Lắp T

ivi ở những nơi có nhiệt độ quá cao như tiếp xúc trực tiếp
dưới ánh nắng mặt trời, gân lò sưởi hoặc lỗ thoát nhiệt. Tivi có thể
quá nóng trong các điêu kiện như vậy và có thế gây biến dạng vỏ
ngoài và/hoặc làm hỏng Tivi.

V được đặt trong phòng hay có sự

• Nếu T
thay đổi như phòng tắm công cộng hoặc
suối nước nóng thì TV có thể bị hư hỏng do
tác động của lưu huỳnh có trong không
kh í.v.v.

• Để có

chất lượng hình ảnh t ốt nhất, không được để màn hình dưới

ánh sáng hoặc ánh nắng trực tiếp.

• Tránh chuyển TV từ vùng lạnh sang vùng ấm áp. Nơi có nhiệt độ
phòng thay đổi đột ngột có thể gây tích tụ độ ẩm. Điều này có thể
khiến TV hiển thị hình ảnh kém và/hoặc màu sắc kém. Nếu xảy ra
hiện tương này, hãy để hơi ẩm bay hơi hết trước khi bật TV.

Mảnh vỡ:

• Không ném bất kỳ vật gì vào TV. Kính màn hình có thể vỡ do va
chạm và gây thương tích nghiêm trọng.

• Nếu bề m ặt TV bị nứt, không được chạm tay vào m àn h nh cho đến
khi rút dây nguồn AC. Nếu không có thể gây điện giật.

Khi không sử dụng

• Nếu bạn không sử dụng TV trong vài ngày, bạn nên ngắt kết nối
TV ra khỏi nguồn AC vì lý do an toàn và môi trường.

• Vì TV không được ngắt kết nối khỏi nguồn AC khi TV đã được tắt,
hãy kéo phích cắm ra khỏi ổ cắm điện AC để ngắt kết nối TV hoàn
toàn.

• Một số

TV có tính năng chuyển về chế độ chờ để hoạt động đúng

cách.

Đối với trẻ em

• Không để trẻ trèo lên TV.

• Để các phụ kiện nhỏ xa tầm với của trẻ, để chúng không nuốt

nhầm.

Nếu những sự cố sau xảy ra...

Tắt TV và rút ngay dây nguồn AC ra nếu thấy có vấn đề bất thường.

Đề nghị nhà cung cập của bạn hoặc trung tâm bảo hành của Sony
cho nhân viên bảo hành đủ khả năng kiểm tra TV.

Khi:

• Dây nguồn AC bị hỏng.

• Khả năng khớp của ổ cắm điện AC kém.

• TV hỏng do bị rơi, va đập hoặc bị bất kỳ vật gì ném vào.

• Bất kỳ chất lỏng

hoặc vật rắn nào rơi vào cửa trong ngăn chứa.

Thông tin về nhiệt độ TV

Khi sử dụng TV trong một thời gi an dài, khu vực xung quanh màn
hình sẽ bị nóng lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Cảnh báo

Xem TV

• Xem TV với ánh sáng vừa phải, xem TV trong ánh sáng kém ho ặc
trong thời gian dài sẽ làm mắt bạn cǎng thắng.

• Khi sử dụng tai nghe, nên điều chỉnh âm lượng sao cho vừa phải,
nếu không có thể bị điếc.

Màn hình OLED

• Mặc dù màn hình OLED được thiết kế với công n ghệ chính xác
cao và 99,99 % điểm ảnh trở lên có hiệu quả, các điểm đen có thể
xuất hiện hoặc các điểm sáng của ánh sáng (đỏ, lam hoặc lục) có
thể xuất hiện liên tục trên màn hình OLED. Đây là thuộc tính cấu
trúc của màn hình OLED và không phải là sự cố.

• Kh

ông ấn hoặc làm xước bộ lọc trước TV hoặc đặt đồ vật lên trên
nóc TV. Hình ảnh có thể không liên tục hoặc màn hình OLED có
thể bị hỏng.

• M

àn hình và ngăn chứa sẽ trở nên nóng khi TV này đang được sử

dụng. Đây không phải sự cố.

• Hãy đảm bảo tuân thủ luật pháp và quy định tại địa phương khi
bạn thải bỏ TV.

Thao tác và vệ sinh bề mặt TV

Đảm bảo rút dây nguồn AC đa kết nố i với TV ra khỏi ổ cắm điện AC
trước khi vệ sinh.
Để tránh mòn vật liệu hoặc mòn lớp mạ màn hình, bạn nên biết
những điều cần lưu ý sau.

• Để loại bỏ bụi k
vải mềm. Nếu bụi vẫn còn, hãy lau nhẹ bằng vải mềm ẩm với dung
dịch chất tẩy pha loãng.

• Không phun nước hoặc chất tẩy trực tiếp vào
TV. Nước hoặc chất tẩy có thể chảy xuống
đáy màn hình ho ặc các bộ phận bên ngoài và
ngấm vào TV và có thể làm hỏng TV.

• Kh

ông sử dụng bất kỳ loại đệm mài mòn,
chất làm sạch bằng kiềm/axít, bột làm sạch,
hoặc dung môi bay hơi nào, như rượu,
benzen, chất pha loãng hoặc thuốc trừ sâu. Sử dụng những vật
liệu này hoặc duy trì tiếp xúc lâu dài với cao su hoặc vật liệu nhựa
vinyl có thể gây hư hỏng cho bề mặt màn hình và vật liệu ngăn
chứa.

• Kh

ông chạm tay có hóa chất như kem dưỡng tay hoặc kem chống
nắng lên bề mặt TV.

• Khuyến cáo vệ sinh cửa thông gió định kỳ để đảm bảo thông gió
hợp lý.

• Kh

i điều chỉnh góc của TV, hãy di chuyển TV bình t ĩnh để tránh TV

di chuyển hoặc trượt khỏi đế để bàn.

hỏi bề mặt màn hình/ngăn chứa, hãy lau nhẹ bằng

Thiết bị Tuỳ chọn

Để các bộ phần tuỳ chọn hoặc bất kỳ thiết bị nà o thải ra nhiệt điện từ
xa TV. Nếu không, có thể xảy ra hiện tượng méo hình và/hoặc nhiễu
âm thanh.

Chức năng không dây của thiết bị

• Không kích hoạt TV gần thiết bị y tế (máy trợ tim) có thể gây hư
hỏng thiết bị này.

• Mặc dù thiết bị này truyền/nhận tín hiệu được mã hóa, cần cẩn
thận đối với tín hiệu bị chặn trái phép. Chúng tôi không chịu trách
nhiệm nếu xảy ra bất kỳ sự cố nào.

Cẩn thận khi sử dụng bộ điều khiển từ xa

• Quan sát đúng cực khi lắp pin.

• Không sử dụng các loại pin khác nhau cùn g với nhau hoặc dùng

lẫn pin cũ và pin mới.

• Loại bỏ

pin theo cách thân thiện với môi trường. Một số vùng nhất
định có thể quy định việc loại bỏ pin. Hãy hỏi ý kiến cơ quan có
thẩm quyền tại địa phương bạn.

• Sử dụng điều khiển từ xa một cách cẩn thận. Không làm rơi hoặc
giẫm lên điều khiển từ xa, hoặc đổ bất kỳ loại chất lỏng nào lên
điều khiển từ xa.

• Kh

ông đặt điều khiển từ xa ở n ơi gần nguồn nhiệt, trực tiếp dưới

ánh sáng mặt trời, hoặc phòng ẩm thấp.

VN

5

Bảo vệ màn hình TV (TV OLED)

Những điều cần lưu ý để bảo vệ màn
hình khỏi hỏng hóc

Lưu ảnh

TV OLED dễ bị lưu ảnh (thử nóng) do các đặc tính của vật liệu được
sử dụng. Hiện tượng lưu ảnh có thể xảy ra nếu hình ảnh được hiển
thị liên tục ở cùng một vị trí trên màn hình hoặc trong thời gian dài.
Đây không phải là sự cố với TV. Hãy tránh hiển thị những hình ảnh
có thể gây lưu ảnh.

Sau đây là các ví dụ về hình ảnh có thể gây lưu
ảnh:

• Nội dung có các thanh màu đen ở phía trên cùng hoặc dưới cùng
và/hoặc bên trái và bên phải của màn hình. (ví dụ: Màn hình 4:3,
được cắt xén kiểu Letterbox, Độ phân giải chuẩn)

• Hình ảnh tĩnh, chẳng hạn như ảnh chụp.

• Cá

c trò chơi video có thể có nội dung tĩnh ở một phần nào đó trên

màn hình.

• Các tr ình đơn trên màn hìn h, hướng dẫn chương trình, logo kênh,
v.v.

• Nội dung tĩnh từ các ứng dụng.

• Băng ghi c hú trên màn hình, chẳng hạn như các băng dành cho tin

tức và tiêu điểm.

Để giảm nguy cơ xảy ra lưu ảnh:

• Sony khuyên bạn nên tắt TV bình thường bằng cách nhấn nút
nguồn trên Điều khiển Từ xa hoặc trên TV.

• Làm đầy màn hình bằng cách thay đổi [Chế độ màn ảnh rộng] để
loại bỏ các thanh màu đen. Chọn [Chế độ màn ảnh rộng] thay cho
[Bình thường].

• Tắt chế độ OS

chi tiết, xin vui lòng tham khảo sách hướng dẫn sử dụng của thiết
bị được kết nối.

• Tránh hiển thị những hình ảnh tĩnh có màu sáng (kể cả trắng),
đồng hồ hoặc logo trên bất kỳ phần nào của màn hình.

• Đặt
ảnh tiêu chuẩn được khuyến nghị sử dụng tại nhà và khi xem

những nội dung thường hiển thị logo của đài, v.v.

TV này có các tính năng

Làm mới màn ảnh

Tính năng Làm mới màn ảnh sẽ tự động chạy để điều chỉnh tính
đồng nhất của màn hình TV sau một thời gian dài sử dụng. Bạn

cũng có thể Làm mới màn ảnh theo cách thủ công và chỉ nên sử
dụng tính năng này nếu hiện tượng lưu ảnh rất dễ nhận thấy hoặc
nếu bạn thấy thông báo sau: [C hưa hoàn tất quá trình làm mới màn
ảnh…]

Lưu ý:

• Tính năng Làm mới màn ảnh có thể ảnh hưởng đến màn hình . Xin
lưu ý, bạn chỉ nên thực hiện Làm mới màn ảnh một lần mỗi năm,
không thực hiện nhiều lần trong một năm vì có thể ảnh hưởng đến
thời hạn sử dụng của màn hình.

• Quá trình Làm mới màn ảnh sẽ hoàn tất sau khoảng một giờ.

• Một đường màu trắng có thể hiển thị trên màn hình trong quá trình

Làm mới màn ảnh, đây không phải là sự cố với TV.

• Chức năng
ở trong khoảng 10 ºC đến 40 ºC.

Dịch chuyển pixel

Tự động di chuyển hình ảnh trên màn hình để ngăn chặn lưu ảnh.

Tính năng khác

Độ sáng màn hình sẽ tự động giảm khi hiển thị ảnh tĩnh, đồng hồ,
màu sáng hoặc logo, v.v.

D (Hiển thị trên màn hình) bằng cách nhấn nút /

và tắt các trình đơn từ thiết bị được kết nối. Để biết thông tin

các thiết lập hình ảnh dựa trên điều kiện xung quanh. Hình

sau nhằm giúp giảm/ngăn chặn lưu ảnh.

Làm mới màn ảnh sẽ chỉ hoạt động khi nhiệt độ phòng

VN

6

VN

ȫȬȪ

Các bộ phận và nút điều khiển

Nút điều khiển và đèn báo

 (Nguồn) / + / –

Khi TV đã tắt,

Bấm nú

t  để bật nguồn.

Khi TV đã bật,

Ấn v

à giữ  để tắt nguồn.

Ấn  l

iên tục để thay đổi chức năng, sau đó

ấn nút + hoặc – để:

• Điều c

hỉnh âm lượng.

• Chọn k

• Chọn n

 Cảm biến điều khiển từ xa*1 /

Cảm biến ánh sáng*

ênh.
guồn ngõ vào TV.

1

/ Đèn LED rọi sáng

Đèn Illumination LED sẽ sáng hoặc nhấp nháy
tùy theo trạng thái của TV.
Để biết

thêm thông tin, tham khảo Hướng dẫn

Trợ giúp.

 MIC tích hợp*2*

3

Sử dụng micrô tích hợp rảnh tay để Tìm kiếm
bằng Giọng nói. Để bật MIC tích hợp, hãy
nhấn HOME, sau đó chọn [Cài đặt] 
[Google].

 Đèn LED MIC tích hợp

Đèn LED MIC tích hợp bật sáng màu hổ
phách khi MIC tích hợp được bật. Đèn LED
MIC tích hợp có thể bị tắt.*

*1 Không đặt bất kỳ vật gì gần cảm biến.
*2 MIC tích hợp sẽ khả dụng khi phần mềm được cập

nhật. Để biết thông tin mới nhất, hãy truy cập trang
web hỗ trợ của Sony (thông tin ghi trên nắp mặt sau).
Cần kết nối Internet để sử dụng chức năng Tìm kiếm
bằng Giọng nói.
Tìm kiếm bằng Giọng nói với MIC tích hợp chỉ khả
dụng ở một số khu vực/quốc gia/ng
Điện năng tiêu thụ ở chế độ chờ sẽ tăng lên vì MIC
tích hợp luôn nghe khi chức năng Tìm kiếm bằng
Giọng nói có MIC tích hợp được bật.

*3 Để biết thêm thông tin, hãy xem Hướng dẫn Trợ giúp

trực tuyến (trang 2).

3

ôn ngữ.

VN

7

Sử dụng điều khiển từ xa

MIC

(Micrô)

Sử dụng Tìm kiếm bằng Giọng nói*. (ví
dụ: Tìm kiếm nhiều nội dung khác
nhau bằng giọng nói.)

EXT.BOX MENU

Hiển thị trình đơn Hộp bên ngoài đã kết
nối (cáp/hộp vệ tinh).

• Đối với các model có IR Blaster đi
kèm, kết nối và cài đặt IR Blaster
(trang 11).

• Tr ình đơn Hộp bên ngoài có thể hiển
thị một vài thiết bị CEC HDMI tương
thích khi không đi kèm/kết nối IR
Blaster.

//// (D-Pad điều hướng

)

Trên trình đơn màn hình điều hướng
và lựa chọn.

TV

Chuyển sang kênh hoặc ngõ vào TV
và hiển thị thanh trình đơn của TV.

*Cần kết nối Internet để sử dụng chức năng Tìm kiếm

bằng Giọng nói.

Mô tả các bộ phận điều khiển từ xa

Hình dạng, vị trí, cách bố trí và chức năng của nút điều khiển có thể khác nhau tùy thuộc vào từng khu
vực/quốc gia/model TV.

/ (Chọn ngõ vào/Giữ văn bản)

Ở chế độ TV: Hiển thị và chọn nguồn ngõ vào.
Ở chế độ văn bản:

Giữ trang hiện tại.

 (chế độ chờ TV)

Bật hoặc tắt TV (chế độ chờ).

DIGITAL/ANALOG

Chuyển đổi giữa chế độ digital và analog.

VN

8

 Nút số

/ (Thông tin/Tiết lộ văn bản)

Hiển thị thông tin.

 (Văn bản)

Hiển thị thông tin văn bản.

VN

Gợi ý

 Google Play

Sử dụng dịch vụ “Google Play” trực tuyến.

NETFLIX (Chỉ có ở khu vực/quốc gia
giới hạn/model TV)

Truy cập dịch vụ trực tuyến “NETFLIX”.

Nút màu

Thực hiện chức năng tương ứng vào thời
điểm đó.

 ACTION MENU

Hiển thị danh sách các chức năng theo ngữ
cảnh.

GUIDE/

Hiển thị hướng dẫn chương trình kỹ thuật số.

APPS

Truy cập đa dạng dịch vụ và ứng dụng.

BACK

Trở về màn hình trước.

HOME

Hiển thị Menu Home của TV.

 +/– (Âm lượng)

Điều chỉnh âm lượng.

(Nhảy)

Nhảy qua lại giữa hai kênh hoặc ngõ vào. TV
sẽ thay đổi giữa kênh hoặc ngõ vào hiện tại và
kênh hoặc ngõ vào trước đã chọn.

 (Tắt tiếng)

Tắt âm thanh. Nhấn lần nữa để khôi phục âm
thanh.

 AUDIO

Chọn ngôn ngữ cho chương trình hiện đang
xem.

//////

Điều khiển nội dung phương tiện trên TV và
thiết bị tương thích với BRAVIA Sync được
kết nối.

(Cài đặt phụ đề)

Bật hoặc tắt phụ đề (khi có tính năng này).

HELP

Hiển thị menu Trợ giúp. Có thể vào Hướng
dẫn trợ giúp từ đây.

EXIT

Trở về màn hình trước hoặc thoát khỏi menu.
Khi có dịch vụ Ứng dụng tương tác, hãy nhấn
để thoát khỏi dịch vụ.

SYNC MENU

Hiển thị Menu BRAVIA Sync.

• Bạn có thể bật/tắt trợ năng bằng cách nhấn và giữ

.

PROG +/–//

Ở chế độ TV: Chọn kênh.
Ở chế độ văn bản:

hoặc trang trước ().

Chọn trang kế tiếp ()

VN

9

Sơ đồ kết nối

Ȭ

Ȯ

ȭ

Ȭ

ȫ

ȭ

Ȫ



Camera tĩnh kỹ
thuật số/Máy
quay video/
Phương tiện
lưu trữ USB

VCR/Thiết
bị trò chơi
video/Đầu
DVD/Máy
quay video

IR Blaster

Thiết bị
HDMI

< 14 mm

Dây cáp/
Ăng ten

Bộ định
tuyến

Hệ thống
âm thanh
với ngõ vào
âm thanh
quang học

Hệ thống
âm thanh
với Thiết
bị ARC/
HDMI

Thiết bị
HDMI

Camera tĩnh kỹ thuật số/
Máy quay video/
Phương tiện lưu trữ USB

Tai nghe

Thiết bị HDMI

Đầu thu AV

Để biết thêm thông tin về kết nối, tham khảo Hướng dẫn Trợ giúp bằng cách nhấn HELP trên điều khiển từ

xa.

10

VN

VN

Lưu ý

10 mm

3,5 mm

12 3 4

1: L
2: Video
3: Nối đất
4: R

< 12 mm

< 21 mm

 CENTER SPEAKER IN

• Để sử dụng loa TV làm loa trung tâm, hãy
kết nối đầu ra của Đầu thu AV với CENTER
SPEAKER IN trên TV.

• Trước kh

i kết nối các cáp, hãy ngắt kết nối
dây nguồn AC (dây dẫn chính) của cả TV và
Đầu thu AV.

• Đảm bảo rằng [L

oa] được đặt thành [Hệ

thống âm thanh]: Nhấn ACTION MENU,
sau đó chọn [Loa]  [Hệ thống âm thanh].

Để tr

ánh tiếng rít khi không kết nối CENTER

SPEAKER IN với đầu thu AV, hãy thay đổi cài
đặt sau đây. Nhấn HOME, chọn [Cài đặt] 
[Âm thanh], sau đó tắt [Chế độ loa trung tâm
TV].

/ VIDEO IN

• Để kết nối composite, hãy sử dụng Cáp kéo
dài analog (không được cung cấp).

•

 IR BLASTER*

• Sử dụng điều khiển từ xa Sony để điều
khiển Hộp bên ngoài (cáp/hộp vệ tinh). Kết
nối Cáp IR Blaster* với cổng IR Blaster trên
TV. Đặt đầu còn lại như hình dưới đây.

 HDMI IN 1/2/3/4

• Giao diện HDMI có thể chuyển video kỹ
thuật số và âm thanh trên cáp đơn.

•

• Để thưởng thức nội dung 4K 50p/60p chất

lượng cao, hãy kết nối cáp HDMI Tốc độ
Cao Hảo hạng và đặt [Định dạng tín hiệu
HDMI] sang [Định dạng nâng cao].
Thực h

iện cài đặt này riêng cho từng cổng
HDMI IN được kết nối. Để biết chi tiết về
các định dạng được hỗ trợ, hãy tham khảo
“Thông số kĩ th

uật” trong tài liệu hướng dẫn

này (trang 23-24).

• HDMI

IN 3 ARC (Audio Return Channel)

Kết nối hệ thống

âm thanh với HDMI IN 3 để
định tuyến âm thanh TV với hệ thống âm
thanh. Hệ thống âm thanh hỗ trợ ARC
HDMI có thể gửi video tới TV, và nhận âm
thanh từ TV thông qua cùng cáp HDMI. Nếu
hệ thống âm thanh không hỗ trợ ARC
HDMI, cần kết nối thêm với DIGITAL AUDIO
OUT (OPTICAL).

 USB 1/2, USB 3

• Kết nối thiết bị USB lớn có thể ảnh hưởng
đến các thiết bị được kết nối khác bên cạnh.

• Kh

i kết nối thiết bị USB dung lượng lớn, hãy

kết nối với USB hốc USB 1.

 (Tai nghe)

• Chỉ hỗ trợ giắc cắm mini stereo 3 chân.

• Bạn k

hông thể phát âm thanh từ cả tai nghe

và loa TV cùng một lúc.

*Chỉ có ở khu vực/quốc gia giới hạn/model TV.

• Bạn không thể lắp các nắp bên và khi các
cáp đang được kết nối với cổng bên

• Hãy nhớ đặt các nắp bên ở nơi an toàn để sử dụng
sau.

.

về

• Để thực h

iện cài đặt IR Blaster, ấn HOME

và chọn [Cài đặt]  [Ngõ vào bên ngoài] 
[Cài đặt IR Blaster].

VN

11

Lắp TV lên tường

Lưu ý

Hướng dẫn sử dụng cho TV này chỉ thể hiện các bước chuẩn bị cho việc lắp TV trước khi lắp
sảnphẩm lên tường.

khách hàng:

Với

Vì lí do an toàn và bảo vệ sản phẩm
hoặc nhà thầu được cấp phép thực hiện. Không cố gắng tự lắp đặt sản phẩm.

các Đại lý và Nhà thầu của Sony:

Với

trung chú ý đến vấn đề an toàn trong khi lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm này.

Tập

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt là để xác định sức bền chịu được trọng lượng TV của
tường. Đảm bảo giao cho các đại lý hoặc nhà thầu được cấp phép của Sony tiến hành lắp đặt sản phẩm này lên
tường và chú ý kỹ đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc hay
chấn thương nào do việc lắp đặt sai hoặc lắp đặt k

, Sony khuyến nghị công tác lắp đặt TV phải do đại lý của Sony

hông đúng chuẩn gây ra.

Sử dụng giá đỡ t

Khi lắp Giá đỡ treo tường, bạn cũng cần tham khảo Hướng dẫn sử dụng và Hướng dẫn lắp đặt được cung
cấp theo Giá đỡ treo tường.

• Bảo đảm rằng bạn giữ các vít đã tháo ở nơi an toàn, xa tầm tay của trẻ em.

• Đảm bảo giữ chắc TV trong khi chuẩn bị lắp lên giá đỡ treo tường.

• Hãy tháo các bộ phận bảo vệ góc sau khi lắp TV và

reo tường SU-WL450 (không được cung cấp) để lắp TV lên tường.

o tường.

VN

12

VN

Lưu ý

Lắp TV lên tường từ thùng carton

1 Tháo miếng đệm và gắn (đi kèm với TV) vào phía sau TV.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

VN

13

2 Tháo vít khỏi mặt sau của TV.

VN

14

VN

x 3

Lắp TV lên tường từ bệ để bàn

1 Lắp các bộ phận bảo vệ góc.

2 Tháo các nắp giữa.

3 Tháo các vít.

VN

15

4 Tháo đế giá đỡ.

ʓ

ʔ

5 Đóng khối ở giữa bằng cách nhả khóa bản lề.

VN

16

VN

Lưu ý

6 Gắn (được cung cấp kèm theo TV) vào phía sau TV.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

VN

17

7 Tháo vít khỏi mặt sau của TV.

VN

18

VN

Lưu ý

Tâm điểm màn hình

Lắp lên giá treo

tường mỏng

Giá đỡ tiêu

chuẩn

SU-WL450

1 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiểu

gấp bốn lần trọng lượng TV.
Tham khảo bảng sau về cách lắp TV lên tường. Xem trang 23-24 (Thông số kĩ thuật) để biết
trọng lượng của TV.

Đơn vị: mm

Kích thước

Kích thước màn hình

Tên model

KD-65A9F 1.449 835 70 493 148 106

KD-55A9F 1.228 711 131 493 148 106

m màn

tâ

hình

Chiều dà

Giá đỡ tiêu

chuẩn

i treo

Lắp
treo tường

lên giá

mỏng

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

• Khi TV được lắp đặt trên tường, phần trên TV hơi nghiêng về phía trước.

VN

19

2 Lắp chi tiết Đồ gá cho Giá đỡ treo tường. Kiểm tra các chi tiết Đồ gá bằng cách tham khảo mục

Lưu ý

Lưu ý

Vít (+PSW 6 x 20) 

Puli 

Vòng đệm (60 mm) 

Vít (+PSW 6 x 50) 

Đai truyền 

Puli 

Vòng đệm (20 mm) 

Vít (+PSW 6 x 20) 

Đai truyền 

“1” trong Hướng dẫn lắp đặt Giá đỡ treo tường.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

• Bảo đảm rằng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Giữ lại quyển hướng dẫn sử dụng này

để tham khảo về sau.

Giá đỡ tiêu chuẩn

ên giá treo tường mỏng

Lắp l

3 Cắm các dây cáp cần thiết vào TV.

• Bạn không thể tiếp cận bất kỳ cổng nào sau khi lắp TV lên tường.

20

VN

VN

4 Lắp TV vào Đế. Tham khảo mục “5” của hướng dẫn lắp đặt và “Lắp TV lên tường” của hướng

a
b
c

d

dẫn sử dụng được cung cấp với giá đỡ treo tường.

Tên model Vị trí móc treo

KD-65A9F
K

D-55A9F

a

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

VN

21

Xử lý sự cố

Lưu ý

Thực hiện các bước sau để xử lý sự cố cơ bản
đối với các trục trặc như: màn hình trắng, mất âm

thanh, hình ảnh bị treo, TV không phản ứng hoặc
mạng bị mất.

1 Khởi động lại TV bằng cách ấn nút nguồn trên

điều khiển từ xa cho đến khi thông báo xuất
hiện. TV sẽ khởi động lại. Nếu TV không khởi
động lại, thử rút dây nguồn AC của TV ra
khoảng 3 phút, sau đó cắm lại.

2 Tham khảo menu Trợ giúp bằng cách nhấn

HELP trên điều khiển từ xa.

3 Kết nối TV với internet và cập nhật phần mềm.

Sony khuyến nghị bạn luôn cập nhật phần mềm
TV. Các bản cập nhật phần mềm mang đến
tính năng mới và nâng cao hiệu suất hoạt động
của TV.

4 Tham khảo trang web hỗ trợ của Sony (thông

tin ghi trên nắp mặt sau).

Khi bạn rút phích cắm TV, TV có thể không bật
lên trong giây lát ngay cả khi bạn nhấn nút
nguồn trên điều khiển từ xa hoặc TV.

Cần thời g
khoảng một phút, sau đó bật lại.

Sự cố và giải pháp

Khi đèn LED nhấp nháy màu đỏ.

 Hãy đếm số lần đèn chớp sáng (mỗi lần cách nhau

Không có hình (màn hình tối đen) và không có
âm thanh.

 Kiểm tra kết nối cáp/ăngten (dây ăngten).
 Nối TV với nguồn AC (nguồn chính), và ấn nút

Một số chương trình không thể điều chỉnh
được.

 Kiểm tra kết nối cáp/ăngten (dây ăngten).

Điều khiển từ xa không hoạt động.

 Thay pin.

ian để khởi chạy hệ thống. Hãy đợi

3 giây).
Hãy khởi động
nguồn AC trong 3 phút, rồi bật TV.
Nếu sự cố vẫn c
liên hệ với đại lý của bạn hoặc trung tâm dịch vụ
của Sony về số lần đèn báo LED lóe sáng.

nguồn trên TV hoặc điều khiển từ xa.

lại TV bằng cách ngắt kết nối dây

òn, ngắt kết nối dây nguồn AC và

Nút EXT.BOX MENU trên điều khiển từ xa
không hoạt động.

 Kết nối và cài đặt IR Blaster (chỉ với các model có

IR Blaster) (trang 11 ).

 Kết nối thiết bị tương thích CEC HDMI (ngoại trừ

các model có IR Blaster) và thay đổi ngõ vào.

Quên khóa trẻ em cho mật khẩu phát sóng.

 Nhập 9999 cho mã PIN và chọn [Thay đổi mã PIN].

Khu vực xung quanh TV bị nóng lên.

 Khi sử dụng TV trong thời gian dài, phần xung

quanh TV có thể nóng lên. Bạn có thể cảm thấy
nóng khi chạm tay vào đó.

Màn hình sẽ tối hơn trong khi xem TV.

 Nếu toàn bộ hình ảnh hoặc một phần của hình ảnh

vẫn ở trạng thái tĩnh, độ sáng màn hình sẽ giảm
dần để ngăn chặn lưu ảnh. Đây không phải là sự cố
với TV.

Bạn lo ngại về hiện tượng lưu ảnh.

Nếu một hì

nh ảnh được hiển thị liên tục hoặc
trong thời gian dài, hiện tượng lưu ảnh có thể xảy
ra. Chúng tôi khuyên bạn nên tắt TV bình thường
bằng cách nhấn nút nguồn trên điều khiển từ xa
hoặc trên TV để giảm lưu ảnh.

• Chỉ thực hiện Làm mới màn ảnh khi lưu ảnh rất dễ nhận

thấy. X in l ưu ý, chỉ nên thực hiện một lần mỗi năm.
Tránh thực hiện việc này nhiều lần trong một năm vì có
thể ảnh hưởng đến thời hạn sử dụng của màn hình.

• Những hình ảnh có đồng hồ, logo và màu sáng (kể cả

trắng) dễ gây ra lưu ảnh. Hãy tránh hiển thị những loại
hình ảnh này trong thời gian dài, nếu không hiện tượng
lưu ảnh có thể xảy ra.

Một đường màu trắng xuất hiện trên màn hình.

 Tính năng Làm mới màn ảnh tự động chạy sau khi

bạn sử dụng TV trong một thời gian dài để giảm lưu
ảnh. Làm mới màn ảnh sẽ bắt đầu sau khi TV tắt và
sẽ mất khoảng một giờ để hoàn thành. Một đường
màu trắng có thể hiển thị trên màn hình trong quá
trình Làm mới màn ảnh. Đây không phải là sự cố
với TV.

Thông báo [Chưa hoàn tất quá trình làm mới
màn ảnh…] được hiển thị.

Tính năn

g Làm mới màn ảnh tự động chạy sau
khi bạn sử dụng TV trong một thời gian dài để
giảm lưu ảnh. Nếu bạn bật TV, tháo dây nguồn
AC hoặc nhiệt độ phòng nằm ngoài khoảng 10 ºC
đến 40 ºC trong khi Làm mới màn ảnh thì quá
trình này sẽ không được hoàn tất và thông báo sẽ
xuất hiện.

 Nếu tính năng Làm mới màn ảnh tự động khởi

động, nó sẽ khởi động lại khi bạn tắt TV bằng điều
khiển từ xa.

 Nếu Làm mới màn ảnh được khởi động theo cách

thủ công, bạn phải chọn lại tính năng này.

VN

22

VN

Thông số kĩ thuật

Hệ thống

Hệ thống Panel

Màn hình OLED (Điốt phát quang hữu cơ)

Hệ TV

Tùy thuộc vào việc chọn quốc gia/vùng của bạn
Analog: B/G, I, D/K, M
Kỹ th

uật số: DVB-T/DVB-T2

Hệ thống màu

PAL/SECAM/NTSC3.58/NTSC4.43

Độ phủ kênh

Tùy thuộc vào việc chọn quốc gia/vùng của bạn
Analog: UHF/VHF/Cáp
Kỹ th

uật số: UHF/VHF

Ngõ ra âm thanh

13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W
+ 10 W

Công nghệ không dây

Giao thức IEEE802.11ac/a/b/g/n
(IEEE802.11ac có thể khôn
thuộc vào vùng/quốc gia của bạn.)
Phiên bản B

luetooth 4.2

Chấu cắm ngõ vào/ngõ ra

Ăngten/cáp

Đầu ra 75 ohm cho VHF/UHF

/ VIDEO IN

Ngõ vào video/âm thanh (giắc mini)

HDMI IN 1/2/3/4 (hỗ trợ độ phân giải 4K, HDCP

2.3-tương thích)

Video:

4096 × 2160p (50, 60 Hz)*

1

(24 Hz)*

, 3840 × 2160p (50, 60 Hz)*2,
3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50,
60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz),
7

20p (30, 50, 60 Hz), 720/24p, 576p, 480p,

Định

dạng PC*

*1Khi nhập 4096 × 2160p và cài đặt [Chế độ màn

ảnh rộng] là [Bình thường], độ phân giải hiển thị là
3840 × 2160p. Để hiển thị 4096 × 2160p, cài đặt
[Chế độ màn ảnh rộng] là [Đầy đủ 1] hoặc [Đầy đủ
2].

2

Để hỗ trợ 18 Gbps, cài đặt [Định dạng tín hiệu

*

HDMI] sang [Định dạng nâng cao].

3

Tham khảo Hướng dẫn Trợ giúp để biết thêm chi

*

tiết.

3

g được cung cấp tuỳ

1*2

, 4096 × 2160p

Âm thanh:

Ở chế độ eA
Channel)*

Tham khảo Hướng
tiết.

Ngoại trừ chế độ eA

PCM tuyến
176,4/192 kHz 16/20/24 bit, Dolby Digital, Dolby
Digital Plus, DTS

* eARC sẽ khả dụng khi phần mềm được cập nhật.

Hãy truy cập trang web hỗ trợ của Sony (thông tin
ghi trên nắp mặt sau) để biết thông tin mới nhất.
Chế độ eARC hoạt động khi [Chế độ eARC] được
đặt thành [Tự động], [Loa] được đặt thành [Hệ
thống âm thanh] và hệ thống âm thanh tương thích
eARC được kết nối.

RC (Enhanced Audio Return

dẫn Trợ giúp để biết thêm chi

RC

tính kênh 5,1: 32/44,1/48/88,2/96/

ARC (Audio Return Channel) (chỉ dành cho HDMI
IN 3)

Ở chế độ eARC*

Tham khảo Hướng
tiết.

Ở chế độ AR

PCM hai kênh tuyến tính
Digital, Dolby Digital Plus, DTS

* eARC sẽ khả dụng khi phần mềm được cập nhật.

Hãy truy cập trang web hỗ trợ của Sony (thông tin ghi
trên nắp mặt sau) để biết thông tin mới nhất.
Chế độ eARC hoạt động khi [Chế độ eARC] được đặt
thành [Tự động], [Loa] được đặt thành [Hệ thống âm
thanh] và hệ thống âm thanh tương thích eARC được
kết nối.

dẫn Trợ giúp để biết thêm chi

C

: 48 kHz 16 bit, Dolby

DIGITAL AUDIO OUT (OPTICAL)

Cổng quang kỹ thuật số (PCM hai kênh tuyến tính:
48 kHz 16 bit, Dolby Digital, DTS)

 (Giắc mini stereo)

Tai nghe

1, 2, 3

Cổng USB 1 và 2 hỗ trợ USB Tốc độ cao (USB 2.0)
Cổng

USB 3 hỗ trợ USB siêu tốc (USB 3.1 Gen 1)

LAN

Đầu nối 10BASE-T/100BASE-TX (Tùy vào môi
trường hoạt động của mạng, tốc độ kết nối có thể
khác nhau. Tốc độ liên lạc và chất lượng liên lạc
của 10BASE-T/100BASE-TX không được đảm bảo
cho TV này.)

IR BLASTER*

Ngõ vào cáp IR Blaster (giắc cắm mini)

1

CENTER SPEAKER IN

Ngõ vào loa trung tâm (Đầu cực)

Các thông số khác

Phụ kiện tuỳ chọn

Giá đỡ treo tường: SU-WL450

Nhiệt độ vận hành

0 ºC – 40 ºC

23

VN

Công suất và những thông số khác

Lưu ý

Điện áp sử dụng

110 V - 240 V AC, 50/60 Hz

Mức tiết kiệm năng lượng*

KD-65A9F: B

2

Kích thước màn hình (đo theo đường chéo)
(Xấp xỉ.)

KD-65A9F: 65 inch / 163,9 cm
KD-55A9F: 55 inch / 138,8 cm

Điện năng tiêu thụ

Ghi ở phía sau TV

Điện năng tiêu thụ*

ở chế độ [Tiêu chuẩn]

KD-65A9F: 190 W

ở chế độ [Sống động

KD-65A9F: 500 W

2

]

Năng lượng tiêu thụ bình quân hàng năm*2*

KD-65A9F: 264 kWh

Điện năng tiêu thụ ở chế độ chờ*2*4*

0,50 W

5

Độ phân giải màn hình

3.840 điểm (chiều ngang) × 2.160 dòng (chiều dọc)

Định mức công suất

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Kích thước (Xấp xỉ) (r × c × s)

Có Bệ để bàn

KD-65A9F: 1.449 × 832 × 320 mm
KD-55A9F: 1.228 × 709 × 320 mm

Không có Bệ để bàn

KD-65A9F: 1.449 × 835 × 86 mm
KD-55A9F: 1.228 × 711 × 86 mm

Khối lượng (Xấp xỉ.)

Có Bệ để bàn

KD-65A9F: 35,6 kg
KD-55A9F: 30 kg

Không có Bệ để bàn

KD-65A9F: 27,2 kg
KD-55A9F: 23,8 kg

*1Chỉ có ở khu vực/quốc gia giới hạn/model TV.

2

*

Thông tin này chỉ dành cho EU và các quốc gia khác có
quy định liên quan dựa theo quy định dán nhãn năng
lượng của EU.

3

Năng lượng tiêu thụ mỗi năm, dựa trên điện năng tiêu

*

thụ của TV hoạt động 4 giờ mỗi ngày trong 365 ngày.
Năng lượng tiêu thụ thực tế sẽ tùy thuộc vào cách sử
dụng TV.

4

Nguồn điện định mức ở chế độ chờ đạt sau khi TV

*

hoàn tất các nội trình cần thiết.

5

Công suất tiêu thụ ở chế độ chờ sẽ tăng nếu TV có kết

*

nối mạng.

• Các phụ kiện tùy chọn có thể đi kèm tùy thuộc vào quốc
gia/vùng/model TV/kho dự trữ.

• Thiết kế và thông số kĩ thuật có thể thay đổi mà không
cần thông báo.

Lưu ý về chức năng TV kỹ thuật số

• Mọi chức năng có liên quan đến TV kỹ thuật

số ( ) sẽ chỉ hoạt động ở các
hoặc khu vực có phát

tín hiệu kỹ thuật số
mặt đất DVB-T/DVB-T2 (MPEG-2 và H.264/
MPEG-4 AVC). Hãy xác nhận với đại lý tại

địa phương của bạn xem bạn có thể nhận
được tín hiệu DVB-T/DVB-T2 ở nơi sinh

sống hay không.

V này tuân thủ các thông số kĩ thuật của

• T

DVB-T/DVB-T2, nhưng khả năng tương

3

thích với các chương trình kỹ thuật số mặt

đất DVB-T/DVB-T2 trong tương lai không
được bảo đảm.

• Một số chức năng T

V kỹ thuật số có thể

không khả dụng ở một vài quốc gia/khu vực.

quốc gia

Thông tin thương hiệu

• Các thuật ngữ HDMI và HDMI High-
Definition Multimedia Interface, cũng như lô­gô HDMI là các nhãn hiệu thương mại hoặc
các nhãn hiệu thương mại đã đăng ký của
công ty HDMI Licensing Administrator, Inc.
tại Hoa Kỳ và các quốc gia khác.

uất theo giấy phép của Dolby

• Sản x
Laboratories. Dolby, Dolby Audio, Dolby
Vision và biểu tượng hai chữ D là các
thương hiệu của Dolby Laboratories.

BRAVIA”, và BRAVIA Sync là

• “
thương hiệu hoặc t
đăng ký của Sony Corporation.

racenote, logo và tiêu đề quảng cáo của

• G
Gracenote, logo “Powered by Gracenote” là
các thương hiệu đã được đăng ký hoặc
thương hiệu của Gracenote, Inc. tại Hoa Kỳ
và/hoặc các quốc gia khác.

wd® Core. Copyright 1995-2017 Vewd

• Ve
Software AS. All rights reserved.

oogle, Android TV, Google Play,

• G
Chromecast built-in, YouTube và các ký hiệu
và logo liên quan là thương hiệu của Google
LLC.

-Fi®, Wi-Fi Alliance® và Wi-Fi Direct® là

• Wi
thương hiệu đã được đăng ký của Wi-Fi
Alliance.

i-Fi Protected Setup™ là thương hiệu của

• W
Wi-Fi Alliance.

hương hiệu đã được

24

VN

VN

ĈӝSKkQJLҧLWKӵFWӃ
[ÿLӇPҧQK

• Logo Wi-Fi CERTIFIED™ là ký hiệu chứng
nhận của Wi-Fi Alliance.

• Để biết bằng sáng chế DTS, hãy xem
http://patents.dts.com. Đư
sự cho phép của DTS, Inc.
DTS, Symbol, & DTS và Symbol là các
thương hiệu đã đăng k
Surround là thương hiệu của DTS, Inc. ©
DTS, Inc. Mọi quyền được bảo lưu.

hiệu từ và các logo Bluetooth® là thương

• Ký
hiệu đã đăng ký của Bluetooth SIG, Inc. và
việc Sony Corporation sử dụng các ký hiệu
đó theo sự cấp phép. Các thương hiệu và
tên thương mại khác thuộc về chủ sở hữu
tương ứng.

flix là thương hiệu đã được đăng ký của

• Net
Netflix, Inc.

ERA là thương hiệu đã đăng ký của

• TUX
Tuxera Inc. tại Hoa Kỳ và các quốc gia khác.

• Logo USB
nhãn hiệu đã đăng ký của USB
Implementers Forum, Inc.

• Tất cả các t
hữu tương ứng.

-IF SuperSpeed USB Trident là

hương hiệu khác thuộc về chủ sở

ợc sản xuất theo

ý và DTS Digital

25

VN

Table des matières

Remarque

Consignes de sécurité . . . . . . . . . . . . . . . . . . 3

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Protection de l’écran du téléviseur

(Téléviseur OLED) . . . . . . . . . . . . . . . . . . . . . .6

Pièces et commandes . . . . . . . . . . . . . . . . 8

Commandes et voyants . . . . . . . . . . . . . . . . .8

Utilisation de la télécommande . . . . . . . . 9

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . . . . . . 9

Schéma de connexion . . . . . . . . . . . . . . . .11

Installation du téléviseur au mur . . . . . . 14

SU-WL450 . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . 24

Problèmes et solutions . . . . . . . . . . . . . . . . 24

Spécifications . . . . . . . . . . . . . . . . . . . . . . 25

Introduction

Sony vous remercie d’avoir choisi ce téléviseur.
Avant de l’utiliser, nous vous invitons à lire attentivement ce
manuel et à le conserver pour vous y référer ultérieurement.

• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité »
(page

3).

• Les ins tructions relatives à l’ « Installation du téléviseur au mur »
sont incluses dans le mode d’emploi du téléviseur.

• Les images et illustrations reprises dans ce manuel et dans le
Guide d’installation sont fournies pour référence un iquement et
peuvent présenter des différences par rapport au produit
proprement dit.

Pour attacher le support de table au
téléviseur

Reportez-vous au Guide d’installation au-dessus du
rembou rrage.

Aide

Vous trouverez des renseignements supplémentaires sur le
dépannage et d’autres informations utiles directement sur
votre téléviseur. Appuyez sur HELP sur la télécommande pour
afficher une liste de thèmes ou cherchez par mot-clé.

Guide d’aide (Manuel)

Pour obtenir des informations supplémentaires, sélectionnez
[Guide d'aide] du menu Aide sur votre téléviseur. Vous p ouvez
également consulter le Guide d’aide depuis votre PC ou
smartphone (information disponible sur la cache arrière).

Emplacement de l’étiquette d’identification

Les étiquettes reprenant le numéro de modèle et les
caractéristiques nominales de l’alimentation du téléviseur se
trouvent a l’arrière du téléviseur. Vous les trouverez en retirant le
couvercle du support .

FR

2

FR

A

Vis (M6)

Support de fixation murale

8 mm - 12 mm

Couvercle arrière du téléviseur

Consignes de sécurité

AVERTISSEMENT

Précaution

La pile peut exploser si elle est remplacée par un mauvais type de
pile.
Les piles ne doivent pas être exposées à des chaleurs excessives
c

omme le rayonnement solaire, le feu ou d’autres sources de
chaleur similaires ni à une pression d’air extrêmement faible qui
pourrait causer une explosion ou une fuite de liquide ou de gaz
inflammable.

Risque de stabilité

Un téléviseur peut tomber et occasionner de graves blessures
corporelles, voire la mort.
Ne placez jama is un téléviseur dans u n endroit instable. Un
téléviseur peut tomber et occasionner de graves blessures
corporelles, voire la mort. De nombreuses blessures, notamment
chez les enfants, peuvent être évitées en prenant de simples
précautions telles que :

• Utiliser les meubles ou les supports recommandés par le

fab

ricant du téléviseur.

• N’utiliser que des meubles capables de supporter le téléviseur

en

toute sécurité.

• S’assurer que le téléviseur ne dépasse pas du bord du meuble

qui le supporte.

• Ne pas placer le téléviseur sur un meuble haut (par exemple,

armoires ou bibliothèques) sans ancrer à la fois le meuble et le
téléviseur à un support adapté.

• Ne pas placer le téléviseur sur du tissu ou autre matériau placé

en

tre le téléviseur et le meuble de support.

• Apprendre aux enfants qu’il est dangereux de monter sur le

meuble pour atteindre le téléviseur ou ses touches de

commande.
Si vous conservez et déménagez votre téléviseur existant, les
po

ints ci-dessus doivent également être pris en compte et

appliqués.

Installation/Mise en place

L’installation du téléviseur sur le suppo rt de table exige un
certain savoir-faire.
Reportez-vous au Guide d’installation fourni avec le téléviseur

ur l’installation du support.

po
Sony n’est responsable d’aucun dégât ou blessure provoqué par
un

e erreur de manipulation ou installation incorrecte.

Installez et ut ilisez le téléviseur conformément au x instructions
ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou
autre dommage et/ou blessure.
Un appareil raccordé à la mise à la terre de l’installation de
l

’immeuble à travers une con nexion au réseau électrique ou à
travers un autre appareil raccordé à une mise à la terre et à un
système de distribution de télévision utilisant un câble coaxial
peut, sous certaines conditions, provoquer un risque d’incendie.
Le raccordement à un système de distribution de télévision doit
donc être réalisé par le biais d’un périphérique assurant une
isolation électrique inférieure à une certaine plage de fréquence
(sectionneur galvanique, voir EN 60728-11).

Installation

• Faites coulisser et maintenez le verrou de charnière comme

illus tré, et tirez le bloc centra l  jusqu’à entendre un clic. Sinon,
le téléviseur peut tomber et occasionner de graves blessures
corporelles ou endommager le téléviseur.

• Le télévi seur doit être installé à proximité d’une p rise de courant
sément accessible.

ai

• Positionnez le téléviseur sur une surface stable et horizontale

afin d'éviter qu'il ne tombe, n'entraîne des blessures ou
n'endommage des biens.

• Installez le téléviseur dans un endroit où vous ne risquez pas de

l

e pousser, de le tirer ou de le renverser.

• Installez le téléviseur de façon à ce que sa base ne dépasse pas

du meuble TV (non fourni). Si la base du téléviseur dépasse du
meuble TV, le téléviseur risque d’être renversé, de tomber,
d’être endommagé ou de provoquer des blessures.

• Pour des raisons de sécurité, assurez-vous de fixer le couvercle

central du téléviseur lorsque le téléviseur est posé sur le dessus
d'une table.

• L’installation murale du téléviseur doit être confié e à un

technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé

d’utiliser les accessoires Sony, notamment :
 Su

pport de fixation murale SU-WL450

• Veillez à bien utiliser les vis fournies avec le S upport de fixation

murale lors de la mise en place du Support de fixation murale
sur le téléviseur. Les vis fournies sont conçues de la manière
illustrée, mesurées à partir de la surface de fixation du Support
de fixation murale.
Leur diamètre et leur longueur varient suivant le modèle de
S

upport de fixation murale.
L’utilisation de vis autres que celles fournies peut occasionner
des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.

Tran spo rt

• Avant de transporter le téléviseur, débranchez tous ses câbles.

• La présence de deux ou trois personnes est nécessaire pour le
transport des téléviseur s de grande taille.

• Pour transporter le téléviseur à la main, saisissez-le de la
manière illustrée. N’exercez aucune pression sur le panneau et
le cadre qui l’entoure.

FR

3

• Lors de la manipulation ou du

Vis M6 (non fournie)

Cordon
(non fourni)

Vis (non fournie)

8 mm - 12 mm

30 cm

10 cm

10 cm

10 cm

Laissez au moins cet espace libre autour du téléviseur.

30 cm

10 cm 10 cm

Laissez au moins cet espace libre autour du téléviseur.

1 cm

Mur

La circulation de l’air est bloquée.

Mur Mur

montage du téléviseur, ne
couchez pas le téléviseur.

• Lorsque vous transportez le téléviseur, ne le soumettez pa s à
d

es secousses ou des vi brations excessives.

• Lorsque vous transportez le téléviseur pour le porter à réparer
ou lorsque vous déménagez, glissez-le dans son emballage et
son carton d’origine.

Prévention des basculements
(sauf modèles avec kit de courroie de soutien
fourni)

1

Retirez les couvercles du sup port.

Aération

• Vous ne de vez jamais obstruer les orifices d’aération du boîtier
ni y introduire un objet quelconque.

• Laissez un espace libre autour du téléviseur, comme indiqué
ci-dessous.

• Il est vivement recommandé d’utiliser le support de fixation
murale Sony pour favoriser la circulation adéquate de l’air.

Installation murale

Installation sur pied

• Pour une ve ntilation correcte, sans accumulation de salissures ni
de poussière :
 N

e placez pas le téléviseur à plat, à l’envers, vers l’arrière ou

sur le côté.

 Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou

dans un placard.

 Ne couvrez pas le téléviseur av ec des tissus tels que des

rideaux, pas plus qu’avec des journaux, etc.

 N

’installez pas le téléviseur comme illustré ci-dessous.

2 Fixez le téléviseur au suppor t TV.

4

FR

Cordon d’alimentation secteur

Manipulez le cordon et la prise d’alimentation secteur comme
indiqué ci-dessous afin d’éviter tout risque d’incendie,
d’électrocution ou autre dommage et/ou blessure :

• La forme de la fiche du cordon d’alimentation secteur, fournie
avec le téléviseur, varie en fonction de la région. Assurez-vous
de brancher le cordon d’a limentation secteur approprié fourni à
la fiche qui s’insère dans la prise de courant.

• Utilisez uniquement les cordons d’alimentation s ecteur fournis
p

ar Sony, et non ceux d’autres marques.

• Insérez la fiche à fond dans la prise de courant.

• Utilisez le téléviseur sur une alimentation de 110 V – 240 V CA
uniquement.

• Pour votre propre s écurité, assurez-vo us que le cord on
d

’alimentation secteur est débranché lorsque vous réalisez des

branchements et veillez à ne pas trébucher dans les câbles.

• Débranchez le cordon d’alimentation de la prise de courant
avant toute intervention ou tout déplacement du téléviseur.

• Maintenez le cordon d’alimentation éloigné des sources de
chaleur.

FR

Remarque

• Débranchez la fich e du cordon d’alimentation secteur et
nettoyez-la régulièrement. Si la fiche accumule de la poussière
ou est exposée à l’humidité, son isolation peut se détériorer et
un incendie peut se déclarer.

• N’utilisez pas le cordon d’alimentation secteur fourni avec un
autre appareil.

• Ne pliez pas et ne tordez pas exagérément le cordon
d’alimentation secteur. Cela pourrait mettre à nu ou rompre les
fils conducteurs.

• Ne modifiez pas le cordon d’alimentation secteur.

• Ne posez jama is d’objet lourd sur le cordon d’alimentation
se

cteur.

• Ne tirez jamais sur le cordon d’alimentation secteur p roprement
dit pour le débrancher.

• Veillez à ne pas brancher un trop grand nombre d’appareils sur
la

même prise de courant.

• Pour la prise de courant, n’utilisez pas une prise de mauvaise
qualité.

Ce qu’il ne faut pas faire

N’installez/n’utilisez pas le téléviseur dans des lieux,
environnements ou situat ions comparables à ceux réper toriés
ci-dessous car sinon, il risque de ne pas fonctionne r correctement
ou de provoquer un incendie, une électrocution, d’autres
dommages et/ou des blessures.

Lieu :

• A l’extérieur (en plein s oleil), au bord de la mer, sur un bateau ou
voilier, à l’intérieur d’un véhicule, dans des établissements
hospitaliers, des sites instables, exposés à la plui e, l’humidité ou
à la fumée.

Environnement :

• Endroits excessivement chauds, humides ou poussiéreux ;
accessibles aux insectes ; soumis à des vibrations mécaniques,
à proximité d’objets inflammables (bougies, etc.). Le téléviseur
ne doit être exposé à aucune forme d’écoulement ou
d’éclaboussure. C’est pourquoi aucun objet rempli d’un liquide
quelconque, comme un vase, ne doit être placé sur le téléviseur.

Situations :

• À utiliser lorsque vos mains sont mouillées, en l’absence de
boîtier, ou avec des accessoires non recommandés par le
fabricant. En cas d’orage, débranchez le téléviseur de la prise
secteur et de la prise d’antenne.

• Installer le téléviseur de manière saillante
d

ans un espace ouvert. Des personnes
pourraient se blesser ou l’endommager
ou des objets pourraient se heurter au
téléviseur.

• Placer le téléviseur da ns un endroit
h

umide ou poussiéreux, ou dans une
pièce pleine de vapeur ou de fumée
grasse (près des tables de cuisson ou
d’humidificateurs). Il pourrait en résulter
un incendie, des risques d’électrocution
ou des déformations.

• Installer le téléviseur à des endroits soumis à des températures
e

xtrêmes, par exemple à la lumière directe du soleil, ou près
d’un radiateur ou d’un ventilateur soufflant de l’air chaud. Il
peut en résulter une surchauffe du téléviseur, susceptible de
déformer le boîtier et/ou d’entraîner le dysfonctionnement du
téléviseur.

• Pour une qualité d’image optimale, n’exposez pas l’écran à un
clairage direct ou aux rayons directs du soleil.

é

• Évitez de déplacer le téléviseur d’une zone à une zone chau de.

Les changements brusques de température ambiante peuvent
entraîner une condensation de l’humidité. Le téléviseur peut
alors diffuser des images et/ou des couleurs de qualité
médiocre. Dans une telle éventualité, laissez l’humidité
s’évaporer complètement avant de mettre le téléviseur sous
tension.

Eclats et projections d’objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de

l’écran pourrait être brisé lors de l’impact et provoquer des
blessures graves.

• Si la surface de l’écran se fendille, ne touchez pas le téléviseur

avant d’avoir débranché le cordon d’alimentation secte ur. Sinon,
cela pourrait entraîner un risque d’électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant

plusieurs jours, il est conseillé de le débrancher de
l’alimentation secteur pour des raisons de sécurité et de
protection de l’environnement.

• Le téléviseur étant toujours sous tension lors qu’il est

simplement éteint, débranchez la fiche d’alimentation secteur
de la prise de courant pour le mettre complètement hors
tension.

• Certains téléviseurs possèdent des caractéristiques dont le bon

f

onctionnement peut exiger que l’appareil demeure sous

tension lorsqu’il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.

• Conservez les petits accessoires hors de portée des enfants

pour éviter tout risque d’ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranchez immédiatement le cordon
d’alimentation de la prise secteur si l’un des problèmes suivants
devait survenir.
Contactez votre revendeur ou le centre de service après-vente
S

ony pour faire contrôler votre téléviseur par un technicien

spécialisé .

Si :

• Le cordon d’alimentation secteur est endommagé.

• La prise de courant est de mauvaise qualité.

• Le téléviseur est endommagé après avoir subi une chute, un

impact ou la projection d’un objet.

• Un objet liquide ou solide a pénétré à l’intérieur des ouvertures

du boîtier.

À propos de la température du téléviseur

Si vous utilisez le téléviseur pendant une période prolongée, la
température augmente dans la zone entourant le panneau.
Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

• Si le tél éviseur est placé dans les vestiaires
hermes ou de bains publics, le soufre

de t
dans l’atmosphère, etc., risque de
l’endommager.

FR

5

Précautions

Regarder la télévision

• Regarder la télévision dans une pièce modérément éclairée ou
peu éclairée ou pendant une période prolongée soumet vos
yeux à un effort.

• Si vous utilisez un casque, réglez le volume de façon à éviter un
niveau sonore excessif qui pourrait altérer votre capacité
auditive.

Ecran OLED

• Bien que l’écran OLED soit fabriqué avec une technologie de
haute précision et soit doté d’une définition de pixels effectifs
de 99,99 % ou supérieure, il est possible que quelques points
noirs ou points lumineux (blanc s, rouges, bleus ou verts)
apparaissent constamment sur l’écran OLED. Ce phénomène est
inhérent à la structure de l’écran OLED et n’indique pas un
dysfonctionnement.

• N’appuyez pas sur le filtre avant, ne l’éraflez pas et ne placez
p

as d’objets sur ce téléviseur. L’image pourrait être instable o u

l’écran OLED être endom magé.

• L’écran et le boîtier se réchauffent lor sque le téléviseur est en
cours d’utilisation. Ceci n’a rien d’anormal.

•Lors de la mise au reb ut de votre téléviseur, assurezvous de res
pec

ter les lois et les réglementations locales.

Traitement et nettoyage du boîtier et de la
surface de l’écran du téléviseur

Assurez-vous que le cordon d’alimentation secteur relié au
téléviseur est débranché de la prise de courant avant
d’entreprendre toute opération de nettoyage.
Pour éviter toute dégradation du matériau ou du revêtement de
l

’écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l’écran,
frottez délicatement avec un linge doux. En cas de saleté
tenace, frottez avec un linge doux légèrement imprégné d’une
solution à base de détergent doux dilué.

• Ne jamais vaporiser d’eau ou de détergent
d

irectement sur le téléviseur. Le liquide
pourrait couler au bas de l’écran ou sur les
parties extérieures, voire pénétrer dans le
téléviseur et l’endommager.

• N’utilisez jamais d’éponge abrasive, de
pr

oduit de nettoyage alcalin/acide, de
poudre à récurer ou de solvant volatil, qu’il s’agisse d’alcool,
d’essence, de diluant ou d’insecticide. L’utilisation de ces
produits ou tout contact prolon gé avec des matériaux en
caoutchouc ou en vinyle peut endommager la surface de l’écra n
et le matériau du boîtier.

• Ne touchez pas le téléviseur si votre main est recouverte d'une
s

ubstance chimique quelconque, comme de la crème pour les

mains ou de l'écran total.

• Le nettoyage régulier des ouvertures de ventilation est
recommandé pour assurer une ventilation correcte.

• Si l’angle du téléviseur doit être réglé, déplacez lentement ce
der

nier pour éviter qu’il ne se désolidarise et tombe de son

pied.

Appareils optionnels

Éloignez le téléviseur de tout appareil ou équipement optionnel
émettant des rayonnement s électromagnétiques. Sinon, cela
pourrait entraîner une déformation de l’image et/ou un bruit.

Fonction sans fil de l’appareil

• N’utilisez pas cet appareil à proximité d’un équipement médical
(stimulateur cardiaque, par exemple), car cela pourrait altérer le
bon fonctionnement de ce dernier.

• Même si cet appareil émet/reçoit des signaux brouillés, soyez
attentif aux éventuelles interceptions non autorisées. Nous ne
pouvons être tenus responsables de tout problème que cela
pourrait entraîner.

Faire attention lors de l’utilisation de la
télécommande

• Respectez les polarités lors de l’insertion de piles.

• Ne mélangez pas des piles de types différents, ni des piles
usagées avec des piles neuves.

• Respectez l’environnement lorsque vous jetez les piles.
L’élimination des piles peut être réglementée dans certaines
régions. Consultez les autorités locales.

• Ma nipulez la télécom mande avec soin . Ne la laissez pas tom ber,
n

e la piétinez pas et ne renversez au cun liquide sur celle-ci.

• Ne placez pas la télécommande à proximité d’une source de
chaleur, dans un endroit exposé à la lumière directe du soleil ou
dans une pièce humide.

Protection de l’écran du téléviseur
(Téléviseur OLED)

Précautions à prendre pour protéger l’écran
des dommages

Rémanence d’image

Les téléviseurs OLED sont sensibles à la rémanence d’im age en
raison des caractéristiques des matériaux utilisés. La rémanence
d’image peut su rvenir si des images s’affichent plusieurs fois au
même emplacement sur l’écran ou pendant des périodes
prolongées. Il ne s’agit pas d’un dysfonctionnement du téléviseur.
Évitez d’afficher des images pouvant causer une rémanence
d’image.

Voici des exemples d’images pouvant causer une
rémanen ce d’im age :

• Contenu avec des bandes noires en haut et en bas et/ou sur la
gauche et la droite de l’écran. (ex : écran 4:3 « letterboxé »,
définition Standard)

• Images statiques, comme des photos.

• Jeux vidéo po uvant avoir un contenu statique sur une partie de
l’écran.

• Menus à l’écran, guides des programmes, logos des chaînes,
et

c.

• Contenu statique des applications.

• Téléscripteurs à l’écran, comme ceux utilisés dans les journaux
télévisés et les titres.

Pour réduire le risque de rémanence d’image :

• Sony vous recommande de mettre le téléviseur hors tension
normalement en appuyant sur le bouton marche de la
télécommande ou du téléviseur.

• Remplissez l’écran en modifiant [Mode Large] pour éliminer les
bandes noires. Sélectionnez un [Mode Large] autre que
[Normal].

• Désactivez l’OSD (affichage sur écran) en appuyant sur le
bo

uton / puis désactivez les menus de l’appareil
raccordé. Pour plus de détails, reportez-vous au mode d’emploi
de l’appareil raccordé.

• Évitez d’afficher des images statiques aux couleurs vives (y
compris du blanc), des horloges ou des logos sur une partie de
l’écran.

• Configurez les réglages de l’image en fonction des conditions
a

mbiantes. L’image Standard est recommandée pour un usage
domestique et lors de la visualisation d’un contenu affichant
souvent les logos de la station, etc.

Le téléviseur possède les fonctionnalités suivantes pour aider à
r

éduire/empêcher la rémanence d’image.

FR

6

FR

Actualisation du panneau

L’a ctualisation du panneau s’exécute automatiquement pour
ajuster l’uniformité de l’écran du téléviseur après qu’il a été utilisé
pendant de longues périodes. L’actualisation du panneau peut
également être effectuée manuellement et ne doit être utilisée
que si la rémanence d’image est très visible ou si vous voyez le
message suivant : [L'actualisation du panneau ne s'est pas
terminée…]

Attention :

• La fonction Actualisation du panneau peut affecter le panneau.
En guise de référence, effectuez l’actualisation du panneau un e
seule fois par an et pas plus, car elle peut réduire la durée de vie
du panneau.

• L’actualisation du panneau dure environ une heure.

• Une ligne blanche peut s’afficher sur l’écran lors de
l

’actualisation du panneau ; il ne s’agit pas d’un

dysfonctionnement du téléviseur.

• L’actualisation du panneau ne fonctionne que lorsque la
température ambiante est comprise entre 10 ºC et 40 ºC.

Décalage des pixels

Place automatiquement l’image sur l’écran pour empêcher la
rémanence d’image.

Autre fonctionnalité

La luminosité de l’écran est automatiquement réduite lors de
l’affichage d’images fixes, d’horloges, de couleurs vives ou de
logos, etc.

FR

7

Pièces et commandes

ȫȬȪ

Commandes et voyants

 (Alimentation) / + / –

Quand le téléviseur est hors tension,

Appuyez sur  po

ur le mettre sous tension.

Quand le téléviseur est sous tension,

Maintenez  enf

oncé pour le mettre hors

tension.
Appuyez sur  pl

usieurs fois pour changer
de fonction, puis appuyez sur la touche + ou
– pour :

• Réglage le volume.

• Sélectionnez la chaîne.

• la sélection de la source d’entrée du

té

léviseur.

 Capteur de télécommande*1 /

Capteur de lumière*

1

/ Affichage LED

L’affichage LED s’allume ou clignote selon
l’état du téléviseur.
Pour plus d’informations, consultez le Guide
d’

aide.

 MICRO intégré*2*

3

Utilisez le microphone mains-libres intégrés
pour la recherche vocale. Pour activer le
micro intégré, appuyez sur HOME, puis
sélectionnez [Paramètres]  [Google].

 LED du MICRO intégré

La LED du micro intégré s’allume en orange
lorsque le micro intégré est activé. La LED du
micro intégré peut être désactivée.*

*1 Ne posez aucun objet à proximité du capteur.
*2 Le micro intégré sera disponible une fois le logiciel

mis à jour. Pour en savoir plus, rendez-vous sur le
site Web d’assistance Sony (informations fournies
sur le couvercle arrière).
La recherche vocale nécessite une connexion à
Internet.
La recherche vocale avec le micro intégré est
disponible uniquement dans certaines régions/
langues ou dans certains pays.
La consommation électrique en veille augmentera,
car le micro intégré reste à l’écoute lorsque la
recherche vocale avec le micro intégré est activée.

*3 Pour plus d’informations, consultez le Guide d’aide

en ligne (page 2).

3

FR

8

FR

MIC

(Microphone)

Utilisez la recherche vocale*. (par ex.,
recherchez différents contenus par la
voix).

EXT.BOX MENU

Affichez le menu du Boîtier Externe
raccordé (câble/satellite).

• Pour les modèles fournis avec IR
Blaster, raccordez et configurez IR
Blaster (page 12).

• Le menu du Boîtier Externe peut
être affiché pour certains
périphériqu es externes compatibles
avec HDMI CEC lorsqu’IR Blaster
n’est pas fourni/raccordé.

//// (Touches
directionnelles de navigation)

Navigation et sélection du menu à
l’écran.

TV

Commutez sur une chaîne télévisée
ou une entrée et affichez la barre de
menu du téléviseur.

* La recherche vocale nécessite une connexion à

Internet.

Utilisation de la télécommande

Description des pièces de la télécommande

La forme de la télécommande, l’emplacement, la disponibilité et la fonction des touches de la
télécommande peuvent varier selon votre région/pays/modèle de téléviseur.

/ (Sélection de l’entrée/Maintien

du Télétexte)

En mode TV : Pour afficher et sélectionner la
source d’entrée.
En mode Télétexte : Maintenez la page en
cou

rs.

 (Veille du téléviseur)

Mettez le téléviseur sous ou hors tension
(mode veille).

DIGITAL/ANALOG

Passez du mode numérique au mode
analogique et vice versa.

 Touches numériques

/ (Affichage des infos/du Télétexte)

Affichez des informations.

 (Télétexte)

Affichez les informations de Télétexte.

FR

9

 Google Play

Conse il

Accédez au service en ligne « Google Play ».

NETFLIX (Uniquement dans certains
pays ou certaines régions/modèle de
téléviseur)

Accédez au service en ligne « NETFLIX ».

Touches de couleur

Exécutez la fonction correspondante à ce
moment.

 ACTION MENU

Affichez une liste des fonctions
contextuelles.

GUIDE/

Affichez le guide des programmes
numériques.

APPS

Accédez à de nombreux services et
applications.

BACK

Revenez à l’écran précédent.

HOME

Affichez le menu Accueil du téléviseur.

 +/– (Volume)

Réglez le volume.

(Saut)

Basculez entre deux chaînes ou entrées. Le
téléviseur affiche successivement la chaîne
ou l’entrée en cours et la dernière chaîne ou
entrée sélectionnée.

 (Coupure du son)

Coupez le son. Appuyez à nouveau sur la
touche pour rétablir le son.

 AUDIO

Modifiez la langue du programme en cours
de visionnage.

//////

Reproduisez le contenu multimédia du
téléviseur et du périphérique raccordé
compatible BRAVIA Sync.

(Réglage sous-titre)

Activez ou désactivez les sous-titres
(lorsque cette fonction est disponible).

HELP

Affichez le menu Aide. Le Guide d’aide est
accessible à partir de là.

EXIT

Revenez à l’écran précédent ou quittez le
menu. Quand un service d’application
interactive est disponible, appuyez sur cette
touche pour quitter le service.

SYNC MENU

Affichez le menu BRAVIA Sync.

• Vous pouvez activer ou désactiver l’accessibilité
en appuyant et en maintenant enfoncée la
touche .

PROG +/–//

En mode TV : Sélectionnez la chaîne.
En mode Télétexte : Sélectionnez la page
su

ivante () ou précédente ().

FR

10

FR

Ȭ

Ȯ

ȭ

Ȭ

ȫ

ȭ

Ȫ



Appareil photo
numérique/
caméscope/
support de
stockage USB

Magnétoscope/
Matériel de
jeu vidéo/
Lecteur DVD/
Caméscope

IR
Blaster

Périphérique
HDMI

< 14 mm

Câble/
Antenne

Routeur

Système
audio avec
Entrée
audio
optique

Système
audio avec
périphérique
ARC/HDMI

Périphérique
HDMI

Appareil photo numérique/
caméscope/support de
stockage USB

Casque

Périphérique HDMI

Récepteur AV

Schéma de connexion

Pour plus d’informations sur les connexions, consultez le Guide d’aide en appuyant sur la touche HELP
de la télécommande.

FR

11

 CENTER SPEAKER IN

10 mm

3,5 mm

1234

1 : L
2 : Vidéo
3 : Terre
4 : R

< 12 mm

< 21 mm

• Pour utiliser les haut-parleurs de votre

téléviseur en tant que haut-parleur
central, raccordez la sortie de votre
récepteur AV à l’entrée CENTER SPEAKER
IN de votre téléviseur.

• Avant de raccorder des câbles,

dé

branchez le cordon d’alimentation du

téléviseur et du récepteur AV.

• Assurez-vous que [Haut-parleurs] est

r

églé sur [Système audio] : appuyez sur

ACTION MENU, puis sélectionnez [Haut­parleurs]  [Système audio].

Pour prévenir tout sifflement lorsqu’aucun
r

écepteur AV n’est raccordé à CENTER
SPEAKER IN, modifiez les réglages suivants.
Appuyez sur HOME, sélectionnez
[Paramètres]  [Son] puis désactivez [Mode
haut-parleur central TV].

/ VIDEO IN

• Dans le cas d’une connexion composite,

utilisez un câble d’extension analogique
(non fourni).

•

 IR BLASTER*

• Utilisez votre télécommande Sony pour
contrôler votre Boîtier Externe (câble/
satellite). Raccordez le câble d’IR Blaster*
au port IR Blaster de votre téléviseur.
Placez l’autre extrémité tel qu’illustré ci­dessous.

• Pour configurer IR Blaster, appuyez sur

HO

ME puis sélectionnez [Paramètres] 

[Entrées externes]  [Régler IR Blaster].

 HDMI IN 1/2/3/4

• L’interface HDMI peut transférer la vidéo
et l’audio numériques sur un seul câble.

•

• Pour profiter de contenus de haute qualité
en 4K 50p/60p, raccordez un câble HDMI
haute vitesse premium et réglez [Format
du signal HDMI] sur [Format amélioré].
Effectuez ce même réglage
in

dividuellement pour chaque terminal
HDMI raccordé. Pour plus détails sur les
formats pris en charge, reportez-vous aux
« Spécifications » dans ce manuel (page
25-27).

• H

DMI IN 3 ARC (Audio Return Channel)

Raccordez votre système audio au
HDMI IN 3 pour acheminer l’audio de votre
t

éléviseur vers votre système audio. Un
système audio compatible avec HDMI ARC
peut envoyer des vidéos au téléviseur et
recevoir l’audio du téléviseur via le même
câble HDMI. Si votre système audio n’est
pas compatible avec HDMI ARC, un
raccordement supplémentaire à DIGITAL
AUDIO OUT (OPTICAL) est nécessaire.

FR

12

FR

Remarque

 USB 1/2, USB 3

• Le raccordement d’un grand périphérique
USB peut interférer avec les autres
périphériques raccordés.

• Pour raccorder un grand périphérique
U

SB, branchez-le au port USB 1.

 (Casque)

• Prend en charge une mini-prise stéréo à
3 pôles uniquement.

• Vous ne pouvez pas reproduire le son en
so

rtie du casque et des haut-parleurs du

téléviseur simultanément.

* Uniquement dans certains pays ou certaines régions/

modèle de téléviseur.

• Vous ne pouvez pas fixer les couvercles latéraux
et tant que les câbles sont connectés à la borne
latérale.

• Assurez-vous de conserver les couvercles latéraux

ns un endroit sûr pour utilisation ultérieure.

da

FR

13

Installation du téléviseur au mur

Remarque

Ce mode d’emploi du téléviseur illustre seulement les étapes nécessaires à la préparation de
son installation avant sa fixation au mur.

A l’attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier

’installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N’essayez

l
pas de l’installer vous-même.

A l’attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et

examen du produit.

l’

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du
mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un
revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant
l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou
installation incorrecte.

Utilisez le support de fixation murale SU-WL450 (non fourni) pour installer le téléviseur au mur.

Lorsque vous installez le support de fixation mural, reportez-vous également au Mode d’emploi et au
Guide d’installation fournis avec le support de fixation mural.

• Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

• Veillez à tenir le téléviseur lorsque vous le préparez à l’installation murale.

• Veuillez insérer les protections de coin après avoir fixé le téléviseur au mur.

FR

14

FR

Remarque

Installation du téléviseur au mur à partir du carton

1 Retirez le rembourrage et fixez la vis (fournie avec le téléviseur) à l’arrière du

téléviseur.

• Si vous utilisez un tournevis électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

FR

15

2 Retirez les vis à l’arrière du téléviseur.

FR

16

FR

x 3

Installation du téléviseur au mur à partir du support de table

1 Insérez les protections de coin.

2 Retirez les couvercles du support.

3 Retirez les vis.

FR

17

4 Détachez la base du support.

ʓ

ʔ

5 Fermez le bloc central en relâchant le verrou de charnière.

FR

18

FR

Remarque

6 Fixez la vis (fournie avec le téléviseur) à l’arrière du téléviseur.

• Si vous utilisez un tournevis électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

FR

19

7 Retirez les vis à l’arrière du téléviseur.

20

FR

FR

Remarque

Point central de l’écran

Montage

fin

Fixation

standard

SU-WL450

1 Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur qu’il peut

supporter un poids équivalent à au moins quatre fois celui du téléviseur.
Reportez-vous au tableau suivant lorsque vous installez le téléviseur au mur. Voir
page 25-27 (Spécifications) pour connaître le poids du téléviseur.

Unité : mm

Dimension

Dimensions d’affichage

Nom du
modèle

KD-65A9F 1 449 835 70 493 148 106

KD-55A9F 1 228 711 131 493 148 106

du

écran

centre

Longueur pour le montage

Fixation

st

andard

Montage

fin

• Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

• Lorsque votre téléviseur est installé au mur, sa partie supérieure est légèrement inclinée vers l’avant.

FR

21

2 Fixez les éléments de l’accessoire du support de fixation mural. Vérifiez les éléments de

Remarque

Remarque

Vis (+PSW 6 x 20) 

Poulie 

Entretoise (60 mm) 

Vis (+PSW 6 x 50) 

Courroie 

Poulie 

Entretoise (20 mm) 

Vis (+PSW 6 x 20) 

Courroie 

l’accessoires en vous reportant à « 1 » du Guide d’installation du support de fixation mural.

• Si vous utilisez un tournevis électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

• Veillez à ranger en lieu sûr les pièces excédentaires en vue d’une utilisation future. Conservez ce manuel pour
toute référence ultérieure.

Fixation standard

Montage fin

3 Raccordez les câbles requis au téléviseur.

• Une fois le téléviseur fixé au mur, vous ne pouvez plus accéder à aucune des bornes.

FR

22

FR

4 Installez le téléviseur sur la base. Reportez-vous à « 5 » dans le Guide d’installation et à

a
b
c

d

« Installation du téléviseur au mur » dans le Mode d’emploi fourni avec le support de
fixation mural.

Nom du modèle

KD-65A9F
K

D-55A9F

Emplacements des

cr

ochets

a

Reportez-vous aux instructions qui accompagnent le support de fixation murale de votre modèle pour installer le
téléviseur au mur.

FR

23

Dépannage

Remarque

Pour les dépannages généraux tels que : écran
noir, absence de son, image figée, téléviseur ne
réagissant plus pas de réaction du téléviseur ou
perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre téléviseur en appuyant sur

la touche d’alimentation de la télécommande
jusqu’à ce qu’un message s’affiche. Le
téléviseur redémarre. Si le téléviseur n’est pas
rétabli, essayez de débrancher le cordon
d’alimentation secteur du téléviseur pendant
trois minutes puis rebranchez-le.

2 Consultez le menu d’aide en appuyant sur la

touche HELP de la télécommande.

3 Raccordez votre téléviseur à Internet et

effectuez une mise à jour du logiciel. Sony
vous recommande de mettre à jour le logiciel
de votre téléviseur régulièrement. Les mises à
jour fournissent de nouvelles fonctionnalités
et améliorent les performances.

4 Allez sur le site Web d’assistance Sony

(informations fournies sur le couvercle
arrière).

Lorsque vous branchez le téléviseur, il est
possible que vous ne puissiez pas allumer le
téléviseur immédiatement même si vous
appuyez sur la touche de mise en marche de
la télécommande ou du téléviseur.

L’initialisation du système prend du temps.
A

ttendez environ une minute, puis utilisez-le

normalement.

Problèmes et solutions

Lorsque l’affichage LED clignote en rouge.

 Comptez le nombre de clignotements (le temps

d’intervalle est de trois secondes).
Réinitialisez le téléviseur en débranchant le
c

ordon d’alimentation secteur pendant trois
minutes, puis allumez le téléviseur sous tension.
Si le problème persiste, déconnectez le cordon
d

’alimentation secteur et contactez votre
revendeur ou le Centre de Service Après-Vente
Sony en indiquant le nombre de clignotements la
LED d’éclairage.

Absence d’image (écran noir) et de son.

 Vérifiez le raccordement de l’antenne/câble.
 Raccordez le téléviseur à l’alimentation secteur et

appuyez sur le bouton marche/arrêt du téléviseur
ou de la télécommande.

Impossible de syntoniser certains
programmes.

 Vérifiez le raccordement de l’antenne/câble.

La télécommande ne fonctionne pas.

 Remplacez les piles.

Le touche EXT.BOX MENU de la
télécommande ne fonctionne pas.

 Raccordez et configurez IR Blaster (modèles

fournis avec IR Blaster uniquement) (page 12).

 Raccordez un périphérique compatible avec HDMI

CEC (sauf les modèles fournis avec IR Blaster) et
commutez sur cette entrée.

Le contrôle parental pour le mot de passe de
diffusion a été oublié.

 Saisissez 9999 comme code PIN et sélectionnez

[Modifiez le code PIN].

La température augmente autour du
téléviseur.

 Si vous utilisez le téléviseur pendant une période

prolongée, la température augmente dans la
zone qui l’entoure. Si vous le touchez, vous
remarquerez peut-être qu’il est chaud.

L’écran s’assombrit alors que vous regardez le
téléviseur.

 Si l’image entière ou une partie de l’image

demeure immobile, la luminosité de l’écran est
progressivement réduite afin d’éviter la
rémanence d’image. Il ne s’agit pas d’un
dysfonctionnement du téléviseur.

La rémanence d’image vous inquiète.

Si la même image s’affiche plusieurs fois ou

ndant une période prolongée, la rémanence

pe
d’image est possible. Pour réduire la rémanence
d’image, nous vous recommandons d’éteindre
le téléviseur normalement en appuyant sur la
touche Alimentation de la télécommande ou du
téléviseur.

• Effectuez manuellement une actualisation du
panneau uniquement lorsque la rémanence d’image
est particulièrement visible. Effectuez-la une seule
fois par an. Évitez de l’effectuer plus souvent, car elle
peut réduire la durée de vie du panneau.

• Les images comportant des horloges, logos ou
couleurs vives (y compris du blanc) causent
facilement la rémanence d’image. Évitez d’afficher
ces types d’images pendant des périodes
prolongées, car cela pourrait provoquer une
rémanence d’image.

24

FR

FR

Une ligne blanche apparaît à l’écran.

 L’actualisation du panneau s’exécute

automatiquement pour réduire la rémanence
d’image après que le téléviseur a été utilisé
pendant des périodes prolongées. L’actualisation
du panneau démarre après la mise hors tension
du téléviseur et dure environ une heure. Une ligne
blanche peut s’afficher à l’écran lors de
l’actualisation du panneau. Il ne s’agit pas d’un
dysfonctionnement du téléviseur.

Le message [L'actualisation du panneau ne
s'est pas terminée…] s’affiche.

L’actualisation du panneau s’exécute
a

utomatiquement pour réduire la rémanence
d’image après que le téléviseur a été utilisé
pendant des périodes prolongées. Si le
téléviseur est mis sous tension, le cordon
d’alimentation secteur est débranché ou la
température ambiante sort de la plage de 10 ºC
à 40 ºC pendant l’actualisation du panneau, le
processus ne se termine pas et ce message
apparaît.

 Si l’actualisation du panneau a démarré

automatiquement, elle redémarre lorsque vous
mettez le téléviseur hors tension avec la
télécommande.

 Si l’actualisation du panneau a été lancée

manuellement, vous devez la sélectionner à
nouveau.

Spécifications

Système

Type d’affichage

Panneau OLED (diode électroluminescente
organique)

Norme de télévision

Selon le choix de votre pays/région
Analogique : B/G, I, D/K, M
Numérique : DVB-T/DVB-T2

Système de couleurs

PAL/SECAM/NTSC3.58/NTSC4.43

Canaux couverts

Selon le choix de votre pays/région
Analogique : UHF/VHF/Câble
Numérique : UHF/VHF

Sortie son

13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W +
10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n
(Selon votre région/pays, il se peut que
l’

IEEE802.11ac ne soit pas disponible.)

Bluetooth Version 4.2

Prises d’entrée/sortie

Câble d’antenne

Borne 75 ohms externe pour VHF/UHF

/ VIDEO IN

Entrée audio/vidéo (mini-prise)

HDMI IN 1/2/3/4 (prise en charge de la
résolution 4K, Compatible HDCP 2.3)

Vidéo :

4096 × 2160p (50, 60 Hz)*

1

(24 Hz)*

, 3840 × 2160p (50, 60 Hz)*2,
3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50,
60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz),
7

20p (30, 50, 60 Hz), 720/24p, 576p, 480p,

Formats PC*

*1Si la valeur d’entrée est 4096 × 2160p et que

2

*

3

*

3

[Mode Large] est réglé sur [Normal], la
résolution s’affiche à 3840 × 2160p. Pour afficher
au format 4096 × 2160p, réglez le paramètre
[Mode Large] sur [Etiré 1] ou [Etiré 2].
Pour la prise en charge de 18 Gbps, réglez
[Format du signal HDMI] sur [Format amélioré].
Reportez-vous au Guide d’aide pour plus de
détails.

1*2

, 4096 × 2160p

25

FR

Audio :

En mode eARC (Enhanced Audio Return
C

hannel)*
Reportez-vous au Guide d’aide pour plus de
d

étails.

Sauf eARC mode

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/
17

6,4/192 kHz 16/20/24 bits, Dolby Digital,

Dolby Digital Plus, DTS

* eARC sera disponible une fois le logiciel mis à

jour. Allez sur le site Web d’assistance
(informations fournies sur le couvercle arrière)
pour les informations les plus récentes.
Le mode eARC est actif lorsque [Mode eARC] est
réglé sur [Auto], [Haut-parleurs] est réglé sur
[Système audio] et lorsque le système audio
compatible eARC est raccordé.

ARC (Audio Return Channel) (HDMI IN 3
uniquement)

En eARC mode*

Reportez-vous au Guide d’aide pour plus de
dé

tails.

En ARC mode

PCM linéaire deux canaux : 48 kHz 16 bits, Dolby
D

igital, Dolby Digital Plus, DTS

* eARC sera disponible une fois le logiciel mis à jour.

Allez sur le site Web d’assistance (informations
fournies sur le couvercle arrière) pour les
informations les plus récentes.
Le mode eARC est actif lorsque [Mode eARC] est
réglé sur [Auto], [Haut-parleurs] est réglé sur
[Système audio] et lorsque le système audio
compatible eARC est raccordé.

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (PCM linéaire deux
canaux : 48 kHz 16 bits, Dolby Digital, DTS)

 (mini-prise stéréo)

Casque

1, 2, 3

Les ports USB 1 et 2 prennent en charge la High
Speed USB (USB 2.0)
Le port USB 3 prend en charge la Super Speed
US

B (USB 3.1 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de
connexion du réseau peut varier en fonction de
l’environnement d’exploitation. Le débit et la
qualité de la communication 10BASE-T/
100BASE-TX ne sont pas garantis pour ce
té

léviseur.)

IR BLASTER*

Entrée de câble IR Blaster (mini-prise)

1

CENTER SPEAKER IN

Entrée du haut parleur central (bornier)

Others

Accessoires en option

Support de fixation murale : SU-WL450

Températures de fonctionnement

0 ºC – 40 ºC

Puissance, fiche produit et autres

Tension d’alimentation

110 V - 240 V CA, 50/60 Hz

Classe d’efficacité énergétique*

KD-65A9F : B

2

Taille d’écran (mesurée en diagonale) (Environ.)

KD-65A9F : 65 pouces / 163,9 cm
KD-55A9F : 55 pouces / 138,8 cm

Consommation électrique

Indiqué à l’arrière du téléviseur

Consommation électrique*

En mode [Standard]

KD-65A9F : 190 W

En mode [Intense]

KD-65A9F : 500 W

Consommation électrique annuelle
moyenne*

KD-65A9F : 264 kWh

2*3

Consommation électrique en veille*2*4*

0,50 W

2

5

Résolution d’affichage

3 840 points (horizontal) × 2 160 lignes (vertical)

Puissance de sortie nominale

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (approx.) (l × h × p)

Avec support de table

KD-65A9F : 1 449 × 832 × 320 mm
KD-55A9F : 1 228 × 709 × 320 mm

Sans support de table

KD-65A9F : 1 449 × 835 × 86 mm
KD-55A9F : 1 228 × 711 × 86 mm

Poids (approx.)

Avec support de table

KD-65A9F : 35,6 kg
KD-55A9F : 30 kg

Sans support de table

KD-65A9F : 27,2 kg
KD-55A9F : 23,8 kg

26

FR

FR

Remarque

*1Uniquement pour certaines régions, certains pays ou

certains modèles de téléviseur.

2

Ces informations s’appliquent à l’UE ain si qu’aux pays

*

dont la législation applicable est conforme aux
règlements de l’UE en matière d’étiquetage
énergétique.

3

Consommation électrique par an, en considérant que

*

le poste reste allumé 4 heures par jour pendant 365
jours. La consommation réelle dépendra du mode
d’utilisation du téléviseur.

4

La consommation en veille spécifiée est atteinte une

*

fois que le téléviseur a terminé tous les processus
internes nécessaires.

5

La consommation électrique en veille augmentera

*

lorsque votre téléviseur sera connecté au réseau.

• La disponibilité des accessoires en option varie selon
les pays, les régions, les modèles de téléviseur et les
stocks.

• La conception et les spécifications sont sujettes à
modification sans préavis.

Remarques sur la fonction de télévision
numérique

• Toutes les fonctions relatives à la télévision

numérique ( ) ne sont valables que
dans les pays ou les régions où sont

ffusés des signaux numériques terrestres

di
DVB-T/DVB-T2 (MPEG-2 H.264/MPEG-4
AVC). Vérifiez auprès de votre revendeur si
vous pouvez capter un signal DVB-T/DVB­T2 là où vous vivez.

• Ce téléviseur est conforme aux

pécifications DVB-T/DVB-T2, mais sa

s
compatibilité avec les émissions
numériques terrestres DVB-T/DVB-T2
futures n’est pas garantie.

• Il est possible que certaines fonctions de

élévision numérique ne soient pas

t
disponibles dans tous les pays/régions.

Informations sur les marques
commerciales

• Les termes HDMI et High-Definition
Multimedia Interface ainsi que le logo
HDMI sont des marques commerciales ou
des marques déposées de HDMI Licensing
Administrator, Inc. aux États-Unis et dans
d’autres pays.

• Fabriqué sous licence de Dolby

boratories. Dolby, Dolby Audio, Dolby

La
Vision et le symbole double-D sont des
marques de Dolby Laboratories.

•« BRAVIA », et BRAVIA Sync sont
des marques commerciales ou marques

ées de Sony Corporation.

dépos

• Gracenote, le logo et le graphisme

acenote ainsi que le logo « Powered by

Gr
Gracenote » sont des marques
commerciales ou des marques déposées
de Gracenote, Inc. aux États-Unis et/ou
dans d’autres pays.

• Vewd® Core. Copyright 1995-2017 Vewd

oftware AS. All rights reserved.

S

• Google, Android TV, Google Play,

hromecast built-in, YouTube et les autres

C
marques et logos associés sont des
marques de Google LLC.

• Wi-Fi®, Wi-Fi Alliance® et Wi-Fi Direct® sont

marques déposées de Wi-Fi Alliance.

des

• Wi-Fi Protected Setup™ est une marque

• Le logo Wi-Fi CERTIFIED™ est une marque

• Pour les brevets DTS, visitez

• Les logos et le mot de marque Bluetooth®

• Netflix est une marque déposée de Netflix,

ée de Wi-Fi Alliance.

dépos

certification de Wi-Fi Alliance.

de

http://patents.dts.com. Fabriqué sous

ence de DTS, Inc.

lic
DTS, le symbole, & DTS et le symbole

lisés conjointement sont des marques

uti
déposées tandis que DTS Digital Surround
est une marque commerciale de DTS, Inc.
© DTS, Inc. Tous droits réservés.

ont des marques déposées appartenant à

s
Bluetooth SIG, Inc. et toute utilisation de
ces marques par Sony Corporation est
couverte par une licence. Les autres
marques commerciales et noms de marque
appartiennent à leurs propriétaires
respectifs.

.

Inc

FR

27

• TUXERA est une marque déposée de

Résolution actuelle :
3 840 x 2 160 pixels

Tuxera Inc. aux États-Unis et dans d’autres
pays.

• Le logo USB-IF SuperSpeed USB Trident est
e marque déposée de USB

un
Implementers Forum, Inc.

• Toutes les autres marques commerciales
partiennent à leurs propriétaires

ap
respectifs.

FR

28

Содержание

Примечание

Сведения по безопасности . . . . . . . . . . . . . 3

Меры предосторожности . . . . . . . . . . . . . .6

Защита экрана телевизора

(OLED-телевизор) . . . . . . . . . . . . . . . . . . . . . 7

Детали и элементы управления . . . . . . 8

Элементы управления и индикаторы. . . .8

Использование пульта

дистанционного управления . . . . . . . . . 9

Описание частей пульта ДУ . . . . . . . . . . . . 9

Схема подключения . . . . . . . . . . . . . . . .11

Установка телевизора на стену. . . . . . 14

SU-WL450 . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Поиск неисправностей . . . . . . . . . . . . . 24

Поиск и устранение неисправностей . . . 24

Технические характеристики. . . . . . . . 25

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony.
Перед первым включением телевизора внимательно
ознакомьтесь с данной инструкцией по эксплуатации и
сохраните ее для консультаций в будущем.

• Перед началом работы с телевизором прочитайте раздел
“Сведения по безопасности” (стр. 3).

• Инструкции “Установка телевизора на стену” содержатся в
данном руководстве по эксплуатации телевизора.

• Рисунки и изображения, используемые в документе
“Руководство по установке” и в настоящем руководстве,
представлены только для справки и могут отличаться от
фактического изделия.

Крепление настольной подставки к
телевизору

См. руководство по установке, расположенное сверху
упаковки.

Справка

Сведения о поиске неисправностей и другие полезные
сведения можно просмотреть непосредственно на
телевизоре. Нажмите HELP на пульте дистанционного
управления для отображения списка тем или поиска по
ключевым словам.

Справочное руководство (Инструкция)

Для получения дополнительной информации выберите
[Справочное руководство] в меню справки телевизора.
Также доступ к справочному руководству можно получить
с помощью ПК или смартфона (информация на задней
стороне обложки).

RU

2

Расположение идентифицирующей
этикетки

Наклейки с номером модели и потребляемой мощностью
расположены на задней панели телевизора. Они находятся
под крышкой подставки .

RU

A

Винт (M6)
Кронштейн для настенной

установки

8 мм - 12 мм

Задняя крышка телевизора

Сведения по безопасности

ПРЕДУПРЕЖДЕНИЕ

Предупреждение

В случае замены батарейки ненадлежащей батарейкой
возможен взрыв.
Запрещено подвергать батарейки чрезмерному нагреву,
н

апример, вследствие воздействия солнечных лучей, огня и
т. п., либо размещать их в условиях слишком низкого
атмосферного давления, что может привести к взрыву либо
утечке легковоспламеняющейся жидкости или газа.

Риски, связанные с неустойчивым
положением

Телевизор может упасть и стать причиной серьезных травм и
даже смерти.
Никогда не устанавливайте телевизор на неустойчивой
поверхности. Телевизор может упасть и стать причиной
серьезных травм и даже смерти. Во избежание различных
травм, в особенности для детей, необходимо соблюдать
следующие меры предосторожности:

• Используйте стойки или подставки, рекомендованные

п

роизводит елем телевизора.

• Используйте только такую мебель, котор ая может надежно

поддерживать устройство.

• Убедитесь, что телевизор не выступает за края опорной

меб

ели.

• Не устанавливайте устройство на высокой мебели

(например, на стенных или книжных шкафах) без
надлежащего крепления мебели и телевизора к
подходящей опорной конструкции.

• Перед установкой телевизора на поддерживающую мебель

у

бедитесь, что на ней нет предметов из ткани или других

подобных материалов.

• Разъясните детям, что влезать на мебель, чтобы добраться

до телевизора или его элементов управления, опасно.
Если телевизор установлен и его требуется переместить,
не

обходимо учест ь указанные выше факторы.

Установка/подключение

Требуется существенный опыт при установке телевизора на
настольную подставку.
См. Руководство по установке, прилагаемое к телевизору,
для

установки подставки.

Компания Sony не несет ответственности за любые поломки

ли травмы, вызванные неправильным обращением с

и
изделием или его неправильной установкой.

Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм выполняйте установку
и эксплуатацию телевизора в соответствии с
нижеследующими указаниями.
Устройство, подключенное одновременно к защитному
заземлению здания (непосредственно к электросети или при
помощи другого устройства, подключенного к защитному
заземлению) и к распределительной сети телевизора при
помощи коаксиального кабеля, при некоторых
обстоятельствах может быть по двержено опасности
возгорания. Вследствие этого подключение к
распределительной сети телевизора должно осуществляться
при помощи электрически изолированного устройства в
рамках определенного диапазона частот (гальванический
разъединитель, см. EN 60728-11).

Установка

• Сдвиньте и удерживайте фиксатор петли, как показано на

рисунке, а затем потяните центральный блок  до щелчка.
В противном случае телевизор может упасть, что может
привести к травме или повреждению телевизора.

• Телевизор следует устанавливать вблизи легкодоступной
э

лектророзетки переменного тока.

• Во избежание опрокидывания устройства, получения
травмы или повреж дения имуществ а установите телевизор
на устойчивую ровную поверхность.

• Установите телевизор в таком месте, где его нельзя задеть
или о

прокинуть.

• Устанавливайте телевизор таким образом, чтобы нижняя
часть телевизора не выходила за пределы подставки
телевизора (не при лагается). Если нижняя часть вы ходит за
пределы подставки телевизора, телевизор может
перевернуться и упасть, что может привести к травме или
повреждению телевизора.

• В це лях безопасности прикреп ляйте централ ьные крышки к
задней панели телевизора, когда телевизор находится на
подставке.

• Настенная установка телевизора должна выполняться
только квалифицированными специалистами сервисной
службы.

• По соображениям безопасности настоятельно
рек

омендуется использовать аксессуары Sony, в том числе:

 Кронш тейн для настенно й установки SU-WL450

• Обязательно используйте винты, прилагаемые к
кронштейну для настенной установки, когда будете
прикреплять кронштейн для настенной установки к
телевизору. При присоединении Кронштейн для настенной
установки к телевизору используйте только винты,
входящие в комплек т кронштейна для настенной устано вки.
Конструкция поставляемых в комплекте винтов показана на
иллюстрации, где размеры указаны от поверхности
Кронштейн для настенной установк и.
Использование винтов, отличных от входящих в комплект
п

оставки, может привести к повреждению телевизора или

вызвать его падение и т. д..

RU

3

Перемещение

Винт M6 (не входит в комплект)

Кабель
(не входит в
комплект)

Винт (не входит в
комплект)

8 мм - 12 мм

30 см

10 см

10 см

10 см

Обеспечьте вокруг телевизора расстояние
не меньше указанного.

30 см

10 см

10 см

Обеспечьте во круг телевизора расстояни е не меньше
указанного.

1 см

Стена

• Перед перемещением телевизора отсоедините от него все
кабели.

• Для переноски телевизора больших размеров требуются
два или три человека.

• При переноске телевизора вручную держите его, как
показано ниже. Не прикладывайте усилия к панели и рамке
экрана.

• При установке телевизора не
к

ладите его экраном вниз.

• При перевозке берегите
т

елевизор от ударов и сильной

вибрации.

• Если необходимо доставить телевизор в ремонтную
мастерскую или перевезти в другое место, упакуйте его в
картонную коробку и упаковочный материал, в которых он
поставлялся изначально.

Предотвращение опрокидывания
(кроме моделей, которые поставляются с
комплектом поддерживающих ремней)

1

Отверните центральные винты.

2 Закрепите телевизор на подставке для телевизора.

Вентиляция

• Никогда не перекрывайте вентиляционные отверстия и не
вставляйте в них никакие предметы.

• Оставляйте свободн ое пространство вокруг телевизора, как
п

оказано на рисунке н иже.

• Для обеспечения надлежащей циркуляции воздуха
настоятельно рекомендуется использовать специальный
кронштейн для настенной установки производства
компании Sony.

Настенная установка

4

RU

Установка на подставке

• Для обеспечения надлежащей вентиляции и
предотвращения скопления грязи и пыли:
 Н

е кладите телевизор экраном вниз; не устанавливайте
телевизор перевернутым нижней стороной вверх, задом
наперед или набок.

 Не у станавливайте телевизор на полке, ковре, кро вати

или в шкафу.

 Н

е накрывайте телевизор тканью, например,
занавесками, а также газетами и т. п.

RU

Примечание

Циркуляция воз духа нарушена.

Стена

Стена

 Не устанавливайте телевизор так, как п оказано на

рисунке ниже.

Кабель питания переменного тока

Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм обращайтес ь со
шнуром питания переменного тока и электророзеткой в
соответствии с нижеследующими указаниями:

• Форма вилки кабеля питания, которая поставляется вместе
с

телевизором, зависит от региона. Подключите
прилагаемый кабель питания переменного тока с
соответствующей вилкой к электрической розетке.

• Используйте только прилагаемый кабель питания
п

еременного тока Sony (не от других производителей).

• Вставляйте вилку в электророзетку переменного тока до
конца.

• Используйте для питания телевизора только сеть
переменного тока напряжением 110 В - 240 В.

• Выполняя кабельные соединения между оборудованием, в
ц

елях безопасности выньте шнур питания переменного
тока из электророзетки и будьте осторожны, чтобы не
запнуться о кабели.

• Перед выполнением каких-либо работ с телевизором, или
его переноской, отсоедините шнур питания переменного
тока от электро розетки переменного тока.

• Шнур питания переменного тока не должен находиться
ря

дом с источниками тепла.

• Регулярно чистите вилку шнура питания переменного тока,
предварительно вынимая ее из розетки. Если на вилке
имеется пыль, в которой скапливается влага, это может
привести к повреждению изоляции и, как следствие, к
возгоранию.

• Не используйте прилагаемый кабель питания переменного
тока с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте
шнур питания переменного тока, прилагая излишние
усилия. В противном случае могут оголиться или
переломиться внутренние жилы кабеля.

• Не изменяйте конструкцию шнура питания переменного
тока.

• Не ставьте и не кладите никакие тяжелые предметы на
ш

нур питания переменного тока.

• Вынимая шнур питания переменного тока из
электророзетки, не тяните за сам шнур.

• Не подключайте слишком много приборов к одной
электророзетке переменного тока.

• Не пользуйтесь электророзеткой переменного тока с
пло

хими контактами.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм не устанавлив айте/не
эксплуатируйте телевизор в таких местах, помещениях и
ситуациях, которые перечислены ниже.

Местоположения:

• На открытом воздухе (под прямыми солнечными лучами),
на берегу моря, на корабле или другом судне, в
автомобиле, в медицинских учреждениях, в неустойчивом
положении; вблизи воды, или там, где возможно
воздействие на него дождя, влаги или дыма.

Среды:

• В жарких, влажных или слишком запыленных помещениях;
в местах, где могут быть насекомые; в таких местах, в
которых телевизор может быть подвержен механической
вибрации; вблизи о гнеопасных объектов (свечей и др.). На
телевизор не должны попадать какие-либо капли или
брызги; нельзя ставить на него предметы, содержащие
жидкости, например вазу с цветами.

Ситуации:

• Использование изделия, когда мокрые руки; снят корпус
или установлены дополнительные аксессуары, не
рекомендованные изготовителем. Во время грозы
отключайте телевизор от электророзетки переменного тока
и антенны.

• Устанавливать телевизор так, чтобы он
выда

вался в открытое пространство.
Иначе возможны травмы или
повреждения оборудования от удара о
телевизор.

• Устанавливать телевизор во влажных
или пы

льных помещениях или в
помещениях с масляным дымом или
паром (неподалеку от кухонных
столов или увлажнителей воздуха).
Иначе может произойти возгорание,
удар электрическим током или деформация.

• Устанавливать телевизор там, где возможно сильное
по

вышение температуры, например под прямыми
солнечными лучами, рядом с отопительными приборами
или обогревателями. В таких условиях телевизор может
перегреться, что приведет к деформации корпуса и/или
повреждению телевизора.

• При установке в раздевалке бассейна
орячего источника

или г
присутствующие в воздухе сера и т. п.
могут вызвать повреждения
телевизора.

• Для обеспечения наилучшего качества изображения не

по

двергайте экран воздействию прямого освещения или

солнечного света.

• Телевизор не рекомендуется переносить из холодного

п

омещения в теплое. Резкие изменения температуры в
помещении могут вызвать конденсацию влаги. Это может
привести к снижению качества изображения телевизора и/
или искажению цветов. В этом случае дождитесь полного
испарения влаги, прежде чем включать телевизор.

Осколки:

• Не бросайте никакие предметы в телевизор. От удара
экранное стекло может разбиться и нанести серьезную
травму.

• Если на поверхности телевизора образовались трещины,
п

еред тем как при коснуться к нему, выньте вилку шнура
питания переменного тока из электророзетки. В противном
случае это может привести к уда ру электрическим током.

RU

5

Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в
течение нескольких дней, по соображениям безопасности и
энергосбережения его следует отключить от электросети
переменного тока.

• Так как телевизор не от ключается от электросети
переменного тока при выключении кнопкой, для его
полного отключения от электросети выньте вилку шнура
питания из электророзетки переменного тока.

• Некоторые телевизоры оснащены функциями, для
к

орректной работы которых требуется оставлять телевизор

в режиме ожидания.

Меры предосторожности в отношении
детей

• Не позволяйте детям взбираться на телевизор.

• Храните мелкие детали вне досягаемости детей, чтобы они
не могли случайно проглотить их.

Если имеют место следующие
неисправности...

Немедленно вы ключите телевизор и выньте вилку шнура
питания переменного тока из электророзетки в следующих
случаях.
Обратитесь к своему дилеру или в сервисный центр Sony для
того, чтобы квалифицированные специалисты сервисной
службы выполнили проверку телевизора.

В случае, если:

• Поврежден шнур питания переменного тока.

• Плохие контакты электророзетки переменного тока.

• Телевизор получил повреждения в результате падения,
удара или попадания брошенным в него предметом.

• Внутрь корпуса телевизора через отверстия попала
ж

идкость или какой-либо предмет.

О температуре телевизора

При длительном использовании телевизора поверхности
панели нагреваются. Они становятся горячими на ощупь.

Меры предосторожности

Просмотр телевизора

• Смотрите телевизор при достаточном освещении;
просмотр при плохом освещении или в течение чрезмерно
продолжительного времени утомляет глаза.

• При пользовании наушниками не устанавливайте слишком
бо

льшую громкость, чтобы не повредить слух.

OLED-экран

• OLED-экран изготовлен по прецизионной технологии,
99,99 % или более пикселей рабочие, тем не менее на OLED­экране могут быть черные точки или яркие световые пятна
(белые, красные, синие или зеленые). Это конструктивная
особенность OLED-экрана, которая не является
неисправностью.

• Не нажимайте на защитный фильтр, не царапайте его и не
с

тавьте на телевизор какие-либо предметы. Изображение
может быть неравномерным или даже возможно
повреждение OLED-экрана.

• Во время работы телевизора экран и корпус нагреваются.
Э

то не является признаком неисправности.

• При утилизации телевизора обязательно соблюдайте
местные законы и нормы.

Уход за поверхностью экрана, корпусом
телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания
отсоедините кабель от сети.
Для обеспечения со хранности конструкционных материалов
и по

крытия экрана телевизора соблюдайте следующие меры

предосторожности.

• Для удаления пыли с поверхности экрана/корпуса
телевизора осторожно протирайте его мягкой ткань. Если
пыль не удаляется полностью, протрите экран мягкой
тканью, слегка смоченной в слабом растворе мягкого
моющего средства.

• Никогда не разбрызгивайте воду или
мо

ющее средство прямо на телевизор.
Скопление жидкости внизу экрана или
на наружных поверхностях и
проникновение внутрь телевизора
может привести к выходу телевизора из
строя.

• Ни в коем случае не используйте никакие абразивные
ма

териалы, щелочные/кислотные очистители, чистящие
порошки и такие летучие растворители, как спирт, бензин,
разбавитель или инсектициды. Применение этих веществ
или длительный контакт с изделиями из резины/винила
могут повредить покрытие корпуса или поверхность экрана.

• Не прикасайтесь к телевизору, если на руках имеются
ка

кие-либо химические вещества, например крем для рук

или солнцезащитный крем.

• Для обеспечения надлежащей вентиляции рекомендуется
п

ериодически прочищать вентиляционные отверстия с

помощью пылесоса.

• При регулировке угла наклона телевизора изменяйте его
положение медленно и осторожно во избежа ние
соскальзывания телевизора с подставки.

Дополнительные устройства

Держите дополнительные компоненты или оборудование,
излучающее электромагнитные волны, на расстоянии от
телевизора. В противном случае может иметь место
искажение изображения и/или звука.

Беспроводная функция устройства

• Не используйте устройство вблизи медицинского
оборудования (электронных стимуляторов сердца и т. д.),
поскольку это может привести к неи справности последнего.

• Несмотря на то, что данное устройство передает/получает
з

ашифрованные сигналы, остерегайтесь
несанкционированного перехвата сигнала. Мы не нес ем
ответственности за любую проблему такого рода.

Предупреждение относительно
использования пульта ДУ

• Вставляя батарейки, соблюдайте полярн ость.

• Не используйте одновременно батарейки различных типов
или старые и новые батарейки.

• При утилизации батареек всегда соблюдай те правила
охраны окружающей среды. В некоторых регионах правила
утилизации бата реек могут быть регламентированы.
Просьба обращ аться по этому поводу в местные органы
власти.

• Бережно обращайтесь с пультом ДУ. Не бросайте его, не
с

тановитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в
мес

те, подверженном прямому воздействию солнечных

лучей, или во влажном помещении.

RU

6

RU

Защита экрана телевизора
(OLED-телевизор)

Меры предосторожности для защиты
экрана от повреждений

Эффект остаточного изображения

Из-за свойств используемых материалов в OLED-телевизорах
возникает эффект остаточного изображения (пят на на
экране). Эффект остаточного изображения может возникать,
если изображения отображаются в одном и том же месте
повторно или на протяжении длительного времени. Это не
является неисправностью телевизора. Не допускайте
отображения изображений, способных вызвать эффект
остаточного изображения.

Ниже приведены примеры изображений,
способных вызвать эффект остаточного
изображения:

• Содержимое с черными полосами вверху и внизу и/или
слева и справа на экране. (например, форматы экрана
Letterboxed, 4:3 при стандартном разрешении)

• Неподвижные изображения, например фотографии.

• Видеоигры, в которых могут быть неподвижное
с

одержимое в некоторых местах экрана.

• Экранные меню, телепрограммы, логотипы каналов и т. п.

• Неподвижное содержимое в приложениях.

• Экранные тикеры, например в новостях и заголовках.

Для снижения риска возникновения эффекта
остаточного изображения:

• Sony рекомендует выключать телевизор обычным образом,
нажав кнопку питания на пульте дистанционного
управления или на телевизоре.

• Заполняйте экран, переключая [Широкоэкранный режим],
ч

тобы исключить черные полосы. Выберите

[Широкоэкранный режим] вместо [Нормальный].

• Выключите OSD (отображен ие выполняемых функций на
экране), нажав кнопку / а также выключите меню на
подключенном оборудовании. Подробнее см. в
р

уководствах по эксплуатации подключенного

оборудования.

• Старайтесь не отображать неподвижные изображения с
яркими цветами (включая белый), часы или логотипы в
любом месте экрана.

• Установите настройки изображения исходя из условий
о

кружающей среды. Для домашнего просмотра, а также
для просмотра содержимого с отображением логотипов
станций и т. п. рекомендуется стандартное изображение.

В телевизоре преду смотрены следующие функции для
ум

еньшения/предотвращения эффекта остаточного

изображения.

Обновление панели

Обновление панели выполняется автоматически с целью
корректировки однородности экрана телевизора после
длительного использования. Обновление панели можно
также выполнить вручную; этот вариант следует
использовать только при появлении заметных признаков
эффекта остаточного изображения или при появлении
сообщения: [Обновление панели не завершено…]

Осторожно:

• Функция Обновление па нели может оказать влияние на
панель. Рекомендуется выполнять Обновление панели
один раз в год, не чаще, поскольку это влияет на срок
службы панели.

• Обновление панели занимает примерно час.

• При выполнении функции Обновление панели на экране
мо

жет появляться белая полоса, это не является признаком

неисправности телевизора.

• Обновление панели работает только при температурах от
10 ºC до 40 ºC.

Попиксельное смещение

Автоматическое смещение изображения на экране для
предотвращения эффекта остаточного изображения.

Прочие функции

Яркость экрана уменьшается автоматически при
отображении фотографий, часов, ярких цветов или
логотипов и т. п.

RU

7

Детали и элементы управления

ȫȬȪ

Элементы управления и индикаторы

 (питание) / + / –

Если телевизор выключен,

Нажмите  д

ля включения питания.

Если телевизор включен,

Для выключения нажмите и удерживайте
кн

опку .

Нажимайте ,

чтобы изменить функцию.
Затем нажмите кнопку + или – для
следующих действий:

• Регулировка громкости.

•Выбор канала.

• Выбор источника входного сигнала

те

левизора.

 Датчик пульта дистанционного

управления*

1

/
светочувствительный датчик*
светодиодный индикатор

Индикатор подсветки загорается или
мигает в соответствии с состоянием
телевизора.
Для получения дополнительной
и

нформации см. справочное

руководство.

 Встроенный микрофон*2*

3

Используйте встроенный микрофон,
допускающий управление без рук, для
голосового поиска. Чтобы включить
встроенный микрофон, нажмите HOME,
затем выберите [Настройки]  [Google].

 Индикатор встроенного микрофона

Индикатор встроенного микрофона
загорается желтым, если включен
встроенный микрофон. Индикатор
встроенного микрофона можно
отключить.*

*1 Не следует размещать какие-либо предметы

около датчика.

1

/

*2 Встроенный микрофон будет доступен после

обновления программного обеспечения. Для
получения новейшей информации посетите веб­сайт поддержки Sony (информация приведена на
задней крышке).
Для использования голосового поиска требуется
подключение к сети Интернет.
Функция голосового поиска с помощью
встроенного микрофона доступна только в
определенных регионах/странах и на
определенных языках.
Энергопотребление в режиме ожидания
повышается, так как встроенный микрофон
всегда выполняет прослушивание, когда
включена функция голосового поиска с
использованием встроенного микрофона.

*3 Для получения дополнительной информации см.

интерактивное справочное руководство (стр. 2).

3

RU

8

RU

MIC

(Микрофон)

Используйте голосовой поиск*.
(Например, для поиска различного
содержимого с помощью голоса.)

EXT.BOX MENU

Отображение меню подключенной
внешней приставки (кабельная/
спутниковая приставка).

• Для моделей с прилагаемым IR
Blaster подключите и настройте IR
Blaster (стр. 12).

• Для некоторых устройств,
совместимых с HDMI CEC,
поддерживается отображение
меню внешней приставки в
случае, если устройство IR Blaster
не прилагается/не подключено.

//// (Навигационная
клавиша-переключатель
направлений)

Навигация и выбор пунктов
экранного меню.

TV

Переключение на канал
телевизора или входной сигнал и
отображение панели меню
телевизора.

* Для использования голосового поиска требуется

подключение к сети Интернет.

Использование пульта дистанционного управления

Описание частей пульта ДУ

Форма, положение, наличие и функция кнопок пульта дистанционного управления зависят от
региона/страны/модели телевизора.

/ (Выбор источника входного

сигнала/удержание текста)

В режиме телевизора: служит для
отображения и выбора источника
входного сигнала.
В режиме телетекста: отображение
те

кущей страницы.

 (Режим ожидания телевизора)

Включение или выключение телевизора
(режим ожидания).

DIGITAL/ANALOG

Переключение между цифровым и
аналоговым режимами.

 Цифровые кнопки

/ (Информация/Вывод скрытого

текста)

Отображение информации.

 (Текст)

Отображение текстовой информации.

RU

9

 Google Play

Совет

Доступ к интерактивной службе “Google
Play”.

NETFLIX (только для определенного
региона/страны/модели
телевизора)

Доступ к интерактивной службе “NETFLIX”.

Цветные кнопки

Выполнение соответствующей функции в
момент нажатия.

 ACTION MENU

Отображение списка контекстных
функций.

GUIDE/

Отображение цифрового телегида.

APPS

Доступ к разным службам и
приложениям.

BACK

Возврат к предыдущему экрану.

HOME

Отображение меню “Дом” телевизора.

 +/– (Громкость)

Регулировка громкости.

(Переход)

Переход вперед и назад между двумя
каналами или входами. Телевизор
переключается между текущим каналом
или входом и последним выбранным
каналом или входом.

 (Отключение звука)

Отключение звука. При повторном
нажатии звук включается.

 AUDIO

Изменение языка просматриваемой в
данный момент программы.

//////

Можно управлять мультимедиа­содержимым на телевизоре и
подключенном совместимом с BRAVIA
Sync устройстве.

(Установка субтитров)

Включение или выключение субтитров
(если эта функция доступна).

HELP

Отображение меню справки. Со
справочным руководством можно
ознакомиться здесь.

EXIT

Возврат к предыдущему экрану или
выход из меню. Если доступна служба
интерактивного приложения, нажмите
эту кнопку, чтобы выйти из службы.

SYNC MENU

Отображение меню BRAVIA Sync.

• Можно включить и выключить звук, нажав и

удерживая .

PROG +/–//

В режиме телевизора: выбор канала.
В режиме телетекста: выбор следующей
() ил

и предыдущей () страницы.

RU

10

RU

Схема подключения

Ȭ

Ȯ

ȭ

Ȭ

ȫ

ȭ

Ȫ



Цифровая
фотокамера/
видеокамера/
USB­накопитель

Видеомагнитофон/
оборудование для
видеоигр/DVD­проигрыват ель/
видеокамера

IR Blaster

Устрой­ство
HDMI

< 14 мм

Кабель/
антенна

Маршру­тизатор

Аудиосистема
с оптическим
аудиовходом

Акусти­ческая
система с
устрой­ством
ARC/HDMI

Устрой­ство
HDMI

Цифровая фотокамера/
видеокамера/
USB-накопитель

Наушники

Устрой­ство
HDMI

AV-ресивер

Для получения дополнительной информации о подключениях см. справочное руководство,
нажав на пульте дистанционного управления кнопку HELP.

RU

11

 CENTER SPEAKER IN

10 мм

3,5 мм

1234

1: Левый
2: Видео
3: Земля
4: Правый

< 12 мм

< 21 мм

• Для использования телевизионных
динамиков в качестве центрального
динамика подключите выход AV­ресивера к разъему CENTER SPEAKER IN
на телевизоре.

• Перед подключением кабелей
о

тключите телевизор и AV-ресивер от

сети.

• Убедитесь, что для параметра
[Д

инамик] установлено значение

[Аудиосистема]: нажмите ACTION
MENU, затем выберите [Динамик] 
[Аудиосистема].

Для предотвращения шипящих шумов,
к

огда отсутствует подключение CENTER
SPEAKER IN и AV-ресивера, измените
следующую настройку. Нажмите HOME,
выберите [Настройки]  [Звук], затем
отключите [Режим центрального
динамика ТВ].

/ VIDEO IN

• Для композитного подключения

используйте аналоговый кабель­удлинитель (не входит в комплект).

•

 IR BLASTER*

• Используйте пульт дистанционного
управления Sony для управления
внешней приставкой (кабельная/
спутниковая приставка). Подключите
кабель IR Blaster* к порту IR Blaster
телевизора. Расположите другой
конец, как показано на рисунке ниже.

• Чтобы настроить IR Blaster, нажмите

HO

ME и выберите [Настройки] 

[Внешние входы]  [Настройка IR
Blaster].

 HDMI IN 1/2/3/4

• Интерфейс HDMI может осуществлять
передачу цифрового видео- и
аудиосигнала по одному кабелю.

•

• Для просмотра содержимого высокого
качества 4K 50p/60p подключите
кабель Premium High Speed HDMI и
установите для параметра [Формат
сигнала HDMI] значение [Расширенный
формат].
Выполняйте эту настройку отдельно
дл

я каждого подключенного разъема
HDMI IN. Для получения
дополнительной информации о
поддерживаемых форматах см.
“Технические характеристики“ в
данном руководстве (стр. 25-27).

RU

12

RU

Примечание

• HDMI IN 3 ARC (Реверсивный звуковой

канал)

Подключите аудиосистему к HDMI IN 3
для

перенаправления аудиосигнала
телевизора на аудиосистему.
Аудиосистема с поддержкой HDMI ARC
может отправлять видеосигнал на
телевизор и получать с телевизора
аудиосигнал при помощи одного
кабеля HDMI. Если ваша аудиосистема
не поддерживает HDMI ARC,
необходимо установить
дополнительное подключение к
DIGITAL AUDIO OUT (OPTICAL).

 USB 1/2, USB 3

• Подключение крупного устройства USB
может привести к помехам для других
подключенных устройств,
расположенных рядом с ним.

• При подключении крупного устройства
USB

подключайте его к порту USB 1.

 (Hаушники)

• Поддержка только 3-полюсного
стереомини-штекера.

• Не удастся вывести звук одновременно
из

наушников и динамиков телевизора.

* Только в определенных регионах/странах/

моделях телевизора.

• Запрещается прикреплять боковые крышки и
при подключенных к боковой клемме

проводах.

• Храните боковые крышки в безопасном месте для

спользования в дальнейшем.

и

RU

13

Установка телевизора на стену

Примечание

В данном руководстве по эксплуатации телевизора представлены только шаги по
подготовке к установке телевизора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony

стоятельно рекомендует привлекать для установки телевизора только дилеров или

на
лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического

луживания и осмотра данного изделия.

обс

Для правильной установки данного изделия необходим достаточный опыт, в особенности при
определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для
установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго
соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет
ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием
или его неправильной установкой.

Используйте кронштейн для настенной установки SU-WL450 (не входит в комплект) для

становки телевизора на стену.

у

При установке кронштейна для настенной установки см. также инструкцию по эксплуатации и
руководство по установке, прилагаемые к кронштейну для настенной установки.

• Храните извлеченные винты в надежном недоступном для детей месте.

• Обязательно придерживайте телевизор при подготовке его к установке на стену.

• Снимите угловые защитные накладки после установки телевизора на стену.

14

RU

RU

Примечание

Установка телевизора на стену из коробки

1 Снимите крышку и прикрепите (входит в комплект телевизора) к задней панели

телевизора.

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м
{15 кгс·см}.

RU

15

2 Извлеките винты из задней панели телевизора.

RU

16

RU

x 3

Установка телевизора на стену с настольной подставки

1 Вставьте угловые защитные накладки.

2 Отверните центральные винты.

3 Выверните винты.

RU

17

4 Снимите основание подставки.

ʓ

ʔ

5 Закройте центральный блок, отпустив фиксатор петли.

RU

18

RU

Примечание

6 Прикрепите (прилагается к телевизору) к задней панели телевизора.

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м
{15 кгс·см}.

19

RU

7 Извлеките винты из задней панели телевизора.

20

RU

RU

Примечание

Центральная точка экрана

Узкое

крепление

Стандартное

крепление

SU-WL450

1 Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно

прочная, чтобы выдержать вес по крайней мере в четыре раза превышающий вес
устанавливаемого телевизора.
См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на
стр. 25-27 (Технические характеристики).

Основной блок: мм

Положение

Размеры экрана

Название

модели

KD-65A9F 1449 835 70 493 148 106

KD-55A9F 1228 711 131 493 148 106

нтра

це
экрана

Длина для установки

Стандартное

крепление

крепление

Узкое

• Рисунки в таблице могут немного отличаться в зависимости от установки.

• Если телевизор крепится на стене, верхняя его часть слегка выступает вперед.

RU

21

2 Прикрепите детали крепления кронштейна для настенной установки. Для

Примечание

Примечание

Винт (+PSW 6 x 20) 

Шкив 

Прокладка (60 мм) 

Винт (+PSW 6 x 50) 

Лента 

Шкив 

Прокладка (20 мм) 

Винт (+PSW 6 x 20) 

Лента 

получения информации о деталях крепления см. пункт “1” руководства по установке
кронштейна для настенной установки.

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м
{15 кгс·см}.

• Храните неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать.
Сохраните это руководство для обращения к нему в дальнейшем.

Стандартное крепление

Узкое крепление

3 Подключите необходимые кабели к телевизору.

• После установки на стену доступ к разъемам телевизора будет заблокирован.

RU

22

RU

4 Установите телевизор на основание. См. раздел “5” в руководстве по установке и

a
b
c

d

раздел “Установка телевизора на стену” в инструкции по эксплуатации,
прилагаемым к кронштейну для настенной установки.

Название модели Положение скоб

KD-65A9F
K

D-55A9F

a

При креплении телевизора на стене, см. входящие в комплект кронштейна для настенной установки
инструкции, относящиеся к данной модели.

RU

23

Поиск неисправностей

Основные способы поиска и устранения
неисправностей для следующих проблем:
пустой экран, отсутствие звука, замерзший
кадр, отсутствие реакции телевизора при
нажатии кнопок, потеря сети. При
возникновении данных проблем выполните
следующие действия.

1 Перезапустите телевизор, нажимая кнопку

питания на пульте дистанционного
управления, пока не отобразится
сообщение. Телевизор перезапустится.
Если не удается возобновить работу
телевизора, попробуйте отсоединить
кабель питания переменного тока от
телевизора на три минуты, затем снова
подключите его.

2 См. меню справки, нажав на пульте

дистанционного управления кнопку HELP.

3 Подключите телевизор к Интернету и

выполните обновление программного
обеспечения. Компания Sony рекомендует
своевременно обновлять программное
обеспечение телевизора. Благодаря
обновлению программного обеспечения
улучшаются рабочие характеристики
телевизора, а также доступны новые
функции.

4 Посетите веб-сайт поддержки Sony

(информация на задней крышке).

При включении телевизор может
некоторое время не включаться — даже
при нажатии кнопки питания на пульте
дистанционного управления или самом
телевизоре.

Для инициализации системы требуется
н

екоторое время. Подождите примерно

одну минуту, затем повторите попытку.

Поиск и устранение неисправностей

Если светодиодная подсветка мигает
красным цветом.

 Подсчитайте, сколько раз она мигает

(с интервалом в три секунды).
Перезагрузите телевизор, отсоединив кабель
п

итания переменного тока на три минуты,
затем включите телевизор.
Если проблему не удалось устранить,
отс

оедините кабель питания переменного
тока и обратитесь к дилеру или в сервисный
центр Sony, указав число миганий
светодиодной подсветки.

Нет ни изображения (темный экран), ни
звука.

 Проверьте подключение антенны или кабеля.
 Подключите телевизор к электросети и

нажмите кнопку питания на телевизоре или
пульте дистанционного управления.

Некоторые каналы не настраиваются.

 Проверьте подключение антенны или кабеля.

Не работает пульт ДУ.

 Замените батарейки.

Кнопка EXT.BOX MENU на пульте
дистанционного управления не работает.

 Подключите и настройте IR Blaster (только для

моделей с прилагаемым IR Blaster) (стр. 12).

 Подключите устройство, совместимое с HDMI

CEC (кроме моделей с прилагаемым IR Blaster)
и переключитесь на этот входной сигнал.

Забыли пароль для функции “Замок от
детей”.

 Введите 9999 в качестве PIN-кода и выберите

[Смена PIN кода].

Поверхности телевизора нагреваются.

 При длительном использовании телевизора

его поверхности нагреваются. Они становятся
горячими на ощупь.

Экран темнеет во время просмотра
телевизора.

 Если все изображение или его часть

неподвижны, яркость экрана постепенно
снижается, чтобы предотвратить эффект
остаточного изображения. Это не является
неисправностью телевизора.

24

RU
