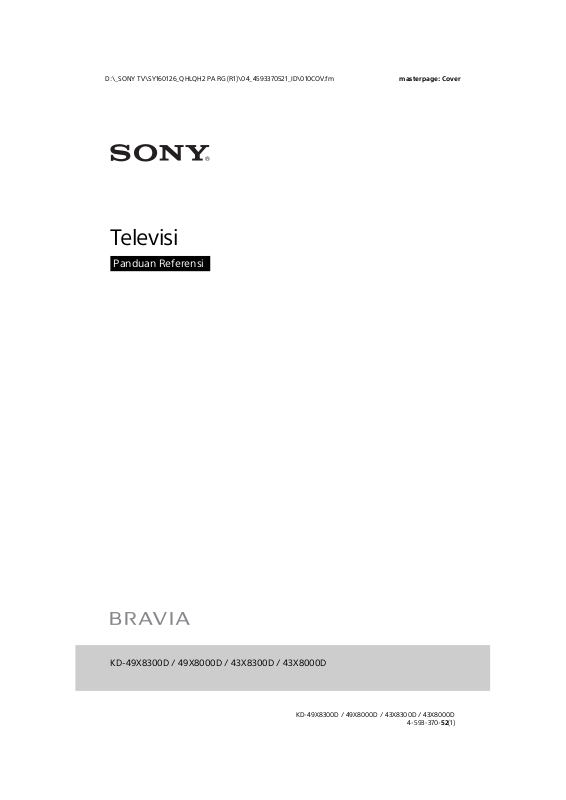

Panduan Referensi

KD-49X8300D / 49X8000D / 43X8300D / 43X8000D

Daftar Isi

Informasi Keselamatan . . . . . . . . . . . . . . . . .2

Langkah Pencegahan. . . . . . . . . . . . . . . . . . . 5

Komponen dan Kontrol . . . . . . . . . . . . . . . 7

Kontrol dan Indikator . . . . . . . . . . . . . . . . . . .7

Menggunakan Remote Control . . . . . . . . 8

Deskripsi Komponen Remote Control. . . . . .8

Diagram Koneksi . . . . . . . . . . . . . . . . . . . 10

Pemasangan TV di Dinding. . . . . . . . . . . 12

Pemecahan Masalah . . . . . . . . . . . . . . . . 16

Masalah dan pemecahannya . . . . . . . . . . . 16

Spesifikasi. . . . . . . . . . . . . . . . . . . . . . . . . 17

Pendahuluan

Terima kasih telah memilih produk Sony ini. Sebelum mengoperasikan TV, baca petunjuk penggunaan ini dengan teliti dan simpan untuk digunakan di kemudian hari.

Catatan

• Sebelum mengoperasikan TV, baca “Informasi Keselamatan” (halaman 2).

• Petunjuk untuk “Pemasangan TV di Dinding” disediakan di dalam petunjuk penggunaan TV ini.

• Gambar dan ilustrasi yang digunakan dalam Panduan Penyetelan dan buku petunjuk ini hanyalah untuk referensi saja dan bisa berbeda dari produk yang sebenarnya.

Lokasi Panduan Penyetelan

Panduan Penyetelan ditempatkan di atas bantalan di dalam karton TV.

Petunjuk Penggunaan

Petunjuk Penggunaan berisi informasi tentang cara menggunakan berbagai fitur TV. Untuk menampilkan Petunjuk Penggunaan di TV, tekan HELP di remote control dan pilih [Petunjuk Penggunaan].

Lokasi label identifikasi

Label untuk No. Model TV dan rating Catu Daya ada di bagian belakang TV.

Untuk model yang disertai dengan adaptor arus bolak-balik: Label untuk No. Model dan No. Seri adaptor arus bolak-balik ada di bagian bawah adaptor arus bolak-balik.

Informasi Keselamatan

PERINGATAN

Baterai tidak boleh dipaparkan ke panas yang berlebihan seperti sinar matahari, api atau semacamnya. Jangan menempatkan televisi di lokasi yang tidak stabil. Televisi bisa jatuh, menyebabkan cedera serius pada orang atau kematian. Banyak cedera, khususnya pada anak-anak, yang dapat dihindari dengan mengambil langkah-langkah pencegahan yang sederhana seperti:  Menggunakan panel atau penyangga yang disarankan oleh

pabrik televisi.

 Hanya menggunakan perabot yang dapat menopang televisi

dengan aman.

 Memastikan televisi tidak menggantung dari tepi perabot yang

menopangnya.

 Tidak menaruh televisi di atas perabot yang tinggi (contohnya,

lemari atau rak buku) tanpa menambatkan perabot maupun televisi ke penopang yang sesuai.

 Tidak menempatkan televisi di atas kain atau materi lain yang

terdapat di antara televisi dan perabot penopangnya.

 Mendidik anak-anak tentang bahaya yang bisa timbul dari

memanjat perabot untuk menggapai televisi atau

pengontrolnya. Jika televisi Anda yang ada saat ini dipertahankan dan dipindah lokasinya, pertimbangan yang sama seperti di atas harus diterapkan.

Pemasangan/Penyetelan

Pasang dan gunakan TV menurut petunjuk di bawah ini untuk menghindari risiko kebakaran, sengatan listrik atau kerusakan dan/atau cedera.

Pemasangan

• TV harus dipasang di dekat stopkontak (stopkontak listrik) yang

mudah diakses.

• Tempatkan TV di atas permukaan yang datar dan stabil agar

tidak jatuh dan menyebabkan cedera pada orang atau kerusakan pada benda.

• Pasang TV di tempat di mana TV tidak dapat tertarik, terdorong,

atau tertabrak hingga jatuh.

• Hanya personil yang memenuhi kualifikasi yang boleh

melakukan pemasangan di dinding.

• Untuk alasan keselamatan, kami sangat menyarankan Anda

Sekrup

Braket Dinding

8 mm - 12 mm

Penutup belakang TV

8 mm - 12 mm

Sekrup (sudah dilepas sebelumnya)

Sekrup (tidak disertakan)

Kabel (tidak disertakan)

30 cm

10 cm 10 cm

10 cm

Berikan minimal jarak sebesar ini di sekeliling TV.

30 cm

10 cm

Berikan minimal jarak sebesar ini di sekeliling TV.

6 cm

menggunakan aksesori Sony, termasuk:  Braket Dinding SU-WL450

• Pastikan Anda menggunakan sekrup yang disertakan dengan Braket Dinding ketika memasang Braket Dinding ke TV. Sekrup yang disertakan dirancang seperti yang ditunjukkan oleh ilustrasi ketika diukur dari permukaan pemasangan Braket Dinding. Diameter dan panjang sekrup berbeda-beda tergantung pada model Braket Dinding. Penggunaan sekrup yang lain daripada yang disertakan dapat mengakibatkan kerusakan internal pada TV atau menyebabkan TV terjatuh, dll.

Mengangkut

• Sebelum mengangkut TV, lepaskan semua kabel.

• Diperlukan dua atau tiga orang untuk mengangkut TV yang besar.

• Ketika mengangkut TV dengan tangan, pegang seperti yang ditunjukkan di bawah ini. Jangan tekan panel LCD dan bingkai di sekeliling layar.

• Ketika mengangkut TV, jaga agar TV tidak terkena goncangan atau getaran yang berlebihan.

• Ketika mengangkut TV atau memperbaikinya atau ketika memindahkannya, kemas menggunakan kardus dan materi pengemasan aslinya.

Agar tidak terguling

Ventilasi

• Jangan pernah menutupi lubang ventilasi atau memasukkan apapun ke dalam panel.

• Beri jarak di sekeliling TV seperti yang ditunjukkan di bawah ini.

• Kami sangat menyarankan Anda menggunakan Braket Dinding Sony untuk memberi TV sirkulasi udara yang memadai.

Dipasang di dinding

Dipasang dengan penyangga

• Untuk memastikan ventilasi yang memadai dan mencegah

Sirkulasi udara terhalang.

Dinding Dinding

terkumpulnya kotoran atau debu:  Jangan membaringkan TV, memasangnya secara terbalik,

menghadap ke belakang, atau ke samping.

 Jangan menempatkan TV di atas rak, karpet, tempat tidur

atau di dalam lemari pakaian.

 Jangan menutupi TV dengan kain, seperti tirai, atau item

seperti surat kabar, dll.

 Jangan memasang TV seperti yang ditunjukkan di bawah ini.

Kabel daya listrik (kabel listrik)

Tangani kabel daya listrik (kabel listrik) dan stopkontak (stopkontak listrik) seperti berikut untuk menghindari risiko kebakaran, sengatan listr ik atau kerusakan dan/atau cedera:  Bentuk steker (steker listrik), yang disertakan bersama dengan

TV, berbeda-beda tergantung pada wilayahnya. Pastikan Anda menyambungkan kabel daya listrik (kabel listrik) yang disertakan dengan steker yang cocok untuk stopkontak (stopkontak listrik).

 Hanya gunakan kabel daya listrik (kabel listrik) yang disertakan

oleh Sony, bukan yang bermerek lain.

 Masukkan steker sampai maksimal ke dalam stopkontak

(stopkontak listrik).

 Operasikan TV dengan tegangan arus bolak-balik 110 V – 240 V

saja (kecuali model yang disertai adaptor arus bolak-balik).

 Operasikan TV dengan tegangan arus bolak-balik 100 V – 240 V

saja (khusus model yang disertai adaptor arus bolak-balik).

 Ketika menyambungkan kabel, pastikan Anda mencabut kabel

daya listrik (kabel listrik) demi keselamatan Anda dan berhatihatilah agar kaki Anda tidak tersandung kabel.

 Lepaskan kabel daya listrik (kabel listrik) dari stopkontak

(stopkontak listrik) sebelum memperbaiki atau memindahka n TV.

 Jauhkan kabel daya listrik (kabel listrik) dari sumber panas.  Cabut steker (steker listrik) dan bersihkan secara rutin. Jika

steker tertutupi debu dan menyerap kelembapan, isolasi steker bisa menurun kualitasnya dan mengakibatkan kebakaran.

Catatan

• Jangan menggunakan kabel daya listrik (kabel listrik) yang disertakan untuk alat lain.

• Jangan menjepit, membengkokkan, atau membelitkan kabel daya listrik (kabel listrik) secara berlebihan. Konduktor inti bisa terpapar atau rusak.

• Jangan memodifikasi kabel daya listrik (kabel listrik).

• Jangan menaruh benda berat apapun di atas kabel daya listrik (kabel listrik).

• Jangan menarik kabel daya listrik (kabel listrik) di bagian kabelnya ketika melepaskannya.

• Jangan menyambungkan terlalu banyak perangkat ke stopkontak (stopkontak listrik) yang sama.

• Jangan menggunakan stopkontak (stopkontak listrik) yang kurang pas.

CATATAN UNTUK ADAPTOR ARUS BOLAK-BALIK (khusus model yang disertai adaptor arus bolak-balik)

Peringatan

Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan memaparkan perangkat ini ke air hujan atau kelembapan. Untuk mencegah kebakaran atau bahaya sengatan listrik, jangan tempatkan benda yang berisi cairan, seperti vas bunga, di atas perangkat. Jangan memasang perangkat ini di tempat sempit, seperti rak buku atau unit yang serupa.

• Pastikan stopkontak (stopkontak listrik) dipasang di dekat perangkat dan mudah diakses.

• Pastikan Anda menggunakan adaptor arus bolak-balik dan kabel daya listrik (kabel listrik) yang disertakan. Jika tidak, kegagalan fungsi bisa terjadi.

• Sambungkan adaptor arus bolak-balik ke stopkontak (stopkontak listrik) yang mudah diakses.

• Jangan menggulung kabel daya listrik (kabel listrik) memutari adaptor arus bolak-balik. Kabel inti bisa terpotong dan/ atau fungsi TV bisa gagal.

• Jangan menyentuh adaptor arus bolak-balik dengan tangan yang basah.

• Jika Anda melihat ada yang tidak normal pada adaptor arus bolak-balik, segera lepaskan dari stopkontak (stopkontak listrik).

• TV belum terputus dari sumber listrik selama masih tersambung ke stopkontak (stopkontak listrik), meskipun TV itu sendiri sudah dimatikan.

• Karena adaptor arus bolak-balik akan menjadi hangat ketika digunakan dalam jangk a waktu yang lama, Anda m ungkin merasa panas ketika menyentuhnya dengan tangan.

Penggunaan yang Dilarang

Jangan memasang/menggunakan TV di lokasi, lingkungan atau situasi seperti yang dicantumkan di bawah ini, karena TV bisa gagal fungsi dan mengakibatkan kebakaran, sengatan listrik, kerusakan dan/atau cedera.

Lokasi:

• Di luar ruang (di bawah sinar matahari langsung), di pinggir pantai, di perahu atau kapal lain, di dalam kendaraan, di lembaga medis, lokasi yang tidak stabil, di dekat air, hujan, kelembapan atau asap.

Lingkungan:

• Tempat-tempat yang panas, lembap, atau sangat berdebu; di mana serangga bisa masuk; di mana TV bisa terpapar ke getaran mekanis, di dekat benda yang mudah terbakar (lilin, dll.). TV tidak boleh dipaparkan ke tetesan atau cipratan cairan dan benda yang berisi cairan, seperti vas bunga, tidak boleh ditaruh di atas TV.

Situasi:

• Penggunaan dengan kondisi tangan basah, dengan kabinet dilepas, atau dengan aksesori tidak direkomendasikan oleh pabrikan. Lepaskan TV dari stopkontak (stopkontak listrik) dan antena ketika ada badai petir.

• Pasang TV hingga menonjol keluar ke ruang terbuka. Cedera atau kerusakan dapat terjadi akibat dari orang atau benda yang menabrak TV.

• Tempatkan TV di tempat yang lembap atau berdebu, atau di suatu ruan gan dengan asap atau uap yang berminyak (dekat dengan meja memasa k atau alat pelembap udara). Kebakaran, sengatan listrik, atau perubahan bentuk bisa terjadi.

• Pasang TV di tempat yang terpapar pada suhu ekstrem, seperti sinar matahari langsung, di dekat radiator atau ventilasi pemanas. TV bisa menjadi terlalu panas dalam kondisi tersebut, yang bisa menyebabkan perubahan bentuk selubung dan/atau kegagalan fungsi TV.

• Jika TV ditempatkan di ruang ganti di tempat pemandian umum atau sumber air panas, TV bisa rusak karena belerang di udara, dll.

• Untuk mendapatkan kualitas gambar yang terbaik, jangan memaparkan layar ke cahaya atau sinar matahari langsung.

• Jangan memindahkan TV dari area dingin ke area hangat. Perubahan suhu ruang yang mendadak dapat menimbulkan kondensasi uap. Ini bisa membuat TV menampilkan gambar yang buruk dan/atau warna yang buruk. Jika hal ini terjadi, biarkan kelembapan menguap sampai habis sebelum menyalakan TV.

Keadaan Pecah:

• Jangan melemparkan apapun ke TV. Kaca layar bisa pecah karena benturan dan menyebabkan cedera serius.

• Jika permukaan TV retak, jangan menyentuhnya sampai Anda sudah mencabut kabel daya listrik (kabel listrik). Karena ini dapat menimbulkan sengatan listrik.

Ketika tidak digunakan

• Jika Anda tidak akan menggunakan TV selama beberapa hari, TV harus dilepaskan dari daya listrik arus bolak-balik (listrik) demi alasan keselamatan dan lingkungan.

• Karena TV belum terputus dari daya listrik arus bolak-balik (listrik) ketika TV baru saja dimatikan, cabut steker dari stopkontak (stopkontak listrik) untuk benar-benar memutuskan sambungan TV.

• Beberapa TV mungkin memiliki fitur di mana TV harus berada dalam keadaan siaga agar bisa berfungsi dengan benar.

Untuk anak-anak

• Jangan mengizinkan anak-anak memanjat ke atas TV.

• Jauhkan aksesori kecil dari jangkauan anak-anak, sehingga tidak tertelan secara tidak sengaja.

Jika ada masalah berikut...

Matikan TV dan cabut kabel daya listrik (kabel listrik) dengan segera jika ada salah satu masalah berikut. Minta teknisi yang memenuhi kualifikasi dari dealer atau pusat servis Sony memeriksa TV.

Ketika:

 Kabel daya listrik (kabel listrik) rusak.  Stopkontak (stopkontak listrik) kurang pas.  TV rusak karena jatuh, tertabrak atau dilempari sesuatu.  Ada benda cair atau benda padat yang jatuh melalui lubang di

panel.

Tentang Suhu TV LCD

Ketika TV LCD digunakan dalam jangka waktu lama, panel di sekelilingnya menjadi hangat. Anda dapat merasakan panasnya ketika menyentuhnya dengan tangan.

Langkah Pencegahan

Menonton TV

• Tonton TV dengan cahaya yang cukup, karena menonton TV dengan cahaya yang kurang terang atau dalam jangka waktu yang lama membuat mata menjadi tegang.

• Ketika menggunakan headphone, setel volume sehingga tidak terlalu besar, karena bisa mengakibatkan kerusakan pada pendengaran.

Layar LCD

• Meskipun layar LCD dibuat dengan teknologi berpresisi tinggi dan 99,99 % pikselnya atau lebih efektif, titik hitam bisa muncul atau poin berwarna terang (merah, biru, atau hijau) bisa muncul secara terus menerus di layar LCD. Ini adalah sifat struktur layar LCD dan bukan kegagalan fungsi.

• Jangan mendorong atau menggores filter depan, atau menempatkan benda di atas TV ini. Gambar bisa menjadi tidak rata atau layar LCD bisa rusak.

• Jika TV ini digunakan di tempat yang dingin, noda bisa muncul di dalam gambar atau gambar bisa menjadi gelap. Ini tidak berarti ada kerusakan. Fenomena ini menghilang jika suhu naik.

• Ada bayangan ketika gambar yang tidak bergerak ditampilkan terus menerus. Ini bisa hilang setelah beberapa waktu.

• Layar dan panel menjadi hangat ketika TV digunakan. Ini bukan kegagalan fungsi.

• Layar LCD mengandung sejumlah kecil kristal cair. Ikuti ketetapan dan peraturan setempat untuk pembuangan.

Menangani dan membersihkan permukaan layar/panel TV

Pastikan kabel daya listrik (kabel listrik) yang menyambungkan TV dari stopkontak (stopkontak listrik) sudah dicabut sebelum membersihkan. Untuk menghindari degradasi materi atau degradasi lapisan layar, taati langkah pencegahan berikut ini.

• Untuk membersihkan debu dari permukaan layar/panel, seka dengan lembut menggunakan kain halus. Jika debu masih menempel, seka dengan kain halus yang dibasahi sedikit dengan larutan detergen ringan.

• Jangan langsung semprotkan air atau detergen ke TV. Air atau detergen bisa menetes ke bagian bawah layar atau komponen luar dan masuk ke dalam TV, dan menimbulkan kerusakan pada TV.

• Jangan menggunakan tipe lap yang kasar, cairan pembersih alkalin/asam, bubuk penggosok, atau larutan yang mudah menguap, seperti alkohol, benzena, thinner atau insektisida. Penggunaan materi semacam ini atau kontak yang lama dengan materi karet atau vinyl dapat menimbulkan kerusakan pada permukaan layar dan materi panel.

• Jangan menyentuh TV jika ada zat kimia di tangan Anda seperti krim tangan atau tabir surya.

• Untuk memastikan ventilasi yang memadai, sebaiknya lubang ventilasi disedot dengan penyedot debu secara berkala.

• Ketika menyesuaikan sudut TV, gerakkan secara perlahan agar TV tidak berpindah atau tergelincir dari meja penyangganya.

Peralatan Opsional

Jauhkan komponen opsional atau peralatan lain yang memancarkan radiasi elektromagnet dari TV. Karena bisa menimbulkan suara bising dan gangguan pada gambar.

Fungsi Nirkabel unit

• Jangan mengoperasikan unit ini di dekat peralatan medis (alat pacu jantung, dll.), karena bisa mengakibatkan kegagalan fungsi pada peralatan medis.

• Meskipun unit ini memancarkan/menerima sinyal acak, waspadalah terhadap penangkapan sinyal yang tidak memiliki wewenang. Kami tidak bertanggung jawab atas masalah yang ditimbulkannya.

Perhatikan ketika menangani remote control

• Amati polaritas yang benar ketika memasukkan baterai.

• Jangan menggunakan tipe baterai yang berbeda atau mencampurkan baterai lama dengan baterai baru.

• Buang baterai dengan cara yang ramah lingkungan. Beberapa wilayah tertentu memiliki peraturan atas pembuangan baterai. Tanyakan kepada otoritas setempat.

• Tangani remote control dengan hati-hati. Jangan menjatuhkan atau menginjaknya, atau menumpahkan cairan apapun ke remote control.

• Jangan menempatkan remote control di lokasi yang dekat dengan sumber panas, di tempat yang terkena sinar matahari langsung, atau di ruang yang lembap.

Komponen dan Kontrol



Kontrol dan Indikator

 (Daya) /+/-

Ketika TV mati,

Tek an  untuk menghidupkan.

Ketika TV hidup,

Tekan lama  untuk mematikan, Tek an  berulang-ulang untuk mengubah fungsi, lalu tekan tombol + atau – untuk:

• Menyesuaikan volume.

• Memilih saluran.

• Memilih sumber input TV.

 Sensor Remote Control*1 / Sensor

cahaya*

LED Penerangan menyala atau berkedip sesuai dengan status TV.

•Putih

•Sian

• Merah Muda*

• Kuning Tua

*1 Jangan meletakkan apa pun di dekat sensor.

*2 Hanya untuk kawasan/negara/model TV tertentu.

/ LED Penerangan

Saat menyalakan TV/mode gambar mati/ pembaruan perangkat lunak, dsb.

Saat menyambungkan ke perangkat seluler secara nirkabel.

Mode perekaman.

Timer disetel.

Menggunakan Remote Control

MIC

Deskripsi Komponen Remote Control

Bentuk remote control, letak, ketersediaan, dan fungsi tombol remote control mungkin berbeda-beda, tergantung pada kawasan/negara/model TV Anda.

/ (Pilih input/Tahan teks)

Dalam mode TV: Menampilkan dan memilih sumber input. Dalam mode Teks: Menahan halaman yang sedang dibuka.

(Mikrofon)

Gunakan Fungsi Suara. (misalnya, Cari berbagai konten dengan suara.)

 (TV siaga)

Menyalakan atau mematikan TV (mode siaga).

DIGITAL/ANALOG

Beralih antara mode digital dan analog.

SYNC MENU

Menampilkan menu BRAVIA Sync.

(Mode lebar)

Mengubah format layar.

EXIT

Kembali ke layar sebelumnya atau keluar dari menu. Ketika layanan Aplikasi Interaktif tersedia, tekan untuk keluar dari layanan.

 Tombol nomor

/ (Buka Info/Teks)

Menampilkan informasi.

 (Teks)

Menampilkan informasi teks.

 Google Play

Mengakses layanan online “Google Play”.

NETFLIX (Hanya untuk kawasan/ negara/model TV tertentu)

Mengakses layanan online “NETFLIX”.

Tombol wa r n a

Menjalankan fungsi terkait pada waktu tersebut.

 ACTION MENU

Menampilkan daftar fungsi kontekstual.

• Beralih ke saluran TV atau input dari aplikasi lain.

• Nyalakan TV untuk menampilkan saluran TV atau input.

GUIDE/

Menampilkan panduan program digital.

BACK

Kembali ke layar sebelumnya.

HOME

Menampilkan Menu Home TV.

DISCOVER

Memunculkan Bilah Konten untuk mencari konten.

//// (Pilih item/Enter)

 +/– (Volume)

Mengatur volume.

(Lompat)

Melompat maju dan mundur antara dua saluran atau input. TV berpindah antara saluran atau input saat ini dan saluran atau input terakhir yang dipilih.

 (Diam)

Mematikan suara. Tekan lagi untuk mengembalikan suara.

PROG +/–//

Dalam mode TV: Memilih saluran. Dalam mode Teks: Memilih halaman berikutnya () atau sebelumnya ().

 AUDIO

Mengubah bahasa untuk program yang sedang dilihat.

///.//>/

Operasikan konten media di TV dan perangkat kompatibel BRAVIA Sync yang tersambung.

(Pengaturan subtitel)

Menyalakan atau mematikan subtitel (jika fitur tersedia).

HELP

Menampilkan Menu Bantuan. Petunjuk Penggunaan dapat diakses dari sini.

 REC

Merekam program yang sedang dilihat dengan fungsi perekaman USB HDD.

TITLE LIST

Menampilkan daftar Judul.

Diagram Koneksi

Headphone/ Sistem Home Audio/Subwoofer

Kamera digital/ Camcorder/media USB penyimpan

Perangkat HDMI

Sistem Home Audio dengan ARC/ Perangkat HDMI

Kabel/Antena

Sistem Home Audio dengan Optical Audio Input

Pemutar DVD dengan output komponen

Perangkat HDMI

Router

Perekam Kaset Video (VCR)/Peralatan video game/Pemutar DVD/ Camcorder

IR Blaster

Perangkat HDMI

Perekam Kaset Video (VCR)/Peralatan video game/Pemutar DVD/ Camcorder

Untuk informasi selengkapnya tentang koneksi, lihat Petunjuk Penggunaan (halaman 2).

 AUDIO OUT*6 /

< 21 mm

< 12 mm

3,5 mm

1: L 2: Video 3: Ground 4: R

3214

< 14 mm

Kualitas gambar

•Kabel AV composite

• Kabel Antena (aerial)

Video Standard definition (SD) memiliki sinyal gambar dengan resolusi vertikal 480 (NTSC) atau 576 (PAL/SECAM) baris.

• Kabel Component • Kabel HDMI

Video High definition (HD) memiliki sinyal gambar dengan resolusi vertikal 720 atau 1.080 baris. (Untuk resolusi vertikal 4K: 2.160 garis)

• Untuk mendengarkan suara TV melalui peralatan tersambung, tekan HOME. Pilih [Setelan] t [Suara] t [Keluaran Headphone/Audio] lalu pilih item yang diinginkan.

 USB 1/2, USB 3 (HDD REC)*

• Menyambungkan perangkat USB besar dapat mengganggu perangkat lain yang tersambung di sebelahnya.

• Bila menyambungkan perangkat USB besar, sambungkan ke port USB 1.

 HDMI IN 1/2/3/4

• Jika menyambungkan sistem audio digital yang kompatibel dengan teknologi Saluran Balik Audio (ARC), gunakan HDMI IN 3. Jika tidak, sambungan tambahan dengan DIGITAL AUDIO OUT (OPTICAL) diperlukan.

 / VIDEO IN 1

• Untuk sambungan komposit, gunakan Kabel Ekstensi Analog yang disertakan*5.

*4 Bila menyambungkan peralatan mono, sambungkan

ke jack (soket) audio L (MONO). *5 Hanya untuk kawasan/negara/model TV tertentu. *6 Mendukung mini jack stereo 3 polaritas saja.

Pemasangan TV di Dinding

KD-49X8300D / 49X8000D

KD-43X8300D / 43X8000D

Petunjuk pengoperasian TV hanya menunjukkan tahapan dalam persiapan pemasangan TV sebelum memasangnya ke dinding.

Untuk konsumen:

Untuk perlindungan terhadap produk dan alasan keamanan, Sony sangat merekomendasikan pemasangan TV dilakukan oleh dealer Sony atau kontraktor berlisensi. Jangan menempatkan sendiri.

Untuk dealer Sony dan kontraktor:

Berikan perhatian khusus pada keamanan saat melakukan pemasangan, perawatan periodik dan pemeriksaaan produk ini.

Keahlian yang cukup diperlukan saat pemasangan produk ini, terutama untuk menentukan kekuatan dinding dalam menahan berat TV. Pastikan untuk mempercayakan pemasangannya ke dealer Sony atau kontraktor berlisensi dan perhatikan aspek keamanan saat pemasangan. Sony tidak bertanggung jawab atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat instalasi yang tidak tepat.

Gunakan Braket Dinding SU-WL450 (tidak disertakan) untuk memasang TV ke dinding.

Saat memasang Braket Dinding, lihat juga Petunjuk Pengoperasian dan Panduan Pemasangan yang disertakan pada Braket Dinding.

Catatan

• Pastikan untuk menyimpan sekrup yang telah dilepaskan pada tempat yang aman, jauhkan dari jangkauan anakanak.

Untuk melepas sekrup dari bagian belakang TV

1 Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu mendukung beban

Bagian tengah layar

Pemasangan

standard

Pemasangan

slim

hingga empat kali dari TV. Lihat tabel berikut untuk pemasangan pada dinding. Lihat halaman 17-18 (Spesifikasi) untuk mengetahui berat TV.

Unit: mm

Dimensi

Nama Model

KD-

Dimensi layar

bagian tengah

layar

Panj an g pemasang an

Pemasangan

standard

49X8300D 49X8000D

43X8300D 960 564 209 498 108 66

43X8000D 960 564 209 498 107 65

Catatan

• Gambar pada tabel sedikit berbeda tergantung pada instalasi.

• Ketika TV terpasang di dinding, sisi atas TV sedikit condong ke depan.

1.093 639 181 508 102 60

Pemasangan

slim

2 Pasang komponen Pengait untuk Braket Dinding. Periksa komponen Pengait dengan

Sekrup (+PSW 6 x 50) 

Sabuk 

Sekrup (+PSW 6 x 20) 

Puli 

Penjarak (60 mm) 

Sekrup (+PSW 6 x 20) 

Puli 

Sabuk 

Penjarak (20 mm) 

melihat bagian “1” pada Panduan Pemasangan Braket Dinding.

Catatan

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.

• Pastikan untuk menyimpan komponen yang tidak digunakan di tempat yang aman untuk digunakan di kemudian hari. Simpan petunjuk pemakaian ini untuk referensi di kemudian hari.

Pemasangan standard

Pemasangan slim

Catatan

• Anda tidak dapat menggunakan sebagian terminal di bagian belakang TV saat menggunakan gaya pemasangan ini. Sambungkan Kabel Ekstensi Analog (ketersediaan tergantung negara/daerah/model TV) jika Anda perlu menggunakan jack / VIDEO IN 1.

3 Hubungkan kabel yang diperlukan ke TV.

a b c d

Catatan

• Anda tidak dapat mengakses terminal apapun setelah pemasangan TV ke dinding.

4 Lepaskan Penyangga di Atas Meja dari TV.

5 Pasang TV pada dinding. Silahkan mengacu ke “5” pada petunjuk pemasangan dan

“Pemasangan TV ke dinding” dari petunjuk pengoperasian yang diberikan bersamaan dengan Braket Dinding.

Nama Model KD- Lokasi kait

49X8300D 49X8000D

43X8300D 43X8000D

Silahkan mengacu petunjuk pengoperasian yang diberikan bersamaan dengan Braket Dinding untuk model anda untuk memasang TV pada dinding.

Pemecahan Masalah

Updating...

Agar perangkat lunak TV selalu terbaru, Anda perlu mengunduh informasi perangkat lunak terbaru melalui sistem siaran digital atau internet dan memperbarui perangkat lunak. Pilih [Perbarui Skrng] untuk memulai pembaruan perangkat lunak. LED Penerangan berkedip putih ketika perangkat lunak diperbarui. Layar berikut dengan [Updating…] (Memperbarui…) akan muncul sementara perangkat lunak diperbarui.

Jangan mencabut kabel daya (kabel listrik) selama pembaruan perangkat lunak. Jika kabel dicabut, pembaruan perangkat lunak mungkin tidak selesai sepenuhnya, dan dapat menyebabkan malfungsi perangkat lunak. Pembaruan perangkat lunak dapat memerlukan waktu hingga 30 menit. Jika Anda tidak ingin memperbarui perangkat lunak secara otomatis, tekan HOME dan pilih [Bantuan]  [Pembaruan Perangkat Lunak Sistem]  [Download Prngkt Lunak Otomatis]  [Off].

Saat Anda mencolokkan kabel TV, TV mungkin tidak menyala beberapa saat meskipun Anda menekan tombol daya pada remote control atau TV karena perlu waktu untuk memulai sistem. Tunggulah sekitar satu menit, lalu nyalakan lagi. Saat Anda menyalakan dengan menekan tombol daya di remote control atau di TV, perlu waktu sebelum lampu LED menyala dan remote control berfungsi.

Ketika LED bercahaya merah, hitung berapa jumlah kedipannya (dengan interval waktu sekitar tiga detik).

Jika LED bercahaya merah, reset TV dengan melepaskan Kabel Daya Listrik (kabel listrik) untuk sekitar dua menit, kemudian hidupkan TV.

Jika permasalahan berlanjut, hubungi dealer atau pusat servis Sony dengan menginformasikan jumlah kedipan cahaya merah LED (dengan interval waktu sekitar tiga detik). Lepaskan Kabel Daya Listrik (kabel listrik) dan beritahukan dealer atau pusat servis Sony.

Ketika LED tidak bercahaya, periksa hal berikut.

Anda juga dapat melihat pemecahan masalah di Petunjuk Penggunaan atau melakukan diagnosis sendiri dengan memilih [Bantuan]  [Mulai Diagnostics]. Jika masalah berlanjut, perbaiki TV Anda oleh teknisi yang berkualifikasi.

Masalah dan pemecahannya

Tidak ada gambar (layar gelap) dan tidak ada suara.

 Periksa koneksi antena/kabel.  Hubungkan TV ke stop kontak, dan tekan  pada

TV atau remote control.

Beberapa program tidak dapat ditemukan.

 Periksa koneksi antena/kabel.

Remote tidak berfungsi.

 Ganti baterai.

Lupa password [Pengawasan orang tua (Siaran)].

 Masukan kode PIN 9999. Perbarui kode PIN

dengan memilih [Setelan] tua (Siaran)]

t [Ganti Kode PIN].

Surround TV memanas.

 Ketika TV digunakan dalam jangka waktu lama,

surround TV memanas. Anda dapat merasakan panasnya ketika menyentuhnya dengan tangan.

Audio atau video yang membeku, layar gelap, atau TV tidak merespon tombol pengontrol pada TV atau remote.

 Lakukan reset pada TV dengan melepaskan kabel

listrik selama dua menit, kemudian pasang kembali.

t [Pengawasan orang

Tom bo l , + dan – tidak dapat ditemukan

Belakang TV

pada TV.

 Lihat ilustrasi berikut mengenai lokasi tombol

pada TV.

LED bercahaya.

 Jika tidak ingin menyalakan LED penerangan,

Anda dapat mematikannya. Tek an HOME, kemudian pilh Penerangan] t [Off].

[Setelan] t [LED

Spesifikasi

Sistem

Sistem panel

Panel LCD (Liquid Crystal Display), LED backlight

Sistem TV

Tergantung pilihan negara/area Anda Analog: B/G, I, D/K, M Digital: DVB-T/DVB-T2

Sistem warna

PAL, SECAM, NTSC3.58, NTSC4.43

Cakupan saluran

Tergantung pilihan negara/area Anda Analog: UHF/VHF/Kabel Digital: UHF/VHF

Keluaran suara

10 W + 10 W

Teknologi nirkabel

Protokol IEEE802.11ac/a/b/g/n (IEEE802.11ac mungkin tidak tersedia tergantung negara/kawasan.) Bluetooth Versi 4.1

Tidak dapat terhubung ke wireless router dengan WPS (Wi-Fi Protected Setup).

• Jika Anda menggunakan keamanan WEP, pilih [Mudah] t [Wi-Fi] t [Sambungkan dari daftar pindai]. Kemudian, pilih nama jaringan (SSID) yang ingin dimasuki.

Tidak dapat menemukan nama jaringan yang diperlukan pada network setup.

• Pilih [[Entri Manual]] dan tekan untuk memasukkan nama jaringan.

Jack Input/Output

Antena/kabel

Terminal eksternal 75 ohm untuk VHF/UHF

/ VIDEO IN 1

Input Video/Audio (jack mini)

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Input audio (jack pin fono)

VIDEO IN 2

Input Video (phono pin dengan input Y)

HDMI IN 1, 2, 3, 4 (mendukung resolusi 4K, kompatibel dengan HDCP 2.2)

Video:

4096 × 2160p (50, 60 Hz)*

(24 Hz)*

, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC Formats

*1 3840 × 2160p ditampilkan jika 4096 × 2160p

adalah inputnya

*2 Hanya HDMI IN 2 /3.

Audio: PCM linear saluran 5,1: 32, 44,1, 48, 88,2, 96, 176,4 dan 192 kHz, 16, 20 dan 24 bit, Dolby Digital, Dolby Digital Plus dan DTS

1*2

, 4096 × 2160p

ARC (Audio Return Channel) (Hanya HDMI IN 3)

(Dua saluran linear PCM, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Jack Digital optikal (Dua saluran linear PCM, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Output audio, Subwoofer

1, 2, 3 (HDD REC)*

Port perangkat USB. (Perangkat HDD 3 USB untuk fitur REC) Port USB 1 dan 2 mendukung USB Kecepatan Tinggi (USB2.0). Port USB 3 mendukung USB Kecepatan Super (USB3.0)

LAN

Konektor 10BASE-T/100BASE-TX (Tergantung lingkungan pengoperasian jaringan, kecepatan koneksi dapat berbeda. Rata-rata komunikasi 10BASE-T/100BASE-TX dan kualitas komunikasi tidak dijamin untuk TV ini.)

DC IN 19.5 V (khusus model yang disertai

adaptor arus bolak-balik)

Input adaptor arus bolak-balik

IR BLASTER*

Input Kabel IR Blaster (jack mini)

Lain-lain

Aksesoris opsional

Braket Dinding: SU-WL450 Subwoofer Nirkabel: SWF-BR100

Unik Kamera dan Mikrofon: CMU-BR300 Suhu pengoperasian

0 ºC – 40 ºC

Listrik dan lain-lain

Kebutuhan listrik

kecuali model yang disertai adaptor arus bolakbalik 110 V - 240 V AC, 50/60 Hz khusus model yang disertai adaptor arus bolakbalik 19,5 V DC dengan adaptor arus bolak-balik Rating: Input 100 V - 240 V arus bolak-balik, 50/60 Hz

Kelas Hemat Energi*

KD-49X8000D: A KD-43X8000D: B

Ukuran layar (diukur diagonal) (perkiraan)

KD-49X8300D / 49X8000D: 49 inci / 123,2 cm KD-43X8300D / 43X8000D: 43 inci / 108,0 cm

Konsumsi listrik

Terdapat di bagian belakang TV

Konsumsi Daya*

Dalam mode [Standar]

KD-49X8000D: 80 W KD-43X8000D: 82 W

Dalam mode [Vivid]

KD-49X8000D: 114 W KD-43X8000D: 126 W

Konsumsi energi tahunan rata-rata*2*

KD-49X8000D: 111 kWh KD-43X8000D: 114 kWh

Konsumsi daya saat siaga*2*4*

0,50 W

Resolusi layar

3.840 titik (horisontal) × 2.160 line (vertikal)

Rating Output

USB 1/2: 5 V, 500 mA MAX USB 3: 5 V, 900 mA MAX

Dimensi (Perkiraan) (p × l × t)

dengan penyangga

KD-49X8300D / 49X8000D: 1.093 × 686 × 216 mm KD-43X8300D / 43X8000D: 960 × 612 × 216 mm

tanpa penyangga

KD-49X8300D / 49X8000D: 1.093 × 639 × 44 mm KD-43X8300D / 43X8000D: 960 × 564 × 45 mm

Berat (perkiraan)

dengan penyangga

KD-49X8300D / 49X8000D: 14,2 kg KD-43X8300D / 43X8000D: 13,2 kg

tanpa penyangga

KD-49X8300D / 49X8000D: 13,2 kg KD-43X8300D / 43X8000D: 12,3 kg

*1 Hanya untuk kawasan/negara/model TV tertentu. *2 Informasi ini untuk UE dan negara lain yang

peraturan terkaitnya berdasarkan peraturan pelabelan energi UE.

*3 Konsumsi energi per tahun, berdasarkan konsumsi

daya televisi yang beroperasi 4 jam per hari selama 365 hari. Konsumsi energi yang sesungguhnya akan bergantung pada cara penggunaan televisi.

*4 Daya siaga yang disebutkan diperoleh setelah TV

selesai melakukan proses internal yang diperlukan.

*5 Konsumsi daya siaga akan meningkat ketika TV Anda

disambungkan ke jaringan.

Catatan

• Aksesoris opsional hanya tersedia tergantung pada negara/daerah/model TV/stock.

• Desain dan spesifikasi dapat berubah tanpa pemberitahuan terlebih dahulu.

Catatan terkait fungsi TV Digital

• Segala fungsi terkait TV Digital () hanya dapat digunakan di negara atau area yang menyiarkan sinyal daratan digital DVB-T2 (MPEG-2 dan H.264/MPEG-4 Tanyakan kepada dealer lokal apakah Anda dapat menerima sinyal DVB-T/DVB-T2 di tempat Anda tinggal.

• Unit TV ini sesuai dengan spesifikasi DVB-T/DVB-T2, tetapi kompatibilitas dengan siaran daratan digital DVB-T/ DVB-T2 versi mendatang tidak dijamin.

• Beberapa fungsi TV Digital mungkin tidak tersedia di beberapa negara/area.

DVB-T/

AVC).

Informasi merek dagang

• Istilah HDMI dan HDMI High-Definition Multimedia Interface, serta Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing LLC di Amerika Serikat dan negara lainnya.

• Diproduksi dengan lisensi dari Dolby Laboratories. Dolby, Dolby Audio, dan simbol double-D adalah merek dagang dari Dolby Laboratories.

• “BRAVIA” adalah merek dagang dari Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo dan jenis logo Gracenote, serta logo “Powered by Gracenote” adalah merek dagang terdaftar atau merek dagang dari Gracenote di Amerika Serikat dan/atau negara lainnya.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup dan logo Wi-Fi CERTIFIED adalah merek dagang atau merek dagang terdaftar dari Wi-Fi Alliance.

• Untuk paten DTS, kunjungi http://patents.dts.com. Diproduksi dengan lisensi dari DTS, Inc. DTS, Simbol, & DTS dan Simbol bersamasama adalah merek dagang terdaftar, dan DTS Digital Surround adalah merek dagang dari DTS, Inc. © DTS, Inc. Semua Hak Dilindungi Undang-Undang.

• Merek tulisan dan logo Bluetooth® adalah merek dagang terdaftar milik Bluetooth SIG, Inc. dan segala penggunaan merek tersebut oleh Sony Corporation berdasarkan lisensi. Merek dagang dan nama dagang lainnya adalah milik pemiliknya masing-masing.

• TUXERA adalah merek dagang terdaftar dari Tuxera Inc. di AS dan negara lainnya.

• Logo USB-IF SuperSpeed USB Trident adalah merek dagang terdaftar dari USB Implementers Forum, Inc.
