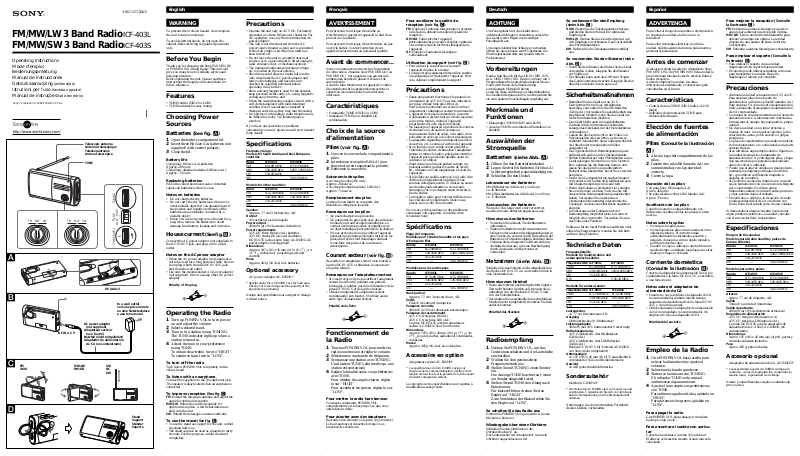

Sony ICF-403S User Manual

3-867-127-11(1)

English

Français Deutsch Español

FM/MW/LW 3 Band Radio FM/MW/SW 3 Band Radio

Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Gebruiksaanwijzing (achterzijde) Istruzioni per l’uso (facciata opposta) Manual de instruções (lado contrário)

Telescopic antenna Antenna télescopique Teleskopantenne Antena telescópica

TUNE

TUNING

MW LWFM MW SWFM

POWER/VOL TONE

R6 (AA)x3

FM UKW

DC IN 4.5 V

AC power adaptor

(not supplied)

Adaptateur secteur

(non fourni) Netzteil (nicht mitgeliefert) Adaptador de alimentación

de CA (no suministrado)

MW/LW OM/GO

SW OC KW

ICF-403L

ICF-403S

LOW HIGH

to a wall outlet vers une prise murale an eine Netzsteckdose a una toma mural

Stand Support Ständer Soporte

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

Before You Begin

Thank you for choosing the Sony FM/MW/LW or FM/MW/SW 3 Band Radio! This unit will give you many hours of reliable service and listening pleasure. Before operating the unit, please read these instructions thoroughly and retain them for future reference.

Features

•TONE control (HIGH or LOW)

•TUNE indicator for easy tuning

Choosing Power Sources

Batteries (See fig. A)

1 Open the battery comparment lid. 2 Insert three R6 (size AA) batteries (not

supplied) with correct polarity.

3 Close the lid.

Battery life

Using Sony R6 (size AA) batteries: Approx. 26 hours Using Sony alkaline batteries LR6 (size AA): Approx. 71 hours

Replacing batteries

When the sound becomes weak or distorted, replace all batteries with new ones.

Notes on batteries

• Do not charge the dry batteries.

• Do not carry the dry batteries with coins or other metallic objects. It can generate heat if the positive and negative terminals of the batteries are accidentally contacted by a metallic object.

• When you are not going to use the unit for a long time, remove the batteries to avoid damage from battery leakage and corrosion.

House current (See fig. B)

Connect the AC power adaptor (not supplied) to the DC IN 4.5 V jack, and plug it into a wall outlet.

Notes on the AC power adaptor

•When the AC power adaptor (not supplied) is

not to be used for a long period of time, be sure to unplug it both from the DC IN 4.5 V jack and from the wall outlet.

•Use only the recommended AC power adaptor

(not supplied). Do not use any other AC power adaptor.

Polarity of the plug

Operating the Radio

1 Turn up POWER/VOL to turn power

on and adjust the volume.

2 Select a desired band. 3 Tune in to a station using TUNING.

The TUNE indicator lights up when a station is tuned in.

4 Adjust the tone to your preference

using TONE. To obtain clear treble, turn to “HIGH”. To reinforce bass, turn to “LOW”.

To turn off the radio

Turn down POWER/VOL completely until a click is heard.

To listen with an earphone

Connect the earphone to the v (earphone) jack. The speaker is deactivated when an earphone is connected.

To improve reception (See fig. C)

FM: Extend the telescopic antenna and adjust the

angle for optimum reception.

MW/LW: Rotate the unit horizontally for

optimum reception. A ferrite bar antenna is built into the unit.

SW: Extend the telescopic antenna vertically.

To use the stand (See fig. D)

•To use the stand as support for the unit, unfold

the stand half-way.

•The stand can also be used as a handle to carry

the unit. For this purpose, unfold the stand completely.

Precautions

•Operate the unit only on 4.5 V DC. For battery operation, use three R6 (size AA) batteries. For AC operation, use only the recommended AC power adaptor.

•The unit is not disconnected from the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

•Do not leave the unit in a location near heat sources, or in a place subject to direct sunlight, sand, excessive dust, or mechanical shock.

•The nameplate indicating operating voltage, etc. is located on the rear exterior.

•Should any solid object or liquid fall into the unit, disconnect the AC power adaptor and remove the batteries, and have the unit checked by qualified personnel before operating it any further.

•Since a strong magnet is used for the speaker, keep personal credit cards, etc., using magnetic coding away from the unit.

•When the casing becomes soiled, clean it with a soft cloth dampened with mild detergent solution. Never use abrasive cleansers or chemical solvents, as they may mar the casing.

•In vehicles or in buildings, radio reception may be difficult or noisy. Try listening near a window.

If you have any questions or problems concerning your unit, please consult your nearest Sony dealer.

Specifications

Frequency range: Models for Saudi Arabia and East European countries

Band ICF-403L ICF-403S

FM 65-108 MHz 87.5-108 MHz MW 530-1605 kHz 526.5-1606.5 kHz LW 153-255 kHz — SW — 5.95-18 MHz

Models for other countries Band ICF-403L ICF-403S

FM 87.5-108 MHz 87.5-108 MHz MW 530-1605 kHz 530-1605 kHz LW 153-255 kHz — SW — 5.95-18 MHz

Speaker

Approx. 7.7 cm (3 inches) dia., 4 Ω

Output

v (earphone) jack (minijack)

Power output

300 mW (at 10 % harmonic distortion)

Power requirements

4.5V DC, three R6 (size AA) batteries

4.5V DC, three LR6 (size AA) batteries DC IN 4.5V jack accepts: Sony AC-E45HG AC power adaptor (not supplied)

Dimensions

Approx. 197 × 101 × 45 mm (w/h/d) (7

× 1

/16 inches) incl. projecting parts and

controls

Mass

Approx. 465 g (16.4 oz) incl. batteries

Optional accessory

AC power Adaptor AC-E45HG*

* Specifications for AC-E45HG vary for each area.

Check your local voltage and the polarity of the plug before purchasing.

Design and specifications are subject to change without notice.

/8 × 4

AVERTISSEMENT

Pour prévenir tout risque d’incendie ou d’électrocution, garder cet appareil à l’abri de la pluie et de l’humidité.

Pour prévenir tout risque d’électrocution, ne pas ouvrir le boîtier. Confier l’entretien de cet appareil exclusivement au personnel qualifié.

Avant de commencer...

Nous vous remercions d’avoir fait l’acquisition de cette radio à 3 bandes Sony FM/OM/GO/ou FM/OM/OC ! Cet appareil vous assurera de nombreuses heures de plaisir d’écoute et de service fiable. Avant de faire fonctionner cet appareil, veuillez lire attentivement les présentes instructions et conservez-les ensuite pour toute référence ultérieure.

Caractéristiques

• Commande TONE (HIGH ou LOW)

• Indicateur TUNE pour simplifier la syntonisation

Choix de la source d’alimentation

Piles (voir fig. A)

1 Ouvrez le couvercle du compartiment à

piles.

2 Introduisez trois piles R6 (AA) (non

fournies) en en respectant la polarité.

3 Refermez le couvercle.

Autonomie des piles

Avec des piles Sony R6 (AA): Approx. 26 heures Avec des piles alcalines Sony LR6 (AA): Approx. 71 heures

Remplacement des piles

Lorsque le son faiblit ou comporte des distorsions, remplacez les piles.

Remarques sur les piles

• Ne pas recharger une pile sèche.

• Ne pas porter de pile sèche avec des pièces de

monnaie ou d’autres objets métalliques. Le contact des bornes positive et négative avec un objet métallique peut générer de la chaleur.

• Si vous prévoyez de ne pas utiliser l'appareil

pendant une période prolongée, retirez-en les piles afin d'éviter tout dommage résultant d'une fuite des piles et de la corrosion subséquente.

Courant secteur (voir fig. B)

Raccordez un adaptateur secteur (non fourni) à la prise DC IN 4.5 V et branchez-le ensuite sur une prise murale.

Remarques sur l’adaptateur secteur

• Si vous prévoyez de ne pas utiliser l’adaptateur secteur (non fourni) pendant une période prolongée, n’oubliez pas de le débrancher de la prise DC IN 4.5 V et de la prise murale.

• Utilisez uniquement l’adaptateur secteur recommandé (non fourni). N’utilisez aucun autre type d’adaptateur secteur.

Polarité de la fiche

Fonctionnement de la Radio

1 Tournez POWER/VOL pour mettre la

radio sous tension et régler le volume.

2 Sélectionnez une bande de fréquence. 3 Syntonisez une station avec TUNING.

L’indicateur TUNE s’allume dès qu’une station est syntonisée.

4 Réglez la tonalité selon vos préférences

avec TONE. Pour obtenir des aiguës claires, réglezle sur “HIGH”. Pour accentuer les graves, réglez-le sur “LOW”.

Pour mettre la radio hors tension

Tournez la commande POWER/VOL complètement vers le bas jusqu’à ce que vous entendiez un déclic.

Pour écouter avec des écouteurs

Raccordez des écouteurs à la prise v (écouteurs). Le haut-parleur est désactivé lorsque vous branchez des écouteurs.

Pour améliorer la qualité de réception (voir fig. C)

FM: Déployez l’antenne télescopique et orientez-

la de façon à obtenir la meilleure qualité de réception.

OM/GO: Faites pivoter l’appareil

horizontalement pour une réception optimale. Une antenne tige en ferrite est intégrée dans l’appareil.

OC: Déployez l’antenne télescopique

verticalement.

Utilisation du support (voir fig. D)

• Pour utiliser le support pour soutenir l’appareil, dépliez-le à moitié.

• Le support peut également être utilisé comme une poignée pour transporter l’appareil. Pour cela, dépliez complètement le support.

Précautions

• Faites uniquement fonctionner l’appareil sur une tension de 4,5 V DC. Pour une utilisation sur piles, utilisez trois piles R6 (AA). Pour le faire fonctionner sur secteur, utiliser uniquement l’adaptateur secteur recommandé.

• L’appareil n’est pas déconnecté de la source d’alimentation secteur tant qu’il reste raccordé à une prise murale, même si l’appareil proprement dit a été mis hors tension.

• Ne laissez pas l’appareil à proximité de sources de chaleur ou à un endroit soumis au rayonnement direct du soleil, à du sable, de la poussière en excès ou à des chocs mécaniques.

• La plaquette signalétique indiquant la tension de service, etc., se situe à l’arrière de l’appareil.

• Si un liquide ou un solide venait pénétrer à l’intérieur du boîtier, débranchez l’adaptateur secteur et retirez les piles, puis faites contrôler l’appareil par le personnel qualifié avant de continuer à l’utiliser.

• Etant donné que le haut-parleur intègre un puissant aimant, gardez les cartes de crédit, etc., utilisant un code magnétique à l’écart de l’appareil.

• Si le boîtier est souillé, nettoyez-le à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez en aucun cas de nettoyants abrasifs ou de solvants chimiques, car vous risquez sinon de ternir le fini du boîtier.

• La réception radio peut s’avérer difficile dans les véhicules et les bâtiments. Dans ce cas, placez-vous à côté d’une fenêtre.

Si vous avez des questions ou des problèmes concernant votre appareil, consultez votre revendeur Sony.

Spécifications

Plage de fréquence: Modèles pour l’Arabie Saoudite et les pays d’Europe de l’Est

Bande ICF-403L ICF-403S

FM 65-108 MHz 87,5-108 MHz OM 530-1605 kHz 526,5-1606,5 kHz GO 153-255 kHz — OC — 5,95-18 MHz

Modèles pour les autres pays Bande ICF-403L ICF-403S

FM 87,5-108 MHz 87,5-108 MHz OM 530-1605 kHz 530-1605 kHz GO 153-255 kHz — OC — 5,95-18 MHz

Haut-parleur

Approx. 7,7 cm (3 pouces) diam., 4 Ω

Sortie

Prise v (écouteurs) (miniprise)

Puissance de sortie

300 mW (à 10 % de distorsion harmonique)

Puissance de raccordement

4,5 V CC, trois piles R6 (AA) 4,5 V CC, trois piles LR6 (AA) La prise DC IN 4.5V accepte: adaptateur secteur AC-E45HG Sony (non fourni)

Dimensions

Approx. 197 x 101 x 45 mm (l/h/p) (7

/16 pouces), parties saillantes et commandes

comprises

Masse

Approx. 465 g (16,4 oz), avec des piles

Accessoire en option

Adaptateur secteur AC-E45HG*

* Les spécifications de l’AC-E45HG varie pour

chaque zone de commercialisation. Vérifiez votre tension secteur locale et la polarité de la fiche avant d’acheter l’adaptateur secteur.

La conception et les spécifications sont sujettes à modifications sans préavis.

/8 x 4 x

ACHTUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Vorbereitungen

Danke, daß Sie sich für das UKW-/MW-/LWbzw. UKW-/MW-/KW- Radio von Sony mit 3 Frequenzbereichen entschieden haben! Dieses Gerät wird Ihnen viele Stunden lang zuverlässigen Hörgenuß bieten. Lesen Sie diese Anleitung vor Inbetriebnahme des Geräts bitte genau durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

Merkmale und Funktionen

•Klangregler TONE (HIGH oder LOW)

•Anzeige TUNE zum einfachen Einstellen von Sendern

Auswählen der Stromquelle

Batterien (siehe Abb. A)

1 Öffnen Sie den Batteriefachdeckel. 2 Legen Sie drei R6-Batterien (Größe AA)

(nicht mitgeliefert) polaritätsrichtig ein.

3 Schließen Sie den Deckel.

Lebensdauer der Batterien

Mit R6-Batterien (Größe AA) von Sony: ca. 26 Stunden Mit LR6-Alkalibatterien (Größe AA) von Sony: ca. 71 Stunden

Austauschen der Batterien

Wenn der Ton leiser wird oder verzerrt ist, tauschen Sie alle Batterien gegen neue aus.

Hinweise zu den Batterien

• Versuchen Sie niemals, Trockenbatterien

aufzuladen.

• Stecken Sie Batterien nicht zusammen mit

Münzen oder anderen Metallgegenständen in eine Tasche, da es sonst durch Kurzschluß der Batterien zu Hitzeentwicklung kommen kann.

• Nehmen Sie bei längerer Nichtverwendung

die Batterien heraus, um eine Beschädigung durch Auslaufen und Korrosion zu vermeiden.

Netzstrom (siehe Abb. B)

Schließen Sie das Netzteil (nicht mitgeliefert) an die Buchse DC IN 4.5 V an, und stecken Sie es in eine Netzsteckdose.

Hinweise zum Netzteil

•Wenn das Netzteil (nicht mitgeliefert) längere Zeit nicht benutzt werden soll, trennen Sie es unbedingt von der Buchse DC IN 4.5 V und von der Netzsteckdose.

•Verwenden Sie ausschließlich das empfohlene Netzteil (nicht mitgeliefert). Benutzen Sie kein anderes Netzteil.

Polarität des Steckers

Radioempfang

1 Drehen Sie POWER/VOL, um das

Gerät einzuschalten und die Lautstärke einzustellen.

2 Wählen Sie den gewünschten

Frequenzbereich aus.

3 Stellen Sie mit TUNING einen Sender

ein. Die Anzeige TUNE leuchtet auf, wenn ein Sender eingestellt wird.

4 Stellen Sie mit TONE den Klang nach

Belieben ein. Für klarere Höhen drehen Sie den Regler auf “HIGH”. Zum Verstärken der Bässe drehen Sie den Regler auf “LOW”.

So schalten Sie das Radio aus

Drehen Sie POWER/VOL ganz zurück, bis ein Klicken zu hören ist.

Wiedergabe über einen Ohrhörer

Schließen Sie den Ohrhörer an die Ohrhörerbuchse v an. Der Lautsprecher wird deaktiviert, wenn ein Ohrhörer angeschlossen wird.

So verbessern Sie den Empfang (siehe Abb. C)

UKW: Ziehen Sie die Teleskopantenne heraus,

und stellen Sie den Winkel für optimalen Empfang ein.

MW/LW: Drehen Sie das Gerät horizontal, um

den Empfang zu verbessern. Das Gerät enthält eine Ferritstabantenne.

KW: Richten Sie die Teleskopantenne vertikal

aus.

So verwenden Sie den Ständer (siehe Abb. D)

•Wenn Sie den Ständer als Stütze für das Gerät verwenden wollen, klappen Sie den Ständer zur Hälfte auf.

•Der Ständer kann auch als Griff zum Tragen des Geräts verwendet werden. Klappen Sie den Ständer zu diesem Zweck ganz auf.

Sicherheitsmaßnahmen

•Betreiben Sie das Gerät nur an 4,5 V Gleichstrom.Wenn Sie es mit Batterien betreiben, verwenden Sie drei R6-Batterien (Größe AA).Verwenden Sie ausschließlich das empfohlene Netzteil, wenn Sie das Gerät am Netzstrom betreiben möchten.

•Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

•Lassen Sie das Gerät nicht in der Nähe von Wärmequellen oder an Orten, an denen es direktem Sonnenlicht, Sand, außergewöhnlich viel Staub oder mechanischen Stößen ausgesetzt ist.

•Das Typenschild mit Betriebsspannung usw. befindet sich außen an der Geräterückseite.

•Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es vom Netzteil, bzw. nehmen Sie die Batterien heraus, und lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

•Da für den Lautsprecher ein starker Magnet verwendet wird, halten Sie Kreditkarten usw. mit Magnetcodierung vom Gerät fern.

•Wenn das Gehäuse verschmutzt ist, reinigen Sie es mit einem weichen Tuch, das Sie mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie unter keinen Umständen Scheuermittel oder chemische Lösungen, da diese die Oberfläche angreifen könnten.

•In Fahrzeugen oder Gebäuden ist der Radioempfang möglicherweise nur schwer möglich oder verrauscht. Versuchen Sie es in der Nähe eines Fensters.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Technische Daten

Frequenzbereich: Modelle für Saudi-Arabien und osteuropäische Länder

Frequenzbereich

UKW 65-108 MHz 87,5-108 MHz MW 530-1605 kHz LW 153-255 kHz — KW — 5,95-18 MHz

Modelle für andere Länder Frequenzbereich

UKW 87,5-108 MHz 87,5-108 MHz MW 530-1605 kHz 530-1605 kHz LW 153-255 kHz — KW — 5,95-18 MHz

Lautsprecher

ca. 7,7 cm Durchmesser, 4 Ω

Ausgang

Ohrhörerbuchse v (Minibuchse)

Leistungsabgabe

300 mW (bei 10 % harmonischer Verzerrung)

Betriebsspannung

4,5 V Gleichstrom, drei R6-Batterien (Größe AA) 4,5 V Gleichstrom, drei LR6-Batterien (Größe AA) Buchse DC IN 4.5 V für: Netzteil AC-E45HG von Sony (nicht mitgeliefert)

Abmessungen

ca. 197 x 101 x 45 mm (B/H/T) einschließlich vorstehender Teile und Bedienelemente

Gewicht

ca. 465 g einschließlich Batterien

Sonderzubehör

Netzteil AC-E45HG*

* Die Daten des AC-E45HG sind von Land zu Land

verschieden. Vergewissern Sie sich vor dem Kauf, daß die Netzspannung und die Steckerpolarität stimmen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

ICF-403L ICF-403S

526,5-1606,5 kHz

ICF-403L ICF-403S

ADVERTENCIA

Para evitar el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. Solicite asistencia técnica únicamente a personal especializado.

Antes de comenzar

¡Gracias por elegir la radio de 3 bandas de Sony FM/MW/LW o de FM/MW/SW! Esta unidad le proporcionará muchas horas de servicio fiable y buena recepción. Antes de emplear la unidad, lea estas instrucciones atentamente y consérvelas para consultarlas en el futuro.

Características

•Control de tono TONE (HIGH (alto) o LOW (bajo))

•Indicador de sintonización TUNE para sintonizar fácilmente

Elección de fuentes de alimentación

Pilas (Consulte la ilustración

A) 1 Abra la tapa del compartimiento de las

pilas.

2 Inserte tres pilas R6 (tamaño AA) (no

suministradas) con la polaridad correcta.

3 Cierre la tapa.

Duración de las pilas

Con pilas Sony R6 (tamaño AA): Aprox. 26 horas Con pilas alcalinas Sony LR6 (tamaño AA): Aprox. 71 horas

Sustitución de las pilas

Cuando el sonido se oiga débilmente o se distorsione, sustituya todas las pilas por otras nuevas.

Notas sobre las pilas

• No cargue las pilas secas.

• No transporte las pilas con monedas ni otros

objetos metálicos. Si cortocircuitase accidentalmente los terminales positivo y negativo de las pilas con un objeto metálico, podría producirse calor.

• Cuando no vaya a utilizar la unidad durante

mucho tiempo, extráigale las pilas para evitar daños por fugas y corrosión.

Corriente doméstica

(Consulte la ilustración B)

Conecte el adaptador de alimentación de CA (no suministrado) a la toma DC IN 4.5 V, y enchúfelo a una toma mural.

Notas sobre el adaptador de alimentación de CA

•Cuando no vaya a utilizar el adaptador de CA (no suministrado) durante mucho tiempo, asegúrese de desenchufarlo de la toma DC IN

4.5 V y de la toma mural.

•Utilice solamente el adaptador de alimentación de CA recomendado (no suministrado). No emplee otro tipo de adaptador de CA.

Polaridad del enchufe

Empleo de la Radio

1 Gire POWER/VOL hacia arriba para

activar la alimentación y ajuste el volumen.

2 Seleccione la banda que desee. 3 Sintonice la emisora con TUNING.

El indicador TUNE se ilumina al sintonizarse alguna emisora.

4 Ajuste el tono según sus preferencias

con TONE. Para obtener agudos nítidos, ajústelo en “HIGH”. Para potenciar los graves, ajústelo en “LOW”.

Para apagar la radio

Gire POWER/VOL hacia abajo por completo hasta que oiga un clic.

Para escuchar el sonido con auricular

Conecte el auricular a la toma v (auricular). El altavoz se desactiva cuando el auricular está conectado.

Para mejorar la recepción (Consulte la ilustración C)

FM: Extienda la antena telescópica y ajuste el

ángulo para obtener una recepción óptima.

MW/LW: Gire la unidad horizontalmente para

obtener una recepción óptima. La unidad dispone de una antena de barra de ferrita incorporada.

SW: Extienda la antena telescópica verticalmente.

Para emplear el soporte (Consulte la ilustración D)

•Para utilizar el soporte con la unidad, despliegue dicho soporte hasta la mitad.

•El soporte puede utilizarse también como asa para transportar la unidad. Para ello, despliegue el mismo por completo.

Precauciones

•Alimente la unidad solamente con 4,5 V de CC. Para emplear pilas como fuente de alimentación, utilice tres pilas R6 (tamaño AA). Para emplear CA como fuente de alimentación, utilice solamente el adaptador de alimentación de CA recomendado.

•La unidad no está desconectada de la fuente de alimentación de CA mientras esté conectada a la toma mural, aunque haya apagado la propia unidad.

•No deje la unidad en un lugar próximo a fuentes de calor, ni en lugares sujetos a la luz solar directa, arena, polvo excesivo o golpes mecánicos.

•La placa de características que indica la tensión de funcionamiento, etc., está situada en la parte exterior trasera.

•Si se introduce algún objeto sólido o líquido en la unidad, desconecte el adaptador de alimentación de CA y extraiga las pilas, y haga que sea revisada por personal especializado antes de volver a utilizarla.

•Puesto que el altavoz emplea un imán potente, mantenga las tarjetas personales de crédito, etc., que utilicen codificación magnética alejadas de la unidad.

•Si el exterior se ensucia, límpielo con un paño suave humedecido con una solución detergente poco concentrada. No utilice nunca limpiadores abrasivos ni disolventes químicos, ya que pueden dañar el acabado.

•En vehículos o edificios, la recepción de radio puede resultar difícil de oír o recibirse con ruido. Escuche el sonido cerca de una ventana.

Si desea realizar alguna consulta o solucionar algún problema relativos a la unidad, consulte con el proveedor Sony más próximo.

Especificaciones

Margen de frecuencias: Modelos para Arabia Saudita y países de Europa Oriental

Banda ICF-403L ICF-403S

FM 65-108 MHz 87,5-108 MHz MW 530-1605 kHz 526,5-1606,5 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Modelos para otros países Banda ICF-403L ICF-403S

FM 87,5-108 MHz 87,5-108 MHz MW 530-1605 kHz 530-1605 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Altavoz

Aprox. 7,7 cm de diámetro, 4 Ω

Salida

Toma v (auricular) (minitoma)

Salida de potencia

300 mW (al 10 % de distorsión armónica)

Requisitos de alimentación

4,5V CC, tres pilas R6 (tamaño AA) 4,5V CC, tres pilas LR6 (tamaño AA) La toma DC IN 4.5V acepta: adaptador de alimentación de CA Sony AC-E45HG (no suministrado)

Dimensiones

Aprox. 197 x 101 x 45 mm (an/al/prf), partes y controles salientes incluidos

Peso

Aprox. 465 g, pilas incluidas

Accesorio opcional

Adaptador de alimentación de CA AC-E45HG*

* Las especificaciones del AC-E45HG varían para

cada área. Antes de la adquisición, compruebe la tensión local y la polaridad de la clavija.

Diseño y especificaciones sujetos a cambios sin previo aviso.

MW LWFM MW SWFM

DC IN 4.5 V

FM MW/LW

MG/LG

Telescoopantenne Antenna telescopica Antena telescópica

TUNE

R6 (AA)x3

Netspanningsadapter

(niet bijgeleverd)

Alimentatore CA

(non in dotazione)

Transformador de CA

(não fornecido)

SW KG

TUNING

LOW HIGH

POWER/VOL TONE

naar een stopcontact alla presa a muro a uma tomada de parede

Standaard Supporto Suporte

Nederlands

WAARSCHUWING

Stel het apparaat niet bloot aan regen of vocht om gevaar voor brand of een elektrische schok te voorkomen.

Open de ombouw van het apparaat evenmin om dezelfde reden. Laat eventueel onderhoud over aan de erkende vakhandel.

Voor ingebruikneming

Dank u voor uw aankoop van deze Sony FM/ MG/LG of FM/MG/KG 3 radio! Ditbetrouwbare toestel garandeert u vele uren luistergenot. Lees alvorens dit toestel in gebruik te nemen de gebruiksaanwijzing aandachtig en bewaar ze voor eventuele naslag.

Kenmerken

•TONE-regeling (HIGH of LOW)

•TUNE afstemlampje voor makkelijk afstemmen

Spanningsbronnen

Batterijen (Zie fig. A)

1 Open het deksel van het batterijvak. 2 Plaats drie R6 (AA-formaat) batterijen

(niet bijgeleverd) in de juiste richting in het batterijvak.

3 Sluit het batterijvak.

Gebruiksduur van de batterijen

Met Sony R6 (AA-formaat) batterijen: Ca. 26 uur Met Sony alkalinebatterijen LR6 (AA-formaat): Ca. 71 uur

Batterijen vervangen

Wanneer het geluid zwakker of vervormd gaat klinken, dient u alle batterijen te vervangen door nieuwe.

Opmerkingen betreffende batterijen

• Tracht niet om gewone batterijen op te laden.

• Stop batterijen niet los in uw zak samen met metalen voorwerpen, zoals kleingeld, een sleutelbos e.d. Kortsluiting van de plus- en min-polen door toevallige aanraking met metalen voorwerpen kan gevaarlijke oververhitting veroorzaken.

• Als u de radio geruime tijd niet gebruikt, kunt u beter de batterijen er uit verwijderen, om schade door eventuele batterijlekkage en corrosie te vermijden.

Netstroom (Zie fig. B)

Sluit de netspanningsadapter (niet bijgeleverd) aan op DC IN 4.5 V en steek de stekker in het stopcontact.

Opmerkingen betreffende de netspanningsadapter

•Wanneer de netspanningsadapter (niet

meegeleverd) gedurende lange tijd niet wordt gebruikt, koppel die dan los van de DC IN

4.5 V aansluiting en trek de stekker uit het stopcontact.

•Gebruik alleen de aanbevolen

netspanningsadapter (niet bijgeleverd). Gebruik geen andere netspanningsadapter.

Polariteit van de stekker

Bediening van de Radio

1 Draai aan POWER/VOL om het

apparaat in te schakelen en de geluidssterkte te regelen.

2 Kies de gewenste band. 3 Stem af op een radiozender met

TUNING. Het TUNE afstemlampje licht op wanneer een radiozender wordt ontvangen.

4 Regel de toon naar wens met de TONE-

knop. Om heldere hoge tonen te krijgen, draait u de knop naar “HIGH”. Om de lage tonen te versterken, draait u hem naar “LOW”.

Uitschakelen van de radio

Draai de knop POWER/VOL volledig om tot u een klik hoort.

Luisteren via oortelefoon

Sluit de oortelefoon aan op de v (oortelefoon) aansluiting. Zolang de oortelefoon is aangesloten, komt er geen geluid door de luidspreker.

Voor betere radio-ontvangst (Zie fig.

FM: Schuif de telescoopantenne uit en zet deze in

de stand waarbij de radio het best klinkt.

MG/LG: Draai de gehele radio in het horizontale

vlak om de richting voor de beste ontvangst te vinden. Er is een ferrietstaafantenne ingebouwd.

KG: Schuif de telescoopantenne verticaal uit.

Gebruik van de standaard (Zie fig.

•Om het toestel te laten steunen op de standaard, klapt u de standaard half uit.

•De standaard kan ook worden gebruikt als transporthandgreep. Daartoe klapt u de standaard volledig uit.

V oorzorgsmaatregelen

•Gebruik dit apparaat alleen op 4,5 V gelijkstroom. Als u het apparaat wilt laten werken op batterijen, gebruik dan drie R6 (AAformaat) batterijen. Als u het apparaaat wilt laten werken op netstroom, gebruik dan alleen de aanbevolen netspanningsadapter.

•Het apparaat staat onder spanning zolang de stekker in het stopcontact zit, ook al is het uitgeschakeld.

•Zet het toestel niet op een plek waar het is blootgesteld aan een warmtebron zoals bijvoorbeeld een radiator of heteluchtblazer, directe zonnestraling, overdreven stof, mechanische trillingen of schokken.

•Het kenplaatje met vermelding van de voedingsspanning e.d. bevindt zich achteraan op het toestel.

•Mocht er vloeistof of een klein voorwerp in het toestel terechtkomen, maak dan de netspanningsadapter los, verwijder de batterijen en laat het toestel eerst door een deskundige nakijken alvorens het weer in gebruik te nemen.

•Voor de luidspreker is een krachtige magneet gebruikt, dus leg geen betaalkaarten of andere kaarten met een magnetische code dicht bij het toestel.

•Reinig de behuizing van de speler met een zachte doek bevochtigd met een mild schoonmaakmiddel. Gebruik geen schuurmiddelen of chemische oplosmiddelen, omdat die de behuizing kunnen beschadigen.

•In voertuigen of in gebouwen is het mogelijk dat de ontvangst gestoord is. Probeer dan in de buurt van een raam naar de radio te luisteren.

Met alle vragen kunt u steeds terecht bij een Sony dealer.

Technische gegevens

Afstembereik: Modellen voor Saoedi-Arabië en Oosteuropese landen

Band ICF-403L ICF-403S

FM 65-108 MHz 87,5-108 MHz MG 530-1605 kHz 526,5-1606,5 kHz LG 153-255 kHz — KG — 5,95-18 MHz

Modellen voor andere landen Band ICF-403L ICF-403S

FM 87,5-108 MHz 87,5-108 MHz MG 530-1605 kHz 530-1605 kHz LG 153-255 kHz — KG — 5,95-18 MHz

Luidspreker

Ca. 7,7 cm doorsnede, 4Ω

Uitgang

v (oortelefoon) aansluiting (ministekkerbus)

Uitgangsvermogen

300 mW (bij 10 % harmonische vervorming)

Stroomvoorziening

4,5V gelijkstroom, drie R6 (AA-formaat) batterijen 4,5V gelijkstroom, drie LR6 (AA-formaat) batterijen DC IN 4.5V aansluiting geschikt voor Sony AC-E45HG netspanningsadapter (niet bijgeleverd)

Afmetingen

Ca. 197 x 101 x 45 mm (b/h/d) incl. uitstekende delen en knoppen

Gewicht

Ca. 465 g incl. batterijen

Optioneel toebehoren

Netspaningsadapter AC-E45HG*

* De uitvoering van de AC-E45HG

netspanningsadapter verschilt van gebied tot gebied. Controleer vóór aanschaf de vorm van de stekker en de geschiktheid voor de plaatselijke netspanning.

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

Italiano Português

AVVERTENZA

Non esporre l’apparecchio alla pioggia o all’umidità, onde evitare il pericolo di incendi o di scosse elettriche.

Non aprire il rivestimento esterno, onde evitare il pericolo di scosse elettriche. Per le riparazioni, rivolgersi esclusivamente a personale qualificato.

Operazioni preliminari

Grazie per aver acquistato FM/MW/LW o FM/ MW/SW 3 Band Radio di Sony! Questo apparecchio vi offrirà molte ore di piacevole ascolto e vi garantirà un servizio affidabile. Prima di utilizzare l’apparecchio, leggere attentamente queste istruzioni e conservarle per un riferimento futuro.

Caratteristiche

•Comando TONE (HIGH o LOW)

•Indicatore TUNE per sintonizzarsi in modo semplice

Scelta della fonte di alimentazione

Pile (vedere la figura A)

1 Aprire il coperchio del comparto pile. 2 Inserire tre pile R6 (formato AA) (non

in dotazione) rispettando la corretta polarità.

3 Chiudere il coperchio.

Durata delle pile

Con pile Sony tipo R6 (formato AA): Circa 26 ore Con pile alcaline Sony tipo LR6 (formato AA): Circa 71 ore

Sostituzione delle pile

Se il suono è debole o distorto, sostituire tutte le pile con pile nuove.

Note sulle pile

• Non caricare le pile a secco.

• Non tenere le pile insieme a monete o altri

oggetti metallici. Può essere generato calore se i terminali positivo e negativo delle pile sono accidentalmente posti in contatto da oggetti metallici.

• Se non si usa l’apparecchio per un lungo

periodo estrarre le pile per evitare danni dovuti a perdite di fluido delle pile e corrosione.

Corrente domestica

(vedere la figura B)

Collegare l’alimentatore CA (non in dotazione) all presa DC IN 4.5 V, quindi inserirlo nella presa a muro.

Note sull’alimentatore CA

•Se si prevede di non utilizzare l’alimentatore CA (non in dotazione) per un lungo periodo di tempo, assicurarsi di scollegarlo sia dalla presa DC IN 4.5 V che dalla presa a muro.

•Utilizzare solo l’alimentatore CA consigliato (non in dotazione). Non utilizzare altri tipi di alimentatore CA.

Polarità della spina

Uso della radio

1 Ruotare POWER/VOL per accendere

l’apparecchio, quindi regolare il volume.

2 Selezionare la banda desiderata. 3 Sintonizzarsi su una stazione

utilizzando TUNING. Quando viene sintonizzata una stazione, l’indicatore TUNE si illumina.

4 Regolare il tono desiderato utilizzando

TONE. Per ottenere toni acuti chiari, impostare su “HIGH”. Per ottenere suoni bassi più potenti, impostare su “LOW”.

Per spegnere la radio

Ruotare POWER/VOL al minimo fino ad udire uno scatto.

Per ascoltare tramite l’auricolare

Collegare l’auricolare alla presa v (auricolare). Quando si collega l’auricolare, il diffusore viene disattivato.

Per migliorare la ricezione (vedere la figura C)

FM: Estendere l’antenna telescopica e regolarne

l’angolazione per ottenere la ricezione migliore.

MW/LW: Ruotare l’apparecchio orizzontalmente

per ottenere la ricezione migliore. Questo apparecchio dispone di un’antenna a barra di ferrite incorporata.

SW: Estendere l’antenna telescopica in senso

verticale.

Per utilizzare il supporto (vedere la figura D)

• Per utilizzare il supporto dell’apparecchio, aprire il supporto a metà.

• Il supporto può essere inoltre utilizzato come maniglia per il trasporto dell’apparecchio. A questo scopo, aprire completamente il supporto.

Precauzioni

• Utilizzare l’apparecchio solo con CC a 4,5 V. Per utilizzare l’apparecchio con le pile, utilizzare tre pile R6 (formato AA). Per utilizzare l’apparecchio con corrente alternata, utilizzare solo l’alimentatore CA consigliato.

• L’apparecchio non è scollegato dalla fonte di alimentazione CA fintanto che è inserito nella presa a muro, anche se l’apparecchio è spento.

• Non lasciare l’apparecchio in prossimità di fonti di calore o in luoghi esposti alla luce diretta del sole, a sabbia, a polvere eccessiva o ad urti.

• La targhetta che indica la tensione operativa e così via, è posta sulla parte posteriore dell’apparecchio.

• Se un qualsiasi oggetto solido o liquido dovesse penetrare nell’apparecchio, scollegare l’alimentatore CA e rimuovere le pile, quindi fare controllare l’apparecchio da personale qualificato prima di utilizzarlo di nuovo.

• Conservare carte di credito o altri oggetti simili con codici magnetici lontano dall’apparecchio, onde evitare che vengano danneggiati dal forte magnete utilizzato per il diffusore.

• Per pulire il rivestimento, utilizzare un panno morbido inumidito con una soluzione detergente neutra. Non utilizzare detergenti abrasivi o solventi chimici, onde evitare di danneggiare il rivestimento.

• All’interno di veicoli e costruzioni, la ricezione della radio potrebbe risultare difficile o disturbata. Ascoltare la radio vicino ad una finestra.

Per domande o problemi relativi a questo apparecchio, rivolgersi al rivenditore Sony più vicino.

Caratteristiche tecniche

Gamma di frequenza: Modelli per l’Arabia Saudita e per i paesi dell’Europa orientale

Banda ICF-403L ICF-403S

FM 65-108 MHz 87,5-108 MHz MW 530-1605 kHz 526,5-1606,5 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Modelli per gli altri paesi Banda ICF-403L ICF-403S

FM 87,5-108 MHz 87,5-108 MHz MW 530-1605 kHz 530-1605 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Diffusore

Circa 7,7 cm di diametro, 4Ω

Uscita

presa v (auricolare) (minipresa)

Uscita alimentazione

300 mW (al 10% di distorsione armonica)

Requisiti di alimentazione

CC 4,5V, tre pile R6 (formato AA) CC 4,5V, tre pile LR6 (formato AA) La presa DC IN 4.5V accetta: alimentatore CA AC-E45HG Sony (non in dotazione)

Dimensioni

Circa 197 x 101x 45 mm (l/a/p) comprese le parti sporgenti e i comandi

Peso

Circa 465 g comprese le pile

Accessori opzionali

Alimentatore CA AC-E45HG*

* Le caratteristiche tecniche dell’AC-E45HG variano

a seconda delle aree. Controllare la tensione e la polarità della spina prima dell’acquisto.

Il design e le caratteristiche tecniche possono subire modifiche senza preavviso.

ADVERTÊNCIA

Para evitar perigos de incêndio ou choques eléctricos, não exponha o aparelho à chuva ou humidade.

Para evitar choques eléctricos, não abra a caixa do aparelho. Os serviços de assistência só devem ser prestados por técnicos qualificados.

Antes de começar

Obrigado por ter escolhido o rádio de 3 bandas FM/MW/LW ou FM/MW/SW da Sony! Este aparelho vai proporcionar-lhe muitas horas de música e um funcionamento sem problemas. Antes de utilizar o aparelho, leia as instruções até ao fim e guarde-as para consulta futura.

Características

•Comando TONE (HIGH ou LOW)

•Indicador TUNE para facilitar a sintonização

Escolher as fontes de alimentação

Pilhas (consulte a fig. A)

1 Abra a tampa do compartimento das

pilhas.

2 Introduza três pilhas R6 (tamanho AA)

(não fornecidas) respeitando as polaridades.

3 Feche a tampa.

Duração das pilhas

Utilizando pilhas R6 da Sony (tamanho AA): Aprox. 26 horas Utilizando pilhas alcalinas LR6 da Sony (tamanho AA): Aprox. 71 horas

Substituir as pilhas

Se o som ficar fraco ou distorcido, substitua todas as pilhas por outras novas.

Notas sobre as pilhas

• Não recarregue as pilhas secas.

• Não transporte pilhas junto com moedas ou outros objectos metálicos. Do contrário, poderá ocorrer geração de calor, se os terminais positivo e negativo das pilhas entrarem acidentalmente em contacto com objectos metálicos.

• Quando não for utilizar o aparelho por um longo intervalo, remova as pilhas para evitar avarias decorrentes de vazamentos e corrosões das mesmas.

Corrente eléctrica

(consulte a fig. B)

Ligue o transformador de CA (não fornecido) à ficha DC IN 4.5 V e a uma tomada de parede.

Notas sobre o transformador de CA

•Se não tenciona utilizar o transformador de CA

(não fornecido) durante um período prolongado, desligue-o da ficha DC IN 4.5 V e da tomada de parede.

•Utilize apenas o transformador de CA

recomendado (não fornecido). Não utilize nenhum outro tipo de transformador de corrente.

Polaridade da ficha

Funcionamento do rádio

1 Rode POWER/VOL para ligar o rádio e

regular o volume.

2 Seleccione a banda pretendida. 3 Sintonize uma estação com TUNING.

O indicador TUNE acende-se quando sintonizar uma estação.

4 Regule o tom da sua preferência com

TONE. Para obter agudos nítidos, seleccione “HIGH”. Para intensificar os graves, seleccione “LOW”.

Para desligar o rádio

Rode POWER/VOL completamente até ouvir um clique.

Para ouvir com um auricular

Ligue o auricular à ficha v (auricular). O altifalante fica desactivado quando ligar o auricular.

Para melhorar a recepção (consulte a fig. C)

FM: Estenda a antena telescópica e ajuste o

ângulo para obter a melhor recepção.

MW/LW: Rode o aparelho horizontalmente para

melhorar a recepção. O aparelho tem uma antena de barra de ferrite incorporada.

SW: Estenda a antena telescópica verticalmente.

Para utilizar o suporte (consulte a fig. D)

•Se quiser utilizar o suporte para apoiar o aparelho, desdobre-o até meio.

•Também pode utilizar o suporte como pega de transporte do aparelho. Para tal, desdobre-o completamente.

Precauções

•Utilize este aparelho apenas com corrente 4,5 V CC. Se utilizar pilhas, utilize três pilhas R6 (tamanho AA). No funcionamento CA, utilize apenas o transformador de CA recomendado.

•O aparelho só fica completamente desligado da fonte de alimentação CA quando retirar a ficha da tomada de parede, mesmo que desligue o interruptor do próprio aparelho.

•Não deixe o aparelho perto de fontes de calor ou em locais sob a luz solar directa, com poeiras excessivas ou sujeitos a choques mecânicos.

•A placa de identificação que indica a tensão de funcionamento, etc., está localizada na parte posterior do aparelho.

•Se deixar cair objectos ou líquidos dentro do aparelho, retire as pilhas ou desligue o transformador de CA e mande verificar o aparelho por pessoal qualificado antes de voltar a utilizá-lo.

•Como o altifalante utiliza um íman forte, mantenha os cartões de crédito que utilizam uma codificação magnética afastados do aparelho.

•Se a caixa estiver suja, limpe-a com um pano macio seco ou humedecido em água ou numa solução de detergente suave. Nunca utilize produtos de limpeza abrasivos ou químicos, porque podem danificar a caixa.

•Dentro de veículos ou edifícios, pode haver interferências ou dificuldades de recepção. Tente ouvir o rádio perto de uma janela.

Em caso de dúvidas ou problemas relativos a este aparelho, consulte um agente Sony.

Características técnicas

Gama de frequências: Modelos para a Arábia Saudita e países da Europa de Leste

Banda ICF-403L ICF-403S

FM 65-108 MHz 87,5-108 MHz MW 530-1605 kHz 526,5-1606,5 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Modelos para os outros países Banda ICF-403L ICF-403S

FM 87,5-108 MHz 87,5-108 MHz MW 530-1605 kHz 530-1605 kHz LW 153-255 kHz — SW — 5,95-18 MHz

Altifalantes

Aprox. 7,7 cm de diâm., 4Ω

Saída

Ficha v (auricular) (minificha)

Potência de saída

300 mW (com 10 % de distorção harmónica)

Requisitos de alimentação

4,5V CC, três pilhas R6 (tamanho AA) 4,5V CC, três pilhas LR6 (tamanho AA) A ficha DC IN 4.5V aceita: O transformador de CA AC-E45HG (não fornecido) da Sony.

Dimensões

Aprox. 197 x 101 x 45 mm (l/a/p) incl. controlos e peças salientes

Peso

Aprox. 465 g incl. pilhas

Acessório opcional

Transformador de CA AC-E45HG*

* As especificações para o AC-E45HG variam para

cada área. Verifique a tensão local e a polaridade da ficha antes da aquisição.

Design e especificações sujeitos a alteração sem aviso prévio.
