闪光灯
使用说明书
保留备用
“帮助指南”（Web 说明书）
有关本闪光灯的多种功能的详细说明，请参阅
“帮助指南”。
http://rd1.sony.net/help/ilc/1730/h_zz/
4-735-282-42(1)
HVL-F60RM
中文（简体字）
请查看帮助指南!
“帮助指南”是可以在电脑或智能手机上阅读的在线说
明书。 有关相机菜单项目的详细说明、高级应用和最
新信息等，请参阅该说明书。
扫描
此处
http://rd1.sony.net/help/ilc/1730/h_zz/
HVL-F60RM 帮助指南
使用本闪光灯装置之前
开始使用前，请将相机的软件更新为最
新版本。
有关相机的兼容性信息，请参阅专用的支持
网站。
http://www.sony.net/flash/f60rm/
CS
2
“闪光灯”在本手册中称为“本
机”。
警告
为减少火灾或触电的危险，
1)请勿让本产品淋雨或受潮。
2)请勿在本产品上放置如花
瓶等盛有液体的物体。
操作时请勿接触闪光管，闪
光灯闪光时闪光管可能会变
热。
■ 频 率 范 围 ：
2400-2483.5 MHz
■发射功率：≤20 dBm(EIRP)
不得擅自更改发射频率、加
•
大发射功率（包括额外加装
射频功率放大器），不得擅
自外接天线或改用其它发射
天线。
使用时不得对各种合法的无
•
线电业务产生有害干扰；
一旦发现有干扰现象时，应
立即停止使用，并采取措施
消除干扰后方可继续使用。
使用微功率无线电设备，必
•
须忍受各种无线电业务的干
扰或工业、科学及医疗应用
设备的辐射干扰。
不得在飞机和机场附近使用。
•
禁用无线相关功能
搭乘飞机等时，请关闭本机
的电源。这样可以禁用与无
线相关的功能。
CS
CS
3
目录
拍摄之前
拍摄
请查看帮助指南! .....................................................................2
使用之前 ....................................................................................6
开箱 ..............................................................................................7
部件和控制功能的位置 .......................................................7
基本操作 ..................................................................................10
使用控制拨轮...............................................................10
使用 Quick Navi 屏幕 ................................................11
使用 MENU 屏幕 .........................................................13
准备 ............................................................................................16
插入电池 ........................................................................16
为相机/摄像机安装/拆卸闪光灯装置 ................17
打开闪光灯装置的电源 ...........................................18
与无线电无线指令器/接收器配对
（用于无线电无线闪光拍摄） ........................20
拍摄 ........................................................................................... 23
TTL 闪光拍摄 ............................................................... 23
无线闪光拍摄（通过无线电无线通信） ......... 25
CS
4
屏幕指示
屏幕图标列表........................................................................ 28
技术及其他信息
规格 ........................................................................................... 30
TTL 闪光模式............................................................... 28
MANUAL 闪光模式 .................................................... 28
MULTI 闪光模式 ......................................................... 28
无线指令器模式（无线电控制） ....................... 29
无线接收器模式（无线电控制）........................29
无线控制器模式（光学无线通信） ...................29
无线远程模式（光学无线通信） ....................... 29
指数 ................................................................................. 30
闪光频率/次数 ............................................................ 32
其他规格 ....................................................................... 33
CS
CS
5
使用之前
除了本文档外，请仔细阅读
帮助指南中的“使用须知”
（第 2 页）。
本闪光灯装置的注意事项
本闪光灯装置可与带有常规
多接口热靴的 Sony 可更换
镜头数码相机、Sony 可更换
镜头数码 HD 摄录一体机及
Sony 数码相机组合在一起使
用。
•有关与本闪光灯装置兼容
的相机/摄像机型号的详细
信息，请访问所在地区的
Sony 网站，或者咨询您的
Sony 经销商或当地的 Sony
授权服务机构。
•请参阅本装置的使用说明书，
同时参阅相机/摄像机的使
用说明书。
本闪光灯装置的操作注意事
项
•对于本闪光灯装置而言，请
勿在下列情况下使用任何市
售的闪光灯装置：
–电压超过 250 V
–极性反转
•保持闪光管清洁。脏污的闪
光管表面可能会造成热量
积聚，由此导致冒烟或烧焦。
要清洁闪光管，请用软布等
进行擦拭。
•本闪光灯装置设计有入口防
护功能，但无法完全起到防
尘和防水的作用。请勿在雨
天使用本装置。
连续闪光的注意事项
在利用闪光灯装置进行连续
拍摄、多重闪光拍摄以及在
造型闪光期间，闪光灯装置
将连续闪光。
这种连续闪光以及周围墙壁
的反光可能会让眼睛对光
较为敏感的人感到不适，例
如引起眩晕。在这种情况下，
请立即停止使用闪光灯装置。
CS
6
拍摄之前
开箱
如果发现有任何物品遗失，
请联系您的经销商。
括号中的数字表示数量。
•闪光灯装置（1）
•连接器保护帽（1）
•微型底座（收于包装盒
内）（1）
•包装盒（1）
•闪光灯柔光罩（1）
•滤色镜（琥珀色）（1）
•滤色镜（绿色）（1）
•携带包（1）
•成套印刷文件
* 将外部电池适配器（未附
带）连接至此端子。
部件和控制功 能的位置
括号中的数字表示此说明所
在的页码。
内 置 宽 板
闪 光管
LED 照明装置/AF 照明灯
无线控制信号接收器
（用于光学无线通信）
多接口底座（17）
DC IN 端子*
同步端子
Multi/Micro USB 端子
反射膜
CS
CS
7
反射指示器（上/下角）
L IN K 指示 灯 （2 6）
液晶显示屏
操作控制台
锁 定杆 （1 7）
释 放按 钮 （ 17 ）
电 池 舱 盖 （1 6）
微型底座
* 三脚架安装孔
关于 LCD 背光
每次按下闪光灯装置上的某
个按钮或使用控制拨轮时，
LCD 背光都会亮起并保持约
8 秒钟。
•当 LCD 背光亮起时，可通
过按下本装置上的按钮或
操作控制拨轮来延长其亮
起时间。
•要禁用 LCD 背光，请
按 MENU 按钮并选择
[BACKLIGHT]，然后选择
[OFF]。
LEVEL -/+ 按钮
利用其中任一按钮可以
快速调整闪光补偿及闪
光灯功率电平。
TEST 按钮
控 制拨 轮（ 10 ）
中 央 按 钮
方 向按 钮
CS
8
电源开关（18）
通过选择“LOCK”，可以
禁用控制拨轮及闪光灯
装置上的按钮，以防意
外操作。
M EN U 按 钮 （1 3）
F n（ 功能 ）按 钮
（11）
CS
CS
9
基本操作
使用控制拨轮
通过旋转控制拨轮或按下方
向按钮，可以在 Quick Navi
屏幕或 MENU 屏幕上移动焦
点或更改设置项目的值。
选择相应的设置项目并按下
中央按钮，即可启用设置选
项。
对于方向按钮而言，出厂时
已分配下列功能。有关各个
功能的详细信息，请参阅帮
助指南（第 2 页）。
操作 功能 说明
WL
MODE
更改闪光覆
盖（变焦）。
更改闪光模
式。
出厂时未向
此按钮分配
功能。您可
以将自己选
择的功能分
配给此按钮。
更改无线模
式。
上 ZOOM
下 MODE
左 –
右
对于控制拨轮、各方向按钮
以及中央按钮而言，则可以
分配自己选择的功能。有关
功能分配的详细信息，请参
阅帮助指南（第 2 页）。
10
CS
使用 Quick Navi 屏幕
您可以按下闪光灯装置上的
Fn（功能）按钮，并按照屏
幕指示更改拍摄设置，例如
所选的闪光模式。
选择相应的设置项目并转动
控制拨轮，即可更改设置选
项。
按 Fn（功能）按钮
1
（
）。
利用方向按钮选择相应
2
的设置项目。
•在完成上述操作之后按
中央按钮，将显示用于
设置所选项目的屏幕。
转动控制拨轮以更改设
3
置选项。
按 Fn（功能）按钮。
4
CS
CS
11
设置项目 说明 设置选项
闪光模式设置
TTL(*)/MANUAL/MULTI/
闪光灯关闭/GROUP
WL OFF(*)/CMD/RCV （无
无线模式设置
线电控制）
WL OFF(*)/CTRL/RMT
（光学控制）
高速同步设置 ON(*)/OFF
闪光覆盖（变焦）设置
AUTO(*)/20-200
调用预注册设置 OFF(*)/MR1/MR2
闪光补偿设置 -3.0 - +3.0
闪光灯功率电平设置
MULTI 闪光模式的闪
光频率设置
MULTI 闪光模式的闪
光次数设置
1/1 - 1/256, OFF, CMD
LINK
1 - 100
2 - 100, --
CMD 闪光设置（无线
电控制）
CTRL 闪光设置（光
ON(*)/OFF
学控制）
照明比设置 ON/OFF(*)
闪光灯功率电平比设
置
OFF/1(*) - 16
接收器远程设置 ON/OFF(*)
OFF/A(*)/B/C/D/E （无线
无线组设置
电控制）
RMT(*)/RMT2 （光学控
制）
出厂默认设置
可设置的项目和选项会因闪光模式而异。
12
CS
使用 MENU 屏幕
您可以按闪光灯装置上的
MENU 按钮来更改 MENU 屏
幕的设置。
请利用方向按钮将焦点移动
到相应的设置项目，然后按
中央按钮选择项目。
按 MENU 按钮（）。
1
利用方向按钮将焦点
2
移动到相应的设置项目，
然后按中央按钮。
利用方向按钮更改设置
3
选项，然后按中央按钮。
CS
CS
13
组 设置项目 说明 设置选项
FLASH
DISTRIBUT.
LIGHT
MODE
闪光分配设置
LED 照明 ON/OFF 设置 ON/OFF
STD(*)/CENTER/
EVEN
MEMORY 注册所需的模式和设置 MR1/MR2
AF LED
LEVEL
CHARGE
SET
AF 照明灯电平设置 HIGH/LOW(*)
连接外部电池适配器时
的闪光灯充电设置
EXT.+INT.(*)/
EXT.
GROUP/
TEST 测试闪光设置
1TIME(*)/
3TIMES/4SEC
TTL LEVEL
MEMORY
LEVEL STEP
TTL 电平内存设置 ON(*)/OFF
闪光灯功率电平的步长
设置
0.3EV(*)/0.5EV
CUSTOM KEY 自定义键设置 -
/
SELECT
无线控制类型设置
(*)/
RECEIVER SET 接收器设置 -
CH SET 信道设置（无线电控制）
AUTO(*)/CH1CH14
CH SET 信道设置（光学控制） CH1(*)-CH4
REMOTE
RELEASE
WITH
RELEASE
遥控器释放模式设置 ON/OFF(*)
遥控器释放的同步闪光
设置
ON/OFF(*)
PAIRING 配对 PAIRED
DEVICE
WL READY
LAMP
CS
已配对设备的列表 -
无线闪光就绪指示灯设置 ON/OFF(*)
14
组 设置项目 说明 设置选项
AUTO1(*)/
BACKLIGHT LCD 背光设置
AUTO2/ON/
OFF
BEEP 提示音设置 ON/OFF(*)
m/ft 闪光范围单位设置 m(*)/ft
POWER
SAVE
WL POWER
SAVE
VERSION
RESET
节电定时器设置
无线闪光节电定时器设置
显示本产品/RCV 软件的
版本
重置 Quick Navi 屏幕的设
置
30SEC/3MIN(*)/
30MIN/OFF
60MIN(*)/
240MIN/OFF
-
-
INITIALIZE 恢复设置的默认值 -
出厂默认设置
CS
CS
15
准备
插入电池
本闪光灯装置可使用以下任
意一组电池：
•四节 AA 碱性电池
•四节 AA 镍氢（Ni-MH）
充电电池
使用镍氢充电电池之前，请
务必利用指定的电池充电器
为电池充满电。
请勿在本闪光灯装置中使用
锂离子电池，因为它们可能
会令闪光灯装置无法全面发
挥性能。
本闪光灯装置未附带任何电
池。
按住释放按钮（），
1
然后沿箭头方向滑动电
池舱盖，从而将其打开
（
和 ）。
按照图示（ ）将
2
电池插入电池仓。
（
表示电池方向。）
关闭电池舱盖。
3
•按相反顺序执行步骤 1
的操作。
16
CS
为相机/摄像机安装/拆卸闪光灯装置
将闪光灯装置安装至
相机/摄像机
关闭闪光灯装置的电源。
1
•如果相机/摄像机上配备
有内置闪光灯，应确保
相机/摄像机闪光灯未打
开。
按住释放按钮并转动锁
2
定杆，将其从“LOCK”
位置移开。
从闪光灯装置上取下端
3
子保护盖，同时从相机
/摄像机上取下热靴盖。
将闪光灯装置的多接口
4
底座插入相机/摄像机
的多接口热靴中，并完
全推入。
向“LOCK”位置转动锁
5
定杆，从而将闪光灯装
置固定在相机/摄像机
上。
从相机/摄像机上拆卸
闪光灯装置
首先关闭闪光灯装置的电源。
按住释放按钮，转动锁定杆
以将其从“LOCK”位置移开，
然后将本装置从多接口热靴
中滑出。
注意
•不打算使用闪光灯装置时，
请务必将端子保护盖重新
安装到多接口底座上。
CS
CS
17
打开闪光灯装置的电源
将电源开关转至 ON。
当闪光灯装置通电时，液晶
显示屏上将显示有关的屏幕
指示。
闪光灯充电
打开本闪光灯装置的电源时，
闪光灯装置将自动开始充电。
当本闪光灯装置完全充电时，
闪光灯装置背面的 TEST 按
钮将以橙色亮起。
此外，通过在 MENU 屏幕上
BEEP] 选择 [ON]，可
为 [
以将闪光灯装置设为在完全
充电时发出蜂鸣声。
节电模式
•在节电状态下，不论是单
独使用还是连接至相机/
摄像机，只要有 3 分钟或
以上未使用本闪光灯装置，
液晶显示屏就会自动关闭，
以节省电池电量。
CS
18
•在作为远距闪光灯使用的
情况下，当利用本闪光灯
装置进行无线闪光拍摄时，
闪光灯装置会在 60 分钟
后进入节电模式。
•关闭所连接相机/摄像机*
上的电源开关会自动将闪
光灯装置置于节电模式。
* DSLR-A100 除外
•可以按 MENU 按钮并选
择 [POWER SAVE] 以指定
节电定时器，或选择 [WL
POWER SAVE] 以指定无线
闪光拍摄的节电定时器。
检查电池剩余电量
当电池电量不足时，液晶显
示屏上将显示低电量指示，
以示警告。
当 闪烁时：
建议您更换电池。不过，闪
光灯装置在该状态下仍然能
够闪光。
当液晶显示屏上仅显示
时：
闪光灯装置无法闪光。请更
换电池。
连续闪光的注意事项
如果本闪光灯装置在短时间
内连续快速闪光，则可能会
触发其内置安全电路，从而
暂停闪光。在液晶显示屏上，
将显示
此外，如果闪光灯装置内部
的温度进一步升高，液晶显
示屏上就会亮起
指示），表示短时将禁止闪
光灯闪光。
在这种情况下，请关闭闪光
灯装置的电源开关并将闪光
灯装置静置约 20 分钟，从
而使其冷却下来。
连续闪光会令闪光灯装置
内的电池变热。取出电池时，
请格外小心。
/ 。
（过热
CS
CS
19
与无线电无线指令器/接收器配对（用于无线电
无线闪光拍摄）
要利用本闪光灯装置进行无
线电无线闪光拍摄，除了本
闪光灯装置外，您还需要另
一台支持无线电无线通信的
闪光灯装置，且必须对二者
进行配对。
要将本闪光灯装置与无线电
无线指令器/接收器（未附
带）进行配对，请参阅设备
附带的使用说明书。
提示
•配对时，需要让两个设备
相距 1 米以内。
•本闪光灯装置最多可与 15
台接收器配对。
打开本闪光灯装置及另
1
一台设备的电源。
按 WL 按钮（）显示
2
用于设置无线模式的屏
幕，然后指定一台闪光
灯装置作为指令器，另
一台作为接收器。
CS
20
•要将闪光灯装置指定为
指令器，请选择 [CMD]。
•要将闪光灯装置指定为
接收器，请选择 [RCV]。
提示
•本闪光灯装置可通过两种
无线通信方式进行无线闪
光拍摄：无线电无线通信和
光学无线通信。您可以通
过在 MENU 屏幕上选择 [
/ SELECT] 来选择无线通
信方式。有关将本装置设
为使用光学无线通信的说
明，请参阅帮助指南（第
2 页）。
•通过在 MENU 屏幕上选择
[PAIRED DEVICE]，可以查
看或删除已配对的接收器。
注意
•上述说明基于本闪光灯装
置采用默认无线电无线通
信的假设。
•更改指令器的设置并将其
指定为接收器时（反之亦
然），请务必重新建立设备
之间的配对。
在本闪光灯装置和另
3
一台闪光灯装置上，按
MENU 按钮（
）并选
择 [PAIRING]。

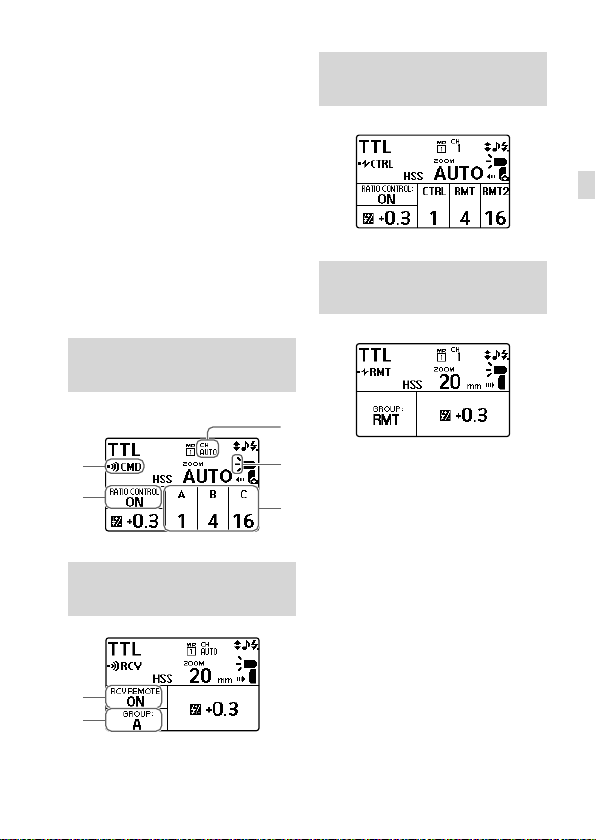

•在指令器上，将显示以
下屏幕。
•在接收器上，将显示以
下屏幕。
选择 [OK] 进行配对。
4
•在指令器上，将显示以
下屏幕。
随即建立配对。在指令器
上，可以继续与其他接收
器进行配对。每次与接收
器建立配对后，已配对设
）的数量就会随之
备（
增加。
•在接收器上，将显示以
下屏幕。
CS
随即建立配对。
建立配对后，LINK 指示灯
将以绿色亮起。
CS
21
与两个或更多设备建立配对
将与本闪光灯装置进行配对
的各个设备设为接收器，然
后重复步骤 3 和 4。
完成与所有接收器的配对后，
选择指令器上的 [EXIT]，然
后选择以下屏幕上的 [OK]。
22
CS
拍摄
拍摄
TTL 闪光拍摄
选择闪光模式。
1
按 MODE 按钮（）并旋
转控制拨轮以选择 [TTL]。
按快门按钮拍摄照片。
2
在按相机/摄像机上的快
门按钮之前，请确保闪光
灯装置已准备就绪。以橙
色亮起的 TEST 按钮指示
闪光灯装置已准备就绪。
•在指示的闪光范围内拍
摄照片。
本闪光灯装置可指示的
距离在 0.7 米到 28 米之
间。如果距离超出了上
述范围，闪光范围指示
或 就会亮起。
旁的
•按 LEVEL -/+ 按钮（
可以更改闪光补偿值
（调整闪光灯功率电
平）。
•要使用相机/摄像机的填
充闪光或自动闪光模式，
需要在相机/摄像机上选
择相应的模式。
•在通过闪光灯装置利用
相机/摄像机的自拍定时
器进行拍摄前，请确保
TEST 按钮亮起。
•如果同时在闪光灯装置
和相机/摄像机上进行闪
光补偿，则两个补偿值
会进行叠加。不过，闪
光灯装置的液晶显示屏
上将仅显示本装置上指
定的补偿值。
）
CS
CS
23
选择闪光模式
除了 TTL 闪光模式外，按
MODE 按钮并转动控制拨轮
还可以选择以下闪光模式。
有关各种闪光模式下的拍摄，
请参阅帮助指南（第 2
页）。
•MANUAL 闪光模式
需要手动调整闪光灯功率
电平，以使其保持一致。
•MULTI 闪光模式
当快门打开时，可以按指
定的闪光次数和频率进行
多次闪光。
•GROUP 闪光模式
可以为无线电无线闪光
拍摄选择该闪光模式。在
GROUP 闪光模式下，可
以将 TTL 闪光模式与
MANUAL 闪光模式组合在
一起进行闪光。
•OFF 闪光模式
禁止闪光。
利用色温信息自动调
整白平衡
根据闪光灯闪光时的色温信
息，系统会自动调整相机/
摄像机（DSLR-A100 除外）
的白平衡。
•当将闪光灯装置连接至相
机/摄像机并置于 TTL 闪
光模式时，该功能生效。
•当将相机/摄像机的白平
衡指定为 [Auto] 或 [Flash]
时，该功能生效。
TTL*闪光模式
手动闪光模式能够在忽
略被摄主体亮度和照相
机/摄像机设置的情况
下提供固定的闪光强度。
TTL 闪光模式能够测量通
过镜头反射的被摄主体
的光线。TTL 测光同时具
备 P-TTL 测光功能（将预
闪光添加至 TTL 测光）和
ADI 测光功能（将距离数
据添加至 P-TTL 测光）。
TTL = 通过镜头
•组合使用具有内置距离
编码器的镜头可以进行
ADI 测光。使用 ADI 测
光功能之前，请参阅随
镜头附带的使用说明书
中的规格，查看镜头是
否具有内置距离编码器。
24
CS
无线闪光拍摄（通过无线电无线通信）
无线电无线闪光拍摄
本闪光灯装置支持通过无线
电无线通信进行闪光拍摄。
请为连接至相机/摄像机的
指令器指定 [CMD]，并为通
过无线方式触发其闪光操作
的接收器（远距闪光灯）指
定 [RCV]。
提示
•要进行无线电无线闪光拍
摄，需要预先在指令器与
接收器之间建立配对（第
20 页）。
按本闪光灯装置上的
1
WL 按钮（
），然后
为指令器选择 [CMD]，
为接收器选择 [RCV]。
•要将闪光灯装置指定为
指令器，请选择 [CMD]。
CS
•要将闪光灯装置指定为
接收器，请选择 [RCV]。
指令器与接收器之间的有
效无线电无线通信距离约为
30 米。（在我们的测量条
件下获得。）
CS
25
无线闪光拍摄（通过
接收器）
您可以将相机/摄像机上安
装的另一台闪光灯装置或将
无线电无线指令器指定为指
令器，然后利用此指令器来
触发本闪光灯装置（可远离
相机/摄像机）的闪光操作。
按 Fn（功能）按钮并
3
指定本闪光灯装置的无
线组。
•有关详细信息，请参阅
帮助指南（第 2 页）。
为本闪光灯装置安装微
4
型底座。
•有关安装微型底座的详
细信息，请参阅帮助指
南。
指令器（CMD）
HVL-F60RM
您可以将本闪光灯装置或某
个无线电无线指令器用作指
令器。
在相机/摄像机上选择
1
无线（WL）闪光模式。
•有关在相机/摄像机上选
择闪光模式的说明，请
参阅相机/摄像机附带的
使用说明书。
按本闪光灯装置上的
2
WL 按钮并选择 [RCV]。
CS
26
将另一台指定为 [CMD]
5
（指令器）的闪光灯装
置安装到相机/摄像机
上。
•确保指令器的液晶显示
屏上显示 [CMD]。
放置好相机/摄像机和
6
本闪光灯装置。
确保相机/摄像机上的
7
闪光灯装置（指令器）
及本闪光灯装置已通过
无线方式连接到位且准
备就绪。
•通过无线方式连接到
位：LINK 指示灯以绿色
亮起。
•准备就绪：
–本装置背面的 TEST 按
钮以橙色亮起。
–当在 MENU 设置屏幕上
为 [WL READY LAMP] 选
择 [ON] 时，接收器正
面的 AF 照明灯将会闪
烁。
按快门按钮拍摄照片。
8
•要触发测试闪光，请按
指令器上的 TEST 按钮。
提示
•在接收器上，将采用指令
器的闪光模式。
•在手动闪光拍摄期间，可
以按 Fn（功能）按钮并为
闪光灯功率电平设置指定
[CMD LINK]，从而允许在指
令器上进行调整。
CS
CS
27
屏幕指示
屏幕图标列表
以下屏幕图像仅用作示例，可能与您在液晶显示屏上实际
看到的有所不同。
TTL 闪光模式
MANUAL 闪光模式
CS
28
MULTI 闪光模式
闪 光 模 式
高速同步设置
闪 光范 围
内 存 调 用
外部电池适配器状态
反 射闪 光
提示音设置
准备就绪
内部温度状态
安装至相机/摄像机
闪光分配设置
闪 光补 偿
闪光覆盖（变焦）
低电量指示
闪光灯柔光罩
闪光灯功率电平
MULTI 闪光模式下的闪
光频率
MULTI 闪光模式下的闪
光次数
过热指示
滤 色镜
无线指令器模式 （无线电控制）
无线接收器模式 （无线电控制）
无线控制器模式
（光学无线通信）
无线远程模式
（光学无线通信）
无 线模 式
照明比控制设置
无线信道
闪光分配设置/指令器/控
制装置闪光设置
照 明比
接收器远程设置
无线组设置
CS
CS
CS
29
29
技术及其他信息
规格
指数
正常闪光/STD 闪光分配（ISO 100）
手动闪光/35mm 格式
闪光灯功
BA*¹*²BA*
率电平
1/1 16 23 14 25 26 28 30 37 46 49 54 60
1/2 11.3 16.3 9.9 17.7 18.4 19.8 21.2 26.232.5 34.638.2 42.4
1/4 8 11.5 7 12.5 13 14 15 18.5 23 24.5 27 30
1/8 5.7 8.1 4.9 8.8 9.2 9.9 10.6 13.1 16.3 17.3 19.1 21.2
1/16 4 5.8 3.5 6.3 6.5 7 7.5 9.3 11.5 12.3 13.5 15
1/32 2.8 4.1 2.5 4.4 4.6 4.9 5.3 6.5 8.1 8.7 9.5 10.6
1/64 2 2.9 1.8 3.1 3.3 3.5 3.8 4.6 5.8 6.1 6.8 7.5
1/128 1.4 2 1.2 2.2 2.3 2.5 2.7 3.3 4.1 4.3 4.8 5.3
1/256 1 1.4 0.9 1.6 1.6 1.8 1.9 2.3 2.9 3.1 3.4 3.8
¹
14*²20 24 28 35 50 70 105 135 200
闪光覆盖设置（mm）
*¹ 安装闪光灯柔光罩时。
*² 安装宽板时。
30
CS
APS-C 格式
闪光灯功
率电平
BA*¹*²BA*
¹
14*²20 24 28 35 50 70 105 135 200
闪光覆盖设置（mm）
1/1 16 23 14 26 27 30 37 46 47 49 54 60
1/2 11.3 16.3 9.9 18.4 19.1 21.2 26.232.5 33.234.6 38.242.4
1/4 8 11.5 7 13 13.5 15 18.5 23 23.524.5 27 30
1/8 5.7 8.1 4.9 9.2 9.5 10.6 13.1 16.3 16.6 17.3 19.1 21.2
1/16 4 5.8 3.5 6.5 6.8 7.5 9.3 11.5 11.8 12.3 13.5 15
1/32 2.8 4.1 2.5 4.6 4.8 5.3 6.5 8.1 8.3 8.7 9.5 10.6
1/64 2 2.9 1.8 3.3 3.4 3.8 4.6 5.8 5.9 6.1 6.8 7.5
1/128 1.4 2 1.2 2.3 2.4 2.7 3.3 4.1 4.2 4.3 4.8 5.3
1/256 1 1.4 0.9 1.6 1.7 1.9 2.3 2.9 2.9 3.1 3.4 3.8
*¹ 安装闪光灯柔光罩时。
*² 安装宽板时。
HSS 扁平闪光/STD 闪光分配（ISO 100）
手动闪光/35mm 格式
快门
速度
1/250
1/500
1/1000
1/2000
1/4000
1/8000
1/16000
BA*¹*²BA*
¹
14*²20 24 28 35 50 70 105 135 200
4.6 6.4 4.2 7 7.7 8.4 8.4 10.8 12.9 14 15.3 16.7
3.2 4.6 3 5 5.4 5.9 5.9 7.7 9.1 9.9 10.8 11.8
2.3 3.2 2.1 3.5 3.8 4.2 4.2 5.4 6.4 7 7.7 8.4
1.6 2.3 1.5 2.5 2.7 3 3 3.8 4.6 5 5.4 5.9
1.1 1.6 1 1.8 1.9 2.1 2.1 2.7 3.2 3.5 3.8 4.2
0.8 1.1 0.7 1.2 1.4 1.5 1.5 1.9 2.3 2.5 2.7 3
0.6 0.8 0.5 0.9 1 1 1 1.4 1.6 1.8 1.9 2.1
闪光覆盖设置（mm）
*¹ 安装闪光灯柔光罩时。
*² 安装宽板时。
CS
CS
31
APS-C 格式
快门
速度
1/250
1/500
1/1000
1/2000
1/4000
1/8000
1/16000
BA*¹*²BA*
4.6 6.4 4.2 7.7 7.7 8.4 10.812.9 14 14 15.3 16.7
3.2 4.6 3 5.4 5.4 5.9 7.7 9.1 9.9 9.9 10.8 11.8
2.3 3.2 2.1 3.8 3.8 4.2 5.4 6.4 7 7 7.7 8.4
1.6 2.3 1.5 2.7 2.7 3 3.8 4.6 5 5 5.4 5.9
1.1 1.6 1 1.9 1.9 2.1 2.7 3.2 3.5 3.5 3.8 4.2
0.8 1.1 0.7 1.4 1.4 1.5 1.9 2.3 2.5 2.5 2.7 3
0.6 0.8 0.5 1 1 1 1.4 1.6 1.8 1.8 1.9 2.1
¹
14*²20 24 28 35 50 70 105 135 200
闪光覆盖设置（mm）
*¹ 安装闪光灯柔光罩时。
*² 安装宽板时。
闪光频率/次数
使用碱性电池 使用镍氢电池
闪光频率（秒） 约 0.1 - 2.5 约 0.1 - 1.7
闪光次数（次） 约 150 或以上 约 220 或以上
•闪光次数是指在新电池电量耗尽之前大致可以闪光的次
数。
32
CS
其他规格
无线电无线功能：
频带： 2.4 GHz
通道数： 14 通道
通信距离： 约 30 m （在我
们的测量条件下获得。）
•上述距离适用于没有障碍
物、屏蔽或无线电波干扰
的条件。
•根据本产品的定位、周围
环境和天气状况，通信距
离可能会更短。
闪光控制 使用预闪光
（P-TTL/ADI）
连续闪光性能以每秒闪光 10 次
的速度闪光 40 次
（普通闪光，亮度
级 1/32，105 mm，
镍氢电池）
AF 照明灯低对比度和低亮
度情况下自动闪
光
操作范围（安装
光圈设为 F5.6 的
50mm 镜头，且
将闪光灯装置的
[AF LED LEVEL] 指
定为 [LOW] 时）
中央区域（约）：
0.5 m 至 3 m
周边区域（约）：
0.5 m 至 2 m
LED 照明装置中心照度： 约
1200 lx （0.5 m）
或约 300 lx （1 m）
照明距离： 约
2 m （拍摄影片
时，设为ISO 3200、
F5.6）
支持的焦距：
35 mm （35 mm
格式视角）
连续照明时间：
约 1 小时（中央亮
度下，使用 AA 碱
性电池）
色温： 约 5500 K
额定功率
6 V , 1 W
CS
CS
33
操作温度
储藏温度
尺寸（宽
/ 高/ 深）
0 ℃ 至 40 ℃
–20 ℃ 至 +60 ℃
78.1 mm × 139.5
mm × 104.6 mm
（约）
质量
449 g（不含电池）
（约）
电源要求
DC 6 V
推荐的电池四节 LR6 （AA 尺
寸）碱性电池
四节 AA 尺寸镍氢
可充电式电池
本使用说明书中的功能依据
于本公司测试条件。
设计或规格如有变动，恕不
另行通知。
商标
“Multi Interface Shoe”是
Sony Corporation 的商标。
34
CS
CS
CS
35
©2017 Sony Corporation
Printed in China
Loading...
