2-103-636-52(1)

Home Theatre System

Manual de instruções_________________________

Monual de instrucciones ______________________

HTP-2000

HTP-1200

ADVERTÊNCIA

Para evitar riscos de incêndio ou choque eléctrico, não exponha o aparelho a chuva ou humidade.

Para evitar incêndios, não cubra as aberturas de ventilação do aparelho com jornais, toalhas de mesa, cortinas, etc. Ademais, não coloque velas acesas sobre o aparelho. Para evitar riscos de incêndio ou choque eléctrico, não coloque objectos que contenham líquidos, tais como vasos, sobre o aparelho.

Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.

Não jogue fora as pilhas com o lixo doméstico geral. Encaminhe-as devidamente como lixo químico.

Acerca deste manual

• As instruções contidas neste manual referem-se aos modelos HTP-2000 e HTP-1200. Verifique o número do seu modelo no canto inferior direito do painel frontal. Neste manual foram utilizados os HTP-1200 para fins de ilustração, excepto se especificado em contrário.

• As instruções contidas neste manual referem-se aos controlos do telecomando fornecido. Pode também utilizar os controlos do receptor se tiverem o mesmo nome ou um nome semelhante aos do telecomando. Quanto aos pormenores acerca da utilização do seu telecomando, consu lte o manual de instruções avulso fornecido com o telecomando, consulte a página 30 – 33. Para obter mais informações sobre como utilizar o leitor de DVD, consulte o manual de instruções fornecido com o leitor de DVD.

O HTP-2000 é formado por:

• Receptor STR-KSL700

• Sistema de colunas – Altifalante frontal SS-SLP701 – Altifalante central SS-CNP501 – Altifalante surround SS-MSP501 – Sub woofer SA-WMSP501

• Leitor de DVD DVP-NS585P

O HTP-1200 é formado por:

• Receptor STR-KSL500

• Sistema de colunas – Altifalante frontal/surround SS-MSP501 – Altifalante central SS-CNP501 – Sub woofer SA-WMSP501

• Leitor de DVD DVP-NS355

Este receptor incorpora Dolby* Digital e Pro Logic Surround, e também o Sistema Perimétrico Digital DTS**.

* Fabricado sob licença da Dolby Laboratories.

“Dolby”, “Pro Logic” e o símbolo DD são marcas comerciais da Dolby Laboratories.

** “DTS” e “DTS Digital Surround” são marcas

comerciais de Digital Theater Systems, Inc.

Nota relativa ao telecomando fornecido

Para o RM-U700

O botão AUX do telecomando não comanda o receptor.

Índice

Preparativos

1: Verifique como deve ligar os

componentes.....................................4

1a: Ligar os componentes com

tomadas de saída áudio

digital.........................................6

1b: Ligar os componentes que têm

apenas tomadas de áudio

analógicas...................................8

2: Ligar as antenas ..................................9

3: Ligar os altifalantes...........................10

4: Ligação do cabo de alimentação de

CA...................................................13

5: Configurar os altifalantes..................14

6: Programar o subwoofer.....................15

7: Regular o nível e o volume do

altifalante ........................................16

— TEST TONE

Funcionamento do amplificador

Seleccionar o componente ....................17

Ouvir estações de rádio FM/AM...........17

Memorizar estações FM

automaticamente.............................18

— AUTOBETICAL

Memorizar estações de rádio ................19

Utilizar o sistema de dados de rádio

(RDS).............................................20

Indicações que aparecem no visor ........22

Outras operações

Utilizar o temporizador de repouso...... 29

Operações com o telecomando RM-U700

Antes de utilizar o telecomando ........... 30

Descrição do telecomando.................... 30

Alterar a definição de fábrica de um

botão do selector de entrada........... 33

Informações adicionais

Precauções............................................ 34

Resolução de problemas ....................... 35

Características técnicas......................... 37

Lista de localização dos botões e das

páginas de referência...................... 39

Índice remissivo.................................... 40

Ouvir som surround

Utilizar apenas as colunas frontais e o

subwoofer .......................................23

— 2CH STEREO

Ouvir som com maior fidelidade ..........23

Seleccionar um campo acústico............24

Regulações e definições avançadas

Personalizar campos acústicos..............26

Regular a tonalidade .............................27

Definições avançadas............................28

Preparativos

1: Verifique como deve ligar os componentes

Os passos 1a a 1b que começam na página 6 descrevem como ligar os componentes a este receptor. Antes de começar, consulte a secção “Componentes que pode ligar” a seguir, para ver as páginas que descrevem como ligar cada componente. Depois de ligar todos os componentes, vá para “2: Ligar as antenas” (página 9).

Componentes que pode ligar

Componente que vai ligar Página

Leitor de DVD

Com uma saída de áudio digital Apenas com uma saída de áudio analógica

Ecrã de televisor

Apenas com uma entrada de vídeo composto 7, 8

Sintonizador por satélite

Com uma saída de áudio digital Apenas com uma saída de áudio analógica

Videogravador 8

Modelo com uma tomada DIGITAL OPTICAL OUTPUT ou DIGITAL COAXIAL OUTPUT, etc.

Modelo equipado apenas com tomadas AUDIO OUT L/R, etc.

6–7 6–7

6 6

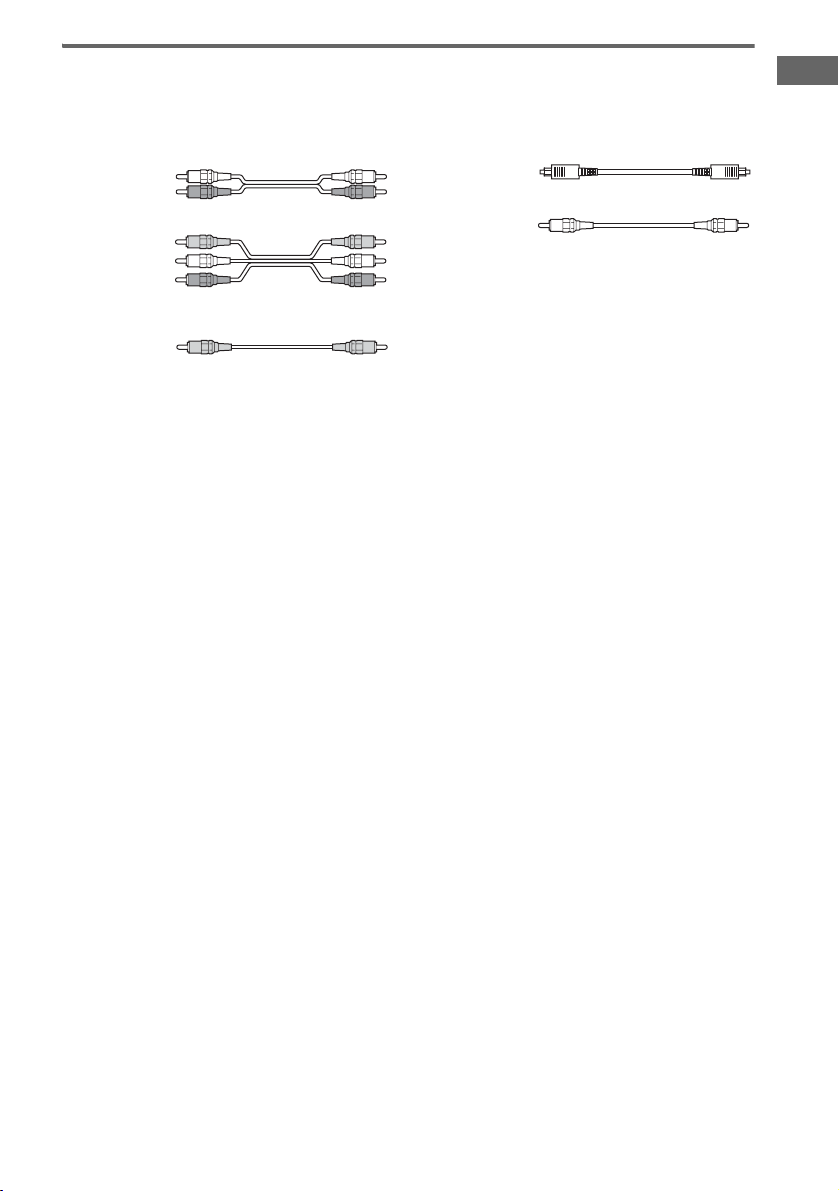

Cabos necessários

Os diagramas de ligação das páginas subsequentes partem do princípio de que são utilizados os cabos de ligação opcionais seguintes (A a E) (não fornecido, salvo indicação em contrário).

A Cabo de áudio

Branco (E) Vermelho (D)

B Cabo de áudio/vídeo

Amarelo (vídeo) Branco (E/áudio) Vermelho (D/áudio)

C Cabo de vídeo

Amarelo

Notas

• Desligue todos os componentes da tomada de corrente antes de efectuar as ligações.

• Efectue correctamente as ligações para evitar ruídos durante a reprodução.

• Quando ligar um cabo de áudio/vídeo, verifique se as cores do terminais correspondem às cores das tomadas correspondentes dos componentes: amarelo (vídeo) a amarelo, branco (esquerdo, áudio) a branco e vermelho (direito, áudio) a vermelho.

• Se ligar cabos digitais ópticos, introduza as fichas dos cabos a direito até encaixarem com um estalido no lugar respectivo.

• Não dobre ou ate os cabos digitais ópticos.

D Cabo digital óptico

E Cabo digital coaxial (fornecida)

Cor-de-laranja

Preparativos

1a: Ligar os componentes com tomadas de saída áudio digital

Ligar um leitor de DVD ou um sintonizador por satélite

Para obter informações sobre os cabos necessários (A–E), consulte a página 5.

1 Ligue as tomadas de áudio.

Sintonizador por satélite

OUTPUT

AUDIO

OUTPUT

DIGITAL OPTICAL

OUT

ANTENNA

DIGITAL

OPT IN

TV/SAT

OUTPUT

OPTICAL

OPT IN COAX IN

DVD

OUTPUT

DIGITAL COAXIAL

DVDVIDEO

AUDIO IN

VIDEO

OUTPUT

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

Leitor de DVD

* Ligue à tomada COAX IN ou OPT IN. Deve fazer as ligações à tomada COAX IN.

Sugestão

Todas as tomadas de áudio digitais são compatíveis com frequências de amostragem de 32 kHz, 44,1 kHz, 48 kHz e 96 kHz.

2 Ligue as tomadas de vídeo.

Leitor de DVD

Preparativos

Ecrã de televisor

ANTENNA

DIGITAL

OPT IN

TV/SAT

OUTPUT

VIDEO

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

INPUT

VIDEO

MONITOR

OUT

SUB

WOOFER

1b: Ligar os componentes que têm apenas tomadas de áudio analógicas

Ligar componentes de vídeo

Se ligar o televisor à tomada MONITOR OUT, pode ver o vídeo a partir da entrada seleccionada (página 17). Para obter informações sobre os cabos necessários (A

–E), consulte a página 5.

Ecrã de televisor

INPUT

VIDEO

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

Videogravador

VIDEO

OUTPUT

VIDEO

OUT

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

2: Ligar as antenas

Ligue a antena quadrangular AM e a antena filiforme FM fornecidas.

Antena filiforme FM (fornecida)

Antena quadrangular AM (fornecida)

Preparativos

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

VIDEO

MONITOR

OUT

SUB

WOOFER

Notas

• Para evitar interferências, afaste a antena do receptor e dos outros componentes.

• Estique completamente o fio da antena FM.

• Ligue o fio da antena FM, mantendo-o o mais possível, na horizontal.

3: Ligar os altifalantes

Ligue os altifalantes ao receptor. Este receptor permite utilizar um sistema de altifalantes de 5.1 canais. Para poder desfrutar de som surround multi-canais como o de um cinema (dois altifalantes frontais, um altifalante central e dois altifalantes de surround) e um subwoofer (5.1 canais).

Exemplo de uma configuração de um sistema de altifalantes de 5.1 canais

Só para modelos HTP-2000

Altifalante central

Altifalante frontal

(Esquerdo)

Subwoofer

Altifalante frontal (Direito)

Altifalante de surround (Direito)

Altifalante de surround

(Esquerdo)

Só para modelos HTP-1200

Altifalante central

Altifalante frontal

(Esquerdo)

Subwoofer

Altifalante de surround

Altifalante frontal (Direito)

Altifalante de surround (Direito)

(Esquerdo)

Cabos necessários

A Cabos de altifalante (fornecida)

O conector e o tubo de cor dos cabos do altifalante são os mesmos dos terminais dos altifalantes que vai ligar.

Tubo de cor

–

B Cabo de áudio mono (fornecida)

Preto

Preparativos

INPUT

MONITOR

OUT

SUB

WOOFER

Subwoofer

Altifalante de surround

(Direito)

Altifalante frontal

Altifalante central

(Direito)

FRONT R

CENTER

– + –

– +

SURR R SURR L

Altifalante frontal

(Esquerdo)

FRONT L

+ –+ –

Altifalante de surr ound

(Esquerdo)

Nota

Antes de fazer as ligações, cole as etiquetas de cores nos altifalantes, para poder identificá-los quando os ligar.

continua

Sugestoes

• Como o subwoofer não emite sinais extremamente direccionais, pode colocá-la onde quiser.

• (Excepto para a coluna frontal do HTP-2000) Para maior flexibilidade no posicionamento das colunas, utilize o pé opcional WS-FV11 ou WS-FV10D para instalação no chão (disponível apenas em certos países).

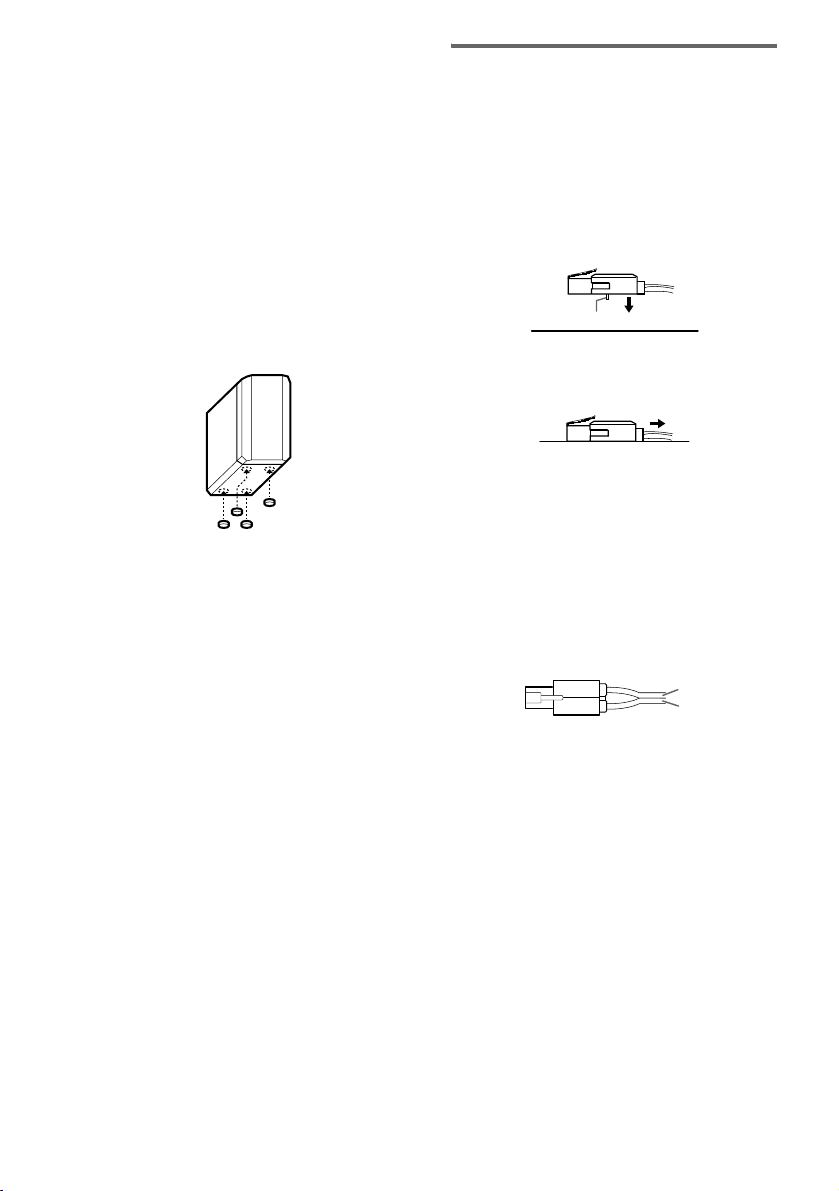

Montar pés

(Excepto para a coluna frontal do HTP-2000) Para

evitar a vibração ou o movimento da coluna, monte os pés fornecidos, como se mostra na ilustração abaixo.

Nota

Monte também os pés fornecidos no subwoofer.

Para mudar o cabo do altifalante

Se quiser mudar o cabo do altifalante, desligue o cabo fornecido do conector respectivo.

1 Coloque o conector numa superfície

plana e faça pressão.

Verifique se o fixador está virado para a superfície plana.

Fixador

2 Separe o cabo do altifalante do

conector.

3 Torça cerca de 10 mm das

extremidades sem revestimento do cabo do altifalante que deseja utilizar e introduza o cabo no conector.

Verifique se introduziu o cabo do altifalante respeitando a polaridade: + com + e – com –. Caso contrário, o som fica distorcido e perde os graves.

–

(+)

(–)

4 Retire o conector da superfície plana.

Nota

Para evitar que o cabo do altifalante saia do respectivo conector – não utilize um cabo mais pequeno. Recomenda-se

que utilize o tamanho de cabo de altifalante AWG #18 a AWG #24.

– utilize cabos do mesmo tamanho em todos os

conectores de altifalante.

– torça as extremidades sem revestimento dos cabos

dos altifalantes.

– introduza bem o cabo da coluna no conector

respectivo.

4: Ligação do cabo de alimentação de CA

Ligar o cabo de alimentação de CA

Ligue o cabo de alimentação de CA a uma tomada de parede.

Cabo de alimentação CA

Executar as operações de configuração iniciais

Antes de utilizar o receptor pela primeira vez, inicialize o receptor executando o procedimento descrito abaixo. Também pode utilizar este procedimento para repor as definições feitas nos valores definidos de fábrica. Utilize os botões do receptor para executar a operação.

1 Carregue em ?/1 para desligar o

receptor.

2 Carregue sem soltar em ?/1 durante 5

segundos

“INITIAL” aparece no visor. As definições indicadas a seguir voltam aos valores definidos de fábrica.

• Todas as definições dos menus SET UP, LEVEL e TONE.

• O campo de som memorizado para cada entrada e estação programada.

• Todos os parâmetros do campo de som.

• Todas as estações programadas.

• MASTER VOLUME fica regulado para “VOL MIN”.

Preparativos

A uma tomada de parede

5: Configurar os altifalantes

Pode utilizar o menu SET UP para definir a distância e a localização das colunas ligadas ao receptor.

1 Carregue em ?/1 para ligar o receptor. 2 Carregue várias vezes em MAIN MENU

para seleccionar “ SET UP ”.

3 Carregue várias vezes em ou para

seleccionar o parâmetro que pretende regular.

Para obter mais informações, consulte “Parâmetros de configuração dos altifalantes” abaixo.

Nota

Alguns parâmetros de configuração do altifalante podem aparecer esbatidos no visor. Isto significa que foram regulados automaticamente devido a outras definições do altifalante ou podem não poder ser regulados.

4 Carregue várias vezes em ou ,

para seleccionar a definição desejada.

A definição é introduzida automaticamente.

5 Repita os passos 3 e 4 até ter

configurado todos os parâmetros indicados a seguir.

Parâmetros de configuração dos altifalantes

As definições iniciais estão sublinhadas.

x DIST. X.X m

(Distância do altifalante frontal)

Definição inicial: 3.0 m Permite-lhe definir a distância da sua posição de

audição até aos altifalantes frontais (A). Pode regular a distância de 1,0 a 7,0 metros em intervalos de 0,1 metros.

Se os dois altifalantes fr ontais não estiverem colocados a uma distância idêntica da posição de audição, especifique a distância até ao altifalante mais próximo.

x DIST. X.X m

(Distância do altifalante central)

Definição inicial: 3.0 m Permite-lhe definir a distância desde a sua posição de audição até ao altifalante frontal. A distância do altifalante central deve ser regulada a partir de uma distância igual à distância do altifalante frontal (A) para uma distância de 1,5 metros mais perto da sua posição de audição (B).

x DIST. X.X m

(Distância do altifalante de surround)

Definição inicial: 3.0 m Permite-lhe definir a distância desde a sua posição de

audição até ao altifalante de surround. A distância do altifalante de surround deve ser regulada a partir de uma distância igual à distância do altifalante frontal (A) para uma distância de 4,5 metros mais perto da sua posição de audição (C).

Se os dois altifalantes de surround não estiverem colocados a uma distância igual da posição de audição, especifique a distância até ao altifalante mais próximo.

30˚30˚

100˚-120˚100˚-120˚

Sugestão

O receptor permite-lhe introduzir a posição do altifalante em termos de distância. No entanto, não é possível definir o altifalante central para uma distância superior à dos altifalantes frontais. Também não pode definir uma distância mais perto dos altifalantes frontais inferior a 1,5 metros.

Do mesmo modo, os altifalantes de surround não podem ser definidos mais para longe da posição de audição do que os altifalantes frontais. E não podem estar mais perto do que 4,5 metros.

Isto deve-se ao facto de uma colocação incorrecta do altifalante não permitir ouvir o som de surround correctamente.

Note que a colocação do altifalante mais perto do que a actual provoca um atraso na saída do som desse altifalante. Por outras palavras, o som do altifalante ouve-se como se estivesse muito afastado.

Se, por exemplo, definir a distância do altifalante central para 1–2 metros mais perto da posição real do altifalante obtém a sensação de estar “dentro” do ecrã. Se não conseguir obter um efeito de surround satisfatório porque os altifalantes de surround estão demasiado perto, se definir a distância do altifalante de surround para mais perto do que a distância real (mais curta), cria um patamar de som mais alargado. Se regular estes parâmetros enquanto ouve o som obtém, na maioria dos casos, um som de surround muito melhor. Experimente!

x PL. XXXX

(Colocação do altifalante de surround)

Permite-lhe especificar a altura dos altifalantes de surround para obter uma audição correcta dos efeitos de surround dos modos de Cinema Studio EX (página 24).

6: Programar o subwoofer

Ouvir o subwoofer

POWER

LEVEL

MIN MAX

POWER

Antes de reproduzir a fonte do programa, regule o volume para o mínimo no receptor.

POWER indicador

1 Ligue o receptor. 2 Carregue nos botões de entrada (por

exemplo, DVD) para seleccionar a fonte de programa (por exemplo, leitor de DVD).

Sugestão

Também pode utilizar o INPUT SELECTOR do receptor para seleccionar a fonte de programa.

3 Carregue em POWER no subwoofer.

Acende-se o indicador POWER do subwoofer.

4 Reproduza a fonte do programa.

Regular o nível

As pequenas regulações efectuadas no sistema podem melhorar o som.

Preparativos

•LOW Seleccione se a altura dos altifalantes de surround

corresponde à secção A.

•HIGH Seleccione se a altura dos altifalantes de surround corresponde à secção B.

POWER

LEVEL

MIN MAX

LEVEL

Rode LEVEL para regular o volume.

Regule o nível de volume que melhor se adapta às suas preferências, de acordo com a fonte do programa.

Nota

Não regule o volume do subwoofer para o máximo. Pode ouvir ruídos estranhos.

7: Regular o nível e o volume do altifalante

— TEST TONE

Regule o nível e o balanço do altifalante enquanto ouve a tonalidade de teste na posição de audição.

Sugestão

O receptor utiliza uma tonalidade de teste com uma frequência centrada para 800 Hz.

1 Carregue em ?/1 para ligar o receptor. 2 Carregue em TEST TONE.

“T. TONE” aparece no visor e a tonalidade de teste é emitida por cada um dos altifalantes em sequência. Frontal (esquerdo) t Central t Frontal (direito) t Surround (direito) t Surround (esquerdo) t Subwoofer

3 Regule os níveis e o balanço do

altifalante utilizando o menu LEVEL para que o nível da tonalidade de teste se oiça da mesma maneira em cada um dos altifalantes.

Para obter mais informações sobre as definições do menu LEVEL, consulte a página 26.

Sugestões

• Para regular o nível de todos os altifalantes ao mesmo tempo, carregue em MASTER VOL +/– no telecomando ou rode MASTER VOLUME no receptor.

• Os valores regulados aparecem no visor durante a regulação.

4 Depois da regulação, carregue

novamente em TEST TONE.

A tonalidade de teste desliga-se.

Funcionamento do amplificador

Seleccionar o componente

1 Carregue em INPUT SELECTOR no

receptor para seleccionar o componente que quer utilizar.

Para seleccionar Acende-se

Videogravador VIDEO Leitor de DVD DVD Sintonizador por satélite TV/SAT Sintonizador

incorporado (FM/AM)

TUNER

2 Ligue o componente e comece a

reprodução.

Nota

Se seleccionar o videogravador ou o leitor de DVD, regule a entrada de vídeo do televisor de acordo com o componente seleccionado.

3 Rode MASTER VOLUME no receptor

para regular o volume.

Nota

Para não danificar os altifalantes, baixe o volume antes de desligar o receptor.

Para cortar o som

Carregue em MUTING. A função de silenciamento é cancelada se fizer o seguinte.

• Volte a carregar em MUTING.

• Desligue o aparelho.

• Aumente o volume.

Ouvir estações de rádio FM/AM

Pode ouvir transmissões FM e AM através do sintonizador incorporado. Antes da operação, verifique se ligou as antenas FM e AM ao receptor (consulte a página 9).

Sugestão

A escala de sintonização é: FM: 50 kHz AM: 9 kHz

Sintonização automática

Se não souber a frequência da estação pretendida, pode deixar que o receptor faça uma procura de todas as estações disponíveis na sua área.

1 Carregue várias vezes em TUNER para

seleccionar a banda FM ou AM.

Fica sintonizada a última estação recebida.

Sugestão

Também pode utilizar INPUT SELECTOR do receptor.

2 Carregue em TUNING + ou TUNING –.

Carregue em TUNING + para fazer uma procura das frequências mais baixas para as mais altas; carregue em TUNING – para fazer uma procura das frequências mais altas para as mais baixas.

O receptor interrompe a procura sempre que recebe uma estação.

Sugestão

Se a indicação “STEREO” começar a piscar no visor e a recepção FM estéreo for fraca, carregue em FM MODE para mudar para mono (MONO). Não vai poder utilizar o efeito estéreo, mas o som sai com menos distorções. Para voltar ao modo estéreo, carregue novamente em FM MODE.

Funcionamento do amplificador

continua

Sintonização directa

Pode introduzir directamente a frequência da estação pretendida.

1 Carregue várias vezes em TUNER para

seleccionar a banda FM ou AM.

Fica sintonizada a última estação recebida.

2 Carregue em D.TUNING. 3 Carregue nas teclas numéricas para

introduzir a frequência.

Exemplo 1: FM 102,50 MHz Carregue em 1 b 0 b 2 b 5 b 0 Exemplo 2: AM 1.350 kHz Carregue em 1 b 3 b 5 b 0 Se sintonizou uma estação AM, ajuste a direcção da antena AM quadrangular para

obter uma óptima recepção.

Se não conseguir sintonizar uma estação e os números introduzidos começarem a piscar

Verifique se introduziu a frequência correcta. Se não introduziu, repita os passos 2 e 3. Se os números introduzidos continuarem a piscar, é porque a frequência não é utilizada na sua área.

Memorizar estações FM automaticamente

— AUTOBETICAL

Esta função permite memorizar até 30 estações FM e FM RDS por ordem alfabética, sem redundância. Além disso, só memoriza as estações que têm sinais mais fortes. Se quiser memorizar as estações FM ou AM, uma a uma, consulte “Memorizar estações de rádio”. Utilize os botões do receptor para executar a operação.

1 Carregue em ?/1 para desligar o

receptor.

Sem soltar INPUT SELECTOR, carregue

?/1

para voltar a ligar o receptor.

“AUTO-BETICAL SELECT” aparece no visor e o receptor procura e memoriza todas as estações FM e FM RDS na área de transmissão.

Para estações RDS, o sintonizador verifica primeiro as estações que estão a transmitir o mesmo programa e depois memoriza apenas a que tem o sinal mais forte. As estações RDS seleccionadas são ordenadas alfabeticamente pelo respectivo nome de serviço do programa e depois recebem um código predefinido de 2 caracteres. Para obter mais informações sobre RDS, consulte a página 20.

As estações FM normais recebem códigos predefinidos de 2 caracteres e são memorizadas depois da estação RDS. Concluída a operação, “FINISH” aparece momentaneamente no visor e o receptor volta ao funcionamento normal.

Notas

• Não carregue em nenhum botão no receptor ou no telecomando fornecido durante a classificação por ordem alfabética, à excepção de ?/1.

• Se mudar de área, repita este procedimento para memorizar as estações da área nova.

• Para saber mais sobre como sintonizar as estações memorizadas, consulte “Sintonizar estações memorizadas”.

• Se mover a antena depois de memorizar estações com este procedimento, as definições memorizadas podem deixar de ser válidas. Se isto acontecer, repita este procedimento para memorizar as estações novamente.

Memorizar estações de rádio

Pode memorizar até 30 estações FM ou AM. Depois, torna-se fácil sintonizar as suas estações preferidas.

5 Carregue novamente em MEMORY.

A estação é memorizada no número predefinido seleccionado.

Se a indicação “MEMORY” desaparecer do visor antes de carregar em MEMORY, comece novamente a partir do passo 3.

6 Repita os passos 2 a 5 para memorizar

outra estação.

Funcionamento do amplificador

Memorizar estações de rádio

1 Carregue várias vezes em TUNER para

seleccionar a banda FM ou AM.

Fica sintonizada a última estação recebida.

2 Sintonize a estação que pretende

memorizar utilizando a sintonização automática (página 17) ou a sintonização directa (página 18).

3 Carregue em MEMORY.

“MEMORY” aparece no visor durante alguns segundos. Execute os passos 4 a 5 antes que a referida indicação desapareça do visor.

4 Carregue várias vezes em PRESET/CH/

D.SKIP + ou em PRESET/CH/D.SKIP – para seleccionar o número de uma estação memorizada.

Sempre que carregar no botão, pode seleccionar o número da estação memorizada da seguinte maneira:

tA1yA2y...yA0yB1yB2y...yB0T

tC0y...yC2yC1T

Se a indicação “ MEMORY” desaparecer do visor antes de seleccionar o número da estação memorizada, comece novamente a partir do passo 3.

Sugestões

• Também pode utilizar PRESET TUNING + ou PRESET TUNING – no receptor.

• Também pode carregar várias vezes em SHIFT para seleccionar uma página de memória (A, B ou C) e depois carregar nas teclas numéricas para seleccionar um número predefinido.

Sintonizar estações memorizadas

1 Carregue várias vezes em TUNER para

seleccionar a banda FM ou AM.

Fica sintonizada a última estação recebida.

2 Carregue várias vezes em PRESET/CH/

D.SKIP + ou em PRESET/CH/D.SKIP – para seleccionar a estação memorizada que pretende.

Sempre que carregar no botão, pode seleccionar a estação memorizada da seguinte maneira:

tA1yA2y...yA0yB1yB2y...yB0T

tC0y...yC2yC1T

Utilizar o receptor

1 Carregue várias vezes em INPUT

SELECTOR para seleccionar a banda FM ou AM.

2 Carregue várias vezes em PRESET

TUNING – ou PRESET TUNING + para seleccionar a estação memorizada que pretende.

Para seleccionar directamente a estação memorizada

Carregue nas teclas numéricas. É sintonizada a estação memorizada no número seleccionado, na página de memória actual. Carregue várias vezes em SHIFT no telecomando para mudar de página de memória.

Utilizar o sistema de dados de rádio (RDS)

Este receptor também permite utilizar o RDS (sistema de dados de rádio), o qual possibilita que as estações de rádio enviem informações adicionais juntamente com o sinal de programa normal. Também pode ver informações RDS.

Notas

• O sistema RDS só funciona em estações FM.

• Nem todas as estações FM oferecem o serviço RDS, nem fornecem os mesmos tipos de serviços. Se não estiver familiarizado com os serviços RDS na sua área, informe-se junto das estações de rádio locais.

Receber transmissões RDS

Basta seleccionar uma estação na banda FM utilizando a sintonização automática (página 17), a sintonização directa (página 18) ou a sintonização programada (página 19).

Quando sintonizar uma estação que fornece serviços RDS, o indicador RDS acende-se e o nome do serviço de programa aparece no visor.

Nota

O sistema RDS pode não funcionar correctamente se a estação sintonizada não estiver a transmitir devidamente o sinal RDS ou se a intensidade do sinal for muito fraca.

Ver informações RDS

Enquanto recebe uma estação RDS, carregue várias em DISPLAY.

Sempre que carregar no botão, as informações RDS que aparecem no visor mudam ciclicamente da seguinte maneira: Nome do serviço de programa t Frequência t Indicação do tipo de programaa) t Indicação do texto de rádio

t Indicação da hora actual (no sistema de 24 horas) t Campo acústico aplicado actualmente t Nível do volume

Tipo de programa que está a ser transmitido (consulte a página 20).

Mensagens de texto enviadas pela estação RDS.

Notas

• Se houver uma notificação de emergência por parte

das autoridades governamentais, a indicação “ALARM” começa a piscar no visor.

• Se a mensagem tiver 9 ou mais caracteres, desfila no

visor.

• Se uma estação não fornecer um determinado serviço

RDS, a indicação “NO XXXX” (tal como “NO TEXT”) aparece no visor.

Descrição dos tipos de programas

Indicação do tipo de programa

NEWS Programas de notícias AFFAIRS Programas sobre assuntos actuais

INFO Programas com informações sobre

SPORT Programas desportivos EDUCATE Programas educacionais, tais

DRAMA Novelas e séries radiofónicas CULTURE Programas sobre cultura nacional

SCIENCE Programas sobre ciências da

Descrição

de interesse

vários assuntos, incluindo interesses do consumidor e conselhos médicos.

como “como fazer” e programas de aconselhamento

ou regional em que se debatem assuntos como idiomas e problemas sociais

natureza e tecnologia

Indicação do tipo de programa

Descrição

VARIED Outros tipos de programas, tais

como entrevistas a celebridades,

jogos de painel e comédias POP M Programas de música popular ROCK M Programas de música rock EASY M Música ligeira LIGHT M Música instrumental, vocal e coral CLASSICS Concertos de grandes orquestras,

música de câmara, ópera, etc. OTHER M Músicas que não se enqua dram em

nenhuma das categorias acima,

tais como Rhythm & Blues e

Reggae WEATHER Informação meteorológica FINANCE Relatórios e movimentos do

mercado bolsista, etc. CHILDREN Programas infantis SOCIAL Programas sobre as pessoas e as

coisas que as afectam. RELIGION Programas religiosos PHONE IN Programas em que o público

expressa as suas ideias por

telefone ou num fórum público. TRAVEL Programas sobre viagens. Não

para anúncios localizados por TP/

TA LEISURE Programas sobre actividades

recreativas, tais como jardinagem,

pesca, culinária, etc. JAZZ Programas de jazz COUNTRY Programas de música regional NATION M Programas que apresentam a

música popular do país ou região. OLDIES Programas de música antiga FOLK M Programas de música folclórica DOCUMENT Programas de investigação NONE Todos os programas que não

foram definidos acima

Funcionamento do amplificador

Indicações que aparecem no visor

21435

DIGITAL

;

PRO LOGIC II

;

DTS

L F E

L C R

SL SSR

9q;

A ; DIGITAL: Acende-se quando o receptor

estiver a descodificar sinais gravados em formato Dolby Digital.

B DTS: Acende-se quando os sinais DTS são

introduzidos.

C SW: Acende-se quando o sinal de áudio sai

pela tomada SUB WOOFER.

D Indicadores do canal de reprodução:

As letras (L, C, R, etc.) indicam os canais que estão a ser reproduzidos. As caixas que rodeiam as letras variam para mostrar como o receptor mistura o som da fonte.

L (Frontal Esquerdo), R (Frontal Direito), C (Central (mono)), SL (Surround Esquerdo), SR (Surround Direito), S (Surround (mono ou os componentes surround obtidos através do processamento Pro Logic))

Exemplo:

Formato de gravação (Frontal/Surround): 3/2 Campo acústico: A.F.D. AUTO

MEMORY

D.RANGEMONO

RDS OPT COAX

678

H OPT: Acende-se quando o sinal da fonte for

um sinal digital introduzido através do

terminais OPT.

I LFE: Acende-se quando o disco que está a ser

reproduzido inclui o canal LFE (Efeito de Baixa Frequência) e se o sinal do canal LFE estiver a ser reproduzido.

J ; PRO LOGIC II: “; PRO LOGIC”

acende-se quando o receptor aplica o processamento Pro Logic a sinais de 2 canais para que saiam os sinais do canal central e de surround. “; PRO LOGIC II” acende-se quando o descodificador Pro Logic II Movie/ Music estiver activado.

Nota

A descodificação Dolby Pro Logic e Dolby Pro Logic II não funciona para sinais de formato DTS.

L C R

SL SR

E Indicadores do sintonizador: Acendem-

se quando se utiliza o receptor para sintonizar estações de rádio, etc. Consulte as páginas 17–21 sobre as operações do sintonizador.

F D.RANGE: Acende-se quando a compressão

da gama dinâmica for activada (página 26).

G COAX: Acende-se quando o sinal da fonte for

um sinal digital introduzido através do

terminais COAX.

Ouvir som surround

Utilizar apenas as colunas

Ouvir som com maior fidelidade

frontais e o subwoofer

— 2CH STEREO

Neste modo, o receptor reproduz apenas o som das colunas frontais esquerda e direita e do subwoofer. Se forem introduzidos formatos de surround multicanal, os sinais são misturados para 2 canais e o subwoofer emite frequências baixas. Se forem introduzidas fontes de estéreo standard de 2 canais, fica activado o circuito de redireccionamento dos graves do receptor. As frequências baixas do canal frontal são emitidas pelo subwoofer.

Carregue várias vezes em SOUND FIELD + ou SOUND FIELD – para seleccionar “2CH ST.”.

O receptor muda para o modo 2CH STEREO.

Descodificar automaticamente o sinal de entrada de áudio (AUTO FORMAT DIRECT)

Neste modo, o receptor detecta automaticamente o tipo de sinal de áudio de entrada (Dolby Digital, DTS, estéreo de 2 canais padrão, etc.) e executa a respectiva descodificação, se for necessário. Este modo apresenta o som tal como foi gravado/ codificado, sem lhe adicionar quaisquer efeitos de surround. No entanto, se não existirem sinais de frequências baixas (Dolby Digital LFE, etc.), gera um sinal de baixa frequência a ser emitido ao subwoofer.

Carregue em A.F.D.

“A.F.D. AUTO” aparece no visor. O receptor detecta automaticamente o tipo de sinal de áudio de entrada e executa o respectiva descodificação, se for necessário.

Ouvir som surround

continua

Ouvir som estéreo em multicanais (modo de descodificação de 2 canais)

Este modo permite especificar o tipo de descodificação para fontes áudio de 2 canais. Este receptor consegue reproduzir o som de 2 canais em 5 canais através de Dolby Pro Logic II ou em 4 canais através de Dolby Pro Logic.

Carregue várias vezes em ; PL/PLII para seleccionar o modo de descodificação de 2 canais.

O tipo de descodificação seleccionado aparece no visor.

x DOLBY PL (PRO LOGIC)

O receptor executa a descodificação Dolby Pro Logic. A fonte gravada em 2 canais é descodificada para 4.1 canais.

x PLII MOV (PRO LOGIC II MOVIE)

O receptor executa a descodificação do modo Dolby Pro Logic II Movie. Esta definição é ideal para os filmes codificados em Dolby Surround. Além disso, este modo consegue reproduzir o som em 5.1 canais quando se assiste a vídeos de filmes antigos ou em idioma dobrado.

x PLII MUS (PRO LOGIC II MUSIC)

O receptor executa a descodificação do modo Dolby Pro Logic II Music. Esta definição é ideal para fontes de estéreo normais, tais como CDs.

Sugestão

Também pode utilizar ; PLII no receptor para seleccionar “DOLBY PL”, “PLII MOV” ou “PLII MUS”.

Nota

A descodificação Dolby Pro Logic e Dolby Pro Logic II não funciona com sinais de formato DTS.

Seleccionar um campo acústico

Para poder tirar partido do som surround, basta seleccionar um dos campos acústicos préprogramados do receptor. Estes campos acústicos permitem-lhe obter o som, potente e excitante, dos cinemas e salas de espectáculos, sem sair de casa.

Seleccionar um campo acústico para filmes

Carregue várias vezes em SOUND FIELD + ou SOUND FIELD – para seleccionar o campo acústico pretendido.

O campo acústico seleccionado aparece no visor.

Campo acústico Visor

CINEMA STUDIO EX A DCS C.ST.EX A CINEMA STUDIO EX B DCS C.ST.EX B CINEMA STUDIO EX C DCS C.ST.EX C

DCS (Digital Cinema Sound)

Os campos acústicos com a marca DCS utilizam a tecnologia DCS. DCS é o nome da do ao conceito de tecnologia de surround para cinema em casa desenvo lvida pela Sony. O DCS utiliza a tecnologia DSP (Digital Signal Processor) para reproduzir as características de som de um estúdio de cinema real de Hollywood. Num “cinema doméstico”, o DCS cria um potente efeito de cinema que imita a combinação artística de som e acção imaginada pelo realizador.

x C.ST.EX A (CINEMA STUDIO EX A) DCS

Este modo reproduz as características de som dos estúdios cinematográficos da Sony Pictures Entertainment “Cary Grant Theater”. Trata-se de um modo normal, ideal para ver quase todo o tipo de filmes.

x C.ST.EX B (CINEMA STUDIO EX B) DCS

Este modo reproduz as características de som dos estúdios cinematográficos da Sony Pictures Entertainment “Kim Novak Theater”. Este modo é ideal para ver filmes de ficção científica ou de acção com muitos efeitos sonoros.

x C.ST.EX C (CINEMA STUDIO EX C) DCS

Este modo reproduz as caracterí sticas de som do estúdio de sonorização da Sony Pictures Entertainment. Este modo é ideal para ver musicais ou filmes em que a música da orquestra faz parte da banda sonora.

Modos CINEMA STUDIO EX

Os modos CINEMA STUDIO EX são ideais para ver filmes em DVD com efeitos de surround multi-canais. Pode reproduzir as características de som do estúdio de montagem da Sony Pictures Entertainment em sua casa. Os modos CINEMA STUDIO EX são compostos pelos seguintes três elementos.

• Virtual Multi Dimension

Cria 5 conjuntos de altifalantes virtuais a partir de um único par de altifalantes surround reais.

• Screen Depth Matching

Cria a sensação de que o som vem de dentro do ecrã, tal como nas salas de cinema.

• Cinema Studio Reverberation

Reproduz o tipo de reverberação das salas de

cinema. Os modos CINEMA STUDIO EX integram estes três elementos simultaneamente.

Notas

• Os efeitos fornecidos pelos altifalantes virtuais

podem provocar grandes interferências no sinal de reprodução.

• Quando estiver a ouvir campos acústicos que

utilizam os altifa lantes virtuais, não conseguirá ouvir nenhum som que provenha directamente dos altifalantes surround.

Seleccionar um campo acústico para música

Carregue várias vezes em SOUND FIELD + ou SOUND FIELD – para seleccionar o campo acústico pretendido.

O campo acústico seleccionado aparece no visor.

Campo acústico Visor

HALL HALL JAZZ CLUB JAZZ LIVE CONCERT CONCERT GAME GAME

x HALL

Este modo reproduz a acústica de uma sala de concertos de música clássica.

x JAZZ (JAZZ CLUB)

Este modo reproduz a acústica de um clube de jazz.

x CONCERT (LIVE CONCERT)

Este modo reproduz a acústica de um auditório de 300 lugares.

x GAME

Tira o máximo partido do som do software de jogos de vídeo.

Para desactivar o efeito de surround

Carregue várias vezes em SOUND FIELD + ou SOUND FIELD – para seleccionar “2CH ST.” ou carregue em A.F.D. para seleccionar “A.F.D. AUTO”.

Sugestões

• O receptor permite aplicar o último campo acústico a uma fonte de entrada, sempre que for seleccionado (Sound Field Link). Por exemplo, se seleccionar HALL para a fonte de entrada DVD, mudar para uma fonte de entrada diferente e depois voltar a DVD, HALL volta a ser aplicado automaticamente.

• Pode identificar o formato de codificação do software para DVD, etc., olhando para o logótipo na embalagem. – : Discos Dolby Digital

– : Programas codificados em Dolby

Surround

– : Programas codificados em DTS Digital

Surround

Nota

Os campos acústicos não funcionam para os sinai s com uma frequência de amostragem superior a 48 kHz.

Ouvir som surround

Regulações e definições avançadas

Personalizar campos acústicos

Se fizer regulações no menu LEVEL pode personalizar os campos acústicos de acordo com a sua posição de audição.

Nota sobre os parâmetros apresentados

Os parâmetros de configuração que podem ser regulados em cada menu variam consoante o campo acústico. Certos parâmetros de configuração podem aparecer esbatidos no visor. Isto significa que o parâmetro seleccionado não pode ser utilizado ou é fixo e não pode ser alterado.

Fazer regulações no menu LEVEL

Pode regular o balanço e o nível de cada altifalante. Estas definições aplicam-se a todos os campos acústicos, à excepção do parâmetro de nível do efeito. As definições do parâmetro de nível do efeito são memorizadas individualmente para cada campo acústico.

1 Comece a reproduzir uma fonte

codificada com efeitos de surround multi-canais (DVD, etc.).

2 Carregue várias vezes em MAIN MENU

para seleccionar “ LEVEL ”.

3 Carregue várias vezes em ou para

seleccionar o parâmetro que pretende regular.

Para obter mais informações, consulte “Parâmetros do menu LEVEL” abaixo.

4 Enquanto controla o som, carregue

várias vezes em ou para seleccionar a definição pretendida.

A definição é introduzida automaticamente.

5 Repita os passos 3 e 4 para regular os

outros parâmetros.

Parâmetros do menu LEVEL

A definição inicial aparece sublinhada.

x BAL. L/R XX

(Balanço do altifalante frontal)

Definição inicial: BALANCE (0) Permite regular o balanço entre os altifalantes frontais esquerdo e direito. Pode fazer esta regulação na gama de BAL. L (+1 a +8), BALANCE (0), BAL. R (+1 a +8) em 17 passos.

x CTR XXX dB

(Nível do altifalante central)

x SUR.L. XXX dB

(Nível do altifalante surround (esquerdo))

x SUR.R. XXX dB

(Nível do altifalante surround (direito))

x S.W. XXX dB

(Nível do subwoofer)

Definição inicial: 0 dB Pode fazer a regulação de –10 dB a +10 dB em passos

de 1 dB.

D.RANGE

x COMP. XXX

(Compressor do intervalo dinâmico)

Permite comprimir o intervalo dinâmico da banda sonora. Esta operação pode ser útil quando quiser ver filmes à noite, com o volume baixo.

•OFF O intervalo dinâmico não é comprimido.

•STD O intervalo dinâmico é comprimido como se pretende pelo técnico de gravação.

•MAX O intervalo dinâmico é comprimido dramaticamente.

Sugestão

O compressor permite compactar o intervalo dinâmico da banda sonora com base nas informações do intervalo dinâmico incluídas no sinal Dolby Digital. Recomenda-se a utilização da definição “MAX”. Esta definição permite comprimir largamente o intervalo dinâmico e ver filmes à noite, com o volume baixo. Ao contrário do que acontece com os limitadores analógicos, os níveis são pré-determinados e fornecem uma compressão muito natural.

Nota

A compressão do intervalo dinâmico só é possível com fontes Dolby Digital.

x EFCT. XXX (Nível do efeito)

Definição inicial: STD Permite regular a “presença” do efeito de surround.

Repor as definições iniciais dos campos acústicos

Utilize os botões do receptor para executar a operação.

1 Carregue em ?/1 para desligar o

aparelho.

2 Sem soltar SOUND FIELD, carregue em

?/1.

“SF. CLR.” aparece no visor e são repostas as definições iniciais de todos os campos acústicos.

Regular a tonalidade

Pode regular a qualidade da tonalidade (nível de graves, agudos) dos altifalantes frontais utilizando o menu TONE.

1 Comece a reproduzir uma fonte

codificada com efeitos de surround multi-canais (DVD, etc.).

2 Carregue várias vezes em MAIN MENU

para seleccionar “ TONE ”.

3 Carregue várias vezes em ou para

seleccionar o parâmetro que pretende regular.

Para obter mais informações, consulte “Parâmetros do menu TONE” abaixo.

4 Enquanto controla o som, carregue

várias vezes em ou para seleccionar a definição pretendida.

A definição é introduzida automaticamente.

5 Repita os passos 3 e 4 para regular os

outros parâmetros.

Notas

• Não pode regular a tonalidade quando o receptor estiver a descodificar sinais com uma frequência de amostragem superior a 48 kHz.

• Também pode regular a tonalidade quando seleccionar um campo de som para filmes e música (páginas 24, 25).

Parâmetros do menu TONE

x BASS XX dB

(Nível de graves do altifalante frontal)

x TREB. XX dB

(Nível de agudos do altifalante frontal)

Definição inicial: 0 dB Pode fazer a regulação de –6 dB a +6 dB em passos de

1 dB.

Regulações e definições avançadas

Definições avançadas

Utilizar o menu SET UP para fazer regulações no receptor

Pode regular várias definições do receptor utilizando o menu SET UP.

1 Carregue várias vezes em MAIN MENU

para seleccionar “ SET UP ”.

2 Carregue várias vezes em ou para

seleccionar o parâmetro que pretende regular.

Para obter mais informações, consulte “Parâmetros do menu SET UP” abaixo.

3 Carregue várias vezes em ou ,

para seleccionar a definição desejada.

A definição é introduzida automaticamente.

4 Repita os passos 2 e 3 para regular os

outros parâmetros.

Parâmetros do menu SET UP

As definições iniciais estão sublinhadas.

x DVD-XXXX

(Modo de entrada de áudio para entrada de DVD)

Permite seleccionar o modo de entrada de áudio para a entrada de DVD.

• AUTO Dá prioridade aos sinais digitais se houver ligações

digitais e analógicas. Se não houver sinais digitais, selecciona sinais analógicos.

•OPT Especifica a entrada dos sinais de áudio digitais nas tomadas de entrada DIGITAL DVD OPT IN.

• COAX Especifica a entrada dos sinais de áudio digitais nas

tomadas de entrada DIGITAL DVD COAX IN.

• ANLG Especifica a entrada dos sinais de áudio analógicos

nas tomadas DVD AUDIO IN (L/R).

x TV-XXXX

(Modo de entrada de áudio para entrada de TV/SAT)

Permite seleccionar o modo de entrada de áudio para a entrada de TV/SAT.

• AUTO Dá prioridade aos sinais digitais se houver ligações

digitais e analógicas. Se não houver sinais digitais, selecciona sinais analógicos.

•OPT Especifica a entrada dos sinais de áudio digitais nas tomadas de entrada DIGITAL TV/SAT OPT IN.

• ANLG Especifica a entrada dos sinais de áudio analógicos nas tomadas TV/SAT AUDIO IN (L/R).

x DUAL XXX

(Selecção do idioma de transmissão digital)

Permite seleccionar o idioma que quer ouvir durante a transmissão digital. Esta função só funciona com fontes Dolby Digital.

• M/S (Main/Sub) (Principal/Secundário) O som do idioma principal é emitido pela coluna frontal esquerda e o som do idioma secundário é emitido pela coluna frontal direita em simultâneo.

• M (Main) (Principal) É emitido o som do idioma principal.

• S (Sub) (Secundário) É emitido o som do idioma secundário.

• M+S (Main+Sub) (Principal+Secundário) São emitidos os sons dos idiomas principal e secundário.

x DEC. XXXX

(Prioridade de descodificação de entrada de áudio digital)

Permite especificar o modo de entrada dos sinais digitais nas tomadas DIGITAL IN.

A definição inicial é “DEC. AUTO” para TV/SAT e “DEC. PCM” para DVD.

• AUTO Alterna automaticamente o modo de entrada entre

DTS, Dolby Digital ou PCM.

•PCM Os sinais PCM têm prioridade (para evitar interrupções quando começar a reprodução). Ouvese o som mesmo que outros sinais sejam introduzidos. No entanto, este receptor não consegue descodificar DTS-CD quando estiver definido para “DEC. PCM”.

Nota

Se estiver definido para “DEC. AUTO” e o som das tomadas de áudio digital (para CDs, etc.) for interrompido quando começar a reprodução, defina-o para “DEC. PCM”.

Outras operações

Utilizar o temporizador de repouso

Pode programar o receptor para se desligar automaticamente a uma determinada altura.

1 Carregue em ALT para acender a luz do

botão.

2 Carregue em SLEEP com o receptor

ligado.

Sempre que carregar em SLEEP, o visor muda ciclicamente da seguinte maneira:

2-00-00 t 1-30-00 t 1-00-00 t 0-30-00 t OFF

Depois de especificar a hora o visor fica esbatido.

Sugestão

Para verificar o tempo restante antes de desligar o receptor, carregue em ALT para acender a luz do botão (página 30) e depois carregue em SLEEP. O tempo restante aparece no visor. Se carregar novamente em SLEEP, o temporizador de repouso é cancelado.

Outras operações

Operações com o telecomando RM-U700

Pode utilizar o telecomando RM-U700 para controlar os componentes do sistema.

Descrição do telecomando

Antes de utilizar o telecomando

Colocar pilhas no telecomando

Introduza pilhas R6 (tamanho AA) com as polaridades + e – orientadas correctamente no compartimento de pilhas. Quando utilizar o telecomando, aponte-o para o sensor remoto do receptor.

Sugestão

Em condições normais de utilização, as pilhas devem durar cerca de 6 meses. Se não conseguir controlar o receptor com o telecomando, substitua todas as pilhas por novas.

Notas

• Não deixe o telecomando num local demasiado quente ou húmido.

• Não misture pilhas novas com pilhas usadas.

• Não exponha o sensor remoto à incidência directa dos raios solares nem à luz de candeeiros. Se o fizer, pode provocar uma avaria.

• Se não tenciona utili zar o telecomando durante muito tempo, retire as pi lhas para evitar o derramamento do líquido respectivo e a subsequente corrosão.

SAT TV

AUX

;

PL/PL A.F.D.

D.TUNING

SUBTITLE

SEARCH MODE

AV MENU

RETURN/EXIT

TV/

VIDEO

WIDE

?/1

SLEEP

TUNER

SOUND

FIELD

PRESET/

CH/D.SKIP

MUTING

MASTER

VOL

MAIN

TEST TONE

ea e;

wl wk wj

wf wd ws wa w;

qj qh

1 2 3

4 5

7 8

9 q;

TV ?/1 AV ?/1

SYSTEM STANDBY

VIDEO DVD

DUAL

MONO

FM MODE

123

ANGLE

AUDIO

456

SWAP JUMP

TIME

789

MEMORY SHIFT

0/10 >10/11 ENTER/12 TUNING DISC ALT

ANT

CLEAR

TOP MENU/

GUIDE

ENTER

DISPLAY

TV VOL TV CH

As tabelas abaixo mostram as definições de cada tecla.

Tecla do telecomando

A.F.D. wh Receptor Selecciona A.F.D.

ALT ws Telecomando Quando o botão ALT se

Operações Função

AUTO.

acende altera a função das teclas do telecomando, activando as que estão assinaladas em cor-de-laranja.

Tecla do telecomando

Operações Função

ANGLE 6 Leitor DVD Selecciona o ângulo de

visualização ou altera os ângulos.

ANT 8

Videogravador

Selecciona o sinal de saída do terminal da antena: sinal do televisor ou programa do videogravador.

AUDIO 6 Televisor/

videogravador/ leitor de DVD

Altera o som para Multiplex, Bilíngue ou Som de TV multicanal.

AUX 4 Receptor Para ouvir um

equipamento de áudio.

AV MENU

Videogravador sintonizador por

Mostra o menu.

satélite/ leitor de DVD

AV ?/1 e;

Televisor/ videogravador leitor de CD/

Liga/desliga os

componentes de áudio e de vídeo.

leitor de DVD

CLEAR 8 Leitor de DVD Carregue se se enganar

quando carregar na tecla numérica ou se quiser voltar à reprodução contínua, etc.

DISC wa Leitor de CD Selecciona um disco

directamente (só no carregador de vários discos).

DISPLAY qaTelevisor/

videogravador/ leitor de DVD

Selecciona informações que aparecem no ecrã do televisor.

D.TUNING 6Receptor Activa o modo de

sintonização directa.

DUAL MONO 6

Receptor Selecciona o idioma

que quer utilizar durante a transmissão digital.

DVD 2 Receptor Para ver DVD.

ENTER qa Receptor

Introduz a selecção. videogravador/ sintonizador por satélite/ leitor de DVD

ENTER/12 wdTelevisor/

Introduz a selecção. videogravador/ sintonizador por satélite

Tecla do telecomando

Operações Função

FM MODE 6Receptor Selecciona a

recepção em FM mono ou estéreo.

JUMP 6 Televisor Alterna entre os

canais anterior e actual.

MAIN MENU qj

MASTER VOL +/– qk

Receptor Selecciona o menu

do receptor.

Receptor Regula o volume

principal do receptor.

MEMORY 7Receptor Memoriza as

estações de rádio.

MUTING qlReceptor Corta o som do

receptor.

PRESET/ CH/D.SKIP

+/– wf

Receptor Selecciona estações

programadas.

Televisor/ videogravador

Selecciona o canal

memorizado. sintonizador por satélite

Leitor de CD/ leitor de DVD

Salta discos (apenas

para o carregador de

vários discos). L

RETURN/ EXIT/O

eitor de DVD Volta ao menu

anterior. Sintonizador por

Sai do menu. satélite

SAT wk Receptor Para ver o

sintonizador de

satélite. L

SEARCH MODE wa

eitor de DVD Selecciona o modo

de procura. Carregue

para seleccionar a

opção de procura

(faixa, índice, etc.)

SHIFT wd Receptor Selecciona uma

página de memória

para guardar

estações de rádio ou

sintoniza estações

memorizadas.

SLEEP ea Receptor Activa a função de

repouso e o período

de tempo que o

receptor demora a

desligar-se

automaticamente.

SOUND FIELD +/–

Receptor Selecciona campos

de som.

Operações com o telecomando RM-U700

continua

Tecla do telecomando

SUBTITLE 6L

SWAP* 6 T

Operações Função

eitor de DVD Altera as legendas.

elevisor

Troca a imagem pequena e grande.

SYSTEM STANDBY (Carregue em AV ?/1 e; e em ?/1 ea ao mesmo tempo)

TEST TONE qg

TIME 6

Receptor/ televisor/ videogravador

Desliga o receptor e outros componentes de

áudio/vídeo da Sony. sintonizador por satélite/ leitor de CD/ leitor de DVD

Receptor Emite a tonalidade de

teste. L

eitor de CD/

eitor de DVD

Shows the time or

displays the playing

time of disc, etc.

TOP MENU/ GUIDE qa Sintonizador

Leitor de DVD Mostra o título do DVD.

Mostra o menu guia. por satélite

TUNER wj Receptor Para ouvir programas

de rádio.

TUNING –/+ 8

Receptor Procura as estações de

rádio.

TV wl Receptor Para ver programas de

televisão.

TV CH +/– qd

Televisor Selecciona canais de

televisão memorizados.

TV/VIDEO qhTelevisor Selecciona o sinal de

saída: entrada de

televisor ou entrada de

vídeo.

TV VOL +/– qs

Televisor Regula o volume do

televisor.

TV ?/1 1 Televisor Liga ou desliga o

televisor.

VIDEO 3 Receptor Para utilizar o

videogravador.

WIDE qf Televisor Selecciona o modo

16:9.

* Só para os televisores Sony com a função imagem-

na-imagem.

Tecla do telecomando

1-9 6 e 0/10 7

Operações Função

Receptor Utilize com SHIFT para

memorizar estações de rádio ou sintonizar estações memorizadas e com D.TUNING para a sintonização directa.

eitor de CD Selecciona os números

das faixas. 0/10 selecciona a faixa

10.

Televisor/ videogravador

Selecciona os números dos canais.

/ sintonizador por satélite

>10/11 7

eitor de CD Selecciona os números

das faixas acima de 10.

-/-- wa Televisor Selecciona o modo de

introdução de canais, de um ou dois dígitos.

?/1 ea Receptor Liga ou desliga o

;PL/PLII 5Receptor

receptor. Selecciona DOLBY PL,

PLII MOV o PLII MUS.

V/v qa Receptor Selecciona um item do

menu.

B/b qa Receptor Regula ou altera a

definição.

V/v/B/b qa

./>

Videogravador/ sintonizador por satélite/ l

eitor de DVD

Videogravador/ leitor de CD/

Selecciona um item do menu. Carregue para introduzir a selecção.

Salta faixas.

leitor de DVD

m/M 8 Leitor de CD/

leitor de DVD

Procura faixas no sentido progressivo ou regressivo.

Videogravador

Efectua o avanço rápido ou a rebobinagem.

H 9

Videogravador/

Começa a reprodução. leitor de CD/ leitor de DVD

X q;

Videogravador leitor de CD/ leitor de DVD

Faz uma pausa na

reprodução ou na

gravação. (Também

começa a gravar com os

componentes em modo

de espera de gravação.)

x w;

Videogravador/

Pára a reprodução. leitor de CD/ leitor de DVD

Notas

• O botão AUX do telecomando não comanda o receptor.

• Se carregar nos botões de entrada (VIDEO, DVD), o modo de entrada do televisor pode não mudar para o modo de entrada correspondente que quer utilizar. Neste caso, carregue no botão TV/VIDEO para mudar o modo de entrada do televisor.

• Para activar os botões assinalados a cor-de-laranja, carregue primeiro em ALT antes de carregar nesses botões.

• Algumas funções descritas nesta secção podem não funcionar, dependendo do modelo.

• A explicação acima serve apenas de exemplo. Como tal, dependendo do componente, a operação mencionada acima pode não ser possível ou ter um funcionamento diferente do descrito.

Alterar a definição de fábrica de um botão do selector de entrada

Se as definições de fábrica dos botões do selector de entrada não corresponderem às dos componentes do seu sistema, pode alterá-las. Se, por exemplo, tiver um leitor de CD mas não tiver um de DVD, pode atribuir o botão DVD ao leitor de CD.

Carregue sem soltar nos botões do selector de entrada cuja fonte de entrada pretende alterar (por exemplo, DVD).

Carregue no botão do componente que pretende atribuir ao botão do selector de entrada (por exemplo, 1- leitor de CD).

Os botões a seguir destinam-se a seleccionar a fonte de entrada:

Para comandar Carregue

Leitor de CDs 1 Videogravador (modo de comando

VTR 2*) Videogravador (modo de comando

VTR 3*) Leitor de DVD 4 Televisor 5 DSS (Receptor de satélite digital) 6 Sintonizador (este receptor) 7 DCS (Digital CS Tuner) 8 BSD (Digital BS Tuner) 9 Sintonizador (Sintonizador do

componente)

0/10

Operações com o telecomando RM-U700

* Os videogravadores da Sony são comandados

pela definição VTR 2 ou 3. Estas definições correspondem a 8mm e VHS respectivamente.

A partir desta altura pode utilizar o botão DVD para controlar o leitor de CD.

Para repor as definições de fábrica de um botão

Repita o procedimento acima.

Para repor as definições de fábrica de todos os botões do selector de entrada

Carregue em ?/1, AV ?/1 e em MASTER VOL – ao mesmo tempo.

Informações adicionais

Precauções

Segurança

Se cair algum objecto ou líquido dentro da caixa do aparelho, desligue o receptor e mande-o verificar por um técnico qualificado antes de voltar a utilizá-lo.

Fontes de alimentação

• Antes de utilizar o receptor, verifique se a tensão de funcionamento é idêntica à tensão da rede eléctrica local. A tensão de funcionamento vem indicada na placa de identificação localizada na parte de trás do receptor.

• Mesmo que desligue o receptor, ele continua ligado à rede de corrente (CA) enquanto não o desligar da tomada de parede.

• Se não vai utilizar o receptor durante um período prolongado, desligue-o da tomada de parede. Para desligar o cabo de alimentação de CA, puxe pela ficha; nunca puxe pelo cabo.

• O cabo de alimentação de CA só deve ser substituído numa loja com pessoal qualificado para o fazer.

Sobreaquecimento

Embora o receptor aqueça durante o funcionamento, isso não é uma avaria. Se utilizar este receptor, continuamente, com o volume muito alto, a temperatura da caixa aumenta consideravelmente em cima, em baixo e nos lados. Para não se queimar, não toque na caixa.

Instalação

• Coloque o receptor num local com ventilação adequada para evitar o sobreaquecimento e prolongar a sua vida útil.

• Não coloque o receptor perto de fontes de calor ou num local exposto à incidência directa dos raios solares, poeiras excessivas ou choques mecânicos.

• Não coloque nada em cima da caixa do aparelho que possa bloquear as saídas de ventilação e provocar avarias.

• Tenha cuidado quando colocar o receptor ou altifalantes sobre superfícies com um revestimento especial (com cera, óleo, produtos de poli mento, etc.) porque pode provocar manchas ou descoloração.

Funcionamento

Antes de ligar outros componentes, desligue o receptor e retire a ficha da tomada.

Se a cor se tornar irregular quando estiver perto do ecrã de um televisor

As colunas altifalante e o subwoofer têm protecção anti-magnética para permitir a sua instalação perto de um televisor. No entanto, pode continuar a detectar irregularidades em alguns televisores.

Se a cor ficar irregular…

Desligue o televisor e volte a ligá-lo passados 15 a 30 minutos.

Se a cor continuar irregular…

Afaste mais a coluna do televisor.

Se ouvir um som agudo

Coloque as colunas noutro local ou reduza o volume do receptor.

Limpeza

Limpe a caixa, o painel e os controlos com um pano macio ligeiramente embebido numa solução de detergente suave. Não u tilize nenhum tipo de esfregões ou pó de limpeza abrasivos, nem dissolventes como álcool ou benzina. Se tiver dúvidas ou problemas relacionados com o receptor, consulte o agente da Sony da sua zona.

Resolução de problemas

Se surgir algum dos problemas descritos abaixo durante a utilização do receptor, sirva-se deste guia de resolução de problemas para tentar solucioná-lo.

O som não se ouve ou ouve-se muito baixo independentemente do componente seleccionado.

• Verifique se os altifalantes e os outros componentes estão bem ligados.

• Verifique se o receptor e todos os outros componentes estão ligados.

• Verifique se seleccionou o componente certo no receptor.

• Verifique se MASTER VOLUME no receptor não está regulado para

• Carregue em MUTING para cancelar a função de silenciamento.

Não se ouve som de um determinado componente.

• Verifique se esse componente está ligado correctamente às respectivas tomadas de entrada de áudio.

• Verifique se os cabos utilizados na ligação estão totalmente introduzidos nas tomadas do receptor e do componente.

• Verifique se seleccionou o componente certo no receptor.

Não sai som de um dos altifalantes frontais.

• Verifique se esse componente está ligado correctamente às respectivas tomadas de entrada de áudio.

• Verifique se os cabos utilizados na ligação estão totalmente introduzidos nas tomadas do receptor e do componente.

Os sons dos altifalantes esquerdo e direito estão invertidos ou não estão balanceados.

• Verifique se os altifalantes e os outros componentes estão bem ligados.

• Ajuste os parâmetros de balanço no menu LEVEL.

Ouvem-se zumbidos e ruídos fortes.

• Verifique se os altifalantes e os outros componentes estão bem ligados.

• Mantenha os cabos de ligação afastados de um transformador ou motor e a pelo menos 3 metros de um televisor ou luz fluorescente.

• Afaste o televisor dos componentes de áudio.

• As fichas e as tomadas estão sujas. Limpe-as com um pano ligeiramente embebido em álcool.

“VOL MIN”.

O som não se ouve ou ouve-se muito baixo no altifalante central ou/e surround.

• Verifique se a função de campo acústico está activada (carregue em SOUND FIELD + ou SOUND FIELD –).

• Seleccione o modo CINEMA STUDIO EX (página 24).

• Ajuste o nível do altifalante (página 16).

Não sai som do subwoofer.

• Verifique se o subwoofer está bem ligado.

Não se consegue obter o efeito surround.

• Verifique se a função de campo acústico está activada (carregue em SOUND FIELD + ou SOUND FIELD –).

• Os campos acús ticos não funcionam para os sinais com uma frequência de amostragem superior a 48 kHz.

O som de multi-canais Dolby Digital ou DTS não é reproduzido.

• Verifique se o DVD que está a reproduzir está gravado em formato Dolby Digital ou DTS.

• Quando ligar o leitor de DVD, etc., às tomadas de entrada digital deste receptor, verifique a definição de áudio (definições para a saída de áudio) do componente ligado.

A recepção FM não é satisfatória.

• Utilize um cabo coaxial de 75 ohms (não fornecido) para ligar o receptor a uma antena FM externa, como se mostra na figura abaixo. Se ligar o receptor a uma antena externa, ligue-o a terra para o proteger dos relâmpagos. Para evitar explosões de gás, não ligue o fio de terra a uma conduta de gás.

Antena FM externa

Receptor

ANTENNA

Fio de terra (não fornecido)

Para fazer a ligação a terra

continua

Informações adicionais

Não se consegue sintonizar estações de rádio.

• Verifique se as antenas estão bem ligadas. Ajuste as antenas e ligue uma antena exterior se for necessário.

• As estações têm uma fraca intensidade de sinal (quando utiliza a sintonização automática). Utilize a sintonização directa.

• Defina o intervalo de sintonização correctamente (quando sintonizar estações AM através da sintonização directa).

• Nenhuma estação foi programada ou apagou as estações programadas (quando sintoniza através da leitura de estações programadas). Programe as estações (página 19).

RDS não funciona.

• Verifique se sintonizou uma estação FM RDS.

• Seleccione uma estação FM com um sinal mais forte.

As informações RDS pretendidas não aparecem.

• Contacte a estação de rádio para saber se fornecem o serviço pretendido. Se fornecerem, o serviço pode estar temporariamente desactivado.

Ausência de imagem ou aparecimento de uma imagem imprecisa no ecrã do televisor ou no monitor.

• Seleccione a fonte de entrada adequada no receptor.

• Regule o televisor para o modo de entrada adequado.

• Afaste o televisor dos componentes de áudio.

Telecomando

O telecomando não funciona.

• O botão AUX do telecomando não comanda o receptor.

• Aponte o telecoma ndo para o sensor remoto no receptor.

• Retire qualquer obstáculo que se encontre entre o telecomando e o gravador.

• Substitua todas as pilhas do telecomando, se estiverem gastas.

• Certifique-se de seleccionar a entrada correcta no telecomando.

• Para activar os botões assinalados a cor-delaranja, carregue primeiro em ALT antes de carregar nesses botões.

• Antes de carregar no botão V/v/B/b para utilizar o receptor, carregue em MAIN MENU. Para utilizar outros componentes, carregue em TOP MENU/GUIDE ou AV MENU depois de carregar no botão de entrada.

Mensagem de erro

Se houver uma avaria, aparece uma mensagem no visor.

PROTECT

A corrente dos altifalantes é irregular. O receptor desliga-se automaticamente passados alguns segundos. Verifique a ligação dos altifalantes e volte a ligar o receptor. Se o problema persistir, consulte o agente da Sony da sua zona.

Se não conseguir resolver o problema com o guia de resolução de problemas

Se apagar a memória do receptor pode resolver o problema (página 13). No entanto, são repostos os valores de fábrica de todas as definições memorizadas e terá que reajustar todas as definições do receptor.

Se o problema persistir

Consulte o agente da Sony mais próximo.

Secções de referência para apagar a memória do receptor

Para apagar Consulte

Todas as definições memorizadas página 13 Campos acústicos personalizados página 27

Características técnicas

Amplificador

Potência de Saída (6 ohms 1 kHz, THD 0,7%)

(6 ohms 1 kHz, THD 10%)

1) Medido a 230 V CA, 50 Hz

2) Dependendo das definições do campo acústico e da fonte, pode não haver saída de som.

Fontes de entrada (Analógicas)

TV/SAT, DVD, VIDEO Sensibilidade: 500 mV

Fontes de entrada (Digitais)

DVD (Coaxial) Sensibilidade: -

DVD, TV/SAT (Óptica) Sensibilidade: -

Saídas (Analógicas)

SUB WOOFER Tensão: 2 V

Gama de frequências de reprodução:

Tonalidade

Níveis de ganho ±6 dB, passos de 1 dB

FRONT2): 40 W/cn

CENTER SURR

FRONT2): 60 W/cn CENTER SURR

Impedância: 50 kiloohms

Impedância: 75 ohms

Impedância: -

Impedância: 1 kiloohms

28 – 20.000 Hz

: 40 W

: 40 W/cn

: 60 W

: 60 W/cn

Vídeo

Entradas/Saídas Vídeo: 1 Vp-p, 75 ohms

Geral

Requisitos de corrente 230 V CA, 50/60 Hz Consumo de energia 170 W Consumo de energia (durante o modo de espera)

0,3 W

Dimensões (l/a/p) (aprox.)

430 × 352 × 64 mm incluindo peças salientes e controlos

Peso (aprox.) 5,5 kg

Colunas

Altifalante frontal

• HTP-2000 (SS-SLP701)

• HTP-1200 (SS-MSP501) Altifalante centrale (SS-CNP501) Altifalante surround (SS-MSP501)

Sistema de colunas Gama completa, com

protecção anti-magnética Coluna SS-SLP701 40 × 70 mm, tipo cone SS-MSP501/SS-CNP501 55 × 110 mm, tipo cone Tipo de caixa Reflexão de graves Impedância nominal 6 ohms Dimensões (l/a/p) (approx.) SS-SLP701 246 × 1.053 × 246 mm SS-CNP501 280 × 82 × 106 mm SS-MSP501 76 × 162 × 106 mm Peso (approx.) SS-SLP701 4,0 kg SS-MSP501 0,8 kg SS-CNP501 1,0 kg

Informações adicionais

Sintonizador de FM

Intervalo de sintonização 87,5 – 108,0 MHz Antena Antena filiforme FM Terminais de antena 75 ohms, não balanceado Frequência intermédia 10,7 MHz

Sintonizador AM

Intervalo de sintonização Com escala de sintonização de 9 kHz:

531 – 1.602 kHz Antena Antena quadrangular Frequência intermédia 450 kHz

continua

Sub woofer (SA-WMSP501)

Sistema de colunas Subwoofer activo,

Coluna 200 mm, tipo cone Tipo de caixa Reflexão de graves

Saída de RMS 120 W (6 ohms, 100 Hz,

Resposta em frequência: 30 Hz – 200 Hz Entrada LINE IN (tomadas com

Requisitos de corrente 230 V CA, 50/60 Hz Consumo de energia 95 W Dimensões (l/a/p) (aprox.)

Peso (aprox.) 9 kg

com protecção antimagnética

acusticamente carregados com carregamento acústico

THD 10%)

pinos de entrada)

270 × 325 × 398 mm incluindo painel frontal

Acessórios fornecidos

Antena filiforme FM (1) Antena AM quadrangular (1) Cabo de ligação do altifalante (5) Cabo de ligação mono (1) Cobo digital coaxial (1) Pés (Altifalante)

• HTP-2000 (12)

• HTP-1200 (20) Pés (Subwoofer) (4) Telecomando (1) Pilhas R6 (tamanho AA) (2) Altifalantes

• Altifalante frontal (2)

• Altifalante central (1)

• Altifalante surround (2)

• Subwoofer (1)

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Lista de localização dos botões e das páginas de

Nú

1234 5 6 7 8 q

qsq

9q;q

referência

Como utilizar a página 39

Utilize esta página para localizar a posição dos botões mencionados no texto.

Aparelho principal

ORDEM ALFABÉTICA

DVD (indicador) 5 (17) INPUT SELECTOR qd (17, 18,

19)

IR (receptor) qs (30, 36) MASTER VOLUME qf (16, 17,

35)

HTP-2000

MUTING qa (17, 35) PRESET TUNING + 3 (19) PRESET TUNING – 2 (19) SOUND FIELD q; (27) TUNER (indicador) 7 (17) TV/SAT (indicador) 6 (17) VIDEO (indicador) 4 (17) Visor 8 (20)

mero da ilustração

INPUT SELECTOR qd (17, 18, 19)

Nome do botão/peça Página de

NÚMEROS E SÍMBOLOS

?/1 (corrente) 1 (13, 16, 18) ; PLII 9 (24)

referência

Informações adicionais

HTP-1200

1234 5 6 7 8 qfqs qd9q;qa

Índice remissivo

Acessórios fornecidos 38 Altifalantes

ligação local de instalação regular o balanço e os níveis de volume das

colunas

Campo acústico

personalizar pré-programado repor definições de fábrica seleccionar

24–25

Digital Cinema Sound 24

Estações memorizadas

como como sintonizar

Limpar a memória do receptor 13

Seleccionar

campo acústico

o componente Sintonização automática Sintonização directa Sintonizar

automaticamente

directamente

estações memorizadas

24–25

Temporizador Sleep 29 Tonalidade de teste

Menu LEVEL 26 Menu SET UP Menu TONE Mono duplo

RDS 20 Regular

balanço e níveis de volume das colunas Parâmetros do menu LEVEL Parâmetros do menu SET UP Parâmetros do menu TONE

14, 28

ADVERTENCIA

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar incendios, no bloquee la ventilación del aparato con periódicos, manteles, cortinas, etc. No coloque velas encendidas sobre el aparato.

Para evitar el riesgo de incendios o descargas eléctricas, no coloque recipientes con líquidos, como jarrones sobre el aparato.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

No tire las pilas con la basura normal de la casa, sino deshágase de ellas correctamente como basura química.

Acerca de este manual

• Las instrucciones de este manual son para el modelo

HTP-2000 y HTP-1200. Compruebe el número de su modelo en la esquina inferior derecha del panel frontal. En este manual, se utiliza con fines ilustrativos el HTP-1200, salvo si se indica lo contrario.

• En las instrucciones de este manual se describen los

controles del mando a distancia suministrado. También es posible utilizar los controles del receptor cuyo nombre sea idéntico o si milar al de los controles del mando a distancia. Con respecto a los detalles sobre cómo utilizar el mando a distancia, consulte las páginas 30–34. Para obtener más información acerca del uso del reproductor de DVD, consulte el manual de instrucciones que se suministra con el mismo.

El modelo HTP-2000 está formado por los siguientes componentes:

• Receptor STR-KSL700

• Sistema de altavoces

– Altavoces frontal SS-SLP701 – Altavoz central SS-CNP501 – Altavoces envolvente SS-MSP501 – Altavoz potenciador de graves SA-WMSP501

• Reproductor de DVD DVP-NS585P

El modelo HTP-1200 está formado por los siguientes componentes:

• Receptor STR-KSL500

• Sistema de altavoces

– Altavoces frontal/envolvente SS-MSP501 – Altavoz central SS-CNP501 – Altavoz potenciador de graves SA-WMSP501

• Reproductor de DVD DVP-NS355

Este receptor incorpora Dolby* Digital y Pro Logic Surround, y el sistema DTS** Digital Surround System. * Fabricado bajo licencia de Dolby Laboratories.

“Dolby”, “Pro Logic”, y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

** “DTS” y “DTS Digital Surround” son marcas

comerciales registradas de Digital Theater Systems, Inc.

Nota acerca del mando a distancia suministrado

Para RM-U700

El botón AUX del mando a distancia no funciona con el receptor.

Índice

Procedimientos iniciales

1: Comprobación de la conexión de los

componentes.....................................4

1a: Conexión de los componentes con

tomas de salida de audio

digital..........................................6

1b: Conexión de los componentes con

tomas de audio analógicas

solamente....................................8

2: Conexión de las antenas......................9

3: Conexión de los altavoces.................10

4: Conexión del cable de alimentación

de ca................................................13

5: Configuración de los altavoces.........14

6: Configuración del altavoz potenciador

de graves.........................................15

7: Ajuste de los niveles y balance de

los altavoces....................................16

— TEST TONE

Funcionamiento del amplificador

Selección del componente.....................17

Escucha de la radio FM/AM.................17

Almacenamiento automático de

emisoras de FM ..............................18

— AUTOBETICAL Memorización de las emisoras

de radio ...........................................19

Utilización del sistema de datos de

radio (RDS).....................................20

Acerca de los indicadores del

visor ................................................22

Disfrute del sonido envolvente

Utilización de los altavoces frontales y del

altavoz potenciador de graves

solamente........................................23

— 2CH STEREO

Disfrute de sonido de alta

fidelidad.......................................... 23

Selección de un campo acústico........... 24

Ajustes avanzados

Personalización de los campos

acústicos ......................................... 26

Ajuste del tono...................................... 27

Ajustes avanzados................................. 28

Otras operaciones

Programación del temporizador de

apagado........................................... 29

Operaciones mediante el mando a distancia RM-U700

Antes de usar el mando

a distancia....................................... 30

Descripción de los botones del mando

a distancia....................................... 30

Cambio del ajuste de fábrica de un

botón de entrada ............................. 34

Información complementaria

Precauciones......................................... 35

Solución de problemas.......................... 36

Especificaciones ................................... 38

Lista de ubicación de los botones y

páginas de referencia...................... 40

Índice alfabético ................................... 41

Procedimientos iniciales

1: Comprobación de la conexión de los componentes

Los pasos 1a y 1b que comienzan en la página 6 describen cómo conectar los componentes a este receptor. Antes de comenzar, consulte “Componentes que se pueden conectar” a continuación para ver las páginas en las que se describe cómo conectar cada componente. Después de haber conectado todos los componentes, continúe con “2: Conexión de las antenas” (página 9).

Componentes que se pueden conectar

Componente que va a conectarse Página

Reproductor de DVD

Con salida de audio digital Con salida de audio analógica solamente

Monitor del televisor

Con entrada de vídeo compuesta solamente 7, 8

Sintonizador de recepción vía satélite

Con salida de audio digital Con salida de audio analógica solamente

Videograbadora 8

Modelo con una toma DIGITAL OPTICAL OUTPUT o DIGITAL COAXIAL OUTPUT, etc.

Modelo equipado solamente con tomas AUDIO OUT L/R, etc.

6–7 6–7

6 6

Cables necesarios

Los diagramas de conexión de las páginas siguientes suponen el uso de los siguientes cables de conexión opcionales (A a E) (no suministrados, salvo si se indica lo contrario).

A Cable de audio

Blanco (Izquierdo) Rojo (Derecho)

B Cable de audio/vídeo

Amarillo (vídeo) Blanco (Izquierdo/ audio) Rojo (Derecho/ audio)

C Cable de vídeo

Amarillo

Notas

• Apague la alimentación de todos los componentes antes de realizar las conexiones.

• Asegúrese de conectar los cables firmemente con el fin de evitar zumbidos y ruidos.

• Cuando conecte un cable de audio/vídeo, asegúrese de que los contactos codificados con colores coincidan con las tomas correspondientes de los componentes: el amarillo (vídeo) con el amarillo, el blanco (izquierdo, audio) con el blanco y el rojo (derecho, audio) con el rojo.

• Al conectar cables digitales ópticos, introduzca las clavijas rectas hasta que se oiga el clic de fijación.

• No doble ni ate los cables digitales ópticos.

D Cable digital óptico

E Cable digital coaxial (suministrada)

Naranja

Procedimientos iniciales

1a: Conexión de los componentes con tomas de salida de audio digital

Conexión de un reproductor de DVD o un sintonizador de recepción vía satélite

Para obtener más información acerca de los cables necesarios (A–E), consulte la página 5.

1 Conecte las tomas de audio.

ANTENNA

DIGITAL

Sintonizador de recepción vía

OUTPUT

DIGITAL

OPTICAL

satélite

OPT IN

TV/SAT

OPT IN COAX IN

OUTPUT

OPTICAL

DVD

OUTPUT

Reproductor de DVD

DVDVIDEO

AUDIO IN

DIGITAL COAXIAL

OUTPUT

AUDIO

OUT

OUTPUT

VIDEO

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

* Conecte a la toma COAX IN o OPT IN. Es recomendable realizar las conexiones a la toma COAX IN.

Sugerencia

Todas las tomas de audio digitales son compatibles con las frecuencias de muestreo de 32 kHz, 44,1 kHz, 48 kHz y 96 kHz.

2 Conecte las tomas de vídeo.

Reproductor de DVD

OUTPUT

ANTENNA

DIGITAL

OPT IN

TV/SAT

VIDEO

OPT IN COAX IN

DVD

Monitor del televisor

INPUT

VIDEO

DVDVIDEO

AUDIO IN

VIDEO

MONITOR

OUT

SUB

WOOFER

Procedimientos iniciales

continúa

1b: Conexión de los componentes con tomas de audio analógicas solamente

Conexión de los componentes de vídeo

Si conecta el televisor a la toma de MONITOR OUT, podrá ver el vídeo a través de la entrada seleccionada (página 17). Para obtener más información acerca de los cables necesarios (A consulte la página 5.

Monitor del televisor

INPUT

VIDEO

–E),

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

Videograbadora

VIDEO

OUTPUT

VIDEO

OUT

AUDIO

OUT

MONITOR

OUT

SUB

WOOFER

2: Conexión de las antenas

Conecte la antena cerrada de AM y la antena monofilar de FM suministradas.

Antena monofilar de FM (suministrada)

Antena cerrada de AM (suministrada)

Procedimientos iniciales

ANTENNA

DIGITAL

OPT IN

TV/SAT

OPT IN COAX IN

DVD

DVDVIDEO

AUDIO IN

VIDEO

MONITOR

OUT

SUB

WOOFER

Notas

• Para evitar la captación de ruido, mantenga la antena cerrada de AM alejada del receptor y de los demás componentes.

• Asegúrese de extender completamente la antena monofilar de FM.

• Después de conectar la antena monofilar de FM, manténgala lo más horizontal posible.

3: Conexión de los altavoces

Conecte los altavoces al receptor. Este receptor le permite utilizar un sistema de altavoces de 5.1 canales. Para disfrutar plenamente del sonido envolvente multicanal como en una sala de cine se requieren cinco altavoces (dos altavoces frontales, un altavoz central y dos altavoces envolventes) y un altavoz potenciador de graves (5.1 canales).

Ejemplo de la configuración de un sistema de altavoces de 5.1 canales

HTP-2000 solamente

Altavoz frontal

(Izquierdo)

Altavoz central

Altavoz frontal (Derecho)

Altavoz envolvente (Derecho)

Altavoz potenciador

de graves

Altavoz envolvente

HTP-1200 solamente

Altavoz central

Altavoz frontal

(Izquierdo)

Altavoz potenciador

de graves

Altavoz envolvente

(Izquierdo)

Altavoz frontal (Derecho)

Altavoz envolvente (Derecho)

Cables necesarios

A Cables de los altavoces (suministrada)

El conector y el tubo de color de los cables del altavoz son los mismos que los de los terminales que van a conectarse.

Tubo de color

–

B Cable de audio monoaural

(suministrada)

Negro

Procedimientos iniciales

Altavoz potenciador

de graves

INPUT

MONITOR

OUT

SUB

WOOFER

Altavoz envolvente

(Derecho)

Altavoz frontal

Altavoz central

(Derecho)

FRONT R

CENTER

– + –

– +

SURR R SURR L

Altavoz frontal

(Izquierdo)

FRONT L

+ –+ –

Altavoz envolvente

(Izquierdo)

Nota

Antes de connectar los altavoces, pegue las etiquetas de color a los altavoces para identificar los que van a conectarse.

continúa

Sugerencias

• Dado que el altavoz potenciador de graves no emite señales elevadas direccionales, puede ubicarlo donde lo desee.

• (Excepto el altavoz frontral de los modelos HTP-2000) Para disfrutar de mayor flexibilidad al colocar los altavoces, utilice el soporte de suelo opcional WS-FV11 o WS-FV10D (disponible únicamente en algunos países).

Colocación de las patas

(Excepto el altavoz frontral de los modelos

HTP-2000) Para evitar la vibración o el

movimiento de los altavoces, coloque las patas suministradas en el altavoz tal como se indica en la ilustración siguiente.

Nota

Asegúrese de colocar también las patas suministradas en el altavoz potenciador de graves.

Para cambiar el cable del altavoz

Si desea cambiar el cable de los altavoces, desconéctelo del conector.

1 Coloque el conector en una superficie

plana y presiónelo.

Asegúrese de que el enganche esté orientado hacia la superficie plana.

Enganche

2 Separe el cable de los altavoces del

conector.

3 Retuerza aproximadamente 10 mm de

alambre de los extremos sin revestimiento del cable del altavoz que desea utilizar e introduzca el cable del altavoz en el conector.

Inserte el cable del altavoz con la polaridad correcta: + en + y – en –. De lo contrario, el sonido se distorsionará y los graves se perderán.

–

(+)

(–)

4 Retire el conector de la superficie plana.

Nota

Para evitar que el cable del altavoz se desprenda del conector del altavoz

– no utilice un cable de altavoz más pequeño. Es

recomendable utilizar el tamaño de cable de altavoz AWG#18 a AWG#24.

– utilice cables del mismo tamaño en todos los

conectores de cables de altavoz.

– retuerza los extremos sin revestimiento de los

cables del altavoz.

– introduzca el cable del altavoz completamente en

el conector del mismo.

4: Conexión del cable de alimentación de ca

Conexión del cable de alimentación de ca

Conecte el cable de alimentación de ca a la toma de corriente.

Cable de alimentación de ca

Realización de las operaciones de configuración inicial

Antes de utilizar el receptor por primera vez, inicialícelo realizando el siguiente procedimiento. Este procedimiento también puede utilizarse para devolver los ajustes que haya realizado a sus valores predeterminados de fábrica. Utilice los botones del receptor para esta operación.

1 Pulse ?/1 para apagar el receptor. 2 Mantenga pulsado ?/1 durante 5

segundos.

En el visualizador aparecerá “INITIAL”. Los siguientes ajustes se restablecerán a sus

valores de fábrica.

• Todos los ajustes de los menús SET UP, LEVEL y TONE.

• El campo acústico memorizado para cada entrada y emisora memorizada.

• Todos los parámetros del campo acústico.

• Todas las emisoras memorizadas.

• MASTER VOLUME se ajustará en “VOL MIN”.

Procedimientos iniciales

A una toma de corriente

5: Configuración de los altavoces

Puede utilizar el menú SET UP para ajustar la distancia y la ubicación de los altavoces conectados a este receptor.

1 Pulse ?/1 para encender el receptor. 2 Pulse MAIN MENU varias veces para

seleccionar “ SET UP ”.

3 Pulse o varias veces para

seleccionar el parámetro que desea ajustar.

Para obtener más información, consulte “Parámetros de configuración de los altavoces” más adelante.

Nota

Algunos elementos de configuración de los altavoces pueden aparecer atenuados en el visor. Esto significa que han cambiado de forma automática debido a o tros ajustes de los altavoces o que no pueden ajustarse.

4 Pulse o varias veces para

seleccionar el ajuste que desea.

El ajuste se introducirá automáticamente.

5 Repita los pasos 3 y 4 hasta que haya

seleccionado todos los elementos siguientes.

Parámetros de configuración de los altavoces

El ajuste inicial está subrayado.

x DIST. X.X m

(Distancia de los altavoces frontales)

Ajuste inicial: 3.0 m Le permite ajustar la distancia desde la posición de

audición hasta los altavoces frontales (A). Podrá ajustar a intervalos de 0,1 metros, desde 1,0 a 7,0 metros.

Si los altavoces frontales no están a igual distancia respecto a la posición de audición, ajuste la distancia al altavoz más cercano.

x DIST. X.X m

(Distancia del altavoz central)

Ajuste inicial: 3.0 m Le permite ajustar la distancia desde la posición de

audición hasta el altavoz central. La distancia del altavoz central debería ajustarse desde una distancia igual a la distancia de los altavoces frontales (A) hasta una distancia de 1,5 metros más cerca de la posición de audición (B).

x DIST. X.X m

(Distancia de los altavoces envolventes)

Ajuste inicial: 3.0 m Le permite ajustar la distancia desde la posición de audición hasta los altavoces envolventes. La distancia de los altavoces envolventes debería ajustarse desde una distancia igual a la distancia de los altavoces frontales (A) hasta una distancia de 4,5 metros más cerca de la posición de audición (C). Si los altavoces envolventes no están a la misma distancia respecto a la posición de audición, ajuste la distancia al altavoz más cercano.

30˚30˚

100˚-120˚100˚-120˚

Sugerencia

El receptor le permite introducir la posición de los altavoces con referencia a la distancia. No obstante, no será posible ajustar el altavoz central en una distancia mayor que la de los altavoces frontales. Además, el altavoz central no podrá ajustarse a más de 1,5 metros más cerca que los altavoces frontales.

Del mismo modo, los altavoces envolventes no podrán estar a más distancia de la posición de audición que los altavoces frontales, y tampoco podrán estar más de 4,5 metros más cerca.

Esto se debe a que la ubicación incorrecta de los altavoces no permite el disfrute del sonido envolvente.

Tenga en cuenta que al ajustar la distancia de los altavoces más cerca de la ubicación real de los altavoces causará un retraso en la salida del sonido de dicho altavoz. Es decir, el altavoz sonará como si estuviese bastante alejado.

Por ejemplo, el ajuste de la distancia del altavoz central a una distancia de 1 a 2 metros más cerca que la posición real del altavoz creará una sensación bastante real de encontrarse “dentro” de la pantalla. Si no puede obtener un efecto envolven te satisfactorio debido a que los altavoces envolventes se encuentran demasiado cerca, el ajuste de la distancia de los altavoces envolventes a una distancia más próxima (corta) que la real creará un escenario acústico mayor.

El ajuste de estos parámetros escuchando el sonido resultará generalmente en un sonido envolvente de mejor calidad. Inténtelo de este modo.

x PL. XXXX

(Ubicación de los altavoces envolventes)

Le permite especificar la altura de los altavoces envolventes para una implementación adecuada de los efectos envolventes de los modos de Cinema Studio EX (página 24).

6: Configuración del altavoz potenciador de graves

Para escuchar sonido a través del altavoz potenciador de graves

POWER

LEVEL

MIN MAX

Indicador POWERPOWER

Antes de reproducir una fuente de programa, ajuste el volumen del receptor al mínimo.

1 Encienda el receptor. 2

Pulse los botones de entrada (p. ej., DVD) para seleccionar la fuente de programa (p. ej., un reproductor de DVD).

Sugerencia

También puede utilizar INP UT SELECTOR en el receptor para seleccionar la fuente de programa.

3 Pulse POWER en el altavoz

potenciador de graves.

Se iluminará el indicador POWER del altavoz potenciador de graves.

4 Reproduzca la fuente del programa.

Ajuste del nivel

Con sólo realizar algunos ajustes al sistema, podrá disfrutar de un sonido de mayor calidad.

Procedimientos iniciales

•LOW Seleccione este ajuste si la altura de los altavoces envolventes corresponde a la sección A.

•HIGH Seleccione este ajuste si la altura de los altavoces

envolventes corresponde a la sección B.

POWER

LEVEL

MIN MAX

LEVEL

Gire LEVEL para ajustar el volumen.

Establezca el nivel de volumen que prefiera de acuerdo con la fuente de programa.

Nota

No ajuste el volumen del alt avoz potenciador de graves al máximo. Es posible que se oiga un ruido externo.

7: Ajuste de los niveles y balance de los altavoces

— TEST TONE

Ajuste los niveles y el balance de los altavoces mientras escucha el tono de prueba desde la posición de audición.

Sugerencia

El receptor emplea un tono de prueba con una frecuencia centrada en los 800 Hz.

1 Pulse ?/1 para encender el receptor. 2 Pulse TEST TONE.

Aparecerá “T. TONE” en el visor y el tono de prueba se emitirá de forma secuencial a través de cada altavoz.

Frontal (izquierdo) t Central t Frontal (derecho) t Envolvente (derecho) t Envolvente (izquierdo) t Altavoz potenciador de graves

3 Ajuste los niveles y el balance de los

altavoces utilizando el menú LEVEL para que el nivel del tono de prueba suene de la misma manera a través de cada altavoz.

Para obtener más información sobre los ajustes del menú LEVEL, consulte la página 26.

Sugerencias

• Para ajustar el nivel de todos los altavoces al mismo tiempo, pulse MASTER VOL +/– en el mando a distancia o gire MASTER VOLUME en el receptor.

• El volumen ajustado se mostrará en el visor durante el ajuste.

4 Pulse TEST TONE nuevamente una vez

realizado el ajuste.

El tono de prueba se apaga.

Funcionamiento del amplificador

Selección del componente

1 Pulse INPUT SELECTOR en el receptor

para seleccionar el componente que desea utilizar.

Para seleccionar Encender

Videograbadora VIDEO Reproductor de DVD DVD Sintonizador de

recepción vía satélite Sintonizador

incorporado (FM/AM)

TV/SAT

TUNER

2 Encienda el componente e inicie la

reproducción.

Nota

Si selecciona la videograbadora o el reproductor de DVD, ajuste la entrada de vídeo del televisor para que coincida con el componente elegido.

3 Gire MASTER VOLUME en el receptor

para ajustar el volumen.

Nota

Para evitar que se dañen los altavoces, asegúrese de bajar el volumen antes de apagar el receptor.

Para silenciar el sonido

Pulse MUTING. La función de silenciamiento se cancelará cuando realice lo siguiente.

• Pulse nuevamente MUTING en el mando a distancia.

• Desactive la alimentación.

• Suba el volumen.

Escucha de la radio FM/ AM

Puede escuchar emisiones de FM y AM a través del sintonizador incorporado. Antes de la operación, asegúrese de haber conectado las antenas de FM y AM al receptor (consulte la página 9).

Sugerencia

La escala de sintonización es: FM: 50 kHz AM: 9 kHz

Sintonía automática

Si no conoce la frecuencia de la emisora que desea, puede hacer que el receptor busque todas las emisoras disponibles en el área.

1 Pulse TUNER varias veces para

seleccionar la banda de FM o AM.

Se sintonizará la última emisora recibida.

Sugerencia

También puede utilizar INPUT SELECTOR en el receptor.

2 Pulse TUNING + o TUNING –.

Pulse TUNING + para buscar desde frecuencias bajas a altas; pulse TUNING – para buscar desde frecuencias altas a bajas.

El receptor dejará de buscar cuando reciba una emisora.

Sugerencia

Si en el visor parpadea “STEREO” y la recepción de FM en estéreo es deficiente, pulse FM MODE para cambiar a monoaural (MONO). No podrá disfrutar del efecto estéreo, aunque el sonido se oirá menos distorsionado. Para volver al modo estéreo, vuelva a pulsar FM MODE.

Funcionamiento del amplificador

continúa

Sintonía directa

Puede introducir la frecuencia de la emisora que desea directamente.

1 Pulse TUNER varias veces para

seleccionar la banda de FM o AM.

Se sintonizará la última emisora recibida.

2 Pulse D.TUNING. 3 Pulse los botones numéricos para

introducir la frecuencia.

Ejemplo 1: FM 102,50 MHz Pulse 1 b 0 b 2 b 5 b 0 Ejemplo 2: AM 1 350 kHz Pulse 1 b 3 b 5 b 0 Si ha sintonizado una emisora de AM, ajuste la dirección de la antena cerrada de

AM para obtener una recepción óptima.

Si no puede sintonizar una emisora y el número introducido parpadea

Asegúrese de haber introducido la frecuencia correcta. Si no es la correcta, repita los pasos 2 y

3. Si el número introducido continúa parpadeando, significa que la frecuencia no se utiliza en su área.

Almacenamiento automático de emisoras de FM

— AUTOBETICAL

Esta función le permite almacenar hasta 30 emisoras de FM y FM RDS por orden alfabético sin redundancia. Además, almacenará solamente las emisoras de señal más clara. Si desea almacenar las emisoras de FM o AM una por una, consulte “Memorización de las emisoras de radio”. Utilice los botones del receptor para esta operación.

1 Pulse ?/1 para apagar el receptor. 2 Mantenga pulsado INPUT SELECTOR y

pulse ?/1 para conectar el receptor nuevamente.

Aparecerá “AUTO-BETICAL SELECT” en el visor y el receptor buscará y almacenará todas las emisoras de FM y FM RDS del área de emisión. En el caso de las emisoras RDS, el sintonizador comprobará en primer lugar las emisoras que estén emitiendo los mismos programas y, a continuación, almacenará la de señal más clara. Las emisoras RDS seleccionadas se almacenarán alfabéticamente por su nombre de Servicio de programa y, a continuación, se les asignará un código de memorización de 2 caracteres. Para obtener más información sobre RDS, consulte la página 20. Las emisoras de FM habituales tendrán asignados códigos de memorización de 2 caracteres y se almacenarán después de las emisoras RDS. Al finalizar, aparecerá momentáneamente “FINISH” en el visor y el receptor volverá a su funcionamiento normal.

Notas

• No pulse ningún botón del receptor ni del mando a

distancia suministrado durante la operación de Autobetical, excepto

• Si se traslada a otra área, repita este procedimiento

para almacenar las emisoras del área nueva.

• Para obtener más información acerca de la sintonía

de las emisoras almacenadas, consulte “Sintonización de las emisoras memorizadas”.

• Si mueve la antena después de haber almacenado

emisoras con este procedimiento, los ajustes almacenados pueden perder su validez. Si esto sucede, repita este procedimiento para almacenar las emisoras nuevamente.

?/1.

Memorización de las emisoras de radio

Es posible memorizar hasta 30 emisoras de FM o AM para poder sintonizar fácilmente las emisoras que escuche más a menudo.

Memorización de emisoras de radio

1 Pulse TUNER varias veces para

seleccionar la banda de FM o AM.

Se sintonizará la última emisora recibida.

2 Sintonice la emisora que desea

memorizar utilizando la Sintonía automática (página 17) o la Sintonía directa (página 18).

3 Pulse MEMORY.

Aparecerá “MEMORY” en el visor durante algunos segundos. Realice los pasos 4 y 5 antes de que desaparezca la visualización.

4 Pulse PRESET/CH/D.SKIP + o PRESET/

CH/D.SKIP – varias veces para seleccionar un número de memorización de emisora.

Cada vez que pulse el botón, podrá seleccionar el número de memorización de emisora de la forma siguiente:

tA1yA2y...yA0yB1yB2y...yB0T

Funcionamiento del amplificador

tC0y...yC2yC1T

Si “MEMORY” desaparece antes seleccionar el número de memorización de emisora, comience de nuevo desde el paso

Sugerencias

• También puede utilizar PRESET TUNING + o PRESET TUNING – en el receptor.

• También puede pulsar SHIFT repetidamente para seleccionar una página de memoria (A, B o C). A continuación, pulse los botones numéricos para seleccionar un número de presintonía.

continúa

5 Vuelva a pulsar MEMORY.

La emisora se almacenará en el número de memorización seleccionado.

Si “MEMORY” desaparece antes de pulsar MEMORY, comience de nuevo desde el paso 3.

6 Repita los pasos 2 a 5 para memorizar

otra emisora.

Sintonización de las emisoras memorizadas

1 Pulse TUNER varias veces para

seleccionar la banda de FM o AM.

Se sintonizará la última emisora recibida.

2 Pulse PRESET/CH/D.SKIP + o PRESET/

CH/D.SKIP – varias veces para seleccionar la emisora memorizada que desee.

Cada vez que pulse el botón, podrá seleccionar la emisora memorizada de la forma siguiente:

tA1yA2y...yA0yB1yB2y...yB0T

tC0y...yC2yC1T

Utilización del receptor

1 Pulse INPUT SELECTOR varias veces para

seleccionar la banda de FM o AM.

2 Pulse PRESET TUNING – o PRESET

TUNING + varias veces para seleccionar la emisora memorizada que desee.

Para seleccionar la emisora memorizada directamente

Pulse los botones numéricos. Se sintonizará la emisora memorizada del número seleccionado en la página de memoria actual. Pulse SHIFT varias veces en el mando a distancia para cambiar la página de memoria.

Utilización del sistema de datos de radio (RDS)

Con este receptor podrá utilizar también el sistema RDS (Sistema de datos de radio), que permite a las emisoras de radio enviar información adicional junto con la señal normal del programa. También podrá hacer que se visualice información de RDS.

Notas

• RDS se encuentra operativo solamente para las emisoras de FM.

• No todas las emisoras de FM proporcionan información RDS ni lo s mismos tipos de servicios. Si no está familiarizado con los servicios RDS de su área, compruebe las emisoras de radio locales para obtener más información.

Recepción de emisiones RDS

Basta con seleccionar una emisora de la banda de FM utilizando la Sintonía automática (página 17), la Sintonía directa (página 18) o la Sintonía memorizada (página 20).

Cuando sintonice una emisora que proporcione servicios RDS, se encenderá el indicador RDS y el nombre del servicio del programa aparecerá en el visor.

Nota

Es posible que el sistema RDS no funcione correctamente si la emisora sintonizada no transmite adecuadamente la señal RDS o si la intensidad de la señal es débil.

Visualización de información de RDS

Durante la recepción de una emisora RDS, pulse DISPLAY varias veces.

Cada vez que pulse el botón, la información de RDS del visor cambiará cíclicamente en este orden: Nombre de servicio del programa t Frecuencia t Indicador de Tipo de programaa) t Indicador de Texto de radio

t Indicador de Hora actual (en el sistema de 24 horas) t Campo acústico actualmente aplicado t Nivel de volumen

Tipo de programa que se emite actualmente (consulte la página 21).

Mensajes de texto emitidos por la emisora RDS.

Notas

• Si hay un anuncio de emergencia de las autoridades

gubernamentales, en el visor parpadeará “ALARM”.

• Cuando el mensaje esté compuesto por 9 caracteres o

más, éste se desplazará por el visor.

• Si una emisora no proporciona un servicio RDS

determinado, aparecerá en el visor “NO XXXX” (por ejemplo, “NO TEXT”).

Descripción de los tipos de programas

Indicador de tipo de programa

NEWS Programas de noticias AFFAIRS Programas temáticos que amplían

INFO Programas que ofrecen

SPORT Programas sobre deportes EDUCATE Programas educativos, como

DRAMA Novelas y seriales radiofónicos CULTURE Programas sobre cultura nacional

SCIENCE Programas sobre ciencias

Descripción

las noticias actuales

información sobre una amplia gana de temas, incluyendo asuntos para consumidores y consejos médicos

programas prácticos y de asesoramiento

o regional, como idiomas y asuntos sociales

naturales y tecnología

Indicador de tipo de programa

VARIED Otros tipos de programas como

POP M Programas de música popular ROCK M Programas de música rock EASY M Música suave LIGHT M Música instrumental, vocal y coral CLASSICS Interpretaciones de grandes

OTHER M Música que no pertenece a

WEATHER Información del servicio

FINANCE Informes sobre la bolsa, comercio,

CHILDREN Programas para niños SOCIAL Programas sobre las pe rsonas y las

RELIGION Programas de contenido religioso PHONE IN Programas en los que el públic o en

TRAVEL Programas sobre viajes. No se

LEISURE Programas sobre actividades

JAZZ Programas de jazz COUNTRY Programas de música country NATION M Programas sobre música popular

OLDIES Programas sobre grandes éxitos

FOLK M Programas sobre música folk DOCUMENT Reportajes de investigación NONE Cualquier programa no definido

Descripción

personajes célebres, concursos y comedias

orquestas, música de cámara, ópera, etc.

ninguna de las categorías anteriores, como Rhythm & Blues y Reggae

meteorológico

etc.

cosas que les afectan

general expresa su opinión por teléfono o en un debate público

aplica a anuncios que se ubiquen mediante TP/TA

recreativas como ja rdinería, pesca, cocina, etc.

del país o de la región

musicales de antaño

anteriormente

Funcionamiento del amplificador

Acerca de los indicadores del visor

21435

DIGITAL

;

PRO LOGIC II

;

DTS

L F E

L C R

SL SSR

9q;

A ; DIGITAL: Se ilumina cuando el receptor

está decodificando señales grabadas en formato Dolby Digital.

B DTS: Se ilumina cuando se reciben señales

DTS.

C SW: Se ilumina cuando la señal de audio se

emite a través de la toma SUB WOOFER.

D Indicadores de los canales de

reproducción: Las letras (L, C, R, etc.)

indican los canales que se están reproduciendo. Los cuadros alrededor de las letras variarán para mostrar el modo en que el sistema mezcla el sonido de la fuente.

L (Frontal, izquierdo), R (Frontal, derecho), C (Central, monoaural), SL (Envolvente, izquierdo), SR (Envolvente, derecho), S (Envolvente, monoaural o los componentes de sonido envolvente obtenidos mediante el procesamiento Pro Logic)

Ejemplo:

Formato de grabación (Frontales/Envolventes): 3/2 Campo acústico: A.F.D. AUTO

L C R

SL SR

MEMORY

D.RANGEMONO

RDS OPT COAX

678

E Indicadores del sintonizador: Se

iluminan cuando utiliza el receptor para sintonizar emisoras de radio, etc. Con respecto a las operaciones del sintonizador, consulte las páginas 17–21.

F D.RANGE: Se ilumina cuando se activa la

compresión de rango dinámico (página 26).

G COAX: Se ilumina cuando la señal de la

fuente es digital y se recibe a través del terminal COAX.

H OPT: Se ilumina cuando la señal de la fuente

es digital y se recibe a través del terminal OPT.

I LFE: Se ilumina cuando el disco que se

reproduce contiene el canal LFE (Efecto de baja frecuencia) y la señal de dicho canal se está reproduciendo en ese momento.

J ; PRO LOGIC II: “; PRO LOGIC” se

ilumina cuando el receptor aplica el procesamiento Pro Logic a señales de 2 canales a fin de emitir las señales de los canales central y envolventes. “; PRO LOGIC II” se ilumina cuando se activa el decodificador Pro Logic II Movie/Music.

Nota

La decodificación de Dolby Pro Logic y Dolby Pro Logic II no funciona con señales de formato DTS.

Disfrute del sonido envolvente

Utilización de los

Disfrute de sonido de alta fidelidad

altavoces frontales y del altavoz potenciador de graves solamente

— 2CH STEREO

En este modo, el receptor emite el sonido únicamente a través de los altavoces izquierdo y derecho, y el altavoz potenciador de graves. Si se recibe sonido en formatos envolventes multicanal, las señales se mezclan en 2 canales y las frecuencias bajas se emiten a través del altavoz potenciador de graves. Cuando se reciben fuentes estéreo estándar de 2 canales, se activa el circuito de redirección de graves del receptor. Las frecuencias bajas del canal frontal se emiten a través del altavoz potenciador de graves.

Pulse SOUND FIELD + o SOUND FIELD – varias veces para seleccionar “2CH ST.”.

El receptor pasa al modo 2CH STEREO.

Decodificación automática de la señal de entrada de audio (AUTO FORMAT DIRECT)

En este modo, el receptor detecta de manera automática el tipo de señal de audio que se recibe (Dolby Digital, DTS, estéreo de 2 canales estándar, etc.) y, si es necesario, realiza la decodificación correspondiente. Este modo presentará el sonido tal como se grabó/codificó, sin agregar ningún efecto envolvente. Sin embargo, si no hay señales de baja frecuencia (Dolby Digital LFE, etc.), generará una señal de baja frecuencia para que se emita a través de altavoz potenciador de graves.

Pulse A.F.D.

En el visor aparece “A.F.D. AUTO”. El receptor detectará de forma automática el tipo de señal de audio que se recibe y, si es necesario, realizará la decodificación correspondiente.

Disfrute del sonido envolvente

continúa

Disfrute del sonido estéreo en multicanal (modo de decodificación de 2 canales)

Este modo le permite especificar el tipo de decodificación para las fuentes de sonido de 2 canales. Este receptor puede reproducir el sonido de 2 canales en 5 canales a través de Dolby Pro Logic II o en 4 canales a través de Dolby Pro Logic.

Pulse ; PL/PLII varias veces para seleccionar el modo de decodificación de 2 canales.

El tipo de decodificación seleccionado aparecerá en el visor.

x DOLBY PL (PRO LOGIC)

Realiza la decodificación Dolby Pro Logic. La fuente grabada en 2 canales se decodifica en 4.1 canales.

x PLII MOV (PRO LOGIC II MOVIE)

Realiza la decodificación en modo Dolby Pro Logic II Movie. Este ajuste es apropiado para películas codificadas en Dolby Surround. Además, este modo puede reproducir sonido en 5.1 canales cuando se ven vídeos de películas reduplicadas o antiguas.

x PLII MUS (PRO LOGIC II MUSIC)

Realiza la decodificación en modo Dolby Pro Logic II Music. Este ajuste es apropiado para fuentes estéreo normales como CD.

Sugerencia

También puede utilizar ; PLII en el receptor para seleccionar “DOLBY PL”, “PLII MOV” o “PLII MUS”.

Nota

Los modos de decodi ficación Dolby Pro Logic y Dolby Pro Logic II no funcionan con señales de formato DTS.

Selección de un campo acústico

Para disfrutar del sonido envolvente, basta con seleccionar uno de los campos acústicos previamente programados del receptor. Éstos aportan a su hogar el sonido emocionante y potente de las salas de cine y conciertos.

Selección de un campo acústico para películas

Pulse SOUND FIELD + o SOUND FIELD – varias veces para seleccionar el campo acústico que desea.

Aparecerá el campo acústico actual en el visor.

Campo acústico Visor

CINEMA STUDIO EX A DCS C.ST.EX A CINEMA STUDIO EX B DCS C.ST.EX B CINEMA STUDIO EX C DCS C.ST.EX C

Acerca de DCS (Digital Cinema Sound)

Los campos acústicos con las marcas DCS utilizan la tecnología DCS. DCS es el nombre del concepto de la tecnología de sonido envolvente para cine en el hogar desarrollado por Sony. DCS utiliza la tecnología DSP (Procesador de señal digital) para reproducir las características de sonido de un estudio de producción de cine de Hollywood. Cuando reproduzca en su hogar, DCS creará un efecto potente de sala de cine que imitará la combinación artística de sonido y acción de la misma forma que lo diseñó el director de la película.

x C.ST.EX A (CINEMA STUDIO EX A) DCS

Reproduce las características de sonido del estudio de producción de cine “Cary Grant Theater” de Sony Pictures Entertainment. Se trata de un modo estándar, excelente para ver prácticamente cualquier tipo de película.

x C.ST.EX B (CINEMA STUDIO EX B)

Reproduce las características de sonido del estudio de producción de cine “Kim Novak Theater” de Sony Pictures Entertainment. Este modo es ideal para ver películas de ciencia ficción o de acción que contengan muchos efectos de sonido.

DCS

x C.ST.EX C (CINEMA STUDIO EX C) DCS

Reproduce las características de sonido del escenario de orquestación de Sony Pictures Entertainment. Este modo es ideal para ver musicales o películas en las que la música de orquesta forma parte de la pista de sonido.

Acerca de los modos de CINEMA STUDIO EX

Los modos de CINEMA STUDIO EX son adecuados para ver discos DVD de películas (etc.) con efectos envolventes multicanal. Podrá reproducir en su hogar las características de sonido del estudio de grabación de Sony Pictures Entertainment. Los modos de CINEMA STUDIO EX se componen de los tres elementos siguientes.

• Dimensión múltiple virtual

A partir de un solo par de altavoces envolventes reales, crea 5 conjuntos de altavoces virtuales.

• Adaptación a la profundidad de pantalla

Crea la sensación de que el sonido sale del interior de la pantalla como en las salas de cine.

• Reverberación de estudio de cine

Reproduce el tipo de reverberación que se

encuentra en las salas de cine. Los modos de CINEMA STUDIO EX integran estos tres elementos de forma simultánea.

Notas

• Los efectos proporcionados por los altavoces

virtuales pueden incrementar el ruido de la señal de reproducción.

• En las audiciones con campos acústicos que empleen

altavoces virtuales, puede que no escuche ningún sonido que provenga directamente de los altavoces envolventes.

Selección de un campo acústico para música

Pulse SOUND FIELD + o SOUND FIELD – varias veces para seleccionar el campo acústico que desea.

Aparecerá el campo acústico actual en el visor.

Campo acústico Visor

HALL HALL JAZZ CLUB JAZZ LIVE CONCERT CONCERT GAME GAME

x HALL

Reproduce la acústica de una sala de conciertos clásica.

x JAZZ (JAZZ CLUB)

Reproduce la acústica de una sala de jazz.

x CONCERT (LIVE CONCERT)

Reproduce la acústica de un concierto en directo para 300 localidades.

x GAME

Obtiene el máximo impacto de audio del software de videojuegos.

Para desactivar el efecto envolvente

Pulse SOUND FIELD + o SOUND FIELD – varias veces para seleccionar A.F.D. para seleccionar “A.F.D. AUTO”.

Sugerencias

• El receptor le permite aplicar el último campo acústico seleccionado a una entrada siempre que esté seleccionado (Enlace de campo acústico). Por ejemplo, si selecciona HALL para la entrada DVD, luego cambia a otra entrada y, a continuación, vuelve a DVD, se aplicará HALL nuevamente de forma automática.

• Podrá identificar el formato de codificación del software del DVD, etc. consultando el logotipo del embalaje correspondiente. – : Discos con Dolby Digital

– : Programas codificados con Dolby

Surround

– : Programas codificados con DTS Digital

Surround

Nota

Los campos acústicos no funcionarán para las señales con una frecuencia de muestreo superior a los 48 kHz.

“2CH ST.” o pulse

Disfrute del sonido envolvente

Ajustes avanzados

Personalización de los campos acústicos

Ajustando el menú LEVEL, puede personalizar los campos acústicos para que se adapten a su situación acústica particular.

Nota sobre los elementos mostrados

Los elementos de configuración que puede ajustar en cada menú varían dependiendo del campo acústico. Ciertos parámetros de configuración pueden aparecer atenuados en el visor. Esto significa que l os parámetros seleccionados no están disponibles o que están fijados y no pueden cambiarse.

Ajuste del menú LEVEL

Es posible ajustar el balance y el nivel de todos los altavoces. Estas configuraciones se aplican a todos los campos acústicos excepto al parámetro de nivel de efecto. La configuración del parámetro de nivel de efecto se almacena individualmente para cada campo acústico.

1 Inicie la reproducción de una fuente

codificada con efectos de sonido envolvente multicanal (DVD, etc.).

2 Pulse MAIN MENU varias veces para

seleccionar “ LEVEL ”.

3 Pulse o varias veces para

seleccionar el parámetro que desea ajustar.

Para obtener más detalles, consulte “Parámetros del menú LEVEL” más adelante.

4 Mientras controla el sonido, pulse o

varias veces para seleccionar el

ajuste que desea.

El ajuste se introducirá automáticamente.

5 Repita los pasos 3 y 4 para ajustar los

demás parámetros.

Parámetros del menú LEVEL

El ajuste inicial está subrayado.

x BAL. L/R XX

(Balance del altavoz frontal)

Ajuste inicial: BALANCE (0) Le permite ajustar el balance entre los altavoces

frontales derecho e izquierdo. Puede ajustar el valor dentro del rango de BAL. L (+1 a +8), BALANCE (0) o BAL. R (+1 a +8) en 17 incrementos.

x CTR XXX dB

(Nivel del altavoz central)

x SUR.L. XXX dB

(Nivel del altavoz envolvente (izquierdo))

x SUR.R. XXX dB

(Nivel del altavoz envolvente (derecho))

x S.W. XXX dB

(Nivel del altavoz potenciador de graves)

Ajuste inicial: 0 dB Puede ajustarlo de –10 dB a +10 dB en incrementos de 1 dB.

D.RANGE

x COMP. XXX

(Compresor de rango dinámico)

Le permite comprimir el rango dinámico de la pista de sonido. Esto puede ser útil cuando desea ver películas con un volumen bajo, tarde por la noche.

•OFF El rango dinámico no se comprime.

•STD El rango dinámico se comprime de acuerdo con el

diseño del ingeniero de grabación.

•MAX El rango dinámico se comprime considerablemente.

Sugerencia

El compresor de rango dinámico le permite comprimir el rango dinámico de la pista de sonido de acuerdo con la información correspondiente que se incluye en la señal Dolby Digital. Recomendamos el uso del ajuste “MAX”, que comprime considerablemente el rango dinámico y le permite ver películas tarde por la noche con un volumen bajo. A diferencia de otros limitadores analógicos, los niveles están predeterminados y ofrecen una compresión muy natural.

Nota

La compresión de rango dinámico es posible sólo con fuentes Dolby Digital.

x EFCT. XXX (Nivel de efecto)

Ajuste inicial: STD Le permite ajustar la “presencia” del efecto

envolvente.

Reajuste de los campos acústicos a la configuración inicial

Utilice los botones del receptor para esta operación.

1 Pulse ?/1 para desconectar la

alimentación.

2 Mientras mantiene pulsado SOUND

FIELD, pulse ?/1.

“SF. CLR.” aparece en el visor y todos los campos acústicos vuelven a la configuración inicial.

Ajuste del tono

Puede ajustar la calidad tonal (nivel de graves y agudos) de los altavoces frontales mediante el menú TONE.

1 Inicie la reproducción de una fuente

codificada con efectos de sonido envolvente multicanal (DVD, etc.).

2 Pulse MAIN MENU varias veces para

seleccionar “ TONE ”.

3 Pulse o varias veces para

seleccionar el parámetro que desea ajustar.

Para obtener más detalles, consulte “Parámetros del menú TONE” más adelante.

4 Mientras controla el sonido, pulse o

varias veces para seleccionar el

ajuste que desea.

El ajuste se introducirá automáticamente.

5 Repita los pasos 3 y 4 para ajustar los

demás elementos.

Notas

• No puede ajustar el tono cuando el receptor está decodificando señales con una frecuencia de muestreo de más de 48 kHz.

• Tampoco es posible ajustar el tono al seleccionar el campo de sonido para películas y música (página 24, 25)

Parámetros del menú TONE

x BASS XX dB

(Nivel de graves del altavoz frontal)

x TREB. XX dB

(Nivel de agudos del altavoz frontal)

Ajuste inicial: 0 dB Puede ajustarlo de –6 dB a +6 dB en incrementos de 1 dB.

Ajustes avanzados

Utilización del menú SET UP para ajustar el receptor

Puede definir varios ajustes del receptor mediante el menú SET UP.

1 Pulse MAIN MENU varias veces para

seleccionar “ SET UP ”.

2 Pulse o varias veces para

seleccionar el parámetro que desea ajustar.

Para obtener más detalles, consulte “Parámetros del menú SET UP” más adelante.

3 Pulse o varias veces para

seleccionar el ajuste que desea.

El ajuste se introducirá automáticamente.

4 Repita los pasos 2 y 3 para ajustar los

demás elementos.

Parámetros del menú SET UP

El ajuste inicial está subrayado.

x DVD-XXXX

(Modo de entrada de audio para entrada de DVD)

Permite seleccionar el modo de entrada de audio para entrada de DVD.

• AUTO Da prioridad a las señales digitales si hay conexiones

digitales y analógicas. Si no hay señales digitales, se seleccionan las analógicas.

•OPT Especifica la entrada de las señales de audio digitales

en las tomas de entrada DIGITAL DVD OPT IN.

• COAX Especifica la entrada de las señales de audio digitales en la toma de entrada DIGITAL DVD COAX IN.

• ANLG Especifica la entrada de las señales de audio analógicas en las tomas DVD AUDIO IN (L/R).

x TV-XXXX

(Modo de entrada de audio para entrada de TV/SAT)

Permite seleccionar el modo de entrada de audio para entrada de TV/SAT.

• AUTO Da prioridad a las señales digitales si hay conexiones

digitales y analógicas. Si no hay señales digitales, se seleccionan las analógicas.

•OPT Especifica la ent rada de las señale s de audio digitales en las tomas de entrada DIGITAL TV/SAT OPT IN.

• ANLG Especifica la entrada de las señales de audio analógicas en las tomas TV/SAT AUDIO IN (L/R).

x DUAL XXX

(Selección de idioma de las emisiones digitales)

Permite seleccionar el idioma que desea escuchar durante las emisione s digitales. Esta función solamen te es operativa con fuentes Dolby Digital.

• M/S (Principal/Secundario) Se emite simultáneamente el sonido del idioma principal a través del altavoz frontal izquierdo y el del idioma secundario a través del altavoz frontal derecho.

• M (Principal) Se emite el sonido del idioma principal.

• S (Secundario) Se emite el sonido del idioma secundario.

• M+S (Principal+Secundario) Se emite el sonido mezclado de los idiomas principal

y secundario.

x DEC. XXXX

(Prioridad de decodificación de entrada de audio digital)

Le permite especificar el modo de la entrada de la señal digital para las tomas DIGITAL IN. La configuración inicial es “DEC. AUTO” para TV/SAT y “DEC. PCM” para DVD.

• AUTO Alterna automáticamente el modo de entrada entre DTS, Dolby Digital o PCM.

•PCM Las señales PCM son consideradas prioritarias (para

evitar la interrupción al iniciarse la reproducción). Aunque se reciban otras señales, el sonido se seguirá emitiendo. Sin embargo, este receptor no puede decodificar DTS-CD cuando está ajustado en “DEC. PCM”.

Nota

Cuando está ajustado en “DEC. AUTO” y el sonido de las tomas de audio digital (para CD, etc.) se interrump e al iniciarse la reproducción, ajústelo en “DEC. PCM”.

Otras operaciones

Programación del temporizador de apagado

Puede configurar el receptor para que se apague automáticamente a una hora específica.

1 Pulse ALT para que se ilumine el

botón.

2 Pulse SLEEP mientras la alimentación

está activada.

Cada vez que pulse SLEEP, el visor cambiará cíclicamente en este orden:

2-00-00 t 1-30-00 t 1-00-00 t

0-30-00 t OFF El visualizador se atenúa una vez especificado el tiempo.

Sugerencia

Para comprobar el tiempo restante antes de que se apague el receptor, pulse ALT para que se ilumine el botón (página 31) y, a continuación, pulse SLEEP. Aparecerá el tiempo restante en el visor. Si pulsa SLEEP otra vez, el temporizador de apagado se cancelará.

Ajustes avanzados/Otras operaciones

Operaciones mediante el mando a distancia RM-U700

Puede usar el mando a distancia RM-U700 para controlar los componentes de su sistema.

Descripción de los botones del mando a

Antes de usar el mando a

distancia

Inserción de las pilas en el mando a distancia

Inserte cuatro pilas R6 (tamaño AA) con los signos + y – ubicados correctamente en el compartimiento de las pilas. Cuando emplee el mando a distancia, oriéntelo hacia el sensor remoto del receptor.

Sugerencia

En condiciones normales de uso, las pilas tienen una duración aproximada de seis meses. Si el mando a distancia no funciona con el receptor, sustituya ambas pilas por unas nuevas.

Notas

• No deje el mando a distancia en lugares extremadamente cálidos o húmedos.

• No utilice pilas nuevas junto con pilas antiguas.

• No exponga el sensor remoto a la luz solar directa ni a dispositivos de iluminación. Si lo hace, pueden producirse fallos de funcionamiento.

• Cuando no vaya a utilizar el mando a distancia durante mucho tiempo, extraiga las pilas para evitar posibles daños por fugas y corrosión de las mismas.

TV ?/1 AV ?/1

?/1

SEARCH MODE

RETURN/EXIT

SAT TV

AUX

;

PL/PL A.F.D.

D.TUNING

SUBTITLE

AV MENU

TV/

VIDEO

WIDE

SLEEP

TUNER

SOUND

FIELD

PRESET/

CH/D.SKIP

MUTING

MASTER

VOL

MAIN

TEST

TONE

2 3

4 5

7 8

9 q;

SYSTEM STANDBY

VIDEO DVD

DUAL

MONO

FM MODE

123

ANGLE

AUDIO

456

SWAP JUMP

TIME

789

MEMORY SHIFT

0/10 >10/11 ENTER/12 TUNING DISC ALT

ANT

CLEAR

TOP MENU/

GUIDE

ENTER

DISPLAY

TV VOL TV CH

Las tablas a continuación le muestran la configuración de cada botón.

Botón del mando a distancia

A.F.D. wh Receptor Selecciona A.F.D.

Operaciones Función

AUTO.

ea e;

wl wk wj

wf wd ws wa w;

qj qh qg

Botón del mando a distancia

ALT ws Mando a

Operaciones Función

Cuando se ilumina el

distancia

botón ALT, la función de la tecla del mando a distancia cambia para activar los botones cuya impresión es de color naranja.

ANGLE 6 Reproductor de

DVD

Selecciona el ángulo de visualización o cambia los ángulos.

ANT 8

Videograbadora

Selecciona la señal de salida del terminal de la antena: Señal de televisión o programa de la videograbadora.

AUDIO 6 Televisor/

Videograbadora/ Reproductor de

Cambia el sonido a Multiplex, Bilingüe o Multi Channel TV.

DVD

AUX 4 Receptor Para escuchar el

sonido de un equipo de audio.

AV MENU qaVideograbadora/

Muestra el menú. Sintonizador de recepción vía satélite/ Reproductor de DVD

AV ?/1 e; Televisor/

Videograbadora/ Reproductor de

Enciende o apaga los

componentes de audio

y vídeo. CD/Reproductor de DVD

CLEAR 8 Reproductor de

DVD

Púlselo si cometió un

error al pulsar el botón

numérico o para

volver a la

reproducción

continua, etc.

DISC wa Reproductor de CDSelecciona un disco

directamente (sólo con

cambiadores

múltiples).

DISPLAY qaTelevisor/

Videograbadora/ Reproductor de DVD

Selecciona la

información que

aparece en la pantalla

del televisor.

D.TUNING 6Receptor Pasa al modo de

sintonía directa.

Botón del mando a distancia

DUAL MONO 6

Operaciones Función

Receptor Selecciona el idioma

en el que desea ver la emisión digital.

DVD 2 Receptor Para ver imágenes del

DVD.

ENTER qa Receptor/

Introduce la selección. Videograbadora/ Sintonizador de recepción vía satélite/ Reproductor de DVD

ENTER/12 wdTelevisor/

Introduce la selección. Videograbadora/ Sintonizador de recepción vía satélite

FM MODE 6Receptor Selecciona la

recepción FM

monoaural o estéreo.

JUMP 6 Televisor Alterna los canales

anterior y actual.

MAIN MENU qj

MASTER VOL +/–

Receptor Selecciona el menú

del receptor. Receptor Ajusta el volumen

principal del receptor.

MEMORY 7Receptor Memoriza las

emisoras de radio.

MUTING qlReceptor Silencia el sonido del

receptor.

PRESET/ CH/D.SKIP +/– wf

Receptor Selecciona las

emisoras

memorizadas. Televisor/

Videograbadora/

Selecciona canales

memorizados. Sintonizador de recepción vía satélite

Reproductor de CD/Reproductor de DVD

Omite discos (sólo

para equipos con

cambiadores

múltiples).

RETURN/ EXIT/O

Reproductor de DVD

Sintonizador de

Vuelve al menú

anterior o sale del

menú.

Sale del menú. recepción vía satélite

Operaciones mediante el mando a distancia RM-U700

continúa

Botón del mando a distancia

Operaciones Función

SAT wk Receptor Para utilizar un

sintonizador vía satélite.

SEARCH MODE wa

Reproductor de DVD

Selecciona el modo de búsqueda. Púlselo para seleccionar la unidad de búsqueda (pista, índice, etc.)

SHIFT wd Receptor Selecciona una página

de memoria para guardar emisoras de radio o sintonizar emisoras memorizadas.

SLEEP ea Receptor Activa la función de

temporizador de apagado y la duración durante la cual el receptor se apaga automáticamente.

SOUND FIELD +/–

Receptor Selecciona los campos

de sonido.

SUBTITLE 6Reproductor de

Cambia los subtítulos.

DVD

SWAP* 6 Televis or Intercambia la ima gen

pequeña y la grande.

SYSTEM STANDBY (Pulse AV

?/1 e; y ?/1 ea

simultáneamente)

Receptor/ Televisor/ Videograbadora/ Sintonizador de recepción vía satélite/ Reproductor de

Apaga el receptor y los demás componentes de audio y vídeo de Sony.

CD/Reproductor de DVD

TEST TONE qg

TIME 6 Reproductor de

Receptor Emite un tono de

prueba.

Muestra la hora o el CD/Reproductor de DVD

tiempo de

reproducción del

disco, etc.

TOP MENU/

GUIDE qa Sintonizador de

Reproductor de DVD

recepción vía

Muestra el título del

DVD.

Muestra el menú de la

guía. satélite

* Solamente para televisores Sony con la función de

imagen sobre imagen.

Botón del mando a distancia

Operaciones Función

TUNER wj Receptor Para escuchar

programas de radio.

TUNING –/+ 8

Receptor Explora las emisoras de

radio.

TV wl Receptor Para ver programas de

televisión.

TV CH +/– qdTelevisor Selecciona los canales

de televisión memorizados.

TV/VIDEO qhTelevisor Selecciona la señal de

entrada: entrada de televisión o entrada de vídeo.

TV VOL +/– qs

Televisor Ajusta el volumen del

televisor.

TV ?/1 1 Televisor Apaga o enciende el

televisor.

VIDEO 3 Receptor Para ver imágenes de la

videograbadora.

WIDE qf Televisor Selecciona el modo de

imagen panorámica.

1-9 6 y 0/10 7

Receptor Utilícelos con el botón

SHIFT para memorizar una emisora de radio como presintonía o sintonizar emisoras previamente memorizadas y D.TUNING para la sintonía manual.

Reproductor de CDSelecciona los números

de pista. 0/10 selecciona la pista

10.

Televisor/ Videograbadora

Selecciona los números de canal.

/ Sintonizador de recepción vía satélite

>10/11 7 Reproductor de CDSelecciona los números

de pista mayores de 10.

-/-- wa Televisor Selecciona el modo de

entrada de los canales, ya sea de uno o dos dígitos.

?/1 ea Receptor Apaga o enciende el

receptor.

; PL/PLII 5Receptor Selecciona DOLBY PL,

PLII MOV o PLII MUS.

Botón del mando a distancia

Operaciones Función

V/v qa Receptor Selecciona un

elemento del menú.

B/b qa Receptor Ajusta o cambia la

configuración.

V/v/B/b qaVideograbadora/

Sintonizador de recepción vía satélite/

Selecciona un elemento del menú. Púlselo para introducir

la selección. Reproductor de DVD

./> 7Videograbadora/

Omite pistas. Reproductor de CD/Reproductor de DVD

m/M 8Reproductor de

CD/Reproductor

Busca pistas hacia

adelante o atrás. de DVD

Videograbadora Avanza rápido o

rebobina.

H 9

Videograbadora/

Inicia la reproducción. Reproductor de CD/Reproductor de DVD

X q;

Videograbadora/ Reproductor de CD/Reproductor de DVD

Inserta una pausa en la

reproducción o

grabación. (También

inicia la grabación con

componentes en modo

de espera de

grabación.)

x w;

Videograbadora/ Reproductor de

Detiene la

reproducción. CD/Reproductor de DVD

Notas

• El botón AUX del ma ndo a distancia no funciona con el receptor.

• Al pulsar los botones de entrada (VIDEO, DVD), el modo de entrada del televisor puede no cambiar al modo de entrada correspondiente que desea. En este caso, pulse el botón TV/VIDEO para cambiar al modo de entrada del televisor.

• Para activar los botones de color naranja, pulse ALT antes de pulsar dichos botones.

• Es posible que, dependiendo del modelo, algunas funciones explicadas en esta sección no funcionen.

• La explicación anterior es sólo a modo de ejemplo. Por lo tanto, dependiendo del componente, la operación anterior puede no ser posible o puede funcionar de forma diferente de la descrita.

Operaciones mediante el mando a distancia RM-U700

Cambio del ajuste de fábrica de un botón de entrada

Si los ajustes de fábrica de los botones de entrada no coinciden con los componentes del sistema, puede cambiarlos. Por ejemplo, si tiene un reproductor de CD pero no un reproductor de DVD, puede asignar el botón DVD al reproductor de CD.

Mantenga pulsado el botón de la entrada que desee cambiar (por ejemplo, DVD).

Pulse el botón correspondiente del componente que desee asignar al botón de entrada (por ejemplo, 1 - Reproductor de CD).

Los botones siguientes se han asignado para seleccionar la entrada:

Para utilizar Pulse

Reproductor de CD 1 Videograbadora (modo de control

remoto VTR 2*) Videograbadora (modo de control

remoto VTR 3*) Reproductor de DVD 4 Televisor 5 DSS (Receptor de satélite digital) 6 Sintonizador (este receptor) 7 DCS (Sintonizador digital CS) 8 BSD (Sintonizador digital BS) 9 Sintonizador (Sintonizador de

componente)

0/10

Para restaurar un botón a su ajuste de fábrica

Repita el procedimiento anterior.

Para restaurar todos los botones de entrada a los ajustes de fábrica

Pulse ?/1, AV ?/1 y MASTER VOL – simultáneamente.

*Las videograbadoras Sony funcionan con los

modos VTR 2 ó 3, que corresponden a 8mm y VHS, respectivamente.

Ahora puede utilizar el botón DVD para controlar el reproductor de CD.

Información complementaria

Precauciones

Seguridad

Si se introduce algún objeto sólido o líquido en el receptor, desenchúfelo y haga que lo revise un técnico especializado antes de volver a utilizarlo.

Fuentes de alimentación

• Antes de utilizar el receptor, compruebe si la tensión de la alimentación d el mismo es idéntica a la de la red local. La tensión de alimentación se indica en la placa de características de la parte posterior del receptor.

• El receptor no está desconectado de la fuente de alimentación de ca mientras permanezca conectado a la toma de corriente, incluso si está apagado.

• Si no va a utilizar el receptor durante mucho tiempo, asegúrese de desconectarlo de la toma de pared. Para desconectar el cable de alimentación de ca, tire del enchufe y no del cable.

• El cable de alimentación de ca sólo deberá sustituirse en un establecimiento cualificado.

Recalentamiento

A pesar de que el receptor se calienta cuando está en funcionamiento, no se trata de un fallo de funcionamiento. Si usa continuamente este receptor con el volumen alto, la temperatura de la parte superior, los lados e inferior de la unidad aumenta considerablemente. Para evitar quemarse, no toque la unidad.

Ubicación

• Instale el receptor en un lugar correctamente ventilado para evitar el recalentamiento interno del mismo y prolongar la vida útil del receptor.

• No coloque el receptor cerca de fuentes de calor ni en lugares expuestos a la luz solar directa, al exceso de polvo o a golpes mecánicos.

• No coloque sobre la unidad objetos que puedan bloquear los orificios de ventilación y causar fallos de funcionamiento.

• Extreme la precaución cuando coloque el receptor o altavoces en superficies tratadas de manera especial (enceradas, barnizadas con aceites, pulidas, etc.), ya que es posible que aparezcan manchas o se descoloren dichas superficies.

Utilización

Antes de conectar otros componentes, asegúrese de apagar y desconectar el receptor.

Si detecta irregularidades en el color de una pantalla de televisor cercana

Los altavoces y potenciador de graves están protegidos magnéticamente, lo que permite instalarlos cerca de un televisor. Sin embargo, en determinados tipos de televisores pueden aparecer todavía irregularidades de color.

Si se observan irregularidades de color...

Apague el televisor y vuelva a encenderlo transcurridos de 15 a 30 minutos.

Si vuelven a observarse irregularidades de color...

Aleje los altavoces del televisor.

Si se producen aullidos

Cambie de posición los altavoces o baje el volumen del receptor.

Limpieza

Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice ningún estropajo abrasivo, detergente concentrado ni disolventes como alcohol o bencina.

Si tiene problemas o preguntas relacionadas con el receptor, póngase en contacto con el distribuidor Sony más próximo.

Información complementaria

Solución de problemas

Si le surge cualquiera de las siguientes dificultades mientras emplea el receptor, utilice esta guía de solución de problemas para resolver el problema.

No hay sonido o solamente se oye un sonido de nivel muy bajo independientemente del componente seleccionado.

• Compruebe que los altavoces y los componentes están conectados correctamente y con firmeza.

• Compruebe que el receptor y todos los componentes estén encendidos.

• Compruebe que ha seleccionado el componente correcto en el receptor.

• Compruebe que MASTER VOLUME en el receptor no esté ajustado en

• Pulse MUTING para cancelar la función de silenciamiento.

No se oye el sonido de un componente específico.

• Compruebe que el componente esté conectado correctamente con las tomas de entrada de audio correspondientes.

• Compruebe que los cables usados para la conexión estén totalmente insertados en las tomas del receptor y del componente.

• Compruebe que ha seleccionado el componente correcto en el receptor.

Uno de los altavoces frontales no emite ningún sonido.

• Compruebe que el componente esté conectado correctamente con las tomas de entrada de audio correspondientes.

• Compruebe que los cables usados para la conexión estén totalmente insertados en las tomas del receptor y del componente.

El sonido izquierdo y derecho está desequilibrado o se invierte.

• Compruebe que los altavoces y los componentes están conectados correctamente y con firmeza.

• Ajuste los parámetros de balance en el menú LEVEL.

“VOL MIN”.

Se oye un ruido o un zumbido intenso.

• Compruebe que los altavoces y los componentes están conectados con firmeza.

• Compruebe que los cables de conexión están alejados de transformadores o motores, y a una distancia de al menos 3 metros de un televisor o luz fluorescente.

• Aleje el televisor de los componentes de audio.

• Los enchufes y las tomas están sucios. Límpielos con un paño ligeramente humedecido en alcohol.

No hay sonido o solamente se oye sonido de nivel muy bajo por los altavoces central o envolventes.

• Compruebe que la función de campo acústico esté activada (pulse SOUND FIELD + o SOUND FIELD –).

• Seleccione el modo CINEMA STUDIO EX (página 24).

• Ajuste el nivel del altavoz (página 16).

No se oye ningún sonido del altavoz potenciador de graves.

• Compruebe que el altavoz potenciador de graves está conectado correctamente y con firmeza.

El efecto envolvente no se puede obtener.

• Compruebe que la función de campo acústico esté activada (pulse SOUND FIELD + o SOUND FIELD –).

• Los campos acústicos no funcionan para las señales con una frecuencia de muestreo de más de 48 kHz.

El sonido multicanal Dolby Digital o DTS no se reproduce.

• Compruebe que el DVD que está reproduciendo esté grabado en formato Dolby Digital o DTS.

• Cuando conecte el reproductor de DVD, etc. con las tomas de entrada digitales de este receptor, compruebe la configuración del sonido (ajustes para la salida de audio) del componente conectado.

La recepción de radio FM no es buena.

• Utilice un cable coaxial de 75 ohmios (no suministrado) para conectar el receptor a una antena exterior de FM tal como se muestra en el ejemplo a continuación. Si conecta el receptor con una antena exterior, realice una conexión a tierra para protegerla de la descarga de los rayos. Para evitar explosiones de gas, no conecte el cable de tierra a una tubería de gas.

Antena exterior de FM

Receptor

ANTENNA

Cable de tierra (no suministrado)

Conexión a tierra

No es posible sintonizar emisoras de radio.

• Compruebe que las antenas estén conectadas con firmeza. Ajuste las antenas y, si fuera necesario, conecte una antena externa.

• La intensidad de señal de las emisoras es demasiado débil (al utilizar la sintonía automática). Utilice la sintonía directa.

• Asegúrese de colocar el intervalo de sintonía correctamente (cuando sintonice emisoras de AM con sintonía directa).

• No ha memorizado ninguna emisora o se han borrado las emisoras memorizadas (al sintonizarlas mediante la exploración de emisoras memorizadas). Memorice las emisoras (página 19).

RDS no funciona.

• Asegúrese de que sintoniza una emisora de FM RDS.

• Seleccione una emisora de FM de señal más intensa.

La información RDS que desea obtener no aparece.

• Póngase en contacto con la emisora de radio y averigüe si realmente ofrece el servicio en cuestión. Si es así, el servicio puede estar temporalmente interrumpido.

No hay imagen o en la pantalla del televisor o monitor aparece una imagen borrosa.

• Seleccione la entrada adecuada en el receptor.

• Ajuste su televisor en el modo de entrada apropiado.

• Aleje el televisor de los componentes de audio.

Mando a distancia

El mando a distancia no funciona.

• El botón AUX del mando a distancia no funciona con el receptor.

• Oriente el mando a distancia hacia el sensor remoto

del receptor.

• Elimine los obstáculos entre el mando a distancia y el receptor.

• Reemplace todas las pilas del mando a distancia por pilas nuevas si están desgastadas.

• Asegúrese de seleccionar la entrada correcta en el mando a distancia.

• Para activar los botones de color naranja, pulse ALT antes de pulsar dichos botones.

• Antes de utilizar el botón V/v/B/b para hacer funcionar el receptor, pulse MAIN MENU. Para hacer funcionar otros componentes, pulse TOP MENU/GUIDE o AV MENU después de pulsar el botón de entrada.

Mensaje de error

Si se produce un fallo de funcionamiento, aparecerá un mensaje en el visor.

PROTECT

Los altavoces tienen salida de corriente irregular. El receptor se apagará automáticamente transcurridos unos segundos. Compruebe la conexión de los altavoces y vuelva a encender el receptor. Si el problema persiste, c onsulte con su distribuidor Sony más cercano.

Información complementaria

continúa

Si no puede solucionar el problema con la guía de solución de problemas

Es posible que el problema se solucione borrando la memoria del receptor (página 13). No obstante, tenga en cuenta que todos los ajustes memorizados regresarán a sus valores de fábrica y tendrá que reajustar todos los parámetros del receptor.

Si el problema persiste

Consulte con su distribuidor Sony más cercano.

Secciones de referencia para el borrado de la memoria del receptor

Para borrar Consulte

Todos los ajustes memorizados página 13 Los campos acústicos personalizados página 27

Especificaciones

Sección del amplificador

Salida de Potencia (6 ohmios, 1 kHz, THD 0,7%)1)

(6 ohmios, 1 kHz, THD 10%)

1) Medición realizada a 230 V de ca y 50 Hz.

2) Según el campo acústico y la fuente, es posible que no se emita ningún sonido.

Entradas (analógicas)

TV/SAT, DVD, VIDEO Sensibilidad: 500 mV

Entradas (digitales)

DVD (Coaxial) Sensibilidad: –

DVD, TV/SAT (Óptica) Sensibilidad: –

FRONT2): 40 W/c CENTER2): 40 W SURR2): 40 W/c

FRONT2): 60 W/c CENTER2): 60 W SURR2): 60 W/c

Impedancia: 50 kiloohmios

Impedancia: 75 ohmios

Impedancia: –

Salidas (analógicas)

SUB WOOFER Tensión: 2 V

Impedancia: 1 kiloohmio

Gama de frecuencias de reproducción:

28 – 20 000 Hz

Tono

Niveles de ganancia ±6 dB, incrementos de 1 dB

Sección del sintonizador de FM

Intervalo de sintonización De 87,5 a 108,0 MHz Antena Antena monofilar de FM Terminales de la antena 75 ohmios, no equilibrados Frecuencia intermedia 10,7 MHz

Sección de sintonizador de AM

Intervalo de sintonización Con escala de sintonización de 9 kHz:

De 531 a 1 602 kHz Antena Antena cerrada Frecuencia intermedia 450 kHz

Sección de vídeo

Entradas/Salidas Vídeo: 1 Vp-p, 75 ohmios

Generales

Requisitos de alimentación

ca de 230 V, 50/60 Hz Consumo eléctrico 170 W Consumo eléctrico (en modo de espera)

0,3 W Dimensiones (an/al/prf) (aprox.)

430 × 352 × 64 mm

incluyendo controles y

partes salientes Peso (aprox.) 5,5 kg

Altavoces

Altavoz frontal

• HTP-2000 (SS-SLP701)

• HTP-1200 (SS-MSP501) Altavoz central (SS-CNP501)

Altavoz envolvente (SS-MSP501)

Sistema de altavoces Rango completo,

protegidos

magnéticamente Altavoz SS-SLP701 40 × 70 mm de type

cônique SS-MSP501/SS-CNP501 55 × 110 mm de type

cônique Tipo de caja Reflejo de graves Impedancia nominal 6 ohmios Dimensiones (an/al/prf) (aprox.) SS-SLP701 246 × 1 053 × 246 mm SS-CNP501 280 × 82 × 106 mm SS-MSP501 76 × 162 × 106 mm Peso (aprox.) SS-SLP701 4,0 kg SS-MSP501 0,8 kg SS-CNP501 1,0 kg

Altavoz potenciador de graves (SA-WMSP501)

Sistema de altavoces Altavoz potenciador de

graves activo,

protegidos magnéticamente Altavoz 200 mm, tipo cónico Tipo de caja Reflejo de graves con

carga acústica Salida RMS 120 W (6 ohmios, 100 Hz,

THD 10%) Gama de frecuencias: 30 Hz – 200 Hz Entrada LINE IN (tomas de entrada

de contactos) Requisitos de alimentación

ca de 230 V, 50/60 Hz Consumo eléctrico 95 W Dimensiones (an/al/prf) (aprox.)

270 × 325 × 398 mm

incluido el panel frontal Peso (aprox.) 9 kg

Información complementaria

Accesorios incluidos

Antena monofilar de FM (1) Antena cerrada de AM (1) Cable de conexión de altavoces (5) Cable de conexión monoaural (1) Cable digital coaxial (1) Almohadillas (altavoz)

• HTP-2000 (12)

• HTP-1200 (20) Almohadillas (altavoz potenciador de graves) (4) Mando a distancia (1) Pilas R6 (tamaño AA) (2) Altavoces

• Altavoz frontal (2)

• Altavoz central (1)

• Altavoz envolvente (2)

• Altavoz potenciador de graves (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Lista de ubicación de los botones y páginas de referencia

1234 5 6 7 8 q

qsq

9q;q

Utilización de la página 40

Utilice esta página para conocer la ubicación de los botones mencionados en el texto.

Número de ilustración

INPUT SELECTOR qd (17, 18, 20)

Nombre del botón/ Página de referencia componente

Unidad principal

ORDEN ALFABÉTICO NÚMEROS Y SÍMBOLOS

DVD (indicador) 5 (17) INPUT SELECTOR qd (17, 18,

20)

IR (receptor) qs (30, 37) MASTER VOLUME qf (16, 17,

36)

HTP-2000

MUTING qa (17, 36) PRESET TUNING + 3 (20) PRESET TUNING – 2 (20) SOUND FIELD q; (27) TUNER (indicador) 7 (17) TV/SAT (indicador) 6 (17) VIDEO (indicador) 4 (17) Visor 8 (21)

?/1 (alimentación) 1 (13, 16,

18)

; PLII 9 (24)

HTP-1200

1234 5 6 7 8 qfqs qd9q;qa

Índice alfabético

Accesorios incluidos 39 Ajuste

nivel y balance de los altavoces Parámetros de LEVEL Parámetros de SET UP Parámetros de TONE

Altavoces

ajuste del nivel y balance de los altavoces

conexión ubicación

14, 28

Borrado de la memoria del receptor 13

Campo acústico

personalización previamente programado reajuste selección

24–25

Digital Cinema Sound 24

Emisoras memorizadas

cómo memorizar cómo sintonizar

Selección

campo acústico componente

Sintonía

automática de emisoras memorizadas

directa Sintonía automática Sintonía directa

24–25

Temporizador de apagado 29 Tono de prueba

Menú LEVEL 26 Menú SET UP Menú TONE Mono dual

14, 28

RDS 20

Sony Corporation

Printed in Hungary

Sony HTP-2000 Users guide [pt, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
