Sony HMD-A420 User Manual [en, de, fr, it, ru +2]

4-079-363-11 (1)



Trinitron Color
Computer Display

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l’uso

Инструкция по эксплуатации

Bruksanvisning
Gebruiksaanwijzing

GB
FR
DE
ES
IT
RU
SESE
NL

HMD-A420

© 2000 Sony Corporation

Owner’s Record

The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Model No.

Serial No.

WARNING

To prevent fire or shock hazard, do not expose the
unit to rain or moisture.

Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.

INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).

INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco para
Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para
frecuencias muy baj as (VLF) y frecu enci as extr emada mente ba jas (E LF).

As an ENERGY STAR Partner, Sony
Corporation has determined that this
product meets the
guidelines for energy efficiency.

E

NERGY STAR

2

Table of Contents

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron is a registered trademark of
Sony Corporation.

• Macintosh is a tr ademark license d to
Apple Computer, Inc., registered in the
U.S.A. and other countries.

• Windows
trademarks of Microsoft Corporation in
the United States and other countries.

• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.

• VESA and DDC
Video Electronics Standard
Association.

•

E

mark.

• All other product names ment i one d
herein may be the trademarks or
registered trademarks of their respective
companies.

• Furthermore, “” and “” are not
mentioned in each case in this manual.



and MS-DOS are registered



are trademarks of the

NERGY STAR is a U.S. registered

Step 1:
Step 2:
Step 3:

Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6

Connecting Universal Serial Bus (USB) compliant peripherals . . . . 7

Selecting the on-screen menu language

(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

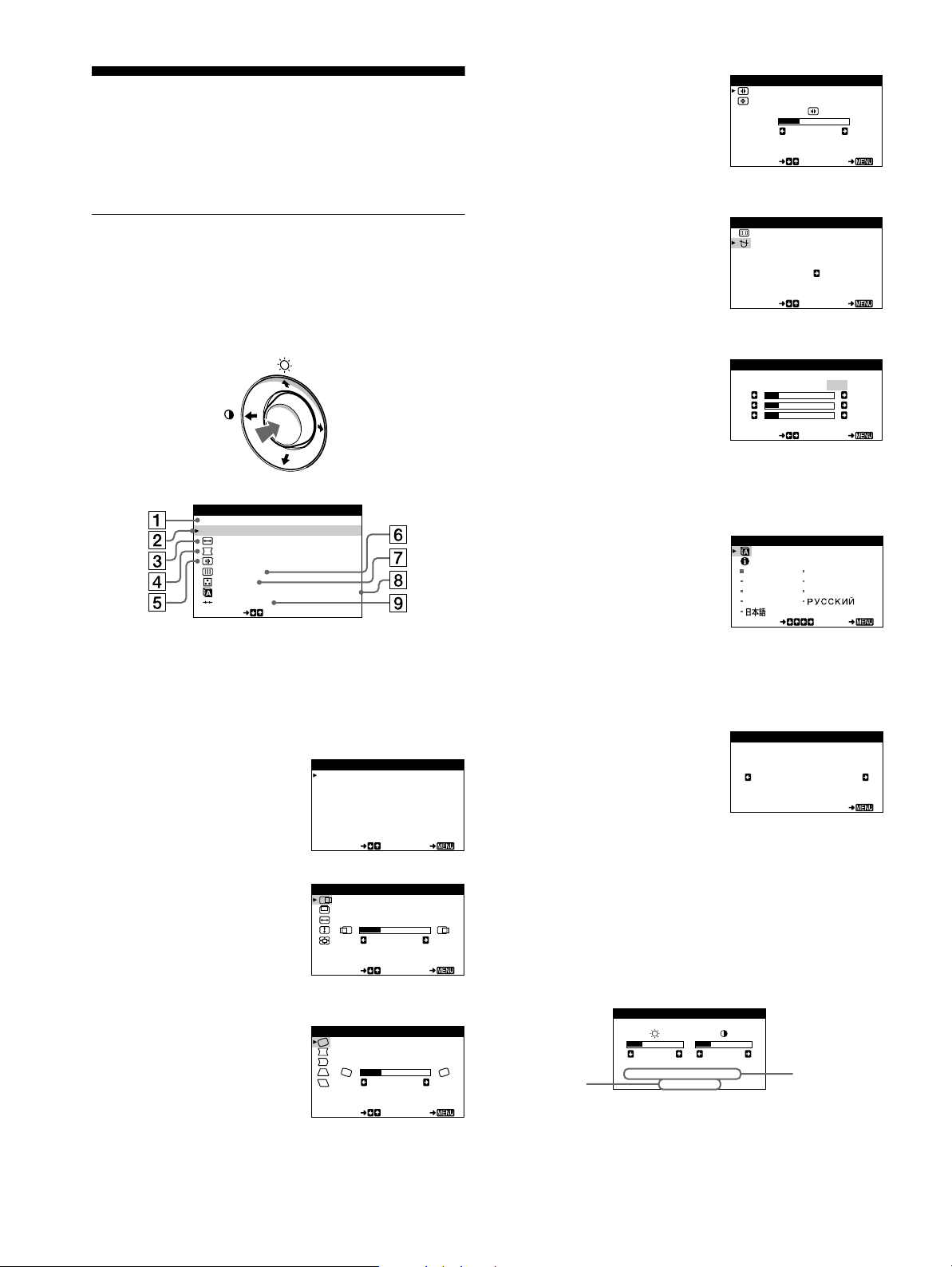

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

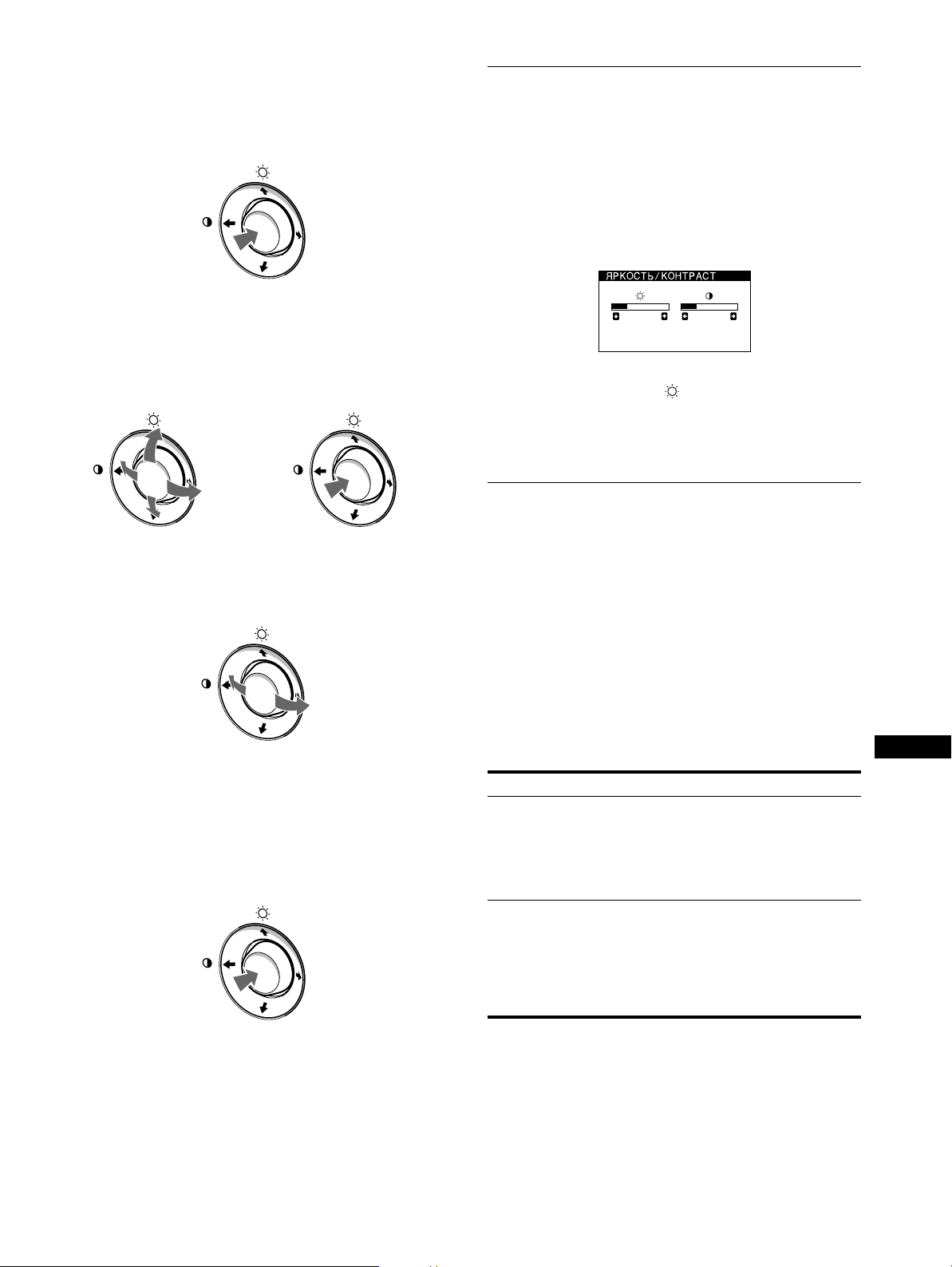

Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the picture quality (PICTURE EFFECT) . . . . . . . . . . . . . . 9

Adjusting the centering of the picture (CENTER) . . . . . . . . . . . . . . 10

Adjusting the size of the picture (SIZE) . . . . . . . . . . . . . . . . . . . . . 10

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 10

Adjusting the shape of the picture (GEOMETRY) . . . . . . . . . . . . . 10

Adjusting the convergence (CONVERGENCE) . . . . . . . . . . . . . . . 10

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Additional settings (SCREEN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Resetting the adjustments (RESET). . . . . . . . . . . . . . . . . . . . . . . . 11

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

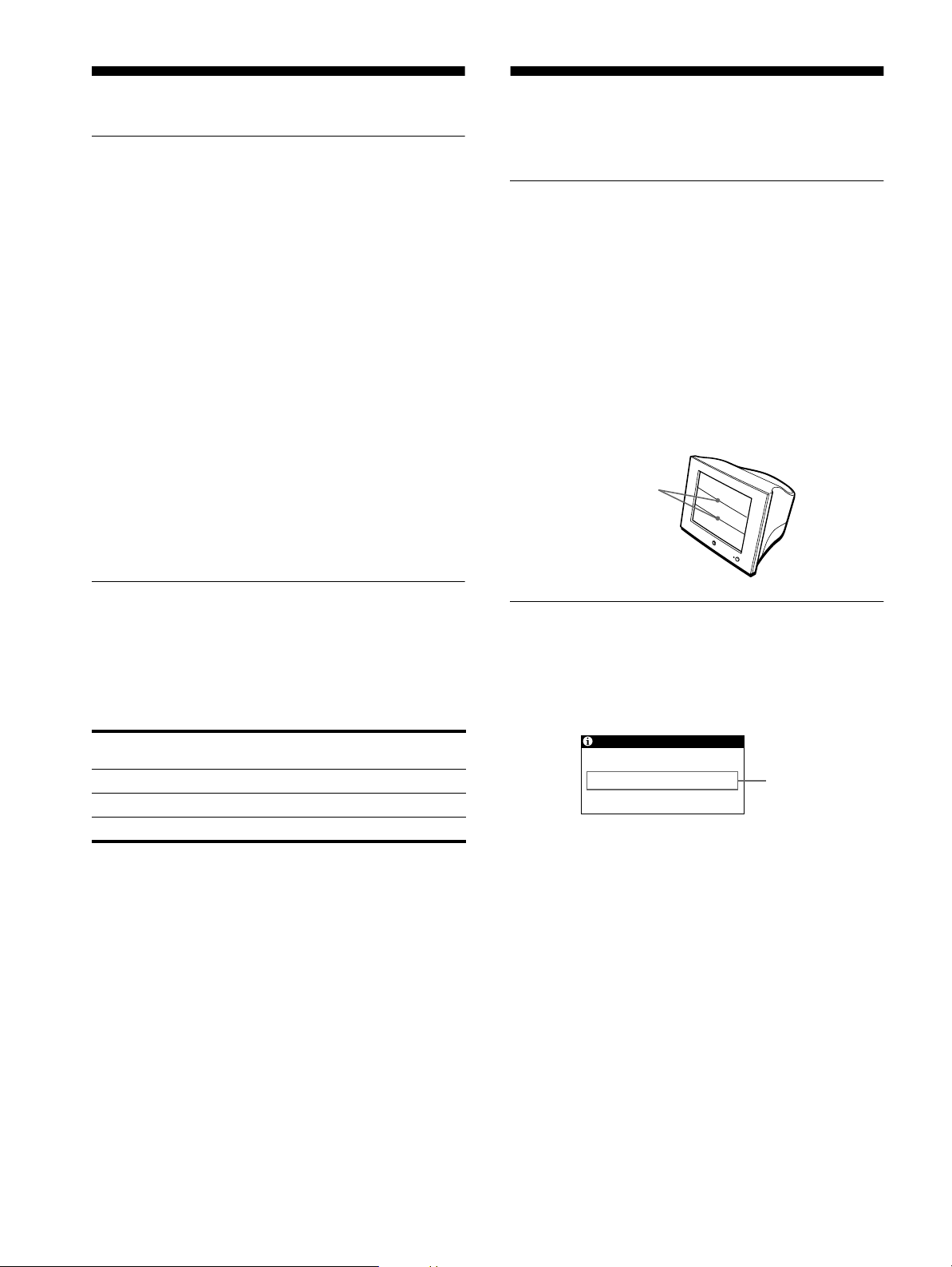

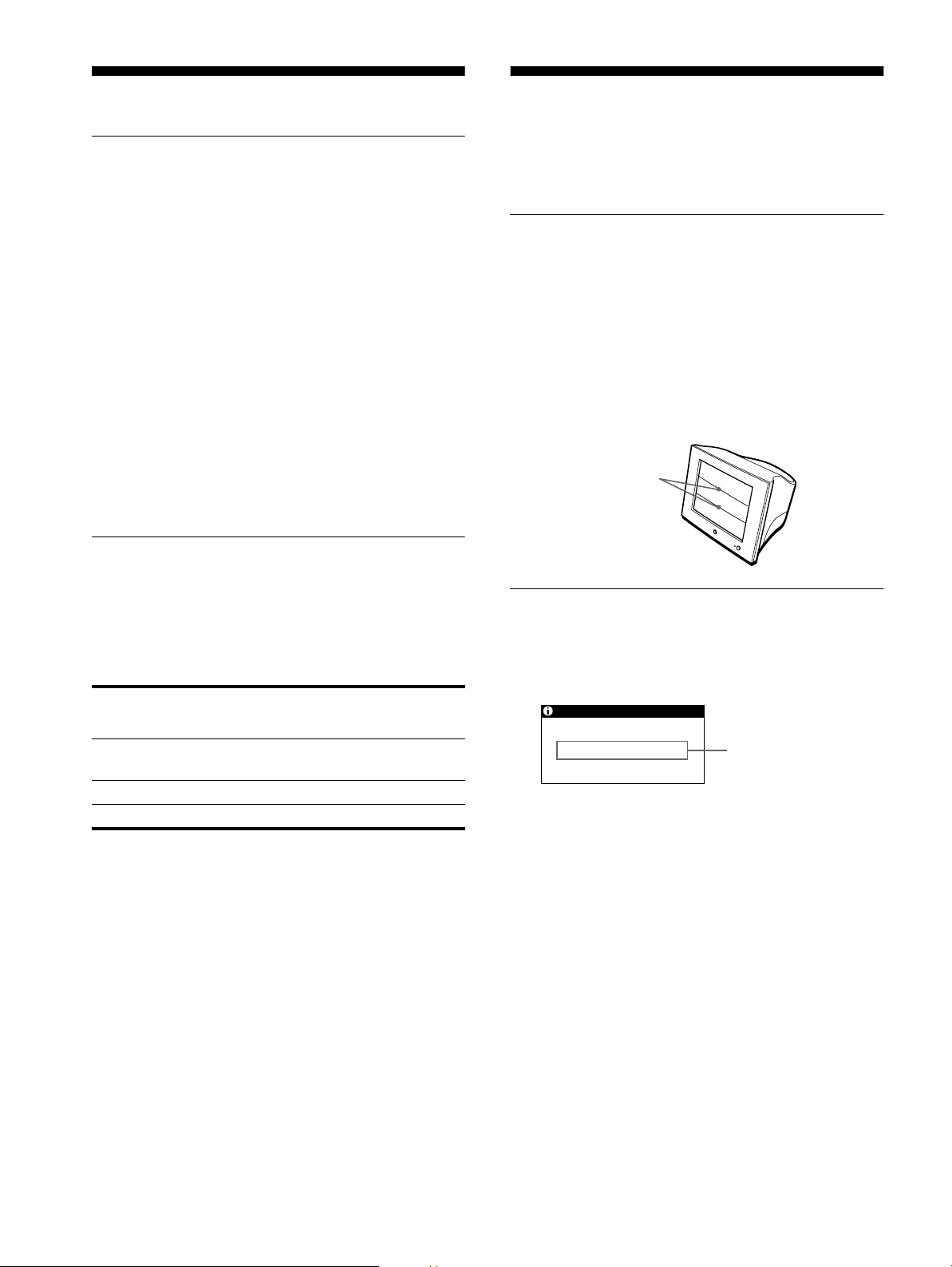

If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 12

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

GB

3

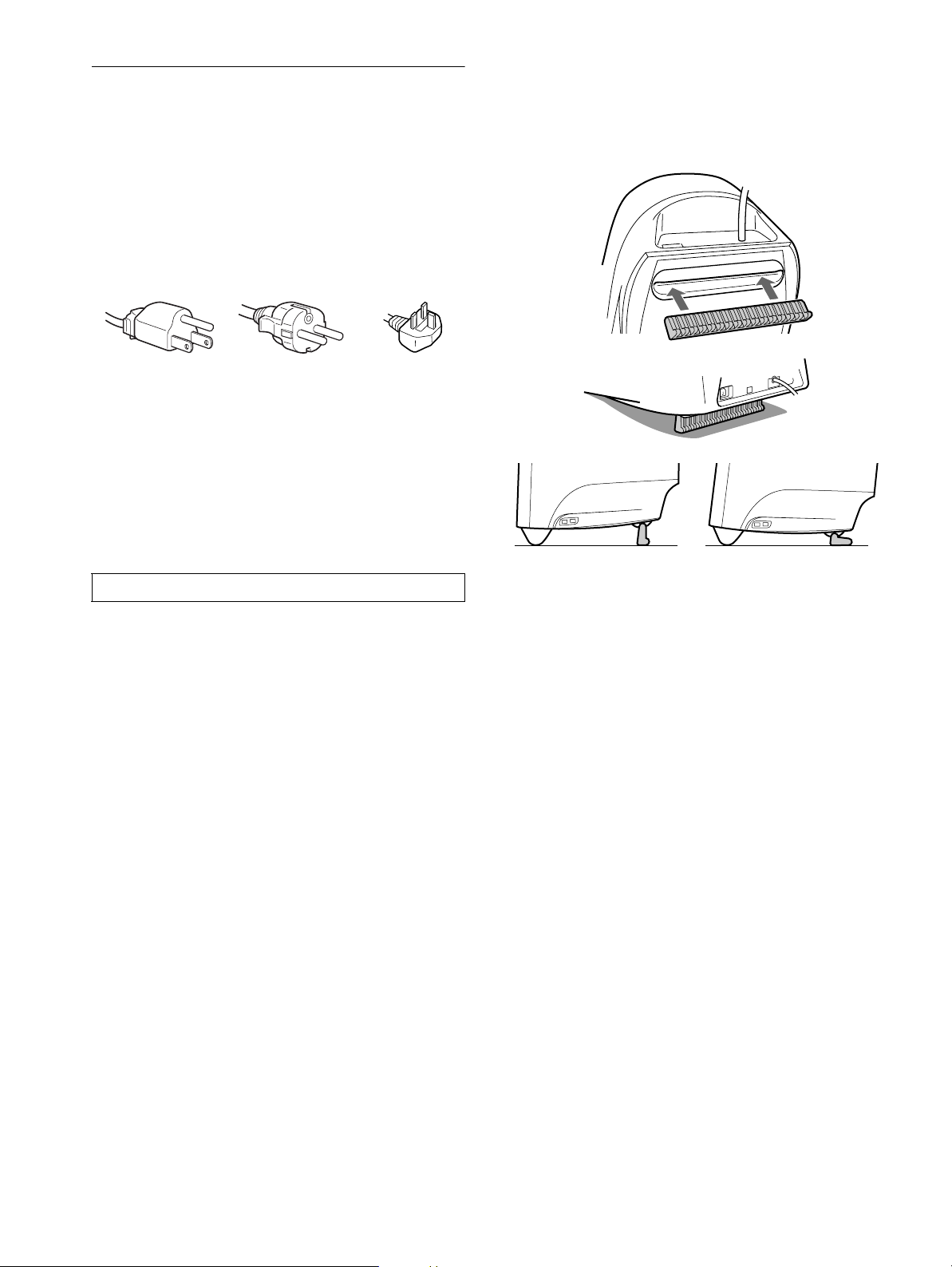

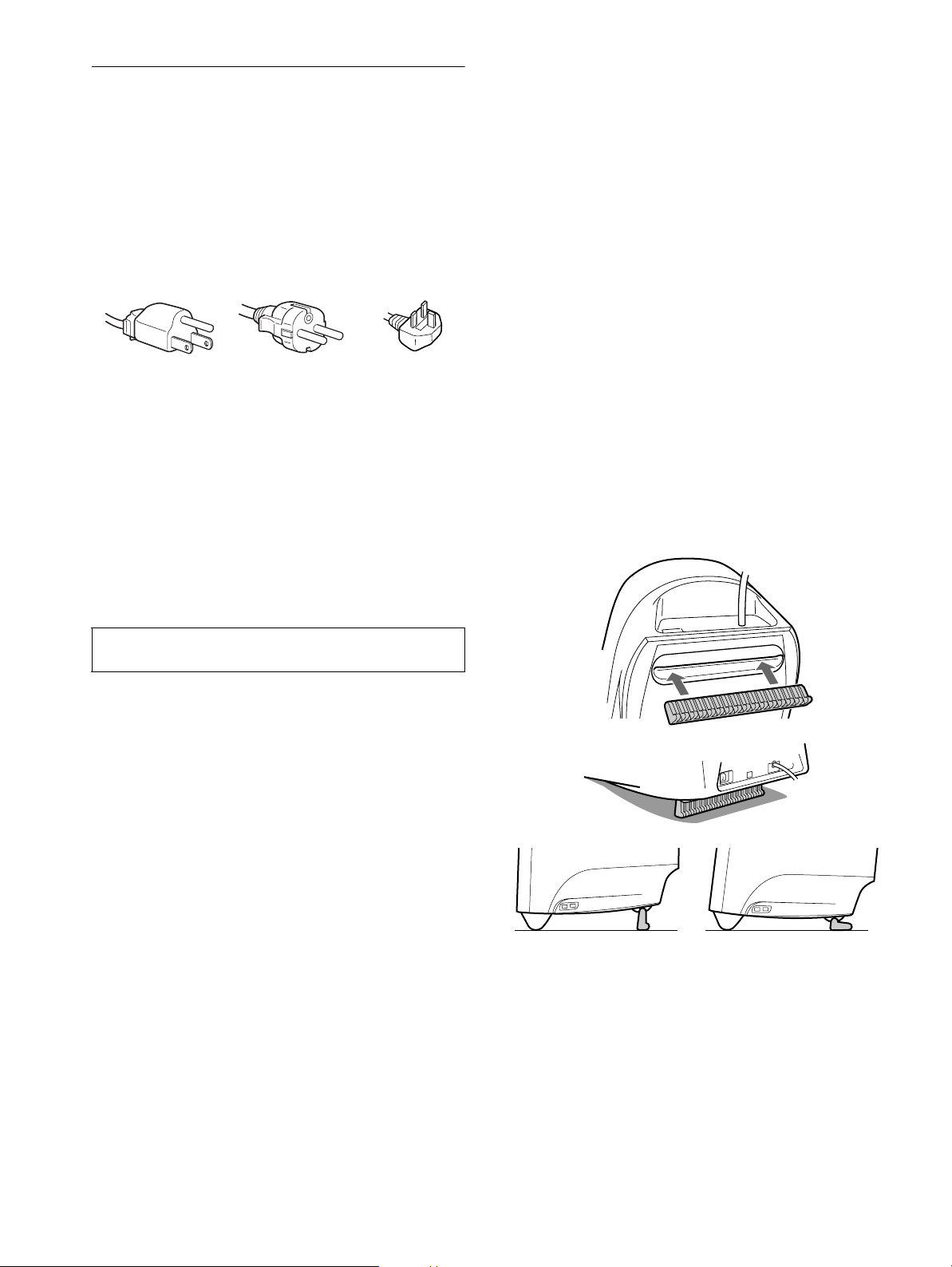

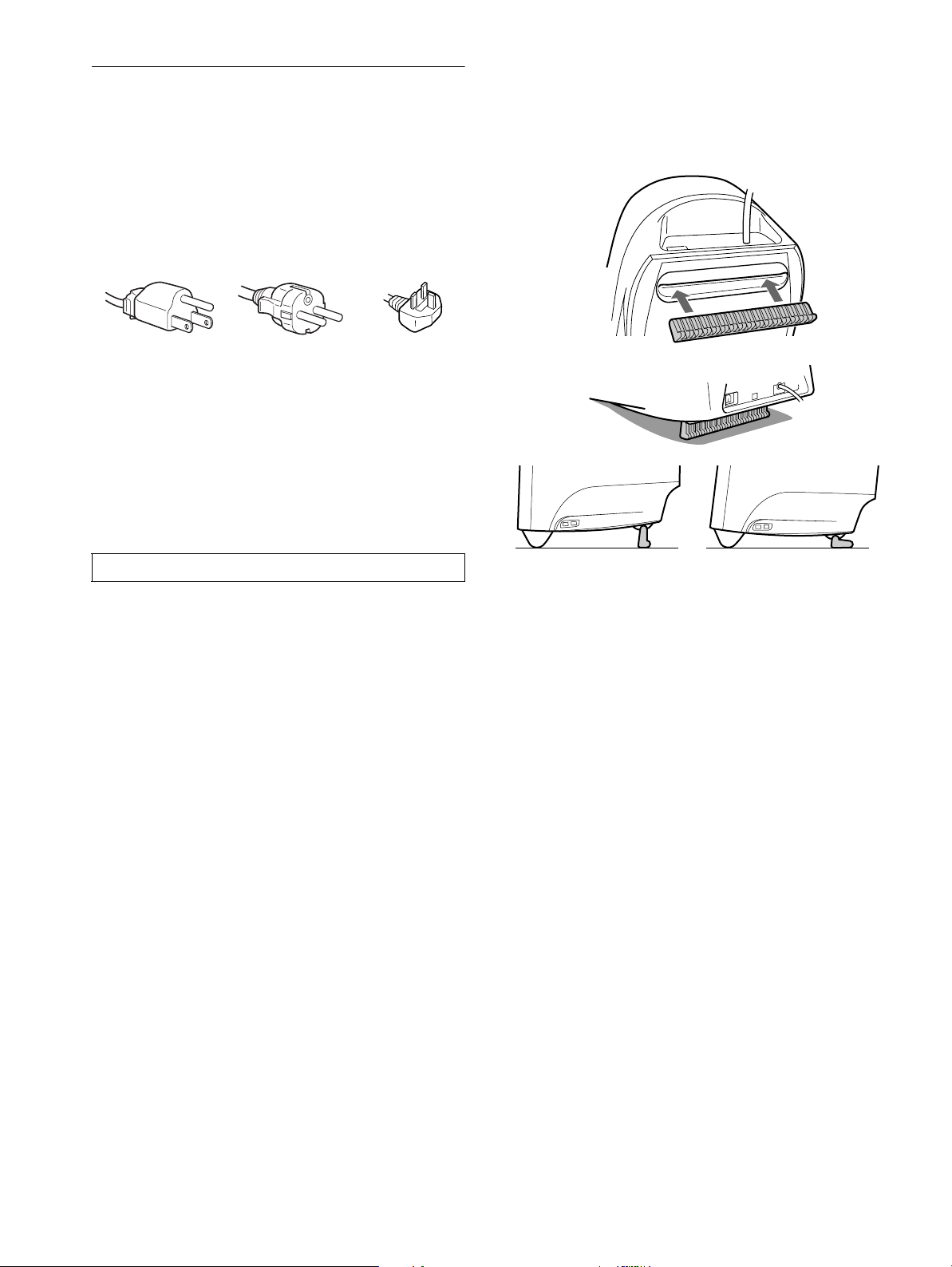

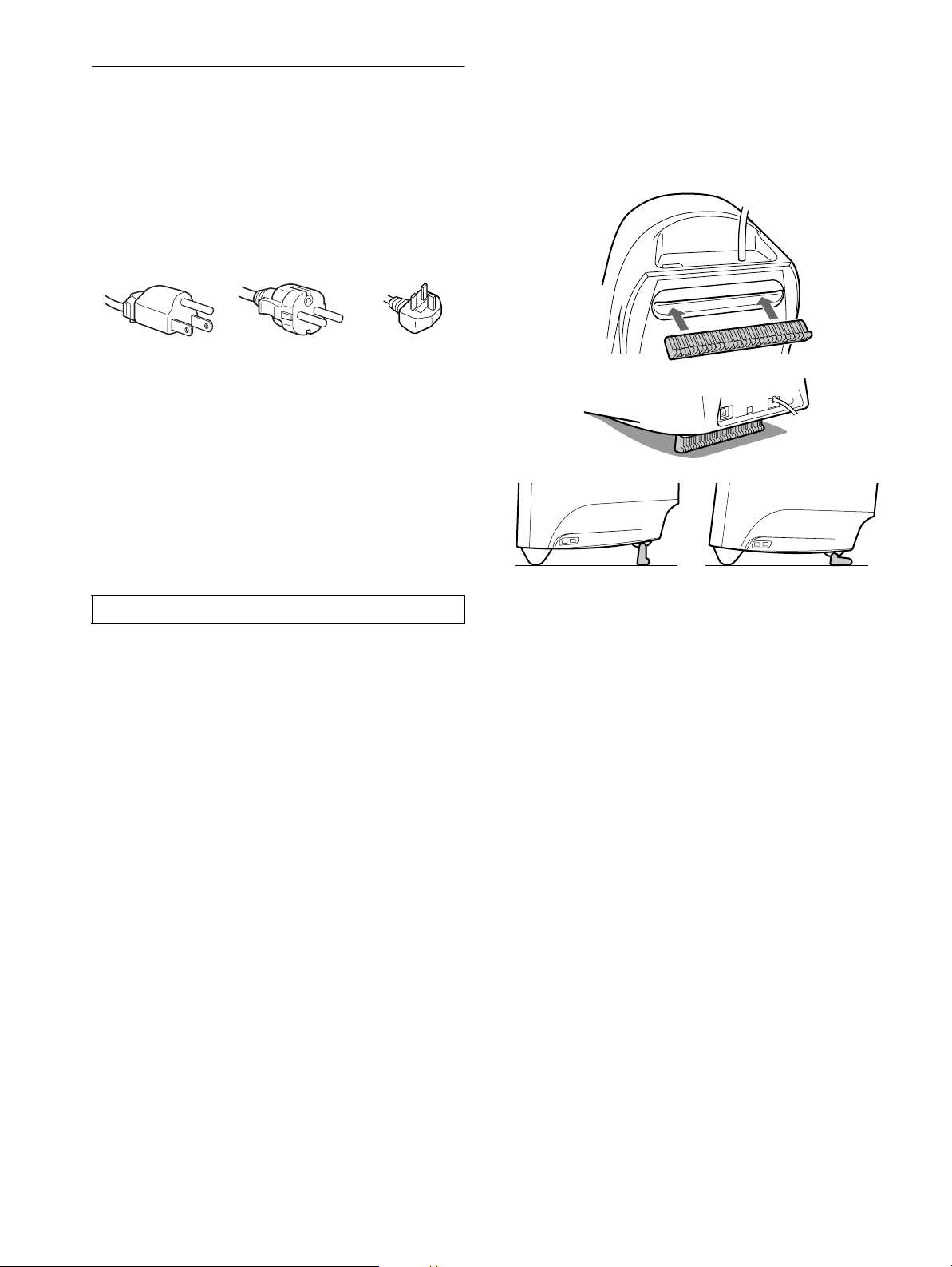

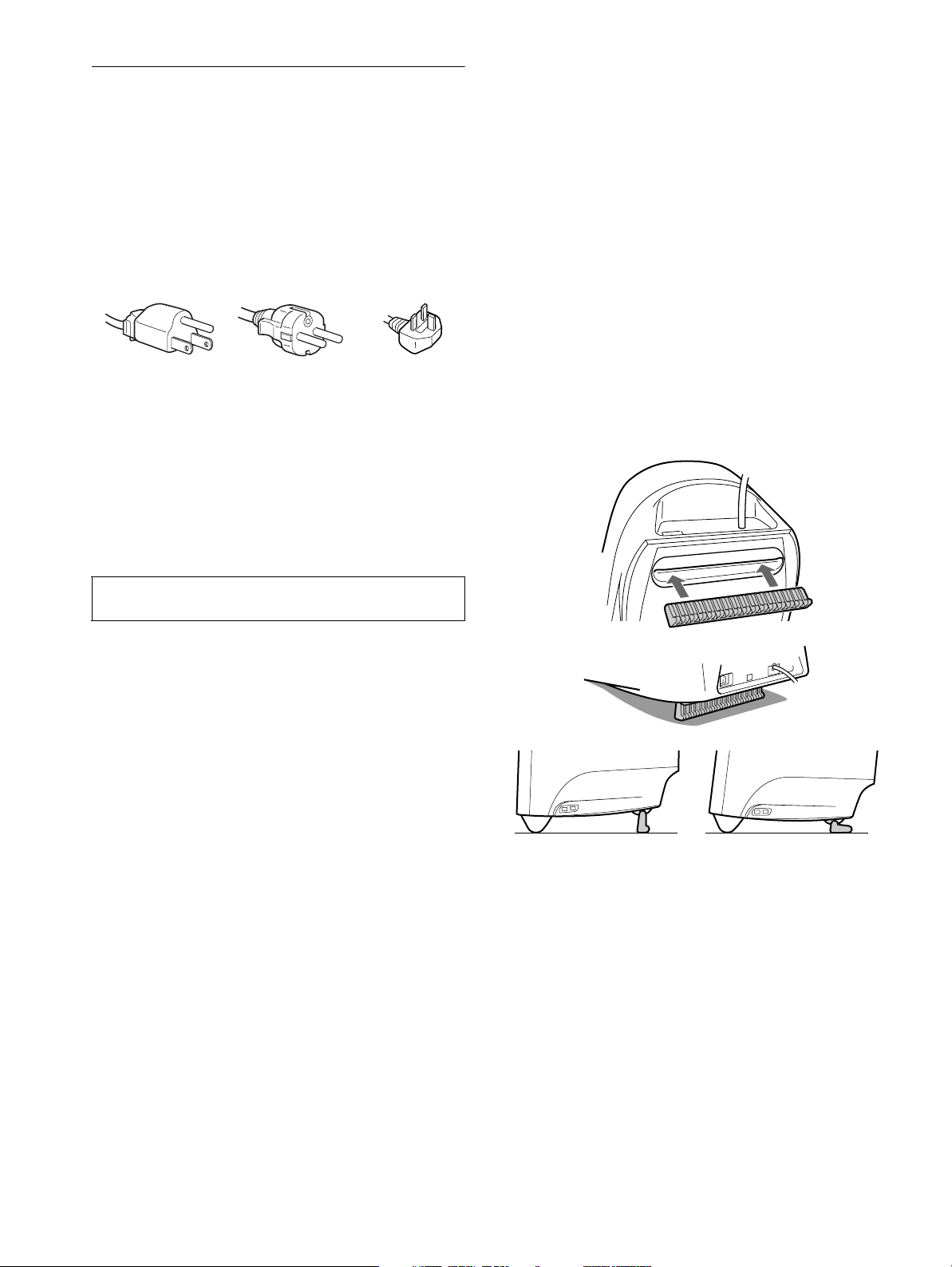

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.

For the customers in the UK

If you use the monitor in the UK, be sure t o use the supplied UK
power cable.

Example of plug types

for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only

• Before disconnecting the power cord, wait at least 30 se conds
after turning off the power to allow the static elec tricity on the
screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized
(degaussed) for about 5 seconds. This generates a strong
magnetic field around the screen which may affect data stored
on magnetic tapes and disks placed near the monitor. Be sure to
keep magnetic recording equipment, tapes, a nd disks away
from the monitor.

Use of the stand

Insert the supplied stand into the groo ve to adjust the angle of the
monitor. You can use the stand in either the vertical or horizontal
position. If you do not need the stand for this purpose, you can use
it as a convenient CD rack.

The equipment should be in stalled near an easily accessible
outlet.

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,
draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a place
subject to direct sunlight

• in a place subject to severe temperature changes

• in a place subject to mechanical vibration or shock

• on an unstable surface

• near equipment which generates magnetism, such as a
transformer or high volta g e po w er lines

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning
liquid, do not use any t ype of cleaner containing an anti-static
solution or similar additive as this may scratch the screen’s
coating.

• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items su ch as a ballpoint pe n or screwdrive r. This type
of contact may result in a scratched pict ure tube.

• Clea n the cabine t, pa nel an d controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pa d, sc ouring powder or solv ent, s uch as a lcohol o r
benzene.

Transportation

When you transport this monitor for repair or shipment, use the
original carton and packing materials.

4

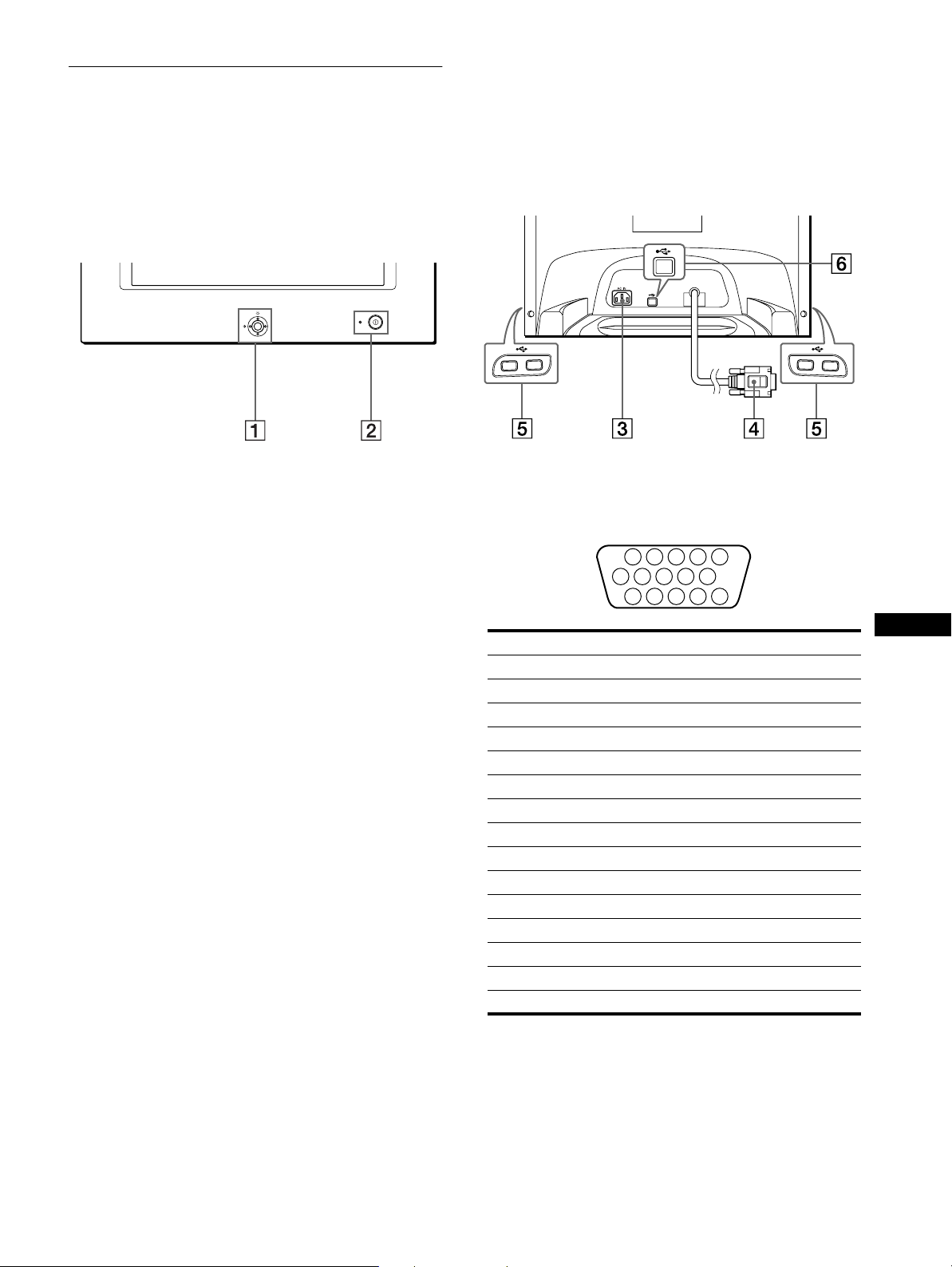

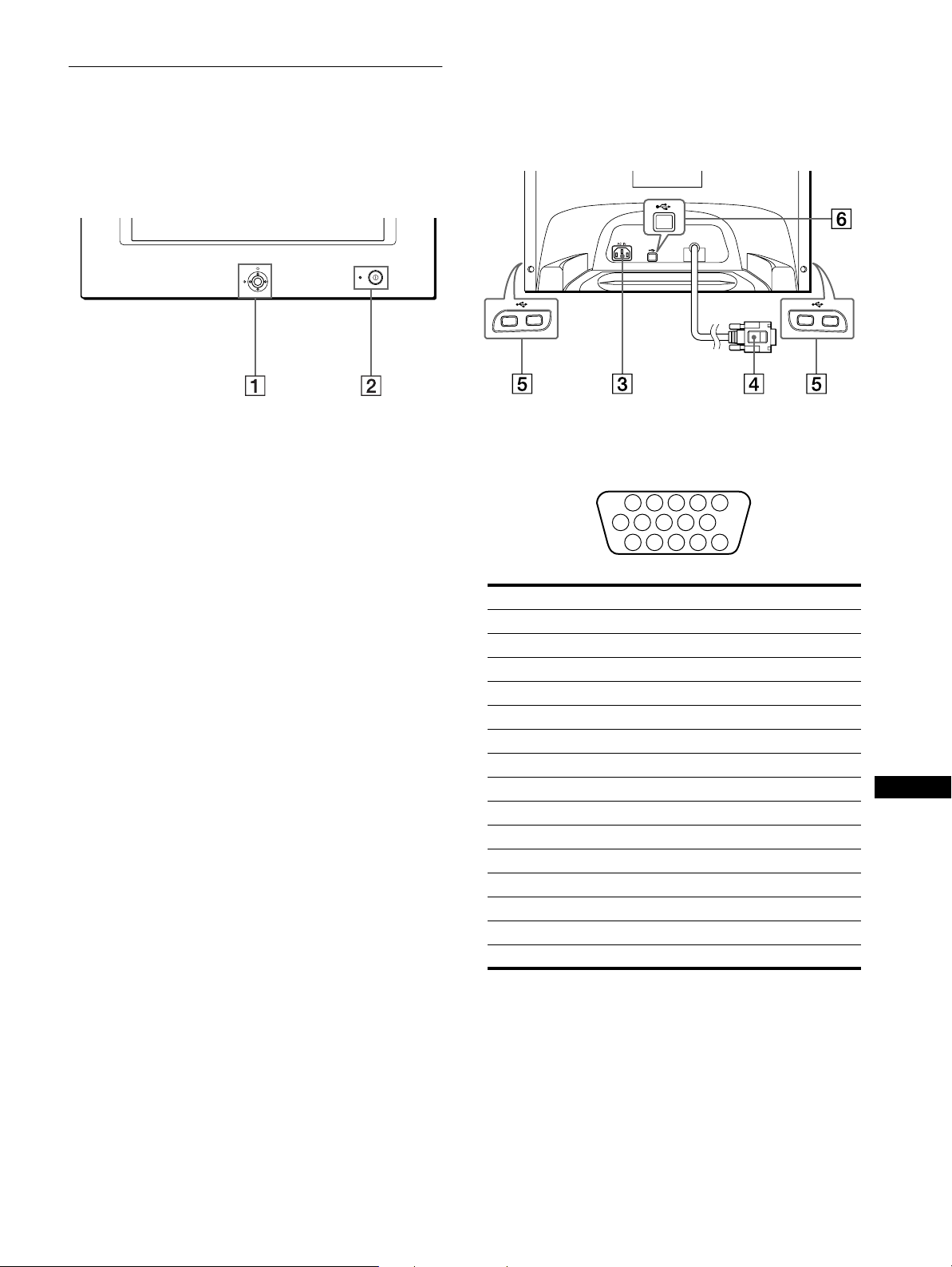

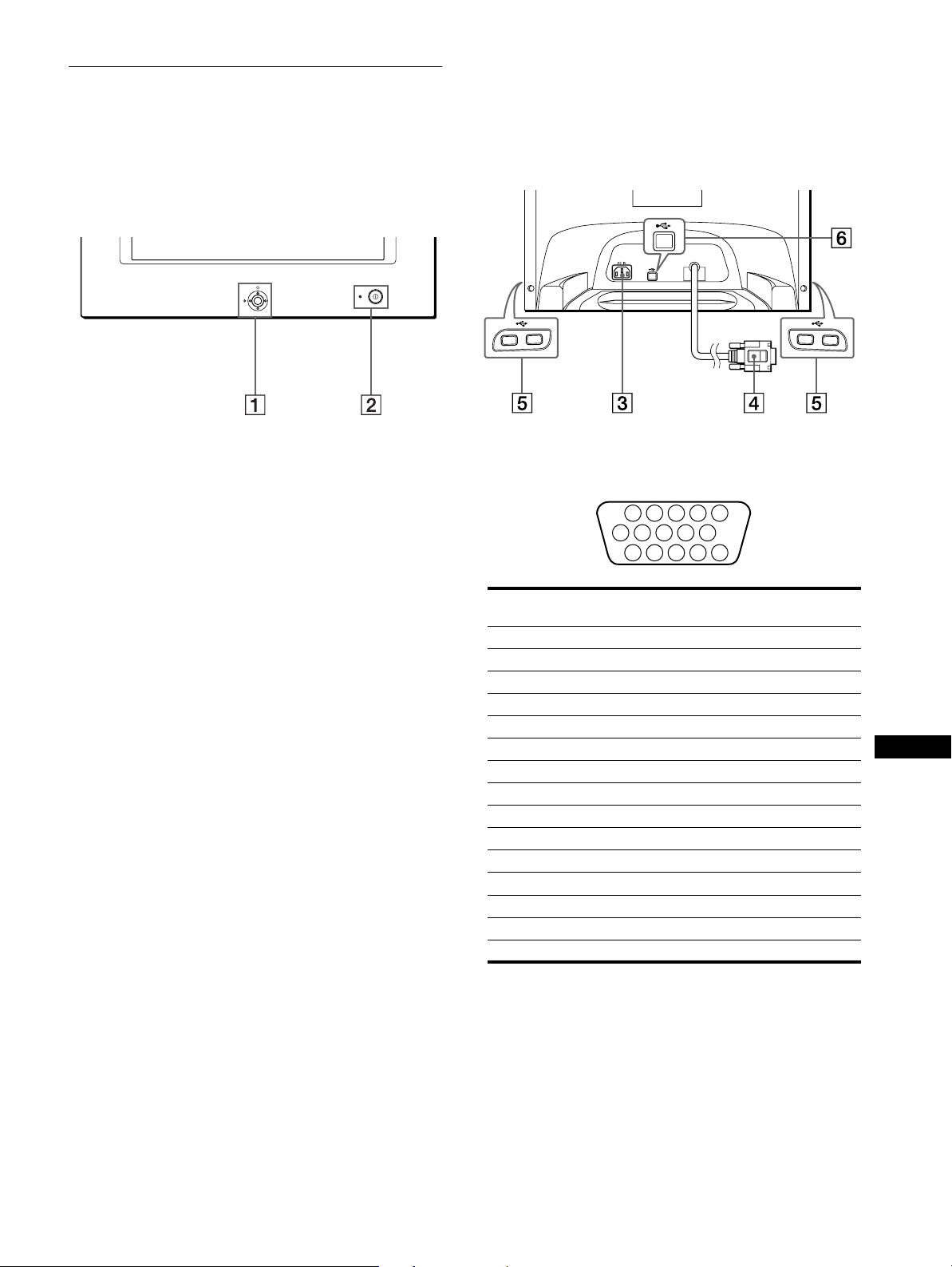

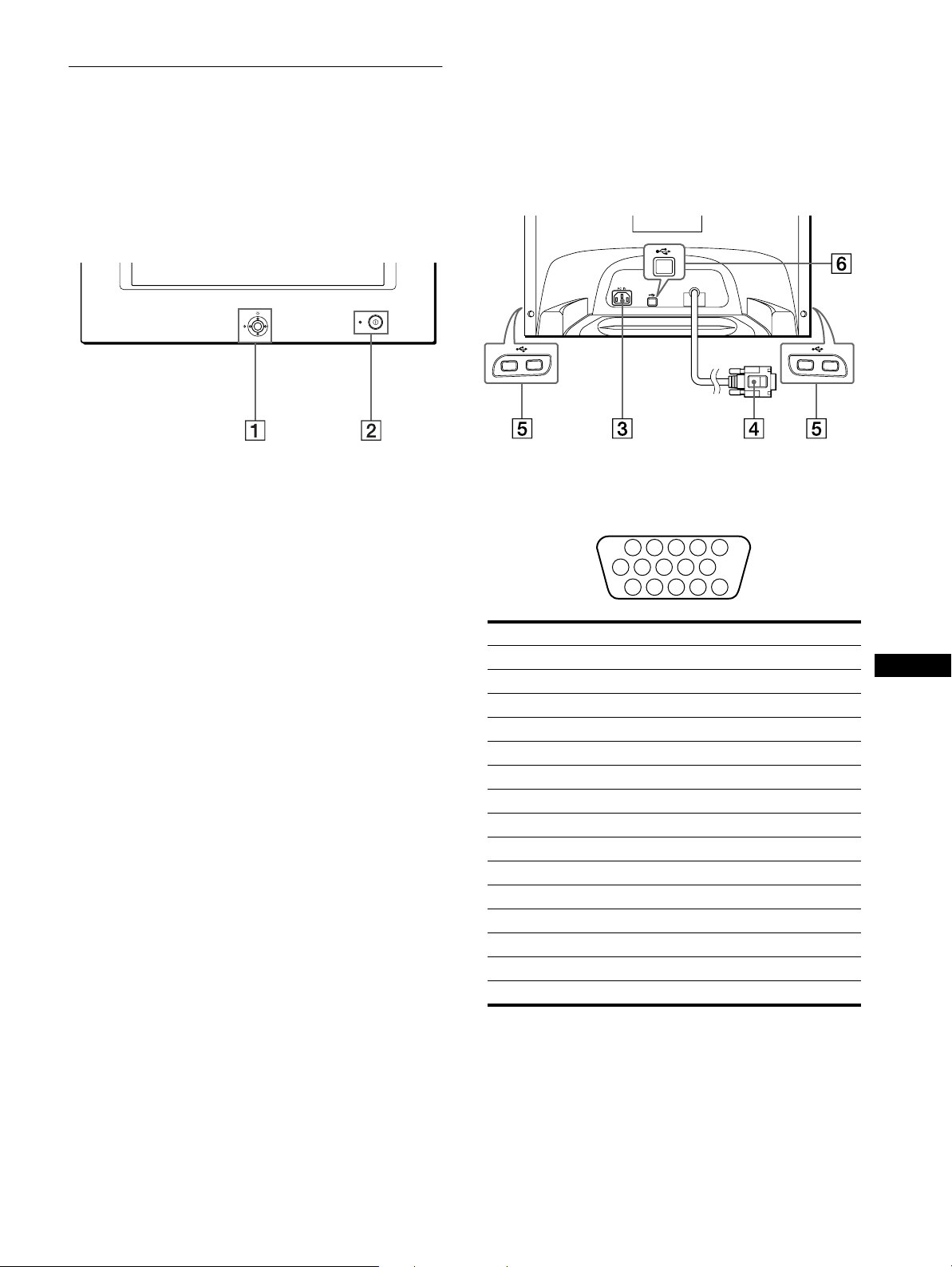

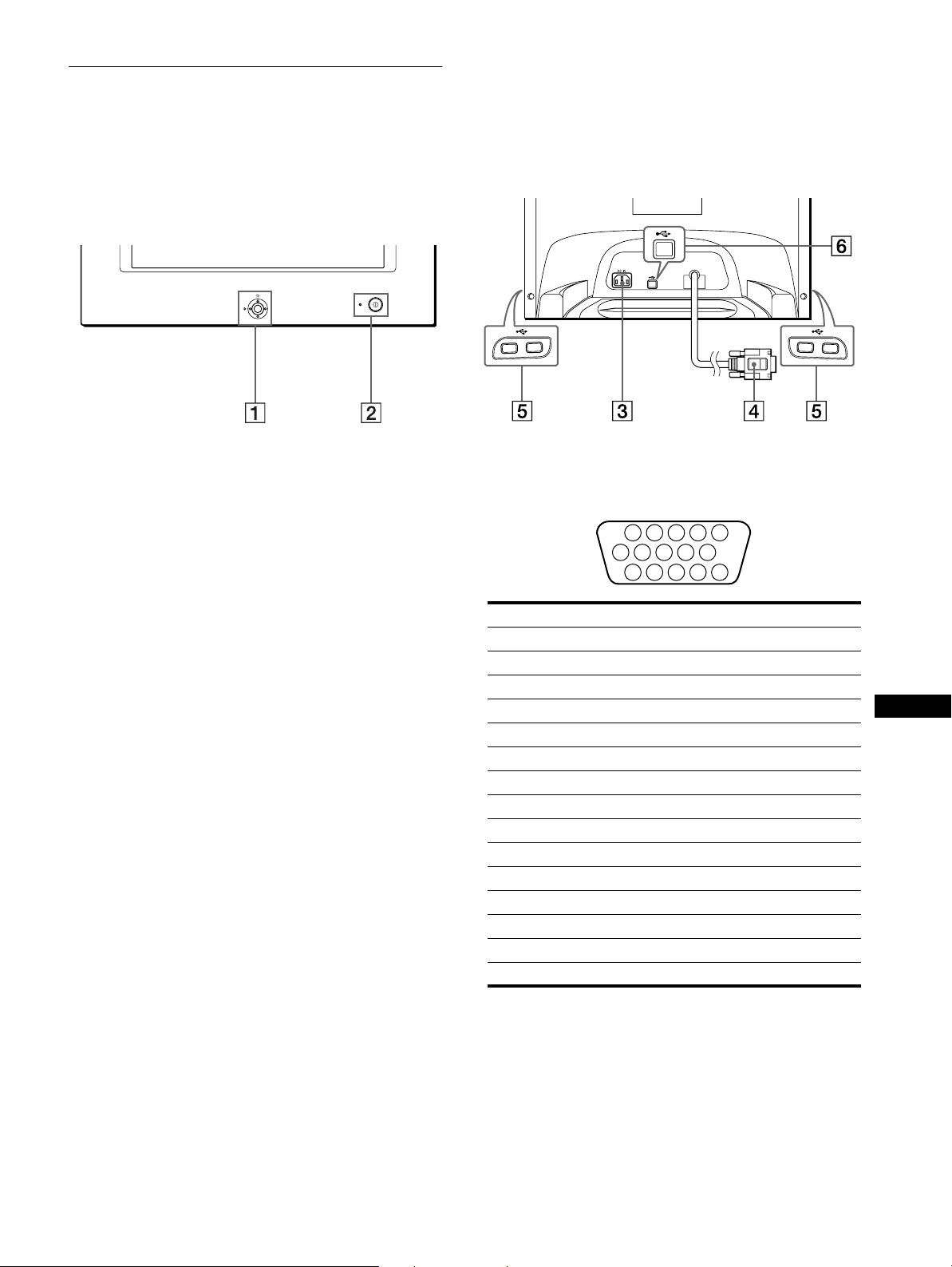

Identifying parts and controls

1 2 3 4

5

876

11 12 13 14 15

10

9

See the pages in parentheses for further details.

MENU

RearFront

1 Control button (page 9)

The control button is used to display the menu and make
adjustments to the monitor, including brightn ess and contrast
adjustments.

2 ! (power) switch and indicator (pages 6, 12, 15)

This button turns the monitor on and off. The power ind icator
lights up in green when the monitor is turned on, and either
flashes in green and orange, or lights up in orange when the
monitor is in power saving mode.

3 AC IN connector (page 6)

This connector provides AC power to the monitor.

4 Video input connector (HD15) (page 6)

This connector inputs RGB video sign als (0.700 Vp-p,
positive) and sync signals.

GB

Pin No. Signal

1Red
2 Green
3Blue
4 ID (Ground)
5 DDC Ground*
6 Red Ground
7 Green Ground
8 Blue Ground
9 DDC + 5V*
10 Ground
11 ID (Ground)
12 Bi-Directional Data (SDA )*
13 H. Sync
14 V. Sync
15 Data Clock (SCL)*

* DDC (Display Data Channel) is a standard of VESA.

5 USB (universal serial bus) downstream connecto rs

(page 7)

Use these connectors to link USB peripheral devices to the
monitor.

6 USB (universal serial bus) upstream connector

(page 7)

Use this connector to link the monitor to a USB compliant
computer.

5

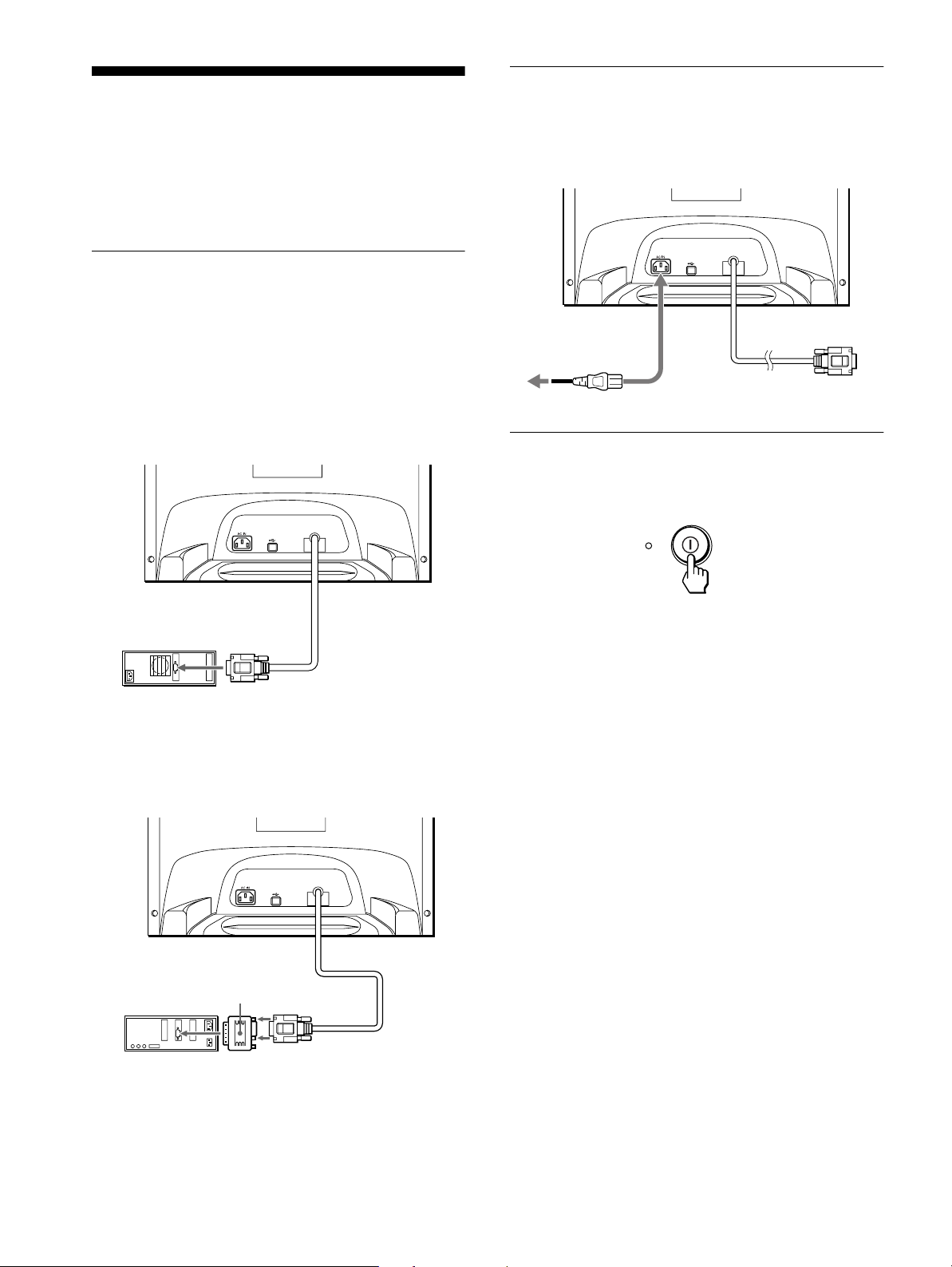

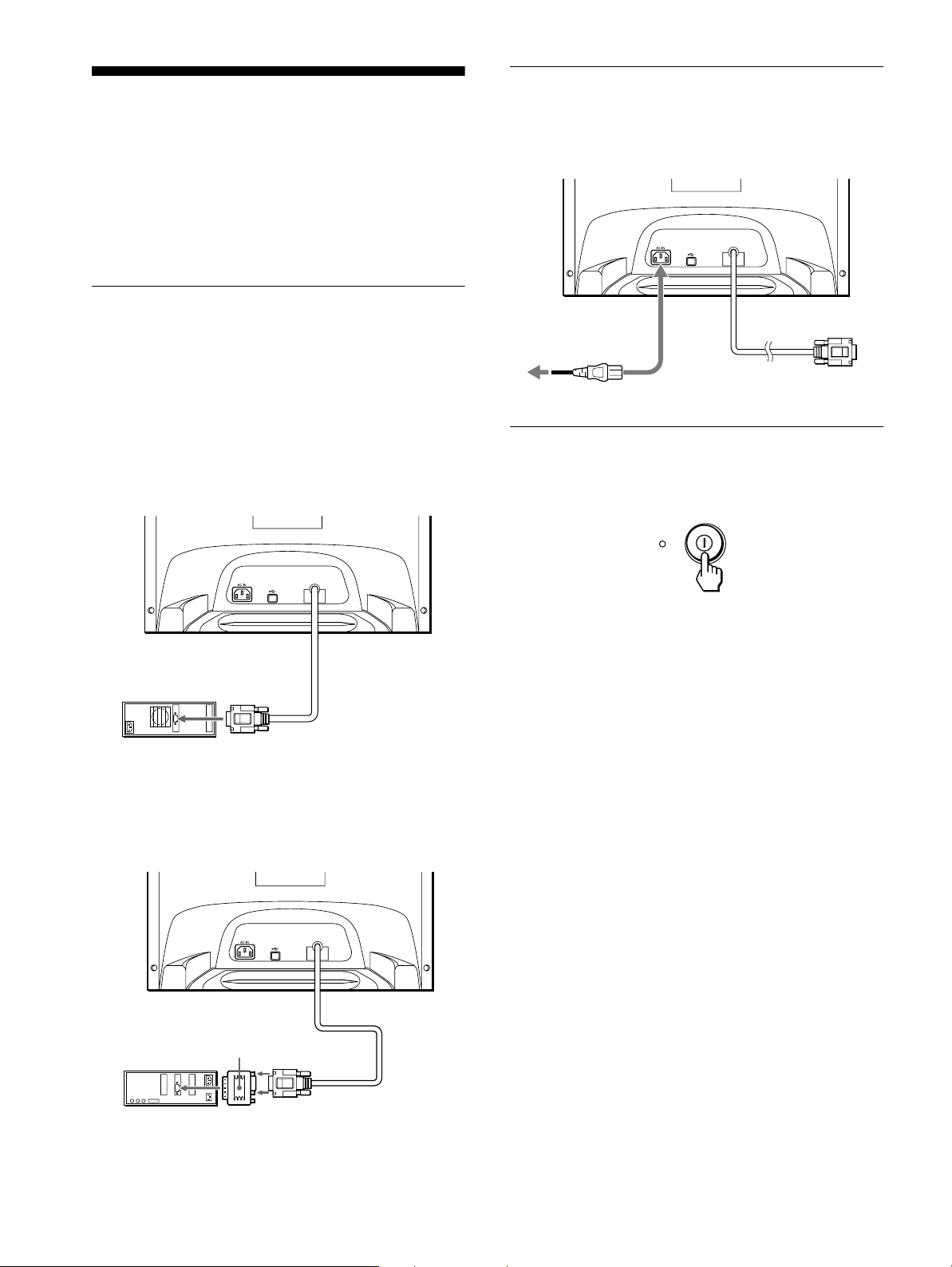

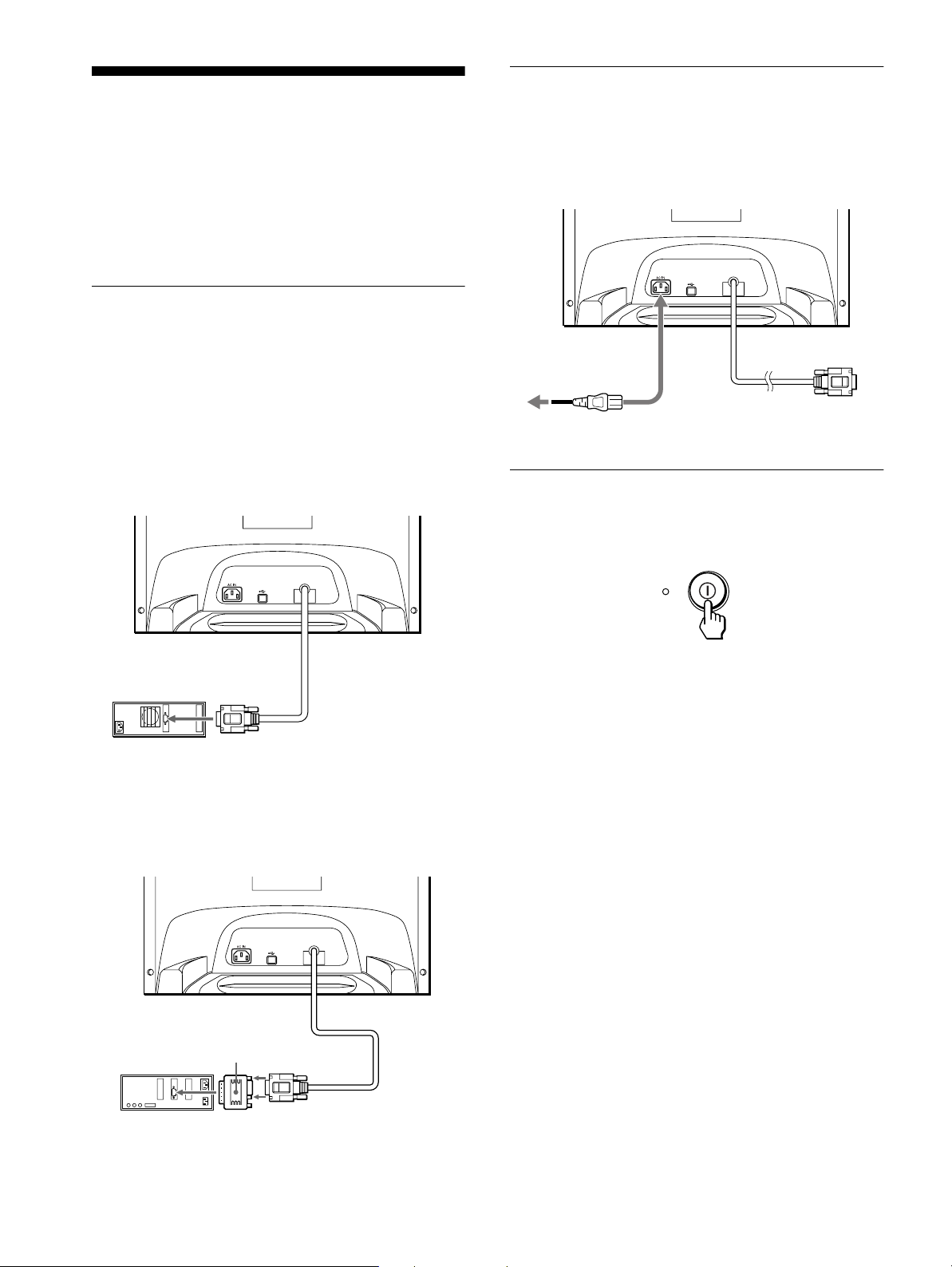

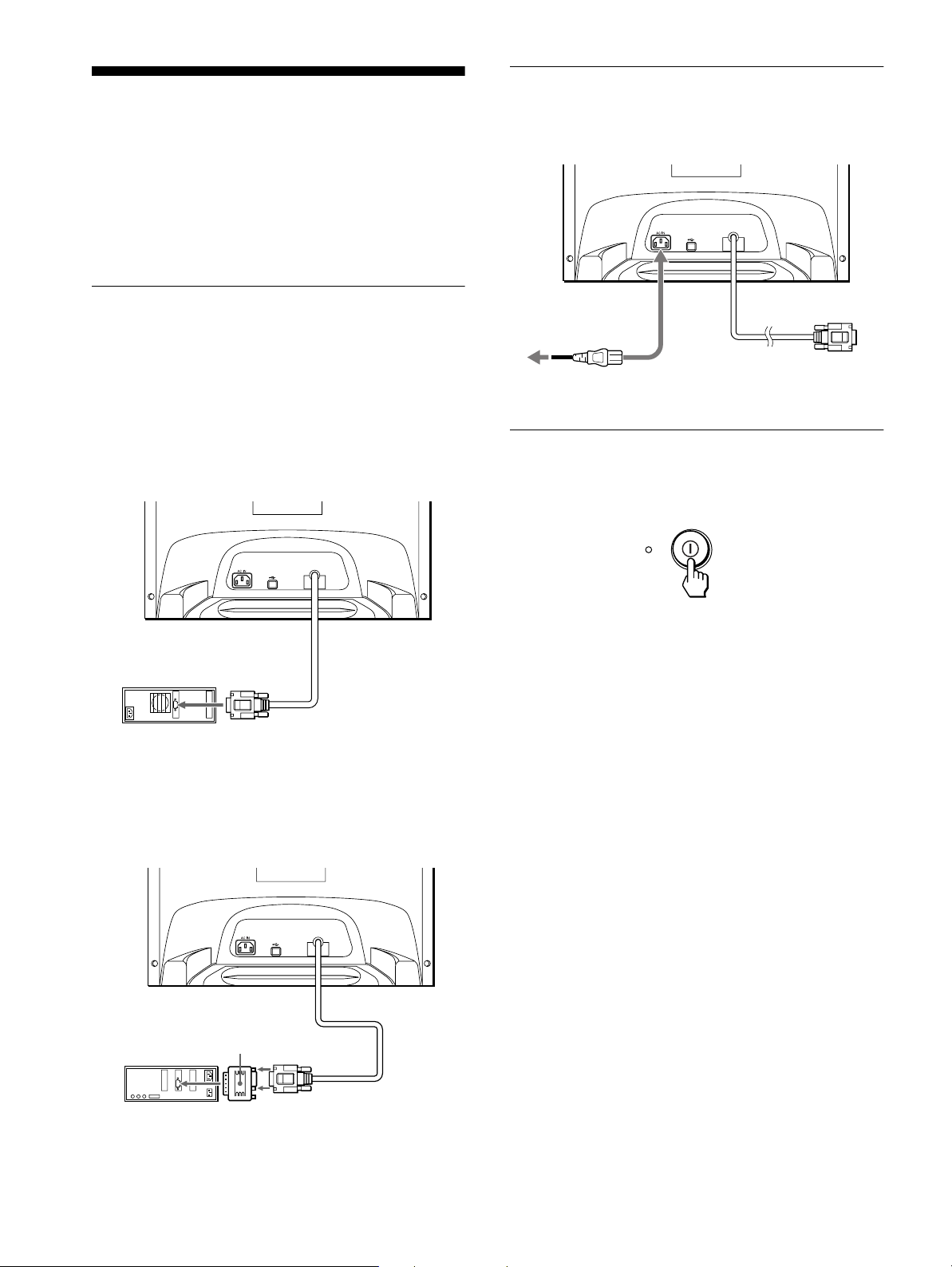

Setup

to AC IN

to a power outlet

power cord (supplied)

Before using your monitor, check that t he following accessories
are included in your carton:

• Power cord (1)

• USB ca ble (1)

• Monitor stand (1)

• Warranty card (1)

• Notes on cleaning the screen’s surface (1)

• This instruction manual (1)

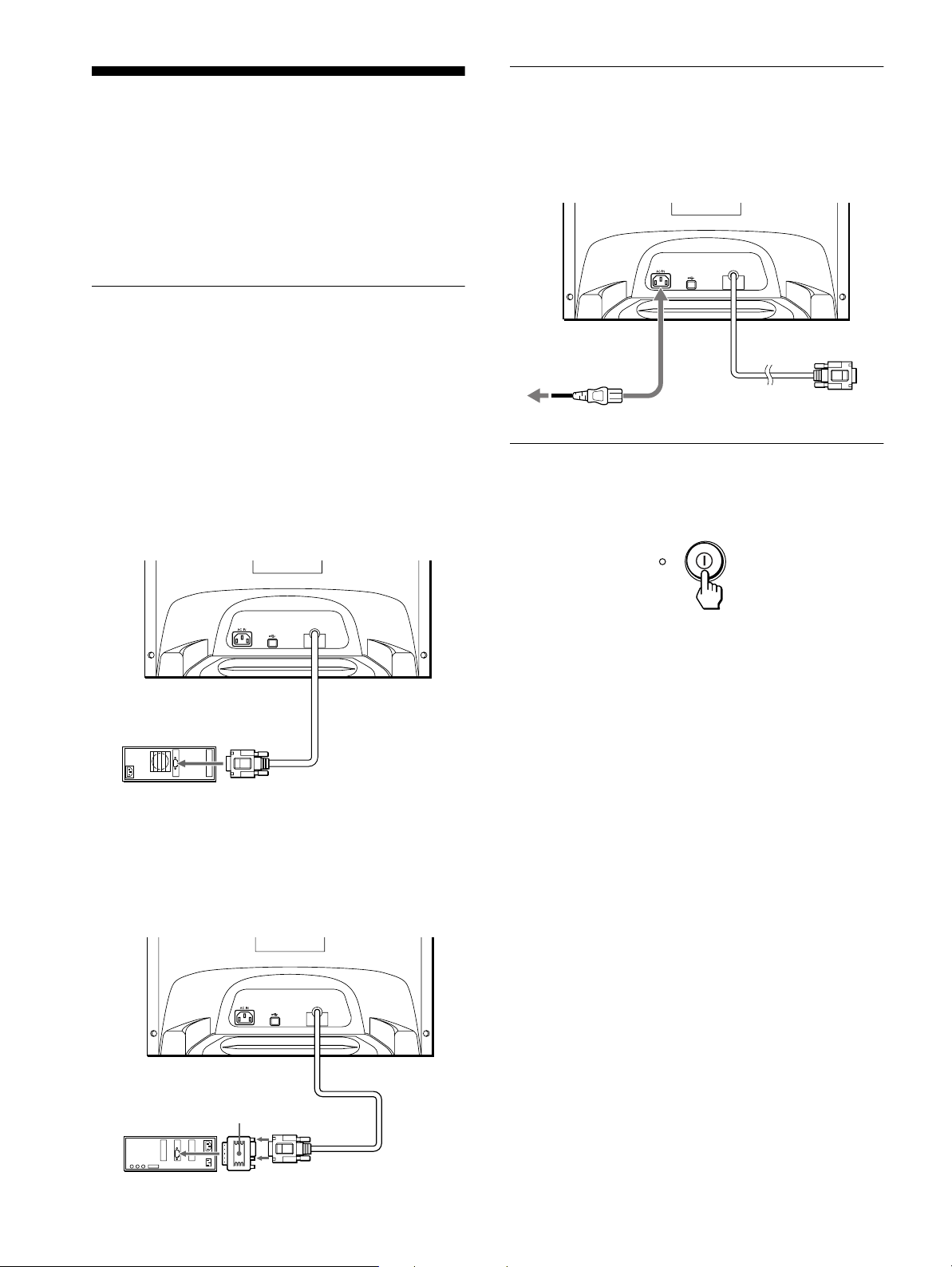

Step 1:Connect your monitor to

your computer

Turn off the monitor and computer before connecting.

Note

Do not touch the pins of the video cable connector as this might bend the
pins.

Connecting to an IBM PC/A T or compatible

x

computer

Step 2:Con nect the power cord

With the monitor and computer switched off, first connect the
power cord to the monitor, then connect it to a power outlet.

Step 3:Turn on the monitor and

computer

First turn on the monitor, then turn on the computer.

to video output

IBM PC/AT or
compatible computer

Connecting to a Macintosh or compatible

x

computer

You will need a Macintosh adapter (not supplied).

The installation of your monitor is complete.
If necessary, use the monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• If NO INPUT SIGNAL appears on the screen, confirm that
your computer’s graphic board is completely seated in the
correct bus slot.

• If you are replacing an old monitor with this model and OUT
OF SCAN RANGE appears on the screen, reconnect the old
monitor. Then adjust the computer’s graphic board so that the
horizontal frequency is between 30 – 96 kHz, and the vertical
frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble
symptoms and reme dies” on page 13.

Setup on various OS (Operating System)

This monitor complies wit h the “DDC” Plug & Play standard and
automatica ll y detects all the m oni tor’s information. N o s p ec ific driver
needs to be in s talled to the com puter.
If you connect the monitor to your PC, and then boot your PC for the first
time, the setup Wiza r d may be displayed on the screen. Click on “N ext”
several times according to the instructions from the Wizard until the Plug
& Play Monitor is automatically selected so that you can use this monitor.

6

Macintosh or
compatible
computer

Macintosh adapter (not supplied)

to video output

For customers using Windows NT4.0

Monitor setup in Windows NT4.0 does not use the display driver. Refer
to the Windows NT4.0 instruction manual for further details on adjusting
the resolution, refresh rate, and number of colors.

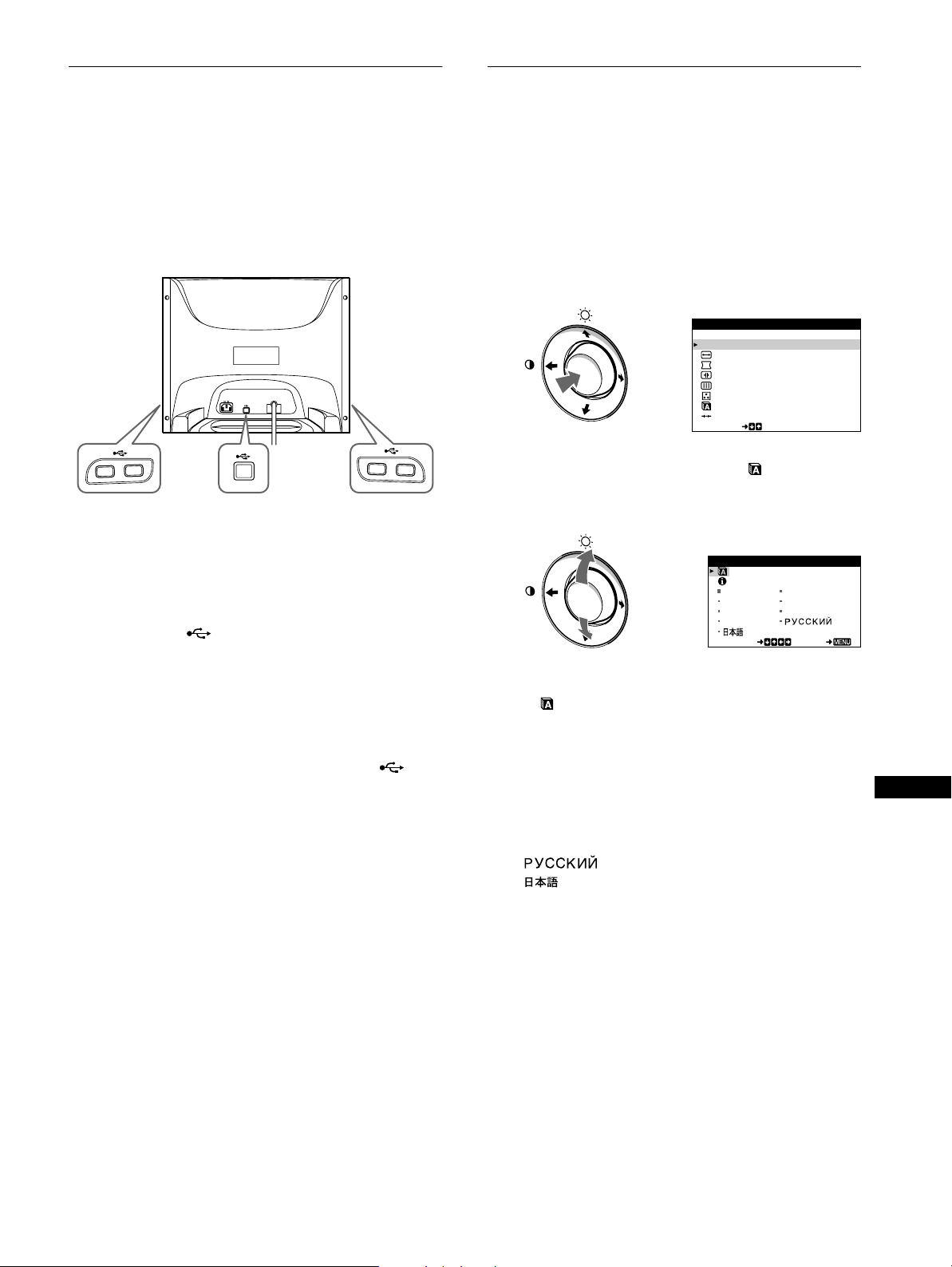

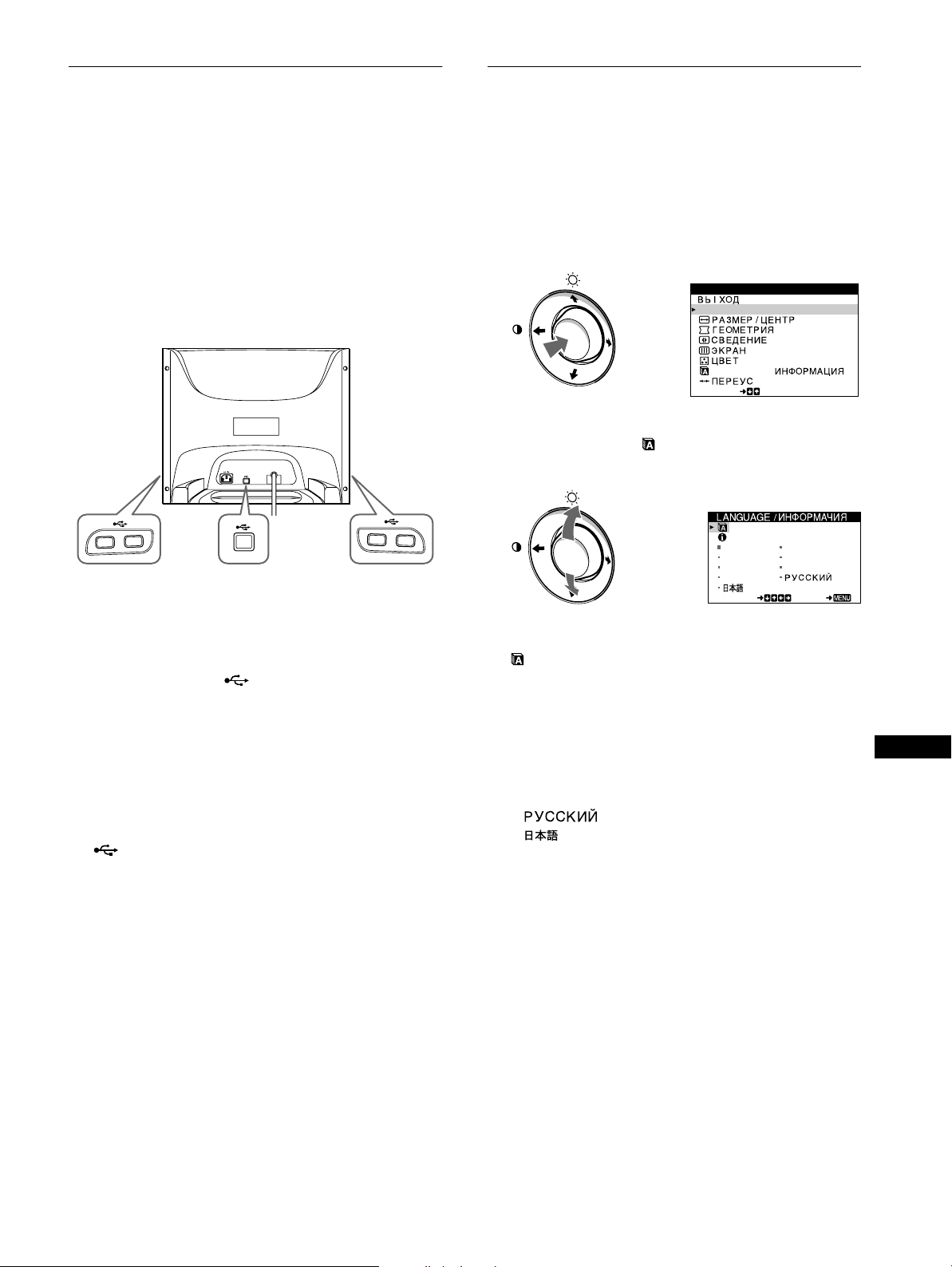

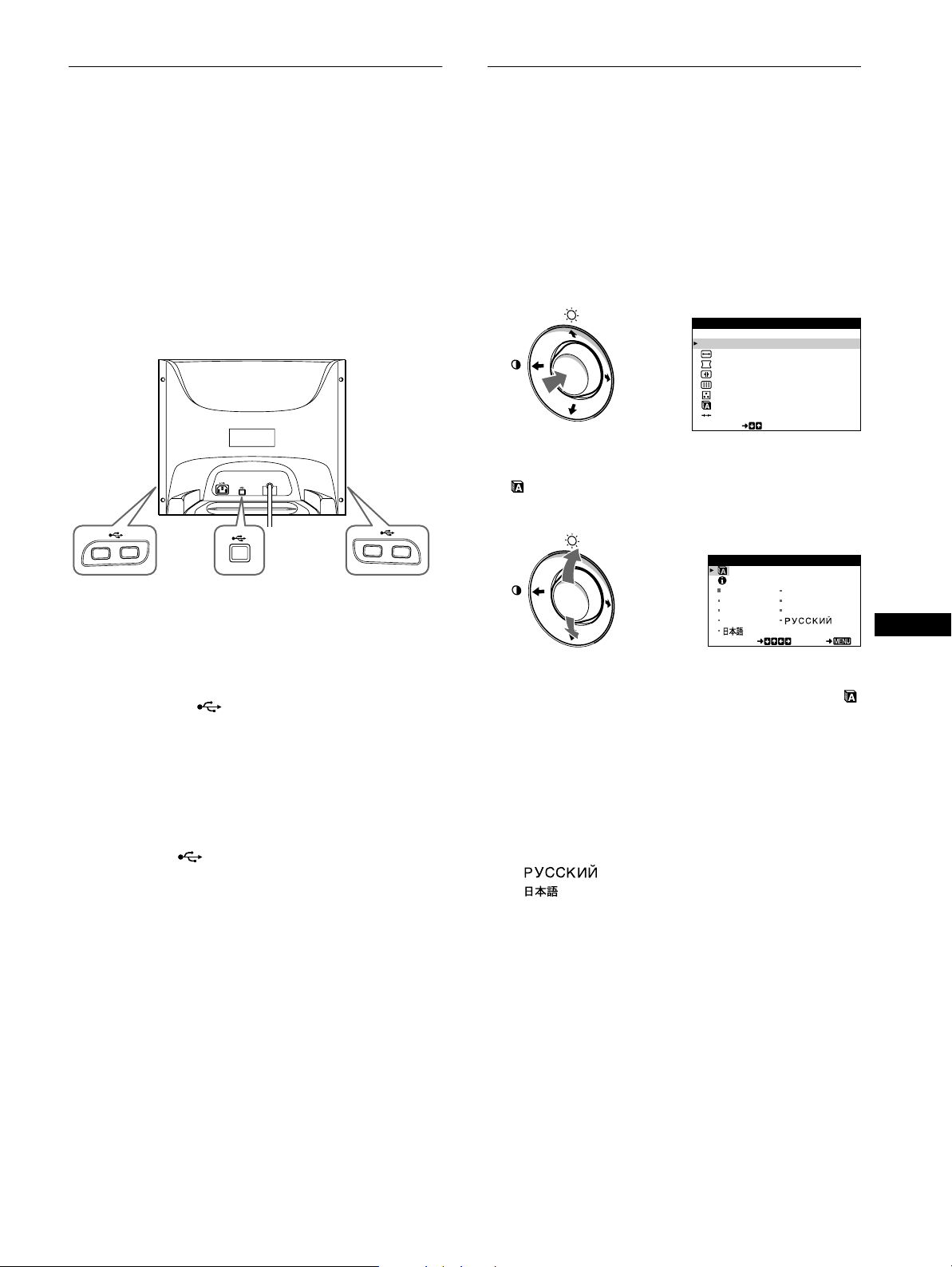

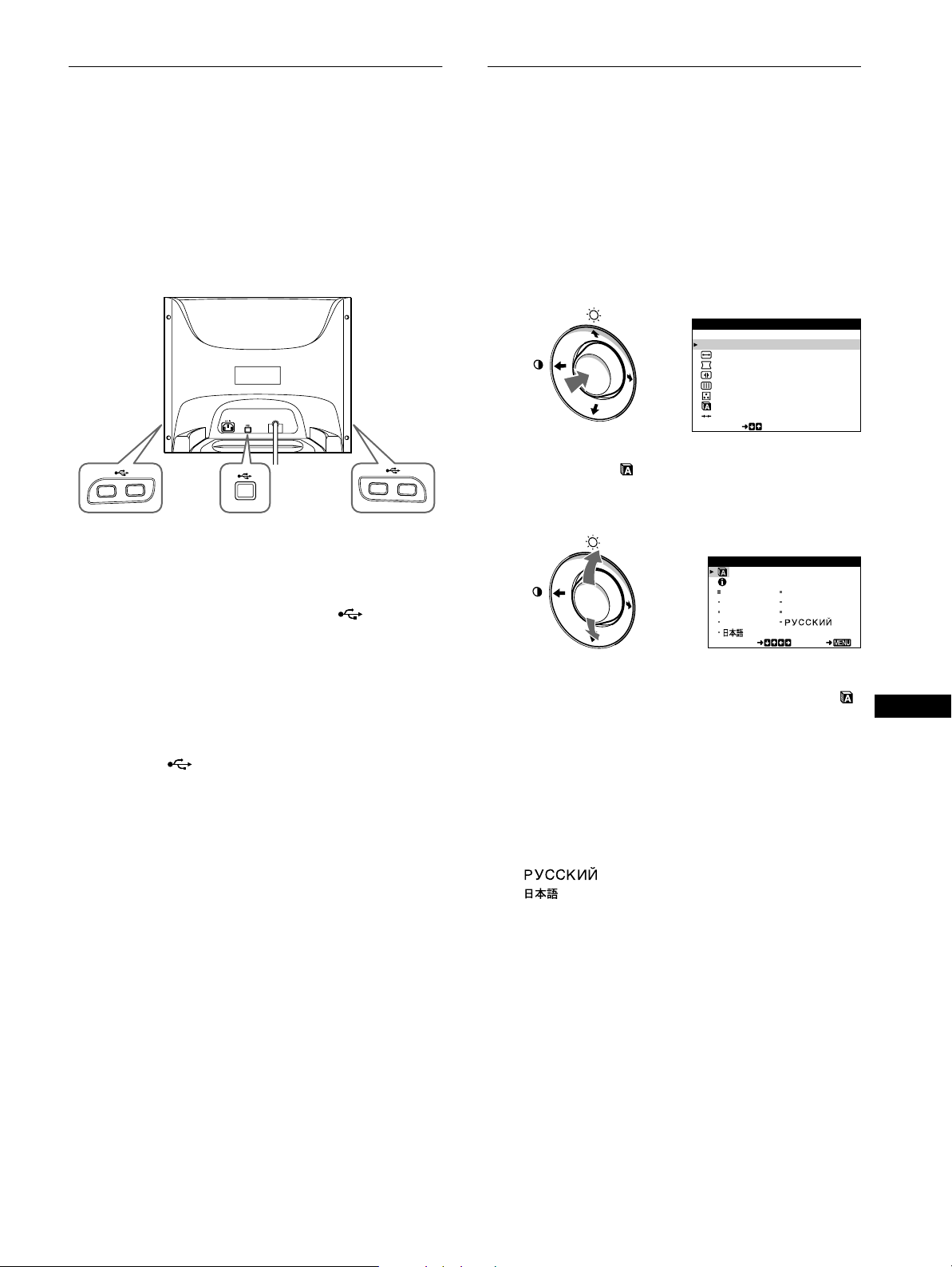

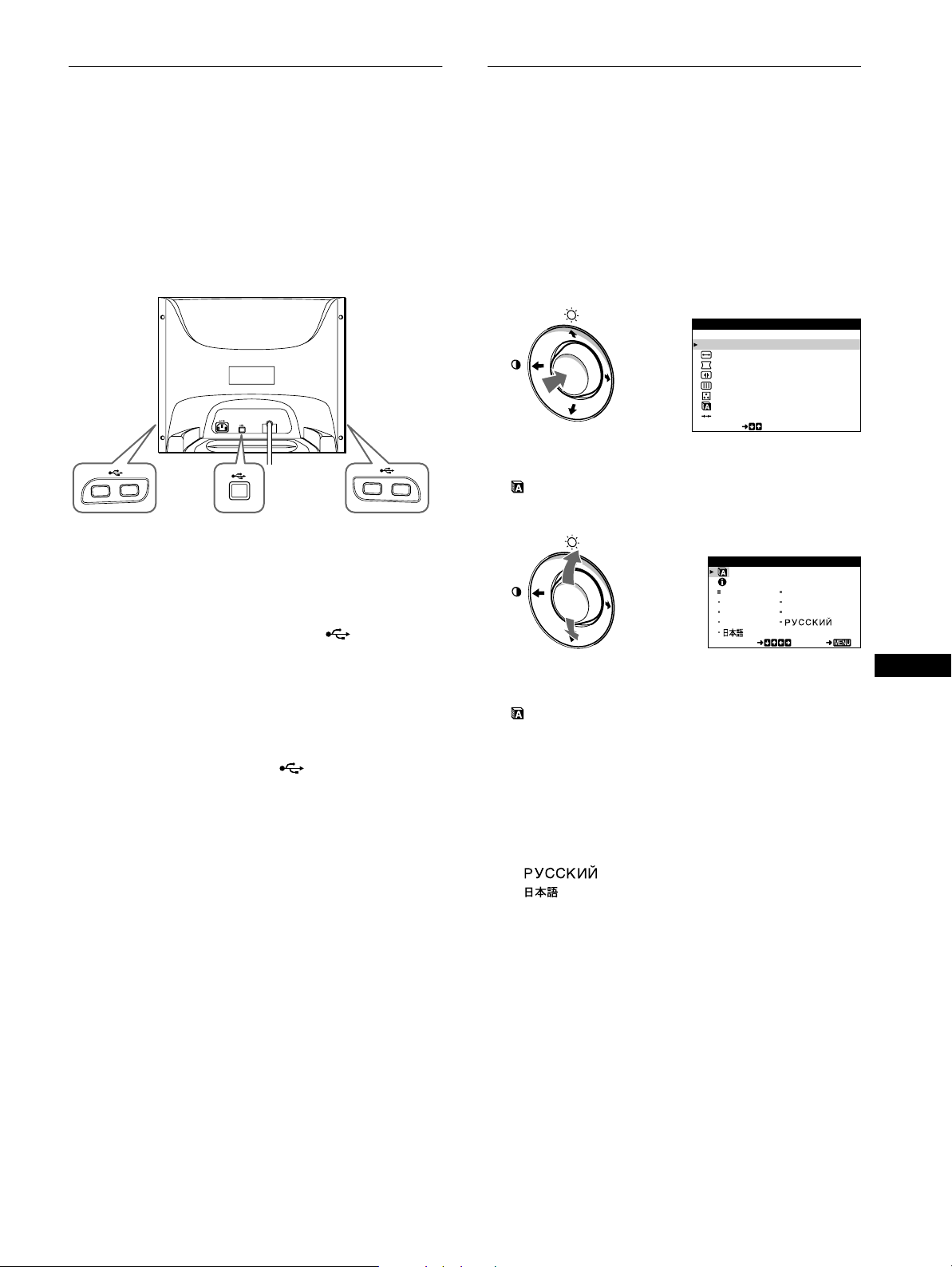

Connecting Uni v ersal Serial Bus

EX I T
P I CTURE EFFECT

S I ZE / CENTER
GEOMETRY

SCREEN

CONVERGENCE
COLOR
RESET

SELECT

LANGU AGE / I NFORMAT NOI

MENU

Selecting the on-screen menu

(USB) compliant peripherals

Your monitor has one upstream USB connect or (on the rear
panel) and four downstream USB connectors (two on both the left
and right sides). They provide a fast and easy way to connect USB
compliant peripheral devi ces (such as keyboards, mice, printers
and scanners) to your computer u sing a standardized USB cable.
To use your monitor as a hub for your peripheral devices, connect
the USBs as illustrated below.

to USB compliant
peripheral devices

1

Turn on the monitor and computer.

2

Connect your computer to the square up stream

to a USB compliant
computer

connector using the supplied USB cable.

to USB compliant
peripheral devices

language (LANGUAGE/
INFORMATION)

English, French, German, Italian, Spanish, Dutch, Swedish,
Russian and Japanese versions of the on-screen menus are
available. The default setting is English.

1

Press the center of the control button.

See page 9 for more information on using the control button.

MENU

2

Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the center

of the control button again.

LA ANG GEU/INFORMATION

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDERLAN SD
SVENSKA

SELECT EXI T

MENU

GB

For customers using Windows

If a message appears on your screen, follow the on-screen instructions
and select Generic USB Hub as the default setting.

3

Connect your USB compliant peripheral devices to
the rectangular downstream USB connectors.

Notes

• Not all computers and/ or op erating systems support USB
configurations. Check your computer’s instruction manual to see if you
can connect USB devices.

• In most cases, USB driver software needs to be in sta ll ed on the host
computer. Refer to the peri pheral device’s instruct ion ma nual for
further details.

• The monitor functions as a USB hub as l ong as the monitor is either
“on” or in power saving mode.

• If you connect a keyboard or mouse to the USB connectors and then
boot your computer fo r the first time, the periph eral devices may not
function. First connect the keyboard and mouse dire c tl y to the
computer and set up the USB compliant devices. Then connect them to
this monitor.

• Do not lean on the monitor when plugging in the USB cables. The
monitor may suddenly shift and cause injury.

3

Move the control button m/M to select . Then move
the control button </, to select a language.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ITALIANO: Italian

• ESPAÑOL: Spanish

• NEDERLANDS: Dutch

• SVENSKA: Swedish

• : Russian

• : Japanese

To close the menu

Press the center of the control button once to return to the main MENU,
and twice to return to normal viewing. If no buttons are pressed, the menu
closes automa tically after about 30 s econds.

To reset to English

See “Resetting the adjustments (RESET)” on page 11.

7

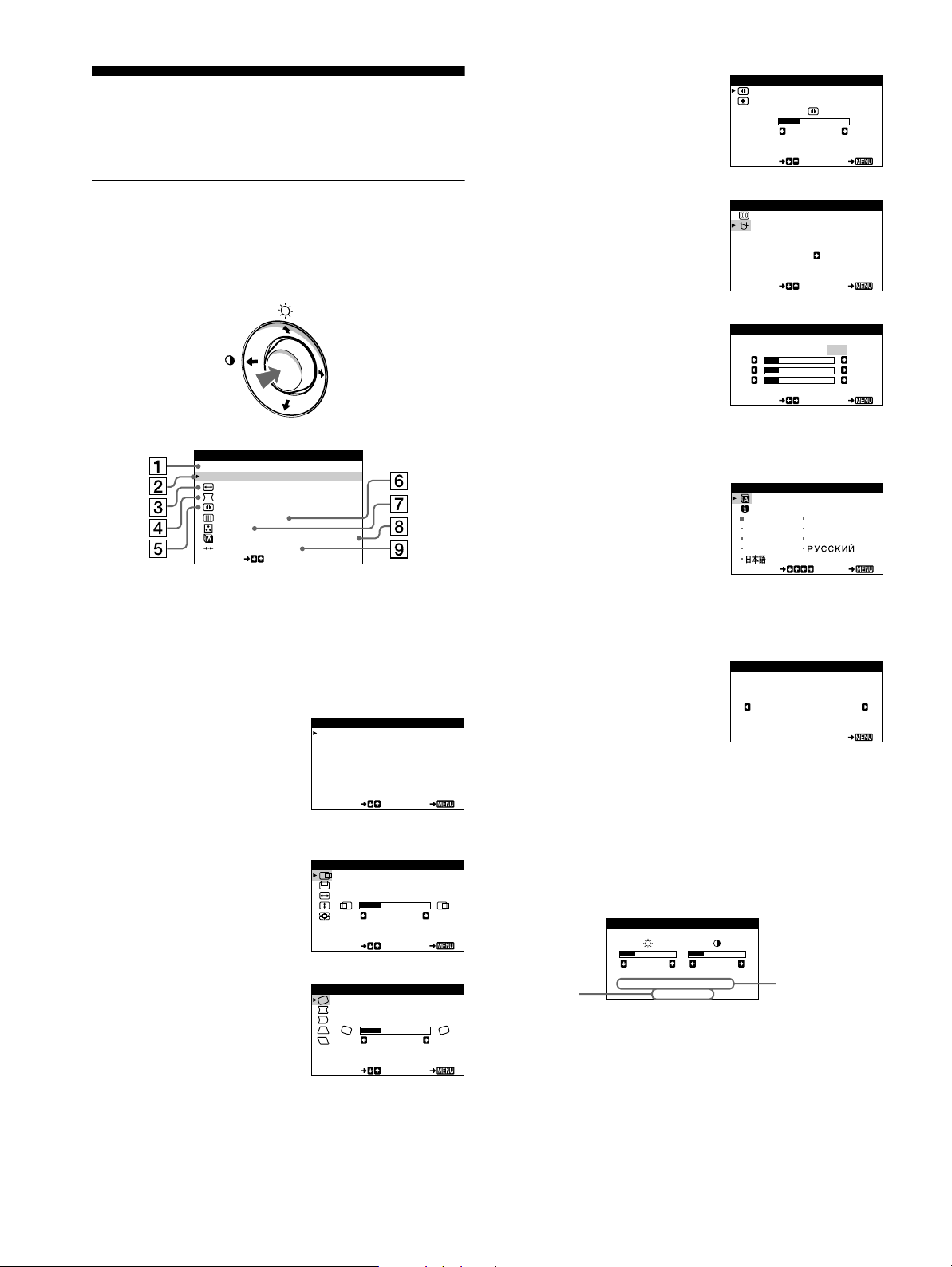

Customizing Your Monitor

the horizontal
and vertical
frequencies of
the current
input signal

the resolution
of th

e current

inp

ut signa

l

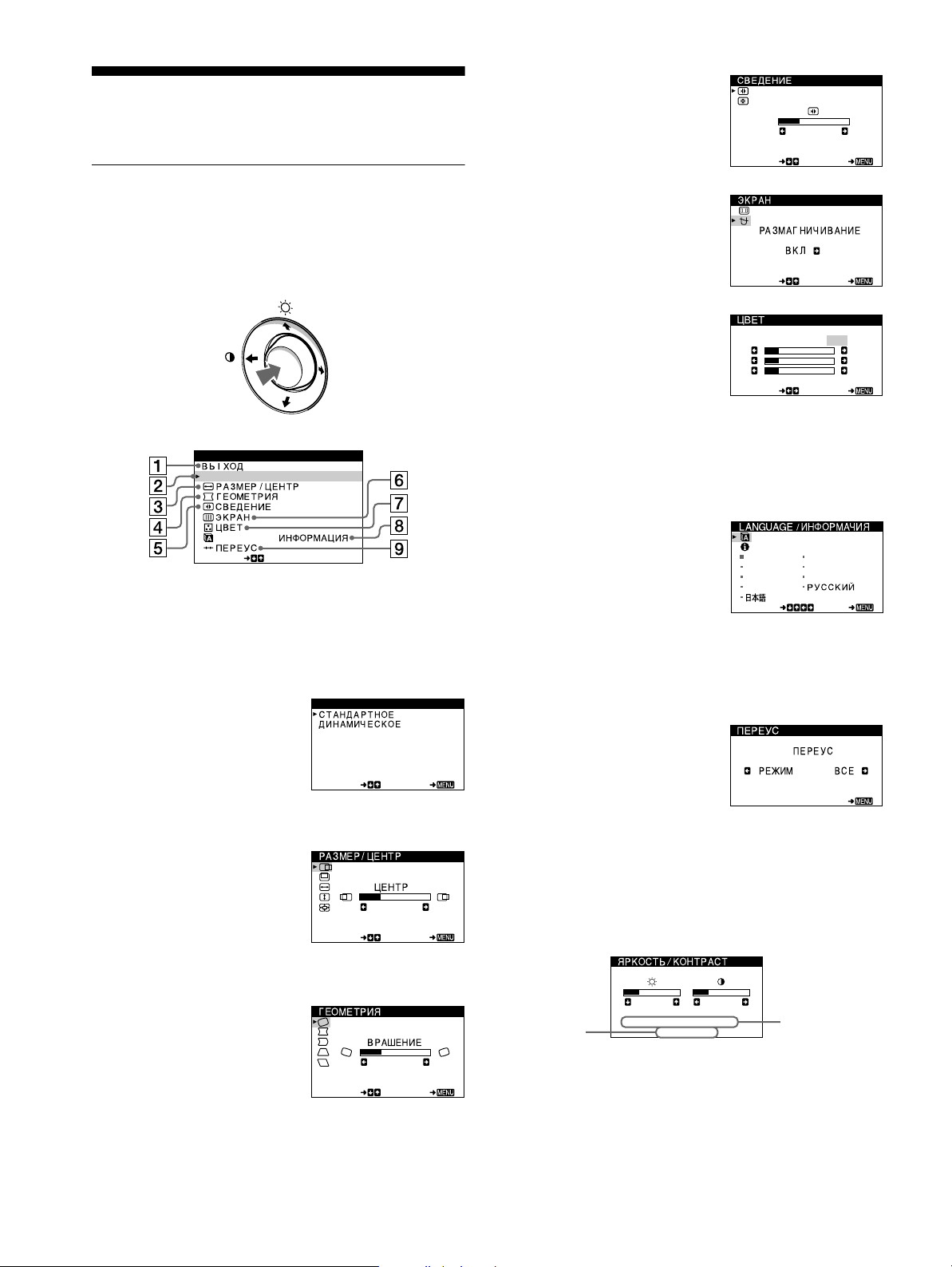

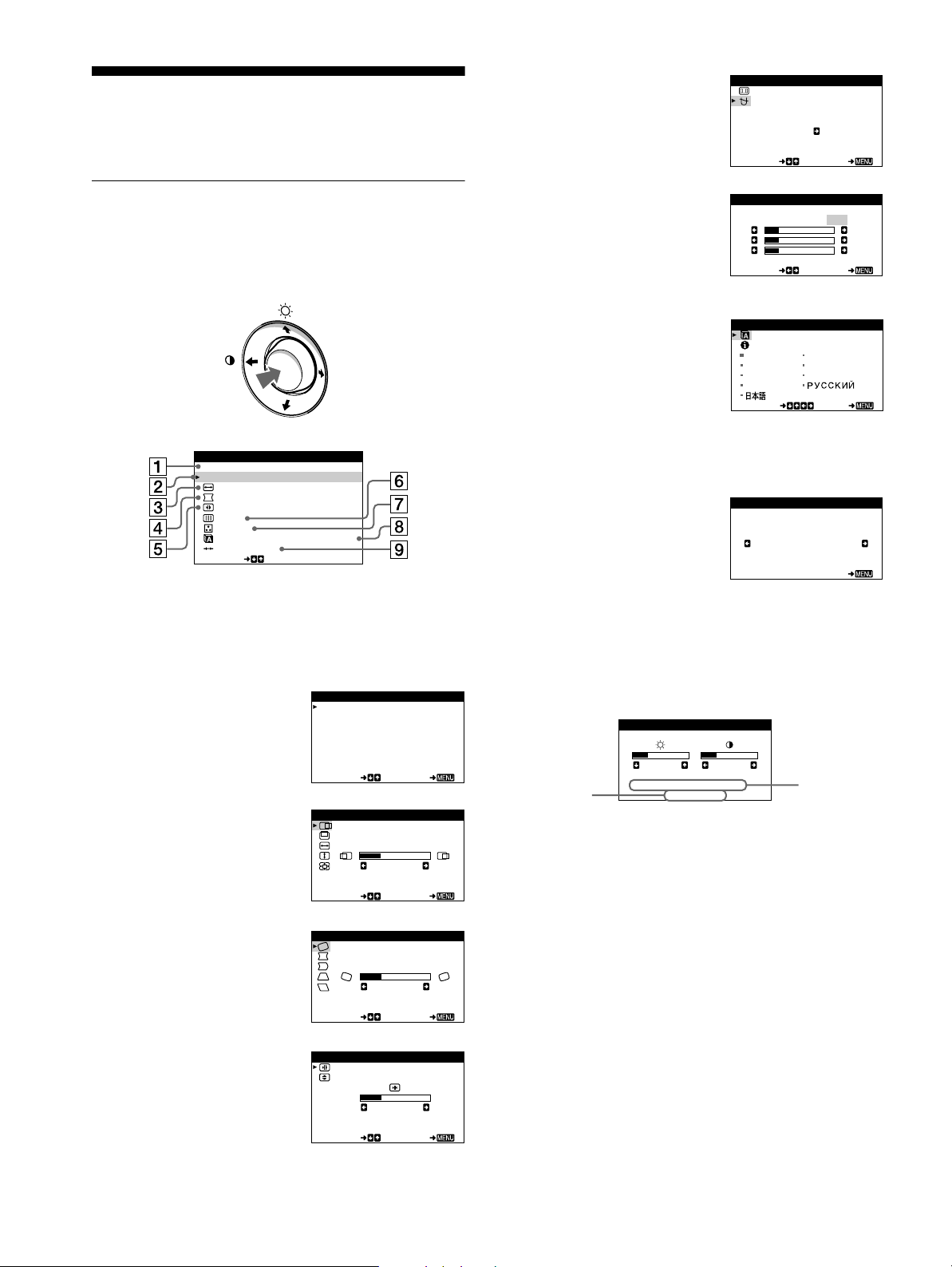

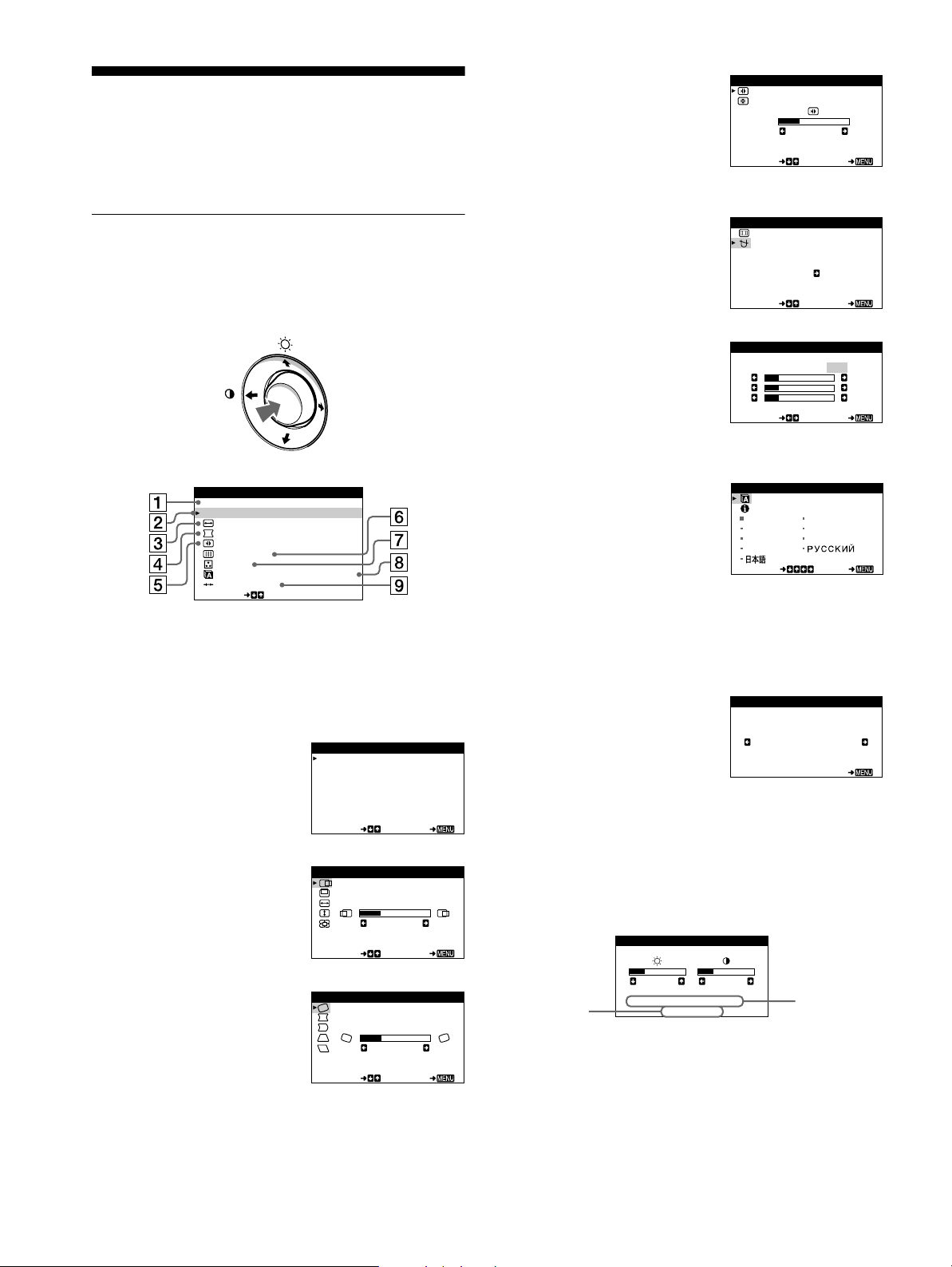

You can make numerous adj ustments to your monitor using the
on-screen menu.

Navigating the menu

Press the center of the control button to display the main MENU
on your screen. See page 9 for more information on using the
control button.

MENU

MENU

EX I T
P I CTURE EFFECT

S I ZE / CENTER
GEOMETRY
CONVERGENCE
SCREEN
COLOR
LANGUAGE / I NFORMAT NOI
RESET

SELECT

Use the control button to select one of the following menus.

EXIT

1

Select EXIT to close the menu.

PICTURE EFFECT

2

(page 9)

Selects the PICTURE
EFFECT menu to choose the
most appropriate preset
picture mode.

SIZE/CENTER (page 10)

3

Selects the SIZE/CENTER
menu to adjust the picture’s
centering, siz e or zoom.

PI CTURE EFFECT

STANDARD
DYNAMI C

SELECT EXI T

SI ZE/ CENTER

H - CENT ER

26

SCREEN (page 11)

6

SCREEN

Select the SCREEN menu to
degauss the screen and adjust
the moire cancellation level.

COLOR (page 11)

7

Select the COLOR menu to
adjust the picture’s color
temperature. You can use this
to match the monitor’s colors

DEGAUSS

ON

SELECT EXI T

COLOR

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

to a printed picture’s colors.

LANGUAGE/

8

LA ANG GEU/INFORMATION

INFORMATION
(page 7, 14)

Select the LANGUAGE/
INFORMATION menu to
choose the on-screen menu’s

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDERLAN SD
SVENSKA

SELECT EXI T

language and display this
monitor’s information box.

RESET (page 11)

9

Select the RESET menu to
reset the adjustments.

Displaying the current input signal

x

RESET

RESET

MODE AL L

EX I T

The horizontal and vertical frequencies of the current input signal
are displayed under the BRIGHTNESS/CONTRAST menu. If the
signal matches one of this monitor’s factory pr eset modes, the
resolution is also displayed.

BRIGHTNESS/CONTRAST

26 26

H:68. 7 kHz V:85Hz

1024X768

GEOMETRY (page 10)

4

Select the GEOMETRY
menu to adjust the picture’s
rotation and shape.

CONVERGENCE

5

(page 10)

Selects the CONVERGENCE
menu to adjust the picture’s
horizontal and vertical
convergence.

8

SELECT EXI T

GEOMETRY

SELECT EXI T

CONVERGENCE

SELECT EXI T

ROTAT ION

26

26

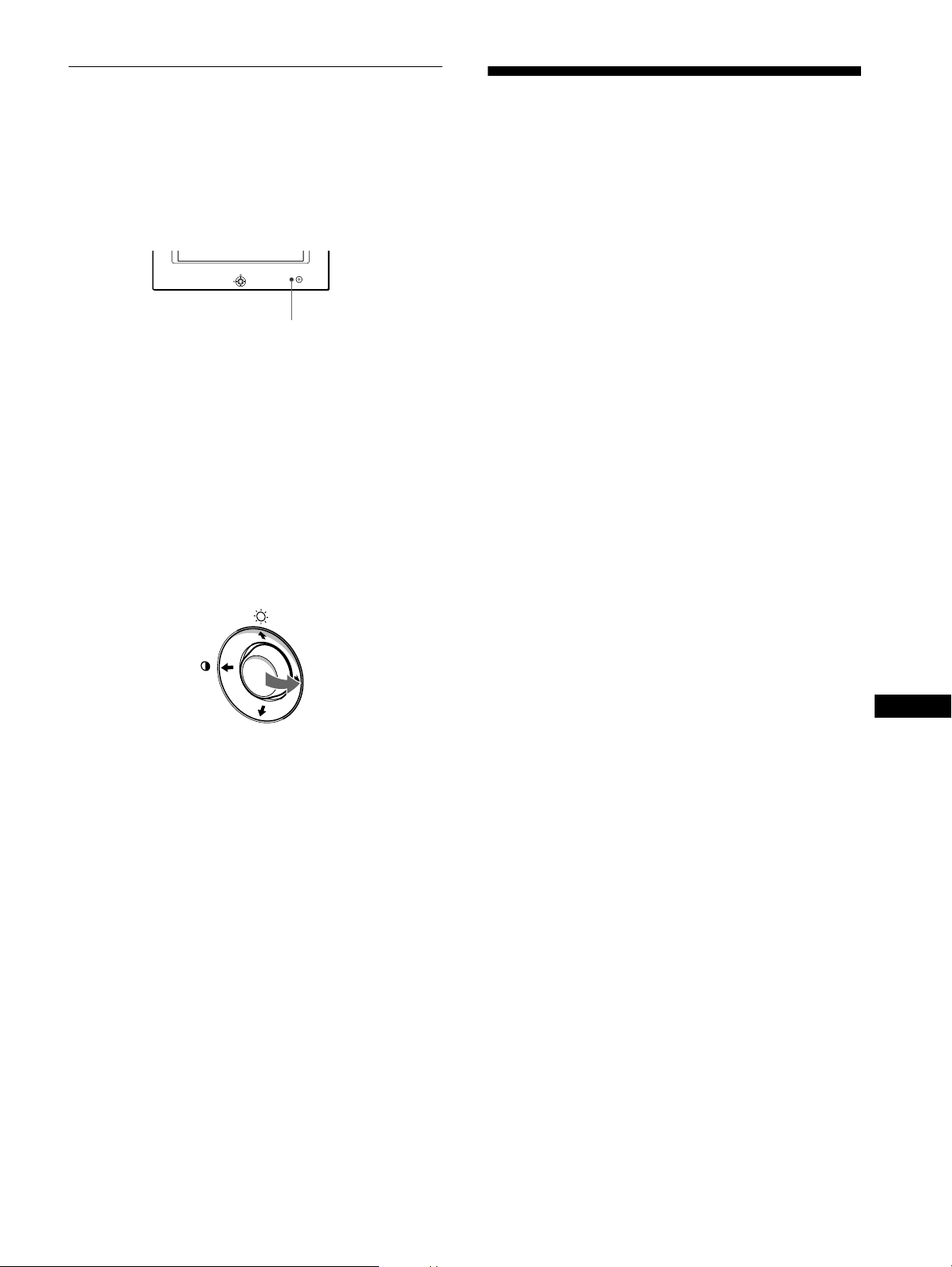

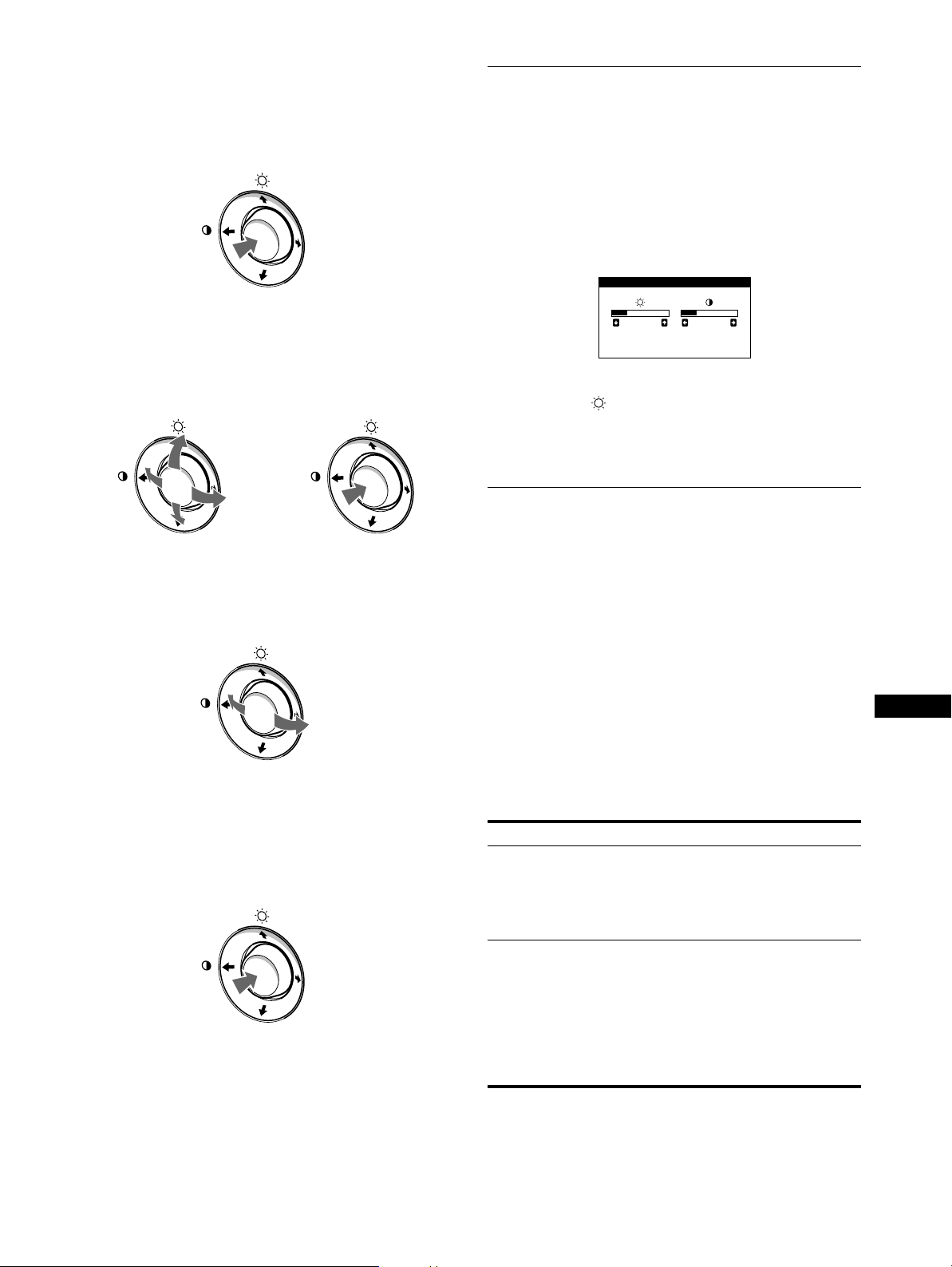

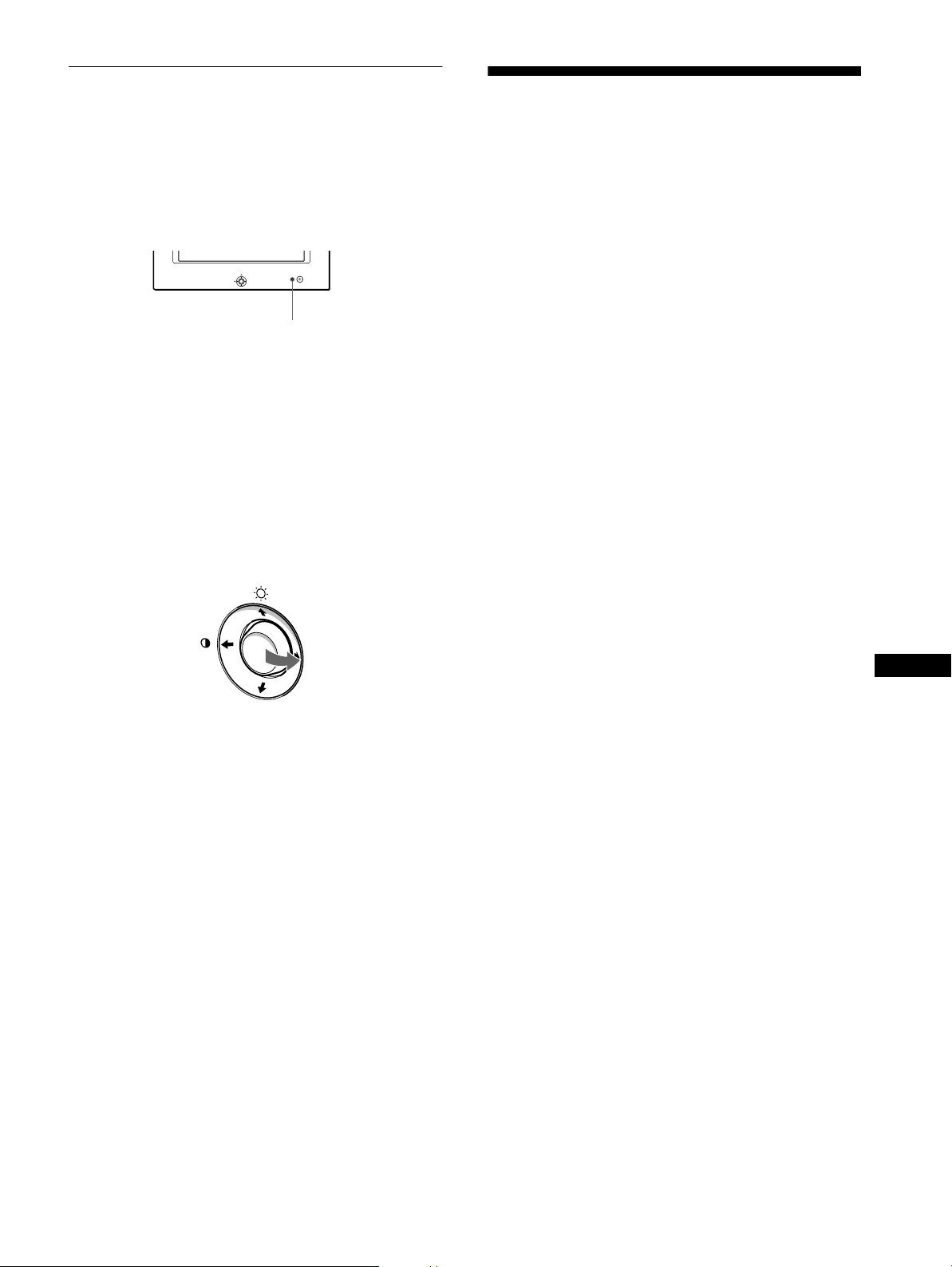

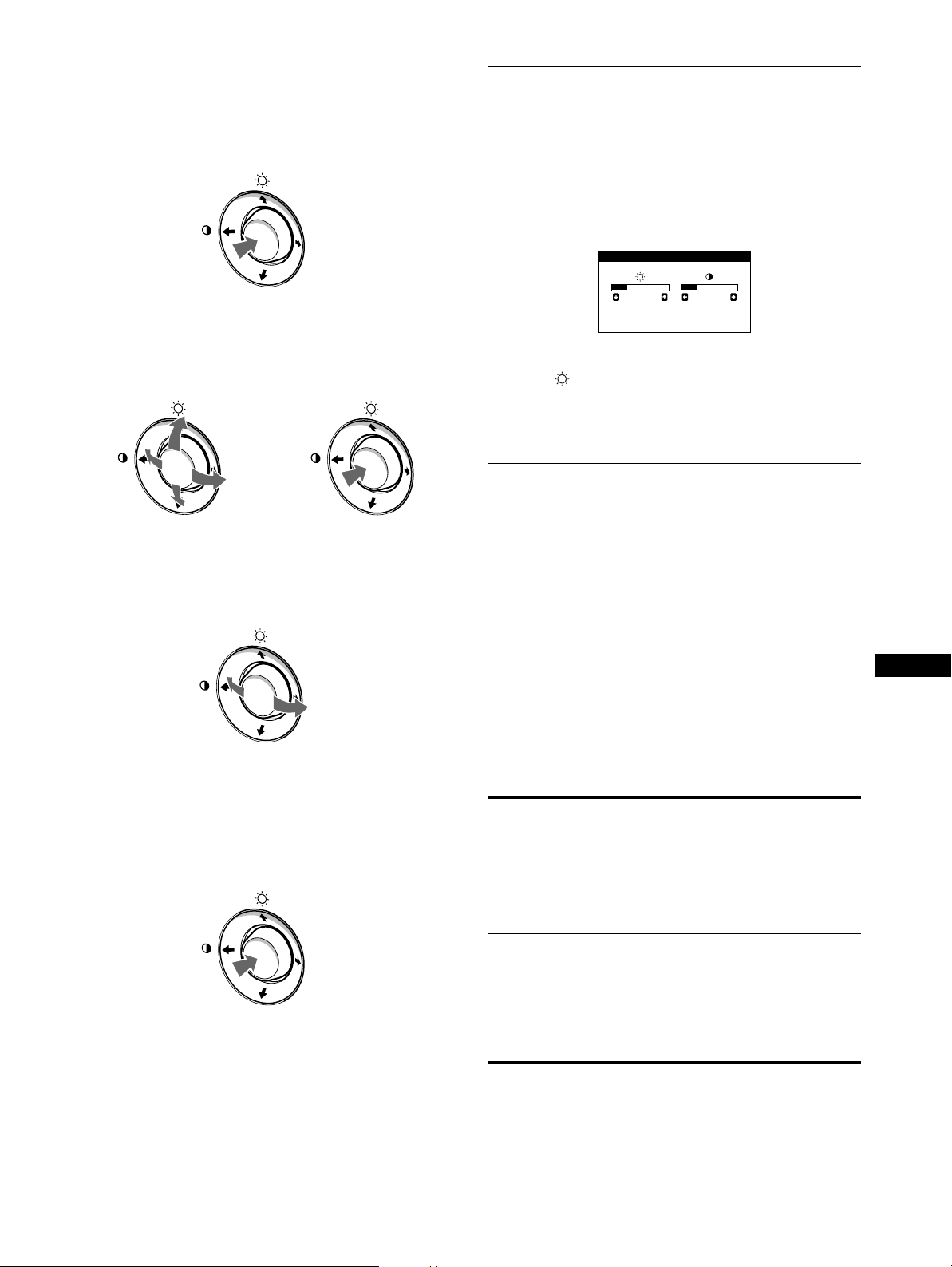

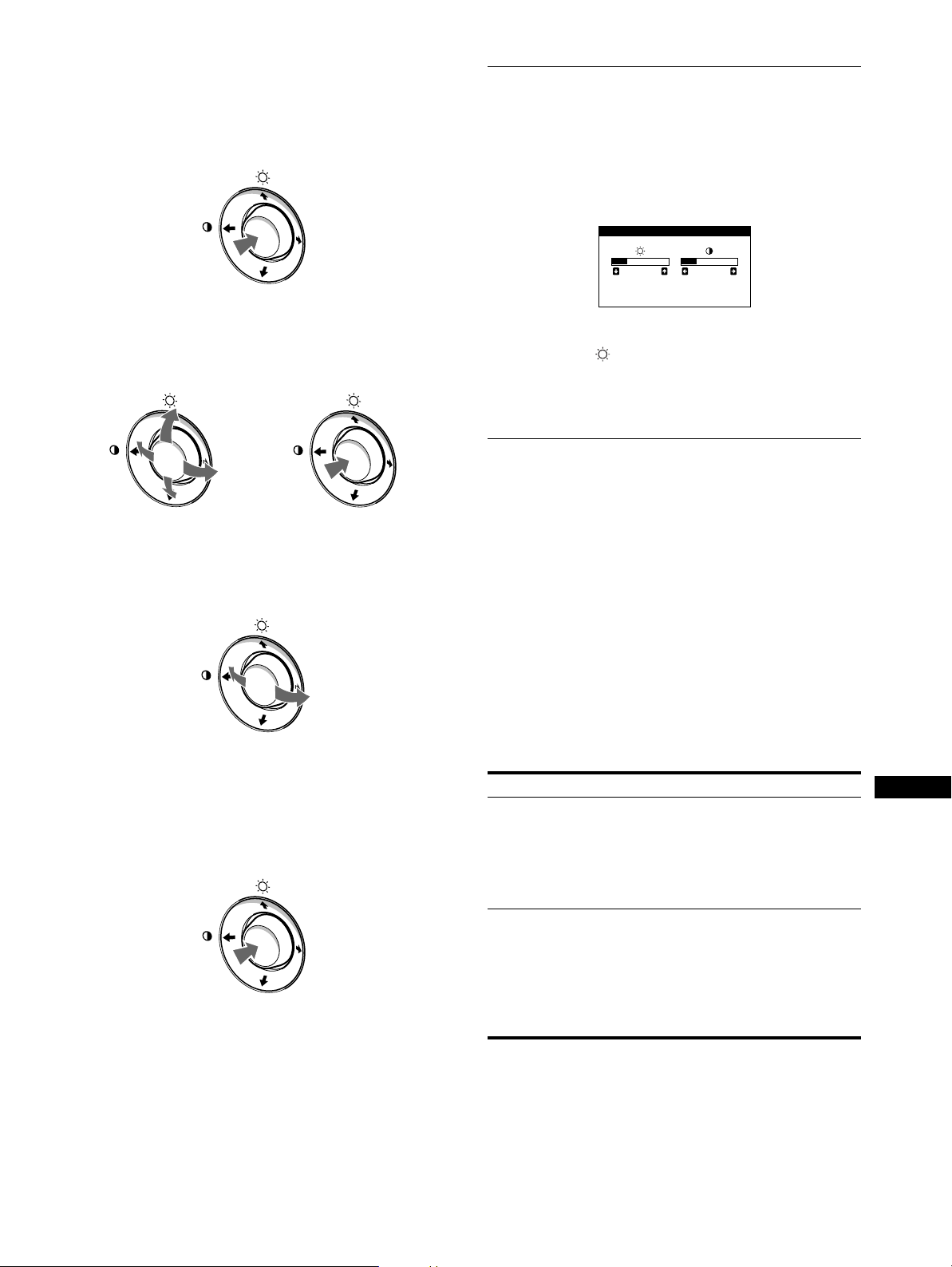

Using the control button

MENU

26 26

H:68.7kHz V:85Hz

1024X768

BRIGHTNESS/CONTRAST

x

1

Display the main MENU.

Press the center of the control button to display the main
MENU on your screen.

MENU

2

Select the menu you want to adjust.

Highlight the desired menu by moving the control button up
(M), down (m), and left (<) or right (,).

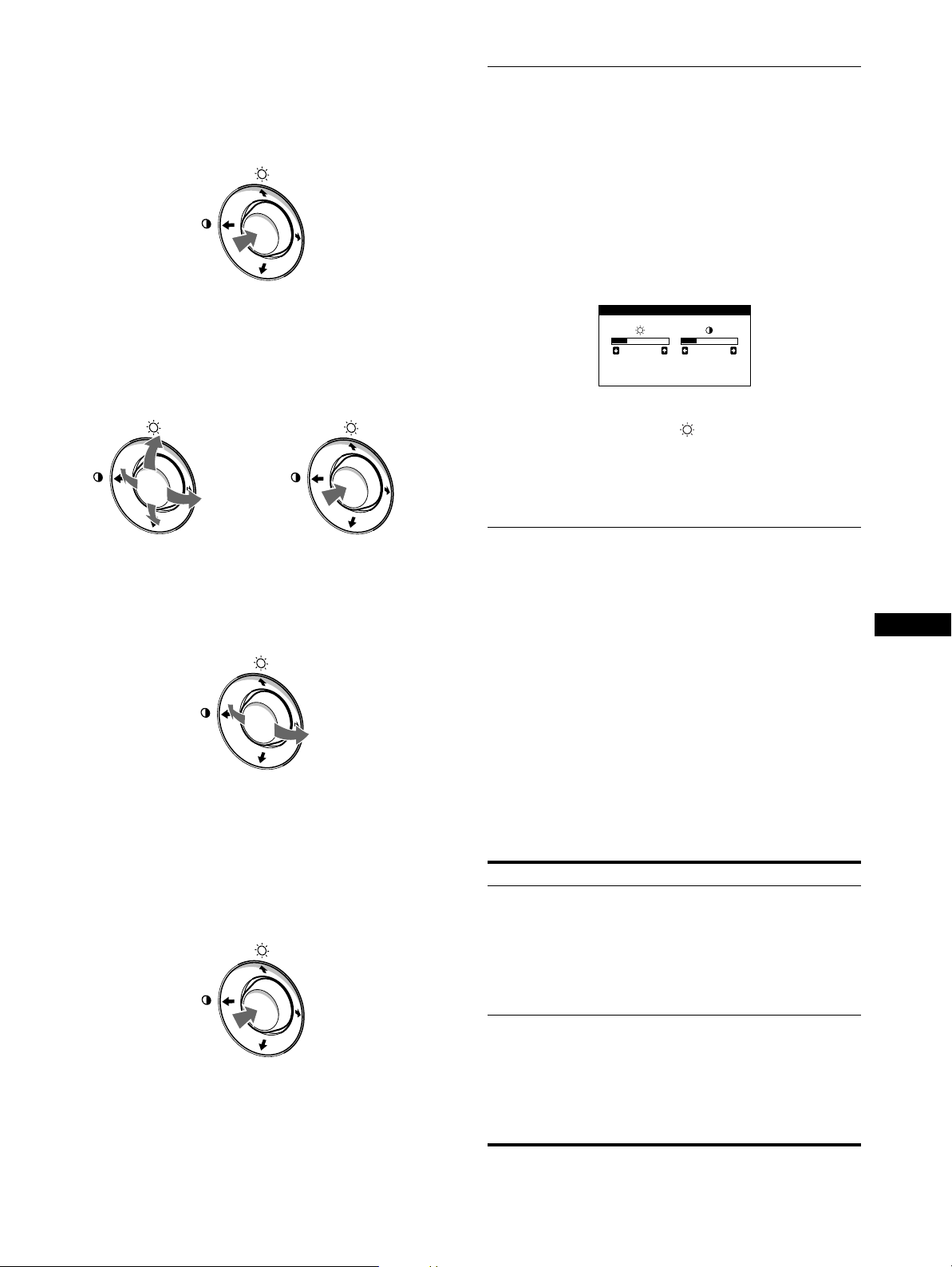

Adjusting the brightness and contrast

Brightness and contrast adjust ments are made using a separate
BRIGHTNESS/CONTRAST menu.
These settings are stored in memory for all input signals.

1

Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the
screen.

2

Move the control button m/M to adjust the
brightness ( ), and </, to adjust the contrast
(6).

The menu automatically disappears after about 3 seconds.

MENU

3

Adjust the menu.

Move the control button left (<) or right (,) to make the
adjustment.

MENU

4

Close the menu.

Press the center of the control button once to return to the
main MENU, and twice to return to normal viewin g. If no
buttons are pressed, the menu closes automatically after about
30 seconds.

MENU

Resetting the adjustments

x

You can reset the adjustments using the RESET menu. See
page 11 for more information on resetting the adjustments.

Adjusting the picture quality (PICTURE EFFECT)

The PICTURE EFFECT feature allows you to select the most
appropriate picture mode from among two pre s et modes
maximum performance.

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button to highlight PICTURE
EFFECT and press the center of the control button
again .

The PICTURE EFFECT menu appears on the screen.

3

Move the control button m/M to select the desired
picture mode.

Select For

STANDARD

DYNAMIC

images with high contrast and
brightness. Choose this mode for
commonly used applications, such as
spreadsheets, word processing,
E-mail, or WEB surfing.

extremely vivid and photo-realistic
images. Brighter than “STAND ARD”
mode, choose this for intense graphic
applications such as games, DVD
playback, or entertainment software.

GB

9

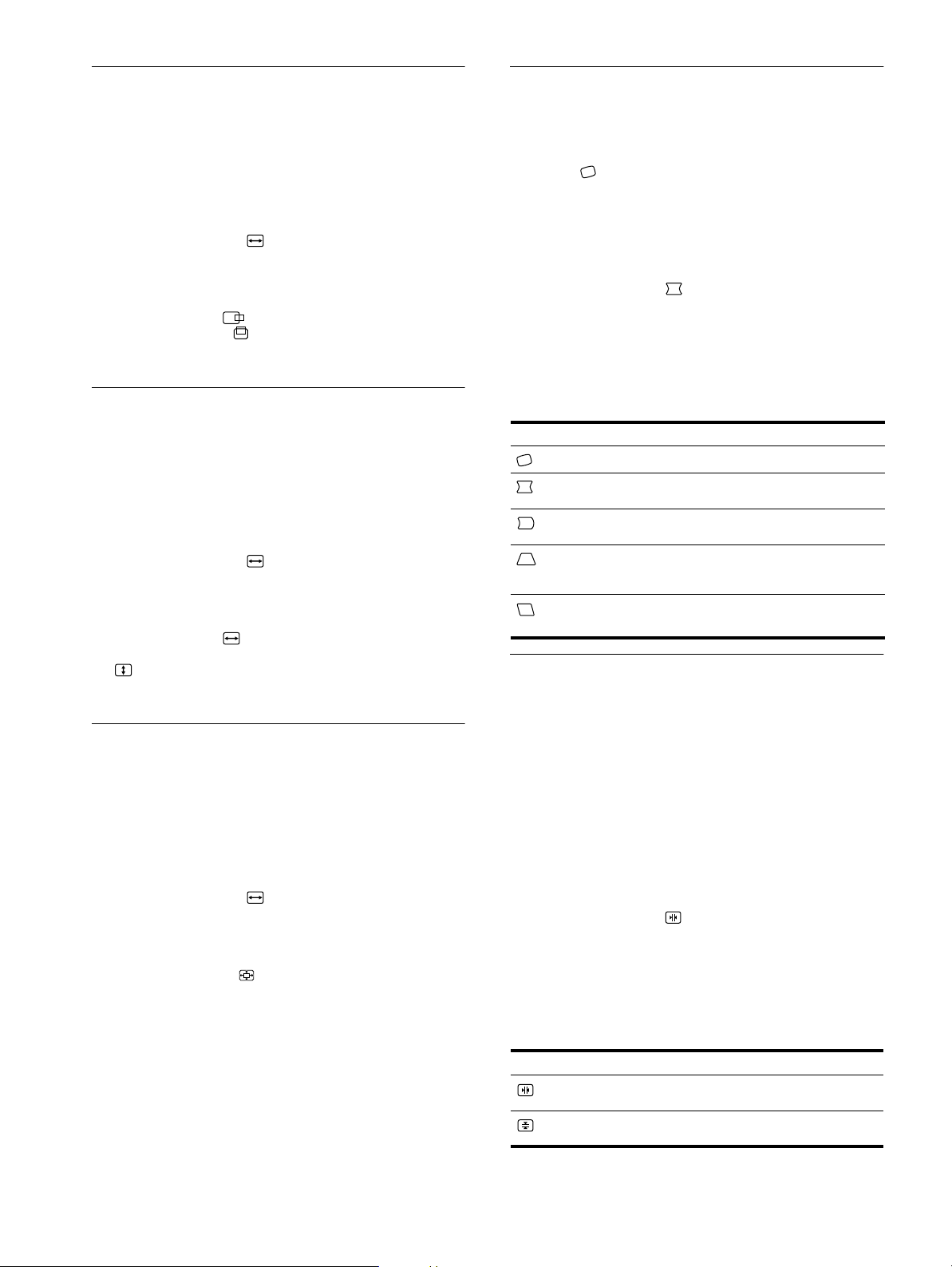

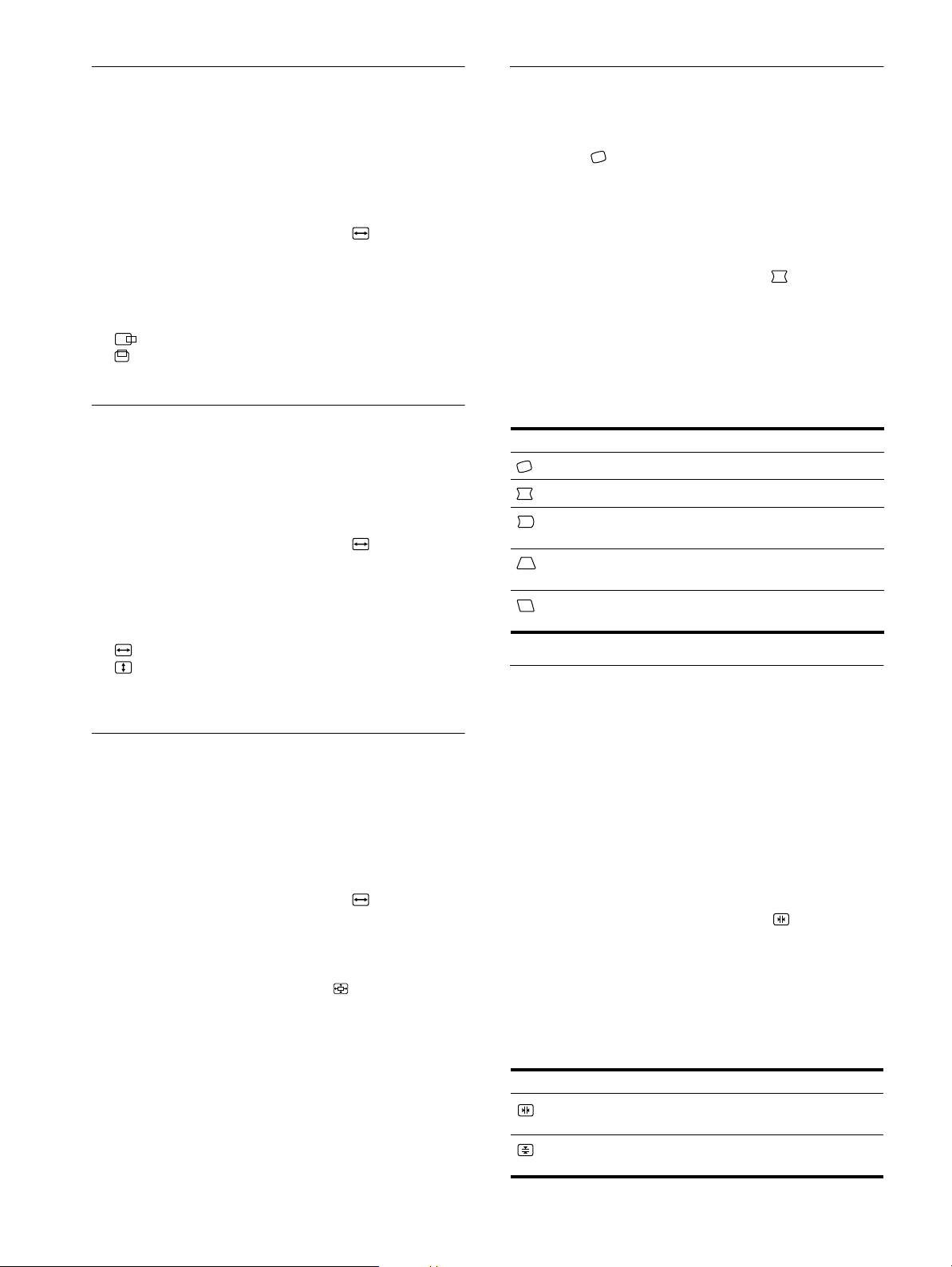

Adjusting the centering of the

Adjusting the shape of the picture

picture (CENTER)

This setting is stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button m/M to highlight SIZE/
CENTER and press the center of the control button
again.

The SIZE/CENTER menu appears on the screen.

3

First move the control button m/M to select

(H-CENTER) for horizontal adjustment, or

(V-CENTER) for vertical adjustment. T hen move

the control button </, to adjust the centering.

Adjusting the size of the picture (SIZE)

This setting is stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button m/M to highlight SIZE/
CENTER and press the center of the control button
again.

The SIZE/CENTER menu appears on the screen.

3

First move the control button m/M to select

(H-SIZE) for horizontal adjustment, or
(V-SIZE) for vertical adjustment. Then move the

control button </, to adjust the size.

Enlarging or reducing the picture (ZOOM)

This setting is stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button m/M to highlight SIZE/
CENTER and press the center of the control button
again.

The SIZE/CENTER menu appears on the screen.

3

Move the control button m/M to select (ZOOM),
and move </, to enlarge or reduce the picture.

(GEOMETRY)

The GEOMETRY settings allow you to adjust the rotation and
shape of the picture.
The (ROTATION) setting is stored in memory for all input
signals. All other settings are stored in memory for the current
input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button m/M to highlight
GEOMETRY and press the center of the control
button again.

The GEOMETRY menu appears on the screen.

3

First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.

Select To

(ROTATION)
(PIN)

(PIN BALANCE)

(KEY)

(KEY BALANCE)

rotate the picture
expand or contract the picture sides
shift the picture sides to the left or

right
adjust the picture width at the t op of

the screen
shift the picture to the left or right at

the top of the screen

Adjusting the convergence (CONVERGENCE)

The CONVERGENCE settings allow you to adjust the quality of
the picture by controlling the convergence. The convergence
refers to the alignment of the red, green, and blue color signals.
If you see red or blue shadows around letters or lines, adjust the
convergence.
These settings are stored in memory for all input signals.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button m/M to highlight
CONVERGENCE and press the center of th e control
button again.

The CONVERGENCE menu appears on the screen.

3

First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.

10

Select To

horizontally shift red or blue shadows
vertically shift red or blue shadows

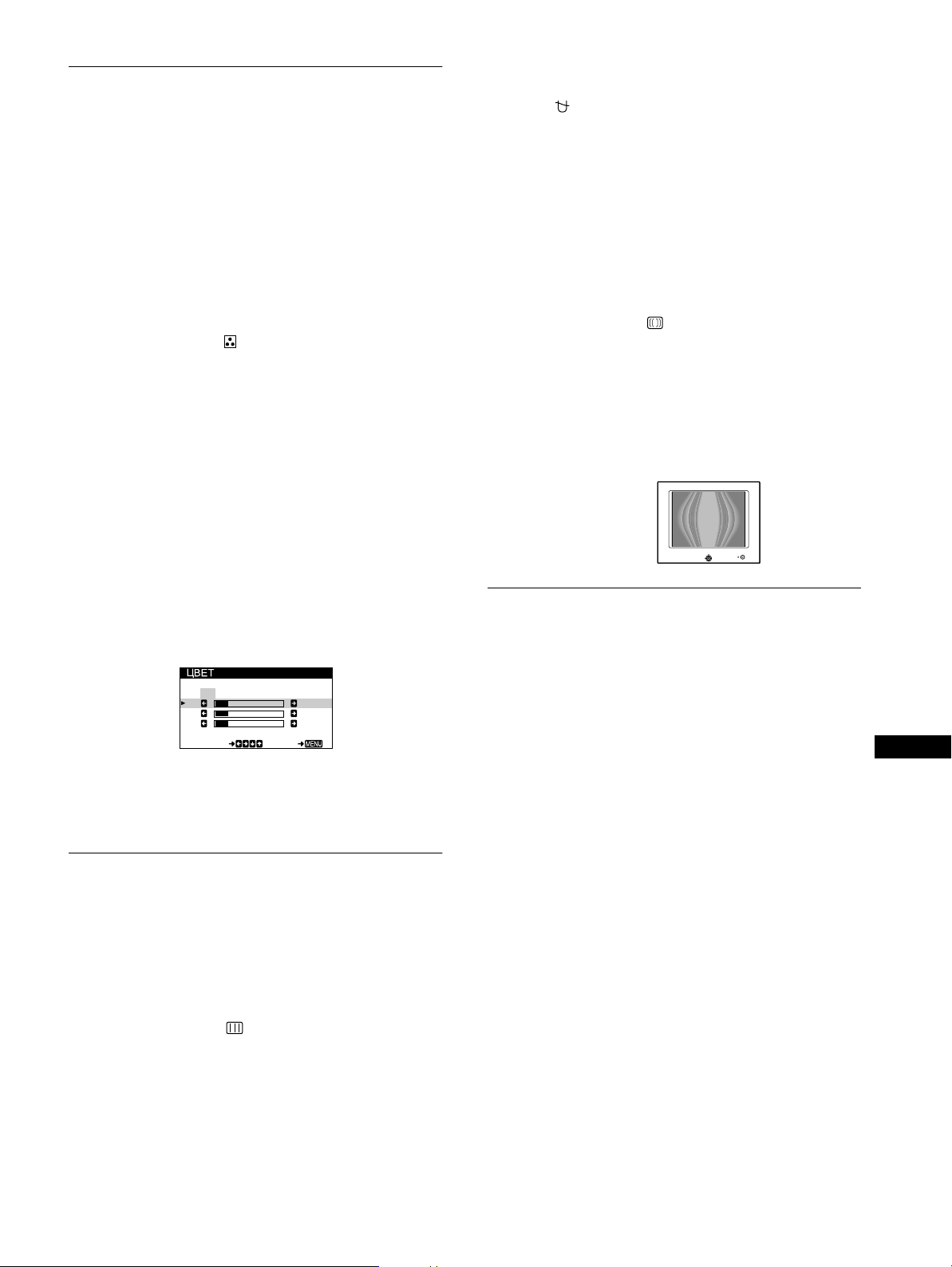

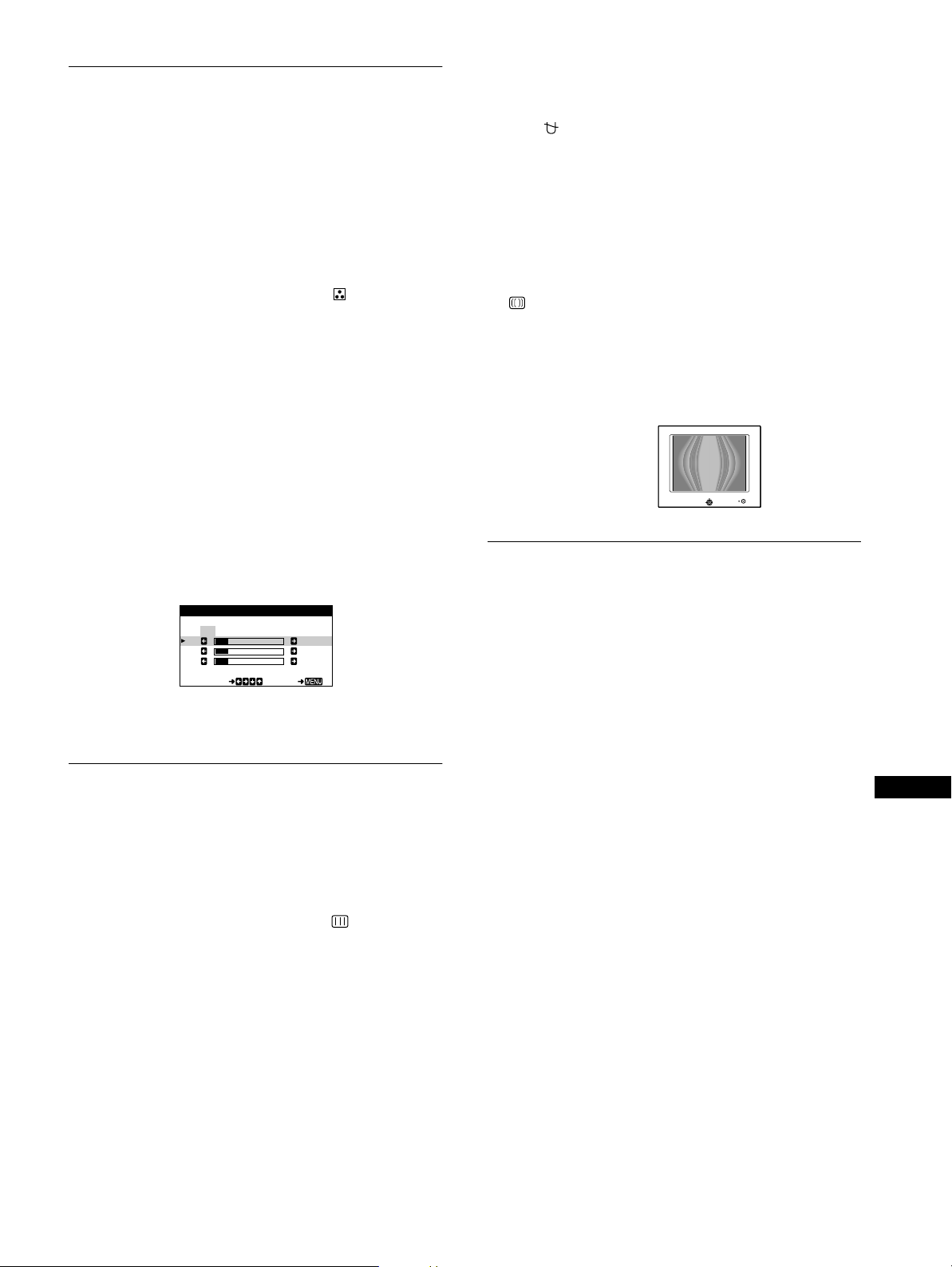

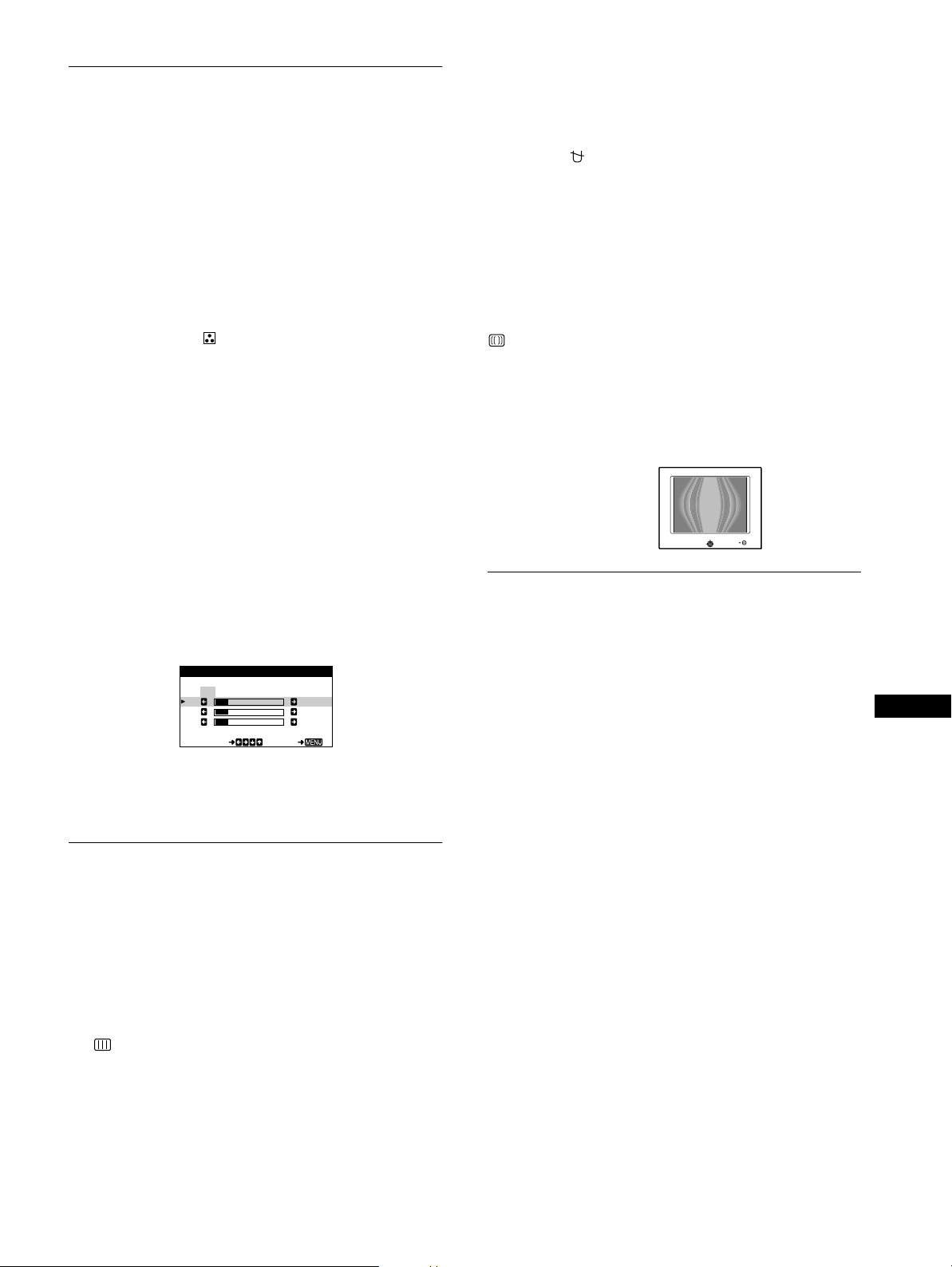

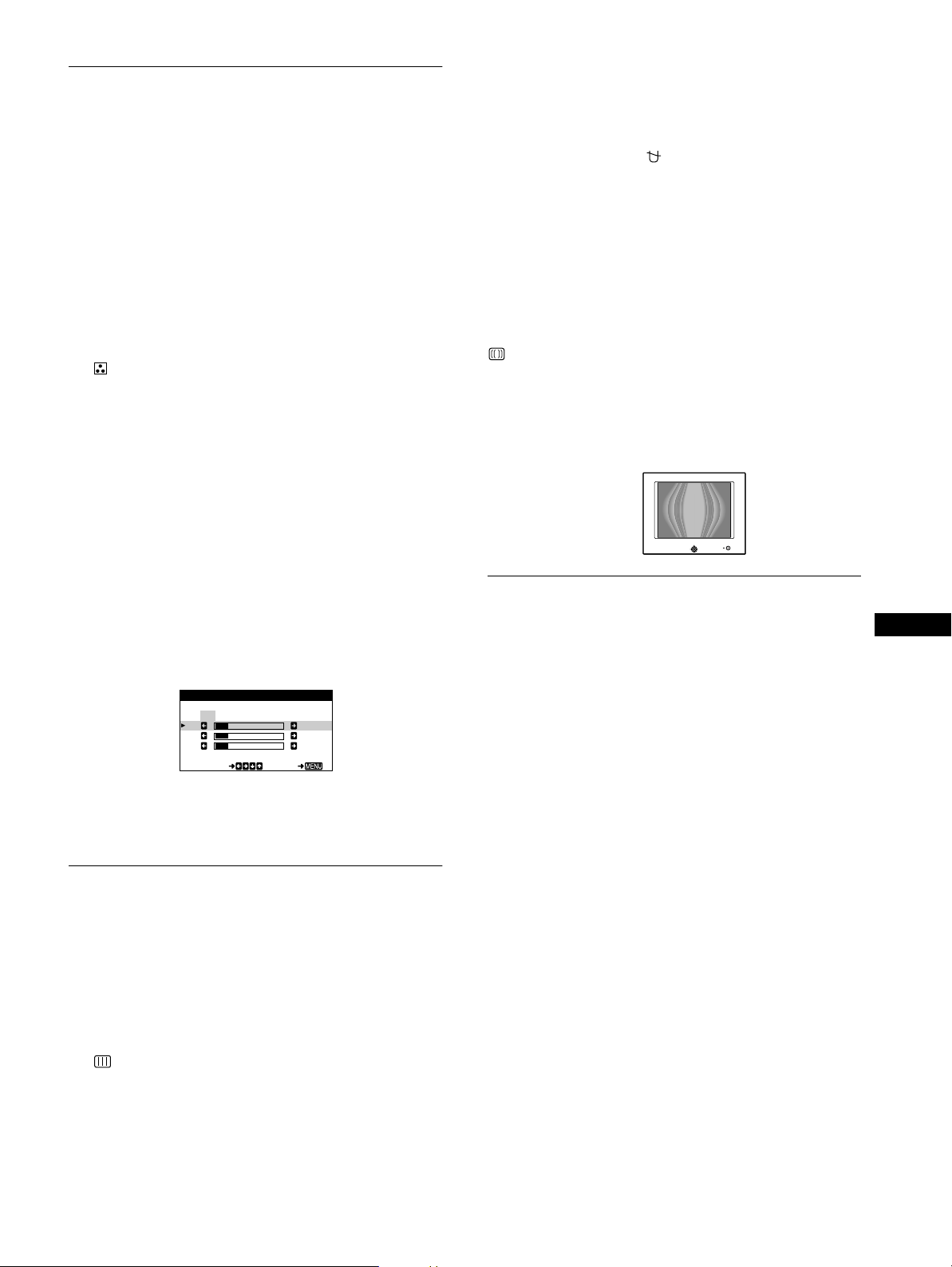

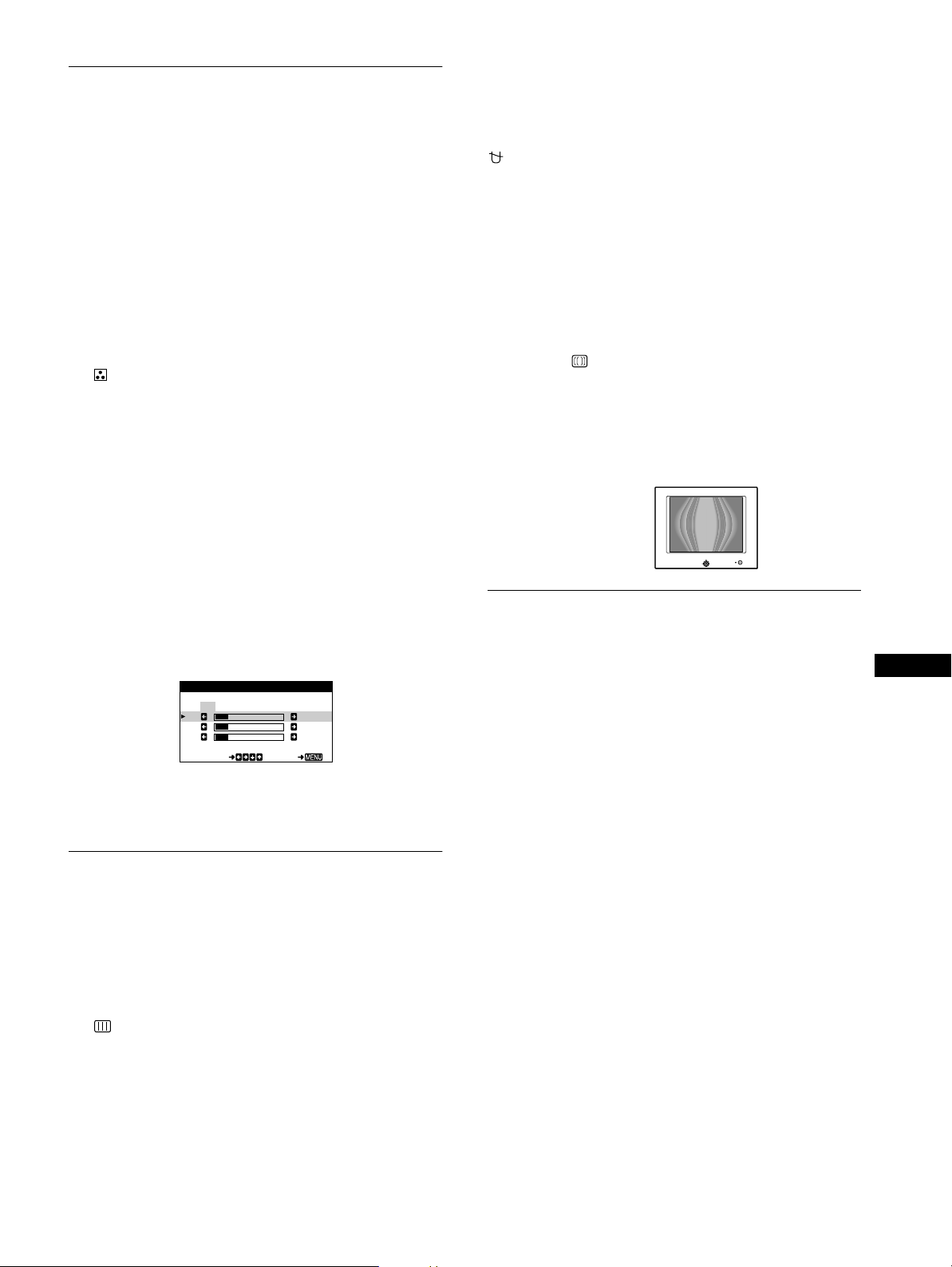

Adjusting the color of the picture

MENU

(COLOR)

The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high. This adjustment is useful for matching the
monitor’s colors to a printed picture’s colors.
This setting is stored in memory for all input signals.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button m/M to highlight COLOR
and press the center of the control button again.

The COLOR menu appears on the screen.

3

Move the control button </, to select a color
temperature.

The preset color temperatures are 5000K, 6500K, and 9300K.
Since the default setting is 9300K, the whites will change
from a bluish hue to a reddish hue as the temperature is
lowered to 6500K and 5000K.

4

If necessary, fine tune the color temperature.

First move the control button </, to select USER. Then
move the control button m/M to select R (red), G (green), or
B (blue) and move the co ntr o l button </, to make the
adjustment.

COLOR

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

If you fine tune the color temperatu re , the new co lo r setting s
are stored in memory and recalled whenever you select
USER.

Additional settings (SCREEN)

You can manually degauss (demagnetize) the screen, and adjust
the moire cancellation level.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button m/M to highlight
SCREEN and press the center o f the c ontrol button
again.

The SCREEN menu appears on the screen.

3

Move the control button m/M to select the desired
adjustment item.

Adjust the selected item according to the following
instructions.

Degaussing the screen

x

The monitor is automatically demagnetized when the power is
turned on.

To manually degauss the monitor, first move the
control button m/M to select (DEGAUSS). Then move
the control button ,.

The screen is degaussed for about 5 seconds. If a second degauss
cycle is needed, allow a minimum interval of 20 minutes for the
best result.

Adjusting the moire

x

If elliptical or wavy patterns appear on the screen, adjust the
moire cancellation level.

To adjust the amount of moire ca ncellation, first move
the control button m/M to select (CANCEL MOIRE).
Then move the control button </, until the moire
effect is at a minimum.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may app ea r due to interference betwee n the pattern
of the picture on the screen and the phosphor pitch pattern of the
monitor.

Example of moire

*

Resetting the adjustments (RESET)

This monitor has the following two reset methods. Use the
RESET menu to reset the adjustments.

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button m/M to highlight 0 RESET
and press the center fo the control button again.

The RESET menu appears on the screen.
Reset the settings according to the following instructions.

Resetting all of the adjustment data for the
current input signal (MODE)

Move the control button <.

The MODE item is selected. All of the adjustment data for the
current input signal is reset.
Note that the following items are not reset by this method.

• on-screen menu language (page7)

• picture’s rotation (page 10)

Resetting all of the adjustment data to factory
preset levels (ALL)

Move the control button ,.

The ALL item is selected. All of the adjustment data for the
current input signal is reset. All of the adjustment data (except for
the USER settings in the COLOR menu) is reset to the factory
preset levels.

GB

Note

The monitor
selected.

s buttons will not operate for about 5 seconds when ALL is

’

11

Technical Features

Damper wires

INFORMATION

OUT OF SCAN RANGE

Input signal condition

Preset and user modes

Troubleshooting

Before contacting technical support, refer to this section.

When the monitor receives an input signal, it automatically
matches the signal to one of the factory preset modes stored in the
monitor’s memory to provide a high quality picture at the center of
the screen.
For input signals that do not match one of the factory preset modes,
the digital Multiscan technology of this monitor ensures that a
clear picture appears on the screen for any timing in the monitor’s
frequency range (horizontal: 30 – 96 kHz, vertical: 48 – 120 Hz).
If the picture is adjusted, the adjustment data is stored as a user
mode and automatically recalled whenever the same input signal
is received.

(See Appendix for a list of the factory preset modes.)

Note for Windows users

For Windows users, check your video board manual or the utility
program which comes with your graphic board and select the
highest available refresh rate to maximize monitor performance.

Power saving function

This monitor meets the power-saving guidelines set by VESA,

E

NERGY STAR, and NUTEK. If no signal is received by the
monitor from the connected computer, the monitor will
automatically reduce power consumption as shown below.

Power mode Power

normal
operation

active off** ≤ 3 W orange
power off 0 W off

consumption

≤ 150 W green

*

(power)

!

indicator

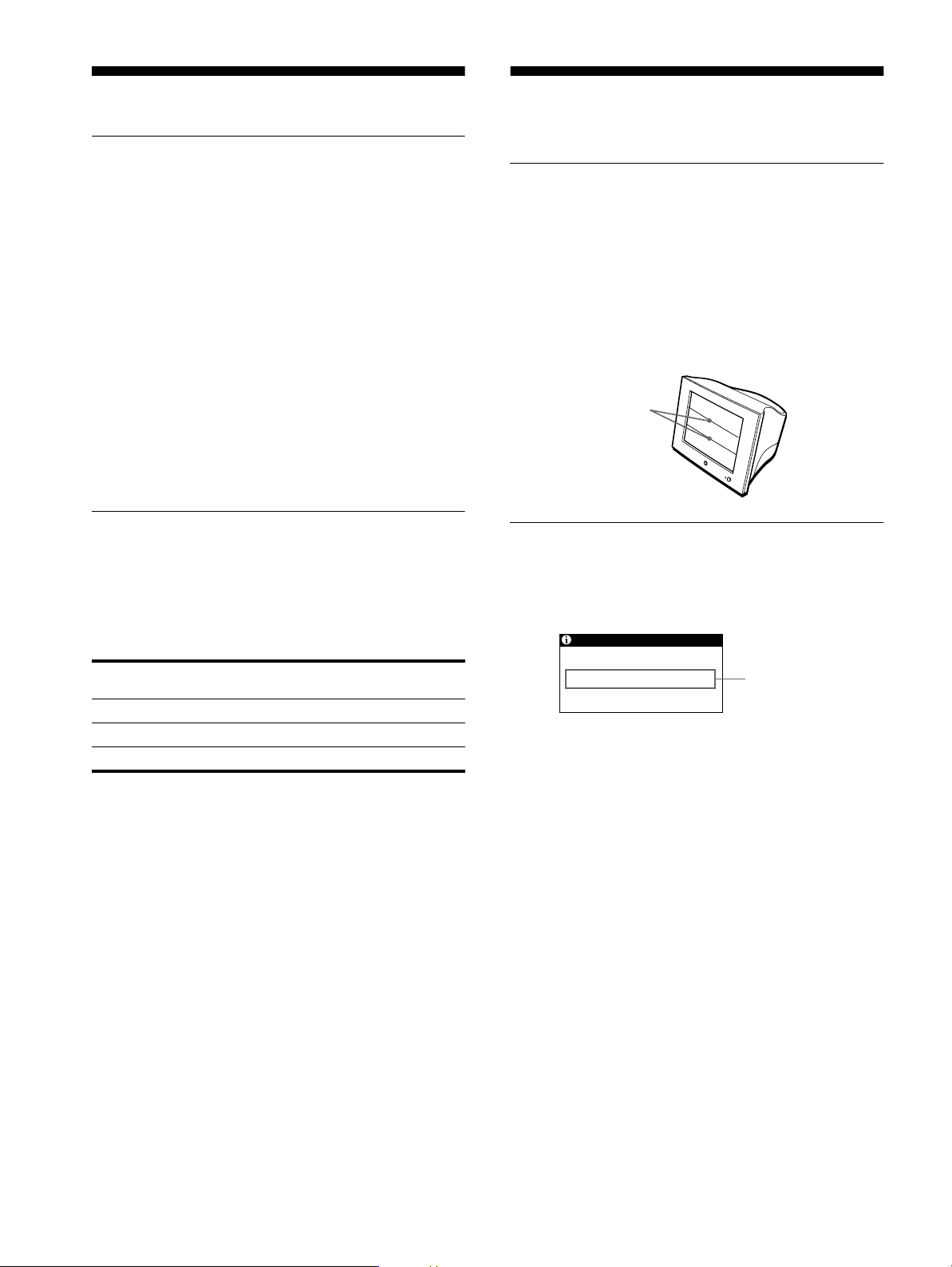

If thin lines appear on your screen (damper wires)

The visible lines on your screen especially when the background
screen color is light (usually white), are normal for the Trinitron
monitor. This is not a malfunction. These are shadows from the
damper wires used to stabilize the aperture grille. The aperture
grille is the essential element that makes a Trinitron picture tube
unique by allowing more light to reach the screen, resulting in a
brighter, more detailed picture.

On-screen messages

If there is something wrong with the input signal, one of the
following messages appears on the screen. To solve the problem,
see “Trouble symptoms and remedies” on page 13.

* Figures reflect power consumption when no USB compatible

peripheral s are connected to the monitor.

** When your computer enters the “active off” mode, the in put signal is

cut and NO INPUT SIGNAL appears on the screen. After 20 seconds,
the monitor enters the power saving mode.

12

The input signal condition

OUT OF SCAN RANGE

indicates that the input signal is not supported by the
monitor’s specifications.

NO INPU T SIGNAL

indicates that no signal is being input to the monitor.

Trouble symptoms and remedies

If the problem is caused by the connected computer or other equip ment, please refer to the connected equ ip ment’s instruction manual.
Use the self-diagnosis function (page 15) if the following recommendations do not resolve the problem.

Symptom Check these items
No picture

If the ! (power) indicator is not lit • Check that the power cord is properly co nnected.

• Check that the ! (power) switch is in the “on” position.

If the NO INPUT SIGNAL message
appears on the screen, or if the !
(power) indicator is orange

If the OUT OF SCAN RANGE
message appears on the screen

If no messa ge is displ aye d and the !
(power) indicator is green or flashing
orange

If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly

Picture flickers, bounces ,
oscillates, or is scrambled

Picture is fuzzy • Adjust the brightness and contrast (page 9).

Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.

Picture is not centered or sized
properly

Edges of the image are curved • Adjust the geometry (page 10).
Wavy or elliptical pattern (moire)

is visible

• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 6).

• Check that the HD15 video input connector’s pins are not bent or pushed in.

xProblems cause d by the connected computer or other equipment

• The computer is in power saving mode. Try pressing any key on the computer keyboard or
moving the mouse.

• Check that the computer’s power is “on.”

• Check that the graphic board is compl e tely seated in the proper bus slot.

xProblems cause d by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following.
Horizontal: 30 – 96 k Hz
Vertic al: 48 – 120 Hz

• Use the Self-diagnosis function (page 15).

connected (page 6).

• Isolate and eliminate any potential sources of elect ric or magnetic fields such as other
monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monitor into a different AC outlet, preferably on a different circuit.

• Try turning the monitor 90° to the left or right.

xProblems cause d by the connected computer or other equipment

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, etc.) and the frequency of the input signal are
supported by this monitor (Appendix). Even if the frequency is within the proper range,
some video boards may have a sync puls e that is too narrow for the monitor to sync
correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

• Degauss the monitor* (page 11).

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

• Check that all plugs are firmly seated in their sockets.

• Adjust the size (page 10) or centering (page 10). Note that some video modes do not fill
the screen to the edges.

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

xProblems cause d by the connected computer or other equipment

• Change your desktop pattern.

GB

(Continued)

13

Symptom Check these items
Color is not uniform

• Degauss the monitor* (page 11). If you place equipment that gene rates a magnetic field,
such as a speaker, near the monitor, or if you change the direction the monitor faces, color
may lose uniformity.

White does not look white
Letters and lines show red or blue

• Adjust the color temperature (page 11).

• Adjust the convergence (page 10 ).

shadows at the edges
USB peripherals do not function

• Check that the appropriate USB connectors are securely connected (page 7).

• Check that the ! (power) switch is in the “on” position.

Problems caused by the connected computer or other equipment

x

• Check that the power of any self-powered USB compliant peripheral devices is “on.”

• Install the latest version of the device driver on your computer. Contact your device’s
manufacturer for information about the appropriat e device driver.

• If your USB compliant keyboard or mouse does not function, connect them directly to
your computer, reboot your computer, and make any necessary adjustments to the USB
settings. Then reconne ct the keyboard or mouse to the monitor. If you connect a keyb o ard
or mouse to the USB connectors and then boot your computer for th e first time, the
peripheral devices may not function.

• F or customers using Wind ows 95

1. Right-click on My Computer and select Properties.

2. Click on the Device Manager tab. Scroll down and select Universal Serial Bus

Controller.
If Universal Serial Bus Controller does not appear, you need to load a USB supplement
disk. Contact your computer’s manufacturer for more information about obtaining a
USB supplement disk.

3. Select Generic USB Device from the USB controller list and click on Properties.

4. If there is a check in the box next to “Disable in this hardware profile,” remove the

check.

5. Click on Refresh.

A hum is heard right after the
power is turned on

* If a second degauss cycle is ne eded, allow a minimum in terval of 20 minutes for the be st result. A humming noise may be hea rd, but this is not a

malfunction.

• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor i s
automatically degaussed for five seconds.

Displaying this monitor’s name, serial number,
and date of manufacture

1

Press the center of the control button.

The main MENU appears on the screen .

2

Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the cen ter

of the control button.

The LANGUAGE/INFORMATION menu appears on the
screen.

3

Move the control button m/M to select .

This monitor’s information menu appears on the screen.

Example

LANGUAGE / I NFOR

MODE L : HMD - A4 2 0
SERI AL :12345678
MANUFACTURED:2000.52

SELECT EXI T

A

M

N

I

T

O

If the problem persists, call your authorized Sony dealer and give
the following information.

• Model name: HMD-A420

• Serial number

• Name and specifications of yo ur computer and graphi cs board.

14

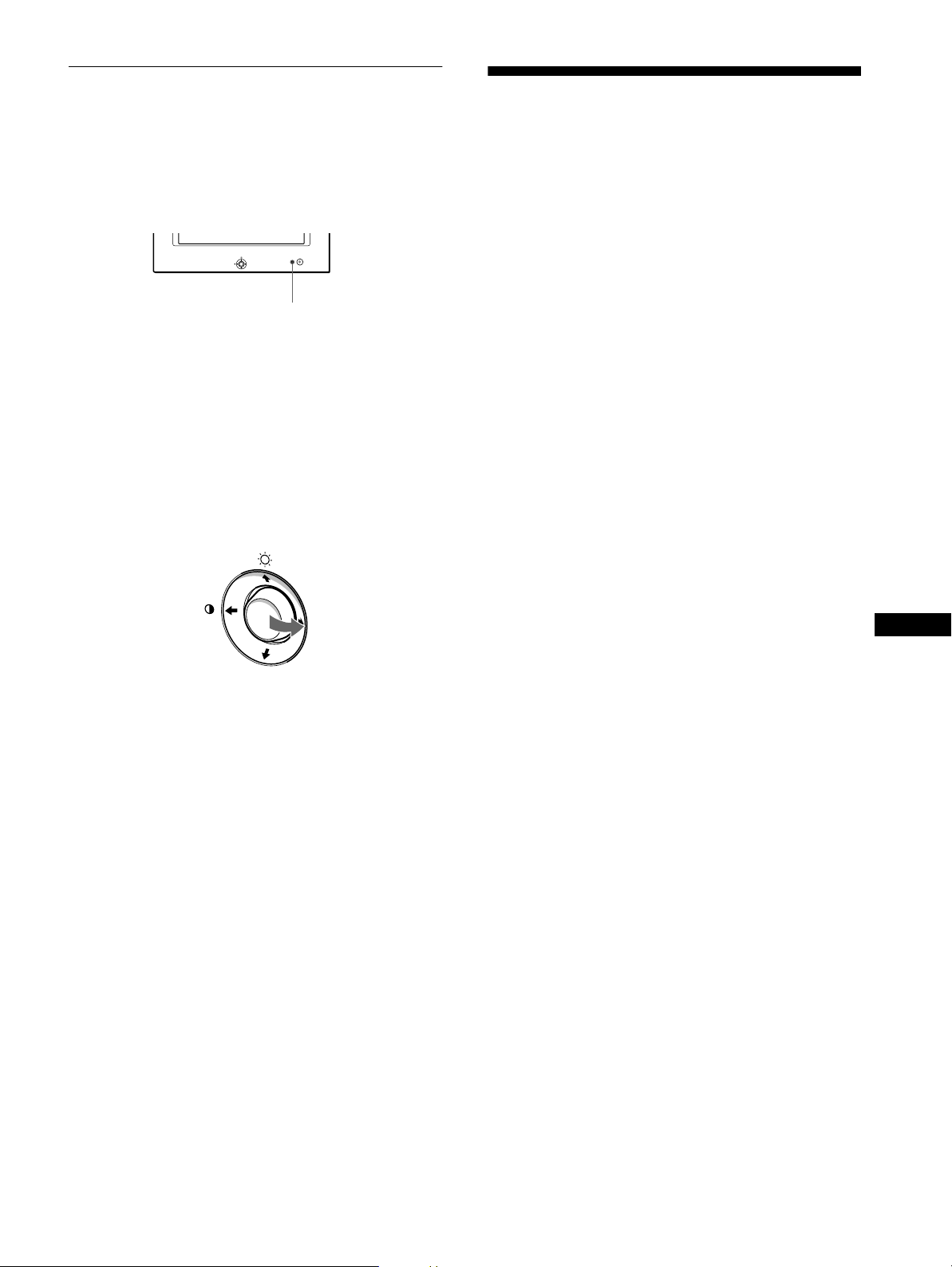

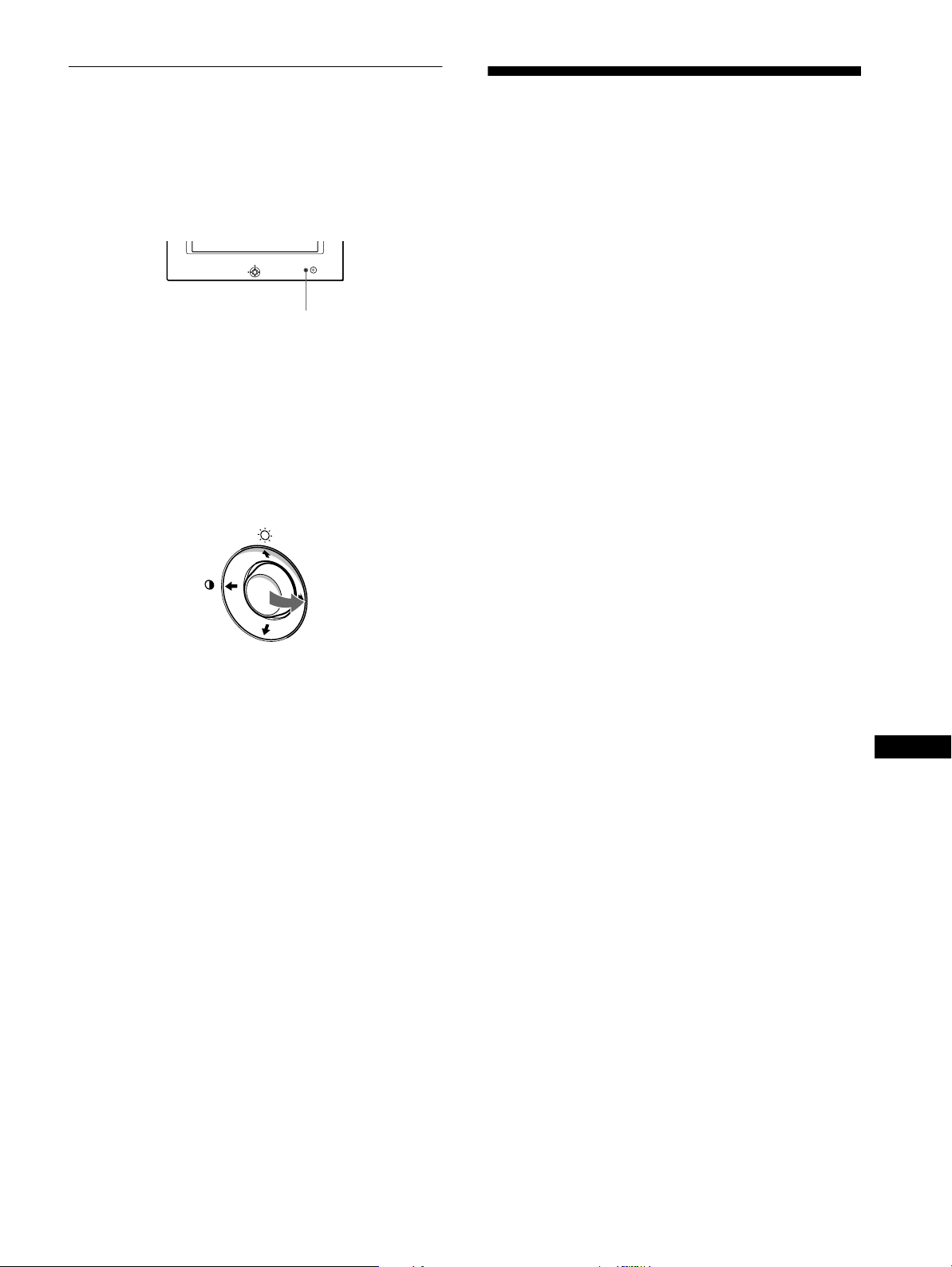

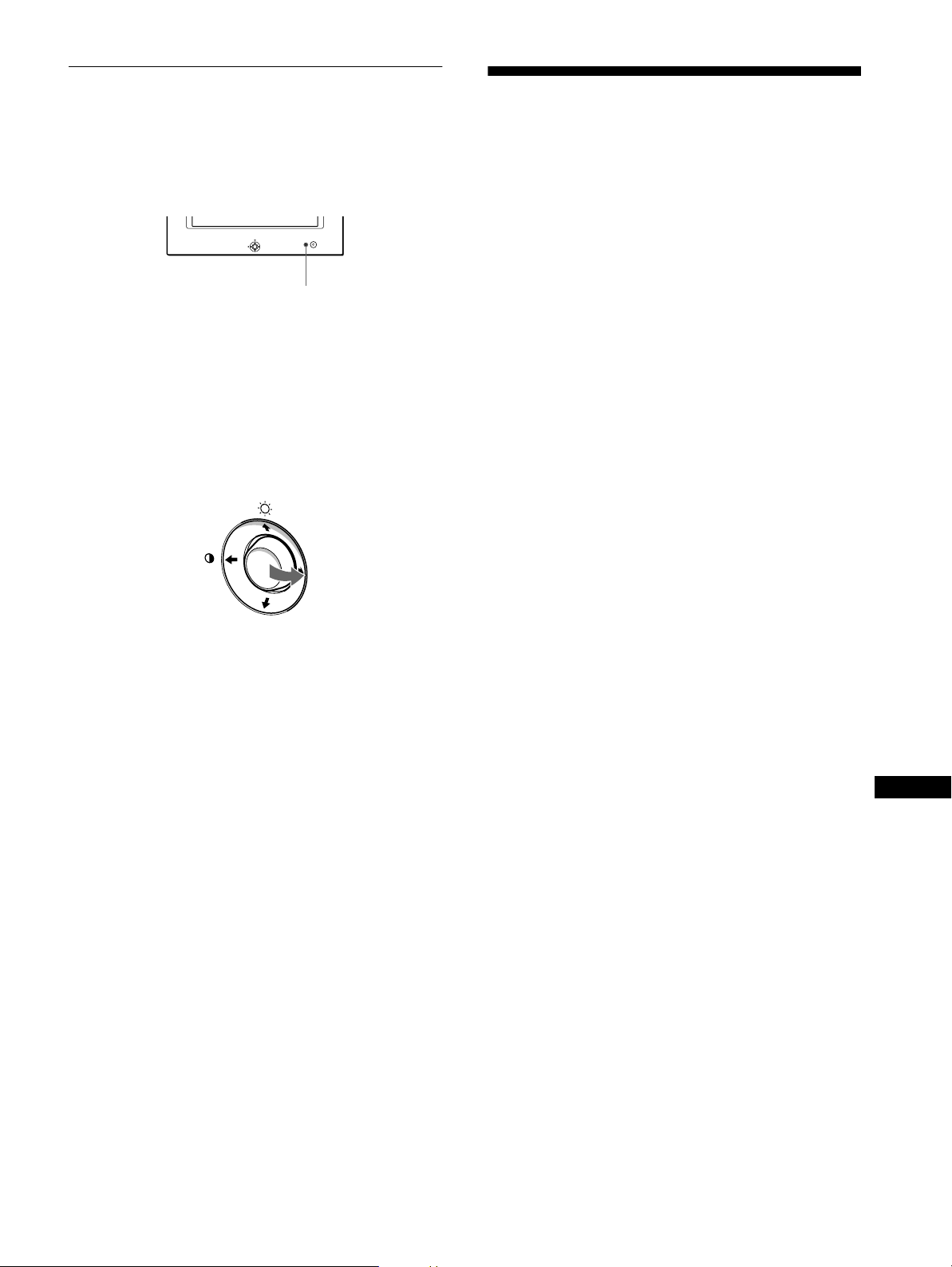

Self-diagnosis function

This monitor is equipped with a self-dia gnosis function. If the re is
a problem with your monitor or compute r, the screen will go
blank and the ! (power) indicator will either light up green or
flash orange. If the ! (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard.

MENU

(power) indicator

!

If the ! (power) indicator is green
1

Disconnect the video input cable or turn off the
connected computer.

2

Press the ! (power) b utton twice to turn the monitor
off and then on.

3

Move the control button , for 2 seconds before the
monitor enters power saving mode.

MENU

If all four color bars appear (white, red, green, blue), the monitor
is working properly. Reconnect the video input cable and check
the condition of your computer.

Specifications

CRT 0.24 mm aperture gri lle pitch (cen ter)

19 inches measured diago nally
90-degree deflection
FD Trinitron

Viewable image size Approx. 365 × 274 mm (w/h)

Resolution

Maximum Horizontal: 1800 dots

Recommended Horizontal: 1280 dots

Standard image area Approx. 352 × 264 mm (w/h)

Deflection freq uency* Horizontal: 30 to 96 kHz

AC input voltage/current 100 – 240 V, 50 – 60 Hz, 2.3 – 1.0 A
Power consumption Max. 150 W
Dimensions

Mass Approx. 26 kg (57 lb 5 oz)
Plug and Play DDC1/DDC2B/DDC2Bi
Supplied accessories See page 6

* Recommended horizontal and vertical t iming condition

• Horizontal sync width should be more than 1.0 µsec.

• Horizontal blanking width should be more than 3. 0 µsec.

• Vertical blanking width should be more than 500 µsec.

Design and specifications are subject to change without noti ce.

3

/8 × 10 7/8 inches)

(14

18.0" viewing image

Vertical: 1440 lines

Vertical: 1024 lines

7

/8 × 10 1/2 inches)

(13

Vertical: 48 to 120 Hz

Approx. 497 × 458 × 469 mm
(w/h/d)

5

/8 × 18 1/8 × 18 1/2 inches)

(19

GB

If the color bars do not appear, there is a potential m onitor failure.
Inform your authorized Sony dealer of the monitor’s condition.

If the ! (power) indicator is flashing orange

Press the ! (power) button twice to turn the monitor off
and then on.

If the ! (power) indicator ligh ts up green , the monitor i s working
properly.

If the ! (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds bet w een orange
flashes of the ! (power) indicator and inform your authorized
Sony dealer of the mo nitor’s conditio n. Be sure to note the m odel
name and serial number of your monitor. Also note the make and
model of your computer and video board.

15

Table des Matières

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron est une marque comm ercial e
déposée de Sony Corporation .

• Macintosh est une marque commerciale
sous licence d’Apple Com puter, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.

• Windows
marques déposées de Microsoft
Corporation aux Etats-Unis et dans
d’autres pays.

• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation aux Etats-Unis.

• VESA et DDC
commerciales de Video Electronics
Standard Association.

•

E

déposée aux Etats-Unis.

• Tous les autres noms de produ it s
mentionnés dans le pré sent mode
d’emploi peuvent ê tre de s m a rques
commerciales ou des marqu es
commerciales déposées de leurs
sociétés respectives.

• Les symboles “” et “” ne sont pas
mentionnés systématiquement dans le
présent mode d’emploi.



et MS-DOS sont des



sont des marques

NERGY STAR est une marque

1ére étape:
2éme étape:
3éme étape:

Raccordez le moniteur à votre ordinateur. . . . . . . . . . . 6

Branchez le cordon d’alimentation . . . . . . . . . . . . . . . 6

Mettez le moniteur et l’ordinateur sous tension . . . . . 6

Raccordement de périphériques compatibles USB

(Universal Serial Bus). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Sélection de la langue d’affichage des menus

(LANGUAGE/INFORMATIONS). . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la qualité de l’image (PICTURE EFFECT) . . . . . . . . . . 9

Réglage du centrage de l’image (CENTRAGE) . . . . . . . . . . . . . . . 10

Réglage de la taille de l’image (TAILLE) . . . . . . . . . . . . . . . . . . . . 10

Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la forme de l’image (GEOMETRIE). . . . . . . . . . . . . . . 10

Réglage de la convergence (CONVERGENCE) . . . . . . . . . . . . . . 10

Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11

Réglages supplémentaires (ECRAN) . . . . . . . . . . . . . . . . . . . . . . . 11

Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 11

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .12

Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 12

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 12

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

FR

3

Précautions

Avertissement sur le raccordement à la source
d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec votre tension d’alimentation secteur locale.

Pour les clients au Royaume-Uni

Si vous utilisez ce mon iteur au Royaume-Uni, utilisez le cordon
d’alimentation fourni au Royaume-Uni.

Exemple de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA

uniquement

Entretien

• Nettoye z l’écran à l’a ide d’un ch iffon doux . Si vous util isez un
produit nettoyant po ur vitres, n’utilisez aucun type de produit
contenant une solution antistatique ou des additifs similaires
parce que vous risquez de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la su rfa ce de
l’écran avec des objets abrasifs ou aux arêtes vives comme un
stylo à bill e o u un tournevis. Ce type de conta c t r i s qu e e n ef fe t
de rayer le tube image.

• Net toye z le châs sis, l e panne au et les comm andes à l’aid e d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez jamais de tampons abrasifs, de poudre à
récurer ou de solv ants tels que de l’alcool ou du benzène.

Transport

Pour transpor ter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton d’emballage et les matériaux de
conditionne ment d’origine.

• Avant de débrancher le cordon d’alimentation, attendez au
moins 30 secondes après avoir actionné le commutateur
d’alimentation de manière à permettre la décharge de
l’électricité statique à la surface de l’écran.

• Après que le courant a été branché, l’écran est démagnét isé
pendant environ 5 secondes. Cela génère un puissant champ
magnétique autour de l’encadrement métallique qui peut
affecter les données mémorisées sur une bande magnétique ou
des disquettes situées à proximité. Placez ces systèmes
d’enregistrem e nt ma g né tiq u e, ba n de s e t dis q ue tte s à l ’ éc a rt d u
moniteur.

L’appareil doit être installé à proximité d’une prise murale
aisément accessible.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette , nappe, etc.) ou à proximité
de tissus (rideaux, t entures, etc.) qui risquent d’obstruer les
orifices de ventilation

• à proximit é de source s de c haleu r com me des r adiat eurs ou des
conduits d’air, ni dans un endr oi t di re cte m e nt ex po s é au
rayonnement solaire

• sujet à de fortes variations de température

• soumis à des vibrations ou à des chocs mécaniques

• sur une surface instable

• à pr oximi té d’appa reils géné rant un c hamp ma gnétique c omme
un transformateur ou des lignes à haute tension

• à proximité de ou sur une surface métallique chargée
électriquement

Utilisation du support

Insérez le support fourni dans la rainure pour ajuster l’angle du
moniteur. Vous pouvez utiliser le support en position ve rticale ou
horizontale. Si vous ne souhaitez pas utiliser le pied à cet effet,
vous pourrez l’utiliser comme range CD.

4

Identification des composants et

1 2 3 4

5

876

11 12 13 14 15

10

9

des commandes

Pour plus de détails, reportez-vous au pages indiquées entre
parenthèses.

MENU

ArrièreAvant

Manette de commande (page9)

1

La manette de commande sert à affic her l e menu et à ajuster
les paramètres de réglage du moniteur, y compris la
luminosité et le contraste.

Commutateur et indicateur ! (alimentation)

2

(pages 6, 12, 15)

Cette touche met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.

Connecteur AC IN (page 6)

3

Ce connecteur assure l’alimentation du moniteur.

Connecteur d’entrée vidéo (HD15) (page 6)

4

Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal

1 Rouge
2Vert
3Bleu
4 ID (masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9 DDC + 5V*
10 Masse
11 ID (masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d’horloge (SCL)*

FR

* DDC (Display Data Channel) e st une norm e de VESA.

Connecteurs d’aval USB (bus sériel universel)

5

(page 7)

Utilisez ces connecteurs pour relier des appareils
périphériques USB au moniteur.

Connecteur d’amont USB (bus sériel universel)

6

(page 7)

Utilisez ce connecteur pour relier le moniteu r à un o rdinate ur
compatible USB.

5

Installation

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

Avant de mettre ce moniteur en service, vérifiez si tous les
accessoires suivants se trouvent bien dans le carton:

• Cordon d’alimentation (1)

• Câble USB (1)

• Support du moniteur (1)

• Carte de garantie (1)

• Remarques sur l’entretien de la surface de l’écran (1)

• Ce mode d’emploi (1)

1ére étape:Raccordez le moniteur

à votre ordina teur

Mettez le moniteur et l’o rdina teur hor s tensio n av ant de pro céde r
au raccordement.

Remarque

Ne touchez pas les broches du connecteur de câble vidéo, car vo us
risqueriez de les plier.

Raccordement à un PC/AT IBM ou à un

x

ordinateur compatible

2éme étape:Branchez le cordon

d’alimentation

Le moniteur et l’ordina te ur étant hors tension, branchez d’abord
le cordon d’alimentation sur le moniteur et ensuite sur une prise
murale.

3éme étape:Mettez le moniteur et

l’ordinateur sous
tension

Mettez d’abord le moniteur sous tension et puis l’ordinateur.

Raccordement à un ordinateur Macintosh

x

ou compatible

Vous avez besoin d’un adaptateur Macintosh (non fourni).

Macintosh ou
ordinateur compatible

6

vers la
sortie vidéo

PC/AT IBM ou
ordinateur compatible

Adaptateur Macintosh (non fourni)

vers la sortie vidéo

L’installation de votre moniteur est à présent terminée.
Si nécessaire, utilisez les commandes du moniteur pour régler
l’image.

Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est corre ctement ra ccordé à l ’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez
si la carte graphique de votre ordinateur est complètement
introduite dans la fente de bus correcte.

• Si vous remplacez un ancien moniteur par ce modèle et si
l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran,
rebranchez l’ancien monite ur. Ajustez ens uite l a carte grap hique
de l’ordinateur de façon à ce que la fréquence horizontale soit
comprise entre 30 et 96 kHz et la fréquence verticale entre 48 et
120 Hz.

Pour plus d’informations sur les messages affichés à l’écran,
reportez-vous à la section “Symptômes et remèdes” à la page 13.

Installation sous différents systèmes d’exploitation

Ce moniteur est conforme à la norme Plug & Play “DCC” permettant la
détection automatique de l’ensemble des informations relatives au moniteur.
Aucun pilote spécifique ne doit être installé sur l’ordinateur.
Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour
la première fois, il se peut que l’assistant d’installation s’affiche à l’écran.
Cliquez plusieurs fois de suite sur “Next” suivant les instructions de l’assistant
jusqu’à ce que le moniteur Plug & Play soit automatiquement sélectionné de
façon à ce que vous puissiez utiliser ce moniteur.

Pour les clients utilisant Windows NT4.0

L’installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote
d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0 pour des
informations plus détaillées sur la résolution, le taux de régénération et le
nombre de couleurs.

Raccordement de périphériques

Sélection de la langue d’affichage
compatibles USB (Universal Serial
Bus)

Votre moniteur est doté d’un connecteur USB d’amont (sur le
panneau arrière) et de quatre connecteurs USB d’aval (deux sur
les côtés gauche et droit). Ces connecteurs offrent un moyen
simple et rapide de raccorder des périphériques compatibles USB
(comme des claviers, une souris, des imprimantes et des scanners)
à votre ordinate ur au mo ye n d’ u n câble USB standardisé.
Pour pouvoir utiliser votre moniteu r comme une plate-forme pour
vos périphériques, raccordez les USB comme illustré ci-dessous.

vers les
périphériques
compatibles USB

1

Mettez le moniteur et l’ordinateur sous tension.

2

Raccordez votre ordinateur au connecteur

vers un ordinateur
compatible USB

d’amont rectangulaire au moyen du câble USB
fourni.

Pour les clients utilisant Windows

Si un message apparaît à l’écran, s uivez les instructi ons affichées et
sélectionnez Generic USB Hub comme réglage pa r dé faut.

3

Raccordez vos périphériques au x connecteurs USB

d’aval rectangulaires.

Remarques

• Tous les ordinateurs et/ou systèm e s d’exploitation support les

configurations USB. Vérifiez dans le mode d’emplo i de votre
ordinateur si vous pouvez rac cor der des systèmes USB.

• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur

l’ordinateur hôte. Pour plus de détails, reportez-vous au mode d’emploi
du périphérique.

• Le moniteur fonctionne comme une pla te -forme USB tant que le

moniteur est sous tension (“on ”) ou en mode d’économie d’é ne rgie.

• Si vous raccordez un clavie r ou une souris aux connecteurs USB et si

vous démarrez ensuite votre ordinateur pour la première fois, il se peut
que les périphériques ne fonctionnent pas. Raccordez d’abord le clavier
et la souris directement à l’ordinateur et installez les appareils
compatibles USB. Raccord ez-les ensuite à ce moniteur.

• Ne vous appuyez pas sur le moniteur lorsque vous branchez les câbles

USB. Le moniteur risque de pivoter et de vous blesser.

vers les
périphériques
compatibles USB

des menus (LANGUAGE/

INFORMATIONS)

Les écrans de menu peuvent être affichés en franç ais, anglais,

allemand, italien, espagnol, néerlandais, suédois, russe et

japonais. La sélection par défaut est l’anglais.

1

Appuyez au centre de la manette de commande.

Voir page 9 pour plus d’informations sur l’utilisation de la
manette de commande.

MENU

QU I TTE R
P I CTURE EFFECT

TA I L L E / CENTRAGE

GEOMETR I E

CONVERGENCE
ECRAN
COUL EUR
LANGU AGE / I NFORMA T SNOI
RAPPEL

MENU

2

Déplacez la manette de comm ande m/M pour mettre
en évidence LANGUAGE/INFORMATIONS et
appuyez de nouveau sur le centre de la manette de
commande.

MENU

3

Déplacez la manette de commande m/M pour
sélectionner . Déplacez ensuite la manette de
commande </, pour sélectionner une langue.

• ENGLISH: Anglais

• FRANÇAIS

• DEUTSCH: Allemand

• ITALIANO: Italien

• ESPAÑOL: Espagnol

• NEDERLANDS: Néerlandais

• SVENSKA: Suédois

• : Russe

• : Japonais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au

MENU principal et deux fois po ur re ve nir à la visualisation normale. Si

vous n’actionnez aucune touche, le menu se referme automatiquement au

bout de 30 secondes environ.

Pour restaurer l’anglais

Voir “Réinitiali s at ion des réglages (RAP PEL)” à la page 11.

SELECT

LANGUAGE/ I NFOR

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

A

M

N

I

T

O

S

FR

7

Personnalisation de votre

les
fréquences
horizontale
et verticale
du signal
d’entrée en
cours

la

réso

lution du

signal d’

entrée

en cours

moniteur

Vous pouvez effectuer d e multiples régla ges sur votre moniteur à
l’aide des écrans de menu.

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le
MENU principal à l’écran. Voir page 9 pour plus d’inform at ions
sur l’utilisation de la manette de commande.

MENU

MENU

QU I TTE R
P I CTURE EFFECT

TA I L L E / CENTRAGE
GEOMETR I E
CONVERGENCE
ECRAN
COUL EUR
LANGUAGE / I N FORMAT SNOI
RAPPEL

SELECT

Utilisez la manette de commande pour sélectionner l’un des
menus suivants.

QUITTER

1

Sélectionne QUITTER pour quitter
le menu.

PICTURE EFFECT

2

(page 9)

Sélectionne le menu
PICTURE EFFECT pour
choisir le mode d’image
présélectionné le plus
approprié.

TAILLE/CENTRAGE

3

(page 10)

Sélectionne le menu
TAILLE/CENTRAGE pour
régler le centrage de l’image,
la taille ou le zoom.

GEOMETRIE (page 10)

4

Sélectionne le menu
GEOMETRIE pour régler l a
rotation et la forme de
l’image.

PI CTURE EFFECT

STANDARD
DYNAMI QUE

SELECT EXI T

TA I LLE / CENTRAGE

POS I T I ON

26

SELECT EXI T

GEOMETRIE

ROTAT ION

26

SELECT EXI T

H

CONVERGENCE

5

CONVERGENCE

(page 10)

Sélectionnez le menu
CONVERGENCE pour
ajuster la convergence
horizontale ou verticale de

SELECT EXI T

26

l’image.

ECRAN (page 11)

6

ECRAN

Sélectionnez le menu

MAGNÉTI

ECRAN pour démagnétis er
l’écran et ajuster le niveau de
suppression du moiré.

COULEUR (page 11)

7

Sélectionne le menu
COULEUR pour régler la
température de couleur de
l’image. Vous pouvez utiliser

DÉ SÉ

UOI

SELECT EXI T

COULEUR

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

ce menu pour faire
correspondre les couleurs du
moniteur aux couleurs d’une
image imprimée.

LANGUAGE/

8

LANGUAGE/ I NFOR

A

M

N

I

T

O

INFORMATIONS
(pages 7, 14)

Sélectionnez le menu
LANGUAGE/
INFORMATIONS pour

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

sélectionner la langue
d’affichage des menus et
afficher la fenêtre
d’information de ce moniteur.

RAPPEL (page 11)

9

Sélectionnez le menu
RAPPEL pour réinitialiser les
réglages.

Affichage du signal d’entrée en cours

x

RAPPEL

RAPPEL

MODE TOTA L

EX I T

Les fréquences horizontale et verticale du signal d’entrée actuel
sont affichées dans le menu LUMINOSITÉ/CONTRASTE. Si le
signal correspond à l’un des modes présélectionnés de ce
moniteur, la résolution e st également affichée.

LUM I NOSI TÉ / CONTRASTE

26 26

H:68. 7 kHz V:85Hz

1024X768

S

8

Utilisation de la manette de commande

MENU

LUM I NOSI TÉ / CONTRASTE

26 26

H:68.7kHz V:85Hz

1024X768

x

1

Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher
le MENU principal sur l’ écran.

MENU

2

Sélectionnez le menu que vous voulez régler.

Mettez en évidence le menu souhaité en déplaçant la manette
de commande vers le haut (M), vers le bas (m) et vers la
gauche (<) ou vers la droite (,).

Réglage de la luminosité et du

contraste

Les réglages de la luminosit é et du contraste sont effectués au

moyen d’un menu LUMINOSITÉ/CONTRASTE séparé.

Ces réglages sont enregistrés dans la mémoire pour tous les

signaux entrants.

1

Déplacez la manette de commande dans n’importe
quel sens.

Le menu LUMINOSITÉ/CONTRASTE apparaît à l’écran.

2

Déplacez la manette de commande vers le haut ou
le bas m/M pour régler la luminosité ( ), et vers la
gauche ou la droite </, pour régler le contraste
(6).

Le menu disparaît automatiquement au bout d’environ
3 secondes.

MENU

3

Réglez le menu.

Déplacez la manette de commande vers la gauche (<) ou la
droite (,) pour effectuer le réglage.

MENU

4

Quittez le menu.

Appuyez une fois au centre de la manette de commande pour
revenir au MENU principal et deux fois pour revenir à la
visualisation normale. Si vous n’actionnez aucune touche, le
menu se referme automatiquement au bout de 30 secondes
environ.

MENU

Réinitialisation des réglages

x

Vous pouvez réinitialiser les ré glages à l’a ide du menu RAP PEL.
Voir page 11 pour plus d’informations sur la réinitialisation des
réglages.

Réglage de la qualité de l’image

(PICTURE EFFECT)

La fonction PICTURE EFFECT vous permet de sélectionner le

mode d’image le mieux approprié parmi les deux modes

présélectionnés.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de commande pour mettre en
évidence PICTURE EFFECT et appuyez de nouveau
sur le centre de la manette de commande.

Le menu PICTURE EFFECT apparaît à l’écran.

3

Déplacez la manette de commande m/M pour
sélectionner le mode d’image désiré.

Sélectionnez Pour obtenir

STANDARD

DYNAMIQUE

des images avec un haut niveau de
contraste et de luminosité. Choisissez
ce mode pour la plupar t de s
applications courantes, comme les
traitements de texte, les tableurs,
les utilitaires de courrier électron iqu e
ou de navigation sur Internet.

des images éclatantes de réalisme.
Utilisez ce mode, offrant une
restitution plus éclatante qu e le mode
“STANDARD”, pour des utilisations
graphiques poussées telles que des
jeux ou une lectur e de DVD.

FR

9

Réglage du centrage de l’image

Réglage de la forme de l’image

(CENTRAGE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comm ande m/M pour mettre
en évidence TAILLE/CENTRAGE et appuyez de
nouveau sur le centre de la ma nette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3

Déplacez d’abord la manette de commande vers le
haut ou le bas m/M afin de sélectionner

(POSITION H) pour le réglage horizontal ou

(POSITION V) pour le réglage vertical. Déplacez
ensuite la manette de commande ve rs la gauche ou
la droite </, pour régler le centrage.

Réglage de la taille de l’image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comm ande m/M pour mettre
en évidence TAILLE/CENTRAGE et appuyez de
nouveau sur le centre de la ma nette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3

Déplacez d’abord la manette de commande vers le
haut ou le bas m/M afin de sélectionner

(TAILLE H) pour le réglage horizontal ou

(TAILLE V) pour le réglage vertical. Déplacez
ensuite la manette de commande ve rs la gauche ou
la droite </, pour régler la taille.

Agrandir ou réduire l’image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comm ande m/M pour mettre
en évidence TAILLE/CENTRAGE et appuyez de
nouveau sur le centre de la ma nette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3

Déplacez la manette de commande vers le haut ou
le bas m/M afin de sélectionner (ZOOM), et
déplacez-la vers la gauche ou la droite </, pour
agrandir ou réduire l’image.

(GEOMETRIE)

Les réglages GEOMETRIE vous permettent d e rég ler la rotation
et la forme de l’image.
Le paramètre (ROTATION) est conservé en mémoire pour
l’ensemble des signaux d’entrée. Tous les autres réglages sont
enregistrés dans la mémoire pour le signal d’entrée en cours.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comma nde m/M pour mettre
en évidence GEOMETRIE et appuyez de
nouveau sur le centre de la manette de commande.

Le menu GEOMETRIE apparaît à l’écran.

3

Déplacez d’abord la manette de commande vers le
haut ou le bas m/M pour sélectionner le paramètre
de réglage voulu. Déplacez ensuite la manette de
commande vers la gauche ou la droite </, pour
exécuter le réglage.

Sélectionnez pour

(ROTATION)
(COUSSIN)

(PIN BALANCE)

(TRAPÉZOÏD)

(PARALLÉL)

faire pivoter l’image
élargir ou rétrécir les côtés de l’image
décaler les côtés de l’image vers la

gauche ou la droite
régler la largeur de l’image dans le

haut de l’écran
décaler l’image vers la gauche ou la

droite dans le haut de l’écran

Réglage de la convergence (CONVERGENCE)

Les réglages CONVERGENCE vous permettent de régler la
qualité de l’image en co ntrôlant la convergence. La convergenc e
est l’alignement des si gnaux de couleur rouge, vert et bleu.
Si vous voyez des ombres rouges ou bleues autour des lettres ou
des lignes, réglez la convergence.
Ces réglages so nt en r e gistrés dans la mémoire pour tous les
signaux d’entrée.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comma nde m/M pour mettre
en évidence CONVERGENCE et appuyez de
nouveau sur le centre de la m ane tte de co mma nde .

Le menu CONVERGENCE apparaît à l’écran.

3

Déplacez dans un premier temps la manette de
commande m/M pour sélectionner l’élément de
réglage désiré. Déplacez ensuite la manette de
commande </, pour apporter votre réglage.

Sélectionnez Pour

décaler horizontalement les ombres rouges ou
bleues

décaler verticalement les om bres rouges ou
bleues

10

Réglage des couleurs de l’image

MENU

(COULEUR)

Les réglages COULEUR vous permettent de régler la température
des couleurs de l’image en changeant le niveau de couleur du
champ de couleur blanche. Les couleurs semblent rougeâtres si la
température est basse ou bleuâtres si la température est élevée. Ce
réglage s’avère très pratique pour faire correspondre les couleurs
du moniteur aux couleurs d’une image imprimée.
Ce réglage est enregistré dans la mémoire pour tous les signaux
d’entrée.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de commande m/M pour mettre
en évidence COULEUR et appuyez de nouveau
sur le centre de la manette de commande.

Le menu COULEUR apparaît à l’écran.

3

Déplacez la manette de commande vers la gauche
ou la droite </, pour sélectionner une
température de couleur.

Les températures de couleur présélectionnées sont 5000K,
6500K et 9300 K. Comm e le régl age par dé faut est 9 300K, les
blancs passent d’une nuance bleuâtre à une nuance rougeâtre
lorsque la température est abaissée de 6500K à 5000K.

Démagnétisation de l’écran

x

Le moniteur est automatiquement démagnétisé lors de la mise
sous tension.

Pour démagnétiser manuellement l’écran, déplacez
d’abord la manette de comm ande vers le haut ou le bas

afin de sélectionner (DÉMAGNÉTISÉ). Déplacez

m/M

ensuite la manette de commande vers la droite ,.

L’écran est démagnétisé pendant environ 5 secondes. Si un
second cycle de démagnétisation s’avère nécessaire, laissez
s’écouler un intervalle d’au moins 20 minutes de manière à
obtenir les meilleurs résultats.

Suppression du moiré

x

Si des motifs elliptiques ou ondulatoires apparaissent à l’écran,
ajustez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré,
déplacez d’abord la ma nette de comma nde vers le hau t
ou le bas m/M afin de sélectionner (ADAPTE MOIRÉ).
Déplacez ensuite la manette de commande vers la
gauche ou la droite </, jusqu’à ce que l’effet de
moiré soit minimal.

* L’effet de moiré est un type d’interférenc e na turelle qui produit de

légères lignes ondulé es sur l’écran. Il peut résulter d’un e interférence
entre le motif de l’ima ge à l’écran et la disposition des poi nt s du
moniteur.

Exemple de moiré

*

4

Si nécessaire, ajustez avec précision la temp érature
des couleurs.

Déplacez d’abord sur la manette de commande vers la gauche
ou la droite </, pour sélectionner USER. Déplacez
ensuite sur la manette de commande vers le haut ou le bas
m/M pour sélectionner R (rouge), G (vert) ou B (bleu) et
déplacez ensuite sur la manette de commande vers la gauche
ou la droite </, pour exécuter le réglage.

COULEUR

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

Si vous procédez au réglage p r écis de la température des
couleurs, le nouveau réglage des couleurs est mémorisé et
rappelé chaque fois que vous sélectionnez USER.

Réglages supplémentaires (ECRAN)

Vous pouvez dégausser (démagnétiser) l’écran manuellement et
supprimer le moiré.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de commande vers le haut ou
le bas m/M de façon à mettre en évidence

ECRAN et appuyez ensuite de nouveau sur le

centre de la manette de commande.

Le menu ECRAN apparaît à l’écran.

3

Déplacez la manette de commande vers le haut ou
le bas m/M pour sélectionner le paramètre de
réglage voulu.

Ajustez le paramètre sélectionné selon les instructions
suivantes.

Réinitialisation des réglages (RAPPEL)

Ce moniteur est doté des deux modes de réinitialisation suivants.
Utilisez le menu RAPPEL pour réinitialiser les réglages.

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de commande vers le haut ou
le bas m/M de façon à mettre en évidence

RAPPEL et appuyez ensuite de nouveau sur le

0

centre de la manette de commande.

Le menu RAPPEL apparaît à l’écran.
Réinitialisez les réglages selon les instructions suivantes.

Réinitialisation de toutes les données de réglage
pour le signal d’entrée en cours (MODE)

Déplacez la manette de commande vers la gauche <.

Le paramètre MODE est sélectionné. Toutes les données de
réglage pour le signal d’entrée en cours sont réinitia lisé es.
Attention que les paramètre s suivants ne peuv ent être réinitia lisés
suivant cette méthode.

• langue d’affichage des menus (page 7)

• rotation de l’image (page 10)

Réinitialisation de toutes les données de réglage
aux valeurs par défaut (TOTAL)

Déplacez la manette de commande vers la droite ,.

Le paramètre TOTAL est sélectionné. Toutes les données de
réglage pour le signal d’entrée en cours sont réini tialisées. Toutes
les données de réglage (excepté pour les réglages USER dans le
menu COULEUR) sont réinitialisées aux valeurs par défaut.

Remarque

Les touches du moniteur sont inopérantes pendant environ 5 secondes
lorsque TOTAL est sélectionné.

FR

11

Caractéristiques

Fils d’amortissement

INFORMATIONS

HORS PLAGE DE BALAYAGE

Condition du
signal d’entrée

Dépannage

techniques

Modes présélectionné et utilisateur

Lorsque le moniteur reçoit un signal d’entrée, il fait
automatiquement correspondre le signal à l’un des modes
présélectionné s qui s ont e nregis trés d ans la mémoir e du m oniteur
de manière à offrir une image de haute qualité au centre de
l’écran. (Voir Appendix pour une liste des modes
présélectionnés.) Pour les signaux d’entrée qui ne correspondent
pas à l’un des modes présélectionnés, la technologie Multiscan
numérique intég r é e da n s ce mo niteur fait en sorte qu’une image
claire apparaisse à l’écran pour toutes les synchronisations dans la
plage de fréquences du moniteur (horiz ontale: 30 à 96 kHz ;
verticale: 48 à 120 Hz). Lorsque l’image est réglée, les données
de réglage sont mémorisées comme un mode utilisateur et sont
rappelées automatiquement chaque fois que le même signal
d’entrée est reçu.

Remarque à l’intention des utilisateurs de
Windows

Vérifiez le mode d’emploi de votre carte vidéo ou le programme
utilitaire fourni avec la c arte g ra ph iqu e et sél ectio nn e z le tau x de
régénération le plus élevé de manière à maximiser les
performances du moniteur.

Consultez cette section avant de faire appel au service
d’assistance technique.

Si de fines lignes apparaissent à l’écran (fils d’amortissement)

L’apparition de lignes fines sur l’écran de votre moniteur
Trinitron, tout spécialement lorsque la couleur de l’arrière-plan
est claire (en général blanc), est normale. Il ne s’agit pas d’un
mauvais fonctionnement. Ces ligne s sont en fait les ombres d e fils
d’amortissement utilisés pour stabiliser la grille d’ou vertu re. La
grille d’ouverture est l’élé ment essenti el q ui rend les tubes im age
Trinitron uniq ues en permettant le passage d’une plus grande
quantité de lumière vers l’écran, ce qui garantit un e imag e pl us
lumineuse et plus finem e nt dé ta illé e .

Messages affichés à l’écran

Fonction d’économie d’énergie

Ce moniteur est conforme aux spécifications VESA, ENERGY

S

TAR et NUTEK relatives aux économies d’énergie. Si aucun
signal n’est reç u par le moniteur en provenance de l’ordina teur
raccordé, le moniteur rédu ira automatiq uement sa c onsommat ion
d’énergie comme illustr é ci-dessous.

Mode
d’alimentation

fonctionnement
normal

inactif** ≤ 3 W orange
hors tension 0 W désactivé

* Les chiffres indiquen t l a co nsommation d’énergie lorsqu ’aucun

périphérique compatible USB n’est raccordé au m oni teur.

** Lorsque vot re ordinateur passe en mo de “inactif”, le signal d’ e n trée

est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au
bout de 20 secondes, le mon it eur passe en mode d’économi e
d’énergie.

Consommation
d’énergie

≤ 150 W vert

*

L’indicateur !
(alimentation)

Si aucune image n’apparaît à l’écran, l’un des messages suivants
s’affiche. Pour r e médier au problème, voir “Symptômes et
remèdes” à la page 13.

Condition du signal d’entrée

HORS PLAGE DE BALAYAGE

indique que le signal d’entrée n’est pas supporté par les
spécifications du moniteur.

PAS ENTREE VIDEO

indique qu’aucun signal n’est entr é dans le moniteur.

12

Symptômes et remèdes

Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé.
Utilisez la fonction d’autodia gnosti c (pag e15) si les recommandations suivantes ne vous perm et tent pa s de résou dr e le prob lè m e sur venu.

Symptôme Vérifiez
Pas d’image

Si l’indicateur ! (alimentation) ne
s’allume pas

Si le message P AS ENTREE VIDEO
apparaît à l’écran, ou si l’indicateur
! (alimentation) est orange

Si le message HORS PLAGE DE
BALAYAGE apparaît à l’écran

Si aucun message ne s’affiche et si
l’indicateur ! (alimentation) est vert
ou clignote en orange

Si vous utilisez un système
Macintosh

L’image scintille, sautille, oscille
ou est brouillée

L’image est floue

Des images fantômes
apparaissent

L’image n’est pas centrée ou de
taille incorrecte

Les bords de l’image sont
incurvés

• Vérifiez si le cordon d’alimentation est corre ctement branché.

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont
fermement enfoncées dans leurs prises resp ectives (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou
enfoncées.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

x

• L’ordinateur se trouve en mode d’économie d’é nergie. Essayez d’appuyer sur une touche
ou de déplacer la sour is.

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

x

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous
remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la
plage de fréquence comme suit.
Horizontale: 30 à 96 kHz
Verticale: 48 à 120 Hz

• Activez la fonction d’aut odiagnostic (page 15).

• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidé o sont
correctement raccordés (page 6 ).

• Isolez et élimine z les source s pote nt iel les de ch amp s électri qu es ou magn éti ques te ls que
d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes
fluorescentes ou des téléviseurs.

• Éloignez le moniteur des li gnes à haute tension ou placez un blinda ge magnétique à
proximité du monite ur.

• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre
circuit.

• Faites pivoter le moniteur de 90° vers l a gauche ou la droite.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

x

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte
graphique.

• Assurez-vous que le mode graphique (VESA, etc.) et la fréquence du signal d’entrée sont
supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage
adéquate, il arrive que certaines cartes vidé o pré s e nte n t un e im pu ls io n de synchronisa tio n
trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la
meilleure image possible.

• Ajustez la luminosité et le contraste (page 9).

• Démagnétisez le moniteur* (page 11).

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.

• Ajustez la taille (page 10) ou le centrage (page 10) de l’image. Attention que certains
modes vidéo ne remplissent pas l’écran jusqu’aux bords.

• Ajustez la géométrie (page 10).

FR

(suite page suivante)

13

Symptôme Vérifiez
Un motif ondulatoire ou elliptique

(moiré) est visible

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

x

• Changez le motif de votre bureau.

Les couleurs ne sont pas
uniformes

• Démagnétisez le moniteur* (page 11). Si vous placez à côté du moniteur un appareil qui
génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du
moniteur, il se peut que les couleurs perdent leur uniformité.

Le blanc n’est pas blanc
Les lettres et les lignes sont

• Ajustez la température de couleur (page 11).

• Ajustez la convergence (page 10).

soulignées d’une ombre rouge ou
bleue

Les périphériques USB ne
fonctionnent pas

• Vérifiez si les connecteurs USB appropriés sont correctement raccordés (pag e 7).

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

x

• Vérif iez si l’un des périphé riques auto-aliment és compatibles USB est sous tension (“on”).

• Installez la dernière version du gestionnaire de périphérique sur votre ordinateur. Consultez
le fabricant de votre app areil po ur dé term ine r le gestio nn a ire de périphé riq ue appro prié.

• Si votre clavier ou votre souris compatible USB ne fonctionne pas, raccordez-le
directement à votre ordinateur, redémarrez l’ordin ateur et effectuez les ajustements
nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le moniteur.
Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez
ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne
fonctionnent pas.

• Pour les clients utilisant Windows 95

1. Cliquez à l’aide de la touche droite sur “Poste de travail” et sélectionnez “Propriétés”.

2. Cliquez sur l’onglet “Gestionnaire de périphériques”. Faites défiler vers le bas et

sélectionnez “Contrôleur de bus série universel”.
Si “Contrôleu r de bus série universel” n’apparaît pas, vous devez charger une disquette
USB supplémentaire . Consultez le fabricant de votre ordinateur pour plus
d’informations sur l’obtention d’une disquette USB supplémentaire.

3. Sélectionnez “Périphérique USB générique” dans la liste de systèmes de commande

USB et cliquez sur “Propriétés”.

4. Si la case en regard de “Désactiver dans ce profil matériel” est cochée, désactivez-la.

5. Cliquez sur “Rafraîchir”.

Un souffle est audible juste après
la mise sous tension

* Si un second cycle de dé magnétisation s’ avère nécessaire, laissez s’écouler un int ervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de

souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le monite ur
est mis sous tension, il est automatiquement démagnétisé pe ndant cinq secondes.

Affichage de la désignation, du numéro de série et
de la date de fabrication du moniteur

1

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2

Déplacez la manette de comm ande m/M pour mettre
en évidence LANGUAGE/INFORMATIONS et
appuyez sur le centre de la manette de commande.

Le menu LANGUAGE/INFORMATIONS apparaît à l’écran.

3

Déplacez la manette de commande m/M pour
sélectionner .

Les informations sur le moniteur apparaissent à l’écran.

Exemple

LANGUAGE/ I NFOR

MODE L :

HMD - A4 2 0

SER IAL :12345678

MANUFACTURED:2000.52

SELECT EXI T

A

M

N

I

S

T

O

14

Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes.

• Désignation du modèle: HMD-A420

• Numéro de série

• Marque et spécifications de votre ordinateur et de votre carte
graphique.

Fonction d’autodiagnostic

Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un
problème avec votre moniteur ou ordinateur, l’écran devient
blanc et l’ indicateur ! (alimentation) s’allume en vert ou clignote
en orange. Si l’indicateur ! (alimentation) s’allume en orange,
c’est que l’ordinateur s e trouve en mode d’économie d’énergie.
Appuyez sur une touche quelconque du clavier.

MENU

L’indicateur ! (alimentation)

Si l’indicateur ! (alimentation) est allumé en vert
1

Débranchez le câble d’entrée vidéo ou mettez
l’ordinateur raccordé hors tension.

2

Appuyez deux fois sur la touche ! (alimentation)
pour mettre le moniteur hors et sous tension.

3

Déplacez la manette de com mande vers la droite ,
pendant 2 secondes a vant que le monite ur passe en
mode d’économie d’énergie.

MENU

Si les quatre barres de couleur apparaissent (blanc, rouge, vert,
bleu), c’est que le moniteur fonctionne correctement. Rebranchez
le câble d’entrée vidéo et véri fiez l’état de votre ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement
parce qu’une anomalie s’est produite au niveau du moniteur.
Informez votre revendeur Sony ag ré é de l’état du moniteur.

Spécifications

Tube cathodique Pas d’ouvertur e de gr ille de 0,2 4 mm

(central)
19 pouces mesurés en diagonale
Déflexion de 90 deg r és
Trinitron FD

Taille de l’image affichée Approx. 365 × 274 mm (l/h)

Résolution

Maximum Horizontale: 1800 points

Recommandée Horizontale: 1280 points

Zone d’image standard Approx. 352 × 264 mm (l/h)

Fréquence de déflexion* Horizontale: 30 à 96 kHz

Tension/courant d’entrée CA
100 – 240 V, 50 – 60 Hz,

Consommation élect rique Max. 150 W
Dimensions Approx

Mass Approx. 26 kg (57 lb 5 oz)
Plug & Play DDC1/DDC2B/DDC2Bi
Accessoires fournis Voir page 6

* Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale do it être
supérieure à 1,0 µsec.

• La largeur de suppression horizont ale doit être supérieure à
3,0 µsec.

• La largeur de suppression verticale doit être supérieure à
500 µsec.

La conception et les spécifications sont sujettes à modifications
sans préavis.

3

/8 × 10 7/8 pouces)

(14
Zone de visualisation de 18,0"

Verticale: 1440 lignes

Verticale: 1024 lignes

7

/8 × 10 1/2 pouces)

(13

Verticale: 48 à 120 Hz

2,3 – 1,0 A

. 497 × 458 × 469 mm (

(19 5/8 × 18 1/8 × 18 1/2 pouces)

l/h/p

)

FR

Si l’indicateur ! (alimentation) clignote en orange

Appuyez deux fois sur la touche ! (alimentation) pour
mettre le moniteur hors et puis sous tension.

Si l’indicateur ! (alimentation) s’allume en vert, c’est que le
moniteur fonctionne correcteme n t.

Si l’indicateur ! (alimentation) clignote toujours, c’est
probablement pa rce qu’il y a une ano malie au niveau du moniteur.
Comptez le nombre de secondes entre les clignotements oranges
de l’indicateur ! (alimentation) et informez votre revendeur
Sony agréé de l’état du moniteur. Notez également la désignation
du modèle et le numéro de série de votre moniteur. Notez
également la marque et le modèle de votre ordinateur et de votre
carte vidéo.

15

Inhalt

Hinweis
Dieses Gerät erfüllt bezüglich
tieffrequenter (very low frequency) und
tiefstfrequenter (extremely low frequency)
Strahlung die Vorschriften des „Swedish
National Council for Metrology (MPR)“
vom Dezember 1990 (MPR II).

Dieses Garät entspricht den folgenden
europäischen EMV-Vorschriften für
Betrieb in Wohngebieten, gewerblicher
Gebleten und Leichtindustriegebieten.

EN55022/1998 Klasse B
EN55024/1998
EN61000-3-2/1995

Hinweise

• Aus ergonomischen Gründen wird
empfohlen, die Grundfarbe Blau
nicht auf dunklem Untergrund zu
verwenden (schlechte
Erkennbarkeit, Augenbelastung bei
zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen
(flimmern) sollten nur Darstellungen
bei Vertikalfrequenzen ab 70 Hz
(ohne Zeilensprung) verwendet
werden.

• Die Konvergenz des Bildes kann
sich auf Grund des Magnetfeldes
am Ort der Aufstellung aus der
korrekten Grundeinstellung
verändern. Zur Korrektur empfiehlt
es sich deshalb, die Regler an der
Frontseite für Konvergenz so
einzustellen, daß die getrennt
sichtbaren Farblinien für Rot, Grün
und Blau bei z.B. der Darstellung
eines Buchstabens zur Deckung
(Konvergenz) gelangen.
Siehe hierzu auch die Erklärungen
zu Konvergenz.



• Trinitron
Warenzeichen de r Sony Corporation.

• Macintosh ist ein Warenzeichen der
Apple Computer, Inc., in den USA und
anderen Ländern.

• Windows
eingetragene Warenzeichen der
Microsoft Corporation in den USA und
anderen Ländern.

• IBM PC/AT und VGA sind
eingetragene Warenzeichen der IBM
Corporation in den USA.

• VESA und DDC
der Video Electronics Stand ard
Association.

•

E

Warenzeichen in den USA.

• Alle anderen in diesem Handbuch
erwähnten Produktnamen können
Warenzeichen oder eingetragene
Warenzeichen der jeweiligen
Eigentümer sein.

• Im Handbuch sind die Waren ze i che n
und eingetragenen Warenzeichen nicht
überall ausdrücklich durch „“ und „“
gekennzeichnet.

ist ein eingetragenes



und MS-DOS sind



sind Warenzeichen

NERGY STAR ist ein eingetragenes

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 5

Anschließen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . .6

Schritt 1:
Schritt 2:
Schritt 3:

Anschließen von USB-kompatiblen Peripheriegeräten

(USB - Universeller Serieller Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Auswählen der Sprache für die Bildschirmmenüs

(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anschließen des Monitors an den Computer. . . . . . . . . . 6

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 6

Einschalten von Monitor und Computer. . . . . . . . . . . . . . 6

Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . . .8

Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Einstellen von Helligkeit und Kontrast . . . . . . . . . . . . . . . . . . . . . . . 9

Einstellen der Bildqualität (PICTURE EFFECT) . . . . . . . . . . . . . . . . 9

Einstellen der Bildposition (BILDLAGE) . . . . . . . . . . . . . . . . . . . . . 10

Einstellen der Bildgröße (GRÖSSE). . . . . . . . . . . . . . . . . . . . . . . . 10

Vergrößern oder Verkleinern des Bildes (ZOOMEN) . . . . . . . . . . . 10

Einstellen der Form des Bildes (GEOMETRIE) . . . . . . . . . . . . . . . 10

Einstellen der Konvergenz (KONVERGENZ) . . . . . . . . . . . . . . . . . 10

Einstellen der Farbe des Bildes (FARBE). . . . . . . . . . . . . . . . . . . . 11

Weitere Einstellungen (BILDSCHIRM) . . . . . . . . . . . . . . . . . . . . . . 11

Zurücksetzen der Einstellungen (ZURÜCKSETZEN). . . . . . . . . . . 11

Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Vordefinierte Modi und Benutzermodi . . . . . . . . . . . . . . . . . . . . . . 12

Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte)

erscheinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Symptome für Fehler und Abhilfemaßnahmen. . . . . . . . . . . . . . . . 13

Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Anhang (Appendix) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

DE

3

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluß

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,
daß es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in Großbrita nn i en

Wenn Sie den Monitor in Gr oßbritannie n verwenden, ben utzen
Sie bitte das mitgelieferte Kabel mit dem für Großbritannien
geeigneten Stecker.

Beispiele für Steckertypen

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn
Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß
es keine Antistatik-Lösung oder ähnlich e Zusätz e enthält, da
diese zu Kratzern auf der Beschichtung des Bildschirms führen
könnten.

• Berühren Sie die Bildschirmoberfläche nicht mit scharfen,
rauhen oder sp itz e n Ge g e ns tä nden wie zum Beispiel
Kugelschreibern oder Schraubenziehern. Andernfalls könnte
die Bildschirmoberfläche zerkratzt werden.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit
einem weichen Tuch, das Sie leicht mit einem milden
Reinigungsmittel angefeuchtet ha ben. Verwenden Sie ke ine
Scheuermittel, Scheuerschwämme oder Lösungsmittel wie
Alkohol oder Benz in.

für 100 bis 120 V
Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens
30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit
kann sich die statische Elektrizitä t auf der Oberfläche des
Bildschirms entladen.

• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa
5 Sekunden lang entmagnetisiert. Dadurch entsteht um den
Bildschirm ein starkes magnetisches Feld, das Daten auf
Magnetbändern, Disketten oder anderen Datenträgern in der
Nähe beschädigen kann. Legen Sie magnetische Datenträger
und Bänder/Disketten daher nicht zu nahe bei diesem Monitor
ab.

Die Netzsteckdose sollte sich in der Nähe des Ge räts befinden
und leicht zugänglich sein.

für 200 bis 240 V
Wechselstrom

nur für 240 V
Wechselstrom

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Nähe
von Materialien wie Gardinen und Wandbehängen, die die
Lüftungsöffnungen blockieren könnten

• in der Nähe von Wärmequellen wie Heizkörpern oder
Warmluftauslässen oder an einem Ort, an dem der Monitor
direktem Sonnenlicht ausgesetzt ist

• an einem Ort, an dem der Monitor starken
Temperaturschwankungen ausgesetzt ist

• an einem Ort, an dem der Monitor mechanischen Vibrationen
oder Stößen ausgesetzt ist

• auf einer instabilen Oberfläche

• in der Nähe anderer Geräte, die ei n starkes Magnetfel d
generieren, wie zum Beispiel ein Transformator oder eine
Hochspannungsleitung

• in der Nähe von oder auf einer elektrisch geladenen
Metallfläche

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug
transportieren müssen, verpacken Sie ihn mit Hilfe der
Originalverpackungsmaterialien wieder im Originalkarton.

Verwenden des Ständers

Setzen Sie den mitgelieferten Ständer in die Kerbe ein, um den
Winkel des Monitors einzustellen. Sie können den Ständer in
vertikaler oder horizontaler Position benutze n. Wenn Sie den
Ständer nicht benötigen, können Sie ihn als praktischen CD­Ständer benutz en.

4

Lage und Funktion der Teile u nd

1 2 3 4

5

876

11 12 13 14 15

10

9

Bedienelemente

Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.

MENU

RückseiteVorderseite

Steuertaste (Seite 9)

1111

Mit der Steuerta ste können Sie die Menüs aufrufen und die
Einstellungen des Monitors, einschließlich der Helligkeits­und Kontrasteins tellungen, ändern.

Netzschalter und -anzeige ! (Seite 6, 12, 15)

2222

Dieser Schalter dient zum Ein- und Ausschalten des
Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw. leuchtet
orange, wenn sich der Monitor im Energiesparmodus
befindet.

Netzeingang AC IN (Seite 6)

3333

Dieser Anschluß dient zur Stromversorgung des Monitors.

Videoeingang (HD15) (Seite 6)

4444

Dieser Anschluß dient zum Einspeisen von RGB­Videosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.

Stift Nr. Signal

1Rot
2 Grün
3Blau
4 ID (Masse)
5 DDC-Masse*
6 Masse Rot
7 Masse Grün
8 Masse Blau
9 DDC + 5V*
10 Masse
11 ID (Masse)
12 Bidirektionale Daten (SDA)*
13 H. Sync
14 V. Sync
15 Datentakt (SCL)*

DE

* DDC (Display Data Channe l) ist ei n Standard der VESA.

USB-Anschlüsse (Universeller Serieller Bus) für

5

nachgeschaltete Geräte (Seite 7)

Über diese Anschlüsse können Sie USB-Peripheriegeräte mit
dem Monitor verbinden.

USB-Anschluß (Universeller Serieller Bus) für

6

vorgeschaltetes Gerät (Seite 7)

Über diesen Anschluß können Sie den Monitor mit einem
USB-kompatiblen Computer verbinden.

5

Anschließen des Geräts

an AC IN

an eine
Netzsteckdose

Netzkabel (mitgeliefert)

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob
folgende Zubehörteile mitgeliefert wurden:

• Netzkabel (1)

• USB-Kabel (1)

• Monitorständer (1)

• Garantiekarte (1)

• Hinweise zum Reinigen der Bildschirmoberfläche (1)

• Diese Bedienungsanleitung (1)

Schritt 1:Anschließen des

Monitors an den
Computer

Schalten Sie vor dem Anschließen den Monitor und den
Computer aus.

Hinweis

Berühren Sie die Stifte des Vide osi gnalkabelanschlusses nicht. Sie
könnten die Stifte sonst mö glicherweise verbiegen.

Anschließen an einen IBM PC/AT oder

xxxx

kompatiblen Computer

Schritt 2:Anschließen des

Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das
Netzkabel an den Monitor an, und stecken Sie den Netzstecker in
eine Netzsteckdose.

Schritt 3:Einschalten von Monitor

und Computer

Schalten Sie zunächst den Monitor und dann den Computer ein.

an Videoausgang

IBM PC/AT oder
kompatibler Computer

Anschließen an einen Macintosh oder

xxxx

kompatiblen Computer

Dazu benötigen Sie einen Macintosh-Adapter
(nicht mitgeliefert).

Macintosh-Adapter
(nicht mitgeliefert)

Macintosh oder
kompatibler Computer

an Videoausgang

6

Die Installation des Monitors ist damit abgeschlossen.
Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des
Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer
angeschlossen ist.

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm
angezeigt, überprüfen S ie, ob die Grafikkarte des Computers
korrekt in den richtigen Steckplatz eingebaut ist.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt
haben und NICHT IM ABTASTBEREICH auf dem
Bildschirm erscheint, schließen Sie den alten Monitor wieder
an. Stellen Sie dann die Grafik karte des Computers auf eine
Horizontalfrequenz zwischen 30 und 96 kHz und eine
Vertikalfrequenz zwischen 48 und 120 Hz ein.

Weitere Informationen über die Bildschirmmeldungen finden Sie
unter „Symptom e für Fehler und Abhilf emaßnahmen“ auf
Seite 13.

Konfigurieren des Monitors mit verschiedenen
Betriebssystemen

Dieser Monitor entspricht dem Plu g-and-Play-Standard „DDC“, so daß
alle Daten des Monitors automatisch erkannt werden. Daher muß kein
spezifischer Treiber auf dem Computer installiert werden.
Wenn Sie den Monitor an Ihre n PC anschließen und den PC dann zum
ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem
Bildschirm ang ezeigt. Klicken Sie entsprechen d den Anweisungen des
Assistenten mehrmals auf „Next“, bis der Plug-and-Play-Monitor
automatisch au sge w ählt ist und Sie ihn ben utzen können.

Für Benutzer von Windows NT4.0

Beim Konfigurieren des Mo nitors unter Windows NT4.0 wird der
Bildschirmtreib er ni c ht verwendet. Näheres zum Eins tellen der
Auflösung, der Auffrischungsrate und der Anzahl der Farben finden Sie
im Benutzerhandbuch zu Windows NT4.0.

Anschließen von USB-kompatiblen

Auswählen der Sprache für die
Peripheriegeräten (USB ­Universeller Serieller Bus)

Ihr Monitor ist mit einem USB-Anschluß für vorgeschaltete
Geräte (auf der Rückseite) und vier USB-Anschlüssen für
nachgeschaltete Ger äte (jeweils zwei auf der linken und rechten
Seite) ausgestattet. Über diese Anschlüsse lassen sich mit Hilfe
eines USB-Standardkabels schnell und problemlos USB­kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner
usw.) an den Computer anschließen.
Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden
möchten, stellen Sie die USB-Anschlüsse wie unte n abgebildet
her.

an USB-kompatible
Peripheriegeräte

1

Schalten Sie Monitor und Computer ein.

2

Schließen Sie Ihren Computer mit dem

an USB-kompatiblen
Computer

mitgelieferten USB-Kabel an den quadratischen
USB-Anschluß für das vorgeschaltete Gerät an.

Für Benutzer von Windows

Wenn eine Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach
den Anweisungen auf dem Bildschirm vor, und wählen Sie Generic
USB Hub als Standardeinstellung.

3

Schließen Sie die USB-kompatiblen
Peripheriegeräte an die rechteckigen USB­Anschlüsse für die nachgeschalteten Geräte
an.

Hinweise

• Nicht alle Compute r und/oder Betriebssysteme unt erstützen USB-

Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach,
ob Sie USB-Geräte anschließen können.

• In den meisten Fällen muß USB-Treibersoftware auf dem Host-

Computer installiert werden. Näheres hierzu finden Sie in den
Bedienungsanleit ungen zu den Peripherieger ät en.

• Der Monitor fungiert als USB-H ub, wenn er eingeschaltet und

betriebsbereit ist od er sich im Energiesparmod us befindet.

• Wenn Sie den Com p uter zum ersten M al starten, nachdem Sie eine

Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie
in diesem Fall die Tastatur und die Maus direkt a n den Computer an,
und installieren Sie die USB-kom p at iblen Geräte. Schließen Sie sie
dann an diesen Monitor an.

• Lehnen Sie sich nicht auf den Monitor, wenn Sie die USB-Kabel

einstecken. Der Monitor könnte kippen, und Sie könnten sich verletzen.

an USB-kompatible
Peripheriegeräte

Bildschirmmenüs (LANGUAGE/

INFORMATION)

Für die Bildschirmmenüs stehen die Sprachen Englisch,

Französisch, Deutsch, Italienisch, Spanisch, Niederländisch,

Schwedisch, Russisch und Japanisch zur Verfügung. Die

Standardeinstellung ist Englisch.

1

Drücken Sie auf die Mitte der Steuertaste.

Weitere Informationen zur Steuertaste finden Sie auf Seite 9.

MENÜ

VERLASSEN
PI CTURE EFFECT

GRÖSSE/BILDLAGE
GEOMETR I E

KONVERG ENZ
B I LDSCHI RM
FARBE
LANGUAGE / I NFORMAT NOI

Ü

CKSE TZEN

ZUR

MENU

2

Bewegen Sie die Steuertaste in Richtung m/M, um

LANGUAGE/INFORMATION hervorzuheben, un d

drücken Sie erneut auf die Mitte der Steuertaste.

MENU

3

Bewegen Sie die Steuertaste in Richtung m/M, um
auszuwählen. Bewegen Sie die Steue rtaste dann in
Richtung </,, um eine Sprache auszuwählen.

• ENGLISH: Englisch

• FRANÇAIS: Französisch

• DEUTSCH

• ITALIANO: Italienisch

• ESPAÑOL: Spanisch

• NEDERLANDS: Niederländisch

• SVENSKA: Schwedisch

• : Russisch

• : Japanisch

So schließen Sie das Menü

Drücken Sie einmal auf die Mitte der Steuertaste, um zum Hauptmenü

MENU zu wechseln. Wenn Sie zur normalen Anzeige wechseln wolle n,

drücken Sie die Ta s te zweimal. Wenn Sie keine weitere Taste drücken,

wird das Bildschirmmenü nach etwa 30 Sekunden automatisch

ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Informationen dazu finden Sie unter „Zurüc kset zen der Einstellungen

(ZURÜCKSETZEN)“ auf Seite 11.

SELECT

LANGUAGE/ I NFORMAT ION

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

DE

7

Einstellen des Monitors

Horizontal- und
Vertikalfrequenz
des aktuellen
Eingangssignals

Auflösung
des aktuellen
Eingangssignals

Mit den Bildschirmm e nü s können Sie eine Vielzahl von
Einstellungen vor nehmen.

KONVERGENZ (Seite 10)

5555

Ruft das Menü
KONVERGENZ zum
Einstellen der horizontalen
und vertikalen Konvergenz
auf.

KONVER GENZ

26

SELECT EXI T

Navigieren in den Menüs

Drücken Sie auf die Mitte der Steuertaste, um das Hauptmenü
MENÜ auf dem Monitor aufzurufen. Weitere Informationen zur
Steuertaste finden Sie auf Seite 9.

MENU

MENÜ

VERLASSEN
PI CTURE EFFECT

GRÖSSE/BILDLAGE
GEOMETR I E
KONVERGENZ
B I LDSCHI RM
FARBE
LANGUAGE / I NFORMAT NOI

Ü

CKSE TZEN

ZUR

SELECT

Wählen Sie mit der Steuertaste eines der folgenden Menüs aus.

VERLASSEN

1

Wählen Sie VERLASSEN, wenn
Sie das Hauptmenü schließen
wollen.

PICTURE EFFECT

2222

(Seite 9)

Ruft das Menü PICTURE
EFFECT zur Auswahl des am
besten geeigneten
voreingestellten Bildmodu s
auf.

GRÖSSE/BILDLAGE

3

(Seite 10)

Wählen Sie GRÖSSE/
BILDLAGE, wenn Sie
Position, Größe un d Zoom
des Bildes einstellen wollen.

GEOMETRIE (Seite 10)

4444

Wählen Sie GEOMETRIE,
wenn Sie die Bildr otation und
die Form des Bildes festlegen
wollen.

PI CTURE EFFECT

STANDARD
DYNAMI SCH

SELECT EXI T

GRÖSSE/BI LDL G

SELECT EXI T

GEOMETRIE

SELECT EXI T

AE

H - L AGE

26

DREHUNG

26

BILDSCHIRM (Seite 11)

6666

B I LDSC

HIRM

Im Menü BILDSCHIRM
können Sie den Bildschirm
entmagnetisi eren und den
Grad der Moiré-Korrektur
einstellen.

FARBE (Seite 11)

7777

Wählen Sie FARBE, wenn
Sie die Farbtemperatur des
Bildes einstellen wollen. Mit
Hilfe dieser Funk tion könne n

TMAGNETEN I S I EREN

IEN

SELECT EXI T

FARBE

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

Sie die Farben auf dem
Monitor an die Farben eines
gedruckten Bildes anpassen.

LANGUAGE/

8888

LANGUAGE/ I NFORMAT ION

INFORMATION
(Seite 7, 14)

Im Menü LANGUAGE/
INFORMATION können Sie
die Sprache für die

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

Bildschirmanzeigen wählen
und Informationen zu diesem
Monitor anzeigen lassen.

ZURÜCKSETZEN

9999

(Seite 11)

Im Menü ZURÜCKSETZEN
können Sie die Einstellu ngen
zurücksetzen.

Anzeigen des aktuellen Eingangssignals

x

ZURÜCKSETZEN

ZURÜCK SE T Z EN

J ET Z I G TOTA L

EX I T

Die Horizontal- und die Vertikalfrequen z des aktuellen
Eingangssignals werden unter dem Menü HELLIGKEIT/
KONTRAST angezeigt. Wenn das E ingangssignal einem der
werkseitig voreingestellten Modi des Monitors entspr icht, wird
auch die Auflösung ang ezeigt.

HELL IGKE I T /KONTRAST

26 26

H:68. 7 kHz V:85Hz

1024X768

8

Die Steuertast e

MENU

HEL L I GKE I T /KONTRAST

26 26

H:68.7kHz V:85Hz

1024X768

x

1

Rufen Sie das Hauptmenü MENÜ auf.

Drücken Sie auf die Mitte der S teuertaste, um das Hauptmenü
MENÜ auf dem Monitor aufzurufen.

MENU

2

Wählen Sie das Menü aus, in dem Sie Einstellunge n
vornehmen wollen.

Heben Sie das gewünschte Menü hervor, indem Si e die
Steuertaste nach oben (M), unten (m), links (<) oder rechts
(,) bewegen.

Einstellen von Helligkeit und

Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü,

HELLIGKEIT/KONTRAST, einstellen.

Diese Einstellungen werden gespeichert und gelten für alle

Eingangssignale.

1

Bewegen Sie die Steuertaste in eine beliebige
Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem
Bildschirm angezeigt.

2

Bewegen Sie die Steuertaste in Richtung m/M zum
Einstellen der Helligkeit ( ) und in Richtung </,
zum Einstellen des Kontrasts (6).

Nach etwa 3 Sekunden wird das Menü automatisch
ausgeblendet.

MENU

3

Nehmen Sie im Menü die gewünschten
Einstellungen vor.

Bewegen Sie die Steuertast e nach links (<) oder rechts
(,), um den Wert oder die Einstellung auszuwählen.

MENU

4

Schließen Sie das Menü.

Drücken Sie einmal auf die Mitte der Steuertaste, um zum
Hauptmenü MENÜ zu wechseln. Wenn Sie zur normalen
Anzeige wechseln wollen, dr ücken Sie die Taste zweimal.
Wenn Sie keine weitere Taste drücken, wird das
Bildschirmmenü nach etwa 30 Sekunden automatisch
ausgeblendet.

MENU

Zurücksetzen der Einstellungen

x

Sie können die Einstellungen über das Menü ZURÜCKSETZEN
zurücksetzen. Weitere Informationen zum Zurücksetzen der
Einstellunge n finden Sie auf Se ite 11.

Einstellen der Bildqualität

(PICTURE EFFECT)

Mit der Funktion PICTURE EFFECT können Sie aus zwei

voreingestellten Modi den am besten geeigneten Bildmodus

auswählen, um eine mögli chst gute Bildqualität zu erzielen.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste, um die Option
PICTURE EFFECT hervorzuheben, und drücken Sie
erneut auf die Mitte der Steuertaste.

Das Menü PICTURE EFFECT erscheint auf dem Bildschirm .

3

Bewegen Sie die Steuertaste in Richtung m/M, um
den gewünschten Bildmodus auszuwählen.

Einstellung Wirkung

STANDARD

DYNAMISCH

Kontraststarke, helle Bilder. Diese
Einstellung eignet sich für die
meisten gängigen Anwendungen wie
Tabellenkalkulationen,
T e xt verarb eitungsprogramme, E­Mail-Programme oder das Surfen im
Internet.

Sehr lebhafte, fotorealistische Bilder.
Heller als der Modus “ST AND ARD”.
Wählen Sie diese Einstellung für
grafikbeto nte Anw endunge n wie zum
Beispiel Spiele, für di e Wiedergabe
von DVDs oder für Unterhaltungs­Software.

DE

9

Einstellen der Bildposition (BILDLAGE)

Einstellen der Form des Bildes (GEOMETRIE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

GRÖSSE/BILDLAGE hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm
angezeigt.

3

Bewegen Sie zunächst die Steuertaste in Richtung

, um (H-LAGE) für die horizontale bzw.

m/M

(V-LAGE) für die vertikale Einstellung
auszuwählen. Bewegen Sie dann die Steue rtaste in
Richtung </,, um die Bildlage einzustellen.

Einstellen der Bildgröße (GRÖSSE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

GRÖSSE/BILDLAGE hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm
angezeigt.

Mit den Optionen im Menü GEOMETRIE können Sie Rotation
und Form des Bildes festle ge n.
Die Rotationseinstellung (DREHUNG) wird für alle
Eingangssignale gespeichert. Alle anderen Einstellungen werden
nur für das gerade eingespeiste Eingangssignal gespeichert.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

GEOMETRIE hervorzuheben, und drücken Sie

erneut auf die Mitte der Steuertaste.

Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.

3

Bewegen Sie die Steuertaste in Richtung m/M, um
die gewünschte Einstelloption auszuwählen.
Bewegen Sie dann die Steuertaste in Richtung

, um die Einstellung vorzunehmen.

</,

Option Funktion

(DREHUNG)
(KISSENVERZ)

(KIS BALANCE)

(TRAPEZFORM)

(PARALLEL)

Festlegen der Bildrotation
Wölben der Bildränder nach außen

oder innen
Verschieben der Bildränder nach links

oder rechts
Einstellen der Bildbreite im oberen

Bildschirmbereich
Verschieben des Bildes nach links oder

rechts im oberen Bildschirmbereich

3

Bewegen Sie zunächst die Steuertaste in Richtung

, um (H-GROSSE) für die horizontale bzw.

m/M

(V-GROSSE) für die vertikale Einstellung
auszuwählen. Bewegen Sie dann die Steue rtaste in
Richtung </,, um die Größe einzustellen.

Vergrößern oder Verkleinern des Bildes (ZOOMEN)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

GRÖSSE/BILDLAGE hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm
angezeigt.

3

Bewegen Sie die Steuertaste in Richtung m/M, um

(ZOOMEN) auszuwählen, und vergrößern oder
verkleinern Sie das Bild durch Bewegen der
Steuertaste in Richtung </,.

Einstellen der Konvergenz (KONVERGENZ)

Mit den Optionen im Menü KONVERGENZ können Sie die
Bildqualität st euern, indem Sie die Konvergenz einstellen. Die
Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für
Rot, Grün und Blau.
Wenn Buchstaben oder Linien rote oder blaue Schatten
aufweisen, stelle n Sie die Konvergenz ein.
Diese Einstellunge n w erd e n ge spe ic hert und gelten für alle
Eingangssignale .

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung

KONVERGENZ hervorzuheben, und drücken Sie

erneut auf die Mitte der Steuertaste.

Das Menü KONVERGENZ erscheint auf dem Bildschirm.

3

Bewegen Sie die Steuertaste in Richtung
die gewünschte Einstelloption auszuwählen.
Bewegen Sie dann die Steuertaste in Richtung

, um die Einstellung vorzunehmen.

</,

Option Funktion

horizontales Verschieben roter oder blauer Schatten
vertikales Verschieben roter oder blauer Schatten

m/M

m/M

, um

, um

10

Einstellen der Farbe des Bildes

MENU

(FARBE)

Mit den Optionen im Menü FARBE können Sie die
Farbtemperatur des Bildes einstellen. Dabei ändert sich der
Farbwert im weißen Farbfeld. Farben erscheinen bei einer
niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur
bläulich. Mit Hilfe dieser Funktion können Sie die Farben au f
dem Monitor an die Farben ei nes gedruckten Bildes anpassen.
Diese Einstellung wird gespeichert und gilt für alle
Eingangssignale.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

FARBE hervorzuheben, und drücken Sie erneut

auf die Mitte der Steuertaste.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3

Bewegen Sie die Steuertaste in Richtung </,, um
eine Farbtemperatur auszuwählen.

5000K, 6500K und 9300K sind die voreingestellten
Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die
Farbtemperatur auf 6500K und 5000K senken, erscheinen
weiße Flächen nicht mehr bläulich, sondern rötlich.

Entmagnetisiere n de s Bildschirms

x

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät
eingeschaltet wird.

Um den Monitor manuell zu entmagnetisieren,
bewegen Sie zunächst die Steuerta ste in Richtung m/M
und wählen die Option (ENTMAGNETISIEREN) aus.
Bewegen Sie dann die Steuertaste in Richtung ,.

Der Bildschirm wird etwa 5 Sekunden lang entmagnetisiert. Ist
ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie
nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise
erzielen Sie die besten Ergebnisse.

Korrigieren des Moiré-Effekts

x

Wenn elliptische oder wellenförmige Muster auf dem Bildschirm
erscheinen, stellen Sie den Grad der Moiré-Korrektur ein.

Zum Einstellen der Moiré-Korrektur bewegen Sie die
Steuertaste zunächst in Richtung m/M, um

(CANCEL MOIRE) auszuwählen. Bewegen Sie die
Steuertaste dann in Richtung </,, bis der Moiré­Effekt auf ein Minimum reduziert ist.

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien

auf dem Bildschirm verursacht. Diese Linien können durch die
Interferenz zwischen dem Muster des Bildes au f de m Bildschirm und
dem Phosphor-Pitch-Muster de s Monitors entstehen.

Beispiel für den
Moiré-Eff ekt

*

4

Nehmen Sie bei Bedarf eine Feineinstellung der
Farbtemperatur vor.

Bewegen Sie zunächst die St euertaste in Richtung </,,
um USER auszuwählen. Bewegen Sie die Steuertaste in
Richtung m/M, um R (rot), G (grün) oder B (blau)
auszuwählen, und dann in Richtung </,, um die
Einstellung vorzunehmen.

FARBE

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

Wenn Sie die Farbtemperatur feineinstellen, werden die
neuen Farbeinstellungen gespeichert und immer abgerufen,
wenn Sie USER auswählen.

Weitere Einstellungen (BILDSCHIRM)

Sie können den Bildschirm manuell entm agnetisieren und den
Moiré-Effekt korrigieren.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

BILDSCHIRM hervorzuheben, und drücken Sie

erneut auf die Mitte der Steuertaste.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3

Bewegen Sie die Steuertaste in Richtung m/M, um
die gewünschte Einstelloption auszuwählen.

Stellen Sie die ausgewählte Option dann anhand der
folgenden An weisungen ein.

Zurücksetzen der Einstellungen (ZURÜCKSETZEN)

Bei diesem Monitor haben Sie zwei Möglichkeiten, die
Einstellungen zurückzusetzen. Im Menü ZURÜCKSETZEN
können Sie die Einstellungen zurücksetzen.

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

ZURÜCKSETZEN hervorzuheben, und drücken

0

Sie erneut auf die Mitte der Steuertaste.

Das Menü ZURÜCKSETZEN erscheint auf dem Bildsch irm.
Setzen Sie die Einstellungen dann anhand der folgenden
Anweisungen zurück .

Zurücksetzen aller Einstellungen für das aktuelle
Eingangssignal (JETZIG)

Bewegen Sie die Steuertaste in Richtung <.

Die Option JETZIG wird ausgewählt. Alle Einstellungen für das
aktuelle Eingangssignal werden zurückgesetzt.
Beachten Sie, daß die folgenden Einstellungen bei die s em
Verfahren nicht zurückgesetzt werden.

• Sprache der Bildschirmmenüs (Seite 7 )

• Bildrotatio n (Seite 10)

Zurücksetzen aller Einstellungen auf die
werkseitigen Werte (TOTAL)

Bewegen Sie die Steuertaste in Richtung ,.

Die Option TOTAL wird ausgewählt. Alle Einstellungen für das
aktuelle Eingangssignal werden zurückgesetzt. Für Signale, die
einem der voreingestell ten Modi entsprechen, werden alle
Einstellungen auf die werkseitigen Werte zurückgesetzt, mi t
Ausnahme der USER-Einstellungen im Menü FARBE.

Hinweis

Wenn Sie TOTAL w
5 S e kunden lang nicht.

hlen, funktionieren die Tasten des Monitors etwa

ä

DE

11

Technische Merkmale

Dämpfungsdrähte

INFORMATION

NICHT IM ABTASTBEREICH

Status des
Eingangssignals

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird,
vergleicht der Monitor dieses Signal mit den werkseitig
vordefinierten Modi im Speicher des Monitors und wählt
automatisch den Modus aus, bei de m sich in de r Bildschirmm itte
eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig
vordefinierten Mo di f in de n Sie im Anha n g (A pp en dix). Bei
Eingangssignalen, die keinem der werksei tig vordefinierten Modi
entsprechen, sorgt der Monitor mit Hilfe seiner digitalen
Multiscan-Technologi e dafü r, da ß bei ein e m belie b ige n Timin g
innerhalb des für den Monitor gültigen Frequenzbereichs ein
scharfes Bild an gezeigt wird (hor izontal: 30 – 96 kHz, vertikal:
48 – 120 Hz). Wenn Sie das Bild einstellen, werden die
Einstellungen als Benutzermodus automatisch gespei chert und
abgerufen, wann immer das betreffende Eingangssignal eingeht.

Hinweis für Benutzer von Windows

Wenn Sie mit Windows arbeiten , sehen Sie in der Dokume ntation
oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die
höchste Auffrischungsrate ist, und wählen Sie diese aus, um die
Leistung des Geräts zu optimieren.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nac h, bev or Sie sich an
den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Die Linien, die vor allem bei einem hellen (normalerweise
weißen) Bildschirmhintergrund auf dem Bil dschirm zu sehen
sind, sind bei einem Trinitron-Monitor normal und kein e
Fehlfunktion. Es handelt sich dabei um Schatten der
Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird.
Die Streifenmaske ist ein wichtiges Merkmal der Trinitron­Bildröhre. Sie bewir kt, daß mehr Licht auf den Bildschirm
gelangt, und ermöglicht eine höhere Farbintensität und
Detailgenauigkeit.

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinie n der VESA, des

E

NERGY STAR-Program ms und d es NUT EK-Stan dards. We nn
am Monitor kein Signal vom angeschlossenen Computer eingeht,
wird der Stromverbrauch des Monitors automatisch wie unten
erläutert reduziert.

Betriebsmodus Leistungsaufnahme*Netzanzeige

Normalbetrieb ≤ 150 W grün
Deaktiviert** ≤ 3 W ora nge
Ausgeschaltet 0 W aus

* Die Zahlen geben den Str omverbrauch an, wenn kei ne USB-

kompatiblen Peripheriegeräte an den Monitor angeschlossen sind.

** Wenn der Computer in den Modus „Deaktiviert“ wech sel t, ge ht ke in

Eingangssignal mehr ein, und KEIN EINGANGSSIGNAL erscheint
auf dem Bildschirm. Nach 20 Sekunden schaltet der Monitor in den
Energiesparmodus.

!

Bildschirmmeldungen

Wenn auf dem Bildschirm kein Bild erscheint, wird eine der
folgenden Meldungen auf dem Bildschirm angezeigt. Wie Sie das
Problem beheben , sc h la ge n Si e un te r „ S ym ptome für Fehler und
Abhilfemaßnahmen“ auf Seite 13 nach.

Status des Eingangssignals

NICHT IM ABTASTBEREICH

Gibt an, daß das Eingangssignal nicht den technischen Daten
des Monitors entspricht.

KEIN EINGANGSSIGNAL

Zeigt an, daß kein Signal in den Monitor eingespeist wird.

12

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu
dem angeschlossenen Gerät nach.
Führen Sie die Selbstdiagnosefunktion (Seite 15) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben
läßt.

Symptom Überprüfen Sie bitte folgendes:
Kein Bild

Die Netzanzeige ! leuchtet nicht • Das Netzkabel muß korrekt an ge sc hlo s s en sein .

Wenn auf dem Bildschi rm die
Meldung KEIN
EINGANGSSIGNAL erscheint oder
die Netzanzeige ! orange leuchtet

Die Meldung NICHT IM
ABTASTBEREICH erscheint auf
dem Bildschirm

Es wird keine Meldung angezeigt,
und die Netzanzeige ! leuchtet grün
oder blinkt orange

Sie arbeite n mit einem Macintosh­System.

Das Bild flimmert, springt,
oszilliert oder ist gestört

Das Bild ist verschwommen

Doppelbilder sind zu sehen

Das Bild ist nicht zentriert, oder die
Bildgröße ist nicht korrekt

Die Bildränder sind gekrümmt

• Der Monitor muß am Netzschal ter ! eingeschaltet sein.

• Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den
Buchsen sitzen (Seite 6).

• Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stift e verbogen oder
eingedrückt sind.

Durch den angeschlossenen Computer oder andere Geräte verursachte

x

Probleme

• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine be liebige Taste auf
der Computer-Tastatur, oder bewegen Sie die Maus.

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen .

Durch den angeschlossenen Computer oder andere Geräte verursachte

x

Probleme

• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen
älteren Monitor durc h diesen Monitor ersetzt haben, schließen Sie den alten Monitor
wieder an und stellen ei ne Frequenz im folgenden Bereich ein:
Horizontal: 30 – 96 k Hz
Vertikal: 48 – 120 Hz

• Verwenden Sie die Selbstdiagnosefunktion (Seite 15).

• Der Macintosh-Adapter (nicht mitgeliefert ) und das Videosignalkabel müssen richt ig
angeschlossen sein (Seite 6).

• Entfernen Sie alle möglichen Quellen elekt rischer oder magnetischer Felder wie an dere
Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe
des Monitors.

• Halten Sie den Monitor von Stromlei tungen fern, oder schützen Sie den Monit or durch
eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem
anderen Stromkreis, an.

• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.

Durch den angeschlossenen Computer oder andere Geräte verursachte

x

Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.

• Überprüfen Sie, ob der Grafikmodus (VE SA usw.) und die Frequenz des Eingangssignals
von diesem Monitor unterstützt werden (Anhang (Appendix)). Auch wenn die Frequenz
innerhalb de s un terst ützten Bereic hs lie gt, arbei ten ei nige G raf ikkar ten mö gliche rweis e mit
einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz
ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit
dem Sie die be s t e n B i lder erzielen.

• Stellen Sie Helligkeit und Kontrast ein (Seite 9).

• Entmagnetisieren Sie den Monitor* (Seite 11).

• Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 11).

• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn
dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

• Stellen Sie die Bild grö ße (Seite10) bzw. die Position (Seite 10) ein. Beachten Sie, daß bei
bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.

• Stellen Sie die Geometrie ein (Seite 10).

DE

(Fortsetzung)

13

Symptom Überprüfen Sie bitte folgendes:
Wellenförmi ge oder elliptisch e

Moiré-Effekte sind sichtbar

• Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 11).

Durch den angeschlossenen Computer oder andere Geräte verursachte

x

Probleme

• Wählen Sie ein anderes Muster für Ihren Desktop.

Die Farbe ist nicht gleichmäßig

• Entmagnetisieren Sie den Monitor* (Seite 11). Wenn Sie ein Gerät, da s ein Magnetfeld
erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die
Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.

Weiß sieht nicht weiß aus
An den Rändern von Buchstaben

• Stellen Sie die Farbtemperatur ein (Seite 11).

• Stellen Sie die Konvergenz ein (Seite10).

und Linien sind rote oder blaue
Schatten zu sehen

Die USB-Peripheriegeräte
funktionieren nicht

• Die richtigen USB-Anschlüsse müssen fest angeschlossen sein (Seite 7).

• Der Monitor muß am Netzschalter ! eingeschaltet sein.

Durch den angeschlossenen Computer oder andere Geräte verursachte

x

Probleme

• Alle USB-ko mpatiblen Peripherie geräte mit eigene r Stromversor gung müssen eingeschaltet
sein.

• Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen
zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.

• Wenn USB-kompatible Peripheri ege räte wie Tastatur oder Maus nicht funktionieren,
schließen Sie sie zunächst direkt an den Computer an, starten Sie den Computer neu, und
nehmen Sie dann di e erforderlichen USB-Einstellungen vor. Schließen Sie Tastatur und
Maus danach wieder an den Monitor an. Wenn Sie den Computer zum ersten Mal starten,
nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht.

• Für Benutzer von Windows 95

1. Klicken Sie mit der rechten Maustaste auf „My Computer“, und wählen Sie „Properties“.

2. Klicken Sie auf die Registerkarte „Device Manager“. Blättern Sie nach unten, und

wählen Sie „Universal Serial Bus Controller“.
Wenn „Universal Serial Bus Controller“ nicht erscheint, müssen Sie eine USB­Ergänzungsdiskette einlegen. Wenden Sie sich an Ihren Computer-Hersteller, wenn Sie
weitere Informationen zum Erwerb einer USB-Ergänzungsdiskette benötigen.

3. Wählen Sie „Generic USB Device“ aus der USB-Controller-Liste, und klicken Sie auf

„Properties“.

4. Wenn das Kästchen neben „Disable in this hardware profile“ aktiviert, d. h. markiert ist,

entfernen Sie die Markierung .

5. Klicken Sie auf „Refresh“.

Unmittelbar nach dem Einschalten
ist ein Summgeräusch zu hören

• Dieses Geräusch wird vo m automatisc hen Entmagnetisierun gszyklus v erursacht. Wenn S ie
das Gerät einschalten, wird der Monitor automatisch etwa fünf Sekunden lang
entmagnetisiert.

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Si e die best en

Ergebnisse. Dabei ist möglicherweise ein Summge räusch zu hören, aber dies ist ke ine Fehlfunktion.

Anzeigen des Namens, der Seriennummer und
des Herstellungsdatums des Monitors

1

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2

Bewegen Sie die Steuertaste in Richtung m/M, um

LANGUAGE/INFORMATION hervorzuheben, un d

drücken Sie dann auf die Mitte der Steuertaste.

Das Menü LANGUAGE/INFORMATION erscheint auf dem
Bildschirm.

3

Bewegen Sie die Steuertaste in Richtung m/M, um
auszuwählen.

Ein Menü mit Informationen zu diesem Monitor wird auf dem
Bildschirm angezeigt.

Beispiel

LANGUAGE/ I NFORMAT ION

MODE L :

HMD - A4 2 0
SER IAL :12345678
MANUFACTURED:2000.52

SELECT EXI T

14

Bleibt das Problem bestehen, wenden Sie si ch an Ihren
autorisierten Sony-Händler. Halten Sie die folgenden
Informationen bereit:

• Modellbezeichnung: HMD-A420

• Seriennummer

• Modellbezeichnung und technische Daten des Computers und
der Grafikkarte.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn
an dem Monitor oder am Compu ter ein Problem au ftritt, erscheint
ein leerer Bildschirm, und die Netzanzeige ! leuchtet grün auf
oder blinkt orange. Wenn die Netzanzeige ! orange leuchtet,
befindet sich der Computer im Energiesparmodus. Drücken Sie
eine beliebige Taste auf der Tastatur.

MENU

Netzanzeige

Wenn die Netzanzeige ! grün leuchtet
1

Lösen Sie das Videoeingangskabel, oder schalten
Sie den angeschlossenen Computer aus.

2

Schalten Sie den Monitor am Netzschalter ! aus
und dann wieder ein.

3

Bewegen Sie die Steuertaste in Richtung , zwei
Sekunden lang, bevor der Monitor in den
Energiesparmodus wechs elt.

!

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,24 mm (Mitte)

Bildschirmdiagonale 49 cm
Ablenkung 90 Grad
FD-Trinitron

Effektive Bildgröße ca. 365 × 274 mm (B/H)

Anzeigegröße 46 cm

Auflösung

Maximal Horizontal: 1800 Punkte

Vertikal: 1440 Zeilen

Empfohlen Horizontal: 1280 Punkte

Vertikal: 1024 Zeilen

Standardanzeigegröße ca. 352 × 264 mm (B/H)
Ablenkfrequenz* Horizontal: 30 bis 96 kHz

Vertikal: 48 bis 120 Hz

Betriebsspannung 100 – 240 V Wechselstrom,

50 – 60 Hz, 2,3 – 1,0 A

Leistungsaufnahme max. 150 W
Abmessungen ca. 497 × 458 × 469 mm (B/H/ T)
Gewicht ca. 26 kg
Plug and Play DDC1/DDC2B/DDC2Bi
Mitgeliefertes Zubehör Siehe Seite 6

* Empfohlene Werte für das horizontale und vertikale T iming

• Das horizontale Synchronbr eitenverhältnis sollte über
1,0 µSek. liegen.

• Die horizonta le Austastbreite sollte über 3,0 µSek. liegen.

• Die vertikale Austastbreite sollte über 500 µSek. liegen.

MENU

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt
werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie
das Videoeingangska bel wieder an, und überprüfen Sie den
Zustand Ihres Computers.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein
Fehler am Monitor vor . W e nden Sie sich mit der Beschreibung
des Problems an einen autorisierte n Sony-Händler.

Wenn die Netzanzeige ! orange blinkt

Schalten Sie den Monitor am Netzschalter ! aus und
dann wieder ein.

Wenn die Netzanzeige ! jetzt grün leuchtet, funktioniert der
Monitor ordnung s ge m äß.

Wenn die Netzanzeige ! immer noch blin kt, liegt
möglicherweise ein Fehle r am Monitor vor. Ermitteln Sie das
Intervall, in dem die Netzanzeige ! blinkt (in Sekunden), und
wenden Sie sich mit der Beschreibung des Problems an einen
autorisierten Sony-Händler. Notieren Sie sich unbedingt die
Modellbezeichnung und die Seriennummer des Monitors.
Notieren Sie sich außerdem das Fabrikat und Modell Ihres
Computers und der Grafikkarte.

Änderungen, die dem t echnischen Fortschritt dienen, bleiben
vorbehalten.

DE

15

Índice

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron es una marca comercial
registrada de Sony Corporation.

• Macintosh es una marca comercial de
Apple Computer, Inc., registrada en
EE.UU. y otros países.

• Windows
comerciales registrada s de Mi crosoft
Corporation en Estad os Unidos y otros
países.

• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.

• VESA y DDC
de Video Electronics Standard
Association.

•

E

registrada de EE.UU.

• El resto de los nombres de productos
mencionados en este manual pueden ser
marcas comerc iales o marcas
comerciales registradas de sus
respectivas compañías.

•Además, “” y “” no se mencionan en
cada caso en este manual.



y MS-DOS son marcas



son marcas comerciales

NERGY STAR es una marca

Paso 1:
Paso 2:
Paso 3:

Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6

Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6

Conexión de periféricos conformes con USB

(Bus serie universal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Selección del idioma de los menús en pantalla

(LANGUAGE/INFORMACIÓN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del brillo y del contraste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajuste de la calidad de imagen (PICTURE EFFECT). . . . . . . . . . . . 9

Ajuste del centrado de la imagen (CENTRO). . . . . . . . . . . . . . . . . 10

Ajuste del tamaño de la imagen (TAMAÑO). . . . . . . . . . . . . . . . . . 10

Ampliación o reducción de la imagen (ZOOM). . . . . . . . . . . . . . . . 10

Ajuste de la forma de la imagen (GEOMETRIA) . . . . . . . . . . . . . . 10

Ajuste de la convergencia (CONVERGENCIA) . . . . . . . . . . . . . . . 10

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajustes adicionales (PANTALLA) . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 11

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .12

Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . . 12

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

ES

3

Precauciones

Advertencia sobre las conexiones de
alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro
tipo de cable, asegúrese de que es compatible con el suministro
de alimentación local.

Para los clientes en el Reino Unido

Si utiliza el monit or en e l Rein o Uni do, ase gúres e de u tilizar el
cable de alimentació n suministrado para dicho país.

Ejemplo de tipos de enchufe

Uso del soporte

Inserte el soporte suministrado en la ranura para ajustar el ángulo
del monitor. Es posible emplear el soporte en posición vertical u
horizontal. Si no necesi ta el soporte pa ra este fin, pue de utilizarlo
como un útil soporte para CD.

para 100 a 120 V CA par a 200 a 240 V CA para 240 V CA

• Antes de desconectar el cable de alimentación, espere al menos
30 segundos después de desactivar la alimentación para que se
descargue la electricidad estática de la super ficie de la pan talla.

• Una vez activada la alimentación, la pantalla se desmagnetiza
durante unos 5 segundos. Esto genera un intenso campo
magnético alrededor de la pantalla que puede afectar a los datos
almacenados en discos y cin tas magnéticas situados cerca del
monitor. Asegúr e s e de ma nte n er dis c o s, cintas y equipos de
grabación magnéticos alejados del monitor.

El equipo debe instalarse cerca de una toma de fácil acceso.

solamente

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales
(cortinas, tapices, etc.) que puedan bloquear los orificios de
ventilación

• c erca de f uent es de calo r, c omo ra di ador es o con duct os de air e
caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánicas

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como
transformadores o líneas eléc tricas de alta tensión

• cerca o sobre una superficie metálica con carga eléctri ca

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido
limpiador de cri s tales, no emplee ningún tipo de producto de
limpieza que contenga soluciones antiestáticas o aditivos
similares, ya que pueden rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con
objetos afilados o abrasivos, como un bolígrafo o un
destornillador. Este tipo de contacto puede rayar el tubo de
imagen.

• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes , com o alc oh ol o benc in a .

Transporte

Cuando transporte este monitor para su reparación o traslado,
utilice la caja y materiales de embalaje originales.

4

Identificación de los componentes

1 2 3 4

5

876

11 12 13 14 15

10

9

y los controles

Consulte las página s in dic a da s entre paréntesis para obtener más
información.

MENU

Parte posteriorParte frontal

Botón de control (página 9)

1

El botón de control se utiliza para most rar el men ú y rea liz ar
ajustes del monitor, incluidos los de brillo y contraste.

Interruptor e indicador ! (alimentación)

2

(páginas 6, 12, 15)

Este botón enciende y a paga el monitor. El indicador de
alimentación se ilumina en verde cuando el monitor está
encendido, y parpadea en verde y en naranja, o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.

Conector AC IN (página 6)

3

Este conector proporciona al imentación de CA al monitor.

Conector de entrada de vídeo (HD15) (página 6)

4

Este conector in troduce las señales de vídeo RGB
(0,700 Vp-p, positivas) y de sincronización.

Terminal n° Señal

1Roja
2Verde
3Azul
4 Identificación (Masa)
5 Masa DDC*
6Masa roja
7 Masa verde
8 Masa azul
9 DDC + 5V*
10 Masa
11 Identificación (Masa)
12 Datos bidireccionales (SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos (SCL)*

ES

* DDC (Display Data Chan ne l) es un estándar de VESA.

Conectores de flujo de entrada USB (bus serie

5

universal) (página 7)

Utilice estos conectores para conectar los dispositivos
periféricos USB al monitor.

Conector de flujo de salida USB (bus serie

6

universal) (página 7)

Emplee este conector para conectar el monitor a un ordenador
conforme con USB.

5

Instalación

a AC IN

a una toma de
corriente

Cable de alimentación
(suministrado)

Antes de utilizar el monitor, c ompruebe que los siguientes
accesorios se hayan incluido en la caja:

• Cable de alimentación (1)

• Cable USB (1)

• Soporte para monitor (1)

• Tarjeta de garantía (1)

• Notas sobre la limpieza de la superficie de la pa ntalla (1)

• Este manual de instrucciones (1)

Paso 1:Conexión del monitor al

ordenador

Apague el monitor y el ordenador antes de r ealizar la conexión .

Nota

No toque los terminales de l conector de cable de víde o, ya que podría
dañar dichos terminales.

Conexión a un ordenador IBM PC/AT o

x

compatible

Paso 2:Conexión del cable de

alimentación

Con el monitor y el ordenador apagados, primero conecte el cable
de alimentación al monitor y, a continuación, a una toma de
corriente.

Paso 3:Encendido del monitor y

del ordenador

a salida de
vídeo

Ordenador IBM PC/AT
o compatible

Conexión a un ordenador Macintosh o

x

compatible

Es necesario un adaptador Macintosh (no suministrado).

Adaptador Macintosh
(no suministrado)

Ordenador Macintosh
o compatible

a salida de vídeo

Primero encienda el monitor y, a continuación, el ordenado r.

La instalación del monitor ha finalizado.
Si fuese necesario, utilice los controles del monitor para ajustar la
imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctamente conectado al
ordenador.

• Si NO SEÑAL aparece en pantalla, compruebe que la tarjeta
gráfica del ordenador esté completamente insertada en la ranura
de bus correcta.

• Si sustituye un monitor antiguo por este modelo y el mensaje
FUERA DE RANGO EXPLORACION aparece en pantalla,
vuelva a conectar el monitor antiguo. A continuación, ajuste la
tarjeta gráfica del ordenador de forma que la frecu encia
horizontal se encuentre entre 30 – 96 kHz, y la vertical entre
48 – 120 Hz.

Para obtener más información sobre los mensajes en pantalla,
consulte “Problemas y soluciones” e n la página 13.

Instalación en distintos sistemas operativos (OS)

Este monitor cumpl e con e l est ándar Plug & Play “DDC” y dete cta
automáticamente toda la información de dicho monitor. No es preciso
instalar ningún controlador específico en el ord enador.
Si conecta el monitor al PC y, a continuación, inicia éste por primera vez,
es posible que el asistente de instalación aparezca en pantalla. Haga clic
en “Next” varias veces, según las instrucciones del asistente, hasta que el
monitor Plug & Play se selec ci one automáticamente para que pueda
utilizar este monitor.

Para los usuarios que utilicen Windows NT4.0

En la instalación del monitor en Windows NT4.0 no se utiliza el
controlador de pantalla. Consulte el manual de instrucciones de Windows
NT4.0 para obtener información detallada sobre el ajuste de la resolución,
frecuencia de barrido y número de colores.

6

Conexión de periféricos conformes

Selección del idioma de los menús

con USB (Bus serie universal)

El monitor dispone de un conector USB de flujo de salida (en el
panel posterior) y de cuatro conectores USB de flujo de entrada
(dos en el lado izquierdo y dos en el derecho). Éstos permiten
conectar rápida y fácilmente dispositivos periféricos conformes
con USB (como teclados, ratones, impresoras y escáneres) al
ordenador con un cable USB estandarizado.
Para emplear el monitor como hub para los dispositivos
periféricos, conecte los USB como se ilustra a continuación.

a dispositivos
periféricos
conformes con USB

a un ordenador
conforme con USB

a dispositivos
periféricos
conformes con
USB

en pantalla (LANGUAGE/
INFORMACIÓN)

Los idiomas disponibles para los menús en pantalla son inglés,
francés, alemán, italiano, español, holandés, sueco, ruso y
japonés. El ajuste por omisión es el idioma inglés.

1

Pulse el centro del botón de control.

Consulte la pági na 9 para obtener más información sobre el
uso del botón de control.

MENÚ

SAL I R
P I CTURE EFFECT

TAMAÑO / CENTRO

GEOMETR I A

CONVERGENC I A
PANTAL L A
COLOR
LANGUAGE / I NFORMAC NÓI
RECUPERAR

MENU

2

Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse de nuevo el

centro del botón de control.

SELECT

LANGUAGE / I NFOR

A

M

I

C

Ó

N

1

Encienda el monitor y el or denador.

2

Conecte el ordenador al conector de flujo de
salida cuadrado con el cable USB suministrado.

Para los usuarios que utilicen Windows

Si aparece un mensaje, siga las instrucciones en pantalla y seleccione
Generic USB Hub como ajuste por omisi ón.

3

Conecte los dispositivos periféri cos conformes con
USB a los conectores USB de flujo de entrada
rectangulares.

Notas

• No todos los ordenadores y/o sist em a s op erativos admiten las
configuraciones USB. C onsulte el manual de instru cciones del
ordenador para ave riguar si puede conectar dispositivos USB.

• En la mayoría de los casos, es preciso instalar software de controlador
USB en el ordenador centr al . Consulte el manual de in strucciones del
dispositivo periférico para m á s información.

• El monitor funciona com o un hub USB siempre que se encu entra
encendido o en modo de a horro de energía.

• Si conecta un teclad o o un ra tón a los conectores USB y después
arranca el ordenador por pri m era vez , los di sposi ti vos pe ri féricos
pueden no funcionar. Primero conecte el teclado y el ratón directamente
al ordenador e instale los dispositivos conformes con USB. Desp ués,
conéctelos a este monitor.

• No se apoye en el monitor cuan do e nc hufe los cables USB, ya que
puede moverse repent inamente y causar daños.

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

MENU

3

Desplace el botón de control m/M para seleccionar

. A continuación, desplace el botón de control

para seleccionar un idioma.

</,

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

• ITALIANO: Italiano

• ESPAÑOL

• NEDERLANDS: Holandés

• SVENSKA: Sueco

•: Ruso

• : Japonés

Para cerrar el menú

Pulse el centro del botón de con tro l una vez para volver al MENÚ
principal, y dos veces para volver a la v isualización nor mal. Si no pulsa
ningún botón, el menú se cerrará automáticamente transcurridos unos 30
segundos.

Para recuperar el idioma inglés

Consulte “Restauración de los ajustes (RECUPERAR)” en la pág ina 11.

ES

7

Personalización del

frecuencias
horizontal y
vertical de la
señal de
entrada actual

resolu

ción de

la señ

al de

entrada actu

al

monitor

Es posible realizar diversos ajustes del monitor mediante el menú
en pantalla.

Navegación por el menú

Pulse el centro del botón de control para que aparezca el MENÚ
principal en pantalla. Consulte la página9 para obtener más
información sobre el empleo del botón de control.

MENU

MENÚ

SAL I R
P I CTURE EFFECT

TAMAÑO / CENTRO
GEOMETR I A
CONVERGENC I A
PANTAL L A
COLOR
LANGUAGE / I NFORMAC NÓI
RECUPERAR

SELECT

Utilice el botón de control para seleccionar uno de los siguientes
menús.

SALIR

1

Seleccione SALIR para cerrar el
menú.

PICTURE EFFECT

2

(página 9)

Seleccione el menú
PICTURE EFFECT para
elegir el modo de imagen
predefinido más apropiado.

TAMAÑO/CENTRO

3

(página 10)

Seleccione el menú
TAMAÑO/CENTRO para
ajustar el centrado, tamaño o
zoom de la imagen.

GEOMETRIA (página 10)

4

Seleccione el menú
GEOMETRIA para ajustar la
rotación y forma de la
imagen.

PI CTURE EFFECT

ESTANDAR
DINÁMICO

SELECT EXI T

TAMAÑO / CENTRO

POS I C I ÓN

26

SELECT EXI T

GEOMETRIA

ROT A C I ÓN

26

SELECT EXI T

H

CONVERGENCIA

5

CONVERGENC I A

(página 10)

Seleccione el menú
CONVERGENCIA para
ajustar la convergencia
horizontal y vertical de la

SELECT EXI T

26

imagen.

PANTALLA (página 11)

6

PANTAL

LA

Seleccione el menú
PANTALLA para
desmagnetizar la pantalla y
ajustar el nivel de cancelación
de muaré.

COLOR (página 11)

7

Seleccione el menú COLOR
para ajustar la temperatura
del color de la ima gen. Pued e
utilizarlo para hacer coincidir

DE SMAGN E T

SÍ

SELECT EXI T

COLOR

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

los colores del monitor con
los de una imagen impresa.

LANGUAGE/

8

LANGUAGE / I NFOR

A

M

N

I

C

Ó

INFORMACIÓN
(páginas 7, 14)

Seleccione el menú
LANGUAGE/
INFORMACIÓN para

ENGL I SH FRANÇA I S

DEUTSCH IT A L I ANO

ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

seleccionar el idioma de los
menús en pantalla y
visualizar el cuadro de
información sobre este
monitor.

RECUPERAR (página 11)

9

Seleccione el menú
RECUPERAR para restaurar
los ajustes.

Visualización de la señal de entrada actual

x

RECUPERAR

RECUPERAR

MODO TODO

EX I T

Las frecuencias horizontal y vertical de la señal de entrada actual
aparecen en el menú BRILLO/CONTRASTE. Si la señal se
corresponde con uno d e los modo s predef inidos en fábrica de este
monitor, también aparecerá la resolución.

BRI LLO/ CONTRAST E

26 26

H:68. 7 kHz V:85Hz

1024X768

8

Uso del botón de control

MENU

BRI LLO/ CONTRAST E

26 26

H:68.7kHz V:85Hz

1024X768

x

1

Muestre el MENÚ principal.

Pulse el centro del botón de control para que aparezca en
pantalla el MENÚ principal.

MENU

2

Seleccione el menú que desee ajustar.

Resalte el menú de se ado desplazando el botón de control
hacia arriba (M), abajo (m), izquierda (<) o derecha (,).

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de
BRILLO/CONTRASTE independiente.
Estos ajustes se almacenan en la memoria para todas las señales
de entrada.

1

Desplace el botón de control en cualq uier dirección.

El menú de BRILLO/CONTRASTE aparece en pantalla.

2

Desplace el botón de control m/M para ajustar el
brillo ( ), y </, para ajustar el contraste (6).

El menú desaparece automá ticamente transcurridos unos
3 segundos.

Ajuste de la calidad de imagen

MENU

3

Ajuste el menú.

Desplace el botón de cont rol hacia la izquierda (<) o la
derecha (,) para realizar el ajuste.

MENU

4

Cierre el menú.

Pulse el centro del botón de control un a vez para volver al
MENÚ principal, y dos veces para vo lv er a la visualización
normal. Si no pulsa ningún botón, el menú se cerrar á
automáticamente transcurridos unos 30 segundos.

MENU

Restauración de los ajustes

x

Puede restaurar los ajustes mediante el menú RECUPERAR.
Consulte la página 11 para obtener más información sobre la
restauración de los ajustes.

(PICTURE EFFECT)

La función PICTURE EFFECT permite seleccionar el modo de
imagen más apropiado entre dos modos predefinidos de máximo
rendimiento.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de contro l para resaltar PICT URE
EFFECT y pulse de nuevo el centro del botón de
control.

El menú PICTURE EFFECT aparece en pantalla.

3

Desplace el botón de control m/M para seleccionar
el modo de imagen deseado.

Seleccione Para

ESTANDAR

DYNÁMICO

imágenes con alto contraste y brillo.
Elija este modo para aplicaciones de
uso común, como ho ja s de cál c ulo ,
procesador de texto, correo
electrónico o navegación por páginas
WEB.

imágenes notablemente vívidas y con
realismo fotográfico. Brillo superior
al modo “ESTANDAR”, elija este
elemento para aplicaciones que
utilizan intensivamente los gráficos,
como juegos, reproducción DVD o
software de entretenimientos.

ES

9

Ajuste del centrado de la imagen

Ajuste de la forma de la imagen

(CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada
actual.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3

Primero, desplace el botó n de control m/M con el fin
de seleccionar (POSICIÓN H) para el ajuste
horizontal, o (POSICIÓN V) para el vertical. A
continuación, desplace el botón de control </,
para ajustar el centrado.

Ajuste del tamaño de la imagen (TAMAÑO)

Este ajuste se almacena en la memoria para la señal de entrada
actual.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

(GEOMETRIA)

Los ajustes de GEOMETRIA permiten ajustar la rotación y la
forma de la imagen.
El ajuste (ROTACIÓN) se almacena en la memoria para todas
las señales de entrada. El resto de ajustes se almacenan en la
memoria para la señal de entrada actual.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

GEOMETRIA y pulse de nuevo el centro del

botón de control.

El menú GEOMETRIA aparece en pan talla.

3

Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.

Seleccione Para

(ROTACIÓN)
(COJÍN)

(BAL COJÍN)

(TRAPECIO)

(PARALELO)

girar la imagen
expandir o contraer los lados de la imagen
desplazar los lados de la imagen hacia la

izquierda o la dere ch a
ajustar la anchura de la imagen en la parte

superior de la pantalla
desplazar la imagen hacia la izquierda o la

derecha en la parte superior de la pantalla

3

Primero, desplace el botó n de control m/M con el fin
de seleccionar (TAMAÑO H) para el ajuste
horizontal, o (TAMAÑO V) para el vertical. A
continuación, desplace el botón de control </,
para ajustar el tamaño.

Ampliación o reducción de la
imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada
actual.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3

Desplace el botón de control m/M con el fin de
seleccionar (ZOOM), y desplace </, para
ampliar o reducir la imagen.

Ajuste de la convergencia (CONVERGENCIA)

Los ajustes de CONVERGENCIA permiten ajustar la calidad de
la imagen mediante el control de la convergencia. Ésta se refiere
al alineamiento de las señales de color rojo, verde y azul.
Si se aprecian sombras rojas o azules alrededor de las letras o de
las líneas, ajuste la convergencia.
Estos ajustes se almacenan en la memoria para todas las señales
de entrada.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

CONVERGENCIA y pulse d e nuevo el centro del

botón de control.

El menú CONVERGENCIA aparece en pantalla.

3

Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.

Seleccione Para

que las sombras rojas o azules se
desplacen en sentido horizontal

que las sombras rojas o azules se
desplacen en sentido vertical

10

Ajuste del color de la imagen

MENU

(COLOR)

Los ajustes de COLOR permiten definir la temperatura del color
de la imagen mediante el cambio del nivel de color del campo
blanco. Los colores aparecen rojizos cuando la temperatura es
baja, y azulados cuando es alta. Este ajuste resulta útil para hacer
coincidir los colores del monitor con los de las imágen es
impresas.
Este ajuste se almacena en memoria para todas l as señales de
entrada.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

COLOR y pulse de nuevo el centro del botón de

control.

El menú COLOR aparece en pantalla.

3

Desplace el botón de control </, para
seleccionar una temperatura del color.

Las temperaturas predefinidas son 5000K, 6500K y 9300K.
Puesto que el valor ajustado en fábrica es de 9300K, la
tonalidad del color blanco cambiará de azulada a rojiza al
disminuir la temperatura hasta 6500K y 5000K.

Desmagnetización de la pantalla

x

El monitor se desmagnetiza automáticamente al activar la
alimentación.

Para desmagnetizarlo m anualm ente, p rimero despla ce
el botón de control m/M para seleccionar

(DESMAGNET). A continuación, desplace el botón

.

,

La pantalla se desmagnet iza durante unos 5 segundos. Si es
necesario aplicar un segundo ciclo de desmagnetización, deje que
transcurra un inter valo mínimo de 20 minutos para obtener el
mejor resultado posible.

Cancelación del muaré

x

Si aparecen en pant alla patrones elípticos u ondulados, ajuste el
nivel de cancelación de muaré.

Para ajustar la cantidad de cancelación de muaré,
primero desplace el botón de control m/M para
seleccionar (CANCELAR MUARE). A continuación,
desplace el botón </, hasta que el efecto de muaré
sea mínimo.

* El muaré es un tipo de int erferencia natur al que produce líneas suaves

y onduladas en la pantalla. Puede aparecer debido a la interferencia
entre el patrón de la ima gen en pantalla y el de paso de fósfo ro de l
monitor.

Ejemplo de muaré

*

4

Si es necesario, sintonice la temperatura del color
con precisión.

Primero desplace el botón de control </, para seleccionar
USER. Después desplace el botón de control m/M para
seleccionar R (rojo), G (verde) o B (azul), y desplace el botón
de control </, para realizar el ajuste.

COLOR

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

Si sintoniza la tempera tura con precisión, l os valores del color
nuevos se almacenan en memoria y se recuperan siempre que
seleccione USER.

Ajustes adicionales (PANTALLA)

Es posible desmagneti zar manualmente la pantal la y cancelar el
muaré.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

PANTALLA y pulse de nuevo el centro del bo tón

de control.

El menú PANTALLA aparece en pantalla.

3

Desplace el botón de control m/M para seleccionar
la opción de ajuste que desee.

Ajuste la opción seleccionado según las siguientes
instrucciones.

Restauración de los ajustes (RECUPERAR)

Este monitor dispone de los siguientes métodos de restauración.
Utilice el menú RECUPERAR para restaurar los ajustes.

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

RECUPERAR y pulse de nuevo el centro del

0

botón de control.

El menú RECUPERAR aparece en pantalla.
Restaure los valores según las siguientes instrucciones.

Restauración de todos los datos de ajuste para la
señal de entrada actual (MODO)

Desplace el botón de control <.

MODO se selecciona y se restauran todos los datos de ajuste para
la señal de entrada actual.
Tenga en cuenta que los siguientes opciones no se restauran
mediante este método:

• idioma del menú en pantall a (página 7)

• rotación de la imagen (página 10)

Restauración de todos los datos de ajuste a los
niveles predefinidos de fábrica (TODO)

Desplace el botón de control ,.

Se selecciona la opción TODO y se restauran todos los datos de
ajuste para la señal de entrada actual. Todos los datos de ajuste
(excepto los ajuste s de USER del menú COLOR) recuperan los
niveles predefinidos de fábrica.

Nota

Si TODO se encuentra seleccionado, los botones del monitor no
funcionarán durante unos 5 segundos.

ES

11

Características técnicas

Hilos de
amortiguación

Condición de la señal
de entrada

Modos predefinidos y de usuario

Solución de problemas

Antes de ponerse en contacto con personal de servicio técnico,
consulte esta sección.

Cuando el monitor recibe una señal de entrada, hace coincidir
automáticament e dicha señal con uno de los modos predefinidos
en fábrica almacenados en la memoria para mostrar imágenes de
alta calidad en el centro de la pantalla. (Consulte Appendix para
comprobar la lista de los modos predefinidos en fábrica.) Con
respecto a las señales de entrada que no se corresponda n con
ninguno de los modos predefinidos de fábrica, la tecnología
digital Multiscan de este monitor garant iz a la prese ntac ió n en
pantalla de imágenes nítidas para cualquier sincronización dentro
del margen de frec uencias del monitor (horizontal: 30 – 96 kHz,
vertical: 48 – 120 Hz). Si la imagen se ajusta, los datos de ajuste
se almacenan como modo de usuario y se recuperan
automáticamente al recibirse la misma señal de entrada

.

Nota para los usuarios de Windows

Consulte el manual de la tarjeta de vídeo o el programa de
utilidades suministrado con la tarjeta gráfica, y seleccione la
frecuencia de barrido más alta disponible para maximizar el
rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía
definidas por VESA,
ninguna señal m ediante e l monitor de sde el ord enador co nectado ,
dicho monitor reducirá automáticamente el consumo de energía
como se muestra a continuación.

E

NERGY STAR y NUTEK. Si no se recibe

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Las líneas que se aprecian en pantalla, especialmente cuan do el
color de fondo es luminoso (normalmente blanco), son normales
en los monitores Trinitron. No se trata de un fallo de
funcionamiento. Son sombras de los hilos de amortiguación
utilizados para estabilizar la rejilla de apertura. La rejilla de
apertura es el elemento esencial por el que el tubo de i magen
Trinitron es único, permitiendo que la pantalla reciba más
iluminación, por lo que las imágenes aparecen con más brillo y
más detalle.

Mensajes en pantalla

Si no aparece ninguna imagen en la pantalla, ésta mostrará uno de
los siguientes mensaj es. Para solucionar el probl ema, consulte
“Problemas y soluciones” en la página 13.

Modo de
alimentación

funcionamiento
normal

activo inactivo** ≤ 3 W naranja
alimentación

desactivada

* Las cifras reflejan el consu mo de energía cuando no ha y ni ngún

periférico compatible con USB conectado al moni tor.

** Cuando el ordenador entra en el mo do “activo inactivo ”, la señal de

entrada se interrumpe y la pan tall a m ue s tra NO SEÑAL .
Transcurridos 20 segundos, el monitor entra en el mo do de ahorro de
energía.

Consumo de
energía

≤ 150 W verde

0 W apagado

*

Indicador !
(alimentación)

INFORMACIÓN

FUERA DE RAC I ONRANGO EX LPO

Condición de la señal de entrada

FUERA DE RANGO EXPLORACION

indica que las especificaciones del monitor no admiten la
señal de entrada.

NO SEÑAL

indica que no se intr oduce ninguna señal en el monitor.

12

Problemas y soluciones

Si el problema lo causa el ordenador conec tado u otro equipo, co nsulte el manual de instrucciones del equipo conectado.
Utilice la función de autodiagnóstico (página 15) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe lo siguiente
Ausencia de imagen

Si el indicador ! (alimentación) no
está iluminado

Si el mensaje NO SEÑAL aparece
en pantalla, o si el indicador
! (alimentación) se muestra en
naranja

Si el mensaje FUERA DE RANGO
EXPLORACION aparece en
pantalla

Si no aparece ningún men s aje y el
indicador ! (alimentación) se
ilumina en verde o parpadea en
naranja

Si utiliza un sistema Macintosh •

La imagen parpadea, se ondula,
oscila o aparece codificada

La imagen aparece borrosa

Aparecen imágenes fantasma

La imagen aparece descentrada o
con un tamaño incorrecto

Los bordes de la ima gen apare cen
curvos

• Compruebe que el cable de alimentación est é correctamente conectado.

• Compruebe que el interrupt or ! (alimentación) esté en la posición de “activado”.

• Asegúrese de que el cable de señal de vídeo esté correctamente conectado y de que tod os
los enchufes estén firmemente insertad os en sus tomas (página 6).

• Compruebe que los terminales del conector de entr ada de vídeo HD15 no estén doblados
ni arrancados.

Problemas causados por el ordenador u otro equipo conectado

x

• El ordenador se encuentra en el modo de ahorro de energí a. Pulse cualquier tecla del
teclado o mueva el ratón.

• Compruebe que la alimentación del ordenador esté activada.

• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.

Problemas causados por el ordenador u otro equipo conectado

x

• Compruebe que el margen de frecue ncia de vídeo se encuentre dentro del especificado
para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo
y ajuste el margen de frecuencia de acuerdo con lo siguiente.
Horizontal: 30 – 96 kHz
Vertical: 48 – 120 Hz

• Utilic e la func ión de auto di ag nó stic o (pág ina15).

Compruebe que el adaptador Macin t osh (no suministra do) y el cable de seña le de vídeo estén
correctament e conectados

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros
monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o i nstale una protección magnética cerca del monito r.

• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.

• Gire el monitor 90° hacia la izquierda o la derecha.

Problemas causados por el ordenador u otro equipo conectado

x

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado
al monitor.

• Confirme que este monitor admite el modo gráfico (VESA, etc.) y la frecuencia de la
señal de entrada (Appendix). Aun que la frecuencia se encuentre dent ro del margen
adecuado, ciertas tarjetas de vídeo pueden present ar un impulso de sincronización
demasiado estrecho para qu e el monitor se sincronice correctam ente.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen
presente la mejor calidad posible.

• Ajuste el brillo y el contraste (página 9).

• Desmagnetice el monitor* (página 11).

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

• No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemen te insertado en sus tomas.

• Ajuste el tamaño (página 10) o el centrado (página 10). Tenga en cuenta que ciertos
modos de vídeo no ll enan la pantalla hasta los bordes.

• Ajuste la geometría (página 10).

(página 6).

ES

(continúa)

13

Problema Compruebe lo siguiente
Se aprecian patrone s ondulados o

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

elípticos (muaré)

Problemas causados por el ordenador u otro equipo conectado

x

• Cambie el patrón de escritorio.

El color no es uniforme

• Desmagnetice el monitor* (página 11). Si coloca equipos que generen campos
magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el
color puede perder uniformidad.

El blanco no parece blanco
Las letras y las líneas muestran

• Ajuste la temperatura del color (página 11).

• Ajuste la convergencia (página 10).

sombras rojas o azules en los
bordes

Los periféricos USB no funcionan

• Compruebe que los conectores USB apropiados est én firmemente conectados (page 7).

• Compruebe que el interrupt or ! (alimentación) se encuentre en la posición de activación.

Problemas causados por el ordenador u otro equipo conectado

x

• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de
alimentación independientes.

• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en
contacto con el fabricante del dispositivo para obtener más información sobre el
controlador de disp os itivo apropiado.

• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al
ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A
continuación vuelva a conectar el teclado o el ratón al mon itor. Si conecta un teclado o un
ratón a los conectores USB y después arranca el ordenador por primera vez, los
dispositivos periféricos pueden no funcionar.

• Para lo s usuarios que utilicen Windows 95

1. Haga clic co n el botón derecho en My Compu ter y seleccione Propertie s .

2. Haga clic en la ficha Device Manager. Desplácese hacia abajo y seleccione Universal

Serial Bus Controller.
Si no aparece Universal Serial Bus Controller, es necesario cargar un disco USB
complementario. Póngase en contacto con el fabricante del ordenador para obtener más
información sobre cómo obtener un disco USB complementario .

3. Seleccione Generic USB Device en la lista de controladores USB y haga clic en

Properties.

4. Si aparece una marca de verificación en la casilla junto a “Disab le in this hardware

profile”, elimine dicha marca.

5. Haga clic en Refresh.

Se oye un zumbido
inmediatamente después de
activar la alimentación

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es posib le que se oiga un zumbido, pero no es un fallo de funcionamiento.

• Se trata del sonido producido por el ciclo de desmagnetizac ión automática. Al activa r la
alimentación, el monitor se desmagnetiza automáticamente durante cinco segundos.

Visualización del nombre, número de serie y fecha
de fabricación de este monitor

1

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2

Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse el centro del

botón de control.

El menú LANGUAGE/INFORMACIÓN aparece en pantalla.

3

Desplace el botón de control m/M para seleccionar

.

El menú de información de este monitor aparece en pantalla.

A

M

N

Ejemplo

LANGUAGE / I NFOR

MODE L :

HMD - A4 2 0
SER IAL :12345678
MANUFACTURED:2000.52

SELECT EXI T

I

C

Ó

14

Si el problema persiste, pón gase en contacto con u n proveedor
Sony autorizado y proporci ónele la siguiente información.

• Nombre del modelo: HMD-A420

• Número de serie

• Nombre y especificaciones del ordenador y de la tarjeta gráfica.

Función de autodiagnóstico

Este monitor dispone de una fu nción de autodiag nóstico. Si existe
algún problema con el monitor o con el ordenador, la pantalla se
mostrará en blanco y el indicador ! (alimentación) se iluminará
en verde o parpadeará en naranja. Si el indicador
! (alimentación) está iluminado en naranja, significa que el
ordenador se encuent ra en el modo de ahorro de energía. Pulse
cualquier tecla del teclad o.

MENU

Indicador ! (alimentación)

Si el indicador ! (alimentación) está iluminado en
verde

1

Desconecte el cable de entrada de vídeo o apague
el ordenador conectado.

2

Pulse el botón ! (alimentación) dos veces para
apagar el monitor y, a continuación, enciéndalo.

3

Mantenga desplazado el botón de control ,
durante 2 segundos antes de que el monitor entre
en el modo de ahorro de energía.

Especificaciones

TRC paso de la rejilla de apertura de

0,24 mm (central)
19 pulgadas, medida diagonal
90 grados de deflexión
FD Trinitron

Tamaño de imagen visualizable

Aprox. 365 × 274 mm (an/al)

3

/8 × 10 7/8 pulgadas)

(14
Imagen de visualización de 18,0"

Resolución

Máxima Horizontal: 1800 puntos

Vertical: 1440 líneas

Recomendada Horizontal: 1280 puntos

Vertical: 1024 líneas

Área de imagen estándar Ap rox. 352 × 264 mm (an/al)

Frecuencia de deflexión* Horizontal: 30 a 96 kHz

Corriente/t e nsión de entrad a de CA

Consumo de energí a Máx. 150 W
Dimensiones Aprox. 497 × 458 × 469 mm

Peso Aprox. 26 kg (57 lb 5 oz)
Plug and Play DDC1/DDC2B/DDC2Bi
Accesorios suministrados Consulte la página 6

7

/8 × 10 1/2 pulgadas)

(13

Vertical: 48 a 120 Hz

100 – 240 V, 50 – 60 Hz, 2,3 – 1, 0 A

(an/al/prf)

5

/8 × 18 1/8 × 18 1/2 pulgadas)

(19

MENU

Si aparecen las cuatro barras de col or (bl anco, rojo, verde, azul),
significa que el monitor funciona correctamente. Vuelva a
conectar el cable de entrada de vídeo y compruebe el est ado del
ordenador.

Si las barras de color no aparecen, significa que hay un fallo
potencial del monitor. Informe al prov e edor Son y auto riz ado d el
estado del monitor.

Si el indicador ! (alimentación) parpadea en
naranja

Pulse el botón ! (alimentación) dos ve ces para apagar
el monitor y, a continuación, encenderlo.

Si el indicador ! (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.

Si el indicador ! (alimentación) sigue parpadeando, significa que
hay un fallo potencial del monitor. Cuente el número de segundos
entre los parpadeos en naranja del indicador ! (alimentación) e
informe al proveedor Sony autorizado sobre el estado del monitor.
Asegúrese de anotar el nombre del modelo y el núme ro de serie
de dicho monitor. Tom e nota tambié n del fabrica nte y del model o
del ordenador y de la tarjeta de vídeo.

* Condición de sincronización horizontal y vertical recomendada

• La anchura de sincronización hori zontal debe ser superior a
1,0 µseg.

• La anchura de supresión horizontal debe ser superior a
3,0 µseg.

• La anchura de supresión vertical debe ser superior a
500 µseg.

Diseño y especificaciones sujetos a cambios sin previo avis o.

ES

15

Indice

Precauzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron è un marchio di fabbrica
registrato di Sony Corporation.

• Macintosh è un marchio di fabbrica
concesso in licenza a Ap p le Computer,
Inc., registrato negli U.S.A. e in altri
paesi.

• Windows
fabbrica registrati di Microsoft
Corporation negli U.S.A. e in altri paesi.

• IBM PC/AT e VGA sono marchi di
fabbrica registrati di IBM Corporation
degli U.S.A.

• VESA e DDC
di Video Electronics Standard
Association.

•

E

fabbrica registrato negli U.S.A.

• Tutti i nomi degli altri prodotti citati in
questo manu al e potrebbero es s ere
marchi di fabbrica o marchi di fabbrica
registrati delle rispettive compagnie.

• Inoltre, “” e “” non sempre vengono
riportati nel manuale.



e MS-DOS sono marchi di



sono marchi di fabbrica

NERGY STAR è un marchio di

Punto 1:
Punto 2:
Punto 3:

Collegamento del monitor al computer . . . . . . . . . . . . . . . 6

Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 6

Accensione del monitor e del computer . . . . . . . . . . . . . . 6

Collegamento delle periferiche conformi a USB. . . . . . . . . . . . . . . . 7

Selezione della lingua dei menu a schermo

(LANGUAGE/INFORMAZIONI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .8

Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . . 8

Regolazione della luminosità e del contrasto . . . . . . . . . . . . . . . . . . 9

Regolazione della qualità dell’immagine (PICTURE EFFECT) . . . . 9

Regolazione della centratura dell’immagine (CENTRO) . . . . . . . . 10

Regolazione delle dimensioni dell’immagine (DIMENS). . . . . . . . . 10

Ingrandimento o riduzione dell’immagine (ZOOM). . . . . . . . . . . . . 10

Regolazione della forma dell’immagine (GEOMETRIA). . . . . . . . . 10

Regolazione della convergenza (CONVERGENZA) . . . . . . . . . . . 10

Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 11

Impostazioni aggiuntive (SCHERMO) . . . . . . . . . . . . . . . . . . . . . . 11

Reimpostazione delle regolazioni (RICHIAMO) . . . . . . . . . . . . . . . 11

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Modo preimpostato e modo utente. . . . . . . . . . . . . . . . . . . . . . . . . 12

Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .12

Se sullo schermo appaiono delle linee sottili

(cavi di smorzamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Funzione di autodiagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

IT

3

Precauzioni

Avvertenze per i collegamenti dell’alimentazione

• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza
un cavo diverso, accertarsi che sia compatibile con la tensione
operativa locale.

Per i clienti nel Regno Unito

Se si utilizza il monitor nel Regno Unito, accertarsi di utilizzare
il cavo di alimentazione in dotazione per il Regno Unito .

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

• Prima di scollegare il cavo di alimentazione, attendere almeno
30 secondi dallo spegnimento dell’unità per permettere la
dispersione dell’elettricità statica sulla superficie dello
schermo.

• Non appena si accende l’apparecchio, lo schermo vi ene
smagnetizzato per circa 5 secon di . Questa operazione crea un
forte campo magnetico attorno allo schermo che potrebbe
danneggiare i dati memorizzati su nastri magnetici o dischi
situati vicino al monitor. Collocare eventuali apparecchiat ure
per la registrazione magnetica, nastri e dischi lont an o da l
monitor.

Utilizzo del supporto

Per regolare l’angolatura del monitor, inserire il supporto in
dotazione nella scanalatura. È possibile utilizzare il supporto in
posizione orizzontale o in posizione verticale. Se non si desidera
utilizzare il supporto a tale scopo, è possibile utilizzarlo come un
comodo porta CD.

Installare l’unità vicino ad una presa facilmente accessibile.

Installazione

Non collocare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte, ecc.) né vicino a materiali (tende,
tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione

• vicino a fonti di calore come radiatori o condotti d’aria calda,
né in luoghi soggetti alla luce diretta del sole

• in luoghi soggetti a forti escursioni termiche

• in luoghi soggetti a scosse o vibrazioni di tipo meccanico

• su superfici instabili

• vicino ad apparecchiature che generano campi magnetici, come
un trasformatore o linee ad alta tensione

• vicino o su superfici metalliche con carica elettrica

Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un
detergente liquido per vetri, assicurarsi che non contenga
soluzioni antistatiche o additivi simili, onde evitare di graffiare
il rivestimento dello schermo.

• Non strofinare, toccare o tamburellare sulla superficie dello
schermo con oggetti appu n titi o abra sivi, co m e la p unta di u na
penna o un cacciavite, onde evitare di graffiare il cinescopio a
colori.

• Pulire il rivestimento esterno, il pannello e i comandi con un
panno morbido leggermente inumidito con una soluz ion e
detergente neutra. Non utilizzare alcun tipo di spugnette o
polveri abrasive o solventi, come alcool o benzene.

Trasporto

Per trasportare il monitor o inviarlo in riparazione, utilizzare il
materiale di imballaggio originario.

4

Identificazione dei componenti e

1 2 3 4

5

876

11 12 13 14 15

10

9

dei comandi

Per ulteriori informazioni, vedere le pagine tra parentesi.

MENU

RetroFronte

Tasto di comando (pagina 9)

1

Utilizzare questo tasto per visualizzare il menu ed effettuare
le regolazioni relative a l monitor, incluse le regolazioni della
luminosit à e del co ntrasto.

Interruttore e indicatore di accensione

2

(alimentazione) (pagine 6, 12, 15)

!

Utilizzare questo tasto per accendere e spegnere il monitor.
Quando il monitor viene acceso, l’indicatore di accensione si
illumina in verde e lampegg ia in ve rde o in ara ncio ne oppur e
si illumina in arancione quando il monitor entra nel modo di
risparmio energetico.

Connettore AC IN (pagina 6)

3

Utilizzare questo connettore per alimentare il monitor con
corrente alternata.

Connettore di ingresso video (HD15) (pagina 6)

4

Utilizzare questo connettore per immettere i segnali video
RGB (0,700 Vp-p, positivo) e i segnali sincronici.

Numero piedini Segnale

1 Rosso
2Verde
3Blu
4 ID (Terra)
5 Terra DDC*
6 Terra Rosso
7 Terra Verde
8 Terra Blu
9 DDC + 5V*
10 Terra
11 ID (Terra)
12 Dati bidirezionali (SDA)*
13 Sincronia O
14 Sincronia V
15 Orologio Dati (SCL)*

IT

* DDC (Display Data Channel) è uno sta nda rd di VESA.

Connettori downstream USB (bus seriale

5

universale) (pagina 7)

Usare questi connettori per collegare le periferiche USB al
monitor.

Connettore upstream USB (bus seriale universale)

6

(pagina 7)

Usare questo connettore per collegare il monitor ad un
computer conforme a USB.

5

Installazione

a AC IN

alla presa a muro

cavo di alimentazione
(in dotazione)

Prima di utilizzare il monitor, verificare che la confezione
contenga i seguenti accessori.

• Cavo di alimentazione (1)

• Cavo USB (1)

• Supporto del monitor (1)

• Scheda di garanzia (1)

• Note sulla pulizia della superficie dello schermo (1)

• Il presente manuale di istruzioni (1)

Punto 1:Collegamento del monitor

al computer

Spegnere il monitor e il c omputer prima del collegamento.

Nota

Non toccare i piedini del connettore del cavo del segna le video onde
evitare di piegarli.

Collegamento ad un computer IBM PC/A T o

x

compatibile

Punto 2:Collegamento del cavo di

alimentazione

Con il monitor e il computer spenti, collegare prima il cavo di
alimentazione al monitor, quindi collegarlo alla presa di rete.

Punto 3:Accensione del monitor e

del computer

Accendere prima il monitor, quindi accendere il computer.

all’uscita video

computer IBM PC/AT o
compatibile

Collegamento ad un computer Macintosh o

x

compatibile

Occorre utilizzare un adattatore Macintosh (non in dotazione).

Adattatore Macintosh
(non in dotazione)

computer Macintosh o
compatibile

all’uscita video

L’installazione del monitor è ora terminata.
Se necessario, utilizzare i comandi del monitor per regolare
l’immagine.

Se sullo schermo non appaiono le immagini

• Controllare che il monitor sia stato collegato correttamente al
computer.

• Se sullo schermo appare il messaggio NO SEGNALE
INGRESSO, verificare che la scheda grafica del computer sia
completamente inserita nel corretto alloggiamento del bus.

• Se si sostituisce un monito r vecchio con questo mod ello e sullo
schermo appare il messaggio FUORI GAMMA SCANS,
ricollegare il vecchio monitor. Quindi regolare la sche da
grafica del computer in modo ch e la frequenza orizzontale sia
compresa tra 30 e 96 kHz e la frequenza verticale sia compresa
tra 48 e 120 Hz.

Per ulteriori informazioni sui messaggi a schermo, vedere la
sezione “Sintomi e soluzioni dei problemi” a pagina 13.

Installazione su diversi sistemi operativi (OS)

Il presente monitor è conforme allo standard Plug & Play “DDC” ed
individua automa ticamente tutte le informazioni relativ e al monitor.
L’installazione di un dri ver specifico non è necessaria.
Se si collega il monitor al computer e si riavvia il computer per la prima
volta, sullo schermo potre bbe app ari re la fine stra del programma di
installazione gui data. Fare clic su “Next” per alcune volte secondo le
istruzioni del programma di installazione guidata fino a quando non viene
automaticament e selezionato il monitor Plug & Play.

Per gli utenti di Windows NT4.0

Per l’installazione di que sto monitor con Windows NT4.0 non è
necessario il driver del video. Per maggiori informazioni sulla regolazione
della risoluzione , de lla frequenza di refre sh e del numero di colori,
consultare le istruzio ni pe r l’uso di Windows NT4.0.

6

Collegamento delle periferiche

Selezione della lingua dei menu a

conformi a USB

Il monitor è dotato di un con n ett ore ups tream USB (sul pannello
posteriore) e di quattro connettori downstr eam USB (du e sul lato
destro e due sul lato sinistro). Questi consentono di collegare al
computer, in modo facile e veloce, le periferiche conformi a USB
quali tastiere, mouse, stampant i e s ca nner usando un cavo USB
standard.
Per usare il monitor come hub per le periferiche, collegare i
connettori USB come descritto di seguito.

alle periferiche
conformi a USB

1

Accendere il monitor e il computer.

2

Collegare il computer al connettore upstream
quadrato usando il cavo USB in dotazione.

Per gli utenti di Windows

Se appare un messaggio sullo scherm o, segui re le istruzioni a
schermo e selezionare Generic USB Hub come impostazione
predefinita.

3

Collegare le periferiche conformi a USB ai
connettori USB downstream rettangolari.

Note

• Non tutti i computer e /o i sistemi operativi supportano c onfigurazioni
USB. Per verificare se è possibile collegare le periferiche USB,
consultare le istruzioni per l’uso del computer.

• Nella maggior parte dei casi, occorre installare sul computer host il
software del driver USB. Per ma ggi ori informazioni, consultare le
istruzioni per l’uso delle periferiche.

• Il monitor funziona come hub USB se è acceso o in modo di risparmio
energetico.

• Se si collega una ta s tiera o un mouse ai connettori USB e si avvia il
computer per la prima volta, le periferiche potrebbero non funzionare.
Collegare prim a la tastiera e il mouse d ire tt amente al comput er e
configurare le periferiche conformi a USB, quindi collegarl e al
monitor.

• Durante il collegam e nto dei cavi USB non appoggi a rsi sul monitor
onde evitare il rischio di farl o slittare e di provocare danni.

al computer
conforme a USB

alle periferiche
conformi a USB

schermo (LANGUAGE/
INFORMAZIONI)

I menu a schermo sono disponibili nelle seguenti lin gue: ing lese,
francese, tedesco, italiano , spagnolo, olandese, svedese, russo e
giapponese. L’impostazione predefinita è la lingua inglese.

1

Premere il tasto di comando al centro.

Per ulteriori informazioni sul tasto di comando, vedere a
pagina 9.

MENU

ESC I
P I CTURE EFFECT

DIMENS /CENT RO

GEOMETR I A

CONVERGENZ A
SCHERMO
COLORE
LANGUAGE / I NFORMAZ INOI
RICHIA

MENU

2

Per evidenziare LANGUAGE/INFORMAZIONI,

SELECT

spostare il tasto di comando m/M, quindi premere il
tasto di comando al centro.

MENU

3

Spostare il tasto di comando m/M per selezionare ,
quindi spostare il tasto di comando </, per
selezionare una lingua.

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

• ITALIANO

• ESPAÑOL: Spagnolo

• NEDERLANDS: Olandese

• SVENSKA: Svedese

• : Russo

• : Giapponese

Per chiudere il menu

Premere una volta il ta sto di comando al centro per rito rnare al MENU
principale, premerlo due volte per ritornare al modo di visualizza zione
normale. Se non si preme alcun tasto, il menu ve rrà chiuso
automaticamente dopo c irc a 30 sec ondi .

Per reimpostare la lingua inglese

Vedere “Reimpostazione delle regolazioni (RICHIAMO)” a pagina 11.

MO

A

M

/INFOR

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

N

I

Z

O

ILANGUAGE

IT

7

Personalizzazione del

frequenze
verticali e
orizzontali del
segnale di
ingresso
corrente

risoluzione
del segnale di
ingresso
corrente

monitor

È possibile effettuare numerose regolazioni relative al monitor
utilizzando i menu a schermo.

Come spostarsi all’interno del menu

Premere il tasto di comando al centro per visualizzare sullo
schermo il MENU principale. Per ulteriori informazioni
sull’utilizzo del tasto di comando vedere a pa gina 9.

MENU

MENU

ESC I
P I CTURE EFFECT

DIMENS /CENT RO
GEOMETR I A
CONVERGENZ A

SCHERMO

COLORE

LANGU AGE / I NFORMA Z INOI

RICHIA

SELECT

Utilizzare il tasto di comando per selezionare uno dei seguenti
menu.

ESCI

1

Selezionare ESCI per chiudere il
menu.

PICTURE EFFECT

2

(pagina 9)

Selezionare il menu
PICTURE EFFECT per
scegliere il modo di immagini
preimpostate più appropriato.

DIMENS/CENTRO

3

(pagina 10)

Selezionare il menu
DIMENS/CENTRO per
regolare la centratura, le
dimensioni o lo zoom
dell’immagine.

GEOMETRIA (pagina 10)

4

Selezionare il menu
GEOMETRIA per regolare la
rotazione e la forma
dell’immagine.

MO

PI CTURE EFFECT

STANDARD
DYNAMI CO

SELECT EXI T

DI MENS/ CENTRO

POS I Z ONE

26

SELECT EXI T

GEOMETRIA

ROTAZ IONE

26

SELECT EXI T

O

CONVERGENZA

5

CONVERGENZA

(pagina 10)

Selezionare il menu
CONVERGENZA per
regolare la convergenza
orizzontale e vertical e

SELECT EXI T

26

dell’immagine.

SCHERMO (pagina 11)

6

SCHER MO

Selezionare il menu
SCHERMO per
smagnetizzare lo schermo e
regolare il livello di
eliminazione dell’effetto

SMAGNE T

SELECT EXI T

IZZ.

SI

moiré.

COLORE (pagina 11)

7

Selezionare il menu
COLORE per regolare la
temperatura di colore
dell’immagine. Utilizzare

COLORE

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

questo menu per fare
corrispondere i colori del
monitor ai colori di
un’immagine stampata.

LANGUAGE/

8

/INFOR

A

M

N

I

Z

O

INFORMAZIONI
(pagine 7, 14)

Selezionare il menu
LANGUAGE/
INFORMAZIONI per

ENGL I SH FRANÇA I S

DEUTSCH IT A L I ANO

ESPAÑOL NEDER LAN SD
SVENSKA

SELECT EXI T

scegliere la lingua del menu a
schermo e visualizzare il
riquadro informazioni del
monitor.

RICHIAMO (pagina 11)

9

Selezionare il menu
RICHIAMO per reimpostare
le regolazioni.

Visualizzazione del segnale di ingresso

x

RICHI AMO

RICHIAMO

MODO PREDE F

EX I T

corrente

Le frequenze verticali e orizzontali del segnale di ingresso
corrente vengono visualizzate nel menu LUMINOSITA/
CONTRASTO. Se il segnale corrisponde ad uno dei modi
preimpostati in fabbric a del monitor, viene visualizzata anche la
risoluzione.

LUMINOSI TA /CONTRASTO

26 26

H:68. 7 kHz V:85Hz

1024X768

ILANGUAGE

8

Utilizzo del tasto di comando

MENU

LUMINOSI TA /CONTRASTO

26 26

H:68.7kHz V:85Hz

1024X768

x

1

Per visualizzare il MENU principale.

Premere il tasto di comando al centro per visualizzare sullo
schermo il MENU principale.

MENU

2

Per selezionare il menu da regolare.

Per evidenziare il menu desiderato, spostare il tasto di
comando verso l’alto (M), vers o il basso (m) e a sinistra (<)
o a destra (,).

Regolazione della luminosità e del
contrasto

È possibile regolare la luminosità e il contrasto tramite il menu
LUMINOSITA/CONTRASTO.
Queste impostazioni vengono memorizzate per tutti i segnali di
ingresso.

1

Spostare il tasto di comando in qualsiasi direzione.

Sullo schermo appare il menu LUMINOSITA/CONTRASTO.

2

Spostare il tasto di comando m/M per regolare la
luminosità ( ), e </, per regolare il contrasto
(6).

Il menu scompare automaticam ente dopo circa 3 secondi.

Regolazione della qualità

MENU

3

Per regolare il menu.

Spostare il tasto di comando a sinistra (<) o a destra (,)
per effettuare le regolazioni.

MENU

4

Per chiudere il menu.

Premere una volta il tast o di co m an do al centro per ritornare
al MENU principale, premerlo due volte per ritornare al modo
di visualizzazione normale. Se non si preme alcun tasto, il
menu verrà chiuso automatic amente dopo circa 30 secondi.

MENU

Ripristino delle regolazioni

x

È possibile reimpostare le regolazioni utilizzando il menu
RICHIAMO. Per ulteriori informazioni sulla reimpostazione
delle regolazioni, vedere pa gina 11.

dell’immagine (PICTURE EFFECT)

La funzione PICTURE EFFECT consente di selezio nare il modo
immagine più appropr iato fra due modi di prese lezione a massim a
prestazione.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Spostare il tasto di comando per evidenziare
PICTURE EFFECT, quindi premere di n uovo il tasto
di comando al centro.

Sullo schermo appare il menu PICTURE EFFECT.

3

Spostare il tasto di comando m/M per selezionare il
modo immagine desiderato.

Selezionare Per

STANDARD

DYNAMICO

immagini ad alta lumi nosità e
contrasto. Scegliere questo modo per
applicazioni di uti lizzo comu ne, quali
fogli di calcolo, vide osc r itt ur a ,
E-mail o navigazione WEB.

immagini estremame nt e vivide e
realistiche. Dotato di maggiore
luminosità rispetto al mod o
“STANDARD”, selezionarlo per
applicazioni grafiche caratterizzate da
colori intensi, quali giochi,
riproduzioni di DVD o software di
intrattenimento.

IT

9

Regolazione della centratura

Regolazione della forma

dell’immagine (CENTRO)

Questa impostazione è memorizzata nella memoria per il segnale
di ingresso corrente.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare DIMENS/CENTRO, spostare il
tasto di comando m/M, quindi premere il tasto di
comando al centro.

Sullo schermo appare il menu DIMENS/CENTRO.

3

Spostare prima il tasto di comando m/M per
selezionare (POSIZIONE O) per la regolazione
orizzontale, o (POSIZIONE V) per la regolazione
verticale. Quindi spostare il tasto di com ando </,
per regolare la centratura.

Regolazione delle dimensioni
dell’immagine (DIMENS)

Questa impostazione è memorizzata nella memoria per il segnale
di ingresso corrente.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare DIMENS/CENTRO, spostare il
tasto di comando m/M, quindi premere il tasto di
comando al centro.

Sullo schermo appare il menu DIMENS/CENTRO.

dell’immagine (GEOMETRIA)

Le impostazioni del menu GEOMETRIA consentono di regolare
la rotazione e la forma dell’imm agine.
L’impostazione (ROTAZIONE) è memorizzat a nella
memoria per tutti i segnali di ingre sso. Tutte l e altre im postazioni
sono memorizzate nella memoria per il segnale di ingresso
corrente.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare GEOMETRIA, spostare il tasto di
comando m/M, quindi premere il tasto d i comando al
centro.

Sullo schermo appare il menu GEOMETRIA.

3

Spostare prima il tasto di comando m/M per
selezionare la voce di regolazione desiderata.
Quindi spostare il tasto di comando </, per
effettuare la regolazione.

Selezionare Per

(ROTAZIONE)
(CUSCINO)

(PIN BALANCE)

(TRAPEZIO)

(PARALL)

ruotare l’immagine
espandere o contrarre i bordi

dell’immagine
spostare i bordi dell’immagine verso

sinistra o verso destra
regolare la larghezza dell’immagine

nella parte superiore dello schermo
spostare l’immagine verso sinistra o

verso destra nella part e superiore dello
schermo

3

Spostare prima il tasto di comando m/M per
selezionare (DIM.ORIZ) per la regolazione
orizzontale, oppure (DIM.VERT) per la
regolazione verticale. Quindi spostare il tasto di
comando </, per regolare la dimensione.

Ingrandimento o riduzione
dell’immagine (ZOOM)

Questa impostazione è memorizzata nella memoria per il segnale
di ingresso corrente.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare DIMENS/CENTRO, spostare il
tasto di comando m/M, quindi premere il tasto di
comando al centro.

Sullo schermo appare il menu DIMENS/CENTRO.

3

Spostare il tasto di comando m/M per selezionare

(ZOOM), quindi spostare </, per ingrandire o

ridurre l’immagine.

Regolazione della converg e nza (CONVERGENZA)

Le impostazioni del menu CONVERGENZA consentono di
regolare la qualità dell’immagine tramite il controllo della
convergenza. La converge nza riguarda l’allin eamento dei segnali
di colore rosso, verde e blu.
Se vengono visua lizzate ombre rosse o blu attorno ai caratteri o
alle linee, regolare la convergenza.
Queste impostazioni vengono memorizzate per tutti i segnali di
ingresso.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare CONVERGENZA, spostare il
tasto di comando m/M, quindi premere il tasto di
comando al centro.

Sullo schermo appare il menu CONVERGENZA.

3

Spostare prima il tasto di comando m/M per
selezionare la voce di regolazione desiderata.
Quindi spostare il tasto di comando
effettuare la regolazione.

Selezionare Per

spostare le ombre blu o rosse in senso
orizzontale

spostare le ombre blu o rosse in senso
verticale

</,

per

10

Regolazione del colore

MENU

dell’immagine (COL ORE)

Le impostazioni del menu COLORE consentono di regolare la
temperatura di colore dell’immagine modificando il livello del
campo di colore bianco. I colori appaiono rossastri se la
temperatura è bassa e bluastri se l a temperatura è alta. Questa
regolazione è utile per far corrispondere i colori del monitor ai
colori di un’immagine stampata.
Questa impostazione viene memorizzata per tutti i segnali
d’ingresso.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare COLORE, spostare il tasto di
comando m/M, quindi premere il tasto di co mando al
centro.

Sullo schermo appare il menu COLORE.

3

Spostare il tasto di comando </, per selezionare
una temperatura di colore.

Le temperature di colore preimpostate sono 5000K, 6500K e
9300K. Poiché l’impostazion e prede finita è 9300K , i bianchi
cambieranno da una tinta bluastra ad una tinta rossastra
abbassando la temperatura a 6500K e 5000K.

Smagnetizzazione dello schermo

x

Il monitor viene automaticamente smagnetizzato quando viene
acceso.

Per effettuare la smagnetizzazione manuale del
monitor, spostare prima il tasto di comando m/M per
selezionare (SMAGNETIZZ.), quindi spostare il tasto
di comando ,.

Lo schermo viene smagnetizzato per circa 5 secondi. Se fosse
necessario un secondo cicl o di smagnetizzazione, attendere
almeno 20 minuti per ottenere un risultato migliore.

Eliminazione dell’effetto moiré

x

Se sullo schermo appaiono linee ondulate o ellittiche, regolare il
livello di eliminazione dell’eff ett o moiré.

Per regolare il livello di elim inazione dell’effetto moiré,
spostare il tasto di comando m/M per selezionare

(ELIMINA MOIRE), quindi spostare il tasto di
comando </, finché l’effetto moiré non è ridotto al
minimo.

* L’effetto moiré è un tipo di interferenz a naturale che produce leggere

linee ondulate sullo schermo. Questo effetto può verificarsi a causa
dell’interferenza tra il motivo dell’immagine sullo schermo e il motivo
a punti di fosforo del monitor.

Esempio di effetto moiré

*

4

Se necessario, effettuare la sintonia fine della
temperatura di colore.

Spostare prima il tasto di comando </, per selezionare
USER; quindi spostare il tasto di comando m/M per
selezionare R (rosso), G (verde) o B (blu) e spostare il tasto di
comando </, per effettuare la regolazione.

COLORE

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

Se si effettua la sintonia fine de lla t emperatura di colore, le
nuove impostazioni di colore vengono memorizzate e
richiamate ogni volta che si seleziona USER.

Impostazioni aggiuntive (SCHERMO)

È possibile smagnetizzare lo schermo manualmente ed eliminare
l’effetto moiré.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Reimpostazione delle regolazioni (RICHIAMO)

Questo monitor dispon e dei due metodi di reimpostazione
descritti di seguito. Per reimpostare le regolazioni usare il menu
RICHIAMO.

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Spostare il tasto di comando m/M per evidenziare

RICHIAMO, quindi premere di nuovo il tasto di

0

comando al centro.

Sullo schermo appare il menu RICHIAMO.
Reimpostar e le impostazioni secondo le istruzioni seguenti.

Reimpostazione di tutti i dati di regolazione per il
segnale di ingresso corrente (MODO)

Spostare il tasto di comando <.

Viene selezionata la voce MODO. Tutti i dati di regolazione del
segnale di ingresso corrente sono reimpostati.
Si noti che con questo metodo non vengono reimpostate le
seguenti opzioni .

• la lingua per il menu a schermo (pagina 7)

• la rotazione dell’immagine (pagina 10)

IT

2

Spostare il tasto di comando m/M per evidenziare

SCHERMO, quindi premere di nuovo il tasto di

comando al centro.

Sullo schermo appare il menu SCHERMO.

3

Spostare il tasto di comando m/M per selezionare la
voce di regolazione desiderata.

Regolare la voce selezionata secondo le istruzioni seguent i.

Per riportare tutti i dati di regolazione ai valori
preimpostati in fabbrica (PREDEF)

Spostare il tasto di comando ,.

Viene selezionata la voce PREDEF. Tutti i dati di re golazione de l
segnale di ing re sso c or rente ve ngon o reim pos tat i. Pe r i seg nali di
modo predefinito, tutti i dati di regolazione, (ad eccezione delle
impostazioni USER nel menu COLORE), vengono reimpostati ai
livelli preimpostati in fabbrica.

Nota

Se viene selezionato PREDEF, i tasti del monitor non funzioneranno per
circa 5 second i.

11

Caratteristiche

Cavi di smorzamento

INFORMAZION I

FUORI GAMMA SCANS

Condizione del segnale
di ingresso

Modo preimpostato e modo utente

Quando il monitor riceve un segnale di ingresso, lo fa
corrispondere automaticamente ad uno dei modi preimpostati in
fabbrica e memorizzati nel monitor, per fornire un’immagine di
alta qualità al centro dello schermo. Per un elenco dei modi
preimposteti in fabbrica, vedere Appendix. Per i segnali di
ingresso che non corrispondono ai modo preimpostati in fabbrica,
la tecnologia Multiscan digitale di questo monitor assicura una
visualizzazione dell’immagine nitid a per qualsiasi
sincronizzazione nella gamma di frequenza del monitor
(orizzontale: da 30 a 96 kHz, verticale: da 48 a 120 Hz). Se
l’immagine viene regolata, i dati di regolazione vengono
memorizzati come modo utente e richiamati automaticamente
qualora venga rice vuto lo stesso segnale di ingresso.

Nota per gli utenti di Windows

Gli utenti di Windows devono controllare il manuale della scheda
video o il programma della utility forni t o con la scheda graf ica e
quindi selezionare la frequenza di refresh più elevata per
massimizzare le prestazioni del monitor.

Funzione di risparmio energetico

Guida alla soluzione dei problemi

Prima di rivolgersi al servizio di assistenza tecnica, leggere la
seguente sezione.

Se sullo schermo appaiono delle linee sottili (cavi di smorzamento)

La presenza di linee sullo schermo, soprattutto quando lo sfondo
dello schermo è chiaro (in genere bianco), è normale nei monitor
Trinitron e non indica problemi di funzionamento. Si tratta
dell’ombra dei cavi di smorzamento utilizzati per stabilizzare la
griglia di apertura. La griglia di apertura è l’elemento essenziale
che caratterizza il cinescopio a colori Trinitron, consentendo una
maggiore illuminazione dello schermo con il risultato di
un’immagine più luminosa e dettaglia ta .

Il presente monitor è conforme alle direttive sul risparmio
energetico di VESA,
non riceve alcun segnale dal computer collegato, i l consumo
energetico viene auto maticamente ridotto com e indicato di
seguito.

Modo di
alimentazione

Funzionamento
normale

attivo-spento** ≤ 3 W arancione
spento 0 W spento

* Le cifre indicano il consu m o ene rgetico quando al monit or ve ngono

collegate periferiche non conformi a USB.

** Quando il com puter entra nel modo “attivo-spento”, il segnale di

ingresso viene interrotto e sullo scherm o appare il messaggio NO
SEGNALE INGR ES SO. Dopo circ a 20 s e condi il monitor entra nel
modo di risparmio energetico.

E

NERGY STAR e NUTEK. Se il monitor

Consumo
energetico

≤ 150 W verde

*

Indicatore di
accensione !
(alimentazione)

Messaggi a schermo

Se sullo schermo non appare alcuna immagine, apparirà uno dei
messaggi descritti di seguito. Per risolvere il problema, vedere la
sezione “Sintomi e soluzioni dei problemi” a pagina 13.

Condizioni del segnale di ingresso

FUORI GAMMA SCANS

indica che il segn ale di ingresso non viene supportato dalle
caratteristiche tecniche del monitor.

NO SEGNALE INGRESSO

indica che nessun segn ale viene immesso nel moni tor.

12

Sintomi e soluzioni dei problemi

Se il problema è causato dal computer o da altre appa recchiature collegate, consultare le istruzioni pe r l’uso di queste apparecchiature.
Se il problema non viene risolto con le indicazioni descritte di segu ito, usare la funzione di autodiagnostica (pagina 15).

Sintomo Controllare quanto segue
Assenza d’immagine

Se l’indicatore di accensione
! (alimentazione) non è illuminato

Se sullo schermo vien e vis u a liz za to
il messaggio NO SEGNALE
INGRESSO o se l’indicatore
! (alimentazione) si illumina in
arancione

Se sullo schermo appare il
messaggio FUORI GAMMA
SCANS

Se non viene visualizzato alcun
messaggio e l’indicatore di
accensione ! (alimentazione) è
illuminato in verde o lampeggia in
arancione

Se si utilizza un sistema Macintosh • Controllare che l’adattatore Macintosh (non in dotazione) e il cavo del segnale video siano

L’immagine è tremolante, salta,
oscilla oppure è confusa

L’immagine è sfocata

L’immagine è sdoppiata

L’immagine non è centrata o non è
delle dimensioni corrette

I bordi dell’immagine sono
incurvati

• Controllare che il cavo di alimentazione si a collegato correttamente.

• Controllare che l’interruttore ! (alimentazione) sia nella posizione di accensione.

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
siano saldamente inserite nelle prese. (pagina 6).

• Controllare che i piedini del connettore di ingresso video HD15 non siano pie gati o
danneggiati.

Problemi causati dal computer o da altre apparecchiature collegate

x

• Il computer è ne l m odo di risp arm io e nerg et ico. P reme re un tasto q u alsiasi su lla ta stie ra o
muovere il mouse.

• Controllare che l’alimentazione del computer sia attivata.

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus
corretto.

Problemi causati dal computer o da altre apparecchiature collegate

x

• Controlla re che la gam ma di frequen za video rientri in quella specif icata per il monito r. Se
con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
regolare la gamma di frequenza come descritto di seguito.
Orizzontale: 30 – 96 kHz

–

Verticale: 48

• Utilizzare la funzio ne di auto dia g no stica (pagina15).

collegati correttamente (pa gi na 6 ).

• Isolare ed eliminare le potenziali sorgenti di campi elettrici o magnetici, quali altri
monitor, stampanti laser, ventilatori elettrici, illuminazioni fluorescenti o televisori.

• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo
magnetico vicino al monitor.

• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito
differente.

• Provare a girare il monitor di 90° verso sinistra o verso destra.

Problemi causati dal computer o da altre apparecchiature collegate

x

• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.

• Controllare che il modo grafica (VESA, ecc.) e la frequenza del segnale di ingresso siano
supportati da questo monitor (Appendix). Anche se la frequenza rientra nella gamma
prevista, alcune schede video potrebbero avere un impulso sincronico troppo piccolo per
permettere al monitor di sincronizzarsi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere
l’immagine migliore.

• Regolare la luminosità e il contrasto (pagina 9).

• Smagnetizzare il monitor* (pagina 11).

• Selezionare ELIMINA MOIRE e regolare l’eliminazione dell’effetto moiré (pagina 11).

• Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.

• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.

• Regolare la dimensione (pagina 10) o la centratura (pagina 10). Si noti che alcuni modi
video non riempiono lo schermo fino ai bor di.

• Regolare la geometria (pagina 10).

120 Hz

IT

(continua)

13

Sintomo Controllare quanto segue
Sono visibili disturbi ondulati o

• Selezionare ELIMINA MOIRE e regolare l’eliminazione dell’effetto moiré (pagina 11).

ellittici (effetto moiré)

Problemi causati dal computer o da altre apparecchiature collegate

x

• Modificare il motivo del desktop.

Il colore non è uniforme

• Smagnetizzare il monitor* (pagina 11). Se si colloca vicino al monitor un’apparecchiatura
che genera un campo ma gnet ico, qua le un dif fuso re, opp ure se si modifi ca la dir ezion e del
monitor, il colore potrebbe perdere uniformità.

Il bianco non è perfetto
Lettere e linee presentano ombre

• Regolare la temperatura di colore (pagina 11).

• Regolare la convergenza (pagina 10).

rosse o blu sui bordi
Le periferiche USB non

funzionano

• Controllare che gli appositi connettori USB siano saldamente collegati (pagina7).

• Controllare che l’interruttore ! sia nella posizione di accensione.

Problemi causati dal computer o da altre apparecchiature collegate

x

• Controllare che l’alimentazione di tutte le periferiche ad alimentazione autonoma conformi
a USB sia accesa.

• Installare nel computer l’ultima versione del driver delle periferiche. Per informazioni sul
driver delle periferiche adeguato, contattare la casa costruttrice della periferica.

• Se la tastiera o il mouse conformi a USB non funzionano, collegarli direttamente al
computer, riavviare il computer ed effettuare tutte le regolazioni necessarie alle
impostazioni USB. Quindi ricollegare la tastiera o il mouse al monitor. Se si collega una
tastiera o un mouse ai connettori USB e si avvia il computer per la prima volta, le
periferiche potrebbero non funzionare.

• Per gli utenti di Windows 95

1. Fare clic col pulsa nte destro del mouse su My Computer e sel ezionare Properties.

2. Fare clic sulla scheda Device Manager. Scorrere in basso e selezionare Universal Serial

Bus Controller.
Se Universal Serial Bus Controller non appare, è necessario caricare un disco USB
supplementare. Per ulteriori informazioni su come ricevere un disco USB
supplementare, contattare l a casa costruttrice del computer.

3. Selezionare Generic USB Device dalla lista dei controller USB e fare clic su Properties.

4. Se la casella a fianco di “Disable in this hardware profile” è attivata, rimuovere

l’attivazione.

5. Fare clic su Refresh.

Non appena si accende
l’apparecchio si sente un ronzio

• È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il
monitor viene automaticam ente smagnetizzato per cinque secondi.

* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito

un ronzio che non indica però un problema di funziona mento.

Visualizzazione del nome del monitor, del numero
di serie e della data di produzione

Se il problema persiste, rivolgersi al rivenditore autorizzato Sony
comunicando le seguenti informazi oni.

• Nome del modello: HMD-A420

1

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

2

Per evidenziare LANGUAGE/INFORMAZIONI,

• Nume ro di s er ie

• Nome e caratteristiche tecniche del computer e della scheda
grafica.

spostare il tasto di comando m/M, quindi premere il
tasto di comando al centro.

Sullo schermo appare il menu LANGUAGE/
INFORMAZIONI.

3

Per selezionare , spostare il tasto di comando

.

m/M

Il menu con le informazioni sul monitor appare sullo schermo.

Esempio

MODE L :

HMD - A4 2 0
SER IAL :12345678
MANUFACTURED:2000.52

SELECT EXI T

/INFOR

A

M

N

I

ILANGUAGE

Z

O

14

Funzione di autodiagnostica

Questo monitor d ispo ne di un a fu nzio ne d i au to diagno stic a. Se si
verificano problemi al monitor o al computer, lo schermo apparirà
vuoto e l’indicatore ! (accensione) si illuminerà in verde o
lampeggerà in arancione. Se l’i ndicatore di accensione
! (alimentazione) si illumina in arancione, significa che il
computer si trova nel modo di risparmio energetico. Provare a
premere un tasto qualsiasi sulla tastiera.

MENU

Indicatore di accensione

(alimentazione)

!

Se l’indicatore di accensione ! (alimentazione) è
verde

1

Scollegare il cavo di ingresso video o disattivare il
computer collegato.

2

Premere due volte il tasto di accensione

(alimentazione) per spegnere e accendere il

!

monitor.

3

Spostare il tasto di comando , per 2 secondi prima
che il monitor entri nel modo di risparmio
energetico.

MENU

Se vengono visualizzate le quattro barre di c olore (bianco, rosso,
verde e blu), significa che il mo nitor funziona correttamente.
Ricollegare il cavo di ingresso video e controllare le condizioni
del computer.

Caratteristiche tecniche

Tubo a raggi catodici (CRT)

passo della griglia di apertura
0,24 mm (centro)
19 pollici misurati in diagonale
Deflession e di 90 g radi
FD Trinitron

Dimensioni dell’imm a gin e visibile

Circa 365 × 274 mm (l /a)
Immagine visibile 18,0"

Risoluzioni

Massimo Orizzontale: 1800 punti

Verticale: 1440 linee

Consigliate Orizzontale: 1280 punti

Verticale: 1024 linee

Area dell’immagine standard

Circa 352 × 264 mm (l /a)

Frequenza di deflessione* Orizzontale: da 30 a 96 kHz

Verticale: da 48 a 120 Hz

Tensione/corrente di ingresso CA

100 – 240 V, 50 – 60 Hz,
2,3 – 1,0 A

Consumo energet ico Max. 150 W

×

Dimensioni Circa 497
Peso Circa 26 kg
Plug and Play DDC1/DDC2B/DDC2Bi
Accessori in dotazione Vedere a pagina 6

* Condizione di sincronizzazione verticale e orizzontale

consigliata

• L’ampiezza della sincronizzazione orizzo ntale dovrebbe
essere superiore a 1,0 µsec.

• L’ampiezza di oscuramento orizzontale dovrebbe essere più
di 3,0 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere più di
500 µsec.

Il design e le caratteristiche te cniche sono soggetti a modifiche
senza preavviso.

458 × 469 mm (l/a/p)

IT

Se le barre a colori non appaiono, si tratta di un potenzi ale guasto
al monitor. Rivolgersi al rivenditore autorizzato Sony.

Se l’indicatore di accensione ! (alimentazione)
lampeggia in arancione

Premere due volte il tasto di accensione

(alimentazione) per spe gnere e accende re il monitor.

!

Se l’indicatore di acce nsione ! (alimentazione) si illumina in
verde, significa che il monitor funziona correttamente.

Se l’indicatore di acce nsione ! (alimentazione) continua a
lampeggiare, si tratta di un pote nziale guast o al moni tor. Con tare
il numero di secondi tra il lampeggiamento nel colore arancion e
dell’indicatore di accensi one ! (alimentazione) e rivolgersi al
rivenditore autorizzato Sony. Annotare il nome del modello e il
numero di serie del monitor. Inoltre, annotare la marca e il
modello del proprio comp ute r e de lla sche d a vid e o.

15

Содержание

Меры предосторожности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Идентификация деталей и органов управления. . . . . . . . . . . . . 5

Подготовка к работе. . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron зарегистрированная
торговая марка Sony Corporation.

• Macintosh является торговой
маркой Apple Computer, Inc.,
зарегистрированной в США и
других странах.

• Windows
зарегистрированными торговыми
марками Microsoft Corporation в
США и других странах.

• IBM PC/AT и VGA являются
зарегистрированными торговыми
марками IBM Corporation в США.

• VESA и DDC
торговыми марками Video
Electronics Standard Association.

•

E

зарегистрированной маркой в
США.

• Остальные названия продуктов,
упомянутые в этом документе,
могут являться
зарегистрированными торговыми
марками или торговыми марками
соответствующих владельцев.

• В дальнейшем “” и “” не
упоминаются в этом
руководстве.



и MS-DOS являются



являются

NERGY STAR является

Шаг 1:
Шаг 2:
Шаг 3:

Подключите монитор к компьютеру. . . . . . . . . . . . . . . . . 6

Подключите кабель питания. . . . . . . . . . . . . . . . . . . . . . . 6

Включите монитор и компьютер . . . . . . . . . . . . . . . . . . . . 6

Подключение периферийных устройств, совместимых со
стандартом USB (универсальная последовательная шина) . . . 7
Выбор языка в экранном меню

(LANGUAGE/ИНФОРМАЦИЯ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Подстройка монитора. . . . . . . . . . . . . . . . . . . . . . . . . . .8

Перемещение по экранному меню . . . . . . . . . . . . . . . . . . . . . . . . 8

Регулировка яркости и контрастности изображения . . . . . . . . . 9

Регулировка качества изображения (PICTURE EFFECT) . . . . . 9

Регулировка центровки изображения (ЦЕНТР) . . . . . . . . . . . . 10

Регулировка размера изображения (РАЗМЕР) . . . . . . . . . . . . . 10

Увеличение или уменьшение изображения (MACШTAБ) . . . . . 10

Регулировка формы изображения (ГЕОМETPИЯ) . . . . . . . . . . 10

Регулировка совмещения цветов (СВЕДЕНИЕ) . . . . . . . . . . . . 10

Регулировка цвета изображения (ЦВЕТ). . . . . . . . . . . . . . . . . . 11

Дополнительные настройки (ЭKPAH). . . . . . . . . . . . . . . . . . . . . 11

Сброс настроек (ПEРEУС). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Технические особенности . . . . . . . . . . . . . . . . . . . . . .12

Предустановленные режимы и настройка пользователем . . . 12

Функция экономии энергии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Устранение неисправностей . . . . . . . . . . . . . . . . . . . .12

Демпферные нити. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Экранные сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Симптомы неполадок и действия по их устранению . . . . . . . . 13

Функция самодиагностики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Технические характеристики . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

RU

3

Меры предосторожности

а

Меры предосторожности при подключении к
сети электропитания

• Используйте кабель питания, поставляемый с монитором.
При использовании другого кабеля питания убедитесь в том,
что он подходит для использования в местной сети.

Для покупателей в Великобритании

При использовании монитора в Великобритании
пользуйтесь поставляемым с монитором кабелем
питания с разъемом для Великобритании.

Примеры сетевых вилок

Уход

• Протирайте экран мягкой тканью. При использовании
химических средств для чистки стекла не применяйте
жидкости, содержащие антистатические или аналогичные
добавки, так как они могут повредить покрытие экрана.

• Не следует прикасаться к дисплею, скрести или стучать по
нему острыми или шершавыми предметами (шариковой
ручкой, отверткой). Это может привести к появлению
царапин на поверхности электронно-лучевой трубки.

• Протирайте корпус, дисплей и панель управления мягкой
тканью, слегка смоченной в слабом растворе моющего
средства. Не пользуйтесь грубыми терками, абразивными
пастами или такими растворителями, как спирт или бензин.

Транспортировка

При перевозке монитора или его доставке в ремонтную
мастерскую пользуйтесь заводской картонной коробкой и
упаковочными материалами.

для 100 - 120 В
переменного тока

• Отсоединяйте кабель питания от сети не раньше, чем через
30 секунд после выключения питания монитора, когда
уменьшится заряд статического электричества на
поверхности экрана.

• После включения питания в течение приблизительно 5
секунд происходит размагничивание трубки монитора. При
этом вокруг экрана возникает сильное магнитное поле,
способное повредить данные на магнитных лентах и
дискетах, находящихся рядом с монитором. Поэтому
магнитофоны, кассеты и дискеты следует держать на
некотором расстоянии от прибора.

для 200 - 240 В
переменного тока

только для 240 В
переменного ток

Сетевая розетка должна находиться в легко
доступном месте вблизи прибора.

Установка

Не устанавливайте монитор в следующих местах:

• на мягких поверхностях (коврики, одеяла и т.д.) или вблизи
других материалов (занавески, портьеры), которые могут
преградить доступ воздуха к вентиляционным отверстиям

• вблизи источников тепла, таких как батареи или
воздуховоды, а также в местах, где возможно попадание
прямого солнечного света

• где наблюдаются резкие колебания температуры

• где присутствует вибрация или резкие механические
воздействия

• на неустойчивой поверхности

• рядом с источниками магнитных полей, такими как
трансформаторы или высоковольтные кабели

• рядом или на металлической поверхности с наличием
электрического заряда

Использование подставки

Вставьте прилагаемую подставку в канавку для регулировки
угла монитора. Подставку можно использовать как в
вертикальном, так и в горизонтальном положении. Если для
монитора эта подставка не требуется, ее можно
использовать в качестве удобной полки для компакт-дисков.

4

Идентификация деталей и

1 2 3 4

5

876

11 12 13 14 15

10

9

органов управления

См. страницы в скобках для получения подробных сведений.

Передняя панель Задняя панель

MENU

Кнопка управления (стр. 9)

1111

Кнопка управления используется для отображения
меню и выполнения настроек монитора, включая
регулировку яркости и контрастности.

Выключатель и индикатор ! (питание)

2222

(стр.6,12,15)

Включает и выключает монитор. Когда монитор
включен, индикатор горит зеленым, а когда
монитор в режиме экономии энергии, он горит или
мигает зеленым и оранжевым, или просто
оранжевым.

Гнездо AC IN (стр. 6)

3333

Подает электрическое питание на монитор.

Гнездо видеовхода (HD15) (стр. 6)

4444

Подает видеосигналы RGB (0,700 Vp-p, положит.) и
сигналы синхронизации.

Номер

Сигнал

штырька

1 Красный
2 Зеленый
3 Синий
4 ID (Заземление)
5 Заземление DDC
6 Заземление красного
7 Заземление зеленого
8 Заземление синего
9 DDC + 5V
10 Заземление
11 ID (Заземление)
12 Канал двустороннего обмена данных (SDA)
13 Гориз. синхронизация
14 Верт. синхронизация
15 Хронометраж данных (SCL)

*

*

*

RU

*

*

Display Data Channel (DDC) является стандартом VESA.

Выходные разъемы USB (универсальная

5555

последовательная шина) (стр. 7)

Используйте эти разъемы для подключения к
монитору периферийных устройств,
поддерживающих стандарт USB.

Входной разъем USB (универсальная

6666

последовательная шина) (стр. 7)

Используйте этот разъем для подключения к
компьютеру, поддерживающему стандарт USB.

5

Подготовка к работе

к гнезду
AC IN

к сетевой розетке

кабель питания
(входит в комплект)

Перед использованием монитора проверьте наличие в
коробке следующих принадлежностей:

• Кабель питания (1)

• Кабель USB (1)

• Подставка для монитора (1)

• Гарантийный талон (1)

• Примечания по чистке поверхности экрана (1)

• Настоящая инструкция по эксплуатации (1)

Шаг 1: Подключите монитор к

компьютеру

Перед подключением монитор и компьютер должны быть
выключены.

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала,
так как при этом их можно согнуть.

x Подключение к компьютеру IBM PC/AT

или совместимому с ним

Шаг 2: Подключите кабель

питания

Не включая монитор и компьютер, подключите сначала
кабель питания к монитору, затем включите его в розетку
электропитания.

Шаг 3: Включите монитор и

компьютер

Сначала следует включить монитор, а затем компьютер.

к видеовыходу

Компьютер IBM PC/AT
или совместимый

x Подключение к компьютеру Macintosh

или совместимому с ним

Необходимо использовать переходник для Macintosh (не
входит в комплект).

Переходник для Macintosh
(не входит в комплект)

Компьютер
Macintosh или
совместимый с ним

к видеовыходу

Подключение монитора завершено.
Если необходимо, воспользуйтесь органами управления
монитора для настройки изображения.

Если на экране отсутствует изображение

• Проверьте, правильно ли монитор подключен к компьютеру.

• Если на экране появляется сообщение НЕТ ВХОДНОГО
СИГНАЛА, убедитесь, что плата графического адаптера
компьютера надежно вставлена в гнездо шины.

• Если данная модель устанавливается вместо старого
монитора, и на экране появляется сообщение
НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ, верните
прежний монитор на место. Затем настройте графический
адаптер, так чтобы частота горизонтальной развертки была в
диапазоне
30 – 96 кГц, а частота вертикальной развертки - в диапазоне
48 – 120 Гц.

Дополнительные сведения об экранных сообщениях см.
“Симптомы неполадок и действия по их устранению” на стр. 13.

Установка на различных ОС (операционных системах)

Данный монитор отвечает требованиям стандарта “DDC” Plug & Play
и автоматически обнаруживает всю информацию о мониторе.
Необязательно устанавливать на компьютере какие-либо
специальные драйверы.
Если Вы подсоединяете этот монитор к ПК и впервые загружаете
компьютер, на экране может быть отображено диалоговое окно
программы установки. Несколько раз нажмите кнопку “Next” в
соответствии с указаниями программы установки, пока не будет
автоматически выбран Монитор Plug & Play, чтобы этот монитор
можно было использовать.

Для пользователей Windows NT4.0

При настройке монитора в Windows NT4.0 драйвер дисплея не
используется. Подробные сведения о выборе нужного разрешения,
частоты регенерации и количества воспроизводимых цветов см. в
руководстве для Windows NT4.0.

6

Подключение периферийных
устройств, совместимых со
стандартом USB (универсальная
последовательная шина)

На мониторе имеется один входной разъем USB (на задней
панели) и четыре выходных разъема USB (по два на левой и
правой сторонах). Они обеспечивают быстрый и простой
способ подключения периферийных устройств, совместимых
со стандартом USB (таких как клавиатуры, мыши, принтеры и
сканеры), к компьютеру при помощи стандартного кабеля
USB.
Чтобы использовать монитор в качестве концентратора для
периферийных устройств, подключите разъемы USB, как
показано на рисунке ниже.

к USB-совместимым
периферийным
устройствам

1

Включите монитор и компьютер.

2

Подключите компьютер к прямоугольному
входному разъему с помощью прилагаемого
кабеля USB.

Для пользователей Windows

Если на экране появляется сообщение, следуйте
указаниям на экране и выберите Универсальный
концентратор USB в качестве установки по
умолчанию.

3

Подключите USB-совместимые периферийные
устройства к прямоугольным выходным разъемам

USB .

Примечания

• Не все компьютеры и/или операционные системы
поддерживают стандарт USB. См. инструкцию по эксплуатации
Вашего компьютера, чтобы выяснить, возможно ли
подключение к нему устройств, поддерживающих стандарт
USB.

• В большинстве случаев на компьютер нужно установить
драйвер USB. Для получения подробных сведений см.
инструкции по эксплуатации периферийных устройств.

• Монитор может работать как концентратор только в режимах
“on” (вкл.) или экономии энергии.

• Если впервые подсоединить клавиатуру или мышь к разъемам
USB, а затем загрузить компьютер, они могут не работать.
Сначала подключите клавиатуру и мышь непосредственно к
компьютеру и произведите настройку USB-совместимых
устройств. Затем подключите их к монитору.

• При подключении кабелей USB не опирайтесь на монитор. Он
может неожиданно сдвинуться и вызвать травму.

к USB-совместимому
компьютеру

к USB-совместимым
периферийным
устройствам

Выбор языка в экранном меню
(LANGUAGE/ИНФОРМАЦИЯ)

Можно пользоваться версиями экранных меню на
английском, французском, немецком, итальянском,
испанском, голландском, шведском, русском и японском
языках. По умолчанию используется английский язык.

1

Нажмите в центре кнопки управления.

См. стр. 9 для получения подробных сведений о
кнопке.

MENU

P I CTURE EFFECT

LANGU A G E /

MENU

2

Переместите кнопку управления m/M, чтобы
выделить элемент LANGUAGE/ИНФОРМАЦИЯ, и
нажмите снова в центре кнопки управления.

MENU

3

Передвиньте кнопку управления m/M для выбора

. Затем переместите кнопку управления </,

для выбора языка.

• ENGLISH: Английский

FRANÇAIS

•

: Французский

• DEUTSCH: Немецкий

• ITALIANO: Итальянский

ESPAÑOL

•

: Испанский

• NEDERLANDS: Голландский

• SVENSKA: Шведский

•

• : Японский

Чтобы закрыть меню

Один раз нажмите в центре кнопки управления, чтобы вернуться в
главное меню (MENU), и два раза - для возврата в нормальный
режим просмотра. Если кнопки не были нажаты, то экранное меню
автоматически исчезает приблизительно через 30 секунд.

Чтобы снова установить английский язык

См. “Сброс настроек (ПEРEУС)” на стр. 11

SELECT

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

RU

7

Подстройка монитора

частоты для
горизонтальной
и вертикальной
разверток
текущего
входного
сигнала

ра

зреш

е

ние

текущ

ег

о

вход

ного

с

игнал

а

Большая часть настроек монитора производится с помощью
экранного меню.

Перемещение по экранному
меню

Нажмите в центре кнопки управления для отображения на
экране главного меню (MENU). См. стр. 9 для получения
подробных сведений о кнопке управления.

MENU

MENU

P I CTURE EFFECT

LANGUAGE /

SELECT

Используйте кнопку управления для выбора любого из
следующих меню.

ВЫХОД

1

Выберите ВЫХОД, чтобы
закрыть меню.

PICTURE EFFECT (стр. 9)

2

Выберите меню
PICTURE EFFECT для
выбора наиболее
подходящего
предварительно
установленного режима
изображения.

PI CTURE EFFECT

SELECT EXI T

СВЕДЕНИЕ (стр. 10)

5555

Выберите меню
СВЕДЕНИЕ для
подстройки совмещения
цветов по горизонтали и
вертикали изображения.

ЭКРАН (стр. 11)

6666

Выберите меню ЭКРАН,
чтобы размагнитить
экран и отрегулировать
уровень устранения
муарового фона.

ЦВЕТ (стр. 11)

7777

Выводит на дисплей
меню ЦВЕТ для
подстройки цветовой
температуры. Может
использоваться для
приведения в
соответствие цветов
монитора с цветами
распечатываемых
изображений.

LANGUAGE/

8888

ИНФОРМАЦИЯ
(стр.7,14)

Выводит на дисплей
меню LANGUAGE/
ИНФОРМАЦИЯ для
выбора языка и
отображения
информационного окна
для данной модели
монитора

ПEРEУС (стр. 11)

9999

Выберите меню ПEРEУС
для сброса настроек.

26

SELECT EXI T

SELECT EXI T

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

ENGL I SH FRANÇA I S

DEUTSCH IT A L I ANO

ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

EX I T

РАЗМЕР/ЦЕНТР (стр. 10)

3

Выводит на дисплей
меню РАЗМЕР/ЦЕНТР
для подстройки
центровки, размера,
уменьшения и
увеличения
изображения.

ГЕОМETPИЯ (стр. 10)

4444

Выводит на дисплей
меню ГЕОМETPИЯ для
подстройки поворота и
формы растра.

8

SELECT EXI T

SELECT EXI T

26

26

x

Отображение текущего входного сигнала

Частоты для горизонтальной и вертикальной разверток
текущего входного сигнала отображаются в меню ЯРКОСТЬ/
КОНТРАСТ. Также отображается разрешение, если сигнал
соответствует одному из режимов данного монитора,
предварительно установленных на заводе.

26 26

H:68. 7 kHz V:85Hz

1024X768

x Использование кнопки управления

MENU

26 26

H:68.7kHz V:85Hz

1024X768

1

Отображение главного меню (MENU).

Нажмите в центре кнопки управления для
отображения на экране главного меню (MENU).

MENU

2

Выберите меню, в котором необходимо выполнить
подстройку.

Выделите нужное меню путем перемещения кнопки
управления вверх (M), вниз (m), влево (<) или
вправо (,).

MENU

3

Выполните подстройку меню.

Переместите кнопку управления влево (<) или
вправо (,) для выполнения подстройки.

Регулировка яркости и
контрастности изображения

Регулировка яркости и контрастности выполняется с
помощью отдельного меню ЯРКОСТЬ/КОНТРАСТ.
Все настройки сохраняются в памяти для всех входных
сигналов.

1

Переместите кнопку управления в любом
направлении.

На экране появляется меню ЯРКОСТЬ/КОНТРАСТ.

2

Переместите кнопку управления m/M для
регулировки яркости ( ) и </, для регулировки
контрастности (6).

Меню автоматически исчезает приблизительно
через 3 секунды.

Регулировка качества
изображения (PICTURE EFFECT)

Функция PICTURE EFFECT дает возможность выбрать один
из двух предварительно установленных режимов,
обеспечивающих наивысшее качество изображения.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

MENU

4

Закройте меню.

Один раз нажмите в центре кнопки управления,
чтобы вернуться в главное меню (MENU), и два
раза - для возврата в нормальный режим
просмотра. Если кнопки не были нажаты, то
экранное меню автоматически исчезает
приблизительно через 30 секунд.

MENU

x Cброс настроек

Сбросить настройки можно с помощью меню ПEРEУС. Для
получения подробных сведений о выполнении сброса
настроек см стр. 11.

2

Переместите кнопку управления, чтобы выделить
элемент PICTURE EFFECT, и нажмите снова в
центре кнопки управления.

На экране появится меню PICTURE EFFECT.

3

Переместите кнопку управления m/M для выбора
необходимого режима изображения.

Выберите Для

CTAHДAPTHOE

ДИHAMИЧECKOE

изображений с высокой
контрастностью и яркостью.
Выберите этот режим для работы с
обычными приложениями, такими как
электронные таблицы, текстовый
редактор, электронная почта или
WEB-браузер.

очень ярких цветов и изображений с
фотографической точностью. Цвета в
этом режиме ярче, чем в режиме
“CTAHДAPTHOE”, поэтому он
используется для таких приложений с
большим количеством графики, как
игры, воспроизведения DVD или
развлекательных программ.

RU

9

Регулировка центровки
изображения (ЦЕНТР)

Регулировка формы
изображения (ГЕОМETPИЯ)

Эта настройка сохраняется в памяти для текущего входного
сигнала.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент PA3MEP/ЦЕНТР, и нажмите
снова в центре кнопки управления.

На экране появляется меню РАЗМЕР/ЦЕНТР.

3

Сначала переместите кнопку управления m/M,
чтобы выбрать (ЦЕНТР) для подстройки по
горизонтали или (ЦЕНТР) для подстройки по
вертикали. Затем переместите кнопку управления

для подстройки центровки.

</,

Регулировка размера
изображения (РАЗМЕР)

Эта настройка сохраняется в памяти для текущего входного
сигнала.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент PA3MEP/ЦЕНТР, и нажмите
снова в центре кнопки управления.

На экране появляется меню РАЗМЕР/ЦЕНТР.

3

Сначала переместите кнопку управления m/M,
чтобы выбрать (ГOPИ3.PA3MEP) для
подстройки по горизонтали или

(BEPTИK.PA3MEP) для подстройки по

вертикали. Затем переместите кнопку управления

для подстройки размера.

</,

Увеличение или уменьшение
изображения (MACШTAБ)

Эта настройка сохраняется в памяти для текущего входного
сигнала.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент PA3MEP/ЦЕНТР, и нажмите
снова в центре кнопки управления.

На экране появляется меню РАЗМЕР/ЦЕНТР.

3

Переместите кнопку управления m/M, чтобы
выбрать элемент (MACШTAБ), и </, для
увеличения или уменьшения изображения.

Настройки меню ГЕОМETPИЯ позволяют отрегулировать
поворот и форму растра изображения.
Настройка (BPAШEHИE) сохраняется в памяти для всех
входных сигналов. Все остальные настройки сохраняются в
памяти для текущего входного сигнала.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент ГЕОМETPИЯ, и нажмите
снова в центре кнопки управления.

На экране появляется меню ГЕОМЕТРИЯ.

3

Сначала переместите кнопку управления m/M для
выбора элемента, который нужно подстроить.
Затем переместите кнопку управления </, для
выполнения подстройки.

Выберите Чтобы

(BPAШEHИE)

(ПOДУШKA)

(ДУГA)

(TPAПEЦИЯ)

(ПAPAЛЛEЛOГPAMM)

повернуть растр

расширить или сузить края
изображения

сместить края изображения влево
или вправо

отрегулировать ширину
изображения в верхней части
экрана

сместить изображение влево или
вправо в верхней части экрана

Регулировка совмещения
цветов (СВЕДЕНИЕ)

Настройки меню СВЕДЕНИЕ позволяют отрегулировать
качество изображения благодаря управлению совмещением
цветов. Совмещение цветов имеет отношение к регулировке
сигналов красного, зеленого и синего цветов.
При наличии красных или синих оттенков вокруг букв или
линий необходимо подстроить совмещение цветов.
Все настройки сохраняются в памяти для всех входных
сигналов.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент СВЕДЕНИЕ, и нажмите снова
в центре кнопки управления.

На экране появляется меню СВЕДЕНИЕ.

3

Сначала переместите кнопку управления m/M для
выбора элемента, который нужно подстроить.
Затем переместите кнопку управления </,, для
выполнения подстройки.

10

Выберите Чтобы

сместить красные или синие
оттенки по горизонтали

сместить красные или синие
оттенки по вертикали

Регулировка цвета изображения

MENU

(ЦВЕТ)

Настройки меню ЦВЕТ позволяют отрегулировать цветовую
температуру изображения путем изменения уровня
насыщенности поля белого цвета. В цветовой гамме
доминирует красный цвет при небольшой температуре, и
синий цвет - при высокой температуре. Данная настройка
может пригодиться для приведения в соответствие цветов
монитора с цветами распечатываемых изображений.
Эта настройка сохраняется в памяти для всех входных
сигналов.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент ЦВЕТ, и нажмите снова в
центре кнопки управления.

На экране появляется меню ЦВЕТ.

3

Переместите кнопку управления
выбрать цветовую температуру.

</,

, чтобы

Заданные цветовые температуры: 5000K,6500K и
9300K. Так как 9300K является установкой по
умолчанию, то при уменьшении температуры до
6500K и 5000K синеватые оттенки в белом цвете
будут сменяться красноватыми.

4

Если необходимо, выполните точную настройку.

Сначала переместите кнопку управления

</,

,
чтобы выбрать функцию USER. Затем переместите
кнопку управления

m/M

, чтобы выбрать
R (красный), G (зеленый) или B (голубой), и
переместите кнопку управления

</,

для

выполнения подстройки.

KKK

5000 6500 9300

USER
R50
G50
B50

SELECT EXI T

Если выполняется точная настройка цветовой
температуры, то новые цветовые настройки
сохраняются в памяти и вызываются из нее
каждый раз при выборе функции USER.

Дополнительные настройки
(ЭKPAH)

Размагничивание экрана, регулировку уровня устранения
муарового фона можно производить вручную.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент ЭKPAH, и нажмите снова в
центре кнопки управления.

На экране появляется меню ЭKPAH.

3

Переместите кнопку управления m/M для выбора
элемента, который нужно подстроить.

Настройте выбранный элемент в соответствии со
следующими указаниями.

x Размагничивание экрана

После включения питания происходит автоматическое
размагничивание монитора.

Для размагничивания монитора вручную сначала
переместите кнопку управления m/M для выбора
функции (РАЗМАГНИЧИВАНИЕ). Затем
переместите кнопку управления ,.

В течение приблизительно 5 секунд происходит
размагничивание трубки монитора. Если потребуется
повторить процесс размагничивания, это можно сделать, как
минимум, через 20 минут, для того чтобы получить наилучший
результат.

x Регулировка муарового фона*

В случае возникновения на экране волнистых или
дугообразных линий необходимо подстроить уровень
устранения муарового фона.

Для регулировки степени устранения муарового
фона сначала переместите кнопку управления m/M
для выбора функции (ПOДABЛEHИE МУАРА).
Затем переместите кнопку управления </,, пока
муаровый эффект не будет сведен до минимума.

*

Муаровый фон представляет собой разновидность
естественных помех на изображении, которая имеет вид
плавных волнистых линий. Он может возникать в результате
интерференции между текстурой изображения, формируемого
данным входным сигналом, и решеткой точечных элементов
экрана электронно-лучевой трубки.

Пример
муарового фона

Сброс настроек (ПEРEУС)

В данном мониторе существует два способа сброса настроек.
Для сброса настроек воспользуйтесь меню ПEРEУС.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления m/M, чтобы
выделить элемент 0 ПEРEУС, и нажмите снова в
центре кнопки управления.

На экране появится меню ПEРEУС.
Сбросьте настройки в соответствии со
следующими указаниями.

Сброс всех данных настройки для текущего
входного сигнала (РЕЖИМ)

Переместите кнопку управления <.

Выбран элемент РЕЖИМ. Все данные настройки для
текущего входного сигнала вернутся к исходным значениям.
Необходимо помнить, что этим способом нельзя сбросить
настройки следующих элементов.

• язык экранного меню (стр. 7)

• поворот изображения (стр. 10)

Сброс всех данных настройки до исходных
значений, установленных на заводе (ВСЕ)

Переместите кнопку управления ,.

Выбран элемент ВСЕ. Все данные настройки для текущего
входного сигнала вернутся к исходным значениям. Все
данные настройки (кроме установок элемента USER в меню
ЦВЕТ) вернутся к исходным значениям, установленным на
заводе.

Примечание

После выбора элемента ВСЕ кнопки монитора не работают около 5
секунд.

11

RU

Технические особенности

Демпферные нити

Состояние
входного сигнала

Предустановленные режимы и
настройка пользователем

При приеме входного сигнала монитор автоматически
согласовывает его с одним из режимов, предварительно
установленных на заводе и хранящихся в памяти монитора,
для обеспечения высококачественного изображения в центре

(См. список предустановленных режимов в Appendix.)

экрана.
Для входных сигналов, не соответствующих ни одному из
заводских режимов, с помощью технологии цифрового
мультисканирования данного монитора производятся все
настройки, необходимые для получения четкого изображения
при любой синхронизации в его частотном диапазоне (по
горизонтали: 30 – 96 кГц, по вертикали: 48 – 120 Гц). При
регулировке изображения данные настройки заносятся в
память как пользовательский режим и автоматически
вызываются из нее каждый раз при получении данного
входного сигнала.

Примечание для пользователей Windows

Пользователям Windows следует обратиться к руководству
по использованию видеокарты или воспользоваться
утилитами, поставляемыми с графической картой, и выбрать
самую высокую из возможных частот регенерации для
оптимизации работы монитора.

Функция экономии энергии

Данный монитор соответствует нормам экономии
электроэнергии, установленным VESA,
NUTEK. Если на монитор не подается сигнал с подключенного
компьютера, монитор будет автоматически снижать
потребление энергии, как показано ниже.

NERGY STAR и

E

Устранение
неисправностей

Прежде чем обратиться в службу технической поддержки,
ознакомьтесь с данным разделом.

Демпферные нити

Видимые линии на экране, особенно при светлых фоновых
цветах экрана (обычно белый), характерны для мониторов
Trinitron. Это не является неполадкой. Это тени демпферных
нитей, которые гасят вибрацию апертурной решетки.
Апертурная решетка - это очень важный элемент, который
делает электронно-лучевые трубки Trinitron уникальными и
обеспечивает более интенсивные светлые тона на экране,
благодаря чему изображение становится ярче и отчетливее.

Экранные сообщения

Если на экране нет изображения, появится одно из
нижеуказанных сообщений. Для устранения неполадки см.
“Симптомы неполадок и действия по их устранению” на
стр. 13.

Режим
потребления

Потребляемая
мощность

*

Индикатор

(питание)

!

энергии

Обычная работа ≤ 150 Вт Горит зеленым
Выход из активного

состояния
Выключение 0 Вт Выключен

*

Цифры отображают потребляемую мощность, если к монитору
не подключаются никакие USB-совместимые периферийные
устройства.

**

При входе компьютера в режим “Выход из активного
состояния” входной сигнал отключается, и на экране
появляется сообщение НЕТ ВХОДНОГО СИГНАЛА. Через 20
секунд монитор снова перейдет в режим экономии энергии.

**

≤ 3 Вт Горит

оранжевым

Состояние входного сигнала

НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ

Указывает на то, что входной сигнал не соответствует
характеристикам монитора.

НЕТ ВХОДНОГО СИГНАЛА

Указывает на то, что входной сигнал не подается на вход
монитора.

12

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого
оборудования.
Воспользуйтесь функцией самодиагностики (стр. 15), если проблема не устраняется с помощью следующих рекомендаций.

Симптом Проверьте эти позиции
Нет изображения

Если индикатор ! (питание) не
горит

Если на экране появляется
сообщение НЕТ ВХОДНОГО
СИГНАЛА, или индикатор питания
! горит оранжевым

Если на экране появляется
сообщение “НЕДОПУСТИМЫЙ
ГРАФИЧЕСКИЙ РЕЖИМ”

Если на экране нет сообщений, и
индикатор питания ! горит
зеленым или мигает оранжевым

При использовании системы
Macintosh

Скачки, дрожание или
волнообразные колебания
изображения

Нечеткое изображение

“Тени” на изображении

Неправильные центровка или
размер изображения

Края изображения искривлены

• Проверьте, правильно ли подключен кабель питания.

• Проверьте, находится ли выключатель питания ! в положении “on” (вкл).

• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно
вставлены в свои гнезда (стр. 6).

• Убедитесь, что ни один из штырьковых контактов видеокабеля HD15 не является
изогнутым и не утоплен внутрь вилки.

x

Неполадки, связанные с подключением компьютера или другого
оборудования

• Компьютер находится в режиме экономного потребления энергии. Попробуйте
нажать любую клавишу на клавиатуре компьютера или передвинуть мышь.

• Проверьте, находится ли выключатель компьютера в положении “on” (вкл).

• Убедитесь, что видеокарта правильно и надежно закреплена в разъеме
подключения к шине.

x

Неполадки, связанные с подключением компьютера или другого
оборудования

• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная
модель устанавливается вместо старого монитора, верните прежний монитор на
место и подстройте частотный диапазон согласно следующим техническим
параметрам.

По горизонтали: 30 – 96 кГц
По вертикали: 48 – 120 Гц

• Воспользуйтесь функцией самодиагностики (стр. 15).

• Убедитесь, что переходник для Macintosh (не входит в комплект) и кабель
видеосигнала подключены правильно (стр. 6).

• Изолируйте и устраните любые потенциальные источники электрических и
магнитных полей, например, лазерные принтеры, электрические вентиляторы,
флуоресцентные лампы или телевизоры.

• Отодвиньте монитор подальше от линий электропитания или установите возле него
магнитный экран.

• Попробуйте подключить монитор к другой сетевой розетке, желательно от другого
контура.

• Попробуйте повернуть монитор на 90° влево или вправо.

x

Неполадки, связанные с подключением компьютера или другого
оборудования

• Обратитесь к руководству по графическому адаптеру, чтобы проверить, правильные
ли параметры установлены для Вашего монитора.

• Удостоверьтесь в том, что графический режим (VESA и т.д.) и частота входного
сигнала соответствуют характеристикам монитора (
частотном диапазоне некоторые видеокарты подают слишком узкий для корректной
синхронизации монитора синхронизирующий импульс.

• Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для
получения оптимального изображения.

• Подстройте контрастность и яркость (стр. 9).

• Выполните размагничивание монитора* (стр. 11).

• Выберите функцию ПOДABЛEHИE МУАРА и откорректируйте эффект устранения
муарового фона (стр. 11).

• Не используйте удлинители видеокабелей и коммутаторы видеосигнала.

• Проверьте, надежно ли закреплены в своих гнездах все разъемы.

• Подстройте размер (стр. 10) или отцентрируйте изображение (стр. 10). Необходимо
помнить, что в некоторых видеорежимах экран не заполняется до краев.

• Подстройте геометрические параметры (стр. 10).

Appendix

). Даже в подходящем

RU

(Продолжение на следующей странице)

13

Симптом Проверьте эти позиции
Волнистые или муаровые

разводы на экране

• Выберите функцию ПOДABЛEHИE МУАРА и откорректируйте эффект устранения
муарового фона (стр. 11).

xНеполадки, связанные с подключением компьютера или другого

оборудования

• Смените рисунок рабочего стола.

Неравномерная окраска
изображения

Белый цвет не выглядит белым
Красные или синие оттенки по

• Выполните размагничивание монитора* (стр. 11). Однородность цвета может
нарушаться в тех случаях, когда вблизи монитора находятся источники магнитного
поля, такие как громкоговорители, или когда Вы поворачиваете монитор.

• Подстройте цветовую температуру (стр. 11).

• Подстройте совмещение цветов (стр. 10)

краям букв или линий
Не работают периферийные

устройства USB

• Убедитесь, что соответствующие разъемы USB правильно подключены и надежно
закреплены (стр. 7)

• Проверьте, находится ли выключатель питания ! в положении “on” (вкл.).

xНеполадки, связанные с подключением компьютера или другого

оборудования

• Убедитесь, что включено питание USB-совместимых периферийных устройств с
автономными источниками питания.

• Установите на свой компьютер последнюю версию драйвера устройства. Обратитесь
к изготовителю устройства за дополнительной информацией о требуемом драйвере
устройства.

• Если USB-совместимая клавиатура или мышь не работают, подсоедините их
непосредственно к компьютеру, перезагрузите компьютер и выполните необходимые
настройки параметров USB. Затем снова подключите клавиатуру или мышь к
монитору. Если впервые подсоединить клавиатуру или мышь к разъемам USB, а
затем загрузить компьютер, они могут не работать.

• Для пользователей Windows 95

1.Правой кнопкой мыши нажмите на значок “Мой компьютер” и выберите “Свойства”.

2.Нажмите на вкладку “Устройства”. Прокрутите список и выберите Контроллер шины

USB.
Если Контроллер шины USB отсутствует в списке, необходимо загрузить
дополнительный диск для установки поддержки шины USB. Обратитесь к
изготовителю своего компьютера за дополнительной информацией о приобретении
дополнительного диска установки поддержки шины USB.

3.Выберите Универсальное устройство USB из списка Контроллера шины USB и

нажмите кнопку “Свойства”.

4.Если для параметра “Отключено в данной конфигурации” установлен флажок,

снимите его.

5.Нажмите кнопку “Обновить”.

Сразу после включения
монитора раздается
непродолжительное гудение

*

Если потребуется повторить процесс размагничивания, это можно сделать, как минимум, через 20 минут, для того чтобы получить
наилучший результат. Гудящий звук, который слышен, не является неисправностью.

Отображение названия модели монитора,
серийного номера и даты выпуска.

1

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

2

Переместите кнопку управления

• Этот звук сопутствует процессу автоматического размагничивания. После
включения питания в течение приблизительно 5 секунд происходит автоматическое
размагничивание трубки монитора.

При возникновении неполадок свяжитесь с местным
официальным дилером Sony и предоставьте следующую
информацию.

• Название модели: HMD-A420

• Серийный номер

• Название и характеристики Вашего компьютера и

m/M

, чтобы

графического адаптера.

выделить элемент LANGUAGE/ИНФОРМАЦИЯ, и
нажмите снова в центре кнопки управления.

На экране появится меню LANGUAGE/
ИНФОРМАЦИЯ.

3

Переместите кнопку управления

m/M

выбрать .

На экране монитора появится следующее
информационное меню.

Пример

MODE L :

HMD - A4 2 0
SER IAL :12345678
MANUFACTURED:2000.52

SELECT EXI T

14

, чтобы

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если
возникает какая-либо проблема с монитором или
компьютером (компьютерами), экран очищается, а индикатор
питания ! горит зеленым или мигает оранжевым. Если
индикатор питания ! горит оранжевым, то компьютер
находится в режиме экономного потребления энергии.
Попробуйте нажать любую клавишу на клавиатуре
компьютера.

MENU

Индикатор ! (питание)

Если индикатор ! (питание) горит зеленым

1

Отсоедините кабель видеовхода или выключите
подсоединенный к монитору компьютер.

2

Нажмите кнопку питания ! дважды, чтобы
выключить монитор и затем включить.

3

Переместите кнопку управления , и удерживайте
2 секунды перед тем, как монитор перейдет в
режим экономного потребления энергии.

MENU

Если появятся все четыре цветные полоски (белого,
красного, зеленого, синего), то монитор работает корректно.
Вновь подсоедините кабель к видеовходу и проверьте
состояние компьютера.

Если цветные полоски не появляются, то монитор, возможно,
неисправен. Проинформируйте местного официального
дилера Sony о состоянии своего монитора.

Технические
характеристики

Кинескоп Шаг апертурной решетки

0,24 мм (центр)
Размер экрана по диагонали
19 дюймов
Развертка 90 градусов
FD Trinitron

Размер экранного изображения

Прибл. 365 × 274 мм (ш/в)
Видимое изображение 18,0"

Разрешение

Максимум По горизонтали: 1800 точек

По вертикали: 1440 линий

Рекомендуется По горизонтали: 1280 точек

По вертикали: 1024 линий

Стандартная площадь изображения

Прибл. 352 × 264 мм (ш/в)

Частота развертки*По горизонтали: 30

По вертикали: 48
Параметры сетевого питания
100

240 В, 50 – 60 Гц,

–

2,3

1,0 А

–

Потребляемая мощность

Макс. 150 Вт
Габариты

Прибл. 497 × 458 × 469 мм (ш/в/д)
Масса Прибл. 26 кг
Plug and Play DDC1/DDC2B/DDC2Bi
Входящие в комплект принадлежности

См. стр. 6

*

Рекомендуемый режим синхронизации по горизонтали и
вертикали

• Ширина синхроимпульса горизонтальной
развертки должна быть больше 1,0 мкс.

• Интервал между сигналами горизонтальной
развертки должен быть больше 3,0 мкс.

• Интервал между сигналами вертикальной
развертки должен быть больше 500 мкс.

96 кГц

–

120 Гц

–

RU

Если индикатор питания ! мигает оранжевым

Нажмите кнопку питания ! дважды, чтобы
выключить монитор и затем включить.

Если индикатор питания ! горит зеленым, то монитор
работает нормально.

Если индикатор питания ! продолжает мигать, то, возможно,
монитор неисправен. Сосчитайте количество секунд в
интервалах между загоранием индикатора питания ! и
проинформируйте местного официального дилера Sony о
состоянии своего монитора. Не забудьте предоставить
название модели и серийный номер своего монитора. Также
необходимо указать марку и модель Вашего компьютера и
видеокарты.

Конструкция и характеристики могут изменяться без
предварительного уведомления.

15

Innehåll

Säkerhetsföreskrifter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifiera delar och reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installera bildskärmen. . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron är ett registrerat varumä rke
som tillhör Sony Corporati on.

• Macintosh är ett varumärke som tillhör
Apple Computer, Inc, registrerat i USA
och andra länder.

• Windows
varumärken som ti ll hör Microsoft
Corporation i USA och andra länder.

• IBM PC/AT och VGA är registrerade
varumärken som tillhör IBM
Corporation i U.S.A.

• VESA och DDC
tillhör Video Electronics Sta ndard
Association.

•

E

varumärke i USA.

• Alla andra produktnam n som nämns i
denna handbok kan vara varumärken
eller registrerade varumärken som
tillhör respektive företag.

• Dessutom nämns inte “” och “” vid
varje tillfälle i denna handbok.



och MS-DOS är registrerade



är varumärken som

NERGY STAR är ett registrerat

Steg 1:
Steg 2:
Steg 3:

Anslut bildskärmen till datorn. . . . . . . . . . . . . . . . . . . . . . . . 6

Ansluta nätkabeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Slå på bildskärmen och datorn . . . . . . . . . . . . . . . . . . . . . . 6

Ansluta perifera USB-enheter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Välja språk för menyerna på skärmen

(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anpassa bildskärmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Bläddra i menyerna. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Justera ljusstyrka och kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Justera bildkvalitén (PICTURE EFFECT). . . . . . . . . . . . . . . . . . . . . 9

Justera bildens centrering (CENTER) . . . . . . . . . . . . . . . . . . . . . . 10

Justera bildens storlek (STORL.) . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Förstora eller förminska bilden (ZOOM) . . . . . . . . . . . . . . . . . . . . . 10

Justera bildens form (GEOMETRI). . . . . . . . . . . . . . . . . . . . . . . . . 10

Justera konvergensen (KONVERGENS) . . . . . . . . . . . . . . . . . . . . 10

Justera bildens färg (FÄRG). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ytterligare inställningar (BILD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Återställa justeringarna (ÅTERSTÄLL). . . . . . . . . . . . . . . . . . . . . . 11

Tekniska egenskaper. . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Förinställda lägen och användarlägen . . . . . . . . . . . . . . . . . . . . . . 12

Energisparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Om tunna linjer syns på skärmen (dämpartrådar) . . . . . . . . . . . . . 12

Skärmmeddelanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Felsökning och åtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Självdiagnosfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Tekniska data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

SE

3

Säkerhetsföreskrifter

Varning angående nätanslutning

• Anv änd den m edföljand e nätkab eln. Om du an vänder en annan
nätkabel måste du kontrollera att den är kompatibel med
strömkällan.

För kunder i Storbritannien

Om du använder bildskärmen i Storbritannien ska du använda
den medföljande nätkabeln för Storbritannien.

Olika kontakttyper

Hur du använder stället

Skjut in det medföljande stället i skåran om du behöv er ändr a
vinkeln på bildskärmen. Du kan använda det i antingen verti kalt
eller horisontellt läge. Om du inte skulle behöva använda stället,
kan du använda det som ett CD-ställ.

för 100 till 120 V
växelström

• Vänta i minst 30 sekunder när du har stängt av bildskärmen
innan du kopplar bort nätkabeln, så att den statis ka
elektriciteten på bildskärmsytan hinner laddas ur.

• När du slagit på skärmen avmagnetiseras bildskärmen under
ungefär 5 sekunder. Då bildas ett starkt magnetfält runt
skärmen som kan påverka data som lagrats på magneti ska
remsor och disketter i närheten av bildskärmen. Förvara därför
ingen magnetisk inspelningsut r ustn in g, ban d eller disk et ter i
närheten av bildskärmen.

Utrustningen bör installeras nära ett lättåtkomligt vägguttag.

för 200 till 240 V
växelström

endast för 240 V
växelström

Installation

Installera inte bildskärmen på följande ställen:

• på underlag (mattor, filtar eller liknande) eller nära material
(gardiner, draper ier eller liknande) som kan blockera
ventilationsöppningarna

• nära värmekällor som element eller varmluftsventiler, eller i
direkt solljus

• på platser med stora temperaturskillnader

• där den kan utsättas för mekaniska vibrationer eller stötar

• på instabila ytor

• när a u tru stni ng s om gene rer ar m agn etis m, t ex tr ansf orma tor er
och högspänningsledningar

• nära eller på elektriskt laddade metallytor

Underhåll

• Rengör skärmen med en mjuk trasa. Om du använder
rengöringsmedel bör du kontrollera att det inte innehåller
antistatiska lösningsmedel eller liknande, eftersom detta kan
angripa skärmens beläggning.

• Vidrör aldrig skärmen med något vasst föremål, som en
kulspetspenna el ler skruvmejsel. Om du gör det kan du repa
bildröret.

• Rengör höljet, panelen och reglagen med en mjuk duk lätt
fuktad med en mild rengöringslösning. Använd inte någon typ
av slipmedel, avfettningsmedel eller lösningsmedel, t ex
alkohol eller ben sin.

Transport

Använd originalkartongen och förpackningsmaterialet om
bildskärmen måste transporteras, t ex för reparation.

4

Identifiera delar och reglage

1 2 3 4

5

876

11 12 13 14 15

10

9

Mer information finns på sidorna inom parentes.

MENU

BaksidaFramsida

Kontrollknapp (sidan 9)

1

Kontrollknappen används för att visa menyer och göra
justeringar på bild s kä rm en , bl a ljus - och kontrastjuste r in ga r.

(på/av)-knapp och strömindikator

2222 !

(sidorna 6, 12, 15)

Med den här knappe n slår du på och av bildskärmen.
Strömindikat orn lyser gr önt när bilds kärmen är påslage n, och
den blinkar antingen i grönt och orange, eller lyser orange när
bildskärmen är i energisparläge.

AC IN-uttag (sidan 6)

3333

Här kopplar du in växelströmskabeln till bild skär men .

Videoingång (HD15) (sidan 6)

4

Här tas RGB-videosignaler (0,700 Vp-p, positiva) och
synksignaler in.

Stiftnr. Signal

1Röd
2 Grön
3Blå
4ID (jord)
5 DCC-jord*
6Röd jord
7 Grön jord
8 Blå jord
9 DDC + 5V*
10 Jord
11 ID (jord)
12 Dubbelriktade data (SDA)*
13 H. synk
14 V. synk
15 Dataklocka (SCL)*

SE

* DDC (Display Data Channel) är en VESA-standard.

USB (universell seriebuss) downstream-

5555

anslutningar (sidan 7)

Använd de här anslutningarna för att ansluta perifera USB­enheter till bildskärmen.

USB (universell seriebuss) upstream-anslutning

6666

(sidan 7)

Använd den här anslutningen för att koppla bildskärmen till
en dator som kan hanter a USB.

5

Installera bildskärmen

till AC IN

till ett vägguttag

nätkabel (medföljer)

Innan du använder bildskärmen måste du kontrollera att följande
tillbehör finns i förpackningen.

• Nätkabel (1)

• USB-kabel (1)

• Bildskärmsställ (1)

• Garantikort (1)

• Rengöringsanvisningar (1)

• Den här instruktionshandboken (1)

Steg 1:Anslut bildskärmen till

datorn

Slå av bildskärmen och datorn innan du ansluter dem.

Obs!

Vidrör inte stiften på videokabelns kontakt. Du kan då råka böja stiften.

Steg 2:Ansluta nätkabeln

Se till att bildskärmen och datorn är avslagna och anslut först
nätkabeln till bildskärmen och sedan till ett väggu ttag .

Ansluta till en IBM PC/AT-dator eller en

x

kompatibel dator

till videoutgång

IBM PC/AT-dator eller
kompatibel dator

Ansluta till en Macintosh eller kompatibel

x

dator

Du behöver en Macintosh-adapter (medföljer ej).

Steg 3:Slå på bildskärmen och

datorn

Slå först på bildskärmen och sedan datorn.

Installationen är nu klar.
Om nödvändigt kan du använda bildskärmens reglage för att
justera bilden.

Om ingen bild visas på skärmen

• Kontrollera att bildskärmen är riktigt ansluten till datorn.

• Om INGEN SIGNAL visas på skärmen kontrollerar du att
datorns grafikkort sitter stadigt och på rätt kortplats.

• Om du byter ut en gam mal skärm mot denna och medd elandet EJ
I FREKVENSOMFÅNG visas på s kä r me n ko ppla r d u in d en
gamla bildskärmen igen. Jus t e ra se da n da torns gr af ikk ort så att
den horisontella frekvense n ä r me lla n 30 oc h 96 kH z oc h de n
vertikala frekvensen är me llan 48 och 120 Hz.

Mer information om meddelanden på skärmen, se “Felsökning
och åtgärder” på sidan 13 .

Macintosh eller
kompatibel
dator

6

Macintosh-adapter (medföljer ej)

till videoutgång

Installation under olika operativsystem

Den här bidskärmen uppfyller kraven enligt standarden “DDC” Plug &
Play, så att bildskärmsinformationen automatiskt kan identifieras. Därför
behöver du inte instal lera någon speciell drivrutin på datorn.
När du startar datorn för första gången efter att ha anslutit bildskärmen kan
det hända att en installationsguide visas på skärmen. Följ anvisningarna i
guiden och klicka på knappen “Next” tills guiden av slut as och
bildskärmen är vald som standardbildskärm för datorn.

För kunder som använder Windows NT4.0

För bildskärmar som kopplas till en dat or med Windows NT4.0 används
inte bildskärmsdrivrutinen. Mer informat i on om hur du ställer in
upplösning, uppdate ri ngsfrekvenser och antale t färger finns i
handledningen till Wi ndows NT4.0.

Ansluta perifera USB-enheter

Välja språk för menyerna på

Den här bildskärmen har en “upst r eam” USB-anslutning (på
baksidan) och fyra “downstream” USB-anslutningar (två på
vänster sida och två på höger sida). Med de här anslutningarna
kan du, med en USB-kabel av s tandardmodell, enkelt a nsl uta
andra enheter som stödjer USB (t.ex. tangentbord, möss, skrivare
och scannrar) till datorn.
Om du vill använda bildskärmen som en hubb för perifera USB­enheter, ansluter du USB-kablarna som bilden nedan visar.

till USB­kompatibel
periferiutrustning

1

Slå på monitorn och datorn.

2

Anslut datorn till den fyrkantiga upstream-

till USB-kompatibel
dator

till USB­kompatibel
periferiutrustning

anslutningen med den medföljande USB­kabeln.

Om du kör Windows

Om ett meddelande vi sa s på skärm en följer du anvisningarna på
skärmen och väljer Generic US B Hub som sta ndardinställning.

3

Anslut de perifera USB-kompatibl a enheterna ti ll de
rektangulära downstream-anslutningarna .

Obs!

• Alla datorer och/elle r operativsystem kan inte hant era USB. Se efter i
instruktionsbok en till datorn om du är osäk er.

• I de flesta fall måste drivrutiner för USB installeras på värddatorn. Mer
information finns i de olika periferienheternas instruktionsböcker.

• Bildskärmen fungerar som hubb för USB-anslutningar så länge
bildskärmen är påslagen eller är i energisparläge.

• Om du ansluter et t tangentbord elle r m u s ti ll USB-anslutningarna och
sedan startar om datorn för först a gå ngen kan det hända att
perifierenheterna inte fungerar. Anslut först tangentbordet och musen
direkt till datorn och gör instä ll ni nga rna för USB-enheterna. Därefte r
kan du ansluta dem till de n här bildskärmen.

• Tänk på att inte luta dig över bildskärmen när du ansl ut er USB­kablarna. Den kan välta och du kan skada dig.

skärmen (LANGUAGE/
INFORMATION)

Det finns engelska, franska , tyska, italienska, spanska,
nederländska, svenska, ryska och japanska versioner av
skärmmenyerna. Standardinställningen är engelska.

1

Tryck mitt på kontrollknappen.

Se sidan 9 om du vill veta mer om hur du använder
kontrollknappen.

MENU

SLUTA
P I CTURE EFFECT

STORL . / CENTER

GEOMETR I

KONVERGENS
FÄRG
LANGUAGE / I NFORMAT NOI
ÅTERSTÄLL

MENU

2

Rör på kontrollknappen m/M så att LANGUAGE/
INFORMATION marker as och tryck sedan mit t på
kontrollknappen igen.

MENU

3

Välj genom att röra kontrollknappen m/M. Välj
sedan språk genom att röra kon trollkn appen </,.

• ENGLISH: engelska

• FRANÇAIS: franska

• DEUTSCH: tyska

• ITALIANO: italienska

• ESPAÑOL: spanska

• NEDERLANDS: nederländska

• SVENSKA

• : ryska

• : japanska

Stänga menyn

Tryck mitt på kontrollknappen en gång så återvänder du till huvudmenyn
MENU. Om du trycker två gånger återgår du till norma lt visningsläge.
Om du inte trycker på några knappar stängs menyn automatiskt efter ca
30 sekunder.

Återställa till engelska

Se “Återställa justeringarna (ÅTERSTÄLL)” p å sidan 11.

SELECT

LANGUAGE

ENGL I SH FRANÇA I S
DEUTSCH IT A L I ANO
ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

/INFOR

A

M

N

I

T

O

SE

7

Anpassa bildskärmen

den aktuella
insignalens
horisontella
och vertikala
frekvens

den aktu

ella
insignalens
u

pplösning

Du kan anpassa bildskärmen på många olika sätt med hjälp av
menyerna på skärmen.

Bläddra i men yerna

Tryck mitt på kontrollknappen för att visa huvu dme ny n MENU
på skärmen. Se sidan 9 om du vill veta mer om hur du använder
kontrollknappen.

MENU

MENU

SLUTA
P I CTURE EFFECT

STORL . / CENTER
GEOMETR I
KONVERGENS
FÄRG
LANGU AGE / I NFORMA T NOI
ÅTERSTÄLL

SELECT

Välj en av följande menyer med hjälp av kontrollknappen.

SLUTA

1

Välj SLUTA när du vill stänga
menyn.

PICTURE EFFECT

2222

(sidan 9)

På menyn PICTURE
EFFECT kan du välja det
bildläge som passar bäst.

STORL./CENTER

3

(sidan 10)

På menyn STORL./CENTER
justerar du bildens centrering,
storlek och zoomf a ktor.

PI CTURE EFFECT

STANDARD
DYNAMI SK

SELECT EXI T

STORL . /CENTER

H - CENTRERI NG

26

SELECT EXI T

BILD (sidan 11)

6666


Om du vill avmagneti s era
skärmen och ställ a in nivån
för moaréupphävningsnivån
väljer du menyn BILD.

FÄRG (sidan 11)

7777

På menyn FÄRG justerar du
bildens färgtemperatur. Här
kan du t ex justera
bildskärmens färger efter

DEGAUSS

PÅ

SELECT EXI T

FÄRG

KKK

5000 6500 9300

USER

R50

G50

B50
SELECT EXI T

färgerna på en utskrift.

LANGUAGE/

8888

LANGUAGE

/INFOR

A

M

T

INFORMATION
(sidorna 7, 14)

Välj menyn LANGUAGE/
INFORMATION så att du
kan välja på vilket språk

ENGL I SH FRANÇA I S

DEUTSCH IT A L I ANO

ESPAÑOL NEDER L AN SD
SVENSKA

SELECT EXI T

menyerna sk a vis as och visa
den här bildskärmens
informationsruta.

ÅTERSTÄLL (sidan 11)

9

På menyn ÅTERSTÄLL k an
du välja att återställa
inställningarna.

Visa aktuell insignal

x

ÅTERST LL

Ä

ÅT ERSTÄ L L

MODE AL LT

EX I T

Insignalens horisontella och vertikala frekvenser visas under
menyn LJUS/KONTRAST. Om signalen matchar en av
bildskärmens föri n stä llda lägen visas även upplösningen.

LJUS / KONTRAST

26 26

H:68. 7 kHz V:85Hz

1024X768

N

I

O

GEOMETRI (sidan 10)

4444

På menyn GEOMETRI
justerar du bildens
orientering och form.

KONVERGENS

5555

(sidan 10)

På menyn CONVERGENCE
kan du ställa in bildens
horisontella och vertikala
konvergens.

8

GEOMETRI

SELECT EXI T

KONVERGENS

SELECT EXI T

ROTERING

26

26

Använda kontrollknapparna

MENU

LJUS / KONTRAST

26 26

H:68.7kHz V:85Hz

1024X768

x

1

Visa menyn MENU.

Tryck mitt på kontrollknappen för att visa huvu dme ny n
MENU på skärmen.

MENU

2

Välj den meny du vill justera.

Markera önskad meny genom att röra kontrollknappen uppåt
(M), nedåt (m), vänster (<) eller åt höger (,).

Justera ljusstyrka och kontrast

Justeringar av ljusstyrkan och kontrasten utförs på en särskild
meny, LJUS/KONTRAST.
Inställningarna sparas i minnet för alla insignaler.

1

Rör kontrollknappen åt vilket håll som helst.

Menyn LJUS/KONTRAST visas på skärmen.

2

Använd kontrollknappen m/M för att justera
ljusstyrkan ( ), och </, för att justera
kontrasten (6).

Menyn försvinner automatiskt efter ca 3 sekunder.

Justera bildkvalitén (PICTURE EFFECT)

MENU

3

Justera menyn.

Rör kontrollknappen åt vänster (<) eller höger (,) för att
utföra justeringen.

MENU

4

Stäng menyn.

Tryck mitt på kontrollknappen en gång så återvänder du till
huvudmenyn MEN U. Om du t rycker två gå nger åter går du till
normalt visni ngsläge. Om du int e trycker på några knappar
stängs menyn automatiskt efter ca 30 sekunder.

MENU

Återställa justeringarna

x

Du kan återställa inställningarn a från ÅTERSTÄLL-meny n. Mer
information hur du återställer dem finns på sidan 11.

Funktionen PICTURE EFFECT gör att du kan välja det bildläge
som passar bäst. Du kan använda två förinställda lägen för att få
bästa möjliga bild.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör kontrollknappen för att markera PICTURE
EFFECT och tryck sedan på mitten av
kontrollknappen.

Menyn PICTURE EFFECT visas på skärmen.

3

Välj önskat bildläge genom att röra kontrollknapp en

.

m/M

Välj För

STANDARD

DYNAMISK

bilder med hög kontrast och
ljusstyrka. Välj det här läget för
vanliga tillämpningar som t.ex.
kalkylblad, ordbehandling och bi lder
med hög kontrast och stor ljusstyrka.
E-post eller när du surfar på nätet.

extremt skarpa och realistiska
fotobilder. Ljusare än läget
“ST ANDARD”. Använd det här läget
om du arbetar med grafikkrävande
program, t.ex. spel, uppspelning av
DVD-skiv or eller programvara som är
inriktad på underhållning.

SE

9

Justera bildens centrering

Justera bildens f orm (GEOMETRI)

(CENTER)

Inställningarna sparas i minnet för den aktu ella insi gn al en.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att STORL./
CENTER markeras och tryck sedan mitt på
kontrollknappen igen.

Menyn STORL./CENTER visas på skärmen.

3

Använd först kontrollknappen m/M och välj

(H-CENTRERING) för horisontell justering, eller

(V-CENTRERING) för vertikal justering. Justera

sedan bilden med hjälp av kontrollknappen </,.

Justera bildens storlek (STORL.)

Inställningarna sparas i minnet för den aktu ella insi gn al en.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att STORL./
CENTER markeras och tryck sedan mitt på
kontrollknappen igen.

Menyn STORL./CENTER visas på skärmen.

3

Använd först kontrollknappen m/M och välj

(H-STORLEK) för horisontell justering, eller
(V-STORLEK) för vertikal justering. Justera

sedan bildens storlek med hjälp av kontrollkna ppen

.

</,

Med inställningarn a i GEO M ETR I ka n du jus te r a bil de ns
orientering och form.
Inställningen (ROTERING) lagras i minnet för alla
insignaler. Alla andra inställningar sparas i minnet för den
aktuella insignalen.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att GEOMETRI
markeras och tryck sedan mitt på kontrollknappen
igen.

Menyn GEOMETRI visas på skärmen.

3

Använd först kontrollknappen m/M och välj den
inställning du vill ändra. Justera sedan bilden med
hjälp av kontrollknappen </,.

Välj För att

(ROTERING)
(KANTUTJÄMNING)

(PUNKTBALANS)

(TRAPETS)

(PARALLELL)

rotera bilden
justera bildens sidor
justera bildens sidor åt höger

eller vänster
justera bildbredden vid skärmens

överkant
justera bilden åt vänster eller

höger vid skärmens överkant

Justera konverge nsen (KONVERGENS)

Förstora eller förminska bilden (ZOOM)

Inställningarna sparas i minnet för den aktu ella insi gn al en.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att STORL./
CENTER markeras och tryck sedan mitt på
kontrollknappen igen.

Menyn STORL./CENTER visas på skärmen.

3

Rör kontrollknappen m/M så att (ZOOM)
markeras och använd </, för att förstora eller
förminska bilden.

Med inställningarna för KONVERGENS kan du justera bildens
kvalitet genom att justera konv er ge nsen. Konvergens är samma
som justeringen emellan de röda, gröna och blå signalerna.
Om röda eller blå skuggor uppstår runt tecken eller linjer ska
konvergensen justeras.
Dessa inställningar sparas i minnet för alla ingångssignaler.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att
KONVERGENS markeras och tryck sedan mitt på
kontrollknappen igen.

Menyn KONVERGENS visas på skärmen.

3

Använd först kontrollknappen m/M och välj den
inställning du vill ändra. Justera sedan bilden med
hjälp av kontrollknappen </,.

Välj För

horisontell förskjutning av röda eller
blå skuggor

vertikal förskjutning av röda eller blå
skuggor

10

Justera bildens färg (FÄRG)

MENU

Med inställningarna i FÄRG kan du justera bildens
färgtemperat ur genom att ändra fä rgnivå på det vita färgfältet.
Färgerna kan se rödaktiga ut om temperaturen är låg och blåaktig
om den är hög. Här kan du t ex justera bildskärm ens färger efter
färgerna på en utskrift.
Inställningarna sparas i minnet för alla insignaler.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen
markeras och tryck sedan mitt på kontrollknappen
igen.

Menyn FÄRG visas på skärmen.

3

Rör kontrollknappen

Förinställda färgtemperaturer är 5000K, 6500K och 9300K.
Eftersom standardinställningen är 9300K ändras vita färger
och får en rödaktig ton istället för en blåaktig ton när
temperaturen sänks till 6500K och 5000K.

4

Du kan även finjustera färgtemperaturen om det
behövs.

Välj först USER genom att röra på kontrollknappen </,.
Välj sedan R (röd), G (grön) eller B (blå) genom att röra på
kontrollknappen m/M och gör inställningarna med
kontrollknappen </,.

FÄRG

R50
G50
B50

SELECT EXI T

Om du fininställer färgtempera turen lagras färginstä llningen i
minnet och återställs varje gång du väl jer USER.

</,

KKK

5000 6500 9300

USER

så att FÄRG

m/M

och välj färgtemperatur.

Ytterligare inställningar (BILD)

Du kan avmagnetisera skär men och ställa in
moaréupphävningsnivån manuellt.

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen
markeras och tryck sedan mitt på kontrollknappen
igen.

Menyn BILD visas på skärmen.

3

Använd kontrollknappen m/M och välj den
inställning du vill ändra.

Justera önskad inställning enligt instruktionerna som följer.

så att BILD

m/M

Avmagnetisera skärmen

x

Bildskärmen avmagnetiseras automatiskt när strömmen slås på.

Om du vill avmagnetisera skärmen manuellt går du
först till (DEGAUSS) med kontrollknappen m/M.
Sedan använder du kontrollknappen ,.

Skärmen avmagnetiseras under ca 5 sekunder. Om en andra
avmagnetiseringscykel krävs bör du vänta i minst 20 minuter för
bästa resultat.

Justera moaré

x

Om elliptiska eller vågiga mönster syns på skärmen justerar du
moaréupphävningsnivån.

Om du vill justera moaréupphävning snivån går du först
till (ELIMINERA MOARE) med kontrollknappen m/M.
Minimera sedan moaréeffekten med hjälp av
kontrollknappen </,.

* Moaré är en sorts naturlig störning som ge r upphov till mjuka

vågmönster på skärmen. Det kan uppstå p g a störningar mellan bildens
mönster på skärmen och bildskärmens fosforpunktsmönster.

Exempel på moaré

*

Återställa justeringarna (ÅTERSTÄLL)

Det finns två sätt att återställa bildskärmen till
fabriksinställningarna. Använ d ÅTERSTÄLL menyn för att
återställa justeringarna.

1

Tryck på mitten av kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Markera 0 ÅTERSTÄLL genom att röra
kontrollknappen
kontrollknappen.

Menyn ÅTERSTÄLL visas på skärmen.
Återstä ll fabriksinställningarna en ligt följande.

Återställa all justeringsinformation för den
aktuella insignalen (MODE)

Rör kontrollknappen <.

MODE-alternativet är valt. All information om inställningarna för
den aktuella insignalen åt erställs.
Tänk på att följande alternativ inte återställs genom den här
metoden.

• skä r m menyernas språk (sidan 7)

• bildens vridning (sidan 10)

Återställa all justeringsinformation till
fabriksinställningarna (ALLT)

Rör kontrollknappen ,.

Alternativet ALLT är valt. All information om in ställningarna för
den aktuella insignalen återställs. All justeringsinformation
(förutom för inställningar för USER i FÄRG-menyn) återställs till
fabriksinställningarna.

och tryck sedan på mitten av

m/M

SE

Obs!

Bildskärmens knappar fungerar inte under ungefär 5 sekunder när du har
valt ALLT.

11

Tekniska egenskaper

Dämpartrådar

EJ I FREKVENSOMFÅNG

INFOR

M

A

T

I

O

N

Insignalsstatus

Förinställda lägen och

Felsökning

Läs det här avsnittet innan du kontaktar teknisk support.

användarlägen

När bildskärmen tar emot en insignal matchar den automatiskt
signalen mot ett av de förinställda lägen som finns i bildskärmens
minne för att ge en bild av hög kvalitet mitt på skärmen.
över förinställda lägen finns i Appendix.)
som inte matchar något av de förinställda l ägena gör bildskärmens
digitala Multiscan-teknik att en tydlig bild visas på skärmen för
alla frekvenser inom bildskärmens frekvensomfång (horisontell:
30 – 96 kHz, vertikal: 48 – 120 Hz). Om bilden har justerats sparas
justeringsinformationen som ett användarläge och används
automatiskt när samma insignal tas emot.

Vad gäller insignaler

(En lista

Windows-användare

Windows-användare bör konsultera handb ok en till gra fik ko rte t
eller det hjälpp rogram som medföljer grafikkortet och välja
högsta möjliga uppdateringsfrekvens för att bildskärmen ska
prestera så bra som möjligt.

Energisparfunktion

Denna bildskärm uppfyller riktlinjerna för energisparkrav som

E

ställts upp av VESA,
bildskärmen inte tar emot någon signal från den dator den är
ansluten till, minskas energiförbrukningen automatiskt enligt
följande.

NERGY STAR och NUTEK.

Om

Om tunna linjer syns på skärmen (dämpartrådar)

Linjerna du ser på skärm e n är en de l av ko ns tr u ktionen av
Trinitron-skärmarna och innebär inte något fel. De är skuggorna
av de dämpartrådar som används för att stabilisera skuggmasken
och syns mest när bakgrunden är ljus (särskilt mot vitt).
Skuggmasken är det viktig aste ele m ente t som gör Trinitron
bildrör unika genom att släppa igenom mer ljus till bildskärmen,
vilket ger klarare och skarpare bilder.

Skärmmeddelanden

Om ingen bild syns på skärmen visas ett av följande
meddelanden. Om du vill ha hjälp att lösa problemet, se
“Felsökning och åtg ä rder” på sidan 13.

Ström­förbrukningsläge

normalt driftläge ≤ 150 W grön
viloläge** ≤ 3 W orange
avstängt läge 0 W av

* Siffrorna visar engergiför brukningen när inga USB-komp at ibla

periferienheter är anslutna till bildskär m en.

** När datorn växlar till energisparläge bryts insignalen och INGEN

SIGNAL visas på skärmen. Efter 20 sekunder går skärmen in i
energisparläge.

Strömförbrukning

* !

indikator

(på/av)-

Insignalsstatus

EJ I FREKVENSOMFÅNG

anger att insignalen inte stöds av bildskärmen.

INGEN SIGNAL

indikerar att ingen signal sänds till bildskärmen.

12

Felsökning och åtgärder

Om problemet orsakas av datorn eller någon annan ansluten kringutrustning läser du instruktio nshandboken för den utrustningen.
Använd självdiagnosfunktionen (sidan 15) om ingen av följande rekommendationer löser problemet.

Problem Kontr o llera följa nde sak er
Ingen bild syns

Om ! (på/av)-indikatorn inte lyser • Kontrollera att nätkabeln är ordentligt ansluten.

• Kontrollera att ! (på/av)-knappen är i “på”-läge.

Om meddelandet INGEN SIGNAL
visas på skärmen, eller om
strömindikatorn ! lyser orange

Om meddelandet EJ I
FREKVENSOMFÅNG visas på
skärmen

Om inget meddelande visas och
! (av/på)-indikatorn antingen är
grön eller blinkar orange

Om du använder en Macintosh-dator • Kontrollera att Mac intosh-adaptern (medföljer ej) och vi deosignalkabeln är korrekt

Bilden flimrar, hoppar, svänger
eller är grynig

Bilden är suddig

Bilden har skuggor

Bilden är inte centrerad eller har
fel storle k

Bilden har böjda kanter

• K ontrollera att videosigna lkabeln är k orrekt ansluten o ch att alla konta kter sitter ordentlig t
i uttagen (sidan 6).

• Kontrollera att HD15-videoingångens stift inte är böjda eller intryckta.

Problem som orsakats av datorn eller annan utrustning

x

• Datorn är i strömsparläge. Försök att trycka på nå gon knapp på tangent bordet eller rör på
musen.

• Kontrollera att datorn är påslagen.

• Kontrollera att grafikkortet sitter ordentligt i rätt bussplats.

Problem som orsakats av datorn eller annan utrustning

x

• Kontrollera att videofrekvensomf ånget ligger inom det omfång som angetts för
bildskärmen. Om du har ersatt en gammal bildskärm med den här bildskärmen ansluter du
den gamla bildskärme n igen och justerar frekvensomfånget på följande sätt:
Horisontellt: 30 – 96 kHz
Vertikalt: 48 – 120 Hz

• Använd självdiagnosfunktionen (sidan 15).

anslutna (sidan 6).

• Identifiera och avlägsna allt som kan generera elektriska eller magnetiska kraftfält, t ex
andra bildskärmar, laserskrivare, fläktar, lysrör och TV-apparater.

• Flytta bildskärmen från eventuella ledningar eller placera en magn etsköld i närheten av
bildskärmen.

• Anslut bildskärmen till ett annat vägguttag, helst på en annan gruppsäkring.

• Pröva att vrida bildskärmen 90° till vänster eller höger.

Problem som orsakats av datorn eller annan utrustning

x

• Kontrollera i handboken till grafikkortet at t du har rätt bildskärmsinställningar.

• Kontrollera att grafikläget (VESA osv.) och insignalens frekvens stöds av bildskärmen
(Appendix). Även om frekvensen l igger inom omfånget har vissa grafikkort en synkpuls
som är för begränsad för att bildskärmen ska kunna synkronisera ordentligt.

• Justera datorns uppdateringsfrekvens (vertikal frekvens) för att få bästa möjliga bild.

• Justera ljusstyrka och kontrast (sidan 9).

• Avmagnetisera bildskärmen* (sidan 11).

• Välj ELIMINERA MOARE och justera moaréupphävningsnivån (sidan11).

• Använd inte någon förlängningskabel och/eller kopplingsdosa till videoanslutningen.

• Kontrollera att alla kontakter sitter ordentligt i uttagen.

• Justera storleken (sidan 10) eller centrera bilden (sidan 10). Observera att skärmen inte
fylls ända ut i kanten i vissa videolägen.

• Justera geometrin (si dan 10).

SE

(forts.)

13

Problem Kontr ol lera följa nde sak er
Vågiga eller elliptiska mönster

• Välj ELIMINERA MOARE och justera moaréupphävningsnivån (sidan 11).

(moaré) syns på skärmen

Problem som orsakats av datorn eller annan utrustning

x

• Byt skrivbordsunderlägg på datorn.

Oregelbundna färger

• Avmagnetisera bildskärmen* (sidan 11). Färgerna kan bli oregelbundna om du placerar
utrustning som genererar magnetfält, t ex en högtalare, nära bildskärmen, eller om du
ändrar riktning på bildskärmen.

Det vita ser inte vitt ut
Bokstäver och linjer har röda eller

• Justera färgtemperaturen (sidan 11).

• Justera konvergensen (sidan 10).

blåa skuggor runt kanterna
USB-anslutna enheter fungerar

inte

• Kontrollera att de aktuella USB-kontakterna sitter stadigt förankrade (sidan 7).

• Kontrollera att strömbrytaren ! (ström) är påslagen.

Problem som orsakas av den anslutna datorn eller annan utrustning

x

• K on trollera at t strömme n till de eventuella USB-enheter som har egen strömfö rsörjnin g är
påslagen.

• Installera den senaste versionen av drivrutinen. Kontakta återförsäljaren av enheten så får
du informat ion om vilken drivrutin du behöver.

• Om du har ett USB-tangentbord eller en USB-mus som du inte får att fungera ansluter du
dem direkt till datorn, startar om den och gör sedan de nödvändiga justeringarna av USB­inställningarna. Därefter kan du ansluta dem till bildskärmen igen. Om du ansluter ett
tangentbord eller en mus till USB-kontakterna och sedan start ar om datorn för första
gången kan det hända att periferienheterna inte fungerar.

• För de kunder som använder Windows 95

1. Högerklicka på Den här datorn och välj sedan Egenskaper.

2. Klicka på fliken Enhetshanter aren och rulla nedåt och markera Universal Serial Bus

Controller.
Om du inte finner det här alternativet behöver du en diskett med programvara (USB
supplement disk). Mer information kan du få av återförsäljaren a v datorn, so m också bör
kunna förse dig med den nödvändiga diskette n.

3. Välj Generic USB Device i listan med USB-kontroller. Klicka sedan på Egenskaper.

4. Om rutan intill “Inaktivera i denna maski nvaruprofil” är förbockad avmarkerar du den.

5. Klicka på Uppdatera.

Det hörs ett hummande ljud precis
efter det att du har slagit på
strömmen

* Om en andra avmag net iseringscykel krävs bör du vänt a i minst 20 minuter för bästa re sul ta t. Et t hummande ljud kan då höra s, men det är helt normalt.

• Ljudet beror på att skärmen avmagnetiseras. När du slagit på skärmen avmagnetiseras
bildskärmen automatiskt i ungefär 5 sekunder.

Visa bildskärmens namn, serienummer och
tillverkningsdatum

1

Tryck mitt på kontrollknappen.

Huvudmenyn MENU visas på skärmen.

2

Rör på kontrollknappen m/M så att LANGUAGE/
INFORMATION visas och tryck sedan mitt på
knappen.

Menyn LANGUAGE/INFORMATION visas på skärmen.

3

Välj genom att röra kontrollknappen m/M.

Bildskärmens informationsmeny visas.

Exempel

LANGUAGE

MODE L :

HMD - A4 2 0
SER IAL :12345678
MANUFACTURED:2000.52

SELECT EXI T

/INFOR

A

M

N

I

T

O

14

Om problemet kvarstår kontaktar du en auktoriserad Sony­återförsäljare och uppger följande information:

• Modellnamn: HMD-A420

• Serienummer

• Datorns och grafikkortets namn och specifikationer .

Självdiagnosfunktionen

Den här bildskärmen har en självdiagnosfunktion. Om du har
problem med datorn eller bildskärmen blir skärmen blank och

! (på/av)-indikatorn lyser antingen grön eller blinkar orange. Om
! (på/av)-indikatorn lyser orange är datorn i energisparläge.

Tryck på vilken ta ngent som helst på tangentbordet.

MENU

(på/av)-indikator

!

Om ! (på/av)-indikatorn lyser grön
1

Koppla loss videoingång skabel n eller slå av dato rn.

2

Tryck två gånger på ! (på/av)-knappen för att slå av
och på bildskärmen.

3

Rör kontrollknappen , i 2 sekunder innan
bildskärmen går in i energisparläge.

Tekniska data

Bildrör 0,24 mm hålgallerbredd (mitten)

19 tum diagonalt mätt
90 graders avböjning
FD Trinitron

Bildrutans storlek Cirka 365 × 274 mm (b/h)

18,0" bildyta

Upplösning

Max Horison te llt: 18 00 pun kter

Vertikalt: 1440 linjer

Rekommenderat Horisontellt: 1280 punkter

Vertikalt: 1024 linjer

Standardbildyta Cirka 352 × 264 mm (b/h)
Avböjningsfrekvens* Horisontellt: 30 till 96 kHz

Vertikalt: 48 till 120 Hz

Nätingångsspänning/strömstyrka

100 – 240 V, 50 – 60 Hz,

2,3 – 1,0 A
Strömförbru kning Max. 150 W
Mått
Vikt Cirka 26 kg
Plug and Play DDC1/DDC2B/DDC2Bi
Medföljande tillbehör Se sidan 6

* Rekommenderade horisontella och vertikala synkförhållanden

• Horisontell synkbredd bör inte överstiga 1,0 µsek.

• Horisontellt svepavstånd bör inte överstiga 3,0 µsek.

• Vertikalt svepavstånd bör inte överstiga 500 µsek.

Cirka 497 × 458 × 469 mm (b/h/d)

MENU

Om alla fyra färgfälten visas (vit, röd, grön och blå), fungerar
monitorn som den ska. Anslut videoingångskabeln igen oc h
kontrollera datorns status.

Om färgfälten inte visas kan det hända att det är fel på
bildskärmen. Kontakta d in auktoriserade Sony-återförsäljare.

Om ! (på/av)-indikatorn blinkar orange

Tryck två gånger på ! (på/av)-knappen för att slå av
och på bildskärmen.

Om ! (på/av)-indikatorn lyser grön fungerar bildskärmen som
den ska.

Om ! (på /av)-indikato rn fortsätter at t blinka kan det händ a att det
är fel på bildskärm e n. Rä k na hur många sekunder det går mellan
blinkningarna (orange) på ! (på/av)-indikatorn och kontakta din
auktoriserade Sony-återförsäljare. Kom ihåg att anteckna
bildskärmen s mo dellnamn och serienummer . An te ckna även
datorns och grafikkortets tillverkare och modell.

Rätt till ändringar av utförande och tekniska data förbehålles.

SE

15
