Page 1

4-079-363-21 (1)

Trinitron Color Computer Display

Operating Instructions Mode d’emploi Manual de instrucciones

US FR ES

HMD-A400

Page 2

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To prevent fire or shock hazard, do not expos e the unit to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for

help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

INFORMATION This product complies with Swedish National Council for Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF).

INFORMATION Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMACIÓN Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 Length Maximum 15 feet Rating Minimum 7 A, 125 V

× 18 AWG

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this product meets the guidelines for energy efficiency.

If you have any questions about this product, you may call:

Sony Customer Information Center 1-800-222-SONY (7669)

or write to:

Sony Customer Information Center 1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656

× 18 AWG

ENERGY STAR

Declaration of Conformity

Trade Name: SONY Model No.: HMD-A400 Responsible Party: Sony Electronics Inc. Address: 1 Sony Drive, Park Ridge, NJ 07656 USA Telephone No.: 201-930-6972

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 3

Table of Contents

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Step 1: Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Step 2: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Step 3: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6

Connecting Universal Serial Bus (USB) compliant peripherals . . . . 7

Selecting the on-screen menu language (LANGUAGE/

INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the picture quality (PICTURE EFFECT) . . . . . . . . . . . . . . 9

Adjusting the centering of the picture (CENTER). . . . . . . . . . . . . . 10

Adjusting the size of the picture (SIZE) . . . . . . . . . . . . . . . . . . . . . 10

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 10

Adjusting the shape of the picture (GEOMETRY) . . . . . . . . . . . . . 10

Adjusting the convergence (CONVERGENCE) . . . . . . . . . . . . . . . 10

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Additional settings (SCREEN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Resetting the adjustments (RESET). . . . . . . . . . . . . . . . . . . . . . . . 11

•Trinitronâ is a registered trademark of Sony Corporation.

• Macintosh is a trad emark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries.

• Windows trademarks of Mi cros of t Co r porat io n in the United States and other countries.

• IBM PC/AT and VGA are registered trademarks of IBM Corporation of the U.S.A.

• VESA and DDC Video Electronics Standard Association.

ENERGY STAR is a U.S. registered

• mark.

• All other product names ment i one d herein may be the trademarks or registered trad emarks of their r espective companies.

•Furthermore, “ mentioned in each case in this manu al .

and MS-DOS are registered

are trademarks of the

ä” and “â” are not

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

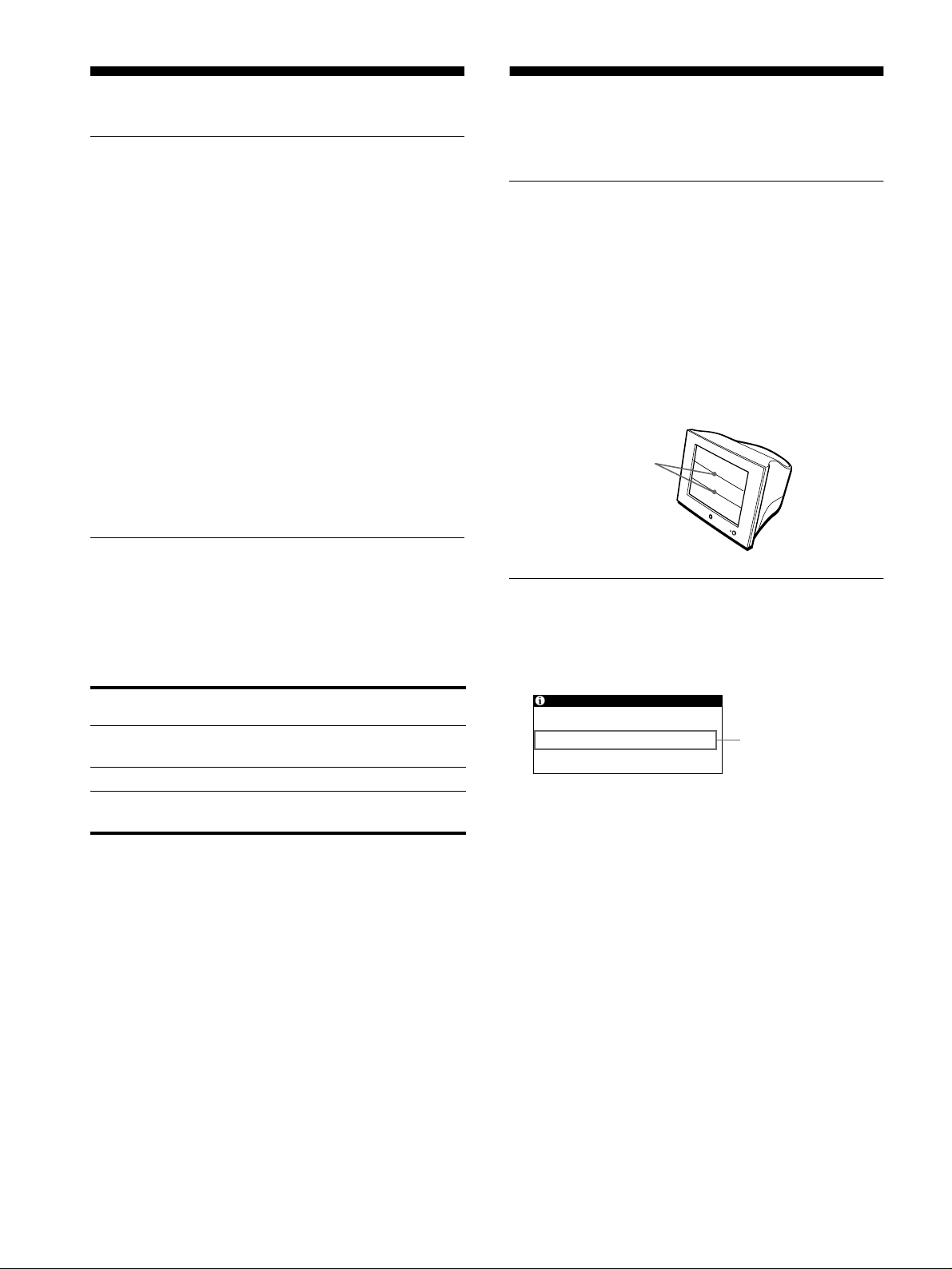

If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 12

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 4

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this monitor will not conform to mandatory FCC standards.

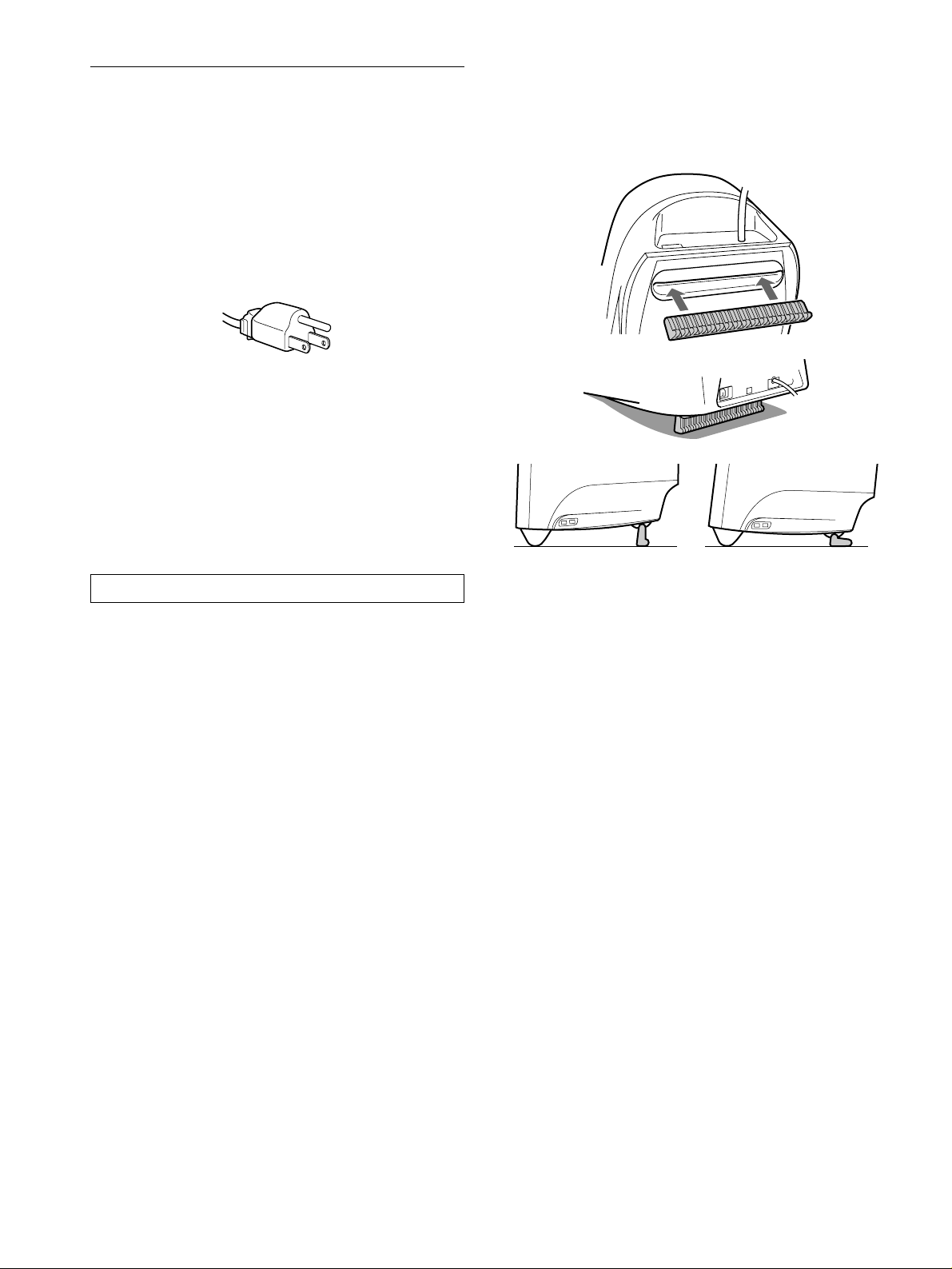

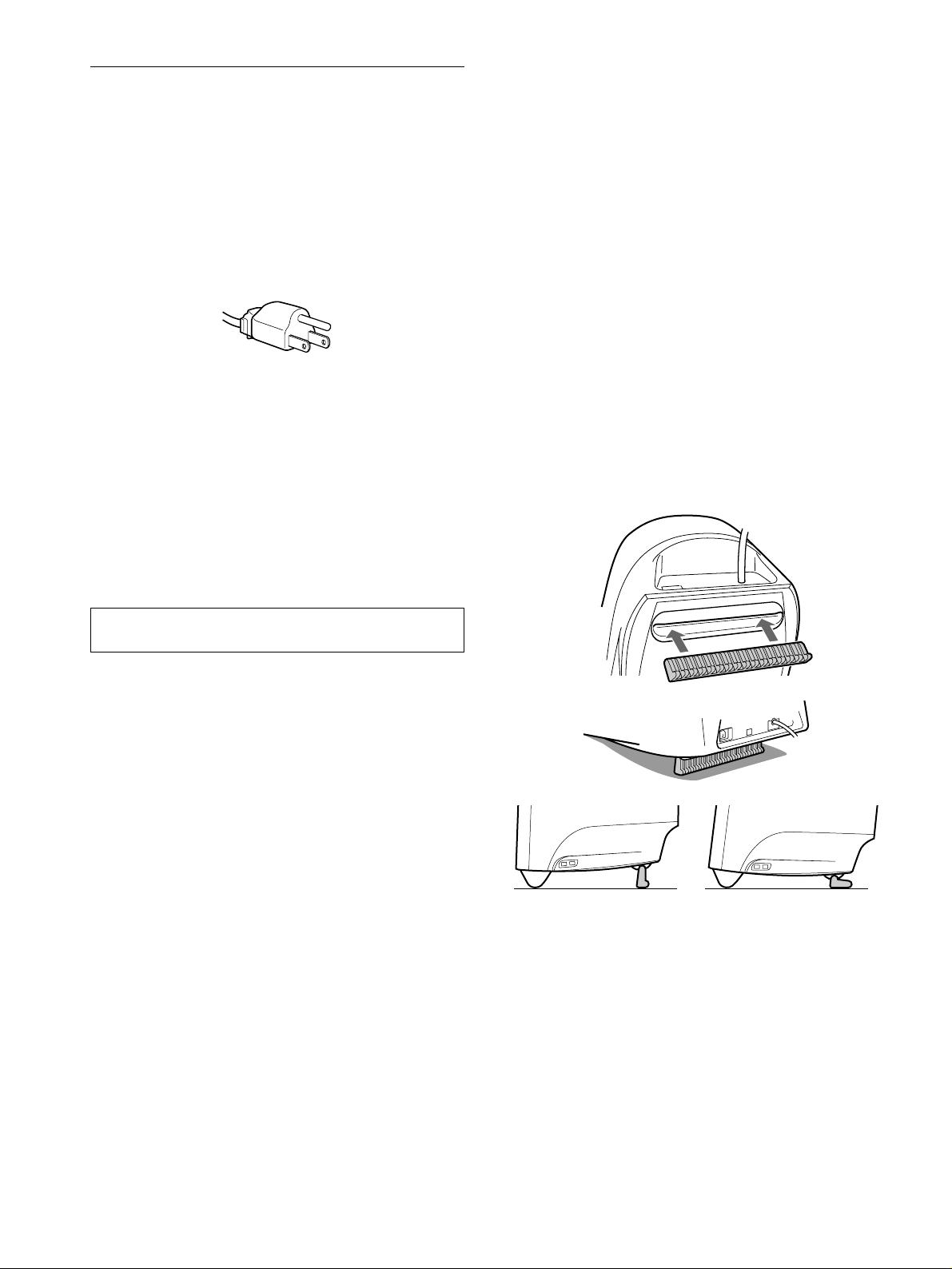

Example of plug types

for 100 to 120 V AC

• Before disconnecting the power cord, wait at least 30 seconds

after turning off the power to allow the static electric ity on the screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized

(degaussed) for about 5 seconds. This generates a strong magnetic field around the screen which may affect data stored on magnetic tapes and disks placed near the monitor. Be sure to keep magnetic recording equipment, tapes, and disks away from the monitor.

Use of the stand

Insert the supplied stand into the groove to adju st the angle of the monitor. You can use the stand in either the vertical or horizontal position. If you do not need the stand fo r this purpose, you can use it as a convenient CD rack.

The equipment should be in stalled near an easily accessible outlet.

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,

draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a pla ce

subject to direct sunlight

• in a place subject to severe temperature changes

• in a place subject to mechanical vibration or shock

• on an unstable surface

• near equipment which generates magnetism, such as a

transformer or high volta g e po w er lin es

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning

liquid, do not use any typ e of cleaner containing an anti-stat ic solution or similar additive as this may scratch the screen’s coating.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items suc h as a ballpoint pen or screwdriver. This type of contact may resu lt in a scratched picture tube.

• Clean the cabinet, pane l and controls with a soft cloth lightly

moistened with a mild detergent soluti on . Do no t use any t ype of abrasive pa d, sc ouring powder or solv ent, s uch as a lcohol o r benzene.

Transportation

When you transport this monitor for repair or shipment, use the original carton and packing materials.

Page 5

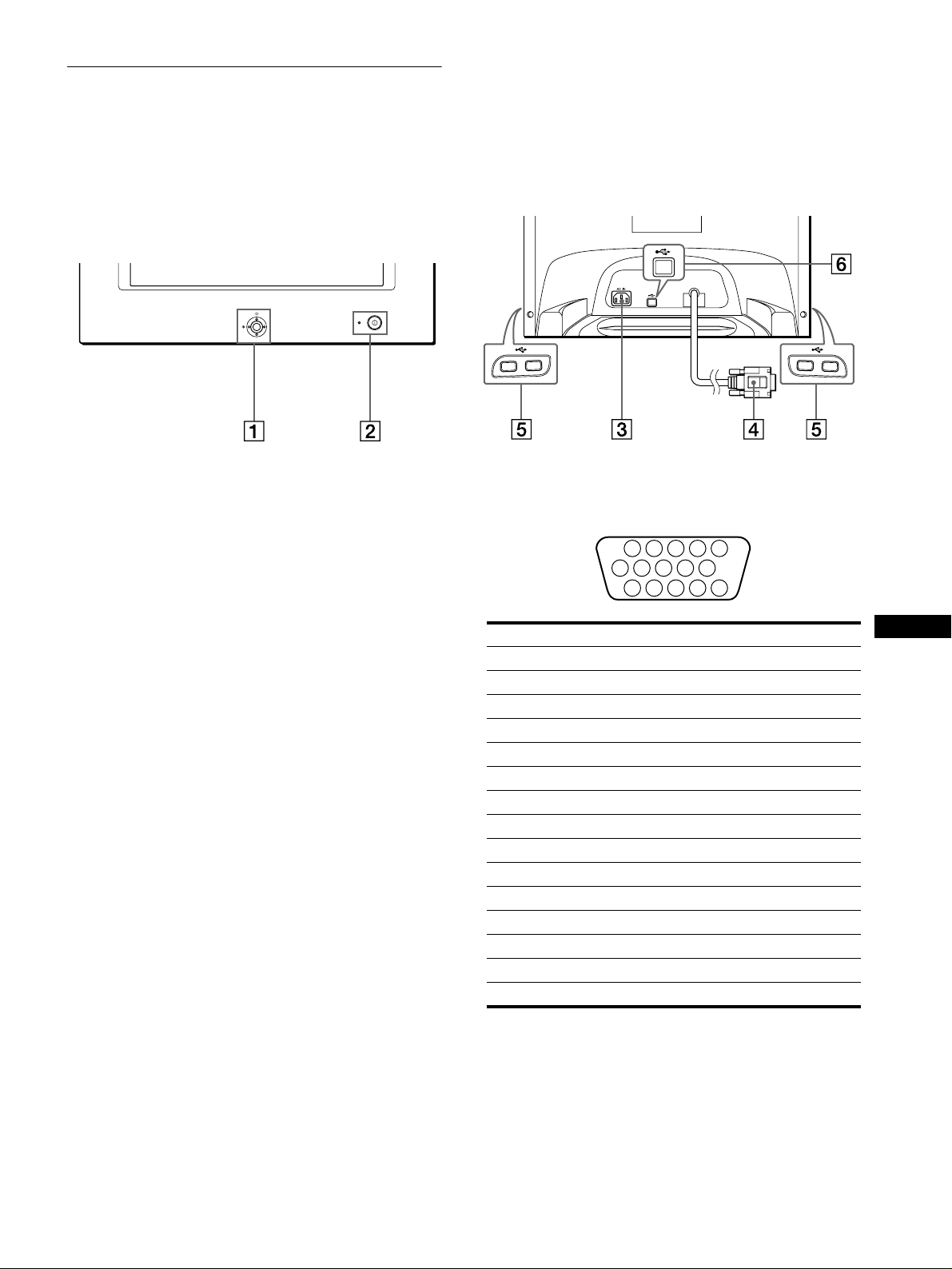

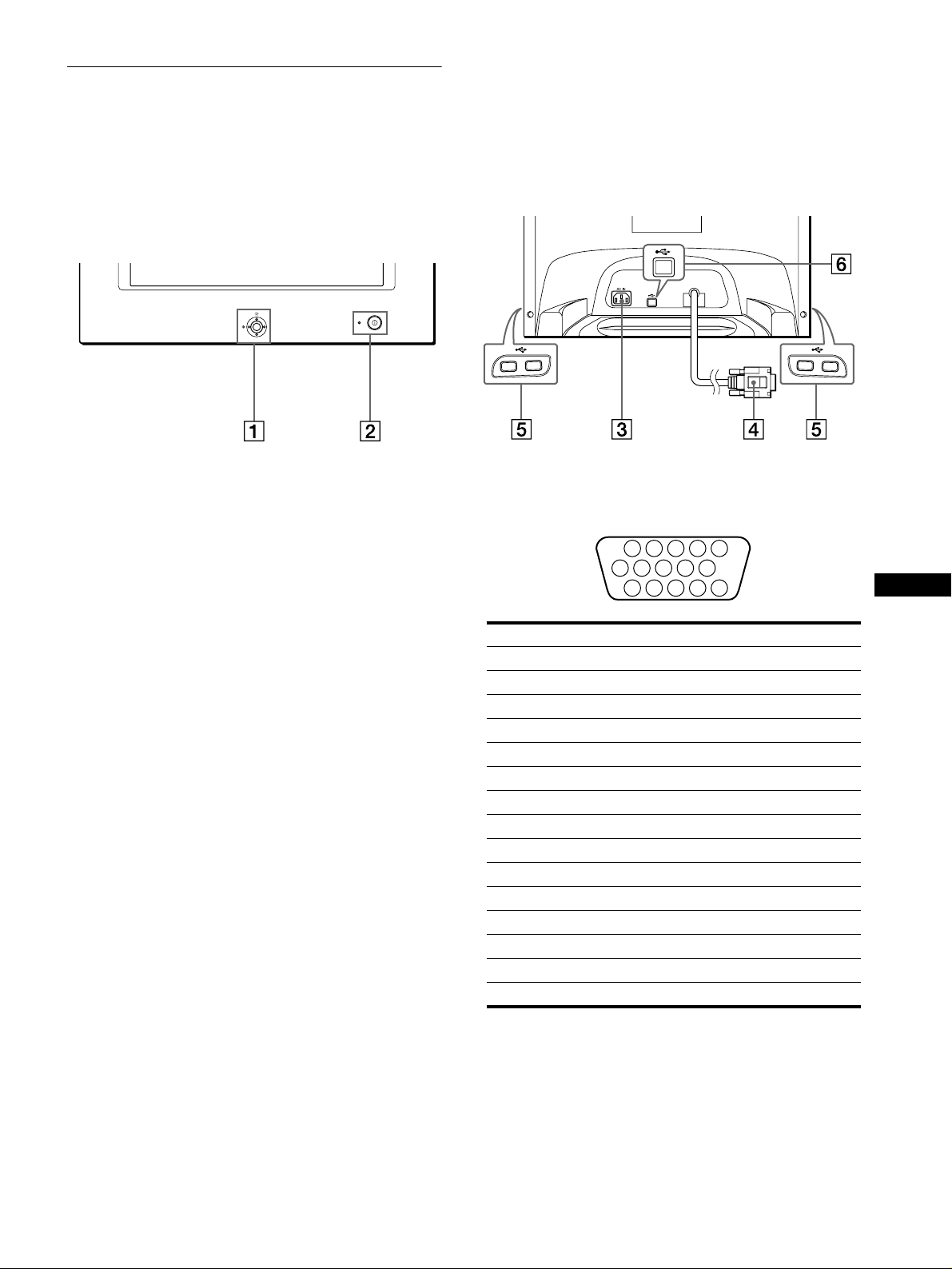

Identifying parts and controls

See the pages in parentheses for further details.

RearFront

1 Control button (page 9)

The control button is used to display the menu and make adjustments to the monitor, including brightn ess and contrast adjustments.

2 ! (power) switch and indicator (pages 6, 12, 15)

This button turns the monitor on and off. The power indicator lights up in green when the monitor is turned on, and either flashes in green and orange, or lights up in orange when the monitor is in power saving mode.

3 AC IN connector (page 6)

This connector provides AC power to the monit or.

4 Video input connector (HD15) (page 6)

This connector inputs RGB video signals ( 0.700 Vp-p, positive) and sync signals.

1 2 3 4

876

11 12 13 14 15

Pin No. Signal

1Red 2 Green 3Blue 4 ID (Ground) 5 DDC Ground* 6 Red Ground 7 Green Ground 8 Blue Ground 9 DDC + 5V* 10 Ground 11 ID (Ground) 12 Bi-Directional Data (SDA)* 13 H. Sync 14 V. Sync 15 Data Clock (SCL)*

* DDC (Display Data Channel) is a standard of V E SA .

5 USB (universal serial bus) downstream conn ecto rs

(page 7)

Use these connectors to link USB peripheral devices to the monitor.

6 USB (universal serial bus) upstream connector

(page 7)

Use this connector to link the monitor to a USB compliant computer.

Page 6

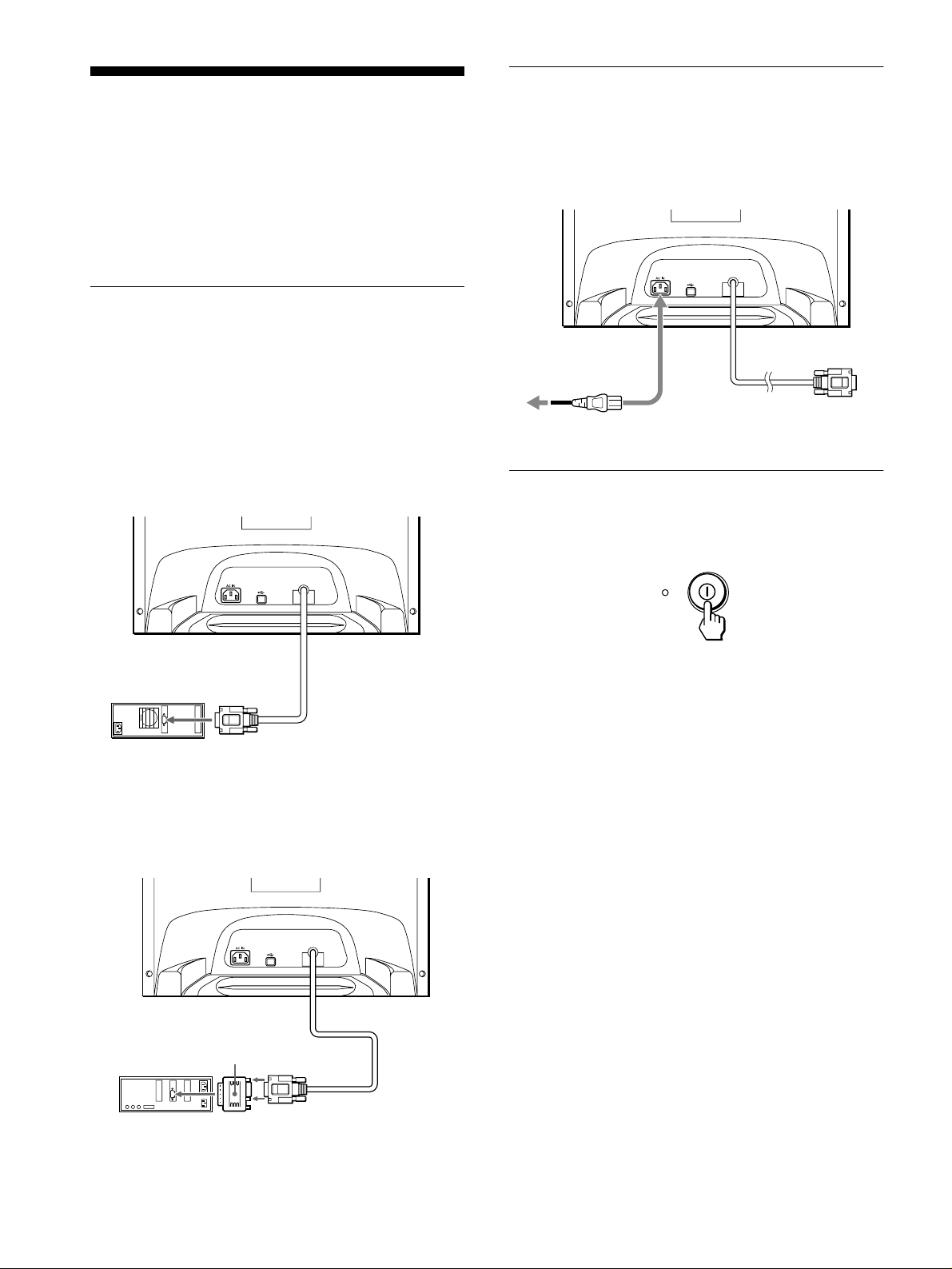

Setup

Before using your monitor, check that the following accessories are included in your carton:

• Power cord (1)

• USB cable (1)

• Monitor stand (1)

• Warranty card (1)

• Notes on cleaning the screen ’s surface (1)

• This instruction manual (1)

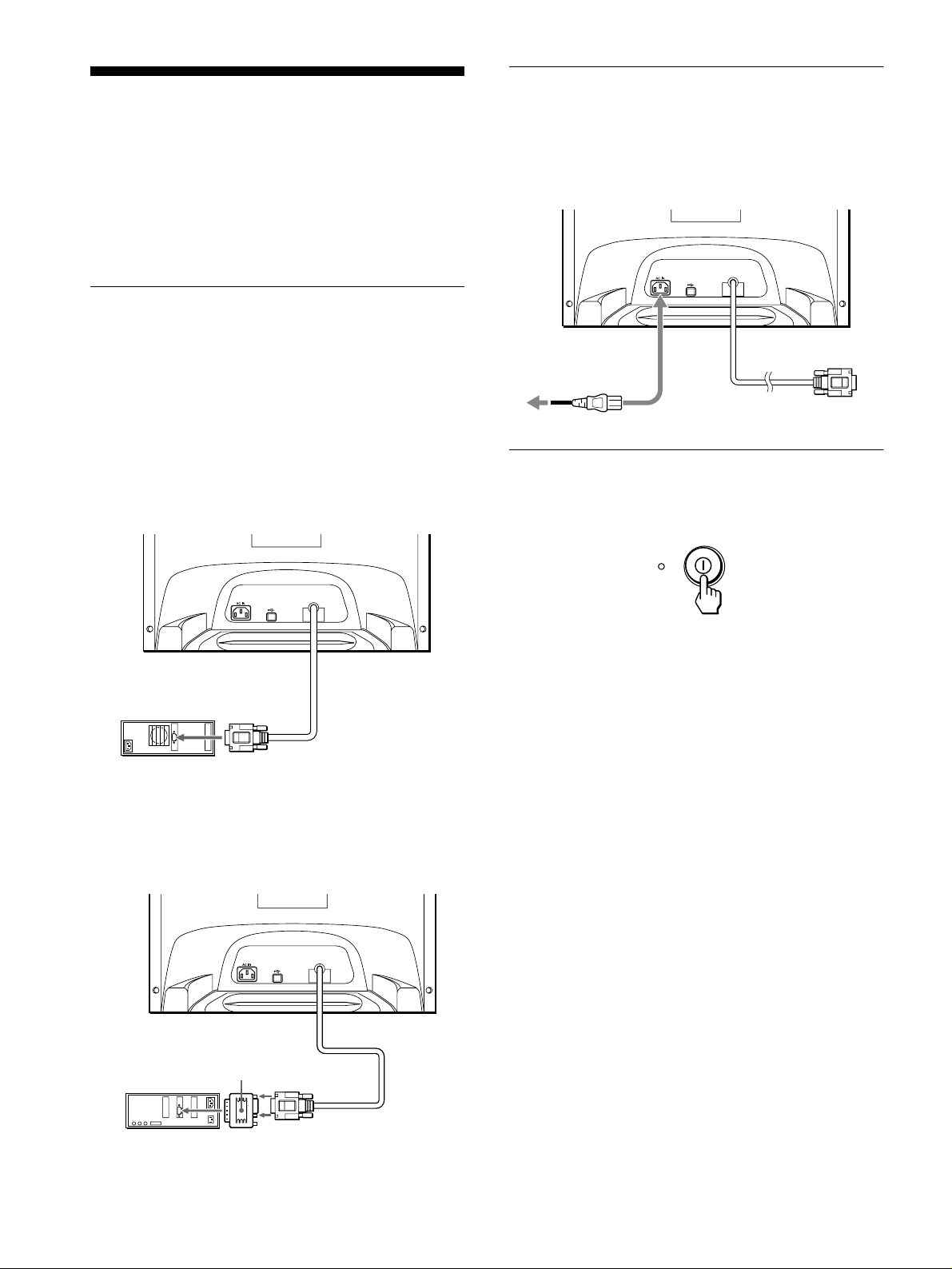

Step 1:Connect your monitor to

your computer

Step 2:Connect the power cord

With the monitor and computer switched off, first connect the power cord to the monitor, then connect it to a power outlet.

to AC IN

to a power outlet

Turn off the monitor and computer before connecting.

Note

Do not touch the pins of the video cable connector as this might bend the pins.

x Connecting to an IBM PC/AT or compatible

computer

to video output

IBM PC/AT or compatible computer

x Connecting to a Macin tos h or co mpatible

computer

You will need a Macintosh adapter (not supplied).

power cord (supplied)

Step 3:Turn on the monitor and

computer

First turn on the monitor, then turn on the computer.

The installation of your monitor is complete. If necessary, use the monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that th e monitor is correctly connected to the com puter.

• If NO INPUT SIGNAL appears on the screen, confirm that

your computer’s graphic board is completely seated in the correct bus slot.

• If you ar e replacing an old monitor with this model and OUT OF SCAN RANGE appears on the screen, reconnect the old monitor. Then adjust the computer’s graphic board so that the horizontal frequency is betw een 30 – 86 kHz, and the vertical frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble symptoms and remedies” on page 13.

Macintosh adapter (not supplied)

Macintosh or compatible computer

to video output

Setup on various OS (Operating System)

This monitor complies with th e “DDC” Plug & Play standard and automati cally detects all the monitor ’s inf ormation. No specific driver needs to be installed to the computer. If you connect the monitor to your PC, and then boot your PC for the first time, the setup Wizard may be displayed on the screen. Click on “Next” several times acco rd ing to t he i ns truc ti ons fr om t he Wi za rd unti l the Plu g & Play Monitor i s au tomat ic al ly s ele ct ed so t hat you can use thi s m onit or.

For customers using Windows NT4.0

Monitor setup in Windows NT4. 0 does not use the display driver. Refer to the Windows NT4.0 instruction manual for further details on adjusting the resolution, refresh rate, and number of colors.

Page 7

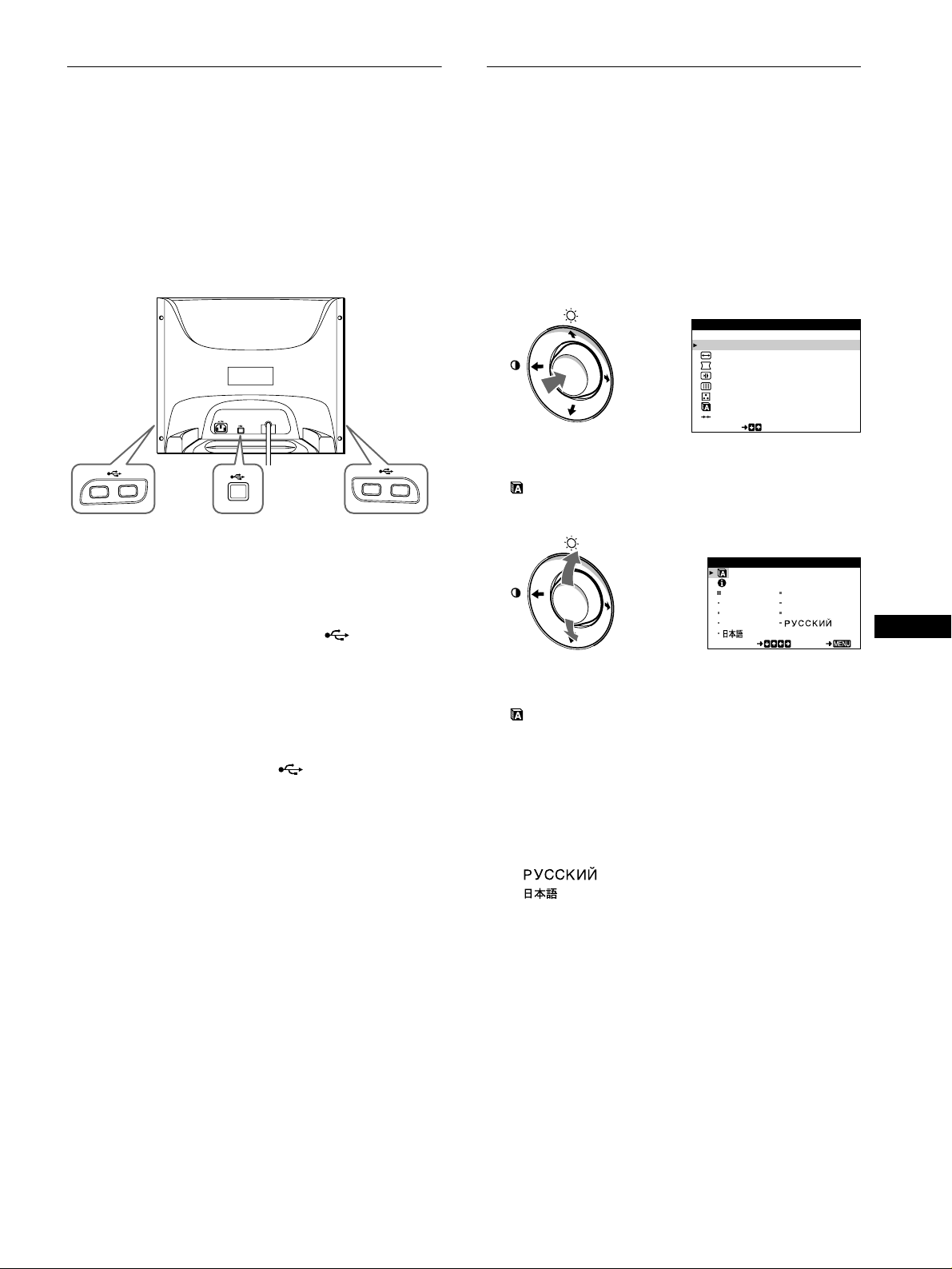

Connecting Universal Serial Bus (USB) compliant peripherals

Selecting the on-screen menu language (LANGUAGE/

Your monitor has one upstream USB connector (on the rear panel) and four downstream USB connectors (two on both the left and right sides). They provide a fast and easy way to connect USB compliant peripheral devices (such as keyboards, mice, printers and scanners) to your computer using a standardized USB cable. To use your monitor as a hub for your peripheral devices, connect the USBs as illustrated below.

to USB compliant peripheral devices

to a USB compliant computer

to USB compliant peripheral devices

1 Turn on the monitor and computer. 2 Connect your computer to the square upstream

connector using the supplied USB cable.

INFORMATION)

English, French, German, Italian, Spanish, Dutch, Swedish, Russian and Japanese versions of the on-screen menus are available. The default setting is English.

1 Press the center of the control button.

See page 9 for more information on using the control button.

EX I T P I CTURE EFFECT

S I ZE / CENTER GEOMETRY CONVERGENCE SCREEN COLOR LANGUAGE / I NFORMAT NOI RESET

2 Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the cen ter

of the control button again.

SELECT

LA ANG GEU/INFORMATION

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

For customers using Windows

If a message appears on your screen, follow the on-screen instructions and select Generic USB Hu b as th e default setting.

3 Connect your USB compliant peripheral devices to

the rectangular downstream USB connectors.

Notes

• Not all computers and/ or operating systems support USB configurations. Check your computer’s instruction manual to see if you can connect USB devices.

• In most cases, USB drive r sof tware needs to be installed on the host computer. Refer to the peri pheral device’s instruction manual for further details.

• The monitor functions as a USB hub as long as the monitor is either “on” or in power saving mode.

• If you connect a keybo ard or mouse to the USB connec tors and then

boot your computer for the first time, the peripheral devices may not function. First connect the keyboard and mouse directly to the computer and set up the USB compliant devices. Then connect them to this monitor.

• Do not lean on the moni to r w hen plugging in the USB cab le s . Th e monitor may suddenly shift and cause injury.

3 Move the control button m/M to select . Then move

the control button </, to select a language.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ITALIANO: Italian

• ESPAÑOL: Spanish

• NEDERLANDS: Dutch

• SVENSKA: Swedish

• : Russian

• : Japanese

To close the menu

Press the center of the control button once to return to the main MENU, and twice to return to normal viewing. If no buttons are pressed, the menu closes automatically a fte r about 30 seconds.

To reset to English

See “Resetting the adjustments (RESET)” on page 11.

Page 8

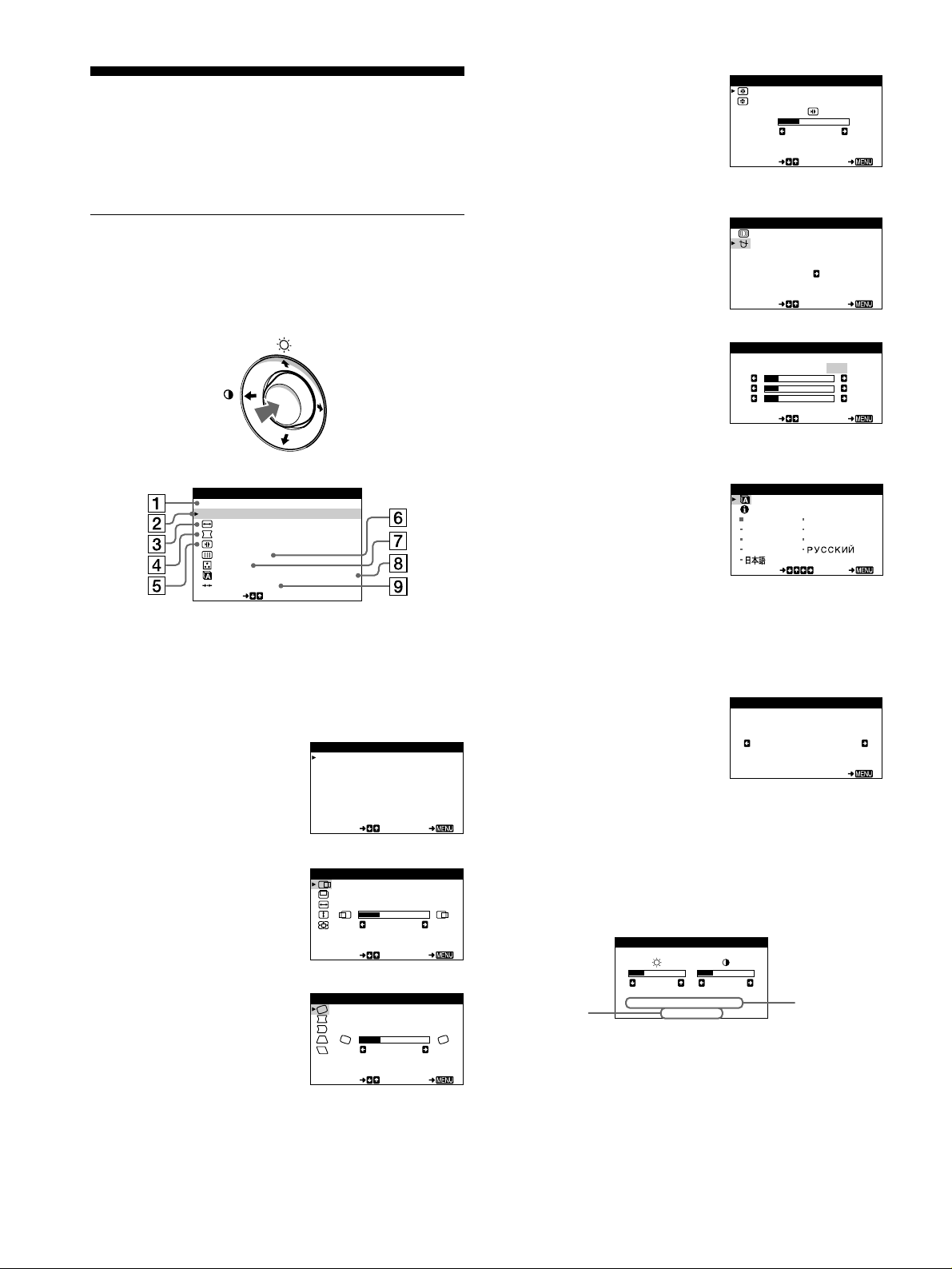

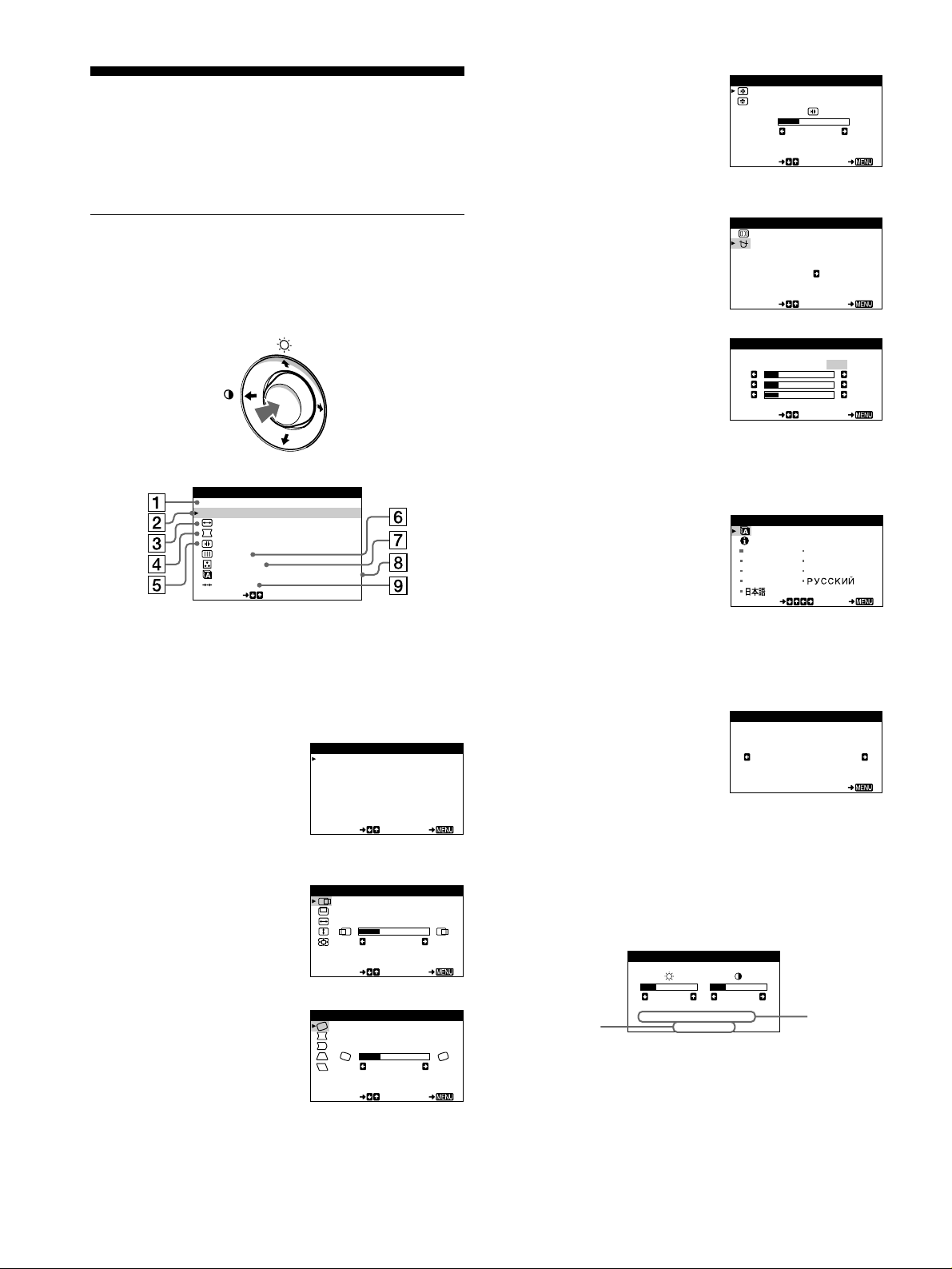

Customizing Your Monitor

You can make numerous adj ustments to your monitor using the on-screen menu.

6 SCREEN (page 11)

Select the SCREEN menu to degauss the screen and adjust the moire cancellation level.

SCREEN

DEGAUSS

SELECT EXI T

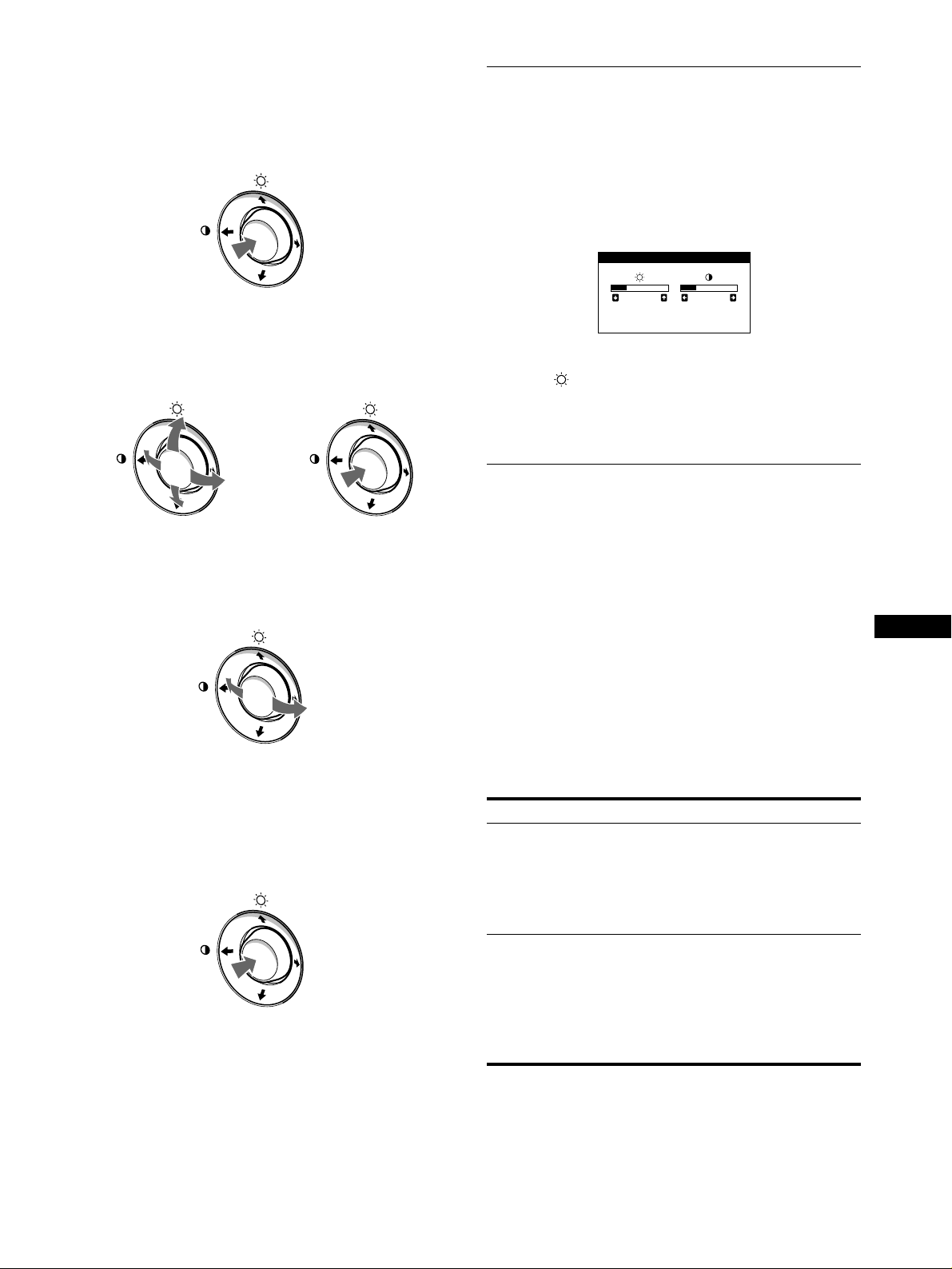

Navigating the menu

Press the center of the control button to display the main MENU on your screen. See page 9 for more information on using the control button.

EX I T P I CTURE EFFECT

S I ZE / CENTER GEOMETRY CONVERGENCE SCREEN COLOR LANGUAGE / I NFORMAT NOI RESET

SELECT

Use the control button to select one of the following menus.

1 EXIT

Select EXIT to close the menu.

2 PICTURE EFFECT

(page 9)

Select the PICTURE EFFECT menu to choose the most appropriate preset picture mode.

3 SIZE/CENTER (page 10)

Select the SIZE/CENTER menu to adjust the picture’s centering, size or zoom.

PICTURE EFFECT

STANDARD DYNAMI C

SELECT EXI T

SI ZE/CENTER

H - CENT ER

7 COLOR (page 11)

Select the COLOR menu to adjust the picture’s color temperature. You can use this to match the monitor’s colors

COLOR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EXI T

to a printed picture’s colors.

8 LANGUAGE/

LA ANG GEU/INFORMATION

INFORMATION (page 7, 14)

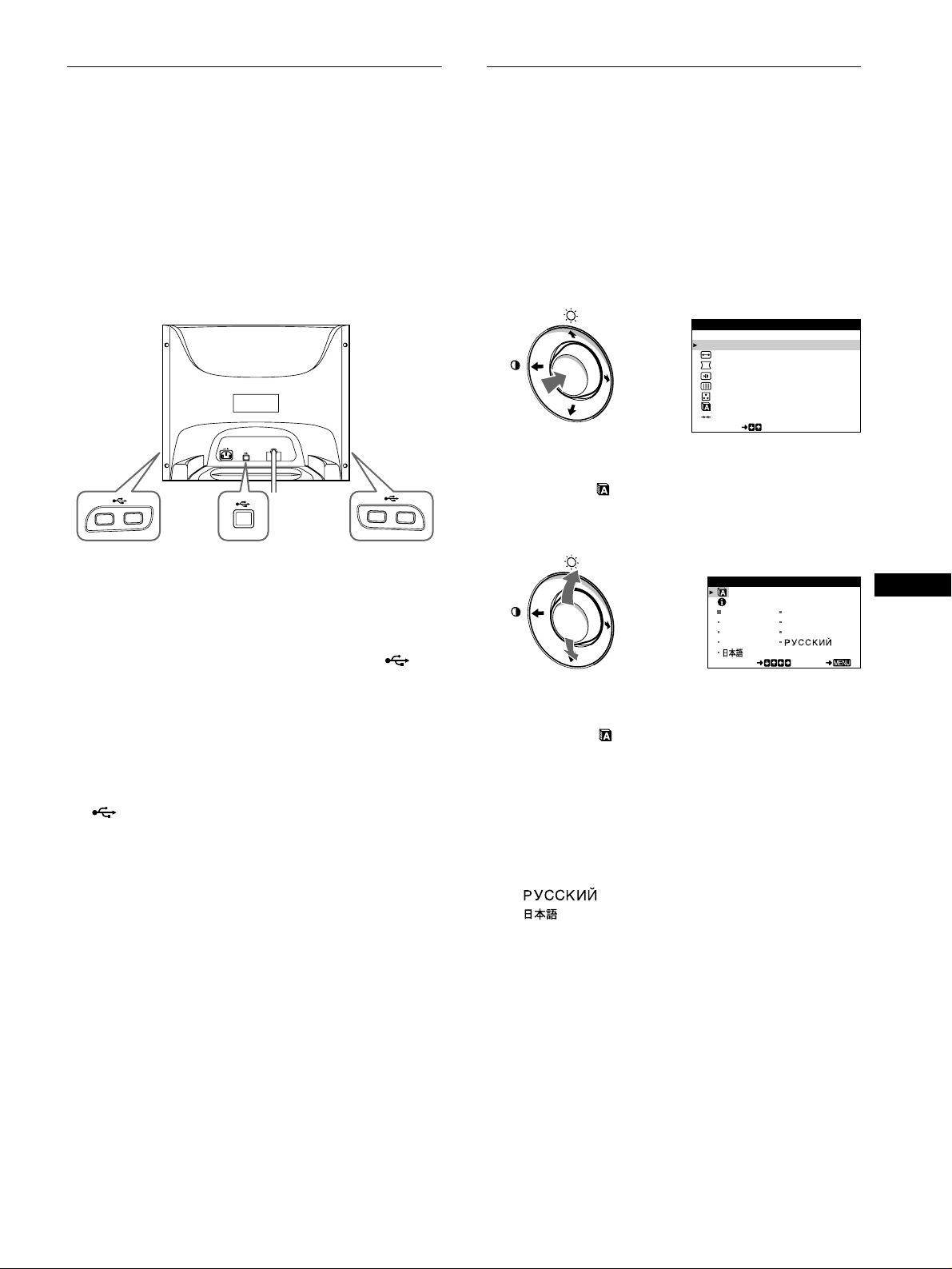

Select the LANGUAGE/ INFORMATION menu to choose the on-screen menu’s

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

language and display this monitor’s information box.

9 RESET (page 11)

Select the RESET menu to reset the adjustments.

RESET

MODE A L L

EX I T

x Displayi ng the current input signal

The horizontal and vertical frequencies of the current input signal are displayed under the BRIGHTNESS/CONTRAST menu. If the signal matches one of this monitor’s factory preset modes, the resolution is also displayed.

BRI GHTNESS / CONTRAST

26 26

o i

H:68. 7 kHz V:85Hz

1024X768

the horizontal and vertical frequencies o the current input signal

4 GEOMETRY (page 10)

Select the GEOMETRY menu to adjust the picture’s rotation and shape.

5 CONVERGENCE

(page 10)

Select the CONVERGENCE menu to adjust the picture’s horizontal and vertical convergence.

SELECT EXI T

GEOMETRY

ROTAT ION

SELECT EXI T

CONVERGENCE

SELECT EXI T

Page 9

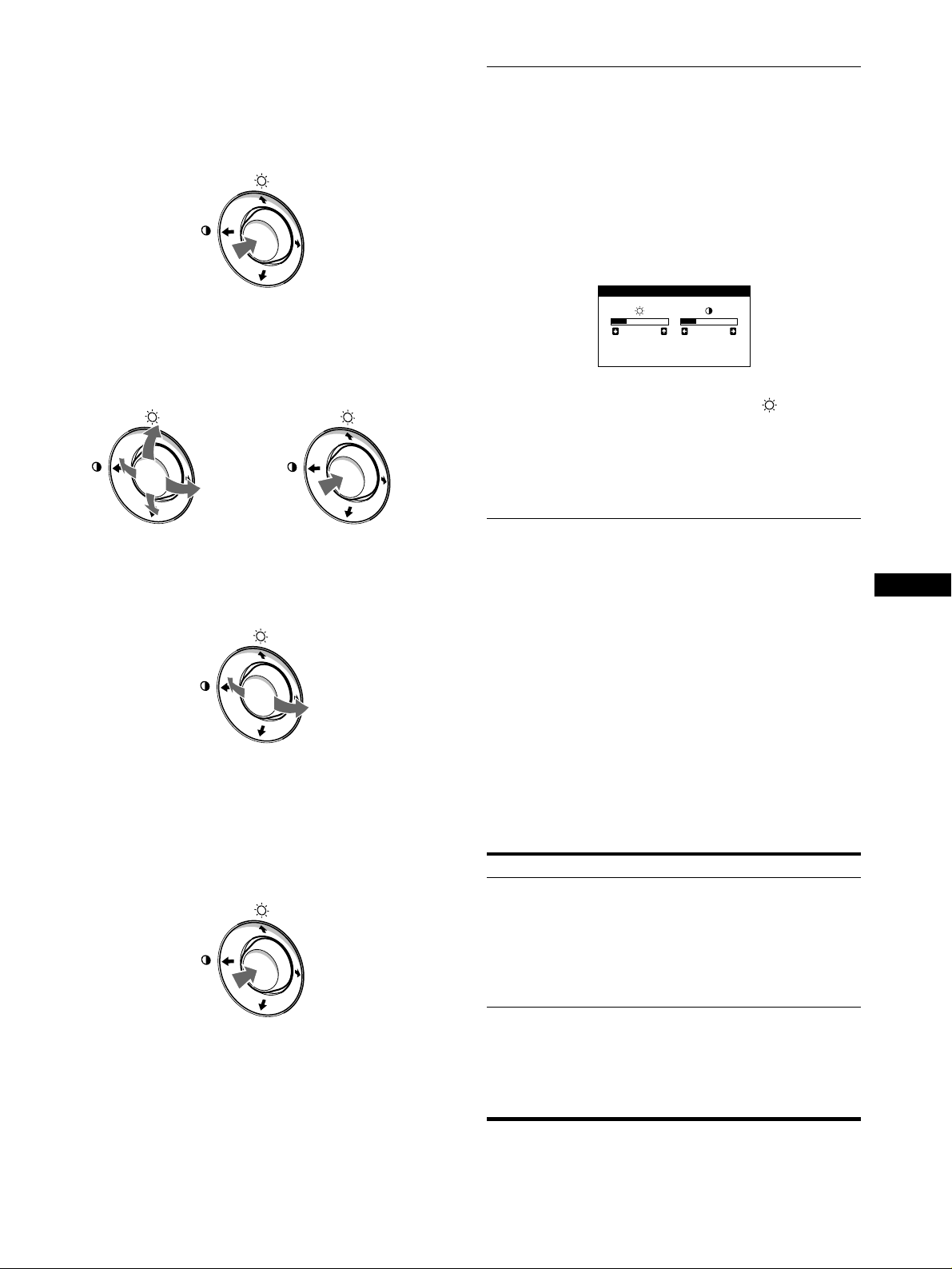

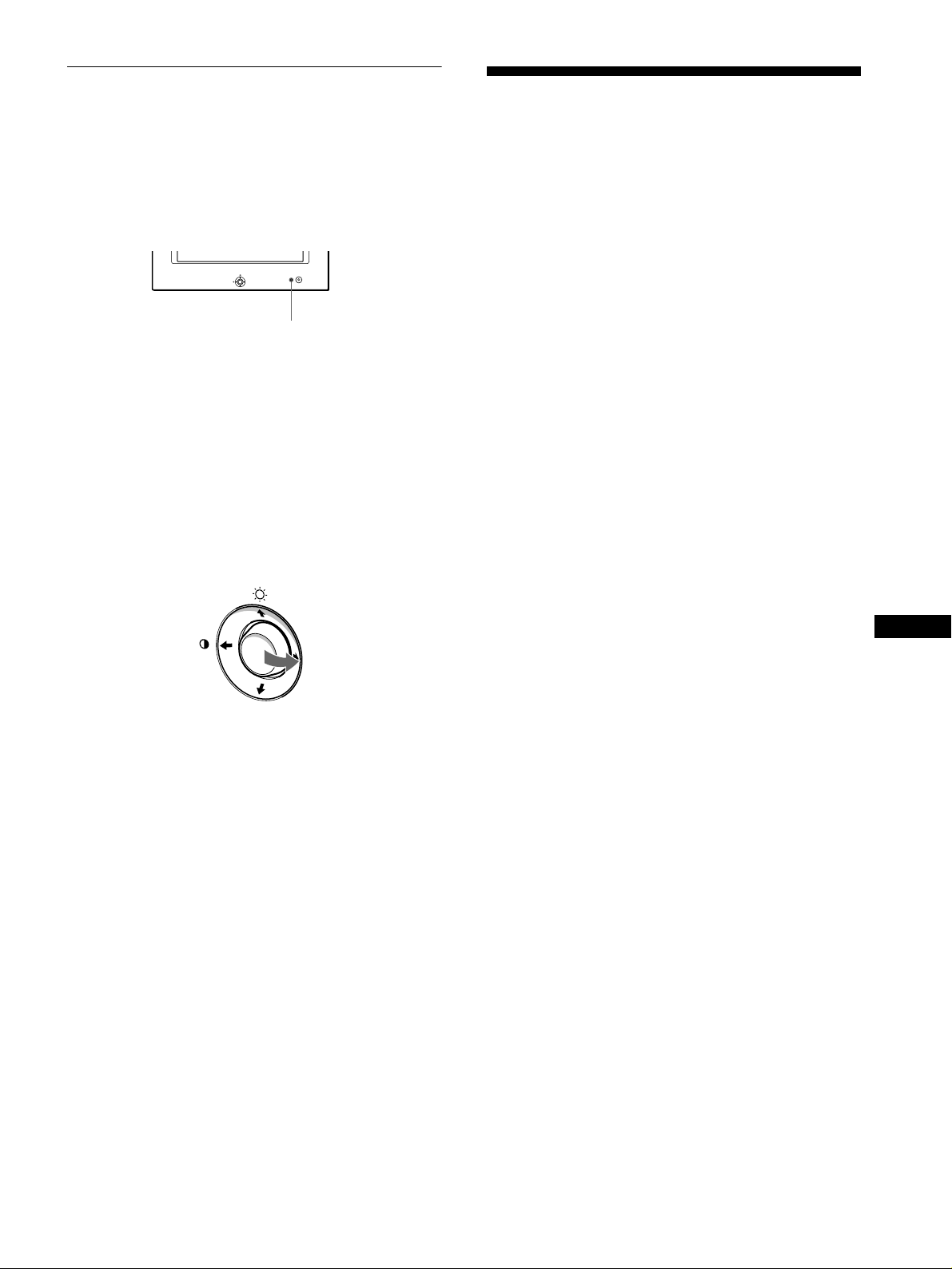

x Using the contr ol button

1 Display the main MENU.

Press the center of the control button to display the main MENU on your screen.

2 Select the menu you want to adjust.

Highlight the desired menu by moving the control button up (M), down (m), and left (<) or right (,).

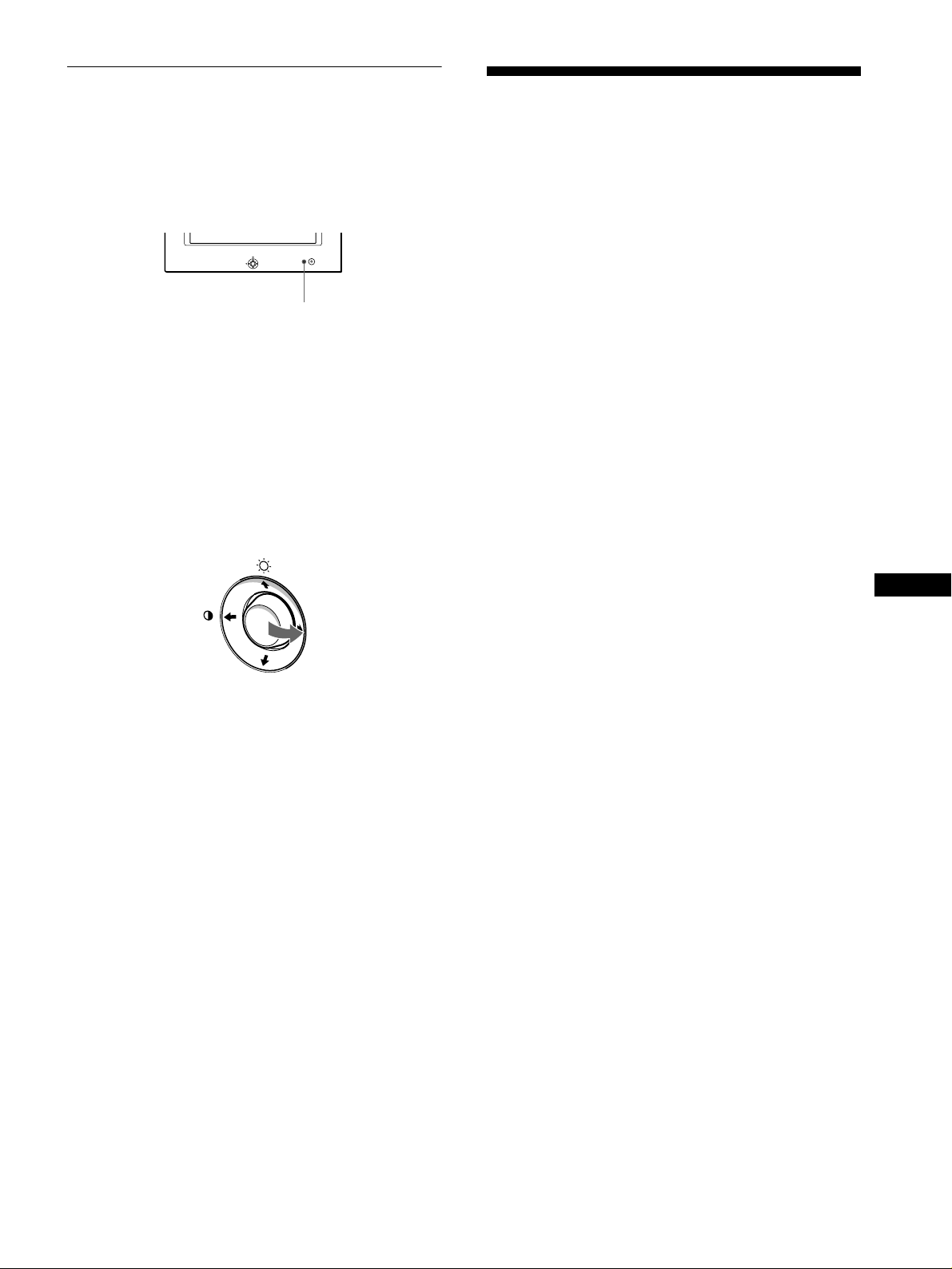

Adjusting the brightness and contrast

Brightness and contrast adjustments are made using a separate BRIGHTNESS/CONTRAST menu. These settings are stored in memory for all input signals.

1 Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the screen.

BRI GHTNESS / CONTRAST

26 26

H:68.7kHz V:85Hz

1024X768

2 Move the control button m/M to adjust the

brightness ( ), and </, to adjust the contrast (6).

The menu automatically dis appears after about 3 seconds.

3 Adjust the menu.

Move the control button left (<) or right (,) to make the adjustment.

4 Close the menu.

Press the center of the control button once to return to the main MENU, and twice to return to normal viewing. If no buttons are pressed, the menu closes automatically after about 30 seconds.

x Resetting the adjustments

You can reset the adjustments using th e RESET menu. See page 11 for more information on resetting the adjustments.

Adjusting the picture quality (PICTURE EFFECT)

The PICTURE EFFECT feature allows you to select the most appropriate pictu re mode from among two preset modes maximum performance.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button to highlight PICTURE

EFFECT and press the center of the control button again .

The PICTURE EFFECT menu appears on the screen.

3 Move the control button m/M to select the desired

picture mode.

Select For

STANDARD images wi th high contrast and

brightness. Choose this mode for commonly used applications, such as spreadsheets, word processing, E-mail, or WEB surfi ng.

DYNAMIC extremely vivid and photo-realistic

images. Brighter than “STANDARD” mode, choose this for intense graphic applications such as games, DVD playback, or entertainment software.

Page 10

Adjusting the centering of the picture (CENTER)

Adjusting the shape of the picture (GEOMETRY)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button again.

The SIZE/CENTER menu appears on the screen.

3 First move the control button m/M to select

(H-CENTER) for horizontal adjustment, or

(V-CENTER) for vertical a djustmen t. Then move

the control button </, to adjust the centering.

Adjusting the size of the picture (SIZE)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button again.

The SIZE/CENTER menu appears on the screen.

3 First move the control button m/M to select

(H-SIZE) for horizontal adjustment, or (V-SIZE) for vertical adjustment. Then move the

control button </, to adjust the size.

Enlarging or reducing the picture (ZOOM)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button again.

The SIZE/CENTER menu appears on the screen.

3 Move the control button m/M to select (ZOOM),

and move </, to enlarge or reduce the picture.

The GEOMETRY settings allow you to adjust the rotation and shape of the picture. The (ROTATION) setting is stored in memory for all input signals. All other settings are stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

GEOMETRY and press the center of the control button again.

The GEOMETRY menu appears on the screen.

3 First move the control button m/M to select the

desired adjustment item. Then move the control button </, to make the adjustment.

Select To

(ROTATION) (PIN)

(PIN BALANCE)

(KEY)

(KEY BALANCE)

rotate the picture expand or contract the picture sides shift the picture sides to the left or

right adjust the picture width at the top of

the screen shift the picture to the left or right at

the top of the screen

Adjusting the convergence (CONVERGENCE)

The CONVERGENCE settings allow you to adjust the quality of the picture by controlling the convergence. The convergence refers to the alignment of the red, green, and blue color signals. If you see red or blue shadows around letters or lines, adjust the convergence. These settings are stored in memory for all input signals.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

CONVERGENCE and press the con trol button again.

The CONVERGENCE menu appears on the screen.

3 First move the control button m/M to select the

desired adjustment item. Then move the control button </, to make the adjustment.

Select To

horizontally shift red or blue shadows vertically shift red or blue shadows

Page 11

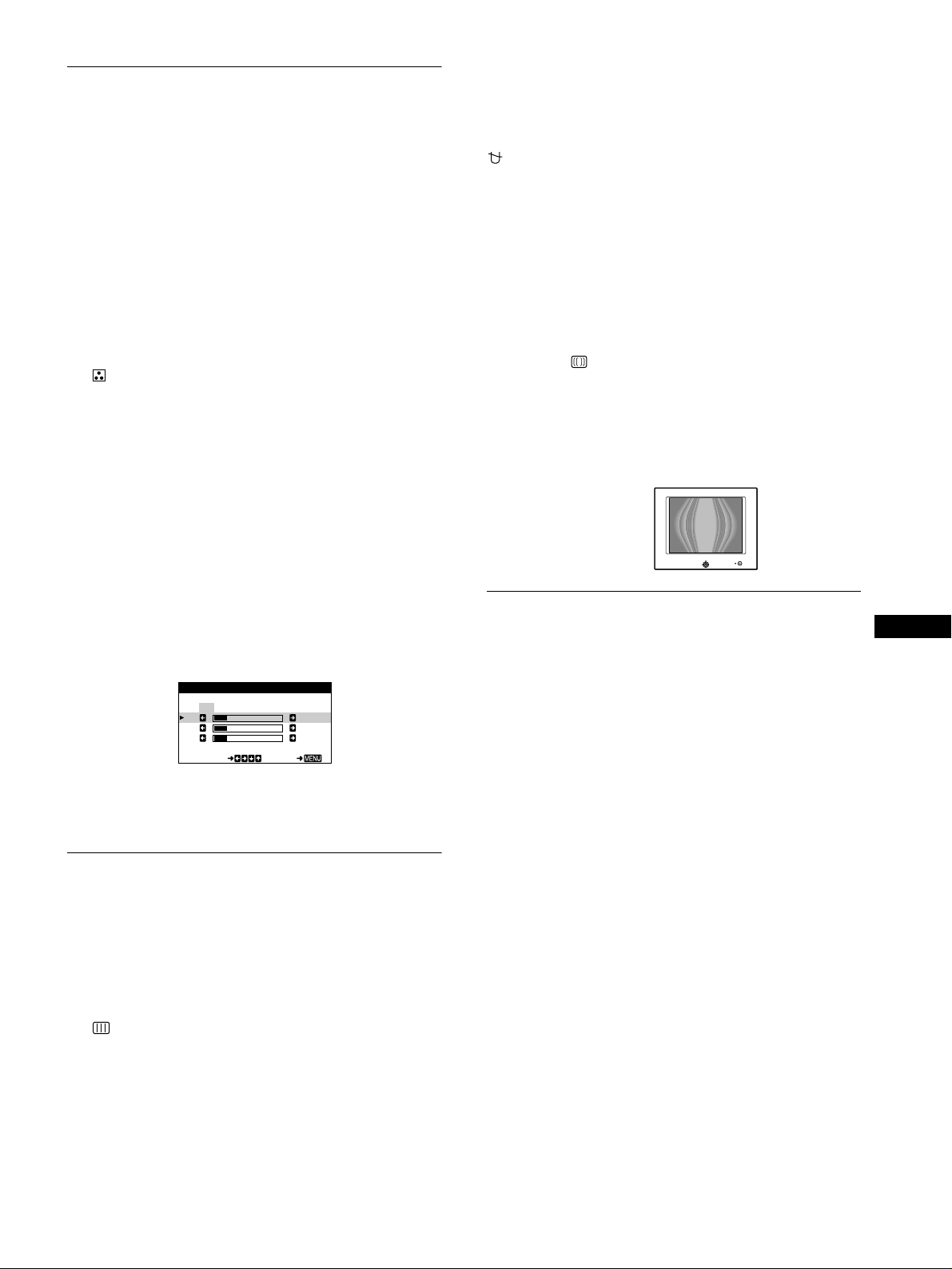

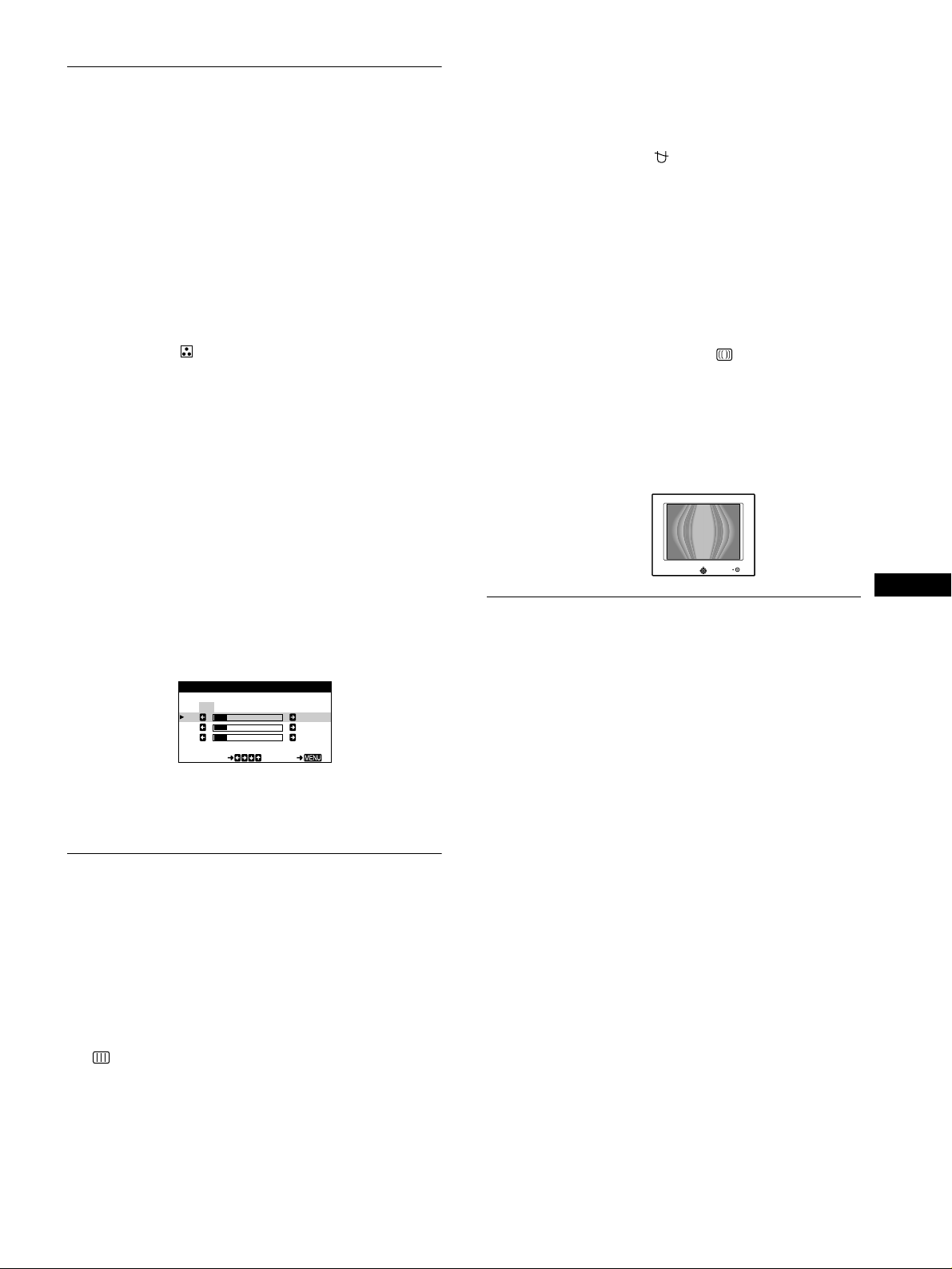

Adjusting the color of the picture (COLOR)

The COLOR settings allow you to adjust the picture’s color temperature by changing th e color level of the white color field. Colors appear reddish if the temperature i s low, and bluish if the temperature is high. This adjustment is useful for matching the monitor’s colors to a printed picture’s colors. This setting is stored in memory for all input signals.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight COLOR

and press the center of the control button again.

The COLOR menu appears on the screen.

x Degaussing the screen

The monitor is automatically demagnetiz ed when the power is turned on.

To manually degauss the monitor, first move the control button m/M to select (DEGAUSS). Then move the control button ,.

The screen is degaussed for about 5 seconds. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

x Adjusting the moire*

If elliptical or wavy patterns appear on the screen, adjust the moire cancellation level.

To adjust the amount of moire cancellation, first move the control button m/M to select (CANCEL MOIRE). Then move the control button </, until the moire effect is at a minimum.

3 Move the control button </, to select a color

temperature.

The preset color temperatures are 5000K, 6500K, and 9300K. Since the default setting is 9300K, the whites will change from a bluish hue to a reddish hue as the temperature is lowered to 6500K and 5000K.

4 If necessary, fine tune the color temperature.

First move the control button </, to select USER. Then move the control button m/M to select R (red), G (green), or B (blue) and move the co ntr o l button </, to make the adjustment.

COLOR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EXI T

If you fine tune the color temperature , the ne w colo r setting s are stored in memory and recalled whenever you select USER.

Additional settings (SCREEN)

You can manually degauss (demagnetize) the screen, and adjust the moire cancellation level.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

SCREEN and press the center o f the c ontr ol butto n again.

The SCREEN me nu appears on the screen.

3 Move the control button m/M to select the desired

adjustment item.

Adjust the selected item according to the following instructions.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may appear due to i nte rfe rence between the pattern of the picture on the screen and the phosphor pitch pattern of the monitor.

Example of moire

Resetting the adjustments (RESET)

This monitor has the following two reset methods. Use the RESET menu to reset the adjustments.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight 0 RESET

and press the center fo the control button again.

The RESET menu appears on th e screen. Reset the settings according to the following instructions.

Resetting all of the adjustment data for the current input signal (MODE)

Move the control button <.

The MODE item is selected. All of the adjustment data for the current input signal is reset. Note that the following items are not reset by this method.

• on-screen menu language (page 7)

• picture’s rotation (page 10)

Resetting all of the adjustment data to factory preset levels (ALL)

Move the control button ,.

The ALL item is selected. All of the adjustmen t dat a for t he current input signal is reset. All of the adjustment data (excep t for the USER settings in the COLOR menu) is reset to the factory preset levels.

Note

The monitor selected.

’s buttons will not operate for about 5 seconds when ALL is

Page 12

Technical Features

Preset and user modes

When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quality picture at the ce nter of the screen. (See Appendix for a list of the factory preset modes.) For input signals that do not match one of the factory preset modes, the digital Multiscan technology of this monitor ensures that a clear picture appears on the screen for any timing in the monitor’s frequency range (horizontal: 30 – 86 kHz, vertical: 48 – 120 Hz). If the picture is adjusted, the adjustment data is stored as a user mode and automatically recalled whenever the same input signal is received.

Troubleshooting

Before contacting technical support, refer to this section.

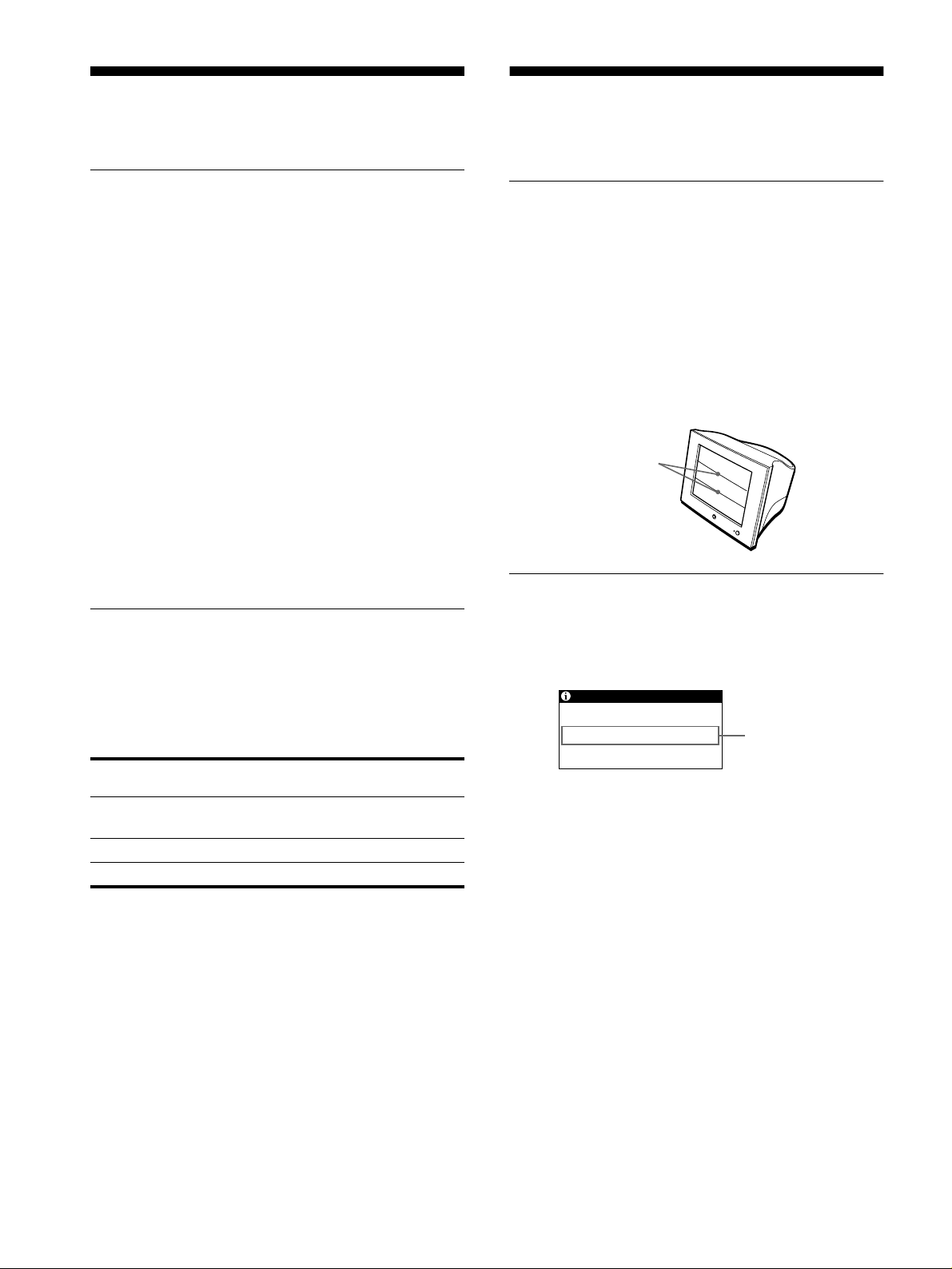

If thin lines appear on your screen (damper wires)

The visible lines on your screen especially when the background screen color is light (usually white), are normal for the Trinitron monitor. This is not a malfunction. These are shadows from the damper wires used to stabilize the aperture gri lle. T he aperture grille is the essential element that makes a Trinitron picture tube unique by allowing more light to reach the screen, resulting in a brighter, more det ailed picture.

Note for Windows users

For Windows users, check your video board manual or the utility program which come s with your graphic board and select the highest available refresh rate to maximize monitor performance.

Power saving function

This monitor meets the power-saving guidelines set by VESA,

ENERGY STAR, and NUTEK. If no signal is received by the

monitor from the connected computer, the monitor will automatically reduce power consumption as shown below.

Power mode Power

normal operation

active off** ≤ 3 W orange power off 0 W off

* Figures reflect power consumption when no USB compatible

peripherals ar e connected to the monit or .

** When your computer enters the “active off” mode, the input signal is

cut and NO INPUT SIGNAL appears on the screen. After 20 seconds, the monitor enters the power saving mode.

consumption*

≤ 150 W green

! (power) indicator

Damper wires

On-screen messages

If there is something wrong with the input signal, one of the following messages appears on the screen. To solve the problem, see “Trouble symptoms and remedies” on pag e 13.

INFORMATION

OUT OF SCAN RANGE

The input signal condition

OUT OF SCAN RANGE

indicates that the input signal is not supported by the monitor’s specification s.

NO INPUT SIGNAL

indicates that no signal is being input to the monitor.

Input signal condition

Page 13

Trouble symptoms and remedies

If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual. Use the self-diagnosis function (page 15) if the following recommendations do not resolve the problem.

Symptom Check these items No picture

If the ! (power) indicator is not lit • Check that the power cord is properly connected.

• Check that the ! (power) switch is in the “on” position.

If the NO INPUT SIGNAL message appears on the screen, or if the ! (power) indicator is orange

If the OUT OF SCAN RANGE message appears on the screen

If no message is display ed and the ! (power) indicator is green or flashing orange

If using a Macinto s h sy s tem • Check that t he Macintosh adapter (not supplied) and the video signal cable are pro perly

Picture flickers, bounc es, oscillates, or is scrambled

• Check that t he video signal cable is properly connected and all plugs are firmly seated in their sockets (page 6).

• Check that the HD15 video input connector’s pins are not bent or pushed in.

xProblems caused by the connected computer or other equipment

• The computer is in power sa ving mo de. T ry pre ssing any k ey on the compu ter k eyb oard or moving the mouse.

• Check that the computer’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

xProblems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you replaced an old monitor with this monitor, reconnect the old monitor and adjust the frequency range to the following. Horizontal: 30 – 86 kHz Vertical: 48 – 120 Hz

• Use the Self-diagnosis function (page15).

connected (page 6).

• Isolate and el iminate any potential sources of electric or mag netic fields such as other monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monito r in to a different AC outlet, preferably on a different circuit.

• Try turning the monitor 90° to the left or right.

xProblems caused by the connected computer or other equipment

• Check your graphics board manual for the prop er monitor setting.

• Confirm that the graphics mode (VESA, etc.) and the frequency of the inp ut signal are

supported by this monitor (Append ix). Ev e n if the frequency is within the proper range, some video boards may have a sync pulse that is too narrow for the monitor to sync correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

Picture is fuzzy • Adjust th e br ightness and contrast (page 9).

• Degauss the monit or * (page 11).

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.

• Check that al l plugs are firmly seated in their sockets.

Picture is not centered or sized properly

Edges of the image are curved • Adjust the geometry (page 10). Wavy or elliptical pattern (moire)

is visible

• Adjust the size (page 10) or centering (page 10). Note that some video modes do not fill the screen to the edges.

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

xProblems caused by the connected computer or other equipment

• Change your desktop patt ern .

(continued)

Page 14

Symptom Check these items Color is not uniform • Degauss the monitor* (page 11). If you place equipment that gen erates a magnetic field,

such as a speaker, near the monitor, or if you change the direction the monitor faces, color may lose uniformity.

White does not look white • Adjust the color temperature (page 11). Letters and lines sho w red or b lue

• Adjust the convergence (page 10).

shadows at the edges USB peripherals do not function • Check that the appropriate USB connectors are securely connected (page 7).

• Check that the ! (power) switch is in the “on” position. xProblems caused by the connected computer or other equipment

• Check that the power of any self-powered USB compliant peripheral devices is “on.”

• Install the latest version of the device driver on your computer. Contact your device’s

manufacturer for information about the appropriate device driver.

• If your USB compliant keyboard or mouse does not function, connect them di rectly to your computer, reboot your computer, and make any necessary adjustments to the USB settings. Then reconnec t th e k eyboard or mouse to the m onito r. If you co nn e ct a k eyboard or mouse to the USB conn ectors and then boot your computer for the first time, the peripheral devices may not func tion.

• For customers using Windows 95

1. Right- click on My Computer and select Properties.

2. Click on the Device Manager tab. Scroll down and select Universal Serial Bus

Controller. If Universal Serial Bus Controller does not appear, you need to load a USB supplement disk. Contact your computer’s manufacturer for more information about obtaining a USB supplement disk.

3. Select Generic USB Device from the USB controller list and click on Properties.

4. If there is a check in the box next to “Disable in this hardware profile,” remove the

check.

5. Clic k on Refresh.

A hum is heard right after the power is turned on

* If a second degauss cycle is needed, allow a m inimum interval of 20 minutes for the be st result. A humming noise may be hea rd, but this is not a

malfunction.

• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is automatically degaussed for f ive seconds .

Displaying this monitor’s name, serial number, and date of manufacture

Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the center

of the control button.

The LANGUAGE/INFORMATION menu appears on the screen.

3 Move the control button m/M to select .

This monitor’s information menu appears on the screen.

Example

LANGUAGE / I NFOR

MODE L : HMD - A 40 0 SER IAL: 12345678 MANUFACTURED:2000.52

SELECT EXI T

If the problem persists, call your authorized Sony dealer and give the following information.

• Model name: HMD-A400

• Serial number

• Name and specificati on s of yo ur computer and graphics board.

Page 15

Self-diagnosis function

This monitor is equipped with a self-diag nosis function. If there is a problem with your monitor or compu te r, the screen will go blank and the ! (power) indicator will either light up green or flash orange. If the ! (power) indicator is lit in orange, the computer is in power sav in g mo de . Try pr e ss ing any key on the keyboard.

! (power) indicator

If the ! (power) indicator is green

Disconnect the video input cable or turn off the

connected computer.

2 Press the ! (power) button twice to turn the monit or

off and then on.

3 Move the control button , for 2 seconds before the

monitor enters power saving mode.

Specifications

CRT 0.24 mm aperture grille pitch (center )

19 inches measured diagonally 90-degree deflection FD Trinitron

Viewable image size Approx. 365 × 274 mm (w/h)

Resolution

Maximum Horizontal: 1600 dots

Recommended Horizontal: 1280 dots

Standard image area Approx. 352 × 264 mm (w/h)

Deflection freq uency* Horizontal: 30 to 86 kHz

AC input voltage/current 100 – 120 V, 50 – 60 Hz, 2.3 A Power consumption Max. 150 W Dimensions

Mass Approx. 26 kg (57 lb 5 oz) Plug and Play DDC2B/DDC2Bi Supplied accessories See page 6

* Recommended horizont al and vertical timing condi tion

• Horiz ontal sync width should be more than 1.0 µsec.

• Horiz ontal blanking width should be more than 3.0 µsec.

• Vertical blanking width should be more than 500 µsec.

/8 × 10 7/8 inches)

(14

18.0" viewing imag e

Vertical: 1200 lines

Vertical: 1024 lines

/8 × 10 1/2 inches)

(13

Vertical: 48 to 120 Hz

Approx. 497 × 458 × 469 mm (w/h/d)

/8 × 18 1/8 × 18 1/2 inches)

(19

If all four color bars appear (white, red, green, blue), the monitor is working prope rly. Reconnect the video input cable and check the condition of y our computer.

If the color bars do not appear, the re is a potential monito r failure. Inform your authorized Sony deal er of the monitor ’s condition.

If the ! (power) indicator is flashing orange

Press the ! (power) button twice to turn the monitor off and then on.

If the ! (power) indicator l ights up green , the monitor i s working properly.

If the ! (power) indicator is still flashing, there is a potential monitor failure. C ount the number of seconds between orange flashes of the ! (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor. Also note the make and model of your comp uter and video board.

Design and specifications are subject to change without notice.

Page 16

Page 17

Table des Matières

•Trinitronâ est une marque comm ercial e déposée de Sony Corporation.

• Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays.

• Windows marques déposées de Microsoft Corporation aux Et a ts-U nis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Eta ts-U nis.

• VESA et DDC commerciales de Video Electronics Standard Association.

•

ENERGY STAR est une marque

déposée aux Etats - U nis.

• Tous les autres noms de produits mentionnés dans le présent mode d’emploi peuvent être de s ma rque s commerciales ou des marques commerciales déposées de leurs sociétés respectives.

• Les symboles “ mentionnés systématiquem en t dans le présent mode d’emploi.

et MS-DOS sont des

sont des marques

ä” et “â” ne sont pas

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

1ére étape: Raccordez le moniteur à votre ordinateur. . . . . . . . . . . 6

2éme étape: Branchez le cordon d’alimentation . . . . . . . . . . . . . . . 6

3éme étape: Mettez le moniteur et l’ordinateur sous tension . . . . . 6

Raccordement de périphériques compatibles USB (Universal Serial

Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Sélection de la langue d’affichage des menus (LANGUAGE/

INFORMATIONS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la qualité de l’image (PICTURE EFFECT) . . . . . . . . . . 9

Réglage du centrage de l’image (CENTRAGE) . . . . . . . . . . . . . . . 10

Réglage de la taille de l’image (TAILLE) . . . . . . . . . . . . . . . . . . . . 10

Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la forme de l’image (GEOMETRIE) . . . . . . . . . . . . . . . 10

Réglage de la convergence (CONVERGENCE) . . . . . . . . . . . . . . 10

Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11

Réglages supplémentaires (ECRAN) . . . . . . . . . . . . . . . . . . . . . . . 11

Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 11

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .12

Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 12

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 12

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 18

Précautions

Avertissement sur le raccordement à la source d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un

cordon d’alimentation différent, assurez-vous qu’il est compatible avec votre tension d’alimentation secteur locale.

Pour les clients aux Etats-Unis

Si vous n’utilisez pas le cordon d’alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Exemple de types de fiches

pour 100 à 120 V CA

• Avant de débrancher le cordon d’alimentation, attendez au

moins 30 secondes après avoir actio nné le commutateur d’alimentation de manière à permettre la décharge de l’électricité statique à la surface de l’écran .

• Après que le courant a été branché, l’écran est démagnétisé

pendant environ 5 sec on de s . Cela gé nè re un pu is s ant ch am p magnétique autour de l’encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proxi mité. Placez ces systèmes d’enregistrem e nt ma g né tiq u e, bandes et disq ue ttes à l’écart du moniteur.

Entretien

• Nettoyez l’écran à l’aide d’un chiffon do ux. Si vous utilisez un produit nettoyant pour vitres, n’utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêt ement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l’écran avec des objets abrasi fs ou aux arêtes vives comme un stylo à bill e ou un tournevis. C e ty pe de c o nta c t risque en effet de rayer le tube image.

• Nettoyez le châss is, le pa nne au et le s comm andes à l’ai de d’u n chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l’al cool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d’emballage et les matériaux de conditionnement d’origine.

Utilisation du support

Insérez le support fourni dans la rainure pour ajuster l’angle du moniteur. Vous pouvez utiliser le supp ort en position vertic ale ou horizontale. Si vous ne souhaitez pas utiliser le pied à cet effet, vous pourrez l’utiliser comme range CD.

L’appareil doit être installé à proximité d’une prise murale aisément accessible.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moq uette, nappe, etc.) ou à proximité de tissus (rideaux, t entures, etc.) qui risquent d’obstruer les orifices de ventilation

• à proximité de sour ces de chale ur co mme d es radi ateu rs ou des conduits d’air, ni dans un endr oi t dir e cte m e nt ex po s é au rayonnement solaire

• sujet à de fortes variations de température

• soumis à des vibrations ou à des chocs mécaniques

• sur une surface instable

• à proximité d’appare ils généra nt un cham p magnétiq ue comme un transformateur ou des lignes à haute tension

• à proximité de ou sur une surface métallique chargée électriquement

Page 19

Identification des composants et des commandes

Pour plus de détails, reportez-vous au pages indiquées entre parenthèses.

ArrièreAvant

1 Manette de commande (page 9)

La manette de commande sert à afficher le men u et à aj uster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

2 Commutateur et indicateur ! (alimentation)

(pages 6, 12, 15)

Cette touche met le moniteur sous et hors tension. L’indicateur d’alimentation s’allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s’allume en orange lorsque le moniteur se trouve en mode d’économie d’énergie.

3 Connecteur AC IN (page 6)

Ce connecteur assure l’alimentation du moniteur.

4 Connecteur d’entrée vidéo (HD15) (page 6)

Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

1 2 3 4

876

11 12 13 14 15

Broche n° Signal

1 Rouge 2Vert 3Bleu 4 ID (masse) 5 Masse DDC* 6 Masse rouge 7 Masse vert 8 Masse bleu 9 DDC + 5V* 10 Masse 11 ID (masse) 12 Données bidirect ionnelles (SDA)* 13 Synchro H 14 Synchro V 15 Données d’horloge (SCL)*

* DDC (Display Data Channel) est une norm e de VE SA .

5 Connecteurs d’aval USB (bus sériel universel)

(page 7)

Utilisez ces connecteurs pour relier des appareils périphériques USB au moniteur.

6 Connecteur d’amont USB (bus sériel universel)

(page 7)

Utilisez ce connecteur pour relier le moniteur à un ordinateur compatible USB.

Page 20

Installation

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton:

• Cordon d’alimentation (1)

• Câble USB (1)

• Support du moniteur (1)

• Carte de garantie (1)

• Remarques sur l’entretien de la surface de l’écran (1)

• Ce mode d’emploi (1)

1ére étape:Raccordez le moniteur

2éme étape:Branchez le cordon

d’alimentation

Le moniteur et l’ordinateur étant hors tension, branchez d’abord le cordon d’alimentation sur le moniteur et ensuite sur une prise murale.

à votre ordinateur

Mettez le moniteur et l’ordinateur hors tension avant de procéder au raccordement.

Remarque

Ne touchez pas les broches du connect eur de câble vidéo, car vous risqueriez de les plier.

x Raccordement à un PC/AT IBM ou à un

ordinateur compatible

vers la sortie vidéo

PC/AT IBM ou ordinateur compatible

x Raccordement à un ordinateur Macintosh

ou compatible

Vous avez besoin d’un adaptateur Macintosh (non fourni).

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

3éme étape:

Mettez le moniteur et l’ordinateur sous tension

Mettez d’abord le moniteur sous tensi on et puis l’ordinateur.

L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l’image.

Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est correctement raccord é à l’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez si la carte graphique de votre ordinateur est complètement introduite dans la fente de bus correcte.

• Si vous remplacez un ancien moniteur par ce modèle et si l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran, rebranchez l’anci en moniteur. Aj ustez ensui te la carte grap hique de l’ordinateur de façon à ce que la f réq uence horiz ontale soit comprise entre 30 et 86 kHz et la fréquence verticale entre 48 et 120 Hz.

Pour plus d’informations sur l es messa ges affi chés à l’écran, reportez-vous à la section “Symptôme s et remèdes” à la page 13.

Adaptateur Macintosh (non fourni)

Macintosh ou ordinateur compatible

vers la sortie vidéo

Installation sous différents systèmes d’exploitation

Ce moniteur est conforme à la norme Plug & Play “DCC” permettant la détection automatique de l’ensemble des informations relatives au moniteur. Aucun pilote spécifique ne doit être installé sur l’ordinateur. Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour la première fois, il se peut que l’assistant d’installation s’affiche à l’écran. Cliquez plusieurs fois de suite sur “Next” suivant les instructions de l’assistant jusqu’à ce que le moniteur Plug & Play soit automatiquement sélectionné de façon à ce que vous puissiez utiliser ce moniteur.

Pour les clients utilisant Windows NT4.0

L’installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0 pour des informations plus détaillées sur la résolution, le taux de régénération et le nombre de couleurs.

Page 21

Raccordement de périphériques compatibles USB (Universal Serial

Sélection de la langue d’affichage des menus (LANGUAGE/

Bus)

Votre moniteur est do té d’un connecteur USB d’amont (sur le panneau arrière) et de quatre connecteurs USB d’aval (deux sur les côtés gauche et droit). Ces connecteurs offrent un moyen simple et rapide de raccorder des périphériques compatibles USB (comme des claviers, une souris, des imprimantes et des scanners) à votre ordinateur au moyen d’un câble USB standardisé. Pour pouvoir utiliser votre moniteu r comme une plate-forme pour vos périphériques, raccordez les USB comme illustré ci-dessous.

vers les périphériques compatibles USB

vers un ordinateur compatible USB

1 Mettez le moniteur et l’ordinateur sous tension. 2 Raccordez votre ordinateur au connecteur

d’amont rectangulaire au moyen du câble USB fourni.

Pour les clients utilisant Windows

Si un message apparaît à l’écran, suivez les instructions affichées et sélectionnez Generic USB Hub comme réglage par défaut.

3 Raccordez vos périphériques aux connecteu rs USB

d’aval rectangulaires.

Remarques

• Tous les ordinateurs et/ou systèmes d’exploitation support les configurations USB. V érifiez dans le mode d’emploi de votre ordinateur si vous pouvez raccorder des systèmes USB.

• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur l’ordinateur hôte. Pour plus de détails, reportez-vous au mode d’emploi du périphérique.

• Le moniteur foncti onne comme une plate-form e U S B tant que le moniteur est sous tension (“on”) ou en mode d’économie d’énergie.

• Si vous raccordez un clav ie r ou une souri s aux connecteurs USB et si vous démarrez ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne fonctionnent pas. Raccordez d’abord le clavier et la souris direct ement à l’ordinateur et installez les appareils compatibles USB. Raccordez-les ensuite à ce moniteur.

• Ne vous appuyez pas sur le moniteur lorsque vous branchez les câbles USB. Le moniteur risque de pivo ter et de vous blesser.

vers les périphériques compatibles USB

INFORMATIONS)

Les écrans de menu peuvent être affichés en français, anglais, allemand, italien, espagnol, néerlandais, suédois, russe et japonais. La sélection par défaut est l’anglais.

1 Appuyez au centre de la manette de commande.

Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande.

QU I TTER P I CTURE EFFECT

TA I L L E / CENTRAGE

GEOMETR I E

CONVERGENCE ECRAN COUL EUR LANGUAGE / I NFORMAT SNOI RAPPEL

2 Déplacez la manette de commande m/M pour mettre

en évidence LANGUAGE/INFORMATIONS et appuyez de nouveau sur le centre de la manette de commande.

3 Déplacez la manette de commande m/M pour

sélectionner . Déplacez ensuite la manette de commande </, pour sélectionner une langue.

• ENGLISH: Anglais

• FRANÇAIS

• DEUTSCH: Allemand

• ITALIANO: Italien

• ESPAÑOL: Espagnol

• NEDERLANDS: Néerlandais

• SVENSKA: Suédois

• : Russe

• : Japonais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux foi s pour revenir à la visualisation normal e. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Pour restaurer l’anglais

Voir “Réinitialisation des réglages (RAPP EL )” à la page 11.

SELECT

LANGUAGE/ I NFOR

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

Page 22

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à l’aide des écrans de menu.

5 CONVERGENCE

(page 10)

Sélectionnez le menu CONVERGENCE pour ajuster la convergence horizontale ou verticale de l’image.

CONVERGENCE

SELECT EX I T

Pilotage par menu s

Appuyez au centre de la manette de commande pour afficher le MENU principal à l’écran. Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande.

QU I TTER

P I CTURE EFFECT

TA I L L E / CENTRAGE GEOMETR I E CONVERGENCE ECRAN COUL EUR LANGUAGE / I NFORMAT SNOI RAPPEL

SELECT

Utilisez la manette de commande pour sélectionner l’un des menus suivants.

1 QUITTER

Sélectionne QUITTER pour quitter le menu.

2 PICTURE EFFECT

(page 9)

Sélectionne le menu PICTURE EFFECT pour choisir le mode d’image présélectionné le plus approprié.

3 TAILLE/CENTRAGE

(page 10)

Sélectionne le menu TAILLE/CENTRAGE pour régler le centrage de l’image, la taille ou le zoom.

4 GEOMETRIE (page 10)

Sélectionne le menu GEOMETRIE pour régler la rotation et la forme de l’image.

PICTURE EFFECT

STANDARD DYNAMI QUE

SELECT EX I T

TA I L LE / CENTRAGE

POS I T I ON

SELECT EX I T

GEOMETRIE

ROTAT ION

SELECT EX I T

6 ECRAN (page 11)

ECRAN

Sélectionnez le menu

MAGNÉTI

ECRAN pour démagnétiser l’écran et ajuster le niveau de suppression du moi ré.

7 COULEUR (page 11)

Sélectionn e le menu COULEUR pour régler la température de couleur de l’image. Vous pouvez utiliser

DÉ SÉ

UOI

SELECT EX I T

COULEUR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EX I T

ce menu pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée.

8 LANGUAGE/

LANGUAGE/ I NFOR

INFORMATIONS (pages 7, 14)

Sélectionnez le menu LANGUAGE/ INFORMATIONS pour

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

sélectionner la langue d’affichage des menus et afficher la fenêtre d’information de ce moniteur.

9 RAPPEL (page 11)

Sélectionn e le menu RAPPEL pour réinitialiser les réglages.

RAPPEL

MODE TOTA L

EX I T

x Affichage du signal d’entrée en cours

Les fréquences horizontale et verti cale du signal d’entrée actuel sont affichées dans le menu LUMINOSITÉ/CONTRASTE. Si le signal correspond à l’un des modes présélectionnés de ce moniteur, la résolution est également affichée.

LUMINOSI TÉ /CONTRASTE

26 26

’

H:68. 7 kHz V:85Hz

1024X768

les fréquences horizontale et verticale du signal d’entrée en cours

Page 23

x Utilisation de la manette de commande

1 Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l’écran.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d’un menu LUMINOSITÉ/CONTRASTE séparé. Ces réglages sont enregistrés dans la mémoire pour tous les signaux entrants.

1 Déplacez la manette de commande dans n’importe

quel sens.

Le menu LUMINOSITÉ/CONTRASTE apparaît à l’écran.

2 Sélectionnez le menu que vous voulez régler.

Mettez en évidence le menu souhaité en déplaçant la manette de commande vers le haut (M), vers le bas (m) et vers la gauche (<) ou vers l a droite (,).

3 Réglez le menu.

Déplacez la manette de commande vers la gauche (<) ou la droite (,) pour effectuer le réglage.

4 Quittez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

x Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l’aide du menu RAPPEL. Voir page 11 pour pl us d’informations sur la réinitialisation des réglages.

LUMINOSI TÉ /CONTRASTE

26 26

H:68.7kHz V:85Hz

1024X768

2 Déplacez la manette de commande vers le haut ou

le bas m/M pour régler la luminosité ( ), et vers la gauche ou la droite </, pour régler le contraste (6).

Le menu disparaît automatiquement au bout d’environ 3 secondes.

Réglage de la qualité de l’image (PICTURE EFFECT)

La fonction PICTURE EFFECT vous permet de sélectionner le mode d’image le mieux approprié parmi les deux modes présélectionnés.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande pour mettre en

évidence PICTURE EFFECT et appuyez de nouveau sur le centre de la manette de commande.

Le menu PICTURE E FFECT apparaît à l’écran.

3 Déplacez la manette de commande m/M pour

sélectionner le mode d’image désiré.

Sélectionnez Pour obtenir

STANDARD des images avec un haut niveau de

contraste et de l um in osi té. Choisissez ce mode pour la plupart de s applications courantes, comme les traitements de texte, les tableurs, les utilitaires de courrier électronique ou de navigatio n sur Inte rnet.

DYNAMIQUE d es i mages éclatantes de réalisme.

Utilisez ce mode, offrant une restitution plus éclatante que le mode “STANDARD”, pour des utilisations graphiques poussées telles que des jeux ou une lecture de DVD.

Page 24

Réglage du centrage de l’image (CENTRAGE)

Réglage de la forme de l’image (GEOMETRIE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M afin de sélectionner

(POSITION H) pour le réglage horizontal ou

(POSITION V) pour le réglage vertical. Déplacez ensuite la manette de commande ve rs la gauche ou la droit e </, pour régler le centrage.

Réglage de la taille de l’image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M afin de sélectionner

(TAILLE H) pour le réglage horizontal ou

(TAILLE V) pour le réglage vertical. Déplacez ensuite la manette de commande ve rs la gauche ou la droit e </, pour régler la taille.

Agrandir ou réduire l’image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez la manette de commande vers le haut ou

le bas m/M afin de sélectionner (ZOOM), et déplacez-la vers la gauche ou la droite </, pour agrandir ou réduire l’image.

Les réglages GEOMETRI E vo us pe rm e tte nt d e régler la rotation et la forme de l’image. Le paramètre (ROTATION) est conservé en mémoire pour l’ensemble des signaux d’entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d’entrée en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal appara ît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence GEOMETRIE et appuyez de nouveau sur le centre de la manette de commande.

Le menu GEOMETRIE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour exécuter le réglage.

Sélectionnez pour

(ROTATION) (COUSSIN)

(PIN BALANCE)

(TRAPÉZOÏD)

(PARALLÉL)

faire pivoter l’image élargir ou rétrécir les côtés de l’image décaler les côtés de l’image vers la

gauche ou la dr oite régler la largeur de l’image dans le

haut de l’écran décaler l’image vers la gauche ou la

droite dans le haut de l’écran

Réglage de la convergence (CONVERGENCE)

Les réglages CONVERGENCE vous permettent de régler la qualité de l’image en contrôlant la convergence. La convergence est l’alignement des signaux de coul eur rouge, vert et bleu. Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. Ces réglages sont enregistrés dans la mémoire po ur tou s les signaux d’entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal appara ît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence CONVERGENCE et appuyez de nouveau sur le centre de l a m anette de commande.

Le menu CONVERGENCE apparaît à l’écran.

3 Déplacez dans un premier temps la manette de

commande m/M pour sélectio nne r l’élément de réglage désiré. Déplacez ensuite la manette de commande </, pour apporter votre réglage.

Sélectionnez Pour

décaler horizontalement les ombres rouges ou bleues

décaler verticalement les ombres rouges ou bleues

Page 25

Réglage des couleurs de l’image (COULEUR)

Les réglages COULEUR vous permettent de régler la température des couleurs de l’image en changeant le niveau de couleur du champ de couleur blanche. Les couleurs semblent rougeâtres si la température est basse ou bleuâtres si la température est élevée. Ce réglage s’avère très pratique pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal appa raît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence COULEUR et appuyez de nouveau sur le centre de la manette de commande.

Le menu COULEUR apparaît à l’écran.

3 Déplacez la manette de commande vers la gauche

ou la droite </, pour sélectio nne r une température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K et 9300 K. Comme le réglage par défaut est 9300K, les blancs passe nt d’une nuance bleuâtre à une nuance rougeâtre lorsque la température est abaissée de 6500K à 5000K.

x Démagnétisation de l’écran

Le moniteur est automatiquement démagnétisé lors de la mise sous tension.

Pour démagnétiser manuelleme nt l’écran, déplacez d’abord la manette de comm ande vers le haut ou le bas m/M afin de sélectionner (DÉMAGNÉTISÉ). Déplacez ensuite la manette de commande vers la droite ,.

L’écran est démagnétisé pendant environ 5 secondes. Si un second cycle de démagnéti sation s’avère nécessaire, laissez s’écouler un intervalle d’au moins 20 minutes de manière à obtenir les meilleurs résultats.

x Suppression du moir é*

Si des motifs elliptiques ou ondulatoires apparaissent à l’écran, ajustez le niveau d e suppression du moiré.

Pour régler le niveau de suppression du moiré, déplacez d’abord la manett e de commande vers le haut ou le bas m/M afin de sélectionner (ADAPTE MOIRÉ). Déplacez ensuite la manette de commande vers la gauche ou la droite </, jusqu’à ce que l’effet de moiré soit minimal.

*L’effet de moiré est un type d’interférence naturelle qui produit de

légères lignes ondulées s ur l’écran. Il peut résulter d’une interférence entre le motif de l’image à l’écran et la disposition des points du moniteur.

Exemple de moiré

4 Si nécessaire, ajustez avec précision la température

des couleurs.

Déplacez d’abord sur la manette de commande vers la gauche ou la droite </, pour sélectionner USER. Déplacez ensuite sur la manette de commande vers le haut ou le bas m/M pour sélectionner R (rouge), G (vert) ou B (bleu) et déplacez ensuite sur la manette de commande vers la gauche ou la droite </, pour exécuter le réglage.

COULEUR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EX I T

Si vous procédez au réglage précis de la température des couleurs, le nouveau réglage des couleurs est mémorisé et rappelé chaque fois que vous sélectionnez USER.

Réglages supplémentaires (ECRAN)

Vous pouvez dégausser (démagnétiser) l’écran manuellement et supprimer le moiré.

1 Appuyez au centre de la manette de commande.

Le MENU principal appa raît à l’écran.

2 Déplacez la manette de commande vers le haut ou

le bas m/M de façon à mettre en évidence

ECRAN et appuyez ensuite de nouveau sur le

centre de la manette de commande.

Le menu ECRAN apparaît à l’écran.

3 Déplacez la manette de commande vers le haut ou

le bas m/M pour sélectionner le paramètre de réglage voulu.

Ajustez le paramètre sélectionné selon les instructions suivantes.

Réinitialisation des r églages (RAPPEL)

Ce moniteur est doté des deux modes de réinitialisation suivants. Utilisez le menu RAPPEL pour réinitialiser les réglages.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande vers le haut ou

le bas m/M de façon à mettre en évidence 0 RAPPEL et appuyez ensuite de nouveau sur le centre de la manette de commande.

Le menu RAPPEL apparaît à l’écran. Réinitia lisez les réglages selon les instructions suivantes.

Réinitialisation de toutes les données de réglage pour le signal d’entrée en cours (MODE)

Déplacez la manette de commande vers la gauche <.

Le paramètre MODE est sélectionné. Toute s les do nnées de réglage pour le signal d’entrée en cours sont réinitialisées. Attention que les paramètre s suivants ne peuv ent être réinitialisés suivant cette méthode.

• langue d’affichage des menus (page 7)

• rotation de l’image (page 10)

Réinitialisation de toutes les données de réglage aux valeurs par défaut (TOTAL)

Déplacez la manette de commande vers la droite ,.

Le paramètre TOTAL est sélectionné. Toutes les données de réglage pour le signal d’entrée en cours sont réinitialisées. Tout es les données de réglage (excepté pour les réglages USER dans le menu COULEUR) sont réinitialisées aux valeurs par défaut.

Remarque

Les touches du moniteur sont inopérantes pendant enviro n 5 s econdes lorsque TOTAL est sélectionné.

Page 26

Caractéristiques

Dépannage

techniques

Modes présélectionné et utilisateur

Lorsque le moniteur reçoit un signal d’entrée, il fait automatiquement correspond r e le signal à l’un des modes présélectionnés qui sont enregistrés dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l’écran. (Voir Append ix pour une liste des modes présélectionnés.) Pour les signaux d’entrée qui ne correspondent pas à l’un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu’une image claire apparaisse à l’écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontale: 30 à 86 kHz ; verticale: 48 à 120 Hz). Lorsque l’image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d’entrée est reçu.

Remarque à l’intention des utilisateurs de Windows

Vérifiez le mode d’emploi de votre carte vidéo ou le programme utilitaire fourni avec la c arte g ra phiqu e e t s électionnez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Consultez cette section avant de faire appel au service d’assistance technique.

Si de fines lignes apparaissent à l’écran (fils d’amortissement)

L’apparition de lignes fines sur l’écran de votre moniteur Trinitron, tout spécialement lorsque la couleur de l’arrière-plan est claire ( en général blanc), est normale. Il ne s’agit pas d’un mauvais fonctionnement. Ces lignes son t en fait les ombres de f ils d’amortissement utilisés pour stabiliser la grille d’ouverture. La grille d’ouverture es t l’élément essentiel qui rend les tubes image Trinitron uniq ues en permettant le passage d’une plus grande quantité de lumière vers l’écran, ce qui garantit une imag e pl us lumineuse et plus finement détaillée.

Fils d’amortissement

Messages affichés à l’écran

Fonction d’économie d’énergie

Ce moniteur est conforme aux spécifications VESA, ENERGY

STAR et NUTE K relatives aux économies d’énergie. S i au cun

signal n’est reçu par le moniteur en provenance de l’ordinateur raccordé, le moniteur réduira auto matique ment sa consom mation d’énergie comme illustré ci-dessous.

Mode d’alimentation

fonctionnement normal

inactif** ≤ 3 W orange hors tension 0 W désactivé

* Les chiffres indiquent la co nsom mation d’énergie lorsqu’aucun

périphérique compatible USB n’est raccordé au moniteur.

** Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée

est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout de 20 secondes, le moniteur passe en m ode d’économie d’énergie.

Consommation d’énergie*

≤ 150 W vert

L’indicateur ! (alimentation)

Si aucune image n’apparaît à l’écran, l’un des messages suivants s’affiche. Pour remédier au problème, voir “Symptômes et remèdes” à la page 13.

INFORMATIONS

HORS PLAGE DE BALAYAGE

Condition du signal d’entrée

HORS PLAGE DE BALAYAGE

indique que le signal d’entrée n’est pas supporté pa r les spécifications du moniteur.

PAS ENTREE VIDEO

indique qu’aucun signal n’est entr é dans le moniteur.

Condition du signal d’entrée

Page 27

Symptômes et remèdes

Si le problème est p rov oqu é par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodia gnostic (page 15) si les recommandation s su iva n tes ne vo us pe rm ettent pas de résoudre le problème survenu.

Symptôme Vérifiez Pas d’image

Si l’indicateur ! (alimentation) ne s’allume pas

Si le message P AS ENTREE VIDEO apparaît à l’écran, ou si l’indicateur ! (alimentation) est orange

Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran

Si aucun message ne s’affiche et si l’indicateur ! (alimen tation) est vert ou clignote en or ange

Si vous utilisez un système Macintosh

L’image scintille, sautille, oscille ou est brouillée

L’image est floue • Ajustez la luminosité et le contraste (page 9).

Des images fantômes apparaissent

L’image n’est pas centrée ou de taille incorrecte

Les bords de l’image sont incurvés

• Vérifiez si le cordon d’alimentation est correctement branché.

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

• Vérifiez si le câble de signal vidéo est correc t em e nt branché et si les fiches sont fermement enfoncées dans leurs prises respectives (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou enfoncées.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordin a teur se trouve en mode d’économie d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souris.

• Vérifiez si le commutat eur d’alimentation de l’ordinate ur est sur “on”.

• Vérifiez si la carte grap hique est complètement enf oncée dans la fente de bus appropriée.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la plage de fréquence comme suit. Horizontale: 30 à 86 kHz Verticale: 48 à 120 Hz

• Activez la fonction d’autodiagnostic (page 15).

• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidéo sont correctement raccordés (page 6).

• Isolez et éliminez les sources potentielles de champs élec tr iques ou magnétiques te ls que d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.

•Éloignez le moniteur des lignes à haute tension ou placez un blin dage magnétique à proximité du moniteur.

• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.

• Faites pivoter le moniteur de 90° vers la gauche ou la droite.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.

• Assurez-vous que le mode graphique (VESA, etc.) et la fréquence du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes vidéo présentent une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.

• Démagnétisez le moniteur* (page 11).

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vid éo.

• Vérifiez si toutes les fich es sont fermement connectées dans leurs prises respectives.

• Ajustez la taille (page 10) ou le centrage (page 10) de l’image. Attention que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords.

• Ajustez la géométrie (page 10).

(suite page suivante)

Page 28

Symptôme Vérifiez Un motif ondulatoire ou elliptique

(moiré) est visible

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de votre bureau.

Les couleurs ne sont pas uniformes

• Démagnétisez le moniteur* (page 11). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il se peut que les couleurs perdent leur uniformité.

Le blanc n’est pas blanc • Ajustez la température de couleur (page 11). Les lettres et les lignes sont

• Ajustez la convergence (page 10).

soulignées d’une ombre rouge ou bleue

Les périphériques USB ne fonctionnent pas

• Vérifiez si les connecteurs USB appro priés sont correctement raccordés (page 7).

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si l’un des périphériques auto-alimentés compatibles USB est sous tension (“on”).

• Installez la derni ère version du gestionnaire de p ériphérique sur votre ordinateur. Consultez le fabricant de votre appareil pour déterminer le gestionnaire de périphérique approprié.

• Si votre clavier ou votre souris compatible USB ne fonctionne pas, raccordez-le directement à votre ordinateur, redémarrez l’ordinateur et effectuez les ajustements nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le moniteur. Si vous raccordez un clavier ou une souris aux connect eurs USB et si vous démarrez ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne fonctionnent pas.

• Pour les clients utilisant Windows 95

1. Cliquez à l’aide de la touche droite sur “Poste de trav a il” et sélectionnez “Propriétés”.

2. Cliquez sur l’onglet “Gestionnaire de périphériques”. Faites défiler vers le bas et

sélectionnez “Controleur de bus série universel”. Si “Controleu r de bus série universel” n’apparaît pas, vous devez charger une disquette USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus d’informations sur l’obtention d’une disquette USB supplémentaire.

3. Sélectionnez “Périphérique USB générique” dans la liste de systèmes de command e

USB et cliquez sur “Propriétés”.

4.Si la case en regard de “Désactiver dans ce profil matériel” est cochée, désactivez-la.

5. Cliquez sur “Rafrafchir”.

Un souffle est audible juste après la mise sous tension

* Si un second cycle de démagnétisation s’avère nécessair e, laissez s’éco ule r un i nt ervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de

souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnétisé pendant cinq secondes.

Affichage de la désignation, du numéro de série et de la date de fabrication du moniteur

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence LANGUAGE/INFORMATIONS et appuyez sur le centre de la manette de commande.

Le menu LANGUAGE/INFORMATIONS apparaît à l’écran.

3 Déplacez la manette de commande m/M pour

sélectionner .

Les informations sur le moniteur apparaissent à l’écran.

Exemple

LANGUAGE/ I NFOR

MODE L :

HMD - A4 00

SER IAL: 12345678

MANUFACTURED : 2 0 0 0 . 5 2

SELECT EXI T

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle: HMD-A400

• Numéro de série

• Marque et spécifications de vo tre ordinateur et de votre carte graphique.

Page 29

Fonction d’autodiagnostic

Ce moniteur est do té d’une fonction d’autodiagnostic. S’il y a un problème avec votre moniteur ou ordinateur, l’écran devient blanc et l’indicateur ! (al imentation) s’allume en vert ou clignote en orange. Si l’indicateur ! (alimentation) s’allume en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier.

L’indicateur ! (alimentation)

Si l’indicateur ! (alimentation) est allumé en vert

Débranchez le câble d’entrée vidéo ou mettez

l’ordinateur raccordé hors tension.

2 Appuyez deux fois sur la touche ! (alimentation)

pour mettre le moniteur hors et sous tension.

3 Déplacez la manette de commande vers la droite ,

pendant 2 secondes a vant que le monite ur passe en mode d’économie d’énergie.

Spécifications

Tube cathodique Pas d’ouverture de grille de 0,24 mm

(central) 19 pouces mesurés en di agonale Déflexion de 90 degrés Trinitron FD

Taille de l’image affichée Approx. 365 × 274 mm (l/h)

Résolution

Maximum Horizontale: 1600 points

Recommandée Horizontale: 1280 points

Zone d’image standard Approx. 352 × 264 mm (l/h)

Fréquence de déflexion* Horizontale: 30 à 86 kHz

Tension/courant d’entrée CA 100 – 120 V, 50 – 60 Hz,

Consommation élect rique Max. 15 0 W Dimensions Approx Mass Approx. 26 kg (57 lb 5 oz) Plug & Play DDC2B/DDC2Bi Accessoires fournis Voir page 6

/8 × 10 7/8 inches)

(14 Zone de visualisation de 18,0"

Verticale: 1200 lignes

Verticale: 1024 lignes

/8 × 10 1/2 inches)

(13

Verticale: 48 à 120 Hz

2,3 A

. 497 × 458 × 469 mm (

l/h/p

)

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c’est que le moniteur fonctionne correctement. Rebranchez le câble d’entrée vidéo et vérifiez l’état de votre ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement parce qu’une anomalie s’est produite au niveau du moniteur. Informez votre revendeur Sony agréé de l’état du moniteur.

Si l’indicateur ! (alimentation) clignote en orange

Appuyez deux fois sur la touche ! (alimentation ) pour mettre le moniteur hors et puis sous tension.

Si l’indicateur ! (alimentation) s’allume en vert, c’es t qu e l e moniteur fonctionne correctemen t.

Si l’indicateur ! (alimentation) clignote toujours, c’est probablemen t parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l’indicateur ! (alimentation) et informez votre revende ur Sony agréé de l’état du moniteur. No tez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo.

* Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale doit être supérieure à 1,0 µsec.

• La largeur de suppression horizontale doit être supérieure à 3,0 µsec.

• La largeu r de suppression verticale doit être supérieure à 500 µsec.

La conception et les spécifications sont sujettes à modifications sans préavis.

Page 30

Page 31

Índice

•Trinitronâ es una marca comercial registrada de Sony Corporation.

• Macintosh es una mar ca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países.

• Windows comerciales registradas de Microsoft Corporation en Estados Unidos y otr os países.

• IBM PC/AT y VGA son ma rcas comerciales registradas de IBM Corporation de EE.UU.

• VESA y DDC de Video Electronics Standard Association.

ENERGY STAR es una marca

• registrada de EE.UU.

• El resto de l os nombres de pr oductos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías.

•Además, “ cada caso en este manual.

y MS-DOS son marcas

son marcas comerciales

ä” y “â” no se mencionan en

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Paso 1: Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6

Paso 3: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6

Conexión de periféricos conformes con USB (Bus serie universal) . 7 Selección del idioma de los menús en pantalla (LANGUAGE/

INFORMACIÓN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del brillo y del contraste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajuste de la calidad de imagen (PICTURE EFFECT). . . . . . . . . . . . 9

Ajuste del centrado de la imagen (CENTRO). . . . . . . . . . . . . . . . . 10

Ajuste del tamaño de la imagen (TAMAÑO). . . . . . . . . . . . . . . . . . 10

Ampliación o reducción de la imagen (ZOOM). . . . . . . . . . . . . . . . 10

Ajuste de la forma de la imagen (GEOMETRIA) . . . . . . . . . . . . . . 10

Ajuste de la convergencia (CONVERGENCIA) . . . . . . . . . . . . . . . 10

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajustes adicionales (PANTALLA) . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 11

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .12

Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . . 12

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 32

Precauciones

Advertencia sobre las conexiones de alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro

tipo de cable, asegúrese de que es compatible con el suministro de alimentación local.

Para los usuarios en EE.UU.

Si no utiliza el cable apropiado, este monitor no cumplirá con las normas obligatorias de la FCC.

Ejemplo de tipos de enchufe

para 100 a 120 V CA

• Antes de desconectar el cable de alimentación, espere al menos

30 segundos después de desactivar la alimentación para que se descargue la electricidad estática de la super ficie de la panta lla.

• Una vez activada la alimentación, la pantalla se desmagnetiza

durante unos 5 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cin t as magnéticas situados cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnéticos alejados del monitor.

Uso del soporte

Inserte el soporte suministrado en la ranura para ajustar el ángulo del monitor. Es posible emplear el soporte en posición vertical u horizontal. Si no necesita el so porte para est e fin, puede u tilizarlo como un útil soporte para CD.

El equipo debe instalarse ce rca de una toma de fácil acceso.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superfici es (mantas, colchas, etc.) ni cerca de materiales

(cortinas, tapices, etc.) que puedan bloquear los orifi cios de ventilación

• cerca de fuentes de ca lor, com o radi ad ores o con duct os de air e

caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánicas

• sobre superfici es inestables

• cerca de equipos que generen mag netismo, como

transformadores o líneas eléctricas de alta tensión

• cerca o sobre una superficie metálica con ca rga eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido

limpiador de cristales, no emplee n ingún tipo de producto de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que pued en rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con

objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.

• Limpie el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente p oco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes , como alc oh ol o benc in a .

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice la caja y materiales de embalaje originales.

Page 33

Identificación de los componentes y los controles

Consulte las páginas indicadas entre paréntesis para obtener m ás información.

Parte posteriorParte frontal

1 Botón de control (página 9)

El botón de control se utiliza para mo strar el men ú y rea lizar ajustes del monitor, incluidos los de brillo y contraste.

2 Interruptor e indicador ! (alimentación)

(páginas 6, 12, 15)

Este botón enciende y apaga el monitor. El indicador de alimentación se ilumina en verde cuando el monitor est á encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

3 Conector AC IN (página 6)

Este conector proporcio na al imentación de CA al monit or .

4 Conector de entrada de vídeo (HD15) (página 6)

Este conector introduce las señales de vídeo RGB (0,700 Vp-p, positivas) y de sincroni zación.

1 2 3 4

876

11 12 13 14 15

Terminal n° Señal

1Roja 2Verde 3Azul 4 Identificación (Masa) 5 Masa DDC* 6Masa roja 7Masa verde 8 Mas a azul 9 DDC + 5V* 10 Masa 11 Identificación (Masa) 12 Datos bidireccionales (SDA)* 13 Sincronización H. 14 Sincronización V. 15 Reloj de datos (SCL)*

* DDC (D isplay Data Channel) es un estándar de VESA.

5 Conectores de flujo de entrada USB (bus serie

universal) (página 7)

Utilice estos conectores para conectar los dispositivos periféricos USB al monitor.

6 Conector de flujo de salida USB (bus serie

universal) (página 7)

Emplee este conector para conectar el monitor a un ordenador conforme con USB.

Page 34

Instalación

Antes de utilizar el monitor, compruebe que los siguientes accesorios se hayan inclui do en la caja:

• Cable de ali mentación (1)

• Cable USB (1)

• Soporte para monitor (1)

• Tarjeta de garan tía (1)

• Notas sobre la limpieza de la super fic i e de la pa nt alla (1)

• Este manual de instrucciones (1)

Paso 1:Conexión del monitor al

Paso 2:Conexión del cable de

alimentación

Con el monitor y el ordenador apagados, primero conecte el cable de alimentación al monitor y, a co ntinuación, a una toma de corriente.

ordenador

Apague el monitor y el ordenad or antes de realizar la conexión.

Nota

No toque los terminales de l conector de cable de vídeo, ya que podría dañar dichos terminales.

x Conexión a un ordenador IBM PC/AT o

compatible

a salida de vídeo

Ordenador IBM PC/AT o compatible

x Conexión a un ordenador Mac intosh o

compatible

Es necesario un adaptador Macintosh (no suministrado).

a AC IN

a una toma de corriente

Cable de alimentación (suministrado)

Paso 3:Encendido del monitor y

del ordenador

Primero encienda el monitor y, a continuación, el ordenador.

La instalación del monitor ha final izado. Si fuese necesario, utilice los controles del monitor para ajustar la imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctamente conectado al ordenador.

• Si NO SEÑAL aparece en pant alla, compruebe que la tarjeta gráfica del ordenador esté completamente insertada en la ranura de bus correcta.

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DE RANGO EXPLORACION aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre ent r e 30 – 86 kHz, y la vertical entre 48 – 120 Hz.

Ordenador Macintosh o compatible

Adaptador Macintosh (no suministrado)

a salida de vídeo

Para obtener más información sobre los mensajes en pantalla, consulte “Pr oblemas y soluciones” en la página 13.

Instalación en distintos sistemas operativos (OS)

Este monitor cumple con el est án dar Plug & Play “DDC” y det ecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador. Si conecta el moni tor al PC y, a conti nuación, inicia éste por primera vez, es posible que el asi s tente de instalación aparezca en pantalla. Haga clic en “Next” varias veces, según las instrucciones del asistente, hasta que el monitor Plug & Play se seleccione automáticamente para que pueda utilizar este monitor.

Para los usuarios que utilicen Windows NT4.0

En la instalación del monitor en Windows NT4.0 no se utiliza el controlador de pantalla. Consulte el manual de instrucciones de Windows NT4.0 para obtener información detallada sobre el ajuste de la resolución, frecuencia de barrido y número de colores.

Page 35

Conexión de peri féricos conformes con USB (Bus serie universal)

Selección del idioma de los menús en pantalla (LANGUAGE/

El monitor dispone de un conector USB de flujo de salida (en el panel posterior ) y de cuatro conectores USB de flujo de entrada (dos en el lado izquierdo y dos en el derecho). Éstos permiten conectar rápida y fácilmente dispositivos perif éricos conformes con USB (como teclados, ratones, impresoras y escáneres) al ordenador con un cable USB estandarizado. Para emplear el monitor como hu b para los dispositivos periféricos, conecte los USB como se ilustra a continuación.

a dispositivos periféricos conformes con USB

a un ordenador conforme con USB

a dispositivos periféricos conformes con USB

1 Encienda el monitor y el ordenador. 2 Conecte el ordenador al conector de flujo de

salida cuadrado con el cable USB suministrado.

Para los usuarios que utilicen Windows

Si aparece un men saje, siga las in strucc iones e n pant alla y sele ccione Generic USB Hub como ajuste por

omisión.

3 Conecte los dispositivos periféricos conformes con

USB a los conectores USB de flujo de entrada rectangulares.

Notas

• No todos los ordenadores y/o sist em as operativos admiten las configuraciones USB. C onsulte el manual de instruccio ne s de l ordenador para averiguar si puede conectar dispositivos USB.

• En la mayoría de los casos, es preciso instalar software de controlador USB en el ordenador central. Consulte el manual de in strucciones del dispositivo periférico para más información.

• El monitor funciona com o un hub USB siempre que se en cuentra encendido o en modo de a horro de energía.

• Si conecta un teclado o un ra tón a los conectores USB y después arranca el ordenador por pri m era vez , los dispositivos periféricos pueden no funcionar. Primero conecte el teclado y el ratón directamente al ordenador e instale los dispositivos conformes con USB. Después, conéctelos a este monit o r.

• No se apoye en el monitor c uando enchufe los cables USB, ya que puede moverse repentinamente y causar daños.

INFORMACIÓN)

Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, italiano, español, holandés, sueco, ruso y japonés. El ajuste por omisión es el idioma inglés.

1 Pulse el centro del botón de control.

Consulte la página 9 para obtener más información sobre el uso del botón de control.

MENÚ

SAL IR P I CTURE EFFECT

TAMAÑO / CENTRO

GEOMETR I A

CONVERGENC I A PANTALLA COLOR LANGUAGE / I NFORMAC NÓI RECUPERAR

2 Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse de nuevo el

centro del botón de control.

3 Desplace el botón de control m/M para seleccionar

. A continuación, desplace el botón de control

</, para seleccionar un idioma.

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

• ITALIANO: Italiano

• ESPAÑOL

• NEDERLANDS: Holandés

• SVENSKA: Sueco

• : Ruso

• : Japonés

Para cerrar el menú

Pulse el centro de l botón de control una vez para vo lv er a l ME NÚ principal, y dos veces par a vo l ver a la visuali z ación normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Para recuperar el idioma inglés

Consulte “Restauración de los ajustes (RECUPERAR)” en la página 11.

SELECT

LANGUAGE / INFOR

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

Page 36

Personalización del monitor

Es posible realizar diversos ajustes del monitor mediante el menú en pantalla.

5 CONVERGENCIA

(página 10)

Seleccione el menú CONVERGENCIA para ajustar la convergencia horizontal y vertical de la imagen.

CONVERGENC I A

SELECT EX I T

Navegación por el menú

Pulse el centro del botón de control para que aparezca el MEN Ú principal en pantalla. Co nsulte la página 9 para obtener más información sobre el empleo del botón de control.

MENÚ

SAL IR P I CTURE EFFECT

TAMAÑO / CENTRO GEOMETR I A CONVERGENC I A PANTALLA COLOR LANGUAGE / I NFORMAC NÓI RECUPERAR

SELECT

Utilice el botón de control para seleccionar uno de los siguientes menús.

1 SALIR

Seleccione SALIR para cerrar el menú.

2 PICTURE EFFECT

(página 9)

Seleccione el menú PICTURE EFFECT para elegir el modo de imagen predefinido más apropiado.

3 TAMAÑO/CENTRO

(página 10)

Seleccione el menú TAMAÑO/CENTRO para ajustar el centrado, tamaño o zoom de la imagen.

4 GEOMETRIA (página 10)

Seleccione el menú GEOMETRIA para ajustar la rotación y forma de la imagen.

PICTURE EFFECT

ESTANDAR DINÁMICO

SELECT EX I T

TAMAÑO/ CENTRO

POS I C I ÓN

SELECT EX I T

GEOMETRIA

ROT A C I ÓN

SELECT EX I T

6 PANTALLA (página 11)

PANTAL

Seleccione el menú PANTALLA para desmagnetizar la pantalla y ajustar el nivel de cancelación de muaré.

7 COLOR (página 11)

Seleccione el menú COLOR para ajustar la temperatura del color de la im agen. Pue de utilizarlo para hacer c oincidir

DE SMAGN E T

S Í

SELECT EX I T

COLOR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EX I T

los colores del monitor con los de una imagen impresa.

8 LANGUAGE/

LANGUAGE / INFOR

INFORMACIÓN (páginas 7, 14)

Seleccione el menú LANGUAGE/ INFORMACIÓN para

ENGL ISH FRANÇAIS DEUTSCH I T A L I ANO ESPAÑOL NEDER L AN SD SVENSKA

SELECT EXI T

seleccionar el idioma de los menús en pantalla y visualizar el cuadro de información sobre este monitor.

9 RECUPERAR (página 11)

Seleccione el menú RECUPERAR para restaurar los ajustes.

RECUPERAR

MOD O TODO

EX I T

x Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el menú BRILLO/CONTRASTE. Si la señal se corresponde con uno d e los mo dos pred efinidos en fábrica de este monitor, también aparecerá la resolución.

BRI LLO/ CONTRASTE

26 26

H:68. 7 kHz V:85Hz

1024X768

frecuencias horizontal y vertical de la señal de entrada actual

Page 37

x Uso del botón de control

1 Muestre el MENÚ principal.

Pulse el centro del botón de control para que aparezca en pantalla el MENÚ principal.

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de BRILLO/CONTRASTE independiente. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Desplace el botón de control en cualquier dirección.

El menú de BRILLO/CONTRASTE aparece en pantalla.

BRI LLO/ CONTRASTE

2 Seleccione el menú que desee ajustar.

Resalte el menú deseado desplazando el botón de con tr o l hacia arriba (M), abajo (m), izquierda (<) o derecha (,).

3 Ajuste el menú.

Desplace el botón de control hacia la izquierda (<) o la derecha (,) para realizar el ajuste.

4 Cierre el menú.

Pulse el centro del botón de control una vez para volver al MENÚ principal, y dos veces para volver a la visual ización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

x Restauración de los ajustes

Puede restaurar los ajustes mediante el menú RECUPERAR. Consulte la página 11 para obtener más información sobre la restauración de los ajustes.

26 26

H:68.7kHz V:85Hz

1024X768

2 Desplace el botón de control m/M para ajustar el

brillo ( ), y </, para ajustar el contraste (6).

El menú desaparece automáticamente transcurr idos unos 3 segundos.

Ajuste de la calidad de imagen (PICTURE EFFECT)

La función PICTURE EFFECT permite seleccionar el modo de imagen más apropiado entre dos modos predefinidos de máximo rendimiento.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control para resal tar PICTURE

EFFECT y pulse de nuevo el centro del botón de control.

El menú PICTURE EFFECT aparece en pantalla.

3 Desplace el botón de control m/M para seleccionar

el modo de imagen deseado.

Seleccione Para

ESTANDAR imágenes con alto contraste y brillo.

Elija este modo para aplicaciones de uso común, com o ho ja s de cálculo, procesador de texto, correo electrónico o navegación por páginas WEB.

DINÁMICO imágenes no tablem ente v ívidas y con

realismo fotográfico. Brillo superior al modo “ESTANDAR”, elija este elemento para aplicaciones que utilizan intensivamente los gráficos, como juegos, re pr o du c ción DVD o software de entretenimientos.

Page 38

Ajuste del centrado de la imagen (CENTRO)

Ajuste de la forma de la imagen (GEOMETRIA)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Primero, desplace el botón de control m/M co n el fin

de seleccionar (POSICIÓN H) para el ajuste horizontal, o (POSICIÓN V) para el vertical. A continuación, desplace el botón de control </, para ajustar el centrado.

Ajuste del tamaño de la imagen (TAMAÑO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

Los ajustes de GEOMETRIA permiten ajustar la rotación y la forma de la imagen. El ajuste (ROTACIÓN) se almacena en la memoria para todas las señales de entrada. El resto de ajustes se almacenan en la memoria para la señal de entrada actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

GEOMETRIA y pulse de nuevo el centro del

botón de control.

El menú GEOMETRIA aparece en pantalla.

3 Primero, desplace el botón de control m/M para

seleccionar la opción de ajuste que desee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

(ROTACIÓN) (COJÍN)

(BAL COJÍN)

(TRAPECIO)

(PARALELO)

girar la imagen expandir o contraer los lados de la imagen desplazar los lados de la imagen hacia la

izquierda o la dere ch a ajustar la anchura de la imagen en la parte

superior de la pantalla desplazar la imagen hacia la izquierda o la

derecha en la parte superior de la pantalla

3 Primero, desplace el botón de control m/M co n el fin

de seleccionar (TAMAÑO H) para el ajuste horizontal, o (TAMAÑO V) para el vertical. A continuación, desplace el botón de control </, para ajustar el tamaño.

Ampliación o reducción de la imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Desplace el botón de control m/M con el fin de

seleccionar (ZOOM), y desplace </, para ampliar o reducir la imagen.

Ajuste de la convergencia (CONVERGENCIA)

Los ajustes de CONVERGENCIA permiten ajustar la calidad de la imagen mediante el control de la convergencia. Ésta se refiere al alineamiento de las señales de color rojo, verde y azul. Si se aprecian sombras rojas o azules al rededor de las letras o de las líneas, ajuste la conve rgencia. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

3 Primero, desplace el botón de control m/M para

CONVERGENCIA y pulse de nuevo el c entro del

botón de control.

El menú CONVERGENCIA aparece en pantalla.

seleccionar la opción de ajuste que desee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

que las sombras rojas o azules se desplacen en sentido horizontal

que las sombras rojas o azules se desplacen en sentido vertical

Page 39

Ajuste del color de la im ag en (COLOR)

Los ajustes de COLOR permiten definir la temperatura del color de la imagen mediante el camb io del nivel de color del campo blanco. Los colores aparecen rojizos cuando la temperatura es baja, y azulados cuando es alta. Este ajuste resulta útil para hacer coincidir los colores del monitor con los de las imágenes impresas. Este ajuste se almacena en memoria para todas l as se ñales de entrada.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

COLOR y pulse de nuevo el centro del botón de

control.

El menú COLOR aparece en pantalla.

3 Desplace el botón de control </, para

seleccionar una temperatura del color.

Las temperaturas predefinidas son 5000K, 6500K y 9300K. Puesto que el valor ajustado en fábrica es de 9300K, la tonalidad del color blanco cambiará de azulada a rojiza al disminuir la temperat ura hasta 6500K y 5000K.

x Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la alimentación.

Para desmagnetizarlo m anualm ente, p rimero despla ce el botón de control m/M para seleccionar

(DESMAGNET). A continuación, desplace el botón

La pantalla se desmagnetiza durante unos 5 segundos. Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurra un intervalo mínimo de 20 minutos para obtener el mejor resultado posible.

x Cancelación del muaré*

Si aparecen en pantalla patr ones elípticos u ondu lados, ajuste el nivel de cancelación de muaré.

Para ajustar la cantidad de cancelación de muaré, primero desplace el botón de control m/M para seleccionar (CANCELAR MUARE). A continuación, desplace el botón </, hasta que el efecto de muaré sea mínimo.

*El muaré es un tipo de interferencia natural que produce líneas suaves

y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la imagen en pantalla y el de paso de fósforo del monitor.

Ejemplo de muaré

4 Si es necesario, sintonice la temperatura del color

con precisión.

Primero desplace el botón de control </, para seleccionar USER. Después desplace el botón de control m/M para seleccionar R (rojo), G (verde) o B (azul), y desplace el botón de control </, para realizar el ajuste.

COLOR

KKK

5000 6500 9300

USER R50 G50 B50

SELECT EX I T

Si sintoniza la temperatura con precisión, los valores del color nuevos se almacenan en memoria y se recuperan siempre que seleccione USER.

Ajustes adicionales (PANTALLA)

Es posible desmagnetizar manualmente la pantalla y cancelar el muaré.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

PANTALLA y pulse de nuevo el centro del bo tón

de control.

El menú PANTALLA aparece en pantalla.

3 Desplace el botón de control m/M para selecc iona r

la opción de ajuste que desee.

Ajuste la opción seleccionado según las siguientes instrucciones.

Restauración de los ajustes (RECUPERAR)

Este monitor dispone de los siguientes métodos de restauración. Utilice el menú RECUPERAR para restaurar los ajustes.

1 Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

0 RECUPERAR y pulse de nuevo el centro del botón de control.

El menú RECUPERAR aparece en pantalla. Restaure los valores según las siguientes instrucciones.

Restauración de todos los datos de ajuste para la señal de entrada actual (MODO)

Desplace el botón de control <.

MODO se selecciona y se restauran todos los datos de ajuste para la señal de entrada actual. Tenga en cuenta que los siguientes opciones no se restauran mediante este método:

• idioma del menú en pantalla (página 7)

• rotación de la imagen (página 10)

Restauración de todos los datos de ajuste a los niveles predefinidos de fábrica (TODO)

Desplace el botón de control ,.

Se selecciona la opción TODO y se restauran todos los datos de ajuste para la señal de entrada actual. Todos los datos de ajuste (excepto los ajustes de USER del menú COLOR) recuperan los niveles predefinidos de fábrica.

Nota

Si TODO se encuentra seleccionado, los botones del monitor no funcionarán durante unos 5 segundos.

Page 40

Características técnicas

Modos predefinidos y de usuario

Solución de problemas

Antes de ponerse en contacto con personal de servicio técnico, consulte esta sección.

Cuando el monitor recibe una señal de ent r ada, hace coincidir automáticamente dicha señal con uno de los modos predef inidos en fábrica almacenados en la memoria para mostrar imágenes de alta calidad en el centro de la pantalla. (Consulte Appendix para comprobar la lista de los modos predefinidos en fábrica.) Con respecto a l as señales de entrada qu e no se correspondan co n ninguno de los modos predefinidos de fábrica, la tecnología digital Multiscan de este monitor garant iz a la prese ntac ión en pantalla de imáge nes nítidas para cualquier sincronización dentro del margen de frecuencias del monitor (horizontal: 30 – 86 kHz, vertical: 48 – 120 Hz). Si la imagen se ajusta, los datos de ajuste se almacenan como modo de usuario y se recuperan automáticamente al recibirse la mi sma señal de entrada

Nota para los usuarios de Windows

Consulte el manual de la tarjeta de vídeo o el programa de utilidades suministrado con la tarjeta gráfica, y seleccione la frecuencia de barrido más alta disponible para maximizar el rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía definidas por VESA, ninguna señal mediante el monitor desde el ordenador conectado, dicho monitor r e ducirá automáticamente el consumo de energía como se muestra a continuación.

ENERGY STAR y NUTEK. Si no se recibe

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Las líneas que se aprecian en pantalla, especialmente cuando el color de fondo es luminoso (normalmente blanco), son normales en los monitores Trinitron. No se trata de un fallo de funcionamiento. Son sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento esencial por el que el tubo de imagen Trinitron es único, permitiendo que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle.

Hilos de amortiguación

Mensajes en pantalla

Si no aparece ninguna imagen en la pantalla, ésta mostrará uno de los siguientes mensajes. Pa ra solucionar el problema, con sulte “Problemas y soluciones” en la página 13.

Modo de alimentación

funcionamiento normal

activo inactivo** ≤ 3 W naranja alimentación

desactivada

* Las cifras reflejan el consumo de energía cuando no hay ningún

periférico compatible con USB conectado al monitor.

** Cuando el ordenador entra en el modo “activo inactivo”, la señal de

entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos 20 segundo s, el monitor entra en el modo de ahorro de energía.

Consumo de energía*

≤ 150 W verde

0 W apagado

Indicador ! (alimentación)

INFORMACIÓN

FUERA DE RAC I ONRANGO EX LPO

Condición de la señal de entrada

FUERA DE RANGO EXPLORACION

indica que las especificaciones del monitor no admiten la señal de entrada.

NO SEÑAL

indica que no se introduce ninguna señal en el monitor.

Condición de la señal de entrada

Page 41

Problemas y solu ciones

Si el problema lo causa el ordenador conectado u otro equipo, consul te el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 15) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe lo siguiente Ausencia de imagen

Si el indicador ! (alimentación) no está iluminado

Si el mensaje NO SEÑAL aparece en pantalla, o si el indi cador ! (alimentación) se muestra en naranja

Si el mensaje FUERA DE RANGO EXPLORACION aparece en pantalla

Si no aparece ningún men saje y el indicador ! (alimentación) se ilumina en verde o parpadea en naranja

Si utiliza un sistema Macintosh •

La imagen parpadea, se ondula, oscila o aparece codificada

• Compruebe que el cable de alimentación esté correctamente conectado.

• Compruebe qu e el interruptor ! (alimentación) esté en la posición de “activado”.

• Asegúrese de qu e el cable de señal de vídeo esté correctamente conectado y de que todos los enchufes estén firmemente insertados en sus tomas (página 6).

• Compruebe que los terminales del conector de entrada de vídeo HD15 no estén doblados ni arrancados.

xProblemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

• Compruebe que la alimentación del orde nador esté activada.

• Compruebe qu e la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.

xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de frecuencia de vídeo se encuentre dentro del especi ficado para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y ajuste el margen de frecuencia de acuerdo con lo siguiente. Horizontal: 30 – 86 kHz Vertical: 48 – 120 Hz

• Utilice la función de autodiagnóstico (página 15).

Compruebe que el adaptador Macintosh (no suministrado) y el cable de señale de vídeo estén correctament e conectados

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, l ámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.

• Enchufe el mo ni tor en una toma de CA diferente, preferiblemente de ot ro circuito.

• Gire el monitor 90° hacia la izquierda o la derecha.

(página 6).

xProblemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado al monitor.

• Confirme que este monitor admite el modo gráfico (VESA, etc.) y la frecuencia de la señal de entrada (Appendix). Aunqu e la frecuencia se encuentre dentro d el margen adecuado, ciertas tarjetas de vídeo pueden presentar un impulso de sin cronización demasiado estrecho para qu e el monitor se sincronice correctament e.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen presente la mejor calidad posible.

La imagen aparece borrosa • Ajuste el brillo y el contraste (página 9).

• Desmagnetice el monitor* (página 11).

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

Aparecen imágenes fantasma • No utilice cables pro longadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe qu e todos los enchufes estén firmemente insertad o en sus tomas.

La imagen aparece descentrada o con un tamaño incorrecto

Los bordes de la ima gen apare cen curvos

• Ajuste el tamaño (página 10) o el cent rado (página 10). Tenga en cuenta que ciertos modos de vídeo no llenan la pantalla hasta los bordes.

• Ajuste la geometría (página 10).

(continúa)

Page 42

Problema Compruebe lo siguiente Se aprecian patrone s ondulados o

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

elípticos (muaré)

xProblemas causados por el ordenador u otro equipo conectado

• Cambie el patrón de escritorio.

El color no es uniforme • Desmagnetice el monitor* (página 11). Si coloca equipos que generen campos

magnéticos, como altavoces, cerca del monitor, o si cambia la orient ación del monitor, el color puede perder uniformid ad.

El blanco no parece blanco • Ajuste la temperatura del color (página 11). Las letras y las líneas muestran

• Ajuste la convergencia (página 10).

sombras rojas o azules en los bordes

Los periféricos USB no f uncionan • Compruebe que los conectores USB apropiados estén firmemente conectados (page 7).

• Compruebe q ue el interruptor ! (alimentación) se encuentre en la posición de activación. xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de alimentación independientes.

• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en contacto con el fabrican te del dispositivo para obtener más información sobre el controlador de dispositivo apropiado.

• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A continuación vuelva a conectar el tecla do o el ratón al monitor. Si conecta un teclado o un ratón a los conectores USB y después arranca el ordenador por primera vez, los dispositivos periféricos pueden no funcio na r.

• Para los usuarios que utilicen Windows 95

1. Haga clic con el botón derecho en My Computer y seleccione Properties.

2. Haga clic en la ficha Device Manager. Desplácese hacia abajo y seleccione Universal

Serial Bus Controller. Si no aparece Universal Serial Bus Controller, es necesario cargar un disco USB complementario. Póngase en contacto con el fabricante del ordenador para obtener más información sobre cómo obtener un disco USB complementario.

3. Seleccione Generic USB Device en la lista de controlador es USB y haga clic en

Properties.

4. Si aparece una marca de verificación en la casilla junto a “Disable in this hardware

profile”, elimine dicha marca.

5. Haga clic en Refresh.

Se oye un zumbido inmediatamente después de activar la alimentación

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.

• Se trata del sonido producido por el ciclo de desmag netización automática. Al activar la alimentación, el monitor se desmagnetiza automáticamente durante cinco segundos.

Visualización del nombre, número de serie y fecha de fabricación de este monitor

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse el centro del

botón de control.

El menú LANGUAGE/INFORMACIÓN aparece en pantalla.

3 Desplace el botón de control m/M para seleccionar

El menú de información de este monitor aparece en pantalla.

Ejemplo

LANGUAGE / INFOR

MODE L :

HMD - A4 00 SER IAL: 12345678 MANUFACTURED:2000.52

SELECT EXI T

Si el problema persiste, p ón gase en contacto con un pro veedor Sony autorizado y proporciónele la siguiente información.

• Nombre del modelo: HMD-A400

• Número de serie

• Nombre y especificaciones del ordenador y de la tarjeta gráfica.

Page 43

Función de autodiagnóstico

Este monitor dispon e de una funci ón de autodiagnóstico. Si existe algún problema con el monitor o con el ordenador, la pantalla se mostrará en blanco y el indicador ! (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador ! (alimentación) está iluminado en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclad o.

Indicador ! (alimentación)

Si el indicador ! (alimentación) está iluminado en verde

Desconecte el cable de entrada de vídeo o apague

el ordenador conectado.

2 Pulse el botón ! (alimentación) dos veces para

apagar el monitor y, a continuación, enciéndalo.

3 Mantenga desplazado el botón de control ,

durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.

Especificaciones

TRC paso de la rejilla de apertura de

0,24 mm (central) 19 pulgadas, medida diagonal 90 grados de deflexión FD Trinitron

Tamaño de imagen visualizable

Aprox. 365 × 274 mm (an/ al)

/8 × 10 7/8 inches)

(14 Imagen de visualización de 18,0"

Resolución

Máxima Horizonta l: 1600 puntos

Vertical: 1200 líneas

Recomendada Horizontal: 1280 puntos

Vertical: 1024 líneas

Área de imagen estándar Aprox. 352 × 264 mm (an/al)

Frecuencia de deflexión* Horizontal: 30 a 86 kH z

Corriente/tensión de entrada de CA

Consumo de energíaMáx. 150 W Dimensiones Aprox. 497 × 458 × 469 mm

Peso Aprox. 26 kg (57 lb 5 oz) Plug and Play DDC2B/DDC2Bi Accesorios suministrados Consulte la página 6

/8 × 10 1/2 inches)

(13

Vertical: 48 a 120 Hz

100 – 120 V, 50 – 60 Hz, 2,3 A

(an/al/prf)

Si aparecen las cuatro barras de color (bl anco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar el cable de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que hay un fallo potencial del monitor. Informe al prov e edor Son y auto rizad o del estado del monitor.

Si el indicador ! (alimentación) parpadea en naranja

Pulse el botón ! (alimentación) dos ve ces par a apagar el monitor y, a continuación, encenderlo.

Si el indicador ! (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador ! (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador ! (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho moni tor. Tome no ta también del fabricante y del modelo del ordenador y de la tarjeta de vídeo.

* Condición de sincronización horizontal y vertical recomendada

• La anchu ra de sincronización horizontal debe ser superior a 1,0 µseg.

• La anchura de supresión horizontal debe ser superior a 3,0 µseg.

• La anchura de supresión vertical debe ser superior a 500 µseg.

Diseño y especificaciones sujet os a cambios sin previo aviso.

Page 44

Page 45

Appendix

Preset mode timing table

No. Resolution

(dots × lines)

1640 × 480 31.5 kHz 60 Hz VGA-G 2640 × 480 43.3 kHz 85 Hz VESA 3720 × 400 31.5 kHz 70 Hz VGA-Text 4800 × 600 53.7 kHz 85 Hz VESA 5832 × 624 49.7 kHz 75 Hz Macintosh16"

6 1024 × 768 68.7 kHz 85 Hz VESA 7 1152 × 870 68.7 kHz 75 Hz Macintosh21"

8 1280 × 1024 80.0 kHz 75 Hz VESA 9 1600 × 1200 75 kHz 6 0 Hz VESA

Horizontal Frequency

Vertical Frequency

Graphics Mode

Color

Page 46

Page 47

Page 48

Sony Corporation Printed in Thailand
