4-542-975-31(1)
数码HD摄录一体机
手册
目录 操作搜索 设定搜索 索引
HDR-AS20
CS
© 2014 Sony Corporation
如何使用本手册
单击右侧按钮即可跳到相应页面。
这对于搜索您想要查阅的功能相当方便。
本手册中使用的标志和符号
目录
操作搜索
设定搜索
索引
通过功能搜索信息。
通过操作搜索信息。
在设定项目列表中搜索信息。
通过关键词搜索信息。
目录 操作搜索 设定搜索 索引
表示默认设定。
表示与本机正确操作相关的注意事项和
限制。
z表示需要了解的有用信息。
CS
2
关于使用本机的说明
关于电池组的说明
关于语言显示
显示面板仅显示英文。无法使用其他语
言。
关于录制/播放与连接的说明
• 开始录制之前，请进行录制测试以确认本机
能正常工作。
• 若要播放图像，请使用micro HDMI连接线
（另售）将本机连接至其他设备。
• 本机不防尘、不防水溅，也不能防水。操作
本机前请阅读 “注意事项”（第61页）。
• 请避免本机接触水。如果有水进入本机内
部，则可能发生故障。在某些情况下，本机
将无法修复。
• 切勿将本机对着太阳或其他明亮的光源。可
能会造成故障。
• 切勿在会产生强无线电波或有辐射的位置附
近使用本机。否则，本机可能无法正常录制
或播放图像。
• 在沙地或有灰尘的地方使用本机可能会引起
故障。
• 如果发生湿气凝结，请擦除后再使用本机
（第61页）。
• 切勿摇晃或撞击本机。否则会造成故障，并
可能无法录制图像。还可能造成存储卡无法
使用或损坏图像数据。
• 当使用连接线将本机与另一设备连接时，请
务必以正确的方式插入连接器插头。强行将
插头按入端子会损坏端子，并可能会造成本
机故障。
• 对于非本机上拍摄、编辑或创图的动画播放
不予保证。
• 在NTSC/PAL之间切换时，在录制模式中选择
的设定值会相应改变。[NTSC]和[PAL]的设
定值显示在本手册中。
关于本机温度
本机会由于持续使用而发热，但是并非是故
障。
关于过热保护
根据本机和电池的温度，为了保护本机，可能
无法录制动画或者电源会自动关闭。在电源关
闭或无法录制动画前，显示面板上会出现一条
消息。
• 在首次使用本机之前，必须对电池组进行充
• 即使电池组电量没有完全用完，您也可以给
• 关于电池组的详细信息，请参阅第59页。
关于显示面板和镜头的说明
• 显示面板或镜头长时间受到阳光直射可能会
• 切勿按压显示面板。可能会造成故障。
关于图像数据兼容性
• 本机支持使用 “MP4格式”作为动画文件格
• 本机符合DCF (Design rule for Camera
版权警告
电视节目、电影、录像带以及其它材料可能受
版权保护。未经授权即对此类材料进行录制可
能会违反版权法律规定。
内容损坏或录制失败，均不予以补偿
由于本机或记忆卡等等的故障导致的录制失败
或者录制内容的丢失或损坏，Sony无法进行补
偿。
本手册中使用的示意图和图像
• 在本手册中作为示例的图像为再现图像，并
• 在本手册中，“Memory Stick Micro”以及
• 设计和规格如有变更，恕不另行通知。
关于在其他设备上播放的说明
• 本机与MPEG-4 AVC/H.264 Main Profile兼
• 使用本机录制的动画可能无法在本机以外的
电。
电池组充电。除此之外，即使电池组没有完
全充电，也可以正常使用电池组的部分充电
量。
目录 操作搜索 设定搜索 索引
造成故障。本机放在窗户附近或室外时，要
多加小心。
式。不过，不保证所有支持MP4的设备均可
播放使用本机拍摄的图像。
File system)通用标准，该标准由JEITA
(Japan Electronics and Information
Technology Industries Association)制
定。
非使用本机录制的实际图像。
microSD存储卡被称为 “存储卡”。
容，可进行HD （高清晰）图像质量录制。因
此，您无法使用与MPEG-4 AVC/H.264不兼容
的设备播放以本机的HD （高清晰）图像质量
录制的图像。
设备上正常播放。另外，在其它设备上录制
的动画可能也无法在本机上正常播放。
续r
CS
3
关于无线网络功能
• 本机中具备的无线网络功能经确认符合
Wi-Fi规格，该规格由Wi-Fi联盟(WFA)设置。
• 根据地区，可能无法访问无线局域网，可能
需要另外付费，通信可能会被阻挡或存在间
歇性运行中断。有关详细信息，请与您的无
线局域网管理员和/或服务供应商确认。
• Sony在提供网络服务过程中，无法提供任何
保证。即使在由第三方提出索赔的情况下，
Sony对网络使用过程中可能产生的损坏绝对
不承担任何责任。
• 对于因丢失或被窃而造成本机中装入的目标
位置被非法访问或非法使用所造成的任何损
害，我们概不负责。
关于使用无线局域网产品的安全
使用无线网络功能时，设置安全是非常重要
的。Sony对由于安全性不足或在使用无线网络
功能过程中产生的任何损害，不作出任何保证
并且不承担任何责任。
ZEISS镜头
本机配备的ZEISS镜头可再现具有优异对比度
的清晰图像。本机镜头是按照德国Carl Zeiss
的质量标准，并根据经Carl Zeiss认证的质量
保证体系进行生产。
目录 操作搜索 设定搜索 索引
CS
4
如何享受使用本机的乐趣
使用配件享受更多乐趣
手把固定座和防水套装
腕带和防水套装
目录 操作搜索 设定搜索 索引
液晶显示屏套件
CS
5
目录
关于使用本机的说明
如何使用本手册 ............................. 2
关于使用本机的说明 ......................... 3
如何享受使用本机的乐趣 ..................... 5
操作搜索 ................................... 9
设定搜索 .................................. 10
识别部件 .................................. 11
准备工作
检查配套物品 .............................. 12
插入电池组 ................................ 13
插入存储卡 ................................ 16
录制模式 .................................. 18
SteadyShot ................................ 19
上下反转 .................................. 20
场景 ...................................... 21
间隔照片拍摄 .............................. 22
飞行模式 .................................. 23
自动关机 .................................. 24

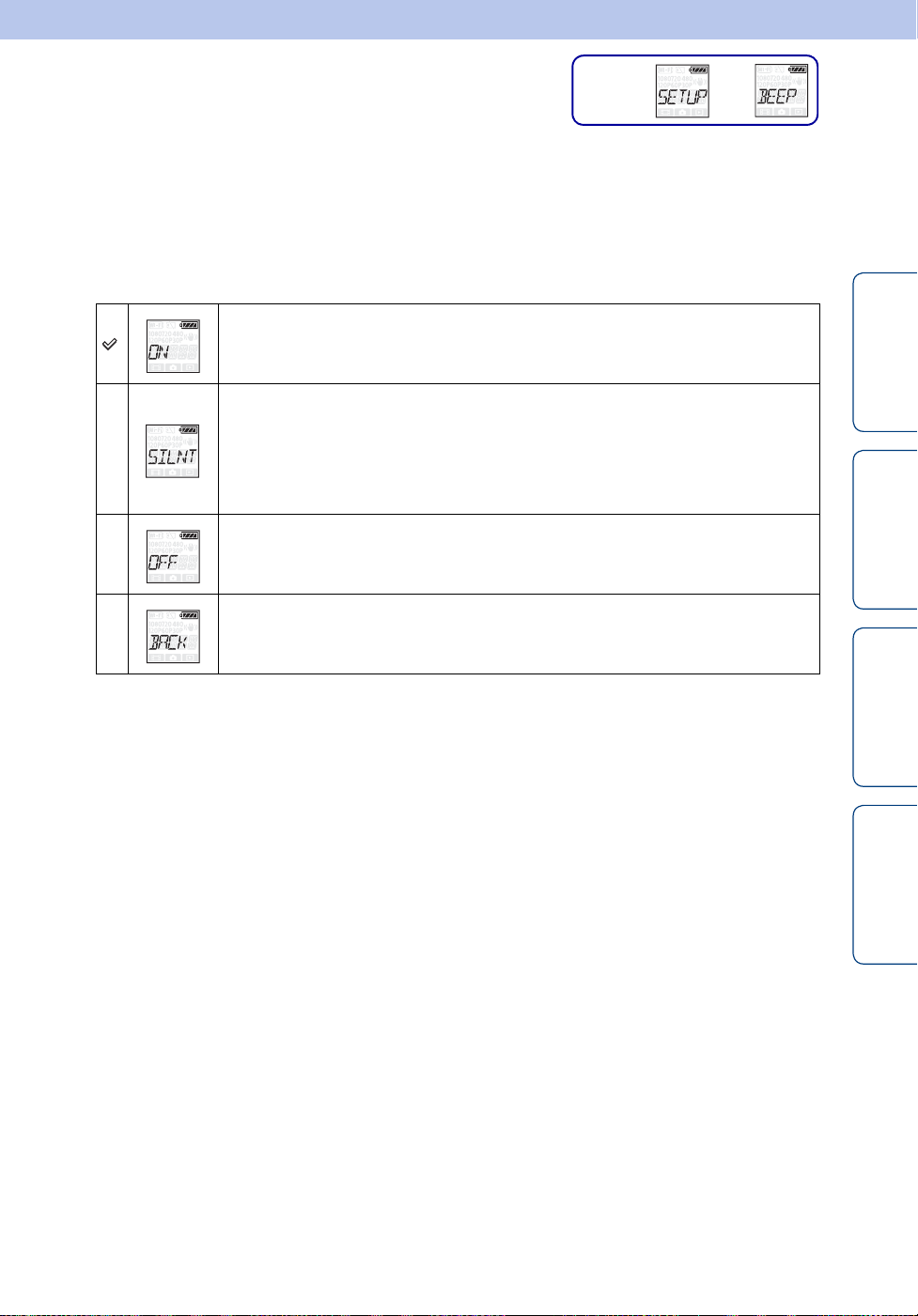

提示音 .................................... 25
日期和时间设置 ............................ 26
夏令时设定 ................................ 27
USB电源 ................................... 28
切换NTSC/PAL .............................. 29
重置设定 .................................. 30

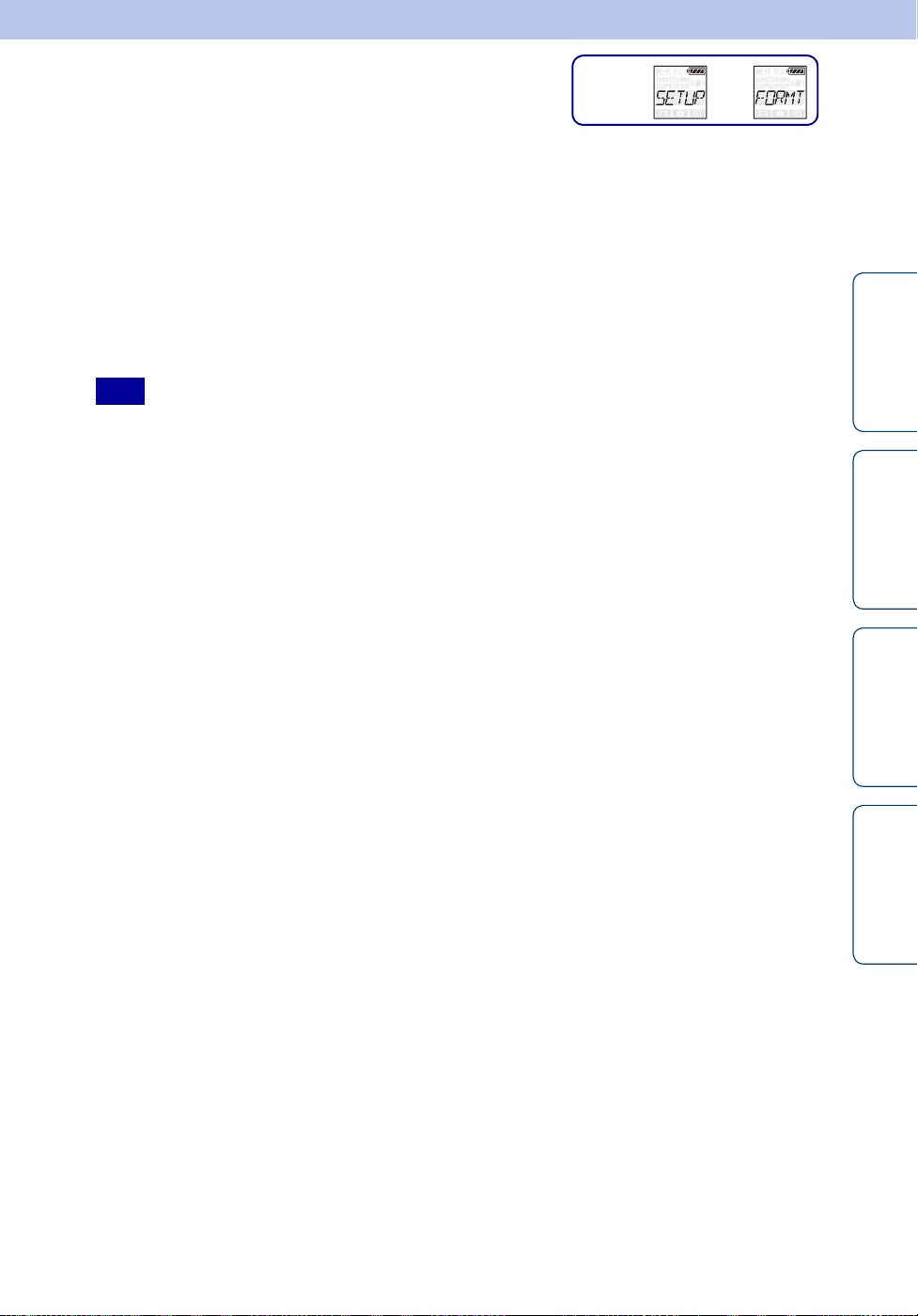

格式化 .................................... 31
使用附件 .................................. 32
目录 操作搜索 设定搜索 索引
CS
6
拍摄

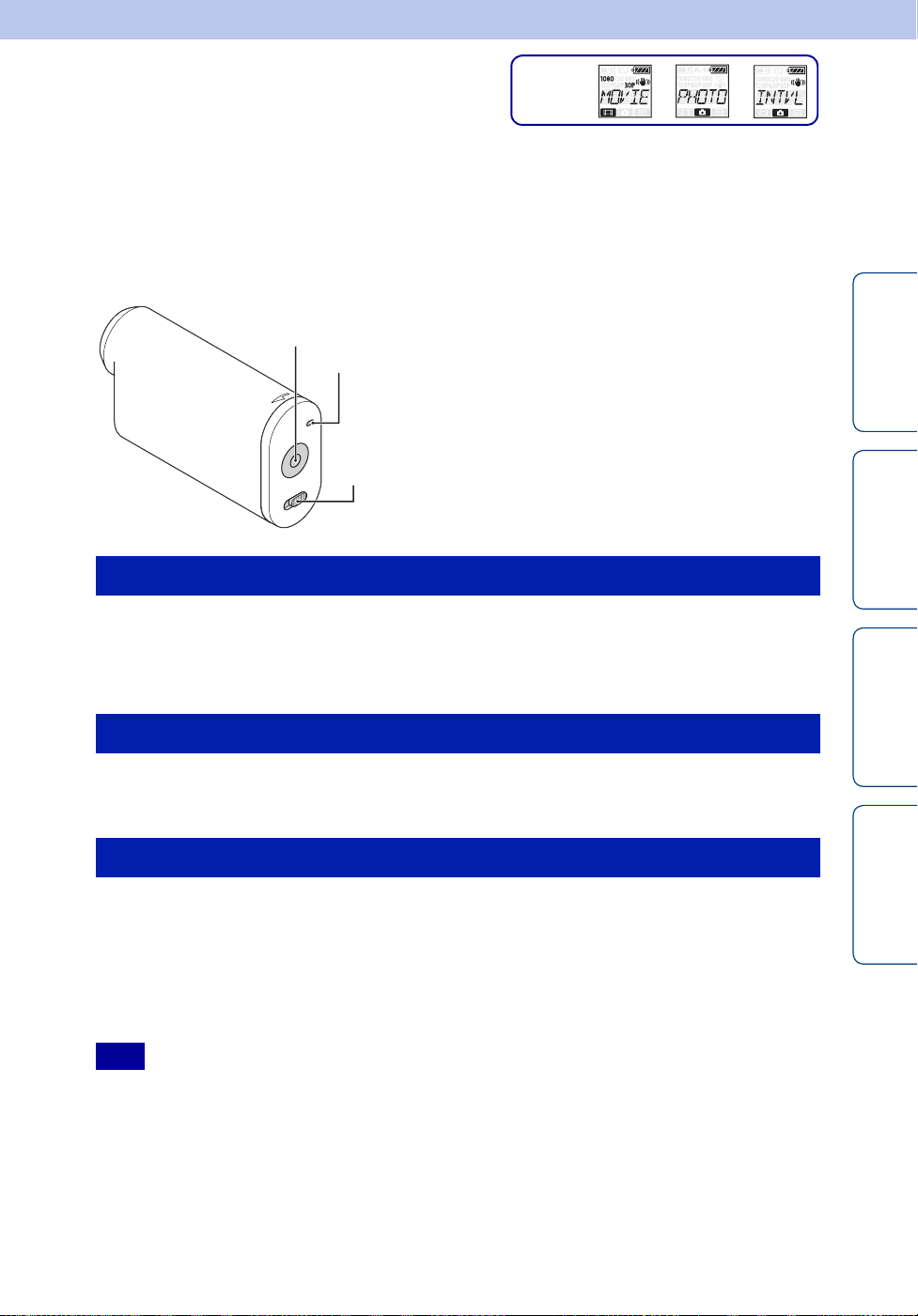

拍摄 ...................................... 37
观看

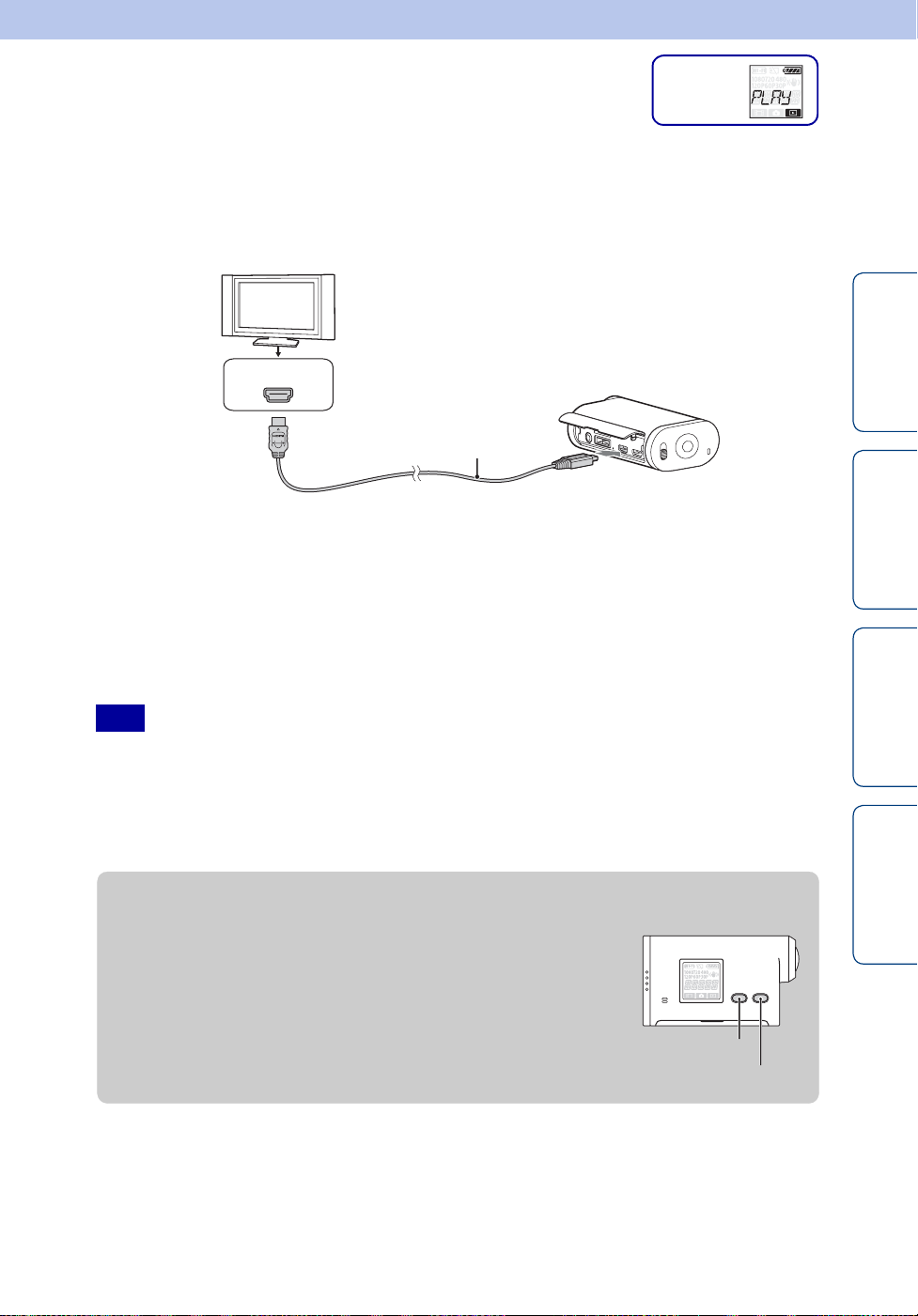

在电视机上观看图像 ........................ 39
无线网络 (Wi-Fi)

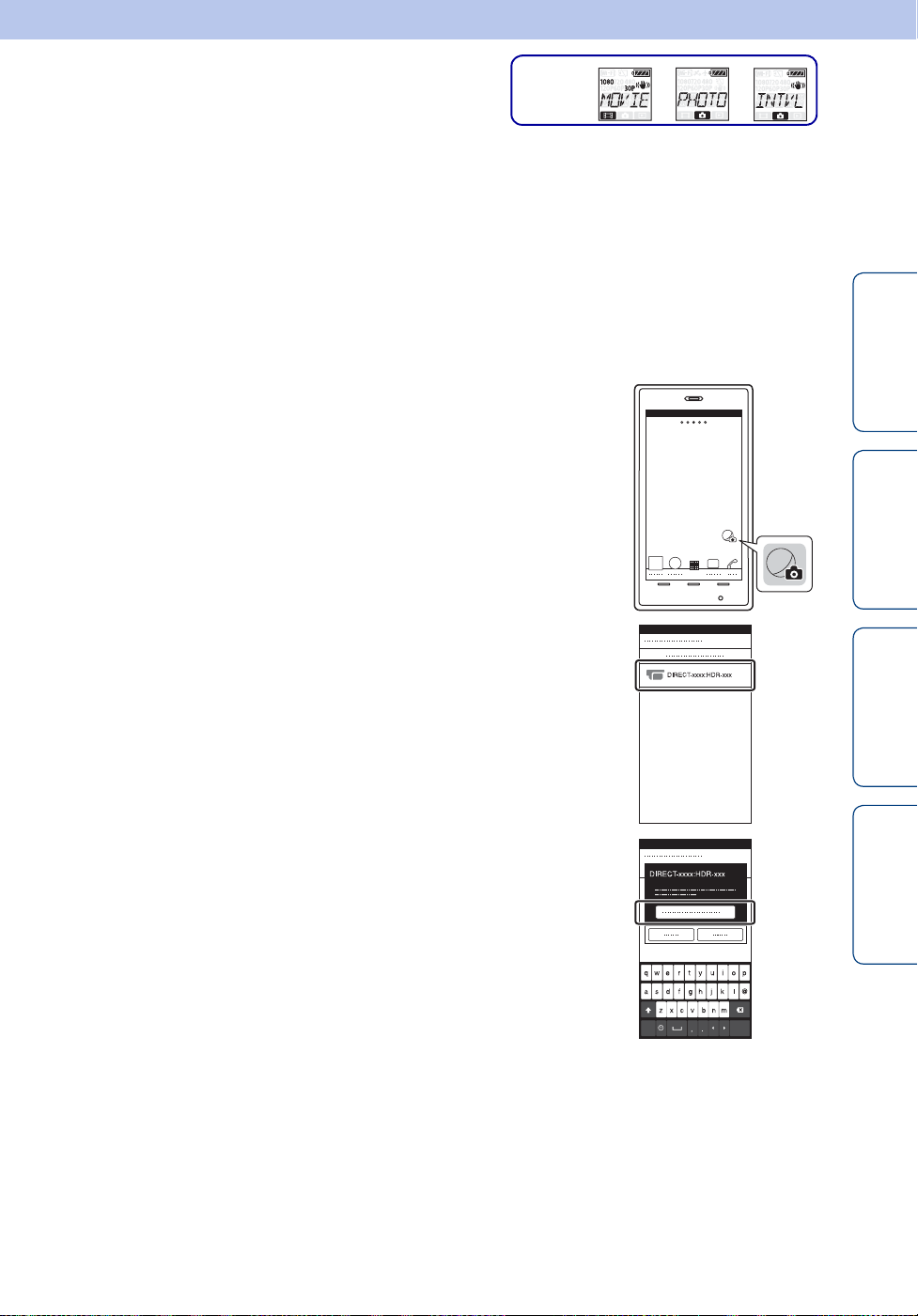

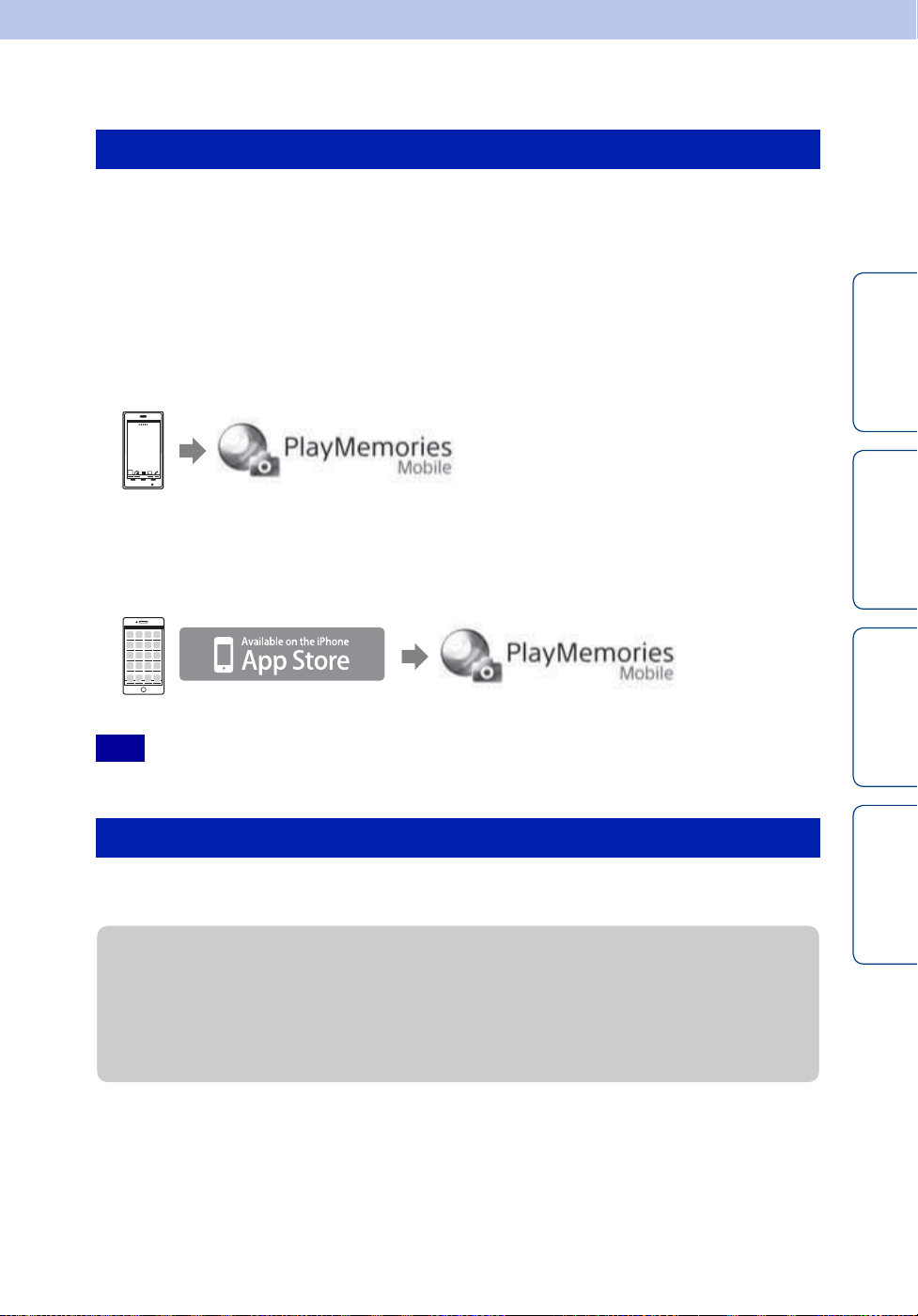

智能手机连接准备 .......................... 40
连接智能手机 .............................. 41

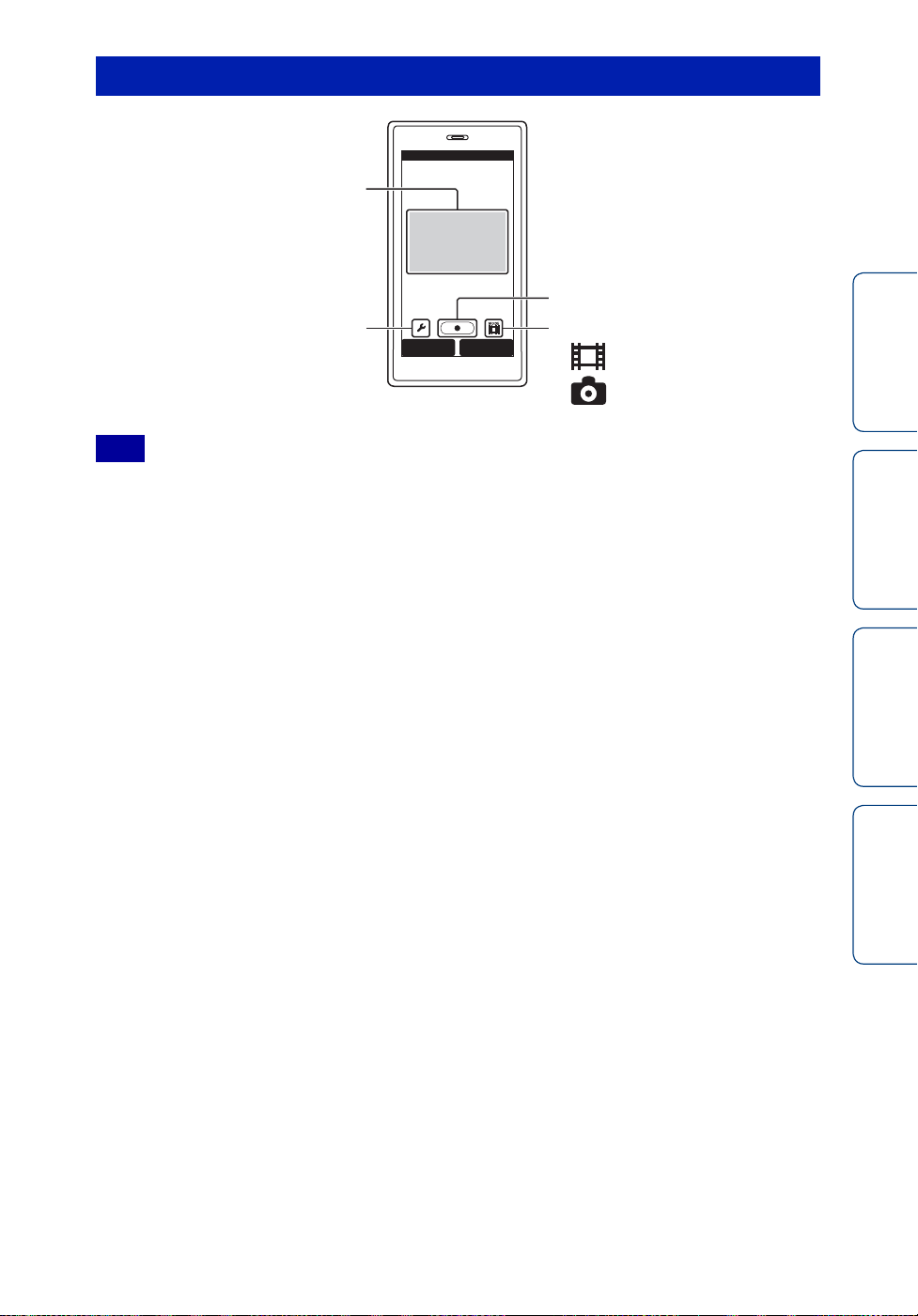

连接实时监控器 ............................ 44
Wi-Fi遥控 ................................. 46
复制 ...................................... 47
目录 操作搜索 设定搜索 索引
计算机
故障排除
其它

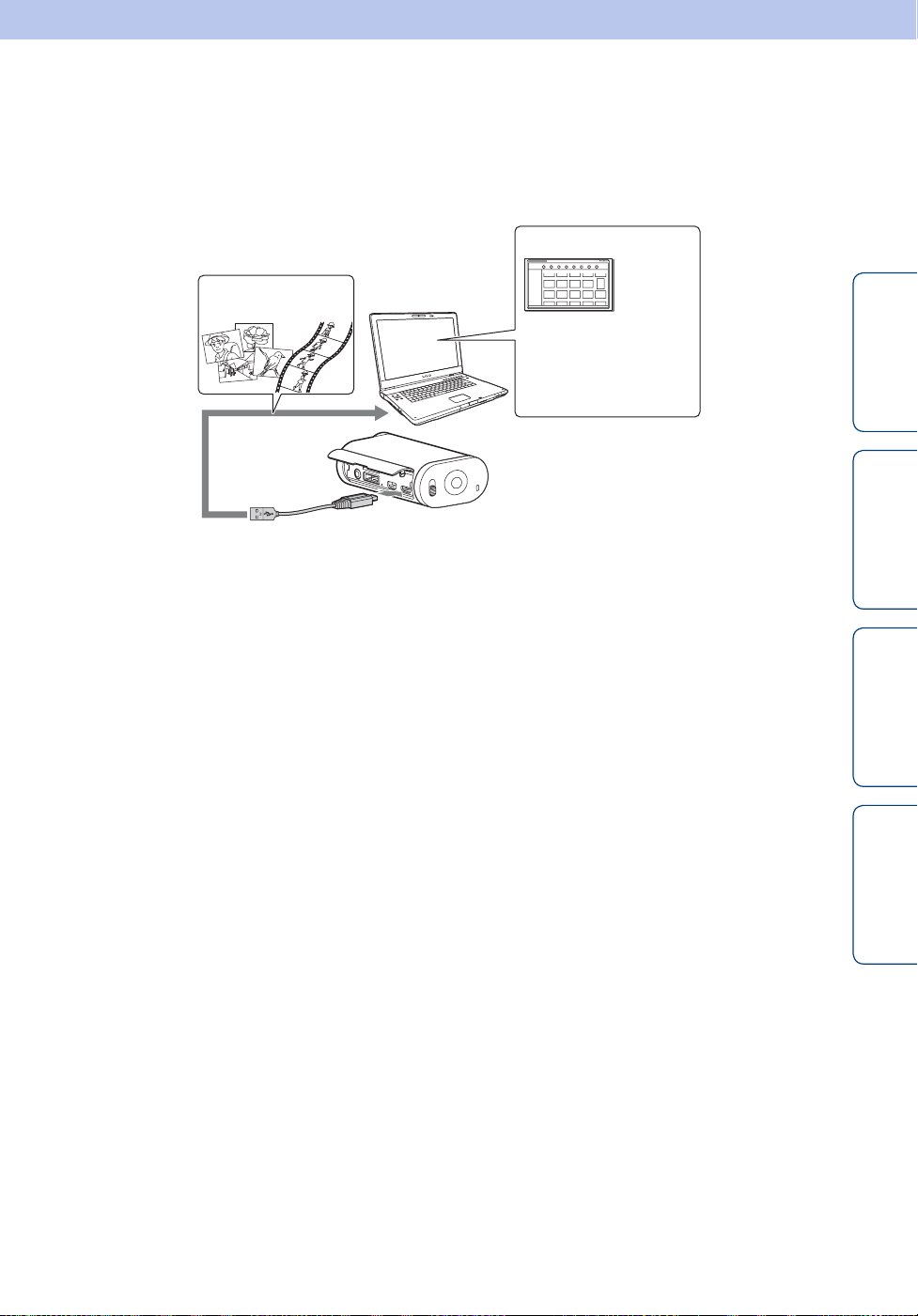

将本机与电脑连接时的实用功能 .............. 48
准备计算机 ................................ 49

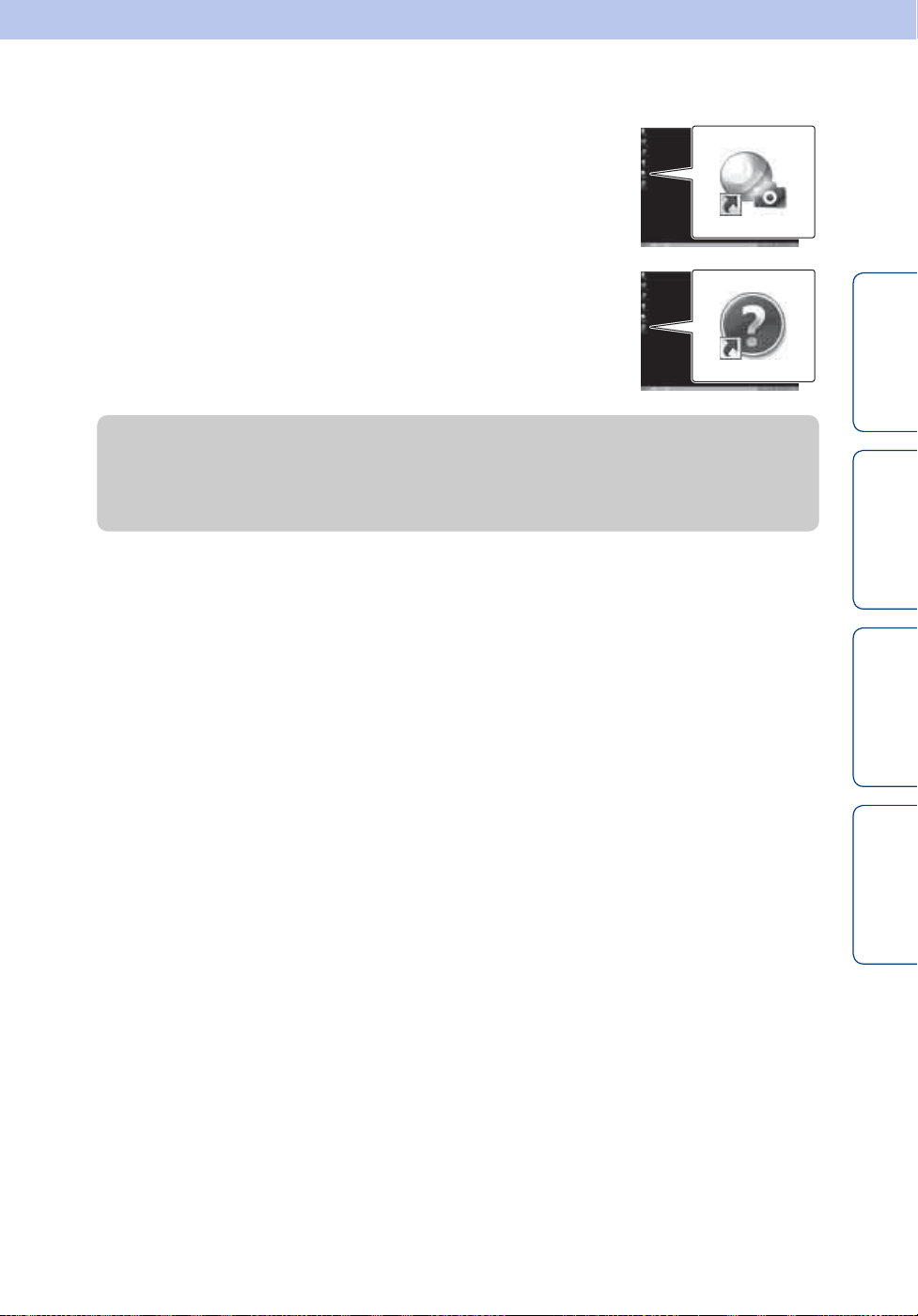

开启 “PlayMemories Home”软件............. 51
故障排除 .................................. 52
警告指示和信息 ............................ 56
可录制时间 ................................ 57
电池组 .................................... 59
在国外使用本机 ............................ 60
注意事项 .................................. 61
规格 ...................................... 63
CS
7
索引
索引 ...................................... 65
目录 操作搜索 设定搜索 索引
CS
8
操作搜索
拍摄动画和照片
改变动画文件大小
删除图像
改变日期、时间以及
地区
初始化设置
在电视机上观看
使用智能手机或平板电
脑操作
拍摄 .........................................37
录制模式 ....................................18
可以删除与本机连接的计算机中的每个图像文
件。
日期和时间设置 .............................26
重置设定 ....................................30
在电视机上观看图像 ........................39
Wi-Fi遥控 ...................................46
目录 操作搜索 设定搜索 索引
将图像从本机复制到智
能手机
使用实时监控器操作
上传图像至网络服务
复制 .........................................47
连接实时监控器 .............................44
连接智能手机................................41
CS
9
设定搜索
设定项目
单击每项即可跳转至相应页面。
项目 显示屏 默认设定
录制模式 VIDEO HQ (1920×1080/30p)
SteadyShot STEDY ON
上下反转 FLIP OFF
场景 SCENE NORML
间隔照片拍摄 LAPSE 5sec
Wi-Fi遥控 Wi-Fi ON
复制* SHARE —
飞行模式 PLANE OFF
自动关机 A.OFF 60sec
提示音 BEEP ON
日期和时间设置 DATE 2014/1/1 00:00 GMT+0
夏令时设定 DST OFF
USB电源 USBPw ON
切换NTSC/PAL V.SYS NTSC
重置设定 RESET —
格式化 FORMT —
* 当本机设定为Wi-Fi遥控功能时，可以通过操作智能手机改变模式。
目录 操作搜索 设定搜索 索引
注意
• 显示面板仅显示英文。无法使用其他语言。
如何设定项目
可以通过使用本机上的下列三个按钮来设定项目。
NEXT*：进入下一菜单
PREV*：返回前一菜单
ENTER：执行菜单
* NEXT和PREV按钮都被用于改变菜单。在本手册中，我们
通常使用NEXT按钮来进行说明。当我们仅使用PREV按钮
时，则以PREV按钮进行说明。
1 按下NEXT或PREV按钮，以打开电源。
若要关闭电源，请选择[PwOFF]，并按下ENTER按
钮。
2 按下NEXT按钮显示[SETUP]，然后按下ENTER按钮。
3 按下NEXT按钮显示设定项目，再按下ENTER按钮。
若要返回[SETUP]菜单，请选择[BACK]并按下ENTER按钮。
REC按钮/
ENTER按钮
PREV按钮
NEXT按钮
10
CS

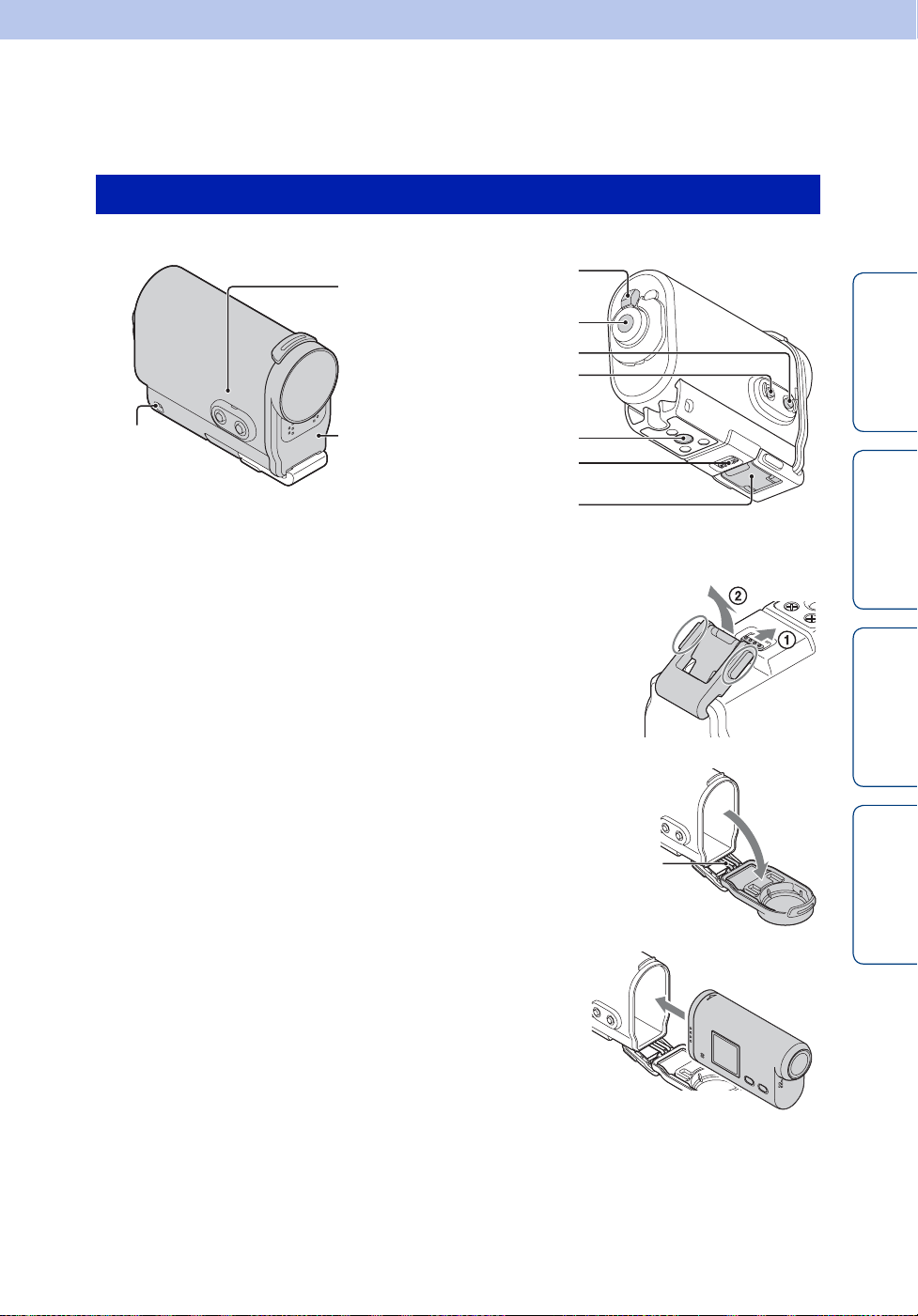

识别部件
A REC/存取指示灯
B REC （动画/照片）按钮
ENTER （菜单执行）按钮
C bREC HOLD开关*
1
D 显示面板
E 扬声器
F PREV按钮
G NEXT按钮
H 麦克风
I 镜头
J 接口盖
K m （麦克风）插孔*
L 扩展接口*
3
2
M CHG （充电）指示灯
N HDMI OUT插孔
O Multi/Micro USB端子*
P 电池组/存储卡盖
Q 存储卡插槽
R 电池弹出杆
S 电池插槽
目录 操作搜索 设定搜索 索引
4
*1用于防止意外操作。朝着 b 方向滑动以锁
定REC按钮。朝着相反方向滑动释放锁定。
*2当连接了外接麦克风 （另售）时，通过内
置麦克风无法录制音频。
3
用于连接附件。
*
4
*
支持Micro USB兼容设备。
11
CS
检查配套物品
确保拿到以下配套物品。
括号中的数字表示配套物品的数量。
• 本机 （1）
• Micro USB连接线 （1）
• 可重复充电电池 （NP-BX1）（1）
• 防水套装 (SPK-AS2) (1)
• 粘性固定座 (VCT-AM1)
连接搭扣 (1)
目录 操作搜索 设定搜索 索引
平直粘性固定座 (1)
弧形粘性固定座 (1)
• 手册 （本说明书）
包含在本机的内部存储体中。
• 成套印刷文档
12
CS
插入电池组
1 将电池组/存储卡盖朝着箭头方向滑动，然
后打开盖子。
2 插入电池组。
确认电池组的方向正确，然后将其抵住电池弹出
杆并插入，直到电池弹出杆锁定。
3 关闭盖子。

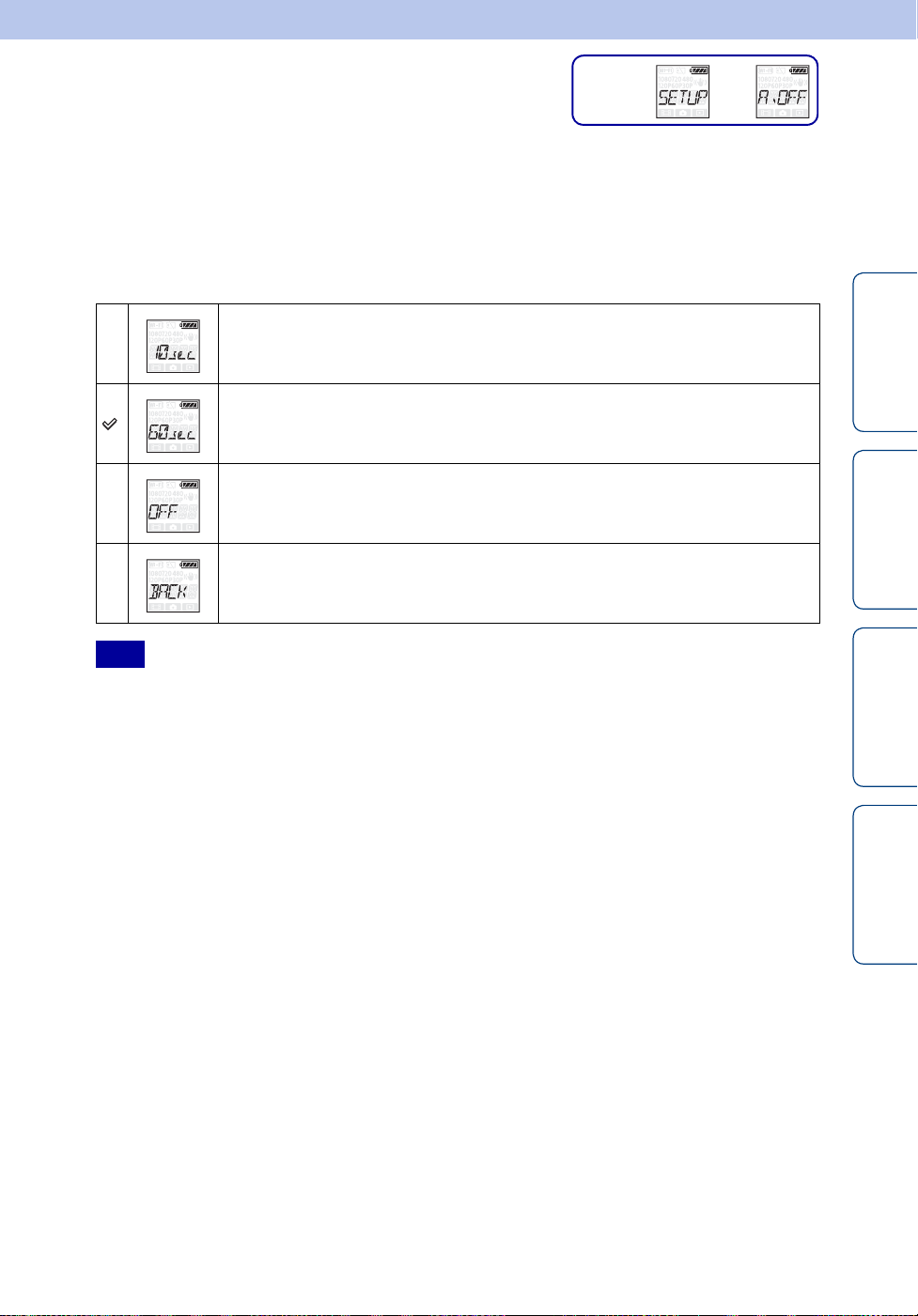

z设定自动关机功能
从[SETUP]画面中选择[A.OFF]，然后设定自动关机功能。默认设定为[60sec]。根据
需要改变设定。
有关详细信息，请参阅 “自动关机”（第24页）。
目录 操作搜索 设定搜索 索引
续r
13
CS

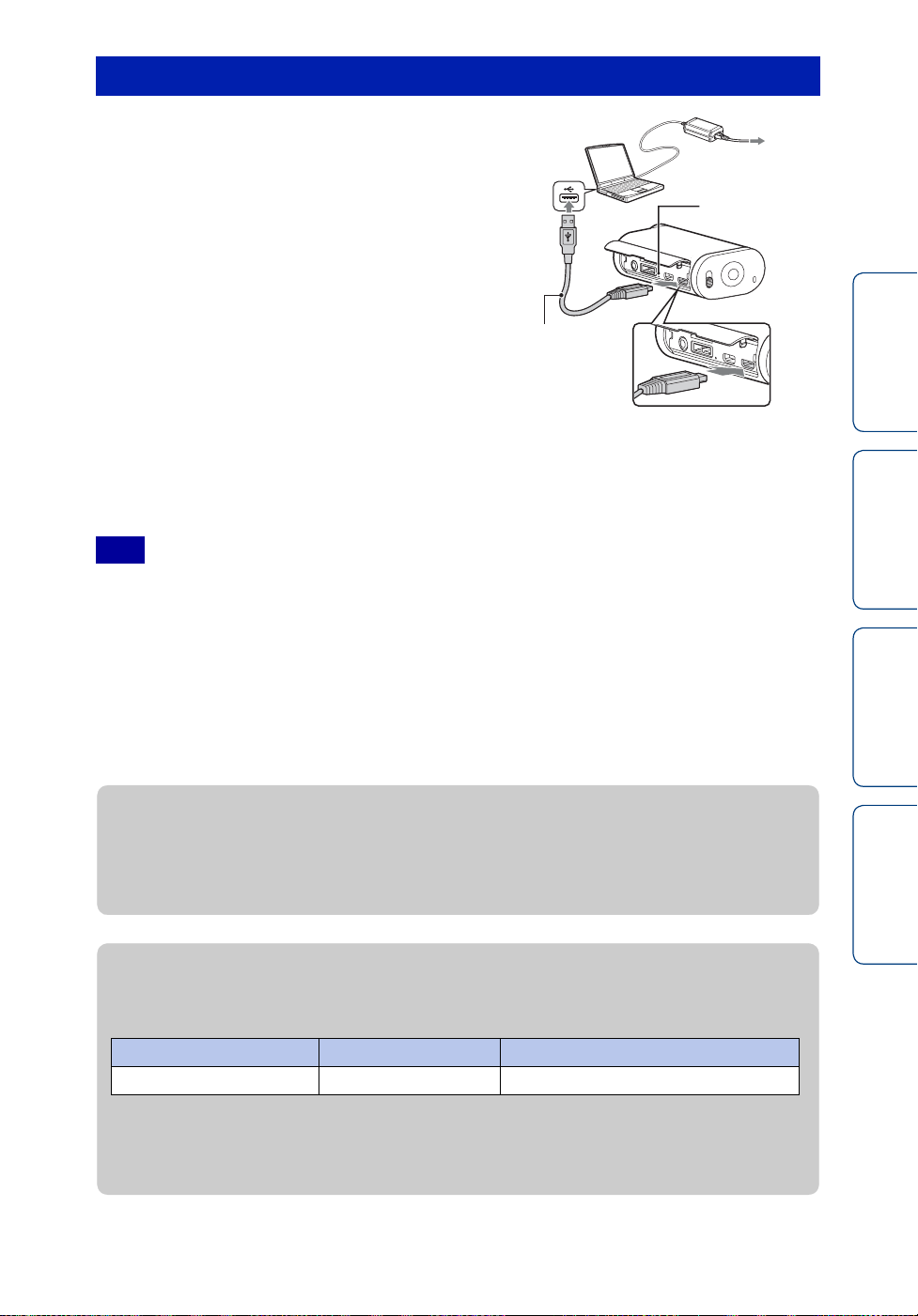

对电池组充电
1 关闭本机电源。
本机电源打开时，无法充电。

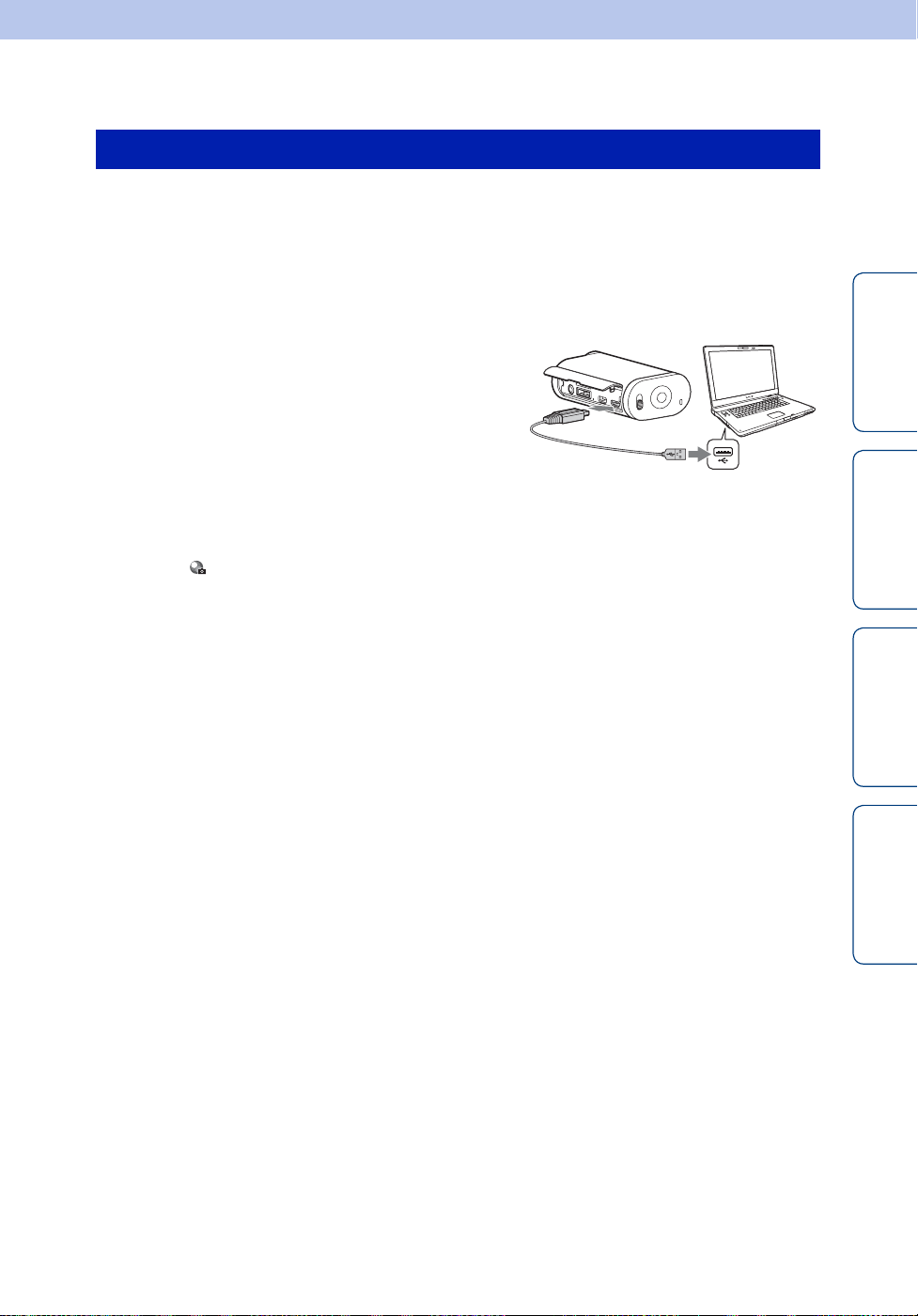

2 使用micro USB连接线 （附送）将本机连
接到已启动的计算机上。
CHG （充电）指示灯亮起。
Micro USB连
接线 （附
送）
插入直至完全固定
3 充电完成时，取消本机与计算机之间的USB连接 （第50页）。
充电结束时，CHG （充电）指示灯熄灭 （完全充电）（第59页）。
注意
• 本机只能使用X型号电池。
• 请在给电池充电时关闭本机电源。
• 将本机与计算机连接时，请勿对本机强行用力。否则可能导致本机或计算机损坏。
• 将本机与笔记本电脑连接，若笔记本电脑未连接到AC电源，笔记本电脑的电池电量可能会快速
耗尽。请勿长时间将本机与计算机连接。
• 无法保证个人组装或改装的计算机能给电池组充电或与其连接。视USB设备型号而定，充电可能
无法正常进行。
• 不保证所有计算机均可操作。
• 如果长时间不打算使用本机，请每隔6个月到12个月给本机充电一次，以保持电池的正常性能。
CHG （充电）
指示灯
目录 操作搜索 设定搜索 索引
z如何从墙壁插座充电
通过使用USB充电器AC-UD20 （另售），可以从墙壁插座为电池组充电。
要连接至充电器，请使用micro USB连接线 （附送）。
z给本机充电要花多长时间？
充电时间
电池组 通过计算机 通过AC-UD20* （另售）
NP-BX1 （附送） 约245分钟 约175分钟
• 温度在25°C时，对完全放电的电池组充电所需要的时间。在某些环境或条件下，充电可能
会花费更长的时间。
* 使用USB充电器AC-UD20 （另售）可快速充电。请使用micro USB连接线 （附送）连接充电
器。
续r
14
CS

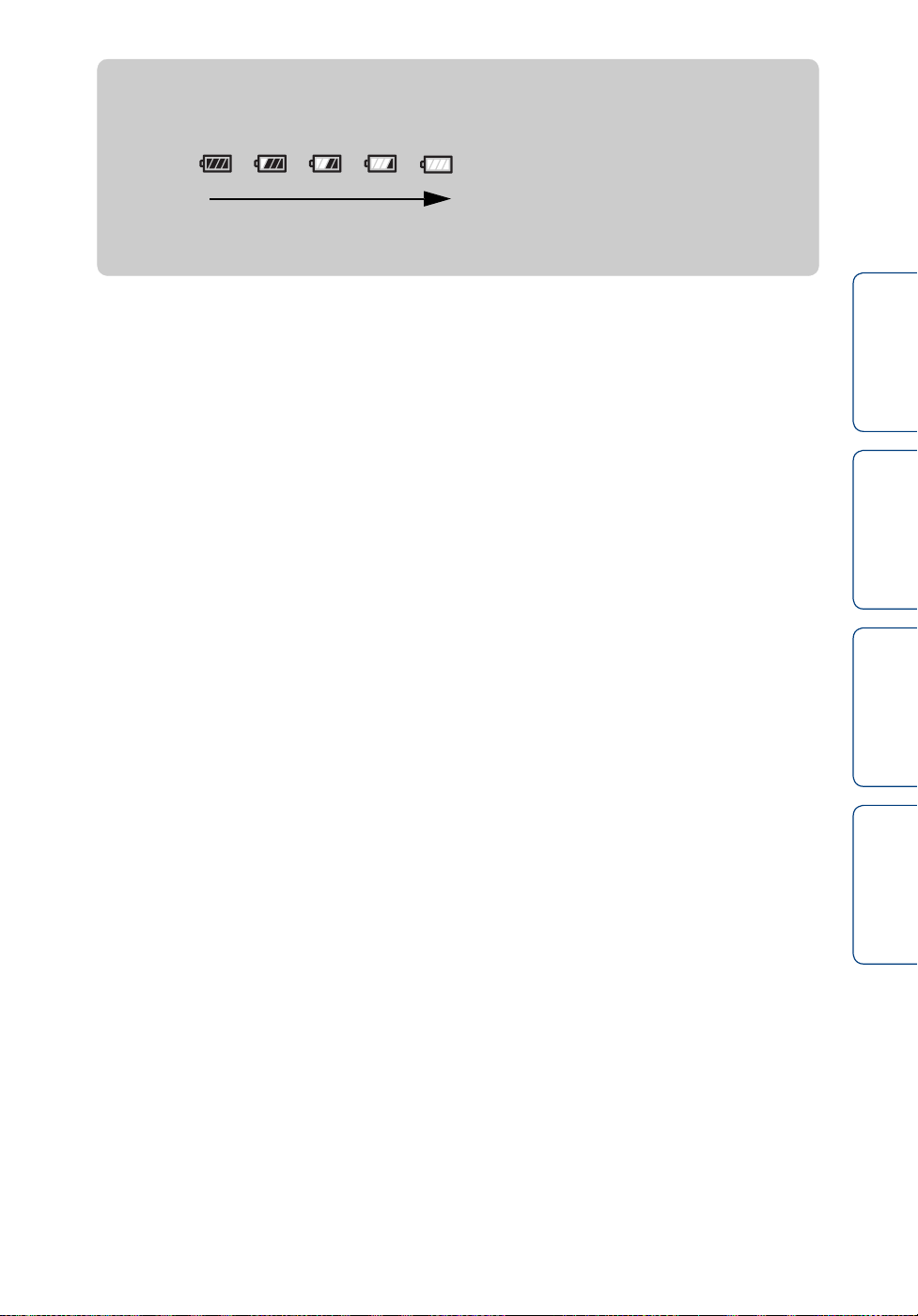

z检查电池剩余电量
显示面板的右上角出现剩余电量指示。
高低
• 在某些环境中，显示的剩余电量指示可能不正确。
• 出现正确的剩余电量指示，需要花费1分钟左右的时间。
目录 操作搜索 设定搜索 索引
15
CS
插入存储卡
1 将电池组/存储卡盖朝着箭头方向滑动，
然后打开盖子。
2 插入存储卡直至听到咔嗒声。
microSD卡：朝着 A 的方向插入。
“Memory Stick Micro (M2)”：朝着 B 的方向
插入。
• [WAIT]出现在显示面板上时，等待直至此信息消
失。
• 朝着正确方向笔直插入存储卡，否则本机将不会辨
识存储卡。
A
印刷侧 端子侧
B
目录 操作搜索 设定搜索 索引
microSD卡
3 关闭盖子。
z退出存储卡
打开盖子，然后向内轻推一下存储卡。
z本机可以使用什么类型的存储卡？
存储卡类型 SD速度等级 本手册中的用语
“Memory Stick Micro
(Mark2)”
microSD存储卡
microSDXC存储卡
— “Memory Stick Micro”
4级或更快 microSD卡microSDHC存储卡
“Memory Stick Micro
(Mark2)”
• 不保证所有存储卡均可正常使用。
续r
16
CS
注意
• 为确保存储卡稳定操作，初次使用时建议使用本机格式化存储卡 （第31页）。
格式化会删除存储卡中全部数据，且数据无法恢复。
• 在格式化存储卡之前，请将存储卡中重要数据保存到计算机等其他媒体设备上。
• 如果按错误的方向将存储卡插入插槽，存储卡、存储卡插槽或图像数据可能会损坏。
• 除尺寸相符的存储卡外，请勿将任何其他物品插入存储卡插槽。否则可能会造成故障。
• 插入或退出存储卡时请小心，防止存储卡弹出和跌落。
• 本机的保证工作温度介于-10°C到40°C之间。不过，视存储卡的类型而定，保证的工作温度会有
所不同。
有关详细信息，请参阅存储卡附送的操作说明。
• 记录到microSDXC存储卡中的图像无法 （通过USB连接）传送到不兼容exFAT*的计算机或AV设
备，也无法在这些设备上面播放。连接以前，请确保设备兼容exFAT。如果将本机连接到不兼容
exFAT的设备，可能会出现格式化存储卡的提示。在这种情况下，请勿格式化存储卡，否则其中
所有的数据将会丢失。
* exFAT是microSDXC存储卡采用的文件系统。
目录 操作搜索 设定搜索 索引
17
CS

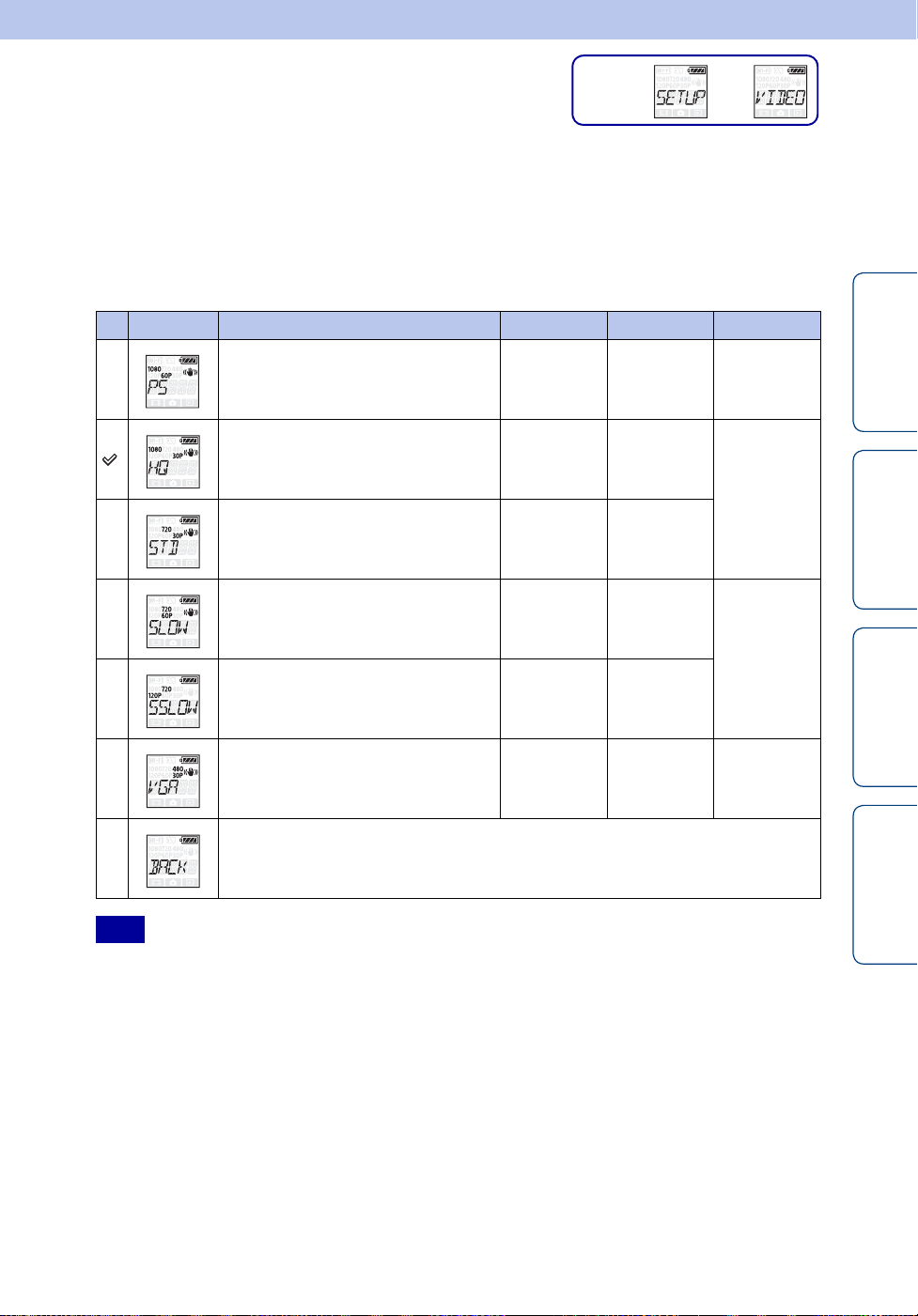

录制模式
可以设定拍摄动画的图像分辨率及帧速率。
首先选择[SETUP]，以便进行设定。
设定
显示
t
1 按下NEXT按钮显示[SETUP]，然后按下ENTER按钮。
2 显示[VIDEO] （录制模式）时，按下ENTER按钮。
3 按下NEXT按钮选择录制模式，然后按下ENTER按钮。
显示屏 录制的图像 分辨率 成像帧速率 播放帧速率
目录 操作搜索 设定搜索 索引
极高分辨率/以2倍帧速率录制的流
畅图像
极高分辨率 1920×1080 30p/25p
高分辨率 1280×720 30p/25p
以2倍帧速率录制的慢动作图像 1280×720 60p
以4倍帧速率录制的超级慢动作图像 1280×720 120p
标准分辨率 640×480 30p/25p 30p/25p
返回[VIDEO]菜单。
1920×1080 60p/50p 60p/50p
30p/25p
30p
注意
• 持续动画拍摄时间约为13小时。
在[SLOW]模式中，约为6.5小时。
在[SSLOW]模式中，约为3小时。
• 如果您选择[SSLOW]，那么即使SteadyShot设定为[ON]，SteadyShot也不会生效。
• 以下情况下，拍摄过程中不会录制音频。
– [SSLOW] (720 120p)、[SLOW] (720 60p)被设定。
• 当录制模式设定为[VGA]时，视角与其它模式相比会变窄。
• 帧速率会因NTSC/PAL设定 （第29页）而异。
• 如果NTSC/PAL设定切换为[PAL]，将不会显示帧速率。
18
CS
SteadyShot
拍摄时可以启用防抖功能。
首先选择[SETUP]，以便进行设定。
设定
显示
t
1 按下NEXT按钮显示[SETUP]，然后按下ENTER按钮。
2 按下NEXT按钮显示[STEDY] (SteadyShot)，然后按下ENTER按钮。
3 按下NEXT按钮选择设定，然后按下ENTER按钮。
使用SteadyShot。（视场角度：120°）
不使用SteadyShot。（视场角度：170°）
返回[STEDY]菜单。
注意
• 视场角度默认设定为120°。想要更宽的视场角度，请将[STEDY]设定为[OFF]。
• 当录制模式设定为[SSLOW]时，SteadyShot将不会生效。
• 当本机设定为照片模式时，不能使用SteadyShot。
目录 操作搜索 设定搜索 索引
19
CS

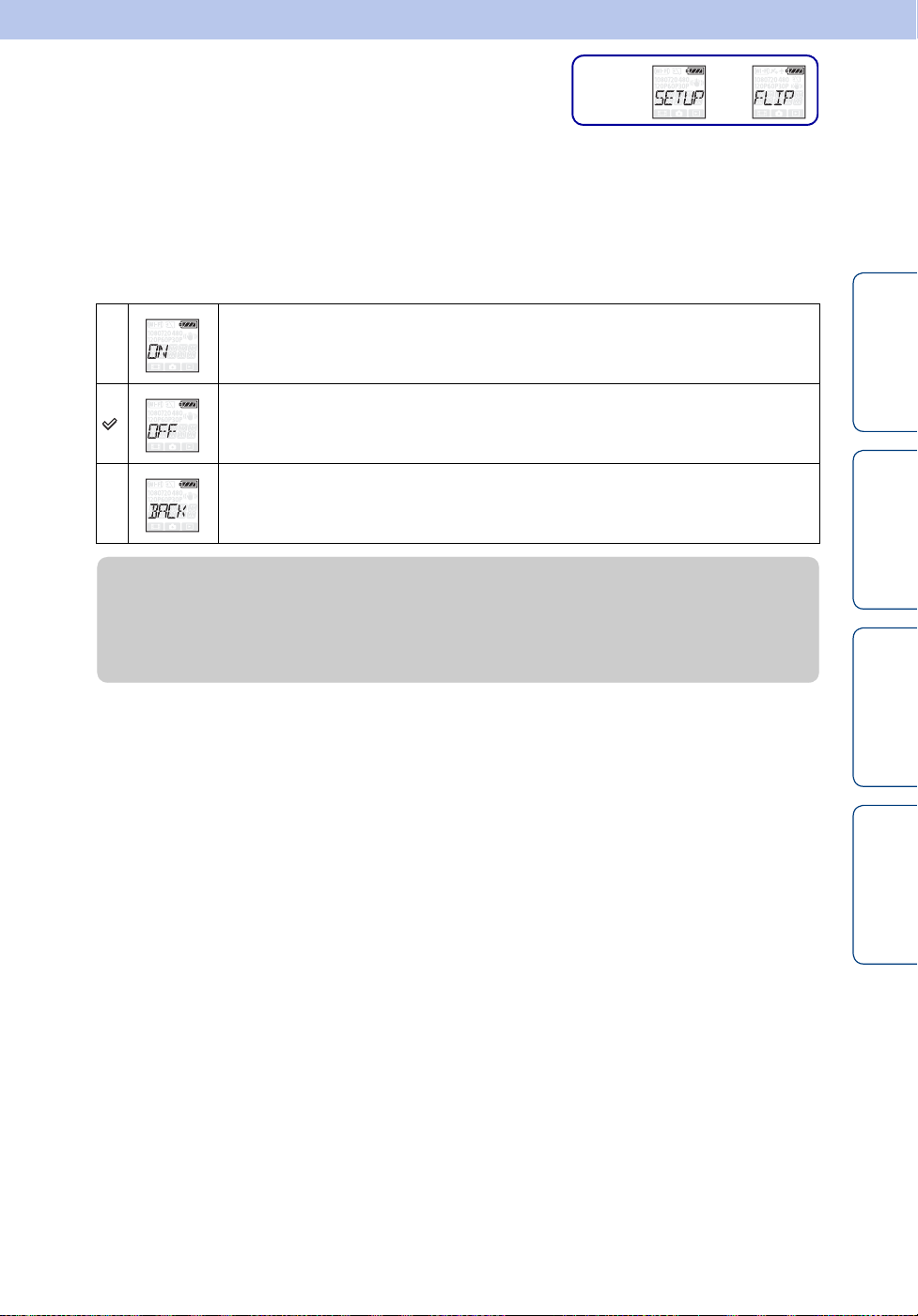

上下反转
您可以录制倒置图像。此功能在本机倒置安装时很有用。
首先选择[SETUP]，以便进行设定。
设定
显示
1 按下NEXT按钮显示[SETUP]，然后按下ENTER按钮。
2 按下NEXT按钮显示[FLIP] （上下反转），然后按下ENTER按钮。
3 按下NEXT按钮选择设定，然后按下ENTER按钮。
垂直上下反转图像并交换左右声道。
不上下反转图像。
返回[FLIP]菜单。
z关于上下反转功能
t
目录 操作搜索 设定搜索 索引
当上下反转设定为[ON]时，拍摄模式变更后会在设定信息上显示[FLIP]。
在正常位置使用本机时，图像会上下颠倒录制。
20
