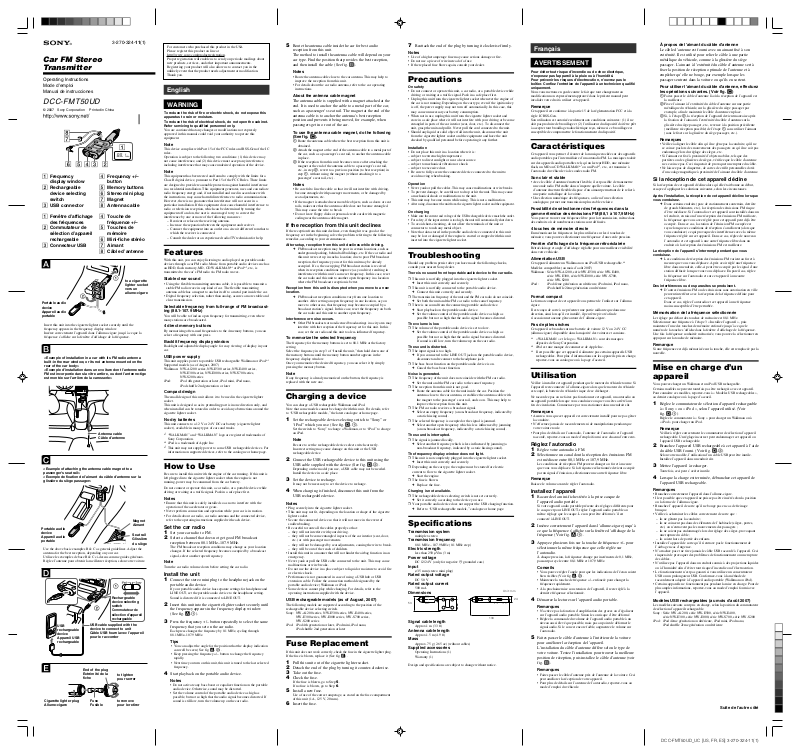

Sony FMT50UD Users Manual

3-270-324-11(1)

Car FM Stereo Transmitter

Operating Instructions Mode d’emploi Manual de instrucciones

DCC-FMT50UD

1 Frequency

display window

2 Rechargeable

device selecting switch

3 USB connector

1 Fenêtre d’affichage

des fréquences

Commutateur de sélection d’appareil rechargeable

3 Connecteur USB

4 Frequency +/–

button

5 Memory buttons 6 Stereo mini plug 7 Magnet 8 Antenna cable

4 Touche de

fréquence +/–

5 Touches de

mémoire

6 Mini-fiche stéréo 7 Aimant 8 Câble d’antenne

to a cigarette lighter socket vers un

Portable audio device Appareil audio portable

Insert this unit into the cigarette lighter socket securely until the frequency appears in the frequency display window. Insérez correctement l’appareil dans l’allume-cigare jusqu’à ce que la fréquence s’affiche sur la fenêtre d’affichage de la fréquence.

allume-cigare

Antenna cable Câble d’antenne

Magnet

Portable audio device Appareil audio portable

Use the above basic examples B & C as general guidelines. Adjust the antenna for the best reception, depending on your car. Utilisez les exemples de base B & C ci-dessus comme guides généraux. Réglez l’antenne pour obtenir la meilleure réception, selon votre voiture.

Aimant

Seat rail Glissière du siège

Rechargeable device selecting switch

Commutateur de sélection d’appareil rechargeable

USB rechargeable device Appareil USB rechargeable

Cigarette lighter plug Allume-cigare

USB cable supplied with the device to connect to unit Câble USB fourni avec l’appareil pour le raccorder

End of the plug Extrémité de la fiche

Fuse Fusible

to tighten pour serrer

to remove pour le retirer

For customers who purchased this product in the USA Please register this product on line at http://www.sony.com/productregistration. Proper registration will enable us to send you periodic mailings about new products, services, and other important announcements. Registering your product will also allow us to contact you in the unlikely event that the product needs adjustment or modification. Thank you.

English

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. To reduce the risk of electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

Note

This device complies with Part 15 of the FCC rules and RSS-Gen of the IC rules. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

Note

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures :

– Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

Features

With this unit, you can enjoy listening to audio played on portable audio devices through a car FM radio. Music from portable audio devices such as an HDD, flash memory, MD, CD WALKMAN*1 or iPod*2, etc., is transmitted to the car’s FM radio via FM radio waves.

Stable clear sound

• Using the flexible transmitting antenna cable, it is possible to transmit a stable FM radio wave in any kind of car. The flexible transmitting antenna cable has a magnet to anchor itself to a metal part inside the car.

• Digital frequency selection, rather than analog, assures a more stable and clear transmission.

Selectable frequency from full-range of FM broadcasting (88.1-107.9 MHz)

You will be able to find an open frequency for transmitting, even where many stations are broadcasted.

4 direct memory buttons

By memorizing often-used frequencies to the 4 memory buttons, you can select a frequency with one press.

Backlit frequency display window

Backlight and adjustable display angle for easy viewing of display in your car.

USB power supply

This unit supplies power to portable USB rechargeable Walkman or iPod.* Supported models (as of August, 2007) Walkman: NW-A1200 series, NW-E500 series, NW-E400 series,

NW-E300 series, NW-E000 series, NW-E700 series, NW-S200 series

iPod: iPod 4th generation or later, iPod mini, iPod nano,

iPod shuffle 2nd generation or later

Compact design

The small design of this unit allows it to be used in the cigarette lighter socket. This unit is designed so as its protruding part is in one direction only, and when installed can be rotated in order to avoid any obstructions around the cigarette lighter socket.

No dry batteries

This unit connects to a 12 V or 24 V DC car battery (cigarette lighter socket), available in many types of cars and trucks.

*1“WALKMAN” and “WALKMAN” logo are registered trademarks of

Sony Corporation.

*2iPod is a trademark of Apple Inc. *3This unit may not supply power to some USB rechargeable devices. For

information on supported devices, refer to the catalogue or home page.

How to Use

Be sure to install this unit with the engine of the car running. If this unit is left plugged into the cigarette lighter socket when the engine is not running, power may be consumed from the car battery.

Do not connect or operate this unit, a car radio, or a portable device while driving or waiting at a traffic signal. Park in a safe place first.

Notes

• Ensure that this unit is safely installed so as not to interfere with the operation of the accelerator or gears.

• Never perform connection and operation while your car is in motion.

• For details about car radio, car radio antenna and the connected device, refer to the operating instructions supplied with each device.

Set the car radio

1 Set your car radio to FM. 2 Select a channel that does not get good FM broadcast

reception between 88.1 MHz–107.9 MHz.

The FM broadcast reception conditions may change as your location changes. If the selected frequency becomes occupied by a broadcast signal, select another open frequency.

Note

Turn the car radio volume down before setting the car radio.

Install the unit

1 Connect the stereo mini plug to the headphone jack on the

portable audio device.

If your portable audio device has separate settings for headphone and LINE OUT, set the portable audio device to the headphone setting. Sound is distorted if it is connected to LINE OUT.

2 Insert this unit into the cigarette lighter socket securely until

the frequency appears in the frequency display window (See fig. A-1).

3 Press the frequency +/– button repeatedly to select the same

frequency that you set on the car radio.

Each press changes the frequency by 0.1 MHz, cycling through

88.1 MHz–107.9 MHz.

Tips

• You can adjust the angle for the position that the display indication can well be seen (See fig. A-2).

• Keep pressing the frequency +/– button to change the frequency rapidly.

• Next time you turn on this unit, this unit is tuned to the last selected frequency.

4 Start playback on the portable audio device.

Notes

• Do not activate any bass boost or equalizer function on the portable audio device. Otherwise, sound may be distorted.

• Set the volume control of the portable audio device as high as possible, but not so high that the audio signal becomes distorted. If sound is still low, turn the volume up on the car radio.

5 Route the antenna cable inside the car for best audio

reception from this unit. The method to install the antenna cable will depend on your car type. Find the position that provides the best reception, and then install the cable (See fig. B).

Notes

• Route the antenna cable close to the car antenna. This may help to improve the reception from this unit.

• For details about the car radio antenna, refer to the car operating instructions.

About the antenna cable magnet

The antenna cable is supplied with a magnet attached at the end. It is used to anchor the cable to a metal part of the car, such as a passenger’s seat rail. The magnet at the end of the antenna cable is to anchor the antenna’s best reception position and prevents it being moved, for example, when passengers get in or out of the car.

To use the antenna cable magnet, do the following (See fig. C).

1 Route the antenna cable where the best reception from this unit is

obtained.

2 Attach the magnet at the end of the antenna cable to a metal part of

the car, such as a passenger’s seat rail, to anchor the antenna cable in place.

3 If the reception from this unit becomes worse after attaching the

magnet at the end of the antenna cable to a passenger’s seat rail, etc., in step 2, revert to a previous position (to best reception) in step 1, without using the magnet (without attaching it to a passenger’s seat rail, etc.).

Notes

• Be careful to line the cable so that it will not interfere with driving, become entangled with passenger movements, or be damaged by seat adjustments, etc.

• If the magnet is attached near movable objects, such as doors or seat rails, make sure that the antenna cable does not become entangled. This may cause the wire to break.

• Do not leave floppy disks or personal credit cards with magnetic coding near the antenna cable magnet.

If the reception from this unit declines

If the reception from this unit declines, even though it was good at the frequency set in the beginning, solve the problem referring to the following remedies, according to your circumstances.

After setup, reception from this unit declines while driving.

c FM broadcast reception may be poor in certain locations, such as

underground parking, behind tall buildings, etc. If the car radio and this unit were set up in such a location; due to poor FM broadcast reception, the frequency you set for this unit may be already occupied. If so, the occupying FM broadcast station is received when its reception conditions improve (as you drive) resulting in interference with this unit’s same set frequency. In this case, reset the car radio and this unit to another open frequency in a location where the FM broadcast reception is better.

Reception from this unit is disrupted when you move to a new location.

c FM broadcast reception conditions vary from one location to

another. After setting an open frequency in one location, as you move to other areas, that frequency may become occupied by a broadcast station’s signal. In this case, reset the frequency on both the car radio and this unit to another open frequency.

Interference or noise occurs.

Other FM broadcasts or non-licensed broadcastings in a city area may interfere with the reception of the frequency set for this unit. In this case, set the car radio and this unit to a less-influenced frequency.

To memorize the selected frequency

The frequency for the memory buttons is set to 88.1 MHz at the factory setting. Select the frequency in step 3 of “Install the unit,” then hold down one of the memory buttons until the memory button number appears in the

frequency display window. Once you memorize the desired frequency, you can select it by simply pressing the memory button.

Note

If any frequency is already memorized on the button, the frequency is replaced with the new one.

Charging a device

You can charge a USB rechargeable Walkman and iPod. Note that some models cannot be charged with this unit. For details, refer to “USB rechargeable models,” the latest catalogue or home page.

1 Set the rechargeable device selecting switch to “Sony” or

“iPod” which you use. (See fig. D-1).

Set the switch to “Sony” to charge a Walkman, or to “iPod” to charge an iPod.

Note

Be sure to set the rechargeable device select switch correctly. Incorrect setting may cause damage on this unit or the USB rechargeable device.

2 Connect the USB rechargeable device to this unit using the

USB cable supplied with the device (See fig. D-2).

Depending on the model you use, a USB cable may not be needed. Install the device in a safe place.

3 Set the device to recharge.

It may not be necessary to set the device to recharge.

4 When charging is finished, disconnect this unit from the

USB rechargeable device.

Notes

• Plug securely into the cigarette lighter socket.

• This unit may not fit, depending on the location or shape of the cigarette lighter socket.

• Secure the connected device so that it will not move in the event of sudden braking.

• Be careful to route all the cables properly so that: – they will not interfere with your driving. – they will not become entangled in parts of the car interior (seat, door,

etc.) or with passenger movements.

–

they will not be damaged by seat adjustments, causing the wire to break.

– they will be out of the reach of children.

• Install this unit in a manner that will not hinder the airbag function in an emergency.

• Never yank or pull the USB cable connected to the unit. This may cause malfunctions or wire breaks.

• Do not use the device in a place subject to liquid or moisture to avoid fire or electric shock.

• Performance is not guaranteed in case of using a USB hub or USB extension cable. Follow the connection method designated by the portable audio device (Walkman or iPod).

• Some devices cannot play while charging. For details, refer to the operating instructions supplied with the device.

USB rechargeable models (as of August, 2007)

The following models are supported according to the position of the rechargeable device selecting switch. Sony: NW-A1200 series, NW-E500 series, NW-E400 series,

NW-E300 series, NW-E000 series, NW-S700 series, NW-S200 series

iPod: iPod 4th generation or later, iPod mini, iPod nano,

iPod shuffle 2nd generation or later

Fuse Replacement

If this unit does not work correctly, check the fuse in the cigarette lighter plug. If the fuse is blown, replace it (See fig. E).

1 Pull this unit out of the cigarette lighter socket. 2 Detach the end of the plug by turning it counter-clockwise. 3 Take out the fuse. 4 Check the fuse.

If the fuse is blown, go to Step 5. If no fuse is blown, go to Step 6.

5 Install a new fuse.

Use a fuse of the correct amperage, as stated on the fuse compartment of this unit (1 A, 125 V, 20 mm).

6 Insert the fuse.

7 Reattach the end of the plug by turning it clockwise firmly.

Notes

• Use of a higher amperage fuse may cause serious damage or fire.

• Do not use a piece of wire instead of a fuse.

• If the replaced fuse blows again, consult your dealer.

Precautions

On safety

• Do not connect or operate this unit, a car radio, or a portable device while driving or waiting at a traffic signal. Park in a safe place first.

• Unplug this unit from the cigarette lighter socket whenever the engine of the car is not running. Depending on the car type, even if the ignition key is off, the power supply may not turn off automatically. In this case, this may cause unnecessary car battery consumption. When not in use, unplug this unit from the cigarette lighter socket and

• store in a safe place where it will not interfere with your driving or become entangled in parts of the car interior (seat, door, etc.). To disconnect the unit, grasp the unit and pull it. Never pull the cord connected to the unit.

• Should any liquid or solid object fall into the unit, disconnect the unit from the cigarette lighter socket and the equipment and have the unit checked by qualified personnel before operating it any further.

Installation

• Do not place this unit in a location where it is:

– subject to extreme high temperature. – subject to direct sunlight or near a heat source. – subject to mechanical vibration or shock. – subject to excessive dust.

• Be sure to fully secure the connected device connected to the unit to avoid moving when braking.

Operation

•

Never yank or pull the cables. This may cause malfunctions or wire breaks.

• To prevent damage, be careful not to drop or hit the unit. This may cause a mechanical shock or malfunctions to the unit.

• This unit may become warm while using. This is not a malfunction.

•

After using, disconnect the unit from the cigarette lighter socket and the equipment.

On charging

•

Make sure the current and voltage of the USB rechargeable device match the outlet.

•

For safety, if the input current is too high, the unit will automatically shut down.

• To avoid short-circuiting, do not allow the terminals of the unit or connector to touch any metal object.

• Note that data stored in the portable audio device connected to this unit may be lost or damaged if the engine is started or stopped with this unit inserted into the cigarette lighter socket.

Troubleshooting

Should any problem persist after you have made the following checks, consult your nearest Sony dealer.

There is no sound from the portable audio device to the car radio.

❒ This unit is not fully plugged into the cigarette lighter socket.

c Insert this unit correctly and securely.

❒ This unit is not fully connected to the portable audio device.

c Connect this unit correctly and securely.

❒

The transmission frequency of the unit and the FM car radio do not coincide. c Set both the unit and the FM car radio to the same frequency.

❒ There is no sound from the connecting portable audio device.

c Start playback on the portable audio device. c Set the volume control of the portable audio device as high as

possible but not so high that the audio signal becomes distorted.

The volume is low.

❒ The volume of the portable audio device is set too low.

c Set the volume control of the portable audio device as high as

possible but not so high that the audio signal becomes distorted. If sound is still low, turn the volume up on the car radio.

The sound is distorted.

❒ The input signal is too high.

c If you connected to the LINE OUT jack on the portable audio device,

disconnect and reconnect to the headphone jack.

❒ The bass boost function on the portable audio device is on.

c Cancel the bass boost function.

Noise is generated.

❒ The frequency of the unit does not coincide with the FM car radio.

c Set the unit and the FM car radio to the same frequency.

❒ The reception from this unit is not good.

c Route the antenna cable for the unit inside the car. Position the

antenna close to the car antenna, or stabilize the antenna cable with the magnet to the passenger’s seat rail, and so on. This may help to improve the reception from this unit.

❒ The FM car radio receives a broadcast signal.

c Select an empty frequency (a non-broadcast frequency, indicated by

a static hissing sound).

❒ The selected frequency is occupied or the signal is jammed.

c Select another open frequency which is less influenced by jamming

(a non-broadcast frequency, indicated by a static hissing sound).

The sound is interrupted.

❒ The signal is jammed locally.

c Select another frequency which is less influenced by jamming (a

non-broadcast frequency, indicated by a static hissing sound).

The frequency display window does not light.

❒ This unit is not completely plugged into the cigarette lighter socket.

c Insert this unit correctly and securely.

❒ Depending on the car type, the engine must be started for electric

current to flow to the cigarette lighter socket. c Start the engine.

❒ The fuse is blown.

c Replace the fuse.

Charging is not available.

❒ The rechargeable device selecting switch is not set correctly.

c Set it correctly according to the device you use.

❒ Your portable audio device does not support the USB charging function.

c Refer to “USB rechargeable models,” catalogue or home page.

Specifications

Transmission system

multiplex stereo

Transmission frequency

88.1 MHz – 107.9 MHz (0.1 MHz step)

Electric strength

less than 250 µV/m (3 m)

Power voltage

DC 12/24 V (only for negative # grounded cars)

Input

ø3.5 mm (stereo mini plug)

Rated output voltage

DC 5.0 V

Rated output current

500 mA

Dimensions

Signal cable length

Approx.1 m (3.3 ft)

Antenna cable length

Approx.1.5 m (4.9 ft)

Mass

Approx. 75 g (2.65 oz) (without cables)

Supplied accessories

Operating Instructions (1) Warranty (1)

Design and specifications are subject to change without notice.

Unit: mm

133

Français

AVERTISSEMENT

Pour éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. Pour prévenir les risques d’électrocution, n’ouvrez pas le boîtier. Confiez l’entretien de l’appareil à un technicien qualifié uniquement.

Nous vous mettons en garde contre le fait que tout changement ou modification non expressément approuvé dans le présent manuel peut invalider votre droit à utiliser cet appareil.

Remarque

Cet appareil est conforme à la partie 15 de la réglementation FCC et à la règle IC RSS-Gen. Son utilisation est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de brouillage et (2) l’utilisateur du dispositif doit être prêt à accepter tout brouillage radioeléctrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Caractéristiques

Cet appareil vous permet d’écouter de la musique stockée sur des appareils audio portables par l’intermédiaire d’un autoradio FM. La musique stockée sur des appareils audio portables tels qu’un lecteur HDD, une mémoire flash, un MD ou CD WALKMAN*1 ou un iPod*2, etc., est transmise à l’autoradio du véhicule via les ondes radio FM.

Son clair et stable

• Avec le câble d’antenne émetteur flexible, il est possible de transmettre une onde radio FM stable dans n’importe quelle voiture. Le câble d’antenne émetteur flexible dispose d’un aimant permettant de le relier à une partie métallique de la voiture.

• Une sélection numérique des fréquences, au lieu d’une sélection analogique, permet une transmission plus stable et claire.

Possibilité de sélectionner des fréquences dans la gamme étendue des émissions FM (88,1 à 107,9 MHz)

Vous pouvez trouver une fréquence libre pour la transmission, même dans des endroits où de nombreuses stations sont diffusées.

4 touches de mémoire directe

En mémorisant les fréquences les plus utilisées sur les 4 touches de mémoire, vous pouvez sélectionner une fréquence d’une seule pression.

Fenêtre d’affichage de la fréquence rétroéclairée

Rétroéclairage et angle d’affichage réglable pour une meilleure visibilité dans votre véhicule.

Alimentation USB

Cet appareil alimente un Walkman ou un iPod USB rechargeable.* Modèles compatibles (au mois d’août 2007) Walkman : Série NW-A1200, série NW-E500, série NW-E400,

série NW-E300, série NW-E000, série NW-E700, série NW-S200

iPod : iPod 4ème génération ou ultérieure, iPod mini, iPod nano,

iPod shuffle 2ème génération ou ultérieure

Format compact

Le format compact de cet appareil vous permet de l’utiliser sur l’allumecigare. Il est conçu de sorte à ne présenter une partie saillante que dans une direction, ainsi lorsqu’il est installé, il peut être pivoté afin de n’occasionner aucune gêne autour de l’allume-cigare.

Pas de piles sèches

Cet appareil se branche sur une batterie de voiture 12 V ou 24 V CC (allume-cigare) disponible dans la majorité des voitures et camions.

*1« WALKMAN » et le logo « WALKMAN » sont des marques

déposées de Sony Corporation.

*2iPod est une marque de commerce de Apple Inc. *3Il est possible que cet appareil n’alimente pas certains appareils USB

rechargeables. Pour plus d’informations sur les appareils pris en charge, reportez-vous au catalogue ou à la page d’accueil.

Utilisation

Veillez à installer cet appareil pendant que le moteur du véhicule tourne. Si l’appareil reste connecté à l’allume-cigare alors que le moteur du véhicule est coupé, la batterie du véhicule risque de se décharger.

Ne raccordez pas ou ne faites pas fonctionner cet appareil, un autoradio ou un appareil portable lorsque vous conduisez ou que vous êtes arrêté à un feu de circulation. Commencez par vous stationner dans un endroit sûr.

Remarques

• Assurez-vous que cet appareil est correctement installé pour ne pas gêner la conduite.

• N’effectuez jamais de raccordements ni de manipulations pendant que votre voiture roule.

•

Pour plus de détails sur l’autoradio, l’antenne de l’autoradio et l’appareil raccordé, reportez-vous au mode d’emploi fourni avec chacun d’entre eux.

Réglez l’autoradio

Réglez votre autoradio à FM.

1 2 Sélectionnez un canal dont la réception des émissions FM

est médiocre entre 88,1 MHz et 107,9 MHz.

Les conditions de réception FM peuvent changer au fur et à mesure que vous vous déplacez. Si la fréquence sélectionnée devient occupée par un signal d’émission, sélectionnez une autre fréquence libre.

Remarque

Baissez le volume avant de régler l’autoradio.

Installez l’appareil

Raccordez la mini-fiche stéréo à la prise casque de

l’appareil audio portable.

Si votre appareil audio portable présente des réglages différents pour le casque et pour LINE OUT, réglez l’appareil audio portable au même réglage que le casque. Le son peut être déformé s’il est connecté à LINE OUT.

2 Insérez correctement l’appareil dans l’allume-cigare jusqu’à

ce que la fréquence s’affiche sur la fenêtre d’affichage de la fréquence (Voir fig. A-1).

3 Appuyez plusieurs fois sur la touche de fréquence +/– pour

sélectionner la même fréquence que celle réglée sur l’autoradio.

À chaque pression, la fréquence change par incréments de 0,1 MHz, passant par cycle entre 88,1 MHz et 107,9 MHz.

Conseils

• Vous pouvez régler l’angle pour que les indications de l’écran soient bien visibles (Voir fig. A-2).

•Maintenez la touche de fréquence +/– enfoncée pour changer la fréquence rapidement.

•À la prochaine mise sous tension de l’appareil, il reste réglé à la dernière fréquence sélectionnée.

4 Démarrez la lecture sur l’appareil audio portable.

Remarques

• N’activez pas la fonction d’amplification des graves ou d’égaliseur sur l’appareil audio portable. Sinon le son risque d’être déformé.

• Réglez la commande du volume de l’appareil audio portable à un niveau aussi élevé que possible, mais pas au point de déformer le signal audio. Si le son est encore faible, augmentez le volume sur l’autoradio.

5 Faites passer le câble d’antenne à l’intérieur de la voiture

pour améliorer la réception de l’appareil. L’installation du câble d’antenne diffère selon le type de votre voiture. Testez l’installation pour trouver la meilleure position de réception, puis installez le câble d’antenne (voir fig. B).

Remarques

• Faites passer le câble d’antenne près de l’antenne de la voiture. Ceci peut améliorer la réception de votre appareil.

• Pour plus de détails sur l’antenne de l’autoradio, reportez-vous au mode d’emploi du véhicule.

À propos de l’aimant du câble d’antenne

Le câble d’antenne est fourni avec un aimant fixé à son extrémité. Il est utilisé pour relier le câble à une partie métallique du véhicule, comme à la glissière du siège passager. L’aimant à l’extrémité du câble d’antenne sert à fixer la position de réception optimale de l’antenne et à empêcher qu’elle ne bouge, par exemple lorsque les passagers entrent dans la voiture ou qu’ils en sortent.

Pour utiliser l’aimant du câble d’antenne, effectuez les opérations suivantes. (Voir fig. C)

1 Faites passer le câble d’antenne là où la réception de l’appareil est

la meilleure.

2 Fixez l’aimant à l’extrémité du câble d’antenne sur une partie

métallique du véhicule, sur la glissière du siège passager par exemple, afin de maintenir le câble d’antenne en place.

3 Si, à l’étape 2, la réception de l’appareil devient mauvaise après

la fixation de l’aimant à l’extrémité du câble d’antenne sur la glissière du siège passager, etc., revenez à la position précédente (meilleure réception possible) de l’étape 1, sans utiliser l’aimant (sans le fixer sur la glissière du siège passager, etc.).

Remarques

• Veillez à aligner le câble afin qu’il ne gêne pas la conduite, qu’il ne se coince pas lors des mouvements des passagers ou qu’il ne soit pas endommagé lors du réglage des sièges, etc.

• Si l’aimant est fixé à proximité d’objets mobiles, tels que des portières ou des glissières de sièges, vérifiez que le câble d’antenne ne se coince pas. Ceci risquerait de provoquer une rupture du câble.

• Ne laissez pas de disquettes, de cartes de crédit personnelles dotés d’un codage magnétique à proximité de l’aimant du câble d’antenne.

Si la réception de cet appareil décline

Si la réception de cet appareil décline alors qu’elle était bonne au début, essayez d’appliquer les solutions suivantes, selon les circonstances.

Après l’installation, la réception de cet appareil décline lorsque vous conduisez.

c Dans certains endroits (parc de stationnement souterrain, derrière

de grands bâtiments, etc.), la réception des émissions FM risque d’être médiocre. Si l’autoradio et cet appareil sont installés dans un tel endroit, en raison d’une réception des émissions FM médiocre, la fréquence que vous avez réglée pour cet appareil peut déjà être occupée. Dans ce cas, la station de l’émission FM occupée est reçue lorsque ses conditions de réception s’améliorent (alors que vous conduisez) ce qui provoque des interférences avec la même fréquence réglée sur cet appareil. Dans ce cas, réglez de nouveau l’autoradio et cet appareil à une autre fréquence libre dans un endroit où la réception des émissions FM est meilleure.

La réception de l’appareil s’interrompt pendant que vous conduisez.

c Les conditions de réception des émissions FM varient au fur et à

mesure que vous vous déplacez. Après avoir réglé une fréquence libre dans un endroit, celle-ci peut être occupée par le signal d’une station diffusée lorsque vous vous déplacez. En pareil cas, réglez la fréquence sur l’autoradio et sur cet appareil à une autre fréquence libre.

Des interférences ou des parasites se produisent.

c D’autres émissions FM ou des émissions sans autorisation en ville

peuvent interférer avec la réception de la fréquence définie pour cet appareil. Dans ce cas, réglez l’autoradio et cet appareil à une fréquence moins susceptible d’être perturbée.

Mémorisation de la fréquence sélectionnée

Le réglage par défaut des touches de mémoire est 88,1 MHz. Sélectionnez une fréquence à l’étape 3 « Installez l’appareil », puis maintenez l’une des touches de mémoire enfoncée jusqu’à ce que le numéro de la touche s’affiche dans la fenêtre d’affichage de la fréquence. Une fois la fréquence souhaitée mémorisée, vous pouvez la sélectionner en appuyant sur la touche de mémoire.

Remarque

Si une fréquence est déjà mémorisée sur la touche, elle est remplacée par la nouvelle.

Mise en charge d’un appareil

Vous pouvez charger un Walkman et un iPod USB rechargeable. Certains modèles ne peuvent toutefois pas être rechargés avec cet appareil. Pour connaître ces modèles, reportez-vous à « Modèles USB rechargeables », au dernier catalogue ou à la page d’accueil.

1 Réglez le commutateur de sélection d’appareil rechargeable

à « Sony » ou « iPod », selon l’appareil utilisé. (Voir fig. D-1)

Réglez le commutateur à « Sony » pour charger un Walkman ou à « iPod » pour charger un iPod.

Remarque

Veillez à régler correctement le commutateur de sélection d’appareil rechargeable. Un réglage incorrect peut endommager cet appareil ou l’appareil USB rechargeable.

2 Branchez l’appareil USB rechargeable à cet appareil à l’aide

du câble USB fourni. (Voir fig. D-2)

Selon votre modèle, l’utilisation d’un câble USB peut être inutile. Installez l’appareil dans un endroit sûr.

3 Mettez l’appareil à recharger.

Toutefois, ceci peut s’avérer inutile.

4 Lorsque la charge est terminée, débranchez cet appareil de

l’appareil USB rechargeable.

Remarques

• Branchez correctement l’appareil dans l’allume-cigare.

• Il est possible que cet appareil ne puisse pas être inséré selon la position ou la forme de l’allume-cigare.

• Branchez l’appareil de sorte qu’il ne bouge pas en cas de freinage brusque.

• Veillez à acheminer les câbles correctement de sorte que :

– ils ne gênent pas la conduite ; – ils ne coincent pas dans des éléments de l’habitacle (sièges, portes,

etc.) ou n’entravent pas les mouvements des passagers ;

– ils ne soient pas endommagés lors du réglage des sièges, provoquant

une rupture du câble ;

– ils soient hors de portée des enfants.

• Installez l’appareil de sorte qu’il n’entrave pas le fonctionnement de l’airbag en cas d’urgence.

• N’arrachez pas et ne tirez jamais le câble USB raccordé à l’appareil. Ceci risquerait de provoquer des problèmes de fonctionnement ou une rupture des câbles.

• N’utilisez pas l’appareil dans un endroit soumis à des projections liquides ou à l’humidité afin d’éviter tout risque d’incendie ou d’électrocution.

• Le fonctionnement n’est pas garanti si vous utilisez un concentrateur USB ou un prolongateur USB. Conformez-vous à la méthode de raccordement adaptée à l’appareil audio portable (Walkman ou iPod).

• Certains appareils ne fonctionnent pas pendant la mise en charge. Pour de plus amples informations, reportez-vous au mode d’emploi fourni avec l’appareil.

Modèles USB rechargeables (au mois d’août 2007)

Les modèles suivants sont pris en charge, selon la position du commutateur de sélection d’appareil rechargeable. Sony : Série NW-A1200, série NW-E500, série NW-E400,

série NW-E300, série NW-E000, série NW-S700, série NW-S200

iPod : iPod 4ème génération ou ultérieure, iPod mini, iPod nano,

iPod shuffle 2ème génération ou ultérieure

Suite de l’autre côté

DCC-FMT50UD_UC [US, FR, ES] 3-270-324-11(1)

1 Visualizador de

frecuencia

2 Selector de

dispositivo recargable

3 Conector USB

5 Botones de

memoria

6 Miniclavija

estéreo

7 Imán 8 Cable de antena

4 Botón de

búsqueda de frecuencias +/-

a una toma de encendedor

Dispositivo de audio portátil

Inserte la unidad en la toma del encendedor de forma segura hasta que aparezca la frecuencia en el visualizador de frecuencia.

Cable de antena

Raíl del

Dispositivo de audio portátil

Utilice los ejemplos B y C anteriores como regla general de instalación. Ajuste la antena para obtener la mejor recepción posible en función de su automóvil.

asiento

Imán

Selector de dispositivo recargable

Dispositivo recargable por USB

Cable USB suministrado con el dispositivo para la conexión a la unidad

Extremo del

encendedor

conector

FusibleConector del

para apretarlo

para extraerlo

Remplacement du fusible

Si cet appareil ne fonctionne pas correctement, vérifiez le fusible de l’allume-cigare. Si le fusible a fondu, remplacez-le. (Voir fig. E)

1 Retirez cet appareil de l’allume-cigare. 2 Détachez l’extrémité de la fiche en la tournant dans le sens

inverse des aiguilles d’une montre.

3 Retirez le fusible. 4 Vérifiez le fusible.

Si le fusible a fondu, passez à l’étape 5. Si le fusible n’a pas fondu, passez à l’étape 6.

5 Installez un nouveau fusible.

Utilisez un fusible dont l’ampérage est correct, comme indiqué dans le porte-fusibles de cet appareil (1 A, 125 V, 20 mm).

6 Insérez le fusible. 7 Remettez en place l’extrémité de la fiche en la tournant

fermement dans le sens des aiguilles d’une montre.

Remarques

• L’utilisation d’un fusible d’ampérage supérieur peut entraîner des dommages importants ou un incendie.

• N’utilisez pas un morceau de fil électrique à la place du fusible.

• Si le fusible remplacé fond de nouveau, consultez votre détaillant.

Précautions

Sécurité

•

• Débranchez cet appareil de l’allume-cigare dès que le moteur du véhicule est arrêté. Selon le type de voiture, l’alimentation électrique n’est pas coupée automatiquement même si le contact est coupé. Dans ce cas, ceci peut entraîner une consommation inutile de la batterie du véhicule.

• Lorsqu’il n’est pas utilisé, débranchez cet appareil de l’allume-cigare et rangez-le dans un endroit sûr où il ne vous gênera pas pour conduire et où il ne risquera pas de se coincer dans une partie de l’intérieur du véhicule (siège, porte, etc.). Pour débrancher l’appareil, saisissez ce dernier et tirez dessus. Ne tirez jamais le câble raccordé à l’appareil.

• Si un objet tombe à l’intérieur de l’appareil ou si du liquide y pénètre, débranchez le câble de l’allume-cigare et faites vérifier l’appareil par un technicien qualifié avant de l’utiliser de nouveau.

Installation

• Ne placez pas cet appareil dans un lieu :

– exposé à de très hautes températures

(par exemple dans une voiture dont les vitres sont fermées) ;

– sujet aux rayons directs du soleil ou près d’une source de chaleur ; – exposé à des vibrations ou à des chocs mécaniques ; – exposé à une poussière excessive.

• Fixez le périphérique raccordé à l’appareil de sorte qu’il ne bouge pas lors du freinage.

Fonctionnement

• N’arrachez pas et ne tirez jamais les câbles. Ceci risquerait de provoquer des problèmes de fonctionnement ou une rupture des câbles.

• Pour éviter tout dommage, prenez garde de ne pas échapper ou cogner l’appareil. Cela risquerait de provoquer un choc mécanique ou un dysfonctionnement de l’appareil.

• En cours de fonctionnement, cet appareil peut devenir chaud. Il ne s’agit pas d’un problème de fonctionnement.

• Après utilisation, débranchez l’appareil de l’allume-cigare.

Mise en charge

• Assurez-vous que le courant et la tension de l’appareil USB rechargeable correspondent bien à ceux de la prise.

• Par mesure de sécurité, si le courant d’entrée n’est pas correct, l’appareil sera automatiquement mis hors tension.

• Pour éviter tout risque de court-circuit, ne laissez pas les broches de l’appareil ou du connecteur entrer en contact avec un objet métallique.

• Notez que les données enregistrées dans l’appareil audio portable raccordé à cet appareil risquent d’être perdues ou endommagées si le moteur du véhicule est démarré ou coupé alors que cet appareil est connecté à l’allume-cigare.

Dépannage

Si un problème persiste après avoir procédé aux vérifications suivantes, consultez votre détaillant Sony.

Aucun son n’est émis par l’appareil audio portable vers l’autoradio.

❒ Cet appareil n’est pas branché correctement sur l’allume-cigare.

c Insérez cet appareil correctement et solidement.

❒ Cet appareil n’est pas raccordé correctement à l’appareil audio portable.

c Raccordez cet appareil correctement et solidement.

❒ La fréquence de transmission de l’appareil et celle de l’autoradio FM ne

correspondent pas. c Réglez l’appareil et l’autoradio FM à la même fréquence.

❒ Aucun son n’est émis par l’appareil audio portable raccordé.

c Démarrez la lecture sur l’appareil audio portable. c Réglez la commande du volume de l’appareil audio portable à un

niveau aussi élevé que possible, mais pas au point de déformer le signal audio.

Le volume est faible.

❒ Le volume de l’appareil audio portable est réglé trop bas.

c Réglez la commande du volume de l’appareil audio portable à un

niveau aussi élevé que possible, mais pas au point de déformer le signal audio. Si le son est encore faible, augmentez le volume sur l’autoradio.

Le son est déformé.

❒ Le signal d’entrée est trop élevé.

c Si vous avez branché l’autoradio à la prise LINE OUT de l’appareil

audio portable, débranchez-le et rebranchez-le à la prise casque.

❒ La fonction d’amplification des graves de l’appareil audio portable est

activée. c Désactivez la fonction d’amplification des graves.

Des parasites sont occasionnés.

❒

La fréquence de l’appareil et celle de l’autoradio FM ne correspondent pas. c Réglez l’appareil et l’autoradio FM à la même fréquence.

❒ La réception de cet appareil n’est pas bonne

c Faites passer le câble d’antenne à l’intérieur de la voiture. Placez

l’antenne à proximité de l’antenne de la voiture ou stabilisez le câble d’antenne avec l’aimant sur la glissière du siège passager etc. Ceci peut améliorer la réception de cet appareil.

❒ L’autoradio FM reçoit un signal d’émission.

c Sélectionnez une fréquence vide (fréquence non occupée par une

émission, indiquée par un sifflement statique).

❒ La fréquence sélectionnée est occupée ou le signal est brouillé.

c Sélectionnez une autre fréquence libre ou une fréquence moins

influencée par le brouillage (fréquence non occupée par une émission, indiquée par un sifflement statique).

Le son est coupé.

❒ Le signal est brouillé localement.

c Sélectionnez une autre fréquence moins influencée par le brouillage

(fréquence non occupée par une émission, indiquée par un sifflement statique).

La fenêtre d’affichage de la fréquence ne s’allume pas.

❒ Cet appareil n’est pas branché complètement sur l’allume-cigare.

c Insérez cet appareil correctement et solidement.

❒ Selon le type de voiture, le moteur doit être démarré pour que le courant

électrique parvienne à l’allume-cigare. c Démarrez le moteur.

❒ Le fusible a fondu.

c Remplacez le fusible.

Impossible de recharger l’appareil.

❒ Le commutateur de sélection d’appareil rechargeable n’est pas réglé

correctement. c Réglez-le correctement selon l’appareil utilisé.

❒ Votre appareil audio portable ne prend pas en charge la fonction de

charge USB. c Reportez-vous à la section « Modèles USB rechargeables », au

catalogue ou à la page d’accueil.

Caractéristiques techniques

Système de transmission

stéréo multiplexe

Fréquence de transmission

88,1 MHz à 107,9 MHz (incrément de 0,1 MHz)

Résistance diélectrique

inférieure à 250 µV/m (3 m)

Tension d’alimentation

12/24 V CC (uniquement pour les véhicules avec mise à la masse négative #)

Entrée

ø3,5 mm (mini-fiche stéréo)

Tension de sortie

5,0VCC

Courant de sortie moyen

500 mA

Dimensions

Longueur du câble de signaux

Environ 1 m ( 3.3 pi)

Longueur du câble d’antenne

Environ 1,5 m ( 4.9 pi)

Masse

Environ 75 g ( 2.65 on) (sans les câbles)

Accessoires fournis

Mode d’emploi (1) Garantie (1)

La conception et les spécifications sont sujettes à modification sans préavis.

Unité : mm

133

Español

ADVERTENCIA

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad. Para evitar recibir descargas eléctricas, no abra el aparato. Solicite servicio técnico únicamente a personal calificado.

Se advierte que cualquier cambio o modificación que no se apruebe de modo explícito en este manual podría anular su autorización para utilizar este equipo.

Nota

Este dispositivo cumple con la Parte 15 de las normas de la FCC y la normativa RSS-Gen de las normas de la IC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias, y (2) debe aceptar cualquier interferencia, incluidas interferencias que puedan causar un funcionamiento no deseado del dispositivo.

Particularidades

Mediante esta unidad, puede disfrutar el sonido reproducido en dispositivos de audio portátiles a través de una radio FM de automóvil. La música de dispositivos de audio portátiles como, por ejemplo, un disco duro, memoria flash, MD, CD WALKMAN*1 o iPod*2, etc., se transmite a la radio FM del automóvil a través de ondas de radio FM.

Sonido estable y nítido

• Mediante la utilización del cable de antena de transmisión flexible, es posible transmitir ondas de radio de FM estables en cualquier tipo de vehículo. El cable de antena de transmisión flexible dispone de un imán para su fijación en piezas metálicas del automóvil.

• La selección de frecuencias digital, en lugar de analógica, garantiza una transmisión de mayor nitidez y estabilidad.

Frecuencia seleccionable del rango completo de la emisión de FM (88,1-107,9 MHz)

Es posible encontrar una frecuencia abierta para la transmisión, incluso cuando se emiten muchas emisoras.

4 botones de memoria directa

Mediante la memorización de las frecuencias utilizadas más habitualmente en los 4 botones de memoria, es posible seleccionar una frecuencia con sólo una pulsación.

Visualizador de frecuencia iluminado de fondo

Luz de fondo y ángulo de visión ajustable para obtener una visualización sencilla de la pantalla en el automóvil.

Fuente de alimentación por USB

Esta unidad suministra energía a dispositivos Walkman o iPod recargables mediante USB.* Modelos compatibles (a partir de agosto de 2007) Walkman: serie NW-A1200, serie NW-E500, serie NW-E400,

iPod: iPod de cuarta generación o más reciente, iPod mini,

Diseño compacto

Gracias a su reducido tamaño, podrá instalar la unidad en la toma del encendedor. La unidad está diseñada para que sólo haya una parte saliente en una dirección y, una vez instalada, puede girarse para evitar obstrucciones alrededor de la toma del encendedor.

Sin necesidad de pilas secas

La unidad se conecta a una batería de automóvil de cc de 12 ó 24 V (toma de encendedor), disponible en numerosos tipos de automóviles y camiones.

*1“WALKMAN” y el logotipo de “WALKMAN” son marcas

comerciales registradas de Sony Corporation. *2iPod es una marca comercial de Apple Inc. *3Es posible que la unidad no suministre alimentación a algunos

dispositivos recargables por USB. Para obtener información acerca de

los dispositivos compatibles, consulte el catálogo o la página de inicio.

serie NW-E300, serie NW-E000, serie NW-E700, serie NW-S200

iPod nano, iPod shuffle de segunda generación o más reciente

Modo de empleo

Asegúrese de instalar la unidad con el motor del automóvil en marcha. Si deja la unidad enchufada a la toma del encendedor con el motor apagado, se consumirá energía de la batería del automóvil.

No conecte ni utilice la unidad, una radio de automóvil o un dispositivo portátil mientras maneja o espera ante una señal de tráfico. Primero estacione el vehículo en un lugar seguro.

Notas

• Asegúrese de instalar la unidad de forma segura, de modo que no impida

utilizar adecuadamente el acelerador y el cambio de marchas.

• Nunca lleve cabo la conexión ni utilice la unidad con el automóvil en

marcha.

• Para obtener más información acerca de la radio del automóvil, de la

antena de ésta y del dispositivo conectado, consulte el manual de instrucciones suministrado con cada dispositivo.

Ajuste la radio del automóvil

Ajuste la radio del automóvil en FM.

1 2 Seleccione un canal que no se reciba correctamente en FM

entre las frecuencias 88,1 MHz y 107,9 MHz.

Es posible que las condiciones de recepción de FM varíen en función de la ubicación. Si la frecuencia seleccionada queda ocupada por una señal de emisión, seleccione otra frecuencia abierta.

Nota

Baje el volumen de la radio del automóvil antes de ajustarla.

Instale la unidad

Conecte la miniclavija estéreo a la toma de auriculares del dispositivo de audio portátil.

Si el dispositivo de audio portátil dispone de ajustes independientes para auriculares y LINE OUT, ajústelo en auriculares. Es posible que el sonido se emita distorsionado si se conecta a la toma LINE OUT.

2 Inserte la unidad en la toma del encendedor de forma segura

hasta que aparezca la frecuencia en el visualizador de frecuencia (consulte la figura A-1).

3 Presione el botón de búsqueda de frecuencias +/–

repetidamente para seleccionar la misma frecuencia ajustada en la radio del automóvil.

Con cada pulsación, la frecuencia cambia 0,1 MHz, entre 88,1 MHz y 107,9 MHz.

Sugerencias

• Es posible ajustar el ángulo para obtener la posición en la que las indicaciones en pantalla se podrán ver correctamente (consulte la figura A-2).

•Mantenga presionado el botón de búsqueda de frecuencias +/– para cambiar la frecuencia con rapidez.

• La próxima vez que encienda la unidad, ésta sintonizará la última frecuencia seleccionada.

4 Inicie la reproducción en el dispositivo de audio portátil.

Notas

• No active ninguna función de potenciación de graves ni de ecualizador en el dispositivo de audio conectado. De lo contrario, el sonido puede distorsionarse.

• Ajuste el control de volumen del dispositivo de audio portátil en su nivel máximo, procurando, sin embargo, que la señal de audio no se emita distorsionada. Si el sonido sigue siendo bajo, aumente el volumen de la radio del automóvil.

5 Dirija el cable de la antena por el interior del automóvil para

mejorar la recepción de audio desde la unidad.

El método de instalación del cable de antena variará en función del tipo de automóvil. Busque la posición que proporcione la mejor recepción y, a continuación, instale el cable de antena (consulte la figura B).

Notas

• Dirija el cable de la antena cerca de la antena del automóvil. De este modo, se puede mejorar la recepción desde la unidad.

• Para obtener más información acerca de la antena de radio del automóvil, consulte el manual de instrucciones del automóvil.

Sobre el imán del cable de la antena

El cable de antena se suministra con un imán colocado en el extremo del mismo. Se utiliza para fijar el cable en piezas metálicas del automóvil, por ejemplo, el raíl del asiento del pasajero. El imán del extremo del cable de antena es para fijar la posición de mejor recepción de la antena, y evitar que se mueva cuando, por ejemplo, los pasajeros entren en el automóvil o salgan de él.

Para utilizar el imán del cable de la antena, haga lo siguiente (consulte la figura C).

1 Dirija el cable de la antena hacia donde se obtenga la mejor

recepción de audio.

2 Coloque el imán del extremo del cable de antena en una pieza

metálica del automóvil como, por ejemplo, en un raíl del asiento del pasajero, para fijar el cable de la antena.

3 Si la recepción desde la unidad empeora después de colocar el

imán del extremo del cable de antena en el raíl del asiento del pasajero, en el paso 2, vuelva a colocarlo en la posición en la que estaba en el paso 1 (para obtener una mejor recepción) sin utilizar el imán (sin colocarlo en el raíl del asiento del pasajero).

Notas

• Asegúrese de dirigir el cable de modo que no entorpezca el manejo del automóvil, se enrede en los pasajeros, sufra daños al ajustar la posición del asiento, etc.

• Si coloca el imán cerca de objetos móviles como, por ejemplo, las puertas o los raíles de los asientos, asegúrese de que el cable de antena no quede atrapado. De lo contrario, es posible que se rompa.

• No deje objetos como disquetes o tarjetas de crédito con codificación magnética cerca del imán del cable de la antena.

Si la recepción desde la unidad se interrumpe

Si disminuye la recepción de la unidad, incluso si había sido buena al ajustar inicialmente la frecuencia, corrija el problema según las indicaciones siguientes en función de las circunstancias.

La recepción de la unidad se interrumpe al manejar el automóvil.

c En determinadas ubicaciones (aparcamientos subterráneos, detrás

de edificios altos, etc.), es posible que la recepción de FM sea deficiente. Si la radio del automóvil y la unidad se ajustan en este tipo de ubicaciones, es posible que la frecuencia que ajuste en la unidad ya se encuentre ocupada. En tal caso, dicha emisora de FM se recibirá cuando mejoren las condiciones de recepción (con el movimiento), lo cual provocará interferencias con la misma frecuencia ajustada en la unidad. En tal caso, vuelva a ajustar la radio del automóvil y la unidad en otra frecuencia abierta en una ubicación en la que las condiciones de recepción de FM resulten más favorables.

Una vez realizada la instalación, la recepción de la unidad se interrumpe al cambiar de ubicación.

c Es posible que las condiciones de recepción de FM varíen en

función de la ubicación. Si otra emisión de FM interfiere con la frecuencia ajustada para la unidad al cambiar de ubicación, vuelva a ajustar la radio del automóvil y la unidad en otra frecuencia abierta.

Se producen ruidos o interferencias de sonido.

c Es posible que otras emisiones de FM o emisiones no autorizadas

dentro de una zona urbana interfieran con la recepción de la frecuencia ajustada para la unidad. En tal caso, ajuste la radio del automóvil y la unidad en una frecuencia menos susceptible de recibir alteraciones.

Para memorizar la frecuencia seleccionada

Los botones de frecuencia tienen memorizada la frecuencia 88,1 MHz como ajuste de fábrica. Seleccione la frecuencia tal como se indica en el paso 3 de “Instale la unidad” y presione uno de los botones de memoria hasta que el número de botón de memoria aparezca en el visualizador de frecuencia. Una vez memorizada la frecuencia deseada, podrá seleccionarla simplemente con presionar el botón de memoria.

Nota

Si ya existe una frecuencia memorizada en el botón, se sustituirá por una nueva.

Carga de un dispositivo

Puede cargar dispositivos Walkman e iPod recargables por USB. Tenga en cuenta que algunos modelos no se pueden cargar con esta unidad. Para obtener mayores detalles, consulte “modelos de dispositivos recargables por USB”, el último catálogo o la página principal del sitio.

1 Ajuste el selector de dispositivo recargable en “Sony” o

“iPod” según el dispositivo que utilice (consulte la figura D-1).

Ajuste el selector en “Sony” para cargar un Walkman, o en “iPod” para cargar un iPod.

Nota

Asegúrese de ajustar correctamente el selector de dispositivo recargable. Un ajuste incorrecto podría ocasionar daños en esta unidad o en el dispositivo recargable por USB.

2 Conecte el dispositivo recargable por USB a esta unidad

mediante el cable USB suministrado con el dispositivo (consulte la figura D-2).

Según el modelo que utilice, puede que el cable USB no sea necesario. Instale el dispositivo en un lugar seguro.

3 Recargue el dispositivo.

Es posible que no sea necesario recargar el dispositivo.

4 Una vez finalizada la carga, desconecte la unidad del

dispositivo recargable por USB.

Notas

• Conecte firmemente la unidad a la toma del encendedor.

• Es posible que la unidad no pueda instalarse en función de la forma y ubicación de la toma del encendedor.

• Fije el dispositivo conectado de modo que no se mueva en caso de que se produzca una frenada brusca.

• Asegúrese de dirigir todos los cables correctamente de modo que:

– no interfieran en el manejo del automóvil. – no se enreden con otras partes del interior del automóvil (asiento,

puerta, etc.) o con los pasajeros cuando se muevan.

– el movimiento de los asientos no los dañe, lo que podría causar su

rotura.

– estén fuera del alcance de los niños.

• Instale la unidad de manera que no dificulte el funcionamiento del airbag en caso de emergencia.

• No arranque ni tire nunca del cable USB conectado a la unidad, ya que de lo contrario podrían producirse fallas de funcionamiento o la rotura del cable.

• Para evitar incendios y descargas eléctricas, no utilice el dispositivo en lugares expuestos a líquidos o humedad.

• No se garantiza el funcionamiento de la unidad si utiliza un concentrador USB o un cable prolongador USB. Siga el procedimiento de conexión diseñado para el dispositivo de audio portátil (Walkman o iPod).

• Algunos dispositivos no pueden realizar la reproducción mientras se están cargando. Para obtener más información, consulte el manual de instrucciones suministrado con el dispositivo.

Modelos de dispositivos recargables por USB (a partir de agosto de 2007)

Los modelos compatibles se enumeran a continuación, en función de la posición del selector de dispositivo recargable. Sony: serie NW-A1200, serie NW-E500, serie NW-E400, serie NW-E300,

serie NW-E000, serie NW-S700, serie NW-S200

iPod: iPod de cuarta generación o más reciente, iPod mini, iPod nano,

iPod shuffle de segunda generación o más reciente

Sustitución del fusible

Si la unidad no funciona correctamente, compruebe el fusible del conector del encendedor. Si el fusible se fundió, sustitúyalo (consulte la figura E).

1 Tire de la unidad para extraerla de la toma del encendedor. 2 Gire el extremo del conector en el sentido contrario a las

agujas del reloj para retirarlo.

3 Extraiga el fusible. 4 Compruebe el fusible.

Si está fundido, vaya al paso 5. Si no hay ningún fusible fundido, vaya al paso 6.

5 Coloque un nuevo fusible.

Utilice un fusible con el amperaje correcto según se indica en el compartimiento correspondiente de esta unidad (1 A, 125 V, 20 mm).

6 Inserte el fusible. 7 Gire firmemente el extremo del conector en el sentido de las

agujas del reloj para colocarlo de nuevo.

Notas

• Si utiliza un fusible con un amperaje superior, puede provocar daños graves o un incendio.

• No utilice una pieza de alambre en lugar de un fusible.

• Si el fusible de repuesto se vuelve a fundir, consulte a su distribuidor.

Precauciones

Acerca de la seguridad

• No conecte ni utilice la unidad, una radio de automóvil o un dispositivo portátil mientras maneja o espera ante una señal de tráfico. Primero estacione el vehículo en un lugar seguro.

• Desconecte la unidad de la toma de encendedor siempre que el motor del automóvil esté apagado. En función del tipo de automóvil, aunque la llave de encendido no esté conectada, es posible que la fuente de alimentación no se desactive en forma automática. En tal caso, podría estar consumiendo energía de la batería innecesariamente.

• Cuando no vaya a utilizar la unidad, desconéctela de la toma de encendedor y guárdela en un lugar seguro de forma que no interfiera con el manejo ni quede atrapada con otras partes del interior del automóvil (asiento, puerta, etc.) Para desconectar la unidad, sujétela y tire de ella. No tire nunca del cable que está conectado a la unidad.

• En caso de que se derrame algún líquido o caiga algún objeto dentro de la unidad, desconéctela de la toma del encendedor y del equipo y haga que sea revisada por personal cualificado antes de seguir utilizándola.

Instalación

• No coloque la unidad en lugares:

– Expuestos a temperaturas extremadamente altas – Expuestos a la luz solar directa o cercanos a una fuente de calor – Expuestos a vibraciones mecánicas o golpes – Expuestos a polvo excesivo.

• Asegúrese de fijar firmemente el dispositivo conectado a la unidad para evitar que éste se mueva al frenar.

Funcionamiento

• No arranque ni tire de los cables, ya que de lo contrario podrían producirse fallas de funcionamiento o la rotura del cable.

• Para evitar daños, asegúrese de que no deja caer ni golpea la unidad, ya que, de lo contrario, es posible que se produzcan golpes mecánicos o fallas de funcionamiento en la unidad.

• La unidad podría calentarse durante el uso. No se trata de una falla de funcionamiento.

• Después de su utilización, desconecte la unidad de la toma del encendedor y del equipo.

Recarga

• Asegúrese de que la corriente y la tensión del dispositivo recargable por USB coinciden con la de la toma de corriente.

• Por motivos de seguridad, si la corriente de entrada es demasiado alta, la unidad se apagará automáticamente.

• Para evitar cortocircuitos, no permita que los terminales de la unidad ni el conector entren en contacto con objetos metálicos.

• Tenga en cuenta que los datos almacenados en el dispositivo de audio portátil conectado a la unidad se pueden perder o dañar si se enciende o apaga el motor con la unidad insertada en la toma del encendedor.

Solución de problemas

Si persiste algún problema tras realizar las siguientes comprobaciones, póngase en contacto con el distribuidor de Sony más cercano.

No se transmite ningún sonido del dispositivo de audio portátil a la radio del automóvil.

❒ La unidad no está completamente conectada a la toma del encendedor.

c Inserte la unidad correcta y firmemente.

❒ La unidad no está completamente conectada al dispositivo de audio

portátil. c Conecte la unidad correcta y firmemente.

❒ La frecuencia de transmisión de la unidad no coincide con la de la radio

FM del automóvil. c Ajuste la unidad y la radio FM del automóvil en la misma frecuencia.

❒ No se transmite ningún sonido del dispositivo de audio portátil

conectado.

c Inicie la reproducción en el dispositivo de audio portátil. c Ajuste el control de volumen del dispositivo de audio portátil en su

nivel máximo, procurando, sin embargo, que la señal de audio no se emita distorsionada.

El volumen es bajo.

❒ El volumen del dispositivo de audio portátil se ajustó demasiado bajo.

c Ajuste el control de volumen del dispositivo de audio portátil en su

nivel máximo, procurando, sin embargo, que la señal de audio no se emita distorsionada. Si el sonido sigue siendo bajo, aumente el volumen de la radio del automóvil.

El sonido está distorsionado.

❒ La señal de entrada es demasiado alta.

c Si conectó la unidad a la toma LINE OUT del dispositivo de audio

portátil, desconéctela de esa toma y conéctela a la toma de auriculares.

❒ El dispositivo de audio portátil tiene activada la función de potenciación

de graves. c Cancele esta función.

Se produce ruido.

❒ La frecuencia de la unidad no coincide con la de la radio FM del

automóvil. c Ajuste la unidad y la radio FM del automóvil en la misma frecuencia.

❒ La recepción de la radio FM del automóvil es deficiente.

c Dirija el cable de antena de la unidad por el interior del automóvil.

Coloque la antena cerca de la antena del automóvil o estabilice el cable de antena mediante el imán en el raíl del asiento del pasajero o en otras partes metálicas. En este modo, mejorará la recepción.

❒ La radio FM del automóvil recibe una señal de emisión.

c Seleccione una frecuencia vacía (una frecuencia sin emisión,

reconocible por el sonido de silbido constante).

❒ La frecuencia seleccionada está ocupada o la señal está atascada.

c Seleccione otra frecuencia abierta o una que sea menos susceptible a

atascarse (una frecuencia sin emisión, reconocible por el sonido de silbido constante).

El sonido se interrumpe.

❒ La señal se atascó localmente.

c Seleccione otra frecuencia que sea menos susceptible a atascarse

(una frecuencia sin emisión, reconocible por el sonido de silbido constante).

El visualizador de frecuencia no se enciende.

❒ La unidad no está completamente conectada a la toma del encendedor.

c Inserte la unidad correcta y firmemente.

❒ En función del tipo de automóvil, el motor deberá estar encendido para

que la corriente eléctrica pueda llegar a la toma del encendedor. c Encienda el motor.

❒ El fusible está fundido.

c Sustitúyalo.

La operación de carga no está disponible.

❒ El selector de dispositivo recargable no se ajustó correctamente.

c Ajústelo correctamente según el dispositivo que utilice.

❒ El dispositivo de audio portátil no es compatible con la función de carga

por USB. c Consulte la sección “Modelos de dispositivos recargables por USB”,

el catálogo o la página principal del sitio.

Especificaciones

Sistema de transmisión

multiplex estéreo

Frecuencia de transmisión

entre 88,1 MHz y 107,9 MHz (en pasos de 0,1 MHz)

Potencia eléctrica

menos de 250 µV/m (3 m)

Voltaje de alimentación

cc de 12/24 V (sólo para automóviles con toma a tierra negativa #)

Entrada

ø3,5 mm (miniclavija estéreo)

Tensión de salida nominal

cc 5,0 V

Corriente de salida nominal

500 mA

Dimensiones

Longitud del cable de señal

Aproximadamente 1 m

Longitud del cable de antena

Aproximadamente 1,5 m

Masa

Aproximadamente 75 g

Accesorios suministrados

Manual de instrucciones (1) Garantía (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Unidad: mm

133

DCC-FMT50UD_UC [US, FR, ES] 3-270-324-11(1)
